Обогрев бетона зимой

Бетон применялся еще во времена Римской Империи, но впоследствии технология была утрачена и «второе пришествие» материала состоялось лишь в середине 19-го века. Современное строительство представить без использования бетонной смеси практически невозможно. Однако стройка в зимний период создает определенные сложности, ведь материал необходимо правильно прогреть для получения качественного результата.

Особенности «зимнего» строительства

Низкие температуры создают существенные проблемы для возведения конструкций из бетона. Ведь материал представляет собой смесь цемента, песка и гравия с водой, которая расширяется при замерзании и способна просто «разорвать» монолит. Расчетная прочность бетона достигается только спустя 28 дней, поэтому для сохранения качества конструкции необходимо позаботиться о прогреве бетона. Если нормы подержания температуры выше 0 градусов не соблюдаются, материал становится гораздо менее прочным, а срок его эксплуатации сокращается в разы.

Технологии прогрева бетона

Существует несколько способов поддержания необходимой температуры материала, каждый из которых имеет свои преимущества.

Тепловые пушки для прогрева бетона

Данная «дедовская» технология подразумевает создание специального укрытия для конструкции. Над сооружением возводится тент, под который нагнетается разогретый воздух с помощью тепловых пушек. Используют подобный способ лишь на небольших объектах, поскольку процесс сооружения «палатки» слишком трудоемкий и затратный. Единственным плюсом подобной технологии можно назвать отсутствие необходимости использовать электричество. Если доступ к электросети отсутствует, применение автономных тепловых пушек может стать единственно возможным способом прогреть бетонную стяжку.

Термоматы для прогрева бетонного основания

Чтобы прогреть значительные по площади горизонтальные поверхности, рациональнее будет использовать специальные электрические нагреватели в форме матов. Для ускорения процесса в бетонную смесь добавляют особые присадки, предотвращающие кристаллизацию воды. Однако подобная технология будет бесполезной, если прогреть нужно колонны или другие сложные конструкции.

Опалубка с подогревом для прогрева вертикальных конструкций

Подобный способ применяется для прогрева стен из бетона и колонн. Вокруг конструкции возводится опалубка, которую дополнительно теплоизолируют, а с внутренней стороны устанавливают нагреватели. Плюсом технологии обогрева бетона с ТЭН является отсутствие необходимости использовать сложное оборудование.

Опалубка из электродов монтируется с использованием полос металла или стержней, которые крепятся с равными промежутками друг от друга. Систему подключают к трансформатору, и вот тут вода в растворе играет уже на руку строителям. Благодаря ей происходит нагрев материала. Способ оптимален только для сооружений стандартных размеров. А вот если речь идет о нестандартной конструкции, придется использовать другие технологии прогрева бетона.

Установка электродов в раствор

Метод также используется в основном для прогрева бетонной смеси при возведении колонн и наливных стен. Залив смесь в опалубку, прямо в раствор устанавливаются электроды (обычно группами) и подключаются к трансформатору. Струнные электроды также можно установить заранее, разместив их вдоль всего каркаса.

Вода в смеси и здесь играет роль проводника, обеспечивая нагрев материала. По мере затвердевания бетона необходимость в электрическом токе уменьшается. А после окончательного застывания арматура остается частью конструкции. Минусом данной технологии можно назвать существенные затраты электричества и необходимость закупать большое количество материала для электродов.

Греющий кабель ПНСВ

Один из самых доступных и универсальных методов прогрева бетона зимой. Для него вам понадобится высокоомный кабель и понижающий трансформатор. Провод укладывается при создании каркаса из арматуры. Причем способ одинаково эффективен, как при бытовом, так и при профессиональном строительстве.

Чтобы прогреть бетон в домашних условиях, вам потребуется лишь разложить кабель ПНСВ в форме змейки после увязки арматуры или установки маяков (если речь идет о наливных полах). Шаг «змейки» не должен быть меньше 20 см. А длина одного витка может доходить до 36 метров. Чтобы подключить к системе напряжение, можно взять обычный сварочник.

Важно запомнить, что подключать кабель нельзя до его заливки бетонной смесью, иначе вы рискуете получить лишь много метров перегоревшего провода. Избежать перегорания кабеля ПНСВ на выходе из раствора позволит его подсоединение к алюминиевому проводу. Контролировать показатели тока можно с помощью токоизмерительных клещей.

Для бытового использования достаточно будет провода 1,2 мм в диаметре. Температурный диапазон применения подобного кабеля составляет от -25 до +50 градусов. Рассчитать количество кабеля можно, учитывая, что на 1 м3 бетона потребуется около 60 метров провода. Рекомендуемая скорость повышения температуры, проверить которую можно любым термометром, составляет не более 10 градусов за 1 час.

Чтобы минимизировать траты на электричество, смесь перед заливкой рекомендуется разогреть до 5 градусов, а готовую конструкцию укрыть для предотвращения теплопотерь. Заменить провод ПНСВ можно кабелем ВЕТ.

Существуют и другие способы прогрева бетона зимой, однако все они не так распространены и имеют существенные недостатки. Использование же греющего кабеля позволяет добиться отличного результата при небольших затратах. К тому же благодаря своей универсальности провод ПНСВ можно применять не только для прогрева бетонной смеси во время строительства, но и для организации обогрева уже существующих конструкций.

Кабель кдбс и пнсв: обогрев бетона греющим кабелем, принцип действия и виды

При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона.

Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение.

Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

Зачем нужен прогрев бетона?

В холодное время года, когда температура окружающего воздуха опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора. Проще говоря, смесь частично замерзает, а не полностью затвердевает.

После повешения температуры окружающей среды начинается процесс оттаивания, монолитность смеси может быть нарушена, что отрицательно отразится на монолитности конструкции, ее сопротивлению проникновения воды, что приведет к снижению долговечности.

Чтобы избежать перечисленных последствий, обязательно необходимо зимой делать электропрогрев бетонной смеси. При этом изотермическом процесс не возникает нарушений в ее структуре, что положительно отражается на прочности возводимой конструкции.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения.

Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС.

Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Обозначение:

• А – Выходы нагревательных жил.
• В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
• С – Муфта, для подключения нагревательной секции.
• D – Концевая изоляторная муфта.
• Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода.

При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д.

Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.).

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

• Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.
• Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

• сложность расчетов при расчете длины провода;
• необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

• В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
2. Утеплить опалубку.

• Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м 2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
• Защита кабеля позволяет приматывать его к арматуре.
• Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
• Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
• Между разными контурами должно быть не менее 40,0 мм.
• Запрещено пересечение греющих проводников.

  Можно ли подключить домашний кинотеатр к компьютеру?

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

• Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
• В отличие от сушки электродами вероятность поражения электричеством минимальна.
• Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

Характеристики прогревочного провода ПНСВ

Расшифровка аббревиатуры и конструкция

Маркировка ПНСВ расшифровывается как:

• П – провод;
• Н – нагревательный;
• С – стальной;
• В – в виниловой оболочке.

Таким образом, в маркировке указано из чего состоит провод: стальная жила, оцинкованная или неоцинкованная, покрыта изоляцией из ПВХ или специального полиэтилена.

Технические характеристики

В таблице перечислены основные технические характеристики ПНСВ:

Кол-во жил	1 шт.
Материал жилы	Сталь
Максимальная температура нагрева	80 градусов Цельсия
Температура при монтаже	Не ниже, чем -15 градусов Цельсия
Рабочие температуры	От -60 до +50 градусов Цельсия
Минимальный радиус изгиба	Не менее 5 наружных диаметров
Допустимые напряжения	380В
Рекомендуемое напряжение питания	60-75В
Удельная мощность	1,5 – 2,5 кВт/м3
Удельное сопротивление	1,2 кв. мм – 0,15 Ом; 2 кв. мм – 0,044 Ом; 3 кв. мм – 0,02 Ом;
Сопротивление изоляции	1 МОм/1 км
Толщина изоляции	0,8-0,17
Режим работы	Повторно-кратковременный или длительный
Расход	50-60 п. м. на 1 м3 бетона
Срок службы	15 лет

В таблице сечений, расположенной ниже, также указан базовый набор характеристик, она поможет в подборе нужного размера провода:

Область применения

Характеристики рассмотрели, теперь расскажем о том, где применяется прогревочный провод ПНСВ. Его используют для подогрева бетона, например, когда его заливают при отрицательных температурах, для его затвердевания.

Кроме того ПНСВ может использоваться для обогрева. В сельском хозяйстве и быту проводник применяется для обогрева почвы, обогрева водопроводных труб и желобов, для канализации, чтобы вода не замерзала в холодное время года.

В помещениях провод нашел своё применение в качестве греющего элемента теплого электрического пола. Как уже было сказано, ПНСВ бывает двух видов: с оцинкованной и неоцинкованной жилой.

Стоит отметить, что неоцинкованная жила подвержена коррозии.

Как подключить и проложить провод

Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В. Ток вторички – от десяток до сотен Ампер, в зависимости от мощности обогревателя. При проектировании системы обогрева с проводом ПНСВ нужно добиться, чтобы удельная мощность была в пределах 1,5-2,5 кВт для проводника с сечением 1,2 кв. мм.

Стоит отметить, что наиболее распространены провода с сечением 1,2 – 1,4 мм, но встречаются и варианты с сечением до 6 кв. мм.

Напрямую к трансформатору подключать ПНСВ нельзя, поскольку он греется и вы не получите надежного соединения. Нужно подключать провод к трансформатору холодными концами.

То есть ПНСВ соединяется с токоведущими жилами из меди или алюминия любым надежным способом. Для меди можно применить пайку тугоплавкими припоями (ПОС-60 не рекомендуется, хоть его температура плавления в разы выше рабочей температуры провода).

Пайку совмещают с бандажом из медной проволоки. Возможно применение клеммников и других видов соединений.

1. Это соединение НЕ должно выполняться в бетоне!
2. Схема подключения ПНСВ к трёхфазному трансформатору изображена на рисунке:

Стоит отметить, что длина провода подбирается так, чтобы ток через него не превышал 15А, если вам нужно обогревать большую площадь – совместите такие отрезки секциями. В среднем такой ток обеспечивается при длине секций 15-18 метров и напряжении питания в 70В.

Для питания подойдет КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором на 80 кВА для прогрева бетона. Также можно и подключить прогревочный провод к мощному сварочнику с выходным током в 150-250А. Этот вариант сгодится для домашнего применения, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:

Укладку провода нужно производить так, чтобы расстояние между соседними жилами было не меньше чем 15 см. Для получения равномерного теплового поля его можно обмотать слоем из фольги толщиной 0,2-0,5 мм.

Чем его заменить

Для замены ПНСВ можно использовать ПТПЖ, у него похожие характеристики. Аналог можно изгибать на радиус равный 10 минимальным диаметрам, отличием является то, что у него 2 жилы. Для подогрева бетона можно использовать ПТПЖ 2х0,6.

Прогревочный кабель ВЕТ также подойдет для теплого пола или системы прогрева бетона, имеет удельную мощность 40 Вт/м, его конструкция позволяет работать миксером и вибратором. ПНСП – тоже подойдет для замены ПНСВ.

Среди греющих кабелей можно выделить еще и КДБС – этот резистивный нагревательный кабель предназначен для быстрого отвердения бетона.

Напоследок рекомендуем просмотреть полезное видео по теме:

На этом мы и заканчиваем описание характеристик провода ПНСВ. Теперь вы знаете, где может использоваться данный проводник, как он подключается к сети и какие имеет аналоги.

Источник: https://ooobask.ru/baza-znanij/harakteristiki-progrevochnogo-provoda-pnsv

Провод для прогрева бетона: саморегулирующий нагревательный, в зимнее время

Во время сооружения монолитных бетонных конструкций используется несколько технологий, которые требуются для создания оптимальных температурных условий. Это может быть применение специальных проводов для обогрева или теплоавтоматов, а также тепляков. Первый вариант наиболее востребован, поскольку в сравнении с аналогами менее энергоемкий и финансово затратный.

Зачем нужен прогрев бетона

Если вода в растворе бетона замерзнет, он не наберет технологической прочности

Электропрогрев бетона требуется в холодное время года, когда температура окружающей среды опускается ниже температуры замерзания воды, что влечет за собой гидратацию бетонного раствора. Смесь не затвердевает, как требуется, а частично замерзает.

С приходом тепла начинает активный процесс оттаивания, в результате монолитность конструкции нарушается, что отрицательно сказывается на долговечности и сопротивлении проникновения влаги в полости монолитных блоков.

Чтобы предотвратить нежелательные и опасные для здоровья и жизни человека последствия, обязательно осуществляют прогрев бетона в зимнее время специальными проводами. Расчет метража и схемы прокладки проводят на этапе проектирования здания.

Принцип работы и виды прогревочных проводов

Наиболее распространен греющий провод типа ПНСВ. Это обусловлено простотой установки и приемлемой ценой в сравнении с аналогами.

Еще часто используют аналог ПНСП. Его основное конструктивное отличие заключается в изоляционном материале. Состав – полипропилен, за счет которого обеспечивается возможность повышать максимальную мощность тепловыделителя.

В таблице приведены основные технические и физические характеристики проводов типа ПНСП и ПНСВ.

Марка провода	Расчетная масса 1 000 метров провода, кг	Оптимальная длина нагревательной секции при напряжении 220 В, м	Номинальный наружный диаметр, мм	Номинальное значение электрического сопротивления 1 метра нагревательной жилы, Ом
ПНСВ	19	110	2,8	0,12
ПНСВ	18,5	95	2,7	0,18
ПНСВ	18	80	2,6	0,22
ПНСП	16,4	130	2,8	0,11
ПНСП	12,7	100	2,6	0,12
ПНСП	14,5	110	2,7	0,14
ПНСП	11,1	85	2,5	0,18
ПНСП	9,6	75	2,4	0,22

Нагревательные провода типа ПНСП и ПНСВ используются также для организации полов с подогревом в жилых помещениях.

Основная сложность, с которой сталкиваются строители при использовании нагревательных проводов, – необходимость проводить расчет требуемой длины. Незначительные погрешности исправляются за счет регуляции напряжения, которое поступает на прогревочный трансформатор.

Разновидности и особенности кабелей КДБС и ВЕТ

Несмотря на широкое распространение описанные разновидности тепловых кабелей имеют весомый недостаток – необходимость использования специального дорогостоящего оборудования, которое регулирует мощность тепловыделения изменением напряжения.

Решением проблемы становится использование двухжильных секционных саморегулирующихся термокабелей. Отечественная модификация получила название КДБС, а европейская – ВЕТ (производитель – Финляндия). Для их полноценного и бесперебойного функционирования не требуется дополнительное оборудование, они подключаются напрямую к сети в 220 В.

Отличий в конструкции отечественной и европейской модели практически нет. В таблице приведен сравнительный анализ.

Технические особенности	КДБС	ВЕТ
Степень защиты	IP67	IP67
Размер секций, м	От 10 до 150	От 3,3 до 85
Номинальный диаметр, мм	7	6
Рекомендованный радиус изгиба	35	25
Сопротивление изоляционного материала, Мом/м	103	103
Линейная мощность, Вт/м	40	В зависимости от модели и длины колеблется в пределах 35-45
Рабочее напряжение, Вольт	220-240	220-230

Отечественные модели имеют свои особенности маркировки. Кодируются они в следующем виде: ХХКДБС YY, где ХХ – это показатели линейной мощности, а YY – длина секции.

Электропрогрев бетона проводом ПНСВ

Заливка раствора в подготовленную для прогрева форму

После проведения и утверждения всех расчетов и схем приступают к прогреву. Технология следующая:

1. Нагревательный элемент равномерно раскладывается в месте заливки. Важно, чтобы части кабеля не соприкасались друг с другом. Нагревательный объект не должен выходить за границы конструкции и взаимодействовать с опалубкой.
2. Прежде чем выводить концы кабеля за границы обогрева, холодные концы надежно соединяют с нагревательными выходами методом пайки. Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
3. Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
4. Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
5. Через понижающую трансформаторную подстанцию подается ток.

Это самый простой способ, позволяющий эффективно без нарушения особенностей эксплуатации прогреть бетон проводом.

Установка провода

Провод прокладывается внутри опалубки еще до начала заливки полостей бетоном. Как правило, его фиксируют мягкой алюминиевой проволокой к арматуре, но по правилам техники безопасности такой подход в реализации не приветствуется. Минимальный радиус закругления не менее 25 см, обусловлено это большой жесткостью стальной жилы. Это правило особенно актуально при понижении температуры окружающей среды, невзирая на то что виниловая изоляция сохраняет свои физические свойства при температуре до -30 градусов. При -10 градусах крутой изгиб может стать причиной нарушения целостности изоляционного слоя.

Для равномерного прогревания провода прокладывают параллельно друг другу с интервалом не более 15 см. Для 5 м.куб. бетона требуется около 30 м кабеля вида ПНСВ 1,2.

При напряжении в 220В требуется около 17 метров кабеля, а при 380В минимум 31 метр. При таком подходе вся система будет прогреваться равномерно. Если же будет проложена секция большей длины, выделение тепла будет происходить не дальше 5-6 метров от места подключения к питающей сети.

Подсоединение кабеля к питающей сети проводится за границами опалубки. Как правило, осуществляется это при помощи алюминиевых жил, которыми концы ПНСВ плотно обматываются несколькими витками.

Преимущества и недостатки

Таким способом прогревать монолитные бетонные конструкции выгодно за счет экономного энергопотребления и низкой стоимости кабелей. Отдельного внимания заслуживает устойчивость проволоки к химическому воздействию (кислотному и щелочному), что позволяет их применять при добавлении в строительную смесь разных присадок.

Несмотря на весомые достоинства, есть и недостатки:

• необходимость в использовании специального оборудования – ПТ;
• сложность в проведении расчетов требуемой длины кабеля.

Стоимость специального оборудования – понижающих станций – высока. Процесс использования недолгий, а стоимость аренды, как правило, составляет около 10% себестоимости агрегата. Применение сварочных аппаратов представляется возможным при обогреве небольших сооружений.

Монтаж секционного обогревочного кабеля

Греющий провод в опалубке

При установке секционного обогревочного кабеля не стоит вопрос с обрезкой, поскольку нагреватели реализуются готовыми секциями, а не в бухтах. Для бетонирования в зимнее время требуется рассчитать мощность обогревающего элемента на основании используемых кубов бетона в монолитной бетонной конструкции.

К технологии ТМО бетона прилагается инструкция, где указано, что на обогрев 1 м.куб. строительной смеси потребуется от 500 до 1500 Вт. Все зависит от погодных условий на улице. Если воспользоваться несколькими несложными техническими приемами, удастся существенно сократить расходы на оплату электроэнергии:

• предварительно утеплить опалубку;
• применять специальные насадки для смеси, которые позволяют понижать точку замерзания раствора.

Если предстоит залить перекрытия или балки, расчет требуемого материала проводится из 4 погонных метров на каждый квадратный метр поверхности. Если предстоит возвести объемные конструкции, например, двутавровые бетонные балки, электрообогрев укладывают ярусами с интервалом не более 0,4 метра. Защита греющих проводов позволяет их надежно приматывать к арматуре.

Интервал между электрообогревателем и поверхностями конструкции должен быть не менее 20 см. Для равномерного обогрева расстояние между кабелями должно быть одинаковым.

Достоинства и недостатки сегментированного кабеля

КДБС кабель для прогрева бетона

Сегментированные провода имеют неоспоримые преимущества в сравнении со своими аналогами:

• несложный расчет длины требуемого обогревательного элемента, простота установки;
• вероятность поражения электроэнергией минимальная;
• для организации прогрева строительного материала не требуется дополнительное использование дорогостоящего оборудования.

К недостаткам можно отнести сравнительно высокую стоимость.

Постобработка бетона

Вскоре после прогрева бетонных монолитных конструкций нельзя приступать к их обработке. Предварительно строительный материал должен затвердеть и достичь оптимальных показателей марочной прочности.

Ударные нагрузки также противопоказаны. Допускается резка. Для этого применяют оборудование, оснащенное алмазными насадками, после которых не образуются трещины. В целом прогрев бетона греющими проводами напоминает работу и устройство теплых полов.

Использование нихромовых кабелей для прогрева бетонной смеси запрещено правилами техники безопасности. Кроме того, такой подход обойдется заказчику в большие финансовые затраты.

Источник: https://StrojDvor.ru/elektrosnabzhenie/elektroprogrev-betona-s-pomoshhyu-provoda-pnsv-raschet-i-sxema-podklyucheniya/

Как правильно подобрать провод (кабель) для прогрева бетона в зимнее время

В настоящее время бетон используется не только для возведения фундамента, но и при строительстве различных перекрытий и опор.

Полное затвердевание после заливки происходит через 28 дней при условии плюсовой температуры.

В холодный же период года вода, входящая в состав бетона, не вступает в химическую реакцию с остальными компонентами и превращается в лед, что приводит к более медленному затвердеванию бетона и потере его прочности. Лучший способ избежать этого – использовать специальный провод для прогрева бетона.

Зачем нужен прогрев бетона

Процессы, происходящие в бетоне во время его застывания, зависят от температуры окружающей среды. В зимнее время, когда температура опускается ниже нуля, происходит замерзание воды, из-за чего появляются проблемы с гидратацией бетона. При этом растров застывает не полностью, так как в некоторых местах проходит лишь его замерзание. Когда же температура окружающей среды начнет повышаться, вода растает, а монолитность раствора нарушится. Данный процесс приведет к нарушению целостности конструкции после застывания и снижению ее долговечности.

При этом посторонних процессов в смеси не происходит, а значит, структура остается однородной, что положительно отражается на долговечности и прочности бетона.

Виды нагревательных проводов и кабелей

В большинстве случаев электропрогрев бетона в зимнее время осуществляется проводом ПНСВ (расшифровка: провод нагревательный, материал жилы – сталь, изоляция – ПВХ), так как среди всех видов он отличается минимальной ценой и максимально простым монтажом.

На втором месте по частоте использования – кабель ПНСП для прогрева бетона. Его основное различие с проводом, представленным выше – изоляция из полипропилена (в отличие от ПНСВ с изоляцией ПВХ).

Данный материал позволяет немного повысить теплопроводность кабеля. Однако его стоимость выше, поэтому применяется он только в случаях, когда длина используемого кабеля имеет определяющее значение.

Чаще такой провод монтируется как теплый пол.

Провода данного типа сложно монтировать, так как необходим точный расчет их длины. Если на стадии проектирования были допущены незначительные ошибки, исправить это можно регулировкой подающего напряжения.

Разновидности и особенности кабелей КДБС и ВЕТ

Если планируется электропрогрев бетона в зимнее время проводом ПНСВ или ПНСП, необходимо включение в систему дополнительного регулирующего оборудования, с помощью которого можно менять мощность в сети для регулирования тепловыделения. Для упрощения системы путем исключения из нее дополнительного оборудования можно использовать двухжильные термокабели, которые регулируют теплоотдачу самостоятельно: финский ВЕТ или российский КДБС.

Кабели данного типа подключаются напрямую к сети 220 вольт, установка дополнительных приборов для регулировки не требуется.

1. Линейная мощность, Вт/м (ВЕТ – 35-45, КДБС – 40).
2. Рекомендованный радиус изгиба, мм (ВЕТ – 25, КДБС – 35).
3. Номинальный диаметр, мм (ВЕТ – 6, КДБС – 7).
4. Размеры секций, м (ВЕТ – 3,3-85, КДБС – 10-150).

Плюсы и минусы ПНСВ

Электропрогрев бетона проводом пнсв – наиболее экономически выгодный вариант. Связано это с дешевизной самого провода, а также сравнительно низким потреблением электрической мощности.  Кроме того, кабель данного типа отличается устойчивостью к воздействию щелочной и кислотной среды, благодаря чему его можно использовать в различных сложных условиях окружающей среды.

1. Сложность проектных работ из-за необходимости точного расчета длины кабеля.
2. Необходимость включения в систему понижающей подстанции.

Стоимость таких подстанций (ПТ) достаточно велика.

Их функционирование требуется постоянно, поэтому брать оборудование в аренду не целесообразно, ведь за это нужно будет отдать не менее 10% от общей стоимости.

В некоторых случаях возможно использование сварочных аппаратов. Однако подходят они только для небольших объектов строительства, так как при интенсивной работе быстро выходят из строя.

Технология прогрева с использованием ПНСВ

Многие считают, что для того чтобы осуществить прогрев бетона проводом ПНСВ, достаточно уложить кабели и подключить их к электрической сети. Данный подход в корне не верен. Для правильного прогрева проводами необходимо четкое регулирование мощности, при котором учитывается много факторов. Как недостаточная, так и излишне высокая температура раствора приведет к разрушению конструкции.

Бетонный раствор, конечно, не закипит, так как оболочка провода начинает плавиться при 80 градусах. Однако в случае, когда она полностью исчезнет, провод может соприкоснуться с металлической арматурой, что приведет к короткому замыканию.

Схема подключения греющего провода должна быть тщательно продумана. Ниже приведен один из наиболее эффективных вариантов под названием «звезда».

1. На данном этапе большая часть от всего объема воды в растворе поглощается, после чего происходит формирование кристаллической структуры. При этом температура бетонной массы достигает 55 градусов (продолжительность нагрева зависит от температуры окружающей среды). Чтобы процесс прогрева был непрерывным и равномерным, необходимо поддержание напряжения 95 вольт.
2. На данном этапе уменьшается величина подаваемого напряжения до 75 вольт для кристаллизации бетонного раствора. Температура внутри поддерживается такая же (55 градусов) за счет инертности раствора. Важно отметить, что если на данном этапе температура окружающей среды резко понизится, необходимо увеличить величину подаваемого напряжения на 10 вольт.
3. Данный этап можно назвать остыванием. При этом провод для прогрева бетона ПНСВ нагрет не более чем на 20 градусов. На последнем этапе бетонный раствор набирает до 80% своей прочности.

Расчет длины

Если планируется прогрев смеси бетона проводом ПНСВ, в первую очередь необходимо рассчитать его длину в зависимости от нескольких параметров. Главный определяющий фактор – расчетное количество тепловой энергии, необходимой для нагрева бетонной массы до требуемой температуры. Количество тепла зависит от окружающей температуры, относительной влажности воздуха, размера объекта.

При расчете длины важно знать основные характеристики ПНСВ, а именно — потребляемую мощность. Для самого популярного диаметра 1,2 мм она равна 0,015 Ом/м, у кабелей большего сечения сопротивление ниже, диаметр 2 мм соответствует сопротивлению 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Для окончательного расчета необходимой мощности нужно полученный показатель умножить на протяженность кабеля.

Подобным образом рассчитываются и понижающие трансформаторы. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Монтаж ПНСВ

Схема укладки провода ПНСВ должна быть продумана еще на этапе проектирования объекта. Главное – его монтаж в опалубке до того, как начинается заливка бетонного раствора. В большинстве случаев для прикрепления провода к арматуре используется проволока из алюминия.

Чтобы прогрев бетонной смеси был максимально равномерным, секции монтируются на равном расстоянии друг от друга как по вертикали, так и по горизонтали. Расстояние между соседними должно составлять около 15 сантиметров.

Важно отметить, что если в сети напряжение 380 вольт, длина сегмента должна составлять 31 погонный метр, если 220 – 17 метров.  Только в таком случае прогрев смеси будет проходить равномерно, а значит, он достигнет максимально возможной прочности. В случае, если секция будет смонтирована более длинной, тепловая энергия не будет доходить до самых удаленных участков.

В большинстве случаев это достигается путем присоединения кабеля с жилами из алюминия и его плотной обмотки. Когда бетонная смесь полностью застыла, провод не вытаскивается из него, он навсегда остается внутри и впоследствии может быть использован как «теплый пол».

Монтаж секционного обогревочного кабеля

Кабель для прогрева бетона данного типа поставляется на объект не в бухте, а в виде готовой секции. Данный факт несколько упрощает процесс монтажа, так как нет необходимости в обрезке провода. Сбор системы после следующих подготовительных работ:

1. Расчет необходимой мощности одного сегмента в зависимости от объема бетонной смеси.
2. Выбор длины провода.

Процесс монтажа системы достаточно простой, однако требует определенных знаний и навыков.

• Для обогрева одного кубического метра бетонной смеси в зависимости от состава необходимо 500-1500 Вт (в зависимости от температуры окружающей среды). Сократить расход электрической энергии можно путем добавления специальных присадок для понижения температуры застывания смеси или утеплив опалубку.
• Если бетонной смесью заливается перекрытие или какая-либо балка, расчет электропроводки проводится  с учетом следующих начальных данных: 4 метра провода на 1 квадратный метр поверхности элемента.
• Провод надежно защищен, поэтому его можно крепить к арматуре.
• Провода всегда должны соприкасаться с опалубкой.
• В процессе монтажа важно следить за расстоянием между кабелями, в противном случае электропрогрев бетона греющим проводом будет неравномерным.
• Необходимо выдерживать минимум 4 сантиметра между соседними контурами.

В процессе монтажа необходимо следить за тем, чтобы провода не пересекались.

Преимущества и особенности сегментированного кабеля

Главное достоинство сегментированного кабеля – отсутствие необходимости во включении дополнительного оборудования в систему.

Данный способ прогрева бетона максимально безопасен (в отличие от случаев, когда используются электроды), так как вероятность поражения электричеством практически сведена к нулю.

Еще одно достоинство – простота монтажа и расчетов при использовании нагревательной секции. Материал уже разбит на сегменты, остается лишь высчитать необходимую мощность.

Прогрев бетона в зимнее время проводом ПНСВ значительно дешевле, поэтому сегментированный кабель, который разбит на секции шинопроводов, применяется лишь на небольших объектах, когда в приоритете скорость возведения и точность проводимых работ.

Источник: https://1beton.info/proizvodstvo/rabota/provod-dlya-progreva-betona

Кдбс кабель

Вы здесь: Прогрев бетона »
Оборудование для прогрева бетона »
Греющие провода » Кдбс кабель

Секционный нагревательный кабель КДБС (Кабель Двужильный для Бетона в Секциях) является аналогом BET кабеля и практически идентичен ему по свойствам. Отличие лишь в том, что КДБС можно купить не только секционно, но и в бухте. Им можно осуществлять прогрев бетона без использования трансформаторных подстанций. Включается он напрямую к сети 220 вольт.

Отрезки нагревательного кабеля от 10 до 150 метров длиной укладывают внутрь конструкции до заливки бетона. Допускается крепление к арматуре при помощи проволоки. Вся длина нагревательной части КДБС (оранжевого цвета) должна располагаться внутри бетона.

Расстояние между секциями не должно быть меньше 7 см. Установочная часть кабеля (черного цвета) длиной 2 метра выводится за пределы конструкции и подключается к розетке.

Предварительно у уложенного провода необходимо измерить сопротивление и сравнить его с паспортным.

При прохождении электрического тока из-за высокого сопротивления провода в нем вырабатывается тепловая энергия, нагревающая цементный раствор. Прогреваясь изнутри, бетонная конструкция быстро и в полной мере набирает проектную прочность даже при отрицательных температурах.

Технические характеристики КДБС кабеля

Характеристика Значение

Напряжение питания	220 — 240 В
Линейная мощность	37–45 Вт/м
Сопротивление изоляции	103 МОм*м
Минимальная температура монтажа	-30 °С
Минимальный радиус изгиба при хранении	150 мм
Минимальный допустимый радиус однократного изгиба	35 мм
Диаметр нагревательного кабеля	5–7 мм
Длина установочного провода	2 м
Минимальное расстояние между нитками нагревательного кабеля	70 мм
Степень защиты	IP67
Гарантийный срок со дня продажи	1 год

Кабель КДБС выпускается в секциях различной длины мощностью 37 и 40 Вт/м. Перечень типоразмеров и их характеристики приведены в таблицах ниже.

Типы КДБС кабеля мощностью 37 Вт/м

Наименование Длина нагревательной части, м Стартовая мощность секции, Вт Номинальная мощность секции, Вт Сопротивление секции при 20 °С, Ом Вес секции, кг

37КДБС-3	3,1	113	113	406,2-470,3	0,38
37КДБС-10	10	370	370	124,6-144,5	0,67
37КДБС-15	15	630	490	89,4-103,7	0,85
37КДБС-21	21	880	760	56,3-65,6	1,05
37КДБС-36	36	1510	1350	31,7-37,5	1,57
37КДБС-59	59	2480	1925	22,4-26,3	2,8
37КДБС-71	71	2980	2650	15,1-17,4	2,88
37КДБС-84	84	3530	3140	12,7-14,7	3,47

Типы КДБС кабеля мощностью 40 Вт/м

Наименование Длина нагревательной части, м Стартовая мощность секции, Вт Номинальная мощность секции, Вт Сопротивление секции при 20 °С, Ом Вес секции, кг

40КДБС-3	3,1	120	120	393,1-455,1	0,40
40КДБС-10	10	370	370	124,6-144,5	0,77
40КДБС-14	15	550	520	83,44-96,8	0,95
40КДБС-20	21	860	800	53,6-62,5	1,21
40КДБС-36	36	1420	1350	31,7-37,5	1,91
40КДБС-54	54	2200	2100	20,5-24,1	3,15
40КДБС-82	82	3690	3210	12,4-14,4	4,2
40КДБС-100	100	4550	3960	10,1-11,7	5,88
40КДБС-120	120	5520	4800	8,3-9,6	7,84
40КДБС-150	150	6910	6010	6,7-7,7	10,8

Паспорт и руководство по эксплуатации КДБС кабеля

Расчеты и сипытания КДБС кабеля

БетонПрогрев.РУ 2013-2020

Источник: http://betonprogrev.ru/oborudovanie/greyucshie-provoda/kdbs-kabel.html

Прогрев бетона от 220В греющим кабелем

Строительство бетонных конструкций в зимний период предполагает преодоление разного рода проблем, связанных с низкой температурой окружающей среды. Одной из этих проблем, безусловно, является обогрев бетона.

Для обеспечения набора прочности бетона в холодное время года строители часто прибегают к утеплению и использованию нагревателей бетонных масс, залитых в опалубку.

Важным фактором организации процесса является возможность обеспечить прогрев бетона от 220В.

Процесс застывания бетона представляет собой химическую реакцию, в результате которой происходит гидратация цементной смеси и образование цементного камня.

Этот процесс может протекать несколько недель и зависит от климатических условий.

Прочность бетона во многом обеспечивается за счет содержащейся в нем воды, однако, при низких температурах вода может замерзать до того, как произойдет набор необходимой прочности.

Одним из наиболее эффективных методов прогрева бетонных конструкций является применение нагревательного кабеля и провода. Впервые в отечественном строительстве нагревательные кабели для обогрева бетонных конструкций были применены в 1974 г. Также ЗАО «ЦНИИОМТП» Госстроя СССР разработало основные технологические рекомендации, при обогреве бетонных конструкций нагревательным проводом:

• При температуре окружающей среды +5 °С и ниже, необходимо принимать меры по утеплению бетонных конструкций и использованию дополнительных источников обогрева
• Температура прогрева бетона в любой его точке должна быть не ниже +8 °С (оптимальная от 40 до 50 °С)
• Температура поверхности кабеля должна быть не выше 80 °С, для предотвращения перегрева бетона
• При прогреве бетона обязателен контроль температуры
• Прогрев осуществляется на протяжении от 5 до 7 дней
• Работы по сооружению бетонных конструкций должны производится при температуре не ниже -30 °С

С тех пор кабельными заводами была освоена технология производства нагревательного провода ПНСВ и других марок, который широко применялся для решения данной задачи.

Однако, наряду с положительными факторами, использование провода ПНСВ имеет определенные недостатки, среди которых следует выделить необходимость применения станций прогрева бетона либо других средств понижения напряжения, поскольку провод не рассчитан на питание 220В, а также сложности, связанные с контролем температуры провода. Перегрев бетона в зоне прокладки нагревательного провода в процессе отвердевания приводит к ухудшению его качества и так же нежелателен, как и переохлаждение.

Кабель для обогрева бетона КДБС

В 2014 году одним из крупнейших мировых производителей оборудования для электрообогрева был разработан кабель для прогрева бетона марки КДБС, сочетающий в себе оптимальные технические характеристики (Таблица 1), позволяющие сохранять необходимые свойства бетонных конструкций при производстве работ в зимний период. Обеспечивающий прогрев бетона от 220В.

Таблица 1. Технические характеристики кабеля КДБС

Напряжение питания	220 – 240В
Линейная мощность	40 Вт/м
Сопротивление изоляции	103 Мом*м
Минимальная температура монтажа	-30°С
Минимальный радиус изгиба при хранении	150 мм
Диаметр нагревательного кабеля	5-7 мм
Длина установочного провода	2 м
Минимальный шаг укладки (расстояние между нитками кабеля)	60 мм
Степень защиты	IP67

Нагревательный кабель КДБС поставляется готовыми секциями, длиной от 10 до 150 метров. Предлагаемые к поставке длины приведены в Таблице 2. Нагревательные секции на основе кабеля КДБС оснащены установочным проводом сечением от 1,5 мм² до 4 мм² в зависимости от мощности.

Важной особенностью нагревательного кабеля КДБС является одинаковая удельная установленная мощность по всей длине секции, которая составляет 40 Вт/м. За счет этого происходит равномерный прогрев и затвердевание бетонной конструкции.

Для подключения и подачи питания на нагревательный кабель нет необходимости использовать понижающий трансформатор, поскольку кабель КДБС обеспечит прогрев бетона от 220В.

Таблица 2. Характеристики нагревательных секции на основе кабеля КДБС

Наименование нагревательной секции	Длина нагревательного кабеля, м	Стартовая мощность секции, Вт	Номинальная мощность секции, Вт	Сопротивление секции при +20 °С, Ом
40КДБС-10	10,0	440	400	104,5 – 121,0
40КДБС-20	20,0	910	800	50,5 – 58,5
40КДБС-54	54,00	2250	2120	19,9 – 23,1
40КДБС-82	82,00	4080	3280	11,3 – 13,1
40КДБС-100	100,00	5120	4000	9,0 – 10,4
40КДБС-150	150,00	7680	6000	6,0 – 6,9

Использование кабеля КДБС на объектах строительства

Основываясь на опыте применения нагревательного кабеля КДБС на объектах строительства, инженеры компании «Кабельные Системы и Технологии» установили, что наиболее эффективным решением как с экономической точки зрения, так и с точки зрения наиболее рациональной организации труда является применение данного кабеля при заливке большого количества небольших бетонных конструкций, особенно сложных конфигураций.

Источник: https://cstprom.ru/elektroobogrev/obogrev-betona-nagrevatelnyim-kabelem-220v.html

Прогрев бетона проводом ПНСВ в зимнее время: схема укладки и подключения, расчет

Заливка бетона зимой имеет свои сложности. Главной проблемой считается нормальное затвердевание раствора, вода в котором может замерзнуть, и он не наберет технологической прочности. Даже если этого не случится, низкая скорость высыхания состава сделает работы нерентабельными. Прогрев бетона проводом ПНСВ поможет снять этот вопрос.

Электропрогрев бетона в зимнее время – наиболее удобный и дешевый способ достигнуть нужной твердости материала. Он разрешается нормами СП 70.13330.2012, и может применяться при выполнении любых строительных работ. После отвердевания бетона, провод остается внутри конструкции, поэтому применение дешевого ПНСВ дает дополнительный экономический эффект.

Применение

Прогрев бетона в зимнее время кабелем дает возможность решить две основные проблемы.

При температурах ниже нуля вода в растворе превращается в кристаллики льда, в результате реакция гидратации цемента не просто замедляется, она прекращается полностью.

Известно, что при замерзании вода расширяется, разрушая образовавшиеся в растворе связи, поэтому после повышения температуры он уже не наберет нужной прочности.

Раствор затвердевает с оптимальной скоростью и сохранением характеристик при температуре порядка 20°C.

При падении температуры, особенно ниже нуля, эти процессы замедляются, даже с учетом того, что при гидратации выделяется дополнительное тепло.

Чтобы выдержать технические условия, зимой не обойтись без прогрева бетона проводом ПНСВ или другим предназначенным для этого кабелем в таких ситуациях, когда:

• не обеспечена достаточная теплоизоляция монолита и опалубки;
• монолит слишком массивен, что затрудняет его равномерный прогрев;
• низкая температура окружающего воздуха, при которой замерзает вода в растворе.

Характеристики провода

Кабель для прогрева бетона ПНСВ состоит из стальной жилы с сечением от 0,6 до 4 мм², и диаметром от 1,2 мм до 3 мм. Некоторые виды покрываются оцинковкой, чтобы снизить воздействие агрессивных компонентов в строительных растворах.

Дополнительно он покрыт термоустойчивой изоляцией их поливинилхлорида (ПВХ) или полиэстера, она не боится перегибов, истирания, агрессивных сред, прочна и обладает высоким удельным сопротивлением.

Кабель ПНСВ обладает следующими техническими характеристиками:

• Удельное сопротивление составляет 0,15 Ом/м;
• Стабильная работа в температурном диапазоне от -60°C до +50°C;
• На 1 кубометр бетона расходуется до 60 м провода;
• Возможность применения до температур до -25°C;
• Монтаж при температурах до -15°C.

Кабель подключается к холодным концам через провод АПВ из алюминия. Питание может осуществляться через трехфазную сеть 380 В, подключаясь к трансформатору. При правильном расчете ПНСВ может подключаться и к бытовой сети 220 вольт, длина при этом не должна быть менее 120 м. По системе, находящейся в бетонном массиве должен протекать рабочий ток 14-16 А.

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности.

Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил.

Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда».

В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору.

Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Расчет длины

Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.

При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м.

Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт.

Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.

Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование.

Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность.

Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.

Источник: https://betonpro100.ru/tehnologii/progrev-provodom-pnsv

Монтаж прогревочного провода и его типы Новакабель

Одной из технологий, используемых при строительстве для создания необходимых температурных условий, является применение специального провода для прогрева. Бетон полностью затвердевает и набирает полную прочность через 28 дней, а при минусовой температуре этот процесс усложняется.

Бетонная смесь твердеет медленнее, а вода в ее составе превращается в лед, что в результате отражается на прочности постройки. С целью поддержания необходимого температурного режима используется один из востребованных вариантов – монтаж прогревочного провода.

Типы прогревочных проводов

Для прогрева бетона используется несколько разновидностей прогревочного провода. Он укладывается перед заливкой, не меняет структуру раствора, смесь не пузырится и не трескается. Бетонная смесь твердеет быстрее, так как провод подключается напрямую к трансформатору или к сети, после чего происходит ее прогрев.

• КДБС – один из видов прогревочного провода (двухжильный провод в секциях). Является очень удобным вариантом для прогрева бетона, так как монтируется просто и его не нужно подрезать. Такой тип провода подключается к сети 220 В, его не нужно подключать к отдельному трансформатору, что упрощает использование. Одним из минусов провода является высокая стоимость, а после заливки бетона провод не демонтируется.
• ВЕТ – провод двухжильный, разработан в соответствии с финскими технологиями. Имеет ряд преимуществ, не требует подключения к трансформатору и при использовании экономичный. На 1 кв.м. бетона требуется до 25 м провода.
• Чаще всего используется для прогрева бетона одножильный провод ПНСВ. Он имеет стальную жилу и виниловую изоляцию. Стоимость изделия низкая, но для работы потребуется его подключить к трансформатору. После окончательного затвердения бетонной смеси провод можно использовать повторно (в качестве подогрева лестниц или для создания системы теплого пола).

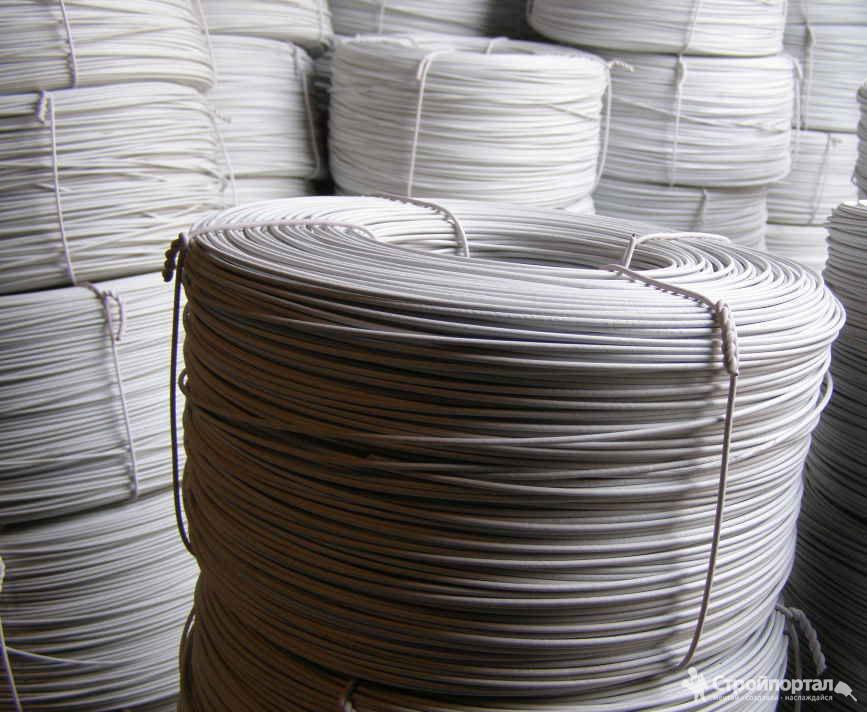

Провод ПНСВ

Провод ПНСВ используется для обогрева полов, стен и различных объектов нефтяной и газовой промышленности. Кабель закрепляется по определенной технологии, касание не допускается.

Заказать

Одним из востребованных типов прогревочного провода является провод ПНСВ, так как он расходует небольшое количество электроэнергии. Одним из основных минусов является только то, что при расчетах сложно рассчитать длину провода.

Назначение

Прогревочный провод предназначен для монтажа в бетонную смесь при создании сооружений и монолитных конструкций с целью поддержания нужного температурного режима в процессе твердения бетона. С его помощью получается создать благоприятные условия, что в конечном результате влияет на прочность и долговечность конструкции, ее сопротивление на проникновение воды.

Применение

Прогревочный провод применяется при строительстве, помогает прекратить реакцию гидратации цемента. Зимой сложно обойтись без подогрева цемента, и чтобы выдержать необходимые технические условия, поэтому используется один из доступных и удобных вариантов провода в таких случаях:

• если монолит или опалубка не обеспечены достаточной теплоизоляцией;
• монолит невозможно равномерно прогреть или он является слишком массивным;
• температура воздуха достигает низких показателей, при которых происходит замерзание смеси.

Кабель КДБС

Кабель КДБС используемый в качестве отдельных отрезков, специально создан для прогрева наливного бетона. Именно благодаря использованию этого электронагревательного элемента строительство с использованием высыхающих бетонных смесей возможно, в том числе и в зимнее время.

Заказать

Характеристики

Самый востребованный провод ПНСВ для прогрева бетона имеет диаметр от 1,2 до 3 мм, стальную жилу диаметром от 0,6 до 4 мм. Он может быть покрыт оцинковкой с целью уменьшения действия агрессивных веществ в растворе на поверхность провода. Термоустойчивая изоляция изготавливается из поливинилхлорида или полиэстера. Благодаря этим свойствам на работоспособность провода не влияют перегибы, агрессивные среды и механические воздействия.

Провод ПНСВ имеет высокое удельное сопротивление 0,15 Ом/м, способен поддерживать работоспособность при температуре воздуха от +50 до -60 градусов. Но, монтаж прогревочного провода ПНСВ должен осуществляться при температуре не ниже -15 градусов.

Через алюминиевый провод АПВ провод подключается к холодным концам и к трансформатору. Провод ПНСВ при условии произведения точных расчетов можно подключать к сети 220В, но при этом его длина не должна превышать 120 м.

Провод ВЕТ имеет рабочее напряжение 220-230 В, сопротивление изоляционного слоя составляет 103 Мом/м. Рекомендованный радиус изгиба – 25 мм, линейная мощность может быть разная, в зависимости от модели и длины изделия.

Провод КДБС имеет рабочее напряжение 220-240 В, сопротивление изоляционного слоя такое же, как у провода ВЕТ, 103 Мом/м, линейная мощность – Вт/м, а номинальный радиус изгиба – 35 мм.

Любой из типов провода имеет одинаковый принцип действия: после подачи напряжения происходит нагрев провода, за счет чего прогревается бетонная смесь. При условии использования провода ПНСВ потребуется наличие понижающего трансформатора, так как для нагрева рекомендуемое напряжение не должно быть выше 70 В.

Провод для прогрева бетона: схема подключения и укладки

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

• сложность расчетов при расчете длины провода;
• необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Поддержание температуры в бетоне

Стандартная методика

Прогрев бетона кабелем обычно применяется в том случае, если работы проводятся в зимний период. При этом существует риск замерзания воды в растворе, что приводит к замедлению гидратации цемента и снижению прочности бетона.

Чтобы избежать этого, инструкция рекомендует действовать по такой схеме:

• Для обогрева массы раствора берется одножильный провод ПНСВ диаметром от 1,2 до 4 мм.

Совет! Для армированных конструкций выбирают модификацию в полихлорвиниловой изоляции, для неармированных — в полиэтиленовой. Связано это с тем, что полиэтилен может расплавиться, и это приведет к замыканию на металлический каркас.

• Провод нарезается одинаковыми фрагментами (чаще всего по 28 или 17м), которые свиваются в компактные спирали диаметром 30-40 мм.
• Спиральные «нитки» соединяются между собой в несколько одинаковых групп и закладываются в опалубку внутрь арматурного каркаса.

• Поскольку характеристики кабеля ПНСВ не позволяют использовать его на воздухе, на выводы систему устанавливаются так называемые «холодные концы» из более толстого провода.
• Опалубка заливается бетоном, и после первичного схватывания вся система подключается к сети через понижающий трансформатор. Это устройство обеспечивает регулировку силу поступающего тока, что позволяет управлять температурой проводников внутри раствора.

Особенности греющих кабелей

Методика, описанная выше, довольно эффективна, однако она имеет ряд недостатков. Ключевым является необходимость использовать трансформатор для понижения напряжения.

Температурные показатели

Впрочем, можно обойтись и без этого громоздкого устройства. Естественно, при этом вместо стандартного провода ПНСВ нужно использовать специальные греющие кабели, такие как ВЕТ (Финляндия) или КДБС (РФ). Для подобных изделий характерны такие свойства:

Характеристика	ВЕТ	КДБС
Рабочее напряжение, Вольт	220-230	220-240
Линейная мощность, Вт/м	35-45 (в зависимости от модели и длины)	40
Сопротивление изоляционного слоя, МОм/м	103	103
Рекомендованный радиус изгиба, мм	25	35
Номинальный диаметр, мм	6	7
Размеры секций, м	от 3,3 до 85	от 10 до 150
Класс защиты	IP67	IP67

Подобные устройства предназначены для работы от обычной электросети с напряжением 220 В. Качественная поливинилхлоридная изоляция обеспечивает надежную защиту от замыканий и пробоев, кроме того, она не становится хрупкой даже при температуре -350С, что существенно расширяет «климатические рамки» применения подобных проводников.

В отличие от провода ПНСВ, кабели типа ВЕТ и КДБС не требуют подрезки. На краях секций устанавливаются концевые и соединительные муфты, что позволяет быстро собирать всю греющую систему с использованием минимального набора инструментов.

Виды и принцип действия

Выбирая материал для строительства, следует исходить из решаемых задач и учитывать величину бюджета.

Провод для прогрева бетона ПНСВ бывает двух видов:

• с оцинкованной жилой;
• с неоцинкованной жилой.

В оцинкованных моделях компоненты провода защищены от агрессивных воздействий строительных смесей. Неоцинкованные модели часто подвергаются коррозии и имеют меньший срок службы, но и более низкую цену.

Технология прогрева бетона греющим проводом с использованием проводов ПНСВ позволяет получать прочные и надёжные конструкции. Перед началом заливки необходимо выбрать кабель с учётом необходимых характеристик и правильно его уложить, после заливки включить в сеть. Высокие температуры, воздействуя на бетон, не изменят его качество, конструкция получится прочная и надёжная при проведении работ даже в холодное время года.

Принцип действия достаточно прост. После подачи напряжения происходит нагрев провода, а затем прогрев бетонной смеси. Рекомендуемое ограничение напряжения — 70 В, поэтому используют в этом процессе трансформатор соответствующей мощности.

Монтаж кабеля ПНСВ

Кабель монтируется внутри опалубки до начала заливки бетона. Обычно его крепят мягкой алюминиевой проволокой к арматуре, хотя правилами техники электробезопасности это и не приветствуется. Жесткость стальной жилы достаточно велика, поэтому минимальный радиус закругления не может быть менее 25 см.

Особенно актуально это правило при низких температурах. Несмотря на то, что по паспорту виниловая изоляция до –30 0С сохраняет свои физические свойства, злоупотреблять этим не стоит. Уже при -10 0С слишком крутой изгиб провода может привести к нарушению целостности слоя внешней изоляции.

Для равномерности прогрева секцию укладывают параллельными шлагами с расстоянием между ними не более 15 см по площади и на таком же расстоянии по вертикали. На практике выяснено, что для 5 куб. метров бетона требуется до 30 метров кабеля марки ПНСВ 1,2.

А также определено, что при напряжении 380 вольт длина одной секции должна быть 31 метр, а при напряжении 220 вольт – 17 метров. Тогда они будут прогреваться равномерно. Если же вы смонтируете секцию большей длины, то выделение тепла будет происходить не далее, чем за 5-6 метров от точки подключения к питающей сети.

Подключение кабеля к питающей сети осуществляется за пределами опалубки. Обычно это делается с помощью провода с мягкими алюминиевыми жилами, которыми плотно обматываются в несколько последовательных витков концы ПНСВ.

После застывания бетона провод для прогрева остается внутри его и может быть использован для систем обогрева типа «Теплый пол».

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента.
   Пример как подключить ПНСВ с помощью холодных концов
5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ. . Использование сварочного аппарата в качестве ПТ

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Инструкция по прогреву

1. Первый отрезок времени – бетон разогревается, при этом cкорость должна быть не выше 10 градусов по Цельсию за 2 часа времени;
2. Нагрев по изотерме — это самый важный период. Здесь нужно следить за тем, чтобы температура не достигла 80 градусов;
3. Последний – период остывания. Скорость остывания нагретого бетона должна быть не выше 5 градусов в час.

При использовании отдельной электрической станции, можно использовать схему подключения звезда. Она несколько эффективнее змейки, и при этом отлично подходит для небольших площадей. Перед монтажом обязательно использование технологической карты объекта.

Обязательно проверяйте ГОСТ, по которому изготовлен греющий кабель для бетона, правильный – 12.1.013-78.

Свяжитесь с нашим менеджером

Перейти на страницу контактов

Электропрогрев бетона проводом ПНСВ технология и схема

Если прогрев бетона электродами – один из самых дешевых вариантов электропрогрева в зимнее время, то, в свою очередь, прогрев проводом ПНСВ – один из самых эффективных.

Это связано с тем, что в качестве нагревателя используется не сам бетон, а нагревательный провод ПНСВ, который выделяет тепло при прохождении через него тока. С помощью такого провода, намного проще добиться плавного повышения температуры бетона, да и вообще такой провод будет вести предсказуемо, что облегчит необходимое постепенное увеличение температуры в зимнее время.

Стоит сказать о самом проводе ПНСВ (П – провод, Н – нагревательный, С — стальная жила, В — ПВХ изоляция). Бывает различного сечения 1.2, 2, 3. В зависимости от использованного сечения выбирается его количество на 1 метр кубический бетонной смеси.

Технология электропрогрева бетона проводом ПНСВ, также, как и схема подключения, очень проста. Провод без натяжки пропускается вдоль арматурного каркаса, на нем же и крепится. Крепить необходимо так, чтобы при подаче бетона в траншею или опалубку не повредить его.

При электропрогреве бетона проводом ПНСВ в зимнее время, его укладывают так, чтобы он не касался земли, опалубки, а также не выходил за пределы самого бетона. Длина используемого провода полностью зависит от его толщины, сопротивления, ожидаемой минусовой температуры, а подаваемое напряжение, с помощью специального трансформатора составляет, как правило, около 50 В.

Так же существуют кабели, которые не предусматривают использование трансформатора. Их использование позволит немного сэкономить. Он очень удобен в использовании, но все же у обычного провода ПНСВ более широкие возможности для применения.

Электропрогрев опалубки в зимнее время

Этот способ электропрогрева подразумевает изготовление опалубки с заранее заложенными нагревательными элементами в ней, которые при нагреве будут отдавать так нужное бетону тепло. Напоминает прогрев бетона пластинчатыми электродами, только обогрев осуществляется не на внутренней стороне опалубки, а внутри нее, либо снаружи.

Электропрогрев опалубки в зимнее время не так часто используется, учитывая сложность конструкции, тем более, что при заливки фундамента, например, опалубка соприкасается не со всей бетонной конструкцией. Таким образом, нагреваться будет лишь часть бетона.

Индукционный способ подогрева бетона используется крайне редко, да и то, в основном, в балках, ригелях, прогонах, из-за сложности его устройства.

Основывается он на том, что обмотанный изолированный провод вокруг стального стержня арматуры, будет создавать индукцию и нагревать саму арматуру.

Электропрогрев бетона в зимний период с помощью инфракрасных лучей основывается на способности таких лучей нагревать поверхность непрозрачных объектов, с последующей передачей тепла по всему объему. При использовании такого способа необходимо предусмотреть окутывание бетонной конструкции прозрачной пленкой, которая будет пропускать лучи сквозь себя, не давая теплу так быстро уходить.

Достоинством такого способа является то, что не обязательно использование специальных трансформаторов. Недостаток – в том, что инфракрасное излучение не способно осуществить равномерный обогрев больших конструкций. Этот способ годится только для тонких конструкций.

Не забывайте о том, что независимо от способа электропрогрева бетона в зимнее время, необходимо постоянно следить за его температурой, потому что слишком высокая (более 500С) – так же опасна для него, как и слишком низкая. Скорость нагрева бетона, так же как скорость остывания, не должна превышать 100С в час.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола. . Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины

Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Рекомендации по монтажу

Предварительные расчеты

Расчет кабеля для прогрева бетона осуществляется довольно просто:

• По стандартам на обогрев одного кубометра раствора необходимо закладывать от 0,5 до 1,5 кВт мощности.
• Для экономии электроэнергии можно добавить в состав бетона антиморозные присадки, а также обустроить утепленную опалубку. Цена дополнительных материалов при этом будет компенсирована сокращением затрат электричества.
• При заливке перекрытий стандартной толщины обычно укладывается до 4 погонных метров греющего провода на квадратный метр площади.
• Когда осуществляется заливка объемного монолита, проводники укладываются ярусно, с зазором не менее 30-40 см.

Укладка греющих контуров

Рекомендованная схема закладки

Сборка отопительной системы своими руками осуществляется довольно просто:

• Вначале возводим опалубку и монтируем арматурный каркас.
• Затем оцениваем, где прогрев бетона будет наиболее актуален, и набираем кабельную продукцию из секций соответствующей длины.
• Чаще всего прогревают поверхность материала, места примыкания горизонтальных и вертикальных плоскостей и т.д.

Резка железобетона алмазными кругами может повредить греющие элементы

Обратите внимание! Нежелательно пересечение компенсационных швов, а также участков, где впоследствии будет проводиться алмазное бурение отверстий в бетоне. . Внутрь опалубки укладываем кабели таким образом, чтобы все проводники залегали не менее чем в 20 см от поверхности застывшего бетона.

Во избежание появления трещин и заломов на полимерной изоляции повороты нужно делать плавными

Радиус изгиба для разных моделей будет разным, но в большинстве случаев специалисты делают его равным 40-50 мм — с запасом.

Для равномерного распределения температуры в толще бетона проводники желательно раскладывать на равном расстоянии друг от друга. Пересечение проводов не допускается, а минимальное расстояние между двумя греющими контурами составляет 40 мм.

• Внутрь опалубки укладываем кабели таким образом, чтобы все проводники залегали не менее чем в 20 см от поверхности застывшего бетона.
• Во избежание появления трещин и заломов на полимерной изоляции повороты нужно делать плавными. Радиус изгиба для разных моделей будет разным, но в большинстве случаев специалисты делают его равным 40-50 мм — с запасом.
• Для равномерного распределения температуры в толще бетона проводники желательно раскладывать на равном расстоянии друг от друга. Пересечение проводов не допускается, а минимальное расстояние между двумя греющими контурами составляет 40 мм.

Фото закрепленного проводника

После раскладки закрепляем проводники на арматуре. Для этого используем обычную проволоку, завязывая ее без излишних усилий и деформации изоляции. Также можно применять пластиковые хомуты.

Затем заливаем опалубку бетоном, стараясь не нарушить размещение термоэлементов. Кабели ВЕТ и КДБС допускают вибрационное воздействие, потому бетон вполне можно уплотнять.

Все уложенные элементы соединяем контактными проводами в систему, а затем  — подключаем к источнику питания.

Реклама

Как подключить и проложить провод

Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В. Ток вторички – от десяток до сотен Ампер, в зависимости от мощности обогревателя. При проектировании системы обогрева с проводом ПНСВ нужно добиться, чтобы удельная мощность была в пределах 1,5-2,5 кВт для проводника с сечением 1,2 кв. мм.

Стоит отметить, что наиболее распространены провода с сечением 1,2 – 1,4 мм, но встречаются и варианты с сечением до 6 кв. мм.

Напрямую к трансформатору подключать ПНСВ нельзя, поскольку он греется и вы не получите надежного соединения. Нужно подключать провод к трансформатору холодными концами. То есть ПНСВ соединяется с токоведущими жилами из меди или алюминия любым надежным способом. Для меди можно применить пайку тугоплавкими припоями (ПОС-60 не рекомендуется, хоть его температура плавления в разы выше рабочей температуры провода). Пайку совмещают с бандажом из медной проволоки. Возможно применение клеммников и других видов соединений.

Это соединение НЕ должно выполняться в бетоне!

Схема подключения ПНСВ к трёхфазному трансформатору изображена на рисунке:

Стоит отметить, что длина провода подбирается так, чтобы ток через него не превышал 15А, если вам нужно обогревать большую площадь – совместите такие отрезки секциями. В среднем такой ток обеспечивается при длине секций 15-18 метров и напряжении питания в 70В.

Для питания подойдет КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором на 80 кВА для прогрева бетона. Также можно и подключить прогревочный провод к мощному сварочнику с выходным током в 150-250А. Этот вариант сгодится для домашнего применения, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:

Укладку провода нужно производить так, чтобы расстояние между соседними жилами было не меньше чем 15 см. Для получения равномерного теплового поля его можно обмотать слоем из фольги толщиной 0,2-0,5 мм.

Характеристики провода ПНСВ

Характеристики на ПНСВ провод прогревочный во многом отличаются от характеристик обычных проводов. Ведь к нему предъявляются совершенно другие требования, в данном типе провода на первое место выходят не свойства проводника и изоляции, а температурные характеристики и теплоотдача.

• Если говорить о температурных характеристиках, то для провода ПНСВ часто указывают максимально допустимую температуру, которая равна +80⁰С. Но это та температура выше которой уже происходит разрушение изоляции. А вот во время эксплуатации инструкция советует соблюдать температуру в пределах – 60⁰С — +50⁰С. То есть нагрев провода выше +50⁰С не рекомендуется.

Монтаж проводов ПНСВ при низких температурах

• Еще одной важной деталью является температура монтажа. Хотя эксплуатация провода допускается при температуре до — 60⁰С, но его монтаж не стоит производить при температуре ниже — 15⁰С.
• Следующей важной характеристикой у данного типа провода является удельная мощность тепловыделения. У обычных проводов данный параметр не превышает 1 – 3%, но нам необходимо дабы этот параметр был как можно выше. Обычно производители заявляют удельную мощность в районе 20Вт/м.

Обратите внимание! Некоторые производители заявляют удельную мощность до 40Вт / м, но здесь многое зависит от температуры для которой производился расчет и поверхности. Так поверхности с армированием позволяют увеличить данный показатель

• Еще одним важным параметром является удельное сопротивление провода. Оно напрямую зависит от сечения. Так ПНСВ 1,2 провод имеет сопротивление равное 0,12Ом/м, а изделие сечением в 2 мм2 имеет сопротивление равное 0,044Ом/м.

Основные характеристики проводов НПСВ

• Учитывая, что данный тип провода предназначен для эксплуатации в бетоне, то важным условием является его водостойкость. Кроме того, ПНСВ обладает стойкостью к кислотной и соляной среде, что особенно актуально для бетонов заливку которых производят при минусовых температурах. Ведь в такие растворы часто добавляют разнообразные прибавки для достижения требуемой консистенции.

Технология прогрева

Места проведения коммуникаций и расположение отверстий в бетонной поверхности нужно продумать до начала заливки состава. После установки системы и покрытия ее цементной смесью, любые работы с поверхностью могут повредить провода. Например, перед выполнением алмазного бурения материала нужно убедиться, что отверстие не будет проходить через кабель для обогрева бетона.

Правила укладки системы

Перед размещением обогревающей системы устанавливаются арматура и опалубка. Затем проводится раскладка ПНСВ, между витками проводов должен быть интервал 8−20 см. Величина промежутка зависит от ветра, температуры снаружи и влажности.

Кабель прицепляется зажимами к арматуре, без натяжения. Оптимальный радиус изгибов — больше 25 см. Ведущие ток жилы не должны пересекаться, расстояние промежутков между ними — 1,5 см, такое расположение позволяет избежать короткого замыкания.

Чаще всего провод для прогрева бетона ПНСВ укладывают по схеме «змейка», которая используется для монтажа теплых полов. Этот метод экономит кабель и позволяет охватить максимальную область бетонного основания.

Необходимо проверить следующие моменты перед заливкой раствора:

• температура подготовленной смеси выше +5 °C;
• в опалубке нет льда;
• схема правильно подключена;
• холодные концы имеют оптимальную длину.

К кабелю ПНСВ прилагается инструкция, которую важно соблюдать при установке системы обогрева. Существуют два варианта подключения через шинопровода — по схемам «звезда» и «треугольник»

При первом способе три однотипных кабеля объединяются в узел, затем свободная тройка контактов подсоединяется к трансформатору. Устройство питания размещается на расстоянии до 25 м от места соединения. Участок материала, который будет нагреваться, защищается ограждением.

Подключение системы производится только после окончания заливки раствора. Использование прогревочного кабеля для бетона ПНСВ включает следующие этапы:

1. Ведется разогрев, в час температура должна повышаться на 10 °C. Большая скорость нарушит равномерность прогревания материала.
2. Нагревание осуществляется при постоянном значении температуры. Бетону необходимо набрать половину от показателя технологической прочности. Оптимальная температура 60 °C, максимально возможная — 80 °C.
3. Материал медленно остывает. Скорость его охлаждения не должна превышать 5 °C в час, иначе произойдет растрескивание структуры.

Если все работы были проведены правильно, то бетон достигнет соответствующей марки прочности. После проведения нагрева кабель остается в материале и играет роль вспомогательной армирующей конструкции.

Кабели ВЕТ и КДБС можно подключать через розетку или щитовую к сети 220 В, они также имеют деление на секции, что предотвращает перегрузки. Но их стоимость значительно выше, чем проводов ПНСВ.

Для постройки больших объектов такие затраты невыгодны, поэтому чаще используется дешевый аналог.

Прогревать бетон также можно с применением трубчатого электронагревателя (ТЭН) и электродов. В раствор вставляется арматура и подключается к источнику питания — сварочному аппарату или другому понижающему трансформатору. Для этого варианта нагревательный кабель не нужен, но потребуются значительные затраты энергии. Проводником в бетоне выступает вода, а при затвердевании материала сопротивление будет возрастать.

Расчет длины ПНСВ

На определение длины кабеля ПНСВ влияет несколько факторов. Большое значение имеет количество тепла, которое будет подаваться на материал для затвердевания. На этот показатель влияют теплоизоляция, температура воздуха, форма и размеры конструкции, влажность.

Длина петли должна составлять в среднем 28−36 м. Если температура выше -5 °C, то укладка делается с шагом 20 см. При охлаждении, через каждые 5 градусов промежуток между жилами сокращается на 4 см. На отметке -15 °C он будет равен 12 см.

Важна также потребляемая мощность кабеля ПНСВ, она зависит от диаметра:

• 1,2 мм — 0,015 Ом/м;
• 2 мм — 0,044 Ом/м;
• 3 мм — 0,02 Ом/м.

Рабочий ток не может превышать показателя в 16 А. Необходимо рассчитать потребляемую мощность на один метр провода.

Для этого сила тока в квадрате умножается на удельное сопротивление. Суммарная мощность находится из произведения полученного значения и общей длины провода. Напряжение трансформатора рассчитывается аналогично. Сила тока умножается на сопротивление, чтобы получить величину рабочего напряжения.

Провод ПНСВ — наиболее дешевый вариант для нагревания бетонной смеси. Но для его использования необходимы специальное оборудование и соответствующие знания. Теплоизоляция также снижает затраты на обогрев материала и позволяет повысить качество бетона благодаря равномерному остыванию.

Параметры, сфера применения

Свойства определены требованиями ТУ 16.К71-013-88, код ОКП 35581304. Применяется для прогрева:

• Монолита, армированного бетона на строительстве промышленных объектов;
• Объектов, зданий, сооружений промышленных комплексов различного назначения, строительных механизмов;
• Может применяться системами обогрева бытовых и производственных строительных конструкций.

Маркировка ПНСВ обозначает конструкцию, область использования, материалы: «П»ровод «Н»агревательный, одинарный «С»тальной проводник, изолирован полихлор«В»инилом.

Базовые, определяющие показатели демонстрируются таблицей:

Показатель	Значение
Эксплуатационная температура среды, °C	-60 ÷ +50
Температура рабочего разогрева, °C, максимально	80
Монтаж проводится при температуре выше, °C.	-15
Сопротивление изоляции провода длиной 1 км, больше, мОм:	1
Толщина изоляции, мм	0.8
Удельная мощность (напряжение 220 В, 20°C), Вт/метр	20
Срок эксплуатации, лет	16

Физические, химические особенности материалов придают параметрам значения, обеспечившие:

• Отсутствие реакции при взаимодействии с водой, химически активными водными растворами соли, щелочей, концентрация раствора которых достигает 20÷30%;
• Прочность, позволяющая изгибать на ролике, размер которого равен десяти диаметрам провода, без утраты механических свойств не менее трех циклов;
• Возможность работать режимами постоянного длительного нагрева или импульсном, кратковременном повторяющемся.

Выполняя работы по укладке нужно учитывать ограничения:

1. Изгибание производится с радиусом, величина которого меньше пяти диаметров;
2. Не допускается пересечения под любым углом или касания в прогреваемом объеме;
3. Запрещается располагать провода не ближе, чем 15 см друг от друга.

Диапазон модельного ряда ПНСВ широк. Конкретные значения величин геометрического размера определяются техническими условиями предприятия – изготовителя соответственно требований соответствующего ГОСТ. Тенденция зависимости параметров от номинального диаметра жилы заложена ТУ 16.К71-013-88, иллюстрируется таблицей:

Зависимость характеристик от диаметра
Номинальные значения параметров	Номинальный диаметр проволок, мм
	1	1.1	1.2	1.3	1.4
Конструктивные:
Наружный диаметр (размеры), мм	2.6	2.7	2.8	2.9	3
Расчетная масса длины1 км, кг	18	18.5	19	19.5	20
Электрические:
Сопротивление 1 метра токопроводящей жилы, Ом	0.22	0.18	0.15	0.13	0.11
Длина нагревательной секции, (для 220 В, м	80	95	110	125	140

Основы технологии укладки и монтажа

После приобретения необходимого нагревательного материала, начинается изготовление системы подогрева:

• Покупная бухта или бобина нарезается на нагревательные секции, длины которых определены ТУ, в необходимом количестве. Допускается изготовление секции из отрезков, обеспечив надежный контакт соединения;
• Концы зачищаются на 4 см, к ним присоединяются «холодные концы» — отрезки алюминиевого изолированного проводника достаточной, для подключения к трансформатору, длины. Надежное изолированное соединение должно располагаться внутри обогреваемого объема;
• Нагревательные секции размещаются в опалубке. Принимаются меры для фиксации правильного расположения, отсутствия провисаний, ухода за границы будущего монолита. Если применяется арматура, можно приматываться к ней;
  • Не допускается пересечение, касание участков провода в объеме опалубки. Расстояние между проводами не менее 15 см.
  • Рекомендуется, улучшая равномерность распределения тепла, обмотать провод тонкой фольгой из металла толщиной 0,2÷0,5 мм;
  • Все размеченные «Холодные концы» после укладки должны находиться у одного края;
• Подавать напряжение на ПНСВ, не укрытое раствором полностью, категорически запрещено;
• Перед подключением к трансформаторной подстанции мегомметром проверить отсутствие нарушения целостности изоляции после монтажа.

Во время прогрева бетона на строительных площадках, обеспечивая требования электробезопасности, нужно принимать меры по ограждению опасного участка, ограничению пребывания на нем посторонних лиц.

После полного высыхания использование подогрева полов или стен не представляет опасности.

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

• В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
2. Утеплить опалубку.

• Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
• Защита кабеля позволяет приматывать его к арматуре.
• Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
• Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
• Между разными контурами должно быть не менее 40,0 мм.
• Запрещено пересечение греющих проводников.

ПНСВ провод для прогрева бетона

На сегодняшний момент существует три основных способа обогрева раствора:

1. Бетонирование в тепляках. Вокруг заливки выполняется построение теплицы и, с помощью тепловентиляторов, газовых или дизельных тепловых пушек производится обогрев тепляка. Этот способ довольно дорогой, особенно при строительстве крупных объектов;
2. Обогрев термоматами. Этот способ предназначен для нагрева емкостей с жидкостями, которые применяются как оборудование для бетонирования зимой. Недостатком способа является отсутствие возможности прогревать раствор сразу после его заливки и последующего уплотнения. Сверху заливку на непродолжительное время покрывают матами, благодаря чему прогревается верхний слой. Этот вариант подходит при строительстве малых конструкций. Для обогрева стен он не подходит, для колонн – необходимо дождаться схватывания раствора, для чего он и применяется;
3. Обогрев греющим проводом, находящимся внутри бетона. Данный вариант является самым востребованным. Наглядный пример – теплые полы.

Технология укладки греющего провода

Перед укладкой кабеля проводят подготовительные работы:

1. По правилам устанавливают опалубку и арматуру. Важно, чтоб на этих элементах не было наледи.
2. На верхнем и нижнем поясе арматурного каркаса, с помощью хомутов или скрепок, укладывают кабель.
3. Шаг между проводами ПНСВ – 80-200 мм. Точное число зависит от температуры воздуха. Уложенные провода не должны соприкасаться и пересекаться.
4. Не более чем за 25 метров от опалубки устанавливают трансформатор. Возле него раскладывают резиновые коврики.
5. Участок, где расположена опалубка с тэном и электродами, ограждают.
6. Устанавливают шинопровода и соединяют с кабелем.
7. Подключают шинопровод к сети 220 В и тестируют его сначала на холостом ходу.

Использование провода ПНСВ после застывания

Уложенные в бетонную конструкцию секции нагревательного кабеля остаются в ней навсегда и не теряют своих резистивных свойств. Поэтому есть смысл использовать их с целью повышения комфорта проживания. Нередко провод ПНСВ укладывают в бетонную стяжку пола специально. Однако это не лучшее решение, хотя и наиболее бюджетное.

При размещении нагревательного элемента под напольным покрытием следует учитывать возможные препятствия для рассеивания выделяемого тепла. В жилых комнатах таковыми являются места, где установлена корпусная мебель, основание которой плотно прилегает к полу. В них возникают зоны локального перегрева.

При длительном использовании провод постепенно истончается и, в конце концов, обрывается. Его замена связана с чрезвычайными трудностями, поскольку требует снятия напольного покрытия и разрушения бетонной стяжки.

Решением проблемы является использование саморегулирующегося нагревательного провода. Его конструкция состоит из двух медных жил, между которыми находится так называемая тепловая матрица – полупроводниковый элемент, проводимость которого изменяется по мере нагревания. Чем температура выше, тем выше сопротивление. Это приводит к тому, что сила тока, текущего по этому участку, уменьшается, из-за чего он остывает.

Такой нагревательный элемент работает при любых размерах – от кусочка длиной в несколько сантиметров до многометровой секции. Его можно перекрещивать с другими, подобными ему (с проводом ПНСВ такое делать категорически нельзя из-за опасности расплавления изоляции и возникновения короткого замыкания). Основным недостатком саморегулирующегося нагревательного провода является стоимость. Она в разы выше, чем одножильного резистивного.

Прогрев залитой бетонной массы с помощью греющего кабеля ПНСВ позволяет сократить срок достижения 80% конструктивной прочности с семи суток до двух-трех дней и не прекращать работы с наступлением холодов. Однако технология этого процесса довольно сложна, обычно его схема разрабатывается для каждого конкретного случая. Поэтому не прельщайтесь его видимой простотой. Обращайтесь к профессионалам, а при их отсутствии досконально изучите вопрос самостоятельно.

Расчет оптимального значения длины

Напряжение трансформатора, кВ	Площадь сечения, мм кв.	Конструкция фундамента	Длина провода, м	Конструкция фундамента	Длина, м
10	До 1,1	Арматура	9,95	Неармирован	8,4
15	До 1,1	Арматура	22,85	Неармирован	18,9
20	До 1,1	Арматура	39,8	Неармирован	33,6
10	До 1,4	Арматура	18,9	Неармирован	15,5
15	До 1,4	Арматура	42,6	Неармирован	34,93
20	До 1,4	Арматура	75,6	Неармирован	32,09
10	До 2	Арматура	54,6	Неармирован	46,18
15	До 2	Арматура	123,8	Неармирован	103
20	До 2	Арматура	218,2	Неармирован	184,7
10	До 4	Арматура	448,57	Неармирован	373
15	До 4	Арматура	1009	Неармирован	841
20	До 4	Арматура	1974	Неармирован	1495

Расчет нагревательной секции

На сегодняшний день существует много вариантов онлайн калькуляторов, удобных, позволяющих мгновенно получить точную мощность, количество, сечение греющего кабеля. Приведенный ниже расчет иллюстрирует логику, приводит методику проведения вычислений самого общего вида.

Под мебелью, коврами, другими атрибутами домашней обстановки, подогрев размещать запрещено. Необходимая для подогрева одного квадратного метра мощность зависит от назначения помещения. Составляет, при использовании дополнительного к основному подогрева:

Название помещения	Мощность Вт/м 2
Нежилые	110÷120
Жилые	110÷130
Сантехнические	120÷150
Неотапливаемая лоджия	180

Вариант использования как единственного элемента отопительной системы, потребует 160÷200 Вт/м2.

Например: рассчитывается электрический теплый пол, необходимая площадь обогрева 10 м2, имеется ПНСВ 1,2. Характеристики взяты из таблиц параметров:

1. Мощность подогревателя пола спальни, для необходимости обеспечения 120 Вт/м2, Вт: 10*120=1200;
2. Длина элемента нагревателя 1200 Вт, удельная мощность 20 ватт на погонный метр, метров: 1200/20=60;
3. На одном квадратном метре нужно уложить (выполняя требования ТУ), метров провода: 60/10=6;
4. Омическое сопротивление 60 метров провода, удельное сопротивление одного метра стальной жилы равно 0,15 Ом составит, Ом: 60*0,15=9;
5. Включенная в сеть 220В секция нагрева с проводом диаметром 1,2 мм. не может быть длиной менее 110 метров (ТУ). Иначе получится: сопротивление укороченного элемента уменьшается, ток возрастает, что вызывает перегрев, увеличивается вероятность разрушения. Активное сопротивление секции нагрева равно, Ом: 110*0,15=16,5. Рекомендованный ТУ ток эффективного нагрева составляет, А: I=U/R=220/16,5=13,33. Округленно 13 ампер.
6. Расчетные 60 метров провода короче нормированной длины секции, не могут напрямую быть запитаны сетью. Требуется понижающий напряжение трансформатор. Рассчитать его можно так:
7. Вторичная обмотка: напряжение, В: U=I*R=13*9=117, мощность, Вт: P=U*I=117*13=1521
8. Полная мощность трансформатора, Вт: 1521*1,25=1901,3

Итого: для устройства теплого пола площадью 10 м, необходимо:

1. 60 метров провода ПНСВ 1,2;
2. Понижающий трансформатор мощностью 2 киловатта, напряжение вторичной обмотки 110÷120 вольт.

Подходящим вариантом при подборе трансформатора может оказаться сварочный аппарат.

Применение терморегулятора повысит комфортность пользования теплым полом, позволит экономнее расходовать электрическую энергию.

Схема подключения, оборудование для подогрева

Подогрев залитого бетона,  проводится только мощными подрядчиками на больших объектах. Метод дорого стоит, требует наличия работников высокой квалификации, специального оборудования. Трансформаторная подстанция обогрева обеспечивает питание греющей проводки пониженным напряжением, дает возможность использовать большой ток пониженного напряжения.

Например, популярная подстанция КТПТО с масляным трехфазным трансформатором ТМТО-80 обладает такими основными техническими характеристиками:

Характеристика	Величина
Номинальная мощность, кВА	80
Напряжение питание питания, три фазы, В	380
Напряжения ступеней переключения стороны нагрузки (СН), В	55, 65, 75, 85, 95
Ток на СН режимов 55, 65, А	520
Ток на СН режимов 75, 85, 95 А	471

Дополнительно может автоматически или вручную регулировать прогрев бетона в интервале 0÷100°C. Остальные функции подстанции, не относящиеся к подогреву, сейчас рассматриваться не будут.

Нагревательные секции могут быть подключены к трансформатору по однофазной или трехфазной схеме звездой или треугольником. Трехфазные нагреватели делают нагрузку сети более равномерной.

Параллельным включением нужного количества секций набирается достаточная для обогрева необходимой площади мощность.

Особенности нагревающих проводов ПНСВ

Кабель ПНСВ представляет собой стальную жилу диаметром от 1,2 до 3 мм и сечением от 0,6 до 4 мм2, покрытую изоляцией ПВХ или полиэстера. Благодаря этому изолирующему материалу, провод не перегибается, не переламывается и отличается устойчивостью к возгораниям.

Чаще всего электропрогрев осуществляется при помощи проводов минимального диаметра 1,2 мм. Однако, практика показывает, что лучше использовать ПНСВ на 3 мм, особенно если вы планируете производить ручное уплотнение раствора. Дело в том, что изоляция такого кабеля будет намного прочнее, поэтому в случае некачественного питания, вероятность перегрева будет минимальной.

Также стоит обратить внимание на еще одну отличительную характеристику прогревочных кабелей этого типа – наличие «холодных окончаний». Эти ответвления выходят за границы бетонной плиты

Для «холодных окончаний» применяют провода АПВ (алюминиевые токопроводящие жилы), соединяющие сам кабель с питающей трассой.

Сортамент проводов

1. ПНСВ

Самая дешевая, а потому и наиболее применяемая разновидность продукции для прогрева растворов бетона. Расшифровка аббревиатуры (ПНСВ) дает представление о конструктивном исполнении. ПН – назначение (провод нагревательный), С – материал жилы (сталь), В – изоляция (виниловая).

Главное преимущество данной продукции – низкая цена/стоимость. В частном секторе для подачи напряжения на ПНСВ в основном используют недорогие БП, сварочники или самодельные выпрямители.

Практика показывает, что применение ПНСВ сечением 3 мм исключает целый ряд проблем, которые могут возникнуть после загрузки бетона.

• Повреждение провода, особенно при ручном уплотнении раствора. Изоляция ПНСВ-3 достаточно плотная, и ее прочность выше, чем у аналогов с меньшим диаметром.
• При некачественном питании (а это часто связано с перекосом фаз, особенно в условиях интенсивной застройки) вероятность перегрева этого провода минимальна. А пробой внешней оболочки ПНСВ чреват замыканием на арматуру бетона.
• При схватывании раствора исключен риск деформации провода.

Так как перед укладкой ПНСВ необходимо делать сложные расчеты схемы, при обустройстве бетонного монолита своими силами продукция с жилой 3 мм – оптимальный выбор.

2. ПТПЖ

Его часто называют кабелем, хотя это и не совсем верно. Кого интересует отличие между такой разновидностью продукции и проводом, без труда найдет соответствующую информацию. Для процесса бетонирования путаница в терминологии не принципиальна.

Изначально ПТПЖ применялся для подключения радиоточек (акустической аппаратуры). По используемым в производстве материалам он мало чем отличается от ПНСВ. Такая же стальная жила (чаще всего, оцинкованная) сечением 0,6 или 1,2 мм + оплетка (ПЭ высокого давления). Разница в исполнении. В отличие от ПНСВ изделие ПТПЖ двужильное (или как говорят – «лапша»).

Применение имеет свои особенности.

• С ПТПЖ можно работать при температуре не ниже -30°C.
• При его укладке необходимо соблюдать правило – радиус изгиба должен быть не менее 10 D.

С целью снижения конечной цены бетонирования для прогрева стяжек целесообразно использовать ПТПЖ с сечением жил 0,6. Такой же провод часто применяется в схемах «теплых» полов. Если ПТПЖ приобретается для организации прогрева монолитной конструкции, то следует выбирать его разновидность с жилами 1,2 мм.

Особенности схем укладки греющих элементов

Конкретная выбирается в зависимости от специфики работы и рассчитывается индивидуально. От правильности ее выбора зависит равномерность прогрева, следовательно, однородность структуры бетона по всему объему.

• В отличие от кабеля, для подключения проводов к источнику напряжения используются так называемые «холодные» концы. Их жилы должны иметь меньшее значение удельного сопротивления!
• Минимальный интервал между смежными «линиями» проводов в схеме прогрева – 1,5 см. Несоблюдение этого правила может привести к расплавлению оболочки и КЗ. По этой же причине не допускаются перехлесты.
• Значительный температурный режим использования не должен вводить в заблуждение. Укладка проводов при минус 15 и ниже не производится. Это связано с особенностью изоляции. На морозе она начинает ломаться, в ней появляются трещины, как результат – замыкание на арматуру. Поэтому при зимнем бетонировании следует ориентироваться на погоду и не понимать буквально «от -55 …».
• Качество прогрева можно повысить, если провод обернуть фольгой. Это существенно увеличит теплообмен и сократит время созревания бетона. Для небольших схем, площадей и объемов – хороший вариант.

Физический процесс застывания

Бетонирования является одним из самых распространенных технологических процессов при ведении строительства. Он применяется не только для создания фундаментов, но и различных перекрытий, опор и капитальных стен. Затвердевание цементно-песчаной или цементно-гравийной смеси происходит в ходе химической реакции гидратации, когда молекулы воды и вещества, в ней растворенные, создают новое химическое соединение.

Она является необратимой и сопровождается выделением некоторое количество тепла, которое при положительных внешних температурах поддерживает взаимодействие веществ в течение первых семи суток после заливки бетона в опалубку.

Однако его может быть недостаточно, если строительство ведется в демисезонный и тем более в зимний период, когда наружные температуры опускаются значительно ниже нуля. В этом случае часть веществ в химическую реакцию не вступает, что значительно снижает фактическую прочность бетонных конструкций.

Кроме того, неизрасходованная вода замерзает и расширяется, разрушая их изнутри. Чтобы такого не происходило, применяются различные способы прогрева залитой массы. Самым простым и эффективным является укладка внутри массива тепловыделяющего электрического кабеля, каким и является провод ПНСВ.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода

При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.)

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Укладка и монтаж

Обогрев бетона нужно осуществлять при низком напряжении и высокой силе тока в греющих элементах. При монтаже кабеля учитывают равномерность прогрева раствора бетона в конструкции. Закладка осуществляется при температуре воздуха до -15 °С. Не натягивая, проводник прикрепляют к арматуре. Крепёж осуществляют с помощью специальных зажимов. Изгибы радиусом меньше 25 см, а также перехлесты токоведущих жил недопустимы.

Часто используемая схема при укладке ПНСВ называется «змейка» Она напоминает систему «теплый пол».

При покупке провода ПНСВ необходимо изучить прилагаемую к нему инструкцию.

Чтобы повысить эффективность работы, секции ПНСВ производятся в виде спирали.

Можно воспользоваться кратким руководством монтажа при стандартной методике:

1. Выбор диаметра по технической карте. Для обогрева армированных конструкций лучше использовать прочную ПВХ изоляцию, а для неармированных — полипропиленовое покрытие.
2. Проводить нарезку равными отрезками, впоследствии свернуть их спиралью.
3. Укладывать в арматурный каркас или в опалубку.
4. Включение в сеть – после того как бетонная смесь начнёт схватываться. Трансформаторная подстанция помогает регулировать температуру за счёт изменения напряжения.
5. Перед осуществлением монтажа рассчитывается объём смеси бетона, длина прогревочного кабеля, учитываются его характеристические свойства и температура окружающей среды.

При расчете длины учитывается:

• форма конструкции;
• температура воздуха;
• марка бетона;
• теплоизоляция;
• сила и направление ветра.

Чтобы рассчитать необходимое количество проводника, пользуются специальными таблицами.

В подготовительные работы входит установка опалубки и арматуры по правилам. При работе на них не должно быть наледи.

Для укладки используют хомуты или скрепки

В процессе монтажа не допускают пересечения или касания проводников. Необходимо соблюдать особую осторожность после включения, так как нужно максимально исключить перепады напряжения, иначе проводник перегорит, а удалить его не получится.

обогрев бетона греющим кабелем, принцип действия и виды > Флэтора

Разветвители для телевизионного кабеля: какие бывают

Какие разветвители для Т В антенны лучше использовать для разделения сигнала на 2, 3 и 4 телевизора. Что такое тройник для телевизионной антенны. Как правильно выбрать краб для антенны для телевизора. Принцип работы сплиттера для спутниковой антенны….

19 04 2021 17:23:46

Определение постоянного и переменного электрического тока

Понятие о постоянном и переменном токе. Сравнительные характеристики постоянного и переменного токов. Постоянный и переменный ток: различия при транспортировке. Достоинства и недостатки переменных и постоянных электротоков….

18 04 2021 15:20:38

Как отремонтировать стабилизатор напряжения своими руками

Диагностика повреждений и методика проверки стабилизатора. Ремонт электромеханических и релейных стабилизаторов напряжения. Ремонт платы управления стабилизатора своими руками. Степень сложности ремонта различных видов стабилизаторов….

10 04 2021 9:31:50

Понятие (карта) селективности в электрических сетях: функции и виды защиты

Принцип селективности и понятие карты селективностей в электрических цепях. Абсолютная и относительная избирательность для электросети отдельного объекта. Методы построения и виды систем селективной защиты. Селективность по току и/или по временному интервалу срабатывания защиты….

09 04 2021 23:19:55

Защита IP: стандарт по ГОСТ (степени защит)

От чего защищается электрооборудование. Государственный стандарт ( Г О С Т) степеней защиты IP. Интерпретация кодов. Применение устройств с конкретными индексами. Расшифровка дополнительных букв в кодах. Особенности использования IP-кодировки…

13 03 2021 5:58:11

Добро пожаловать!

Сайт Amperof.ru это ваш помощник по электротехнике, электрооборудованию и электроснабжению! Портал для любителей нашей тематики….

27 02 2021 20:37:42

Зарядное устройство для аккумулятора 18650

Аккумуляторная батарея 18650: преимущества и недостатки, маркировка аккумулятора. Определение эффекта памяти аккумуляторных батарей. Порядок заряда А К Б-18650. Схемы зарядных устройств для аккумуляторов типа 18650….

04 02 2021 7:34:33

Закон Ома для неоднородного участка цепи

Понятие и классическая формулировка закона Ома для неоднородного участка цепи. Что такое неоднородная цепь. Применение закона для неоднородных участков….

31 01 2021 7:37:29

Ряды номиналов резисторов: сопротивление номинала Е 24

Как образуется типовой ряд номиналов резисторов. Технологические нюансы производства радиотехнических изделий. Особенность изготовления резистивных элементов. Ряды сопротивлений резистора: таблица. Ряд сопротивления Е24….

29 01 2021 20:37:53

Диммер для паяльника своими руками

Все кто занимается радиоэлектроникой, сталкивались с перегревом паяльника. Это может быть недорогой недавно купленный паяльник, который вышел из строя….

28 01 2021 11:57:30

Диммер с пультом ду: принцип работы, видео

Диммер с пультом ду служит для дистанционного управления освещением и является популярным решением при освещении многих объектов, позволяющим создать уют….

17 01 2021 18:26:53

О Николе Тесле: трансформатор Теслы, опыты Теслы

Историческая справка о Николе Тесле. Закон Теслы. Как собрать мини катушку Теслы своими руками. Единица измерения электромагнитной индукции — это тоже Тесла. Тайна Николы Теслы. Опыты и эксперименты….

14 01 2021 22:19:20

Измерение единицы работы силы в физике

Физические термины и терминология. Работа сил, приложенных к системе материальных точек. Работа силы — измерение в физике. Влияние на силу электрического тока физических величин: напряжений и сопротивлений….

13 01 2021 10:28:37

Светодиодная подсветка: виды профилей для светодиодных лент

Преимущества использования коробов для решений по светодиодной подсветке помещений. Декоративная и целевая подсветка с использованием светодиодных лент в профилях в т.ч. алюминиевых. Классификация профилей по области применения и материалу изготовления. Размеры кабель-канала для светодиодной ленты….

11 01 2021 7:18:26

О требованиях безопасности при работах с электроинструментом

Ручной и станочный электроинструмент. Особенности эксплуатации ручного электроинструмента. Факторы опасности при использовании ручных Э И. Техника безопасности при пользовании ручными электроинструментами. Требования безопасности при работе с электроинструментом….

15 12 2020 15:18:44

Тепловые ленты и кабели для труб в Ace Hardware

Тепловые ленты и кабели

Защитите свой дом от замерзших или сломанных труб. Хотя изоляция труб — хорошая идея, одной только изоляции может быть недостаточно, чтобы предотвратить разрыв труб в холодную влажную погоду. В магазине Ace Hardware можно найти подходящие расходные материалы от лучших производителей, в том числе клейкую ленту, нагревательные кабели и многое другое.

Узнайте больше о том, как использовать тепловую ленту и как установить нагревательные кабели, с помощью следующего полезного руководства по нагревательной ленте от ваших друзей из Ace.

В чем разница между тепловой лентой и тепловым кабелем?

Термины «тепловая лента» и «тепловые кабели» часто используются как синонимы для описания кабеля нагревателя для труб, предназначенного для защиты домашних труб от замерзания. Тепловая лента доступна в двух основных формах: саморегулирующейся и постоянной мощности. Хотя саморегулирующиеся тепловые кабели и нагревательные кабели постоянной мощности служат одной цели, они имеют некоторые различия.

Саморегулирующиеся тепловые кабели

Саморегулирующиеся тепловые кабели имеют специальный проводящий сердечник, который становится все более проводящим при более низких температурах.В более теплых условиях выходная мощность кабеля снижается, в результате чего сердечник становится менее проводящим. Хотя эти кабели регулируются в соответствии с окружающей температурой, они не могут полностью включиться или выключиться. Используйте контроллер или термостат, чтобы контролировать этот тип нагревательного кабеля.

Тепловая лента постоянной мощности

Тепловая лента постоянной мощности обеспечивает одинаковую мощность на линейный фут по всей длине кабеля. Кабель обеспечивает постоянную тепловую мощность, на которую не влияют переменные температуры, что делает его предпочтительным решением для домовладельцев, которые хотят гарантировать, что погодные колебания не повлияют на их способность предохранять трубы от замерзания или разрыва.

Как работает тепловая лента?

Нагревательная лента на самом деле представляет собой нагревательный кабель, покрытый электрическим проводом. Подключенный к электросети кабель нагревателя труб помогает регулировать температуру и предотвращает замерзание труб в холодную погоду.

Где использовать нагревательные кабели

Используйте трубчатые тепловые кабели на любых металлических или пластиковых водопроводных и канализационных трубах, которые уязвимы к замерзанию, включая водопроводы, расположенные в следующих областях:

• Частично под землей
• В подвальных помещениях и подвалах
• Подземные дома
• В хозяйственных постройках

Тепловые кабели также могут использоваться для защиты от обледенения крыш и водосточных желобов.Когда образуются ледяные дамбы, тающий снег и лед могут вызвать скопление воды на проходах внизу. Обширные скопления снега и льда также могут серьезно повредить крышу. Предотвратите риск образования ледяных плотин на крыше и водосточных желобах, установив тепловую ленту, специально разработанную для кровельных систем.

Как установить трубные нагревательные кабели?

Монтаж трубчатого нагревательного кабеля относительно прост. Обернув трубы термолентой, добавьте дополнительную стабильность, закрепив кабель наложением кабеля, рассчитанным на различные температуры, чтобы он не потерял свои адгезионные свойства.Затем накройте всю трубу прочной термоизоляцией для труб.

Как прокладывать кровельные нагревательные кабели?

В то время как трубчатые нагревательные кабели доступны в диапазоне меньших длин, которые подходят для обертывания вокруг труб, кровельные нагревательные кабели очень длинные, чтобы соответствовать большинству конфигураций крыш и желобов. Комплект кровельного нагревательного кабеля обычно включает в себя потолочные зажимы и распорки для кабелей для упрощения установки. Кабели для обогрева кровли поставляются с подробными инструкциями по установке, и кабели должны быть подключены к заземленной розетке GFI.Прокладывайте кровельные нагревательные кабели, когда на улице сухо и безопасно работать с лестницы.

Где найти тепловую ленту

Когда температура начинает стремительно падать, защитите свои трубы и крышу от замерзания с помощью ассортимента качественных тепловых кабелей от Ace Hardware. Сделайте покупки в нашем онлайн-ассортименте тепловой ленты или посетите ближайший к вам Ace, чтобы получить советы экспертов и совет от нашего внимательного персонала.

SlabHeat — Нагревательный кабель излучающей плиты площадью 50 квадратных футов (120 В)

Кабели SunTouch SlabHeat — лучшее решение для настоящего лучистого напольного отопления, установленного внутри новой бетонной плиты.

SlabHeat разработан мировым лидером в области электрических систем теплого пола и способен производить достаточно БТЕ для обогрева плиты, пространства и поверхности, по которой ходят люди. Независимо от размера, формы или толщины SlabHeat — это способ обеспечить теплом практически любое внутреннее пространство.

Преимущества SlabHeat
Прочная полиуретановая внешняя оболочка обеспечивает превосходную гибкость, сопротивление истиранию и разрыву, ударопрочность, упругость и лучшую низкотемпературную стабильность, чем ПВХ, используемый в конкурирующих продуктах.

• Двухжильные кабели со встроенной безопасностью ZERO EMF включены в список UL
• Разработано Watts Radiant SunTouch, компанией с многолетним опытом в области водяного и электрического лучистого отопления
• Комфортный, равномерный нагрев без эффекта осушения принудительного воздушного отопления
• Надежная, прочная конструкция
• Нет вентиляционных отверстий или воздуховодов
• Невидимый без потери места — в отличие от больших навязчивых обогревателей основной платы
• Бесшумный и не требующий обслуживания
• Эффективное лучистое тепло до 51 БТЕ на кв. Фут

SlabHeat Cable — это законченный нагревательный кабель, состоящий из последовательного резистивного нагревательного кабеля и одного кабеля питания для простого одноточечного подключения.Длина нагревательного кабеля не может быть обрезана до нужной длины. Постоянная выходная мощность составляет примерно 5 Вт на линейный фут.

Кабель

SlabHeat следует прокладывать во всех помещениях пола, которые необходимо утеплить. Его нельзя использовать для наружных работ, таяния снега или потолков.

Применение первичного тепла
Правильно спроектированная система отопления начинается с точного расчета теплопотерь, чтобы определить, будет ли система обеспечивать достаточно энергии для работы в качестве основного источника тепла для помещения или обеспечивать только обогрев пола.Если это первичная система отопления, мы рекомендуем сначала детально определить теплопотери, а затем выбрать расстояние между проводами в зависимости от тепловой мощности. Если вы уже знаете требуемые БТЕ, расчет прост. Если вам нужно, чтобы мы выполнили расчет теплопотерь, загрузите форму и отправьте ее нам со всеми заполненными деталями.

Соображения по поводу напольных покрытий | Колледж ветеринарной медицины Корнельского университета

Вступление

Современный молочный скот со временем произошел от кочевых животных открытого пастбища, которые ходили по упругим, податливым поверхностям.Когда коровы изначально содержались человеком, заключение происходило на грязи или большом количестве мягкой подстилки. McDaniel et al. (1982) сообщили, что основная жалоба на ступни и ноги у этого крупного рогатого скота заключалась в том, что их копыта не изнашивались должным образом. Рекомендации по постройке доильного помещения включали укладку карбунда в настил, чтобы он давил копытами и уменьшал потребность в обрезке (McDaniel et al., 1982).

Следующим этапом развития молочного животноводства стало содержание коров в стойлах в течение зимы, чтобы избежать влажных и грязных условий, характерных для большинства участков с грязью на открытом воздухе.Летом коров почти всегда выпускали на пастбище, и серьезные проблемы с копытами и ногами редко были проблемой (McDaniel et al., 1982). В последнее время экономическое давление вынудило многих молочных фермеров увеличить уровни содержания и интенсификации животноводства. Одним из ответов, которые помогли производителям молочной продукции справиться с экономическим давлением, стало развитие системы бесплатного размещения стойл. Уровень подстилки снизился по сравнению с необходимым для беспривязного содержания. Потребности в рабочей силе снизились, что позволило заботиться о большем количестве коров на одного работника.

Содержание в стойле со свободным помещением обычно означает, что коровы стоят или ходят по очищенным или вымытым бетонным аллеям в течение всей лактации или, возможно, всей своей взрослой жизни. Свободная поверхность для отдыха стойла иногда также строится из бетона, и, следовательно, коровы могут получить небольшую отсрочку, особенно если стойло неадекватно подстилено или размеры неправильные, что приводит к плохому использованию стойла.

Тенденции интенсивного содержания животных были быстро приняты производителями и учеными за счет адекватных данных о долгосрочном воздействии на коров (Albright and Alliston, 1971).Это заявление 1971 года все еще подтверждается относительно небольшим прогрессом, достигнутым в комфорте коров по сравнению с напольными покрытиями в этой стране. Однако в Европе и других регионах мира благополучие животных имеет первостепенное значение, и, следовательно, здоровье ступней и ног привлекает значительное внимание. Это побудило их ученых более внимательно изучить влияние поверхностей соприкосновения копыт.

Экологическая политика США в настоящее время сосредоточена на новых правилах, направленных на защиту водных ресурсов страны как от точечных, так и от неточечных источников сельскохозяйственного загрязнения.Эти правила окажут значительное влияние на содержание молочного скота. Производители, вероятно, не смогут позволить своему скоту свободно использовать участки для интенсивных прогулок, если не будут обеспечены сбор и очистка поверхностных вод. Я считаю, что многие производители предпочтут расширить жилищный фонд, включив в него все свое стадо, и откажутся от строительства и эксплуатации дорогостоящих методов сбора и обработки дождевой воды с площадок для тренировок. Это будет сделано, несмотря на тот факт, что предоставление передышки от бетона в период засухи для коров в ограниченном пространстве было показано необходимым для поддержания здоровья ног (McDaniel et al., 1982, и Хан и др., 1986).

Следовательно, необходимо определить улучшения напольных покрытий, чтобы удовлетворить потребности как коров, так и производителей молочных продуктов. Полы должны обеспечивать уверенную опору как для коровы, так и для смотрителя, сводя при этом к минимуму проблемы со ступнями и ногами для коровы. Полы также должны быть экономически доступными и прочными.

Цель этой статьи — обсудить системы напольных покрытий с точки зрения комфорта и здоровья коров и представить рекомендации, когда они доступны для каждой конкретной обсуждаемой области.Конкретные области включают монолитные бетонные полы, сборные железобетонные решетчатые полы и альтернативные напольные покрытия. Также будет рассмотрен допустимый уклон полов в различных местах, часто посещаемых дойными коровами.

Коровы и бетон

Коровы должны стоять или ходить около 10 часов в день, если они следуют рекомендациям Guard (2000), чтобы находиться в стойлах лежа около 14 часов в день. Чрезмерное стояние снижает кровоток в копыте и вредно, чрезмерная ходьба может привести к чрезмерному износу подошв, которые становятся мягкими и легко покрываются синяками (Blowey, 1993).Коровы мотивированы ходить, чтобы потреблять пищу и воду, искать компанию, укрытие, место для отдыха и половых партнеров. Смотрители заставляют коров идти пешком к участкам доения, сортировки и обработки и обратно.

Олбрайт (1995) рекомендует, чтобы коровы проходили от 2 до 2-1 / 2 миль в день, чтобы они были здоровыми и тренировались. Хромота — огромная проблема для молочных коров в закрытом помещении и одна из основных причин выбраковки коров. Если хромота не контролируется, фермеры могут понести значительный экономический ущерб.Было показано, что хромота сопровождается задержкой течки, плохой продуктивностью размножения, сокращением лактации, низким выходом молочного жира и внезапным падением массы тела (Dewes, 1978), что может стоить производителям молочных продуктов денег. Контролировать хромоту не всегда легко, поскольку это многофункциональное состояние, на которое влияют различные факторы, включая генетику, питание и факторы окружающей среды.

Взаимосвязь между факторами окружающей среды и хромотой исследовалась многими людьми.Специально для напольных покрытий, Bee et al. (1986) сообщили, что плохие бетонные поверхности и низкий уровень использования свободных стойл вызвали высокую частоту язвы подошвы и болезни белой линии у стада, получавшего низкие концентрации концентратов. Dumelow и Albutt (1988) заявили, что суставы, связки и сухожилия ног являются основными тканями, поврежденными, когда корова поскользнулась и упала на твердую поверхность или на нее в результате скользкого пола. Hahn et al. (1986) обнаружили, что копыта коров, содержащихся на новом абразивном бетоне, изнашиваются на 35 процентов больше, чем у контрольных коров, содержащихся на грязи.Hahn et al. (1978) также обнаружили, что копыта всех коров, заключенных на новую бетонную поверхность, не имевшую специальной подготовки поверхности, изнашиваются больше, чем они росли в течение первых двух месяцев после воздействия. Бетонные полы с шероховатой поверхностью для предотвращения скольжения могут привести к чрезмерному износу копыт, а гладкие полы не обеспечивают достаточного сцепления с дорогой. Существует тонкая грань между слишком шероховатой поверхностью бетонного пола, которая вызывает травмы из-за истирания, и слишком гладкой поверхностью, вызывающей травмы из-за плохой опоры.Опыт показал, что отделка пола часто является самой большой ошибкой при строительстве сарая. Шероховатые полы ускорят износ обуви до 20 процентов, так как коровы будут выбракованы в течение трех недель после того, как они появятся в коровнике из-за хромоты (Bray, 1998).

Монолитные бетонные полы

Безусловно, наиболее распространенным напольным покрытием как в новых, так и в старых сараях является монолитный бетон. Бетон привлекателен для многих производителей молочной продукции, поскольку он прочен, экономичен, относительно легко укладывается, хорошо прилегает к неровным поверхностям и может быть обработан различными способами, чтобы обеспечить некоторый уровень тяги к дойным коровам.Тяга коровы традиционно обеспечивается за счет создания параллельных канавок или рисунков канавок на бетонной поверхности. В особых случаях можно также использовать противоскользящие наполнители, наносимые на бетонную поверхность, и эпоксидные покрытия для пола.

Во многих случаях метод, используемый производителем или подрядчиком по отделке бетона для обеспечения тяги коров, основан на их индивидуальном опыте и предпочтениях или на инструментах, имеющихся в настоящее время для выполнения задачи. Скорее, дизайн отделки пола должен быть основан на улучшении тяги, предлагаемой корове, за счет максимизации характеристик подошвы коровы, которые частично отвечают за ее общую устойчивость.

При определении того, как наилучшим образом обеспечить сцепление коров, необходимо знать рекомендуемые размеры, ориентацию и конфигурацию канавок и рисунков. Затем эту информацию можно использовать, чтобы определить, как лучше всего нанести канавки или узоры на бетонную поверхность.

Размеры, ориентация и конфигурация канавки

Похоже, что между рассмотренными ссылками отсутствует консенсус относительно наиболее подходящих размеров, ориентации и конфигурации канавок или рисунков, установленных в бетоне для создания противоскользящего пола.Похоже, что существуют две точки зрения относительно рифления бетона. Первая теория состоит в том, чтобы создать канавки с таким расстоянием, чтобы они обеспечивали лезвие, чтобы поймать копыто коровы вскоре после того, как начнется соскальзывание. Например, Олбрайт (1995) сообщает, что канавки могут быть расположены на расстоянии от 4 до 8 дюймов друг от друга. MWPS-7 (1997) рекомендует располагать параллельные канавки шириной от 1/2 до 1 дюйма и глубиной 1/2 дюйма с интервалом 4 дюйма по центру с выравниванием по диагонали по направлению движения животных. Если желателен ромбовидный узор, MWPS-7 (1997) указывает, что он может быть построен с использованием тех же размеров канавки с шагом, отрегулированным на 6 дюймов по центру.Брей (1998) сообщает, что канавки должны быть 1/2 дюйма шириной и 3/8 дюйма глубиной, с интервалом 3–3 / 4 дюйма по центру; канавки следует сначала прорезать параллельно продольному направлению переулка, а затем сделать поперечные канавки. Если бороздки расположены на таком расстоянии, может произойти проскальзывание до того, как копыто коснется выемки.

Другая теория состоит в том, чтобы расположить бороздки ближе друг к другу, чтобы по крайней мере одна из четырех основных контактных поверхностей копыта попала в бороздку, когда ступня опускается, чтобы предотвратить начальное скольжение.Эта теория основана на исследовании, проведенном Dumelow (1993). Дюмелоу смотрел, как имитируется скольжение копыта по разным рифленым бетонным поверхностям, покрытым молочным навозом. Дюмелоу пришел к следующему выводу о создании пола, обеспечивающего надежную опору.

1. Расставьте параллельные канавки на расстоянии 1,5 дюйма друг от друга.
2. Канавки, расположенные сбоку от позвоночника коровы, вызывают меньшее скольжение, чем продольные канавки.
3. Максимальное сцепление достигается за счет создания правильного узора из шестиугольников со стороной 1.8 дюймов в длину.
4. Ширина канавки не должна превышать 0,40 дюйма.

На практике создать шестиугольный узор в бетоне сложно. Ориентация бороздок перпендикулярно длине аллеи повысит их эффективность для коров, но может затруднить удаление навоза. Чтобы согласовать результаты теоретических исследований с практикой, Graves et al. (1997) рекомендует устанавливать канавки шириной от 3/8 до 1/2 дюйма и глубиной от 3/8 до 1/2 дюйма параллельно направлению движения скребка.Канавки должны располагаться на расстоянии от 2 до 3 дюймов по центру. В этой ссылке также говорится, что ромбовидный рисунок пола может быть получен путем установки двух наборов параллельных канавок в разных направлениях, расположенных на расстоянии от 4 до 6 дюймов друг от друга.

Канавки в зеленом бетоне

Буллфлотация — это стандартная задача, которая выполняется при строительстве бетонных плит на грунте после выполнения стяжки. Основное назначение бетона для плавания на плаву — устранить высокие и низкие точки (птичьи ванны) и заделать крупные частицы заполнителя под готовую поверхность.

Имеющиеся в продаже приспособления для нарезания канавок из бронзы можно прикрепить к стандартным поплавкам и использовать для установки канавок в бетоне. При одновременном использовании многих из этих насадок для обработки канавок на поплавке можно выполнять параллельную обработку канавок. Винты с накатанной головкой на каждом приспособлении позволяют регулировать поперечное смещение относительно поплавка, позволяя оператору поплавка изменять расстояние между канавками по мере необходимости. Канавки также могут быть установлены с помощью самодельных канавок со скошенной кромкой, изготовленных из фанеры и деревянных полос (подробнее см. MWPS-7, 1997).

Правильное содержание влаги в бетоне, рифленом с использованием канавки с поплавком, облегчает прорезание канавок оператором поплавка и приводит к получению качественного готового продукта. Канавки для плавучести должны быть сформированы после того, как бетон был уложен и выровнен, но до того, как на поверхности скапливается избыток спускной воды (когда должен произойти нормальный плавучесть). Когда бетон слишком влажный, работать с поплавком трудно из-за повышенного сопротивления, и канавки имеют тенденцию заполняться вскоре после создания.Когда бетон слишком сухой, насадки для канавок не будут полностью проникать в поверхность бетона, что приведет к меньшей глубине канавок, чем желаемая, и, возможно, некоторым обнаженным заполнителям по краям канавок.

Практический опыт необходим для того, чтобы научиться создавать качественный пол с бороздками методом поплавка. После получения опыта рабочий может протыкать пол довольно быстро по сравнению с установкой канавок методом штамповки (обсуждается ниже).Еще один плюс плавающих канавок по сравнению с штамповкой связан с природой, присущей инструменту с поплавком; бетонный материал, вытесняемый каждой прикрепленной канавкой, сглаживается поплавком, проходящим по поверхности бетона. Таким образом получаются канавки без острых или шероховатых краев и обнаженных заполнителей.

Вырезать канавки

На новых бетонных полах также могут быть нанесены бороздки после первоначального отверждения. При необходимости на старых бетонных полах можно сделать дополнительные канавки для улучшения сцепления с дорогой. Пила, аналогичная той, которая используется для резки компенсаторов в бетонных дорогах, может быть адаптирована с серией алмазных лезвий для резки канавок в затвердевшем бетоне.

Основными преимуществами нарезания канавок в затвердевшем бетоне является устранение необходимости опыта подрядчика в нарезании канавок в мокром бетоне и необходимости выполнения работ, чувствительных ко времени. Бетонные плиты на уровне грунта для использования в качестве аллей сараев могут быть размещены, выровнены, залиты и затираны, чтобы обеспечить удовлетворительные результаты легкодоступными бригадами отделки бетона. Однако добавление требования об установке определенного рисунка канавок в плите без шероховатых кромок — это работа, которую успешно выполняет только опытная бригада.Даже опытные бригады могут отставать в своей работе из-за беспорядочной доставки товарного бетона на строительную площадку, что приводит к некачественной работе с канавками.

Штампованные Узоры

Ромбовидные и шестиугольные узоры можно создать в зеленом бетоне с помощью металлического штампа. Обычно металлический штамп изготавливается из круглого материала, который разрезается и тщательно сваривается. К штампу прикреплена металлическая ручка, позволяющая вдвигать его и снимать с бетонной поверхности, когда рабочие находятся в положении стоя.Штамп необходимо переместить несколько раз, чтобы полностью оформить аллею сарая. Штамп — лучший способ создать шестиугольный узор, рекомендованный Дюмело.

Личный опыт показал, что штамповку бетона труднее выполнить должным образом, чем проточка и штамповка очень чувствительны к условиям влажности бетона. Слишком влажный бетон будет прилипать к штампу, вызывая нежелательные шероховатости и неряшливую отделку. Слишком сухой бетон будет вздыматься во внутреннем пространстве между каждым круглым стержнем, используемым для формирования рисунка.Это вздутие бетона приводит к тому, что пол имеет несколько выпуклых участков, которые могут неравномерно поддерживать копыта коров. Кроме того, когда бетон вздувается, он обычно трескается на поверхности. Количество трещин и их размер зависят от содержания влаги в бетоне во время нанесения штампа, конструкции штампа и того, насколько глубоко он был вдавлен в бетон. Подобные поверхностные трещины нехорошие, поскольку они создают отверстие для проникновения влаги, потенциально вызывая преждевременный износ из-за действия замораживания и оттаивания.

Бетон, имеющий грубую абразивную окончательную отделку после штамповки, можно исправить, перетащив бетонные блоки за трактор или погрузчик с бортовым поворотом на несколько проходов. Этот процесс следует проводить до того, как проблемные участки будут заселены коровами. Комфортная ходьба по бетонному полу босиком — хороший способ определить, подходит ли пол для коров.

Противоскользящие наполнители

Палубы для коров доильного центра, зоны внутри и вокруг удаленных удерживающих устройств, а также загрузочные лотки для скота — все это места, где коровы и люди взаимодействуют друг с другом.Это взаимодействие может быть приемлемо или, по крайней мере, терпимо для коровы в зависимости от нескольких факторов, включая ее прошлый опыт в данной области. В определенных обстоятельствах контакт с человеком или предполагаемый контакт коровы с человеком вызывает бегство. Полет может привести к попытке коровы убежать из нежелательной зоны. Отсутствие уверенной опоры при попытке убежать может вызвать скольжение копыт и вызвать дополнительный страх. По этой причине необходимо уделить особое внимание обеспечению надлежащего пола в этих областях.

Велчерт и Армстронг (1992) предлагают одно из возможных решений для обеспечения повышенной тяги в потенциально опасных зонах. В них описывается, как покрыть недавно уложенный неотвержденный бетон сухой встряхиваемой смесью, состоящей из 3 частей противоскользящего заполнителя (оксида алюминия или корунда) и одной части портландцемента по весу. Велхерт и Армстронг (1992) дают полное описание того, как осуществить этот процесс. Краткое описание процедуры выглядит следующим образом. После того, как смесь для встряхивания приготовлена, ее наносят вручную из расчета от 60 до 100 фунтов на 100 квадратных футов площади пола после того, как бетон будет уложен, выровнен и затоплен, а поверхностная вода исчезнет.После нанесения смесь слегка растирают, чтобы частично пропитать противоскользящие заполнители, а затем затирают сталью до тех пор, пока поверхность заполнителя не станет однородной и слегка текстурированной.

При применении в соответствии с предписаниями Велхерт и Армстронг (1992) сообщают, что полученная поверхность пола будет нескользящей и очень износостойкой. Срок службы пола оценивается в 20 лет по сравнению с семью годами у обычных полов.

Один опыт применения сухого коктейля автором привел к тому, что в новом доильном центре были установлены две коровьи палубы с неприемлемым уровнем тяги.Причина неудовлетворительного результата может быть связана с отсутствием опыта у отделочной бригады в отношении процесса нанесения сухой смеси для встряхивания. Это деликатный процесс, и должны использоваться только бригады, имеющие опыт применения сухих встряхивающих смесей для предполагаемого конечного применения. В противном случае, скорее всего, получится чрезвычайно твердая поверхность пола, которая не обеспечит улучшения сцепления с твердым бетонным полом.

Следует подчеркнуть, что сухая смесь для встряхивания не должна использоваться в переулках для свободного стоянки или в других местах, где коровы часто бывают несколько часов в день.Опыт показал, что чрезмерный износ копыт коров приводит к необходимости преждевременной выбраковки многих животных из стада вскоре после пополнения коровника (Martin, 1999).

Эпоксидные напольные покрытия

Для улучшения тяги коров можно использовать тщательно подобранную систему эпоксидного покрытия, которая подходит для данной области применения. Эпоксидный пол наиболее применим в качестве средства для омоложения поверхности на относительно небольших участках, которые можно освободить от движения коров в течение нескольких дней подряд.Достаточно времени необходимо для правильной подготовки существующего пола (что имеет решающее значение для долговечности конечного продукта), нанесения продукта и обеспечения надлежащего отверждения. Кроме того, стоимость, обычно связанная с подходящим высококачественным эпоксидным материалом для пола, обычно высока и исключает его использование в широких масштабах.

Подставки для коров в доильных центрах, которые работают менее 12 часов в день, являются основными кандидатами для установки системы эпоксидных полов. Эпоксидное покрытие хорошо подходит для этого применения, поскольку его можно аккуратно установить вокруг структурной опорной стойки для каждого доильного места.Для облегчения установки коров можно доить с одной стороны доильного зала, а работу выполнять с другой стороны. После завершения первой стороны можно переключать стороны доения и обращаться к другой стороне.

Молочная фабрика US Navel Academy, расположенная за пределами Аннаполиса, штат Мэриленд, около 20 лет назад использовала эпоксидную систему полов в своем доильном зале, чтобы исправить плохие условия пола. Осенью 1995 года было отмечено, что пол, похоже, держится хорошо. Пастух сообщил, что у коров не было значительных проблем соскальзывания, так как в то время был установлен эпоксидный пол.

При рассмотрении вопроса об использовании системы эпоксидных полов производитель должен сделать свою домашнюю работу, чтобы гарантировать, что продукт, который они рассматривают, будет соответствовать их потребностям. Перед выбором конечного продукта рекомендуется проконсультироваться со специалистом производителя по продукту, чтобы обсудить его применение.

Сборные железобетонные решетчатые перекрытия

Сборные железобетонные решетчатые полы (ламели), которые в первую очередь разработаны для уменьшения количества ежедневных трудозатрат, необходимых для очистки аллей сараев, и в качестве средства для перекачки жидкого навоза непосредственно в хранилище или желоб для самотечного сбора, расположенный непосредственно под ним.Планки можно использовать во многих областях, включая: переулки между рядами стойл, смежные с поверхностями кормления, переходные дорожки и зоны ожидания доильного центра. Некоторые производители размещают рейки на концах залитых бетонных аллей с намерением использовать их в качестве площадок для сброса очищенного навоза. Однако рейки для этого применения не рекомендуются. Относительно большой объем навоза, сброшенный в переулок, не сможет эффективно пройти через несколько узких щелей, расположенных в конце переулка.

Планки доступны в двух основных конфигурациях — «обычные планки» и «вафельные планки».МакФарланд (1994) сообщает, что обычные планки имеют прорезь с прорезями от 1-3 / 4 до 2 дюймов, которые перекрывают ширину проезжей части, а между каждой прорезью находится ступенька шириной от 6 до 8 дюймов. В Справочнике по утилизации отходов животноводства в рамках плана MidWest (1993) указано, что расстояние между решетками для дойных коров должно составлять от 1-1 / 2 до 1-3 / 4 дюйма.

Олбрайт (1995) и Кирхнер и Боксбергер (1987) рекомендуют, чтобы ширина прорези не превышала 1-1 / 4 дюйма при максимальной ширине протектора 3-1 / 4 дюйма, поскольку эти размеры позволяют избежать чрезмерного давления на подошву коровы и помогают предотвратить скопление фекалий на планках.

Более новая конфигурация решетчатого пола, называемая вафельными планками, популярна в Пенсильвании и других регионах страны. В этой конструкции используется серия отверстий размером примерно 1-3 / 4 дюйма на 8 дюймов, расположенных на расстоянии около 3 дюймов в длину и от 5 до 6 дюймов друг от друга (McFarland, 1994). Макфарланд сообщает, что коровы, кажется, очень комфортно ходят по этой поверхности пола, и навоз довольно легко проходит через них.

Похоже, что существует мало исследований о влиянии «реек» на здоровье стопы.Олбрайт (1995) предполагает, что на решетках для молочного скота с годами не обращали внимания из-за проблем со ступнями, плохого определения течки и отсутствия у коров комфорта. Hill et al. (1973) утверждает, что настойчивое поведение отсутствует, возможно, потому, что животные гораздо менее уверены в себе на решетчатых полах, чем на других типах полов. Кирхнер и Боксбергер (1987) сообщают, что крупный рогатый скот не может ходить по решетчатому полу и избегать щелей во время движения. Травма подошвы когтя часто случается, когда они скользят в паз (Kirchner, Boxberger, 1987, и Albright, 1995).Все эти ссылки относятся к коровам на обычных решетках. Не было найдено литературы, в которой обсуждались бы вопросы комфорта и здоровья, связанные с вафельными пластинами. Неофициальные данные свидетельствуют о том, что вафельные планки могут хорошо работать, если их использовать производителями молочной продукции все чаще. Maton (1987) и Thyssen (1987) указывают, что меньшая частота хромоты из-за межпальцевого дерматита наблюдалась на решетчатом полу по сравнению с твердым полом.

Лучший совет, который можно дать производителю, который рассматривает решетчатые полы, — это посетить несколько существующих амбаров с решетчатым полом и обсудить с каждым владельцем свои мысли и переживания.Информация, полученная в ходе обсуждения, в сочетании с непосредственным взглядом на пол и коров поможет производителю принять обоснованное решение. При выборе решетчатого пола обязательно подумайте о вафельных планках.

Альтернативные напольные покрытия

Как и у людей, у коров увеличивается нагрузка на ступни и ноги, когда они длительное время стоят на бетонной поверхности. Многие производители, у которых есть изоляционные сооружения, признают этот факт и обычно стараются дать коровам передышку от бетона, переводя их на управляемые участки с травой или на земляные участки в засушливый период.Исследования, упомянутые ранее, показали, что эта практика полезна для здоровья стоп и ног.

Как обсуждалось ранее, уровень содержания молочных животных, скорее всего, будет продолжать расти со временем из-за экономических и экологических факторов. Некоторая форма альтернативной поверхности пола может быть важным компонентом общего решения, которое необходимо для обеспечения удовлетворительного уровня здоровья ступней и ног и улучшения благополучия коров для крупного рогатого скота на протяжении всей жизни.

Считается, что последствия стояния на бетоне очень важны для развития повреждений копыт (Bergsten, 1988).Guard (2000) сообщает, что когти молочного скота обычно имеют менее желательную форму, а деформированные когти будут испытывать экстремальное локальное давление, создаваемое неумолимой поверхностью.

Сообщается, что высокое давление в значительной степени способствует повреждению нижележащих копытных структур. Следует подумать о прочных напольных покрытиях, которые щадящие, соответствуют копытам коровы и экономичны в установке. Guard (2000) предлагает покрыть полы сараев чем-то другим, кроме бетона, и это в сочетании с обычной стрижкой может предотвратить многие случаи сильной хромоты.

Возможно, первоначальная причина, по которой многие производители использовали альтернативные напольные покрытия, заключалась в том, чтобы повысить комфорт коров на кормушке и надеяться, что потребление сухого вещества соответственно увеличится. Мысль заключалась в том, что, возможно, коровы будут дольше стоять у кормушки и, следовательно, будут испытывать соблазн съесть лишнюю порцию корма. Было бы полезно провести исследование, чтобы определить потенциальную экономическую выгоду от этой практики.

Альтернативы напольному покрытию традиционной бетонной поверхности включают, помимо прочего, регенерированную резиновую ленту, рулонный каучуковый пол, резиновые маты и резиновый пол, изготовленный на месте.Все варианты требуют использования бетона или другого не прощупывающего материала основы, чтобы обеспечить поддержку и средство для закрепления продукта. Эти альтернативные напольные покрытия проще всего установить во время нового строительства, но они также могут быть переоборудованы в существующие помещения с различной степенью подготовки.

Альтернативную поверхность пола, устанавливаемую в проходе для уборки, рядом с кормушкой, лучше всего устанавливать заподлицо с прилегающими бетонными поверхностями, углубив пол, где предполагается разместить продукт.В противном случае потребуется отрегулировать лезвия скребка, чтобы приспособить его к неровной дороге.

Необходимые характеристики альтернативных напольных материалов

Материалы, выбранные для установки для повышения комфорта и благополучия коров, также должны быть способны противостоять многим существующим факторам окружающей среды коровника. Напольные покрытия подвергаются повторяющимся сжимающим нагрузкам от копыт коров и оборудования для удаления навоза и подстилки. Поворот коров и оборудования создает скручивающие нагрузки.Сдвигающие нагрузки возникают, когда коровы и оборудование перемещаются по полу. Колебания температуры могут вызвать тепловое расширение и сжатие. Автоматические скребки для проездов и лезвия погрузчиков с бортовым поворотом вызывают истирание при движении по полу. Погрузчики с бортовым поворотом, используемые в стойлах для постельных принадлежностей, вероятно, оказывают наибольшее усилие на поверхность пола из-за коротких быстрых поворотов, выполняемых оператором.

Ремень из регенерированной резины

Многие производители устанавливают резиновые ленты на участке шириной от 6 до 8 футов, примыкающем к кормушке.Большая часть этого резинового ремня была переработана в горнодобывающей промышленности, где когда-то использовалась в качестве конвейерной ленты для заполнителей. Из-за того, что природа ремней различается по сравнению с их первоначальным применением, регенерированная резиновая лента, доступная для производителя молочных продуктов, имеет разные уровни твердости. Джексон (1999) сообщает, что показания дюрометра по шкале А-Шора обычно составляют от 70 до 85 для большинства регенерированных лент, которые используются для полов.

Толщина ленты, армированной углеродистой сталью, варьируется от 3/4 до 1-1 / 4 дюйма в зависимости от исходного производителя материала.Прочный характер ремня, кажется, позволяет ему очень хорошо выдерживать условия содержания в коровнике при правильной установке. Я не слышал о случаях, когда коровы, погрузчики с бортовым поворотом или автоматические скреперы повреждали регенерированную ленту.

Ремень может быть разрезан по индивидуальному заказу различной ширины и длины в соответствии с конкретными потребностями и доставляется на объект в больших рулонах. В коровнике ремень разматывается и крепится антикоррозийными крепежами. Крепежные детали должны быть в достаточной степени погружены в бетон, чтобы противостоять силам, передаваемым на ленту, и слегка утоплены в ленту, чтобы исключить прокол коровьей подошвы.

Дополнительное тяговое усилие может быть получено за счет проточки материала ремня, и это может быть выполнено, по крайней мере, одной из компаний, занимающихся поставкой регенерированного ремня. Личный опыт показал, что лента без бороздок, покрытая мочой и навозом, может быть гладкой.

Рыночная цена рифленой резиновой ленты составляет примерно 2,50 доллара за установленный квадратный фут (фрахт оплачивается дополнительно).

Рулонные резиновые полы

Рулонные резиновые полы похожи на резиновые ленты, рассмотренные выше, но не являются избыточным продуктом.По крайней мере, один производитель в настоящее время производит этот материал для молочной промышленности.

Их продукт изготовлен из 40 процентов вторичного материала, переработанного после потребления, на 60 процентов из переработанного материала, армированного волокном с нейлоновыми / полиэфирными нитями. Армирование волокном упрощает резку этого продукта в полевых условиях по сравнению с металлической лентой, армированной тросом. Еще одним преимуществом этого продукта является то, что его толщина и твердость более стабильны от рулона к рулону, что не обязательно происходит при использовании регенерированной ленты.Производитель сообщает, что показание твердомера для одного продукта составляет 80 + 5 по шкале A-Shore. Это указывает на то, что этот материал имеет примерно такую ​​же относительную твердость, что и регенерированный ремень, предлагая примерно такой же уровень упругости на единицу толщины. Стандартные размеры рулона составляют 1/2 дюйма в толщину, 4 фута в ширину и 150 футов в длину.

Цена на рулонный резиновый напольный материал примерно такая же, как и на регенерированную резиновую ленту — от 2,25 до 2,50 долларов за кв.футов установлен. Рекомендуемая установка заключается в использовании коррозионно-стойких гвоздей, размещенных от 12 до 16 дюймов в центре по периметру резинового пола. Предлагается угловой шов в каждом месте соединения, чтобы лучше противостоять скребкам и ковшам с бортовым поворотом.

Резиновые коврики

Резиновые коврики доступны для использования на аллеях сараев и переходных переулках. Джексон (1990) сообщает, что состав резины аналогичен составу рулонного резинового покрытия. Размеры матов обычно доступны в прямоугольной или квадратной конфигурации с размерами от 4 до 6 футов.Некоторые маты разрезаются на концах с помощью инструмента для гидроабразивной резки на заводе. И квадратный конец, и разрез пазла необходимо прикрепить к основному материалу, чтобы каждый оставался на месте.

Резиновый пол на месте

Еще одним соображением для обеспечения упругой поверхности коров является резиновый пол, изготовленный на месте. Этот тип напольного покрытия сравним с материалом, который используется в спортивных беговых дорожках в некоторых средних школах, колледжах и университетах.Исследование таких поверхностей показывает, что существует высокий уровень устойчивости. Контакты, проведенные с несколькими крупными поставщиками материалов и подрядчиками по установке, показали, что они не предоставили и не установили свои материалы для строительства молочных домов, но они считают, что их полы должны выдерживать воздействие факторов окружающей среды в сарае. Контакты быстро отметили, что они регулярно устанавливали свою продукцию в стойлах для лошадей и на манежах для верховой езды, и что обслуживание продукции соответствовало ожиданиям клиентов.Большая часть следующей информации была получена в результате обсуждения применения контактного продукта в молочной промышленности.

В общем, строительство резинового пола на месте аналогично устройству бетонной плиты на грунте. Измельченный вторичный каучук (заполнители) и уретановая смола (портландцемент и вода) дозируются и смешиваются вместе в стационарном смесителе периодического действия. Полученный продукт помещают между формами, разравнивают на желаемую глубину, затирают и окончательно отверждают перед вводом в эксплуатацию.Процесс укладки материала может выполняться вручную для небольших работ или с помощью специального оборудования для укладки дорожного покрытия, которое укладывает материал полосами шириной 11 футов для более крупных проектов. Подобно бетону, этот процесс имеет оптимальные диапазоны температуры и влажности, которые должны соблюдаться для получения качественного конечного продукта.

Толщина нанесения может варьироваться от 1/2 до 1-1 / 2 дюйма. Один установщик указал на бетонное основание, что для стойл для лошадей достаточно применения 1/2 дюйма. Если в качестве основного материала используется уплотненный камень, необходимо резиновое покрытие толщиной 1-1 / 2.Если продукт правильно нанесен на чистую, не содержащую влаги основу и отвердевшие контакты, это означает, что он должен прилипать к основе на неопределенный срок. Уретановый герметик можно использовать для герметизации верхней части пола после его отверждения, что обеспечивает повышенную износостойкость и предотвращает проникновение влаги.

В настоящее время стоимость является преобладающей причиной, по которой производители молочной продукции, заинтересованные в этом виде продукта, избегают его использования. Одна ориентировочная цена, полученная за установку пола толщиной 1/2 во всех переулках нового 6-рядного амбара длиной 200 футов, составляла 2 доллара.75 за квадратный фут. Приложение толщиной 1-1 / 2 дюйма стоило 5,40 доллара за квадратный фут. Более пристальный взгляд на стоимость сырых продуктов показывает, что материал, необходимый для строительства пола толщиной 1/2 дюйма, можно будет купить по цене около 1 доллара за квадратный фут (Jackson, 1999). Полученное ценовое предложение, по-видимому, отражает приемлемую для коневодческой отрасли цену.

Хотя этот тип системы резиновых полов не был испытан в молочной промышленности, похоже, что это тот тип системы полов, который может лучше удовлетворить потребности коров.

Альтернативные напольные покрытия

Все новые продукты, доступные производителю молочных продуктов, вызывают ряд вопросов относительно их достоинств и ценности в качестве дополнения к сельскохозяйственному бизнесу. Альтернативные напольные покрытия — не исключение. Автору не известны какие-либо данные о влиянии альтернативных полов на хромоту или увеличение потребления сухого вещества, которые можно было бы использовать для принятия решения о покупке. Однако многочисленные анекдотические отчеты производителей молока показывают, что их коровы предпочитают стоять и ходить по упругим поверхностям, когда у них есть выбор.Guard (2000) считает, что резиновые напольные покрытия «являются шагом» в правильном направлении. К оставшимся без ответа вопросам относятся следующие.

• Какая доступная поверхность (поверхности) лучше всего соответствует требованиям?
• Обеспечивает ли использование альтернативных напольных покрытий только у кормушки достаточную защиту от бетона?
• Какой толщины должна быть альтернативная поверхность пола?
• Какую окупаемость дает альтернативное покрытие пола?

Наклон пола

Необходимость уклона любого пола, используемого дойными коровами, обычно обусловлена ​​необходимостью обеспечить адекватный отвод поверхностных вод, ограничивающий сток, или облегчить соединение двух разных участков коровников с неравной высотой.Наклон аллей сараев обеспечивает отвод мочи, дождевой воды и излишков поливочной воды, если имеется такая система снятия теплового стресса. Аллеи также имеют уклон, чтобы облегчить запланированные или будущие операции промывки и, возможно, соответствовать существующей топографии. Наклон аллей сараев невозможен, если используются самотечные поилки. Все поилки должны находиться на одной высоте, чтобы система подачи воды функционировала должным образом.

Сараи, соединенные с доильным центром, могут иметь наклонные переходы в зависимости от существующей высоты, а также конфигурации и планировки каждого здания.По мере того, как величина любого наклонного пола увеличивается, соответственно увеличивается уровень опасности поскользнуться коровы. В таблице I указаны диапазон и оптимальный уровень уклона для различных участков молочной фермы, часто посещаемых коровами. Большинство значений, представленных в таблице, первоначально были представлены Велчертом и Армстронгом (1992), некоторые из них были обновлены автором.

Оптимальный диапазон площадей для коров

Площадь коров	Диапазон	Оптимально
Палубы доильного зала для коров и зона выхода	От 1 до 3 процентов	1.5 процентов
Зона ожидания доильного зала	От 1,5 до 6 процентов	От 2 до 3 процентов
Кормовая линия и свободные стойла	От 1 до 4 процентов	От 1,5 до 3 процентов
Промытые аллеи	От 1 до 4 процентов	3 процента

Таблица 1. Характеристики уклона пола для различных участков коровьей фермы, часто встречающихся на молочной ферме.

Максимальный уклон любой переулка для коров или прохода не должен превышать 5 процентов. Если в определенных обстоятельствах требуется, чтобы проходы составляли более 5 процентов для создания соединения между двумя участками, установите ступеньки от 6 до 8 дюймов на расстоянии не менее 3 футов друг от друга. Наклон ступеней может быть не более 1,5%, чтобы добиться необходимого изменения высоты.

Резюме

Современные молочные фермы содержат коров на протяжении большей части, если не всей их жизни.В настоящее время в молочных коровниках и убежищах чаще всего используется бетон. Бетон должен иметь правильные канавки или узор, чтобы коровы могли уверенно стоять на ногах. Рваные края канавок и шероховатая отделанная поверхность являются абразивными для копыт коров, и их следует избегать. Даже правильно обработанная и рифленая бетонная поверхность вызывает чрезмерную нагрузку на коровьи ступни и ноги из-за своей неумолимой природы.

Альтернативные варианты напольного покрытия, такие как резиновые ленты, резиновые маты и резиновые полы на месте, более эластичны, чем бетон, и, кажется, в некоторой степени облегчают жизнь коровам.Необходимы исследования, чтобы определить оптимальные альтернативные напольные покрытия для коров и их количество, необходимое для укладки в коровнике. Какую бы поверхность пола ни выбрал производитель молочной продукции для нового предприятия, подрядчик должен четко понимать желаемый конечный продукт, чтобы гарантировать получение приемлемого продукта.

В контрактных документах следует четко указать тип напольного покрытия, предоставляемого подрядчиком, а также минимальные уровни приемки. Полы, не соответствующие техническим условиям, не должны приниматься производителем молочных продуктов.

Ссылки и дополнительная информация

• Олбрайт, Дж. Л. 1995. Полы в помещениях для молочного скота. Исходя из поведения животных и проектирования систем животноводства и птицеводства. Международная конференция. НРАЭС-84. Северо-восточная региональная сельскохозяйственная инженерная служба. Корнельский университет, Итака, Нью-Йорк.
• Олбрайт, Дж. Л. и К. В. Аллистон. 1971. Влияние изменения окружающей среды на продуктивность молочного скота. Журнал зоотехники.32: 566-577.
• Би, Д.Дж. 1986. Наблюдение за хромотой у практикующих в Хэмпшире (Великобритания). В: Материалы 5-го Международного симпозиума по заболеваниям пальца жвачных животных. 24-25 августа. Ирландия.
• Бергстен, C. 1988. Синяки на подошве как индикатор ламинита у крупного рогатого скота. Полевое исследование. В: Proceedings of the XVth World Buiatries Congress, Palma de Mallorea.
• Брей, Д. 1998. Комфорт коров в зоне кормления. Труды конференции по менеджменту, компонентам и питательным веществам систем кормления молочных ферм.NRAES 116. Служба природных ресурсов, сельского хозяйства и инженерии. Корнельский университет, Итака, Нью-Йорк.
• Булери, Р. 1993. Хромота крупного рогатого скота и уход за копытами. Книги и видео в прессе о сельском хозяйстве. Великобритания. Распространяется в США компанией Diamond Farm Enterprises, Нью-Йорк.
• Дьюис, Х.Ф. 1978. Некоторые аспекты хромоты в молочных стадах. Новозеландский ветеринарный журнал. 26: 147-8 и 157-9.
• Думелоу, Дж. 1993. Моделирование взаимодействия ступней и пола крупного рогатого скота с целью разработки полов, устойчивых к скольжению.Окружающая среда животноводства IV. Материалы Четвертого международного симпозиума по окружающей среде животноводства. Американское общество инженеров сельского хозяйства.
• Dumelow, J. and R. Albutt. 1988. Разработка улучшенных конструкций полов, устойчивых к скольжению, для зданий молочного скота. Окружающая среда животноводства III. Материалы Третьего Международного симпозиума по окружающей среде животноводства. Американское общество инженеров сельского хозяйства.
• Guard, C. 2000. Факторы экологического риска, способствующие хромоте у молочного скота.Материалы конференции по системам птичников и оборудования. НРАЭС-129. Служба природных ресурсов, сельского хозяйства и инженерии. Корнельский университет, Итака, Нью-Йорк.
• Грейвс, Р.Э., Д.Ф. МакФарланд и Дж. Тайсон. 1997. Планы жилищного строительства молочной фермы штата Пенсильвания (NRAES-85). Второе издание. Северо-восточная региональная сельскохозяйственная инженерная служба. Корнельский университет, Итака, Нью-Йорк.
• Хан, М.В., Б.Т. МакДэниел и Дж. К. Уик. 1986. Темпы роста и износа копыт у крупного рогатого скота голштинской породы.Журнал Dairy Science. 69: 2148-2156.
• Хилл, Д.Л., Н.Дж. Мёллер, Д.Х. Юнгблут, К.Е. Пармели и Дж. Л. Олбрайт. 1973. Влияние двух различных систем содержания в свободном стойле на молочную продуктивность, качество молока, здоровье и поведение дойных коров s. Журнал Dairy Science. 56: 688 (Абстракция).
• Джексон, W.J. 1999. Личное общение. Частный консультант. Эльма, Нью-Йорк.
• Киршнер, М. и Дж. Боксбергер. 1987. Нагрузка когтей s и последствия для конструкции реечного пола.В: Системы содержания крупного рогатого скота, хромота и поведение. Труды Комиссии европейских сообществ, Брюссель. Редакторы HK Wierenga и DJ Peterse. Издательство Martinus Nijhoff, Дордрехт.
• Мартин, Дж. 1999. Личное общение. Инженер-проектировщик молочных корпусов. Гейнсвилл, Флорида.
• Матон, А. 1987. Влияние систем содержания на расстройства копыт молочных коров. В: Системы содержания крупного рогатого скота, хромота и поведение. Труды Комиссии европейских сообществ, Брюссель.Редакторы Hk Wierenga и DJ Peterse. Издательство Martinus Nijhoff, Дордрехт.
• Макдэниел, Б.Т., М.В. Hahn и J.C. Wilk. 1982. Поверхности пола и влияние на ступни и ноги. Труды симпозиума по содержанию сельскохозяйственных животных II. Университет Пердью.
• МакФарланд, Д.Ф. 1994. Проектирование молочных корпусов для удобного обращения с животными, доставки кормов и сбора навоза. Молочные системы 21 века. Труды Третьей Международной конференции по жилищному хозяйству.Американское общество инженеров сельского хозяйства. MWPS, 1997. Жилье и оборудование стойл без молочной фермы (MWPS — 7). Издание шестое. Служба планирования Среднего Запада, Айовский государственный университет, Эймс, Айова.
• MWPS, 1993. Справочник объектов по утилизации отходов животноводства (MWPS — 18). Третье издание. Служба планирования Среднего Запада, штат Айова Государственный университет, Эймс, штат Айова а.
• Тиссен, I. 1987. Влияние систем содержания на заболевания копыт молочных коров. В: Системы содержания крупного рогатого скота, хромота и поведение. Труды Комиссии европейских сообществ, Брюссель.Редакторы HK Wierenga и DJ Peterse. Издательство Martinus Nijhoff, Дордрехт.
• Welchert, W.T. и DV. Армстронг. 1992. Характеристики противоскользящего бетонного пола. Материалы конференции по проектированию Национального доильного центра. НРАЭС-66. Северо-восточная региональная сельскохозяйственная инженерная служба. Корнельский университет, Итака, Нью-Йорк.

Курт А. Гуч, «Соображения по поводу полов» Служба природных ресурсов, сельского хозяйства и инженерии (NRAES 129), июль 2001 г.

Военная скидка

Стайн установил военную скидку 10% на покупки до 500 долларов для поддержки мужчин и женщин, которые в настоящее время служат нашей стране в вооруженных силах ¹ , а также в честь ветеранов-пенсионеров и получателей помощи ² .Эта 10% скидка на покупки до 500 долларов также распространяется на ближайших родственников ³ тех, кто в настоящее время служит, пенсионеров или получателей помощи.

Чтобы претендовать на получение Ежедневной 10% военной скидки на покупки до 500 долларов США , вы должны либо:

• Быть в настоящее время служащим в соответствующем подразделении вооруженных сил или вышедшим на пенсию, либо быть ближайшим родственником человека, имеющего и имеющего действительное военное удостоверение личности.

или

• Быть ветераном, который получает льготы VA и имеет действующее удостоверение личности ветерана (VIC).

Мы чествуем всех Всех ветеранов в три особых праздника: День памяти, 4 июля и День ветеранов. В течение этих трех праздничных выходных мы предоставляем скидку всем ветеранам, которые служили достойно и предъявили действительную форму DD214 или другое подтверждение прохождения службы. Военная скидка Stine распространяется на ветеранов только на эти три праздника.
Военная скидка должна использоваться только для личных покупок и не может быть использована для покупок на StineHome.com, предыдущих продаж или покупки подарочных карт или услуг, включая установку продуктов.Он не может сочетаться с Гарантией цены Stine или такими акциями, как распродажа Stine NoTax, или скидками, такими как специальные предложения и предложения, или выбракованные, поврежденные товары или специальные предложения менеджера. Лица, досрочно уволенные или уволенные за плохое поведение, не имеют права на получение военной скидки.

¹ Вооруженные силы — Армия США, ВМС США, ВВС США, Корпус морской пехоты США, Береговая охрана США или Национальная гвардия и которые находятся в активном, резервном или пенсионном статусе.
² Ветераны-пенсионеры и получатели VA — ветераны, вышедшие на пенсию после 20 лет службы, и / или те
, которые получают льготы VA.
³ Ближайшие родственники — супруги и / или дети-иждивенцы (до 18 лет)

Лучшие ступени лестницы с подогревом от таяния снега

Лестницы, покрытые снегом и льдом, коварны. Лучшие лестницы для таяния снега позволяют вам наслаждаться зимней погодой на улице, не опасаясь работы лопатой с лестницы и прогулок. Хотя подышать свежим воздухом и заняться спортом в зимнюю стужу могут быть полезно, чистить лестницу лопатой может быть настоящей проблемой, если вы не привыкли к интенсивным физическим нагрузкам.Отличным решением для домовладельцев являются коврики из талого снега или ступени с подогревом.

Лестницы или пешеходные дорожки, предназначенные для таяния снега, имеют нагревательные кабели, проложенные внутри или под покрытием поверхности. Поверхности быстро нагреваются и спроектированы таким образом, чтобы слить снег и тающий лед с лестниц и тротуаров. Лестницы из тающего снега растапливают лед и снег, обеспечивая хорошую тягу для людей в ботинках или туфлях.

В некоторых новостройках есть встроенные лестницы и проходы для таяния снега, которые используют электричество или горячую воду для обогрева сияющей поверхности, такой как кирпич или бетон.Для существующих домовладельцев есть проступей и ковриков для растапливания снега, которые легко устанавливаются и обеспечивают те же преимущества. Эти коврики с подогревом быстро нагреваются и работают эффективно, не требуя какой-либо профессиональной установки. Читайте ниже, чтобы узнать больше о наших любимых лестницах для таяния снега.

Лестничные ступени с подогревом из расплавленного снега

Кабель для таяния снега

WarmlyYours — это ведущая установка для установки в землю, которая прокладывается под асфальтированной подъездной дорогой, бетонными тротуарами или каменной кладкой, чтобы защитить их от снега и льда.

Последнее обновление 2021-05-05 / Партнерские ссылки / Изображения из Amazon Product Advertising API

---

Финалист: Лестница из расплавленного снега с лучшим подогревом

HeatTrak «Противоскользящий» коврик для ступеней лестницы с подогревом представляет собой простое решение для послепродажного обслуживания для домовладельцев, которые хотят избежать высокой стоимости и сложного процесса установки моделей, устанавливаемых в грунт. Они легко устанавливаются и подключаются к домашней электрической розетке для получения питания.

Последнее обновление 05.05.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

---

Бюджетный выбор: лестница из расплавленного снега с подогревом

Коврик для лестниц Summerstep Snow Melting с подогревом укладывается поверх существующих лестниц, обеспечивая всесезонное, противоскользящее и обогреваемое решение.Быстро и легко тает снег и лед, чтобы ступеньки и пешеходные дорожки оставались чистыми.

Последнее обновление 05.05.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

---

Руководство покупателя по лестнице из расплавленного снега с подогревом

Скользкие ступени, покрытые льдом и снегом, представляют серьезную опасность травм. Согласно статистике правительства США, ежегодно более 3 миллионов пожилых людей проходят лечение в палатах неотложной помощи при падении, и более 800 000 человек ежегодно госпитализируются из-за травм при падении.

Как владелец дома или бизнеса у вас есть обязательства перед людьми, которые будут пользоваться вашей лестницей или тротуаром. Зимний снег и лед, особенно на лестницах, могут легко создать ситуацию, когда люди могут поскользнуться и упасть, что может стать причиной травм. Защита лестницы от снега и льда с помощью коврика с подогревом помогает снизить риск получения травм.

Кому следует покупать лестницы из расплавленного снега с подогревом

Всем, кто устал разгребать снег и живет в местности, где можно рассчитывать на уборку снега всю зиму, следует купить обогреватель для ступеней и тротуаров.Вы не только уменьшите риск для здоровья, но и увеличите время, которое у вас может быть, чтобы наслаждаться снегом. Этот белый материал, который падает с неба, доставляет гораздо больше удовольствия, когда вы не обязаны его перемещать.

Убирать снег с лестницы может быть опасно и требует хорошего равновесия и координации. Зимние упражнения, такие как уборка снега, ходьба по занесенному снегу или даже участие в зимних видах спорта, могут вызвать напряжение сердца. Во время тренировки частота сердечных сокращений увеличивается, а артериальное давление повышается.Но в то же время холод заставляет ваши кровеносные сосуды сужаться. Это может вызвать нагрузку на вашу систему кровообращения. Дважды подумайте, прежде чем копать лестницу, если у вас был сердечный приступ, проблемы с кровообращением, высокий уровень холестерина или вы курите.

Важные особенности, которые следует учитывать

Самая важная особенность, которую следует учитывать при покупке лестниц для таяния снега, — это выбор между постоянной установкой в земле или сезонной простой установкой коврика . Обе системы имеют преимущества и недостатки, поэтому домовладелец должен решить, что лучше для них.От этого зависит, нужно ли устанавливать устройство для таяния снега одновременно со ступеньками или прогулкой.

Домовладельцы также должны подумать, можно ли разместить нагревательный элемент на большом количестве готовых вариантов поверхности. Подумайте, сделана ли ваша колода из дерева, пластика или каменного материала. Если вы устанавливаете коврик или ступеньку, обязательно обратите внимание на нескользящие или нескользящие элементы. Это важные соображения, если ваша главная цель — облегчить людям движение по тротуарам или лестницам всю зиму.

Часто задаваемые вопросы

В: Действительно ли работают ступеньки и коврики с подогревом от таяния снега?
A: Да, в пределах параметров производителя устройства для растапливания снега работают. Некоторые устройства работают лучше, чем другие, но все они растопят определенное количество снега по мере его падения. Установки в земле обычно плавятся со скоростью более 2 дюймов в час надземных матов.

Q: Могут ли они быть размещены на поверхностях с пластиковым компонентом?
A: Хотя это может варьироваться от продукта к продукту, большинство ступеней лестниц с подогревом не нагреваются до такой степени, чтобы повредить наружные дорожки или поверхности пола.Ищите продукты, в которых нагревательный элемент помещается между двумя антипригарными подушечками.

В. Как установить коврики, чтобы они не скользили?
A: Большинство ковриков хорошо держатся сами по себе, но домовладельцы могут использовать двустороннюю промышленную ковровую ленту, чтобы лучше прикрепить их к лестнице. Избегайте использования гвоздей или шурупов, которые могут проткнуть нагревательное устройство и создать риск возгорания.

В: Какой коврик для лестницы с подогревом лучше всего использовать для таяния снега?
A: Это зависит от вашей ситуации и материала, из которого изготовлена ​​лестница.Если вас интересует решение с минимальными затратами на техническое обслуживание, вам, вероятно, понадобится прокладка кабеля в земле. Если вас интересует более дешевое решение, подумайте о сезонных ступенях с подогревом.

---

Лестница с подогревом из расплава снега Отзывы

---

Кабель для таяния снега WarmlyYours

Ключевые моменты вкратце

• Устраняет сгребание снега и защищает поверхность от льда
• Установлено новое строительство лестницы
• Требуется квалифицированный профессиональный монтаж
• Лучше всего работает с бетоном, кирпичом или камнем
• Простота использования при правильной установке

Размеры и характеристики

• Размер ”(6 мм) в диаметре
• 12 Вт на линейный фут
• Только розыгрышей 18.75 ампер от 120 вольт
• Возможность автоматического или ручного управления
• Сертификат CSA для использования вне помещений

Подробности

Это одна из первых доступных встроенных систем снеготаяния. Представьте, как эти снежинки испаряются с вашего порога, лестницы и ходьбы, даже не задумываясь об этом. При первых признаках зимней погоды эта высококлассная система включает плавление хлопьев при их приземлении. Тепло исходит от тщательно проложенных нагревательных кабелей , проложенных под брусчаткой и излучающих тепло вверх.Он питается от вашего дома и регулируется автоматическим включением / выключением датчика или приложением для iphone.

Преимущества
Эти встроенные системы обладают огромными преимуществами. Для безопасных и сухих прогулок, лестниц и проездов на улице не требуется сгребать снег. Кабель для таяния снега закапывают в асфальт, бетон или кирпич, чтобы обеспечить круглогодичную защиту и защитить его от повреждений. Не возитесь с ковриками или подушечками, которые могут соскользнуть, независимо от того, насколько тщательно они установлены. Благодаря автоматическому таянию снега пешеходные дорожки остаются чистыми, как по волшебству, даже в ваше отсутствие.

Недостатки
Лестница для таяния снега Warmly Yours — хороший продукт, но есть некоторые недостатки. Первоначальная стоимость установки отпугнет некоторых пользователей, а затем возникнут дополнительные расходы на потребляемую электроэнергию. Кроме того, если вы не очень удобны, этот продукт требует профессиональной установки. Кабели должны быть правильно расположены и размещены на нужной глубине, чтобы избежать выгорания элемента. Самое главное, что он должен быть закопан в поверхность, которая будет излучать тепло , поэтому бетон или кирпич работают хорошо, а дерево — нет.Лучше всего подходят ступеньки без выступа или выступа, и всегда не забывайте рассчитывать размещение поручней при установке нагревательного кабеля.

Итог

Самый безопасный и эффективный способ обогрева лестниц, тротуаров и проезжей части, чтобы защитить их от льда и снега. Однако для этого требуется продуманный, аппаратный процесс установки, при котором кабель закапывается в бетон, асфальт или кирпичную кладку.

Кабель для таяния снега WarmlyYours, 188 футов.(47 кв. Футов)

• ГИБКАЯ СИСТЕМА КАБЕЛЬНОГО ОБОГРЕВА: WarmlyYours Electric Radiant Snow …
• ВСТРОЕНА В БЕТОН, АСФАЛЬТ И ДРУГОЕ: Эти удобные кабели легко устанавливаются …
• ВАРИАНТЫ АВТОМАТИЧЕСКОГО ИЛИ РУЧНОГО УПРАВЛЕНИЯ: Доступны несколько различных …
• СЕРТИФИКАЦИЯ CSA: электрические кабели для таяния снега WarmlyYours соответствуют требованиям …

Последнее обновление 05.05.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

---

HeatTrak «Противоскользящий» коврик для ступеней лестниц с подогревом

Ключевые моменты вкратце

• Легко разместить.Не сложная установка
• Можно разместить на искусственной траве или на композитном настиле террасы.
• Блок питания имеет герметичные электрические разъемы.
• Тает около двух дюймов снега в час
• Легко закрывает проходы, лестницы и ступеньки

Размеры и характеристики

• Скорость плавления 5 см в час
• 1,0 ампер
• 4-дюймовый соединительный кабель
• Индивидуальная поверхность из термопласта

Детали

Быстрый и простой в установке коврик для плавления снега Heat Trak — это ответ домовладельцев на модернизацию ранее установленных ступенек, площадок или даже пешеходных дорожек, способных таять снег.Коврики можно использовать даже на дереве, композитных материалах для террасы или AstroTurf, и их можно оставлять на улице всю зиму. Коврики различаются по размеру : мат размером 20 на 60 дюймов идеально подходит для проходов, а мат размером 10 на 30 дюймов подходит для лестницы. Прочные водонепроницаемые соединения с блоками питания на 120 вольт, которые тают 2 дюйма снега в час.

Итог

Коврики легко соединяются с дополнительными элементами для покрытия лестниц или других проходов. Положите их и подключите для установки.Коврики предназначены для того, чтобы их можно было оставлять на улице всю зиму, благодаря нескользящей резиновой поверхности, обеспечивающей безопасность лестниц.

Последнее обновление 05.05.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

---

Коврик для лестниц Summerstep Snow Melting с подогревом

Ключевые моменты вкратце

• Простая установка
• Идеально подходит для размещения одного или двух ковриков
• Шнур питания продается отдельно
• Нескользящая подложка
• Продается по одному коврику за раз

Размеры и характеристики

• Just.35 дюймов толщиной
• Вес 4,0 фунта
• 120 В и 47 Вт
• Противоскользящая основа

Детали

Коврик для лестницы Summerstep с подогревом из таяния снега имеет много общего с ковриком для лестницы HeatTrak. Быстрая и простая установка, никаких программных контроллеров, домовладельцы просто бросают его, подключают, и он работает. Идеально подходит для помещений, где требуется всего один или два коврика и пара ступенек. Агрегаты эффективно предотвращают скопление льда и снега в ключевых областях.

Итог

Изготовленный из липкой противоскользящей и прочной резины, этот подогреваемый коврик для пешеходных дорожек добавляет сцепление и одновременно растапливает любые замерзшие осадки, образующиеся на нем. Запустите электрическую систему отопления, используя стандартный домашний источник питания.

Последнее обновление 05.05.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

---

Таяние снега Safe Paw

Ключевые моменты вкратце

• Простота использования
• Технология не требуется
• Безопасность для домашних животных и детей
• Эффективен при низких температурах

Размеры и характеристики

• Безопасно для глаз, кожи и лап
• Нетоксичный и биоразлагаемый
• Не вызывает коррозии и не проводит ток
• Длительный срок хранения

Подробности

Независимо от того, насколько хороши ваши коврики на лестнице при таянии снега, кажется, что всегда есть место или два, которые становятся слишком скользкими или находятся вдали от установки теплового коврика.Pawsafe Snow Melt рекламируется как безопасный как для домашних животных, так и для детей. Он не вызывает коррозии и не проводит электричество. Используйте его в местах, где есть пешеходы, но нет коврика.

Итог

Экономьте деньги с помощью этого бюджетного решения, которое защищает лестницы от льда, но требует, чтобы вы связали его и установили вручную снаружи.

Последнее обновление 05.05.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

---

Зеленый Gobbler Petsafe Snow Melt

Ключевые моменты вкратце

• хлорид магния
• Безопаснее для домашних животных и растений
• Имеется ванна большого размера

Размеры и характеристики

• Работает при низких температурах
• Низкие уровни токсичности
• Идеально для разбрасывателей

Детали

В этом расплаве используется хлорид магния из Мертвого моря.Чрезвычайно эффективен при низких температурах, так как растапливает лед при температуре до -10 градусов по Фаренгейту. Безопаснее для домашних животных — лап не обожжет. Меньше вреда для растений. Поставляется в удобной крупногабаритной кадке для зимнего запаса.

Итог

Ваш питомец поблагодарит вас за это низкобюджетное решение, которое обеспечивает безопасность лестниц, но не подвергает риску лапы.

Последнее обновление 05.05.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

---

Заключение

Независимо от того, используете ли вы встроенный обогреватель для ступеней и прогулок, электрические коврики для растапливания снега, химический раствор или старую добрую лопату для снега или даже снегоочиститель, есть места, где уборка снега неизбежна каждую зиму.

Тепло, будь то нагретый коврик или каменная ступенька, или химическое вещество, которое можно разбрызгать на снег, является наиболее популярным средством удаления устойчивых кусков льда для предотвращения болезненных скольжений и падений. Также обратите внимание на лучшие обогреватели для патио, которые могут обогреть вашу веранду.

Встроенный нагревательный кабель, вероятно, самый эффективный способ удаления снега, за которым следует нагревание матов. Но там, где нет тепла, доступны химикаты, которыми можно разбрызгать твердые участки льда, чтобы помочь позаботиться об этих неприятных пятнах.

Если вы обнаружите, что на некоторых участках вам необходимо совать лопатой, используйте небольшую лопату, чтобы откусить небольшие кусочки снега, или даже используйте веник, чтобы убрать легкий рыхлый снег. Избегайте использования большой лопаты, которая может соблазнить вас попыткой взвалить слишком много снега за раз. Перед тем, как приступить к работе, сделайте несколько разминок и разогрейте кровеносную систему, чтобы упражнение не было таким сильным шоком. Наконец, тем, у кого были проблемы со здоровьем, не стыдно нанять кого-нибудь, кто находится в лучшей форме, чтобы расчистить дорогу или пешеходные дорожки.

С учетом сказанного, вы можете быть в восторге от идеи позволить технологиям выполнять большую часть тяжелой работы, когда дело доходит до уборки снега, используя один из этих шагов с подогревом. Если вам нужны упражнения, изометрия или художественная гимнастика в помещении менее напряжены для вашего тела, чем борьба с холодом. Если вы любите снег и хотите немного поиграть в нем, эти технические решения могут дать вам больше времени, чтобы кататься на санях и строить снеговика, вместо того, чтобы сгребать прогулки.

Ведущие модели ступеней с подогревом предлагают липкую, нескользящую поверхность, которая помогает в течение всего сезона.Они также более эффективны, чем предыдущие ступени с подогревом, и потребляют гораздо меньше электроэнергии для таяния снега и льда. Домовладельцы, которые ищут встроенное решение или сезонное решение, имеют большой выбор, когда они борются с зимними холодами.

Последнее обновление 05.05.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Что такое термические ожоги у рептилий (Труды)

Термические ожоги у рептилий — одна из наиболее частых травм, наблюдаемых ветеринарами-герпетами.Точная причина, по которой рептилии кажутся такими склонными к ожогам, не понятна, но что-то в их поведении делает их более восприимчивыми к этому типу травм, чем любое другое животное в неволе.

Поскольку рептилии все делают медленно, нередко животные получают ожоги, но на самом деле не проявляют признаков травмы в течение нескольких дней. Это особенно актуально при незначительных ожогах или ожогах первой степени. Это важно, поскольку ожоги, даже явно легкие, могут иметь серьезные последствия, если их не лечить должным образом.Чтобы правильно лечить ожоги, важно понимать, что вызывает ожоги и как распознать их на ранней стадии.

Термодинамика

Как герпетологи, все мы знакомы с важностью обеспечения надлежащей температуры окружающей среды клетки. За прошедшие годы мы наблюдали эволюцию нагревательных устройств от оригинальных «горячих камней» к более совершенным климатическим камерам с термостатическим контролем.

Мы узнали, что не только содержащиеся в неволе рептилии должны иметь дополнительное тепло, но и дополнительное тепло, обеспечиваемое надлежащим образом.Например, пятнадцатифутовый питон не справится с одним двенадцатидюймовым горячим камнем. Точно так же пострадает ночная ящерица, если ее клетку нагреть яркой лампой.

Взгляд на животных в их естественной среде обитания поможет нам понять принципы термодинамики с практической точки зрения. В качестве примера давайте оценим стратегии обогрева всегда популярной зеленой игуаны, обитающей в тропическом лесу.

Эти животные живут ради солнца. На первый взгляд кажется, что они получают тепло, обеспечивающее энергией, греясь на солнце.Но при ближайшем рассмотрении это гораздо больше, чем просто животное, сидящее на ветке, пропитанное солнечными лучами.

Прежде чем мы проанализируем происходящее, давайте сделаем шаг назад и рассмотрим некоторые принципы теплопередачи и теплопередачи. Изучение тепла и его свойств называется термодинамикой.

Для того, чтобы объект нагрелся или «нагрелся», должна происходить передача тепла от некоторого внешнего источника к нагреваемому объекту. Тепло всегда перемещается из более теплого места в более прохладное.Когда тепло покидает первый объект и входит во второй объект, первый объект становится холоднее, а второй объект становится теплее. В конце концов температуры двух объектов сравняются. Другими словами, они уравновесятся. Тепло никогда не будет продолжать покидать первый объект, так что он становится холоднее, в результате чего новый объект становится более горячим из двух.

Есть три способа, которыми объект может нагреться или нагреться. Это через теплопроводность, конвекцию и лучистое тепло.

Проводимость — это передача тепла внутри объекта (например, по длинному металлическому столбу) или между двумя объектами, которые соприкасаются друг с другом. Классический пример кондукции — кастрюля на плите. Горелка на плите нагревается. Затем на горячую горелку помещается холодная сковорода, и тепло передается от горячей горелки непосредственно к более холодной сковороде, тем самым нагревая сковороду и содержимое внутри.

Герпетологическая аналогия здесь — использование «горячего камня». Горячие камни, для тех, кто не знаком с этими предметами, представляют собой твердую блочную структуру, обычно сделанную из кирпича, бетона, гипса или тяжелого формованного пластика.В скале встроена какая-то нагревательная спираль. Когда нагревательная спираль вставлена ​​в розетку, она выделяет тепло. Это тепло, в свою очередь, нагревает скалу.

Если ящерица (или любая рептилия) ползет по скале, тепло от горячей скалы передается ящерице посредством теплопроводности. Путь передачи тепла от поверхности раскаленного камня, через лапы, живот и хвост ящерицы или любые части животного, находящиеся в ПРЯМОМ контакте с поверхностью камня.

Конвекция , с другой стороны, включает движение крупномасштабных количеств материи.Проще говоря, конвекция обычно связана с движением газов (например, воздуха) или жидкостей (например, воды). Тепло передается за счет движения этого вещества (например, воздуха или воды).

Например, рассмотрим воздух над пустыней. Поскольку поверхность пустыни нагревается от солнца, оно нагревает воздух, который касается ее (это кондукция). Этот теплый воздух, который легче холодного воздуха, затем поднимается вверх. Когда он поднимается, он отталкивает (вытесняет) воздух сверху и по бокам, заставляя холодный воздух возвращаться на землю.Этот холодный воздух нагревается, а затем следует по пути теплого воздуха перед ним вверх (конвекция). Таким образом, вы получаете согревающий или термический эффект. Птицы, дельтапланы и самолеты используют эти «термики», чтобы парить высоко в небе, почти не тратя энергии, чтобы оставаться в воздухе.

Вернемся к нашему примеру с игуаной, в джунглях, где очень жарко, теплый воздух, дующий через животное, когда оно греется, обнаженное на конце ветки, является примером конвективного нагрева.

Лучистое тепло — это последний тип теплопередачи.Радиационная теплопередача включает в себя поток тепловой энергии электромагнитными волнами. В отличие от кондуктивного нагрева, при котором объекты должны соприкасаться, или конвективного нагрева, когда вещество (газ или вода) должно касаться объекта, подлежащего нагреванию, лучистое тепло не обязательно должно включать какие-либо вещества (для передачи тепла не требуется касание) .

Классический пример — гамбургер из фастфуда под красной лампой. Лампе не нужно прикасаться к бургеру, чтобы он оставался теплым, и точно так же не должно быть ветра или потока воды над лампой и гамбургером, чтобы еда оставалась горячей.

Очевидный пример — игуана, греющаяся на солнце. Он впитывает электромагнитное излучение солнечных лучей. В неволе этот источник электромагнитного излучения заменяется любым количеством искусственных средств — обычно тепловой лампой или керамической колбой.

Итак, вкратце, это очевидно простое уравнение игуаны, сидящей на ветке, чтобы согреться, на самом деле намного сложнее, чем кажется. Игуана в дикой природе получает тепло тремя способами:

1.Лучистое тепло — ящерица поглощает электромагнитное излучение солнца.

2. Конвективное тепло — теплый воздух, обдувающий животное.

3. Кондуктивное тепло — от сидения на ветке, нагретой солнцем. Затем ветка действует как токопроводящий источник тепла, передавая тепло обратно животному, лежащему на ней.

Наилучший тип источника тепла для домашнего питомца будет зависеть от типа содержащегося в нем животного. Как уже упоминалось, небольшой тепловой камень не подходит для большой змеи.Эти животные лучше переносят конвективное или лучистое тепло. Точно так же большая тепловая лампа не подходит для древесного животного, которое обычно получает тепло от теплопроводности или конвекции.

Есть несколько других переменных, которые играют важную роль в теплопередаче и нагревании. Большой фактор — влажность. Влажный воздух или высокая влажность лучше удерживают тепло, чем сухое. При расчете температуры и температурных градиентов особое внимание следует уделять влажности. В горячей и влажной клетке будет гораздо душнее, чем в горячей сухой клетке.

Вентиляция очень важна в любой конструкции клетки. Хорошо спроектированная клетка будет иметь хорошую вентиляцию. Застойный воздух, особенно в горячих влажных клетках, приводит к скоплению патогенов или болезнетворных бактерий и грибков. Правильная вентиляция устранит любую потенциальную проблему до того, как она достигнет опасной концентрации.

Однако, несмотря на все преимущества хорошей вентиляции, у нее есть свои недостатки. Хорошо проветриваемая клетка теряет тепло и влажность (на улице истощается).На самом деле в этом нет ничего плохого, за исключением того, что необходимо заменить тепло и влажность, и, в общей схеме дизайна, поддержание постоянного уровня температуры и влажности обходится дороже.

Тепло и травма тканей

Из трех типов теплопередачи два, которые вызывают наибольшие травмы, — это лучистое тепло и теплопроводное тепло. За эти годы я видел несколько сотен ожогов от горячих камней. Эти грубые нагревательные устройства имеют переменную тепловую мощность, часто неравномерно распределяемую по поверхности породы, и могут достигать температуры, при которой любое животное, лежащее на ней, обожжет плоть.

Кроме того, я лично видел много горячих камней, которые «закоротили». В одном случае, когда произошло короткое замыкание горячего камня, он загорелся, в результате чего загорелась спальня владельца.

У людей есть абстинентный рефлекс. Когда мы касаемся чего-то горячего, не задумываясь, мы автоматически, немедленно убираем руку. Этот рефлекс проявляется даже у маленьких детей и млекопитающих. Я прикоснулся к новым горячим камням, и их поверхность была настолько горячей, что я испытал тот же рефлекс отстранения.Они такие горячие, что я физически не мог держать руку на их поверхности.

Почему же тогда, когда рептилия отдыхает на такой «горячей» раскаленной камне, они тоже сразу не спрыгивают?

Похоже, ни у кого нет простого ответа на этот вопрос. Змея нередко наматывает свои катушки на оголенную лампочку, потому что ее привлекает тепло, излучаемое светом. Итак, он должен чувствовать тепло, почему же тогда он не чувствует жгучего тепла?

Один из ответов состоит в том, что нервные рецепторы, воспринимающие тепло, и рецепторы, воспринимающие боль, различны.Возможно, поскольку в дикой природе такие болевые рецепторы не имеют эволюционного значения (рептилии в дикой природе не контактируют с сильно горячими объектами). Следовательно, эволюционно нет причин, по которым у рептилии должен быть рефлекс отмены горячей боли.

Другие выдвинутые теории предполагают, что, поскольку рептилии не рассуждают так же, как люди или другие млекопитающие в этом отношении, даже если они могут чувствовать боль, они не связывают ее с предметом, к которому они прикасаются.Следовательно, они не осознают, что им нужно двигаться, чтобы боль утихла.

Суть в том, что на самом деле никто не знает. Итак, пока мы не поймем, почему эти животные так склонны к ожогам, лучше всего сделать все возможное, чтобы предотвратить ожоги.

Типы ожогов

Ожоги классифицируются по типу ожога и тяжести травмы или степени поражения поверхности тела. Существует три основных классификации ожогов у млекопитающих.Эти категории также можно использовать для рептилий. Понимание природы ожога поможет вам оценить необходимость вмешательства. С этим можно справиться дома или нужно госпитализировать для получения квалифицированной медицинской помощи?

Степень и тяжесть ожога зависит от нескольких факторов. Очевидно, что температура источника тепла играет важную роль. Прикосновение к горелке, установленной на «горячую», приведет к гораздо менее сильному ожогу, чем прикосновение к той же горелке, установленной на «высокую».»

Продолжительность контакта также влияет на тяжесть ожоговой раны. Опять же, прикосновение к горелке, установленной на» горячую «, только на короткое время может привести к легкому ожогу. В то время как удерживание руки на той же горелке в течение нескольких минут может приводит к гораздо более серьезным повреждениям тканей. Возможно, поэтому мы наблюдаем такие сильные повреждения у рептилий, которые заснули на том, что кажется лишь слегка горячим нагревательным элементом, таким как раскаленный камень.

Наконец, теплопроводность характеристики затронутый материал также играет роль в тяжести ожога.Например, прикосновение к раскаленному куску металла вызовет более сильный ожог, чем прикосновение к куску дерева при той же температуре.

Типы ожогов включают термические, электрические, химические и радиационные. Термические ожоги включают все категории, которые мы обсуждали до сих пор, такие как ожоги горячими камнями и тепловыми лампами. Электрический ожог, хотя и нечасто встречается у рептилий, можно увидеть там, где есть прямой контакт с электрическим током, например, когда есть короткое замыкание в проводе, имеющем электрическую дугу, или когда животное кусает электрический шнур, который подключен в активную розетку.

Химические ожоги вызваны сильными кислотами или щелочами, такими как чистящие средства, такие как чистый отбеливатель (щелочной агент). Это также нечасто для пациентов с рептилиями, но может возникать, особенно когда проливаются химические вещества или агенты не тщательно промываются после очистки клетки.

Радиационные ожоги у рептилий случаются крайне редко. Обычно они связаны с использованием лучевой терапии при лечении определенных видов рака. Поскольку у рептилий используется лучевая терапия, этот тип ожога возможен.

В старой терминологии ожоги классифицировались как первая, вторая или третья степень, в зависимости от тяжести повреждения. В более поздней классификации чаще используются термины ожоги частичной толщины и ожоги полной толщины. «Толщина» относится к внешнему слою кожи.

Ожоги первой степени — это поверхностные или частичные повреждения , затрагивающие только эпидермис (внешнюю кожу). Эти ожоги болезненны. У млекопитающих может быть повреждение волос или меха (пение).Кожа покраснела, и при сильных ожогах первой степени могут появиться волдыри (например, при сильном солнечном ожоге).

У рептилий вы редко видите волдыри, хотя они могут возникать, а иногда вы можете видеть пение чешуек, в зависимости от типа воздействия. Обычно вы видите покраснение кожи и часто то, что выглядит как «синяки» под чешуйками, особенно в белых, бледных или прозрачных чешуях.

Эти ожоги обычно хорошо заживают и редко оставляют шрам. У здоровой рептилии на заживление уходит около месяца и хороший сарай для полного исчезновения ожога.

Ожоги второй степени — это более глубокие частичные повреждения с обычно полным разрушением эпидермиса и различными повреждениями нижележащего слоя дермы (внутреннего, глубокого слоя). У млекопитающих, несмотря на большее повреждение дермы, мех или волосы не обязательно могут быть повреждены. Ожоги очень болезненны, и действительно возникает обширная подкожная опухоль. У рептилий наблюдаются пузыри и просачивание сыворотки из места ожога. Появляются обширные синяки и обесцвечивание тканей.Эти травмы приводят к образованию корки, покрывающей ожог.

Заживление происходит от краев раны внутрь. В этих ранах, особенно при ожогах большой площади, заживление может быть продолжительным, и могут появиться значительные рубцы.

При ожогах третьей степени разрушается вся толщина кожи. Ожог на самом деле безболезненный (все нервы, чувствительные к боли, разрушены), а ткань приобретает беловатый или угольно-черный вид.У млекопитающих волосы и мех выпадают или разрушаются. Ожоги третьей степени в четыре раза серьезнее ожогов второй степени аналогичного размера.

Заживление ожогов третьей степени или полных ожогов происходит за счет сжатия раны (усыхания) и эпителизации (повторного роста и миграции новой кожи от краев раны к центру). В некоторых случаях ожогов третьей степени может потребоваться пересадка кожи. Полное заживление этих ожогов может занять много месяцев (4-6). Тяжелые рубцы — отличительный признак ожогов третьей степени.

Классификация ожога четвертой степени иногда используется для описания ожога третьей степени, который затрагивает не только всю толщину кожи, но и подлежащие ткани, такие как мышцы и кости. Прогноз этих травм тяжелый.

Лечение ожогов

Рептилии — удивительные животные. У них есть склонность к исцелению намного больше, чем у любого млекопитающего. Некоторые из ран, которые я видел у рептилий, означали бы гибель для большинства других животных.Невероятно, но я также видел шрамы на диких рептилиях, которые несли наследие предыдущих тяжелых ран. Раны, которые зажили без ветеринарного вмешательства. Это не означает, что мы должны игнорировать раны в неволе, что они заживают без посторонней помощи, но это дает нам надежду, когда мы видим тяжелую рану, зная, что при должном уходе и времени она должна зажить нормально.

Легкие ожоги часто проходят при оказании первой помощи. Однако тяжелые ожоги потребуют медицинской помощи и возможной госпитализации для облегчения боли, контроля инфекции и лечения шока.

Как правило, ожоги первой степени, если они не затрагивают обширные участки тела, можно лечить в домашних условиях. Если ожог возник недавно, прикладывайте ополаскивание холодной водой или холодные компрессы (не лед!) Не более чем на двадцать минут. Это помогает уменьшить отек и боль в пораженной области. Прикладывание льда к ткани может вызвать обморожение, фактически вызывая повреждение ткани от замерзания.

Если есть волдыри, их НЕ следует разбивать. Это разрушает естественный барьер организма от инфекций.Пусть волдыри рассосутся или сломаются сами по себе.

Инфекция — это частое и потенциально серьезное осложнение ожогов. Когда кожа повреждена, например, при повреждении волдырей, всегда обращайте особое внимание на загрязнение, сохраняя пораженный участок как можно более чистым. Хорошо подойдет не раздражающее антибактериальное мыло, такое как Нолвасан, или даже мягкое мыло для рук, такое как Слоновая кость или Голубь.

Если кожа повреждена, то после щадящей очистки раны уместно наложить местную повязку от ожогов.Затем ожог следует перевязать или накрыть стерильной антипригарной повязкой. Это может быть сложно, особенно если ожог находится на внутренней стороне змеи.

Животных, получивших обширные ожоги, я рекомендую держать в стеклянном или оргстекольном вольере без подложки. Несмотря на то, что это не естественный способ содержания рептилий, эти клетки легко чистить и дезинфицировать, что сводит к минимуму риск заражения. Их преимущества перевешивают недостатки временного жилья.

Ожоги второй степени из-за обширного повреждения тканей требуют ветеринарной помощи. Если по какой-либо другой причине боль является признаком ожога второй степени, ветеринар может предоставить лекарства для снятия боли.

Если животное в шоке, необходимо начать терапию, чтобы противодействовать эффектам. Раны необходимо очистить и обработать. Применяются кремы от ожогов для местного применения, такие как сильваден, и пациенту назначают антибиотики, чтобы предотвратить инфекцию в месте ожога. Инъекционный цефазолин или пероральный цефалексин (20 мг / кг / день) — мои первые препараты выбора.

Жидкости, внутривенные, пероральные или другие, необходимо вводить для противодействия последствиям шока и потере жидкости в результате ожога. Для быстрого заживления необходимы ежедневное очищение раны и смена стерильной повязки. Для полного заживления может потребоваться от нескольких недель до месяцев.

Ожоги третьей степени или полнослойные могут вначале потребовать интенсивной терапии. Для пациентов-людей существуют целые ожоговые центры, предназначенные для оказания помощи пострадавшим от ожогов.

В зависимости от степени ожога владелец рептилии должен быть предупрежден о потенциально тяжелом прогнозе.Лечение включает в себя все меры по уходу за ожогом второй степени и многое другое. Когда ткань начинает заживать, боль может быть интенсивной. Боль от ежедневной чистки и обработки раны также может усиливаться, когда пациент восстанавливает чувствительность в области ожога.

Антибактериальная терапия может быть длительной, часто в течение нескольких месяцев. Уход за раной может быть дорогостоящим, учитывая, что повязки, возможно, придется менять ежедневно в течение многих месяцев. Как ветеринарный врач, важно учитывать все расходы на повторные посещения, перевязочные материалы, последующий лабораторный забор образцов и другие разные расходы при расчете сметы для клиентов.Даже несмотря на такие трудности, многие люди решают лечить своих питомцев, страдающих от обширных ожогов.

Даже некоторые ожоги четвертой степени, при которых разрушается не только кожа, но и подлежащая ткань, могут зажить при правильном уходе. На синей кожуре языка, которую я лечил, имелся ожог на всю толщину брюшной стенки, который оставил полный свищ в целомическую полость. Это животное было доставлено в хирургию после стабилизации и лечения от шока.Мертвую (обожженную) ткань удаляли, а здоровую ткань прикрепляли к здоровой ткани на противоположной стороне ожога. Было так много повреждений тканей, что после удаления мертвой части пациент выглядел как песочные часы, когда стороны были стянуты.

После обширного ухода за раной, смены повязок и лечения антибиотиками пациент выздоровел почти через шесть месяцев. За исключением огромного шрама, животное снова стало нормальным.

Хотя это не обсуждается, многие пациенты, подвергшиеся воздействию тепла, на самом деле могут не получить ожогов, но могут пострадать от вдыхания дыма или других токсичных паров.Многие расплавленные клеи и пластмассы выделяют ядовитые пары, а также дым, который может повредить нежную ткань легких. Хотя изначально эти пациенты могут выглядеть неповрежденными, в их легких может образоваться фатальное скопление жидкости, и они потенциально могут умереть, если своевременно не лечить должным образом.

Резюме

Понимание причины, по которой рептилии так склонны к ожогам, остается загадкой. Но понимание причин ожогов и механики повреждения тканей поможет нам предотвратить такие случаи, а в том случае, если они действительно случаются, лучше управлять своим уходом.

Самый важный вывод из этой статьи: при обращении с ожогами у рептилий будьте усердны, чисты и, прежде всего, терпение!

Ветеринар корпуса морской пехоты арестован за убийство Джозефа Торреса в центре Орландо

25-летний бывший член морской пехоты был арестован в среду в результате смертельного ранения другого военного ветерана, который был убит в центре Орландо рано утром во время прогулки чтобы получить эмпанада, по данным полицейского управления Орландо.

Детективы говорят, что Шон Энграм-младший пытался помешать 34-летнему Джозефу Торресу пройти по многолюдному тротуару в центре города около 2:30 утра в воскресенье, что вызвало жаркий обмен мнениями между мужчинами, которые не знали друг друга и никогда не встречались. — сказала детектив OPD Тереза ​​Спраг. Толпа вокруг Энграма «включила» Торреса, начиная избивать его, сказал Спраг, пока Энграм не вытащил пистолет и не выстрелил в Торреса четыре раза, убив его.

«Мы хотим думать, что это нечто большее, чем он просто прошел сквозь толпу», — сказал Спраг.«… Честно говоря, это все, что сделал мистер Торрес. … Он не сделал ничего плохого ».

Торрес, отец троих детей, служивший в армии США в Афганистане, был застрелен в пределах 100 футов от полицейских Орландо, работающих в этом районе, сообщили официальные лица. Офицеры нашли Торреса на земле, который был объявлен мертвым на месте происшествия.

Лейтенант Фрэнк Чисари, возглавляющий отдел по расследованию убийств OPD, назвал действия Энграма «наглым актом насилия».

«Эти детективы работали без перерыва с воскресного утра, чтобы поймать этого парня и убедиться, что центр города безопасен для людей», — сказал Чисари.Он сказал, что детективы полагались на местные предприятия, которые поделились видео с того утра, чтобы связать Энграм с преступлением.

Спраг сказал, что Торрес и его друг были в субботу вечером в центре города, где они пошли в несколько мест, чтобы поесть и выпить в сопровождении собаки Торреса. Прежде чем отправиться домой, дуэт решил, что им нужны эмпанада, поэтому они высадили его собаку в машине Торреса, прежде чем отправиться за закусками. Но у них так и не получилось, — сказал Спраг.

Спраг сказал, что семья Торреса просит уединения, пока они скорбят, но сказали, что рассказали детективам, что Торрес был «шутником», и они каждый раз вспоминали его как «жизнь их партии».

История продолжается

«Они опустошены этим, как и его дети», — сказал Спраг. Она сказала, что день убийства Торреса был днем ​​рождения его 4-летней дочери.
