Кабель ВВГнг 5х10 - Вес, Диаметр, Ток и Характеристики по ГОСТ

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

  • переменный ток;
  • температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
  • глубина прокладки кабелей в земле 0,7 м;
  • удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГнг 5х10

Допустимый ток односекундного короткого замыкания ВВГнг 5х10: 1,09 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Индуктивное сопротивление

0,073 Ом/км

Активное сопротивление

1,84 Ом/км

Токовая нагрузка ВВГнг 5х10

Длительно-допустимые токовые нагрузки

В нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе

58 Ампер

на земле

73 Ампер

В режиме перегрузки

в воздухе

67 Ампер

на земле

83 Ампер

Мощность ВВГнг 5х10

Максимальная мощность при прокладке:

В воздухе, напряжение 220В

12,00 кВт

В земле, напряжение 220В

16,00 кВт

В воздухе, напряжение 380В

38,00 кВт

В земле, напряжение 380В

48,00 кВт

Кабель ВВГнг 5х6 - Вес, Диаметр, Ток и Характеристики по ГОСТ

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

  • переменный ток;
  • температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
  • глубина прокладки кабелей в земле 0,7 м;
  • удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания ВВГнг 5х6

Допустимый ток односекундного короткого замыкания ВВГнг 5х6: 0,65 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Индуктивное сопротивление

0,09 Ом/км

Активное сопротивление

3,09 Ом/км

Токовая нагрузка ВВГнг 5х6

Длительно-допустимые токовые нагрузки

В нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе

42 Ампер

на земле

54 Ампер

В режиме перегрузки

в воздухе

49 Ампер

на земле

62 Ампер

Мощность ВВГнг 5х6

Максимальная мощность при прокладке:

В воздухе, напряжение 220В

9,00 кВт

В земле, напряжение 220В

12,00 кВт

В воздухе, напряжение 380В

28,00 кВт

В земле, напряжение 380В

36,00 кВт

Кабель ВВГ: расшифровка и характеристики

Кабель типа ВВГ и его типоразмеры

Кабели марки ВВГ нашли широкое применение как в частном строительстве, так и в промышленности. Это связано с тем, что он имеет достаточно широкий спектр типоразмеров, удобен в монтаже, а его стоимость относительно невысока в сравнении с другими подобными изделиями.

При этом характеристики данного кабеля позволяют применять его практически во всех низковольтных сетях до 1кВ, где нет воздействия особо агрессивных сред.

Исходя из этого, мы решили рассмотреть данный тип провода более подробно.

Расшифровка аббревиатуры кабеля ВВГ

Наш разговор о данном типе кабеля начнем с расшифровки аббревиатуры его названия. Ведь одно название уже может сказать многое о строение и сфере применения данного проводника.

Расшифровка аббревиатуры ВВГ

  • В маркировки любых проводов и кабелей первой буквой может стоять «А». Она говорит о том, что кабель выполнен из алюминия. Если ее нет, как в нашем случае, то это говорит о том, что кабель выполнен из меди.
  • Первая буква «В» говорит нам о материале изоляции проводника. В нашем случае это поливинилхлорид или как его еще иногда называют винил.
  • Вторая буква опять «В». Она говорит нам о том, что кабель имеет кроме непосредственной изоляции еще и дополнительную оболочку. Как не сложно догадаться выполнена она так же из винила.
  • Буква «Г» говорит нам о том, что кабель не имеет защитной оболочки или, как ее еще называют, брони.
    Благодаря этому изделие более гибкое и имеет меньший вес. Хотя это и снижает защиту от механических повреждений.

Кабели ВВГз

  • Кроме этих основных букв аббревиатуры в конце вы можете встретить дополнительные обозначения. Поэтому дабы они не поставили вас в тупик давайте поговорим и о них. Первая из них «з». Эта буква говорит о том, что пространство между оболочкой и жилами заполнено. Обычно для этого используют нити из того же поливинилхлорида или другого не гидрофобного синтетического волокна.
  • Так же вы можете встретить аббревиатуру «ож». Она говорит нам о том, что кабель выполнен из однопроволочной жилы. Сейчас мы не будем вдаваться в подробности, а раскроем этот вопрос в описании структуры кабеля.

Кабели ВВГп

  • ВВГ кабель и расшифровка его названия может поставить вас в тупик если вы встретите букву «п» в конце. Но здесь нет нечего страшного, эта аббревиатура говорит о плоской форме строения кабеля.
  • Кроме того, вы можете встретить символ «Т», который говорит о тропическом исполнении кабеля. Ну, а сокращение «нг» говорит нам о степени негорючести кабеля. Обычно после «нг» идут и другие символы, которые раскрывают нам это свойство подробнее.

Расшифровка и сфера применения кабелей ВВГнг

Обратите внимание! Дополнительно после «нг» может указываться класс негорючести проводника. Он обозначается символами от «А» до «D». Чем выше порядок буквы, тем выше класс негорючести. Кроме того, в аббревиатуре могут содержаться символы, говорящие о выделении продуктов горения кабеля. Например, «LS» говорит о низком дымовыделении, а «LT» о низкой токсичности выделяемых при горении газов. Возможны и другие сочетания.

Структура кабеля ВВГ

Ну, а теперь давайте рассмотрим, как выполнен кабель. В принципе основная структура уже просматривается, но есть множество деталей, которые рассчитаны только на знание и никакая аббревиатура их не расскажет.

Количество жил и их тип у кабеля ВВГ

И начнем наш разговор с токоведущей жилы. Как мы уже разобрали выше, жила у нас выполнена медной. Кабели силовые ВВГ могут иметь одно- и многопроволочную структуру кабеля.

Сечения одно- и многопроволочных жил

Согласно нормам, структуру жилы определяет ее форма и сечение. Круглые жилы могут быть однопроволочными у кабелей с сечением от 1 до 50 мм2, а многопроволочными у круглых жил с сечением от 16 до 240 мм2. Для фасонной жилы эти соотношения немного другие. Однопроволочным может быть кабель с сечением одной жилы от 25 до 50 мм2, а многопроволочным от 25 до 240 мм2.

Класс гибкости кабеля ВВГ

В чем разница одно- и многожильной жилы? Одножильный кабель выполнен из одной проволоки соответствующего сечения, и относится к классу гибкости 1. Многожильный кабель более гибкий и соответствует классу гибкости 2. Понятно, что цена на многожильный провод немного выше.

Фасонная и обычная жила кабеля ВВГ

Кроме того, проводник может иметь круглую или фасонную жилу. Что это значит? С круглой я думаю объяснять нечего не надо, а вот на фасонной остановимся подробнее. Начиная с сечения в 25 мм2, кабель может быть изготовлен с так называемыми фасонными жилами.  Фасонными называют жилы любой формы кроме круглой. Такая форма придается жилам кабеля для уменьшения пустот внутри оболочки. Обычно такие кабели выпускаются трех-, четырех- и пятижильными.

Количество жил кабеля ВВГ

Тут стоит сразу остановиться на количестве жил кабеля ВВГ. Как говорит инструкция, их может быть от одной до шести. Хотя наиболее распространенными вариантами являются трех- и пятижильные кабели.

Нормы по сечению жил кабеля

Сразу стоит отметить, что у пятижильного кабеля далеко не всегда сечение каждой жилы должно быть одинаковым. Например, у кабеля с сечением основной жилы 70 мм2 нулевая жила может быть всего 35 мм2, а жила заземления и вовсе 25 мм2. Такое исполнение допускается ГОСТом.

Толщина изоляции кабеля ВВГ

Теперь остановимся на изоляции жилы. Как мы уже говорили, она выполнена из винила, а ее толщина зависит от сечения токоведущей части. Так ВВГ 4×4 кабель на напряжение до 660В имеет толщину изоляции 0,7 мм, а такой же кабель, но для напряжений до 1кВ толщину в 1 мм. Для сравнения у кабеля с сечением жилы в 35 мм2 эта же толщина будет 1,1 и 1,2 мм соответственно.

Толщина оболочки кабеля ВВГ

Ну, и последним элементом является оболочка. Ее толщина должна соответствовать ГОСТ 23286 – 78. И она так же зависит от сечения жил. Например, для кабеля с сечением жил до 6 мм2 толщина оболочки должна быть не меньше чем 1,2 мм. А для кабеля с сечением жил в 35 мм2 уже 2,1 мм.

Характеристики кабеля ВВГ

Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.

Механические характеристики кабеля ВВГ

Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.

Диаметр изгиба кабеля по ГОСТ

  • Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
  • Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

На фото характеристики кабеля ВВГ

  • В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
  • Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.

Сертификат производителя кабеля ВВГ

  • Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.

Другие механические характеристики кабелей ВВГ

  • Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.

Электрические характеристики кабеля ВВГ

Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические. Им то мы и уделим наше внимание напоследок.

Сопротивление жил кабеля ВВГ

  • Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.

Обратите внимание! Данные цифры приведены для температуры жилы в 20⁰С. При изменении температуры изменяется и сопротивление, поэтому при выполнении замеров в других температурах следует пользоваться поправочными коэффициентами.

Электрическое сопротивление изоляции кабеля ВВГ

  • Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
  • Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.

Вывод

Силовые кабели ВВГ являются отличным вариантом для монтажа электрических сетей 380В в частных домовладениях и на промышленных объектах, не предъявляющих особых требований к механическим характеристикам проводников.

Он достаточно дешев, удобен и имеет неплохие характеристики. При этом кабель типа ВВГ вы легко найдете практически в любом строительном магазине, а множество производителей позволит вам выбрать более качественное изделие.

описание и технические характеристики, фото и видео

Автор Alexey На чтение 5 мин. Просмотров 562 Опубликовано Обновлено

От надёжности проводов зависит не только электропитание подключаемых электроприборов, но и электрическая и противопожарная безопасность. При замене электропроводки, или установки новой, электрики рекомендуют использовать кабели семейства ВВГ,которые обеспечивают приемлемую электробезопасность, а некоторые модификации, такие как кабель ВВГнг и его разновидности, которые будут рассмотрены ниже, являются устойчивыми к возгоранию.



Расшифровка ВВГ

Согласно общей концепции маркировки кабельной продукции имеем:

  • медные токопроводящие жилы – первая буква отсутствует;
  • «В» – второй символ, обозначающий внешнюю оболочку кабеля, состоящую из полихлорвинила;
  • «В» – третья буква, означающая материал изоляции жилы провода, которая также состоит из ПХВ;
  • «Г» – данный символ означает, что данный тип кабельной продукции не имеет бронирования, то есть является голым.
Таблица ВВГ

Дополнительные модификаторы:

  • Буква «П», следующая сразу или через тире, указывает, что кабель плоский;
  •  Символ «з» означает заполнение пространства между проводами внутри оболочки. Ниже показан кабель ВВГз и его поперечный разрез;
  • «нг» – данное буквенное сочетание расшифровывается как «не горючий», то есть, не распространяющий горение при групповой прокладке кабелей;
  •  Если обозначение «нг» отсутствует, то это означает, что кабель не распространяет горение только при одиночной прокладке;
  •  Аббревиатура LS означает low smoke, что переводится с английского как низкое дымовыделение изоляции при горении окружающих конструкций, которое достигается применением специальных трудно распадающихся пластикатов;
  •  Если перед обозначением LS стоит сочетание букв FR, то такая маркировка означает, что изоляция является огнестойкой (fire resistance).

Числовые обозначения

После буквенной маркировки вначале указывается количество токонесущих жил, потом через символ «х», обозначающий умножение, следует поперечное сечение одной (каждой) жилы.

Например, кабель ВВГ 4х6 имеет четыре жилы с сечением 6мм². Индекс 2х1 будет означать двухжильный кабель с сечением 1мм² каждого провода. В разговорном сленге символ «х» заменяют предлогом «на».

Технические характеристики кабеля ВВГ

Например, обозначение 3х2 часто озвучивается электриками фразой «три на два квадрата», что означает трехжильный кабель с жилами в 2мм². Часто в обозначениях встречается символ «+», что означает добавление жилы меньшего поперечного сечения в набор одинаковых по толщине проводов.

Такие кабели используются для подключения симметричной трёхфазной нагрузки, где ноль необходим только для работы систем управления.

Обозначение количества жил кабеля ВВГ

Поскольку кабельная продукция типа ВВГ широко используется для силовой бытовой электропроводки, то для однофазной проводки индекс количества жил должен быть 3х (фаза, ноль, заземляющий провод), а для трёхфазной — 5х (максимальное количество жил для ВВГ).

Рекомендации к применению ВВГ кабеля

Допустимый изгиб при монтаже ВВГ проводов с монолитными жилами – 10 радиусов внешней оболочки, гибких многопроволочных – 7, при окружающей температуре не ниже — 15ºС. Нужно иметь в виду, что уже при 0ºС изоляция заметно твердеет и может потрескаться при изгибах.

Для групповой прокладки в бетонном кабельном канале нескольких линий трехфазной электропроводки достаточно применить кабель ВВГнг 5 х (расчетное поперечное сечение), не распространяющий горение.

Если предполагается обустройство проводки в деревянном доме, то в этом случае следует использовать кабель ВВГнг FRLS, который будет сохранять некоторое время работоспособность при пожаре, что важно для питания систем противопожарной сигнализации, и работы водяного электронасоса, что может стать критическим условием для спасения дома до приезда пожарных.

Обозначение кабеля ВВГ

Низкое дымовыделение специального изолирующего пластиката может спасти жизнь, когда жильцы успеют покинуть горящий дом, не надышавшись ядовитых выделений, которые появляются при оплавлении обычной изоляции.

Важно знать при выборе ВВГ кабелей

Очень часто продавцы в магазине занижают выдерживаемую проводами мощность для увеличения продаж. Например, клиенту требуется подключить трехфазную нагрузку, мощностью 22кВт, и ему предлагают кабель ВВГ 4х6, хотя с данными задачами справляется ВВГ 4х4, который стоит на треть дешевле. Рассчитать требуемое сечение по нагрузке можно самостоятельно, пользуясь таблицей.

выбор кабеля по току

Но такое занижение параметров может быть из-за того, что менеджеры знают истинное сечение жил, и честно рассчитывают нагрузку. Покупая кабельную продукцию, следует всегда проверять поперечное сечение. Если проверить, действительно ли это ВВГ 4х10, легко с помощью штангенциркуля и простой формулы,

то без специального оборудования выяснить, соответствует ли кабель ВВГнг критериям противопожарной безопасности, можно лишь изучая сертификат на данный предлагаемый товар.

Кабели с количеством и сечением до 5х2,5, как правило, поставляются в бухтах, которые часто подвергаются при транспортировке различным воздействиям, повреждающим изолирующие оболочки и токонесущие жилы.

Поэтому, выбирая кабельную продукцию, следует проверять её визуально и делать прозвонку.

Надёжность проводки напрямую зависит от правильно рассчитанного поперечного сечения, которое должно правильно идентифицироваться при чтении маркировки, поэтому важно уметь правильно расшифровывать обозначения на кабельной продукции при её выборе.

Кабель ВВГ - правильный выбор, маркировка, технические характеристики (НГ LS)

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень разветвленную электропроводку в собственном доме или квартире. Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабеля с маркировкой ВВГ (и производными от нее), которые наиболее часто применяются в домашнем электрохозяйстве.

И начнем с простой расшифровки обозначения данного вида кабелей, в т. ч. объясняющей, почему именно они подходят для домашних нужд лучше большинства других.

Расшифровка и маркировка ВВГ

Расшифровка кабеля ВВГ означает «винил-винил-голый». Но, чтобы понять, откуда взялось такое название, рассмотрим некоторые понятия.

Отличие провода от такого кабеля прежде всего состоит в количестве жил.

Провод имеет одну жилу и может быть как в оболочке (или нескольких), так и без нее.

Жилами называются токопроводящие металлические элементы электрокабелей, в кабеле ВВГ они – медные. Наличие перед этой аббревиатурой большой буквы «А» будет свидетельствовать о том, что в кабеле жилы на основе алюминиевого сплава.

Жилы бывают:

  • однопроволочные;
  • многопроволочные.

Заказывая многожильный провод, вы должны понимать, что скорее всего вам предложат провод с одной многопроволочной жилой. Если нам нужно 2 и больше жилы, то следует заказывать кабель. При этом они могут быть однопроволочными и многопроволочными.

Обозначение ВВГ почти всегда указывает, что речь идет именно о кабеле, потому, что первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки жил, а буква «Г» на то, что они голые, отсюда и название: «винил-винил-голый».  Т.е. в виниловой защите находятся каждая из жил и сам кабель.

На фото показан двухжильный кабель ВВГ, наиболее часто используемый для домашней разводки электричества.

Также довольно часто используются 3-жильные кабели ВВГ, если необходимо зануление или заземление однофазного электроприбора.

Для 3-фазной разводки используют 4-жильные кабели ВВГ, в которых одна – ноль, или 5-жильные, если отдельно нужен провод заземления или зануления.

Кабели ВВГ могут быть как круглые, так и плоские. У последних в обозначении появляется буква «П». Иногда жилы выполняются не круглой формы с целью более компактного заполнения оболочки в кабелях большого сечения.

Также в силовых многожильных ВВГ кабелях одна жила бывает тоньше остальных. Это – «ноль» не несущий такой нагрузки, как фазовые.

После буквенного обозначения в маркировке кабеля идут цифры. Их расшифровку мы объясним на примере конкретного кабеля ВВГ 2х2,5, чаще других используемого для подключения большинства розеток в домах и квартирах. Первая цифра указывает на количество жил в кабеле, а вторая на их сечение.

Многие ошибочно считают второй показатель диаметром жил, а это площадь их сечения, рассчитываемая по формуле площади круга: 2πr². Так, диаметр жил данного кабеля будет составлять 1,88 мм.

Технические характеристики и выбор кабеля ВВГ

Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают его и обеспечивают многолетнюю (30 — 40 лет) эксплуатацию в условиях даже повышенной (до 98%) влажности, при температурах от -50 до +50°С, и даже длительном нагреве его жил до 70°С. Бытовой кабель ВВГ соответствующих сечений рассчитан на подключение любых стационарных электроприборов мощностью от 0,6 до 6 кВт внутри помещений или снаружи, при помещении его в защитный кожух, гофрошланг или трубу.

Он выдерживает перегибы с радиусом в 10 диаметров изоляции, а плоский и большие. Не рекомендуется его укладка в земле вне электроканализации.

О том, как производят различные кабели ВВГ, рассказывается в видеоролике:

Подбор же кабеля ВВГ по мощности следует производить, используя таблицу.

А для не желающих ею пользоваться, скажем, что:

  • для подключения приборов освещения будет достаточным сечение жил кабеля ВВГ в 1,5 мм;
  • для большинства розеток без перспективы подключения к ним очень мощных потребителей – 2,5 мм;
  • для постов с возможным одновременным подключением электрочайника, микроволновки и еще чего-нибудь мощного – 4 мм;
  • для электроплит – желательно не менее 6 мм.

При покупке кабеля ВВГ необходимо знать еще некоторые вещи. Сечения жил, указанное на его маркировке, соответствует в кабельной продукции, выпускаемой по ГОСТу. Часть же ее производят по ТУ (техническим условиям), занижая при этом сечения с целью экономии и удешевления продукции, что приводит к снижению мощностных показателей кабелей. Поэтому лучше при покупке брать с собой штангенциркуль и калькулятор.

Есть еще один момент, который вы обязаны учитывать. В последнее время на рынке России появилось достаточно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используют обмедненную стальную проволоку. Не специалист эту подделку определит не сразу, а показатели у такого кабеля совсем другие, да и пайка его крайне затруднена.

Кабель ВВГ нг LS, особенности

Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавкой букв «нг», которые означают не горючий. Отсутствие их в других кабелях вовсе не означает, что они горючи, просто у этих кабелей более высокая степень сопротивляемости возгоранию, вследствие заполнения пространства между виниловыми оболочками составом на основе того же поливинилхлорида.

Этот заполнитель занимает место кислорода между защитными оболочками, как известно, поддерживающего горение.

С техническими характеристиками кабелей ВВГнг можно ознакомиться в приведенной ниже таблице.

Заполнение же пространства между жилами кабелей ВВГнгLS выполняется поливинилхлоридным пластикатом с низким газо- и дымовыделением. Буквы «LS» означают «low smoke» — буквально: низкий дым.

Есть и другие обозначения этой функции. Такие кабеля ставят в местах с повышенной пожароопасностью, которых в обычном доме почти нет. Но если вас не смутит их стоимость, довольно существенно отличающаяся от стоимости обычных ВВГ кабелей, то вы получите электропроводку высокой степени защищенности не только от коротких замыканий и температур, но и не выделяющую большое количество дыма при всевозможных повреждениях. А подробнее – в видео:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Кабель ВВГнг 4х6 актуальная цена

СИЛОВОЙ МЕДНЫЙ КАБЕЛЬ ВВГнг 4x6 (4*6)

Кабель ВВГнг 4 6 видео.

Кабель ВВГнг 4x6, описание:

Параметр

Описание

Количество жил

Материал

Класс

Четыре

Медь

1-однопроволочная

Материал оболочки и электроизоляции

ПВХ-пластикат не распространяющий горение

Сопротивление изоляции (Мом \км)

Жилы, (Мом \км)

9

3,08

Габаритные размеры:

D кабеля (мм)

14,4

Сечение (мм2)

6

Вес (кг/км)

355

Вес меди ( кг/км)

209,7

Тип барабана

Максимальная намотка на барабан, км

№8

0,349

№10

1,354

№14 г

2,543

№14

4,226

№16

6,799

№18

9,882

№20

11,200

№22

14,082

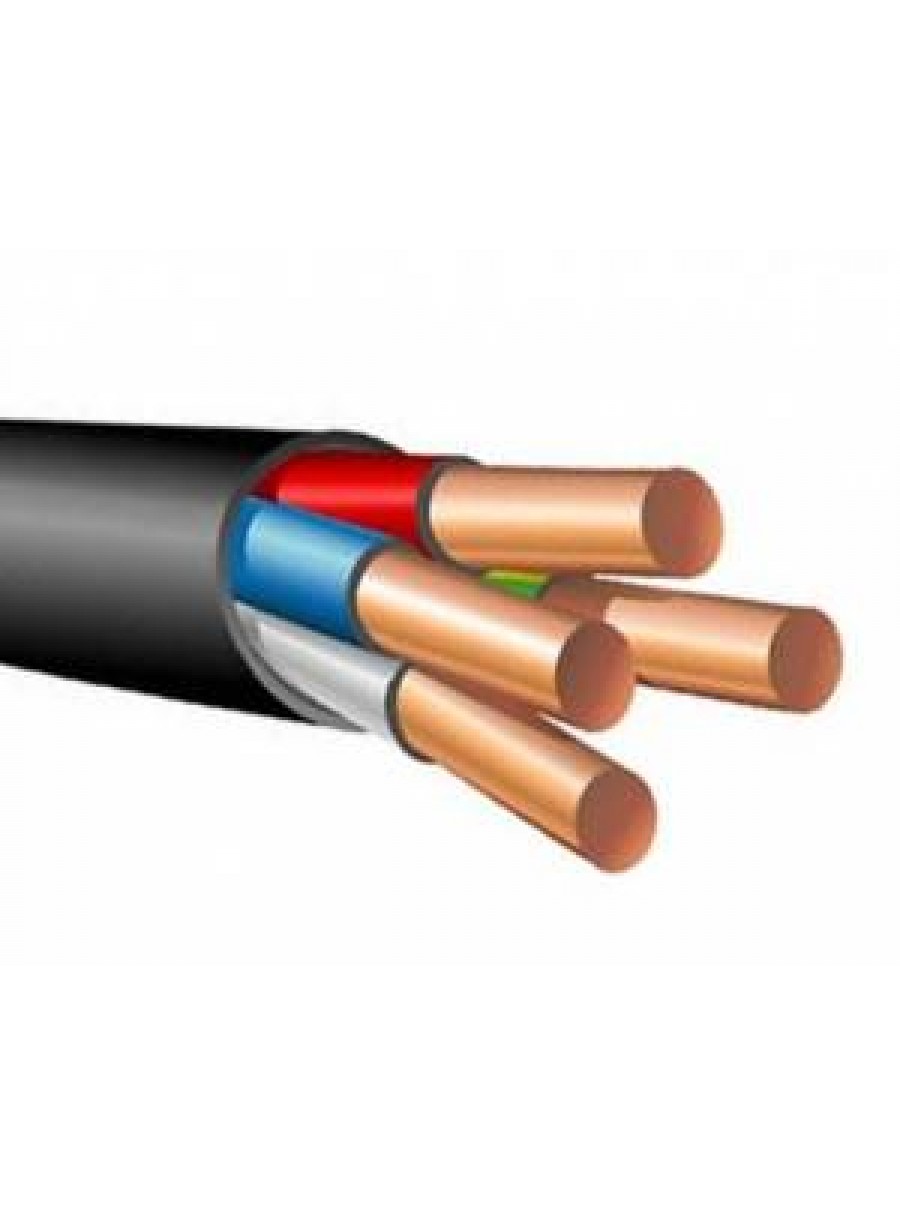

Применение ВВГнг 4x6 (4*6)

Кабель ВВГнг был создан для передачи электроэнергии на фиксированные установки на номинальное напряжение 0, 66 и 1, 0 кВ. силовые кабели такого типа применяются в объектах промышленности, коммунально-бытового хозяйства. Прокладываются в различных вариантах. К примеру, по воздуху, если опасность его механического повреждения в процессе эксплуатации сведена к нулю. Помещения (туннели) для прокладки кабеля приемлемы как сухие, так и влажные – это и шахты, и коллекторы, и полуэтажи кабельного типа, сооружения, которые могут периодически подвергаться частичному затоплению при наличии среды, где коррозионная активность слабая, средняя и высокая. Прокладываются силовые кабели по мостам и блокам, во взрывоопасных и пожароопасных зонах различны х классов. В частности, в зоне класса В-Iа для групповых осветительных сетей. Трассы для прокладки – любые (горизонтальные, вертикальные, наклонные).

Выполнение ВВГнг 4*6 (4x6)

В состав кабеля медного силового типа ВВГнг входят стандартные компоненты, согласно ГОСТ. Он имеет четыре медные жилы сечением 6 кв.мм  каждая. Жилы токопроводящие укладываются параллельно друг к другу, а поверх них накладывается ПВХ-пластикат, который выполняет роль изоляции и маркирует жилы кабеля по цветам (желтый или белый, красный или малиновый, коричневый или черный и т. д.). Сверху кабель покрыт оболочкой защитной из поливинилхлорида,  особенность которой том, что в случае возгорания одного кабеля из пучка она не будет распространять горение дальше. А также защитит кабель от перегрева или переохлаждения, от воздействия солнца, а значит и продлит срок службы.

Характеристики ВВГнг 4x6 (4*6)

Напряжение рабочее – 660В, частота – 50 Герц
Для максимально длительной эксплуатации ВВГнг  необходимо придерживаться следующих условий:
Температура при эксплуатации– от -50 до +50 градусов
Допускается постоянная температурная нагрузка на  жилы до 70 градусов.
Во время внештатной ситуации нагрузка может быть увеличена до 80 градусов, но в таком режиме он должен работать не дольше 8 ч в сутки
К монтажу данного кабеля (без заблаговременного подогрева) необходимо приступать при темп-ре окружающей среды, если она выше 15 градусов мороза. В противном случае необходим подогрев
Испытания кабеля производят при U= 3 000В
ВВГнг при соблюдении указанных требований должен проработать не менее 25 лет
Масса ВВГнг – 355 кг\1 км
Диаметр кабеля – 14,4 кв. мм

Кабель ВВГнг других сечений здесь! <<<

Кабель ВВГнг 4х6 цена

Самый большой ассортимент кабелей и проводов по низким ценам в интернет-магазине "Мега-кабель" (Киев). Доставка производится по всей Украине. Звоните, пишите, обращайтесь. Бесплатно проконсультируем. Рассчитать сечение кабеля ВВГнг или подобрать кабель для необходимой нагрузки вы можете в калькуляторе или по телефону у наших менеджеров

Эту страницу еще ищут в интернете по запросу: "кабель ввг 4х6 цена киев".

Кабель по ГОСТу vs кабель не по ГОСТу: как отличить?

23.05.2018

Обыватель, приходя в магазин, редко обращает внимание на то, соответствует ли кабель ГОСТу. На деле – это важнейший вопрос, касающейся безопасности и сроков эксплуатации проводников.

Современный наиболее часто востребованный кабель ВВГнг(А)/ВВГнг(А)-LS  должен соответствовать ГОСТ 31996-2012. Даже тот, что произведен по ТУ. Недобросовестные производители, желая сэкономить, жертвуют качеством, а точнее – количеством металла в токопроводящих жилах. Диаметр проводника в таких кабелях может быть меньше заявленного (номинального) от 10 до 40%! Но увидеть разницу диаметра "на глаз" практически невозможно.


Чем это грозит, рассмотрим на примере самого популярного кабеля ВВГ-Пнг(А)-LS 3х2,5.

Сопротивление каждой из трех токопроводящих жил не должно превышать 7,41 Ом/км (по ГОСТ 22483-77 и ГОСТ 22483-2012 (обновленный). Меньшему диаметру жилы будет соответствовать большее сопротивление. Большее сопротивление приведет к избыточному (недопустимому) нагреву проводников. Но покупатель об этом не знает, ведь в характеристиках продукта указано, что сечение 2,5 мм2.

К чему это может привести:

Сокращение срока эксплуатации

Кабель, произведенный по ГОСТу, прослужит 20-30 лет. «Контрафактный», тот, в котором производитель сэкономил на металле? – в 2-3 раза меньше. Жилы будут перегреваться, из-за чего изоляция истощится быстрее.

Возможность возгорания

Из-за несоответствия заявленных характеристик фактическим нагрузкам использование некачественного кабеля может привести к пожару.

Как определить, действительно ли кабель соответствует ГОСТ?

1.      Попросить у продавцов сертификат на кабель.

2.      Проверить маркировку на самом кабеле, а не на бирке. Производитель, который соблюдает стандарты, в маркировке на оболочке кабеля обязательно укажет в ряде прочих характеристик название своего завода. Недобросовестные производители делать так не станут, чтобы к ним не возникло претензий.

Пример: на первом фото завод "Кабэлектроснаб" указывает свое название. На втором - производитель избегает такого упоминания.




3.      Посмотреть на кабель в разрезе: по современному ГОСТу пространство между кабелем должно быть заполнено. Если между оболочкой и изоляцией жил есть пространство – кабель точно не соответствует ГОСТ 31996-2012.


4.      Выбирать только проверенные фирмы. Производители кабелей, которые не игнорируют ГОСТ, входят в проект «Кабель без опасности», а дистрибьютеры – участники движения «Честная позиция».

Кабель Abbbshv, Avvgng (a), Vvgng (a), Apvpu2g для ...

1 9000
Открытое акционерное общество «Бобруйский завод крупного жилого домостроения»
Республика Беларусь, Могилевская область, г. Бобруйск, 213822, ул.Минск, 130
(0225) 72-61-17 [email protected]
ОАО «БПС-Сбербанк», Р / К: BY88BPSB301210147

330000, Код. BPSBBY2X
Иванова Ольга Петровна, тел: +375 225 72-61-36, факс: +375 225 73-23-11
Электронная почта: [email protected]

Страна: Беларусь
Резюме: Cable Abbbshng (A, Vvgng) а), АПВПУ2г для Объекта строительства «2-х инкрементальный 10-ти этажный 80-квартирный жилой дом на пр. Строителей на пересечении с ул. Шинной в Бобруйске»
BYT Реф. №: 55783691
Номер объявления о тендере: 2021-
Конкуренция: ICB
Финансирующая организация: PDA
Информация о тендере: Кабель ABBBSHV, AVVGng (а), ВВГнг (а), АПВПУ2Г для объекта строительства «2-х пристройка 10-ти этажного 80-квартирного жилого дома по пр. Строителей на пересечении с ул. Шинной в Бобруйске»
Общая сметная стоимость закупки: 25 000 руб.
Отрасль: Электротехническое оборудование> Кабель / Провода Краткое описание закупки закупок: Кабель АБББШВ, АВВГнг (А), ВВГНГ (А), АПВПУ2Г для объекта строительства «2-х инкрементальный 10-ти этажный 80-квартирный жилой дом по пр. .Строителей на пересечении с ул. Шина в Бобруйске »
Время, место и порядок проведения предварительного квалификационного отбора участников: №
Порядок, форма и место предоставления документации: размещены на сайте www.icetrade.by / в личном заявлении в распечатанном виде по адресу: г. Организатор Дата и время процедуры вскрытия конвертов с предложениями: 04.08.2021 11:40
Дата и время окончания приема предложений: 04.08.2021
Срок сдачи: 4 августа 2021 г.
Документы: Скачать

Монтаж электропроводки в деревянном доме своими руками

Диаметр проводника измеренный микрометром или штангенциркулем и рассчитанный по формуле S = 3. 14D2 / 4, где D - диаметр в миллиметрах ... Если жила многопроволочная, то результат определяется сложением сечений всех проводов.

При установке электропроводки можно ориентироваться на следующие показатели сечения:

Нагрузка также должна соответствовать способу монтажа. : открытая проводка лучше остывает, резиновая изоляция допускает нагрев не выше 65 градусов, пластиковая - 70 градусов. Вот как тип провода зависит от способа прокладки проводки:

Практикующие электрики рекомендуют не экономить, а использовать медные многожильные провода даже там, где можно обойтись одножильным, т.к. , при том же сечении с монолитным, лучше выдерживают перегрузки на 5-10%.

К тому же ковка многожильного провода технически нецелесообразна, а в «монолите» есть опасность нарваться на подделку - сплав с добавлением меди. Но в любом совете специалиста есть доля предвзятости, поэтому хозяину дома все же лучше решить для себя, что важнее - экономия алюминия или качество меди.

Если к такому подойти к ответственному этапу ремонта соответственно , то можно никогда не узнать, что такое оплавленная изоляция, пожар или короткое замыкание.Особенно ответственно нужно подходить к обустройству бань и саун - здесь повышенная температура и влажность, что приводит к преждевременному ухудшению утеплителя.

Соблюдая правила безопасности и рекомендации ГОСТа, вы сможете защитить от пожара не только собственный дом, но и свою жизнь.

Как выбрать провод для разводки в частном доме или квартире, вы можете узнать из видеообзора:

Технология электромонтажа в деревянных домах имеет свои особенности.Мало того, что для подключения к сети вам нужно будет протянуть кабель от ближайшей подстанции, но и электромонтаж внутри помещения должен выполняться с соблюдением особых норм безопасности.

Требования к проводке

Дерево - самый популярный материал, используемый при строительстве частных домов. Несмотря на свои достоинства, древесина является пожароопасным и легковоспламеняющимся материалом.

Независимо от материала - кирпич, газосиликатные блоки, бетон, дерево, при возникновении пожара открытый огонь распространяется по мебели и внутренней отделке помещения.Сначала выгорает все внутри помещения, а после начинают гореть несущие стены, перегородки и крыша.

Основные требования к электропроводке в деревянных домах:

  • Безопасность - Электропроводка должна быть проложена таким образом, чтобы свести к минимуму возможность перегрева и возгорания кабеля, а также предотвратить передачу открытого огня на соседние деревянные конструкции.
  • Конструкция - технические характеристики и характеристики используемых проводов и компонентов должны соответствовать расчетной пиковой нагрузке на конкретном участке электросети.Для предотвращения нагрева сечение кабеля выбирается с запасом 20-30%.
  • Способ укладки - электрификацию деревянных построек желательно производить открытым способом. Это позволяет без помех и с постоянной частотой диагностировать состояние электрической сети.
  • Изоляция - расположение вводного блока (электрощита) должно быть изолировано от стыка с деревянными конструкциями. В идеале электрощит будет установлен в помещении с негорючей перегородкой.
  • Жила - в качестве жилы лучше использовать трехжильный медный кабель с изоляцией из негорючих материалов. Прокладывать кабель в гофре ПВХ категорически запрещено.
  • Автоматика - автоматический выключатель должен быть установлен для каждой группы в электросети. Номинальный ток автоматического выключателя выбирается в соответствии с нагрузкой на объекте. Настоятельно не рекомендуется завышать номинальный ток, так как это приведет к перегреву проводника.

Не рекомендуется самостоятельно прокладывать силовой кабель и устанавливать электрическую сеть без соответствующего опыта - это должны делать специалисты.Но каждый владелец частного дома обязан знать основные правила электрификации. Это позволит провести диагностику имеющейся электропроводки, а также даст возможность контролировать качество работы наемных электриков.

Положения

Правила устройства электроустановок - основной документ для проектирования электропроводки

Общие требования и правила электромонтажа описаны в следующих документах:

  1. ПУЭ, редакция 7 - основной документ, применяемый при проектировании электрической сети.Подробно описан выбор проводника, распределительного устройства, автоматики и освещения.
  2. СНиП 3.05–06–85 - устройство электропроводки в старых и новых домах. Способы разводки и правила ввода силового кабеля в жилище.
  3. СНиП 31-02 - требования к устройству системы электроснабжения жилых домов. Документ соответствует нормам и правилам, изложенным в ПУЭ.

Информация, содержащаяся в этих источниках, описана техническим языком и может быть непонятна неквалифицированным лицам.При самостоятельном обучении рекомендуем опираться на «Правила устройства электроустановок», так как в этом документе наиболее четко сформулированы значения и понятия, необходимые для электромонтажа в частных домах.

Подготовка проекта электроснабжения

Пример двух схем устройства электрической сети в деревянном доме

После рассмотрения заявки руководящий орган подготовит договор и технические условия, необходимые для подключения к местной электросети.Далее можно приступить к проектированию блока питания, которое выполняется в следующей последовательности:


При составлении проекта следует руководствоваться ПУЭ. Согласно этому документу электропроводка укладывается строго в вертикальном или горизонтальном направлении. Оптимальный угол поворота - 90 o.

Розеточная группа, выключатели и распределительные коробки должны располагаться на открытых площадках со свободным доступом. Обычно выключатели устанавливаются на высоте 80–150 см от уровня пола, а розетка или группа розеток - 50–80 см.Количество розеток от 1 до 6 штук. Точная сумма зависит от размера помещения, но не менее одного штуки на 6м2.

При проектировании кабельной трассы следует учитывать, что минимальное расстояние от проемов должно быть не менее 10 см. Если на трассе кабель может соприкоснуться с металлическими элементами, его отводят на 15–30 см в любом удобном направлении.

Подборка проводов и устройств

Сечение провода разводки с учетом суммарной мощности электрической сети

При организации частных электрических сетей используются кабели двух типов: NYM и ВВГнг.Кабель NYM представляет собой силовой кабель, соответствующий европейскому стандарту и применяемый для прокладки электрических сетей с номинальным напряжением не более 660 В. Кабель ВВГнг представляет собой силовой кабель неизолированный, с двойной виниловой оплеткой, работающий в сетях с постоянным напряжением не более 660 В. более 1 кВт.

Сечение кабеля для прокладки электрических сетей определяется в «мм 2». Для обозначения маркировка наносится на изоляцию кабеля и обозначается двумя цифрами. Первая цифра указывает количество проводов внутри одинарной изоляции.Второе число - это площадь сечения проводника. Например, когда электрик говорит, что нужен трехжильный медный кабель полтора квадрата, имеется в виду кабель NYM 3х1,5 мм.

Самый простой способ определить минимальное сечение силового кабеля для конкретного участка сети - это специальная таблица. Этот метод апробирован, так как используется при проектировании электрических сетей в многоквартирных домах. Таблицу подбора сечения жилы вы можете увидеть на фото выше.

Как правило, для групп розеток используется медный кабель сечением 2,5–4 мм, а для освещения - алюминиевый кабель сечением 1,5–2,5 мм. В случае деревянных домов рекомендуется использовать только медную проводку, так как это защитит электросеть от перегрева.

Провод различного сечения для устройства электропроводки в деревянном доме

Согласно ПУЭ каждая секция электросети оборудована устройством защитного отключения и автоматическим выключателем, рассчитанным на соответствующие индикаторы тока.Для расчета силы тока используется стандартная формула - I = P / U · cosφ, где:

  • I - сила тока;
  • P - суммарная мощность электроприборов, подключенных к одному участку электрической сети;
  • U - напряжение в электросети;
  • cosφ - постоянный коэффициент. В бытовых сетях он почти всегда равен 1.

Например, требуется определить силу тока для того участка сети, к которому будет подключена бытовая техника общей мощностью 3 кВт.I = 3000/220 = 13,64 А. С учетом небольшого запаса и округления получается, что для этого участка потребуется УЗО и дифатомат, рассчитанный на номинальный ток 16А.

Для определения типа автоматического выключателя необходимо рассчитать минимальный ток короткого замыкания: I kz = 3260 x S / L, где S - сечение жилы в мм2, L - длина жилы в м. Как правило, в сетях со смешанной нагрузкой, которая будет представлена ​​в большинстве частных домов, используются машины типа «С».

Розетки подбираются с учетом мощности электроприборов. Обычно это розетки с заземлением, рассчитанные на ток 16 А. Стоит помнить, что если в одном помещении планируется использовать несколько электроприборов, то лучше установить розеточную группу на 2-3 изделия, чем в дальнейшем использовать «тройник».

Выбор вводного кабеля и автоматики

Слева - электросчетчик, слева - УЗО с подводящим кабелем

Монтаж электропроводки в деревянном доме своими руками - пошаговая инструкция

Оптимально, если распределительный щит будет установлен в специальном помещении с бетонной перегородкой или стеной

Технология монтажа электропроводки в деревянном доме будет состоять из нескольких этапов: подвод силового кабеля к дому, установка распределительного щита, прокладка кабельной трассы, подключение контактов и проверка работоспособности.

Для проведения работ потребуется подготовить электродрель с корончатой ​​насадкой, отвертку, крестообразную и шлицевую отвертку, индикаторную отвертку и защитные прорезиненные перчатки.

Установка распределительного щита

Распределительный щит для частного дома на 12-24 модулей

Распределительный щит - устройство для ввода силового кабеля и распределения поступающей электроэнергии. Внутри распределительного щита расположено электрооборудование, которое отвечает за подключение, учет, безопасность и правильную работу системы электроснабжения.

Щиты готовые от производителя - это пластиковые, металлические или комбинированные коробки с дверцей, DIN-рейкой, нулем и шиной заземления. Размеры распределительного щита подбираются в зависимости от количества используемых модулей. Для деревянных домов достаточно щита на 12-15 модулей.

Монтаж щита состоит из нескольких этапов:


При использовании панели на 16-24 модулей, как правило, в ней есть две din-рейки. На верхнюю направляющую лучше установить вводный автомат, счетчик и УЗО в необходимом количестве.

Нижняя DIN-рейка будет содержать автоматические выключатели. Такой тип распределения модулей обеспечит более быстрое и удобное подключение. После установки всех элементов рекомендуется разметить модули по группам. Последовательность сборки щита показана на видео ниже.

Видео по теме: сборка и компоновка распределительного щита

Кабельный ввод в комнату

Прокладка силового кабеля к жилому дому воздушным транспортом

Ввести силовой кабель в жилой дом можно двумя способами: подземным и воздушным.Первый способ более надежен, так как будет использоваться армированный кабель, защищенный гофрированной трубой. В этом случае сама проводка будет располагаться под слоем земли 30-40 см.

Для прокладки кабеля вытаскивают траншею глубиной 70–80 см. На дно траншеи насыпают 15–20 см слой мелкозернистого песка и хорошо уплотняют. Далее на песчаную подушку укладывается защитная гофра, через которую пропускается армированный кабель. Затем гофрированную трубу засыпают слоем песка 10-15 см.В конце трубы полностью замуровывают в земле.

Прокладка силового кабеля в жилой дом под землей

Кабель проложен по воздуху в случаях, когда расстояние между домом и подстанцией слишком велико. Для этого используется трос с опорным тросом, который протягивают между опорным и жилым домом. Если расстояние от столба до дома превышает 20 м, то между ними устанавливается промежуточная опора.

Когда силовой кабель проходит через несущую стену, на стыке устанавливается муфта из негорючих материалов. Оптимально, если кабель будет вставлен в непосредственной близости от места расположения распределительного щита.

Установка накладных выключателей и розеток

Удаление кнопки и передней части розетки перед установкой

Выключатели и розетки накладные применяются как при открытом, так и при скрытом способе подключения.Технология установки выключателя и розетки аналогична, поэтому в качестве примера возьмем процесс установки выключателя от Schneider Electric.

Процесс установки состоит из следующего:


Наконец, автоматический выключатель проверяется на работоспособность и выполняется окончательная сборка. Технология монтажа розетки накладного монтажа аналогична. Как правило, для подключения розеток используется трехжильный кабель, поэтому при подключении используется желто-зеленый кабель (земля), который подключается к центральной клемме.

Соединительные провода и контакты

При прокладке электропроводки в деревянном доме не допускается использование «скруток». В идеале, если часть кабеля от дифавтомата до точки потребления будет сделана из цельного куска провода.

Для этого перед тем, как разрезать кабель, необходимо нанести разметку на поверхность стены. Далее с помощью рулетки нужно будет измерить трассу кабеля и только после этого отрезать кабель с запасом в 20 см.

Клеммные колодки Wago для электромонтажных соединений

Если кабельное соединение неизбежно, то лучше использовать:

  1. Клеммная колодка - разделена на изделия с зажимным винтом и прижимными пластинами. Последние более оптимальны, так как для контакта кабеля с шиной используется пластина, которая не повреждает токопроводящую жилу.
  2. Пружинный зажим - самый простой и эффективный способ соединения, при котором сердечник удерживается и контактирует с пластиной с помощью пружинного зажима.Может использоваться для подключения как алюминиевых, так и медных кабелей.

При прокладке электропроводки в деревянном доме рекомендуем использовать клеммные колодки Wago. Продукция отличается высоким качеством сборки и имеет широкий ассортимент продукции для кабелей различного сечения. Для подключения достаточно зачистить кабель на 10 мм, поднять зажимные рычаги вверх и ввести кабель в клеммное отверстие.

Способы открытого размещения электропроводки

Крытая ретро-проводка с керамическими розетками и изоляторами

Открытие проводки - лучшее решение для прокладки электропроводки в деревянном доме.Открытый способ прокладки кабеля от распределительного щита до точки потребления применялся давно - раньше кабель располагался на керамических изоляторах. Таким образом, проводка не имела прямого контакта с деревянной стеной.

Сейчас эта технология называется ретро-проводкой и применяется в помещениях, где общая пиковая мощность довольно низкая и не превышает 4 кВт. В жилых домах с высокой пиковой нагрузкой эта технология имеет множество недостатков и ограничений.

Открытая проводка в деревянном доме без дополнительной изоляции

Для устройства открытой проводки принято использовать:


Некоторые домовладельцы используют комбинированный подход.Для прокладки кабеля прямыми участками используется прямая стальная труба, а в качестве поворотных элементов - металлическая гофра. Такой подход не эстетичен, но вполне надежен. В целях безопасности все металлические трубы и другие элементы необходимо подключить к заземляющему контуру.

Как правильно сделать разводку в деревянном доме?

Самым популярным материалом для строительства загородных домов была и остается древесина. Который при всех своих многочисленных достоинствах имеет один серьезный недостаток - это, как говорят пожарные, «горючий материал».«

Статистика пожаров показывает, что более половины всех пожаров в деревянных домах вызваны неисправной электропроводкой. На практике основной причиной неисправностей и последующих коротких замыканий чаще всего является нарушение целостности изоляции проводов в проводке. Как правило, это происходит либо из-за повышенной нагрузки на провода, либо из-за механического повреждения изоляции.

Почему это происходит?

Большинство доморощенных «мастеров на все руки» в целях экономии времени, сил и денег прокладывают скрытую проводку на деревянных основаниях, смело пряча ее за облицовкой потолка, под облицовкой стен, за плинтусами. , в пустотах потолков и объясняя «неразумному» клиенту, что это именно то, что нужно делать.

Помните! Прокладывать скрытую электропроводку в деревянных домах с помощью гофрированной трубы ПВХ, пластиковый короб НЕ ЗАПРЕЩАЕТСЯ!

Почему?

На самом деле причин несколько. Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при использовании электропроводки в деревянном доме.

Сначала. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, при этом контрольные электрические измерения повреждений могут не быть записаны.

Однако, когда все необходимое электрическое оборудование подключено, проводка начинает работать при максимальной нагрузке. Естественно, что такая операция, вызывающая повышенный нагрев кабеля или провода, неизбежно ослабляет изоляцию, что вызывает короткое замыкание в проводке.

Достаточно тонкие стенки пластиковых труб и коробов из ПВХ не способны выдержать короткое замыкание без перегорания, поэтому короткое замыкание, увы, неминуемо повлечет за собой возгорание.

Во-вторых. Скрытая электропроводка из гофрированной трубы или короба из ПВХ, проложенная в пустотах деревянных стен, потолка и пола, является объектом повышенного внимания со стороны грызунов, которые нередки в деревянных домах, желающих «попробовать» на вкус. подробности ваших сообщений.

Для мышей, а тем более для крыс не составит труда прогрызть достаточно тонкую трубу или короб из ПВХ, обнажив жилы проводов, следствием чего является короткое замыкание в скрытой проводке.

Ситуация усугубляется тем, что со временем в пустотах стен и полов деревянных домов скапливается огромное количество древесной пыли.В результате малейшая искра приводит к возгоранию. Хуже всего то, что сразу определить место возгорания и ликвидировать его практически невозможно, так как процесс горения, происходящий ЗА стенами и потолком, скрыт от глаз. Поэтому, даже заливая все вокруг водой и пеной, быстро потушить пожар все равно не получится.

Можно ли этих проблем избежать?

На первый взгляд, если в деревянном доме проложить электропроводку в соответствии с требованиями СНиП, ПЭС, проблем не возникнет.Однако на самом деле не все так просто. Прежде всего потому, что требования ПУЭ к устройству электропроводки в деревянных домах крайне жесткие. Кстати, именно строгость норм чаще всего заставляет «доморощенных» электриков их нарушать.

Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме - мероприятие посильное, при этом вы можете выбрать, какую электропроводку использовать.

В таблице ниже приведены виды электропроводки и способы прокладки проводов и кабелей в соответствии с условиями пожарной безопасности.

Рассмотрим подробнее все виды огнестойкой электропроводки в деревянном доме.

Скрытая проводка

Хотя большинство грамотных источников по этой теме не рекомендуют установку скрытой проводки на горючие, в нашем случае деревянные конструкции, однако с при соблюдении требований пожарной безопасности и отсутствии финансовых проблем такая проводка может быть сделано.

Ниже мы приводим нормативный документ (ПЭС-6) в части прокладки скрытой проводки внутри помещения.

На самом деле способов противопожарной прокладки скрытой проводки в деревянном доме всего два.

Один из них - это прокладка скрытой электропроводки с использованием металлической гильзы (труб) ... Главное преимущество этого метода в том, что в случае пожара металлическая труба защитит от пожара соседних строений.

При использовании этого способа электромонтажа необходимо будет соблюдать несколько жестких условий: для защиты стенок трубы от коррозии она должна быть окрашена или оцинкована изнутри.Чтобы защитить изоляцию кабеля от острых кромок в результате разрезания труб, на их концы необходимо надеть специальные пластиковые заглушки. Плюс для такой разводки потребуется просверлить углубления в виде каналов в толще стен, в которые, собственно, потом закладываются металлические трубы.

Оптимальный вариант для этого варианта разводки - медные трубы. Благодаря тому, что медные трубы довольно легко гнутся и их можно проложить без специальных инструментов, электромонтаж как минимум несколько упрощается. Однако за простоту и удобство придется заплатить буквально высокую цену - медные трубы очень дороги.

В соответствии с ГОСТ Р 50571.15-97 (МЭК 364 5 52 93): п. 522.3.2 трубы следует прокладывать с небольшим уклоном, чтобы обеспечить возможность оттока конденсата. Но будьте готовы к тому, что на практике проверить качество монтажа металлических труб, одинаковый угол наклона или герметичность стыков крайне сложно, а то и невозможно.

Второй способ прокладки скрытой электропроводки в деревянной конструкции - на слое штукатурки (контур) толщиной не менее 10 мм со всех сторон.

Способ похож на простой, но при его использовании возникает вопрос: как соблюсти стандарты ПЭУ относительно заменяемости электропроводки. Как вариант, можно заделать его в гипс, предварительно запаковав в гофру. Формально, конечно, стандарты PES будут соблюдаться, но по факту протянуть жесткий провод будет невозможно.

Более того, ни один специалист не может предсказать, как штукатурка будет вести себя на деревянных поверхностях через некоторое время. Пойдут трещины? Он начнет отваливаться? Не говоря уже о том, что толстый слой затирки будет выглядеть, мягко говоря, странно на красивых деревянных поверхностях.

Следует подчеркнуть, что оба эти метода довольно дороги с точки зрения денег, усилий и времени. Плюс ко всему они требуют планирования электропроводки еще на этапе строительства.

Открытая проводка

- Электропроводка в гофрированной трубе электротехнической

Этот метод заключается в протягивании кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одну трубу можно поместить два и более кабеля.

К недостаткам этого метода можно отнести, прежде всего, его неэстетичность - перспектива «украсить» свой дом несколькими рядами гофрированных труб вряд ли понравится.С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно проложить прямо, «по линии», все ее изгибы и провисания тоже не добавят очарования вашему дому.

Еще один недостаток: гофрированная труба - отличный «пылеуловитель», с которого очень сложно удалить скопившуюся пыль.

- Электромонтаж в распределительных коробках (кабельных каналах)

В этом методе кабель прокладывается из негорючего пластика и закрывается защелкивающимися крышками.

Основная проблема при использовании этого метода связана с неизбежной усадкой деревянного дома. В среднем это 1 см на 1 м высоты дома, и эти значения даны для домов из качественного клееного бруса, усадка которого минимальна. На практике это означает, что усадка в три сантиметра (для типичного двухэтажного дома) выдавит все ящики, крышки слетят, а сами ящики потрескаются. В итоге проводку придется переделывать!

Во-вторых, чтобы точно и равномерно установить пластиковые ящики, потребуется определенная сноровка и сноровка.Добавьте к этому проблемы с арматурой - увы, производители предлагают довольно скудный ассортимент поворотов, уголков, заглушек, соединений, без которых точно установить кабельные каналы практически невозможно.

Еще один существенный недостаток электропроводки в кабельных каналах - скучный, офисный вид.

К достоинствам этого метода можно отнести его невысокую стоимость, минимальные трудозатраты и возможность легко вносить любые изменения в будущем.

- Открытая проводка кабеля

Напоследок рассмотрим самый оптимальный из всех способов прокладки электропроводки в деревянном доме - разводку открытым кабелем.

Естественно, при использовании незащищенного открытого кабеля и об эстетике помещения говорить не приходится. Мало того, что сам кабель в обычной изоляции (например, самый обычный ПУНП) выглядит довольно тускло, но еще и необходимо будет установить под него прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см.

Однако есть и другой способ. Это так называемая ретро проводка на изоляторах. Его основными достоинствами являются соответствие всем необходимым требованиям безопасности, плюс, оригинальный , чрезвычайно популярный в последнее время дизайн интерьера в стиле ретро.

Подробнее об установке такой проводки вы узнаете в нашей следующей статье.

Компания "Сальвадор"

Конструкция силовых кабелей -ng-LS. Что означает буква (А) в кабеле с маркировкой ВВГнг (А) -LS

Расшифровка (маркировка) обозначений кабелей и проводов

Расшифровка (маркировка) Кабели и провода российского производства

Расшифровка (маркировка) сокращений, используемых для обозначения силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80 , ТУ16.71-277-98, ТУ 16.К71-335-2004)

А - жила алюминиевая (первая буква), если буквы нет - жила медная.
AC - Алюминиевый провод и свинцовая оболочка.
AA - Алюминиевый проводник и алюминиевая оболочка.
B - Броня из двух стальных лент с антикоррозийным покрытием.
Бн - То же, но с негорючим защитным слоем (не поддерживающим горение).
б - Без подушки.
Б - (первая (при отсутствии А) буква) ПВХ изоляция.
Б - (вторая (при отсутствии А) буква) оболочка ПВХ.
D - В начале обозначения - это кабель для горных выработок, в конце обозначения - нет защитного слоя поверх брони или оболочки («голый»).
d - Ленты водонепроницаемые для герметизации металлического экрана (в конце обозначения).
2d - Алюмополимерная лента поверх герметичного экрана.
Шв - Защитный слой в виде экструдированного ПВХ шланга (оболочки).
Шп - защитный слой в виде прессованного шланга (оболочки) из полиэтилена.
Шпс - Защитный слой самозатухающего полиэтиленового экструдированного шланга.
К - Броня из стальной оцинкованной круглой проволоки, поверх которой наложен защитный слой ... Если он стоит в начале обозначения - контрольный кабель.
C - Свинцовая оболочка.
O - Отдельные оболочки поверх каждой фазы.
R - Резиновая изоляция.
HP - Резиновая изоляция и оболочка из огнестойкой резины.
P - Изоляция или оболочка из термопластичного полиэтилена.
Ps - Изоляция или оболочка из негорючего полиэтилена.
PV - Вулканизированная полиэтиленовая изоляция.
BBG - Броня из профилированной стальной ленты.
нг - не поддерживает горение.
LS - Low Smoke - низкий уровень дыма и газовыделения.
КГ - Гибкий кабель.

Кабель с БПИ - пропитанной бумажной изоляцией (по ГОСТ 18410-73):

А - жила алюминиевая (первая буква), при ее отсутствии - жила медная по умолчанию. Если в середине обозначения после символа материала сердечника, то оболочка алюминиевая.
B - Броня из плоских стальных полос (после обозначения материала оболочки).
AB - Алюминиевая броня.
SB - (первая или вторая (после A) буква) свинцовая броня.
C - Материал оболочки - свинец.
О - Жила с раздельными выводами.
П - Броня из плоской стальной оцинкованной проволоки.
К - Броня из стальной оцинкованной круглой проволоки.
B - Бумажная изоляция с обедненной пропиткой (в конце обозначения) через тире.
б - Без подушки.
л - Подушка содержит 1 дополнительную лавсановую ленту.
2L - Подушка содержит дополнительную двойную лавсановую ленту.
n - Негорючий наружный слой. Ставится после символа доспехов.
Шв - Наружный слой в виде прессованного шланга (оболочки) из поливинилхлорида.
Шп - Наружный слой в виде прессованного шланга (оболочки) из полиэтилена.
Швпг - Наружный слой прессованного рукава из маловоспламеняющегося поливинилхлорида.
(дежурный) - Кабели с одножильными жилами (в конце обозначения).
У - бумажная изоляция с повышенной температурой нагрева (в конце обозначения).
C - Бумажная изоляция, пропитанная нетекучей смесью. Ставится перед обозначением.

Кабель контрольный (по ГОСТ 1508-78):

А - (первая буква) алюминиевый провод, при его отсутствии - медный провод по умолчанию.
Б - (вторая (при отсутствии А) буква) ПВХ изоляция.
Б - (третья (при отсутствии А) буква) оболочка ПВХ.
П - Полиэтиленовая изоляция.
Ps - Самозатухающая полиэтиленовая изоляция.
D - Отсутствие защитного слоя («голый»).
R - Резиновая изоляция.
К - (первая или вторая (после А) буква) - трос управления.
Chrome KG - гибкий кабель.
F - ПТФЭ изоляция.
E - В начале обозначения - кабель силовой для особо шахтных условий, в середине или в конце обозначения - кабель экранированный.

Подвесные провода:

A - Алюминиевый провод неизолированный.
AS - Алюминиево-стальной (чаще используется слово «сталь-алюминий») неизолированный провод.
СИП - Самонесущий изолированный провод.
нг - Не поддерживает горение.

Силовые, установочные и соединительные провода:

А - Алюминий, отсутствие буквы А в марке провода означает, что токоведущий проводник сделан из меди.
П (или Ш) - вторая буква, обозначает провод (или шнур).
R - Резиновая изоляция.
B - ПВХ изоляция.
П - Полиэтиленовая изоляция.
H - Изоляция из каучука наирита.
Количество жил и сечение указываются следующим образом: прочерк; записать количество ядер; поставить знак умножения; запишите поперечное сечение вены.
В марках проводов и шнуров могут быть другие буквы, характеризующие другие элементы конструкции:
D - Проволока двойная.
O - Тесьма.
Т - Для прокладки в трубы.
П - Плоский с разделительным основанием.
D - Гибкий.

Монтажные провода:

M - Монтажный провод (ставится в начале обозначения).
D - Жила многопроволочная (отсутствие буквы говорит о том, что жила однопроволочная).
W - Утеплитель из полиамидного шелка.
C - Пленочная изоляция.
B - ПВХ изоляция.
K - нейлоновая изоляция.
L - Лакированный.
C - Намотка и оплетка из стекловолокна.
D - Двойная тесьма.
O - Тесьма из полиамидного шелка.
E - экранированный.
ME - Эмалированный.

Расшифровка (маркировка) некоторых специальных сокращений:

КСПВ - Кабели для трансмиссионных систем в виниловой оболочке.
KPSVV - Кабели пожарной сигнализации, с виниловой изоляцией, с виниловой оболочкой.
КПСВЭВ - Кабели пожарной сигнализации с виниловой изоляцией, с экраном, в виниловой оболочке.
ПНСВ - Нагревательная проволока, Стальной сердечник, Виниловая оболочка.
ПВ-1, ПВ-3 - провод с виниловой изоляцией. 1, 3 - класс гибкости жилы.
ПВС - Провод в виниловой оболочке Соединительный.
ШВВП - Шнур с виниловой изоляцией, с виниловой оболочкой, плоский.
ПУНП - Универсальный плоский провод.
ПУГНП - Универсальный плоский гибкий провод.

R расшифровка (маркировка) Кабели и провода иностранного производства

Кабель питания:
N - означает, что кабель изготовлен в соответствии с немецким стандартом VDE (Verband Deutscher Elektrotechniker - Ассоциация инженеров-электриков Германии).
Y - ПВХ изоляция.
H - Отсутствие галогенов в ПВХ-изоляции (вредных органических соединений).
М - Монтажный кабель.
C - Наличие медного экрана.
RG - Наличие брони.

FROR - кабель итальянского производства, имеет специальные обозначения по итальянскому стандарту CEI UNEL 35011:

F - corda flessibile - гибкий провод.
R - поливинилхлорудо - ПВХ - изоляция ПВХ
O - аниме riunite per cavo rotondo - круглый, а не плоский кабель.
R - поливинилхлоруд - ПВХ - оболочка из ПВХ.

Кабель управления:

Y - изоляция ПВХ.
SL - Кабель управления.
Li - многожильный провод, изготовленный в соответствии с немецким стандартом VDE (см. Выше).

Безгалогенный огнестойкий кабель:

N - Изготовлен в соответствии с немецким стандартом VDE (см. Выше).
HX - Изоляция из сшитой резины.
C - Медный экран.
FE 180 - В случае пожара целостность изоляции при использовании кабеля без системы крепления сохраняется в течение 180 минут.
E 90 - В случае пожара кабель остается работоспособным в течение 90 минут при прокладке вместе с системой крепления.

Монтажные провода:

H - Гармонизированный провод (допуск HAR).
N - Соответствие национальному стандарту.
05 - Номинальное напряжение 300/500 В.
07 - Номинальное напряжение 450/750 В.
В - ПВХ изоляция.
K - Гибкий провод для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N - Изготовлены в соответствии с немецким стандартом VDE (см. Выше).
Y - ПВХ изоляция.
2Y - Полиэтиленовая изоляция.
2X - изоляция из сшитого полиэтилена.
S - Медный щит.
(F) - Продольное уплотнение.
(FL) - Продольное и поперечное уплотнение.
E - Трехжильный кабель.
R - Броня из круглой стальной проволоки.

Как узнать марку кабеля?

Возьмем, к примеру, очень распространенный кабель: АВВГ (дежурный) -0,66 кВ 4х35 и проанализируем его маркировку.

4x35 - у этого кабеля 4 жилы по 35 кв. Мм каждая.каждый. Количество жил для большинства групп кабелей от 1 до 5. А вот для контрольных, например, от 4 до 37. Каждая жила имеет сечение. Кабель имеет диапазон сечения от 1,5 до 800 кв. Мм. для кабеля низкого напряжения.

0,66 кВ - напряжение. Для этого кабеля оно составляет 660 В. Кабели бывают низкого (0,38-1 кВ), среднего (6-35 кВ) и высокого (110-500 кВ) напряжения.

(standby) - исполнение - одноядерный. Это значит, что жила монолитная, бесшовная. Если в бренде нет «дежурного», то по умолчанию это означает, что исполнение является многопроволочным (mn) или многожильным (pl).

G - гибкие или небронированные.

Б - винил. Оболочка из пластика поливинилхлорид (ПВХ).

Б - винил. Изоляция из пластика поливинилхлорид (ПВХ).

А - алюминий. Алюминиевый проводник.

Все буквенные обозначения начинаются с сердечника. Если стоит буква А, значит токопроводящая жила алюминиевая. Если буква А отсутствует, значит, проводник медный.

В зависимости от группы использования в маркировке кабеля могут появляться следующие символы:

AVVG-P.Плоские изолированные жилы прокладываются параллельно в одной плоскости.

АВВГз. С наполнителем, наполнителем из резиновой смеси.

АВВГнг-LS. нг - негорючий пластикат ПВХ пониженной горючести. LS - «низкий смокинг» (пониженное дымовыделение), ПВХ с пониженной пожароопасностью.

АВБбШв.

B - броня из стальных полос

Ш - защитный рукав из ПВХ.

c - винил. Изоляция из пластика поливинилхлорид (ПВХ).

АСБ2ИГ, АСКл, ЦСБ.

C - свинцовая оболочка.

2Л - две лавсановые ленты

Г - голые. Крышка из двух стальных оцинкованных полос.

К - защитный кожух из стальной оцинкованной круглой проволоки.

С - бумажная изоляция, пропитанная противокапельным составом.

K - контрольный

E - обычный экран из алюминиевой фольги поверх скрученных жил

APvBbShp.

П - изоляция из полиэтилена, сшитого силанолом.

п - наружная оболочка из полиэтилена.

APvPu2g.

y - армированная полиэтиленовая оболочка

2d - «двойное уплотнение», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметичного экрана.

КГ - гибкий кабель.

Расшифровка маркировки проводов.

А теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода, как и кабели, маркируются буквами, после которых цифрами пишется количество и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура.В центре размещена буква П, обозначающая провод. Буква A может стоять перед буквами P, указывая на то, что провод изготовлен из алюминиевых токопроводящих жил; если нет буквы А, то жилы медные.

После буквы P следует буква, характеризующая материал, из которого сделана изоляция провода:

Р - резиновая изоляция,

B - изоляция ПВХ (поливинилхлорид)

P - полиэтиленовая изоляция

Если провод имеет изоляцию оболочка из лакированной хлопчатобумажной пряжи, то это обозначается буквой L, а если пряжа пропитана составом, предотвращающим гниение, то буква в марке проволоки опускается.Буква L ставится на последнем месте в обозначении марки провода.

Провода для электроустановок марки

ПВ имеют цифровые индексы 1; 2; 3 и 4. Эти числа указывают степень гибкости проводов. Чем выше, тем гибче проволока.

Провода для воздушных линий электропередачи расшифровываются следующим образом:

СИП - провод самонесущий изолированный. Светостабилизированная изоляция из сшитого полиэтилена.

СИП-1 - с неизолированной нейтралью

СИП-2 - с изолированной нейтралью

СИП-4 - с изолированными проводниками равного сечения.

А - неизолированный провод, скрученный из алюминиевых проводов

АС - неизолированный провод, состоящий из стальной жилы и алюминиевых проводов

1. ТОКОВОД - медный, однопроволочный, круглой формы 1 класса по ГОСТ 22483, номинальным сечением до 16 мм 2 включительно.

2. ИЗОЛЯЦИЯ - из поливинилхлоридного состава пониженной пожарной опасности. Изолированные жилы многожильных кабелей имеют отличительные цвета.

3. ИЗОЛИРОВАННЫЕ ТРУБОПРОВОДЫ - проложены в одной плоскости.

4. ОБОЛОЧКА ВНУТРЕННЯЯ ЭКСТРУДИРОВАННАЯ - применяется по изолированным проводам, уложенным в одну плоскость, из ПВХ композиции пониженной пожарной опасности, заполняющей промежутки между проводниками. Толщина внутренней оболочки не менее 0,3 мм.

5. НАРУЖНАЯ ОБОЛОЧКА - из ПВХ с пониженной пожароопасностью. Для кабелей с поперечным сечением круглых токопроводящих жил до 16 мм 2 внешняя оболочка может применяться при заполнении промежутков между жилами.В этом случае внутренняя экструдированная оболочка не применяется.

Кабели огнестойкие с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ с частотой 50 Гц. Кабели производятся для общепромышленного применения и АЭС для поставки на внутренний рынок и на экспорт. Кабели предназначены для использования в кабельных сооружениях и помещениях, в том числе в системах атомных станций 2, 3 и 4 классов по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
Кабели марки ВВГ-Пинг (А) -LS не распространяют горение при прокладке пучками.

Климатическое исполнение кабеля Б, категории размещения 1-5, категория размещения 5 по ГОСТ 15150-69
Диапазон рабочих температур от -50 ° С до + 50 ° С
Относительная влажность воздуха при температуре до + 35 ° С до 98%
Прокладка и установка кабелей без предварительного нагрева производится при температуре не ниже -15 ° С
Минимальный радиус изгиба при укладке 7.5 наружных диаметров
Номинальная частота 50 Гц
Испытательное переменное напряжение частотой 50 Гц:
на напряжение 0,66 кВ 3 кВ
на напряжение 1 кВ 3,5 кВ
Длительно допустимая температура нагрева жил кабеля при эксплуатации + 70 ° C
Предельная температура токопроводящих жил кабеля в соответствии с условием несгорания кабеля при коротком замыкании. + 400 ° С
Строительная длина кабелей для сечений основных жил:
от 1,5 до 16 мм 2 450 м
при поставке в бухтах согласовывается потребителем и производителем
Гарантийный срок эксплуатации 5 лет со дня ввода кабеля в эксплуатацию, но не позднее 6 месяцев со дня изготовления
Срок службы кабеля 30 лет

Кабели силовые с пластиковой изоляцией, огнестойкие, с пониженным дымо- и газовыделением на напряжение до 1 кВ (нг-LS) ТУ 16.К71-310-2001

Область применения
Для передачи и распределения электроэнергии в стационарных установках при переменном напряжении 0,66 и 1 кВ и постоянном напряжении до 1 кВ. Кабели производятся для общепромышленного применения и АЭС для поставки на внутренний рынок и на экспорт. Для использования в системах АЭС 2, 3 и 4 классов по классификации ОПБ-88/97 (ПНАЭГ-01-011-97). Тип климатического исполнения кабеля УХЛ-Т, категория размещения 5 по ГОСТ 15150-69.
Кабели рекомендованы к применению при строительстве жилых домов, общественных зданий, объектов атомной энергетики, метро. Кабели соответствуют лучшим зарубежным аналогам.

Номинальное напряжение

от -50 ° С до + 50 ° С

Максимально допустимая температура нагрева жил кабеля в аварийном режиме
(или режиме перегрузки)

7.5 диам. кабель

Срок службы не менее

Огнестойкость кабелей

не менее 90 мин

Кабели производятся с 1, 2, 3, 4, 5-жильными (A)

(А) ВВГнг-LS

  1. Медный или алюминиевый, одножильный или многопроволочный, круглый или секторный герметичный провод
  2. Изоляция из экструдированного ПВХ с пониженной пожароопасностью
  3. Наружная оболочка из ПВХ с пониженной пожароопасностью

(А) VBbShvng-LS

  1. Жилы - однопроволочные или многопроволочные, медные (ВБбШвнг-LS) или алюминиевые (АВБбШвнг-LS)
  2. Изоляция - ПВХ пластикат пониженной пожароопасности
  3. Внутренняя оболочка из ПВХ с пониженной пожароопасностью
  4. Броня из двух стальных оцинкованных лент
  5. Наружная оболочка - ПВХ пластикат пониженной пожароопасности
Марка Проект Условия эксплуатации
ВВГнг5ЛС
АВВГнг5ЛС
Жилы - жила однопроволочная или многопроволочная, медная (ВВГнгКЛС) или алюминиевая (АВВГнгКЛС);
Изоляция
Наружная оболочка

Уложены в пожароопасных помещениях при отсутствии опасности
механических повреждений.

VVG5Png5LS
AVVG5Png5LS
Жил - однопроволочная медная (VVGQPngQLS) или алюминиевая (AVVGQPngQLS) жила;
Изоляция - ПВХ пластикат пониженной пожароопасности. Изолированные жилы прокладываются параллельно в одной плоскости;
Оболочка наружная - ПВХ пластикат пониженной пожароопасности.
VBbShvng5LS
AVBbShvng5LS
Жилы - жилы однопроволочные или многопроволочные, медные (VBbShvngQLS) или алюминиевые (AVBbShvngQLS);
Изоляция - ПВХ пластикат пониженной пожароопасности;
Внутренняя оболочка из ПВХ с пониженной пожароопасностью;
Броня из двух стальных оцинкованных полос;
Оболочка наружная - ПВХ пластикат пониженной пожароопасности.
Прокладывают в кабельных конструкциях и помещениях, в том числе в пожароопасных зонах при отсутствии растягивающих усилий при эксплуатации.

Диаметр наружный, мм

Расчетная масса, кг / км

С АЛЮМИНИЕВЫМ ПРОВОДОМ


АВБбШвнг ЛС-0,66

Код ОКП 35 2222

Количество и номинальное сечение жил, мм 2

Диаметр наружный, мм

Расчетная масса, кг / км


AVVG-Png LS-0.66

Код ОКП 35 2222 4600

Количество и номинальное сечение жил, мм 2

Диаметр наружный, мм

Расчетная масса, кг / км

Кабель силовой с изоляцией и оболочкой из поливиниллоридных композиций пониженной пожарной опасности
АВВГнг ЛС-0.66

Код ОКП 35 2222

3 х 4 + 1 х 2.5 (круто)

3 x 6 + 1 x 2,5 (холодный)

3 x 6 + 1 x 4 (холодный)

3 x 10 + 1 x 4 (холодный)

3 x 10 + 1 x 6 (холодный)

3 x 16 + 1 x 6 (холодный)

3 x 16 + 1 x 10 (холодный)

3 x 25 + 1 x 10 (холодный)

Количество и номинальное сечение жил, мм 2

Диаметр наружный, мм

Расчетная масса, кг / км

АВБбШв нг-ЛШ
Код ОКП 35 3771

3 x 6 + 1 x 4 (холодный)

3 x 10 + 1 x 6 (холодный)

3 x 16 + 1 x 10 (холодный)

3 x 25 + 1 x 16 (холодный)

3 x 35 + 1 x 16 (холодный)

3 x 25 + 1 x 16 (холодный)

3 x 35 + 1 x 16 (холодный)

3 x 50 + 1 x 25 (холодный)

3 x 120 (холодный) *

3 х 120 + 1 х 35

3 х 150 + 1 х 50

3 х 185 + 1 х 50

Количество и номинальное сечение жил, мм 2

Диаметр наружный, мм

Расчетная масса, кг / км

Кабель силовой с ПВХ изоляцией и оболочкой
АВВГ-Пнг-ЛШ

Код ОКП 35 3771 7200

Количество и номинальное сечение жил, мм 2

Диаметр наружный, мм

Расчетная масса, кг / км


АВВГнг-ЛШ

Код ОКП 35 3771

3 х 4 + 1x2.5 (круто)

3 x 6 + 1x2,5 (холодный)

3 x 6 + 1 x 4 (холодный)

3 x 10 + 1 x 4 (холодный)

3 x 10 + 1 x 6 (холодный)

3 x 16 + 1 x 6 (холодный)

3 x 16 + 1 x 10 (холодный)

3 x 25 + 1 x 10 (холодный)

3 x 25 + 1 x 16 (холодный)

3 x 35 + 1 x 16 (холодный)

3 х 120 + 1 х 70

3 х 150 + 1 х 70

3 х 185 + 1 х 95

3 х 240 + 1 х 120

* С круглыми жилами.

Количество и номинальное сечение жил, мм 2

Диаметр наружный, мм

Расчетная масса, кг / км

С МЕДНЫМИ ТРУБОПРОВОДАМИ

Кабель силовой с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожарной опасности с защитной оболочкой типа БбШв с шлангом ПВХ пониженной пожароопасности
ВБбШвнг-LS-0.66

Код ОКП 35 2122

Количество и номинальное сечение жил, мм 2

Диаметр наружный, мм

Расчетная масса, кг / км

Кабель силовой с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожароопасности в плоском исполнении
ВВГ-Пнг-LS-0.66

Количество и номинальное сечение жил, мм 2

Диаметр наружный, мм

Расчетная масса, кг / км

Кабель силовой с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожарной опасности
ВВГнг-ЛС-0.66

Код ОКП 35 2122

3 x 1.5 + 1 х 1 (круто)

3 x 1,5 + 1 x 1,5 (холодный)

3 x 2,5 + 1 x 1,5 (холодный)

3 x 4 + 1 x 2,5 (холодный)

3 х 6 + 1 х 2.5 (круто)

3 x 6 + 1 x 4 (холодный)

3 x 10 + 1 x 4 (холодный)

3 x 10 + 1 x 6 (холодный)

3 x 16 + 1 x 6 (холодный)

3 x 16 + 1 x 10 (холодный)

3 x 25 + 1 x 10 (холодный)

3 x 25 + 1 x 16 (холодный)

3 x 35 + 1 x 16 (холодный)

Количество и номинальное сечение жил, мм 2

Диаметр наружный, мм

Расчетная масса, кг / км

Кабель силовой с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожароопасности с защитной оболочкой типа БбШв со шлангом ПВХ пониженной пожароопасности
ВБбШв нг-ЛШ

Код ОКП 35 3371

Количество и номинальное сечение жил, мм 2

Диаметр наружный, мм

Расчетная масса, кг / км

Кабель силовой с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожароопасности в плоском исполнении
ВВГ-Пнг-ЛШ

Код ОКП 35 3371 3500

Количество и номинальное сечение жил, мм 2

Диаметр наружный, мм

Расчетная масса, кг / км

Кабель силовой с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожароопасности
ВВГнг-ЛС-1

Код ОКП 35 3371

3 x 1.5 + 1 х 1 (круто)

3 x 1,5 + 1 x 1,5 (холодный)

3 x 2,5 + 1 x 1,5 (холодный)

3 x 4 + 1 x 2,5 (холодный)

3 х 6 + 1 х 2.5 (круто)

3 x 6 + 1 x 4 (холодный)

3 x 10 + 1 x 4 (холодный)

3 x 10 + 1 x 6 (холодный)

3 x 16 + 1 x 6 (холодный)

3 x 16 + 1 x 10 (холодный)

3 x 16 + 1 x 6 (холодный)

3 x 25 + 1 x 10 (холодный)

3 x 25 + 1 x 16 (холодный)

3 x 35 + 1 x 16 (холодный)

3 х 50 + 1 х 16 *

3 х 120 + 1 х 35

3 х 120 + 1 х 70

3 х 150 + 1 х 50

3 х 150 + 1 х 70

3 х 185 + 1 х 50

3 х 185 + 1 х 95

3 х 240 + 1 х 70

3 х 240 + 1 х 120

Кабели силовые с ПВХ изоляцией негорючие с малым дымом и газораспределением на напряжение 6 кВ ТУ 16.К10-016-2003

Область применения
Для передачи и распределения электроэнергии в стационарных установках с переменным напряжением до 6 кВ. Кабели производятся для общепромышленного применения и АЭС для поставки на внутренний рынок и на экспорт. Для использования в системах АЭС 2, 3 и 4 классов по классификации ОПБ-88/97 (ПНАЭГ-01-011-97). Климатическое исполнение кабеля - Б, категория размещения 5 по ГОСТ 15150-69.
Условия эксплуатации
ВВГнг-ЛС, АВВГнг-ЛС, для прокладки в пожароопасных помещениях при отсутствии опасности механических повреждений. ВБВнг-LS, АВБВнг-LS-для прокладки в кабельных сооружениях и помещениях, в т.ч. в пожароопасных зонах при отсутствии растягивающих усилий при эксплуатации.

Основные технические и эксплуатационные характеристики

Номинальное напряжение

Температура окружающей среды при эксплуатации кабеля

от -30 ° С до + 50 ° С

Относительная влажность воздуха (при температуре до + 35 ° С)

Минимальная температура прокладки кабеля без предварительного нагрева

Максимально допустимая длительная рабочая температура

Максимально допустимая температура нагрева жил кабеля в аварийном режиме (или режиме перегрузки)

Максимальная температура жилы при отсутствии горения кабеля при коротком замыкании

Срок службы

Гарантийный срок эксплуатации кабеля

Количество и номинальное сечение жил, мм 2

Расчетная масса, кг / км

Кабель силовой с ПВХ изоляцией и оболочкой пониженной пожароопасности, армированный
АВБВнг-ЛС-6, ВБВнг-ЛС-6

Код ОКП 353773, 353373

Количество и номинальное сечение жил, мм 2

Внешний диаметр кабеля (геометрические размеры), мм

Расчетная масса, кг / км

Кабель силовой с ПВХ изоляцией и оболочкой пониженной пожароопасности
АВВГнг-ЛС-6, ВВГнг-ЛС-6

Код ОКП 353773, 353373

Кабель силовой с ПВХ изоляцией, огнестойкий на переменное напряжение до 0.66 кВ частотой 50 Гц НЫМнг-ЛС ТУ 3521-039-05755714-2007

Область применения
Кабель предназначен для передачи и распределения электрической энергии в стационарных установках переменного напряжения до 0,66 кВ частотой 50 Гц. Климатическое исполнение кабеля УХЛ, Т, категории размещения 1-5 по ГОСТ 15150-69. Класс пожарной безопасности по НБП 248-97-ПРГП1.
Условия эксплуатации
Кабель предназначен для прокладки электропроводки и кабельных линий в промышленных, жилых и общественных зданиях и сооружениях, а также в кабельных сооружениях для обеспечения безопасной эксплуатации электрооборудования 1 класса защиты по электробезопасности наряду с кабелями. типа ВВГнг.Кабель может использоваться для прокладки силовых и осветительных сетей во взрывоопасных зонах классов B-1b, B-1g, B-IIa, а также для осветительных сетей во взрывоопасных зонах класса B-Ia.

Основные технические и эксплуатационные характеристики

Номинальное напряжение

Температура окружающей среды при эксплуатации кабеля

от -30 ° С до + 50 ° С

Относительная влажность воздуха (при температуре до + 35 ° С)

Минимальная температура прокладки кабеля без предварительного нагрева

Максимально допустимая длительная рабочая температура жил

Минимальный радиус изгиба при укладке

Диаметр 4кабель

Срок службы

Гарантийный срок эксплуатации кабеля

Количество и номинальное сечение жил, мм 2

Диаметр наружный, мм

Расчетная масса, кг / км

NYMng-LS
Код ОКП 352122

Цвета жил

Количество прожитых

NYMng-LS-J
с заземляющим проводом

NYMng-LS-O
без жизни

Синий, коричневый

Зелено-желтый, синий, коричневый

Синий, черный, коричневый

Зелено-желтый, синий, черный, коричневый

Синий, черный, коричневый, черный или коричневый

Зелено-желтый, синий, черный,
коричневый, черный или коричневый

Синий, черный, коричневый, черный или коричневый, черный или коричневый

Информация предоставлена ​​ОАО «Севкабель-Холдинг» специально для сайта

Если вы не нашли информации по интересующей вас продукции, обратитесь на форум и вы обязательно получите ответ на свой вопрос.Или воспользуйтесь формой для связи с администрацией портала.

Справочно: Раздел «Справочная информация» на сайте предназначен исключительно для информационных целей. Руководство составлено путем выборки данных из открытых источников, а также благодаря информации, полученной от производителей кабельной продукции ... Раздел постоянно пополняется новыми данными, а также улучшается для удобства использования.

Список использованной литературы:

Электрические кабели, провода и шнуры.
Справочник. Издание 5-е, переработанное и дополненное. Авторы: Н.И. Белорусов, А.Е. Саакян, А.И. Яковлева. Под редакцией Н.И. Белоруссова.
(М .: Энергоатомиздат, 1987, 1988)

«Кабели оптические. Заводы. Общие сведения ... Конструкции, оборудование, техническая документация, сертификаты »
Авторы: Ларин Юрий Тимофеевич, Ильин Анатолий Александрович, Нестерко Виктория Александровна
Год издания 2007. Издательский дом ООО« Престиж ».

Справочник «Кабели, провода, шнуры».
Издательство ВНИИКП в семи томах 2002г.

Кабели, провода и материалы для кабельной промышленности: Технический справочник.
Составители и редакторы: Кузенев В.Ю., Крехова О.В.
Москва: Нефтегаз, 1999

Кабельная продукция. Справочник

Монтаж и ремонт кабельных линий. Справочник электрика
Под редакцией А.Д. Смирнова, Б.А. Соколова, А. Трифонова
2-е изд., Перераб. И доп., Москва, Энергоатомиздат, 1990

Провод и кабель ВВГнг LS - это вершина семейства кабельной продукции с аббревиатурой VVG, секрет его привилегии - приписка LS, на которую он указывает и что скрывает, будет подробно проанализировано в этой статье.

Дым в помещении считается важнейшим фактором, повышающим риск негативных последствий в случае пожара. При пожарах на промышленных объектах и ​​крупных общественных зданиях кабельные трассы становятся одним из основных источников дыма.Печальный опыт Останкинской телебашни, Манежа и других катастроф последнего десятилетия только подтвердил эту истину.

В настоящее время документами технического регламента строго регламентируются виды кабельной продукции, которые могут быть использованы для групповой прокладки внутри общественных и производственных помещений (ГОСТ Р 5315-2009). Здесь, помимо условия нераспространения горения (-ng), одно из обязательных требований - низкое дымо- и газовыделение во время горения или тления кабеля.

Обозначение LS, порядок присвоения

Расшифровка ВВГнг LS следующая:

  • В начале маркировки отсутствует буква А, значит, кабель медный;
  • В - внешний изоляционный слой состоит из ПВХ-изоляции;
  • B - изоляция жил состоит из ПВХ изоляции;
  • нг - не распространяет горение при одиночной и групповой укладке;
  • LS - L ow S moke (в переводе с английского easy smoke)

В ВВГнг (..) - маркировка LS, после категории через дефис ставится обозначение LS, указывающее на низкую дымо- и газовыделение ( L ow S moke). Конечно, такой индекс можно присвоить кабелю, только в случае успешного тестирования такого индикатора. Стандартная процедура испытаний на дымообразование при горении и тлении, описание установки и т. Д. Приведены в ГОСТ Р МЭК 61034-1 (2) -2005.

Принцип испытания заключается в измерении прозрачности воздуха в камере с кабелем до и после горения.Дым, образующийся в результате сгорания образца, снижает коэффициент пропускания света объемом, который регистрируется приборами. Результатом проверки будет соотношение светопропускания до и после эксперимента, выраженное в процентах. В соответствии с ГОСТ Р 53769-2010 считается, что кабель успешно прошел испытание, если дым снизил прозрачность не более чем на 40%. В этом случае производитель вправе поставить в маркировку индекс LS.

Изоляция кабелей с низким дымо- и газовыделением

Для производства кабеля ВВГнг LS, ПВХ-компаунды пониженной пожарной опасности, кроме того, при контакте с огнем они не должны давать большого количества дыма. Кроме того, требуется, чтобы дым был минимально токсичным (показатель токсичности не более 40 мг / м 3 по ГОСТ Р 53769-2010).

Задача сложная, но она была успешно решена подбором специальных добавок - антипирина и добавок.Сегодня такие пластики производятся как в России, так и за рубежом. Отечественные производители зарегистрировали несколько ТУ, например ТУ 2246-001-257-2009, и производят пластмассы, предназначенные для изоляции проводов, внутреннего наполнения и внешней оболочки (марки ППИ 30-30, ППВ-28, ППО30-35 соответственно). .

Состав кабеля ВВГнг LS

Состав и расположение элементов кабеля ВВГнг (..) - LS не отличается от аналогов - кабелей с медными жилами, с изоляцией и оболочкой из ПВХ по ГОСТ 53769-2010.Внешнее сходство хорошо видно на изображении, представленном в этом разделе.

ВВГнг (..) - кабель LS может быть круглым или плоским, максимальное количество жил - пять. Сами жилы могут быть однопроволочными или многопроволочными, круглыми или секторными. Номинальные значения площадей поперечного сечения для всех выбираются из одной стандартной серии.

Кабель ВВГнг LS

технические характеристики

Поскольку характеристики всего семейства кабелей с ПВХ изоляцией жил и оболочки стандартизированы одним и тем же стандартом ГОСТ 53769-2010, у разных производителей они различаются лишь в небольших пределах.Стандарт не вводит отдельных показателей поперечного сечения и формы жил, толщины изоляции жил и оболочек, электрического сопротивления и т. Д. Для кабелей с изоляцией из ПВХ с пониженным дымообразованием. Они поставляются со всем семейством ПВХ-компаундов. Значения для изоляции из сшитого полиэтилена и т. Д. Указываются отдельно.

ГОСТ 53769-2010 предусматривает некоторую разницу в минимальной прочности на разрыв для изделий LS, она может быть меньше, чем у ВВГ, но не отличается от ВВГнг.Поэтому раздел «Технические характеристики кабеля ВВГнг LS» по общим характеристикам практически не отличается от раздела одноименного артикула Кабель ВВГ. общие характеристики ВВГнг (..) - LS возможен.

Применение ВВГнг (..) - LS кабель

ВВГнг - кабели LS по пожарной опасности классов П1.8.2.1.2 и

А1.8.2.2.2 может применяться для групповой прокладки в жилых и общественных зданиях, внутренних и наружных кабельных сооружениях на промышленных предприятиях... Допускается использование кабеля на ядерных объектах.

Другие варианты кабелей

  • - провод медный роговой с ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
  • ВВГ-П - то же, что и ВВГ, но плоской конструкции;
  • - провод медный круглый с ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при однократной прокладке;
  • ВВГнг-П - то же, что и ВВГнг, но плоской конструкции;
  • ВВГнг-лс - провод медный круглый с ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
  • ВВГнг-Плс - то же, что и ВВГ-лс, но плоской конструкции;
  • ВВГнг-фрлс - провод медный круглый с огнестойкой ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
  • ВВГнг-Пфрлс - то же, что и ВВГнг-фрлс, но плоской конструкции.

Кабель ВВГ-нг - представитель довольно широкой группы токопроводящей продукции, применяемой для обеспечения электроэнергией производственных цехов и офисов, для прокладки в стенах, трубах и туннелях, для уличного освещения. Любые электромонтажные работы при строительстве частного жилья или многоэтажных домов требуют использования именно этого вида материала. Кабель ВВГ-нг предназначен для прокладки в местах, где необходимо избегать возгорания. Он состоит из токопроводящих медных жил, заключенных в изолирующую оболочку и покрытых сверху общей пленкой.Все компоненты кабеля спроектированы так, чтобы продолжать подавать электроэнергию к месту назначения в случае пожара.

Виды кабеля ВВГ-нг и его маркировка

Продукция с маркировкой ВВГ-нг включает в себя несколько типов кабеля, различающихся по своим характеристикам. Чтобы различать каждую из них, была придумана маркировка, включающая информацию о составе токопроводящей нити и ее поперечном сечении, об изоляционной оболочке и ее свойствах, об особенностях кабеля.

Итак, аббревиатура ВВГ-нг означает:

  • Материал нити - медь (по умолчанию). Если резьба алюминиевая, то перед обозначением стоит буква А (АБВГ)
  • .
  • BB - означает, что для изоляции медной резьбы и внешней оболочки кабеля использовался ПВХ пластикат
  • Г - означает «голый». Кабель не имеет защитного покрытия в виде металлической пластины или другого материала. Эта защита присутствует в изделиях с большим поперечным сечением.
  • нг - означает «негорючий», не распространяет горение при штабелировании поодиночке и в группе.Технология изготовления кабеля помогает ограничить его возгорание. Такой кабель не горит в огне, но плавится.
При обозначении продукции могут использоваться и другие знаки:
  • VVG-ng-LS - кабель с пониженным дымовыделением (LS)
  • ВВГ-нг-НФ - изоляция кабеля не содержит галогенных материалов (НФ)
  • ВВГ-нг-П - кабель имеет плоскую форму и может использоваться для прокладки под штукатурку (П), огнестойкий
  • VVG-ng-FRLS - кабель огнестойкий (FRLS) и в случае пожара будет продолжать подавать электроэнергию в течение определенного времени (обычно 60-180 минут)

Наряду с буквенными обозначениями при маркировке кабеля используются цифры.Они отражают количество медных жил и площадь поперечного сечения одной жилы в квадратных миллиметрах:

  • Маркировка ВВГ-нг-LS 3 x 50 + 1 x 25 означает, что кабель имеет две оболочки из пластификатора поливинилхлорида (оболочка из медных нитей и общая внешняя - ВВ), не имеет защиты (G), имеет пониженная воспламеняемость (нг) и пониженное выделение дыма (LS). Количество медных жил - 3 сечением 50 мм (3x50), и одна жилка сечением 25 мм (1x25)

Рабочее напряжение кабеля также указано в маркировке.Указывается в киловаттах, например:

  • VVG-ng-LS 3 x 50 + 1 x 25 -1 рабочее напряжение этого кабеля 1 кВ (цифра 1 в маркировке)

Кабель ВВГ-нг - универсальный токопроводящий продукт, используемый во влажных условиях и на высоте до 4300 метров. Температура нанесения от +50 до - 50 ° С, максимально допустимая влажность 98% (при + 40 ° С).

Электросхема в квартире своими руками. Схема подключения в квартире

Как правило, электромонтаж в квартире своими руками выполняется при ремонте с заменой существующего электрооборудования.Монтаж электропроводки может производить человек, имеющий представление о методах и видах электромонтажных работ, навыки работы с материалами и инструментом, а также разбирающийся в электрических сетях.

Конструкция

Основные требования к электромонтажу представлены в СНиП и ПУЭ (правилах электроустановок). Соблюдение этих норм очень важно в квартирах для обеспечения их пожарной безопасности.

Итак, прежде чем монтировать электропроводку в квартире своими руками, необходимо ознакомиться с тем, как она устроена.Как правило, схема подключения стандартная, ничего сложного в ней нет.

Необходимые элементы

Самым главным элементом в электросхеме квартиры является внутриквартирный щит. Именно к нему от главного силового щита, расположенного на лестничной площадке, направляется электрический кабель, проходя через предохранитель, по пути.

Оборудован электросчетчиком, выключателями дифференциального тока и несколькими автоматическими выключателями. Все эти элементы собраны в единый блок и закреплены с помощью крепежной рейки и вспомогательной шины (одной или нескольких).

Количество внутренних линий электропередач будет зависеть от количества комнат в квартире. На это также влияет мощность, необходимая для работы некоторых устройств. Им может потребоваться дополнительная выделенная линия. В большинстве случаев бывает два провода: «ноль» и «фаза», в некоторых случаях добавляется третий - «земля».

Расчет

Электропроводку в квартире своими руками можно сделать после определенных расчетов. Их производят двумя основными способами:

  1. По формуле: P: U = I, где ток прямо пропорционален мощности и обратно пропорционален напряжению в сети.
  2. Этот вариант намного проще предыдущего. Необходимо отдельно складывать электроэнергию, потребляемую устройствами на одной линии. К полученному числу следует прибавить около 10%.

Поиск каналов

В панельном доме, как правило, электропроводка скрыта, а именно, в калитке или за гипсокартоном. Поэтому проводку в квартире своими руками следует начинать с поиска каналов. Для начала выясним, что такое канал в стенах, предназначенный для скрытой проводки.В большинстве случаев это труба из полимерного материала, имеющая глубину порядка 30-50 мм, снабженная местами гофром для наружу и закругления.

Расположение розеток

В старых советских квартирах электрические розетки обычно располагались там, где это было необходимо. Иногда на высоте вытянутой руки, а у кого-то на уровне 1 метра от поверхности пола.

Сегодня правильным местом считается 400 мм от уровня пола.На первый взгляд это может показаться странным, но в этом есть логика: такие розетки за мебелью практически не видны, при подключении они ближе к цели, вы их случайно не коснетесь, а главное, такая проводка в квартире сделана своими руками потребляет намного меньше кабеля. Пожалуй, единственный нюанс - при подключении пылесоса или утюга не нужно прыгать, а наклоняться.

Если продолжить эту логику, то можно установить розетку возле плинтуса.В этом случае минимальная высота создает опасность попадания воды при затоплении или мытье полов. Именно поэтому при установке новой электропроводки в квартире своими руками по стандарту розетки должны располагаться на высоте 400 мм от уровня пола.

Варианты прокладки кабеля

Самостоятельный монтаж электропроводки в квартире - задача не из легких. Однако в этом случае вы будете абсолютно уверены, что все сделано правильно. Есть три основных способа прокладки электрических кабелей:

  • Под штукатурку.
  • В пластиковом ящике.

Любой из перечисленных вариантов считается правильным, поэтому выбор остается за вами. Стоит помнить, что важно иметь точное представление о том, где проходит кабель, иначе любой забитый гвоздь может вызвать выключение телевизора (в лучшем случае), в худшем - поражение электрическим током.

Как лучше всего провести электромонтаж?

Скрытая проводка проводится внутри стен, под декоративной отделкой или другими декоративными элементами конструкции.Электропроводка в квартире под гипсокартон своими руками считается самой безопасной, так как она надежно защищена от любых механических повреждений ... Однако такой вариант монтажа наиболее трудоемок и требует умения обращаться с несколькими приборами одновременно. .

Комбинированный вариант монтажа электропроводки включает установку ее в коробки и плинтусы с кабельным каналом. Этот метод сочетает в себе преимущества закрытой и открытой прокладки одновременно - безопасность и эстетичный вид.

Ремонт или замена?

Если вы вдруг почувствовали запах горелого пластика, заметили искры от распределительной коробки или розетка стала сильно нагреваться во время использования, то самое время найти проектную электропроводку в своей квартире и немедленно приступить к ее ремонту.

У этого явления много причин, от обычного физического износа до элементарного устаревания системы электроснабжения из-за появления в вашем доме современных электроприборов.

Электропроводка, схема которой давно изжила себя, выполняется в несколько основных этапов:

  • Первым делом нужно выяснить количество необходимых изменений.
  • Рассчитайте количество материалов и оборудования, необходимых для монтажа, и осуществите их последующую закупку.
  • Далее проводится подготовка помещения путем демонтажа старой устаревшей электропроводки.
  • Прокладка нового кабеля и проверка его нормальной работы.

Еще одной причиной, которая может послужить ремонту старой электропроводки в квартире, является отсутствие элементарного заземления.Конечно, его отсутствие не критично, однако оно необходимо для безопасной и правильной работы многих современных электроприборов.

Инструменты, необходимые для монтажа

Если вы решили, что разводку электричества в квартире своими руками нужно делать, то вам следует приобрести исправный и надежный инструмент. Изоляция не должна быть повреждена в местах соприкосновения металла с корпусом. Как минимум, вам потребуется следующее:

  • Тестер.
  • Перфоратор.
  • Кусачки.
  • Плоскогубцы.
  • Отвертка.

Установочные материалы

Как только будет готова принципиальная схема разводки, рассчитана мощность каждой отдельной ветви, можно будет приступить к приобретению необходимого материала.

Старайтесь не покупать слишком дешевые изделия и кабели с уменьшенным сечением. Итак, чтобы сделать электропроводку в квартире своими руками (фото ниже) вам потребуется:

  • Розетки и выключатели.
  • Провода медные поперечного сечения.
  • Установочные коробки в виде пластиковых стаканчиков.
  • Дополнительная изоляция при необходимости.
  • Зажимы, если вы планируете делать проводку в квартире своими руками по потолку.
  • Клеммы для подключения кабеля.

Кабельная разводка

Как только вы приобретете все необходимые материалы и оборудование, вы можете сразу приступить к установке.

  • В старой квартире нужно демонтировать старую проводку.
  • В заранее обозначенных местах просверливаются выемки для соединительных коробок и розеток.
  • Далее в стенах продеваем паз под все выключатели и розетки для последующей прокладки проводов. Вставляем в них кабель соответствующего сечения и закрепляем дюбель-гвоздями.
  • После этого пазы и отверстия необходимо зашпаклевать.
  • В пустотах плит и на потолке прокладывают провода для системы освещения.
  • Как только монтируется электропроводка в квартире своими руками (схемы ниже), устанавливаются все осветительные приборы, выключатели и розетки.

Расчет стоимости машин

Для того, чтобы правильно провести электромонтаж, необходимо определить номиналы машин, установленных в распределительном щите. Для этого нужно подвести итоги мощности всех устройств, которые планируется к нему подключить. Затем переведите киловатты в вату, а затем рассчитайте силу тока по формуле: P: U = I.

Существуют следующие линейки машин: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A и 63A. .Таким образом, стоимость выбранной машины должна быть больше, чем полученная вами.

Установка и подключение электрощита

Непосредственно в электрощите распределение электроэнергии осуществляется по группам:

  • На освещение.
  • К розеткам.
  • Оборудование прочее.

Экран крепится к стене дюбель-гвоздями, после чего к нему прокладывают отходящую проводку и питающий кабель. После этого кабель питания необходимо зачистить.С него снимается внешняя изоляция на необходимую длину, затем кабель вставляется в экран, где он подключается к вводной машине.

В верхней части электрощита установлена ​​шина, к которой подключается нулевой провод. Аналогичным образом на нижнюю планку монтируется шина, к ней подключается провод, который ведет к защитному заземлению.

Вывод

Таким образом, после прохождения всех этапов - от закупки необходимого оборудования и материалов, прокладки кабеля до монтажа и подключения электрощита - в квартире будет произведена разводка электропроводки своими руками (схема представлена представлен выше).

Стабильность, надежность, бесперебойная работа и бесперебойность работы электросистемы в целом напрямую зависят от профессионального монтажа, качества комплектующих и материалов, соблюдения всех норм и правил, а также правильности и грамотности всех сопутствующих расчетов. Это очень ответственное и серьезное дело, если есть сомнения, то лучше доверить эту работу специалистам, для которых все, что связано с электричеством, - это профессия.

Электроэнергия остается основным видом энергии в частных домах и квартирах. С каждым годом количество электроприборов стремительно растет, и соответственно меняются требования к качеству электромонтажа.

Помните, что разводка электропроводки в квартире выполняется индивидуально, поэтому можно учитывать только основные принципы. Электроэнергия подается через распределительный щит, который может располагаться на стене или в нише. Оптимальный вариант - разместить щит возле входа в квартиру.

При размещении распределительного щита вне квартиры от него протягивают медный провод к распределительному щиту в комнате. Для удобства доступа доску лучше размещать на высоте не более 2 м от пола. Внутри должны располагаться автоматы, УЗО и непосредственно электросчетчик.

В квартирах используется несколько линий электропроводки для питания потребителей: осветительные приборы, розетки, кухонная техника.

Примечание! Для подключения стиральной машины также стоит предусмотреть отдельную линию питания.

Правила пользования электроэнергией

В квартирах предусмотрены электрические провода, скрытые слоем штукатурки. При частичной отделке стен сайдингом, гипсокартоном или вагонкой в ​​гофру втягивают штукатурные провода. Чтобы сделать скрытую электропроводку в поверхности стены, делают паз глубиной до 2 см с помощью стамески и молотка, либо болгарки. Все зависит от материала стен. Чтобы уменьшить количество пыли, поверхность увлажняют.

Перед тем, как приступить к стробированию, нужно нанести разметку. В проделанную дырочку закладывают проволоку, покрывают алебастром, а затем оштукатуривают. Для дополнительной защиты провода его можно протянуть в гильзу или трубу, но стоимость монтажных работ увеличится.

Примечание! Вся проводка должна проходить прямо, без углов и уклонов, чтобы в будущем у вас не возникло затруднений вбивать гвозди в стену при необходимости.

Чтобы протянуть электропроводку в квартиру, стоит остановиться на одножильном электропроводе из меди в ПВХ изоляции.Это снижает риск окисления по сравнению с многожильными проводами. А медь имеет более высокие прочностные характеристики и меньшее сопротивление, чем алюминий.

Что касается розеток и выключателей, то здесь предпочтение отдается пластиковым ящикам подходящего размера. Ящики для розеток крепятся к стене алебастром.

Светильники, розетки и выключатели


Примечание! При покупке розеток и выключателей следует остановиться на изделиях с латунными контактами и керамическими внутренними элементами.

Монтажные работы

При наличии одной линии электропередачи основной провод выводится от распределительного щита на лестничной клетке в квартиру. Уже от провода с помощью распределительной коробки и электропроводки электричество подводится во все помещения.

Примечание! Оставьте в коробке запас провода длиной 10 см для возможного ремонта.

Сегодня в новостройках есть несколько линий электропередач. В этом случае от защитного устройства электрической сети протягивают несколько проводов индивидуально к каждой линии потребления.Такой вариант увеличивает затраты на электропроводку, устройства, финансовые затраты, но значительно увеличивает надежность электрической сети и облегчает выявление поломок.

Примечание! Перед началом работы с электричеством необходимо обесточить сеть.

Как выбрать проволоку

Сечение электрического провода зависит от допустимой плотности тока. При выборе из стандартной серии разделов необходимо округлять в большую сторону.При подключении электрических проводов в распределительной коробке используется паяльник из оловянного сплава. На выполнение этой работы у вас уйдет много времени, но это значительно повысит надежность соединения. В качестве флюса можно использовать любую кислоту, кроме канифоли. Недопустимо использовать скрутку для подключения проводки, так как это не только опасно, но и сильно усложняет процесс ремонта при эксплуатации.

Завершающим этапом разводки электропроводки в квартире будет протягивание провода к выключателю, после того, как вы убедитесь, что электрическая цепь исправна.

Видео

Узнайте, как подключить провода в распределительной коробке:

Фото

Обязательной частью ремонтных работ в квартире является замена или установка электрокабелей, распределительных коробок, электрощита. Грамотно подобранная схема подключения убережет жилье от несчастных случаев и непредвиденных ситуаций.

Подскажем, что учитывать при самостоятельной замене или прокладке электрики.Здесь вы узнаете, как составить схему и распределить электрические точки в однокомнатных, двух- и трехкомнатных квартирах. Принимая во внимание наши рекомендации, вы сможете обеспечить себе бесперебойную энергосеть.

Современные бытовые технологии в конце 20 века совершили ощутимый прорыв. Помимо телевизоров, в домах появились компьютеры, системы безопасности и видеонаблюдения, мощная бытовая техника, беспроводная связь. В результате прокладка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа - проектирования. Чтобы правильно составить схему разводки в квартире, нужно заранее знать примерную мощность бытовых электроприборов, их расположение. При этом нужно продумать систему освещения во всех комнатах.

Если не учитывать прокладку компьютерного кабеля и установку роутера для домашней сети, в будущем вы получите провода, висящие вдоль стены или протянутые по полу.В лучшем случае их можно спрятать в плинтус или зашить в коробки.

Кроме большого количества новых устройств, появилось еще одно отличие: наряду с электросетью всегда присутствует слаботочная система, в которую традиционно входят телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон. .

Эти две системы (силовая и слаботочная) нельзя разделить, так как все устройства питаются от источников питания 220 В.

Схема подключения слаботочной системы в квартире.Включает в себя три сети: компьютерную, телефонную и телевизионную. Каждая сеть имеет свои типы кабеля и оборудования

Изменилось количество одновременно работающих устройств и кабелей. Если раньше в зале было достаточно установки одной люстры, то сейчас многие используют систему освещения, которая включает, помимо люстры, точечные светильники и подсветку.

К приросту количества оборудования необходимо добавить прибавку мощности - по этой причине старые кабели уже не годятся, а размер электрораспределительного щита заметно вырос.

Для чего нужна электрическая схема?

Оказывается, устройство современной электропроводки в квартире - это настоящее искусство, с которым может справиться только профессиональный электрик.

Если вы не хотите постоянно менять отделку стен, чтобы замаскировать появляющиеся кое-где кабели, рекомендуем перед ремонтом квартиры или постройкой дома составить чертеж с обозначением всех значимых связанных объектов. к электричеству: розетки, выключатели, электрощит, осветительные приборы.

Рассмотрим электросеть с точки зрения ее составных частей:

  • Устройства автоматической защиты , установленные в электрическом щите. От их качества и грамотного монтажа зависит функционирование всего. домашнее оборудование и безопасность пользователя.
  • Кабели, провода правильного сечения и хорошей изоляции.
  • Розетки и выключатели с качественными контактами, безопасные корпуса.

В частных домах обязательным элементом является вводный автомат и силовой кабель от него к распределительному щиту.С их помощью регулируют энергопотребление и при необходимости отключают все электричество в доме.

Электропроводка в квартире - один из основных этапов ремонтно-строительных работ, позволяющий обеспечить надежное и бесперебойное электроснабжение всего помещения в соответствии с действующими требованиями ПУЭ, ПТБ и ПТЭЭП.

Поскольку от качества проводки в квартире своими руками зависит не только ваша личная безопасность, но и сохранность вашего имущества, выполнение данной услуги лучше доверить узкоспециализированной электромонтажной организации с многолетним опытом работы. опыт.Если вы считаете, что справитесь с этим вопросом самостоятельно, рекомендуем прочитать эту статью полностью, в которой подробно будет рассказано:

  1. Вид кабельно-проводниковой продукции для каждой задачи.
  2. Рекомендуемое расстояние до розеток и выключателей от пола.
  3. Количество автоматических выключателей или устройств защитного отключения для защиты потребителей.
  4. Нюансы при скалывании стен.
  5. Способ прокладки кабельно-проводниковой продукции.
  6. Рекомендуемое количество розеток в каждой комнате.
  7. Лучшие производители электротехнической продукции и многое другое и многое другое.

Как лучше начать электромонтажные работы в квартире

Обычно электрик в квартире начинает с этапа планирования. Что это означает? Чтобы правильно заменить проводку, недостаточно протянуть новые провода. Первостепенное значение имеет определение места установки розеток, выключателей, бытовой техники и т. Д.

Если не выполнить правильную расстановку коммуникаций, будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки окажутся за шкафами или кроватью, а выключатели будут расположены либо слишком высоко или слишком низко.

Конечно, выход в таких ситуациях есть! Это подключение удлинителей, однако возникает закономерный вопрос - зачем тогда понадобилась замена электропроводки, если вы постоянно на них спотыкаетесь?

Первое, что нужно сделать перед началом ремонта - это разработать план или заказать дизайн-проект. В связи с этим нужно наметить, где вы планируете разместить шкафы, диваны, кресла, кровати, гардеробы, бытовую технику и так далее.

Основные правила хорошего плана

  1. Все розетки должны располагаться на высоте 30 см от чистого пола.
  2. Выключатели должны располагаться на высоте не менее 90 см от пола.
  3. Розетки над рабочей поверхностью на кухне располагаются на высоте 80–100 см от пола.
  4. На рабочей поверхности требуется не менее 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и т. Д.).
  5. На кухне необходимо дополнительно предусмотреть розетки для вытяжки, холодильника, стиральной машины, газовой или электрической плиты, вытяжки, теплого пола (при наличии).
  6. В ванной возле зеркала рекомендуется установить 2-3 герметичных розетки для подключения фена, электробритвы, эпилятора и так далее.
  7. Также в ванной необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машины, фильтров для очистки воды.
  8. В местах, где будет установлен телевизор (гостиная, спальня, детская и т. Д.), Рекомендуется установить 4-5 розеток, 2-3 из которых будут питать оборудование (ТВ, тюнер, игровые приставки и т. Д.)) 1 будет служить для подключения интернет-кабеля »И еще 1 для подключения антенного кабеля.
  9. Розетки в спальне необходимо разместить по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного ТВ или лампы на тумбочке.
  10. Также в спальнях рекомендуется монтировать бра по бокам кровати с выключателем возле розетки для создания удобства при чтении книг.
  11. Выключатели лучше размещать с правой стороны двери, если вы правша, и с левой, если вы левша.

И вот с планом расстановки розеток и выключателей они разорились. Что делать дальше? Далее нам нужно выбрать тип защиты.

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен выполняться таким образом, чтобы каждый провод в электрощите был защищен отдельным автоматом или УЗО (об этом мы поговорим чуть позже).Что это означает? Давайте посмотрим на конкретный пример.

Пример расчета защиты для однокомнатной квартиры

Допустим, у вас есть электросхема в однокомнатной квартире. По этой схеме:

  • В номере: 5 розеток под ТВ, 4 розетки (по 2 у кровати), 1 выключатель и 1 кондиционер.
  • На кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка для вытяжки, 4 розетки для телевизора (2 электрические и 2 для интернета и антенн) и 1 розетка для холодильника и 1 розетка. переключатель (двухклавишный или одноклавишный).
  • В ванной: 2 розетки возле умывальника, 1 выход для стиральной машины, 1 выход для бойлера, 1 выход (а точнее просто фаза и ноль) для теплого пола и 1 выключатель.
  • В коридоре: розетка и 2 проходных выключателя.

Согласно требованиям DBN и PTEEP, каждый кабель должен иметь собственную защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих стандартов, в электрическом щите должно быть установлено следующее количество УЗО (АВ):

  • В помещении: 2 УЗО на 16 А, одно из которых будет защищать кондиционер, а вторая группа розеток и один автоматический выключатель на 10 А для защиты цепей освещения.
  • На кухне: одно УЗО на 16-32 А (в зависимости от мощности потребителя) для защиты электроплиты и духовки, одно УЗО на 16 А для розеточной группы, одно УЗО для кондиционера, один автоматический выключатель для 10 А для цепей освещения.
  • В ванной: одно УЗО для стиральной машины, одно УЗО для бойлера, одно УЗО для розеточной группы, одно УЗО для теплого пола, одно АБ для цепи освещения.
  • В коридоре: одно УЗО для розеточной группы и 1 АВ для цепей освещения.

Исходя из приведенных выше расчетов, нам понадобится электрическая панель на 24 модуля, 20 из которых будут заняты УЗО и 4 AV-освещением (если автомат ввода установлен в распределительном щите на лестничном марше и защитой от перенапряжения (Барьер, ЗУБР и т. Д.) Не будет монтироваться в электрощите.Если на этом щите будет монтироваться ввод АВ и защита от перенапряжения, то это должно быть на 36 модулей (7 модулей будут резервными).

В чем разница между УЗО (устройство остаточного тока) и АВ (автоматический выключатель)

Основное различие между этими устройствами - способ их срабатывания.Что это означает? Чтобы не рассматривать подробно принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке проводки, а УЗО срабатывают при нарушении изоляции проводов или возникновении тока утечки на металлическом корпусе различной бытовой техники.

Чтобы было понятнее, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АКБ просто защищает бытовую технику.

Почему стоит подключить стиральную машину и бойлер к отдельному УЗО

Поскольку основной потребитель электроэнергии как в бойлере, так и в стиральной машине - это ТЭН, который контактирует с водой, он рано или поздно прорвется в корпус, а если он не запитан от отдельного УЗО, то погаснет свет во всей квартире.

Выбор кабельно-проводниковой продукции

Согласно требованиям нормативных документов ДБН, ПТЭЭП, ПУЭ и ПТБ:

  1. Для питания розеточных групп, бойлера, стиральной машины, кондиционера, вытяжек необходимо установить кабель ВВГнг 3х2.5 мм или ПВСнг 3х2,5 мм.
  2. Для подключения электроплиты и духовки потребуется кабель ВВГнг 3х4 мм или ПВСнг 3х4 мм.
  3. Для цепей освещения будет достаточно ВВГнг 3х1,5 мм или ПВСнг 3х1,5 мм.
  4. При замене проводки в хрущевке подводящий кабель от распределительного щита на лестничной клетке к электрораспределительному щиту квартиры необходимо выполнять кабелем ВВГнг (ПВСнг) 3х4, при условии, что у вас нет электрического плита, либо кабелем ВВГнг (ПВСнг) 3х6 при установке в кухонную духовку или электроплиту.

Чем отличается ПВСнг от ВВГнг

Единственная разница между этими брендами - это способ их исполнения. Кабель ВВГнг (например, 3х2,5 мм) состоит из 3-х монолитных жил сечением 2,5 мм, а кабель ПВС - 3-х проводников, которые сплетены из множества небольших медных проводов.

Что означает маркировка «ng» в названии кабеля?

Суффикс «нг» означает, что кабель не поддерживает горение.Таким образом, если в электропроводке произойдет короткое замыкание, оно погаснет само, тем самым обезопасив вашу квартиру от пожара.

Как установить кабельно-проводниковую продукцию (электрические кабели)

  1. При возникновении короткого замыкания в электропроводке можно заменить поврежденный кабель, не разбирая накладку, так как кабель будет легко вытащить из гофры и заменить на новый.
  2. Если проводка в квартире сделана в гофре, то кабель имеет дополнительную защиту, и даже если вас затопят соседи, электропроводка останется целой, потому что гофра герметична.
  3. При протягивании кабеля через металлические профили, на которые крепится гипсокартон, можно повредить только гофру, а защитная оболочка кабеля останется неповрежденной.

Как отключить электропроводку в отдельных помещениях

Рассмотрим пример, когда делаем электропроводку в квартире своими руками. Допустим, вы уже собрали электрический щит и от него проложили кабели по комнатам. Но что делать, если в комнату входит 2 или 3 кабеля (освещение, розетки и кондиционер), а из розеток выходит 3–6 кабелей (в зависимости от количества розеток)?

Для этого необходимо установить распределительную коробку.В этом электротехническом изделии все кабели соединяются между собой сваркой, пайкой или специальными зажимами (например, WAGO).

Важно! Если вы подключаете розеточную группу, то согласно маркировке и правильной коммутации в электрическом шкафу коричневый провод - это фаза, синий провод - общий ноль, а зелено-желтый провод - это земля.

Что запрещено делать при замене электропроводки в квартире

  1. Подключите провода вне распределительной проводки.
  2. Соедините провода скрученными проводами (так как со временем контакт в скрутках ухудшится и может произойти возгорание).
  3. Снять пломбы со счетчика электроэнергии (если установлен внутри квартиры).
  4. Для выдавливания стен в панельных домах ... Допускается делать только вертикальные бороздки в слое штукатурки или прокладывать электропроводку в гофре за фальш-стеной из гипсокартона.
  5. Отремонтировать электропроводку в квартире обрезанным кабелем (маркировка ТУ).Например, если на кабеле с маркой ТУ написано, что сечение кабеля 3х2,5 мм, то в реальности оно может быть в пределах 1,5–1,8 мм.
  6. Устанавливайте кабельную и электромонтажную продукцию ближе 10-15 см от оконных и дверных проемов.
  7. Используйте водонепроницаемое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не ниже IP54.
  8. Прокладывать электропроводку возле газовых или водопроводных труб.
  9. Подключите кабели с поперечным сечением менее 2.5 мм² до AB 16 A, так как кабель нагревается и теряет изоляцию, и автоматический выключатель не срабатывает.
  10. Сделайте горизонтальные канавки.
  11. Подключите оборудование по прямой линии без какой-либо защиты (AV, УЗО и т. Д.).
  12. Нарушить конструктивную целостность несущей стены.

выводы

Замена электропроводки в хрущевке - ответственный процесс, требующий определенных навыков и знаний, так как от качества его выполнения зависит безопасность не только вас и вашей семьи, но и всей бытовой техники и техники.А если вы хотите, чтобы электропроводка в однокомнатной квартире прослужила не менее 20-25 лет, то лучше доверить это дело проверенным электромонтажным организациям.

Похожие видео













Сегодня людям больше, чем когда-либо, нужно электричество, которое необходимо практически для всего, от зарядки телефона до нагрева воды.Чтобы не нарушался привычный образ жизни, необходим качественный монтаж электропроводки в доме. Для ее реализации пригодится опыт и практические правила, накопленные специалистами.

Электричество - источник комфорта Источник pic2.me

Основы безопасности - ошибки и как их избежать

Незнание или невнимание к деталям может привести к ошибкам при установке. При дальнейшей эксплуатации такая электропроводка в доме вызовет сбои в работе, материальный ущерб, а иногда и пожар.Существуют простые правила, позволяющие мастеру действовать не наугад, а по правилам безопасности:

  • В новостройке перед прокладкой электропроводки подбирается место под распределительный щит. Устанавливается недалеко от входа, в незамерзающем помещении. При составлении схемы экрана разумно сразу подумать об УЗО (УЗО), контуре заземления и других защитных устройствах.

Щит навесной Источник ис.инстерн.com

  • Все работы по замене электропроводки (в старом жилище) необходимо проводить при отключенном электропитании на электрощите. На нем необходимо оставить предупреждающий знак, чтобы избежать неприятного сюрприза.
  • Разводке в доме предшествует составление детального плана сетей и подключений электроприборов.
  • Даже если все автоматические выключатели выключены, перед началом работы проверяется наличие или отсутствие напряжения на контактах или токопроводящих поверхностях индикаторной отверткой.

На вводной машине необходимо повесить предупреждающий знак Источник jamesgoodmandance.com

Наиболее частые ошибки :

  • Используя алюминиевую проволоку. Согласно требованиям ПУЭ (Правила монтажа электрооборудования) в жилых домах разрешается применять алюминиевые провода сечением не менее 16 мм². Провода такого диаметра обычно используются только в кабелях, по которым ток идет в дом, но не внутри него.При замене проводки недопустимо сочетание медных и алюминиевых деталей - в месте их соединения контакт со временем выгорит из-за переходного сопротивления.
  • Недостаточная гидроизоляция. Для долгой и безопасной работы системы необходимо позаботиться о тщательной изоляции всех проводов в помещениях с повышенной влажностью. Плохая теплоизоляция чаще всего встречается в ванной, кладовой, кухне или террасе.
  • Строба. Оптимальная глубина - 2-2.5 см. Мелкие бороздки трудно оштукатурить.

Настенная прорезка под проводку Источник legkovmeste.ru

  • Работа с кабелем. Диагональная кладка запрещена; сечение провода должно быть рассчитано согласно параметрам системы.
  • Распределительные коробки. Их размещают под потолком, чтобы избежать путаницы и для удобства обслуживания.

Пример составления схемы электропроводки в частном доме

Схема будущей электропроводки составляется на основании плана частного дома.Он состоит из двух частей: электрической и сборочной. Основные элементы схематично обрисованы «под себя».

  • Схема электрическая ... На схеме подключения в частном доме показан способ включения потребителей энергии в цепь и их количество.

Пример схемы электропроводки в загородном доме Источник assz.ru

  • Схема электропроводки ... Определяет, где монтируются устройства. Эти данные помогут вам рассчитать количество необходимых кабелей и дополнительных расходных материалов.

Монтажный вариант электросхемы Источник kabel-house.ru

К основным элементам сети относятся провода, розетки, выключатели, счетчики, предохранители и реле, распределительные коробки, дополнительно:

  • вход для внешнего кабеля питания;
  • точек подключения мощной бытовой техники;
  • светильники потолочные и настенные.

Начало электроснабжения дома - электрический щит.Снаружи к нему подключается питающий провод (обычно через воздушную линию), подающий однофазный или трехфазный ток.

На нашем сайте вы можете найти контакты строительных компаний, предлагающих услугу электромонтажных работ. Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Описание видео

Пример составления плана расположения электрооборудования на видео:

Для повышения надежности на распределительном щите потребители разделены на группы (подключение по группам точек):

  • Освещение.
  • Розетки розетки.
  • Силовые элементы (бойлер, электроплита, стиральная машина).
  • Хозяйственные группы (подвал, гараж).
Допускается разбивка потребителей по комнатам и этажам. В этом случае каждой группе необходимы индивидуальные устройства защиты (автоматы, УЗО).

В каждой комнате есть группа освещения и розеток, на кухне их больше (теплые полы и электроплита подключаются в отдельную группу). Для мощных бытовых приборов и ламп-узлов схемы в ванной предусмотрено заземление (подключение через кабель с дополнительным «заземляющим» проводом).

Подготовительные работы к монтажу электропроводки

Для того, чтобы проводка в загородном доме не доставляла проблем при эксплуатации, подготовительных работах и ​​расчетах. К ним относятся расчет общей мощности планируемых к установке устройств; исходя из этих цифр и выбирается кабель.

Мощность некоторых бытовых приборов

Расчет энергопотребления

Общая потребляемая мощность складывается из индивидуальных мощностей бытовых приборов, элементов освещения и силового оборудования... Эти значения взяты из специальных таблиц; их можно найти в технических паспортах устройств.

Чтобы самостоятельно получить суммарную потребляемую мощность устройств, необходимо просуммировать мощности всех потребителей на этом проводе. Известно, что не все устройства включаются одновременно. Следовательно, полученная сумма умножается на коэффициент коррекции спроса (коэффициент одновременного использования). Коэффициент 0,8 (если суммарная мощность меньше или равна 14 кВт), 0.6 (до 20 кВт), 0,5 (до 50 кВт).

Пример: если полученное число 32,8 кВт, то примерное значение потребляемой мощности: 32,8 * 0,6 = 19,68 кВт.

Разделив общую мощность на напряжение (220 В), можно узнать максимальную силу тока. Например, если мощность оказалась 5 кВт (5000 Вт), ток 22,7 А.

Описание видео

Наглядный пример расчетов на видео:

Выбор сечения кабеля по длине и мощности

Сечение кабеля выбирается в соответствии с заданным ранее максимальным током нагрузки и параметром жилы (плотностью тока для этого материала).При токе 22,7 А и плотности проводника 9 А / мм2 (медь) подойдет провод с площадью сечения (PPS): 22,7 / 9 = 2,5 мм2.

Медь считается лучшим материалом благодаря своим свойствам: износостойкости, высокой теплопроводности и токопроводимости (даже при окислении), пластичности. Медная проволока хорошо поддается скручиванию и выдерживает нагрузку вдвое большую, чем алюминий того же сечения.

Расчет секции под нагрузку (кухня) Источник reslando.ru

Оптимальным сечением для розеточной группы считается 2-2,5 мм2, для подключения осветительных приборов будет достаточно 1,3-1,5 мм2, для мощных электроприборов лучше подстраховаться - не менее 4 мм2.

Длина кабеля рассчитывается путем измерения всех прямых участков с добавлением 10-15 см с каждой стороны. Примерную длину кабеля можно получить, умножив площадь помещения на два.

Последовательность монтажных работ

Монтажные работы требуют комплексного подхода.Начинают после покупки кабеля. Дополнительно приобретаются электротехнические аксессуары: розетки, розеточные коробки, выключатели, кабельные каналы и распределительные коробки.

Все материалы должны быть подготовлены заранее Источник pinterest.co.uk

Установка контура заземления

Любой частный дом необходимо снабдить контуром заземления, выполняющим несколько задач:

  • Защищает жителей дома при появлении напряжения на корпусе устройства.
  • Поддерживает безопасную работу приборов, работающих во влажной среде (стиральные и посудомоечные машины, электроплита, бойлеры и проточные водонагреватели).
  • Снижает уровень шума (помех) в электросети.

Контур закреплен в земле рядом с домом; внутри заземление подключено к электрическому щиту. Требуется для:

  • электротехника большой мощности;
  • источников света (цепных групп) в ванных комнатах.

Монтаж распределительного щита Источник justdial.com

Монтаж элементов распределительного щита

После выбора схемы подключения электричества в частном доме и разделения потребителей на группы монтируется распределительный щит. Он содержит:

  • выключатель и УЗО - общий;
  • автоматов и УЗО - для отдельных групп;
  • Счетчик
  • ;
  • нулевая шина и основная шина заземления.

На экране функцию жилы можно определить по цвету ее изоляции:

  • белый (иногда красный, черный или коричневый) соответствует фазе;
  • синий - ноль;
  • желто-зеленый - защитное заземление.

Выпускной щит для разводки в частном доме собирается после того, как электромонтаж выполнен.

Возможные цвета проводов Источник financloansinvest.ru

Монтаж закрытой и открытой проводки

Электропроводка в новом доме прокладывается двумя способами - открытым и закрытым, причем чаще выбирают первый вариант, когда невозможно использовать второй.

  • Обрыв проводки. Его укладывают по стенам и при желании защищают кабельными каналами.У него есть свои преимущества - он всегда доступен для осмотра. При этом, как и любой технический элемент в интерьере, режет глаз. Исключение составляет дизайн помещений в стиле лофт или ретро, ​​где такие решения приветствуются.

При открытой прокладке кабель крепится скобами к поверхности, затем закрывается коробкой. Углубления для розеток и выключателей делают перфоратором или дрелью.

Коробка (кабельный канал) для открытой проводки Source wotsite.ru

  • Скрытая проводка. При скрытом монтаже приходится протыкать стены (пробивать каналы), проложить провода и спрятать их за отделкой стен. Этот способ более надежен и долговечен, но в то же время трудоемок и дорогостоящий для будущих переделок. Чтобы в дальнейшем при сверлении стен не задевать кабели, стоит запастись планом разводки сети.
Электропроводка в доме выполняется по тому же правилу: прокладка ведется строго горизонтально или вертикально, иным способом не допускается.Изгибы делаются под прямым углом.

Перед установкой стены, горизонтальные и вертикальные сечения размечаются в соответствии со схемой. Сделать это можно с помощью лазерного уровня или намазанного мелом или углем отвеса. Вы можете сфотографировать отмеченные стены. Памятка поможет в дальнейшем не трогать проводку сверлом или гвоздем.

Надо себе набросать схему расположения проводов внутри стен Источник pinterest.com

При скрытом монтаже бороздки (бороздки на поверхности стены) пробиваются стамеской или болгаркой либо специальной чеканкой .Проволоки укладываются в пазы, фиксируются и маскируются гипсом или алебастром. Иногда скрытая проводка проводится не в желобе, а под плинтусом, что сохраняет доступ и возможность проверки.

Электромонтаж в деревянном доме

Организация электропроводки в таком жилище имеет свои особенности. Прокладка внутренней проводки в стенах увеличивает вероятность возгорания деревянных конструкций. Поэтому наиболее безопасный вариант - это открытый вариант.

Электропроводка в деревянном доме Источник bauenhaus.ua

Желательно использовать плоский кабель; во избежание провисания фиксируется застежками из жести или пластика.

Когда сеть собрана и все элементы подключены, проверяется исправность.

Описание видео

Об ошибках разводки в деревянном доме смотрите в видео:

Срок выполнения и ориентировочная стоимость некоторых работ

Электромонтаж в коттедже «под ключ» в среднем занимает 4-6 дней.Комплексная установка обойдется в 18-60 тысяч рублей, замена проводки - 15-36 тысяч рублей.

Электромонтаж по полу частного дома проведут за 9-12 тыс. Руб.

Комплексная замена электропроводки в деревянном доме обойдется в 18-29 тысяч рублей.

Прокладка кабеля сечением до 4 мм в пазу - 25-30 руб. за м / н.

Прокладка кабеля сечением более 4 мм в пазу - 42-55 руб.м / н.

Продольная штукатурка стен - 75-85 руб. за м / п, кирпич - 92-100 руб. за м / п, бетон - 105-112 руб. за м / н.

Сборка электрощита (счетчик + 3 станка) - 980-1100 руб.

Подключение электросчетчика с установкой (220 вольт) - 665-720 руб.

Подключение электросчетчика (380 вольт) - 1050-1130 руб.

Интерьер в стиле лофт с открытой разводкой на потолке Источник fasnce.net

Общие правила подключения к электросети

После монтажа электропроводки устанавливаются автоматы, УЗО и электроприборы.Для ввода в эксплуатацию электрооборудования частного дома приглашается специалист энергетического надзора, уполномоченный проводить приемочные испытания.

После проверки безопасности выполненного электромонтажа выдается «Акт о допуске к подключению», разрешающий дальнейшее использование оборудования. На основании этого документа энергоснабжающая организация заключает договор с собственником дома и подключает жилище к опоре.

Описание видео

Подробно о подключении электропроводки на видео:

Заключение

Жизнь современного человека настолько зависит от электричества, что даже час без электричества большинству кажется бесконечным.Дела останавливаются, ритм теряется, планы остаются невыполненными. Неправильный монтаж может привести не только к кратковременным сбоям в работе системы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
