Как найти место обрыва провода в кабеле: Как найти место обрыва провода: простой способ — Домострой — Мир Антенн

Содержание

Обрыв скрытой проводки — как самостоятельно найти место обрыва скрытой электропроводки в стене

В случае прокладки скрытой проводки обнаружить обрыв достаточно проблематично. Но, имея в своём распоряжении надёжные приборы, можно найти место в стене, где произошла неисправность.

Основные причины, по которым чаще всего случаются обрывы в электропроводке квартиры

При соблюдении условий правильной эксплуатации проводка может исправно служить десятки лет. Но если имеет место повышенная токовая нагрузка или при включении электроприборов защитная система не срабатывает, проводка не сможет функционировать должным образом. И чтобы осуществить поиск обрыва, потребуется провести тест через распределительный короб. Участок, на котором обнаруживается неисправность, подлежит замене.

При использовании розеток для штепселей зачастую имеет место нагар, оплавление контакта и нагрев соединений. Это происходит в результате ослабления пружины.

Сбои в скрытой электропроводке провоцирует

сильно нагретый тройник, когда от него работает несколько единиц бытовой техники высокой мощности. Категорически запрещается допускать такое, так как находящиеся возле розетки кабели перегреваются и подвергаются перегрузке. И это отражается на изоляции.

Иногда при нажатии на выключатель заедает реле или клавиша. Это происходит из-за трещин в корпусе и поломанных контактов или оплавившихся пластин. В данном случае понадобится заменить выключатель.

Если замена перегоревшей лампы накаливания не разрешила проблему, то сущность неисправности кроется в патроне. Если нет контакта с цоколем лампы, его слегка отгибают. Наиболее распространённые виды повреждений в проводке следующие:

обрыв и излом жил в шнуре. Для исправления неполадки провод разрезают и зачищают соединения
возникают нарушения в оболочке изоляции. Чтобы не допускать подобных явлений, провода от электрооборудования нельзя перекручивать, завязывать в узлы и сгибать.
Место оголённых жил следует заклеить липкой лентой

Воспользовавшись транзисторным приёмником, вы сможете легко найти линию скрытой электропроводки. Для этого достаточно к розетке подключить источник помех. Приёмник настраивается на диапазон со средними волнами и проводится по стене. Когда динамик сильно затрещит, значит, место срыва найдено. Определение обрыва обычно производится при помощи специального оборудования – бесконтактными индикаторами. Такое название они получили потому, что они не соприкасаются с проводами, по которым течет ток.

Как найти неисправность скрытой электрики?

Обнаружить разрыв проводки можно, применив такую методику: вам понадобится индикаторная отвёртка, тестер и бесконтактный индикатор для поиска скрытого электрического провода. А также подсобные инструменты – пассатижи, изолента.

Первоначально потребуется узнать, какой проводник сорван – по нулю или фазный. Чтобы его найти, отвёрткой прощупываем контакты вышедшей из строя розетки.

Если имеет место фаза – соответственно, сорван ноль. Если нет сопротивления в процессе прощупывания прибором – значит, здесь неисправность. Поиск точки обрыва в стене из бетона производится посредством индикатора скрытой электропроводки таким путём:

провода от распределительной коробки укладываются по горизонтали или вертикали, изгибы при этом располагаются под прямым углом, поэтому прибор, перемещаемый вдоль стенки, подаст сигнал
если индикатору удалось найти срыв в проводе – звук пропадает

Можно воспользоваться трассоискателем для поиска неисправности скрытой проводки. Данное устройство – быстродейственное и высокоточное. Он может зондировать электрическую сеть под напряжением и обесточенную. Если в проводах нет тока, используйте дополнительно генератор. Его подключают к точке нахождения кабеля, и тот подаёт сигнал, который постепенно затихает, как только завершится поиск места обрыва проводки в стене.

Находим неполадку за несколько минут

Поскольку предстоящая задача достаточно трудоёмкая и специфическая, на помощь приходят современные технические средства, позволяющие найти неполадку за несколько минут. Ассортимент приборов для проведения данной операции весьма многообразен. На рынке представлены и обычные тестеры и профессиональные трассоискатели с большим функционалом. Для домашнего пользования рекомендуется применять недорогие аппараты, такие как детектор марки Mastech. Он позволит найти точку неисправности максимально быстро. Если вам требуется агрегат с расширенными функциями, то приобретайте прибор ЛИС-М. Он способен в короткие сроки осуществить поиск неполадки в скрытой проводке.

Кабель имеет свойство разрушаться при небрежном проведении строительных работ, например, сверлении. Из-за этого розетки могут не работать даже при наличии напряжения в сети. В результате обрыва проводки, находящейся в стене, может возникнуть возгорание. Если вы не имеете соответствующего опыта, чтобы найти зону, в которой провод оборвался, обращайтесь к специалистам. Помните, что самостоятельный поиск разрывов элекропровода может привести к поражению током!

Обрыв проводки как найти и устранить

Существует множество причин неполадок электрической проводки, а все работы по удалению может сделать каждый. В данной статье мы рассмотрим способы определения повреждений и процесс их устранения.

Какие могут быть причины обрыва проводки?
Как действовать при обрыве проводки
Как определить обрыв с помощью транзисторного приемника
Поиск обрыва проводки в разных сетях с помощью тестера
Как обнаружить обрыв в открытой проводке
Как определить обрыв в открытой проводке: поэтапный процесс
Как обнаружить обрыв в скрытой электрической сети
Общая инструкция поиска обрыва проводки
Как обнаружить обрыв в кирпичной или бетонной стене
Как устранить обрыв в проводке

Какие могут быть причины обрыва проводки?

Обрыв проводки может случиться в любые минуты, а также в то время, когда провода расположены под напряжением. Причинами повреждения могут стать любые неисправности, например, брак провода, проведение некачественного электромонтажа и так далее. В местах повреждения кабеля, провода будут постоянно нагреваться, а в случае повышенного напряжения случается обрыв провода.

Причинами неполадок могут стать механические повреждения, чему предшествует забивание гвоздей или неточное высверливания дыр в стене. Также, иными причинами может стать отсутствие света или электричества в стене, что значит, что в системе перегорели все пробки, через повышения напряжения в сети. Это происходит, когда перегружается одна фаза или все. Повышение напряжения в электрической сети также может стать причиной обрыва проводки.

Как действовать при обрыве проводки

Если в электрической сети произошел обрыв проводки, то он может быть двух типов:

обрыв в скрытой проводке;
обрыв в открытой проводке.

Как определить обрыв с помощью транзисторного приемника

В случае со скрытой системой, нужно найти место неполадки в стене.

Отыскать линию кабеля легко при содействии обыкновенного транзисторного приемника. Чтобы начать процедуру для начала нужно подсоединить к розетке любое устройство, например, электробритву. При этом свой приемник необходимо восстановить на средневолновый диапазон, и двигать им по всей поверхности, пока не найдете место неполадки. Определение обрыва проводки в конкретном пункте будет сопровождаться шумом и треском, когда вы будете проходить определенную местность.

Поиск обрыва проводки в разных сетях с помощью тестера

При отсутствии электричества в пределах квартиры, необходимо определить поддается ли напряжение на счетчик. Для этого необходимо индикаторным тестером прикоснуться к контактам счетчика, перед этим выключив автоматы в электрощите. Если при наведении тестера на счетчик напряжение отсутствует, то значит, что место повреждения находится перед счетчиком. В противном случае, когда напряжение показывается на счетчике, это обозначает, что обрыв случился в квартире.

В некоторых случаях, все исправности можно устранить заменой предохранителей. В более трудных вариантах необходимо провести устранение неполадки в системе, о чем позже расскажем.

Процесс обнаружения обрыва проводки в пределах дома иногда бывает сложно отыскать, особенно если причина в перегрузке системы или в механических неполадках провода. Место, где чаще всего встречается обрыв проводки – это разводные коробки. Это объясняется тем, что в моменты высокого сопротивления, провода способны перегореть.

Разумеется, в случае открытой проводки точку повреждения найти проще, а в варианте скрытой проводки доводится сдирать весь круг штукатурки в квартире или доме. Это необходимо затем, что провода имеют двухжильную пластмассовую изоляцию, отчего пункт неполадки найти довольно сложно. В таких случаях, рекомендуется обратиться за поддержкой к специалистам, ведь объем работы очень велик.

Как обнаружить обрыв в открытой проводке

Прежде чем начать все электромонтажные работы необходимо приготовить и найти следующие инструменты:

тестер для обнаружения напряжения;
специальная отвертка-индикатор;
отвертка;
пассатижи;
нож с изолированной ручкой;
материалы для изоляции;
бесконтактный индикатор скрытого электрического провода.

Во многих моментах бесконтактный индикатор ввертывают в отвертку-индикатор. Но, для того чтобы определиться в эффективности и точности работы необходимо перепроверить стену на отсутствии металлических элементов, которые смогут помешать найти обрыв проводки.

Как определить обрыв в открытой проводке: поэтапный процесс

1. Для начала нужно определить вид поврежденного провода, например, фазный или нулевой.

2. Это осуществляется с содействием индикаторной отвертки, какая определяет все контакты включателей или розеток на их исправность.

3. Если определяется, что розетка под электрическим напряжением, то в ней присутствует лишь один из контактов. В случае с выключателем, в момент усиления мощности лишь единственный контакт будет отключен или все включены.

4. Если данная отвертка обнаруживает, что фаза работоспособная, это значит, что повреждение произошло на нулевом проводе.

В случае со скрытой электропроводкой, точку повреждения провода могут определить или исправить только электрики. В ином случае, когда повреждение находится в открытой системе, поиск обрыва проводки проводится легко, используя электрический тестер.

5. Чтобы обусловить точку обрыва нужно, для основы в распределительной коробке отключить напряжение, а также и на проводе.

6. В пункте, где провод подключен к распределительной коробке делают основной надрез, то есть совершают насечку гидроизоляции. Это проводят с целью оголить кабель до металлического его основания.

7. После, примерно через метр делается новый надрез. На отмеченной области между двух насечек, тестером определяют электрический отпор. Если показатели слишком меленькие, значит разрыв расположен не здесь.

8. Далее, после второго надреза, через метр, нужно выработать еще одну насечку, и на новой области вымерить уровень напряжения. Подобная процедура осуществляется до того момента, пока вы не найдете пункт обрыва проводки, а на тестере не будет отображаться сопротивление. В пределах данного метра и будет находиться обрыв проводки.

9. Следующий этап предвидит ограничение линии поврежденного участка. Далее, таким же образом, необходимо делать надрезы на проводке, но уже с меньшим расстоянием между собой. Для начала, подойдет интервал в полметра. Так вы определите, какая часть показывает сопротивление. При определении области нужно опять провести процедуру с надрезами уже с меньшим расстоянием. Применяя электрический тестер в предоставленном случае, обрыв провода можно обусловить со значительной точностью, даже вымерить расстояние повреждения до миллиметра. Во многих случаях, надобность в точном измерении не нужно, ведь поврежденный участок находится ранее.

10. После этапа определения обрыва провода, починка устраняется, а все открытые участки обратно изолируются.

Как обнаружить обрыв в скрытой электрической сети

Обрыв скрытой проводки имеет больше сложностей, чем открытой системы. Обнаружение неполадок можно осуществить двумя способами:

с содействием акустического метода;
используя индукционный метод поиска.

Разыскивание повреждения кабелей можно осуществить, применяя акустический вариант. Для совершения этой процедуры требуется наличие данных элементов:

генератор, который необходимо подсоединить к кабелю;
наушники;
акустический специализированный датчик.

Процесс происходит методом прослушивания поврежденного участка с помощью вышесказанных приборов. В пункте поиска обрыва скрытой проводки в наушниках будет слышно характерные щелчки. При этом важно, чтобы генератор смогли настроить на необходимую частоту.

В случае индукционного метода разрыва кабеля, генератор подключается к силовому кабелю. Ситуация подключения к системе может быть разной, о чем свидетельствует тип повреждения. Выставляется уровень нагрузки, вслед за тем используется специализированный датчик и наушники для прослушивания. В момент высокой нагрузки, специалист услышит определенный сигнал в том пункте, где случился обрыв проводки в стене.

Общая инструкция поиска обрыва проводки

Существует определенный порядок поиска обрыва проводки, вне зависимости от типа повреждения и проборов поиска.

Итак, процесс поиска осуществляется следующим образом:

1. Прежде, чем приступить к поиску места повреждения, необходимо отключить электрическое кабельное питание с любых источников.

2. В отдельных случаях осуществляют прожиг кабельной изоляции, чтобы снизить уровень сопротивления;

3. Далее, с помощью тестера, транзисторного приемника для открытой проводки или акустическим методом и индукционным способом, используется один из этих приборов для поиска обрыва проводки.

4. В некоторых электромонтажных работах используют трассоискатели. С их содействием можно легко и скоро определить кабельную линию, а также отыскать все токопроводящие провода, которые имеют определенный уровень напряжения или нет. В данном случае, может быть использован для лучшего эффекта генератор, какой можно приобрести вместе с отдельными моделями трассоискателей.

В современном мире, особенно в европейских странах, начали использовать новую технологию проведения кабельных сетей. Она заключается в том, что в провода устанавливают некоторые маячки или маркеры. Применяя при поиске обрыва трассоискатели, эти элементы помогают точно определить местоположения неполадки. Это очень эффективно и удобно при электромонтажных работах, хотя в нашей стране такая система не установлена.

Как обнаружить обрыв в кирпичной или бетонной стене

Для определения пункта повреждения в бетонном или кирпичном основании стоит использовать бесконтактный индикатор для обнаружения скрытой проводки. Перед началом работ необходимо знать тот факт, что все кабели в подобных зданиях установлены в горизонтальном и вертикальном положении. При этом все повороты в расположении, сделаны под прямым углом. С одной стороны, это помогает предельно правильно обусловить схему расположения проводов и кабелей от коробки к розетке.

На вопрос: как найти обрыв проводки в стене в доставленном эпизоде, нужно использовать индикатор. Вдоль сети кабелей его передвигают по стене, а в районе, где случился обрыв, обязательно услышите характерный сигнал. Как правило, устройство в пунктах обрыва проводки перестает издавать звуковые сигналы.

Для обнаружения неисправностей в бетонном или кирпичном основании, могут использоваться и другие методы: колебательного разряда, емкостный метод, а также метод шаговых напряжений. В этих эпизодах, определение пункта повреждения и его исправления осуществляется с содействием компаний, которые занимаются электромонтажными работами и имеют лицензию на проведение данных процедур.

Специальные компании, как правило, имеют не только опыт в работе, но и необходимые инструменты, материалы, а также оборудование, которое предназначено для устранения всех проблем. В ситуациях, когда вы сами проводите электромонтажные работы необходимо помнить технику безопасности, а также следовать четким инструкциям. Главное, несколько раз убедитесь, что вы отключили электричество во всей квартире или доме.

Как устранить обрыв в проводке

С вопросом: как найти обрыв в проводке, мы разобрались. Это довольно важный этап, который требует внимательности и аккуратности в проведении работ. Процесс устранения обрыва проводки следующий:

1. Перед началом работ выключите фазный провод.

2. Используя молоток, необходимо убрать всю штукатурку с поверхности, включая правую и левую сторону от центра повреждения. Примерно, нужно освободить около 10 – 15 сантиметров.

3. Два конца прерванного провода разведите в разные края.

4. Применяя перфоратор и особую коронку, сделайте отверстие в стене, чтобы в него могла поместиться ответвительная коробка.

5. После этого в проем необходимо поместить коробку и закрепить ее с помощью алебастра.

6. В коробку аккуратно поместите провода.

7. При наличии запаса, поврежденные провода необходимо объединить по цветам и обмотать их изолентой.

8. После этого, коробку с восстановленными проводами нужно закрыть крышкой. Теперь ремонтное место можно покрыть штукатуркой. В ситуации, когда проводка находится в специальных трубках, то оборванные провода аккуратно вытягивают. Вместо них необходимо вставить новые провода, используя протяжное приспособление.

Мы рассмотрели процесс устранения неполадок с фазным проводом. Для осуществления ремонта нулевого провода все этапы остаются теми же, кроме первых. В начале работ, нужно отсоединить нулевой провод от шины и прикрепить к нему фазный провод. Далее, все этапы устранения неполадок остаются аналогичными.

Фактически, все работы с приборами для обрыва проводов и устранением неполадок завершены, после чего можно включать электричество в помещении.

Процесс нахождения обрыва провода, а также его устранение требует определенных знаний. В ситуации с открытой проводкой каждый сможет совершить все процедуры, а в моментах со скрытой проводкой лучше обратиться к специалистам. Надеемся, что данная статья поможет определить места обрыва, а также устранить их, используя специальные приборы.

Как найти обрыв нулевого провода в стене – Ремонт своими руками на m-stone.

Довольно неприятная ситуация, знакомая многим – без каких-либо видимых причин свет в квартире (доме) или в некоторых комнатах вдруг гаснет, бытовая техника отключается. И вместе с тем явно видно, что у соседей с подачей электричества — все нормально. Первая реакция у всех, наверное, одинаковая – хозяева проверяют, не выбило ли автомат или не перегорела ли пробка-предохранитель.

Как найти обрыв провода в стене

Если это действительно так, и при перезапуске автомата (замене пробки) работоспособность домашней электросети восстанавливается, то задача упрощается. Безусловно, с причиной срабатывания защиты разобраться надо — возможно, была превышена допустимая нагрузка. Но, во всяком случае, проводка исправна. Но если напряжение на выходе с предохранителей есть, а в помещениях отсутствует – где-то случился обрыв. И предстоит непростая задача восстановления домашней сети.

Один из самых сложных вопросов в этом случае будет – как найти обрыв провода в стене. Его и рассмотрим в настоящей публикации.

Содержание статьи

1 Возможные причины неисправностей проводки2 Как отыскать обрыв провода в стене2.1 Первые шаги и проверка распределительного щита2.2 Локализация места аварии2.3 Поиск участка проводки с обрывом2.4 Поиск точного места обрыва2.4.1 Поиск с помощью специальных детекторов проводки2.4.1.1 Видео: Как пользоваться детектором скрытой проводки «Eltes Дятел Е121»2.4.1.2 Видео: Комплект для поиска расположения и дефектов скрытой проводки «Лис М»2.4.2 Использование подручных или самодельных приборов3 Видео: Поиск обрыва скрытой проводки и проведение ремонта поврежденного участка

Чем опасен обрыв нулевого провода в электросети?

О последствиях обрыва нуля в трехфазной и однофазной сети должен знать каждый электрик, особенно самоучка. Данное явление может быть очень опасным как для бытовой техники, так и для жизни человека. Чтобы Вы знали, чем опасно повреждение нулевого провода и почему данный режим является аварийным, далее мы подробно рассмотрим неблагоприятные ситуации и советы по их устранению.

На стояке подъезда

Для начала в общих чертах рассмотрим, что собой представляет электросеть городского многоэтажного дома. Источником питания в данном случае является трансформаторная подстанция, от которой протянуты провода к главному распределительному щиту постройки. Напряжение в главном щитке трехфазное, то есть сеть 380 Вольт.

Отсюда уже выводятся группы проводов на каждую квартиру. В самих квартирах сеть уже однофазная – 220 В. Если произойдет обрыв общего нуля на стояке подъезда, это может стать причиной выхода бытовой техники из строя.

Приводит это к неравенству — в трехфазной схеме питания произойдет перекос фаз и вместо симметричной нагрузки образуется несимметричная, проходящая в четырехпроводной цепи.

Простыми словами можно это объяснить так: от главного щитка в подъезде к каждой отдельной квартире подается одинаковое напряжение – 220 В. Если произойдет обрыв нулевого провода, может получиться так, что к одной квартире поступит 300 Вольт, а к другой 170 (как пример).

Результат – перенапряжение и «недонапряжение» станет причиной выхода электроприборов из строя. Обычно если происходит повреждение нуля, ломается техника, имеющая двигатель: стиральная машина, холодильник, кондиционер и т.д. Помимо этого может произойти пожар, что еще хуже.

Что собой представляет перекос фаз

Внутри жилого помещения

Совсем противоположная ситуация может произойти при обрыве нуля в однофазной сети 220 Вольт, то есть внутри Вашей квартиры, частного дома либо на даче.

В этом случае последствием может стать поражение человека электрическим током. Происходит это потому, что в розетке у Вас появиться одноименная фаза на обоих зажимах.

Сейчас мы расскажем, чем вызвано появление так называемой второй фазы.

От Вашего вводного щитка ток проходит по фазному проводу, а так как большинство потребителей электроэнергии постоянно подключены к сети (та же люстра), при обрыве напряжение перейдет от фазы к нулю.

Результат – в двух отверстиях розетки будет присутствовать электрический ток. Но это еще не самое страшное, т.к. главная опасность заключается в том, что удар током может произойти от любой техники. Причина этому – неправильная система заземления сети в квартире либо доме.

Если Вы подключите «землю» в распределительном щитке к нулевой шине (чего делать нельзя), при прикосновении к заземленному корпусу бытовой техники Вас сразу же ударит током. Последствия, как Вы понимаете, могут быть плачевными.

Сразу же предоставляем к Вашему вниманию правильный вариант защиты от обрыва нуля в доме — сеть с системой заземления TN-S:

Подведя итог по поводу последствий обрыва нуля в трехфазной и однофазной сети, следует отметить следующее: при повреждении нулевого провода на стояке подъезда опасность распространиться на бытовую технику, а при повреждении рабочего нуля в самой квартире угроза распространится на Вас.

Увидеть, что может произойти, если оборвется нулевая жила, Вы можете на данном видео:

Наглядный обзор неисправности

Как определить опасность?

Чтобы найти место повреждения нулевого провода, можно воспользоваться специальным тестером, который сможет точно показать, где произошел обрыв даже под отделкой стен, как показано на фото ниже (если проводка скрытая). О том, как найти провод в стене, мы рассказывали в соответствующей статье.

Еще один вариант поиска – визуальный осмотр всей цепи. Просмотрите все соединения проводов в распределительном щитке. Возможно, ноль отгорел на одном из автоматов, что не сложно определить и устранить.

Если же обрыв нулевого провода произошел на стояке подъезда, тут уже дело не Ваше и поиском неисправности займется ЖКХ либо специальная служба, которую они вызовут для осмотра силового трансформатора и вторичной цепи в том числе.

Чем защитить домашнюю электропроводку?

Для защиты бытовой электросети от обрыва нулевого провода нужно использовать специальные устройства: реле контроля и ограничители напряжения. Рекомендуем обязательно подключить данные устройства на вводном щитке, чтобы самостоятельно защититься от неблагоприятных последствий.

Источник: https://samelectrik.ru/chem-opasen-obryv-nulevogo-provoda-v-elektroseti.html

Поиск обрыва

Итак, все дома по улице и на районе со светом, в распределительном щитке неполадок также не обнаружилось, а значит, проблема наверняка скрыта где-то внутри стен ваших владений. И после того, как с возможными причинами возникновения неисправностей проводки мы с вами разобрались, самое время перейти к главной теме – поиску обрыва провода в стене. Существует несколько актуальных способов осуществления этой непростой задачи, каждый из которых мы с вами рассмотрим чуть более детально, что наверняка пригодится вам в дальнейшем.

Логика

Да, несмотря на то, что выше мы уже предположили отсутствие пользы от логических умозаключений в некоторых сценариях, она всё же остаётся одним из инструментов определения места аварии, к которому многие прибегают прежде всего. В таком случае стоит детально проанализировать все возможные «намёки», происходившие за последнее время. Постарайтесь вспомнить, не мигал ли свет, или, может быть, проблемы с электричеством были у ваших соседей. Если же недавно проводились ремонтные работы, то вам может удастся быстрее локализировать очаг. Обращайте внимание и на запахи, ведь если произошло замыкание, то вполне вероятно, что вы ощутите характерный запах оплавившейся изоляции. Всё это, конечно, не самые точные источники информации, однако и этого может хватить для своевременного нахождения обрыва.

Индикаторная отвёртка

Если же произошло так, что ни один из логических выводов не подходит к вашей ситуации и не позволяет определить место аварии, то из подручных средств (по крайней мере тех, что должны быть у хорошего хозяина) может оказаться полезной индикаторная отвёртка. Конечно, её полезность можно оспаривать, но в некоторых случаях она позволяет хотя бы локализировать область поражения провода. Правда, работает это довольно своеобразно, так как проверяя наличие фазы, вы сможете проверить целостность только фазного провода, но не нулевого. И это не единственный недостаток этого способа, так как даже при условии того, что индикатор на отвёртке загорится, это и вовсе может не означать отсутствия проблемы.

Проще говоря, с помощью индикаторной отвёртки вполне возможно определить приблизительный участок обрыва, но эта информация не претендует на стопроцентную достоверность. Да и отсутствие опыта в области электрики может негативно сказаться на процессе поисков. К слову, индикатор указывает повреждённую зону, но она должна располагаться не далее 30 см от места диагностики. Тем не менее, такая отвёртка наверняка есть у многих хозяев, так как её стоимость значительно ниже, чем у специализированных приборов.

Детекторы проводки

Известные как сигнализаторы или трассоискатели, детекторы проводки являются специализированными инструментами для поиска скрытой или открытой проводки, по которой протекает электрический ток, а также металлических конструкций. Естественно, в категории моделей данных устройств выделяют несколько различных типов, однако вам для поиска точного места обрыва провода будет необходим именно ручной вариант. Ведь наверняка вам для подобных поисковых работ не понадобятся сложные и дорогостоящие модели, требующие подключения к портативному компьютеру. Да, несмотря на то, что хороший ручной искатель проводки обойдётся вам в пару-тройку раз дороже встречающихся среди электриков сигнализаторов (являющихся более дешёвыми представителями детекторов проводки), они всё же значительно упростят поиски.

При всём этом данные устройства одновременно решают две задачи, среди которых не только локализация обрыва, но и поиск самой трассы, что крайне практично, особенно, если прокладка проводки в вашем доме или квартире проводилась вопреки принятым стандартам. То есть, если провода проходят не вертикально и горизонтально, то никакие отвёртки и тестеры вам не помогут. Именно поэтому данные устройства считается одними из самых надёжных в данной ситуации, пускай их диапазон цен представляется довольно широким.

Как найти неисправную линию с помощью трассоискателя и радиоприемника

При помощи трассоискателя вы сможете быстро найти неисправный участок проводки. В конструкцию прибора входит генератор и приемник. Генератор предназначен для подключения к неисправному проводу: для этого минусовая клемма подключается к целой жиле и заземляется посредством переносного щита. Плюсовая клемма при этом подключается к неисправной жиле. После включения трассоискателя генератор подает в целую жилу импульсы. Чтобы найти неисправный участок, приемник требуется перемещать вдоль маршрута, по которому пролегает электрическая проводка.

Во время работы приемник будет реагировать на импульсы, подающиеся генератором. В это время вы будете слышать характерный писк. Если неисправный участок будет найден, звуковые сигналы прекратятся. Чтобы поиск места обрыва скрытой электрической проводки дал более точные результаты, генератор следует подключить ко второму концу неисправной линии и снова провести процедуру определения неисправности. Зачастую основная проблема кроется в нулевом проводе. В подобных случаях при проверке розетки индикатором на приборе наблюдается крайне слабое свечение. Неопытные в ремонте проводки люди объясняют это, как наличие «двух фаз». Во время проверки розетки мультиметром на контакте фиксируется напряжение в границах 0–220 В.

Если трассоискателя у вас нет, провести обнаружение неисправности можно при помощи радиоприемника. Для этого прибор нужно настроить на любой средневолновой канал и включить в неисправную розетку электробритву или другой бытовой прибор невысокой мощности. После этого перемещайте приемник вдоль маршрута проводки. О том, что вы нашли неисправный участок, подскажут помехи или треск, издаваемые приемником. Как только вы найдете поломку, провода нужно осмотреть. Для этого штробу нужно вскрыть молотком или перфоратором.

Попробуем заняться логикой

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

Схема поиска скрытой проводки в квартире

Исходя из этого, можно предположить следующее:

От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
Линию, как правило, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

Способы определения проводки

Если возникла необходимость найти скрытую проводку в квартире, то можно привлечь к делу специалиста, хотя все не так уж и трудно выполнить самостоятельно. Для этого стоит ознакомиться с разными способами. Причем как с привлечением дополнительных приборов, так и обходясь без их помощи.

Проверенные временем простые способы, как найти обрыв провода в стене, до сих пор пользуются успехом. Но какой из них стоит использовать зависит от конкретной ситуации.

Как отыскать обрыв провода в стене

Первые шаги и проверка распределительного щита

Итак, пока по неизвестным причинам в комнате (одной, нескольких или всех сразу) погас свет, перестали работать электроприборы. Первое естественное действие хозяев – проверить, не общее ли это выключение по улице (подъезду городского дома). Если нет – обращается внимание на распределительный щит – не выбило ли автоматы или не перегорели ли плавкие предохранители — пробки (кое –где еще встречается и такой анахронизм).

Если и здесь все в норме – предстоит поиск неисправностей уже в своих владениях.

С чего начинают. Прежде всего – с «включения логики». Стоит сразу же проанализировать, не проводилось ли недавно в квартире работ, связанных со сверлением стен. Не было ли за последнее время других чрезвычайных происшествий, например, потопа от соседей сверху.

Надо постараться припомнить, были ли какие-то «симптомы заболевания» проводки – моргание света, характерный треск искрения контактов, запах подгоревшей изоляции. Иногда даже такой информации бывает достаточно, чтобы с большой долей точности быстро обнаружить место аварии.

Поиск неисправностей начинают всегда вести от распределительного щитка. Первое – визуальный контроль. Если авария произошла именно здесь, она может выдать себя выскочившим из клеммы или почерневшим контактом на автомате (УЗО). Рекомендуется сразу, вооружившись мультиметром, установленным на измерение переменного напряжения более 250 вольт, проверить, имеется ли напряжение на вводном автомате. Если показания измерения – в норме, однозначно грешить на подачу не нужно, и причина точно находится внутри квартиры.

Перед контрольными замерами нелишним будет еще раз убедиться, что переключатель мультиметра выставлен на переменное напряжение номиналом не менее 250 вольт. Обычно это предел в 500, 600 или даже 750 вольт (в зависимости от модели прибора).

Проверить, конечно, можно и индикаторной отверткой, но она способна показать только наличие фазы. А это – неоднозначная картина, так как обрыв может быть и по нулевому проводу.

Некоторые советуют использовать для проведения подобной диагностики простейший прибор, состоящий из патрона с лампой и двух проводов. Действительно, таким способом, пожалуй, легче всего определить, имеется ли в данном месте (на клемме автомата, в распределительной коробке, в розетке и т.п.) нужное напряжение в 220 вольт. Однако, работа с подобным самодельным «тестером» является весьма небезопасной, и правилами охраны труда — категорически запрещена. И автор, как «законопослушный гражданин», тоже не рекомендует таких способов проверки.
Отсутствие мультитестера не должно являться оправданием. В наше время приобрести совсем недорогой, но в то же время вполне «дееспособный» тестер сможет каждый. И такой прибор должен, наряду с индикаторной отвёрткой, быть у любого хорошего хозяина. Так что будем исходить из посыла, что мультиметр в наличии есть.

После проверки вводной автомат выключается, равно, как и все другие автоматы. И следующим шагом проверяется надежность зажатия проводников в клеммах на всех АВ и УЗО, а также в шинах нуля и заземления. При необходимости – производится подтяжка. Случается и так, что на этом устранение аварии и заканчивается – все, оказывается, крылось в плохом контакте на одной из клемм.

Проверку начинают обычно с распределительного щита – поступает ли входное напряжение, в каком состоянии находятся клеммы, работоспособны ли автоматы и устройства дифференциальной защиты

Кстати, уместно, наверное, будет сразу заострить внимание на некоторых распространенных ошибках, которые частенько допускаются неопытными мастерами при подключении проводов к клеммам автомата (УЗО).

В клемме зажимается медный многопроволочный гибкий проводник без оконцовки. Даже при, казалось бы, качественной обтяжке, контакт со временем может сильно ослабнуть. Или даже вовсе исчезнуть – пережатые тонкие проволочки могут обламываться. В щите вообще лучше не использовать такие провода – надежнее будет одножильный нужного сечения. Но если уж некуда деваться, то провод в обязательно порядке должен заканчиваться клеммным наконечником. Стоят такие детали недорого, их установка – труда не составляет, но контакт получится надежным.

Если для коммутации используются многожильные медные провода, то на их зачищенные концы должны быть напрессованы клеммные наконечники

При подключении провода его зачищенный конец слишком глубоко заводится в клемму. И при затяжке контактная площадка начинает упираться в слой изоляции. Понятно, что обжим самого проводника получается при этом ненадежным, что становится предпосылкой для искрения, нагрева, пропадания контакта.
В одну клемму подключается два провода разного сечения. Контактная площадка при затяжке клеммы упирается в больший по сечению проводник, а контакт на меньшем при этом очень часто становится крайне ненадежным

Чтобы уже полностью закончить со щитом, можно, включив автомат на вводе, последовательно проверить работоспособность всех остальных автоматических выключателей, дифавтоматов и УЗО. Понятно, что с каждого из них, если тот находится во включённом положении, должна выходить фаза. Здесь для проверки будет достаточно индикаторной отвертки. Или опять же применяется мультитестер – замеряется напряжение между выходом автомата (УЗО, АВДТ) и общей шиной нуля.

Убедившись в том, что с распределительным щитом – все в норме, можно переходить к поиску аварийного участка уже в самой квартирной разводке.

Локализация места аварии

Все перечисленные выше действия будут уместны, если напряжение пропало разом во всем помещениях. Но при обрыве провода на каком-то конкретном участке чаще всего и исчезновение питания также ограничивается какой-то областью квартиры или дома. Безусловно, если распределительный щит был смонтирован грамотно, с разветвлением общей подачи после счетчика по отдельным линиям.

У хорошего хозяина так обычно и бывает – выделяется несколько розеточных групп, в том числе — и на отдельные розетки для мощной бытовой техники (стиральные машины, электроплиты, духовки, насосное оборудование и т.п.). Освещение также может быть разделено на группы, например, по помещениям. Если все организовано именно так, на автоматах имеются подписи (или нумерация с «легендой»), то задача существенно упрощается.

Если домашняя электропроводка организована грамотно, то и первичная локализация участка аварии займет считаные минуты

То есть если пропало напряжение на какой-то определенной розеточной группе, но проверка остальных показывает, что все в норме, то сразу ясно – обрыв на конкретной линии. Аналогично и с освещением, если оно погасло только в отдельной комнате (группе комнат), но в других свет горит, и розетки работают.

Узнайте, как рассчитать освещение по площади помещения, изучив алгоритм и удобные калькуляторы онлайн, в специальной статье на нашем портале.

Но часто бывает и так, что все распределение сводится к одному-двум автоматам, и картина поучается неясной. Кроме того, некоторые хозяева могут просто не знать «легенды» своего щита, если они приобрели квартиру или дом с уже проложенной электросетью, и до текущего момента их этот вопрос пока не занимал. И настоятельно рекомендуется посвятить этому время, чтобы опытным путем все же добиться ясности, какой прибор в щитке за что отвечает.

Поиск же участка обрыва ведется от щита к точке, где выявлено пропадание напряжения (розетке, осветительному прибору). Участки могут быть следующими:

Трасса от щита до распределительной коробки.
Участок от распределительной коробки до розетки (выключателя).
Участок между выключателем или коробкой и осветительным прибором.

Нередко встречаются разводки, в которых проводка к розеточным группам не предусматривает распределительных коробок, то есть провод идет непосредственно от щита к конечной точке. Причем, от одной розеточной группы к последующей также может быть протянут кабель. Это сразу бывает заметно, когда к розетке подходит два кабеля: один из них идет от щита, другой – далее на следующую группу.

Итак, следующая задача – точно определить участок, на котором произошел обрыв.

Поиск участка проводки с обрывом

Задача эта непростая и довольно утомительная, особенно если отсутствует схема проложенной проводки. Но все же после первичной локализации аварии, хотя бы по помещению или линии, выполнить ее будет проще.

Поначалу – страшно браться. Но если уже выделена ограниченная зона, в которой по всей вероятности произошел обрыв, то становится проще.

Поиск начинают вести от распределительного щита. Каким образом это можно сделать?

Индикаторная отвёртка помогает определить, есть ли фаза там, где ей положено быть. Например, фаза есть на выходе с соответствующего автомата, далее – в распределительной коробке, но уже отсутствует на размещенной снизу розетке. Вывод напрашивается сам собой – место аварии находится между распределительной коробкой и розеткой.

Индикаторная отвертка далеко не всегда способна показать реальную картину

Казалось бы – все просто, если бы не несколько «но»:

— Во-первых, такой метод помогает определиться исключительно с разрывами фазного провода. Но если оборван нулевой – результата получено не будет. Фаза может на розетке или осветительном приборе иметься, но сами приборы — оставаться в нерабочем состоянии.

— Во-вторых, такая проверка подразумевает работу со всклоченным напряжением в сети. Скажем честно – не лучший вариант для проводки, на которой явно есть авария, и тем более, если мастер не имеет достаточного опыта работы в электрике. Для проверки придется вскрывать распределительные коробки, разбираться со скрутками или клеммными соединениями в них, и по неопытности можно «наделать делов».

Кстати, индикаторная отвертка, помимо всего прочего, способна еще и исказить реальную картину. Случается, что свечение индикатора вовсе не говорит о наличии полноценной фазы, а только о каком-то потенциале, который вполне может быть обусловлен током утечки из другого «источника».

То же самое касается и замера напряжения с помощью мультиметра. И работа под напряжением – опасна, и показания напряжения могут быть весьма противоречивыми.

Как быть?

Самый надежный способ – это прозвон участков. Он сразу покажет целостность провода или наличие разрыва на нем. Используется для этого все тот же мультиметр, но только переведенный в режим измерения сопротивления, в позицию Ω. Во многих тестерах для такой цели вообще предусмотрен специальный режим: если участок цепи обладает нормальной проводимостью — прибор издает звуковой сигнал. Сопротивление медного провода невелико (при сечении 2,5 мм² – всего 0,7 Ома на 100 метров длины), то есть в масштабах дома или квартиры будет крайне несущественными — на индикаторе станет высвечиваться значение «0» или близкое к нему.

Самый, пожалуй, надежный способ найти участок с разрывом цепи – это прозвонка проводов мультитестером

Для проведения такой ревизии, понятное дело, линию следует обесточить. После этого на щите отключаются все провода проверяемой линии – фазный от автомата, нулевой и заземления – от соответствующих шин.

Безусловно, просто так штатными проводами мультиметра прозвонку провести не удастся – тестируемые участки могут быть весьма длинными. Например, щит расположен в прихожей у входной двери, а распределительная коробка – в комнате. Значит, необходимо заранее подготовить «удлинитель» — отрезок гибкого медного провода нужной длины, чтобы хватало до самой удаленной точки, подлежащей проверке. Большого сечения не требуется — достаточно 1,0÷1,5 мм². Этот удлинитель, понятно, следует тоже заранее проверить на целостность, то есть прозвонить.

А чтобы соединения с концами проверяемых участков проводов не вызывало сложностей, удлинитель можно оснастить зажимом-«крокодилом» или, что даже проще и удобнее — клеммой WAGO с рычажным фиксатором. Не будет никаких проблем с подключением удлинителя к проверяемому проводу. Такую же клемму можно расположить и на втором конце удлинителя – свободное гнездо отлично подходит для вставки щупа тестера.

Двойные клеммы WAGO с рычажным фиксатором, остановленные на концах удлинителя, снимут все проблемы быстрого соединения с тестируемым проводом. При подключении к скруткам удобнее будет иметь на конце зажим-«крокодил».

Первым начинают прозванивать участок от щита до распределительной коробки. Для этого в коробке иногда приходится разбирать выполненные там контактные соединения. Важно – перед разборкой необходимо запомнить (зарисовать, снять на камеру мобильника) то, как провода были подключены. Все это будет не столь сложно, если изоляция проводов имеет цветовую маркировку (синий – всегда нулевой, зелено-желтый – заземление, фаза может иметь различный цвет, но обязательно отличающийся от указанных). Если цветовой маркировки нет, то придется подписать провода, например, наклеив на них полоски малярного скотча.

Качественно, по всем правилам выполненные скрутки, конечно, лучше не разбирать – достаточно просто найти место, которого можно коснуться щупом при прозвонке.

Прозвонку каждого из проводов кабеля производят отдельно – получается, чтобы проверить участок предстоит выполнить два или три (при наличии заземляющего проводника РЕ) промера. Если все провода в норме, участок принимается за исправный. Желательно сразу, параллельно с прозвонкой, составлять схему, если ее ранее дома не было – она может еще пригодиться впоследствии. На схеме отмечается, что участок исправен, и переходят к следующему.

Обычно следующим идет кабель от распределительной коробки к розетке. Понятно, что розетку лучше заранее разобрать, чтобы получить доступ к контактам. Заодно – проверить и подтянуть контакты на клеммах.

Если же подключение розеток выполнено, минуя распределительные коробки, то получается и вовсе один прозвон, чтобы убедиться в целостности линии. Правда, если к розетке подходят два кабеля, то один из них, как уже говорилось выше, уходит на другую розеточную группу. Его следует отсоединить, чтобы проверить этот участок отдельно.

При проверке линии освещения приходится прозванивать чуть больше. Отдельно – линию питания от щита до коробки. Далее – нулевой провод от коробки до светильника (и провод РЕ, если он имеется). Затем – фазный провод от коробки до выключателя, затем – участок от выключателя до светильника.

Но в любом случае, как правило, вся проверка на ранее локализованной аварийной линии ограничивается прозвонкой двух-трех участков кабеля. И рано или поздно будет выявлен тот провод, на котором произошел обрыв. Следует проверить его несколько раз, чтобы убедиться в правоте своих умозаключений. Например, отсутствие проводимости может быть вызвано просто плохим прижимом щупа мультиметра к оголенному концу провода. Но после нескольких попыток «упрямое молчание» прибора все же докажет, что оборванный проводник найден.

Поиск точного места обрыва

Это, пожалуй, наиболее сложный этап проведения диагностики. И без специальных приборов зачастую желаемого результата не добиться.

Участок стены, в котором находится поврежденный кабель, необходимо тщательно обследовать визуально. Не исключено, что причиной стало механическое повреждение проводки – об этом уже говорилось.

Следует и сразу принять решение – будет ли заменяться весь участок проводки, либо в планах – отыскать место обрыва и постараться срастить проводник.

В том случае, если дефект, с большой долей вероятности, образовался по причине ветхости давно проложенных проводов, то лучше даже не морочить голову, а менять весь поврежденный участок (в идеале – и вовсе всю проводку в доме или квартире, но это уже требует капитального подхода). Нет никакой гарантии, что после проведения восстановительных работ аналогичный дефект не появится вновь, рядом с местом выполненного сращивания.

Иногда намного проще и выгоднее бывает пожертвовать отделкой и полностью заменить выявленный дефектный участок скрытой проводки

Поиск с помощью специальных детекторов проводки

Понятно, что для того, чтобы найти точку обрыва, необходимо для начала как минимум знать, где же конкретно в толще стены проходит кабель. Иными словами – знать, где искать. О правилах прокладки проводки уже вкратце говорилось выше. Даже расположение распределительных коробок, розеток и выключателей может стать подсказкой – вмурованные кабели должны располагаться вертикально и горизонтально.

Что важно знать о прокладке скрытой проводки в доме или квартире
Если в планах – обновление всей домашней проводки с переустановкой розеток и выключателей, следует заранее ознакомиться с основными правилами ее прокладки. Подробнее об этом рассказывается в специальной статье нашего портала «На какой высоте устанавливать розетки».

Однако, если ясности нет, то придется для начала обнаружить эту «трассу». Для этого используются специальные приборы – детекторы проводки. Кстати, некоторые из них способны сразу показать и тот локальный участок, на котором произошел обрыв фазы. То есть разом решается две задачи.

Понятно, что такие приборы есть далеко не у каждого хозяина. Что ж, можно или приобрести (если это видится доступным по стоимости – он наверняка еще пригодится в будущем), или поискать возможность краткосрочной аренды. Кстати, если уж на какое-то время в руки попал такой прибор – не поленитесь, «просканируйте» все свои жилые владения и составьте схему расположения скрытой проводки – эта информация никогда не будет лишней.

Одним из наиболее популярных среди домашних мастеров является детектор «Eltes Дятел Е121». Прибор способен обнаружить находящуюся под напряжением (и только!) проводку под слоем штукатурки толщиной до 20 мм. Обычно этого бывает достаточно.

Детектор фазного напряжения и скрытой проводки «Eltes Дятел Е121»

Четыре разных порога чувствительности позволяют выявить место прохождения кабеля с довольно высокой точностью. «Дятел» также широко используется и в роли обычного бесконтактного фазного индикатора, например, при проверке правильности подключения проводов в распределительном щите или при выполнении других электромонтажных работ.

Как недостаток – не может точно выявить проводку, расположенную в гильзах или закрытую слоем бетона. Не стоит полагаться на него и при поиске проводки, временно не подключенной к сети – фаза должна быть обязательно.

Видео: Как пользоваться детектором скрытой проводки «Eltes Дятел Е121»

Более совершенными являются приборы, представляющие собой комплект из генератора сигнала и приёмника. С помощью подобного оборудования, подавая на участок срытой проводки, отключённой от сети, сгенерированный сигнал заданной частоты, можно очень точно определить точку обрыва провода.

Ну а в режиме работы без генератора приемник способен определить расположение скрытой проводки, находящейся под напряжением. Типичный пример подобных приборов – отечественный комплект «Лис М» или, более совершенный, «Лис 100».

Видео: Комплект для поиска расположения и дефектов скрытой проводки «Лис М»

Разнообразие детекторов скрытой проводки с возможностью обнаружения дефектных участков в наше время – весьма широкое. Наверное, понятно, что многие из таких устройств позволяют и вовсе обходиться без предварительных этапов поиска участков обрыва – при наличии схемы проводки можно сразу переходить к поиску точки размыкания цепи.

Проблема лишь в том, что качественные приборы с высокой чувствительностью и точностью определения – весьма дорогие. Кроме того, они требуют определенных навыков в работе. И далеко не каждый электрик рискнет дать даже на короткий срок свое оборудование в пользование дилетанту. А так как наша публикация рассчитана именно на начинающих, приходится объяснять простейшие методы диагностики.

Использование подручных или самодельных приборов

Что делать, если нет возможности хотя бы на время обзавестись детектором скрытой проводки?

При неглубоком залегании кабеля в стене можно попробовать «нащупать» фазу, то есть, при удачном раскладе — и место, где она пропадает (точку обрыва) с помощью обычной индикаторной отвертки. Взяв ее примерно так, как показано на иллюстрации ниже, начинают «сканировать» предполагаемый участок расположения кабеля. Если повезёт, то наличие фазы проявится свечением индикатора. Хотя, если честно, вероятность удачного исследования, скажем так, невысока.

Поиск фазного провода в стене с помощью индикаторной отвёртки. При определенной доле везения и неглубоком залегании кабеля – может и сработать.

Более чувствительным, а значит – и более точным может при подобном поиске стать бесконтактный индикатор фазы. Кроме того, он обычно оснащается еще и звуковым сигналом, что облегчает обнаружение скрытого провода. А «технология» поиска – такая же, как и с индикаторной отверткой.

С бесконтактным индикатором фазы – больше шансов на успех. Но все равно – результат не гарантирован.

Встречаются советы – воспользоваться обычным портативным радиоприемником. Его настраивают на частоту примерно в 100 кГц и ведут вдоль стены на предполагаемом участке прохождения кабеля и локализации обрыва. При этом наличие фазы и ее отсутствие должны проявиться наличием и отсутствием явно наводимых помех – шумов.

Точность, конечно, невысока, но примерный участок обрыва обнаружить все же можно

Примерно таким же образом – появлением наведенного фона или шумов на фазу может реагировать чувствительный микрофон, подключенный к усилителю (например, старому магнитофону, включенному на режим записи).
Некоторые пользователи рекомендуют самостоятельно изготовить простейшие детекторы проводки. Набор радиоэлементов требуется совсем небольшой, да и схема сложностью в монтаже не отличается. Вполне можно обойтись даже без изготовления печатной платы.

Вот парочка примеров:

Схема №1

Схема простейшего детектора на базе полевого транзистора

Первую схему можно назвать, пожалуй, самой простой. В элементарную базу входят:

VT1 – полевой транзистор КП103 (вне зависимости от последующего буквенного обозначения).
BF1 – акустический индикатор – это может быть динамик, но удобнее использовать наушники.
SA1 – любой удобный (имеющийся) микровыключатель.
GB1 – источник питания в качестве, которого достаточно батарейки АА (ААА) напряжением в 1.5 вольта.

В качестве антенны в данном случае может служить сам металлический корпус полевого транзистора. Чем ближе к проводу, в котором имеется фазное напряжение, тем будет громче раздаваться звук в наушниках (частотой около 50 Гц). При определенном старании можно довольно точно обнаружить и месторасположение кабеля, и точку, начиная с которой фаза пропадает.

Схема №2

Этот вариант – несколько понадежней и почувствительней. В нем, кроме полевого транзистора, применено еще и усиление полученного сигнала.

Более совершенная схема самодельного детектора скрытой проводки

Элементы VT1, BF1, SA1 и GB1 – точно такие же, как и в предыдущей схеме. Кроме того, используются:

VT2 – транзистор, выполняющий роль усилителя. Подойдут КТ3102 или КТ3107 с любыми буквенными индексами.

R1 – резистор 5.1 МОм.

R2 – резистор 3,6 кОм.

Антенной в данном случае выступает отрезок медного провода длиной от 20 до 50 мм. Точность поиска расположения кабеля от этого только выигрывает. А сама «технология» поиска – такая же, как и со схемой №1.

Обратите внимание – все перечисленные способы поиска обрыва рассчитаны на обнаружение фазного напряжения. И, кстати, большинство приборов-детекторов заводской сборки, не оснащенных генераторами сигналов, работают также по этому принципу. То есть, походят для случаев, если обрыв, как показывает предварительная прозвонка участков проводки, был именно на фазном проводе. При этом, конечно, автомат на щитке должен быть включен, и работу, соответственно, следует проводить с соблюдением всех необходимых требований безопасности.

А как быть, или предварительная прозвонка показывает, что повреждён нулевой проводник? Как тогда найти место его обрыва? Ведь прибор попросту не даст ясной картины – он будет реагировать на идущую параллельно фазу.

Поступают таким образом.

Вначале обесточивают участок.
Затем вынимают все провода из клемм в щитке, отключают их и на противоположном конце тестируемого участка (в розетке, выключателе или монтажной коробке, если обрыв обнаружен межу нею и щитком). Одним словом, тестируемый участок должен быть гарантировано отключен с обеих сторон.
Далее, нулевой провод, на котором ищется обрыв, временно подключают со стороны щита к фазному контакту. После этого – включают автомат.
Производится поиск обрыва по методикам обнаружения фазного напряжения.
После обнаружения обрыва сразу же, не откладывая (чтобы не забыть!), отключают питание и убирают нулевой провод с фазного контакта.
После проведения ремонта повреждения все подключается по нормальной схеме.

После того как место обрыва определено, остается заняться ремонтом.

Для этого аккуратно с помощью молотка и зубила, удаляется участок штукатурки, закрывающий проводку. Чтобы не повредить кабель, тем более, если диагностика проводилась приборами со, скажем, не выдающейся точностью, лучше выбирать штрабу с отступом от предполагаемой линии прохождения провода влево – вправо (или вверх – вниз, на горизонтальном участке) на 50 мм. Длина выбираемой штрабы берется такой, чтобы ее было достаточно и для удаления поврежденного участка кабеля, и для зачистки концов с обеих сторон, и для вставки перемычек с их качественным припаиванием (скрутки здесь явно нежелательны), и для последующей надежной изоляции как минимум в два слоя.

Ремонт поврежденного участка обычно проводится припаиванием перемычки с последующей изоляцией термоусадочными трубками

Алюминий, конечно, тоже можно паять. Но для этого требуется специальные составы (флюс) и, конечно, умение выполнять подобные соединения. Да и вообще (ИМХО) – от поврежденного участка алюминиевого провода лучше вообще избавиться, заменив его на медь. «Зарывать» же в штукатурку клемму или скрутку — дело весьма рискованное.

Останавливаться на проблемах ремонта поврежденного участка – не станем, так как эта тема все же требует более широкого рассмотрения, и ей лучше уделить внимание в отдельной статье. Но чтобы понятие и о поиске участка аварии, и о ликвидации обрыва стала еще более полным, предлагаем посмотреть интересную видеоподборку, в которой показан один из вариантов выполнения подобных работ.

Как найти обрыв провода в стене: эффективные методы и рекомендации

Электроэнергия в наше современное время играет важную роль, поскольку от нее многое зависит. Все мы пользуемся электрическими приборами, которые существенно упрощают нашу жизнь.

К тому же, любая производственная сфера не обходится без данного вида энергии.

Но время от времени может возникнуть вопрос – как найти обрыв провода в стене? В домах жилого сектора проводка бывает открытой либо скрытой, причем последний вариант встречается в большинстве случаев.

Для решения задачи не обязательно обладать профессиональными навыками либо вызывать на дом квалифицированного специалиста. Иногда достаточно простого желания и некоторых усилий, и тогда проводка станет «открытой для взора». Причем можно даже обойтись без использования специальных приборов.

Когда возникает необходимость

Необходимость в поиске скрытой проводки возникает обычно по разным причинам:

проведение перепланировки;
обрыв цепи;
сверление перегородки.

Перепланировкой обычно занимаются те жильцы, которых со временем не устраивает их обстановка, и они желают привнести в свое жилище что-то новое. К примеру, сделать дверной проем в новом месте. Для этого необходимо знать способы, как найти проводку в стене, чтобы избежать неприятностей. Также есть и другие причины для проведения таких работ.

Читайте также Как сделать дверной проем в бетонной стене

Что касательно обрыва цепи, то это настоящая проблема. Необходимо не только найти месторасположение проводки, но и определить, где именно произошел обрыв фазного либо нулевого проводника.

Необходимость в сверлении перегородки возникает при желании повесить настенное крепление для телевизора или прочей бытовой техники.

Также это может быть актуально в случае монтажа настенных светильников, если надо повесить картину, полку и т. д.

А поскольку в этом случае следует проделать несколько отверстий, следует знать, как располагаются провода. В противном случае это чревато многими неприятностями, включая и риск для жизни.

Подобная необходимость еще возникает при покупке новой квартиры, так как новый владелец должен знать все техническое оснащение своего жилища. И первым делом стоит знать, где именно проходит электрическая линия.

Характер неисправностей

Многих домашних мастеров интересует, как найти и устранить обрыв провода в стене своими руками. Но также важно понимать, что подразумевается под неисправностью электрической сети.

Как правило, неполадки обусловлены рядом факторов:

неправильный монтаж;
повреждение изолирующего слоя;
обрыв проводов;
нарушения целостности элементов цепи;
высокая нагрузка на проводку.

Сами симптомы неисправности при этом следующие:

отсутствие признаков наличия нуля либо фазы;
нет ни фазы, ни нуля;
наличие искр;
короткие замыкания;
защитные автоматические устройства срабатывают регулярно.

Зачастую причина неисправностей проводки заключается в нарушении технологии прокладки электросетей. Либо для монтажа и подключения было подобрано неверное сечение, либо использовалась старая добрая и известная многим домашним умельцам методика – скрутка проводов.

По этой причине, если квартира была приобретена на вторичном рынке, желание знать, как найти обрыв провода в стене своими руками, будет более чем оправдано. При необходимости лучше исправить сразу все недочеты после переселения на новое место.

Классификация неисправностей

В большинстве случаев поломки локализуются в местах соединения проводов с выключателями освещения, розетками. Также неисправность может быть в районе местонахождения распределительных коробок и на участках подключения проводки к автоматическим приборам электрощита. Данный характер поломок соотносят с I классом, что составляет более половины всех случаев проблем с электропроводкой.

II класс неисправностей – это проблемы в отношении скрытой проводки. В свою очередь это связано с проведением монтажных работ при ремонте, когда мастера вынуждены нарушать целостность бетонных перекрытий. К примеру, провод легко можно повредить в процессе вкручивания шурупа либо сверления дрелью, что приводит к нарушению его изоляции.

В результате это заканчивается коротким замыканием в стене. Причем сама проблема может начать проявляться не сразу после окончания ремонта, а гораздо позднее.

То есть нарушение изоляционного слоя проводов после контакта со сверлом или шурупом в полной мере даст о себе знать спустя несколько месяцев.

Как найти обрыв в скрытой проводке в стене? Здесь мы плавно переходим к III классу поломок, что обычно не связано с вмешательством сторонних предметов либо оборудования.

К счастью, такое явление встречается достаточно редко и происходит в результате износа алюминиевых проводов либо повышенной нагрузки на электрическую сеть.

В этом случае найти место обрыва без использования специальных приборов практически невозможно.

Самое безобидное, что может случиться в результате обрыва – это отсутствие напряжения на каком-либо участке цепи. А вот искрение и короткое замыкание — это уже более серьезная проблема.

Способы определения проводки

Методика наших предков

Высокая стоимость профессиональных приборов не каждому домашнему мастеру по карману. И поэтому они ищут способы, как отыскать нужную проводку в стене без помощи специального оборудования. А ведь дедовские способы были не раз проверены временем на практике и хорошо себя зарекомендовали.

Это сейчас, когда прогресс шагнул далеко вперед, реализовано множество приборов и инструментов, а тогда, во время СССР такого многообразия не было. Наши деды и прадеды прекрасно обходились без специального технического оснащения. Но и в наше время старые методики могут прийти на помощь, и каждая из них отличается по степени точности.

Визуальная диагностика

Обычно такая методика работает в случае проведения запланированного капитального ремонта. Причем она актуальна по большей части в отношении кирпичных либо бетонных стен. Как найти проводку в стене без прибора своими руками? Для этого достаточно снять все старые обои и тщательно осмотреть стены.

Как правило, скрытую укладку проводов можно обнаружить сразу – ее выдают штробы, под которыми как раз и располагаются провода. Эти линии не так сложно заметить, так как они выделяются на общем фоне: шпаклевка в этих местах более шершавая, оттенок также другой.

«Прослушиваем» стены

При использовании данного метода понадобится радиоприемник, которые следует настроить на определенную частоту (100 кГц). Прибором следует провести вдоль стен, в местах предполагаемой электропроводки. Там, где есть напряжение, приемник начнет издавать шум.

Также в качестве хорошей альтернативы радиоприемнику можно воспользоваться микрофоном, подключенным к магнитоле. Технология здесь такая же – аккуратно вести его вдоль поверхности стен. При вхождении в зону с током будет слышен треск либо шум – электрическая сеть найдена.

При решении, как найти и устранить обрыв провода в стене посредством микрофона либо радиоприемника, следует учесть высокую погрешность – 150 мм. В связи с этим, руководствуясь сигналами с данных приборов, желательно соблюсти меры предосторожности. Во избежание поражения током следует немного отступить.

Логика в помощь

Отыскать месторасположение проводки можно, подключив толику логики. Если монтажом электрической сети занимался профессионал, то все провода обычно располагаются в горизонтальной либо вертикальной плоскости в перегородках квартиры или дома. При этом каждый специалист в области электрики знает, что все повороты должны делаться исключительно под прямым углом (90°).

Чтобы решить, как найти обрыв провода в стене, цепь логических рассуждений выглядит следующим образом:

От любого выключателя либо розетки провод поднимается вверх, а далее у самого потолка направлен в сторону распределительной коробки. В связи с чем, в данном месте лучше не вбивать гвозди, не вкручивать шурупы и не работать дрелью.
В соответствии с правилами, электрическая линия проходит в 10-15 см от потолка и в 10 см от пола.
С учетом всех определенных электрических точек можно визуально представить всю схему проводки, зарисовав ее на бумаге.

Читайте также Утеплитель для стен снаружи дома на даче

В то же время полностью безопасным данное визуальное восприятие назвать никак нельзя. Полученные сведения лучше закрепить проверенными дедовскими способами. Однако все же надежнее воспользоваться специальными приборами.

«Прозвонка» электропроводки или как найти место разрыва мультиметром

Данная методика по определению проводки в квартире или частном доме придется по вкусу многим радиолюбителям. Здесь потребуется использование мультиметра – данное устройство сочетает в себе функции нескольких электронных приборов (амперметр, омметр, вольтметр). Среди них наибольшее распространение получили модели:

LA-1014 – способен точно определить месторасположение не только электрической сети, но и обнаружить места обрыва. С его помощью можно оценить состояние компьютерной либо телефонной линии, а также места, где есть замыкание.
ПМВ-504Фб ПМВ-503б ПМЕ-92б МЗ-440 – с помощью этих приборов тоже можно найти места обрыва проводов и оценить состояние скрытых кабелей.

Естественно, профессиональные приборы стоят дорого, но для наших целей можно воспользоваться дешевым аналогом – подойдет любой китайский мультиметр. Также еще необходим полевой транзистор марки КП103А, КП303,2SK241.

Прибор следует перевести в режим измерения сопротивления (200кОм), а щупы соединить с контактами электронной детали – один с левым (сток), другой со средним (исток). Правый контакт используется как антенна.

Как найти обрыв провода в стене? Принцип действия основывается на следующем – как только полевой транзистор попадает в электромагнитное поле, его внутреннее сопротивление меняется. Это легко фиксируется мультиметром.

Таким ручным приспособлением также следует водить вдоль стен, как при использовании радиоприемника или микрофона. И в том месте, где тестер покажет максимальное значение – проводка найдена.

Прикрепив к свободному выводу кусочек медной проволоки, можно заметно повысить чувствительность прибора.

Специальные приборы

При использовании специальных приборов месторасположение проводки или даже разрыва будет обнаружено с высокой степенью точности. И если средства позволяют, стоит воспользоваться ими. И первое, что приходит на ум – металлоискатель. Как известно, провода делаются из металла, в силу хорошей проводимости материала. Следовательно, электросеть с помощью этого прибора легко обнаружить.

Однако не имеет смысла задумываться над тем, как найти обрыв проводки в отношении железобетонных стен – металла здесь очень много. Тем не менее, в большинстве случаев устройство считается практически незаменимым. К тому же у многих людей имеется такой прибор для разных целей.

Тепловизоры отличаются более точными результатами, однако их цена очень высока, чтобы применять их в быту. Рациональнее вызвать мастера на дом, что обойдется гораздо дешевле, нежели стоимость дорогой вещи. К тому же применять такое профессиональное оборудование придется в редких случаях, а поэтому эта трата в полной мере неоправданна. В то же время услуги специалиста тоже стоят недешево.

Доступные варианты

Причем с помощью данного детектора можно не только определить точное местонахождение проводов, но и обнаружить места их обрыва.

Глубина залегания электрической линии, с которой способен работать прибор, составляет до 70 мм, чего более чем достаточно для большинства квартир.

Другой не менее полезный помощник в решении задачи, как найти обрыв провода в стене – это сигнализатор «MS» от китайского производителя. Только к такому тестеру следует приноровиться, поскольку устройство одинаково реагирует и на проводку, и на вбитый в стену гвоздь. «Набив руку», уже можно различать сигналы.

Прибор не способен находить провода, «одетые» в фольгированный экран, и поэтому многие электрики обходят его стороной. Однако в бытовых условиях использование сигнализатора оправдывает себя.

Кроме того, отыскать проводку можно индикаторной отверткой. Только способ работает при неглубоком залегании токопроводящих жил. К тому же обесточенные и экранированные провода данный инструмент тоже определить не способен.

Источник: http://fjord12.ru/article/418264/kak-nayti-obryiv-provoda-v-stene-effektivnyie-metodyi-i-rekomendatsii

Причины повреждения

Если вы решили не дожидаться специалиста и найти обрыв провода самостоятельно, то с большой вероятностью у вас это может получиться, даже при отсутствии специальных навыков и инструмента. Однако прежде чем приступать к этим поискам вам наверняка будет полезно узнать о возможных причинах повреждения проводки. Несмотря на то, что таких причин не много, будет лучше, если вы заранее будете знать, к чему стоит готовиться после обнаружения проводки и места обрыва. В большинстве случаев многие причины обрыва провода носят «антропогенный» характер. То есть, дело здесь конечно заключается не во влиянии на экологию, но именно в человеческом факторе возникающих проблем.

Например, довольно частой практикой ранее являлась скрутка проводов, обматываемая на конечном этапе изолентой, что приводило к «долговечному и надёжному» соединению. Понятно, такой тип соединения, пускай и неприемлем, но всё же имел место, да и поныне может быть обнаружен в квартирах, где ремонт не проводился со времён выдачи дома в эксплуатацию. И несмотря на то, что они могут долго выполнять свою функцию, со временем такие соединения начинают сильно нагреваться, что может привести к неисправностям, а то и к пожару.

Другой, не менее редкой субъективной причиной возникновения обрыва, может стать сверление отверстий и забивание гвоздей в стены, понадеявшись на интуицию. Вы можете и не обладать рентгеновским зрением для предварительного определения местонахождения проводки, но, если вдруг в процессе проделывания отверстия в стене свет погас, значит вы попали в яблочко. Правда тогда и искать место обрыва долго не придётся. Только вот не исключено, что вы можете и просто слегка задеть провод, повредив изоляцию. Такой сюжет менее предсказуем, так как исчезновения света может и не последовать. По крайней мере моментального. С лёгкими повреждениями проводка может прослужить ещё какое-то время, однако потом неизбежно случится замыкание, а вы уже и не вспомните о том, что могло послужить причиной.

Самой сложной в плане локализации причиной обрыва проводки является банальное старение. Да, со временем провода изнашиваются, становясь более хрупкими, и возникновение обрыва может произойти абсолютно в любом месте. Учитывая абсолютную спонтанность возникновения проблем по этой причине, их обнаружение считается наиболее затруднительным, тем более потому, что никакие логические цепочки здесь построить попросту не удастся.

Признаки и типы неисправностей – 3 класса поломок

В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.

Неправильный монтаж может в дальнейшем привести к неисправностям в проводке

Определить поломку удается по следующим признакам:

отсутствие нуля или фазы;одновременное отсутствие и фазы, и нуля;появление искр;короткие замыкания;регулярные срабатывания защитных автоматических устройств.

Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения. Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.

Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.

К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.

Короткие замыкания — один из признаков неисправности

К распространенным причинам обрыва также относится нарушение технологии прокладки проводки: монтаж и подключение проводов с неправильным сечением, их соединение методом скрутки.

Самое «безобидное» последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

Доступные варианты

Такое устройство, как сигнализатор Е-121 или всем известный «Дятел» будет лучшим вариантом для поиска скрытой проводки в своей квартире либо доме. Соотношение цена-качество у такого прибора находится на оптимальном уровне. Причем с помощью данного детектора можно не только определить точное местонахождение проводов, но и обнаружить места их обрыва. Глубина залегания электрической линии, с которой способен работать прибор, составляет до 70 мм, чего более чем достаточно для большинства квартир.

Источники:

https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/kak-najti-obryv-provoda-v-stene.html
http://stroim42.ru/2018/09/07/как-найти-обрыв-нулевого-провода-в-сте/
http://remstroiblog.ru/ruslan/2019/02/18/5-sposobov-kak-nayti-obryiv-provoda-v-stene/
http://obustroen.ru/inghenernye-sistemy/elektrichestvo/provodka/kak-najti-provodku-v-stene.html
http://sdelalremont.ru/kak-obnaruzhit-skrytuyu-provodku-v-stene.html
http://fb.ru/article/418264/kak-nayti-obryiv-provoda-v-stene-effektivnyie-metodyi-i-rekomendatsii

Найти кабель в стене, найти обрыв кабеля в стене в Москве

Планируя практически любой ремонт в квартире или частном доме, важно знать, как располагаются элементы скрытой проводки, чтобы случайно их не повредить. Ведь ситуации, когда «шальной» дюбель входит именно в кабель, совсем не редкость.

Почему мы?

Умеренные цены при высоком качестве
Выезд в день обращения
Работаем по всей России
Полный цикл работ от поиска и определения места утечки до восстановительно строительно-монтажных работ «под ключ»
Использование передовых технологий и оборудования
Опыт работы специалистов больше 10 лет

Зачем еще нужен поиск кабелей?

Вы решили, что для ощущения тотального комфорта необходимо перепланировать квартиру, например, перенести дверной межкомнатный проем в городской квартире или оконный проем на стене частного дома. Для этого обязательно нужно знать, где проходят токоведущие жилы.
Возникла необходимость обустроить на стене глубокое крепление – например, для телевизора или солидного по весу бра.
Вы приобрели новое жилье и хотите понимать, как проходят провода, где располагается распределительная коробка.
Обрыв кабеля. Уже случившийся обрыв требует обнаружения места и устранения проблемы.

Наши преимущества

Демократичная цена

Оперативность

Использование передовых технологий и оборудования

Бесплатный выезд специалистов в день обращения

Расчет стоимости работ

Виды работ	Обследование трассоискателем или тепловизором до 15 м²	Обследование тепловизором или трассоискавтелем до 100 м²
Поиск кабеля в стене	от 3 500 руб	от 10 000 руб

Как найти кабель в стене?

Теоретически существуют «бескровный» способ обнаружения кабеля – сверка данных по плану. Однако план не всегда имеется под рукой, а даже если и есть в наличии, то не всегда 100% информативен (так например, в нем может оказаться устаревшая информация, без учета перенесенной на новое место проводки).

Представим информацию о том, как найти кабель в стене в табличной форме с описанием плюсов и минусов каждого способа.

Инструментарий и метод его применения	Плюс	Минус
Отвертка индикатор. Улавливает электромагнитное поле, которое излучает проводка.	Дешевый и несложный метод	Погрешность в 20-25 см Отвертка «не найдет» провода без напряжения, а значит, найти обрыв кабеля в стене не удастся.
Сигнализатор скрытой проводки	Недорогой прибор, позволяющий самостоятельно искать провода в стенах	Может давать ложноположительные сигналы. Не проходит сквозь экранированную защиту.
Тепловизор	Определит действующую или перебитую жилу, утечку тока	Высокая стоимость

Заказать услугу по поиску кабелей в стене

Специалисты ООО «Инженерные изыскания» предлагают свои услуги по поиску проводов действующих и перебитых – замурованных в стенах различных объектов. Пригласить специалистов с высокотехнологичным оборудованием вы можете, обратившись к ним по телефону +7 (965) 159-61-31, или продиктовав заявку нашему диспетчеру в офисе компании +7 (499) 722-65-94. Отправляемся на объекты круглосуточно!

Вас может заинтересовать

основные нюансы ремонта скрытой электрической проводки

Содержание

Скрытая электропроводка и причины ее поломки

Скрытая электропроводка предполагает прокладку силовых кабелей и других элементов электросистемы несколькими вариантами, например, в гофрированных трубах под штукатуркой или в штробах внутри стен и полов, в трубах над навесным потолком, а также внутри других строительных конструкций: гипсокартонных и деревянных перекрытий или пластиковых стеновых панелей.

Несмотря на то, что скрытая проводка изолирована и максимально защищена от механических воздействий, поломка такой электросети не является редкостью: её итог – разрыв цепи или короткое замыкание. Рассмотрим основные причины, из-за которых это часто происходит.

Причина	Краткое описание
Механические повреждения	Например, во время сверления стены для установки кронштейна для телевизора повреждается фазный или нулевой провод, который проходит внутри заштукатуренной штробы. Чтобы этого не произошло пользователю важно знать трассировку скрытой проводки, то есть все те места, где в его квартире проходят силовые кабели.
Перегрузка сети	Помимо механических воздействий, разрыв цепи может произойти из-за токовой перегрузки, возникающей при неисправной защите, включении неисправных электроприборов или неравномерном распределении нагрузки. Например, подключение к одной розетке множества электроприборов приводит к перегрузке сети и чрезмерному нагреву кабеля, особенно в местах соединений, что ускоряет износ его изоляции (она рассыхается) и приводит к короткому замыканию. Обратите внимание! Если сечение провода и номинал защитного автомата выбраны верно, то повреждение проводки от короткого замыкания или перегрузки маловероятно. О том, как правильно выбрать кабель для электропроводки, можно прочитать нашу статью «Выбор кабеля для электропроводки в доме».
Некачественный монтаж	Неправильно подобранные автоматические выключатели или сечение проводов, несоответствующая затяжка их винтовых соединений, ошибочная схема подключения – все эти ошибки также могут привести к поломке домашней электросети.
Старение проводов	Все силовые провода, особенно алюминиевые, подвержены процессу старения: из-за коррозии или окисления их жилы со временем становятся шероховатыми, а изоляция – хрупкой. Кроме того, в местах изгибов провода под действием силы тока могут появится изломы.

На неполадку электропроводки будет указывать частичное прекращение подачи электрического тока: отсутствие напряжения в розетке или неработающее в помещении освещение.

Обратите внимание!
Если пропадание электрического тока в квартире сопровождается задымлением и характерным запахом, а автоматический выключатель не сработал, во избежание пожара необходимо незамедлительно отключить вводной автомат в электрощите.

Выявление причины неисправности проводки и её устранение

Ремонт скрытой электропроводки в квартире возможно выполнить своими силами, это не создаст больших сложностей. Самое главное, соблюдать принципы безопасности, иметь инструменты и последовательно выполнять необходимые действия.

Механическое повреждение кабеля

Если поломка кабеля произошла вследствие механического воздействия, например, во время сверления стены, то проблема ясна: пробит провод и, соответственно, необходимо выполнить ремонт поврежденного участка.

Прежде чем выполнять основные работы, в электрощите потребуется отключить автоматический выключатель группы, в которой перебит кабель.

Некоторые специалисты советуют полностью заменять поврежденный отрезок провода от распределительной коробки до розетки или выключателя во избежание дополнительных соединений. Однако в некоторых случаях это сделать невозможно из-за сложности демонтажа.

Если поврежденный провод находится в стене из гипсокартона, вагонки, фанеры или пластиковых панелей, то можно использовать несколько вариантов его ремонта в зависимости от особенностей электропроводки:

вскрыть всю перегородку в месте обрыва и произвести соединение поврежденного провода;
выпилить в месте повреждения провода специальное отверстие для установки распределительной коробки и соединения в ней поврежденного провода;
подсоединить к повреждённому кабелю новый и попробовать протащить его внутрь стены, вытаскивая оттуда старый (данный вариант потребует отсоединения поврежденного участка кабеля от других элементов электросети и подойдет, если кабель не имеет большой длины и проложен в гофрированной трубе, иначе его протаскивание может быть невозможно).

Чтобы выполнить ремонт кабеля внутри бетонных и кирпичных стен, необходимо сначала аккуратно очистить штукатурку в штробе, где он был поврежден. Как правило, для этого используются зубило, стамеска и молоток. Очистка штробы выполняется примерно на 15 см в каждую сторону от места поломки. Затем разрыв кабеля зачищается и подготавливается. В стене высверливается отверстие для установки распределительной коробки, в которой кабель соединяется с помощью, например, коннекторов. Место соединения обязательно изолируется.

Обратите внимание!
Распределительная коробка необходима для того, чтобы изолировать место соединения проводов от горючих материалов стены и исключить опасность возгорания.

Повреждение кабеля немеханического характера

Если обрыв цепи или короткое замыкание произошло без механического вмешательства, то сначала необходимо определить участок и конкретное место проводки, на которой произошла поломка. В большинстве случаев проблема возникает в местах соединения проводов или в местах их подключения к розеткам, выключателям или в самом электрощите.

Для поиска неисправного участка необходимо временно отключить электричество на линии, где произошла поломка, затем открыть все контакты, чтобы их можно было легко протестировать на присутствие фазы. В этом поможет обычная индикаторная отвертка.

Проверка состояния всех элементов поврежденной линии выполняется при включенном автомате группы, начиная от его контактов и заканчивая контактами в распределительных коробках, розетках и светильниках. Если на одном из элементов фаза будет отсутствовать, значит поврежденный участок находится между ним и предыдущей частью цепи, ведущей к электрощиту.

Если проблема в самом контакте или элементе электропроводки, то его нужно заменить.

Если же с ними все в порядке, то разрыв цепи произошел где-то посередине провода, значит потребуется определить место его разрыва в стене. Для этого также можно использовать индикаторную отвертку. Она подойдет, если провод залегает неглубоко, например, под небольшим слоем штукатурки.

При более глубоком расположении проводов в стене потребуется специальный прибор, который имеет название тестер-трассоискатель. Стоит он немного дороже индикаторной отвертки, зато более эффективный: перемещая его по линии скрытой проводки, можно легко определить место обрыва провода с максимальной точностью. Кроме того, если пользователь не переставляет, где в стене проходит кабель, то данный прибор поможет и в этом.

Когда место поломки найдено, потребуется выполнить все те же действия, которые были описаны выше при механическом повреждении кабеля.

Если с фазным проводом все в порядке на всей поврежденной линии, значит поломка произошла с нулевым проводником. Чтобы проверить его работу потребуется отключить от неработающей линии электропроводки всю нагрузку, а затем в автоматическом выключателе группы поменять местами выход фазного и нулевого провода. Далее потребуется выполнить проверку всех элементов цепи. При нахождении разрыва у нулевого провода используется такой же алгоритм его устранения.

Обратите внимание!
Такую процедуру можно провести, только если полностью обесточить все приборы на объекте (выключить их из розеток) и подавать питание только на неисправную линию, так как в цепях домашней сети может быть фазозависимое оборудование (где нулевой проводник завязан с заземлением, поэтому из-за такой перестановки вместо нуля появится фаза), и поменяв местами фазу и нейтраль может произойти КЗ.

Также есть метод «прозвонки» цепи. При отключенном напряжении сети мультиметр в режиме измерения сопротивления/короткого замыкания с звуковой индикацией подключается с одной стороны к жиле в месте контакта, например, к выключателю/розетке, с другой стороны к этой же жиле в распределительной коробке. Если звуковая индикация есть, а сопротивление тестера – 0, то жила цела. Однако, такой способ, не поможет определить точное место обрыва кабеля в стене.

Как найти место повреждения кабеля? | Tesli

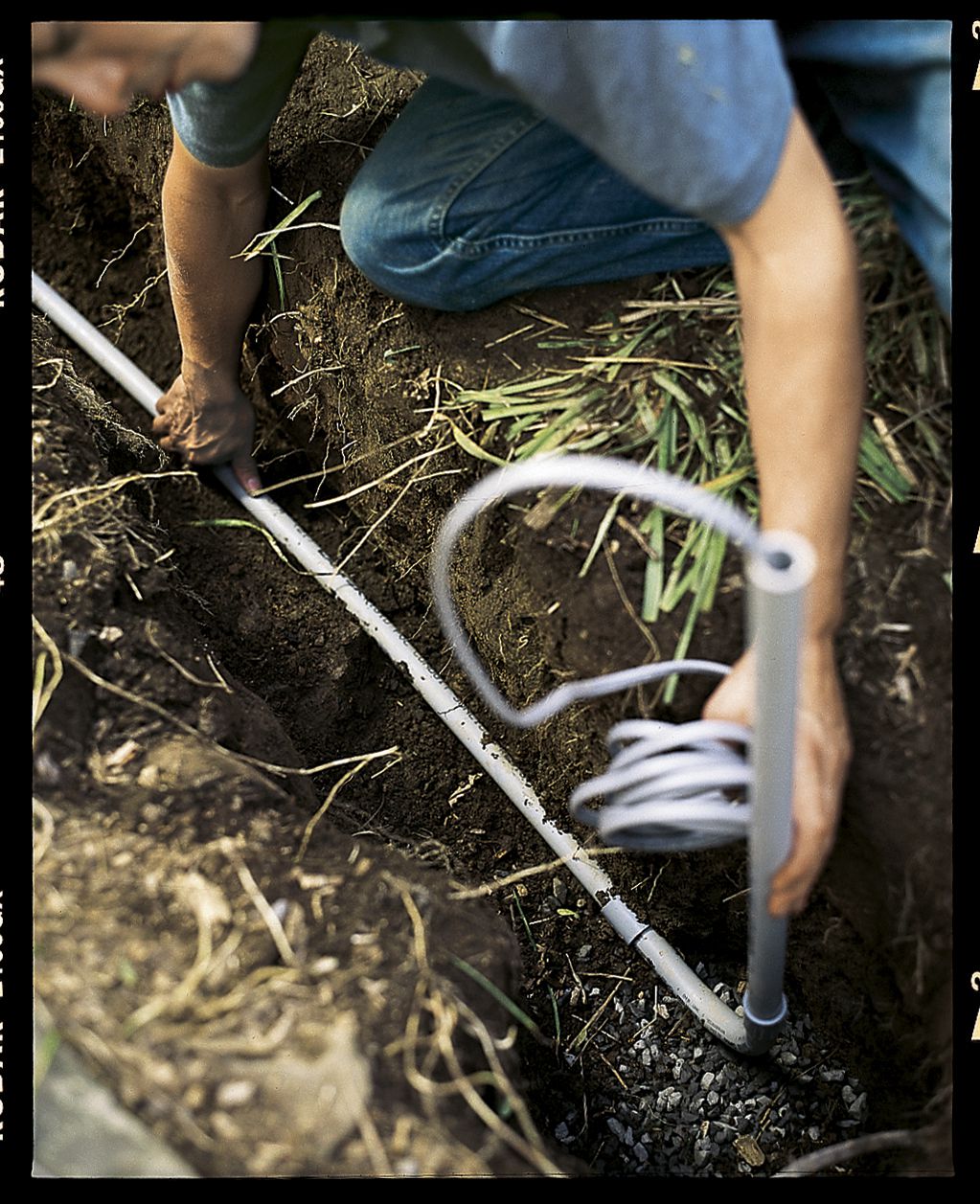

В процессе эксплуатации и на этапе монтажа кабельных линий, проложенных под землей, возникают непредвиденные механические повреждения изоляции и токоведущих жил. Это может быть связано с нарушением нормальных режимов работы, неаккуратным ведением монтажных работ на других коммуникациях, расположенных в нескольких метрах от места прокладки и не относящихся к линии электроснабжения.
Как выполнить поиск места повреждения кабеля под землей и в стене, мы расскажем далее, предоставив существующие методики и приборы для обнаружения аварийного участка.

Как найти место повреждения кабеля?

Чтобы найти место повреждения кабельной линии, необходимо понимать специфику и методику ведения поиска. Процесс необходимо разделить на два этапа:

Поиск проблемной зоны на всей протяженности линии.
Поиск места аварии на установленном участке трассы.

Существует несколько методов отыскания поврежденной зоны:

Импульсный метод;
Петлевой метод;
Акустический метод;
Индукционный метод;
Метод шагового напряжения.

Импульсный метод.

Данный способ подразумевает поиск повреждения с помощью рефлектометра. Работа прибора основывается на посылании зондирующих импульсов определенной частоты, которые встречая на своем пути препятствие, отражаются и возвращаются обратно к прибору. То есть, прибор располагается с одного конца силового кабеля, что очень удобно и практично. Испытания следует проводить на полностью отключенной линии.

Метод петли.

Данный способ применим при условии, что хотя бы один провод в кабеле остался цел, или рядом пролегает еще один проводник с целыми жилами. Чтобы узнать расстояние до места повреждения петлевым методом, нужно измерить сопротивление жил постоянному току прибором Р333. Это измерительный мост постоянного тока. Это один из первых придуманных методов, применяемых для отыскания места повреждения, и используется он исключительно при однофазном и двухфазном замыкании. Постепенно им перестают пользоваться, ввиду его трудоемкости и большой погрешности в измерениях.

Акустический метод.

Найти обрыв в кабеле акустическим методом можно, создав в месте повреждения разряд с помощью генератора высоковольтных импульсов. В месте обрыва или замыкания появятся колебания звука определенной частоты. Качество прослушивания зависит от вида грунта, расстояния от поверхности до кабельной линии и типа повреждения. Обязательным условием для работы способа является превышение значения переходного сопротивления в 40 Ом.

Метод шагового напряжения.

Метод основан на пропускании по кабелю тока, вырабатываемого генератором. Он создает между двумя расположенными в земле точками разность потенциалов, о которой можно судить по утечке тока в месте аварии. Чтобы найти точку с пониженным сопротивлением изоляции, контактные штыри-зонды устанавливаются так – первый ровно над пролегающим проводником, второй под углом 90 в метре от первого.

Индукционный метод.

Способ очень точно определяет места обрыва, однако его применение связано с прожигом кабеля. При большом переходном сопротивлении необходимо уменьшить его величину путем прожига, используя специальные устройства. Метод основан на пропускании по жиле тока с высокой частотой, который образует электромагнитное поле над кабельной линии. В местах механических повреждений трассы, проводя приемной рамкой, звук будет изменяться. Таким образом, отсутствие звука говорит об обрыве жилы.

Место обрыва провода в бетонной стене поможет найти специальный прибор – трассоискатель. Он представляет собой сочетание приемника и генератора. Данный способ можно ассоциировать с индукционным методом в поиске повреждений кабелей под землей.

Устройство для поиска места обрыва в кабеле

В заметке «Пробник из электронномеханических часов» («Радио», 2013, № 4, с. 53) Г. Гузенков рассказал о том, как использовать звуковой сигнализатор будильника в качестве индикатора при проверке на исправность различных электро- и радиоэлементов. Я предлагаю ещё одно применение такого сигнализатора — в приборе для локализации места обрыва провода в кабеле или жгуте.

Рис. 1

Схема предлагаемого устройства изображена на рис. 1. Полевой транзистор VT1 вместе с подключённым к выводу его затвора сенсором E1 выполняет функцию датчика напряжённости электрического поля. В отсутствие поля напряжение между затвором и истоком транзистора равно нулю, поэтому он открыт и малым сопротивлением канала шунтирует эмиттерный переход транзистора VT2, из-за чего тот закрыт Если же поднести сенсор E1 к фазному проводу сети 220 В, то под действием наводок между затвором и истоком транзистора появится переменное напряжение и сопротивление канала возрастёт настолько, что под действием тока через резистор R1 транзистор VT2 откроется и малым сопротивлением участка эмиттер-коллектор соединит точку «к» звукового сигнализатора будильника A1 с минусовым проводом питания, в результате чего он подаст сигнал. Конденсатор C1 улучшает качество звука (без него он получается «дребезжащим»). Чувствительность устройства возрастает, если касаться пальцем элемента питания G1.

Рис. 2

Детали устройства смонтированы на печатной плате из односторонне фоль-гированного стеклотекстолита толщиной 1 мм, чертёж которой показан на рис. 2. Резистор — любой малогабаритный (МЛТ, С2-23, С2-33), конденсатор — керамический или плёночный также малогабаритный. Транзисторы VT1 и VT2 — любые указанных на схеме серий. Первый из них лежит на плате на боку и приклеен к ней клеем «Момент».

Сенсор E1 представляет собой спираль из семи витков одножильного медного провода (можно в изоляции) диаметром 0,5 мм, намотанного на оправке диаметром 4 мм. Спираль слегка растянута, а затем приклеена к плате тем же клеем. Вывод затвора полевого транзистора припаян к ней после высыхания клея. Выключатель питания не предусмотрен. При исправных деталях и отсутствии ошибок в монтаже устройство начинает работать сразу и в налаживании не нуждается.

Доработка самих часов сводится к аккуратному удалению всех деталей механизма и нахождению точки подключения устройства к сигнализатору. Вставив элемент питания, проверяют работу сигнализатора, а затем подвижный контакт, идущий от минусовой шины питания, отгибают вверх, заметив при этом, с какой контактной площадкой он соединялся. Это и будет точка «к» сигнализатора, указанная на рис. 1.

Место обрыва провода в неэкраниро-ванном кабеле отыскивают, подсоединив этот провод к «фазе» сетевой розетки. Например, необходимо найти обрыв в шнуре светильника с выключателем в одном из его проводов. Включив этот выключатель, вставляем вилку в сетевую розетку и ведём устройство по шнуру от вилки до светильника. Если по всей длине звучит сигнал будильника, значит, провод этого шнура, соединённый с фазным проводом сети, исправен. Переворачиваем вилку в розетке на 180о (т. е. подключаем к фазному проводу сети другой провод шнура) и вновь ведём устройство от вилки к светильнику. В месте обрыва сигнал пропадёт. Точно так же находят обрыв в кабеле питания любого электро- или радиоприбора.

При всех работах, проводимых с кабелями, подключёнными к сетевой розетке, необходимо соблюдать правила техники электробезопасности.

Автор: Н. Абрамов, г. Уварово Тамбовской обл.

Как найти обрыв провода в теплом полу

Как и в других системах, ваша система лучистого теплого пола может иметь некоторые проблемы. Самая частая проблема — обрыв провода. Однажды вы можете проснуться и понять, что ваша система электрического теплого пола больше не работает. Однако отказываться от этого не стоит, ведь отопительную систему еще можно оживить. Процесс ремонта домашней электропроводки несложен, и вам не о чем беспокоиться. Сложная часть при работе с обрывом провода в системе подогрева пола — это найти часть, где обрыв провода.

Первый шаг к выявлению обрыва провода в вашей системе отопления — это связаться со специалистами. Большинство экспертов позволят вам арендовать свой набор инструментов для устранения неполадок. Из чего состоит набор инструментов для устранения неполадок? Набор инструментов для поиска и устранения неисправностей состоит из широкого спектра компонентов, включая трансформатор переменного тока, рефлектометр с временной задержкой, тестер диэлектрической прочности и мультиметр. Другие компоненты могут включать комплекты для сращивания, которые помогут вам отремонтировать сломанную часть провода, как только вы его отследите.Чтобы видеть сквозь плитку, вам нужно будет нанять тепловизионную камеру.

Процесс определения неисправности

Процесс определения неисправности в системе теплого пола очень прост. Первым этапом определения неисправности является снятие показаний сопротивления. Вы можете получить эти показания для напольного контура. Если вы понимаете, что показания бесконечны или разомкнуты от одного сердечника к другому, очевидно, что провод в какой-то момент оборван. Если вы заметили показания сопротивления между сердечником и землей, это признак короткого замыкания.

С помощью рефлектометра с временной задержкой можно сузить область, где мог произойти обрыв провода. Устройство поможет вам измерить длину провода до места повреждения и сообщить вам о результатах.

Использование тепловизионной камеры

При использовании тепловизионной камеры необходимо следить за тем, чтобы в комнате было как можно более темно. В комнате также должно быть как можно более прохладно. Это поможет вам получить четкое изображение нагреваемого кабеля через плитку.Убедитесь, что вы накинули крышки на окна комнаты, которую собираетесь осмотреть, если в комнате нет жалюзи. Таким образом можно полностью исключить воздействие солнца на пол.

Тестирование электрической прочности изоляции

Этот процесс должен выполнять только квалифицированный специалист. Этот процесс влечет за собой передачу высокого напряжения в диапазоне от 400 до 6000 вольт через жилу провода. Цель этого процесса — воспроизвести поведение свечи зажигания, пропуская ток через заземляющий экран пола.Этот процесс требует осторожности, и выполнять его должен только квалифицированный специалист.

Процесс с трансформатором переменного тока

По сравнению с процессом измерения электрической прочности изоляции этот процесс намного проще. Этот процесс связан с низким напряжением, и риск поражения электрическим током невелик. В комплект входит удлинительный провод с открытой небольшой частью. Вы подключаете этот шнур к трансформатору переменного тока и присоединяете свободный конец к сердечнику и заземляющему экрану. Вы сможете зарегистрировать либо короткое замыкание, либо Ом.

Если вы не можете самостоятельно обнаружить обрыв провода, обратитесь к профессионалу.

Ремонт полов с подогревом | Как найти обрыв провода в теплом полу

Вещи ломаются. Это факт жизни, и, как и все остальное, с водяным теплым полом могут возникнуть проблемы. Плиткоукладчик по незнанию перерезает проволоку шпателем и продолжает укладывать плитку. Нож для затирки пробивает нагревательный кабель. Предыдущий ремонт, сделанный много лет назад, не работает. В полу просверливается отверстие для нового дверного упора, перерезая нагревательный провод где-то между концевой заглушкой кабеля и автоматическим выключателем.

Это все, что может привести к тому, что ваш электрический теплый пол не будет работать. Однако еще не все потеряно, потому что ремонт полов с подогревом и домашняя проводка, как правило, довольно простой процесс. Сложная часть — найти перерыв. К счастью, у WarmlyYours есть все необходимое для работы.

Теперь, если вы задаетесь вопросом: «Как мне найти под землей сломанный электрический провод?» Первый шаг — связаться с нами. Связавшись с представителем учетной записи WarmlyYours или членом нашей группы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепей или напряжения), рефлектометра с временной задержкой (Shortstop) и, конечно же, некоторых комплектов для сращивания для устранения разрыва после его обнаружения.Также понадобится тепловизионная камера (TIC), которая арендуется отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс диагностики электрического теплого пола довольно прост. Всегда начинайте со снятия показаний сопротивления с напольной цепи. Если показания разомкнуты или бесконечны от одного провода с сердечником к другому проводу с сердечником, у вас разрыв. Если у вас есть показания сопротивления между любым проводом с сердечником и оболочкой заземления, у вас короткое замыкание. В одной электрической цепи возможен как обрыв, так и короткое замыкание.Если сопротивление подтверждает разрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтверждают короткое замыкание (независимо от того, есть перерыв или нет), вы можете использовать Variac.

Шорт-стоп может пригодиться, помогая сузить область, в которой произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения и сообщает длину в футах провода. Например, если вы тестируете проект, в котором используются гибкие ролики TempZone, а шорт-стоп дает вам 40 футов, мы будем знать, что повреждение будет на первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли легче видеть нагретый кабель через плитку с TIC. Я обычно беру с собой черные мешки для мусора, чтобы заклеивать окна в комнате, если нет жалюзи или жалюзи. Это поможет ограничить воздействие солнечных лучей на пол.Фактически, все огни должны быть выключены, особенно верхнее освещение лампами накаливания, поскольку оно имеет тенденцию оставлять свой собственный тепловой след.

Hipot Process

Важно: Только лицензированный квалифицированный электрик должен выполнять этот процесс.

Этот процесс включает подачу от 400 до 600 вольт через провод с сердечником с намерением «перепрыгнуть» ток через экран заземления кабеля для покрытия пола, по сути дублируя поведение свечи зажигания.При этом следует соблюдать осторожность из-за опасности поражения электрическим током.

Как только мы сможем перепрыгнуть через эти два компонента провода, мы повторяем процесс, отправляя напряжение через каждые 2 секунды с 2-секундными импульсами. Это утомительная работа. Обычно я использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм — 2 секунды включен, 2 секунды выключен, при этом постукивая по проводу датчиком одной рукой и удерживая поршень сброса другой. Я делаю это 10 минут.После 10 минут зарядки провода возьмите TIC и просканируйте пол в поисках горячей точки, созданной Hipot.

Тепловой сигнатурой обычно является оранжевая точка размером с десять центов, которая лишь на несколько градусов теплее остальной части пола. Если сигнатуры нет, снова снимите показания сопротивления. Иногда такая зарядка провода приводит к слиянию сердечника провода с экраном заземления, создавая короткое замыкание. Если на этом этапе у нас есть показания между сердечником и землей с помощью омметра, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще десять минут.Помните: каждые 2 секунды, в течение 2 секунд, в течение 10 минут. При необходимости повторите и снимайте показания сопротивления после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Подобная эксплуатация Hipot может серьезно повредить оборудование. Это может оказаться дорогостоящим и отсрочить ваши усилия.

Процесс Variac

По сравнению с процессом Hipot, процесс Variac — это прогулка по парку. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к сердечнику и заземляющему экрану, которые регистрируют значение сопротивления или короткое замыкание.

Короткое замыкание — это просто точка в цепи, где основной провод входит в контакт с экраном заземления. Поскольку этот заземляющий экран имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет направлено от цепи и безопасно к заземлению дома.Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подключив вариак и удлинительный шнур к сердечнику и заземляющему экрану, найдите мультиметр и настройте его на измерение силы тока. Поместите зажим вокруг оголенного участка провода на удлинителе. Установите циферблат в нулевое положение, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10% номинального напряжения цепи (12 В для нагревательных элементов на 120 В и 24 В для любой цепи на 240 В).Мультиметр должен начать регистрировать показания усилителя. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Старайтесь не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к разрыву короткого замыкания. Дайте системе «приготовиться» при 1,5–2 амперах примерно 10 минут. Подготовьте ТИЦ и начните сканировать пол. С этого момента мы должны увидеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в змеевидном узоре, плетущуюся взад и вперед по полу. Оранжевая линия заканчивается там, где находятся основной провод и экран заземления, и вы нашли короткое замыкание.

Теперь все, что осталось сделать, это сломать плитку и начать откалывать куски. Поднесите молоток к центру плитки и тупой отверткой начните поддевать детали. Действуйте медленно и осторожно, избегайте использования каких-либо острых инструментов, поскольку мы не хотим еще больше повредить систему обогрева, которую мы так усердно пытались исправить.Затем, после того как вы обнажили поврежденный провод, вы можете использовать комплект для сращивания, чтобы отремонтировать его (не используйте изоленту). Как только это будет сделано и все ваши показания вернутся к чистоте, вы можете заменить удаленную плитку.

Чтобы поговорить с представителем WarmlyYours по поводу аренды нашего набора для устранения неполадок, воспользуйтесь нашей страницей «Контакты». Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1-800-875-5285.

Как найти разрыв провода электрического забора для собак?

Если передатчик собачьего ограждения издает звуковой сигнал, это означает, что у вас есть оборванный провод где-то по периметру невидимого собачьего ограждения.Вам нужно будет найти разрыв в проводе и исправить его. В этом обзоре показан ряд шагов, которые помогут найти обрыв провода и выполнить ремонт.

Когда ваша проволока оборвана, ваша собака может испортить плащ, подвергая ее опасности

Получение «лучшей» невидимой проволоки для собачьих ограждений с покрытием HDPe может означать УСПЕХ в ваших тренировках. Обрыв провода почти всегда вызывает головную боль у таких владельцев собак, как вы. Как только провод по какой-либо причине порвется, вам придется испытать целый ряд неудобств.Мы сняли небольшой видеоролик о том, как найти разрыв в проволоке забора для собак.

Мы получаем много звонков от людей, которые спрашивают нас: «Как мне найти разрыв в проволоке для заборов для собак?» Ответом может быть долгое или короткое путешествие. Некоторым людям везет и они находят его сразу, другие обычно находят его в последнем месте, куда они смотрят, и это называется законом Мерфи.

Проверьте передатчик — выясните, сломана ли система или просто провод.
Тест короткого замыкания — проверка на разрыв с помощью передатчика невидимого собачьего забора.
Найдите сломанный провод — физический и визуальный тест, чтобы найти сломанный провод.
Return Short Circuit Loop — проверьте скрытый провод, ведущий к забору.
Обход провода ограды для собак — Перекройте подземный провод, чтобы проверить, не сломан ли он.

Поговорите с экспертом, плюс … получите наш БЕСПЛАТНЫЙ информационный пакет о заборе для собак

Просто расскажите немного о своей собаке и о том, что происходит.

Поиск поломки в проводе электрического забора для собак

Итак, давайте пройдемся по шагам и узнаем, как найти разрыв в проводе электрического ограждения для собак. Для начала нужно установить, что обрыв именно в проводе, а не в FM-передатчике. Затем мы можем начать процесс устранения и найти, где мог быть обрыв провода.

Но прежде всего попробуйте вспомнить недавние события, в которых садовник мог копать. Затем вы можете просто пойти на место, где они работали, и осмотреть там провод.

Проверьте передатчик, чтобы убедиться, что это просто обрыв провода
Первое, что нужно выяснить, это не сломалась ли система. Это оборванный провод или сломанный передатчик? Обычно, если передатчик издает звуковой сигнал, это означает обрыв провода. (На самом деле я считаю, что звуковой сигнал передатчика является признаком исправного передатчика.)
Хотя у вас может быть система, в которой нет защиты от молнии и перенапряжения, и при ударе молнии может возникнуть всплеск энергии, который поступает на передатчик, что может повредить печатную плату.
Итак, очень просто — если ваш передатчик пищит — это хороший знак, это скорее всего обрыв провода. Если да, выполните следующие действия.
Выполните короткую петлю, чтобы проверить, нет ли обрыва проволоки для собачьего забора
Тест с короткой петлей должен остановить звуковой сигнал, а также проверить невидимый передатчик собачьего ограждения — если он перестает пищать, когда вы сделали короткую петлю, это означает, что где-то обрыв или плохое соединение.
Есть простой способ сделать это.Просто следуйте инструкциям ниже:
Обычно короткий шлейф игнорирует остальную часть свойства, и дуги или мосты радиосигнала идут прямо обратно к передатчику, чтобы замкнуть шлейф. (Вы не должны получать удар, так как это радиосигнал)
1. Проверьте свой передатчик и найдите два провода, идущие от основного соединения к передатчику — найдите, где они соединяются на передатчике.
2. Отсоедините оба провода от передатчика.(Если у вас есть внешний сетевой фильтр, вы можете просто сделать там короткую петлю.)
3. Возьмите кусок тестового провода или скрепку, чтобы вставить внутрь этих двух контактных точек, где были подключены провода.
4. Подключите тестовый провод, чтобы образовать петлю.
5. Если звуковой сигнал прекращается, значит, мы установили, что это действительно обрыв провода и ваш передатчик работает нормально.
Еще одно простое решение, чтобы проверить, есть ли у вас невидимый обрыв провода ограждения, — это использовать омметр и проверить целостность отсоединенных проводов. Если на проводах нулевое сопротивление, значит, у вас обрыв провода.
Примечание: это может дать вам ложное показание, как будто это плохое соединение, оно может пропустить тест — но не радиосигнал — помните, что вы имеете дело с радиочастотой, а не с электричеством.
Проведите физическую и визуальную проверку, чтобы найти разрыв в проволоке ограждения для собак
Возвращение к основам: теперь, когда вы уверены, что в проводе электрического ограждения для собак есть разрыв, вам нужно найти его место.Самый простой шаг — это физически и визуально проверить проволоку для забора вашей собаки.
Обычно причиной обрыва невидимой проволоки для собак являются физические повреждения, например, садоводство, вырубка сорняков, обрезка кромок и надоедливые грызуны. Если вы знаете, где вы, возможно, выполняли какую-то работу, вы можете сразу перейти в это место и начать проверку.
Если вы не знаете, с чего начать, вы можете выполнить следующие действия, чтобы узнать:
1. Обратите внимание, что физическую проверку можно использовать только для обнаружения обрыва провода в заборе для собак, если провода не проложены под землей.Если да, то это будет рассмотрено в следующем разделе.
2. Начните визуальную проверку с передатчика, где вы впервые увидите провод над землей.
3. Обойдите проволоку для собачьего забора, потяните за нее, посмотрите, есть ли натяжение или ослабление.
4. Следуйте за проводом вокруг вашей собственности и ищите места, где они могли быть перекручены или порезаны. (Это может быть внутренний перерыв)
5. Обойдите систему проволочных ограждений для собак и обратите внимание на участки с интенсивным движением, такие как дорожки, проезды и тротуары.Это также самые частые места, где можно найти обрыв провода.
Примечание: у вас может быть несколько поломок, поэтому, если вы делаете временный ремонт, продолжайте работу.
Короткое замыкание в обратном контуре — проверка на разрыв провода, ведущего к забору в месте закопания.
Теперь, если во время вашего физического и визуального осмотра не было обрыва провода, то есть вероятность, что обрыв находится под землей.
Чтобы проверить обрыв провода, не выкопав весь заглубленный провод, вам необходимо проверить цепь между ограждением и передатчиком (двойная пара, идущая к ограждению)
Вам просто нужно разрезать их у забора и соединить вместе, чтобы послать радиосигнал обратно на передатчик.Если он перестанет пищать, под землей нет прорыва. Присоединяйтесь к ним и продолжайте.
Преодоление подземного провода, чтобы найти обрыв провода
Идите к подъездной дорожке, где у вас есть провод под землей.
В этом тесте вам нужно иметь достаточно провода, чтобы пересечь подъездную дорожку для тестового моста. Вы можете использовать этот тест на проволоке подземного забора для собак, например, на проезжей части — воротах, вокруг садов и т. Д.
Просто перережьте провод с обеих сторон проезжей части и моста, используя новый провод.
Некоторые люди врезались в провод — сигнал пойдет по кратчайшему пути домой, поэтому он не будет учитывать скрытый провод.
Если звуковой сигнал прекратится, значит обрыв провода находится под проезжей частью. Так что просто проложите новую невидимую проволоку для забора под землей.
Если звуковой сигнал продолжается, значит, под подъездной дорожкой нет обрыва провода. (Но оставьте этот провод там, у вас может быть 2 обрыва)
Затем вы переходите к следующему этапу, следующему шлюзу и снова выполняете мостовое соединение, пока не найдете место обрыва провода.

Как соединить и отремонтировать провод электрического забора для собак?

Теперь вы нашли место обрыва. Все, что вам нужно сделать, это починить невидимую проволоку для собачьего забора. Мы составили пошаговое руководство о том, как соединить и исправить разрыв невидимой проволоки для собачьего забора.

Нажмите здесь

Наши последние слова …

Одна из лучших вещей, которые вы можете сделать, чтобы предотвратить обрыв провода, — это купить прочную проволоку для электрического ограждения с покрытием HDPe, УФ-рейтингом и 7-жильным медным сердечником, чтобы даже если вы собираетесь ударить ее лопатой, она победила. не сломаюсь.Наши ограждающие провода не будут ломаться под солнцем в течение длительного времени благодаря нашему УФ-покрытию HDPe, которое экономит ваши деньги по сравнению с другими проводами из ПВХ, которые, возможно, потребуется заменить через короткий промежуток времени. Вы можете поместить проволоку внутрь полиэтиленовой трубы, чтобы защитить ее от ножниц.

Если у вас все еще возникают проблемы с проволокой для забора для собак или у вас есть вопросы или вопросы по поводу электрических ограждений для собак, позвоните нам по нашей 7-дневной горячей линии 1-300- (THE-DOG) 1-300-843- 364 не стесняйтесь СВЯЗАТЬСЯ С НАМИ

Следуйте за нами на FACEBOOK

Подробнее о: Ошейники для контроля лая | Электронные заборы для собак | Дистанционные тренажеры

Как отследить провод без питания

Хотя пробивание отверстий в стене — эффективный способ найти провода, это не так эффективно с точки зрения бюджета на ремонт дома.Но есть и хорошие новости: есть простые методы отслеживания провода в вашем доме, поэтому вам не придется превращать стены в швейцарский сыр, чтобы их найти. Что, если отключится электричество? Как вы отслеживаете провод без питания?

Как отследить провод без питания: инструменты, которые вам понадобятся

Чтобы найти проводку в вашем доме или собственности, лучший инструмент — это существующий план электропроводки, если он существует. Это даст вам лучшую карту размещения вашей проводки. Это особенно полезно, если у вас нет власти, поскольку вы можете свериться с планом.

Один из самых удобных инструментов для поиска проводов без питания — это электронный искатель шпилек. Большинство искателей гвоздей приспособлены для поиска деревянных гвоздей в стене, но некоторые можно использовать и для поиска проводов.

Чтобы определить, находится ли провод под напряжением, вам также понадобится датчик напряжения. Детекторы напряжения с неоновыми лампами легко справятся с этой задачей и являются относительно недорогими. Детекторы звука также могут определить, находится ли провод под напряжением, издав звук.

Если вы планируете выполнять обширные электромонтажные работы, требующие инструментов, специально разработанных для отслеживания проводов, их также можно приобрести, но они, как правило, менее доступны.Это связано с тем, что их обычно покупают специалисты-электрики, которые часто работают с проводкой.

Простой метод отслеживания провода

Один из других ключевых способов отслеживания вашей проводки — использование автоматического выключателя. Этот метод особенно помогает, если ваш автоматический выключатель правильно промаркирован. Чтобы помочь с этим, мы создали удобное руководство по нанесению маркировки на панель автоматического выключателя.

Убедитесь, что все выключатели выключены, и включите ночник, если он включен, в розетку, от которой вы пытаетесь отследить провода.Включите и выключите каждый из автоматов по очереди, пока не включится ночник. После того, как вы определили цепь, в которой он находится, подключите свет к окружающим розеткам, чтобы выяснить, в какой цепи они все, используя тот же метод. Цепи, подключенные к большим приборам, таким как сушилки для одежды, часто не имеют других розеток или приборов.

Теперь, когда вы знаете, к какой цепи подключены все розетки, воспользуйтесь электронным прибором поиска контактов, чтобы отследить провода в стенах, а затем с помощью детектора напряжения проверьте, какие провода находятся под напряжением.

Обязательно заранее ознакомьтесь с любыми законами, постановлениями или строительными нормами, касающимися ваших электромонтажных работ.

Наша команда опытных профессионалов выполняет свои электромонтажные работы эффективно и безопасно. Свяжитесь с нами сегодня, чтобы получить помощь с вашим следующим проектом!

Как отследить провод с помощью мультиметра?

Когда в вашем автомобиле оборван провод, он, скорее всего, перестанет правильно работать, и это не только мешает работе автомобиля и других устройств, тем более, когда автомобиль находится в движении.

Более того, оборванные провода обычно мешают потоку электрической энергии, и, учитывая, что они отделены от другой части провода, к которой они прикреплены, это может вызвать необратимые повреждения, так как будет нарушена целостность цепи.

Провода могут сломаться, если они состарились или в них произошло короткое замыкание. Кроме того, они также могут сломаться из-за коррозии, сухой гнили и мелких существ, таких как крысы, которые жуют провода, что приводит к их разрыву.

Каковы причины обрыва проводов?

Провода со временем могут стареть, но другие проблемы могут привести к обрыву проводов или короткому замыканию.В старых домах провода, как правило, быстрее повреждаются из-за сухой гнили или разрушаются. Грызуны также могут пережевывать провода и вызывать их поломки. Ослабленные или плохо спаянные соединения также могут разорваться.

Как найти обрыв провода?

Чтобы найти обрыв провода, сначала необходимо протестировать устройство в целом. Это можно сделать с помощью цифрового мультиметра. Мультиметры — это портативные инструменты, которые могут измерять напряжение, силу тока, емкость и сопротивление.

Сначала выключите тестируемое устройство.В отличие от других проверок цепей, мультиметр может подавать питание, необходимое для проведения проверки. Затем включите мультиметр и установите его в положение «непрерывность». Проведите измерительные провода через шнур устройства.

Вставьте черный конец мультиметра в круглый порт заземления устройства. Поместите красный цвет в меньший из двух портов с прорезями на устройстве. Убедитесь, что выводы подключены к металлу, чтобы мультиметр работал правильно.

Если сопротивление равно нулю, вы нашли прорыв.Если сопротивление не равно нулю, продолжайте поиск вдоль шнура, пока не получите нулевое показание. Нулевое показание — индикатор обрыва провода.

Как исправить обрыв провода?

После использования мультиметра в качестве детектора обрыва провода можно приступить к устранению проблемы. Чаще всего сломанный провод требует полной замены. Перед установкой нового провода следует проверить его с помощью мультиметра, чтобы убедиться, что он не сломан.

Некоторые очень незначительные обрывы проводов можно исправить с помощью сращиваний или стыков.Затем их можно спаять и покрыть изолентой. Существуют различные типы сращивания проводов в зависимости от типа проводов, которые вы фиксируете.

Как найти неисправный провод с помощью мультиметра

Непрерывность — это способность провода или электронного компонента передавать приложенное напряжение или ток через цепь. В некоторых схемах намеренно используются диоды или резисторы, чтобы шунтировать поток напряжения или тока через них. Это необходимо для предотвращения короткого замыкания. Ослабленный, плохо припаянный или неисправный провод может сделать схему бесполезной.

Если есть подозрение, что неисправный провод вызывает неисправность любого электронного оборудования, кабели можно легко проверить с помощью цифрового мультиметра. Цифровые мультиметры — это портативные диагностические инструменты, которые измеряют в нескольких различных режимах, включая напряжение, силу тока, емкость и сопротивление.

Шаг 1

Отключите тестируемое устройство от электрической розетки или источника питания.

Шаг 2

Включите мультиметр и установите его на значение «Ом».Если мультиметр имеет специальный режим проверки «Непрерывность», переключите его на эту настройку вместо Ом.

Step 3

Подсоедините отрицательный провод измерительного прибора к одному концу провода, а положительный конец — к другому концу. Если сопротивление показывает «0», значит, провод неисправен.

Step 4

Проверяйте провода таким образом, пока не будет точно определено местоположение неисправного провода.

Как найти обрыв провода

Провода от любой электрической схемы, но со временем они могут изнашиваться, повреждаться и даже ломаться, что делает схему бесполезной, а иногда и опасной.Стандартный мультиметр может работать как локатор обрыва провода, выполняя проверку целостности цепи.

Как только вы найдете место разрыва, провод можно починить или заменить. Не забывайте всегда быть особенно осторожными при работе с электричеством. Убедитесь, что устройства выключены, никогда не работайте рядом с водой и надевайте перчатки.

Обрыв провода может вызвать периодический сбой в вашей машине, приборе или части оборудования. Особенно в движущемся транспортном средстве обрыв провода может останавливать электрический ток каждый раз, когда он отсоединяется от другого куска провода, к которому он должен быть подключен, что потенциально может привести к необратимой поломке.

Тем не менее, есть определенные стратегии, которым вы можете следовать, чтобы найти отверстие в проводе, даже если сломанный кусок спрятан внутри изоляции.

Отследить провод

Найдите место, где, вероятно, находится разъем проводника, и удалите его. Это позволит вам правильно изучить повреждения. После этого возьмите мультиметр и установите его на сопротивление, чтобы проверить целостность цепи.

Когда вы, наконец, закончите, включите глюкометр; поместите один из щупов на одну из металлических клемм, которые присоединяют провода к разъему.

С другой стороны, поместите оставшийся зонд в любую видимую часть провода. Встряхните провода, чтобы проверить, нет ли неправильного подключения, наблюдая за датчиками, которые вы поместили на свои клеммы.

Показание, отображаемое на экране мультиметра, должно указывать на нулевое сопротивление. Если сопротивление показывает другое значение, подумайте о неправильном размещении проводов на клемме.

Проведите тест также на концах ваших проводов. Вам необходимо подключить щупы мультиметра к обоим концам проводов.Чтобы ваши провода оставались подключенными, используйте зажимы типа «крокодил» на зондах, перемещайте провода с большой осторожностью в нескольких точках. В случае обрыва ваших проводов вы, вероятно, получите неточное значение сопротивления, отображаемое на экране измерителя.

Как только вы обнаружите место обрыва провода, вставьте штырь на расстоянии примерно 2–3 дюймов от места обрыва провода. Поместите измерительные щупы на штыри, пока вы встряхиваете провод в месте повреждения. Поместите другой штифт на оставшуюся сторону вашего провода, где вы сомневаетесь, что есть обрыв.

После того, как ваши контакты установлены, поместите щупы мультиметра, пока вы поворачиваете провода в той конкретной точке, которая, как вы подозреваете, есть обрыв. Это позволит вам найти разрыв в вашем проводе, только если отображаемое значение дает бесконечное сопротивление.

Однако иногда бывает трудно получить доступ к обоим концам провода; в этом случае вы можете использовать перемычку вокруг одного конца вашего провода, а также на одном зонде. В любом случае, вы также можете подключить перемычку к заземлению вашего шасси и подключить к ней измерительный щуп, а другой оставшийся провод — к концу вашего провода, чтобы проверить целостность.

Каждый раз, когда вы работаете со штырями поверх изоляции провода, обязательно закрывайте открытые места изолентой. Это сделано для предотвращения попадания влаги на ваши провода, так как это может вызвать поражение электрическим током, и все мы знаем, что профилактика лучше лечения.

Прочитав эту статью, вы теперь знаете, что отслеживание провода с помощью мультиметра, без сомнения, является простым процессом. Для этого все, что вам нужно, — это несколько инструментов, и вы готовы к работе.

У меня сломались кабели для гаражных ворот! Почему? И что теперь?

Обрыв тросов ворот гаража! Если это когда-либо случалось с вами, это будет звучать знакомо.Если этого не произошло, вы будете знать симптомы и проблемы, связанные с поломкой троса подъемника для гаражных ворот.

Обрыв кабеля гаражной двери

В гаражных воротах кабель используется для различных целей. Многие люди могут назвать это «авиационным кабелем» — это гибкий скрученный кабель, состоящий из нескольких жил из оцинкованной проволоки. Основное применение для этого — элемент, называемый «подъемный трос». Этот кабель прикрепляется к нижнему углу двери, а затем проходит к пружине противовеса в соответствии с типом противовеса на вашей двери.

Вторичное использование троса на многих дверях — «удерживающий трос». Этот трос используется на подъёмных воротах с пружинами растяжения или натяжными. Удерживающий трос предназначен для предотвращения падения или вылета пружины растяжения в гараже в случае поломки.

Сегодня мы сосредоточимся в основном на подъемном канате. Подъемные тросы выполняют работу по удержанию натяжения пружины, которое уравновешивает вес двери, что позволяет нам легко поднимать большую тяжелую дверь.

Лифтовые тросы находятся под чрезмерным натяжением и не должны обслуживаться лицами, не знакомыми с системой гаражных ворот.

Почему оборвался трос гаражных ворот?

Эти тросы перемещаются каждый раз при открытии ворот гаража и проходят через систему шкивов или наматываются на тросовый барабан или катушку. Со временем эта деталь может изнашиваться в результате использования или испортиться из-за попадания влаги в нижней части дверцы. Если шкив имеет неисправные подшипники, это также может ускорить износ.Если дверь не регулируется, трос может тереться о другие элементы оборудования, такие как направляющая для гаражных ворот, что также ускоряет износ. Визуальный осмотр часто позволяет заменить кабель до того, как он выйдет из строя. Обратите внимание на признаки коррозии, ржавчины, истирания или чрезмерного износа.

Довольно часто домовладельцы не знают об этих кабелях, пока что-то не пойдет не так. Тогда типичный вопрос может быть таким: «Я вижу провод, висящий возле моей двери» или «Пружина на моей гаражной двери, кажется, не работает, но не сломана».

→ Предлагаемая статья: 4 причины, почему ваша гаражная дверь скрипит ←

Что делать с обрывом кабеля?

Прежде всего — помните, что гаражные ворота уравновешиваются пружинами, чтобы компенсировать вес продукта. Мы рекомендуем вам не пользоваться дверью и как можно скорее обратиться в сервисную службу.

Большинство замен кабеля — это простой и несложный ремонт. В других случаях может быть основная причина отказа кабеля. Как упоминалось выше, плохие подшипники, изношенные детали и плохая регулировка могут сыграть свою роль в выходе из строя троса.

Обученный техник должен оценить дверную систему и при необходимости заменить детали. Что касается кабелей, обычно рекомендуется заменить комплект, если он вышел из строя. Эта услуга будет завершена смазкой, регулировкой и проверкой безопасности двери и системы открывания гаражных ворот.

Итак, взгляните на свою гаражную дверь. Кажется, что он борется, скрипит или трясется при движении? Есть ли на кабелях признаки износа? Если это так, позвоните, чтобы запланировать обслуживание, пока кабель не оборвался!

→ Предлагаемая статья: Почему моя гаражная дверь такая шатающаяся ←

Получите премиальное обслуживание в соответствии с вашим бюджетом.

Обрыв скрытой проводки — как самостоятельно найти место обрыва скрытой электропроводки в стене

Основные причины, по которым чаще всего случаются обрывы в электропроводке квартиры

Как найти неисправность скрытой электрики?

Находим неполадку за несколько минут

Обрыв проводки как найти и устранить

Оглавление:

Какие могут быть причины обрыва проводки?

Как действовать при обрыве проводки

Как определить обрыв с помощью транзисторного приемника

Поиск обрыва проводки в разных сетях с помощью тестера

Как обнаружить обрыв в открытой проводке

Как определить обрыв в открытой проводке: поэтапный процесс

Как обнаружить обрыв в скрытой электрической сети

Общая инструкция поиска обрыва проводки

Как обнаружить обрыв в кирпичной или бетонной стене

Как устранить обрыв в проводке

Как найти обрыв нулевого провода в стене – Ремонт своими руками на m-stone.

Чем опасен обрыв нулевого провода в электросети?

На стояке подъезда

Внутри жилого помещения

Как определить опасность?

Чем защитить домашнюю электропроводку?

Поиск обрыва

Логика

Индикаторная отвёртка

Детекторы проводки

Способы определения проводки

Как найти обрыв провода в стене: эффективные методы и рекомендации

Когда возникает необходимость

Характер неисправностей

Классификация неисправностей

Способы определения проводки

Методика наших предков

Визуальная диагностика

«Прослушиваем» стены

Логика в помощь

«Прозвонка» электропроводки или как найти место разрыва мультиметром

Специальные приборы

Доступные варианты

Причины повреждения

Доступные варианты

Найти кабель в стене, найти обрыв кабеля в стене в Москве

Зачем еще нужен поиск кабелей?

Как найти кабель в стене?

Заказать услугу по поиску кабелей в стене

Вас может заинтересовать

основные нюансы ремонта скрытой электрической проводки

Содержание

Скрытая электропроводка и причины ее поломки

Выявление причины неисправности проводки и её устранение

Механическое повреждение кабеля

Повреждение кабеля немеханического характера

Как найти место повреждения кабеля? | Tesli

Импульсный метод.

Метод петли.

Акустический метод.

Метод шагового напряжения.

Индукционный метод.

Устройство для поиска места обрыва в кабеле

Как найти обрыв провода в теплом полу

Процесс определения неисправности

Использование тепловизионной камеры

Тестирование электрической прочности изоляции

Процесс с трансформатором переменного тока

Ремонт полов с подогревом | Как найти обрыв провода в теплом полу

Hipot Process

Процесс Variac

Как найти разрыв провода электрического забора для собак?

Проверьте передатчик — выясните, сломана ли система или просто провод.

Тест короткого замыкания — проверка на разрыв с помощью передатчика невидимого собачьего забора.

Найдите сломанный провод — физический и визуальный тест, чтобы найти сломанный провод.

Return Short Circuit Loop — проверьте скрытый провод, ведущий к забору.

Обход провода ограды для собак — Перекройте подземный провод, чтобы проверить, не сломан ли он.

Просто расскажите немного о своей собаке и о том, что происходит.

Проверьте передатчик, чтобы убедиться, что это просто обрыв провода

Выполните короткую петлю, чтобы проверить, нет ли обрыва проволоки для собачьего забора

Проведите физическую и визуальную проверку, чтобы найти разрыв в проволоке ограждения для собак

Короткое замыкание в обратном контуре — проверка на разрыв провода, ведущего к забору в месте закопания.

Преодоление подземного провода, чтобы найти обрыв провода

Как отследить провод без питания
