Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009.

Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы и нуля

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Обозначение по ГОСТ

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

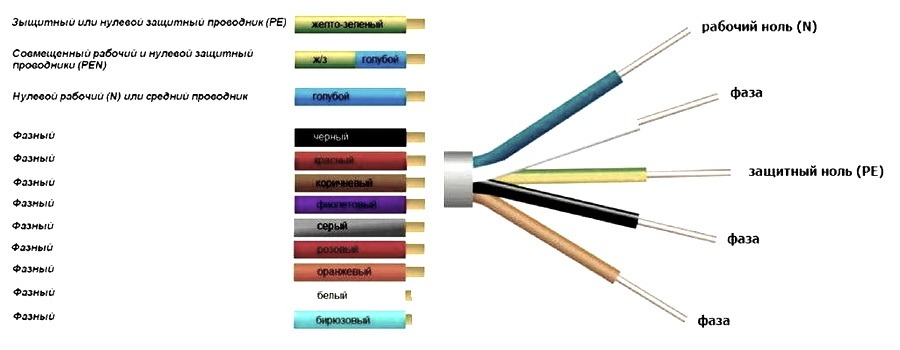

Цветовое обозначение

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля (l и n) в электрике

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

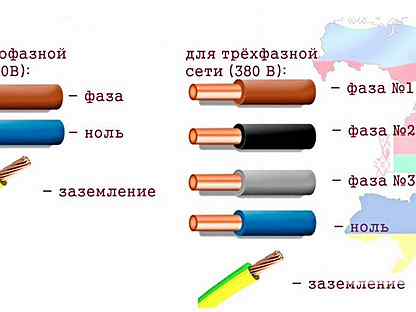

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым

В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Примечания

  1. M. Planck: «Zur Theorie des Gesetzes der Energieverteilung im Normalspektrum», Verhandlungen der Deutschen physikalischen Gesellschaft 2 (1900) Nr. 17, S. 237—245, Berlin (vorgetragen am 14. Dezember 1900)
  2. Возможно, что буква S употребляется для обозначения как первая буква имени Сади Карно, которого Рудольф Клаузиус, первый кто употребил обозначение, считал важнейшим исследователем теории теплоты. См.: Clausius, Rudolf (1850). On the Motive Power of Heat, and on the Laws which can be deduced from it for the Theory of Heat. Poggendorff’s Annalen der Physick, LXXIX (Dover Reprint). ISBN 0-486-59065-8.

Что такое режимы работы WiFi на 2.4 и 5 ГГц — скорость a/b/g/n/ac/ax

Для начала давайте разберемся, что же это такое за режимы wifi — a/b/g/n/ac/ax? По сути, эти буквы являются отображением этапов развития в скорости беспроводной сети. При появлении каждого нового стандарта вай-фай ему давали новое буквенное обозначение, которое характеризовало его максимальную скорость и поддерживаемые типы шифрования для защиты.

  • 802.11a — самый первый стандарт WiFi, который работал в диапазоне частот 5 ГГц. Как это ни странно сегодня видеть, но максимальная поддерживаемая скорость составляла всего 54 МБит/c
  • 802.11b — потом wifi захватил частоты на 2.4 ГГц и несколько последующих режимов работы поддерживали именно данный диапазон. В их числе «b», скорость на котором равнялась до 11 Мбит/c
  • 802.11g — более современный вариант и именно на нем работал мой роутер, когда я написал самую первую статью на данном блоге wifika.ru. Однако, и он уже безвозвратно устарел, так как ограничение по скорости равно 54 МБит/c
  • 802.11n — это уже вполне себе рабочий режим wifi для 2.4 ГГц, под который до сих пор выпускается огромное количество беспроводных устройств. Максимальная скорость равна 600 МБит/с при ширине канала в 40 МГц, что достаточно для большинства не требовательных к высокой скорости задач.
    Хотя бюджетные роутеры или адаптеры чаще всего имеют ограничение в 150 или 300 mbps из-за технических особенностей экономичного железа
  • 802.11ac — также современный стандарт беспроводной связи для диапазона 5 ГГц, в котором работает большинство относительно недорогих двухдиапазонных маршрутизаторов и других девайсов. В зависимости от своих характеристик (поддержки MU-MIMO, количества антенн) такие устройства могут достигать скоростей в 6 ГБит/c, что уже более, чем достаточно для выполнения подавляющего списка задач, таких как онлайн игр или воспроизведения видео в высоком качестве
  • 802.11ax — самое новое поколение wi-fi, которое принято называть WiFi 6. Умопомрачительные скорости, которые на сегодняшний день избыточны, но уже завтра возможно станут такими же обыденными, как b, g, n и ac. Гаджеты с поддержкой wifi 802.11ax стоят очень дорого, и те, кто их приобретают, точно знают, для чего им это нужно

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

N/A это:

N/A, NA, n/a — англоязычная аббревиатура, обычно используемая в ячейках информационных таблиц.

Значения

Используется для обозначения следующих случаев:

  • Неприменимо (англ. not applicable) — в случае, когда два или три компонента, на которые указывает ячейка, не совместимы между собой, так что вносить данные в эту ячейку нет смысла.
  • Нет данных (англ. not available) — в случае, когда данные отсутствуют (букв. недоступный).
  • Нет ответа (англ. no answer) — указывает на что-либо, для чего нет известного или доступного ответа.
  • Недоступен (англ. not available) — наименование статуса абонента в средствах обмена мгновенными сообщениями, означающего, что, хотя абонент и подключен к сети, он давно не проявлял никакой активности, и, следовательно, может не прочесть сразу же посылаемое ему сообщение.

TNM классификация

специальная система стадирования каждого онкологического заболеванияTNM классификация злокачественных новообразований

  • ПервыйT (лат. Tumor— опухоль). Этот показатель определяет распространенность опухоли, её размеры, прорастание в окружающие ткани.  Для каждой локализации идет своя градация от самых малых размеров опухоли (T0), до самых больших (T4).
  • Второй компонентN (лат. Nodus — узел), он указывает на наличие или отсутствие метастазов в лимфатических узлах. Точно так же, как и в случае с компонентом Т, для каждой локализации опухоли существуют свои правила определения этого компонента. Градация идет от N0 (отсутствие пораженных лимфоузлов), до N3 (распространённое поражение лимфатических узлов).
  • Третий — M (греч. Metástasis — перемещение) – обозначает наличие или отсутствие отдалённых метастазов в различные органы. Цифра рядом с компонентом указывает на степень распространённости злокачественного новообразования. Так, М0 подтверждает отсутствие отдаленных метастазов, а М1 — их наличие. После обозначения М, обычно, в скобках пишут название органа, в котором выявлен отдаленный метастаз. Например М1 (oss) означает, что есть отдаленные метастазы в костях, а M1 (brа) — что найдены метастазы в головном мозге. Для остальных органов используют обозначения, приведенные в таблице ниже.
 Легкие  Pul
 Кости  Oss
 Печень  Hep
 Головной мозг  Bra
 Лимфатические узлы      Lym
 Костный мозг  Mar
 Плевра  Ple
 Брюшина  Per
 Надпочечники  Adr
 Кожа  Ski
 Другие органы  Oth

 “c“, ”р”, «m», «y», «r»«a»Символ «с»Символ «р»оперативного вмешательстваСимвол «m»Символ «y»ycTNMypTNMСимвол «r» Символ «a»

Специальные символы

Символ Значение
намного меньше
намного больше
равно по порядку величины
пропорционально
∇{\displaystyle \nabla } оператор Гамильтона
∇⋅{\displaystyle \nabla \cdot } дивергенция
∇×{\displaystyle \nabla \times } ротор
{\displaystyle \square } даламбертиан
×{\displaystyle \times } векторное произведение
⊗{\displaystyle \otimes } тензорное произведение
∂{\displaystyle \partial } частная производная
ℏ{\displaystyle \hbar } приведённая постоянная Планка
! факториал
A{\displaystyle A\!\!\!/} слэш-обозначения Фейнмана
∧{\displaystyle \wedge } внешнее произведение
∫ab{\displaystyle \int _{a}^{b}} интеграл от a до b
∮C{\displaystyle \oint _{C}} интеграл по контуру
Ø диаметр

Как отключить или включить букву N и соответствующую опцию

Убрать букву N можно только через деактивацию функции NFC — это официальный и безопасный способ. Можно, конечно, получить Root-права на устройства и взломать систему, но так вы рискуете работоспособностью телефона.

Стоит ли вообще отключать NFC? Да, если вы не пользуетесь часто или вообще безналичной оплатой с помощью телефона. Эта функция, как и любая другая беспроводная технология только и делает, что садит вашу батарею. Тем более если что, вы всегда сможете её быстро включить обратно. Таким образом, держать её активной нет смысла.

Быстрый способ отключения/включения: проведите по экрану сверху вниз сначала первый раз, а потом второй, чтобы открылись все значки на панели быстрого доступа. Найдите такую же иконку N. Если у вас включена NFC, значок будет гореть синим. Просто тапните по нему один раз — иконка потускнеет, а с верхней панели исчезнет бука N.

Кликните по иконке NFC на панели быстрого доступа

Если на панели быстрого доступа вы не нашли NFC, идите в настройки телефона:

  1. Тапните по иконке шестерни на одном из главных экранов.
  2. Перейдите в блоке «Беспроводные сети» в пункт «Ещё».
  3. Отыщите строчку NFC и поставьте ползунок пункта в неактивное положение (он станет серым), если хотите убрать букву N.

Иконка N не должна у вас вызывать беспокойства — она всего лишь сигнализирует о том, что на вашем смартфоне включена опция NFC. Это беспроводная технология, через которую можно быстро передавать данные с телефона на телефон и оплачивать товары и услуги с помощью смартфона, не используя банковскую карту. Её можно просто и быстро отключить в верхней шторке «Андроида» либо уже в самих настройках — в разделе «Беспроводные сети».

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник — это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Watch this video on YouTube

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Как правильно маркировать кабели и провода

Цветовая маркировка жил необходима для монтажа практически любой электросети. Она дает возможность быстро определить, для чего нужна та или иная жила. В результате ускоряется и упрощается монтаж электропроводки, а главное – снижается риск поражения человека электрическим током и короткого замыкания при эксплуатации электропроводки.

Отметим, что цветовая маркировка жил необходима, даже если речь идет о щите, установленном в доме с небольшим количеством кабелей. Ведь ремонтировать и обслуживать электропроводку в дальнейшем могут электротехники из соответствующих организаций. Кроме того, необходимость подобной маркировки четко указана в действующих ГОСТ и ПУЭ.

Правила маркировки кабелей в электропроводке

Цвета для разметки проводов выбраны не случайно. Они прописаны в правилах технич. эксплуатации электроустановок потребителей. Сокращенно – ПТЭЭПП. Там сказано, что жилы должны иметь цветовую и цифровую маркировку. Кроме того, соответствующие отметки должен иметь и сам распределительный щит.

В свою очередь в ПУЭ сказано следующее:

  1. Распределительный щит должен иметь наименование на корпусе. Если щит установлен в квартире, то его маркировка необязательна. Если же он установлен снаружи, например, во дворе частного дома, тогда маркировка обязательна.
  2. Внутри распределительного щита должен быть лист с таблицей, в которой перечислены все потребители электроэнергии с указанием потребляемой мощности. Кроме того, внутри должна быть схема сборки вводного щита, если таковая необходима.

Далее в ПТЭЭПП указано:

  • Кабели и провода в модульном электротехническом устройстве следует маркировать цветом.
  • На устройствах защиты должна быть маркировка, в которой указана группа электросети, для которой действует данное защитное устройство. Дополнительно должен быть порядковый номер и назначение данной группы (бойлер, освещение в гостиной и т.д.)
  • В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно действующему ГОСТ 23594–79 используется следующая маркировка:

  • Провод или кабель маркируется бирками, термоусаживаемыми трубками или лентами ПВХ. Разумеется, что надписи на бирках должны быть четкими и разборчивыми. Длина бирка должна быть более 2,5 сантиметров.
  • Кроме того, маркировка может наноситься не на бирки, а непосредственно на провод или кабель. Здесь также обязательным условием является разборчивость и четкость маркировки, это можно увидеть на фото:

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

Итак, мы рассмотрели наиболее важные правила маркировки проводов. Теперь расскажем, как необходимо маркировать кабели при монтаже электропроводки.

Оборудование для маркировки кабелей

Маркировка кабелей и проводов – необходимая и важная задача для надежной и безопасной эксплуатации электропроводки. Каждый электрощиток должен иметь специальные метки, которые позволяют быстро разобраться в хитросплетении проводов и кабелей. Проблема заключается в том, чтобы сделать маркировочные бирки, которые будут служить длительное время.

Оптимальным решением для этого является специальный принтер (смотрите фото ниже) для печати бирок и этикеток с маркировкой.

Конечно, если Вы не занимаетесь профессионально электромонтажом проводки, в таком принтере нет необходимости. Для бытовой электропроводки можно приобрести кабельные маркеры, которые можно увидеть на фото ниже.

С их помощью можно быстро и просто маркировать силовые и контрольные линии в электрощитках.

Что еще нужно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже.

При монтаже в электрощите следует указывать группы электропроводки. Это позволяет быстро понять, какой именно входной кабель обслуживает проблемную или вышедшую из строя группу.

Если открывая электрощит непонятно, какой именно кабель отвечает за проблемную ситуацию, необходимо с помощью индикаторной отвертки локализовать проблему. Это может занять достаточно много времени, в зависимости от сложности электропроводки.

Если жилы не имеют цветовой маркировки, то это следует произвести их маркировку. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

В результате мы получаем вот такую маркировку:

Теперь при ремонте можно быстро определить назначение каждой жилы. С помощью термоусаживаемых трубок или изоленты можно маркировать жилы не только в электрощите, но и в других устройствах, например, автоматах, УЗО и т. д.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2. 702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2. 721-74.

Наименование Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Все определения NS

Акроним Определение
NS -Статус
NS N-Sider
NS Nachschrift)
NS Nada Surf
NS NationStates
NS NeXTStep
NS Nederlandse Spoorwegen
NS NetStorager системы
NS NetStorm
NS NetStumbler
NS NetSuite
NS Netherton болезнь
NS Netscape
NS NickServ
NS Non Sequitur
NS Norsk стандарт
NS Nullsoft
NS Атомная подводная лодка
NS Без поддержки
NS Без синхронизации
NS Вблизи сторона
NS Военно-морская станция
NS Военно-морской защищенной
NS Газетный киоск
NS Гайка выстрел
NS Естественный отбор
NS Залегающий
NS Значение null, пространство
NS Именованные бури
NS Имя сервера
NS Количество станций
NS Количество суспензии
NS Манускрипт ниндзя
NS Меч ниндзя
NS НС
NS Навье Стокса
NS Надим Шраван
NS Назальный спрей
NS Наноструктур
NS Наруто
NS Национал-социализм
NS Национальная служба
NS Национальная статистика
NS Национальной безопасности
NS Национальные Stanine
NS Национальные специальные
NS Национальный Приморский
NS Национальный стандарт
NS Не вещи
NS Не вымогательство
NS Не запланировано
NS Не значительные
NS Не исправный
NS Не курить
NS Не курю
NS Не показывать
NS Не сдаваться
NS Не стандарт
NS Не уверен
NS Не указан
NS Не щадя нервов
NS Не является статистически значимым
NS Негативные малых
NS Негери-Сембилан
NS Нейтрализованные решение
NS Нейтральный сайт
NS Нервной системы
NS Нестандартные
NS Нефротический синдром
NS Ниндзя шторм
NS Новая Шотландия
NS Новая весна
NS Новая серия
NS Нови-Сад
NS Новые шекели
NS Новый Южный
NS Новый Южный Уэльс
NS Новый стиль
NS Новый ученый
NS Нон стоп
NS Норфолк Южной железной дороги
NS Ночной забастовки
NS Ночной стенд
NS Озорные колдуньи
NS Окрестности систем
NS Руководитель сетевого
NS Север Юг
NS Северная звезда
NS Северная сторона
NS Секрет НАТО
NS Сестры Назарета
NS Сетевой переключатель
NS Сети серии
NS Симулятор сети
NS Синдром Нунан
NS Слоисто-дождевые
NS Служба имен
NS Стратегия сети
NS Стремительность природы
NS Структурно-
NS Суринам
NS Узел переключатели
NS Узкие образец
NS Уплотнения военно-морского флота
NS Услуги сети
NS Физиологический
NS Хороший выстрел
NS Шейный ремешок
NS Ядерная безопасность
NS Ядерная живучести
NS Ядерное судно

Что означает NS в тексте

В общем, NS является аббревиатурой или аббревиатурой, которая определяется простым языком. Эта страница иллюстрирует, как NS используется в обмена сообщениями и чат-форумах, в дополнение к социальным сетям, таким как VK, Instagram, Whatsapp и Snapchat. Из приведенной выше таблицы, вы можете просмотреть все значения NS: некоторые из них образовательные термины, другие медицинские термины, и даже компьютерные термины. Если вы знаете другое определение NS, пожалуйста, свяжитесь с нами. Мы включим его во время следующего обновления нашей базы данных. Пожалуйста, имейте в информации, что некоторые из наших сокращений и их определения создаются нашими посетителями. Поэтому ваше предложение о новых аббревиатур приветствуется! В качестве возврата мы перевели аббревиатуру NS на испанский, французский, китайский, португальский, русский и т.д. Далее можно прокрутить вниз и щелкнуть в меню языка, чтобы найти значения NS на других 42 языках.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Время и пространство сложности

До сих пор мы обсуждали только временную сложность алгоритмов. То есть мы заботимся только о том, сколько времени потребуется программе для выполнения задачи

Что также важно, так это место, занимаемое программой в памяти для выполнения задачи. Сложность пространства связана с тем, сколько памяти будет использовать программа, и, следовательно, также является важным фактором для анализа

Пространственная сложность работает аналогично временной сложности. Например, сортировка выбором имеет пространственную сложность O(1), потому что она хранит только одно минимальное значение и свой индекс для сравнения, максимальное используемое пространство не увеличивается с размером ввода.

Некоторые алгоритмы, такие как блочная сортировка, имеют пространственную сложность O (n), но при этом в ней можно уменьшить временную сложность до O (1). Блочная сортировка это такая сортировка в котором сортируемые элементы распределяются между конечным числом отдельных блоков (карманов, корзин) так, чтобы все элементы в каждом следующем по порядку блоке были всегда больше (или меньше), чем в предыдущем. Каждый блок затем сортируется отдельно, либо рекурсивно тем же методом, либо другим. Затем элементы помещаются обратно в массив.

Bucket Sort Visualization

С этим читают

Как обозначается ноль и фаза в электричестве

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т. п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

  • Красный — «+» плюс провод;
  • Черный — «-» минус провод;
  • Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

  1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
  2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
  3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

  1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
  2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
  3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
  4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
  5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

  1. Заземляющий провод
  2. Нулевой проводник (нейтраль)
  3. Цвет фазного провода
  4. Определение проводов
  5. Маркировка

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно.

Важно знать: фаза ноль цвет проводов

«…Важное замечание по поводу цветовой маркировки электрических проводов, которая, как мне приходилось убеждаться не раз, очень часто нарушается. Есть три важных правила: фаза — коричневая или красная, нулевой провод — синий, заземление — зеленый или желто-зеленый, как в рисунке снизу. Обратите внимание, что предохранитель вставляется в разрыв фазы:

Что касается остальных цветов, то тут есть несколько правил, придающих в разных странах разный смысл цветовой маркировке. К сожалению, в разных странах правила сильно различаются, но три вышеуказанных правила сохраняются, насколько я знаю, во всех странах. Точнее два — коричневый или красный — фаза, зеленый — заземление. К сожалению, синий может использоваться в качестве фазы, как и желтый, как и белый, особенно при использовании в качестве рассекающих проводов, которые соединяют выключатель со светильником, например. Тут тоже разные правила в разных странах.

По поводу буквенной маркировки, которая чаще всего нанесена внутри приборов. Фаза обозначается буквой L от английского слова live. Тут тоже часто допускают ошибку, связанную с несовершенством преподавания английского в наших школах. Это не глагол, а отглагольное прилагательное, произносится не лив, в лайв — живой, так как только фазный провод находится под напряжением.

Нейтральный обозначается проще, буквой N, от английского Neutral, ньютрал с ударением на первом слоге, нейтральный.

Заземление обозначается значком заземление, реже буквой E — Earth, земля, или G — Ground, тоже земля с оттенком грунт.

Еще настоятельно рекомендуют помечать провода, независимо от их цвета, дополнительно кусочками, типа шильдиков, изоленты соответствующих цветов, фазы — красным, нулевого провода — голубым, заземления — зеленым, или желто-зеленым.»

«…Мне часто приходилось в начале ремонта разбирать блок выключателей в санузлах в элитных домах старой советской постройки в Москве, например на Кутузовском проспекте. Там всегда присутствовал развязывающий трансформатор. Мы его выкидывали, к сожалению. Если уронить, например, фен в ванну, где находится человек, то с очень большой долей вероятности он умрет от асфиксии, но если, как в домах старой сталинской постройки, этот фен будет включен через развязывающий трансформатор, то ничего не случится. Достойно сожаления, что эта традиция безопасной электропроводки в санузлах в наши дни не сохраняется. Даже при очень дорогом евроремонте. Хотя, конечно, сделать это не сложно.

Еще немного, в продолжение темы, об экзотике. Когда мы делали ремонт офиса японской авиакомпании JAL на Кузнецком мосту в Москве, меня приятно удивила японская система электропроводки. У них провода проходят в металлических трубах, и нет ни фазы, ни, соответственно, нуля. Наша отечественная электропроводка, как правило, выполняется по схеме, которая называется электропроводкой «с глухозаземленной нейтралью». То есть один из проводов понижающего трансформатора, от которого запитываются наши дома, заземлен. Это значит, что если вы дотронетесь до батареи отопления, или до водопроводной трубы, или до арматуры, проходящий в стенах зданий, и, одновременно, фазного провода, то получите удар током.»

«…220 вольт — это напряжение между нулем и фазой, а 380 вольт — между двумя фазами. Поэтому настоятельно не рекомендуется пытаться ремонтировать электрощит на лестничной площадке, где присутствуют все три фазы. Внутриквартирная проводка выполняется обычно одной фазой, но, тем не менее, рекомендуется проверять, по крайней мере, я всегда так делаю, что это одна фаза.»

Отсюда: http://tedremont.com/index.php/zhuk-electrics.html



как обозначается земля, ноль, фаза

Автор Aluarius На чтение 4 мин. Просмотров 173 Опубликовано

Электрики со стажем еще помнят те далекие времена, когда провода и кабели, а, точнее сказать, их жилы, были одноцветными. Обычно это был белый цвет, реже черный. Поэтому монтаж проводки усугублялся неудобством проведения самого процесса, потому что при подключении провода к электрическому прибору приходилось все время искать концы одной жилы, чтобы правильно провести подсоединение к сети. Без специальных приборов сделать это было просто невозможно. Поэтому цвета проводов в электрике оказалось делом нужным и своевременным. К тому же насчет этого был даже создан государственный стандарт под номером ГОСТ Р 50462-92.

Цветовая маркировка проводов

Именно в этом документе четко расписано оформление проводов по цвету, где отмечалось, в каких из них (имеется в виду количество жил), какие цвета должны быть. Чтобы не расписывать цветовое оформление жил кабеля, просто обозначим их на рисунке снизу, уточняя назначение каждого провода.

Старый и новый стандарт

Но как показала практика, не все так просто оказалось. Прописанный выше стандарт постепенно устаревал, требования некоторых позиций не совпадали с правилами и удобством проведения самого монтажного процесса. Производители сами выбирали какого цвета должен быть изоляция жилы, что иногда приводило к не понятию монтажников. Поэтому свет увидел новый стандарт, который вступил в силу в 2011 году. Так какие же изменения ждали электриков?

  • Во-первых, установили цветовое обозначение трех фазных проводников. Это цвета коричневый, серый и черный. То есть, в трехфазном кабеле будут использованы именно эти расцветки.
  • Во-вторых, заземляющий провод обозначили двойной расцветкой – желто-зеленой.
  • В-третьих, была изменена маркировочная расцветка и для цепей постоянного тока. Так положительный полюс (плюс) можно соединять только коричневым проводом, отрицательный (минус) серым, а средний должен быть синего цвета.

Так как новый стандарт начал действовать с 2011 года, электрика многих строительных объектов, возведенных даже позже, еще проводилась по старому ГОСТу. Конечно, сейчас нет никакой необходимости переводить все5 на новый образец. Пусть старая проводка работает, как и прежде. А вот новые объекты придется сооружать по новым требованиям. Будет ли от этого путаница? Навряд ли. Ведь старый стандарт стал основой нового, просто немного изменились некоторые пункты, в которых уточнились цветовые позиции жил. Во всем остальном это старые нормы и правила.



Необходимо отметить, что не все производители кабельной продукции еще перешли на новый стандарт, поэтому на рынке присутствует большое разнообразие цветов провода. Не стоит переживать, если вы не нашли необходимый по маркировке трехжильный или другой кабель, можете использовать любой другой, главное в этом деле, чтобы он точно подошел под используемые нагрузки. Здесь важно просто обозначить концы проводов, чтобы они соответствовали новому стандарту. Поэтому установите на их концах цветные кембрики или используйте цветную изоленту, можно надеть на края трубки определенного цвета. Главное, чтобы цвет дополнительных материалов совпадал с цветом, установленным ГОСТом. То есть, к примеру, подключенные фазы:

  • На конец провода, который соединят первую фазу, надевается трубка коричневого цвета.
  • На вторую черная.
  • На третью серая.
  • Нулевой должен быть отмечен голубой трубочкой.

Кстати, внутренняя электрическая разводка по квартире или дому производится также в цвет. Если подключение какой-либо группы производится к первой фазе 3-х фазного подключения, то до этих помещений должен проводиться провод коричневого цвета или, как было сказано выше, в распаячных коробках и в местах подключения (розетки) на концах проводов должны быть установлены коричневые отметки. Так как по группам разводка производится двумя проводами, то второй провод должен быть голубого цвета, потому что это нулевая фаза. Все чаще в проводку включают провод – «земля», обозначенный желто-зеленым окрасом.

Заключение по теме

Использовать цвет проводов в электрике – это удобство, это простота монтажа и последующего обслуживания. Особенно это будет удобно, когда появляется необходимость провести ремонт. Нет необходимости прозванивать каждый провод, чтобы найти обрыв фазы. Конечно, буквенное обозначение также важно, но оно требует время на определения нумерации. С цветом все намного быстрее, открыл проводку и сразу же определил обозначение проводов по цвету. То есть, какой провод, к какой фазе был подключен.

Что такое R0? Определение контагиозных инфекций

R 0 , произносится как «R naught» — математический термин, обозначающий степень заразности инфекционного заболевания. Его также называют репродуктивным номером. Когда инфекция передается новым людям, она воспроизводится.

R 0 показывает среднее количество людей, которые заразятся заразной болезнью от одного человека с этой болезнью. Это особенно относится к группе людей, которые ранее не были инфицированы и не были вакцинированы.

Например, если болезнь имеет R 0 из 18, человек, у которого есть болезнь, передаст ее в среднем 18 другим людям. Это воспроизведение будет продолжаться, если никто не был вакцинирован против болезни или уже не имеет иммунитета в своем сообществе.

Существуют три возможности потенциальной передачи или снижения уровня заболевания, в зависимости от его значения R 0 :

  • Если R 0 меньше 1, каждая существующая инфекция вызывает менее одной новой инфекции.В этом случае болезнь пойдет на спад и со временем вымрет.
  • Если R 0 равно 1, каждая существующая инфекция вызывает одну новую инфекцию. Болезнь останется живой и стабильной, но не будет вспышки или эпидемии.
  • Если R 0 больше 1, каждая существующая инфекция вызывает более одной новой инфекции. Заболевание будет передаваться от человека к человеку, может возникнуть вспышка или эпидемия.

Важно отметить, что стоимость болезни 0 применяется только тогда, когда все в популяции полностью уязвимы для болезни.Это означает:

  • никто не был вакцинирован
  • никто не болел до
  • нет возможности контролировать распространение болезни

Эта комбинация состояний редко встречается в настоящее время благодаря достижениям медицины. Многие болезни, которые в прошлом были смертельными, теперь можно сдержать, а иногда и вылечить.

Например, в 1918 году во всем мире произошла вспышка свиного гриппа, унесшая жизни 50 миллионов человек. Согласно обзорной статье, опубликованной в BMC Medicine, стоимость пандемии 1918 года в размере 0 рандов оценивалась в пределах 1.4 и 2.8.

Но когда в 2009 году снова появился вирус свиного гриппа, или вирус h2N1, его стоимость 0 рэнд была между 1,4 и 1,6, сообщают исследователи в журнале Science. Наличие вакцин и противовирусных препаратов сделало вспышку 2009 года гораздо менее смертоносной.

Согласно исследованию, опубликованному в журнале Emerging Infectious Diseases, среднее значение 0 для COVID-19 составляет 5,7. Это примерно вдвое больше, чем предыдущая оценка 0 : от 2,2 до 2,7

Оценка 5,7 означает, что один человек с COVID-19 потенциально может передать коронавирус от 5 до 6 человек, а не от 2 до 3 исследователей.

Исследователи рассчитали новое число на основе данных о первоначальной вспышке в Ухане, Китай. Они использовали такие параметры, как период инкубации вируса (4,2 дня) — сколько времени прошло с того момента, когда люди подверглись воздействию вируса и когда у них начали проявляться симптомы.

Исследователи оценили время удвоения от 2 до 3 дней, что намного быстрее, чем предыдущие оценки от 6 до 7 дней. Время удвоения — это время, необходимое для удвоения числа случаев коронавируса, госпитализаций и смертей.Чем короче время, тем быстрее распространяется болезнь.

При рейтинге 0 в размере 5,7 не менее 82 процентов населения должны быть невосприимчивы к COVID-19, чтобы остановить его передачу посредством вакцинации и коллективного иммунитета.

Авторы исследования говорят, что для предотвращения передачи коронавируса необходимы активное наблюдение, отслеживание контактов людей, заразившихся коронавирусом, карантин и строгие меры физического дистанцирования.

Следующие факторы принимаются во внимание для расчета 0 рандов за заболевание:

Инфекционный период

Некоторые заболевания заразны дольше, чем другие.

Например, по данным Центров по контролю и профилактике заболеваний (CDC), взрослые с гриппом обычно заразны до 8 дней. Дети могут быть заразными дольше.

Чем дольше инфекционный период болезни, тем больше вероятность того, что человек, у которого она есть, может передать болезнь другим людям. Длительный период заразности приведет к повышению стоимости 0 рандов.

Частота контактов

Если человек, болеющий заразной болезнью, вступит в контакт со многими людьми, которые не инфицированы или не вакцинированы, болезнь будет передаваться быстрее.

Если этот человек остается дома, в больнице или иным образом помещен в карантин, пока он заразен, болезнь будет передаваться медленнее. Высокая частота контактов приведет к более высокой стоимости 0 рэнд.

Способы передачи

Наиболее быстро и легко передаются болезни, передающиеся воздушным путем, например грипп или корь.

Физический контакт с человеком, у которого есть такая болезнь, не нужен для ее передачи.Вы можете заразиться гриппом от дыхания рядом с больным гриппом, даже если никогда не прикасаетесь к нему.

Напротив, болезни, которые передаются через жидкости организма, такие как Эбола или ВИЧ, не так легко заразиться или передать. Это потому, что вам нужно вступить в контакт с инфицированной кровью, слюной или другими биологическими жидкостями, чтобы заразиться ими.

Заболевания, передаваемые воздушно-капельным путем, обычно имеют более высокую стоимость 0 рандов, чем болезни, передаваемые через прямой контакт.

R 0 можно использовать для измерения любого заразного заболевания, которое может распространяться среди восприимчивого населения.Одними из самых заразных заболеваний являются корь и обычный грипп. Более серьезные заболевания, такие как Эбола и ВИЧ, менее легко передаются между людьми.

На этой иллюстрации показаны некоторые общеизвестные болезни и их оценочная стоимость 0 рупий.

R 0 — полезный расчет для прогнозирования и контроля передачи заболеваний. Медицинская наука продолжает развиваться. Исследователи открывают новые лекарства от различных заболеваний, но заразные болезни исчезнут не скоро.

Примите следующие меры, чтобы предотвратить передачу инфекционных заболеваний:

  • Узнайте, как передаются различные заразные болезни.
  • Спросите своего врача о шагах, которые вы можете предпринять, чтобы остановить передачу инфекции. Например, регулярно мойте руки с мылом, особенно перед приготовлением или едой.
  • Будьте в курсе плановых вакцинаций.
  • Спросите своего врача, от каких болезней вам следует сделать прививку.

Информационный бюллетень: Награды NHLBI K99 (NIH Pathway to Independence, PI, Award) Переход на этап R00

Обзор

Как указано в объявлении программы K99 / R00, переход от фазы наставничества (K99) к фазе независимого ученого (R00) НЕ является автоматическим.Переход к независимой фазе зависит от проверки NHLBI вашего прогресса в исследованиях и достижений в обучении / карьерного роста во время получения награды K99, оценки вашего плана исследований и подтверждения приверженности со стороны спонсирующего учреждения, в которое вы были приняты. Предполагается, что переход будет непрерывным во времени. Важный ресурс для перехода можно найти на веб-странице NIH «Программа для новых исследователей / Премия« Путь к независимости », вопросы и ответы». Все кандидаты должны знать, что:

  • Ожидается, что призер завершит как минимум один полный год обучения с наставником в рамках фазы K99, прежде чем перейти на фазу R00.
  • Лауреаты
  • K99 должны представить свой пакет перехода R00 в NHLBI до июня 1 января , если они планируют перейти на этап R00 до 30 сентября.
  • Премии за переход
  • R00 не будут выдаваться в октябре или ноябре.
  • Свободные от обязательств средства не могут быть перенесены с K99 на R00.

До истечения крайнего срока подачи заявления на переход R00 вам необходимо (1) найти подходящую должность в качестве штатного, штатного доцента (или его эквивалента) в соответствующем учреждении, и, как только это будет выполнено, (2) предоставить нам с необходимой документацией для начала этапа R00 контракта.Когда вы будете готовы подготовить заявку на получение R00, воспользуйтесь приведенными ниже инструкциями и уведомите официального представителя программы NHLBI и специалиста по управлению грантами о своих намерениях.

Переход на R00 Инструкции:

В течение последнего года фазы K99 и не позднее, чем за 3 месяца до предполагаемой даты окончания , предлагаемое учреждение-грантополучатель R00 должно отправить заявку по электронной почте в формате PDF специалисту по управлению грантами NHLBI, указанному в учетной записи eRA Commons для ваш грант и одну копию вашему официальному лицу программы NHLBI (PO):

  • Новая заявка на грант NIH от вашего предлагаемого грантополучателя R00:
    • Сопроводительное письмо: Совместное подписанное институциональное сопроводительное письмо должно быть включено в заявку.
    • Лицевая страница (PHS 398, страница формы 1) , подписанная уполномоченным представителем организации на этапе R00 .
    • Обновленная страница «Сводка проекта» (PHS 398, страница формы 2). Страница описания нового проекта или реферат обновлены, чтобы отразить текущие планы на этап R00.
    • Страницы бюджета : страница с подробным бюджетом (PHS 398, страница формы 4), необходимая для первого года гранта R00, и категориальный бюджет (PHS 398, страница 5 формы) на весь период проекта.Бюджет может включать зарплату для поддержки ваших исследований по программе R00. Тем не менее, часть вашей базовой зарплаты, предоставляемая принимающим учреждением, должна соответствовать той, которая регулярно выплачивается вновь назначенным независимым преподавателям.
    • Допустимые затраты : Общая стоимость независимой фазы (R00) не может превышать 249 000 долларов в год. Эта сумма включает заработную плату, дополнительные выплаты, затраты на исследования и применимые косвенные затраты. Косвенные затраты будут возмещены по ставке косвенных затрат организации, осуществляющей внешнее финансирование.Косвенные затраты, запрошенные участниками консорциума, включены в ограничение общих затрат.
    • Обоснование бюджета : укажите уровень ваших усилий по проекту R00 и часть необходимых 75% исследовательских усилий, которые должны быть поддержаны институциональными фондами. Также включите объяснение расходных материалов, приобретенного оборудования и других расходов, связанных с исследованиями.
    • Биографические зарисовки (PHS 398, Форматная страница): Включите обновленный биографический эскиз кандидата и биографические зарисовки для любого ключевого персонала.В цитировании публикаций должны быть указаны номера PMCID, если это применимо.
    • Новые страницы ресурсов (PHS 398, страница формата): Также включите подробное объяснение существующего оборудования, приобретенного на этапе K99, которое будет передано в учреждение R00. Опишите любые специальные средства, используемые для работы с биологически опасными или другими потенциально опасными веществами. Примечание. Информация об избранных агентах должна быть описана в плане исследования.
    • Новый контрольный список (PHS 398, страница формата).
    • Заключительный отчет о проделанной работе: Опишите достижения в области исследований, обучения и развития карьеры во время получения награды K99. Все цели обучения и карьерного роста должны быть выполнены. Пожалуйста, опишите, как цели / задачи обучения и карьерного роста были достигнуты во время награждения K99, включая предлагаемые курсовые работы и обучение ответственному проведению исследований, или, если все цели / задачи не были достигнуты, как вы планируете достичь их во время награждения R00.
    • Обновленный план исследования (5 страниц или меньше).Определите любые изменения по сравнению с исходным исследовательским проектом, описанным в вашем приложении K99 / R00, т.е. обновите конкретные цели.
    • Люди в качестве субъектов: Если в исследовании будут использоваться люди, предоставьте:
      • Полностью обновленный раздел о людях, включая «Отчет о включении».
      • Текущее утверждение IRB или ожидаемая дата утверждения. Премия не производится до получения окончательного утверждения IRB.
    • Позвоночные животные: Если в исследовании будут использоваться позвоночные животные, предоставьте:
      • Полностью обновленный раздел «Позвоночные животные».
      • Текущее одобрение IACUC или ожидаемая дата одобрения. Премия не производится до получения окончательного одобрения IACUC.
    • План мониторинга данных и безопасности (DSMP) для клинических исследований на людях, которые связаны с более чем минимальным риском. DSMP должен быть утвержден IRB; подробности о требованиях NHLBI доступны на сайте NHLBI.
    • Копия плана совместного использования для любых новых модельных организмов , которые вы предлагаете создать: Ожидается, что все заявки и предложения NIH, которые будут производить новые, генетически модифицированные варианты модельных организмов и связанные ресурсы, будут включать план совместного использования или указывать, почему таковые обмен ограничен или невозможен.Примеры планов обмена модельными организмами и соответствующими ресурсами доступны на веб-сайте NIH.
    • Текущая страница поддержки кандидата.
  • Копия официального письма с предложением (с подписью заявителя о принятии) на должность преподавателя и любой дополнительной корреспонденции от председателя или декана учреждения, в которое вы были приняты на работу, которая касается следующих вопросов:
    • Независимая должность : Ваш статус штатного, штатного сотрудника Доцент (или эквивалент) .Назначение НЕ должно зависеть от передачи (или продолжения) вознаграждения R00 спонсирующему учреждению.
    • Обязательства организации : Планы учреждения по предоставлению начального финансирования, технического персонала, исследовательских ресурсов и оборудования и / или выплаты вашей заработной платы. Стартовый пакет и другая институциональная поддержка должны быть аналогичны той, которая обычно предлагается новым преподавателям в этом учебном заведении, и в институциональном письме должно быть указано, так ли это.
    • Исследовательские и офисные помещения : Опишите лабораторные и офисные помещения (размер и то, будете ли вы использовать оборудование совместно с другими, будете ли вы платить за использование оборудования и т. Д.), Которые будут предоставлены вам для проведения предлагаемого исследования.
    • Clinical Space : Для исследовательских проектов, ориентированных на пациента, опишите клиническое пространство, которое будет доступно вам для проведения предлагаемого исследования. Включите подробную информацию о других службах поддержки исследований (например, основные учреждения, координаторов исследований, статистическую поддержку, координаторов медсестер и т. Д.)). Для клинических проектов, выполняемых в рамках институционального центра общих клинических исследований (GCRC) или премии в области клинических и трансляционных наук (CTSA), отправьте письмо от GCRC или директора CTSA с указанием поддержки вашего исследовательского проекта R00.
    • Plan to Independence : Если кандидат намеревается остаться в учреждении фазы наставничества во время фазы независимости, в этом письме должен быть описан план, согласно которому кандидат отделится от наставника после докторантуры и продвинется к независимости.
    • K99 Заключение наставника об окончательной оценке .
    • График подачи заявки R01 : Включите план и график подачи заявки на независимый исследовательский грант в области исследования, имеющей отношение к миссии присуждающего компонента NIH.
    • Уровень усилий : Документация о том, что у вас будет минимум 9 человеко-месяцев в год (75% полной занятости), посвященных исследованиям, как того требует награда R00 на весь период ее проведения, и описание ваш уровень усилий, затраченных на обучение, клинические и / или административные обязанности.Обучающие, клинические и / или административные обязанности должны быть минимальными на этапе R00. Пожалуйста, укажите количество часов в неделю на подготовку и контактное время для преподавательских обязанностей.
    • Копия текущего соглашения о процентной ставке F&A .
    • Информация о JIT для фазы R00: Она не требуется во время проверки NHLBI, но требуется до того, как будет высвобождено какое-либо финансирование.
      • Обновленная другая поддержка
      • Сертификаты IRB
      • Сертификат IACUC
  • От организации-получателя гранта K99 требуется следующая информация для тех грантов R00, передаваемых в новое учреждение:
    • Заключительное заявление на изобретение и сертификация (форма HHS 568).См. «Формы грантов NIH», «Завершение гранта».
    • Окончательный отчет о финансовом положении, форма SF-425 (в течение 90 дней после прекращения действия гранта K99). См. Формы грантов NIH, закрытие грантов: SF 425 — Федеральный финансовый отчет.

Обновлено в июне 2015 г.

Страница не найдена

Документы

Моя библиотека

раз
    • Моя библиотека
    «» Настройки файлов cookie

    Глава 10 Учебное пособие: Распространение электромагнитных волн,

    522 ГЛАВА 10 РАСПРОСТРАНЕНИЕ ЭЛЕКТРОМАГНИТНЫХ ВОЛН

    I 0.9 В хорошем проводнике E и H совпадают по временной фазе. (правда (b) Неверно

    I 0,10 Вектор Пойнтинга физически обозначает плотность мощности, выходящую или входящую в данную объем в изменяющемся во времени поле. (правда (b) Неверно

    Ответы: 10.lb, 10.2f, 10.3a, 10.4b, c 10.Sb, e, f, 10.6c, 10.7c, 10.8b, 10.9b, 10.10a.

    Раздел 10.2. Волны в целом

    10.1 ЭМ волна, распространяющаяся в определенной среде, описывается

    E = 25 sin (27T X 106 t — 6x) az В / м

    (а) Определите направление распространения волны.(b) Вычислите период T, длину волны A и скорость u. (c) Нарисуйте волну при t = 0, T / 8, T / 4, T / 2.

    I 0,2 Рассчитайте длину волны плоских волн в вакууме на следующих частотах: (а) 60 Гц (линия электропередачи) (b) 2 МГц (AM-радио) (c) 120 МГц (FM-радио) (d) 2,4 ГГц (микроволновая печь)

    I 0,3 ЭМ волна в свободном пространстве описывается

    H = 0,4cos (10 8 t + / 3y) AIM

    Определите (a) угловую частоту w, (b) волновое число f3, (c) длину волны A, (г) направление распространения волны, (д) ​​значение H (2, 3, 4, 10 нс).

    10.4 (a) Покажите, что E (x, t) = cos (x + wt) + cos (x — wt) удовлетворяет скалярному волновому уравнению.

    (б) Определите скорость распространения волны.

    Раздел 10. Распространение волн в диэлектриках с потерями

    10,5 (a) Вывести уравнения. (10.23) и (10.24) из ур. (10.18) и (10.20). (б) Используя ур. (10.29) вместе с уравнениями Максвефа показывают, что

    jwμ, 17 = — / ‘

    (c) Из части (b) выведите уравнения. (10.32) и (10.33).

    Проблемы 523

    10.6 На частоте 50 МГц диэлектрический материал с потерями характеризуется s = 3,6 с 0, μ = 2,1 мкм, 0 и u = 0,08 сим. Если Es = 6e-yx az V / m, вычислить (a) y, (b) A, (c) u, (d) YJ, (e) H 5 •

    1. 7 Определите тангенс угла потерь для каждой из следующих немагнитных сред на частоте 12 МГц. а) влажная земля (s = 10s 0, u = 10-2 Sim) (б) сухая земля (s = 4s 0,

    10,8 Оксид алюминия — это керамический материал, используемый для изготовления печатных плат.На частоте 15 ГГц s = 9. 6s 0, μ, = μ, 0, tan 8 = 3 X 10 — 4 • Рассчитайте (а) глубину проникновения, (б) общую затухание на толщине 5 мм.

    10.9 Среда характеризуется s = 4s 0, μ, = 2.5μ, 0, u = 8 X 10-3 Sim. Рассчитайте разность фаз между E и H на 20 МГц.

    10,10 Atf = 100 МГц, покажите, что серебро (u = 6,1 X 107 Sim, JLr = 1, er = 1) является хорошим кон- проводник, а резина (u = 10-15 Sim, / Lr = 1, sr = 3,1) — хороший изолятор.

    10.11 Морская вода играет жизненно важную роль в изучении подводных коммуникаций. Предполагая, что для

    морская вода, u = 4 Sim, sr = 80, μ ,, = 1 и f = 100 кГц, рассчитайте (а) фазовую скорость,

    (б) длину волны, (в) глубину скин-слоя, (г) собственное сопротивление.

    10,12 В определенной среде с μ = μ, 0, s = 4s 0,

    Найдите (а) период волны T, (b) длину волны A, (c) электрическое поле E, (d) фазу разница между E и H.

    10,13 В немагнитной среде

    H = 50e-rnox cos (21T X 109 t — 200x) ay mAlm

    Найдите E.

    10.14 Определенная среда имеет u = 1 Sim, s = 4s 0 и μ, = 9 μ, 0 на частоте 1 ГГц. Определите (а) постоянную затухания, (б) фазовую постоянную, (в) собственное полное сопротивление и (г) скорость волны.

    Секции 10.4 и 10.5 — Волны в диэлектриках без потерь и в свободном пространстве

    10.15 Электрическое поле сигнала телевещания, распространяющегося в эфире, равно

    E (z, t) = 0,2 cos (wt — 6.Sz) ax В / м

    (a) Определите частоту волны и длину волны A.(b) Эскиз Ex как функция от t при z = 0 и z = A.12. (c) Найдите соответствующую H (z, t).

    10,16 Плоская волна 60 МГц распространяется в среде без потерь с = 3s 0 и μ = 4μ 0 • Найдите скорость волны u, ее длина волны A и собственный импеданс 1J среды.

    10.25 Какие из следующих сред можно рассматривать как проводящие на частоте 8 МГц? (a) Влажная заболоченная почва (s = lSs 0, μ., = μ., 0, a = 10-2 Sim) (б) Собственный германий (s = l6s 0, μ., = μ., 0, a = 0.025 сим) (c) Морская вода (E = 8ls 0, μ = μ 0, a = 25 Sim)

    Проблемы 525

    10.26 Рассчитайте глубину скин-слоя и скорость распространения однородной плоской волны. на частоте 6 МГц в поливинилхлориде (ПВХ) (μr = 1, Er = 4,

    10,27 (a) Определите сопротивление круглого медного провода (a = 5,8 X 107 Sim, μr = 1, Er = 1) радиусом 1,2 мм и длиной 600 м. (b) Найдите сопротивление переменному току на частоте 100 МГц. (c) Рассчитайте приблизительную частоту, при которой сопротивления de и ac равны.

    10,28 Для алюминия (a = 3,5 · 107 Sim, s = E 0, μ, = μ, 0) на частоте 150 МГц найдите (а) распространение постоянная y; b — скин-слой 8; c — скорость волны u.

    10,29 Для серебра a = 6,1 X 107 Sim, JLr = 1, Br = 1, определить частоту, на которой глубина проникновения 2 мм. 10.30 Покажите, что в хорошем проводнике глубина скин-слоя 8 приблизительно равна B = 2’TTIA.

    10.31 Латунные волноводы часто покрывают серебром для уменьшения потерь. Если толщина серебра (μ = μ 0, s = E 0, a = 6.1 X 107 Sim) должно быть 58, найдите минимальную требуемую толщину для волновода, работающего на частоте 12 ГГц.

    10.32 Насколько глубоко радарная волна на частоте 2 ГГц распространяется в морской воде, прежде чем ее амплитуда уменьшится до 10-5 его амплитуды чуть ниже поверхности? Предположим, что μ, = μ, 0, s = 24s 0, a = 4 См / м.

    Раздел 10. 7-Волновая поляризация

    10.33 Напряженность электрического поля однородной плоской волны в среде (a = 0, μ, = μ 0, e = B 0 Br) равно

    E = 12 sin (2’TT X 107 t — 3y) az В / м

    (а) Определите поляризацию волны.(б) Найдите частоту. (c) Рассчитайте Er- (d) Получите значение напряженности магнитного поля H.

    .

    10.34 Пусть E = 2 sin (wt — {3x) ay — 5 sin (wt — {3x) az Vim. Какая поляризация волн?

    10,35 Определите волновую поляризацию каждой из следующих волн:

    ####### (а) E 0 cos (wt + {3y) ax + E 0 sin (wt + {3y) az Vim

    (б) E 0 cos (wt — {3y) ax — 3E 0 sin (wt + {3y) az В / м 10.36 Определите поляризацию следующих волн: (а) Es = 40ej 10 zax + 60ej 10 za V Im

    (b) Es = 12ej’7T / 3 e-jlOxay + s: -j’TT / 3 e-jIOxaz Vim

    526 ГЛАВА 10 РАСПРОСТРАНЕНИЕ ЭЛЕКТРОМАГНИТНОЙ ВОЛНЫ

    10.37 Напряженность электрического поля однородной плоской волны в свободном пространстве равна

    E = 40 cos (wt — {3z) ax + 60 sin (wt — {3z) a 1 В / м

    (a) Какова поляризация волны? (б) Определите напряженность магнитного поля.

    I 0,38 Покажите, что плоская линейно поляризованная волна вида Es = E 0 e — jf3z ax может быть выражена как сумма двух волн с круговой поляризацией.

    10,39 Предположим, что E (y, t) = E0 1 cos (wt — / 3y) ax + E 02 cos (wt — / 3y +

    , когда (a) ¢ = 0, (b) ¢ = 7T / 2, (c) ¢ = ‘TT.

    Раздел 10.8 — Мощность и вектор Пойнтинга

    10,40 Покажите, что ур. (10.77) и (10.78) эквивалентны.

    10,41 Напряженность электрического поля в диэлектрической среде (μ, = μ, 0, e = e 0 e r) определяется выражением

    ####### E = 150 cos (10 9 t + 8x) a 2 В / м

    Рассчитать (а) Диэлектрическая проницаемость er (б) Собственное полное сопротивление (c) Скорость распространения (г) Напряженность магнитного поля (e) Вектор Пойнтинга

    10.42 Составные поля, возникающие в результате суперпозиции двух однородных плоских волн, равны предоставлено

    ####### E = E 01 cos ax cos (wt — {3 z) ~ + E 02 sin a x sin (wt — {3z) az

    H = H 0 cos ax cos (wt — {3z) eiy Определите средний по времени вектор Пойнтинга.

    I 0,43 Электрическое поле от короткой дипольной антенны, расположенной в свободном пространстве, составляет

    10 · E s = -r sin Oe- 1 ra o V im

    ####### Найдите (a) H 5, (b) среднюю мощность, пересекающую поверхность r = 2, 0 <(} <7T / 6, 0 <

    10.44 Составляющая электрического поля однородной плоской волны, бегущей в морской воде (u = 4 Sim, e = 81 e 0, μ, = μ, 0) равно

    E = 8e-o.iz cos (wt — 0,3z) ax V im

    528 ГЛАВА 10 РАСПРОСТРАНЕНИЕ ЭЛЕКТРОМАГНИТНОЙ ВОЛНЫ

    Раздел 10.9 — Отражение при нормальном падении

    10,52 (a) Для нормального падения на границу раздела диэлектрик-диэлектрик, для которого / Li — JL 2 — JL 0, мы определяем R и T как коэффициенты отражения и пропускания для средние мощности, то есть P r, ave = RP;, ave и P t, ave = TP;, ave · Докажите, что

    (

    н — н) 2 R _ 1 2

    n1 + n

    и

    4н 1 н 2 Т = —-

    (n1 + n1) 2

    где n 1 и n 2 — показатели преломления среды.

    (b) Определите отношение n 1 / n 2, чтобы отраженная и прошедшая волны имели такая же средняя мощность.

    10,53 Плоская волна E = 30 cos (wt — z) ax В / м в воздухе обычно попадает в среду без потерь

    (JL = JLo, e = 4eJ при z = 0. (a) Найдите r, T и s. (B) Вычислите отраженное электрическое и
    магнитное поля

    .

    10,54 Однородная плоская волна E; = 50 sin (27T X 108 t — f3 1 x) az V im падает нормально от воздух идеальному проводнику.Определите Er и Er.

    10,55 Равномерная плоская волна в воздухе с

    H = 4 sin (вес — 5x) a 1 А / м

    обычно падает на пластиковую область (x> 0) с параметрами IL = JL 0, s = 4s 0, и u = 0. (a) Получить полное электрическое поле в воздухе. (b) Рассчитайте среднюю по времени мощность плотность в пластической области. (c) Найдите коэффициент стоячей волны.

    10,56 Область 1 — среда без потерь, для которой y> 0, IL = JL 0, e = 4e 0, тогда как область 2 свободное пространство, y <0.Если плоская волна E; = 5 cos (108 t + f3y) a 2 В / м существует в области 1, найти (а) полную составляющую электрического поля волны в области 1, (б) время - средний вектор Пойнтинга в области 1, (c) средний по времени вектор Пойнтинга в регион 2.

    10,57 Плоская волна в свободном пространстве (z <0) обычно падает на большой блок материала с (e, = 12, JLr = 3, u = 0), который занимает z> O. Если падающее электрическое поле равно

    E = 30 cos (wt — z) a 1 В / м

    Найдите (a) w, (b) коэффициент стоячей волны, (c) отраженное магнитное поле, (d) среднее плотность мощности прошедшей волны.

    10,58 Однородная плоская волна в воздухе обычно падает на бесконечный диэлектрик без потерь. материал, занимающий z> 0 и имеющий e = 3e 0 и IL = / Lo. · Если падающая волна E; = 10 cos (wt — z) ay В / м, найти

    (а) .A и w волны в воздухе и прошедшей волны в диэлектрической среде б) инцидент H; поле (c) rand ‘T (d) Полное электрическое поле и средняя по времени мощность в обоих регионах

    Проблемы 529

    10,59 Плоская волна 100 МГц обычно падает с воздуха на поверхность моря, что может предполагается быть спокойным и плавным.Если

    10.60 Однородная плоская волна в определенной среде (μ, = μ, 0, e = 4e 0) задается соотношением

    E = 12 cos (wt — 40’1Tx) ~ Vim

    (a) Найдите w. (б) Если волна нормально падает на диэлектрик (μ, = μ, 0, e Er and Ei-

    * 10,61 Сигнал в воздухе (z> 0) с компонентой электрического поля

    E = 10 sin (wt + 3z) ax Vim

    3.2e 0), определите

    обычно ударяется о поверхность океана при z = 0, как показано на рисунке 10.24. Предполагая, что океан поверхность гладкая и что e = 80e 0, J.L = μ, 0, u = 4 Sim в океане, определить (а) w (б) Длина волны сигнала в воздухе c) тангенс угла потерь и собственное сопротивление океана. (d) Отраженное и прошедшее E-поле

    10.62 Нарисуйте стоячую волну в уравнении. (10.97) при t = 0, T / 8, T / 4, 3T / 8, T / 2 и т. Д., Где T = 2Trlw.

    10.63 Равномерная плоская волна падает под углом O; = 45 ° на паре соединенных диэлектрических плит вместе, как показано на рисунке 10.25. Определить углы пропускания От 1 и От 2 в плиты.

    РИСУНОК 10.24 Для задачи 10 .61. z

    Океан e = 80eo, μ. = μ o,

    Свободное пространство Свободное пространство РИСУНОК 10.25 Для задачи 10 .63.

    CD 0

    μ = μ o μ = μ o е. = 4.5e 0 e == 2. 25e 0

    Проблемы 531

    10,69 В свободном месте,

    Определите E 0, H 5 и частоту.

    10.70 Предположим те же поля, что и в задаче 10.67, и покажем, что уравнения Максвелла в область без исходного кода можно записать как

    Из этих уравнений выведите

    к · E = 0 k · H = 0 k XE = wμH к X H = -wsE

    10,71 Покажите, что для немагнитных диэлектрических сред коэффициенты отражения и пропускания для косого падения становится

    загар ((} t — (};)

    r = ——

    ####### 11 tan ((} t + (};) ‘

    sin ((} t — (} J

    r -‘- = ——

    sin ((} t + (} J ‘

    10.
