Как обжать компьютерный кабель: Как обжать сетевой кабель своими руками? — Мир Антенн

Содержание

Обжим интернет кабеля | Компьютерный Мастер

Количество сетевых кабелей, которые окружают нас дома и на работе постоянно растёт. Сейчас производители электроаксессуаров предлагаю специальные розетки для прокладывания домашней сети.

В таких условиях умение самостоятельно присоединять коннектор RJ-45 к стандартному кабелю на 4 витых пары (обжимать кабель) очень пригодится. Конечно, за прокладкой информационных сетей имеет смысл обратиться к специалистам. Но если нужно заменить только сломанный коннектор на одном кабеле, то имеет смысл проделать все операции самостоятельно.

Для этого понадобится не так много:

Кусачки или ножницы.
Небольшая плоская отвёртка. Толщина окончания отвёртки не должна превышать ширину металлических контактных площадок на коннекторе, иначе обеспечить надёжный контакт с проводниками в жилах не получится.
Сменный коннектор, который можно приобрести в любом электротехническом или компьютерном магазине.
Опционально – защитные колпачки для коннекторов. Они предотвращают перегибы кабеля возле коннектора и защищают его корпус.

Защитные колпачки для коннекторов

Если обжимать придётся много и часто, то имеет смысл приобрести специальный инструмент – кримпер. В нём есть все необходимые приспособления для зачистки кабелей и подключения коннекторов.

Кримпер -инструмент для обжима интернет-кабелей

Порядок проводов или распиновка

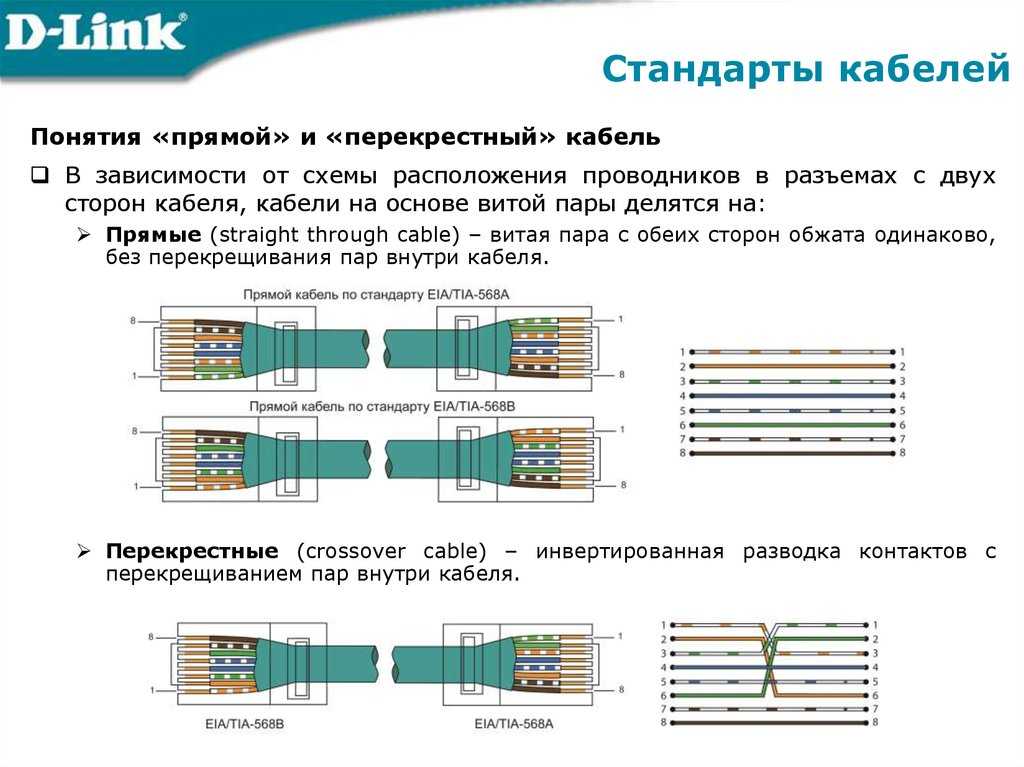

Существует два типа распиновки Ethernet-кабеля: прямая и перекрёстная. Прямая используется для соединения компьютера или телевизора с маршрутизатором. Перекрёстная – для подключения двух принимающих устройств друг с другом (компьютера с ноутбуком или телевизором, роутера с роутером).

Прямая распиновка выполняется по одинаковой схеме на обоих концах провода.

Схема прямой распиновки

При перекрёстном соединении необходимо использовать разный порядок жил на разных концах провода.

Схема перекрёстной распиновки

Процесс обжима

Первым делом следует срезать небольшой участок кабеля (до 5 см) со старым коннектором. На оставшемся со штекером отрезке кабеля останутся и все возможные перегибы и места с большим износом жил. Сняв старый коннектор, можно надевать на провод защитный колпачок.

Затем следует снять верхний слой изоляции на отрезке в 3-4 см при помощи ножниц, ножа, устройства рядом с рукоятками кримпера или любого удобного приспособления. Однако следует выполнять процедуру аккуратно, чтобы не повредит изоляцию жил.

Кабель со снятым верхним слоем изоляции

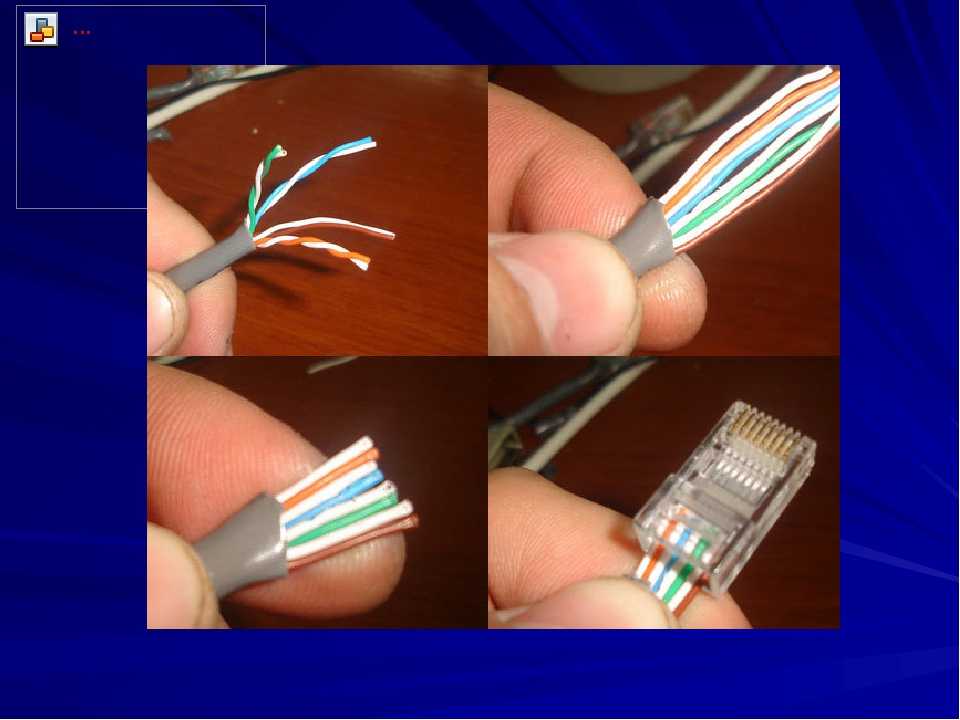

Теперь следует хорошо выровнять жилы и уложить их в одну плоскость в порядке, указанном выше (оголять концы не нужно). Затем необходимо примерить жилы к коннектору. Длинна жил должна быть такой, чтобы они концами упирались в торцевую стенку коннектора, а участок с основной изоляцией доходил стенки первой камеры. Излишки отрезать.

После этого необходимо аккуратно завести жилы в коннектор так, чтобы каждая заняла отведенный канал и дошла до торцевой стенки коннектора. В противном случае нормального контакта не получится, и сигнал будет поступать плохо.

Подключение коннектора

Коннектор с заведёнными в него проводами затем следует поместить в соответствующее гнездо кримппера (маркируется 8Р) и аккуратно сжать рукоятки. Теперь осталось только завести защитный колпачок на корпус коннектора, и обжимка завершена.

Использование отвёртки

В случае с отверткой необходимо аккуратно вдавить контактные площадки так, чтобы расположенные под ними ножи пробили изоляцию жил и достали до проводника. Нужно проделать операцию со всеми восемью жилами. Иначе сигнала не будет вовсе или он будет работать на ограниченной скорости. После проделывание операции со всеми жилами следует вдавить защёлку в передней камере коннектора, где располагается участок кабеля с изоляцией.

Как обжать лан кабель

Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.

Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.

Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.

У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден — я решил заменить кримпер отверткой. Конечно, без специального инструмента процесс монтажа становится рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

Схемы опрессовки витой пары.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор).
Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

Прямой кабель (Straight-through — прямо проходящий).

Перекрестный кабель (Cross-Over — нуль хабный).

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

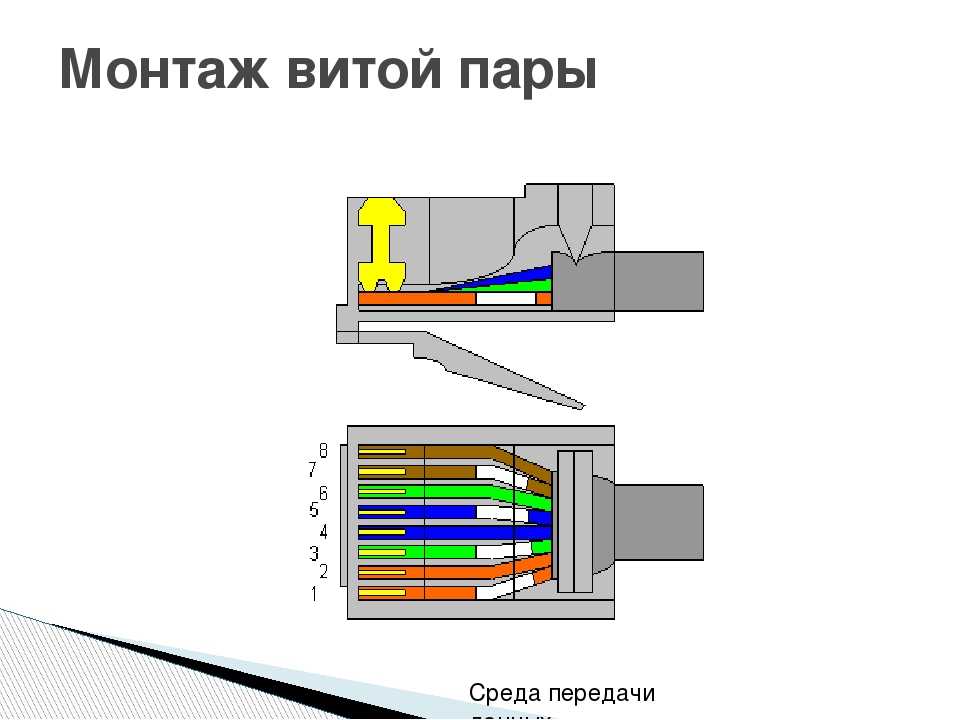

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.

Схемы опрессовки витой пары.

Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

Прямой кабель (Straight-through — прямо проходящий).

Перекрестный кабель (Cross-Over — нуль хабный).

Подробная инструкция по обжиму коннектора RJ-45.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Все интернет провайдеры используют для построения своих сетей сетевой кабель (витая пара) и оптоволоконный оптический кабель. Принцип работы заключается в следующем: на все многоэтажные дома заводится оптоволокно, ставится распределительный ящик. От этого ящика каждому индивидуально бросается витая пара. Обжимается она с двух сторон специальными штекерами. Один конец вам заводит в квартиру и вставляется в компьютер, второй в распределительном ящике втыкают в маршрутизатор. Со штекером который вставляется в ПК, часто происходят неполадки. То кот играясь, перегрыз, то родители, делая уборку, оторвали случайно или банально вы часто его вытаскиваете. Конечно же, вызывать каждый раз мастера это финансово накладно. Поэтому в данной статье мы решили рассказать, как легко обжать сетевой кабель в домашних условиях, разными способами.

Краткое пояснение, что такое витая пара

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

Существует одножильная и многожильная витая пара.

Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Категории сетевого провода

Для проведения проводного интернета используют категории CAT5, CAT5e,CAT6, CAT6a. Определить какая категория у вашей витой пары несложно, можно просто посмотреть на внешней оболочке. Защитная оболочка бывает разного цвета: серая самая распространенная, обычная витая пара, оранжевая используется в деревянных постройках, потому что она негорючая.

Сколько проводов в витой паре

Чаще всего вы можете встретить кабель lan состоящий из двух пар (это 4 провода), или из четырех пар (это 8 проводов). Отличие у них в пропускной способности, если 2 парный провод может пропустить до 100 Мб, то 4 парный может больше. Часто в 4 парном проводе используют 2 пары для питания оборудования (свитч, точка доступа). Однозначно рекомендуем брать сразу 4 парную витую пару, хоть для передачи интернета и необходимо лишь 2 пары, не стоит забывать об обрывах. Оборвется у вас один провод, не проблема, у вас есть запасные 4 провода.

Необходимые инструменты для обжатия витой пары

Берем ethernet кабель. Определиться с выбором можно почитав нашу статью выше.

Покупаем в компьютерном магазине коннекторы рж 45. Берите с запасом, не всегда получается с первого раза обжать.

Клещи для обжима (Кримпер), необходимые для обжатия контактных разъемов. Есть кримперы которыми можно обжимать только определенные разъемы, а бывают многофункциональные. В таких клещах разъемов несколько, поэтому можно обжимать разные штекера. Приобрести такой кримпер, а также весь необходимый инструмент для обжима, можно в LANart перейдя по данной ссылке.

Защитные колпачки для разъемов RJ 45. Полезная вещь, они не дадут выскочить коннектору RG-45 при перепаде температуры(к примеру ночью -8 градусов, а днем +5) из гнезда в роутере, свитче, ноутбуке.

Схема расположения проводов

Как вы уже поняли провода в штекере необходимо как то расположить по какому-то порядку. Порядок этот называется «распиновка». У нас можно выделить два варианта расположения проводов: первый — 568в (прямой), второй – 568а (перекрестный).

Прямое обжатие выполняется, когда необходимо соединить ноутбук с маршрутизатором, свитчем. Перекрестное обжатие витой пары делают, когда нужно объединить ПК с ПК, маршрутизатор с маршрутизатором. Прямая распиновка (568в) более распространенная.

Прямой способ подключения

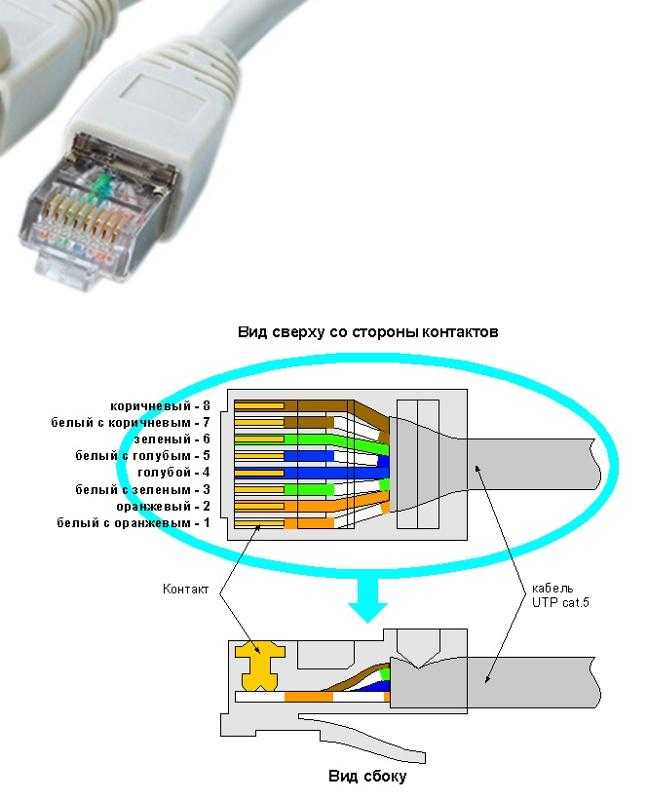

Как должны располагаться провода в штекере RG 45 при прямой распиновки, мы покажем ниже на фото.
Почему эту схему распиновки назвали прямой? Да потому что, кабель в rj 45 штекере с двух сторон обжимается одинаково по цветам.

Перекрестный способ подключения

Схема расположения проводов при перекрестной распиновки приведена ниже. Здесь мы видим, что на другой стороне витая пара обжата в перевернутом порядке.

Распиновка для двухпарного сетевого кабеля

Ещё одна схема для прямого обжатия, двух парной (4 жилы) витой пары.

Для облегчения процесса обжатия на большинство коннекторах rj 45, возле каждого контакта стоит цифра. При помощи наших схем, на которых также есть нумерация, вам будет легче ориентироваться, куда засовывать тот или иной провод.

Процесс обжимания витой пары

Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

Замеряем от края 20 мм и удаляем изоляцию провода.
Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

Выполняем обжимку без инструментов

Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

Обжимаем безынструментальный коннектор

Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

Проверяем качество выполненного обжатия

После любой выполненной работы необходимо её проверить. Чем мы сейчас и займемся.

Первый способ — тестер кабельный

Покупаем тестер кабельный, который может определить качество провода, качество обжима кабеля интернет, обнаружить обрывы. Из-за этих всех неполадок работать интернет на ПК не будет. Разобраться, как ним пользоваться несложно. Инструкция думаем тоже не понадобится. А вот немного денег потратить придется.

Второй вариант — мультиметр

У большинства хозяев в доме есть обычный тестер. Выставляем функцию «прозвон», и приступаем прозванивать каждый цвет на двух концах кабеля.

Третий способ — подключение устройства, с другими устройствами

После обжатия необходимо выполнить прямое подключение. Втыкаем один конец в сетевую карту компьютера, а второй можно вставить в роутер или свитч. Как подключить и настроить роутер, почитайте в другой нашей статье. Если все хорошо, тогда на ПК исчезнет красный крестик на сетевом адаптере, а на роутере загорится светодиод. Если нет роутера или свитча, тогда можно выполнить соединения напрямую двух компьютеров.

Ошибки, допущенные при обжатии

Неправильная рассортировка перед обжатием жилы по цвету. Некоторые недобросовестные производители цвет оплетки каждого провода делают очень тусклым, поэтому многие люди при слабом освещении путают бело-зеленую с бело-синей парой. Будьте внимательны.

Каждый проводник в коннекторе должен до предела вставлен. Внимательно проверьте все ли кончики видны.

Необходимо чтобы защитная оболочка витой пары на 0.5 мм — 0.7 мм входила в коннектор. При обжимании её также прижимают, благодаря этому вырвать проводки при вытаскивании из гнезда ноутбука намного сложнее.

Имейте ввиду, что кримпер не вечный, и с годами начинает все чаще обжимать с браком. Коннекторы также делятся на хорошие по качеству и плохие, поэтому лучше взять проверенные, не экономить. Даже опытный монтажник который знает как нужно обжать витую пару, с таким инструментом наделает много косяков.

Заключение

В статье мы рассмотрели, как можно обжать кабель лан, все способы и варианты. Как после обжатия проверить работоспособность выполненной работы и на что обратить внимание, чтобы не допустить ошибок. Надеемся, статья была для вас полезная. Вы поняли как можно обжать интернет кабель, чтобы у вас это получилось с первого раза.

ПК моддинг-разъемы и инструменты для обжима. Jr (Molex)

KK.254 / KK.100 (Molex) и аналогичные типы

Коммерческий Mate-n-Lok (TE Connectivity, ранее AMP), Система подключения питания дисковода (Molex)

Разъем питания Serial ATA (Молекс и др.)

Mini-PV (Amphenol, ранее DuPont), M20 (Harwin)

Economical Interconnect (TE Connectivity, ранее AMP)

Инструменты для изоляции кабелей

SN-28B и CTX3: мои мысли

Три бюджетных инструмента, которые можно использовать для ПК моддинг, а также все оригинальные инструменты производителя разъемов, которые я накопил за 10 лет рыскания по eBay.

Возможность изготовления кабельных сборок в точном соответствии со своими собственными спецификациями является одним из лучших преимуществ преданного моддеру ПК. Для этого требуется обжимной инструмент (или инструменты) хорошего качества, который подходит для типов разъемов, используемых на современных ПК.

Сегодня у нас есть из рога изобилия доступные инструменты китайского производства, некоторые из которых очень хороши, другие не очень. У нас также есть огромное количество различных разъемов и контактов на выбор, начиная от позолоченных типов из «фосфорной бронзы» известных брендов, таких как Molex и TE, и заканчивая очень дешевыми типами, купленными на eBay, изготовленными из неизвестно где , из кто знает что .

Недавняя сессия обжима ПК, теперь со всеми соответствующими инструментами. Я больше не делаю причудливых вещей, но все еще настраиваю на функциональной основе.

На этой странице я рассмотрю два наиболее распространенных инструмента, используемых для моддинга ПК, и то, как они работают со всеми типами разъемов, используемых в ПК. Я также рассмотрю оригинальные инструменты всех производителей разъемов для всех соответствующих типов. Инструменты, которыми я не мог надеяться владеть еще в моей относительной юности, которые у меня есть сейчас, благодаря магии eBay и большому терпению в ожидании появления в продаже подержанных устройств по разумной цене.

Это один из самых дешевых и наиболее распространенных инструментов для обжима, используемых в сообществе моддеров ПК. Есть много нефирменных примеров более низкого качества. Избежать их. Они не намного дешевле и изготавливаются по значительно более низким стандартам, чем инструменты марки IWISS.

CTX3 обычно изображается из дерева или углеродного волокна. Сегодня это просто моя столешница из ИКЕА, и она покрыта пылью.

Это инструмент, о котором я узнал относительно недавно. Похоже, что в сообществе моддеров для ПК у него есть культ, и некоторые поклоняются каждому его изгибу. Обжимной инструмент , достигший такого статуса, — это не то, что я когда-либо ожидал найти за 5 лет тестирования и написания о них. Таким образом, его нельзя не заметить. Мы подробно рассмотрим его изгибы.

Вы заметите, что он выглядит , а не , как IWISS SN-28B. Я подробно описал физические различия в этом посте.

В дополнение к вышесказанному я рассмотрю все 8 соответствующих обжимных инструментов от разработчиков разъемов, используемых сегодня в ПК. Все эти инструменты очень дорогие (если покупать новыми) от 300 до 1450 долларов США на момент написания.

Сверху, затем слева направо:

Molex 63811-7000: Система подключения питания дисковода (версия Molex разъема Mate-n-Lok) — Верх
Molex 63819-0900: Mini-Fit Jr (подключение источника питания к материнской плате)
Molex 63811-8200: KK.100/KK.254 (подключения вентилятора)
Molex 63823-9900: разъемы питания SATA
-320: Тип M20 DuPont (подключения на передней панели)
DuPont HT-0095: (подключения на передней панели)
TE Connectivity 91512-1: Mate-n-Lok (подключения дисковода)
TE Connectivity 91556-1 : Экономичное межсоединение (разъем для гибких дисков)

Я не предлагаю кому-либо приобретать какие-либо из них, однако все они производят идеальные обжимы в соответствии с точными спецификациями разработчиков разъемов, что полезно для сравнения бюджетных инструментов с ними.

В ходе этого тестирования я буду использовать кабели четырех размеров: AWG 24, AWG 22, AWG 20 и AWG 18. Я использую кабель (кроме AWG 16) известного бренда (Alpha Wire). CSA (площадь поперечного сечения) для этих типов подтверждена правильно, в отличие от многих образцов кабелей, которые я ранее покупал на Amazon и eBay, которые обычно имеют меньшую CSA, чем рекламируется.

Источник: Спецификация инструментов приложения Molex (общая)

На этой странице я буду использовать ряд терминов из приведенного выше изображения.

Как мы видели в этом посте, IWISS SN-28B и CTX3 почти идентичны. Самым значительным изменением в CTX3 стала перемаркировка штампов. Как мы увидим, это приводит к огромной разнице в результатах. Компания MDPC стерла исходную маркировку с матрицы SN-28B и переназначила ее (с новой маркировкой на раме):

Большой: AWG 18-20
Средний: AWG 22-20
Маленький: AWG 28-24

Кому:

Большой: AWG 15-17
Средний: AWG 18-20
Малый: AWG 23-26

В связи с этим у меня возник вопрос: Должен ли я тестировать SN-28B «как указано изначально»? или «как отмечено CTX3». Я решил протестировать его, как если бы это был CTX3, из-за физического сходства двух инструментов. Я подробнее остановлюсь на этом решении позже.

Разъемы Molex Mini-Fir Jr
История вопроса
Впервые они появились в ПК в конце 1990-х годов и были указаны в новом стандарте ATX. Начиная с позиции 20, двухрядного типа, пришедшего на смену традиционному Molex 9.Подключение питания к материнской плате типа 0331.
Затем вместе с Intel Pentium 4 был представлен 4-позиционный двухрядный разъем, что быстро подавило попытку AMD повторно представить доисторический разъем типа
для дополнительного питания процессора. Теперь они повсюду.
Инструмент и обжимные инструменты
Последний инструмент от Molex — 63819-0900. Он изготовлен компанией Pressmaster в Швеции и стоит около 300 долларов США, и это один из самых дешевых оригинальных инструментов производителя, на которые я сегодня рассмотрю. К сожалению, Molex прекратила выпуск этого инструмента, заменив его двумя инструментами: 63819. -0901 (AWG 18-24) и 200218-2200 (AWG 16), поэтому теперь вам придется потратить 600 долларов, чтобы получить возможности единственного инструмента, который я здесь изобразил.
Этот инструмент, как и все инструменты производителя, имеет в задней части фиксатор, который удерживает контакт во время обжима. Это делает процесс обжима на порядок быстрее, проще и стабильнее, чем на бюджетных инструментах, таких как CTX3.
Для первого набора обжимных зажимов я использовал провода AWG 18 и AWG 16 двух распространенных размеров. Как мы и ожидали, обжимы Molex работают отлично. С этой точки зрения, SN-28B и CTX3 дали почти идентичные результаты, однако инструмент Molex имеет явное отличие в том, что обжим изоляции «наматывается», а не закручивается и вставляется в провод.
Для обжима AWG 16 я использовал матрицу большего размера. В случае с SN-28B и CTX3, я думаю, мы можем смело не обращать внимания на результаты — оба они выйдут на легком ветерке. Я бы рекомендовал обжимать AWG 16 в средней матрице для обоих этих инструментов.
В нижней части инструмент Molex предсказуемо лидирует, но мы видим, как CTX3 удается обойти SN-28B. SN-28B оставил пару точек усталости на основании гофров изоляции. Это может привести к разрыву обжима изоляции под нагрузкой. CTX3 оставил небольшую точку усталости с одной стороны. Превзойдет ли CTX SN-28B для Mini-Fit Jr? Не совсем…
Необходимо также учитывать размеры обжима проводника, которые для AWG 18 (Ш x В):
63819-0900: 1,68 x 1,12 мм
SN-28B: 1,93 x 1,15 мм
. 933: 1,25 мм
В этом тесте SN-28B превзошел CTX3, немного приблизившись к спецификации. Это связано с тем, что MDPC немного отшлифован от наковальни проводника. Они должны были оставить это в покое. В мире опрессовки проводник важнее изоляции, поэтому можно утверждать, что здесь победил SN-28B, однако в мире моддинга ПК важнее эстетика. Вам решать.
Испытание на растяжение (AWG 18)
Для этих испытаний я использовал цифровые подвесные весы, чтобы увидеть, с какой силой провод может отделиться от контакта. Я сделал по три тяги SN-28B и CTX3 и усреднил результаты, все они были в пределах 300 г друг от друга. Испытание на растяжение в значительной степени бессмысленно для инструментов производителя, поскольку почти во всех случаях либо провод, либо контакт рвутся первыми.
63819-0900: обрыв троса при 13,2 кг
SN-28B: чистая тяга при 10,5 кг
CTX3: Чистая тяга при 9,1 кг
Пока я не буду проводить дальнейшие испытания на тягу (но могу добавить еще несколько результатов в будущем). История повторяется для других типов, то есть очень хорошо для инструмента производителя, так себе для SN-28B, чуть хуже, чем так себе для CTX3 по только что упомянутым причинам. Я бы предпочел немного подержать обжимы на случай, если мне нужно будет их переснять. Некоторые контакты, обжатые позже, стоят довольно дорого.
Обжим изоляции «намотка» и «прошивка»
Это делают все инструменты Molex, представленные на этой странице. Недостатком прокалывания изоляции является то, что она создает слабое место, которое может привести к разрыву под нагрузкой. Однако это не проблема для ПК, поскольку эти кабели обычно устанавливаются и остаются в покое.
В спецификации инструмента Mini-Fit Jr поясняется, как достигается обжим изоляции внахлест с помощью обжимного инструмента с кривыми сторонами («пробойник» в терминологии Molex) . Эта кривизна отчетливо видна в большинстве инструментов Molex, которые я изобразил на этой странице. Ни в одном китайском инструменте я таких обжимов не видел. Разные КК.254 и совместимые коннекторы. Три слева — это Molex, а два справа — небрендовые типы, более соответствующие тому, что используется в вентиляторах ПК. Я не поклонник дизайна Molex, так как два небольших поляризующих штифта не удерживают корпус в постоянном вертикальном положении, позволяя ему раскачиваться из стороны в сторону. 4-х позиционный коннектор Molex имеет более распространенный тип поляризационных ребер.
Фон
Они впервые стали широко распространены в начале 1990-х годов, ближе к концу эпохи 486, когда принудительное охлаждение ЦП стало стандартом. До этого их обычно можно было найти внутри блоков питания, если вы хотите посмотреть.
Несмотря на то, что они часто упоминаются и продаются как соединители Molex, настоящие образцы Molex встречаются редко. За единственным исключением 4-позиционных «вентиляторов», конструкция корпуса Molex немного отличается от более распространенного типа, выпускаемого целым рядом производителей.
Инструмент и обжим
Контакты, независимо от марки, имеют одинаковую конструкцию, поэтому уместно взглянуть на инструмент Molex. Текущий инструмент — 63811-8200, снова производства Pressmaster Sweden, по цене около 300 долларов.
Выше крупный план официального инструмента. Сзади имеется пластиковый фиксатор для фиксации контактов во время обжима.
Результаты SN-28B/CTX3 были объединены из-за одинаковых штампов (использовался CTX3). Они плохо работают на этих контактах. И обжим изоляции, и обжим проводника слишком ослаблены и, вероятно, не справятся с испытанием на растяжение. Тем не менее, ваш вентилятор все равно будет вращаться.
Коммерческие разъемы TE Mate-n-Lok
Предыстория
Этот тип разъема стал де-факто разъемом для подключения дисковода в 1976 году из-за решения Шугарта использовать его в своем ассортименте дисководов для гибких дисков. Первоначально он был создан AMP как семейство «Mate-n-Lok». В то время Molex предлагал конкурирующий разъем, который был несовместим и в конечном итоге не смог захватить какую-либо долю рынка в индустрии ПК.
Компания Molex начала производство моделей, совместимых с Mate-n-Lok, в 1983, но только для четырехпозиционной версии. Другие типы встречались то тут, то там в старом оборудовании, но их было недостаточно, чтобы Molex могла предложить свою собственную версию.
Сравнивать обжим контактов этих разъемов в контексте моддинга ПК не имеет большого смысла, потому что на самом деле очень маловероятно, что когда-либо будут встречаться образцы любого из этих двух производителей. За 25 лет сборки и разборки ПК я ни разу не нашел оригинальный разъем Molex (они выглядят совершенно иначе), а разъемы Mate-n-Lok я нашел только в Mac Pro за 5000 долларов и серверах Supermicro за 10 000 долларов.
Почти все остальное, как правило, представляет собой анонимный тип, разработанный и изготовленный в Китае, включающий практически все, что продается на сцене моддинга ПК. Их контакты варьируются от производителя к производителю, обычно отличаются как для типов TE, так и для Molex и не подходят к их корпусам. Для полноты картины я включу в сравнение типы TE/Molex.
Инструменты и обжимные инструменты
Крупный план матрицы одного из коммерческих инструментов Mate-n-Lok. Эти инструменты имеют «пробку», которая делает невозможным размещение изоляции за пределами обжима изоляции. Особенность, которая мне не особенно нравится. Матрица обжимного инструмента Molex 63811-7000 Disk Drive Power Connection System
Существует три разных обжимных инструмента для коммерческого Mate-n-Lok, однако в данном контексте представляет интерес только один из них — 91512-1, поскольку он охватывает провод AWG 18. Для соединения Molex Disk Drive Power используется только один обжимной инструмент 63811-7000 производства Wezag GmbH, Германия.
В случае Mate-n-Lok мне пришлось использовать более крупный кристалл как на SN-28B, так и на CTX3, так как его контакты слишком толстые, чтобы поместиться в меньший средний кристалл. Остальные были обжаты в средней матрице. И SN-28B, и CTX3 показали себя здесь очень хорошо. Видимой разницы между SN-28B и CTX3 с этой стороны нет.
Mate-n-Lok соответствует калибру до AWG 14, поэтому я добавил один для демонстрации.
Снизу мы можем увидеть небольшую разницу между SN-28B и CTX3, как и следовало ожидать, однако более круглая наковальня CTX3 здесь не помогает, так как все эти контакты изготовлены из более толстого материала и не закончились. с любыми точками усталости, которые мы видели ранее на Mini-Fit Jr. Будучи более тугим на обоих обжимах, SN-28B дает технически лучший результат, но CTX3 немного красивее по изоляции.
Забавно наблюдать, как следы инструментов от фрезерного станка MDPC точно переносятся на мой контакт Mate-n-Lok.
Исходная информация
Этот тип разъема основан на спецификации Serial ATA и производится рядом крупных брендов. Сообщество моддеров ПК, кажется, предпочитает типы Molex, удобные, потому что для этого у меня есть инструмент.
Не существует стандарта ни внутренней структуры разъемов питания Serial ATA, ни конструкции контактов. Из-за этого, как правило, нельзя смешивать контакты и корпуса разных производителей.
Инструменты и обжимные инструменты
Текущий официальный инструмент от Molex — 63823-9900, также производимый Pressmaster Sweden, по цене, аналогичной инструменту Mini-Fit Jr, около 300 долларов США.
Матрица Molex 63823-9900 крупным планом
Из-за размеров мне было довольно сложно обжимать эти контакты как в инструментах SN-28B, так и в инструментах CTX3 — удерживающая средняя часть имеет тенденцию зацепляться за обжимной инструмент для проводников.
SN-28B и CTX3 с этой точки зрения одинаковы, ни один из них не имеет раструба, далеко не идеальный, но не критично. Инструмент Molex хорошо обернул обжим изоляции, как мы и ожидали, и сделал хорошие передние и задние раструбы на обжиме проводника.
Мы снова можем видеть наковальню другой формы в действии на SN-28B. Более круглая наковальня CTX3 здесь не помогла, и не было никаких признаков усталости от обжима изоляции SN-28B.
Исходная информация
Разъемы, похожие на эти, использовались для подключения передней панели с самого начала эры ПК, однако то, что мы используем сегодня, отличается от первоначального выбора. AMPMODU MOD IV и DuPont Mini-PV являются одними из старейших соединителей с сеткой 0,1 дюйма и были наиболее распространенными типами, используемыми в индустрии ПК в начале 19 века.80-х годов, однако иногда встречались и другие типы, такие как Molex SL, Molex C-Grid III и другие.
В 1990-х годах от вышеперечисленного в основном отказались, заменив его более дешевым типом, очень похожим на старый разъем DuPont Mini-PV. Я не уверен, кто изначально их придумал. Harwin — единственный известный бренд, который мне когда-либо ассоциировался с этим типом. Сегодня их делают многие анонимные фабрики материкового Китая и продают дешево на eBay, а через перепродавцов моддинга ПК, как и в случае с коннекторами типа Mate-n-Lok, вряд ли можно встретить образцы от именитых брендов.
Инструменты и обжимные инструменты
Матрица HT-95 крупным планом
Выше показан крупный план матрицы от старого инструмента DuPont HT-95. При цене 1450 долларов это самый дорогой инструмент, представленный на этой странице. Как видно, полностью отличается от маленького кристалла в SN-28B/CTX3 с обжимным устройством для изоляции в форме буквы «О». Таким образом, обжимки будут сильно отличаться друг от друга. Поскольку обжимать такие маленькие контакты довольно неудобно, во время обжима контакты удерживаются на месте на штифте.
Матрица Z20-320 крупным планом
Выше показан крупный план матрицы инструмента Harwin Z20-320. 460 долларов — это недешево. Как и большинство инструментов Molex, он изготовлен компанией Pressmaster Sweden. Он имеет тот же O-образный обжимной инструмент для изоляции, что и HT-95, однако он специально разработан для обжима более распространенных «клонов» контактов типа DuPont, поскольку обжимной инструмент для проводников немного короче. Harwin M20 тому пример. Этот инструмент имеет красивый скользящий затвор сзади, который удерживает контакт во время обжима и предотвращает слишком глубокое вставление провода в контакт.
В приведенных выше обжимах результаты SN-28B и CTX3 объединены, поскольку MDPC не модифицировал наименьшую матрицу SN-28B, они идентичны и дают идентичные результаты (использовался инструмент CTX3). Результаты явно отличаются от других инструментов: Плохо. Неудивительно, учитывая разницу в штампах. Здесь также показана обжимка от IWISS SN-025, которая довольно хорошо обжимает эти контакты, однако AWG 24 — это самый большой размер провода, который вам может сойти с рук.
Одна довольно интересная особенность оригинального семейства Mini-PV заключается в том, что оно поддерживает провода до AWG 18. Трудно придумать вариант использования такого большого провода на этом типе разъема, также сложно установить его в корпус после обжима. Из-за этого инструмент AWG 18-20 «HT-73» в основном представляет собой диковинку.
Хотите хорошо обжать переднюю панель с помощью инструмента CTX3 (или аналогичного)?
Включите ритм 80-х. AMPMODU MOD IV, один из типов разъемов, используемых для подключения передней панели ПК в старые времена, хорошо обжимается с помощью этих инструментов и все еще находится в производстве. Края корпусов немного утолщены, поэтому невозможно втиснуть два однорядных корпуса в двухрядный разъем, но в наши дни это грязно и ненужно, поскольку соединения на передней панели теперь хорошо стандартизированы.
Контакты AMPMODU MOD IV довольно толстые по сравнению с типами «DuPont», и в результате довольно хорошо обжимаются в этих инструментах, однако им около 50 лет, что может вызвать некоторые насмешки. В крайнем случае, контакты довольно хорошо подходят к корпусам-клонам DuPont в стиле M20.
Контакты AMPMODU MOD IV: 1-104480-6 (Mouser)
Корпус AMPMODU MOD IV, 10 контактов (5×2): 87456-5 (Mouser)
AMP E.I. Разъемы
Фон
Этот тип был первоначально разработан компанией AMP (теперь TE). Вариант с 4 позициями стал стандартом де-факто для 3 ½-дюймовых дисководов. Molex не производил такой тип, но в наши дни многие другие производят.
Никто больше не устанавливает флоппи-дисководы в свои ПК (сейчас это практически невозможно), однако этот тип по-прежнему используется в качестве разного источника питания для различных мелких предметов, находящихся внутри ПК. По этой причине они смутно , на которые стоит обратить внимание.
Инструменты и обжимные инструменты
91556-1 матрица крупным планом
Официальный инструмент имеет обжим в виде буквы «О» на изоляции, но это больше связано с глупо малым размером выступов, поддерживающих изоляцию, а не с формой.
Однако в случае с CTX3 маркетолог не заявляет, что это поддерживаемый тип контакта, но мы все равно их рассмотрим.
Э.И. Контакты имеют удручающе маленькие выступы для обжима изоляции, из-за этого размеры соответствующей матрицы должны быть точно такими же, чтобы обеспечить какую-либо поддержку вообще. Результаты SN-28B и CTX3 снова объединены, так как они идентичны. Обжимной инструмент для изоляции на самой маленькой матрице просто не подходит для них. В остальном результаты пригодны для использования в AWG 20, возможно, немного ослаблены на проводнике в AWG 22.
Когда я впервые увидел изображения CTX3, я подумал, что изменения в матрице были сделаны для того, чтобы приспособить гильзы. Похоже, что я был неправ в этом, вместо этого гильза не предназначена для обжатия контакта. Но…
Я купил предварительно изготовленный кабельный узел с оплеткой, и оплетка обжимается в контакт с помощью какого-то загадочного инструмента. Что бы это ни было, у него есть особенно большой обжимной инструмент для изоляции, но довольно маленький обжимной инструмент для проводников, и он явно не слишком далек от технических характеристик. Достаточно большое соотношение, которое должно быть специально сделано для кабеля в оплетке.
Комбинация не найдена ни на CTX3, ни на SN-28B. Я попытался воссоздать обжим, который нашел, с помощью инструмента Molex. Это не так уж плохо, наличие локатора позволило легко скрепить все вместе во время процесса, но он немного тугой на рукаве. Интересно…
Срезав немного материала с изоляционной наковальни, MDPC определили явное улучшение по сравнению с SN-28B, однако реальное преимущество это дает только на контактах Mini-Fit Jr, по общему признанию, наиболее часто используемом типе. в этом инструменте.
Перемаркировка штампов CTX3 — это самая большая победа. Самая большая матрица на обоих инструментах ужасно справилась даже с более крупной проволокой AWG 16, не говоря уже о AWG 18, которую рекомендует заводская маркировка SN-28B. MDPC были на высоте с этим изменением. При использовании китайских инструментов не обращайте внимания на маркировку на матрице и используйте тот, который дает наиболее плотный обжим, который не повреждает контакт или провод в процессе обжима.
К сожалению, из-за того, что наковальни проводника также вырезаны, все обжимы CTX3 слабее, чем у SN-28B, который сам по себе слабее, чем инструменты производителя, которые, конечно, обжимаются в соответствии со спецификацией. Учитывая, что моддеры ПК, скорее всего, также будут геймерами ПК, в электрическом плане они будут максимально использовать свои подключения, поэтому мы хочу эти более тугие зажимы.
Кроме того, кабельные сборки для ПК не подвергаются каким-либо значительным механическим нагрузкам, вместо этого они устанавливаются и оставляются в покое, что с практической точки зрения устраняет преимущества более прочного обжима изоляции, производимого CTX3.
Для практических целей разница между двумя инструментами невелика, чего нельзя сказать о цене.
Большинство инструментов и типов разъемов описаны на этой странице, где указаны номера деталей.
Как обжимать сетевые кабели
How_to_crimp_network_cables.pdf
Может быть удобнее обжимать собственные кабели
1. Определите, какие инструменты вам понадобятся (щипцы, кусачки, сетевой кабель, чехол, разъем RJ45)
2. Снимите оболочку с кабеля — не режьте слишком глубоко!
3. Обрежьте тяговую нить.
4. Разделите отдельные пары проводов, отрежьте новый открытый материал (обычно встречается в CAT6)
5. Раскрутите каждую пару.
6. Заказ проводов- Оранжевый белый оранжевый зеленый белый синий синий белый зеленый коричневый белый коричневый (Это не единственный заказ, но самый распространенный)
7. Выпрямите провода и соблюдайте порядок!
8. Обрежьте провод кусачками.
9. Вставьте кабель в разъем RJ45. Убедитесь, что золотые контакты обращены вверх, а оранжевые проводники находятся с левой стороны.
10. Обожмите разъем RJ45.
11. Проверьте соединение.
12. Наденьте чехол на разъем.
13. Приступайте к тестированию!
Расшифровка:
[0m:4s] Привет, я Джош Блум, добро пожаловать в очередной видеоролик из серии образовательных материалов RSP Supply. Если вы обнаружите, что эти видео полезны для вас, это, безусловно, поможет нам, если вы поставите нам большой палец вверх и подпишитесь на наш канал
. [0m:16s] В сегодняшнем видео мы поговорим о сетевых кабелях. Более конкретно, я хочу рассказать о том, как обжимать один из самых распространенных типов сетевых кабелей, которые мы видим сегодня. Кабели CAT5 или CAT6 с разъемом типа RJ 45.
[0m:34s] Важно понимать, что эти типы кабелей можно приобрести с уже прикрепленными к кабелю разъемами практически любой длины.
[0m:44s] Однако во многих случаях удобнее обжимать собственные соединения, особенно когда вы прокладываете несколько сетевых кабелей разной длины.
[0m:57s] Выполнить это задание очень просто, если выполнить несколько шагов.
[1 мин: 3 с] После того, как вы установили этот тип соединения несколько раз, вы почувствуете себя гораздо более уверенно, зная, что оно было сделано правильно и будет работать так, как вы ожидаете, поэтому первые шаги — определить, какие инструменты нам нужно использовать. когда мы обжимали сетевые кабели. Вы можете видеть здесь, у меня есть обжимной инструмент, у меня есть кусачки, нам, очевидно, нужно использовать любой сетевой кабель, который мы выберем, который будет CAT5, CAT6, CAT5E, у нас есть защитный кожух, и у нас действительно есть разъем RJ 45. Первое, что нам нужно сделать, это снять изоляционную оболочку с нашего сетевого кабеля. В этом случае обжимной инструмент, который мы используем, имеет возможность снять эту оболочку, поэтому вы можете видеть здесь, что мы собираемся скрутить эту оболочку, стараясь не прорезать слишком глубоко, потому что мы на самом деле обрезаем отдельные пары проводов. пиджак. После того, как я снял эту оболочку, в этом конкретном сетевом кабеле появилась стержневая струна, которая очень распространена во многих сетевых кабелях. Так что я собираюсь пойти дальше и сократить это.
[2m:0s] Как только я перережу PullString, я начну разделять отдельные пары проводов в сетевом кабеле.
[2m:7s] В этот момент вы собираетесь раскрыть еще один кусок материала. Обычно вы видите этот тип материала только в кабеле CAT6. Я собираюсь пойти дальше и сократить это.
[2m:16s] И в этот момент вы можете видеть, что я обнажил четыре разные пары проводов в этом сетевом кабеле.
[2m:23s] Итак, сейчас я начну раскручивать каждую из этих пар.
[2m:28s] Теперь, пока я раскручиваю эти пары, я начну смотреть порядок
[2m:33s] проводов
[2м:35с] пока я их раскручиваю. Когда вы обжимаете любой сетевой кабель, порядок проводов очень и очень важен.
[2m:43s] Заказ в порядке цвета: оранжевый, белый, оранжевый,
[2м:47с] зеленый, белый, синий, синий, белый, зеленый, коричневый, белый, коричневый. Теперь это не единственный заказ, который вы можете сделать. Это наиболее распространенный порядок сетевых кабелей. Есть и другие способы заказа кабеля, но это способ, который обычно используется в большинстве сетевых кабелей. Итак, вы можете видеть здесь, что я проверяю порядок этих кабелей, теперь, когда я их все раскрутил,
[3m:12s] и в этот момент я начну выпрямлять эти провода и следить за тем, чтобы порядок оставался неизменным. Причина, по которой я это делаю, заключается в том, что я должен подготовить эти провода для подключения к нашему разъему RJ 45.
[3m:26s] Как видите, я проверил правильность моего заказа, и провода были немного выпрямлены. Итак, я возьму свои кусачки
3м:33с] Я перережу этот провод,
[3м:35с] и это даст мне очень хорошее, чистое соединение
[3 м:39 с] до фактического
[3 м:40 с] переместите в соединительную часть RJ 45.
[3m:43s] Итак, после того, как мы обрезали наши сетевые кабели, и у нас есть хороший чистый край, и мы убедились, что защитный чехол действительно находится на кабеле,
[3m:49s] вы можете видеть здесь I У меня прекрасный чистый край, и порядок моих проводников правильный. Я возьму свой разъем RJ 45, я очень осторожно вставлю
[4 м: 1 с] свой кабель,
[4м:2с] убедившись, что золотые контакты обращены вверх, а оранжевые проводники находятся с левой стороны.
[4m:9s] Затем я возьму обжимной инструмент, предназначенный для обжима восьмиштырькового RJ 45, и вставлю разъем RJ 45, чтобы убедиться, что провод плотно вставлен,
[ 4m:19s], а затем я собираюсь плотно обжать,
[4m:21s], убедившись, что на этом коннекторе будет хороший прочный зажим.
[4m:25s] Я собираюсь сделать пробный тест, чтобы убедиться, что у меня надежное соединение. Я собираюсь удостовериться, что вижу все отдельные провода, идущие в самом верху этого разъема, и убедиться, что у меня хорошее соединение.
[4m:36s] Тогда я возьму свой ботинок
[4m:38s] и надену его на разъем.
[4m:40s] Это просто помогает защитить соединение RJ 45. На этом этапе вы сделали нам успешный обжим сети RJ 45, это восемь контактов,
[4m:49s], и на этом этапе вы можете перейти к тестированию соединения.
[4m:54s] Если вы уверены, что соединение выполнено правильно, рекомендуется протестировать кабель, чтобы убедиться, что он будет функционировать должным образом. для облегчения выполнения этого типа проверки рекомендуется использовать восьмиконтактный кабельный тестер, совместимый с разъемом RJ 45.
[5m:12s] Тестер этого типа гарантирует, что каждый штырь обжат в правильном месте. Если была допущена ошибка, вы будете уведомлены о том, какие контакты не на месте или вообще не обеспечивают надлежащего соединения.
