Как обжать коннектор без обжимки: Как обжать витую пару без обжимки. Или как сделать патч-корд в домашних условиях.

Содержание

Как обжать витую пару без обжимки. Или как сделать патч-корд в домашних условиях.

В этой статье мы рассмотрим: как в домашних условиях сделать сетевой кабель (патч-корд).



Для чего это может нам пригодится? Многие скажут, гораздо проще пойти и купить уже готовый патч-корд, и я с вами частично соглашусь. Купить проще, да и не на много дороже чем сделать самому (зависит от длинны, чем длиннее, тем выгоднее сделать самому), но есть такие случае в которых это просто не удобно, например когда кабель нужно прокладывать через стены, так как под витую пару достаточно просверлить отверстие диметром 5-6 мм , а под уже обжатый кабель примерно 13мм и то из-за формы коннектора его достаточно сложно просунуть, по этому гораздо проще сначала проложить кабель, а потом просто обжать его концы. Да и покупать ради одного раза обжимку достаточно накладно.

Что нам потребуется для того чтобы обжать витую пару без обжимки (кримпера).

  1. Витая пара 5 категории (при покупке советую покупать витую пару с медными жилами, а не с омедненными так как с таким кабелем гораздо проще работать).
  2. Коннекторы RJ-45 (рекомендую обзавестись коннекторами с запасом желательно не меньше 5шт на один кабель).
  3. Бокорезы их еще ошибочно называют кусачками (если нет бокарезов, можно использовать ножницы).
  4. Маленькая плоская (или минусовая кому как удобно) отвертка по которой не будет жалко постучать.
  5. Нож
  6. Плоскогубцы.

И так приступим.

Сначала ножом на расстоянии примерно 30-35 мм круговыми движениями аккуратно срезаем оплетку витой пары (Если вы повредили жилы откусите и сделайте по заново). Теперь приступим к формовке жил, аккуратно раскрутите пары и «расставляем» их согласно распиновке (в данной статье мы будем делать «прямой» патч-корд).







Откусываем, так чтобы длинна жил была, примерно равна длине коннектора и все жилы были одной длинны, вставляем жилы в коннектор  важно чтобы все жилы доходили до конца паза, если они не доходят вынимаем жилы, откусываем снова чтобы все жилы были одной длинны. После того как вы вставили витую пару в коннектор аккуратно зажмите контакты коннектора плоскогубцами, после чего натяните оплетку кабеля так чтобы она заходила за защелку коннектора и отверткой с усилием зажмите так чтобы она не давала оплетке двигаться. Маленькой отверткой подбиваем контакты коннектора.







В результате мы получаем не очень красивый, но вполне работоспособный конец патч-корда.

Проделываем аналогичные операции с другим концом кабеля и получаем готовый патч-корд.

В дополнение от себя чтобы обжать витую пару без обжимника в домашних условиях нужно не мало терпения и усердия, но это вполне реально.

Надеюсь моя статья вам помогла. Подписывайтесь на наш паблик вконтакте.

Последнее обновление 10.03.14 16:34 10.03.14 14:38

Как обжать сетевой кабель без обжимки своими руками

Как обжать сетевой кабель без обжимки

Содержание статьи:

Сетевой кабель — штука капризная, то штекер отвалится, то начнёт болтаться из стороны в сторону. Когда звонишь своему провайдеру и говоришь что у тебя нет интернета, присылают монтажников, и те, в первую очередь, производят обжим сетевого кабеля и замену коннектора RJ45.

Но что делать, если коннектор отвалился ночью? Не сидеть же без интернета до утра, дожидаясь пока придут монтажники? Правильно, можно взять и переподключить сетевой кабель своими руками, без специального инструмента. В данном случае речь идёт про так называемую обжимку — клещи для витой пары.

Схемы обжима интернет-кабеля

Прежде чем рассказать, на сайте строительного журнала samastroyka.ru, как обжать сетевой кабель без обжимки, нужно разобраться вот с чем. Во-первых, для обжима сетевого кабеля применяется две схемы — прямое и перекрёстное соединение.

Всего в сетевом кабеле находится восемь жил разных цветов, в некоторых случаях, может быть использовано всего четыре. Вот именно их и нужно определённым образом завести в коннектор, после чего обжать, хорошо зафиксировать в нем.

Не буду вдаваться в подробности, и разбирать каждую из существующих схем подключения интернет кабеля, скажу только вот что. В большинстве случаев, достаточно будет соединить интернет кабель по следующей схеме (слева направо):

  • Бело оранжевый;
  • Оранжевый;
  • Бело-зеленый;
  • Синий;
  • Бело-синий;
  • Зелёный;
  • Бело-коричневый;
  • Коричневый.

Перед подключением коннектора RJ45, с сетевого кабеля нужно будет снять оплётку, примерно 3 см, и расправить проводники витых пар согласно вышеуказанной цветовой схеме.

Ну а далее останется завести каждую из жил сетевого кабеля в коннектор, после чего обжать его без использования клещей.

Как обжать сетевой кабель без обжимки

На замену клещам для подключения коннектора сетевого кабеля нам придётся тонкая шлицевая отвёртка. Её конец должен быть достаточно острым и тонким, таким, чтобы можно было бы надавить контакты коннектора, и обжать провода тем самым. Итак, заводим сначала провода в коннектор и вставляем каждую из жил на своё место (слева направо) по указанной схеме. Крайним справа должен быть расположен коричневый провод сетевого кабеля.

Далее берём и защёлкиваем общий фиксатор на коннекторе, чтобы жилы сетевого кабеля никуда не делись. После этого, берём тонкую отвёртку, и надавливаем на каждый контакт коннектора RJ45. Таким образом, будет проткнута изоляция жилы и обеспечено надёжное соединение коннектора с сетевым кабелем.

Если нужно, то проделываем аналогичную работу со вторым концом сетевого кабеля. Теперь остаётся подсоединить Wi-Fi роутер к компьютеру или просто сетевой кабель, и проверить, всё ли правильно было сделано. При правильном подключении, на роутере радостно заморгает лампочка, что будет говорить о том, что контакт есть, и скоро вы получите доступ во Всемирную паутину.

Оценить статью и поделиться ссылкой:

Как обжать коннектор RJ45 простой отверткой своими руками

Проводное подключение через витую пару к домашним компьютерным сетям по-прежнему актуально. Таким кабелем можно подключить роутер, маршрутизатор и любое количество компьютеров у вас дома.
Соединение таким кабелем происходит через коннектор RJ45.
Коннекторы такого типа представляют собой пластиковый наконечник с разъемами под медные провода. Их количество может быть разным – 2,4 или 8. Для удобства подключения все они различаются по цвету, а при подключении мастерами используется цветовая схема с нумерацией проводов относительно контактов коннектора.
Закрепляют коннектор RJ45 обычно специальными обжимными клещами. Однако инструмент не из дешевых, а пользоваться им приходится настолько редко, что возникает вопрос – а стоит ли его вообще покупать? Можно ли сделать обжим коннектора каким-нибудь подручным инструментом?

Что следует учесть при подключении коннектора RJ45


Для начала стоит разобраться что и к чему вы подключаете. Существует два основных вида подключения витой пары:
  • Прямой (патч-корд) – применяется для подводки кабеля домовой сети к самому роутеру, маршрутизатору, от роутера к компьютеру, ноутбуку или телевизору;
  • Кроссовый (кроссовер) – используется для соединения однотипного оборудования, например, нескольких компьютеров между собой.


Обжимаем коннектор RJ45 подручным инструментом


Для работы нам понадобится плоская отвертка, малярный нож и плоскогубцы. Первым делом берем кабель, и снимаем наружную изоляцию. Сделать это можно малярным ножом отступив от края провода сантиметров 5-6. Старайтесь это сделать аккуратно, не надрезав изоляцию проводов внутри кабеля.



Освободив контакты витой пары расправьте их от руки, чтобы можно было подобрать их по цветам для подключения.


Теперь соберите контакты по цветовой схеме, согласно вашему типу подключения коннектора.

Выпрямите их последовательно в одной плоскости, и подравняйте края бокорезами или режущей частью плоскогубец. Длина контактов обычно около 1 см, и начинается от воротника коннектора.

Кабель должен поместиться в коннекторе, а контакты дойти до клемм каждый по своей канавке. Для этого переворачиваем коннектор лицевой стороной вверх, и плотно засовываем кабель во внутрь коннектора, соблюдая очередность контактов по схеме.



После этого берем плоскогубцы, и вдавливаем ими клеммы в корпус контактов. Дожимаем каждый из них плоской отверткой до тех пор, пока клеммы не прорежут изоляцию контактов. Через прозрачный корпус коннектора результат работы хорошо можно рассмотреть.



Для исключения выпада контактов из клемм на коннекторе предусмотрена специальная перегородка. Она действует как зажим для кабеля, и ее мы тоже поджимаем плоской отверткой.



Жесткость посадки можно проверить, попробовав высунуть кабель из разъема. Если он хорошо закреплен, это будет сложно сделать. Наш зажим готов!

Вот так, с помощью простого ручного инструмента можно подключить коннектор RJ45, не прибегая к помощи специалистов.

Смотрите видео


[media=https://www.youtube.com/watch?v=7-HBTyTgtTQ]

Как обжать кабель интернета без обжимных клещей. Как обжать сетевой кабель, обжимка сетевого кабеля

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?

1. Кабель типа витая пара пятой категории:2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3. Обжимной инструмент (его еще называют обжимные клещи или ): Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11. Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.

4. Инструмент для снятия внешней изоляции – . Иметь его, конечно, желательно, но не обязательно, т.

к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:

Теперь нам нужно определиться со схемой обжима . Существует два варианта обжима коннектора на кабеле “витая пара”:

  • для создания прямого кабеля – используется для соединения компьютера с коммутатором;
  • для создания перекрёстного кабеля (называемого кроссовер ) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.

При создании прямого кабеля развести цвета по парам можно в соответствии с двумя стандартами: T568A и T568B . Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт T568B .
Я покажу вам схемы обжимки прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (я ее даже сделаю более крупной).

Вариант по стандарту T568A

Вариант по стандарту T568B

При создании перекрёстного кабеля ( ) цветовая последовательность проводников будет выглядеть следующим образом:

Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля . Необходимо выполнить следующую последовательность действий:

1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи.
2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:
3. Разведите и расплетите проводки:
Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B .

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:
5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:
6. Проверьте, правильно ли вы расположили проводки.
7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.
8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:
На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее описать весь процесс, как говорится: “Лучше один раз увидеть, чем сто раз услышать”. Поэтому в завершение, предлагаю вам посмотреть видеоролик по данной теме. Видео хоть и не сопровождается словесным комментарием, но все равно наглядно демонстрирует весь процесс обжимки кабеля “витая пара” с помощью кримпера . В конце ролика автор проверяет работоспособность кабеля с помощью LAN-тестера.

Не секрет, что современные технологии стремительно развиваются, поэтому для того, чтобы мы, их потребители, шли в ногу с прогрессом, приходится разбираться в каждой мелочи. На сегодняшний день Интернет занял неотъемлемую часть жизни общества. Чтобы уметь настроить «связь с миром» у себя дома, требуются специальные знания.

Зажать контакты коннектора RJ-45 можно и в домашних условиях

Наверняка каждый из нас рано или поздно столкнётся с такой проблемой, как износ LAN-кабеля для интернет-соединения, поломка Ethernet коннектора или нехватка длины сетевого провода . Для оперативного решения этой задачи от вас потребуется полчаса времени, знание алгоритма действий и минимальный набор составляющих.

Если вас интересует, как обжать кабель для Интернета при помощи специального инструмента — обжима или и вовсе без него, специальные схемы опрессовки и необходимые для этого детали — милости просим.

Опрессовка представляет собой прикрепление восьмиконтактного модульного соединителя — коннектора RJ-45 к витой паре (сетевому кабелю, состоящему из восьми попарно свитых жил). Для этой операции вам потребуется:

  • Интернет-кабель.
  • Парочка разъёмов RJ-45 . Понадобится для работы один, однако, их небольшая цена позволяет взять ещё один или несколько про запас.
  • Обжим. Он же кримпер, он же пресс-клещи — специальный инструмент для существенного ускорения процесса опрессовки.
  • Изолирующий колпачок. Необязателен, но он поможет предотвратить последующий перегиб провода и попадание мусора в коннектор RJ-45.

Схемы опрессовки сетевого кабеля

На сегодняшний день существуют две схемы опрессовки витой пары – прямой кабель и перекрёстный (кроссоверный).

Обычно техника прямо проходящего кабеля используется для соединения:

  • Компьютера и коммутатора.
  • Компьютера и роутера.
  • Телевизора и роутера.
  • Роутера и коммутатора.

Перекрёстный обжим кабеля сегодня встречается всё реже и реже, так как современная техника автоматически определяет тип сетевого провода и безотказно работает как с прямым, так и с кроссоверным кабелем. Перекрёстный тип используется для связи однотипных механизмов:

  • Роутер и роутер.
  • Коммутатор и коммутатор.
  • ПК и ПК.

Схема прямого построения цветных жил на обоих концах кабеля выглядит следующим образом:

Опрессовка коннектора при помощи обжима

Определившись со схемой, мы переходим к самой главной части всей процедуры — опрессовке разъёма RJ-45 с помощью специального инструмента — обжима. Особенность работы с кримпером заключается в том, что он существенно экономит время и выполняет ответственную часть самостоятельно.

Начать работу следует с отсечения прежнего коннектора (если таковой имеется, то он станет образцом для расположения жил). Далее следует зачистить витую пару от изоляции, оголив цветные провода так, чтобы их длина соответствовала коннектору и они сидели в нём до упора. Очистку внешней оплётки можно провести двойным ножом обжима или же обычным перочинным ножом. Цветные жилы будут скручены попарно, поэтому их следует рассоединить, выпрямить и ровно подрезать до одинаковой длины. Расположив проводки согласно выбранной схеме, мы берём разъём RJ-45 защёлкой к низу. Вставляем в него жилы до упора так, чтобы небольшая часть изоляции интернет-кабеля тоже входила в коннектор. Когда провода лежат в своих направляющих каналах , а край изоляции находится под планкой зажима RJ-45, настало время для опрессовки. Помещаем коннектор с жилами в разъём инструмента. Осталась всего пара штрихов – сжимаем рукояти кримпера так, чтобы планка зажима (контакты) вилки RJ-45 прорезала изоляцию жил.

Следите за тем, чтобы работа была сделана качественно, чтобы ничего не отходило и не выпадало. Для завершения операции мы оденем изолирующий колпачок. Теперь всё готово к использованию!

Обжим коннектора без пресс-клещей

Если у вас нет инструмента для обжима разъёма RJ-45 — не отчаивайтесь. Пара прямых рук и простая отвёртка все сделают по высшему разряду. Не стоит скрывать, что работа без пресс-клещей продлится значительно дольше и есть вероятность, что с первого раза мы не сможем правильно обжать провод, но попробовав, мы ничего не потеряем.

Алгоритм действий схож с тем, что описан выше: мы оголяем кабель, сверяем длину проводков и коннектора, выравниваем и подрезаем жилы. Распределив согласно схеме цветные провода, мы помещаем их внутри разъёма RJ-45 так, чтобы часть изоляции витой пары попадала в коннектор. Здесь, пожалуй, начинается самое интересное. Убедитесь, что порядок расположения жил не нарушен и они вплотную сидят по направляющим каналам. Следующий наш шаг — мы придавливаем планку зажима коннектора отвёрткой. Полдела сделано! Осталось вдавить контакты разъёма RJ-45 в изоляцию жил сетевого провода . Рассчитывая силу, один за другим продавливаем провода планки зажима и «топим» их в оплётке цветных жил. Если получилось объединить контакты коннектора и жилы интернет-кабеля в сплошную линию, то работа выполнена успешно. Вот так просто, без специализированного инструмента и в домашних условиях можно качественно обжать витую пару.

Для полного счастья не хватает испробовать полученный образец на практике. Если у вас есть тестер, то можно с его помощью проверить сопротивление LAN-кабеля. В противном случае и без него можно проверить работоспособность сетевого шнура, вставив его прямиком в Ethernet-ячейку компьютера или роутера. Если всё было сделано правильно, то Интернет появится незамедлительно. Если нет, то попробуйте ещё раз прижать контакты коннектора к цветным жилам.

Как вы успели заметить — обжать сетевой шнур самому не составляет большого труда. Также хочется отметить, что при правильном выполнении действий, результат работы как с пресс-клещами, так и с отвёрткой будет одинаковым. Поэтому выбор инструмента для обжима сетевого интернет-кабеля в домашних условиях зависит от вас.

Сетевой кабель или витая пара — это специальный провод, который состоит из свитых между собой четырёх пар медных жил. Такое количество жил и сама конструкция помогают снизить влияние всевозможных помех. Обжим сетевого кабеля необходим, чтобы закрепить на нём специальные разъёмы (коннекторы) для подключения к компьютеру. С его помощью создают локальную сеть и связывают устройства между собой.

При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор — некоторые из них используются только профессионалами. Бывают они двух типов:

  • Неэкранированные, которые используются для UTP-проводов;
  • Экранированные — для STP или FTP.

Также бывают коннекторы со вставкой, но они предназначены только для мягких многожильных проводов. Если провод твёрдый, то использовать их будет крайне неудобно.

Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами. Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

Существует две основных схемы распределения: EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже — две. Для таких проводов схема будет иная.

Варианты обжима

Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях использования:

  • Прямой применяется тогда, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или между собой), и подключения клиентского оборудования. Этот способ применяется чаще всего.
  • Кроссовый используют для связи компьютеров между собой. Другое оборудование при этом использоваться не должно. Реже этот способ применяют для связи устройств через порты типа up-link.

Можно использовать любой способ, но оба конца должны быть обжаты одинаково. Обычно при прямом обжиме используют схему 568В.

В последнее время популярность набирают кабели, в которых вместо четырёх витых пар есть только две. С их помощью можно подключить только два устройства. В случае если локальный трафик высокий, такой способ применять не желательно, потому что скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.

Используются либо оранжевый и зелёный, либо синий и коричневый цвета. Контакты подключаются так же, как и в случае использования всех 8 проводов.

Чтобы сделать кроссовый кабель, один конец шнура обжимают по схеме 568 В, второй — по 568А. Использовать нужно все провода. Этот способ даёт сравнительно небольшую скорость.

Для обеспечения более высокой скорости используют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце должна быть такой:

  1. белый с зелёным;
  2. зелёный;
  3. белый с оранжевым;
  4. белый с коричневым;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. белый с синим.

Для создания сети из двух или более компьютеров без использования другого оборудования (свичей, роутеров и прочего) используется другая распиновка витой пары.

Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Разные концы обжимаются при этом по разным схемам.

Необходимый инструмент

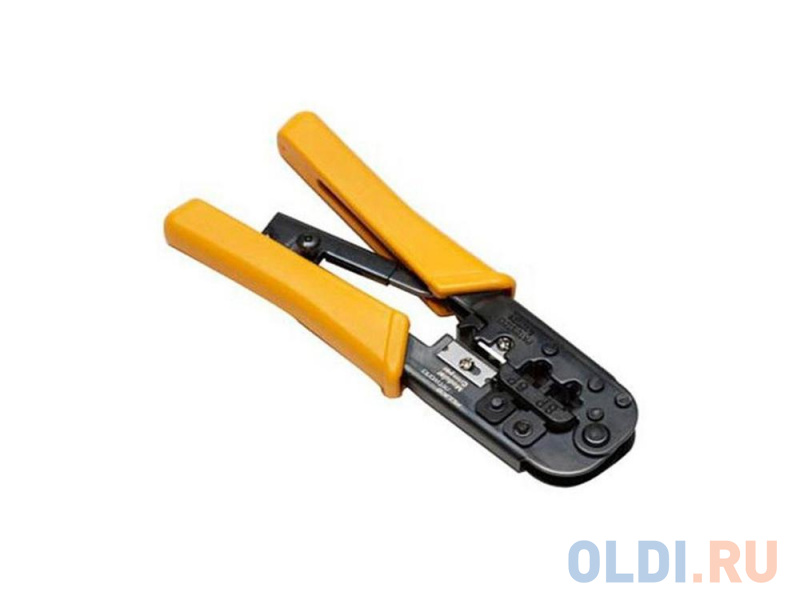

Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.

Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.

Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.

Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.

В этом способе важно , чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет.

Применение использованных коннекторов

Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм. Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары. При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.

Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.

Как обжать кабель для роутера, подключаемый одним разъёмом к ПК, а вторым – к порту LAN? Если Вы прочитаете данный обзор, то поймёте, насколько всё в действительности просто. Согласно стандарту, есть два варианта обжима кабеля, но сейчас используется только один (самый простой). А для сетей, работающих по стандарту «100Мбит/с» (100Base-T), вообще можно обжимать не 8 проводов, а 4. Примеры представлены на картинках, и проблем с пониманием возникнуть не должно.

Было сказано, что существует два разных стандарта, то есть два метода обжима сетевых шнуров. Сейчас актуальным является один из них, который называется «прямым». А кабель, соответствующий этому стандарту, называется «патч-корд» (ещё бывает «кроссовер», но такой вариант мы не рассматриваем). Название говорит само за себя, прямой – это «простой» или «обычный», где правый и левый штекер обжаты одинаково:

Прямой метод обжима, патч-корд

Заметим, что цвет изоляции роли не играет – достаточно, чтобы последовательность на первом и на втором штекере не отличалась.

Типичные ошибки, допускаемые монтажниками

Давайте посмотрим, как правильно обжатый штекер LAN-кабеля выглядит вблизи:

Распиновка разъёма кабеля «патч-корд»

Здесь все провода разделены по парам (первая – четвёртая), аналогично будет выглядеть и ответный штекер. Какого цвета в результате окажутся провода первой пары, второй и так далее – это не важно, если речь идёт об отдельном кабеле. Главное, чтобы на двух штекерах все пары шли в одинаковом порядке. Нельзя менять порядок следования и внутри каждой из пар.

Любой патч-корд включает в себя три детали: сетевой шнур, первый и второй штекер. Покупая пластиковые разъёмы, то есть штекеры RJ-45, выбирайте деталь с восемью дорожками (бывает и 6 дорожек):

Разъём RJ-45 и «телефонный»

Стандартом RJ-45 предусмотрено наличие восьми проводков и контактов, а 6 контактов содержит другой разъём (телефонный). Внешне эти разъёмы очень похожи.

Делим число проводов пополам

Всё, что рассмотрено выше, имеет отношение к стандарту «1 Гбит/с» (1000Base-T). Если Вам нужна 100-мегабитная локальная сеть, смело можете обжимать 4 провода вместо восьми. Используется первая и вторая пара:

Распиновка разъёма «100 Мбит/с»

Оба штекера при взгляде снизу должны выглядеть одинаково – как на рисунке. Собственно, мы только исключили 4 «лишних» проводника, но больше по сравнению с патч-кордом «1 Гбит/с» ничего не меняется.

Разъём RJ-45 вживую выглядит так:

Штекер RJ-45 с контактами

Если разъём расположить верхней стороной к себе (а нижней к столу), а затем контакты направить вверх, то нумерация проводов будет идти слева направо. Суммируя всю информацию, можно сказать, что штекеры 100-мегабитного патч-корда должны выглядеть так:

Видите, насколько всё просто?

Теперь поговорим о том, что лучше использовать в качестве кабеля. Мы забыли сказать, что вообще-то разъёмы бывают экранированными и без экрана, так вот первые нужно использовать совместно с экранированным кабелем:

RJ-45 + экран, без экрана

Классификация витых пар выглядит так:

  • UTP-2 – 4 проводника, свитых в 2 пары
  • UTP-4 – 8 проводников (4 пары)
  • FTP-4 – 8 проводников (4 пары) + общий экран из фольги
  • STP-4 – 8 проводников (4 пары, каждая в отдельном экране).

Всё остальное для наших целей не подходит, а если Вы всё же решите использовать экранированный шнур, позаботьтесь о приобретении подходящих штекеров. «Экран» обычно приходится паять, и патч-корды даже с FTP-кабелем на практике встречаются редко. Тут всё выглядит логично: если расстояние не превышает двадцать метров, никакой «экран» Вам не нужен в принципе.

Обжимаем штекер RJ-45 самостоятельно

Суть понятия «обжим» очень проста – мы с силой вгоняем изолированный проводник в разъём, а затем зажимаем этот проводник зубцами контакта:

Как обжать разъём RJ-45

Выполняя подготовку кабеля, учитывайте следующие требования:

  1. На первом шаге длина выступающих из общей изоляции проводников должна составлять 25-30 мм.
  2. Расположив все проводки на одной плоскости, их укорачивают с помощью бокорезов (длина выступающей части должна стать равной 13-14 мм).
  3. Изолирующая трубка обязательно должна попасть под плоский зажим, так что выступающую часть проводов не нужно делать чересчур длинной.

Надеемся, руководствуясь приведёнными здесь советами, у Вас получится обжать разъём с первого раза. На самом деле, профессионалы пользуются спец инструментом (кримпером), но если его нет, обходятся ножом и отвёрткой.

Самое сложное при выполнении рассмотренной здесь операции – это снять внешний изолирующий слой, не задев при этом сами проводники.

Интересно, что на большинстве так называемых «кримперов» для работы с внешней изоляцией не предусмотрено ничего. Так что, требование о «прямоте рук» никто не отменял. Ну а «кримпер» нужен затем, чтобы после вдавливания контактов они остались на одинаковом уровне. Данное требование вполне можно выполнить, пользуясь плоской отвёрткой (особенно, если требуется обжать 4 проводника). Доказательство данного утверждения представлено на видео.

Мы рассматривали стандарты Ethernet, которые подразумевают использование 4-х либо 8-ми жил в кабеле. Есть ещё один стандарт, обозначаемый как 10Base-2, в котором речь идёт о подключении коаксиального шнура с одной центральной жилой. 10 Мбит/с – это мало, но накрутить на коаксиальный кабель специальный коннектор (или скрутить его) можно при помощи одних плоскогубцев. Наверное, сейчас об Ethernet стандарта 10Base-2 мало кто помнит. Раз уж на всех роутерах установлены розетки RJ-45, значит, придётся идти в ногу со временем и учиться обжимать 8-жильный патч-корд. Удачного роутинга!

Обжим всех жил отвёрткой

Всем доброго времени суток!

В этой статье пойдет речь о сетевом кабеле (Ethernet-кабель, или витая пара, как многие ее называют ), благодаря которому компьютер подключается к интернету, создается домашняя локальная сеть, осуществляется интернет-телефония и т.д.

Вообще, подобный сетевой кабель в магазинах продается метрами и на его концах нет никаких коннекторов (вилок и разъемов RJ-45, которые и подключаются к сетевой карте компьютера, роутера, модема и прочих устройств. Подобный разъем показан на картинке-превью слева ). В этой статье хочу рассказать, как можно обжать такой кабель, если вы хотите самостоятельно создать у себя дома локальную сеть (ну или, например, перенести компьютер, подключенный к интернету, из одной комнаты в другую). Так же, если у вас пропадает сеть и поправив кабель — она появляется, рекомендую найти время и переобжать сетевой кабель.

Заметка! Кстати, в магазинах есть уже обжатые кабели со всеми разъемами. Правда, они стандартной длинны: 2м., 3м., 5м., 7м. (м — метры). Так же учтите, что обжатый кабель проблемно тянуть из одной комнаты в другую — т.е. тогда, когда его нужно «просунуть» сквозь отверстие в стене / перегородке и пр.. Большое отверстие не сделаешь, а через маленькое — не пролезет разъем. Поэтому, в этом случае рекомендую протянуть сначала кабель, а затем уже его обжать.

Что нужно для работы?

1. Сетевой кабель (называют так же витой парой, Ethernet-кабелем и пр.). Продается в метрах, купить можно практически любой метраж (по крайней мере для домашних нужд найдете без проблем в любом компьютерном магазине). Ниже на скриншоте показано, как выглядит такой кабель.

2. Так же будут нужны коннекторы RJ45 (это такое разъемчики, которые вставляются в сетевую карту ПК или модема). Стоят они копейки, поэтому, покупайте сразу с запасом (тем более, если раньше не имели с ними дела).

3. . Это специальные обжимные клещи, с помощью которых коннекторы RJ45 за считанные секунды можно обжимать к кабелю. В принципе, если вы не планируете часто тянуть интернет-кабели, то кримпер можно взять у знакомых, либо обойтись вообще без оного.

4. Нож и обычная прямая отвертка . Это если у вас нет кримпера (в котором, кстати, есть удобные «приспособления» для быстрой подрезки кабеля). Думаю, их фото здесь не нужно?!

Вопрос перед обжатием — что и с чем будем соединять по сетевому кабелю?

Многие не обращают внимание не одну важную деталь. Помимо механического обжатия, есть еще в этом деле и немного теории. Дело все в том, что в зависимости от того, что и с чем вы будете соединять — зависит то, как нужно обжимать интернет кабель !

Всего есть два типа соединения: прямое и перекрестное . Чуть ниже на скриншотах будет понятно и видно о чем идет речь.

1) Прямое соединение

Используется когда вы хотите соединить свой компьютер с роутером, телевизор с роутером.

Важно! Если соединить по такой схеме один компьютер с другим компьютером — то работать локальная сеть у вас не будет! Для этого используйте перекрестное соединение.

На схеме показано, как нужно обжать разъем RJ45 с двух сторон интернет кабеля. Первый провод (бело-оранжевый) помечен Pin 1 на схеме.

2) Перекрестное соединение

Эта схема используется для обжатия сетевого кабеля, который будет применяться для соединения двух компьютеров, компьютера и телевизора, двух роутеров между собой.

То есть сначала определяетесь, что с чем соединять, смотрите схему (на 2-х скриншотах ниже в этом разобраться не так сложно даже начинающим), и только потом начинаете работу (о ней, собственно, ниже)…

Обжатие сетевого кабеля с помощью клещей (кримпера)

Этот вариант проще и быстрее, поэтому начну с него. Затем, скажу пару слов о том, как это можно сделать с помощью обычной отвертки.

1) Подрезка оболочки

Сетевой кабель представляет из себя: твердую оболочку, за которой спрятаны 4 пары тонких проводков, которые окружены еще одной изоляцией (разноцветной, которая была показана в прошлом шаге статьи).

Так вот, первым делом нужно подрезать оболочку (защитную оплетку), можно сразу на 3-4 см. Так вам будет легче распределить проводки в нужном порядке. Кстати, делать это удобно клещами (кримпером), хотя некоторые предпочитают использовать обычный нож или ножницы. В принципе, здесь ни на чем не настаивают, кому как удобнее — важно только не повредить тонкие проводки, спрятанные за оболочкой.

Оболочка снята с сетевого кабеля на 3-4 см.

2) Защитный колпачок

Далее вставьте защитный колпачок в сетевой кабель, сделать это потом — будет крайне неудобно. Кстати, многие пренебрегают этими колпачками (и я кстати тоже). Он помогает избегать лишних перегибов кабеля, создает дополнительный «амортизатор» (если можно так выразиться).

Защитный колпачок

3) Распределение проводков и выбор схемы

Далее распределяете проводки в том порядке, в каком вам требуется, в зависимости от выбранной схемы (об этом рассказано выше в статье). После распределения проводков по нужной схеме, подрежьте их клещами примерно до 1 см. (подрезать можно и ножницами, если не боитесь их испортить:)).

4) Вставка проводков в коннектор

Важно отметить, что если провода не достаточно подрезаны — они будут торчать из разъема RJ45, что крайне не желательно — любое легкое движение, которым вы заденете кабель может вывести из строя вашу сеть и прервет связь.

Как соединить кабель с RJ45: правильный и не правильный варианты.

5) Обжим

После экого аккуратно вставляем разъем в клещи (кримпер) и сжимаем их. После этого наш сетевой кабель обжат и готов к работе. Сам процесс очень простой и быстрый, здесь и комментировать особо нечего…

Процесс обжатия кабеля в кримпере.

Как обжать сетевой кабель с помощью отвертки

Это, так сказать, чисто домашний ручной способ, который пригодится тем, кто хочет соединить побыстрее компьютеры, а не искать клещи. Кстати, такова особенность русского характера, на западе этим люди без специального инструмента не занимаются:).

1) Подрезка кабеля

Здесь все аналогично (в помощь обычный нож или ножницы).

2) Выбор схемы

Здесь так же руководствуетесь схемами, приведенными выше.

3) Вставка кабеля в коннектор RJ45

Аналогично (так же, как в случае и с обжимом кримпером (клещами)).

4) Фиксация кабеля и обжатие отверткой

А вот здесь самое интересное. После того, как кабель вставлен в коннектор RJ45, положите его на стол и прижмите одной рукой и его и вставленный в него кабель. Второй рукой возьмите отвертку и аккуратно начните прижимать контакты (рисунок ниже: красные стрелки показывают обжатый и не обжатые контакты).

Здесь важно чтобы толщина конца отвертки не была слишком толстой и вы могли до конца прижать контакт, надежно зафиксировав провод. Обратите внимание, зафиксировать нужно все 8 проводков (на скрине ниже зафиксированы только 2).

Обжатие отверткой

После фиксации 8 проводков, необходимо зафиксировать сам кабель (оплетку, защищающую эти 8 «жилок»). Это нужно для того, чтобы когда кабель случайно дернут (например, заденут когда будут тянуть) — не случилось потери связи, чтобы не вылетели эти 8 жил из своих гнезд.

Делается это просто: фиксируете на столе коннектор RJ45, а сверху надавливаете той же отверткой.

Таким образом вы получили надежное и зафиксированное соединение. Можете подключать подобный кабель к ПК и наслаждаться сетью:).

Кстати, статья в тему по настройке локальной сети:

Создание локальной сети между 2-ми компьютерами.

На этом все. Удачи!

Как обжать коннектор без клещей. Как обжать сетевой кабель и подключить компьютер к компьютеру

В последнее время для подключения к интернету провайдеры все чаще используют . Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты. О том, как скручивать витую пару можно посмотреть на видео.

Несмотря на наступающие семимильными шагами беспроводные технологии, в условиях многоквартирного дома или частного домовладения стационарные компьютеры, ТВ-приставки, файловые хранилища лучше всего подключать при помощи кабеля, витой пары. Для этого важно не только правильно проложить провод по помещению, но и обжать на концах кабеля присоединительные разъёмы стандарта RJ-45.

Разновидности кабелей для интернет-подключения

В зависимости от типа провайдера кабель можно к абоненту провести несколькими способами. Если подключение происходит по стандарту Wi-MAX, LTE или 3G, кабеля может и вовсе не быть.

Телефонный кабель

Используется при подключении к интернету по технологии aDSL. Провод используется двух- и четырёхжильный, при использовании четырёх жил можно увеличить длину кабельной трассы и снизить помехи. В некоторых случаях по этой же линии подключают и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Часто для последней мили телефонной линии используется одножильная медная «лапша», скорость и качество такого интернет-канала будет невысоким

Провайдеры используют такой тип кабеля, чтобы подключить абонентов сети кабельного телевидения. Благодаря широкой полосе пропускания коаксиальный кабель передаёт как данные, так и аналоговый телесигнал без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Коаксиальный кабель используется при прокладке сетей двойного назначения, например, интернет + аналоговое ТВ

Оптоволокно (fiber optic)

Оптоволоконный кабель используется, чтобы подключить либо многоэтажные дома, с установкой в подъездах абонентских маршрутизаторов, либо дома в частном секторе, так как этот тип кабеля передаёт сигнал на огромные расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейсов, позволяет подключить к такому кабелю роутер-маршрутизатор с помощью патч-корда из обычной витой пары (UTP).

Оптоволоконный кабель используется для прокладки протяженных и защищенных от помех трасс

Витая пара (UTP)

Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, ТВ-приставки, принтеры) к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Четыре жилы передают данные со скоростью до 100 Мбит/с, а восьмижильный вариант позволяет поднять скорость в десять раз.

UTP-8 — самый распространенный провод для прокладки локальной сети

Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой (до 100 метров). Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара.

Разновидности витой пары

Провод для создания кабелей-патчкордов и кабельных трасс отличается как материалом изоляции, так и составом центральной жилы (проводника). Дешёвый сделан из алюминиевых проводников и пластиковой изоляции, рассчитанной на использование в помещениях. Электрическое сопротивление алюминия выше, чем меди, и сигнал в таком проводе быстрее затухает. Соответственно, из него стоит делать только короткие кабели для помещений, например, подключая к маршрутизатору компьютеры в квартире или небольшом частном доме.

Используйте дешёвый кабель UTP только внутри помещений и при создании недлинных сегментов сети

Дорогой провод дополнен ещё одним слоем изоляции и толстой стальной жилой, которая берёт на себя механические нагрузки при подвешивании. Защищённый морозостойкий провод с медными проводниками стоит в 3–4 раза дороже, но с его помощью можно прокладывать протяжённые участки кабельных трасс внутри подъездов и даже между отдельными домами. Стоит отметить, что в последнее время такие трассы всё чаще делают при помощи оптоволоконного кабеля.

Защищённая витая пара оснащена дополнительной изоляцией и стальной проволокой для подвеса

Инструменты, необходимые для обжимки витой пары

Вам понадобятся обжимные клещи (для 99% работы), монтажный или прочный канцелярский нож и небольшой фонарик.

Обжимные клещи, или кримпер — основной инструмент кабельщика

Из расходных материалов понадобится провод UTP и коннекторы RJ-45. Если в комплекте с коннекторами нет силиконовых колпачков, нелишним будет термоклеевой пистолет.

Использование коннекторов RJ45 с силиконовыми колпачками не только защитит кабель от повреждений, но и сделает подключение более понятным

Если монтажных клещей нет, заменителем послужит небольшой молоток и плоская отвёртка, у которой ширина жала равна ширине контактной группы коннектора RJ-45.

Крайне полезен будет кабельный тестер — прибор для проверки обжатого кабеля. Если в кабеле случится обрыв или не будет контакта в одной-двух жилах, соединение станет работать нестабильно.

Кабельный тестер незаменим при большом объеме кабельных работ и протяженных трасс

Схемы обжима витой пары

Вне зависимости от количества жил, кабели делятся на два типа: прямые и перекрёстные. Перекрёстные используются для соединения двух компьютеров в одноранговую локальную сеть, без маршрутизатора. Если при построении сети используется маршрутизатор-роутер, то используйте кабели любого типа, так как роутер автоматически определяет, какой кабель подключён.

Обжимка 4-жильного кабеля

Четырёхжильный кабель допустимо использовать внутри помещений на скоростях сети до 100 Мбит/с. Если изучить разъёмы недорогого 100-мегабитного маршрутизатора, то окажется, что каждое гнездо оборудовано лишь четырьмя контактами и использование 8-жильного кабеля не даст никаких преимуществ. Можно провести прямую или перекрёстную обжимку.

Прямой обжим четырёхжильного патч-корда

Разница между двумя видами обжимки — в расположении оранжевых и зелёных жил.

Перекрестная обжимка четырёхжильного патч-корда

Обжимка 8-жильного кабеля

Вариантов запрессовки 8-жильного кабеля больше, что неудивительно, ведь локальные сети с таким кабелем — самые распространённые. Провести прямую запрессовку кабеля можно в двух вариантах, различаются они расположением оранжевых жил. Тип Т586В — стандарт де-факто на территории РФ, а тип Т586А распространён в Евросоюзе и США.

Тип Т586В — основной для опрессовки прямых патч-кордов в РФ

Стандарты различаются расположением зеленых и оранжевых жил. Цвета жил могут отличаться в зависимости от производителя кабеля.

Тип опрессовки Т586 практикуют в США и странах ЕС

У перекрёстной опрессовки кабеля также есть два варианта: для низкоскоростных сетей (10–100 Мбит/с) и для современных гигабитных ЛВС.

Простая опрессовка подойдет для сетей с низкой скоростью

Разница между простой и перекрёстной опрессовкой — в расположении синих и коричневых жил.

Используйте перекрёстную опрессовку для сетей с высокой скоростью

Как обжать кабель-пачкорд монтажными клещами

Приготовьте инструменты: клещи, фонарик и нож.

  1. При помощи торцовочного ножа клещей выровняйте конец кабеля. Если кабель в магазине резали обычным ножом, торец наверняка скошен.
  2. Снимите изоляцию с сетевого кабеля. Для этого поместите кабель в углубление инструмента для зачистки так, чтобы снять изоляцию на 2–2,5 см. Проворачивая кабель относительно ножа, надрежьте его по всей длине окружности. Снимите надрезанный кусок изоляции, чтобы обнажить цветные жилы.

    Снимите изоляцию кабеля при помощи специального инструмента

  3. Расплетите жилы. Длина расплетённого участка не должна быть больше 12–13 мм. Если трудно выравнивать жилы, можете расплести их на большую длину, а затем подрезать расплетённый и выровненный торец.

    Жилы провода расплетаются на длину 12–13 мм

  4. Выровняйте и расставьте расплетённые жилы в той цветовой схеме, которая соответствует типу кабеля.

    Выровняйте жилы кабеля согласно цветовой схеме

  5. Взяв новый коннектор RJ-45, разверните его пластиковым замком вниз и аккуратно задвиньте в него конец кабеля по направляющим. Хлорвиниловая трубка изоляции должна доходить до внутреннего зуба-замка в коннекторе. Если вставить провод не до конца, жилы могут оторваться.

    Аккуратно вставьте расплетенный конец кабеля в коннектор

  6. Проверьте, что жилы в коннекторе расставлены по порядку и не повреждены. Если всё нормально, вставьте коннектор в разъем обжимных клещей и сожмите их до упора, но не сильно.

    Опрессуйте коннектор RJ-45 кримпером

  7. После обжимки кабель готов к эксплуатации.

Видео: обжимка кабеля витой пары

Обжимка патч-корда без клещей

Если обжимку кабелей вы проводите редко или решили помочь товарищу, а клещи остались дома, опрессовку можно провести подручными средствами, которые есть в кладовке у каждого. Понадобятся плоская отвёртка, канцелярский нож с новым лезвием и термоклеевой пистолет.

  1. Выровняйте торец кабеля лезвием острого ножа. Затем, отступив от торца 2–2,5 см, сделайте аккуратный круговой надрез на изоляции. Постарайтесь не прорезать её насквозь, чтобы не повредить цветные жилы. Провернув надрезанный участок изоляции вперёд-назад несколько раз, отделите его.

    Зачистите изоляцию кабеля при помощи обычного ножа

  2. Расплетите жилы так, чтобы длина расплетённого участка не превышала 12–13 мм. Если вам трудно выравнивать жилы, расплетите их на большую длину, а затем подрежьте расплетённый и выровненный торец.

    Подрезать жилы до нужной длины можно кусачками или обычным ножом

  3. Расплетённые жилы выровняйте и расставьте в цветовой схеме, соответствующей типу обжимаемого кабеля.
  4. Теперь возьмите новый коннектор RJ-45 и разверните его пластиковым замком вниз. Затем аккуратно задвиньте в него конец кабеля по направляющим. Изоляционная хлорвиниловая трубка должна доходить до внутреннего зуба-замка в коннекторе. Если не довести провод до конца, в процессе эксплуатации кабеля жилы могут оторваться. Осмотрите коннектор: жилы должны быть расположены правильно.

    Проверьте, что провода расположены правильно. Если ошибётесь, придётся срезать коннектор и обжимать новый

  5. При помощи отвёртки опустите каждый из восьми контактов вниз так, чтобы он врезался в соответствующий цветной провод. Установите отвёртку на контакт и вдавите его вниз. В коннекторе всего пара свободных миллиметров для манёвра; если переусердствовать, можно легко повредить его. Повторите это действие ещё семь раз.

    Вдавите контакты коннектора вниз так, чтобы они пробили жилы кабеля

  6. При помощи термопистолета заполните клеем внутреннюю часть коннектора, чтобы закрепить в нём изоляцию кабеля.
  7. Проверьте качество опрессовки, подключив кабель к розетке RJ-45 (роутеру или ноутбуку). Если коннектор не защёлкивается до конца, извлеките его и повторите действия из пункта 5.
  8. Когда кабель прошёл проверку, он готов к эксплуатации.

Видео: опрессовка коннекторов при помощи отвёртки

В обжимке витой пары нет ничего сложного. Полчаса времени со специальным инструментом или чуть дольше с подручными средствами — и домашняя локальная сеть уже работает, а кабельное соединение радует максимальной скоростью и отсутствием задержек. Помните, что устройство с кабельным интернет-подключением работает быстрее, чем по «воздуху», а также уменьшает облучение высокочастотным излучением.

В данной статье разберем обжимку сетевого кабеля. Многие люди так или иначе сталкиваются с проблемами патч-кордов (обжатая витая пара). Некорректное выниманием штекеров, неправильная прокладка кабеля, неправильный монтаж, вот далеко не полный список проблем, с которыми мы сможем столкнуться при подключении интернета в нашем доме. Проблема заключается еще и в том, что не каждый сможет разглядеть ошибки в работе стороннего специалиста. После прочтения данного материала вы станете уверенно обращаться с кримпером, узнаете варианты схем опрессовки кабеля, научитесь обжимать витую пару с отверткой. Далее мы разберем разные виды кабелей и распространенные ошибки при обжиме витой пары.

Зачем это может понадобиться

Вариантов использования витопарного кабеля очень много, практически для любого LAN соединения или телефонной распиновки понадобится обжать кабель в домашних условиях.

  • Установка локальной сети дома. Соединяя несколько компьютеров в домашнюю локальную сеть понадобится соединить компьютеры/лэптопы с роутером/маршрутизатором, это происходит посредством вышеописанного провода.
  • Подключение Интернета. Хотя основные магистрали интернет соединений прокладывают оптоволоконным соединением, в квартиры приходит витая пара. Поэтому очень важно научится обжимать ее самому, ведь настолько распространенная вещь должна быть знакома каждому.
  • Видеонаблюдение – еще один распространенный способ применения витопарного кабеля. Это не обязательно какой-то промышленный монтаж нескольких десятков видеокамер, вполне достаточно и небольшой веб камеры перед квартирной дверью, для которой и понадобится умение правильно использовать кримпером.
  • Проведение телефонной линии. Как не странно, но в настоящее время телефонные линии проводят тем же видом кабельного соединения. Так что умение пригодится и при прокладке линии телефонной передачи.

Какие потребуются инструменты

  1. Кримпер (“обжимник”/”витопарные клещи”). Инструмент для крепления коннекторов на сам кабель. Один из главных инструментов для обжатия кабеля интернета. Без него не обойдется ни один набор инструментов для работы с витой парой.
  2. Стриппер (“кусачки”/”витопарный нож”). Инструмент для снятия изоляции, используется в комплекте с “обжимником” (первым делом изоляция снимается “ножом”, после этого кримпером ставится коннектор). Зачастую “ножом” оборудован сам “обжимник”, но это не всегда качественный инструмент и отдельные “кусачки” обычно на порядок качественнее.
  3. Инструмент для кроссировки (“кросс”). Не используется напрямую при обжиме, этот инструмент пригодится для монтирования соединений в распределительных щитах и подключении витой пары в сетевые розетки.
  4. Тестер кабеля (“Тестер”). Диагностический инструмент, служит для проверки целостности и пропускной способности, проверки последовательности обжимки проводов.
  5. Коннекторы кабельные (“Вилка”/“RJ” называется так из-за маркировки Rj 12, Rj 11,Rj 45 …). Штекер, который устанавливается на зачищенный провод и втыкается в разъем сетевой карты компьютера/свич/хаб/роутер/маршрутизатор.

Инструкция по обжиму витой пары с отверткой

В критической ситуации обжать интернет кабель можно и при помощи подручных инструментов (хочу предупредить сразу, все это делается на свой страх и риск). Для того чтобы это сделать нам понадобится.

  • Нож. Для зачистки проводов потребуется что-нибудь острое, это необязательно должен быть специализированный, подойдет канцелярский или обычный хорошо заточенный кухонный нож.
  • Бокорезы. Для выравнивнивания проводов в витопарном кабеле не обязательно нужны именно бокорезы, могут подойти и обычные домашние ножницы или плоскогубцы с кусачками.
  • Отвертка. Собственно с помощью которой мы и будем обжимать коннектор.
  • Кабель витой пары (с запасом), коннекторы RJ (советую тоже взять с запасом ввиду того, что не обязательно получится обжать кабель таким варварским способом).

Инструмент подготовлен, приступаем к делу.

Порядок работ с кримпером

Кримпером обжать интернет кабель намного легче. В этом случае основная проблема не перепутать порядок подключения пар проводов. Цветовых схем подключения существует очень много, потому перечисление и разбор каждой займет очень много времени, представлю основной стандарт “T568A” (порядка 80% подключений будет производиться по этому стандарту).

В последние годы беспроводная интернет-связь становится все популярнее. Многие начали использовать в домашних условиях беспроводной соединение (с помощью модема и сим-карты, например), но большинство по-прежнему предпочитает проводную связь. И немудрено: недорогие тарифы, качественное соединение, высокая скорость связи.

С таким видом подключения практически не бывает проблем. Впрочем, иногда возникают нестандартные ситуации. К примеру, проблема с кабелем. Так, его длины может не хватить, что бы перенести кабель в другую комнату. Поэтому сегодня мы поговорим о том, как удлинить кабель.

В локальных сетях используется так называемая витая пара — это один из кабелей связи, который представляет из себя несколько изолированных проводников. На кабеле всегда указывается его категория.

Обжимаем витую пару без инструмента

Для подключения кабеля к оборудованию применяется разъем 8P8C, который часто называют RJ45, что, в общем-то, одно и тоже.

Теперь поговорим об удлинение кабель.

Удлинение с помощью переходника

Вам понадобится приобрести патч корд. Патч кордом называется кабель или коммутационный шнур, изготавливаемый в заводских условиях. К примеру, можете приобрести патч корд на 5 метров, что бы хватило для переноса кабеля в другую комнату.

Кроме того, вам понадобится приобрести переходник для витой пары или, как его еще называют, джойнер RJ45.

В один разъем вставляете патч корд, в другой — ваш уже обжатый кабель. Это один из наиболее удобных и простейших способов удлинения интернет-кабеля.

Удлинение с помощью скрутки

В данном случае, как вы уже догадались, вам необходимо будет приобрести кабель нужной длины и провести скрутку самостоятельно. Сделать это не так уж и сложно, особенно если есть пусть даже небольшой опыт, но скручивать нужно очень аккуратно.

Считается, что при скрутке кабеля теряется часть сигнала. Это действительно так, если сама скрутка сделаны абы как. Кроме того, в некоторых случаях может происходит перелом провода внутри скрутки, в результате чего связь может быть потеряна.

В общем, это далеко не самый идеальный способ удлинения кабеля, так что им стоит пользоваться только в крайних случаях.

Покупка роутера

Вы можете подключить несколько компьютеров к сети с помощью покупки роутера. Для этого основной кабель подключаете к устройство в WAN-порт, а в LAN-порт подключаете патч корд, который другим разъемом подключаете к нужному компьютеру. Очень удобно и недорого.

Разумеется, не стоит забывать о том, что с помощью роутера вы легко можете наладить беспроводную связь, к которой можно подключить различные устройства, поддерживающие Wi-Fi-соединение.

Установка разъемов RJ-45 на кабель UTP (Витая пара)

Порядок работы при установке разъемов лучше всего расписать по операциям, и сопроводить их фотографиями.

1. Необходимо ровно отрезать кабель. Даже если старый срез хорошо выглядит, вполне возможно, что под оболочку проникла влага или грязь. Желательно пожертвовать 5-10 сантиметрами, чем рисковать получить некачественное соединение.

2. Снятие оболочки. Для установки разъема нужно освободить от оболочки примерно половину дюйма (1,25 см) проводников. Большинство обжимных инструментов имеют для этого специальное приспособление — пара лезвий и ограничитель. Нужно вставить конец кабеля до упора, и надрезать изоляцию. Именно надрезать, а не прорезать — важно не повредить жилы кабеля. В материале оболочки должно быть достаточно мела для легкого «отламывания» по получившейся линии надреза.


Рис. 5.2. Снятие оболочки кабеля.

3. Сортировка и выравнивание проводников. В принципе, нет никакой разницы, какая из пар кабеля будет подключена к передатчику сетевого адаптера, а какая к приемнику. Главное, что бы были подключены именно пары, а не проводники из разных пар.

Очевидно, что значительно проще делать все разъемы одинаково, а еще лучше по общему для всех разъемов в мире стандарту. Благо, что он есть — EIA/TIA-568В.


Рис. 5.3. Разъем RJ-45 и порядок обжима проводников.

Можно заметить, что пары подключаются к следующим контактам — 1-2, 3-6, 4-5, 7-8. В 10/100baseT используется только первые две пары контактов — 1-2 и 3-6, остальные являются резервными. Если используется 2-х парный кабель, то подключать пары нужно именно к этим контактам, оставляя остальные свободными.

Для сортировки проводников неизбежно придется расплетать пары. Это нужно делать на минимальную длину (по стандарту не более чем на 1,25 см), как можно меньше нарушая структуру пар, геометрические размеры и шаг повива не задействованной в разъеме части кабеля.

После того, как проводники будут ровно уложены, и выпрямлены, нужно выровнять край — немного подрезать на одну длину.


Рис. 5.4. Выравнивание проводников перед введением в разъем.

4. Вставлять проводники в разъем нужно плавно и не торопясь. Каждая жила должна попасть в свой паз внутри RJ-45, и дойти до упора. Процесс удобно контролировать через прозрачный корпус разъема (при необходимости можно использовать лупу). Если какой-либо проводник не прошел до конца, нужно вытащить кабель целиком из разъема и повторить процесс начиная с п. 3.

Витая пара: способы обжима, схема соединений

По крайне мере, он должна заходить «за» фиксатор, что бы после обжима удерживаться последним.


Рис. 5.5. Обжим разъема RJ-45.

6. Перед обжимом желательно еще раз убедиться, что все жилы и оболочка кабеля находятся на положенных местах. После этого можно вставить разъем в соответствующее гнездо на инструменте, и в одно движение (но плавно), произвести обжим. При этом острые кромки контактов прорежут изоляцию, и обеспечат надежный контакт. А фиксатор будет утоплен внутрь корпуса, дополнительно закрепляя кабель.


Рис. 5.6. Готовый разъем RJ-45 на кабеле.

7. Разъем готов. Перед использованием его желательно осмотреть, обращая особое внимание на состояние контактов. Все они должны выступать из корпуса на равную высоту.

Подобную последовательность действий нужно выполнить с другим концом кабеля. При этом, необходимо особо отметить, что существует две разновидности кабелей — прямые (контакты 1-2 и 3-6 первого разъема соединяются с контактами 1-2 и 3-6 второго) и перекрестные (контакты 1-2 и 3-6 первого разъема соединяются с контактами 3-6 и 1-2 второго).


Рис. 5.7. Прямой и перекрестный кабель

Физический смысл достаточно прост — передатчик одного устройства должен быть соединен с приемником другого. Поэтому, для соединения одинаковых устройств (например, двух компьютеров) нужно использовать перекрестный кабель. В хабах, коммутаторах, и подобном оборудовании конструктивно заложена перекрестная разводка, и для их соединения с компьютером используется прямой вариант кабеля.

В то же время, например два хаба, два коммутатора, или хаб с коммутатором можно соединять двумя вариантами. Либо перекрестным кабелем в обычные порты, либо прямым кабелем в порты uplink (в некоторых моделях для изменения разводки порта используется специальный переключатель). В новом активном оборудовании эта проблема обычно решена кардинально — введена функция автовыбора, поэтому будет нормально работать любой вариант разводки пар в кабеле.

Для дополнительной защиты кабеля от механических повреждений, около разъема может быть использован защитный колпачок. Простая и дешевая мера, которой, к сожалению часто пренебрегают. Кроме этого, некоторые типы защитных колпачков защищают от обламывания (при грубом обращении) защелки разъема RJ-45.

Для установки разъема в гнездо сетевого адаптера дополнительных навыков не требуется — ошибиться совершенно не возможно. Единственное, на что стоит обратить внимание — проверить качество фиксация (разъем не должен выниматься без нажатия на соответствующий элемент).

Беспроводные технологии безусловно начинают лидировать при организации домашних и офисных сетей, но они никогда не заменят проводные, а если это и случится, то не в скором будущем. Основная масса провайдеров монтируют свои провода непосредственно к клиенту, а уж только потом начинается работа WiFi маршрутизаторов. Существует несколько типов кабелей для локальной сети, они отличаются пропускной способностью канала, способом подключения к компьютеру, методом укладки и другими. Рассмотрим по порядку как менялись стандарты, какими они были, и что используется на сегодняшний момент.

Какой бывает кабель для локальной сети

Выбор проводника изначально всегда обусловлен топологией ЛВС, и самыми распространенными являются коаксиальные провода и витая пара. Сейчас широкое распространение находят оптоволоконные технологии, но это пока еще развивающийся стандарт, используемый в основном для прокладывания магистралей на дальние расстояния. Для подключения конечного пользователя применяется не очень широко. Итак, провод для локальной сети Ethernet бывает двух видов:

В 90-х годах прошлого века для построения локальных сетей применялся исключительно коаксиальный провод, и на его основе были разработаны такие известные топологии, как «шина» и «кольцо». Немногим позже появилась топология «звезда» на основе витой пары, которая до настоящего времени является наиболее востребованной и популярной архитектурой для локальной и глобальной сетей. Теперь время остановиться и описать каждый используемый кабель для локальной сети отдельно.

Коаксиальный кабель и используемые разъемы

Этот тип провода является наиболее старым из проводников. Этот шнур имеет одну несущую медную или алюминиевую жилу, которая покрыта толстым слоем изоляционного материала. Далее идет экран, выполненный в виде ленты, опоясывающей центральную жилу ил алюминия или меди. Верхним внешним слоем идет оболочка, защищающая жилы от повреждений, изготавливаемая из полиэтилена или поливинилхлорида. Существует несколько разновидностей такого кабеля, применяемого для ЛВС:

  • 10Base 5 — толстая разновидность проводника, с сечением 12 мм и общим сопротивлением 50 Ом для 8-й категории и 75 Ом для 11-й. Скорость передачи данных не превышает 10 Мбит/с на расстояния между конечными узлами до 500 метров.
  • 10Base 2 — тонкий, около 6 мм в диаметре, наиболее распространен для организации домашних или небольших офисных сетей. Его сопротивление 50 Ом, но максимальная длина составляет 185 метров при скорости 10 Мбит/с.

Благодаря хорошей изоляции сигнал в проводнике практически не гасится, т.е. пакеты не теряются, и не нужны дополнительные алгоритмы проверки, переданной или принятой информации. Единственным недостатком является довольно высокая стоимость производства и низкая скорость, поэтому впоследствии он был вытеснен «витой парой».

«Витая пара» — разновидности и способы обжима

Кабель для локальной сети «витая пара» получил свое название из-за того, что он состоит из восьми жил, попарно переплетенных между собой. Каждая жила имеет изоляцию строго закрепленного в спецификации цвета. В качестве внешнего изолирующего материала, защищающего сигнал от электромагнитных помех, используется поливинилхлорид или полиэтилен. Существует несколько разновидностей такого кабеля:

  • UTP (Unshelded Twisted Pair) — не экранированная модификация, наиболее часто используемая для прокладки домашних или офисных сетей, когда не оказываются сильные помехи на передаваемый сигнал.
  • FTP (Foiled Twisted Pair) — кабель с дополнительным экраном из алюминиевой фольги под внешней изоляцией.
  • STP (Shelded Twisted Pair) — помимо общего экрана имеет дополнительный, для каждой пары по отдельности.

Витая пара имеет 7 категорий, и, чем больше номер категории, тем провод более защищен от электромагнитного излучения. Для сетей Ethernet применяется кабель 5-й категории (CAT5), который имеет полосу пропускания 100 МГц. Рекомендуется при монтаже новых объектов использовать более совершенную модификацию CAT5e для более высокочастотных сигналов с полосой в 125 МГц.

Витая пара используется для создания соединения на скоростях от 100 Мбит/с до 40 Гбит/с в зависимости от категории и качества самого кабеля и от его длины между конечными устройствами. Обычно длина сегмента не должна превышать 100 м.

Провод должен иметь разъем для подключения в сетевые устройства. Для витой пары используется разъем RJ-45 (8P8C — 8 position and 8 contacts). Внутри коннектора есть специальные канавки с контактами для каждой жилы. Есть несколько вариантов обжима сетевых кабелей: прямой и обратный (кроссовер). Прямой патч-корд применяется для соединения компьютера с маршрутизатором или коммутатором или для соединения активного сетевого оборудования между собой. Кросовый используется довольно редко и служит для соединения двух компьютеров между собой. В настоящее время практически все производители устанавливают «умные» сетевые карты, которым не важно расположение проводков в разъеме, но желательно придерживаться стандартов, и располагать жилы так, как написано в спецификации. Это поможет избежать коллизий в работе всей сети. Чтобы изготовить прямой провод для локальной сети жилы располагаются в следующем порядке на обоих концах:

  • бело-оранжевый;
  • оранжевый;
  • бело-зеленый;
  • синий;
  • бело-синий;
  • зеленый;
  • бело-коричневый;
  • коричневый.

Чтобы изготовить патч-корд для простоты работы используются специальные клещи — кримпер (или «обжимка» в простонародье). Кримпер позволяет не только равномерно зажать провод в коннекторе, но и правильно обрезать и зачистить изоляцию. В исключительных случаях можно использовать плоскую отвертку или нож, но тогда качество не будет удовлетворительным. Существуют разъемы, которые зажимаются без кримпера, но они предназначены для многожильных мягких проводов и для стандартной витой пары могут не подойти.

Оптоволоконный кабель

Оптоволокно — наиболее прогрессивная технология для передачи сигнала на большие расстояния на огромной скорости. Отличием в передаче сигнала является то, что в качестве импульса используется не электричество, а свет. Свет передается по жилам из стекольного волокна отражаясь от внутренних стенок проводника. Можно одновременно передавать несколько сигналов: они не будут пересекаться или гасить друг друга. Скорость передачи информации по такому кабелю ограничена возможностями только самих сетевых карт или адаптеров. Кабель не подвержен помехам, и выполняется из негорючих материалов.

Стоимость такого кабеля относительно низкая, по сравнению с другими проводниками, но его монтаж может проводиться только квалифицированными сотрудниками с применением высокоточного и дорогого оборудования, поэтому в домашних условиях его использовать практически невозможно. Зато такой проводник нашел широкое применение для прокладки магистралей, ведь расстояния между усилителями сигнала могут достигать сотен километров. Некоторые провайдеры уже предоставляют услугу по подключению оптики в дом, но конечные устройства все равно подключаются по витой паре, поэтому именно она и является основополагающим стандартом для организации сети.

Необходимость обжимать интернет кабель в домашних условиях без помощи специалистов Интернет-провайдера возникает не часто. Например, такая необходимость может возникнуть если вы перемещаете свой компьютер или роутер в другую комнату. В данной статье вы узнаете, как правильно обжать интернет кабель в домашних условиях своими руками.

Шаг № 1. Подготовка к обжатию интернет кабеля.

Для того чтобы правильно обжать интернет кабель в домашних условиях вам нужен минимум оборудования. Во-первых, вам нужен сам кабель. Если речь идет об интернет кабеле, то он у вас уже есть. Этот кабель, который вам провели от Интернет-провайдера. Во-вторых, вам нужны коннекторы RJ-45 (фото внизу).

Такие коннекторы можно приобрести в компьютерных магазинах или заказать через Интернет. Обычно такие коннекторы продаются в пачках по 100 штук, но можно найти и поштучно. Если будете покупать поштучно, то лучше взять с запасом, на случай, если что-то пойдет не так.

Также вам понадобится инструмент для обжатия интернет кабеля (фото внизу) также известный как кримпер или просто «обжимка». Данный инструмент также можно найти в магазинах с мелкой компьютерной техникой или в Интернете.

Если вы не готовы покупать кримпер, то можно обойтись простой отверткой и своими руками. Но, в этом случае процесс обжатия интернет кабеля становится немного сложнее.

Шаг № 2. Снимаем внешний слой изоляции.

Если вы хотите обжать интернет кабель, то первое, что вам нужно сделать это снять внешний слой изоляции. Для этого можно использовать острый нож или лезвие на инструменте для обжатия кабеля (кримпер).

Обжим витой пары, разводка сетевого кабеля, обжимка rj-45.

Пройдитесь лезвием по изоляции интернет кабеля по кругу и снимите примерно 2-3 сантиметра изоляции.

При этом старайтесь не повредить внутренние проводки. Если внутренние проводники все-таки были повреждены, то данный участок кабеля нужно полностью отрезать и начать процесс обжатия интернет кабеля заново.

Шаг № 3. Подготавливаем внутренние проводники.

Дальше нужно расплести все витые пары проводников внутри интернет кабеля и слегка их выпрямить. Особо мучать их не нужно, чтобы внутри проводников не образовались переломы. Просто расплетаем и немного выравниваем.

После того как вы сняли изоляцию с интернет кабеля и выпрямили проводники, нужно расположить их в правильном порядке. Существует четыре стандарта определяющих порядок проводников в коннекторе. Это два стандарты для прямого кабеля (TIA/EIA-568B и TIA/EIA-568A) и два стандарта для перекрестного. Узнать больше о схемах определяющих порядок проводников можно здесь.

В большинстве случаев для обжатия интернет кабеля нужно использовать прямую схему расположения проводников TIA/EIA-568B (иллюстрация внизу). Если ваш интернет кабель уже был обжат ранее, то вы можете просто посмотреть, как были расположены проводники в старом коннекторе RJ-45.

После того, как вы определились со схемой, выровняйте проводники и расположите в одну линию их в нужном порядке (как на фото внизу). Если проводники слишком длинные, то их нужно укоротить. Это удобно делать при помощи лезвия на инструменте для обжима интернет кабеля (кримпере).

Теперь нужно засунуть эти проводники в коннектор RJ-45. Если они расположены в одну линию, то они войдут легко и каждый займет свое место внутри коннектора.

Перед тем как приступать непосредственно к обжатию кабеля убедитесь, что все проводники дошли до конца коннектора.

Шаг № 4. Обжимаем интернет кабель при помощи специального инструмента (кримпера).

После того как кабель вставлен в коннектор RJ-45, можно приступать к обжатию. Для этого вставьте коннектор в кримпер и достаточно сильно сожмите ручки этого инструмента.

Если у вас нет кримпера, то вы можете обойтись простой отверткой. В этом случае вам нужно с помощью отвертки продавить каждый контакт на коннкеторе RJ-45.

На этом процесс обжатия интернет кабеля можно считать завершенным. Подключите кабель к компьютеру и проверьте есть ли интернет. Если интернета нет, значит, вы сделали что-то неправильно. Попробуйте срезать коннектор RJ-45 и обжать интернет кабель еще раз.

В век беспроводной передачи данных многие уже забыли о кабелях, коннекторах и иже с ними. Но всем известно, что проводное соединение куда надежнее.

Да и скорость передачи данных зачастую выше. Поэтому нужно знать все о том, как обжать интернет-кабель.

Стоит сразу отметить, что в обжиме кабеля нет ничего сложного. Его можно выполнить даже в том случае, если под рукой нет специального инструмента (кримпера). Но в этом случае потребуется предельная осторожность.

Схемы обжима

Есть несколько схем обжима (2). Они применяются для различных типов соединений. Если неправильно обжать кабель, то соединения может и не быть. Так что здесь главное – не перепутать. Итак, какие схемы есть?

  • Прямой кабель. Применяется для соединения компьютера с , и прочими устройствами такого же типа. Именно эту схему используют при обжиме кабеля для обеспечения доступа к интернету.

  • Перекрестный кабель (Кроссовер). Используется исключительно для объединения двух и более компьютеров в одну сеть. В этом случае не предполагается использование роутеров, хабов и прочей аппаратуры. Исключительно ПК с другим ПК. Напрямую.

Если нужно сделать кабель специально для и обеспечения доступа к интернету, то нужно использовать исключительно первый вариант. Если обжать кроссовер, то никакого соединения не будет.

Что нужно для обжима?

Вообще, желательно не использовать подручные средства, а обжимать витую пару специальным инструментом.

Это позволит добиться наиболее качественного соединения. Но не всегда кримпер есть под рукой. Что нужно для произведения операции обжима?

  • Сетевой кабель типа «витая пара» нужной длины.
  • Комплект коннекторов. Минимально – 2 штуки. На один и другой конец. Но лучше, чтобы их было 4. Просто на всякий случай.
  • Изолирующий колпачок . Пластиковый или резиновый. Устанавливается на место соединения кабеля с коннектором и предотвращает переломы и изгибы. Не обязателен.
  • Инструмент для обжима (кримпер) . Стоит он недорого и способен быстро без лишних проблем зафиксировать коннекторы на кабеле.
  • Если кримпера нет, то можно использовать плоскую отвертку . И нож для зачистки контактов.

Больше ничего не требуется. Этакий «джентельменский набор айтишника». После того, как полный комплект собран можно приступать к самому обжиму. Мы разберем два варианта: с использованием кримпера и без него.

Способ №1. Используем кримпер

Этот вариант наиболее простой и быстрый. Он заключается в использовании специального инструмента для обжима кабеля.

Кримпер способен заменить собой все остальные инструменты. Поэтому многие специалисты очень любят его использовать.

Конструкция кримпера такова, что с его помощью можно легко выполнить все действия по обжиму кабеля. Есть даже специальные лезвия на ручках для удобной обрезки и комфортного удаления изоляции.

  • Итак, сначала необходимо снять изоляцию кабеля. Вставляем его между лезвий на кримпере и чуть сжимаем ручки. Проворачиваем инструмент по часовой стрелке. После этого просто стягиваем уже надрезанную оболочку.
  • Теперь расправляем витые жилы так, чтобы они ровно лежали.
  • Кримпером подравниваем жилы.
  • Берем коннектор и вставляем каждый провод в отдельную канавку в соответствии со схемой прямого обжима .
  • Стараемся, чтобы коннектор немного захватывал изоляцию кабеля. Так соединение будет надежнее.
  • Если все жилы распределили, то вставляем коннектор в специальное гнездо кримпера.
  • Сжимаем ручки инструмента до характерного щелчка.
  • Повторяем все, что сделано выше для второго конца витой пары.

Вот и весь обжим. Теперь можно соединять роутер с сетевой картой компьютера и пробовать установить .

Если все сделано верно, то коннект появится за считанные секунды. Если же что-то не так, то придется переделывать весь кабель.

Способ №2. Используем нож, отвертку и другие подручные средства

Здесь все гораздо сложнее. На обжим кабеля при помощи подручных средств уйдет гораздо больше времени.

Да и не факт, что операция увенчается успехом с первого раза. Тем более, что потребуются определенные навыки работы с соответствующими инструментами.

Для осуществления процедуры обжима понадобится острый нож, плоская отвертка, витая пара необходимой длины и набор коннекторов.

Алгоритм действий прост, но потребуется некоторая сноровка и сугубая осторожность.

  • Сначала снимаем изоляцию кабеля. Для этого номом аккуратно надрезаем резиновую трубку кабеля. Надрез должен быть минимальным, поскольку требуется не повредить жилы. После осуществления надреза можно стянуть изоляцию пальцами.
  • Подрезаем точащие жила какими-либо кусачками. Вполне хватит 20 мм проводов. Они как раз отлично встанут в .
  • Теперь нужно взять коннектор и аккуратно вставить жилы в желобки в соответствии с прямой схемой обжима витой пары. Желательно как-нибудь зафиксировать сам кабель и коннектор, так как дальнейшие действия потребуют полной неподвижности компонентов.
  • Берем плоскую отвертку и аккуратно вдавливаем металлические контакты на коннекторе . Здесь нужно проявлять осторожность, так как при слишком сильном вдавливании можно повредить контакты. И они работать не будут.
  • Вдавливаем точно также пластиковый зажим коннектора , который должен захватить изоляцию кабеля.
  • Надеваем изоляционный колпачок.
  • Повторяем операцию для второго конца кабеля.

Теперь можно проверять витую пару на работоспособность. Минус этого способа заключается в том, что можно легко угробить коннектор даже не подозревая об этом. Давление на контакты не должно быть чрезмерно сильным.

Проверка работоспособности кабеля

Есть несколько вариантов проверки работоспособности только что обжатой витой пары. Это необходимо сделать перед тем как использовать кабель.

Так можно исправить недочеты еще до включения кабеля в сеть.

Способ №1. Использование простого тестера (мультиметра)

Этот вариант наиболее приемлемый, так как позволяет проверить работоспособность кабеля еще до включения его в сеть.

Он может использоваться как профессиональными «айтишниками», так и обычными пользователями.

Все, что потребуется – обычный тестер (мультиметр), применяемый для проверки тока. Он позволяет оперативно выявить неисправность и устранить ее.

А пользоваться этим устройством довольно просто. Проблем не возникнет ни у кого.

  • Итак, сначала переключим тестер в режим сопротивления или звукового сигнала. Делается это при помощи переключателя режимов. Он может выглядеть по-разному. В зависимости от модели тестера. Просто устанавливаем переключатель на иконку с изображением динамика.
  • Теперь один щуп тестера «тыкаем» в любой контакт на коннекторе, а второй – в контакт с тем же цветом жилы на другом коннекторе.
  • Если идет звуковой сигнал, то сопротивление есть. Значит, контакт тоже есть.
  • Переходим к другому контакту.
  • Таким же образом проверяем остальные.
  • Если где-то нет сигнала, то пытаемся дожать контакт вручную и проверяем снова.
  • Если все в порядке, то включаем кабель в сеть и наслаждаемся высокоскоростным соединением.

Такой способ проверки витой пары помогает быстро выявить неисправность и устранить ее.

Тем более, что по большей части неисправность заключается в недостаточном соединении контакта с жилой кабеля. Поможет обычный дожим.

Способ №2. Включение кабеля в сеть

Наиболее простой и доступный любому способ проверки. Он не предполагает использования каких-либо специализированных инструментов.

Также он не позволяет определить, в какой именно части витой пары возникла проблема.

Все, что нужно для такой проверки – компьютер с сетевой картой на борту, (свич, хаб, модем и так далее) и сам кабель.

В дальнейшем может потребоваться мультиметр. Для точного определения места проблемы.

  • Итак, вставляем один конец кабеля в разъем RJ-45 на компьютере пользователя.
  • Второй коннектор вставляем в роутер.
  • Запускаем ПК.
  • Сетевая карта должна автоматически определить кабель и осуществить подключение.
  • Если этого не произошло, проверяем актуальность установленных драйверов.
  • Если с ними все в порядке, то проблема определенно в витой паре.
  • Берем тестер (мультиметр) и ищем конкретное место проблемы.
  • Устраняем проблему и пробуем подключить снова.

Такой вариант хорош тем, что если в ходе проверки никаких проблем не возникло, то сразу можно приступать к использованию интернета.

Не нужно тратить время на подключение и настройку. Очень удобно для тех, у кого нет свободного времени.

Немного о соединительных кабелях

Не лишним будет немного рассказать о самих кабелях. Так пользователю проще будет понять, с чем он имеет дело.

И если в его распоряжении будет какой-то нестандартный кабель, то он будет все о нем знать.

Категории кабелей по классу защиты

Защита кабеля для передачи данных нужна в тех случаях, если нужно соединить с компьютером устройство, которое находится от него на приличном расстоянии.

Если использовать защищенный кабель, то можно минимизировать потери скорости. По классу защиты различают следующие типы.

  • UTP. Самый распространенный тип кабеля, который используется при соединении роутера с ПК или двух компьютеров в сеть. Также называется «витая пара». Не обладает никакой защитой (если не считать изоляционного материала).
  • FTP. Сетевой кабель, который оснащен защитным слоем из фольги. Этот слой располагается сразу после изоляционного материала. Такой кабель больше защищен от всяких магнитных излучений, чем пресловутая «витая пара».
  • SSTP. Кабель, который защищен не только общим экраном из фольги. В нем также экранирована каждая жила. Используется в тех случаях, если нужно провести сеть на приличные расстояния с минимальными потерями скорости.
  • SFTP. Самый защищенный из всех кабелей. Есть защитный экран из фольги для каждой пары жил, медная плетеная сетка и общий экран из фольги. Используется в самых трудных ситуациях. Обеспечивает полную сохранность скорости. Но и стоит прилично.

Категории кабелей по назначению

По этому критерию кабели делятся на категории в соответствии с областью применения.

Есть смысл перечислить только те из них, что могут использоваться исключительно для обеспечения качественного .

  • Cat 5 D. Классический восьмижильный кабель. Может обеспечить 100 мегабит скорости при использовании двух пар жил и 1000 мегабит в секунду при использовании всех четырех пар. На данный момент самый популярный вариант.
  • Cat 5 E. Кабель, который предназначен для работы в сетях Fast и Gigabit Ethernet. Он тоньше и легче, чем привычная всем витая пара. Также он стоит гораздо дешевле. Но почему-то не пользуется особой популярностью.
  • Cat 6 E. Незащищенный 16-жильный кабель, предназначенный для работы в Ethernet сетях. Максимальная скорость передачи данных – 10 гигабит в секунду. Однако она достигается только в том случае, если расстояние между устройствами не превышает 55 метров.
  • Cat 6 A . Восьмижильный кабель с системой защиты по классу S/FTP или F/FTP. Обеспечивает скорость 10 гигабит в секунду при максимальном расстоянии в 200 метров. Уже более интересные характеристики.
  • Cat 7 F . Те же 8 жил. Защита по классу S/FTP. Максимальная скорость – 10 гигабит в секунду. Однако такая скорость доступна только в том случае, если расстояние между устройствами не превышает 50 метров.
  • Cat 7 A . Самый крутой тип кабеля. Обладает самой продвинутой защитой и имеет 8 жил. Способен обеспечивать скорость передачи данных 100 гигабит в секунду при расстоянии в 15 метров. Стоит очень дорого.

Стоит заметить, что нет смысла приобретать самый крутой кабель для использования в домашних условиях.

Стандартное оборудование в роутерах и ПК просто не сможет раскрыть весь его потенциал. Нет смысла переплачивать.

Важно! Перед обжимом кабеля стоит проверить его на наличие механических повреждений. Если есть сильные перегибы, непонятные порезы и прочие повреждения, то такой кабель лучше не использовать. От него будет один вред. Мало того, что он не сможет обеспечить приемлемую , так он еще вполне может вывести из строя ваше оборудование. Не стоит так рисковать. Если кабель поврежден, то лучше приобрести новый.

Как обжать сетевой кабель без инструмента?

Ваш вопрос:

Как обжать сетевой кабель без инструмента?

Ответ мастера:

При необходимости создать сеть между несколькими компьютерами или подключить к компьютеру какое-либо сетевое устройство, например, модем или роутер, вам понадобится кабель под названием «витая пара». Чтобы присоединить к кабелю специальный наконечник (коннектор), потребуется особый инструмент – кримпер. Его назначение – обжим разъемов кабеля. При отсутствии кримпера, можно попробовать обжать сетевой кабель с помощью обыкновенного ножа и плоской отвертки, которые всегда есть под рукой.

Сначала нужно снять внешнюю пластиковую изоляцию с нужного конца кабеля. Отмерив необходимое расстояние (12,5 мм) с помощью линейки, или просто приложив наконечник к кабелю, аккуратно, чтобы не повредить внутренние жилы, ножом нужно пройти по контуру кабеля и затем счистить внешнюю изоляцию. Сделать это можно и с помощью специальной капроновой нити, если вы обнаружите ее в кабеле вместе с проводами, просто потянув за нее и разрезав таким образом изоляцию до нужной отметки.

Внутри оплетки вы обнаружите четыре витые пары проводков, которые нужно расплести и расположить в необходимой последовательности. Порядок расположения проводков будет зависеть от назначения вашего кабеля. Найдите в интернете дополнительную информацию о том, какой именно тип кабеля (прямой или перекрестный) нужен для вашего соединения, и выберите требуемую схему расположения. Аккуратно распрямив проводки, необходимо с осторожностью вставить каждый из них в соответствующий паз коннектора. Внутренние края контактов коннектора острые и легко прорезают оплетку каждого проводка, если осторожно задвинуть их до упора. Соединение получается надежным.

Самая ответственная часть процесса – фиксация проводков в наконечнике. Это необходимо сделать с помощью плоской отвертки, вдавливая защелки на каждом из пазов. Сложность операции в том, что излишнее усилие может привести к поломке коннектора, а недостаточный нажим – к выпадению из него жил проводников. Закончив фиксацию проводков в наконечнике, нужно поместить пластиковую вставку в специальный проем у основания коннектора. Если в начале работы вы правильно измерили расстояние для снятия внешней изоляции, то кабель под отверстием этой вставки будет в оболочке. Вставку также необходимо вдавить с помощью плоской отвертки, чтобы зафиксировать установленный коннектор на внешней оплетке кабеля.

Обжим телефонного кабеля «4 жилы» | Полезные статьи

От того, насколько грамотно будет выполнена обжимка телефонного кабеля, во многом зависит качество связи. Для подключения телефонных кабелей к аппаратам, мини-АТС в офисах, АБК, квартирах и т. п. используют коннекторы RJ-11, которые совместимы со стандартными телефонными розетками R-11/12. В этой статье рассмотрим, как обжать телефонный кабель с помощью данного разъема.





Какие инструменты и материалы требуются для обжимки?

Прежде чем выполнить обжим телефонного кабеля, необходимо приобрести следующее:

•    Телефонный кабель (связи) — КСПВ 2х0,4 (стандартные телефонные аппараты) и КСПВ 4х0,4 (цифровые программируемые телефонные аппараты).
•    Зачистной инструмент (строительный либо канцелярский нож).
•    Коннекторы RJ-11/12/25.
•    Специальный обжимной инструмент — кримпер (на некоторых моделях уже имеется нож, позволяющий разделать кабель).

Как выполнить обжимку при помощи кримпера?

Обжатие телефонного кабеля чаще всего осуществляется с помощью специального инструмента — кримпера. Действуйте в следующей последовательности:

•    Уберите наружную оболочку с конца телефонного провода (на 0,5–1 см). Сами жилы не требуют зачищения, так как лезвия коннектора их прорежут.
•    В раскладке (рис. 2) кабеля КСПВ 2х0,4 нет ничего сложного. Питание и сигнал должны приходиться на два средних контакта разъема. В случае с КСПВ 4х0,4 можно прибегнуть к прямой раскладке (в каждый контакт по одной жиле).

Рис. 2

•    Воткните жилы до упора в коннектор. Важно, чтобы с лицевой стороны жилы дошли до конца каналов.
•    Вставьте коннектор в кримпер и зажмите его.

Все — обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз.

Если обжим телефонного кабеля «2 жилы» или «4 жилы» сделан правильно, то вы услышите в телефонной трубке желаемый гудок.

Нюансы выполнения обжимки без кримпера

Обжимка телефонного кабеля на 2 или 4 жилы может быть выполнена и без специального инструмента. Сделать это будет несложно. Итак, рассмотрим, как обжать телефонный кабель без кримпера.

Чтобы верно обжать телефонный кабель «2 жилы» или «4 жилы» без инструмента, выполните следующее:

•    Отрежьте нужное количество кабеля и зачистите внешнюю оболочку.
•    Воткните жилы в коннектор (2-жильный — на два средних контакта, 4-жильный — в каждый контакт по одной жиле). Они должны доходить до упора.
•    Возьмите плоскую отвертку и с ее помощью последовательно вдавите контакты.
•    Надавите отверткой в зажим, который присутствует на коннекторе. Благодаря этому кабель не будет шататься.

Выполняя обжим телефонного кабеля подобным образом, будьте предельно аккуратны и внимательны. Данный способ не всегда обеспечивает высокое качество обжима. К тому же довольно высок риск повреждения кабеля.

Зная, как обжать телефонный кабель «4 жилы» или как выполнить обжим телефонного кабеля «2 жилы» вы легко справитесь с этой задачей. Сможете делать это как с помощью кримпера, так и без него. Весь процесс будет занимать пару минут. Всегда принимайте во внимание все, что написано выше. Только в этом случае вам удастся наладить качественную телефонную связь.

Компания «Кабель.РФ®» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Обжим разъемов Deutsch без инструмента

Обжим разъемов Deutsch без инструмента

Можно ли обжимать кабели без обжимного инструмента?

Правильный обжим невозможен без обжимного инструмента. Это связано с тем, что во время обжима также нажимается фиксирующий язычок, что сложно сделать плоскогубцами.

Можно так же обжимать плоскогубцами?

Хорошо работают

простых водорослей. Если вы хотите, чтобы она выглядела прилично, воткните гвоздь или отвертку в доску, где встречаются концы.затем просто прижмите их ногтем к месту и все.

Тогда возникает вопрос, как обжать ствол без обжимного инструмента?

2 ответа. Уничтожьте вещь всеми инструментами вокруг вас. Если вы можете сломать их большими тисками, это, вероятно, наиболее контролируемый способ сделать это. В качестве альтернативы вы можете использовать плоскогубцы или молоток и зубило и вдавить втулку в двух или трех местах с помощью зубила.

Люди также спрашивают: что я могу использовать, если у меня нет клещей для обжима?

Никаких сложных инструментов, складки очень мягкие, можно использовать плоскогубцы.

Когда не следует использовать наконечники?

стручки отличные. Провода от 1 мм² до 2,5 мм²: без кабельного наконечника. Проводники сечением более 2,5 мм²: концы кабеля или гильзы. Поскольку 99% наших линий управления имеют длину 1 мм, мы обычно не используем кабельные наконечники с коробчатыми клеммами.

Можно ли обжимать наконечники плоскогубцами?

Это лучше, чем плоскогубцы, они не дают усадки, потому что они сплющены и легко вынимаются. Плоские концы также очень широкие и не подходят для винтовых клемм, которые в противном случае удерживали бы этот калибр.

Можно ли использовать обжимные соединители на сплошном проводе?

Да, гильзу ствола можно прижать к сплошной проволоке, это всегда тяжелая работа. Я бы рекомендовал использовать настоящие клещи для обжима, а не просто нажимать на них плоскогубцами. Сайт T&B не делает различий между неудачными и неудачными. Сразу сказано, что нужно поменять размер контактов (маленький размер).

Для чего используется печатный инструмент?

Инструмент для обжима. Печатный инструмент — это устройство, используемое для соединения двух металлических частей путем деформации одного или обоих так, чтобы они держались вместе.Результат работы инструмента называется выводом. Хороший пример обжима — подключение вилки к концу кабеля.

Какие кабельные разъемы лучше всего?

Кабельные соединители используются для обеспечения надежного низкоомного соединения между двумя или более электрическими кабелями в коробке. Отзывы о наших кабельных разъемах

Можно ли изменить размер RJ45 без инструментов?

Как сделать наконечник?

Начать сборку с заглушки. Поместите скобу между губками инструмента и сильно надавите на стальной трос.Во время опрессовки гильзы и ■■■■■■■■ прочно прикреплены к проводу. Ковочный инструмент представляет собой пресс для холодного металла, который можно использовать для обжима втулок и других ■■■■■■■■ на кабеле.

Как подключить коаксиальный кабель без разъема?

Как подключить коаксиальный кабель без разъемов

Могу ли я повторно использовать разъемы Ethernet?

Единственное, что вы, вероятно, можете использовать повторно, — это кабель Ethernet (Cat5 / Cat6). Не обращайте внимания на инструменты для обжима или (гибкие) разъемы, которые могли быть у вас при предыдущих попытках!

Мне нужны плоскогубцы?

Обжим разъемов Deutsch без инструмента

Как обжимать кабельную муфту с помощью или без инструмента для обжима кабельных наконечников

Лучший инструмент для обжима гильз с наконечниками — это устройство для обжима наконечников.Но если у вас нет под рукой этого специального инструмента и вы хотите заделать зачищенный электрический провод, вы можете использовать плоскогубцы. Однако учтите, что вы можете не получить такую ​​же целостность и прочность электрического соединения с помощью плоскогубцев, как с помощью инструмента для обжима наконечников. Тем не менее, результат лучше, чем вставлять оголенный провод прямо в разъем.

Что такое кабельный наконечник?

Металлический наконечник — это металлическая втулка (в основном из луженой меди), закрывающая конец многожильного электрического провода с целью предотвращения изнашивания или разъединения жил.После обжима или обжатия трубка с наконечником связывает тонкие жилы электрического провода вместе, образуя один сплошной сердечник. Это гарантирует, что при подключении конца провода к разъему не останется ни одной жилы.

Следовательно, кабельные наконечники хороши для надежных электрических соединений. Они обеспечивают максимальный электрический контакт ваших электрических проводов с винтовыми клеммами и прерывателями.

Наконечники и стандартные обжимные соединители

Кабельные наконечники и соединители для обжима проводов выполняют более или менее ту же работу по заделке электрических проводов.Они различаются в основном тем, как происходит опрессовка. Для обжимных наконечников вы обжимаете саму металлическую трубку, а для обжимных соединителей обжимаете деталь изоляцией. Однако это различие может сохраняться для обжимных соединителей без изоляции.

Еще одно отличие состоит в том, что трубка с наконечником действует как колпачок для обертывания зачищенного провода, тогда как стандартный штыревой вывод действует как металлическое удлинение конца провода, предлагая различные конфигурации. Некоторые из распространенных конфигураций включают типы соединителей лопатки, кольца и стыка.Примером стандартного обжимного разъема является клеммный наконечник, который вы найдете на выводах батареи, или заземляющий провод, соединяющий с шасси на большинстве устройств.

Как обжимать наконечники?

Как я уже упоминал, лучший способ обжать соединители наконечников — это использовать инструмент для обжима наконечников. Этот специальный инструмент для обжима сжимает трубку с наконечником над жилами проводов, чтобы сохранить их в целости и исключить любое покачивание, которое может повлиять на целостность электрического соединения.

Однако, если у вас нет под рукой клещей для обжима наконечников, вы можете попробовать использовать обычные щипцы для обжима проволоки или любые плоскогубцы с функцией обжима.Однако результаты использования этих альтернативных инструментов не такие же, как при использовании подходящего инструмента для обжима наконечников. Они не создают надлежащего холодного шва, как обжимные устройства для обжимных наконечников.

Как обжать проволочные наконечники клещами для обжима наконечников

Этапы обжима наконечника с помощью клещей для обжима наконечников

Выполните следующие простые действия, чтобы обжать колпачок наконечника с помощью инструмента для обжима наконечников,

ступеней

Шаг 1 : Определите размер провода, который вы хотите обжать.

Шаг 2: Выберите соединитель с наконечником подходящего размера.Размер провода, который вы хотите закончить, поможет вам. Кроме того, поскольку большинство кабельных наконечников имеют цветовую маркировку, вы можете использовать приведенную ниже таблицу цветовых кодов наконечников, чтобы быстро определить правильный размер наконечника для вашего электрического провода.

Цветовая кодировка наконечников (Источник: effix.co.uk)

Шаг 3: Зачистите провод до нужной длины. Он должен быть достаточно длинным, чтобы поместиться в трубку с наконечником (около 1 см). Чтобы избежать ошибок, просто измерьте длину трубки наконечника и снимите изоляцию провода такой же длины.

Шаг 4: Вставьте зачищенный конец провода в наконечник наконечника. Вход наконечника в виде раструба аккуратно проведет многожильный провод до изоляции, так что провод не будет виден.

Убедитесь, что кончик проволоки касается дна трубки. Если зачищенный участок короче, удалите с провода больше изоляции с помощью инструмента для зачистки проводов. Если отрезок длиннее, отрежьте его до нужной длины с помощью пары диагональных плоскогубцев или обычных кусачков.

Шаг 5: Обожмите узел наконечника с помощью обжимного инструмента. Просто вставьте клеммную колодку в зажимную губку обжимного инструмента и сильно сожмите ручки, чтобы обжать. Сожмите их до упора, чтобы надежно закрепить провод в соединительной муфте.

Шаг 6: Проведите испытание на растяжение провода, чтобы убедиться, что он плотно обжат. Попробуйте оторвать обжатую муфту от провода. Если он оторвался или вы заметили какое-либо шевеление, повторите последние два шага.В противном случае ваш провод правильно обжат и готов к качественному электрическому соединению.

Как обжимать кабельные наконечники плоскогубцами

Вариант 1: Использование устройства для обжима проволоки

Если у вас нет инструмента для обжима наконечников и вам нужно подключить наконечник наконечника к гибкому электрическому проводу, вы можете сделать это временно с помощью обычных плоскогубцев для обжима проводов. В идеале обычные устройства для обжима проводов предназначены для обжима клеммных разъемов. Поэтому они не самые подходящие для обжима наконечников и, скорее всего, не дадут обжима.Тем не менее, они хороши в экстренных ситуациях.

Плохой обжим оставляет воздушные пространства между разъемом и проводом. Эти воздушные пространства могут собирать атмосферную влагу, которая в конечном итоге может вызвать коррозию как провода, так и разъема. В конечном итоге коррозия клеммы провода приводит к плохому электрическому соединению. Вот почему я бы рекомендовал этот метод только как временное решение для опрессовки кабельных наконечников.

ступеней

Шаг 1: Определите и подготовьте провод, который вы хотите заделать.
Начните с определения калибра провода, чтобы вы могли выбрать правильный соединитель с наконечником. Затем снимите изоляцию с конца провода. Примерно 1 см.

Шаг 2: Выберите соединитель наконечника и наденьте его на конец провода с зачищенной изоляцией. Убедитесь, что все жилы гибкого провода входят в трубку с наконечником. Также убедитесь, что зачищенный провод полностью входит в металлическую трубку так, чтобы изоляция на проводе касалась только верхней части трубки.

Шаг 3: Обожмите клеммную колодку в сборе.Поместите узел наконечника между губками устройства для обжима проводов и начните обжим с того конца, где начинается изоляция провода. Обожмите металлическую трубку до конца, оставив небольшие промежутки между обжимами.

Шаг 4: Проведите испытание на растяжение, чтобы убедиться, что провод плотно удерживается на месте обжатым наконечником.

Вариант 2: Использование плоскогубцев с пазом для обжима

Некоторые обычные плоскогубцы, такие как комбинированные плоскогубцы Milwaukee 7-в-1, имеют функцию обжима проводов.Однако обжимной пресс предназначен для обычных контактных разъемов, а не для колпачков с наконечниками. Таким образом, вы будете следовать процедуре для Варианта 1 выше, чтобы обжать наконечник плоскогубцами этого типа.

Хотя обжатие наконечников с помощью обычных плоскогубцев или обжимных клещей — не лучший способ их обжатия, это помогает устранить проблемы, связанные с подключением неизолированного многожильного провода к винтовым клеммам.

Некоторые из этих проблем включают короткое замыкание оборудования из-за блуждающих жил проводов и недостаточную площадь поверхности для электрического контакта.Кроме того, подключение многожильного провода к винтовой клемме без наконечника в конечном итоге приводит к механически и электрически слабому соединению.

Если вы работали с промышленными электрическими панелями, держу пари, вы знаете, какой ущерб может нанести блуждающая проволока. Вот почему вы всегда должны заканчивать гибкие электрические провода наконечниками или клеммными соединителями, прежде чем прикручивать их к клеммной колодке.

Как сделать и обжать специальные соединители

О проводах в наших схемах часто забывают, когда мы планируем следующий большой проект, но правильные соединители сделают ваш проект более профессиональным и с ним будет намного проще работать! В этом руководстве мы кратко рассмотрим параметры, которые следует учитывать при выборе соединителей.Затем мы проведем весь процесс сборки и обжима некоторых разъемов. Давайте начнем!

Что нам нужно

Разъем клеммы

На рынке представлено множество разъемов, самый простой и распространенный — это корпус 0,1 дюйма, который можно увидеть на большинстве кабелей для прототипирования. Вы можете получить широкий выбор разъемов, которые применялись в различных приложениях. Разъемы JST обычно используются в наборах для разработки из-за их размера и того, что они не могут быть подключены неправильно.Разъемы Tamiya часто используются в автомобилях с дистанционным управлением, поскольку их можно прикрепить к толстому проводу низкого калибра, который пропускает большой ток и предотвращает подключение батарей в обратном направлении.

Калибр провода

При выборе разъемов легко упустить из виду толщину кабелей, мы измеряем толщину кабеля в AWG (American Wire Gauge), она идет от самых толстых кабелей (0000) до самых тонких (40).

Если у вас низкий калибр провода, то меньшие разъемы не будут работать, а если он высокий, вам будет трудно заставить провод удерживаться в разъеме.

Если вы уже выбрали свой разъем, то обычно достаточно просто найти провод с подходящим AWG. Например, контакты корпуса 0,1 дюйма работают с кабелями 22-28 AWG, поэтому мы решили использовать AWG 22, поскольку это хороший кабель общего назначения, который часто используется при прототипировании. Если ваша схема потребляет более 1 ампер или вам нужны очень тонкие провода, вы можете рассмотреть другие варианты, но в большинстве случаев 22AWG подойдет.

Краткое сравнение двух обжимных машин

Рассмотрим два обжимных инструмента 0.Инструмент для обжима 1-1,0 мм: и инструмент для обжима 0,08-0,5 мм от Pololu. На первый взгляд, они оба очень похожи, они оба обладают прочным высококачественным ощущением и приятным храповым механизмом, который упрощает обжим. Эти два устройства отличаются друг от друга зубцами, 0,1–1,0 мм имеет три гораздо более широких зубца, что обеспечивает большую гибкость при обжиме, и им намного легче обжимать более крупные разъемы.

Обжимной инструмент 0,08-0,5 мм имеет только два гораздо более коротких зубца, что позволяет ему обжимать более короткие штифты, как в пакете DF Robot. Внимание: Обжимной инструмент 0,1–1,0 мм: нельзя обжимать более короткие разъемы, поэтому перед покупкой проверьте длину штыря.

При создании этой статьи мы широко использовали оба инструмента, а более широкие контакты значительно упрощают обжим более широких разъемов, поэтому, если вам нужно обжать маленькие контакты и много больших контактов, стоит приобрести оба.

Создание нестандартных кабелей

Я собираюсь сосредоточиться на штыре 0,1 дюйма и корпусе, так как они распространены в электронике производителей и достаточно просты, чтобы сделать их отличным местом для начала обжима.Вы сможете применить те же идеи к большинству контактных разъемов, но если у вас возникнут какие-либо проблемы, просто спросите об этом ниже, и мы будем более чем рады помочь вам. Теперь, когда мы выбрали разъем и инструменты, давайте сделаем несколько кабелей.

Для резки и зачистки проводов

Первый шаг — отрезать провода нужной длины и зачистить концы. Прежде чем начинать обжимать, убедитесь, что вы отмеряли все кабели нужной длины, чтобы кабели оставались аккуратными и не теряли клеммы.Как только вы отрежете проволоку до нужной длины, вам нужно будет зачистить концы. Это очень важно, так как, если вы снимете слишком много, разъем не будет зажимать изоляцию или, в случае разъемов с розеткой, это может привести к заклиниванию вилки. Если вы не зачистите достаточно, проводник может не контактировать, и новый провод не будет работать.

Для этих штифтов нам нужно зачистить до 3 мм, хотя это будет зависеть от штифтов, которые вы используете. Нет необходимости лужить провода, и на самом деле это может принести больше вреда, чем пользы с этим типом обжимного разъема.

На следующем рисунке мы можем увидеть, почему нам нужно быть осторожными с полосой проводов и как разместить провод в клемме.

Размещение проводника

    • Изоляция должна находиться в синей зоне с большими выступами, чтобы разъем надежно удерживался на месте.
    • Провод должен находиться в зеленой зоне с выступами меньшего размера, чтобы провод имел хороший контакт.
    • В красной зоне не должно быть провода, это особенно важно для гнездовых разъемов, поскольку они не будут работать правильно, если в этой области есть часть провода.

Эти правила будут применяться к любым разъемам, которые вы используете, и вы можете использовать это размещение, чтобы убедиться, что вы зачистили свои провода до нужной длины.

Обжимные штифты

При вырезании булавок из полосы у вас может возникнуть соблазн оторвать их от подложки, не делайте этого! Удерживая штифт за выступ, как показано на рисунке, сборка кабелей становится намного проще и безопаснее. Затем вы можете аккуратно отрезать язычок после того, как закончите обжим.

Следующим шагом является установка штифта в соответствующий зуб инструмента. В таблице вверху этого руководства есть указание, какой калибр кабеля следует использовать с каждым зубом.Мы обнаружили, что в случае штифтов 0,1 дюйма было лучше использовать зуб меньшего размера, чем рекомендуется. Убедитесь, что вы правильно разместили, как если бы вы обжимали слишком близко к концу, изоляционный захват может быть пропущен, и вы будет иметь слабый конец и слишком близко к проводу может привести к удержанию провода, но плохому электрическому соединению.

При обжиме инструментом, который короче разъема, вам нужно будет решить, что важнее, хотя, по нашему опыту, язычки изолятора и половина проводника, как показано на рисунке, дали наилучшие результаты.Было бы чрезвычайно сложно или невозможно обжать более короткие штифты более широкими зубьями, поэтому будьте осторожны при выборе штифтов и инструмента для вашего проекта. Ниже мы можем увидеть примеры того, как обжим может пойти не так, и как мы хотим, чтобы обжим выглядел.

Штифты корпуса

После того, как все клеммы обжаты, вы можете начать использовать их для соединения, или вы можете добавить корпуса к своим контактам. Когда дело доходит до жилья, есть много вариантов, мы собираемся использовать самый простой из возможных — Connector Housing для 0.1 «обжим. Чтобы прикрепить корпус, мы просто вставляем штифт в корпус так, чтобы проволочная сторона штифта была обращена к отверстию на лицевой стороне корпуса, пока вы не почувствуете, что он встал на место со щелчком. Это может потребовать небольшого усилия. но если вы находите это слишком сложным, наиболее распространенной проблемой, которую мы обнаружили, было то, что изоляционный разъем был недостаточно обжат, поэтому использование пары плоскогубцев для их зажима должно позволить вам легко прикрепить корпус. Существует множество различных разъемов, которые вы можете получить различные размеры и типы, хотя все они крепятся практически одинаково.Примечание. Если вы случайно добавили не тот корпус, его можно удалить, подняв язычок сзади и вытащив штифт.

Пора делать спагетти!

Теперь, когда мы ознакомились с основами, вы сможете изготавливать разъемы любого типа, который вам нравится, вы даже можете смешивать и совмещать концы, чтобы вы могли подключать устройства, которые в противном случае потребовали бы пайки новых клемм (будьте очень осторожны при этом что устройства электрически совместимы), мы будем рады услышать о пользовательских разъемах и любой удивительной проводке, которую вы сделали в ходе обсуждения, и, как всегда, если вы застряли или захотите расширить идею, представленную здесь, просто опубликуйте ниже, и мы поможем из.Увидимся в следующий раз!

О проводах в наших схемах часто забывают, когда мы планируем следующий большой проект, но правильные соединители сделают …

Как обжать провод без обжима? — AnswersToAll

Как обжать провод без обжима?

Нет возможности сделать надлежащий обжим без обжима. Это связано с тем, что, когда вы обжимаете его, он также нажимает фиксирующий язычок, что трудно сделать с помощью плоскогубцев. обычные плоскогубцы работают нормально.Если вы хотите, чтобы он выглядел прилично, возьмите небольшой гвоздь или отвертку в складку, где встречаются части терминала.

Можно ли сращивать провода без соединительной коробки?

Краткий ответ: НЕТ. Длинный ответ: все стыки должны быть в соединительной коробке, и соединительная коробка должна быть доступна.

Как лучше всего соединить два электрических провода?

Часто лучшим методом является скручивание проводов и пайка, но есть два способа сделать это. Если возможно, перед пайкой вам следует скрутить провода в линию, так как это обеспечивает более прочное (и более аккуратное) соединение, чем скручивание концов вместе.

Можно ли обжимать провода плоскогубцами?

Для достижения необходимой сжимающей силы лучше всего использовать обжимной инструмент при прикреплении обжимных соединителей к проводу. Плоскогубцы или молоток подойдут в крайнем случае, но использование таких инструментов может привести к ослаблению соединения, что в конечном итоге приведет к разрыву цепи.

На какой высоте проложен электрический провод?

Отметьте расположение ящиков Отметьте высоту от пола до центра ящиков (обычно 48 дюймов для переключателей и 12 дюймов.для розеток) или совместите их с существующими коробками, чтобы определить высоту розетки.

Должны ли провода быть в распределительной коробке?

Электрические нормы и правила обычно требуют, чтобы все электрические устройства и электрические соединения с этими устройствами были заключены в утвержденную электрическую коробку. Эта металлическая или пластиковая коробка, которую часто называют распределительной коробкой, имеет крышку, которая защищает проводку внутри и защищает вас от проводки.

Безопасны ли вставные соединители для проводов?

Профессиональные электрики почти никогда не используют вставные разъемы, и этому есть причина.Провода в разъемах push-in могут легко проворачиваться в отверстии и постепенно выходить из строя. И само количество контакта металл-металл очень и очень мало при вставных соединениях, что может привести к перегреву устройства.

Можно ли разжать проволоку?

Можно ли разжать провода? Хороший обжим — одно из лучших (если не самое лучшее) соединение, которое вы можете получить, и его невозможно «разжать». Небольшое острое зубило и удары молотком могут разрезать наконечник с одной стороны и открыть трубку настолько, чтобы освободить провода.

Можно ли пропустить провод через шпильки?

При прокладке кабеля вдоль шпилек или балок держите кабель в центре каждой, оставив 1 1/4 дюйма. минимальный зазор с каждой стороны элемента каркаса. При пропускании кабеля через шпильки просверлите все отверстия на одинаковой высоте, чтобы кабель проходил на уровне пола.

Почему этот разъем не подходит к моему кабелю?

Что-то не так с разъемами

Это мелочи, на которые нужно обращать внимание при выполнении большого проекта.Когда вы получаете катушку кабеля Cat6 и пакеты с разъемами, готовите конец кабеля и готовитесь заделать его разъемом, вы рассчитываете, что закончите работу легко, не так ли? Но потом вы обнаруживаете, что внешняя оболочка кабеля не подходит к разъему, и вы не можете его обжать. Или проводники слишком большие, слишком плотно набиты на пути к контактным пробоям. Вы знаете, что это неправильно, но вы не сделали ничего плохого — не так ли?

Просто, правда?

Кабель

Cat6, разъемы Cat6.Это должно быть просто. Но изменения кабеля затрудняют подключение существующих разъемов Cat6 RJ45. Это обычная проблема, и причина проста. Кабель Cat6 может быть разным, и он соответствует стандартам производительности. Он может иметь более толстую изоляцию, более крупные проводники, более плотные витые пары и различные варианты экранирования и заземления. Неудивительно, что разъемы просто не подходят! Если вы хотите сделать это правильно и сертифицировать установку, есть способ лучше.

Новый дизайн разъема для развивающегося кабеля

Соединители Platinum Tools ezEX-RJ45 ™ упрощают заделку соединителя, а также адаптируются к большему разнообразию внешних диаметров, размеров изоляции и диаметров проводов.Эти новые разъемы ezEX-RJ45 ™ — самый простой разъем RJ45 для подключения кабелей большего размера в отрасли.

Разъем

Система

Система включает в себя инструмент, который работает с левшами и правшами, а также другие продуманные функции и аксессуары. В конце концов, когда вы начинаете терминировать кабели, вы не хотите останавливаться, смотреть и угадывать, «достаточно ли хорош» каждый из них. Вы хотите знать, что выполнили работу на высшем уровне. Большой опыт работы в бизнесе дает Platinum Tools необходимые знания, а хороший дизайн — это то, что делает систему инструментов и соединителей надежной.

Что у вас в разъемах?

Platinum Tools переработала надежный разъем RJ45, освободив место для увеличения внешнего диаметра кабеля и диаметра изоляции (проводника). Мы также разработали две версии разъема, чтобы обеспечить правильный размер для ваших конкретных параметров кабеля. Пришло время достать стандартные разъемы из ваших корзин и настроить их в соответствии с расширенными характеристиками нового кабеля, который вы используете. Разъемы работают с системой одноразовых инструментов (обжимная рама EXO ™), которая похожа на кабельную фабрику — она ​​удерживает разъем и провода на месте, обжимает, обрезает и готово.

13 распространенных ошибок при установке разъема BNC

Даже в тех случаях, когда соединение технически исправно, оно может отрицательно сказаться на производительности системы. Читайте дальше, чтобы узнать о 13 наиболее распространенных ошибках при установке разъемов BNC и о том, как их избежать, в результате чего повысится надежность.

Ошибки при выборе разъема

1. Выбор неправильного размера разъема

Никогда не прикладывайте силу к соединителю камеры статического давления к кабелю без камеры сгорания или соединителю RG-6 к кабелю RG-59.Используйте справочное руководство Belden между кабелями и разъемами, чтобы убедиться, что у вас правильный размер разъема BNC, или ознакомьтесь с рекомендациями и размерами производителя.

2. Выбор неверной полосы пропускания

Если вы устанавливаете коаксиальный кабель на 4,5 ГГц, убедитесь, что выбранные вами разъемы BNC также гарантируют такой же уровень производительности. Другие разъемы BNC могут работать только на частотах 1,5 или 3 ГГц. Если вы устанавливаете коаксиальный кабель 4K, дважды убедитесь, что выбранный вами разъем BNC также имеет соответствующие характеристики (если это коаксиальный кабель Belden 4K, разъем должен быть рассчитан на 6 ГГц или 12 ГГц.)

3. Судя по разъему только по внешнему виду

Выбор соединителя BNC с правильным импедансом — важный шаг в поддержании производительности системы; однако, если вы считаете, что разъемы на 50 Ом выглядят определенным образом, а разъемы на 75 Ом — определенным образом, вы можете ошибаться. Можете ли вы сказать, какой тип разъема показан?

Это разъем на 75 Ом — но как он выглядит? Не судите о разъеме только по его внешнему виду.Обратитесь к листу технических данных, чтобы выбрать правильный импеданс.

4. Игнорирование компрессионных соединителей

Обжимные соединители оставляют обжимной коаксиальный кабель в форме шестиугольника. Подобные физические изменения влияют на электрические характеристики кабеля. В компрессионных соединителях используется компрессия на 360 градусов для сохранения соосности коаксиального кабеля. Для достижения наилучших характеристик блокировка разъемов BNC ограничивает перемещение в корпусе разъема и обеспечивает характеристики обратных потерь, превышающие -20 дБ при 4.5 ГГц.

Удаление ошибок и подготовка к ним

5. Использование электрических дамб для резки коаксиального кабеля

Электрические дамбы , а не , предназначены для резки коаксиального кабеля. Они сглаживают диэлектрик кабеля, что изменяет физическую структуру кабеля и приводит к проблемам с производительностью. Мы рекомендуем резать коаксиальный кабель с помощью кусачков с изогнутыми губками, которые не сглаживают диэлектрик.

6. Использование неправильного инструмента для снятия изоляции

Для компрессионных соединителей Belden требуется полоса ”x ¼”, что дает ”центральный проводник и ¼” диэлектрик и оплетку.Если вы используете полоску неправильного размера, кабель не войдет в разъем так, как он был разработан. Для трехкомпонентных обжимных соединителей всегда подготавливайте кабель в соответствии с инструкциями по установке.

7. Используя затупившийся инструмент для препарирования.

Тупые инструменты могут привести к тому, что оплетка намотается на центральный проводник, что приведет к короткому замыканию; длинные косы, свисающие с задней части разъема, могут создать путь для влаги.

8. Чрезмерное скручивание с помощью инструмента для снятия изоляции или бритвы / ножа для снятия изоляции с кабеля

Три оборота вперед и три оборота назад — правильный способ использования инструмента для зачистки.Установщики, которые используют большее количество оборотов или используют бритву для снятия изоляции с коаксиального кабеля, рискуют порезать центральный проводник и снизить производительность.

9. Забыл расплющить фольгу

Сплющивание фольги предотвращает образование комков. Когда фольга скапливается внутри кабеля, центральный штифт не может полностью выдвинуться и зафиксироваться в передней части кабеля.

10. Пропустить одну жилу оплетки внутрь соединителя

Если не удержать все жилы от соприкосновения с центральным проводником, произойдет короткое замыкание.Используйте инструмент с функцией развальцовки оплетки или прикрепите полоску липучки сбоку к инструменту для снятия изоляции, чтобы помочь «очистить» оплетку от проводника.

11. Сильно потянуть, чтобы «проверить» соединение

Прежде чем тянуть за разъем BNC, имейте в виду, что на кабеле имеется максимальное натяжение. Если вы потянете слишком сильно, чтобы проверить разъем, вы можете превысить натяжение кабеля, что приведет к снижению производительности.

Ошибки при обжиме и сжатии

12.Использование неправильной обжимной матрицы.

Использование неправильной матрицы обжима может привести к неправильной форме обжима и отрицательно сказаться на производительности.

13. Если не вставить центральный провод / штифт в нужное место.

С некоторыми компрессионными разъемами невозможно слишком сильно вставить или протолкнуть кабель в разъем; однако, если не вдвинуть достаточно глубоко, центральный штифт разъема не будет полностью выдвинут до края разъема.

Чтобы увидеть правильные методы установки разъема BNC в действии, посмотрите:

Установка соединителей Pro-SNS

Установка разъемов Brilliance HD-BNC

Коаксиальный кабель | Обжим / пайка / сжатие / закручивание | ShowMeCables.com

Коаксиальные кабели

довольно просто собрать, но есть несколько способов сделать это. Наличие хорошего коаксиального сигнала во многом зависит от правильной установки разъема.Если вы не знаете, как установить коаксиальный разъем, см. Наше руководство по установке здесь.

Будет ли обжатие, пайка, сжатие или скручивание лучшим вариантом, будет зависеть от точной настройки кабеля, в котором будет использоваться кабель. Обдумайте такие вопросы, как:

  • Кабель — низкое или высокое напряжение?
  • Будет ли он использоваться для полевых или заводских работ?
  • Насколько опытны люди, работающие с кабелем?
  • Какого ожидаемого срока службы кабеля?
  • Какой бюджет?
  • Будет ли кабель находиться в опасной среде (экстремальные температуры, воздействие химикатов, вибрации оборудования и т. Д.))?

Приведенные ниже сведения относятся к различным вариантам с учетом общих характеристик. Если в игру вступают другие факторы, лучшим вариантом может быть тип разъема, который обычно не считается «лучшим».

Обжим

Обжимные соединители — самый популярный вариант, к которому обращаются большинство профессионалов. Обжим имеет два больших преимущества по сравнению с другими вариантами: это легко и быстро. При наличии хороших инструментов и достаточного ноу-хау обжимной соединитель можно установить менее чем за 30 секунд.

Для обжима нужно взять металлическую втулку разъема и плотно прижать ее к кабелю, фиксируя разъем на месте. Звучит просто, но эти соединения газонепроницаемы и при правильном закреплении могут выдержать любые разумные испытания на растяжение. Единственный специальный инструмент, необходимый для установки обжимного соединителя, — это обжимной пресс.

Насколько простым будет обжим, будет зависеть от используемого обжимного инструмента. Как и в случае с большинством инструментов, вы получаете то, за что платите. Людям, начинающим с обжима или которым нужно обжать только несколько кабелей, подойдет простой и недорогой обжимной пресс.Если вы планируете изготовить 1000 кабелей, хорошей инвестицией будет покупка чего-нибудь с хорошим захватом, которое не убьет ваши руки.

* Примечание. Для некоторых типов обжимных разъемов пользователям потребуется припаять центральный штифт на место, даже если разъем обозначен как обжимной.

Припой

Пайка требует больше времени и усилий, чем обжим, с аналогичным конечным результатом. При правильном выполнении паяное соединение может работать лучше, чем обжим, но для его снятия обычно требуется опытный специалист и зависит от используемого разъема.Правильно припаянный разъем может обеспечить более сильный электрический сигнал, чем обжимной, но физически они более хрупкие.

Паять что-либо (коаксиальные разъемы или что-либо другое) может быть трудным для новичков. Если пайка для вас в новинку, настоятельно рекомендуется заранее просмотреть руководство и не торопиться. Применение слишком большого или слишком малого количества припоя может привести к неисправному или нефункционирующему кабелю. Просмотр видеогидов также помогает получить представление о том, как работает процесс, прежде чем приступить к делу.

Для установки припоя потребуется паяльник. Существуют разные типы паяльников, и наличие подходящих инструментов для работы так же важно, как и наличие правильных навыков. Если вам не нужно паять, обжим обычно является более быстрым, простым и эффективным вариантом. Вам также понадобится гаечный ключ, плоскогубцы или что-то подобное, чтобы соединить соединитель после затяжки вручную.

Одно из соображений, которое следует учитывать при подключении солдатиков, — это тип материала, из которого изготовлен диэлектрик .Диэлектрик — это пластиковая пластина внутри некоторых типов кабелей и разъемов. При неправильном обращении с паяльником диэлектрик может расплавиться и сломать разъем. Некоторые материалы, такие как тефлон, хорошо переносят пайку. Другие, например, пена, не выдерживают пайки и могут быть легко повреждены.

Сжатие

Компрессионные соединители

похожи на обжимные соединители, они быстрее и проще устанавливаются при использовании аналогичного метода установки.Сначала коннектор накручивается на кабель, а затем используется компрессионный инструмент для затягивания соединения. Уплотнение между кабелем и разъемом более плотное для сжатия, что делает их более устойчивыми к атмосферным воздействиям, чем их обжимные аналоги.

Недостатки компрессионных соединителей связаны с одним простым фактом: они новые. Не все типы коаксиальных разъемов доступны в сжатом виде. Как правило, только самые распространенные типы коаксиалов, такие как F-тип и BNC, доступны в качестве компрессионных разъемов.Компрессионные соединители обычно стоят примерно так же, как обжимные соединители, хотя это может варьироваться от одного производителя к другому.

Инструменты для сжатия, как правило, стоят больше, чем инструменты для обжима, но при каждой установке на инструмент меньше нагрузки, поэтому они служат дольше. Один инструмент для обжатия может по-прежнему работать прочно за то же время, что изнашиваются два или три обжимных устройства. Качество инструментов также является важным фактором, но инструменты сжатия, как правило, имеют более длительный срок службы.

поворотный

Накручиваемые соединители не рекомендуются.Поскольку для фиксации разъема не используется никаких инструментов, поворотный коаксиальный кабель всегда имеет более слабый сигнал, чем другие типы коаксиальных кабелей, к тому же он более хрупкий. В лучшем случае винтовые соединители можно использовать как краткосрочное решение или как аварийный ремонт в полевых условиях. Twist-on не рекомендуется использовать с сигналом, превышающим 1 ГГц.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
