Как определить фазу, ноль и заземление

Как узнать в домашних условиях, где фаза, ноль и заземление?
В наших инструкциях есть схемы подключения электроприборов к сети в домашних условиях, для чего и нужно знать, где у Вас фазный провод, рабочий ноль и заземление.
Безопасным методом определить заземление, фазу и ноль, можно с помощью цветов электрических проводов в соответствии с принятым стандартом IEC 60446 2004 года. Где синий, бело-синий провод означает рабочий ноль, зелено-желтый провод – защитный ноль (заземление). Другие цвета обозначают фазу.



Определяем, какой из проводов будет фазой возможно с использованием мультиметра.



С помощью индикаторной отвертки можно определить фазный провод. При прикосновении концом этой отвертки проводника под напряжением к контакту, на задней ее стороне, загорится индикаторная лампа и показывает напряжение. Таким способом определяется провод с фазой.
В отвертке индикаторной встроены лампа и резистор, при замыкании цепи загорится лампочка.

Недостаток этого метода заключается в вероятности срабатывания отвертки, реагируя на наводки, определяя ток в том месте, где его нет.



Использование контрольной лампы.
Можно использовать устройство контрольная лампа. Используется патрон, в который вкручена лампочка, а в клемму патрона нужно прикрепить провода без изоляции на концах.
Как из двух проводов определить фазу и ноль.



Распознать с использованием контрольной лампы провод фазный из двух проводов можно только узнать есть ли фаза или нет. Подключив один конец, идущий от контрольной лампы, к уже определенному нулю, при прикосновении со вторым концом фазного провода, лампа загорится. Ноль соответствует последнему проводу.
Как определить из трех проводов фазу и ноль.



Нужно поочередно соединить контакты, которые идут от контрольно лампы к жилам кабеля. Исключения определяем положение, когда лампа загорается. Один провод фаза, а другой ноль. Изменяем положение контактов. Лампа загорается - свободный провод фаза, а остальные значит ноль и земля.



Если при изменении положения лампа ненадолго засверкает, а при реагировании УЗО или дифференциального автомата, значит оставшийся провод ноль, а проверяемые являются фазой и заземлением.


При загорании лампочки в двух положениях, а линия без защиты УЗО или дифференциального автомата, тогда определить какой провод рабочий ноль, а какой является заземлением, нужно отключив в щитке электричества вводный кабель от клеммы заземления. Проверяем контрольной лампой жилы и методом исключения определяем заземление, распознаем проводник заземления.

Как определить фазу и ноль мультиметром

Продолжаем изучать возможности цифрового мультиметра и способы его применения в быту. В данной статье я расскажу, как с его помощью можно определить фазу и ноль.

Довольно часто, в процессе монтажа электрооборудования, например, при подключении светильников, установке розеток и выключателей или при диагностике неисправностей электросети, нужно найти какой из проводов заземление, фаза и ноль.

Как это можно сделать самому, без специального оборудования, я писал ЗДЕСЬ, сейчас же мы сделаем это мультиметром.

Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его.

По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза – сопротивление – лампа – ёмкость (человек).

Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость – в качестве которой выступает человек (для этого мы и касаемся задней стороны индикаторной отвертки при определении) и только при наличии всех участников такой цепи, лампа будет гореть.

Как найти фазу мультиметром

Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~

, при этом, всегда выбирайте предел измерения – уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».

В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.

Как проверить мультиметром напряжение в розетке 220в

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом – не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый.

И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.



Как найти ноль мультиметром

Ноль, чаще всего, находится мультиметром относительно фазного провода, т.е. сперва, способом, описанным выше, вы находите фазу, а затем установив красный щуп на неё, касаетесь других проводников и когда тестер на экране покажет 220В (+/- 10%), тогда вы поймете, что второй провод нулевой рабочий или нулевой защитный (заземление).

Определить же то, является провод нулем или заземлением одним мультиметром, довольно сложно, ведь по сути, эти проводники одно и то же и нередко просто дублируют другу друга. В определенных системах заземления ноль и зазмление даже связаны между собой в электрощите и очень тяжело точно их выявить.

Проще всего, в таком случае, отключить от шины заземления в электрощите вводной провод, тогда, во всей квартире или доме, при проверке напряжения, между фазой и проводами заземления, вы не получите 220В, как при проверке нуля и фазы.

Так же стоит отметить тот факт, что если в электрощите установлена дифференциальная защита – УЗО или автоматический выключатель дифференциального тока, он обязательно сработает, при проверке проводов заземления относительно любого другого проводника, даже нулевого.

Если же вы знаете более надежные и универсальные методы определения фазы и нуля цифровым мультиметром – обязательно пишите об этом в комментариях к статье, кроме того приветствуются любые мнения, опыт, здоровая критика или вопрос.

Так же вступайте в нашу группу ВКонтакте, следите за появлением новых материалов.

Как определить фазу и ноль мультиметром

Особенности работы с мультиметром и тестером

Если проверка производится с отверткой-индикатором, необходимо держать ее между средним и большим пальцами, избегая соприкосновения с неизолированным жалом. Кончик отвертки соприкасается с оголенной зоной проводов, при контакте с фазным проводником происходит загорание светодиода.

Напряжение между различными проводниками лучше всего определить мультиметром. Установка прибора происходит для измерения переменного тока со значком «~V» или «ACV». Значение при этом должно превышать 250 В. Соприкосновение двух проводников в одновременном режиме щупами устройства даст точные параметры напряжения между ними.

Для сетей бытового назначения оптимальный показатель – 220В±10%.

Заземляющий проводник определяется с использованием характеристики сопротивления. Это показатель можно получить, выставив мультиметр на предел «Ω» или значок звонка.

Важно! Прикосновение к фазному проводу и контуру заземления во время этого процесса провоцирует короткое замыкание. Значительно возрастает вероятность ожогов и электротравм!

Проверка электропроводки

Проверка заземления электропроводки происходит примерно так же, как с розеткой. Для измерения параметров сети понадобятся мультиметр трехфазный или однофазный, а также индикаторная отвертка.

При ремонте электропроводки и подключении стиральной машины, электрического обогревателя, плиты, духовки и других приборов приходится менять кабели и соединения в распределительных коробках. В этом случае нужно выяснить назначение каждого проводника, необходимо проверить наличие заземления в нужных местах.

Вначале нужно отключить входной автомат на этажном щите.

Затем вскрыть распределительную коробку. Развести провода в разные стороны, чтобы они не соприкасались между собой, и снять изоляцию в местах соединения.

После этого входной автомат включается. Индикаторной отверткой находятся фазные провода. Они могут принадлежать одной, двум или трем фазам.

При наличии трехфазного мультиметра, можно сразу проверить состояние сети. Однофазным мультиметром определение количества фаз происходит дольше. К примеру, если напряжения между тремя проводами составляют по 0 вольт, то это фазные провода от одной фазы.

Если прибор показывает напряжение между двумя проводами 380 V, а между двумя другими 0, то две фазы. При напряжении 380 V между всеми проводниками можно говорить о наличии трех фаз.

Определение заземления происходит, как и в случае с розеткой, только здесь проводов будет больше. Сначала отключается заземляющий провод в этажном щитке. Затем один щуп мультиметра цепляется за фазовый провод, а второй за проводник пока неизвестного назначения.

Если прибор покажет напряжение 220 V – этот провод нулевой, если ноль, то это и есть земля.

Дальше отключают входной автомат. Присоединяется заземляющий провод. Когда проверка закончена, выполняется правильное подсоединение всех элементов электросети, места соединений изолируются, коробка закрывается. Автомат защиты включается.

Как проверить мультиметром напряжение в розетке 220в

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «V Ω mA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в V Ω mA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА , а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.

Дополнительные рекомендации

Так чем же лучше всего воспользоваться, чтобы найти ноль и фазу в розетке? Неужели нельзя воспользоваться самодельной «контролькой» и отказаться от покупки других приборов? Конечно же можно, однако стоимость индикаторной отвертки копеечная, а в использовании она гораздо удобнее лампочки с патроном. Кроме того, некоторые современные отвертки имеют очень высокую чувствительность и способны индицировать фазный провод даже на расстоянии в несколько сантиметров.

Что касается мультиметра, его целесообразно приобрести тем, кто ближе знаком с электрическими приборами и электроникой. Этот прибор имеет широкие функциональные возможности в плане измерения различных электрических величин, поэтому он пригодится далеко не каждому человеку.

Дополнительная информация

Выше рассматривались ситуации, когда нет индикационной отвертки, но имеется мультиметр или токовые клещи. Предполагалось, что до входа в помещение есть земля, фаза и нуль, а помещение со стороны потребителя прозванивается. В случае с тремя жилами метод еще проще, так как между фазой и любым проводом разница потенциалов равна 220 В. При этом нужно заметить, что способ не подойдет в других ситуациях, к примеру, когда имеется нулевая разница межфазного напряжения. В указанном случае тестер будет бесполезен.

Есть и другая методика проверки, применение которой в промышленных условиях, однако, запрещено.
Понадобится лампа в патроне с парой оголенных проводов. С помощью лампы определяется фаза — любую жилу можно замкнуть на заземление. Использование с этой целью водопроводных, канализационных или газовых коммуникаций запрещено. Можно использовать кабельную антенну, оплетка которой, согласно нормативам, должна быть заземлена, а это означает, что найти фазу можно будет с помощью тестера (или, как говорилось выше, можно использовать лампу в патроне).

Также можно использовать пожарные лестницы или металлические громоотводные шины. Необходимо зачистить сталь до появления блеска, а затем прозвонить фазу на зачищенном участке. Следует сказать, что далеко не всякая пожарная лестница имеет заземление в отличие от громоотводной шины. При обнаружении такого дефекта рекомендуется обращаться с жалобами на нарушение технологии защитного зануления в управляющие или государственные организации.

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

  • в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
  • два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
  • если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

Рекомендации электрика

Бесконтактные отвертки очень чувствительны, она может реагировать и на фазу и на нейтраль, хотя реальное напряжение будет только в одном проводе. Поэтому для обычного электрика такая отвертка не нужна. Тем ни менее, она может помочь в проверке качества экранирования кабелей и отсутствии излучения.

В таких приборах существует три позиции переключателя. Две предусмотрены для осуществления дистанционного действия. В случае случайного прикосновения отверткой в этом режиме к токонесущей части провода, то вся электронная часть, состоящая из транзисторов и светодиода, выгорит.

Электроприборы окружают человека в повседневной жизни. Рано или поздно в любой электрической системе возникают проблемы и неполадки. Не всегда эти проблемы стоят того чтобы приглашать опытного электрика, некоторые поломки можно устранить самостоятельно. Однако, что иметь возможность отыскать неисправность в сети обязательно потребуется специальный инструмент, который стоит, приобрети заранее.

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов
между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

  1. Отключить питание от электросети автоматом;
  2. Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
  3. Подать питание в электросеть;
  4. Прикоснуться жалом пробника к концу испытываемого проводника;
  5. Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
  6. Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка
с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети
. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник
в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

  1. Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп ̵

Как определить нулевой провод и заземление

Простые и сложные способы определения фазы, ноля и заземления

Монтаж нового оборудования с частичной заменой электрической проводки или без нее обязательно включает четкое определение проводов с фазой, «нулем» и заземлением. С поиском фазы вопросов нет: воспользуйтесь отверткой со встроенным индикатором. Если на объекте применяется проводка с двумя жилами, то автоматически понятно — первая является «фазой», вторая — «нулем». Сложности возникают при работе с системами, состоящими из трех токоведущих кабелей, поэтому ниже рассказано о том, как отличить «ноль» от заземления.

Проблемы связаны с фактически одинаковыми электрическими параметрами двух проводников. Именно поэтому не пытайтесь отличить «ноль» от «земли», используя обычную лампочку: светиться она будет в обоих случаях. Приблизительно идентичными будут значения напряжения при замере с помощью мультиметра на парах фаза-ноль и фаза-земля (около 220 В). Впрочем, данный метод все же актуален для определенных ситуаций.

Контрольная лампа на 220В к содержанию ↑

Определяем фазу

Чтобы найти «фазу», достаточно воспользоваться индикаторной отверткой — простым инструментом, который должен быть у любого хозяина. Прикоснитесь жалом к каждому проводнику, одновременно удерживая палец на верхней, металлической части рукоятки отвертки. Когда световой индикатор внутри отвертки загорится, значит, вы коснулись фазного провода. Однако помните, что при выполнении соответствующих операций электрическая сеть не обесточивается.

Поиск фазного провода индикаторной отверткой к содержанию ↑

Методы определения

Существует несколько способов, позволяющих отличить «ноль» от «земли».

Цветовая маркировка проводов

Профессиональные и добросовестные электрики никогда не будут монтировать проводку без соблюдения цветовой маркировки. При условии, что монтаж осуществлялся с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:

  1. Синяя/голубая оболочка используется для маркировки нулевого проводника.
  2. Желто-зеленая оболочка (полосками) применяется для обозначения заземляющей жилы.
  3. С фазным проводом сложнее, поскольку он может иметь оболочку белого, черного, красного, оранжевого и других цветов. Независимо от выбранного цвета «фазы» такой монтаж будет правильным.

Синим маркируется ноль, зелено-желтым – земля, красным – фаза

Помните: даже если были обнаружены жилы соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не стоит спешить с выводами. Быть полностью уверенным в правильности монтажа можно исключительно при условии, что вы выполнили его самостоятельно. В остальных ситуациях подобный метод поиска «ноля» и «земли» будет некорректным. Поэтому переходите к остальным способам.

Дифференциальный ток

Намного проще отличить «ноль» от «земли», если на обслуживаемом участке имеется устройство защитного отключения (УЗО) либо дифференциальный автомат. Воспользуйтесь лампой с проводами, подключите прибор к фазе и одному из двух проводников. Если защита не сработала, то лампочка подключена правильно — к паре фаза-ноль. Если сработало УЗО и ветка оказалась обесточенной, то была задействована пара фаза-земля.

Если УЗО не сработало в обоих случаях, то возможны проблемы с функциональностью оборудования. О работоспособности устройства дифференциальной защиты можно судить по проведенному испытанию. На любом подобном оборудовании есть кнопка «Тест». Нажмите на нее.

Примечание. Защитное устройство может не сработать по другой причине: если протекающий через лампу ток ниже номинального дифференциального значения (при котором оборудование должно выполнять обесточивание цепи). К примеру, лампа накаливания пропускает ток около 20-40 мА. Если используется УЗО на 100 мА, то логично, что прибор не сработает.

Заземляющие контакты на розетках

Этот способ подходит для любого объекта, на котором используются двухполюсный вводный автомат и заземляющие розетки. Отключите автомат, что гарантирует отсутствие связи между «нолем» и «землей». Сделайте аналогичное со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.

Когда заземляющий контакт розетки будет соединен с «нолем», на мультиметре будет показано огромное сопротивление, с «землей» — приближенное к нулевому значению. Данный метод поможет убедиться в правильности подключения заземляющих розеток.

Использование мультиметра

Перед проверкой токоведущих жил с помощью мультиметра следует зачистить проводку. Не забывайте о мерах предосторожности и обязательно выполните обесточивание электрической сети на обслуживаемом объекте.

Если электрическая проводка не имеет цветовой/символьной маркировки либо монтаж выполнялся неизвестным мастером, тогда воспользуйтесь мультиметром. Однако сперва при помощи индикаторной отвертки определите «фазу». Настройте мультиметр, выбрав диапазон замера переменного напряжения более 220 В. Можно взять измерительный прибор любого типа. Не имеет значения конкретный размер диапазона: главное — выставить его выше 220 В.

На паре фаза-земля напряжение будет меньше

Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».

Примечание. Определение «земли» при помощи мультиметра актуально для более старых электрических сетей, построенных по конфигурации ТТ. Для современных топологий TN-C-S метод неактуален. Во втором случае нулевой и заземляющий проводники разделяются уже внутри здания, поэтому электрически являются идентичными и связанными между собой. У них одинаковое сопротивление, а, значит, при использовании мультиметра на обеих парах будет равная разница потенциалов.

Не подходит мультиметр для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разделены от источника энергии до потребителя. Из-за разной длины проводов будет совершенно иное сопротивление, которое обуславливает полученную разницу в напряжении. Может оказаться, что разница потенциалов на паре фаза-земля будет выше, нежели на паре фаза-ноль.

Отключение нулевого провода (электрический щиток)

Убедитесь, что электрические приборы были отключены от сети, благодаря чему ток гарантированно не будет поступать на нулевой проводник. Загляните в распределительный щиток, расположение которого регламентируется правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо удалите проводник с нулевой шины, которая используется для дальнейшего разветвления нейтрали. В квартире или частном доме останутся два работающих проводника — заземляющий и фазный.

Вновь возьмите в руки мультиметр, измерьте напряжение между фазой (определяется индикаторной отверткой) и двумя другими проводниками. Напряжение появится исключительно между «фазой» и «землей», поскольку нулевой провод отключен от щитка.

Примечание. Существует такое понятие, как «наведенное напряжение». Не вдаваясь в подробности, отметим, что вследствие него при измерении пары фаза-ноль мультиметр покажет вольтаж, отличный от «0» (обычно не более 10 В).

Метод прозвонки

Прозвонка — один из самых популярных методов, использующихся мастерами для поиска мест обрыва электропроводки. Он подходит для определения «ноля» и «земли». Данный способ актуален при условии, что вы знаете расположение нулевого и заземляющего проводников на одном из концов. Например, когда прозвонка осуществляется от распределительного щитка, но по какой-то причине на другом конце провода имеют другую цветовую маркировку (либо одинакового цвета).

Произведите полное обесточивание. Прозвонка может выполняться профессиональными приборами (на любых моделях мультиметра имеется соответствующая функция) или обычной схемой из лампочки, батарейки и проводов.

Если длина измеряемых проводников небольшая, то воспользуйтесь куском кабеля, подсоединив отрезок к концам участка. Если требуется прозвонить проводник, идущий от распределительного щитка до розетки в дальней комнате, то лучше воспользоваться известной жилой: до обесточивания индикаторной отверткой определите и промаркируйте «фазу» (на обоих концах).

Один щуп мультиметра (или самодельного прибора) подключите к отмеченному фазному проводу, другой — к одному, а затем — другому неизвестному проводнику. Переходите к противоположному концу линии. Подключите поочередно два конца неопределенных жил к промаркированному фазному кабелю. Обозначьте их.

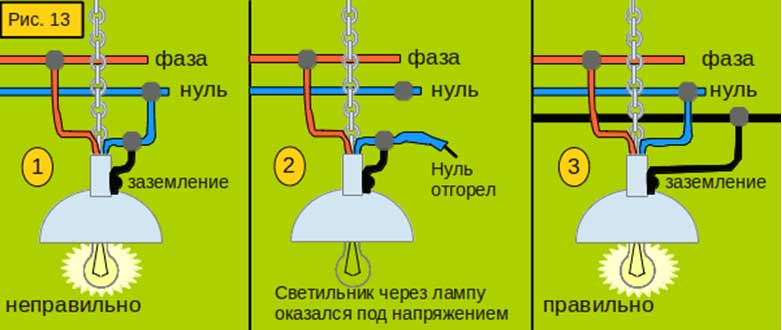

Разница между нулем и землей

Последствия неправильной коммутации нулевого и заземляющего проводников могут быть разными:

  1. Неправильная работа приборов учета электроэнергии в меньшую или большую сторону. Соответственно в первом случае, когда компания-поставщик найдет ошибку, может быть начислен огромный штраф.
  2. Некорректная работа устройств защитного отключения и дифференциальных автоматов: при существенных перепадах напряжения будет постоянно перегорать бытовая техника.
  3. Отсутствие защиты человека от поражения током. Более того, неправильная схема может стать основной причиной удара.

В статье были рассмотрены способы, позволяющие отличить нулевой и заземляющий проводники в трехжильных системах. Расположены они в порядке возрастания сложности действий. Только правильный монтаж электрической проводки гарантирует корректную работу УЗО, дифференциальных автоматов и розеток с заземляющим контуром. Если есть малейшие сомнения, лучше обратиться за помощью к квалифицированному специалисту, предоставляющему акт о проведении ремонтных работ.

Как определить фазу, ноль и землю

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе единственной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь – ноль или земля.

Правильно определить фазу

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Как определить нулевой провод и заземление: различные методы

При ремонте электрооборудования, силовой проводки приходится решать вопросы правильного их подключения. В квартирах используется переменный (изменяющийся по времени) трехфазный ток, создающий электрическую цепь.

Строение бытовой электрической проводки

В состав проводки входит три провода. По одному ток от подстанции поступает к источнику потребления, по второму возвращается обратно. Третий — нейтральный, играет роль предохранителя при соединении двух точек электрической сети с разными потенциалами. Появившийся избыток потока заряженных частиц отводится в почву, предотвращая аварийную ситуацию.

Провод, подводящий энергию к электропотребляющим приборам, считается фазой, возвращающий – нулем. Частота изменения направления тока цепи составляет 50 Гц.

Правильное подключение требует их безошибочного определения.

Способы определения назначения проводов

Наиболее простой способ – определение различия по заводской маркировке изделия, окраске проводов. Но такой метод не гарантирует полное соответствие назначения кабеля и его цвета – цветовая окраска может меняться. В обычных условиях она соблюдается следующим образом:

  • фазный имеет темно-желтый или черный цвет;
  • нулевой окрашивается голубым;
  • заземляющий отличается зеленой или желтой оболочкой.

В быту вопрос, как отличить ноль от заземления, решается просто. В соответствии с техническими условиями ток движется в левой части разъема подключения прибора, в правом гнезде размещена нейтраль. В большинстве случаев (при отсутствии окраски) проблема решается специальными приспособлениями, правилами монтажа.

Отвертка со светодиодным индикатором снабжена маркировкой, указывающей расчетное напряжение (превышающее 500 В), заостренным стержнем, являющимся частью инструмента, поверхность которого покрыта пластиком. При работе держится указательным и средним пальцем, большой палец прижимается к торцу инструмента. В отверстие розетки вставляется жало отвертки. Если расположенная в ее теле неоновая лампа загорается — фаза найдена. При введении жала во второе отверстие загорания нет – это ноль. Возможна ситуация, когда после проверки индикаторной отверткой контакта в каждом отверстии лампочка загорается. Вывод – имеется две фазы, ток попадает через включенные домашние электроприборы.

Отличие фазы от нуля проверяется при помощи авометра различных моделей. Использование комбинированного электроизмерительного прибора, имеющего несколько функций, требует настройки. Металлические стержни вставляются в специальные электрические соединители, выставляется перекидной выключатель режимов сектора измерения переменного напряжения на показатель 750 В.

Помимо этого, можно использовать мультиметр. Используется два метода нахождения мультиметром нейтрала и фазы:

  • Контактный. Один стержень вставляется в отверстие, другой фиксируется указательным и средним пальцами. Показатели, близкие минимальным, показывают нулевой провод. Перестановка тонкого зонда во второе отверстие устройства изменяет показания на экране. Высокое значение (до 100 В) говорит о наличии фазного проводника.
  • Бесконтактный. При этом отсутствует касание щупа пальцами. Один зонд вставляется в разъем розетки, другой откладывается в сторону. Отсутствие показателей указывает на подключение к нулю.. При перестановке ко второму разъему показания прибора (3-10 вольт) сообщают о касании щупа к фазе.

Профессиональные монтеры определяют различия двухполюсным указателем напряжения, состоящим из двух соединенных между собой узлов. На поверхности одного расположена шкала с индикаторными лампочками, указывающими различные уровни электрического поля (24, 48, 110, 220, 380 вольт). При касании фазного проводника издается звуковой сигнал, загорается лампа.

Трехжильный кабель можно проверить лампой накаливания. К клеммам патрона прикручивается освобожденный на торцах от изоляции кабель. Все три проводника попеременно присоединяются к вилке. Если свет не горит, значит, фаза отсутствует. Такой способ дает возможность просто узнать фазный и заземляющий провод.

Способ, как определить фазу в отсутствии необходимых приборов при помощи так называемой «контрольной лампы», часто используется профессиональными электриками. Однако он запрещен правилами, так как опасен для рабо

Как определить фазу и ноль мультиметром?

Часто бывает так, что во время монтажа различного электрического оборудования в доме, будь то светильники, розетки или выключатели, либо проверка неисправностей электросети, требуется осуществить поиск какого-то провода. Речь идёт о ноле, фазе, а также заземлении. Попытаемся разобраться, что это за провода, как их различить при помощи такого прибора, как мультиметр, и какие меры предосторожности следует соблюдать, дабы человека не ударило электрическим током.

Определение терминов

Итак, для начала следует разобраться в данных терминах и понять, зачем искать тот или иной провод. Необходимо вспомнить, что все электрические сети делятся на 2 категории:

  • с переменным током;
  • с постоянным током.

Ток представляет собой движение электронов по определённому сценарию. В первом варианте электроны осуществляют перманентное передвижение в некоем определённом направлении. А в случае с переменным, особенностью будет постоянная смена направления движения.

Теперь немного скажем о фазе, нуле и заземлении. Электроэнергия поступает в электросеть от трансформаторной подстанции, главным назначением которой является преобразование большого напряжения в 380 В. А к дому электроэнергия подводится либо по воздуху, либо под землёй через вводной щит распределения. Потом напряжение идёт на щитки, расположенные в каждом подъезде. И уже в квартиры идёт по одной фазе с нулём, то есть 220 вольт и проводник защиты.

Проводник, что обеспечивает подачу электрического тока потребителю, будет иметь название фазного. Внутри трансформаторной обмотки они соединяются между собой в так называемую звезду, что имеет общую нейтраль, которая заземлена на самой подстанции. Она обычно идёт к нагрузке по отдельному кабелю. Ноль, являющийся общим проводником, предназначается для реверсивного движения тока на источник электричества. Он даёт возможность выровнять фазное напряжение – разницу между нулём и фазой.

А заземление, которое в простонародье прозвали землёй, напряжения не имеет. Главной его задачей является защита пользователя от воздействия электротока при появлении неполадок с техникой, то есть при возникновении пробоя.

Это может случиться, если повреждается проводниковая изоляция, и деформированный участок касается приборного корпуса. Но так как потребители заземляются, то при возникновении большого напряжения на корпусе заземление тянет на себя опасный потенциал.

Методы

Теперь, когда стало ясно, что представляют собой ноль, фаза и заземление, необходимо разобраться в методах, при помощи которых они могут быть определены. Наиболее распространёнными и общепринятыми будут 3 метода, с использованием которых можно проверить фазу и ноль:

  • по расцветке самих жил;
  • при помощи отвёртки-индикатора;
  • с использованием мультиметра.

Если говорить о первом методе, то он является простейшим и ненадёжным. Обычно проводники имеют цветную изоляцию оболочек. Фаза отличается серой, коричневой, чёрной либо белой оплёткой. Ноль обычно делается синим либо голубым. Заземление, как правило, имеет зелёный либо зелено-жёлтый цвет. Тут не требуется применять какие-либо приборы или технику – посмотрели на цвет и поняли, что за кабель перед вами.

Но проблема заключается в отсутствии уверенности, что при прокладывании проводки что-то не перепутали, и цветная маркировка соблюдена в рамках существующих норм.

Если говорить об отвёртке-индикаторе, то этот способ будет более надёжным для нахождения фазы и ноля. Она обычно имеет корпус, не проводящий ток, а также встроенный индикаторный резистор, являющийся обычным диодом. Чтобы осуществить проверку ноля с фазой, следует осуществить такие действия.

  • Выключить общий УЗО ввода в квартиру.
  • Осуществить зачистку чем-то острым проверяемых жил от изоляции на 1 сантиметр. Далее, производится их разведение на определённое расстояние, дабы исключить соприкосновение и дальнейшее короткое замыкание.
  • Осуществляем подачу тока, предварительно включив автомат ввода.
  • Отвёрточным жалом необходимо прикоснуться к оголённым проводникам. Если горит индикаторное окно, это будет означать, что перед нами – фазный кабель. Отсутствие света свидетельствует, что проверяемый провод является нулевым.
  • Теперь помечаем маркером необходимую жилу и опять обесточиваем общий автомат, после чего осуществляем подсоединение аппарата коммутации.

Как можно убедиться, в этом нет ничего сложного. А вот более точные и сложные проверки производятся с использованием такого прибора, как мультиметр, или, как его ещё называют, тестер. Он представляет собой комбинированный прибор для проведения различного рода электрических измерений. Мультиметр может заменить большое количество устройств для проведения электронных измерений. В частности, омметр, амперметр, вольтметр.

При помощи тестера можно осуществить определение не только земли, ноля либо фазы, но и осуществить замеры на участке цепи тока, напряжения, сопротивления, и проверить целостность электроцепи. Теперь попытаемся разобраться, как узнать при помощи тестера, где будет фаза, а где — ноль.

Описание процесса

Начнём с фазы. Требуется включить устройство, после чего выставить на нём определение напряжения переменного характера, что на корпусе устройства обычно обозначается значком V~. Также следует выбрать предел измерения выше предполагаемого сетевого напряжения. Часто говорят о 400–700 В. Щупы тогда будут подключаться так: чёрный следует установить в разъём с пометкой COM, а красный – VΩmA. Но прежде чем осуществлять это, следует проверить работоспособность мультиметра в выбранном режиме. Проще попытаться выяснить напряжение в простой розетке. Для этого вставляем щупы в розеточные отверстия. Если устройство рабочее, и таковой будет розетка, то мультиметр покажет вам значение около 220–230 В.

Теперь приступим непосредственно к поиску фазы на примере 2 кабелей, торчащих из потолка и использующихся для включения люстры. Всё будет довольно легко. Требуется сформировать условия для прохождения электричества по прибору и установить этот факт. Создаётся электрическая цепь примерно такая, как с отвёрткой-индикатором.

При выяснении напряжения переменного характера с установленной границей 500 вольт, красным щупом нужно коснуться проверяемого кабеля, а чёрный прижать пальцами или коснуться предмета, что заземлён. Им может стать каркас стены из стали, отопительный радиатор и так далее. Если на проверяемом кабеле будет фаза, тестер высветит на дисплее величину напряжения около 220 В. Она может чуть различаться из-за условий, но будет примерно такой. Если провод не фаза, то появится 0 либо прибор покажет не более пары десятков вольт.

Теперь поговорим о том, как найти ноль. Он обычно находится уже относительно фазы. Сначала ищем её и логически предполагаем, что провод, расположенный рядом, ноль либо земля. Определить, является кабель нулём либо заземлением с помощью рассматриваемого устройства относительно сложно из-за того, что данные проводники почти одинаковы и повторяют друг друга.

Бывает, что ноль и заземление связаны в электрозащите и установить их действительно крайне сложно.

Проще всего будет отключить от заземлительной шины в электрощитке кабель ввода. При осуществлении проверки напряжения между кабелями заземления и фазой нельзя будет получить 220 вольт, как при проверке фазы и нуля. Кроме того, следует сказать, что если в электрощите стоит защита дифференциального типа, то она точно сработает при проверке кабелей заземления относительно иного проводника, даже нулевого.

Если надо установить ноль в розетке, то следует красный щуп поставить в фазовую розеточную дырку, а чёрный поднести к иному контакту, после чего сделать эти же действия с третьим контактом. Обязательно следует запомнить напряжение в обоих случаях. Где оно будет меньше, там будет заземление. А там, где показатель будет чуть выше – там будет нулевой провод. В общем, как можно убедиться, ничего сложного в поиске нуля и фазы мультиметром нет.

Меры безопасности

Следует немного сказать и о некоторых правилах безопасности, которые обязательно следует прочитать, прежде чем начинать определение фазы и нуля при помощи мультиметра:

  • ни в коем случае нельзя использовать мультиметр в помещении с высокой влажностью;
  • нельзя использовать неисправные щупы для измерений;
  • при осуществлении замеров нельзя изменять пределы измерений и переставлять режим переключателя;
  • нельзя менять параметры, значение которых будет выше, чем приборная грань измерений.

Кроме того, поворотный переключатель с самого начала следует установить в максимальное положение, дабы избежать поломки прибора.

О том, как определить фазу и ноль мультиметром, смотрите в следующем видео.

Как определить ноль и фазу?

Есть, на самом деле, не все виды проводников и их соединений. В блоке питания различают и защитные проводники. Некоторые слышали такие слова, как "нулевой" и "фазный" провод. Но тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие проводники в розетке?

может решить вопрос «Что такое фаза и ноль», не углубляясь в дебри, определить структуру, преимущества и отрицательные моменты в трехфазных или пятифазных цепях.Все, что можно реально разобрать на пальцах, обнаруживает самую обычную бытовую розетку, которая была установлена ​​в квартире или частном доме лет десять - пятнадцать назад. Как видите, эта розетка подключена к двум проводам. ноль и фаза?

Как проходят провода в розетке и для чего они нужны?

Как видите, есть определенные отличия между рабочим и нулем. Что такое обозначение фазы и ноль? Голубоватый или голубой цвет - цвет фазовых проводов, также обозначаемый ноль любых других цветов, кроме, конечно же, синего цвета.Он может быть желтым, зеленым, черным и полосатым. В нейтральном проводнике тока нет. Если взять его и не трогать рабочий стол, ничего не происходит - разницы потенциалов нет (на самом деле сеть не идеальна, и небольшое напряжение еще может быть, но измеряться оно будет, в лучшем случае, в милливольтах) .Но с фазным проводом никуда не денется. Прикосновение к нему может привести к поражению электрическим током, даже смертельному. ток от генераторов и электротрансформаторов, подстанций и электростанций.Всегда имейте в виду, что касаться защитного проводника ни в коем случае нельзя, так как напряжение даже в сотни вольт может оказаться фатальным. А в розетке фазное напряжение двести двадцать.

Чем отличается советский заземлитель?

Как обнулить и фазировать в таком случае? На розетке, выполненной по европейским стандартам, всего три проводника. Первая - фаза, которая находится под напряжением и окрашена в различные цвета (кроме голубых оттенков). Вторая - ноль, который абсолютно безопасен для прикосновения и окрашен в синий цвет.А вот третий провод называется нейтральным защитным. Обычно он окрашен в желтый или зеленый цвет. Передние выводы у выключателей слева - снизу. Фазовый провод справа и сверху соответственно. По такой окраске и характеристикам его легко определить. где фаза, а где ноль, а где защитная нейтраль. Но что это такое?

Зачем нужен защитный провод к заземляющему штырю? Если

фаза для подачи тока в розетку, ноль - для стока в исток, то почему европейские стандарты регулируют еще один провод? Если оборудование подключено, исправно работает и вся проводка находится в исправном состоянии, защита нуля участвовать не будет, простаивает.Но если вдруг где-то произойдет короткое замыкание или перенапряжение или короткое замыкание в какой-либо части устройства, ток попадет в места, которые обычно находятся без его влияния, не подключены ни к какой фазе, ни к нулю. Можно просто почувствовать электрический ток. шокирую себя. В худшем случае можно даже умереть от этого, потому что сердечная мышца может остановиться. Она здесь и нуждается в защитном нейтральном проводнике. Он «берет» ток короткого замыкания и отправляет его на землю или на источник .Такие тонкости зависят от дизайна и разводки в комнате.Поэтому можно смело прикасаться к оборудованию - удара электрическим током не будет. Дело в том, что ток всегда течет по пути наименьшего сопротивления. В организме человека значение этого параметра составляет более одного киломаха. В сопротивлении защитного проводника не превышает нескольких десятых одного ома.

проводники особого назначения

Как обнулить и фазировать? Кто-нибудь все равно сталкивался с этими понятиями. Особенно, когда нужно отремонтировать розетку или попробовать разводку. Поэтому необходимо понимать, где именно проводник.Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода опасны электричеством, поэтому в случае неуверенности в своих действиях лучше проконсультироваться со специалистом. Если вы уже влезли в розетку и провода в нем нужно для начала полностью отключить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно этап обозначения и ноль производят с помощью цвета. При правильной маркировке отличить их не составит труда.Черный (или коричневый) - цвет провода, фаза, ноль обычно голубоватый или голубоватый. Если розетка европейского стандарта установлена, то третья (нулевая защита) выполнена в зеленом или желтом цвете. А если проводка-цвет? Как правило, в этом случае на концах проводов обычно находятся специальные изолирующие трубки, имеющие желаемую цветовую кодировку. Их называют «концевыми гильзами».

Определение проводов специальной отверткой

Как обнулить и фазу? Для этого лучше всего купить специальную индикаторную отвертку.Ручка этого прибора сделана из полупрозрачного или прозрачного пластика. Внутри встроен светодиод - лампочка. Верхняя часть от металлической отвертки. Как определить ноль и фазу этим методом?

этапов работ по измерению индикаторной отверткой:

  • квартира обесточена;
  • немного зачищаем концы проводов;
  • развести их в руки, чтобы случайно не вызвать короткое замыкание через контакт фазу и ноль;
  • включить выключатель, и в квартиру подадут ток;
  • берем ручку отвертки, имеющую диэлектрическое покрытие;
  • приложите палец (большой палец или) к контакту, который находится на тыльной стороне гнезда;
  • прикоснуться рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдая за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью сказать, что эта фаза;
  • по исключению понимаем, что оставшийся проводник - нулевой.Отвертка-индикатор

реагирует на наличие напряжения. Естественно, в нулевом проводе нет. Однако есть существенный недостаток этого метода. С помощью отвертки-индикатора нельзя понять, как определить: фазу, нулевое заземление. - в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в одинаковые цвета, и у вас нет индикатора отвертки, можно пойти другим путем.Нам понадобится вольтметр (мультиметр-тестер). Необходимо выставить его в желаемом диапазоне - более двухсот вольт переменного тока. Как определить тестер фазы? Возьмите один проводник, который выходит из приспособления (обозначен V). предварительно обесточенный провод (любой) .Затем подается ток (включает переключатель) .И просто исправьте, что показывает дисплей прибора. После всего вышесказанного снова отключаем питание, и мы перемещаем тестер клещей уже на Другой проводник. Если на дисплее ничего нет, это означает, что на переднем контакте либо нулевой, либо нейтральный заземляющий экран.Однако можно воспользоваться другим методом, который отвечает на вопрос: «Как определить и нулевую фазу, а также заземление». Для этой квартиры снова обесточиваем, фиксируем зажим V на одном из проводов. Второй тоже закидываем. на любом из трех проводов. Сюда входит напряжение. Если стрелка не двигается, значит, вы выбрали нейтральный и защитный. Соответственно, напряжение необходимо снова отключить и изменить положение клемм V (предварительно перекинуть на другой неиспользованный провод). Снова включите ток и сделайте соответствующие измерения.Затем выполняем ту же операцию, но снова меняем проводник. Теперь нужно проверить результаты. Если первое число было больше, значит, мы замерили напряжение между фазным проводом (на котором висел Клем V) и нулем. , второй провод является защитным заземлением. Этот метод основан на измерении разности потенциалов.

Экзотические методы определения фазы и нуля в проводке

Существуют «традиционные методы», не предполагающие наличия каких-либо специальных инструментов.Их можно использовать разве что в самых крайних случаях, так как они связаны с повышенным риском для жизни и здоровья. Например, метод картофеля. Для этого в предварительно обесточенные проводники кладут кусок свежесрезанного картофеля. необходимо, чтобы провода не соприкасались друг с другом во избежание короткого замыкания между ними. Затем буквально через пару секунд прикладывают напряжение, и смотрите на картошку. Если один участок провода рядом с синим лицом, то он выводится на сцену.

Как определить фазу и нейтраль

При монтаже розеток и выключателей света, подключения бытовой техники необходимо определить назначение проводки.Как определить фазу и «ноль», а также заземлитель? Эта несложная задача профессиональных электриков иногда сбивает с толку тех, кто не знаком с правилами устройства электрической сети. Попробуем разобраться в этом вопросе.

Устройство бытовых электрических сетей

Бытовые электрические сети на входе в распределительный щит имеют линейное напряжение переменного тока 380 В. Электропроводка в квартирах, за редким исключением, имеет напряжение 220 В, так как она подключена к одной фазе и нейтрали. дирижер.Кроме того, правильно смонтированная бытовая электропроводка всегда должна быть заземлена. В домах старых построек заземлитель может не быть. Таким образом, при монтаже электропроводки необходимо знать, какой из двух или трех проводов.

также следует знать правила подключения различных устройств. При установке обычной розетки подключение фазного и нулевого проводов к клеммам в любом порядке, а заземляющий провод, если он есть, подключаются к медной или латунной шине. Переключатель подключается к токоведущему проводу, чтобы при его выключении в держателе светильника не было напряжения - это обеспечит безопасность при замене ламп.Сложные бытовые приборы в металлическом корпусе необходимо подключать с соблюдением обязательной маркировки проводов, иначе безопасность их использования не гарантируется.

приборы и инструменты

Перед электромонтажными работами и определением фазы и нуля в проводке необходимо подготовить необходимые приборы и инструменты:

  • циферблат или цифровой мультиметр;
  • отвертка индикаторная и тестер;
  • Маркер;
  • плоскогубцы;
  • Нож для снятия изоляции.

Также необходимо разобраться, где находятся средства защиты: автоматические выключатели или предохранители, УЗО. Обычно они устанавливаются в щите управления на объекте, либо у входа в квартиру. Все операции по подключению электрооборудования и уборке проводов следует проводить при отключенных машинах!

Правила работы с тестером и мультиметром

Проверка фазы индикаторной отверткой проводится следующим образом: отверткой зажимают между большим и средним пальцами руки, не касаясь оголенной части жала.Указательный палец надевается на металлическийпятачок с конца ручки. Задев оголенные концы проводов, при касании фазного проводника загорается светодиод.

определяет фазу и ноль с помощью индикатора-отвертки.

Мультиметр

измеряет напряжение между проводниками. Для этого прибор настроен на ограничение измерения переменного тока с пометкой «~ V» или «ACV» и значение больше 250 (обычно в цифровых устройствах выбирают между 600, 750 или 1000). Датчики одновременно касаются двух проводников и определяют напряжение между ними.В бытовой электросети оно должно быть 220В ± 10%.

Иногда для определения заземляющего проводника необходимо измерить сопротивление. Для этого ставим предел измерения мультиметром «Ω» или значком вызова.

инструкция по использованию мультиметра

Внимание! В режиме измерения сопротивления прикоснитесь к фазовому проводу и цепь заземления вызовет короткое замыкание! Это возможно поражение электрическим током и ожоги!

визуальный способ определения

Если разводка выполняется по правилам, то для определения фазный, нулевой и заземляющий проводники могут иметь цветную изоляцию.Заземление имеет двухцветный желто-зеленый цвет, изоляция нейтрального проводника синяя или синяя, а фазный провод может быть белым, черным или коричневым. Обязательно подключите, можете использовать визуальный осмотр, заодно проверьте что цвет утеплителя не только плиты, но и в распределительных коробках.

визуальный метод определения фазы и нуля

последовательность визуального осмотра

  1. Откройте заслонку и проверьте автоматические выключатели. В зависимости от их расчетной величины нагрузки могут быть разными.Через автоматы можно подключать только фазу или фазу и нейтральный провод. Заземляющий провод подключается к шине всегда правильно. Проверьте цветовую кодировку проводов.
  2. Если цвет панели изоляции кабеля, выходя из квартиры, злоупотребляют, распакуйте все коробки и осмотрите скрутки. Они окрашивают изоляцию в ноль и заземляющий провод и их не следует путать.
  3. По фазе распределительные коробки подключаются к выключателям. Монтаж часто выполняется двухжильным проводом с изоляцией другого цвета, например, бело-сине-белой.Это не должно вас смущать.
  4. Когда установка завершена с изоляцией соответствующего цвета, достаточно проверить фазный провод с помощью индикатора отвертки.
Определение фазы и нуля в двухпроводной сети

Если в вашей проводке нет заземляющего провода, вам нужно найти только фазный провод. Упростите это, просто используя индикатор отвертки.

Индикаторная отвертка поможет определить фазу и ноль

  1. Выключите автоматический выключатель и зачистите изоляцию проводов на расстоянии 1-1.Ножом 5 см. Разведите их на расстоянии, исключающем случайное прикосновение проводов.
  2. Включите автоматический выключатель. Индикаторной отверткой поочередно коснитесь зачищенных концов проводов. Светящийся светодиод укажет на фазный провод. Отметьте
  3. своим маркером или цветной лентой, выключите автоматический выключатель и выполните необходимые подключения.
  4. При подключении освещения также необходимо следить за тем, чтобы выключатель был подключен к фазному проводу, иначе при смене лампочки будет недостаточно выключить выключатель, необходимо каждый раз полностью обесточивать квартиру выключая машина.

Определение фазного, нулевого и заземляющего провода

Если сеть трехпроводная, но провод того же цвета, или вы не уверены, что он правильно подключен, необходимо определить цель проводники перед установкой каждого сетевого элемента.

Определение провода фазы и нулевого заземления

  1. Определите способ, описанный выше, с помощью отвертки для индикации токоведущего провода и проверьте его маркер.
  2. Для определения нуля и заземления потребуется мультиметр.Как известно, напряжение может появиться из-за разбаланса фаз в нейтральном проводе. Его значение обычно не превышает 30 В. Настройте мультиметр на измерение напряжения переменного тока. Один щуп касается фазового провода, второй виток - двух других проводов. Если значение напряжения меньше, второй провод будет нейтральным.
  3. При одинаковом значении напряжения необходимо измерить сопротивление заземляющего провода. Для этого у него определенная фаза провод должна быть изолирована во избежание случайного контакта с ним.Мультиметр переводят в режим измерения сопротивления. Найдите намеренно заземленный элемент, например трубу или аккумулятор. Смыв краску, если необходимо, прикоснитесь одним щупом мультиметра к металлу, а другие повернутся к проводникам, назначение которых неясно. провод относительно заземленных элементов не должен превышать 4 Ом, сопротивление нулевого проводника будет больше.
  4. Измерение сопротивления
  5. также может ввести в заблуждение, если нейтраль заземлена в экране.В этом случае нужно найти заземляющий провод, подключенный к шине внутри панели, и отключить его. После этого нужно взять патрон с лампой и соединив провода, чтобы зачистить концы и подключить один провод лампы к фазный провод, а второй - по очереди к двум другим. Лампа загорается при касании нейтрального проводника.

Если все эти меры не приводят к желаемому результату, лучше обратиться к профессиональному электрику, который с помощью специальных устройств произведет вызвонку всех схем.Не забывайте, что речь идет в первую очередь о безопасности.

Что такое дуговое заземление? Определение и объяснение

Определение: Дуговое заземление - это выброс, который возникает, если нейтраль не соединена с землей. Явление электрической дуги на землю возникает в незаземленных трехфазных системах из-за протекания емкостного тока. Емкостный ток - это ток, протекающий между проводниками при приложении к ним напряжения. Напряжение на емкостях называется фазным напряжением.Во время короткого замыкания напряжение на емкости уменьшается до нуля в поврежденной фазе, тогда как в других фазах напряжение увеличивается в √3 раза.

Явления дуги на земле

В трехфазной линии каждая фаза имеет емкость на земле. Когда короткое замыкание происходит на любой из фаз, то емкостной ток замыкания течет в землю. Если ток короткого замыкания превышает 4-5 ампер, этого достаточно для поддержания дуги на ионизированном пути замыкания, даже если замыкание исчезло само.

Емкостной ток от 4 до 5 ампер, протекающий через повреждение, вызывает дугу на ионизированном пути повреждения. При образовании дуги напряжение на ней становится равным нулю, и, следовательно, дуга гаснет. Восстанавливается потенциал тока короткого замыкания, за счет чего происходит образование второй дуги. Явление прерывистой дуги называется заземлением дуги.

Поочередное гашение и повторное зажигание зарядного тока, протекающего в дуге, увеличивают потенциал двух других здоровых проводников из-за установки высокочастотных колебаний.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
