Как определить фазу, ноль и землю: правила, способы, советы

Содержание

• 1 Правильно определить фазу
• 2 Определение положения фазы по цвету изоляции жил провода
• 3 Найти нулевой провод в квартире
• 4 Дополнительные сведения о нахождении земли, фазы, нулевого провода
• 5 Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе единственной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь – ноль или земля.

Правильно определить фазу

Провода трехжильные

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Объясним происходящее. Тело человека наделено емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

1. В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая – земля (в противном случае – резервный провод питания напряжением 220 вольт).

   Неверное положение нуля и фазы евророзетки

2. В двойном выключателе входные, выходные контакты разнесены по разную сторону. Одни находятся внизу, другие – наверху. Бок, где один-единственный контакт, станет фазой. Два других, соответственно, – нулевым проводом (рабочий плюс защитный). Подразумевается, разводка электрики квартиры сделана верно, в старых домах часть раскладки верна, другая выполнена наоборот.
3. Для одинарного выключателя столь просто определить фазу не получится, контакты лежат на одном боку (хотя если есть исключение, нуль находится снизу, если выполнены условия, указанные выше). Допускается попросту прозвонить тестером патрон. Сразу говорим, это нарушение техники безопасности, и прибор может сломаться. Поэтому рекомендовать метод штатным не можем. Попробуйте измерить переменное напряжение: 230 вольт окажется лишь меж двумя точками: фаза выключателя и нуль патрона.

Определение положения фазы по цвету изоляции жил провода

Нулевой рабочий провод снабжен синей изоляцией, земля желто-зеленая. Соответственно, на фазу приходится красный (коричневый) цвет. Правило может грубо нарушаться. Дома старой застройки часто оснащались проводами двух жил. Цвет изоляции в каждом случае белый. Отдельные устройства, наподобие датчиков освещенности или движения, имеют другую раскладку. К примеру, нулевой провод черный. Здесь приготовьтесь смотреть руководство по эксплуатации, вариантов раскладки бесчисленное количество.

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые – не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией. Обратите внимание – если в доме обустроено заземление, жил на входе минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

• Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
• Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
• Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
• Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. К примеру, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Добавим другой способ – промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу. Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям. Указывайте нарушение правил защитного зануления зданий.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

Отвертка-индикатор

• Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
• На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
• Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами. Пользоваться проводкой нужно с большой осторожностью.

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Часто занимающимся ремонтом рекомендуем выход из положения: маркировка проводов. Лучше делать краской принтера, цвета примерно совпадают:

1. Красный – фаза.
2. Синий – нулевой провод.
3. Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.

Как определить ноль и фазу индикаторной отверткой

04.10.2018 2003

В процессе выполнения электромонтажных работ каждый специалист сталкивается с необходимостью точного определения фазного и нулевого проводников сети. Если провода распределены в соответствии с цветом изоляции, то определить принадлежность каждого из них не будет сложной проблемой. Однако, так бывает далеко не всегда, особенно в старых сетях, и тогда приходится определять ноль и фазу индикаторной отверткой или другим способом. В этом нет ничего сложного, если знать общее устройство электрической сети и основные правила пользования указателями напряжения.

Особенности домашних электрических сетей
Практически во всех квартирах электричество подается через однофазную сеть, с напряжением 220 вольт и частотой 50 Гц. Общее питание к жилому дому подводится посредством мощной трехфазной линии, а потом электроэнергия коммутируется в распределительных щитах. Дальнейшее движение тока к потребителям осуществляется по однофазным линиям с фазным и нулевым проводами.

Распределение нагрузки на каждую фазу должно быть максимально равномерным, чтобы избежать перекосов в процессе эксплуатации. В современных домах дополнительно прокладывается контур защитного заземления. Таким образом, в электрической сети добавляется еще один провод, который в дальнейшем тоже придется идентифицировать при необходимости.

Во многих старых зданиях защитный заземляющий контур отсутствует, следовательно в сети имеется лишь фазный и нулевой провода. С целью повышения уровня электробезопасности при выполнении электромонтажных работ внутренние сети довольно часто подвергаются усовершенствованию и реконструкции путем добавления проводника РЕ.

В частном секторе нередко используются трехфазные линии. Напряжение в 380 вольт может напрямую подводиться к отдельным потребителям – отопительным котлам, электродвигателям и другому оборудованию. Однако для внутренней разводки внутри частного дома все равно используются однофазные линии, в которых равномерно распределяются все три фазы. Таким образом, к розеткам оказывается подведенными три провода – фазный, нулевой и заземление.

Фаза и ноль в электрической сети
Многие потребители даже не догадываются о настоящем предназначении фазы и нуля. Поэтому, если намечается работа с электропроводкой, данный пробел в знаниях должен быть ликвидирован.

Изначально электрическая энергия подводится к жилым домам от трансформаторной подстанции, где она преобразуется из высокого напряжения в допустимые 380 вольт.

В общем вводно-распределительном устройстве жилого дома электричество распределяется и расходится по отдельным щиткам, установленным в каждом подъезде. От них в квартиры заводится уже по одной фазе номиналом 220 вольт и заземляющий провод, если он предусмотрен схемой электропроводки.

Один из проводников подающий ток к потребителю, считается фазным. В трансформаторе все три фазы соединяются по схеме «звезда». Их общая точка является нейтралью, защищенной на подстанции заземляющим контуром. Данная нейтраль и выполняет функции нуля, отдельно подводимого к нагрузке. Основной задачей нулевого провода является обеспечение протекания тока обратно, в направлении источника электроэнергии. Дополнительно, нулевой проводник способствует выравниванию фазного напряжения.

Многие потребители не видят особой разницы в подключении бытовой техники в сеть с переменным током 220 вольт. При обычном включении в розетку можно не соблюдать полярность, а при смене контактов напряжение остается неизменным.

Но так бывает не всегда. При работах с электропроводкой требуется точно обнаружить расположение фазного и нулевого проводов. Перемена их местами приводит к неправильному подключению, вызывающему сбой в работе оборудования и поражение током.

Определение принадлежности проводов без приборов
Для того чтобы избежать неприятных последствий, необходимо узнать, где и какой провод расположен. Обычно используется индикаторная отвертка, но при её отсутствии проблема может разрешиться другими способами.

Чаще всего принадлежность проводов, в том числе определение фазы, устанавливается визуально, путем изучения цветной маркировки. Если прокладка линий выполнялась квалифицированными специалистами, они обязательно используют стандарт IEC 60446-2004. В соответствии с этим нормативом, нулевой провод маркируется синим или голубым цветом, заземление – желто-зеленым, а фазный – коричневым или другим нейтральным цветом. Самое главное, чтобы расцветка фазы полностью отличалась от нуля и заземления.

Рассмотреть маркировку можно внутри распределительной коробки, а также в местах подключений.

Если нет приборов – указателей напряжения, существует вариант проверить сеть с использованием контрольки, состоящей из патрона с лампой накаливания и подключенными проводами. Конец одного из проводников соприкасается с металлическими трубами системы отопления, а другой проводник касается проверяемого участка. Если лампочка загорелась, значит в этом месте есть фаза. Данный способ считается опасным, так как вероятность получения электротравмы очень велика.

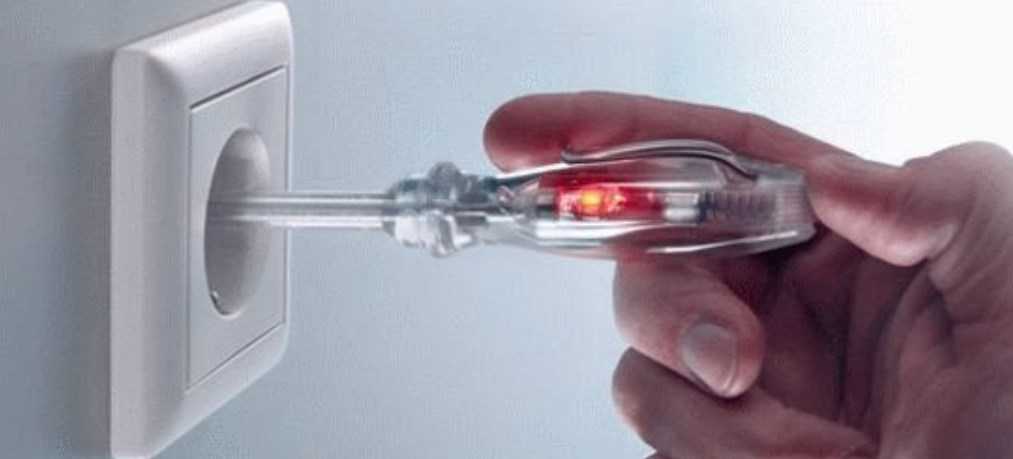

Безопаснее всего определить фазу и ноль индикаторной отверткой, с помощью которой выполнить все необходимые проверки сетевых параметров.

Принцип действия индикаторных отверток
Для того чтобы эффективно и правильно пользоваться индикаторными отвертками, рекомендуется ознакомиться с их устройством и общими принципами работы. Несмотря на внешние различия, у каждой из них основной функцией является проверка наличия и отсутствия напряжения, определение фазы и нуля. Для этого достаточно подключиться рабочим органом к одному из контактов.

Наиболее простым устройством считается индикаторная отвертка с неоновой лампочкой. В ее конструкцию входит металлический токопроводящий стержень, на конце у которого расположено плоское жало. В схему индикаторной отвертки дополнительно включен токоограничивающий резистор и неоновая лампочка. Стальная пружина прижимает лампу к резистору.

Одновременное касание жалом контакта фазы и касание пальцем контактной кнопки на рукоятке, приведет к свечению неоновой лампочки. Если фаза отсутствует – лампа погаснет. Данный инструмент обладает ограниченной функциональностью, для определения фазы ему требуется непосредственный контакт. Нижний предел напряжения составляет 90 вольт, более низкие значения не поддаются определению.

Отвертка на светодиоде может работать и с более низким напряжением – до 45 вольт. Для нормального функционирования требуется импульсный режим, то есть, с увеличением силы тока пропорционально снижается время непрерывного горения светодиода. Кроме ограничительного резистора, в схеме имеется диодный мост, выполняющий функцию выпрямителя. Незначительное количество тока, появившееся на контактах моста, поступает к накопительному конденсатору. Далее через транзистор пульсирующий ток подается на светодиод, который начинает гореть мерцающим светом.

Наиболее эффективной, но и самой дорогой считается индикатор, в конструкции которого имеется светодиодный сигнализатор и собственные элементы питания. Данное устройство позволяет не только определить ноль и фазу индикаторной отверткой, но и успешно искать скрытую проводку.

Принцип работы с такой отвёрткой заключается в следующем. Человеческое тело представляет собой своеобразный конденсатор с достаточной емкостью. Когда палец касается сенсора, в цепи возникают слабые электрические токи в пределах 0,5 мкА. Если жало инструмента одновременно касается фазного проводника, происходит увеличение силы тока до значения, достаточного для открытия транзистора. Далее выполняется подключение питающего элемента к светодиоду, который начинает излучать свет.

Показатель напряжения срабатывания составляет около 50 вольт. Порог чувствительности удается снизить за счет использования собственных источников питания. Это дает возможность отличить ложные срабатывания, возникающие под действием наводок электрического поля.

Правила работы с индикаторной отверткой
При отсутствии заземляющего провода решить задачу, как определить фазу будет очень легко. Достаточно воспользоваться обыкновенной индикаторной отверткой.

В этом случае действия происходят следующим образом:

Вначале обесточивается сеть путем отключения автомата. После этого на проводах острым ножом зачищается изоляция примерно на 1-1,5 см. Жилы нужно развести между собой, чтобы исключить случайное соприкосновение.
Включается автомат и подается напряжение. Концом индикаторного устройства нужно по очереди коснуться зачищенных мест проводников. При попадании на фазовый провод светодиод начнет светиться.
Обнаруженную фазу следует отметить, после чего вновь выключить автомат и сделать все запланированные подключения.

Подключая освещение, выключатель нужно соединять с фазным проводом. Именно он будет обеспечивать разрыв контакта, выключение и включение осветительных приборов.
При работе с трехпроводной сетью все проводники могут оказаться одинакового цвета, поэтому нужно обязательно установить назначение каждого из них. Процесс обнаружения происходит в следующем порядке:

Задача, как найти фазу решается теми же способами, что и в двухпроводной сети, после этого провод нужно отметить, отделив его от других проводов.
Ноль и землю определяют мультиметром в режиме измерения напряжения. Один щуп касается фазного провода, а другой – нулевого и заземляющего, по очереди. Меньшее напряжение показывает нулевой провод.
В случае одинакового напряжения измеряется сопротивление провода заземления. Оно должно быть не выше 4 Ом, а сопротивление нуля будет заметно выше.

индикаторной, ноль, определить, отверткой, фазу

Как определить фазу и ноль с помощью отвертки и мультиметра

21. 07.2019

При установке розеток, выключателей Основная проблема, с которой приходится сталкиваться, это определение фазы и нуля в электропроводке. Если для опытных электриков эта задача не представляет проблемы, то у новичков в этом вопросе есть много непонятных моментов. Поэтому необходимо понимать, как и чем можно определить фазу и ноль в розетке, каково назначение проводов разводки и можно ли обойтись без специального оборудования.

Содержание

• 1 Понятия нуля и фазы
• 2 Как определить фазу и землю с помощью отвертки
• 3 Как определить фазу и ноль мультиметром
• 4 Как определить фазу и ноль без счетчиков

Понятие фазы и нуля

Электроэнергия в жилой дом поступает от трансформаторной подстанции, основным назначением которой является преобразование высокого напряжения чаще всего в 380В. Электроэнергия подводится к дому подземным или воздушным путем на вводном распределительном щите. Затем напряжение подается на распределительный щит каждого подъезда. Только одна фаза с нулем, т.е. 220 В и защитный провод (в зависимости от схемы электропроводки).

Таким образом, проводник, обеспечивающий ток к потребителю, называется фазным проводником. Внутри трансформатора обмотки соединены в звезду с общей точкой (нейтралью), заземленной на подстанции. К нагрузке подводится отдельным проводом. Ноль, являющийся общим проводником, предназначен для обратного протекания тока к источнику питания. Кроме того, нейтральный проводник выравнивает фазное напряжение, то есть значение между нулем и фазой.

Земля, часто называемая просто землей, не подключена к напряжению. Его назначение – защита человека от воздействия электрического тока при неисправности потребителя, т. е. при возникновении пробоя на землю. Это может произойти при повреждении изоляции проводников и прикосновении к поврежденному участку корпуса прибора. Но поскольку потребители заземлены, когда на корпусе возникают опасные напряжения, заземление сближает опасный потенциал с безопасным потенциалом земли.

Как определить фазу и землю с помощью отвертки

Один из способов узнать, где фаза и ноль в розетке или кабеле питания, — использовать отвертку. Инструмент внешне похож на отвертку, но внутри у него есть специальный штекер со светодиодом. Прежде чем приступить к замеру, нужно отключить автоматический выключатель, через который напряжение подается в помещение. После этого концы проверяемых проводов необходимо зачистить, для чего необходимо снять 1,5 см изоляционного материала.

Во избежание короткого замыкания между проводами после включения автоматического выключателя их следует направить в разные стороны. Когда все приготовления произведены, необходимо включить автоматический выключатель для подачи напряжения. Чтобы понять, как найти фазу и ноль, необходимо выполнить следующие действия:

1. Зажать отвертку между двумя пальцами — Средним и большим пальцами, избегая касания оголенной части наконечника инструмента.
2. Коснитесь указательным пальцем металлического наконечника на противоположной стороне отвертки.
3. Плоским концом индикатора прикоснитесь к зачищенным проводникам один за другим.
4. При касании тестером фазы загорается светодиод. Второй провод будет соответствовать нулю. При отсутствии индикации проводник изначально будет нулевым.

Как определить фазу и ноль с помощью мультиметра

Прибор, используемый для измерения напряжения, силы тока и сопротивления, называется мультиметром. Для идентификации с его помощью фазного и нулевого проводников сначала нужно настроить прибор, для которого выбрать нужный диапазон измерения. В случае цифровых приборов установите 600, 750 или 1000″ ~V » или « ACV ».

Идентификация фаз выполняется следующим образом: Подсоедините один из щупов прибора к контакту розетки или кабеля и коснитесь рукой второго щупа. Когда на дисплее появится около 200 В, это будет означать наличие фазы. Показания могут различаться, в зависимости от отделки пола, обуви и т. д. Если прибор показывает нули или напряжения от 5 до 20 В, то контакт соответствует нулю.

Как определить фазу и ноль без приборов

Иногда бывают ситуации, когда отвертка для определения фазы или мультиметр под рукой, но нужно разобраться какой провод чему соответствует. Поэтому следует ориентироваться на цветовую маркировку проводов силового кабеля. В отношении маркировки проводов существует стандарт IEC 60446-2004. Это стандарт, которого должны придерживаться производители кабеля, а также электрики, выполняющие подключение определенной электроарматуры.

Для определения цвета провода, какой жиле он соответствует, следует соблюдать следующие маркировки:

• синий или синий — ноль;
• коричневый — фазовый;
• грунт — зелено-желтый.

Однако фазный провод бывает не только коричневым. Часто бывают и другие цвета, такие как белый или черный, но они будут отличаться от земли и нуля. Вы можете визуально идентифицировать провода в распределительной коробке, люстре и других точках питания.

Есть еще один способ определить где фаза и ноль при отсутствии приборов. Для этого потребуется лампочка накаливания с патроном и два небольших отрезка провода. После подключения проводников к розетке можно приступать к работе. Край одного провода касается трубы системы отопления, другого провода касается проверяемых жил. Если лампа загорается в момент контакта, это говорит о наличии фазы. Труба для такого мероприятия должна быть металлической, потому что пластик не проводит ток.

Следует иметь в виду, что этот метод хоть и позволяет определить фазу и ноль, но опасен, так как велика вероятность получить удар током. Поэтому безопаснее использовать для рассматриваемых целей неоновые лампочки.

Статьи по теме:

с индикаторной отверткой, мультиметром, визуально

Умение разбираться в электропроводке — необходимый навык для любого домашнего мастера. Для ремонта и замены проводки, починки бытовых электроприборов, установки розеток и выключателей необходимо определить фазу и ноль. Найти фазный и нулевой провод в однофазной или трехфазной сети можно разными способами — визуально, с помощью специальных инструментов. Выбор метода зависит от самого проводника и условий испытаний.

Содержание

1. Определение по цветовой маркировке
2. С помощью индикаторной отвертки
3. Определение мультиметром
4. Немаркированная трехпроводная проводка
5. Проверка контакта в розетке путем прямого измерения напряжения
   0
6. Нахождение нуля и заземления шина в распределительной коробке
7. Запрещенные и опасные методы

Определение по цветовой маркировке

Требуемая жила определяется по цвету изоляции

Самый простой способ найти нужный проводник — определить его по цвету изоляции. Цвет проводов в электропроводке и его обозначение регламентируются государственными стандартами. Согласно международному стандарту IEC производители обязаны окрашивать изоляцию каждой жилы в свой цвет. В однофазной сети цвет проводов в электропроводке 220 В следующий: ноль должен быть синего или синего цвета, земля желто-зеленая (иногда в виде полосы), фаза может иметь любую другой оттенок. Обычно коричневый используется для фазового провода. В двухжильном проводе ноль — синего цвета, фаза — другого цвета. Какого цвета фаза в многофазной сети зависит от производителя. Обычно это черный, коричневый, красный.

Этот метод определения ненадежен. Не все производители придерживаются установленных требований, поэтому жилы могут маркироваться по-разному. Особенно опасно использовать поиск по цветовой маркировке в старых зданиях — там все жилы были белыми.

Использование индикаторной отвертки

Индикаторная отвертка – самый распространенный способ поиска фазы

Это один из самых распространенных бытовых способов поиска фазы. Индикаторную отвертку можно купить в любом хозяйственном или электротехническом магазине за небольшие деньги. Это классическая плоская отвертка с индикатором на рукоятке. Корпус выполнен из диэлектрика для безопасной работы мастера.

Наконечник индикаторной отвертки контактный. Не рекомендуется использовать такое устройство в сложных ремонтных работах. Это сократит срок службы изделия и сделает невозможным обнаружение фазного провода.

Чтобы найти фазу, нужно коснуться жалом индикатора зачищенного проводника. Затем нужно коснуться контактной площадки пальцем. Если загорится лампочка на отвертке, жало коснулось фазы. В противном случае — ноль или земля. Если оба проводника показывают фазу, можно судить о серьезной неисправности.

Описанный алгоритм подходит для самых простых отверток. На рынке можно найти усовершенствованные продукты, позволяющие прозванивать цепь и выполнять другие операции. Внешне они похожи на обычные индикаторные отвертки, но вместо неоновой подсветки используется светодиод. Способ определения в этом случае несколько изменится. Технику не нужно прикасаться к контактной площадке — достаточно приложить отвертку к сердечнику.

Определение мультиметром

Положение переключателя диапазона измерений на мультиметре

Любой домашний электрик должен иметь в своем ящике для инструментов мультиметр. Это универсальный тестер, позволяющий проверять работоспособность электронных компонентов, измерять напряжение и ток, кольцевые цепи. Недорогой и качественный прибор с простейшим функционалом можно купить за 300-500 рублей. Профессиональные электрики используют более дорогие устройства с дополнительными опциями и минимальной погрешностью.

Мультиметры бывают двух типов по принципу работы — электронные и аналоговые. Стрелка или аналог — это простое устройство со стрелкой. Цифровой мультитестер отображает значения в цифрах. Метод обнаружения одинаков для обоих типов устройств.

Правила работы с мультиметром:

• Не проводить измерения при повышенной влажности.
• Неисправные датчики не используются.
• Предел измерения должен превышать измеренное значение.
• При измерении запрещается крутить ручки или устанавливать другие ограничения.

В настоящее время активно используются именно цифровые мультиметры. Алгоритм проверки может отличаться.

Трехпроводная проводка без маркировки

Поиск фазы методом исключения

Вы можете выбрать метод исключения. Для нахождения фазы мультиметр нужно собрать и поставить щупы слева и справа — черный в разъем СОМ, красный — в разъем измерения напряжения. Переключатель должен находиться в секторе переменного напряжения V~ или ACV. Стрелка выбирает ограничение по напряжению – оно должно превышать напряжение сети. На тестере можно увидеть значения 500, 600, 750 Вт в зависимости от модели.

Затем измеряется напряжение между зачищенными проводниками. Можно получить 3 варианта:

• Между нулем и фазой должно быть напряжение близкое к сетевому 220 В.
• Между фазой и землей также может быть 220 В. В случае защиты линии системой УЗО машина может отключиться. Если УЗО отсутствует или имеется минимальный ток утечки, отображаемое напряжение будет находиться в пределах номинальной погрешности.
• Между нулем и землей отсутствует напряжение.

После проведения измерений тестер отключается, концы проводника изолируются и маркируются. Сделать это можно с помощью цветного скотча или пластыря с соответствующими надписями.

Проверка контакта в розетке прямым измерением напряжения

Определение фаз мультиметром

Готовится мультиметр, производится контрольный замер напряжения в розетке. Это позволяет убедиться в отсутствии обрывов линии и работоспособности самого устройства. Если цифры, отображаемые на дисплее, правильные, подключение выполнено правильно.

Красный щуп должен касаться проверяемого проводника. В случае проверки розетки щуп вставляется в розетку. Если вы проверяете зачищенный конец кабеля, рекомендуется подключать через зажим типа «крокодил». Второй щуп касается пальцев руки. Показания измеряются на дисплее. Если черный щуп установлен на ноль, напряжение будет равно нулю или близко к нулю. При попадании на фазу напряжение будет достигать десятков и сотен вольт.

В этом измерении безопасно касаться датчика рукой. Предварительно устройство было проверено на работоспособность, поэтому человека не поразит удар током, опасный для жизни. Но даже несмотря на безопасность процедуры, преодолеть психологический барьер удается далеко не всем. Затем можно прикоснуться зондом к штукатурке, потолку или обоям. В них мало влаги, поэтому показания на тестере будут видны. Они будут ниже требуемого значения, но определить фазу таким образом реально. Также в качестве второго контакта можно использовать любой заземленный прибор (радиатор отопления, водопровод) или металлический каркас без заземления.

Поиск нуля и земли

Режим измерения напряжения мультиметром для определения фазы

Определение фазы очень просто. Отличить ноль от земли сложнее. Существуют разные методы определения, но все они ненадежны. Точно определить назначение вены можно с помощью профессиональных приборов из арсенала специалистов.

Один из способов — проверить мультиметром. Если сработало УЗО, можно судить о том, что тестер был подключен между фазой и землей. При контакте с фазным и нулевым проводником защитное устройство не срабатывает. Это связано с тем, что при измерении между фазным и заземляющим проводниками образуется небольшой ток утечки, которого может быть недостаточно для срабатывания защитной системы.

Второй способ — прозвонить мультитестером. Мультиметр переходит в режим измерения сопротивления. Диапазон может поставляться до 200 Ом. Обязательно отключите напряжение на щитке. После этого следует проверить напряжение между проводниками и заземляемым объектом. Значение сопротивления на заземляющем проводнике должно быть ниже, чем на нуле.

Описанные способы являются приблизительными и не дают 100% гарантии правильности определения нуля и земли. Соединения могут различаться, и разница в измерениях минимальна во всех случаях. При необходимости используйте специальные устройства обнаружения.

Шина заземления в распределительной коробке

Этот способ лучше не использовать, так как его эффективность и безопасность не на должном уровне. Достоверность результатов зависит от способа прокладки электропроводки, а также коммутации в распределительном щите.

Отсоедините шину заземления от контура питания или снимите с него проверяемый провод.
