Как определить остаток газа в баллоне: Сколько газа осталось в баллоне?

Как можно определить количество газа в баллоне?

Газовые баллоны используются в быту и в промышленном производстве: отопления дома, приготовления еды, сварки, заправки автомобиля. В баллонах хранятся кислород, пропан, водород, аргон азот, гелий. Он герметичен и непрозрачен. Как узнать количество содержимого?

Причины

Домовладелец рассчитывает достаточное топливо на зиму. Сварщик использует для работы. Инженер старается правильно заложить объёмы сметы. И просто не хочется выбрасывать полезную вещь при наличии содержимого.

Определить грубо

Слегка качните баллон. Вы услышите лёгкий всплеск на уровне, где располагается вещество. Внутрь вкладывается шарик. Если он гремит на дне, сосуд пуст. Иначе звук получится приглушённым.

Взвесим

Понадобится три вещи: прочные напольные весы, полный баллон, условно пустой. На заводских изделиях масса штампуется. Используйте укомплектованные цилиндры с подножкой и вентилем. После взвешивания определите арифметическую разность в килограммах.

Давление

Полный сосуд с пропаном имеет давление 1,6 Мпа, а пустой 0,005 Мпа. Если баллон ржавый, а манометр не показывает остаточное давление, его придётся выбросить. Этот показатель гарантирует целостность ёмкости и возможность проверки на безопасность. Никто не возьмётся за заправку при нулевых параметрах.

Объём и вес газов

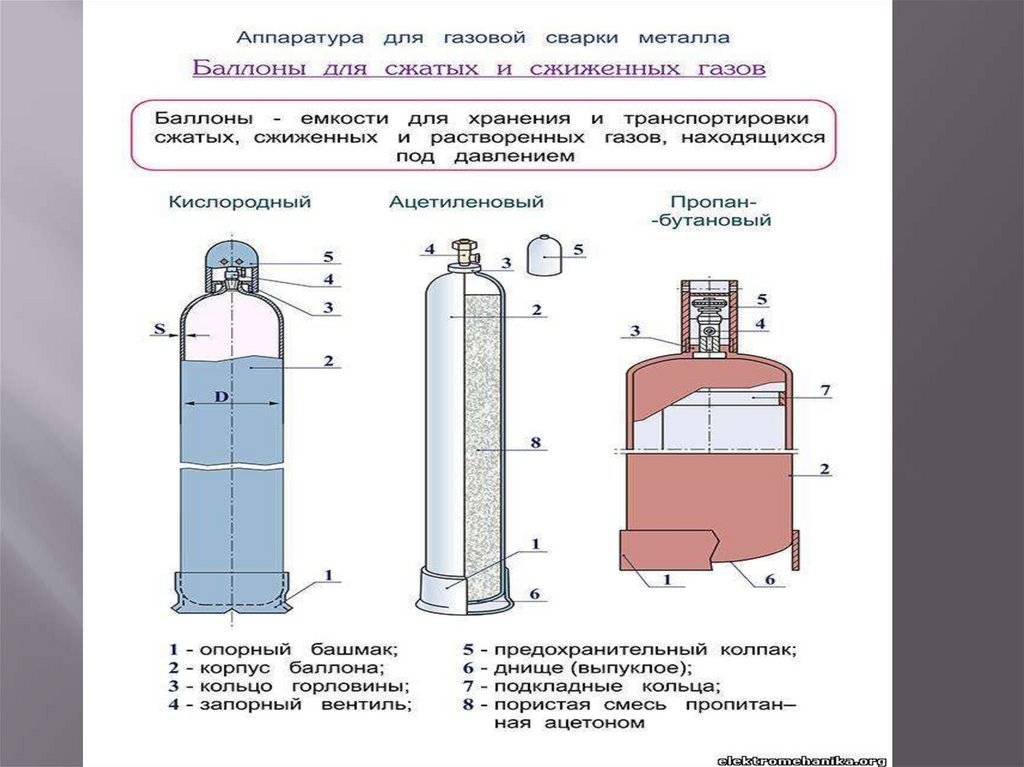

1. Сжатые и растворённые

Технический кислород и ацетилен выпускаются в баллонах: 40, 10 и 5 литров. Пропан-бутан хранится в ёмкостях: 50, 27, 12, 5 л. При стандартных условиях в объёме 40 л технические газы имеют массу:

• Азот 7,5 кг (5,7 м3)
• Аргон 7,5 кг (6,3 м3)
• Гелий 1 кг (5,7 м3)
• Кислород 8,3 кг (6,3 м3)
• Углекислота от 20 до 24 кг (6,0 м3)
• Растворённый ацетилен 6,0 кг (5,5 м3)

Пропан имеет массу 21,5 кг (9,5 м3) в объёме 50 л.

2. Сжиженные

По вместимости баллоны делятся на группы:

Прозрачные стенки

Газообразное вещество в сосуде из прозрачного материала легко контролировать. Наличие определяется взвешиванием, показателями давления на манометре и визуально. Прозрачность не меняется от срока эксплуатации и вида газа. Сосуды изготавливаются из композитных полимеров (стекловолокна).

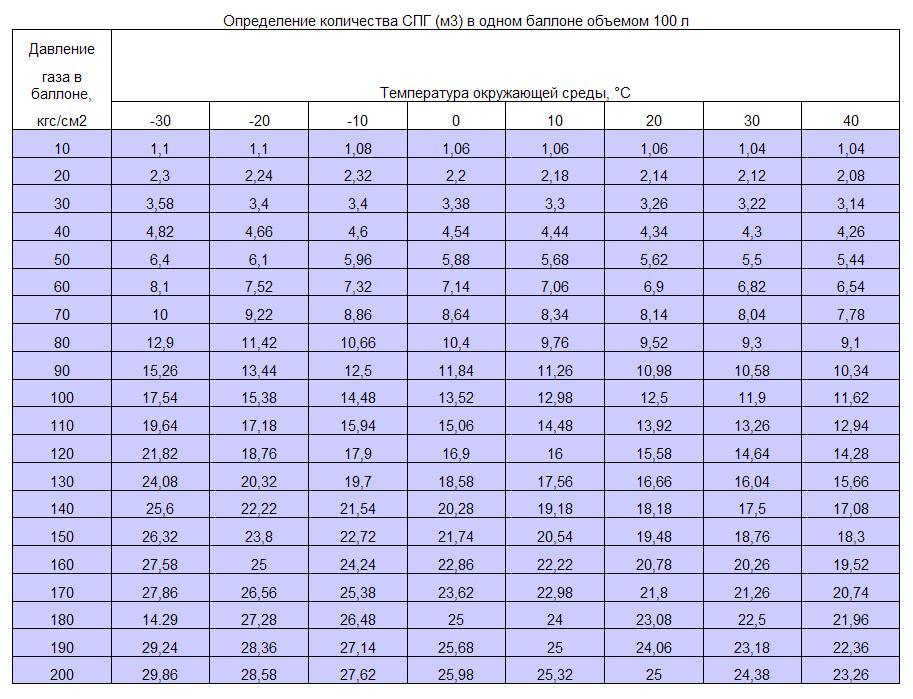

Помогут формулы

1. Для кислорода

   V = K коэфф. × Vб

   К=((0,968× Д + 1) × 293×10-3)/((273+ T) × Z)

   Vб в дм3─ вместимость, Д в кгс/см2 ─ данные манометра, Z ─ коэффициент сжигаемости кислорода. Параметр 0,968 кгс/см2 пересчитывает технические показатели атмосфер.

2. Для пропана и бутана

   Масса газа= Vбаллона м3 × (0,4× Пл. проп. + 0,6 ×Пл. бут.)

   При нормальных условиях плотность жидкого пропана 510 кг/м3, а бутана 580 кг/м3. Цифры 0,4 и 0,6 указывают процентное соотношение химических элементов.

3. Для ацетилена

   V ац.  = 0,07 × V б. × (Д – 0,1)

   0,07 показатель содержания ацетона, а 0,1 МПа атмосферное давление.

   Масса ац. = 1,09 × V ац.

   1,9 МПа рабочее давление ацетилена в баллоне.

Количество газообразного вещества определяют взвешиванием баллонов, визуально, по формулам, с помощью ГОСТов.

samanka.ru

Сколько газа в газовом баллоне

Очень часто возникает необходимость знать, сколько газа есть в газовом баллоне. И если вы какое-то время пользовались баллонным газом, то не всегда легко и просто определить, скольким количеством голубого топлива вы еще обладаете.

Сколько газа в газовом баллоне?

Самый простой способ определить – это поставить баллон на весы. На каждом баллоне есть информация, в которой указывается информация о весе пустого баллона. И для того, чтоб определить количество оставшегося газа необходимо от полученного веса отнять вес пустого баллона.

Согласно информации, которую можно получить из учебников физики, вес газа в баллоне можно определить методом конденсата. Этот метод называют самым точным, и им может воспользоваться любая хозяйка. Для этого достаточно утром, перед началом работы газового баллона, необходимо обратить внимание на капельки воды, которая будет видна, когда вы включите горелку.

Так вот, то место, где заканчивается испарина на баллоне и начинается сухая поверхность и соответствует количеству газа. Помните о том, что дно газового баллона вогнутое. Зная эти показатели можно практически точно рассчитать остаток газа.

Следующим, достаточно точным способом определения остатка газа в баллоне является метод плавающего баллона.  Для этого метода необходимо отыскать необходимую емкость, в которую необходимо будет опустить баллон. Перед тем, как пользоваться этим способом, необходимо опустить в емкость с водой полный баллон и в полном состоянии определить его емкость. На баллонной емкости необходимо поставить отметку о наличии газа в полном баллоне. После этого необходимо проделать эту процедуру для определения газа после использования. Отметка, на которую он погрузится и будет соответствовать количеству остатка газа.

Согласно технической характеристики, 1 литр жидкого газа соответствует приблизительно 500 граммам или 0,22 куба газообразного.Правила техники безопасности говорят о том, что газовый баллон необходимо заполнять на 4/5 от общего объема.

Если фактический объем газового баллона составляет 50 литров, то в нем может поместиться приблизительно до 22 кг газа. Эти данные необходимо знать для определения общего веса баллона перед заправкой. Зная стоимость 1 кг газа, можно заправлять его не до предела, а, например, на необходимое количество кг.

Важно помнить, что полностью баллон заправлять нельзя никогда. Газ находится в емкости под большим давлением. Следите, чтобы после использования газа, вы закрывали его вентиль. Это создаст дополнительные гарантии к безопасному использованию.

gasprem.ru

Как определить, сколько технического газа осталось в баллоне?

Нельзя полностью расходовать сжиженный газ из баллона. Опорожненные емкости принимаются на повторное заполнение с остаточным давлением не менее 0,05 МПа, а в случае с ацетиленом – от 0,05 до 0,1 МПа. Такие требования позволяют контролировать остаток газа и предотвращают проникновение внутрь сосуда посторонних веществ из окружающей среды. Если содержимое емкости истрачено полностью, приходится проводить дополнительную операцию промывки. Опорожненные баллоны хранятся на складе с предохранительными колпаками или подвергаются повторной заправке.

В то же время, слишком большой остаток – это финансовые потери для пользователя. По сути, он выбрасывает топливо, за которое заплатил собственные деньги. Существует несколько способов определения количества оставшегося в емкости газа.

Взвешивание

Самый простой способ, доступный каждому потребителю и не требующий сложных математических вычислений. Перед тем, как заправить газовый баллон в Москве и любом другом городе, необходимо изучить маркировку сосуда, расположенную на дне. Надпись должна содержать данные завода-изготовителя, срок последней аттестации, дату производства, номинальный объем, габариты, рабочее давление и вес пустой емкости. После этого остается только взвесить баллон с остатками газа и определить разницу.

Для примерного расчета количества содержимого можно полученное значение умножить на 2. Такое приближение допустимо, так как вес сжатого бытового газа равен примерно 0,5 кг/л. То есть, если разница в массе составила 1 кг, то количество остатка около 2 л. Знание оставшегося газа поможет рассчитать время замены баллона.

Определение по манометру

На всех баллонах большой емкости устанавливается прибор определения давления. Узнать остаток газа в сосуде можно, умножив объем сосуда на показания манометра в атмосферах. Вычисление будет приблизительным, так как давление в емкости сильно зависит от физико-технических характеристик содержимого и температуры окружающей среды.

Измерение специальным прибором

Современные производители предлагают пользователям оборудование, показания которого не зависят от внешних и внутренних факторов. Принцип измерения основан на ультразвуке. Прибор подставляют к баллону и определяют степень наполненности по цветовому индикатору. Продвигаясь по стенке емкости сверху вниз можно определить, до какого уровня она еще наполнена. Прибор стоит дорого, но для постоянного использования технических газов является очень полезным. Измерения проводятся быстро без дополнительных манипуляций с баллоном и вычислений.

Другие актуальные статьи по теме

Дачные домики в сельской местности далеко не всегда находятся вблизи от стационарных газовых сетей. Поэтому дачники в сезон используют газовые приборы, которые питаются от съёмных баллонов. Правы ли они? Проверка газовых баллонов на пункте заправки Если в дачной…

Коммунальные службы газового хозяйства давно утратили монополию на заправку газовых баллонов, особенно тех, которые используются на работы бытовых газовых приборов. Некоторые потребители используют для заправки коммерческие структуры, которые не имеют лиценз…

Газосварочные работы на стройплощадках или в мастерских не редкость. Однако, кроме знания технологии газосварки или газовой резки, ещё необходимо строго соблюдать правила безопасного обращения с газами. Правила обращения с газовыми баллонами Такие правила регламентир. ..

Число несчастных случаев, притом со смертельным исходом и значительными разрушениями зданий, увы, значительно. И чаще всего это случается вследствие нарушений элементарных требований при обращении с природным или сжиженным газом. Стоит напомнить эти тре…

ballonis.ru

Сколько газа в баллоне — простой трюк для проверки уровня пропана – Novuyden

Так как узнать, что мы сможем пройти еще один «сеанс гриля» ?!

Ну, не переживайте, что снова не хватит пропана, потому что с помощью этого простого трюка, на который мы наткнулись, вы сможете узнать, сколько пропана у вас осталось без датчика!

Полезный совет для любителей гриля или отдыха на природе:

Если вы хотите узнать, сколько пропана находится в вашем резервуаре, и у вас нет шкалы на гриле, у нас есть легкий тест.

Просто наберите горячей воды из крана и вылейте по одной стороне вашего бака. Проведите рукой вниз по резервуару, чтобы проверить уровень пропана. Пропан поглотит тепло, и вы почувствуете уровень пропана в баке. Если у вас есть еще 30 000  BTU то газа хватит на 8 — 10 часов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

novuyden.com

Как определить по весу баллона со сжиженным пропан-бутаном сколько там осталось атмосфер?

В бытовом газовом баллоне объемом 50, 24, 12, 5 литров, согласно действующим нормативам, должно быть не более 85% сжиженного газа от объема баллона.

то есть в полностью пустые баллоны должно быть залито заправщиком:

50 литровый баллон (22кг) — 42,5 литра = газа 23,16 кг (лето) или 21,97 кг газа (зима) = полный баллон 35,16 кг (лето) или 43,97 кг (зима).

27 литровый баллон (14,4кг) — 22,95 литра = газа 12,5 кг (лето) или 11,86 кг (зима) = полный баллон 26,9 кг (лето) или 26,26 кг (зима)

12 литровый баллон (9кг) — 10,2 литра = газа 5,56 кг (лето) или 5,27 кг (зима) = полный баллон 14,56 кг (лето) или 14,27 кг (зима)

5 литровый баллон (3кг) — 4,25 литра = газа 2,32 кг (лето) или 2,2 кг (зима) = полный баллон 5,32 кг (лето) или 5,2 кг (зима).

Важно: нормы заправки баллонов по объему могут отличаться на заправках, объем заправки газа (или вес) должен быть явно указан продавцом газа при указании стоимости заправки баллона, в этом случае вес можно аналогично пересчитать, согласно указанному объему заправки бытового газового баллона.

Примечание:

заправляемая газовая смесь летняя — 50% пропана + 50% бутана имеет теплотворную способность 6470 ккал/л или 11872 кКал/кг или 115 мДж/м3. Плотность 0,545 кг/литр. Плотность паровой фазы 2,2 кг/м куб.

заправляемая газовая смесь зимняя — 90% пропана + 10% бутана имеет теплотворную способность 6175 ккал/л или 11943 кКал/кг. Плотность 0,517 кг/л.

Сколько в 1 кг сжиженного газа Киловатт часов?

Один килограмм газа при сгорании даст выделяемую энергию около 11900 кКал/кг (без учета КПД).

1кВт/ч = 860 кКал

в 1 кг сжиженного газа 11900 кКал

соответственно в 1 кг сжиженного газа примерно 13,83 кВт/ч

Эквивалентная мощность выделяемая 1 кг сжиженного газа с учетом типового КПД тепловых приборов

При использовании систем обогрева с отводом газов КПД обычно составляет около 85%, В этом случае эффективная «эквивалентная мощность» обогрева составит 85% от 13,83 (кВт/ч) /кг, что составит примерно 11,77 (кВт/ч) /кг.

Те с учетом типового КПД 85%, 1 кг сжиженного газа даст эквивалентную мощность приблизительно равную 11,77 кВт/ч.

технология замены вентиля газового баллона

info-4all. ru

Сколько газа осталось в баллоне?

Когда такой вопрос возникает дома, ответить на него легко. Ставим баллон на весы, снимаем показатели, вычитаем массу пустого баллона – и готово! А что делать, если эту информацию требуется получить в походе?

Есть, по крайней мере, три метода определения остатка газа в баллоне, которые можно применить в таком случае. Вот они, начиная с самого точного:

1. Метод конденсата2. Метод плавающего баллона3. Встряхивание баллона.

С третьим номером знакомы все, кто пользовался газовой горелкой или лампой. Каждый раз, когда баллон попадает в руки, мы автоматически встряхиваем его, чтоб почувствовать, сколько в нем осталось топлива. Точность такого метода далека от истины. Зато, можно показать всем, какой ты крутой и опытный турист:)

Самый точный метод – определение остатка по конденсату. Понаблюдайте за баллоном с утра или во время приготовления пищи. При подходящей влажности, на поверхности баллона вы заметите мелкие капли конденсата. Уровень, где заканчивается конденсат, соответствует уровню газа в баллоне. При определении остатков таким методом, не забывайте, что дно баллона – вогнутое.

Метод плавающего баллона лишь немного уступает по точности “конденсатному”, зато для него не нужно ждать подходящей влажности, а достаточно найти природную емкость с водой (дождевая лужа, углубление ниже родника, любой водоем или ручей). Если вы пользуетесь маленьким баллоном, то будет достаточно и походного котелка, заполненного водой наполовину. Сейчас я детальней расскажу про этот метод.

Сначала подготовимся: нанесем на баллон разметку. Полностью заправленный баллон опускаем вверх ногами в емкость с водой, придерживая его в вертикальном положении. Водостойким маркером отмечаем уровень, по который погрузился баллон.

Затем проделываем тоже самое с пустым баллоном. Если у вас нет пустого, то разметку можно продолжить, когда израсходуете газ из полного баллона.

Далее переносим метки с одного баллона на другой и получаем полноценную разметку на обоих баллонах.

В походе, когда нужно узнать остаток газа, опускаем баллон в любой водоем и смотрим, до какого уровня он погрузился. Чем ближе уровень воды к нижней метке (когда баллон перевернут), тем меньше газа осталось в баллоне.

Опускать баллон в воду лучше с одетым пластиковым колпачком, чтоб избежать попадания воды к резьбе. Проникшую под колпак воду необходимо убрать.

Тем, кто пользуется баллонами Kovea емкостью 450 грамм, открою секрет: метки находятся на расстоянии 60 мм и 105 мм от дна баллона.

Если вы знаете другие методы, пожалуйста, делитесь информацией:)

Спасибо, что читаете Про Походы!

*Бажаєте підтримати розвиток ПроПоходи? Купуйте спорядження в наших партнерів через посилання нижче. Ми отримаємо невелику комісію з вашої покупки, а ви не витратите жодної додаткової копійки.

propohody.com

Информация о ГБО в формате: вопрос- ответ

Здесь собраны самые часто -задаваемые вопросы по установке и эксплуатации газобаллонного оборудования. Некоторые вопросы раскрыты в полной мере, другие рассматриваются в отдельных статьях и на них указаны ссылки. Поехали…

Какой газ используется в ГБО?

В ГБО используется сжиженный природный газ (он же пропан, он же пропан-бутан, он же LPG) или компримированный природный газ (он же КПГ, он же метан, он же CNG). Поскольку в России метан слабо распространен, то в дальнейшем речь пойдет о пропане и оборудовании для него. Пропан — третье по объему использования моторное топливо в мире.

Опасно ли ГБО в автомобиле?

Нет, не опасно. Автомобиль, работающий на газе безопасней, чем на бензине. Газ сам по себе нейтрален. Его температура воспламенения выше, чем у бензина или дизельного топлива. Опасна смесь газа с воздухом, поэтому в газовом баллоне, в отличие от бензобака, нет воздуха, а значит нет взрывоопасной смеси. Современные газовые баллоны оснащается четырьмя клапанами безопасности, которые исключают вероятность взрыва или утечки газа.

Насколько выгодна установка ГБО?

Установка газового оборудования выгодна для большинства автомобилей. Этот вопрос отдельно рассмотрен в статье «Установка ГБО: преимущества и недостатки». Чтобы рассчитать выгоду от использования на вашем автомобиле — воспользуйтесь калькулятором окупаемости установки ГБО.

На какие машины устанавливается газовое оборудование?

Технические решения существуют для любых автомобилей: бензиновых и дизельных, инжекторных и карбюраторных, с прямым впрыском и с распределенным, с турбиной или без. Вопрос только в экономической целесообразности: установка на некоторые автомобили стоит больших денег и будет окупаться не один год.

Из чего складывается стоимость ГБО?

Цена установки состоит из цены оборудования и цены за работу. Работа в установочных центрах стоит практически одинаково. Разница зависит от нескольких факторов:— двигатель автомобиля: количество цилиндров и мощность— бренд оборудования— тип редуктора: с совмещенным газовым клапаном или с раздельным— тип и качество рампы форсунок— тип и емкость газового баллона— материал газовых магистралей— качество расходных материаловОдни ставят дорогое оборудование и предупреждают об этом, другие придерживаются золотой середины, третьи демпингуют и собирают комплекты из откровенного хлама. Советую не кидаться на дешевые варианты и тщательно обсуждать комплектацию до установки. Поговорку «скупой платит дважды» никто не отменял.

Сколько времени занимает установка?

Полная установка ГБО занимает 1 рабочий день.

Можно ли установить ГБО самостоятельно?

Если у вас достаточно навыков — вы сможете это сделать. Но такая установка обернется рядом сложностей в будущем:— В нужный момент у вас может не оказаться специального инструмента— Вы не зарегистрируете оборудование в ГИБДД— Вряд ли вы правильно настроите программное обеспечение— Вы не опрессуете баллон— У вас не будет гарантии завода изготовителя на оборудование.то серьезные ограничения и я советую подумать, прежде, чем принять решение о самостоятельной установке. Поручите ее авторизированному центру, где обученные специалисты помогут с выбором оборудования и установят ГБО на вашу машину по действующим правилам и стандартам.

Будет ли автомобиль ездить на бензине после установки ГБО?

Да, газовое оборудование позволяет переключиться на бензин в ручном режиме в любой момент. Когда газ закончится, машина автоматически переключится на бензин и просигнализирует об этом.Для людей, которые путешествуют на дальние расстояния, дублирующая топливная система является преимуществом. При возникновении проблем с одним топливом, можно переключиться на другое.

Есть ли риски при установке ГБО?

При установке ГБО сертифицированным мастером и его регулярном обслуживании никаких рисков использования нет.

Какие гарантии на газовое оборудование?

На электронный блок управления и редуктор — гарантия 2 года или 80 000 км. На остальные компоненты — 1 год или 75 тыс. км.

Влияет ли ГБО на ресурс двигателя?

Газовое оборудование облегчает работу двигателя. Использование ГБО позволяет увеличить ресурс работы двигателя и топливной системы в 1,5–2 раза. О влиянии газа на двигатель рассказано в статье «Установка ГБО: преимущества и недостатки»

Что меняется в автомобиле при установке ГБО?

Компоненты ГБО являются дополнительными и не заменяют собой бензиновые элементы. В любой момент газовое оборудование можно снять и привести машину в изначальное состояние.Под капот устанавливается электронный блок управления с датчиками и проводкой, газовый редуктор, фильтр и рампа газовых форсунок. Газ подается в двигатель через врезки во впускной коллектор.К редуктору подводятся газовые магистрали от газового баллона. Он размещается в багажнике либо в нише запасного колеса. К газовому баллону подключается выносное заправочное устройство. Оно выводится в лючок бензобака, врезается в бампер, либо выносится под бампер. Установке газовых баллонов и ВЗУ будет посвящена отдельная статья

Обязательна ли регистрация газового оборудования в ГИБДД?

Да, согласно закону установленное ГБО должно быть зарегистрировано в ГИБДД. Порядок установки ГБО такой:— Оформить «Заявление о внесении изменений в конструкцию транспортного средства (ТС)» в Отделе Регистрации и Технического осмотра Транспортных Средств ГИБДД по месту регистрации автомобиля.— Получить по данному заявлению разрешение на установку. — Установить ГБО в сертифицированном установочном центре— С пакетом документов из установочного центра получить в ГИБДД «Свидетельство о соответствии конструкции транспортного средства требованиям безопасности».Это будет документом о том, что автомобиль переведен на газ законно. Регистрации ГБО в ГИБДД будет посвящена отдельная статья.

Насколько увеличится расход газа по сравнению с бензином?

В зависимости от качества настройки ГБО и соотношения в смеси пропана и бутана, расход газа будет превышать расхода бензина на 10–15%.

Как меняется динамика автомобиля на газу?

Газ горит медленнее, чем бензин. Его использование снижает нагрузку на поршневую группу, но вызывает ухудшение динамики. Для ГБО 2 поколения на 20%, для ГБО 4 поколения на 2–5% (в зависимости от степени сжатия). Этот вопрос мы рассматривали в статье «Мифы о ГБО: правда или вымысел?»

Отчего возникают ошибки двигателя при установке ГБО?

Ошибки двигателя появляются по разным причинам. При работе ГБО они часто связаны с качеством газо-воздушной смеси: слишком богатая или слишком бедная. Чтобы решить проблему заедьте в сервис и мастер поправит газовую карту чтобы ошибка не возникала.

Как ГБО влияет на лямбда-зонд?

ГБО никак не влияет на работоспособность лямбда зонда. Современное газовое оборудование наоборот использует эти данные в работе.

С какой периодичность менять воздушный фильтр после установки ГБО?

Порядок замены воздушного фильтра установлен заводом — изготовителем автомобиля и при установке ГБО не меняется.

С какой периодичностью регулировать клапана двигателя после установки ГБО?

Порядок регулировки клапанов двигателя установлен заводом — изготовителем автомобиля и при установке ГБО не меняется.

Периодичность технического обслуживания газового оборудования

Замена фильтра паровой фазы — каждые 10 000 км. не реже 1 раза в годПроверка герметичности системы — каждые 10 000 км.Замена фильтра высокого давления — каждые 30 000 кмПроверка и настройка ПО — при необходимости. ТО следует проходить в специализированном сервисе. Работы выполняются сертифицированным специалистом.

Куда устанавливается газовый баллон?

В зависимости от конструкции автомобиля, газовый баллон устанавливают в багажник, в нишу запасного колеса (легковые автомобили), под кузов (внедорожники), на крышу или сбоку (автобусы, газели). Удобный вариант для легковых автомобилей — в нишу запасного колеса. Так пространство багажника остается свободным. Для автомобилей с запасными колесами R13-14 подходят баллоны объемом от 35 до 42 литров, для R15-16 от 53 до 60 литров. В седаны с нескладываемыми задними сиденьями возможна установка цилиндрического баллона между колесными арками.

Как узнать остаток газа в баллоне?

Индикатор остатка газа можно вывести на кнопку переключения топлива. Точность показаний индикатора невысокая, поскольку на кнопке всего 5 светодиодов. Правильнее ориентироваться по пробегу, обнуляя его при каждой заправке. Однажды замерив пробег на полном баке, вы будете знать сколько топлива осталось.

Как заправляться газом?

Машину заправляют газом через выносное заправочное устройство. Оно устанавливается в багажник, врезается в бампер, в лючок бензобака или крепится под бампером. У каждого способа свои достоинства и недостатки. ВЗУ под бампер — дешево, но оно часто в грязи. В багажнике — дешево и удобно, но при отсоединении заправочного пистолета газ попадает в багажник. На некоторое время запах газа остается. ВЗУ в лючке бензобака — удобно, но дорого. Приходится возить с собой переходник и при каждой заправке его вкручивать. Устанавливается не на каждое авто. Есть риск поцарапать машину сорвавшимся пистолетом. ВЗУ в бампере — удобно, дешево, подвержено загрязнению. В зависимости от бюджета на установку, рекомендую ставить ВЗУ в лючок бензобака или врезать в бампер.

Куда устанавливается кнопка переключения топлива?

Кнопка переключения топлива устанавливается в салон автомобиля, чтобы водителю было удобно пользоваться. Возможна установка на фальш — кнопки, на панель рядом с замком зажигания или торпеду КПП.

Какие бывают газовые баллоны?

Для пропан-бутана выпускают 2 вида баллонов: цилиндрические и тороидальные. Цилиндрические устанавливаются в багажник между арками, а тороидальные в нишу запасного колеса.Строение и установка газовых баллонов рассматривается в отдельной статьеСколько газа входит в баллон при заправке?По нормам безопасности газовый баллон заполняется на 80%. Остальные 20% используются как паровая подушка, поэтому при нагревании жидкого газа давление в баллоне держится норме и он не взорвется. В стандартный 53-литровый баллон помещается 42 литра газа.

Сколько времени заправляется баллон?

До отсечки баллон заправляется за три — пять минут.Как часто необходимо проверять баллон? Согласно действующим в правилам, переосвидетельствование автомобильных газовых баллонов проводится раз в 2 года. Акт переосвидетельствования требуется для прохождения техосмотра.

Как проходит ТО у автомобилей, оборудованных ГБО?

Владельцам автомобилей с ГБО при прохождении техосмотра нужно в дополнение к стандартному комплекту документов иметь с собой паспорт на баллон, акт об установке газового оборудования на автомобиль, копию сертификата установщика на право установки ГБО.

Что такое ВЗУ?

ВЗУ — «Выносное заправочное устройство». Через него автомобиль заправляют газом. В него встроен обратный клапан, который предотвращает выход газа из баллона и газовой трубки при отключении заправочного пистолета.Варианты установки ВЗУ:— Под задний бампер автомобиля или на фаркоп;— В задний бампер автомобиля. Устанавливается в пластмассовый кожух;— В лючок бензобака. При заправке используется съемный переходник.

Можно ли курить в автомобиле с ГБО?

Можно. Установка ГБО не устанавливает дополнительных ограничений при использовании автомобиля.

Работает ли газовое оборудование зимой?

Да, зимой ГБО работает в штатном режиме. Подробнее об этом в статье: Особенности использования ГБО в зимний период.

Почему нельзя заводиться на газе?

В ГБО 4 поколения в форсунки подается уже испаренный газ. Чтобы перевести газ из жидкого состояния в газообразное нужно затратить определенное количество энергии на его обогрев. При переходе газа из жидкой фазы в паровую поглощается энергия тепла охлаждающей жидкости (около 40 градусов). Поэтому, если переключиться на газ на холодном двигателе, мембраны внутри редуктора потеряют эластичность и порвутся. Тогда редуктор выйдет из строя. По этой причине переход на газ осуществляется при температуре охлаждающей жидкости не ниже 45 градусов.

Почему зимой газ дороже?

В соответствии с ГОСТ 20448–80 различают летнюю и зимнюю газовую смесь. Химические свойства пропана и бутана различны, поэтому летом их смешивают в пропорции: 40% на 60%, а зимой 60% на 40%. Отсюда и разница в цене.

Не работает ГБО. В чем причина?

Газовое оборудование может отказать по разным причинам. Чтобы не гадать — обращайтесь к квалифицированным мастерам — они помогут решить проблему.

xn—-7sbehi4btmhk.xn--p1ai

Кратко и емко о газовых баллонах

Газовые баллоны используются для хранения и подачи газов. Они применяются на производстве, в быту, в сфере торговли и обслуживания. Внутри газ может быть сжиженным (как вода) или сжатым. Рассмотрим основные виды газовых баллонов и их параметры, что упростит выбор резервуара для конкретного применения.

В этой статье:

Виды газовых баллонов по хранимым газам

Материал изготовления баллонов

Газовые баллоны изготавливаются стальные и композитные. Материал стенок влияет на прочность, цену, массу резервуара.

Особенности конструкции

Резервуар для хранения газа изготавливается методом цельного литья или при помощи приварки днища и крышки к цилиндру. Шовные баллоны дешевле в производстве, но не рассчитаны на высокое давление. Допустимый предел составляет 3 МПа. Ввиду этого шовные варианты подходят только для хранения сжиженных газов, которые при сжатии переходят из газообразного состояния в жидкое и не создают чрезмерного давления на стенки емкости.

Бесшовные баллоны дороже, зато они выдерживают давление 150-200 атм (14.7-19.6 МПа). Это позволяет хранить в них газы, которые не переходят в жидкое состояние, а просто сильно сжимаются и увеличивают нагрузку на стенки.

Кроме этого у баллона может быть приварена наружная конструкция, защищающая вентиль от удара при падении. Она ограждает латунный элемент со всех сторон, но не препятствует подключению. Баллоны вместимостью 5-10 л могут иметь полукруглое дно. Они не предназначены для вертикального размещения. Модели от 12 л оснащаются приваренной подставкой, обеспечивающей устойчивое вертикальное положение.

Источник видео: Rugasco

Объем баллонов

Газовые баллоны выпускаются с объемом от 5 л. Чем он меньше, тем чаще придется заправлять емкость. У пропановых баллонов предел составляет 50 л. У всех остальных до 40 л. Повышенная вместимость сосуда для пропановой смеси объясняется переходом газа в жидкое состояние.

Малые баллоны 5-10 л удобны для частой транспортировки или редкого использования связанного с ними оборудования. Емкости 12-27 л не занимают много места, но позволяют реже ездить на заправку. В промышленном применении целесообразно купить баллоны 40-50 л.

Давление в баллонах

Для определения остатка газа в баллоне используют редуктор с манометрами. Манометр высокого давления показывает количество газа, а манометр низкого давления позволяет выставить расход в случае газовой сварки и резки. Когда стрелка манометра высокого давления опустилась до нуля, необходима заправка или обмен баллона на полный.

В случае бытового редуктора без манометра определить остаток газа сложнее. Резервуар можно взвесить на напольных весах, отняв массу пустой емкости. Если влажность воздуха более 60%, то конденсат оседает на прохладных стенках баллона на уровне газа, что показывает заполненность сосуда. У композитных баллонов определение остатка газа не составит труда, поскольку его видно через полупрозрачные стенки и оставленные для контроля окошки.

Подключение баллона и сопутствующие детали

Чтобы подключить газовый баллон к оборудованию (сварочному аппарату, станции газирования воды, прочим установкам), необходим регулятор давления и шланг. Универсальных редукторов мало, остальные подбираются по типу используемого газа и бывают:

Есть бытовые и профессиональные редукторы. Они прикручиваются к вентилю. Подключение происходит через прокладку, иначе соединение не будет герметичным. Чем чаще снимается и устанавливается регулятор давления, тем быстрее прокладка прихлопывается и нуждается в замене.

Регуляторы для горючих и негорючих газов специально изготавливаются с левой и правой резьбой, чтобы случайно не присоединить редуктор к другому баллону. Снаружи гайки регуляторов для пропана и ацетилена помечаются поперечной насечкой. В документации резьбы обозначаются буквой L и накручиваются против часовой стрелки. Все остальные редукторы закручиваются по часовой стрелке и резьбы обозначаются буквой R.

Присоединение шланга к регулятору газа происходит через штуцер с гайкой. У них тоже правая и левая резьба в зависимости от типа газа.

Маркировка

На каждом баллоне в неокрашенном месте выбиваются ключевые сведения. В них содержится информация о:

При обмене пустого баллона на новый всегда проверяйте дату следующего ТО. Она выбита сразу после даты изготовления. Если число просрочено, такой баллон эксплуатировать нельзя и, соответственно, его принимать не нужно. Найти маркировку можно в верхней части баллона у вентиля.

Правила безопасности

Газовые баллоны вместимостью более 5 л нельзя хранить в жилом помещении — при утечке газ может наполнить внутреннее пространство комнаты и взорваться, разрушив здание. Для хранения применяют металлические шкафы на улице. Они замыкаются, чтобы предотвратить воровство. Размещение на лестничных площадках, чердаках, балконах тоже запрещено.

При перевозке большого количества баллонов в кузове грузового автомобиля нужны стойки или евроконтейнеры, предотвращающие удары и падения резервуаров. Перевозить баллоны по месту удобно в тележках, которые бывают одноместные и двухместные.

Чтобы защитить вентиль от случайного удара и обрыва, используют накладные колпаки. Они бывают пластиковые и стальные. При газовой сварке и резке кислородный и газовый баллоны устанавливаются на расстоянии 5 м. Такой же промежуток сохраняется до горячих предметов (радиатора отопления, места резки). Кислородный баллон нужно держать в стороне от масла и не браться за него грязными руками.

Большинство моделей работает от баллонов до 27 л. Их можно разместить внутри корпуса ИК-обогревателя с газовой горелкой. Для конвектора вместимость резервуара не имеет значения, поскольку баллон устанавливается отдельно.

Конструкция всех баллонов устроена так, что при падении он не должен касаться вентилем пола. Но, если на полу будут возвышенности (камень, порог, ступенька), вентиль погнется. В самом плохом случае вентиль отобьется и газ выйдет наружу. При наличие высокого остаточного давления баллон может даже взлететь.

Кислородом — нет. Горючими газами — при определенных условиях. На улице газ будет развеваться. В помещении пропан и ацетилен собираются в низинах. В маленькой комнате может наступить отравление. Храните баллоны в уличных шкафах.

Строго по типу используемого газа. Для бытовых нужд (например обогревателя) подойдет бытовой редуктор — «лягушка». Для сварки — редуктор с манометрами.

Если у АЗС есть лицензия на заправку пропановых баллонов, можно привезти резервуар к ним и отдать оператору. Кислород, углекислота, ацетилен и прочие газы заправляются на специальных станциях.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

количество газа пропан — бутан в бытовом баллоне 50 , 27, 12 , 5 литров — mAlexa.ru — Мануфактура Алекса

В бытовом газовом баллоне объемом 50 , 24 , 12 , 5  литров, согласно действующим нормативам, должно быть не более 85% сжиженного газа от объема баллона.

то есть в полностью пустые баллоны  должно быть залито заправщиком:

50 литровый баллон (22кг) — 42,5 литра = газа 23,16 кг (лето) или 21,97 кг газа (зима) = полный баллон 35,16 кг (лето) или 43,97 кг (зима).

27 литровый баллон (14,4кг) — 22,95 литра = газа 12,5 кг (лето) или 11,86 кг (зима) = полный баллон 26,9 кг (лето) или 26,26 кг (зима)

12 литровый баллон (9кг) — 10,2 литра = газа 5,56 кг (лето) или 5,27 кг (зима) = полный баллон 14,56 кг (лето) или 14,27 кг (зима)

5 литровый баллон (3кг) — 4,25 литра = газа 2,32 кг (лето) или 2,2 кг (зима) = полный баллон 5,32 кг (лето) или 5,2 кг (зима).

 Важно: нормы заправки баллонов по объему могут отличаться на заправках, объем заправки газа (или вес) должен быть явно указан продавцом газа при указании стоимости заправки баллона, в этом случае вес можно аналогично пересчитать, согласно указанному объему заправки бытового газового баллона.

Примечание:

заправляемая газовая смесь летняя —  50% пропана + 50% бутана имеет теплотворную способность 6470 ккал/л или 11872 кКал/кг или 115 мДж/м3. Плотность 0,545 кг/литр. Плотность паровой фазы 2,2 кг/м куб.

 заправляемая газовая смесь зимняя — 90% пропана + 10% бутана имеет теплотворную способность 6175 ккал/л или 11943 кКал/кг. Плотность 0,517 кг/л.

Сколько в 1 кг сжиженного газа Киловатт часов?

Один килограмм газа при сгорании даст выделяемую энергию около 11900 кКал/кг (без учета КПД).

1кВт/ч = 860 кКал

в 1 кг сжиженного газа 11900 кКал

соответственно в 1 кг сжиженного газа примерно 13,83 кВт/ч

Эквивалентная  мощность выделяемая 1 кг сжиженного газа с учетом типового КПД тепловых приборов

При использовании систем обогрева  с отводом газов КПД обычно составляет около 85%, В этом случае эффективная «эквивалентная мощность» обогрева составит 85% от 13,83 (кВт/ч)/кг, что составит примерно 11,77 (кВт/ч)/кг.

Те с учетом типового КПД 85%, 1 кг сжиженного газа даст эквивалентную мощность приблизительно равную  11,77 кВт/ч.

Можно ли по давлению определить остаток сжиженного газа в пропан-бутановом баллоне?

Ответ — увы нет, давление в баллоне определяется давлением паровой фазы над жидкостью, она неизменна при любом объеме жидкости, так что определить остаток газа по давлению в баллоне с пропаном бутаном нельзя. Для определения объема остатка газа необходимо взвесить баллон, вычесть вес баллона и пересчитать исходя из плотности (см выше)

технология замены вентиля газового баллона

Искренне Ваш, Alex.

ps к сожалению, мы не торгуем баллонами, не можем помочь с заправкой баллонов или заменой вентилей, надеюсь представленная здесь информация поможет Вам с решением этих вопросов 🙂 .

Как получить максимум от газового баллона

25 октября 2017   |   Перевод оригинальной статьи Kade Krichko с сайта www.thesummitregister.com

Газовый баллон не самый приметный элемент снаряжения, но, безусловно, один из самых важных. Небольшой газовый баллон значительно упростил приготовление и разогрев пищи в походе, избавив нас от траты времени на розжиг топливных горелок или разведение костра.

В этой статье разбираемся, как по максимуму использовать газовые баллоны и контролировать запасы газа в походе. Особенно актуально в преддверии зимнего сезона и низких температур.

Ben Griffin и Crystal Presnell перекусывают на вершине горы Уилсон, Теллерайд, Колорадо. Фото: Kennan Harvey.

Какие факторы влияют на работу газовых баллонов

Чтобы получить от баллона максимум, нужно понимать, что влияет на его работу. Возможно, самый важный фактор здесь — температура. Баллоны содержат в себе смесь газов — как правило, пропана и бутана или пропана и изобутана — под таким давлением, при котором большая часть смеси находится в жидкой форме, а оставшаяся испаряется в виде газа. Когда мы подключаем баллон к горелке и открываем подачу, газ выходит наружу, и при поджигании запускается процесс горения.

Чтобы всё работало, внутреннее давление баллона должно быть больше внешнего. Если баллон слишком холодный, жидкая часть смеси перестаёт испаряться — и всё, никакого горячего кофе с утра.

На температуру баллона, конечно, влияет температура окружающей среды. Но помимо этого баллон остывает по мере работы горелки: его температура и, соответственно, давление в баллоне падают, а вслед за ними снижается и тепловая мощность горелки. Так что в условиях действительно низких температур горячую еду можно вычёркивать из меню.

Испарение газа в бутановых баллонах прекращается при температуре около нуля, в изобутановых — примерно при -12°C. Тем не менее, эффективность может заметно снизиться, и не достигая этих показателей.

Ещё один фактор, влияющий на расход газа, — высота. Она может компенсировать влияние температуры, потому что пониженное атмосферное давление в горах корректирует баланс между внешним давлением и давлением внутри баллона. Тем не менее, чем выше вы поднимаетесь, тем ниже этот эффект — его «перевешивает» холод на больших высотах.

Как сделать работу горелки более эффективной и продолжительной

Держите газовые баллоны в тепле

Самое простое, что можно сделать, не допускать переохлаждения баллона. Проверенный метод — согревать баллон перед использованием. Например, класть на ночь в спальный мешок или хранить укутанным в тёплую одежду. Ещё одна хитрость — согреть несколько баллонов (хотя бы два), и когда один начнёт остывать, заменить его на тёплый и продолжать готовить.

Ещё один совет. Если под рукой есть небольшое количество воды, можно поставить баллон в кастрюлю или другую ёмкость с водой, тогда температура баллона будет не ниже 0°C, что также позволит использовать его в экстремальных условиях.

Используйте смеси с изобутаном

Фото: OnLocation.

Изобутан испаряется, сохраняя давление в баллоне, при температурах примерно на 20 градусов ниже, чем бутан. И когда другие баллоны сдадутся, ваша горелка на изобутане продолжит работать.

Действительно ли чистый изобутан в составе газа обеспечивает горение при минусовых температурах и позволяет использовать баллон четыре сезона, как обещает производитель? Мы протестировали газовый баллон MSR Iso Pro, в составе которого 80% чистого изобутана и 20% пропана.

Используйте горелку в режиме подачи жидкого газа

Некоторые горелки, например, MSR WindPro II и WhisperLite Universal, позволяют устанавливать баллон в перевёрнутом положении. Благодаря этому в горелку будет подаваться сжиженный газ, а необходимость в испарении пропадёт. (Прежде чем пробовать, убедитесь, что ваша горелка имеет такую функцию!)

Сделайте защиту от ветра

Порывы ветра могут сбить пламя горелки. Даже небольшой ветер 5 км/ч способен в три раза увеличить расход газа за единицу времени. Для защиты от ветра вокруг горелки можно соорудить ограду из камней. (Имейте в виду, современные металлические ветрозащиты не рекомендуется использовать  с пропановыми баллонами, это увеличивает вероятность взрыва!)

Изолируйте баллон от земли

Подкладка из невоспламеняющегося материала между баллоном и холодной почвой позволит баллону лучше сохранять тепло, а значит эффективнее подавать газ в горелку.

Фото: Kennan Harvey.

Не доводите до кипения

На самом деле, нет необходимости кипятить воду, если вы готовите напитки. Вряд ли кто-то будет пить крутой кипяток. Более того, попробуйте разбавлять горячую воду холодной. Например, если вам нужен литр горячей воды, нагрейте две трети и добавьте треть холодной. Так у вас будет горячая вода, а газа израсходуется гораздо меньше.

Дайте макаронам и рису дойти

Макароны и рис не требуют постоянной варки. Достаточно дать им покипеть несколько минут, а потом выключить газ и оставить под крышкой. Еда дойдёт до состояния готовности, а вам удастся сэкономить топливо.

Регулируйте пламя

Наконец, чтобы выжать из баллона всё по максимуму, убавляйте пламя горелки. Звучит просто, но производительность практически не изменится, а количество потребляемого газа снизится значительно — это позволит повысить срок службы и эффективность баллона.

Рассмотрите как вариант системы для приготовления пищи

Фото: Eric Larsen.

Для приготовления горячей еды в условиях низких температур идеально подходят системы для приготовления пищи Reactor и WindBurner. Они исключительно быстро нагревают воду и расходуют газ эффективнее, чем обычные горелки. Ветрозащита и регулировка силы пламени обеспечивают высокую производительность, даже когда давление в баллоне снижается. Так что из системы для приготовления пищи можно выжать максимум в самых разных условиях.

Контролируйте количество газа в походе

Неважно, какая у вас модель горелки и что и как вы готовите, в любом случае вам нужно знать, сколько газа осталось в запасе. Обратите внимание на баллоны MSR IsoPro — они оснащены системой контроля уровня газа. В этом видео подробная инструкция, как проверить с её помощью запасы топлива в полевых условиях.

Оригинальная статья Kade Krichko опубликована на сайте www.thesummitregister.com.

Перевод Елены Гагариновой.

Три способа узнать, сколько газа в вашем баллоне для барбекю

Сезон барбекю в самом разгаре здесь, в Луизиане и Арканзасе, пора выйти и приготовить еду на пропановом гриле для барбекю! Просто убедитесь, что у вас не закончился бензин во время следующего летнего обеда.

Иногда это может происходить по одной простой причине: у большинства 20-фунтовых баллонов для барбекю на пропане нет указателя уровня топлива.Это означает, что вам понадобится другой способ выяснить, сколько пропана осталось в вашем баллоне.

К счастью, есть простые (и в основном бесплатные) способы сделать это. Вот их три:

1. Используйте горячую воду. Канал FiX IT Home Improvement Channel на YouTube делится этим простым и безопасным приемом, позволяющим определить, сколько пропана осталось в вашем резервуаре:

• Наполните небольшое ведро теплой или горячей водой из-под крана.
• Налейте воду в бачок.
• Пощупайте рукой прохладное место сбоку резервуара.

Верх холодного пятна — уровень заполнения бака; пятно прохладное, потому что жидкий пропан внутри резервуара поглощает тепло от воды, заставляя металлическую стенку резервуара остывать на ощупь.

2.
   Взвесьте резервуар. Большинство баллонов с пропановым грилем имеют на ручке две цифры — вместимость по воде («WC») и «Вес тары» (TW — вес пустого баллона).Большинство баллонов для пропановых грилей весят около 17 фунтов в пустом состоянии и вмещают около 20 фунтов газа, в результате чего вес полного баллона с пропаном составляет около 37 фунтов. Чтобы измерить, сколько фунтов пропана осталось в вашем баллоне, просто взвесьте его на весах и вычтите число TW. Например, если в баллоне весом 27 фунтов TW = 17 фунтов, останется около 10 фунтов пропана — примерно половина баллона.

3. Добавьте калибр. Вы также можете добавить к баллону недорогой внешний манометр для пропанового баллона.Варианты, доступные в хозяйственных магазинах и в Интернете, включают:

• Линейные манометры , которые устанавливаются между газовой линией решетки и запорным клапаном на резервуаре;
• Аналоговые весы для пропана , которые выглядят как весы для багажа и предварительно настроены на учет TW вашего баллона; и
• Цифровые весы для баллонов с пропаном , которые обеспечивают цифровое считывание оставшегося времени приготовления и процента заполнения газом (некоторые даже поставляются с приложениями для смартфонов!).

Не обожгитесь баллоном с пропаном — следуйте этим советам, чтобы узнать, сколько газа осталось в вашем баллоне, перед следующей готовкой! А если у вас закончился пропан, не паникуйте — просто посетите одно из наших удобных мест , чтобы заправить баллон пропаном!

Получайте регулярные пополнения и наслаждайтесь скидками, когда вы зарегистрируетесь в нашей программе автозаполнения.Мы снимаем стресс, чтобы оставаться в тепле!

ОСТАВАЙТЕСЬ НА СВЯЗИ!
Подпишитесь на электронную почту с нашими последними новостями и акциями

Газовые баллоны — StatPearls — Книжная полка NCBI

Определение / Введение

Газовый баллон — это устройство для удержания газообразных соединений под давлением для использования в медицинских учреждениях. Физическая форма хранимого соединения может быть газом и / или жидкостью, при этом конечный продукт на выходе из устройства является газообразным. Газовые баллоны позволяют переносить и безопасно хранить соединения, необходимые в медицинских учреждениях.Размеры газовых баллонов были отнесены к национально признанной букве, а наиболее часто используемые медицинские размеры перечислены ниже. Газовые баллоны имеют маркировку от A до M, объем которой увеличивается по мере продвижения букв алфавита. Баллоны размера E являются наиболее часто используемыми в медицинских учреждениях. Цилиндры E имеют рабочее давление 1900 фунтов на квадратный дюйм, но могут быть заполнены на 10% больше, до 2200 фунтов на квадратный дюйм. Более высокое давление наполнения позволяет расширяться при температурах выше 70 градусов по Фаренгейту.[1] [2] [3]

Размеры контейнеров

Ниже приведены стандартные размеры контейнеров и объем кислорода, содержащийся при давлении 2200 фунтов на кв. Дюйм (максимум).

• B: 200 л

• D: 425 л

• E: 660 л

• F: 1360 л

• G: 3400 л

• 900 M: 3450 L

• 900

Цветовая система для соединений

Стандартизированная цветовая система определяет соединение в контейнере.Система цветов для кислорода и воздуха в США отличается от цветов, используемых в других странах:

* Международный цвет

Для предотвращения подключения неправильных газовых баллонов предусмотрена система безопасности. Эта система, называемая системой безопасности Pin Index, представляет собой стандартизированную, уникальную систему конфигурации штифтов, которая действует как система замка и ключа для предотвращения несоответствия газовых баллонов их соответствующим соединениям в медицинских учреждениях.

Проблемы, вызывающие озабоченность

Устройство сброса давления

Выпуск сжатого газа может быть опасным, поэтому следует проявлять особую осторожность.Уровни давления газа должны быть снижены с сохраненного высокого давления до рабочего, пригодного для использования уровня. В этой ситуации следует использовать регулятор давления и всякий раз, когда содержимое баллона удаляется или используется. Не трогайте устройства сброса давления. Не используйте баллоны с явно неисправными устройствами сброса давления. Устройства для сброса давления и выпускные отверстия для газа ни в коем случае нельзя направлять в сторону, которая может причинить вред.

Когда они подсоединены к наркозному аппарату, клапаны баллона должны быть в выключенном положении, когда они не используются.Это сделано для предотвращения утечки и для того, чтобы поставщик был уведомлен с помощью сигнала тревоги о сбое подачи газа по трубопроводу. Если бы баллон оставался открытым и произошел сбой подачи газа в трубопровод, наркозный аппарат потреблял бы кислород в баллоне, и поставщик не был бы уведомлен до тех пор, пока баллон не будет исчерпан [4] [5].

Безопасное использование

Перед использованием цилиндр необходимо проверить на наличие неисправностей и дефектов. Полные баллоны обычно закрываются пломбой с защитой от вскрытия.Обычно это отрывное уплотнение на выходе клапана, которое снимается перед использованием. Правильный осмотр баллона включает выпускное отверстие, систему безопасности индекса штифта и особенно устройство сброса давления. Перед использованием выпускной патрубок клапана следует очистить. Используйте только баллоны с маркировкой DOT (Министерство транспорта) или ICC (Межгосударственная торговая комиссия). В Канаде баллоны могут иметь маркировку BTC (Совет транспортных комиссаров) или CTC (Канадская транспортная комиссия). Баллон должен быть подключен к регулятору, чтобы снизить сжатое сохраненное давление до рабочего, пригодного для использования.Осмотрите регулятор на предмет повреждений или посторонних предметов. [6]

Безопасное хранение и транспортировка

Баллоны необходимо хранить в вертикальном положении и закреплять с помощью стойки, ремня или цепи, чтобы свести к минимуму вероятность падения. Баллоны следует транспортировать на тележке или переноске. Никогда не роняйте и не ударяйте цилиндры, а также никогда не тяните, не катите или не сдвигайте цилиндры, даже на небольшое расстояние. Заправлять баллоны должен только квалифицированный персонал. При использовании баллонов избегайте легковоспламеняющихся веществ, курения, открытого огня и любых других источников зажигания.Баллоны следует хранить в сухом, прохладном, хорошо вентилируемом помещении, вдали от погодных условий. Баллоны следует хранить при температуре ниже 125 градусов по Фаренгейту / 52 градусов по Цельсию.

Кислородные баллоны имеют более специфические требования к хранению, чем другие медицинские газы. Хотя кислородные баллоны можно хранить в том же помещении, что и другие негорючие медицинские газы, при условии, что они правильно разделены, полные кислородные баллоны и пустые кислородные баллоны нельзя хранить вместе.Разделение полных и пустых баллонов предотвращает случайное использование пустого баллона в аварийной ситуации. Частично заполненные кислородные баллоны могут храниться в том же месте, что и полные баллоны, при условии, что они имеют надлежащую маркировку.

Клиническая значимость

Используйте закон Бойля, чтобы рассчитать, сколько времени кислород остается в баллоне размера E. Закон Бойля гласит, что при фиксированной температуре (комнатной температуре) идеального газа давление обратно пропорционально объему.Далее закон Бойля можно изменить, установив, что давление, умноженное на объем, равно константе. Ниже приводится формула:

Можно сравнить баллон с газом при заполненном объеме (V1 = 660 л) и давлении (P1 = 2200 psi) с текущим давлением (P2), считываемым на баллоне. Это предоставит информацию, необходимую для определения текущего объема (V2), остающегося в баке в литрах. Ниже приводится формула:

(Измеренное остаточное давление с помощью встроенного манометра в фунтах на квадратный дюйм / 2200 фунтов на квадратный дюйм) * 660L = литров кислорода, оставшегося в баллоне.

Этот объем (V2) может использоваться для определения количества единиц времени, оставшегося на баллоне, с учетом текущего расхода газа.

• V2 / Расход = единичное оставшееся время, или

• Литры кислорода, оставшиеся в баллоне / настройка кислорода в литрах / мин = Минуты оставшегося кислорода

Те же формулы можно использовать в баллонах с чистая газообразная форма. Однако расчет закиси азота применим только при падении давления ниже 745 фунтов на квадратный дюйм.Это связано с наличием жидкой и газообразной формы внутри резервуара. Давление будет оставаться постоянным до тех пор, пока не будет израсходовано 75% из 1590 л газа, что примерно равно 400 л, остающимся в баллоне. С этого момента и до тех пор, пока он не станет пустым, применяются приведенные выше формулы. Перед этим баллон необходимо взвесить, чтобы определить количество газа, оставшегося в баллоне.

Транспортировка газовых баллонов в большинстве стран строго регулируется местными, государственными и федеральными агентствами.В UD Департамент транспорта является руководящим органом. Кроме того, у производителя есть инструкции по обеспечению безопасности баллонов. Некоторые из испытаний, которым подвергаются цилиндры, включают прочность на растяжение, гидростатические испытания, испытания на удар, испытание на разрыв и циклическое изменение давления. После изготовления баллона вся важная информация должна быть нанесена на него навсегда. [7]

Список литературы

1.

Ким Б., О С, Юнг Дж, Ли Дж.Исследование адсорбционных характеристик четырех токсичных газов (оксида азота, диоксида азота, диоксида серы и хлористого водорода) на внутренней поверхности баллонов из марганцевой стали с никелевым покрытием и алюминиевых баллонов. J Air Waste Manag Assoc. 2019 июн; 69 (6): 726-733. [PubMed: 30676873]

2.

Шривастава У. Подача обезболивающего газа: газовые баллоны. Индийский J Anaesth. 2013 сентябрь; 57 (5): 500-6. [Бесплатная статья PMC: PMC3821267] [PubMed: 24249883]

3.

Das S, Chattopadhyay S, Bose P.Система подачи наркозного газа. Индийский J Anaesth. 2013 сентябрь; 57 (5): 489-99. [Бесплатная статья PMC: PMC3821266] [PubMed: 24249882]

4.

Blakeman TC, Branson RD. Поставка кислорода при ликвидации последствий стихийных бедствий. Respir Care. 2013 Янв; 58 (1): 173-83. [PubMed: 23271827]

5.

Фельдман Дж. М., Калли И. Вопросы оборудования и окружающей среды для анестезии в неоперационных помещениях. Curr Opin Anaesthesiol. 2006 Август; 19 (4): 450-2. [PubMed: 16829730]

6.

Tawhai MH, Lin CL.Поток газа в дыхательных путях. Compr Physiol. 2011 июл; 1 (3): 1135-57. [PubMed: 23733638]

7.

Столлер Дж. К., Стефанак М., Оренс Д., Беркхарт Дж. Подача кислорода в больницу: проблема «O2K». Respir Care. 2000 Март; 45 (3): 300-5. [PubMed: 10771798]

Эксперты говорят, что встряхивание газового баллона для определения оставшегося количества бессмысленно, но не приведет к взрыву

Copyright AFP 2017-2021. Все права защищены.

Сообщения, подобные этой здесь, которыми поделились более 8000 раз на Facebook, начинаются со следующего предупреждения, выделенного прописными буквами: «ПРЕДУПРЕЖДЕНИЕ О ВЗРЫВЕ ГАЗА !!! ПРЕКРАТИТЕ ВАШ ГАЗОВЫЙ ЦИЛИНДР !!! ».

Другие примеры публикации можно найти здесь, здесь, здесь и здесь в Facebook, а также на этом веб-сайте.Пост заканчивается призывом «спасти жизнь сегодня, поделившись этой информацией».

Аналогичная версия также появляется здесь, в Твиттере (снимок экрана ниже), хотя утверждение об опасности встряхивания газового баллона было опущено.

ПРИМЕЧАНИЕ❗

Не нужно трясти баллон с газом, чтобы узнать уровень его содержимого.
Просто смочите водой сторону баллона, через некоторое время использованная верхняя часть высохнет, а нижняя часть с газом останется влажной.
Влажная часть показывает количество оставшегося газа.

ПОДЕЛИТЬСЯ! pic.twitter.com/8O6hEg36hF

— ṂȎЯЄN͙ΊƘЄJΊM⃒I͙ (@mzgbeborun) 19 января 2020 г.

В заявлении говорится, что самый безопасный способ проверки остаточного газа — это полить баллон водой.

«Через некоторое время использованная верхняя часть высохнет, а нижняя часть с газом останется влажной. Влажная часть сообщает вам, сколько газа осталось ».

Похоже, что в этой части претензии есть основания.

AFP спросило Ассоциацию по безопасности сжиженного нефтяного газа Южной Африки, есть ли у этого претензии какие-либо основания.

После проведения эксперимента ассоциация заявила, что их испытание показало, что горячая вода вылилась на цилиндр, прилипший к той части бутылки, которая все еще содержала газ.

«Мы сами испробовали это, и, похоже, в этом есть доля правды», — заявила пресс-секретарь Гаахеле Мокгоро в электронном письме.

Дэвид Тайлер, специалист по безопасности находящейся в Париже Всемирной ассоциации сжиженного нефтяного газа, сказал, что этот метод является «грубым, но ориентировочным способом» определения оставшегося уровня газа в баллоне.

Объяснение того, как это возможно, можно найти в этом блоге здесь, а видео ниже также предлагает краткое руководство.

Но может ли встряхивание бутылки вызвать взрыв?

И Мокгоро, и Тайлер согласились, что встряхивать баллон для определения количества газа бессмысленно, но это не приведет к взрыву.

«Баллоны для сжиженного нефтяного газа спроектированы таким образом, чтобы выдерживать жесткое воздействие при перемещении по распределительному каналу», — сказал Тайлер.«Я думаю, что тряска не нужна, но не опасна».

Мокгоро согласился с тем, что «цилиндры не взрываются от простого тряски», но, тем не менее, высказался за осторожность.

«Есть потребители, которые покупают свои баллоны у нелегальных дилеров, у которых нет разрешения от владельцев торговых марок баллонов на наполнение этого баллона, поэтому мы, возможно, никогда не узнаем, в каком состоянии находится их баллон».

Тем не менее, при соблюдении надлежащих мер безопасности — как объясняется здесь на этом веб-сайте — газовые баллоны сами по себе совершенно безопасны в использовании.

Мокгоро сказал, что лучший способ узнать, сколько газа осталось в баллоне, — это взвесить его и вычесть это число из общей массы, которая обычно проставляется где-то на баллоне.

4 способа оценить, сколько пропана у вас осталось

Наконец-то наступило лето, а это значит, что пора выломать гриль, тщательно его очистить, положить на него пирожки и приготовить первый в году ужин на заднем дворе.Но как узнать, сколько пропана осталось в баке? В большинстве баллонов с пропаном нет указателя, показывающего, сколько топлива осталось. И вам определенно не захочется выбежать из магазина и отправиться в магазин посреди готовки.

К счастью, есть несколько способов быстро проверить уровень пропана перед розжигом гриля. Вот как это делается.

После доливки пропана этим летом вы сможете научиться жарить на гриле умнее с помощью руководства CNET по приготовлению на гриле.

С горячей водой

Один из самых быстрых способов приблизительно определить уровень заполнения пропанового бака можно найти на канале «Fix It Home Improvement Channel» на YouTube. Все, что вам нужно, это немного горячей воды.

• Наполните чашку или небольшое ведро горячей водой из-под крана.
• Налейте воду в бачок.
• Проведите рукой по стенке резервуара и нащупайте прохладное место.

Верхняя точка прохладного места — это уровень наполнения бака.Здесь происходит то, что жидкий пропан внутри резервуара поглощает тепло от воды, что делает металлическую стенку резервуара прохладной на ощупь, тогда как стенка резервуара над линией наполнения будет теплой.

Это не дает вам очень точного измерения того, сколько пропана осталось, но скорее дает приличное приближение. Этого, безусловно, достаточно, чтобы сообщить вам, стоит ли вам идти в магазин, прежде чем начинать готовить.

Подробнее о Chowhound: В чем разница между приготовлением на гриле и приготовлением на гриле?

По весу

Если вы имеете дело с баллонами с пропаном в течение длительного времени, вы можете приблизительно определить, пора ли его заправлять, просто подняв его.Но чтобы лучше понять, сколько газа осталось, вам понадобятся весы.

Все баллоны с пропаном имеют несколько цифр, выбитых на ручке — чаще всего WC (вместимость по воде) и TW (вес баллона, когда он пустой). Большинство баллонов с пропаном для гриля весят около 17 фунтов (8 кг) в пустом состоянии и вмещают примерно 20 фунтов (9 кг) пропана.

Чтобы измерить количество оставшихся фунтов пропана, взвесьте резервуар и вычтите вес тары. Например, если вы взвешиваете резервуар и имеете общий вес 27 фунтов (12 килограммов) и вес тары 17 фунтов (8 килограммов), у вас 10 фунтов (4.Осталось 5 килограммов пропана — примерно полбака.

Сейчас играет: Смотри: Вот как безопасно очистить гриль

1:43

По времени приготовления

Небольшая математика имеет большое значение, чтобы можно было оценить, на сколько хватит одного баллона с пропаном.Во-первых, примите во внимание, что из одного галлона (3,8 литра) пропана получается примерно 92 000 БТЕ. Разделите это число на рейтинг вашего гриля в BTUH (БТЕ в час). Это оставляет вам количество часов, которое потребуется, чтобы использовать один галлон пропана при максимальной температуре гриля.

Наконец, умножьте количество часов на количество галлонов в резервуаре. Полный 20-фунтовый (9-килограммовый) пропановый бак вмещает 4,7 галлона (17,8 л) пропана. Если мощность вашего гриля составляет 32000 BTUH, вы получите примерно 13.5 часов готовки из стандартного баллона с пропаном, если вы готовили на максимальном огне. Если вы используете только две из четырех конфорок, может оценить , что приблизительное время приготовления будет удвоено.

Хотя этот метод все еще является приблизительным, полезно отслеживать время приготовления и настройки нагрева. Но если вы забыли это где-то записать, вы можете соединить этот метод с одним из двух вышеперечисленных, чтобы примерно рассчитать, сколько времени осталось в резервуаре.Например, если вы взвесите резервуар и в нем останется 4,5 кг пропана, у вас останется примерно 6,75 часа времени приготовления в резервуаре при полном нагреве.

Купить датчик

Когда приблизительные цифры просто не подходят и вам нужна точность, пора вкладывать средства в датчик. Манометры в баллонах с пропаном бывают разных форм, и их легко найти в хозяйственном магазине.

• Проточные манометры устанавливают между газовой линией от решетки и запорным вентилем на резервуаре.Эти манометры работают с давлением и выдают показания, сообщая вам, когда резервуар полный, низкий или пустой.
• Аналоговые весы для пропана работают так же, как багажные весы, за исключением того, что они уже тарированы по весу бака. Проденьте крючок через ручку бака, поднимите и прочитайте оставшийся уровень газа.
• Цифровые весы для баллонов с пропаном работают путем постоянного взвешивания баллона и обеспечивают цифровое считывание оставшегося времени приготовления и процента заполнения газом.

Эти датчики и шкалы варьируются от примерно 10 долларов (примерно 10 фунтов или 15 австралийских долларов) до 50 (примерно 35 фунтов или 65 австралийских долларов) и могут оказаться полезными, если вы много готовите на гриле.

Как приготовить на гриле умнее: считайте это своим руководством по приготовлению пищи на следующем барбекю.

CNET Smart Home : Мы превратили настоящий дом в испытательную лабораторию для самой популярной категории в сфере технологий.

и датчик давления

Полупроводниковая промышленность часто считается передовой технологией.Это, безусловно, относится ко многим операциям, необходимым для производства современных микропроцессоров и запоминающих устройств. Но на самом деле большинство процессов, необходимых для изготовления интегральных схем, имеют гораздо более стандартные уровни сложности. Например, во время производственной процедуры используется несколько различных типов газов. Эти газы используются при нанесении или травлении слоев кремниевой подложки. Важно, чтобы из газового баллона выходило необходимое количество газа, и, самое главное, чтобы в баллоне было достаточно газа для завершения процесса.Есть много других отраслей, которые также нуждаются в измерении количества газа в баллоне. Так обстоит дело во всей химической промышленности. Он также встречается в пищевой промышленности. Газовые баллоны используются для сварочных работ. Даже при переработке бумаги и целлюлозы требуется множество различных газов. Наименее затратный способ определить количество газа в баллоне — использовать датчик давления. Чем выше давление, тем больше газа остается в баллоне. По мере падения давления количество оставшегося материала также падает.Этот метод работает только в случае стандартного газа. Но многие газы поставляются в сжиженном виде. Основное преимущество состоит в том, что в цилиндре можно хранить гораздо большее количество материала. По мере использования газа часть жидкости переходит в газообразное состояние. Это будет продолжаться до тех пор, пока не будет использована вся жидкость. Датчик давления в этом случае не будет иметь никакого значения. Давление газа всегда будет одинаковым, так как сжиженный газ выкипает. Когда жидкость полностью закончится, давление газа очень быстро упадет почти до нуля.Поэтому баллон необходимо взвесить, чтобы определить количество оставшегося сжиженного газа. Весы для газовых баллонов предназначены для упрощения определения этого веса. Размер платформы весов выбирается в соответствии с диаметром цилиндра. Емкость весов должна превышать общий вес сжиженного газа и самого баллона, когда баллон полон. Одни из самых стандартных промышленных весов этого типа имеют платформу 9 х 9. Емкость составляет 300 фунтов, что больше, чем у обычного полного газового баллона.Выходные данные веса могут отображаться на цифровом индикаторе, прикрепленном к электронным весам, или могут передаваться с весов на другое технологическое оборудование. Размещение полных газовых баллонов на платформе весов может быть трудным процессом. Часто это делается вручную или с ручной тележкой. Поэтому важно, чтобы шкала цилиндра имела очень низкий профиль, чтобы цилиндр не нужно было поднимать на значительную высоту. Некоторые из шкал с самым низким профилем, например, производимые Arlyn Scales, имеют высоту всего 1 3/8 дюйма.Даже при таком тонком профиле весы легко повредить во время загрузки цилиндра. Наиболее важным компонентом весов является датчик веса. Обычно они изготавливаются из алюминия или стали с гальваническим покрытием. Чтобы обеспечить наилучшую защиту от ударных нагрузок и перегрузок, предпочтительно устанавливать в промышленных масштабах датчики веса из нержавеющей стали, такие как цилиндрические весы Arlyn. Другие причины выбора нержавеющей стали включают превосходную химическую стойкость и возможность спроектировать более низкий профиль весоизмерительной ячейки и, следовательно, более низкий общий профиль весов.Поскольку весы используются для контроля остаточного веса в баллоне, полезно предусмотреть какой-либо метод предупреждения пользователя, когда уровень газа становится слишком низким. Arlyn Scales предоставляет контроллер уставки на своих цифровых весах. Это позволяет пользователю установить ряд целевых весов. Одно значение может быть уровнем осторожности, указывающим на то, что материал истощается. Второе значение может быть уровнем предупреждения, чтобы отметить, что газ закончился. Электронные весы имеют предупреждающие индикаторы, соответствующие этим программируемым значениям.Весы также выводят электронные сигналы, которые могут управлять твердотельными реле. В свою очередь, реле можно использовать для автоматического закрытия или открытия клапанов для подключения резервного баллона. Другой распространенный выход шкалы цилиндров — аналоговый сигнал 4-20 ма. Это часто связано с другим технологическим оборудованием. Текущий сигнал будет пропорционален весу на платформе весов.

Австралийский турист | Сколько газа осталось в баллоне?

Сколько газа осталось в вашем баллоне?

Одна из самых больших проблем, которую беспокоит новичков или опытных путешественников, — это: «Достаточно ли у меня печного топлива для запланированного похода?» Это вопрос независимо от типа топлива, которое вы используете, но с жидким топливом обычно проще. измерить — вы можете физически увидеть, сколько топлива у вас осталось.

Это не относится к газовым баллонам, потому что газовый баллон закрыт и выглядит идентичным, новым или бывшим в употреблении. Но каким-то образом вам нужно определить оставшийся срок жизни, чтобы приготовить отличное блюдо, когда вы голодны!

Есть два метода, которые туристы используют для измерения оставшегося уровня топлива в канистре с газом, и, зная свое среднее ежедневное потребление, вы сможете выбрать лучшую канистру для своего предстоящего приключения. Вам больше никогда не придется носить с собой лишние канистры на всякий случай или беспокоиться о том, что их не хватит.

Вариант 1 — Весы

Безусловно, наиболее точным способом измерения количества газа в баллоне является использование набора цифровых весов. Я предпочитаю баллон с газом размером 100 грамм, который достаточно удобно весит 200 грамм в заполненном состоянии (без небольшого пластикового колпачка). Это означает, что пустой баллон будет весить 100 граммов, потому что размер баллона в 100 граммов относится к количеству доступного газа. Просто взвесив баллон перед поездкой, вы узнаете, сколько газа еще в баллоне.

Этот метод применим для канистр всех размеров. Вам просто нужно взвесить полную канистру и, исходя из ее размера, определить, сколько газа весит по сравнению с канистрой.

Полный цилиндр 100 грамм

• 200 грамм общий вес
  • Газ 100 грамм
  • канистра 100 грамм (без пластиковой крышки)

Этот цилиндр заполнен чуть менее чем на половину

• 145 грамм общий вес
  • 45 грамм газа
  • канистра 100 грамм (без пластиковой крышки)

В этом баллоне осталось 25 грамм газа (1/4) полных

• 125 г общий вес
  • 25 грамм газа
  • канистра 100 грамм (без пластиковой крышки)

Вариант 2 — Испытание на плавучесть

Другой вариант, который вы можете использовать, — это «поплавать» ваш баллон в контейнере, наполненном водой, и посмотреть, на какой высоте он плавает.Полная 100-граммовая канистра находится в воде низко, уровень должен быть примерно на верхней стороне прямой стороны. Чем больше газа вы израсходовали из баллона, тем выше будет плавать баллон. У новых газовых баллонов Jetboil есть небольшой графический датчик на стороне баллона, и уровень воды будет примерно соответствовать маленьким индикаторам сбоку. Это позволяет вам более легко оценить, что можно использовать, хотя важно отметить, что канистры редко стоят прямо.

Этот метод далеко не так точен, как взвешивание баллона, но он дает приблизительное представление о доступном газе.

Полный цилиндр, плавающий низко в стеклянной таре

Баллон с 45 граммами газа плавает намного выше в воде. На самом деле вода спускается примерно на полпути вниз по боковой стенке канистры, хотя это лишь приблизительное предположение

Использование газа

Если вы используете газовый баллон для приготовления пищи, в большинстве случаев вы либо используете встроенную плиту, например, марки JetBoil или MSR, либо используете винтовой блок плиты, который крепится непосредственно к баллону и затем вы добавляете кастрюлю или кастрюлю какого-нибудь типа.В то время как встроенные печи популярны по личным наблюдениям, большинство людей, с которыми я встречался, предпочитают использовать небольшие плиты, которые ввинчиваются в верхнюю часть газовых баллонов.

Поскольку типы печей различаются, погодные условия могут влиять на потребление газа (например, ветреные погодные условия раздувают пламя, поэтому печь будет менее эффективной), и каждый турист использует свою плиту по-разному, и это единственный способ, которым вы сможете решить свои личные проблемы. потребление газа — это отслеживание вашего использования с течением времени.

Я не готовлю в походах, а предпочитаю просто кипятить воду для горячих напитков и увлажнять сублимированную еду. Хотя у меня есть шесть разных печей, я обычно выбираю печи со встроенными газовыми баллончиками с моделью, в зависимости от того, иду ли я в одиночку или в паре. Какую плиту использовать для походов — решать только вам.

В течение последних трех лет я уделял пристальное внимание нашему потреблению газа, и оно оказалось довольно стабильным, независимо от времени года или типа похода, который мы совершаем.Я кипячу воду для горячего напитка утром, горячего напитка вечером и около 350 мл воды для регидратированной лиофилизированной еды (как турист в одиночку). Это означает, что 100-граммовая канистра обычно горит около одного часа, а в зависимости от того, как я использую, мне комфортно хватит на 12 дней (8 граммов в день) в одиночных походах. Когда нас двое в походе, мы работаем по 7-8 дней на канистру, учитывая увеличение количества кипящей воды.

Согласно небольшой таблице на стороне этого 100-граммового цилиндра, вы получите 24 кипячения (в отличие от варки), что для меня составляет 12 дней

Jetboil Zip со встроенной газовой плитой и мой выбор для одиночных походов.Встроенные газовые плиты, как правило, тяжелее, но они удобны и обычно более эффективны при использовании газа

MSR Pocket Rocket 2. Печь этого типа легче в зависимости от типа кастрюли, но обычно использует больше газа, чем встроенная печь.

Последние слова

Каждый путешественник уникален тем, как он использует свои печи на тропе. Кто-то готовит, а кто-то восстанавливает влагу. Выбор очень личный, а вместе с ним и количество используемого газа.

Безусловно, лучший вариант для оценки доступного использования газа — это взвесить канистры с газом перед тем, как отправиться в поход. Метод поплавка даст приблизительную оценку, если у вас нет набора весов, но не будет особенно точным, если канистра почти пуста.

В наши дни небольшие цифровые кухонные весы относительно недороги, поэтому, если вы еще этого не сделали, сделайте себе одолжение и купите набор для дома, чтобы получить точное представление о том, сколько газа вы фактически потребляете.Это небольшая цена за душевное спокойствие на тропе.

Акции

Статьи по теме

Информационный бюллетень Австралийских туристов

Комментарии

комментария

Баллоны со сжатым газом — Здоровье и безопасность окружающей среды — Карлтонский колледж

Многие промышленные и лабораторные операции требуют использования сжатых газов для множества различных операций.

Сжатые газы представляют особую опасность.В зависимости от конкретного газа существует возможность одновременного воздействия как механических, так и химических опасностей. Газы могут быть:

• Легковоспламеняющийся или горючий
• Взрывоопасный
• Коррозионный
• Ядовитый
• Инертный
• Или сочетание опасностей

Если газ воспламеняется, точки воспламенения ниже комнатной температуры в сочетании с высокой скоростью диффузии представляют опасность пожара или взрыв. Дополнительные опасности реактивности и токсичности газа, а также удушья могут быть вызваны высокими концентрациями даже «безвредных» газов, таких как азот.Поскольку газы содержатся в тяжелых металлических контейнерах под высоким давлением, большое количество потенциальной энергии, возникающей в результате сжатия газа, делает цилиндр потенциальной ракетой или осколочной бомбой.

Тщательные процедуры необходимы при обращении с различными сжатыми газами, баллонами, содержащими сжатые газы, регуляторами или клапанами, используемыми для управления свечением газа, и трубопроводами, используемыми для ограничения газов во время потока.

Идентификатор

Содержимое любого баллона со сжатым газом должно быть четко идентифицировано. Такая идентификация должна быть нанесена по трафарету или проштампована на баллоне или этикетке. Для идентификации и инвентаризации могут также использоваться коммерчески доступные системы меток из трех частей.

Запрещается принимать баллоны со сжатым газом, на которых не ясно указано их содержимое по названию. Если этикетка на баллоне становится нечеткой или прикрепленная бирка искажена до такой степени, что содержимое не может быть идентифицировано, баллон должен быть помечен как «содержимое неизвестно» и возвращен непосредственно производителю.

Никогда не полагайтесь на цвет баллона для идентификации. Цветовая кодировка ненадежна, поскольку цвета цилиндров могут отличаться в зависимости от поставщика. Кроме того, этикетки на крышках не имеют большого значения, потому что крышки взаимозаменяемы.

Все газовые линии , идущие от источника сжатого газа, должны иметь четкую маркировку, позволяющую идентифицировать газ, обслуживаемую лабораторию или зону и соответствующие номера телефонов экстренных служб.

Этикетки должны иметь цветовую кодировку, чтобы различать опасные газы (например, легковоспламеняющиеся, токсичные или коррозионные вещества) (e.г., желтый фон и черные буквы).

Знаки должны быть на видном месте в местах хранения легковоспламеняющихся сжатых газов с указанием веществ и соответствующих мер предосторожности (например, ВОДОРОД — ВОСПЛАМЕНЯЮЩИЙСЯ ГАЗ — ЗАПРЕЩАЕТСЯ КУРИТЬ — ЗАПРЕЩАЕТСЯ ОТКРЫТОГО ПЛАМЕНИ).

Правила обращения и использования

Баллоны с газом должны быть всегда закреплены во избежание опрокидывания.

Цилиндры могут быть прикреплены к столешнице, по отдельности к стене, помещены в удерживающую клетку или могут быть прикреплены к основанию без наконечников.Для их закрепления можно использовать цепи или прочные ремни.

При обнаружении протекающего баллона переместите его в безопасное место (если это безопасно) и сообщите об этом в Департамент охраны окружающей среды, здоровья и безопасности. Вам также следует как можно скорее позвонить поставщику.

Ни при каких обстоятельствах не следует предпринимать никаких попыток отремонтировать баллон или клапан.

Стандартные выпускные соединения баллона и клапана были разработаны Ассоциацией сжатых газов (CGA) для предотвращения смешивания несовместимых газов.Используемые выходные резьбы различаются по диаметру; некоторые внутренние, некоторые внешние; некоторые правши, некоторые левши. Как правило, правая резьба используется для нетопливных и водяных газов, а левая резьба — для топливных и масляных газов.

Чтобы свести к минимуму нежелательные соединения, в установках для сжатого газа следует использовать только стандартные комбинации клапанов и фитингов CGA; следует избегать сборки разных деталей. Необходимо проверить резьбу клапанов баллона, регуляторов и других фитингов, чтобы убедиться, что они соответствуют друг другу и не имеют повреждений.

Баллоны следует размещать так, чтобы клапан был всегда доступен. Клапан главного баллона следует закрыть, как только отпадет необходимость в его открытии (т. Е. Его никогда нельзя оставлять открытым, когда оборудование находится без присмотра или не работает). Это необходимо не только для безопасности, когда баллон находится под давлением, но и для предотвращения коррозии и загрязнения, возникающих в результате диффузии воздуха и влаги в баллон после его опорожнения.

оснащены ручным маховиком или штоком.Для цилиндров, оборудованных штоковым клапаном, шпонка шпинделя клапана должна оставаться на штоке, пока цилиндр находится в эксплуатации. Для открытия или закрытия клапана следует использовать только гаечные ключи или инструменты, предоставленные поставщиком баллона. Ни в коем случае нельзя использовать плоскогубцы для открытия клапана баллона. Для некоторых клапанов могут потребоваться шайбы; это следует проверить перед установкой регулятора.

Клапаны баллонов следует открывать медленно. Клапаны кислородного баллона должны быть полностью открыты. Приоткройте шток клапана кислородного баллона чуть-чуть.Как только стрелка манометра остановится, полностью откройте клапан. Это сажает клапан обратно. В кислородных баллонах клапан должен быть полностью открыт из-за высокого давления в баллоне. На кислородном баллоне есть обратный клапан. Это предотвращает утечку газа под высоким давлением через шток с резьбой.

При открытии клапана баллона, содержащего раздражающий или токсичный газ, пользователь должен расположить баллон так, чтобы клапан был направлен от них, и предупредить тех, кто работает поблизости.

Баллоны, содержащие горючие газы, такие как водород или ацетилен. нельзя хранить в непосредственной близости от открытого огня, мест, где возникают электрические искры, или где могут присутствовать другие источники воспламенения.

Баллоны с ацетиленом нельзя хранить на боку.

Запрещается использовать открытое пламя для обнаружения утечек горючих газов. Водородное пламя невидимо, поэтому «пощупайте» тепло. Одна из распространенных практик — использовать веник из натуральной щетины, чтобы «подметать» воздух перед собой.Все баллоны, содержащие горючие газы, следует хранить в хорошо вентилируемом помещении.

Кислородные баллоны, полные или пустые, не должны храниться в непосредственной близости от легковоспламеняющихся газов. Для надлежащего хранения кислородных баллонов требуется, чтобы между баллонами с горючим газом и кислородными баллонами поддерживалось расстояние не менее 20 футов, или зоны хранения должны быть разделены, как минимум, противопожарной стеной высотой пять футов с огнестойкостью 0,5 часа. Жирные и маслянистые материалы никогда не должны храниться рядом с кислородом; также нельзя наносить масло или смазку на фитинги.

Регуляторы зависят от газа и не обязательно взаимозаменяемы!

Всегда проверяйте совместимость фитингов регулятора и клапана.

Если есть какие-либо вопросы относительно пригодности регулятора для конкретного газа, обратитесь в Службу охраны окружающей среды, здоровья и безопасности или позвоните своему поставщику за советом. После присоединения регулятора клапан баллона должен быть открыт ровно настолько, чтобы показывать давление на манометре регулятора (не более одного полного оборота), и все соединения должны быть проверены с помощью мыльного раствора на утечки. Никогда не используйте масло или консистентную смазку для регулятора клапана баллона.

В отношении трубопроводов всегда следует соблюдать следующие правила:

• Медные трубы не должны использоваться для ацетилена.
• Пластиковые трубы нельзя использовать ни в какой части системы высокого давления.
• Не используйте чугунную трубу для хлора.
• Не закрывайте распределительные линии, где высокая концентрация утечки опасного газа может привести к аварии.
• Распределительные линии и их выходы должны иметь четкую маркировку с указанием типа содержащегося газа.
• Трубопроводные системы следует регулярно проверять на предмет утечек.
• Особое внимание следует уделять фитингам, а также возможным трещинам, которые могли образоваться.

Баллон никогда не должен опорожняться до давления ниже 172 кПа (25 фунтов на кв. Дюйм / дюйм2) (остаточное содержимое может загрязняться, если клапан оставить открытым). По окончании работы со сжатым газом необходимо отключить баллон и по возможности удалить воздух из трубопроводов.

Когда баллон необходимо снять или он пуст, все клапаны должны быть закрыты, система удалена из системы и снят регулятор. Колпачок клапана должен быть заменен, баллон четко помечен как «пустой», и возвращен на склад для забора поставщиком.

Пустые и полные баллоны следует хранить на отдельных участках.

Если существует возможность реверсирования потока , линии нагнетания баллонов должны быть оборудованы утвержденными обратными клапанами для предотвращения случайного загрязнения баллонов, подключенных к закрытой системе.«Обратное всасывание» особенно проблематично, когда газы используются в качестве реагентов в замкнутой системе. Баллон в такой системе должен быть отключен и удален из системы, когда давление, остающееся в баллоне, составляет не менее 172 кПа (25 фунтов на кв. Дюйм / дюйм2). Если есть вероятность, что контейнер был загрязнен, его следует промаркировать и вернуть поставщику.

Баллоны для жидких грузов могут использоваться в лабораториях, где требуется большой объем газа. Эти цилиндры обычно имеют несколько клапанов в верхней части цилиндра.Все клапаны должны иметь четкую маркировку их функции. Эти баллоны также будут выпускать свое содержимое при достижении заданного внутреннего давления, поэтому их следует хранить или вводить в эксплуатацию при наличии соответствующей вентиляции.

Всегда используйте защитные очки (желательно с защитной маской) при работе со сжатыми газами, особенно при подключении и отключении регуляторов сжатого газа и трубопроводов.

Все баллоны со сжатым газом, включая баллоны для лекций, должны быть возвращены поставщику, если они пусты или больше не используются.

Транспортировка баллонов

Баллоны, содержащие сжатые газы, в первую очередь являются транспортными контейнерами и не должны подвергаться грубому обращению или неправильному обращению. Такое неправильное использование может серьезно ослабить цилиндр и сделать его непригодным для дальнейшего использования или превратить его в ракету, обладающую достаточной тягой, чтобы пробить его сквозь каменные стены.

1. Чтобы защитить клапан во время транспортировки, крышка должна быть плотно завинчена и оставаться на месте до тех пор, пока баллон не будет на месте и не будет готов к использованию.
2. Цилиндры нельзя катить или тащить.
3. При перемещении больших цилиндров их следует пристегивать ремнями к правильно спроектированной тележке на колесах для обеспечения устойчивости.
4. Одновременно следует перемещать (перемещать) только один цилиндр.

Чтобы пройти учебный модуль по баллонам со сжатым газом, пройдите следующий тест.
