Как самостоятельно подключить трубку домофона?

Сейчас практически любой подъезд многоэтажных домов, офисных зданий оборудован домофоном. Это делается для того, чтобы предотвратить несанкционированное проникновение на территорию, доступ на которую по определению ограничен. Что же это за устройство, как именно оно устроено?

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.

При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.

По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены. Обычно видеоустройства устанавливаются на воротах больших частных владений.

Подключение к цифровым домофонам

Как правильно подключить в квартире трубку цифрового домофона? Это совсем нетрудно при условии соблюдения нескольких правил. Абонентский узел домофонной системы состоит из панели и трубки. Панель обычно устанавливают сбоку от входной двери, место установки трубки при желании может быть где угодно, единственное – туда нужно будет провести кабель от панели. Внутреннее строение домофонной трубки почти ничем не отличается от телефонной – там тоже есть микрофон с динамиком и микросхемой. Кнопка разблокирования подъездной двери может быть расположена как на трубке, так и на настенной панели.

На тыловой стороне панельной части устройства расположены две клеммы с обозначениями полярности («+» и «-»). К ним нужно подсоединить двухпроводную линию. Важно не перепутать полярность проводов при монтаже – в противном случае система не будет функционировать.

Для облегчения этого процесса провода одинаковой полярности обычно бывают одинакового цвета.

Первоначальный монтаж домофонной системы всегда производят профессионалы, самостоятельная замена сводится к покупке нового переговорного устройства, собственно замене и подключению проводов. Перед покупкой трубки уточните тип своего домофона. Для цифровых и координатных систем предусмотрены разные модели. Схема подключения трубки к цифровому домофону имеет свои особенности. В процессе установки необходимо набрать номер квартиры. Это делается так.

  • Осторожно вскройте корпус переговорного устройства. Вы увидите, что на микросхеме есть парные штырьки с номерами 1-2-4-8
  • С помощью специальных перемычек параллельно соедините пары так, чтобы сумма их номеров равнялась номеру вашей квартиры. Для квартиры №15, к примеру, вам нужно замкнуть четыре первые пары.

Учтите, что неполадки с одним квартирным переговорным устройством могут отразиться на функционировании всей системы, в этом заключается главный недостаток подобных систем.

Чтобы локализовать неисправность в пределах одного этажа, в систему можно дополнительно встроить этажные контроллеры.

Установка на прибор координатно-матричного типа

Подключение трубки к аналоговому (координатно-матричному) прибору отличается от аналогичного действия с цифровым устройством. Аналоговая домофонная система работает по принципу телефонной станции – прием, анализ и соединение с нужным абонентом в ней осуществляет коммутатор. Подключение абонентов к системе чаще всего осуществляется параллельно.

Для соединения переговорного устройства с коммутатором предназначены 2 специальные шины. На первой шине контакты (D0-D9) отвечают за десятки в номерах квартир, на второй (Е0-Е9) – за единицы. Провод от клеммы со знаком плюс соедините с контактом, отвечающим за десяток в вашем номере (для квартиры №87 – 8), провод от отрицательной клеммы подключается к единичному контакту (в нашем примере 7).

Если в вашем подъезде больше 100 квартир, модель домофона должна соответствовать этому количеству (должна быть и третья шина, отвечающая за сотни в номерах квартир). Принцип тот же самый.

В некоторых случаях при установке домофонной системы настройщики перепрограммируют панель, смещая номера на некоторую величину. Это действие производится, к примеру, при невозможности подключения сотых номеров. В такой ситуации своими руками вы трубку подсоединить не сможете, придется вызывать специалиста, который настраивал вашу систему. Коммутаторы обычно устанавливаются на каждом этаже в распределительных щитах и соединяются между собой в параллельную цепь.

Возможен и монтаж одного коммутаторного устройства на весь подъезд, но в такой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключить квартиры на верхних этажах. Если при подключении хотя бы одного абонентского переговорного устройства к подъездной аналоговой системе нарушить полярность подсоединения проводов, это может отразиться на функционировании всех устройств системы, как и в случае с цифровой домофонной связью.

Возможные неисправности

В процессе эксплуатации домофонной системы возможно возникновение различных неисправностей:

  • повреждения трубки механического характера;
  • при поднятии трубки сигнал продолжает звучать;
  • выход из строя кнопки разблокирования замка;
  • плохо слышно голос звонящего;
  • если вы нажимаете кнопку открытия двери, происходит сброс вызова.

В первом случае проще заменить испорченную деталь (трубку), ведь они не такие дорогие. Главное, правильно подобрать переговорное устройство к вашей модели домофонной системы.

В ситуациях, когда сигнал вызова не отключается при поднятии трубки, нет связи со звонящим посетителем и отсутствует реакция на нажатие кнопки управления замком – ищите поломку в переключателе снятия трубки. Его можно отремонтировать либо заменить и своими руками, однако, рекомендуется все-таки поручить это профессионалам, особенно если раньше вы ничего подобного не делали. Эта процедура требует определенного опыта и соответствующих инструментов.

Если для открытия замка вам приходится несколько раз нажимать на электрокнопку – виноват микровыключатель. Поменять самому эту деталь несложно, даже если она расположена на трубке домофона. Достаточно осторожно отпаять контакты неисправной детали, убрать ее и припаять новую. Если посетителя плохо слышно, дело в динамике либо микрофоне. В некоторых моделях такая неисправность может быть вызвана засорением резистора «Баланс», установленного на плате домофонной трубки.

В последнем случае можно самостоятельно попробовать покрутить рычажок резистора, в большинстве случаев слышимость восстанавливается.

Несанкционированное отключение вызова при разблокировке замка может быть вызвано прерыванием электроцепи, идущей от динамика. В этом случае внимательно осмотрите все узлы подключения кабеля – и на панели, и на переговорном устройстве. Конечно, предварительно отключите прибор. Если где-то обрыв, нужно заменить провод или подпаять контакты провода и клемм. Подводя итоги, можно сказать следующее: во многих случаях заменить поврежденную трубку и цифрового, и координатно-матричного домофона можно самостоятельно, это довольно простое действие. Лишь в некоторых случаях стоит вызывать мастеров-настройщиков вашей домофонной системы.

О том, как подключить разные домофонные трубки, смотрите в следующем видео.

Подключение домофона Метаком. Как все выполнить своими руками?

Автор Исхаков Максим На чтение 8 мин. Просмотров 2.8k. Опубликовано Обновлено

На данный момент в многоквартирных жилых домах довольно часто прибегают к установке домофонов, иногда это является необходимостью для различных производственных предприятий, офисных зданий или других организаций. Устройство в первую очередь предназначается для того чтобы препятствовать несанкционированному проникновению третьих лиц на тот или иной объект, тем самым обеспечивает полную безопасность. Домофонное оборудование включается в себя следующие комплектующие элементы:

  1. Коммутатор, он отвечает за перенаправление сигнала.
  2. Наружная панель набора.
  3. Трубка.

Данные элементы соединяются с использованием кабеля.

Разумеется, чтобы домофон работал корректно, необходимо выполнить монтаж верно, с соблюдением всех требований. Важно знать порядок подключения всех элементов домофонного оборудования, и правильно соединить между собой все контакты. При этом нужно изучить схему подключения домофона Метаком, в другой же ситуации могут возникнуть разного рода проблемы или вовсе вся система не будет функционировать.

Алгоритм действий при монтаже:

  1. Процесс подключения и дальнейшая настройка домофона.
  2. Укладка кабеля.
  3. В квартире каждого абонента подсоединяются трубки.

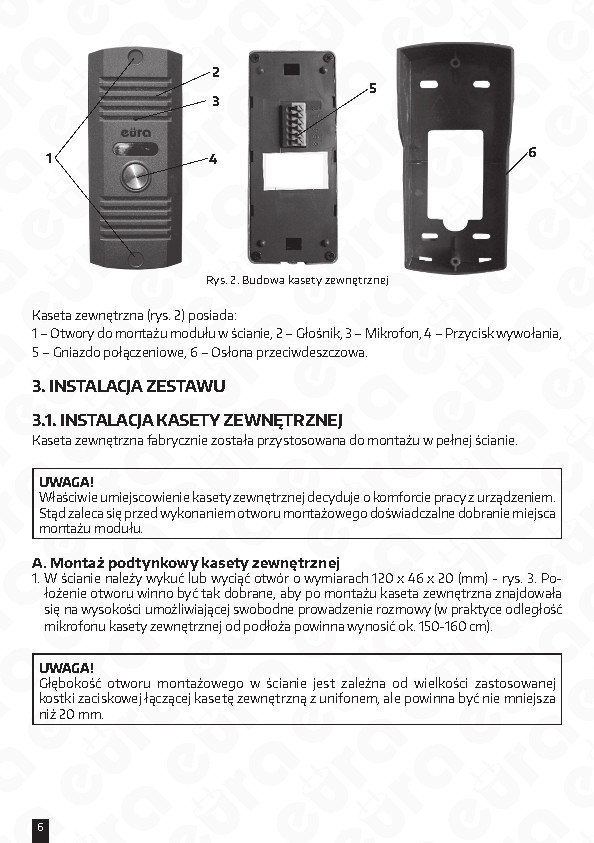

Как выполняется установка наружного блока. Основное особенности

В дополнении к домофонному оборудованию производитель прилагает схему подключения, где отображаются основные нюансы и тонкости процесса подключения  той или иной модели устройства.  Стоит сказать, что практически все модели имеют идентичный принцип подключения,  конечно, некоторые модификации имеют собственные отличия, но вся информации имеется в инструкции. То есть никаких проблем возникнуть не должно.

Наружный блок домофона имеет такие контакты:

  1. L-.
  2. L+.
  3. K1-K5.

Важно соблюдать полярность, это обязательное требование, и стоит учесть разницу напряжения в том или ином разъеме, это крайне важно.  К примеру, если речь идет о контактах К1-К3, то тут напряжение приравнивается 13 вольтам, что касается К4 и К5, то тут нулевое напряжение. Стоит знать, что на выходе напряжение не превышает шести вольт, а в момент нагрева может снизиться до пяти.

Если все контакты подключены верно, то на панели в течение полминуты горит соответствующий индикатор, то есть домофонное оборудование настраивается в автоматическом режиме.

Для того чтобы не было никаких проблем, спустя полминуты после подключения на наружном блоке стоит ввести комбинацию ключ+dell, и держать ее до момента, пока на экране не будут мерцать различные цифры.

На видео: Монтаж домофонного оборудования Метаком

Как провести кабель и подключить трубку?

Метаком предлагает потребителю огромное количество моделей аналоговых домофонов и в таком случае требуется многожильный кабель.  Тут все жилы разделяются на десятки и единицы, то есть присутствуют две шины. Предварительно нужно понять принцип работы оборудования и тогда будет понятно, для чего требуется подобного рода соединение.

Каждая квартира, то есть отдельный потребитель имеет собственный цифровой код, который соответствует порядковому номеру. То есть, введя определенный код на панели на коммутатор передастся сигнал, и тут уже осуществляется перераспределение на конкретный адрес.

В коммутационной схеме отдельно реализуют ключи, как единиц, так и десятков. То есть для того чтобы оборудование функционировало корректно, стоит активировать два контакта.  Трубка абонента, к примеру, в 46 квартире имеет плюс на шине под 4 на десятках, а на единицах 6 – это минус.

То есть, набрав на внешней клавиатуре 46, микроконтроллер коммутатора подключит контакты необходимых линий, и тем самым активируется необходимый внутренний блок, который в свою очередь располагается в конкретном доме. Но тут есть собственный нюанс, крайне важно во всем разобраться и правильно определить номер контакта и соблюсти полярность.

Если минус и плюс поменять местами, то это повлияет на работоспособность домофонного оборудования, то есть система вряд ли будет работать корректно. Так что цвету проводов стоит уделить должное внимание и в процессе работы ничего не перепутать.

На видео: Подключение трубки к домофонной линии

Как подключить трубку в многоквартирном доме?

Подключение трубки, это также ответственный момент, так что перед монтажом стоит все детально изучить. Схема подключения трубки к домофону Метаком предельно простая, и разобраться в этом вопросе не составит никакого труда.

Стоит знать, что  нумерация квартир может начинаться абсолютно с любого номера, разумеется, в том случает, если речь идет о многоквартирных жилых домах с несколькими подъездами. К примеру, в определенном случае нумерация начинается с 95 квартиры, в то время как конструкция предполагает наличие  ключей для контакта от 1 до 10 – это минус, и от 0 до 4 – это плюс. Наиболее простым и верным выходом из положения будет задание параметра смещения. В данной ситуации лучше всего выполнить смешение на 94, таким образом, необходимая квартира  под номером 95 будет подключена к 0 плюсом, в то время как к 1 минусом.  То есть, набирая на панели 95 квартиру, домофонное оборудование будет распознавать ее как квартиру под номером 1.

На фото: Типовая схема подключения трубки к блоку коммутации

В большинстве случаев параметр смещения задается по аналогичному принципу, который был приведен выше, но монтажник может выполнить работу по собственному усмотрению.

И в этом случае самостоятельно провести монтаж трубки – это проблема, так как смещение известно исключительно человеку, который занимался установкой домофонного оборудования.

Больше всего трудностей испытывают во время поиска в щитке необходимых  контактов. Второстепенные операции, как правило не занимают много времени и не вызывают ни у кого абсолютно никаких трудностей. Ни в коем случае нельзя во время работ забывать о технике безопасности, важно в первую очередь обеспечить хороший контакт и не забывать о качественной изоляции.

Для того чтобы правильно различать шины, стоит найти правильный провод, к которому подключаются остальные квартиры на том же этаже.

Иногда, даже при верном подключении могут быть различные проблемы, к примеру, трубка попросту не работает, в  большинстве случаев проблема кроется в программной блокировке определенного номера.  И тут уже без человека, который занимался установкой оборудования, решить проблему достаточно сложно, так что лучше всего все же обратиться в компанию по установке и обслуживанию домофона.

Из данной ситуации есть выход  – стоит подключиться к номеру квартиры, которая в определенном подъезде попросту отсутствует, подобные комбинации никогда не блокируются.

Данный вариант имеет собственную особенность, так как посторонние люди, которые не знают номер, не вызов в квартиру никак не совершат.  Можно подсоединить две трубки на одну квартиру, если на то есть необходимость.

Что делать, если домофонное оборудование отключено и не работает?

По самым разным причинам трубка может не реагировать ни на какие операции и во всем стоит детально разобраться. Алгоритм действий следующий:

  1. Убедиться, что домофон исправен, лучше всего обратиться с соответствующим вопросом к соседям.
  2. Нужно узнать, все ли контакты целые, и они подключены к трубке правильно?
  3. Визуальный осмотр, важно знать, что отсутствуют повреждения на проводе.
  4. Обратиться в компанию, которая занималась установкой, и узнать, возможно, они отключили конкретную квартиру.
  5. В щитке выполнить подключение оборудования собственноручно, с этим не возникнет никаких проблем.

В том случае, если и у соседей также возникают проблемы с работой домофонного оборудования, то с большей долей вероятности  проблема кроется в наружном щитке, с большой долей вероятности он поврежден, но иногда это может быть и коммутатор, а также провода, которые ведут к нему.

Тут уже лучше всего выполнить визуальный осмотр всех узлов на механические повреждения, убедиться, что все в целостности и присутствует соединение между коммутатором и  домофоном.  Если с проводами все в порядке, далее стоит направляться к наружному блоку.  В данной  ситуации без специалиста уже никак не обойтись, квалифицированный мастер может оперативно выявить проблему и качественно устранить ее.

Но данный вариант встречается не так часто, как обрыв провода. Чтобы проверить это, нужно всего лишь снять пластиковую обшивку  абонентского блока и  осмотреть все визуально, обрыв будет видно невооруженным глазом. Иногда контакты могут окислиться и их просто нужно очистить.

В целом кабеля наиболее часто повреждаются именно в месте перегиба, это неизбежность при выходе из квартиры, так что эти места также нужно визуально осматривать.

Если пока никаких проблем нет, то стоит переходить к коммутатору, тут речь идет не только о целостности проводки, но и о полярности, нужно убедиться в том, что все подключено верно.

И даже если после данных манипуляций проблема не была решена, то тут неисправность может крыться в поломке самого домофонного оборудования или это программная блокировка конкретной квартиры.  Для решения проблемы лучше всего обратиться в компанию по обслуживанию домофона и узнать, выполнялось ли отключение того или иного абонента, в чем кроется проблема.  Если речь идет о программной блокировке, то исправить проблему можно своими руками, и нет никакой нужды вызывать мастера.

В целом, если нет уверенности в собственных силах и навыках, то лучше не приступать к монтажу своими руками, лучше всего нанять квалифицированного специалиста, который уже знает все тонкости и имеет опыт в данном направлении. Тогда никаких проблем с эксплуатацией не возникнет.

Домофонный провод где плюс

Здесь легко и интересно общаться. Присоединяйся!

А это определяйте тестером. По цветам в России определять полярность это может плохо кончиться.
А вообще присоедините – если не работает провода местами поменяйте.
А про фазу ноль не слушайте – человек не в курсе, что в домофонных сетях пользуются постоянным током.

Нет не плюса не минуса. Есть фаза, ноль и земля
Желтозелёный -земля
Синий- ноль
Фаза -коричневый, черный или белый

Это только в голливудских фильмах в бомбе нужно резать именно красный провод. В жизни нужно знать что к чему. От чего вообще эти провода и куда их планируется подключать?

"Белый" постоянный , "синий" общий.

Если ты хочешь "присоединить переговорную трубку " на ее законное место, то установщики домофонов не придерживаются какого то "глобального" правила по цветам.. .
У нас в городе встречал и красный минус, и красный плюс и т. д. .
Действуй, и впрямь, методом "тыка" – труба просто не будет работать, пока не угадаешь с вариантом (а их всего два) , сгореть или сломать – ни чего не сгорит и не сломается.

Здесь легко и интересно общаться. Присоединяйся!

А это определяйте тестером. По цветам в России определять полярность это может плохо кончиться.
А вообще присоедините – если не работает провода местами поменяйте.
А про фазу ноль не слушайте – человек не в курсе, что в домофонных сетях пользуются постоянным током.

Нет не плюса не минуса. Есть фаза, ноль и земля
Желтозелёный -земля
Синий- ноль
Фаза -коричневый, черный или белый

Это только в голливудских фильмах в бомбе нужно резать именно красный провод. В жизни нужно знать что к чему. От чего вообще эти провода и куда их планируется подключать?

"Белый" постоянный , "синий" общий.

Если ты хочешь "присоединить переговорную трубку " на ее законное место, то установщики домофонов не придерживаются какого то "глобального" правила по цветам.. .
У нас в городе встречал и красный минус, и красный плюс и т. д. .
Действуй, и впрямь, методом "тыка" – труба просто не будет работать, пока не угадаешь с вариантом (а их всего два) , сгореть или сломать – ни чего не сгорит и не сломается.

Есть домофон. Куплен Новый. Фирма его соответствует устройству что стоит внизу при входе в парадную. С самим домофоном(апаратом) все понятно но вот у меня из Инны идёт два провода — белый и синий. Отверткой-индикатором не пробивается, то есть очевидно массу не рогу понять из какого провода идёт. Нужен мультиметр но такого у меня в обороте с инструментом нет.
Ну и логично что у меня есть два варианта — либо белый с красным а синий с зелёным встретить, либо белый с зелёным а синий с красным. А как без мультиметра и сразу подключить верно? Квартира новая. Домофон в ней изначально не был установлен а просто вывод двух проводов для него имеется.

Буду признателен конструктивным подсказкам.

Смотрите также

Комментарии 97

Проще всего и правильно это позвонить в Управляющую организацию они пришлют специально обученного человека и он подключит как надо. 🙂

Смена полярности может не помочь. Была такая же ситуация, оказывается не той системы трубку купил. Поехал обратно в мерлен, без вопросов поменяли на что попроще. Уже 6 лет работает.

Мда… А как бы форумы там профильные почитать прежде чем себя в невыгодном свете выставлять?

— А годков-то тебе сколько?
— 32
— …

так и знал что такие учителя жизни и тут седят. Нет бы подсказать человеку, интересно а в жизни такой же затычка каждому человеку кто спрашивает что-то вежливо и реально чего-то не знает? А потом удивляемся что у нас народ какой-то переполненный сарказма.

сИдят. Это раз. А во-вторых, я в школе учился, институт закончил и взрослых людей по всякой куйне не спрашиваю. Окей гугл в помощь или с этим тоже проблемосы?

сИдят. Это раз. А во-вторых, я в школе учился, институт закончил и взрослых людей по всякой куйне не спрашиваю. Окей гугл в помощь или с этим тоже проблемосы?

А бывают люди у кого проблемы с Окей Гугл, и что? Эта группа создана только для того, что бы мангалы из баллонов демонстрировать? Не можете помочь человеку, так хоть не мешайте.

подключи без разницы как, попробуй вызвать с с панели, если дозвона не будет, на трубке перекинь провода. все проще простого.даже проверено и не раз

Купите блок Паскаль — вывод на домашний телефон, никаких трубок не надо

Домашний телефон? Не, не слышал;)))))

А что такого? Ну да не знаю, учусь всему. не все же уровня Господь в любом вопросе.

Есть вещи которые можно и нужно пробовать самому. А не задавать глупых вопросов, что б не получить глупых ответов. А то скоро на будет так: — Алло, сервис у меня от машины отпала деталь 710. Такой детали в авто нет. Ничего то вы не знаете!

Если еще актуально.
Это трубка для координатно-матричного домофона. От процессора домофона на первом этаже идут 2 кабеля — один 10-жильный — это единицы, другой (возможно) меньшего количества — это десятки (иногда тянут один кабель). При вызове коммутатор подает + и — на соответствующую квартиру (т.е. например 5 десяток и 4 единицу). Таким образом, если нет вызова, на жилах нет напряжения. Поэтому монтаж делайте вдвоем — друг звонит в квартиру, Вы меряете, где + и -. Либо просто подключите двумя способами. Либо откройте слаботочный шкаф и посмотрите, куда подключены домофоны соседей — все жилы от соседей к одной (десяток — если квартиры в одном десятке).

Сломать там особо нечего, если конечно 220 не подключить 🙂

Если еще актуально.
Это трубка для координатно-матричного домофона. От процессора домофона на первом этаже идут 2 кабеля — один 10-жильный — это единицы, другой (возможно) меньшего количества — это десятки (иногда тянут один кабель). При вызове коммутатор подает + и — на соответствующую квартиру (т.е. например 5 десяток и 4 единицу). Таким образом, если нет вызова, на жилах нет напряжения. Поэтому монтаж делайте вдвоем — друг звонит в квартиру, Вы меряете, где + и -. Либо просто подключите двумя способами. Либо откройте слаботочный шкаф и посмотрите, куда подключены домофоны соседей — все жилы от соседей к одной (десяток — если квартиры в одном десятке).

Сломать там особо нечего, если конечно 220 не подключить 🙂

Вот из-за таких советников непонимающие в этом такие как ТС доставляют проблем домофонщикам. Не надо лезть ни подъездный щиток ни в БУД, надо просто вызвать специалиста.
Я в своё время делал это бесплатно (подключение трубки после ремонта в коридоре).

Букварь ремонтника домофонов | DOMOFONPORTAL. RU

В данной статье будет рассмотрена методика поиска и локализации неисправности в домофонной системе координатного типа (Метаком, Цифрал, Визит, Импульс, Элтис и прочих многоквартирных домофонов подобного типа).

Предположим, что Вас, вызвали на совершенно незнакомый объект, состояние оборудования на объекте не известно, и причина неисправности соответственно тоже. Попробую расписать пошаговые инструкции по определению неисправности этого объекта и способы решения возникающих проблем.

Итак, все по пунктам:

  1. Смотрим, собственно говоря, наличие и внешнее состояние блок вызова домофона, электромагнитного (электромеханического) замка, кнопки выхода и доводчика двери. Если вышеуказанные модули будут отсутствовать (за исключением пожалуй доводчика — его наличие или работоспособность не влияет на остальные модули, да и вообще пусть о нем думают сами жильцы или установщики двери 😉 ), или на них будут присутствовать следы актов вандализма, то первоначально надо произвести их установку или ремонт.
  2. Если визуально все присутствует и с виду даже целое, но отсутствуют признаки жизни системы (не светится индикатор домофона, не пикают клавиши и нету музыки при открывании двери), то тут скорее всего виноват блок питания. Его могут банально спереть, выключить из розетки, отключить вводной автомат, вынуть предохранители, или самый маловероятный вариант он может сломаться (сгореть предохранители, либо трансформатор или что нибудь в схеме). Кстати в некоторых системах блок питания выдает питание по двух каналам, один на центральный блок, другой на замок и соответственно может не работать либо замок, либо панель.
  3. Если с питанием у нас все ОК, то надо смотреть кабель от блока питания до непосредственно наших  девайсов. Кабель могут, по степени вероятности, оборвать буйнопомешанные жильцы, погрызть такую «вкуснятину» в подвале крысы или мыши, его могут срезать и сдать на цветмет, могут случайно оборвать монтажники чего либо в подвале  (начиная от телефонистов, заканчивая сантехниками), он может перетереться или спечься при пожаре. Это легко проверить прозвонив кабель на предмет обрыва или короткого замыкания.
  4. Если все на месте, питание в норме, но никак не хочет открываться дверь от ключей или кнопки выхода, то тут причина скорее всего в контроллере. Тут действуем по уже проверенному алгоритму — смотрим его наличие — смотрим внешние повреждения, сгоревшие или отсутствующие элементы на плате контроллера — проверяем питание на нем — проверяем целостность линий на ключевину (если она подсоединена на прямую к контроллеру), на кнопку выхода (проверяем тестером работает ли сама кнопка), на замок. Если используется контроллер встроенный в домофон, то проверяем все тоже самое, только провода должен идти на прямую в домофон :-). Кстати насчет контроллера (это небольшая такая платка, обычно со светодиодами и пищалкой), он может располагаться где угодно, в зависимости от фантазий инсталлятора. Обычно это небольшой отсек в электромагнитном замке, либо где нибудь рядом с блоком вызова, в редких случаях рядом с коммутатором или блоком питания, в исключительных случаях — ищите там, где бы вы никогда его не поставили ;-).
  5. Если все вышеуказанное в норме, переходим к коммутатору. Это такая коробочка с множеством проводков, обычно стоящая рядом с блоком питания, или с кабелем к которому подключаются абонентские блоки. Этот центральный кабель идет прямиком в коммутатор. Как обычно проверяем наличие и внешний вид девайса, проверяем питание. Если здесь все нормально, то тогда ваш домофон должен был работать в 99,9% случаев (support(сабака)domofonportal.ru). Если он так и не заработал — напишите мне письмо, с описанием возникшей проблемы, обязательно включу в следующую версию букваря.
  6. Теперь переходим к самой «интеллектуальной» части нашего ликбеза, проверка работы абонентских блоков. Самый простой и малозатратный по времени вариант следующий. Берем тестер, ставим его в режим прозвонки. Затем рассматриваем на коммутаторе  колодки, к которым подходят провода. Скорее всего одна из них имеет маркировку что то типа +12В, GND, line и прочая ерунда, она нам не нужна, а две другие нам как раз интересны. Одна из колодок содержит единицы (обозначения E), а вторая десятки (обозначения Д, D) координатной разводки. Каждый абонентский блок  имеет плюсовую и минусовую клемму, одним концом присоединяется к единицам, другим к десяткам. Нам необходимо, путем замеров сопротивления абонентских блоков на клеммниках десяток и единиц, найти абонентов, у которых этот самый блок стоит (лежит, висит) верх ногами (перепутан плюс с минусом) или просто на коротко замкнут. Благодаря таким «сознательным» абонентам весь дом «стоит на ушах», дверь не открывается, звонки идут в несколько квартир сразу или вообще не идут. Вот значит тыкаем мы в коммутатор, выискиваем всякие аномалии, нормальная трубка имеет сопротивление в состоянии «положено» в одном направлении порядка 600-800 Ом (возможны небольшие отклонения), а в другом направлении практически бесконечность :-). Например, если все трубки в одном направлении не «прозваниваются», а одна трубка показывает короткое замыкание или сопротивление 600-800 Ом, то вот он «враг народа». Надо подняться к нему и починить его абонентский блок (вернее устранить КЗ или поменять полярность трубки). Да кстати, как найти эту квартиру? Для начала надо определить смещение квартир на коммутаторе (найдите куда подключена первая квартира в подъезде), вот от нее и считайте. Например если у вас квартира 37 подключена к 0 - десяток 1 — единиц (0-1), а квартира с аномальными параметрами на коммутаторе висит на адресе 2 — десяток 2 единиц (2-2), то получается что это 58 квартира (2-1 — это 57, ровно через два десятка) плюс 1. Обратите внимание, что не обязательно первая квартира висит на адресе (0-1). Я, например, для упрощения всегда подключал первую квартиру без смещения по единицам (например 37 квартира висела бы на адресе (0-7)), так проще искать неисправности).

Ну вот в принципе и все. Теперь вы владеете примерно 50% процентами знаний, необходимых при ремонте домофонов. Остальное все частные случаи и требуют отдельного анализа. Попробую их рассмотреть в последующих статьях.

какой выбрать для подключения по витой паре, критерии

Содержание статьи:

Видеодомофон – система, позволяющая говорить с посетителями, открывать дверь или запрещать вход на расстоянии. Состоит она из устройств, обеспечивающих передачу изображения и звука и связывающих эти элементы проводов. Кабель для видеодомофона нужно подбирать тщательно, так как он определяет качество работы прибора.

Особенности кабеля

Кабель подбирают в зависимости от типа домофона и места монтажа

Любой провод состоит из 2 элементов:

  • Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
  • Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Основные требования к кабелю для видеодомофона

Прокладка провода для видеомагнитофона – одна из строительных работ, поэтому требования жестко регламентированы:

  • так как электромагнитное поле, создаваемое проводом, влияет на работу приборов, для системы берут только экранированные кабели;
  • чем больше расстояние между общей вызывающей панелью и абонентской, тем больше должно быть сечение;
  • изоляция должна быть целой. Участки с поврежденной оболочкой нужно немедленно заменить;
  • чем хуже погодные условия в районе, тем выше должен быть уровень защиты.

Использовать нужно провода, точно соответствующие типу домофона и условиям монтажа.

Кабель для видеодомофона с электромеханическим замком

Составляющие системы домофона с электромеханическим замком

К видеодомофону можно подключить электромеханический или электромагнитный замок. Первый надежнее: при отсутствии электричества дверь остается закрытой. Электромагнитный замок требует постоянного питания и при отключении тока перестает работать.

Если электронный замок подключают к домофону, необходимо обеспечить его током, так как обычной батареи из абонентского блока будет недостаточно. В качестве кабеля для бытового видеодомофона с электромеханическим замком используют один и тот же провод – типа UTP. Лучше выбрать вариант, в котором провода, по которым подается ток, были из двух скрученных жил.

Для питания электрозамка нужно напряжение не более 24 В.

Кабель для видеодомофона 4-жильный

Экранированный 4-жильный кабель для домофона

Для такого устройства требуется только 4-жильный вариант: 2 проводника обеспечивают передачу звука, 2 – изображения. Если провод укладывают в доме, можно использовать кабель с фольгированным экраном. Если линию прокладывают на улице, нужен коаксиальный.

Кабель включает 4 токопроводящие жилы и экранирующую оболочку. Она расположена соосно проводнику и разделена изолирующим полимером – полиэтиленом или полипропиленом. Строение сложное: медная или стальная жила изолирована слоем полиэтилена, покрыта фольгой и оплеткой из меди или алюминия. Последний слой – резиновая или пластиковая изоляция.

Коаксиальные провода для домофона в частном доме или в квартире рекомендуется брать, если расстояние между элементами системы невелико.

Кабель для подключения видеодомофона и вызывной панели

Каким кабелем подключить панель и видеодомофон, зависит от расстояния. Чем больше дистанция, тем выше должна быть проводящая способность. Общие рекомендации:

  • Для небольших расстояний – до 20 м, берут витую пару. Она представляет собой 2 проводника, скрученных вместе и изолированных полиэтиленовой оболочкой.
  • При дистанции до 40 м удобно использовать комбинированный проводник.
  • При расстоянии до 50 м подойдут коаксиальные.
  • Если дистанция больше, коаксиальный комбинируют с отдельным питающим проводом.

Кабели от известных производителей предпочтительнее.

Материалы для изготовления

На рынке встречаются конструкции с медными и стальными омедненными жилами. Первые надежнее и лучше передают сигнал. Стальные проводники плохо закрепляются клеммами, корродируют и быстрее приходят в негодность.

Для внешней изоляции применяют полиэтилен вспененный/светоустойчивый, пропилен, поливинилхлорид.

Разновидности кабелей

Коаксиальный кабель РК-75

Для обычного видеодомофона нужен кабель, передающий видеосигнал на абонентское устройство, а также питающий. Подбирают их согласно техническим требованиям.

Коаксиальный кабель РК-75

Это основной вариант для передачи аналогового изображения. Волновое сопротивление – 75 Ом. Он прочный, недорогой, но жесткий. Для подсоединяя к аппаратам нужен коннектор для обжима. Он стоит дороже.

Провод для видеодомофона лучше взять в оболочке из вспененного полиэтилена. Его можно сгибать.

Комбинированные кабели КВК

Идеальный вариант для системы с электронным замком, так как одновременно выполняет роль питающего провода и проводящего. Включает стандартный коаксиальный кабель с волновым сопротивлением в 75 Ом и двужильный для подачи электрического тока.

Внутри здания прокладывают конструкцию с оболочкой из поливинилхлорида. Для уличного монтажа берут модели с изоляцией из вспененного полиэтилена. Их можно укладывать в землю, но внутри металлического или пластикового трубопровода. Допускается монтаж воздушной линии – на стальном тросике для опоры.

Для монтажа в разных условиях выбирают соответствующую марку КВК.

Витая пара

Витая пара

Используется при обслуживании цифровых аппаратов. Состоит из 1, 2, 4 и больше линий. Каждая представляет собой 2 одножильных проводника, скрученных с определенным шагом. Выпускают множество модификаций «витой пары»:

  • UTP – провод без экрана;
  • FTP – есть общий фольгированный экран;
  • STP – каждая пара жил защищена собственным экраном;
  • SFTP – каждая пара защищена экраном, а весь пучок изолирован общей оболочкой;
  • U/FTP – общая экранированная защита.

Кабель ШВЭП

ШВЭП

Провод разработан специально для домофона. Может передавать видеосигнал, подавать питание и обеспечивать управление электронного замка. Предназначен для установки на улице и имеет надежную защиту. Включает несколько многожильных проводов, из которых один защищен собственным экраном.

ШВЭП применят при прокладке коммуникаций на расстоянии до 60 м.

Выбор кабеля

Какой кабель нужен для видеодомофона, определяют после оценки следующих параметров:

  • расстояние между монитором и панелью вызова;
  • условия монтажа – внутри дома, на улице, под землей, по воздуху;
  • количество электропомех – если провод проходит в помещении с большим количеством аппаратуры, нужен экранированный вариант;
  • температура – при большом перепаде температуры нужна модель с полиэтиленовой изоляцией.

Из отечественной продукции наиболее известны кабели КВК. Конструкция разработана специально для обслуживания домофонов и подходит для любого способа монтажа. Вариант универсальный и надежный.

Качеством отличаются коаксиальные кабели от Cavel, Belden, CommScope. Выбирают модели с маркировкой RG-6 или RG-59. Цифра указывает на толщину изоляционного слоя – 6 и 5,9 мм. Провод обеспечивает передачу изображения в температурном диапазоне от -60 до +120 С.

Особенности подключения

Схема подключения

Есть несколько особенностей подключения проводника для видеодомофона:

  • Подсоединяют провода через клеммы с винтовым креплением.
  • Через фундамент, стены или колонну ограждения провод пропускают через защитную гильзу.
  • Нельзя укладывать проводник для домофона рядом с силовым кабелем в 220 В в одном пластиковом стакане.
  • При параллельном монтаже нескольких линий дистанция между ними должна быть не менее 10 см.
  • Непосредственно перед подключением снимают оболочку с конца. Для надежности их опрессовывают наконечниками.
  • На обратной стороне корпуса панели вызова выходят жилы с разной расцветкой и соответствующей маркировкой. Жилы соединяют друг с другом по определенной схеме опрессовкой. Места соединений изолируют термотрубками.

Рекомендуется соединять устройства цельными кусками кабеля. Чем меньше скруток, тем выше качество сигнала.

полярность проводов, на зарядном устройстве

Полярность — это термин, используемый в электрике. Полярность определяется как состояние тела или системы, в которой она имеет противоположные физические свойства в различных точках, особенно магнитных полюсов или электрического заряда. Чтобы определить плюс и минус на проводах, существуют разные способы.

Описание полюсов

В случае электрического тока, проходящего между двумя точками, или полюсами, один из полюсов будет иметь больше электронов, чем другой. Говорят, что полюс с большим количеством электронов имеет отрицательный заряд. Полюс с меньшим количеством электронов имеет положительный заряд. Когда два полюса соединены проводом, электроны движутся от отрицательного полюса к положительному. Этот поток называется электрическим током.

Полярность может быть разных видов

К сведению! В цепи постоянного тока один полюс всегда отрицательный, а другой положительный с электронами, идущими только в одном направлении. В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным полюсами с направлением электронов, идущих в обратном направлении.

Проверка полярности

Переменный ток может быть проверен с помощью мультиметра или вольтметра Ом. Тестирование с помощью мультиметра обычно включает в себя прикосновение положительного и отрицательного проводов от счетчика к проверяемой проводке.

Вольтметр

Обратите внимание! Мигающий отрицательный знак («-») перед цифровым считыванием на счетчике указывает на неправильную полярность.

Обратная полярность

Если обнаружено, что одна из розеток в доме имеет обратную полярность, исправить проблему несложно, однако нужно быть осторожным, чтобы не поразило электрическим током. Перед осмотром проводки необходимо отключить бытовое электроснабжение. Положительные провода, которые обычно красные или черные, должны быть подключены к латунной клемме. Нейтральные провода, которые обычно являются белыми или серыми, должны быть подключены к хромированной клемме светлого цвета.

Важно! Если провода подключены неправильно, то получится обратная полярность, в результате чего ток будет идти в обратном направлении. Это может привести к поражению электрическим током любого, кто прикоснется к устройству или розетке, и даже к повреждению самого устройства.

Как найти плюс и минус

Когда мастер имеет дело с электрической проводкой, определение отрицательных и положительных жил играет важную роль. Некоторые провода будут иметь четкую маркировку со знаком плюс («+„) или минус (“-»). У немаркированных проводов можно сначала попытаться проверить полярность, взглянув на физические характеристики, такие как цвет или текстура. Если этот метод смущает, можно проверить провода с цифровым мультиметром.

Некоторые провода имеют плюс и минус

Важные нюансы:

  • вилки прибора на самом деле не имеют положительных и отрицательных сторон. Вместо этого у них один зубец горячий, а другой нейтральный;
  • у положительных и отрицательных проводов есть отличия по форме и материалу. Ребристый обычно является отрицательным проводом на удлинителе. Если есть провод, в котором обе стороны имеют одинаковый цвет, обычно медный с рифленой текстурой является отрицательным. Нужно провести пальцами по проволоке, чтобы определить, с какой стороны есть ребра. Если она гладкая, значит у нее положительный показатель.
  • на динамиках и усилителях серебряный провод обычно отрицательный, а медный — положительный. Их часто скрепляют между собой прозрачным корпусом, поэтому легко определить полярность каждой стороны. Часто черный провод является отрицательным, а красный — положительным. Если оба кабеля черные, а у одного белая полоса, то он отрицательный, а простой черный положительный.
  • можно посмотреть в руководстве по эксплуатации, чтобы определить, какие провода являются отрицательными в автомобиле. Любое авто следует своей собственной системе цветовой кодировки для проводов. Не существует стандартной или международной системы, поэтому стоит найти схему подключения, соответствующую марке и модели в руководстве пользователя.

Какого цвета полюса в проводах

Защитно-нейтральный кабель соединяет защитный заземляющий и N-нейтральный кабеля. Эти типы требуют двойного заземления, натянутого вдоль линии. Маркировка электрических проводов такая же, как и для защитного проводника, желто-зеленая. Синий цвет использовался и в старых инсталляциях, но в настоящее время такая маркировка встречается редко. Гораздо чаще можно увидеть установки, отмеченные альтернативными желтыми и зелеными полосами.

Обратите внимание! Сам кончик защитно-нейтрального кабеля, как правило, отмечен синим цветом.

Нулевой кабель встречается в очень старых электроустановках. Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках.

Зеленый цвет кабеля с положительным потенциалом

Зелёный цвет предназначен для электрических кабелей с положительным потенциалом.

В электронных устройствах положительный заряд протекает в красных проводах, отрицательный — в чёрных.

Как найти короткое замыкание в машине с мультиметром

Мультиметровые приборы помогут точно определить, какой именно провод не работает, так как будет заметно отсутствие напряжения на неисправном кабеле. Поиск короткого замыкания является довольно утомительным процессом и потребует от измерения непрерывности, чтобы определить.

Обратите внимание! В зависимости от того, какое устройство будет протестировано, потребуется установить диапазон и параметры для мультиметра. Если это ток, важно убедиться, что всегда используется порт с предохранителем для контактов. В противном случае придется тестировать неиспользуемые порты.

Как правильно определять полярность на проводах в авто

Если проверяется напряжение на автомобиле, курс держится на поиск постоянного. 20 Вт — это правильная настройка, если проверяется батарейка. Поэтому нужно отрегулировать циферблат до нужного диапазона/установки и подключить зонды к любому компоненту, для которого необходимо получить показания.

Как проверить фару с помощью мультиметра

Мультиметр

Чтобы проверить проводку фары, нужно найти заземляющий провод. От разъема, который подключается к лампочке, идут 2-4 проводка. Где два или три провода, только один из них является заземляющим, в то время как четырехпроводные разъемы будут иметь два заземления.

Чтобы протестировать провода на фаре, необходимо настроить мультиметр на сопротивление. Можно разместить один из зондов на заземляющий, а другой на отрицательный полюс аккумулятора автомобиля.

Обратите внимание! Если не читается непрерывность, то есть проблема с проводом заземления, то есть он нуждается в замене.

Как проверить провод заземления автомобиля с помощью мультиметра

Для тестирования проводов заземления стоит начать с измерения сопротивления. Тест вдоль проводки, чтобы проверить показания, составляет 5 Ом или меньше. Если оно превышает, нужно будет проверить провод дальше. Необходимо переключить мультиметр на постоянное напряжение и включить любую электрическую деталь, с которой возникли проблемы. Стоит проверить провод дважды, чтобы убедиться, что показания не превышают 0,05 В. Если это так, нужно будет использовать другое место для заземления или использовать связующий ремешок.

Как проверить, не перегорел ли предохранитель с помощью мультиметра

Поиск и устранение неисправностей предохранителя с помощью мультиметра чрезвычайно прост. Необходимо установить мультиметр в настройках с наименьшим значением Ом и поместить зонды по обеим сторонам крышек предохранителей. Предохранители не имеют полярности, поэтому используемые контакты не покажут значений.

Предохранители

Обратите внимание! Если очень низкое значение сопротивления, то предохранитель работает отлично. Если значение сопротивления не изменилось после подключения контактов, предохранитель перегорел.

Также можно протестировать предохранитель с помощью контрольной лампочки. Нужно включить ключ и коснутся обеих сторон предохранителя наконечником контрольной лампочки. Если он загорится, предохранитель в порядке. Если он не загорится, предохранитель нужно заменить.

Как использовать мультиметр от автомобильной аккумуляторной батареи

Если возникают трудности с запуском автомобиля, одной из наиболее распространенных причин является слабая батарея. Это то, что можно легко проверить с помощью мультиметра, который также даст точное представление о том, сколько заряда батареи на самом деле осталось. Тестирование автомобильной батареи в первую очередь является отличным способом исключить вероятный культ для многих электрических проблем.

При тестировании автомобильной аккумуляторной батареи нужно проверить напряжение, установив мультиметр на 20 V DC. Необходимо подключить контакты к обеим клеммам батареи, подходящие по цвету. Лучше еще включить фары, чтобы получить точные сведения, касающиеся заряда.

Важно! Фары нужно включать на заглохшем двигателе.

В большинстве случаев будут указаны показания где-то между 11.8 V и 12.6 V. Чем выше показания напряжения, тем больше заряда в батарее. Показание 12,5 В означают, что батарея почти полностью заряжена, в то время как показание 11,9 В, что батарея должна быть заменена в ближайшее время.

Проверка зарядного устройства

Электронные устройства используют адаптеры для преобразования переменного тока, подаваемого от настенных розеток, в постоянный ток. После преобразования в постоянный ток течет в одном направлении, отсюда и термин «постоянный ток».

Какого цвета плюсовой провод на зарядном устройстве

Обратите внимание! Один провод положительный, который проводит ток к прибору, а другой отрицательный, который завершает цепь. Направление потока называется полярностью и наносится на зарядные устройства с помощью диаграммы. Если диаграммы нет на зарядном устройстве, стоит проверить полярность.

Полярность проводов зарядного устройства по цвету не имеет значения.

Чтобы определить, является ли зарядное устройство пригодным для эксплуатации, необходимо сделать следующее:

  1. Подключить зарядное устройство к розетке.
  2. Включить мультиметр и установить настройки на напряжение постоянного тока. Большинство мультиметров указывает эту настройку как VDC.
  3. Вставить красный положительный контакт в отверстие в наконечнике зарядного устройства.
  4. Дотронуться до черного отрицательного контакта и до внешней металлической части наконечника зарядного устройства.
  5. Проследить за показаниями мультиметра. Можно увидеть положительное или отрицательное число, указывающее на выходное напряжение постоянного тока зарядного устройства. Если число положительное, то полярность на внутренней стороне наконечника зарядного устройства положительная. Если число отрицательное, то полярность внутри отрицательная.

Как узнать полярность с помощью мультиметра

Иногда бывает так, что в новом электроприборе нет отметки полярности или нужно заново включить проводку испорченного устройства, а все провода имеют один цвет. В подобной ситуации необходимо правильно выделить полюса контактов.

Чтобы определить полярность, к прибору должен быть подключен мультиметр для измерения напряжения постоянного тока до 20 Вт. К разъёму с маркировкой COM (минус) присоединяют черный провод, а в разъём с отметкой VmA — красный провод (следовательно, это знак плюса). После этого зонды подключаются к проводам или контактам и активируется устройство, полярность которого необходимо узнать.

Обратите внимание! Если на дисплее отображается значение мультиметра без дополнительных сигналов, полюса будут правильно определены. Контакт, к которому подключен красный электрод, является плюсовым сигналом. У чёрного контакта будет отрицательный заряд.

Если мультиметр отображает отрицательное значение напряжения, это означает, что зонды неверно соединены с устройством, и красный контакт будет отрицательным, а черный — со знаком плюс.

Если измерительный прибор является аналоговым, то при верном подключении полюсов указатель отобразит фактическое значение напряжения, а полюса будут перевернуты, стрелка начнет отклоняться в обратном направлении от нуля, т. е. представлять минусовое напряжение.

Таким образом, для определения плюса и минуса проводов есть несколько способов — на глаз и с помощью специального оборудования. Все они обладают своими плюсами, минусами и нюансами, которыми стоит руководствоваться в проведении тестирования.

Как получить доступ к секретной цепи

Еще полвека назад МаБелл предвосхитила сегодняшний информационный век, и когда в начале 80-х годов она самоуничтожилась на семь региональных «бэби-колокольчиков», она завещала вам домашнюю проводку, которая может выдержать как минимум вдвое больше электронной информации, чем вы ожидаете.

Сегодняшние системы передачи цифровых телефонов запутали вещи своими спутниками, микроволновыми печами и оптическими волокнами, которые могут обрабатывать тысячу телефонных звонков одновременно.Но вернемся к аналоговым темным векам (немногим более десяти лет назад) все телефонные сообщения передавались от вызывающего абонента к вызывающему - по всему миру и обратно, если это было необходимо - по параллельной паре медных проводов. Внутри вашего дома и в большинстве телефонных систем в сельской местности и малых городах они все еще работают.

Сигнал проходит от высоковольтных линий телефонного столба к вашему дому через тяжелый, устойчивый к атмосферным воздействиям кабель с растяжками, который называется «ответвительной линией». Внутри кабеля есть два провода, называемые линиями A и B (или четыре провода - добавленная пара, называемая C и D - если у вас два разных номера), которые ведут вниз по стене дома к небольшому серому прямоугольнику, называемому «сетевой интерфейс». «Внутри телефонные линии оголены до голой меди и привязаны к латунным проводам. Там они подключаются к постоянной стационарной проводке дома, называемой проводом станции. Это миниатюрный кабель - оболочка из белой или серой пластиковой изоляции, вмещающая четыре высококачественные, калибра 24, хорошо изолированные, сплошные медные провода.

Но большинство домашних телефонных систем используют только два из четырех проводов - обычно зеленую и красную пару. Если только у вас нет двух разных телефонных номеров или специально подключенных проводов. - телефонная сеть, черный и желтый провода не используются - они просто томятся внутри провода станции, который прикреплен специальными маленькими U-образными скобами вокруг ваших плинтусов и над дверными рамами ко всем вашим телефонным местам в прошлом и настоящем - и, возможно, к сараю телефон - благодаря прозорливости МаБелла.

Эта неиспользованная пара проводов предлагает потенциальную электронную связь между каждой комнатой, которая сейчас, когда-либо была или когда-либо будет подключена к телефону: от гостиной до кухни; кухня наверху в спальню или прихожую телефон; комната вашей дочери в комнату отдыха в подвале; от кухни до сарая или мастерской . .. везде и везде проходят телефонные линии. В некоторых старых домах вы найдете заброшенную, но все еще совершенно исправную телефонную проводку, выкрашенную в деревянную конструкцию и проходящую через стены и балки потолка подвала почти в каждую комнату в доме.В более новых домах вы можете захотеть расширить сеть самостоятельно. Это просто.

Вы можете подключиться к любому месту на линии и использовать черно-желтую пару проводов для подключения домашней системы безопасности ... внутренней связи между комнатами ... системы замкнутого телевидения для просмотра входной двери или спящего ребенка, или в саду, чтобы вы могли пригвоздить мародерствующего енота или сурка. Используйте его, чтобы установить аудиомонитор для детской комнаты или между семейной комнатой и вашим кабинетом ... для подключения предупреждений или предупреждений для инвалидов ... для воспроизведения музыки (только моно) по дому.... переносить сигнал кролика видеомагнитофона с кабеля или приставки спутникового телевидения на удаленный монитор . .. пусть дети отправляют азбуку Морзе ... или любую другую маломощную электрическую или электронную схему.

Домашний телефон Сеть

Перед тем, как получить доступ к скрытым проводам в телефонных линиях, убедитесь, что они не подключены к телефонной компании. В противном случае вы можете обнаружить, что передаете частные разговоры по внутренней связи или свой секретный запас лент Ленни Брюса по всему городу. Это может быть неудобно для вас или для соседей.Это также было бы серьезным нарушением тарифов TelCo (правила коммунальных компаний, имеющие силу закона) и федерального закона о телекоммуникациях.

В любом особняке, где с начала 80-х была установлена ​​новая услуга, легко найти сетевой интерфейс - небольшую серую пластиковую коробку с биркой телефонной компании, логотипом или именем. Обычно он находится на на внешней стене дома под линией электропередачи, ведущей от телефонного столба, или в кладовой или подвальной розетке, где проходят подземные кабели.

Водонепроницаемая дверца интерфейсного блока открывается отверткой или небольшим шестигранным ключом. Внутри вы обнаружите, что большая линия отвода заканчивается и лишена изоляции, чтобы открыть пару толстых, черных, изолированных медных проводов, называемых А и В. Оголенные концы этих проводов проходят через две незаметные винтовые клеммы. Также к клеммам будет прикреплена пара небольших проводов, один из которых покрыт красной изоляцией, а другой - зеленым. Они наткнутся на изоляцию серого цвета или цвета слоновой кости - провод станции, - который выйдет из коробки и пройдет сквозь стену в дом.

Вы можете увидеть или не увидеть черно-желтую пару, которая также содержится в оболочке провода станции. Их отрезали проводники. Или они могут быть удалены из оболочки провода станции вместе с парой R / G, но вместо того, чтобы быть прикрепленными к клеммным штырям, могут быть намотаны в сторону в интерфейсной коробке. В этом случае убедитесь, что неизолированные концы меди не касаются друг друга или любого другого металлического предмета; Концы лучше всего закрепить пластиковой изоляционной лентой электрика. ) Скорее всего, пара Y / B будет подключена ко второй паре винтовых клемм внутри интерфейсного блока, даже если от столба не проходят телефонные линии под напряжением, к которым можно было бы их подключить. Во всех этих ситуациях вы можете быть уверены, что пара Y / B не подключена к телефонной сети. (Вы также обнаружите, что пара Y / B подключена к блокам проводки и модульным разъемам, обслуживающим телефоны по всему дому - готовая проводка для вашей секретной цепи для вас - услуга дорогого, покойного MaBell.)

Если вторая пара проводов (линии C и D) выходит из отводной линии или подключается ко второй паре клемм в интерфейсной коробке, к которой также подключена пара Y / B, вы предварительно настроены. для двух телефонных номеров.Выполните следующую процедуру, чтобы проверить, подключен ли второй номер к линиям Hi-Fi на телефонном столбе. Удаленно возможно, что пара Y / B подключена к телефонной сети независимо от того, знаете вы об этом или нет, и независимо от того, выставлен ли вам счет за второй номер.

Расположение первичного преобразователя


Если возможно, проложите кабель станции от интерфейса через стену дома, вдоль балок подвала и через пол или стену к основной телефонной розетке.В квартирах по возможности расположите выходящий провод в кладовой. В некоторых зданиях вы не сможете найти его, пока он не появится из стены или пола в месте расположения вашего основного телефона.

В старых домах линия может быть проложена между балками пола подвала, через туалеты и стены через старинные керамические изоляторы и клеммные колодки (которые выглядят так, как будто они взяты из фильма про сумасшедших ученых), а также вдоль наборов параллельных проводов, покрытых пыльный, старый, черный тканый материал и потрескавшаяся резиновая изоляция, которым может быть более 100 лет, но они все равно будут пропускать ток телефона.

В конце концов, линия прибудет к телефону или к свободному блоку проводки. Это ваш основной телефон (все остальные телефоны за пределами этой розетки технически являются добавочными номерами). Снимите плоскую лицевую панель, закрывающую настенную розетку, или крышку коробки внешних настенных розеток, чтобы открыть пластиковые блоки проводки.

Все монтажные блоки будут содержать четыре отдельных клеммных колодки, латунные винты с парой маленьких латунных шайб, которые ввинчиваются в отдельные латунные заглушки, отлитые в пластик.

Контакты проводов выглядят ужасно близко друг к другу, особенно если вы плохо разбираетесь в электронной проводке. Эта близость может вызвать проблемы. Если контакты R и G когда-либо будут подключены внутри блока проводки, цепь замкнется, и ток линейного сигнала TelCo, исходящий от основной батареи, развернется и потечет обратно в бесплодном "коротком замыкании", не проходя через Телефон. Телефон отключается, и звонящие постоянно слышат сигнал «занято». Однако независимо от того, насколько крошечные стойки и насколько малы блоки проводки, они полностью изолированы друг от друга непроводящим пластиком, образованным вокруг и разделяющим их.

ВНИМАНИЕ: НИКОГДА НЕ ДОПУСКАЙТЕ КОНТАКТА ДВУХЦВЕТНЫХ ПРОВОДОВ. Каждый раз, когда вы подключаетесь к телефонной проводке, будьте особенно осторожны, чтобы хотя бы одна крошечная жилка провода не образовывала постоянного соединения между клеммой проводки одного цвета и другой. Особенно легко создать такое непреднамеренное короткое замыкание, если вы используете многожильный провод, поэтому весь провод станции и соединительный провод, идущий в монтажную колодку, является сплошным ... или это должно быть. Многожильный провод изгибается лучше, чем сплошной, поэтому он используется в шнурах, соединяющих прибор с монтажным блоком, в телефонных шнурах и в проводах многих аксессуаров, которые вы, возможно, захотите подключить через телефонные линии.Если вам когда-нибудь понадобится прикрепить многожильный провод к монтажной колодке, настоятельно рекомендуется его закрепить. Зачистите достаточно провода, чтобы обернуть его вокруг клеммного винта клеммной колодки (но не более - полдюйма). Плотно скрутите, нагрейте с помощью паяльника и «олова» в твердый сердечник, расплавив высококачественный припой для электроники и дав ему стечь в проволоку и затвердеть. Отрежьте все сбившиеся жилы, которые не попали в припаянный сердечник, с помощью плоскогубцев или острого ножа.

Монтажные блоки

Самыми распространенными монтажными блоками являются небольшие квадратные полукубки, которые привинчиваются к плинтусу.Они закрыты пластиковой или металлической крышкой в ​​форме открытого ящика, которая крепится с помощью одного винта в центре, который снимается с помощью отвертки. Немодульные телефоны старого образца будут подключены к блоку проводки жестко: два провода (или три в телефонах европейского типа) внутри шнура, идущего от телефона, зачищены на концах, а провод намотан на те же латунные винты, которые удерживают R Пара проводов станции / G. (Если старые блоки проводки и провод станции, проходящий через них, окрашены в деревянную конструкцию, удаление может оказаться сложной задачей. Вам придется отколоть краску сверху, чтобы добраться до винта, удерживающего крышку, и часто придется снимать краску вокруг основания крышки, где она прилегает к плинтусу, чтобы освободить ее.)

Современные модульные телефоны не имеют проводного соединения, но являются съемными и подключаются к монтажной колодке через небольшой разъем RJ-11 из прозрачного пластика, который содержит четыре небольших латунных контактных разъема. Эти разъемы в вилке сопрягаются с четырьмя латунными контактами внутри розетки, встроенной в модульную розетку на стене.Электрическое соединение между двумя наборами штифтов поддерживается за счет давления маленького пластикового пружинного язычка, отформованного в верхней части вилки, который оказывает постоянное давление, когда вилка защелкивается внутри гнезда. (Эта система является чудом простоты и долговечности и является результатом многолетних испытаний, проведенных MaBell в последние годы ее существования. Я никогда не слышал, чтобы вилка RJ-11 вышла из строя или розетка, изготовленная с помощью ATT, вышла из строя, если только серьезно не использовались. Ничего не скажешь о дешевых подделках, продающихся в торговых центрах.)

На задней стороне розетки четыре провода с цветовой кодировкой B, R, G и Y выходят из контактов и заканчиваются выступами с лопатками (тонкие / плоские латунные разъемы формы U, которые проходят между шайбами ​​под винтами в монтажный блок). Зачищенные концы входящего и исходящего провода станции (один идет от полюса через интерфейс, а другой ведет к удлинителям) формируются монтажником в небольшие петли, которые продвигаются между шайбами ​​на соответствующей винтовой клемме вместе со всеми остальными. провода того же цветового кода.

ПРИМЕЧАНИЕ. Буквы R, G, B и Y всех монтажных блоков будут вставлены в пластмассовый корпус рядом с латунными клеммами. На самом деле не имеет значения, какой пост имеет какой цвет. Проще всего следовать запрограммированным кодам и убедиться, что все провода с красной кодировкой идут на стойку R, все желтые провода - на стойку Y и так далее.

С помощью отвертки ослабьте латунные винты на всех четырех клеммах проводки. Выдвиньте выступы на концах четырех проводов с цветной маркировкой, выходящих из модульного разъема.

При удалении пары R / G телефон должен отключиться. Временно закрепите лопаточные наконечники на концах красного и зеленого проводов, идущих от модульного разъема, подключенного к телефону, к желтым и черным контактам на монтажной колодке. Неважно, какой провод к какому посту идет.

Вы ничего не должны слышать.

Если вы не платите за второй телефонный номер, но слышите нормальный гул, значит пара Y / B неправильно подключена к цепи Te1Co. Позвоните другу или в сервисную службу телефонной компании, чтобы перезвонить на свой обычный номер.Если вы получили кольцо, это означает, что линии Y / B и R / G подключены где-то между первичным разъемом и полюсом - вероятно, это ошибка проводника-любителя перед вами. Вернитесь к интерфейсу и отсоедините провода станции B / Y от клемм проводки в интерфейсной коробке. Сверните их с дороги. Убедитесь, что зачищенные оголенные провода не касаются друг друга или каких-либо металлических деталей. Концы лучше всего заклеить скотчем.

У вас может быть короткое замыкание в колодке проводов или одна или две скобы при любительской попытке прикрепить провод станции к столярке.Выполните капитальный ремонт всей цепи дома, найдите неправильное соединение, если можете, и устраните его. (Помните: все провода одного цвета должны быть подключены к одним и тем же клеммам внутри каждого блока проводов, и не должно быть блуждающих жил или других проводящих материалов, соединяющих клеммы или провода.)

Это очень редко, но если вы можете нормально позвонить, но не получите ответного звонка на свой обычный номер телефона, ваша линия Y / B неправильно подключена к полюсу. К сожалению, телефонной компании придется разобраться с этим за вас.

Скорее всего, около 99 процентов вы ничего не услышите, что подтверждает, что провода Y / B не подключены и открыты для использования в секретной цепи. Установите на место все четыре выступа основного телефона на соответствующие клеммы, перезвоните, чтобы убедиться, что основной звонит и принимает входящие звонки, и закройте крышку блока проводки.

Теперь, когда вы понимаете, как устроена система (не так уж и сложно, не так ли?) И убедились, что не будете передавать сигналы, которые вы не собираетесь передавать, за пределы домашних цепей, самое интересное может начаться.

Секретный канал

В любом месте дома, где проходит телефонная линия, есть двухлинейное электронное соединение. Если вы хотите расширить секретный канал (и / или расширить существующую телефонную линию):

1. Купите абонентский четырехжильный телефонный кабель, который поставляется в рулонах длиной 50 и 100 футов или оптом, по цене менее 15 центов за фут в телефонном отделе торгового центра или в Radio Shack и модульных настенных розетках за 2 доллара и менять за штуку.

2. Чтобы прикрепить все четыре провода на одном конце провода станции к любому активному блоку проводов, сначала снимите крышку блока проводов (модульное гнездо).

3. Зачистите концы проводов, неглубоко обрезав их очень острым ножом (или используя инструмент для зачистки телефонных линий или инструмент для зачистки / обжима) до

а. снимите 1-1 / 2 дюйма оболочки кабеля, чтобы обнажить провода;

г. удалите 1/2 дюйма изоляции с каждого цветного провода.

4. Сформируйте из проволоки открытые круги по часовой стрелке с помощью плоскогубцев и проденьте каждую под латунный винт в стойку соответствующего цвета.

5. Затяните до плотного прилегания; движение головки винта по часовой стрелке будет тянуть концы проволоки к резьбе винта (если вы согнете проволоку в виде полукругов против часовой стрелки, затягивание ее вниз приведет к выталкиванию концов.... и они обязательно захотят связаться с другим проводным постом и замкнуть телефонную цепь.). Установите на место крышку блока проводки.

6. Протяните кабель вдоль плинтуса, над дверьми и вдоль молдингов, поднимаясь по лестнице к новым местам для телефона, закрепляя каждую ногу или две с помощью специального степлера для телефонной линии или скоб с молотком. Степлер для телефонной линии доступен по специальному заказу примерно за 20 долларов в любом хозяйственном магазине; он плотно прилегает к проводу станции и прикрепляет специальную скобу точно так, чтобы не проткнуть оболочку.Никогда не пытайтесь закрепить телефонный кабель с помощью обычного степлера, так как вы обязательно повредите кабель, закоротите провода и цепь.

7. Присоедините новый блок проводки к основной плате; зачистите и прикрепите провода с цветной кодировкой к клеммам проводки и прикрепите модульный разъем. Телефон подключится, и у вас также будет новое место для секретной цепи.

Доступ к секретной цепи

Самый простой и безопасный способ подключить стереосистему и динамик расширения, домофон или что-то еще к системе.

1. Снимите крышки блока проводки на передатчике (стереоусилитель, главный домофон или камера видеонаблюдения) и на выходе (динамик или монитор).

2. Закрепите соединительный провод между выводами + и - передатчика и выводами Y / B на блоке, помня полярность каждого цветного провода.

3. Повторите это для выходного блока, подключив выходное устройство таким же образом ... + к + и - к -.

4. Протестируйте, затяните крышки блока проводов и наслаждайтесь.

Модульные подключения

Более гибким является подключение устройств к модульным разъемам, чтобы инструменты можно было подключать и отключать по желанию.Есть два способа: 1.) подключить передатчик и выходное устройство к подчиненным модульным разъемам и подключить удлинители (четырехжильный телефонный шнур с разъемами RJ-11 на обоих концах) к телефонной линии; или 2.) припаяйте передатчик и выходной провод непосредственно к длине телефонной линии с помощью разъема RJ-11 на конце и вставьте его, чтобы подключить к ближайшему модульному разъему на телефонной линии.

От модульного разъема к модульному разъему

Получите столько настенных розеток и четырехлинейных удлинителей телефонной линии (RJ-11 находится на обоих концах), сколько необходимо для подключения каждого передатчика и вывода к ближайшему модульному разъему в телефонной проводке / секретной цепи.Как указано выше, используйте короткие отрезки провода для подключения передатчиков и выходных устройств к клеммам Y / B в разъемах ведомого устройства. (Я считаю, что наиболее удобно прикрепить эти разъемы к задней части стереосистемы или к стене прямо под домофоном.) Подключите четырехпроводную телефонную линию расширения между разъемами ведомого устройства и любой настенной розеткой; Пара Y / B подключится к паре Y / B, и вы в деле.

Модульный штекер к модульному разъему.

Вместо того, чтобы подключать + и выводы стереосистемы к ведомому разъему и подключать удлинитель телефонной линии с разъемами RJ-11 на каждом конце к другому разъему в телефонной цепи, вы можете пропустить ведомые разъемы и подсоединить стерео провода к зачищенным конец телефонного провода с разъемом RJ-11 на дальнем конце.Затем вы просто подключаете RJ-11 непосредственно к телефонной цепи.

Осторожно разделите на середину, отогните и отрежьте дюйм пластиковой оболочки от удлинителя телефонной линии, длина которого достаточна для того, чтобы дотянуться от инструмента до ближайшего телефонного разъема, и на дальнем конце которого есть разъем RJ-11. Из изоляционной оболочки можно отсоединить четыре крошечных цветных провода. На расстоянии полдюйма от концов пары проводов Y / B очень осторожно обрежьте изоляцию острым ножом Exactotype.Многожильный провод внутри очень нежный, поэтому режьте медленно, неглубоко и осторожно, останавливаясь, когда почувствуете, что лезвие начинает царапать провод внутри. Снимите изоляцию. Если вы возьмете с собой более одной или двух жилок провода, сделайте новые разрезы до тех пор, пока, когда вы удалите изоляцию, большая часть жилы провода не будет повреждена и оголена.

Зачистите дюйм изоляции с концов соединительных проводов + и -, подключенных к выходным клеммам преобразователя и входным клеммам выхода. Оберните упругий многожильный провод телефонного шнура вокруг сплошного соединительного провода как можно лучше.

Лучшее соединение - спаять их вместе и заизолировать термоусадочной трубкой или изоляционной лентой. Если у вас нет постоянной потребности в паяльнике и серебряном припое для электроники, покупать их не нужно. Radio Shack продает низкотемпературный припой из фольги - вы оборачиваете его вокруг стыка и расплавляете спичкой или зажигалкой. Менее эффективно, но все же дешевле - плотно обернуть соединение длинной дополнительной проволокой любого типа и плотно обмотать лентой.

После того, как соединение установлено, просто вставьте RJ-11 в телефонную цепь и передайте.

Двойные гнезда

Чтобы телефон и ваше приложение секретной цепи были установлены на одной и той же монтажной колодке, замените одинарный разъем на умножитель. Вы можете подключить полностью новый двухсекционный разъем или подключить к оригиналу адаптер с несколькими разъемами. Теперь вы можете получить переходники, которые превращают один модульный разъем в пять; используйте один для телефона, другой для модема, третий для автоответчика по паре проводов R / G, и еще оставьте два для воспроизведения музыки и системы внутренней связи по секретной цепи на паре Y / B.

Вилки и коаксиальный кабель

Если устройство, подключенное к вашей секретной цепи, не подается и не выводится через винтовые клеммы, а использует вилки, подключение будет более сложным. Некоторые вилки ведут к паре обычных многожильных проводов ... но если это стереосистема, то будет четыре провода.

Как и в случае с телефоном, не имеет значения, какой провод идет к какому из пары Y / B, но + должен быть соединен с + и - с - на исходящем и принимающем блоках.

Внутри четырехжильного кабеля выводы + и - различаются по наличию или отсутствию цветных линий резьбы, встроенных в изоляцию.Белая или желтая нить означает -, а красная - +. Некоторые кабели не имеют ничего, кроме гребня, сформованного по одному из каждой пары; обычно указывает - свинец.

Соединение под пайку

Ваша двухпроводная секретная схема может передавать только моно, поэтому вам следует аккуратно зачистить все четыре вывода (что сложно с крошечными мини-вилками) и скрутить два внутренних и два внешних вывода в отдельные проводники, которые объединяют сигналы в один. Затем припаяйте выводы к RJ-11 или сформируйте сплошные провода, которые можно припаять к соединительным проводам или проложить прямо к монтажной колодке.

Или используйте розетку

Проще купить свободную розетку, подходящую для вилки. Возьмите короткий разъем с вилками на обоих концах. Подключите один конец к стереосистеме, а другой - к свободному разъему. Затем припаяйте удлинитель телефонной линии к маленьким выступам для пайки на задней стороне гнезда.

Коаксиальный кабель

Некоторые вилки подключаются к коаксиальному кабелю, кабелю с лучшей передачей сигнала. У него есть выводы + и -, но один представляет собой сплошной или скрученный провод, удерживаемый внутри сердечника с пластиковой изоляцией, а другой - рукав из проволочной сетки, оплетенный вокруг внутреннего сердечника.Для подключения коаксиального кабеля к секретной цепи:

1. Обрежьте коаксиальный кабель на несколько дюймов позади вилки, разделите на два дюйма внешнюю оболочку из черной пластмассовой изоляции и отогните, чтобы обнажить сетку, окружающую трубку из прозрачной или белой пластиковой изоляции, в которую заключен внутренний провод.

2. Расплести сетку и скрутить вместе, чтобы получить хороший дюйм для припайки.

3. Осторожно снимите изоляцию с одного дюйма внутреннего провода.

4. Припаяйте пару Y / B на отрезке телефонного провода к коаксиальному кабелю...один к внутренней проволоке и один к сетке.

5. Держите два вывода отдельно - чтобы ни один волосовидный кусок мелкой сетки не перекрывал два соединения - надежно заклейте стыки.

6. Подключите и включите.

Если трансмиссия плохая, возможно, у вас плохие соединения. Но прежде чем переделывать их все, попробуйте переключить + и - провода на наиболее удобном конце подключения. Пересечение полюсов может разрушить верность, особенно в случае с hi-fi музыкой.

Получение фантазии

Ток, инициированный в любой точке секретной цепи, активирует все устройства в цепи, которые реагируют на ток, который вы посылаете.

Не пытайтесь подключить к линиям более одного громкоговорителя с высокой выходной мощностью, иначе вы получите искаженный звук и можете перегреть провод. Вы можете подключить сразу несколько небольших динамиков - например, маленькие кричащие громкоговорители для многоканального диктора, или несколько пейджеров / интеркомов, или несколько небольших динамиков с автономным питанием, предназначенных для усиления высококачественного, но маломощного выходного сигнала портативные проигрыватели компакт-дисков, магнитофоны, радио и компьютеры. Эти небольшие, но качественные динамики используют внешнее питание от батарей или линейный ток для усиления высококачественного, но слабого аудиосигнала.

Секретный контур может быть особенно полезен на обширной территории. Протяните уличный телефонный провод (250 футов за 35 долларов) вместе с линиями электропередач к сараю. Вы можете установить телефон, используя пару проводов R / G. Затем пару Y / B можно использовать для подключения домофона или для отправки музыки, чтобы оживить работу или наставить домашний скот (коровы производят больше молока, а куры откладывают больше яиц под успокаивающую музыку, которая звучит в течение дня, честно). Стоимость телевизоров замкнутого контура упала до нескольких сотен долларов, и вы можете подключить камеру через секретную цепь, чтобы осматривать скотный двор, наблюдать за молодыми ягнятами или поросятами в ползучих условиях или наблюдать за кобылой или самкой, готовящейся к родам, без вашего ведома. выбегать в сарай каждые пять минут.


Кофеварка не работает

... или любое другое устройство с питанием от сети переменного тока на 120 В на проводке 24 калибра. Электроснабжение дома нуждается в проводе не менее 12 калибра , который в шесть раз больше в диаметре, чем калибр 24, даже если номер калибра вдвое меньше. (Система измерения калибра восходит к XII веку и никогда не имела особого смысла для кого-либо, кроме прядильщиков ниток и проволоки, производителей ружей и проектировщиков железнодорожных путей.) Если вы попытаетесь подключить телефонные провода к розетке, вы перегрузитесь. они обладают достаточным током, который может расплавить всю телефонную систему до того, как вы сожжете предохранитель или автоматический выключатель.Хуже того, вы можете поджечь стены. Если вы разбираетесь в высоких технологиях, вы можете использовать проводку 24 калибра для передачи маломощного сигнала дистанционного управления, например, для включения небольшого реле с питанием от батареи на шесть вольт, которое приводит в действие переключатель 120 В переменного тока для включения кофе. производитель. Но даже не думайте о подключении к домашней сети, если вы не знаете (заранее) точно, что делаете.

CCNA 1 Introduction to Networks v6.0 - ITN Chapter 3 Exam Answers

Как найти: Нажмите «Ctrl + F» в браузере и введите любую формулировку вопроса, чтобы найти этот вопрос / ответ.

ПРИМЕЧАНИЕ. Если у вас есть новый вопрос по этому тесту, прокомментируйте список вопросов и множественный выбор в форме под этой статьей. Мы обновим для вас ответы в кратчайшие сроки. Спасибо! Мы искренне ценим ваш вклад в наш сайт.

  1. Какой метод могут использоваться двумя компьютерами, чтобы гарантировать, что пакеты не будут отброшены из-за того, что слишком много данных отправляется слишком быстро?
    • инкапсуляция
    • регулятор потока *
    • метод доступа
    • время ожидания ответа

    Объясните:
    Чтобы два компьютера могли эффективно обмениваться данными, должен быть механизм, позволяющий как источнику, так и получателю устанавливать время передачи и приема данных.Управление потоком позволяет это сделать, гарантируя, что данные не будут отправляться слишком быстро для их правильного приема.

  2. Какой тип связи отправляет сообщение всем устройствам в локальной сети?
    • трансляция *
    • многоадресная передача
    • одноадресная
    • универсальное

    Объясните: Широковещательное общение - это общение "один ко всем". Одноадресное общение - это индивидуальное общение.Многоадресная рассылка - это связь «один ко многим», при которой сообщение доставляется на определенную группу хостов. Allcast не является стандартным термином для описания доставки сообщений.

  3. Какой процесс используется для помещения одного сообщения в другое сообщение для передачи от источника к месту назначения?
    • контроль доступа
    • расшифровка
    • инкапсуляция *
    • регулятор потока

    Объяснение: Инкапсуляция - это процесс помещения одного формата сообщения в другой формат сообщения.Примером является то, как пакет полностью помещается в поле данных, поскольку он инкапсулируется в кадр.

  4. Веб-клиент отправляет запрос веб-страницы на веб-сервер. С точки зрения клиента, каков правильный порядок стека протоколов, который используется для подготовки запроса к передаче?
    • HTTP, IP, TCP, Ethernet
    • HTTP, TCP, IP, Ethernet *
    • Ethernet, TCP, IP, HTTP
    • Ethernet, IP, TCP, HTTP

    Объясните:
    1.HTTP определяет способ взаимодействия веб-сервера и клиента.
    2. TCP управляет отдельными разговорами между веб-серверами и клиентами.
    3. IP отвечает за доставку по наилучшему пути к месту назначения.
    4. Ethernet берет пакет от IP и форматирует его для передачи.

  5. Какое утверждение о сетевых протоколах является правильным?
    • Сетевые протоколы определяют тип используемого оборудования и способ его установки в стойку.
    • Они определяют способ обмена сообщениями между источником и местом назначения.*
    • Все они работают на уровне доступа к сети TCP / IP.
    • Они требуются только для обмена сообщениями между устройствами в удаленных сетях.

    Объясните:
    Сетевые протоколы реализованы аппаратно или программно, либо и то, и другое. Они взаимодействуют друг с другом на разных уровнях стека протоколов. Протоколы не имеют ничего общего с установкой сетевого оборудования. Сетевые протоколы необходимы для обмена информацией между устройствами источника и назначения как в локальной, так и в удаленной сети.

  6. Какое утверждение верно в отношении моделей TCP / IP и OSI?
    • Транспортный уровень TCP / IP и уровень OSI 4 предоставляют аналогичные услуги и функции. *
    • Уровень доступа к сети TCP / IP имеет функции, аналогичные сетевому уровню OSI.
    • Уровень 7 OSI и прикладной уровень TCP / IP обеспечивают идентичные функции.
    • Первые три уровня OSI описывают общие службы, которые также предоставляются Интернет-уровнем TCP / IP.

    Объяснение:
    Интернет-уровень TCP / IP обеспечивает те же функции, что и сетевой уровень OSI. Транспортный уровень моделей TCP / IP и OSI обеспечивает одинаковую функцию. Уровень приложений TCP / IP включает те же функции, что и уровни OSI 5, 6 и 7.

  7. В чем преимущество использования стандартов для разработки и внедрения протоколов?
    • Определенный протокол может быть реализован только одним производителем.
    • Продукты разных производителей могут успешно взаимодействовать. *
    • Разные производители могут применять разные требования при реализации протокола.
    • Стандарты
    • предоставляют производителям возможность создавать устройства, соответствующие уникальным требованиям.

    Explain:
    Протоколы на основе стандартов позволяют продуктам различных производителей успешно взаимодействовать. Протоколы на основе стандартов позволяют многим производителям реализовать этот протокол.Если разные производители реализуют разные требования в рамках одного и того же протокола, их продукты не будут совместимы.

  8. Какие три протокола прикладного уровня являются частью набора протоколов TCP / IP? (Выберите три.)
    • ARP
    • DHCP *
    • DNS *
    • FTP *
    • NAT
    • ППС

    Объяснение:
    DNS, DHCP и FTP - это протоколы прикладного уровня в наборе протоколов TCP / IP.ARP и PPP - это протоколы уровня доступа к сети, а NAT - это протокол интернет-уровня в наборе протоколов TCP / IP.

  9. Что такое проприетарные протоколы?
    • протоколы, разработанные частными организациями для работы на оборудовании любого производителя
    • протоколы, которые могут свободно использоваться любой организацией или поставщиком
    • протоколы, разработанные организациями, которые контролируют их определение и работу *
    • набор протоколов, известный как набор протоколов TCP / IP

    Объясните:
    Проприетарные протоколы определение и работа контролируются одной компанией или поставщиком.Некоторые из них могут использоваться разными организациями с разрешения владельца. Набор протоколов TCP / IP - это открытый стандарт, а не проприетарный протокол.

  10. В чем преимущество сетевых устройств, использующих протоколы открытого стандарта?
    • Сетевые коммуникации ограничиваются передачей данных между устройствами одного и того же производителя.
    • Клиентский хост и сервер под управлением разных операционных систем могут успешно обмениваться данными. *
    • Доступ в Интернет может контролироваться одним интернет-провайдером на каждом рынке.
    • Конкуренция и инновации ограничиваются определенными типами продуктов.

    Объясните:
    Преимущество сетевых устройств, реализующих открытые стандартные протоколы, например из пакета TCP / IP, состоит в том, что клиенты и серверы, работающие под разными операционными системами, могут обмениваться данными друг с другом. Протоколы с открытыми стандартами способствуют инновациям и конкуренции между поставщиками и между рынками, а также могут снизить возникновение монополий на сетевых рынках.

  11. См. Выставку. Если бы Host1 передавал файл на сервер, какие уровни модели TCP / IP использовались бы?
    • только уровни приложений и Интернета
    • только уровни доступа в Интернет и сеть
    • только уровни доступа к приложениям, Интернету и сети
    • уровни доступа приложений, транспорта, Интернета и сети *
    • только приложения, транспорт, сеть, канал передачи данных и физические уровни
    • приложение, сеанс, транспорт, сеть, канал передачи данных и физические уровни

    Explain:
    Модель TCP / IP включает уровни приложения, транспорта, Интернета и доступа к сети.При передаче файлов используется протокол прикладного уровня FTP. Данные будут перемещаться с уровня приложения через все уровни модели и по сети на файловый сервер.

  12. Какие три уровня модели OSI сравнимы по функциям с прикладным уровнем модели TCP / IP? (Выберите три.)
    • заявка *
    • презентация *
    • сессия *
    • транспорт
    • канал передачи данных
    • физический
    • сеть

    Объясните:
    Модель TCP / IP состоит из четырех уровней: приложения, транспорта, Интернета и доступа к сети.Модель OSI состоит из семи уровней: приложение, представление, сеанс, транспорт, сеть, канал передачи данных и физический. Три верхних уровня модели OSI: приложение, представление и сеанс сопоставляются с прикладным уровнем модели TCP / IP.

  13. На каком уровне модели OSI будет инкапсулирован логический адрес?
    • физический уровень
    • уровень канала передачи данных
    • сетевой уровень *
    • транспортный уровень

    Объяснение:
    Логические адреса, также известные как IP-адреса, инкапсулируются на сетевом уровне.Физические адреса инкапсулируются на уровне канала передачи данных. Адреса портов инкапсулируются на транспортном уровне. На физическом уровне адреса не инкапсулируются.

  14. На каком уровне модели OSI логический адрес будет добавлен во время инкапсуляции ??
    • физический уровень
    • уровень канала передачи данных
    • сетевой уровень *
    • транспортный уровень

    Объяснение:
    Логические адреса, также известные как IP-адреса, инкапсулируются на сетевом уровне.Физические адреса инкапсулируются на уровне канала передачи данных. Адреса портов инкапсулируются на транспортном уровне. На физическом уровне адреса не инкапсулируются.

  15. Какой формат PDU используется, когда биты принимаются от сетевой среды сетевой картой хоста?
    • файл
    • рама *
    • пакет
    • сегмент

    Explain:
    При получении на физическом уровне хоста биты форматируются в кадр на уровне канала данных.Пакет - это PDU на сетевом уровне. Сегмент - это PDU на транспортном уровне. Файл - это структура данных, которая может использоваться на уровне приложения.

  16. Какой PDU обрабатывается, когда главный компьютер деинкапсулирует сообщение на транспортном уровне модели TCP / IP?
    • бит
    • рама
    • пакет
    • сегмент *

    Explain:
    На транспортном уровне главный компьютер будет деинкапсулировать сегмент для повторной сборки данных в приемлемый формат протоколом прикладного уровня модели TCP / IP.

  17. См. Выставку. HostA пытается связаться с ServerB. Какие два утверждения правильно описывают адресацию, которую HostA будет генерировать в процессе? (Выберите два.)
    • Пакет с IP-адресом назначения RouterB.
    • Кадр с MAC-адресом назначения SwitchA.
    • Пакет с IP-адресом назначения RouterA.
    • Кадр с MAC-адресом назначения RouterA. *
    • Пакет с IP-адресом назначения ServerB.*
    • Кадр с MAC-адресом назначения ServerB.

    Explain:
    Чтобы отправить данные на ServerB, HostA сгенерирует пакет, который содержит IP-адрес устройства назначения в удаленной сети и фрейм, содержащий MAC-адрес шлюза по умолчанию в локальной сети.

  18. Какой адрес использует сетевой адаптер при принятии решения о приеме кадра?
    • IP-адрес источника
    • исходный MAC-адрес
    • IP-адрес назначения
    • MAC-адрес назначения *
    • адрес Ethernet источника
  19. Что произойдет, если на хосте неправильно настроен адрес шлюза по умолчанию?
    • Хост не может взаимодействовать с другими хостами в локальной сети.
    • Коммутатор не будет пересылать пакеты, инициированные хостом.
    • Хост должен будет использовать ARP для определения правильного адреса шлюза по умолчанию.
    • Хост не может связываться с хостами в других сетях. *
    • Пинг с хоста на 127.0.0.1 не будет успешным.

    Объяснение:
    Когда хосту нужно отправить сообщение другому хосту, расположенному в той же сети, он может напрямую переслать сообщение.Однако, когда хосту необходимо отправить сообщение в удаленную сеть, он должен использовать маршрутизатор, также известный как шлюз по умолчанию. Это связано с тем, что адрес кадра канала передачи данных удаленного целевого хоста нельзя использовать напрямую. Вместо этого IP-пакет должен быть отправлен на маршрутизатор (шлюз по умолчанию), и маршрутизатор направит пакет к месту назначения. Следовательно, если шлюз по умолчанию настроен неправильно, узел может взаимодействовать с другими узлами в той же сети, но не с узлами в удаленных сетях.

  20. Какая характеристика описывает шлюз по умолчанию главного компьютера?
    • логический адрес интерфейса маршрутизатора в той же сети, что и главный компьютер *
    • физический адрес интерфейса коммутатора, подключенного к главному компьютеру
    • физический адрес интерфейса маршрутизатора в той же сети, что и хост-компьютер
    • логический адрес, назначенный интерфейсу коммутатора, подключенному к маршрутизатору

    Объяснение:
    Шлюз по умолчанию - это IP-адрес интерфейса на маршрутизаторе в той же сети, что и отправляющий узел.

  21. Сопоставьте описание с организацией. (Используются не все варианты.)


    ISOC -> Организация способствует открытой разработке, развитию и использованию Интернета во всем мире
    ISO -> Эта организация является крупнейшим разработчиком международные стандарты в мире для широкого спектра продуктов и услуг. Он известен своей эталонной моделью взаимодействия открытых систем (OSI).
    IANA -> Эта организация отвечает за надзор и управление выделением IP-адресов, управлением доменными именами и идентификаторами протоколов

    Объясните:
    EIA - это международная организация по стандартизации и торговле электроникой. Он наиболее известен своими стандартами, касающимися электропроводки, разъемов и 19-дюймовых стоек, используемых для монтажа сетевого оборудования.

  22. Сопоставьте функцию протокола с описанием, принимая во внимание, что сетевой клиент посещает веб-сайт.(Используются не все параметры.)


    Поместите параметры в следующем порядке:
    , управляющие способом взаимодействия веб-сервера и веб-клиента -> протокол приложения
    , взяв сегменты из транспортного протокола, инкапсулируя их в пакеты и присвоение им соответствующих адресов -> интернет-протокол
    подготовка пакетов для передачи по сетевым носителям -> протокол доступа к сети
    - без оценки -
    управление отдельными разговорами между веб-серверами и веб-клиентами -> транспортный протокол

    Объяснение:
    Когда веб-клиент посещает веб-сервер, задействованы несколько сетевых протоколов связи.Эти разные протоколы работают вместе, чтобы сообщения были получены и поняты обеими сторонами. Эти протоколы включают в себя следующие:
    Application Protocol - управляющий способ взаимодействия веб-сервера и веб-клиента;
    Transport Protocol - управление отдельными разговорами между веб-серверами и веб-клиентами;
    Internet Protocol - извлечение форматированных сегментов из транспортного протокола, их инкапсуляция. в пакеты, присваивая им соответствующие адреса и доставляя их по наилучшему пути к хосту назначения.
    Протокол сетевого доступа - подготовка пакетов для передачи по сетевым носителям. Протокол сетевого времени
    используется для синхронизации часов между компьютерными системами.Он не участвует в этом деле.

  23. Сопоставьте каждое описание с соответствующим термином. (Не все параметры используются.)


    Поместите параметры в следующем порядке:
    - без оценок -
    кодирование сообщения -> процесс преобразования информации из одного формата в другой, приемлемый для передачи
    сообщение инкапсуляция -> процесс помещения одного формата сообщения в другой формат сообщения
    - без оценки -
    размер сообщения -> процесс разбиения длинного сообщения на отдельные части перед отправкой по сети

Другие вопросы

  1. Компьютер в данной сети обменивается данными с определенной группой компьютеров.Что это за тип общения?
    • трансляция
    • многоадресная передача *
    • одноадресная
    • ARP
    • HTTP
  2. Какой протокол отвечает за управление размером и скоростью HTTP-сообщений, которыми обмениваются сервер и клиент?
  3. Пользователь просматривает документ HTML, расположенный на веб-сервере. Какой протокол сегментирует сообщения и управляет сегментами в индивидуальном диалоге между веб-сервером и веб-клиентом?
  4. Какой стандарт IEEE позволяет беспроводной сетевой карте подключаться к беспроводной точке доступа другого производителя?
    • 802.1
    • 802,11 *
    • 802,3
    • 802,2
  5. Какова функция уровня 4 модели OSI?
    • , чтобы указать тип пакета, который будет использоваться при обмене данными
    • для применения информации кадрирования к пакету на основе прикрепленного носителя
    • для представления данных пользователю, включая кодирование и диалоговое управление
    • для описания упорядоченной и надежной доставки данных между источником и получателем *
  6. В чем преимущество использования многоуровневой модели для сетевых коммуникаций?
    • стимулирование конкуренции между поставщиками устройств и программного обеспечения путем обеспечения совместимости их продуктов *
    • повышение производительности сетевой передачи за счет определения целей для каждого уровня
    • предотвращение возможных проблем несовместимости за счет использования общего набора инструментов разработки
    • упрощение разработки протокола за счет ограничения каждого уровня одной функцией
  7. Какой общий термин используется для описания части данных на любом уровне сетевой модели?
    • рама
    • пакет
    • блок данных протокола *
    • сегмент
  8. Какое утверждение точно описывает процесс инкапсуляции TCP / IP, когда ПК отправляет данные в сеть?
    • Данные отправляются с уровня Интернета на уровень доступа к сети.
    • Пакеты отправляются с уровня доступа к сети на транспортный уровень.
    • Сегменты отправляются с транспортного уровня на интернет-уровень. *
    • Кадры отправляются с уровня доступа к сети на уровень Интернета.
  9. Какое утверждение описывает функцию протокола разрешения адресов?
    • ARP используется для обнаружения IP-адреса любого хоста в другой сети.
    • ARP используется для обнаружения IP-адреса любого хоста в локальной сети.
    • ARP используется для обнаружения MAC-адреса любого хоста в другой сети.
    • ARP используется для обнаружения MAC-адреса любого хоста в локальной сети. *
  10. Какой адрес обеспечивает уникальный адрес хоста для передачи данных на уровне Интернета?
    • адрес канала передачи данных
    • логический адрес *
    • Адрес 2 уровня
    • физический адрес
  11. Какой протокол используется компьютером для поиска MAC-адреса шлюза по умолчанию в сети Ethernet?
  12. Если шлюз по умолчанию настроен на хосте неправильно, как это повлияет на обмен данными?
    • Хост не может связаться с локальной сетью.
    • Хост может связываться с другими хостами в локальной сети, но не может связываться с хостами в удаленных сетях. *
    • Хост может связываться с другими хостами в удаленных сетях, но не может связываться с хостами в локальной сети.
    • Нет влияния на связь.
  13. Откройте действие PT. Выполните задачи, указанные в инструкциях к занятиям, а затем ответьте на вопрос. Какой IP-адрес ПК1 и ПК2 будут использовать в качестве шлюза по умолчанию в зависимости от настроенной сети?
    • 192.168.1.2
    • 10.1.1.1
    • 172.16.1.1
    • 192.168.1.1 *
    • 192.168.1.10
  14. Пользователь отправляет HTTP-запрос на веб-сервер в удаленной сети. Какая информация добавляется в поле адреса кадра во время инкапсуляции этого запроса для указания пункта назначения?
    • MAC-адрес шлюза по умолчанию *
    • IP-адрес хоста назначения
    • MAC-адрес хоста назначения
    • IP-адрес шлюза по умолчанию
  15. См. Выставку.И ПК-A, и ПК-B находятся в сети VLAN 60. ПК-A не может связаться с ПК-B. В чем проблема?
    • Собственная VLAN удаляется из ссылки.
    • Магистраль была настроена с помощью команды switchport nonegotiate.
    • Собственная VLAN должна быть VLAN 60.
    • VLAN, которая используется ПК-A, отсутствует в списке разрешенных VLAN на магистрали. *
  16. Какая команда используется для удаления из коммутатора только VLAN 20?
    • нет доступа к коммутатору vlan 20
    • нет vlan 20 *
    • удалить vlan.dat
    • удалить flash: vlan.dat

Скачать PDF-файл ниже:

Как интерпретировать диаграмму рассеяния

  1. Образование
  2. Математика
  3. Статистика
  4. Как интерпретировать диаграмму рассеяния

Дебора Дж. Рамси

Диаграммы рассеяния полезны для интерпретации тенденций в статистических данных. Каждое наблюдение (или точка) на диаграмме рассеяния имеет две координаты; первый соответствует первому фрагменту данных в паре (это координата X ; количество, которое вы идете влево или вправо).Вторая координата соответствует второму фрагменту данных в паре (это координата Y ; величина, на которую вы идете вверх или вниз). Точка, представляющая это наблюдение, помещается на пересечении двух координат.

Диаграмма рассеяния температуры наружного воздуха по отношению к крикету сверчка.

На приведенном выше рисунке показана диаграмма рассеяния для данных температуры и щебетания сверчка, перечисленных в следующей таблице.

Температурные данные и крикет крикет (отрывок)
Температура (по Фаренгейту) Количество щебетаний (за 15 секунд)
57 18
60 20
64 21
65 23
68 27
71 30
74 34
77 39

Поскольку данные упорядочены в соответствии с их значениями X , точки на диаграмме рассеяния соответствуют слева направо наблюдениям, приведенным в таблице, в указанном порядке.

Вы интерпретируете диаграмму рассеяния, ища тенденции в данных при движении слева направо:

  • Если данные показывают восходящий узор при движении слева направо, это указывает на положительную взаимосвязь между X и Y. По мере увеличения значений X- (перемещение вправо) значения Y имеют тенденцию к увеличению (двигаться вверх).

  • Если данные показывают нисходящий узор при движении слева направо, это указывает на отрицательную взаимосвязь между X и Y. По мере увеличения значений X (перемещение вправо) значения Y имеют тенденцию уменьшаться (двигаться вниз).

  • Если данные не похожи на какой-либо шаблон (даже расплывчатый), значит, между X и Y нет никакой связи.

Один паттерн, представляющий особый интерес, - это линейный паттерн , в котором данные имеют общий вид линии, идущей вверх или вниз. Глядя на предыдущий рисунок, вы можете видеть, что между температурой и количеством щебетаний сверчка действительно наблюдается положительная линейная зависимость.То есть с повышением температуры увеличивается и количество щебетаний сверчка. Обратите внимание, что диаграмма рассеяния предполагает только линейную связь между двумя наборами значений. , а не , предполагает, что повышение температуры вызывает увеличение количества щебетаний сверчка.

Линейная взаимосвязь между X и Y существует, когда шаблон значений X и Y напоминает линию, либо вверх (с положительным уклоном), либо вниз (с отрицательным уклоном).

Диаграммы рассеяния показывают возможные ассоциации или отношения между двумя переменными. Однако то, что ваш график или диаграмма показывает, что что-то происходит, не означает, что существует причинно-следственная связь.

Например, врач отмечает, что люди, принимающие витамин С каждый день, реже болеют простудными заболеваниями. Означает ли это, что витамин С предотвращает простуду? Не обязательно. Возможно, люди, которые более заботятся о своем здоровье, принимают витамин С каждый день, но они также едят более здоровую пищу, не имеют избыточного веса, занимаются спортом каждый день и чаще моют руки.Если этот врач действительно хочет знать, делает ли это витамин С, ему нужен хорошо спланированный эксперимент, исключающий эти другие факторы.

Об авторе книги

Дебора Дж. Рамси, доктор философии, , профессор статистики и специалист по статистике в области образования в Университете штата Огайо. Она является автором Статистической книги для чайников, Статистики II для чайников, и Вероятности для чайников .

Исследования Дизайн | Типы, методы и примеры

План исследования - это основа для планирования вашего исследования и ответов на ваши исследовательские вопросы. Создание дизайна исследования означает принятие решений о:

  • Тип данных, которые вам нужны
  • Место и сроки исследования
  • Участники и источники
  • Переменные и гипотезы (если применимо)
  • Методы сбора и анализа данных

Дизайн исследования устанавливает параметры вашего проекта: он точно определяет, что будет, а что не будет.Он также определяет критерии, по которым вы будете оценивать свои результаты и делать выводы. Надежность и достоверность вашего исследования зависит от того, как вы собираете, измеряете, анализируете и интерпретируете свои данные.

Хороший план исследования имеет решающее значение для успешного исследовательского предложения, научной статьи или диссертации.

Шаг 1. Рассмотрите свои приоритеты и практические аспекты

Для большинства исследовательских задач существует не только один возможный дизайн исследования, но и целый ряд возможностей на выбор.Выбор, который вы делаете, зависит от ваших приоритетов в исследовании и часто предполагает определенные компромиссы: дизайн исследования, который силен в одной области, может быть слабее в другой.

Примеры
Качественное тематическое исследование полезно для получения более глубокого понимания конкретного контекста, но не позволяет делать обобщения на более широкую популяцию. Лабораторный эксперимент позволяет вам исследовать причины и следствия с высокой внутренней достоверностью, но он может неточно представлять, как все работает в реальном мире (внешняя достоверность).

Наряду с научными соображениями, при планировании исследования вам также необходимо думать практически.

  • Сколько времени у вас есть на сбор данных и описание исследования?
  • Сможете ли вы получить доступ к нужным вам данным (например, отправившись в определенное место или связавшись с определенными людьми)?
  • Обладаете ли вы необходимыми исследовательскими навыками (например, статистическим анализом или методами интервью)?

Если вы понимаете, что практически невозможно провести исследование, необходимое для ответа на ваши исследовательские вопросы, вам придется уточнить свои вопросы.

Шаг 2. Определите тип данных, которые вам нужны

Вы, вероятно, уже имеете представление о том, какое исследование вам необходимо провести, основываясь на постановке проблемы и вопросах исследования. Есть два основных варианта, с которых вам нужно начать.

Первичные и вторичные данные
Первичные данные Вторичные данные
Вы будете напрямую собирать исходные данные (например, посредством опросов, интервью или экспериментов), а затем анализировать их.

Это делает ваше исследование более оригинальным, но требует больше времени и усилий и зависит от доступности и доступности участников.

Вы будете анализировать данные, которые уже были собраны кем-то другим (например, в национальной статистике, архивах официальных документов, публикациях и предыдущих исследованиях).

Это экономит время и может расширить сферу вашего исследования, но при этом означает, что вы не можете контролировать содержание или надежность данных.

Качественные и количественные данные
Качественные данные Количественные данные
Если ваши цели включают описание субъективного опыта, интерпретацию значений и понимание концепций, вам необходимо провести качественное исследование.

Дизайн качественного исследования обычно более гибкий, что позволяет вам корректировать свой подход в зависимости от того, что вы обнаружите в процессе исследования.

Если ваши цели включают измерение переменных, поиск частот или корреляций и проверку гипотез, вам необходимо провести количественное исследование.

Планы количественных исследований, как правило, более фиксированы, а переменные и методы определяются до сбора данных.

Обратите внимание, что эти пары не являются взаимоисключающими: вы можете создать план исследования, объединяющий первичные и вторичные данные и использующий смешанные методы (как качественные, так и количественные).

Получение отзывов о языке, структуре и макете

Профессиональные редакторы корректируют и редактируют вашу статью, уделяя особое внимание:

  • Академический стиль
  • Расплывчатые предложения
  • Грамматика
  • Единообразие стиля

См. Пример

Шаг 3. Решите, как вы будете собирать данные

Когда вы узнаете, какие данные вам нужны, вам нужно решить, как, где и когда вы их собираете.

Это означает, что вам необходимо определить методы исследования - конкретные инструменты, процедуры, материалы и методы, которые вы будете использовать. Вам также необходимо указать, какие критерии вы будете использовать для выбора участников или источников, и как вы будете их набирать или получать к ним доступ.

Методы исследования
Метод Что учитывать
Опросы
Интервью
  • Как вы будете отбирать участников?
  • Где и когда будут проводиться собеседования?
  • Будут ли интервью структурированными, полуструктурированными или неструктурированными?
Эксперименты
  • Будете ли вы проводить эксперимент в лабораторных условиях или в полевых условиях?
  • Как вы будете измерять и контролировать переменные?
  • Как вы планируете эксперимент (например,г. между субъектами, внутри субъектами, двойное ослепление)?
Вторичные данные
  • Где вы возьмете свои источники (например, в Интернете или в физическом архиве)?
  • Какие критерии вы будете использовать для выбора источников (например, диапазон дат, контент)?

Шаг 4. Решите, как вы будете анализировать данные

Чтобы ответить на ваши исследовательские вопросы, вам нужно будет проанализировать собранные вами данные. Последний шаг в разработке исследования - рассмотрение ваших методов анализа данных.

Количественный анализ данных

Для анализа числовых данных вы, вероятно, воспользуетесь статистическими методами. Обычно для этого требуются такие приложения, как Excel, SPSS или SAS.

Статистические методы могут использоваться для анализа средних значений, частот, закономерностей и корреляций между переменными. При создании дизайна исследования вы должны четко определить свои переменные и сформулировать гипотезы о взаимосвязях между ними. Затем вы можете выбрать подходящие статистические методы для проверки этих гипотез.

Качественный анализ данных

Анализ слов или изображений часто является более гибким процессом, который включает субъективные суждения исследователя. Вы можете сосредоточиться на выявлении и категоризации ключевых тем, интерпретации шаблонов и повествований или понимании социального контекста и значения.

При разработке дизайна исследования вы должны подумать, какой подход вы выберете для анализа данных. Основные темы и категории могут появиться только после того, как вы соберете данные, но вам нужно решить, чего вы хотите достичь в анализе.

Например, вы просто хотите описать восприятие и опыт участников, или вы проанализируете значение их ответов в контексте социального контекста? Будет ли ваш анализ сосредоточен только на , что сказано , или также на , как это сказано?

Шаг 5: Напишите свое исследовательское предложение

Дизайн исследования - важная составляющая вашей диссертации или диссертации. Он точно описывает, что вы планируете делать и как вы планируете это делать, показывая вашему руководителю, что ваш проект практически осуществим и способен ответить на ваши исследовательские вопросы.

Прочтите руководство о том, как написать заявку на исследование, и убедитесь, что вы включили все вышеперечисленные шаги в раздел дизайна исследования. Обратите внимание, что в предложении шаги вашего исследования, которые еще не завершены, должны быть записаны в будущем времени. С другой стороны, раздел о дизайне или методологии исследования вашей завершенной работы описывает этапы исследования в прошедшем времени.

Маркетинг во время кризиса COVID-19: кейсы, стратегии, примеры

По мере того как кризис продолжается, все предприятия перевели маркетинговые стратегии на режим карантина.Незначительные или серьезные изменения были внесены в часы работы, взаимодействие с клиентами, распределение бюджета, выпуск новых продуктов и планирование.

Ранее в этом месяце мы опубликовали статью об основных направлениях деятельности компаний цифрового маркетинга по всему миру. Сегодня мы хотим расширить тему и поговорить о наиболее типичных маркетинговых практиках, связанных с коронавирусом. На сегодняшний день их

  • интернет-торговля;
  • предварительная доставка и оплата;
  • расширенная доставка;
  • доступ к платному контенту;
  • рост объема контента;
  • социальная и благотворительная акция;
  • антикризисное предложение;
  • сотрудничество;
  • продуктов для работы в Интернете;
  • адаптированная маркетинговая коммуникация.

Ниже мы подробно рассмотрим наиболее важные из них, которые, по нашему мнению, включают социальные кампании, доступ к контенту, онлайн-продукты и адаптированное общение с клиентами.

#StayHome Креативная реклама и социальные кампании

От обновлений логотипа до эпизодов YouTube, посвященных мытью рук, коммерческие бренды и НПО декларируют свое общественное сознание и продвигают самоизоляцию и режим #stayhome . За последний месяц мы увидели много креативных плакатов и рекламных объявлений, связанных с COVID-19 и карантином.

Многие из них являются результатом сотрудничества с креативными рекламными агентствами, которые использовали ситуацию, чтобы получили свои имена в поле зрения общественности . А для самих брендов такой бренд-маркетинг, даже социальный по умолчанию, является отличным стимулом для рекламы и узнаваемости.

  • #ArtOfQuarantine by Looma для Министерства культуры и информационной политики Украины:

  • TBWA для Nissan: стиль жизни, основанный на безопасности:

  • Инструкции «Оставайся дома» от Макканна Тель-Авив для IKEA Israel:

  • AKSigorta Insurance может стоить вам жизни за один вирус.

Выше приведены наиболее креативные примеры маркетинга коронавируса, получившие широкое освещение в СМИ, но их список намного больше. Сложная графика не обязательна; умный копирайтинг (Nike, M&C Saatchi, Gold’s Gym) тоже делает свою работу. Главное - резонировать с текущей ситуацией, проявлять творческий подход и избегать практик, которые уже стали штампами. Иначе, вместо того, чтобы способствовать узнаваемости бренда, вы только вызовете раздражение и попадете в один из таких списков.

Бесплатный доступ к платному контенту

Предоставление бесплатного доступа к членству или премиум-контенту было одной из первых тактик (наряду с расширенной доставкой и переходом на онлайн-операции), которую большинство брендов использовали в самом начале нового маркетинга пандемии.

Несколько примеров, с которыми мы столкнулись только за последние две недели:

  • Apple TV Plus открыла бесплатный доступ к своим оригинальным телесериалам.
  • HBO открыл бесплатный доступ к девяти оригинальным сериалам, 20 фильмам и 9 документальным фильмам.
  • Netflix запустил в Instagram еженедельную серию LIVE. Хотите поговорить об этом? о том, как позаботиться о себе во время пандемии.
  • Pornhub предлагал бесплатный премиальный доступ странам в условиях изоляции от коронавируса.
  • Гарвардский университет запустил бесплатный онлайн-курс «Механическая вентиляция для COVID-19», чтобы предоставить медицинским работникам понимание механической вентиляции.
  • National Geographic запустил центр бесплатного домашнего обучения с образовательными материалами для всей семьи.
  • Метрополитен-музей Сейчас открыт бесплатный онлайн-доступ к более чем 1600 художественным книгам.
  • Nikon сделал 10 уроков онлайн-фотографии бесплатными до конца апреля.
  • Gucci объединилась с Юко Хигучи и выпустила бесплатный цифровой альбом для рисования, который включает раскраски, игры и многое другое.
  • Музей современного искусства запустил серию бесплатных онлайн-курсов по моде и дизайну.
  • Министерство туризма и древностей Египта запустило #Experience EgyptFromHome - серию бесплатных онлайн-туров по гробницам фараонов.

Помимо реальной помощи людям, такая стратегия имеет много преимуществ для вашего цифрового маркетинга:

  • способствует узнаваемости бренда;
  • поддерживает интерес людей к бренду;
  • привлекает к себе внимание и привлекает внимание СМИ;
  • работает для вашего продукта в течение бесплатного пробного периода;
  • распространяет молва.

Что более важно, не требует дополнительных затрат - вы используете уже существующий продукт .Это ключевой момент для брендов, которые не могут жертвовать большие суммы или начинать антикризисный сбор средств, но все же должны реагировать на ситуацию. Карантин рано или поздно закончится, но вашу компанию запомнят тем, как вы отреагировали и поступили так в самые тяжелые времена.

Работа в автономном режиме как новый продукт

Такие отрасли, как HoReCa, путешествия и туризм, авиалинии и транспорт, спорт и развлечения, активный отдых, мероприятия, услуги аренды, страхование и рынок недвижимости, наиболее пострадали во время кризиса.Некоторые компании вообще прекратили свой маркетинг; некоторые приостановили большинство рекламных кампаний и переключились на образовательный и развлекательный контент, чтобы поддержать разговор.

Однако есть несколько компаний, которые пытаются адаптировать свои, казалось бы, офлайновые услуги к новой реальности, и Online Experience - новое слово в современном онлайн-маркетинге. Бренды пытаются придумать различный опыт, относящийся к их, безусловно, основной услуге, и воображение - их единственный предел.Маркетологи тестируют новые форматы взаимодействия, от конференц-связи с ламами до ужина со знаменитостями, чтобы увидеть, насколько они могут быть монетизируемыми.

  • Airbnb запустил онлайн-возможности, где вы можете заниматься различными видами деятельности, не выходя из дома.

Вариантов множество, от винных классов с экспертом до дня из жизни олимпийского бобслеиста:

  • Святилище Sweet Farm запустило Goat 2 Meeting - программу, которая позволяет вам пригласить ламу, козу, свинью или несколько других сельскохозяйственных животных на вашу видеоконференцию.

Также доступны онлайн-акции «Счастливый час» или виртуальный тур по заповеднику.

  • На Фарерских островах создан удаленный туристический инструмент, с помощью которого вы можете исследовать локации Фарерских островов вживую с местными фарерцами в качестве проводника. Местный житель оснащен камерой для прямой трансляции и устройством управления, которое вы можете использовать, чтобы направлять их движения.

  • Chipotle запустила серию ланч-вечеринок Zoom с участием знаменитостей, включая бесплатные раздачи.
  • Нью-Йоркская студия груминга Barba открыла виртуальную школу волос Quarancuts. На занятиях Zoom можно научиться делать мужские стрижки и даже получить (любительский) сертификат.

Трудно предсказать, будут ли такие инновации достаточно эффективными, чтобы помочь компаниям остаться на плаву. Для таких гигантов, как Airbnb, вероятно, нет, по крайней мере, в краткосрочной перспективе. Малый бизнес определенно может выиграть больше. И если какой-либо из таких экспериментальных продуктов окажется успешным, его можно будет оставить в портфеле компании даже после кризиса.Это может открыть множество новых маркетинговых возможностей, поскольку географическое положение перестанет быть определяющим для услуг , традиционно считающихся офлайн-поставщиками.

Более того, Offline Experience как маркетинговая концепция идеально соответствует современной тенденции экологической устойчивости . Это может быть хорошим ответом на вопрос Как производить меньше продукции, но поддерживать рост продаж ? Определенно, это решение не для всех, но если мы переходим к экологически чистой экономике, все бренды должны научиться продавать больше опыта, а не физических вещей.

Электронный маркетинг во время кризиса COVID-19

Это не окончательный вариант, но из того, что мы видим, электронный маркетинг COVID-19 проходит следующие стадии:

  • предупреждающие сообщения COVID-19 (закрытие магазина, рабочее время, изменения политики возврата). Это был самый короткий этап, поскольку вскоре большинство брендов обратилось к другим каналам связи, таким как SMS и Mob Push, для рассылки новостей и коротких уведомлений.
  • сообщения «мы вместе» (важна ваша безопасность, мы заботимся о наших сотрудниках, мы здесь для вас, мы справимся со всем вместе).Немногие бренды не отправляли таких писем: большинство из них выглядели одинаково, использовали один язык и содержали мало практической информации. Их обилие и схожесть в конечном итоге вызвали раздражение и раздражение, а не предполагаемую поддержку, и многие бренды прекратили такие кампании.
  • доступ к контенту (бесплатные загрузки, фильмы, музыка, ресурсы, вебинары, классы, виртуальные туры, концерты, экспертиза). Объем предлагаемой информации вскоре стал огромным: невозможно переварить даже десятую часть внезапно доступного контента, каким бы полезным он ни был.Тем не менее, это хороший инструмент продвижения, и многие бренды продолжают его использовать.
  • социальное обязательство (пожертвования, поддержка местных сообществ, помощь передовым работникам, волонтерство). В эти трудные времена мало помочь. Такие кампании остаются и будут оставаться актуальными до тех пор, пока они правильно разработаны. Внимание должно быть сосредоточено не на ВАС (мы сделали, мы сделали, мы достигли, благодаря нам, именно мы), а на реальной помощи, людях, которые ее получили, и способах для других присоединиться к поощрениям.
  • развлечения (# самоизоляция и # проблемы #stayhome, хорошие новости, положительная статистика, истории, созданные пользователями, как занять себя во время карантина). Люди устали от числа случаев смерти, уровня безработицы и постоянно более строгих правил. Сегодня многие хотят видеть в своем почтовом ящике то, что помогает отвлекаться и заниматься чем-то другим, кроме COVID-19.
  • планы на будущее (что будешь делать, когда все закончится).В наши дни никто ничего не может предсказать, но некоторые бренды начинают предлагать вам фантазировать о посткарантинной эпохе. Такие кампании требуют тщательного подхода, но по большей части могут быть включены в маркетинговый план.

На данный момент мы рекомендуем вам придерживаться следующих тем в ближайшие несколько недель.

Электронный маркетинг для поддержки вашего бизнеса

Как начать

Социальные кампании

Сочувствие и поддержка необходимы для современного маркетингового плана, включая кампании по электронной почте.Нет необходимости хвалить вашу самоотдачу и усилия в каждом сообщении. Однако расскажите своим клиентам, что вы делаете, чтобы помогло сообществу пережить кризис . Это послужит доказательством того, что они сделали правильный выбор, доверившись вашему бренду, а также поможет распространить информацию и привлечь больше людей, желающих участвовать в том, чем вы управляете

.

Что сказать:

  • социальные инициативы;
  • поддержка местных сообществ;
  • поддержка фронтовиков;
  • пожертвование;
  • благотворительная организация.
  • волонтерство;
  • помощь пожилым людям;
  • как люди могут совершать.

Хорошие новости

В то время как все борются со стрессом и тревогой, сейчас более чем когда-либо настало время посылать хорошие флюиды и напоминать людям о хорошем в мире . Сохранять позитивный настрой очень важно, чтобы справиться с кризисом, поэтому поддержите своих клиентов, помогая им улыбаться и наращивая запасы энергии.

Что сказать:

  • положительная экологическая статистика;
  • как люди благодарят медицинских работников;
  • статистика восстановления;
  • обнадеживающие проблемы;
  • доброе дело;

Развлечения

Подходящая шутка, забавное задание или милые фотографии домашних животных могут способствовать развитию позитивного мышления так же эффективно, как и предыдущий прием.Помогите людям занять себя и отвлечься и пройти через социальное дистанцирование, не впадая в пучину печали и скуки.

Что сказать:

  • забавные истории самоизоляции;
  • творческая активность в социальных сетях;
  • вызов;
  • пользовательский контент;
  • онлайн-мероприятие всех видов;
  • бесплатных развлекательных ресурсов;
  • прямая трансляция;
  • юмор.

Tone-Smart Promotion

Хотя отклик может снизиться, не перестает разговаривать со своим клиентом s и продвигать ваши продукты во время коронавируса. Люди должны знать, что вы все еще занимаетесь бизнесом, и при необходимости могут рассчитывать на ваши услуги. Однако убедитесь, что ваш бизнес-маркетинг соответствует ситуации . Сосредоточьтесь на наиболее подходящих продуктах и ​​адаптируйте изображения и текст.

Например, изображение палатки с кучей счастливых людей, обнимающихся где-то в национальном парке, сейчас выглядело бы немного неуместно. В нем говорится: «Мы глухие и слепые и живем на другой планете. Но все же ожидайте, что вы купите у нас ». С другой стороны, палатка, установленная на заднем дворе вашего дома, говорит:« Мы можем помочь справиться с самоизоляцией и добавить приключений в повседневную жизнь ». Один продукт - разные подходы, а пока второй вызовет у вас больший отклик.

Это не означает, что вам нужно менять каждое электронное письмо, включать слова «карантин», «вспышка коронавируса» и «изоляция» в каждое предложение и добавлять только изображения одиноких одиночек, болтающихся в спальне. Просто помните, что ваши промо-ролики (особенно те, которые вы создали и запланировали давно) выглядят уместно и не добавляют стресса и раздражения.

Как узнать:

  • Товары для дома;
  • умный копирайтинг;
  • корректировка изображения при необходимости;
  • элемент ситуационного дизайна;
  • планы на будущее.


Несомненно, пандемия COVID-19 - тяжелое время для всех.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
