Как правильно паять паяльником. Пайка проводов, транзисторов, светодиодов.

Для того чтобы хорошо и правильно паять, следует знать несколько основных моментов, характеризующих процесс пайки паяльником, причем, безразлично - электрическим или газовым.

Здесь будет рассмотрено как паять припоем ПОС (сплав олова и свинца, в зависимости от пропорций содержания этих металлов меняется температура плавления припоя).

Припоем можно паять между собой различные металлы. Проще всего паять медь, латунь. Несколько сложнее - сталь, пайка других металлов, например алюминия, возможна, но требует применения специальных флюсов и присадок.

Давайте сразу про флюс.

Это вещество, препятствующее окислению металла при пайке.

Самый простой и известный флюс - сосновая канифоль. Используется в кусковой или жидкой (спиртовой раствор) формах для пайки меди, латуни.

Является пассивным флюсом, то есть только препятствует окислению металла при его нагреве паяльником, но уже имеющуюся окисную пленку удалить не может (для этого используются различные активные флюсы или тривиальная механическая зачистка).

Удаление оксидной пленки - процесс при пайке обязательный, поскольку расплавленный паяльником припой должен смочить поверхность металла, о окислы этому препятствуют равно как жир препятствует смачиванию водой любой поверхности. Думаю, при рассмотрении конкретных примеров Вам все будет ясно.

КАК ПРАВИЛЬНО ПОДГОТОВИТЬ ПАЯЛЬНИК

Перед тем как паять следует правильно подготовить паяльник. Его жало должно быть равномерно покрыто припоем. Смотрим фото:

КАК ПАЯТЬ ПРОВОДА

СОЕДИНЕНИЕ ПРОВОДОВ ПАЙКОЙ

Паять провода между собой можно различными способами, например, наложив предварительно залуженные провода друг на друга разогреть их паяльником до расплавления припоя.
Это результат.
Можно предварительно скрутить зачищенные провода.
Скрутку пропаять как при лужении. Кстати, во всех примерах используется твердая канифоль. Если применяется жидкий флюс, то он просто наносится кисточкой на нужное место.
Получится вот такое соединение.
Если Вы паяете какие либо радиоэлементы без применения печатного монтажа, то вот несколько способов пайки их выводов.
Слева проводник предварительно накручивается на вывод светодиода, справа - паяется "внахлест". Первый способ надежнее, второй - более быстрый, кроме того, при необходимости настройки схемы, многократной замены элементов, он удобнее.
Это просто конечный результат.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


выбор пальника, припоя и последовательность действий

Пайка считается очень удобным и хорошо проверенным способом соединения проводников и радиодеталей. С её помощью также можно припаять провод к плате с расположенными на ней электрическими контактами.

Качеством пайки, в конечном счёте, определяется надёжность образовавшегося соединения, так что перед началом работ рекомендуется ознакомиться с особенностями этой не совсем простой процедуры.

Общие правила

Для того чтобы присоединить проводник к плате в первую очередь потребуется паяльник с мощностью, зависящей от толщины самого провода.

Обычно для этих целей используются паяльные устройства с рабочей мощностью в пределах от 25-ти до 40 Ватт.

Помимо этого, необходимо будет запастись комплектом расходного материала, заметно облегчающего условия пайки (припой, канифоль и флюс). Желательно также подготовить инструмент для отвода тепла, посредством которого можно защитить саму плату от сильного перегрева.

Подготовка проводов

Для получения качественного соединения крайне важно правильно подготовить провод к пайке, для чего необходимо проделать следующие обязательные операции:

  1. Сначала рабочий конец провода очищается от поливинилхлоридной изоляции на длину чуть большую размера будущего контакта.
  2. Затем из обнажившегося многожильного конца вручную или с помощью пассатижей формируется тугая скрутка, которая затем лудится в канифоли с припоем.
  3. По завершении этой операции переходят к плате, контактный пятак которой также следует тщательно залудить.

На этом подготовка провода может считаться законченной. Но перед тем как паять его к плате необходимо будет учесть ещё один важный момент.

Установка теплоотвода

Для того чтобы не перегреть и не повредить расположенный на плате контакт рекомендуется к месту пайки прикладывать какой-нибудь металлический предмет, который в данном случае выполняет функцию теплоотвода.

В качестве такого вспомогательного приспособления традиционно используется пинцет, но, в крайнем случае, его может заменить мощная металлическая клипса или отвёртка.

Для обеспечения надёжного застывания расплавленного припоя необходимо на некоторое время зафиксировать проводник в зоне пайки (обездвижить его).

В противном случае паяльную процедуру придётся повторить.

По завершении соединения отдельных проводников временное приспособление для отвода тепла удаляется из рабочей зоны.

Таким образом, зная процедуру пайки, можно отремонтировать многие электроприборы, в частности елочную гирлянду, плеер, светодиодную лампу.

Пайка шлейфа

Гибкие шлейфы из тонких проводников уже давно применяются в современной бытовой аппаратуре. Их можно встретить в обычном мобильном телефоне, а также в любом образце компьютерной техники, в которой имеются многожильные соединения.

Как правило, в шлейфе дорожки проводников очень тонкие и располагаются вплотную одна от другой, что накладывает на паяльные работы следующие ограничения:

  • для припаивания шлейфа к плате потребуется паяльник, мощность которого не должна превышать 24-х Ватт;
  • при пайке желательно использовать специальную увеличительную линзу, закреплённую на рабочей подставке-кронштейне;
  • для обеспечения хорошего отвода тепла от рабочей зоны потребуется массивный пинцет.

Нередко приходится соединять два тонких провода между собой (для устранения их обрыва в шлейфе, образованном из нескольких проводников). В этом случае сначала необходимо зачистить оборванные концы, а затем туго скрутить их между собой.

С целью изоляции места соединения на один из них перед этим натягивается подходящая по диаметру пластиковая трубочка (кембрик).

По завершении пайки места скрутки изолирующая трубка с небольшим натягом перемещается в зону соединения.

Можно ли обойтись без паяльника

Припаять без паяльника провода к плате – вполне выполнимая задача. Для этого следует взять небольшую по размерам металлическую ёмкость (типа плошки) и заполнить её мелко нарубленным мягким припоем, смешанным с тщательно растолчённой канифолью. Для этих целей удобнее всего использовать металлическую крышку от стандартной банки кофе.

Затем ёмкость с твёрдой паяльной смесью разогревается любым доступным способом до момента перехода последней в жидкую фазу. Все последующие операции должны выполняться очень быстро, чтобы не допустить остывания готового состава.

Нужно окунуть в расплавленный припой конец подпаиваемого проводника, а затем осторожно капнуть жидким составом на контакт платы. Быстро прижать конец провода к ещё не застывшей капле расплавленного припоя, и дождаться остывания зоны соединения.

В заключение обзора отметим, что в современных электронных устройствах обрыв проводника в контактной точке платы – это самая распространённая неисправность.

Так что после освоения технического приёма их соединения без паяльника можно будет легко восстановить любое повреждённое электронное изделие (такое, например, как клавиатура персонального компьютера).

Как паять телефон?

Ответ мастера:

Пайка – это вид соединения с помощью припоя, металлических деталей. Часто применяется в радиотехнике и электронике из-за того, что она проста в применении и эффективна. Этот вид соединения широко используется. Неисправные телефоны тоже ремонтируют, используя пайку. Конечно, при пайке телефона необходимо предусмотреть определенные требования и нюансы, но такие сложности, обычно, при желании легко преодолеваются.

Для начала определитесь с причиной неисправности вашего аппарата. Возможно причина в разъеме, тогда его нужно заменить. Сначала его снимают. Надо учитывать, что при съемке, очень часто – повреждаются соседние микродетали или перегревается плата.

Отрежьте канцелярским ножиком или скальпелем ножки разъема. Постарайтесь не задеть дорожки платы, иначе их придется поменять. После этого, отогните маленькие фиксаторы с корпуса разъема и вытащите наружу пластмассовую сердцевину.

С помощью кусачек или паяльника нужно снять остатки корпуса, но при этом, оставить, если возможно, две передние ножки, впаянные внутрь платы. Это нужно сделать для того, чтобы можно было проще установить новый разъем.

С помощью иголки или зубочистки, флюса и паяльника отпаяйте и уберите на край платы отрезанные ножки. После этого, нужно залудить все флюсом и подготовить к пайке контакты. Для припоя предпочитают использовать олово и другие прочные сплавы. Следует учитывать, какого качества деталь вам нужно будет паять. Припои различают и по прочности, и по температуре плавления, данного ремонта, олово очень хорошо подойдет.

На новом разъеме, кусачками откусите передние ножки (если вы их оставляли в плате от старого разъема). Расположите разъем на плате, таким образом, как вам необходимо. Для фиксации нужного расположения разъема нужно будет припаять две крайние ножки. При запаивании, надо будет прижать тонкой отверткой ножки к плате.

Все оставшиеся ножки припаиваются подобным образом. Далее нужно припаять корпус от разъема и оставшиеся ножки к плате. Для того, чтобы место соединения держалось крепче, нужно использовать наиболее мощный паяльник. Соберите ваше устройство обратно и проверьте его на работоспособность.

Как припаять провод правильно - к наушнику, светодиодной ленте, плате и динамику, без паяльника

Успех операции пайки зависит от чистоты жала. Перед первым применением, жало необходимо заточить, придав ему нужную форму в зависимости от характера предстоящей работы. Эту операцию можно проводить различными инструментами, но чаще всего применяется напильник.

Вторая необходимая операция – жало паяльника нужно блудить, то есть – удалить пленку окисла и покрыть поверхность рабочей части устойчивым слоем припоя. Это делается погружением жала в канифоль при первом же нагреве, после чего, сразу же протереть жало о деревянную поверхность или специальную губку. Затем, жало нужно покрыть припоем, погрузив его в расплавленный (паяльником) припой.

Для соединения проводов этим способом, нужно произвести следующие операции:

  1. Освободить концы проводов от изоляции, если она имеется. Эту операцию лучше всего производить специальным инструментом, который называется кримпер, при выполнении зачистки ножом существует опасность повреждения провода, что негативно скажется на соединении – его долговечности и характеристиках сети с таким соединением.
  2. Облудить оголенные концы, при этом:
    • Зачистить провод от лакового покрытия (если оно имеется).
    • Поместить оголенный конец провода на кусочке канифоли и нагреть его паяльником до расплавления флюса, осторожным движением извлечь кончик наружу и дать ему остыть.
    • Набрать на кончик паяльника каплю припоя и нанести его на провод, добиваясь ровного покрытия провода припоем.
  3. Операцию повторить со вторым концом провода.
  4. Приложить спаиваемые концы друг к другу, набрать на кончик паяльника каплю припоя и нанести его на место соединения, добиваясь равномерного монолитного слоя.
  5. В ряде случаев, лучше и надежнее скрутить соединяемые провода, что повысит прочность паяного соединения.

Как припаять провода

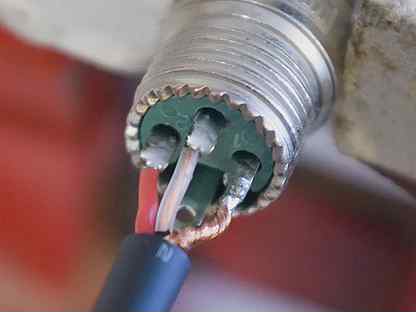

К наушнику и штекеру

Снять наружную оплетку с кабеля, зачистить концы проводов. Лаковое покрытие снять механическим способом при помощи ножа. Облудить концы и припаять их соответственно к каналам. Левый канал маркируется красной плеткой, правый – зеленой. При наличии общего канала, его провод обычно применяется без изоляции.

К плате

При выполнении этой операции, подготовка конца провода к пайке такая же, как в описанных выше примерах. Особенностью этой операции является то, что нельзя перегревать проводник на плате, он может перегореть.

Поэтому, рядом с местом пайки нужно установить теплоотвод. В качестве такового можно использовать пинцет, которым можно удерживать припаивыемый конец с упором к проводнику на плате. Место пайки должно быть обездвижено до полного застывания припоя.

К светодиодной ленте

Очень важная операция – зачистка контактов на светодиодной ленте. Они покрыты силиконом, и малейший остаток его на ленте может привести к непоправимым последствиям. Контакты на проводах зачистить коротко и облудить.

Провода разделить между собой, разрезав изоляцию примерно на 1,5-2 см. Надеть на кабель термоусадочную трубку, соответствующую размерам светодиодной ленты. Надеть на разрезанные оконцовки трубки меньшего диаметра.

Пайку производить очень быстро, в течение примерно 1 секунды, чтобы не расплавить силиконовый корпус светодиодной ленты. Зажигалкой усадить меньшие трубки, надвинуть большую трубку на светодиодную ленту и усадить ее нагревом. Верхняя термоусаживаемая трубка должна быть прозрачной.

К динамику

Особенность этой операции состоит в том, что подводящие провода динамиков очень тонкие и работают в условиях постоянной вибрации. К тому же, они приклеены к мембране. Перед выполнением пайки, нужно аккуратно отделить провод, зачистить конец, облудить. Подобрать похожий провод и припаять его к оборванному концу. Второй конец припаять к контакту динамика, оставив небольшую петлю. Готовый проводник приклеить к мембране клеем «Супермомент».

Необходимые материалы и инструменты

Основным инструментом при пайке является паяльник.

Их разновидностей множество и применяются они в зависимости от характера выполняемого пайкой соединения:

Паяльники ЭПСН

Наиболее распространенный вид этого инструмента, в котором нагрев стержня производится нагревательным элементом из нихрома. Как правило, эти приборы оснащены терморегуляторами, предотвращающими перегрев паяльника и перегорание спирали нагрева.

В качестве терморегулятора применяется обычно проверенная временем термопара. Конструктивно, эти паяльники исполняются в различных вариантах. Наиболее простые имеют спираль из нихрома, которая намотана на диэлектрический материал и при нагревании передает тепло сердечнику. В этих изделиях в качестве сердечника обычно применяется медный стержень, поскольку медь имеет высокую теплопроводность.

Керамические

В качестве рабочего органа применяют наконечник из этого материала, к которому подведены контакты. При пропускании тока, наконечник нагревается до нужной температуры. Керамические нагревательные элементы считаются наиболее совершенными и долговечными, при условии правильной эксплуатации. В таких приборах возможен широкий диапазон регулировки температуры и мощности рабочего органа.

Индукционные

Нагрев наконечника производится через индукционную катушку. При прохождении через нее тока, на поверхности наконечника индуцируются вихревые токи, быстро производящие нагрев рабочего органа.

Когда сердечник разогревается до определенной температуры, его ферромагнитное покрытие перестает индуцировать вихревые токи и он охлаждается до достижения температуры индукции блуждающих токов. Таким образом, терморегуляция производится плавно, и инструмент поддерживает практически постоянную температуру.

Импульсные паяльники

Составляют отдельную категорию подобных инструментов. Они характерны тем, что нагревательный элемент в них включен в электросхему и при прохождении по нему тока мгновенно нагревается. В схеме питания предусмотрен высокочастотный трансформатор, предназначенный для понижения напряжения, и частотный преобразователь, повышающий частоту до 20-40 кГц.

Таким образом, нагрев рабочего наконечника производится в течение нескольких секунд, пока удерживается в нажатом состоянии кнопка пуска. При ее освобождении паяльник отключается. Современные изделия этого типа позволяют паять достаточно крупные детали, а не только работать с электронными схемами.

Газовые

Применяются как автономные приборы. Работа производится в струе пламени от газовой горелки. Заправка производится от обыкновенного баллончика с газом для зажигалок.

Аккумуляторные

Также принадлежат к классу автономных устройств. Их мощность обычно составляет порядка 15 ватт, используются при мелких ремонтах электронных устройств.

Паяльные станции

В продаже имеются два вида этих приборов:

  1. Термовоздушные – нагрев зоны пайки производится потоком горячего воздуха с температурой до 300оС, фокусируемого соплом паяльника. Давление создается либо крыльчаткой в корпусе паяльника (турбинные), либо компрессором (компрессорные).
  2. Инфракрасные – в них нагрев осуществляется потоком инфракрасного излучения.

Паяльные станции применяются в тех случаях, когда паяльники с их медным или керамическим наконечником неудобны или вообще непригодны для работы. Это имеет место при работе с современными миниатюрными платами, в которых применяется SMD монтаж.

Припои

Это материал, соединяющий две детали в процессе пайки.

В зависимости от химического состава различают два вида:

  1. Легкоплавкие с температурой плавления до 400оС.
  2. Тугоплавкие, у которых этот показатель выше 400оС.

Выбор нужного припоя зависит от характеристик спаиваемых материалов, условий и назначения пайки и многих других параметров. Выпускаются в виде проволоки, трубочек, пластинок, паст и в других формах.

В качестве припоев применяются легкоплавкие металлы и их сплавы:

  • олово;
  • свинец;
  • кадмий;
  • сурьма;
  • висмут;
  • цинк;
  • медь;

Активно применяются сплавы этих металлов с флюсами, которые позволяют объединять две основных операции: лужение и собственно пайку.

Флюсы

При нагревании во время пайки, неизбежно окисление поверхности соединяемых деталей, которое препятствует растеканию припоя по поверхности проводников и снижает адгезию припоев с металлу. Для защиты поверхности применяются флюсы. Расплав флюса уничтожает оксидную пленку, улучшая спаиваемость.

Условное разделение флюсов – активные и пассивные. Активные флюсы способны в процессе эксплуатации разрушать место пайки. Поэтому, места спайки необходимо тщательно промывать водой. Для работы с электронными монтажами не применяются.

В качестве флюсов применяются:

  1. Канифоль – переработанная смола хвойных деревьев, показатель качества – светлый тон.
  2. Флюс спиртоканифольный – смесь канифоли (10-60 %) со спиртом, активно применяется в радиомонтаже.
  3. Флюсы ЛТИ – смесь канифоли и спирта с добавлением триэтаноламина, применяется для пайки железа, меди, латуни и других металлов.
  4. Паста паяльная из смеси флюса, олова и свинца с добавлением до 2% серебра, применяется в радиомонтаже.
  5. Паяльный жир и паяльная кислота – применяются для пайки деталей из железа, активно снимая слой окисла с поверхности.
  6. Бура – высокотемпературный флюс (температура плавления около 900оС) для пайки деталей из железа, чугуна, меди латуни и других материалов.

Перечень далеко не полон, разновидностей флюсов очень много.

Стоимость

В таблице приведены примеры исполнения приспособлений, на самом деле, эти изделия выпускается в неисчислимом количестве разновидностей и множеством производителей.

Как припаять провод без паяльника?

Для соединения проводов без пайки есть несколько способов:

  1. Тщательно зачистить и обезжирить концы соединяемых проводов, выполнить скрутку. Нанести на нее несколько капель клея «Контактол», дать высохнуть. Заизолировать место соединения.
  2. Выполнить скрутку, предварительно подготовив места соединения, подсоединить провода к мощному блоку питания (5-6 вольт, 4-5 ампер). На второй контакт подключить массивный проводник, например – гвоздь. Прикоснуться гвоздем к скрутке. Образуется дуга, которая надежно сваривает провода. Место соединения заизолировать.

Статья была полезна?

0,00 (оценок: 0)

Как правильно паять провода.

Умение правильно спаять два провода будет полезным далеко не только начинающим радиолюбителям. В быту этот навык тоже достаточно часто может пригодиться. Тот же самый случайно разорванный провод от наушников или другого устройства – лучше спаять, чем просто скрутить и замотать изолентой.
 Почему пайка всегда лучше скрутки?
 Вместо длинного лирического вступления кратко рассмотрим вопрос о том, что лучше: скрутка или пайка? У ремонта первым способом есть сразу несколько недостатков. Во-первых, скрученные на скорую руку провода достаточно легко рассоединить одним неосторожным движением.
 Во-вторых, такой ремонт отрицательно скажется на качестве работы прибора, устройства или какой-либо цепи, через которую проходит ток. Дело в том, что в месте скрутки двух проводников из-за слабого контакта может существенно увеличится сопротивление. Этот фактор уменьшит силу проходящего тока и, как следствие, музыка (если это наушники или колонки) заиграет не лучшим образом.
 Кроме того, слабый контакт – это возможные перебои с проходом тока через место соединения. На ряду с прерывистой работой прибора будет наблюдаться искрение и постепенное перегорание проводника. Итог у такой эксплуатации один – скрутка опять становится местом разрыва цепи.
 Есть у этого вопроса и эстетическая составляющая. Скрученные концы двух проводов выглядят неаккуратно. Ситуацию не исправляет даже намотанная изолента.
 Совсем другой результат получается тогда, когда спаять два провода между собой. Место такого соединения будет очень прочным, а сопротивление отремонтированного участка цепи не увеличится. Если спаянные провода еще и в термоусадочную трубку поместить, то будет не только надежно и правильно, но и красиво.
 Что нужно для правильной пайки проводов?
 Как правило, все необходимое для того, чтобы правильно спаять два провода между собой, есть практически у каждого. Если нет, в интернет-магазине "Квант" можно найти минимальный набор инструментов и материалов.
 Итак, для выполнения пайки проводов понадобится следующее:
 • паяльник;
 • канифоль;
 • припой;
 • канцелярский нож;
 • термоусадочная трубка.
 Самое дорогостоящее из этого списка – это паяльник. Заменить его, к сожалению, ничем другим нельзя.
 Вместо канифоли можно воспользоваться таблеткой аспирина или лимонной кислотой, которая есть на любой кухне. От последнего варианта, по возможности, лучше отказаться. Кислота хоть и облегчает пайку, но при длительном взаимодействии с металлическими проводниками ослабляет место соединения.
 Припой лучше купить новый. Хотя для небольшого бытового ремонта его можно выпаять из какой-либо ненужной электронной платы. Олово отлично прилипнет к луженному разогретому паяльнику, и его можно будет перенести в место соединения.
 Канцелярский нож понадобится для зачистки проводов. Снять изоляцию можно и с помощью специального инструмента. Но он есть далеко не у каждого, и стоит недешево.
 Термоусадочная трубка – отличная современная альтернатива традиционной изоленте. С ее помощью место соединения надежно защищается от агрессивной окружающей среды. Также этот материал является диэлектриком, что исключает поражение пользователей электрическим током. В конце концов – выглядит трубка более аккуратно, чем изолента.
 Как спаять два медных провода?
 Теперь пошагово рассмотрим процесс пайки двух стандартных проводов, имеющих многожильную структуру.


 Первым делом необходимо произвести снятие изоляции. Для надежного соединения достаточно будет зачистить около 50-100 миллиметров. Если на жилах имеется слой защитного лака, то его тоже необходимо удалить. Это легко сделать при помощи зажигалки или спичек – под воздействием огня покрытие выгорит за пару секунд.


 Второй шаг – закручивание очищенных проводов. Многочисленные жилы лучше собрать в один пучок, чтобы они не торчали и не отгибались при нагреве паяльником.


 Теперь нужно как следует залудить провода. Для этого уже необходим разогретый и залуженный паяльник. Очищенный провод погружается в расплавленную канифоль, после чего на него легко наносится припой. Флюс можно перенести на жилы и при помощи паяльника (если место пайки недвижимо).


 Слой нанесенного олова в итоге должен быть аккуратным и ровным. Лишнее лучше заранее удалить. На этом же этапе на один из проводов надевается термоусадочная трубка нужных размеров. Если этого не сделать, то после пайки придется все делать заново.
 Далее луженные проводники соединяются так, чтобы между ними был максимально плотный контакт. После этого необходимо провести паяльником вдоль линии соприкосновения, расплавив припой. Один из самых ответственных моментов, влияющих на качество пайки – это время остывания олова. В этот период нельзя двигать проводники, корректировать их положение и так далее. Чтобы ускорить процесс остывания припоя, достаточно подуть секунду-две на место соединения.


 Последний шаг – применение термоусадочной трубки. Она передвигается на место выполненной пайки и прогревается. Для этого можно использовать специальный фен или же обычные спички. Не рекомендуется использовать зажигалки, которые не гаснут при ветре, так как температура их пламени чрезмерно высокая, и трубка просто портится.
 Греть термоусадучную трубку нужно от середины к краям. Если поступить иначе, то внутри останется воздух, и аккуратности добиться не получится.


Как спаять контакты без паяльника

При необходимости в соединении нескольких деталей между собой пайка — наиболее распространенный вариант решения задачи. Для того чтобы запаять что-либо, в первую очередь, казалось бы, необходим сам паяльник. Однако это не совсем верно, и если дома отсутствует этот инструмент, то знание о том, как припаять без паяльника, очень пригодится в быту.

Лужение без паяльника

Паяльник является удобным и простым в использовании бытовым прибором, который окажет помощь при необходимости соединения металлов, маленьких изделий между собой или спайки плат. Однако в ситуации отсутствия электричества или самого инструмента сразу возникает вопрос о том, как паять без паяльника в домашних условиях.

Для того чтобы качество запаивания, а также электрический контакт, были на должном уровне, необходимо провести лужение: нанести предварительно на поверхность металлов или деталей, которые будут запаяны, небольшой слой припоя.

При выполнении этой процедуры возможно обойтись без паяльника. Для хранения припоя понадобится какая-нибудь металлическая емкость. Вполне подойдет даже крышка из-под банки для кофе. Следует поместить в выбранную емкость канифоль и кусочки олова, но можно воспользоваться и припоем оловянно-свинцовым (ПОС-60). Как производится лужение проводов без паяльника:

  1. Удалить изоляцию с концов проводов (приблизительно двадцать миллиметров).
  2. Разогреть емкость, в которой хранится припой с канифолью, пока смесь не расплавится. В роли нагревателя вместо паяльника можно применить зажигалку, свечку, плиту или иной источник огня.
  3. Погрузить оголенную часть проводов в расплавившийся флюс так, чтобы он распространился по всей поверхности.
  4. Поместить обработанную часть проводов в припой на несколько секунд.
  5. Извлечь провода из припоя. Быстрым движением удалить с них излишки тряпкой. Таким образом, на той части проводов, которая прошла через процесс, должен остаться небольшой и ровный слой припоя.

Если необходимо произвести лужение плоского участка детали:

  1. Мелко настругать кусочки канифоли и припоя и насыпать их на поверхность участка.
  2. Поднести источник огня под участок с нанесенными припоем и канифолью для того, чтобы смесь расплавилась.
  3. Расплавленный припой надо распределить по поверхности при помощи стальной трубки, стержня или чего-то подобного.
  4. Убрать тряпкой излишек массы.

Если деталь стальная, то при ее лужении не задействуют канифоль. Сам процесс остается таким же, только с учетом использования паяльной кислоты, при помощи которой и обрабатывают участок.

Процесс пайки

Той массы припоя, что окажется в залуженном слое, может оказаться недостаточно для того, чтобы провести надежное соединение крупных проводов. Стоит насыпать тертый припой на верхнюю часть скрученного участка. Далее нагревать, пока припой не оплавится и не заполнит собой прорехи в скрутке.

В случае возникновения необходимости спаять провод с плоской поверхностью как участок поверхности, так и конец провода предварительно проходят лужение. Теперь зажимается конец провода и участок детали, а сверху насыпается тертый припой.

После этого снизу подносится источник огня, детали нагреваются, плавится припой и происходит пайка.

Использование желоба

Провода, имеющие диаметр до трех миллиметров, можно запаять с желобком, который используется вместо паяльника. Желоб производится из тонкой алюминиевой фольги. Сама пайка осуществляется следующим образом:

  1. На тридцатимиллиметровой длине с концов проводов снимается изоляция.
  2. Голые концы кладутся параллельно или перекручиваются друг с другом.
  3. От куска фольги отрезается короткая полоска, ширина которой будет равна ширине соединяемого участка.
  4. Полоска фольги деформируется в желобок, который охватывает провода, стоящие на стыке друг с другом.
  5. В желобок засыпаются мелкая канифоль с припоем.
  6. Для того чтобы припой с канифолью не высыпались наружу, фольга одним своим концом оборачивает участок, в котором планируется соединение.
  7. Место, которое покрывает фольга, нагревается источником огня до того момента, пока припой не расплавится.
  8. Когда расплавленная масса затвердеет, с участка снимается фольга.
  9. При необходимости излишки припоя удаляются наждачкой.

Как заделать отверстие

Временами появляется нужда в запаивании маленького отверстия в какой-нибудь емкости (в ведре, тазу или кастрюле). Если дыра не больше семи миллиметров в диаметре, то залатать ее можно без использования паяльника. Понадобится ПОС-60. Производимые действия:

  1. Участок, окружающий дыру внутри емкости со всей тщательностью обработать шкуркой, дабы придать отверстию форму конуса.
  2. Обработать участок паяльной или соляной кислотой.
  3. В нижнюю часть отверстия кладется тонкая пластинка небольшого размера, дабы не произошло потери припоя.
  4. Во внутренней части емкости в дыру засыпаются канифоль и припой в измельченном состоянии.
  5. При помощи источника огня происходит плавление припоя.
  6. Расплавленный припой застывает и заделывает дыру.

При необходимости заделать емкость из алюминия надо приготовить особый припой заранее. Он может представлять собой одну из следующих смесей: цинк с оловом в соотношении ¼; висмут с оловом 1/30; алюминий с оловом 1/99. Эти сплавы производятся исключительно путем смешивания при высоких температурах.

Паста своими руками

В качестве припоя хорошо подходит собственноручно изготовленная паяльная паста. Для пайки без паяльника такое средство может оказаться незаменимым. Для ее получения производятся следующие манипуляции:

  1. Концентрированная соляная кислота 32мл заливается в эмалированную емкость и перемешивается с водой 12мл.
  2. В получившуюся смесь идет добавление цинка 8.1г.
  3. Когда цинк растворяется, в емкость добавляется олово 7.8г.
  4. После того как закончится химическая реакция, из емкости выпаривается вода — до того момента, пока смесь не примет форму пасты.
  5. Паста перекладывается в емкость из фарфора.
  6. В нее добавляются с предварительным разогревом и смешиванием: олово 14.8г; свинец 7.4г; сухой нашатырь 7.5г; глицерин 10мл; цинк в форме порошка 29.6г; канифоль 9.4г.

Сам процесс пайки с такой пастой не слишком отличается от варианта с обычным припоем. Для начала зачищается участок, который необходимо запаять, потом на него при помощи кисточки мажется паста. Происходит нагрев этого участка до того момента, пока паста не расплавится.

В случаях работы с тончайшими медными проводами или мелкими радиодеталями состав можно использовать несколько иной: свинцовый порошок 7.4г; цинк в виде пыли 73.8г; канифоль 4 г; порошкообразное олово 14.8г. Состояние пасты смеси придается при помощи смешивания всего этого с глицерином или раствором диэтилового эфира 10мл, в которой будет 10 г канифоли.

Иная альтернатива

Общий механизм запаивания двух металлов выглядит примерно так: детали, которые надо соединить, прижимают друг к другу вплотную, потом происходит обработка флюсом и припоем зоны паяния. Зона пайки должна быть разогрета так, чтобы температуры хватило для плавления припоя и попадания его в участок между соединяемыми деталями. Сплав необходимо удерживать в участке до его полного затвердения. Весь этот процесс довольно прост как с паяльником, так и без него. В последнем случае главное — это найти альтернативный источник нагревания, для которого не понадобится электроэнергия.

Для запайки обыкновенного провода или простейших деталей в отсутствии паяльника есть возможность заменить его другими бытовыми инструментами, один из которых точно окажется под рукой у мастера:

Понадобится источник огня, в качестве которого хорошо подойдет лампа на спирте или спиртовка.

Кустарный паяльник

В условиях отсутствия электричества имеется возможность изготовить паяльник своими руками. Для его работы электричество не понадобится вовсе. Сначала понадобится десятисантиметровый медный провод или стержень диаметром пять миллиметров. После необходимо найти ручку для будущего паяльника. Для нее подойдет ветка дерева, которой можно придать необходимую закругленную форму. Один конец провода крепится к этой ручке, а другому придается форма отвертки путем стачивания.

Сам паяльник уже готов, а нагревается он от любого источника открытого пламени. Процесс паяния таким самодельным инструментом практически ничем не отличается от обычного паяльника, использующего электричество. Важно только найти для него термоустойчивую подставку, в которой будет располагаться прибор во время его нагревания.

Канифоль с припоем должны располагаться в плоской емкости, а процесс паяния деталей или проводов лучше всего проводить в доступной близости к источнику нагревания паяльника.

Общие советы

Неважно, самодельный паяльник или нет. Сам процесс пайки представляет собой соединение расплавленным металлом двух других металлических элементов. Соединяющий металл, который называется припоем, должен расплавиться, схватиться с поверхностью деталей и заполнить собой пространство, разделяющее эти детали.

Обычные припои реализуются в форме смотанной проволоки двухмиллиметрового диаметра. Сплав, который используется в качестве припоя, может иметь разное содержание олова. Чем больше содержится его в сплаве припоя, тем более низкая будет температура плавления. Таким образом, марка припоя ПОС40 означает 40-процентное содержание в ней олова.

Плавление ее происходит при температуре в двести тридцать градусов по Цельсию, а марка ПОС60, соответственно, содержит шестьдесят процентов олова от общей массы и плавится при ста восьмидесяти градусах.

Если в сплав свинца и олова добавить висмут, то это еще сильнее уменьшит температуру плавления, что и происходит при применении марки припоя ПОСВ33, которая плавится при ста тридцати градусах. В случае запайки алюминия необходимы особые составы припоя, которые плавятся при температуре свыше четырехсот градусов по Цельсию.

Паяние не получится произвести без очищения от окисной пленки поверхности зоны соединения детали. Дабы произвести очистку, понадобится задействовать флюс (вещество, которое не позволяет окисной пленке образоваться во время процесса паяния). Канифоль, как правило, используется в качестве флюса, если необходимо соединить провода или детали из меди. Очистить поверхности деталей можно, используя паяльную или иные кислоты (к примеру, в случае пайки алюминия подойдет ортофосфорная кислота).

Современные ПОСы в виде проволок содержат канифоль. Это дает возможность производить запайку меди без задействования дополнительного флюса. Канифоль не поможет, если требуется произвести пайку оцинкованных или стальных изделий. В этой ситуации понадобится паяльная кислота. Для соединения друг с другом элементов из стали или нихрома можно воспользоваться аспирином в качестве флюса.

Починка наушников

Далеко не все в наши дни имеют дома паяльник, чего не скажешь о наушниках, а последние имеют свойство часто выходить из строя. Для того чтобы поправить положение, понадобится работающий разъем от других наушников с проводом или AUX-кабель, а также обыкновенные зажигалка, нож и скотч. Как починить наушники без паяльника:

  1. Сперва перерезать кабель AUX примерно в пяти сантиметрах от его начала.
  2. Снять оплетку.
  3. Счистить капрон и лак, которыми покрыты провода.
  4. Перерезать провод наушников примерно в трех сантиметрах от начала (можно и выше), так как провода в наушниках ломаются ненамного выше места соединения.
  5. Скрутить вместе три провода AUX с проводами наушников.
  6. Произвести изоляцию каждой скрутки отдельно. В этом поможет скотч.
  7. Перемотать скотчем все скрутки вместе в несколько слоев.

Процесс починки наушников завершен. После всего следует проверить их на работоспособность. Все это занимает минут пятнадцать, но можно и быстрее, в зависимости от навыка. В этом примере ясно показано, что для соединения двух проводов использовать паяльник вовсе не обязательно.

Иногда случаются такие ситуации, когда нужно срочно спаять провода, а паяльника под рукой не оказалось. Возникает проблема: как припаять провод без паяльника? Тут на выручку приходят советы домашних мастеров.

Материалы для пайки проводов без паяльника

Чтобы осуществить паяльный процесс, понадобятся источник нагрева и всё те же припой и флюс (канифоль). Для облегчения соединения проводов лучше использовать припой в виде тонкой проволоки.

Важно! Лучшим вариантом для пайки будет использование свинцово-оловянной трубочки с флюсом внутри. Не нужно отдельно наносить канифоль и припой.

Использование метода лужения при пайке

Быстрым способом припаивать провода является лужение. Для этого можно пользоваться обыкновенным гвоздём или куском медной проволоки, конец которой нужно расплющить молотком. Пайку производят следующим образом:

  1. Очищенные от изоляции концы проводов скручивают.
  2. На скрутку наносят флюс.
  3. Припой с помощью напильника или надфиля превращают в порошок.
  4. Флюс на скрутке обильно посыпают свинцово-оловянной крошкой.
  5. Металлический стержень (гвоздь, медный провод и пр.) нагревают на открытом огне. Для этого может использоваться газовая конфорка или паяльная лампа.
  6. Раскалённым сердечником проводят вдоль скрученных проводов до получения луженой поверхности соединения.

Особенности пайки в жёлобе

Соединение как одножильных, так и многожильных кабелей сечением 3 мм2 без паяльного оборудования возможно оригинальным способом:

  • делают скрутку зачищенных концов проводов;
  • кусок фольги сгибают так, чтобы получилась удлинённая ванночка;
  • в неё помещают скрутку;
  • на зачищенные провода наносят флюс и засыпают оловянный порошок;
  • фольгу прогревают открытым огнём зажигалки или другим источником пламени;
  • во время прогрева скрутку поворачивают вокруг своей оси;
  • по окончании пайки остатки фольги удаляют;
  • спаянную скрутку оборачивают термоусадочной плёнкой и прогревают до получения плотного слоя изоляции.

Пайка посуды или ёмкостей

Со временем металлическая посуда может проржаветь. Не надо спешить выкидывать прохудившуюся кастрюлю, её стоит запаять.

Как это сделать без паяльника? Для этого существует простой способ. Для жала понадобится кусок металлической полосы шириной 30-40 мм и толщиной не более 1 мм. Это то, что можно использовать вместо паяльника. Также нужно приготовить кусок свинцово-оловянного сплава, флюс и паяльную лампу или газовую горелку. Работу выполняют в несколько этапов:

  1. Металлическую полосу обрезают таким образом, чтобы было удобно её держать рукой. Эту сторону полосы оборачивают теплостойким материалом.
  2. Второй конец обрезают в виде литеры V. Его затачивают напильником.
  3. Кастрюлю переворачивают вверх дном. Под неё подкладывают какой-либо материал с металлической пластинкой так, чтобы металл плотно прилегал снизу к отверстию в днище.
  4. Наждачной бумагой зачищают поверхность вокруг дырки.
  5. Припой нарезают кусочками ø 3-5 мм.
  6. На зачищенную поверхность наносят флюс.
  7. Затем вокруг отверстия укладывают кусочки припоя.
  8. Рабочий конец полосы нагревают на открытом огне.
  9. Самодельным паяльником лудят ремонтируемый участок днища кастрюли.
  10. После остывания пайку полируют наждаком.

Обратите внимание! Для пайки посуды и различных ёмкостей для готовки еды нужно применять пищевой сплав, который состоит на 90% из олова. Этот металл абсолютно безвреден для здоровья человека.

Паяльная паста для пайки без паяльника

Паяльная паста включает в себя флюс и припой. Это очень удобно при пайке без паяльника. Не надо возиться отдельно с этими двумя компонентами. Достаточно одного нанесения пасты на место соединения проводов и затем прогреть его до температуры плавления припоя.

Паяльная паста состоит из металлического порошка, флюса и фиксатора (клейкое вещество для удержания сплава в жидком состоянии в пределах пайки). Паста содержит порошок из олова и свинца с добавкой серебра. Пропорции состава варьируются в зависимости от предназначения средства.

При нагреве флюс мгновенно испаряется, припой прочно и плотно охватывает всю скрутку проводов. В результате пайка получается высокого качества. Применимый состав позволяет обходиться без паяльников и паяльных станций.

Для пищевой пайки рекомендуется применить пасты следующих марок: ПОС 63, ПОМ 3 и другие. Пайку пастой используют для работы с микросхемами, где вместо паяльников берут тонкие металлические стержни, прогреваемые внешними источниками тепла.

Метод пайки фольгой

Фольга с успехом может заменить припой. Это тонкая алюминиевая плёнка, которая для плавки требует минимум тепловой энергии. Такой способ пайки удобен для соединения тонких проводов, которые используют китайские производители в своих многочисленных электрических и электронных изделиях. Поступают следующим образом:

  • проводки очищают от изоляции по длине концов 1,5-2 см;
  • жилы скручивают;
  • скрутку покрывают тонким слоем паяльной пасты и заворачивают в фольгу;
  • полученное соединение прогревают газовой зажигалкой или пламенем свечи;
  • в течение 1 минуты образуется прочное спаянное соединение проводов.

Пайка проводов гирлянды и наушников без паяльника

На рынке радиотоваров практически все гирлянды и большинство наушников изготовлены в Китае. Китайские производители в своей борьбе за экономию материалов используют в продукции провода настолько тонкие, что припаять их друг к другу обычным паяльником довольно трудно.

Поэтому при выполнении ремонтных работ лучше обойтись вообще без паяльника. Зачищенные концы проводков скручивают в плотное соединение. Берут заострённый стержень из медной проволоки ø 1-2 мм. Скрутку покрывают паяльной пастой. Пруток прогревают свечой на расстоянии 3 см от кончика жала. Одновременно с этим жалом проводят по скрутке, получая качественную пайку. Это один из лучших методов, как припаять тонкие провода без паяльника.

Существует ещё один остроумный способ пайки тонких проводов. В качестве паяльного стержня используют обычную канцелярскую скрепку. Её изгибают так, чтобы было удобно паять, удерживая пруток пассатижами.

Пайка проводов к плате без паяльника

Бывают такие случаи, когда проводок отрывается от платы. Как лучше всего припаять провод к старому месту схемы электронного устройства, когда не оказалось под рукой паяльника?

Потребуется источник нагрева. Если рядом окажется газовая конфорка или паяльная лампа, то это будет лучшим условием. В отсутствие их пригодится обыкновенная зажигалка и любой заострённый металлический предмет, лучше гвоздь. Чем тоньше будет металл, тем быстрее он нагреется от пламени зажигалки.

Как правило, на месте старой пайки могут оказаться остатки припоя и флюса. Если даже их не окажется, то кончик оторванного проводка зачищают и придавливают его раскаленным гвоздём к старому месту крепления. Действовать нужно осторожно, чтобы не повредить саму плату. Эту же операцию можно провести с помощью швейной иглы.

Дополнительная информация. Некоторые домашние умельцы используют обыкновенный карандаш. Его зачищают так, чтобы графитовый стержень был длиной 1,5 см. На конец карандаша одевают проволочную петлю, соединённую с одним из проводов 12 вольтового блока питания. Другой провод подсоединяют к скрутке. Соприкасаясь с паяльной пастой на скрутке, графит нагревает и плавит припой.

Помимо описанных методов пайки, можно найти ещё много способов обходиться без паяльного оборудования. Главное условие в этом деле – это обеспечение прочного неразрывного и безопасного соединения проводов.

Видео

Иногда возникает вопрос, как припаять без паяльника, ведь пайка — самый распространенный способ соединения небольших деталей в домашних условиях. Но что делать, когда надо срочно соединить провода, а паяльник сломался.

Паяльник — это удобный и простой инструмент. С ним можно соединять небольшие изделия в домашних условиях.

Паяльник — это простой и удобный инструмент. Как с его помощью соединять металлы, знает, наверное, каждый. А вот как припаять без паяльника, когда нет электричества — это вопрос, который следует рассмотреть подробнее.

Лужение без паяльника

Лужение — это предварительное нанесение тонкого слоя припоя на поверхность соединяемых участков деталей. Оно производится для улучшения электрического контакта и повышения качества пайки.

Лужение можно выполнить без паяльника. Для этого надо подготовить небольшое металлическое корытце. По размерам лучше всего подойдет металлическая крышка банки, например, из-под растворимого кофе. В крышку помещаются небольшие кусочки оловянно-свинцового припоя ПОС60 (еще лучше — чистое олово) и канифоли.

Пайка с помощью фольги.

Если нужно спаять провода, то с их концов вначале снимается изоляция на расстоянии примерно 20-30 мм. Емкость с припоем и канифолью разогревается до расплавления припоя. В качестве нагревателя можно использовать электрическую плитку, свечу, костер или любой источник открытого пламени. Оголенный конец провода погружается в расплавленную канифоль так, чтобы флюс покрыл всю поверхность. Затем обработанный участок провода помещается в расплав припоя на 2-3 с. После извлечения провода из расплава быстрым движением руки, с помощью тряпки, удаляется лишний припой. На поверхности провода должен остаться тонкий равномерный слой олова.

Если надо залудить участок плоской детали, то на ее поверхность насыпается мелко наструганный припой и небольшой кусочек канифоли. Пламя для разогрева подносится снизу детали, под участком пайки. После расплавления припой растирается по поверхности стальным стержнем. Лишняя масса удаляется тряпкой. При лужении стальной детали канифоль не используется. Участок пайки тщательно обрабатывается паяльной кислотой. Сам процесс лужения аналогичен.

Пайка проводов без использования паяльника

Вопрос, как припаять без паяльника для медных проводов сечением до 0,75 мм², решается просто. Залуженные концы проводов скручиваются между собой. Участок пайки разогревается до подплавления слоя припоя. В качестве нагревателя надо использовать источник узконаправленного пламени: свеча, зажигалка, спички. Припоя, нанесенного на поверхность в процессе лужения, должно хватить для пайки проводов.

Если надо припаять провод к средине другого провода, то его конец следует обмотать вокруг места соединения (2-3 витка) или обхватить этот участок, согнув провод на 180º. Сама пайка производится аналогично соединению концов проводов.

Алюминевую посуду рекомендуется паять специальным припоем из олова и свинца.

При пайке более крупных проводов массы олова в залуженном слое может не хватить для надежного соединения. В этом случае следует сверху скрученного участка насыпать мелко натертый припой и нагревать до тех пор, пока он не расплавится и не заполнит зазоры в скрутке. Так можно припаять без паяльника медные провода диаметром до 2 мм.

Иногда необходимо припаять провод к плоской поверхности. Для этого конец провода и участок поверхности детали (корпуса) предварительно лудятся. Провод прижимается к плоскости детали, а сверху на участок пайки насыпается мелко напиленный припой. Нагревая снизу детали, обеспечивают расплавление олова.

Особенности пайки в желобе

Пайку проводов с диаметром до 3 мм можно произвести без паяльника с использованием желобка. Такой желобок делается из алюминиевой фольги толщиной порядка 0,8 мм. Пайка производится в следующем порядке. На концах соединяемых проводов снимается изоляция на длине порядка 30 мм. Оголенные концы скручиваются между собой или укладываются параллельно.

Фольга отрезается в виде короткой полоски шириной, равной ширине участка соединения, и изгибается в виде желобка, охватывая состыкованные провода. В желобок равномерно насыпаются измельченный припой и канифоль. Одним из концов фольга плотно оборачивается вокруг соединяемого участка так, чтобы припой не высыпался наружу. При работе используются пассатижи с тонкими носиками. Участок, покрытый фольгой, нагревается свечой, зажигалкой и т.п. до расплавления припоя. После затвердения массы фольга снимается.

Если необходимо, то лишний припой удаляется наждачной шкуркой или надфилем.

Пайка посуды или емкостей

Устройство самодельного паяльника.

Очень часто возникает необходимость запаять небольшое отверстие в кастрюле или ведре. В случае если отверстие составляет не более 6-7 мм, пайку можно произвести без паяльника. Для этого достаточно использовать припой ПОС60. Участок вокруг отверстия необходимо тщательно обработать наждачной шкуркой внутри емкости так, чтобы отверстию придать конусную форму (с расширением внутрь емкости). Затем этот участок обрабатывается соляной или паяльной кислотой. Снизу отверстия помещается небольшая тонкая пластина для предотвращения утечки припоя. Изнутри емкости в отверстие насыпаются измельченный припой и канифоль. Емкость ставится на источник направленного огня. Расплавленный припой запаивает отверстие.

Если надо запаять алюминиевую посуду, то следует заранее подготовить специальный припой. Можно использовать одну из рецептур: олово и цинк в соотношении 4:1; олово и висмут в соотношении 30:1 или олово и алюминий в соотношении 99:1. Такие сплавы можно приготовить только при высокой температуре путем перемешивания расплава.

Пайка с использованием пасты

Необходимые инструменты для паяльника из скрепки: 1 –автогенная зажигалка, 2 – металлическая скрепка, 3 –плоскогубцы, 4 – шлицевая (плоская) отвертка.

Припаять провод или радиодеталь без паяльника можно используя паяльную пасту. Такая паста приготавливается и своими руками. Для получения пасты «тиноль» в эмалированную емкость наливается 32 мл концентрированной соляной кислоты и смешивается с 12 мл воды. В жидкость вносится 8,1 г цинка, а после его растворения — 7,8 г олова. После окончания химической реакции производится выпаривание воды до образования пастообразного состава. Дальнейшие операции следует проводить в фарфоровой посуде. В пасту добавляются в виде порошка 7,4 г свинца и 14,8 г олова, а также 10 мл глицерина ,7,5 г сухого нашатыря, 29,6 г цинка в виде пыли и 9,4 г канифоли. Добавляемые вещества предварительно разогреваются и перемешиваются в виде пудры.

Пайка провода или детали производится в следующем порядке:

  1. Участок пайки зачищается.
  2. На него намазывается паста с помощью кисточки.
  3. Участок пайки нагревается на пламени спиртовки или свечи до расплавления пасты.

При пайке мелких радиодеталей или тонкого медного провода можно использовать немного отличающийся состав: 7,4 г свинцового порошка, 738 г — цинковой пыли, 14 мл глицерина, 4 г канифоли, 14,8 г олова в виде порошка. Пастообразное состояние достигается в основном двумя способами: смешиванием с глицерином или с раствором 10 г канифоли в 10 мл диэтилового эфира.

Самодельный паяльник

В местах, где отсутствует электричество, можно использовать самодельный аналог паяльника. Для этого необходимо найти медный стержень (провод) диаметром 4-5 мм и длиной порядка 10 см. Один конец стержня стачивается в виде отвертки, а другой — закрепляется в деревянной ручке. Такую ручку круглой формы легко вырезать из ветки дерева. Нагрев такого элементарного паяльника производится от открытого пламени. Сам процесс пайки мало чем отличается от пайки электрическим паяльником. Надо только приспособить термостойкую подставку, в которую устанавливается устройство при нагревании. Установка должна производиться быстро — одним движением руки. Припой и канифоль должны находиться в плоской емкости. Сама пайка провода или других деталей производится в непосредственной близости от источника нагрева.

Несколько советов, как пользоваться самодельным паяльником

В общем случае пайка представляет собой соединение двух металлов при помощи другого расплавленного металла. Такой металл, называемый припоем, должен заполнить пространство между деталями и схватиться с поверхностью соединяемых материалов.

В качестве припоя чаще всего используется оловянно-свинцовый сплав с разным содержанием олова; причем чем больше в сплаве олова, тем меньше температура его плавления. Так, распространенный припой марки ПОС40 (содержание олова 40%) плавится при температуре 230ºС, а ПОС60 (60% олова) — при 180ºС. Еще меньшую температуру плавления имеет оловянно-свинцовый сплав с введением висмута (припой марки ПОСВ33) — 130ºС. При пайке алюминия требуются специальные сплавы с температурой плавления более 400ºС. Стандартные оловянно-свинцовые припои реализуются в виде прутиков или проволоки диаметром до 2 мм.

Пайку не удастся осуществить без очистки деталей в зоне соединения от окисной пленки. Для этого необходимо использовать флюс, т.е. вещество, которое во время пайки не дает образовываться окисной пленке. При соединении медных деталей в качестве флюса обычно используется канифоль. Очистка поверхности заготовок может производиться при помощи паяльной кислоты или других кислот (например, ортофосфорная кислота применительно к пайке алюминия). Если необходимо осуществить пайку стальных изделий или оцинкованных деталей, то канифоль не поможет, тут следует использовать паяльную кислоту. Современный проволочный припой типа ПОС имеет канифоль внутри себя, что обеспечивает пайку меди без дополнительного флюса. Для соединения стальных и нихромовых элементов иногда используют флюс, выполненный по «народному рецепту» — аспирин.

Обобщенный механизм пайки металлов выглядит следующим образом. Соединяемые детали плотно прижимаются друг к другу. В зону пайки вводится припой и флюс. Участок пайки должен быть разогрет до температуры, достаточной для расплавления припоя и затекания его в зазор между металлами. До затвердения необходимо обеспечить нахождение расплава в зазоре. Обычно весь процесс легко производится при помощи паяльника, но спаять детали можно и без него. Для этого самое главное — найти альтернативный нагреватель, не использующий электроэнергию.

Необходимый инструмент

Если необходимо припаять провод или что-то другое без паяльника, нужно подготовить следующий инструмент:

  • пассатижи с тонкими носиками;
  • плоскогубцы;
  • нож;
  • ножницы;
  • шкурку наждачную;
  • напильник;
  • надфиль;
  • кисточку.

В качестве источника огня следует использовать спиртовку или лампу на сухом спирте.

Вопрос, как припаять без паяльника, только на первый взгляд кажется абсурдным. Такую пайку можно произвести очень простыми способами, а можно сделать качественно с применением паяльной пасты.

Как правильно паять паяльником

Статья не совсем по теме, но думаю многим будет полезна и интересна, т.к. не редко случается, что возникает необходимость что-то припаять, будь то оборванный провод, сломанный разъем питания или сбитая деталь на печатной плате, но не каждый знает, как правильно паять паяльником.
Итак разберемся, как правильно паять паяльником, и что собственно нужно для пайки.
Для того, чтобы заниматься этим профессионально, запаивая мелкие радиоэлементы или микросхемы с мелким шагом ножек, вам понадобится паяльная станция с разными насадками и регулировкой температуры, но для более простых задач, таких как: запаять провод или припаять не очень мелкую деталь может подойти обычный дешевый паяльник.
К паяльнику также обязательно нужно приобрести припой и флюс или канифоль. Флюс - это жидкость, в основном, состоящая из спирта и канифоли, также есть активные флюсы (с кислотой), которые больше подходят для окисленных контактов или других поверхностей, которые тяжело паять.
Сам процесс пайки паяльником довольно простой. Достаточно подключить паяльник и дождаться, пока он нагреется до максимальной температуры. Если у вас паяльная станция, то нужно выставить температуру около 320 градусов Цельсии.
Для того, чтобы отпаять деталь, вам нужно будет слегка намазать контакт флюсом, и расплавить припой жалом паяльника, а затем разъединить спаянные детали.
Чтобы припаять, нужно снова намазать контакты флюсом, взять жалом паяльника немного припоя и после этого поднести жало к спаиваемым контактам.

Полезные советы как правильно паять:

  • Если вы паяете деталь на однослойной плате, не держите паяльник слишком долго, могут отвалиться контактные площадки на печатной плате.
  • Когда паяете, нет нужды водить паяльник по месту пайки, достаточно просто держать на месте и в нужный момент коротким быстрым движением убрать.
  • Если контакт покрыт лаком, его лучше аккуратно зачистить скальпелем или ножом.
  • Если вы хотите припаять провода наушников, и там тонкие провода которые не получается облудить (нанести на контакт припой), вам поможет активный флюс
  • Прежде чем припаять два провода, сперва облудите каждый провод отдельно.
  • Если вы хотите прочистить отверстие в печатной плате, для дальнейшей запайки туда детали, воспользуйтесь зубочисткой или заточенной спичкой, прочистив отверстие после нагрева.

Может возникнуть вопрос, зачем собственно нужен флюс или канифоль?
Если коротко, то он нужен, чтобы легче было паять.
С флюсом и канифолью пайка получается аккуратней, припой плавится быстрей. Также он нужен, чтобы облудить поверхность паяемого контакта.

Как правильно паять паяльником. Пайка проводов, транзисторов, светодиодов.

Для того, чтобы хорошо и правильно паять, следует знать несколько моментов, характеризующих процесс пайки паяльником, причем, безразлично электрического или газовым.

Здесь будет рассмотрено как припой припоя (сплавы, припоя и свинца, в зависимости от условий содержания этих металлов).

Припоем можно паять между собой различные металлы.Проще всего паять медь, латунь. Несколько сложнее - сталь, пайка других металлов, например алюминия, возможна, но требует применения специальных флюсов и присадок.

Давайте сразу про флюс.

Это вещество, препятствующее окислению металла при пайке.

Самый простой и известный флюс - сосновая канифоль. Используется в кусковой или жидкой (спиртовой раствор) формах для пайки меди, латуни.

Используется пассивным флюсом, препятствующим окислению металла при его нагреве паяльником, но уже имеющейся окислительной пленкой удалить не может (для этого используются активные флюсы или тривиальная механическая зачистка).

Удаление оксидной пленки - процесс при пайке обязательный, поскольку расплавленный паяльником припой должен смочить поверхность металла, окислы этим препятствием являются как жир смачиванию водой любой поверхности. Думаю, при рассмотрении конкретных примеров Вам все будет ясно.

КАК ПРАВИЛЬНО ПОДГОТОВИТЬ ПАЯЛЬНИК

Перед тем как паять следует правильно подготовить паяльник. Его жало должно быть равномерно покрыто припоем. Смотрим фото:

КАК ПАЯТЬ ПРОВОДА

СОЕДИНЕНИЕ ПРОВОДОВ ПАЙКОЙ

Паять провода между собой можно способами, например, наложив помещенные провода друг на друга разогреть их паяльником до расплавления припоя.
Это результат.
Можно начать скрутить зачищенные провода.
Скрутку пропаять как при лужении. Кстати, во всех примерах используется твердая канифоль. Если применяется жидкий флюс, то он просто наносится кисточкой на нужное место.
Получится вот такое соединение.
Если вы паяете какие либо радиоэлементы без применения печатного монтажа, то вот несколько способов пайки их выводов.
Слева проводник накручивается на вывод светодиода, справа - паяется "внахлест". Первый способ надежнее, второй - более быстрый, кроме того, при необходимости настройки схемы, многократной замены элементов, он удобнее.
Это просто конечный результат.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Как припаять провод правильно - к наушнику, светодиодной ленте, плате и динамику, без паяльника

Успех операции пайки зависит от чистоты жала. Перед первым применением, жало необходимо заточить, придав ему нужную форму в зависимости от характера предстоящей работы. Эту операцию можно использовать различными инструментами.

Вторая необходимая операция - жало паяльника нужно блудить, то есть - удалить пленку окисла и покрыть поверхность рабочей части устойчивым слоем припоя. Это делается погружением жала в канифоль при первом же нагреве, после чего, сразу же протереть жало на деревянную поверхность или специальную губку.Затем, жало нужно покрыть припоем, погрузив его в расплавленный (паяльником) припой.

Для соединения проводов этим способом производства следующих операций:

  1. Освободить концы проводов от изоляции , если она имеется. Эту операцию лучше всего кримпер, который называется зачистки ножом повреждения провода, его долговечности и характеристики сети с таким соединением.
  2. Облудить оголенные концы, при этом:
    • Зачистить провод от лакового покрытия (если оно имеется).
    • Поместить оголенный конец провода на кусочке канифоли и нагреть его паяльником до расплавления флюса, осторожным движением извлечь кончик наружу и ему остыть.
    • Набрать на кончик паяльника каплю припоя и нанести его на провод, добиваясь ровного покрытия провода припоем.
  3. Операцию повторить со вторым концом провода.
  4. Приложить спаиваемые концы друг к другу , набрать на кончик паяльника каплюоя и нанести его на место соединения, добиваясь равномерного монолитного слоя.
  5. В некоторых случаях , лучше и надежнее скрутить соединяемые провода, что повысит прочность паяного соединения.

Как припаять провода

К наушнику и штекеру

Снять наружную оплетку кабеля, зачистить концы проводов. Лаковое покрытие снять механическим способом при помощи ножа.Облудить концы и припаять их соответственно к каналу. Левый канал маркируется красной плеткой, правый - зеленой. При наличии проводника общего канала.

К плате

При выполнении этой операции, подготовка конца провода к пайке такая же, как в описанных выше примерах. . Особенностью этой операции является то, что нельзя перегревать проводник на плате, он может перегореть.

Поэтому, рядом с местом пайки нужно установить теплоотвод.В качестве такового можно использовать пинцет, которым можно удерживать припаивыемый конец с упором к проводнику на плате. Место пайки должно быть обездвижено до полного застывания припоя.

К светодиодной ленте

Очень важная операция - зачистка контактов на светодиодной ленте. Они покрыты силиконом, и малейший остаток его на ленте может привести к непоправимым последствиям. Контакты на проводах зачистить коротко и облудить.

Провода разделить между собой, разрезав изоляцию примерно на 1,5-2 см.Надеть на кабель термоусадочную трубку, соответствующего размера светодиодной ленты. Надеть на разрезанные оконцовки трубки меньшего диаметра.

Пайку печатать очень быстро, в течение примерно 1 секунды, чтобы не расплавить силиконовый корпус светодиодной ленты. Зажигалкой усадить большую меньшие трубки, надвинуть трубку на светодиодную ленту и усадить ее нагревом. Верхняя термоусаживаемая трубка должна быть прозрачной.

К динамику

Особенность этой операции в том, что подводящие провода динамиков очень тонкие и работают в условиях постоянной вибрации.К тому же, они приклеены к мембране. Перед выполнением пайки, нужно аккуратно отделить провод, зачистить конец, облудить. Подобрать похожий провод и припаять его к оборванному концу. Второй конец припаять к контакту динамика, оставив небольшую петлю. Готовый проводник приклеить к мембране клеем «Супермомент».

Необходимые материалы и инструменты

Основным инструментом при пайке является паяльник.

Их разновидностей множества используемых в зависимости от выполняемого пайкой соединения:

Паяльники ЭПСН

Наиболее распространенный вид этого инструмента , в котором нагревательным стержнем является нагревательный элемент из нихрома.Как правило, эти приборы устройства терморегулятора предотвращают перегрев паяльника и перегорание спирали системы.

В качестве терморегулятора обычно используется проверенная временем термопара. Конструктивно, эти паяльники исполняются в различных вариантах. Наиболее простые спираль изрома, которая намотана на диэлектрический материал и при нагревании них передает теплоэлектрические сердечники. В этих изделиях в сердечнике обычно используется медный стержень, благодаря медь высокой теплопроводности.

Керамические

В качестве рабочего органа управляют наконечником из этого материала, к которому подведены контакты. При пропускании тока, наконечник нагревается до нужной температуры. Керамические нагревательные элементы наиболее совершенными и долговечными, при условии правильной эксплуатации. В таких приборовх возможен диапазон регулировки температуры и мощности рабочего органа.

Индукционные

Нагрев наконечника производит через индукционную катушку. При прохождении через нее тока, на поверхности наконечника рабочего тела индуцируются вихревые токи, быстро производящие нагревающий орган.

Когда сердечник разогревается до определенной температуры, его ферромагнитное покрытие перестает индуцировать вихревые токи и он охлаждается до достижения температуры индукции блуждающих токов. Таким образом, терморегуляция происходит плавно, и инструмент поддерживает практически постоянную температуру.

Импульсные паяльники

Составляют отдельную категорию подобных инструментов. Они характерны тем, что нагревательный элемент в них включен в нагретом токе мгновенноревается. В схеме питания предусмотрен высокочастотный трансформатор, предназначенный для понижения напряжения, и частотный преобразователь, повышающий частоту до 20-40 кГц.

Таким образом, нагрев рабочего рабочего происходит в течение нескольких секунд, пока удерживается в нажатом состоянии кнопка пуска. При ее освобождении паяльник отключается. Современные изделия этого типа позволяют паять достаточно крупные детали, а не только работать с электронными схемами.

Газовые

Применяются как автономные приборы. Работа создается в струе пламени от газовой горелки. Заправка производится от обыкновенного баллончика с газом для зажигалок.

Аккумуляторные

Также принадлежат к классу автономных устройств. Их мощность обычно составляет порядка 15 ватт, используются при мелких ремонтах электронных устройств.

Паяльные станции

В наличии имеются два вида этих приборов:

  1. Термовоздушные - нагрев зоны пайки производит потоком горячего воздуха с температурой до 300 о С, фокусируемого соплом паяльника.Давление создается либо крыльчаткой в ​​корпусе паяльника (турбинные), либо компрессором (компрессорные).
  2. Инфракрасные - в них осуществляется потоком инфракрасного излучения.

Паяльные станции применяются в тех случаях, когда паяльники с их медным или керамическим наконечником неудобны или вообще непригодны для работы. Это имеет место при работе с современными миниатюрными платами, в которых используется SMD монтаж.

Припои

Это материал, соединяющий две детали в процессе пайки.

В зависимости от химического состава различают два вида:

  1. Легкоплавкие с температурой плавления до 400 о С.
  2. Тугоплавкие , у которых этот показатель выше 400 о С.

Выбор нужного припоя зависит от характеристик спаиваемых материалов, условий и назначения пайки и многих других параметров. Выпускаются в виде проволоки, трубочек, пластинок, паст и в других формах.

В качестве припоев применяемых легкоплавких металлы и их сплавы:

  • олово;
  • свинец;
  • кадмий;
  • сурьма;
  • висмут;
  • цинк;
  • медь;

Активно применяются сплавы этих металлов с флюсами, которые позволяют объединять две основные операции: лужение и собственно пайку.

Флюсы

Приании нагревания во время пайки, неизбежное окисление поверхности соединяемых деталей, препятствие растеканию припоя на поверхности проводников и снижает адгезию припоев с металлу. Для защиты поверхности применяются флюсы. Расплав флюса уничтожает оксидную пленку, улучшая спаиваемость.

Условное разделение флюсов - активные и пассивные. Активные флюсы способны в процессе эксплуатации разрушать место пайки. Поэтому места спайки необходимо тщательно промывать водой.Для работы с электронными монтажами не применяются.

В качестве флюсов применяются:

  1. Канифоль - переработанная смола хвойных деревьев, показатель качества - светлый тон.
  2. Флюс спиртоканифольный - смесь канифоли (10-60%) со спиртом, активно применяется в радиомонтаже.
  3. Флюсы ЛТИ - смесь канифоли и спирта с добавлением триэтаноламина, применяемых для пайки железа, меди, латуни и других металлов.
  4. Паста паяльная из смесей флюса , олова и свинца с добавлением до 2% серебра, применяемого в радиомонтаже.
  5. Паяльный жир и паяльная кислота - применяются для пайки деталей из железа, активно снимает слой окисла с поверхности.
  6. Бура - высокотемпературный флюс (температура плавления около 900 о С) для пайки деталей из железа, чугуна, меди латуни и других материалов.

Перечень далеко не полон, разновидностей флюсов очень много.

Стоимость

В приведенных ниже примерах исполнения приспособлений, на самом деле, эти изделия выпускаются в неисчислимом типов разнообразностей и множеством производителей.

Как припаять провод без паяльника?

Для соединения без пайки есть несколько способов:

  1. Тщательно зачистить и обезжирить концы соединяемых проводов, выполнить скрутку. Нанести на нее несколько капель клея «Контактол», дать высохнуть.Заизолировать место соединения.
  2. Выполнить скрутку , предварительно подготовив места, подключить провода к мощному блоку питания (5-6 вольт, 4-5 ампер). На второй контакт подключить массивный проводник, например - гвоздь. Прикоснуться гвоздем к скрутке. Образуется дуга, которая надежно сваривает провода. Место соединения заизолировать.

Статья была полезна?

0,00 (оценок: 0)

простой способ научиться хорошо паять провода (инструкция + 125 фото)


Если в советское время существовала игра для школьников, сутью которой было спаять «на коленке» радиоэлектронную микросхему самому, что они успешно делали, то сейчас многих вопрос о том, как правильно пользоваться паяльником, ставит в затруднительное положение.Хотя научиться паять паяльником не так уж сложно и освоить основы для «чайников», можно будет проводить несложные работы, не обращаясь к специалистам.

Тонкости хорошей пайки

Чтобы припаять деталь к плате, нужно:

1) Нанести флюс на поверхность пайки; 2) Залудить их припоем; 3) Снова нанести флюс на контакты; 4) Запаять зазор между контактами.

Первое правило - избегать температуры выше 400 ° C и более. Многие начинающие (и даже опытные) радиолюбители пренебрегают этим. Это критические значения для микросхем и плат.

Припой расплавляется примерно от 180 до 230 ° C (свинец - свинец припои) или от 180 до 250 ° C (бессвинцовые). Это далеко не 400 ° C. Почему выставляют высокую температуру?

Что нужно для надежного контакта

Основные критерии:

  • Правильно выбрать флюс. Например, для пайки проводов подойдет жидкий флюс. Он лучше всего смачивает провода и позволяет качественнее залудить такие контакты.Низкокачественный флюс быстро вскипает и растекается по плате.
  • Использовать качественный припой. Именно припой определяет дальнейшую надежность и прочность соединения. Так же качество припоя может повлиять на работу схемы в целом, из-за шлаков и низкокачественных сплавов могут образоваться помехи в работе электроники и со временем могут появиться трещины.
  • Пользоваться проверенным инструментом и оборудованием. Паяльники плохого качества могут нестабильно держать температуру, перегреваться.
  • Соблюдать температурный режим. Не перегревать детали и держаться в температурном режиме плавления припоя. Слишком низкая температура и припой будет плохо плавиться, а если слишком высокая - материал будет испаряться, хуже лудить контакты.
  • Долгие часы практики, проб и ошибок. Без практики не будет и своего метода пайки.

Эти отношения связаны друг с другом. И при плохом выборе комплектующих с материалами, будет такой же результат.

Что такое термоусадка?

Во время сращивания проводов профессионалы рекомендуют применять специальные термоусадочные трубки. Диаметр их обязательно должен быть в два раза больше, чем у провода. Трубка надевается на один конец провода. После осуществления его механического сцепления с другим проводом и пайки термоусадка перетаскивается на место их соединения. Она должна располагаться так, чтобы с каждого конца шва оставалось по 1 см. После этого пайка выполняется заново. Термоусадка должна равномерно покрывать и нагревать соединение проводов. В результате воздействия на трубку высоких температур она запаивается, обеспечивает надежную изоляцию в зоне соединения, а также прочность механического сцепления.

С чего начать

Для начала необходимо определиться с какой целью нужна пайка. Для радиолюбительства это начальный уровень, для пайки проводки и простого уровня нужны более профессиональные инструменты. А для ремонта и пайки SMD, BGA микросхем придется выучить все азы пайки и приобрести инструменты и расходники.

Правильный выбор набора для пайки

Припои бывают разных типов и диаметров.


Большой диаметр припоя удобен по время пайки проводов, а мелкие для точечной пайки компонентов SMD, или разъемов. Так же припои бывают с канифолью или без. С канифолью припой очень удобен. Его проще всего брать на жало паяльника.

Набор для начинающих

Для радиолюбителей магазины продают сразу все в одной пачке. Такие наборы всего дешевле, так как по отдельной стоимости все будет стоить дороже.Например, есть наборы с паяльником и жалами, а также пинцетами.


Отличный набор для начинающих с Алиэкспресса

Паяльник или станция

Для пайки радиоконструкторов и проводов достаточно паяльника, а для более продвинутой пайки уже понадобится станция. Паяльная станция обладает в своем составе как правило и феном. С помощью фена можно паять компоненты SMD, и получится лучше прогревать плату.

Лучше всего начать с паяльника и выбрать тот, у которого доступна регулировка температуры и смена жал.

Жала паяльника

Существует арсенал для паяльников. Конус, плоское, топорик, волна и т.п. Они все могут быть различной площади и формы.

Выбор паяльного жала

Для начинающих отлично подойдет мини волна. Такое жало проще всего лудится, и способно на большой спектр задач.

Правила применения

Для пайки проводов это массивные контакты, как правило, конусные и изогнутые контакты. Например, чтобы опаять шлейф от платы, лучше всех подойдет топорик.Этот тип обладает большой поверхностью, которая позволяет массивно прогреть поверхность платы.

Вечные жала и правила их использования

Главное правило использования вечных жал - всегда на жале должен быть припой или флюс. Если игнорировать это правило, на жале начнут появляться черные точки, которые со временем перейдут на всю поверхность.


Это слой нагара, образует при окислении воздуха на рабочей поверхности. Припой или флюс защитную функцию, и во время работы паяльника окисляются они, а не жало паяльника.

Почему паяльник начал плохо паять

Если паяльник плавит припой, однако не берет его на свою рабочую поверхность, то его нужно залудить. Он сильно окислен, но его не стоит выкидывать.

Подготовка к работе

После включения паяльника в сеть, нужно дождаться его сообщение. Вся подготовка сводится к чистке нагара с рабочей поверхности и применения припоя. При работе с жалами нельзя использовать режущие инструменты. Нельзя удалять нагар с паяльника лезвиями или другими острыми предметами.

Лужение паяльника

Лужение паяльника происходит поэтапно:

  • Разогретое жало нужно почистить. С помощью мокрой губки или медной стружки.
  • На чистую поверхность наносился припой.

Черная поверхность жала удаляется с помощью долгого залуживания. Делается это с помощью комка припоя и флюса. Жало топится в припое до тех пор, пока оно не будет чистым. Периодически оно должно обмокать в припое. И затем снова чиститься с помощью губки.В этом случае лучше всего использовать медную стружку, она удаляет окислы и нагар намного лучше. Мокрая губка только удаляет припой, но не нагар. Если вышеперечисленные методы не помогают, то придется использовать активатор жал или паяльную кислоту.

Сопла фена

У паяльного фена тоже существую свои насадки. Они бывают разного диаметра, и формы крепления. Все зависит от того, какие работы проводятся.

Выбор паяльного флюса

Паяльные работы большим спектром.И для разных задач нужны свои материалы. Например, для пайки проводов ни что не сравниться с обычной канифолью. Канифоль дешевая, практичная и удобная в работе. А для микросхем нужен иной подход. Пастообразный флюс и шприц для точечной дозировки флюса к SMD компонентам.

Чем отмывается флюс после пайки

С помощью бензина «Калоша» или спирта.


Инструментов и расходники для чистки:

  • Вата;
  • Ватные диски;
  • Палочки из ваты;
  • Зубная щетка.

Рабочее место и дополнительные инструменты

Для рабочего места подойдет деревянный стол. Если не хочется поверхность стола, то можно использовать дощечкой. Дерево мало впитывает тепло и не работает как радиатор. А если нет такой дощечки, то можно приобрести силиконовый термостойкий коврик. В такой коврике есть удобная площадка для разборки электроники, различные карманы и места для инструментов. Коврик можно чистить обычным спиртом после работы, если остались какие-либо пятна или следы припоя.

Пинцеты и лопатки

С помощью пинцетов можно двигать детали при пайке, позиционировать и устанавливать детали. Они также изготавливаются из разных материалов, бывают угловыми, прямыми, с фиксацией и т.п.

Оптика и микроскопы

Лупы не очень удобны, поэтому намного удобнее и практичнее использовать микроскопы. Лучше всего начать с бюджетного варианта. Например, простой микроскоп USB позволит оценить результат пайки на компьютере.

Конечно, частота кадров не позволяет нормально работать под ним, но он позволяет без вреда для зрения мелкие детали платы.

Вентиляция помещения и правила безопасности

Помещение должно быть с хорошей вентиляцией. При паяльных работах нужно держать дистанцию, и не приближаться, чтобы припой не попал на лицо. После паяльных работ обязательно проветрить помещение, и помыть руки и лицо с мылом. Нельзя употреблять пищу при пайке, ибо на слизистых поверхностях остаются осадки от дыма.

Виды паяльных жал никелированных

  • Жало в форме иглы - им паяют очень маленькие радиодетали, такие как SMD. При выполнении ремонта телефонов такое жало незаменимо. Оно применяется на платах с высокой плотностью монтируемых деталей.
  • Жало-лопаточка - применение крупномасштабного осуществления крупномасштабных радиодеталей. Им работают с многовыводными микросхемами.
  • Жало в форме капли - им удобно переносить припой с канифолью к паяния, что приводит к повышению качества работы.
  • Жало изогнутой формы - чаще всего им отпаивают радиодетали, находящиеся в медной оболочке, чтобы на плате не оставался лишний припой. Оно может использовать и для обычной пайки. Паяльник нагревается до температуры 290-300 С.

Работая с паяльником, необходимо всегда содержать его в идеальной чистоте. Новые паяльные жала обычно обрабатываются с помощью молотка, чтобы на его поверхности образовались мелкие зазубрины. Впечатление их аккуратно подравнивают напильником, чтобы придать жалу наиболее правильную форму.

Затем жало следует залудить, используя припой с канифолью. То есть покрыть тонким слоем припоя, обмакнув его в канифоль.

Простая пайка проводов

Первый пример это припаивание проводов.

Что потребуется

Для снятия изоляции с проводов понадобится стриппер.


С помощью него можно быстро удалить изоляцию. Бокорезы, кусачки, нож, зубы или паяльник не могу так же легко справиться с этой задачей.

Для пайки проводов подойдет жидкая канифоль, или ФКЭТ.


Жидкая канифоль лучше всего обволакивает жилки проводов. Она дешевая, практичная и удобная.

Какое жало лучше выбрать

Для проводов нужно много припоя. Мини волна практичнее всего для пайки любых проводов, чем обычный конус или плоское жало.

Пошаговый процесс

Стриппером снимаем изоляцию, скручиваем провода.


Наносим флюс на спаиваемые провода, берем припой на жало.Температура жала не больше 300 ° C.


Несколькими движениями вперед и назад лудим скрученные провода. Если припой образовался в комочки, то добавляем ждем остывания места пайки, чтобы не повредить кисточку. Добавляем еще флюс и снова проводим по месту пайки паяльником. Припоя не должно быть много или мало.

Лучше всего залудить оба провода перед спаиванием вместе, однако не получится надежно их скрутить. Поэтому легче сразу сделать скрутку и затем спаять их.

Ремонт наушников

Основная проблема при ремонте наушников это стойкая изоляция проводов.

Особенности залуживания проводов

Чтобы залудить такие провода, необходимо с помощью припоя и канифоли пройтись по месту пайки.


Для пайки понадобится массивное жало, большая капля припоя и жидкая канифоль. Так же наносится флюс, но пайка немного другая. Теперь главная задача это сжечь изоляцию. Это можно сделать при помощи большой капли припоя. Продольными движениями вперед и назад проводим припой по месту пайки. Изоляция сжигается медленно.Не нужно повышать температуру выше 300 ° C и использовать кислоту. Если не получается залудить, то пробуем снова, но уже вместо канифоли используем ЛТИ-120. Этот флюс поможет залудить провода не хуже паяльной кислоты.

Включаем паяльник в сеть

Нагревающим элементом является провод из них, намотанный на трубку, спрятанный под кожухом. На конце трубки находится жало. Нихром, раскаляясь под воздействием идущего по нему тока, нагревает заостренные рабочие кромки.

Чтобы проверить готовность паяльника, касаемся им кусочка канифоли. Если пойдет небольшая струйка дыма, можно приступать к работе. Повалит густой дым - паяльник перегрелся. Придется его немного охладить. Выключить из сети.


Лучше всего - использовать терморегулятор, чтобы не дергать вилку постоянно из розетки туда-сюда.

Лужение эмалированной проволоки

Эмалированная медная проволока теплоемкая и трудно поддается лужению.


Но ее можно легко залудить с помощью обычной канифоли. Достаточно наждачной бумаги.


Удаляем эмалированное покрытие с помощью наждачки, наносим канифоль и проволока успешно задужена и готовка к пайке.

Подготовка

Для того, чтобы начать паять, нужно обзавестись нужным инструментом. Вот что нам понадобится:

  • Канифоль, кислота, флюс;
  • Набор отверток;
  • Припой оловянно свинцовый - ПОС 60;
  • Плоскогубцы;
  • Пинцет;
  • Кусачки, бокорезы;
  • Молоток;
  • Напильник, наждачка;
  • Паяльник средней мощности (40 - 60 Ватт)

Предварительно зачищаем спаиваемую поверхность.Используем наждачную бумагу, напильник. Затачиваем жало паяльника - две кромки, когда он новый. Освобождаем от старого припоя, если он ранее использовался. Для этого чистим его напильником, протираем губкой.

Пайка светодиодной ленты

Светодиодная лента так же теплоемкая, как и толстый провод. Она имеет в своем составе медную подложку, которая забирает тепло при нагреве.


Залуживаем контакты с помощью канифоли. Используем мини волну и совсем немного припоя.На месте пайки должно быть немного припоя.


Далее, берем паяльник от себя ручкой, прислоняем провод к контакту и сверху жалом паяльника. Пайка должна длиться не дольше секунды, пока есть флюс. Это связано с тем, что медная подложка быстро забирает тепло, а сгорающий флюс уже не в состоянии собрать припой в единое целое. Поэтому, если паяльные работы будут длиться больше секунды, то на ленте будут комочки припоя с признаками холодного контакта. Если такое произошло, снова наносим флюс и одним касанием исправляем плохую пайку.


Канифоль (флюс) чистить ленты при помощи спирта (или бензина) и ватного диска.

Внесение припоя

Когда место пайки достаточно разогрето, можно добавлять припой. Его вносят два способа - расплавленное, в виде капли на жале паяльника или в твердом виде (проволоку припоя) непосредственно в зоне пайки. Первый метод используется если область пайки небольшая, второй - при значительных площадях.

В случае, если надо внести небольшое количество припоя, его касаются жалом паяльника.Припоя достаточно, если жало стало белым, а не желтым. Если повисла капля - это перебор, ее надо удалить. Можно стукнуть пару раз по краю подставки. Потом сразу возвращаются в зону пайки, проводя жалом вдоль места пайки.

Как правильно паять паяльником: второй способ внесения припоя

Во втором проволоку вводим непосредственно в зону пайки. Нагревшись, он начинает плавиться, растекаясь и заполняя пустоты между проводами, занимая место испаряющегося флюса или канифоли.В этом случае надо вовремя убрать припой - его переизбыток тоже очень хорошо влияет на качество пайки. В случае с пайкой проводов это не так критично, а вот при пайке электронных элементов на платах очень важно.

Ликбез для начинающих

Для выпаивания деталей из платы, нужно сделать так, чтобы контакты разогрелись до плавления (примерно 230 ° C). Основная ошибка начинающих - место паяльных работ сразу прогревают на 300 - 350 ° C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют строку выше 300 ° C.

В первый момент, на деталь действует около 200 ° C. На контактах и ​​окружающем месте паяльных работ комнатная температура.


Нагрев детали достигает 300 ° C, а контакты еще не дошли до 200 ° C.


На микросхему поступает критическая температура 350 ° C. Тем временем, окружающее место пайки неравномерно прогревается, даже если выполняется равномерные движения феном по месту пайки.На контактах детали появляется заметная разница температур.


400 ° C и микросхема начинает зажариваться.


Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Это происходит потому, что плата прогрелась. И в данном случае это неравномерно. Высокие значения температуры приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Такой метод пайки очень опасен и не эффективен.

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

  • Оценить толщину платы. Чем толще плата - тем сложнее и дольше ее прогревать. Плата представляет собою покрытые дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

  • Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры.С этой справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
  • Какая температура окружающей среды . Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
  • Оборудование. Многие паяльные станции продаются без калибровки.Разница между показываемой температурой на индикаторе и фактическая может достигать как 10 ° C, так и все 50 ° C.

Ремонтируем посуду без паяльника

Различные емкости и другую кухонную утварь можно ремонтировать с помощью так называемых карандашей, которые продаются в магазинах или на рынках. При отсутствии такого приспособления предлагаем сделать следующее:

  1. Обрабатываем место повреждения наждачной бумагой.
  2. Удаляем следы ржавчины, а также выполняем дополнительную обработку соляной кислотой.
  3. С внешней стороны емкости укладываем широкую пластину рукой. Она нужна для того, чтобы исключить протечку припоя.
  4. Изнутри насыпаем измельченное олово и канифоль на поврежденный участок.
  5. Ставим емкость на огонь и дожидаемся расплавления припоя.

Паяльная паста: быстроразъемное соединение деталей

Еще один способ соединения проводов или металлических деталей без паяльника - это использование специальной пасты, состоящей из таких ингредиентов:

  • соляная кислота - 32 мл;
  • олово - 7,8 г;
  • цинк - 8,1 г;
  • вода - 12 мл.

Сперва разводим в воде соляную кислоту, после чего последовательно вливаем в нее цинк и олово. Затем добавляем дополнительные компоненты:

  • глицерин - 10 мл;
  • свинцовый порошок - 7,4 г;
  • олово - 14,8 г;
  • цинковая пыль - 29,6 г;
  • канифоль - 9,4 грамма.

Все ингредиенты нагреваются и после расплавления смешиваются между собой.

Получившимся пастообразным составом нужно намазать на соединяемый участок.После этого нагревателя с помощью свечи или зажигалки до полного расплавления этого своеобразного припоя. Паста достаточно надежно соединяет даже толстые провода, однако с ее приготовлением придется повозиться. Очень важно соблюдать все выше пропорции, чтобы добиться нужного результата.

Паяльник является очень простым и управляемым инструментом. С помощью него соединяются маленькие металлы, и об этом знает каждый мужчина с самого детства. А вот на вопрос о том, как паять без него, могут ответить немногие.Иногда могут быть такие ситуации, когда необходимо спаять провод или иную деталь, но под рукой не оказывается паяльника. Пайка является самым распространённым видом маленьких деталей, которую можно сделать в домашних условиях. Сварить детали, когда паяльник сломался, не так сложно, как может показаться.

Как правильно паять феном

Нужно закрыть все мелкие и уязвимые к перегреву компоненты защитой.


В данном случае используется алюминиевый скотч.Он надежно защищает компоненты от температуры, плотно компоненты платы. Однако, прибавляет теплоёмкость к месту пайки. Термоскотч также защищает, только хуже держится на плате.

Плату размещается на таком материале, который называется теплоёмкий и медленно отдает температуру в окружающей среде. Можно использовать, например, деревянную дощечку. И при этом, место пайки не должно находиться под наклоном.

Лучше всего нанести на контакты флюс.Он хорошо распространяет тепло. Он может вскипеть, зашипеть или помешать пайке.

Первым делом прогревается место пайки. Фен выставляется около 100 ° C и максимальным потоком воздуха.


Нужно прогреть как саму деталь, так и окружающее место пайки с контактами круговыми движениями.

Далее, спустя около минуты следует плавно повысить нагрев.


Разница с контактами будет небольшая.Таким образом, в течение нескольких минут, повышаем до 300 ° C.


Шаг около 20 - 30 ° C на каждые десятки секунд.

Выводы по краткому обучению пайке

Сегодня мы познакомились с тем, как учатся паять американцы. Задорнов сказал бы… ну в общем вы поняли. В оригинале, как мне кажется, все выглядит немного коряво и поверхностно, так что постарался внести свои уточнения в текст. В принципе, самые азы раскрыты, но останавливаться в этом деле никак нельзя, так что подписывайтесь на обновления блога - будут еще подробности о процессе пайки.


К одним из самых надежных и эффективных методик скрепления различных элементов - пайка. Для бытовых задач нередко применяются обыкновенные электропаяльники. Существуют устройства, функционирующие и от 220 В, и от 380 В, и даже от 12 В. Двенадцативольтные паяльники характеризуются небольшими показателями мощности. Они часто применяются на опасных производствах. Они используются и в быту, однако их нагревание происходит крайне медленно.

Как понять, что деталь уже выпаивается

На контактах появляется блик.С помощью пинцета следует аккуратно подтолкнуть микросхему. Если она двигается легко и плавно из стороны в сторону, то ее уже можно снимать, если нет - греем дальше.

Эту технику необходимо индивидуально подстраивать под каждую пайку и паяльную станцию. Например, иногда придется дольше греть плату, за порой и около 240 ° C хватит. Метод паяльных работ зависит от случая.

Устройство нагревательного элемента паяльника.

Рассмотрим устройство нагревательного элемента в разрезе.

Нагревательным элементом в паяльниках служатромовый провод, намотанный на металлическую трубку, которую вставляется обычно медный стержень (жало). Электрический ток раскаляет нихромовый провод, а он в свою очередь отдает тепло медному стержню, нагревая его.

Для изоляции этого провода от контакта с защитным кожухом и металлической трубкой служит слюда, которая служит слоями прокладывается между ними.

Сплав Розе

Чтобы уменьшить риск перегрева, можно использовать сплав Розе.Он поможет снизить нагрев до 120 ° C. Таким способом можно выпаять деталь из опасных и чувствительных участков. Достаточно добавить пару гранул припоя и немного флюса.

После лужения контактов, деталь легко выпаивается. Нужно аккуратно выпаивать контакты, они легко повредиться из-за резкого движения.


Получившийся припой в обязательном порядке удаляется с платы. Он очень хрупкий и не подходит для использования.

Пошаговое освоение навыков пайки

Перед теми, кто совсем недавно начал свое знакомство с электроникой, научиться правильно паять.
Казалось бы, всё просто - взял паяльник, припой, канифоль, и можно начинать собирать какое-нибудь интересное устройство. Но, чтобы собрать электронную самоделку, нужно обладать навыком качественной и надёжной пайки.

Работоспособность любого электронного устройства в первую очередь зависит от надёжности электрических соединений и паянных в том числе. Навыки качественной пайки приходят с опытом. Поэтому необходима тренировка . С чего же начать?

Чтобы научиться паять, в первую очередь необходимо ознакомиться с теорией.Это потребует немного времени сейчас и сбережёт его в будущем. Вот что потребуется знать, для того, чтобы приступить к освоению навыков пайки.

Минимальный набор для пайки: паяльник, припой, канифоль, подставка для паяльника. Подробнее…

Подготовка паяльника к работе. Советы и рекомендации по уходу за паяльным инструментом. Подробнее…

Припои. Свойства и характеристики оловянно - свинцовых припоев. Подробнее…

В последнее время на прилавках радиомагазинов появился бессвинцовой припой (Бессвинцовый).Его активно применяют при сборке бытовой радиоаппаратуры. Припой без свинца отличается своими свойствами от широко распространенного оловянно-свинцового. О бессвинцовых припоях читайте здесь.

Также в процессе пайки и сборки потребуется монтажный инструмент. Подробнее…

После лёгкого прочтения теории, можно смело приступать к пайке. Для тренировки навыков можно спаять куб. Сперва может показаться, что это дело простое, но на самом деле это не так.

Куб, спаянный из медного провода

Берём медную проволоку сечением около 1 миллиметра. Если провод лакированный, то нужно удалить изоляцию. Делать это лучше с помощью перочинного ножа и мелкой наждачной бумаги. Поверхность проволоки нужно тщательно зачистить, чтобы остатки лакового покрытия не мешали лужению проводника. Даже небольшие участки лаковой изоляции, случайно оставшиеся после зачистки, будут препятствовать дальнейшему лужению. Далее залуживаем медную проволоку. О лужении провода можно прочесть здесь.

Паяем куб

В процессе лужения можно использовать жидкий флюс, например, ЛТИ-120.Продаётся в магазине радиотоваров в тюбиках. Может комплектоваться кисточкой или диспенсером (типа, как пипетка для нанесения флюса капелькой).

ЛТИ - 120

Жидкий флюс быстро высыхает. Поэтому некоторые слегка подсушивают его для придания более густой консистенции.

Для облегчения процесса спайки двух проводников под углом можно воспользоваться «третьей рукой». Третья рука весьма полезное приспособление. Оно поможет сберечь пальцы от случайных ожогов, которые можно получить, используя детали или проводники пальцами.

Третья рука

Если не удаётся купить такой девайс, то что-то подобное можно собрать, используя зажимы типа «крокодил» и несколько металлических деталей.

Выпаивание радиодеталей.

Потренироваться в выпаивании радиодеталей можно на печатных платах от неисправной аппаратуры. Для этих целей подойдёт старый ненужный телевизор, например, типа 3УСЦТ. Таких телевизоров было наштамповано огромное количество в советское время. На печатных платах таких телевизоров все радиодетали смонтированы монтажа в отверстия - THT (от англ.–Технология сквозных отверстий).

В подавляющем большинстве современного радиоаппаратуры применяемый монтажный SMT или смешанный (SMT + THT). Демонтаж радиоэлементов с печатных плат, собранных методом SMT осложняется тем, что элементы SMD (конденсаторы, диоды, резисторы) имеют очень малые размеры и для их выпаивания требуется специальное оборудование. Поэтому практиковаться в выпаивании всевозможных радиодеталей с печатных плат легче начинать с плат, выполненных методом монтажа в отверстия.

Если особых трудностей с выпаиванием обычных радиодеталей не возникло, можно приступить к тренировке навыков пайки элементов SMD. В тендере будет сохраняться - детали всё мельче и мельче.


Поверхностный монтаж

Для пайки SMD компонентов желательно обзавестись термовоздушной паяльной станцией.

Подробнее о термовоздушной паяльной станции читайте здесь.

Выпаять элементы SMD с платы обычным паяльником, очень сложно, а многовыводные детали вроде микросхем вообще нереально, поэтому станция пайки горячим воздухом просто необходима.Она упрощает процесс монтажа и демонтажа, многовыводных планарных микросхем, миниатюрных SMD-транзисторов, резисторов и конденсаторов. Если вы занимаетесь радиоэлектроникой и планируете освоить ремонт электроники, например, ремонт сотовых телефонов, то не сомневайтесь в том, что термовоздушная паяльная станция вам пригодиться.

Также не стоит забывать о правилах безопасности. Желательно, чтобы помещение, в котором происходит пайка, проветривалось. Старайтесь не вдыхать пары канифоли.

Не перегревайте печатную плату. Это исключить её вспучивание и расслоение. Также стоит оберегать глаза и лицо. Не редки случаи, что выводы пружинят под сил упругости, разбрызгивая капельки жидкого припоя во все стороны. Похожая ситуация происходит и при перегреве печатной платы, когда медные дорожки отслаиваются, жидкий припой разбрызгивается по сторонам. Старайтесь избегать таких случаев!

Комбинированный метод

Еще одна очень эффективная техника.Если во время пайки деталь плохо паяется или не выпаивается - это следствие низкокачественного припоя, флюса или недостаточного прогрева платы.

Для этого во время работы паяльником, необходимо сверху помогать паяльным феном. Фен следует ставить до 200 ° C. Так нагрев будет происходить быстрее, и температура на контактах стабилизатора, окружающий воздух будет меньше забирать тепло.

Технология паяния

Сегодня наибольшей популярностью типа пользуются паяльники электрического типа. Люди, чья работа контролирует процесс пайки (починка техники, чайников, микросхем, плат, наложение страз), часто выбирают паяльную установку, любители же обходятся обычными устройствами без каких-либо регуляторов.

Чтобы научиться паять паяльником, необходимо разобраться в общем процессе, после чего можно углубляться в особенности.

Следует начать с небольшого описания следовать работы.

Пайка предполагает определенную схему действий.Речь пойдет о спаивании радиотехнических элементов и проводов, так как это встречается повсеместно. Итак, действия будут действовать:

  1. Подготовка элементов к работе.
  2. Лужение или обработка поверхностей флюсом.
  3. Нагрев обрабатываемых элементов до определенных температурных показателей.
  4. Внесение припоя в область пайки.

Далее остается лишь остудить и производить проверку качества стыка. Если вы сделали все верно, то обработанная поверхность будет блестеть.Если же припой обладает пористой структурой и тусклым оттенком, то это может свидетельствовать о том, что при пайке не достигнута достаточная температура. Такую пайку специалисты называют «холодной». Она с легкостью разрушается - провода при этом достаточно просто потянуть. Также участок пайки может обугливаться. Это свидетельствует о чрезмерно высокой температуре.

Подготовка к работе

Перед работой избавиться от изоляции. У оголяемого провода может быть разная длина.Если вам нужно спаять проводку, то оголяют от 10 до 15 см. Для наушников же, к примеру, будет достаточно небольшой длины - от 7 до 10 см.

После удаления изоляционного материала нужно осмотреть провода. Если они покрыты специальной оксидной пленкой или лаком, то от покрытия тоже нужно удалить. Для этого можно использовать сразу использование средств:

  • Механический. Применить мелкозернистую наждачку, которую нужно обработать оголенный провод. Однако, этим способом очень неудобно обрабатывать тонкие проводки, многожильные можно вообще повредить.
  • Химический. Оксидную пленку можно снять с помощью растворителей и чистого спирта. ЛКМ-покрытие удаляется ацетилсалициловой кислотой (обыкновенный аспирин из аптеки). Проводят просто укладывают поверхность таблетки, после чего нагревают паяльником. Кислота очень быстро начинает съедать лак.

Вам также нужно будет научиться определять достаточно прогрева участка пайки. В том случае, если вы используете обыкновенное паяльное устройство, следует обратить внимание на поведение флюса или канифоли.Если испытывают недостаток, то начинает испытывать кипеть и выделять пар. При поднятии кончика жала капельки горячей канифоли не спадают.

В каких случаях паять феном не получится

Паяльный фен как правило достигает мощности не боле 500 Вт. Чем меньше мощность, тем меньше можно прогреть площадь платы.

С помощью паяльного фена не получится адекватно выпаять массивные детали, компьютерные микросхемы BGA (мосты, CPU, GPU). Фен не сможет прогреть такие площади.

Это все равно что вскипятить стакан воды с помощью одной спички.Повышать температуру тоже не вариант, это уничтожит как саму деталь, так и плату.

Для массивной платы необходим нижний подогрев. Чаще всего это плита, которая нагревается до 100-200 ° C. Печатную плату получится равномерно прогреть. А с помощью фена довести до плавления припоя.

Так же можно использовать строительный фен. Он имеет большее сопло, и его мощность может быть до 3000 Вт. Однако, строительный фен тоже не выход. Из-за того, что греется только деталь и небольшое окружающее пространство вокруг, после пайки плата деформирмируется от высокой разницы, тем самым отрываются выводы от площадок (особенно это кается больших деталей BGA).

Какой паяльник выбрать?

Научиться паять правильно - легко, но при условии удачно выбранного инструмента. Среди разнообразия этих устройств мастеру-любителю, решившему заняться починкой оргтехники, стоит выбрать акустический паяльник, который отличается малыми размерами и хорошей работоспособностью. Он имеет низкую теплоемкость, что желательно для тонких паечных работ при сборке микросхем. Начинающему мастеру лучше остановить свой выбор на приборе, мощность которого не превышает 40 Вт. Важно, чтобы паяльник также был не был слабее 15 Вт, поскольку мощности в такой сети не хватает даже для соединений простых проводов оргтехники. Покупать предпочтительнее инструмент с трехнаправляющим заземляющим штекером. Его наличие предотвратит возможное рассеивание напряжения во время движения электротока к металлической трубке.

Для выполнения работ по присоединению калибровочных проводов, шасси и витражных работ подойдет промышленный паяльник.

Выпаивание деталей из плат одним паяльником

Малогабаритные по площади SMD можно выпаять с помощью конусного жала.Нагреваются оба контакта детали и она быстро отходит с платы. Также конусное жало удобно во время впаивания SMD детали, так как можно точно дозировать количество припоя на контакты.

Пайка оплеткой

Оплетка представляет собой жилки тонких проводов.

Можно использовать в качестве оплетки экранирующую изоляцию от антенны. С помощью оплетки можно легко и быстро убрать припой с контакта. Нужно нанести флюс на оплетку и контакт. Далее, с помощью паяльника место пайки медленно прогревается и олово переходит на оплетку.Такой метод пайки хорош для деталей и не больших DIP контактов. Если нужно выпаять разъем PCI, то оплетка быстро потратиться в пустую.

Вакуумный шприц и иглы

Вакуумный шприц быстро удаляет массивные распаленные части припоя. А с помощью игл DIP контакты легко отпаиваются от платы. Игла надевается на контакт, и с помощью паяльника прогревается. Иглу нужно успеть продеть через контакт платы на корпусе микросхемы, пока припой будет в расплавленном состоянии. Или наоборот, когда контакт уже разогрет, и в эту же секунду вставляется игла.

Такие методы пайки устарели. Современные платы производятся для машинной сборки, поэтому зазор между контактами и выводами деталей минимален. Игла уже слабо проходит, а вакуумный шприц не успевает забрать точенные капли припоя. Обычный электролитический конденсатор выпаять с помощью шприца уже не получится. В таком случае поможет метод жидкого жала.

Жидкое жало и его плюсы

Жидкое жало представляет собой каплюоя, которая позволяет не пользоваться дополнительными инструментами (оплетку, фен, иглы или шприц).Техника такая же, как и со сплавом Розе. Основное отличие в температурех.


Жало типа топорик обладает массивной продольной рабочей поверхностью. Оно позволяет захватить сразу несколько контактов.

Наносим припой на жало.


На паяемую микросхему наносится пастообразный флюс с помощью шприца.


Деталь и ее контакты прогреваются жалом до плавления олова и точно также нужно сделать с другой стороны.


Такой техникой можно выпаять и DIP контакты.

Припой и флюс. Для чего они нужны?

Пайка представляет собой процесс сваривания двух деталей. Только электрода используется припой - сплав свинца и олова. Для смачивания спаиваемой поверхности, защиты от окисления флюс. Обычно это - канифоль, изготовленная из смолы сосны. По и виду цвету напоминает кусок янтаря.

Припой выпускается в виде проволоки или трубки с флюсом внутри. Первый вариант - более популярен. Флюс в любом случае используется.

В зависимости от способов соединения, пайки проводов, подбирается соответствующий вид припоя. Чем он темнее, тем больше в нем плавления свинца, на температуру плавления он рассчитан.

Припой для тех или используемых целей подбирают согласно его маркировки. Расшифровка кода обозначения очень проста: буквы обозначают, что припой из слова и свинца, цифры - процентное содержание элементов

Для домашних целей оптимально подходит припой марки ПОС 60, температура плавления которого - около двухсот.Несмотря на низкое содержание свинца и высокого - олова, соединение будет достаточно прочным.

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

Сетка

В упражнениях можно попробовать спаять сетку из проводов.Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично дают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повысить уровень сложности, доходя до сложных светодиодных кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению.Все детали, провода и разъемы могут отлично паяться без кислоты. Подробнее о паяльной кислоте

Необходимый инструмент

Если припаять провод или что-то другое без паяльника, нужно подготовить следующий инструмент:

  • пассатижи с тонкими носиками;
  • плоскогубцы;
  • нож;
  • ножницы;
  • шкурку наждачную;
  • напильник;
  • надфиль;
  • кисточку.

В качестве огня следует использовать спиртовку или лампу на сухом спирте.

Вопрос, как припаять без паяльника, только на первый взгляд кажется абсурдным. Такую пайку можно сделать очень качественными способами, а можно сделать с применением паяльной пасты.

Для чего нужна канифоль?

Она - катализатор процесса. Это твердая смола, и при расплаве пахнет так же, как и зеленая хвоя, ведь получается из терпимости - части смол этого дерева.

Её просто обожают радиолюбители, создают свои изделия и ремонтирующие заводские качественно и быстро.Носик паяльника и провода подносят к смоле, расплавляют ее немного и проводки сами сплавляются.

Нужно только погреть, чтобы лишнее олово стекло. Но не к каждому металлу этот припой подходит. Но медь и латунь, бронза лучше соединяются с ней.

Способы пайки деталей и компонентов

Пайка проводов считается самой легкой процедуры. В растворенном флюс окунаются концы каждого провода, после чего по ним необходимо пройтись паяльником, жало которого также хорошо смочено флюсом.

Во время самого лужения весь припой рекомендуется стряхивать. В процессе соединения формируется скрутка. Она прогревается, а все свободное место заполняется оловом.

В другом случае концы вымачиваются во флюсе, а пайка производится сразу же, без лужения. Данный способ используется в соединении тонких проводников или много проволочных жил. При хорошем флюсе и мощном паяльнике обеспечивается качественное и надежное соединение.

Работа с электроникой значительно сложнее.Здесь уже требуются знания и практические навыки.

  • Элементы выводов с ножками перед тем как паять, необходимо зафиксировать воском или пластилином в своих отверстиях, несложные действия по ремонту схемы могут выполнить и начинающий мастер. На другой стороне платы паяльник нужно плотно прижать к выводу для его прогрева. Далее в это место вставляется тонкий припой в виде проволочки с флюсом. Олова требуется совсем немного, главное, чтобы оно со всех равномерно затекало в лунку.
  • Если отверстие слишком большое и ножки в нем болтаются, это место нужно смочить небольшим количеством флюса. Далее олово подносится к ножке и стекает по ней, после чего лунка равномерно заполняется.

Пайка с помощью жидких или пастообразных флюсов

Преимущество таких составов в том, что их можно составить нанести на точку соединения. То есть, флюс начинает работать еще до системы. При касании паяльником, происходит вторая ступень реакции, и жидкий флюс служит смазкой для растекания припоя.

Еще один плюс - пастообразный или жидкий очиститель увеличивает пятно контакта. Основная проблема пайки не плоских предметов - площадь передачи тепла от паяльника минимальна. Если место касания смочено флюсом - температура передается эффективнее.

Единственный недостаток: нет механического воздействия на поверхность.

Информация: некоторые профессионалы старой закалки растворяют сосновую канифоль спиртом или более жидким флюсом, и получается эффективный состав практически без недостатков.

Как припаять или выпаять микросхему без паяльника

Вы уже поняли, что для успешной пайки требуется разогрев деталей до температуры плавления припоя. Его можно расплавить с помощью тепловой пушки, или паяльного фена. Это аналог фена строительного, только он компактный и часто оснащен специальными формованными соплами.

С его прогревается рабочая зона, при этом припой плавится не в определенной точке, а на относительно большой площади.Это эффективный способ, особенно если необходимо выпаивать микросхему (все ножки нагреваются одновременно). Но при таком способе есть риск повредить саму деталь от перегрева.

Если вы извлекаете неисправный элемент - нет проблем.

Вообще, паяльный фен необходимо использовать только в случаях, когда типовой способ пайки невозможен. Например, при крепже SMD деталей (кто не знает - у них нет ножек) на радиаторную пластину.

Как правильно паять паяльником

Статья не совсем по теме, но думаю многим будет полезна и интересна, т.к. не редко случается, что необходимо что-то припаять, если то оборванный провод, неисправный разъем питания или неисправная деталь на печатной плате, возникает не каждый знает, как правильно паять паяльником.
Итак разберемся, как правильно паять паяльником, и что собственно нужно для пайки.
Для того, чтобы заниматься этим профессионально, запаивая мелкие радиоэлементы или микросхемы с мелким шагом ножек, вам понадобится паяльная станция с разными насадками и регулировкой температуры, но для более простых задач, таких как: запаять провод или припаять не очень мелкую деталь может подойти обычный дешевый паяльник.
К паяльнику также обязательно нужно приобрести припой и флюс или канифоль. Флюс - это жидкость, в основном состоящая из спирта и канифоли, также есть активные флюсы (с кислотой), которые больше подходят для окисленных контактов или других поверхностей, которые тяжело паять.
Сам процесс пайки паяльником довольно простой. Достаточно подключить паяльник и дождаться, пока он нагреется до максимальной температуры. Если у вас паяльная станция, то нужно выставить температуру около 320 градусов Цельсии.
Для того, чтобы отпаять деталь, вам нужно будет слегка намазать контакт флюсом, и расплавить припой жалом паяльника, а затем разъединить спаянные детали.
Чтобы припаять, нужно снова намазать контакты флюсом, взять жалом паяльника немного припоя и после этого поднести жало к спаиваемым контактам.

Полезные советы как правильно паять:

  • Если вы паяете деталь на однослойной плате, не держите паяльник слишком долго, можете отвалиться контактные площадки на печатной плате.
  • , достаточно просто держать на месте и в нужный момент коротким быстрым движением убрать.
  • Если контакт покрыт лаком, его лучше аккуратно зачистить скальпелем или ножом.
  • Если вы хотите припаять провода наушников, и там тонкие провода не получается облудить (нанести на контакт припой), вам поможет активный флюс
  • Прежде чем припаять два провода, сперва облудите каждый провод отдельно.
  • вы хотите прочистить отверстие в печатной плате, для дальнейшей запайки туда детали, воспользуйтесь зубочисткой или заточенной спичкой, прочистив отверстие после системы.

Может вопрос, зачем собственно нужен флюс или канифоль?
Если коротко, то он нужен, чтобы легче было паять.
С флюсом и канифолью пайка получается аккуратней, припой плавится быстрей. Также он нужен, чтобы облудить поверхность паяльного контакта.

Как правильно паять провода.

Умение правильно спаять два провода будет полезным далеко не только начинающим радиолюбителям. В быту этот навык тоже достаточно часто может пригодиться. Тот же самый случайно разорванный провод от наушников или другого устройства - лучше спаять, чем просто скрутить и замотать изолентой.
Почему пайка всегда лучше скрутки?
Вместо длинного лирического вступления кратко рассмотрим вопрос о том, что лучше: скрутка или пайка? У ремонта первым способом есть сразу несколько недостатков.Во-первых, скрученные на скорую руку достаточно легко рассоединить одним неосторожным движением.
Во-вторых, такой ремонт отрицательно скажется на качестве работы прибора, устройства или какой-либо цепи, через которую проходит ток. Дело в том, что в месте скрутки двух проводников из-за слабого контакта увеличится сопротивление. Этот фактор уменьшит силу проходящего тока и, как следствие, музыка (если это наушники или колонки) заиграет не лучшим образом.
Кроме того, слабый контакт - это возможный перебои с проходом тока через место соединения.На прерывистой работе прибора будет наблюдаться искрение и хорошее перегорание проводника. Итог у такой эксплуатации один - скрутка опять становится местом разрыва цепи.
Есть у этого вопроса и эстетическая составляющая. Скрученные концы двух проводов выглядят неаккуратно. Ситуацию не исправляет даже намотанная изолента.
Совсем другой результат получается тогда, когда спаять два провода между собой. Место такого соединения будет очень прочным, сопротивление отремонтированного участка цепи не увеличится.Если спаянные провода еще и в термоусадочную трубку, то будет не только надежно и правильно, но и красиво.
Что нужно для правильной пайки проводов?
Как правило, все необходимое для того, чтобы правильно спаять два провода между собой, практически у каждого. Если нет, в интернет-магазине "Квант" можно найти минимальный набор инструментов и материалов.
Итак, для выполнения пайки проводов понадобится:
• паяльник;
• канифоль;
• припой;
• канцелярский нож;
• термоусадочная трубка.
Самое дорогостоящее из этого списка - это паяльник. Заменить его, к сожалению, ничем другим нельзя.
Вместо этого можно воспользоваться таблеткой аспирина или лимонной кислотой, которая есть на любой кухне. От последнего варианта, по возможности, лучше отказаться. Кислота хоть и облегчает пайку, но при длительном контакте с металлическими проводниками ослабляет место соединения.
Припой лучше купить новый. Хотя для небольшого бытового ремонта его можно выпаять из какой-либо ненужной электронной платы.Олово отлично прилипнет к луженному разогретому паяльнику, и его можно будет перенести в место соединения.
Канцелярский нож для зачистки проводов. Снять изоляцию можно и с помощью специального инструмента. Но он есть далеко не у каждого, и стоит недешево.
Термоусадочная трубка - отличная современная альтернатива традиционной изоленте. С ее помощью соединения надежно защищается от агрессивной окружающей среды. Также этот материал является диэлектриком, что исключает поражение электрическим током.В конце концов - выглядит трубка более аккуратно, чем изолента.
Как спаять два медных провода?
Теперь пошагово рассмотрим процесс пайки двух стандартных проводов, имеющей многожильную структуру.


Первым делом необходимое снятие изоляции. Для надежного соединения достаточно будет зачистить около 50-100 миллиметров. Если на жилах имеется слой защитного лака, то его тоже необходимо удалить. Это легко при помощи зажигалки или спичек - под воздействием огня покрытие выгорит за пару секунд.


Второй шаг - закручивание очищенных проводов. Многочисленные жилы лучше собрать в один пучок, чтобы они не торчали и не отгибались при нагреве паяльником.


Теперь нужно как следует залудить провода. Для этого уже необходим разогретый и залуженный паяльник. Очищенный провод погружается в расплавленную канифоль, после чего на него легко наносится припой. Флюс можно перенести на жилы и при помощи паяльника (если место пайки недвижимо).


Слой нанесенного олова в итоге должен быть аккуратным и ровным. Лишнее лучше заранее удалить. На этом этапе на один из проводов надевается термоусадочная трубка нужных размеров. То после пайки придется все делать заново.
Далее луженные проводники соединяются так, чтобы между ними был максимально плотный контакт. После этого провод линии соприкосновения, расплавив припой. Один из самых ответственных моментов, влияющих на качество пайки - это время остывания олова.В этот период нельзя двигать проводники, корректировать их положение и так далее. Чтобы ускорить процесс остывания припоя, достаточно подуть секунду-две на место соединения.


Последний шаг - применение термоусадочной трубки. Она передвигается на место выполненной пайки и прогревается. Для этого можно использовать специальный фен или же обычные спички. Не рекомендуется использовать зажигалки, так как температура их пламени чрезмерно высокая, и трубка просто портится.
Греть термоусадучную трубку нужно от середины к краям. Если поступить иначе, то внутри останется воздух, и аккуратности не получится.


Как паять SMD элементы вручную


С каждым днем ​​все чаще радиолюбители используют в своем творчестве СМД детали и компоненты. Не смотря на размеры, работать с ними проще: не нужно сверить отверстия в плате, откусывать длинные выводы и тп. Осваивать пайку СМД деталей нужно обязательно, так как она точно пригодится.
Данный мастер-класс рассчитан не на новичков в пайке, а скорее на любителей, которые хорошо паяют, но испытывают небольшие затруднения с пайкой многоногих микросхем или конроллеров.

Понадобится



Это минимальный набор, без дорогих паяльных станций, фенов и оловоотсосов.

Паяем СМД детали своими руками


Итак, начнем с самого сложного - пайка контроллера в корпусе QFP100. С чип резисторами и конденсаторами, думаю, и так все понятно. Главное правило тут: много флюса не бывает или флюсом пайку не испортишь.Избыточное нанесение флюса не дает олову обильно растекаться по контактом и замыкать их. Ещё есть второе второстепенное правило: даже мало припоя много бывает. В общем, дозировать и наносить его на жало нужно очень осторожно, чтобы не переборщить, иначе зальет все сразу.

Лужение площадки


Опытные электроники не всегда рекомендую подобный шаг, но на первых парах я рекомендую его сделать.
Нужно залудить, плату именно место, куда будет припаян контроллер. Конечно, площадка скорей всего залужена, особенно если плата сделана на производстве.Но со временем на контактах появляется оксидная пленка, которая может вам помешать.
Нагреваем паяльник до рабочей температуры. Площадку обильно смазываем флюсом. На жало наносим немного припоя и лудим дорожки.

Лишний припой удаляем с помощью ПЩ провода. Он отлично впитывает припой благодаря эффекту капиллярности.

Устанавливаем и выравниваем контроллер


Когда площадка подготовлена, пришло время установить контроллер. Тут есть хитрость, большинство паяльщиков устанавливают микросхему и пинцетом выравнивают ее контакты по дорожкам.Но делать это очень сложно, так как даже небольшое подергивание рукой откидывает контроллер на значительное расстояние.
Делать это будет намного проще, если смазать по диагонали уголки флюсом-пастой.

Теперь устанавливаем и корректируем пинцетом.

Как только микросхема встала - припаиваем контакты по диагонали.

Проверяем, все ли контакты попали на свои места.

Пайка контактов микросхемы


Тут уже можно использовать как жидкий, так и тягучий флюс.Очень обильно наносим его на контакты.

Смачиваем каплей припоя жало. Лишнее очищаем губкой.

И, аккуратно проводим по смазанным контактам.

Торопиться не нужно.

Удаление лишнего флюса и припоя


Посте пропайки всех контактов, пришло время удалять лишний припой. Наверняка несколько контактов, да слиплись.


Очень обильно смачиваем контакты жидким флюсом. Жало паяльника полностью очищаем губкой от припоя и проходимся по слипшимся контактам.Лишний припой должен втянуться на жало.
Чтобы удалить лишний флюс використов СБС - спирто-бензиновую смесь, смешанную 1: 1.
Обильно мочим.

И протираем.

Смотрите видео


Обязательно посмотрите видео, где наглядно видно движение паяльника и все манипуляции.

Как паять паяльником - примеры пайки на определенных деталях

Как паять паяльником - примеры пайки на конкретных деталях.

Паять паяльником это не столь сложно, как это кажется с первого взгляда.Пользоваться паяльником начали еще в Египте более пяти тысяч лет назад. И в технологии пайки от той поры практически ничего не изменилось.

Технология пайки паяльником на самом деле не сложная. Суть ее в том, что при использовании расплавленного металла, имеющего низкую температуру плавления, соединяются любые и в любом соединении металлы, имеющие большую температуру плавления.

Перед тем, как приступить к пайке, нужно изначально подготовить поверхность тех деталей, что будут паяться.Нужно очистить поверхность от следов грязи, если таковы имеются и удалить оксидную пленку.

Оксидная пленка - это пленка, образованная на поверхности металла за счет параметров условий воздуха или не очень сильной среде. Толщина такой пленки может быть разной, поэтому от этого будет зависеть, при помощи чего ее можно будет удалить - напильника или наждачной бумаги. Если площадь пайки не большая или это будут паяться круглые провода , то эту площадь можно зачистить лезвием обычного ножа.После очистки поверхность должна быть блестящей без всяких пятен, окислов и неровностей. Если на поверхности имеются жирные пятна, то их убирают при помощи ацетона или растворителя уайт-спирита (очищенного бензина).

Когда поверхность полностью подготовлена, то ее нужно залудить, то есть покрыть слоем припоя. Это следующий следующим образом: вам нужно нанести на поверхность, что будет паяться, флюс и приложить жало паяльника соем.

Что бы жало паяльника хорошо передавало тепло к деталям, его необходимо прикладывать таким образом к деталям, что бы площадь соприкосновения жала паяльника была максимальной.Для этого можно использовать паяльник с жалом, имеющим срез.

Главное в процессе пайки это прогреть те поверхности, которые спаиваются до той температуры, которая имеет расплавленный припой. Если поверхность не была прогреты до нужной температуры, то пайка будет матовой и иметь низкую механическую прочность. В процессе пайки поверхности перегреть.

Когда все описанные выше применимы детали друг к другу, и выполняем пайку электрическим паяльником.

Сколько будет длиться процесс пайки, зависит от той толщины и вес деталей, но приблизительно это от одной до десяти секунд. Большая часть радиоэлектронных компонентов паяются не дольше секунды. Паяльник отводится в сторону, как только припой растекся по поверхности. Смещать детали нельзя до той поры, пока припой полностью не затвердеет. Ведь если сместить детали, то будет низкое качество механической прочности и герметичности пайки. Если вы случайно сместили детали, все может быть, чтобы выполнить процесс пайки снова.

Когда жало паяльника горячее, то припой на нем, при ожидании, покрывается окислами и остатками сгоревшего флюса.

Поэтому перед пайкой жало паяльника нужно обязательно очищать. Для этого можно взять кусочек увлажненного поролона (плотность его может быть разной) и быстро жалом провести по этому поролону, тогда все остатки из жала остан на поролоне.

Перед тем, как начать пайку, нужно убедиться в том, что поверхность или провода, что будут паяться уже облужены, это обязательно.Ведь пайка уже облуженых поверхностей и проводов будет действительно качественной, да и вы, выполняя пайку, будете получать удовольствие от работы.

Если вы никогда раньше не работали с паяльником, то лучше всего перед тем, как выполнить ответственное задание по пайке паяльником, необходимо потренироваться паять. Начните с самого простого, попробуйте паять одножильный медный провод, что используется для электропроводки. Первое, что стоит сделать, это снять с проводника изоляцию.

Как правильно залудить провода из меди.

Сняв изоляцию с провода, оцените, в каком состоянии находится проводник. Если провода новые, то их проводник не имеет оксидной пленки и такие провода можно паять, не выполняя зачистку. Возьмите небольшое количество припоя на жало паяльника , затем коснитесь им канифоли и проведите жалом паяльника по поверхности проводника.

Если проводник имеет чистую поверхность, то по ней припой растечется тонким слоем. При нехватке припоя, берется еще одна порция с обязательным касанием канифоли.И так необходимо делать до той поры пока проводник полностью не будет залужен. Что бы работать с проводником было максимально комфортно, положите его на деревянную площадку, такая используется в подставки для паяльника. Всегда в том месте, где выполняется лужение, скапливается определенное количество канифоли, что ускоряет , процесс лужения , потому что припоя на жало можно взять больше, и каждый раз не касаться канифоли.

Бывают и такие случаи, что вроде и проводник без оксидной пленки, а лудится, он не хочет.В таком случае необходимо использовать паяльную кислоту. Но если у Вас под рукой, ее, не оказалось, можно обойтись и таблеткой аспирина. Разогреть пару секунд, а лудить на площадке. Вот, будет лудиться без всяких проблем. Если вы используете метод с аспирином для медного провода, на котором будет оксидная пленка, он сразу будет покрываться тонким слоем припоя. (Но этот метод желательно использовать в крайних случаях, поскольку запах от процесса будет не самый лучший)

Если у Вас получилось залудить проводник, то вас можно поздравить с первыми успехами в работе с паяльником.

Если первый раз работает с паяльником, то будьте готовы к тому, что хорошая пайка у вас не получится. На это есть пару причин. Очень сильно нагрет паяльник для данного вида припоя. Это определить можно по жалу паяльника, ведь на нем, образовывается темная оксидная пленка. Если сильно нагреть жало паяльника , то рабочая часть жала будет покрыта черным окислом, из-за чего припой на жале держаться не будет. Жало паяльника не разогрето до необходимой температуры.В таком случае внешне пайка будет матовой и рыхлой. Чтобы правильно подобрать температуру можно использовать регулятор температуры. Еще может быть недостаточно прогрет провод во время обслуживания. Такое часто случается, если на рабочей части жала паяльника имеется небольшое количество припоя. Тогда площадь соприкосновения маленькая, и тепло не так как нужно передается на проводник. Тренироваться паять нужно до той поры, пока не получится правильно залудить провод.

Часто бывает такое, что по окончанию лужения паяльником проводов , на них можно увидеть остатки припоя, что похожи на наплывы.Что бы от них избавиться расположите вертикально, концом вниз, а паяльник наоборот - вертикально, чтобы его жало «смотрело» вверх, а затем аккуратно проведите жалом по проводам вверх. Так, как припой тяжелый, все образовавшиеся наплывы перейдут на жало паяльника .

, прежде, чем это сделать, удалите весь припой, что имеется на рабочей части жала паяльника. А для этого просто легонько ударьте жалом о подставочку. Аналогичным способом уберите лишний припой с мест паек на печатных платах.

Продолжить свою тренировку стоит на медном многожильном проводе. Его тоже нужно научиться лудить пальником . Здесь же все не будет так просто, как в предыдущем варианте, особенно если провод еще нужно перед лужением очистить. Очистить провод, от оксидной пленки, используя этот механический способ, будет немного затруднительно. Для этого понадобится разделить проводники и выполнить зачистку каждого по отдельной. У меня был случай, когда снял изоляцию с проводами, используя для этого термический способ, то увидел следующее: верхний проводник был весь покрыт оксидной пленкой, а нижний проводник был расплетен.Именно такой случай является одним из самых сложных для лужения. Но, такие провода лудятся не хуже, чем простые одножильные.

Паяем правильно многожильные провода.

Для начала, нужно обработать паяльной кислотой, и начинать прогревать их паяльником, чтобы все проводники этого многожильного провода были смочены кислотой.

Затем нужно выполнить лужения на площадке с использованием канифоли, все выполнять аналогично тому, что описано выше.Разница только в том, что вам необходимо будет прижимать к площадке и в процессе лужения поворачивать его в одну сторону. Это требуется, чтобы проводники этого провода сплелись между собой.

Имея уже готовый залуженный провод такого типа, вы сможете использовать для этого круглогубцы, сделать кольцо. А это кольцо использовать потом, например, в качестве резьбового присоединения, которое в дальнейшем можно использовать, например для контактов розетки или выключателей.

А еще его используют для патронов в люстрах, или же припаять такое кольцо к латунным контактам или печатным платам.Не поленитесь, в качестве тренировки выполнить такого типа пайку паяльником.

Единственное, что нужно стараться не сместить детали, во время их соединения методом пайки, пока не застынет припой.

Если говорить о пайке паяльником других деталей, то она не сильно отличается от пайки проводов паяльником. И если вы попробовали лудить и паять провода, и у вас все получилось хорошо, то вы выполните любую пайку паяльником.

Учимся лудить тонкие медные провода, что покрыты лаком.

Если нужно залудить паяльником тонкий проводник, у которого диаметр жилы меньше 0,2 мм, нужно использовать хлорвинил. Данный вид пластика используется для изготовления изоляции и больших изолирующих трубок. Для этого необходимо положить провод на изоляцию и слегка прижать его жалом паяльника, после чего протаскивать провод, при этом постоянно поворачивая его. Вследствие системы хлорвинила выделяется хлор, именно он позволяет разрушить лак и без проблем залудить провод.

Такого рода технология будет просто незаменимой, если вам нужно паять паяльником провод, типа литцендрат. Это провод, который состоит из большого количества тоненьких проволок, которые имеют эмалированное покрытие и один проводник.

Тонкие провода покрыты эмалью, можно еще лудить применяя таблетки аспирина. Такой метод лужения паяльником я описывал выше. Необходимо взять провод, который вы предоставите, и поместите на подготовленную заранее таблетку аспирина, а потом протягивать его между аспирином и жалом паяльника.Но, стоит помнить, что на рабочей части жала, должно быть, необходимое припоя и канифоли.

Как паять паяльником радиодетали.

технология Часто пайки требуется, когда выполняется ремонт электрических приборов. Ведь там есть печатные платы, состоящие из

ементов и тому подобное. И зачастую из этих плат нужно их выпаивать или запаивать назад. Это нельзя назвать сложной работой, но все же необходимо установить определенную пайки .

Пайка паяльником резисторов, диодов, конденсаторов.

Выпаять из платы необходимого вам радиоэлемент, а он может быть с двумя выводами, не составляет труда и не требует высшего. В качестве таких элементов выступают практически всегда резисторы или диоды. Для качественного выпаивания платы любого из таких элементов, нужно нагреть паяльником то, место где он запаян. Под высокой температурой припой расплавиться и вы легко достанете нужный вам элемент. Чтобы вынуть вывод резистора, можно использовать пинцет, но нужно делать все, не спеша, чтобы не соскакивал пинцет, часто бывает, особенно в тех случаях, когда радиоэлемент имеет загнутый вывод и он находится со стороны пайки.

Что бы работать с пинцетом было удобнее, вы можете сточить его губки, но без фанатизма. Тогда при захвате вывода пинцет не будет соскальзывать.

Работая с печатной платой, особенно если речь идет о демонтаже радиоэлементов, очень хочется иметь еще одну руку, ведь при данной работе нужно работать паяльником, пинцетом и еще держать саму плату.

В качестве третей руки вам послужат настольные тиски. Используя инструмент, вы сможете зажать данную плату и установить тиски на ту боковую грань стола, где вам удобнее будет работать.Лучше всего использовать инструмент придуманный китайцами Third-Hand Tool, что в переводе на русский означает «Третья рука». Используя «третью руку» вы сможете соединить плату в той плоскости, которая с ней лучше всего будет работать.

Когда вы выполните демонтаж радиодетали, то место на плате, где был его вывод, заплывет припоем. Достать этот припой из образовавшейся луночки не сложно, просто возьмите зубочистку, заточенную спичку или обычную деревянную палочку.

Это следующим образом: жало паяльника нагревается и им расплавляется припой, потом в отверстие помещается зубочистка и проворачивается.Вынуть зубочистку можно будет уже когда застынет припой.

Перед тем, как запаять плату в новый радиоэлемент, нужно удостовериться в том, что его выводы будут хорошо паяться, особенно если вы не знаете, когда этот радиоэлемент был изготовлен. Рекомендую действенный способ в таком случае - залудите выводы радиоэлемента, а потом приступайте к процессу запаивания. И как результат вы получите надежную пайку и удовольствие от работы.

Пробуем паять паяльником SMD светодиоды и другие компоненты, не имеющие выводов.

Так, технологии как не стоят на месте, то сегодня уже выпускаются радиоэлектронные устройства, в которых стоят компоненты без выводов, именуются как SMD. У SMD нет привычных для нас проволочных выводов. Их соединяют с дорожками платы за счетчики к ним контактных площадок, что находится прямо на корпусе компонентов. Сложности в пайке такого компонента нет. Просто для этого нужно использовать маломощный паяльник на (10-12 Вт) и паять все контакты поочередно по отдельности.

Если говорить о ремонте, то часто стоит задача выпаивать компонент SMD для их проверки или замены на новые.Кроме того, часто бывает такое, что SMD-компоненты выпаивают из старых нерабочих плат для того, чтобы использовать их в качестве запчастей. Поэтому при процессе выпаивания нужно быть внимательным. Чтобы этого не произошло, прогревайте одновременно все выводы компонентов SMD.

Тем, кто часто сталкивается с работой, где нужно выпаивать компоненты SMD, рекомендую для своего паяльника сделать набор специальных жал. Под специальным имеется ввиду жало, что на конце разветвляется на два или три маленьких жала.Используя такие жала при выпаивании, вы не будете повреждать компоненты SMD, даже если они припаяны к плате.

Не всегда под рукой есть паяльник малой мощности, а в том, которым постоянно выполняется пайка, нет возможности поменять жало на другое, так как оно приело. В таком случае нужно просто навить на жало паяльника медный провод. Его диаметр должен быть не больше одного миллиметра. Это будет так званая насадка, с помощью которой вы сможете легко выпаять компоненты SMD.Обратите внимание, что корпус светодиодов очень нежный, и он боится даже самых минимальных воздействий.

Удобство в использовании беспрепятственно снимается, и вы можете использовать паяльник для обычной пайки. У насадки есть свои плюсы, и заключаются они в том, что вы можете менять ширину между концами самой насадки. Это позволит использовать ее для пайки SMD компонентов разных размеров. Еще такого рода насадку можно использовать, как маломощный паяльник, и с легкостью паять мелкие детали и тонкие провода, например для светодиодных лент.

Учимся паять паяльником светодиодную ленту.

Процесс пайки светодиодных лент практически не отличается от процесса пайки любые другие детали. Но, здесь все же есть свои тонкости. Вот, например, из-за того, что печатная плата это тонкая и гибкая лента, то время пайки должно быть минимальным, чтобы не отслоились печатные дорожки платы.

Учимся паять паяльником микросхемы.

Выше я описывал, как запаивать или выпаивать резисторы или диоды.И как видите, сложного там практически нет ничего. А вот выпаять паяльником микросхемы, это уже на порядок сложнее. Ведь в микросхеме выпаять по отдельным выводам можно только после того, как их при помощи кусачек откусить от корпуса платы.

Но, все же есть и в данном случае выход, и, используя полезную технологию, можно выпаять 24 интегральную микросхему всего за минуту. Для этого вам понадобиться медицинская игла, что используется для инъекций. Диаметр иглы составлять 0,6 мм, в микросхемах такой размер должен быть равен 0,5 мм.Заправлять ее на конус под прямым углом, так она легче делает отверстия печатной платы.

Следующие действия уже не сложные, ведь нужно будет просто смазать все выводы микросхемы, с той стороны, где будет работать пайка, специальным флюсом СКФ. Одевать иглу необходимо на все выводы микросхемы по очередности, при этом прогревать жалом паяльника припой. Но, стоит помнить, что иглу надо постоянно прокручивать то в одну, то в другую сторону. Если этого не делать, то иглу можно припаять к выводу.Паяльник отводим в сторону сразу, как только игла войдет в плату, а иглу в это время проворачиваем и не спеша снимаем с ножки. Все эти манипуляции проводим до той поры, пока все выводы микросхемы не будут освобождены от припоя. Если микросхема, с которой вы работаете, имеет загнутые выводы, можно использовать расплавить припой и одновременно одеть на вывод иглу в упора. И вывод тогда выровняется. Для освобождения от припоя при помощи иглы, нужно две секунды.

Когда вы выполните все выше описанное, со всеми ножками, чтобы легко выполнить микросхему, и даже не заметите, что она была припаяна.Могут быть такие случаи, что одна из ножек не выпускает микросхему, ну, все может быть. В таком случае нужно провести ее обработку паяльником и иглой еще раз.

Есть такие специалисты, которые используют при пайке микросхем , технологии пайки с использованием медной оплетки от коаксиального провода. Эта технология тоже имеет право на жизнь, но у нее есть существенные минусы:

- нужно уже хорошо «набитую» руку, то есть уметь хорошо

паять паяльником ;

- иметь в своих инструментах и ​​комплектующих оплетку.А она есть далеко не у всех;

- полностью удалить весь припой, которыми припаяны выводы микросхемы.

И вот при использовании технологии пайки с иглой, припой остается на плате и тогда, чтобы запаять новую микросхему, нужно только хорошо прогреть места пайки.

Учимся паять паяльником микросхемы в корпусе SOIC, что используется для поверхностного монтажа.

Новый рынок, новые технологии, новые разработки, и на сегодняшний день очень часто стали использовать при изготовлении электронных приборов микросхемы в корпусе SOIC.

Прямое назначение данных микросхем - поверхностный монтаж на печатные платы. Иметь дело с такими микросхемами людям, что занимаются ремонтом радиоаппаратуры. В этой же аппаратуре эти микросхемы нужно менять на новые. И что бы это сделать вам придется изначально выпаять эту микросхему, так, чтобы все ее печатные проводники, не были оторваны.

Ремонтируя светодиодную лампу по типу трубки, мне довелось выполнить замену вышедшей из строя в драйвере микросхему BP2808 в корпусе SOIC.Чтобы без проблем и препятствий выпаять микросхемы в корпусах , были разработаны для пайки напрямую к контактной дорожке печатной платы, нужно использовать специальную паяльную станцию. Паяльная станция - это специальный инструмент, который применяется в радиотехнической промышленности.

Во время работы паяльной станцией место, которое нужно паять, нагревается горячим воздухом. В домашних условиях поставить паяльную станцию ​​не у всех есть возможность.

Но, можно обойтись и без паяльной станции, используя для выпаивания микросхемы отрезок тонкой стальной проволоки, имеющей на конце небольшой крючок.Отсюда вопрос: где взять такую ​​проволочку? Все очень просто, вы можете ее сделать сами, используя эту пружинку от шариковой ручки, просто выпрямите пружину и у вас будет тонкая стальная проволока.

Используя крючок на проволоке, подцепите вывод микросхемы на печатной плате и немного натяните. Посмотрите где находится место пайки и прогрейте его жалом паяльника. Обратите внимание, паяльник должен быть малой мощности. В следствии положения пайки, крючок пройдет между выводом и печатным проводником, вывод на небольшое расстояние отогнется вверх, и тогда между ним и печатным проводником останется зазор.

Все, что я только что описал, нужно сделать с каждым выводом, что имеется на микросхеме. В результате вы получите полностью освободившуюся микросхему и все выходы останутся целыми. Это очень удобно, ведь бывает такое, что диагностика была не точной и причина поломки не в сгоревшей микросхеме, тогда вы в большом выигрыше. Ведь покупать новую микросхему не нужно будет, вы сможете обратно запаять ту, что вы выпаяли.

Когда вы полностью удалили микросхему из печатной платы, пройдитесь по ее проводникам жалом паяльника.Это нужно для того, что бы в местах пайки убрать или выровнять лишний припой. На место старой микросхемы прикладывается новая, места, где будет работать пайка обрабатываются Далее микросхема прикладывается к печатным проводникам, места пайки смазываются флюсом СКФ, а ножки нужно прогреть паяльником. При пайке такой микросхем використовуйте жало паяльника с шириной, которая будет уменьшаться, чем шаг между ножками микросхемы, что будет паяться. Что бы было лучше понятно, приведу пример: если шаг микросхемы 1,25 мм, то жало паяльника должно быть с шириной рабочей части не больше одного миллиметра.

Учимся паять транзисторы в корпусе ДПАК (ТО-252)

Часто бывает, что тот или иной бытовой прибор перестал. Причина в том, что на его рабочей плате перегорел транзистор и его нужно заменить, но, что бы это сделать необходимо его выпаять из платы. Как же это сделать, и какие могут быть сложности?

Транзистор к плате припаянной всей своей металлической поверхности, и припаян он прямо к фольге печатной платы. Именно по этой причине требуется некоторой последовательности действий во время выпаивания транзистора из платы.

Мы уже с вами знаем, что первое, что нам нужно сделать - это выпаять выводы транзистора . Если вы на 100% уверены в том, что проблема в транзисторе, то не нужно изобретать велосипед, просто возьмите бокорезы и перекусите ножки транзистора. Если же у вас стоит задача выпаять транзистор, вам нужно нагреть паяльником до нужной температуры, в котором запаяны выводы транзистора. Когда вы увидели, что припой становиться жидким, берите шило, оно должно быть у вас под руками, и аккуратно приподнимите ножку над платой.

Следующее, что нужно сделать, это взять на рабочую часть максимально припоя и приложить к плате там, откуда торчит металлическое основание транзистора. Примерно, через пять секунд, припой, который будет плавиться, и вы легко сможете удалить транзистор, используя для этого пинцет. Может случиться так, что с первого раза у вас не получится изъять транзистор, в таком случае все действия еще раз.

Сняв транзистор, вы оставшийся припой, что держал этот транзистор.Выровняйте место, где был запаян транзистор к плате, используя горячее жало паяльника . Толщина слоя припоя должна быть не больше 0,5 мм.

Что касается вопроса , как запаять транзистор на плату . Тут нет никаких сложностей. Для этого установите транзистор на плату и запаяйте его выводы. Потом при транзистор прилагается, в плате и одновременно с этим прогревайте его жалом паяльника со стороны, где находится выступ металлического основания, это как при выпаивании.Когда припой полностью расплавится, транзистор просядет, так как на него прилагается давление, а паяльник можно будет отложить в сторону. Если паять нужно транзисторы в корпусе TO-252, то використовуйте для пайки мощный паяльник - 40 Вт.

Учимся паять паяльником радиодетали с толстым выводом.

Идем дальше. Как же выпаять микросхему , что имеет толстые выводы, а это их толщина составляет больше 0,8 мм. Такая работа уже более сложная, медицинская иголка нам не поможет такой иголки с таким диаметром нет.Но, если кому то повезет, и он найдет трубочку из нержавеющей стали, что имеет тонкие трубки и необходимый диаметр, то вполне возможно применить с иголкой, что расписана выше, в качестве иголки будет нержавеющая трубочка.

. Но, есть и такие микросхемы, которые используются в радиоэлементы, которые вставляются в специальные выводы термопластичной пластмассой. Это, как правило, разъемы, катушки индуктивности, трансформаторы. Для работы с такими радиоэлементами во время выпаивания используется специнструмент, предназначенный для отсоса припоя.Называется такой инструмент оловоотсос .

Оловоотсос - это ручной инструмент, который используется для отсасывания олова, а для пайки используется в качестве припоя именно олово. Внешне оловоотсос похож на трубку из металла с наконечником, который изготовлен из фторопласта. Внутрь помещен подпружиненный поршень на штоке и спусковой механизм. Используется для накачивания колес велосипеда, сравнивать, на что похож этот инструмент, это будет ручной насос.Когда сжимается пружинка, поршень инструмента автоматически опускается вниз. Нажав пусковую кнопку, вы освобождает поршень, и тут срабатывает пружина, приводящая в действие поршень, быстро перемещается вверх, и при этом затягивает через наконечник воздух. Когда вы поднесете оловоотсос к жидкому припою, то его вместе с воздухом затянет внутрь инструмента.

.Весь жидкий припой будет удален. Если же вам не удалось это сделать с первого раза, то сделать эту эту жизнь.

Использовать отсос можно при выпаивании любых радиодетали, будь то резисторы, диоды или микросхемы. Но, технология с медицинской иглой намного проще и быстрее. Пользоваться отсосом при выпа радиодеталей сложнее, если они имеют изогнутые выводы.

Учимся паять паяльником конденсаторы на материнской плате компьютеров.

В каждом компьютере есть рабочие электронные платы . К неисправности таких плат приводят вздутые электрические конденсаторы. В некоторых случаях плата может работать, но нестабильно. Конденсаторы заменить вроде не сложно, но, несмотря на простоту замены, нужно понимать, это серьёзная и ответственная задача. А сложность вся состоит в том, что плата имеет очень «нежные» и тонкие токоведущие дорожки, они еще и узкие и если вы неаккуратно проведете жалом паяльника, то очень легко эти дорожки повредите, а вот восстановить их не всегда получается.Кроме этого на печатной плате есть много бескорпусных элементов, и их можно совершенно случайно повредить или разрушить. Сами конденсаторы на плате очень часто устанавливаются рядми очень плотно, иногда они расположены между разъемами. Именно по этой причине их выпаивать сложно, не говоря уже о впаивание назад, ведь это еще сложнее.

Перед тем, как приступить к самому процессу пайки, необходимо провести все необходимые подготовительные работы. А именно:

- достаньте из материнской платы все карты;

- отсоедините все провода;

- зарисуйте, в какой вставлены разъемы проводников , что идут от кнопок и светодиодов, установлены в системный блок.Как правило, они обычно устанавливаются без ключей, и если вы не зарисуете или не запомните, как они установлены, то потом потратите много времени на то, что бы разобраться, как все было подключено. (можно сделать фото данной платы на имеющийся телефон или фотоаппарат)

- открутите все винты, на которых закреплена плата за основание системного блока;

- достаньте плату из корпуса.

Для паяльных работ материнской платы нужно брать мощный паяльник (40 Вт).Ведь электролитические конденсаторы массивные. Прежде, чем начать пайку, необходимо правильно заправить жало паяльника. В торце жало не должно быть шире 3 мм, и ни в коем случае на нем не должно быть острых углов. Такие меры предосторожности необходимы, чтобы при случайном соскальзывании жала, вы не повредили токоведущие дорожки материнской платы.

В процессе пайки паяльником у вас будут заняты руки, и что бы правильно использовать материнскую плату, використовуйте для ее фиксации тиски или «третью руку».Это просто необходимо, чтобы в процессе пайки можно было контролировать систему с обеих сторон. Обратите внимание, зажимайте плату за край, на котором нет никаких элементов, но не повреждайте эту картонные прокладки.

Все подготовительные работы выполнены, можно переходить непосредственно к выпаиванию неработающего конденсатора. Держа одной рукой конденсатор, другой прикасаетесь паяльником к его выводу. На рабочей части должно быть достаточно припоя, чтобы он мог слиться с тем припоем, которым припаяна ножка конденсатора.Прогревая место пайки, конденсатор легонько нужно отводить в сторону, чтобы достать его ножку из отверстий. Сразу после того, как конденсатор будет поддаваться, его ножку вытаскивать полностью не нужно, только до посадки ее в плате. Аналогичную выполнить выполнить со второй ножкой конденсатора. А тогда возвращаемся к первой ножке и уже достаем ее полностью из платы. Если использовать такой способ полностью выпаять конденсатор из материнской платы.

Когда материнская плата выходит из строя, то это точно из строя вышел не один, а несколько конденсаторов.Все непригодные конденсаторы выпаивать нужно по выше описанной схеме, но по очереди. Если у вас вышло из строя два конденсатора, но они имеют разные номиналы, то, очень важно запомнить, какой из них, где стоят.

Далее нужно подготовить отверстия, которые будут запаиваться новые конденсаторы. Для начала необходимо удалить из этих отверстий старый припой . Как правило, я делаю за два захода (этапа). Это сначала введите информацию о зубочистках в нем углубление.

После этого, в образовавшиеся углубления нужно вставить иголку для шитя диаметром 0,5 мм. Эту иголку я закрепляю в цанговом зажиме и уже с противоположной стороны прогреваю отверстие паяльником. Припой начинает плавиться, и в этот момент нужно постоянно проталкивать в отверстие иголку, не забывая ее постоянно проворачивать. Паяльник убираем в сторону, а иглу не прекращаем поворачивать и не спеша вынимаем ее. Таким образом, отверстия освобождаются от припоя и в них можно запаивать новые рабочие конденсаторы.

Если вы будете запаивать в конденсаторы , которые ранее уже были использованы, то нужно изначально подготовить их выводы, выровняв их и очистив от старого припоя. Если же это конденсатор, ранее не был использован, то его выводы нужно залудить, а вот если нужно укорачивать их, то это лучше всего сделать уже после запаивания конденсатора. Когда вы на плату устанавливаете конденсатор, нужно учитывать его полярность. У конденсатора минусовой маркировки отмечается, как правило, белая полоская сбоку на его корпусе, а на материнской плате отмечен белым сектором, или как дополнение на плате может быть специальная контактная площадка в виде квадрата.Еще может такое расстояние, что на плате не соответствует диаметру отверстий конденсатора и расстояние тех отверстий. Чтобы не возникло проблем при пайке, следует заранее сформировать ножки конденсатора, ведь за счет того, что на материнской плате размещено еще много других деталей, это сделать не очень легко и не всегда удается с первого взгляда.

С легкостью можно сформировать ножки в том случае, если вставить его в отверстия ножками со стороны запайки выводов деталей. Таким образом, вам будет легче попасть ножками конденсатора в отверстия печатной платы, при его установке.

Учимся удалить оставшийся флюс с печатной платы по завершению пайки.

Что бы вам было легче паять конденсатор, то до того, как вы приступите к процессу пайки, обработайте его ножки специальным флюсом СКФ. Когда закончите паять, необходимо тщательно убрать с платы лишнюю канифоль.

Чтобы удалить лишнюю канифоль, необходимо взять любую кисточку и смочить ее в спирте. Потом этой кисточкой необходимо водить по месту на плате, где осталась застывшая канифоль, до той поры, пока канифоль не растворится.

Потом, стоит взять кусочек чистой ткани, положить ее на место растворившейся канифоли ткани. Всю канифоль впитает в себя ткань, а плата останется чистой.

Ну, вот в принципе и все. Можно проверять работоспособность платы. А для этого вам нужно будет ее вставить в системный блок.

Учимся паять паяльником детали из стали и железа.

Пайка паяльником стальных и железных деталей, используя для этого мягкий припой , не отличается от пайки медных деталей или деталей из ее сплава.Разница здесь только в используемом флюсе. Ведь канифоль в такой пайке не используйте, а используйте хлористо-цинковый флюс .

Давайте попробуем на примере разобраться, как же паять железо. Вот, у нас есть лист кровельного железа, что уже проржавел и имеет глубокую коррозию.

Запомните! Самое главное, что вам нужно сделать, чтобы пайка получилась, это правильно подготовить поверхность, на которой эта пайка будет проводиться. Что же для этого нужно сделать? Первое, это удалить всю ржавчину, используя эту наждачную бумагу или щетку по металлу.Этот лист, может быть, покрыть маслом или консервантом. Такое делают для того, чтобы предотвратить его коррозию. Если у вас именно такой лист, то перед тем, как проводить пайку, его нужно очистить от жира. Для этого возьмите старую тряпочку и смочите е бензином. А затем протрите тщательно лист металла. Еще избавиться от жира на металлическом листе, можно использовать для этого обычное моющее средство для посуды.

Если поверхность готова, тщательно очищена, теперь нужно выполнить процесс лужения.Может быть такое, что вся ржавчина не удалилась, есть глубоки вкрапления, ничего страшного в этом нет, если она занимает не больше одного процента площади от всего листа. Она не повлияет практически на процесс лужения.

На эту заранее подготовленную поверхность металлического листа, используя кисточку, тонким слоем наносим хлористо-цинковый флюс .

Уже через пять минут, вы покроете ржавую поверхность листа, при помощи паяльника добавьте припоя и лист больше ржаветь не будет.

Не всегда под рукой есть кислотный флюс, но это не беда, ведь мы легко можем заменить его аспирином. Аспирин - это универсальный флюс, который всегда есть в аптечке каждого, если не в основной в автомобильной аптечке точно найдется.

Как же это делается? Все очень просто, насыпьте вместо кислотного флюса раскрошенную таблетку аспирина, а дальше уже выполняем лужем при помощи паяльника. Припой растекается так же хорошо, как и при использовании кислотного флюса для лужения.

К детали железной или стальной, если она хорошо залужена, вам легко будет припаять любой провод, будь то он из меди или латуни. Он будет держаться на этом листе крепко, и будет обеспечиваться очень надежный электрический контакт.

Учимся паять трубки, радиаторы, радиаторы, теплообменники.

).В основном трубки бывают медные, латунные, железные, это может быть и нержавеющая сталь. Поэтому справиться с течью в таких трубах вам поможет паяльник и свинцово-оловянный припой ПОС-61 , используя приведенную выше технологию.

Но, так как радиатор или теплообменник имеют объемные и в них есть жидкости, то есть технология их пайки имеет некоторые особенности, которые отличаются от ее обычных пайки.

Учимся ремонтировать железный кузов автомобиля методом пайки

В те времена, когда на дорогах ездило больше советских автомобилей, чем сейчас, очень сильно спасала технология пайки паяльником железа при коррозии кузова автомобиля.Когда появляется ржавчина, то первое что приходится делать, это зачищать ее и наносить новое лакокрасочное покрытие, но, со временем эта ржавчина все равно «вылезет» наружу. А вот если место, где появилась ржавчина, хорошо подготовить, нанеся небольшой слой, то это место больше ржаветь не будет никогда.

Часто приходилось хозяевам автомобилей паять сквозные дыры в порогах или в зоне колесных арок машины. Перед тем, как приступить к пайке, необходимо зачистить аккуратно поверхность вокруг образовавшейся дырки, размером приблизительно в сантиметр, а потом залудить эту поверхность припоем.Потом вам необходимо вырезать из картона выкройку по размерам необходимой вам заплатки. После чего по выкройке вырезаете заплатку из латуни. Ее толщина должна быть от 0,2-0,3 мм. Ту часть заплатки, что будет припаиваться необходимо залудить толстым слоем припоя . Может быть такое, что заплатке необходимо придать какую-то форму, если это так, то придаем ей нужную форму, а потом прикладываем ее на дырку в кузове автомобиля, и хорошенько прогреваем ее мощным паяльником. Отлично подойдет паяльник на 100 Ват .Прогревать необходимо по шву. Далее шпаклюем, грунтуем, красим и кузов вашего автомобиля словно новый. И еще большой плюс такого ремонта в том, что это место больше никогда не пустить ржавчину.


Часто задаваемые вопросы про Паяльники

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
