Как спаять провода наушников? |




В продолжении темы о ремонте наушников я бы хотел рассказать как лудятся провода для наушников. Можно просто взять и залудить данные провода как казалось бы ничего сложного в этом нет. Берём канифоль, припой, паяльник, я использую обычный советский паяльник. Берём вроде белый провод, и по идее он не должен быть ничем покрыт. Но видим что он никак не смачивается.

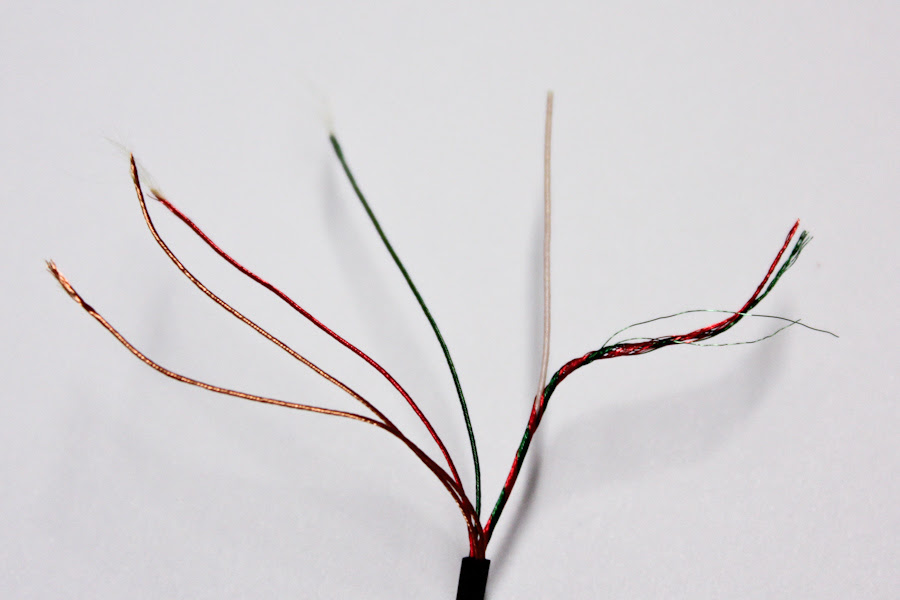

В этом нет ничего странного, потому что гарнитура у нас часто гнётся, и для того чтобы провод дольше жил и не переламывался он сделан из очень и очень тонких жилок. И естественно каждая жилка изолирована от других жилок лаком. Точно также как и обмоточный провод которым мотается трансформатор. Естественно, что когда мы пытаемся что-то подпаять, то припой доходит до лака который препятствует тому, чтобы припой коснулся меди.
Естественно, припой не может смочить лак, но медь он смачивает хорошо. Для лужения провода нам нужно каким либо образом зачистить его, чтобы добраться до меди. Другими словами – очистить провод от лака. Для этого есть несколько способов, лично я использую следующий метод.
Я в аптеке покупаю ацетилсалициловую кислоту, также она ещё известна как аспирин, но аспирин это торговый бренд, и скорее всего он тоже состоит из ацетилсалициловой кислоты. Эти таблетки всегда называют аспирином хотя это ацетилсалициловая кислота.

Стоят таблетки копейки, и для того чтобы зачищать провод одной таблетки хватит на очень долго. Ставим таблеточку. Берём паяльник, убеждаемся что на нём есть припой, и если необходимо – немного добавляем, чтобы была большая жирная капля припоя. Потом берем провод, ставим его на таблетку как на флюс. Паяем точно также как и обычным кусочком канифоли. Вы ведь канифолью тоже так лудите провод? Здесь же канифоль его не берёт, но при нагреве ацетилсалициловой кислоты, она активно разъедает лаковую изоляцию, но при этом выделяется дым, который очень воняет, и едкий.
Поэтому работайте в хорошо проветриваемом помещении и держите подальше нос, не вдыхайте дым, потому что действительно, это очень едкий и противный дым. Продолжаем его прогревать, и вот видите, с него слезло вот это вот лаковое покрытие. Вот оно, в капельку собралось.
Потом я промакиваю провод в канифоли, для того чтобы все остатки таблетки остались внутри канифоли.

И вот, красивый залуженный провод. Точно также проделываем со всеми проводами. Получается всё быстро, красиво, правда немного запахов.

Есть ещё один способ снять лаковую изоляцию о котором я знаю, но я им никогда не пользовался. Для этого понадобится наждачная бумага. У меня есть бумага, четырёхсотка.

Бумага должна быть не крупная. Я оторвал небольшой кусочек. Наносим на наждачную бумагу немного канифоли.

Берём паяльник с припоем. Затем берём наш проводок ставим его на наждачную бумагу куда была нанесена капля канифоли. Прижимаем провод паяльником, прогреваем несколько секунд и вытягиваем провод. При прогревании лаковая изоляция размягчается, и провод быстрее лудится. Снова прижимаем и вытягиваем провод. То есть мы механически соскабливаем с провода изоляцию.

Получилось всё достаточно быстро, не так быстро как с аспирином, зато также очень аккуратно и нет сильной страшной вони. Такой способ есть, если интересно, тоже берите его на вооружение. Мне он даже кажется более интересным чем аспирин.

Вот так вот, в этом нет ничего сложного, не нужно никакого дорогостоящего оборудования, всё делается очень быстро и просто. Всё, всем пока.

Рубрики: Радиолюбительская технология, Ремонт, Устройства своими руками | Ссылка

причины поломки и последовательность пайки

Наушники в наше время используются практически всеми и везде. Их можно увидеть не только в мп3 плеерах, но и в сотовых телефонах. Нередко они ломаются, чаще всего из-за того, что в них отходят провода. Конечно, стоят они недорого и всегда можно приобрести новые, но гораздо проще и быстрее отремонтировать их самостоятельно.

Если выбран последний способ, то понадобится паяльник. Но сначала необходимо установить причину поломки, и только потом паять устройство.

Возможные причины поломки

Чаще всего наушники перестают работать из-за того, что провода, располагающиеся внутри них, перетираются или ломаются из-за частых перегибов. В основном это происходит в местах, где они выходят из наушника, или в начале штекера, подсоединяемого к устройству воспроизведения. Но не исключена возможность, что могут быть повреждены жилы внутри кабеля в абсолютно любом месте. Такое случается из-за падения, резкого рывка или пережатия кабеля.

Для начала надо определить, какой кабель поврежден, то есть из какого динамика не идет звук. Затем надо перегнуть этот провод в разных местах под углом в 90 градусов. Если звук или даже треск при сгибании провода в каком-то месте начинает появляться, значит, именно на этом участке находится повреждение.

Но можно найти повреждение и с помощью тестера, если он есть. После этого можно начать паять устройство для прослушивания звуковой информации.

Чтобы паять поврежденные или отлетевшие контакты, понадобятся:

Первый этап – снятие изоляции

В самом начале, прежде чем начать паять наушники, необходимо отрезать от повреждённого провода кусок кабеля длиной около 2 см. Он выкидывается. Затем с кабеля удаляется изоляция с помощью ножа или кусачек. После этого можно наблюдать 2 разноцветные жилы — их также надо зачистить. Левый канал отмечается красным цветом, а правый — зеленым. Общий канал имеет желтый или синий цвет, либо он без изоляции и не имеет своего цвета.

Главное, когда будет сниматься изоляция, не повредить сами контакты. Если на проводах без изоляции есть лаковое покрытие или краска, их также надо снять перед тем, как паять. Лучше всего их просто выжечь паяльником, после чего контакты лудятся при помощи припоя.

Второй этап – пайка

Конец, который был облужен, кладется на канифоль. По всей его поверхности распределяется припой при помощи нагретого паяльника. Затем провод соединяется с местом, на которое его следует паять, или с другим проводом. Жалом припой плавится и соединяет оба куска между собой. После этого паяльник можно выключать. Как провод остынет, можно проверять работу. Главное в этом процессе не перепутать кабеля: они должны соединяться в соответствии с цветами.

Весь процесс ремонта выглядит следующим образом:

  1. Отрезка конца кабеля.

  2. Зачистка изоляции.

  3. Облуживание концов.

  4. Запайка.

Перепайка штекера

Нередко от наушников отлетает штекер, но и эту проблему легко исправить при помощи паяльника. В данном случае все проводится примерно так же, как с проводками, поэтапно. Паяльник разогревается, а в это время срезается старый штекер вместе с небольшим куском кабеля, чтобы полностью избавиться от проблемного места. Оставшийся провод очищается от изоляции, так же, как и обе жилы расположенные под ним. В каждой жиле можно увидеть по 2 медных проводка — их тоже надо зачистить на несколько миллиметров. Один из них синий, другой красный, может быть и третий — медный, без покраски. Обратите на это внимание. Они очищаются от краски, чтобы было видно медные кончики, которые и надо паять.

Проводок без изоляционной краски надо соединить с таким же в другой жиле. В результате получается 3 контакта – медный, синий и красный. Затем разбирается новый штекер, который можно приобрести в любом магазине радиозапчастей. Через его отверстие просовывается подготовленный кабель от наушников, и начинается их соединение.

Медный контакт паяется к среднему контакту штекера, предварительно его надо продеть через специальное отверстие. Его кончик смазывается канифолью, а нагретым жалом паяльника спаивается одной каплей припоя.

Та же процедура проделывается и с цветными проводами. Каждый из них припаивается к боковым контактам штекера. После этого надо немного выждать, чтобы припой остыл. Штекер собирается, наушники подключаются к устройству воспроизведения звука для проверки. Если оба динамика выдают звук, значит всё сделано правильно.

Полезные советы

Провода в наушниках очень тонкие и хрупкие, как волосы человека. Поэтому снимать с них изоляцию надо аккуратно. Некоторые провода, особенно в маленьких наушниках, совсем тонкие, дома нормально спаять их вряд ли получится, так что разумнее будет приобрести новые.

Если во время пайки припой не держится и сразу отпадает, значит, провода надо дополнительно обработать тонким слоем канифоли.

Если во время проверки обнаруживается, что звука из наушников нет, вероятно, проблема в другом проводе. Но возможно, что пайка была проведена неправильно, поэтому можно попробовать повторить всю процедуру заново. Такое нередко бывает, если концы проводов плохо зачищены.

Похожие статьи

Как припаять провода наушников — В ушах

Содержание

На данный момент огромное количество людей использует наушники. Рано или поздно они могут сломаться. Наиболее распространенной проблемой является сломанный провод. Это происходит из-за того, что провода часто перегибаются и однажды лопаются. Ремонт провода наушников поможет решить ряд проблем.

В этой статье мы постарались рассмотреть проблему более детально и рассказали, как спаять провода наушников самостоятельно.

Как определить проблему


Определить обрыв провода в наушниках достаточно просто. Если пропал звук в динамиках, тогда на 90% проблема именно в обрыве провода. Обрыв может происходить:

  1. На штекере.
  2. Возле динамиков.
  3. На самом проводе.

Стандартные штекеры


Перед тем, как начать ремонт штекера, сначала необходимо ознакомиться с их наиболее популярными разновидностями. Благодаря этому вы сможете узнать, как спаять провода наушников, если в кабеле 4 или 3 провода.

Выше представлена классическая схема подключения наушников, которые соединены между собою общей массой. В устройствах Koss Porta PRO, Philips, Sony и других для каждого канала будет использоваться отдельный экранированный провод. В более бюджетных вариантах для двух каналов может браться общий экран.

Спайка наушников с микрофоном более сложный процесс. Это связано с тем, что их штекер имеет дополнительную контактную площадку. Ниже, вам представлена схема подключения наушников с микрофоном к стандартному штекеру.

Многие производители также могут использовать и нестандартные штекеры. Их мы постарались обсудить в конце статьи. У нас вы также можете прочесть про быстрый ремонт варочной панели.

Что необходимо для ремонта


Чтобы спаять наушники вам может потребоваться:

  • Паяльник. Можно приобретать не слишком мощное устройство. Для проведения работ будет достаточно мощности в 25 Ватт. Конечно, в интернете вы можете найти инструкцию, как соединить провода в наушниках без паяльника, но этот способ считается менее надежным. Если паяльника нет, тогда можете отправиться в магазин за его покупкой. Минимальная стоимость составляет от 5 долларов.
  • Канифоль и припой.
  • Новый разъем. Он в обязательном порядке должен быть таким же, как и предыдущий.

Если вы подготовили все необходимые атрибуты, тогда можно приступать к ремонту. Процедура ремонта будет состоять из следующих действий:

  1. Срежьте старый разъем на расстоянии 1 см от его основания. Благодаря этому можно избавиться от проблемной части провода.
  2. Теперь можете снять изоляцию, чтобы не повредить жилы. После ее снятия вы увидите, что 2 провода покрыты разноцветной изоляцией. Два провода будут находиться без изоляции.
  1. Чтобы залудить провода с них потребуется снять изолирующий лак. Сделать это можно с помощью канцелярского ножа.
  2. Мы уже говорили ранее, что это может быть всего два провода. Два из них будут каналы, а один соединяющим экраном.
  3. Теперь следует разобрать новый разъем и не забыть его продеть через основание провода. Стерео наушников.
  1. Теперь можно приступить к припаиванию проводов к разъему. Начинать необходимо только с общего провода, а затем можно припаивать левый и правый канал. Результат вы пайки вы можете увидеть на фото ниже.
  1. После пайки провода несколько минут должны остыть. Затем можно будет просто проверить готовый результат. Если после проверки все хорошо, тогда можно приступать к сборке наушников.
  2. Закрепите провод на разъеме, где будет предусмотрен зажим. После этого можно вложить изолированный кабель и обжать его с помощью плоскогубцев. На фото ниже вы можете рассмотреть зажим в штекере.
  1. Чтобы обеспечить более высокую надежность необходимо заизолировать провода с помощью изоленты. Это снизит риск того, что в дальнейшем пайка разрушится.
  1. Теперь соберите разъем и приступайте к его использованию.
  • Некачественная пайка.
  • Возможно провод оборвался именно возле динамика наушников.
  • Проблема с кабелем. Соединять его не рекомендуется и лучше приобрести новый.
  1. Обрежьте провод возле основания.
  2. Разберите наушник.
  3. Удалите с провода изоляцию и зачистите его.
  4. Если у вас есть мультиметр, тогда с его помощью можно прозвонить провод наушников.
  5. После спайки провода наушников следует проверить работоспособность.

Нестандартные разъемы


На сегодняшний день можно встретить производителей, у которых разъемы отличаются от стандартных. Также можно встретить гарнитуры, где вместо стандартного штекера будет использоваться USB разъем. Технология ремонта подобных наушников совершенно не будет отличаться от обычных действий. Для подключения стандартной гарнитуры к нестандартному разъему также можно использовать специальный переходник.

Если возникает желание, тогда распаять такой переходник можно самостоятельно, но его стоимость достаточно низкая и поэтому лучше купить переходник. Как видите, правильно паять наушники может каждый. Если ничего не получилось в первый раз, тогда просто повторите процедуру. Надеемся, что эта информация была полезной и интересной.

Читайте также: правильное подключение мощных электропотребителей.

Пайка джека наушников

1. Зажигалкой обжигаем лак с проводов. Осторожно — не сожгите сам провод ▼

2. Перед пайкой смачиваем жилы флюсом — после этого олово охотнее покроет медь. Рекомендую использовать нейтральный паяльный жир ▼

За неимением жира можно использовать канифоль, но это не столь удобно ▼

3. Покрываем проводник оловом, то есть — лудим. Берём на жало немного припоя и прогреваем проводник. Олово стекает на медь и покрывает её тонким слоем. Не забываем надеть термоусадку! После распайки будет поздно ▼

Обычная канифоль плохо смачивает тонкие проводки, так что при использовании канифоли в качестве флюса, припой придётся буквально втирать в медь ▼

4. Лудим контакты разъёма. Если разъём «трофейный», его контакты и так залужены. Не забываем о паяльном жире ▼

5. Припаиваем жилы к разъёму. Рекомендую слегка загнуть жилы крючками — так будет удобнее паять их на круглую поверхность ▼

6. Излишки проводков наматываем на разъём. Следим, чтобы заголённые участки провода не болтались неприпаянными и не замыкались между собой. Надвигаем термоусадку. Вы ведь не забыли надеть её заранее? Я предупреждал… ▼

7. Усаживаем зажигалкой термоусадку. Заливаем казённую часть разъёма термоклеем ▼

8. Пока термоклей не застыл, придаём ему приличную форму ▼

Берём две пластинки (например половинки пластиковой карты) и покрываем их поверхность машинным маслом, чтоб не прилипал термоклей ▼

Второй пластиной прижимаем сверху ▼

И держим так с полминуты ▼

Получается плоский, но совершенно бесформенный разъём ▼

Остаётся взять канцелярский нож и отрезать всё лишнее. Главное, не отхватить ножом проводники. Вот результат ▼

9. Есть способ попроще — просто надвигаем термоусадку поверх термоклея ▼

10. Осталось усадить термоусадку. Решение простое, но должен заметить, что Г-образный разъём живёт всё-таки дольше прямого и меньше раздалбывает гнездо.
