Как подключить имеющийся двухконтурный котёл к бойлеру

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

Двухконтурный котёл в системе отопления

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

Двухконтурный газовый котёл с встроенным бойлером

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

Дополнительное подключение бойлера косвенного нагрева

Подключение дополнительного бойлера

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода. А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно.

Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Как работает котёл с бойлером| Статьи

Вопрос, как работает котел с бойлером, актуален для каждого потребителя, который желает совместить автономное отопление с подачей горячей воды. Самым простым решением этой задачи считается установка двухконтурного отопительного прибора, обеспечивающего повседневные нужды ГВС без подключения дополнительного устройства. Однако его производительность не всегда устраивает домовладельцев, поэтому многие из них делают выбор в пользу котла с отдельным накопительным баком.

Варианты компоновки

Плюсы и минусы двухконтурного котла знакомы многим. Он довольно эффективен для горячего водоснабжения на 2–3 человек, но как быть, если в доме проживает больше людей или у домовладельца нет возможности установить электрический водонагреватель? В такой ситуации существует несколько альтернативных решений:

●        Установка бойлера косвенного нагрева (БКН) – используется для совместной работы с одноконтурным отопительным прибором.

●        Монтаж котла со встроенным бойлером – подразумевает установку агрегата, часть тепла у которого уходит на поддержку температуры внутри вмонтированного накопительного бака.

Выбор того или иного типа компоновки во многом зависит от общих потребностей семейства в горячей воде, имеющегося отопительного оборудования в доме, запланированных материальных затрат. Консультанты интернет-магазина «Мособлгаз» помогут подобрать приемлемый вариант с учетом ваших потребностей. В нашем каталоге представлен широкий выбор котлов, водонагревателей, БКН, которые помогут организовать эффективную и надежную отопительную систему, совмещенную с подачей теплой воды.

Как работает котел с бойлером косвенного нагрева

Чтобы понять, как работает котел с бойлером косвенного нагрева, нужно разобраться с его конструктивными особенностями, видами и схемами подключения.

Конструкция и принцип работы

При правильном проектировании аппарат косвенного нагрева дает высокие показатели производительности с оптимальным соотношением расходов на получение подогретой воды.

Поскольку его работа не зависит от электричества, он не перегружает электрические сети в период отопления. Немаловажно, что благодаря рециркуляции подогретая вода подается в смесители сразу же после их открытия, поэтому домочадцам не нужно ожидать ее подогрева, как это бывает с электрическим водонагревателем.

В основе конструкции прибора лежит металлический резервуар. Изнутри он может иметь эмалированное, стеклофарфоровое или керамическое покрытие, позволяющее сохранить надлежащее качество воды и исключить появление ржавчины. Дополнительную защиту емкости от коррозионных процессов обеспечивает магниевый анод, который умягчает воду и продлевает срок службы устройства.


Внутри резервуара размещается стальной или латунный теплообменник, по которому циркулирует теплоноситель. Обычно он производится в виде змеевика, способствующего наиболее эффективному и быстрому подогреву жидкости. Также аппарат снабжается предохранительным клапаном и термостатом, который контролирует нагрев до нужной температуры.

Принцип действия моделей со змеевиком достаточно прост:

●        Холодная вода подается в резервуар.

●        Теплоноситель перемещается по теплообменнику и подогревает ее до необходимой температуры.

●        Скорость нагрева напрямую зависит от числа витков на змеевике. Чем их больше, тем быстрее будет нагреваться жидкость в накопительном баке.

В некоторых моделях вместо змеевика используется принцип «бак в баке». Рассматривая, как работает котел с таким бойлером, стоит отметить, что в процессе его функционирования холодная вода попадает в меньшую емкость и начинает подогреваться от теплоносителя, который размещается во внешнем резервуаре. Такие устройства быстро нагревают жидкость, поскольку площадь нагрева у них больше, чем у моделей со змеевиком.

Бойлеры косвенного нагрева обычно используются для получения больших объемов горячей воды. Резервуары могут иметь вместительность до 1000 и более литров, что полностью обеспечивает нужды большого семейства. Емкость напрямую зависит от мощности отопительного оборудования. Если она будет небольшой, вода никогда не сможет достичь температуры, необходимой для комфортного применения.

Автоматическая система, управляющая работой котла, имеет в приоритете отопление помещений. Если температура теплоносителя снижается до нижних значений, управляющий блок направляет мощность оборудования сначала на подогрев воды в отопительном контуре, а только затем – на горячее водоснабжение. Чтобы поддерживать температуру жидкости для нужд ГВС на заданном уровне, можно использовать модели водонагревателей, которые дополнительно оснащаются ТЭНом.


Схема подключения

Обвязка БКН требует его подключения к отопительной и водопроводной системам. Монтаж водонагревателя напольного типа производится на ровную поверхность рядом с котлом. Настенные модели крепятся на стену из кирпича или бетона с их расположением на одном уровне с отопительным оборудованием или чуть выше.

При организации системы отопления следует не просто разобраться, как работает газовый котел с бойлером, но и выполнить его правильное подключение. Соединение аппарата с водопроводом производится с учетом следующих правил:

●        Холодная вода должна подаваться в нижнюю часть резервуара, а теплоноситель выходить из верхней.

●        При включении нагревательного контура теплоноситель должен двигаться в направлении сверху вниз. Иными словами, труба с теплоносителем подключается к верхнему патрубку, а с остывшей водой – к нижнему.

●        На все патрубки следует установить краны с накидными гайками, которые позволят отключить прибор в случае его ремонта или замены.

При использовании такой схемы можно достичь максимального КПД аппарата. Теплоноситель, который перемещается по змеевику, будет подогревать жидкость в верхней части резервуара, отдавать остатки тепла охлажденной воде в нижней части и далее поступать в отопительное оборудование для нового подогрева.

Подключение БКН к системе отопления производится с учетом его размещения и возможностей существующей разводки. В зависимости от этих критериев применяют следующие схемы:

1.Соединение посредством трехходового клапана. При использовании этой схемы на подвод горячей воды ставят циркуляционный насос, а затем клапан, предназначенный для управления термостатом. При охлаждении воды клапан по сигналу термостата будет включать ее подогрев, а по достижении нужных значений направлять поток по отопительному контуру.


2. Установка гидравлического распределителя. Схема используется в многоконтурных системах, к примеру, в домах, где отопление осуществляется не только радиаторами, но и посредством теплого пола. Гидравлика будет выполнять перераспредление давления на разных участках системы и способствовать постоянному передвижению теплоносителя без помощи насоса.

3. Монтаж двухнасосной системы. Соединение подходит для частных домов, где не требуются большие объемы горячей воды. Разобраться, как работает котел с косвенным бойлером по этой схеме, несложно. Оборудование подключается параллельно, соответственно, потоки теплоносителя движутся по двум разным трубам. Чтобы обеспечить принудительное движение жидкости, на каждую магистраль устанавливается насос.

При наличии дополнительного патрубка к водонагревателю можно подключить рециркуляционную систему. Для этого монтируется еще один контур с установкой обратного и предохранительного клапанов, расширительного бака и автоматического воздухоотводчика. Рециркуляция будет обеспечивать постоянную подачу воды для нужд ГВС, то есть пользователям не придется ожидать, пока теплоноситель ее прогреет.

Встроенный бойлер

Отопительные приборы со встроенным накопительным баком позволяют подключать сразу несколько точек водозабора. Такие модели занимают мало места, не требуют отдельного подсоединения к системе отопления и быстро подогревают воду в резервуаре. В зависимости от особенностей работы они бывают двух типов:

●        Конвекционные – применяются для обогрева больших помещений (площадью свыше 300 кв. метров). При их подключении газ поступает в горелку, и пламя начинает подогревать теплоноситель, который обеспечивает отопление и подачу горячей воды.

●        Конденсационные – более усовершенствованные модели, использующие в работе не только теплоноситель, но и дополнительную энергию, которая выделяется в результате конденсации водяного пара.

Встроенные баки устанавливаются только на двухконтурные модели. Их объем может варьироваться от 10 до 100 л, причем оборудование с резервуарами до 60 л обычно изготавливается в настенном исполнении, а свыше этого показателя – в напольном. По сути, приборы являются теми же котлами с бойлером косвенного нагрева, только их бак размещается не отдельно, а внутри корпуса.


Приборы достаточно мощные – в среднем от 28 кВт. В зависимости от конструкции они оборудуются открытой либо закрытой камерой сгорания. При использовании первой в помещениях устанавливаются обычные дымоходы, для второй – коаксиальные. Внутри накопительного бака размещается вторичный пластинчатый теплообменник, который быстро подогревает воду в резервуаре.

Принцип действия оборудования схож с БКН. Жидкость для бытовых нужд и отопления дома греется одновременно во время прохождения через теплообменники. При ее использовании применяется механизм приоритетной подачи, то есть при открытии водопроводного крана система начинает обеспечивать пользователей горячей водой. Пока жидкость расходуется, прибор подогревает новые ее запасы. Поскольку забор воды выполняется короткое время, теплоноситель для отопления не успевает существенно охлаждаться.

Как выбрать бойлер

Независимо от того, как работает котел с бойлером, перед его установкой следует грамотно подойти к выбору накопительного бака. Все резервуары выпускаются из нержавейки или черного металла с покрытием. Первый вариант стоит дешевле, второй является достаточно дорогим, однако имеет более продолжительный период эксплуатации. Хорошо, если изнутри бак будет оснащен стеклофарфоровым или эмалевым покрытием. В таком случае он надежно защитит металл от коррозии, а при умеренном нагреве (не выше 60 °C) прослужит дольше, чем сам отопительный агрегат.


Ключевым критерием при подборе водонагревателя является правильное соотношение его емкости и мощности отопительного оборудования. Далеко не каждый знает, что баки на 140 и 200 литров могут выдавать примерно одинаковый объем горячей воды в час. Поэтому, если котел имеет высокую мощность, потребителю вовсе необязательно ставить резервуар больших размеров.

Если же в доме применяется маломощное отопительное оборудование, нагреватель воды значительного объема не будет выдавать литраж, заявленный в его паспорте. К примеру, при использовании прибора отопления на 23 кВт и водонагревателя на 200 литров потребитель получит столько же горячей воды за час, сколько дает резервуар на 140 литров. Иными словами, при покупке 200-литрового бака вы переплатите.

                           Примерные цифры при выборе БКН

Объем бака, л

Минимальная мощность котла, кВт

80

16

100

16

120

23

140

23

200

33



Выяснив, как работает котел со встроенным бойлером, можно понять, что использование этой системы считается практичным и экономным решением в снабжении дома горячей водой. При правильном выборе объема резервуара (с учетом тепловой производительности оборудования) он обеспечивает пользователям любое необходимое количество подогретой воды. Поэтому данный вариант организации ГВС становится все более популярным среди домовладельцев и отодвигает на задний план двухконтурные отопительные системы.

Схема подключения бойлера к котлу вайлант. Как выполнить монтаж бойлера косвенного нагрева – виды устройства и способы монтажа

Для подогрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом возможна работа проточного водонагревателя такого типа как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом. Схема подключения бойлера косвенного нагрева различается в зависимости от типа котла и выбранного метода горячего водоснабжения.

Обвязка водонагревателя требует его подключения к отопительной системе, а также магистралям холодного и горячего водоснабжения. При этом холодная вода поступает снизу, отвод горячей воды осуществляется сверху ёмкости, а точка рециркуляции находится примерно посередине бойлера.

Нагретый теплоноситель должен двигаться наоборот – сверху вниз.

Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительную магистраль с нижнего патрубка бойлера.

Таким образом повышают КПД устройства, передавая тепло сначала самым нагретым слоям воды.

Для правильного подключения бойлера необходимо знать основные способы его подсоединения.

Подключение бойлера настенного типа к отопительному агрегату

Подключение бойлера к газовому котлу

Для подключения бойлера косвенного нагрева к газовому отопительному котлу его конструкцией предусматривается температурный датчик, установленный в баке.

Подсоединение к двухконтурному котлу

Для работы бойлера в тандеме с отопительным агрегатом, который имеет контур горячего водоснабжения, используется трёхходовой клапан. С его помощью распределяются поток нагретого теплоносителя между основным контуром обогрева и дополнительным контуром горячего водоснабжения.

Управление трёхходовым клапаном происходит по сигналам, которые поступают от термостата, установленного в водонагревателе. Когда вода в бойлере охлаждается ниже установленной величины, термостат включает клапан, который направляет поток теплоносителя из отопительного трубопровода в контур горячего водоснабжения. Термостат переключает клапан в исходное состояние при достижении температуры воды в баке выше выставленного значения. При этом поток теплоносителя направляется в отопительную магистраль. В теплое время года происходит не перенаправление потока, а управление режимом горения котла. При понижении температуры воды в бойлере термостат посредством трёхходового клапана «зажигает» основную горелку агрегата, а при её повышении подача газа на горелку прекращается.

Подключение бойлера к котлу с применением трёхходового клапана

Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. В таком случае клапаном может управлять сам котёл по команде, полученной от термостата водонагревателя.

В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром обогрева. Использование такого способа подсоединения бойлера оправдано для баков большого объема или при высокой жёсткости воды, которая не даст нормально работать контуру ГВС.

Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

Подключая водонагреватель к одноконтурному котлу, применяют схему с двумя циркуляционными насосами. Такой тип подсоединения фактически может заменить и схему с трехходовым датчиком. Особенностью данного подключения является разделение потоков теплоносителя по разным трубопроводам с применением насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Поэтому правильнее говорить о параллельной работе обеих контуров.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.

Схема установки бойлера в системе с двумя циркуляционными насосами

Работа по такой схеме похожа на предыдущий случай, с той лишь разницей, что термостат управляет попеременной работой двух насосов. При включении насоса ГВС отключается насос отопления, следовательно, система обогрева начинает остывать. Однако короткое время подогрева воды в бойлере не приводит к заметному уменьшению внутридомовой температуры и может почувствоваться лишь во время первоначального пуска.

Иногда для отопления домов большой площади применяют несколько отопительных агрегатов. В таком случае устанавливают дополнительный насос для обеспечения работы водонагревателя.

Схема с применением гидроколлектора

Применение гидроколлектора в отопительных системах с несколькими контурами

В сложных многоконтурных отопительных системах присутствуют несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров. Для того чтобы уравновешивать потоки теплоносителя от разных насосов используют гидравлический распределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях отопительной системы. Без гидроколлектора пришлось бы использовать балансировочные вентили, что значительно усложняет настройку и работу отопительной системы и обустройство горячего водоснабжения.

Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.

Подключением накопительного водонагревателя к твердотопливному котлу добиваются сразу двух целей – подключают горячее водоснабжение и получают систему для аварийного сброса теплоносителя. Дело в том, что в системах с твердотопливными котлами часто, в целях повышения комфортности, на радиаторах устанавливают термостатические вентили. Однако в таком случае возможно перегревание котла. Такая же угроза реальна и при нестабильном электроснабжении для систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной ёмкости, этот процесс не страшен, так как излишек тепла используется для нагревания воды в баке водонагревателя. Разумеется, для функционирования такой системы необходима установка бойлера с естественной циркуляцией.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

  1. Бак расширительный.
  2. Группа безопасности бойлера.
  3. Трубопровод горячего водоснабжения.
  4. Запорный вентиль на подающей магистрали.
  5. Насос системы отопления.
  6. Насос водонагревателя.
  7. Клапан обратный.
  8. Клапан отсечки.
  9. Кран сливной.
  10. Котёл твердотопливный.
  11. Кран котла отсечной.

Для запирания ветки естественной циркуляции при работе насоса, на выходном патрубке водонагревателя устанавливают обратный клапан. При отключении насоса клапан открывается, что позволяет осуществлять сброс тепла в бойлер.

Обратный клапан является важным элементом системы

Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды. При этом, открыв кран не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Такой контур называют рециркуляционной системой. В данной магистрали может быть дополнительно установлен полотенцесушитель.

Схема бойлера, включенного в систему рециркуляции

В обвязке бойлера, включенного в систему рециркуляции применяются:

  • Обратный клапан – для предотвращения смешивания потока горячей и холодной воды.
  • Воздухоотвод – для исключения попадания воздуха в систему при включении насоса.
  • Предохранительный клапан – служит для аварийного сброса давления.
  • Расширительный бак – компенсирует тепловое расширение теплоносителя при перекрытых кранах.

Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.

Ошибки, допускаемые при монтаже

При выполнении монтажа или в процессе эксплуатации бойлера необходимо избегать типичных ошибок:

  • Установка бойлера на значительном удалении от котла. Необходимо не только устанавливать водонагреватель как можно ближе к отопительному агрегату, но и правильно ориентировать его патрубки относительно трубопроводов для облегчения монтажа.
  • Неправильное подключение входа теплоносителя и напорного трубопровода. Теплоноситель всегда подается в верхнюю часть бойлера, а холодная вода – в нижний патрубок.
  • Неверная установка циркуляционного насоса. Насос следует ориентировать согласно инструкции изготовителя.

Монтаж, выполненный по всем правилам, не только обеспечит надёжное горячее водоснабжение в любое время года, но и даст котлу возможность работать в более щадящем, экономичном режиме.

Видео. Подключение бойлера косвенного нагрева к газовому котлу

Выполнить подключение газового котла к бойлеру косвенного нагрева можно различными способами. Задача водонагревателя накопительного типа — нагреть и иметь в запасе необходимое количество воды для ГВС. Котел обязан успевать обеспечить тепловой энергией отопительные приборы и нагреватель, для чего должен обладать определенным запасом мощности. Способ обвязки бойлера зависит от сложности и разветвленности тепловой сети дома. Чтобы правильно его выбрать, стоит изучить чертежи нескольких схем обвязки обоих агрегатов.

Параллельное включение агрегатов

Простейшая параллельная схема подключения бойлера косвенного нагрева к источнику тепла, работающему на природном газе, уместна в таких ситуациях:

  • котел — настенного типа и оборудован собственным циркуляционным насосом;
  • система отопления несложная, состоящая из однотипных отопительных приборов, — радиаторов или теплых полов;
  • водонагреватель имеет небольшой объем.

Параллельная обвязка бойлера выполняется просто: верхний патрубок его теплообменника соединяется с подающей магистралью газового котла, а нижний — с обратной. В результате циркуляция теплоносителя по отопительной системе и в теплообменнике водонагревателя происходит одновременно и до одинаковой температуры. Ее регулирование осуществляется на котле, что создает массу неудобств:

Отсюда следует, что простое параллельное подключение бойлера косвенного нагрева к теплогенератору годится для небольшого дома с малым числом радиаторов.

Способ присоединения с разделительным узлом

Чтобы подключить бойлер косвенного нагрева с разделением потоков теплоносителя на теплоснабжение и ГВС, используется трехходовой термостатический клапан. Он устанавливается на подающем трубопроводе от котла, а ответвление к водонагревателю присоединяется к выходному патрубку клапана, который изначально открыт. Управление трехходовым краном осуществляется с помощью выносного датчика температуры. При таком варианте подключения газовый котел с бойлером работает по следующему алгоритму:

  1. Вначале, когда идет разогрев теплоносителя, циркуляция, обеспечиваемая котловым насосом, происходит только в контуре водонагревателя. Трехходовой клапан направляет весь поток для обеспечения горячего водоснабжения.
  2. По достижении необходимой температуры в контуре ГВС срабатывает датчик и заставляет трехходовой кран направить поток в систему отопления, а отвод к водонагревателю закрыть.
  3. Когда температура в баке снижается либо в сети ГВС появляется водоразбор, то по сигналу датчика разделительный клапан вновь перенаправляет теплоноситель для нагрева воды в бойлере.

Хотя здесь ликвидированы некоторые недостатки предыдущей схемы подключения, но данный способ все равно пригоден лишь для несложных систем с одинаковыми видами обогрева помещений. Поочередная работа водогрейного агрегата и батарей позволяет им действовать эффективнее, главное, чтобы хватало мощности котла. Но, поскольку бойлер находится в приоритете перед радиаторами, при больших расходах в системе ГВС у теплогенератора может не хватать времени для нагрева воды в сети теплоснабжения. Поэтому при большом числе проживающих в доме людей такая схема присоединения бойлера к котлу может создать неудобства.

Подсоединение с двумя насосами

Важное преимущество этого способа обвязки — способность функционировать в летнее время и обеспечивать дом горячей водой при неработающем отоплении.

Когда элементы смонтированы правильно, то трехходовой клапан не потребуется, поток перенаправляется за счет поочередного включения в работу циркуляционных насосов.

Каждым из них управляет накладной термостат, фиксирующий температуру воды в баке водонагревателя. Если она недостаточна, то работает насос водогрейного контура, теплоноситель работает на нужды горячего водоснабжения, а циркуляция в тепловой сети приостанавливается. Когда установленная температура достигнута, термостат отключает насос контура ГВС, после чего запускается насосный агрегат системы теплоснабжения.

Когда площадь коттеджа велика и он обогревается различными системами — радиаторами, теплыми полами и плинтусами, то параллельно подсоединить одноконтурный газовый котел и накопительный водонагреватель не выйдет. Разветвленная сеть с несколькими циркуляционными насосами, обеспечивающими отдельные ветви отопления, требует установки гидравлического разделителя с распределительной гребенкой. К ней и присоединяется бойлер косвенного нагрева, причем со своим насосным агрегатом.

При таком варианте насос для бойлера тоже принято подключать через термостат, чтобы экономить электроэнергию и не отнимать теплоноситель от прочих греющих контуров. Подобная схема отличается следующими преимуществами:

  • правильно подобранный по мощности одноконтурный котел обеспечит необходимым количеством тепла все ветви отопления, включая бойлер косвенного нагрева;
  • каждая ветвь обособлена и гидравлически отделена от теплогенератора, поэтому тепловая сеть не влияет на работу водонагревателя и наоборот;
  • схема всегда будет стабильно работать, даже при большом водоразборе в сети ГВС, организованном с рециркуляцией горячей воды.

Перечисленные достоинства возникают благодаря применению в обвязке дорогостоящего оборудования. Отсюда и недостатки схемы — высокая стоимость и сложность монтажа, но загородный коттедж большой площади и недорогое отопление — понятия несовместимые.

Как нельзя обвязывать оборудование?

Существует распространенное мнение, что подсоединение бойлера к двухконтурному котлу можно выполнять путем стыковки контура ГВС теплогенератора с косвенным водонагревателем. Есть 2 варианта развития событий:

  1. Семья пользуется двухконтурным газовым отопителем, но его производительность хозяина не устраивает. Тогда он покупает бойлер косвенного нагрева и подключает его ко вторичному контуру котла, применяя дополнительный циркуляционный насос.
  2. Изначально введенный в заблуждение домовладелец приобретает накопительный водогрейный агрегат вместе с двухконтурным теплогенератором и обвязывает их так, как описано выше.

Такой метод стыковки агрегатов ошибочен и не приведет к увеличению производительности системы по горячей воде. Причина — в ограниченной производительности вторичного теплообменника котла, рассчитанного на выдачу 7-12 л в минуту воды, нагретой до 30-35°С. В то время как вместительность бака водонагревателя — от 100 л, и нагреть этот объем воды нужно до 50-55°С.

В течение того времени, пока бойлер будет нагреваться, отопительная система останется без тепла, и здание начнет остывать. Когда, наконец, котел переключится на отопление, ему придется работать на максимуме длительное время, чтобы восстановить микроклимат в доме. Поэтому схема подключения двухконтурного теплогенератора к агрегату косвенного нагрева ничем не отличается от обвязки с котлом одноконтурным.

Более того, не нужно покупать двухконтурный источник тепла для совместной работы с бойлером. Здесь уместен одноконтурный газовый котел подходящего типа. Оптимальный вариант, рекомендуемый специалистами, — оба агрегата изготовлены одним производителем.

Дополняться бойлерами косвенного нагрева в частных домах могут как газовые, так и твердотопливные либо же работающие на солярке котлы. Установка оборудования этого типа может сделать проживание в загородном здании гораздо более комфортным. В отличие от двухконтурных котлов, бойлеры способны обеспечивать максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и принцип его работы

Конструкцию агрегаты этого типа имеют относительно простую. Представляет собой бойлер косвенного нагрева небольшую теплоизолированную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обычный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх через спираль, нагревается и выходит наружу через верхний патрубок. За нагрев самого змеевика в таких устройствах отвечает теплоноситель системы отопления. Горячая вода из котла подается в нагревательную спираль сверху, а отводится от нее снизу.

Какие правила следует соблюдать при подключении

Обвязка бойлеров косвенного нагрева своими руками производится с соблюдением следующих рекомендаций:

  • на трубах, подводящих теплоноситель к змеевику и отводящих его, устанавливаются краны;
  • на входе холодной воды в агрегат монтируется обратный клапан;
  • в обвязке бойлера в обязательном порядке используется расширительный бак.

Краны на трубах, связывающих водонагреватели с котлом, монтируются с целью облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основного оборудования. Обратный клапан при монтаже бойлера используется для того, чтобы избежать поступления горячей воды в «холодный» водопровод при падении давления в системе.

Расширительный бак в обвязке агрегатов косвенного нагрева служит для предотвращения разрыва их корпуса при работе. Ведь, как известно, при нагреве вода способна довольно-таки сильно расширяться. Следовательно, и давление внутри агрегата может повышаться до высоких пределов.

Основные этапы монтажа

Обвязка водонагревателя, таким образом, должна включать в себя следующие этапы:

  • подключение агрегата к водопроводу от скважины;
  • врезка магистрали, подводящей нагретую воду к потребителям;
  • присоединение змеевика к трубам котла, подводящим и отводящим теплоноситель;
  • монтаж расширительного бачка и группы безопасности.

Одновременно с бойлером в котельных монтируется обычно и повышающая удобство использования горячим водопроводом рециркуляционная система.

Пошаговый монтаж бойлера в системе отопления принудительного типа

В сетях этого типа обвязка агрегатов косвенного нагрева производится следующим образом:

  • после циркуляционного насоса в трубу подачи врезается трехходовой клапан;
  • в гильзу на корпусе бойлера вкручивается датчик температуры нагрева воды;
  • один из выходов трехходового клапана подключается к принимающему теплоноситель патрубку бойлера;
  • в обратный трубопровод врезается тройник;
  • к тройнику подключается патрубок отвода теплоносителя змеевика;
  • за тройником устанавливается вентиль;
  • на трубе горячей воды рядом с бойлером монтируется расширительный бак.

Датчики косвенного нагрева обычно изначально идут в комплекте с одноконтурными котлами. При остывании воды в бойлере они просто переключают трехходовой клапан на подачу в его змеевик теплоносителя. В результате котел переходит в режим нагрева горячей воды. Отопительная система при этом на время отключается.

Как только температура воды в бойлере достигнет определенного значения, трехходовой клапан опять переключает котел в режим отопления помещений.

Этапы монтажа водонагревателя с насосом

Иногда бойлеры косвенного нагрева при врезке в систему дополняются собственными циркуляционными насосами. Обычно такая схема обвязки используется тогда, когда агрегат устанавливается не рядом с котлом, а на некотором расстоянии от него.

В этом случае монтаж производят по такой технологии:

  • к змеевику бойлера сверху подключается труба, подающая теплоноситель от котла;
  • в подающую к котлу холодную воду магистраль врезается отрезок обратки бойлера;
  • перед этим отрезкам в трубу холодной воды вмонтируется обратный клапан;
  • на обратку нагревателя устанавливается насос;
  • труба подключается к змеевику;
  • устанавливается расширительный бак.

Трехходовой клапан в такой схеме, как можно было заметить, не используется. Контур бойлера подключается через обычные тройники. За переключение потока в данном случае отвечают насосы и датчик температуры, замыкающий в зависимости от степени нагрева воды контакты насоса котла или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях этого типа производится таким образом, чтобы он располагался выше радиаторов. Поэтому приобретают для гравитационных систем обычно не напольные, а настенные подвесные бойлеры.

Включает в себя правильный монтаж водонагревателей в сетях с естественной циркуляцией теплоносителя следующие шаги:

  • к змеевику бойлера подключают подачу от котла, используя трубу большего, чем в системе отопления, диаметра;
  • далее в этот отрезок между котлом и водонагревателем врезают подачу системы отопления;
  • между бойлером и получившимся ответвлением монтируют термостатическую головку с накладным датчиком, работающую от батареек;
  • бойлер соединяют с котлом трубой обратки;
  • в трубу обратки врезают магистраль отвода охлажденного теплоносителя от радиаторов;
  • ближе к котлу на обратке устанавливают расширительный бак.

Производится нагрев воды при применении такой схемы за счет разницы сечения труб подачи бойлера и системы отопления. Водонагреватель в данном случае находится в приоритете. Как только вода в бойлере разогревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате вода начинает поступать в систему отопления.

Можно ли подключать к двухконтурным котлам

Использовать двухконтурные котлы, способные подогревать воду как в системе отопления, так и ГВС, в загородных домах довольно-таки удобно. Однако у этого оборудования есть один достаточно серьезный недостаток. Вода из кранов ГВС при применении двухконтурного котла в качестве нагревателя может идти то слишком горячая, то прохладная. Равномерный ее прогрев оборудование этого типа, как уже упоминалось, обеспечить не способно.

Исправить ситуацию в данном случае можно именно с помощью бойлера. Подключать такое оборудование к двухконтурным котлам, конечно же, разрешается. Обвязка водонагревателя с такими агрегатами производится в обычном порядке. При этом на самом котле просто перекрываются патрубки, отвечающие за ГВС.

Монтаж бойлера косвенного нагрева в коллекторной сети

В таких современных системах также очень часто используются водонагреватели. Монтируются бойлеры в коллекторных сетях обычно на гребенке как можно ближе к подаче. То есть там, где теплоноситель имеет самую высокую температуру.

Производится подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

  • к водонагревателю подключается подача от гребенки системы отопления;
  • подключаются обратка, расширительный бак, группа безопасности;
  • монтируются подающая и отводящая трубы водопровода.

При монтаже подводящей линии змеевика в коллекторных системах в обязательном порядке используются отсекающие краны.

Инструкция по монтажу системы рециркуляции

Часто случается так, что сантехнические приборы располагаются в доме на значительном расстоянии от бойлера или же на верхних этажах. В этом случае хозяевам здания для получения горячей воды обычно приходится дожидаться, пока из кранов в санузлах стечет застоявшаяся и охладившаяся в трубах. А это, конечно же, неудобно и не особенно экономично.

Исправить такую ситуацию можно путем сборки в загородном доме системы рециркуляции. Монтаж такой сети производится примерно следующим образом:

  • как можно ближе к потребителю на подающую к нему горячую воду трубу врезается тройник;
  • к тройнику подключается труба нужной длины;
  • протянутая магистраль подключается к бойлеру через патрубок рециркуляции;
  • рядом с бойлером у патрубка в контур врезается дополнительный насос не слишком большой мощности.

При применении такой схемы вода в трубах между бойлером и потребителем после включения насоса в электросеть не будет застаиваться и, соответственно, охлаждаться. То есть пользоваться горячей водой жильцы дома смогут сразу после откручивания вентилей кранов.

Бойлер косвенного нагрева давно известен как один из лучших способов обеспечить частный дом или дачу достаточным количеством горячей воды. Вполне успешно эти устройства также используют в квартирах, офисах, на предприятиях и т. п. Принцип работы бойлера настолько прост, что его не так уж сложно изготовить самостоятельно. Однако эффективность работы этого прибора в значительной степени зависит от того, насколько правильно выбрана схема обвязки бойлера косвенного нагрева.

Основные принципы подключения бойлера

Вода в устройство подается на два контура. Первый — это нагревательный контур, который обычно подключают к домовой системе отопления. Второй контур предназначен для обогреваемой воды, которая поступает из водопроводной системы, а затем выводится в ванную комнату, на кухню и т.д.

Выясняя, как установить , перво-наперво следует запомнить следующие принципы:

  1. Холодная вода должна подаваться в нижнюю часть бойлера, а вывод горячей воды осуществляется в верхней точке устройства.
  2. должен поступать в бак по направлению сверху вниз, т. е. вода или антифриз подается в верхний патрубок бойлера и возвращается в систему из нижнего.
  3. Точка рециркуляции будет располагаться в центре емкости бойлера.

Соблюдение этих принципов позволит максимально увеличить КПД прибора, поскольку температура воды в верхней части бойлера останется достаточно высокой, а затем теплоноситель нагреет и более холодную воду в нижней части бака.

Варианты обвязки для различных ситуаций

Чаще всего при подключении бойлера косвенного нагрева используют три основных схемы:

  • вариант с трехходовым клапаном
  • применение двух циркуляционных насосов
  • использование гидравлической стрелки.

Кроме того, стоит рассмотреть применение рециркуляционной системы, которая позволяет существенно повысить качество ГВС в частном доме или квартире.

Как использовать трехходовой клапан?

При потреблении большого количества горячей воды чаще всего используют подключение бойлера косвенного нагрева с помощью трехходового клапана. В этом случае необходимо создать два контура отопления: основной, который обогревает помещение, и отдельный контур, необходимый для нагрева воды в бойлере. Для распределения потока теплоносителя между этими контурами используют трехходовой клапан, который управляется термостатом бойлера.

Трехходовой клапан в схеме обвязки бойлера косвенного нагрева используется для регулирования направления потока теплоносителя. Клапан управляется термодатчиком бойлера

Работает эта система следующим образом. Когда температура воды в баке опускается ниже установленного значения, клапан направляет теплоноситель на контур нагрева бойлера. После того, как вода нагреется до необходимого уровня, клапан возвращает поток теплоносителя на основной контур обогрева. При этом главную роль играет нагрев воды в баке бойлера, а не отопительный контур.

Обратите внимание! В местности с очень жесткой водой рекомендуется использовать именно бойлер косвенного нагрева с трехходовым клапаном вместо двухконтурного котла, элементы которого слишком быстро выходят из строя при таких условиях работы.

Для корректной работы системы этого типа очень важно правильно настроить термостат. Дело в том, что если максимальное значение температуры нагрева воды в баке будет выше, чем температура нагрева теплоносителя в котле, вода в бойлере будет подогреваться постоянно. Переключение на отопительный контур не произойдет, поскольку максимум температуры в бойлере достигнут не будет.

Система с двумя насосами

Вместо трехходового клапана можно использовать систему с двумя рециркуляционными насосами и обратным клапаном. В этом случае монтаж бойлера косвенного нагрева также включает два параллельных контура: контур отопления и контур бойлера. Для управления каждым из контуров используется отдельный циркуляционный насос.

В схеме обвязки бойлера косвенного нагрева с использованием двух циркуляционных насосов контур отопления и контур бойлера монтируются параллельно, однако главную роль играет контур бойлера

Поскольку линия горячего водоснабжения при этом имеет приоритет, то контура бойлера устанавливают перед насосом отопительной системы. Для управления насосами используется все тот же термодатчик бойлера, повинуясь сигналам которого насосы включаются и выключаются. Двухнасосная схема может быть очень удобной при использовании системы отопления, которая включает два котла. При этом один котел полностью используется для обогрева помещения, а второй подключен и к системе отопления, и к бойлеру.

При остывании воды в бойлере поток теплоносителя направляется для ее обогрева, а по окончании процесса вновь возвращается в отопительную систему. Обратный клапан необходим, чтобы потоки теплоносителя не смешивались.

Не стоит опасаться, что качество обогрева жилых помещений пострадает из-за применения бойлера контурного нагрева. Вода в системе ГВС нагревается очень быстро, обычно менее часа. За это короткое время комнаты просто не успевают остыть.

Как работает гидравлическая стрелка?

В современных частных домах и даже в обычных квартирах система отопления может быть достаточно сложной. Помимо радиаторной линии в нее нередко включают и контур нагрева бойлера, и систему теплого пола, и прочие элементы.

Гидравлическая стрелка в схеме обвязки циркуляционного насоса необходима для регулирования потоков теплоносителя и компенсации разницы давления в отдельных частях сложной отопительной системы

Каждый такой контур снабжается отдельным циркуляционным насосом. При этом потоки в различных контурах схемы необходимо уравновешивать. Для управления такими многоконтурными системами отопления используют гидравлический распределитель, который может включать гидравлическую стрелку и коллектор. Нейтрализовать перепады давления в отдельных контурах можно также с помощью специальных балансировочных вентилей.

Чем сложнее система отопления, тем внимательнее следует осуществлять ее монтаж. Проектирование подключения бойлера косвенного нагрева с использованием гидравлической стрелки лучше всего поручить опытному специалисту, поскольку отрегулировать такую систему «на глазок» достаточно сложно.

Несколько слов о пользе рециркуляции

Чтобы не приходилось дожидаться, пока холодная вода в кране горячего водоснабжения сменится подогретой, используют систему рециркуляции. При ее применении создается зацикленная магистраль, по которой вола постоянно движется и при этом постоянно подогревается, т. е. не успевает остывать. Таким образом потребитель получает горячую воду практически мгновенно, как только откроет соответствующий кран.

Для создания постоянного цикла понадобится еще один циркуляционный насос. Очень удобным дополнением к такой системе является полотенцесушитель.

Схема подключения бойлера косвенного нагрева.

Если Вы, для организации индивидуального горячего водоснабжения квартиры или дома (что случается чаще), остановили свой выбор на , тогда эта статья станет путеводителем в дебрях вопросов с подключением этого водогрейного аппарата к системе отопления и водоснабжения.

Он хорош тем, что для производства горячей воды ему нет необходимости использовать какие либо энергоресурсы, кроме системы автономного отопления квартиры (дома) или других, альтернативных, источников энергии (например, гелиосистемы, использующей энергию солнца).

В этой статье рассмотрены способы подключения бойлера косвенного нагрева к системе водоснабжения и отопления.

Перед началом монтажных работ проконсультируйтесь со специалистами, потому что различные марки бойлеров и котлов отопления имеют различные способы подключения. Даже визуально одинаковое оборудование может требовать индивидуального подхода.

Еще один совет: если Вы решили установить накопительный водонагреватель косвенного нагрева, то его рекомендуется подбирать той же марки, что и отопительный котел. Многие производители подобного оборудования специально производят приборы, которые адаптированы для работы друг с другом. Они имеют идентичные входные и выходные отверстия, что облегчает выбор труб и , а так же их . Для этого оборудования произведен расчет по мощности (для котла) и объему (для бойлера), что обеспечивает их максимальную производительность в тандеме.

Подключение бойлера косвенного нагрева к системам отопления и горячего водоснабжения.

Для подключения водонагревателя с косвенным нагревом воды к автономной системе отопления чаще всего используется три основных способа:

● подсоединение с использованием трехходового клапана и сервопривода. Сервопривод – это, своего рода, орган управления трехходовым клапаном. Этим органом, в данном случае, является термостат (термореле) бойлера;

● схема с применением двух циркуляционных насосов;

● использование в схеме обвязки водонагревателя с системой отопления гидравлического разделителя потоков воды (гидравлической стрелки).

Есть еще один способ монтажа бойлера и системы отопления. Это в том случае, когда система отопления обслуживается несколькими котлами и, чаще всего, применяется в помещениях со сложной конфигурацией и большим объемом для отопления. Для качественной работы такой системы требуется тщательная регулировка вентильной группы, регулирующей потоки воды. Но нашим квартирам такое не грозит, поэтому останавливаться на нем не стоит. Хотя, и этот метод основывается на трех основных способах монтажа.

Основная схема обвязки накопительного водонагревателя косвенного нагрева.

1 – шаровой кран. 2 – обратный клапан. 3 – расширительный бачок водонагревателя *. 4 – предохранительный клапан. 5 – насос контура рециркуляции горячей воды системы ГВС **. 6 – циркуляционный насос системы отопления. В 1 – водопровод холодного водоснабжения. Т 1 – подающий трубопровод от источника тепла (отопительного котла). Т 2 – обратный трубопровод к источнику тепла (обратка). Т 3 – трубопровод горячего водоснабжения. Т 4 – трубопровод контура рециркуляции бойлера.

*Расширительный бачок для водонагревателя имеет свои конструктивные особенности, в силу которых его нельзя применять в качестве расширительного бачка системы отопления. Одной из таких особенностей, является температура воды, с которой работает бачок. Так, расширительная емкость для системы отопления, может работать с теплоносителем с температурой до 120 ° C. Тогда как бак для системы ГВС, предназначен для работы с горячей водой до 70° C. Визуальное отличие бачков между собой указано в видео ролике.

**Насос рециркуляции потока в системе ГВС предназначен для отбора остывшей воды из системы горячего водоснабжения и возврата ее в бойлер для дальнейшего подогрева. Это особенно актуально при значительных расстояниях между водонагревателем и точкой водозабора. Таким образом, потребитель, всегда имеет возможность, практически моментально получать горячую воду.




Начнем с первого способа.

Подсоединение БКН с использованием трехходового клапана с сервоприводом.

Такой способ чаще всего применяется для подключения настенного бойлера (с объемом накопительного бака до 100 л включительно) к одноконтурному котлу отопления. Суть его заключается в том, что трехходовой клапан, управляемый терморегулятором (термостатом) водонагревателя, при получении от него сигнала, перекрывает тот или иной канал, направляя поток воды или в систему отопления, или в контур водонагревателя и систему горячего водоснабжения.

Многие современные отопительные котлы имеют встроенный циркуляционный насос, трехходовой клапан с сервоприводом и прочие приспособления для эффективной работы, как с системой отопления, так и с наружными накопительными водонагревателями косвенного нагрева. Как пример можно рассмотреть одноконтурный газовый настенный котел De Dietrich MS 24 FF (Франция).



Но такое оборудование имеется не в каждой квартире или доме. Многие пользователи довольствуются котлами эконом класса. В таком случае, приходится устанавливать органы управления системой отопления и системой ГВС в «наружном» варианте.

Трехходовой клапан с сервоприводом.

Такая схема разводки предполагает, что приоритет остается за контуром бойлера, так как именно его термостат регулирует работу всей системы. При понижении температуры воды в накопительной емкости водонагревателя, терморегулятор подает сигнал на электропривод трехходового клапана и тот, перекрыв контур системы отопления, перепускает теплоноситель (горячую воду из котла) на нагрев воды в бойлере. При достижении установленной температуры в бойлере, сервопривод передает сигнал к приводу трехходового клапана, и тот в свою очередь, открывает контур системы отопления.

Важным моментом в работе накопительного водонагревателя косвенного нагрева, при подключении через трехходовой клапан, является правильная регулировка термостата бойлера. Температура, которая установлена на термостате бойлера, должна быть ниже температуры, установленной на терморегуляторе котла отопления. В противном случае, теплоноситель, поступающий из котла, не сможет нагреть воду в бойлере до температуры, необходимой для срабатывания сервопривода и электропривода трехходового клапана. А значит, клапан не откроет подачу теплоносителя в контур системы отопления, так как нагрев воды в бойлере не достиг установленной температуры.






1 – шаровой кран; 2 – обратный клапан; 3 – расширительный бачок водонагревателя *; 4 – предохранительный клапан; 5 – насос контура рециркуляции горячей воды системы ГВС **; 6 – циркуляционный насос системы отопления; 7 – котел системы отопления; 8 – расширительный бачок системы отопления; 9 – трехходовой клапан;

Подключение бойлера косвенного нагрева с применением двух циркуляционных насосов.

Как и в предыдущем способе подключения водогрейного аппарата с косвенным нагревом воды, этот способ основан на приоритетном состоянии системы горячего водоснабжения (контур бойлера) перед системой отопления. Разница стоит в том, что здесь задействованы два циркуляционных насоса: один в контуре ГВС, второй в контуре отопления. Причем циркуляционный насос, обслуживающий бойлер, устанавливается перед насосом, обслуживающим отопительную систему (ближе к отопительному котлу).

При такой обвязке отпадает надобность в трехходовом клапане.

Принцип работы такой схемы состоит в том, что при остывании воды в накопительном баке бойлера, терморегулятор автоматически включает насос бойлера, который, как видно на схеме, монтируется ближе к котлу, чем насос отопительной системы. А тот, в свою очередь, создавая большее разряжение в змеевике водогрейного аппарата, «затягивает» горячую воду, поступающую из котла на нужды отопления, в нагревательный контур бойлера. Как следствие, уменьшается производительность отопления. Но это может стать заметным только при первоначальном нагреве большого объема воды в накопительном баке. Последующий подогрев происходит достаточно быстро и, ощутимого колебания температуры теплоносителя в отопительном контуре наблюдаться не будет.

Для предотвращения смешивания потоков теплоносителя из системы отопления и контура водонагревателя, используются обратные клапаны.

Схема подключения бойлера косвенного нагрева с применением двух циркуляционных насосов.

1 – шаровой кран; 2 – обратный клапан; 3 – расширительный бачок водонагревателя *; 4 – предохранительный клапан; 5 – насос контура рециркуляции горячей воды системы ГВС **; 6 – циркуляционный насос системы отопления; 7 – котел системы отопления; 8 – расширительный бачок системы отопления; 9 – циркуляционный насос системы ГВС;

Для того что бы исключить возможность перепадов температуры теплоносителя в отопительном контуре при включении водонагревателя, применяется схема отопления т ГВС с применением двух котлов. Тогда один котел работает на отопление, а второй, поддерживая тепло в отопительном контуре, при необходимости, переключается на нужды бойлера.
Но, такую проблему можно с успехом решить, включив в систему отопления, гидравлический распределитель потоков (гидравлическую стрелку).

Как подключить бойлер косвенного нагрева через гидравлическую стрелку.

Для начала объясню, что такое гидравлическая стрелка . Это, по сути, и принципу работы, распределитель потоков теплоносителя в контуре (или контурах) системы отопления.

Для чего нужен такой распределитель и где он применяется. Гидравлическая стрелка применяется, в основном, в помещениях большой площади с сильно разветвленной системой отопления, имеющей несколько независимых друг от друга отопительных контуров. Она позволяет стабилизировать давление и потоки воды во всех контурах системы, связанных между собой посредством гидрострелки, тем самым, позволяя добиться равномерного распределения тепла по всем потребителям (радиаторы отопления, контуры теплого пола, водонагреватели косвенного нагрева и т. п.). Как работает гидравлический распределитель потоков, показано в видео.

Хочу сразу предупредить, что монтаж многоконтурной системы отопления сопряжен с определенными трудностями в процессе проектирования, монтажа, настройки и регулировки оборудования, входящего в состав отопительной системы. Поэтому ее монтаж и, особенно настройку с регулировкой, лучше доверить специалисту.

Но, если Вы решились делать все самостоятельно, представляю Вашему вниманию схему монтажа и попробую, вкратце, описать возможность подключения водонагревателя косвенного нагрева к системе отопления с применением гидравлической стрелки.

Для многоконтурной системы отопления (два или больше отопительных контура*+ бойлер косвенного нагрева), применяется .

* Два или больше отопительных контура, это, например, радиаторный контур отопления + контур теплого пола и т.п.

Можно, конечно, обойтись и без гидравлического разделителя потоков воды, но, в таком случае, могут возникнуть проблемы с неравномерной работой отопления и повышенным давлением в трубопроводах отопительной системы.

Как, когда и где применяется гидрострелка, показано в видео «Гидравлический разделитель потока воды».

Схема подключения бойлера косвенного нагрева через гидрострелку.

Подключение бойлера к одноконтурному котлу. Схема подключения бойлера косвенного нагрева – какую легче сделать самому? Совместная работа водонагревателя с двухконтурными и твердотопливными котлами

Схема подключения бойлера косвенного нагрева вряд ли заставит долго мучиться хозяина с любым уровнем образования. Рассмотрим ее, особенности таких водонагревателей, их достоинства и недостатки, а также как собрать их самостоятельно.

Довольно сложно представить себе жилье без отопления, да и горячая вода тоже неотъемлемая составляющая комфортного времяпровождения. Но, к сожалению, очень часто с горячей водой случаются различные перебои. Особенно от этого страдают жители многоэтажек. Что делать в этом случае? Решить проблему можно подключив специальное устройство – бойлер.

Если объяснить в двух словах, то в функции оборудования косвенного нагрева входит нагрев воды за счет тепла системы отопления.

Оборудование косвенного нагрева

Внешне этот агрегат напоминает бочку. Правда, в последнее время появились устройства прямоугольной и кубической формы. Такое дизайнерское решение позволяет установить водонагреватель прямо под котлом и тем самым сэкономить пространство. Кроме того, эти два устройства будут прекрасно сочетаться, так как выполнены в одном стиле. А по способу крепления они делятся на вертикальные и горизонтальные. Такой бойлер обладает массой достоинств:

  • Не и не перегружает проводку, так как его работоспособность напрямую связана с центральным отоплением.
  • Отличается высокой производительностью.
  • Эксплуатируется долго, потому что внутренние части водонагревателя не взаимодействуют с проточной водой.
  • Его очень легко перестроить на альтернативный источник тепла.
  • Не нужно ждать, пока жидкость в системе нагреется. Вы открываете кран и из него течет вода нужной температуры (в случае с бойлером прямого нагрева придется подождать).

К недостаткам относится высокая стоимость оборудования, не избежать и дополнительных затрат, если необходимо переоборудовать уже имеющуюся систему. Если нужен агрегат вместительностью более 100 л, то придется выделить отдельное помещение из-за огромных габаритов.

Агрегат в основном состоит из бака заданного объема. Этот резервуар может быть рассчитан как на несколько десятков литров, так и вмещать сотни литров воды. Внутри располагается змеевик теплообменника. Он обычно изготавливается из стали либо латуни. Сложная форма этого элемента позволяет теплоносителю лучше нагреться. В основном витки теплообменника расположены в нижней части, ведь именно здесь оседает наиболее прохладная вода. Правда, в некоторых конструкциях их равномерно распределяют по всему объему. Есть и специальные агрегаты с двумя теплообменниками. В этом случае один элемент предназначается для жидкости, поступающей из отопительной системы, а второй – для теплоносителя из иных альтернативных источников, таких как тепловой насос, солнечный коллектор и т. д.

Устройство нагревательного агрегата

Еще существуют модели, в которых вместо теплообменных трубок установлена внутри бака еще одна емкость. Внутренняя часть обязательно делается из нержавеющей стали. Жидкость циркулирует в пространстве между этими двумя резервуарами. В баке также расположен и анод из магния, благодаря которому обеспечивается надежная защита от гальванической коррозии. Из-за того, что электрический потенциал этого элемента ниже, чем у основного металла, то коррозия воздействует именно на первый. Поэтому он периодически нуждается в замене.

Также очень важно свести теплопотери к минимуму, для этого водонагревательный аппарат защищают специальным материалом (минеральной ватой, полиуретановой пеной и т. д.). Это покрытие дополнительно убережет агрегат от механических повреждений. Нельзя недооценивать и работу термостата. Этот элемент устанавливает контроль за температурой жидкости и играет немаловажную роль в обеспечении безопасности прибора.

Схема работы невероятно проста. Холодная жидкость поступает в резервуар через ввод, теплоноситель циркулирует по змеевику либо между стенками баков в зависимости от конструкции агрегата и доводит жидкость до нужной температуры, а затем поддерживает ее в таком состоянии. Нагревается теплоноситель посредством отопительного оборудования.

Схема работы бойлера

Кроме того, конструкцией предусмотрены патрубки ввода и вывода, обеспечивающие подвод к газовому либо иному котлу и непосредственно точкам потребления. Термостат контролирует температуру теплоносителя. Как только она опускается ниже нормы, этот прибор подает соответствующие сигналы.

Стоит отметить, что если расход не превышает 1,3 л/мин, тогда установка из такого водонагревателя и одноконтурного котла нерациональна . В этом случае следует отдать предпочтение двухконтурному отопительному оборудованию. Также нет смысла отдавать предпочтение этой системе, если вы пользуетесь электрическим оборудованием для отопления, работающем на энергии от дизель-генератора.

Разобравшись со всеми особенностями такого оборудования, следует перейти к практической части и более подробно остановиться на монтаже. Но прежде мы рассмотрим, как можно собрать такой бойлер самостоятельно.

Самостоятельный монтаж оборудования

Как собрать и подключить бойлер косвенного нагрева — пошаговая схема

Шаг 1: Подготовка бака

Резервуар для воды может быть выполнен из любого материала, главное, чтобы он отличался коррозионной стойкостью. Поэтому лучше отдавать предпочтение емкости из нержавейки, так как простой металл, покрытый эмалью либо стеклокерамикой, может испортиться уже в течение первого года. Также необходимо, чтобы бак вмещал нужное количество жидкости. Иногда используют газовые баллоны. Но в этом случае емкость предварительно необходимо разрезать пополам, хорошенько очистить внутреннюю поверхность и прогрунтовать. Но даже после такой подготовки жидкость в течение первых нескольких недель будет пахнуть сероводородом. Делаем в нашем баке три отверстия, которые будут обеспечивать подачу холодной и отвод горячей жидкости, а также отвечать за крепление змеевика.

Шаг 2: Теплоизоляция устройства

Чтобы сделать наш бойлер правильно, следует позаботиться и о его теплоизоляции. Покрываем весь корпус снаружи материалом с нужными свойствами. Для этой цели можно использовать любой утеплитель. Фиксируем его посредством клея, проволочной стяжки либо отдаем предпочтение любому иному способу.

Шаг 5: Подключение

Теперь про обвязку. Это устройство подключается одновременно к системе отопления и водоснабжения. В первой жидкость нагревается благодаря либо иному отопительному оборудованию. При этом движение теплоносителя должно быть направлено вниз, поэтому он подается в верхний патрубок, а при остывании выходит из нижнего и поступает обратно к газовому котлу. За температурой воды следит термостат. Холодная жидкость из водопровода поступает в нижнюю часть водонагревателя. Лучше всего установить бойлер максимально близко к отопительному оборудованию. Подключаем водонагреватель согласно любой схеме, указанной в следующем пункте.

Шаг 6: Возможные схемы подключения

В этом пункте мы рассмотрим все варианты обвязки такого водонагревателя. В принципе, его можно использовать даже для отопления с двумя контурами. В этом случае распределение теплоносителя происходит посредством трехходового клапана. Он управляется специальными сигналами, идущими от термостата водонагревателя. Таким образом, как только жидкость слишком остыла, термостат переключается и клапан направляет весь поток теплоносителя в контур нагрева накопителя. Как только тепловой режим восстановится, клапан, опять-таки, по команде термостата вернется в исходное положение и теплоноситель вновь попадет в контур отопления. Эта схема выступает достойной альтернативой двухконтурному котлу.

Еще управлять движением теплоносителя можно посредством циркуляционных насосов, установленных в различных магистралях. Линии отопления и нагрева бойлера подключаются параллельно и имеют свой нанос. Как и в предыдущем случае режимы контролируются термостатом, и как только подключается контур ГВС, происходит отключение отопления. Можно использовать более сложную схему, включающую два котла. Одни прибор обеспечивает беспрерывную работу отопительных элементов, а второй – ГВС.

Довольно сложной в исполнении считается схема с применением гидравлического распределителя, подключить ее правильно могут только профессионалы. В этом случае существует несколько линий обогрева жилья, например, теплый пол, радиаторы и т. д. Гидравлический модуль контролирует давление во всех ветках. Также можно подключить к водонагревателю и линию рециркуляции жидкости, тогда можно добиться мгновенной подачи горячей воды из крана.

Для отопления и горячего водоснабжения (ГВС) домов и квартир хозяева часто устанавливают двухконтурные газовые котлы или газовые колонки. Система ГВС с таким котлом (колонкой) получается относительно дешевой и занимает мало места.

Однако, через какое-то время хозяев начинают раздражать недостатки в работе ГВС с двухконтурным котлом (колонкой).

Проточный теплообменник ГВС двухконтурного котла (колонки) начинает греть воду в момент начала разбора воды , когда открывают кран горячей воды.

Вся энергия, расходуемая на нагрев, переходит от нагревателя к воде практически мгновенно , за очень короткое время движения воды через нагреватель. Чтобы получить воду необходимой температуры за малый промежуток времени конструкция проточного водонагревателя предусматривает ограничение скорости потока воды. Температура воды на выходе из проточного нагревателя очень сильно зависит от расхода воды величины струи горячей воды, текущей из крана.

Для отопления дома эконом класса обычно достаточно котла меньшей мощности. Поэтому, мощность двухконтурного котла выбирают исходя из потребности в горячей воде.

Схема ГВС с двухконтурным газовым котлом или колонкой не может обеспечить комфортное и экономное пользование горячей водой в доме по следующим причинам:

  • Температура и напор воды в трубах очень сильно зависят от величины расхода воды. По этой причине при открывании еще одного крана значительно меняется температура воды и напор в системе ГВС. Одновременно пользоваться водой даже в двух местах очень не комфортно.
  • При малом расходе горячей воды проточный водонагреватель вообще не включается и не греет воду. Для получения воды необходимой температуры часто приходится расходовать больше воды, чем это необходимо.
  • При каждом открытии водоразборного крана двухконтурный котел или колонка перезапускается, постоянно то включается, то выключается, что сокращает ресурс их работы. Частое перезажигание горелки снижает КПД водонагревателя и увеличивает расход газа. Каждый раз горячая вода появляется с задержкой, только после того, как режим нагрева стабилизируется. Часть воды бесполезно уходит в канализацию.
  • Мощность газового котла (колонки) в режиме ГВС часто оказывается больше необходимой, что приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла (колонки) в режиме ГВС периодически то включается, то гаснет. Соответственно, потребителям идет то холодная, то горячая вода, а также проявляются все недостатки частого перезажигания горелки котла, указанные выше. Для устранения тактования обычно увеличивают расход воды сверх необходимого.
  • В системах ГВС с двухконтурным котлом невозможно сделать рециркуляцию воды в трубах разводки по дому . Время ожидания горячей воды растет по мере увеличения длины труб от котла до места разбора воды. Часть воды в самом начале приходится бесполезно сливать в канализацию. Причем это вода, которая уже была нагрета, но успела остыть в трубах.

В конечном итоге, использование двухконтурного котла (колонки) в системе ГВС приводит к не обоснованному росту потребление воды и объема стоков канализации, к увеличению расхода электроэнергии и газа на нагрев, а также к недостаточно комфортному пользованию горячей водой в доме.

Систему ГВС с двухконтурным котлом используют, не смотря на её недостатки, по причине сравнительно низкой стоимости и малых размеров оборудования .

Более экономичной и комфортной является система отопления и ГВС с одноконтурным котлом и бойлером косвенного нагрева.

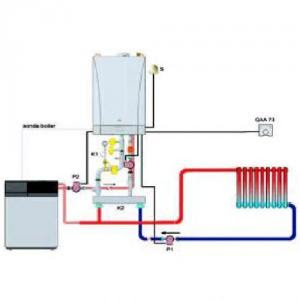

Но что делать, если двухконтурный котел или колонка уже стоит в доме или квартире, а работа системы ГВС хозяев не устраивает, и хочется избавиться от её недостатков.

Три варианта подключения бойлера к двухконтурному газовому котлу или колонке

1. Есть вариант приобрести бойлер косвенного нагрева , с теплообменником внутри, и подключить его к контуру отопления двухконтурного котла. Но стоимость такого бойлера и дополнительного оборудования для его подключения и обвязки довольно высокая. В данной статье этот вариант на рассматривается.

2. В систему ГВС с двухконтурным котлом или колонкой рекомендую установить бойлер послойного нагрева . В таком бойлере отсутствует теплообменник, что заметно снижает его стоимость.

3. Или, в схему ГВС, между двухконтурным котлом (колонкой) и потребителями горячей воды, устанавливают электрический накопительный водонагреватель — бойлер . Этот вариант не устраняет всех недостатков работы системы ГВС, но позволяет существенно улучшить комфорт пользования водой.

Самым простым способом улучшить систему ГВС с двухконтурным газовым котлом или колонкой является установка электрического накопительного водонагревателя — электробойлера.

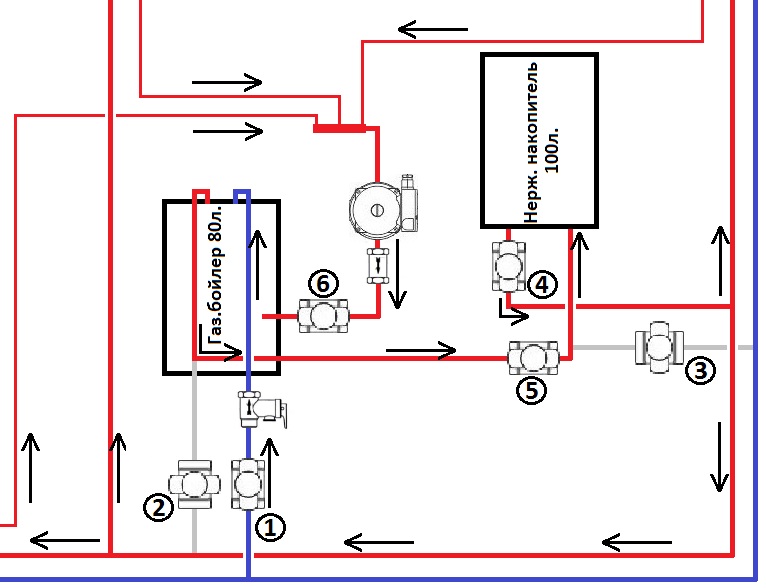

Схема подключения к двухконтурному газовому котлу электрического бойлера ГВС, в качестве накопительной буферной емкости между котлом и потребителями.

Электрический бойлер используют в качестве буферной емкости между котлом и потребителями горячей воды. Из контура ГВС двухконтурного котла горячая вода, прежде чем попасть потребителю, поступает в электрический бойлер. Горячая вода в водоразборные краны подается уже из бойлера.

Электрический накопительный водонагреватель — бойлер служит для хранения запаса горячей воды нагретой газовым котлом. Кроме того, температура воды в бойлере поддерживается на заданном уровне за счет включения электрического ТЭНа. Включением электронагревателя управляет термостат бойлера.

На схеме, на трубе подводки воды из котла в бойлер, установлен блок из двух клапанов — обратного клапана и предохранительного. Клапаны обычно продаются в комплекте с электрическим бойлером.

Обратный клапан предотвращает уход воды из бойлера при исчезновении воды в водопроводе.

Предохранительный клапан сбрасывает избыточное давление из системы ГВС, связанное с расширением воды при нагревании. Из клапана периодически вытекает небольшое количество воды , которое необходимо куда-то утилизировать.

Кроме того, производитель электробойлера предписывает регулярно, каждые две недели, проверять исправность клапана, вручную приводя его в действие. Для того, чтобы избежать этих проблем, рекомендую дополнительно установить расширительный бак для ГВС , который будет компенсировать изменения давления воды в системе ГВС.

Давление срабатывания предохранительного клапана 6 — 8 бар , в зависимости от модели бойлера. Если давление воды в водопроводе больше давления срабатывания клапана, то на водопроводную трубу необходимо установить редукционный клапан . Клапан настраивают на снижение давления воды на выходе — не более 80% от давления срабатывания предохранительного клапана.

Схема ГВС с газовым двухконтурным котлом (колонкой) и электрическим накопительным водонагревателем — бойлером, пользуется некоторой популярностью из-за своей простоты и меньшей стоимости. В схеме нет циркуляционного насоса, можно использовать обычный электрический бойлер, количество арматуры для обвязки также минимально. Но работа системы ГВС с буферным электробойлером имеет свои недостатки.

Преимущества и недостатки системы ГВС с буферным электрическим бойлером

Схема ГВС с буферным электробойлером обеспечивает стабильную температуру воды на выходе к потребителям, в том числе, и при малом расходе воды, и при тактовании котла. Температура воды в бойлере может быть задана выше 60 о С , (температуры, выдаваемой котлом). Пользование горячей водой станет более комфортным, но за это придется платить более высоким потреблением электроэнергии.

Схема с буферным электробойлером имеет три основных недостатка.

Во — первых, это довольно значительное потребление электроэнергии на подогрев воды. Электроэнергия расходуется для компенсации тепловых потерь (охлаждения воды) при хранении горячей воды в бойлере, а также на нагревание той части воды, которая поступает из котла в бойлер холодной.

Часть воды из котла в бойлер поступает холодной. Это происходит в период запуска режима ГВС котла при каждом открытии водоразборного крана, а также в случае тактования котла. Кроме того, холодная вода из котла в бойлер подается в случае незначительного расхода горячей воды, когда расход меньше минимального порога, необходимого для запуска котла в режиме ГВС.

Электроэнергия расходуется также на догрев воды , если термостат бойлера настроен на температуру выше 60 о С .

Второй недостаток состоит в том, что режим ГВС котла по прежнему включается при каждом открытии водоразборного крана. Тактование котла не устраняется, а только становится незаметным для потребителя. Все это, как уже указывалось выше, сокращает ресурс работы котла, а частое перезажигание горелки снижает КПД котла и увеличивает расход газа. Некоторые хозяева считают выгодным включать режим ГВС на котле только тогда, когда принимают душ или наполняют ванну. Для мытья посуды и в других случаях, когда потребность в горячей воде небольшая, вода в бойлере нагревается только электричеством.

В третьих, сохраняется зависимость напора в трубах ГВС от расхода воды , так как вода из водопровода продолжает проходить через ограничитель расхода в двухконтурном котле или колонке. По этой причине, при открытии второго водоразборного крана, температура воды в первом смесителе может меняться, хотя и не так сильно.

Выбор электрического бойлера для системы ГВС с двухконтурным котлом или колонкой

Чтобы получить преимущества пользования горячей водой от системы ГВС с котлом и электрическим бойлером, достаточно установить бойлер небольшой емкости, 30 (50) литров, Кроме того, маленький бойлер будет потреблять электроэнергии меньше, чем большой.

Рекомендую выбирать электрический бойлер с цилиндрическим баком из нержавеющей стали. Бойлер часто устанавливают рядом с котлом или колонкой. Чтобы габариты бойлера не выходили за пределы размеров котла удобно использовать электрические водонагреватели с вертикальным баком малого диаметра. В названии марки таких бойлеров обычно имеется слово Slim .

Рекомендую, Thermex Ultra Slim IU 30 (или 50) V имеет бак из нержавеющей стали, корпус из металла, три ступени мощности ТЭНа 0,7/1,3/2,0 кВт ., максимальный внешний диаметр 285 мм. , и высоту 800 (1235) мм., механическое управление. Гарантия — 7 лет.

Электрические накопительные водонагреватели с плоской формой корпуса выбирать не стоит. В корпусе плоских водонагревателей устанавливают рядом два цилиндрических бака малого диаметра и соединяют их между собой трубами. Такая сложная конструкция создает проблемы с обеспечением их долговечности, с распределением температуры воды в баках, а также увеличивает их цену.

В конце этой статьи вы найдете схему ГВС с бойлером и рециркуляцией горячей воды , а также рекомендации по выбору оборудования.

Где и почем купить электробойлер в Вашем городе

Накопительный электрический водонагреватель Thermex Ultra Slim IU

Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.

В последнее время набирает популярность система ГВС с бойлером послойного нагрева, вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро — не нужно ждать пока прогреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя, без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше, чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее, независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.


Принципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Скорость циркуляции воды в контуре ГВС котла выбирают так, чтобы вода в бойлере успевала нагреваться до заданной температуры достаточно быстро, так, чтобы у потребителей не возникало дискомфорта. Для этого удобно установить насос, позволяющий переключать скорость работы.

Подключение бойлера к двухконтурному газовому котлу

Бойлер послойного нагрева Galmet SG (S) Fusion 100 L (для двухконтурных котлов) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см. , диаметр 60 см.

В продаже можно найти бойлеры послойного нагрева специально предназначенные для подключения к двухконтурному котлу. Для примера, на рисунке показана схема подключения к котлу бойлера производства Польши.

Благодаря технологии послойного нагрева воды с накоплением горячей воды в бойлере, снижается количество запусков котла, что продлевает срок его службы и снижается потребление газа.

Равномерная температура воды (без резких перепадов) обеспечивает комфортное пользование водой в более чем одной точке водоразбора .

Бойлер имеет пять патрубков для подключения внешних трубопроводов. Причем, концы патрубков внутри бойлера находятся на разной высоте. Такое большое число и расположение патрубков позволяет бойлеру выполнять функции гидравлического разделителя. Это решение устраняет взаимное влияние на режим циркуляции и температуру воды в разных контурах системы и делает более простой и дешевой обвязку оборудования арматурой.

Например, два патрубка предназначены для контура рециркуляции горячей воды в трубах разводки по дому. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды. К двум другим патрубкам присоединяют контур нагрева ГВС котла. Для холодной воды из водопровода также имеется свой отдельный патрубок.

К трубе подачи холодной воды из водопровода подключают расширительный бак и предохранительный клапан, а также устанавливают обратный клапан (на схеме не показаны).

Напольный бойлер хорош еще тем, что грязь и шлам оседает и скапливается на дне, не попадает в трубы и не влияет на работу оборудования.

Как сделать бойлер послойного нагрева из электрического бойлера

Продолжение: перейти на

Для того чтобы иметь в частном доме горячее водоснабжение (ГВС), необходимо подключить дом к водопроводу или иметь колодец или скважину и собственную насосную станцию. Хозяин должен сделать выбор: или двухконтурный котел, или бойлер косвенного нагрева.

Эффективность теплообменника зависит не только от температуры, но и от правильно выбранной скорости движения теплоносителя по контуру.

Правильный выбор подключения можно сделать только после анализа качества воды. Если вода жесткая, то следует приобретать одноконтурный котел и бойлер, и желательно одного производителя. Такая вода может очень быстро уменьшить эффективность второго контура дорогостоящего котла.

Водонагреватели косвенного нагрева

Речь пойдет о водонагревателе, которым является бойлер закрытого, то есть, напорного типа.

Бойлер, как прибор косвенного нагрева, подразумевается, только потому что нагрев воды для бытовых нужд происходит не в основном котле, а с помощью такого же второго контура, но находящегося в бойлере и требующего подключения.

Иногда утверждают, что бойлер, как прибор косвенного нагрева, позволяет каким-то образом компенсировать недостатки котлов, использующих в качестве источников энергии газ или электричество, в том случае если прекратится подача газа или электроэнергии на основной источник тепла.

Однако это не так. Если в частном доме слабое напряжение электрического тока или прекращена подача газа, то нет никакого другого источника тепла, чтобы подключить его к бойлеру. Это же касается и тепловых насосов, и других альтернативных источников энергии.

Еще о бойлере, как приборе косвенного нагрева

Схема устройства косвенного водонагревателя.

Двухконтурный котел всегда работает только на один из контуров, что является недостатком, который остается и в схеме одноконтурного котла с бойлером, но некоторые недостатки двухконтурных котлов бойлер все же компенсирует.

Так, в двухконтурном котле нагрев воды во втором контуре осуществляется в проточном режиме, и для достижения требуемой температуры необходимо от 30 до 60 с, что приводит к определенной потере воды. Бойлер же в связке с одноконтурным котлом является аккумулятором тепла и как термос сохраняет его длительное время.

Только бесперебойная подача газа или электроэнергии и исправно работающие первичные источники тепла могут гарантировать нормальную работу бойлера ГВС. Более надежными в этом отношении являются котлы, работающие на твердом или жидком топливе, так как количество запасаемого топлива должно быть рассчитано по требуемой энергии на обогрев дома с учетом ГВС.

Обеспечение ГВС после прекращения отопительного сезона с помощью того же источника тепла нецелесообразно хотя бы по причине не эффективного его использования, когда достаточно максимум 50 % его установленной мощности. На этот период времени следует предусмотреть настенный газовый котел небольшой мощности, оснащенный ТЭНом. Кроме того, в отличие от мощных котлов, настенные газовые котлы обладают малой инерцией, что полезно для быстрого нагрева воды. Требуемая мощность ТЭНа только для нагрева бытовой воды будет значительно меньшей. Можно приобрести и бойлер с установленным в нем ТЭН-ом.

Недостатки ГВС на основе бойлера

Через теплообменник бойлера затрачивать более 50 % тепловой энергии, производимой основным источником, не следует. В этом случае подключение бойлера косвенного нагрева не будет отражаться на обогреве помещения.

Эффективная работа теплообменника, расположенного в бойлере, зависит не только от температуры теплоносителя, но и от правильно выбранной скорости движения теплоносителя по водопроводу. Такой режим можно обеспечить с помощью отдельного циркуляционного насоса, который должен автоматически включаться при снижении температуры бытовой воды до заданного минимального значения и отключаться при достижении заданного максимального значения.

Общая стоимость котла и бойлера будет больше, чем одного двухконтурного котла, и для установки бойлера и его обвязки потребуется дополнительная площадь. Хотя бойлер и хорошо изолирован, но дополнительные потери существуют. Этот недостаток компенсируется меньшим расходом воды, так как из крана сразу же поступает горячая вода.

Две простейшие схемы подключения

Схема подключения бойлера косвенного нагрева.

Данную схему подключения бойлера условно можно назвать простейшей. Так можно подключить ГВС при наличии в помещении одного основного контура. Например, только радиаторы или только тепловой пол. Эта схема выполнена так, что ГВС имеет приоритет над основным контуром.

На выходе котла установлен трехходовой клапан, который управляется датчиком температуры (термостатом) ГВС, установленном в бойлере, что и делает этот контур приоритетным. Клапан изменяет направление движения теплоносителя, подключая его либо на один, либо на другой контур. Иногда клапан управляется сигналами, поступающими от основного котла, но приоритет контура ГВС от этого не изменяется, так как управляющие элементы котла реагируют на сигналы также поступающие от термостата бойлера.

Такая схема хороша для газовых настенных котлов, которые имеют циркуляционный насос. Эта схема полезна и тогда, когда поступающая по водопроводу вода очень жесткая. В этом случае применять двухконтурный котел, один контур которого работает только на нагрев воды для бытовых нужд, не следует. Подключать второй контур котла к такой воде, заведомо зная, что он быстро выйдет из строя, нецелесообразно.

Схема подключения бойлера с циркуляционным насосом.

Схема подключения двумя циркуляционными насосами, которую также условно можно рассматривать как простейшую. В работе постоянно находится один из насосов, но и в этом варианте приоритет ГВС сохранен, так как подключить насос можно только по сигналам термостата, реагирующего на изменение температуру воды в бойлере.

На выходе каждого насоса имеется обратный клапан, который исключает образование встречных потоков в контуре, в котором теплоноситель не движется.

В обеих схемах основной контур отопления периодически оказывается отключенным, и его подключение зависит от времени нагрева бытовой воды. Время первоначального разогрева воды в бойлере не должно превышать одного часа. В дальнейшем на подогрев воды будет уходить меньше времени, поэтому и отключение основного контура будет происходить на меньшее время, и не будет сказываться на обогреве помещения.

Чтобы уменьшить зависимость обогрева помещения от ГВС, можно применить смешанный вариант. Такая схема предусматривает два прямых источника тепла. Один имеет постоянное подключение к основному контуру отопления, а второй обеспечивает теплом основной контур и контур косвенного нагрева. То есть второй котел работает в одном из вышеописанных режимах.

О термодатчике бойлера

Подключить бойлер к водопроводу еще недостаточно для его нормальной работы. Для того чтобы нагрев работал нормально, необходимо настроить термодатчик на определенную температуру. В этом вопросе имеется весьма существенный момент.

Термодатчик бойлера необходимо настраивать так, чтобы температура, при которой тройной клапан перейдет в режим подачи теплоносителя в основной контур, была примерно на 10-15° ниже, чем температура теплоносителя. Это же относится и к управлению насосами во второй схеме.

Схема подключения бойлера косвенного нагрева к отоплению.

Несоблюдение этого условия приведет к тому, что температура бытовой воды в бойлере никогда не достигнет заданного значения, так как она должна быть выше температуры теплоносителя. Это значит, что не сможет сработать тройной клапан, и не включится насос основного контура.

Вариант электрического подключения термостата для управления насосами через реле. Эту схему нетрудно смонтировать самостоятельно.

В термостате имеются контакт для подсоединения заземления и контакт С для присоединения фазы сети. Контакты 1 и 2 реле предназначены для замыкания сети питания двигателя насоса ГВС и насоса в контуре отопления, соответственно. Нулевую фазу N подсоединяем к обоим насосам, установленным на обратке в двух контурах (см. изображение 2), а фазу присоединяем к контакту С термостата.

Правильно ли выполнена сборка, можно проверить путем установки более высокой температуры на термодатчике. Если заработает насос ГВС, значит все нормально, иначе следует поменять местами провода, идущие от контактов 1 и 2 к насосам.

Специалисты советуют приобретать бойлер той же фирмы, что и основной котел. Это будет гарантией того, что система управления этих аппаратов будет согласована, и затруднений в ее настройке не возникнет. Если же котел отечественного производства, то придется самостоятельно монтировать несложную схему управления насосами, что также не составит труда при соблюдении соответствующей технической инструкции.

Отопительные системы на основе бойлеров могут выполнять различные функции. Помимо собственно отопления помещений – бойлера могут производить и нагрев воды для бытовых целей, например для мытья. Такие системы могут устанавливаться не только на дачах и на загородных домах, но и в частных квартирах, в офисах и на производственных площадках. Бойлер является достаточно простым устройство и его установку, а также обвязка бойлера косвенного нагрева вполне можно провести самостоятельно. Существует несколько схем такой обвязки, рассмотрим их поподробнее.

В бойлерных устройствах может функционировать два контура нагрева воды.

  • Первый – это вода в отопительной системе, которая после нагрева подается в радиаторы отопления. Такой контур может быть замкнутым и в такую воды могут добавляться специальные химические присадки для обеспечения бесперебойной работы радиаторов, очистки систем от накипи и так далее.
  • Второй контур – это вода, используемая для бытовых целей. Она предназначена для мытья посуды, для помывки. Следовательно, этот контур является незамкнутым. Холодная вода поступает в него из системы магистрального водоснабжения, а затем, по мере использования такая вода сливается в канализацию.

Принципы подключения обвязки бойлера

При монтаже системы обвязки бойлера косвенного нагрева необходимо помнить следующие принципы:

  • Точка входа холодной воды в обвязку бойлера должна находиться в нижней точке системы, а вот горячая выхода выходит из обвязки уже в верхней точке.
  • Рециркуляционная точка в связи с этим находится практически в геометрическом центре обвязки.

При соблюдении указанных принципов монтажа обвязки работа системы нагрева будет максимально эффективной и тепло от бойлера будет качественно передаваться в массу поступающей воды.

Варианты монтажа обвязки бойлеров косвенного нагрева

Монтаж обвязки водяных контуров на бойлеры косвенного нагрева может монтироваться тремя основными способами:

  • С монтажом трехходового клапана,
  • С монтажом двух насосов циркуляции,
  • С использованием стрелки гидравлической.

Учтите, что применение системы рециркуляции воды существенно улучшает эффективность системы отопления и повышает КПД нагрева воды и помещения от бойлера.

Монтаж системы косвенной обвязки с трехходовым клапаном

Данный вариант монтажа системы косвенной обвязки предназначен для конструкций с большим количеством горячей воды. При проектировании системы рассчитается монтаж двух контуров отопления. Первый – основной контур будет предназначаться для циркуляции воды, поступающей в систему отопления. Второй, дополнительный контур будет нагревать воду, предназначенную для бытового использования. Чтобы вода, поступающая из системы водоснабжения поступала в тот или иной контур и используется трехходовой клапан. Управление клапанным устройством производится от бойлерного термостата.

Использование трехходового клапана при монтаже системы обогрева позволяет распределять потоки воды, поступающие к бойлеру. Термостат не позволяет воде перегреваться и направляет в контуры горячую воду при достижении ей определенной температуры. Такая схема обвязки имеет ряд преимуществ и все наши специалисты рекомендуют именно её!

В том случае, если вода в системе отопления охлаждается ниже заданной пороговой температуры – термостат бойлера переключает клапан и подает новую порцию теплоносителя в контур, отвечающий за нагрев. Вода получает тепло от бойлера и нагревается. Термостат контролирует температуру нагрева и предотвращает чрезмерное нагревание воды и, следовательно, повреждение системы. По достижении заданной температуры вода из контура направляется в систему. Температура воды измеряется непосредственно в нагревательном контуре бойлера.

Момент получения информации о температуре воды очень важен. В том случае, если вода в баке для бытового использования будет иметь заданную температуру нагрева выше, чем в нагревательном контуре системы отопления – система может начать работать некорректно. В этом случае переключения на нагрев отопительного контура производиться не будет.

Существует вариант монтажа бойлера косвенного нагрева и двумя контурами. Выбор возможного варианта в том числе зависит и от воды, которая имеет в вашем водопроводе. Если вода в магистральных каналах имеет высокую степень жесткости – то разумней будет использовать систему с трехходовым клапаном. В противном случае двухконтурная система может быстро выйти из строя из-за засорения.

Монтаж обвязки бойлера косвенного нагрева с двумя насосами

Еще одним вариантом монтажа системы обвязки бойлеров системой косвенного нагрева может стать использование двух рециркуляционных насосов. Также в системе должен быть смонтирован обратный клапан.

В данном случае в системе монтируется два отдельных контура нагрева: отопительный контур и контур нагрева воды для бытовых нужд. Каждый из контуров имеет собственный насос рециркуляции, который направляет нагретую воду в контуры системы.

Оба контура косвенного нагрева монтируются к бойлеру параллельно. Приоритет при монтаже и при использовании в системе имеет бойлерный контур. Таким образом насос циркуляции бойлерной системы находится перед насосом системы отопления. Как и предыдущем варианте системы для управления обоими контурами используется термодатчик, который перераспределяет воду в нагревательные контуры.

Кроме того в системе имеется обратный клапан, задачей которого является недопущения смешивания потоков нагреваемой воды.

Принцип работы такой системы состоит в том, что по мере снижения температуры воды она направляет для нагрева и далее в отопительную систему.

Система с двумя контурами и насосами может быть установлена с двумя нагревательными котлами. Каждый из таких котлов будет иметь отдельное питание и будет отвечать за нагрев воды в одном из контуров: отопительном или для бытового использования.

Система отопления с бойлеров обеспечивает достаточно быстрое нагревание воды в отопительной системе. Для этого котлу требуется обычно час. Таким образом в то время, когда в котле происходит нагрев для контура горячего водоснабжения – остывания систем отопления не происходит.

Описание работы системы гидравлики в отоплении

Система нагрева, основанная на бойлера может включать в себя и более двух контуров. Например, в качестве дополнительного контура нагрева может использоваться система теплого пола. Крое того, в нее могут включаться и другие элементы.

Для регулирования потоков воды в контурах нагрева используется стрелка гидравлическая. Проще говоря – она представляет собой систему распределения потоков теплоносителя, которая чем-то напоминает собой обычную железнодорожную стрелку. Также гидравлическая стрелка при работе выравнивает давление в нескольких контурах системы.

На каждом контуре в сложных системах нагрева с несколькими контурами устанавливается собственный насос рециркуляции. При этом в разных участках отопительно-нагревательной системы может создаваться различное давление. Разница в показателях давления должна уравновешиваться. Вот именно для этого в сложных системах могут устанавливаться коллекторы и гидравлические стрелки. Кроме того в целях выравнивания показателей давления могут применяться специализированные балансировочные вентили.

Такая сложная система имеет много нюансов при регулировке и поэтому при ее монтаже рекомендуется пользоваться услугами специалистов.

Полезная рециркуляция теплоносителя

Использование системы рециркуляции позволяет получать в системах нагрева горячую воду из крана практически мгновенно, без длительного ожидания. В этом случае в системах нагрева образуется кольцевая магистраль теплоносителя. Вода постоянно идет по данной магистрали и нагревается. Вследствие этого ожидание нагрева при бытовом использовании горячей воды практически исключается.

Чтобы вода в таком контуре постоянно двигалась – в него встраивается рециркуляционный насос. Данный постоянно горячий поток воды рекомендуется пропускать через устройства, которые требуют постоянного нагрева, например, через полотенцесушитель.

Обвязка бойлера косвенного нагрева: видео



Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:
  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
При монтаже бойлера используется следующая запорная и регулирующая арматура:
  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:
  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.
Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют , в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.
Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.
В конструкции европейских бойлеров косвенного нагрева, компаний , ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:
  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.
По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Подключение бойлера к двухконтурному котлу, схема

15.08.2015

Установкой и введением в эксплуатацию таких приборов, как газовый котел обычно занимаются соответствующие специалисты. Особенно это относится к подключению к системе газоснабжения, где любые попытки присоединить к газовой сети какие-либо приборы самостоятельно, чреваты административными санкциями. Обвязку котла также лучше доверить опытным мастерам с соответствующими допусками к подобным работам, особенно если есть желание пользоваться гарантийными услугами. Однако некоторые домовладельцы по многим причинам предпочитают полагаться на свои силы и берутся за такие работы, как подключение бойлера к двухконтурному котлу самостоятельно. Почему бы и нет, если есть соответствующие знания и умение обращаться с необходимым для этого процесса инструментом. Тем более, что недостающую информацию можно почерпнуть из многих доступных источников. Тем более, что многие схемы обвязки нагревательных котлов не так уж и сложны, особенно для людей с развитым техническим мышлением, а то и образованием.

Схема подключения бойлера косвенного нагрева к котлу

Для сантехнических и других хозяйственных нужд в каждом доме или квартире постоянно необходима горячая проточная вода для самых разнообразных потребностей. Способов, благодаря которым можно организовать горячее водоснабжение жилья, существует несколько. Одним из них является установка и подключение к источнику тепловой энергии бойлера, который представляет собой термически изолированную емкость с водой, где тем или иным способом происходит ее нагрев до определенной температуры. В данном случае речь пойдет о бойлере косвенного подогрева воды, в котором отсутствует собственный источник тепла. Вода здесь нагревается от теплоносителя по принципу теплообменника. Сам же теплоноситель нагревается в газовом котле.

Обычно бойлер подключают к нагревательному прибору с одним рабочим контуром, потому как двухконтурный котел уже наделен функцией подогрева воды для хозяйственных потребностей. Самой действенной, а потому и самой распространенной схемой подключения пассивного нагревателя воды является таковая с использованием трехходового клапана, что устанавливается или в корпусе котла или на его выходе.

Суть функционирования системы в этом случае выглядит следующим образом. Во время остывания воды в бойлере до определенной температуры, трехходовый клапан (срабатывает автоматика) переключает ток теплоносителя из системы отопления в пассивный нагреватель воды. Нагретая котлом вода циркулирует по кругу котел – бойлер – котел до того момента, пока вода не подогреется до заданных температурных величин, после чего клапан автоматически переключает ток теплоносителя в отопительную систему.

При подключении бойлера косвенного нагрева по такой схеме, подогрев воды в нем является приоритетным, то есть на первом месте стоит поддержание температуры воды в бойлере в заданных температурных пределах, а на втором – система отопления помещения. Как правило, на подогревание воды в бойлере много времени не уходит. За этот период теплоноситель в системе обогрева помещения остыть не успевает, поэтому такая схема подключения бойлера практически не отражается на микроклимате в помещении.

Подключение бойлера по такой схеме особых сложностей не представляет. «Обратка» на котле остается без изменений, а на выходе, после трехходового клапана, делается разветвление. Одна труба идет к системе обогрева помещения, другая, — к бойлеру.

У пассивного нагревателя воды в этом случае два входа: для холодной водопроводной воды и для теплоносителя, а также два выхода: для горячей бытовой воды и теплоносителя.

Как подключить двухконтурный газовый котел к бойлеру

Двухконтурный отопительный прибор изначально предназначен не только для подогрева воды в системе обогрева помещения, но и для горячего проточного водоснабжения. Двухконтурный котел оснащен двумя теплообменниками. В первом, который расположен над газовой горелкой, идет нагрев теплоносителя, второй же, расположенный обычно внизу настенного котла, предназначен для подогрева водопроводной воды. Работает нагревательное устройство по такому принципу. Если все краны с горячей водой закрыты, теплоноситель циркулирует по отопительной системе. Как только открывается кран горячего водоснабжения, срабатывает автоматика и благодаря трехходовому клапану теплоноситель перенаправляется в малый круг циркуляции, то есть через второй теплообменник, где и нагревает проходящую здесь по змеевику водопроводную воду.

Однако двухконтурный котел способен одновременно обеспечить горячей водой не более одной точки. То есть, если одновременно открыть кран в мойке на кухне и в душевой, вода будет слегка теплой. Поэтому двухконтурный котел хорош только при небольшом потреблении горячей воды. Если же возникает потребность частого одномоментного использования достаточно больших объемов горячей воды, нужна дополнительная установка бойлера.

Для того, чтобы к газовому котлу с двумя контурами подсоединить пассивный водонагревательный прибор, нужно сначала несколько изменить сам газовый котел. Для этого вторичный контур закольцовывается, после чего бойлер подключается к первичному контуру. Таким образом, схема подключения настенного газового котла к пассивному водонагревательному прибору практически идентична как в случае наличия как одного рабочего контура, так и двух.

обвязка конструкции с рециркуляцией, как подключить к одноконтурному и двухконтурному варианту

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

  • сжигания минерального или органического топлива;
  • эффекта электрического сопротивления;
  • контакта с системой центрального отопления;
  • аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

  • подтянуть подающий и забирающий ходы;
  • состыковать накопитель с водопроводом;
  • поставить на верхний вывод гребенку, распределяющую горячую воду;
  • наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.

Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально. Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости. Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.

Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором. Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой. Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.

Советы и рекомендации

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

  • сколько точек разбора воды будет использоваться;
  • какова их отдельная и общая потребность;
  • насколько быстрым должен быть прогрев воды в каждом кране;
  • до какой температуры должна прогреваться жидкость.

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

  • площади теплообменников;
  • тепловую емкость воды;
  • длину змеевика и его конфигурацию;
  • потребление тока (если установлен ТЭН).

О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.

Бойлер послойного нагрева, ГВС с двухконтурным котлом

Двухконтурный котел позволяет создать систему горячего водоснабжения в доме практически не прикладывая усилий и не вкладывая в нее средств. Все необходимое, в виде пластинчатого теплообменника, схемы управления и подключений, находится уже в самом котле. Остается подключить котел к холодному и горячему трубопроводам.

При открытии горячего крана, холодная вода пойдет через котел, он автоматически включится и нагреет ее в проточном режиме… Минимум вложений и не занимает места.

Но многие пользователи все же хотят избавиться от этой системы нагрева воды вторым контуром или усовершенствовать ее.

Далее рассмотрим причины, почему ГВС с двухконтурным котлом оказывается с большими недостатками. Поможет ли бойлер послойного нагрева? — и как его использовать.



Недостатки горячего водоснабжения с двухконтурным газовым котлом

Создав дешевую компактную систему горячего водоснабжения с одним лишь двухконтурным котлом можно изрядно сэкономить, по сравнению с одноконтурным котлом и бойлером косвенного нагрева (бак со змеевиком внутри). Но пользователи тут же сталкиваются с недостатками проточного нагрева.

  • Температура воды нестабильная, быстро меняется, можно обжечься, трудно настроить расход под нужную температуру. Причинами являются, скачи давления в сети, разный расход воды с крана, а при маленьком расходе котел может работать в режиме «включился-выключился», тактовать.
  • При открытии крана поначалу идет холодная вода. Нужно ждать пока котел включится, нагреет воду и она дойдет до крана. Много холодной воды сливается в канализацию. Но далее сложно угадать, какой будет температура…
  • Котел включается при каждом открытии крана, шумит, быстро изнашивается.

Что делать в такой ситуации?



Как устраняют недостатки ГВС от второго контура газового котла

Очевидно, что для выравнивания температуры воды нужно применить бойлер-накопитель. Умельцы давно приспособились включать в сеть горячего водоснабжения от двухконтурного котла еще и электрический бойлер. Примерная схема приведена на рисунке.

Схема — как подключить эдлектрический бойлер к двухконтурному котлу

В результате на кранах стабильная температура горячей воды. Но вместе с тем:

  • Котел по прежнему включается каждый раз и угрожает поломаться.
  • Большой расход электричества, так как в бойлер попадает и холодная вода, а горячая долго хранится.
  • Общие затраты на систему и ее громоздкость увеличились без кардинального изменения качества — полумеры.

Другой типичный выход из ситуации – забыть о существовании второго контура, а на первый включить бойлер косвенного нагрева и схему управления к нему – эффективно, но дорого.

Не так давно нашлось  еще одно решение  в виде бойлера послойного нагрева.

Работа бойлера послойного нагрева

Бойлер послойного нагрева – теплоизолированная емкость, работающая под давлением с обычным анодом внутри, предотвращающим коррозию, и с несколькими трубками для подачи и забора воды, выведенными на разные высоты внутри бака.

Многие послойные бойлеры снабжаются также встроенным циркуляционным насосом. Рассмотрим, как подключается послойный бойлер и как работает.

  • Холодная вода подается в нижнюю часть емкости, она вытесняет горячую, которая уходит на кран через водозабор в самом верху бака.
  • Циркуляционный насос включается когда вода холодная, забирает ее из нижней части и перегоняет понемногу через котел. Вода нагревается в котле и поступает в верхнюю часть емкости, где сразу может подаваться на кран.
  • Включением насоса управляет автоматика, датчик которой следит за температурой, а точнее – за толщиной горячего слоя вверху бака. Как только горячей воды мало – включается насос. Но температура нагрева выставляется лишь приблизительно,  определяется производительностью насоса, которая может регулироваться.



Нужен ли бойлер послойного нагрева? – устранение недостатков

Послойный бойлер обеспечивает необходимый комфорт водопользоавания с двухконтурным котлом.

  • На разбор поступает горячая вода стабильной температуры.
  • Становится возможным сделать циркуляцию воды между послойным накопителем и кранами, также как и с бойлером косвенного нагрева. В таком случае, при открытии крана, идет сразу горячая вода.
  • Котел включается редко, при необходимости разогреть (зарядить) бойлер.

Дополнительное преимущество: когда бойлер холодный, не нужно долго ждать его полный разогрев. Горячая вода в кране появится, как только образуется прослойка горячей воды вверху емкости.

Что лучше, — косвенный бойлер или послойный

Владельцы двухконтурных котлов, которые пострадали от недостатков системы проточного водонагрева, а затем нашли выход в виде послойного накопителя, расхваливают последний на все лады – радуются. Отмечается следующее.

  • С холодным бойлером горячую небольшую струйку воды в кране можно получить уже довольно быстро, а не так как с косвенным, — нужно ждать пока разогреется весь бойлер – 10 — 15 минут.
  • Температура воды в кране будет постоянно-стабильной горячей при большом расходе воды, пока не сольется весь горячий слой, который котел не будет успевать пополнять. В тоже, время у косвенных при большом расходе, большем, чем может нагревать котел «онлайн», к примеру 20 кВт, температура воды начнет постепенно снижаться….

Но владельцы одноконтурных котлов и косвенных бойлеров отмечают следующее.

  • У них температура делается более точная, какая выставляется, такая и будет. При этом можно выставить комфортную и не пользоваться смешиванием в кране, как в послойных – «приблизительно горячая», какую нагреет котел.
  • Ассортимент их бойлеров большой, объемы их больше, подобрать бойлер на 120 – 180 литров — нет проблем, который соответственно весьма быстро наполнит большую горячую ванну. В тоже время полного разогрева ждать совсем не долго…

А цены на эти разные системы примерно выровнялись.

Подключение котла к двухконтурному котлу. Схема подключения бойлера косвенного нагрева



Котел косвенного нагрева Устанавливается совместно с моноблочными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима привязка, согласованная с инструкцией производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства Емкостный привод.Есть несколько вариантов тиснения, что дает возможность учесть технические условия эксплуатации БКС.

БПН обвязочная арматура

Принцип работы котла связан с использованием тепла, отбираемого от отопительной системы, для нагрева ГВС. BCN должен решить несколько важных задач:
  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвращает гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
При установке котла используется следующая запорная и регулирующая арматура:
  • Мембранный расширительный бак — Предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. Для подключения БКН Установлен с группой безопасности. Расширительный бак должен содержать не менее 10% всего бойлера косвенного нагрева.
  • Клапан предохранительный — Необходимость аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера.Клапан используется при техническом обслуживании, для заправки привода химическими реагентами, устраняющими накипь.
  • Группа безопасности Бойлера косвенного нагрева — Включает манометр, нагнетательный клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
  • Датчик температуры котла — подключается к циркуляционному насосу, регулирующему давление в змеевике.Термостат погружного типа работает по принципу реле. При достаточном нагреве воды датчик подает сигнал на отключение насосного оборудования. Вода перестает лечить. После охлаждения автоматика котла начинает циркуляцию.
  • Клапан трехходовой — Работает как узел укрытия, открывая и закрывая подачу воды в котел от системы отопления. Есть простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля.Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
Комплект подключения может отличаться в зависимости от технических характеристик, особенностей здания, реальной потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Материал трубы для обвязки БКН

К котлу подключаются холодное и горячее водоснабжение, подпитка и реверс системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при выполнении обвязки:
  • Холодная вода — может быть установлена ​​полипропиленовая трубка.Материал подходит для пайки всей системы HPW.
  • Горячее водоснабжение — температура ГВС. Представленный пользователь поддерживается при температуре 65-70 °. Допускается использование полипропилена с усилением из стекловолокна (армированного) или алюминия, предназначенного для горячего водоснабжения.
    Другой вариант: проложить обвязку медной трубкой. При прокладке медной трубы использование теплоизоляции. Медь — хорошая теплопроводность, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя.Теплоизоляция труб защитит от потери тепла.
Альтернативой полипропилену может стать труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95 ° С. Устанавливается с помощью обжимных и прессовых фитингов.

Размещайте установку котла сразу за отоплением котла, перед радиаторами и теплыми полами. Такая схема подключения обусловлена ​​тем, что для нагрева ГВС теплоноситель должен быть прогрет до 90-95 ° С. Серьезная тепловая нагрузка Наблюдается на участке между котлом и котлом.Этот участок обвязки рекомендуется выполнять для стальной или медной трубы.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условий. Величина источника тепла, количество водонепроницаемых точек, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние ГВС и системы отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения — это энергетическая зависимость.Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка). Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

BPN BCN с трехходовым клапаном

Схема смесительного узла SO — Подключение с приоритетом ГВС, успешно применяется при подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос).БКН монтируется сразу после ТЭНа. Подачу циркуляционного насоса перекрывают, ставят трехходовой вентиль.

Достоинств решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании котла;
  • Возможность автоматизации нагрева воды.
Трехходовой клапан перенаправляет поток теплоносителя из системы отопления на BKN до тех пор, пока температура в котле не достигнет заданных значений. После прогрева теплоноситель HBU полностью возвращается в систему отопления.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда котел планируют использовать только время от времени. Требуется два циркуляционных насоса. Первый ставится на подогрев, второй прямо на подачу воды в БКН. В системе отопления здания поддерживается постоянная циркуляция теплоносителя.

Циркуляционный насос на приводе подключен к термодатчику. При понижении температуры нагрева подается сигнал ГВС на включение.Создается давление, достаточное для изменения движения охлаждающей жидкости и направления ее через BCN. Чтобы система нормально работала, необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидросистему

Схема применяется в промышленных целях, а также при обвязке больших приводов свыше 200 литров. Подключение через гидросистему применяется для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла, а также солнечных коллекторов.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому лучше обратиться за помощью к специалисту.

Сводная система

Схемы гидравлических соединений, применяемые в энергонезависимых отопительных котлах. Котел и сопутствующее оборудование поднимаются над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

Гравитационная система имеет ряд недостатков, связанных с особенностями работы.Вода прогревается медленнее, температура нагрева и подачи воды в емкость будет меньше, чем в системах с принудительной циркуляцией. Главное преимущество: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самоконкурсная система вне конкуренции.

Установка рециркуляции ГВС с БКН

Как обычно при использовании горячей воды В трубопроводе между БКН и точкой водоподготовки постоянно остается какая-то она.В сложных системах ГВС без рециркуляции на этом участке может находиться несколько десятков литров жидкости.

При повторном открытии крана из него сначала течет уже остывшая вода, что снижает комфортность использования бойлера. Утилизация необходима для обеспечения мгновенной подачи горячей воды потребителю. Дополнительное преимущество, возможность подключить полотенцесушитель.

Схема обвязки котла косвенного нагрева с рециркуляцией практически не отличается от обычного подключения принципиально.Отличие в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самой мешалкой или водяным краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с использованием насосного оборудования.

Recycling имеет ряд недостатков:

  • снижение температуры нагрева ГВС;
  • рост затрат на топливо;
  • энергетическая зависимость.
В конструкции европейских котлов косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа.Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента обнаружения крана и до фактической подачи горячей воды. На практике происходит следующее:
  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на это максимальное количество тепловой энергии. Для нагрева змеевика требуется время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водоотделения и мощности котла).
  • Частые запуски и прекращения подачи горячей воды создают нагрузку на ТЭНы, что может привести к быстрому выходу оборудования из строя.
По некоторым подсчетам, только на 1 точку водозабора при интенсивном использовании расходуется около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме тоже работает так же, как и однозаземленный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС сразу подается горячая вода.Обвязка бойлера и бойлера косвенного нагрева предполагает установку системы рециркуляции.

Основные минусовые схемы: зависимость работы БЦН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном при необходимости доработки существующей системы отопления и ГВС.

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

SAMI простая схема Подключение бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго контура контура нагрева горячей воды для ГВС.

В случае, если у вас нет БКН, горячая вода нагревается в «проточном» режиме. Если вам нужен «накопительный» режим, то вариант только один — использование БКН, потому что в самих накопительных баках теленка нет накопителя горячей воды.

При этом двухконтурный котел, схема которого приведена на этой странице, реализован так же, как если бы это был одноконтурный котел.

Возникает вопрос — зачем тогда использовать двухконтурный котел? Ответ отрицательный. Но у кого-то может быть такая ситуация, что 2-х часовой котел уже есть, а БКН есть. И при этом человек хочет реализовать систему ГВС в «накопительном» режиме.

Подключение бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухкайтовому, когда у вас есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании двухконтурного бойлера.

Подробнее по этой теме на нашем сайте:


  1. Если у вас бойлер косвенного нагрева, то схема подключения к газовому котлу позволит получить горячую воду для системы горячего водоснабжения …

  2. Раз уж про эту чешскую марку уже начали писать, это как минимум один бойлер косвенного нагрева «Разберите по винтам» ….

  3. Для корректной работы нужна рабочая схема подключения бойлера косвенного нагрева.В этом случае будет работать обогрев, а горячий …

  4. Самая простая и правильная схема частного дома с газовым котлом представлена ​​на этой странице. Так как это для газовых котлов …

Дополнять котлы косвенного нагрева в частных домах могут как газовые, так и твердотопливные или котлы, работающие на дизельном топливе. Установка такого оборудования может сделать проживание в загородном доме намного комфортнее. В отличие от двухконтурных котлов, котлы способны обеспечить максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и принцип его работы

Конструкция агрегатов этого типа у нас относительно простая. Это бойлер косвенного нагрева представляет собой небольшую утепленную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обычный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх по спирали, нагревается и выходит через верхнее сопло.За обогрев самой декорации в таких приборах отвечает система обогрева. Горячая вода из котла сверху подается в нагревательную спираль, а снизу отводится от нее.

Какие правила следует соблюдать при подключении

Безнаказанность бойлеров косвенного нагрева производится своими руками с соблюдением следующих рекомендаций:

  • на трубах, подводящих теплоноситель к змеевику и снятию его, устанавливаются краны;
  • на входе холодная вода В агрегате установлен обратный клапан;
  • в обвязке котла, расширительный бак обязателен.

Краны на трубах, соединяющих водонагреватели с котлом, устанавливаются для облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основное оборудование. Обратный клапан При установке котла используется во избежание попадания горячей воды в «холодный» водопровод при падении давления в системе.

Расширительный бак в обвязке блоков косвенного нагрева используется для предотвращения разрушения их корпуса во время работы.Ведь вода, как известно, довольно сильно нагревается и расширяется. Следовательно, давление внутри агрегата может возрасти до высоких пределов.

Основные этапы монтажа

Обвязка водонагревателя, следовательно, должна включать следующие этапы:

  • подключение агрегата к водопроводу из скважины;
  • гребная магистраль, подающая потребителям подогретую воду;
  • присоединение змеевика к трубам котла, подающего и редуцирующего теплоноситель;
  • установка расширительного бачка и группы безопасности.

Одновременно с котлом в котельных, он обычно монтируется и упрощает использование системы рециркуляции горячей воды.

Пошаговая установка котла в систему отопления принудительного типа

В сетях данного типа блокировка узлов косвенного нагрева выглядит следующим образом:

  • после циркуляционного насоса в подающей трубе, трехходовой клапан разбит; №
  • в втулке на корпусе котла вкручен датчик температуры нагрева воды;
  • один из выходов трехходового клапана соединен с приемным патрубком теплоносителя котла;
  • в обратной трубе разрезать тройник;
  • Репетитор соединен редукционным патрубком охлаждающей жидкости теплоносителя;
  • в репетиторе установлен вентиль;
  • Расширительный бак монтируется на трубе горячей воды рядом с котлом.

Датчики косвенного нагрева обычно изначально поставляются с одинарными котлами. Когда вода в котле охлаждается, они просто переключают трехходовой клапан для подачи теплоносителя в его змеевик. В результате котел переходит в режим нагрева горячей воды. Система отопления на время отключена.

Как только температура воды в котле достигает определенного значения, трехходовой клапан снова переключает котел в режим отопления.

Ступени монтажа водонагревателя с насосом

Иногда котлы косвенного нагрева при вводе в систему комплектуются собственными циркуляционными насосами.Обычно такая схема обвязки применяется, когда агрегат устанавливается не возле котла, а на некотором удалении от него.

В данном случае монтаж осуществляется по такой технологии:

  • теплоноситель котла от котла подключается к змеевику котла сверху.
  • в холодной воде, магистраль врезана в сегмент котельной разведения;
  • перед этими сегментами в трубе холодной воды устанавливается обратный клапан;
  • На реверсе отопителя установлена ​​помпа;
  • труба подключена к змеевику;
  • Установлен расширительный бачок.

Трехходовой клапан в такой схеме, как можно было заметить, не используется. Котловой контур подключается через обычные тройники. Для переключения потока в этом случае насосы и датчик температуры соответствуют датчику температуры, в зависимости от степени нагрева воды, контактирующему с насосом бойлера или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях данного типа производится таким образом, чтобы он располагался над радиаторами.Поэтому приобретайте для гравитационных систем обычно не напольные, а настенные подвесные котлы.

Включает в себя правильный монтаж Водонагреватели в сетях с естественной циркуляцией теплоносителя следующие этапы:

  • змеевик котла подключается к потоку от котла с помощью трубы большего диаметра, чем в системе отопления;
  • далее на этом участке между котлом и водонагревателем прекращается подача в систему отопления;
  • между котлом и результирующим ответвлением установлена ​​термостатическая головка с потолочным датчиком, работающим от аккумуляторов;
  • котел подключен к котлу разводящей трубы;
  • в топливопроводе, перерезана магистраль для отвода остывшей охлаждающей жидкости от радиаторов;
  • ближе к реверсивному котлу установить расширительный бак.

Вода при применении такой схемы нагревается за счет разницы в сечении подводящих труб котла и системы отопления. Водонагреватель в этом случае в приоритете. Как только вода в бойлере нагревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате в систему отопления начинает поступать вода.

Можно ли подключить к двухконтурным котлам

Используйте двухконтурные котлы, которые могут греть воду как в системе отопления, так и в ГВС, в загородных домах достаточно комфортно.Однако у этого оборудования есть один серьезный недостаток. Вода из кранов ГВС При использовании двухкилтового котла в качестве водонагревателя он может не только перегреться, но и остыть. Свое равномерное отопление оборудование такого типа, как уже было сказано, обеспечить не в состоянии.

Исправьте ситуацию, в этом случае используется бойлер. Подключать такое оборудование к двухконтурным котлам, конечно, разрешено. Обвязка водонагревателя такими агрегатами производится обычным способом. При этом на самом болете форсунки, отвечающие за ГВС, просто накладываются друг на друга.

Установка бойлера косвенного нагрева в коллекторную сеть

Такие современные системы Водонагреватели тоже очень часто используются. Монтируются котлы в коллекторных сетях обычно на коньке как можно ближе к питанию. То есть там, где температура охлаждающей жидкости самая высокая.

Подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

  • водонагреватель подключает подачу от гребенки системы отопления;
  • обратка, расширительный бачок, группа безопасности подключены;
  • смонтированы подающие и отводящие патрубки водопровода.

При монтаже линии сверления змеевика в коллекторных системах используются режущие краны.

Инструкция по установке Переработка

Часто сантехнические приборы располагаются в доме на значительном удалении от котла или на верхних этажах. В этом случае хозяевам дома на горячую воду обычно приходится ждать, пока краны в ванных комнатах не застаются и не остынут в трубах. А это, конечно, неудобно и не особо экономично.

Исправить эту ситуацию можно, установив на даче Recycling Systems. Монтаж такой сети производится примерно так:

  • максимально близко к потребителю, тройник врезается в горячую воду, подавающую горячую воду;
  • К тройнику подсоединяется труба нужной длины;
  • Удлиненная магистраль соединяется с котлом через рециркуляционную насадку;
  • рядом с котлом в форсунке в контуре вылетает дополнительный насос не слишком большой мощности.

При применении такой водной схемы в трубах между котлом и потребителем после включения насоса в электросети он не будет храниться и, соответственно, охлаждаться. То есть использовать горячую воду. Жители дома смогут сразу после откручивания задвижек кранов.

Отопительное оборудование сейчас достаточно разнообразное. Но крайне важно понимать все его тонкости, иначе можно допустить фатальные ошибки. В полной мере это относится и к водяным двигателям, нагревающим ее по косвенной методике.

Особенности

Основная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель здесь рассматривать нельзя) — то, что он лишен собственного теплового узла. Вода забирает тепловую нагрузку от внешних систем отопления.

Они могут получать тепловую энергию За счет:

  • сжигания минерального или органического топлива;
  • влияние электрического сопротивления;
  • связь с системой центрального отопления;
  • Накопление солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии котел работает одинаково, за редким исключением. И даже защищенные патентным законодательством частные инновации отдельных фирм не меняют сути давно устоявшейся схемы. Часть теплоносителя уходит от источника и идет по змеевику, встроенному в привод. Циркуляция поддерживается насосом. При тесном контакте с трубками или резервуаром, где изначально холодная вода, он нагревается.

Поскольку даже один зря излучаемый джоуль тепла оказывает крайне негативное влияние на работу системы, она обязательно оборудована теплозащитным экраном. Полиуретан или полистирол обычно выбирают как непроницаемые для оттока тепла. Поступление новых доз холодной воды естественно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные форсунки. Как только цикл движения в змеевике завершается, теплоноситель поступает в систему отопления дома — для этого предусмотрена совершенно специальная труба.

Далее начинаются определенные отличия: хотя большинство котлов сконструировано с подачей холодной воды снизу, есть такие, в которых она поступает через верх. В такой конструкции жидкость сначала должна полностью пройти через систему до самой нижней точки. Вариации с выходом нагретого теплоносителя заметно меньше, почти в 100% случаев будут сняты сверху. Трудно найти причину, по которой следует поступать иначе.Ведь верхнее расположение позволяет подавать горячую воду как можно дольше, при этом в емкости есть хотя бы небольшая порция.

Для того, чтобы змея занимала максимально возможное пространство в теле, это обычно делается в форме спирали. Когда теплоноситель проходит по этой трубе несколько циклов, температура становится равной нагреву жидкости в самом котле. Специальная цепь останавливается специальной командой реле, питающей насос.При последующем охлаждении теплоносителя до заданного значения реле подает другую команду — замкнуть цепь — и нагрев возобновляется. Преимущества такого устройства хорошо известны. Все эти моменты необходимо учесть перед началом работы.

Принцип установки

Если вам необходимо смонтировать резервуар емкостью до 200 литров, это может быть настенное изделие. Для ее крепления предусмотрены специальные кронштейны, которые должны располагаться на ровных и прочных вертикальных поверхностях.Обычные перегородки из гипсокартона для монтажа даже такого «легкого» привода не подходят. Стоит выбирать между экономией на обустройстве внутреннего пространства и экономией на котле. Наружные устройства предпочитают удовлетворить потребности больших домовладений, иногда даже кладут изделия емкостью более тысячи литров и убирают специальную котельную.

В частных домах можно ограничить бойлеры косвенного нагрева, накапливая от 250 до 300 литров воды. Точный выбор мощности должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухкилту, оборудованному встроенным насосом, координацию работы клапана по сигналу с термостата берет на себя сам котел-автомат. Это очень важно, ведь двухконтурный отопительный аппарат, в отличие от одноконтактного, должен подавать горячую жидкость как в систему отопления, так и в водопровод горячего водоснабжения.

Если установить трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с контуром отопления.Такой подход приемлем, когда резервуар установлен. большой бак. На заметку: такой способ подключения практикуется и с принудительным использованием жесткой воды, что затрудняет нормальное использование системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться о смягчении поступающего теплоносителя. Но иногда необходимо к нему адаптироваться.

Проблемы могут возникнуть из-за того, что значительный расход горячей воды может усложнить работу данной схемы.В этом случае способ получения тепла, в том числе с помощью пеллетного или другого твердотопливного котла, не имеет существенного значения. И тут на выручку приходит котел, который сглаживает колебания по двум контурам. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Установщики должны учитывать, какая из функций будет иметь наивысший приоритет.

Подключение бойлеров косвенного нагрева к одноконтурному котлу можно производить с помощью пары насосов.Затем потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что в первую очередь будет контур горячего водоснабжения. Правильно настроить алгоритм работы котла в связке с одно-навесным аппаратом. Для получения разных потоков жидкости, основных параметров друг друга, обоим насосам должен предшествовать обратный клапан. Горячая вода подается исключительно от бойлера.

Установка

Качественная обвязка котла, прикрепленного к двухкилту, подразумевает стыковку водонагревателя с одним из теплообменников.Кольцевая система образуется при сообщении входного сопла котла к начальному звену теплообменника. Все устроено таким образом, чтобы вода, идущая из водопровода, проходила через теплообменник котла. Он поступит сразу к котлу, а оттуда попадет в тракт ГВС. Подключить электрокотел можно примерно по такой же схеме, но водопровод связан с первой насадкой второго узла, передающей тепло, а вторая насадка уже присоединена к котлу.

Рекомендуется установка водонагревателя как можно ближе к источнику энергии для упрощения их связок с помощью автоматики. При установке устройства происходит подключение стыковки. Важно: правильно смонтированный и подключенный водонагреватель обязан отбирать лишь часть тепла. Чрезмерно большой расход способен парализовать систему отопления. Решить такую ​​проблему чаще всего удается, если установить своими руками или с помощью профессионалов циркуляционно-ходового насоса с автоматическим управлением.

Только в последней очереди монтируется термоблок. Практически всегда рекомендуется поручить сборку контура специалистам. Нюанс в том, что бойлеры косвенного нагрева, имеющие блок управления, необходимо подключать исключительно к системам отопления, получающим воду от неуправляемых котлов.

Требуется только:

  • тянуть подачу и принимать ходы;
  • состыковать привод с водопроводом;
  • надеть верхний вывод гребенки, раздающей горячую воду;
  • Залить бачок и сразу начать прогрев.

Самые простые котлы взаимодействуют в основном с автоматизированными источниками тепла. При установке нужно будет позаботиться о креплении датчика, измеряющего силу прогрева. Этот датчик подключается к строго определенному входу котла. Допускается подключение котлов независимо от электросети к автономным котлам, но это сразу усложняет работу и требует особой схемы. При этом следует учитывать, что можно нагреть воду внутри котла немного слабее, чем основная жидкость в змеевике.

Следовательно, когда котел переведен в режим малого нагрева и может подавать теплоноситель, нагретый до 40 градусов, только ТЭНы комбинированного типа смогут поднять температуру выше. В них обязательно есть ТЭН, помогающий добавлять тепло. Если при настройке системы управления рециркуляцией первенство отдается нагреву горячей воды в кране, движение всего теплоносителя направляется через замененный приводной узел. В результате заметно снижается общий расход времени на полученную жидкость с необходимой температурой.

Как показывает практика, если проектировщики и установщики котельной предпочтут именно с приоритетом, можно обеспечить комфортные условия для арендаторов. Чтобы прогреть весь объем жидкости, находящейся в емкости, нужно потратить от 20 до 40 минут. А если говорить о стабилизации температуры на фоне расхода теплоносителя, то это время сокращается в несколько раз. Даже маленький корпус вряд ли способен так сильно остыть, чтобы в нем его обнаружили.Но многое зависит от установленного котла и котла: их мощность должна совпадать, а в идеале рекомендуется ставить котел с запасом мощности от 25%.

Для обеспечения стабильной работы устройств, подключенных к гребенчатой ​​разводке горячей воды, необходимо дополнить мощность котла специальным расширительным баком. Рекомендуемое значение — 10% от основного резервуара, помогает погасить эффекты температурного расширения. Все присоединяемые ответвления должны быть оборудованы краном шаровой отрезной.С их помощью любой узел удалось в нужный момент отключиться от трассы и проверить или исправить.

Трубопроводы, по которым подается жидкость, обычно снабжены обратными клапанами. С их помощью предотвращается встречное движение теплоносителя, повышается удобство и безопасность монтажа. Котел необходимо поставить рядом с котлом, на обслуживающей среде которого установлен насос, обеспечивающий циркуляцию. В этом варианте очень важно обеспечить отдельный контур, по которому вода будет поступать в водонагреватель от бойлера.Фактически создается параллельный тип подключения.

Если в котле есть насос, а в бойлере сразу на циркуляционном насосе следует монтировать трехходовой вентиль, один канал подключается к трубе водонагревателя. Так обеспечивается нормальный нагрев. На обратном патрубке до точки входа в котел необходимо установить тройник. И уже в этот тройник подключил патрубок, вытягивающий жидкость из теплообменника. Подобная простая система легко и элегантно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан сбрасывает свежую струю в котел. При этом система отопления останавливается. Когда нормальное значение восстанавливается, тот же клапан переключается в обратном направлении. Минимальное количество компонентов снижает риск поломки. А простота исполнения позволяет быстро найти проблему, если она все же появится.

При использовании котла, не зависящего от энергосетей, обеспечить приоритет котла не так просто, как в других версиях.Рекомендуется ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Желательно, чтобы нижняя точка настенной модели была приподнята также над котлом. Но точное соблюдение такого требования получается лишь в отдельных случаях. Когда он выполнен частично, все же стоит поднять привод на такую ​​большую высоту, которая только возможна.

Ставя котел на пол, сразу уменьшите скорость нагрева жидкости. Что еще хуже, нижняя часть бака в принципе не может нормально прогреться.Если подключить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно с помощью водонагревателя, связанного с трубой большего размера, чем на нагревательном звене. Сразу в начале ветви нагрева нагревательного характера устанавливается головка термостата и накладывается датчик. Энергия выдается батареями.



Котел косвенного нагрева устанавливается совместно с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя необходима привязка, согласованная с инструкцией производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует особых навыков, четкого понимания внутреннего устройства емкостного привода. Есть несколько вариантов тиснения, что дает возможность учесть технические условия эксплуатации БКС.

БПН обвязочная арматура

Принцип работы котла связан с использованием тепла, отбираемого от отопительной системы, для нагрева ГВС.BCN должен решить несколько важных задач:
  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвращает гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
При установке котла используется следующая запорная и регулирующая арматура:
  • Мембранный расширительный бак — Предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций.При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен содержать не менее 10% всего бойлера косвенного нагрева.
  • Клапан предохранительный — Необходимость аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется при техническом обслуживании, для заправки привода химическими реагентами, устраняющими накипь.
  • Группа безопасности Бойлера косвенного нагрева — Включает манометр, нагнетательный клапан и воздухоотводчик.Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
  • Датчик температуры котла — подключается к циркуляционному насосу, регулирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достаточном нагреве воды датчик подает сигнал на отключение насосного оборудования. Вода перестает лечить. После охлаждения автоматика котла начинает циркуляцию.
  • Клапан трехходовой — Работает как узел укрытия, открывая и закрывая подачу воды в котел от системы отопления. Есть простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
Комплект подключения может отличаться в зависимости от технических характеристик, особенностей здания, реальной потребности в горячей воде и других параметров.В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Материал трубы для обвязки БКН

К котлу подключаются холодное и горячее водоснабжение, подпитка и реверс системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при выполнении обвязки:
  • Холодная вода — можно установить обычную полипропиленовую трубку. Материал подходит для пайки всей системы HPW.
  • Горячее водоснабжение — Заявленная пользователем температура ГВС поддерживается на уровне 65-70 °. Допускается использование полипропилена с усилением из стекловолокна (армированного) или алюминия, предназначенного для горячего водоснабжения.
    Другой вариант: выполнить обвязку медной трубы. При прокладке медной трубы использование теплоизоляции. Медь — хорошая теплопроводность, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя.Теплоизоляция труб защитит от потери тепла.
Альтернативой полипропилену может стать труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95 ° С. Устанавливается с помощью обжимных и прессовых фитингов.

Расположение котла сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена ​​тем, что для нагрева ГВС теплоноситель должен быть прогрет до 90-95 ° С. На участке между котлом и котлом наблюдается серьезная тепловая нагрузка.Этот участок обвязки рекомендуется выполнять для стальной или медной трубы.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условий. Величина источника тепла, количество водонепроницаемых точек, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние ГВС и системы отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения — это энергетическая зависимость.Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка). Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

BPN BCN с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос).БКН монтируется сразу после ТЭНа. Подачу циркуляционного насоса перекрывают, ставят трехходовой вентиль.

Достоинств решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании котла;
  • Возможность автоматизации нагрева воды.
Трехходовой клапан перенаправляет поток теплоносителя из системы отопления на BKN до тех пор, пока температура в котле не достигнет заданных значений. После прогрева теплоноситель HBU полностью возвращается в систему отопления.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда котел планируют использовать только время от времени. Требуется подключение двух циркуляционных насосов. Первый ставится на подогрев, второй прямо на подачу воды в БКН. В системе отопления здания поддерживается постоянная циркуляция теплоносителя.

Циркуляционный насос на приводе подключен к термодатчику. При понижении температуры нагрева подается сигнал ГВС на включение.Создается давление, достаточное для изменения движения охлаждающей жидкости и направления ее через BCN. Чтобы система нормально работала, необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидросистему

Схема применяется в промышленных целях, а также при обвязке больших приводов свыше 200 литров. Подключение через гидросистему применяется для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла, а также солнечных коллекторов.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому лучше обратиться за помощью к специалисту.

Сводная система

Схемы гидравлических соединений, применяемые в энергонезависимых отопительных котлах. Котел и сопутствующее оборудование поднимаются над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

Гравитационная система имеет ряд недостатков, связанных с особенностями работы.Вода прогревается медленнее, температура нагрева и подачи воды в емкость будет меньше, чем в системах с принудительной циркуляцией. Главное преимущество: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самоконкурсная система вне конкуренции.

Установка рециркуляции ГВС с БКН

В обычном режиме при использовании горячей воды часть ее количества постоянно остается в трубопроводе между БКН и водопроводной точкой.В сложных системах ГВС без рециркуляции на этом участке может быть несколько десятков литров жидкости.

При повторном открытии крана из него сначала течет уже остывшая вода, что снижает комфортность использования бойлера. Рециклинг нужен для обеспечения мгновенной подачи горячей воды потребителю. Дополнительное преимущество, возможность подключить полотенцесушитель.

Схема обвязки котла косвенного нагрева с рециркуляцией практически не отличается от обычного подключения принципиально.Отличие в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самой мешалкой или водяным краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с использованием насосного оборудования.

Recycling имеет ряд недостатков:

  • снижение температуры нагрева ГВС;
  • рост затрат на топливо;
  • энергетическая зависимость.
В конструкции европейских котлов косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа.Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента обнаружения крана и до фактической подачи горячей воды. На практике происходит следующее:
  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на это максимальное количество тепловой энергии. Для нагрева змеевика требуется время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водоотделения и мощности котла).
  • Частые запуски и прекращения подачи горячей воды создают нагрузку на ТЭНы, что может привести к быстрому выходу оборудования из строя.
По некоторым подсчетам, только на 1 точку водозабора при интенсивном использовании расходуется около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме тоже работает так же, как и однозаземленный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС сразу подается горячая вода.Обвязка бойлера и бойлера косвенного нагрева предполагает установку системы рециркуляции.

Основные минусовые схемы: зависимость работы БЦН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном при необходимости доработки существующей системы отопления и ГВС.

Схема подключения двухконтурного газового котла: как подвести газ

Основное назначение бытовых газовых котлов — обеспечение жилья отоплением и горячей водой. Монтаж такого оборудования нельзя проводить самостоятельно, так как монтажные работы и эксплуатация газовых приборов связаны с определенными рисками.

Однако собственник дома принимает непосредственное участие в проектировании котельной, планировке контура отопления и т. Д. Чтобы иметь возможность контролировать исполнителей, необходимо понимать, как работает агрегат, в чем состоит схема подключения двухконтурного газового котла к центральному газопроводу и баллонам с голубым топливом.

Ответы на эти вопросы подробно описаны в статье. Кроме того, мы определили технические требования, которые важно соблюдать при проектировании привязки котла, его установке и использовании газового оборудования.

Содержание статьи:

  • Как работают двухконтурные газовые котлы
    • Схема отопительного контура котла
    • Работа контура ГВС
  • Подключение природного газа
    • Способ подключения к газовой магистрали
    • Технические нюансы подключения
    • Используйте гибкий шланг
    • Особенности соединения с цилиндрами
  • Выводы и полезное видео по теме

Как работают двухконтурные газовые котлы

Как правило, под систему отопления закрытого типа устанавливают газовые приборы, где значение давления воды не выше 0.3 МПа. Если говорить о том, как правильно подключить домашний газовый котел, ответ очевиден.

Традиционно используется схема искусственной циркуляции теплоносителя с расширительным баком. Для приготовления горячей воды на газовом оборудовании применяется централизованная подача холодной воды давлением 0,02–1,0 МПа.

Газовый прибор, устанавливаемый в частном доме по схеме двухконтурного функционирования. Такие системы широко используются в проектах загородного жилья, а также в городских частных домах.

Правда, точные значения определяются конкретной маркой оборудования и производителем. Выбор двухконтурного котла производится с учетом конкретных условий установки.

Схема отопительного контура котла

Отопительный контур газового котла по умолчанию рассчитан на наполнение холодного водопровода центрального водопровода. Допускается также эксплуатация отопительного оборудования при использовании в качестве теплоносителя воды с антифризом на основе гликоля (C 2 H 4 (Oh) 2 ), сертифицированного по ГОСТ.

Структурная схема работы оборудования, рассчитанного на работу с двумя цепями. При одном (централизованном) вводе холодной воды обеспечивается эффективное отопление и горячее водоснабжение жилых и других помещений (+)

Хладагент, поступающий из обратной магистрали отопительного контура, через фильтр направляется в теплообменник, конструкция которого предусматривает возможность первоначального заполнения и периодической подпитки отопительного контура централизованным водопроводом.

Дальнейшее движение теплоносителя приводит в действие циркуляционный насос, конструкция которого содержит автоматический выход воздуха. Затем поток воды проходит через зону датчика минимального расхода теплоносителя и поступает на вход первого (внешнего) контура теплообменника коаксиального типа.

Проходя через теплообменник, вода нагревается за счет энергии горючего газа.

Внутреннее содержимое двухконтурной газовой системы состоит из следующих компонентов: камера сгорания (закрытого типа), теплообменник, газовая горелка, циркуляционный насос, теплообменник (+)

На выходе из теплообменника в трубопровод подвода теплоносителя погружен датчик температуры.Также на нем установлен предохранительный клапан пружинного действия, снабженный механизмом сброса давления.

Верхний предел открытия предохранительного устройства составляет 0,3 МПа. В линию подачи также входит мембранный расширительный бак.

Работа контура ГВС

Схема горячего водоснабжения работает так: холодная водопроводная вода под давлением централизованного водопровода через сетчатый фильтр подается в водяной агрегат. Конструкция агрегата из латуни предусматривает возможность начального заполнения и периодической подпитки системы ГВС.

Внешний вид бытовой техники водяного отопления от газа с закрытым и открытым корпусом. Это одна из самых распространенных конструкций газовых котлов бытового назначения, которые используются в частном хозяйстве (+)

Далее, через место установки датчика расхода воды и через магнитное противонакипное устройство вода поступает во внутренний канал коаксиального теплообменника из меди. За счет отбора тепла от стенок теплообменника, нагретых теплоносителем, проходящим внутри отопительного контура, нагревается холодная вода.

Режим приготовления горячей воды предусматривает временное отключение циркуляционного насоса котла. На выходе из теплообменника погружен датчик температуры, снимающий рабочие параметры подающей магистрали.

Здесь на подающей линии котла установлен второй подпружиненный предохранительный клапан с механизмом сброса давления. Предел срабатывания обычно составляет 1,0 — 1,1 МПа.

Подключение природного газа

Газовый котел предназначен для подключения природного газа, технические характеристики которого соответствуют ГОСТ 5542.Топливо, как правило, подается из газопровода низкого давления размером 0,0013 — 0,0020 МПа. На подающей магистрали устанавливаются сетка фильтра и клапан управления розжигом факела.

Классический вариант подключения, характерный для большинства конструкций газового оборудования с двумя рабочими контурами. Как показано на фото, в качестве магистральных использовались полипропиленовые трубопроводы.

Электромагнитный газовый клапан поддерживает стабильность давления газа на входе в горелочный механизм котла.Таким образом, независимо от колебаний давления газа на линии обеспечивается стабильная, безопасная работа с высоким КПД.

Электронное управление регулирует мощность газовой горелки в пределах 40-100% от заявленной номинальной мощности.

Способ подключения к газовой магистрали

Прежде чем рассматривать варианты подключения природного газа к котлу, следует напомнить об установленных правилах эксплуатации такого оборудования. Газовые котлы — технологические объекты повышенной опасности.

Установка, подключение и эксплуатация таких систем требует соблюдения установленных норм безопасности.

Пример правильного монтажа системы отопления и горячего водоснабжения при установке оборудования в отдельном помещении, имеющем статус вспомогательного. Монтаж такого оборудования по всем нормам и правилам предполагает именно такой подход.

Газовые котлы монтируются только внутри помещений, пригодных для установки (кухни, коридоры, подсобные помещения).Это касается помещений общественных производственных зданий, частных домов, коттеджей. Все эти свойства должны соответствовать требованиям наличия эффективной вентиляции.

Как правило, соответствие определяется СНиП 42-01-2002 и СНиП 2.04.08-87. Решая вопрос, как подключить котел к газовой магистрали, нужно помнить, что для работы оборудования требуется построение механизма отвода дыма в атмосферу. Кроме того, необходимо обеспечить подачу атмосферного воздуха для эффективного процесса горения.

Подключение установки предполагает несколько точек разного назначения — газ, вода, воздух. Каждый узел подключается в соответствии с установленными стандартами, а также согласно инструкции производителя оборудования.

Газовые котлы, обеспечивающие функцию естественного отвода продуктов сгорания, должны быть установлены в непосредственной близости от дымовых труб естественного дымохода.

Для оборудования, конструкция которого предусматривает забор воздуха непосредственно в месте установки, необходимо обеспечить нормальный уровень выпуска воздуха.Внутри таких помещений воздух должен быть очищен от пыли и химических примесей.

Технические нюансы подключения

Процесс подключения газового котла к газопроводу гибким шлангом сопровождается его технологическими и техническими особенностями. Таким образом, прокладка газопровода и последующее подключение к котлу допустимы только специалистам-газовикам.

Работы по газопроводу и мероприятия по подключению газа согласовываются с организациями, ответственными за эксплуатацию газовых систем.Кроме того, к работе на газопроводах допускаются только специалисты-газовики. Все утверждения о возможном самостоятельном подключении безосновательны.

Перед подключением газового котла очистить поставляемый участок трубопровода от посторонних веществ, примесей и примесей. Это требование особенно актуально при установке на бывшие в употреблении системы.

Вход газа должен быть оборудован запорной арматурой, рассчитанной на работу в газовой среде, дополненной термоблокирующим устройством (ТАЕ).Перед подключением газопровода к котлу необходимо проверить герметичность всех соединений и соединений газопровода с испытательным давлением не менее 0,15 ати.

Поперечное сечение дымовых газов должно соответствовать диаметру сопла на устройстве защиты потока. Сужение входной части дымохода допускается, но только если это обосновано расчетами (по нормам ГОСТ) правильного функционирования газопровода.

Трубопровод выхлопных газов делать укороченным (по возможности) с некоторым уклоном в сторону подъема к дымоходу.

Проверка газовых соединений на герметичность — процедура, которая является обязательной при установке, подключении к газовой магистрали и работе котла. Только после успешной проверки допускается запуск оборудования в эксплуатацию.

Магистраль подачи газа к котлу обычно выполняется на основе металлической трубы. Допускается строительство подводящих магистралей на основе стальных и медных труб.

При этом не исключен и разрешенный монтаж пластиковых труб (многослойных, с металлизированным слоем).Однако полимеры разрешено использовать только внутри зданий высотой не более трех этажей.

Используйте гибкий шланг

Допускается подключение источника газа к котлу с помощью гибкого шланга.

Условия использования гибкого шланга:

  • устойчивость к газовой среде;
  • соответствие рабочему (испытательному) давлению;
  • соответствие рабочей (испытательной) температуре.

Указанные характеристики и параметры могут быть взяты из технического паспорта котельного оборудования.В этом случае используемый гибкий шланг должен иметь диаметр 20 мм, а длина рукава не должна превышать 1,5 м.

Пример соединения газопровода с центральной линией гибким шлангом. В таких случаях используются специальные рукава, которые от всех остальных в первую очередь отличаются характерным цветом. Газовые шланги рассчитаны на высокое давление и температуру.

Подключение гибкими шлангами (рукавами) должно выполняться с полным соблюдением правил монтажа, указанных в сопроводительной документации производителя изделия.

Особенности соединения с цилиндрами

Гибкие шланги (рукава) часто соединяют баллоны ПГ с котельной установкой. Однако для включения котла именно в таком режиме заправки необходимо выполнить ряд настроек для переключения оборудования на работу на баллонном газе.

Если конструкция котла поддерживает аналогичный вариант мощности, инструкция описывает последовательность операций.

Здесь технологические требования, предъявляемые к рукавам гибкой конструкции, практически не отличаются от требований для подключения к централизованной магистрали.Также диаметр рукава не менее 20 мм при длине не более 1,5 м. Однако газовый баллон должен быть оборудован редуктором, настроенным на давление 2,9 кПа (паровая среда).

Пример недопустимой установки системы газового отопления, когда баллоны со сжиженным газом размещаются рядом с оборудованием. Такой вариант подключения противоречит существующим правилам. Баллоны всегда располагаются на отдельной территории, вне помещения.

Для случаев питания котлов сжиженным газом в баллонах утверждены отдельные стандарты, в частности, касающиеся хранения и эксплуатации баллонов.Например, эти стандарты не разрешают размещать сосуды на открытых участках солнца, вблизи источников тепла и открытого огня.

Одним из основных запретов является табу на установку газового оборудования непосредственно внутри зданий.

В статье дан обзор газовых котлов, работающих на сжиженном баллонном газе.

Таким образом, применение газовых котлов на практике, в том числе в бытовой сфере, следует считать ответственным за действия, от точности которых зависит степень безопасности.

Выводы и полезное видео по теме

Несколько полезных советов по установке газового котла помогут вам проверить правильность установки оборудования.

При всем совершенстве газового оборудования, наличии автоматики и серьезной технологической защиты подключение системы требует соблюдения установленных норм и правил. Без этого невозможно гарантировать надежность газовых котлов.

Есть что дополнить, возникли вопросы по подключению двухконтурного газового котла? Вы можете оставлять комментарии к публикации и участвовать в обсуждениях представленного материала.Блок для обратной связи находится ниже.

Котлы отопления твердотопливные двухконтурные со встроенным котлом. Газовый котел с бойлером. Преимущества тепловых пунктов со встроенным накопителем воды



Оптимальным решением для отопления жилых помещений и одновременного нагрева воды для горячего водоснабжения являются настенные газовые котлы со встроенным бойлером. Внутреннее устройство во многом похоже на то, что используется в классическом варианте двухконтурного отопительного оборудования, с некоторыми принципиальными отличиями.

Как работает навесной газовый котел со встроенным котлом?

Настенный газовый котел со встроенным водогрейным котлом имеет два теплообменника, работающих в режиме мгновенного нагрева теплоносителя. Вторичный контур ГВС проходит внутри водонагревателя, что дает возможность нагревать воду в постоянном режиме.

Принцип работы котла следующий:

  • Первичный и вторичный теплообменники работают непрерывно.
  • Котел поддерживает постоянную температуру нагрева жидкости.Внутри котла установлен змеевик, по которому циркулирует горячая вода. Осуществляется послойный нагрев жидкости.
  • После открытия крана подачи воды к потребителю сразу же поступает горячая вода, вытесняемая поступающей в котел холодной жидкостью.

Котлы газовые настенные со встроенным водонагревателем различаются в зависимости от конструкции следующими характеристиками:

  • Тип камеры сгорания — потребителю предлагаются газовые котлы с открытой и закрытой камерами сгорания:
    1. Атмосферный, подключен к стандартной классической дымовой трубе.
    2. В турбокотлах с закрытой камерой сгорания дымоудаление и забор воздуха с улицы осуществляется через коаксиальный дымоход.
  • Объем накопительного бака — встроенный бойлер косвенного нагрева, в зависимости от выбранной модели и ее вместимости, имеет емкость от 10 до 60 литров. Есть котлы большей мощности, но, как правило, они выполнены в напольном исполнении.

Котел косвенного нагрева комплектуется газовым отопительным оборудованием мощностью более 25 кВт.В котлах меньшей мощности накопительный бак обычно не устанавливается.

Выбор настенного отопительного котла с внутренним бойлером

Настенные газовые отопительные котлы со встроенным бойлером косвенного нагрева, представлены в небольшом ассортименте. Самые популярные товары от европейских производителей.

При выборе бойлера обращают внимание не только на компанию, которая производит оборудование и стоимость станции, но и на несколько других характеристик:

  • Объем накопительного котла — вместимость бака зависит от того, сколько горячей воды будет доступно.Для большой семьи лучше выбирать модели с объемом хранения не менее 40 литров.
  • Пропускная способность — в технической документации четко указано, сколько горячей воды котел может нагреть за 30 минут. Температура нагрева указана как 30 ° C.
  • Мощность — точные теплотехнические расчеты выполнит консультант компании, продающей отопительное оборудование. При самостоятельном выборе оборудования используйте формулу 1 кВт = 10 м². К полученному результату добавьте 20-30% наценку на горячее водоснабжение.
  • Защита котла и накопительного бака — лучшие котлы имеют 2-3 степени защиты от накипи, что является основной причиной выхода из строя накопительного бака.

Рейтинг марок котлов со встроенным котлом

Лучшие отопительные котлы с котлом производятся чешскими, итальянскими и немецкими производителями. Если «чехи» делают упор на долговечность конструкции, то «немцы» и «итальянцы» «подкупают» функциональностью и удобством использования.

По территориальному признаку котлы с котлом можно разделить на несколько групп:

  • Италия:
  • Германия:
  • Франция:
  • Чехия:
  • Совместное производство США и Бельгия: ACV.
При выборе, помимо понравившейся марки, учитывайте количество и наличие официальных сервисных центров. Если поблизости нет представительств компании, произвести ремонт и заменить поврежденные детали будет довольно проблематично.

Например, на замену автоматики может уйти несколько месяцев. В этом плане лучшим выбором является итальянская техника, сервисные центры производителей расположены по всей территории Российской Федерации.

Стоимость котла со встроенным котлом

Цены на котлы со встроенным котлом несколько выше, чем на классический двухконтурный агрегат. На итоговую стоимость влияют следующие факторы:
  • Производитель — чешские, немецкие и австрийские котлы занимают лидирующие позиции по стоимости среди аналогов, выпускаемых заводами, расположенными в других странах ЕС.
  • Мощность — котел Baksi итальянского производителя на 28 кВт будет стоить примерно 1800 €, а за агрегат 32 кВт придется заплатить 2200 €.
  • Тип камеры сгорания — самые дорогие модели с закрытым горелочным устройством, использующие конденсационный принцип нагрева теплоносителя. Атмосферные аналоги дешевле на 5-10%.
  • Пропускная способность и емкость хранилища. Подвесные газовые котлы для отопления и приготовления горячей воды со встроенным бойлером мощностью 14 л / мин обойдутся примерно в 1600 €.Аналоги производительностью 18 л / мин стоят 2200 €.
В каждом случае потребуется индивидуальный подход к выбору отопительного оборудования, в зависимости от реальных потребностей жилого помещения в тепле и горячем водоснабжении. При необходимости можно сэкономить 15-20%, выбрав аналогичную по техническим параметрам модель от другого производителя.

Что дает встраиваемый котел навесному газовому котлу

Встроенный котел в газовых настенных котлах не только обеспечивает комфорт и удобство эксплуатации, но и влияет на производительность оборудования, продлевая срок его службы .Бак-накопитель выполняет роль буферной емкости, что предотвращает перегрев теплоносителя и позволяет снизить затраты на газ.

Выбор котла со встроенным тепловым аккумулятором, помимо прочего, экономически оправдан и имеет ряд преимуществ, которые учитываются при выборе оборудования данного типа. Если вы сомневаетесь в целесообразности приобретения, отзывы реальных клиентов могут помочь вам составить полное представление о преимуществах и недостатках при принятии решения.

Преимущества котлов со встроенным бойлером
Как показывают отзывы покупателей, газовые настенные котлы с накопительным бойлером косвенного нагрева имеют ряд положительных моментов, связанных с используемым принципом работы:
Минусы встроенных котлов в котлы
Навесные газовые котлы для отопления и горячего водоснабжения во встроенном накопительном баке имеют несколько недостатков:
  • Высокая цена.
  • Чувствительность котла к отказу из-за накопления отложений кальция.
Недостатки условны и часто минимизируются разумной эксплуатацией и грамотной прокладкой котла.Обязательно установить систему очистки и фильтрации воды, уменьшающую появление отложений.

В режиме ГВС котел потребляет газа примерно на 30% меньше. Таким образом, затраты на покупку агрегата окупаются в первые несколько отопительных сезонов.

Теперь разберемся, как выбрать газовый котел со встроенным котлом и чем отличается одноконтурный от двухконтурного. В конце концов, давайте посмотрим, кто делает лучшие модели в этом сегменте.

Установить и оборудовать систему горячего водоснабжения в доме можно разными способами.Один из вариантов — установка газового котла со встроенным бойлером.

Узнать цену и купить отопительное оборудование и сопутствующие товары можно у нас. Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

Котел со встроенным бойлером

Отличия и преимущества одноконтурных и двухконтурных котлов

Одноконтурный газовый котел предназначен исключительно для отопления дома — в нем нет встроенного водонагревателя, обеспечивающего жителей горячей водой.Если к нему подключить бойлер, он будет нагревать воду для различных бытовых нужд.

Механизм двухконтурных агрегатов сложнее и цена на них выше.

Главное преимущество газового котла со встроенным накопительным баком в том, что вам не нужно покупать и устанавливать дополнительно. К тому же вода в нем нагревается намного быстрее, чем в одноконтурных котлах.

Для устройств с двумя контурами можно подключить отдельный бойлер для большего количества горячей воды. Если у вас уже есть одноконтурный котел, то в дополнение к нему можно купить специальный, который оборудован проточным жидкостным нагревателем.

Если вы являетесь владельцем небольшой по площади квартиры и вам необходимо сэкономить место, то лучшим вариантом будет одноконтурный котел со встроенным бойлером.

Во избежание всевозможных проблем, которые могут возникнуть из-за неправильной установки оборудования, установку должны проводить специалисты.

В настоящее время можно встретить следующие модели двухконтурных котлов:

  • с проточным водяным теплообменником;
  • со встроенным бойлером на 40-60 литров;
  • со встроенным бойлером на 80-599 литров.

Основные характеристики настенных котлов с проточной водой:

  • одновременно могут отапливать помещения общей площадью до 300 м²;
  • они компактны, их можно монтировать в нише в стене;
  • приемлемая цена;
  • отличаются простой установкой;
  • простое и удобное управление.

Котел газовый со встроенным котлом

Преимущества газовых отопительных котлов с котлом на 40-60 литров:

  • может обогревать площадь до 300 м² и одновременно подавать воду сразу в 4 крана;
  • проста в управлении;
  • имеют систему самодиагностики.

Установки с бойлером на 80-500 литров бывают трех типов. К первым двум относятся устройства, которые включают в себя все необходимые детали, они компактны и позволяют полностью управлять системой. К третьему типу относятся котлы, для которых нужно установить дополнительное оборудование и купить другие запчасти. В результате, чтобы приобрести все недостающие предметы, вам придется потратить много денег.

Как уже было отмечено, большинство пользователей отдают предпочтение одноконтурным газовым котлам с отдельно стоящим котлом.

Отметим основные достоинства таких устройств:

  1. Большое внутреннее сечение теплообменника, благодаря чему образуется гораздо меньше накипи.
  2. Отличаются надежностью.
  3. Механизм и принцип работы устройства просты.
  4. Тепловая энергия расходуется целесообразно, в результате чего повышается КПД, а расход топлива более экономичен.
  5. Они просты в обслуживании.
  6. С газовым котлом и бойлером вы гарантированно обеспечены горячей водой в любое время суток.

Производители

Сегодня ведущими производителями газовых котлов со встроенным бойлером являются: Electrolux, Ariston, Viessmann, Baxi, De Dietrich, Vaillant, Wolf, Chaffoteaux, Biasi.

Производитель Модель Характеристика
Электролюкс Электролюкс GCB Magnum 28 Fi Котел настенный газовый с бойлером на 60 литров .
Мощность: 28,70 кВт.
Эффективность: 92.4%.
Напряжение: 220 В.
Камера сгорания: закрыта.

Теплообменник: раздельный.
Размеры (ВxШxГ): 900x600x460.

Аристон Ariston Clas B Evo 24 FF Котел газовый настенный со встроенным бойлером.
Мощность: 24,00 кВт.
КПД: 92,0%.
Напряжение: 220 В.
Камера сгорания: закрыта.
Количество контуров: двухконтурный (отопление и горячее водоснабжение).
Теплообменник: раздельный.
Аристон Ariston Clas B Evo 30 FF Накопительный бак: 8 литров.
Мощность: 30,00 кВт.
КПД: 92,0%.
Напряжение: 220 В.
Камера сгорания: закрыта.
Количество цепей: двухконтурная.
Теплообменник: раздельный.
Размеры (ВxШxГ): 943x600x460
Viessmann Viessmann Vitopend 100-W WHKB025
Мощность: 25,10 кВт.
КПД: 90,0%.
Напряжение: 220 В.
Камера сгорания: открыта.

Теплообменник: раздельный.
Размеры (ВxШxГ): 725x450x360

Viessmann Viessmann Vitopend 100-W WHKB026 Емкость: 4 литра.
Мощность: 30,00 кВт, КПД: 90,0%.
Напряжение: 220 В.
Камера сгорания: открыта.
Количество контуров: двухконтурный (отопление и горячее водоснабжение).
Теплообменник: раздельный.
Габаритные размеры (ВxШxГ): 725x450x360
Бакси Baxi Nuvola-3 B40 280 и Предназначен для отопления частных домов, коттеджей, загородных домов, дач до 280 м², а также для организации горячего водоснабжения.
Характеристики: бойлер на 40 литров; отдельные теплообменники; погодозависимая автоматика; ЖК дисплей; кнопочное управление; гидрогруппа из латуни; расширенный функционал; программирование.
Де Дитрих De Dietrich MS 24 Настенный газовый котел на 6 литров.
Мощность: 24,00 кВт.
КПД: 91,0%.
Напряжение: 220 В.
Камера сгорания: открыта.
Количество цепей: одноконтурная.
Теплообменник: раздельный.
Габаритные размеры (ВxШxГ): 730x400x299

Таким образом, приобретая газовый котел со встроенным бойлером, можно добиться значительной экономии средств без потери функциональности и удобства использования.

Отсутствие или сильно ограниченное количество горячей воды — одна из главных проблем отдыха на даче или в загородном доме .

Мощность может быть бойлером косвенного нагрева. Для этого не обязательно покупать сразу. двухконтурный агрегат. Вполне можно обойтись и с одноконтурным , но приобретите к нему бойлер косвенного нагрева.

Последний раздает собранную горячую воду, когда хозяину нужно помыть посуду или принять ванну.Казалось бы, проблема решена, но есть еще одно серьезное препятствие — ограниченное пространство … В некоторых случаях для такого агрегата необходимо выделить специальное помещение.

Разновидности газовых котлов с бойлером косвенного нагрева

Приборы газовые с бойлером косвенного нагрева могут отличаться типом размещения и формой бака.

По принципу размещения: стена и пол

Может быть:

Фото 1.Автономный газовый котел в комплекте с бойлером косвенного нагрева, установленный в специальном помещении.

Устанавливаются с помощью специальных кронштейнов на устойчивой стене, которая без потерь выдерживает вес резервуара для воды. Понятно, что непрочные перегородки из гипсокартона для этой цели не подходят. Обычно такие устройства приобретаются одной маленькой семьей к себе в частный дом.

Второй — вместительные водонагреватели , рассчитанные на большое количество людей. Для таких устройств уже потребуется обустройство специальной котельной.

Обычно их покупают предприятия и владельцев больших коттеджей и усадеб.

Форма резервуара

  • Горизонтальный: очень громоздкие, но для них не нужны насосы, они сами поддерживают воду в необходимом объеме.
  • Вертикальные: отличаются небольшой вместимостью.

При выборе следует учитывать количество человек в семье, а также особенности планировки и наличие свободного места на даче или в доме.

Фото 2. Напольный газовый котел, установленный в котельной, и небольшой вертикальный расширительный бак.

Двухконтурный накопитель для отопления

Котел — это бак для нагрева и хранения воды нужной температуры, которую он будет выдавать по мере необходимости хозяину. Самая простая модель: оборудованный бак с четырьмя отверстиями с усиленными и изолированными стенками, внутри которых находится змеевик.

Работа ведется по следующему алгоритму:

  1. Подача горячей воды из системы отопления в змеевик.
  2. Возврат.
  3. Подача холодной воды прямо в бак.
  4. Слив нагретой жидкости из бака в кран.

Дополнительно в состав устройства входят:

  • Циркуляционный насос.
  • Датчик температуры.
  • Клапан предохранительный.
  • Запорный механизм.
  • Обратный клапан.
  • Антикоррозийная защита.

ссылка ! В некоторых моделях предусмотрена циркуляция нагретой воды от котла между стенками внешнего и внутреннего баков. Итак, дождитесь, пока он нагреется, у вас на порядок меньше, но и у такое устройство дороже.

Водонагреватель подключается к системе отопления непосредственно у котла параллельно основной разводке к приборам. Собственный контур позволяет поддерживать приоритет отопления над системой отопления. Уменьшает разброс температуры на нагревательных накопителях при включении нагревателя.

Датчик температуры определяет уменьшение тепла в резервуаре, после чего подает команду на циркуляционный насос в контуре.

Вода из системы отопления подается в змеевик, проходит через него, отдавая часть энергии еще холодной воде, уже находящейся в резервуаре.

После того, как он нагреется до нужного уровня, автоматически отключает насос … Когда вы открываете кран на смесителях, поступающая холодная вода постепенно вытесняет и разбавляет горячую. Затем цикл повторяется.

Вход холодной воды оборудован обратным клапаном, который предотвращает ее слив при выключении насоса. Давление в баке повышается, так как смесители не используются постоянно, и вода не может стекать обратно. Предохранительный клапан не дает давлению достичь критической точки, выпуская определенное количество жидкости в канализацию.

Важно! Водонагреватель устанавливается на ровной поверхности рядом с котлом. Подходит для подвесных моделей из бревна или кирпичной стены заподлицо с котлом или чуть выше. Под полом выровняется часть пространства на полу или предварительно уложена на нем специальная аппарель , на которую поднимается котел.

Достоинства и недостатки

К безусловным плюсам котлов с косвенным нагревом можно отнести экономии на электроэнергии.

Не требуется газовая горелка или источник питания, как в случае с устройствами прямого нагрева. Система отопления сама сделает все, что существенно снижает финансовые затраты.

Прочие плюсы:

  • Производительность: бак , емкость сотня литров , выдает около 400 л горячей воды в час.
  • Горячее водоснабжение практически мгновенное.
  • Возможность использования нескольких источников энергии, например, геотермальная система.
  • Цена доступная.
  • Простота в устройстве.
  • Скорость разогрева, даже в последних моделях она не будет мгновенной.
  • Громоздкие.

Внимание! Если семья достаточно большая, то одну комнату придется отдать под котельную, вытесняют сами. Маленькие модели не решат проблему стирки.

При выборе модели нужно обратить особое внимание на следующие характеристики:


Особенности эксплуатации

  • Фильтры помпы необходимо систематически проверять и чистить.
  • Любая модель подразумевает правильную настройку термостата, в противном случае котел может перегреться.

Все их плюсы и минусы станут более понятными по сравнению с аналогичными моделями, в которых горячая вода «готовится» в проточном теплообменнике.

Преимущества

  1. Обеспечение дома горячей водой вне зависимости от давления в линии ВН … Особенностью двухконтурных газовых котлов является то, что их автоматика при резком снижении давления в контуре может не переводить агрегат на Режим ГВС.Это происходит в часы повышенного потребления воды. Как правило, вечером, когда хозяйки готовят, стирают, купают малышей. Для моделей со встроенным бойлером все это не критично — они обеспечат дом горячим водоснабжением в любом случае. Даже если автоматика схемы защиты закроет газовую арматуру и котел на время остановится, из котла все равно будет поступать горячая вода.
  2. При подключении этого обогревателя не требуется дополнительного оборудования , по мнению недостаточно информированных людей.По аналогии с обычными моделями он подключается к двум основным коммуникациям — водопроводу и промышленным сетям / сетям напряжения.
  3. Увеличенный срок эксплуатации … Это связано с тем, что традиционные двухконтурные настенные котлы при необходимости получения горячей воды постоянно переключаются с одного режима на другой. В результате увеличивается износ отдельных компонентов. В этом плане отопительные установки с бойлером более долговечны, то есть у них период без обслуживания несколько больше.
  4. Оптимальное сочетание показателей, таких как мощность котла и емкость бака для воды. Тех, кто выбирает вариант обеспечения ГВС одноконтурным агрегатом с подключением автономного котла, к тому же самостоятельно, результат чаще всего не устраивает. Причина — нерациональное распределение тепловой энергии, которое вызвано как раз неправильным подбором оборудования. В котлах со встроенным бойлером его мощность точно соответствует мощности установки, поэтому проблем с отоплением, повышенным расходом газа для таких моделей нет.
  5. Бак ГВС защищает контур отопительной воды от перегрева, так как выполняет функцию своеобразного «буферного» бака, отбирая часть тепловой энергии для приготовления горячей воды.
  6. Немного меньше расход «голубого топлива» двухконтурных котлов со встроенным бойлером. Но с расчетом на будущее экономия может быть весьма внушительной.
  7. Отсутствие инерции контура ГВС. Горячая вода течет сразу после открытия крана.

недостатки

Справедливости ради стоит отметить, что далеко не все недостатки настенных котлов с бойлером имеют большое значение в плане монтажа и дальнейшей эксплуатации.Серьезный анализ актуальной информации позволяет сделать вывод, что одни из них надуманы (как правило, конкурентами), а другие — от поверхностного понимания сути вопроса. Насколько существенны имеющиеся недостатки, каждый сможет оценить самостоятельно, зная особенности своего дома и собственные возможности по уходу за системой отопления. Что ставят в минус двухконтурным котлам с бойлером?

  1. Встроенный резервуар для дополнительного места отопительной установки и ее вес.Справедливо, но только отчасти, так как речь идет лишь об увеличении на несколько см и кг (в зависимости от модели).
  2. Котел малый объем … А это значит, что такой агрегат не сможет полностью удовлетворить потребность в горячей воде с ее большим анализом. Настенные двухконтурные котлы с баком для горячего водоснабжения выпускаются в нескольких модификациях. Минимальная емкость котла — 10 литров, максимальная — 60. Для семьи из 5-6 человек вполне достаточно 35-40.Это подтвердит любой специалист, так как нереально, например, чтобы все домочадцы сразу приняли банные процедуры или одновременно открыли все краны ГВС … Уже промаркированный котел Baxi укомплектован бойлером на 40 литров. Как говорится, в большинстве случаев «за глазами». Кроме того, многие модели имеют возможность подключения накопительного бойлера (например, на 250 и даже 500 литров). Поэтому разговоры о том, что горячая вода пойдет буквально в считанные минуты, как минимум некорректны.
  3. Обслуживание усложняется тепловая установка. Это связано с необходимостью регулярной очистки резервуара ГВС. Совершенно верно, если бы не единичный нюанс. В любом доме есть другие устройства (кроме теплообменника котла), так или иначе связанные в своей работе с водой. Усердный хозяин, чтобы не заниматься систематическим ремонтом одних и тех же стиральных, посудомоечных машин и так далее, всегда задумывается над вопросами очистки воды. В зависимости от качества жидкости в частных домах устанавливают различные модификации фильтров или очистных сооружений.Так что говорить о том, что с котлом особых проблем не будет.
  4. Высокая цена … Существенный недостаток. Но за любое удобство нужно платить, и вряд ли кто-то станет с этим спорить.
  5. Сложность выбора подходящей модели и ее обвязки … Несомненно. Основная сложность, с которой сталкиваются многие люди при оценке целесообразности приобретения котельного оборудования, — это определение оптимальной мощности установки.Наиболее частая рекомендация — от 1 до 10 (кВт / м2). Но это соотношение усреднено и не учитывает многие факторы — особенности конструкции (материал стены, планировку), ее расположение на земле и ряд других. Применительно к двухконтурным котлам с бойлером эта формула вообще не работает, так как часть тепловой энергии уходит на подготовку горячего водоснабжения.

С каждым днем ​​все больше и больше потребителей, желающих организовать автономную систему отопления.Денежные затраты, которые были при покупке отопительного оборудования и его установке, скоро окупятся за счет экономии энергии и возможности регулировать мощность системы. Лучшая система для дома и квартиры — с бойлером.

Покупка газового котла с бойлером будет оптимальным решением при использовании нескольких точек анализа воды, даст достаточное количество преимуществ.

3 основных преимущества:

  • Положительным и весомым преимуществом является нагрев воды в ночное время, когда напор воды в водопроводе слабый;
  • Для начала отдельного подключения к водопроводу и отоплению не требуется, а просто подбросьте в котел воду, газ и электричество;
  • Все варианты газовых котлов компактны, так как все составные элементы котла собраны в одном корпусе.

Всеми этими показателями обладают водонагреватели котлов Vaillant и Nova. Это самые популярные марки на рынке котлов.

Как подключить котел к двухконтурному котлу

Котел для газового котла представлен в виде накопительного бака, в середине которого расположен теплообменник.

Данная модель по своей сути кажется двухконтурной, так как имеет возможность подключения для систем отопления и горячего водоснабжения.

Встроенный проточный нагреватель представляет собой двухконтурную модель.

О том, как устроены двухконтурные котлы, принцип их работы, а также как выбрать, вы узнаете из нашей статьи :.

Можно рассмотреть вариант подключения двухконтурного котла к отдельному котлу. Такой монтаж будет относиться к технике с послойным типом обогрева. Кроме того, в специализированных точках можно увидеть котлы как двухконтурные, так и с послойным обогревом, они объединены газовым котлом и могут быть как комплектными, так и отдельными.

Выбор будет зависеть от того, какой вариант подходит вам лучше всего. Это может быть отдельная или целостная модель, которую легко транспортировать и устанавливать. Если вы являетесь владельцем одноконтурного котла, то можете отдать предпочтение котлу с послойным обогревом, в состав которого входит проточный нагреватель. В том случае, если вы хотите сэкономить место в комнате, тогда приобретите газовую установку одноконтурного типа с бойлером косвенного нагрева.

Какой мощностью у настенного двухконтурного газового котла с бойлером?

Мощность газовой горелки в котле определяет скорость подачи воды в проточный настенный водонагреватель.Скорость нагрева также зависит от конструкции теплообменника. Особенность нагрева жидкости заключается в ее продолжительном контакте с теплообменником, поэтому для того, чтобы нагреть теплоноситель до необходимой температуры, необходимо много тепла. А для увеличения мощности нагрева необходимо увеличить мощность газовой горелки в котле и увеличить расход газа.

Если нужно нагреть воду до 40 градусов, нужно будет отрегулировать конфорку. Его ориентированная мощность должна быть около 20 кВт.Если ваш бойлер не рассчитан на такой показатель, то получить теплую струю воды в результате вы не сможете, а о принятии теплой ванны или душа можете забыть.

Большинство газовых моделей имеют мощность от 20 до 30 кВт, важно определиться, для каких целей вы его будете использовать, ведь для системы отопления хватит 10 кВт. Для котлов этого типа созданы специальные модулированные горелки.

Очень важно знать, что каждый газовый котел, даже если он имеет слабую мощность, имеет предельное значение.

Превышение нормы может привести к тому, что конфорка будет выключаться и включаться. Такой дефект очень скоро приведет к поломке оборудования или увеличению расхода газа. Эта проблема приводит к тому, что покупка будет не только неоправданной, но и невыгодной.

И именно по этой причине в двухконтурные котлы встроен бойлер, который собирает горячую воду, а потом в больших количествах отдает ее обратно во время принятия ванны или душа. Таким образом, послойный нагрев воды оптимален, он обеспечивает нормальную работу оборудования и не приводит к поломке горелки.

Основные особенности, которые имеет котел послойного отопления

В моделях с двухконтурным послойным отоплением вода поступает уже в нагретом состоянии, это позволяет котлу очень быстро подводить воду к требуемая температура.

Эти установки обладают рядом преимуществ:

  1. Горячая вода поступает в верхний слой котла через 5 минут после начала работы. Бойлеры с косвенным нагревом работают дольше, так как им требуется время для конвекции от источника тепла.
  2. Поскольку внутри нет теплообменника, бак собирает больше воды, которую можно использовать в повседневной жизни. Производительность такого бойлера намного выше, чем у моделей с косвенным типом нагрева.

В большинстве ситуаций люди не понимают, зачем нужен котел в котле. Ответ заключается в том, что такая организация способна обеспечить более комфортное использование теплой воды. К тому же такое устройство гарантирует постоянное наличие горячей воды в доме даже при открытии нескольких точек водоснабжения.С такой задачей не справится ни один одноконтурный котел. К тому же напольные модели похожи на холодильник и вмещают до 100 литров жидкости, а этого достаточно, чтобы обеспечить теплой водой большую семью. Напольные модели компактны и также являются отличной альтернативой большим блокам, если в вашем доме мало места.

Обзор газового котла со встроенным котлом (видео)

На основании вышеизложенного в статье можно сделать вывод, что схема подключения газового котла со встроенным котлом простая и практически не отличается от стандартного подключения.Самое главное — не забывать, что его нужно подключать не только к отоплению, но и к водопроводу. Эта система сможет обеспечить горячую воду из всех водопроводных кранов, находящихся в доме. Но прежде чем начинать подключение самостоятельно, лучше проконсультироваться со специалистами.

Котлы газовые настенные со встроенным бойлером. Котел настенный газовый двухконтурный с бойлером

Двухконтурный газовый котел, оснащенный котлом послойного отопления, уверенно завоевывает рынок и сердца домовладельцев.Однако производители отопительного оборудования уверены, что с ним уверенно конкурирует целая линейка моделей с трубчатым теплообменником. Дело в том, что в некоторых случаях агрегаты с послойным обогревом выходят из строя очень быстро. В этой статье мы раскроем возможные альтернативы такому устройству и расскажем множество технических нюансов.

Трубы и пластины: в чем принципиальная разница?

Традиционный трубчатый теплообменник представляет собой трубку малого диаметра, уложенную по спирали.Вода для системы отопления и ГВС течет внутрь, получая тепло. Система практична, но довольно громоздка, так как модели большой мощности оснащены отдельно стоящим котлом. Часто для организации котельной необходимо выделить отдельное помещение.

Проблема решилась с появлением послойных котлов. Внутри такого агрегата находится ряд пластин, между которыми оставлено небольшое пространство … Эти пластины нагревают воду, циркулирующую в котле.В итоге:

  • вода нагревается намного быстрее, чем в трубчатом котле;
  • котел встроен непосредственно в газовый котел;
  • устройство получается очень компактным;
  • стоимость оборудования заметно ниже, чем при использовании традиционного теплообменника.

Однако многие домовладельцы очень скоро обнаруживают, что многослойное отопление имеет ряд недостатков. На пластинах образуются минеральные отложения, пространство между ними забивается, и установка выходит из строя.Особенно важно учитывать эту особенность пластинчатых теплообменников там, где вода отличается повышенной жесткостью.

В пластинчатом теплообменнике вода нагревается примерно до 80 градусов, что способствует активному осаждению отложений и засорению узких каналов. Если содержание минералов превышает 140 мг / л, рекомендуется отказаться от пластинчатого нагревателя в пользу альтернативных устройств.

Альтернативой стали более компактные модели двухконтурных газовых котлов, оборудованные встроенным бойлером косвенного нагрева… Минералы тоже могут откладываться на трубах, по которым движется вода, но этот процесс намного медленнее, чем при послойном нагреве. Конструкция такого котла практически не отличается от комплекта из одноконтурного котла и котла с трубчатым теплообменником. Оба этих элемента, а также насосы и другая арматура интегрированы в аккуратный компактный корпус.

Обратите внимание, что минералы также оседают на трубчатом теплообменнике, хотя это происходит довольно медленно. Для эффективной работы котел рекомендуется чистить каждые несколько месяцев.Кроме того, чтобы снизить скорость образования осадка, регулятор нагрева следует установить на 54 градуса или ниже.


Эта диаграмма наглядно показывает разницу в работе двух типов котлов, описанных выше.

Какой вариант подходит для большой площади?

Специалисты считают, что для системы ГВС большого дома трубчатый теплообменник предпочтительнее пластинчатого. Поскольку расстояние от водонагревателя до точки забора воды может быть значительным, придется долго ждать, пока стечет сток.холодная вода … Проблема решается системой рециркуляции. Это участок водопровода, по которому горячая вода постоянно циркулирует между нагревателем и точкой выхода, поддерживая заданную температуру … Такое устройство нельзя использовать с пластинчатым теплообменником, так как на пластинах будут очень интенсивно образовываться минеральные отложения. .

В небольшой домик незаменим по габаритам оборудования. Компактный котел с большим трубчатым теплообменником — лучший выбор. В этом случае трубы размещают по спирали по всей высоте котла, чтобы быстро нагреть сразу весь объем воды.Повышает эффективность правильное расположение катушки, например, в виде двух параллельных спиралей. Такое устройство позволяет с комфортом пользоваться даже небольшим бойлером объемом всего 10-20 литров.


Котлы газовые двухконтурные Vaillant — оптимальное сочетание качества и приемлемой цены. это отопительное оборудование давно известно и пользуется заслуженной популярностью

Несколько слов о производительности котла

При выборе котла важно правильно оценить его производительность.Часто производитель указывает только начальные показатели, которые учитываются при полном баке. горячая вода … Потребителю важнее учесть производительность, которую котел выдает при регулярном расходе воды. Этот показатель значительно ниже исходных показателей.

Еще один важный момент, влияющий на производительность — повышение температуры. Чем ниже этот показатель, тем дольше проработает котел, и тем меньше будет поломок.При указании производительности котла производители руководствуются различными данными роста. В целом следует придерживаться правила: чем больше мощность оборудования и объем котла, тем эффективнее оборудование.

Более подробная информация о выборе газового котла отопления представлена ​​в видео:

Предлагаем Вашему вниманию онлайн-калькулятор для подбора котла в зависимости от характеристик вашего помещения:

Обзор производителей и цены

Интересная линейка двухконтурных газовых котлов со встроенным бойлером представлена ​​итальянским производителем Baxi.Таких моделей напольных и настенных, как:

  • Baxi SLIM 2.300i;
  • Baxi SLIM 2.300 Fi;
  • Baxi NUVOLA 3 COMFORT 240Fi;
  • Baxi NUVOLA 3 280B40i;
  • Baxi NUVOLA 3 COMFORT 280i.

Большинство газовых котлов оснащено электронными системами самодиагностики, контроля пламени, защиты от перегрева и другими модулями безопасности. Есть электронное зажигание, возможность перехода на сжиженный газ, программируемый таймер и т.д. Цены варьируются в районе 1500-2000 долларов.


Двухконтурные газовые котлы Baxi со встроенным бойлером отличаются компактными размерами, привлекательным внешним дизайном, удобной панелью управления и возможностью автоматического регулирования работы оборудования.

Газовые котлы другого популярного итальянского производителя — Ferroli. Чаще всего покупатели выбирают модели:

  • Ferroli DIVAtop 60 F 32;
  • Ferroli DIVAtop 60 F 24;
  • Ferroli DIVAtop 60 C 32;
  • Ferroli PEGASUS D 30 K 130;
  • Ferroli PEGASUS D 40 K 130.

Эти газовые двухконтурные котлы различаются по мощности и типу установки (напольные и настенные), но все они отличаются повышенной устойчивостью к коррозии и удобной панелью управления с ЖК-монитором. Снаружи теплообменник покрыт слоем алюминиевого антикоррозионного состава, внутри находится ионизационный электрод для защиты от электрохимических процессов. Практически все модели оснащены электрическим зажиганием, двумя управляющими микропроцессорами, защитой от блокировки насоса и т. Д.Стоимость газовых двухконтурных котлов Ferroli варьируется в довольно широком диапазоне: от 1200 до 3000 долларов.


Двухконтурные газовые котлы итальянского производителя Ferrolli хорошо известны на рынке. Их главная особенность — европейские стандарты качества и повышенная надежность

.

Двухконтурные газовые котлы Nova Florida, появившиеся на рынке сравнительно недавно, в 1992 году, отличаются высоким качеством. Это торговая марка итальянской компании Fondital.Чаще всего покупатели обращают внимание на модели:

  • Нова Флорида Весы Dual Line Tech BTFS
  • Нова Флорида Весы Dual Line Tech BTFS 28
  • Нова Флорида Весы Dual Line Tech BTFS 32
  • Новая Флорида Pegasus Compact Line Tech KBS 24

Компактные настенные котлы этой марки стоят относительно недорого: 1200-1500 долларов. Цена на более мощные модели может составлять 2500-3000 долларов. Для работы котлов можно использовать метан или сжиженный газ.Оборудование имеет высокую степень электрозащиты, панель управления оснащена удобным ЖК-монитором. Предусмотрена возможность автоматического регулирования работы котла с помощью комнатных и внешних датчиков температуры.

Совет! Из-за перепадов температуры эмалевое покрытие корпуса трескается. Практичнее в этом плане корпус из нержавеющей стали, хотя такие котлы дороже. Анод, расположенный в баке, увеличивает стойкость оборудования к электрохимической коррозии.

Напольные газовые котлы из чугуна обычно дешевле и оснащены одноуровневой горелкой. Для регулирования работы такого котла необходимо установить смесительный узел, в который встроен автоматический трехходовой клапан. В результате экономия будет минимальной. Хорошие возможности для снижения затрат на отопление предусмотрены конденсационные модели, в которых используется энергия, вырабатываемая при конденсации пара.

Газовый котел находит свое применение во всех типах зданий, особенно если нет подключения к центральной системе отопления.Если взять в качестве примера настенный газовый двухконтурный котел с бойлером, то его преимущество заключается еще и в том, что второй контур может легко удовлетворить все потребности в ГВС в любое время года.

Система отопления с двухконтурным газовым котлом

В связи с тем, что мощность настенных агрегатов составляет от 12 до 35 кВт, их стоимость примерно в 1,5-2 раза ниже, чем у напольных аналогов. Такой диапазон мощностей позволяет подобрать оптимальное решение для дома площадью от 50 до 350 кв.м. Цены также меняются в зависимости от марки производителя — рынок заполнен агрегатами разных марок, и вам не составит труда найти устройство с оптимальным соотношением цены и качества.

Немаловажным моментом является простота монтажа этого котла. Вряд ли кому-то доставляет удовольствие целый день возиться со сборкой установки. Двухконтурный газовый котел не обязательно выносить в отдельное помещение, он привлекательный и современный дизайн, а небольшие габариты позволят сэкономить много места и денег, как на установку, так и на дизайн.

Классификация газовых двухконтурных котлов

Котлы газовые отопительные можно классифицировать по следующим характеристикам:

Котел газовый двухконтурный со встроенным котлом
  1. Мощность — основная характеристика … Естественно, чем мощнее газовый котел, тем больше он нагревает помещение. Ориентируйтесь на площадь своего дома, если она небольшая, то очень мощный котел не нужен. Если отапливаемая площадь достаточно велика, то следует исходить из формулы, что 1 кВт генерируемой тепловой энергии нагревает примерно 10 квадратных метров помещения при условии, что потолки в доме не превышают 3 метра.
  2. Второй контур. это важная характеристика, ведь если котел одноконтурный, то это накладывает определенные ограничения на использование агрегата. Одноконтурные агрегаты намного дешевле и не хуже справляются с обогревом помещения, особенно если только это от него требуется. Если вы хотите, чтобы котел еще и нагревал воду для бытовых нужд, то вам обязательно понадобится настенный газовый двухконтурный котел с бойлером. Агрегат с бойлером полностью удовлетворит ваши потребности в горячей воде, в отличие от проточного водонагревателя, который при больших объемах может не справиться со своей задачей.
  3. Система выброса отработавшего топлива. Этот параметр напрямую отвечает за безопасность, ведь если котел сжигает кислород и воздух в помещении, то как минимум неприятные побочные эффекты проявляются у каждого, кто находится в доме. Поэтому устройства с системой естественной тяги подходят только при наличии специальных дымоходов для отвода газов. В остальном не было такого заложенного, оптимальным выбором будет система принудительного газоотвода. Суть которого — двойная труба, по внутренней отводятся выхлопные газы, а по наружной втягивается свежий воздух.Они более экономичны в установке, так как не нужно строить специальный дымоход.
  4. Метод зажигания. Это не столь важный аспект, но тем не менее может помочь немного сэкономить на работе котла. Основные методы — с помощью пьезоэлемента и полной автоматизации. Автоматика намного экономичнее за счет отсутствия запальника, а значит, и огня в ней нет. Плюс нет необходимости нажимать кнопки и повторно зажигать пламя каждый раз, когда есть перебои в подаче газа.В автономном режиме все загорится само и регулирует температуру.

В конструкции настенных газовых котлов предусмотрены различные технические датчики. Самые распространенные из них:

  1. Датчик пламени. Обязательное устройство, так как точно перекрывает подачу газа, если пламя внезапно гаснет
  2. Термостат. То же касается и основных датчиков, так как он отключает газовый котел, если вода в нем достигает критической отметки температуры.
  3. Датчик, блокирующий котел при внезапном отключении электроэнергии.
  4. Датчик представляет собой блокиратор, срабатывающий при перебоях подачи газа.
  5. Датчик контроля тяги. Отключает котел при отсутствии тяги.
  6. Датчик уровня газа. В случае небольшого количества поступающего газа котел отключается.

Производители газовых котлов

Как это ни печально, но отечественные производители таких торговых марок, как «Конорд», «Лемакс», «Боринское», не в состоянии полностью удовлетворить потребительский спрос на рынке газовых котлов.Не самого лучшего качества, это одна из главных причин. Как это ни печально, но до импортных моделей отечественным еще очень далеко, качество хромает, а уж тем более об эффективности и надежности не идет. Рассмотрим основные особенности импортных моделей котлов.

VAILLANT … Самая востребованная серия этих котлов — «ecoTECB». В этой линейке газовых котлов реализована система снижения выбросов продуктов сгорания. Отводятся они по типу принудительного отвода газов, то есть труба в трубе.В связи с этим его труба отличается небольшой длиной.

VIESSMANN. Основная особенность — небольшие габариты и достаточно высокая мощность. Сделано в Германии, а это значит, что он будет надежно работать даже с газом под высоким давлением.

JUNKERS … Также немецкое производство отличается особой особенностью — вторичной турбиной. Эта турбина обеспечивает очень быстрый нагрев воды до необходимой температуры, что выгодно отличает этот котел от конкурентов.

BAXI. Агрегат с высокой производительностью и бесшумной работой. Также может работать при пониженном давлении газа.

ПРОТЕРМ. Сложно выделить какие-то стороны, просто хороший настенный газовый двухконтурный котел с бойлером по очень разумной цене.

ГЕРМАН. Интересный дизайн и экономичность.

IMMERGAS. Котлы Compact от итальянского производителя — небольшие, привлекательные и достаточно мощные.

FERROLI. Все водосоединительные элементы изготовлены из нержавеющей стали, что гарантирует долговечность.

БЕРЕТТА. Разнообразие моделей надувает глаз. Самые разные модели для самых разных целей. Особенность — работа при температуре не ниже 25 градусов Цельсия.

АРИСТОН. Известный бренд, который славится не только газовыми котлами. Его особенность заключается в простоте обслуживания, благодаря простоте конструкции и наличию основных модулей.

Также стоит отметить фирменную гарантию известных брендов. Это порядка 10-15 лет, но отечественные производители такими цифрами похвастаться не могут. По истечении этого срока желательно сменить оборудование.

Опыт специалистов, занимающихся разработкой систем отопления, работающих на природном газе, и проведением испытаний, в том числе в наших климатических условиях, позволит сделать правильный выбор … Просто следуйте приведенным ниже советам:

  • Приобретая небольшой котел, обязательно смотрите на меньшее значение мощности.Если он немного выше расчетного, то стоит дополнительно купить терморегулятор. Это позволит сэкономить деньги на эксплуатации оборудования в долгосрочной перспективе, а также прилично увеличит срок службы за счет сокращения количества пусков оборудования.
  • Известно, что теплообменник страдает одним серьезным заболеванием — отложением солей и извести. Чтобы этого не произошло, в условиях «жесткой» воды следует брать оборудование с битермическими теплообменниками. Если вода проходит предварительную обработку, так называемое «умягчение», лучше, чтобы теплообменник был отдельным, в первом случае вы уменьшите образование извести, а во втором — сэкономите.
  • В случае ели, площадь дома большая, да и расход горячей воды тоже высокий из-за большого количества точек ее потребления, целесообразнее было бы приобрести такую ​​чудесную вещь, как котел. В некоторых двухконтурных котлах он уже присутствует, но если нет, то необходимо его добавить. Котел увеличит расход горячей воды в разы, поэтому дефицита вы не испытаете.

Информация!

Важно помнить, что газовые котлы в большинстве своем рассчитаны на работу с центральным газопроводом, если такового нет и необходимо, чтобы оборудование работало на сжиженном газе, то обязательно известите продавца а при настройке и установке пользуйтесь услугами только квалифицированного специалиста, не подвергайте себя и близких лишнему риску.

  • Также, если есть необходимость подключить к котлу такие вещи, как теплый пол, вентиляцию и другие сторонние контуры, важно доверить расчеты и подбор комплектующих специалисту.
  • При покупке котла следует позаботиться о приобретении и установке в доме АСУ. Автоматика в долгосрочной перспективе не только окупится с лихвой, но и существенно снизит затраты на отопление помещения.Они работают по принципу регулировки и регулирования мощности котла во время повседневной работы. Купив один раз СКУД, вы сможете сэкономить на топливе около 20%, что обязательно скажется на вашем кошельке.

Вопрос отопления и подачи горячей воды требует максимальной ответственности и внимательности. Купить настенный газовый двухконтурный котел с бойлером необходимо в специализированных магазинах и центрах с обязательной предварительной консультацией. В противном случае невнимательность и легкомыслие могут привести к несчастным случаям и плачевным последствиям.Только квалифицированные специалисты и консультанты могут гарантировать правильную работу столь деликатного оборудования на протяжении всего срока службы.

Котел отопительный газовый с котлом в частном доме можно установить при наличии магистрального газопровода, проходящего в непосредственной близости от дома. Природный газ — наиболее распространенный и экономически выгодный вид топлива в нашей стране.

Современные производители газового оборудования для бытовых нужд предлагают потребителям следующие типы таких устройств:

  • Одноконтурный — котлы предназначены исключительно для отопления небольших помещений.
  • Двухконтурный — они отлично справляются с двумя функциями: обогрев помещения и подогрев проточной воды.

Современные газовые котлы, выпускаемые производителями отечественной и зарубежной промышленности, также различаются по принципу газоснабжения.

Так, например, некоторые модели котлов могут успешно работать при естественных способах подачи топлива, при этом продукты сгорания удаляются через дымоход. Правильная эксплуатация такого типа оборудования возможна только при условии постоянного наличия свежего воздуха в помещении, что обеспечит поддержание процесса горения.

Другие типы газовых котлов дополнительно оснащены принудительным (коаксиальным) отводом продуктов сгорания газа. В этом случае подача воздуха осуществляется с улицы, там же удаляются продукты сгорания топлива.

Стена и пол

Помимо функциональных особенностей, модели оборудования для отопления и нагрева воды различаются между собой по принципу крепления такие:

  • Котел отопительный газовый с настенным котлом.Устройство предназначено для обогрева небольшого помещения. Котлы этого типа крепятся к стене помещения с помощью специальных кронштейнов. Отличительная особенность оборудования этого типа — компактные размеры и относительно небольшой вес — около 100 кг.
  • Отопительный котел газовый с напольным котлом. Удельный вес таких агрегатов, как правило, превышает отметку в 100 кг. Объясняется это тем, что под одним корпусом по сути два устройства — накопительный котел и рабочий агрегат. Оборудование данного типа выпускается только в одном варианте — напольном.
  • Отопительный котел газовый без котла напольный. Высокая стоимость таких устройств обусловлена ​​конструктивными особенностями — установка оснащена высокопрочным теплообменником из чугуна. Такие котлы вполне дружно уживаются с системами центрального отопления старого типа.
  • Котел отопительный газовый без настенного котла. Небольшой вес и компактные габариты — главные преимущества этого типа оборудования. Устройство хорошо справляется с функциями мини-котельной. Агрегат укомплектован расширительным баком, помпой, предохранительным клапаном.Практичное решение для небольших квартир и домов.

Оптимальный объем котла

Объем котла стандартного одноконтурного котла колеблется в пределах 60-300 литров. При выборе оборудования необходимо определиться с показателем громкости устройства.

Этот показатель зависит от уровня потребления воды всеми членами семьи. Обратите внимание: если в доме есть санузел с массажем или джакузи, тем мощнее и объемнее должно быть устройство.

Горелка атмосферная или дутьевая

Котел газовый стандартный с напольным типом котла может работать со сменным нагнетателем или встроенной атмосферной горелкой.Ввиду этого агрегаты существенно отличаются друг от друга, поэтому, например, КПД устройства с атмосферной горелкой намного выше, чем у аналога с дутьевой горелкой. Агрегаты с атмосферными горелками намного безопаснее в эксплуатации, стоимость таких экземпляров достаточно высока.

Главное преимущество котлов с дутьевой горелкой — доступная стоимость и низкий уровень шума. Помимо прочего, такое оборудование может работать на жидком топливе — достаточно просто установить сменные элементы.Стандартная номинальная мощность напольного котла, оснащенного атмосферной горелкой, варьируется от 10 до 80 кВт. Для сравнения: мощность котла с дутьевой горелкой может достигать нескольких тысяч кВт.

Подключение и установка

Профессиональные установщики отопительного и водонагревательного оборудования называют этот процесс обвязкой. Включает в себя весь комплекс работ: монтаж труб и агрегата, мероприятия по подключению котла к системе отопления (водоснабжения), настройка, подключение котла.


Схема подключения газового котла с бойлером косвенного нагрева

Важно: монтажные работы нужно доверять только профессионалам. Если вы сами решили разобраться с этим вопросом, обязательно ознакомьтесь с техническим паспортом устройства и рекомендациями по его установке и подключению.

главная »Водоснабжение» Котлы газовые настенные со встроенным бойлером. Настенный газовый двухконтурный котел с бойлером — какой выбрать

Газовый котел с бойлером косвенного нагрева, одноконтурный и двухконтурный: обратная связь, схема подключения

Пожалуй, каждый хозяин частного дома желает обеспечить себя и свою семью необходимыми санузлами и условиями.В этом случае вы не захотите переплачивать деньги. Но если нет возможности или смысла организовать отдельную систему горячего водоснабжения, то можно прибегнуть к более простому комплексному решению, которым может быть газовый котел с бойлером.

Главное условие в этом случае — правильный расчет необходимого объема воды для хозяйственных нужд. Вам нужно будет подобрать оборудование с подходящей производительностью.

Отзывы о газовых котлах с накопительным баком типа

При желании приобрести газовый котел с бойлером следует ориентироваться на объем внешнего накопительного бака.Если он готов выдавать около 14 литров воды в минуту, то это, по мнению покупателей, считается неплохим показателем. Однако этого не всегда достаточно. Подвесные теплогенераторы имеют ограниченные размеры, поэтому в них не устанавливаются большие емкости. Ведь от объема нагретой воды в резерве будет зависеть производительность системы горячего водоснабжения. Кроме того, потребители отмечают, что вес конструкции с водой в итоге будет такой, что она не выдержит ни одной стены.

Выбирая газовый котел с бойлером, можно встретить модели, имеющие накопительные баки, но в этом случае потребители уверяют, что размер устройства будет значительным.

Рекомендации специалиста

Если вам нужна повышенная производительность, стоит обратить внимание на выносные баки горячей воды. Такие котлы, объем которых может достигать 500 литров, можно подключать к теплогенераторам с этой возможностью. Это указывает на то, что в оборудовании должны быть приточные патрубки, а внутри — циркуляционный насос, необходимый для поддержания контура горячего водоснабжения.Мощность котла должна соответствовать мощности котла, иначе температура воды никогда не достигнет нормального уровня.

Отзыв об одноконтурных котлах с выносным котлом серии Vitopend 100-W

Выбирая газовый котел с бойлером, следует обратить внимание на одноконтурное оборудование, которое сейчас предлагается в продажу многими производителями. Среди них — немецкая компания Viessmann, которая производит настенные устройства, подходящие для установки в офисах, квартирах и частных домах.По словам покупателей, эти устройства очень компактны, ширина их корпуса достигает 40 см, поэтому для такого агрегата достаточно легко найти место даже в небольшом помещении.

Стоит обратить внимание на выгодное оборудование, ведь оно укомплектовано всеми крепежными и монтажными элементами, необходимыми для подключения к коммуникациям. Потребителям нравится, что газовый котел дополнен расширительным баком на 6 литров, а также циркуляционным насосом для контура отопления.

Панель управления понятная, предполагает наличие механических регуляторов температуры, дисплея и манометра. С помощью этой системы вы можете контролировать основные рабочие параметры. Производитель позаботился о том, чтобы у покупателя была возможность оставить устройство без управления, ведь в нем есть система самодиагностики, которая проверяет наличие проблем с нагревом, отображая коды ошибок на экране. Если вы до сих пор не знаете, использовать ли котел газовый двухконтурный или одноконтурный с бойлером, то вам стоит обратить внимание на модели вышеупомянутой серии, которые, по мнению потребителей, экономичны.В устройствах есть модуляционная горелка, которая при необходимости меняет интенсивность горения. Это снижает расход топлива, увеличивает КПД.

Отзывы о двухконтурном котле VIESSMANN Vitopend 100 с бойлером

Этот двухконтурный газовый котел с бойлером стоит53 900 руб. и представляет собой оборудование, имеющее компактные размеры. Агрегат, по словам пользователей, имеет высокую производительность, которая составляет 14 литров воды в минуту. Встроенный электронный контроллер обеспечивает поддержание температуры воды на желаемом уровне.При необходимости обустройства системы горячего водоснабжения и отопления потребителям рекомендуется приобретать именно такую ​​технику, которая максимально решит эти проблемы. Его мощность составляет 30 кВт, а КПД достигает 90%. Диаметр дымохода 140 мм, камера сгорания открытая. Выбирая данный газовый котел с бойлером косвенного нагрева, потребители отмечают его эффективность, простоту в эксплуатации и многие другие достоинства типа:

  • электронное управление;
  • удобная установка;
  • повышенная комфортность приготовления горячей воды.

Положительные отзывы потребителей об эксплуатационных характеристиках Vitopend 100

В работе эффективен описанный выше газовый котел с бойлером, который зачастую бывает самым положительным, как уже говорилось. Это выражается в том, что модулированная горелка поддерживает температуру воды в контуре, что позволяет добиться максимально точного регулирования.

Покупатели также говорят о простом управлении, ведь на корпусе есть панель с дисплеем, позволяющая обеспечивать контроль температуры и следить за работой устройства.Помимо прочего, заказчики отмечают, что установка этого оборудования благодаря компактным размерам возможна даже в небольших помещениях, нишах или проемах.

Схема подключения

Газовый котел с бойлером косвенного нагрева, схема подключения которого должна быть рассмотрена мастером, позволяет решить проблемы, выражающиеся в недостаточном объеме горячей воды. Это возможно благодаря полноценному котлу с дополнительной вставкой электрического отопления. Такой раствор будет поддерживать температуру на определенном уровне.

Для подключения необходимо знать, что система предполагает наличие защитного магниевого электрода, пенополиуретановой изоляции, металлического сосуда с эмалевым покрытием, а также змеевика, выполняющего роль нагревательного элемента. Внешний котел для котла следует подключать по схеме к циркуляционному насосу.

Вывод

Производители описанного выше оборудования предлагают использовать для этого определенную схему. Он предполагает необходимость подключения водонагревателя к контуру ГВС.

Разъяснение котельной системы

(LTHW) — Инженерное мышление

Описание котельной системы (LTHW). В этом уроке мы рассмотрим типичную современную систему отопления в коммерческом здании. Есть много вариантов того, как это можно настроить, но эта версия довольно типична для коммерческих зданий новой постройки.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube по системам кипячения

В этой системе у нас есть два больших котла, которые подключены параллельно.Это означает, что оба котла могут работать одновременно или по отдельности. Один из котлов может быть изолирован, отключен и открыт для обслуживания, в то время как другой котел продолжает работать и обеспечивать отопление здания. Это наиболее распространенный тип конфигурации для современных систем отопления. Другая версия будет подключена последовательно, но это устаревшая конструкция, которая не так практична, по крайней мере, для коммерческих офисов.

Пример разных котлов Котлы

бывают разных исполнений, несколько примеров я привел выше.Это может быть пара больших котлов или несколько более мелких. В лучших проектах будет использоваться сочетание размеров, чтобы эффективно удовлетворить спрос. Возможно большой зимой и меньший летом.

Эти котлы служат источником тепла для системы отопления. Это тепло передается циркулирующей воде системы отопления, которая затем выталкивается наружу и вокруг здания.

В системах такого типа вы встретите два термина: первичные и вторичные цепи.

В первичном контуре горячая вода будет циркулировать от котлов к гидравлическому разделителю.Гидравлический разделитель будет подавать горячую воду во вторичные контуры, а затем возвращать использованную горячую воду из охладителя обратно в другой конец гидравлического разделителя.

Вода первичного контура может течь прямо через гидравлический разделитель и обратно в котел для сбора большего количества тепла, или может течь вверх через вторичные контуры. Путь прохождения воды будет зависеть от потребности в горячей воде во вторичных контурах. Вода может протекать прямо, потому что бойлерам для работы требуется минимальный расход, иначе они могут повредить или разрушить свои внутренние части.

Каждый первичный и вторичный контуры имеют свои собственные насосные агрегаты.

Первичные насосы обычно представляют собой более крупные насосы, обычно центробежного типа с приводом от асинхронного двигателя. Это зависит от размера системы, хотя они также могут быть встроенными, особенно в небольших офисных помещениях.

Подробное описание первичной и вторичной сторон , описанных здесь

Первичные насосы будут проталкивать воду только по первичному контуру.Эта горячая вода выходит из котла, попадает в этот трубопровод, всасывается первичным насосом и затем выталкивается в гидравлический разделитель.

Эта вода может затем либо выйти через вторичные насосы, выходящие из коллектора с малыми потерями, и течь в стояки, либо некоторая ее часть будет проходить через другую сторону коллектора. В любом случае вода достигнет дальнего конца коллектора и продолжит течь обратно в котел, но при более низкой температуре, чтобы собрать больше тепла и повторить этот цикл.

Из коллектора с горячей стороны выходят несколько небольших насосов, которые подключены к трубам, известным как стояки. Стояки поднимаются вверх по зданию, чтобы подавать нагретую воду в разные контуры. Например, кондиционеры восточного или западного крыла.

В этом примере у нас четыре вторичных цепи. Вторичные контуры 1–3 имеют сдвоенный насос, а четвертый — только один, так как тепловая нагрузка небольшая и находится поблизости, возможно, возле стойки регистрации.

Вторичные насосы

Выше вы можете увидеть пример некоторых вторичных насосов меньшего размера.Это могут быть и большие центробежные насосы, это зависит от размера системы отопления. Эти насосы нагнетают горячую воду туда, где это необходимо, но только для выбранной области здания, к которой подключен трубопровод.

Установки с двумя насосами обычно работают в дежурном и резервном режимах. Это означает, что один насос работает в любой момент времени, а другой действует как резервный на случай выхода рабочего насоса из строя.

Вторичные контуры будут обеспечивать водой определенную площадь здания.Например, первый контур может обеспечивать горячей водой радиаторы на первом этаже. Второй, вторичный контур может обеспечивать горячей водой вентиляционные установки и фанкойлы только на восточной стороне здания и т. Д. И т. Д.

После того, как горячая вода проходит через теплообменник и теряет часть своей тепловой энергии, она возвращается через возвратный стояк, откуда она течет обратно в разделитель с низкими потерями и обратно в котел для сбора большего количества тепла.

Горячая вода

В этом примере у нас также есть вторичный контур, который идет в водонагреватель.Водонагреватель — это место, где производится горячая вода, это горячая вода, которая выходит из кранов.

Почему мы отделяем бытовую воду от горячей воды, циркулирующей по всему зданию? Много химикатов попадает в первичную систему отопления системы LTHW, систему горячего водоснабжения с низкой температурой, и вы действительно не хотите пить их.

Горячая вода подается из котла во вторичный контур, где она затем нагнетается насосом в теплообменник в водонагревателе.Затем он будет передавать свое тепло свежей воде, которая находится внутри резервуара. Температура пресной воды неизбежно повысится из-за теплообменника. Эта подогретая пресная вода затем подается на кухни, чайные зоны и раковины в ванных комнатах, где она используется и стекает в канализацию. Он не вернется обратно в систему отопления. Между тем, подаваемая горячая вода из бойлера во вторичном контуре будет вытекать из теплообменника в водонагревателе с более низкой температурой, потому что она отдала часть своего тепла пресной воде, и она вернется обратно в водонагреватель. Гидравлический разделитель и обратно в котел.

Блок наддува

Выше вы можете увидеть пример расширительного бака и блока повышения давления. Давление в системе изменится, например, если включится вторичный насосный агрегат, тогда первичный насосный агрегат увидит снижение давления, потому что теперь больше воды течет из коллектора во вторичный контур.

То же самое, если температура воды повышается или понижается, ее плотность изменится, и это также повлияет на давление.Вода расширяется при нагревании и сжимается при охлаждении.

Расширительный бак и блок повышения давления подключаются к главному трубопроводу, обычно где-то около гидравлического коллектора. Если давление становится слишком высоким, то, очевидно, расширительный бак поглотит часть этого, а когда оно станет слишком низким, блок повышения давления заставит его вернуться в систему, чтобы выровнять его.

Система дозирования

Выше вы можете увидеть пример дозирующей емкости. Обычно это устанавливается с помощью тонких трубопроводов, соединенных через гидравлический разделитель.Затем он будет использовать перепад давления, чтобы пропустить через него горячую воду. Дозатор просто позволяет заливать химические ингибиторы в систему, что сохраняет ее чистоту и отсутствие бактерий.


Котел водогрейный газовый двухконтурный. Настенный газовый котел с бойлером

Двухконтурный газовый котел, оснащенный котлом послойного отопления, уверенно завоевывает рынок и сердца домовладельцев. Однако производители отопительного оборудования уверены, что ряд моделей с трубчатым теплообменником может с ним уверенно конкурировать.Дело в том, что в некоторых случаях очень быстро выходят из строя агрегаты со стратифицированным подогревом. В этой статье мы раскроем возможные альтернативы такому устройству и расскажем множество технических нюансов.

Трубы и плиты: в чем принципиальная разница?

Традиционный трубчатый теплообменник представляет собой трубу небольшого диаметра, расположенную по спирали. Внутри движется вода для системы отопления и горячая вода, нагреваясь. Система практичная, но довольно громоздкая, так как модели большой мощности комплектуются автономным котлом.Часто для организации котельной нужно выделить отдельное помещение.

Проблема решилась с появлением котлов послойного отопления. Внутри этого агрегата расположен ряд тарелок, между которыми оставлено небольшое пространство. Эти пластины нагревают воду, циркулирующую в котле. В итоге:

  • вода нагревается намного быстрее, чем в трубчатом котле;
  • Котел
  • встроен непосредственно в газовый котел;
  • устройство очень компактное;
  • стоимость оборудования заметно ниже, чем при использовании традиционного теплообменника.

Однако многие домовладельцы очень скоро обнаруживают, что послойное отопление также имеет ряд недостатков. На пластинах образуются минеральные отложения, пространство между ними забивается, и установка выходит из строя. Особенно важно учитывать эту особенность пластинчатых теплообменников там, где вода отличается повышенной жесткостью.

В пластинчатом теплообменнике вода нагревается примерно до 80 градусов, что способствует активному осаждению отложений и закупорке узких каналов.Если содержание минералов превышает 140 мг / л, рекомендуется отказаться от пластинчатого нагревателя в пользу альтернативных устройств.

Альтернативой стали более компактные модели двухконтурных газовых котлов, оборудованные встроенным бойлером косвенного нагрева. На трубах, по которым движется вода, тоже могут откладываться минералы, но этот процесс протекает намного медленнее, чем при послойном нагреве. Конструкция такого котла практически не отличается от комплекта одноконтурного котла и котла с трубчатым теплообменником.Оба этих элемента, а также насосы и прочая арматура встроены в аккуратный компактный корпус.

Обратите внимание, что минералы также оседают на трубчатом теплообменнике, хотя это происходит довольно медленно. Для эффективной работы котла рекомендуется чистить его каждые несколько месяцев. Кроме того, чтобы снизить интенсивность осаждения, следует установить регулятор нагрева на 54 градуса или ниже.


Эта диаграмма иллюстрирует разницу в работе двух типов котлов, описанных выше.

Какой вариант подходит для большой площади?

Специалисты считают, что для системы ГВС большого дома трубчатый теплообменник предпочтительнее пластинчатого. Поскольку расстояние от водонагревателя до места забора воды может быть значительным, придется долго ждать, пока потечет холодная вода. Проблема решается с помощью системы рециркуляции. Это отрезок водопроводной системы, по которому между водонагревателем и местом демонтажа постоянно циркулирует горячая вода, поддерживая заданную температуру.С пластинчатым теплообменником такое устройство использовать нельзя, так как на пластинах очень интенсивно будут образовываться минеральные отложения.

В небольшом доме важен размер оборудования. Оптимальным выбором может стать компактный котел, который вставлен в большой трубчатый теплообменник. В этом случае трубы размещают по спирали по всей высоте котла, чтобы быстро нагреть сразу весь объем воды. Повышает эффективность правильное расположение катушки, например, в виде двух параллельных спиралей.Такое устройство позволяет с комфортом пользоваться даже небольшим бойлером, объемом всего 10-20 литров.


Газовые двухконтурные котлы Vaillant — оптимальное сочетание качества и доступной цены. Это отопительное оборудование давно известно и пользуется заслуженной популярностью.

Несколько слов о производительности котла

При выборе котла важно правильно оценить его производительность. Часто производитель указывает только начальную емкость, которая учитывается при полном баке горячей воды.Для потребителя важнее учесть производительность, которую котел выдает при обычном расходе воды. Этот показатель значительно ниже исходной производительности.

Еще один важный момент, влияющий на производительность — повышение температуры. Чем ниже этот показатель, тем дольше проработает котел, и тем меньше будет повреждений. Указывая производительность котла, производители руководствуются разными данными по увеличению. Вообще следует придерживаться правила: чем больше мощность оборудования и объем котла, тем производительнее оборудование.

Подробнее о выборе газового отопительного котла смотрите в видео:

Предлагаем Вашему вниманию онлайн-калькулятор для подбора котла в зависимости от характеристик вашего помещения:

Обзор производителей и цены

Интересная линейка двухконтурных газовых котлов со встроенным котлом — итальянский производитель Baxi. Популярны следующие напольные и настенные модели:

  • Baxi SLIM 2.300i;
  • Baxi SLIM 2.300 Fi;
  • Baxi NUVOLA 3 COMFORT 240Fi;
  • Baxi NUVOLA 3 280B40i;
  • Baxi NUVOLA 3 COMFORT 280i.

Большинство газовых котлов оснащено электронными системами самодиагностики, контроля пламени, защиты от перегрева и другими модулями безопасности. Есть электронное зажигание, возможность перехода на сжиженный газ, программируемый таймер и т.д. Цены варьируются в районе 1500-2000 долларов.


Двухконтурные газовые котлы Baxi со встроенным котлом отличаются компактными размерами, привлекательным внешним видом, удобной панелью управления и возможностью автоматического управления работой оборудования.

Не менее востребованы газовые котлы другого популярного итальянского производителя — Ferroli. Чаще всего покупатели выбирают модели:

  • Ferroli DIVAtop 60 F 32;
  • Ferroli DIVAtop 60 F 24;
  • Ferroli DIVAtop 60 C 32;
  • Ferroli PEGASUS D 30 K 130;
  • Ferroli PEGASUS D 40 K 130.

Эти газовые байпасные котлы различаются по мощности и типу установки (напольная и настенная), но все они отличаются повышенной коррозионной стойкостью и удобной панелью управления с ЖК-монитором.Снаружи теплообменник покрыт слоем алюминиевого антикоррозионного состава, внутри находится ионизационный электрод для защиты от электрохимических процессов. Практически все модели имеют электрозажигание, два микропроцессорных управления, защиту от блокировки помпы и так далее. Стоимость газовых байпасных котлов Ferroli варьируется в довольно широком диапазоне: от 1200 до 3000 долларов.


Двухконтурные газовые котлы итальянского производителя Ferrolli хорошо известны на рынке.Их главная особенность — европейские стандарты качества и повышенная надежность.

Качественные газовые котлы, отличающиеся от Nova Florida, появились на рынке сравнительно недавно — в 1992 году. Это торговая марка итальянской компании Fondital. Чаще всего покупатели обращают внимание на модель:

.
  • Нова Флорида Весы Dual Line Tech BTFS
  • Нова Флорида Весы Dual Line Tech BTFS 28
  • Нова Флорида Весы Dual Line Tech BTFS 32
  • Новая Флорида Pegasus Compact Line Tech KBS 24

Компактные настенные котлы этой марки стоят относительно недорого: 1200-1500 долларов.Цена на более мощные модели может достигать 2500-3000 долларов. Для работы котлов можно использовать металл или сжиженный газ. Оборудование имеет высокую степень электрозащиты, панель управления оснащена удобным ЖК-монитором. Возможно автоматическое управление работой котла с помощью комнатных и внешних датчиков температуры.

Совет! Из-за колебаний температуры эмалевое покрытие корпуса трескается. В этом плане практичнее корпус из нержавеющей стали, хотя такие котлы дороже.Повышает стойкость оборудования к электрохимической коррозии, расположенного в аноде резервуара.

Напольные газовые котлы из чугуна обычно дешевле и оснащены одноуровневой горелкой. Для регулирования работы такого котла необходимо установить смесительный узел, в который встроен автоматический трехходовой клапан. В результате экономия будет минимальной. Хорошие возможности для снижения затрат на отопление предоставляют конденсационные модели, использующие энергию, вырабатываемую конденсацией пара.

Отопительный газовый котел с котлом в частном доме возможна установка при наличии магистрального газопровода, проходящего в непосредственной близости от дома. Природный газ — наиболее распространенное и экономичное топливо в нашей стране.

Современные производители газового оборудования для бытовых нужд предлагают потребителям следующие типы таких устройств:

  • Одноконтурный — котлы предназначены исключительно для отопления небольших помещений.
  • Двухконтурный — отлично справляется с реализацией двух функций по обогреву помещения и по подогреву проточной воды.

Современные газовые котлы, выпускаемые производителями отечественной и зарубежной промышленности, также различаются по принципу подачи газа.

Так, например, некоторые модели котлов могут успешно функционировать при естественных способах подачи топлива, при этом вывод продуктов сгорания осуществляется через дымоход. Правильная работа такого типа оборудования возможна только при условии постоянного наличия свежего воздуха в помещении, что обеспечит поддержание процесса горения.

Другие типы газовых котлов дополнительно комплектуются продуктами принудительного (коаксиального) сгорания газа. При этом подача воздуха происходит с улицы, там же выводятся продукты сгорания топлива.

Стена и пол

Помимо функциональных особенностей модели оборудования для отопления и водяного отопления различаются между собой по принципу самого крепления:

  • Котел отопительный газовый с настенным котлом.Устройство предназначено для обогрева небольшого квадратного помещения. Котлы этого типа крепятся к стене помещения с помощью специальных кронштейнов. Отличительной особенностью этого типа оборудования являются его компактные размеры и относительно небольшой вес — около 100 кг.
  • Отопление газовый котел с котельным полом. Доля таких агрегатов, как правило, превышает отметку в 100 кг. Объясняется это тем, что под одним корпусом по сути два устройства — накопительный котел и рабочий агрегат.Оборудование данного типа выпускается только в одной вариации — напольной.
  • Отопительный котел газовый без котельного пола. Высокая стоимость таких устройств обусловлена ​​конструктивными особенностями — в агрегате установлен высокопрочный теплообменник из чугуна. Такие котлы неплохо уживаются с системами центрального отопления старого типа.
  • Котел отопительный газовый без котла настенный. Небольшой вес и компактные габариты — главные преимущества этого типа оборудования. Устройство отлично справляется с функциями мини-мотеля.Агрегат укомплектован расширительным баком, помпой, предохранительным клапаном. Практичное решение для небольших квартир и домов.

Оптимальный объем котла

Объем бойлера стандартного одноконтурного котла колеблется в пределах 60-300 литров. При выборе оборудования необходимо определиться с показателем объема устройства.

Этот показатель зависит от уровня потребления воды всеми членами семьи. Обратите внимание: если есть ванная комната с гидромассажной ванной или джакузи, тем больше мощность и объем прибора.

Атмосферная или паяльная лампа

Стандартный газовый котел с котлом напольного типа может работать как со съемным нагнетателем, так и со встроенной атмосферной горелкой. Ввиду этого агрегаты существенно различаются между собой, например, КПД устройства с атмосферной горелкой намного выше, чем у аналога с дутьевой горелкой. Агрегаты с атмосферными горелками намного безопаснее в эксплуатации, стоимость таких образцов довольно высока.

Главное преимущество котлов с дутьевыми горелками — доступная стоимость и низкий уровень шума.Помимо прочего, такое оборудование может работать на жидком топливе — достаточно просто установить сменные элементы. Стандартная номинальная мощность уличного котла с атмосферной горелкой составляет от 10 до 80 кВт. Для сравнения: мощность котла с паяльной лампой может достигать нескольких тысяч кВт.

Подключение и установка

Этот процесс занимают профессиональные установщики отопительного и водонагревательного оборудования, называемого обвязкой. Включает в себя весь комплекс работ: монтаж труб и агрегатов, мероприятия по подключению котла к системе отопления (водоснабжения), наладка, подключение котла.


Схема подключения газового котла с бойлером косвенного нагрева

Важно: монтажные работы следует доверять только профессионалам. Если вы сами решили справиться с этим вопросом, обязательно ознакомьтесь с техническим паспортом устройства и рекомендациями по его установке и подключению.

Газовый котел находит свое применение во всех типах зданий, особенно если нет подключения к системе центрального отопления.Если взять в качестве примера настенный газовый двухконтурный котел с бойлером, то его преимущество заключается в том, что второй контур может легко удовлетворить все потребности в ГВС в любое время года.

Система отопления с двухконтурным газовым котлом

В связи с тем, что мощность настенных агрегатов составляет от 12 до 35 кВт, их стоимость примерно в 1,5-2 раза ниже, чем у наружных аналогов. Такой диапазон мощностей позволяет выбрать оптимальное решение для дома площадью от 50 до 350 кв.м. Цены также различаются в зависимости от марки производителя — рынок заполнен агрегатами различных марок, и вам не составит труда выбрать устройство с оптимальным соотношением цены и качества.

Немаловажным моментом является простота монтажа этого котла. Вряд ли кому-то приятно возиться в течение нескольких дней при установке установки. Двухконтурный газовый котел не обязательно выносить в отдельное помещение, его привлекательный и современный дизайн и небольшие габариты позволят сэкономить приличное количество места и денег, как на установку, так и на дизайн.

Классификация газовых пароварок

Газовые котлы можно классифицировать по следующим характеристикам:

Двухконтурный газовый котел со встроенным котлом
  1. Мощность — основная характеристика. Естественно, чем мощнее газовый котел, тем больше он обогревает помещение. Ориентируйтесь на площадь своего дома, если она небольшая, то очень мощный котел не нужен. Если отапливаемая площадь достаточно велика, то следует исходить из формулы, что 1 кВт произведенной тепловой энергии отапливает примерно 10 квадратных метров площади при условии, что потолки в доме не превышают 3 метра.
  2. Второй контур. Это важная характеристика, ведь если котел однопоточный, это накладывает определенные ограничения на использование агрегата. Одноконтурные агрегаты намного дешевле и не хуже справляются с отоплением помещения, особенно если от него только это требуется. Если вы хотите, чтобы котел еще и нагревал воду для бытовых нужд, то вам обязательно понадобится настенный газовый двухконтурный котел с бойлером. Агрегат с бойлером полностью удовлетворит ваши потребности в горячей воде, в отличие от проточного водонагревателя, который при больших объемах не справляется со своей задачей.
  3. Система улавливания выхлопных газов. Этот параметр напрямую отвечает за безопасность, ведь если котел сжигает кислород и воздух в помещении, то как минимум неприятные побочные эффекты возникают у всех в доме. По этой причине устройства с системой естественной тяги подходят только при наличии специальных дымоходов для отвода газов. В остальном ели такой не было; система принудительного отвода газа будет оптимальным выбором. Суть которого — двойная труба, выхлопные газы отводятся через внутреннюю, а свежий воздух втягивается через внешний.Они более экономичны при установке, за счет того, что не нужно строить специальный дымоход.
  4. Метод зажигания. Это не важный аспект, но тем не менее может помочь немного сэкономить на работе котла. Основные методы — использование пьезоэлемента и полная автоматизация. Автоматика намного экономичнее из-за отсутствия запальной лампы, а значит, и пожара в ней нет. Кроме того, вам не нужно нажимать кнопки и повторно зажигать пламя каждый раз, когда происходит перерыв в подаче газа.В автономном режиме все будет зажигаться и регулировать температуру.

В конструкции настенных газовых котлов предусмотрены различные технические датчики. Самые распространенные из них:

  1. Датчик пламени. Незаменимое устройство, так как оно блокирует поток газа на случай, если пламя внезапно погаснет
  2. Термостат. То же касается и основных датчиков, ведь он отключает газовый котел, если вода в нем достигает критической точки температуры.
  3. Датчик блокировки котла при внезапном отключении электроэнергии.
  4. Датчик — затвор, срабатывающий при перебоях в подаче газа.
  5. Датчик контроля тяги. Отключает котел при отсутствии тяги.
  6. Датчик уровня газа. В случае небольшого количества поступающего газа отключают котел.

Производители газовых котлов

Как это не печально, но отечественные производители таких брендов, как «Конорд», «Лемакс», «Боринское» не в состоянии полностью удовлетворить потребительский спрос на рынке газовых котлов. Не самого лучшего качества, это одна из главных причин.Как это ни печально, но до импортных моделей отечественным еще очень далеко, качество оставляет желать лучшего, но дело даже не в экономии и надежности. Рассмотрим основные особенности импортных моделей котлов.

VAILLANT . Самая востребованная серия этих котлов — «ecoTECB». В этой линейке газовых котлов реализована система снижения выбросов продуктов сгорания. Их различают по типу принудительного выхода газа, то есть труба в трубе. В этом плане его труба отличается немного длинной.

VIESSMANN. Основная особенность — небольшие габариты и достаточно высокая мощность. Произведено в Германии, а значит, будет надежно работать даже при высоком давлении газа.

JUNKERS . Также у немецкого производства есть особенность, представленная турбиной второго контура. Эта турбина обеспечивает очень быстрый нагрев воды до нужной температуры, что выгодно отличает этот котел от конкурентов.

BAXI. Агрегат с высоким КПД и бесшумной работой.Также может работать при пониженном давлении газа.

ПРОТЕРМ. Сложно выделить какие-то стороны, просто хороший настенный газовый двухконтурный котел с бойлером по доступной цене.

ГЕРМАН. Интересный дизайн и экономичность.

IMMERGAS. Котлы Compact от итальянского производителя — небольшие, привлекательные и довольно мощные.

Ferroli. Все водосоединительные элементы изготовлены из нержавеющей стали, что гарантирует их долговечность.

БЕРЕТТА. Разнообразие моделей надувает глаз. Самые разные модели для разных целей. Особенность — работа при температуре не ниже 25 градусов Цельсия.

АРИСТОН. Всем известна марка, которая славится не только газовыми котлами. Его особенность — простота обслуживания, обусловленная простотой конструкции и наличием базовых модулей.

Также стоит отметить корпоративную гарантию именитых брендов. Это порядка 10-15 лет, но отечественные производители такими цифрами похвастаться не могут.По истечении этого срока желательно сменить оборудование.

Опыт специалистов, занимающихся разработкой систем отопления на природном газе и проведением испытаний, в том числе в наших климатических условиях, позволит Вам сделать правильный выбор. Просто следуйте советам ниже:

  • Приобретая малогабаритный котел, обязательно смотрите на меньшие значения мощности. Если он немного выше расчетного значения, то стоит дополнительно купить терморегулятор.Это позволит сэкономить деньги на эксплуатации оборудования в долгосрочной перспективе, а также прилично увеличит срок службы за счет сокращения количества запусков оборудования.
  • Известно, что теплообменник страдает одним серьезным заболеванием — отложением солей и извести. Чтобы этого не произошло, в условиях «жесткой» воды следует брать оборудование с битермическими теплообменниками. Если вода проходит предварительную очистку, так называемое «умягчение», то лучше, чтобы теплообменник был отдельным, в первом случае вы уменьшите образование извести, а во втором — сэкономите.
  • В случае, если кушает большая площадь дома, а расход горячей воды тоже большой из-за большого количества точек потребления, лучше было бы купить такую ​​чудесную вещь, как бойлер. В некоторых двухконтурных котлах он уже присутствует, но если нет, то необходимо добавить. Бойлер увеличит расход горячей воды в разы, поэтому недостатка в ней вы не испытаете.

Информация!

Важно помнить, что газовые котлы в большинстве своем рассчитаны на работу с центральным газопроводом, если такового нет, и необходимо, чтобы оборудование работало на сжиженном газе, обязательно известите продавца и при настройке и установке пользуйтесь услугами только квалифицированного специалиста, не подвергайте себя и близких лишнему риску.

  • Также в случае необходимости подключения к котлу таких вещей, как теплый пол, вентиляция и другие сторонние контуры, важно всегда доверить расчеты и подбор комплектующих специалисту.
  • При покупке котла следует позаботиться о покупке и установке СКУД в доме. Автоматика в долгосрочной перспективе окупится не только сама по себе, но и значительно снизит стоимость отопления помещения. Они работают по принципу регулировки и регулирования мощности котла при повседневной работе.Приобретя СКУД один раз, вы можете сэкономить на топливе около 20%, что обязательно скажется на вашем кошельке.

Вопрос отопления жилища и обеспечения горячей водой требует максимальной ответственности и внимательности. Купить настенный газовый двухконтурный котел с бойлером необходимо в специализированных магазинах и центрах с обязательной предварительной консультацией. В противном случае невнимательность и легкомыслие могут привести к несчастным случаям и плачевным последствиям.

Добавить комментарий

Ваш адрес email не будет опубликован.
