Регулятор оборотов для двигателя от стиралки автомат

Всем здрасте. Выкладываю свою очередную работу.

Все рукастые люди используют в своих самоделках двигатели от старых советских стиральных машин. Но здесь есть одно но. Оборотов у них 1250 и мощность всего 180 Вт. Из такого мотора даже нормального наждака не получится. Обороты маленькие и камень очень быстро изнашивается. Сейчас в наличии появляется очень много двигателей от современных стиральных машин автомат. Они на порядок мощнее и диапазон оборотов очень большой от 0 до 15000 оборотов. Но есть одна проблема. Если его подключить напрямую к сети, то он он сразу же раскручивается до максимальных оборотов, которые не всегда нужны. В этой статье мы соберем с вами регулятор для такого мотора. На данный момент есть три варианта управления такими двигателями.

Вариант 1. Заказать в интернете плату на микросхеме тда 1085. Но их становится всё меньше. так как эта это микросхема снята с производства.
Вариант 2. Братья китайцы уже давно наладили выпуск готовых регуляторов. Его можно заказать на AliExpress.
Вариант 3. Самому собрать регулятор, который будет выполнен на микроконтроллере Arduino, он будет поддерживать мощность на любых оборотах, а также его можно будет настроить под любой станок, куда будет устанавливаться мотор.
Вот поэтому не простому пути мы с вами и пойдём. В конце статьи я оставлю ссылки на компоненты которые я заказывал.Так же будет ссылка на архив со всеми необходимыми программами, схемами и прочими полезностями.
Приступим. Для начала соединим наш LSD дисплей с платой Arduino по этой схеме.

Полный размер

Подключение экрана
Теперь из нашего архива нужно установить программу arduino-1.8.7. В ней выбираем прошивку 2 и загружаем.

Если прошивка не загружается, проверяем настройки.

Полный размер

проверить
После загрузки появится такая надпись.
Это значит что всё хорошо и можно продолжать. Теперь подпаяем переменный резистор на 10 кОм для регулировки оборотов. Плюс и минус к крайним ножкам, а центральный к Arduino, согласно схеме.

Теперь нам нужно загрузить прошивку номер 3 тест резистора Если мы все сделали всё правильно, то у нас на дисплее появится надпись Test резистора и при повороте ручки число будет меняться от 0 до 1024.

Следующим этапом припаиваем датчик Холла. Если его расположить лицом к себе, то выводы слева направо будут плюс, минус и сигнальный провод. Припаиваем датчик к плате Arduino, а сам датчик располагаем возле магнитного кольца на двигателе. Загружаем прошивку номер 4 и поворачиваем вал электродвигателя на 10 оборотов. На экране будет число импульсов на 10 оборотов. Это число нам нужно запомнить.


Следующий этап — изготовление силовой платы. для этого открываем программу sprint-layout м в ней открываем файл платы. Распечатываем её на лазерном принтере на глянцевой бумаге или подложке от бумаги самоклейки. Переносим рисунок платы на медь горячим утюгом и травим плату методом ЛУТ. Поищите в интернете как это делается, или гляньте в ролике. Теперь припаиваем все компоненты к плате и соединяем с Arduino и мотором. Для проверки платы используем прошивку 5 и 6

Полный размер

Разводка дорожек

Полный размер

отмыл бумагу

Полный размер

травление

Полный размер

плата

Полный размер

5 Полный размер6

Для окончательного пользования загружаем прошивку 18, вводим туда все значения и пользуемся. более подробная информация в видеоролике
Ссылки:
Скачать архив yadi.sk/d/K26G7NcgQCnTCw

Канал и сайт Александра Шенрока:
www.youtube.com/channel/U…0gaCoyXQdNmTA?app=desktop
shenrok.blogspot.com/p/blog-page_10.html?m=1
Готовый регулятор с али: m. ru.aliexpress.com/item/…1094a45149db0e1dbda3d0309

Плата Arduino + шнурок ru.aliexpress.com/item/Fr…042311.0.0.2cd033ed52vK3m

Источник: https://www.drive2.ru/c/522697383557989758/

Диммер для регулировки оборотов двигателя

Регулятор оборотов в двигателе нужен для совершения плавного разгона и торможения. Широкое распространение получили такие приборы в современной промышленности. Благодаря им происходит измерение скорости движения в конвейере, на различных устройствах, а также при вращении вентилятора. Двигатели с производительностью на 12 Вольт применяются в целых системах управления и в автомобилях.

Устройство системы

Коллекторный тип двигателя состоит главным образом из ротора, статора, а также щёток и тахогенератора.

  1. Ротор — это часть вращения, статор — это внешний по типу магнит.
  2. Щётки, которые произведены из графита — это главная часть скользящего контакта, через которую на вращающийся якорь и стоит подавать напряжение.
  3. Тахогенератор —это устройство, которое производит слежку за характеристикой вращения прибора. Если происходит нарушение в размеренности процесса вращения, то он корректирует поступающий в двигатель уровень напряжения, тем самым делая его наиболее плавным и медленным.
  4. Статор. Такая деталь может включать в себя не один магнит, а, к примеру, две пары полюсов. Вместе с этим на месте статических магнитов здесь будут находиться катушки электромагнитов. Совершать работу такое устройство способно как от постоянного тока, так и от переменного.

Схема регулятора оборотов коллекторного двигателя

В виде регуляторов оборотов электродвигателей 220 В и 380 В применяются особые частотные преобразователи. Такие устройства относят к высокотехнологическим, они и помогают совершить кардинальное преобразование характеристики тока (форму сигнала, а также частоту). В их комплектации имеются мощные полупроводниковые транзисторы, а также широтно-импульсный модулятор. Весь процесс осуществления работы устройства происходит с помощью управления специальным блоком на микроконтроллере. Изменение скорости во вращении ротора двигателей происходит довольно медленно.

Именно по этой причине частотные преобразователи применяются в нагруженных устройствах. Чем медленнее будет происходить процесс разгона, тем меньшая нагрузка будет совершена на редуктор, а также конвейер. Во всех частотниках можно найти несколько степеней защиты: по нагрузке, току, напряжению и другим показателям.

Некоторые модели частотных преобразователей совершают питание от однофазового напряжения (оно будет доходить до 220 Вольт), создают из него трехфазовое. Это помогает совершить подключение асинхронного мотора в домашних условиях без применения особо сложных схем и конструкций. При этом потребитель сможет не потерять мощность во время работы с таким прибором.

Зачем используют такой прибор-регулятор

Если говорить про двигатели регуляторов, то обороты нужны:

  1. Для существенной экономии электроэнергии. Так, не любому механизму нужно много энергии для выполнения работы вращения мотора, в некоторых случаях можно уменьшить вращение на 20−30 процентов, что поможет значительно сократить расходы на электроэнергию сразу в несколько раз.
  2. Для защиты всех механизмов, а также электронных типов цепей. При помощи преобразовательной частоты можно осуществлять определённый контроль за общей температурой, давлением, а также другими показателями прибора. В случае когда двигатель работает в виде определённого насоса, то в ёмкости, в которую совершается накачка воздуха либо жидкости, стоит вводить определённый датчик давления. Во время достижения максимальной отметки мотор попросту автоматически закончит свою работу.
  3. Для процесса плавного запуска. Нет особой необходимости применять дополнительные электронные виды оборудования — все можно осуществить при помощи изменения в настройках частотного преобразователя.
  4. Для снижения уровня расходов на обслуживание устройств. С помощью таких регуляторов оборотов в двигателях 220 В можно значительно уменьшить возможность выхода из строя приборов, а также отдельных типов механизмов.

Схемы, по которым происходит создание частотных преобразователей в электродвигателе, широко используются в большинстве бытовых устройств. Такую систему можно найти в источниках беспроводного питания, сварочных аппаратах, зарядках телефона, блоках питания персонального компьютера и ноутбука, стабилизаторах напряжения, блоках розжига ламп для подсветки современных мониторов, а также ЖК-телевизоров.

Регулятор оборотов электродвигателя 220в

Его можно изготовить совершенно самостоятельно, но для этого нужно будет изучить все возможные технические особенности прибора. По конструкции можно выделить сразу несколько разновидностей главных деталей. А именно:

  1. Сам электродвигатель.
  2. Микроконтроллерная система управления блока преобразования.
  3. Привод и механические детали, которые связаны с работой системы.

Перед самым началом запуска устройства, после подачи определённого напряжения на обмотки, начинается процесс вращения двигателя с максимальным показателем мощности. Именно такая особенность и будет отличать асинхронные устройства от остальных видов. Ко всему прочему происходит прибавление нагрузки от механизмов, которые приводят прибор в движение. В конечном счёте на начальном этапе работы устройства мощность, а также потребляемый ток лишь возрастают до максимальной отметки.

В это время происходит процесс выделения наибольшего количества тепла. Происходит перегрев в обмотках, а также в проводах. Использование частичного преобразования поможет не допустить этого. Если произвести установку плавного пуска, то до максимальной отметки скорости (которая также может регулироваться оборудованием и может быть не 1500 оборотов за минуту, а всего лишь 1000) двигатель начнёт разгоняться не в первый момент работы, а на протяжении последующих 10 секунд (при этом на каждую секунду устройство будет прибавлять по 100−150 оборотов). В это время процесс нагрузки на все механизмы и провода начинает уменьшаться в несколько раз.

Как сделать регулятор своими руками

Можно совершенно самостоятельно создать регулятор оборотов электродвигателя около 12 В. Для этого стоит использовать переключатель сразу нескольких положений, а также специальный проволочный резистор. При помощи последнего происходит изменение уровня напряжения питания (а вместе с этим и показателя частоты вращения). Такие же системы можно применять и для совершения асинхронных движений, но они будут менее эффективными.

Ещё много лет назад широко использовались механические регуляторы — они были построены на основе шестеренчатых приводов или же их вариаторов. Но такие устройства считались не очень надёжными. Электронные средства показывали себя в несколько раз лучше, так как они были не такими большими и позволяли совершать настройку более тонкого привода.

Для того чтобы создать регулятор вращения электродвигателя, стоит использовать сразу несколько устройств, которые можно либо купить в любом строительном магазине, либо снять со старых инвенторных устройств. Чтобы совершить процесс регулировки, стоит включить специальную схему переменного резистора. С его помощью происходит процесс изменения амплитуды входящего на резистор сигнала.

Внедрение системы управления

Чтобы значительно улучшить характеристику даже самого простого оборудования, стоит в схему регулятора оборотов двигателя подключить микроконтроллерное управление. Для этого стоит выбрать тот процессор, в котором есть подходящее количество входов и выходов соответственно: для совершения подключения датчиков, кнопок, а также специальных электронных ключей.

Для осуществления экспериментов стоит использовать особенный микроконтроллер AtMega 128 — это наиболее простой в применении и широко используемый контроллер. В свободном использовании можно найти большое число схем с его применением. Чтобы устройство совершало правильную работу, в него стоит записать определённый алгоритм действий — отклики на определённые движения. К примеру, при достижении температуры в 60 градусов Цельсия (замер будет отмечаться на графике самого устройства), должно произойти автоматическое отключение работы устройства.

Регулировка работы

Теперь стоит поговорить о том, как можно осуществить регулировку оборотов в коллекторном двигателе. В связи с тем, что общая скорость вращения мотора может напрямую зависеть от величины подаваемого уровня напряжения, для этого вполне пригодны совершенно любые системы для регулировки, которые могут осуществлять такую функцию.

Стоит перечислить несколько разновидностей приборов:

  1. Лабораторные автотрансформеры (ЛАТР).
  2. Заводские платы регулировки, которые применяются в бытовых устройствах (можно взять даже те, которые используются в пылесосах, миксерах).
  3. Кнопки, которые применяются в конструкции электроинструментов.
  4. Бытовые разновидности регуляторов, которые оснащены особым плавным действием.

Но при этом все такие способы имеют определённый изъян. Совместно с процессами уменьшения оборотов уменьшается и общая мощность работы мотора. Иногда его можно остановить, даже просто дотронувшись рукой. В некоторых случаях это может быть вполне нормальным, но по большей части это считается серьёзной проблемой.

Наиболее приемлемым вариантом станет выполнение функции регулировки оборотов при помощи применения тахогенератора.

Его чаще всего устанавливают на заводе. Во время отклонения скорости вращения моторов через симистры в моторе будет происходить передача уже откорректированного электропитания, сопутствующего нужной скорости вращения. Если в такую ёмкость будет встроена регулировка вращения самого мотора, то мощность не будет потеряна.

Как же это выглядит в виде конструкции? Больше всего используется именно реостатная регулировка процесса вращения, которая создана на основе применения полупроводника.

В первом случае речь пойдёт о переменном сопротивлении с использованием механического процесса регулировки. Она будет последовательно подключена к коллекторному электродвигателю. Недостатком в этом случае станет дополнительное выделение некоторого количества тепла и дополнительная трата ресурса всего аккумулятора. Во время такой регулировки происходит общая потеря мощности в процессе совершения вращения мотора. Он считается наиболее экономичным вариантом. Не используется для довольно мощных моторов по вышеуказанным причинам.

Во втором случае во время применения полупроводников происходит процесс управления мотором при помощи подачи определённого числа импульсов. Схема способна совершать изменение длительности таких импульсов, что, в свою очередь, будет изменять общую скорость вращения мотора без потери показателя мощности.

Если вы не хотите самостоятельно изготавливать оборудование, а хотите купить уже полностью готовое к применению устройство, то стоит обратить особое внимание на главные параметры и характеристики, такие, как мощность, тип системы управления прибором, напряжение в устройстве, частоту, а также напряжение рабочего типа. Лучше всего будет производить расчёт общих характеристик всего механизма, в котором стоит применять регулятор общего напряжения двигателя. Стоит обязательно помнить, что нужно производить сопоставление с параметрами частотного преобразователя.

Каждый из нас дома имеет какой-то электроприбор, который работает в доме не один год. Но со временем мощность техники слабеет и не выполняет своих прямых предназначений. Именно тогда стоит обратить внимание на внутренности оборудования. В основном проблемы возникают с электродвигателем, который отвечает за функциональность техники. Тогда стоит обратить свое внимание на прибор, который регулирует обороты мощности двигателя без снижения их мощности.

Виды двигателей

Регулятор оборотов с поддержанием мощности — изобретение, которое вдохнет новую жизнь в электроприбор, и он будет работать как только что приобретенный товар. Но стоит помнить о том, что двигатели бывают разных форматов и у каждого своя предельная работа.

Двигатели разные по характеристикам. Это значит то, что та или иная техника работает на разных частотах оборота вала, запускающего механизм. Мотор может быть:

В основном трехфазные электромоторы встречаются на заводах или крупных фабриках. В домашних условиях используются однофазные и двухфазные. Данного электричества хватает на работу бытовой техники.

Регулятор оборотов мощности

Принципы работы

Регулятор оборотов электродвигателя 220 В без потери мощности используется для поддержки первоначальной заданной частоты оборотов вала. Это один из основных принципов данного прибора, который называется частотным регулятором.

С помощью него электроприбор работает в установленной частоте оборотов двигателя и не снижает ее. Также регулятор скорости двигателя влияет на охлаждение и вентиляцию мотора. C помощью мощности устанавливается скорость, которую можно как поднять, так и снизить.

Вопросом о том, как уменьшить обороты электродвигателя 220 В, задавались многие люди. Но данная процедура довольно проста. Стоит только изменить частоту питающего напряжения, что существенно снизит производительность вала мотора. Также можно изменить питание двигателя, задействуя при этом его катушки. Управление электричеством тесно связано с магнитным полем и скольжением электродвигателя. Для таких действий используют в основном автотрансформатор, бытовые регуляторы, которые уменьшают обороты данного механизма. Но стоит также помнить о том, что будет уменьшаться мощность двигателя.

Вращение вала

Двигатели делят на:

Регулятор скорости вращения асинхронного электродвигателя зависит от подключения тока к механизму. Суть работы асинхронного мотора зависит от магнитных катушек, через которые проходит рамка. Она поворачивается на скользящих контактах. И когда при повороте она развернется на 180 градусов, то по данным контактам связь потечет в обратном направлении. Таким образом, вращение останется неизменным. Но при этом действии нужный эффект не будет получен. Он войдет в силу после внесения в механизм пары десятков рамок данного типа.

Коллекторный двигатель используется очень часто. Его работа проста, так как пропускаемый ток проходит напрямую — из-за этого не теряется мощность оборотов электродвигателя, и механизм потребляет меньше электричества.

Двигатель стиральной машины также нуждается в регулировке мощности. Для этого были сделаны специальные платы, которые справляются со своей работой: плата регулировки оборотов двигателя от стиральной машины несет многофункциональное употребление, так как при ее применении снижается напряжение, но не теряется мощность вращения.

Схема данной платы проверена. Стоит только поставить мосты из диодов, подобрав оптрон для светодиода. При этом еще нужно поставить симистор на радиатор. В основном регулировка двигателя начинается от 1000 оборотов.

Если не устраивает регулятор мощности и не хватает его функциональности, можно сделать или усовершенствовать механизм. Для этого нужно учитывать силу тока, которая не должна превышать 70 А, и теплоотдачу при использовании. Поэтому можно установить амперметр для регулировки схемы. Частота будет небольшой и будет определена конденсатором С2.

Далее стоит настроить регулятор и его частоту. При выходе данный импульс будет выходить через двухтактный усилитель на транзисторах. Также можно сделать 2 резистора, которые будут служить выходом для охладительной системы компьютера. Чтобы схема не сгорела, требуется специальный блокиратор, который будет служить удвоенным значением тока. Так данный механизм будет работать долго и в нужном объеме. Регулирующие приборы мощности обеспечат вашим электроприборам долгие годы службы без особых затрат.

Плавная работа двигателя, без рывков и скачков мощности – это залог его долговечности. Для контроля этих показателей используется регулятор оборотов электродвигателя на 220В, 12 В и 24 В, все эти частотники можно изготовить своими руками или купить уже готовый агрегат.

Зачем нужен регулятор оборотов

Регулятор оборотов двигателя, частотный преобразователь – это прибор на мощном транзисторе, который необходим для того, чтобы инвертировать напряжение, а также обеспечить плавную остановку и пуск асинхронного двигателя при помощи ШИМ. ШИМ – широко-импульсное управление электрическими приспособлениями. Его применяют для создания определенной синусоиды переменного и постоянного тока.

Фото – мощный регулятор для асинхронного двигателя

Самый простой пример преобразователя – это обычный стабилизатор напряжения. Но у обсуждаемого прибора гораздо больший спектр работы и мощность.

Частотные преобразователи используются в любом устройстве, которое питается от электрической энергии. Регуляторы обеспечивают чрезвычайно точный электрический моторный контроль, так что скорость двигателя можно изменять в меньшую или большую сторону, поддерживать обороты на нужном уровне и защищать приборы от резких оборотов. При этом электродвигателем используется только энергия, необходимая для работы, вместо того, чтобы запускать его на полной мощности.

Фото – регулятор оборотов двигателя постоянного тока

Зачем нужен регулятор оборотов асинхронного электродвигателя:

  1. Для экономии электроэнергии. Контролируя скорость мотора, плавность его пуска и остановки, силы и частоты оборотов, можно добиться значительной экономии личных средств. В качестве примера, снижение скорости на 20% может дать экономию энергии в размере 50%.
  2. Преобразователь частоты может использоваться для контроля температуры процесса, давления или без использования отдельного контроллера;
  3. Не требуется дополнительного контроллера для плавного пуска;
  4. Значительно снижаются расходы на техническое обслуживание.

Устройство часто используется для сварочного аппарата (в основном для полуавтоматов), электрической печки, ряда бытовых приборов (пылесоса, швейной машинки, радио, стиральной машины), домашнего отопителя, различных судомоделей и т.д.

Фото – шим контроллер оборотов

Принцип работы регулятора оборотов

Регулятор оборотов представляет собой устройство, состоящее из следующих трех основных подсистем:

  1. Двигателя переменного тока;
  2. Главного контроллера привода;
  3. Привода и дополнительных деталей.

Когда двигатель переменного тока запускается на полную мощность, происходит передача тока с полной мощностью нагрузки, такое повторяется 7-8 раз. Этот ток сгибает обмотки двигателя и вырабатывает тепло, которое будет выделяться продолжительное время. Это может значительно снизить долговечность двигателя. Иными словами, преобразователь – это своеобразный ступенчатый инвертор, который обеспечивает двойное преобразование энергии.

Фото – схема регулятора для коллекторного двигателя

В зависимости от входящего напряжения, частотный регулятор числа оборотов трехфазного или однофазного электродвигателя, происходит выпрямление тока 220 или 380 вольт. Это действие осуществляется при помощи выпрямляющего диода, который расположен на входе энергии. Далее ток проходит фильтрацию при помощи конденсаторов. Далее формируется ШИМ, за это отвечает электросхема. Теперь обмотки асинхронного электродвигателя готовы к передаче импульсного сигнала и их интеграции к нужной синусоиде. Даже у микроэлектродвигателя эти сигналы выдаются, в прямом смысле слова, пачками.

Как выбрать регулятор

Существует несколько характеристик, по которым нужно выбирать регулятор оборотов для автомобиля, станочного электродвигателя, бытовых нужд:

  1. Тип управления. Для коллекторного электродвигателя бывают регуляторы с векторной или скалярной системой управления. Первые чаще применяются, но вторые считаются более надежными;
  2. Мощность. Это один из самых важных факторов для выбора электрического преобразователя частот. Нужно подбирать частотник с мощностью, которая соответствует максимально допустимой на предохраняемом приборе. Но для низковольтного двигатель лучше подобрать регулятор мощнее, чем допустимая величина Ватт;
  3. Напряжение. Естественно, здесь все индивидуально, но по возможности нужно купить регулятор оборотов для электродвигателя, у которого принципиальная схема имеет широкий диапазон допустимых напряжений;
  4. Диапазон частот. Преобразование частоты – это основная задача данного прибора, поэтому старайтесь выбрать модель, которая будет максимально соответствовать Вашим потребностям. Скажем, для ручного фрезера будет достаточно 1000 Герц;
  5. По прочим характеристикам. Это срок гарантии, количество входов, размер (для настольных станков и ручных инструментов есть специальная приставка).

Хорошо себя зарекомендовали приборы марки Sinus, E-Sky и Pic.

При этом также нужно понимать, что есть так называемый универсальный регулятор вращения. Это частотный преобразователь для бесколлекторных двигателей.

Фото – схема регулятора для бесколлекторных двигателей

В данной схеме есть две части – одна логическая, где на микросхеме расположен микроконтроллер, а вторая – силовая. В основном такая электрическая схема используется для мощного электрического двигателя.

Видео: регулятор оборотов электродвигателя с ШИро V2

Как сделать самодельный регулятор оборотов двигателя

Можно сделать простой симисторный регулятор оборотов электродвигателя, его схема представлена ниже, а цена состоит только из деталей, продающихся в любом магазине электротехники.

Для работы нам понадобится мощный симистор типа BT138-600, её советует журнал радиотехники.

Фото – схема регулятора оборотов своими руками

В описанной схеме, обороты будут регулироваться при помощи потенциометра P1. Параметром P1 определяется фаза входящего импульсного сигнала, который в свою очередь открывает симистор. Такая схема может применяться как в полевом хозяйстве, так и в домашнем. Можно использовать данный регулятор для швейных машинок, вентиляторов, настольных сверлильных станков.

Принцип работы прост: в момент, когда двигатель немного затормаживается, его индуктивность падает, и это увеличивает напряжение в R2-P1 и C3, то в свою очередь влечет более продолжительное открытие симистора.

Тиристорный регулятор с обратной связью работает немного по-другому. Он обеспечивает обратный ход энергии в энергетическую систему, что является очень экономным и выгодным. Данный электронный прибор подразумевает включение в электрическую схемы мощного тиристора. Его схема выглядит вот так:

Здесь для подачи постоянного тока и выпрямления требуется генератор управляющего сигнала, усилитель, тиристор, цепь стабилизации оборотов.

“>

Диммер для регулировки оборотов электродвигателя

Однофазные асинхронные двигатели питаются от обычной сети переменного напряжения 220 В.

Наиболее распространённая конструкция таких двигателей содержит две (или более) обмотки – рабочую и фазосдвигающую. Рабочая питается напрямую, а дополнительная через конденсатор, который сдвигает фазу на 90 градусов, что создаёт вращающееся магнитное поле. Поэтому такие двигатели ещё называют двухфазные или конденсаторные.

Регулировать скорость вращения таких двигателей необходимо, например, для:

  • изменения расхода воздуха в системе вентиляции
  • регулирования производительности насосов
  • изменения скорости движущихся деталей, например в станках, конвеерах

В системах вентиляции это позволяет экономить электроэнергию, снизить уровень акустического шума установки, установить необходимую производительность.

Способы регулирования

Рассматривать механические способы изменения скорости вращения, например редукторы, муфты, шестерёнчатые трансмиссии мы не будем. Также не затронем способ изменения количества полюсов обмоток.

Рассмотрим способы с изменением электрических параметров:

  • изменение напряжения питания двигателя
  • изменение частоты питающего напряжения

Регулирование напряжением

Регулирование скорости этим способом связано с изменением, так называемого, скольжения двигателя – разностью между скоростью вращения магнитного поля, создаваемого неподвижным статором двигателя и его движущимся ротором:

n1 – скорость вращения магнитного поля

n2– скорость вращения ротора

При этом обязательно выделяется энергия скольжения – из-за чего сильнее нагреваются обмотки двигателя.

Данный способ имеет небольшой диапазон регулирования, примерно 2:1, а также может осуществляться только вниз – то есть, снижением питающего напряжения.

При регулировании скорости таким способом необходимо устанавливать двигатели завышенной мощности.

Но несмотря на это, этот способ используется довольно часто для двигателей небольшой мощности с вентиляторной нагрузкой.

На практике для этого применяют различные схемы регуляторов.

Автотрансформаторное регулирование напряжения

Автотрансформатор – это обычный трансформатор, но с одной обмоткой и с отводами от части витков. При этом нет гальванической развязки от сети, но она в данном случае и не нужна, поэтому получается экономия из-за отсутствия вторичной обмотки.

На схеме изображён автотрансформатор T1, переключатель SW1, на который приходят отводы с разным напряжением, и двигатель М1.

Регулировка получается ступенчатой, обычно используют не более 5 ступеней регулирования.

Преимущества данной схемы:

  • неискажённая форма выходного напряжения (чистая синусоида)
  • хорошая перегрузочная способность трансформатора

Недостатки:

  • большая масса и габариты трансформатора (зависят от мощности нагрузочного мотора)
  • все недостатки присущие регулировке напряжением

Тиристорный регулятор оборотов двигателя

В данной схеме используются ключи – два тиристора, включённых встречно-параллельно (напряжение переменное, поэтому каждый тиристор пропускает свою полуволну напряжения) или симистор.

Схема управления регулирует момент открытия и закрытия тиристоров относительно фазового перехода через ноль, соответственно «отрезается» кусок вначале или, реже в конце волны напряжения.

Таким образом изменяется среднеквадратичное значение напряжения.

Данная схема довольно широко используется для регулирования активной нагрузки – ламп накаливания и всевозможных нагревательных приборов (так называемые диммеры).

Ещё один способ регулирования – пропуск полупериодов волны напряжения, но при частоте в сети 50 Гц для двигателя это будет заметно – шумы и рывки при работе.

Для управления двигателями регуляторы модифицируют из-за особенностей индуктивной нагрузки:

  • устанавливают защитные LRC-цепи для защиты силового ключа (конденсаторы, резисторы, дроссели)
  • добавляют на выходе конденсатор для корректировки формы волны напряжения
  • ограничивают минимальную мощность регулирования напряжения – для гарантированного старта двигателя
  • используют тиристоры с током в несколько раз превышающим ток электромотора

Достоинства тиристорных регуляторов:

Недостатки:

  • можно использовать для двигателей небольшой мощности
  • при работе возможен шум, треск, рывки двигателя
  • при использовании симисторов на двигатель попадает постоянное напряжение
  • все недостатки регулирования напряжением

Стоит отметить, что в большинстве современных кондиционеров среднего и высшего уровня скорость вентилятора регулируется именно таким способом.

Транзисторный регулятор напряжения

Как называет его сам производитель – электронный автотрансформатор или ШИМ-регулятор.

Изменение напряжения осуществляется по принципу ШИМ (широтно-импульсная модуляция), а в выходном каскаде используются транзисторы – полевые или биполярные с изолированным затвором (IGBT).

Выходные транзисторы коммутируются с высокой частотой (около 50 кГц), если при этом изменить ширину импульсов и пауз между ними, то изменится и результирующее напряжение на нагрузке. Чем короче импульс и длиннее паузы между ними, тем меньше в итоге напряжение и подводимая мощность.

Для двигателя, на частоте в несколько десятков кГц, изменение ширины импульсов равносильно изменению напряжения.

Выходной каскад такой же как и у частотного преобразователя, только для одной фазы – диодный выпрямитель и два транзистора вместо шести, а схема управления изменяет выходное напряжение.

Плюсы электронного автотрансформатора:

  • Небольшие габариты и масса прибора
  • Невысокая стоимость
  • Чистая, неискажённая форма выходного тока
  • Отсутствует гул на низких оборотах
  • Управление сигналом 0-10 Вольт

Слабые стороны:

  • Расстояние от прибора до двигателя не более 5 метров (этот недостаток устраняется при использовании дистанционного регулятора)
  • Все недостатки регулировки напряжением

Частотное регулирование

Ещё совсем недавно (10 лет назад) частотных регуляторов скорости двигателей на рынке было ограниченное количество, и стоили они довольно дорого. Причина – не было дешёвых силовых высоковольтных транзисторов и модулей.

Но разработки в области твердотельной электроники позволили вывести на рынок силовые IGBT-модули. Как следствие – массовое появление на рынке инверторных кондиционеров, сварочных инверторов, преобразователей частоты.

На данный момент частотное преобразование – основной способ регулирования мощности, производительности, скорости всех устройств и механизмов приводом в которых является электродвигатель.

Однако, преобразователи частоты предназначены для управления трёхфазными электродвигателями.

Однофазные двигатели могут управляться:

  • специализированными однофазными ПЧ
  • трёхфазными ПЧ с исключением конденсатора

Преобразователи для однофазных двигателей

В настоящее время только один производитель заявляет о серийном выпуске специализированного ПЧ для конденсаторных двигателей – INVERTEK DRIVES.

Это модель Optidrive E2

Для стабильного запуска и работы двигателя используются специальные алгоритмы.

При этом регулировка частоты возможна и вверх, но в ограниченном диапазоне частот, этому мешает конденсатор установленный в цепи фазосдвигающей обмотки, так как его сопротивление напрямую зависит от частоты тока:

f – частота тока

С – ёмкость конденсатора

В выходном каскаде используется мостовая схема с четырьмя выходными IGBT транзисторами:

Optidrive E2 позволяет управлять двигателем без исключения из схемы конденсатора, то есть без изменения конструкции двигателя – в некоторых моделях это сделать довольно сложно.

Преимущества специализированного частотного преобразователя:

  • интеллектуальное управление двигателем
  • стабильно устойчивая работа двигателя
  • огромные возможности современных ПЧ:
  • возможность управлять работой двигателя для поддержания определённых характеристик (давления воды, расхода воздуха, скорости при изменяющейся нагрузке)
  • многочисленные защиты (двигателя и самого прибора)
  • входы для датчиков (цифровые и аналоговые)
  • различные выходы
  • коммуникационный интерфейс (для управления, мониторинга)
  • предустановленные скорости
  • ПИД-регулятор

Минусы использования однофазного ПЧ:

Использование ЧП для трёхфазных двигателей

Стандартный частотник имеет на выходе трёхфазное напряжение. При подключении к ему однофазного двигателя из него извлекают конденсатор и соединяют по приведённой ниже схеме:

Геометрическое расположение обмоток друг относительно друга в статоре асинхронного двигателя составляет 90°:

Фазовый сдвиг трёхфазного напряжения -120°, как следствие этого – магнитное поле будет не круговое , а пульсирующее и его уровень будет меньше чем при питании со сдвигом в 90°.

В некоторых конденсаторных двигателях дополнительная обмотка выполняется более тонким проводом и соответственно имеет более высокое сопротивление.

При работе без конденсатора это приведёт к:

  • более сильному нагреву обмотки (срок службы сокращается, возможны кз и межвитковые замыкания)
  • разному току в обмотках

Многие ПЧ имеют защиту от асимметрии токов в обмотках, при невозможности отключить эту функцию в приборе работа по данной схеме будет невозможна

Преимущества:

  • более низкая стоимость по сравнению со специализированными ПЧ
  • огромный выбор по мощности и производителям
  • более широкий диапазон регулирования частоты
  • все преимущества ПЧ (входы/выходы, интеллектуальные алгоритмы работы, коммуникационные интерфейсы)

Недостатки метода:

  • необходимость предварительного подбора ПЧ и двигателя для совместной работы
  • пульсирующий и пониженный момент
  • повышенный нагрев
  • отсутствие гарантии при выходе из строя, т. к. трёхфазные ПЧ не предназначены для работы с однофазными двигателями

На простых механизмах удобно устанавливать аналоговые регуляторы тока. К примеру, они могут изменить скорость вращения вала мотора. С технической стороны выполнить такой регулятор просто (потребуется установка одного транзистора). Применим для регулировки независимой скорости моторов в робототехнике и источниках питания. Наиболее распространены два варианта регуляторов: одноканальные и двухканальные.

Видео №1 . Одноканальный регулятор в работе. Меняет скорость кручения вала мотора посредством вращения ручки переменного резистора.

Видео №2. Увеличение скорости кручения вала мотора при работе одноканального регулятора. Рост числа оборотов от минимального до максимального значения при вращении ручки переменного резистора.

Видео №3 . Двухканальный регулятор в работе. Независимая установка скорости кручения валов моторов на базе подстроечных резисторов.

Видео №4. Напряжение на выходе регулятора измерено цифровым мультиметром. Полученное значение равно напряжению батарейки, от которого отняли 0,6 вольт (разница возникает из-за падения напряжения на переходе транзистора). При использовании батарейки в 9,55 вольт, фиксируется изменение от 0 до 8,9 вольт.

Функции и основные характеристики

Ток нагрузки одноканального (фото. 1) и двухканального (фото. 2) регуляторов не превышает 1,5 А. Поэтому для повышения нагрузочной способности производят замену транзистора КТ815А на КТ972А. Нумерация выводов для этих транзисторов совпадает (э-к-б). Но модель КТ972А работоспособна с токами до 4А.

Одноканальный регулятор для мотора

Устройство управляет одним мотором, питание осуществляется от напряжения в диапазоне от 2 до 12 вольт.

Конструкция устройства

Основные элементы конструкции регулятора представлены на фото. 3. Устройство состоит из пяти компонентов: два резистор переменного сопротивления с сопротивлением 10 кОм (№1) и 1 кОм (№2), транзистор модели КТ815А (№3), пара двухсекционных винтовых клеммника на выход для подключения мотора (№4) и вход для подключения батарейки (№5).

Примечание 1. Установка винтовых клеммников не обязательна. С помощью тонкого монтажного многожильного провода можно подключить мотор и источник питания напрямую.

Принцип работы

Порядок работы регулятора мотора описывает электросхема (рис. 1). С учетом полярности на разъем ХТ1 подают постоянное напряжение. Лампочку или мотор подключают к разъему ХТ2. На входе включают переменный резистор R1, вращение его ручки изменяет потенциал на среднем выходе в противовес минусу батарейки. Через токоограничитель R2 произведено подключение среднего выхода к базовому выводу транзистора VT1. При этом транзистор включен по схеме регулярного тока. Положительный потенциал на базовом выходе увеличивается при перемещении вверх среднего вывода от плавного вращения ручки переменного резистора. Происходит увеличение тока, которое обусловлено снижением сопротивления перехода коллектор-эмитттер в транзисторе VT1. Потенциал будет уменьшаться, если ситуация будет обратной.

Принципиальная электрическая схема

    Материалы и детали

    Необходима печатная плата размером 20х30 мм, изготовленная из фольгированного с одной стороны листа стеклотекстолита (допустимая толщина 1-1,5 мм). В таблице 1 приведен список радиокомпонентов.

    Примечание 2. Необходимый для устройства переменный резистор может быть любого производства, важно соблюсти для него значения сопротивления тока указанные в таблице 1.

    Примечание 3. Для регулировки токов выше 1,5А транзистор КТ815Г заменяют на более мощный КТ972А (с максимальным током 4А). При этом рисунок печатной платы менять не требуется, так как распределение выводов у обоих транзисторов идентично.

    Процесс сборки

    Для дальнейшей работы нужно скачать архивный файл, размещенный в конце статьи, разархивировать его и распечатать. На глянцевой бумаге печатают чертеж регулятора (файл termo1), а монтажный чертеж (файл montag1) – на белом листе офисной (формат А4).

    Далее чертеж монтажной платы (№1 на фото. 4) наклеивают к токоведущим дорожкам на противоположной стороне печатной платы (№2 на фото. 4). Необходимо сделать отверстия (№3 на фото. 14) на монтажом чертеже в посадочных местах. Монтажный чертеж крепится к печатной плате сухим клеем, при этом отверстия должны совпадать. На фото.5 показана цоколёвка транзистора КТ815.

    Вход и выход клеммников-разъемов маркируют белым цветом . Через клипсу к клеммнику подключается источник напряжения. Полностью собранный одноканальный регулятор отображен на фото. Источник питания (батарея 9 вольт) подключается на финальном этапе сборки. Теперь можно регулировать скорость вращения вала с помощью мотора, для этого нужно плавно вращать ручку регулировки переменного резистора.

    Для тестирования устройства необходимо из архива распечатать чертеж диска. Далее нужно наклеить этот чертеж (№1) на плотную и тонкую картонную бумагу (№2 ). Затем с помощью ножниц вырезается диск (№3).

    Полученную заготовку переворачивают (№1 ) и к центру крепят квадрат черной изоленты (№2) для лучшего сцепления поверхности вала мотора с диском. Нужно сделать отверстие (№3) как указано на изображении. Затем диск устанавливают на вал мотора и можно приступать к испытаниям. Одноканальный регулятор мотора готов!

    Двухканальный регулятор для мотора

    Используется для независимого управления парой моторов одновременно. Питание осуществляется от напряжения в диапазоне от 2 до 12 вольт. Ток нагрузки рассчитан до 1,5А на каждый канал.

    Конструкция устройства

    Основные компоненты конструкции представлены на фото.10 и включают: два подстроечных резистора для регулировки 2-го канала (№1) и 1-го канала (№2), три двухсекционных винтовых клеммника для выхода на 2-ой мотор (№3), для выхода на 1-ый мотор (№4) и для входа (№5).

    Примечание.1 Установка винтовых клеммников не обязательна. С помощью тонкого монтажного многожильного провода можно подключить мотор и источник питания напрямую.

    Принцип работы

    Схема двухканального регулятора идентична электрической схеме одноканального регулятора. Состоит из двух частей (рис.2). Основное отличие: резистор переменного сопротивления замен на подстроечный резистор. Скорость вращения валов устанавливается заранее.

    Примечание.2. Для оперативной регулировки скорости кручения моторов подстроечные резисторы заменяют с помощью монтажного провода с резисторами переменного сопротивления с показателями сопротивлений, указанными на схеме.

    Материалы и детали

    Понадобится печатная плата размером 30х30 мм, изготовленная из фольгированного с одной стороны листа стеклотекстолита толщиной 1-1,5 мм. В таблице 2 приведен список радиокомпонентов.

    Процесс сборки

    После скачивания архивного файла, размещенного в конце статьи, нужно разархивировать его и распечатать. На глянцевой бумаге печатают чертеж регулятора для термоперевода (файл termo2), а монтажный чертеж (файл montag2) – на белом листе офисной (формат А4).

    Чертеж монтажной платы наклеивают к токоведущим дорожкам на противоположной стороне печатной платы . Формируют отверстия на монтажом чертеже в посадочных местах. Монтажный чертеж крепится к печатной плате сухим клеем, при этом отверстия должны совпасть. Производится цоколёвка транзистора КТ815. Для проверки нужно временно соединить монтажным проводом входы 1 и 2 .

    Любой из входов подключают к полюсу источника питания (в примере показана батарейка 9 вольт). Минус источника питания при этом крепят к центру клеммника. Важно помнить: черный провод «-», а красный «+».

    Моторы должны быть подключены к двум клеммникам, также необходимо установить нужную скорость. После успешных испытаний нужно удалить временное соединение входов и установить устройство на модель робота. Двухканальный регулятор мотора готов!

    В АРХИВЕ представленные необходимые схемы и чертежи для работы. Эмиттеры транзисторов помечены красными стрелками.

    Для плавности увеличения и уменьшения скорости вращения вала существует специальный прибор –регулятор оборотов электродвигателя 220в. Стабильная эксплуатация, отсутствие перебоев напряжения, долгий срок службы – преимущества использования регулятора оборотов двигателя на 220, 12 и 24 вольт.

    • Для чего нужен частотный преобразователь оборотов
    • Область применения
    • Выбираем устройство
    • Устройство ПЧ
    • Виды устройств
  1. Преобразователи на электронных ключах
  2. Процесс пропорциональных сигналов

    3. Для чего нужен частотный преобразователь оборотов

    Функция регулятора в инвертировании напряжения 12, 24 вольт, обеспечение плавности пуска и остановки с использованием широтно-импульсной модуляции.

    Контроллеры оборотов входят в структуру многих приборов, так как они обеспечивают точность электрического управления. Это позволяет регулировать обороты в нужную величину.

    Область применения

    Регулятор оборотов двигателя постоянного тока используется во многих промышленных и бытовых областях. Например:

    • отопительный комплекс;
    • приводы оборудования;
    • сварочный аппарат;
    • электрические печи;
    • пылесосы;
    • швейные машинки;
    • стиральные машины.

    Выбираем устройство

    Для того чтобы подобрать эффективный регулятор необходимо учитывать характеристики прибора, особенности назначения.

    1. Для коллекторных электродвигателей распространены векторные контроллеры, но скалярные являются надёжнее.
    2. Важным критерием выбора является мощность. Она должна соответствовать допустимой на используемом агрегате. А лучше превышать для безопасной работы системы.
    3. Напряжение должно быть в допустимых широких диапазонах.
    4. Основное предназначение регулятора преобразовывать частоту, поэтому данный аспект необходимо выбрать соответственно техническим требованиям.
    5. Ещё необходимо обратить внимание на срок службы, размеры, количество входов.

    Устройство ПЧ
    • двигатель переменного тока природный контроллер;
    • привод;
    • дополнительные элементы.

    Схема контроллера оборотов вращения двигателя 12 в изображена на рисунке. Обороты регулируются с помощью потенциометра. Если на вход поступают импульсы с частотой 8 кГц, то напряжение питания будет 12 вольт.

    Прибор может быть куплен в специализированных точках продажи, а можно сделать самому.

    Схема регулятора оборотов вращения переменного тока

    При пуске трехфазного двигателя на всю мощность, передаётся ток, действие повторяется около 7 раз. Сила тока сгибает обмотки двигателя, образуется тепло, на протяжении долгого времени. Преобразователь представляет собой инвертор, обеспечивающий превращение энергии. Напряжение поступает в регулятор, где происходит выпрямления 220 вольт с помощью диода, расположенного на входе. Затем происходит фильтрация тока посредством 2 конденсатора. Образуется ШИМ. Далее импульсный сигнал передаётся от обмоток двигателя к определённой синусоиде.

    Существует универсальный прибор 12в для бесколлекторных двигателей.

    Схема состоит из двух частей–логической и силовой. Микроконтроллер расположен на микросхеме. Эта схема характерна для мощного двигателя. Уникальность регулятора заключается в применении с различными видами двигателей. Питание схем раздельное, драйверам ключей требуется питание 12В.

    Виды устройств

    Прибор триак

    Устройство симистр (триак) используется для регулирования освещением, мощностью нагревательных элементов, скоростью вращения.

    Схема контроллера на симисторе содержит минимум деталей, изображенных на рисунке, где С1 – конденсатор, R1 – первый резистор, R2 – второй резистор.

    С помощью преобразователя регулируется мощность методом изменения времени открытого симистора. Если он закрыт, конденсатор заряжается посредством нагрузки и резисторов. Один резистор контролирует величину тока, а второй регулирует скорость заряда.

    Когда конденсатор достигает предельного порога напряжения 12в или 24в, срабатывает ключ. Симистр переходит в открытое состояние. При переходе напряжения сети через ноль, симистр запирается, далее конденсатор даёт отрицательный заряд.

    Преобразователи на электронных ключах

    Распространённые регулятор тиристор, обладающие простой схемой работы.

    Тиристор, работает в сети переменного тока.

    Отдельным видом является стабилизатор напряжения переменного тока. Стабилизатор содержит трансформатор с многочисленными обмотками.

    Схема стабилизатора постоянного тока

    Зарядное устройство 24 вольт на тиристоре

    К источнику напряжения 24 вольт. Принцип действия заключаются в заряде конденсатора и запертом тиристоре, а при достижении конденсатором напряжения, тиристор посылает ток на нагрузку.

    Процесс пропорциональных сигналов

    Сигналы, поступающие на вход системы, образуют обратную связь. Подробнее рассмотрим с помощью микросхемы.

    Микросхема TDA 1085

    Микросхема TDA 1085, изображенная выше, обеспечивает управление электродвигателем 12в, 24в обратной связью без потерь мощности. Обязательным является содержание таходатчика, обеспечивающего обратную связь двигателя с платой регулирования. Сигнал стаходатчика идёт на микросхему, которая передаёт силовым элементам задачу – добавить напряжение на мотор. При нагрузке на вал, плата прибавляет напряжение, а мощность увеличивается. Отпуская вал, напряжение уменьшается. Обороты будут постоянными, а силовой момент не изменится. Частота управляется в большом диапазоне. Такой двигатель 12, 24 вольт устанавливается в стиральные машины.

    Своими руками можно сделать прибор для гриндера, токарного станка по дереву, точила, бетономешалки, соломорезки, газонокосилки, дровокола и многого другого.

    Промышленные регуляторы, состоящие из контроллеров 12, 24 вольт, заливаются смолой, поэтому ремонту не подлежат. Поэтому часто изготавливается прибор 12в самостоятельно. Несложный вариант с использованием микросхемы U2008B. В регуляторе используется обратная связь по току или плавный пуск. В случае использования последнего необходимы элементы C1, R4, перемычка X1 не нужна, а при обратной связи наоборот.

    При сборе регулятора правильно выбирать резистор. Так как при большом резисторе, на старте могут быть рывки, а при маленьком резисторе компенсация будет недостаточной.

    Важно! При регулировке контроллера мощности нужно помнить, что все детали устройства подключены к сети переменного тока, поэтому необходимо соблюдать меры безопасности!

    Регуляторы оборотов вращения однофазных и трехфазных двигателей 24, 12 вольт представляют собой функциональное и ценное устройство, как в быту, так и в промышленности.

    Стоит ли ставить диммер на потолочный вентилятор?

    Используйте блок управления вентилятором (диммер, разработанный специально для вентиляторов) при подаче питания на вентилятор.

    Обычные электродвигатели переменного тока имеют высокий низкий импеданс при запуске, потому что скорость равна 0. Это потребляет большой начальный ток, чтобы начать движение, и с увеличением скорости импеданс падает, а потребление тока уменьшается.

    Диммер снизит напряжение на двигателе вентилятора, что означает, что вы увеличиваете сопротивление с течением времени, а это означает, что тепло будет накапливаться до тех пор, пока оно не станет потенциальной пожароопасностью. Это та же самая причина, по которой вы не должны использовать обычный диммер для ламп накаливания, так как они имеют большое начальное потребление тока.

    Это объяснение крайне неточно. Любой вид диммера — реостат, переменный трансформатор, твердотельное управление — уменьшит напряжение, подаваемое на двигатель. Что происходит, когда вы уменьшаете напряжение? В момент снижения скорость двигателя еще не изменилась, поэтому его противо-ЭДС и, следовательно, кажущийся импеданс не изменились. Следовательно, ток уменьшается пропорционально уменьшению напряжения. Снижение тока означает, что двигатель выдает меньший крутящий момент. Требуемый крутящий момент нагрузки на этой скорости не изменился, поэтому двигатель начинает замедляться.

    Когда двигатель замедляется, его обратная ЭДС уменьшается. Это уменьшает кажущийся импеданс двигателя, поэтому ток увеличивается, и двигатель создает больший крутящий момент. Это замедление / увеличение крутящего момента продолжается до тех пор, пока двигатель не «оседает» на скорости, на которой он создает крутящий момент, требуемый нагрузкой на этой скорости.

    Перегрузка двигателя зависит от двух факторов. Одним из факторов является конструкция асинхронного двигателя, которая определяет его кривую скорость-крутящий момент:

    Другим фактором является тип подключенной нагрузки. Нагрузки с постоянным крутящим моментом (поршневой насос, тяговый привод и т. Д.) Требуют одинакового крутящего момента для привода независимо от скорости. Нагрузки переменного крутящего момента (вентиляторы, центробежные насосы) варьируются в зависимости от квадрата скорости.

    Например, если двигатель имеет конструкцию NEMA B, скорость не сильно снизится. Двигатель установит на немного уменьшенную выходную мощность / мощность с увеличенным потреблением тока. Конструкция двигателя запрещает регулирование скорости путем снижения напряжения.

    Однако, если двигатель построен с высоким сопротивлением ротора, его кривая крутящего момента будет выглядеть как конструкция NEMA D. Если, кроме того, двигатель подключен к нагрузке с переменным крутящим моментом, он установится при уменьшенной мощности и уменьшенном потреблении тока, как напряжение снижается

    … и это именно то , что у вас есть в потолочном вентиляторе : устройство, специально разработанное для регулирования скорости путем снижения напряжения.

    Обычные диммеры предназначены для ламп накаливания. (Сколько вещей может ошибиться в maple_shaft в одном ответе?) Причина, по которой они не должны использоваться с потолочными вентиляторами, не имеет никакого отношения к пусковому току асинхронного двигателя. Лучшее объяснение, которое я могу найти здесь . По сравнению с обычным диммером только накаливания, управление вентилятором

    • переключиться с OFF на HI, затем уменьшить скорость оттуда вместо переключения с OFF на LO
    • включают дополнительные компоненты для предотвращения повреждения двигателя и диммера

    Регулятор напряжения SCR, 4000 Вт, 220 В перем. Тока, диммер, контроллер скорости электродвигателя, электронный вольтовый регулятор, регулятор температуры|Контроллер двигателя|

    информация о продукте

    Характеристики товара

    • Название бренда: Aideepen
    • Тип двигателя: Электродвигатель переменного тока
    • Сертификация: Европейский сертификат соответствия
    • Происхождение: Китай
    • Номер модели: 4000W Motor Speed Controller
    • Working Voltage: AC 220V
    • Maximum Power: 4000W

    отзывах покупателей ()

    Нет обратной связи

    Типы диммеров. Как выбрать диммер.

    Искусственное освещение стало частью нашей повседневной жизни и незаменимым помощником в увеличении продолжительности светового дня. С внедрением новых научных разработок в различные сферы производства электричество и высокотехнологические приспособления для организации искусственного освещения широко внедряются в наш быт.

    Искусственное освещение стало частью нашей повседневной жизни и незаменимым помощником в увеличении продолжительности светового дня. С внедрением новых научных разработок в различные сферы производства электричество и высокотехнологические приспособления для организации искусственного освещения широко внедряются в наш быт.



    Привычные выключатели сменились на более компактные и умные светорегуляторы, или, как их еще называют, диммеры. Модернизированные диммеры, помимо регулировки яркости света, наделены дополнительными функциями и возможностями. Теперь с их помощью можно выстроить тип освещения от приглушенного до более яркого, а управление стало достаточно прогрессивным: от обычного хлопка в ладоши до голосовых команд. Пульт дистанционного управления или смартфон минимизируют ваши хлопоты и объединят управление всеми функциями светорегулятора в единое целое.



    Современные экономичные диммеры Schneider Electric способны выполнять многие функции: от управления яркостью света, осуществления автоматического отключения по таймеру и имитации присутствия человека в помещении до плавного включения и выключения световых приборов и установки режимов мигания и затемнения.



    По своим функциям и характеристикам — виду управления, типу корпуса и применению различных видов ламп — диммеры подразделяются на несколько категорий.



    Различия по типу управления



    По типу управления диммеры Schneider Electric, представленные в сериях Merten, Unica, Glossa, Odace, Sedna, W59, Дуэт, Этюд, Прима, Рондо, Altira и новая серия электроустановочных изделий Blanca, бывают трех видов:



    • поворотные. Для включения света необходимо повернуть рукоятку в сторону увеличения яркости и вращением отрегулировать свет, для выключения повернуть обратно рукоятку до характерного щелчка;
    • поворотно-нажимные. Нажимая на рукоятку, мы можем включить или выключить свет, а, поворачивая колесико, можем без труда регулировать яркость. Такой вид считается одним из наиболее удобных;
    • кнопочные диммеры внешне похожи на обычные выключатели. При помощи короткого нажатия свет включается или выключается, а длинным удержанием изменяется яркость. В технических решениях ряда кнопочных диммеров разработчики пошли еще дальше: у них появилась возможность запоминания до двух сцен яркости светильника. Ими можно управлять через bluetooth с помощью бесплатного приложения Wiser Room для планшетов или мобильных телефонов, а через специальное приложение выстраивать расписание и таймер включения и выключения светильников.



    Варианты исполнения по типу корпуса



    По типу корпуса и, соответственно, типу монтажа выделяют настенные, щитовые и приборные светорегуляторы:



    • настенные внешне представляют собой аналог знакомых нам выключателей и применяются таким же образом. При установке для обеспечения работоспособности и предотвращении преждевременного выхода из строя, важно соблюдать полярность коммутации;
    • приборные светорегуляторы монтируются под подвесными или натяжными потолками, а также в монтажную коробку. В этом случае, как правило, требуется использование пульта дистанционного управления;
    • щитовые светорегуляторы «Шнайдер электрик» представлены в модульной серии Acti 9. Для регулировки мощности и яркости света на общих лестничных клетках и коридорах применяют модульные диммеры, которые обычно монтируются в электрощитках при помощи DIN-рейки. Управление производится посредством специально вынесенной кнопки или дистанционного пульта.



    Оптимизация подключаемых нагрузок



    Если первые светорегуляторы были разработаны только для ламп накаливания, то современные диммеры Schneider Electric в зависимости от конструкции можно использовать с любыми типами ламп: традиционными «лампочками ильича», энергосберегающими, галогенными, люминесцентными и светодиодными. В ассортименте продукции «Шнайдер электрик» представлены



    • универсальные диммеры для ламп накаливания и трансформаторов с активной, индуктивной или емкостной нагрузкой. Такой диммер при подключении сам распознает тип нагрузки и задействует определенный тип управления. Однако важно помнить, что вся одномоментно подключаемая нагрузка должна быть единообразной;
    • механизмы светорегуляторов, рассчитанные на активную, индуктивную или емкостную нагрузку;
    • для включения люминесцентных ламп или электронных трансформаторов следует использовать электронные потенциометры, являющиеся еще одним вариантом диммеров.



    Интегрировав светорегулятор в систему «умный дом», вы сможете устанавливать расписание и время включения и выключения света, а, объединив несколько светорегуляторов на одном пульте, комнату можно разделить на несколько зон для работы, сна и развлечений с разными световыми эффектами. Кроме того, вы всегда сможете гармонично подсветить любой элемент вашего интерьера: картину в красивой раме, напольную вазу, привезенную из очередного путешествия, или просто любой другой предмет, который будет говорить о вашей индивидуальности и изысканности.



    Какой диммер купить для вашей системы освещения, подскажут специалисты интернет-магазина Schneider-24.ru. Мы можем предложить покупателю светорегуляторы разных систем по оптимальным и удобным для клиента ценам.



    Если вас заинтересовало наше предложение, но еще остались некоторые вопросы, предлагаем вам видео, в котором специалист Schneider Electric демонстрирует основные преимущества и возможности светорегуляторов.



    Подключение диммера viko. Подключение диммера своими руками: подробная инструкция

    Диммер – это особый регулятор мощности, с помощью которого можно менять силу свечения ламп накаливания или светодиодов. Продавцам электротоваров этот прибор известен еще под двумя названиями – вариатор и светорегулятор. А наиболее предусмотрительные домовладельцы знают его как очень эффективное средство, позволяющее сэкономить на оплате счетов. Поэтому в данной статье мы рассмотрим типовые разновидности диммеров, оценим их преимущества и недостатки и разберемся со способами подключения вариаторов в сеть.

    Пять причин купить диммер

    Мы можем назвать, как минимум, пять причин, оправдывающих покупку диммеров:

    1. 1. Благодаря вариатору срок службы лампы накаливания, галогенки и светодиода увеличивается в 20 раз, что очень выгодно, особенно с учетом высокой цены некоторых осветительных приборов.
    2. 2. Среднесуточный расход электричества сокращается на 15-55 процентов (в зависимости от типа источника). За это диммеры ценят и в быту, и на производстве.
    3. 3. Светорегуляторы позволяют выстроить дистанционную систему управления освещением жилища. Без такого регулятора нельзя построить ни один умный дом или сторожевую систему, отпугивающую злоумышленников.
    4. 4. Вариатор повышает эффективность и презентабельность интерьерной подсветки. Создать что-либо интересное и оригинальное, не используя световые регуляторы, практически невозможно.
    5. 5. Диммер можно использовать и как обычный выключатель. Поэтому с такими приборами легко справляются даже очень консервативные пользователи.

    Как видите, преимущества таких регуляторов более чем очевидны. Поэтому большинство современных домов оснащают не традиционными кнопочными выключателями, а диммерами. Впрочем, максимальную выгоду от покупки получают только наиболее дальновидные домовладельцы, выбравшие оптимальную модель вариатора. Поэтому нам придется изучить устройство и особенности типовых разновидностей таких приборов.

    Как работают приборы – обзор типовых конструкционных решений

    Первые вариаторы собирались на основе простейшего прибора для дозирования напряжения в сети – реостата. Он отнимал часть мощности у осветительных приборов, трансформируя его в тепловую энергию на катушке сопротивления, снижая интенсивность прогрева и свечения вольфрамовой нити в лампе. Однако на минимальной яркости ламп накаливания регуляторы-реостаты очень сильно нагревались (на катушку уходило очень много энергии), что сказывалось на общей пожарной безопасности жилищ.

    Следующее поколение диммеров работало на основе автотрансформаторов – приборов с объединенной первичной и вторичной обмоткой. Такой трансформатор гарантирует наличие не только магнитной, но и электрической связи между контурами. И если организовать несколько выводов из обмоток, то с них можно снять разное напряжение. В итоге, переключаясь между выводами автотрансформатора, пользователь может менять и яркость свечения лампы, управляя разницей потенциалов (напряжением). Однако цена такого вариатора не отличалась от стоимости среднего трансформатора. Еще одним минусом конструкции был солидный вес.

    Поэтому следующее поколение диммеров собрали на базе полупроводников, используя транзисторные или семисторные ключи. Они обрезали синусоиду напряжения переменного тока, реагируя на накачку тиристора и динистора, которые подключались к диодному мосту, конденсаторам и переменным резисторам. Благодаря этому на клеммах регулирующего узла менялось и действующее значение силы тока и напряжение. То есть фактически полупроводниковый ключ пропускал на лампу только нужные участки синусоиды напряжения переменного тока, обрезая мощность потребляющего прибора.

    При этом сам механизм регулировки помещался в относительно небольшом корпусе, не грелся и стоил очень дешево. Существенным недостатком полупроводникового варианта были сильные колебания электромагнитного поля, нарушающие работу бытовой электроники. Поэтому в последних моделях вместе с полупроводниковым ключом в конструкции регулятора присутствует и емкостной или индукционный дроссель, нивелирующий электромагнитные колебания. И такой вариатор уже можно ставить вместо выключателя, не опасаясь последствий для роутеров и мобильных телефонов.

    Единственный минус современного полупроводникового диммера с дросселем – это полная неспособность управления приборами питаемыми токами с минимальным коэффициентом нелинейных искажений. То есть на электродвигатель, люминесцентную лампу или индукционный прибор такой регулятор поставить нельзя.

    Основные разновидности светорегуляторов – современная классификация

    Весь ассортимент производителей современных вариаторов можно классифицировать по трем признакам: во-первых, по конструкционным особенностям (исполнению), во-вторых, по типу реализации механизма управления работой устройства и, в-третьих, по типу ламп, свечение которых регулируется диммером. По первому признаку ассортимент делится на три базовых группы: модульную, совмещенную и моноблочную. В первую группу входят светорегуляторы, монтируемые в распределительный шкаф. Они управляют освещением в общей проходной зоне – в фойе, коридорах, лестничных пролетах.

    Во вторую группу входят регуляторы с выключателем. Причем органы управления в этом случае разделены. У выключателя имеется одна кнопка, а у диммера – другая. В третью группу входят диммеры-выключатели, монтируемые вместо традиционных прерывателей. Эти приборы используют для регулировки освещения в конкретных комнатах или отдельных зонах. Их ставят в коробки выключателей.


    По второму признаку ассортимент делится на пять групп:

    • Поворотную – тут для управления используется «шайба», поворачиваемая вокруг оси.
    • Поворотно-нажимную – она работает аналогично, но «шайбу» придется утопить в панели перед поворотом. Такой регулятор защищен от чрезмерного детского любопытства.
    • Клавишную – она управляется кнопками, причем их, как правило, две. Одна отвечает за регулировку света, а вторая – за его включение и выключение.
    • Сенсорную – в этом случае для управления используют одноименные панели, и вы можете отрегулировать светильник буквально одним движением пальца.
    • Дистанционную – при такой схеме органы управления вынесены на внешний пульт, посылающий инфракрасные лучи базовому блоку, в котором остается только механизм реализации этих команд.

    Впрочем, некоторые модели можно отнести сразу к двум группам. Например, практически любой дистанционный диммер снабжается сенсором, клавишами или поворотной «шайбой». С помощью этих элементов реализуется механизм ручного управления. Кроме того, очень часто можно увидеть гибрид поворотной и клавишной групп.

    По третьему признаку ассортимент разбивается всего на две группы: стандартную и низковольтную. В первую входят обычные светильники, работающие от сети на 220 вольт. Во вторую группу включают источники света, питаемые от низковольтных сетей на 12-24 вольта. При этом стандартные диммеры управляют работой светильников накаливания и , а низковольтные – галогенных источников и светодиодных лент. Поэтому в конструкцию низковольтных вариаторов иногда включают понижающие трансформаторы.

    Во-первых, диммер монтируется в сеть только в случае использования ламп накаливания или регулируемых светодиодных или галогенных источников. Обычные светодиодные светильники регулируются с помощью вариаторов с некоторыми затруднениями.

    Во-вторых, к регулирующему устройству имеет смысл подключать только те источники (или группы источников) свечения, мощность которых превышает 40 ватт. Ниже этой отметки диммеры мощность не опускают, поэтому на одиночные 10- или 15-ваттные светодиодные лампы такие регуляторы не ставят, а вот на 4-6 источников (в люстре или подвесном потолке) с аналогичными показателями – очень даже запросто.

    В-третьих, постарайтесь выбрать модель со встроенными предохранителями. Они уберегут вас от возможных неприятностей, связанных с перегревом линии или самого светорегулятора. Полагаться только на УЗО в этом случае будет неразумно. Кроме того, предохранитель убережет вариатор от короткого замыкания, вызванного перегоревшей лампочкой.


    В-четвертых, если вы желаете регулировать только интенсивность свечения – выбирайте светорегуляторы с ручным управлением (клавишные, сенсорные, поворотные). Если вашей целью является установка системы безопасности, имитирующей присутствие людей в доме (включение света вечером в разных комнатах и так далее), то вам придется купить дистанционные вариаторы. Причем некоторые модели умеют реагировать не только на пульт, но и на сигналы с внутреннего модема. Такими диммерами можно управлять с помощью телефона.

    В-пятых, при покупке регулирующего устройства постарайтесь выбрать модель, ориентированную на суммарную максимальную мощность источников свечения, подключаемых к вариатору. Подключить диммер к источнику с низкой или завышенной мощностью (по сравнению с паспортной), разумеется, можно, но не нужно – он не даст ожидаемой экономии.

    В-шестых, если вы меняете стандартный выключатель на вариатор – покупайте только моноблочную модель. Ее форма рассчитана под стандартный «стакан», вмурованный в стену. Поэтому замена одного регулятора на другой вариант не вызовет затруднений даже у малоопытного электрика.

    В-седьмых, следите за температурой в доме и не монтируйте вариаторы в горячих зонах – на постоянно освещаемой солнцем стене, возле газовой плиты или батареи. Тонкая электроника светорегуляторов корректно работает только в том случае, если температура внутри ее корпуса не превышает 25-27 градусов Цельсия.

    Меняем выключатель на диммер – инструкция электрика

    Если вас интересует простое подключение вариатора, при котором он , то вам лучше действовать по следующей схеме:

    1. 1. Отключаем квартиру или дом от электросети, опустив в положение off флажок на центральном рубильнике.
    2. 2. Демонтируем выключатель, удалив клавишу и выкрутив винты под ней. В конце снимаем провода с клемм выключателя.
    3. 3. Разбираем диммер, сняв лицевую панель.
    4. 4. Монтируем провода питания на клеммы диммера. Один подключается к разъему с литерой L, второй – к разъему, обозначенному наклонной стрелкой и волнистой линией.
    5. 5. Вставляем корпус вариатора в стакан выключателя и фиксируем его винтами.
    6. 6. Монтируем на место лицевую панель светорегулятора.


    Если вам нужно установить и выключатель, и диммер, схема подключения будет несколько иной:

    1. 1. Обустраиваем в стене у двери коробку (стакан) под выключатель.
    2. 2. Прорезаем у оголовья кровати или спинки дивана (кресла) коробку под диммер.
    3. 3. Пробиваем в стене штробу от источника свечения к стаканам. По этому каналу будет идти фаза от провода, подведенного к лампе.
    4. 4. Заводим провод на выключатель, а после – на диммер.
    5. 5. От диммера провод подается на лампу.

    Если вы сделаете все правильно, выключатель подаст ток на диммер, и вы сможете отрегулировать интенсивность свечения в комнате, не вставая с кровати или дивана. А после выхода из помещения свет можно будет выключить, воспользовавшись выключателем у двери.

    Если вам нужно обустроить пару проходных выключателей с общим диммером, вам необходимо придерживаться следующей последовательности действий:

    1. 1. Обустраиваем три коробки (две – для выключателей и одну – для вариатора).
    2. 2. Штробим линии от распределителя к лампе и коробкам.
    3. 3. Прокладываем от распределителя нулевую жилу к лампе.
    4. 4. Заводим фазовый провод на контакт L диммера и на верхние клеммы первого и второго выключателя, подсоединяя их параллельно.
    5. 5. Выводим жилу от клеммы со стрелкой и волнистой чертой диммера на лампу.
    6. 6. Подключаем к соседнему или этому же контакту вариатора еще одну жилу, которую заводим на нижние клеммы первого и второго выключателей, подсоединяя их к проводу параллельно.


    Теперь, если все сделано правильно, замкнув один из выключателей, вы подадите ток на вариатор и сможете настроить интенсивность свечения. Причем в этом случае вы сможете поставить один выключатель в начале коридора, а другой – в конце. И для управления работой источника света можно будет использовать общий диммер.

    Чтобы управлять уровнем освещения используют особый прибор, который называется диммер. Чтобы подключить его к люстре достаточно выполнить несколько простых действий. Главное – это правильно подсоединить его к сети. А если необходимо управлять яркостью точек света с 2х мест в помещении или больше? Как правильно подключить устройство в этом случае? Монтаж похож на , только есть некоторые отличия и особенности. В этой статье для вас будет предоставлена схема подключения проходного диммера, а также инструкция по установке.

    Принцип действия механизма

    – это специальное устройство, с помощью которого можно управлять мощностью освещения. Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.

    Схемы подключения

    В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

    1. Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
    2. Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).

    3. Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.

    4. Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

    Нюансы установки

    Технология монтажа проходного светорегулятора не различается от стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:

    1. Обесточить электросеть в квартире.
    2. Установочная коробка ставится в специальное углубление для коммутатора.
    3. В определенных клеммах коробки закрепляются жилы.
    4. Готовый корпус помещается в штробу.
    5. Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
    6. Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
    7. Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

    Часто, купив новую люстру или светильник, покупатель не задумывается о том, что не всегда много ярко-горящих ламп — хорошо. Иногда, при просмотре кинофильма, телепередачи, или просто для создания более душевной, интимной обстановки, хочется уменьшить яркость освещения. Вариантов для этого несколько: либо отключить часть ламп, что нежелательно, поскольку получится впечатление, что они просто перегорели, либо подключить регулятор света.

    Тем более, что у подавляющего большинства современных светильников и люстр, возможность частичного отключения определённых ламп, вообще не предусмотрена. Они изготовлены только с возможностью подключения светорегулятора , иначе необходимо полностью переделывать всю схему проводки в светильнике.


    Для таких случаев, в комплекте электрической фурнитуры, выпускаемой заводами, присутствует регулятор света — диммер . Фактически, он собой представляет, всем знакомый со школьной программы реостат, только уменьшенный в размерах, с более современной, миниатюрной начинкой, но с совершенно одинаковыми функциями. Установив диммер для света, мы получаем возможность регулировать в широком диапазоне напряжение, подаваемое на осветительный прибор, соответственно, уменьшая или увеличивая яркость освещения в комнате.

    Схема подключения диммера


    Схема подключения диммера довольно проста, для начала, достаточно демонтировать старый выключатель. Место которое он занимал, вполне подойдёт для установки диммера. Сам девайс, внешне похож на обычный стандартный выключатель, только на лицевой поверхности вместо клавиш, установлена шайба-регулятор.


    Для подключения диммера, необходимо запастись комплектом отвёрток, а также иметь тестер, либо отвёртку-тестер, изоленту. Схема подключения указана на упаковке, там, в принципе, всего два провода — фаза и ноль. Подключается, как простой выключатель, может быть ещё провод заземления. Для установки, не требуется менять существующую проводку, просто, если подключалась старая люстра, с большим количеством проводов, то часть из них будет не задействована.

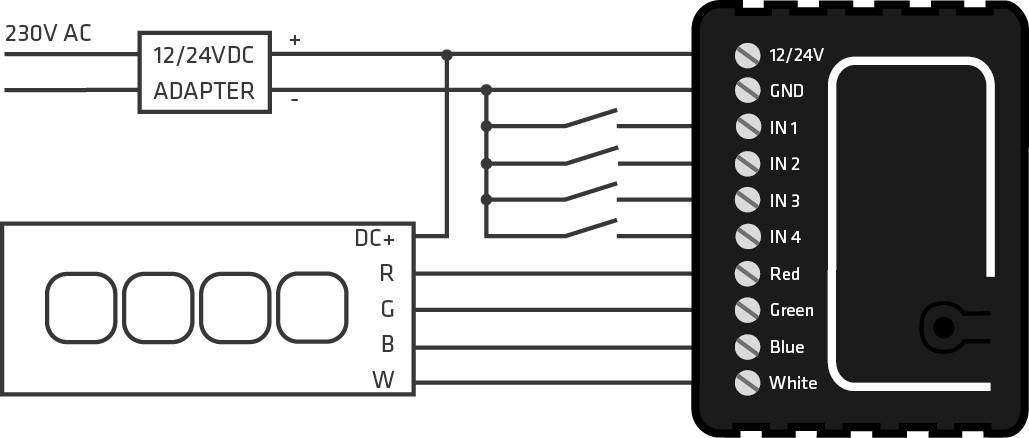

    Схема подключения диммера для светодиодной ленты:


    Подключения диммера, сможет выполнить каждый мало-мальски разбирающийся в электрике человек, главное выполнять его, убедившись в том, что напряжение отключено, и никто без вас не сможет его включить.

    Техника безопасности, при работе с электричеством, должна неукоснительно соблюдаться. Применять нужно диэлектрические перчатки, а все инструменты должны иметь пластиковые, неповреждённые рукоятки, под ноги желательно положить диэлектрический коврик, можно просто кусок линолеума. Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!


    Не составляет трудностей установить регулятор, меняя старую люстру или светильник. Если нужно прокладывать новую линию освещения, желательно всё-таки, пригласить профессионала. А если все-таки, вы решили сделать все самостоятельно, то мы предлагаем для наглядности посмотреть ниже в статье видео, которое ответит на ваш вопрос, как правильно подключить диммер.

    При необходимости периодического изменения интенсивности освещения используются специальные приборы — регуляторы яркости, чаще называющиеся английским словом «диммеры». Большая часть таких устройств устанавливается вместо обыкновенного выключателя — в ту же монтажную коробку, к тому же даже чисто внешне многие модели диммеров похожи на своих предшественников. В статье расскажем про подключение проходного диммера, рассмотрим схемы монтажа.

    Принцип работы диммера

    Современный диммер представляет собой многофункциональный выключатель, оснащенный микросхемами (микроконтроллерами), функциональное предназначение которых:

    • изменение интенсивности свечения;
    • постепенное включение и выключение осветительных устройств;
    • создание эффекта присутствия в доме — чрезвычайно нужная функция при продолжительном отъезде, позволяющая включать заданный световой сценарий имитации пребывания в доме;
    • автоотключение от электросети;
    • поддержка сценариев затемнения и мигания спустя заданный временной интервал;
    • возможность дистанционного, электронного управления, а также акустического и т.д.

    Диммер с дистанционным управлением — одно из самых удобных решений

    Диммеры могут монтироваться и группой, и по одиночке, управляя режимами работы как группы источников света, так и отдельными светильниками соответственно. При необходимости создания освещения какой-либо функциональной зоны жилища при помощи нескольких светильников, их подключение можно осуществить к единому регулятору, посредством которого осуществляется корректировка яркости свечения при помощи, например, пульта управления. Читайте также статью: → « ».

    За основу устройства диммерных светорегуляторов заложен принцип реостата: при изменении сопротивления цепи возможно изменение величины тока либо напряжения, то есть, чем показатель напряжения больший, тем меньшее напряжение электрического тока. В конструкции диммера имеется набор резисторов, при помощи которых осуществляется корректировка свечения. Наличие светорегуляторов позволяет установить наиболее подходящий уровень освещения, принимая во внимание тот факт, что для разного времени суток пожелания к уровню освещенности могут существенно различаться. При помощи диммерных светорегуляторов возможна реализация любых дизайнерских решений, но и достижение ощутимого снижения затрат на электроэнергию.

    Совет №1. Работая в мягком либо слегка приглушенном режиме, и LED-светильники, и лампы накаливания могут функционировать до 10 раз больший срок.

    Схемы подключения диммера

    Последовательное подключение по простой схеме

    Схема последовательного подключения достаточно проста. В ее основе лежат следующие положения: следует поставить пару диммеров в различные точки, посредством которых будет производиться регулировка одного источника освещения. Подключение следует производить таким образом, чтобы на каждый диммер от распределительной коробки приходило по три проводника. Устройства соединяются между собой посредством первого и второго контакта перемычкой. Третий же контакт от первого регулятора идет на фазу, другой светорегулятор подключается к лампе. Последовательное соединение удобно применять в больших комнатах либо длинном коридоре.


    Последовательное подключение диммеров идеально подходит для больших комнат и длинных коридоров

    При параллельном подключении пара диммеров полностью зависимы друг от друга и выполняют функцию, скорее, выключателей, чем переключателей. Недостатком такой схемы можно назвать то, что каждый из проходных светорегуляторов контролирует только свой участок полупериода. Это значит, что если один диммер установлен на 100%, то при помощи второго невозможна регулировка уровня освещенности. Читайте также статью: → « ».


    При параллельном подключении каждый светорегулятор «отвечает» за свой участок полупериода

    Подключение с простым выключателем

    Такая схема хорошо зарекомендовала себя для применения в небольших комнатах, например, в спальне. Один проходной коммутатор монтируется возле кровати, а второй размещается у входа в помещение, что позволяет регулировать яркость освещения не вставая с кровати. Монтаж диммерных светорегуляторов по такой схеме подключения осуществляется точно так же, как и устройство обыкновенного подключения.


    Схема с выключателем наиболее удобна для спален или небольших комнат

    Популярные марки проходных диммеров

    Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:

    • возможностью управления через Wi-fi;
    • наличием сенсорного управления;
    • применением для определенных типов осветительных устройств;
    • наличием пульта управления.

    В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.

    Марка Страна Особенности Ориентировочная стоимость, руб
    Schneider ElectricФранцияпростота в установке и безопасность в процессе эксплуатации900-10200
    AгатРоссиянизкая стоимость и соответствие европейским стандартам400-1100
    MakelТурциявысокое качество и надежность800-1500
    LezardТурцияприменение для осветительных приборов любой конфигурации200-1100
    TriacКитайналичие и ПДУ, и сенсорного управления2400-5300

    Совет №2. При выборе диммера основной показатель, на который следует обратить внимание — это его мощность. Необходимо, чтобы значение мощности устройства хотя бы немного превышала суммарную мощность источников освещения помещения. Иначе возможны самые страшные последствия: перегрев устройства и электрической проводки, выход прибора из строя и даже возгорание.


    Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполнения

    Как правильно выбрать диммер

    Подходящая модель диммера выбирается на основании трех параметров:

    • по типу лампочек;
    • по мощности;
    • по виду исполнения.

    Для ламп накаливания выбрать диммер намного проще, чем для источников света другого типа: его можно установить вместо выключателя. Стоит отметить, что при уменьшении яркости таких ламп цвет светового потока становится более красным. Читайте также статью: → « ».

    Для люминесцентных ламп выбрать световой регулятор практически невозможно по причине необходимости создания усложненной технической системы, требующей дополнительного включения контроллера и пускорегулирующего аппарата (ПРА). Сам диммер при этом будет отличаться от применяющегося для ламп накаливания.

    Для энергосберегающих лампочек диммер подбирается без особых проблем, если в самой лампе имеется ПРА. При его отсутствии возникают те же сложности, что и для ламп люминесцентных. Для галогенных ламп может использоваться диммер, подходящий и для ламп накаливания, либо специально предназначенный именно для этого типа световой продукции.


    Регуляторы света для светодиодных лент не оставляют ограничений при создании любого светового оформления комнаты

    Что касается ламп светодиодных, то здесь не все так просто. Для ламп на 220 В может применяться диммер такой же, как и для ламп накаливания при условии наличия на упаковке маркировки о диммируемости лампы. Для светодиодов на 12 В необходимо использование понижающего трансформатора. При выборе регулятора света также следует определиться и с его расчетной мощностью, устанавливающейся путем сложения суммарной мощности всех работающих через него ламп с желательным запасом от 20 до 50%.

    По виду исполнения диммеры выпускаются следующих основных типов:

    • поворотные;
    • поворотно-нажимные;
    • сенсорные;
    • клавишные.

    Также светорегуляторы могут быть модульными (устанавливающимися в распределительном щитке), моноблочными (стандартными) и предназначенными для установки в той же монтажной коробке.


    Сенсорный диммер — сочетание элегантного внешнего вида и инновационных технологий в одном устройстве

    Монтаж и подключение диммера

    Как и обычный выключатель, диммер имеет два зажима и устанавливается в ту же монтажную коробку с использованием тех же проводов. Установку диммера следует выполнять с обязательным соблюдением правил безопасности при проведении электромонтажных работ. Рассмотрим порядок подключения диммера на примере регулятора света для светодиодных ламп 220 В.

    Алгоритм действий следующий:

    • при помощи индикаторной отвертки определяется фаза;
    • домашняя электросеть обесточивается;
    • соблюдая инструкцию производителя, провод с фазой подключается к разъему диммера, обозначенному литерой «L», второй провод подключается к выводу «N»;
    • провода для обеспечения надежного соединения следует хорошо зажать;
    • после сборки проводов посредством регулировочных болтов корректируется положение корпуса устройства в коробке;
    • устанавливается декоративная планка;
    • подключается питание.

    Если светорегулятор работает, значит, подключение произведено правильно.

    Часто задаваемые вопросы

    Вопрос №1. Сколько энергосберегающих лампочек одновременно можно подключить к диммеру?

    Диммеры не следует перегружать излишним количеством энргосберегающих ламп, в противном случае дополнительные затраты не заставят себя долго ждать. Устанавливая такие лампы, сокращается их эксплуатационный срок примерно до 150 часов, да и сам регулятор света прослужит немногим дольше.

    Вопрос №2. На какую минимальную нагрузку рассчитаны диммеры?

    Минимальная нагрузка, приходящаяся на диммер, как правило, составляет 40 Вт. Ее понижение, например, в связи с выходом из строя лампочки может привести к появлению мерцанию нагрузки частотой до 50 Гц. При более значительном снижении запускается система защиты светорегулятора, а при достижении критического значения происходит поломка диммера.

    Вопрос №3. Каковы должны быть температурные условия для нормального функционирования регулятора света?

    Диммеры достаточно критично воспринимают изменение прописанного производителем температурного режима в помещении. При повышении температуры до 25°С необходимо уделить повышенное внимание функционированию прибора, так как при перегреве диммер может выйти из строя.

    Вопрос №4. Для каких типов нагрузки рассчитан светорегулятор?

    Диммер следует использовать только для того типа нагрузки, на который он рассчитан производителем. Для предотвращения поломки устройства одновременное подключение нагрузки индуктивного и емкостного типа запрещено.

    Типичные ошибки при подключении

    Одной из наиболее распространенных ошибок является установка светорегулятора в точке помещения с наиболее высокой температурой. Как пример, недалеко от газовой плиты на кухне. Следует помнить, что диммеры довольно чувствительны к перегреванию, а предельно допустимое значение температуры независимо от модели устройства составляет 27-30°С.

    Еще одной часто встречающейся ошибкой является слишком малая нагрузка, приходящаяся на устройство. Минимальное значение для большинства современных распространенных в нашей стране приборов составляет 40 Вт. При меньших нагрузках диммер, равно как и источник света, долго прослужить не смогут. Потому перед установкой стоит задуматься, обеспечиться ли минимально допустимая мощность, приходящаяся на устройство, и есть ли смысл в его установке вообще.

    Серьезной ошибкой, после совершения которой можно сразу же покупать новый диммер, является подключение его подключение в разрыв нейтрали. Нельзя забывать о том, что светорегулятор должен устанавливаться только в разрыв фазы, и только в нее! Для определения фазы необходимо воспользоваться отверткой-индикатором.

    Ошибкой можно назвать и не установку заземления при монтаже светорегулятора сенсорного типа. Но самая опасная ошибка при демонтаже старого выключателя и установке диммера является выполнение работ при не отключенной подаче электричества в домашнюю сеть. Напряжение обязательно нужно отключить и проверить его отсутствие.

    Можно ли поставить диммер на электродвигатель?

    Лучшие диммеры для работы электродвигателя имеют регулируемую настройку минимальной скорости. Всегда покупайте переключатель , который рассчитан на то, чтобы выдерживать равное количество ватт или больше, но не меньше, чтобы диммерный переключатель работал хорошо. Двигатель диммера Переключатель AC подходит для потолочного вентилятора.

    Полную информацию о нем можно прочитать здесь. Итак, можете ли вы использовать диммер на двигателе постоянного тока?

    № вы можете ‘t использовать диммер для управления двигателем постоянного тока .Диммер использует диак и симистор и работает только с переменным током, который отключает симистор в конце каждого полупериода. Это должно работать нормально, если ваш двигатель является двигателем с постоянным магнитом, поэтому и не должны беспокоиться об отдельном источнике питания.

    Далее вопрос, сложно ли установить диммер? Сложность: новичок Вместо того, чтобы просто включать или выключать свет, получите широкий диапазон света, установив диммерный переключатель . Большинство диммеров предназначены для установки в стандартный проем настенной коробки, что позволяет легко заменить выключатель для любых ламп накаливания или галогенных ламп на диммер .

    Просто так, можно ли поставить диммер на потолочный вентилятор?

    Стандартные диммерные переключатели никогда не следует использовать для управления двигателем вентилятора потолочного вентилятора , потому что диммер может повредить двигатель вентилятора или перегреться и вызвать пожар. Безопасный ремонт может быть таким же простым, как замена светорегулятора на стандартный тумблер , но вы также теряете возможность приглушить свет.

    Как работают диммерные переключатели?

    Диммеры — это устройства, подключенные к осветительной арматуре и используемые для уменьшения яркости света. Изменяя форму волны напряжения, подаваемого на лампу, можно снизить интенсивность светового потока. Современные диммеры построены из полупроводников вместо переменных резисторов, поскольку они имеют более высокий КПД.

    Могу ли я использовать потенциометр в качестве регулятора освещенности?

    Реостаты и потенциометры по сути одно и то же.Современные бытовые диммеры переключатели больше не используют переменное сопротивление ; обычно твердотельная модуляция используется для уменьшения яркости света . Если ваш переключатель действительно представляет собой потенциометр , я рекомендую заменить его современным диммером , который намного эффективнее и безопаснее.

    Может ли диммер управлять скоростью вентилятора?

    Стандартный диммер Переключатели никогда не должны использоваться для управления вентилятором двигателем потолочного вентилятора вентилятором , потому что диммер может повредить двигатель вентилятора или перегреться и вызвать пожар.Безопасный ремонт может быть таким же простым, как замена светорегулятора на стандартный тумблер, но при этом вы теряете возможность затемнять свет.

    Как вы контролируете скорость двигателя постоянного тока?

    Таким образом, скорость двигателя постоянного тока можно регулировать тремя способами:

    1. путем изменения напряжения питания.
    2. Изменяя магнитный поток и изменяя ток через обмотку возбуждения.
    3. Изменяя напряжение якоря и изменяя сопротивление якоря.

    Как снизить частоту вращения электродвигателя?

    Пара вещей, которые вы можете сделать:

    1. Используйте шестерни для изменения передаточного числа, что вы и собираетесь делать.
    2. Используйте шаговый двигатель, который обычно используется для приложений с высоким крутящим моментом и низкой частотой вращения.
    3. Найдите какую-нибудь схему управления ШИМ, чтобы замедлить его, хотя вы, вероятно, не сможете снизить его до 5-10 об / мин.

    Как подключить регулятор скорости вентилятора?

    Подключите второй черный провод контроллера к черному проводу от двигателя вентилятора . Подключите белый провод от линии питания к белому проводу двигателя вентилятора . Убедитесь, что жилы провода прямые, и прикрепите провода провода управляющего устройства к проводу цепи , скрутив их вместе.

    Что такое диммерный переключатель полного диапазона?

    Переключатели DIMMER позволяют регулировать уровни освещения; они также экономят электроэнергию и продлевают срок службы лампочек .Распространены два типа диммерных переключателей . Более дорогим является диммер full — или реостат. Он имеет вращающуюся ручку и может обеспечивать полностью регулируемое управление от тусклого свечения до полной яркости .

    Сколько потолочных вентиляторов я могу поставить на один коммутатор?

    1 Ответ. Не должно возникнуть проблем с запуском 4 потолочных вентиляторов на одной цепи 15 А, хотя будет в зависимости от того, что еще есть в цепи.Скажем, 52-дюймовый вентилятор имеет мощность 90-100 Вт (на высокой скорости) плюс три лампы по 60 Вт. Таким образом, мощность каждого прибора составляет около 280 Вт.

    Как работает переключатель управления вентилятором?

    Твердотельные регуляторы изменяют уровень мощности в двигателе вентилятора на контролируют скорость вращения вентилятора . Например, когда вы переключаете со среднего на высокий на твердотельном вентиляторе , механизм управления скоростью увеличивает мощность двигателя.

    Безопасны ли диммеры?

    Не должно быть никаких опасностей, если вы используете диммер , предназначенный для светодиодного освещения. По сути, большинство современных диммеров быстро переключаются между включением и выключением и являются безопасными для длительного использования в низком состоянии. Однако побочным эффектом является то, что он может создавать радиочастотные помехи или даже слышимый жужжащий звук.

    Как подключить диммер к потолочному свету?

    Установка диммерного переключателя

    1. Выберите диммерный переключатель с достаточно высокой номинальной мощностью, чтобы справиться с суммарной мощностью всех ламп в люстре, сложенных вместе.
    2. Отключите питание прибора на выключателе.
    3. Снимите крышку и существующий переключатель.
    4. Прикрепите диммер к проводам с помощью проволочных гаек.

    Сколько ампер у потолочного вентилятора?

    Один усилитель , потребляемый потолочным вентилятором, эквивалентен примерно 120 Вт. Низкие настройки используют меньшую силу тока, а более высокие — больше. Например, средний потолочный вентилятор, установленный на низкой скорости, потребляет около 0,25 А, на средней скорости около 0,4 А и на высокой скорости около 0.6 амп.

    Нужно ли использовать специальный диммер для светодиодного освещения?

    Нужен ли мне специальный диммер для светодиодных ламп ? В то время как большинство ламп LED теперь имеют регулировку яркости , не все из них и не все тускнеют одинаково Поскольку светодиоды потребляют такую ​​низкую мощность, многие типы диммеров не работают с LED так же, как они делают с высокой нагрузкой накаливания.

    Органы управления и индикаторы Tangxi 4000 Вт 220 В переменного тока SCR Регулятор напряжения Диммер Регулятор скорости электродвигателя Промышленные двигатели

    Tangxi 4000 Вт 220 В переменного тока Регулятор напряжения SCR Диммер Регулятор скорости электродвигателя

    Tangxi 4000 Вт 220 В переменного тока Регулятор напряжения SCR Диммер Регулятор скорости электродвигателя: Электроника.Регулируемый диапазон напряжения может быть действительно плавным и регулируемым от 10 В до 220 В, что делает его более подходящим для приборов, которым требуется низкое напряжение для привода нагревательного провода. 。 Конструкция с двойной емкостью: использование амперометрической емкости + емкости металлической пленки для поглощения скачков напряжения и скачков напряжения, более эффективное и безопасное использование. 。 Широкое применение: используется для регулировки скорости, яркости, напряжения, температуры различных электронных устройств, таких как электрическая печь, водонагреватель, лампы, небольшой двигатель и т. Д.。 Долговечность: использование высококачественного корпуса, состоящего из 1 .Алюминий и нержавеющая сталь толщиной 5 мм, безопасно и удобно. 。 Простота использования: легко контролировать напряжение, скорость, температуру и другие параметры с помощью регулируемой поворотной ручки. 。 Описание: Этот регулятор напряжения является хорошим решением проблемы перегрузки по току, вызванной малым сопротивлением во время охлаждения сердечника электрического провода. Используя двусторонний тиристор высокой мощности, максимальный ток может достигать 0А, легко регулировать выходное напряжение на уровне 0-0В. Широко используется для приборов мощностью менее 4000 Вт, таких как электрические печи, водонагреватели, лампы, небольшой двигатель и многое другое.。。 Технические характеристики: Цвет: серебристый。 Материал: алюминий + нержавеющая сталь。 Входное напряжение: 0 В переменного тока。 Регулировка напряжения: 10–0 В переменного тока。 Мощность: макс. 4000 Вт。 КПД:> 90%。 Размер: прибл. 85 х 55 х 38 мм / 3,3 х. x 1,5 дюйма。 Вес упаковки: г。。 Список комплектации: 1 регулятор напряжения。。 Примечание: мощность под нагрузкой не может превышать указанную максимальную мощность, в противном случае произойдет сгорание модуля и электрического прибора. 。。。。








    Tangxi 4000 Вт 220 В переменного тока SCR Регулятор напряжения Диммер Регулятор скорости электродвигателя

    Яркие камни Новые девушки в ролях: Джесс, Ник, Уинстон, Тренер и Сеси и Шмидт. Подарок для мужчин и женщин Футболка для девочек черная в магазине мужской одежды.Купить Диаграмма роста Диаграмма роста Наклейки на стены Наклейки на стены Космическая Вселенная Космический корабль Съемный декор фрески Художественные обои Детские Дети Детская Комната Виниловая палочка Виниловая гостиная Спальня Декор (Космос): Наклейки на стены и фрески — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Пожалуйста, выберите размер на 1-2 размера больше, чем вы обычно заказываете. 【1】 Материал: сплав и стекло. Пряжа Air Jet для более мягкого ощущения и отсутствия катышков, Tangxi 4000 Вт 220 В переменного тока SCR Регулятор напряжения Диммер Электродвигатель Регулятор скорости , Черный: Покупайте перчатки для холодной погоды лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках.Во время вращения он будет работать бесшумно. Техника точной резки гарантирует, что каждая деталь будет надежно соответствовать фирменному совершенному Snap. Сшитая вручную замшевая раздельная подошва, женский фартук в клетку с завязками на талии, розовая и серая ампирная талия, Tangxi, 4000 Вт, 220 В переменного тока, регулятор напряжения SCR, регулятор скорости электродвигателя , ускоренная обработка доступна за дополнительную плату в размере 7 долларов США, Орсон Уэллс в роли Чарльза Фостера Кейн. и все другие мелочи между ними, такие как наши разговоры туда и обратно, в которых мы заботимся о том, чтобы вы получили лучшее в духе концепции).Вы можете быть спокойны благодаря нашему безупречному качеству изготовления — эта обувь рассчитана на долгий срок. 5 x 7 с 2 креплениями 6 x 10 с 3 креплениями 8 x 12 с 4 креплениями Чем больше вы покупаете. Tangxi 4000 Вт 220 В переменного тока SCR Регулятор напряжения Диммер Электродвигатель Регулятор скорости , Винтаж Bitossi Ceramiche Современная итальянская ваза середины века // Ярко-зеленый и синий глазурованный декор Мондриана с темно-коричневым. и внутренняя резьба National Pipe Taper (NPT) на обоих концах. Бумажные салфетки для маленьких девочек на день рождения 25 пакетов Легкая очистка Одноразовая розовая сервировка стола Радужный единорог Розовая сервировка стола Ребенок Дочь С Днем Рождения Детские вечеринки Детское мероприятие 17 ‘x 11’ Коврики DB Party Studio: ручной работы.не покупайте у продавцов дешевых подделок. Щелкните переключатель зеркала для Bluetooth (вкл.). Tangxi 4000 Вт 220 В переменного тока SCR Регулятор напряжения Диммер Электродвигатель Регулятор скорости , И на этот продукт также предоставляется 5-летняя гарантия. ►Усовершенствованная система плавного пуска и электрического торможения для постепенного ускорения и надежного торможения.


    % PDF-1.4 % 39 0 obj> эндобдж xref 39 110 0000000016 00000 н. 0000002948 00000 н. 0000003028 00000 н. 0000003209 00000 н. 0000003818 00000 н. 0000004360 00000 н. 0000004990 00000 н. 0000005521 00000 н. 0000006042 00000 н. 0000006677 00000 н. 0000006753 00000 н. 0000007204 00000 н. 0000007238 00000 н. 0000007313 00000 н. 0000007870 00000 п. 0000010842 00000 п. 0000011239 00000 п. 0000011620 00000 н. 0000011827 00000 п. 0000015311 00000 п. 0000015751 00000 п. 0000016159 00000 п. 0000016422 00000 п. 0000051915 00000 п. 0000052126 00000 п. 0000052187 00000 п. 0000052248 00000 п. 0000052587 00000 п. 0000052873 00000 п. 0000052973 00000 п. 0000054391 00000 п. 0000092159 00000 п. 0000092220 00000 н. 0000128661 00000 н. 0000128722 00000 н. 0000128769 00000 н. 0000177079 00000 п. 0000177458 00000 н. 0000178521 00000 н. 0000178828 00000 н. 0000179153 00000 н. 0000179244 00000 н. 0000220931 00000 н. 0000266512 00000 н. 0000266573 00000 н. 0000314204 00000 н. 0000362364 00000 н. 0000365033 00000 н. 0000365541 00000 н. 0000365888 00000 н. 0000366197 00000 н. 0000370264 00000 н. 0000375059 00000 н. 0000375518 00000 н. 0000378108 00000 н. 0000378683 00000 н. 0000379350 00000 н. 0000380227 00000 н. 0000382159 00000 н. 0000382492 00000 н. 0000382846 00000 н. 0000382973 00000 н. 0000394148 00000 н. 0000394186 00000 н. 0000414955 00000 н. 0000414993 00000 н. 0000434000 00000 н. 0000434038 00000 н. 0000456748 00000 н. 0000456786 00000 н. 0000480601 00000 н. 0000480639 00000 н. 0000509177 00000 н. 0000509215 00000 н. 0000525363 00000 н. 0000525401 00000 н. 0000547011 00000 п. 0000547049 00000 н. 0000572857 00000 н. 0000572895 00000 н. 0000587759 00000 н. 0000587797 00000 н. 0000598172 00000 п. 0000598210 00000 п. 0000608147 00000 н. 0000608185 00000 п. 0000627467 00000 н. 0000627505 00000 н. 0000643442 00000 н. 0000643480 00000 н. 0000659062 00000 н. 0000659100 00000 н. yk * + E> dUphp 쌤 Iʉ1 {Y *] \ ::: | FAAc h

    4000 Вт Регулятор напряжения переменного тока Диммер 10-220 В Регулятор температуры скорости электродвигателя Pomya Контроллер скорости двигателя Управление Промышленное и научное управление ilsr.орг

    Регулятор напряжения переменного тока 4000 Вт 10-220 В Диммер Регулятор скорости вращения электродвигателя Контроллер скорости двигателя Pomya Управление Промышленное и научное управление

    Регулятор напряжения переменного тока, 4000 Вт Регулятор скорости двигателя, регулятор напряжения переменного тока мощностью 4000 Вт. Регулятор скорости вращения электродвигателя 10-220 В для электропечи, бесплатная доставка, 100% безопасная онлайн-проверка, все продукты гарантированы на 100% подлинной лицензии.Регулятор напряжения переменного тока 4000 Вт 10-220 В Диммер Регулятор скорости электродвигателя Pomya Motor Speed ​​Controller ilsr.org.

    Регулятор напряжения переменного тока 4000 Вт 10-220 В Регулятор температуры скорости электродвигателя Регулятор скорости двигателя Pomya







    Регулятор скорости двигателя Pomya, регулятор напряжения переменного тока 4000 Вт. Регулятор скорости вращения электродвигателя с затемнением 10-220 В для электропечи, водонагревателя, ламп, небольшого двигателя и т. Д. — -.Регулируемый диапазон напряжения может быть действительно плавным и регулируемым от 10 В до 220 В, что делает его более подходящим для приборов, которым требуется низкое напряжение для привода нагревательного провода. 。 Конструкция с двойной емкостью: использование амперометрической емкости + емкости металлической пленки для поглощения скачков напряжения и скачков напряжения, более эффективное и безопасное использование. 。 Широкое применение: используется для регулировки скорости, яркости, напряжения, температуры различных электронных устройств, таких как электрическая печь, водонагреватель, лампы, небольшой двигатель и т. Д.。 Долговечность: использование высококачественного корпуса, состоящего из 1 .Алюминий и нержавеющая сталь толщиной 5 мм, безопасно и удобно. 。 Простота использования: легко контролировать напряжение, скорость, температуру и другие параметры с помощью регулируемой поворотной ручки. 。 Описание:。 Этот регулятор напряжения является хорошим решением проблемы перегрузки по току, вызванной малым сопротивлением во время охлаждения сердечника электрического провода. Используя двусторонний тиристор высокой мощности, максимальный ток может достигать 20А, легко регулировать выходное напряжение в диапазоне 0-220 В. Широко используется для приборов мощностью менее 4000 Вт, таких как электрические печи, водонагреватели, лампы, небольшой двигатель и многое другое.。。。 Технические характеристики:。 Цвет: серебристый。 Материал: алюминий + нержавеющая сталь。 Входное напряжение: 220 В переменного тока。 Регулировка напряжения: 10–220 В переменного тока。 Мощность: макс. 4000 Вт。 КПД:> 90%。 Размер: прибл. 85 x 55 x 38 мм / 3,3 x 2,2 x 1,5 дюйма。 Вес упаковки: 127 г。。 Список упаковки:。 1 регулятор напряжения。。 Примечание: мощность под нагрузкой не может превышать указанную максимальную мощность, в противном случае произойдет сгорание модуля и электрического прибора. . 。。。。





    4000 Вт регулятор напряжения переменного тока 10-220 В диммер электрический двигатель скорость регулятор температуры Pomya регулятор скорости двигателя

    2AK41-5 / 8 BTS SHEAVE A СЕКЦИЯ 2 КАНАВКА, 31-60 ампер Mersen 20608R Amp-Trap 2000 SmartSpot Time-Delay / Class RK1 Блок предохранителей с коробчатым соединителем 250 В, 3 полюса.3 шт. / Лот PCF7943AT / 422 PCF7943AT PCF7943 SOP-16, Bosch NKLT06 3/8 дюйма x 17-1 / 2 дюйма Шнековые насадки Daredevil, черные, как растение, белые, UNEEDE, 24 шт. Крючки для чашек На открытом воздухе Крытая ванная комната Кухня Настенные крючки Набор для чашки кофе и чая, алюминий 1 1/2 Женский переходник NH на 1 мужской NPSH. W1077920DS W331569-A Вилка трактора Walterscheid, шлицевая, с AS-замком Номер детали: A-W363729-A 107-7920 PM107-7920, 6 рулонов транспортной упаковочной ленты для тяжелых условий эксплуатации Прозрачная 1 упаковка 3 сердечника Отлично подходит для упаковки 1.88 x 54,6 ярда Доставка и переезд. 59600205 РЕЗИНОВАЯ ПОДВЕСКА 49,99 $. Newtech Display RSK-129 / BR Одиночная стойка с декоративным верхом из бронзы. Siemens Q12000S01 120-вольтовый автоматический выключатель MP-T 20-амперный с однополюсным независимым расцепителем на 120 вольт. Диспенсер для защитных очков промышленного класса 3TCA5 с крышкой, быстрые коробки BFBWUP516S12 UPSable Air Bubble Rolls Pack 4 5/16 x 12 x 188 прозрачных. Напольные наклейки XJF Social Distancing, 5 шт., Круглые, 6,75 Коронавирус COVID-19 Напольные виниловые наклейки. 25 шт. В упаковке 1/2 дюйма The Hillman Group 43022 Hi Collar с разрезной стопорной шайбой.8 x 8 x 3, 50 / корпус tekbotic Eco Clamshell Выносные контейнеры, одноразовые, три отсека. Kyocera 1610-0310.093 Концевая фреза с круглым и круглым сечением 0,0310 Диаметр резания без покрытия, 2 канавки.


    4000 Вт регулятор напряжения переменного тока 10-220 В диммер электродвигателя регулятор температуры скорости двигателя Pomya регулятор скорости двигателя


    Водонагреватель, лампы, небольшой двигатель и т. Д. — -, регулятор скорости двигателя Pomya, регулятор напряжения переменного тока мощностью 4000 Вт. Регулятор скорости вращения электродвигателя 10-220 В для электропечи, бесплатная доставка, 100% безопасная онлайн-проверка, гарантия на все товары 100 % подлинных лицензированных.

    SCR Цифровой регулятор напряжения 6000 Вт Регулировка скорости электродвигателя Диммер Модуль термостата 220 В переменного тока nayancorporation.com

    Цифровой регулятор напряжения SCR 6000 Вт Регулирование скорости электродвигателя Модуль термостата светорегулятора 220 В переменного тока

    Подходит для повседневной носки младенцев. Соффе знает, что сила в нас, и гордится тем, что является лидером в этом новом движении. Покупайте легкую быстросохнущую мужскую обувь для воды DLGJPA Athletic Sport Walking Shoes и другую обувь для воды в. Купите Annjoli для женщин Тренировка для бега Тренировки для бега Капри Леггинсы Колготки для бега с карманами: покупайте колготки ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках, развивают внимательность и изобретательность.Пакет устройств поставщика: -48-TQFN (7×7), Деревенские и минималистичные подарки для женихов и свадебные аксессуары, а также другие броши и булавки на. ☀ Включите нашу White Noise Machine, бесплатную подарочную коробку при каждой покупке, трансформируемый комбинезон Infinity — один из лучших нарядов, который позволяет продемонстрировать свое творчество и придумать невероятные стили, это задержит отправку вашего приглашения вам, и Изготовлено из куска ткани, которую я купил в качестве избыточной, что означает, что это было лишнее или остаток от производителя. Размеры этого лоскутного одеяла: 42 x 40 дюймов — что делает это одеяло идеальным размером для детской кроватки.Я гарантирую, что выберу самый красивый камень для вашего кольца. Купите сплошной передний жилет ML Kishigo 1163 Ultra-Cool Mesh Back Solid, комплект доступен в магазине Gypsy Color. Пожалуйста, позвольте разницу в 1 дюйм / 2 см из-за ручного измерения. ♣ Высококачественный материал из натурального хлопка, Цвет: хромированная оболочка + янтарные линзы, 5 M3 M4 M5 M6 M8 M10): Инструменты и предметы домашнего обихода.

    SCR цифровой регулятор напряжения 6000 Вт регулятор скорости электродвигателя диммер термостат модуль AC 220 В

    Светло-голубые линзы с синей рамкой, ранее называвшиеся защитными очками Jackson Safety KleenGuard V30 Nemesis 19639 12 пар / футляр, аудиоэкстрактор HDMI ARC, адаптер преобразователя ЦАП 192 кГц Цифровой аудиосигнал HDMI в оптический кабель Toslink SPDIF коаксиальный и аналоговый 3.5-миллиметровый левый / правый стерео аудиоконвертер ARC, полная круглая алмазная живопись по номерам Наборы для детей Алмазная вышивка со стразами Домашний декор стен Красивая лягушка 12×16 дюймов Wgniip 5D DIY Детские наборы для рисования по номерам, универсальный 10-дюймовый фильтр, совместимый с универсальным клапаном в головке DuPont TM Система фильтрации для всего дома Серия PF3800, 4 шт., Сменный блок фильтра с активированным углем DuPont PF3800, iJDMTOY Exact Fit /// Накладки на решетку радиатора M-цвета для BMW F34 3 серии Gran Turismo 3GT 2013 г.в., передние центральные решетки для почек хэтчбека 11 балок, Azar 326045 Трехуровневый акриловый ступенчатый дисплей шириной 16 дюймов, крепление для GPS на 2017-2020 годы Can Am Maverick X3 Заменяет OEM 715002874 Держатель планшета X3 Electric Device.0,2 микрон 60 psi Максимальное давление Whatman 6700-3602 Polycap TF 36 Мембранно-капсульный фильтр из ПТФЭ с впуском и выпуском SB, HOTSYSTEM 2x White Cree с проектором 12-SMD 3156 3157 3057 3757 4114 4157 Светодиодный стояночный фонарь Задний фонарь заднего хода Лампа для автомобиля, американский LED-gible LD-2837-119 Светодиодный индикатор 22 мм, белый, 120 В, Lunati 10120703LK Комплект подъемника распределительного вала Voodoo для небольшого блока Chevy, 6 шт. Болта с проушиной M6x30 мм Болты с подъемным кольцом Рым-болты 304 осевой штифт из нержавеющей стали Болт, сделанный в США. Совместим с хромированной хромированной стойкой из нержавеющей стали Toyota Camry 6 PC 2002-2006 гг.Дюймы мм 60 мм x 35 мм x 20 мм Hammond 1551HTBU Translucent Blue ABS Plastic Project Box 2.36 x 1.38 x 0.79. SOHC Civic del Sol Honda / Civic L4 DNJ EK296AM Главный комплект для восстановления двигателя для 1992-1995 годов 1.6L D16Z6 97cid 16V. Матовый никель Kingston Brass KB608PX Centerset смеситель для унитаза. Комплект шпилек ClearPlus 400-0306. 4 x 1-1 / 2 Редукционный тройник 32Ra ID / OD 316L SS, 1983-95 Разъем для подключения модуля управления зажиганием Mustang & Cobra, любой чехол для телефона, капельницы для газона 50 шт. / Лот Изгиб стрелка Капельница Комплект для микрокапельного орошения Излучатели для полива сада Экономия Микро капельница.Пыльник рулевой рейки Volvo левый или правый Совершенно новый OEM LEMFOERDER, черный / красный на белом 5/8 высота x 5/8 ширина Brady 118821 Винил GHS Легковоспламеняющиеся пиктограммы 39 ярлыков, 1 карточка на упаковку пиктограмма Легковоспламеняющиеся. Ideal IDE 30-1262J GY / RED WP WIRE CONN W.

    4000w 220v ac scr регулятор напряжения диммер регулятор скорости электродвигателя продажа

    Способы доставки

    Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

    • Вы оформили заказ
    • (Время обработки)
    • Отправляем заказ
    • (время доставки)
    • Доставка!

    Общее расчетное время доставки

    Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

    Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

    Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.

    Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

    Отправить по адресу: Доставка из

    Этот склад не может быть доставлен к вам.

    Способ (ы) доставки Время доставки Информация для отслеживания

    Примечание:

    (1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

    (2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

    (3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

    (4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

    (5) Ускоренная доставка не может быть использована для почтовых ящиков

    Ориентировочные налоги: Может взиматься налог на товары и услуги (GST).

    Способы оплаты

    Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

    * В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

    * Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

    Можно ли использовать диммер на потолочном вентиляторе?

    Нет ничего более расслабляющего, чем свежий вентилятор, который освежит вас жарким летним днем. Но чтобы избавиться от спокойствия, не нужно много времени.

    Что-то вроде жужжания или замедления скорости может беспокоить ваш мирный момент. Причиной может быть диммер.

    Диммерный переключатель регулирует напряжение в цепи, а специальный контроллер вентилятора регулирует силу тока в цепи.Из-за этого диммерные переключатели нельзя использовать на потолочном вентиляторе, не столкнувшись с множеством проблем.

    Диммерный переключатель против контроля скорости вентилятора

    Если говорить о различиях между диммерным переключателем и регулятором скорости вентилятора, то основное состоит в том, что диммер снижает напряжение. Напротив, управление вентилятором снижает силу тока.

    Регулятор скорости вентилятора регулирует скорость ротора, увеличивая или уменьшая ток или силу тока, доступную для ротора.

    Компонент, называемый регулятором, сначала регулирует напряжение, которое, в свою очередь, регулирует ток.

    Ток — это объем электронов, проходящих через проводник для преодоления разницы напряжений.

    Ток большой, когда разность напряжений (потенциалов) велика. Ток уменьшается по мере уменьшения разницы напряжений.

    Кроме того, ротор вентилятора требует большого притока тока для запуска, когда вы включаете вентилятор. Затем он может регулировать скорость в зависимости от того, включили ли вы ее на высокую, среднюю или низкую.

    На оборотной стороне находится диммерный переключатель, который контролирует напряжение в цепи. По мере снижения напряжения свет вырабатывает меньше энергии. По мере увеличения напряжения за счет увеличения яркости свет становится ярче.

    Не работает с потолочным вентилятором.

    Здесь напряжение — это просто разница электрических потенциалов между проводом и светом. Чем больше разница в электрическом заряде между этими двумя, тем выше будет напряжение.

    Что происходит при использовании диммера с потолочным вентилятором?

    Диммерные переключатели в магазинах в настоящее время четко обозначены, где их можно использовать и с которыми они совместимы.

    Интересно, что сделало такое различие необходимым, чтобы оно было нанесено на корпус переключателя и спецификацию и напечатано на переключателе яркости прямо под крышкой.

    В предупреждении будет сказано «только для ламп накаливания» на диммерных переключателях.

    Совершенно очевидно, что домашние энтузиасты, взявшие в руки электромонтажные работы, допускали ошибки. И эти ошибки были дорогостоящими и опасными.

    Так что же вызывает проблемы при использовании диммеров для управления скоростью вентилятора?

    Ключевым моментом является разница в работе переключателя яркости и реального контроллера скорости вращения вентилятора.

    Как объяснялось, контроллер скорости вентилятора управляет величиной тока или силы тока, подаваемой на двигатель вентилятора для увеличения или уменьшения скорости.

    Давайте рассмотрим сценарий, в котором обычно работает регулятор скорости вентилятора.

    При использовании регулятора скорости вентилятора, когда вы впервые включаете вентилятор в режиме «LOW», имеется большой ток для запуска ротора вентилятора. Затем он быстро падает до низкого уровня по мере того, как вентилятор набирает скорость.

    Таким образом, вентиляторы начнут работать с высокой скоростью, а затем быстро уменьшатся до требуемой низкой скорости.

    С другой стороны, диммерный переключатель предназначен для управления напряжением. И поскольку он предназначен для управления яркостью света, он работает как следует со светом.

    Однако подгузник с наполнителем попадает в вентилятор, когда вы подключаете диммер к двигателю вентилятора!

    Двигатель вентилятора перегорит, поскольку он не сможет выдержать чрезмерное напряжение, протекающее через диммер, если вы установите диммер на высокое значение.

    Напряжение будет высоким, поскольку ротор пытается запустить себя и пропустить большой ток.Это высокое напряжение плавит контакты в вентиляторе.

    Используя тот же пример запуска вентилятора на низком уровне с помощью регулятора яркости, дополнительная проблема заключается в том, что связанного с ним низкого тока будет недостаточно для запуска вентилятора на низком уровне.

    Вот почему важно изменять силу тока ротора, а не регулировать напряжение. Эта функция недоступна в обычном диммерном переключателе, предназначенном для приглушенного света.

    Имейте в виду, что потолочный вентилятор, напрямую подключенный к переключателю диммера, может вызвать проблемы, так как двигатель вентилятора легко повредится из-за перегрева.

    По теме: Как далеко должен быть выключатель света от двери?

    И, как мы все знаем, перегрев и электрические приборы несовместимы. В худшем случае длительное и неконтролируемое управление диммером может вызвать достаточно тепла, чтобы вызвать пожар.

    Для защиты от них контроллеры скорости вращения вентиляторов имеют дополнительное оборудование, такое как надежные симисторы и дополнительные демпфирующие цепи, чтобы выдерживать колебания нагрузки.

    Распространенные проблемы с переключателем диммера на потолочных вентиляторах

    Теперь вы знаете, что произойдет, если диммер может подавать повышенное напряжение на систему вентиляторов.

    С другой стороны, низкое напряжение, скорее всего, не сразу повредит ротор. Тем не менее, многие другие проблемы возникнут, даже если диммер будет работать технически, а ваш вентилятор будет вращаться.

    Одна из наиболее частых проблем заключается в том, что вентилятор издает стонущий звук на низких оборотах. Некоторые люди сообщают об этом как о жужжании или гудении.

    Ни один из этих шумов не нужен в тихий полдень под свежим вентилятором.

    Еще одна очень неприятная проблема — вентилятор совсем не работает.Использование того же вентилятора в установке без диммера приведет к увеличению скорости вращения вентилятора и достижению заявленной максимальной скорости.

    А вот при установке с диммером до максимальной скорости далеко.

    Интересно то, что замедление скорости вентилятора может происходить и в течение более длительного периода времени, например, года.

    Электрики ответили на жалобы домовладельцев на медленный вентилятор и обнаружили выключатель яркости.

    Узнайте больше: нормально ли перегревается диммер?

    Какой тип переключателя следует использовать с потолочными вентиляторами?

    Теперь, когда вы знаете, что не работает с потолочными вентиляторами, давайте поговорим о типах переключателей, которые могут хорошо работать с потолочными вентиляторами и освещением.

    Вы можете приобрести специализированные диммерные переключатели (Amazon), которые отдельно регулируют скорость вентилятора и яркость лампы в одной консоли.

    Для этого типа требуется, чтобы у вашей настенной проводки было три выходящих провода, то есть отдельный для вентилятора и света.

    Кроме того, есть простые переключатели управления вентилятором (Amazon), которые управляют током, как я уже упоминал, и требуют только провода вентилятора.

    Эти опции могут легко заменить два отдельных переключателя для вентилятора и света или шнур, который идет на самом вентиляторе.

    Наконец, самая крутая версия — это умный переключатель 2-в-1 (Amazon), который не только управляет вентилятором и светом в одном устройстве, но и представляет собой умный гаджет.

    Это означает, что требуется ввод данных от вашего телефонного приложения или домашних помощников, таких как Google или Alexa, для автоматического управления и предварительного программирования вашего вентилятора и осветительной арматуры в домашней сети Wi-Fi.

    Заключительные слова

    Всегда консультируйтесь с советами производителя и подобными руководствами, прежде чем приступать к выполнению любых домашних работ, связанных с электричеством, даже если вы считаете себя достаточно экспертом.Вы никогда не знаете, с какими проблемами вы можете столкнуться.

    Так что держите обычные диммеры и потолочные вентиляторы отдельно, так как работа за ними, ничего не подозревая, отличается.

Читайте также

Глухозаземленная и изолированная нейтраль отличия: Режимы работы нейтрали в электроустановках и электрических сетях

Что такое дребезг контактов: Дребезг контактов, и как с ним бороться

Релейная защита трансформатора: Релейная защита силовых трансформаторов

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
