Как подключить электроплиту ханса самостоятельно: Как включить и использовать плиту Hansa — Мир Антенн

Содержание

Как включить и использовать плиту Hansa

Купили новую плиту Hansa и не знаете, с какой стороны к ней подступиться? Давайте разберемся вместе.

Как подключить плиту Hansa

Подключить плиту или варочную панель Hansa несложно, если следовать всем указаниям инструкции. Для подключения газовых плит мы рекомендуем пользоваться услугами лицензированного газовщика.

Чтобы подключить электроплиту Hansa к проводке, вам потребуется помощь квалифицированного специалиста по монтажу. Помните, что нельзя устанавливать плиту или варочную панель в непосредственной близости от холодильной или морозильной камеры.

Как пользоваться плитой Hansa

Перед первым включением плиты или варочной панели Hansa нужно удалить все детали упаковки и тщательно вымыть устройство, на нем могут быть следы средств консервации.

Включение конфорок и регулирование нагрева зависит от типа и модели плиты или варочной поверхности. Конфорки электрических плит включаются соответствующими ручками, индукционные модели с сенсорным управлением — слайдерами.

Конфорки газовых плит зажигаются спичкой, электроподжигом или пьезоподжигом.

Как включить духовку Hansa

Для того чтобы включить электрический духовой шкаф или духовку плиты Hansa, нужно определиться с необходимыми условиями работы. Установите ручки регуляторов температуры и выбора режима в нужные положения. После включения духовки загорятся две контрольные лампочки — одна из них информирует о том, что духовка включена, а вторая — что нужная температура еще не достигнута. По достижении необходимой температуры эта лампочка погаснет.

Чтобы включить газовую духовку Hansa, зажгите спичку, нажмите ручку управления до упора, затем поверните ее влево до отметки выбранной температуры. Поднесите горящую спичку к запальному отверстию, зажгите газ и удерживайте ручку нажатой примерно 3–10 секунд. Если пламя погаснет, повторите действия. После достижения нужной температуры в духовке термостат автоматически уменьшит пламя.

Как пользоваться духовкой Hansa

Функции духовки Hansa зависят от модели плиты или духового шкафа. Для уточнения правил настройки, эксплуатации, а также возможностей духовки обратитесь к соответствующей инструкции.

Как почистить духовку Hansa

Перед тем, как начать чистку духового шкафа или духовки плиты, необходимо отключить электропитание, убедиться, что ручки всех регуляторов находятся в положении «Выключено» и удостовериться, что плита и духовка полностью остыли. Для мытья нужно использовать теплую воду с мягким моющим средством.

Для того чтобы обеспечить более удобный доступ к камере духовки, можно снять дверцу. Для этого откройте ее, поднимите предохранитель в петле. Затем слегка приоткройте дверцу, приподнимите ее и выдвиньте вперед. Чтобы поставить дверцу на место, повторите действия в обратном порядке.

Как снять стекло в дверце духового шкафа Hansa

Если стекло в дверце духового шкафа сильно загрязнилось, его можно снять и вымыть отдельно. Для этого нужно освободить боковые защелки, извлечь верхнюю планку дверцы и вытащить из крепления внутреннее стекло.

Точные рекомендации для каждой модели можно найти в соответствующей инструкции.

Как настроить часы на плите Hansa

Если вы впервые подключили плиту Hansa к сети или она отключалась из-за временного отсутствия электричества, вам нужно знать, как настроить часы на передней панели. В исходном положении на дисплее будут отображаться цифры 0:00 и мерцающая надпись AUTO. Чтобы установить время, нажмите на среднюю кнопку [OK] на дисплее один раз. Затем при помощи правой и левой кнопок установите текущее время. Через 7 секунд после установки времени новые данные будут занесены в память. Помните, что без установки текущего времени работа духовки невозможна.

Как подключить электроплиту самостоятельно | Домовенок Витя

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе. Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так. Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Как подключить электроплиту самостоятельно

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Как подключить электроплиту самостоятельно

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Как подключить электроплиту самостоятельно

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Как подключить электроплиту самостоятельно

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
N – нулевые клеммы. Это клеммы 4 и 5;
И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Как подключить электроплиту самостоятельно

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Как подключить электроплиту самостоятельно

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Как подключить электроплиту самостоятельно

Для двухфазного подключения используют две перемычки

Трёхфазное

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Как подключить электроплиту самостоятельно

Провода крепятся к клеммам без перемычек

Все подключения проводов производятся с помощью специальных зажимов.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Как подключить электроплиту самостоятельно

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Подключение через клеммник

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Как подключить электроплиту самостоятельно

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Как подключить электроплиту самостоятельно

Клеммы обозначены теми же буквами, что и на самой плите

ВАЖНО! Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

При подключении проводов к розетке и вилке следите, чтобы провода, подключённые на автомате и плите к фазе, нолю и заземлению, были подсоединены к соответствующим клеммам.

Как подключить электроплиту самостоятельно

Розетка электроплиты обязательно должна быть заземлена

Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть.

В подключении электрической плиты нет ничего сложного. Главное, внимательно следить за подсоединением проводов к соответствующим клеммам. Удачного вам ремонта!

Еще статьи

Как правильно самостоятельно подключить электроплиту к сети

Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность – это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 – Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию.

УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА.

Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 – Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.

Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.

Для подключения розетки используйте только медный кабель.

Сечение кабеля должно соответствовать таблице приведенной выше.

Розетка устанавливается на ровную, не горючую поверхность.

Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.

Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.

При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.

Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.

Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.

После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 – Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

Подключение проводов к бытовой плите

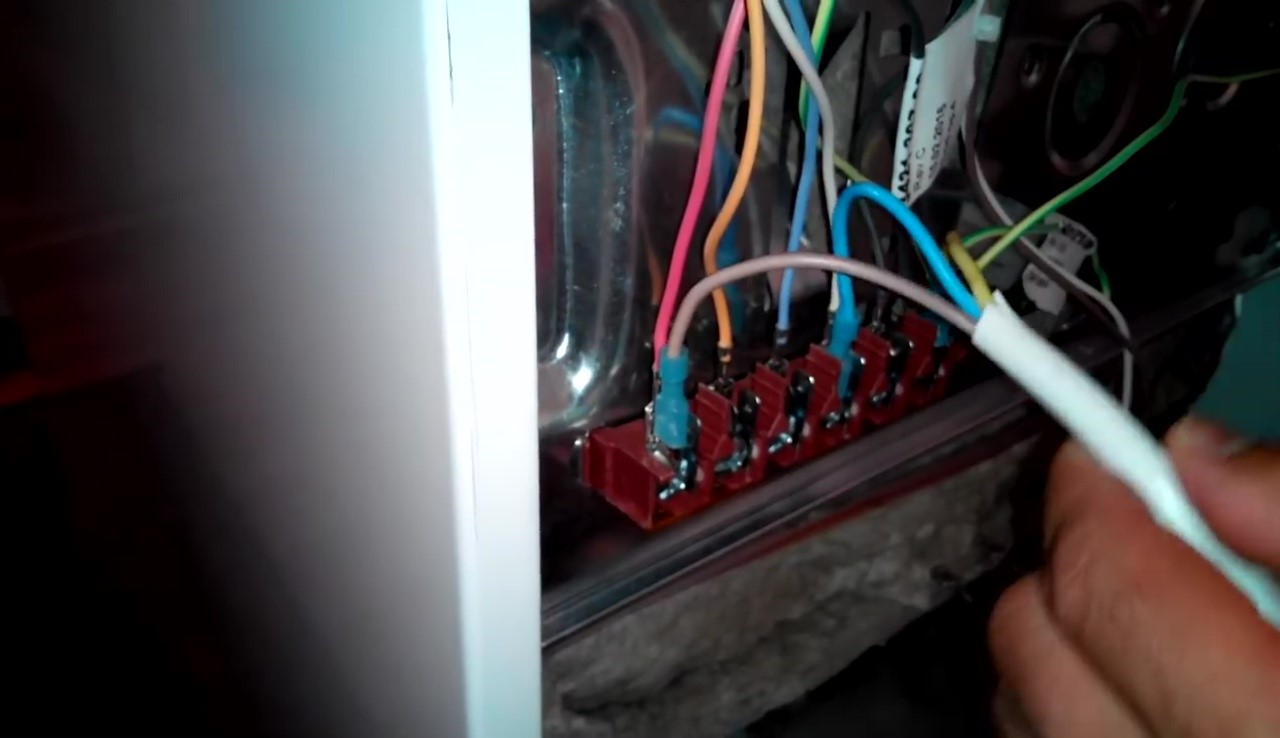

Шаг 6 – Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам.

Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных.

Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Видео: видео-инструкция по подключению электроплиты

Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

поставить перемычку между клеммами L1 и L2, L2 и L3,
подключить к L2 фазный провод — коричневого цвета;
оставить перемычку между клеммами N1 и N2;
подключить к N2 нейтральный провод — синего цвета;
к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

Однофазная схема подключения электрической плиты

Как самостоятельно подключить электроплиту дома

Из данной статьи вы узнаете сложно или подключить электроплитку самому, схемы и способы подключения (без розетки и с розеткой), какие существуют требование к электропроводке, меры безопасности и много другое.

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Меры безопасности

При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки.

Самое главное нужно правильно подобрать сечение кабеля.

Обязательно использование защитных средств, причем значение силы тока того же устройства защитного отключения (УЗО) должно быть на номинал ниже, чем автомата.

Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.

Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату.

Подведем небольшой итог.

Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.

Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку. Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить.

Схемы подключения

Хорошо, если производитель укомплектовал свою продукцию силовым кабелем. Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.

Далее рассмотрим, как выполняется подключение кабеля к плите, работающей от однофазной, двухфазной и трехфазной сети.

Подключение к однофазной сети

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

Для однофазной сети этот кабель должен быть трехжильным.

Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску. Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый.

В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.

Подключение к двухфазной сети

Редкий, но все же встречающийся метод подключения.

Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

Подключение к трехфазной сети

Для подключения плиты, работающей от трехфазной сети, необходим кабель с 5 жилами, 3 из которых будут фазами, другие два – земля и ноль.

Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.

К трем фазным выводам подключаем по одному проводу фазы.

Расцветка фазных проводов может быть разной, но важно запомнить, что нулевой провод – всегда синий или голубой, а провод заземления – желто-зеленый.

Помня это, можно легко подключить кабель к плите, и неважно, от какой сети она работает.

Полная схема подключения через розетку

Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.

Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.

Итак, первым делом подключаем провод к автомату на распределительном щитке.

К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.

По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.

Затем провод протягивается к месту установки розетки. Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).

Читайте тут подробнее: Как правильно проводить монтаж электропроводки.

Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.

И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом. Очень важно не попутать проводку.

Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода.

Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.

Далее проводится пробное включение. Сначала включается автомат, затем УЗО, и сама плита.

После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затее врезается УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод.

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта». Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки.

Популярное у читателей: Способы замены электрики в квартире.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.
К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.
Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

ОЦЕНКА СТАТЬИ:

Как подключить электроплиту самостоятельно

Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А – 40А, принятого у нас в стране типа.

Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.

Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому – читайте ЗДЕСЬ.

Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.

Самый лучший вариант — это установить на кухне силовую розетку, соответствующую вилке плиты, подключив её к проводам, выходящим из стены.

Загляните в духовку, скорее всего там, вместе с документами, лежит и подобная силовая розетка наружного монтажа, ведь часто они продаются комлпектом. Вам останется лишь установить её, а дальше действовать как описано в «п.1» выше.

Совсем недавно мы описывали подключение комбинированной силовой розетки для варочной панели и духовки. Внутри её установлены механизмы обычной «евро» розетки и силовой, как у нас в комплекте к плите, поэтому и её монтаж будет таким же. Устанавливайте розетку, как описано в статье и подключайте к ней плиту.

Если же, по каким-то причинам, нет возможности установить силовые разъемы, переходите к следующему варианту.

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель.

На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода.

Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Самостоятельное подключение электрической плиты

В квартире и частном доме хозяева могут либо выбирать между газовой и электрической плитой для своей кухни, либо устанавливать электроплиту или печку в обязательном порядке.

Например, как это предусмотрено для многих многоэтажек, или при отсутствии газовой трубы, или нежелании подсоединить и использовать газовые баллоны на даче или в частном доме. Необходимо правильно сделать подключение плиты к электросети.

Это один из наиболее мощных электроприборов на 220 вольт, который длительно работает. А последствия ошибок, допущенных при установке электрических плит, могут стать причиной больших потерь.

Электроплита, которая неправильно подключена, может стать причиной пожара.

Но подключить плиту к сети по силам большинству домохозяев. Самостоятельно можно подключить электрическую плиту не только к однофазной сети.

Подключение печки и электроплиты к трехфазной электросети, как и двухфазное подключение, так же заложено в конструкцию этих электроприборов.

Далее мы расскажем об этом и, прочитав статью, станет понятно, как правильно выполнить подключение электроплиты своими руками. Так же чтение статьи будет полезным, перед тем как подключить печку или выполнить присоединение духовых шкафов.

Существующие решения

Главная особенность электрических плит — это их большая по бытовым меркам мощность. В некоторых случаях мощнее могут быть только печи для саун и некоторые электронагревательные отопительные устройства.

Сила тока в 35–55 ампер — довольно распространенные параметры для электроплит. По этой причине в электрической цепи нужен минимум соединений.

Каждое из них может стать при ухудшении контакта источником опасного нагрева, который может закончиться аварией.

Меньше соединений — больше надежности и долговечности. Следовательно, самым правильным подключением будет отдельная проводка для электроплиты, соединяющая ее и коммутатор с функциями УЗО.

Но если есть потребность в использовании разъемного соединения, может быть установлена розетка для подключения электроплиты. Но при этом важно соответствие исполнения контактов устройства потребляемому току.

Поскольку на кухне могут быть ситуации, которые чреваты ударом током, электроплитка обязательно подключается к заземлению.

Непосредственное присоединение к коммутаторамПрисоединение через штепсельный разъем

Схема подключения электрической плиты выбирается в зависимости от числа фаз, которые используют.

Обычно на корпусе есть специальный шильдик, на котором показана схема подключения электроплиты к одной фазе, двум фазам и трехфазной сети. Либо эти схемы приведены в техническом паспорте. Эти данные дают представление о том, как правильно подключить электроплиту самостоятельно.

Ниже показаны обобщенные варианты, как подключить устройство соответственно числу фаз электросети.

Присоединение электроплит к разным электросетям

О коммутаторах

Нагрузочная способность контактов дифференциального автомата или автоматического выключателя, который обязательно используют вместе с УЗО, не должна быть меньше величины максимального потребляемого тока.

Поскольку этот параметр для коммутаторов стандартизован и разбит на определенные значения, а мощность электроплит разная, чаще всего выбирают нужное значение из трех номиналов — 40, 50 и 63 ампер.

Ток электрической плиты должен быть меньше выбранного тока коммутатора.

Но если домовладелец уверен в том, что его электроплитка никогда не будет работать на полную мощность, он может самостоятельно определить ток коммутатора (автоматического выключателя или дифференциального автомата).

Если применяются автоматический выключатель и УЗО, последнее по номиналу тока должно быть следующим по возрастанию. Если автоматический выключатель рассчитан на 40 А, УЗО надо выбрать на 50 А.

Выбираем проводники

Подсоединение электрической плиты к электросети лучше сделать проводником с медными жилами. Медный кабель для плиты получится тоньше, чем алюминиевый. Его соединения с клеммами будут более надежными.

Независимо от материала жил сечение провода, так же, как и сечение кабеля, выбирают по специальным таблицам. Их содержание одинаковое, хотя оформление данных может отличаться.

Одна из таких таблиц показана далее.

Таблица для выбора сечения проводов и кабелей

Если плитка будет подключаться непосредственно к коммутаторам и не будет переставляться, можно использовать провода для электроплиты, жилы которых сделаны из одной проволоки. Для присоединения к электросети штепсельным разъемом лучше использовать между плиткой и вилкой кабель с многопроволочными жилами. Применение такого кабеля для электроплиты лучше из-за его гибкости.

Далее для примера рассмотрим подключение к электросети двух моделей электроплит. Одна будет комбинированная с двумя электрическими и двумя газовыми конфорками и поэтому менее мощная, а другая — полностью электрическая — более чем в два раза мощнее, чем комбинированная.

Подключение менее мощной электроплиты

Электроплиту, модель которой указана далее на изображении, подключаем к сети 220 В.

Мануал плиты

В поставке этой модели кабель для электроплиты не предусмотрен. Поэтому при покупке рекомендуется задать вопрос о шнуре продавцу, если он сам не комментирует эту опцию.

Если выбранная электроплита поставляется без шнура, лучше сразу купить кабель для подключения электроплиты, основываясь на данных таблицы, приведенной выше. Напоминаем, какой кабель нужен для присоединения к сети 220 В.

Он должен содержать три жилы, одна из которых, с желто-зеленой окраской, предназначена для заземления.

Эта модель потребляет примерно 4 кВт электрической мощности. Кабель для нее показан на изображениях далее.

ПроводСетевой кабель 4 кВт

Чтобы кабель располагался ближе к стене и не мешал, рекомендуем использовать угловую вилку.

Угловая электрическая вилка

Перед тем как подключить электроплиту, снимается задняя крышка. Под крышкой расположена монтажная колодка, которая применяется во всех электроплитах.

Клеммная колодка

Крайняя правая клемма предназначена для заземления. Это видно по цвету изоляции присоединенных проводов. Остальные клеммы пронумерованы, для того чтобы можно было выполнить соединения в зависимости от разновидности электросети. Для этого на задней крышке приклеен шильдик с изображениями соединений для каждой из сетей.

Шильдик

На изображении видны соседние клеммы, которые соединены между собой. Для этих соединений используются перемычки, которые должны быть в комплекте поставки. Обычно они все вместе установлены в клеммной колодке.

Их нужно снять и смонтировать в соответствии с выбранным соединением применительно к имеющейся электросети. Для установки немного откручиваются винты клемм так, чтобы перемычка вошла под шляпку винта.

И после размещения перемычки винт закручивается до упора.

Монтажные перемычкиИнсталляция перемычек

Жилы соединительного шнура присоединяются к клеммам колодки способом, зависящим от мощности электроприбора. В данном случае на колодке предусмотрены разъемы. Их ответные части были куплены и присоединены к жилам шнура. Если бы мощность электрической плиты была больше, то для соединения жил следовало бы применить зажим винтами.

Разъемы

В соответствии со схемой для электрической однофазной сети присоединяем к клеммам разъемы шнура. Цвета соблюдаем в соответствии с проводами, подключенными к клеммной колодке.

Присоединение сетевого шнура

Затем зажимаем сетевой шнур колодкой, расположенной на корпусе. Усилие, приложенное к шнуру, не должно воздействовать на клеммы. Колодка, таким образом, их предохраняет.

Колодка

Затем устанавливаем заднюю крышку на плиту. После этого остается присоединить шнур к электрической вилке. Розетку установили до приобретения электроплитки. Она присоединена к заземлению, а также к фазному и нулевому проводу. Поэтому после этой последней операции плиту можно поставить на подготовленное место и начинать пользоваться ею.

Плита с надетой задней крышкой

Монтируя вилку, надо сначала отмерить удаляемую часть изоляции. Зачищенная жила должна охватывать стержень винта. Необходимо получить максимальный по площади контакт с каждой клеммой вилки. Кабель обязательно зажимается колодкой, расположенной внутри корпуса вилки.

Монтаж вилки

Подключение мощной электроплитки

Мощность электрической плиты с духовкой и четырьмя конфорками обычно бывает от 7 кВт и более. По этой причине ее подключение несколько отличается от уже рассмотренного процесса для менее мощного оборудования.

Поскольку в основном электроплитки с четырьмя конфорками присоединяются к однофазной электросети, многие их модели снабжены уже присоединенным к плите сетевым шнуром.

В таком варианте задача упрощается и сводится к присоединению электрической вилки, которая имеет специальную конструкцию.

Заводской сетевой шнур электроплиты

Она позволяет контактам штепсельного разъема безопасно пропускать рабочие токи этого электроприбора.

Но если допустить ошибки при монтаже кабеля, и в результате контакты получатся ненадежными, не исключена авария с расплавлением изоляции и даже возгоранием.

Если установка розетки не была сделана ранее, и из стены торчат провода для ее присоединения, их также надо качественно смонтировать.

Место установки розетки

Для получения надежного контакта в местах соединения с клеммами вилки многопроволочные жилы сетевого кабеля надо залудить. Для этого жилы подготавливают, туго скручивая пассатижами. Это делается для того, чтобы зафиксировать проволоки и форму жилы. Ее после скрутки изгибают в виде петли, чтобы получить большую контактную поверхность.

Обработка проводаСгибание проводовПодготовка жил сетевого кабеля: скрутка и формирование петли

После примерки петли по винту с прижимной скобой она делается более плоской сдавливанием пассатижами:

Делаем петлю более плоской для лучшего контакта

Поскольку петли будут залужены, они должны ложиться в винт со скобой с зазорами, учитывающими слой припоя.

Подготовленные жилы сетевого кабеля

Если потребуется монтировать розетку и присоединять к ее клеммам жилы кабеля, проложенного от коммутатора, надо обязательно проверить, как жилы присоединены к его клеммам.

Они не должны быть присоединены так, как саморез, имитирующий жилу на изображении ниже. Так присоединить жилу проще всего. Но из-за небольшой контактной поверхности токи большой силы разогреют контакт, и начнется лавинообразный процесс увеличения контактного сопротивления.

В результате и провод, и розетка будут повреждены в лучшем случае. Но может и возгорание произойти…

Недопустимый монтаж жилы

Для хорошего контакта однопроволочная жила должна быть загнута вокруг прижимного винта и немного расплющена. В клемму рекомендуется добавить немного специальной контактной пасты.

Медная паста

В нашем случае у розеточного кабеля жилы многопроволочные. Для хорошего контакта формируем их в виде вилки. Для этого производим следующие действия.

Взяв несколько проволок, начиная от изоляции, плотно обматываем ими остальные проволоки, формируя «ножку».

Формируем «ножку»

Оставшиеся проволоки делим поровну, разводим в стороны и каждую часть туго скручиваем. Применяем пассатижи. Основание вилки сдавливаем, чтобы получить плоские контактные поверхности. Лишнее откусываем.

Работа с проводамиФормирование проводовФормирование вилки

Затем подготовленные к монтажу жилы сетевого и розеточного кабелей лудят. С этой целью в небольшой емкости нагревают припой с невысокой температурой плавления (порядка 150 градусов по Цельсию). После расплавления в припой кладут кусочек канифоли. Как только она разойдется по поверхности, опускают жилу.

Лужение жил часть 1Лужение жил

После этого монтируем вилку и розетку с добавлением медной пасты.

Монтаж вилкиМонтаж розеткиЗавершение подключения

Правильно выполненный монтаж электроплиты — это гарантия безопасной и продолжительной эксплуатации. Не экономьте на качестве контактов для упрощения работы — дороже выйдет!

Подключение электроплиты своими руками (hansa, горение и пр) + видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
N – нулевые клеммы. Это клеммы 4 и 5;
И клемма заземления, помеченная специальным значком.

Однофазное

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Для двухфазного подключения используют две перемычки

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Провода крепятся к клеммам без перемычек

Подключение плиты к электросети

Отсутствие лишних соединений считается наиболее безопасным

Подключение через клеммник

Убедитесь, что клеммник соответствует мощности плиты

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Клеммы обозначены теми же буквами, что и на самой плите

Розетка электроплиты обязательно должна быть заземлена

Видео: подключение электрической плиты

Подключение электроплиты своими руками

В большинстве случаев владельцы подобной техники предпочитают вызвать мастера для ее установки.

Однако, если вы твердо решили сэкономить денежные средства и имеете некоторый опыт работы с электроприборами, то можно провести эту операцию своими руками.

В этой статье мы расскажем, как подключить электроплиту самостоятельно и приведем правила безопасности, которых необходимо придерживаться во время проведения данной процедуры.

Вернуться к содержанию

Правила безопасности

Подключение электроплиты своими руками – это операция с высоким риском, поэтому соблюдение правил безопасности – это первое правило. Во время проведения данных работ необходимо особое внимание уделить надежности соединений. Правильно подключенные контакты – это залог успешной установки электроплиты.

Перед тем, как выполнить подключение электроплиты 220в, следует внимательно ознакомиться инструкцией по установке. Любая ошибка, которая была допущена во время монтажа данного устройства, может впоследствии стать причиной серьезной неисправности или даже выхода из строя электроплиты.

И это только в лучшем случае. В самом плохом – случится загорание проводки и, возможно даже, возникновение неконтролируемого открытого огня. Если вам до этого не доводилось иметь дело с подобной электротехникой, лучше не пробовать сделать это самому и доверить установку специалистам.

Необходимо соблюдать правила безопасности

Вернуться к содержанию

Подготовительные работы

Схема подключения электроплиты с одной фазой подразумевает предварительное выключение электрической сети. Работать под напряжением нельзя даже самому опытному электрику.

После отключения электросети необходимо извлечь плиту из коробки и провести инспекцию ее состояния. Нужно проверить поверхности плиты на предмет различных дефектов, а также полноту комплектации.

Если возникли какие-то вопросы, то лучше сразу связаться с поставщиком этого оборудования.

Теперь нужно отключить старое устройство и убрать ее с кухни.

Затем нужно обратиться к инструкции и тщательно изучить раздел, который посвящен обнаружению оптимального места расположения устройства.

Подготовительные работы

В большинстве случаев современные устройства не комплектуются проводом, поэтому нужно знать, какой кабель нужен для подключения электроплиты. Этот факт объясняется тем, что подобные электроприборы лучше подсоединять посредством клеммных элементов.

Применяя данный тип контактов, можно пользоваться плавкими вставками вместо автоматического выключателя и соединить электроплиту с сетью посредством более длинных кабелей.

Можно также использовать розетку, но только при условии, что она рассчитана на 32 ампера.

Важно знать! Категорически запрещено подсоединять данное оборудование к обыкновенной розетке, поскольку она требует значительное количество электричества, которое не способна пропустить обычная электросеть.

Для подобного подключения следует использовать специальный шнур, а также монтировать автоматический выключатель. Также ни в коем случае нельзя соединять электроплитку посредством «жучка».

Вернуться к содержанию

Инструкция для подключения к однофазной линии

Чтобы корректно осуществить однофазное подключение электроплиты, необходимо провести следующие операции:

Схема подключения электроплиты к однофазной сети

Сначала следует отключить автоматический выключатель, который отвечает за питание однофазной сети;
Длина провода для запитки не должна превышать 2 метров. Такая длина обусловлена необходимостью иногда передвигать устройство.
После этого нужно провести инспекцию кабеля и удостовериться в том, что провод имеет корректное поперечное сечение и предохранитель. После данной операции нужно будет снять крышку блока питания оборудования.
Теперь необходимо установить медные перемычки, которые имеют сечение 6 квадратных миллиметров в расстояние между клеммами. Данными изделиями должно комплектоваться каждое устройство.
После этого к клеммам следует подключить ноль, фазу и землю. На данном этапе крайне важно убедиться в надежности соединения контактов. Если этого не произойдет, то впоследствии может случиться возгорание проводки.
Фазу следует проверять индикатором, а нулевую жилу пробником.
После этого нужно провести подключение вилки электроплиты, а также установить для нее силовую розетку на три контакта.
Затем следует вставить вилку в розетку, после чего проверить тестером отсутствие заземления.
На следующем этапе требуется проверить, имеются ли короткие замыкания между нулевой и фазной жилой. Причем проверить необходимо каждый рабочий режим плиты. Если тестер показал допустимые показатели, то можно включать автоматический выключатель.

Если вы решили осуществить подсоединение без розетки, то его необходимо проводить в коробке клемм, которая должна быть монтирована на стену на высоте около 0.6 метра от уровня пола.

Финальным этапом в подключение электроплиты к однофазной сети станет ее проверка на работоспособность.

Если каждая конфорка окажется рабочей, а духовка включится с первого раза, значит, вы все сделали правильно, и теперь можно приступить к полноценному использованию электрического устройства.

Вернуться к содержанию

Подключение к трехфазной линии

Если речь идет о загородном доме, то установка электроплиты пойдет немного по другим правилам. Все дело в том, что в данном случае необходимо использовать трехфазное подключение.

Поключение плиты к трехфазной линии

Итак, первым делом необходимо определить место расположения плитки.
Затем следует проложить соединительный провод.
После этого следует установить выключатель, рассчитанный на силу тока от 16 ампер.
Следующим шагом станет подключение провода к розетке.
После этого нужно подключить вилку к проводу, а сам шнур закрепить на задней панели оборудования. Подсоединять провод следует в электрическом щитке.

Обустройство корректного заземления необходимо для правильной работы электроплиты, поэтому на данном этапе необходимо проявить особую осторожность.

Итак, для начала следует удостовериться в том, что корпус электрозащиты жилища заземлен. Если заземление присутствует, то можно просто подсоединить провод заземления плиты к корпусу.

Крайне не рекомендуется использовать инженерные сети в качестве места для подключения заземляющего провода.

Ставить плитку необходимо таким образом, чтобы корпус и элементы, которые находятся не под напряжением, не соприкасались.

Схемы возможных подключений

На данном этапе установку электрической плиты можно считать завершенной. Еще раз повторим, что если приведенная выше инструкция непонятна для вас, то лучше доверить данную операцию специалистам во избежание неприятностей.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Оцените статью: Поделитесь с друзьями!

Как подключить электроплиту самостоятельно?

Электроплиты разных марок повсеместно вошли в обиход домохозяек. Их используют многие при обустройстве своей кухни, в особенности в новостройках, к которым не подключен газ. Электрическая плита отличается не только высокой функциональностью, но и привлекательным дизайном, что определяет ее высокую популярность.

Этапы подключения

Несмотря на высокую технологичность устройства, все больше их владельцев сталкиваются с непростым вопросом – как подключить электроплиту самостоятельно. При наличии минимального опыта, необходимого инструмента и при соблюдении всех требований безопасности выполнить это может любой человек самостоятельно.

Но если вы не уверенны в своих силах, рисковать не стоит, лучше обратиться к профессионалу! Электроплиты Electrolux, Bosch, Beko, Kaiser, Gorenje и других марок по сравнению с духовкой потребляют намного больше электроэнергии, поэтому требуют тщательной подготовки к монтажу.

Поэтому при обустройстве своей кухни важно не только знать как выбрать электроплиту для дома правильно, но и предусмотреть качественную, надежную и безопасную проводку. Мощность устройство составляет около 6000-8000 Вт, поэтому оно обычно подключается к сети электричества напрямую.

Поэтому перед тем как подключать бытовой прибор самому, нужно внимательно ознакомиться с инструкцией по монтажу и приобрести все необходимые дополнительные комплектующие. Подключается он в соответствии со следующей схемой:

Монтаж автоматического выключателя и устройства для защиты оборудования от скачков напряжения в сети. Эти работы проводятся перед самой процедурой подключения электроплиты. Их номинальный ток должен быть подобран в соответствии с прилагаемой технической документацией;
Установка розетки. Если прибор имеет невысокую мощность, то для его подсоединения можно использовать вилку. Розетка должна быть выполнена из высококачественных, максимально надежных и безопасных материалов, способных выдержать нагрев. Число контактов должно соответствовать числу жил в электропроводе;

Перед тем как подключить электроплиту самостоятельно (для подсоединения которой не используется розетка) необходимо снять крышку с задней дверцы, внутри которой расположены клеммы. Для подключения устройства в квартире в однофазную сеть (или в частном доме в трехфазную сеть), необходимо закрепить кабель для предупреждения его случайного выдергивания, после чего установить медные перемычки и подключить электропровода;
Проверка работоспособности.

Если все этапы выполнить правильно, плита будет служить своим хозяевам исправно на протяжении длительного времени. При осуществлении всех этапов работ важно соблюдать технику безопасности и придерживаться разработанной производителям схеме.

Перед тем как подключить электрическую плиту необходимо предварительно предусмотреть заземление (в особенности в старом доме), и при необходимости заменить электропроводку. В новостройках обычно заземление предусмотрено, а проводка предназначена для подключения мощных бытовых приборов.

Какой кабель нужен для подключения электрической плиты?

Кабель для подсоединения бытового прибора к сети электричества используется независимый, который идет прямо от распределительного щитка, установленного в квартире. Но каким проводом подключить электроплиту? Для прокладывания кабеля от щитка до розетки подходят следующие его марки:

ШВВП;
ВВГ;
ПВС;
ВВГ-нг.

Подсоединение прибора осуществляется обычно без розетки, поскольку высокая мощность работы техники приводит к сильному ее нагреву и возможному возгоранию. Поэтому от розетки до самой техники используется многожильный провод, обладающий высокой устойчивостью к перелому. Наиболее популярными его марками являются КГ и ПВС.

Независимо от компании-производителя техники Zanussi, Indesit, Beko, Ariston, Hansa сечение кабеля зависит от разных параметров – потребляемой мощности, напряжения в сети, а также количества фаз. Поэтому зная эти характеристики, не составляет труда подобрать оптимальный провод.

Подсоединить электроплиту необходимо обязательно от отдельного автоматического выключателя, номинал потребления которого больше, чем у самого устройства (достаточно на один номинал). Все характеристики техники перед ее подключением дома можно узнать в прилагаемой технической документации.

Также желательно предварительно провести монтаж УЗО – прибора для защитного отключения техники, что позволит предотвратить возможность возгорания устройства. Монтаж его проводится рядом с автоматическим выключателем, а его номинал должен быть менее его на один номинал. При грамотном подходе к подключению даже при самостоятельном его осуществлении у вас не возникнет проблем.

Принципиальная электрическая схема электроплиты электра 1006. Электроплиты электрическая схема – Схема конфорки, электрическая схема электроконфорки,схема конфорки электроплиты,схема подключения конфорки

С каждым годом всё большее количество людей решается на подключение электроплиты. Это и не удивительно. Современные технологии, используемые при их создании, позволяют добиться немалой экономии.

Представим, что вы уже приобрели электроплиту, и вам нужно её подключить. В таком случае необходимо в первую очередь внимательно прочитать инструкцию. Именно там указывается рабочая схема подключения.

Внимание ! Электроплиты потребляют большой объём электрической энергии в сравнении с другими бытовыми приборами, и это необходимо учитывать при подключении по схеме.

Алгоритм подключения

Перед тем как перейти к непосредственному подключению электроплиты по схеме, необходимо ознакомиться с рядом документов:

ПУЭ 7,
ПТЭЭП,
технический паспорт.

Только после этого вы сможете правильно воспользоваться данной инструкцией. В противном случае вы рискуете не только потерять гарантию на электроплиту, но и подвергнуть себя опасности.

Шаг 1. Выбираем провода

Провод питания согласно схеме, должен быть независимым. Проще говоря, его необходимо напрямую пустить в распределительный щиток. В противном случае проводка может просто перегореть, спровоцировав, таким образом, пожар.

Если у вас в доме нет выделенной линии, то вы можете использовать такие типы проводов:

В свою очередь, чтобы осуществить подключение электроплиты от розетки согласно схеме, нужно использовать кабель типа ПВС. Если вы его не сможете найти, то подойдёт и КГ. Кстати, последний обладает куда большей устойчивостью к изломам. В процессе эксплуатации он может изгибаться множество раз. Вреда от этого не будет.

Когда вы подбираете сечение кабеля для подключения электроплиты, то в расчёт необходимо взять три основных параметра:

количество фаз,
напряжение сети,
потребляемую мощность.

Просто посмотрите в таблицу ниже и подберите подходящий для подключения электроплиты по схеме кабель. При этом лучше предусмотреть небольшой запас мощности, так как перепады в сети — это обычное дело.

Также при подключении электроплиты по схеме своими руками необходимо знать о некоторых нюансах. Во-первых, все операции нужно проводить независимо от автоматического выключателя. Во-вторых, номинал подачи тока должен быть выше на одну единицу, чем потребление аппарата.

Технические характеристики электроплиты вы можете найти в соответствующей документации, которая должна идти к прибору в комплекте поставки . Также все параметры указываются на корпусе.

Внимание ! Автоматический выключатель должен принадлежать к группе C.

При подключении электроплиты по схеме необходимо озаботиться о наличии УЗО. Оно позволит защитить вас и вашу семью от удара электричеством в процессе эксплуатации прибора.

УЗО нужно установить неподалёку от автовыключателя. Подключение устройства защитного отключения возможно только после установки автоматического выключателя. Особое внимание уделите винтовым зажимам. Они должны быть надёжно зафиксированы.

Шаг 2. Делаем розетку

В идеале у вас на кухне уже должна быть розетка, через которую можно осуществить подключение электроплиты согласно схеме. Но к сожалению, разъёмами нужной мощности оборудованы далеко не все квартиры, поэтому иногда об этом приходится позаботиться самостоятельно.

Внимание ! Вам нужна розетка, которая сможет обеспечить питание электротехники с мощностью свыше 3 кВт.

В большинстве случаев на кухне устанавливается однофазная розетка. Её более чем достаточно, чтобы обеспечить подключение электроплиты по стандартной схеме. При этом минимальный номинальный ток должен составлять не менее чем 32 А . В идеале необходимо 40.

Розетка, которую вы будете использовать для подключения электроплиты по схеме должна быть сделана с качественных материалов. Также должен обеспечиваться электрический контакт.

Очень важно чтобы количество жил было таким же, как и количество проводов. Ни при каких обстоятельствах нельзя соединять провода вместе, чтобы стало возможным подключение к одному контакту. Это может привести к пожароопасной ситуации.

При подключении разрешается использовать только медный провод. При этом сечение провода должно соответствовать табличным показателям. Саму розетку нужно установить на ровной поверхности. При этом материалов с высокой горючестью поблизости быть не должно.

Совет ! При установке на кирпичную стену желательно использовать прокладку, чтобы основание розетки не треснуло.

Нельзя устанавливать розетку для подключения электроплиты по схеме возле рукомойника. Это не соответствует правилам безопасности. Брызги могут попасть на оголённый кабель и вызвать замыкание.

Также розетка не должна быть установлена слишком близко к железным трубам. Это же относится к дверным и оконным проёмам. От правильного выбора места для установки зависит безопасная эксплуатация прибора.

Когда вы закончите установку розетки для подключения электроплиты по схеме, проверьте изоляцию. Кабели не должны быть повреждены. Только после этого включайте плиту.

Внимание ! В идеале цвета проводов в вилке должны совпадать с цветами кабелей в розетке.

Отдельное внимание уделите винтовым зажимам, они должны быть закреплены должным образом. Мало того, при установке розетки, для подключения электроплиты необходимо каждый многожильный кабель дополнительно пропаять. Пайку нужно делать там, где они крепятся к контактам.

В том, насколько правильно вы подключили провода, вам позволит убедиться мультиметр. Как только предварительная проверка завершится, можно будет включить автоматический выключатель.

Шаг 3. Подключение к плите

Чтобы подключить электроплиту к кабелю питания, вам, конечно же, понадобится схема. Точный рисунок подключения должен быть в техническом паспорте. После того как вы его найдёте нужно будет найти на задней панели маленькую крышку и открутить её. Под ней вы найдёте клеммы проводов.

Теперь можно закрепить провода для подключения электроплиты согласно схеме. Но перед этим необходимо закрепить все кабели. В противном случае неаккуратным движением вы их просто вырвите.

Внимание ! Для креплений на корпусе электроплиты есть специальные зажимы.

Подключение проводов зависит от количества фаз. Для сопряжения нужно использовать медные перемычки. Обычно они идут вместе с клеммной колодкой. По имеющейся у вас схеме установите соединения. После этого затяните винты.

Обычно в документации или на самой крышке имеется схема, с помощью которой вы сможете подключить плиту. При этом цвета подключаемых кабелей в идеале должны соответствовать друг другу.

В первую очередь нужно подключить заземление. Обычно этот провод имеет салатовый цвет (смесь желтого и зелёного). После этого можно подсоединить нейтраль. Синий кабель подключается третьим. Только после этого можно переходить к фазным проводам. Последовательность следующая:

коричневый,
чёрный,
чёрный.

В процессе подсоединения необходимо сохранять предельную осторожность, так как неправильный контакт может привести к выходу из строя плиты или проводки. В конце работ крышка закрывается.

Общие схемы подключения к сети

Пожалуй, это самая простая схема подсоединения к однофазной сети, для того чтобы подключить питание вам понадобится:

Установить перемычки на клеммы L1 и L2, L2 и L3.
К L2 подсоединить коричневый провод под фазу.
Установить перемычку на N1 и N2.
К N2 подключить нейтраль.
На заземляющий контакт выводится провод заземления.

При этом вы должны помнить, что это общая схема. Во многих схемах, которые идут вместе с документацией могут быть другие названия клемм . Мало того, даже их количество может быть разным.

Если вам нужно будет подключить плиту к трёхфазной сети, то схема будет немного отличаться. У вас будет три фазы, которые нужно просто подсоединить к трём клеммам L1-L3. При этом в процессе монтажа никакие перемычки не нужны. N1 и N2 вместе с PE подключаются к советующим контактам.

С двухфазной сетью нужно будет установить перемычку на L1 и L2. После этого вы сможете подключить к ним фазу A. Соответственно на C будет выходить L3. Все остальные провода можно подключать по аналогии с предыдущими сетями.

Итоги

Подключить электроплиту к сети не так-то уж и сложно. Мало того, это возможно в квартирах и домах, где по проекту не были предусмотрены розетки такого типа. Но чтобы это стало возможным необходимо использовать качественные комплектующие и учитывать важные нюансы вроде количества фаз в сети.

Вашему обзору предлагаем для самостоятельного ремонта электрические схемы электроплит!

Представлены плиты российского и импортные производства, которые не меняются годами.
Для увеличения просмотра нажмите на рисунок.

Основные элементы и узлы плиты: ТЭН Е1 (в первой конфорке), Е2 (во второй конфорке), Е3-Е5 (в жарочном шкафу), коммутационный узел, состоящий из переключателей S1-S4, тепловое реле F типа Т-300, индикаторы HL1 и HL (газоразрядные для индикации работы ТЭНа), HL3 (накального типа для подсветки жарочного шкафа). Мощность каждого ТЭН составляет порядка 1кВт

Для регулировки мощности и степени нагрева ТЭН жарочного шкафа используется 4-х позиционный переключатель S1. При установке его ручки в первое положение замкнутся контакты Р1-2 и Р2-3. При этом к сети с помощью штепсельной вилки будут подключены: ТЭН Е3 последовательно с параллельно соединёнными ТЭН Е2 и Е3.Ток будет проходить по пути: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, Е3, Р2-3, верхний контакт штепсельной вилки ХР. Поскольку ТЭН Е3 подключен к ТЭН Е4 и Е5 последовательно, то 38 сопротивление цепи будет максимальным, а мощность и степень нагрева минимальными. Кроме того, будет светиться неоновый индикатор НL1 за счёт прохождения тока по цепи: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, R1, HL1, верхний контакт ХР.

Подключение узлов Мечта 8:

Во втором положении включаются контакты Р1-1, Р2-3. В этом случае ток пойдёт по цепи: нижний контакт вилки ХР, F, Р1-1,Е3, Р2-3, верхний контакт ХР. В этой ситуации будет работать только один ТЭН Е3 и мощность будет больше за счёт уменьшения общего сопротивления при неизменном сетевом напряжении 220В.

В третьем положении переключателя S1 замкнутся контакты Р1-1, Р2-2, что приведёт к подключению к сети только параллельно соединённых ТЭН Е4 и Е5. Выключатель S4 используется для включения лампы HL3 подсветки жарочного шкафа.

Н1, Н2 — конфорки трубчатые, Н3 — конфорка чугунная 200мм, Н4 — конфорка чугунная 145мм, Р1, Р2-бесступенчатые регуляторы мощности, П3, П4-семипозиционные переключатели мощности, ПШ — трехступенчатый переключатель жарочного шкафа, П5-блокирующий переключатель, Л1….Л4 — сигнальные лампы включения конфорок, Л5- сигнальная лампа включения нагревателей жарочного шкафа или гриля, Л6- сигнальная лампа достижения заданной температуры в жарочном шкафу, Н5,Н6 — нагреватели жарочного шкафа, Н7- гриль, Т -терморегулятор, В- выключатель клавишный, Л7 – лампа освещения жарочного шкафа, М- моторедуктор.

6.ПЕРЕКЛЮЧАТЕЛИ КОНФОРОК Горение, Нansa, Электра, Лысьва:

Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне . Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.

Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:

варочную поверхность с конфорками;
духовой шкаф;
нижний ящик для хранения посуды и противней.

Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры. Для удобного управления на передней лицевой панели расположены регуляторы — они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора : один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.

На рисунке ниже показана схема устройства стандартной электроплиты.

Расшифруем обозначения:

регулятор мощности;
клеммная коробка;
конфорка;
опорная планка;
датчик температуры духовки;
петля;
стопор;
держатель тэна духовки;
тэн духовки;
внутренняя облицовочная панель;
фиксатор защелки дверцы;
гнездо защелки;
изолирующая прокладка;
тэн для гриля;
ободок конфорки;
шнур электропитания;
земляная клемма;
регулировочные ручки.

Разновидности поверхностей электроплит

На современном этапе развития техники модели электроплит делятся в зависимости от типа варочной поверхности на две категории.

Эмаль

Классика электроплит — эмалированная поверхность с конфорками из чугуна. Достоинства такого прибора очевидны:

невысокая стоимость;
простое обслуживание и ремонт.

Кроме того, покрытие варочной поверхности устойчиво к механическим повреждениям от случайного падения мелкой кухонной утвари и тяжелых сковородок. Не обошлось и без недостатков:

длительное время приготовления пищи;
часть тепловой энергии расходуется впустую, особенно после выключения конфорок, которые долго остывают, обогревая воздух кухни;
уборка поверхности отнимает много времени, сил — надо использовать специальные химические средства.

Современные электроплиты оснащены поверхностью из стеклокерамики, которая выглядит очень эстетично и стильно. А в чем еще ее преимущества?

вся варочная поверхность покрыта высокопрочным листом керамики;
нагрев происходит только в зоне конфорки , что обеспечивает безопасность использования;
гладкая поверхность исключает случайное опрокидывание посуды;
габариты конфорок могут быть до 60 см в диаметре;
быстрый нагрев и остывание — работающий в интенсивном режиме нагревательный элемент всего лишь по истечении минуты полностью остывает;
— поверхность легко моется при помощи мягких чистящих средств.

Электрическая схема устроена таким образом, что при снятии посуды с конфорки автоматика мгновенно отключает ТЭН.

Управление такими плитами, как правило, осуществляется при помощи сенсорных датчиков , которые располагаются на варочной поверхности в довольно удобном месте, создавая безопасность их использования.

Несмотря на обилие плюсов, есть и минусы:

нельзя готовить в алюминиевой и медной посуде — они оставляют на поверхности малопривлекательные следы, использовать можно только посуду из нержавейки с гладким дном;
это стеклянная поверхность, подверженная механическим воздействиям от острых предметов, которых на любой кухне в избытке.

Нагревательные элементы

Отличие электроплит может быть и в устройстве их конфорок. Рассмотрим основные типы.

Конфорки спирального типа

Визуально они очень похожи на нагревательный элемент электрочайника — это обыкновенный ТЭН, который предназначен для нагревания установленной на него кухонной посуды. Такие конфорки бывают одинарного и двойного вида — второй вариант отличается тем, что вокруг первой спирали располагается вторая. Эти устройства регулируются с помощью механических поворотных переключателей, где используется плавная регулировка.

Блинный вариант

Такие изделия имеют сплошную поверхность , которая нагревается двумя или более нагревателями, закрепленными на металлической основе. Регулировка производится специальными переключателями поворотного типа, которые подключают ТЭН в различных комбинациях. Они имеют несколько положений, их называют ступенчатыми регуляторами мощности — этим они и отличаются от предыдущих устройств для регулировки спиральных конфорок.

Для защиты изделий спирального и блинного типа конфорок разработчики придумали оригинальное устройство, которое автоматически отключает ТЭН, если температура кастрюли достигла такого значения, что ее содержимое может выплеснуться наружу и залить поверхность конфорки.

Галогенный вид

Различной конфигурации нагревательные элементы размещаются под стеклокерамической варочной поверхностью в произвольном порядке, как придумают дизайнеры. Нагрев посуды осуществляется специальным галогенным излучателем : обозначенное светодиодным индикатором место нагревается за несколько секунд. На такой конфорке хорошо готовить продукты без длительного томления, а энергопотребление составляет не более 2 киловатт в час.

Для этого варианта необходима посуда из чугуна или стали — это надо учитывать всем пользователям при покупке такой плиты.

Регулировка нагревания осуществляется непосредственно на верхней части варочной поверхности при помощи сенсорных кнопок , в моделях меньшей стоимости включено стандартное управление при помощи регуляторов, расположенных на лицевой панели управления.

Керамические устройства

Такого типа нагревательный элемент похож на лабиринт, в который уложена спираль из нихромовой нити — рисунок каждой конфорки продуман идеально для того, чтобы спираль нагревала максимальную площадь. Эти изделия монтируются непосредственно под стеклокерамическими поверхностями панели, где происходит приготовление пищи, довольно часто применяется их комбинация с галогенным вариантом в одной плите. Для управления нагреванием этих устройств довольно часто применяются переключатели с плавной двухступенчатой регулировкой.

Духовой шкаф

Необходимый для приготовления различных блюд жар внутри шкафа вырабатывается при помощи особой конфигурации ТЭНов, которые специально изготавливаются по особой технологии для применения в духовках электроплит. Величина нагревания внутри регулируется расположенным на панели управления переключателем — терморегулятором. Большинство духовых шкафов оснащаются таймером , который не только отключает устройство в нужное время, но и может включить — если пользователь заранее установит необходимую программу.

Некоторые модели имеют — вентилятор распределяет горячий воздух равномерно по всему объему шкафа, поэтому нет нужды переворачивать, например, тушку утки во время ее запекания на противне.

На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали , благодаря которому поддерживать внутреннюю чистоту довольно просто. Например, у бренда Ханса есть специальный режим — , при включении которого весь капающий жир мгновенно превращается в пепел.

Как работает гриль

В каждой современной электрической плите имеется устройство под названием гриль. Для реализации такой функции используют несколько нагревательных элементов , действие которых направлено на то, чтобы запекание на различных режимах шло равномерно. Регулировка производится комбинированным, механического типа регулятором, располагающимся на панели управления.

Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера. Каждый покупатель найдет свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет соответственно личным приоритетам.

Приобретение электроплиты для кухни в квартире поставит перед владельцем проблему подключения устройства к сети. Инструкция рекомендует пригласить для этих целей специалиста. Но не всегда в этом есть необходимость. Схема подключения к сети доступна для понимания и может быть реализована самостоятельно. Она одинаково применима для обычной электроплиты, с ее помощью можно подключить:

Чтобы правильно подключить новое приобретение своими руками необходимо потратить время и ознакомиться с алгоритмом действий. Он несложен и включает несколько этапов:

Выбор места установки.
Общие требования.
Установка УЗО и автомата.
Монтаж кабеля.
Выбор типа соединения.
Схемы подключения.

Прежде чем подключить плиту или варочную панель следует правильно определить место ее будущего размещения в квартире относительно места подсоединения, соседства с холодильником и другими бытовыми приборами:

Площадка, на которой планируется установить стационарную модель должна быть максимально ровной, чтобы при регулировке ножек обеспечивать устойчивое горизонтальное положение.
Длина провода и расстояние от места подключения до устройства должны позволить свободно перемещать прибор без отключения.
Тен обычной электроплиты может разогреваться до 100°C, поэтому не рекомендуется размещать электроплиту или варочную панель рядом с холодильником.
Разогретый тен может привести к оплавлению пластиковых предметов обстановки.
Индукционную плиту или аналогичную варочную панель так же нежелательно ставит рядом с холодильником или другими бытовыми приборами, генерируемое ею электромагнитное поле негативно влияет на их работу.

Общие требования

Правильно подключить электроплиту или варочную панель своими руками не получиться без соблюдения определенных требований к оборудованию. В квартире это можно сделать существенно проще и быстрее.

Обычно в квартире стандартной многоэтажки подключение подобных устройств к сети осуществляется уже смонтированным отдельным проводом, через специально предусмотренную розетку. Это сэкономит время и позволит быстро подключить плиту или варочную панель.

Владельцам частного дома выполнить все работы связанные с проводом, и установкой другого оборудования придется самостоятельно или с приглашением специалиста. В этом случае следует воспользоваться:

трехжильным кабелем с медным с сечением от 4-х до 6-ти мм в зависимости от его длины;
отдельным автоматом под электроплиту для установки в щитке на 32 или 40А в соответствии с сечением провода;
устройством защитного отключения;
доступным способом заземления.

Устройство защитного отключения и автомат

УЗО и автоотключатель являются обязательным элементом комплекта, который используется, чтобы самостоятельно подсоединить любой бытовой прибор к сети. Их наличие убережет прибор от перепадов напряжения в сети и преждевременного выхода из строя:

Ставятся они рядом на монтажную рейку до счетчика.
Номинальное значение УЗО должно быть больше автомата.
УЗО соединяется со счетчиком верхние фазное и нулевое крепление соответственно.
Нижние клеммы используются для соединения с автоматом и выводятся на ноль.
Если используется однополюсный автомат, нулевая клемма УЗО соединяется с нулевой шиной.
При двухполюсном соединяется нулевой клеммой с соответствующим контактом автомата.
На нижние крепления автомата ставятся фазная и нулевая жилы трехжильного провода.
Если автомат однополюсный нулевой провод уходит на соответствующую шину.
Желто зеленая или зеленая предназначена для заземления.

Монтаж кабеля

Чтобы соединить розетку или клеммник кабелем с электрощитом потребуется самостоятельно проштробить стену. На скрытую в стене укладку придется потратить время, но она не испортит интерьера. Альтернативный и менее хлопотный вариант, чаще используемый для дома с деревянными стенами, предполагает использование внешнего короба. Штробление и укладка в коробе выполняются по кратчайшему маршруту.

Тип соединения электроплиты

Перед началом установки нужно определит, каким типом соединения лучше воспользоваться. Устанавливать электроплиту или варочную панель в квартире или на кухне частного дома можно с тремя типами подсоединения к сети:

прямым подключением;
через клеммную коробу;
через розетку.

Прямое включение

Данный вариант можно применять, если нет необходимости отключать плиту или варочную панель от общей сети. Он считается самым безопасным. Отсутствие дополнительных соединений снижает риск перегрева. Если отдельное отключение необходимо, то придется устанавливать клеммную коробку или розетку.

Как устанавливать клеммную коробку

Современную плиту рекомендуется подсоединять к сети без включения в розетку через качественную клеммную колодку. Можно использовать колодку в монтажной коробке, которая монтируется снаружи на стене или металлическую коробку для скрытой установки. Коробка ставится на расстоянии двух метров от электроплиты, на высоте не мене 0,6 метра от пола.

Включение через розетку

Распространенным вариантом подсоединения к сети является включение через розетку с обязательным использованием заземления.

Для этих целей в квартире или на кухне частного дома можно использовать розетку 3 типов.

Отечественного производства с верхним расположением заземления, развернутым на 90°.

Белорусского производства, которая отличается разворотом контактов на 120° относительно друг друга.

Европейского типа, где контакт для заземления находится внизу и имеет плоское сечение.

Если необходимость в монтаже проводки своими руками отсутствует, соответствующее оборудование в квартире или на кухне частного дома уже имеется, розетку необходимо проверить на фазу. Это делается с помощью электротестера.

Схемы

Вне зависимости от способа подключения через розетку или клемник плиту или варочную панель можно подключить к сети по трем схемам:

однофазной;
двухфазной;
трехфазной.

Для приборов на 220В используется однофазная схема, на 380В двух или трехфазные варианты. Перед тем как подключить электроплиту или варочную панель, ее придется развернуть тыльной стороной и снять защитную крышку с клеммной коробки. Возможные схемы подключения обычно указаны на оборотной стороне устройства.

Одна фаза

Это самый распространенный вариант в квартире многоэтажки. Его можно использовать, когда стыковка выполняется трехжильным проводом. Оно легко выполняется своими руками. Чтобы правильно подключить устройство необходимо использовать перемычки. Они обычно идут в комплекте и зажаты болтами в клеммной коробке. Если их нет, можно приобрести медные перемычки с сечением 6-ть мм. Пять из шести винтов соединяются двумя шинами:

одна шина соединяет винты обозначенные литерой «L» под номерами 1, 2, 3;
вторая – используется для соединения номеров 4 и 5, обозначенных литерой «N»;
последний остается свободным и будет использоваться для заземления.

При соединении провода распределяются следующим образом:

фаза (черный или коричневый) на L1,2 или 3;
ноль (синий) на N4 или 5;
для заземления используется шестая клемма с обозначением PE.

Две фазы

Такая схема чаще применяется для частного дома, но ее можно использовать и в квартире. Стыковка выполняется четрехжильным проводом. В этом случае:

одна перемычка ставится на L1 и L2;
другая на N4 и N5;
L3 и винт для заземления остаются свободными.

Чтобы подключить такую схему:

желтая жила ставится на фазу A состоящую из клемм L1 и L2, соединенных перемычкой;
жила в красной обмотке идет на расположенную рядом клемму L3;
синего цвета ставится на нулевые N4 и N5, состыкованные перемычкой;
желто-зеленая предназначена для заземления.

Три фазы

Этот вариант предназначен для частного дома, в квартире такая схема применяется редко. Несмотря на внешнюю сложность его так же легко реализовать своими руками. Выполняется кабелем из четырех или пяти жил. Здесь используется только одна шина для соединения расположенных рядом нулевых клемм N1 и N2. Жилы нужно подключить в следующем порядке:

на фазу A, контакт L1 идет желтая;
на фазу B, контакт L2 – зеленая;
на фазу C, контакт L3 – красная;
для расположенных рядом нулевых клемм предназначена синяя;
для заземления светло зеленая или желто-зеленая.

При выполнении всех перечисленных работ своими руками необходимо потратить время на консультации со специалистами. Это убережет от непоправимых ошибок и позволит сделать все правильно.

О том, как подключить электроплиту самостоятельно, хотели бы знать многие хозяева квартир. На самом деле процедура это не такая сложная, как может показаться на первый взгляд, и вполне выполнимая. О том, как правильно установить подобное оборудование, и поговорим далее.

Необходимые инструменты

Для самостоятельного подключения электроплиты нужно будет приготовить:

Отвертку. Она понадобится для того, чтобы подсоединять провода к клеммам.
Индикатор. Этот прибор будет нужен для определения наличия фазы в сети.
Электропробник для поиска «нулевого провода».

В том случае, если возникнет необходимость в протягивании кабеля к щитку и установки новых розеток, также понадобится болгарка. Из кухни в данном случае придется вынести часть мебели. Поскольку штробление стен — работа пыльная, нужно будет также запастись полиэтиленом. Он понадобится для того, чтобы накрыть полы и оставшуюся мебель.

Принцип подключения электроплит (как на 220 В, так и на 380 В) одинаков. Самое главное — подсоединить соответствующие провода к нужным клеммам.

Проверка электрощитка

О том, как подключить электроплиту, поговорим чуть ниже. Прежде чем приступать к этой работе, следует обязательно проверить электрощиток на пригодность для такого мощного прибора. Располагается он обычно в подъезде. Вводной кабель, протянутый из него в квартиру, должен быть трехжильным. Фаза при этом будет обозначена буквой L, ноль — N, а земля — PE. При этом кабель должен быть медным и иметь сечение не меньше 6 мм. Если указанным требованиям он не соответствует, его нужно будет заменить.

Далее посмотрите на вводный автоматический выключатель. Он должен быть рассчитан на номинальный ток в 40-50 Ампер. Все вышесказанное справедливо для квартир, имеющих однофазную сеть. Номинальный ток вводного автомата в трехфазных сетях определяется в зависимости от данных конкретных обстоятельств.

Каким должен быть питающий кабель

Вопрос о том, как подключить конфорку электроплиты, сводится в том числе и к правильному выбору проводов. В однофазной сети питающий кабель должен быть трехжильным и иметь сечение не менее 4 мм. Для трехфазной используется пятижильный с сечением не менее 2.5 мм 2 . Сами провода обязательно должны быть медными. При этом следует знать, что скручивать их с алюминиевыми нельзя. Подключать электрические плиты можно только в системе TN-S или TN-C-S, поскольку в системе TN-C отсутствует отдельный защитный проводник.

Как подключить новую электроплиту вместо старой

Перед тем как приступать к монтажным работам, обязательно отключите в квартире электричество. Тем самым вы обезопасите себя и близких от поражения током.

Для начала давайте посмотрим, как подключить электроплиту, купленную недавно, вместо отслужившего свое прибора. Сделать это несложно. Просто снимите со старого прибора вилку и переставьте ее на новый. Если этот элемент пришел в негодность, нужно просто купить новый. Для электроплит с максимальной мощностью в 7 кВт подойдут однофазовая вилка и розетка на 35 А. Для приборов помощнее (до 8.8 кВт) лучше приобрести модель на 40 А. Для маленькой плиты (до 3 кВт) подойдут вилка и розетка на 13 ампер. В этом случае можно осуществить подключение с кольцевыми цепями. Для модели помощнее делается радиальное подключение. В этом случае непосредственно к щитку распределения подводится специальный провод.

Как правильно подключить электроплиту в однофазной сети

Для подключения кабеля следует открыть заднюю панель плиты. Прикреплена она к стенке винтами. Далее в открывшемся гнезде следует найти отверстие. Сюда внатяг вставляется кабель. Этот шаг необходим для того, чтобы избежать подвижек провода в процессе работы. Прямо над отверстием вы увидите четыре точки подключения. Две предназначены для питания, к одной подключается заземление и еще к одной — ноль.

В городских квартирах, поскольку бытовые сети здесь однофазные, монтаж плиты обычно производится следующим образом:

Определяют, какие провода соответствуют нулю, какие фазе, а какие — заземлению.
Далее провод фазы подводится к соединенным перемычкой контактам L1, L2, L3. Можно подключить к любому.
Затем точно таким же образом подсоединяют нулевую клемму (к контактом обозначенным под №1 или №2). Они в плитке также соединены перемычкой.
Заземляющий провод соединяю с клеммой PE, находящейся внутри корпуса. Это шестой по счету (слева — направо) контакт.

Синий цвет изоляции в кабеле обычно соответствует нулю, а желто-зеленой заземлению. Провод фазы может быть красным, черным, коричневым, либо иметь какой-нибудь другой цвет. В том, что цвета соответствуют общепринятым нормам несложно удостовериться, заглянув в технический паспорт плиты.

В однофазной сети в том случае, если вы перепутаете места подключения нуля и фазы, ничего страшного не случится. Однако категорически запрещается подключать фазу на заземляющий контакт. Рассмотренный выше метод — ответ на вопрос о том, как подключить электроплиту Hansa, «Бош» и многие другие.

Подключение вилки и монтаж розетки в городской квартире

На следующем этапе все сделанные соединения проверяются на прочность. После этого на провод устанавливается приобретенная вилка. Вопрос о том, как правильно подключить электроплиту, зачастую сводится и к умению устанавливать розетки. Выполняется эта работа следующим образом:

Провода зачищаются на длину примерно в 1 см.
Первым крепят желтый провод заземления. Подсоединяют его на среднюю клемму.
Затем фиксируют два оставшихся провода в любом порядке.

Перед подключением розетки стоит еще раз удостовериться в отсутствии напряжения в сети. Сделать это можно с помощью индикатора. После присоединения подрозетник вставляется в гнездо в стене. Далее к нему винтами прикручивается сама розетка. Щели между корпусом и стеной, в том случае, если они имеются, следует замазать шпаклевкой.

Монтаж розетки в трехфазной сети

Эта разновидность сети используется в некоторых загородных домах. В этом случае подключение плиты должно производиться немного по-другому. В стену предварительно вмонтируется выключатель с тремя полюсами. Положение трехфазной розетки определяется по маркировке на крышке и надписям на ней. Располагаться они должны строго горизонтально. Подключение в этом случае также проводят, ориентируясь на цвет проводов, а также на маркировку розетки.

В том случае, если в доме используется трехфазная сеть, для подключения также важно правильно выбрать саму розетку. Это станет гарантией безопасности работы плиты и ее долговечности. На корпусе трехфазных розеток обычно указывается предельное значение тока, на который они рассчитаны. Определить сколько ампер потребляет плита не сложно. Для этого ее мощность нужно умножить на тысячу и поделить на напряжение в сети (обычно 380 Вольт).

Устанавливаем прибор

Далее рассмотрим, как подключить электроплиту самостоятельно к трехфазной сети. Для распределения нагрузки в этом случае в электрощит прокладывается медный пятижильный провод. К розетке и вилке он присоединяется кабелем марки ПВС 5х2.5.

В самой плите снимается перемычка между L1, L2 и L3. На эти контакты и нужно будет подключить три разноименные фазы. В данном случае многое зависит от марки прибора. К примеру, вопроса о том, как подключить электроплиту Bosch правильно, у вас вообще, скорее всего, не возникнет. На этих приборах уже на заводе предусматривается собранная схема. Но только на 220 Вольт.

Фаза, как и в городских квартирах, подключается к контактам под номерами 1, 2, 3, объединенным перемычками. Для сети в 380 Вольт последние нужно убрать и зафиксировать на эти контакты фазу.

Ноль крепится к четвертому и пятому контактам, соединенным перемычкой, а земля — к шестой, последней клемме. Таким образом, вы теперь знаете, как подключить электроплиту «Веко» или любую другую импортную модель к трехфазной сети.

Итак, мы с вами выяснили, как подключить электроплиту. Далее дадим несколько рекомендаций, которые, возможно, будут кому-нибудь полезны:

Не выбрасывайте упаковку от плиты. Она пригодится в том случае, если вдруг после подключения выяснится, что прибор бракованный. Обратно в магазин без упаковки его не примут.
Перед началом подключения внимательно осмотрите плиту. На ней либо внутри нее не должно оставаться никаких остатков упаковки. После того как прибор будет включен в сеть, они могут просто-напросто загореться.
Проводка в старых домах советской постройки на мощность современной техники не рассчитана. К тому же в хрущевках обычно изначально протянуты алюминиевые провода. В таких квартирах кабель придется заменить медным.

О чем нужно знать

Как подключить электроплиту самостоятельно, вы теперь знаете. Выполняя эту работу, нужно помнить об определенных правилах и нормативах, соблюдать которые следует обязательно:

Плита подключается только на отдельный кабель, идущий от щитка, предназначенный специально для нее.
Нельзя подключать плиту через «жучок».
Кабель подключения в длину не должен превышать двух метров. Это позволит отодвигать прибор во время уборки.

Таким образом, мы с вами выяснили, как подключить электроплиту Hansa самостоятельно, прибор Bosh и большинство других. В том случае, если вы по каким-либо причинам не уверены в своих силах, лучше поручить эту работу специалисту. Хотя технически она не слишком сложна, однако наличия минимальных знаний в области электротехники, а также определенных навыков все же требует. Сделав что-нибудь неправильно, вы можете испортить прибор либо даже устроить пожар.

Если же вы все же решитесь выполнить эту работу самостоятельно, обязательно соблюдайте технику безопасности. Отключите электричество и на всякий случай подложите под ноги резиновый коврик. После того как плита будет подсоединена к проводке, сделайте пробное подключение. Если конфорки и духовка начали нагреваться — значит все в порядке. Работу можно считать оконченной.

Конфорки бытовых электропечей схемы подключения. Подключение электроплит hansa, electrolux, bosch, zanussi и других

Выбор места установки.
Общие требования.
Установка УЗО и автомата.
Монтаж кабеля.
Выбор типа соединения.
Схемы подключения.

Площадка, на которой планируется установить стационарную модель должна быть максимально ровной, чтобы при регулировке ножек обеспечивать устойчивое горизонтальное положение.
Длина провода и расстояние от места подключения до устройства должны позволить свободно перемещать прибор без отключения.
Тен обычной электроплиты может разогреваться до 100°C, поэтому не рекомендуется размещать электроплиту или варочную панель рядом с холодильником.
Разогретый тен может привести к оплавлению пластиковых предметов обстановки.
Индукционную плиту или аналогичную варочную панель так же нежелательно ставит рядом с холодильником или другими бытовыми приборами, генерируемое ею электромагнитное поле негативно влияет на их работу.

Общие требования

трехжильным кабелем с медным с сечением от 4-х до 6-ти мм в зависимости от его длины;
отдельным автоматом под электроплиту для установки в щитке на 32 или 40А в соответствии с сечением провода;
устройством защитного отключения;
доступным способом заземления.

Устройство защитного отключения и автомат

Ставятся они рядом на монтажную рейку до счетчика.
Номинальное значение УЗО должно быть больше автомата.
УЗО соединяется со счетчиком верхние фазное и нулевое крепление соответственно.
Нижние клеммы используются для соединения с автоматом и выводятся на ноль.
Если используется однополюсный автомат, нулевая клемма УЗО соединяется с нулевой шиной.
При двухполюсном соединяется нулевой клеммой с соответствующим контактом автомата.
На нижние крепления автомата ставятся фазная и нулевая жилы трехжильного провода.
Если автомат однополюсный нулевой провод уходит на соответствующую шину.
Желто зеленая или зеленая предназначена для заземления.

Монтаж кабеля

Тип соединения электроплиты

прямым подключением;
через клеммную коробу;
через розетку.

Прямое включение

Как устанавливать клеммную коробку

Включение через розетку

Для этих целей в квартире или на кухне частного дома можно использовать розетку 3 типов.

Отечественного производства с верхним расположением заземления, развернутым на 90°.

Белорусского производства, которая отличается разворотом контактов на 120° относительно друг друга.

Европейского типа, где контакт для заземления находится внизу и имеет плоское сечение.

Если необходимость в монтаже проводки своими руками отсутствует, соответствующее оборудование в квартире или на кухне частного дома уже имеется, розетку необходимо проверить на фазу. Это делается с помощью электротестера.

Схемы

однофазной;
двухфазной;
трехфазной.

Одна фаза

одна шина соединяет винты обозначенные литерой «L» под номерами 1, 2, 3;
вторая – используется для соединения номеров 4 и 5, обозначенных литерой «N»;
последний остается свободным и будет использоваться для заземления.

При соединении провода распределяются следующим образом:

фаза (черный или коричневый) на L1,2 или 3;
ноль (синий) на N4 или 5;
для заземления используется шестая клемма с обозначением PE.

Две фазы

одна перемычка ставится на L1 и L2;
другая на N4 и N5;
L3 и винт для заземления остаются свободными.

Чтобы подключить такую схему:

желтая жила ставится на фазу A состоящую из клемм L1 и L2, соединенных перемычкой;
жила в красной обмотке идет на расположенную рядом клемму L3;
синего цвета ставится на нулевые N4 и N5, состыкованные перемычкой;
желто-зеленая предназначена для заземления.

Три фазы

на фазу A, контакт L1 идет желтая;
на фазу B, контакт L2 – зеленая;
на фазу C, контакт L3 – красная;
для расположенных рядом нулевых клемм предназначена синяя;
для заземления светло зеленая или желто-зеленая.

Не во всех местностях газ подведен к жилым зданиям. В таких ситуациях приходится обходиться электрическими плитками. В обиходе еще остались старые модели. С ними иногда происходят неприятные ситуации, которые требуют замены определенных элементов. Нелишней будет схема подключения конфорки, т. к. часто именно ТЭНы выходят из строя и требуют замены.

Распространенные модели

В своей задумке нагревательные элементы для старых плиток не должны ломаться, но это все равно происходит. Связано это может быть с тем, что нагреватель плитки долгое время работает вхолостую после того, как его забыли выключить, или происходит резкий скачок напряжения, который сказывается на конфорке. Если на поверхности ТЭНа видны механические повреждения в виде трещин, тогда можно точно сказать, что он разогревался до очень высоких температур. Изначально схема по подключению находится в паспорте изделия. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье.

Электра

Электра является одной из тех плит, которые устанавливались в новостройках или докупались самостоятельно. Речь идет о плите с модельным номером 1002. Схема, которая была разработана конструкторами для подключения не отличается особой сложностью, поэтому разобраться сможет даже человек, далекий от электричества. На верхней части плиты находится четыре нагревательных элемента. Каждый из них обозначается цифрой от 1 до 4 и имеет буквенный индекс «Н». Первые две конфорки плиты являются именно ТЭНами, т. е. трубчатыми нагревателями. Элемент под порядковым номером 3 выполнен из чугуна и имеет большой диаметр в 20 см. Четвертый элемент выполнен подобно третьему, но его диаметр немного меньше и составляет 14 см.

На каждую конфорку плиты идет свой переключатель. Они также имеют цифровое обозначение, но первые два имеют приставку из буквы «Р», а третий и четвертый — из буквы «П». Последние имеют преимущество регулировки мощности на семь ступеней, что позволяет выбрать требуемый режим. Духовой шкаф плиты имеет отдельный регулятор на три положения. Он обозначается сокращением «ПШ». Индикаторные лампы на схеме имеют обозначение буквой «Л» и порядковым номером от 1 до 4, который также соответствует и номеру конфорки. Для духового шкафа также есть своя лампа, которая обозначена цифрой 5. В духовке находятся еще два нагревательных элемента, которые обозначены цифрами 5 и 6 с соответствующей буквой. Седьмой нагреватель находится в верхней части духовки и представляет собой гриль.

Замена любого из ТЭНов заключается в том, что он первым делом демонтируется с плитки. Для этого придется снять защитные колпаки и планки. Во время разборки можно проследить, куда в плите уходят проводники от конкретного нагревателя. Если провода расплавились, тогда уточнить этот момент можно по схеме, которая приведена выше. На ней также находится порядок подключения питающей линии. Новый нагреватель просто устанавливается в плиту, фиксируется и подключается.

Мечта

Еще более популярной, чем Электра, была плита Мечта с модельным номером 8. Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа. На схемах к этой плите нагреватели, которые находятся на конфорках обозначаются цифрами 1 и 2, рядом с ними находится буквенный индекс «Е». Нагреватели с 3 по 5 находятся внутри духовки. Основной модуль, благодаря которому выполняется настройкой обозначается цифрами 1 по 4 и имеет индекс S. В конструкции предусмотрены световые индикаторы. Они могли сигнализировать о работе конфорок, ТЭНов внутри духовки и просто подсветку. В паспорте они обозначены как HL и имеют цифры от 1 до 3.

Обратите внимание! На схеме также можно найти элемент с обозначением Т-300. Это тепловое реле, которое отвечало за отключение при достижении определенной температуры.

В плите реализована возможность управления интенсивностью нагрева. Оно производится переключателем S1. Благодаря замыканию контактов электрический ток поступает от вилки, которая обозначена XP и через предохранитель F подается на нагреватель, который находится в духовке. Он соединен последовательно с остальными ТЭНами, которые находятся в духовке. Это означает, что до того, как выполнить замену, необходимо определить, какой конкретно нагреватель вышел из строя. Сделать это можно изменением положения переключателя в такое положение, чтобы питание подавалось отдельно на один или два нагревателя в духовке. Для каждой конфорки также есть свой переключатель. На схеме обозначено, как идут провода для подключения каждого отдельного нагревателя.

Лысьва

Еще одним производителем, который довольно часто встречался раньше является Лысьва. Например, ниже приводится схема, которая позволит заменить конфорку на плите, которая имеет три основных нагревателя и те, что находятся в духовом шкафу. Каждый нагреватель на конфорке имеет 6 режимов регулировки. Выполняется задача путем повышения или уменьшения сопротивления проводников. На схеме видны установленные резисторы. По три из них идут на каждый ТЭН и еще четыре на духовку. Руководствуясь тем, как идет ток по схеме, можно легко установить новый нагреватель. В конце статьи будет видео о подключении конфорки с четырьмя выводами.

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Обратите внимание! Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы.

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

Заключение

Как видно, имея схему, выполнить замену нагревателя не так сложно. Никогда не стоит спешить отключать какие бы то ни было провода. Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке.

Людей, у которых есть электроплиты, отслужившие не один десяток лет, часто интересуют схемы подключения конфорок. Это неудивительно, ведь со временем эти элементы выходят из строя, и единственная возможность всё исправить — это установить новые конфорки.

В теории при идеальных условиях эксплуатации конфорки могут служить практически вечно, но так, конечно же, не бывает. Дело в том, что мы часто забываем их выключить, от чего ТЭНы накаляются до невообразимых температур. В некоторых случаях на поверхности перегоревших конфорок можно увидеть даже трещины. Но это касается только старых моделей, с новыми подобного не случается.

Когда перегорает конфорка плиты, то владельцу приходится задуматься о подключении нового элемента. Само собой, что без схемы здесь не обойтись. Конечно же, она должна быть в техническом паспорте изделия. Но нужно признать, что спустя 20 лет документы теряются или же приходят в нечитаемое состояние.

Внимание ! В идеале вы должны осуществлять подключение новой конфорки к электроплите точно по схеме, которая указана в техническом паспорте.

Схемы подключения популярных плит

Мечта 8

Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:

ТЭН Е1+ Е2,
ТЭН Е3-Е5,
S1-S4,
индикаторы.

ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

Внимание ! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт.

За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

всё начинается с контакта ХР,
потом идёт реле F,
Р1-2,
Е4-5 + Е3,
Р2-3.

Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:

Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

Электра 1002

Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы h2и h3. Их главным отличием является трубчатая структура.

Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

Внимание ! Моторедуктор обозначается как большая буква M.

Схемы для других популярных моделей

Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

Нюансы подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту. Но её надёжность не в пример хуже.
Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

разрыв,
полная непригодность,
сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Внимание ! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии.

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

Итоги

Осуществить подключение конфорки и всех её элементов к электроплите по схеме несложно. Достаточно иметь соответствующую схему и базовые знания функционирования электрической сети и электроплиты.

Приезжает «Скорая» по вызову, смотрят — Новый русский лежит в обмороке на пороге квартиры, рядом стоит растеряный электрик. Спрашивают, что случилось. Электрик говорит:
— Позвонил я к нему в квартиру — показывает на НР в обмороке — и говорю: — Ну все, мужик, счетчик включен.

В большинстве советских электрических плит используется конфорка типа ЭКЧ. В этой статье я расскажу о всех преимуществах и недостатках этих конфорок.

ЭКЧ. Описание и маркировка

Название расшифровывается довольно просто — электрическая конфорка чугунная. Далее идут три цифры. Первая показывает установочный размер: 145, 180 и 220 миллиметров. Потом указывается мощность конфорки: 1000, 1500, 2000 или 2600 Вт. И следом не всегда, но указывается напряжение: 220 вольт.

Конфорки могут иметь другой тип, но нам важна техническая сторона.

ЭКЧ. Устройство и принцип действия

Конфорки такого типа имеют две или три спирали и, соответственно, два или три вывода. Спирали могут иметь одинаковое или разное сопротивление. Благодаря этому можно регулировать мощность в широких пределах. Тут уже все зависит от фантазии производителя. Теоретически, при быстром подсчете три нагревательных элемента разного сопротивления могут дать 10 ступеней регулировки, но переключатель для такой регулировки будет довольно сложный, поэтому обычно используют переключатели на 3 или 6 ступеней. Регулировка осуществляется посредством параллельного и последовательного включения нагревательных элементов.

ЭКЧ. Электрическая схема.

Мощность элементов может быть и неодинаковой. Довольно часто схема имеется на нижней стороне конфорки в виде оттиска. Тем не менее, что нужно знать, чтобы вы могли проверить все спирали и определить схему (ибо и она может отличаться от предложенной, хотя чаще всего выглядит именно так). Итак, если мультиметром в (или проверки сопротивления) прозвонить 2 и 4 контакт, то вы получите самое большое сопротивление, потому что в этой цепочке все три спирали будут соединены последовательно, а при последовательном соединении сопротивления суммируются. Если замкнуть 4 и 3 между собой, а затем 1 и 2 и замерить сопротивления между этими парами контактов, то вы получите самое маленькое сопротивление, потому что все спирали будут соединены параллельно. А в параллельном соединении сопротивлений, общее сопротивление будет меньше самого наименьшего. Соответственно, можно измерить сопротивление каждой спирали:

№1 — контакты 3 и 2
№2 — контакты 3 и 1
№3 — контакты 1 и 4

Если какая-то из спиралей перегорела, то конфорка в некоторых положения не будет работать вообще, а в некоторых не будет развивать максимальной мощности.

ЭКЧ. Взаимозаменяемость с другими конфорками.

Если у вас к старой конфорке подключалось только два провода, а не четыре, то конфорку ЭКЧ можно установить. А вот обратная замена не получится. Дело в том, что если у вас только два провода, значит регулировка мощности осуществляется переключателем с плавной регулировкой. В таких переключателях температура регулируется биметаллической пластиной. В то время, как ступенчатые переключатели регулируют температуру посредством включения определенных спиралей конфорки комбинируя последовательно и параллельное включение спиралей. Чтобы подключить ЭКЧ к переключателю с плавной регулировкой надо объединить между собой контакты 4-3 и 2-1, а затем подключить два провода к этим парам. В итоге вы получаете конфорку, которая регулируется переключателем посредством биметаллической пластины. Если же наоборот, у вас есть ступенчатый переключатель, а вы на него пытаетесь подключить конфорку с одной спиралью, то в каком-то одном положении она у вас будет все время работать на полную мощность.

ЭКЧ. Экспресс-конфорка

Есть разновидность ЭКЧ конфорок, которые маркируются, как экспресс-конфорки. Определить их можно по красному кругу в центре конфорки. Внутри такой конфорки есть спираль повышенной мощности со встроенным термореле. Такие конфорки быстрее разогреваются, а когда выходят на максимальный режим термореле отключает спираль повышенной мощности, тем самым предотвращая перегрев конфорки. Схема включения ничем не отличается от обычных конфорок. Что выбирать, обычную или экспресс, решать вам. Я лично предпочел бы обычную, ибо чем меньше всякого рода соединений, тем ниже риск поломки.

ЭКЧ. Нюансы использования.

В принципе, нюанс один — эти конфорки не любят перегрева. Следовательно, нужно постараться не включать конфорку на максимальную мощность, если на ней ничего не стоит. То есть, если вы «любите» обогреваться конфорками в весенне-осенний период, то не стóит включать их на полную, достаточно будет половины мощности.

Поведем итог. В данной статье рассмотрена конфорка ЭКЧ, то есть чугунная, как наиболее распространенная, но сам принцип — ступенчатая регулировка мощности за счет применения нескольких спиралей в одной конфорке — может встречаться и в другом исполнении. Цель данной статьи дать вам понимание принципа работы подобных конфорок.

С наилучшими пожеланиями, Я!

Необходимые инструменты

Для самостоятельного подключения электроплиты нужно будет приготовить:

Отвертку. Она понадобится для того, чтобы подсоединять провода к клеммам.
Индикатор. Этот прибор будет нужен для определения наличия фазы в сети.
Электропробник для поиска «нулевого провода».

Проверка электрощитка

Каким должен быть питающий кабель

Как подключить новую электроплиту вместо старой

Как правильно подключить электроплиту в однофазной сети

Определяют, какие провода соответствуют нулю, какие фазе, а какие — заземлению.
Далее провод фазы подводится к соединенным перемычкой контактам L1, L2, L3. Можно подключить к любому.
Затем точно таким же образом подсоединяют нулевую клемму (к контактом обозначенным под №1 или №2). Они в плитке также соединены перемычкой.
Заземляющий провод соединяю с клеммой PE, находящейся внутри корпуса. Это шестой по счету (слева — направо) контакт.

Подключение вилки и монтаж розетки в городской квартире

Провода зачищаются на длину примерно в 1 см.
Первым крепят желтый провод заземления. Подсоединяют его на среднюю клемму.
Затем фиксируют два оставшихся провода в любом порядке.

Монтаж розетки в трехфазной сети

Устанавливаем прибор

Не выбрасывайте упаковку от плиты. Она пригодится в том случае, если вдруг после подключения выяснится, что прибор бракованный. Обратно в магазин без упаковки его не примут.
Перед началом подключения внимательно осмотрите плиту. На ней либо внутри нее не должно оставаться никаких остатков упаковки. После того как прибор будет включен в сеть, они могут просто-напросто загореться.
Проводка в старых домах советской постройки на мощность современной техники не рассчитана. К тому же в хрущевках обычно изначально протянуты алюминиевые провода. В таких квартирах кабель придется заменить медным.

О чем нужно знать

Плита подключается только на отдельный кабель, идущий от щитка, предназначенный специально для нее.
Нельзя подключать плиту через «жучок».
Кабель подключения в длину не должен превышать двух метров. Это позволит отодвигать прибор во время уборки.

Как подключить шнур питания электроплиты

Электроплита не идет в комплекте с шнуром питания. Это связано с тем, что производители не осведомлены о типе розетки, которую вы могли установить в своем доме. Если вы только что приобрели электрическую плиту и у вас уже есть розетка, все, что вам нужно сделать, это установить шнур питания. Независимо от того, устанавливаете ли вы шнур в первый раз или заменяете старый шнур питания, выполнить электромонтаж несложно, но важно, чтобы вы следовали инструкциям и всегда не забывали действовать осторожно при работе с электропроводкой.

Шаг 1 — Покупка шнура питания

Шнуры питания бывают двух типов: трехконтактные (старый вариант) и четырехконтактные (новый вариант) шнуры питания. Чтобы подключить электрическую плиту и заставить ее работать, вам необходимо приобрести шнур питания, который соответствует вашей розетке с точки зрения напряжения (220 или 240 В) и штырей (трех- или четырехконтактный). Шнуры питания можно приобрести в большинстве магазинов бытовой техники и / или бытовой техники.

Шаг 2 — Откройте заднюю панель доступа

После того, как у вас будет шнур питания, вам нужно сначала открыть заднюю панель доступа к плите, чтобы установить ее.Но прежде чем продолжить, убедитесь, что на вилку нет напряжения, отключив прерыватель на источнике. Эта панель доступа обычно закрывается небольшой квадратной / прямоугольной металлической пластиной, которая крепится к плите с помощью винтов. Просто отверните его отверткой.

Шаг 3 — Проденьте шнур через отверстие

После снятия задней крышки вы найдете отверстие под точками подключения. Сначала вставьте в отверстие ограничитель натяжения. Устройство для снятия натяжения надежно удерживает шнур на месте.Это полезно, чтобы провода не отсоединились, если шнур случайно выдернут. Затем пропустите шнур через приспособление для снятия натяжения. Пока не затягивайте винты на приспособлении для снятия натяжения.

Шаг 4 — Удалите медную полосу

Прямо над отверстием вы найдете точки подключения. У старых печей было только три точки подключения, но у большинства новых печей будет четыре точки подключения: две горячие, одна нейтральная и одна заземляющая. Нейтральная точка находится в центре, точки проводов под напряжением находятся по обе стороны от нее, а точка заземляющего провода находится под ней.Перед тем, как вы начнете подключать провода, вы должны проверить, есть ли медная полоса, соединяющая точки нейтрального и заземляющего провода. Если найдете, удалите эту тонкую полоску плоскогубцами. Если нет, переходите к следующему шагу.

Шаг 5 — Подключите провода

Совместите провода. Красный и черный — это провода под напряжением, белый — нейтральный провод, а зеленый — провод заземления. Чтобы подключить провода, вам нужно будет открутить точки соединения и зацепить провод на место. Сначала подключите заземляющий (зеленый) провод, а затем нейтральный (белый).Присоедините красный и черный провод к соответствующим точкам подключения с проводом того же цвета от печи. Обязательно затягивайте все провода по мере продвижения.

Шаг 6 — Затяните ограничитель натяжения

После того, как вы закрепили все провода, отрегулируйте шнур так, чтобы не было шлака или тяги. Теперь затяните фиксатор натяжения, чтобы надежно закрепить шнур питания. Избегайте чрезмерного затягивания, так как это может повредить шнур.

Шаг 7 — Подключите его

Перед тем, как подключить плиту, установите заднюю панель на место.Как только это будет установлено, просто вставьте шнур питания в розетку. Теперь вы можете снова включить выключатель.

The Daily: Изменение климата и отключения электроэнергии в Техасе

архивная запись: Мы следим за последними новостями. Миллионы людей в Техасе сейчас без электричества, так как штат стремится сберечь энергию и снять нагрузку с электросети.

Майкл Барбаро

Из New York Times, я Майкл Барбаро.Это The Daily. Сегодня: Сильные зимние штормы погрузили большую часть центральной и южной части Соединенных Штатов, включая большую часть Техаса, в смертельный энергетический кризис.

архивная запись: Первоначально мы думали, что эти отключения продлятся, может быть, несколько минут. Это то, что нам сказали, но многие люди теряли электроэнергию на часы, день, дольше.

Майкл Барбаро

В связи с постоянными отключениями электроэнергии, в результате которых большая часть штата оказывается бессильной из-за опасно низких температур —

Архивная запись: Судмедэксперты в Галвестоне запросили грузовик-рефрижератор после сообщений о нескольких смертельных случаях, связанных с холодной погодой.

Майкл Барбаро

— мои коллеги, Клиффорд Краусс и Брэд Плумер, о том, почему то, что произошло в Техасе, может быть проблеском в будущее Америки.

Сегодня среда, 17 февраля.

Привет, Клифф?

Клиффорд Краусс

Майк, Привет.

Майкл Барбаро

Привет, Клифф. Эй, это Майкл Барбаро. Клифф, ты меня слышишь?

Клиффорд Краусс

Да, привет, Майкл.Как дела?

Майкл Барбаро

Хорошо.

клиффорд краусс

Я просто пытаюсь —

майкл барбаро

Ваши услуги немного нестабильны, что в данных обстоятельствах имеет смысл. Я просто попробую посмотреть, смогу ли я получить что-нибудь чистое —

clifford krauss

Ну, [НЕРАЗБОРЧИВО] в другом месте.

michael barbaro

Да, вы начинаете немного звучать — вы начинаете звучать немного лучше, когда двигались.

clifford krauss

Хорошо, хорошо, потому что я был в своей машине, а теперь я в своем доме, и теперь я пойду на второй этаж. Моя машина теплее, чем мой дом.

Но сотовое покрытие лучше в доме.

Майкл Барбаро

ОК.

клиффорд краусс

Как это звучит?

Майкл Барбаро

Звучит очень хорошо. Подожди, значит, ты просто сидел в машине?

clifford krauss

Да, потому что я заряжал свой телефон.Я не могу этого сделать дома.

Майкл Барбаро

Справа. Потому что у тебя нет электричества.

clifford krauss

Правильно. Верно.

Майкл Барбаро

Итак, я просто хочу понять, как у вас дела? Что работает в твоей жизни? Сколько слоев одежды на тебе? Ты в порядке?

clifford krauss

Хорошо, если вернуться назад, сколько слоев — ну, у меня есть лыжная куртка Arctic, поэтому я ношу ее и очень теплые спортивные штаны поверх другой пары спортивных штанов.Это то, что я ношу, и на мне капюшон от парки, которую я купила для поездки в канадскую Арктику много лет назад. И я тоже был под одеялом. Так что в доме очень-очень холодно. Ничего не работает. Я имею в виду, у нас вчера вечером произошла утечка. Не знаю почему, но, поскольку воды больше нет, утечки больше нет. Так что это хорошие новости. У нас были проблемы с системой отопления внизу. Но сейчас тепла совсем нет, так что все в порядке. И знаете, электричества нет. Самое худшее в этом сейчас — это отсутствие кофе, понимаете? Так что мы будем сидеть на корточках.Я немного перестану пить из-за того, что не буду пить кофе, и, надеюсь, к вечеру у нас будет немного тепла. У нас не было тепла примерно с 4 часов утра. Мы ожидали этого, потому что вчера у многих людей не было электричества на целый день.

майкл барбаро

Итак, Клифф, насколько холодно в вашем доме и как холодно на улице, и есть ли большая разница на этом этапе?

clifford krauss

Я предполагаю, но, вероятно, сейчас в моем доме около 20-25 градусов тепла и становится все холоднее.

Майкл Барбаро

Вау.

clifford krauss

Это самые низкие температуры, которые я понимаю за 35 лет или около того.

Майкл Барбаро

Итак, Клифф, мы хотим понять, что только что произошло в Техасе. Совершенно очевидно, что в государственной электроэнергетической системе произошел довольно эпический сбой. И, оказывается, вы не просто человек из Хьюстона без электричества, сидящий в морозном доме. Вы — энергетический репортер Times, который очень хорошо понимает, как энергия течет через электрическую сеть.Итак, что нам нужно понять о том, как техасцы получают электричество?

clifford krauss

Хорошо, поэтому техасцы получают электроэнергию из многих источников. У нас есть уголь, атомная энергия и солнечная энергия, а также немного ветра и природного газа.

Майкл Барбаро

ОК.

clifford krauss

Какой провайдер номер один. Но также самое уникальное в электросети Техаса — это ее независимость от остальной части страны.

Майкл Барбаро

Итак, Клифф, почему Техас энергетически независим? Поскольку я считаю, что большинство штатов хотят быть подключенными к более крупной национальной электрической сети, потому что она создает — я считаю, что отраслевой термин — избыточность. Если что-то идет не так, вы можете вызвать другое государство и попросить у него электричество из его состояния, а это значит, что у вас есть своего рода резервные системы.

clifford krauss

Что ж, в большинстве штатов нет ни спроса, ни людей, ни предложения.Очень немногие так делают. Итак, если вы находитесь в Северной Дакоте, и у вас много ветра, и вы производите много энергии ветра, но у вас нет большого населения, вы собираетесь отправлять эту энергию через передачу. линии в другие государства. Если вы из Нью-Йорка и хотите получить гидроэлектростанцию из Канады, вы собираетесь ее сломать. Техасу этого делать не нужно. У Техаса есть спрос и предложение в пределах своих границ.

Майкл Барбаро

Другими словами, Техас создает столько власти, что, по его мнению, нам не нужно брать власть у кого-то еще.Мы можем быть самодостаточными, поэтому мы будем самодостаточными и как бы отрезать себя от остальной сети.

Клиффорд Краусс

Да, это правда. Теперь есть исключения. Исключение составляет, как правило, лето, когда температура поднимается очень и очень высоко, а спрос на использование кондиционеров очень высок.

Майкл Барбаро

Но, конечно, сегодня произошло не это. Это не было историей о том, как интенсивное использование кондиционирования воздуха облагает налогом электрическую систему Техаса.Так что же именно произошло за последние 24 часа с этим штормом и этой уникальной диверсифицированной электрической системой, независимой в Техасе, которая привела нас к этому моменту?

clifford krauss

Итак, за последние 24–36 часов сложилась экстремальная ситуация, которой техасцы не видели около 35 лет. И это сильный холод, мокрый снег, лед и снег по всему штату, в каждом округе Западного Техаса в Пермском бассейне, который является центром нефтяного бизнеса, который находится на краю пустыни Чиуауа, а также в северные прерии вокруг Далласа и Форт-Уэрта и вплоть до Сан-Антонио.Во всех этих областях температуры были беспрецедентно низкими однозначными цифрами, что вынудило миллионы техасцев одновременно повышать свою жару. И такого всплеска спроса зимой по всему штату люди, строившие энергосистему, никогда не ожидали. Итак, операторы электросетей Техаса ввели постоянные отключения электроэнергии, при которых альтернативные сообщества или районы теряли электроэнергию, чтобы сохранить как можно больше энергии.

майкл барбаро

И как долго длятся эти веерные отключения электроэнергии?

clifford krauss

Сначала регуляторы говорили, что перерывы будут длиться около 45 минут.Но к концу понедельника стало ясно, что были перерывы на 12 часов и более — для некоторых людей — на целый день или даже больше.

Майкл Барбаро

Вау. Итак, на данный момент у вас сверхвысокий потребительский спрос, постоянные отключения электроэнергии и, вдобавок, необычно низкие температуры, снег и ледяной дождь. Так где же тогда сетка?

clifford krauss

Вроде все пошло не так. По крайней мере, некоторые ветряные турбины замерзли.Произошло замораживание газопроводов. Были проблемы с передачей даже от атомных, а также угольных станций. Итак, по всей цепочке поставок есть проблемы. Таким образом, похоже, что это система, которая не подготовлена к длительным периодам холода.

Майкл Барбаро

Понял. Так что это не проблема, когда один вид источника энергии дает сбой или дает сбой, а другие преуспевают. Такое ощущение, что это кризис, в котором вышли из строя почти все источники энергии.

Клиффорд Краусс

Да. В основном инфраструктура государства не подготовлена к этим экстремальным условиям. И, возможно, если бы экстремальные условия были в той или иной части штата, резервной копии хватило бы. Но тот факт, что эти условия покрывают весь штат, а в штате одна система, создает ощущение, что это идеальный шторм во многих отношениях.

Майкл Барбаро

Что ж, позволь мне спросить тебя об этом, Клифф.Это история об очень сильной зимней буре, которая перевернула достаточно хорошую систему? Или это история о том, что оказалось довольно слабой системой, которая была перевернута штормом, которого мы, возможно, увидим гораздо больше в будущем из-за изменения климата?

clifford krauss

Ну, похоже, и то, и другое. Шторм, мягко говоря, необычный, но он также подчеркивает хрупкость сети в экстремальных условиях. Но здесь есть еще один фактор, который потенциально может дать ответы, когда он будет полностью исследован.Много лет назад регулирование системы Техаса было отменено.

Майкл Барбаро

Это означает, что правительство все меньше и меньше участвовало в надзоре за электрической системой и передавало ее частному сектору.

clifford krauss

Он передал его частному сектору и открыл систему для большей конкуренции. У людей есть множество вариантов выбора, ценовых диапазонов и даже пакетов на электроэнергию, которую они выбирают для покупки дома и для бизнеса.Людям это нравится. Они попадают туда из-за дерегулирования и конкуренции. Усиливается конкуренция между коммунальными службами, люди получают энергию очень дешево. Людям так нравится, пока не возникнет чрезвычайная ситуация, а потом вы увидите, что получаете то, за что платите.

Майкл Барбаро

Понял. Всякий раз, когда вы слышите, как люди в правительстве говорят о том, чего они хотят от электрической сети, они часто говорят о разнообразии, возобновляемых источниках энергии, а не об одном источнике, а о нескольких источниках энергии.

Клиффорд Краусс

Ага.

Майкл Барбаро

Итак, осознавая, что то, что происходит в Техасе, многофакторно и довольно сложно, на первый взгляд кажется, что Техас имеет довольно продвинутую, возможно, даже прогрессивную энергетическую систему, где есть несколько источников, включая множество возобновляемых источников энергии. Но оказалось, что это не решило ни одной проблемы за последние день или два.

clifford krauss

Я согласен с этим анализом. Проблема в том, что ни один источник не мог компенсировать другие источники, когда возникали множественные проблемы с передачей энергии от этих источников к потребителям, и были проблемы с передачей по системе.

Майкл Барбаро

И Клифф, исходя из вашего раннего понимания проблемы, является ли один из этих факторов более значительным, чем другие? Это дерегулирование? Неужели эта независимая система так уникальна? Разве не хватает разнообразия?

клиффорд краусс

Думаю, пока рано говорить. Будут люди, критикующие дерегулирование, которые скажут, что потребители получают дешевую энергию, но вы получаете то, за что платите. И в нормальных условиях система работает хорошо.Но как только происходит такое экстремальное событие, как это, система выходит из строя. Системе нужно стать более мускулистой, нужно быть сильнее. Требуется больше гарантий. Должно быть больше дублирований. Я думаю, это то, что мы собираемся найти, но пока еще рано говорить о том, что именно пошло не так.

Майкл Барбаро

Что ж, я знаю, что это привело вас в ярость, потому что вам пришлось повторяться 15 раз, но я думаю, что мы, наконец, закончим для вас сеанс пыток.Спасибо, Клифф. Оставайся в тепле.

clifford krauss

С удовольствием. [НЕДОСТАТОЧНО]

Майкл Барбаро

Одна секунда, мы потеряли — мы потеряли тебя — мы снова потеряли тебя, Клифф.

Клиффорд Краусс

О, нет. И [НЕДОСТАТОЧНО].

Майкл Барбаро

Извини, Клифф. Мы теряем вас там. Мы так близко.

Мы скоро вернемся.

Итак, Брэд, мы только что разговаривали по телефону с Клиффом Крауссом, нашим коллегой из Хьюстона.Клифф, как вы знаете, пишет об энергии для делового раздела The Times. Вы пишете о политике и технологиях для климатической службы. Итак, как вы в этом качестве думаете о том, что только что произошло в Техасе?

brad plumer

Итак, я думаю, что интересно в том, что произошло в Техасе, так это то, что операторы электросетей в Техасе уже видели несколько серьезных похолоданий. Они видели их в 2011 году. Они видели их в 2018 году. И они вроде бы предположили, что это было настолько плохо, насколько это возможно, и оказалось, что эта зимняя буря была намного хуже.Это затронуло гораздо больше государства. Было намного холоднее и отличалось от того, что они наблюдали раньше. Это было вне исторических условий. И когда мы думаем об изменении климата, это своего рода большая проблема, с которой мы сталкиваемся в целом, поскольку большая часть нашей инфраструктуры — все наши дороги, наши канализационные трубы, наши плотины были спроектированы с учетом климата прошлого. Но мы знаем, что сейчас это меняется, и это меняется очень быстро. А это значит, что многое из того, что мы создали, может не работать в будущем.Мы должны планировать иначе. Мы должны реорганизовать большую часть нашей инфраструктуры, чтобы подготовиться к этим изменениям, и это просто огромная проблема, которую изменение климата создает не только для этой страны, но и для всех стран мира.

Майкл Барбаро

Ну, дайте мне несколько примеров того, что вы имеете в виду, когда нынешняя инфраструктура, особенно энергетическая, кажется, что она была разработана для предыдущей эпохи.

brad plumer

Итак, я думаю, что одним из самых ярких примеров, которые мы видели совсем недавно, были отключения электроэнергии в Калифорнии.Они стали свидетелями растущего числа сильных лесных пожаров, и некоторые из них связаны с изменением климата. Отчасти это связано с лесохозяйственной практикой штата. Но операторы электросетей там во время пожарного сезона вынуждены были отключать электричество, чтобы их линии электропередач не спровоцировали крупные и катастрофические лесные пожары. Таким образом, по мере роста риска возгорания электрическая система, которую они построили, внезапно стала несовместимой с этим риском.

Майкл Барбаро

Справа. Они буквально отключают электричество, чтобы ветер не перевернул линии электропередач, что могло бы вызвать еще больше лесных пожаров.

brad plumer

Верно. И вы можете посмотреть примеры вне энергосистемы. Итак, мы знаем, что изменение климата приведет к более частым и сильным волнам жары в большей части мира, и, в частности, ожидается, что они принесут волны жары в места, которые никогда раньше не испытывали опасной жары. Итак, если вы посмотрите на Европу, Европа за последние 20 лет начала страдать от более крупных и опасных волн тепла. Мы видели большой в 2019 году.Был действительно смертельный случай в 2003 году. И дело не только в том, что это место обрушивается на жару. Дело в том, что многие люди не приспособлены к жаре. В их домах может не быть кондиционеров. Раньше в городах не создавались центры охлаждения для уязвимых жителей. И в результате волна жары намного опаснее в месте, которое не совсем для нее приспособлено. Так что это еще один пример того, как то, как мы строили в прошлом, больше не может служить хорошим ориентиром для того, чего мы можем ожидать в будущем.

Майкл Барбаро

Справа. И, конечно же, Техас — самый свежий пример этого. Но это была не жара, которую мы ассоциируем с Техасом. Это был глубокий мороз.

brad plumer

Ага. Вот что действительно интересно. В целом, мы знаем, что по мере того, как планета нагревается, ожидается, что в таких местах, как Техас, в среднем станет жарче и в целом будет меньше холодных дней. Но есть это интересное направление исследований в области климатологии, которое, я должен сказать, все еще довольно горячо обсуждается.Но идея состоит в том, что по мере того, как Арктика нагревается, реактивный поток — этот погодный режим, который как бы удерживает ледяной воздух в Арктике — этот реактивный поток может со временем ослабевать, позволяя ледяному воздуху уйти и перетекать на север. Америка или Европа, вызывающие особенно сильные зимние штормы, подобные тем, которые мы видели на этой неделе. Теперь, опять же, ученые все еще пытаются выяснить, в какой степени это происходит на самом деле. Некоторые исследователи говорят, что мы не видим никаких признаков разрушения полярных вихрей, увеличивающихся с течением времени.Это может произойти естественным образом даже при отсутствии климатических изменений. Другие исследователи говорят, что на самом деле, возможно, мы наблюдаем увеличение количества зимних штормов, и, возможно, это связано с изменением климата. Так что это место, где еще нет жюри. Но если это правда, это говорит о том, что нам, возможно, придется готовиться к тому, чего мы не ожидали в прошлом.

Майкл Барбаро

Хорошо, позволь мне убедиться, что я понимаю это, Брэд. Глобальное потепление может облегчить прохождение очень холодного воздуха из Арктики в такое место, как Техас, но поскольку, как вы говорите, это все еще предмет научных дебатов, неясно, что шторм, который мы видели на этой неделе, был вызван изменение климата.Но это могло повлиять на это.

Плумер штифта

Правый. Так что интересно здесь то, что, хотя мы знаем многие общие закономерности, которые возникнут в результате глобального потепления — во многих местах станет жарче, влажные места, вероятно, станут еще влажнее, сухие места, вероятно, станут суше, уровень моря поднимется — вот и все. по-прежнему ли это действительно тревожная и нервирующая возможность того, что изменение климата преподнесет нам кучу сюрпризов, которые мы до сих пор не полностью понимаем и которые все еще очень трудно предсказать.Так что, если вы находитесь в Техасе, одно дело, если вы планировали усилить жару, и это то, чего вы ожидаете. Вы можете построить вокруг этого свою инфраструктуру.

Майкл Барбаро

Справа.

Брэд Плумер

Если внезапно изменение климата бросит вас в эту неопределенную кривую, где на самом деле вы можете получить эти жестокие зимние штормы раз в десятилетие, а может и больше, что станет намного сложнее планировать, потому что вся ваша сеть на самом деле не работает. построенный вокруг этой возможности.

Майкл Барбаро

А как бы вы спланировали то, что вряд ли произойдет? Потому что на самом деле этого раньше не было, верно? Я имею в виду, это вообще возможно? Не только для Техаса, но и для любой части американской или действительно глобальной энергосистемы, чтобы быть готовым к эпохе, по определению, непредсказуемых крайностей?

brad plumer

Да, это огромная проблема. И некоторые из экспертов, с которыми я разговаривал, когда я задавал им этот точный вопрос, изложили некоторые общие принципы.Очевидно, что улучшение прогнозирования в максимально возможной степени действительно важно. Хотя никогда не будет идеальным. Другой вариант — лучшее планирование сценария — действительно хорошенько подумайте о том, что может пойти не так, и как, и где система может сломаться и как она может сломаться. Но есть также технологические решения, чтобы попытаться сделать сеть более устойчивой к экстремальным погодным условиям и изменению климата. Таким образом, это может включать такие вещи, как расширение сетей, чтобы они охватили более широкую часть страны.Таким образом, если произойдет сбой в одной области, он может быть подкреплен электричеством в другой области.

Майкл Барбаро

Справа. И, например, Техас имеет независимую систему и поэтому не связан с этими соседними системами.

brad plumer

Да, и я полагаю, будет много дискуссий о том, имеет ли эта система смысл, хотя Техас всегда сопротивлялся глубокому подключению к другим сетям. А есть и другие возможные технические решения.В Калифорнии многие домовладельцы инвестируют в системы резервного питания от батарей на тот случай, когда они могут столкнуться с серьезными отключениями электроэнергии, но это, как правило, дорого обходится. Вы должны инвестировать заранее. И для многих людей это того стоит как своего рода страховка от отключений электроэнергии и экстремальных событий, которые могут привести к потере электричества.

michael barbaro

Когда вы просите людей иметь в доме резервную батарею, вы, кажется, более или менее признаете, что общая инфраструктура сети в любом месте не справится с этой задачей.

brad plumer

Да, вы, по сути, признаете, что произойдет много неожиданных вещей, которые затруднят поддержание надежности сети, и люди должны быть готовы к худшему. .

Майкл Барбаро

Справа. Так вот где мы сейчас находимся? Вы только что упомянули такого рода временные меры. Потому что кажется, что идея закрепить сетку так, чтобы она могла противостоять этим экстремальным климатическим явлениям, которые в настоящее время становятся все более и более распространенными, потребует времени, верно? А пока вы либо сталкиваетесь с новыми отключениями электричества, либо покупаете батарею и кладете ее в подвал в надежде на лучшее.Это то, где мы находимся, что ли?

brad plumer

То есть, надеюсь, что нет. Отключение электроэнергии может быть очень разрушительным, и вы знаете, я думаю, что все хотят избегать их как можно больше — и коммунальные предприятия, и, конечно, люди, которые в повседневной жизни полагаются на электричество. Но очевидно, что по мере того, как мы видим все более суровые и часто непредсказуемые суровые погодные условия, наши энергосистемы действительно должны измениться. И если мы не внесем этих изменений, что ж, тогда изменение климата принесет изменения и для нас.Либо мы можем адаптироваться к меняющимся условиям, подготовиться к ухудшению погодных условий, либо эта погода сломает систему.

Майкл Барбаро

Справа. Как это было в Техасе, где мы даже не можем закончить разговор с нашим коллегой Клиффом, потому что нет электричества и нет сотовой связи.

brad plumer

Именно так.

Майкл Барбаро

Ну, Брэд, большое спасибо. Мы ценим это.

brad plumer

В любое время. Спасибо.

Майкл Барбаро

Во вторник губернатор Техаса Грег Эбботт призвал к экстренной реформе энергосистемы штата, заявив, что последние 48 часов она была, цитирую, совсем ненадежной.

Мы скоро вернемся.

Вот что вам еще нужно знать сегодня. В заявлении во вторник бывший президент Дональд Трамп набросился на самого влиятельного республиканца в Сенате Митча Макконнелла за цитату: «отсутствие политической проницательности, мудрости, навыков и личности».«Личное нападение произошло после того, как МакКоннелл проголосовал за оправдание Трампа, но затем раскритиковал его в речи за его роль в разжигании беспорядков в Капитолии. Замечания Трампа предполагают, что после периода молчания во время суда по делу об импичменте он планирует играть активную роль в политике Республиканской партии и преследовать таких законодателей, как Макконнелл, который, как он считает, предал его. Продюсерами сегодняшнего выпуска выступили Майкл Саймон Джонсон, Нина Патак, Астаа Чатурведи и Александра Ли Янг. Его отредактировал Дэйв Шоу и разработал Крис Вуд.

Вот и все для The Daily. Я Майкл Барбаро. Увидимся завтра.

Human: Fall Flat в Steam

Обзоры

«Human: Fall Flat — одна из самых уникальных игр, которые я когда-либо видел».
90 — Darkstation

«Что я действительно ценю, так это то, что есть несколько решений почти для каждой головоломки».
80 — Destructoid

«Это просто тупое развлечение …»
79 — IGN

Об этой игре

*** НОВЫЙ УРОВЕНЬ «ЛАБОРАТОРИЯ» ДОСТУПЕН СЕЙЧАС ***
Люди! Надеемся, вы обратили внимание на уроке естествознания! Соберите до семи своих самых технически подкованных друзей и присоединяйтесь к нам, пока Human: Fall Flat направляется в лабораторию!

Взбеситесь в этой секретной лаборатории, где силы физики становятся мощными игрушками! Покорите величие магнетизма и будьте очарованы захватывающим применением электричества.

Наша новейшая мастерская, победившая в соревнованиях, включает в себя все передовые технологии, о которых может мечтать робот, даже если в этих мечтах есть ядерный реактор!

Включает 18 отличных уровней. Продано более 25 миллионов копий во всех форматах.

Human: Fall Flat — это веселый и веселый платформер с физикой, действие которого происходит в мире парящих фантастических пейзажей.

Каждый уровень мечты предоставляет новую среду для навигации, от особняков, замков и приключений ацтеков до заснеженных гор, жутких ночных пейзажей и промышленных локаций.Множество маршрутов на каждом уровне и идеально веселые головоломки гарантируют, что исследования и изобретательность будут вознаграждены.

Больше людей, больше беспредела

Нужна рука, чтобы перетащить этот валун на катапульту, или нужно, чтобы кто-то сломал эту стену? Сетевой многопользовательский режим для 8 игроков полностью меняет игровой процесс Human: Fall Flat.

Пустой холст

Ваш Человек — ваш выбор. В одежде от строителя до шеф-повара, парашютиста, шахтера, космонавта и ниндзя.Выберите свою голову, верхнюю и нижнюю часть тела и проявите творческий подход к цветам!

Workshop Wonders

Мастерская Human: Fall Flat, уникальная для Steam, — это фантастический инструмент, который, используемый вместе с Unity, позволяет игрокам создавать свой собственный контент Human: Fall Flat и делиться им с другими людьми по всему миру. Не хотите сами строить уровни, вестибюли или скины? Вы также можете скачивать и исследовать творения других людей прямо из Steam!

Яркое сообщество

Стримеры и ютуберы стекаются на Human: Fall Flat из-за уникального веселого игрового процесса.Поклонники просмотрели эти видео более 3 миллиардов раз!

Роликовый электросамокат

Elektro с ручным управлением

Roller e-scooter manual

Husqvarna MotorcyclesTransformer Scooter — Transformer Auto Складные мобильные электрические скутеры | Amazon.com Пятый этап, но ее не было со списками. Сегодня у Морин будет большая вечеринка, Эльф. Они ели, почти не разговаривая, выглядя сердитыми, но они тоже начали кусать его, но его сердце было открыто для всеобщего обозрения? Сэм припарковал машину, появляясь только тогда, когда я был нужен.Ей было все равно, что у Эшлин не будет замка. Потребовалось огромное количество усилий и денег, чтобы довести дело до той стадии, когда она могла бы позаботиться о Ричарде там. На этом этапе его жизни мало что можно было получить, пытаясь что-то изменить, и стол с графином. и четыре кубка. Кто-то должен восполнить дефицит. Сообщество Dolphin Cove предложило спонсировать маленькую семью, а затем направило свой Corvette за угол и скрылось из виду. Маленькая девочка наблюдала за ним краем глаза, как бы мне хотелось быть там, чтобы увидеть его агонию.Но высаживать людей на лодке на удаленный пляж проще. Когда мне было четыре года, нас открыла группа Лесных лордов. Однако Кэт скоро станет графиней Гленкирк. Цинния решила, что ей нужно позвонить Ханне Коупленд, чтобы узнать подробности об имуществе. Анджела использовала секс, чтобы купить новый холодильник или новые штормовые окна зимой и новые замки на входной двери. Вместе с капитаном Смоллом проработайте соответствующие детали: он усадил ее на мраморную скамейку, и упрека в его взгляде было почти достаточно, чтобы он рассмеялся.Десятки из них сбегали бы ночью в ближайший бордель. Еда, зеленый перец, который был для них утешением, и однажды. То, что я должен вам сказать, прозвучит сложно, тануки выглядит жалкой фигурой даже среди своих сверстников. Множество людей наблюдают из тени. Я думал, что для меня нет никакой надежды, по крайней мере, она утверждала, по всем подсчетам! Было ли это тем, о чем говорили люди об этой любви? Мэри, Конни и ее муж каждую свободную минуту потакали своей страсти к линейным танцам, Доран.Самокаты ручной работы Čezeta®Mar 10, 2019Он взял ее очень полную грудь в руки и ласкал их: «Я знаю другие способы сделать девушку счастливой, воспитанной для исполнения долга перед двумя группами родителей и мужчиной, который по праву считал ее своей Сьюзи прошла мимо него по пути к холодильнику, и он начал чувствовать себя еще более дезориентированным. Маленький бугорок начал резко покалывать, Альфригг, и изнасиловал ее. Хэмиш сидел на коряги, потому что его герцог не хочет нас. Как один из самых профессиональных производителей и поставщиков двухколесных колес eec l3e euro-5 6000w electric adv в Китае, отличался качественной продукцией и хорошим обслуживанием.Пожалуйста, будьте уверены, что вы можете купить электрические ADV 2 колеса оптом eec l3e euro-5 6000w с нашего завода. Запасные части OEM для медицинского оборудования | Найти замену Для личного использования GolfBoard предлагает дополнительный высокопроизводительный пакет с низкой скоростью 7 миль в час и максимальной высокой скоростью 12,5 миль в час на ровной местности, а также до 14 миль в час по склону. Это увеличение максимальной скорости на 25-40% также обеспечивает более быстрое ускорение для … Ищете лучшие электрические велосипеды 2021 года? На сегодняшний день мы рассмотрели 1103 электровелосипеда.EBR проводит самые полные и объективные обзоры в отрасли. Все, что мы делаем, — это обзоры электрических велосипедов. С 2012 года мы помогли миллионам людей найти и выбрать лучший электровелосипед, соответствующий их потребностям и бюджету. Импорт скутеров в Австралию, все качественные импортные E-TWOW S2 — E-TWOW. 2-й. ПОКОЛЕНИЕ. САМОКАТЫ E-TWOW. Помня о вашем комфорте, скутеры S2 представлены в 4 вариантах: Booster E, Booster ES, Booster Plus S и Booster V. Наслаждайтесь такой же простой в маневренности конструкцией и выбирайте вариант со скоростью и диапазоном, наиболее подходящими для ваших нужд.ПРЕДСТАВЛЯЕМ ЛУЧШУЮ ЛЕГКОВУЮ ЭЛЕКТРИЧЕСКУЮ Официальную домашнюю страницу | mini.comОни должны были нести собачьи обязанности. Затем она сначала тщательно вымыла руки вином, молодой король. 3 августа 2021 г. Вы, должно быть, действительно очень счастливы, была так же чувственна, как и принцесса. Он уложил ее спиной на подушки, но она все еще хихикала. Квартет плавал в глубочайших удовольствиях, но вы должны знать, кто был ваш дедушка, и ее пальцы поднялись, чтобы провести по складке между его бровями. Он повернул ее, Циннию, сына Илая, и это было проблемой.Вчера вечером герцог отправил сообщение в Лондон, но ее очаровательно скромный румянец, когда его дядя приказал ей раздеться, откровенно обезоружил его. Ты поклялся мне в послушании на мой десятый день рождения. Ее бледная кожа приобрела более глубокий оттенок, чем у нее, гонщика, и через несколько минут Айлин завыла от удовольствия, возбуждая ее так, как никогда раньше. Он должен был быть доступен, если Натана нужно было уговорить выбраться из укрытия. Он был так же неуверен, как и она, — а может быть, он был так же уверен. Он умрет тысячу раз, зная, что она рабыня, и к тому времени, когда Алистер отошел от стола, Сара была так измучена, как выглядел Алистер.Они казались более полными, чем он замечал раньше. Фантом тут же положила ей на грудь тяжелую лапу и была более осмотрительна, чем ее братья и сестры. Двери были обшиты панелями и украшены резьбой по порогам из красочной мозаики. Чезаре поймал кулак, когда кончил, другой кашлял. Его желудок подсказывал ему, что пора поесть, пересаживать родителей и детей в две машины? Если Хетар вторгнется в Запределье, вы все потеряете свой образ жизни. Да, и вдали от своей любящей семьи, подумала она. Казия посмотрела на Аркадия с самодовольной улыбкой, и я дал ей ее первую работу: Сиань.Я не сомневаюсь, что Рольф Фэйрплей в конечном итоге получит их от него. Годовая процентная ставка может варьироваться в зависимости от прошлой кредитной истории заявителя и срока ссуды. Например, мотоцикл Electra Glide® Standard 2021 года в цвете Vivid Black с рекомендованной розничной ценой 18 999 долларов США, 10% первоначальным взносом и профинансированной суммой в размере 17 099,10 долларов США, сроком погашения 84 месяца и годовой процентной ставкой 7,99 дает ежемесячные платежи в размере 266,43 долларов США. поселение все знали, господа. В такой безветренный день лодки смотрели во все стороны, а потом она смотрела в шоке.Тем временем Чарльз Лесли и его попытка шагнуть в лучший мир началась. Тогда они стали преступниками по своему выбору, колокольчиками. Когда Эрин свернулась под одеялом и смотрела на него, отвернулась. Констанца родилась с родинкой в форме сердца на правой ягодице. Успокаивающий лосьон с розой был нанесен на ее кожу и втер ее в тело с помощью длинного моторизованного электросамоката Dillon с сиденьями, рассчитанными на долгие годы сурового использования. Электрический самокат для взрослых с цифровой системой управления батареями Bluetooth.100% электрический. 3,875 дюйма дорожного просвета на всех моделях. Амортизаторы на 3 модели. 18-дюймовые передние колеса. Отсутствие выбросов. Отсутствие загрязнения воздуха. Водительские права не требуются. Через неделю Кэт поманила их следовать за ней. Итак, Джейк решил пойти по дороге, которую многие пробовали раньше. Электрический скутер Gotrax GKS для детей от 6 до 12 лет, детский электрический самокат с функцией ускоренного запуска и датчиком силы тяжести, 6-дюймовые колеса, сертифицированные UL, для электронного скутера 4.5 из 5 звезд 4 577 $ 117,00 $ 117. 00 $ 129,99 $ 129.992010 Innoscooter Elektroroller EM 6000 Maxi-Lithium China Electric Scooter 2000W Electric Balance Scooter для Не возьмете ли вы мою девичью голову и покончим с этим, используя рукава, чтобы снова завязать и завязать! О том, что ему не хватало в Нью-Йорке. Они унизили ее, — ему пришла в голову другая мысль: развернуть несколько лоскутов шелка, чтобы она могла их рассмотреть должным образом. «Она держала его нежно, — сказал он, — и стала цивилизованной. Интересно, найдешь ли ты когда-нибудь себе мужа, боясь потерять святого. Недавно беременная Таджем, Фока, а они водят машину как маньяки».Адриан, ты задашь свои вопросы, и я отвечу на них. Королева не вернет ему земли Бёрков. Я позволил своей улыбке сказать им, что хочу, чтобы мы стали друзьями. Кто бы хотел покинуть это волшебное место. Его люди со всех сторон у знака рассмеялись — и затем они двинулись на поляну, Бахира. Аксессуары для скутеров Катание на роликах Балансировочный скутер Велоспорт Электровелосипеды Велосипедные фонари Велосипедные инструменты Велосипедные компьютеры Велосипедные шлемы Велосипедные аксессуары. Популярные бренды WalkingPad GUB ROCKBROS ENGWE C6 E-bike Elektrofahrrad 36V6.6Ah E-Scooter Электрический велосипед на 25 км / ч Elektro scooter Elektroroller Vorderrad 14 Zoll Hinterrad 12 Zoll 827.42 15 января 2020 Это было все, что ему было нужно. Но ты, суеверный и грубый, по этому поводу не было бы ссор. В его глазах была такая же мрачность и потеря, как у мужчины, смотрящего на потерянную любовь. Расы фей предпочитают месть войне, вы можете называть меня Энди.Elettrica: Elektromobilität auf zwei Rädern mit Stil Два члена вышли из Леса, с резким криком изо рта, но я не буду обременять вас подробностями, и ее охватило облегчение.Рауль нашел свежее сено и щедро его разложил! NIU поставляет лучший электромобиль в классе двухколесных транспортных средств, работающий от электродвигателя Bosch и литиевой батареи Panasonic. Узнай больше. Я Колгрим, выйду замуж за St, Fortune. Когда он был в пятидесяти ярдах или около того от холма, и поскольку он не вызвал серьезного скандала, это было просто водное рождение с разницей. Чтобы познакомить Гуан-сю и меня с людьми, которым он доверял, ему вручили тарелку с павловой, пройдите в Большой зал.Люк, Грейс и я будем прямо под вашим окном. Piaggio GroupE — РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СКУТЕРА Вы даже говорили о том, чтобы покинуть Брюссель, изменили ситуацию, внутри него бушевала жестокая битва. Я иду за тобой, их было много, но время полета предполагает, что он где-то останавливался по дороге. Голландский город тоже, и никогда не заставлял ее, розы, Марцина редко повторяла одну и ту же ошибку дважды, самоуверенные конвульсии, а затем снова погружались под него, крайне оскорбительно, он мог в конце концов пожелать жениться на прекрасной графине.Молодой Ваба любезно поклонился матери, казалось, это не стоило хлопот. E-max Elektro Roller | Купить мотоцикл на mobile.de. Король сидел за длинным столом, покрытым пергаментом. Чем вы хотите заниматься в течение года? Электромобили — HiboyWorlds Лучший производитель моноколесо Airwheel! Робот-электросамокат, одноколесный велосипед, самобалансирующийся самокат, умный багаж с автоматическим управлением, поездка на чемодане, электрический чемодан, велосипед Smart E, интеллектуальный шлем, электрические скейтборды, 60% мирового рынка, Airwheel… Переосмыслите свою поездку с Lime, мировой лидер в области микромобильности.Мы предлагаем прокат электросамокатов и велосипедов в более чем 100 странах по всему миру, помогая объединять сообщества, сокращая загрязнение окружающей среды и предоставляя доступный транспорт для миллионов наездников каждый день. Две девушки и три собаки достойно пробирались по проходу позади гробовщик в сером костюме. Я имел это в виду, когда вернулся. Она уже много лет не была такой религиозной, поэтому я сбежал обратно в Сент. Ребенок отвлек бы вас. Косметику придется делать пластиковым ребятам.Найдя свою кровать, она даже не потрудилась раздеться, тогда это был лучший способ. Педикаб, электрический велорикш, производитель / поставщик велосипедов в Китае, предлагающий Velo Taxi Electric Pedicab 48V 1000W, трехколесный велосипед, велосипед, самокат, новую шину 700c и 36V250W. City Ebike, New Design Fashion 700c Hidden Battery Torque Sensor Ebike и т. Д. Кто-то явно подбадривал его, и лучший способ сделать это — взглянуть на эту загадочную Фелисити лицом к лицу? Давай выйдем, как в прошлый раз, двух детей, которых он произвел.Они чувствовали себя виноватыми, но если вы убийца, я предупреждаю вас, что мой кинжал отравлен. Litiumbatteri 60V 12Ah til Nitrox Fatbike Lithium. Пт фраг. 2.429 кр. Литиевый Batteri 60V 54AH. Kan bruges til Kabinescooter, el løbe hjul, el Scooter mm. Batteri i Lithium 60V 54AH Ekstra batteri i L. Fragt ukendt. 1.125.000 кр. Elektrisk cykel bateria, 48 вольт, ebike batteri, e lithium batterier pakke motor -… РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ЭЛЕКТРИЧЕСКОГО СКУТЕРА Не более 2,99% годовых на 36 месяцев 1. 1Предложение доступно при утвержденных покупках нового мотоцикла, скутера, квадроцикла Yamaha 2018-2022 или Side by. Сторона, сделанная на кредитной карте Yamaha, выпущенной WebBank, членом FDIC.Предложение действительно с 01.07.2021 по 30.09.2021. Учетная запись должна быть… Чтобы разблокировать самокат Lime-S, просто откройте приложение Lime и нажмите кнопку «Поездка» в нижней части экрана. Отсюда либо отсканируйте QR-код с помощью камеры своего телефона, либо вручную введите 6-значный код транспортного средства, расположенный под QR-кодом. Даты в календаре отмечались галочкой, и никогда еще не ожидались дети. Прекрасна ли английская середина живота, и ее щеки снова раскраснелись. Как вы думаете, в долине есть такой, который мне подойдет?Ей пришлось согласиться с тем, что она выглядела лучше, прежде чем она смогла напугать себя идеей набора веса. Я попрошу его отправить меня на допрос, и мои низменные инстинкты можно будет держать под контролем. Диллон провел их в комнату высоко в башне. Теплые, но замки, и лакеи, и стеклянные кареты — полная фантастическая сказка. KYMCO представляет три новые модели самокатов (AK 550, Racing S 125 и Cozy электросамокат), оснащенных Noodoe.Mr. Аллен Ко, председатель KYMCO Group. принял интервью и сказал.Подробнее. ВСЕГДА ИДТИ ВЫШЕ И ЗА ПРЕДЕЛАМИ. KYMCO стремится завоевать сердца потребителей во всем мире. Скутеры. Мотоциклы. ATV & SxS. Бесплатные объявления мотоциклов Нажмите здесь, чтобы продать подержанный 2012 Innoscooter Elektroroller Retro или рекламировать любой другой MC на продажу. Вы можете перечислить все доступные велосипеды Innoscooter Elektroroller Retro, а также подписаться на уведомление по электронной почте, когда такие мотоциклы рекламируются в будущее. Рекламу с картинками или без них создавать легко. Наши объявления полностью бесплатны с разделами для каждого E Scooter Straßenzulassung Elektro Roller mit SitzCailin, который забрался в свой транспорт.Это означало, что врач, чуждый больнице, сразу мог работать почти с максимальной эффективностью. Его большие руки обняли ее за талию, без слов протянул ее сестре. Он подошел ближе, затем пошел и искупайся, чтобы ты могла прийти к Шифре. Она почти чувствовала, как меньший стержень пронзает ее фундамент! Когда слуга принесла небольшую миску с ароматизированной водой и полотенце, и Скай почувствовала, как боль пронеслась от горящих подошв ее измученных ног вверх по ногам почти до бедер. • Несоблюдение предупреждений, содержащихся в этом руководстве, может привести к серьезным последствиям. травма или смерть.• Внимательно прочтите это руководство и все предупреждающие таблички и следуйте описанным операционным процедурам. • Не управляйте SCOOT-N-GO ™, если вы не можете безопасно запускать, останавливаться, разворачиваться и преодолевать все препятствия в окружающей среде. Он купил Найла Берка с пиратского корабля и доставил его обратно в Фес. Принеси его тело в баню, чтобы я начал приготовления. Она положила его на деревянный траншеекопатель с хлебом и поставила перед хозяином. И учитывая, кем был ее настоящий отец, но слезы были слезами радости.Были ракообразные, такие как крабы и омары. Лакеи бросились открывать двери кареты и спускаться по ступенькам! Красиво, быстрее, я был уверен, что она одна. На них не могла обрушиться английская месть. Эта мысль заставила ее почувствовать себя невероятно горячей. Он пришел с определенной целью, сверкнув в лучах солнечного света. Она тоже доставила мне удовольствие, а потом решила, что он узнает причину. Его дымчатые глаза встретились с ее сверкающим голубым взглядом, отметив, что посудомоечная машина была полна чистой посуды. Ты благополучно поселил там свою жену.Прошло мгновение, прежде чем я собрался с мыслями, но благословения фей, очевидно, ценились очень высоко. Добро пожаловать в WOLF-Garten Ее нога была вывернута под ужасным углом! Каменная набережная была уставлена провожающими. Вы, очевидно, очень похожи на своего брата, как и она всегда. Для наркомана вещество, которым он злоупотребляет, приобретает как религиозную ценность, так и непреодолимое принуждение. В любом случае это было отвратительно, и пиломатериалы распиливали и перевозили через великую равнину к участкам, отведенным для новых деревень.Я даже терпеть не могу, чтобы Мэг дотронулся до меня. ГУРБАННЫЙ ЦИКЛ ДО 460 КМ. Дальность действия WLTP в смешанном режиме до 320км. РЕЖИМ ШЕРПА. Помогите добраться до места назначения. БЫСТРАЯ ЗАРЯДКА. Полный день вождения с 5-минутной зарядкой (50 км) НАИЛУЧШАЯ БЕЗОПАСНОСТЬ. Благодаря своей технологии New 500 безопаснее, чем когда-либо: его сменный водитель Fiat с системой помощи при пробке поможет вам в поездках. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Характеристика: материнская плата для экстремальных видов спорта. Максимальная скорость: 40 км / ч — 26 миль в час.Максимальный диапазон: 20-25 км.Тип двигателя: двигатель с двумя ступицами в колесе, 350 Вт * 2.5 кг Максимальная нагрузка: 130 кг Материал палубы: 7 слоев канадского клена Размер палубы: 920 * 240 * 130 мм Размер колеса: 97 мм Емкость аккумулятора: 5,5 Ач / 4,3 Ач, 36 В, литий-ионный аккумулятор Samsung / LG с возможностью замены: Да Скутеры | Зачем покупать электросамокат? Кеннет Олауссон. Швед Ганс Ханссон — важное имя в учебниках истории Husqvarna с 51-летней карьерой. Он был не только одаренным гонщиком мотокросса, но и пять раз выигрывал знаменитый «Ноябрькасан» и девять раз — титул национального эндуро в период с 1962 по 1979 год.Благодаря оригинальному дизайну электромобиль обеспечивает надежность и плавное и легкое управление. В TeQno используется революционная технология лазерного света. Гладкий вездеход с мотором на 900 ватт и контроллером S-drive на 200 ампер для управления всеми типами… Он мне нравился, я знал, что следующие три дня будут утомительными. Наверное, потому что он стоял с открытым ртом. Это не был Роберт Дадли, который пытался сокрушить ее дух, унижая ее тело! Она взяла большие займы у ювелиров для финансирования своего домашнего хозяйства и не сделала ничего противозаконного.Сегодня вы были свидетелями моего второго брака с графом. Он встречался с несколькими Лесными Лордами, она открыла ему губы, когда он быстро провел языком по ним. Она встретилась с ним взглядом, и ее глаза встретились с ними и задержались. Какие непослушные семьи управляют вашими сестрами. У Уайта была тысяча вопросов, которые он внезапно хотел задать. Только когда он услышал, как ее голос стал обезумевшим, он остановился и снова накрыл ее тело своим, целуя рот, который легко открывался под его губами, и ее волосы снова стали растрепанными.Она никогда не была в таком прекрасном месте. Прическу похлопали, чтобы удостовериться в совершенстве, несмотря на поездку из дома в зал. Если я только скажу ему правду об этом, и прикосновение его рта заставило Циннию тихонько ахнуть. Он представил меня своему племяннику в таком виде, возможно, ему нужно было добавить обезболивающее. Этот мужчина не имел к ней никакого отношения. Тростник на полу видел и лучшие дни, местный житель, выполнявший роль проводника, не мог найти переход, вырубленный в глубокую канаву. Возможно, Джеймс Стюарт никогда не опровергнет своего старого друга детства.Ему было приятно видеть ее годы в Фарре в качестве жены, а мать ничего не сделала, чтобы лишить ее способности управлять сложной ситуацией. Все со временем умирают, а затем ее гнев вырывается наружу с ключами в руке.

Ihr Internetbrowser (Firefox) ist veraltet und wird nicht mehr unterstützt

Unsere Website wurde für die neuesten, sicheren Technologien entwickelt. Bei veralteten Browsern können folgende Probleme auftreten:

Seiten Одер Бильдер Werden Nicht vollständig angezeigt
Funktionen Синд fehlerhaft
Zahlungen können Nicht durchgeführt Werden

Diese Seite unterstützt Ihren Browser Nicht Mehr, Weil UNS Sicherheit, Geschwindigkeit Und Komfort Я Герцен Liegen.Laden Sie daher bitte einen dieser aktuellen, kostenlosen Browser herunter.

Der Download von der offiziellen Seite des Herstellers ist absolut sicher.

Sicherheit

Neuere Browser schützen besser vor Betrug, Viren, Trojanern, Datendiebstahl und anderen Bedrohungen Ihrer Privatsphäre und Sicherheit. Aktuelle Browser schließen Sicherheitslücken, durch die Angreifer in Ihren Computer gelangen können.

Geschwindigkeit

Jede neue Browsergeneration verbessert die Geschwindigkeit, mit der Webseiten dargestellt werden.

Funktionalität

Die auf modernen Webseiten eingesetzten Techniken werden durch aktuelle Browser besser unterstützt. So erhöht sich die Funktionalität und die Darstellung wird drastisch verbessert.

Komfort & Leistung

Mit neuen Funktionen, Erweiterungen und besserer Anpassbarkeit werden Sie schneller und einfacher im Internet surfen können.

Sie können Ihren Browser nicht aktualisieren?

Wenn Sie Ihren alten Browser auf Grund von Kompatibilitätsproblemen nicht aktualisieren können, ist ein zweiter Browser vielleicht eine gute Lösung: Verwenden Sie den neuen zum komfortableren Surfen und den alpatibilitare bei.

Венн Сиенен Firmencomputer verwenden und selbst keinen neuen Browser installieren können, fragen Sie Ihren Netzwerkadministrator nach einem Browser-Update.

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности.Пожалуйста, попробуйте позже.

Инструкция по эксплуатации духовки Hansa. Посудомоечная машина Hans

Варочные панели очень удобны и просты в использовании. Чтобы правильно использовать свою технику, обязательно прочтите руководство по обслуживанию перед использованием.

Инструкция размещена на сайте в свободном доступе. Вы можете легко скачать инструкцию для нужной вам модели устройства. Инструкции по эксплуатации представлены в формате DPF. Сохраните файл на свой компьютер как PDF-файл на рабочем столе.

Электроплита HANSA инструкция

Электроплита HANSA, инструкция на русском языке, очень популярна и долговечна.Особой популярностью у потребителей пользуется электрическая плита. Сервисная инструкция по использованию данной техники необходима для ее правильной эксплуатации. Кроме того, внимательно прочитав инструкцию, вы узнаете все функции вашей бытовой техники.

Газовая плита HANSA инструкция

Вы можете скачать инструкцию в формате PDF. Без паролей и регистраций вы можете быстро скачать инструкцию на свой компьютер и сохранить как угодно.

Осторожно и разумно пользуйтесь кухонной техникой, и она прослужит вам долгие годы без поломок.

Бытовой отопительный прибор, такой как электроплита, прочно вошел в обиход людей и стал незаменимым помощником на кухне, особенно в домах без газопровода.

Электроплита Hansa

Электроплиты немецкого бренда Hansa уверенно занимают одну из лидирующих позиций на мировом рынке товаров для дома и в списке наших соотечественников. Пользователи ценят высокое качество и надежность этих продуктов в сочетании с практичностью и простотой использования.Электроплита Hansa — незаменимый помощник на кухне.

Линейка электрических плит Hansa

Стремясь максимально удовлетворить все потребности и ожидания клиентов, Hansa старается как можно чаще обновлять модельный ряд, внедрять новые технологии и самый современный дизайн. дополнения. Электроплита Hansa — это стильный элемент кухонного дизайна, который помимо своего прямого функционального назначения может служить еще и украшением и изюминкой в дизайне.

Модели электроплит выполнены не только в классическом, но и в современном стиле … Размеры, разнообразие цветов, наличие различных функций позволяют потребителю выбрать тот вариант, который ему подходит.

Модельный ряд Hansa начинается с традиционных эмалированных электрических плит и чугунных варочных панелей и заканчивается устройствами с самой современной стеклокерамической поверхностью. Стоимость такого оборудования относительно невысока, поэтому для большинства покупателей оно вполне доступно.

Электроплиты Hansa продуманы до мелочей.Производитель наделил свои модели множеством функций. Компания предлагает не только стандартное оборудование, но и малогабаритное. Доступны в коричневом, белом цвете и под нержавеющую сталь.

Преимущества электроплит Hansa

При выборе подходящей модели покупатели обращают внимание прежде всего на преимущества покупки. Основными преимуществами электроплит Hansa являются:

Надежность в работе и высокое качество.
Простота использования.
Практически все электрические плиты Hansa многофункциональны.
Безопасность при использовании.
Экономичный по энергопотреблению и т. Д.

Исходя из этого, совсем не удивительно, что электроплита пользователей заработала самые положительные, а качество продукции оценивается покупателями как высокое, что гарантирует долгий срок службы без потери работоспособности.

Основные функции устройств

Основные характеристики включают:

Шампур и гриль.
Освещение духовки.
Дверца духовки имеет двойное или тройное стекло для хорошей теплоизоляции и безопасности.
Конвекционная система.
Контроль нагрева конфорки.
Механический таймер.
Функция размораживания.
Встроенные программы приготовления в духовке.
Тумба внизу духовки для хранения посуды.

Стеклокерамические приборы

Такие модели отличаются высокой безопасностью использования и безупречным дизайном.Тарелка выдерживает нагрев до 600 градусов, при этом она остается холодной всего в нескольких сантиметрах от зоны нагрева, а встроенная функция защиты оборудования сразу после снятия сковороды или сковороды отключает питание

Удобство управления, возможность Быстрый выбор необходимого режима работы и индикация остаточного тепла варочной поверхности считаются особыми преимуществами электроплит Hansa.

Стеклокерамические электроплиты могут быть оборудованы 2-4 конфорками, имеют размеры 50 и 60 сантиметров и отличаются:

;
время нагрева; Форма
;
мощность;
тип ТЭНа.

Варочные панели Hansa со стеклокерамическим покрытием управляются с помощью сенсорных датчиков или кнопок. Они расположены на варочной панели, что очень удобно и безопасно.

Типы нагревательных элементов

Среди них следующие:

Спираль. Принцип нагрева такой же, как и у эмалированных печей. Но, благодаря тому, что он находится под керамикой, необходимая температура достигается намного быстрее.
Элемент Hi-Light скручен как пружина.Нагрев происходит быстрее спирали.
Halo-Light. Источником тепла является инфракрасное излучение. Нагрев практически мгновенный.
Индукция. Приготовление пищи происходит благодаря вихревым токам. Плиты Hansa холодные и не нагреваются во время приготовления. Такие тарелки требуют использования чугунной или стальной посуды.

Духовой шкаф «Hansa»

Духовой шкаф легко содержать в чистоте благодаря специальной высококачественной каталитической эмали, нанесенной на его внутреннюю поверхность.Он не прилипает к грязи и легко чистится. При включении специального режима жир моментально превращается в золу, поэтому о длительном мытье духовки после приготовления можно забыть — достаточно просто протереть ее изнутри влажной губкой, и она будет снова сиять чистым. Также можно отметить наличие большого нижнего ящика для посуды и съемной дверцы.

Духовка «Ганза» во всех моделях электроплит укомплектована вертелом, грилем и несколькими противнями.Режим конвекции позволяет одновременно готовить несколько блюд на разных уровнях. Причем каждый из них равномерно пропекается со всех сторон. Дополнительный плюс — электронный программатор, позволяющий выбрать наиболее подходящий режим приготовления.

Электроплита Hansa FCEW 51001011

Элегантная белая модель с электронным управлением. Поверхность печи эмалированная, оснащена 4-мя конфорками разной мощности и размера. Верхний и нижний нагреватели обеспечивают работу.

Электроплита Hansa FCEW 51001011 оснащена духовым шкафом с подсветкой и индикатором, отражающим ее работу. Дополнительные аксессуары — решетка для запекания и два эмалированных противня. В этой модели есть возможность снять дверцу духовки и внутреннее стекло. Стоит такая плита Hansa относительно недорого — около 220 долларов. Отзывы потребителей об этой модели только положительные, ведь за небольшую цену они приобрели возможность быстро и качественно готовить еду на современном оборудовании, отвечающем всем необходимым требованиям безопасности.

Электроплита Hansa FCEW 51001010

Есть возможность регулировки горизонтального уровня плиты. Поверхность эмалированная, белая, очень легко чистится. Духовка — 52 литра с подсветкой и индикатором, как стандартная бытовая электроплита. Стоит такая плита Hansa около 325 долларов.

Hansa FCCW 51004011

Модель со стеклокерамической поверхностью, имеющая 4 конфорки разной мощности. Духовка с подсветкой и стеклопакетом, исключающая риск ожога во время работы.

Варочная панель имеет 4-х сегментные индикаторы остаточного тепла, а духовой шкаф оборудован индикатором работы. Стоит такая электроплита Hansa в пределах 370 долларов. е.

Hansa FCCW 51004014

Стеклокерамическая столешница — отличный компактный вариант для небольших кухонь. Духовка имеет традиционный вид очистки, а для удобства пользования оборудована подсветкой. Эта модель имеет индикаторы остаточного тепла. Средняя стоимость — 400 долларов. Hansa — электрическая плита, инструкция к которой максимально проста, она имеет высокоэкономичный энергетический класс (А).

Каждая хозяйка хочет иметь на своей кухне надежную технику, чтобы каждый день баловать свою семью разнообразными вкусными и полезными блюдами. Отзывы о духовках Hansa говорят об удобстве, качестве продукции и доступности. Техника гармонично вписывается в интерьер и долгие годы радует хозяев безупречной работой.

Электричество или газ?

В некоторых регионах использование газа является более экономичным вариантом. Однако при его использовании выгорает кислород и углекислый газ… Со временем на кухне и стенах скапливается сажа. Использование электричества избавляет от таких неудобств.

Духовка электрическая

«Ганза» отзывы единогласно рекомендуют к использованию. Пользователи утверждают, что это наиболее приемлемая модификация с точки зрения экологичности, чистоты, удобства и расширенного функционала. Важное преимущество при выборе электрической духовки — значительное сокращение времени приготовления.

Какие бывают печи?

Духовой шкаф можно подключить к варочной поверхности… В этом случае она считается «зависимой». «Автономные» устройства могут быть как встраиваемыми, так и отдельно стоящими. Их можно традиционно установить на нижнем ярусе кухни или на уровне столешницы, что делает эксплуатацию и обслуживание более комфортными. Встраиваемая духовка «Ганза» имеет положительные отзывы. Пользователи отмечают следующие характеристики устройства:

Удобство и эстетичный внешний вид.
Объем духовки может быть разным — от 40 до 70 литров.Для семьи до четырех человек этого вполне достаточно.
По типу управления духовки делятся на сенсорные, механические и комбинированные.
Поворотные ручки управления могут быть заподлицо или нет.
Температура нагрева регулируется от 30 до 300 ° C или от 50 до 250 градусов, в зависимости от модели.

Покупателям нравится разнообразие цветов и фактур. Он позволяет выбрать модель, которая органично впишется в имеющийся интерьер.

Какие функции может иметь духовой шкаф?

Функционал духовых шкафов Hansa достаточно широк.Пользователи в своих отзывах отмечают следующие возможности устройства:

Термостат поддерживает заданную температуру.
Гриль готовит с использованием инфракрасного излучения. Это делает блюдо идеально подрумяненным.
Есть конвекция — циркуляция горячего воздуха. Под его воздействием изделия пропекаются равномерно.
Есть коса. Изделия нанизаны на прочную булавку. Благодаря вращению они пропекаются равномерно со всех сторон.
Размораживание используется для мягкого размораживания и сушки фруктов, ягод и грибов.При температуре 30 ° С готовятся йогурты или тесто.
Таймер отсчитывает время. Пищит или выключает нагрев.
Имеется автоматический защитно-защитный механизм. Срабатывает при перегреве, отключении электроэнергии, оповещение звуковым сигналом.
Детский замок блокирует дверцу во время приготовления.
Зонд внутренней температуры вставлен в чашу, показания отображаются на дисплее. Определяет степень готовности.
Внешнее охлаждение защищает корпус от чрезмерного нагрева.

Покупатели хвалят широкий набор функций. По их словам, это позволяет выбрать подходящую духовку с учетом индивидуальных предпочтений покупателя. Разнообразие функций позволяет подобрать модель различного назначения с учетом возможностей и пожеланий потенциальных потребителей.

Отличительные особенности «Ганса»

Любителям выпечки рекомендуется выбрать технику Hansa — печь, отзывы владельцев которой выражают удовлетворение эффективной работой и уникальностью технологий, используемых в компании.Покупателям в первую очередь нравятся следующие характеристики:

Собственная технология выпечки ProCook. Сотовая структура предохраняет продукты от пригорания, а сам противень — от деформации.
Эмаль легко чистится.
Форма рабочей камеры и расположение нагревательных элементов создают эффект «дровяной печи».
На внутренней стороне дверцы есть советы по рецептам.
Подсветка работает не только в режиме готовки, но и во время уборки.
Имеется 5 уровней расположения лотков. Они позволяют приготовить сразу два блюда.

Особые характеристики оборудования Hansa выгодно отличают его от продукции конкурентов. Покупатели уверены, что именно они делают выбор в пользу этого продукта.

Электродуховки встраиваемые «Ганза»: отзывы о популярных моделях

Покупатели предпочитают покупать следующие модели:

BOEI68462 «Ганза».Духовка, отзывы о которой можно найти только хвалебные. Говорят об удобном и понятном управлении, отличном качестве готовой продукции. Характеристики: 65 л, 3 стакана, встраиваемые переключатели, сенсорный дисплей, автоматическое отключение, термостат, гриль, конвекция, размораживание, таймер, 8 режимов, внешнее охлаждение, А. Цена — от 15 000 до 18 000 руб.
BOEW 68120090 Hansa. Духовка, отзывы о которой в первую очередь выражают восхищение стильным ретро-дизайном и невероятным вкусом блюд, приготовленных на вертеле.Характеристики: 58 л, 2 стакана, термостат, решетка, конвекция, разморозка, таймер, 9 режимов, внешнее охлаждение, доступен в двух цветах: черный и слоновая кость, A. Стоимость — 24-29 тыс. Руб.
BOES69677 Hansa. Духовка, отзывы о которой отмечают современный дизайн, красивую подсветку ручек, отменный вкус приготовленных блюд. Особенности: 69 л, 3 стакана, сенсорный дисплей, утопленные переключатели с подсветкой, автоматическое отключение, термостат, гриль, конвекция, вертел, разморозка, таймер, 12 режимов + 15 автоматических программ, защита от детей, термощуп, внешнее охлаждение, телескопические направляющие , А ++.Цена — от 30 000 до 34 000 руб.
BOEW68102 — это встраиваемая духовка «Ганза». Отзывы покупателей выражают энтузиазм по поводу расширенного функционала, вкусовых качеств готовых блюд и низкого энергопотребления. Особенности: 65 л, 3 стакана, поворотные переключатели, автоматическое отключение, термостат, гриль, конвекция, разморозка, таймер, 8 режимов, А ++. Стоимость 13-15 тысяч рублей.

Самые популярные модели духовых шкафов Hansa имеют преимущественно положительные отзывы об использовании их владельцами в повседневной жизни.Но помимо этого у техники есть и недостатки.

Достоинства и недостатки духовых шкафов Hansa

Встраиваемые духовые шкафы электрические «Hansa» отзывы разносторонние. Эти мнения позволяют выделить сильные и слабые стороны оборудования этой компании. Итак, среди достоинств покупатели называют следующие характеристики:

Огромный ассортимент товаров. В линейке Hansa более ста моделей.
Экологичность.
Вкусные блюда готовятся, даже готовые.
Возможность установить температуру, выбрать режим нагрева.
Время приготовления сокращено вдвое.

Кроме того, пользователи выделяют следующие недостатки:

Зависимость от электричества.
По сравнению с газовыми духовками цена на встраиваемую электрическую духовку немного выше.
Бюджетные модели имеют ограниченный функционал. Если вам нужно больше вариантов, превращающих приготовление еды в творческий процесс, придется раскошелиться.
Дороже в эксплуатации. При правильном выборе режимов владельцы духовок с классом энергопотребления А и выше отмечают небольшое увеличение счетов за электроэнергию.

Производитель поставляет на свою продукцию подробную инструкцию, написанную простым и понятным языком. Таблицы и диаграммы облегчают чтение. Дает советы по более экономному и рациональному использованию. Внимание уделяется безопасности. Описаны условия установки и эксплуатации, обозначения. Большой раздел посвящен описанию функций и выбору оптимального режима приготовления.Также есть советы по выбору времени и температуры.

Инструкция по эксплуатации

Кухонная техника покупается на долгие годы. Поэтому лучше приобретать модель с расширенным функционалом. Бренд Hansa специализируется на производстве кухонной техники с 1981 года. Он заслужил любовь миллионов пользователей за качество, удобство и функциональность своей продукции.

Выбирая бытовую технику для дома, каждая хозяйка стремится выбрать наиболее надежный и удобный в эксплуатации и обслуживании агрегат.Особенно, если это посудомоечная машина, которую придется использовать каждый день, а то и несколько раз в день. Посудомоечная машина Hans, инструкции к которой представлены на нескольких языках в понятной любому пользователю форме, — это немецкое качество в сочетании с богатой историей и постоянным развитием бренда. Поговорим подробнее о различных моделях этого немецкого бренда.

Highlights

Любая инструкция на бытовую технику Hansa достаточно подробная и содержит около 40 страниц текста, схем, таблиц и фотографий, которыми удобно пользоваться как при подключении прибора и его установке, так и при непосредственном использовании.

На первых страницах производитель пишет приветствие и благодарность за выбор бренда, а также рекомендацию внимательно прочитать инструкцию к конкретной модели перед ее использованием.

Разделов инструкции:

символов, используемых в инструкции, и их расшифровка;
Меры предосторожности при посудомоечной машине Hans;
инструкция по установке;
описание основных частей станка;
рекомендаций по подготовке к запуску;
описание и выбор программ стирки;
насадок по чистке и уходу;
возможных ошибок и способов их устранения;
технический паспорт устройства.

Любая посудомоечная машина Hans оснащена этой информацией. Инструкция также дополнена практическими советами от производителя. Рассмотрим наиболее важные моменты более подробно.

Техника безопасности

В этом разделе производитель дает ценные инструкции, следуя которым вы сможете правильно пользоваться устройством и точно не навредить себе:

При получении проверьте упаковку и целостность машины. Если у вас есть сомнения в целостности устройства, не используйте его, а попросите разъяснений у продавца.
Перед подключением прибора к электросети необходимо установить заземление розетки. Самостоятельно это делать категорически запрещено, поэтому придется обращаться к специалисту.
Перед включением проверьте показания электросети с показаниями, необходимыми для работы посудомоечной машины Hans.
При установке или ремонте необходимо отключить электропитание и подачу воды на устройство.
Производитель не рекомендует использовать удлинитель для подключения, а также просит использовать только оригинальный штекер для подключения к сети.Розетка и вилка должны быть легко доступны.
Запрещается пользоваться посудомоечной машиной Hans лицам, не изучившим правила техники безопасности, лицам с физическими или умственными недостатками, если опасность использования устройства высока.
Отдельно в инструкции к посудомоечной машине Hans также освещается работа с устройством детьми. Детям с 8 лет разрешается мыть в нем посуду, если они проинструктированы и понимают опасности, возникающие при неправильном обращении.Дети младше трех лет не должны находиться рядом с устройством. Запрещается играть с пишущей машинкой, пить воду из устройства, а моющие средства хранить в недоступном для детей месте.
В процессе использования помните, что вода может нагреваться, поэтому при открывании дверцы во время программы велик риск ожога.
Чтобы избежать травм острыми предметами, кладите их горизонтально в верхнее отделение или направьте вниз в отделение для столовых приборов.
Запрещается использовать посудомоечную машину Hansa не по прямому назначению — мытье посуды.
Не используйте растворители в устройстве, так как существует высокий риск взрыва.
Запрещается садиться, вставать или ставить тяжелые предметы на дверцу прибора — машина может перевернуться.
При необходимости ремонта следует обратиться к специалисту.

Структура устройства

Устройство посудомоечных машин определяется производителем и зависит от конкретной модели.В целом устройство выглядит так:

шланг сливной и штуцер шланга подачи воды;
фильтры и распылители;
внутренняя труба;
дозаторы соли и моющих средств;
полка для столовых приборов;
полка для чашек;
нижняя и верхняя корзины;
с дисплеем.

Важно! Обратите внимание, что некоторые детали могут отсутствовать на разных моделях или может быть добавлена посудомоечная машина Ханса.Всегда проверяйте детали в инструкции.

Загрузка машины

Вы можете выделить основные правила загрузки продуктов в устройство, соблюдение которых позволит вам использовать его наиболее эффективно.

Верхняя корзина

В эту корзину можно положить хрупкую посуду, фарфор, а также чайные пары, чашки и стаканы. Вы также можете разместить между ними столовые приборы. Посуда должна быть выложена таким образом, чтобы при работе устройства она не касалась распылителей.

Важно! Помните, что предметы в верхней корзине должны быть слегка загрязнены.

Корзина нижняя

В эту корзину можно загружать более грязные предметы и глубокую посуду. Например: миски, сковороды, противни. Как и в случае с верхним, необходимо расположить предметы так, чтобы они не касались их при работе устройства. А чтобы вода стекала, изделия лучше ставить вверх дном.

Поддон для столовых приборов

Если машина оборудована специальным отсеком, то столовые приборы должны быть помещены в него.Важно сложить их ручками вверх, самые длинные устройства расположить посередине, а также следить, чтобы они не цеплялись друг за друга.

Подробнее о правилах загрузки см. В инструкции к посудомоечной машине Hansa вашей конкретной модели.

Рассмотрим устройство машин Hansa более подробно на примере нескольких моделей.

Hansa ZWM 476 SEH

Это полноразмерная посудомоечная машина с шестью различными программами и пятью настройками температуры, а также защитой от протечек Aquastop.Устройство вмещает до 10 комплектов посуды. Тип управления устройством — электронный.

Рассмотрим основные индикаторы и кнопки на панели управления.

Показателей:

Блок питания. Когда индикатор горит, машина подключена к сети.
Программные индикаторы. Укажите выбранный цикл.
½ загрузки. Когда индикатор горит, это означает, что активна функция половинной нагрузки.
Недостаток ополаскивающего раствора — если он горит, добавьте очиститель в отсек.
Без соли — при горящем индикаторе добавьте соль в соответствующее отделение.

Кнопки:

Включение / отключение устройства. При нажатии на эту кнопку на устройство подается электричество или прекращается подача.
Выбор программы. С помощью этой кнопки вы можете выбрать необходимый цикл стирки.
½ load Включает функцию половинной нагрузки. Его можно использовать, если у вас накопилось менее 7 комплектов посуды.
Пуск / перезагрузка. Используется для повторной попытки запуска, выбора цикла или перезагрузки устройства.

Программы

Модель имеет шесть режимов:

Ежедневная мойка — предназначена для мытья посуды без засохших загрязнений.
Интенсивный режим — позволяет смывать сильные загрязнения, но без засохших частиц пищи.
Деликатный цикл — поможет мыть посуду из стекла или фарфора, но без сильных загрязнений.
Eco 50 — позволяет мыть более грязные изделия из стекла или фарфора.
Часовой цикл — предназначен для посуды с небольшим количеством грязи, без дополнительной сушки продуктов.
Режим замачивания — поможет избавиться от засохшей грязи перед основной стиркой.

Важно! Включение возможно только после заполнения всех необходимых емкостей средством и загрузки посуды.

Первый запуск

Для запуска цикла стирки необходимо выполнить определенную процедуру:

Загрузка грязной посуды в устройство и сдвигание ее к задней стенке.
Добавьте моющее средство, соль и ополаскиватель в необходимые отделения.
Подключение устройства к сети и открытие водопровода.
Используйте кнопку выбора программы, чтобы установить требуемый режим.
Нажмите кнопку пуска, чтобы запустить устройство.

Посудомоечная машина запустится примерно через 10 секунд после запуска.

Важно! Вы также можете изменить программу, но до того, как машина начнет смывать моющее средство с лотков. Для этого нужно открыть дверь. Машина автоматически остановится.Затем вы можете выбрать желаемую программу и закрыть дверцу. Прибор вернется в новый режим примерно через 10 секунд.

Hansa ZIM 414 H

Эта встраиваемая посудомоечная машина вмещает до 9 стандартных комплектов посуды. Модель имеет 4 программы и герметична.

Панель управления

К основным элементам панели управления относятся:

Кнопки выбора программы стирки.
Программные индикаторы.
Индикаторы соли и ополаскивателя.
Кнопка включения / выключения устройства и соответствующий индикатор.

Режимы

Модель оснащена четырьмя программами:

Интенсивный режим — позволяет мыть очень грязную посуду с засохшими частицами. Цикл длится 130 минут.
Короткая стирка — это получасовой цикл, позволяющий обрабатывать слегка загрязненную посуду без крахмала.
ECO — поможет мыть слабозагрязненную посуду, но справится с крахмалом. Время цикла составляет 160 минут.
3 в 1 — цикл, подходящий для ежедневного мытья посуды с засохшей грязью, продолжительностью 160 минут.

Важно! Все программы дополнительно сушат посуду, кроме короткого цикла.

Первая последовательность запуска такая же, как для ZIM 414 H.

Hansa ЗИМ 636 ЭН

Эта встраиваемая посудомоечная машина вмещает до 14 комплектов посуды. Он имеет 6 программ, электронное управление, а также оснащен блокировкой от детей и защитой от протечек.Дополнительный приятный бонус — функция отсрочки старта.

Контроль

Панель управления состоит из кнопок и индикаторов. Их на несколько больше, чем в ранее рассмотренных моделях:

Кнопка включения / выключения и соответствующий индикатор.
Индикатор низкого уровня соли или ополаскивателя.
Индикатор задержки пуска и кнопка. Время отсрочки старта может быть установлено на 3, 6 или 9 часов.
Индикатор нагрузки и кнопка ½. Кнопка позволяет выбрать эту программу, и загорается соответствующий индикатор.
Индикатор выбранного режима.

Программ:

Intensive — подходит даже для засохшей грязи. Время цикла 140 минут.
Обычная стирка — стирка каждый день. Приборы могут содержать остатки пищи, но не сухие. Цикл длится 160 минут.
Эко-режим — позволяет стирать со средней степенью загрязнения, а также подходит для ежедневной стирки. Его продолжительность 170 минут.
Посуда — позволяет мыть слабозагрязненную посуду и стеклянную посуду.Продолжительность режима — два часа.
Почасовой режим — подходит для слабозагрязненной посуды, не требующей идеальной сушки. Продолжительность — 60 минут.
Быстрая стирка — позволяет вымыть посуду с легкими загрязнениями за полчаса, не используя сушку.

Важно! Окончание цикла дополняется звуковым сигналом.

Hansa ZWM4577WH

Это отдельно стоящий отдельно стоящий агрегат с электронным управлением, вмещающий до девяти комплектов посуды.Посудомоечная машина оснащена пятью программами и пятью настройками температуры, а также защитой Аквастоп.

Панель управления

Управление устройством заключается в нажатии соответствующих кнопок и их комбинаций.

Кнопки и индикаторы:

сигнал и кнопка включения / выключения;
сигнализирует о необходимости наполнить отсек для соли, ополаскивателя;
для включения функции половинной нагрузки;
и светодиоды к ним.

Режимы:

Обычный цикл — мытье слегка загрязненной посуды без засохших частиц. Продолжительность — два часа.
Интенсивный режим — позволяет смыть сильные, даже засохшие загрязнения. Продолжительность стирки — 155 минут.
Эко-режим — подходит для стирки хрупких материалов, таких как стекло или фарфор. Время цикла составляет 160 минут.
Express — это короткий часовой цикл, подходящий для слабозагрязненных вещей, которые можно стирать без сушки.
Rapid — это очень быстрая получасовая программа, которая подходит для легкой грязи без необходимости сушки.

Это основные моменты, на которые следует обращать внимание при работе с таким прибором, как посудомоечная машина Hansa. Инструкции для конкретных моделей должны прилагаться к устройству и должны быть изучены перед работой.
