Установка эл счетчика меркурий 201.5. Как подключить электросчетчик: пошаговая инструкция

Дело несложное, если вы хоть немного разбираетесь в электричестве. Однофазный электросчетчик «Меркурий 201» на сегодняшний день в России считается наиболее распространенным приборов для учета энергии. Счетчики этой марки заменили более устаревшие модели, оснащенные крутящимися дисками. Установка электросчетчика Меркурий 201.8 может быть произведена на дин-рейку, заднюю стенку электрического щита с помощью переходной пластины, которая крепится на дин-рейку. Следует так же учитывать, что с 2015 года переходная пластина не входит в штатную комплектацию электросчетчика Меркурий 201.

Контактные винты необходимо закручивать с достаточным усилием – необходимо обеспечить хороший контакт. Если провод в клемме будет плохо закреплен, это грозит его нагревом, разрушением изоляционного слоя и замыканием. В клеммной крышке электросчетчика предусмотрена перфорация – ее нужно убрать (с помощью кусачек или аккуратно выломать), чтобы крышка плотно прилегала к счетчику. Крышка прикручивается к корпусу. Электросчетчик Меркурий 201 подходит для установки в квартирах, частных домах, гаражных боксах и садоводствах. Гарантия на прибор – 3 года, срок службы электросчетчика Меркурий 201 рассчитан на 30 лет. При замене электросчетчика нужно уведомить энергосбытовую компанию, а после установки нового счетчика – опломбировать его совместно с их представителем. Как правило, это занимает время, кроме того – вам необходимо ждать человека и тратить свое время.

Паспорт и инструкция на

электросчетчик Меркурий 201.8

Счетчики предназначены для много-тарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.

Материалы по теме:

PoE свитч из обычного своими руками

Что нужно знать о PoE перед переделкой свитча Разные бывают задачи в IT и решения приходится искать часто нестандартные.

.. Простой пример, необходимо установить IP видеокамеру с питанием PoE на…

Сациви из курицы в мультиварке — Рецепты для мультиварки

В солнечной Грузии сациви – это знаменитый национальный соус, под которым готовится восхитительные холодные блюда. Сациви всегда подаётся холодным, имейте это в виду! Отличительная черта соуса сациви – наличие в…

Немногие вспомнят то время, когда расчет платы за электроэнергию осуществлялся исходя из числа в доме осветительных приборов, что, естественно, не позволяло точно определить количество израсходованной энергии.

На сегодняшний день подобный способ, само собой, неприемлем, так как существует множество современных приборов учета, обладающих высоким классом точности.

Если вы планируете подключить новый прибор учета собственными силами, и вам нужна простая схема его подключения, то внимательное изучение данной статьи позволит избежать затруднений в процессе установки.

Основные требования

Итак, перед тем как подключить электросчетчик, необходимо согласовать с энергоснабжающей организацией следующие детали:

Так как далеко не все знают, как правильно подключить электросчетчик, при монтаже многие допускают ошибки, хотя ничего сложного здесь нет.

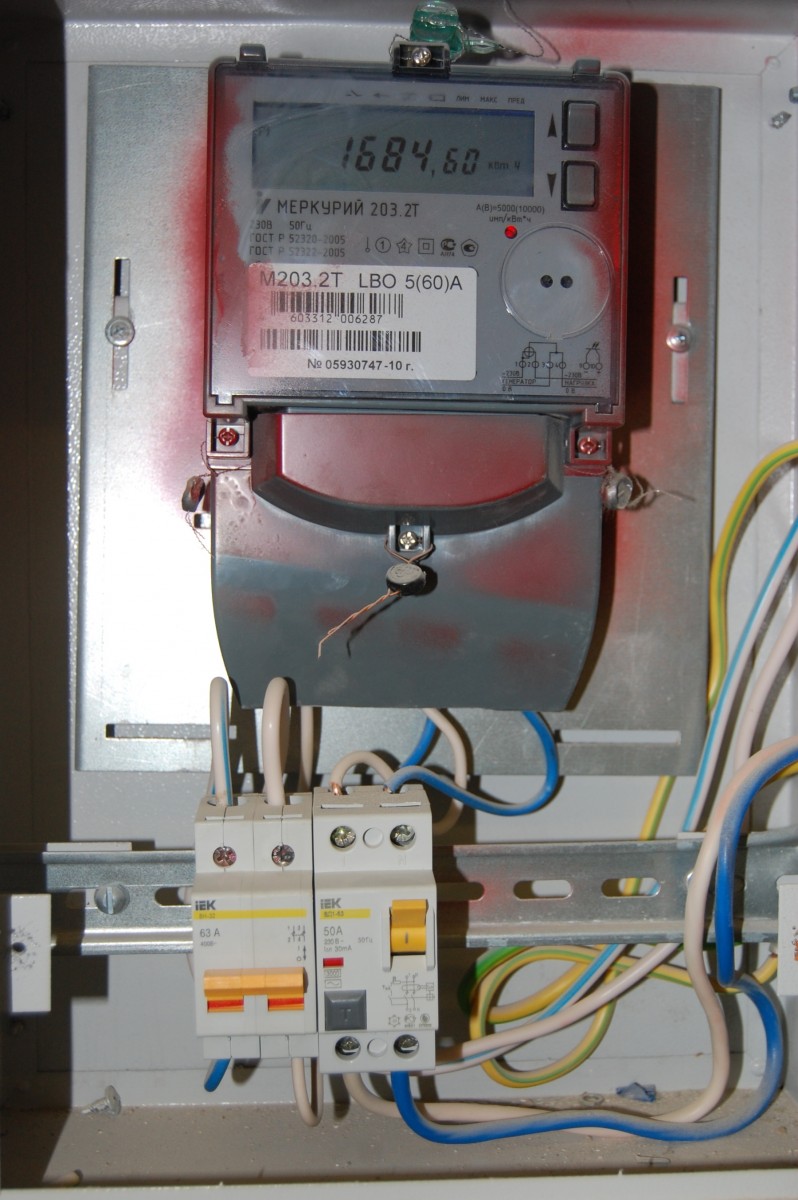

Рассмотрим более подробно, как подключить электросчетчик и автоматы:

  • чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы;
  • если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя;
  • по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.

Закрепляются автоматы на DIN-рейку, при этом она должна быть обязательно заземлена на корпусе электрического щита, в случае если она не является его составным элементом.

Однофазный электросчетчик

Однофазный электросчетчик устроен следующим образом — все потребители электрической энергии в доме запитаны от одного провода (фазы). Однофазный прибор имеет четыре клеммы, через которые производится подача электроэнергии в помещения, а также связь общей электросетью.

Подключение однофазного прибора учета

Рассмотрим поэтапно, как подключить электросчетчик однофазный:

  1. В первую очередь необходимо обесточить помещение, после чего снять старый счетчик.
  2. Новый прибор закрепляется на заранее подготовленном месте.
  3. К клемме № 1 подсоединяется фазный провод. Как правило, он красного цвета, но если у вас появились сомнения, можно протестировать его индикаторной отверткой — на фазном проводе должен загореться индикатор.
  4. Фазный провод от сети квартиры подключается к клемме № 2. Таким образом, первая цепь готова.
  5. Подобным образом к клеммам № 3, 4 подключается нулевой провод от квартирной и общей сети.

Перед тем как подключить электросчетчик, ознакомьтесь со схемой его подсоединения.

Подключение трехфазного счетчика

В данном случае потребители электрической энергии разделяются на группы, что считается более безопасным.

Трехфазный прибор учета подключить несколько сложнее, однако принцип все тот же. Такой контроллер имеет 8 клемм. Рассмотрим пошаговую инструкцию, как подключить электросчетчик трехфазный:


Электросчетчик «Меркурий 201»

Перед тем как подключить электросчетчик «Меркурий», желательно рассмотреть его конструктивные особенности. Прибор учета выполнен в пластиковом прямоугольном корпусе. На лицевой панели электросчетчика расположен ЖК-дисплей. С правой стороны находится «табличка» с основными характеристиками. Для прибора учета характерны компактные габаритные размеры и небольшой вес.

Нижняя съемная панель счетчика осуществляет защиту контактов устройства. Присоединение кабеля к этим контактам осуществляется посредством винтового присоединения.

Схема подключения счетчика «Меркурий»

Прибор учета «Меркурий» подключается таким же образом, как любой прибор учета электрической энергии. Основное требование — выбор выходного и входного проводника. Входной ввод будет таким, каким его определит электроснабжающее предприятие. В данном случае в качестве выходных проводников допускается использовать любые провода.

Схема подключения прибора учета выглядит следующим образом:

Как подключить электросчетчик «Меркурий 201»: пошаговая инструкция


Теперь вы знаете, как правильно подключить электросчетчик, однако не стоит забывать, что самостоятельная замена устройства без согласования с компанией, которая осуществляет поставку электрической энергии, строго запрещена. Без разрешающей документации на установку нового оборудования старый электросчетчик также запрещается снимать.

Электросчетчик Меркурий 201 – это современное устройство для коммерческого учета активной электрической энергии в цепи переменного тока. Производит такие устройства компания-производитель «Инкотекс». В серии 201 существует несколько модификаций (например, 201.3 или же 201.5), которые имеют свои спецификации. Такое разделение осуществляется из-за допустимого рабочего тока и способа показа данных расхода электрической энергии. Данный прибор может применяться как самостоятельно, так и в комплекте с автоматическими измерительно-информационными системами учета электроэнергии. Ниже мы рассмотрим технические характеристики Меркурий 201 и схему подключения этого счетчика.

Особенности в конструкции

По конструкции счетчик Меркурий 201 любой серии имеет одинаковый корпус. Это прямоугольный корпус из пластика. Такой счетчик безвинтовой, благодаря чему он максимально защищен от взломов, к тому же механизм достаточно герметичен.

На переднем плане (на лицевой панели) располагается жидкокристаллический (ЖК) дисплей, на котором отображается необходимая информация по подсчету электричества. Возле ЖК-дисплея (с правой стороны) указываются основные технические характеристики.

Габариты конструкции компактные и удобные и составляют: 105*105*65 мм, где 105 – это ширина и высота прибора, а 65 – его глубина. В среднем вес прибора колеблется от 250 до 350 граммов в зависимости от серии. Благодаря такому размеру и весу, механизм можно крепить к поверхности без доработок дополнительных креплений. К стене (или к любой другой поверхности, которую выберет потребитель) счетчик крепится с помощью .

Нижняя панель в механизме снимается. Ее назначение – это защита контактов прибора. То есть, если ее снять, то будет открыт доступ к входным электрическим контактам устройства. Само подключение к таким контактам осуществляется с помощью винтового подсоединения, как показано на фото ниже:

Некоторые основные технические характеристики делают счетчик более удобным в эксплуатации. Например, класс точности обладает технологическим запасом, а благодаря использованию в схеме шунта можно точно измерить постоянную составляющую тока.

На рисунке ниже изображены габаритные размеры (чертеж) прибора Меркурий 201.

Основные и дополнительные характеристики

Прежде чем начинать изучать технические характеристики прибора, необходимо отметить, что электросчетчик обладает специальной защитой от хищения электрической энергии с помощью переполюсовки. То есть если изменить фазу на ноль, то электросчетчик все равно будет показывать точные данные и не перестанет работать.

Технические характеристики счетчика Меркурий 201 отличаются между собой в зависимости от его модификации. Описание моделей от 201.1 до 201.6, их максимальная нагрузка и остальные параметры указаны в таблице ниже:

Помимо основных значений, электросчетчик имеет и дополнительные технические характеристики (такие, как диапазон температур, условия эксплуатации, гарантийный срок и срок службы). Они указаны в таблице ниже:

Основным отличием между приборами считается то что, в некоторых моделях отображение употребляемой электроэнергии изображено на жидкокристаллических дисплеях (индикаторах), а в некоторых моделях стоит механический счетный узел.

Также в некоторых моделях есть PLC–модем, с помощью которого можно фиксировать все изменения в устройствах.

Электросчетчик Меркурий 201 стал пользоваться большой популярностью среди жителей частных домов и квартир. Причиной этому служат не только технические характеристики, но и доступная цена. Благодаря точности измерений и приемлемой цене счетчик получил признание среди потребителей электроэнергии.

На видео ниже предоставлен обзор данной модели счетчика:

Схема подключения

Счетчик меркурий 201 подключается к электроснабжению, так же как и все подобные конструкции по учету электрической энергии. Только при подключении главным считается правильный выбор проводника на вход и выход. Входной провод определяется автоматически – он будет таким, каким его определила фирма-производитель и организация энергоснабжения. Для проводника на выходе применяются любые провода (например,

22.07.2015

Когда-то расход электроэнергии определялся по количеству используемых в помещении электрических приборов. Этот способ был не самым идеальным, к тому же давал искаженную информацию.

Сегодня существует большой , способных давать очень точную информацию. В этой статье речь пойдет о том, как самостоятельно подключить электрический счетчик.

Особенности подключения

Прежде, чем приступить к процессу установки электрического счетчика, необходимо обратиться в организацию, отвечающую за поставку электроэнергии, за согласованием следующих деталей:

  • Обозначить место, где будет установлен измерительный прибор. Несмотря на то, что его можно устанавливать внутри помещения, в последнее время жильцы стараются смонтировать счетчик за его пределами.
  • Тип прибора. Необходимо приобретать счетчики, которые соблюдают все требования для эксплуатации и прошли сертификацию в государственном реестре. Прибор должен быть исправен и соответствовать современным стандартам.

Соблюдение норм при монтаже электрической схемы самого счетчика, а также схемы разводки.

Ошибки при установке электрического счетчика возникают в результате отсутствия понимания о правильности выполнения этого процесса. В целом, монтаж этого измерительного устройства не является сложным.

Как установить автоматы

Советы по подключению счетчика и автоматов :

  • Автоматы устанавливаются с целью обезопасить электрический счетчик от скачков напряжения в сети. Это необходимо делать до ввода в линию;
  • В случае установки автоматов после ввода счетчика в линию, при скачке напряжения он может попросту перестать работать;
  • В документах говориться о том, что на провод фазы можно монтировать один автомат, но на практике часто устанавливается с двумя полюсами, который сможет регулировать подачу и нейтраль.
  • В качестве места крепления для автоматов выступает DIN-рейка, которая должна иметь заземление на каркасе электрощита, если она не является комплектующей самого щита.

Электрический счетчик с одной фазой

Электрический счетчик с одной фазой подразумевает под собой подключение всех электроприборов к одной фазе. Это устройство имеет в своем арсенале четыре клеммы, с помощью которых электричество поступает в помещение. С помощью клемм происходит также соединение с общей электрической сетью.

Алгоритм установки однофазного счетчика

Подключение измерительного прибора с одной фазой состоит из следующих этапов:

  • Отключение помещения от электричества и демонтаж старого счетчика;
  • Крепление нового счетчика на место старого.
  • Подключение фазного провода к первой клемме. Обычно он выделен красным цветом, но для большей уверенности можно протестировать его при помощи индикаторной отвертки. В том случае, если провод фазный, на отвертке должен загореться индикатор.
  • Подключение фазного провода квартирной сети ко второй клемме. Этот этап завершает формирование первой цепи.
  • Аналогичным способом происходит подключение нулевого провода от общей сети и сети квартиры к третьей и четвертой клемме.
  • Прежде, чем приступать к подключению счетчика, желательно изучить схему его присоединения.

Алгоритм подключения счетчика с тремя фазами

Трехфазовый счетчик подразумевает под собой разделение используемых в помещении электрических приборов на группы. Это устройство подключается по такому же принципу, как и однофазовый счетчик, но, в целом, процесс немного сложнее. Всего у трехфазного счетчика восемь клемм, которые подключаются следующим образом:

  • 1,3,5,7 клеммы подключаются к одноцветным проводам внешней сети.
  • Остальные клеммы соединяются с одноцветными проводами домашней сети.
  • Чтобы повысить уровень безопасности, входной кабель нужно присоединять через автомат вводного типа, с четырьмя полюсами.
  • Для каждой группы электроприборов следует установить по одному однополюсному автомату.


Измерительный прибор «Меркурий 201»

Перед процессом установки счетчика «Меркурий 201» не лишним будет ознакомиться с информацией об его конструктивных характеристиках. Этот счетчик имеет на своем прямоугольном корпусе установленный дисплей. Все необходимые параметры обозначены на правой стороне устройства.

«Меркурий 201» отличается малым весом и небольшим размером. Этот счетчик подключается таким же способом, как и другие

Похожие материалы:


Всё большее количество хозяев квартир сталкиваются с проблемой замены электросчетчика. И чаще всего это необходимо для того, чтобы получать более точные данные – на смену…

Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

  1. Вход фазного провода.
  2. Выход фазного провода.
  3. Вход нулевого провода.
  4. Выход нулевого провода.

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.


Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.
Видео: подключение однофазного однотарифного счётчика электрической энергии

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.


Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.


Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.


К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

  1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
  2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

Подключение счетчика Меркурий 201 своими руками, устройство и схема подключения

Электросчетчики, или, как правильнее их называть, приборы учета электрической энергии, являются неотъемлемой частью локальной электрической сети квартиры или частного дома.

Они отличаются по классам точности, фазности сети, для которой они предназначены и по многим другим параметрам.

Наиболее популярны на сегодняшний день изделия отечественного производителя «Инкотекс», к которым относятся, в частности приборы учета электроэнергии Меркурий 201 и Меркурий 230, предназначенные для подключения в однофазную и трехфазную электрическую сеть соответственно.

Прибор учета электрической энергии Меркурий 201

Меркурий 201 – это однофазный однотарифный электрический счетчик. Рассмотрим его основные технический характеристики, а также процесс подключения к электросети.

Описание и технические характеристики счетчика Меркурий 201

Технические характеристики электросчетчика Меркурий 201 могут отличаться в зависимости от его модификации (модельный ряд насчитывает шесть позиций под номерами от 201.1 до 201.6).

Рабочий ток устройства может составлять 5 либо 10 ампер, а максимальный – 60 или 80 ампер.

Кроме того, в зависимости от разновидности исполнения устройства показания данного прибора учета электроэнергии могут выводиться как механический (дисковый) дисплей, так и на цифровой (ЖК-дисплей).

Меркурий 201

При этом все они предназначены для работы в однофазной сети с напряжением 220 вольт и частотой 50 герц, имеют одинаковые габаритные размеры (105×105х65 миллиметров) и практически одинаковый вес (не боле 350 граммов). Межповерочный интервал у всех 201-х моделей составляет 16 лет, а срок службы – 30 лет при трехлетней гарантии от изготовителя.

Важно! Следует отметить, что устройство электросчетчика Меркурий 201 предусматривает защиту от хищения электроэнергии методом переполюсовки. Иными словами, если вы захотите поменять местами фазную и нулевую жилы подключенного к счетчику кабеля, его механизм не перестанет исправно функционировать.

Как подключить счетчик Меркурий 201

Подключение счетчика Меркурий 201, в общем-то, ничем не отличается от установки любого другого прибора учета электрической энергии в однофазную сеть. Принципиальная схема подключения счетчика Меркурий 201 изображается на тыльной стороне его крышки, сняв которую, вы увидите четыре точки для присоединения токоведущих жил кабеля:

  • к первой из них подключается вводный фазный питающий провод;
  • ко второй подключается фазный провод нагрузки;
  • к третьей осуществляется подключения вводного нулевого провода;
  • к четвертой подсоединяется нулевой провод нагрузки.

Следует открутить винтовые зажимы каждого контакта для последующего подключения к ним вышеуказанных токоведущих проводников. Концы последних следует зачистить от изляционного слоя на пару сантиметров.

Важно! Изоляция не должна мешаться при закручивании зажимов, в которые вставляются провода. В противном случае контакт может оказаться недостаточно надежным, а изоляция может оплавиться, что, вероятно, повлечет за собой нежелательные последствия в виде коротких замыканий и возгораний.

Провода внутрь контактов прибора учета вставляем до упора. Целесообразно осуществлять подключение проводников к счетчику слева направо (конечно, если вы правша). Аккуратно, но прочно затягиваем болтовые соединения контактов Меркурий 201.

В вышеупомянутой крышке прибора наличествуют места для проделывания отверстий, через которые токоведущие жилы из счетчика будут выходить наружу. Следует вырезать отверстия в предназначенных для этого местах и установить крышку на свое место, завинтив ее крепление.

Прибор учета электрической энергии Меркурий 230

Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.

Описание и технические характеристики счетчика Меркурий 230

Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.

Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.

Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.

Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:

  • хранение данных;
  • передачу данных;
  • ведение журнала измерений;
  • вывод на экран информации за различные промежутки времени и по различным тарифам.

Меркурий 230

Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.

Снятие показаний со счетчика Меркурий 230

Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.

Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.

В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.

Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:

  • Т1 – пиковая зона;
  • Т2 – ночная зона;
  • Т3 – полупиковая зона.

Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.

Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика.

Как подключить счетчик Меркурий 230

Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.

Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.

Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.

В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.

Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.

Меркурий 201 счетчик

Счетчик электрической энергии «Меркурий – 201» на данный момент является наиболее популярным в нашей стране прибором учета. Счетчики данной модели удачно заменяют старые модели с наличием крутящего диска.

В данной статье мы расскажем о том, какие особенности и характеристики имеет данный прибор учета, а также, каким образом проводится его подключение.

Особенности и технические характеристики счетчика

Данные приборы учета производит отечественная компания «Инкотекс» с 2001 года. Данный производитель зарекомендовал себя, как высококлассный, занимающийся выпуском как однофазных счетчиков для бытовых нужд, так и сложных трехфазных конструкций.

У данного прибора есть несколько модификаций от 201.1 до 201.8. А также все агрегаты из этой серии могут разделяться на виды в зависимости от допустимого рабочего тока и способа отражения информации о расходе электричества.

Счетчик «Меркурий 201» представляет собой прямоугольный пластиковый корпус с наличием на лицевой части ЖК-дисплея с информацией о потребляемой энергии. Справа на лицевой стороне находится техническая информация в виде таблицы. Корпус прибора отличается компактными размерами.

Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все провода подключаются путем винтового соединения. Для закрепления счетчика на вертикальной поверхности необходимо пользоваться DIN – рейкой, которой оснащают почти все современные приборы учета.

В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей.

Благодаря переполюсовке, все счетчики данной серии защищены от воровства электрической энергии. Также он отличается следующими характеристиками:

  1. Определенными показателями рабочей температуры, которые находятся в промежутке между – 20 и +55 градусов.
  2. Наличием гарантии на изделие в течение 3 лет с даты покупки.
  3. Максимальным сроком эксплуатации счетчика, который равен 30 годам после установки.
  4. Межповерочным интервалом – 15 лет.

Требования к счетчику

Перед покупкой электросчетчика необходимо проверить, соответствует ли он всем необходимым требованиям. Сюда относится наличие класса точности, обычно для приборов учета электроэнергии это первый или второй класс, которые разрешают погрешность в измерениях в 1-2%.

Также стоит заранее проверить указана ли дата производства и поверки счетчика. Обязательно нужно уточнить номер на наличие в базе данных Гостреестра измерительных средств и гарантийную пломбу на самом устройстве. И стоит удостовериться в наличии клейма поверителя и защитной голограммы.

Подключение счетчика

Заранее перед установкой счетчика с энергоснабжающей компанией согласовываются следующие детали:

  • Место монтажа. Обычно это делается за пределами квартиры или дома, но установку можно осуществить и внутри.
  • Модель устанавливаемого счетчика. Здесь понадобятся технические документы, которые получены при покупке.
  • Проверка качества электрической схемы подключения и разводки.

Перед тем как подключить счетчик, необходимо максимально внимательно изучить технический паспорт к изделию, а также уточнить относительно схемы его подключения.  Если в своих силах мастер неуверен, то необходимо воспользоваться услугами профессионалов. Очень часто возникает много вопросов относительно, того, как подключить счетчик «Меркурий-201», но на самом деле в этом процессе нет особых сложностей.

Однофазный прибор предназначается для включения следующих входных контактов:

  1. Контакт для осуществления входа фазы в помещение от внешней сети. Провод получают от предприятия – поставщика электричества.
  2. Кабель ШВВП предназначается для выхода фазы внутрь подключаемого помещения.
  3. Клемма подключения нуля от общей сети.
  4. Клемма выхода нуля к нагрузке внутрь.

Подключение всех проводов выполняется в названной последовательности.

Важно! Перед началом работ система обесточивается. Для этого выключается рубильник, автомат, пробки и сам кабель, если он заходит на счетчик.

Подключенные провода аккуратнейшим образом располагаются на клеммной крышке при помощи перфорированных ячеек. Сама крышка монтируется на корпус максимально плотно.

После этого необходимо еще раз удостовериться в том, что схема подключения была соблюдена, и вызвать представителя электрокомпании, который проведет поверку и установит соответствующую пломбу на приборе учета.

Важно! Если на электросчетчике горит красная лампочка, то это означает его подключение к электрической сети.

Отзывы о приборе учета «Меркурий 201»

Можно посоветовать перед покупкой такого сложного устройства, как счетчик электричества ознакомится с отзывами на данный прибор. Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата.

Несколько лет назад произвели подключение счетчика Меркурий 201». Все это время он исправно работает. Понравилось то, что монтаж его достаточно быстро производится, даже мой сын студент технического ВУЗа разобрался со схемой подключения быстро.

Алевтина, Саратов

Купил данный счетчик для частного дома, но допустил ошибку и установил его на фасаде. За счет перепада температур возникают небольшие погрешности. Это, конечно, не так критично, но все же неприятно. Данный прибор по качеству неплохой и его можно посоветовать, но только при установке внутри дома.

Андрей, Ростов-на-Дону.

Долго выбирали счетчик для бани. Остановились на этой модели. Знакомый электрик быстро подключил и подсказал, что делать, чтобы не было погрешности при установке вне помещения. Для этого нужно установить специальный закрытый щиток, который не будет пропускать низкие температуры.

Олег, Воронеж

Не смогли найти лучшего устройства для снятия показаний. Этот счетчик идеален по всем параметрам и прекрасно выполняет свою работу. Поставили сначала маме, а потом и свой заменили на такой же. Теперь проблем не знаем.

Заключение

Учет электроэнергии сейчас является непростым процессом, для которого важно правильно подобрать качественное оборудование. Счетчик «Меркурий 201» российского производства выделяется среди ему подобных на рынке своим высоким качеством и приемлемой стоимостью. Этот прибор учета подойдет как для частного дома, так и для квартиры, причем установить его можно даже вне помещения. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата.

Меркурий 201: технические характеристики, монтаж, схема подключения

Из приборов учета электроэнергии выделим Меркурий 201, установленный в жилищах большинства наших сограждан. Простое подключение счетчика Меркурий вместе с низкой стоимостью дали ему огромную популярность. Предлагаем детально рассмотреть Меркурий 201 и схему подключения устройства, конструкцию, плюсы и минусы, теххарактеристики, пошаговый монтаж.

Из чего состоит Меркурий 201

Разобрать электросчетчик Меркурий 201 под силу не только мастеру, с этим справится и новичок-любитель. Итак, о каких составных частях и узлах однофазного счетчика надо знать начинающему электрику?

  1. Прямоугольный корпус из пластика с интерфейсной и клеммной крышками на основании. Крышки предназначены для защиты “внутренностей” прибора от повреждения.
  2. Крышка корпуса, зафиксированная парой стандартных винтов на основании. Через ее отверстие удобно снимать показания и наблюдать за светодиодным индикатором, как работает устройство учета.
  3. Клеммная колодка, состоящая из 4 клемм, чтобы Меркурий 201 можно было подключать к сети и встроенному блоку питания.
  4. Импульсный выход электрического счетчика Оптрон.
  5. Память для хранения информации о потребляемом электричестве.
  6. Оптопорт.
  7. Микропроцессор.
  8. ЖК монитор слева на лицевой части корпуса, благодаря которому выводятся данные по использованной электроэнергии.
  9. Для вывода информации на отдельных моделях счетчиков предусмотрены счетный механизм и барабан вместо жидкокристаллического дисплея.

Что хорошего и плохого в Меркурии 201

Еще до того, как схема подключения счетчика Меркурий 201 будет составлена, надо разобрать и максимально применить все достоинства выбранной модификации. Перед подключением счетчика Меркурий 201 начнем с описания преимуществ:

  • высокопрочный литой пластиковый корпус выдерживает загрязнение, защищает от пыли и влаги, препятствует неправомерному подключению для кражи электричества;
  • приятная цена устройства позволяет рекомендовать его широкому кругу потребителей, при этом качество сборки и точность показаний находятся на достойном уровне;
  • даже человек без значительного опыта и знаний поймет, как подключить счетчик Меркурий, для этого нужно знать конструкцию и схему подключения;
  • показания снимать удобно как в светлое, так и темное время суток — большие цифры на LCD-дисплее видно даже людям со слабым зрением;
  • если для прибора учета Меркурий 201 подключение прошло успешно, можете рассчитывать на потрясающий срок службы —до 20 лет, как обещает нам техническая документация, и даже более, если смотреть на реальные показатели на практике.

Профилактические мероприятия помогут продлить рабочий срок счетчика.

Всегда схема счетчика Меркурий 201 должна учитывать недостатки прибора:

  • корпус крупный, зачастую в щитке для него не хватает места; мастер подберет или вырежет для него отдельный участок, но визуальное впечатление от такой конструкции будет не самым приятным;
  • если ищете способ, как подключить счетчик Меркурий в квартире, вас может оттолкнуть его устаревший дизайн и громоздкость;
  • устройство учета допускается к работе после постановки пломбы, но сделать это не так просто из-за непродуманной конструкции.

Что надо знать о технических параметрах

Знакомиться с технической документацией нужно до монтажа, поскольку однофазный электросчетчик Меркурий 201 по техническим характеристикам может немного отличаться в зависимости от модификации. Такое предварительное знакомство позволит правильно составить схему подключения счетчика Меркурий 201. Документация производителя должна совпадать с реальными возможностями прибора:

  1. Первый или второй класс точности означает, что погрешность замеров не превысит 1% — 2%.
  2. Интервал между проверками составляет 16 лет, то есть в течение этого периода гарантируется оптимальная работа и самые точные данные по замерам потребляемого электричества.
  3. Устройство функционирует при температурах от -40⁰С до 55⁰С. Это говорит о том, что подключение Счетчика Меркурий допускается как в доме, так и снаружи (потребуется усиленная защита от осадков).
  4. Изделие должно быть проверено на производстве, о чем гласит дата изготовления и проверки. Кроме того, номер значения счетчика занесен в Государственный реестр измерительных средств. Также не лишней кажется проверка гарантийной пломбы, защитной голограммы от подделки и клеймо поверителя с датой процедуры.
  5. Мы уже говорили, что электросчетчик Меркурий 201 по техническим характеристикам отличается в разных модификациях. Разница заключается в разном рабочем и максимальном токе, способе индикации и передаточном числе. Подробнее в таблице.
Рабочий токМаксимальный токМодификацияИндикацияПередаточное число
60А201.1механическая6400 имп./кВт·ч
201.2ЖК
201.22ЖК
201.5механическая3200
10 А80 А201.3механика6400
201.4ЖКИ
201.6механика3200

Как монтировать счетчик Меркурий

Для вас мы расписали подключение счетчика Меркурий 201 пошагово. Не забудьте о технике безопасности:

  • внимательно читать документы по эксплуатации и установке;
  • обесточивать сеть на период монтажа, ремонта и профилактики;
  • следить за допустимым током и напряжением при пользовании устройством учета;
  • фиксация прибора на стене выполняется вне зоны доступа детей и животных, а также склонных к возгоранию предметов и горюче-смазочных материалов;
  • в идеале для Меркурия 201 подключение заказывают у профессионалов, но при достаточном опыте можно пробовать установку своими руками.

А теперь о том, как подключить счетчик Меркурий собственноручно. Для этого вам понадобится стандартная схема счетчика Меркурий 201, но также надо пройти предварительные этапы.

  1. Взять разрешение на демонтаж старого счетчика у представителей энергоснабжения.
  2. Там же уточнить данные по классу точности для нового устройства.
  3. Далее купить сам прибор учета и подобрать для него место. Оптимально крепить счетчик на стену с минимальным риском попадания влаги на корпус. Подводить проводку будет легче, если прибор поставить около входа.
  4. Снять размеры устройства и разметить на стенке.
  5. Маркером наметить места под крепления.
  6. Просверлить отверстия в стене, качественно зафиксировать прибор винтами.
  7. Выполнить проверку на ровность по горизонтали и вертикали.
  8. Далее следует обесточить помещение, проверить отверткой-индикатором, если ли сетевое напряжение.
  9. Подвести провода от щитка к электрическому счетчику.
  10. Рекомендуем использовать стандартную схему подключения счетчика Меркурий 201.
  11. Фазу мягко присоединить ко второй клемме справа предохранителя или УЗО, а ноль — к первой клемме на панели с той же стороны.
  12. Далее следует проверка изоляции контактов и видимых глазу повреждений.
  13. После подключения счетчика Меркурий надо написать заявление на опломбировку. Специалист прибудет через несколько дней и проверит, правильно ли реализована схема счетчика Меркурий 201 в вашем случае.
  14. При положительном заключении счетчик тестируется.
  15. Если по результатом тестов выявлена нормальная работоспособность, Меркурий получает свою пломбу.

Пломба это официальное разрешение на использование счетчика электроэнергии у вас дома. Теперь вы можете следить за показаниями и на свое усмотрение регулировать энергопотребление.

Полезные видео

И, напоследок, видео-бонус для наших читателей, чтобы наглядно разобраться, как подключить счетчик.

201.5, 201.7, 201.8 TLO, схема подключения

Счетчик Меркурий 201 — это современный однофазный счетчик электроэнергии. Предназначен для использования в жилом секторе для бытового учёта электрической энергии. Является самым распространенным однотарифным счетчиком.

Модельный ряд счетчиков

Счетчик электроэнергии Меркурий 201 производит компания «Инкотекс». В серии 201 существует несколько модификаций: однотарифные счетчики — Меркурий 201.2, Меркурий 201.4, Меркурий 201.5, Меркурий 201.6, Меркурий 201.22, Меркурий 201.7, а так же многотарифный счетчик — Меркурий 201.8 TLO.

Компания «Инкотекс» специализируется на разработке и производстве электронных приборов учета энергоресурсов и автоматизированной системы коммерческого учета. Поставляет на рынок более 120 моделей приборов учета, которые отличаются высокой надёжностью, функциональностью, качеством и современным дизайном.

Фото счетчика Меркурий 201

Основные технические характеристики счетчиков Меркурий 201

Ознакомьтесь также с этими статьями

Наименование параметров

Меркурий

201.2

201.4

201.5

201.6201.22201.7201.8
Класс точности

1.0

Номинальное напряжение, В

230

Номинальный (макс.) ток, А

5(60)

10(80)

5(60)

10(80)

5(60)

5(60)

5(80)

Частота сети, Гц

50

Стартовый ток (чувствительность), мА

20

40

20

40

20

10

20

Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА)

2(10)1,5(15)

2(10)

2(10)

Устройство отображения

ЖКИ

ЖКИ

ОУ

ОУЖКИ

ОУ

ЖКИ

Передаточное число имп./кВтчас

6400

6400

3200

3200

6400

3200 (без импульсного выхода)

5000 (без импульсного выхода)

Интерфейс силовой сети (PLC)

+

Диапазон рабочих температур, С

-40… +55

-45… +75

Габаритные размеры, (ГхШхВ)мм

65х105×105

66x77x91

Масса,не более, кг

0,35

0,25

Межповерочный интервал, лет

16

Гарантия изготовителя, лет

3

Срок службы, лет

30

Счетчик электроэнергии Меркурий 201.5

Счётчики Меркурий 201.5 предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.

Технические характеристики счетчика

Класс точности2.0 (1.0)
Номинальное напряжение, В230
Базовый (макс.) ток, A5(60)
Частота сети, Гц50
Стартовый ток (чувствительность), мАпри Iбаз=5А — 20
при Iбаз=10А — 40
Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА)0,5
Устройство отображенияОУ
Передаточное число имп./кВтчас3200
Интерфейс силовой сети (PLC)
Диапазон рабочих температур, °С-40… +55
Габаритные размеры счётчика Меркурий 201.5, мм105 х 105 х 65
Масса счётчика Меркурий 201.5, кгне более 0,35
Межповерочный интервал счётчика Меркурий 201.516 лет
Гарантия изготовителя на счётчик Меркурий 201.56 лет
Срок службы счётчика Меркурий 201.530 лет

Фото электросчетчика Меркурий 201.5

Особенности конструкции

  • технологический запас по классу точности;
  • малые габариты счётчика Меркурий 201.5;
  • безвинтовой корпус счётчика;
  • применение шунта для измерения тока позволяет производить измерение при наличии постоянной составляющей;
  • импульсный телеметрический выход для поверки и включения в АИИС со сбором данных через телеметрию;
  • защита от хищения электроэнергии путём переполюсовки;
  • крепление счётчика Меркурий 201.5 на DIN-рейку;
  • счётчик Меркурий 201.5 комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.

Однофазный счётчик электроэнергии Меркурий 201.7

Советуем к прочтению другие наши статьи

Счетчик Меркурий 201.7 это новинка в модельном ряду счетчиков компании Инкотекс. Благодаря не разборному корпусу и уменьшенными габаритными размерами счетчик приходит на смену предыдущей модели и становится популярным изделием среди потребителей.

Фото счетчика Меркурий 201.7

Технические характеристики счетчика

Страна производительРоссия
СостояниеНовое
Количество тарифов1
Тип подключенияКомбинированное
Номинальное напряжение220 В
Номинальный ток5.0(А)
Максимальный ток60.0(А)
Минимальная рабочая температура-40.0(°С)
Максимальная рабочая температура55.0(°С)
Длина65.0(мм)
Ширина90.0(мм)
Высота76.0(мм)
Вес0.25(кг)
Гарантийный срок24(мес)

Счетчик Меркурий 201.8 TLO

Счетчик электроэнергии Меркурий 201.8 TLO — предназначен для учёта активной и реактивной энергии в многотарифном (до 4-х тарифов) или однотарифном режимах.

Расшифровка обозначения:

  • T- многотарифный
  • L — модем PLC-II
  • O — встроенное реле

Фото счетчика Меркурий 201.8 TLO

Технические характеристики счетчика

наименование параметровВеличины
Класс точности при измерении
активной энергии
реактивной энергии
1,0
2,0
Номинальное напряжение, В230
Установленный диапазон рабочих напряжений, В
Расширенный рабочий диапазон напряжений, В
Предельный рабочий диапазон напряжений, В
207…253
184…264
0…264
Номинальный (макс) ток, А5(80)
Активная (полная) мощность потребляемая цепью напряжения, не более Вт(ВА)2(10)
Полная мощность потребляемая цепью тока, не более ВА0,1
Допустимые перегрузки по току в течении 10 мсек, А
— для IМакс=80 А
2400
Стартовый ток (чувствительность), А0,020
Параметры тарификатора:

количество тарифов
количество тарифных зон в пределах суток
количество типов дней
количество сезонов

1…4
16
8
12
Скорость обмена, бит/секунду:

— через оптический порт;

9600
Передаточное число оптического испытательного выхода:
— в режиме телеметрии, имп/кВт, [имп/(квар*ч)] — в режиме поверки, имп/кВт [имп/(квар*ч)]
5000
10000
Сохранность данных при перерывах питания, лет
— постоянной информации
— оперативной информации
40
10
Защита информации1. Адресный доступ и аппаратная защита памяти метрологических коэффициентов.

2. Журнал сеансов связи через цифровые интерфейсы.

Диапазон температур, °Сот — 45 до +70

При эксплуатации счётчиков при температуре ниже -20 допускается частичная потеря работоспособности ЖКИ.

Разрядность ЖКИ, кВт*чХХХХХХ,хх
Наработка на отказ, часов220000
безотказная работа, часов7000
срок службы, лет30
Межповерочный интервал,лет16
Масса,кгне более 0,6
Габариты (длина, ширина, высота), мм128*89,5*64,7
Гарантия производителя3 года

Схема подключения счетчика Меркурий 201

Схема подключения указа на внутренней стороне крышки самого счетчика.

Фото крышки счетчика Меркурий 201

Схема подключения счетчика электроэнергии Меркурий 201

Видео обзор электросчетчика Меркурий 201

Счетчик Меркурий 201: технические характеристики, требования

Учету электрической энергии в настоящее время уделяется много внимания. При этом главное выбрать качественно измерительное электрооборудование. Счетчик Меркурий 201, который изготавливают российские производители, считается очень востребованным продуктом. Благодаря своей невысокой цене и хорошему качеству измерительные приборы прибыли на смену конструктивно устаревшим электрическим счетчикам с крутящимися элементами.

Счетчик Меркурий 201

Преимуществом данных моделей является универсальность в использовании. Они предусматриваются как для частного сектора, так и для многоквартирных домов. Счетчик Меркурий 201 и его разработчики гарантируют срок службы прибора в тридцать лет.

Что делать если человека ударило током? Это должен знать каждый читать всем!

Счетчик Меркурий 201 — технические характеристики

Электрические счетчики этого образца имеют несколько моделей, которые отличаются по способу отражения информации и допустимой величины токовой характеристики.

Электрические счетчики могут иметь электромеханическую конструкцию и электронную. Данный прибор оснащен переполюсовкой, что исключает риск расхищения электрической энергии. Это значит, что даже если при установке счетчика поменять полюса, он будет показывать такой же результат.

На лицевой панели измерительного механизма расположен жидкокристаллический дисплей, возле которого нанесены основные технические параметры.

Основными техническими характеристиками Меркурия 201 являются:

  1. Температурный режим, при котором сохраняется работоспособность измерительного прибора, и он варьируется от -20 до +55 градусов.
  2. Эксплуатационный период электрического приспособления обладает сроком в тридцать лет после его установки, что говорит о его надежности и долговечности.
  3. Гарантийный срок службы составляет три года.
  4. Интервал во времени между проверками имеет срок в пятнадцать лет.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

Счетчик Меркурий 201 — монтаж и подключение

Данный вид электрического счетчика может устанавливаться двумя способами: на дин-рейку и на заднюю стенку распределительного щитка.

Электросчетчик счетчик Меркурий 201

Предварительно необходимо изучить инструкцию по использованию и схему подсоединения. Схему подсоединения можно найти в инструкции, а также для удобства производители наносят схему на обратную сторону прибора. Однофазные типы приспособления имеют четыре входных клеммы.

При этом первая клемма служит для подсоединения вводного фазного провода в квартиру. Из второй клеммы выходит этот фазный провод. Третья клемма предназначается для нейтрального проводника, идущего от внешнего источника питания. Четвертая клемма выводит этот нулевой провод от счетчика в квартиру.

При подключении счетчика нужно отключить автоматический выключатель, который стоит перед счетчиком. В случае если измерительный прибор устанавливается непосредственно сразу на входную линию, необходимо обесточить эту линию.

Если старый электрический счетчик подлежит замене и потребитель решил это сделать самостоятельно, следует позвонить в сетевую организацию и узнать процедуру замены. Особое внимание необходимо уделить срыву пломбы. Если это сделать собственноручно, компания может выставить огромные штрафные санкции и обвинить в хищении электроэнергии.

Схема подключения однофазного измерительного прибора предусматривающего монтаж автоматического выключателя перед Меркурием, предполагает установку пломбы на автомат. В случае невозможности этой процедуры сетевая компания запретит данную схему подсоединения электрического счетчика.

В случае если автоматический выключатель монтируется непосредственно после измерительного прибора, и кабель подсоединяется напрямую к нему, пломба устанавливается на сам электрический счетчик.

Монтаж счетчика должен выполняться согласно нижеприведенным нормам:

  • расстояние от счетчика до пола должно быть не более 1,7 метра;
  • электропроводка, идущая до счетчика не должна иметь скруток и спаек;
  • электрический прибор должен надежно фиксироваться в распределительном щитке и монтироваться в специализированном контейнере или шкафу.

После проверки правильности подключения и установления клеммной крышки, измерительный прибор подвергается опломбировке через специально отведенное для этой цели отверстие. Эту процедуру должен производить представитель сетевой компании.

Далее прибор подсоединяется в электрическую сеть, о чем говорит загоревшийся красный светодиод.

Какие требования предъявляются к счетчику

Перед тем как приобрести данный измерительный механизм следует произвести проверку на наличие требований, которым должен отвечать электрический счетчик.

Устройство Меркурий 201

Во-первых, класс точности в соответствии с требованиями должны составлять не выше 2. У Меркурия 201 этот показатель равен единице.

Во-вторых, дата изготовления, которая соответствует дате проверки, для однофазных счетчиков должна быть два года, а у трехфазных – один год.

В-третьих, данный прибор имеет номер, который заносится в Госреестр.

Измерительное устройство должно иметь гарантийную пломбу, которая содержит дату выпуска изделия. Также на Меркурий 201 наноситься клеймо госпоревителя, дата проверки и голограмма.

Счетчик Меркурий 201 и его аналоги

Меркурий 234 ART направлен на учет электроэнергии в одном или двунаправленном тарифе. Счетчик предусмотрен для использования только в закрытом помещении. Электрический прибор также соответствует требованиям, предъявляемым к электрическим счетчикам.

Меркурий 238 эксплуатируются как в открытых, так и закрытых зданиях, а также предусмотрен для монтажа на опоры воздушных электрических линий. Счетчик данной модели предусмотрен для трехфазных четырехпроводных электрических сетей, имеющих переменный ток.

Меркурий 230 ART учитывает электрический показатель по одному или двум тарифам. Преимуществом данного образца является выявления ошибок и вывод результата на экран прибора.

Меркурий 230 предназначается только для закрытых помещений электрических сетей, три фазы и три или четыре провода в системе переменного тока.

Меркурий 236 ART ведет учет электроэнергии как в одно, так и двунаправленном тарифном плане. Измерительные приборы эксплуатируется также только в закрытых строениях.

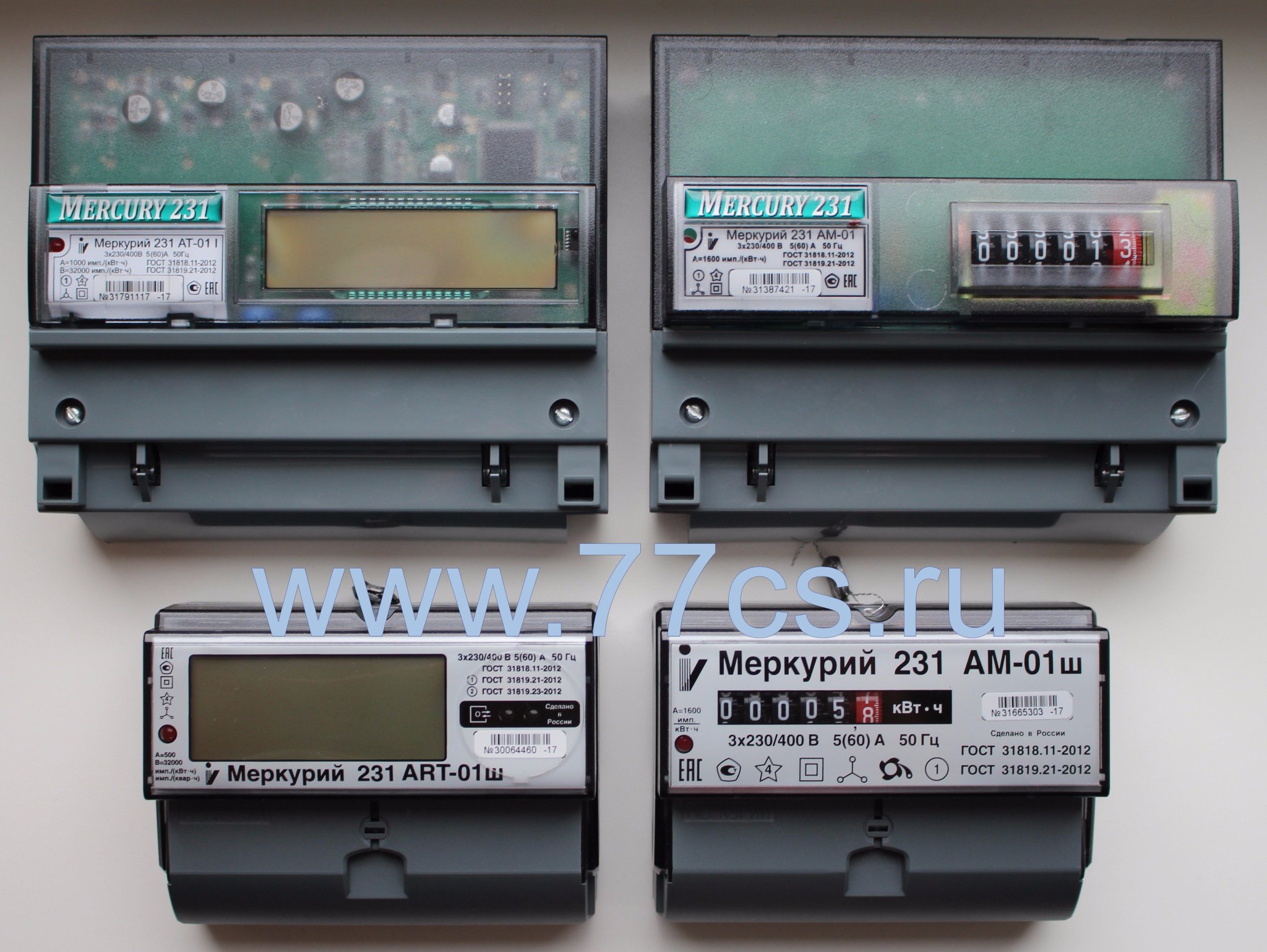

Меркурий 231 АТ предусмотрен для помещений закрытого типа. Ведет учет электроэнергии по многотарифному плану в электрических трехфазных линиях, имеющих три или четыре провода.

Электросчетчик Меркурий 201.7 однофазный 1~230В, 5(60)А, однотарифный, активной энергии, класс точн. [1,0], датч.шунт, мех.ОУ, 4,5мод на DIN-рейку / монтажную панель Меркурий 201.7 ИНКОТЕКС

Наименование изделия у производителя Меркурий 201.7
Исполнение по типу сети однофазный
Способ подключения к сети прямой
Номинальное напряжение, Un 1~230В,
Диапазон рабочих частот 50Гц
Максимальный ток 60А
Номинальный/базовый ток
Условное обозначение рабочих токов 5(60)А,
Тип учитываемой электроэнергии (A/R) активной энергии,
Класс точности (активной/реактивной энергий) [1,0],
Исполнение по количеству тарифов однотарифный,
Количество тарифов
Тип тарификатора (для многотарифных счетчиков)
Особенность исполнения по каналам учета
Встроенные интерфейсы связи
Наличие импульсного выхода
Встроенное дополнительное оборудование
Тип отсчетного устройства мех.ОУ,
Тип датчика(ов) тока датч.шунт,
Стартовый ток (чувствительность) 10мА
Активная (W)/полная(V·A) мощности, потребляемые цепью напряжения, не более 2,0/10,0
Полная мощность (V·A), потребляемая цепью тока, не более 0.1
Передаточное число, имп/kW, имп/kVAr 3200
Сохранность данных при прерываниях питания (информации/внутренних часов)
Способ монтажа на DIN-рейку / монтажную панель
Ширина в модулях (для модульных исполнений) 4,5мод
Степень защиты корпуса, IP
Измерение качества электроэнергии
Ведение журналов по измеряемым значениям и событиям
Наличие электронной пломбы
Возможность подключения резервного питания
Сечение подключаемого провода
Межповерочный интервал 16 лет
Гарантийный срок эксплуатации 3 года
Средний срок службы 30 лет
Сертификация в госреестре средств измерений России и СНГ есть
Диапазон рабочих температур, °C от -45°C до +75°C
Климатическое исполнение и категория размещения
Конструктивная особенность
Примечание
Альтернативные названия Меркурий201 Mercury Mercury201 1 тариф 5(60)A
Страна происхождения Россия
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector.com FI16.65.3.6
Статус компонента у производителя
Схема подключения электросчетчика

Меркурий 201. Схема однофазного счетчика

Те дни остались в далеком прошлом, когда оплата за электроэнергию производилась исходя из мощности осветительного оборудования и другого электрооборудования, находящегося в помещении. В настоящее время наличие счетчика электроэнергии является обязательным условием для подключения потребителя к общим сетям электроснабжения. Современные электросчетчики позволяют точно определить количество потребляемой электроэнергии и рассчитать плату за ее использование.

Но иногда эти надежные устройства полностью выходят из строя и требуют замены. В этом случае нужно подключить новое устройство, фиксирующее количество потребленных кВт / часов электроэнергии. Замена электросчетчика — не очень сложная операция, но если вы ничего не понимаете в электротехнике, то проконсультируйтесь с электриком, чтобы избежать непоправимых ошибок. В том случае, если вы все же решили установить электросчетчик своими руками, то следует выбрать надежный прибор и внимательно изучить схему подключения прибора в электрощите.

Самыми популярными приборами учета электроэнергии на рынке являются приборы Incotex. К ним относятся однофазные электросчетчики Меркурий 201 и трехфазные Меркурий 230. Они обладают высокой точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и длительным сроком службы. В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий, как однофазного, так и трехфазного, а также как подключить счетчик Меркурий 201.

Внимание! Однофазные электросчетчики марки «Меркурий» — отличная замена полностью устаревшим морально и технологически электросчетчикам с вращающимися дисками.

Схема подключения приборов учета Меркурий

Однофазный счетчик электроэнергии Меркурий 201 — это прибор учета, который отслеживает потребление электроэнергии «по модулю». Такое подключение означает, что установка устройства в сети с любой полярностью тока не повлияет на его работу. Если при установке перепутать выход и вход или фазу до нейтрали, это не приведет к катастрофическим последствиям и счетчик все равно будет учитывать количество потребляемой электроэнергии.Но все же производитель настоятельно рекомендует устанавливать счетчик Меркурий 201 в соответствии со стандартной схемой подключения. Эта схема довольно проста и понятна пользователю с минимальными знаниями в области электротехники.

Схема подключения трехфазного электросчетчика Меркурий 230 тоже довольно простая, только количество подключаемых контактов увеличивается, а принцип такой же, как у счетчика Меркурий 201. Правда, для трехфазных устройств есть два варианта подключения: прямое и полупрямое через трансформаторы тока.Подключение через трансформаторы тока осуществляется при величине нагрузки более 60 кВт. Рассмотрим оба варианта по отдельности.


Мы рассмотрели схемы подключения счетчиков Меркурий 201 и Меркурий 230. Эта информация является основной, в соответствии с которой следует устанавливать данные приборы учета в распределительном щите. Установка счетчиков электроэнергии от компании Меркурий должна производиться с соблюдением требований нормативных документов и производителя.На примере подключения счетчика Меркурий 201 рассмотрим этот процесс подробно.

Установка электросчетчика Меркурий 201

Подключение счетчика Меркурий 201 в электрощитке осуществляется по схеме, рассмотренной выше или напечатанной в прилагаемой к прибору технической документации. Электросчетчик в распределительном щите крепится на DIN-рейку с помощью специального монтажного кронштейна, но мы рассмотрим этот процесс без привязки к распределительному щиту.За образец берем прибор учета с механическим индикатором количества потребляемой электроэнергии.

Стандартная схема подключения счетчика Меркурий 201 находится на внутренней стороне крышки прибора, закрывающей контакты прибора.

Весь процесс подключения электросчетчика сводится к нескольким простым шагам, которые будут описаны ниже.


Как видим, установка электросчетчика в электрической сети — очень простая операция, которую можно выполнить самостоятельно.Но следует учесть, что если вам удалось выполнить установку счетчика Меркурий 201 самостоятельно, то после этого нужно пригласить представителя поставщика электроэнергии для проверки качества монтажа счетчика и его пломбировки.

Важно! Перед тем, как приступить к установке электросчетчика серии Меркурий, необходимо отключить сеть, отключив входные автоматические выключатели, вилки или другие коммутационные устройства.

Заключение

В данной статье мы рассмотрели схемы подключения электросчетчиков Меркурий в наглядном виде.Вопрос о месте установки, способах установки прибора и других особенностях подключения приборов учета не рассматривался, так как это тема отдельной статьи!

Похожие видео

Однофазный электросчетчик «Меркурий 201» на сегодняшний день в России считается наиболее распространенным прибором учета электроэнергии. Счетчики этой марки пришли на смену старым моделям, оснащенным вращающимися дисками.

Сегодня мы расскажем, что такое счетчик этой марки и каковы его характеристики, также вы узнаете о правилах подключения счетчика Меркурий 201 и прочитаете отзывы покупателей.

Электросчетчик «Меркурий»: краткое описание

Подключение счетчика Меркурий 201 можно произвести самостоятельно, если изучить особенности этого прибора и инструкцию к нему.

Электросчетчики «Меркурий» производства России с 2001 года. на мощностях компании Инкотекс, которая занимается производством электросчетчиков от простых однофазных для бытовых нужд до сложных трехфазных счетчиков.

Счетчик Меркурий 201 имеет несколько модификаций, начиная с 201.1 до 201,8.

Также устройство делится на серии в зависимости от таких параметров как:

  • допустимый рабочий ток;
  • Метод отражения данных о потреблении электроэнергии.

Конструктивные особенности счетчика «Меркурий»

Все модификации электросчетчика «Меркурий 201» имеют следующую конструкцию:

Нижняя часть корпуса имеет съемную конструкцию и служит защитой контактов. Когда вы его снимаете, вы получаете доступ к входным электрическим контактам.Подключение к ним проводки осуществляется винтовым соединением.

Чтобы закрепить счетчик на стене или другой поверхности, нужно закрепить его на специальной DIN-рейке, которой сейчас оснащены практически все приборы учета.

В зависимости от модификации, счетчики данной серии бывают:

  • электромеханические, в которых механический барабан выполняет роль считывающего устройства;
  • электронный, где результаты учета электроэнергии отображаются на ЖКИ.

Счетчик этой марки оборудован специальной защитой от кражи электроэнергии благодаря обратной полярности.Также он имеет такие характеристики, как:

  • допустимая температура окружающей среды для работы прибора от -20 до 55 градусов тепла;
  • производитель предоставляет трехлетнюю гарантию на товар;
  • Максимальный срок службы счетчика после подключения 30 лет;
  • Межповерочный интервал около 15 лет.

Каким требованиям должен соответствовать счетчик?

При покупке электросчетчика Меркурий 201 серии необходимо убедиться, что он соответствует требованиям , которые указаны в документах производителя:

  • первый или второй класс точности, то есть допустимая погрешность. измерений 1-2%;
  • должна быть указана дата изготовления и осмотра прибора в производстве;
  • проверить, что номер значения счетчика внесен в Государственный реестр средств измерений;
  • чек на наличие гарантийной пломбы;
  • убедитесь, что на товаре есть тестер клея с датой проверки и голограммой-защитой от подделки.

Подключение счетчика Меркурий 201

Перед установкой и подключением прибора необходимо внимательно изучить инструкцию, паспорт прибора, а также ознакомиться со схемой подключения.

Клеммная колодка однофазная включает следующие входные контакты:

  • контакт для ввода фазы из внешней сети в помещение, сетевой провод подводится от электросетевого предприятия;
  • контакт для вывода фазы внутри помещения, используется кабель типа ШВВП;
  • терминал для подключения нуля из внешней сети в комнату;
  • Нулевой выходной терминал для нагрузки внутрь.

Электромонтаж также выполняется в указанном порядке.

Помните, что перед подключением нужно отключить систему:

  • выключить аппарат;
  • пробки;
  • выключатель автоматический;
  • линия питания, если входной кабель входит в счетчик.

Подключенные провода необходимо аккуратно уложить с помощью перфорированных ячеек на крышке клеммной коробки. Крышку необходимо прикрутить к корпусу до упора.

Затем еще раз проверьте электрическую схему и установите крышку. Вызвать представителя управляющей электротехнической компании для проведения процедуры заполнения счетчика через специальное отверстие. Когда устройство подключено к электричеству, на нем загорается индикатор в виде красной лампочки.

Здравствуйте уважаемые читатели, сегодня у нас актуальная тема — электросчетчик Меркурий 201. Это однофазный односкоростной счетчик. Он очень распространен в отечественном сегменте, так как привлекает невысокой ценой.


Длина считывающего механизма — 6 знаков. Разновидности этого счетчика следующие: 201.2,4,5,6,22 и последние новинки 201.7,8 — это многотарифная версия счетчика. Класс точности прибора соответствует ГОСТу — 1. Межповерочный интервал электросчетчика составляет 16 лет. Срок службы устройства 30 лет. Производитель дает гарантию на данную модель счетчика — 3 года.

Считывание на механическом считывающем устройстве (одинарный тариф)


Однотарифные модели счетчиков с механическими или электронными дисплеями:
201.2; 201,4; 201,5; 201,6; 201.22 и 201.7; 201.8

Для снятия показаний с Меркурия 201 этих моделей достаточно переписать все числа, стоящие перед десятичным знаком или перед разрядом, отмеченным рамкой, число после точки — доли киловатт / час;

На всех моделях Mercury 201 стоит запятая или выделение цифр рамкой, так что трудностей возникнуть не должно. На счетчиках, где установлен электронный механизм считывания, вместо запятой отображается точка.

Чтение на электронном механизме считывания (многотарифный) 201.8 TLO

201.8 TLO относится к многотарифной разновидности Mercury 201. Это многотарифный счетчик для учета электроэнергии согласно дневному / ночному плану, даже если более 2 тарифов — пиковые, полупиковые.

Данный счетчик имеет автоматический режим вывода информации на табло с небольшим интервалом в 4 секунды.
Какая информация будет отображаться, настраивается через конфигуратор программы при программировании счетчика.Если циклический дисплей не выключен, информация на дисплее изменится; если он отключен, мы увидим показания по текущему тарифу.

Мощность и потребление светодиодных ламп

Для снятия показаний со счетчика нам потребуются следующие показатели:
Общее количество киловатт / час по всем тарифам (при оплате по единому тарифному плану)
Количество киловатт по тарифу 1
Количество киловатт по тарифу 2

Для этого подождите, пока на дисплее не появится числовое значение со значком [Тариф 1] в верхнем левом углу и [кВтч] в правом нижнем углу.Это текущее значение общего энергопотребления по тарифу 1. Пишем число слева направо до точки.

Далее нам нужно записать показания счетчика по тарифу 2. Для этого подождите, пока счетчик циклически не отобразит числовое значение со значком [Тариф 2] в верхнем левом углу и [кВтч] в правом нижнем углу. угол. Записываем это значение.

Для расчета общей суммы к оплате
1) Количество киловатт по ставке 1 умножается на цену за 1 киловатт / час согласно вашему тарифу.
2) Количество киловатт по тарифу 2 умножается на цену за 1 киловатт / час по тарифу 2
3) Сложите полученные значения.

Чтобы рассчитать количество киловатт, которое вы намотали за последний (текущий месяц), вам нужно вычесть показания счетчика из текущих ставок по тем же ставкам, которые были месяц назад, а затем перейти к расчету суммы к оплате. за 3 шага, как показано выше.

Если вы платите по единому тарифному плану, то нужно только переписать значение суммарного потребления киловатт для всех тарифов.Для этого дождитесь появления на дисплее числа со значками [Тариф 1 2 3 4] [кВтч]

Мало кто вспомнит времена, когда расчет счета за электричество основывался на количестве осветительных приборов в доме, что, конечно, не позволяло точно определить количество потребляемой энергии.

Сегодня такой метод, конечно, неприемлем, так как существует множество современных счетчиков с высоким классом точности.

Если вы планируете самостоятельно подключить новый прибор учета, и вам нужна простая схема его подключения, то внимательное изучение данной статьи позволит избежать трудностей в процессе установки.

Основные требования

Итак, перед подключением электросчетчика необходимо согласовать с энергоснабжающей организацией следующие детали:

Так как не все знают, как правильно подключить электросчетчик, многие допускают ошибки при установке, хотя есть здесь нет ничего сложного.

Рассмотрим подробнее, как подключить электросчетчик и машины:

  • для защиты измерительного прибора от перенапряжения в сети, машины устанавливают до ввода линии в счетчик;
  • если станки будут установлены после ввода в эксплуатацию, при значительных колебаниях напряжения устройство просто выйдет из строя; №
  • согласно нормативной документации на фазный провод можно установить только один автомат, но по возможности предпочтительнее поставить двухполюсный, который отключит и питание, и нейтраль.

Машины закреплены на DIN-рейке, и она обязательно должна быть заземлена на корпусе электрического щита, если он не является его составной частью.

Счетчик однофазный

Счетчик однофазный устроен следующим образом — все потребители электроэнергии в доме питаются от одного провода (фазы). Однофазный прибор имеет четыре вывода, через которые подается электричество в помещения, а также связь с общей электрической сетью.

Подключение однофазного счетчика

Рассмотрим пошагово, как подключить однофазный электросчетчик:

  1. В первую очередь необходимо обесточить комнату, а затем снять старый счетчик.
  2. Новое устройство закрепляют в заранее подготовленном месте.
  3. К клемме №1 подключается фазный провод. Как правило, он красный, но если есть сомнения, можно проверить индикаторной отверткой — на фазном проводе должен загореться индикатор.
  4. Фазный провод от квартирной сети подключается к клемме №2. Итак, первая цепь готова.
  5. Аналогично к клеммам № 3, 4 подключается нулевой провод от квартиры и общей сети.

Перед подключением электросчетчика ознакомьтесь со схемой подключения.

Подключение трехфазного счетчика

В этом случае потребители электроэнергии делятся на группы, что считается более безопасным.

Трехфазный счетчик подключить несколько сложнее, но принцип тот же. У такого контроллера 8 клемм. Рассмотрим пошаговую инструкцию, как подключить трехфазный электросчетчик:


Электросчетчик «Меркурий 201»

Перед подключением электросчетчика Меркурий желательно учесть его конструктивные особенности. Счетчик выполнен в пластиковом корпусе прямоугольной формы. На передней панели счетчика расположен ЖК-дисплей. Справа — «табличка» с основными характеристиками.Счетчик отличается компактными габаритами и малым весом.

Нижняя съемная контрпанель защищает контакты устройства. Кабель подключается к этим контактам с помощью винтового соединения.

Схема подключения счетчика Меркурий

Счетчик «Меркурий» подключается так же, как и любой счетчик электроэнергии. Главное требование — выбор выходного и входного проводника. Входная мощность будет такой, как определено энергоснабжающей компанией.В этом случае в качестве выходных жил можно использовать любые провода.

Схема подключения счетчика следующая:

Как подключить электросчетчик Меркурий 201: пошаговая инструкция


Теперь вы знаете, как правильно подключить электросчетчик, но не забывайте, что Самостоятельная замена устройства без согласия компании, поставляющей электроэнергию, строго запрещена. Без разрешений на установку нового оборудования старый счетчик электроэнергии также запрещается снимать.

Товар в наличии! Цены 2019

Условия заказа и поставки адаптеров для связи со счетчиками «Меркурий»
(запросы в электронном виде [электронная почта защищена] или по телефону 8-909-283-34-16)

1) Узел автоматизации — WiFi роутер (модель VR-007.4) Стоимость 5000 руб. Купить. Миниатюрный УСПД для опроса списков счетчиков Меркурия для любого из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптопорт. Он может самостоятельно опрашивать 10 трехфазных счетчиков Mercury, либо создавать через себя туннель для опроса внешними программами неограниченного списка счетчиков.

2) Стоимость 3300 руб. Купить. Полноценное аппаратное устройство для передачи данных между локальной сетью Ethernet и проводным интерфейсом RS485. Он широко используется для автоматизации снятия показаний с измерительных приборов, в том числе электросчетчиков «Меркурий». Он работает со всеми типами протоколов TCP / IP в серверном и клиентском режимах. Его можно вывести в Интернете для удаленного мониторинга систем учета.

3) Стоимость 1950 руб. Купить. Преобразователь интерфейсов для электросчетчиков Меркурий-230, 231, СЕ-102, содержащий интерфейсы IRDA.Для подключения к электросчетчику не требуется открывать клеммную коробку.

4) Стоимость 1950 руб. Купить. Универсальный преобразователь проводных интерфейсов RS485 / CAN. Он может подавать питание на интерфейс счетчика. Подходит для Mercury-200, 203.2T, 206, 230, 233, 234, 236, содержащих RS485 / CAN. Для подключения необходимо открыть клеммную коробку. Есть возможность соединять магистрали счетчиками.

5) Стоимость 850 руб. Купить. Подходит для счетчиков электроэнергии Mercury, которым не требуется питание интерфейса связи.Он имеет только выходные клеммы D + и D-. Может использоваться с Меркурием-203.2Т, 206, 230, 233, 234, 236, содержащим RS485. Для подключения необходимо открыть клеммную коробку.

6) Стоимость 1950 руб. Купить. Подходит для электросчетчиков Меркурий-201.8ТЛО, 203.2Т, 206, 233, 234, 236, содержащих оптический порт. Для подключения открывать клеммную коробку не требуется.

8) Стоимость 4000 руб. Купить. Миниатюрные радиомодемы с прозрачным каналом связи, позволяющие работать со счетчиками электроэнергии в режиме расширения радио.Они имеют возможность подключения к промышленным интерфейсам RS485 / CAN и позволяют создавать групповые или единичные узлы учета электроэнергии в труднодоступных местах.

9) Стоимость 2000 руб. Купить. Модем со специализированной прошивкой Hilink, работает со всеми SIM-картами, имеет расширенные настройки (встроенный межсетевой экран, SMS, USSD, отображает служебную информацию об уровне сигнала и многое другое). Позволяет предоставить интернет-узлы автоматизации VR-007 и создать возможность опроса счетчиков электроэнергии через сети 3G.

10) Стоимость 4200 руб. Купить. Элемент умного дома, позволяющий использовать любой из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптопорт для проведения автоматизированного опроса трехфазного счетчика Меркурия. Имеет собственный адаптируемый веб-интерфейс, базу данных, может проводить поминутный обзор мгновенных значений токов, напряжений, емкостей, строить энергетические графики по месяцам и дням. Он имеет возможность транслировать через себя веб-камеру и метеостанции, является элементом умного дома, способным передавать данные о потреблении на электронную почту пользователя и маркетинговые материалы.Он может выводить данные на сервер Народмон.ру и сообщать о критических ситуациях.

Доставка (добавлена ​​к стоимости товара):

1) Почта России — именная посылка первого класса. Цена 300 руб. Срок доставки 3-5 рабочих дней. Выдается трекер.

часто задаваемых вопросов | Меркурий

Посмотреть все часто задаваемые вопросы
Каковы специальные сборы и услуги Mercury?


Плата за услуги — необходимая часть возможности предоставить вам лучшее из нас и наших услуг.
Плата за обслуживание взимается как с бытовых, так и с корпоративных клиентов с одно- или трехфазным подключением на 100 ампер или меньше (если это слишком технически, позвоните нам, и мы сможем помочь по телефону 0800 10 18 10).

Вот наши сборы (НДС уже включен):

1) Показания счетчика — специальные (промежуточные) или окончательные
  • Взимается при запросе показаний счетчика. 15,00 долларов США
  • Доступные блоки для встреч с 8:00 до 12:00 или с 12:00 до 16:00.
  • Нет фиксированного времени.

2) Плата за отключение или повторное подключение электроэнергии (за посещение объекта) *
  • Отключение за просрочку или по запросу клиента (защитное отключение) в рабочее время (20:00 — 17:00). 70,00 долл. США
  • Запрос на отключение от клиента (только безопасное отключение) в течение 3-5 часов, в нерабочее время, в выходные или праздничные дни. 120,00 долларов США
  • Повторное подключение в тот же день в рабочее время (20:00 — 17:00).
    Все звонки с запросами на повторное подключение должны быть сделаны до 16:00. 70,00 долл. США
  • Запрос на повторное подключение от клиента в течение 3-5 часов. В нерабочее время, в выходные или праздничные дни. 120,00 долларов США
  • Повторное включение питания, которое было отключено более шести месяцев (Услуга доступна только в отдельных регионах) **. 140,00 долл. США
    * Плата может взиматься за каждое посещение сайта, даже если отключение или повторное подключение не удалось.
    ** Может взиматься дополнительная плата за срочное повторное подключение, когда требуется проверка безопасности.

3) Плата за отключение или повторное подключение газа (за посещение объекта) *
  • Отключение (ТОЛЬКО временное или переходное) в связи с просрочкой платежа или по запросу клиента (безопасное отключение) в рабочие часы (20:00 — 17:00). 120,00 долларов США
  • Повторное подключение в тот же день в рабочее время (20:00 — 17:00). Все звонки с запросами на повторное подключение должны быть сделаны до 16:00. 120,00 долларов США
  • Запрос на повторное подключение от клиента в течение 3-5 часов.В нерабочее время, в выходные или праздничные дни. 185,00 $
    * Плата может взиматься за каждое посещение объекта, даже если отключение или повторное подключение не удалось.

4A) Измерение платы за новое подключение
  • Взимается за посещение, когда вы просите представителя посетить ваше помещение для проверки, тестирования и установки вашего счетчика для новых подключений $ 75,00 *

* новая плата за подключение может отличаться в некоторых регионах из-за стоимости сети и нестандартных счетчиков.Свяжитесь с 0800 49 0003 для получения дополнительной информации.

4B) Плата за вызов при изменении измерений
  • Взимается за посещение, когда вы просите представителя посетить ваше предприятие для проверки, тестирования, установки и / или изменения ваших счетчиков. Это включает BTS в пермь, смену счетчика, надземный переход в подземный, модернизацию и понижение, проверку после предписанной работы и повторную герметизацию счетчика *. 241,50 долл. США

* Плата может отличаться в некоторых регионах и за нестандартные счетчики.Свяжитесь с 0800 49 0003 для получения дополнительной информации.

5) Повторите посещение сайта
  • Если Mercury отправляет подрядчика на объект, но работа не готова или доступ не может быть получен, взимается плата. 92,00 $

6) Стоимость вызова (за посещение)
  • Взимается за посещение, когда представитель должен посетить ваше помещение, но тип работы не требует, чтобы инспектор по электрике для просмотра.Это включает в себя изменение тарифа, когда происходит физическое изменение счетчика, неисправный счетчик, проблема с высоким потреблением, и вы запрашиваете посещение объекта. $ 135,00

7) Посещение объекта заказчиком (за посещение объекта)
  • Представитель должен посетить ваше предприятие после того, как будут исчерпаны все разумные усилия для установления контакта с владельцем учетной записи и / или альтернативным контактом для обсуждения вашей учетной записи, медицинской зависимости или статуса уязвимости.$ 60,00
    (Обратите внимание: за каждое посещение сайта клиента может взиматься плата, даже если контакт не увенчался успехом).

8) Установка с предоплатой — комиссия за отсутствие / отказ от услуги
  • Взимается, если вы не пришли на прием для установки счетчика с предоплатой или если вы отказываетесь разрешить одному из наших представителей установить счетчик с предоплатой. 75,00 $

9) Плата за вызов неисправности, не связанной с сетью, 105 долларов США.00

10) Плата за вызов горячей воды вне сети 105 $

11) Административные сборы
  • Платежное бесчестие. 5,00 $
  • Управление долгом. 25,00 долл. США
  • Копия счета-фактуры. 5,00 $
  • Возврат кредита (бесплатно для закрытых счетов). 25,00 $
  • Изменение тарифного плана (один раз в год бесплатно. Может взиматься плата за вызов для проверки счетчика).40,00 долларов США
  • Взыскивайте непогашенные долги. Все стоит.

12) Комиссия за транзакцию
  • Оплата производится лично без рецепта 1,50 доллара США
  • Выплаты чеком ** 0,50 доллара США
  • Разовые транзакции по кредитной / дебетовой карте *** 1,5%

13) Облигация

В качестве обеспечения оплаты вашего энергоснабжения может взиматься залог:

  • Жилой за соединение: 150 долларов.00
  • Коммерческий за соединение: 500 долларов США или трехкратная среднемесячная плата.
    Это основано на фактических или предполагаемых ежемесячных платежах за предыдущие 12 месяцев за предыдущего жильца.

14) Выносной считыватель счетчиков
  • Ежедневная оплата (без НДС) 12 центов в день

15) После снятия показаний счетчика часов *
  • Чтение в выходные или в будние дни (без НДС) 9 центов в день

16) Трехлетний фиксированный
  • К трехлетнему фиксированному плану применяются особые условия и положения.Чтобы ознакомиться с условиями и положениями, нажмите здесь.


* Действуют условия. Не во всех областях.
** Платежи, произведенные чеком лично через стойку, будут составлять 1,50 доллара США (дополнительная плата за проверку не взимается).
*** Комиссия за обслуживание кредитной / дебетовой карты не применяется к заранее организованным регулярным ежемесячным платежам по кредитной / дебетовой карте. Операции по кредитной / дебетовой карте доступны только для некоторых тарифных планов.
**** Без учета изменения трехлетнего фиксированного срока.Чтобы ознакомиться с условиями и положениями, нажмите здесь.

Схема подключения электронного счетчика Меркурий 201. Как подключить электросчетчик: пошаговая инструкция.

В нынешней экономике цены растут на все, и коммунальные услуги не исключение. Чтобы хоть как-то сэкономить на электроэнергии, по мнению специалистов, необходимо использовать счетчики потребления электроэнергии. Прочтите инструкцию по подключению трехфазного счетчика.

Перед покупкой прибора напрямую необходимо будет определиться, какой счетчик нужен:

  • Однофазный;
  • Трехфазный.

Все счетчики имеют высокие технические характеристики. Однако у каждого из них свое предназначение. Так, например, трехфазные счетчики следует использовать в производственных цехах, загородных или частных домах, а также в административных зданиях. Что касается однофазного счетчика, то его предполагается использовать в многоквартирных домах для контроля подачи электроэнергии в квартиру.

По оценкам специалистов, однофазный счетчик имеет следующие преимущества:

  • Небольшие габаритные размеры, позволяющие устанавливать оборудование непосредственно в небольших панельных шкафах на DIN-рейку.
  • Этот тип прибора обеспечивает наилучшую точность. В основном этот момент полностью зависит от микроконтроллера. Следует отметить, что в случае индукционного счетчика для этого используется механический элемент и алюминиевый диск.
  • Также необходимо отметить, что статический вариант однофазного счетчика не имеет вращающегося элемента, конечно, если сравнивать его с магнитным однофазным счетчиком, формирующим магнитное поле.
  • Контроллер этого типа может быть односкоростным, двухскоростным или даже трехскоростным. Это свойство позволяет использовать прибор учета электроэнергии даже на производстве.

Само собой разумеется, что у любого механизма одновременно может быть масса достоинств и недостатков. Например, цена такого типа оборудования намного выше, чем цена многих устройств из этой категории. Также необходимо учитывать сложности в случае установки статического устройства из-за наличия микросхем.За счет плавного изменения мощности можно добиться плавного понижения и повышения температуры на наконечнике паяльника.

Типы и устройство

Чтобы не ошибиться с выбором прибора учета электроэнергии, необходимо запомнить основные моменты, которые отличают все счетчики друг от друга:

  • Срок эксплуатации устройства;
  • Тарификация прибора учета электроэнергии;
  • Класс точности данного типа оборудования.

Также следует отметить, что все однофазные счетчики электроэнергии бывают трех основных типов:


  • Индукционный — устройство соответствует высоким техническим характеристикам и часто используется для установки в небольших городских квартирах.
  • Static — оборудование самое инновационное, поскольку в нем используется микросхема, которая заставляет забыть о механических вращающихся элементах, способствующих формированию погрешностей и потере учета электроэнергии.
  • Магнитный — этот тип контроллера использует магнитное поле для учета электричества, которое оказывает прямое воздействие на вращающийся элемент. См. Инструкцию по пайке паяльником здесь :.


Схема подключения


Однофазный счетчик считается самым элементарным типом приборов учета электроэнергии. Следует отметить, что если в случае трехфазного «брата» существует огромное количество понятий подключения, то в случае однофазного устройства она всего одна.Единственное, что может немного изменить схематическое представление однофазного счетчика электроэнергии, — это тип установки.

Итак, если необходимо подключить однофазный электросчетчик, используйте следующую схему:


Необходимо запомнить ряд ключевых моментов:

  • В штатных электросчетчиках несколько контактов, каждый из которых отвечает за определенную подводку. Если осмотреть все провода по порядку, то можно увидеть, что они расположены следующим образом:
  • вывод провода на «0» прямо в комнату.
    • Следует обратить внимание на винт, поскольку он играет важную роль при установке оборудования такого типа.

    То же самое и с двухтактным однофазным счетчиком. Схема его подключения ничем не отличается от стандартного исполнения.


    В том случае, если установка будет производиться непосредственно на опоре, то стоит использовать схему, которая будет учитывать прямую подачу в сеть напряжением 220В или 380В.Не забывайте, что при подключении однофазного счетчика необходимо соблюдать технику безопасности. Что касается схемы, то в соответствии со стандартами она нанесена на внутреннюю часть крышки счетчика. Посмотреть обзор инфракрасных обогревателей с терморегулятором для дачи.

    Итак, теперь стоит приступить к непосредственному монтажу оборудования.

    Соединение

    При подключении однофазного счетчика необходимо произвести следующие манипуляции:

    • Проверить счетчик на целостность и отсутствие повреждений.
    • Тогда вам следует купить DIN-рейку, если ее нет в наличии.
    • После того, как проверит провода и проведут их подключение: все в соответствии с цветом. Но не забывайте о заземлении.
    • Перед установкой однофазного счетчика необходимо будет установить автомат, который будет действовать как защитное устройство. Он защитит квартиру от скачков напряжения.


    Сегодня существует большое количество однофазных счетчиков электроэнергии.Разработан огромный ассортимент, различающий устройства по типу и внешнему виду:

    Видео

    Смотрите видеоурок по сборке приборной панели с однофазным счетчиком:

    Главное, о чем должен помнить хозяин квартиры при подключении однофазного счетчика, — это то, что устройству нужны дополнительные автоматические выключатели. И здесь им больше нужна техника, на которую может повлиять скачок напряжения.

    01.12.2015 Татьяна Сумо

    В данной статье рассматривается визуальная схема подключения счетчика с фото.При этом не рассматриваются точки крепления счетчика и место его установки, рассматривается вопрос схемы подключения счетчика. Не забывайте, что перед началом работ необходимо снять напряжение с места проведения электромонтажных работ.

    При подключении однофазного счетчика сечение провода необходимо рассчитывать на номинальный ток этого счетчика, как подобрать сечение провода, подробно описано в статье -.

    Однофазный счетчик Меркурий 201 представлен на фото №1.

    Фото № 1. Счетчик однофазный Меркурий 201

    Схема подключения счетчика указана на обратной стороне крышки счетчика, которая изображена на фото № 2.


    Фото №2. Схема подключения однофазного счетчика Меркурий 201.

    Спускаемся. Первым делом снимаем крышку прилавка, см. Фото № 3.


    Фото № 3

    Видим четыре позиции для подключения проводов.

    Первое положение необходимо для подключения провода питания фазы от вводного автомата. Второе положение необходимо для подключения фазного провода нагрузки, он идет к потребителям электроэнергии. Третье положение необходимо для подключения нейтрального провода от ввода машины. Четвертое положение необходимо для подключения нулевого провода нагрузки, он идет к потребителям.


    Фото № 4

    Снимаем изоляцию с провода примерно на 2.3 см. Обратите внимание, что необходимо снять достаточную изоляцию с вставленного провода в положении, необходимо, чтобы изоляция не мешала скручиванию зажимов проводов, иначе может возникнуть плохой контакт, а также случай оплавления. изоляция. Обратите внимание на это замечание, это частая ошибка начинающих электриков. Вставьте провод на место до упора. Фазовый провод белый, нейтральный провод синий.

    На фото показано сечение медного провода 2.5 мм 2. Этот провод используется в качестве примера схемы подключения однофазного счетчика и не является эталонным вариантом. В любом случае выбор сечения провода зависит от установленной мощности потребителя, а как ее определить, можно прочитать в статье -.


    Фото № 5

    Фото 6

    Хорошо затяните болтовые зажимы во всех четырех положениях. Далее необходимо установить крышку счетчика. В крышке есть специальные места для вырезания отверстий для проводов (см. Фото №3). Вырежьте отверстия, установите и закрутите крышку. Окончательная версия выглядит следующим образом:

    Фото № 7

    Таким образом, подключается однофазный электросчетчик Меркурий 201. Аналогичным образом подключаются однофазные электросчетчики других производителей.

    Счетчик Меркурий 201 — один из самых распространенных счетчиков в нашей стране.В этой статье я расскажу об однофазном одноходовом счетчике Меркурий 201.5. Счетчики Меркурий Инкотекс наряду с ООО занимают лидирующие позиции на российском рынке, прежде всего, благодаря своей невысокой цене, которая в среднем составляет 550-600 руб.

    Если вы еще не определились, какой электросчетчик купить дома, статья поможет выбрать именно тот счетчик, который вам нужен.

    Вы решили заменить старый счетчик или подключить новый дом, квартиру, коттедж или гараж, и вам необходимо купить новый счетчик.Предположим, вы решили установить счетчик Mercury 201 Series.

    Перед тем, как купить счетчик Меркурий 201, мы проверяем, соответствует ли он основным требованиям коммерческого учета розничного рынка электроэнергии:

    1. Класс точности счетчика Меркурий 201 1, по требованиям не более 2.

    2. Дата выпуска счетчика — Меркурий 201, это также дата поверки счетчика электроэнергии 23.03.2014. — менее 2 лет с момента появления счетчика Меркурий 201 — однофазный.Для трехфазных счетчиков это будет 1 год.

    3. Счетчик Меркурий 201 внесен в Государственный реестр средств измерений под номером 24411-04

    .

    Следовательно, счетчик Mercury 201 полностью соответствует требованиям.

    В стандартную комплектацию счетчика Меркурий 201 входят:

    • Собственно сам счетчик Меркурий 201.
    • Паспорт и инструкция по счетчику Меркурий 201.
    • Переходная пластина с установочными размерами для замены индукционного (дискового) счетчика на счетчик Меркурий 201. С 2015 года в комплект не входит.

    Это серия счетчиков Меркурий 201, существует несколько различных модификаций:

    Как видно из паспорта на счетчике Меркурий 201, их выдали:

    • от максимального тока 60 или 80 А;
    • с электромеханическим сигнализатором (обыкновенным механическим «барабанным») счетчиком Меркурий 201.5, 201.6, 201.7;
    • со счетчиком жидкокристаллического дисплея Меркурий 201.2, 201,4, 201,8;
    • может быть укомплектован модемом для удаленного чтения;
    • разное количество передаваемых импульсов (телеметрия).

    Меркурий 201 наклеен на прилавок голограмма , защищая его от подделки.


    Гарантийная пломба , на которой указана дата выпуска счетчика Меркурий 201, в нашем случае закрашены март (3) месяц и 14-й год. Гарантия на счетчик Mercury 201 от производителя действует 3 года.


    Клеймо государственного свидетеля , означающее, что счетчик Меркурий 201 соответствует заявленному классу точности равному 1. Дату поверки можно определить по отметке, наш счетчик Меркурий 201 поверен в I квартале 2014 года.

    Счетчик Меркурий 201 может быть установлен как DIN-рейка,

    так просто прикрутите к на задней стенке электрощита с переходной пластиной , которая в свою очередь вставляется в зажимы под DIN-рейкой.Эта пластина достаточно надежно удерживает счетчик Mercury 201.

    Как установить счетчик Меркурий 201 в электрощит, читайте в статье.

    Как правило, на крышках клемм счетчика изнутри изображена схема подключения счетчиков, и наш счетчик Меркурий 201 не исключение.


    Возможно, не совсем понятна схема подключения счетчика Меркурий 201 на клеммной крышке, поэтому доделаем ее, чтобы вам было легче разобраться.

    Маленькая клеммная колодка с двумя контактами — это телеметрический (импульсный) выход счетчика Меркурий 201. Служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.

    Чтобы после подключения фазного и нулевого проводов к счетчику Меркурий 201 они не мешали, перфорация выламывалась и кусалась на клеммной крышке, а клеммная крышка прикручивалась на место, плотно прилегала к корпусу Меркурия 201 прилавок.

    После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.

    Красный световой индикатор Меркурий 201, загорается, когда счетчик подключен к сети.


    Показания счетчика Mercury 201 довольно просто определить, на механическом считывающем устройстве (OU) шесть барабанов с цифрами, красный барабан Счетчик операционных усилителей Mercury 201 составляет десятые доли кВт * часов, а — пять черные барабаны Счетчик Меркурий 201 — это целое число кВт * часов.


    Таким образом, на фото выше счетчик Меркурия 201 разогнался до 1.5 кВт * ч. Целочисленные значения передаются сетевой организации и электроснабжению, поэтому, если кто-то запутается, можно закрасить красный барабан счетчика Меркурий 201.

    Несмотря на популярность счетчиков Mercury, у меня на их счет сложилось собственное мнение, причем не очень хорошим.

    Поясню, почему у Incotex есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые буквально обезображивают электрические щиты, им приходится вырезать окно под счетчиком Меркурий 200, так как они туда не влезают.И в итоге все выглядит очень некрасиво.

    Что также немаловажно, при комплектации электрощита счетчик mercury 201 имеет большие габариты , чем его аналоги, в данной ценовой категории с аналогичными параметрами. Итак, для сравнения ширина электросчетчиков:

    Соответственно, счетчики Меркурий 201 занимают больше места в распределительных щитах, что иногда доставляет дополнительные неудобства, а иногда и дополнительные финансовые затраты, так как электрическую панель приходится покупать уже на большое количество модулей.

    Счетчик «Меркурий 201» неудобно пломбировать; нескольким электросчетчикам приходилось вручную регулировать специально предназначенные для этого отверстия, чтобы через них могла проходить проволока или леска.

    Как подключить однофазный счетчик Меркурий 201 к электросети читайте в статье.

    Спасибо за внимание.

    Продукция компании Инкотекс на сегодняшний день является одной из самых распространенных на отечественном рынке. Электросчетчики Эта компания отличается доступностью, небольшими габаритами, точностью.Одним из самых популярных приборов учета электроэнергии от Инкотекс является счетчик Меркурий и его модификации. О рабочих характеристиках счетчика и о том, как подключить счетчик, читайте в статье.

    Электросчетчик Меркурий-201: принцип работы, характеристики

    Счетчик Меркурий 201 — электронный счетчик потребления электроэнергии в сетях переменного тока, рассчитанный на рабочее напряжение 220-230 В. Устройство может использоваться как отдельно, так и совместно с автоматизированными системами учета электроэнергии.

    Счетчик Меркурий 201 регистрирует и хранит данные о количестве потребленной электроэнергии с момента его ввода в эксплуатацию по единой, заранее определенной ставке.

    Электромеханическое устройство имеет удобный жидкокристаллический индикатор, модуль узкополосного модема PLC для передачи информации по электросети. Скорость передачи сигнала в измерителе около 7,5 кбит / с. Суммируя все показатели, прибор отображает их в киловатт-часах.

    К основным достоинствам Меркурий-201 можно отнести:

    • Высокая точность. Устройство имеет два допустимых первого класса точности.
    • Малые габариты. Устройство имеет следующие размеры: 10,5 х 10,5 х 6,4 см, а его масса не превышает 250 граммов.
    • Надежность. Устройство устойчиво к кратковременным токовым перегрузкам, превышающим максимальное значение в 30 раз. При этом отклонения показаний прибора составляют 1-1.5%.
    • Низкое энергопотребление. Общая мощность, потребляемая счетчиком, составляет 1,5 Вт.
    • Прочность. Средний срок службы счетчика 30 лет.

    В комплект входит защитный бокс, паспорт, инструкция по эксплуатации, гарантия. Отдельным заказом поставляется средняя инструкция по ремонту. Гарантийный срок на каждое устройство составляет 36 месяцев со дня ввода устройства в эксплуатацию.

    Меркурий-201: схема подключения

    Электронное устройство Меркурий 201 ведет учет электроэнергии «по модулю».Это означает, что подключение с обратной полярностью не влияет на показания счетчика. Итак, при подключении однофазного счетчика вы можете поменять местами вход и выход фазы, подвести фазу к клемме нейтрали, а нейтраль к фазе. Тем не менее производитель рекомендует подключать электросчетчик по схеме. Схема подключения счетчика довольно проста.

    Итак, однофазный Меркурий имеет четыре клеммы для проводов:

    • Первый терминал отвечает за ввод фазы в дом;
    • Второй — для вывода фаз на электроустановки;
    • Нейтральный рабочий провод подключается от внешней сети через третью клемму;
    • Нулевой вывод на электроустановки осуществляется через четвертый вывод.

    Для подключения контактов к клеммам необходимо снять защитную крышку с клеммной колодки и открутить крепежные винты в обоймах проводов. После этого зачищенный плоский участок провода, соответствующий клемме, необходимо равномерно вставить в контактный зажим. Винты крепления провода можно затянуть крестовой отверткой. Фиксацию нужно начинать с верхнего винта. Таким же образом следует подключить остальные провода, после чего — заменить защитный кожух.

    Необходимо провести фазу к машинам от счетчика, а фазу и ноль к УЗО. При этом, минуя автоматику, необходимо подвести нулевые рабочий и защитный контакты к подключенным к ним электроустановкам. Заземление также необходимо провести и к электроустановке, работающей через УЗО. Контакты из автоматов могут отображаться как на освещении и розетках, так и на бытовой технике. К УЗО, как правило, подключают мощную бытовую технику (например, стиральную машину-бойлер).По такому же принципу подключите электрический однофазный счетчик «Аист» от РУП «Гомельэнерго».

    Как покрутить счетчик электроэнергии Меркурий-201

    Из соображений экономии некоторые жители предпочитают счетчик крутить. Следует отметить, что такие действия незаконны. При обнаружении нарушения жильцы должны будут выписать штраф и пересчитать энергопотребление по стандартным тарифам. Если вы не уплатите штраф и задолженность, соответствующие службы могут запретить вам выезжать из страны и захватить банковский счет, взыскать задолженность из вашей заработной платы или конфисковать имущество в счет долга.Однако в сети есть множество схем, позволяющих уменьшить счетчик. Но такие манипуляции могут не только вывести счетчик из строя, но и вызвать возгорание.

    На сегодняшний день наиболее действенный метод скручивания показаний счетчика — покупка схемы со специальным пультом управления.

    Такой пульт дистанционного управления управляет цепью, установленной в корпусе счетчика. При нажатии кнопки на пульте счетчик начинает перематывать показания. При этом чем дольше зажата кнопка, тем больше кВт можно перемотать.В среднем такое устройство может перематывать от 10 до 12 кВт в секунду. При этом вес счетчика с доработкой отличается от стандартного всего на 2,2 грамма.

    Технические характеристики: Меркурий-201,5

    Меркурий 201.5 — модификация однофазного счетчика 201, имеющая аналогичные характеристики. Также он работает в однофазных сетях, имеет четыре клеммы и первый класс точности. При этом вес модификации на 100 грамм больше обычного Mercury, а ширина составляет несколько миллиметров.

    Основное отличие счетчиков заключается в том, что модификация имеет считывающее электромеханическое счетное устройство.

    Итак, информация о количестве потребляемой электроэнергии отображается с помощью цифровых дисков. Таких дисков в пятой модификации Mercury шесть. Показания часто сверяются по последним трем.

    Как обмануть электросчетчик Меркурий-201,5: схема

    Перемотать счетчик своими руками по специальным радиосхемам довольно сложно.Если эти цепи подключены неправильно, может потребоваться ремонт счетчика. К тому же это может стоить не только штрафа, но и здоровья. Поэтому уловки придумали несколько способов «обмануть» счетчик Меркурий серии 201.5.

    Итак, вы можете остановить или замедлить электромеханический счетчик с помощью:

    • Неодимовые магниты. Один такой магнит устанавливается на счетчике рядом с диском, замедляя его продвижение. Более того, если у счетчика есть специальная магнитная лента, этот способ не подойдет.
    • Иглы. Для этого в корпусе счетчика нужно проделать отверстие, через которое по направлению к диску вставить иголку или булавку — предмет, задерживающий движение диска. Этот метод подходит только для дискового счетчика. На Меркурий 200 устанавливать иглу будет бесполезно.
    • Трансформатор. Сегодня многие компании производят специальные трансформаторы, замедляющие или останавливающие счетчик (в зависимости от их мощности). Но такие устройства могут негативно повлиять на всю электронику в доме.
    • Специальное приспособление. Некоторые устройства подключаются к счетчику, создавая сбои в его работе, блокируя вращение диска. Такие устройства не влияют на саму проводку.

    Кроме того, сегодня большинство электриков предоставляют услуги по остановке, замедлению или проверке счетчиков.

    Как подключить счетчик Меркурий-201 (видео)

    Электросчетчики Меркурий первой серии на сегодняшний день являются наиболее распространенными. Счетчики имеют множество преимуществ, в том числе их доступность и простоту подключения.Правильно подключить прибор учета можно, следуя приведенным выше советам и пошаговым инструкциям. Кроме того, вы можете попробовать «обмануть» счетчик, покрутив показания или остановив его. Но помните, что такие действия являются незаконными и в случае обнаружения могут повлечь за собой серьезные административные санкции.

    Счетчик электроэнергии однофазный однотарифный Меркурий 201,5 Счетчики

    предназначены для коммерческого учета активной электроэнергии в однофазных цепях.переменного тока и работают как автономно, так и в составе АИИС КУЭ.

    Конструктивные особенности электросчетчика Меркурий 201:

    • датчик тока — шунтирующий;
    • импульсный телеметрический выход *;
    • встроенный модем PLC для модели Mercury 201.22 M;
    • малые габариты;
    • безвинтовой корпус;
    • защита от кражи электричества путем переполюсовки;
    • Крепление на DIN-рейку
    • Счетчик комплектуется по заказу заказчика переходной пластиной с присоединительными размерами индукционных счетчиков.

    * импульсный выход может использоваться для поверки счетчика или для включения в AIIS со сбором данных через телеметрию

    Счетчик электроэнергии Меркурий 201,5 однофазный

    Если необходимо вести постоянный учет активной электроэнергии в однофазных цепях переменного тока, лучшим выбором как для профессионального, так и для обычного потребителя является электросчетчик Mercury 201.5 производства Mercury Incotex.

    Конструктивные особенности электросчетчика Меркурий 201.5

    1. Счетчик имеет технологический запас по классу прочности.

    2. При наличии специального шунта для возможности снятия значений переменного тока (работающего даже при наличии постоянной составляющей).

    3. Корпус, в котором винты не используются.

    4. Есть крепление для DIN-рейки.

    Кроме того, счетчик имеет небольшие габаритные размеры и отлично защищен от возможности хищения электроэнергии с его помощью методом обратного отслеживания.

    Выбор счетчика электроэнергии

    Существует бесчисленное множество марок и типов счетчиков, для того, чтобы понимать все право выбора необходимого продукта, следует сначала выделить четыре основных признака, по которым классифицируются счетчики.

    1. По родам тока: переменный и постоянный.

    2. По количеству тарифов: однотарифный и многотарифный.

    3. По типу механизма: механический и электронный.

    4. По количеству фаз: однофазные и трехфазные.

    Основные технические характеристики электросчетчика Меркурий 201

    Название параметров

    Меркурий

    201,2

    201,4

    201,5

    201,6

    201,22

    201.7

    201,8

    Класс точности

    1,0

    Номинальное напряжение

    230

    Номинальный (макс.) Ток, А
    Частота сети, Гц

    50

    Пусковой ток (чувствительность), мА

    20

    Электросчетчик ртутный 230 трехфазный двухтарифный инструкция. Инструкции и пособия по эксплуатации электросчетчиков ртутных. Дополнительные возможности счетчика

    Чтобы снять показания счетчика, запишите все числа до запятой или точки.

    Счетчики электроэнергии модели Меркурий 230 (трехфазные) могут отличаться друг от друга. По количеству тарифов различают однотарифные и многотарифные модели (двухтарифные, трехтарифные) типа день-ночь и полупиковая ночь.

    Технические характеристики

    Счетчик предназначен для учета активной электроэнергии. Класс точности прибора вне зависимости от модели — 0,5 или 1. Производитель дает на счетчик 3-летнюю гарантию. Как правило, срок службы электросчетчиков составляет около 30 лет.Межповерочный интервал «Меркурий 230» составляет 10 лет. То есть каждые десять лет необходимо калибровать счетчик на выявление неисправностей в учете, если таковые имеются.

    Рассмотрим снятие индикаторов на примере трехфазного счетчика электроэнергии одно- и двухтарифного типа.

    Снимаем индикаторы с одноразмерного счетчика ртуть 230

    Популярные виды одноразовых электросчетчиков:
    Меркурий 230 АР / АМ1
    Меркурий 230 АР / АМ02
    Меркурий 230 АР / АМ03

    В целях учета показания однотарифного ртутного счетчика, посмотрите на шестизначный циферблат и запишите числа до запятой.

    Чтобы определить показания счетчика за последний месяц из текущих свежих показаний счетчика, вычтите показания, которые были месяц назад.

    Снимаем показания с многотарифного счетчика

    Популярные виды многотарифных электросчетчиков:

      Меркурий 230 АРТ-01
      Меркурий 230 АРТ-02
      Меркурий 230 АРТ-03

    Для снятия и Передав показания со счетчика, нужно будет записать следующие показатели
    Т1 — расход электроэнергии днем ​​
    Т2 — расход электроэнергии ночью

    Товар есть в наличии!

    Условия заказа и поставки адаптеров для связи со счетчиками «Меркурий»
    (запросы по электронной почте [электронная почта защищена] или по телефону 8-909-283-34-16)

    1) Стоимость 6000 руб.Купить. Миниатюрный USPD для опроса списков счетчиков Меркурия через любой из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптического порта. Он может независимо опрашивать 10 трехфазных счетчиков Mercury или создавать сквозной туннель через себя для опроса неограниченного списка счетчиков внешними программами.

    2) Ethernet-RS485 (VR-008.1) Стоимость 3600 руб. Купить. Полноценное аппаратное устройство для передачи данных между локальной сетью Ethernet и проводным интерфейсом RS485. Он широко применяется для автоматизации снятия показаний с приборов учета, в том числе электросчетчиков «Меркурий».Работает со всеми типами протоколов TCP / IP в серверном и клиентском режимах. Его можно вывести в Интернет для удаленного мониторинга объектов учета АСКУЭ.

    3) USB-IRDA (модель VR-001) Стоимость 1950 руб. Купить. Преобразователь интерфейсов для электросчетчиков Меркурий-230, 231, СЕ-102, содержащий интерфейсы IRDA. Для подключения к электросчетчику не требуется открывать клеммную коробку.

    4) USB-RS485 / CAN (модель VR-002) Стоимость 1950 руб.Купить. Универсальный преобразователь проводных интерфейсов RS485 / CAN. Может подавать питание на интерфейс счетчика электроэнергии. Подходит для Mercury-200, 203.2T, 206, 230, 233, 234, 236, содержащих RS485 / CAN. Для подключения необходимо открыть клеммную коробку. Есть возможность соединять магистрали счётчиками.

    5) USB-RS485 (модель VR-004) Стоимость 850 руб. Купить. Подходит для счетчиков электроэнергии Mercury, которым не требуется питание интерфейса связи. Имеет только выходные клеммы D + и D-.Может использоваться с Меркурием-203.2Т, 206, 230, 233, 234, 236, содержащим RS485. Для подключения требуется открытие клеммной коробки.

    6) USB оптический порт (модель VR-005) Стоимость 1950 руб. Купить. Подходит для электросчетчиков Меркурий-201.8ТЛО, 203.2Т, 206, 233, 234, 236, содержащих оптический порт. Для подключения не требуется открывать клеммную коробку.

    8) JTT-A (RS485 / CAN) (радиомодем 433 МГц, 100 мВт) Стоимость 4000 руб. Купить. Миниатюрные радиомодемы с прозрачным каналом связи, позволяющие работать с электросчетчиками в режиме расширения радио.Они имеют возможность подключения к промышленным интерфейсам RS485 / CAN и позволяют создавать групповые или одиночные узлы учета электроэнергии в труднодоступных местах.

    9) Узел автоматизации — WiFi роутер (модель VR-007.3) Стоимость 5000 руб. Купить. Элемент умного дома, который позволяет автоматически опрашивать трехфазный счетчик Меркурия через любой из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптического порта. Имеет собственный адаптируемый веб-интерфейс, базу данных, может проводить поминутный обзор мгновенных значений токов, напряжений, мощностей, строить графики энергопотребления по месяцам и дням.Он имеет возможность транслировать через себя веб-камеру и метеостанции, является элементом умного дома, способным передавать данные о потреблении на электронную почту пользователя и о продажах. Он может выводить данные на сервер Народмон.ру и сообщать о критических ситуациях.

    Доставка (добавляется к стоимости товара):

    1) Почта России — заказная посылка первого класса. Цена 300 руб. Срок доставки 3-5 рабочих дней. Выдается трек-номер.

    Энергия, которая используется для питания электроприборов и различного оборудования, как известно, быстро дорожает и требует учета и контроля потребления.Для этого в помещениях устанавливаются счетчики потребления энергии — счетчики электроэнергии.

    В этой статье мы расскажем о преимуществах использования и характеристиках счетчика «Меркурий» 230 АРТ 03. Однако, прежде чем приступить к разбору этого оборудования, следует разобраться в некоторых моментах.

    Какой счетчик выбрать

    Счетчик электроэнергии однофазный устанавливается в двухпроводной сети переменного тока и напряжением 220 вольт. Трехфазный регулирует поток и учитывает электричество, однако работает на базе трехпроводных (и четырехпроводных) сетей частотой 50 Гц, переменным током и напряжением 380 вольт.

    Гораздо более сложный прибор — трехфазный счетчик. Он устанавливается для контроля потребления энергии в промышленных зданиях, фабриках, фабриках и других предприятиях, где потребляется большое количество электроэнергии.

    Если в здании нет нулевого провода, следует брать трехпроводной счетчик, при наличии нулевого провода — четырехпроводной счетчик.

    Трехфазные измерительные приборы российской компании «Меркурий» производятся известной компанией «НКП« Инкотекс ».Среди 120 разновидностей есть как простые однофазные, так и сложнейшие многотарифные устройства, с возможностью контроля нагрузки и передачи измерений на удаленные устройства.

    Некоторые аналоги модификаций Меркурий 230 АРТ — 03

    • Меркурий 230 АРТ -00 PQRSIDN — Меркурий 234 АРТ -00 П;
    • Меркурий 230 ART -01 PQRSIN — Меркурий 234 ART -01 P;
    • Меркурий 230 ART -02 PQRSIN — Меркурий 234 ART -02 P;
    • Меркурий 230 АРТ-03 PQRSIDN — Меркурий 234 АРТ-03 П.

    Электросчетчик многотарифный однонаправленный электронный с трансформатором активной-реактивной электроэнергии Меркурий 230 ART-03 CN (R) (230 ART-03 CN — интерфейс связи CAN; 230 ART-03 RN — интерфейс связи RS-485)

    • Меркурий 230 АР -01 КЛ;
    • Меркурий 230 АР-02 КЛ;
    • Меркурий 230 АРТ -01 ЦЛН;
    • Меркурий 230 АРТ-02 CLN.

    Трехфазный счетчик Меркурий 230 однотарифный

    Одним из самых несложных устройств можно назвать одноразмерный трехфазный счетчик Меркурий 230.Такой электросчетчик предлагается для использования пользователям, имеющим трех- или четырехпроводные сети переменного тока.

    Хорошо работает в паре с оборудованием, предназначенным для автоматического регулирования электроэнергии. Счетчик 230 АРТ 03 является одним из приборов учета потребления электроэнергии в сетях переменного тока. Используется как для экономии, так и для удобства.

    Работа электросчетчиков основана на преобразовании сигналов от устройств фиксации тока и напряжения в числа на жидкокристаллическом экране.Данные с таких устройств можно снимать как при прямом контакте, так и на расстоянии с помощью встроенных программ.

    Применение счетчика Меркурий 230

    Меркурий 230 АРТ 03 применяется как в промышленности и на производстве, так и в быту. Его можно встретить в частных домах и на дачах, где работают электроприборы, потребляющие большое количество энергии, например, котельные, полы с подогревом, наружное освещение и другие энерго-объемные системы, потребляющие этот ресурс.

    Дополнительные задачи

    Помимо учета электроэнергии, данное устройство выполняет множество дополнительных настроек, в том числе учет и хранение данных об использованной электроэнергии за определенный период времени с учетом тарифного расписания в многотарифном режиме.

    Подключение многотарифного или двухтарифного режима гарантирует экономию затрат при использовании разных тарифов в течение 24 часов. Не всегда использовать тариф 4, для бытовых нужд достаточно установить двухтарифный счетчик электроэнергии.

    Конструкция прибора учета электроэнергии

    Элементы конструкции прибора:

    1. Корпус.
    2. Контактный блок.
    3. Защитная крышка.
    4. Прибор для измерения и индикации.

    Характеристики устройства

    Этот инструмент измерения ресурсов может обрабатывать данные одновременно по четырем тарифам, что позволяет снизить расходы на электроэнергию в ночное время.Устройство оснащено жидкокристаллическим экраном, на котором отображаются большие числа, поэтому им будет удобно пользоваться людям с плохим зрением.

    О надежности бухгалтерского инструмента свидетельствует срок его применения — 30 лет. Межповерочный интервал — 10 лет со дня предыдущей поверки. Можно учитывать активную энергию прямого направления отдельно в каждой фазе сети.

    Устройство плавно работает при низких и высоких температурах.Температурный диапазон устройства составляет от -40 до +55, что позволяет использовать его в самых капризных и непредсказуемых условиях, что делает устройство разнонаправленным.

    Устройство позволяет проверять различные типы показаний, вести учет активной и реактивной энергии прямого направления за разные промежутки времени, регистрировать напряжения во всех фазах сети, устанавливать уровень активной, реактивной и полной мощности, контролировать коэффициенты мощности, частоту сети и многое другое.

    Наличие электронной пломбы защитит устройство от неправомерного использования с целью хищения электроэнергии посторонними лицами.

    Инструкция по настройке счетчика Меркурий-230-03

    Настройка оборудования производится с помощью программы «Конфигуратор» через преобразователь CAN-RS232 или оптический порт, если он есть в устройстве.

    Сначала нужно установить последние три цифры номера устройства, нажать «тестовая передача», чтобы проверить соединение, и получить уведомление о качестве связи на самом экране оборудования.

    Любое устройство, перехватывающее запрос, ответит на сетевой адрес, равный нулю.

    После успешного завершения связи необходимо ознакомиться с важными характеристиками устройства — параметрами и настройками. После ввода пароля второго уровня в окне «параметры подключения» выберите функцию «открыть».

    Если устройство не было включено ранее, установите время и сезонный перенос на счетчике, инициализируйте профиль мощности и установите время интегрирования на полчаса, затем подождите некоторое время, дайте программе завершить инициализацию профиля .

    При чтении профиля мощности (кнопка «показать») необходимо указать дату и временной интервал, для которого нужны данные. После этого нужно установить пароль для первого уровня доступа и проверить открытие канала связи. Если попытка не удалась, пароль первого уровня должен быть получен от владельца оборудования.

    Дополнительные данные, предоставляемые измерителем

    В дополнение к вышеперечисленным данным, вы можете получить мгновенные значения фазовых мощностей, каждое в отдельности и их сумму, данные о направлении вектора полной мощности.

    Могут быть запрошены среднеквадратические значения фазных токов и напряжений, сетевых частот, коэффициентов мощности для каждой фазы и для общей суммы фаз.

    Счетчик имеет возможность устанавливать лимиты активной мощности и отключать потребляемый объект в случае нарушения лимита приема ресурса.

    Поверка и обслуживание приборов

    Согласно инструкции, счетчик калибруется один раз в 8 лет органами Государственной метрологической службы или аккредитованными метрологическими службами юридических лиц.

    Ремонтные работы проводят сотрудники предприятия, эксплуатирующего счетчики. Ранее указанные работники должны изучить руководство по эксплуатации устройства и пройти обучение технике безопасности, эти лица должны иметь квалификацию безопасности не ниже III.

    Гарантийный срок на счетчик, согласно инструкции, составляет 36 месяцев со дня ввода счетчика в эксплуатацию.

    Ошибка е01 на счетчике

    Какой бы качественной ни была техника, она подвержена контакту с внешними предметами и явлениями, которые могут негативно сказаться на ее состоянии и качестве работы.В случае сбоя или аварийных ситуаций на индикаторе появляется код ошибки в формате «E-xx». К ошибкам относятся дисфункция памяти, ограничение мощности и так далее.

    Ошибка E-01 возникает при напряжении аккумулятора ниже 2,2. Чтобы это исправить, рекомендуется заменить аккумулятор.

    Выход

    Счетчик «Меркурий» имеет исключительную точность данных, не требует большого энергоснабжения, межповерочный интервал составляет 10 лет, есть возможность сэкономить по тарифному расписанию, в приборе есть внушительный список программ, которые это делают. можно контролировать и отслеживать действия устройства.Другими словами, устройство сочетает в себе параметры добротности, прочности, многозадачности и приемлемой стоимости.

    Счетчик Меркурий 230 может с одинаковым успехом использоваться как в быту, так и в промышленных целях. Этот прибор — частый гость в элитных коттеджах, содержащих большое количество различной электроники, начиная от холодильников, стиральных машин и заканчивая теплым полом.

    Вас также может заинтересовать, какие бывают методы передачи показаний электроэнергии.И если полученные цифры слишком велики, стоит задуматься об экономии, о которой вы можете прочитать.

    Есть специальная модификация трансформаторов, которая может работать автономно или совместно с автоматизированной системой контроля потребления электроэнергии.

    Описание конструкции

    Прямоточный расходомер Меркурий 230 работает по тому же принципу, что и другие устройства подобного рода: он принимает сигналы от специальных датчиков и переводит их на язык мощности и энергии.

    Пользователь может по желанию считывать данные как непосредственно с самого устройства, так и удаленно.

    В конструкцию устройства входят следующие элементы:

    • кузов;
    • измерительный прибор;
    • Клеммная колодка
    • и крышка.

    Трансформаторы тока и резистивные делители первыми улавливают поступающие сигналы. Затем информация принимается и преобразуется в цифровой код микропроцессором. В результате выводится эквивалент потребляемой мощности.Еще одна функция процессора — управление электрическими узлами счетчика.

    Технические характеристики

    Полностью перечислять характеристики модели нет смысла, это займет много времени. Особо следует отметить важные параметры:

    1. Класс точности. Этот индикатор определяет процент ошибки устройства. Чем он больше, тем менее надежным считается механизм. Счетчик электроэнергии Меркурий 230 имеет класс точности 0.5, что является отличным показателем.
    2. Номинальное напряжение — 3 * 57,7 на 100 В. Максимальный ток — 5 А.
    3. Габариты — 258 х 170 х 74, вес не превышает 1,5 кг.
    4. Температура эксплуатации — практически любая, от -40 до +55 по Цельсию.
    5. Дополнительные возможности. Устройство защищено от взлома; на лицевой панели есть пломба. Счетчик может самостоятельно диагностировать проблемы и генерировать ошибку.

    Многие спецификации (номинальное напряжение, максимальный ток и т. Д.) зависят от конкретной модели. Описание Mercury 230 заметно отличается от более простых моделей.

    Основные и дополнительные функции

    Набор функций также зависит от выбранной модификации (см. Ниже). При этом перечень основных и дополнительных функций приводится в форме, характерной для моделей Mercury 230 ART:

    Модификации

    Описание счетчиков Mercury 230 было бы неполным без упоминания модификаций.Серию отличает большое количество модификаций, так как разные области применения требуют дополнительного функционала. Их невозможно уместить в одну модель. И стоимость такого устройства будет заоблачной.

    Вот некоторые модификации модели:

    1. Меркурий 230 АМ. Устройство предлагает измерение в режиме единой ставки, предполагая только увеличение данных с момента ввода устройства в эксплуатацию. Устройство может использоваться как в автономном режиме, так и в системе АСКУЭ.
    2. Меркурий 230 АР. Модель предлагает учет потребления по отдельной фазе или в целом. Счетчик «взаимодействует» с интерфейсами CAN, RS — 481. Еще одно преимущество модели — программируемый режим суммирования фаз, который предотвратит случаи кражи электроэнергии.
    3. Меркурий 230 АРТ. При этом есть несколько модификаций, среди них — электронный счетчик Меркурий 230 АРТ 01. Он имеет широкий набор дополнительных функций, которые позволят вам купить именно то, что нужно пользователю.

    ROLLA MUNICIPAL UTILITIES: Совет RMU

    Часто задаваемые вопросы по электрическому обслуживанию

    Electric Service — Часто задаваемые вопросы

    Куда мне позвонить, если у меня возникла авария, связанная с электричеством?
    Как сообщить о сбое?
    Как сообщить о том, что уличный фонарь погас?
    Что я могу сделать для экономии энергии?
    Какое влияние на окружающую среду
    оказывает содержание ртути в компактных люминесцентных лампах?
    Каковы преимущества использования КЛЛ или другой люминесцентной лампы?
    Если возникнут проблемы с моей электрической линией, кто несет за это ответственность?
    Сегодня прекрасный день.Солнце сияет. Почему мигают мои цифровые часы?
    Что такое MoPEP?
    Когда и как эксплуатируются генераторы, принадлежащие RMU?
    Я не использовал столько электроэнергии, сколько указано в моем счете. Что-то не так с электросчетчиком RMU. Могу я его протестировать?
    Как работает счетчик спроса?

    Куда мне позвонить, если у меня возникла авария, связанная с электричеством?

    Если жизнь или имущество находятся в опасности, или если кому-то нужна медицинская помощь, позвоните 911; в противном случае звоните 573.364,1572. Для получения дополнительной информации, пожалуйста, нажмите здесь

    Как сообщить о сбое?

    Если вы хотите сообщить о сбое, позвоните по телефону 573.364.1572 или 573.364.2195. Для получения дополнительной информации о том, как сообщить о сбое, пожалуйста, нажмите здесь

    Как сообщить о том, что уличный фонарь погас?

    Чтобы сообщить об уличном фонаре, позвоните по телефону 573.364.1572 в обычные рабочие часы. Для получения дополнительной информации о том, как сообщить об уличном фонаре, пожалуйста, нажмите здесь

    Что я могу сделать для экономии энергии?

    RMU рекомендует гражданам внести свой вклад в сохранение наших природных ресурсов.Это может быть достигнуто путем формирования привычек сохранения, таких как отключение электрического оборудования, когда оно не требуется, а также путем использования надлежащей изоляции и вентиляции в домах и на предприятиях. Для получения дополнительной информации об энергосбережении Щелкните здесь

    Какое влияние на окружающую среду оказывает содержание ртути в компактных люминесцентных лампах?

    По мере совершенствования технологии количество ртути в КЛЛ уменьшалось. Содержание ртути в компактных люминесцентных лампах — очень небольшое количество, которое запечатано внутри стеклянной трубки, в среднем 5 миллиграммов, примерно столько, сколько могло бы покрыть кончик шариковой ручки.Для сравнения, более старые термометры содержат около 500 миллиграммов ртути. Хотя от домашних хозяйств может не требоваться утилизировать КЛЛ как опасные отходы после их сгорания, USEPA поощряет их переработку, когда они готовы к утилизации. Для бытовых потребителей КЛЛ могут быть переработаны на площадке сбора опасных бытовых отходов города Ролла, расположенной в Центре переработки. Вы можете посетить их веб-сайт www.rollacity.org. Защищенная мастерская в районе Ролла также является источником вторичной переработки.Их номер телефона — 364-2883. Lowes Home Improvement также предоставляет услуги по утилизации. Муниципальные коммунальные предприятия Ролла поощряют бережное отношение к нашим ресурсам. Мы можем экономить энергию и сокращать загрязнение окружающей среды за счет использования энергоэффективных КЛЛ. Переработка КЛЛ по окончании срока службы — очень важная часть этого цикла. Посетите www.energystar.gov или www.epa.gov/mercury для получения дополнительной информации.

    Каковы преимущества использования КЛЛ или другой люминесцентной лампы?

    КЛЛ

    или другие люминесцентные лампы представляют собой чрезвычайно энергоэффективный вариант освещения.Эти лампочки значительно более энергоэффективны, чем лампы накаливания, поскольку они требуют меньше энергии для обеспечения того же количества света. Использование люминесцентных ламп вместо ламп накаливания снижает выбросы ртути и парниковых газов из угольных электростанций. Если в каждом доме в Америке заменить хотя бы одну лампу накаливания на КЛЛ, отвечающую требованиям ENERGY STAR, это сэкономит достаточно энергии для освещения более 3 миллионов домов и предотвратит выбросы парниковых газов, эквивалентные выбросам более 800 000 автомобилей в год.Кроме того, люминесцентные лампы более рентабельны, поскольку служат до 10 раз дольше, чем лампы накаливания. EPA настоятельно рекомендует утилизировать все содержащие ртуть лампочки после того, как они перегорят.

    Если возникнут проблемы с моей линией электроснабжения, кто несет за это ответственность?

    Линии обслуживания — это соединения между электрооборудованием RMU и структурой заказчика. Для бытовых потребителей подземный электрический служебный кабель и трубопровод принадлежит собственнику и обслуживается им.Любой необходимый ремонт является обязанностью собственника. Воздушные электрические служебные кабели, соединяющие распределительные устройства RMU с потребителем, обслуживаются и обслуживаются RMU. Точка подключения к сервису, мачта, флюгер и счетчик принадлежат и обслуживаются заказчиком.

    Сегодня прекрасный день. Солнце сияет. Почему мигают мои цифровые часы?

    Сброс цифровых часов — это ухудшение современной жизни, которого избегали наши предки.До того, как появились цифровые часы, периодические падения напряжения или кратковременные потери мощности оставались незамеченными для большинства из нас. Но с появлением цифровых часов, даже несмотря на то, что электрические услуги на самом деле более надежны, чем когда-либо, вы лучше осведомлены о каждом прерывании.

    Наша электрическая система имеет защитное оборудование, которое заставляет время от времени мигать. Самая частая причина — белочка на заднем дворе, которая действительно может доставлять неудобства. Другими причинами являются молнии, сильные ветры, ледяные бури, удары автомобилей о столбы электроснабжения и отказ оборудования.Отключение или мигание дает достаточно времени для того, чтобы препятствие, вызвавшее короткое замыкание в линии, исчезло и электричество восстановилось. Даже в лучшую погоду могут случиться перебои в подаче электроэнергии.

    Кратковременная потеря мощности необходима для защиты и безопасности населения, а также для минимизации или предотвращения повреждения электрической системы. И заранее приносим свои извинения за утомительную работу по переустановке ваших цифровых часов.

    Что такое MoPEP?

    Государственный энергетический пул штата Миссури (MoPEP) — это стоимость коммунальных услуг, обеспечивающих электроснабжение 35 городов штата Миссури.Объединенная комиссия по коммунальным предприятиям штата Миссури (MJMEUC) управляет всеми ресурсами этих городов для достижения экономии за счет масштабов производства за счет новых источников снабжения, оптимизации использования существующих источников снабжения и использования сильных сторон этой группы городов для обеспечения надежной и недорогой электроэнергии посредством совместных действий .

    Ресурсы энергоснабжения для пула включают разнообразную комбинацию энергоснабжения, основанную на надежности и гибкости локальных принадлежащих и эксплуатируемых единиц участников. Этот превосходный набор ресурсов оптимизируется за счет продажи излишков и покупок, чтобы снизить стоимость поставки.Постоянно разрабатываются новые возможности для удовлетворения меняющихся потребностей членов пула.

    Руководящий принцип объединения заключается в том, что города-члены принимают решения, а MJMEUC предоставляет возможность для совместных действий. Комиссия работает над тем, чтобы обеспечить надежный источник поставок при минимально возможных затратах.

    Associated Electric Cooperative, Inc (AECI) и связанные с ней кооперативные системы, пути передачи Southwest Power Pool (SPP) и Mid Continent Independent System Operator (MISO) используются для полной интеграции участников с поставщиками пула.

    Система MoPEP SCADA, установленная городами и MJMEUC, опрашивает все межсоединения от участников пула и агрегирует их нагрузку в реальном времени (каждые 2-4 секунды). В системе бассейна установлено более 90 метров, что позволяет собрать большой объем информации для членов пула. Система MoPEP SCADA является важным активом в повышении надежности и поддержании недорогих вариантов поставки для бассейна.

    Членами пула MoPEP являются: Олбани, Ава, Бетани, Батлер, Кэрролтон, Чилликот, Эль-Дорадо-Спрингс, Фармингтон, Фейет, Фредериктаун, Галлатин, Харрисонвилл, Херманн, Хиггинсвилл, Джексон, Ламар, ЛаПлата, Ливан, Макон, Маршалл, Мемфис, Монро Сити, Одесса, Пальмира, Рок Порт, Ролла, Солсбери, Шелбина, Св.Джеймс, Стэнберри, Тайер, Трентон, Юнионвилл, Вандалия и Уэйнсвилл.>

    Когда и как эксплуатируются генераторы, принадлежащие RMU?

    Двадцать восемь мегаватт (МВт) дизельной генерации были установлены RMU в 2000/2001 году. RMU получает кредит мощности от MoPEP, чтобы эти генераторы были доступны в качестве источника питания.>

    Генераторы RMU работают несколькими способами. В первую очередь, когда стоимость покупной мощности превышает стоимость, которую могут генерировать члены пула MoPEP, пул может запросить у участников-утилит запустить свои генераторы для компенсации нагрузки пула.Точно так же из-за растущей нехватки пропускной способности иногда прекращаются энергетические контракты. Поскольку мощность не может быть доставлена ​​в города-участники, участники пула генерируют эту потерянную мощность.

    Генераторы также действуют как страховой полис, если RMU не может получить подачу электроэнергии. Это было в случае отключения электроэнергии в августе 2003 года, когда сгорел один из трансформаторов AmerenUE на подстанции Фелпс. Пожар и соответствующее отключение изолировали RMU и город Ролла от внешней электросети.Во время этого отключения питание не передавалось ни в одном направлении. RMU запустил все доступные энергоблоки и поставил электроэнергию для поддержания ключевых функций в городе. Из-за высокой электрической нагрузки, вызванной августовской жарой, RMU не смог обеспечить электроснабжение всего города.>

    После отключения в августе 2003 года RMU добавил дополнительные 6 МВт генерации в систему RMU в рамках партнерства с Региональным медицинским центром округа Фелпс. Это доводит общую генерирующую мощность генераторов RMU до 34 МВт.

    Все блоки эксплуатируются и обслуживаются RMU в соответствии с принятой в отрасли практикой и требованиями федеральных и государственных норм и правил. Генераторы регулярно проходят испытания, чтобы гарантировать их готовность при необходимости. Персонал RMU запускает и останавливает генераторы через систему RMU SCADA, когда по контракту обязано работать, или в случае, если блоки необходимы на месте. Таким образом, каждый раз, когда RMU управляет генераторами, RMU компенсирует локальную или «родную» нагрузку здесь, в Rolla.

    Сила, произведенная здесь, остается здесь.

    Я не использовал столько электроэнергии, сколько указано в моем счете. Что-то не так с электросчетчиком RMU. Могу я его протестировать?

    RMU требует оплаты тестирования счетчика до его проведения. Если в ходе проверки будет обнаружено, что показания счетчика превышают допустимый диапазон стандартной отраслевой точности, плата за проверку счетчика будет возвращена, и в счет будет внесена корректировка на максимум шести месяцев использования на превышение суммы.Если будет обнаружено, что показания счетчика выходят за пределы допустимого диапазона промышленных стандартов точности, счетчик будет отрегулирован или заменен без каких-либо затрат для клиента по усмотрению RMU. Пожалуйста, свяжитесь с бизнес-офисом RMU для получения более подробной информации.

    RMU использует два основных типа счетчиков для регистрации потребления электроэнергии. Это электромеханические и цифровые счетчики. Давайте кратко обсудим эти счетчики.>

    Старые счетчики в системе RMU являются электромеханическими счетчиками. Эти счетчики можно идентифицировать по вращающемуся диску, который находится под стеклом.Когда электричество проходит через измеритель, индуцированный поток в измерителе заставляет диск вращаться, что, в свою очередь, регистрирует количество потребляемой мощности. Из-за механической природы счетчиков этого типа они имеют тенденцию замедляться, а не ускоряться с течением времени. Опыт RMU с этим типом счетчика показал, что этот тип счетчика чрезвычайно точен даже в течение десятилетий эксплуатации.

    Новые счетчики RMU — это цифровые счетчики. Эти счетчики можно идентифицировать по цифровому дисплею на передней панели счетчика.Эти счетчики не имеют движущихся частей и сертифицированы на заводе как соответствующие промышленным допускам по точности. Эти измерители очень точны и не испытывают «ускорения» или «замедления» с течением времени.

    Как работает счетчик спроса?

    RMU использует счетчики спроса для классов тарифов Power Service и Industrial. Помимо мониторинга энергии (кВтч), используемой потребителем, эти счетчики также регистрируют пиковое потребление (кВт).

    Счетчики делают это, используя скользящее среднее за последние 15 минут пикового использования.Каждую минуту в течение цикла выставления счетов счетчик потребления вычисляет новую среднюю 15-минутную «потребность» путем усреднения предыдущего 15-минутного периода. Счетчик потребления сохраняет наивысший средний пик за месяц. Когда считыватель RMU считывает показания счетчика, он сбрасывает показания потребления, и цикл начинается снова в следующем месяце.

    Схема электрических соединений базы прибора

    — для схем электрических схем


    Предупреждение : scandir (ключевые слова): не удалось открыть каталог: нет такого файла или каталога в / srv / users / wiring / apps / wiring / public / templates / 1 / Один.php в строке 2

    Предупреждение : scandir (): (errno 2): нет такого файла или каталога в /srv/users/wiring/apps/wiring/public/templates/1/single.php on строка 2

    Предупреждение : array_diff (): Ожидаемый параметр 1 будет массивом, bool указано в /srv/users/wiring/apps/wiring/public/templates/1/single.php в строке 2

    Предупреждение : array_rand () ожидает, что параметр 1 будет массивом, значение null задано в / srv / users / wiring / apps / wiring / public / templates / 1 / single.php в строке 3

    Предупреждение : файл (ключевые слова /): не удалось открыть поток: такого файла или каталога нет в / srv / users / wiring / apps / wiring / public / templates / 1 / single. php в строке 4

    Предупреждение : shuffle () ожидает, что параметр 1 будет массивом, bool задано в /srv/users/wiring/apps/wiring/public/templates/1/single.php on line 5

    Предупреждение : count (): параметр должен быть массивом или объектом, который реализует Countable в / srv / users / wiring / apps / wiring / public / templates / 1 / single.php в строке 6

    Предупреждение : неверный аргумент указан для foreach () в /srv/users/wiring/apps/wiring/public/templates/1/single.php в строке 14

    Предупреждение : count (): Параметр должен быть массивом или объектом, который реализует Countable в /srv/users/wiring/apps/wiring/public/core/core.php в строке 81

    Предупреждение : Недопустимый аргумент для foreach () в / srv / users / wiring / apps / wiring / public / core / core.php на линии 114

    Электросхема основания измерителя — для принципиальной схемы электрической схемы
    1. Дом
    2. Схема электрических соединений основания измерителя

    Схема электрических соединений основания прибора -.. . . . . .

    Схема электрических соединений основания прибора

    Схема электрических соединений основания прибора

    Пожалуйста, создайте БЕСПЛАТНЫЙ СЧЕТ продолжить чтение или скачать !

    Начни свой месяц БЕСПЛАТНО !!


    Надежно проверено


    Соответствующие электрические схемы

    ‘;

    EnergyHub упростит управление распределенными ресурсами с помощью Mercury Edge Connect — pv magazine USA

    Дополнение к платформе Mercury DERMS EnergyHub позволяет коммунальным предприятиям управлять устройствами от любого поставщика DER для предоставления сетевых услуг, выступая в качестве единой платформы для коммунальных предприятий МЭД счетчика в виртуальные ресурсы в масштабе.

    Тим Сильвия

    EnergyHub выпустила Mercury Edge Connect, стандартизированную платформу интеграции для подключения поставщиков распределенных энергоресурсов (DER) к платформе Mercury DERMS EnergyHub.

    EnergyHub Mercury DERMS — это платформа системы управления, которая позволяет коммунальным предприятиям использовать преимущества DER на границе энергосистемы, взаимодействуя с этими ресурсами, контролируя их и используя их для оптимизации производительности. Платформа также позволяет использовать ресурсы для предоставления множества сетевых услуг, включая реагирование на спрос, гибкую пропускную способность, переключение нагрузки, регулирование напряжения и частоты и реактивную мощность.

    Добавление Mercury Edge Connect позволяет коммунальным предприятиям управлять устройствами от любого поставщика DER для предоставления сетевых услуг, выступая в качестве единой платформы для коммунальных предприятий, позволяющей преобразовывать удаленные за счетчиком DER в масштабные виртуальные ресурсы.

    До сих пор National Grid и ее программа Connected Solutions были основным испытательным полигоном для Mercury DERMS от EnergyHub. В рамках этой программы клиенты получают небольшую скидку за счет за разрешение National Grid временно снижать или отключать свои системы переменного тока летом, чтобы снизить нагрузку на сеть в периоды высокого спроса.Коммунальное предприятие также может объединять бытовые батареи и разряжать их электроэнергию в сеть для удовлетворения пиков спроса без какого-либо воздействия на потребителей.

    По словам Мэтта Джонсона, вице-президента EnergyHub по развитию бизнеса, клиенты могут даже не знать, когда их батареи разряжаются, а National Grid планирует не более 60 трехчасовых мероприятий по реагированию на запросы в течение лета.

    EnergyHub заявила, что надеется, что Mercury Edge Connect позволит коммунальным предприятиям расширить интеграцию и партнерство с производителями за счет создания стандартизированной структуры для интеграции с любым поставщиком услуг DER на рынке.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
