Как подключить фотоэлемент к прожектору: Подключение фотоэлемента к прожектору

Подключение фотоэлемента к прожектору

Люди всегда создают для себя то, что улучшает качество их жизни, делая ее более удобной и комфортной. Последние десятилетия нашей истории характеризуются изобретением компьютеров, телефонов, различной бытовой техники, комфортных автомобилей. Еще одним современным устройством, совсем недавно изобретенным людьми, является фотореле для уличного освещения.

Его предназначение заключается в том, чтобы при наступлении темноты освещать в автоматическом режиме ту или иную зону. Автоматически контролируя уровень освещения благодаря работе потенциометра, фотореле с точностью определяет время включения и выключения световых приборов.

Также в оснащение современных таких устройств входит регулировка, позволяющая человеку самому производить регулировку диапазона срабатывания. Для людей, проживающих в частных домах и проводящих много времени на своих дачных участках, данный прибор может стать настоящим помощником.

В данной статье рассмотрим устройство и схему подключения

фотореле для уличного освещения марки Delux YCC 1006.

Что же такое фотореле? И зачем его используют для освещения улицы? Далее попробуем ответить на эти вопросы. Значение слова «реле» трактуется как переключатель. Из префикса «фото» мы можем понять то, что срабатывание данного переключателя зависит от попадающих на него световых лучей.

Если говорить о принципе работы в случае с фотореле для уличного освещения, то он очень прост: при недостаточном количестве проходящих световых лучей происходит замыкание контактов, в результате чего включается уличное освещение. На рассвете, когда увеличивается уровень освещенности, контакты размыкаются, вследствие чего происходит автоматическое выключение света.

Установить такое устройство можно в подъезде своего многоэтажного дома или у входа в собственный дом. И, вне зависимости от того, светло или темно в данный момент на улице, ваша подъездная дорожка или тропинка в дом будет всегда освещена. Еще одно преимущество фотореле заключается в том, что оно позволяет существенно экономить электроэнергию.

Использование фотореле может быть связано не только с необходимостью включать и выключать свет. К примеру, если вы хотите, чтобы ваша любимая лужайка автоматически поливалась каждую ночь, можете подключить фотореле к системе орошения газона – и система будет автоматически все делать сама.

Фотореле является одним из элементов системы умного дома, которая запрограммирована на определенные действия, помогающие сымитировать присутствие в доме хозяев. Включать и выключать периодически в доме свет – это не единственное, что она умеет. Такая система, кроме всего прочего, позволяет открывать и закрывать воду в соответствии с установленным на таймере временем, а также выполнять множество других действий, на которые вы ее запрограммируете. А, как известно, фантазия у людей не имеет границ.

На то, сколько будет стоить фотореле, влияет не только рейтинг его производителя. Цена также определяется таким фактором, как наличие/отсутствие в приборе регулировочной возможности.

Обычно фотореле для уличного освещения имеет такой вид: на упаковке или на сайте производителя можно ознакомиться со схемой подключения для каждого устройства, от которого в любом случае должны выходить три провода. Один провод, выходящий из фотореле, отвечает за включение или отключение потребителя, а два других провода подключаются к питанию.

Фотореле принцип работы

Работа фотодатчика, контролирующего уровень уличной освещенности, лежит в основе принципа работы любого фотореле. Существует два типа таких фотодатчиков:

1. – встроенные, когда датчик установлен вместе с реле непосредственно в самом электрощитке;
2. – выносные, когда датчик расположен вне корпуса реле.

Корпус выносных фотореле должен быть обязательно прочным и иметь повышенный уровень герметичности и защищенности от воздействий окружающей среды.

Это устройство имеет достаточно простой принцип действия и состоит оно из встроенного или выносного датчика. Учитывая интенсивность освещения, такой датчик передает информацию электронной плате или блоку, которые, в свою очередь, при достижении определенного порога срабатывания, срабатывают и включают освещение, замыкая электрическую цепь.

Следует отметить, что любое фотореле может быть запрограммировано в индивидуальном режиме. Это значит, что, если, к примеру, в летнее время года фотореле установлено в гараже, то диапазон его срабатывания будет отличаться от устройства, установленного на крыльце дома. Данный нюанс необходимо учитывать и, по возможности, выставлять наиболее подходящий к условиям размещения фотореле диапазон его чувствительности к свету.

Технические характеристики фотореле

Уровень максимальной рабочей нагрузки фотореле зависит от того, какие устройства к нему подключены. Необходимо знать, что максимальная нагрузка устройства составляет от 1000 до 2300 Вт, номинальное рабочее напряжение равняется 220 В, а пределы порога срабатывания фотореле равны 2-2000 лк (люксам).

Чтобы приобретенное вами фотореле долго и успешно вам послужило, нужно с самого начала знать, на какие критерии ориентироваться при покупке данного устройства и его вспомогательных элементов. Устройство может проработать на протяжении длительного периода времени, не создавая никаких проблем, а может каждую неделю выходить из строя.

Постараемся разобраться, можно ли в процессе установки и эксплуатации избежать проблем и как это сделать. Хотел бы отметить то что цвет проводов для подключения реле у разных фирм производителей разные, поэтому обязательно прочитайте инструкцию в которой изображена схема подключения фотореле.

Самыми популярными устройствами на современном российском рынке являются фотореле класса эконом от таких производителей, как ИЕК, TDM, EKF и др.

Фотореле ФР-601 и ФР-602 со степенью защиты IP44 предлагает нам компания ИЕК. Благодаря защите IP44 использование данных устройств возможно под открытым небом, ведь IP44 защищает нас от падающих в разных направлениях брызг. Пределы, в которых находится порог срабатывания данных фотореле, могут составлять от 5 до 50 лк. Рабочие температуры варьируются в пределах от -25 °С до +40 °С.

Необходимо знать, что при пороге освещенности в 5 лк наступает темнота, при этом предметы являются еще достаточно различимыми.

Поэтому в условиях экономии включение освещения на улице при таком пороге освещенности не всегда себя оправдывает. Глубоким сумеркам соответствует порог 2 лк, когда наступление темноты наступает в течение 10 минут.

Схема подключения фотореле

Фотореле автоматически включает светильник в сеть, когда на улице наступает темнота, и, наоборот, отключает уличное освещение, когда на улице начинает светать. Благодаря этому не только увеличивается эксплуатационный срок самих ламп, но и существенно экономится электроэнергия.

Если говорить о технических характеристиках фотореле, то необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает 10 А. Также нужно сказать о рабочей освещенности, выставление уровня которой производится с помощью регулятора, находящегося снизу реле, и такой уровень может варьироваться в пределах от 5 до 50 Люкс.

Если вы хотите, чтобы фотореле включало светильник при пасмурной погоде или при небольшом затмении, переместите регулятор в сторону «плюса». Переместив же регулятор в сторону «минуса», можно добиться срабатывания реле исключительно при наступлении темноты.

Установка фотореле на стене производится специальным кронштейном, который крепится с помощью винта к самому реле. Кронштейн входит в поставочный комплект, и, устанавливая его, следует убедиться в отсутствии помех, из-за которых естественное дневное освещение не сможет попадать на реле. Перед фотореле также не должны находиться деревья и другие качающиеся предметы.

Как подключить фотореле к освещению

Как на самом изделии, так и на упаковке изображена схема подключения фотореле для уличного освещения. Выводы реле выполнены проводами с разноцветной изоляцией во избежание возможности их неправильного соединения в процессе подключения. Догадаться о предназначении проводов можно, если знать их цветовую маркировку. Всего из фотореле выходит три провода:

• -черный — фаза;
• -зеленый — ноль;
• -красный — фаза коммутирующая (на светильник).

Итак как подключить фотореле к освещению? Перед тем как приступать к подключению фотореле обязательно следует после ознакомления с его инструкцией. Для соединения проводов используется распределительная коробка, которая установлена там же на стене.

Осуществление коммутирования нагрузки производится прерыванием фазного напряжения и его включением. Подключаемый к проводу зеленого цвета рабочий «ноль» необходим для электропитания (рабочее напряжение фотореле составляет 230 В). Данное изделие имеет номинальным током нагрузки показатель в 10 А (2,2 кВт).

Если же коммутируемая нагрузка имеет большую мощность, то управление освещением требует использования очень мощного сумеречного выключателя. Фотореле ФР-602, ток нагрузки которого составляет 20 А, заслуживает особого внимания перед остальными устройствами модельного ряда данного производителя.

Вот такая не сложная схема подключения фотореле, надеюсь данная статья была вам полезной, если остались какие ибо вопросы пишите в комментариях.

Очередь просмотра

Очередь

• Удалить все
• Отключить

YouTube Premium

Хотите сохраните это видео?

Пожаловаться на видео?

Понравилось?

Не понравилось?

Текст видео

Автоматическое освещение своими руками – ИНСТРУКЦИЯ как подключить фотореле к прожектору- или видеонаблюдение в Омске.

Видеоинструкция по подключенияю фотореле к LED прожектору освещения. Очень удобное и подезное устройство в автоматическом режиме обеспечивает освещение территоории, в тёмное время суток запускает прожектор и с рассветом выключает освещение. Освновное приемущетсво данного устройства в том что оно эффективно использует энергию и когда требуется освещение прожектор будет работать, такие прожектора наиболее эффективны при использовании совместно с камерами видеонаблюдения которые не очень хорошо показывают в ночное время.

Магазин систем видеонаблюдения ZORKO
Сайт магазина http://zorko.tv/

Наша компания производит продажу и установку оборудования. Подробно с оборудование вы можете ознакомиться по адресу:
г. Омск Красный путь 12

По вопросам приобретения оборудования обращайтесь по телефону:
тел: 8 (3812) 38-30-05
моб.тел.: 8-903-927-30-05
E-mail: [email protected]

На нашем канале вы найдёте демострационные видеоролики к оборудованию, видео обзоры и обучающие материалы.

Каждый вечер мы наблюдаем то, как на городских улицах, где располагаются фонари освещения, они включаются автоматически в какой-то определенный момент. На сегодняшний день фотосенсоры, которые управляют данным процессом, доступны не только коммунальщикам, но и обычным людям, что дает возможность существенно сэкономить на электричестве и не тратить свое время на активацию и отключение света на определенной территории.

Необходимо сказать, что сделать осветительный механизм благодаря фотореле не проблема – достаточно понимать схему подключения датчика света и правила работы с рассматриваемой техникой.

Устройство и принцип работы

Следует сказать, что фотореле для уличного освещения похоже на некий датчик освещенности, что работает благодаря оснащенности специальным фотоэлементом. С использованием именно этой составляющей датчик может оценить осветительный уровень открытого пространства, и при совпадении ряда характеристик осуществляет активацию света в механизме освещения уличного исполнения.

План фотореле не слишком труден и может уместиться в корпус малых размеров, откуда уходят 3 проводника. Они необходимы для подключения гаджета к обычной электросети. Часто они применяются и для активации такой техники в зависимости от необходимого осветительного уровня в настройках. Такой датчик обычно используется для управления наружным вариантом освещения.

Сегодня довольно распространены на рынке модели, которые оснащены специальным регулятором. Его задача – управление работой устройства, а также максимально точная настройка оборудования. Благодаря наличию такой опции, можно добиться точной работы подобного решения в различных ситуациях.

Если регулятор поставить в режим «– », то освещение будет активироваться лишь ночью, а если в режим «+», то уже во время сумерек. Но большинство производителей рекомендует выбирать нечто среднее между режимами, чтобы стабильность работы оборудования такого типа была максимальной.

Отдельно следует заметить, что максимально эффективное управление датчиком невозможно без понимания некоторых параметров:

• диапазон световой чувствительности – от 5 до 50 люкс;
• мощность – 1-3 киловатта;
• максимальная энергонагрузка – 10 ампер.

Кроме того, следует знать, что существует еще несколько категорий фотореле. Их отличие будет в расположении фотоэлемента. По этому критерию они бывают:

• с выносным фотоэлементом;
• со встроенным.

Если говорить о решениях первого типа, то тут конструкция устройства будет состоять из 2 элементов: фотоэлемента, расположенного на открытом воздухе, и выключателя, который следует подсоединить отдельно. Вариант с фотоэлементом встроенного типа получает реле времени и регулятор. Тогда подключение устройства будет осуществляться по простой электросхеме для фотореле.

Упомянутое решение обычно используется в различных сложных осветительных механизмах. Тут будет необходима щитовая схема подключения.

Для любой отдельной модели будет нужна своя схема фотореле, что следует принимать в расчет при дальнейшем приборном подключении.

Еще одним решением подключения будет вариант при помощи таймера. Тогда можно просто поставить датчик на включение либо отключение регулятора. По этой причине активация света будет осуществляться через определенное время, что позволит существенно снизить расходы на электрическую энергию.

Теперь немного скажем о принципе использования подобной системы. Датчик в данном варианте будет работать через специальный фотографический элемент, который можно быть разного типа:

Каждый из упомянутых типов по-разному реагирует на наличие света:

• диод будет во время облучения потоком света выбрасывать специальный импульс, что имеет прямо пропорциональное значение осветительной интенсивности;
• тиристор при светооблучении будет осуществлять взаимодействие с током постоянного типа;
• резистор меняет величину собственного сопротивления, что станет причиной отключения либо включения света;
• транзистор проводит регулировку при облучении электросигнала светом;
• симисторное решение активирует или деактивирует свет при работе с «+» или «–» составляющей.

Монтаж

Теперь остановимся на том, как соединить фотореле с датчиком движения для освещения и осуществить его установку. Вместе указанные решения дадут возможность активировать источник света еще во время сумеречного периода дня в тот момент, когда в нужной зоне кто-то появится. Если же на территории никого нет, то освещение не загорится, что даст возможность сэкономить электричество и, соответственно, деньги.

Метод монтажа будет зависеть от того, какой защитный вариант и категория крепления выключателя сумеречного вида были приобретены. На сегодня существуют следующие решения по установке:

• уличный либо внутренний вариант применения;
• внешний либо встроенный фотоэлемент;
• с закреплением на рейку типа DIN, на стенку или поверхность горизонтального типа.

Приведем пример монтажа фотореле для освещения улицы с закреплением на стенке. Чтобы осуществить самостоятельный трехфазный монтаж, следует выполнить следующие действия.

1. Сначала убираем подачу электричества на щитке ввода и осуществляем проверку, есть ли ток в распределительном ящике, откуда будет вестись кабель.
2. Теперь осуществляем протягивание провода питания к области, где установим фотореле. Обычно она располагается рядом с прибором освещения. Лучше всего для подключения выключателя рассматриваемого типа применять 3-жильный провод типа ПВС, что будет довольно надежным.
3. Осуществляем зачистку жил от изоляции где-то на сантиметр для последующего подключения в клеммы, после чего делаем в коробке дырки для ввода жил и последующего подключения фотореле к электросети.
4. Для улучшения корпусной герметичности, прикрепляем в дырках уплотнители из резины, которые будут предотвращать попадание внутрь пыли и грязи. Оптимально, если такие отверстия расположены снизу, чтобы внутрь также не попала вода.
5. Производим подключение фотореле по нужной нам электрической схеме. Сначала фаза ввода идет на разъем с обозначением L, а вводная нейтраль – на N. Для заземления есть специальная клемма винтового типа.
6. Отрезаем определенную часть провода, дабы подключить фотореле к лампочке, после чего немного зачищаем изоляцию и подсоединяем на клеммы L и N. Второй проводниковый кончик подводится к светоисточнику и подсоединяется к патронным клеммам. Если корпус проводит ток, то можно обойтись без подключения заземления.

Схема подключения

Теперь поговорим о том, как установить фотореле правильно. Подключить этот элемент может оказаться сложно по ряду причин. Например, электрическая схема размещения осветительных приборов не предусматривает этого, к элементам управления ограничен доступ либо же имеются довольно жесткие требования активации светильников. План подключения фотореле к светодиодному прожектору будет зависеть от особенностей техники, что будет использоваться. Часто она вообще изображается на самом решении.

Стоит отметить, что в техпаспорте всегда можно найти подробную инструкцию. Если она по каким-либо причинам отсутствует или неясна, рассмотрим следующий план подключения. Фотореле получает несколько проводов. Их цвет может быть различным, но обычно они имеют синий, коричневый и красный расцветки. Также они часто имеют буквенные значения: N – нулевой кабель, L – фазный кабель, Load – нагрузочный кабель. Устройство обычно подпитывается при помощи синего провода.

Этот кабель следует подключить к нулю в распределительной коробке, как и нагрузку к лампочке освещения. Фазный кабель подводится к вводу соответствующего типа. Провод красного цвета уходит на фазу, откуда ток идет к осветительному фонарю. Если мощность лампочек, что подсоединяются к фотореле, будет выше показателя его мощности, то нагрузка идет через магнитный пускатель либо контактор, который имеет некое значение мощности.

Если необходимо подключение фотореле с 2 выводами, то фазный ввод замыкается на необходимой клемме на корпусе.

Таким образом, по аналогии подключается нуль. Нагрузка идет к нужным выводам нуля и фазы. Подобное фотореле предназначается для управления лампочкой. Для регулирования работы более чем одной лампы, их следует соединить в цепь параллельного типа и подключить, как говорилось ранее. Если говорить о подключении фотореле с заземлительными клеммами, то у них будет схема подключения, описанная ранее, но разница состоит в том, что здесь будут добавлены провода заземления.

Особенности настройки

Когда установка и последующее подключение были завершены, следует перейти к тому, чтобы настроить, отрегулировать и проверить работу системы. Все несложно по причине того, что в комплекте есть специальный пакет черного цвета, необходимый, чтобы имитировать ночь. А день имитировать необходимости нет, ведь он есть и так.

На корпусе датчика освещения можно увидеть спецрегулятор, что обычно обозначается аббревиатурой LUX – он необходим для подбора осветительной интенсивности, которая станет причиной активации реле. Если же есть желание сэкономить немного электрической энергии, то следует поставить ручку регулятора поворота на минимум. Тогда сигнал об активации будет подаваться лишь тогда, когда на улице максимально темно.

Как правило, регулятор располагается у клемм винтового типа, чуть выше слева. Последнее, что останется сделать для подключения фотореле, – прикрепить крышку защитного типа и активировать электроэнергию на щитке. Когда это будет сделано, можно начинать тестировать устройство.

О том, как подключить и настроить фотореле, смотрите далее.

Как смонтировать и подключить уличный прожектор с датчиками движения и освещенности » сайт для электриков

Виды фотореле

Как уже говорили, есть фото-реле со встроенным и выносным датчиком освещенности. Кроме можно найти следующие разновидности:

• Со встроенным датчиком движения. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.п.

• С таймером. Если вы не хотите, чтобы свет горел ночью все время, а гас, например, в полночь, вам нужна такая модель. Выставляете таймер на желаемое время, он отключает освещение. Фотореле с таймером можно ставить на цепь, питающую декоративную подсветку двора, сада.

• Астротаймер. Это уже не фотореле, а более серьезной устройство, в память которого заложены время заката и восхода разных климатических зон. При настройке вы задаете часовой пояс и само устройство включает/отключает освещение в зависимости от заложенных данных. Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой.

Если вам нужна одна из описанных выше функций, совсем не обязательно покупать фотореле с датчиком движения или таймером. Можно установить обычный датчик, и, последовательно с ним, подключить нужное устройство (датчик движения или таймер). Функции будут те же, а ремонт и замена обойдутся в меньшую сумму. Если в фотореле с дополнительными функциями выйдет из строя одна из частей, придется менять устройство полностью, а стоит такой вариант дороже собрата «без наворотов».

Технические параметры

При выборе подходящего устройства следует обратить внимание на его характеристики. Ознакомиться с информацией можно с помощью приложенного паспорта

Ключевыми параметрами являются:

Напряжение электропитания. В стандартном варианте устройство работает от сети 220 В. Выбор вариантов с напряжением 12 В либо 24 В — не самый рациональный выбор в силу необходимости дополнительной покупки и размещения блоков питания.
Максимальное значение коммутируемого тока

Обозначенная характеристика становится важной только при условии применения устройства для управления большим числом осветительных приборов. Для бытовых систем уличного освещения достаточно возможностей самых простых модификаций прибора.
Порог запуска агрегата измеряется в люменах и приводится в виде интервала значений

Многие модели предусматривают возможность регулировки характеристики.
Время задержки включения. Измеряется в секундах, указывается в виде интервала значений.
Время задержки выключения — аналогичный параметр.
Необходимая мощность. Обозначается в виде двух показателей: для режима ожидания и при активной работе.
Уровень защиты: IP65 или IP40. Первая категория приборов пригодна для монтажа под открытым небом, вторая — исключительно в сухом помещении.

Важными считаются также следующие параметры: интервал температур работы, габариты, способы установки, подключения электропитания.

Фотореле принцип работы

Работа фотодатчика, контролирующего уровень уличной освещенности, лежит в основе принципа работы любого фотореле. Существует два типа таких фотодатчиков:

1. — встроенные, когда датчик установлен вместе с реле непосредственно в самом электрощитке;
2. — выносные, когда датчик расположен вне корпуса реле.

Корпус выносных фотореле должен быть обязательно прочным и иметь повышенный уровень герметичности и защищенности от воздействий окружающей среды.

Это устройство имеет достаточно простой принцип действия и состоит оно из встроенного или выносного датчика. Учитывая интенсивность освещения, такой датчик передает информацию электронной плате или блоку, которые, в свою очередь, при достижении определенного порога срабатывания, срабатывают и включают освещение, замыкая электрическую цепь.

Следует отметить, что любое фотореле может быть запрограммировано в индивидуальном режиме. Это значит, что, если, к примеру, в летнее время года фотореле установлено в гараже, то диапазон его срабатывания будет отличаться от устройства, установленного на крыльце дома. Данный нюанс необходимо учитывать и, по возможности, выставлять наиболее подходящий к условиям размещения фотореле диапазон его чувствительности к свету.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Автоматическая система уличного освещения.

Принцип работы прибора

Фотореле – это электрическое устройство, которое состоит из фоточувствительного элемента и схемы, в которой находится реле. В момент, когда интенсивность освещения становится ниже определённых пределов, происходит автоматическое соединение контактов реле и ток поступает в систему освещения.

Такие устройства могут работать от сети 220 В, но встречаются модели фоторезисторов, работающих на постоянном токе напряжением 12 В. Некоторые импортные модели рассчитаны на напряжение 127 В. Для установки таких приборов потребуется подключить специальный блок питания.

Установка и настройка своими руками: пошаговая инструкция

Чтобы подключить фотореле к фонарю, который уже стоит на столбе, отключается подача электроэнергии в щитке и проверяется коробку на наличие напряжения.

Последовательность действий при монтаже устройства:

• протягивание питающего провода к месту, на котором будет установлен подключаемый выключатель;
• зачистка жил на 10-12 мм;
• сверление отверстий в корпусе;
• крепление в отверстиях уплотнителей, защищающих от влаги и пыли;
• подключение проводов в соответствии со схемой;
• отрезка провода для подключения к светодиодному прожектору;
• зачистка изоляции на 10-12 мм;
• подключение проводов к светодиодному прожектору;
• присоединение заземления к патрону (если корпус осветительного оборудования из металла).

Провод для подключения фотодатчика лучше использовать трехжильный. На столбе или стене он размещается так, чтобы отверстия расположились снизу. Такое расположение защитит от пыли и влаги.

Можно перейти к настройке подключенного оборудования. Для имитации ночи в комплект включается черный пакетик. На корпусе размещен регулятор, позволяющий выбирать интенсивность света, при которой лампа должна загореться. Чем ближе регулятор к знаку минуса, тем позже будет включаться светодиодный светильник.

Последний шаг – подключение к сети в щитке.

При отсутствии знаний в электрике лучше доверить подключение специалисту.

Основные разновидности устройств

Наиболее популярны следующие типы фотореле для системы уличного освещения:

1. С расположенным внутри корпуса фотоэлементом. Подобный вариант оптимален с позиции полной автоматизации системы внешнего освещения. Устройства комплектуются герметичным корпусом, прозрачная часть которого располагается напротив фотоэлемента.
2. С размещенным внутри фотоэлементом и оснащенные таймером. Благодаря наличию таймера обеспечивается возможность автоматического отключения системы осветительных приборов по истечении установленного промежутка времени. В ассортименте представлены фотореле, предполагающие программирование на день, неделю и больше.
3. С выносным фотодатчиком. Подобный вариант комплектации надежен в эксплуатации. Электронные компоненты устанавливаются в закрытом помещении, в то время как защищенный от температурных перепадов фотоэлемент ставится на улице.

Выбирать подходящую модель следует в соответствии с вашими требованиями и имеющимся в распоряжении бюджетом. Помимо стандартных фотосенсоров, возможно применение комбинированных вариантов: датчиков движения или временных датчиков. В случае наличия в устройстве таймера срабатывание механизма осуществляется в соответствия с временем суток. Модели, комплектуемые одновременно сенсором, встроенным таймером и датчиком движения, наиболее редки. Приборы оснащаются специальным дисплеем и позволяют устанавливать ту или иную программу освещения.

Схема подключения

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

На рисунке представлена стандартная схема подключения приборов.

L (коричневый провод) – входящая фаза;

N (синий или голубой провод) – ноль;

А (красный провод) — выходящая (коммутируемая фаза).

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Возможны ситуации когда к светильнику необходимо подключить несколько сенсоров. Это требуется в ситуациях наличия нескольких подходов к освещаемому месту, или при недостаточной зоне охвата одним датчиком. В этом случае ИК-сенсоры подключаются параллельно. Светильник включается при подаче питания через любой датчик. На следующем рисунке представлена схема подключения прожектора с двумя сенсорами.

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Схема подключения и установка

Установить фотореле можно самостоятельно. Это устройство крепится на вертикальную поверхность в месте, где солнечное освещение пространства находится на достаточном уровне.

При установке этого устройства следует учесть некоторые моменты, которые могут повлиять на нормальное функционирование прибора, а также на его долговечность:

Схема подключения фотореле

1. Если рабочее напряжение прибора – 220 В, то его следует подключить к сети, в которой отклонение от номинала не превышает 10%. Двенадцативольтовые устройства устанавливаются через понижающий трансформатор и выпрямитель тока. Если подключается резервная система, то возможно подключение, от аккумуляторных батарей.
2. Запрещается установка фотореле в местах рядом с легковозгораемыми предметами, а также возле ёмкостей с химическими реагентами и кислотами.
3. Если устанавливается устройство с выносным фотоэлементом, то при покупке устройства необходимо проверить наличие специального кронштейна, на который устанавливается чувствительный элемент.
4. Установка датчика фотореле должна быть осуществлена таким образом, чтобы на него не падал свет от освещения, которое включается этим датчиком.

Схема подключения прибора к регулируемой осветительной системе очень проста, но следует учесть некоторые моменты и правила такого подключения.

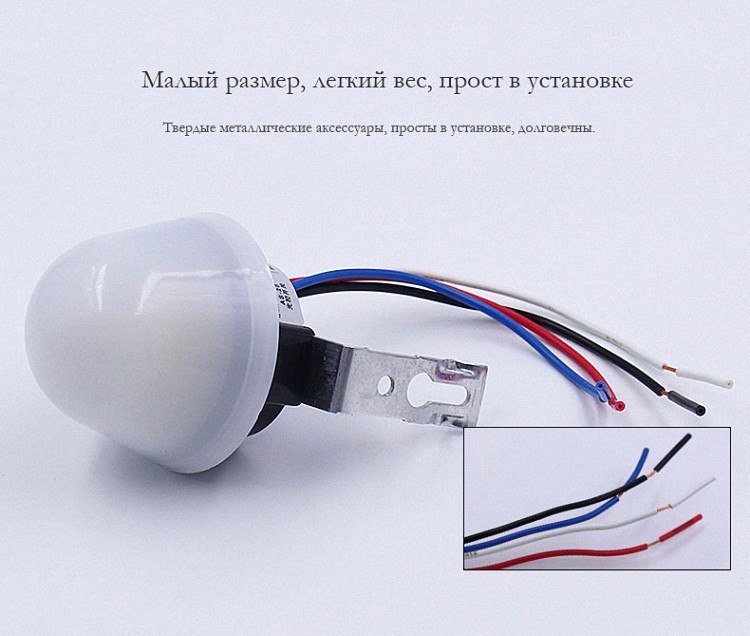

Фотореле имеет три провода различного цвета:

• Красный – выносной, коммутирующий провод.
• Коричневый – фазный провод.
• Синий – “0”.

Перед проведением работ по подключению реле, необходимо полностью обесточить проводку.

Синий провод соединяется с “0” подводящей проводки и со светильником.

Красный провод выводится из фотореле напрямую на осветительный контур.

Коричневый – подключается только к фазному проводу проводки.

Если прибор имеет только два провода на выходе, то его необходимо подключить следующим образом:

1. Подключение “фазы” осуществляется к красному проводу устройства.
2. Подключение “0” производится к синему проводу.
3. Вывод электрического тока к потребителям осуществляется на плате, и соответствующие провода закрепляются с помощью клемм.

Такие устройства предназначены для подключения одной лампочки. Если необходимо соединение нескольких осветительных приборов, то их следует подключать параллельно.

Некоторые устройства могут быть подключены к заземлению, поэтому при наличии дополнительного провода или контакта, подключение осуществляется стандартным способом, и “земля” подводится к устройству по 3 – жильному кабелю.

Для подключения проводов наиболее правильным вариантом, будет использование клемм, но возможна и спайка медных проводов с последующей изоляцией.

Все элементы для автоматического включения освещения, предназначенные для работы на улице, имеют степень защищённости не ниже IP44, но при налипании большого слоя снега возможно серьёзные перебои в работе такого устройства. Поэтому датчик фотореле, желательно установить под небольшим прозрачным навесом. Для изготовления навеса более всего подходит сотовый поликарбонат.

Не стоит размещать фотореле слишком низко. При переносе громоздких предметов, устройство можно легко повредить.

Рекомендуемая высота установки – 2,1 м.

Схема фотореле

Виды устройств

Фотореле широко используют в разных областях и в зависимости от этого приборы разделяют на несколько видов. Для частного применения удобно фотореле, имеющее встроенный фотоэлемент. Они представляют собой единый блок, который закрепляется на улице. А также надёжны и более функциональны модели, в которых присутствуют встроенный фотоэлемент и таймер. В таком случае есть возможность управления освещением по заданному режиму времени.

Прибор с выносным элементом прост в эксплуатации

Практичные устройства могут иметь возможность управления порогом срабатывания. Модели с выносным элементом для контроля освещения отличаются удобным управление. Эти виды являются основными, но существуют и варианты, предназначенные для работы в суровых и сложных условиях, например, на севере.

Приборы, в конструкцию которых входит датчик движения/присутствия, позволяют экономить энергию. Фотореле включает свет при приближении объекта, а при длительном отсутствии движения, освещение выключается.

Производители

Качественные датчики освещённости выпускают производители во многих странах мира. При выборе стоит учесть, что в устройства отличаются по номинальному напряжению питания. Оптимальны приборы, которые подключаются в сети в 220 в.

Основными являются такие бренды, как:

• «Рубеж»;
• EKF;
• TDM;
• IEK;
• HOROZ;
• Theben.

Стоимость устройств определяется типом чувствительного элемента, который входит в конструкцию. Именно эта деталь наиболее ценная и обеспечивает качественную работу прибора. На стоимость изделий также влияют габариты, характеристики и марка производителя.

Фотореле IEK ФР-601, 602, 606, 603: сравнение и особенности

Производитель IEK выпускает обширный ассортимент датчиков освещённости, которые отличаются внешним видом, характеристиками и другими параметрами. Сравнить востребованные модели легко с помощью данных, приведённых в таблице.

Тип фотореле	Особенности
ФР-601	Для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц и по характеристикам соответствует ГОСТ Р 51324.2.1. Защита от пыли и влаги, максимальная нагрузка и мощность лампы 2200 Вт, температурные условия эксплуатации от –25 до +40 °С, степень защиты IP 44,
ФР-602	Для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц, соответствует ГОСТ Р 51324.2.1. Макс. нагрузка и мощность лампы 4400 Вт, диапазон рабочих температур от –25 до +40 °С. степень защиты IP 44.
ФР-603	Для автоматического включения/отключения источников света. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Защита IP44, входящее напряжение 220 – 240 В.
ФР-606	Для автоматического управления уличным освещением в зависимости от естественной освещённости. Пластиковый корпус, электромеханическое реле, температурный режим эксплуатации от — 40 до + 50, напряжение 220~240 В. Могут использоваться датчики и таймеры.

Модели фотореле отличаются формой и внешним видом. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Приборы устанавливают снаружи, но есть и модели для крепления внутри. При этом на улице располагается лишь датчик.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

• Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.

• Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

• Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
• Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

• Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.

• Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

• Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Монтаж

Теперь остановимся на том, как соединить фотореле с датчиком движения для освещения и осуществить его установку. Вместе указанные решения дадут возможность активировать источник света еще во время сумеречного периода дня в тот момент, когда в нужной зоне кто-то появится. Если же на территории никого нет, то освещение не загорится, что даст возможность сэкономить электричество и, соответственно, деньги.

Метод монтажа будет зависеть от того, какой защитный вариант и категория крепления выключателя сумеречного вида были приобретены. На сегодня существуют следующие решения по установке:

• уличный либо внутренний вариант применения;
• внешний либо встроенный фотоэлемент;
• с закреплением на рейку типа DIN, на стенку или поверхность горизонтального типа.

Приведем пример монтажа фотореле для освещения улицы с закреплением на стенке. Чтобы осуществить самостоятельный трехфазный монтаж, следует выполнить следующие действия.

1. Сначала убираем подачу электричества на щитке ввода и осуществляем проверку, есть ли ток в распределительном ящике, откуда будет вестись кабель.
2. Теперь осуществляем протягивание провода питания к области, где установим фотореле. Обычно она располагается рядом с прибором освещения. Лучше всего для подключения выключателя рассматриваемого типа применять 3-жильный провод типа ПВС, что будет довольно надежным.
3. Осуществляем зачистку жил от изоляции где-то на сантиметр для последующего подключения в клеммы, после чего делаем в коробке дырки для ввода жил и последующего подключения фотореле к электросети.
4. Для улучшения корпусной герметичности, прикрепляем в дырках уплотнители из резины, которые будут предотвращать попадание внутрь пыли и грязи. Оптимально, если такие отверстия расположены снизу, чтобы внутрь также не попала вода.
5. Производим подключение фотореле по нужной нам электрической схеме. Сначала фаза ввода идет на разъем с обозначением L, а вводная нейтраль – на N. Для заземления есть специальная клемма винтового типа.
6. Отрезаем определенную часть провода, дабы подключить фотореле к лампочке, после чего немного зачищаем изоляцию и подсоединяем на клеммы L и N. Второй проводниковый кончик подводится к светоисточнику и подсоединяется к патронным клеммам. Если корпус проводит ток, то можно обойтись без подключения заземления.

Принцип работы датчика движения

Датчики движения монтируются не только для освещения придомовой территории, но и внутри самого дома. Например, прибор, установленный на лестнице, включит светильники только тогда, когда это действительно необходимо – если по ней кто-то будет подниматься или спускаться.

Каждый датчик рассчитан на определенный сектор, находящийся в поле его «зрения». Принцип действия прост — если в этой области отмечается перемещение объектов, то замыкается цепь, подающая питание на осветительные приборы. Поэтому и эффективность работы системы определяется правильностью выбора места установки, то есть созданием необходимого в конкретных условиях «обзора» контролируемой области.

Каждый датчик движения обладает собственными характеристиками радиуса и угла сектора срабатывания

Осветительные приборы, подключенные к датчику, может включаться только на время движения объекта в секторе, или же с последующей задержкой выключения от нескольких секунд до 10÷15 минут. Этот параметр заранее устанавливается пользователем.

Схема подключения датчика освещения — пошаговая инструкция

В датчиках освещения, как правило, имеется всего 3 контакта. Обозначаются тремя цветами: черный, красный, желтый (его могут менять на синий, коричневый, розовый, белый). На черный необходимо подавать фазу, на красный – ноль. Третий контакт – выходной, с него подается фаза на осветительный прибор (или распределительную коробку, с которой подключается уличное освещение). Дополнительный ноль для освещения берется непосредственно с щитка, его также можно вывести с любой другой электрической цепи дома.

Схема подключения фотореле с обычным включателем

Есть модели датчиков, у которых имеется 4 и 5 проводов. Они позволяют подключить сразу несколько линий, то есть, внутри фаза распределяется на 2 или 3 выходных контакта. Маркируются чаще всего аналогично: вход на фазу и ноль соответственно черного и красного цветов, остальные контакты – дополнительным цветом.

Но вышеуказанный принцип маркировки соблюдается далеко не всеми производителями, поэтому перед монтажом обязательно необходимо ознакомиться с приложенной инструкцией. В датчиках, где вместо входных проводов стоят клеммники вообще никаких обозначений может не быть.

В сумеречных реле принцип подключения аналогичный, но в большинстве моделей предусмотрен также выход на ноль. То есть, подводить его отдельно к освещению не нужно – провода выводятся непосредственно из реле. Но это является одновременно и недостатком – сам датчик получается массивным, под него приходится выделять отдельную распределительную коробку.

После установки останется только отрегулировать работу датчика. В большинстве моделей для этого предусмотрен регулятор под крестовую отвертку. Выполнять корректировку срабатывания следует в то время суток, когда и необходимо включать освещение.

Регулировка чувствительности здесь — снизу, сделан регулятор под крестовую отвертку

Цены на аккумуляторные отвертки

Аккумуляторная отвертка

Итого, алгоритм подключения датчика будет следующим:

Шаг 1. Подвести электролинию в место установки датчика. Потребуется фаза и ноль. Не обязательно заводить с щитка, если общая нагрузка не будет превышать 0,5 — 1 кВт.

Подводим линию электропитания

Шаг 2. Развести электропроводку для подключения освещения (если фотореле одно, то вывод с одной линии следует пускать на распределительную коробку). С места подключения фотореле выводится фаза, ноль заводится с щитка или другой линии электропроводки.

Подготавливаем провода для соединения

Шаг 3. Подключить фотореле по схеме, указанной в инструкции (предварительно обесточив линию).

Монтируем фотореле

Шаг 4. Подключить выход с датчика к линии освещения (выход — это фаза).

Подключаем датчик к освещению

Шаг 5. Тестовое включение линии.

Проверяем работоспособность

Шаг 6. Проверка работоспособности датчика, если необходимо — регулировка степени срабатывания.

Настраиваем датчик

Как подключить фотореле и прожектор

Рекомендуем вам посмотреть новое видео от KonstArtStudio.

В видеообзоре рассказываем, как подключить прожектор через фотореле с датчиком освещенности. Разберем два способа подключения: прямой и через клавишный выключатель.

Что такое фотодатчик и как он работает?

Устройство представляет собой фотоэлемент, который в зависимости от модели бывает выносным или встраиваемым. Фотодатчик чувствителен к уровню освещенности и автоматически включает свет, если на улице или в помещении недостаточно светло. Порог срабатывания задается производителем, но для некоторых моделей это можно сделать самостоятельно.

Область применения и выбор фотореле

Как правило, фотореле используют для включения внешнего освещения дома, подсветки фасада здания, рекламных билбордов и т.д.

Для домашнего использования лучше выбирать реле с выносными датчиками для монтажа в электрощит на DIN-рейку. Как правило, у таких моделей можно отрегулировать порог срабатывания, что проще сделать прямо в щите. Для реле подойдет датчик с проводом любой длины, который при необходимости можно нарастить и вывести в нужное место. Если настраивать реле необязательно, то можно использовать модели, которые крепятся на стену или столб.

Подключение напрямую

В этом случае фазный проводник от автоматического выключателя проводится к реле, а уже через него к прожектору. Нулевой проводник подключается к источнику освещения через нулевую шину. Таким образом, прожектор будет включаться и выключаться автоматически, повлиять на это нельзя.

Подключение через выключатель

Этот способ позволяет управлять нагрузкой самостоятельно. Если с наступлением темноты прожектор автоматически включается, но вам это не нужно, его можно отключить вручную, нажав на выключатель.

Схема схожа с предыдущей и выглядит следующим образом: фазный проводник от автоматического выключателя проходит к реле, а уже от него к источнику освещения через выключатель. Такой способ подразумевает возможность только выключения вручную источника освещения.
Если прожектор необходимо наоборот включить до того, как станет темно, то фазный проводник нужно провести от автоматического выключателя в обход самого реле. Сделать это можно с помощью распайки. Схема дает возможность только включать свет, нажав на выключатель.
Чтобы прожектор можно было и включать, и выключать вручную, необходимо использовать двухклавишный выключатель.

Есть комментарии относительно видео? Хотите предложить интересную идею о новом сюжете? Пишите на почту [email protected]

Как подключить светодиодный прожектор

Как подключить светодиодный прожектор

Каких-то несколько лет назад только состоятельные люди могли позволит себе такие устройства, как светодиодные светильники. Датчики движения также относились к категории дорогостоящего оборудования. Сейчас не только владельцы элитных особняков, но и обладатели скромных дачных домиков ищут информацию о том, как подключить светодиодный прожектор к сети, на что необходимо обращать внимание во время проведения подготовительных работ. Естественно, что внимание пользователей привлекают превосходные энергосберегающие характеристики светодиодного освещения, 40000-50000 часов эксплуатационного ресурса. Не последнюю роль играет красивый оттенок светового потока, возможность создания узконаправленного луча.

Конструктивные особенности

Многие производители используют алюминий при создании корпуса. В зависимости от стоящих целей изделия комплектуются рефлекторами, необходимыми для рассеивания светового потока либо для обеспечения направленного пучка света. При производстве рефлекторов используют стекло, пластик. Работоспособность устройства обеспечивает светодиодная матрица, которая заметно нагревается в процессе работы. Долговечность оборудования напрямую зависит от характеристик радиатора, с помощью которого отводится тепло. Чем стабильнее работа электросети, тем дольше прослужит лампа. Частота перепадов напряжения напрямую сказывается на ресурсе. Все чаще стали устанавливать прожекторы с датчиком движения, позволяющие повысить уровень безопасности в пределах определенного периметра.

Основные этапы подключения прожектора

Потребителям, желающих установить прожектор на основе светодиодов стоит ознакомиться с определенными рекомендациями. Тогда возникнет полное понимание вопроса, как подключить светодиодный прожектор к сети, удастся избежать ошибок, возникающих в процессе монтажа:

• Как ни странно, но начинать работу рационально с определения точки монтажа. Целесообразно даже начертить схему, на которой должна быть выделена территория для освещения. Исходя из этих данных следует приступать к подбору удачного места.
• Существует множество вариантов крепления светильников. Для достижения поставленной цели подойдут стены и потолочные участки, столбы и отдельные части конструкций. Обязательно предварительно проверьте возможность использования стандартных крепежных элементов, которые идут в комплекте. Помните, что не последнюю роль играет близость проводки при определении подходящей точки. Иногда оказывается, что затраты на подключение электросети оказываются выше, чем приобретение прожектора. В таких обстоятельствах логично задуматься об использовании аккумулятора, ведь уровень потребления энергии минимален.
• Обязательно продумайте соответствие потребляемой мощности и высоты установки. Эти параметры взаимосвязаны. Если вы используйте оборудование со скромными характеристиками, не размещайте его выше 15 метров.
• Примерный перечень материалов, необходимых для достижения цели включает в себя бокорезы, изоленту, комплект отверток. Обязательно захватите с собой паяльник, удобный инструмент для зачистки проводов.

Порядок проведения монтажа прожектора

Что касается подключения, то перед этим процессом внимательно изучите инструкцию. Если в рекомендациях нет информации о полярности, то логично его игнорировать в своих дальнейших действиях. Для подключения применяйте надежный проводник, способный выдерживать повышенную температуру в процессе использования. Идеально подойдет медный проводник, сохраняющий работоспособность даже при нагреве до +140-150 °C. Не забывайте, что некоторые экземпляры требуют заземления.

Удалите крышку со светильника для того, чтобы открыть доступ к клеммам. Соедините провода в полном соответствии со схемой, прилагаемой производителем. Для надежности соединения используйте паяльник. При завершении подключении не забудьте о хорошей изоляции каждого соединительного участка. Закрутите крышку или воспользуйтесь защелками в зависимости от комплектации, модели прожектора.

Как подключать прожекторы с датчиками

Если рассматривать прожекторы с датчиком движения, то целесообразно обращать внимание на диапазон настроек, заложенных на заводе. На сегодняшний день все чаще в продаже попадаются модели, которые регулируются по следующими направлениям:
• Параметры чувствительности. Чем «грубее» заданные параметры, тем реже будет количество ложных срабатываний. При внесении изменений надо помнить о конкретных эксплуатационных условиях.
• Показатели светочувствительности. С этими настройками все намного проще. Устройство буде включаться после срабатывания фотоэлемента. Пользователю предлагается самостоятельно определять характеристики минимально допустимой естественной освещенности.
• Не будем забывать о таймере, задающем время срабатывания. После фиксации движения либо изменения тепловых значений, прожектор включится на тот промежуток времени, который задан пользователем. В разных моделях диапазон возможностей существенно различается. Вы можете добиться включения на 10 секунд и на 10 минут.
Особых сложностей, проблем при монтаже светодиодного оборудования не возникает. Надо лишь внимательно подойти к прочтению инструкции, четко выполнять рекомендации завода, выпустившего осветительный прибор.

Как подключить прожектор с датчиком движения к сети 220 В?

Толковый словарь трактует слово прожектор как «прибор для освещения». Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
[ads-pc-1]

Подключение прожектора с датчиком движения

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах. Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору.

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Схема подключения фотореле для уличного освещения

Одним из вариантов автоматизации процессов является датчик освещенности или схема подключения фотореле для уличного освещения. Данные системы позволяют существенно экономить электроэнергию, включая и отключая свет, в зависимости от степени освещенности на улице.

Устройство и принцип действия фотореле

Конструкция стандартного фотореле состоит из трех основных частей: фотоэлемента, компаратора и самого реле. В качестве фотоэлемента используются фоторезисторы, фототранзисторы или фотодиоды. При их непосредственном участии анализируется интенсивность света. Они чутко реагируют на степень наружной освещенности и в зависимости от этого включают или выключают свет.

Компаратор служит так называемым порогом срабатывания системы. Если напряжение, поступающее от фотоэлемента будет больше уставки, этот прибор включает реле, после чего включается и светильник. На выходе всего устройства устанавливается реле или симистор, непосредственно участвующий в коммутации нагрузки, то есть во включении или выключении осветительного прибора.

Общий принцип действия фотореле заключается в следующем: когда уровень освещения понижается, на фоторезисторе происходит изменение сопротивления. Это приводит к повышению напряжения и последующему срабатыванию реле. Поэтому прибор освещения с подключенным фотореле, будет работать до того времени, пока не станет достаточно светло.

Как подключить фотореле

Еще до монтажа фотореле, нужно выбрать наиболее оптимальный вариант подключения проводов к клеммам датчика и осветительному прибору. Как правило используются две основные схемы подключения.

В первой схеме подключения задействована распределительная коробка, из которой выводится новая линия. Принцип подключения здесь такой же, как и при использовании обычного выключателя света, когда между собой соединяются соответствующие нулевые и фазные провода. Ноль подводится непосредственно к светильнику, а фазный провод подключается на разрыв. Кроме того, нулевой провод проходит еще и через фотодатчик. Данный вариант подходит при монтаже новых электрических сетей.

Во второй схеме отсутствует распределительная коробка. Этот способ применяется, когда ремонт уже сделан, и нежелательно делать штробы под дополнительную линию. Поэтому подключение фотореле выполняется напрямую. Фазный и нулевой провод, а также заземление заходят в корпус прибора и соединяются с помощью клемм. После выбора наиболее подходящего варианта, можно переходить непосредственно к монтажу фотореле.

Монтаж фотореле по выбранной схеме

Монтаж зависит от конкретной модификации изделия. Существуют фотореле, устанавливаемые на DIN-рейку и закрепляемые на стене или горизонтальной поверхности. Могут использоваться исключительно уличные варианты. Они бывают встроенного вида или устанавливаются только с верхней стороны поверхности.

В качестве примера следует рассматривать настенное крепление фотореле, поскольку этот вариант чаще всего применяется для уличного освещения. Подключение сумеречного выключателя к светильнику выполняется в несколько этапов. Прежде всего, необходимо обесточить электрическую сеть, отключив напряжение на вводном щите. Затем, питающий провод протягивается к месту монтажа прибора рядом со светильником. Самым надежным и экономичным вариантом считается кабель ПВС с тремя жилами.

Перед подключением в клеммы, жилы предварительно зачищаются от изоляции примерно на 10-12 мм. В корпусе фотореле создаются отверстия под провода для подключения его к светильнику и сети. В подготовленные отверстия вставляются специальные резиновые уплотнения, делающие корпус более герметичным, чтобы пыль и влага не попадали внутрь. Положение вводных отверстий сумеречного выключателя должно быть снизу. Таким образом, создается дополнительная защита от попадания влаги в корпус.

Подключение фотореле осуществляется по выбранной схеме. Выполняется соединение вводной фазы с разъемом L, а вводный нуль соединяется с клеммой N. Провод заземления подключается к отдельной винтовой клемме, имеющей соответствующее обозначение. Перед соединением фотореле с лампой или светодиодным прожектором, кабель отрезается на необходимую длину. Изоляция также зачищается, после чего концы жил подключаются к клеммам N и L выключателя и патрона. Заземление не подсоединяется, если корпус осветительного прибора не токопроводящий.

В завершение монтажа, схема подключения фотореле для уличного освещения предполагает установку на свое место защитной крышки и подачу напряжения с вводного щита. После этого выполняется тестирование и окончательная настройка устройства.

Подключение фотореле ФР-601 и ФР-602 к прожектору или светильнику

Фотореле, или как его ещё называют, сумеречный выключатель, – специальное устройство, предназначенное для автоматизации процесса уличного и внутреннего (подсветка витрин, рекламы и т.д.) освещения в зависимости от степени освещённости.

---

Принцип работы фотореле

Перед началом установки фотореле, нам нужно разобраться как, собственно, работает данное устройство.

Фотореле состоит из трёх основных составных частей: реле, компаратор и фотоэлемент.

Реле (или симистор) предназначено для проведения переключения режима работы нагрузки. Т.е. именно реле замыкает и размыкает электрическую цепь между сетью и осветительным устройством (прожектор, лампочка или светильник). Фотоэлемент предназначен для определения уровня интенсивности света. С помощью фотоэлемента в фотореле определяется, какой сейчас уровень света на улице (темно или светло). Компаратор устанавливает значение порога выходного напряжения фотоэлемента для включения фотореле.

При работе фотоэлемента, он подаёт определённое значение напряжения на компаратор, и когда на улице становится достаточно темно, и соответственно напряжение возрастает до порога срабатывания компаратора, то на реле подаётся сигнал, который приводит к замыканию контактов реле и последующему включению в работу подключенный прожектор или светильник.

Монтаж фотореле

1. Определитесь с местом установки фотореле. Учитывайте, что на фотоэлемент должен падать естественный дневной свет без помех.

2. Далее нужно установить крепежный уголок 3 на основание фотореле 4 и после он зажимается винтом 6.




3. Закрепите фотореле на месте установки, использую крепёж из монтажного комплекта. При монтаже основание фотореле должно находится внизу.

4. Теперь можно заняться подключением проводов от сети к фотореле и от фотореле к прибору освещения в соответствии со схемой подключения. Для соединения можно использовать, к примеру, провод ПВС 3х1,5 (для ФР-601) и ПВС 3х2,5 (для ФР-602).

   На синий провод подключается нулевой проводник N. К коричневому идёт фаза L. И на красный провод подключается светильник, прожектор или лампочка.


5. Установите требуемое значения порога срабатывания фотореле с помощью регулятора «LUX». Вращая регулятор, задаём порог срабатывания фотореле в диапазоне от 5 (сумерки) до 50 лк.

6. Для более точной работы фотореле на протяжении всего срока эксплуатации рекомендуется изредка очищать фотореле от скопившейся пыли.

---

Вы можете купить фотореле ФР-601 и ФР-602 прямо у нас на сайте по ссылке.

Примеры использования фотореле ФР на фото ниже:

Как установить датчик фотоэлемента для наружного освещения | Статья

.

Что такое датчик фотоэлемента?

В автоматическом освещении, таком как уличные фонари, часто используются датчики с фотоэлементами, также известные как фотоэлементы, для определения количества окружающего света. Как только фотоэлемент обнаруживает достаточно низкий уровень освещенности, свет включается или, наоборот, повышение уровня внешнего освещения выключит свет.

Фотоэлемент состоит из резистора, прикрепленного к светочувствительным пластинам.По мере того, как на пластины попадает больше света, сопротивление (количество тока, проходящего через резистор) изменяется, включая и выключая свет. Эта технология удобна для всех типов уличных локаций.

Поскольку никаких действий со стороны пользователя не требуется, вы можете не беспокоиться об установке таймеров или забыть включить свет. Фотоэлемент действует аналогично выключателю света — датчики фотоэлементов также иногда называют фотоэлектрическими выключателями.

Фотоэлементы работают круглый год, активируются в сумерках и выключаются на рассвете, даже когда дни длиннее летом или короче зимой.Поскольку они ощущают количество света, а не работают в установленное время, их не нужно настраивать, когда восход или закат сменяются в зависимости от времени года.

Во многих установках наружного освещения используются датчики движения. Однако датчики фотоэлементов и датчики движения обычно служат разным целям. В то время как датчик движения может быть полезен для защиты бродячих животных от мусорных контейнеров и мусорных баков, например, фотоэлемент может обеспечить безопасность и постоянное освещение парковки в течение длительных периодов времени.

Как установить датчик фотоэлемента для использования вне помещений

Следующие шаги проведут вас через установку датчика фотоэлемента. Этот проект требует некоторых электромонтажных работ, поэтому, если вы не чувствуете уверенности или безопасности при выполнении этих задач, вам следует обратиться к электрику, чтобы он установил для вас фотоэлемент.

1. Выключите автоматический выключатель для внешнего освещения. Если вы не знаете, какой прерыватель приводит в действие ваш свет, выключите все прерыватели в здании, чтобы обеспечить отключение электроэнергии.Дважды убедитесь, что питание отключено, переместив переключатель в положение наружного освещения, чтобы убедиться, что он не включается.
2. Разберите корпус, в котором находится ваш внешний свет. Возможно, вы захотите задокументировать, как он разбирается, с фотографиями, чтобы вы могли легко собрать его обратно.
3. Вы должны увидеть два черных провода на фотоэлементе. Эти черные провода нужно подключить к черному проводу, который проходит между осветительной арматурой и основным источником питания вашего здания.Отсоедините черный провод, идущий от дома к светильнику.
4. Подключите один черный провод фотоэлемента к черному проводу, идущему от здания. Обязательно скрутите оголенный медный провод так, чтобы он образовал плотное соединение.
5. Подключите второй черный провод фотоэлемента к черному проводу светильника, убедившись, что медный провод полностью скручен.
6. Закройте новые соединения, которые вы сделали, электрическими заглушками.Убедитесь, что провода плотно прилегают к крышке.
7. Полностью заклейте все соединения изолентой. Убедитесь, что нет оголенных медных проводов.
8. Чтобы проверить фотоэлемент, снова включите питание на выключателе. Убедитесь, что выключатель света находится во включенном положении. Закройте фотоэлемент рукой — если свет включается, когда фотоэлемент закрыт, ваш фотоэлемент работает правильно.
9. Завершите установку фотоэлемента, собрав светильник.

Если вы устанавливаете новый светильник, процедура аналогична описанной выше. Для установки нового светильника вам может потребоваться:

• Новый фотоэлектрический переключатель
• Инструмент для зачистки проводов
• Плоскогубцы игольчатые
• Отвертка
• Тестер напряжения
• Изолента
• Проволочные гайки
• Герметик силиконовый

Шаги по установке нового приспособления:

• Отключите питание автоматическим выключателем.
• Удалите имеющийся светильник.
• Установите новый светильник с предварительно установленным фотоэлектрическим выключателем, используя прилагаемые к нему инструкции по монтажу.
• Чтобы подключить новый светильник, с помощью плоскогубцев отрежьте около 3/8 дюйма изоляции от проводов. Скрутите вместе черный провод светильника и черный провод вашего дома. Закройте новое соединение проволочной гайкой и убедитесь, что он плотный.Проделайте то же самое с белыми проводами. Всегда соединяйте черные провода с черными проводами, а белые провода с белыми проводами.
• Закройте все соединения изолентой и уберите все провода.
• Завершите установку осветительного прибора в соответствии с инструкциями производителя.
• Когда все будет собрано, проверьте свой свет, как показано выше.

LiTian Lighting предлагает фотоэлементы, которые можно установить в самых разных местах, в том числе в розетках, светильниках на столбах или уличном освещении.Наши продукты хорошо сконструированы и отличаются долгим сроком службы. Если вас интересуют фотоэлементы для светодиодного освещения, свяжитесь с нами.

Подключение фотоэлемента к наружному осветительному устройству

Как подключить фотоэлемент к внешнему осветительному устройству: согласование фотоэлемента с наружным осветительным прибором, пример подключения фотоэлемента на 120 В для управления светом.

Как подключить фотоэлемент
[блок объявления] Электрический вопрос № 1: Я хотел бы управлять внешним светом с помощью фотоэлемента.

Подключение наружного светильника мощностью 1000 Вт

• Свет теперь подключен к 240 вольт и хотел бы включать и выключать его с помощью фотоэлемента. У меня есть фотоэлемент, и мне просто интересно, вы включаете и выключаете только одну ногу, и если это так, зачем нужен фотоэлемент на 240 вольт? Каждая нога составляет 120 вольт, просто ищу понимание.

Этот вопрос по электрике пришел от: Джо из Мичигана.

Электрический вопрос № 2:

• У меня есть 3-жильный внешний электрический шнур вместе с трансформатором постоянного тока переменного тока (дюйм.AC 100 240 В, 125 Вт) фотоэлемент (120 В, 4,2 А, 500 Вт, 7,1 А балласт) с красным проводом, белым проводом и черным проводом. Есть 4 12-вольтовых ландшафтных прожектора с 1 синим и 1 коричневым проводом.
• У меня есть красный провод от фотоэлемента к коричневому проводу прожектора. Черный провод от фотоэлемента к черному проводу от домашней цепи. Все провода от белого к белому, а провод синий. Свет не погаснет.

Этот вопрос по электропроводке поступил из Флориды.

Ответ Дэйва:
Спасибо за вопросы по электропроводке.

Управление фотоэлементом для наружного освещения

Приложение: Как подключить фотоэлемент для управления внешним осветительным прибором.
Уровень квалификации: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнить лицензированным подрядчиком по электрике или сертифицированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами.
Меры предосторожности: Определите цепь освещения, выключите ее и пометьте примечанием, прежде чем приступить к работе с проводкой переключателя таймера.
Примечание: Установка дополнительных проводов приспособлений должна выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.
Материалы: Убедитесь, что переключатель таймера имеет ту же силу тока и напряжение, что и исходный переключатель, и полностью совместим с электрической схемой, осветительной арматурой и типом используемых лампочек.

Подключение фотоэлемента для управления внешней осветительной арматурой

Подбор фотоэлемента к наружному светильнику

• Существуют приложения, в которых нагрузку на 240 В можно включать и выключать, используя только одну ветвь питания, но я бы не советовал это делать, если это не встроенная схема управления оборудованием.
• Фотоэлементу для управления вашим наружным осветительным прибором мощностью 1000 Вт требуется 240 вольт для работы фотоэлемента, а поскольку в цепи на 240 вольт нет нейтрали, вы не можете использовать фотоэлемент на 120 вольт, для которого требуется нейтраль.
• Решение состоит в том, чтобы получить фотоэлемент, который соответствует конфигурации напряжения, к которому вы подключили внешний светильник, и подключить его согласно схеме.
Фотоэлементы
• доступны для большинства напряжений и различных требований к потребляемой мощности или мощности электрических цепей.

Основы работы с фотоэлементом: Принцип работы фотоэлемента
Фотоэлемент — это, по сути, автоматический переключатель, который управляется солнечным светом днем ​​и темнотой ночью. Переход от светлого к темному автоматически активирует фотоэлемент для включения подключенных к нему осветительных приборов.

Пример подключения фотоэлемента на 120 В

• Электрические цепи и соединения проводов.
  Типичный фотоэлемент требует подключения проводки цепи, которая будет включать зеленый провод заземления, белый нейтральный провод и черный провод питания цепи.
• Подключение проводки нагрузки
  Подключение нагрузки фотоэлемента обычно происходит там, где черный провод, ведущий к осветительной арматуре, соединяется с красным проводом фотоэлемента.
• Оставшиеся провода осветительной арматуры
  Белый нейтральный провод и заземляющий провод светильника соединяются с белым нейтральным проводом и заземляющим проводом фотоэлемента.

Подробнее об электропроводке для наружного освещения

Электропроводка выключателя света

Электросхемы дома

Электрический провод

Электропровода для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Для получения дополнительной информации о схеме подключения 220 вольт
Схема подключения 220 вольт

Подключение 220 вольт электрическая розетка
Домашняя электрическая проводка включает в себя розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме. Посмотрите, как разводятся электрические розетки в доме.

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу. Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки на 120 и 240 В Электропроводка выключателей света Электропроводка 3-проводного и 4-проводного электрического диапазона Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Устранение неисправностей и ремонт электропроводки Модернизация электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь со своим местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

longjoin 光 控器 _ 路 灯光 控器 _photocell sensor_ 上 海朗 骏 智能 科技 有限公司 官 网

Схема подключения датчика фотоэлемента

Инструкция

Различные типы 0f Инструкция по электрической схеме датчика фотоэлемента

1.Тип Twist-Lock

---

Датчики фотоэлементов типа Twist Lock применяются для автоматического управления уличным освещением, освещением прохода и освещением дверных проемов в соответствии с уровнем естественного окружающего освещения.

Схема подключения фотоэлемента этого типа показана ниже:

---

Примечания:

Отключите питание; подключите розетку согласно схеме справа.Надавите на фотоконтроллер и поверните его по часовой стрелке, чтобы зафиксировать в гнезде. Установите датчик фотоэлемента так, чтобы фотоэлемент был обращен в СЕВЕРНУЮ сторону, как показано на верхней части фотографии контроллера. При необходимости отрегулируйте положение гнезда.

2.Вход кнопки типа 3

---

Датчики фотоэлемента с проводом типа 3 используются для автоматического управления наружным освещением, проходным освещением и ландшафтным освещением в соответствии с уровнем яркости окружающего естественного освещения.

Схема подключения фотоэлемента этого типа показана ниже:

---

Примечания:

Отключите питание, снимите крышку распределительной коробки, поместите ПЕРЕКЛЮЧАТЕЛЬ в выбивное отверстие и закрепите стопорной гайкой. Подключите согласно схеме справа.

Не устанавливайте переключатель, если переключатель с фотоэлементом находится напротив искусственного или отраженного света. Это приведет к тому, что блок будет включаться и выключаться ночью.

3. Фотоэлектрический переключатель с проводом

---

Фотоэлектрический переключатель применяется для автоматического управления наружным освещением, садовым освещением, проходным освещением и освещением дверных проемов в соответствии с уровнем естественного окружающего освещения. Он обеспечивает широкий диапазон напряжений для приложений клиентов практически с источниками питания. Кроме того, предварительно установленная задержка в 15–30 секунд поможет избежать неправильной работы из-за прожектора или молнии в ночное время.

Схема подключения датчика фотоэлемента этого типа показана ниже:

---

Примечания:

Отключите питание, снимите крышку распределительной коробки, поместите ПЕРЕКЛЮЧАТЕЛЬ в выбивное отверстие и закрепите стопорной гайкой.Подключите согласно схеме справа.

Не устанавливайте переключатель, если переключатель с фотоэлементом находится напротив искусственного или отраженного света.

Это приведет к включению и выключению блока ночью.

4.Вращающийся шарнир типа 3 с проводом

---

Фотоэлектрический переключатель применяется для автоматического управления наружным освещением, освещением прохода и освещением дверного проема в соответствии с уровнем окружающего освещения.

Этот продукт разработан на основе конструкции электрического обогрева, которая обеспечивает задержку по времени более 30 секунд, чтобы избежать избыточного переключения против прожектора или молнии в ночное время.Система температурной компенсации обеспечивает стабильную производительность независимо от температуры окружающей среды.

Имеет собранный шарнир с корпусом датчика / переключателя для удобной регулировки направления после установки. Также доступен дополнительный вертлюг для дальнейшей регулировки. Этот продукт сертифицирован в соответствии со стандартом для непромышленных фотоэлектрических переключателей для управления освещением UL773A и применимыми канадскими стандартами.

Схема подключения датчика с фотоэлементом этого типа показана ниже:

Примечания:

Отключите питание, снимите крышку распределительной коробки, поместите ВЫКЛЮЧАТЕЛЬ в выбивное отверстие и закрепите контргайкой.Подключите согласно схеме справа.

Не устанавливайте переключатель, если фотоэлемент Переключатель направлен на искусственный или отраженный свет. Это приведет к тому, что блок будет включаться и выключаться ночью.

5. Регулируемый провод типа 3

---

Регулируемый переключатель с фотоэлементом применяется для автоматического управления наружным освещением, освещением прохода и освещением дверного проема в соответствии с уровнем окружающего освещения.

Этот продукт разработан на основе конструкции электрического обогрева, которая обеспечивает задержку по времени более 30 секунд, чтобы избежать избыточного переключения против прожектора или молнии в ночное время. Система температурной компенсации обеспечивает стабильную производительность независимо от температуры окружающей среды.

Эта серия обеспечивает удобную регулировку направления после установки после применения дополнительного вертлюга.

Схема подключения датчика с фотоэлементом этого типа показана ниже:

Примечания:

Отключите питание, поместите резьбу ПЕРЕКЛЮЧАТЕЛЯ в выбивное отверстие и закрепите с помощью резиновой прокладки и стопорной гайки из цинкового сплава.Подключите согласно схеме справа.

При необходимости сдвиньте установленную регулировочную металлическую полосу, чтобы установить желаемые уровни включения / выключения. Не устанавливайте переключатель так, чтобы фотоэлемент был обращен к искусственному или отраженному свету.

Это приведет к включению и выключению блока ночью. При первой установке ПЕРЕКЛЮЧАТЕЛЬ выключается через несколько минут — это нормально.

Для проверки «включения» в дневное время закройте его глазок сдвигающейся металлической полосой.

Не накрывайте пальцами, потому что света, проходящего сквозь пальцы, может быть достаточно, чтобы выключатель оставался открытым.

Проверка займет примерно 2 минуты.

-Наш официальный сайт: www.longjoin.com

Dusk To Dawn Light Устранение неполадок и быстрые решения: включение / выключение, мерцание

Хотите вернуться домой ночью в хорошо освещенное место? Или вы хотели бы, чтобы ваш свет включался и выключался, когда в этом возникает необходимость? Таким образом, вам нужно знать общие способы устранения неполадок в сумерках и рассвете.

Если вы ответили утвердительно на любой из этих вопросов, вам понравится свет от заката до рассвета.

Они быстро становятся популярными по многим веским причинам. Встроенные датчики предназначены для обнаружения восхода или захода солнца.

Светодиодный светильник от заката до рассвета с фотоэлементом — Идеально подходит для использования в качестве светодиодного светильника для двора, светодиодного светильника для сарая или светодиода…

Светодиодный светильник для сарая, 100 Вт, SZGMJIA, 15000 лм, от заката до рассвета, светодиодный светильник с фотоэлементом, CREE LED 5000K …

Светодиодный светильник для парковки 200 Вт с фотоэлементом, от заката до рассвета Светодиодные огни для парковки 27,000 лм (135 лм / Вт)…

Настенный светодиодный блок с фотоэлементом от заката до рассвета, водонепроницаемый наружный коммерческий светильник мощностью 60 Вт, …

2Pack 70 Вт светодиодный светильник для освещения от заката до рассвета — самый яркий 70 Вт — 9800 люмен! — Идеально для…

Светодиодный светильник от заката до рассвета с фотоэлементом — Идеально подходит для использования в качестве светодиодного светильника для двора, светодиодного светильника для сарая или светодиода…

Светодиодный светильник для сарая, 100 Вт, SZGMJIA, 15000 лм, от заката до рассвета, светильник для двора с фотоэлементом, CREE LED 5000K…

Светодиодный светильник для парковки 200 Вт с фотоэлементом, от заката до рассвета Светодиодные огни для парковки 27,000 лм (135 лм / Вт)…

Светодиодный настенный комплект с фотоэлементом от заката до рассвета, водонепроницаемый наружный коммерческий осветительный прибор мощностью 60 Вт…

2Pack 70 Вт светодиодный светильник для освещения от заката до рассвета — самый яркий 70 Вт — 9800 люмен! — Идеально для…

Это означает, что вам никогда не придется беспокоиться о включении / выключении света. Он делает это само по себе.

В этой статье мы расскажем все, что вам нужно знать об устранении неисправностей от сумерек до рассвета, советы по обслуживанию и многое другое.

Что такое закат для рассвета?

Как следует из названия, свет от заката до рассвета загорается на закате, остается включенным и гаснет на восходе солнца.

Они бывают разных размеров и лучше всего подходят для наружного освещения вашего дома.

Применяются для:

• Из соображений безопасности : он обеспечивает достаточно света, чтобы увидеть проникновение злоумышленника.
• Простота использования : вам никогда не придется забывать включать / выключать его.
• Удобство : вы можете удобно гулять по дому даже ночью.

Как работает пыль для рассвета?

Фотоэлементы — это то, что сообщает системе освещения, когда нужно включиться, а когда выключиться.

Хотя фотоэлементы бывают разных типов, у них один основной принцип — полупроводники.

Все фотоэлементы используют полупроводники для управления током.

Вот как это работает — когда определенное количество света попадает на полупроводники, течет ток.

Это действие вызывает отключение системы освещения. Подача тока прекращается, когда тускнеет свет.

Это действие приводит к включению системы освещения. Теперь некоторые датчики фотоэлементов позволяют вам определять уровень света, который может активировать фотоэлемент.

Если у вас нет системы освещения от заката до рассвета, вы можете преобразовать имеющийся светильник в один.

Все, что вам нужно, это получить фотоэлемент, который можно вкручивать в патроны для ламп. Установите фотоэлементы в отдельные розетки и все.

Фотоэлементы

можно заменить или использовать вместе с датчиками времени и движения.

Датчики времени включаются и выключаются в определенное время. Этот тип датчика не зависит от факторов окружающей среды.

Датчики движения, напротив, реагируют на движение. Когда он чувствует движение, он включается.

Какой бы датчик вы ни использовали, это зависит от ваших потребностей.

Подробнее об освещении гостиной без потолочного освещения.

Обычный свет от заката до рассвета Устранение неисправностей и решения

У вас могут возникнуть сбои при использовании света от заката до рассвета.Вот несколько распространенных проблем, их причины и способы их решения.

01. Свет не загорится

Если ваш свет не включается, это может быть из-за неправильной лампы или балласта.

Чтобы исправить это, проверьте тип лампы и сравните его с этикеткой на светильнике.

Убедитесь, что номера ANSI ламп и балласта совпадают.

Также может быть, ваша лампа неправильно установлена ​​в патроне, просто установите лампу как следует и затяните ее.

Неплотная проводка также может быть причиной отказа освещения.

Чтобы решить эту проблему, отключите прибор от источника питания и проверьте соединения проводки.

Также может быть повреждена лампа. Замена старой лампы на новую решит эту проблему.

Некоторые лампы становятся темными при повреждении. Другие, такие как ртутные и металлогалогенные лампы, дают очень низкий световой поток.

Чтобы заменить поврежденную лампу, отключите ее питание.Это поможет предотвратить поражение электрическим током и другие поражения электрическим током.

Отвинтить старую лампу и вкрутить новую.

02. Короткий срок службы лампы

Это может быть результатом использования неподходящей лампы или балласта. Всегда проверяйте тип лампы и убедитесь, что он соответствует этикетке на светильнике.

Короткий срок службы лампы также может быть результатом неисправной лампы. Просто замените поврежденную лампу на новую.

03. Лампа продолжает гореть

Это может быть результатом использования лампы или вставки несовместимого типа.

Отличный способ избежать этой проблемы — убедиться, что ваша вставка совместима с вашими осветительными приборами.

04. Лампа горит и гаснет

Это может быть результатом колебания напряжения. Чтобы это исправить, проверьте источник питания.

Это также может быть результатом неисправности детектора изоляции.

05. Пониженная светоотдача

Пониженная светоотдача может быть результатом повреждения или неисправности лампы. Лучшее решение этой проблемы — заменить лампочку на новую.

06. Беспорядочное или медленное свечение

Это могло быть результатом жесткого запуска лампы. Если задержка невыносима, замените лампу.

Ваш балласт также может быть неисправен и нуждается в замене. Проверить балласт и при необходимости заменить.

Неплотная или неправильная проводка также приводит к медленному освещению. Чтобы решить эту проблему, отключите от источника питания и еще раз проверьте соединения проводки.

Неправильное положение лампы также может вызвать медленное свечение. Если вы думаете, что проблема в этом, правильно установите лампу.

Также проверьте, совпадают ли номера ANSI лампы и балласта.

Другой важной причиной неустойчивого или медленного освещения является колебание напряжения.

Используйте вольтметр для измерения входящего напряжения и убедитесь, что его достаточно для питания лампочки.

07. Мерцающая лампочка

Плохие соединения могут привести к мерцанию лампочек. Всегда проверяйте целостность ваших соединений.

Это также может быть вызвано неисправными лампами. Это можно исправить, заменив неисправную лампочку.

Очень низкая температура окружающей среды может вызвать мерцание лампочек. Чтобы это исправить, проверьте температуру окружающей среды.

Если температура ниже 50 ° F, замените балласт на балласт, предназначенный для таких условий.

Это также может быть вызвано движением воздуха через лампу. Всегда следите за тем, чтобы на лампу не работали вентиляторы или какие-либо системы кондиционирования воздуха.

Если вы прошли через все это, но улучшения все еще не было, то причиной может быть неисправный переключатель.

Теперь, когда мы знаем некоторые из распространенных проблем, влияющих на лампочки от сумерек до рассвета, давайте посмотрим, как выбрать правильную.

Преимущества лампочек от заката до рассвета

Вот некоторые из преимуществ лампочек от заката до рассвета:

• Долговечные
• Лампочки от заката до рассвета включаются и выключаются
• Может использоваться с вашим существующим уличным светильником.
• Вам не нужно беспокоиться о их включении или выключении.
• Можно использовать внутри дома.

Недостатки лампочек от заката до рассвета

Ниже приведены некоторые недостатки лампочек от заката до рассвета:

• Эти лампочки нельзя использовать в качестве лампочки аварийного освещения.
• Их нельзя использовать с диммерными переключателями

Базовая конструкция от пыли до рассветного света

Свет от заката до рассвета состоит из четырех основных компонентов:

• Источник питания: здесь вырабатывается энергия.
• Выключатель: здесь можно включить / выключить свет.
• Фотоэлемент: это то, что определяет, когда солнце садится. Затем он запускает лампочку.
• Лампочка: это то, что излучает свет.

Подключите эти четыре компонента правильно, и вы получите простую, но мощную систему освещения.

Если вы фотограф, то можете воспользоваться некоторыми советами по портретной фотографии.

Как выбрать от заката до рассветных огней

При выборе сумерек и рассвета необходимо учитывать несколько факторов.

Вот несколько советов, которые помогут вам принять правильное решение.

Чего бы вы хотели достичь с помощью лампочки?

Прежде чем выбрать лампочку от заката до рассвета, выясните, почему вы ее покупаете.

Большинство людей используют их в качестве уличных фонарей безопасности, в то время как некоторые другие используют их в качестве внутреннего освещения.

Лампа, используемая на открытом воздухе, вероятно, будет намного ярче, чем та, которая предназначена для нашего интерьера.

После того, как вы приняли решение, покупайте то, что вам подходит.

Примите во внимание мощность и люмены лампы

Мощность означает количество энергии, необходимое для генерации определенного количества света. Таким образом, более высокая мощность дает более яркий свет.

С другой стороны,

люмен — это количество энергии, которое излучает лампочка.

Хотя и потребляет больше энергии.Если вам нужно знать, насколько яркая лампа накаливания, обратите внимание на люмены.

Какой цвет вы бы предпочли

Вы можете выбирать из множества цветов. Некоторые из цветов включают «теплый белый», «мягкий белый» и «холодный белый».

Доступны также другие цвета: фиолетовый, красный, желтый и многие другие.

Даже если вам нравится какой-то определенный цвет, выберите тот, который идеально подойдет к его расположению. Мягкий белый свет может быть всем, что вам нужно для освещения вашего дома.

• Теплый белый — излучаемый свет имеет желтоватый цвет и очень похож на традиционную лампочку.
• Это отличный выбор для наружной безопасности.
• Холодный белый — излучает более холодный свет и имеет голубоватый цвет. Он также отлично подходит для наружного освещения.
• Soft White — это что-то среднее между «теплым белым» и «холодным белым».

Советы по обслуживанию

Не нужно приглашать электрика для обслуживания вашей системы освещения. Вы можете следовать этим простым советам по уходу, сделанным своими руками.

Для поддержания света от заката до рассвета вам может потребоваться периодически чистить прибор.

Для этого используйте мягкое неабразивное средство для чистки стекол и мягкую ткань. Аккуратно удалите с его поверхности грязь, пыль и частицы.

Вам также может потребоваться замена лампочек по мере необходимости. Для этого выключите свет.

Подождите, пока прибор остынет (если он горячий). Осторожно открутите имеющуюся лампочку и замените ее новой.

Что можно и нельзя

Как и в случае с любой другой электрической системой, у света от заката до рассвета есть свои правила, которые можно и нельзя.Вот они:

• Отключите питание перед очисткой светильника от пыли до рассвета.
• НЕ используйте очистители для стекол или растворители, содержащие абразивные или агрессивные ингредиенты.
• Не используйте пылесос непосредственно на лампочке, проводке или розетке.
• Не обслуживайте осветительные приборы, не отключив их от источника питания.

Часто задаваемые вопросы о Dust To Dawn Lights

Как сбросить сумерки на рассветный свет?

Вернуть сумерки к рассвету — довольно простая задача.Прежде всего выключите свет (с помощью выключателя света).

Второй шаг, оставьте его выключенным примерно на секунду. Наконец, снова включите свет.

Это все, что вам нужно сделать, чтобы переключиться с заката на рассвет.

Как узнать, неисправен ли фотоэлемент?

Все просто. Постарайтесь закрыть фотоэлемент и не допустить попадания на него света. Когда вы это сделаете, исправный фотоэлемент должен показывать «0».

Затем снимите крышку и осветите ее поверхность.Функциональный фотоэлемент должен читать «1020».

Если фотоэлементы не считываются правильно, это может быть связано с коротким замыканием проводов. В этом случае замените фотоэлемент.

Что приводит к тому, что от заката до рассвета зажигается и зажигается свет?

Это происходит по нескольким причинам. Возможно, у вас не та лампочка.

Установите новую лампочку, чтобы увидеть, решит ли это проблему. В противном случае ваш датчик может нагреться, что приведет к тепловому отключению.

Третья причина может заключаться в том, что ваш датчик получает отражение, которое заставляет свет включаться и выключаться.

Чтобы исправить это, посмотрите вокруг, чтобы увидеть, какое отражение света запускает фотосенсоры. Определите это и удалите.

Как долго длится свет от заката до рассвета?

Свет от заката до рассвета обычно длится долго. Они могут длиться до 50 000 часов.

Так что вам не нужно долго беспокоиться об их изменении.

Используется ли много электричества при свете от заката до рассвета?

Нет, это не так. По этой причине огни от заката до рассвета постепенно заменяют традиционные огни безопасности.

Они производят лучшую мощность, экономя при этом больше ватт энергии.

Вердикт

Огни от заката до рассвета — глоток свежего воздуха. Поскольку свет включается только тогда, когда солнце садится, это экономит энергию.

Итак, если вам нужна энергосберегающая, недорогая и простая в обслуживании система освещения, свет от заката до рассвета — это то, что вам нужно.

Как убедиться, что фотоуправление совместимо со светодиодным освещением

Устройства фотоуправления используют фотоэлементы для определения состояния включения / выключения наружного освещения в зависимости от уровня внешней освещенности.

Хотя обычно они понимаются как реагирующие на видимый свет, некоторые фотосенсоры также реагируют на инфракрасное (ИК) и ультрафиолетовое (УФ) излучение.

Обычно используется для освещения проезжей части, территории, парковки, наводнения и безопасности, фотоуправление автоматически управляет циклом включения / выключения, чтобы оптимизировать эффективность освещения и максимизировать экономию энергии.

В приложениях для сбора дневного света фотоуправление устанавливается внутри занятого пространства (например, в классе) и отправляет информацию об уровне освещенности в модуль управления.Модуль управления использует эту информацию для модуляции электрического светового потока, увеличивая или уменьшая световой поток путем управления, чаще всего, диммирующим балластом.

Эта система позволяет общему освещению внутри помещения оставаться стабильным в течение дня — оптимизированное освещение для жителей и экономия энергии для объекта.

Фотоуправление, разработанное для традиционных источников света, не будет работать со светодиодами

Сегодня большое значение имеет совместимость фотоуправления со светодиодными светильниками.Достаточно быстро поискать в Интернете по запросу «можно ли использовать фотоэлементы со светодиодами», чтобы найти широкий спектр форумов по освещению, новостных лент подрядчиков по электричеству и других источников, выражающих жалобы на то, что их установка фотоуправления не работает со светодиодными приборами.

Традиционно производителям фотоэлементов приходилось проектировать только элементы управления для работы с вольфрамовыми (лампа накаливания / галоген) и балластными (люминесцентными / HID) осветительными нагрузками. Оказалось, что эти традиционные фотоэлементы не работают или работают не очень хорошо со светодиодами.

В конце концов производители догнали. Они узнали об уникальных электрических характеристиках светодиодов и встроили в свои устройства необходимые средства управления.

На что обращать внимание в технических характеристиках, чтобы обеспечить совместимость фотоэлементов со светодиодами

Таблицы спецификаций

Photocontrol всегда включают номинальные нагрузки для типов источников света, которыми может управлять устройство. Обычно это указывается следующим образом:

Вольфрам относится к лампам накаливания и галогенным источникам света.Балласт относится к люминесцентным и СПРЯТАННЫМ лампам. Если светодиод не включен, как в этом случае, фотоуправление вряд ли будет работать со светодиодными светильниками.

Правило 1: Если светодиод заменяет традиционный источник света в системе, которая включает в себя фотоуправление, предположим, что существующие фотоуправления несовместимы со светодиодами.

Правило 2: Убедитесь, что напряжение, указанное в спецификациях фотоуправления, соответствует установочному напряжению светодиодной системы.

Правило 3: Номинальные нагрузки указаны в таблице технических характеристик.Он должен включать рейтинг для светодиода. Когда он включает светодиод, просто подтвердите, что указанная максимальная нагрузка для светодиода не будет превышена. Если это так, поищите другое устройство фотоуправления, которое допускает более высокую нагрузку на светодиоды. Вот пример из спецификации для фотоуправления, предназначенного для работы со светодиодным освещением.

Мощность и количество ВА, конечно, варьируются, но они указывают на максимальную электрическую нагрузку, разрешенную для этого типа источника света.

В некоторых случаях производитель может указывать номинальную нагрузку светодиода по-другому.Ниже приведен пример. По заявлению производителя, в номинальную нагрузку электронного балласта включены светодиоды. Если вы не уверены, всегда обращайтесь к производителю за разъяснениями. В этом примере также показано, как различные версии одного и того же фотоуправления — Specifier, Select, Standard — обеспечивают разные номинальные нагрузки для светодиода — 8A, 6A, 2A. Всегда важно проверять, чтобы нагрузка на светодиодное освещение не превышала максимальную номинальную нагрузку, указанную в спецификации фотоуправления.

Сегодня, в 2018 году, соединение светодиодных систем с фотоуправлением может быть успешно выполнено, если следовать рекомендациям, представленным в этом посте.Большинство производителей систем управления освещением предлагают полную серию фотоуправлений для различных напряжений и нагрузок, специально разработанных для применения в светодиодном освещении.

Уличные фонари от заката до рассвета: все, что вам нужно знать

Пейзажное освещение может украсить ваш сад, не дать вам спотыкаться в темноте и сделать ваше открытое пространство таким же умным, как и ваш дом — но что такое уличное освещение от заката до рассвета и как оно работает?

Ознакомьтесь с нашим полным руководством по уличному освещению и найдите ответы, которые вам нужны, чтобы решить, подходят ли огни от заката до рассвета для вас и вашего сада.

Что такое уличное освещение от заката до рассвета?

Согласно опросу, проведенному Американским обществом ландшафтных архитекторов , тремя наиболее популярными элементами наружного дизайна в 2018 году были костровые ямы / камины (66%), освещение (64,5%) и зоны отдыха / обеденные зоны (64%). ).

Исследование показало, что многие семьи хотят гибкости и практичности своих открытых пространств. Когда дело доходит до освещения, это означает, что люди хотят, чтобы уличные светильники работали на них и предлагали больше возможностей, чем традиционные светильники, которые вам нужно включать и выключать.Вот где могут помочь огни от заката до рассвета.

Но что означает сумерки до рассвета? Как следует из названия, эти уличные фонари устанавливаются в вашем саду или дворе и работают после захода солнца и выключаются, когда оно снова встает утром. Отсюда и название от заката до рассвета.

Эти фонари можно разместить где угодно в саду или на подъездной дорожке и вокруг них. Однако, в отличие от традиционного наружного освещения, освещение от заката до рассвета не нужно включать или выключать вручную.

Сколько существует разных типов огней от заката до рассвета?

Существует четыре основных категории уличного освещения от заката до рассвета, включая регулируемое по времени, интеллектуальное / подключенное, фотоэлементное и активируемое движением освещение.Они работают немного по-разному, но все их можно легко настроить и отрегулировать в соответствии с вашими предпочтениями.

Уличные светильники с регулируемым временем освещения

Светильники с регулируемым временем освещения очень гибкие и могут быть запрограммированы вами, что означает, что вы можете выбрать, в какое время вы хотите, чтобы они включались и выключались. Эти фонари можно отрегулировать в любое время в соответствии с вашими потребностями и временем года.

Фонари с регулируемым временем освещения полезны для тех, кто хочет полностью контролировать свои фары и потребление энергии.Например, вы можете запланировать включение света, когда вы идете на работу утром, а затем выключение, когда светится. Вы также можете запланировать их включение, когда вы вернетесь домой, а затем выключение, когда вы их не используете.

Фотоэлемент и солнечное уличное освещение

В некоторых светильниках от заката до рассвета в качестве источника энергии используется фотоэлемент. Технология фотоэлементов используется для определения наступления сумерек, что приводит к включению света. Точно так же эти фонари обнаруживают естественный свет и выключаются с наступлением утра.

Освещение с фотоэлементами активируется при изменении естественного света, что означает, что они автоматически переключаются при смене дневного света и регулируются, когда ночи длиннее или короче. Некоторые наружные светильники с фотоэлементами также содержат датчики движения.

Наружные светильники, активируемые движением

В других светильниках от заката до рассвета используется технология, активируемая движением. Это означает, что при обнаружении движения включается свет. Большинство из этих источников света позволяют вам выбрать, как долго вы хотите, чтобы свет оставался включенным (обычно от 5 секунд до 10 минут) после обнаружения движения.

Большинство огней от рассвета до заката активируются всю ночь, но огни, активируемые движением, не горят так долго (в зависимости от ваших настроек). Эти фонари идеально подходят для заднего сада, если у вас есть домашние животные, и для отпугивания грабителей.

Умные / подключаемые наружные светильники

Умные / подключаемые наружные светильники от заката к рассвету похожи на огни с управлением по времени, в том смысле, что вы можете установить время, в которое вы хотите, чтобы они включались и выключались, но все это можно контролировать с вашего смартфон или другие устройства, например, система умного дома.Умным / подключенным светом можно управлять через Bluetooth или Wi-Fi, что означает, что у вас есть полный контроль, независимо от того, где вы находитесь и какой у вас тип устройства.

Некоторые интеллектуальные / подключаемые наружные светильники также имеют загружаемые приложения, такие как VillaNERI. Одно из преимуществ приложения заключается в том, что ваши фары могут использовать местоположение вашего устройства и автоматически включаться на закате и выключаться на рассвете. Узнайте больше об особенностях светильников VillaNERI и узнайте , как работают дорожные светильники VillaNERI .

Умные лампы

В дополнение к указанным выше источникам света от заката до рассвета, вы также можете приобрести умные лампы для открытых пространств.Умные лампочки могут быть подключены к вашим устройствам умного дома через Wi-Fi или Bluetooth и могут быть настроены на определенное время для включения и выключения или дистанционной настройки. Несмотря на то, что они обеспечивают гибкость в выборе осветительной арматуры, вы в некоторой степени ограничены формой лампы, дизайном, яркостью и цветовой температурой. Вам также может потребоваться проверить совместимость и требования к установке. Учтите, что умные лампочки не заработают, если свет случайно выключится. Наконец, вы должны знать, что умные лампочки не обязательно делают с учетом долговечности и обычно служат меньше, чем неумные лампочки или полностью интеллектуальные осветительные приборы.Тем не менее, умные лампочки — это быстрый способ превратить ваши существующие светильники в умную установку.

Почему вы должны установить в своем саду свет от заката до рассвета?

Уличные фонари от заката до рассвета обладают рядом преимуществ, и, вероятно, именно поэтому они набирают популярность в Соединенных Штатах и ​​во всем мире.

Традиционное наружное освещение может улучшить ваш сад и улучшить видимость в ночное время. В то время как освещение от заката до рассвета также может помочь отразить грабителей, свести к минимуму ваши домашние дела и помочь снизить потребление энергии.

1. Повысьте уровень безопасности вашего дома

Исследование показало, что 83% грабителей заявили, что они посмотрят, есть ли система сигнализации, а 60% заявили, что они найдут альтернативную цель, если она будет.

Точно так же наружное освещение может помочь отпугнуть грабителей. Однако традиционное освещение означает, что вам нужно включить его, а это значит, что вам нужно быть рядом. Одна из причин, по которой многие семьи в США полагаются на освещение от заката до рассвета, заключается в том, что оно может помочь защитить ваш дом, даже когда вас нет.

Освещение от заката до рассвета можно активировать дистанционно, по таймеру или с помощью фотоэлементов. Эта полезная функция означает, что, когда вас нет дома, например, если вы уехали в отпуск или работаете допоздна, вы все равно можете быть уверены, что у вас горит уличное освещение и похоже, что кто-то дома.

2. Минимизируйте свои обязанности по дому

Иногда, независимо от того, сколько вы делаете, вам кажется, что вам нужно выполнить бесконечный список дел. К счастью, теперь вы можете навсегда убрать включение и выключение уличного освещения из своего списка дел.

При освещении от заката до рассвета вам никогда не придется беспокоиться о том, выключили ли вы свет, потому что процесс либо автоматизирован (что означает, что вы можете управлять им, где бы вы ни находились, если вам нужно), либо использует датчики.

3. Снизьте потребление энергии

Снижение потребления энергии — отличная новость для окружающей среды, но также и для вашего кошелька. В большинстве случаев наружного освещения от заката до рассвета используется светодиодная технология, что снижает потребление энергии.

Автоматизировав освещение от заката до рассвета, вы также сэкономите электроэнергию, так как никогда случайно не выключите свет снова.Автоматизация не дает вам тратить энергию и деньги, когда вы этого не хотели.

Большинство светильников «от пыли до рассвета» также имеют функции, позволяющие регулировать время включения и выключения света. Это означает, что вы можете сэкономить больше энергии и денег в летние месяцы, когда ночи светлее и дольше.

4. Усовершенствуйте свой сад

Вы можете сделать множество улучшений в саду, от добавления бассейна до украшения границ сезонными цветами. Но один простой и экономичный способ улучшить свой сад — это просто добавить уличное освещение.Уличное освещение от заката до рассвета бывает разных форм, размеров и стилей, а это значит, что вы можете найти правильные светильники, подходящие для вашего сада.

Огни от заката до рассвета не только эстетически преобразят ваше открытое пространство, но и улучшат ваш сад. Нравится ли вам проводить время в саду или устраивать вечеринки в саду, вы можете быть уверены, что в любое время вы всегда сможете увидеть, что делаете.

5. Увеличьте вашу видимость в ночное время

И, конечно же, любое наружное освещение может помочь вам улучшить вашу видимость в ночное время.Это означает, что вы сводите к минимуму риск падения детских игрушек или любых других неожиданных предметов.

Дополнительным преимуществом пыли перед освещением на рассвете является то, что вам не нужно беспокоиться об их включении. В любое время, когда вы вернетесь домой, вы можете ожидать, что вас встретят фонари, которые без травм проведут вас к входной двери.

Создайте уличное освещение в вашем саду сегодня от заката до рассвета

Вам надоело вручную включать и выключать уличное освещение? Или, может быть, вы всегда беспокоитесь о безопасности своего дома, когда вас там нет? Что ж, есть простое решение для вас и вашего сада; представьте сумерки рассвету уличные фонари.

Ищете огни от заката до рассвета, которые автоматически регулируются в течение года? Тогда вам стоит попробовать VillaNERI. Дорожные фонари VillaNERI от заката до рассвета также просты в настройке и могут быть отрегулированы вручную в соответствии с вашими потребностями и предпочтениями.

Свяжитесь с дружелюбной командой VillaNERI, чтобы узнать больше о наших уличных светильниках от заката до рассвета или обсудить потребности в освещении вашего сада.

Устранение неисправностей и ремонт низковольтного ландшафтного освещения

Содержание

ШАГ 1

Проверьте питание трансформатора

Проверить питание переменного тока на трансформаторе

Трансформатор подключается к розетке, обычно 120 переменного тока.
Если у вас нет электрического датчика, подключите к цепи фонарь или электроинструмент.
Знайте, что трансформатор подключен или подключен к работающему источнику питания с правильным напряжением.
Если у трансформатора есть переключатель ВКЛ / ВЫКЛ, включите его. (Возможно, вам придется вернуться к этому позже, чтобы убедиться, что он работает. Переключатели загрязняются, корродируют, отсоединяются провода и т. д.)

Если в трансформаторе используется фотоэлемент, таймер, переключатель.
Неисправность фотоэлемента, таймера, переключателя — частая причина неисправности трансформатора.

Если нет фотоэлемента, таймера или переключателей;
Проверьте подачу переменного тока на первичную обмотку трансформатора (первичная обмотка — это место, где соединительные провода подключаются к трансформатору), затем переходите к шагу два.

Убедитесь, что фотоэлемент, таймер, переключатель работают правильно

То, что мы ищем, — это переключатели в цепи, передающие мощность переменного тока на первичную обмотку трансформатора, когда они должны это делать.

Если у вас нет фотоэлемента, кроме переключателя или таймера, проводка будет почти такой же.Вы увидите мощность переменного тока, подаваемую на первичную обмотку трансформатора.

1. Посмотрите, есть ли питание на фотоэлементе. Проверьте проводку к фотоэлементу и от него. Большинство существующих сегодня трансформаторов получают питание от первичной обмотки через фотоэлемент. Это будет 120 В переменного тока.
2. 2 провода, подключенные к фотоэлементу, — это питание и отключение. Третий провод — земля. Отсоедините провода. Снимите его для тестирования. Обратите внимание на состояние проводов.
3. Закройте линзу фотоэлемента черной лентой. Объектив фотоэлемента должен быть темным. Фотоэлемент — это светочувствительный переключатель, включение которого может занять от нескольких секунд до минут.
4. Мультиметр можно использовать для снятия сопротивления двух проводов питания. Провода питания не будут показывать сопротивления, когда линза фотоэлемента обмотана лентой. Провода питания будут иметь высокое сопротивление, если линза фотоэлемента НЕ заклеена лентой.
5. Если фотоэлемент освещен ночью, уличным фонарем и т. Д.Черная лента покажет это.

С помощью мультиметра можно измерить сопротивление вокруг переключателей. ОТКЛЮЧАЙТЕ ПЕРВОЕ! Если подключено жесткое соединение, ОБЯЗАТЕЛЬНО ОТКЛЮЧИТЕ ПИТАНИЕ!
Убедитесь, что на трансформатор отключено питание. Бесконтактный тестер здесь пригодится.
Фотоэлемент, таймер, переключатель — все это переключатели.

Если вы не можете подключить цепь, вы можете подключить источник питания перемычкой к переключателям.

Трансформаторы также могут использовать предохранитель и / или выключатель сброса (автоматический выключатель).
Вы можете открыть любой трансформатор и измерить, где напряжение, а где нет; и отладить схему. Катушки (тяжелая часть, которую вы не можете починить) никогда не будут проблемой. Во влажных условиях со старыми установками вам может быть лучше купить новый трансформатор.

Бесконтактный тестер экономит много времени.
Вам все равно понадобится мультиметр Для точного измерения напряжения или измерения сопротивления цепи, например фотоэлемента.

Перед тем, как перейти к шагу 2, проверьте питание переменного тока первичной обмотки трансформатора.

Тестер двойного напряжения, Бесконтактный тестер высокого и низкого напряжения с защитой от падения с высоты 3 м Klein Tools NCVT-2

Цифровые клещи-мультиметры Etekcity MSR-C600, мультиметр с автоматическим выбором диапазона, вольтметр переменного / постоянного тока с тестером напряжения, переменного тока, ампер, вольт, ом, диодов и сопротивления

Проверить питание трансформатора
Проверить питание от трансформатора
Получите питание от вторичного к горизонтальному проводу
О проводных соединениях

к началу

ШАГ 2

Проверьте отключение питания от трансформатора

Если у вас есть питание от трансформатора

1. Проверьте напряжение на вторичной обмотке трансформатора.Ищем здесь 12+ вольт постоянного тока.
2. Используйте тестер напряжения и проверьте наличие питания на проводе в горизонтальном положении. 12-15 вольт постоянного тока — типичное значение, и на что обращать внимание.

Если на проводе в горизонтальной ориентации не обнаружено питание;

• Откройте трансформатор, чтобы получить доступ к тому месту, где горизонтальный провод подсоединяется к выходным клеммам трансформатора.
• Проверить соединения. Проверьте, где горизонтальный провод подключается к трансформатору.Убедитесь, что проволока прочная и чистая. Если соединения старые или ненадежные, отсоедините горизонтальный провод, обрежьте его, чтобы провод выглядел новым. Затем снимите достаточно, чтобы получилось прочное соединение, и снова подключите.
• Проверьте наличие питания где-нибудь на вторичной обмотке трансформатора. Здесь провода от трансформатора подключаются к выходному блоку, где подключается горизонтальный провод. Вы хотите проверить напряжение на самом трансформаторе. Не дальше по проволоке. Возможно, здесь оборвалось соединение.

Если у вас НЕТ питания на вторичной обмотке трансформатора;

• Найдите переключатель сброса или автоматический выключатель
• Ищите предохранитель

Если вы по-прежнему не можете обнаружить мощность на вторичной обмотке трансформатора, подумайте о новом трансформаторе.

Если рассматривать новый современный трансформатор;

Также учтите, что сейчас хорошее время для перехода на светодиоды.Большинство старых светильников можно оснастить модифицированными светодиодными лампами. 1/5 мощности по сравнению с галогеном. Практически для всех популярных типов светильников и лампочек можно установить светодиоды.

Если у вас отключена вторичная обмотка трансформатора, проложите провода к блоку ответвлений.
Когда блок ответвлений получает напряжение 12+ постоянного тока, мы знаем, что трансформатор работает.

Убедитесь, что на вторичной обмотке трансформатора подается постоянный ток, прежде чем переходить к шагу 3.

Новые трансформаторы, подобные приведенному ниже, в конечном итоге могут окупить себя.Цены подходящие, запчасти есть в наличии. Обычно просто фотоэлемент. Малибу, запасные части (фотоэлементы) в наличии. В этой модели фотоэлемент просто подключается. Еще одна особенность этой модели трансформатора — фотоэлемент на длинном шнуре. Это позволяет установить трансформатор в местах, где прикрепленный фотоэлемент не обеспечит желаемых результатов в сумерках и на рассвете. Фотоэлемент на шнуре позволяет лучше разместить его для обнаружения света.

Malibu Блок питания мощностью 120 Вт с датчиком и погодозащитным экраном для низковольтного светильника для ландшафтного освещения Прожектор Открытый трансформатор Вход 120 В Выход 12 В 8100-9120-01

Проверить питание трансформатора
Проверить питание от трансформатора
Получите питание от вторичного к горизонтальному проводу
О проводных соединениях

к началу

ШАГ 3

Получите питание от вторичного к горизонтальному проводу

Если у вас ИМЕЕТСЯ ПИТАНИЕ ПОСТОЯННОГО ТОКА на вторичной обмотке трансформатора и нет питания на проводе в горизонтальной плоскости;

• Цепь для подключения к клеммной колодке с горизонтальным расположением проводов может быть перегорена.
• Проверьте проводку от вторичной обмотки к клеммной колодке с горизонтальной ориентацией.
• Некоторые трансформаторы более высокого класса оснащены таймером и фотоэлементом на вторичной стороне с несколькими ответвлениями. Убедитесь, что фотоэлемент работает, возможно, он также перегорел.

Проверьте блок проводов постоянного тока в горизонтальной плоскости. 12+ вольт — вот что нужно искать.

При проверке напряжения постоянного тока 12+ в выходном блоке и проводе проверьте напряжение на ближайшем светофоре. Имейте в виду, что лампочки и светильники выходят из строя. Самая распространенная проблема — плохое соединение проводов.

Перед переходом к шагу 4 проверьте питание постоянного тока на выходном блоке и проводе.

Проверить питание трансформатора
Проверить питание от трансформатора
Получите питание от вторичного к горизонтальному проводу
О проводных соединениях

к началу

ШАГ 4.

О проводных соединениях
Быстроразъемные соединения, которые прилагаются к большинству наружных низковольтных приборов, сконструированы таким образом, что влага попадает в провод.Первым делом при ремонте снимаем разъемы, зачищаем провод на 1 1/2 дюйма. Скрутите прочное соединение и используйте гайки для наружных проводов. Если провод находится в области, где возникают проблемы с подключением, найдите время, чтобы хорошо его закрепить. Вы будете удивлены, как действительно хорошие соединения могут повлиять на срок службы лампы. Даже светодиоды.

Соединения проводов имеют значение
Провод ландшафтного освещения находится во влажной среде.Быстрые связи недолговечны. В зону соединения попадает влага, соединение становится плохим. Новые механические устройства для зачистки проводов позволяют легко и быстро выполнять следующие операции. Если кажется, что перебить; по крайней мере, вы знаете, что ваши связи крепки и будут долгими.

Отрезание обжимного разъема.

Этот разъем пришел на приспособление. Он протыкает горизонтальную проволоку, чтобы попасть в медную оплетку. он опирается на тонкий зуб, чтобы войти в провод там, где находится медный соединитель.В целом соединение установлено.

Ручная полоска и ручная скрутка во много раз прочнее и надежнее.

Зачистите скручивание и соединители гаек из ленты или водонепроницаемой ленты. Лучше всего снять хотя бы 1 1/2 дюйма. Скрутите провода аккуратно и плотно. Лента очень хорошо. С помощью проволочных гаек отрежьте скрученную медь до нужной длины.

Инструмент для зачистки проводов нового типа облегчает зачистку толстых проводов.
Устройство хорошо работает с большим проводом, но вызывает проблемы при попытке зачистить многожильный провод калибра 22 и меньше.
Соединительный провод большинства приспособлений немного тонок для стриппера такого размера.

IRWIN VISE-GRIP 2078300 Саморегулирующийся инструмент для зачистки проводов, 8 дюймов

Провод для горизонтальной ориентации скручен

Скрутите проволоку по часовой стрелке.

Скрутите по отдельности перед соединением с другим проводом.

Скрученные вместе, обеспечивают надежное соединение. Проволока, проложенная на садовых участках, подвергается некоторому злоупотреблению при уходе за ландшафтом.

Используя проволочные гайки, отрежьте скрученное соединение до длины для проволочной гайки. Для надежной установки используйте зачищенные вручную соединения, скрученные вручную. Проволочные гайки сами по себе не скручивают провод должным образом. Показанная здесь процедура сэкономит много времени на техническое обслуживание в будущем.

Обрежьте витую пару до нужной длины для гаек.

Наилучшая светоотдача от вашей установки наружного освещения зависит от прочных и надежных соединений.
