При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно

Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Содержание материала:

  • 1 Правила безопасности при подключении варочной поверхности
  • 2 Выбираем вилку для варочной панели
  • 3 Как к электричеству подключить варочную поверхность с одной фазой
  • 4 Подключение варочной панели Electrolux 4 провода
  • 5 Как подключить индукционную варочную панель

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

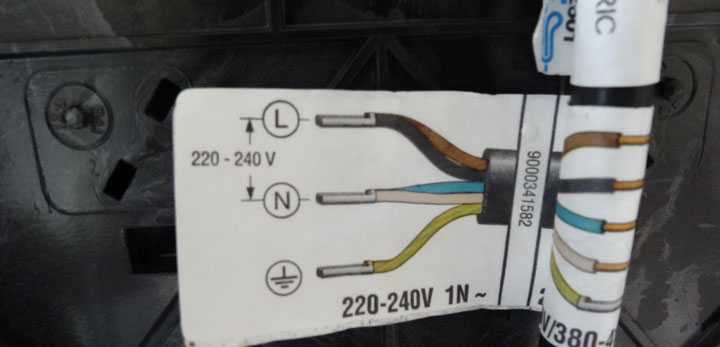

Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

  1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
  2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
  3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Используя специальную инструкцию, можно своими руками подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

  1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
  2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
  3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

  1. Определите, какое количество проводов имеется в вашей квартире.
  2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
  3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
  4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Как установить встраиваемую индукционную плиту – Техника CIARRA

Вы купили новую индукционную плиту и хотите установить ее самостоятельно? Общеизвестно, что процесс установки всех приборов отличается от модели к модели. Итак, если вы не получили должного понимания из руководства, вы должны рассмотреть инструкции, подобные этой статье.

Ну, это не то чтобы сложная, но немного хитрая задача. Давайте подробно обсудим, как установить встраиваемую индукционную плиту!

На что обратить внимание при выборе встраиваемой индукционной плиты?

Чтобы правильно установить встроенную индукционную варочную панель на ее место, необходимо выполнить шаги, приведенные в Руководстве по установке:

1. Проверьте минимальный зазор имеет достаточную поддержку из взрывчатого материала.

Вы должны проверить это сверху, снизу и со всех сторон.

2. Исходные требования

Для начала сделайте чертеж с размерами изделия, связанными с параметрами установки. Это поможет вам получить точные измерения перед установкой.

После этого необходимо определить нижний размер индукционной плиты, измерив размер отверстия в кухонной столешнице. Вы должны убедиться, что внутренняя часть печи хорошо проветривается. Кроме того, вы должны иметь в виду, что охлаждающий вентилятор индукционной плиты не заклинивает.

3. Установка индукционной плиты

После этого необходимо аккуратно установить индукционную плиту в перфорированную стойку.

4. Правильный размер плиты

После установки встроенной индукционной варочной панели вам необходимо выбрать подходящую плиту для вашей индукционной варочной панели. Индукционная посуда должна быть совместима с плитой. Дополнительно должна быть магнитная посуда диаметром от 12 до 28см.

Примечание : Если размер проема больше 565*495 мм, то здесь необходимо установить монтажный кронштейн.

Установите монтажные кронштейны с левой или правой стороны индукционной варочной панели, если вы хотите, чтобы впоследствии у вас возникали проблемы с демонтажем или обслуживанием. К нижнему основанию варочной панели необходимо прикрутить монтажные кронштейны.

После этого аккуратно установите индукционную плиту на ее место.

При подключении варочной панели к сети необходимо учесть несколько моментов:

  • Вы должны проверить, соответствует ли информация на паспортной табличке вашему уровню напряжения.

  • Однофазную вилку не нужно подключать к варочной панели, она должна быть подключена к соединительной коробке.

Не знаете, какую индукционную плиту лучше выбрать для своей кухни? Вы можете рассмотреть позиции, представленные по этой ссылке: Встраиваемая индукционная варочная панель

Таким образом, все эти индукционные варочные панели имеют разную мощность и обеспечивают достаточно места для сервировки. Кроме того, эти индукционные плиты обладают сверхмощной мощностью для правильного приготовления пищи.

Заключение

Все, что описано в этой статье, о том, как установить встраиваемую индукционную плиту со всеми простыми действиями. Вы можете прочитать инструкции и узнать, как стать экспертом в установке индукционной плиты. Кроме того, в этой статье рекомендуются некоторые продукты, чтобы вы могли принять мудрое решение.

Если вы считаете это информативным, поделитесь им с друзьями!

Как установить газовую, электрическую или индукционную варочную панель

Хотя это может показаться пугающей задачей, обновление вашей варочной панели может быть довольно простым процессом, особенно если вы просто заменяете варочную панель старой модели на более новую. Этапы установки остаются примерно одинаковыми независимо от типа варочной панели, поэтому вы можете использовать это руководство, чтобы пройти через основной процесс установки газовой, электрической или индукционной варочной панели с 4 или 5 конфорками.

Обратите внимание, что данное руководство является обзорным, и если для установки требуется изменить конфигурацию вашей кухни, проложить новые газопроводы или электропроводку, возможно, лучше нанять профессионала.

Инструменты и расходные материалы, необходимые для установки варочной панели

Держите руководство пользователя под рукой. Конкретные инструкции и подробный список инструментов, которые вам понадобятся, будут в вашем руководстве. Как минимум вам понадобится:

Инструменты:

Для газовой установки:

Расходные материалы:

  • Герметик для труб

  • Кисть для рисования

Пошаговая инструкция по установке электрической, газовой или индукционной варочной панели

Готовясь к завершению установки, вы можете попросить помощи у друга, особенно при демонтаже старой варочной панели, так как она может быть довольно тяжелой. Также чрезвычайно важно, чтобы вы отключили электроэнергию от блока предохранителей и выключили газовую линию.

Хотя это общие шаги по установке варочной панели, инструкции будут различаться в зависимости от производителя и от того, устанавливаете ли вы газовую или электрическую варочную панель. Кроме того, при использовании индукционной варочной панели установка выполняется так же, как и при установке электрической варочной панели. Обязательно следуйте инструкциям производителя по установке вашей конкретной модели варочной панели.



Шаг 1: Отсоедините и проверьте источник топлива

Перед отсоединением старой варочной панели сфотографируйте или пометьте проводку, так как новая варочная панель будет подключаться таким же образом. В зависимости от источника топлива, который требуется для вашей варочной панели, существуют две разные установки. Если вы заменяете индукционную или электрическую варочную панель, то для подключения и источника топлива потребуется распределительная коробка под варочной панелью. При замене газовой варочной панели для подключения потребуется газовая линия.



Установка электрической плиты:

Проверьте правильность напряжения и силы тока для электрической плиты

  • Если вы заменяете старую плиту, то, скорее всего, у вас уже есть распределительная коробка, которая должна быть не менее 240 вольт.

  • Дважды проверьте, что ваша старая варочная панель имеет ту же силу тока, что и новая варочная панель, поскольку некоторые старые модели имеют только 30-амперную цепь. Новые модели варочных панелей, как правило, имеют схему на 40 или 50 ампер.

  • Если у вас нет распределительной коробки или у вас нет необходимой силы тока, вам следует нанять профессионала для этой установки.



Установка газовой варочной панели:

Отсоедините варочную панель от газовых линий
  • Удалите остатки газа в вашем диапазоне, включив конфорки на несколько секунд в хорошо проветриваемом помещении.

  • При отсоединении гибкого газового шланга проверьте его на износ.

  • Если износа нет, можно использовать тот же шланг, но при наличии повреждений заменить его новым.

  • Перекройте подачу газа, повернув переключатель перпендикулярно клапану, ослабьте и снимите гибкий газовый шланг с помощью гаечного ключа.



Шаг 2. Снятие существующей варочной панели со столешницы

Прежде чем приступить к снятию старой варочной панели, отключите все электричество в блоке предохранителей во избежание травм. Убедитесь, что питание полностью отключено, используя тестер цепи на каждом проводе в цепи, чтобы быть в безопасности. Если индикатор тестера цепи загорается, это означает, что питание все еще есть и его необходимо отключить.

  • Удалите с варочной панели все съемные детали, такие как конфорки и/или решетки, а также герметик или герметик.

  • Освободите место для работы, сняв дверцы шкафа или ящики.

  • Старая варочная панель будет тяжелой, поэтому вам понадобится второй человек, который поможет вам ее поднять.

  • Чтобы снять варочную панель, нажмите на нижнюю часть варочной панели, чтобы она поднялась и вышла наружу.

  • При утилизации старой варочной панели узнайте в своем муниципалитете, есть ли у них программа утилизации бытовой техники.

  • Некоторые производители могут предлагать услуги по утилизации или утилизации. Вы можете убедиться во время покупки.

ШАГ 3: ИЗМЕРЬТЕ ПРОЕМ СТОЛЕШНИЦЫ И ПРОВЕРЬТЕ РАЗМЕРЫ ПЛИТЫ

Размеры вашей варочной панели могут различаться, но, как правило, вам потребуется не менее 30 дюймов и 1-2 фута свободного пространства по бокам.

  • Используйте свою рулетку, чтобы убедиться, что у вас есть по крайней мере этот зазор, хотя вы должны проверить руководство пользователя для конкретных измерений.

  • Убедитесь, что под местом, где будет располагаться настольная горелка, достаточно места.

  • Измерьте варочную панель и вычтите от ½ до 1 дюйма с каждой стороны, чтобы учесть нависающий край, который будет проходить над столешницей.

  • Минимальные расстояния могут зависеть от производителя варочной панели и местных норм.

Шаг 4. Снимите упаковку и отсоедините съемные части новой варочной панели

Подготовьтесь к установке новой варочной панели, удалив всю упаковку и защитный материал из коробки. Держите любые незакрепленные детали, такие как решетки или ручки, в стороне, пока установка не будет завершена.

Шаг 5: Установите пружинные зажимы в столешницу, чтобы закрепить новую варочную панель

Ваша новая варочная панель будет оснащена пружинными зажимами, которые будут удерживать ее на месте после установки в отверстие столешницы. Эти зажимы нужно будет сначала вкрутить в саму варочную панель.

Шаг 6. Опустите новую варочную панель в столешницу и подключите к источнику топлива защелкивается в пружинных зажимах.

Подключение к источнику топлива зависит от того, подключаете ли вы газовую или электрическую плиту.



Подключение проводов электрической варочной панели
  • Прежде чем подключать новую варочную панель, убедитесь, что электричество отключено от блока предохранителей.

  • Используя для справки этикетки или фотографию проводов вашей старой варочной панели, подключите кабели к соответствующей клемме в соединительной коробке.

  • Красный и черный кабели — это положительный и отрицательный кабели, которые подают питание на варочную панель, белый — нейтральный, а зеленый — кабель заземления.

  • Чтобы избежать коротких замыканий, закройте провода кабельной гайкой и спрячьте их в распределительной коробке.



Подсоедините газовые линии к новой установке варочной панели
  • С помощью кисти нанесите большое количество герметика для труб на резьбу, которая прикрепляет шланг к варочной панели.

  • Если ваша новая варочная панель поставляется с регулятором, вам сначала нужно прикрепить регулятор к варочной панели, а шланг к регулятору, обязательно нанеся герметик с помощью малярной кисти, прежде чем затягивать гаечным ключом.

  • Убедитесь в герметичности газового соединения и отсутствии утечки газа.

  • Подключите к электрической розетке воспламенитель, который зажжет горелки.

Проверка газового соединения

Чтобы проверить надежность соединения с газовой линией, распылите смесь воды и средства для мытья посуды на соединения труб. Если появляются большие пузырьки воздуха, значит, соединение газовой магистрали ослаблено и его необходимо подтянуть с помощью гаечного ключа.

Шаг 7: Установите обшивку и снимите все детали

Затяните все винты пружинных зажимов и добавьте герметик, если вы будете добавлять обшивку.
