Схема Подключения Выключателя К Лампочке В Коробке
В результате мы сделали фазу, которая идет на лампу, коммутируемой. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.
Инструменты
Особенности разводки проводов
Так как подключить выключатель света самостоятельно достаточно просто, соблюдение схемы и рекомендаций позволит легко обойтись без привлечения специалистов. Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током.
Если прибор реагирует лишь на одном из контактов не важно на каком , значит, выключатель бракованный, и даже при его ремонте он долго не прослужит.
Если индикатор не горит, то неисправность в соединении с общей сетью.
Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник. Подрозетник для наружного выключателя обычно крепится на стену при помощи дюбелей и шурупов.
Нулевую клемму N я разместил в нижнем подрозетнике, так как в нем больше свободного места, а клемму PE — в верхнем. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Схема подключения двух лампочек к одному двухклавишному выключателю на картинке Главная проблема такого соединения — это вероятность понижения напряжения и риск перегорания одной из лампочек.
Хватает рукой провод, дергается от удара током: — Все!
При нажатии на выключатель происходит разрыв фазы. Это еще не все На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор.
Подключение выключателя, через распределительную коробку.
Общая схема подключения одноклавишного выключателя и двух светильников На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке. Один из проводов патрона соединяется с нулевой жилой общей электросети, второй с жилой провода, идущего от выключателя.
В квартире не рекомендуется использовать приборы мощностью более 1,5 киловатт; Розетки могут быть на одно, два и более гнезд ; Выключатели; Подрозетники для внутренних розеток и выключателей ; Распределительные коробки по одной на комнату ; Кабель-каналы или гофра для того, чтобы провести провода в деревянном доме или в помещении, где невозможно уложить проводку в штробу; Изолента.
Внешнее исполнение у него точно такое же, только изменена внутренняя схема и добавлена еще одна клемма L2 Load. Случаи бывают разные и порой внутреннее убранство помещения требует подключения двух контроллеров выключателей к одной лампочке. Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей.
Все об электрике: электроснабжение, электрооборудование, электромонтаж
Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

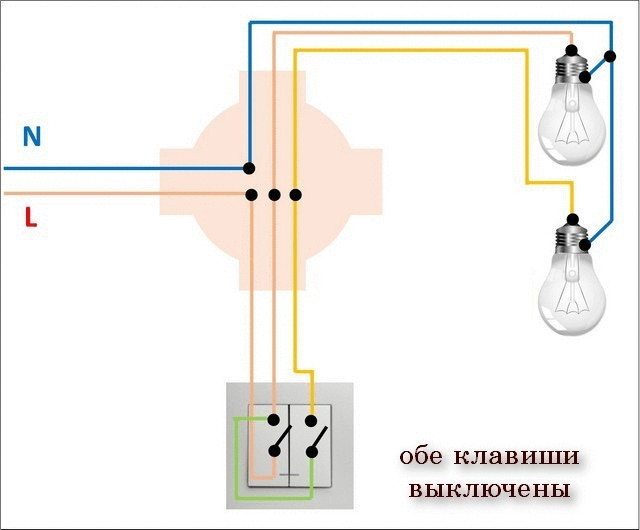

Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Перекрестный одинарный выключатель. Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.
Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы.
Почему косвенным? При монтаже провода на каменной поверхности нужны будут клипсы, хомуты, саморезы, дюбеля. При прикосновении к рабочей жиле индикатор отвертки загорается. Для безопасности нужно лишь только, чтобы нулевая жилка была в резьбовом контакте, фаза — в центральном.
Как он работает? При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий.
Выключатель целесообразней запитывать через фазу, то есть провод напряжения подсоединить к коричневому или белому кабелю, идущему от выключателя. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см.
Монтаж проводки предусматривает уложение кабеля в кабель-каналы при поверхностной укладке, или в приготовленные штробные углубления при глубокой, скрытой укладке.

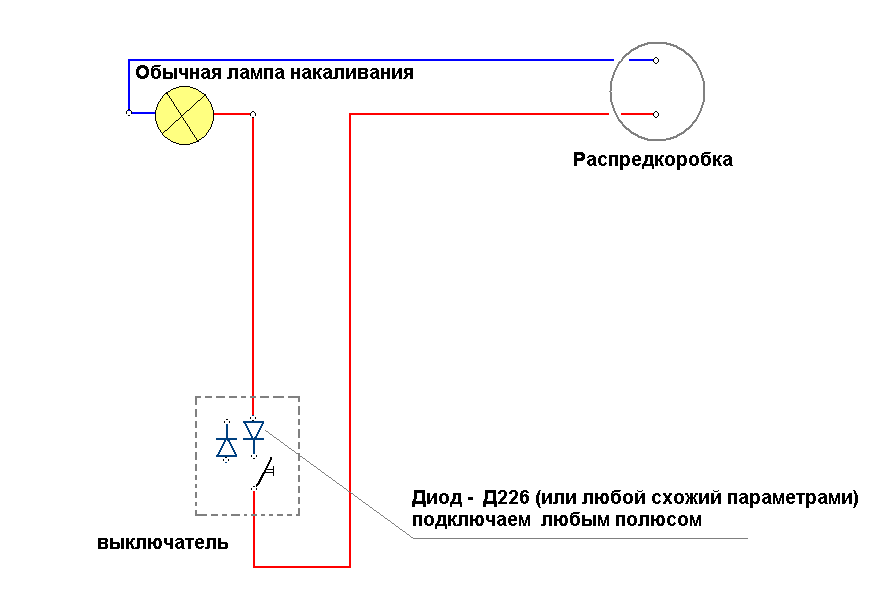

Схема подключения выключателя в распределительной коробке
Включите вводной автомат на квартиру, тем самым подавая напряжение от источника питания на вновь смонтированную распределительную коробку. В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Схема работает следующим образом. Как подключить выключатель света В данной статье предлагается ознакомиться о том, как: подключить одноклавишный выключатель подключить двухклавишный выключатель подключить проходной выключатель двухклавишный. Уж извиняйте меня.
Как подключить выключатель от розетки
При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель.
Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков.
Содержание
Подготовка к проведению монтажа
Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.
Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.
Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.
Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.
Перед началом работ
Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите.
При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты – фиксаторы лапок, удерживающих механизм внутри подрозетника. Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.
Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.
Подключение механизмов
Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода.
После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего – проверяется уровнем.
Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать клемму WAGO. Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.
По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.
Как подключить одноклавишный выключатель от розетки
Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи.
За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.
Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.
Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя.
Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.
Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.
Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее.
После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.
Как подключить светильник через выключатель от розетки
Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные штробы.
Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы.
Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.
Как заменить выключатель света
Обновлено: 11.10.2022
Домашнее обслуживание для чайников
Изучите книгу Купить на Amazon
Не ждите часами следующего доступного электрика — замена выключателя света является справедливой легкий. Большинство современных переключателей имеют винтовые клеммы с каждой стороны с отверстиями сзади для ввода конца провода.Как подключить выключатель света
Ослабьте винты сбоку устройства стандартной отверткой (вращая против часовой стрелки).
Возможно, вам будет сложно вывести провода из задней части устройства. Чтобы удалить эти провода, вставьте лезвие небольшой отвертки в прорезь под отверстием, в которое вставляется провод, и надавите на него, когда вы вытащите провод. Вдавив лезвие отвертки в паз, вы освободите зажим на вставленном проводе. Вот некоторые описания каждого провода и куда они идут:Белый (нейтральный) провод подключается к серебряному винту или вставляется в отверстие для заднего провода на той же стороне устройства, что и серебряный винт.
Черный (горячий) провод идет к латунному винту или в отверстие в задней части устройства с той же стороны, что и латунный винт. Этот провод иногда красный.
Зеленый или неизолированный медный (заземляющий) провод, если он есть в устройстве, подключается к зеленой винтовой клемме на переключателе или к распределительной коробке.
Хотя штекерные соединения могут быть более удобными, они менее надежны, чем соединения с винтовыми клеммами, поэтому не используйте их!
Замена однополюсных выключателей света
Если на корпусе выключателя есть тиснение «Вкл.
» и «Выкл.», и это единственный переключатель, который управляет освещением или розетками, это однополюсный переключатель. Чтобы заменить такой переключатель, выполните следующие действия.Отключите питание выключателя на главном автоматическом выключателе или панели предохранителей.
Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.
Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.
К выключателю будут присоединены два или три провода: входящий горячий провод черного цвета; обратный провод, несущий нагрузку к светильнику, может быть черного, красного или любого другого цвета, кроме зеленого; а иногда и заземляющий провод зеленого цвета или из оголенной меди. В коробке могут быть и другие провода, но вы имеете дело только с теми, которые подключены непосредственно к выключателю.
Вы можете найти белый провод с черной лентой, подключенный к выключателю.
Эта лента указывает на то, что белый провод используется как черный или цветной провод в ножке переключателя, поэтому он не является нейтральным.Сравните ваш новый переключатель с тем, который вы заменяете, чтобы найти соответствующие места для электрических винтовых разъемов.
Поскольку питание отключено, вы можете легко подобрать разъемы: вместо того, чтобы отсоединять все провода сразу и, возможно, запутаться, отвинчивайте и подключайте по одному проводу за раз.
Подсоедините первый отвинченный провод к винту того же цвета на новом переключателе, что и на старом; сделать то же самое со вторым.
Чтобы подсоединить провод к клемме, снимите примерно 1/2 дюйма изоляции с помощью инструмента для зачистки проводов и скрутите конец в петлю по часовой стрелке с помощью плоскогубцев с длинными губками. Петля должна охватывать винт клеммы не менее чем на две трети, но не более чем на три четверти. Закрепите провод вокруг винта по часовой стрелке, чтобы, когда вы затягиваете винт отверткой, усилие затягивания винта по часовой стрелке заставляло петлю плотнее оборачиваться вокруг винта.
Аккуратно вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.
Прикрутите пластину переключателя и включите питание.
Эта лента указывает на то, что белый провод используется как черный или цветной провод в ножке переключателя, поэтому он не является нейтральным.
Замена трехпозиционных выключателей света
Трехпозиционный переключатель удобен для управления светом из двух мест, например, вверху и внизу лестницы. Если слова «Вкл.» и «Выкл.» не выбиты на выключателе, и это один из двух выключателей, управляющих одним источником света или розеткой, у вас трехпозиционный переключатель. Похоже, это должно называться двусторонним переключателем, верно? Название связано с тем, что эти переключатели имеют три клеммных винта.Чтобы заменить трехпозиционный переключатель, выполните следующие действия:
Отключите питание выключателя на панели цепи или предохранителя.
Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.
Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.
Трехпозиционный переключатель имеет как минимум три провода, а возможно и четыре, в зависимости от того, есть ли у него провод заземления. Два провода прикрепляются к латунным винтовым клеммам, которые обычно находятся в верхней части переключателя, а дополнительный провод присоединяется к темной (не зеленой) винтовой клемме, которая обычно находится в нижней части переключателя. Отметьте этот третий провод куском ленты и отметьте провод на той же стороне переключателя прямо над ним куском ленты другого цвета.
Новый коммутатор может иметь винтовые электрические разъемы в нескольких местах, чем коммутатор, который вы заменяете. Большинство переключателей имеют пару клемм на противоположных сторонах верхней части переключателя и одну клемму внизу.Снимите провода с выключателя.
Подсоедините маркированные провода к соответствующим клеммам нового коммутатора.
В качестве альтернативы вы можете переключать по одному проводу со старого коммутатора на новый коммутатор.
Если у существующего переключателя есть зеленый провод заземления, подсоедините провод к зеленой винтовой клемме нового переключателя или к распределительной коробке.
Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.
Прикрутите пластину переключателя и включите питание.
Замена четырехпозиционных выключателей света
Если на корпусе переключателя нет выбитых слов «Вкл.» и «Выкл.», и он является центральным из трех переключателей, управляющих одним источником света или розеткой, это четырехпозиционный переключатель. Чтобы заменить четырехпозиционный переключатель, выполните следующие действия.Отключите питание выключателя на щитке или блоке предохранителей.
Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.
Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.
Этот переключатель имеет не менее четырех винтовых клемм. У него также может быть пятая клемма заземления (зеленая).
Отметьте расположение четырех проводов лентой, чтобы можно было заменить их на новом выключателе; затем отсоедините провода от переключателя.
В качестве альтернативы вы можете переключать по одному проводу со старого коммутатора на новый коммутатор.
Подсоедините провода к соответствующим клеммам нового переключателя.
Если у существующего переключателя есть зеленый провод заземления, подсоедините его к зеленой клемме нового переключателя или к распределительной коробке.
Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.
Прикрутите пластину переключателя и включите питание.
Замена выключателей на диммер
Замена стандартного однополюсного или трехпозиционного выключателя диммерным выключателем ничем не отличается от замены стандартного выключателя. Помните: диммерные выключатели не работают с большинством люминесцентных светильников, а для низковольтного освещения требуются специальные низковольтные диммеры.Отключите питание выключателя на панели цепи или предохранителя.
Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.
Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.
Снимите провода со старого выключателя.
Диммерные переключателиобычно подключаются к домашней электропроводке короткими отрезками провода, выходящим из корпуса переключателя, а не винтовыми клеммами.
Используйте соединители (проводные гайки), поставляемые с приспособлением, чтобы соединить черные провода, выходящие из переключателя диммера, с цветными проводами, которые были присоединены к клеммам на старом переключателе.
Сначала скрутите провода вместе, а затем закрутите гайку.
Вставьте новый переключатель обратно в электрическую коробку и закрепите его на месте.
Корпус диммера больше заменяемого переключателя. Не просто насильно вставьте его. Часто вам нужно сначала изменить положение или лучше организовать провода, чтобы освободить место для него.
Прикрутите пластину переключателя.
Наденьте ручку управления, если она есть, на вал, выступающий из переключателя.
Включите питание.
Об этой статье
Эту статью можно найти в категории:
- Электрика,
Как работает выключатель света?
По
Билл Льюис
Билл Льюис
Билл Льюис — профессиональный электрик с более чем 25-летним опытом. В течение трех лет он занимался освещением и ремонтом дома для The Spruce. Он посвятил 12 лет проектированию, установке и эксплуатации систем сценического освещения и 15 лет работал профессиональным электриком. Он также имеет опыт работы плотником, подрядчиком и градостроителем.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 30.01.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях.
Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Джеффри Гамильтон / Stockbyte / Getty Images
В большинстве комнат в вашем доме есть один или несколько настенных выключателей, используемых для управления осветительными приборами или электрическими розетками. Наши встраиваемые светильники, подвесные светильники, люстры и настенные бра обычно выключаются и включаются нажатием настенного выключателя, обычно расположенного возле дверного проема. В комнатах без установленных светильников этот настенный выключатель может управлять электрической розеткой, к которой подключен торшер. Обычно мы не придаем большого значения самому выключателю, но знаем кое-что о том, как работают настенные выключатели, и о различных доступных типах выключателей. важно, если вы хотите произвести ремонт или замену системы.
Есть только три типа настенных выключателей, которые используются для управления осветительными приборами: простой однополюсный (ВКЛ/ВЫКЛ) выключатель, трехпозиционный выключатель и четырехпозиционный выключатель.
Каждый из этих типов имеет разные стили работы, включая переключатель, качельку и кнопку. Они также могут быть доступны в виде диммерных переключателей, которые позволяют плавно регулировать уровень освещенности светильника. Важно выбрать переключатель, который обеспечивает необходимую вам функцию.
Однополюсные переключатели (ВКЛ/ВЫКЛ)
Однополюсный выключатель — это тот, который просто выключает или включает свет с одной стены. По этой причине их иногда называют однопозиционными коммутаторами . Однополюсный переключатель легче всего идентифицировать по маркировке ВКЛ/ВЫКЛ, напечатанной на тумблере переключателя; ни один другой тип переключателя не имеет такой маркировки.
С технической точки зрения, этот простой переключатель ВКЛ/ВЫКЛ известен как однополюсный однопозиционный переключатель (SPST). Однополюсный означает, что к нему можно подключить только один горячий провод. Однонаправленность означает, что когда вы переворачиваете уровень, он подключается только к одному другому исходящему проводу — проводу, идущему к светильнику или коммутируемой розетке.
В однополюсных выключателях внутри выключателя находится подпружиненный металлический затвор, который размыкает и замыкает электрическую цепь, ведущую к светильнику. Когда вы переключаете уровень в положение ON, ворота закрываются, замыкая цепь и пропуская энергию через переключатель к осветительному прибору. Когда вы переводите тумблер в положение OFF, шлюз открывается, прерывая подачу энергии к осветительному прибору.
Существуют различные конструкции внутреннего шлюза на коммутаторах. Старые типы являются чисто механическими, с металлическим рычагом, управляемым пружинами. Эти типы могут изнашиваться, поскольку пружины теряют свою упругость. Тип переключателя, разработанный в 1960-е годы использовали пузырек с ртутью внутри для проведения электричества. Эти типы не имеют характерного щелчка при переворачивании рычага, и они значительно более долговечны, чем механические щелкающие переключатели. Иногда продаваемые как «тихие» переключатели, они значительно дороже, но редко изнашиваются.
Эти выключатели были сняты с производства из-за рисков, связанных с использованием ртути. У современных переключателей больше нет старого щелчка, но они работают тише, чем старые переключатели.
Трехпозиционные переключатели
Трехпозиционный переключатель используется, когда вы хотите управлять светильником с двух точек на стене, например, вверху и внизу лестницы, в обоих концах коридора или с двух входных дверей в большой комнате. Этот переключатель не имеет маркировки ВКЛ/ВЫКЛ на рычаге.
В дополнение к зеленому заземляющему винту трехпозиционные переключатели имеют три винтовых клеммы, которые выполняют очень разные функции в зависимости от того, где переключатель расположен в конфигурации цепи. Одна винтовая клемма темного цвета, называемая 9.0239, общий , подсоединяется к горячему проводу, который либо подает питание на выключатель от источника питания, либо к горячему проводу, который подает питание дальше к осветительному прибору. Две другие винтовые клеммы более светлого цвета (обычно латунные) и соединяются с парой проводов, называемых путешественниками , которые проходят между двумя переключателями.
Внутри трехпозиционный переключатель имеет механическую конфигурацию в форме буквы «V». Точка V — это клемма, к которой подключается горячий провод, идущий от сервисной панели (линейный провод) или ведущий к осветительному прибору (провод нагрузки). Два контактных провода, идущих между двумя переключателями, подключаются к контактным винтовым клеммам, соединенным с открытыми плечами на V.
По сути, это означает, что есть два возможных пути, по которым электричество может поступать к осветительному прибору. Когда клеммы бегунка выровнены внутри, свет горит, а когда нет, свет гаснет. Всякий раз, когда рычаги находятся в разных положениях, пути не существует, и светильник остается темным. Эта конфигурация позволяет любому из настенных выключателей включать или выключать светильник в любое время.
С технической точки зрения трехпозиционный переключатель известен как однополюсный двухпозиционный переключатель (SPDT). Однополюсный, опять же, означает, что к нему подключен только один «горячий» провод.
Но к этому переключателю также подключены два других провода, и термин «двойной ход» означает, что переключение рычага переключает электрический путь туда и обратно между двумя другими отходящими проводами-путешественниками, которые проходят между двумя переключателями.
Четырехпозиционные переключатели
Четырехпозиционный переключатель используется, когда вы хотите управлять осветительным прибором из трех или более мест. Во многих домах нет необходимости в такой конфигурации, но в большом доме с большой комнатой или просторной открытой планировкой может оказаться полезным управлять потолочным освещением из трех или более мест. Например, большая потолочная люстра может управляться одним выключателем у парадного входа, другим у проходной двери, ведущей в пристроенный гараж, и третьим выключателем, расположенным в конце коридора, ведущего в спальни. Или, в длинном коридоре, может быть полезно управлять освещением коридора с помощью выключателей, расположенных возле каждой двери спальни.
4-позиционный переключатель используется в сочетании с парой трехпозиционных переключателей — один расположен на переднем конце цепи, где питание подается от источника, а второй — в точке, где питание подается к осветительному прибору. Между двумя трехпозиционными переключателями находится один или несколько четырехпозиционных переключателей.
Визуально четырехпозиционный переключатель можно определить по четырем винтовым клеммам на корпусе переключателя (в дополнение к зеленому заземляющему винту). Это означает, что к нему от источника питания подключены два провода под напряжением (или потенциально горячие провода), которые в данном случае являются контактными проводами, идущими от вышестоящего коммутатора в конфигурации цепи.
Понимание того, как именно четырехпозиционный переключатель и два трехпозиционных переключателя работают вместе для управления светильником из всех трех мест, может быть сложным для визуализации. По сути, четырехпозиционный переключатель можно рассматривать как имеющий внутренний механизм в форме буквы «X», который переключает электрический путь вперед и назад между уже установленными путями между двумя трехпозиционными переключателями.
Таким образом, он может реверсировать путь, который завершен, чтобы прервать ток (таким образом выключая осветительное устройство), или реверсировать путь, который разорван, чтобы замкнуть цепь (таким образом, включая светильник). Другими словами, четырехпозиционный переключатель служит для открытия закрытого электрического пути или закрытия открытого пути.
Две вещи, которые нужно помнить
Если вы хотите заменить один из ваших существующих переключателей новым переключателем, переключателем с таймером или диммером, новый элемент управления должен иметь ту же функциональность, что и переключатель, который он заменяет. То есть для однополюсного настенного выключателя требуется однополюсный диммер или таймер, а для трехпозиционного настенного выключателя требуется трехпозиционный диммер или таймер. Однако четырехпозиционные диммеры и таймеры в настоящее время недоступны. В конфигурациях с четырехпозиционным переключателем вы можете заменить один или оба трехпозиционных переключателя диммером или таймером, но четырехпозиционный переключатель должен оставаться простым тумблером.
