схемы, правила и алгоритм работ
Монтаж освещения начинается с расчетов и чертежей. Определите, где будут стоять точки освещения, светильники и выключатели. После того как схема составлена, начинается монтаж проводов для светильников.
Наиболее типовым сечением жилы провода освещения является 1,5 мм², что составляет максимальную нагрузку в 4 кВт. Вряд ли освещение в квартире достигнет такого показателя, ведь это равняется 40 лампочкам по 100 Вт, включенным одновременно. Не стоит зарекаться: возможно, вы установите юпитеры для профессиональной видеосъемки на дому.
Если не хочется отдавать лишние деньги за кабель, можно рассчитать, какого именно сечения провод понадобится в каждом отдельном случае. Это просто. Допустим, есть зона освещения, которая состоит из 3 точечных светильников, каждый из которых с лампочкой на 60 Вт. К распределительной коробке подходит провод с сечением жилы 1,5 мм². Для 180 Вт это многовато.
Берем суммарную мощность светильников — это как раз 180 Вт (60 + 60 + 60) — и делим ее на 220. Если получилось число меньше 10, то от коробки к светильникам можно смело ставить провод с сечением ТПЖ 0,75 мм². Когда меньше 15 — сечение ТПЖ 1 мм², а если больше 17, тогда подойдет ТПЖ 1,5 или 2,5 мм². В данном случае получилось 0,8 — меньше единицы.
Если есть провод сечением 0,35 мм², то подойдет и он. Разница в цене кабелей сечением 0,75 и 1,5 мм² как минимум в 1,5 раза, не говоря уже о 0,35 мм². После того как определена толщина провода на различных участках осветительной сети, необходимо решить, какой именно провод нужен — двух- или трехжильный. Если в квартире нет заземления и оно не будет устанавливаться в дальнейшем, то трехжильный провод отпадает сам собой. Остается двухжильный с фазовым и нулевым проводниками.
Тип разводки, когда силовые и осветительные провода питаются от одного общего кабеля
Большинство светильников не имеет контакта для заземляющего провода, так что расстраиваться не стоит.
Наглядная схема освещения
Помните, что на освещение желательно ставить отдельные коробки. В этом случае будет меньше путаницы и это аккуратнее выглядит. Применять многожильный или одножильный провод — личное дело каждого. В отдельных случаях, например при прокладке освещения в тесном пространстве навесного гипсокартонного потолка, лучше использовать гибкий провод, такой как ПУГНП.
Оптимальная схема внутренней электропроводки: а — схема подключения проходных выключателей; б — схема управления многоламповым осветительным прибором; в — схема осветительной сети с двумя переключателями; 1 — нолевой провод; 2 — ввод; 3 — фазовый провод; 4 — счетчик; 5 — обмотка счетчика; 6 — предохранители; 7 — линия к приборам общего пользования; 8 — розетки с заземлением; 9 — обычные розетки; 10 — осветительные лампы; 11 — выключатель; 12 — переключатели; 13 — двухклавишный выключатель
Установка выключателей
Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод.
Казалось бы, какая разница — ведь, если установить выключатель на нулевой проводник, все равно цепь окажется разомкнутой и свет погаснет.
Разница есть. Допустим, выключатель установлен на нулевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит). Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним.
Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.
Соединение проводов внутри распределительной коробки, когда питание розеток и освещения идет от одного общего кабеля
К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь. Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход.
Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2.
Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нулевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник. Чтобы не вылущивать отдельные жилы из внешней оболочки, для подведения и отвода тока к выключателю используется обычный двужильный провод, к двухклавишному — трехжильный и т. д.

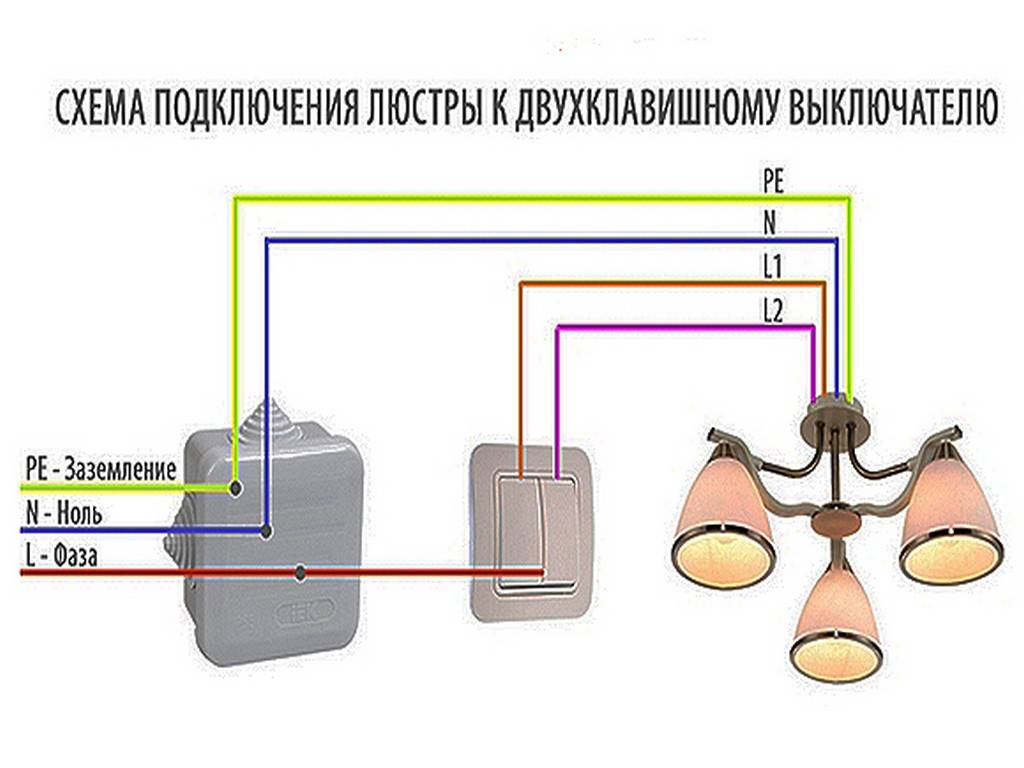

Схема подключения люстры с 5 лампочками и двухклавишным выключателем: 0 — ноль; ф — фаза; 1 — люстра; 2 — коробка соединений; 3 — двухклавишный выключатель; 4 — соединительные клеммы
Если устанавливать в качестве выключателя диммер, то первое, на что стоит обратить внимание, — это на какую мощность он рассчитан. Если на диммере есть надпись 300 Вт, значит, он рассчитан на люстру из 5 лампочек по 60 Вт каждая.
Пример использования проходных выключателей (переключателей)
Проходной выключатель
Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.
На схеме показан принцип работы проходных выключателей
У двухклавишного выключателя 4 контакта.
На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует. Важно не перепутать порядок подключения при монтаже.
Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой
Схема подключения двухклавишных проходных выключателей
Различные варианты схем для подключения 3 проходных выключателей
Монтаж светильников
После того как проводка смонтирована, а выключатели установлены, можно крепить светильник к поверхности. Для этого существует несколько способов. Встраиваемые точечные светильники крепятся проще всего — в гипсокартоне прорезается круглое отверстие при помощи коронки с изменяющимся диаметром режущего полотна, после чего светильник просто вставляется внутрь.
Встраиваемый потолочный светильник удерживается на месте при помощи пружинных лапок
После того как светильник войдет на достаточную глубину, лапки прижмут его к месту. Конечно, перед этим нужно присоединить провода к контактам. Точечные светильники бывают разных размеров. В быту чаще всего используются лампы с маркировкой R39, R50, R63 и R80. Эти цифры и буквы обозначают размер лампочек, который соответствует диаметру внутреннего отверстия в миллиметрах.
Безопасное подсоединение фазовых проводов к контактам в патроне
Точечные светильники можно монтировать не только в потолке, но и в любых пустотелых конструкциях — перегородках, облицовке и объемных фигурах. Точечный светильник очень легко вынуть из отверстия в потолке. Его ремонт, замена или смена лампочки не составят никакого труда.Главная проблема при смене светильника (допустим, не понравился цвет) — следить, чтобы провода не нырнули в отверстие.
Достать их оттуда, не разбирая конструкцию, будет затруднительно. Фазовый провод крепится к самому дальнему контакту в патроне, то есть не на тот, который контактирует с резьбой, а на тот, который соприкасается с кончиком цоколя. Это безопаснее всего.
Встраиваемые светильники на потолок «Армстронг» — один из самых быстрых и удобных способов монтажа освещения
Монтаж встраиваемого светильника на потолок «Армстронг» и вовсе не составляет никакого труда. Благодаря тому, что ячейки каркаса имеют такие же размеры, как и сам светильник, его остается только вставить и подключить провода к контактам.
Люстра: 1 — клеммная колодка; 2 — потолочный крюк; 3 — штанга крепления
Обычная люстра крепится 2 способами: вешается на крючок или прикручивается дюбель-гвоздями либо шурупами. Для этого на пластине, которая находится внутри декоративной чаши, закрывающей место соединения, есть отверстия.
Если люстра вешается на крюк, используются специальные дюбеля, у которых вместо обычного шурупа крючок. Когда люстра достаточно массивна, то вместо дюбель- гвоздей используют металлический анкер диаметром 8–10 мм, который выдерживает нагрузку до 80 кг. Перед тем как вкручивать крюк, его необходимо обернуть двумя слоями изоленты.
Крепление потолочной люстры при помощи планки
Есть вариант, когда потолок пробивается до канала, идущего в плите, и крючок вешается на кусок стального прутка. Он краями заходит в отверстие канала. Затем проем заделывается штукатуркой или гипсовым клеем.
Монтаж коробки крепления под люстру в гипсокартонном потолке
Соединение проводов в чаше потолочного светильника при помощи скруток- колпачков
Чтобы люстра размещалась в центре потолка, используется нехитрый метод — из одного угла в другой чертятся линии.
В точке их пересечения будет центр, в который можно установить светильник.
Настенные светильники крепятся при помощи дюбель-гвоздей или шурупов. Когда требуется повесить бра на стену, в конструкцию гипсокартонного каркаса необходимо включить дополнительный брус или профиль. Если такового нет, бра не должно быть тяжелым (не более 1 кг), и оно крепится при помощи дюбелей-бабочек.
Виды потолочных крюков для подвески люстр
Перенести точку с пола на потолок можно так: необходимо взять деревянную рейку и, прикладывая к ней уровень, добиться того, чтобы она стояла вертикально, после этого можно отмечать точку центра комнаты — такую работу лучше всего выполнять вдвоем: 1 — рейка для отметки точки; 2 — вертикальная линия; 3 — точка пересечения двух диагоналей
Галогенные лампы с подключением через трансформатор
Для экономии и безопасности эксплуатации электроэнергии применяются схемы освещения, где используется не 220 В, а намного меньшие показатели номинального напряжения.
Примером служат галогенные лампы на 6, 12 и 24 В. Низковольтные галогенные лампы светят ничуть не ярче, чем обычные, а энергии потребляют на порядок меньше. К тому же невысокое напряжение гарантирует безопасность человека.
Понижающий трансформатор для галогенных ламп: 2 провода предназначены для сетевого напряжения 220 В, еще 2 — для выходящего напряжения 12 В
Обычно такие лампы устанавливают в ванных комнатах по соображениям безопасности. Единственное «но» при работе галогенных ламп — они требуют установки понижающего трансформатора.
Галогенные лампы такого вольтажа устанавливаются во встроенные светильники в подвесных потолках. Современные электронные трансформаторы имеют небольшие размеры, которые позволяют с легкостью монтировать их прямо на каркас потолка. Выбирать трансформатор для лампы необходимо таким образом.
Схема подключения трансформатора для галогенных ламп
Сначала рисуется схема освещения, в которой указаны количество ламп и их мощность, затем последняя величина суммируется и к полученному числу прибавляется 10–15 % (на всякий случай).
Монтаж галогенных светильников с трансформатором в подвесной потолок
Для примера можно предложить такую схему: помещение освещают 6 ламп по 12 В каждая. Умножаем 12 х 16 =196 Вт, округляем до 200 Вт — это и будет показатель мощности требуемого трансформатора. При установке и эксплуатации такого прибора нужно помнить, что при работе он может сильно нагреваться (до +90 °C). Не стоит приобретать трансформатор с завышенной мощностью. Лучше всего, когда он работает на полную нагрузку. Например, если есть трансформатор на 300 Вт, а к нему планируется подключить лампочки с суммарной мощностью в 250 Вт, то лучше добавить еще пару по 24 В.
Монтаж галогенных светильников и трансформатора одновременно с потолком
Потолок, за которым расположен такой прибор, надо снабдить специальными лючками, чтобы в случае поломки или регулировки до него можно было легко добраться. Если зон освещения несколько, то вместо одного мощного трансформатора лучше приобрести несколько штук послабее — выйдет дешевле, да и устанавливать их легче. На группу освещения, работающую от трансформаторов, лучше выделить отдельный автомат, не допускающий перегрузки. Она весьма опасна для таких приборов.
Примечание. Для низковольтных галогенных ламп не стоит устанавливать диммер. Он начинает работать некорректно, и срок службы сокращается.
Две лампочки на один выключатель
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Категории: Начинающим электрикам , Электрика дома Количество просмотров: Комментарии к статье:
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как подключить лампочку к выключателю
- Эл схема подключения выключателя и лампочки
- Схема проходного выключателя с трех мест на 2 лампочки
- Правила подключения двух ламп освещения к одному выключателю
- Схема подключения двухклавишного выключателя: правильный монтаж и полезные советы
- Схема подключения двойного выключателя на две люстры
- Схемы подключения и соединение двух выключателей на одну и две группы ламп
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить двойной выключатель
В сделанные пазы необходимо уложить двухжильные провода и зафиксировать их цементным или алебастровым раствором.
Итак, подготовительные работы закончены, коробки смонтированы, провода проложены, можно подключать свет и выключатель.
Коммутационное устройство
Прежде чем подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного устройства.
Это просто, и разобравшись с конструкцией, вы потом легко справитесь со схемой подключения.
Основным звеном всего механизма является рабочая часть, которая устанавливается непосредственно в гнездо. Выглядит как металлическая конструкция, на ней закреплен привод, с помощью которого устройство включается и выключается. Если рассматривать подробно, то привод, по сути, представляет собой подвижный контакт, который, изменяя свое положение, замыкает или размыкает цепь между двумя неподвижными контактами.
Один из этих неподвижных контактов называется входящим и должен быть подключен к фазному проводу от питающей сети. Второй контакт называется отходящим, он подключается к фазному проводу, идущему к лампочкам. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, прибор считается отключенным, цепи между питающей сетью и светильником нет, лампа не горит. Как только вы нажимаете на кнопку выключателя, подвижный контакт замыкается между двумя неподвижными, через образовавшуюся замкнутую цепь от питающей сети напряжение поступает на светильник, и светильник горит.
В целях безопасности рабочая часть выключателя помещена в корпус из диэлектрического материала (фарфор или пластик).
Вторым компонентом выключателей является защита, это рамка и клавиши, обычно они изготавливаются из пластика. Клавиша закреплена на приводе рабочей части, с ее помощью человек нажимает, тем самым изменяя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного прикосновения человека к контактной части выключателя, находящейся под напряжением. Он закрывает и изолирует все это, то есть нет возможности прикасаться к рабочим частям. Рама крепится пластиковыми зажимами или винтами.
Единственное отличие двухклавишного выключателя в том, что он имеет два отходящих контакта. Каждая из них должна быть подключена к фазному проводу одной из двух лампочек.
Схема с двухкнопочным выключателем
Перед подключением проводов к схеме необходимо установить:
- Две лампы на одну лампочку.
Например, один на кухне, другой в коридоре. - Распределительная коробка под потолком (15-30 см ниже потолка). Если в помещении уже есть распределительная коробка, можно использовать ее. Главное, чтобы не было много коммутации и чтобы вам было удобно работать.
- Розетка для двухкнопочного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня пола.
- Провода в канавках должны быть проложены между всеми этими элементами. Обратите внимание, что в случае с двухкнопочным выключателем к нему должен быть подключен трехжильный провод от распределительной коробки.
Теперь нам нужно соединить все это электрически, чтобы напряжение шло от источника питания к лампочкам.
В распределительную коробку приходят две жилы провода от питающей сети — ноль и фаза. Используйте индикаторную отвертку, чтобы определить фазный провод. Используйте отвертку, чтобы коснуться обоих сердечников поочередно. Если коснуться нуля, окно индикатора не загорится.
Если окно загорается, значит, вы нашли фазовую жилу. Аккуратно отметьте его клейкой лентой.
Теперь обесточьте свое рабочее место, чтобы установить соединения. Необходимо отключить машину, на которую подается напряжение. Сейчас во многих домах и квартирах монтируются целые щиты, в которых стоят автоматы, отключающие соответственно каждую комнату. Если у вас еще нет этого, то вам придется отключать водяной автомат на квартиру. Проверяем отсутствие напряжения и приступаем к работе.
В розетку вставлены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делается ножом). Подсоедините одну жилу к вводному контакту выключателя, другой ее конец подключите в распределительной коробке к фазному проводу питающей сети. Два других провода подключите к двум отходящим контактам выключателя. Соответственно вторые их концы соедините в распределительной коробке с фазными проводами от одного и второго светильника.
Теперь можно поместить рабочую часть выключателя в подрозетник, закрепить, установить защитную рамку и ключи.
В распределительной коробке будет еще одно подключение, нулевые жилы, идущие от светильников, подключить к нулю от питающей сети.
В держателях светильника два контакта — один боковой для подключения нулевой жилы, и центральный, к нему подключается фаза. Сделайте эти связи.
Проверьте надежность всех контактов, но советуем заизолировать места скрутки после того, как убедитесь в исправности переключателя. Для проверки собранной схемы подать напряжение в квартиру (то есть включить вводной автомат). Оба ключа коммутационного аппарата находятся в выключенном положении, свет на кухне и в коридоре выключен. Нажал одну клавишу — зажегся свет на кухне, включил вторую — зажегся свет в коридоре. Также выключите поочередно первый и второй ключи, погас свет сначала на кухне, потом в коридоре. Все работает правильно.
Снова отключите вводной автомат и заизолируйте скрутки в распределительной коробке изолентой, сверху еще можно надеть ПВХ трубки.
Подробная схема с двойным выключателем рассмотрена в этом видео:
Ответы на связанные вопросы:
Как подключить 4 светодиода к одному выключателю?

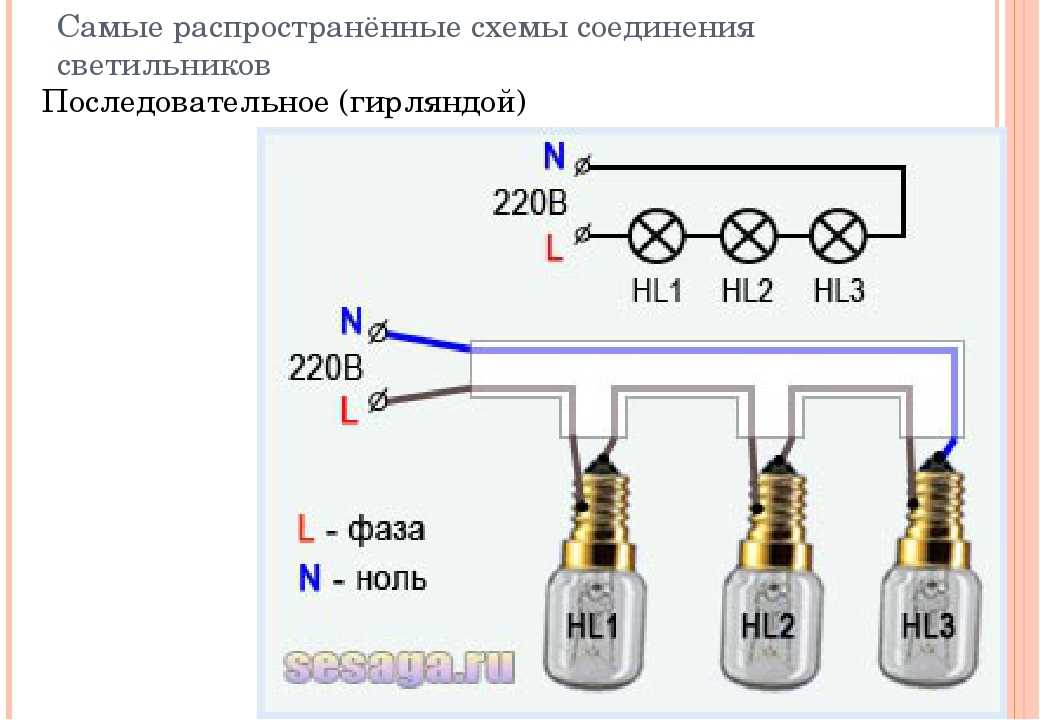

Да; один выключатель может включать несколько светильников. Вы можете использовать два способа, чтобы ваш переключатель управлял несколькими источниками света. Наиболее распространенным способом является последовательное подключение светильников путем их соединения друг с другом и подключения первого светильника к выключателю 9.0140 .
Сколько светодиодов можно соединить последовательно?
Поскольку светодиоды соединены последовательно, все они пропускают через себя одинаковый ток и, следовательно, имеют одинаковую яркость. Чтобы ответить на вопрос иначе, сделайте математику. У вас есть источник питания 12 В, и каждому светодиоду может потребоваться до 3,5 В. (12 В)/(3,5 В) = 90 139 3,4 светодиода макс. 90 140 .
Можно ли подключить светодиодные лампы параллельно?
Параллельное подключение светодиодов может быть очень похоже на подключение одиночных светодиодов . На самом деле, это просто «связывание» всех ваших отдельных светодиодов вместе и использование общего + и – для их питания. Есть несколько способов параллельного подключения светодиодов.
Сколько светодиодов можно подключить параллельно?
Параллельное подключение светодиодов позволяет многим светодиодам использовать только один источник питания низкого напряжения . Мы могли бы взять те же четыре 3-вольтовых светодиода и подключить их параллельно к меньшему источнику питания, скажем, к двум батареям AA, выдающим в общей сложности 3 В, и каждый из светодиодов получит 3 В, которые им нужны.
Сколько светодиодов можно подключить к одному выключателю?
Количество ламп в цепи не ограничено . Нагрузка огней определяет, сколько вы можете иметь. К обычной цепи на 15А можно подключить до 1400Вт ламп, или одну лампу на 1400Вт или 14 лампочек по 100Вт. В большинстве домов допускается установка от 23 до 40 60-ваттных ламп или от 280 до 480 5-ваттных светодиодов.
Как подключить несколько ламп к одному выключателю?
Вы можете подключить этот выключатель света одним из двух способов. Наиболее распространенным является последовательное соединение осветительных приборов путем их соединения друг с другом и подключения первого к выключателю. Другой способ подключить несколько источников света к одному выключателю — подключить их все напрямую к выключателю в «домашней» конфигурации .
Как соединить 4 светодиода вместе?
Как подключить 4-футовые светодиодные фонари
Сколько светодиодов можно подключить последовательно?
Например, если вы выберете источник питания 120 В для последовательного подключения 10-ваттных светодиодных ламп, вы сможете подключить 12 светодиодов . Однако для большей безопасности убедитесь, что вы не подключаете к источнику питания более семи трубчатых ламп.
Как рассчитываются параллельные светодиоды?
Чтобы использовать несколько светодиодов параллельно, просуммируйте текущие значения . Из приведенного выше примера, если мы используем 5 белых светодиодов, потребляемый ток составляет 10 мА x 5 = 50 мА. Итак (12-3.4)/. 050=172 Ом.
Можно ли подключить лампы параллельно?
Параллельное соединение электрических устройств и приборов, таких как вентилятор, розетка, лампочки и т. д., вместо последовательного соединения . Параллельный или последовательно-параллельный метод подключения более надежен, чем последовательное подключение.
Можно ли подключать светодиодные лампы последовательно?
Требования к осветительным приборам часто диктуют, какой тип схемы можно использовать, но если есть выбор, наиболее эффективным способом работы светодиодов высокой мощности является использование последовательной схемы с драйвером светодиода постоянного тока . Запуск последовательной цепи помогает обеспечить одинаковое количество тока для каждого светодиода.
Нужен ли для каждого светодиода собственный резистор?
Резисторы в цепях светоизлучающих диодов (СИД)
Такой резистор часто называют балластным резистором. Балластное сопротивление используется для ограничения тока через светодиод и предотвращения чрезмерного тока, который может привести к перегоранию светодиода. Если источник напряжения равен падению напряжения светодиода, резистор не требуется .
Как подключить светодиод диаметром 5 мм?
Как последовательно подключить несколько светодиодов !!
Что произойдет, если подать на светодиод слишком большое напряжение?
Проще говоря, слишком большое напряжение убивает светодиод . Как упоминалось ранее, светодиод управляется током, а не устройством, управляемым напряжением. Поэтому, если напряжение отклоняется более чем на 10%, светодиодная лампа перегорает. Впоследствии электронные части внутри светодиодной лампы повреждаются из-за скачка напряжения.
Сколько светодиодов может быть в 15-амперной цепи?
Каждая КЛЛ или светодиодная лампа обычно дает такое же количество света, как 60-ваттная лампа накаливания, потребляя при этом 10 Вт или менее, что эквивалентно потреблению тока 1/12 ампера. Таким образом, 15-амперная схема может безопасно управлять 180 или более светильниками , в которых используются люминесцентные люминесцентные лампы или светодиодные лампы.
Сколько светодиодов может быть в 20-амперной цепи?
Технически, вы можете установить 13 розеток или ламп на 20-амперный выключатель, но вы можете установить только десять ламп на цепь из-за правила 80% максимальной продолжительной нагрузки.
