Как подключить проходной выключатель легранд: Проходной выключатель Legrand — схема подключения, нюансы монтажа, а также его конструкционные особенности

Содержание

Проходной выключатель Legrand — схема подключения, нюансы монтажа, а также его конструкционные особенности



Многие дома или даже квартиры имеют длинные коридоры и лестницы. Соответственно, в ночное время для безопасного перемещения их нужно освещать. При этом освещение должно быть таким, чтобы можно было включить светильник в одном конце коридора и выключить в другом. Это является некоторой проблемкой.

Конечно, такая проблемка имеет решение и оно заключается в подключении и использовании проходного выключателя марки Legrand. По сути дела, этот выключатель состоит из двух выключателей, которые размещаются в обоих концах коридора или лестницы.

Его использование является очень удобным, поскольку перед входом в коридор включается свет, и после того как человек проходит коридор, он выключает свет с помощью второго выключателю, находящегося в конце коридора. Такой способ работы можно назвать главным преимуществом этих включателей.

Особенности этого выключателя

Проходной выключатель Легранд на две клавиши

Стоит отметить, что проходной выключатель от компании Legrand, схема подключения которого очень проста, изготавливается из таких материалов, благодаря которым его использование является не только длительным, а и безопасным.

Эти материалы представляют собой оцинкованную сталь и поликарбонат. Из оцинкованной стали изготовлены такие элементы, как суппорт, захваты, винты.

Рамка, корпус, клавиши и механизмы подключения изготавливаются из поликарбоната или из пластика АВS. Это означает, что в течение многих лет эти элементы не будут трескаться и не будут разрушаться под воздействием ультрафиолетовых лучей.

Примечательным фактом является и то, что производитель выпускает клавиши, корпус и рамку в различных цветах и с различными узорами. Крышка может быть изготовлена также из:

  1. Фарфора.
  2. Дерева.
  3. Может быть покрытой кожей.

Как отмечается в инструкции, сам корпус выключателей Legrand, может обладать двумя видами защиты:

Корпуса IР44 защищают все внутренние контакты от влаги. Крепления самого включателя происходит либо с помощью винтов или с помощью зажимов.

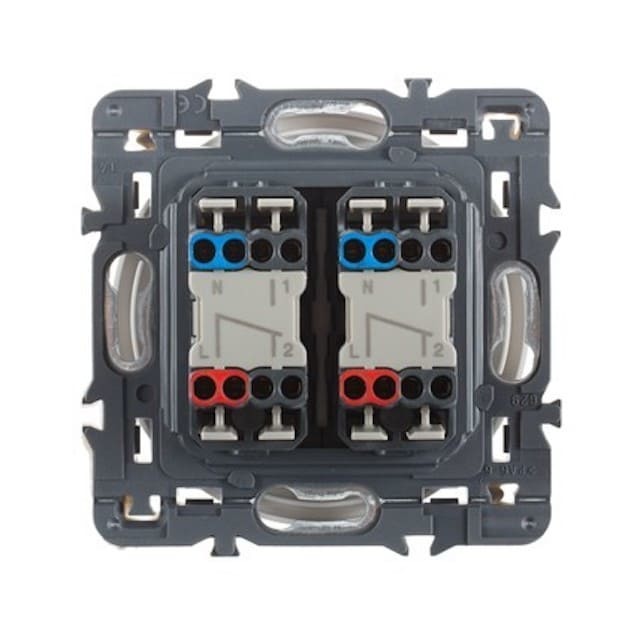

Важной особенностью одно- или двухклавишного проходного выключателя Legrand является наличие безвинтовых зажимов CuZn15/X12 CrNi 177, что очень упрощает процедуру подключения медных проводов.

Эти зажимы позволяют подключать как однопроволочные, так и многопроволочные гибкие проводники. Они рассчитаны для проводов, которые имеют сечение от 1-го до 2,5 кв. миллиметра.

Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции.

Важным моментом является то, что контакты ArNi не содержат в себе кадмия. Этот элемент приводит к загрязнению контактов и к преждевременному их разрушению. Любая модель отсоединителя от этой компании может работать в условиях, когда температура превышает 5 и является меньшей 40 градусов Цельсия.

Стоит также сказать, что проходной включатель рассчитан на силу тока 10 ампер. Иными словами мощность осветительных приборов может составлять до 2,2 кВт.

Еще одна особенность, которая является важным плюсом, — это наличие у некоторых моделей светового индикатора.

Схемы подсоединения



В дальнейшем рассмотрим, как можно подключить проходной выключатель компании «Легранд»? Как уже было отмечено, использование проходного включателя требует установку двух его экземпляров. Один устанавливается в начале помещения, другой — в конце. Их подключение зависит от количества клавиш.
Сначала рассмотрим схему подключения равно клавишного выключателя марки Legrand.

Проходной выключатель Legrand. Схема подключения

К первому включателю подсоединяется фазный провод (L). Между обоими включателями проводится два провода. Дальше от второго выключателя проводят кабель к светильнику. Также к светильнику подключают нулевой провод.

Особенность включения/выключения светильника из двух разных точек заключается в замыкании/отмыкании двух проводов, которые находятся между включателями. Для включения светильника один из проводов будет замыкаться.

Схема подключения выключателя Легранд на две клавиши

Если говорить о подключении двухклавишных отсоединителей от Legrand, то оно напоминает собой вышеописанное. Схема их подключения такова:

Особенности монтажа

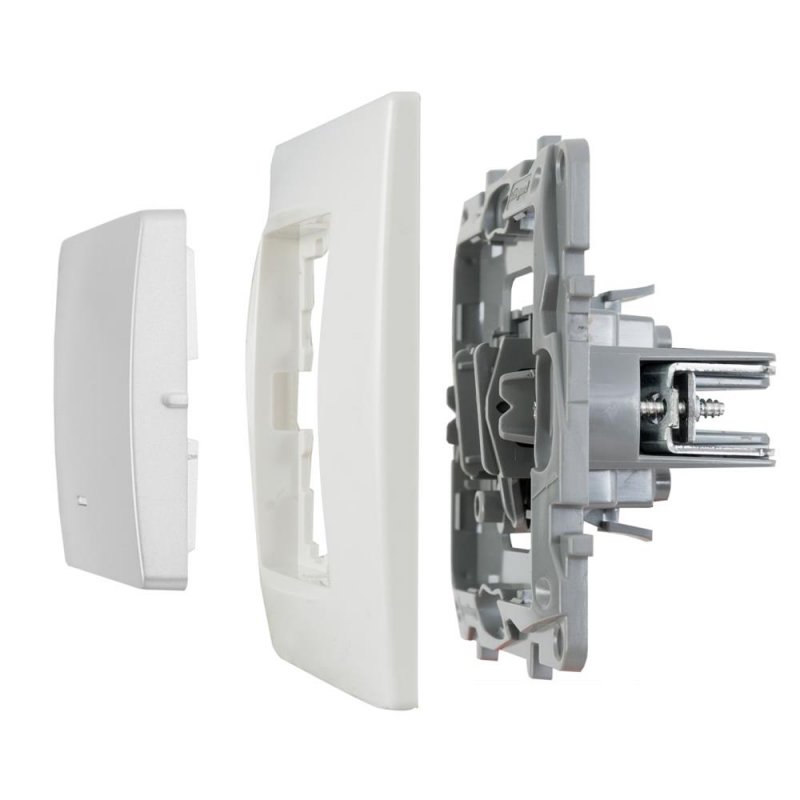

Теперь обратимся к деталям монтажа. Согласно инструкции установка проходного выключателя Legrand может осуществляться в монтажные коробки открытого или закрытого монтажа. Крепления в этих коробках осуществляется либо с помощью зажимов, или с помощью винтов.

Перед установкой нужно снять рамку и клавишу. Они крепятся с помощью специальных механизмов и со стороны имеют специальные пазы. Сначала в паз клавиши вставляют плоскую отвертку и поднимают ее.

Далее эту самую процедуру осуществляют относительно рамки. Теперь вы знаете, как правильно разобрать проходной выключатель Legrand.

После этого прикрепляют основу устройства для включения света к монтажной коробке и подключают провода согласно представленным схемам. В конце монтируют рамку и верхнюю часть клавиши.

Процесс подключения выключателя Legrand также подается на этом видео:



Шнайдер Электрик – высококачественные розетки от мирового лидера Какие розетки выбрать — с заземлением или без, в чем разница Розетка с дистанционным управлением – незаменимая помощь дома Подключение двойной розетки в один подрозетник

Полезные статьи » Схема подключения выключателя Legrand

Стандартные коммутаторы неудобны, если помещение большое.

Они регулируют освещение только из одной точки. Если дом двухэтажный или есть длинный коридор, комфортнее, когда включение и выключение света осуществляется из разных мест. Например, пользователь включает лестничное освещение, ступая на первую ступеньку, и выключает его, когда преодолел пролеты. Для этого используется выключатель Legrand Valena: схема подключения приведена ниже.

Схема подключения проходного переключателя Legrand

Общие правила такие:

  • клавишные приборы предназначены для управления одним осветительным устройством из двух разных точек;
  • модель с одной клавишей используются, когда нужно управлять группой светильников как минимум с трех разных точек;
  • оборудование с двумя клавишами подойдет, если нужно регулировать два источника света одним электроаксессуаром.

Схема проходного выключателя Legrand отличается от обычных моделей. Это связано с другим принципом работы. В отличие от классического изделия, у него не два, а три контакта, и он работает за счет переключения одного контакта на другой.

Схема подключения выключателя Legrand одноклавишного

Подключается модель так:

  • N (нулевой провод) — к светильнику напрямую;
  • L (фаза под напряжением) — поочередно проходит через переключатели, а затем — подводится к лампе.

Регулировка света осуществляется не за счет разъема или замыкания контактов, а благодаря их переключению.

Посмотрите, как подключить переключатель legrand: схема приведена ниже:

Legrand: схема подключения переключателя двухклавишного

Устройство с двумя клавишами встречается чаще. Его применяют, чтобы управлять освещением разных комнат из одной точки. Часто устанавливают в квартирах, чтобы расставить акценты светом.

По сути, это оборудование объединяет в одном корпусе два самостоятельных прибора. Фазы совмещены, и функционируют, переключаясь между собой. Когда пользователь нажимает на одну кнопку, вторая прерывает цепь и автоматически отсоединяется.

Переключатель Legrand, схема работы которого приведена ниже, имеет свои особенности. У него независимые группы контактов, поэтому и клавиши никак не зависят друг от друга. При нажатии на одну из кнопок, осуществляется переключение от верхних линий к нижним. При этом у первых не предусмотрен конечный выход, зато вторые связаны с точно таким переключателем.

Получается, что устройство оснащено двумя группами независимых контактов — правой и левой. Этот момент характерен для всей серии Legrand Valena — схемы тоже будут от него зависеть:

Перед установкой изучите Legrand выключатель — схема монтажа часто идет в комплекте с электрооборудованием. Если ее нет, ориентируйтесь на эту статью.

Схема подключения проходного выключателя своими руками

Многие думаю слышали о проходных выключателях, которые часто устанавливаются в длинных коридорах, проходных комнатах, лестницах и в других местах, где необходимо управлять включением и выключением светильника или люстры из разных мест.

Как правило,  проходные выключатели устанавливаются возле дверей  помещения с двумя или тремя входами или лестницы в подвал или между этажами. Они позволяют при входе одним включить, а вторым  с другой стороны при выходе выключить. Что для проходных помещений очень удобно и избавляет нас неудобств при перемещении по ним без освещения.

Внимание, для того что бы реализовать возможность управления освещением при помощи проходных выключателей- Вам необходимо предварительно на первоначальном этапе ремонта до отделки проложить 3 жильный кабель до 2 из них и плюс четырех жильный до третьего, четвертого и т. д. Как Вы уже поняли

Вы сможете своими руками установить их любое необходимое количество для управления одной точкой освещения.

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.


В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а

заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении  дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных.  У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он  при переключении соединяет первый контакт на входе  со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение.

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

Практическая схема подключения двух проходных выключателей LEGRAND.

Для практического рассмотрения возьмем проходные популярные выключатели немецкого производителя LEGRAND, которые уже за много лет доказали свое качество и простоту установки с подключением. Именно этой марки выключатели и розетки Я рекомендую всем для установки своими руками в своем доме, квартире, даче, гараже и т. д.

Итак,  для подключения схемы из 2 проходных выключателей LEGRAND необходимо два нижних контакта соединить двумя электрическими проводами, как правило это делается следующим образом- заводим двухжильный кабель или по два провода с соответствующих контактов обоих выключателей в распределительную коробку и скручиваем соответственно их между собой попарно.

Далее на верхний контакт, расположенного правее,  на первый проходной подключается фаза от электропроводки квартиры, а со второго- уходит на светильник, на который на прямую также идет Ноль из электросети вашего дома или квартиры.

Практическая схема подключения трех проходных выключателей LEGRAND.

Сразу обратите внимание на центральный или третий проходной выключатель- он специальной перекидной конструкции. При покупке обращайте внимание на соответствующий значок в левом нижнем углу. Сравните на картинке вверху  все три выключателя. Средняя модель более дорогая.

Схема подключения аналогична предыдущей с одним различием, что провода с первых двух, расположенных по краям схемы необходимо соединить соответственно, как указано на рисунке, с центральным перекрестного принципа включения. Делается это путем прокладки до ответвительной коробки 2 трехжильных кабелей и одного четырех жильного кабеля от перекрестного среднего проходного выключателя.

Подключение своими руками любых электрических выключателей Legrand  не вызывает трудностей, благодаря не только простоте установке и подключения, но и наличию в комплекте подробной инструкции с цветными картинками высокого качества.

Рекомендую дополнительно прочитать нашу статью: схема подключения двух клавишных проходных выключателей.

Проходной выключатель — схема правильного подключения. Подключение проходных выключателей Legrand

Попадая в помещение, не отличающееся высоким уровнем освещенности, мы сразу же включаем свет. Для осуществления данной манипуляции существует специальное устройство – выключатель. Казалось бы, что может быть проще? Но при тщательном изучении данного вопроса окажется, что оно тоже имеет свои секреты.

В данной статье приведена детальная информация о выключателях различных типов, указана их область применения. Также вам предоставляется возможность ознакомиться со схемой их подключения. Детально изучив весь изложенный ниже материал, вы без особого труда сумеете установить выключатель любого типа у себя дома, главное — соблюдайте все меры предосторожности.

Какие бывают выключатели

Выключатели (переключатели) бывают разные: в зависимости от функциональности, дизайна, способа установки и т. д. Данное устройство должно быть изготовлено из ударопрочного материала (как правило, используется пластик) высокого качества, имеющего гладкую поверхность. Устанавливать выключатели следует в местах, к которым будет легкий доступ. Данное устройство функционирует в цепях скрытой, а также открытой электропроводки.

Что касается дизайна выключателей, то он отличается разнообразием. Существуют устройства классического типа. Есть модели, которые придадут интерьеру определенного помещения оригинальность, изюминку. Цветовой спектр выключателей может удовлетворить самого взыскательного покупателя, поэтому никаких проблем с сочетанием мебели, обоев и других предметов интерьера и выключателя возникнуть не должно. Некоторые компании изготавливают также выключатели, имеющие декоративные сменные панели. Уже после того как устройство будет смонтировано, на него можно устанавливать различные накладки.

Выключатели могут быть обычными и проходными; одиночными, двойными и тройными. В данной статье речь будет идти о проходных выключателях, предназначенных для того, чтобы иметь возможность включить одну световую группу из двух и более мест. Также будет рассмотрен следующая важная тема: «Проходной выключатель — схема подключения данного устройства».

Проходной выключатель

В обычных выключателях имеет место прерывание цепи тока. В отличие от них, у переходных моделей имеется три контакта с устройством, которое обеспечивает между ними процесс переключения. А двойной проходной выключатель имеет таких контактов шесть.

Главное преимущество переходного выключателя — у вас есть возможность включать и выключать освещение из нескольких мест.

Проходные выключатели еще называют перекидными, или дублирующими.

Область применения проходных выключателей

Есть четыре основные области, в которых применяются проходные выключатели.

  1. Лестницы. При этом они должны находиться на первом и втором этаже: можно включить свет на одном из этих этажей, а потом подняться/спуститься по лестнице и выключить это же освещение, но уже другим проходным выключателем.
  2. Спальные комнаты. При этом одно устройство размещается сразу же на входе в комнату, а другие – возле кровати. Это очень удобно, ведь, чтобы включить перед сном свет, больше не придется вставать с кровати и идти через всю комнату.
  3. Коридоры. При этом включение проходного выключателя может происходить в начале коридора и в его конце.
  4. Дачи. Переходные выключатели используются для того, чтобы можно было без проблем освещать двор и дорожки.

Проходной выключатель: схема подключения

Схема функционирования проходного устройства напоминает переключение стрелок железнодорожных путей, так как оно может быть задействовано при любом положении клавиш, ведь они переключаются с одной линии на другую.

Итак, проходной выключатель: схема подключения данного устройства объясняется следующим образом. Два проходных переключателя, на один из которых фаза поступает, а со второго перемещается на светильник, нужно объединить при помощи специального провода или кабеля. Но, как правило, напрямую их не соединяют, вместо этого помещая в распределительную коробку от каждого по три провода, а два из них соединяя между собой.

Схема проходного выключателя, к которой дополнительно при необходимости может присоединиться еще определенное количество кабелей, в сущности, не меняется. Разница заключается только в том, что у первых двух кабелей в наличии имеется только один входной контакт, а выходных – два. А если увеличить количество кабелей, то, соответственно, придется увеличить и количество входного и выходного контактов: по два на каждый. Это будет гарантировать их использование между двумя линиями перекрестным способом.

Третий проходной выключатель

Что же касается третьего проходного переключателя, то прежде всего нужно удостовериться, что он имеет возможность исполнять функции перекрестного – это следует проверять при самой покупке. Схему работы такого выключателя можно описать так: происходит переключение, третий выключатель на входе соединяет первый контакт со вторым, находящимся на выходе, и наоборот, второй контакт на входе — с первым на выходе. Чтобы произвести подключение данного проходного устройства, можно просто соединить его двухжильным кабелем с двумя другими проходными выключателями. Но чаще всего вместо этого берут четырехжильный кабель, заводят его в распределительную коробку, и уже там совершают расключение.

По тому же принципу в схему подключения проходного выключателя можно добавить и четвертый. Тогда он будет размещаться между первым/вторым и третьим выключателем.

Двухклавишный проходной выключатель

Итак, проходной выключатель, схема подключения данного устройства, принципы функционирования его – этот вопрос был рассмотрен. Теперь остановимся на одном из видов переходного включателя – двойном, который еще можно назвать двухклавишным.

Обычно двухклавишные выключатели размещают в помещениях, где будет применяться раздельное включение, направленное с разных мест двух линий освещения. В коридорах, а также в районе лестниц будет вполне достаточно одиночного проходного устройства.

В двойном выключателе на клавишах должны быть стрелки: они выполняют функцию указания на направление клавиши для выключения или же включения освещения.

В структуру двухклавишного проходного выключателя входят два одноклавишных устройства. Они совмещаются в едином корпусе и работают при помощи перекидывания контактов.

Двухклавишный проходной выключатель: схема подключения

Устройство двухклавишного проходного выключателя подразумевает две независимые группы контактов. При нажатии клавиш они переключаются с верхних линий, которые никак не взаимосвязаны между собой, на нижние, которые, в свою очередь, следуют на второй такой же выключатель.

Итак, у нас есть две группы контактов: правая (контакты № 1 и 2) и левая (контакты № 1 и 2). Тогда схему двухклавишного проходного переключателя можно объяснить следующим образом. Фаза с распределительной коробки вашего дома приходит на контакт № 2 правого выключателя. Далее контакты этой же группы объединяются перемычкой, а из левой группы — перемещаются на два независимых друг от друга светильника. При этом следует отметить, что эти два контакта не должны пересекаться между собой. Теперь эти четыре перекрестных контакта должны соединиться между собой по парам.

Перекрестный тип подключения

Итак, двухклавишный проходной выключатель — схема такого устройства вполне понятна. Немного усложняется задача, если вы решите реализовать перекрестное подключение.

Для подключения перекрестного проходного выключателя нужно будет объединить его четырьмя проводами с каждым из концевых. Обычно для этого заводится восемь проводов с перекрестного и шесть с каждого проходного выключателя в одну распределительную коробку. При этом нельзя забывать также о том, что необходимо поместить там кабель электропитания – это нужно для того, чтобы подключить люстры или небольшие светильники.

Осуществляя такое подключение двухклавишных проходных выключателей, нужно очень внимательно следить за всеми своими действиями, чтобы не перепутать пары и не подключить провода с разных линий в одно и то же включение. Так схема работать не будет. Советуют в уме представлять, что происходит подключение двух независимых друг от друга одноклавишных проходных переключателей, которые объединяются между собой в одном корпусе.

Проходной выключатель фирмы Legrand

Legrand – это компания, которая занимает одну из лидирующих позиций на мировом рынке производства электрофурнитуры. Выключатели – это обязательные составляющие каждой серии продукции данной французской компании. Legrand славится разнообразием своих устройств, которые имеют разные формы и цвета. Также следует отметить, что в надежности и качестве выключателей данной фирмы усомниться точно не придется.

Чтобы примерно представлять, что вообще собой представляет проходная модель, приведем характеристику такого устройства, как одноклавишный проходной выключатель Legrand Valena:

  1. Потребление тока составляет 16 А.
  2. Сечение провода – 2,5 мм2.
  3. Безвинтовые контактные зажимы.
  4. Степень влагозащиты – IP 20.

Меры предосторожности при работе с выключателями

Каким бы ни был выключатель – одноклавишным или двухклавишным, белым или черным, фирмы Legrand или нет, но работа с ним – это манипуляции, прежде всего, с электричеством, а оно, как известно, весьма опасно. Поэтому не следует забывать об элементарном правиле безопасности: необходимо выключать электроснабжение в том помещении, в котором будет осуществляться процесс их установки. А лучше и вовсе обесточить весь дом – так будет надежнее.

Как подключить проходной выключатель

В этой статье мы рассмотрим, как подключить проходные выключатели не используя распаечные коробки, к слову проходные выключатели — это когда один источник света, который может управляться из нескольких мест в помещении. И такую схему можно собрать двумя способами, при помощи проходных выключателей правильно они называются переключатели, второй способ при помощи импульсного реле в сочетании с выключателями без фиксации (кнопками), но эта схема отдельной статьи. Сегодня мы поговорим только про схему обычных проходных выключателях. В основе работы заложен тот принцип, что ток лампочки течет по двум проводникам либо по одному, либо по второму и такое течение тока позволяют организовать включение и отключение освещения с нескольких мест. Существует два типа проходных выключателей, оконечных и промежуточный, они никак не отличаются по внешнему виду от обычного выключатели, но отличаются по функционалу, а так же по функционалу отличаются между собой (проходной и перекрестный выключатели). У оконечного выключателя имеются три контакта,

один входящий (1), а (2,3) выходящих, работают следующим образом. В одном положении выключателя замкнуты контакты 1 и 2, в другом положении выключателя замкнуты контакты 1 и 3. Чтобы сделать схему из двух переключателей, потребуется два оконечных переключателя и соединяются они между собой следующим образом:

На первый переключатель подается фаза, затем выходящие контакты соединяются между собой, и с другого конца фаза уходит на лампочку и в паре выключатели работают, то есть в одном месте включили в другом выключили. Что бы сделать схему из трех и более проходных переключателей, потребуется промежуточный проходной переключатель, так же его называют перекрестным проходным переключателем. Он функционирует следующим образом, у него четыре контакта два входящих и два выходящих, обратите внимание на стрелочки, те которые смотрят к центру это входящие, те которые смотрят из центра это выходящие мы их пронумеруем 1, 2, 3, 4.

В одном положении замкнуты контакты 1 и 2, 3 и 4, в другом положении переключателя замкнуты контакты 1 и 3, 2 и 4. О подключении проходных перекрестных выключателях мы расскажем в другой статье.

Вы можете перейти в каталог проходных выключателей и ознакомится с нашей продукцией.


правила и схемы подсоединения Проходные выключатели Legrand

Розетки и выключатели ANAM, в нашей стране появились достаточно давно и завоевали уважение у потребителей. Этому способствовала достаточно либеральная стоимость продукции этой южнокорейской компании, а также очень её интересные технические решения. Ведь некоторые виды электроустановочной продукции от компании ANAM, вы не найдете в прайсах других компаний.

На данный момент, вся продукция компании представлена всего одной серией: ZUNIS. Это произошло после поглощения ANAM компанией Legrand. В данной серии представлены изделия белого и кремового цвета. Но это не главное.

Главное — это то, что все изделия в этой серии можно условно разделить на обычные и автоматизированные коммутационные устройства. К обычным изделиям можно отнести выключатели, розетки и диммеры.

Выключатели и диммеры ANAM

Давай разберем каждый из видов продукции более детально. Тем более что разбирать есть что. Ведь некоторые виды выключателей не совсем привычны для нашего потребителя.

Итак:

  • Все выключатели ANAM предназначены для работы с напряжением до 250В. Номинальный ток таких устройств составляет 6А. И в плане технических характеристик, продукция на первый взгляд не прельщает — но есть и есть одно но…
  • Дело в том, что кроме привычных одно-, двух- или даже трехклавишных выключателей, с подсветкой и без таковой, есть и другая продукция. Так, например: четырех-, пяти- или шестиклавишный выключатель вы наверняка найдете далеко не у каждого производителя. При этом каждая клавиша обладает собственной подсветкой.

Обратите внимание! Для монтажа таких выключателей, компания выпускает собственные закладные коробки и лицевые накладки. Ведь их размер отличается от стандартных. Это следует учитывать на стадии покупки. Ведь найти изделия с такими параметрами в обычном магазине может быть проблематично.

  • Кроме выключателей, среди продукции компании вы найдете переключатели. Они так же могут быть одно-, двух- или трехклавишными. Кроме того, среди продукции представлены перекрестные выключатели, которые позволяют управлять освещением сразу из нескольких мест как на видео.

  • Диммеры являются отдельной темой для разговора. Среди продукции компании, вы найдете такие изделия для разных типов ламп с номинальной нагрузкой до 1кВт. При этом, как говорит инструкция, здесь представлены как механические, так и электронные устройства.

Розетки ANAM

Розетки ANAM так же не лишены сюрпризов. Среди продукции этой компании вы найдете технические решения, несвойственные другим производителям.

Среди продукции компании есть обычные изделия с номинальным напряжением до 250В и номинальным током в 6, 10 и 16А.

Все розетки имеют заземляющий контакт, что, учитывая современные требования ПУЭ, является обязательным атрибутом розетки.

Здесь представлены одинарные и двойные розетки.

Что же касается интересных решений, то среди продукции компании вы найдете розетки со встроенным автоматом УЗО.

Такие изделия предназначены для установки в ванных комнатах и других влажных помещениях.

Наличие автомата УЗО в розетке, позволяет не устанавливать автомат УЗО в распределительном щите для питания групп освещения таких помещений.

Так же среди продукции компании вы найдете выключатели и розетки Анам в одном корпусе.

Это еще одно интересное решение, которое позволяет существенно снизить количество электрических точек в комнате.

Кроме того, это значительно упрощает монтаж для людей, не очень уверенно разбирающихся в электрике.

Но если описанные выше изделия вы можете встретить у большинства производителей, то компания может предложить и действительно практически уникальные решения.

К таковым можно отнести, например, четверную розетку, которую вы практически наверняка не встретите у других компаний.

Еще одним интересным с технической точки зрения, является двойная розетка с двумя выключателями в одном корпусе.

Да, номинальные данные этих выключателей и розеток не так хороши, но они позволяют своими руками, всего в одной электрической точке, обустроить полноценное снабжение всей комнаты или помещения.

Интересные решения есть и для слаботочных сетей.

Так, компания ANAM предлагает двойную розетку с розетками для подключения телефона, интернета и телевизора. И все это в одном корпусе.

В некоторых случаях, это может стать идеальным решением.

Автоматизированные электроустановочные изделия ANAM

Так же, есть у ANAM розетки и выключатели со встроенными средствами автоматизации. К таковым можно отнести датчики освещенности, движения и таймеры.

Кроме того, среди продукции компании имеются программируемые системы, которые можно использовать в электрических сетях типа «умный дом». Но давайте обо всем по порядку.

Итак:

  • Одна из моделей выключателей называется биовыключатель. Такое название не встретишь у других производителей, поэтому мы решили разобраться, что это за чудо, в первую очередь. На поверку оказалось, что это обычный выключатель с датчиком освещенности. При снижении освещенности в комнате он автоматически включает освещение.
  • Выключатели с датчиком движения тоже не являются новинкой на рынке. Принцип действия данного коммутационного аппарата сводится к тому, что освещение может быть включено либо от клавиши, либо от датчика.

Обратите внимание! Номинальный ток сети освещения, запитанной от подобных выключателей, не должен превышать 6А. В противном случае, силовые контакты датчиков просто перегорят.

  • Выключателем с таймером сейчас тоже никого не удивишь. И наличие в таких моделях еще и будильника, навряд ли станет определяющим фактором. Тем более, что цена такого устройства достаточно велика.

Наиболее интересным в этом плане, являются панели программирования освещения. Они позволяют управлять четырьмя-восемью каналами. Каждый из этих каналов может программироваться отдельно. Но скажем откровенно, современные технологии ушли далеко вперед, и у многих производителей такая объемная панель выполняет куда больше функций.

Вывод

Розетки и выключатели Анам, являются весьма интересным предложением на рынке. Но в первую очередь, интерес вызывают изделия, которые вы редко встретите у других производителей. Это разнообразное совмещение розеток и выключателей, а также количество этих коммутационных аппаратов в одном корпусе.

Что же касается электроустановочных устройств, оборудованных средствами автоматизации, то у других производителей вы найдете куда более широкий выбор.

Во многих жилых и нежилых помещениях, где есть коридоры, лестничные пролеты и просто большие комнаты, стандартные коммутаторы могут быть неудобны и непрактичны. Использование проходных выключателей, которые заметно упрощают управление освещением, возможностью включения и выключения света из различных мест, становится наиболее оптимальным решением.

Проходные выключатели Legrand

Одним из ведущих поставщиков электропродукции в мире является французская промышленная группа Legrand, которая пользуется популярностью и на российском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

  • Этика;
  • Валена;
  • Селиан;
  • Галеа Лайф;
  • Карива;
  • Мозаик;
  • Анам;
  • Кутео;
  • Плексо.

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно путем крепления зажимов или винтов. Фирма также выпускает полностью безвинтовые клавишные проходные выключатели, которые облегчают процесс крепления медных проводков.

При изготовлении устройства используется пластик ABS или же поликарбонат, что делает выключатель долговечным, прочным и безопасным в использовании. Корпус прибора имеет защиту от влаги – IР44, антибактериальную защиту (покрытие ионами серебра), а также может быть декорирован в различном дизайне и иметь LED-индикатор.

Как правило, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 A.

Самые востребованные серии подобных приборов марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

Valena
Celian
Mosaik
Galea Life

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

  1. Установка клавишных проходных приборов для управления одним источником света с двух мест.
  2. Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
  3. Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.


N – фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.


N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.


Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Преимущество и область использования

Основным и отличительным преимуществом проходного выключателя Легранд является удобство в эксплуатации – выключатель не локализован только в одной точке, и вы можете устанавливать его и управлять им с разных мест.


Область применения:

  • длинные коридоры;
  • дорожки;
  • лестницы;
  • спальни;
  • большие комнаты.

Если раньше проходные выключатели использовались исключительно для облегчения управления светом в больших помещениях с длинными коридорами или лестничными пролетами, то сегодня такой способ освещения применяется повсеместно для наиболее комфортной жизнедеятельности человека.

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.


Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.


Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

  • Вход подключен к выходу 1;
  • Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.


Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.


Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.


Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.


Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.


Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

  1. Нулевой провод подключается к одному из проводов лампы.
  2. Фазный провод подключается к входному контакту одного из проходных выключателей.
  3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
  4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
  5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.


К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.


Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.


Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.


Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

Первое, что сразу бросается в глаза перед установкой — это их непривычная прямоугольная форма. Именно из-за этого большинство домашних мастеров не рискует с ними связываться, и совершенно зря. Объясню почему…

Помимо замечательных технических характеристик, привлекательной цены, надежности, и субъективной оценки, есть один фактор, который, пожалуй, может стать решающим — эти розетки НИКОГДА не вываливаются из стен. Как бы резко и неаккуратно пользователь не выдергивал штепсель, на розетке ANAM это никак не скажется. За счет чего такой потрясающий результат? Все очень просто — за счет применения специальных монтажных коробок.

Чем же отличаются эти монтажные коробки АНАМ от остальных? На самом деле только формой. Там, где используются не универсальные монтажные коробки, а адаптированные под свою марку, всегда имеет место быть высокая надежность всей конструкции, даже если это будет не АНАМ. Однако, не стоит забывать, что даже самая высоконадежная конструкция будет таковой, если ее правильно установить.

Установка АНАМ розеток своими руками по шагам

Первым делом производим разметку. В отличие от одиночных розеток, групповые бывает трудно установить ровно. Розетки Анам не исключение. Перед установкой обязательно сделайте разметку с использованием уровня. Так как углубление в стене прямоугольной формы, поэтому ошибки монтажа устранить практически невозможно.

Начинаем делать углубление в стене. Самый сложный и ответственный этап. Если для установки обычных розеток своими руками, выполняя круглое отверстие, мы могли воспользоваться буром, лопаткой или специальной фрезой соответствующего диаметра, то для анамовских изделий отверстие в стене будет прямоугольной или квадратной формы. При такой технике штробления края углубления получаются неровные. Во всяком случае, нужно будет приложить терпение, чтобы достичь приемлемого результата.

В качестве альтернативной технологии предлагаем использовать углошлифовальную машину, снабженную алмазным диском для работ по бетону. Вырезать квадратное отверстие в стене таким инструментом значительно быстрее и проще. Края таких углублений идеальной формы. Они не крошатся, и выглядят значительно красивее.

Но в мире нет ничего идеального. У такой технологии два недостатка. Проделывая квадратное отверстие, достичь одинаковой глубины невозможно без пересечения перпендикулярных линий. Чтобы добиться заданной глубины по углам нужно использовать дополнительный инструмент. Либо воспользоваться зубилом, либо с помощью вычистить труднодоступные места.

Второй недостаток использования углошлифовальной машины — это много шума и много пыли. Причем пыли будет столько, что избавляться от нее по всей квартире придется месяцами. Если вам нужно установить всего одну розетку, то практичнее будет отдать предпочтение медленной тактике, вооружиться проверенным временем перфоратором или зубилом. В нашем же случае мы , в которой пока нет ни отделки, ни мебели, ни жильцов — поэтому вполне можем воспользоваться углошлифовальной машиной при установке розеток своими руками.

На какую глубину устанавливается монтажная коробка Анам

Странный вопрос на первый взгляд. Конечно же, на глубину монтажной коробки. Но на последней имеется отметка, отсюда и неразбериха. Еще более усугубляет проблему, тот факт, что в продаже имеются коробки разных производителей с разными размерами этих отметок.

Вроде бы всего 2-3 мм разницы, но эта разница может потребовать корректировки, которую часто приходится выполнять в самых неудобных условиях. Вот и получается, что назвать точную глубину невозможно. Главное придерживаться одного правила: кромка от монтажной коробки должна выступать наружу не более, чем на 5 мм.

Фиксация монтажной коробки в стене. Следующий этап — установка монтажной коробки Анам в отверстие и обмазывание штукатуркой. Некоторые мастера предлагают использовать для фиксации монтажных коробок монтажную пену. Есть мнение, что это не самый пожаробезопасный способ, однако к качеству и надежности претензий нет. Есть одно ограничение — монтажная пена распирает коробку. Требуется предусмотреть распорки для сохранения формы монтажной коробки.

Если вы не надеетесь на качество заделки штукатуркой или боитесь не совладать с монтажной пеной, предлагаем способ, которым пользуются подавляющее большинство мастеров. Нужно закрепить монтажную коробку на саморезы, дюпель-гвозди, то есть любым механическим способом, если это возможно. А уже после этого замазывать отверстие вокруг коробки штукатуркой или другими подручными сухими смесями. После такого крепежа и противопожарные нормы соблюдены, и достигнута необходимая надежность.

Устанавливаем механизм в коробку . Перед установкой в коробку присоединяем провода в специально предназначенные для этого отверстия. В розетках Анам для этого используются специальные зажимы. Провод очищается от изоляции на 10-12 мм и просто вставляется. В такой конструкции не зависимо от квалификации монтажника мы имеем надежный и безопасный электрический контакт. Единственное условие — проводник должен быть одножильным, ровным, без изгибов.

Недокументированные особенности . Речь пойдет об экземплярах розеток, совмещенных с ТВ-розетками. Как известно, коаксиальный кабель имеет ограничение на минимально допустимый радиус изгиба. Когда мы уложили силовые провода и принялись за высокочастотный ТВ-кабель, механизм не поместился в монтажную коробку. Конечно, применив силу, уложить его можно было, однако, изгибаясь центральная жила телевизионного кабеля могла, повредив изоляцию соприкоснуться с экраном. Это привело бы, помимо повреждения кабеля, к очень сильным искажениям телевизионного сигнала.

Решить возникшую проблему можно двумя способами. Первый способ — предусмотреть в монтажной коробке место для укладки ВЧ кабеля. Подрезать заднюю стенку и сделать дополнительное углубление в стене. Естественно, лучше об этом позаботиться заранее. Второй вариант решения проблемы — отказаться от аттенюатора. Вместо него нужно установить . Правда остается вероятность, что при отключении ТВ-приемника от этой розетки, сигнал на оставшиеся телевизоры будет поступать с искажениями. Это зависит от распределительного устройства и у вас может не встретиться. Понять это можно только опытным путем. Если не будете использовать розетку какое-то время, и столкнулись с такой проблемой, то необходимо заглушить выход распределительного устройства идущего на эту розетку аттенюатором. Если распределительное устройство недоступно, значит нужно просто вернуть на место аттенюатор, прикрутив его вместо телевизора на ТВ розетку.

Завершающий этап установки розетки своими руками — монтаж лицевой панели. Она устанавливаеися на защелках. В линейке Zunis глубина установки рамки регулируется, за счет этого можно исправить некоторые шороховатости монтажа.

В целом, монтаж розеток Анам не слишком отличается от установки других современных . Единственная особенность — это прямоугольность изделий, требующая особого подхода. За незначительные хлопоты и аккуратность при работах с Анам вы получаете замечательные розетки и выключатели. Главное, чтобы они служили надежно и исправно, радуя день за днем долгие годы своим необычным внешним видом и удобством эксплуатации.

Для управления бытовыми электрическими источниками освещения используют различные приспособления, наиболее распространенным среди всех является выключатель. Это простое устройство, расположенное на стене и соединенное с проводами. Дизайн изделий отличается, но внутренняя принципиальная схема у одинарных моделей одинакова.

В нашем материале мы расскажем как подключить выключатель с одной клавишей, чтобы оперативно произвести ремонт. Для удобства будет приведено несколько способов подключения с тематическими фотографиями наглядно демонстрирующими процесс монтажа.

Выключатель – это простое механическое (реже электронное) устройство для контактного замыкания/размыкания электроцепи с целью включения/выключения осветительных приборов.

Мы затронем конструкционные особенности и монтаж наиболее простых моделей – одноклавишных выключателей.

Они состоят из 4 основных частей:

  • рабочего узла – металлическая основа с контактами и кнопочным приводом;
  • крепежа – лапок или усиков из металла, соединенных с металлической пластиной;
  • декоративного оформления – панели или рамки;
  • динамической части – пластиковой клавиши.

Часть деталей, в основном, внутренних, выполнена из металла например, оцинкованной стали, внешняя декоративная отделка обычно изготавливается из безопасного пластика. Возможны и керамические элементы, выдерживающие нагрузку до 32 А, тогда как пластик рассчитан на 16 А.

В числе причин для установки выключателя с одной клавишей значатся:

Галерея изображений

Схема подключения проходного выключателя

Правильно подключенный проходной выключатель позволяет управлять освещением с двух и более мест, что очень удобно. Например, в доме имеется длинный коридор, включив свет в начале, вы сможете выключить свет в конце коридора вторым выключателем. Довольно часто такие схемы используют для управления освещением лестниц.

Рассмотрим типовую схему управления освещением из двух мест.

При нажатии клавиши любого выключателя можно включить или выключить лампу независимо от второго переключателя.

Реализовать схему управления освещением с двух мест несложно, несмотря на ее кажущуюся запутанность. Главное необходимо найти на переключателе общую клемму, то есть ту, которая не переключается. Как правило, эта клемма помечена красным цветом, буквой L или цифрой 1.

Определив эти клеммы, подключаем к ним на одном переключателе фазный провод, а на втором провод, идущий от лампочки. Оставшиеся две клеммы на переключателях соединяются между собой в любой последовательности. Нулевой провод приходит на лампочку по схеме напрямую из распредкоробки.

Схема подключения проходного выключателя Легранд.

Схема управления освещением из трех мест мало чем отличается от предыдущей, в ней добавлен еще один перекрестный переключатель (его еще иногда называют промежуточным), имеющий четыре клеммы подключения проводов. Как следует из названия, при нажатии клавиши происходит одновременное крестообразное переключение двух независимых электрических линий.

Представленная схема будет работоспособна при увеличении количества промежуточных переключателей. Таким образом, используя представленную схему можно управлять освещением из трех и более мест.

Схема проходного выключателя с управлением из трех мест.

Двухклавишный проходной выключатель позволяет отдельно управлять двумя независимыми линиями светильников или одной люстрой с отдельными включениями ламп.

Конструктивно двухклавишный проходной выключатель состоит из двух одноклавишных проходных, совмещенных в одном корпусе. При подключении будьте внимательны, не путайте контакты, иначе схема работать не будет.

Схема подключения проходного двухклавишного выключателя Легранд.

Материалы, близкие по теме:

Коммутаторы | Legrand AV

закрыть

Ты почти сделал!

Получите максимум удовольствия от наших писем, рассказав нам о себе.

Страна* AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegowinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, The DRCCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrance, MetropolitanFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и MC Острова Дональда Святое море (город-государство Ватикан) Гондурас Гонконг Венгрия I ЦеландИндияИндонезияИран (Исламская Республика) ИракИрландия Остров ЧеловекаИзраильИталияЯмайкаЯпонияИорданияКазахстанКенияКирибатиКорея, Д.P.R.O.Korea, Rebuplic OfKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint Киттс И NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaScotlandSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Южная С.Южная Корея, Испания, Шри-Ланка Елена Пьер и МикелонСуданСуринам Острова Шпицберген и Ян-МайенСвазилендШвецияШвейцарияСирийская Арабская Республика ТайваньТаджикистанТанзания, Объединенная РеспубликаТаиландТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанУкраина Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки. Малые островаУзбекистанВануатуВенесуэлаВьетнамВиргинские острова (Британские) Виргинские острова (США) УэльсОстров Уоллис и ФутунаЗападная СахараЙеменЮгославия (Сербия и Черногория) ЗамбияЗимбабве

Какой рынок вы обслуживаете? BroadcastCommercial AVCommercial Interiors / WorkspaceData & SecurityDisplay / Tech SolutionsNational Service Provider / DistributorRental & StagingResidential AV

В каком качестве ваша компания работает в AV-индустрии? Архитектор / дизайнер, консультант, дилер, дистрибьютор, реселлер, конечный пользователь

закрыть

Спасибо, что связались с нами!

Теперь вы подписаны на получение обновлений по электронной почте от Legrand | средний

БЛИЗКО

Обновление нашей столовой переключателями и розетками Legrand

Этот пост спонсируется Legrand.

Недавно мы открыли нашу столовую после того, как она пустовала два года. И это было одним из лучших ощущений, когда он был завершен. Ну почти готово. Осталось сделать еще одно: заменить старые выключатели и розетки на обновленные. С нашей стороны было замечательно выбрано время, и компания Legrand решила использовать свою коллекцию украшений в этом пространстве, и я не мог сказать «да» достаточно быстро.

Мы так усердно работали над дизайном нашей столовой, и нам хотелось, чтобы это отражалось во всем, что мы делаем в помещении, вплоть до мельчайших деталей.Коллекция adorne предлагает простые, но красивые обновления, когда дело доходит до выключателей и розеток. Мы начали смотреть, что они могут предложить, и были приятно удивлены. Лично я понятия не имел, что такие переключатели и розетки доступны. Позвольте мне поделиться с вами теми, которые мы установили, чтобы дать вам представление о том, что вы можете делать в своем доме.

Но сначала давайте взглянем на до и после? Наши выключатели и розетки являются оригинальными для дома более 25 лет назад.Винты были потускнели, некоторых не хватало, а некоторые выходы были покрыты краской. Они отлично поработали, но отчаянно нуждались в обновлении, особенно в связи с нашим ремонтом.

Перед
После

Это был первый набор переключателей, который мы заменили на Adorne Collection от Legrand. В ту секунду, когда мы защелкнули тарелку и отступили на шаг, мы с Райаном посмотрели друг на друга и промолчали. Мы не осознавали разницу, которую будут иметь эти новые переключатели, пока не заменили старые на новые.

В столовой мы заменили главные выключатели на Paddle Dimmer Switch. У вас есть возможность приглушить свет, а также включать и выключать его. Я чувствую, что это просто необходимо в столовой. Вам нужна возможность приглушить освещение в зависимости от случая или того, как вы себя чувствуете. Слева от диммера мы установили softTap Switch.

Мы фактически установили softTap Switch для всех наших переключателей в столовой. Легким прикосновением пальца он включит и выключит ваш свет.Это, безусловно, улучшает внешний вид стандартного переключателя. Кроме того, представьте себе момент, когда у меня в руках полно тарелок или напитков, и я забыл включить свет. Нет проблем, я могу нажать на переключатель локтем. Задача решена!

Все торговые точки были заменены на Pop-Out Outlet. Я был, наверное, больше всего взволнован этим выходом. Когда он не используется, он скрыт, и простым нажатием пальца он выдвигается, чтобы вы могли его использовать. На этой розетке на самом деле три вилки по сравнению с двумя вашими традиционными.Розетки редко используются в столовой, и это было идеальное решение, чтобы иметь к ним доступ, но позволять им исчезать в стене.

Мы также остановились на комнате Оливера и игровой. Две комнаты, которые мы недавно обновили и также нуждались в замене выключателей и розеток. В комнате Оливера мы решили использовать комбинацию нескольких разных продуктов. Мы разместили Pop-Outlet для торговых точек, которые мы не используем так часто, как и столовая.

Мы использовали стандартную розетку с теми, которые используются часто, за исключением одной.Слева от кровати мы разместили розетку Dual-USB. Мы можем использовать розетки и розетки USB для зарядки устройств. Прямо сейчас это идеально подходит для планшета Оливера или любой другой игрушки, для зарядки которой требуется USB. Это тоже спасает мне немного моего рассудка! Я не могу сказать, сколько раз в игрушке было зарядное устройство USB, но у нее нет сетевой розетки. Мне остается только пытаться найти его, но не с этой розеткой с двумя USB-разъемами.

Вы также заметите, что розетки и настенные пластины на зеленой стене с акцентом имеют другой цвет.Мы решили использовать настенные пластины из графита, чтобы они лучше вписывались в стену. Я никогда раньше не пробовала темные розетки и настенные тарелки, но еще удивляюсь, почему я не попробовала их раньше! Все остальные настенные тарелки в пространстве — это Powder White, очень красивый матовый кремовый оттенок.

Я знаю беспокойство по поводу всех родителей и электрических розеток: дети что-то засовывают в розетки. Розетки Adorn Collection оснащены запатентованной системой шторок, которые защищают вилки от несанкционированного доступа и защищают детей.Это была еще одна веская причина, по которой я решил использовать продукцию Legrand у себя дома, когда рядом бегал ребенок.

Что касается переключателей, мы были очень рады установить переключатель Whisper. Это нечто среднее между тумблером и подрулевым переключателем для уникального внешнего вида. Оливер любит их, что делает их еще лучше для его комнаты. Они легко включаются и выключаются, при этом они выглядят очень аккуратно и гладко.

В игровой комнате использовалась комбинация розеток Dual-USB, Standard Outlet и Pop-Out по тем же причинам, что и в его спальне.Мы использовали softTap Switch в игровой комнате для всех переключателей. Игровая комната — это проход в наш домашний офис. Благодаря небольшому свету, горящему в середине каждого переключателя, это позволяет легко найти переключатели, когда мы проходим ночью, и быстро нажимать на них, чтобы осветить наш путь.

В целом, мы очень довольны тем, как выглядели выключатели и розетки с их элегантным и современным дизайном. Legrand известна как ведущий поставщик дизайнерских выключателей и розеток, и теперь я понимаю, почему.Они обеспечивают функциональность, работают специально для наших нужд и являются прекрасным завершающим штрихом к трем пространствам. А вы заметили, что они безвинтовые? Для меня огромный плюс! И, честно говоря, мы включаем и выключаем выключатели каждый раз, когда проходим мимо от нашего волнения. Кто знает, что это могло принести столько радости.

Если вы также хотите заменить розетки и выключатели, установка была легкой задачей! Это, безусловно, ручная работа, но помните о безопасности, отключая автоматические выключатели и правильно подсоединяя провода.

Ознакомьтесь с коллекцией adorne, где вы также можете просмотреть продукты, которые мы использовали, и некоторые, которые мы не использовали. Это так же просто, как выбрать розетку, выключатель и настенную пластину, которую вы хотите использовать. Теперь я пойду посмотреть, какие из них я хочу заменить в следующий раз, потому что это наверняка эффект домино, когда вы его отключите.

У нас также есть новое сообщество в Facebook, House & Home, где мы будем общаться, делиться информацией и помогать друг другу, когда дело касается домашнего декора и проектов.Присоединяйся к нам! Посмотрите здесь .
Мне нравится на Facebook || Подписаться на в Instagram || Подписаться на в Pinterest

Связанные

Сделай сам для новичков — коллекция Legrand Radiant

Вы думали о модернизации выключателей и розеток? Проект для начинающих, в котором есть все, от простого тумблера до элегантного выключателя света.Вы также можете добавить дополнительные функции, такие как USB-подключения к вашим розеткам, для некоторых дополнительных функций.

Замена выключателей или розеток может быть не в первую очередь в вашем списке, но обновление таких мелких деталей меняет эстетику вашего дома. В нашем доме есть декоративные выключатели света с винтами на пластине, которые были установлены строителем, и как только мы установили наши новые выключатели из коллекции Legrand Radiant, они добавили стильной и чистой отделке нашим стенам.Это простой проект для начинающих, который можно выполнить за выходные.

Я всегда ищу товары для дома с оптимизированным дизайном, которые можно использовать в любом доме, поэтому я рад представить вам коллекцию Legrand Radiant.

Особая благодарность Legrand за
, предоставившие все продукты, упомянутые в этом посте.
Все фотографии и отзывы мои собственные.

Этот пост содержит партнерские ссылки.
Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации

Legrand Radiant Collection — это современные выключатели и электрические розетки для любого домашнего стиля. Эта коллекция продуктов состоит из функций, которые необходимы в любом доме.

Простые и безвинтовые пластины

Низкопрофильная лицевая панель без винтов, входящая в стандартную комплектацию этой линейки выключателей и розеток, придает элегантный вид.

Вечные цвета

Любите путать? Переключатели Legrand Radiant бывают разных цветов и имеют металлическую отделку, например черный, никель и графит.

Многоцелевые выключатели и розетки света

Мне нравится, что Legrand предлагает широкий выбор выключателей и розеток. Вы можете найти переключатели, которые соответствуют вашим конкретным потребностям. Вот некоторые из их вариантов, и где мы установили их у себя дома:

USB-розетки

Устраняет необходимость в громоздких зарядных устройствах. Мы выбрали эти розетки для нашей кухни, спальни, игровой комнаты и домашнего офиса.

Ночные выключатели или розетки

Это один из моих любимых вариантов выключателей и розеток.Мы установили ночник в детской спальне и ночник в фойе для обеспечения видимости ночью.

Беспроводные зарядные устройства

Проверьте это! С новыми смартфонами, такими как iPhone 11 или Galaxy Note 10, вы можете заряжать свои смартфоны по беспроводной сети, не доставая зарядные устройства. Это беспроводное зарядное устройство отлично подходит для кухни или домашнего офиса.

Диммеры

Идеально подходит для контроля уровня освещенности в вашем доме и для экономии энергии.Мы использовали диммеры для управления нашим верхним освещением в гостиной и на кухне.

Переключатели присутствия

Это действительно здорово. Переключатель присутствия автоматически включает и выключает свет, когда вы входите в комнату или выходите из нее. Лучше всего использовать в прачечной, кладовой, кладовой или гараже. Это помогает экономить энергию и экономить на счетах за электричество, помимо того, что это просто классная функция. ВЫИГРАЙ ВЫИГРАЙ !!!

Вы впечатлены? Вы любите хороший проект для начинающих своими руками? Позвольте мне рассказать вам, как установить выключатели и розетки Legrand Radiant в вашем доме.

Заявление об ограничении ответственности: При работе с электрическими устройствами важно соблюдать меры предосторожности. Есть много возможных проблем, которые могут возникнуть при замене выключателей или розеток, и неправильное обращение с ними может причинить вам вред и / или повредить ваш дом. Пока я расскажу вам, как заменить выключатель или розетку ниже, домовладелец должен принимать меры предосторожности и принимать мудрые решения в отношении своих собственных проектов. Пожалуйста, свяжитесь со специалистом, если у вас есть какие-либо сомнения или вопросы относительно проводных соединений в вашей конкретной ситуации, и всегда просматривайте инструкции производителя для продукта, который вы будете устанавливать.

Инструменты

Материалы

  • Выключатели и / или электрические розетки Legrand Radiant

Ступеньки

1. Выключите автоматический выключатель в соответствии с помещением, в котором вы будете работать.

2. Отвинтите пластину переключателя или розетку и с помощью тестера напряжения убедитесь, что на переключатель или розетку больше не подается питание.

3. Затем открутите выключатель или розетку от электрической коробки и вытащите ее.

4. Немного отверните винты проводки, чтобы освободить черный, белый и / или медный провод.

Совет. Прежде чем откручивать провода, сфотографируйте текущую схему проводки, чтобы вы могли вернуться к ней, если у вас возникнут какие-либо проблемы при установке нового выключателя или розетки.

Подключение проводов

5. Распакуйте новый выключатель или розетку и подсоедините провода к соответствующим винтам. Например: подключите черный провод к черному или латунному винту, белый провод к серебряному винту и заземление (медный провод) к зеленому винту, в зависимости от продукта.

Примечание: у вас может быть два черных провода для подключения к выключателю света или розетке, один черный провод подключите к черному винту (общий), а другой черный провод — к латунному винту, обозначенному как однополюсный (SP) на заводе-изготовителе. инструкции для однополюсной установки.

6. После завершения электромонтажа включите прерыватель, чтобы убедиться, что выключатель света или розетка работают должным образом. Если это так, выключите прерыватель и вставьте недавно обновленный выключатель или розетку обратно в электрическую коробку и привинтите на место.После завершения установки снова включите выключатель.

Примечание. Некоторым выключателям или розеткам Legrand Radiant требуется нейтральный провод для завершения установки. В нашем доме я подключил связанный нейтральный провод (-ы) к каждой линии переключателя, используя дополнительный белый (нейтральный) провод.

Установка лицевой панели

7. Чтобы установить лицевую панель Legrand Radiant, прикрутите черную пластину, которая идет в комплекте с настенной пластиной. Затем защелкните безвинтовую стеновую пластину на место.

Посмотрите коллекцию Legrand Radiant, и я уверен, что вам понравится эта линия так же, как и мне! У Legrand также есть умные переключатели света, если вы хотите улучшить обстановку в своем доме.

Я надеюсь, что это руководство поможет вам легко обновить выключатели света или электрические розетки. Это действительно отличный проект для начинающих, который может добавить дополнительные штрихи к внешнему виду каждой комнаты. Дайте мне знать, если у вас возникнут вопросы по установке.

Если вы решите установить продукт из этой коллекции выключателей и розеток, отметьте меня @simplicityfordesigns в Instagram.Я хотел бы видеть его!

PIN ДЛЯ ПОЗЖЕ:

ВАМ ТАКЖЕ МОЖЕТ ПОНРАВИТЬСЯ

простая схема подключения своими руками (инструкция с фото и видео). Как сделать переключатель с переключателя на управление освещением с двух мест

Схема подключения выключателя , многие относятся к разряду электрического пилотажа.

Фактически любой может выполнить его установку от начала до конца, для этого вам достаточно иметь визуал и

подробное руководство.Это руководство, изложенное в этой статье. Для того, чтобы понять, как устроен и выполнен автоматический выключатель , подключение , давайте подробнее рассмотрим его установку от самого начала до конца.

Принцип действия выключателя основан на возможности управлять включением и выключением освещения одной комнаты из двух разных мест … Приведем пример, это может быть какое-то большое проходное помещение, когда вы входите в него, вы включаете свет одним переключателем, проходите через него и выходите, выключаете свет вторым переключателем или наоборот.Из этого примера мы узнали, что сквозной переключатель, несмотря на множество заблуждений, не может работать с одним механизмом, их в схеме должно быть как минимум два.

Приступим к изучению материала по данному вопросу.

Монтируем провода и установочные элементы схемы

Установка

начинается с распределительной коробки, в которую мы вскоре последовательно соберем все провода, а потом будем их соединять.

Нам нужен источник питания, который через провода и защитные устройства будет подавать электрический ток в распределительную коробку.
Любая электрическая цепь должна быть защищена от токов короткого замыкания … Также должна быть предусмотрена возможность включения или выключения подачи электричества в эту цепь. В нашем примере все эти функции выполняет одно устройство — двухполюсный автоматический выключатель.

Напряжение на нем уже есть, так что запитать нашу распределительную коробку не составит труда. Для этого проложите провод от автоматического выключателя до распределительной коробки.

Запас провода для подключения лучше оставить с запасом в 10-15 сантиметров, так будет удобнее подключать провода и подключать оборудование.

Далее нам понадобятся две розеточные коробки (монтажные гильзы), в которые мы будем устанавливать выключатели.

Теперь прокладываем провод от первой монтажной втулки до распределительной коробки.

Потом со второго.

Последней необходимой деталью схемы является элемент освещения (лампа, люстра, бра), который будет включаться и выключаться с разных мест с помощью наших выключателей. В нашем примере мы используем для этих целей обычный патрон лампы, он максимально наглядно продемонстрирует работу освещения в цепи.
Вносим провод для дальнейшего подключения осветительного элемента.

Все элементы подготовлены, приступаем к их подключению.

Подключение элементов схемы переключателя

Продолжаем разбирать тему схемы подключения сквозного выключателя. На этом этапе нам необходимо соединить элементы схемы.

Сюда входят:

  • выключатель
  • переключатель проходной — 2 шт.
  • лампочка

Начнем с подключения проводов двухполюсного выключателя, идущих к распределительной коробке.Подготавливаем провода, снимаем внешнюю изоляцию.

Отмеряем для подключения нужное количество проводов, зачищаем провода и подключаем. Более подробно рассмотрено подключение двухполюсной машины.

Перед проведением работ по подключению проводов к токоведущим контактам и клеммам, во избежание поражения электрическим током отключите полное электроснабжение квартиры. Убеждены, что напряжения нет, с помощью и только после этого приступаем к работе.

Обратите внимание на цвет проводов, синий ноль, белая фаза. Верх и низ машины должны совпадать. Провод заземления желтый с зеленой полосой, в нашем примере мы его не используем, изолируем и откладываем в сторону.

Наши переключатели имеют вставные контакты, и для их подключения требуется 1 сантиметр зачищенной жилы каждого провода. Обычно на задней панели коммутатора есть схема подключения проводов. Стрелка вверху обозначает подходящий или отходящий контакт фазового провода, а стрелки под контактами, по которым фаза будет переключаться по двум отходящим проводам.

В нашем примере фаза белая. Подключаем его к верхнему подходящему (исходящему) контакту. Синий и желтый с зеленой полосой подключаем к переключающим контактам, подключать какой не важно.

Устанавливаем в розетку (монтажную втулку).

Второй сквозной переключатель подключается так же, как и первый.

Коммутаторы установлены. Подробнее о том, как подключить другие элементы электропроводки (розетки, выключатели с подсветкой и без нее, люстры и лампы), вы можете увидеть.

Перейдем к подключению электрического патрона. Так же зачищаем провода и подключаем. Провод заземления желтый с зеленой полосой не используем, изолируем изолентой и убираем в сторону. Как вариант, его можно использовать в качестве заземления корпуса светильника, если он металлический, особенно в помещениях с повышенной влажностью.

Все элементы готовы и подключены.

Соединительные провода к выключателю

В нашей коробке четыре провода, давайте еще раз пройдемся по ним:

  • Фонарь (лампочка с цоколем).

Начнем с того, что перережем питающий провод и провод идущий к лампочке, снимем внешнюю изоляцию.

Заземлители желтые с зелеными полосами нам не нужны, поэтому сразу изолируем их изолентой.

Зачищаем все остальные провода, снимаем изоляционный слой, голая жила должна получиться 3,5-4 сантиметра.

Убираем лишние провода внутри распределительной коробки, чтобы они нам не мешали.

Соединяем вместе, скручивая, два синих провода.

Теперь подготавливаем провода, идущие к переключателю 1 и 2. Снимаем внешнюю изоляцию.

Здесь нам понадобятся все три жилы каждой проволоки. Убираем по 3,5-4 сантиметра.

Подключаем провод питания белой фазы к одному из проводов белой фазы переключателя. Вы можете использовать любой белый провод обоих переключателей 1 и 2, не принципиально.

Второй оставшийся белый фазовый провод переключателя подключается к белому фазному проводу лампочки.

Теперь подключаем коммутационные провода, фаза по ним будет ходить то тут, то там. Скрутите два желтых провода вместе.

Цепь выключателя готова.

Проверка работы

Вкручиваем лампочку в патрон.

Подаем напряжение на выключатель. Включаем (поднимаем рычаг вверх), на цепь подается напряжение.

Включаем первый сквозной выключатель, схема подключения выставлена ​​в рабочий режим, свет горит, выключатель выключаем, две лампочки не светятся.Мы пробуем наоборот. Все работает. Хочу обратить ваше внимание на то, что в отличие от того, на котором есть правило настройки вверх и вниз, на переключателях такой разницы нет. Его можно включить или выключить в любом положении.

Отключаем электричество. Для этого просто переведите рычаг автоматического выключателя в нижнее положение. Убеждаемся в отсутствии напряжения, используя для этого индикатор напряжения. Все скрутки изолируем изолентой.

Закладываем их в распределительную коробку.

Схема укомплектована, протестирована и готова к использованию.

Цепь выключателя.

Спасти нас помогла схема автоматического выключателя, сделанная своими руками:

  • поиск и вызов электрика — 200 руб.
  • установка двухполюсного выключателя — 300 руб.
  • установка внутренней распределительной коробки — 550 руб.
  • соединение проводов в распределительной коробке методом скрутки — 300 руб.
  • установка и подключение светильника, люстры (450 руб. За 1 светильник, люстра от 800 руб.) — средняя цена 600 руб.
  • установка розетки (кирпичная стена 200 руб — 1 шт), у нас 2 шт — 400 руб
  • установка выключателя проходного скрытого монтажа (1 шт. По 200 руб.), У нас 2 шт — 400 руб.
  • прокладка открытого провода на высоту до 2 метров (35 рублей — 1 метр), например, возьмем 4 метра — 140 рублей
  • прокладка провода открытая с высоты более 2 метров (50 руб -1 метр) например возьмем 15 метров — 750 руб
  • откол стены 19 метров (120 рублей — 1 метр) — 2280 рублей

Наша общая экономия составила: 5920 рублей

Посмотреть стоимость услуг по электромонтажным работам можно

Наслаждайтесь использованием! Надеюсь, эта информация была вам полезна.

Свет в комнате должен включаться и выключаться. Для этого есть переключатели. Но обычный выключатель включает лампы только из одного места, и параллельная установка выключателя не решает этой проблемы.

Для управления освещением с двух мест необходим проходной выключатель. В схеме управления освещением перекрестные переключатели добавлены в два прохода с трех мест.

Устройство и принцип действия проходных выключателей

Проходной выключатель — это устройство, позволяющее включать и выключать свет с двух мест и устанавливается попарно, например, на разных концах длинного коридора или вверху и внизу лестницы.

Не путать с двухпозиционным переключателем — это обычный двойной переключатель, в котором обе группы контактов замыкаются одновременно.

Как подключить сквозной коммутатор

На схеме подключения сквозных выключателей к каждому устройству идет по три провода:

  • одна подает фазу на выключатель или от выключателя на лампу;
  • два других соединяют переключатели вместе.

При прокладке проводки можно использовать один трехжильный кабель вместо трех отдельных проводов на электрической схеме выключателя.

На самом деле это не выключатель, а выключатель. У этих устройств нет определенного положения «включено». Фаза поступает на выключатель, затем, в зависимости от положения ключа, подается на один из проводов, соединяющих устройства. Резервный переключатель также имеет два положения, и отходящий провод подключается к одному из соединительных проводов.

Если оба устройства подключены к одному из проводов, значит цепь замкнута и лампа горит, иначе цепь разомкнута и свет выключен.Поэтому для включения и выключения люстры необходимо переключать сквозной переключатель в другое положение.

В отличие от обычного переключателя, который имеет два контакта — подвижный и фиксированный, один и две клеммы для подключения проводов, в проходных переключателях есть три клеммы и контакта — два фиксированных для подключения проводов и один подвижный для подключения фазы или люстра.

Двойные проходные переключатели — это две независимые конструкции в одном корпусе с шестью выводами.Этим они отличаются от обычных двойных выключателей, в которых подвижные контакты соединены встроенной перемычкой.

Как сделать проходной выключатель света своими руками

При отсутствии проходного переключателя можно сделать его самостоятельно из двух обычных — одноклавишного и двухклавишного и использовать вместо проходного переключателя в схеме для включения света с двух мест. Устройства должны принадлежать одной компании.

Конструкция аппарата должна позволять раскрывать один из подвижных контактов и переставлять неподвижный:

  • вынуть двухкнопочный выключатель из корпуса;
  • снимите один из подвижных контактов;
  • демонтируйте неподвижный контакт, связанный со снятым подвижным контактом, поверните его на 180 ° и установите на место;
  • установите ранее снятый подвижный контакт, также повернув его на 180 °;
  • собрать выключатель и установить ключ от однокнопочного выключателя.

После переделки при переключении ключа один из контактов замыкается, а другой размыкается.

Неподвижный контакт снимается с одноклавишного устройства. В этом случае его не нужно снимать с двухклавишного аппарата.

Управление освещением из трех или более точек

Кроме включения ламп с двух мест, бывают ситуации, в которых этого недостаточно. Необходимо выключать свет в комнатах с разных углов, в длинном коридоре с множеством дверей и прочим.Для этого используются перекрестные или промежуточные переключатели. Другое название этого устройства — реверсивный переключатель.

Сквозные переключатели подключаются двумя проводами. Если к одному из них подключены оба переключателя, значит, цепь замкнута и лампа горит, в противном случае — выключена.

На схеме крестовой выключатель включен в разрыв двух проводов, соединяющих вводы. Это называется кроссовером, потому что он меняет местами подключение входящих и исходящих проводов и подключение сквозных переключателей друг к другу.

Такое устройство подключается двумя парами проводов. Количество контрольных точек может быть любым, а количество перекрестных переключателей всегда на два меньше — в начале и в конце цепи устанавливаются проходные устройства.

В обычных одноклавишных устройствах, способных управлять только одной группой ламп, 6 контактов — 2 подвижных и 4 неподвижных. Схему устройства производители кладут на его спину. Это сделано для удобства подключения.

Двух- и трехклавишные устройства, способные управлять двумя или тремя электрическими устройствами, соответственно, представляют собой два или три отдельных устройства в одном корпусе и имеют двойной или тройной набор контактов и клемм для подключения.

Вместо прямого может быть установлен перекрестный переключатель. В этом случае некоторые клеммы остаются неподключенными.

Если нет перекрестного переключателя, вместо него можно установить двухпроходный переключатель. В этом случае неподвижные контакты замыкаются таким образом, чтобы схема переключения соответствовала промежуточному устройству.

Подключение коммутаторов прямого и перекрестного типа

Такие устройства устанавливаются аналогично обычным розеткам и выключателям в монтажных коробках или непосредственно на стене.Установленные выключатели необходимо подключать согласно схеме.

Условные обозначения переключателей разных типов

На принципиальных схемах подключения, на которых нанесены все провода, вместо переключателей изображены их контакты. Но на однолинейных схемах и плане расположения электроприборов эти устройства обозначаются символами.

Обычный одинарный (одноклавишный) переключатель, замыкающий цепь только в одном положении, имеет форму круга, от которого вверх идет наклонная линия, похожая на букву «G».

На изображении сдвоенного (двухклавишного) выключателя, отдельно включающего две группы ламп в люстре, таких линий две. Они направлены в разные стороны.

Проходной выключатель, позволяющий включать свет с двух мест, тоже изображен в виде круга, но есть две наклонные линии в форме буквы «L». Направляйте их в противоположные стороны.

Двойной сквозной переключатель изображен как два расположенных рядом одиночных переключателя.

Крестообразный или промежуточный переключатель имеет форму круга с четырьмя буквами «G», и они направлены в разные стороны.

Электропроводка

Провода к этим устройствам прокладываются при скрытой проводке в пазах, а при открытии в кабельных каналах.

Перемотка прокладывается открытым способом на роликовых коньках.

Количество проводов, необходимых для подключения, зависит от конструкции устройства:

  • до одиночных пунктов пропуска — 3;
  • к первому двойному проходному (на который подводится фаза) двойному — 5;
  • ко второму двойному КПП (к которому подключаются фонари) — 6;
  • К промежуточным переключателям на каждую клавишу проложено 8 проводов.

Для удобства подключения желательно использовать кабели с разноцветными жилами.

Сквозные и перекрестные переключатели — это устройства, позволяющие управлять освещением из разных мест. Они позволяют жильцам дома включать и выключать свет.

Как подключить сквозной коммутатор — видео

Для повышения комфорта и удобства в эксплуатации осветительных приборов применяется проходной выключатель: на схеме подключения четко отображен принцип работы коммутационного устройства.С его помощью можно управлять освещением комнаты из любой точки. Особенности конструкции и правила установки продукта подробно описаны в этой статье.

Проходные выключатели предназначены для включения и выключения освещения с разных концов комнаты или лестничного марша … Это означает, что вы можете включить свет, например, при входе в комнату, и выключить его — в другой его части. Такой принцип работы позволяет значительно экономить электроэнергию.

Внешний вид коммутатора не отличается от обычного.Его передняя подвижная панель также показывает стрелки вверх и вниз. Обычный переключатель имеет один вход и один выход. В отличие от этого проходное устройство имеет один вход и два выхода. Это означает, что ток здесь не прерывается, а перенаправляется на любой из выходов.

Как подключить розетку своими руками … Описание подготовительных мероприятий и технологии монтажа. Правила обращения с электричеством

Если управление освещением планируется с нескольких мест, по общей схеме вводятся дополнительные перекрестные переключатели, которые подключаются по вышеуказанному принципу.

К каждому проходному коммутатору прилагается трехжильный кабель, а к крестовине подключается четырехжильный кабель. Все провода, используемые для подключения, должны быть одинакового сечения. Выключатели, которые могут работать при нормальных токах 6,10 и 16 А, должны иметь одинаковые номиналы. На специализированных сайтах в сети Интернет наглядно можно увидеть схему подключения сквозных коммутаторов с 3-х мест.

Схема подключения двухклавишного проходного переключателя

С помощью проходных переключателей можно управлять не только одним светильником, но и группой из нескольких осветительных приборов.Для этого подключите КПП двухкнопочные переключатели … На каждом из них по шесть контактов. Обычные провода определяются по тому же принципу, что и для обычных устройств, но необходимо звено большого количества проводов.

Отличие схемы подключения двойного сквозного переключателя в том, что здесь используется больше проводов. Фаза подается на оба входа первого переключателя. С двух входов второго переключателя должны выходить провода для двух ламп. В случае организации управления освещением с трех и более точек следует установить по два перекрестных переключателя на каждую из них, так как они производятся только одноклавишными.

В этом случае по принципу соединения двойных проходных переключателей с перекрестными переключателями первая пара контактов должна быть соединена с одним крестом, а вторая — с другим. При необходимости устройства подключаются друг к другу. Выход обоих перекрестных переключателей должен быть подключен к последней двухклавишной перемычке.

Известные производители проходных выключателей

Компания Legrand занимает лидирующие позиции на рынке электротоваров.Востребованность проходных выключателей Legrand обусловлена ​​высоким качеством исполнения изделий, простотой монтажа, удобством в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственный недостаток — необходимость корректировки места крепления. Если он не подходит к изделию, могут возникнуть трудности при его установке, которая осуществляется согласно схеме подключения сквозного переключателя Legrand.

Дочерняя компания Legrand — китайская компания Lezard.Однако от оригинального бренда остался только стильный дизайн. Качество сборки намного ниже из-за невысокой стоимости продукта.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, входящая в состав компании Schneider Electric. Вся продукция изготавливается по новейшим технологиям на современном зарубежном оборудовании и соответствует европейским стандартам качества. Модели имеют универсальный стильный дизайн, позволяющий каждому элементу вписаться в любой интерьер комнаты.Отличительной особенностью автоматических выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще один не менее известный производитель — турецкая компания Viko. Продукция отличается высоким качеством изготовления, надежностью и долговечностью, соответствует требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства использован огнестойкий прочный пластик, который рассчитан на большое количество циклов работы.

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию.Благодаря возможности подключения шлейфа без использования распределительной коробки, установка выключателей упрощается, а дальнейшая эксплуатация становится комфортной и безопасной.

Популярная линейка проходных переключателей

Проходные переключатели Legrand серии Velena отличаются стильным дизайном и разнообразием цветовых вариаций. Вот одно и два основных продукта, которые имеют пылевлагозащитный слой. Купить выключатель можно от 300 руб.

В серию Celiane входят изделия, в которых круглые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычагами или бесшумными. Стоимость выключателей начинается от 700 руб. Линия Exclusive Celiane представлена ​​ограниченным количеством переключателей ручной работы из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамы изготавливаются исключительно на заказ. Цена на товар начинается от 5,9 тыс. Руб.

Самыми популярными сериями коммутаторов от Lezard являются Demet, Mira и Deriy.Здесь представлены изделия из негорючего поликарбоната, отвечающие требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфористой бронзы, которая отличается высокой проводимостью и низким нагревом. Купить переключатель КПП однокнопочный можно от 125 р.

В серии Wessen W 59 Frame используется модульный принцип, позволяющий установить от 1 до 4 устройств в одной раме по горизонтали или вертикали. Цена товара 140 руб. Отличаются простой конструкцией, но качественным исполнением одинарные и двойные проходные переключатели из серии Asfora, которые можно купить за 450 рублей.

Среди популярных серий от Макела — Defne и Makel Mimoza. Корпус устройства выполнен из качественного пластика, снабжен надежным внутренним механизмом. Стоимость продукции от 150 руб.

Принцип работы и установка коммутационных аппаратов не представляет значительных трудностей. Необходимо предварительно изучить схему подключения и соблюдать рекомендации правил электробезопасности, что позволит осуществить надежный и безопасный монтаж приборов, тем самым обеспечив удобное и комфортное управление осветительными приборами в доме.

Как подключить сквозной коммутатор: схемы видеоподключения

Обычные выключатели, которые устанавливаются в нашем доме, способны включать и выключать освещение из одного места. Согласитесь, люстру, которая находится в спальне, можно включить только переключателем, расположенным там же.

А что, если вам нужно управлять одной лампой из разных комнат одновременно. Такую схему сложно собрать с помощью обычных переключателей. На помощь придут сквозные переключатели или, как их еще называют, переключатели.

Такие переключатели используются для организации управления светильниками независимо с нескольких мест. Предлагаемая схема коммутации не только очень удобна, но и позволяет значительно экономить электроэнергию.

Рассмотрим в этой статье, как собирается в распределительной коробке.

Особенно важно использование проходных выключателей для управления освещением лестничных клеток. Для этой цели часто используются схемы, использующие реле времени, но следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все движутся по лестнице с разной скоростью, а ты сам можешь сегодня подняться налегке, а завтра с тяжелым чемоданом. Ставить большие задержки с учетом маржи — значит сокращать экономию.

Предлагаемая схема позволяет одним выключателем включить лампы внизу, а после подъема по лестнице выключить другим. Если вам нужно спуститься, вы можете использовать переключатель наверху, чтобы включить свет, и внизу, чтобы выключить его. Подобную схему также удобно использовать для освещения длинных коридоров.

Однако проходные переключатели пригодятся не только владельцам длинных коридоров и многоэтажных домов … Они будут очень полезны жителям. малогабаритные квартиры … Типичная ситуация. В вашей квартире есть проходная комната, при входе в которую вы включаете свет, затем переходите в соседнюю комнату, включаете в ней свет, а в проходной комнате выключаете лишнее освещение проходной. выключатель. Согласитесь — это очень удобно. Устраняет ненужные прогулки и экономит электроэнергию.

Еще один пример. Заходите в спальню и включаете свет у двери. Отправляясь спать, включите настольную лампу или бра, чтобы почитать книгу перед сном, но теперь вам придется снова встать, подойти к двери и выключить люстру! И нельзя этого сделать, если вы заранее установили в изголовье кровати сквозной выключатель.

Для реализации такой схемы управления используются так называемые «сквозные переключатели», которые, строго говоря, фактически являются переключателями. В отличие от обычных выключателей, они имеют не два, а три контакта и могут переключать «фазу» с первого контакта на второй или третий.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп — от обычных ламп накаливания до люминесцентных, энергосберегающих и светодиодных. Однако по той же схеме можно подключать не только лампы, но и любую другую нагрузку, включением которой нужно управлять с нескольких мест.

Как подключить сквозной выключатель — 2-х местная схема управления светильниками

Процедура подключения сквозного переключателя мало чем отличается от подключения обычного переключателя… Разница лишь в количестве контактных клемм и проводов в комплекте. У сквозного переключателя их три.

Заранее учтите, что от распределительной коробки до такого выключателя нужно протянуть трехжильный провод.

Схема подключения переключателя проходного типа — управление светильником с 2-х мест

В схеме используются два проходных переключателя и распределительная коробка, в которую вставляются провода от контролируемой лампы и трехжильные провода от переключателей.

Фазный провод от распределительной коробки подключается к общему входному контакту первого проходного переключателя. Два других (выходных) контакта подключаются к проводам, идущим от аналогичных контактов второго переключателя. А общий (входной) контакт второго переключателя подключен к проводу, идущему от лампы.

Второй провод от светильника подключается напрямую к нулю распределительной коробки.

Сечение трехжильного провода, подводимого к сквозным выключателям, необходимо подбирать в соответствии с мощностью управляемого светильника.

Как подключить сквозной выключатель — 3-х местная схема управления светильниками

В некоторых случаях возникает необходимость в установке не двух, а большего количества точек управления светильниками. Например свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Такая же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую ​​схему можно, но помимо простых сквозных переключателей потребуются еще и перекрестные переключатели.В таких переключателях уже не три, а четыре контакта — два входных и два выходных, которые представляют собой две пары одновременно переключаемых контактов. Соответственно, к таким выключателям необходимо подключать четырехжильный провод.

Схема подключения переключателя проходного типа — управление светильником с 3-х мест

В такой схеме управления обычные проходные переключатели используются в первой и последней контрольных точках светильников и перекрестные переключатели во всех остальных.

Количество контрольных точек не ограничено, только увеличивается сложность переключения в распределительной коробке из-за большого количества подводимых к ней проводов.И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы просто запутаетесь в них.

Принцип подключения следующий — выходная пара контактов первого проходного переключателя подключается к проводам, идущим к входной паре следующего перекрестного переключателя и так далее, до последнего проходного переключателя общий контакт которого подключен к проводу, идущему к лампе. Фазный провод подключается к входному контакту первого переключателя, а второй провод от светильника подключается к нулю распределительной коробки.

Мы протягиваем трехжильный провод к каждому сквозному переключателю и четырехжильный провод к каждому перекрестному переключателю.

На представленной схеме показано подключение трех точек управления светильниками, состоящих из одного перекрестного и двух сквозных переключателей.

Небольшое пояснение к схемам подключения

Давайте посмотрим, как это работает. На представленных схемах использованы следующие элементы: распределительная коробка, лампа, проходные переключатели и соединительные провода, для которых в процессе монтажа используются кабели различной конструкции.

Первой из предложенных схем является подключение сквозного коммутатора, при котором управление осуществляется из двух разных мест, схемы данного типа считаются достаточно простыми для реализации.

При таком подключении один провод, равный нулю, направляется от источника электричества к лампе через распределительную коробку. Вторая фаза также направляется через распределительную коробку к контакту переключателя.

Таким образом, две пары контактов переключателя соединены между собой.Для зажигания лампы фаза подается на лампу с общего контакта второго сквозного переключателя.

На второй схеме показано соединение сквозных переключателей вместе с переключателем или кроссовером. При такой схеме можно управлять освещением из трех разных мест.

Со схемой подключения разобрались, теперь подробнее о его установке. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей.Также установлены, подключенные параллельно, лампы, от которых отходит двухжильный кабель.

Параллельно монтируем распределительную коробку, куда прокладываем кабели от выключателей, ламп и источника питания, чтобы соединить их вместе, в соответствии с вышеприведенной схемой. В этом случае следует обратить внимание на выбор подходящего места для монтажа распределительной коробки с учетом длины используемых кабелей.

Надеюсь, эта статья «» помогла вам разобраться со всеми вопросами подключения, если у вас есть вопросы или пожелания, задавайте их в комментариях, с радостью отвечу.

В первую очередь перед выбором и покупкой нужно определиться, что это такое — сквозной переключатель, для чего он нужен и чем он отличается от обычного одно-, двухклавишного и трехклавишного.

Однокнопочный переключатель требуется для управления одной цепью или линией освещения из нескольких точек, расположенных в разных комнатах или во всем доме. То есть одним переключателем вы включаете освещение при входе в комнату или коридор, а другим, но в другой точке, вы выключаете то же освещение.

Очень часто используется в спальных комнатах. Зашел в спальню, зажег свет возле двери. Он лег на кровать и выключил свет у изголовья кровати или возле тумбочки.
В двухэтажных особняках — включил свет на первом этаже, поднялся по лестнице на второй и там выключил.

Выбор, конструкция и отличия проходных выключателей

Перед тем, как собрать такую ​​схему управления, вот на что следует обратить особое внимание:

1 Для подключения проходного выключателя света потребуется трехжильный кабель — ВВГнг-Лс 3 * 1.5 или NYM 3 * 1,5мм2
2 Не пытайтесь собрать подобную схему на обычных выключателях.

Основное различие между обычным и проходным изолятором — это количество контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а сквозные — три!

По простому, цепь освещения может быть как замкнутой, так и разомкнутой, третьего пути нет.

КПП правильнее называть не свичем, а свитчем.

Так как он, именно он переключает схему с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть точно такими же. Только ключ доступа может иметь значок из вертикальных треугольников. Однако не путайте их с шлепанцами или кроссовками (подробнее о них ниже). Эти треугольники смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

  • на проходной клемме 1 вверху и 2 внизу
  • нормальный 1 сверху и 1 снизу

Многие их путают с двухклавишным по этому параметру.Впрочем, двухклавишные здесь тоже не подходят, хотя у них тоже три клеммы.

Существенная разница именно в работе контактов. Когда один контакт замыкается, проходные переключатели автоматически замыкают другой, но в двухклавишных переключателях такой функции нет.

Причем промежуточного положения при разомкнутых цепях на КПП нет.

Подключение переключателя проходного типа

Прежде всего необходимо правильно подключить сам выключатель в розетку.Снимаем ключевую и накладную рамы.

В разобранном виде легко увидеть три контактных клеммы.

Самое главное — найти общий. На качественных изделиях следует рисовать схему на обороте. Если вы их понимаете, то сможете легко перемещаться по ним.

Если у вас бюджетная модель, или какие-то для вас электрические схемы темного леса, то на помощь придет обычный китайский тестер в режиме проверки целостности цепи, либо индикаторная отвертка с аккумулятором.

С помощью щупов тестера поочередно коснитесь всех контактов и найдите тот, на котором тестер издаст звуковой сигнал или покажет «0» в любом положении кнопки ON или OFF. Еще проще сделать это индикаторной отверткой.

После того, как вы нашли общую клемму, вам нужно подключить к ней фазу от силового кабеля. Подключите оставшиеся два провода к оставшимся клеммам.

И какой из них где, особой разницы не имеет. Выключатель собран и закреплен в розетке.

Выполните ту же операцию со вторым переключателем:

  • ищите общий вывод
  • подключить к нему фазный провод, который будет идти к лампочке
  • подключите два других ядра к оставшимся

Схема подключения проходного выключателя в распределительной коробке

Цепь без заземляющего провода

Теперь самое главное правильно собрать схему в распределительной коробке.В него должны войти четыре трехжильных кабеля:

  • кабель питания от распределительного щита осветительной машины
  • кабель для лампы или люстры

При подключении проводов удобнее всего ориентироваться по цвету. Если использовать трехжильный кабель ВВГ, то на нем есть две самые распространенные цветовые маркировки:

или второй вариант:

Для подбора более правильной фазировки во втором случае следуйте совету из статьи «»

1 Сборка начинается с нейтральных проводников.

Вы подключаете нулевую жилу от кабеля входной машины и нулевую выходную к светильнику в одной точке через клеммы автомобиля.

2 Далее нужно подключить все заземляющие проводники, если заземлитель у вас есть.

Аналогично нейтральным проводам соедините «землю» входного кабеля с «массой» отходящего кабеля к освещению.

Этот провод подключается к корпусу светильника.

3 Осталось правильно и без ошибок подключить фазные провода.

Фаза от входного кабеля должна быть подключена к фазе отходящего провода к общей клемме проходного переключателя № 1.

А общий провод от проходного выключателя №2 соединить отдельной клеммой wago с фазным проводом кабеля освещения.

Завершив все эти подключения, остается только соединить вторичные (отходящие) провода от переключателя №1 и №2 между собой. И совершенно неважно, как вы их соедините.

Можно даже перепутать цвета. Но лучше придерживаться цветовой гаммы, чтобы в дальнейшем не запутаться.

Основные правила подключения на этой схеме, которые необходимо запомнить:

  • фаза от автомата должна приходить на общий провод первого переключателя
  • и такая же фаза должна выходить из общего проводника второго переключателя на лампочку

  • два других вспомогательных провода соединены между собой в распределительной коробке
  • ноль и земля подаются напрямую без переключателей непосредственно на лампочки

Кулисные переключатели — цепь управления освещением с 3 мест

А что, если вы хотите управлять одним освещением из трех или более точек.То есть в схеме будет 3, 4 переключателя и т. Д. Казалось бы, нужно взять еще один проходной переключатель и все.

Однако трехконтактный переключатель здесь не работает. Так как в распределительной коробке нужно будет подключить четыре провода.

Здесь вам на помощь придет кулисный переключатель, или как его еще называют крестовой, крестовой, промежуточный. Его ключевое отличие состоит в том, что у него четыре выхода — два внизу и два вверху.

И устанавливается как раз в промежутке между двумя контрольными точками. Найдите в распределительной коробке два вторичных (неосновных) провода от первого и второго проходного переключателя.

Отсоедините их и подключите кроссовер между ними. Те провода, которые идут от первого, подключите ко входу (следуйте стрелкам), а те, что идут ко второму, — к выходным клеммам.

Всегда проверяйте цепь на выключателях! Часто бывает, что вход и выход находятся на одной стороне (сверху и снизу).Например, схема подключения кулисного переключателя Legrand Valena:

Перемычку в распределительную коробку, естественно, вставлять не нужно. Достаточно вывести оттуда концы 4-жильного кабеля. А пока разместите сам выключатель в любом удобном месте — возле кровати, посреди длинного коридора и т. Д. Включать и выключать свет можно откуда угодно.

Основным преимуществом этой схемы является то, что ее можно бесконечно изменять и добавлять сколько угодно кулисных переключателей.То есть всегда будет две контрольных точки (в начале и в конце), а в промежутке между ними будет 4, 5 или как минимум 10 переходов.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном коммутаторе допускают ошибку. Не проверяя схему, они наивно полагают, что общая клемма — это та, у которой всего один контакт.

Собирают схему так, а потом переключатели почему-то некорректно работают (зависят друг от друга).

Помните, что на разных переключателях общий контакт может быть где угодно!

И его лучше всего вызвать, что называется «живым», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при установке или замене коммутаторов pass-through от разных фирм. Если до этого все работало, а после замены схема перестала работать, значит провода перепутались.

Но может быть такая опция, что новый свитч вообще не сквозной.Также помните, что подсветка внутри продукта не влияет на сам принцип переключения.

Еще одна распространенная ошибка — неправильные перекрестные соединения. Когда оба провода, начиная с прохода №1, насажены на верхние контакты, а с №2 — на нижние. Между тем у перекрестного переключателя схема и механизм переключения совершенно другие. И соединять провода нужно крест-накрест.

недостатки

1 Первым из недостатков сквозных переключателей является отсутствие определенного положения клавиши ВКЛ / ВЫКЛ, которое находится в обычных.

Если ваша лампочка перегорела и ее нужно заменить, при такой схеме не сразу можно понять, горит она или нет.

Будет неприятно, когда при замене лампа может просто взорваться на глазах. В этом случае проще и надежнее всего отключить автоматическое освещение в панели приборов.

2 Второй недостаток — большое количество подключений в распределительных коробках.

И чем больше у вас будет световых точек, тем больше их будет в распределительных коробках.Подключение кабеля напрямую по схемам без соединительных коробок сокращает количество подключений, но может значительно увеличить либо расход кабеля, либо количество его жил.

Если ваша проводка проходит под потолком, вам придется опустить провод оттуда к каждому переключателю, а затем снова поднять его. Лучше всего здесь применение импульсных реле.

Samsung и Legrand объединились, чтобы создать первый в мире выключатель света для Интернета вещей с поддержкой потоков

Сан-Франциско, Конференция разработчиков Samsung, 27 апреля 2016 г. Samsung Electronics Co.Ltd и Legrand сегодня продемонстрировали на конференции разработчиков Samsung в Сан-Франциско первый в мире выключатель света Интернета вещей с поддержкой потоков, работающий на сквозной платформе SAMSUNG ARTIK.

Платформа SAMSUNG ARTIK IoT — это полностью интегрированное решение «микросхема для облака», которое помогает таким компаниям, как Legrand, ускорить процесс разработки продукта, сократить время вывода на рынок и снизить совокупную стоимость владения своими продуктами IoT. Кроме того, платформа SAMSUNG ARTIK обеспечивает безопасность мирового класса от устройства до концентратора, облака и управления данными, соблюдая при этом основные протоколы стандарта Thread.

Для Legrand платформа SAMSUNG ARTIK IoT обеспечила полную поддержку стандарта Thread, который является основой для подключенного дома. Thread был разработан для простого и безопасного подключения сотен устройств друг к другу и к облаку с использованием реальных интернет-протоколов через маломощную беспроводную ячеистую сеть. Основанный на открытых стандартах и ​​протоколах IPv6 / 6LoWPAN, инновационный подход Thread к сетевым технологиям предлагает множество преимуществ по сравнению с другими стандартами беспроводной связи, включая безопасную и надежную ячеистую сеть без единой точки отказа, простоту подключения и низкое энергопотребление.

«Legrand является мировым лидером в области домашних электрических устройств и автоматизации, и мы рады сотрудничать с Samsung, чтобы предложить нашим клиентам больше возможностей выбора, предоставив лучший в отрасли подключенный выключатель света», — сказал Брайан ДиБелла, президент компании Electrical Wiring Systems. Легран, Северная Америка. «В сочетании с SAMSUNG ARTIK Cloud наши интеллектуальные выключатели света взаимодействуют с другими продуктами для умного дома и эффективно служат центральной нервной системой дома, делая жизнь наших клиентов проще, удобнее и безопаснее.”

Компании мирового уровня, такие как Legrand, могут сосредоточиться на своих основных областях знаний — разработке устройств, приложений, взаимодействия с конечными пользователями и услуг — при этом используя сквозную платформу Интернета вещей SAMSUNG ARTIK, чтобы помочь им быстрее перейти в мир оцифровки. .

«Мы очень довольны тесным сотрудничеством между Legrand и командами разработчиков и бизнеса SAMSUNG ARTIK», — сказал д-р Бьюнгсе Со, исполнительный вице-президент и технический директор Центра стратегии и инноваций Samsung. «Освоение новых технологий, таких как Интернет вещей, имеет решающее значение для будущего успеха в постоянно востребованной области умного дома и автоматизации зданий. Используя силу сквозной платформы Интернета вещей ARTIK, Legrand представит первый в мире интеллектуальный выключатель света Интернета вещей с поддержкой потоков. Кроме того, Samsung стремится инвестировать как в технологии, так и в бизнес-решения, которые позволяют таким компаниям, как Legrand, в полной мере участвовать в цифровой трансформации ».

Являясь лидером в области решений для электрической и цифровой инфраструктуры для всех типов зданий, Legrand помогает улучшить повседневную жизнь своих клиентов.Компания стала партнером Samsung, поскольку понимает, что Интернет вещей откроет новую эру подключенных зданий. Программа Legrand Eliot (Электричество и Интернет вещей) предназначена для ускорения наступления этой эры за счет ускорения развертывания подключенных устройств Legrand и ускорения развития подключенных зданий. Элиот будет способствовать разработке новых продуктов Legrand как для частных, так и для профессиональных пользователей.

Демонстрационные демонстрации эталонного дизайна Legrand будут доступны на конференции разработчиков Samsung в Сан-Франциско.Чтобы получить дополнительную информацию или запланировать встречу, свяжитесь с [email protected]

О платформе SAMSUNG ARTIK

Samsung ARTIK — это открытая платформа, предназначенная для более быстрой и простой разработки новых корпоративных, промышленных и потребительских приложений для Интернета вещей. Платформа предназначена для предоставления превосходного комплексного решения с интегрированными модулями, обеспечивающими лучшую в своем классе безопасность, возможность подключения к облаку, локальный интеллект и множество партнерских приложений через обширную экосистему разработчиков.Samsung ARTIK предназначен для ускорения разработки нового поколения более совершенных и интеллектуальных устройств, решений и услуг Интернета вещей. Более подробную информацию о Samsung ARTIK, партнерах и инструментах разработки можно найти на сайте www.artik.io.

О компании Legrand

Legrand — мировой специалист в области электрических и цифровых инфраструктур зданий. Комплексное предложение решений для использования на коммерческих, промышленных и жилых рынках делает его эталоном для клиентов по всему миру.Инновации для стабильного потока новых продуктов с высокой добавленной стоимостью — главный вектор роста, включая, в частности, подключенные устройства, вытекающие из глобальной программы Legrand Eliot (Электричество и Интернет вещей). Legrand сообщила о продажах в размере 5,3 миллиарда долларов в 2015 году. Legrand имеет сильные позиции в Северной Америке с портфелем хорошо известных продуктовых линеек, включая C2G, Cablofil, Electrorack, Middle Atlantic, Nuvo, On-Q, Ortronics, Pass & Seymour, QMotion, Quiktron, Raritan, Vantage, Watt Stopper и Wiremold.Legrand котируется на Euronext Paris и входит в состав индексов, включая CAC40, FTSE4Good, MSCI World, ASPI, Corporate Oekom Rating и DJSI (код ISIN FR0010307819). www.legrand.com.

О компании Samsung Electronics Co. Ltd.

Samsung Electronics Co., Ltd. вдохновляет мир и формирует будущее с помощью революционных идей и технологий. Компания переосмысливает мир телевизоров, смартфонов, носимых устройств, планшетов, фотоаппаратов, цифровых устройств, принтеров, медицинского оборудования, сетевых систем, а также полупроводниковых и светодиодных решений.Чтобы узнать о последних новостях, посетите раздел новостей Samsung по адресу news.samsung.com.

Новый взгляд на переключатели, диммеры и розетки с Legrand adorne®

Сказать, что в современных выключателях света наступил ренессанс, — значит сказать легкомысленно. И коллекция Legrand adorne® лидирует. Поздно эпохи Возрождения? Мужайтесь — замена существующих выключателей и розеток — это легкий проект на выходных. Фактически, большинство переключателей, диммеров и розеток adorne® подходят для существующих электрических коробок, поэтому вам не понадобится новая проводка.И, как и в большинстве случаев, результаты принесут новую оценку эстетике вашего дома и улучшат энергоэффективность и функциональность, что всегда приносит удовлетворение.

Если все кажется слишком пугающим, отложите в сторону свои заботы. Когда мы говорим о бандах, мы имеем в виду количество выключателей или розеток на настенной плите. Вот несколько умных и стильных вариантов для вашего дома:

1-канальный
Переключатель adorne® Whisper Dimmer

Одноканальный переключатель не обязательно должен удерживать традиционный тумблер, как вы сейчас увидите.Если вы тускло смотрели на диммер в современной столовой, вам понравятся классические линии и тихая работа Whisper Dimmer. Правильная настенная пластина может не только настроить освещение для создания идеальной атмосферы, но и действительно повысить уровень тепла в любой комнате.

Выход Левая : adorne Выход с двойным контролем с защитой от несанкционированного вскрытия; Справа : adorne Розетка с защитой от несанкционированного доступа

Будь то фен в ванной или лампы в гостиной, в большинстве домов есть одна или несколько розеток в каждой комнате.Типичная однобаночная розетка имеет дуплексную розетку, поэтому вы можете подключить два предмета. Проблемы возникают, когда у вас есть два здоровенных предмета, подключенных друг к другу — часто отключение одного означает отключение обоих. Стратегическое размещение розеток и отсутствие неприглядных винтов делают это элегантным компромиссом.

2-канальный
Переключатель adorne® Touch Switch

Сочетайте универсальность двухклавишных переключателей adorne с элегантным и продуманным выбором настенных панелей, и вы начинаете понимать, насколько легко настроить настенные переключатели для любой комнаты.Здесь мы рассматриваем сенсорный переключатель 2-Gang Touch. Сенсорные переключатели имеют стеклянную поверхность и работают так же, как iPod, с кружком, который вы нажимаете, чтобы включить или выключить свет. В этой конфигурации у вас может быть переключатель света в паре с диммером.

Выход adorne 2-местная розетка

2-местная версия розетки adorne® Pop-out включает одну розетку, рассчитанную на три вилки. Рама с двумя группами позволяет соединить ее с выключателем, диммером, другой розеткой или двумя USB-розетками adorne®, которые имеют уникальную систему шторок, которая не позволяет детям вставлять в них посторонние предметы.Чтобы использовать, просто нажмите на коробку, и розетка выскочит. Когда вы закончите, вы вдавливаете его обратно, чтобы он оставался на одном уровне со стеной. Запасной наконечник : Самая распространенная розетка в доме — это розетка на 15 А, для которой требуется провод 14 или больше. Если сомневаетесь, используйте розетку на 15 А.

3-х канальный

Переключатель Настенная пластина adorne® Hubbardton Forge из красного дерева с 3 секциями, диммерным переключателем adorne® Whisper и 1-модульным лопастным переключателем adorne®

Когда дело доходит до согласования освещения с настроением, диммерный переключатель Whisper имеет большое значение.В столовой у вас может быть люстра и настенные бра. Если вам нужна возможность затемнения одного или нескольких источников света, трехклавишный переключатель с диммерами — идеальное решение. Вот совет по выбору диммера для люстры: диммеры adorne® доступны в версиях на 700 и 1100 Вт. Чтобы согласовать мощность вашей лампы с переключателем яркости, умножьте количество лампочек на их мощность. Итак, если у вас есть люстра с 11 лампочками по 100 Вт каждая, вам понадобится диммер на 1100 Вт.

Сенсорный выключатель adorne®
Выход adorne® Hubbardton Forge 3-х канальная настенная пластина с диммерным переключателем adorne® sofTap, двухмодульным лопастным переключателем adorne® и 2-модульной розеткой adorne® с защитой от несанкционированного вскрытия

Когда дело доходит до творчества, adorne дает вам гибкость в обустройстве стены тарелки.Настенная пластина на 3 группы может включать в себя розетку и два переключателя или розетку, порт USB и выключатель света. Кроме того, USB-розетки adorne® ½ размера дают вам гибкость при установке настенной панели, где вам могут понадобиться 2 порта USB и одна розетка.

4-х канальный

Переключатель Выключатель adorne® Whisper и настенная пластина из полированной стали Hubbardton Forge, 4-канальная

Чтобы мгновенно привлечь внимание, вы не ошибетесь с полированной стальной пластиной Hubbardton Forge, 4-канальной настенной пластиной. Эта изысканная настенная пластина, изготовленная вручную из настоящих металлов и показанная здесь с переключателями Whisper из магния, дополнит многие цвета стен и стили декора.

Выход Настенная пластина adorne® Hubbardton Forge, 4-х секционная, бронзовая, с переключателями adorne® Whisper и двухмодульной розеткой adorne® с защитой от несанкционированного вскрытия

На кухнях требуется больше возможностей управления освещением и розеток. Хотя у вас может быть много внешнего освещения над головой, во многих случаях дополнительное освещение под шкафами и над рабочими помещениями является бонусом. И, конечно же, дополнительный выход по воскресеньям, когда выходит вафельница. Вот еще один пример Hubbardton Forge, который показывает, что контрастирующие настенные плиты действительно могут заявить о себе.

В эти выходные почему бы не переосмыслить свое любимое пространство с помощью эффективных и функциональных выключателей и розеток. Наряду с инновационными технологиями настенные панели adorne® представлены в палитре из 32 стильных цветов, роскошных металлов и материалов из натурального дерева. Вы найдете подходящий вариант для каждой комнаты.

Для большего вдохновения:

KVM-переключатель | KVM через IP | Dominion KX III

Все доступные модели KX III
KX III-832

1086 III000 III -808

III -232

Удаленные пользователи
по сети

64 порта

32 порта

9109

8 портов

1 порт

8

KX III-864

KX III-832

1086

1086

4

KX III-464

KX III-432

KX III-416

000 III-416

KX III-216

1

KX III-132

9109 1

KX III-116

KX III-108

KX IV-101

  1. Пользователи сети работают одновременно.До 8 пользователей могут просматривать и управлять одним сервером с помощью PC Share®
  2. Все модели имеют двойной источник питания, двойную локальную сеть и поддерживают виртуальные носители и абсолютную синхронизацию мыши.
  3. Для получения дополнительной информации о требуемых модулях CIM см. Руководство по KX III CIM
Схема топологии

На диаграмме ниже Dominion KX III обеспечивает:
Dominion KX III KVM-over-IP-клиенты

HTML

Medium

910

KVM / IP-клиент

Technology

KVM-over-IP
6210

07 Виртуальная среда

Аудио

Смарт-карта

Активный клиент KVM (AKC)

Microsoft.NET Framework

High

Full Virtual Media

Входной выход

HTML KVM-клиент (HKC)

Удаленные / локальные ISO-образы

Выходные данные

Виртуальный KVM-клиент (VKC)

Java-апплет

86 9108 Вход-выход

Пользовательская станция KX III (VKC)

Аппаратное обеспечение Linux

Наивысший

000

Dominion KX III га s три программных клиента KVM-over-IP: AKC, HKC и VKC.Пользователи взаимодействуют с этими Клиентами для доступа к удаленным серверам и управления ими. AKC — это полнофункциональный клиент без Java , используемый в Windows. HKC — это наш новый клиент без Java на базе браузера для платформ Linux, iOS и Mac. VKC — это оригинальный полнофункциональный клиент KVM на базе Java для всех платформ.

Пользовательская станция KX III обеспечивает высокопроизводительный доступ KVM-over-IP для вещания, диспетчерских и студий. Это аппаратное устройство на базе Linux поддерживает два видеосеанса 1080p со скоростью 30 кадров в секунду с задержкой 50 мс.


Как работают пользовательские станции Dominion KX:

Компьютерный интерфейсный модуль (CIM) для Dominion KX III

CIM — это «серверный ключ», который соединяет ПК, сервер или рабочую станцию ​​с KX III с помощью кабеля Cat5 / 6. Существует несколько типов модулей CIM для поддержки различных типов компьютерных портов (USB, PS / 2, VGA, HDMI, DVI, DisplayPort, последовательный порт) и для выполнения таких функций, как виртуальные носители. Используйте приведенную ниже таблицу, чтобы найти соответствующий CIM. Для получения более подробной информации обратитесь к Руководству по KX III CIM.

P2000

EU 91

Деталь #

Последовательный

DVI

DisplayPort

10

10 HDMI

109209 VGA

Virtual
Media

Абсолютная
Мышь

Smart
Card

Audio

DVR-

86

000 9107 9108 9108 9108 9108 9108

D2CIM-DVUSB-DVI

000

5

5

D2CIM-DVUSB

D2CIM-VUSB-USBC

91

D2CIM-VUSB

91

5

5

5

5

5
9108

SERA

DCIM-PS2

91 085

P2CIM-SER

91

Настоящий последовательный доступ с модулями последовательного доступа Dominion (DSAM)

С новыми модулями последовательного доступа Dominion (DSAM) пользователи могут подключаться к 8 последовательным устройствам с последовательным доступом без Java.2- и 4-портовые модули DSAM подключаются к USB-портам коммутатора KX III. Они обеспечивают «настоящий последовательный доступ» с возможностью копирования и вставки до 8 одновременных подключений к последовательным устройствам, таким как коммутаторы LAN, маршрутизаторы и серверы Linux / Unix.
Централизованный доступ и управление CommandCenter

Устройства Dominion KVM и Serial, включая SX II, KX III, KSX II и KX2-101-V2, интегрируются с CommandCenter Secure Gateway от Raritan. С помощью системы управления CommandCenter администраторы могут управлять несколькими устройствами Raritan.Пользователи могут получить доступ к сотням или тысячам компьютеров и сетевых устройств из единой интегрированной системы через ПК, ноутбук или пользовательскую станцию ​​KX III. Если у вас пять или более устройств Raritan, вам следует рассмотреть возможность централизованного управления и доступа через CommandCenter.

CommandCenter также обеспечивает удаленное управление питанием, доступ к виртуальным машинам VMware и поддержку решений внутриполосного доступа, таких как RDP, VNC, SSH и сервисные процессоры от ведущих производителей компьютеров.

Добавить комментарий

Ваш адрес email не будет опубликован.
