Как подключить сеть Ethernet с помощью витой пары

Это руководство о том, как подключить сеть Ethernet с помощью витой пары. Изготовление ваших собственных кабелей Ethernet не только сократит их цену. Вы также можете изготовить кабели Ethernet точной длины и с точной разводкой, которая вам нужна. Используйте это руководство, если вы подключаете сеть Ethernet для личного или профессионального использования.

Сначала немного информации о кабелях Ethernet, разъемах и проводке. Если вы уже знакомы с этим, вы можете перейти прямо к руководству:

Что такое кабель Ethernet?

Кабель Ethernet — это кабели, используемые для подключения устройств в сети Ethernet. Кабели Ethernet используются для проводной передачи данных между устройствами. Ethernet представляет собой серию стандартов для связи между устройствами, такими как компьютеры. Они даже могут быть очень хорошими для подключения аналоговых входов и выходов ПЛК из-за витых пар и экранирования.

Стандарты Ethernet используются на большинстве компьютеров, как на персональных компьютерах, так и на серверах.

Но вы также можете найти стандарты Ethernet в индустрии автоматизации. В качестве примера этого можно назвать PROFINET и PROFIBUS, использующие кабель Ethernet по витой паре для связи между ПЛК. Ehernet по витой паре — это то, что мы собираемся использовать для создания кабеля Ethernet.

Ethernet по витой паре

Сети Ethernet используют витую пару для проводной связи. Витая пара — это кабели, в которых провода внутри скручены вдоль кабеля попарно. Причиной скручивания проводов в парах является устранение любых электрических помех со стороны. Также известных как EMI. Сети обычно уязвимы для шума. Особенно, когда коммутация проходит на большие расстояния. Скручивание проводов в парах делается для передачи дифференциального режима по сигналам, чтобы выровнять шум. Купить витую пару для подключения https://deps.ua/katalog/ethernet-kabel.html

Как сделать кабель Ethernet

Существует несколько типов кабелей Ethernet: UTP, STP и некоторые другие. Все они разные и используются в разных средах в зависимости от уровня электрических помех.

Кабели UTP

UTP означает не экранированную витую пару. Эти кабели не имеют экрана вокруг проводов или пар проводов. Кабели UTP иногда используются для подключения кабелей в домашних или офисных условиях. Но они никогда не используются в промышленных условиях, потому что они уязвимы для электромагнитного шума. Несмотря на то, что провода скручены, сигналы по-прежнему уязвимы в средах с большим количеством электрических помех.

STP кабели

STP означает экранированную витую пару. Кабели STP — это широко используемое название для всех экранированных витых пар. В зависимости от того, как выполняется экранирование в кабеле, вы можете получить несколько типов витой пары с экраном. STP относится ко всем кабелям с экраном или фольго для защиты сигналов от шума.

Помимо экрана, фольга также используется в витой паре. Фольга или FTP (Foiled Twisted Pair) — это слой металла, фольгированный вокруг всех проводов, всех пар проводов или обоих.

Все эти типы кабелей витой пары доступны с различными спецификациями. Кабели доступны с многожильными или одножильными жилами. Многожильные провода — это гибкие провода. Это потому, что провода разделены на множество меньших жил. С другой стороны, одножильные провода являются сплошными и не очень гибкими. Сплошные жилы обычно используются в стационарной установке.

Витая пара поставляется с различной толщиной провода. Обычные — 22 и 24 AWG. Если вы собираетесь делать более длинные кабели Ethernet, вам следует использовать кабели витой пары с наибольшим номером AWG. По мере того как кабели становятся длиннее, увеличивается и сопротивление. Если вы используете более толстые провода, сопротивление будет ниже. Помните, что чем выше сопротивление, тем медленнее будет ваше сетевое соединение.

Категории кабелей Ethernet

Кабели, используемые для подключения сети Ethernet, подразделяются на категории. Каждая категория определяется доступной полосой пропускания и используется для различных целей. Например, для телефонных соединений используются кабели категории 3 или cat3. Все категории витых пар определены в ISO 11801 .

Кабели Ethernet, к которым стремится это руководство, — это те, которые используют разъемы RJ45 на концах. Это те, которые вы можете сделать сами. Для этого вы будете использовать одну из следующих категорий кабелей.

Ethernet-кабель Cat5

Используется на короткие расстояния в локальной сети (100Base-Tx). Кабели категории 5 обычно используются в шумозащитных средах. Они могут поддерживать до 100 Мбит / с. Поскольку кабели cat3 и cat4 не используются для сетей Ethernet, cat5 — самый медленный кабель Ethernet, который вы можете купить.

Кабель Cat5e Ethernet

Эта категория является подкатегорией или расширением категории 5. Эта категория имеет почти те же характеристики, что и категория 5, за исключением некоторых ограничений, например, в отношении возвратных потерь. Это делает доступной более высокую скорость сети. Вот почему кабели Cat5e быстрее, чем кабели Cat5.

Кабель Cat6 Ethernet

Кабели категории 6 обеспечивают скорость до 10 Гбит / с. Тем не менее, нет оптоволокна. Но кабели Cat6 — самые быстрые кабели Ethernet, которые вы можете купить.

Разъем, используемый сетей Ethernet по витой паре, называется разъемом RJ45. RJ45 является распространенным именем, но их также можно назвать 8P8C.

RJ45 — это разъем с 8 контактами. Один для каждого провода в типичном кабеле Ethernet с 4 парами проводов. Разъем RJ45 является односторонним. Это означает, что его можно подключить только одним способом. Вот как выглядит распиновка RJ45:

Когда вы делаете кабель Ethernet, важно знать, где находится каждый контакт #. Потому что, когда вы подключите кабель Ethernet к разъему RJ45, вы будете использовать обжимной инструмент. После обжима разъема пути назад нет. Так что провода лучше быть в нужном месте, иначе придется начинать все сначала. Убедитесь, что у вас есть несколько разъемов для практики.

Разъем RJ45 UTP

Первый тип разъема RJ45, который можно использовать для подключения кабеле Ethernet, — это разъем UTP. Как с кабелями UTP просто означает экранированную витую пару. Это связано с тем, что разъемы UTP не имеют экрана и полностью изготовлены из пластика.

Разъем RJ45 UTP является самым простым для работы, так как вам не нужно беспокоиться о экране. Вы можете использовать его как с экранированными, так и с экранированными витыми парами. Контакты в разъеме RJ45 выполнены с острым краем, чтобы разрезать провода, и, таким образом, сделать электрическое соединение.

Другой вариант, когда у вас есть кабель Ethernet, — это разъем RJ45 STP. Разъем STP сделан из пластика, как и разъем UTP. Но разъем STP имеет металлический экран или металлический корпус вокруг разъема.

RJ45 обжимной инструмент

Чтобы выполнить электрическое соединение, нам нужно вставить провода в разъем RJ45 и прижать контакты. Это делается с помощью обжимного инструмента RJ45. Инструмент также приложит давление к отверстию разъема, чтобы закрепить кабель.

Обжимной инструмент RJ45 для изготовления кабелей Ethernet

Подключение кабелей Ethernet может быть выполнено несколькими способами. Два из наиболее распространенных способа: стандарт T568A и B. Причиной использования этих стандартов является то, что сигналы будут проходить в парах проводов; таким образом, чтобы воспользоваться эффектом шумоподавления витых проводов. Использование стандартов также упрощает создание кросс-кабеля кабеля Ethernet.

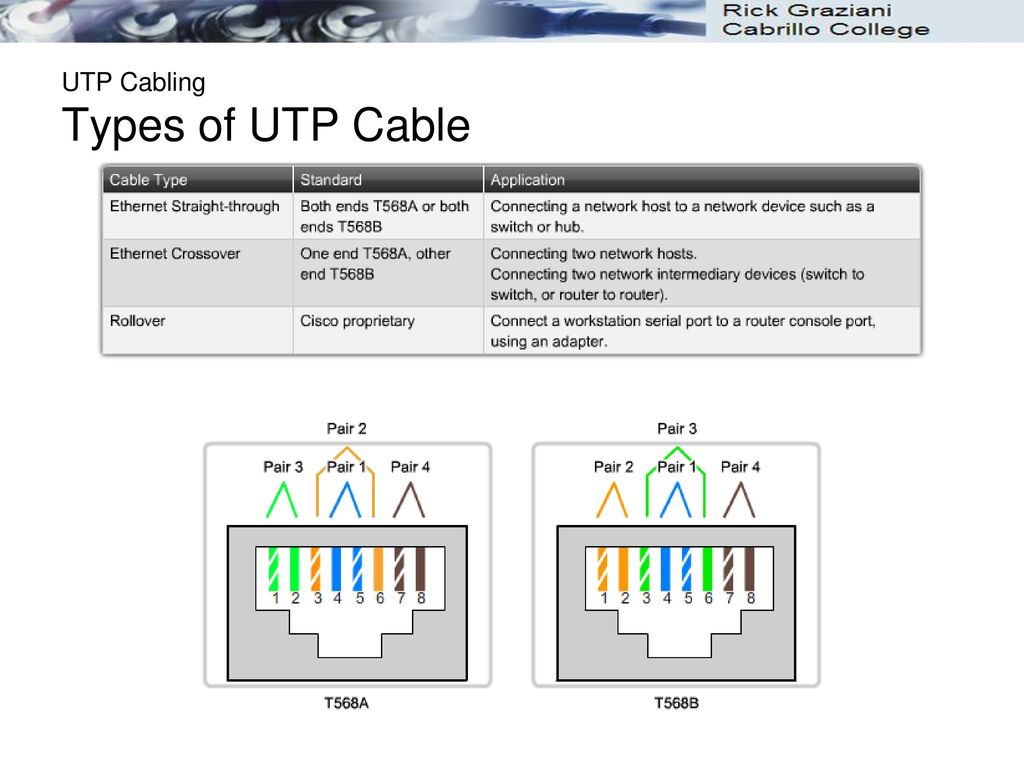

Первым стандартом является T568A. Он также упоминается как тип А. Каждый цвет провода имеет свою собственную позицию номера пина.

Вот как выглядит проводка T568A к разъему RJ45:

T568B — это другой стандарт. Отличие от стандарта A состоит в том, что оранжевая и зеленая пары меняются местами. Вы можете увидеть распиновку T568B ниже:

Прямой кабель Ethernet

Кабели Ethernet могут быть изготовлены двумя различными способами. Первый способ называется сквозным и является самым простым. Прямое подключение означает, что кабель подключен одинаково на обоих концах. Провода идут от одного номера к одному и тому же номеру.

Для создания прямого Ethernet-кабеля вы можете использовать стандарт T568A или T568B. Пока вы используете один и тот же стандарт на обоих концах кабеля. Если вы расширяете существующую сеть, вы должны всегда проверять, какой проводной стандарт используется для прямых кабелей, и продолжать его. Кроме того, вы должны быть последовательны в своем выборе, и поэтому использовать один и тот же стандарт для всех ваших кабелей.

Прямой Ethernet-кабель с использованием стандарта T568A для RJ45 на обоих концах

Кросс-кабель Ethernet

Второй тип кабеля, который вы можете сделать, — это перекрестный кабель или кросс-кабель Ethernet. Крос-кабели Ethernet сделаны по одной особой причине. А именно, чтобы поменять местами провода, используемые для отправки и получения данных.

Например, в разъеме RJ45 на компьютере каждый контакт имеет определенную функцию. Два контакта предназначены для отправки данных, а два контакта — для приема данных. Если вы хотите соединить два компьютера, вам понадобится перекрестный кабель Ethernet. Поменяйте местами два провода для отправки и получения данных на одном конце кабеля, чтобы сделать правильные соединения. Вы установите соединение между выводами, используемыми для отправки на одном компьютере, и выводами, используемыми для приема на другом компьютере.

Кросс-кабели Ethernet используются при подключении аналогичных устройств. Подобные устройства имеют отправляющие и получающие одинаковые номера контактов.

Наиболее распространенный способ создания перекрестного кабеля Ethernet — это использование T568A на одном конце кабеля и использование T568B на другом конце кабеля. Это еще одна причина, по которой эти стандарты так полезны. Потому что разница между стандартами A и B — две пары проводов с заменой.

Схема подключения выше показывает, как выглядит кроссоверный кабель Ethernet. Пересекающийся кабель соединен со стандартом A и B на каждом конце.

Как обжать (подключить) витую пару 8 жил по цветам (кабель для интернета, сети) ?

В данной статье мы рассмотрим случай когда нам необходимо осуществить подключение посредством витой пары, еще ее называют RJ-45 или просто сетевой провод. Как правило, такие кабели применимы для организации сетей, в том числе и для подключения мировой паутины — интернета. В том числке и у вас дома.
Скажем больше, данное соединение и данный вид использования кабеля, стал для нас чуть ли не основным случаем, когда обеспечивается связь между двумя цифровыми устройствами. Именно поэтому с таким соединением должен быть знаком не только специалист, о чем и говорить не стоит, но и обыватель. Именно для обывателя и предназначена наша статья, так как в ней мы подробно разберем, как зачистить, как обрезать и как установить и зажать провода, для кабеля между двумя компьютерами. Еще эти провода, вернее кабели, называют витой парой.

Здесь мы рассмотрим лишь механику обжима витой пары по цветам и лишь поверхностно затронем принципы электрических соединений различных коммутаторов в соответствии со сложившимися стандартами. Что же, давайте начнем с того, без чего нам будет не обойтись.

Инструменты и материалы необходимые для обжима витой пары (кабеля для сети, интернета) по цветам

Обжать голыми руками кабель не удасться, так как надо будет придавить контакты к проводникам в кабеле. Сделать это можно с помощью обжимного инструмент, например RJ-45/RJ12. Есть и другие варианты инструментов, но суть у них одна. Инструмент будет зажимать пластины в коннекторе, разрезать изоляцию на проводах и, тем самым обеспечивать контакт, между проводом и коннектором.

Конечно, понадобяться и сами коннекторы. Их маркировка RJ45. Если у вас будет один кабель, то надо будет 2 шт.. Если больше, то соотвественно коннекторов должно быть в два раза больше, чем количество кабелей, которые вы хотите сделать.

Также необходим будет и сетевой провод 4 или 8 жильный, необходимой длины. Такой провод бывает в бухтах, но его можно купить и по метрам.
Как вы заметили провод может обжиматься 4 или 8 жильный, дело в том, что обеспечения связи по некоторым стандартам, (в том числе и Fast Ethernet 100 Мбит/с — наиболее распространенное соединение на территории нашей страны) применяется лишь только 4 провода, а именно 1,2,3 и 6 (см распиновку ниже). Восьмижильное соединение применяется для стандарта Gigabit Ethernet (скорость 1000 Мбит/с), если у Вас такое соединение, то и применять необходимо 8 жильный сетевой провод.

Операции при обжиме витой пары (кабеля для сети, интернета) по цветам

1. Аккуратно обрезаем кабель. Лучше использовать кусачки которые есть на инструменте для обжима.
2. На расстоянии порядка 3 см срезаем внешнюю оплетку и снимаем ее с кабеля. Лучше использовать специализированный нож, при этом у вас будет меньше вероятность прорезания проводов внутри оплетки, так как лезвие специализированного ножа делает рез лишь на определенную глубину. Если его нет, то срежьте оплетку аккуратно обычным ножом, так чтобы не повредить изоляцию внутренних проводов

3. Расплетите проводки и выровняйте их в один ряд. Выставив провода в ряд выберите стандарт соединения, смотрите абзац ниже «Принятые стандарты соединения коннекторов сетевого провода».

4. Теперь трехсантиметровые провода откусите так, чтобы остались ровно обрезанные, подогнанные в полоску провода, длиной около 1 см.

5. Вставьте провода в разъем RJ-45 до упора, так чтобы каждый из проводков уперся в стенку коннектора. Разъем прозрачный и вам легко будет контролировать местоположение проводов.
6. Проверьте еще раз правильность вставленных проводов в соответствии с выбранным стандартом
7. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

металлические пластинки утопятся в корпус и вступят в контакт с жилой каждого из проводков. Пластик коннектора обожмет внешнюю оплетку кабеля.

Как правильно должен выглядеть обжатый сетевой кабель для интернета

На фото ниже приведены два варианта. Наверху кабель был обжат с нарушениями, так внешняя защитная оплетка не заходит в корпус коннектора, что в итоге скажется на эксплуатационных свойствах соединения. Провода при таком соединении подвержены перелому.
Вариант соединения внизу, когда пластик колодки обжимает внешнюю оплетку витой пары — правильный

Как вы поняли, и в том и другом случае сеть у вас будет. Другое дело, что при соединении как на фото вверху, она может скоро пропасть. Именно поэтому советуем вам потренироваться и сделать все как надо.

Принятые стандарты соединения коннекторов сетевого провода (кабеля для сети, интернета) по цветам

Существует два распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны. Как и писалось выше сигнал передается по проводам 1,2,3 и 6.
По стандарту: T568A информацию несут проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый.
По стандарту: T568B информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый.

Варианты соединения коннекторов витой пары, сетевого кабеля (кроссовер — ерст на крест и патч-корд — прямое подключение)

Варианта два. Это соединение перекрестом вид «А»» (рисунок ниже) и второй вариант один к одному как на виде «Б (рисунок ниже).

Примечание В зависимости от производителя цвет провода может быть вместо коричневого — серым, а вместо оранжевого красным.
Существует и еще один подключения витой пары. Этот вариант предусматривает ее подключение к розетке. О нем далее.

Процесс установки и подключения компьютерной розетки к витой паре

Итак, сама компьютерная розетка зачастую выполнена в том же корпусе что и сетевая силовая розетка, разве что коннектор в ней другой. Установка такой розетки в бетонную или кирпичную стену производится по аналогии с обычной розеткой. О примере установки обычной розетки мы уже писали на нашем сайте «Установка электрической розетки в бетонную или кирпичную стену». Теперь остаются электрические соединения. Именно они и вызывают основные трудности у любителей при подключении витой пары. Здесь необходимо знать какие из проводов, куда должны быть уложены в своих разъемах. На самом деле в большинстве современных компьютерных розетках уже имеется маркировка определяющая подключение проводов, просто необходимо следовать ей …
Однако многие могут сказать, что видели эту маркировку и она неоднозначна. На один контакт могут приходится разные цвета проводов. Все верно! Дело в том, что подключение розеток аналогично подключение коннекторов на витой паре и может осуществляться по двум схемам обжатия: 568A и 568В. Схемы обжимки отличаются между собой лишь расположением зеленой и оранжевой пар смотрите выше. Вот и все правила.

Именно поэтому на розетках могут быть указаны на одних и тех же контактах как зеленые, так и оранжевые цвета. Каким способом подключать — решайте сами, так как большинство современных устройств в состоянии определить схему подключения и корректно работать с ней.

…в нашем случае, в соответствии с маркировкой, получилось следующее подключение. Смотрите фото

Теперь непосредственно о механическом соединении проводов в компьютерной розетке. Провода зачищаются от основной изоляционной оплетки, при этом зачищать изоляцию на отдельных проводках – жилах, необходимости нет. Проводки укладываются в контакты согласно маркировки, о чем мы уже говорили. Проталкиваются в углубление с помощью отвертки с плоским лезвием. Затем закрывается крышка, она еще более проталкивает проводки вглубь между контактов. Именно в это время срезается изоляция и появляется соединение между контактом розетки и проводником витой пары.

Вот и все, наша компьютерная розетка подключена к витой паре. Осталось установить розеточку в корпус и закрыть все декоративной крышкой.
При подключении витой паре к розетке все операции стоит выполнять с особой аккуратностью, так как проводки у витой пары тонкие и могут оборваться.

Подводя итог…

Итак, теперь вы знаете как физически обжать витую пару, то есть кабель, который используется для подключения к сети, интернету и даже для соединения спутниковых ресиверов между собой. Нам лишь осталось пожелать, чтобы контакты были надежные, а связь бесперебойной.
О чем еще необходимо сказать, так это о том, что не стоит делать кабель длинее чем на 50-70 метров. Так как сигнал в нем ослабевает, и в итоге просто не доходит до принимающего устройства. Если у вас большие расстояния между устройствами, то необходимо использовать кабель в экранирующей оплетке, а также усилители сигнала.

Лучшая розетка rj 45. Обжим витой пары и подключение компьютерной розетки Legrand. Виды и характеристики

Аннотация: В этой работе описан и проиллюстрирован порядок обжима (опрессовки) витой пары, предназначенной для соединения PC –HUB с контролем правильности обжима. Далее показано, как обжать розетку категории 5 под разъем RJ45. К лабораторной работе имеется видеоролик.

Опрессовка прямого провода по стандарту T568B

При монтаже локальных сетей сегодня наиболее распространена неэкранированная витая пара 5й категории (CAT-5E) – рис. 4.1 .

Рис. 4.1.

Обжим такого кабеля для соединения ПК ( PC )-ХАБ ( HUB ) по стандарту T568B изображен на рис. 4.2 .

Рис. 4.2.

Примечание

Обжим (опрессовка) по варианту T568A — стандарт, имеющий хождение в США и Канаде, а в России, в основном, применяется стандарт T568B.

Для обжима (опрессовки) витой пары вам потребуются пара коннекторов RJ-45и специальные клещи (кримпер) — рис 2.3-2.5.

Рис. 4.3.

Рис. 4.4.

Рис. 4.5.

Последовательность действий при обжиме:

Аккуратно обрежьте конец кабеля резаком, встроенным в обжимной инструмент.
Снимите с кабеля изоляцию ножом, встроенным в обжимной инструмент.
Разведите и расплетите проводки, выровняйте их в один ряд. Обкусите проводки так, чтобы их осталось чуть больше сантиметра (см. примечание).
Вставьте проводники в коннектор RJ-45. Убедитесь, все ли провода полностью вошли в разъем и уперлись в его переднюю стенку.
Вставьте коннектор в устройство для обжима коннектора.
Надавите на клещи так, чтобы контакты коннектора зажали проводники внутри него.

Примечание

Рис. 4.7.

В продаже представлено множество тестеров для проверки витых пар RJ-45 разного уровня сложности и ценового диапазона. Однако, принцип работы их аналогичен. Так, например, кабельный тестер FA-7012B состоит из 2 функциональных блоков — передатчика и приемника, которые подключаются к концам кабельной линии через разъемы RJ-45 или RJ-12. Он позволяет обнаружить оборванные пары, закороченные пары, перепутанные провода в одной паре, перепутанные пары и перепутанные провода между разными парами. Также прибор позволяет проверить целостность экрана кабеля. Блок-передатчик последовательно опрашивает состояние каждого провода в кабеле, а блок-приёмник возвращает ответ по неиспользуемой в конкретный момент паре. Последовательное загорание светодиодов сигнализирует о правильном соединении. Устройство питается от 1 батареи типа «Крона» 9 В.

Обжимаем розетку категории 5 под разъем RJ45

Стандартная схема подключения ПК к локальной или глобальной сети приведена на рис. 4.8 .

Рис. 4.8.

Так же, как и сам кабель , витая пара , сетевые розетки различаются по категориям. В идеале, для профессионального монтажа вам понадобятся: розетка RJ-45 категории 5e для настенного монтажа, устройство для зачистки и обрезки витой пары, устройство для заделки витой пары, 4-парный кабель UTP , категория 5e и маркеры для нанесения обозначений на кабель ( рис. 4.9).

Рис. 4.9.

Все контакты в розетках категории 5 пронумерованы, поэтому никаких проблем с разводкой кабеля возникнуть не должно.

Ситуация 1. Розетка с одним гнездом на 8 проводов (видео)

Для работы потребуется отвертка с плоским тонким жалом, по толщине, не превышающей диаметр медного проводника витой пары – рис. 4.10 . Также заталкивать провода в щели розетки можно ножом с тонким лезвием, например, канцелярским ножом, у которого лезвие выдвигается.

Рис. 4.10.

Подготавливается для разделки кабель , снимается на длину не более 3 см его внешняя оболочка . Расплетаются пары на длину не более 13-15 мм. Далее, по схеме цветов, проводники по очереди заводятся в гребенку, заправляются боковой плоскостью лезвия отвертки и затем торцом лезвия заталкиваются до упора. В особых случаях (при необходимости) в одно гнездо можно вставить два кабеля витой пары, смонтированных на одну вилку ( рис. 4.11).

Рис. 4.11.

Понятно, что скорость информации при таком монтаже будет не 100, а 10 Мбит/сек.

Для обжатия розетки необходим экстрактор — кроссировочный нож. В отличие от коннектора обжать – опресовать компьютерную розетку отверткой, ножом и прочим обычным инструментом по факту не получиться. Даже при использовании специальной обжимки – экстрактора приведенного на фото справа, периодически возникают нюансы с недожимом (недостаточно сильным вдавливанием провода в паз розетки – и вследствие этого последующим неконтактом — визуально отлично обжатого провода), окислением контактов, их постепенным покрытием диэлектриком – например жиром и тд.

В тоже время использование компьютерных розеток обычно это розетки Cat 5e в офисе является хорошим тоном, и в сухих помещения, как правило, они не доставляют беспокойство обычно годами отлично работая.

Компьютерные розетки обжимаются по тому варианту, по какому вы обжимали коннекторы, главное их полное совпадение, а так как в России наибольшее распространение получила обжимка витой RJ-45 пары по «варианту В» (стандарт T568B):

То соответственно и компьютерную розетку обжимаем по тому же варианту В. В соответствии цветам варианта В на корпусе розетки – фото справа. Обжимаем специальным прибором. Вначале, как правило, определяемся с местом, на котором будет стоять корпус розетки (если розетка внутренняя – то соответственно ставиться – защелкивается внутрь корпуса короба в том месте, где она будет максимально удобна для подключения оборудования.

Если внешняя, то сразу рядом с окончанием короба крепим розетку на пару саморезов или двухсторонний скотч (часто в комплекте с розетками идет не качественный скотч, поэтому есть значительный шанс что розетка со временем отклеится). Затем снимаем с витой пары внешнюю оплетку с запасом как на фото. Расплетаем провода. И разгибаем в соответствии с вариантом B по цветам. Затем аккуратно экстрактором опресовываем — вдавливаем до упора и щелчка инструмента. При этом не забываем следить, что бы эксраткор при опресовке проводков в пазы одновременно с внешней стороны паза их отрезал – лишнии хвостики проводков — как на фото работы эксрактора справа.

Схема работы – опресовки обжимки экстрактора следующая:

Нажимая на провод эскрактор вдавливая в паз розетки провод, одновременно пробивает сдирает оплетку провода об паз розетки при вдавливании и одновременно клинит его в самом конце, в результате мы получаем хорошо зафиксированный в самом конце паза оголенный провод витой пары.

Что делать если опресовать – обжать компьютерную розетку для rj — 45 не чем

Если достать экстрактор (кроссировочный нож) не получается в принципе можно конечно обойтись и без розеток обжав непосредственно основные провода заведенные в помещение – главное что бы они заранее имели соответствующий запас длины, и такой «минимализм» – вариант монтажа локальной сети ободрило руководство или заказчик.

В некоторых случая описанных ниже не использования розеток с пачкордами — будет единственно верным.

Т.е. в тяжелых случаях – как например использования ЛВС на кухнях ресторанов и их летних площадках, в рыбных и колбасных отделах супермаркетов – рекомендую от души в принципе не использовать розетки — а просто кидать провод с запасом и делать соответствующие хвосты — обжимая коннектор RJ 45 непосредственно на основном проводе без использования розетки категории 5E с пачкордом.

Таким образом, мы избавляемся от реально слабого звена в агрессивных средах, т.е. именно здесь, как правило (по факту через год — 100%), часто пропадает связь, в связи с тем что на розетку как бы вы не старались в любом случае будет попадать и постепенно накапливаться жир, масло, (достаточно простого пара от постоянной варки на кухни ресторана), брызг рассола, маринадов — соленой рыбы и прочего добра.

Еще один вариант – когда нужно становить 2-3 розетки, а у вас нет под рукой эксрактора, или в случае неблагоприятных внешних условий в помещении в которых необходимо поставить розетки – описанных выше мы можем установить компьютерную розетку с помощью паяльника. Фото данного монтажа также приведено. Опайка контактов витой пары к розетки на фото слево. Приэтом конечно, пайка гарантированно обеспечивает идеально возможный контакт.

Но если обжиматься экстрактором то на одну розетку в среднем уйдет 5-10 минут (крепление розетки, подготовка – снятие внешней оплетки, расплетение пар проводков, сама опресовка эксрактором в пазы розетки), то при пайке времени потребуется гораздо больше, да и это в любом случае более трудо затратное мероприятие. Дешевая витая пара — омедненка в подавляющем большинстве случаев очень плохо паяется — и без помощи ацетиленовой кислоты, или нормальная паяльная кислоты (сейчас большая редкость), нормальной канифоли, как правило, не обойтись – витая пар просто не пристает.

В целом как вы видите монтаж компьютерной розетки достаточно прост, по силам каждому и требует лишь немного сноровки.

Есть вопросы — задавайте — поможем, чем сможем (для работы комментариев необходим включенный джава-скрипт в браузере):
Для комментирования достаточно задать вопрос в окне ниже, затем нажать «Post as» — вбить е-мейл и Имя, и нажать «Post comment».

У вас возникла потребность в установке специальной розетки для подключения интернета, но вызывать мастера совершенно не хочется? Согласитесь, что самостоятельный монтаж позволить сэкономить средства, да и в качестве выполненных работ вы будете уверены.

Но вы не знаете как подключить интернет розетку и что для этого потребуется? Мы подскажем вам с чего следует начать – эта статья детально объяснит домашнему мастеру и инженеру-строителю особенности подключения, а также даст исчерпывающие ответы на все сопутствующие вопросы.

Наглядные фото и полезные видеоролики помогут разобраться с процессом монтажа и подскажут, на чем необходимо заострить внимание в процессе подключения розеточных разъёмов RJ-45.

Большинство из нас живут в многокомнатных квартирах и частных домах. Для каждого отдельного помещения таких жилищ необходимо решить одну маленькую но достаточно “коварную” задачку: любым доступным способом создать “точку” для подключения к интернету разных по типу подключения девайсов.

Казалось бы, ответ очевиден – купить и установить Wi-Fi роутер и нет никаких проблем. Но вот некоторые люди мягко говоря не в восторге от негативного влияния электромагнитных волн от средне- и маломощных генераторов на собственное здоровье, здоровье своих близких и особенно маленьких детей.

Выбирая интернет-розетку, нужно помнить, что одинарной или двойной будет достаточно для жилой комнаты. А для офиса стоит задуматься о модульных розетках

Поэтому стоит задуматься об уменьшении электромагнитного “смога” в наших домах и квартирах.

Одним из таких способов является установка с подключением интернет розеток непосредственно в стенах помещения.

Установка розеток для подключения к интернету выполняется по общим для всех электроустановочных изделий правилам. По аналогии их выпускают для скрытой и открытой проводки

Надо понимать, что это лишь один из вариантов предоставления многоточечного доступа к интернету для ноутбуков, стационарных компьютеров, мини-серверов и персональных хранилищ данных в доме/квартире/офисе.

Процесс подключения розетки своими руками приведен в виде пошаговой фотоинструкции далее.

Галерея изображений

Существует два основных вида : прямой и перекрестный. Первый вид кабеля применяется для соединения конечных устройств (компьютер/РС, смарт-телевизор/Smart TV, коммутатор/Switch) к так называемому маршрутизатору (Router).

Второй вид кабеля используется для соединения аналогичных по функциям устройств (компьютер – компьютер, маршрутизатор – маршрутизатор, коммутатор – коммутатор) между собой.

Проверка сигналов проводки

Отдельно стоит упомянуть о возможности проверки наличия, а главное правильности сигналов проходящих через 8 жил кабеля витой пары. Это можно сделать с помощью обычного электрического тестера.

Но прежде необходимо наличие патч-корда (готового к использованию провода на обоих концах которого смонтированы, опять же по прямой схеме распиновки, коннекторы формата RJ-45) и второй несмонтированной интернет-розетки или кейстоуна.

Обычный патч-корд можно купить как в магазине, так и сделать самому (коннекторы по прямой схеме распиновки). Длина патч-кордов стандартной длины находится в пределах от 0,3 м до 5 м

Предварительно монтируем второй конец проложенного провода в несмонтированную розетку/кейстоун, в который вставляем один конец патч-корда.

Переключаем тестер в режим звукового сигнала и сопоставляем соответствующие каналы разъёмов на патч-корде и в интернет-розетке. Получаем звуковой сигнал, который говорит о наличие соединения.

Не каждый электрический тестер имеет режим звукового сигнала. Поэтому для проверки можно переходить в режим сопротивления и следить за данными на цифровой панели

Существует также вариант проверки сигналов с помощью специальных кабельных тестеров, но для этого нужен ещё один готовый и работающий по прямой схеме патч-корд. По одному концу каждого патча вставляем в розетки (новую и временную), два других вставляем в кабель-тестер.

Световое и звуковое сопровождение на панели тестера говорит о наличии или отсутствие сигнала на той или иной жиле витой пары. Смотрим и проверяем сигнал.

Некоторые кабельные тестеры, кроме проверки наличия сигнала, предоставляют информацию о категории кабеля. Эта функция достаточно полезна для сертификации помещений

В идеале последовательно получем 8 световых и звуковых сигналов на кабель-тестере. Этими двумя способами можно проверить правильность распиновки и наличие полноценного сигнала для передачи данных через витую пару.

Установка клеммника и монтаж накладки

После проверки сигналов переходим к финальной части установки интернет розетки.

Для этого аккуратно прячем остаток проводов и возвращаем клеммник с подключенными жилами обратно в гнездо розетки, подтягиваем фиксирующими болтиками к вмонтированному “стакану”.

Клеммник должен плотно “сидеть” в гнезде, не должно быть торчащих и перегнутых проводов.

Если клемник не садится в углубление стены, тогда можно вырезать заднюю часть монтажного “стакана”. Обычно при посадке клемника не хватает каких то пары мм

Ещё раз производим проверку правильности подключения, для этого подключаем устройство, например, ноутбук и смотрим обнаруживает ли он подключенную локальную сеть или интернет.

В случае отсутствия соединения на устройстве возвращаемся к пункту распиновки и заново проверяем правильность выполненных действий, а также качество обжатия. Часто бывает, что один из кабелей банально недожат в клеммнике. Для этого просто необходимо плотнее утопить фиксатор жилы.

После дополнительной проверки работоспособности сети подрезаем все остатки выступающих жил и переходим к монтированию накладки. Накладка обычно оснащено несколькими пластиковыми защелками.

Её достаточно точно приложить к гнезду розетки и надавить пока не будет слышно звука защелкивания. Всё, интернет-розетка установлена и готова к эксплуатации.

Они могут отличаться расположением контактных групп и набором интерфейсов, способом монтирования, но сути дела это абсолютно не меняет:

Подключение одинарных или модульных интернет розеток своими руками доступно любому домашнему мастеру не говоря об ИТ-инженерах. Главное с первого раза “угадать” с цветовой распиновкой жил и получить качественный сигнал передачи данных через витую пару.

Вы неоднократно выполняли электромонтажные работы и можете дополнить информацию нашей статьи практическими рекомендациями? Или установили своими руками такую розетку и столкнулись с интересным моментом, о котором мы не упомянули здесь? Пожалуйста, поделитесь своими советами с нашими читателями – оставляйте комментарии под этой статьей.

В некоторых случаях конец кабеля витая пара Интернета или сети при кроссировке целесообразно не обжимать вилкой RJ-45 , а подключить к закрепленной на стене розетке RJ-45 и к ней уже через сетевой utp кабель, обжатый вилками RJ-45 или патч-кордом подключать компьютер или другое сетевое оборудование.

Номенклатура выпускаемых розеток RJ-45 позволяет подобрать розетку, для подключения двух компьютерных вилок, например для подключения к локальной сети и Интернету, компьютера и телефона . При этом можно использовать одну из двух свободных витых пар кабеля для подключения к телефонной линии в подъезде.

Подключить сетевой кабель к розетке RJ-45 просто. После выбора места установки розетки нужно ее закрепить на стене с помощью двух саморезов или приклеить двусторонним скотчем (обычно прилагаются в комплекте).

Для крепления саморезами нужно снять крышку и вынуть печатную плату из корпуса розетки RJ-45, чтобы добраться до крепежных отверстий в основании розетки.

Чтобы снять крышку, нужно двумя пальцами сдавить ее с боков в месте, близком к основанию и потянуть на себя. Защелки (на фото выделены красным цветом) выйдут из зацепления основания розетки, и крышка легко отойдет в сторону. Далее снимается печатная плата отведением в стороны четырех защелок по углам. Устанавливается на место основание розетки и прикручивается к стене.

Плата возвращается на место. Теперь можно приступить к монтажу розетки RJ-45. На печатной плате наклеена табличка, на которой прорисованы в цветах варианты Т568В и Т568А разделки проводников витой пары в гребенки розетки RJ-45.

Для разделки пар в розетке RJ-45 есть специальный инструмент с ножом, например Gembird T-430. Но приобретать его есть смысл, если заниматься разделкой розеток RJ-45 постоянно. Для единичного случая подключения к розетке RJ-45 кабеля витых пар можно вполне обойтись отверткой с плоским тонким жалом, по толщине, не превышающей диаметр медного проводника витой пары.

Подготавливается для разделки кабель, снимается на длину 3 см его внешняя оболочка. Расплетаются пары на длину не более 1,5 см. При разделке и обжатии витых пар в розетке RJ-45 надо расплетать их до минимально необходимой длины. Далее проводники по очереди заводятся в гребенку розетки RJ-45, заправляются боковой плоскостью лезвия отвертки и затем торцом лезвия заталкиваются до упора.

Осталось затянуть хомут и закрыть розетку RJ-45 крышкой. При отсутствии хомута, закрепить utp кабель можно любой ниткой, обвив его несколькими витками вместе с печатной платой и завязав концы на пару узлов. На печатной плате розетки RJ-45 для этого предусмотрены отверстия.

Если есть необходимость подключить компьютер одновременно к двум сетям, например локальной сети и сети Интернет, то вместо двух розеток R-J45, можно установить одну с двумя розетками типа 2×RJ-45. По конструкции такая розетка не отличается от одинарной розетки RJ-45. Только немного больше по размерам.

Вот так выглядит изнутри розетка 2×RJ-45 разделанная для включения двух вилок RJ-45. Разделка выполнена профессионалами и не качественно. Витые пары заведены через всю длину платы розетки RJ-45 и развиты более чем необходимо. Как видите, тут использован вариант подключения для двух сетевых устройств по одному кабелю витых пар. Обычно не используемые синяя и коричневая витые пары задействованы для передачи информации.

Прокладка кабель витых пар

После подключения кабеля витых пар в подъезде его необходимо проложить по квартире до розетки RJ-45. Прокладка кабеля витых пар мало чем отличается от прокладки телевизионного или электропроводов.

Если нужно проложить вдоль стены или пола, то кабель витых пар прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Проложить utp кабель витых пар к розетке RJ-45 можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительного клея «Жидкие гвозди». В нее укладывается кабель витых пар, вторая рейка одевается на закрепленную к стене. В такой кабель-канал дополнительно можно еще уложить и телевизионный кабель, провода связи и домофона.

Если у Вас плинтуса с кабель-каналами , то кабель можно спрятать внутри плинтуса.

Если нет специального крепежа, то сетевой кабель можно проложить, закрепить его самодельными хомутами из жести или пластика. Хомуты можно закрепить на стене саморезами или прибить маленькими гвоздями. Подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Компьютерные розетки с разъемами 8P8C (RJ-45) могут быть внутренними и наружными. В нашей сети распространены наружные розетки, так как для них не нужно высверливать посадочное отверстие и делать штробу для кабеля в стене. Вне зависимости от того, какая розетка, расшивку кабеля необходимо выполнить по одному из стандартов «А» или «B» T568A и T568B.

Для справки, основным стандартом, описывающим структурированные кабельные системы (СКС), является стандарт ANSI/TIA/EIA-568-A «Commercial Building Telecommunications Cabling Standard». Он был разработан и утвержден комитетами American National Standards Institute (ANSI), Telecommunications Industry Association (TIA) и Electronics Industry Association (EIA). Однако, в настоящее время стандарт «А» считается устаревшим, и ему на смену с 2001г. пришел стандарт TIA/EIA-568-B, короче «B» (Б или Би). Самое известное различие в них – это способ разделки проводов по контактам. Распределение пар по стандарту «B» представлено ниже.

Подключение проводов в розетке должно соответствовать подключению ответной части провода. Чаще всего на ответной части в распределительном шкафу патч-панель.

Переходим к разделке. Для выполнения работы нам понадобится инструмент – расшивочный нож, иногда «пристрелочник». Я всегда использую инструмент Krone TWT-PND-LSA-A. Его аналоги HT-3141, TL-3141.

Менее удобные T-431 и аналоги, но тоже сойдут, лучше чем просто отвертка.

Во всех розетках обязательно присутствует маркировка соответствия цвета пар изоляции жил стандарту. Находим обозначение с буквой B,

раскладываем проводки в соответствии с цветовой подсказкой и прибиваем инструментом.

Есть рекомендации, согласно которым расплетать витую пару не желательно более чем на ½ дюйма (1-1,5см). Можно придерживаться этого правила, но я пробовал расплетать и больше, при этом с UTP cat5e стабильно получается скорость 1Gbit/s при длине линии 60м. Так же не рекомендуется снимать изоляцию кабеля более 3 дюймов (7,5см).

В некоторых современных розетках из Китая можно обойтись без использования расшивочного инструмента.

Провода укладываются в соответствии с расцветкой и затем прижимаются небольшой крышкой.

Для того, чтоб сеть получилась надежной нужно использовать розетки (и всё остальное) какой-нибудь известной марки, проверенной временем.

После расшивки проверяем розетку тестером витой пары и подписываем маркером.

Розетка готова.

Переходим к реалиям жизни и рассмотрим случай расшивки розетки, при котором по одной витой паре нужно подключить два компьютера. Раскладываем провода, как на фото ниже.

В левом разъеме раскладка соответствует стандарту Б и выполняется по рисунку как обычно. При этом задействованы только две пары проводов, используемые для приема и передачи данных – это белая-оранжевая/оранжевая и бело-зеленая/зеленая.

Правый разъем подключается так же только двумя парами. На место бело-оранжевого/оранжевого проводов прибиваются бело-синий/синий. На место бело-зеленой/зеленой пары прибивается бело-коричневая/коричневая.

Осталось правильно обжать или расшить ответную сторону кабеля. В моем случае это коммутатор, поэтому кабель был обжат двумя коннекторами 8P8C (RJ-45).

Первый коннектор для левого разъема обжимаем как обычно. Располагаем провода в коннекторе по стандарту Б и пропускаем недостающие синий/бело-синий и коричн./бело-коричн. провода.

Facebook

Twitter

Вконтакте

Google+

Wi-Fi
Кабель UTP, FTP и STP
Все мы хорошо знакомы с тем, как выглядят кабели Ethernet, после многих лет работы с компьютерами и другими проводными устройствами в наших домах и офисах. Будь то подключение к интернет-маршрутизатору, точке беспроводного доступа или другому сетевому устройству, например принтеру, мы регулярно используем соединительные кабели Ethernet.
Многие из нас также понимают разницу между кабелем Cat5e и кабелем Cat6; тот, у которого больше номер (это Cat6 для математиков), представляет собой новый стандарт Ethernet, который обеспечивает более высокие скорости передачи данных и лучше защищает от перекрестных и других помех.Эта информация имеет решающее значение, когда вы находитесь в магазине или делаете покупки в Интернете и вам нужно решить, какой тип кабеля Ethernet вам нужен. В идеале вы хотите, чтобы кабель соответствовал типу вашей сети (то есть Cat5e или Cat6), хотя кабель Cat6 обратно совместим с Cat5e.
Однако это не единственное различие, которое вам нужно понимать при совершении покупок — для обозначения типов кабеля Ethernet используется также набор из трех букв. Профессионалы (или опытные любители) среди нас уже знают, что внутри этих кабелей четыре витые пары проводов.А поскольку кабели Ethernet обычно обозначаются как «UTP», «FTP» или «STP», даже новички теперь могут легко догадаться, что «TP» означает «витые пары».
Но остается расшифровать «U», «F» и «S». Посмотрим, насколько легко мы сможем это сделать.
Неэкранированные кабели Ethernet
Небольшая заметка о витых парах: эта техника была изобретена самим мистером Телефоном, Александром Грэмом Беллом, еще в конце 19 века. Телефонные кабели изначально имели только прямые проводники, но по мере того, как распределение электроэнергии стало обычным явлением, помехи от линий электропередач стали обычной проблемой при передаче телефонных сигналов.Белл обнаружил, что он может значительно уменьшить электромагнитные помехи (EMI), создаваемые близлежащими электрическими линиями, просто скручивая телефонные проводники. Тот же самый революционный подход до сих пор используется в кабелях Ethernet в качестве меры защиты от помех; во всех упомянутых типах кабелей используются витые пары проводников.
Однако этого не всегда достаточно. Некоторые среды подвержены большему, чем обычно, уровню электромагнитных помех, поэтому существуют кабели, предназначенные для обеспечения еще большей защиты от помех.Защита называется экранированием, и она возвращает нас к «U», «F» и «S».
Кабели Ethernet
с обычной витой парой обычно отлично работают без дополнительного экранирования при использовании в домашних и небольших офисных сетях, где нет большого количества оборудования, вызывающего электромагнитные помехи. Поскольку он неэкранированный («U»), его называют «неэкранированной витой парой» (или сокращенно UTP). Гораздо дешевле производить кабели без дополнительного внутреннего экранирования, поэтому UTP — самый дешевый кабель Ethernet, который вы можете купить.
Без жесткого экранирующего материала внутри UTP является самым тонким и гибким кабелем Ethernet на рынке, что делает его наиболее простым в эксплуатации и установке. Он также имеет дополнительное преимущество в том, что не требует заземления; подробнее об этом чуть позже. Большинство соединительных кабелей Ethernet или кабелей в большом количестве, которые вы увидите в продаже, являются UTP.
Экранированные кабели Ethernet
Теперь рассмотрим FTP и STP, каждый из которых представляет собой экранированный кабель Ethernet.Эти термины могут немного сбивать с толку, потому что они часто используются как взаимозаменяемые, и у каждого из них есть дополнительные компоненты внутри кабеля для защиты сигналов от помех. Однако между ними есть разница.
Кабель
FTP специально использует экран из фольги («F»), обернутый вокруг внешней стороны корпуса витой пары, и не защищает пары по отдельности. Кабель STP обычно покрывает каждую из витых пар отдельно либо фольгой, либо проволокой с плотной оплеткой, с другим слоем фольги или экранирующей оплетки, покрывающей весь пакет проводов.Это делает кабель STP полностью экранированным («S»). Как вы, наверное, догадались, STP обеспечивает лучшую защиту от электромагнитных помех благодаря нескольким слоям экранирования.
Так как же выбрать между ними? Это баланс, который зависит от того, насколько сильно ваше учреждение сталкивается с помехами и насколько велик ваш бюджет. Среда с большим количеством тяжелого оборудования, мощных электродвигателей и люминесцентного освещения, вероятно, будет генерировать достаточно электромагнитных помех, чтобы потребовать использования кабеля STP Ethernet, даже несмотря на то, что это самый дорогой вариант, часто вдвое дороже, чем кабель UTP или FTP.Значительные, но менее интенсивные помехи могут позволить вам сэкономить деньги, используя FTP-кабель.
Некоторые коммерческие ситуации определенно требуют прокладки кабеля FTP Ethernet. Когда вам нужна максимально быстрая передача данных или когда ваш кабель должен преодолевать большие расстояния, превосходная производительность FTP-кабеля будет иметь огромное значение. Это не только устраняет большинство электромагнитных помех, но также предотвращает посторонние перекрестные помехи, возникающие на высокой скорости между витыми парами. Кабель FTP полезен для защиты сигналов от «перехвата», поскольку дополнительное экранирование предотвращает утечку сигналов.
Работать с кабелями STP и FTP Ethernet сложнее, потому что дополнительное экранирование делает его толще и жестче, а необходимость сохранять неповрежденным экранирование делает кабель более хрупким. Оба типа кабеля также требуют заземления, так как именно здесь шунтируются помехи, улавливаемые экраном. Экранированные кабели лучше всего устанавливать и обслуживать профессионалы; конечно, это люди, которые, скорее всего, будут их использовать, поскольку UTP достаточно почти для всех домашних и случайных приложений.
Напоследок немного дополнительной информации для полноты картины. Если вы сталкиваетесь с выбором между прямым или перекрестным кабелем, вам почти всегда понадобится прямой кабель. В кроссоверных кабелях некоторые жилы на разъемах перевернуты, но в наши дни они используются только для подключения к очень старым компьютерам или сетевым коммутаторам.
Вы также можете иногда встретить варианты FTP и STP, называемые ScTP (экранированная витая пара, которая представляет собой FTP с оплеткой вместо фольги вокруг проводников), PiMF (пары в металлической фольге, которая является версией STP, которая использует фольгу вокруг каждая пара) или SSTP (двойная экранированная витая пара, STP с фольгой вокруг каждой пары и оплеткой вокруг упаковки).Если вы не инженер или техник, вам, вероятно, не придется копать так глубоко; знания UTP, FTP и STP будет более чем достаточно.
Кабельные сборки для витой пары
| CommScope
CommScope предлагает набор готовых медных кабелей для всех ваших потребностей в подключении.Наши настраиваемые перемычки на основе витой пары — от базовых голосовых линий категории 3 до высокоскоростного кабеля Ethernet — и всего остального — обеспечивают четкие соединения и надежность, а также простоту подключения.
Plus, поскольку каждый медный кабель в сборе прошел заводские испытания, вы можете быть уверены, что эти качественные решения будут работать прямо из коробки.
Экранированный или неэкранированный
Предлагается для LSZH, пленумных и непленумных применений
Досрочные сборки для быстрого развертывания
Доступно для категорий 3, 5e, 6, 6A, 7 и 7A
Отображение 12 36 60 из 1972 найденных результатов
Вид: СписокСоздано в Sketch.Сетка Создано с помощью Sketch.
Сортировать Сортировать по: Номер детали Сортировать по: Название детали Сортировать по: Описание
1-1427314-1
Патч-корд RJ45, категория 6, UTP, сплошной, синий, 1 м
Быстрый просмотр Закрыть быстрый просмотр
1-1427314-1
Доступность в регионе: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: Штекер RJ45
Цвет куртки: Синий
Тип кабеля: U / UTP (неэкранированный)
Длина шнура: 1 м | 3.281 фут
Окружающее пространство: Подъемник
Закрыть быстрый просмотр
Добавить в мои списки товаров
1-1427314-1
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: Штекер RJ45
Цвет куртки: Синий
Тип кабеля: U / UTP (неэкранированный)
Длина шнура: 1 м | 3.281 фут
Окружающее пространство: Подъемник
Региональное присутствие: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
1-1599716-0
Кабельная сборка 110Connect XC, 4 пары, 110 / RJ45, 10 футов
Быстрый просмотр Закрыть быстрый просмотр
1-1599716-0
Доступность в регионе: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
Портфолио: NETCONNECT®
Серия продуктов: Серия 110
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 5e
Интерфейс, разъем A: 4-парный штекер
Интерфейс, разъем B: Штекер RJ45
Цвет куртки: Белый
Тип кабеля: U / UTP (неэкранированный)
Длина шнура: 3.05 м | 10.007 футов
Закрыть быстрый просмотр
Добавить в мои списки товаров
1-1599716-0
Портфолио: NETCONNECT®
Серия продуктов: Серия 110
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 5e
Интерфейс, разъем A: 4-парный штекер
Интерфейс, разъем B: Штекер RJ45
Цвет куртки: Белый
Тип кабеля: U / UTP (неэкранированный)
Длина шнура: 3.05 м | 10.007 футов
Региональное присутствие: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
1-1711360-0
Кабель RJ45 Consolidation Point, штекер к разъему, S / FTP, белый, 10 м
Быстрый просмотр Закрыть быстрый просмотр
1-1711360-0
Доступность в регионе: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: RJ45 jack
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 10 м | 32.808 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Закрыть быстрый просмотр
Добавить в мои списки товаров
1-1711360-0
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: RJ45 jack
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 10 м | 32.808 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Региональное присутствие: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
1-1711360-5
Кабель RJ45 Consolidation Point, штекер к разъему, S / FTP, белый, 15 м
Быстрый просмотр Закрыть быстрый просмотр
1-1711360-5
Доступность в регионе: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: RJ45 jack
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 15 м | 49.213 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Закрыть быстрый просмотр
Добавить в мои списки товаров
1-1711360-5
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: RJ45 jack
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 15 м | 49.213 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Региональное присутствие: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
1-1711420-0
Кабель RJ45 Consolidation Point, штекер к разъему, S / FTP, белый, 10 м
Быстрый просмотр Закрыть быстрый просмотр
1-1711420-0
Доступность в регионе: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: Разъем AMP-TWIST
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 10 м | 32.808 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Закрыть быстрый просмотр
Добавить в мои списки товаров
1-1711420-0
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: Разъем AMP-TWIST
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 10 м | 32.808 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Региональное присутствие: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
1-1711420-4
Кабель точки консолидации RJ45, штекер к разъему, S / FTP, белый, 7.5 мес.
Быстрый просмотр Закрыть быстрый просмотр
1-1711420-4
Доступность в регионе: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: Разъем AMP-TWIST
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 7.5 м | 24.606 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Закрыть быстрый просмотр
Добавить в мои списки товаров
1-1711420-4
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: Разъем AMP-TWIST
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 7.5 м | 24.606 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Региональное присутствие: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
1-1711420-5
Кабель RJ45 Consolidation Point, штекер к разъему, S / FTP, белый, 15 м
Быстрый просмотр Закрыть быстрый просмотр
1-1711420-5
Доступность в регионе: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: Разъем AMP-TWIST
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 15 м | 49.213 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Закрыть быстрый просмотр
Добавить в мои списки товаров
1-1711420-5
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: Разъем AMP-TWIST
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 15 м | 49.213 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Региональное присутствие: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
1-1711613-2
Медный коммутационный шнур, 2P AMP TWIST — RJ45, S / FTP, LZSH, многожильный, белый, 1.5 мес.
Быстрый просмотр Закрыть быстрый просмотр
1-1711613-2
Доступность в регионе: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: 2P AMP-TWIST штекер
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Тип проводника: Многожильный
Длина шнура: 1.5 м | 4.921 фут
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Закрыть быстрый просмотр
Добавить в мои списки товаров
1-1711613-2
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: 2P AMP-TWIST штекер
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Тип проводника: Многожильный
Длина шнура: 1.5 м | 4.921 фут
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Региональное присутствие: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
1-1711613-5
Медный коммутационный шнур, 2P AMP-TWIST на RJ45, S / FTP, LZSH, многожильный, белый, 15 м
Быстрый просмотр Закрыть быстрый просмотр
1-1711613-5
Доступность в регионе: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: 2P AMP-TWIST штекер
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Тип проводника: Многожильный
Длина шнура: 15 м | 49.213 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Закрыть быстрый просмотр
Добавить в мои списки товаров
1-1711613-5
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 6A
Интерфейс, разъем A: Штекер RJ45
Интерфейс, разъем B: 2P AMP-TWIST штекер
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Тип проводника: Многожильный
Длина шнура: 15 м | 49.213 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Региональное присутствие: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
1-1711637-0
Медный патч-корд, 4P AMP-TWIST, категория 7A, S / FTP, белый, 10 м
Быстрый просмотр Закрыть быстрый просмотр
1-1711637-0
Доступность в регионе: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 7A
Интерфейс, разъем A: 4P AMP-TWIST Plug
Интерфейс, разъем B: 4P AMP-TWIST Plug
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 10 м | 32.808 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Закрыть быстрый просмотр
Добавить в мои списки товаров
1-1711637-0
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 7A
Интерфейс, разъем A: 4P AMP-TWIST Plug
Интерфейс, разъем B: 4P AMP-TWIST Plug
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 10 м | 32.808 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Региональное присутствие: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
1-1711637-1
Медный патч-корд, 4P AMP-TWIST, категория 7A, S / FTP, белый, 0.5 мес.
Быстрый просмотр Закрыть быстрый просмотр
1-1711637-1
Доступность в регионе: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 7A
Интерфейс, разъем A: 4P AMP-TWIST Plug
Интерфейс, разъем B: 4P AMP-TWIST Plug
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 0.5 м | 1.64 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Закрыть быстрый просмотр
Добавить в мои списки товаров
1-1711637-1
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 7A
Интерфейс, разъем A: 4P AMP-TWIST Plug
Интерфейс, разъем B: 4P AMP-TWIST Plug
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 0.5 м | 1.64 футов
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Региональное присутствие: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
1-1711637-2
Медный коммутационный шнур, 4P AMP-TWIST, категория 7A, S / FTP, LSZH, многожильный, белый, 1.5 мес.
Быстрый просмотр Закрыть быстрый просмотр
1-1711637-2
Доступность в регионе: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 7A
Интерфейс, разъем A: 4P AMP-TWIST Plug
Интерфейс, разъем B: 4P AMP-TWIST Plug
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 1.5 м | 4.921 фут
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Закрыть быстрый просмотр
Добавить в мои списки товаров
1-1711637-2
Портфолио: NETCONNECT®
Тип продукта: Патч-корд на витой паре
Категория ANSI / TIA: 7A
Интерфейс, разъем A: 4P AMP-TWIST Plug
Интерфейс, разъем B: 4P AMP-TWIST Plug
Цвет куртки: Белый
Тип кабеля: S / FTP (экранированный)
Длина шнура: 1.5 м | 4.921 фут
Экологическое пространство: Малодымный нулевой галоген (LSZH)
Региональное присутствие: Азия | Австралия / Новая Зеландия | Европа, Ближний Восток и Африка
Кабель
Cat5 против Cat6 | Мультиком
Кабель неэкранированной витой пары (UTP)
на сегодняшний день является самым популярным кабелем в мире.Кабель UTP используется не только для работы в сети, но и для традиционного телефона (CAT1). Существует более шести различных типов категорий UTP, и, в зависимости от того, чего вы хотите достичь, вам понадобится соответствующий тип кабеля. CAT5E — самый популярный кабель UTP, пришедший на замену хорошо известному коаксиальному кабелю, который не успевал за непрерывным ростом, для более быстрых и надежных сетей теле- и передачи данных.
В чем разница между популярным кабелем связи CAT5E и CAT6?
Название продукта CAT5E UTP
(неэкранированная витая пара) Кабель CAT6 UTP
(неэкранированная витая пара) Кабель
CAT5Evs.CAT6
Скорость 10 BASE-T
100 BASE-T — Fast Ethernet
1000 BASE-T — Gigabit Ethernet 10 BASE-T
100 BASE-T — Fast Ethernet
1000 BASE-T — Gigabit Ethernet
10G BASE-T — 10 Gigabit Ethernet
Частота 100 МГц 250 МГц
Категория 5 — CAT5
Категория 5 передает на частотах 100 МГц, обеспечивая номинальную скорость линии до 100 Мбит / с и максимальную длину сегмента кабеля 100 метров.В большинстве кабелей категории 5, разработанных для ранних сетей, использовались только две витые пары. Кабели старой категории 5 по-прежнему составляют основную часть мировой сетевой инфраструктуры.
Категория 5E — CAT5E
Позже была представлена улучшенная спецификация для Категории 5. За счет уменьшения шума и интерференции сигналов CAT5E была способна увеличить номинальную скорость передачи до 350 Мбит / с на 100 метров. Новый стандарт также требовал, чтобы все кабели имели четыре витые пары (все восемь контактов).Оптимизированная схема кодирования позволяет использовать кабель CAT5E длиной до 50 метров на скоростях Gigabit Ethernet (1000BASE-T) или близких к ним.
Категория 6 — CAT6
Для массового внедрения Gigabit Ethernet (1000BASE-T) потребовались новые стандартные кабели, способные передавать данные на более высокой частоте 250 МГц. В кабеле категории 6 используется провод более толстого сечения, усиленное экранирование и большее количество пар витков на дюйм, чтобы уменьшить шум сигнала и помехи. Более жесткие спецификации гарантируют, что 100-метровые участки категории 6 могут обеспечивать скорость передачи 1000 Мбит / с.Скорость 10-гигабитного Ethernet достижима при уменьшении длины кабеля до менее 50 метров.
Категория 6E — CAT6E
Категория 6 Enhanced (6E) — это расширенная спецификация, разработанная для удвоения частоты передачи до 500 МГц. Обернув CAT6E заземленным экраном из фольги, можно достичь полной скорости 10-гигабитного Ethernet без ущерба для максимальной длины кабеля в 100 метров.
Подробная информация обо всех кабелях связи Категории:
Имя Типовая конструкция * Пропускная способность Приложения
Уровень 1 0.4 МГц Телефонные и модемные линии
Уровень 2 4 МГц Старые терминальные системы, например IBM 3270
CAT3 UTP 16 МГц 10BASE-T и 100BASE-T4 Ethernet
CAT4 UTP 20 МГц Token Ring 16 Мбит / с
CAT5 UTP 100 МГц 100BASE-TX и 1000BASE-T Ethernet
CAT5 UTP 100 МГц 100BASE-TX и 1000BASE-T Ethernet
CAT6 UTP 250 МГц 10GBASE-T Ethernet
CAT6A U / FTP, F / UTP 500 МГц 10GBASE-T Ethernet
CAT7 Ф / FTP, S / FTP 600 МГц Телефон, CCTV, 1000BASE-TX в том же кабеле, 10GBASE-T Ethernet
CAT7A Ф / FTP, S / FTP 1000 МГц Телефон, кабельное телевидение, 1000BASE-TX в том же кабеле, 10GBASE-T Ethernet
CAT8.1 Ф / UTP 1600-2000 МГц Телефон, кабельное телевидение, 1000BASE-TX в том же кабеле, 40GBASE-T Ethernet
CAT8.2 Ф / FTP, S / FTP 1600-2000 МГц Телефон, кабельное телевидение, 1000BASE-TX в том же кабеле, 40GBASE-T Ethernet
* Код перед косой чертой обозначает экранирование самого кабеля, а код после косой черты определяет экранирование для отдельных пар:
U = неэкранированный
F = экран из фольги
S = экранирование оплеткой (только внешний слой )
TP = витая пара
FTP = фольгированная витая пара
В чем разница между экранированной и неэкранированной витой парой?
Кабели экранированной витой пары (STP) имеют дополнительный экранирующий материал, который используется для уменьшения внешних помех.Экран также снижает излучение в любой точке на пути кабеля. Кабели UTP обеспечивают гораздо меньшую защиту от таких помех, и производительность часто ухудшается при наличии помех или помех. Однако оба типа кабелей имеют некоторую защиту от помех из-за конструкции проводников типа витая пара.
Недостаток кабеля STP в том, что он увеличивает общую стоимость установки. Кабели STP дороже из-за экранирования, которое представляет собой дополнительный материал, проникающий в каждую ногу кабеля.Экранирование также делает кабель тяжелее и жестче. Таким образом, с этим труднее справиться.
Почему «скручивается» в витой паре?
Витая пара скручена вместе с целью подавления электромагнитных помех (EMI) от внешних источников; например, электромагнитное излучение от кабелей неэкранированной витой пары (UTP) и перекрестные помехи между соседними парами. Преимущество скручивания заключается в том, что все провода одинаково подвержены внешним воздействиям, поэтому нежелательные сигналы подавляются.Роль скручивания заключается в минимизации помех от внешних магнитных полей.
Характеристики и преимущества кабелей связи CAT5E и CAT6:
Кабель Ethernet CAT5E
Кабель неэкранированной витой пары (UTP) категории 5E
Высокопроизводительный кабель для передачи данных
Подходит для приложений высокоскоростной передачи данных 350 МГц
Подходит для Gigabit Ethernet, Fast Ethernet и 155 Мбит / с TP-PMD / CDDI
4 пары — легко идентифицируемые пары с цветными полосками
AWG24 Твердые отожженные неизолированные медные проводники
Отличные характеристики затухания и перекрестных помех
Номинальное сопротивление 100 Ом ± 15%
Сопротивление постоянному току <9.38 Ом / 1000 футов
Взаимная емкость <0,9 пФ / фут при 1 кГц
Огнестойкий — Тип CM CMG, CMH
Подходит для установки внутри помещений
Превосходит спецификации EIA / TIA 568, UL, CSA и ISO / IEC 11801
Зарегистрировано в UL / cUL или ETL
Поставляется в ящиках по 1000 футов или на катушке в ящике
Кабель Ethernet CAT6
Кабель неэкранированной витой пары (UTP) категории 6
Кабель сверхвысокой производительности для передачи данных
Подходит для высокоскоростных приложений 550 МГц, критических сетевых приложений, Gigabit Ethernet, Fast Ethernet, широкополосного аудио и видео, 155 Мбит / с ATM и 100 Мбит / с TP-PMD / CDDI, NEXT, ELFEXT и RL Соответствует пропускной способности
4 пары — легко идентифицируемые пары с цветными полосками
Разделитель пар PE минимизирует движение пар
AWG23 Твердые отожженные медные проводники
Последовательность и целостность проводки проверена на 100%
Превосходные характеристики затухания и перекрестных помех
Импеданс 100 ± 15% — Сопротивление постоянному току 23 Ом / 1000´
Взаимная емкость 14 пФ / фут максимум при 1 кГц
Скорость распространения 68%
Огнестойкий — Тип CM CMH, CMR
Подходит для установки внутри помещений
Превосходит категорию 6 ANSI / TIA / EIA 568B.2-1 и ISO / IEC 11801 и все предлагаемые требования Категории 6 для высокоскоростных, полнодуплексных и параллельных протоколов передачи
UL / cUL 1685, CSA, зарегистрировано в ETL
Поставляется в ящиках по 1000 футов или на катушке в ящике
Посмотреть наши кабели Ethernet
Кабель Ethernet
// Подробное руководство покупателя по кабелям Ethernet
3 альтернативы кабеля Ethernet
Хотя Wi-Fi — удобная роскошь, к которой мы уже привыкли, у нее, безусловно, есть свои недостатки: случайные пропадания, медленные скорости и ограниченный диапазон — это все проблемы, с которыми нужно бороться.
Кабели
Ethernet (включая PoE) — отличный способ устранить многие недостатки WiFi. Вы можете прокладывать кабели Ethernet через дом или офис, обеспечивая прямое, быстрое и безопасное соединение со всеми вашими устройствами. Вам не придется беспокоиться о потере сигнала или медленном подключении Wi-Fi из-за толстых стен или слишком большого расстояния.
Однако иногда прокладка кабелей Ethernet также может быть головной болью. Если вы новичок в области сетевых технологий, прокладка кабелей Ethernet через пол или стену может оказаться сложной задачей.
Если бы только был способ использовать существующую инфраструктуру, а не кропотливо прокладывать кабели самостоятельно…
Откройте для себя альтернативные кабели Ethernet. К счастью, есть несколько отличных способов использовать существующие кабели на вашем рабочем месте; Независимо от того, используете ли вы электрические, телефонные или коаксиальные кабели, вам не обязательно тратить свое драгоценное время и с трудом заработанные деньги на настройку сетевых кабелей.
Адаптеры Powerline
Адаптеры Powerline — одна из популярных альтернатив кабелей Ethernet — они представляют собой устройства, которые отправляют сигналы данных по домашней электропроводке.
Вам может быть интересно, как данные могут быть отправлены на устройства по линиям электропередачи — разве они не должны быть заняты передачей электроэнергии?
Что ж, по сравнению со звуком и частотой диапазона WiFi, линии электропередач переменного тока имеют свои собственные формы волны с частотой 50-60 Гц (в зависимости от того, где вы живете). Адаптеры Powerline используют разные частоты от 2 000 000 до 86 000 000 Гц (2-86 МГц). Точно так же Интернет DSL использует телефонную проводку для отправки данных с другой частотой.
Хотя теоретическая максимальная производительность Powerline составляет примерно 2 Гбит / с, реальная производительность будет 100-200 Мбит / с.Тем не менее, такой скорости передачи данных достаточно даже для потоковой передачи видео в разрешении 4K. Более того, адаптеры Powerline имеют лучшую целостность сети и задержку, чем традиционный Wi-Fi.
Также важно отметить, что скорость передачи данных может снизиться из-за старой и устаревшей электропроводки. Более того, если вы попытаетесь использовать два адаптера Powerline, которые находятся далеко друг от друга, скажем, на расстоянии нескольких этажей, скорость также быстро снизится.
Вы можете попробовать настроить свою сеть Powerline с различными комбинациями розеток, чтобы оптимизировать скорость сети, так как одни розетки окажутся более полезными, чем другие.
Устройства большой мощности, такие как телевизоры и микроволновые печи, могут вызывать замедление, если они работают в одной цепи.
Наконец, вы сможете установить сеть Powerline, только если обе розетки подключены к одной и той же коробке выключателя. Если вы находитесь в большом доме или офисе с несколькими выключателями, вы не сможете использовать линию электропередачи, если обе розетки не подключены к одной цепи.
Когда дело доходит до сетей Powerline, лучше меньше, да лучше. Если вы используете слишком много, сеть станет перегруженной.Если вы пытаетесь настроить корпоративную сеть, лучше всего подойдет традиционный Ethernet и PoE.
Учитывая вышесказанное, было бы разумно купить свой первый комплект адаптеров Powerline в магазине, предлагающем хорошую политику возврата. Таким образом, вы можете вернуть свои деньги, если powerline окажется не совсем идеальной для вашего дома или офиса.
Когда дело доходит до установки адаптеров Powerline, на самом деле это довольно просто. Просто подключите кабель Ethernet к маршрутизатору, а другой конец вставьте в розетку.
Затем подключите другой адаптер Powerline к стене рядом с устройством, а затем подключите последний кабель Ethernet к устройству. Это проще простого!
Убедитесь, что вы подключаете адаптеры непосредственно к стене. Резервные аккумуляторы ИБП, стабилизаторы питания, устройства защиты от перенапряжения, блоки питания и удлинители могут фильтровать и блокировать сетевые частоты, принимая их за нежелательный шум.
Также было бы разумно следовать инструкциям по безопасности для адаптеров Powerline после установки, особенно если вы живете в квартире или таунхаусе.Вы можете установить пароль для сети Powerline, чтобы защитить вашу конфиденциальную информацию от посторонних глаз.
Любой, кто использует с вами электрическую цепь, может получить доступ к вашей сети Powerline, если она не защищена паролем. Так же, как вы защищаете паролем свою сеть Wi-Fi, вам также необходимо защитить свою сеть Powerline.
PoLRE
Power over Long Reach Ethernet (PoLRE) — еще одна простая альтернатива и фантастический способ предоставить сетевые данные устройствам, которые находятся слишком далеко от вашего маршрутизатора, чтобы получать надежный сигнал WiFi.
Продается Cisco, PoLRE использует неэкранированную витую пару телефонного уровня для передачи сигналов данных через ваш дом с использованием существующей инфраструктуры. Никаких проблем с задержкой, связанных с WiFi, и никаких проблем с установкой Ethernet.
Наборы удлинителей PoLRE через COAX дают пользователю возможность превышать 100-метровое ограничение стандартных кабелей Ethernet. Эта опция, в отличие от адаптеров Powerline, позволяет подавать не только сигнал данных, но и питание на ваши PD (устройства с питанием).Это включает, помимо прочего, телефоны VoIP и WAP (точки беспроводного доступа) в любом месте вашего дома или офиса с существующей инфраструктурой.
Ethernet через COAX (адаптер MoCA)
Как и адаптеры Powerline, адаптеры MoCA быстрее, чем Wi-Fi, и намного проще в установке, чем традиционные кабели Ethernet, что делает их одной из более простых альтернатив.
Адаптеры MoCA используют существующую кабельную сеть COAX в вашем доме для передачи сетевых частот от вашего маршрутизатора к вашим устройствам.MoCA, также известный как «Мультимедиа через COAX», позволяет достичь скорости сети, близкой к скорости традиционной сети Ethernet, без необходимости прокладывать кабели Ethernet через ваш дом.
Это особенно полезно, если ваш маршрутизатор находится на одной стороне вашего дома, а ваши сетевые устройства — на другой стороне. Адаптеры MoCA имеют теоретическую максимальную скорость сети до 1 Гбит / с — хотя, как и адаптеры Powerline, фактические скорости, вероятно, будут ниже идеального максимума.
Текущее поколение MoCA — 2.0 связанный сигнал. Вы можете использовать тот же кабель COAX, который раньше использовался только вашим телевизором, то есть установка второго кабеля не требуется.
К сожалению, установка U Verse от AT&T и DirectTV не поддерживает MoCA. Если у вас есть один из ранее перечисленных поставщиков услуг, вам придется изучить другие варианты.
Некоторые современные модемы уже поддерживают MoCA, а это означает, что вам нужно будет купить только один адаптер MoCA, на который вы хотите передавать сетевой сигнал. В противном случае вам придется купить два адаптера: один для преобразования сигнала Ethernet в сигнал COAX, а другой для преобразования сигнала COAX обратно в Ethernet, когда он достигнет своего конечного пункта назначения.
Что касается установки, то на самом деле это довольно просто. Сначала подключите фильтр PoE к маршрутизатору, к которому вы обычно подключаете кабель COAX. Он легко прикручивается, как обычно ваш COAX-кабель, и предотвращает попадание сигнала MoCA в ваш маршрутизатор.
Вам также потребуется установить второй фильтр PoE в том месте, где коаксиальный кабель входит в ваш дом, чтобы предотвратить передачу сигнала данных по основной линии. Эта дополнительная безопасность обеспечит безопасность вашей сети от злоумышленников на той же линии COAX.
В любом случае, MoCA — это фантастический способ обеспечить сетевой сигнал вашим устройствам, которые находятся слишком далеко от вашего маршрутизатора, чтобы получить сильный сигнал Wi-Fi, не тратя кучу времени и денег.
В целом, выбор правильного кабеля или альтернативного кабеля PoE — важная задача, к которой нельзя относиться легкомысленно. Каждое пространство, которое требует решения Ethernet, должно соответствовать его уникальным нормам, стандартам безопасности и долгосрочным характеристикам. Надеюсь, представленная здесь информация поможет вам принять обоснованное решение.
Если вам нужна помощь в выборе лучших кабелей PoE для ваших нужд, не стесняйтесь обращаться к нам. Мы гордимся тем, что помогаем вашему проекту работать гладко.
Разъяснения по кабелям Cat 5 | MAC Installations & Consulting
Кабель категории 5, обычно называемый Cat 5, представляет собой кабель витой пары для компьютерных сетей. Стандарт кабеля обеспечивает производительность до 100 МГц и подходит для большинства разновидностей Ethernet по витой паре. Cat 5 также используется для передачи других сигналов, таких как телефония и видео.
Этот кабель обычно подключается с помощью вставных блоков и модульных разъемов. Большинство кабелей категории 5 неэкранированы, поэтому для подавления шума используются симметричные линии с витой парой и дифференциальная сигнализация.
Спецификация категории 5 устарела в 2001 году и заменена спецификацией категории 5e.
Спецификация кабеля категории 5 была определена в ANSI / TIA / EIA-568-A с пояснениями в TSB-95. Эти документы определяют рабочие характеристики и требования к испытаниям для частот до 100 МГц.
Кабель доступен как в многожильном, так и в одножильном исполнении. Скрученная форма более гибкая и выдерживает большее количество изгибов, не ломаясь. Коммутационные кабели скручены. Постоянная проводка, используемая в структурированных кабелях, является сплошной. Категория и тип кабеля можно определить по надписи на куртке.
Типы кабелей, типы разъемов и топологии кабелей определены стандартом TIA / EIA-568-B. Практически всегда для подключения кабеля категории 5 используются модульные разъемы 8P8C (часто называемые разъемами RJ45).Кабель имеет оконцовку либо по схеме T568A, либо по схеме T568B. Эти две схемы работают одинаково хорошо и могут быть смешаны в установке при условии, что одна и та же схема используется на обоих концах каждого кабеля.
Варианты и сравнения
Спецификация категории 5e улучшает спецификацию категории 5 путем пересмотра и введения новых спецификаций для дальнейшего уменьшения количества перекрестных помех. Полоса пропускания (100 МГц) и физическая конструкция у них одинаковы, и большинство кабелей Cat 5 действительно соответствуют спецификациям Cat 5e, хотя они специально не сертифицированы как таковые.Категория 5 устарела в 2001 году и заменена спецификацией категории 5e.
Спецификация категории 6 улучшает спецификацию категории 5e за счет улучшения частотной характеристики и дальнейшего снижения перекрестных помех. Улучшенная производительность Cat 6 обеспечивает полосу пропускания 250 МГц и поддерживает 10GBASE-T (10-Gigabit Ethernet) на расстояниях до 55 метров. Кабель категории 6A обеспечивает полосу пропускания 500 МГц и поддерживает 10GBASE-T на расстояниях до 100 метров. Оба варианта обратно совместимы с кабелями категорий 5 и 5e.
Приложения
Кабель категории 5 используется в структурированных кабелях для компьютерных сетей, таких как Ethernet по витой паре. Стандарт кабеля обеспечивает производительность до 100 МГц и подходит для 10BASE-T, 100BASE-TX (Fast Ethernet) и 1000BASE-T (Gigabit Ethernet). Для соединений Ethernet 10BASE-T и 100BASE-TX требуется две пары проводов. Для подключения 1000BASE-T Ethernet требуется четыре пары проводов. Благодаря использованию питания через Ethernet (PoE) питание может передаваться по кабелю в дополнение к данным Ethernet.
Cat 5 также используется для передачи других сигналов, таких как телефония и видео. В некоторых случаях по одному кабелю можно передавать несколько сигналов; Cat 5 может нести две обычные телефонные линии, а также 100BASE-TX по одному кабелю. Стандарт проводки USOC / RJ-61 может использоваться в многоканальных телефонных соединениях. Существуют различные схемы передачи аналогового и цифрового видео по кабелю. HDBaseT (10,2 Гбит / с) — одна из таких схем.
Характеристики
Использование симметричных линий помогает сохранить высокое отношение сигнал / шум, несмотря на помехи от внешних источников и перекрестные помехи от других пар.
Электрические характеристики для Cat 5e UTP
Свойство Номинальное значение Допуск Единица
Характеристическое сопротивление, 1–100 МГц 100

Ом
Характеристическое сопротивление при 100 МГц 100 ± 5 Ом
Сопротивление контура постоянного тока ≤ 0.188 Ом / м
Скорость распространения 0,64 c
Задержка распространения
54 911
4,80
Смещение задержки <100 МГц <0,20 нс / м
Емкость при 800 Гц 52 пФ / м 525 нГн / м
Угловая частота ≤ 57 кГц
Максимальная растягивающая нагрузка во время установки 100
Диаметр проволоки
24 AWG (0.51054 мм; 0,205 мм ²)
Толщина изоляции 0,245 мм
Макс.
Рабочая температура от −55 до +60 ° C
Максимальное рабочее напряжение
(PoE использует макс. 57 В пост. Тока) 125 В пост.
Изоляция
Наружная изоляция обычно состоит из поливинилхлорида (ПВХ) или нулевого галогена с низким содержанием дыма (LSOH).
этилен Фторсодержащий фторсодержащий фторсодержащий LSF с низким уровнем дыма и дымом дым, нулевой галоген
Примеры материалов, используемых в качестве изоляции кабеля
Сокращенное обозначение Материал
PE Полиэтилен
FP Вспененный полиэтилен
FFEP Вспененный тефлон / фторированный этиленпропилен
AD / PE Воздушный диэлектрик / полиэтилен
LSZH или LS0H Малодымный, нулевой галогеновый LSF
Радиус изгиба
Большинство кабелей категории 5 можно изгибать под любым радиусом, превышающим примерно в четыре раза внешний диаметр кабеля.
Максимальная длина сегмента кабеля
Максимальная длина сегмента кабеля составляет 100 м согласно TIA / EIA 568-5-A. Если требуются более длительные интервалы, необходимо использовать активное оборудование, такое как повторитель или коммутатор. В спецификациях для сети 10BASE-T указано 100-метровое расстояние между активными устройствами. Это позволяет использовать постоянную одножильную проводку длиной 90 метров, два разъема и два многожильных соединительных кабеля длиной 5 метров, по одному на каждом конце.
Conductors
С 1995 года требуется, чтобы одножильные кабели UTP для магистральных кабелей были не толще 22 американского калибра проводов (AWG) и не менее 24 AWG или 26 AWG для более коротких кабелей.Этот стандарт был сохранен в редакции 2009 года ANSI TIA / EIA 568.
Хотя кабельные сборки, содержащие 4 пары, являются общими, категория 5 не ограничивается 4 парами. Магистральные приложения предполагают использование до 100 пар.
Индивидуальная длина плеча
Расстояние на поворот обычно называется шагом. Каждая из четырех пар кабеля Cat 5 имеет разный точный шаг, чтобы минимизировать перекрестные помехи между парами. Шаг витых пар в стандарте не указан.Измерения на одном образце кабеля категории 5 дали следующие результаты.
81 Зеленый81
Цвет пары [см] на оборот Оборотов на [м]
Синий 1,38 72
Оранжевый 1,78 56
Коричневый 1,94 52
Поскольку шаг различных цветов не указан в стандарте, шаг может варьироваться в зависимости от производителя и должен быть измерен для пакет используется, если кабель используется в ситуации, отличной от Ethernet, где шаг может быть критическим.
Экологические рейтинги
Сертификаты пожарной безопасности США и Канады
Класс Фраза Описание Стандарты
LSZH Коммуникации малодымный нулевой галоген 911 713 ‑ NES54 911 713 ‑ NES54 , MIL ‑ C ‑ 24643, UL 1685
CMP Камера статического давления Изолирована фторированным этиленпропиленом (FEP) и полиэтиленом (PE) и покрыта оболочкой из поливинилхлорида (ПВХ) с низким уровнем дыма, благодаря лучшему испытанию на пламя рейтинги. CSA FT6 или NFPA 262 (UL 910)
CMR Подъемник для коммуникаций Изолирован полиолефином высокой плотности и покрыт поливинилхлоридом (ПВХ) с низким уровнем дыма. UL 1666
CMG Коммуникации общего назначения CSA FT4
CM Коммуникации Изолирован полиолефином высокой плотности, но не покрыт ПВХ оболочкой и, следовательно, является самым низким из трех огнестойкость. UL 1685 (UL 1581, Sec. 1160) Вертикальный лоток
CMX Коммуникации для жилых помещений UL 1581, Sec. 1080 (VW-1)
CMH CSA FT1
Некоторые кабели имеют «УФ-рейтинг» или «устойчивы к УФ-излучению», что означает, что они могут подвергаться воздействию УФ-излучения вне помещений без значительного разрушения.
Кабели, рассчитанные на герметичность, горят медленнее и выделяют меньше дыма, чем кабели с оболочкой из таких материалов, как ПВХ.Кабели, рассчитанные на герметичность, могут быть проложены в помещениях, где использование ПВХ не допускается.
Экранированные кабели (FTP или STP) полезны в средах, где близость к радиочастотному оборудованию может создавать электромагнитные помехи, а также могут использоваться там, где вероятность подслушивания должна быть сведена к минимуму.
Описание экранированного и неэкранированного кабеля
При установке или обновлении сетевой инфраструктуры следует учитывать различные типы сетевых соединительных кабелей. Среди возможных вариантов — установка кабелей с экранированной витой парой (STP) или кабелей с неэкранированной витой парой (UTP).Кабельная система витой пары состоит из двух проводов одной цепи, скрученных вместе, чтобы уменьшить электромагнитные помехи (EMI) или «шум».
Ключевым фактором в этом решении является анализ того, насколько распространены электромагнитные помехи (EMI) в среде установки. Электромагнитные помехи обычно вызываются расположенными поблизости двигателями, генераторами, кондиционерами и даже офисными предметами, такими как люминесцентные лампы и принтеры. Электромагнитные помехи могут вызвать перекрестные помехи ** между цепями, что приведет к ухудшению качества данных, увеличению количества ошибок и снижению скорости передачи.
** Перекрестные помехи — это непреднамеренная передача сигнала от одного кабеля к другому.
STP в сравнении с кабелем Ethernet UTP
В то время как даже кабели UTP (UTP: неэкранированная витая пара) снижают уровень электромагнитных помех, кабели STP (экранированная витая пара) более эффективно блокируют помехи. Экранированные кабели Cat5 и Cat6 дополнены тонкой фольгой, которая служит для защиты от электромагнитных помех. Кабели STP идеально подходят для высокоскоростных сетей, таких как центры обработки данных, где используются сети 10GBase-T, поскольку 10G Ethernet значительно более чувствителен к электромагнитным помехам.Правильно проложенные высококачественные экранированные кабели автоматически подавляют электромагнитные помехи и перекрестные помехи, помогая обеспечить целостность данных и высокую скорость работы.
Высококачественный экранированный кабель Ethernet с заземляющим проводом для предотвращения воздействия электромагнитных помех. Однако кабель будет заземлен только в том случае, если разъемы и соединители, используемые при установке, также экранированы. Поэтому важно использовать экранированные гнезда и соединители на всей установке STP, чтобы сохранить преимущества кабельной разводки STP.
Экранированный и неэкранированный кабель
Экранированный кабель дороже, чем неэкранированный кабель Ethernet, и его сложнее установить; он жестче, что делает его менее гибким. Кабель также имеет больший диаметр и занимает больше места в кабелепроводе. С другой стороны, UTP обеспечивает более быструю передачу при отсутствии EMI. Его дешевле купить, проще установить и он уже много лет является стандартом, поэтому он уже используется в большинстве существующих установок.
Независимо от того, выберете ли вы UTP или STP, убедитесь, что используете качественные кабели. Чем лучше качество используемых кабелей, тем больше лет службы вы получите от установки, что сократит длительную замену и затраты на рабочую силу.
Экранированный кабель категории 8
Cat 8 — это новейший стандарт категории кабелей, определенный IEEE. Он отличается самой высокой скоростью передачи данных среди всех медных кабелей благодаря использованию экранирования, практически исключающего электромагнитные помехи (EMI), что приводит к меньшему количеству ошибок.В кабеле Cat 8 каждая витая пара обернута фольгой, затем четыре витые пары также обернуты экранированной оплеткой.
Ознакомьтесь с высококачественными экранированными и неэкранированными кабелями Ethernet
Экранированные (STP) кабели Ethernet
Неэкранированные (UTP) кабели Ethernet
Таблица продуктов кабеля Ethernet
Cable Finder — найдите любой кабель за два простых шага
Дополнительная литература
Кабель Ethernet
Cat8 обеспечивает более высокую скорость и лучшую производительность
Сетевые соединительные кабели Cat8: быстрая передача данных и поддержка большой пропускной способности Сети 40 Гбит / с
Кабели Ethernet Cat6 и Cat6a — все, что вам нужно знать
Какой кабель Ethernet следует использовать — Cat5e, Cat6 или Cat6a?
Выбор правильного кабеля для PoE
Что такое PoE и как оно работает?
Power over Ethernet (PoE) позволяет сетевым кабелям передавать электроэнергию на любое устройство в сети без розетки или адаптера.Он позволяет использовать один кабель как для подачи питания, так и для подключения устройства к вашей сети.
Принцип работы прост. Кабель Ethernet, соответствующий стандартам CAT5e (или лучше), состоит из четырех витых пар кабеля, и PoE передает питание по этим парам на устройства с поддержкой PoE. В одном методе две пары проводов используются для передачи данных, а оставшиеся две пары используются для питания. В другом методе питание и данные передаются по одной и той же паре.
Когда одна и та же пара используется и для питания, и для данных, передача питания и данных не мешает друг другу.Это известно как «фантомное питание». Фантомное питание достигается за счет передачи мощности по проводникам данных путем приложения общего напряжения к каждой паре. На передачу данных это не влияет, поскольку Ethernet на витой паре использует дифференциальную передачу сигналов. Затем центральный отвод стандартного импульсного трансформатора Ethernet используется для извлечения синфазного напряжения.
Камеры видеонаблюдения, цифровые вывески, системы видеоконференцсвязи и точки беспроводного доступа являются примерами устройств, совместимых с PoE.
Для достижения наилучшей производительности PoE вам необходимо эффективно рассеивать тепло и поддерживать стабильную прохладную температуру в ваших кабелях.По мере повышения температуры кабеля электрические характеристики могут ухудшаться. Повышенное тепловыделение имеет решающее значение для повышения физической работоспособности и долговечности.
Что необходимо учитывать для минимизации тепловыделения

Диапазон температур кабеля
Температурный рейтинг кабеля указывает на температуру, которую может выдержать изоляция / материал оболочки. Кабели, используемые для PoE, должны иметь номинальную температуру выше 60 ° C. Обычные номинальные температуры для кабелей: 60 ° C, 75 ° C и 90 ° C.
Размер / сопротивление проводника
Выделение тепла может быть результатом сопротивления проводника в приложениях PoE. Чтобы улучшить сопротивление проводника, выбирайте кабель с проводником большего размера. Кабель CAT6A имеет больший размер жилы, чем кабель CAT5e, что обеспечивает меньшее сопротивление. Чем больше размер жилы кабеля, тем больше можно уменьшить сопротивление жилы.
Экранирование и оболочка
Медные кабели типа «витая пара» для приложений PoE обычно представляют собой F / UTP (четыре витые пары, окруженные каким-либо экраном в оболочке кабеля).UTP (неэкранированная витая пара) не рекомендуется для приложений PoE, поскольку он не может эффективно рассеивать тепло.
Установка
Условия установки и окружающей среды могут существенно повлиять на производительность PoE. Чтобы избежать повышения температуры, избегайте обстоятельств, которые могут удерживать тепло внутри кабеля, таких как большие жгуты, жгуты в непосредственной близости и конструкции или установки, которые не соответствуют принятым нормам.
Дополнительные соображения по кабелю PoE: вносимые потери
Вносимые потери могут быть критическим фактором при рассмотрении безопасности и производительности кабеля, который будет использоваться для PoE.Вносимые потери можно рассчитать как отношение мощности «полученного сигнала к отправленной». Повышение мощности может привести к увеличению вносимых потерь при повышении температуры кабеля, что может привести к повреждению кабеля.
CAT6A — надежный выбор для PoE
Ваша высокопроизводительная сеть зависит от правильных кабельных решений, обеспечивающих скорость и мощность в нужное время и в нужном месте. Кабель CAT6A считается перспективной технологией, которая может удовлетворить потребности здравоохранения, образовательных учреждений, вооруженных сил и т. Д.
Сплошной медный провод обеспечивает более высокую производительность, чем альтернативы
Возможность передачи 10-гигабитного Ethernet на расстояние до 100 метров
Предлагает полосу пропускания с частотой 500 МГц
Улучшены характеристики перекрестных помех от инопланетян за счет изоляции и дополнительного, более плотного скручивания
Увеличенный диаметр (23AWG) позволяет снизить сопротивление, снизить температуру и минимизировать потери энергии.


Название продукта	CAT5E UTP (неэкранированная витая пара) Кабель	CAT6 UTP (неэкранированная витая пара) Кабель
CAT5Evs.CAT6
Скорость	10 BASE-T 100 BASE-T — Fast Ethernet 1000 BASE-T — Gigabit Ethernet	10 BASE-T 100 BASE-T — Fast Ethernet 1000 BASE-T — Gigabit Ethernet 10G BASE-T — 10 Gigabit Ethernet
Частота	100 МГц	250 МГц

Имя	Типовая конструкция *	Пропускная способность	Приложения
Уровень 1		0.4 МГц	Телефонные и модемные линии
Уровень 2		4 МГц	Старые терминальные системы, например IBM 3270
CAT3	UTP	16 МГц	10BASE-T и 100BASE-T4 Ethernet
CAT4	UTP	20 МГц	Token Ring 16 Мбит / с
CAT5	UTP	100 МГц	100BASE-TX и 1000BASE-T Ethernet
CAT5	UTP	100 МГц	100BASE-TX и 1000BASE-T Ethernet
CAT6	UTP	250 МГц	10GBASE-T Ethernet
CAT6A	U / FTP, F / UTP	500 МГц	10GBASE-T Ethernet
CAT7	Ф / FTP, S / FTP	600 МГц	Телефон, CCTV, 1000BASE-TX в том же кабеле, 10GBASE-T Ethernet
CAT7A	Ф / FTP, S / FTP	1000 МГц	Телефон, кабельное телевидение, 1000BASE-TX в том же кабеле, 10GBASE-T Ethernet
CAT8.1	Ф / UTP	1600-2000 МГц	Телефон, кабельное телевидение, 1000BASE-TX в том же кабеле, 40GBASE-T Ethernet
CAT8.2	Ф / FTP, S / FTP	1600-2000 МГц	Телефон, кабельное телевидение, 1000BASE-TX в том же кабеле, 40GBASE-T Ethernet

Свойство	Номинальное значение	Допуск	Единица
Характеристическое сопротивление, 1–100 МГц	100		Ом
Характеристическое сопротивление при 100 МГц	100	± 5	Ом
Сопротивление контура постоянного тока	≤ 0.188		Ом / м
Скорость распространения	0,64		c
Задержка распространения 54 911	4,80
Смещение задержки <100 МГц	<0,20		нс / м
Емкость при 800 Гц	52		пФ / м 525		нГн / м
Угловая частота	≤ 57		кГц
Максимальная растягивающая нагрузка во время установки	100			Диаметр проволоки
24 AWG (0.51054 мм; 0,205 мм ²)
Толщина изоляции	0,245		мм
Макс.
Рабочая температура	от −55 до +60		° C
Максимальное рабочее напряжение (PoE использует макс. 57 В пост. Тока)	125		В пост.

Сокращенное обозначение	Материал
PE	Полиэтилен
FP	Вспененный полиэтилен
FFEP	Вспененный тефлон / фторированный этиленпропилен
AD / PE	Воздушный диэлектрик / полиэтилен
LSZH или LS0H	Малодымный, нулевой галогеновый	LSF

Цвет пары	[см] на оборот	Оборотов на [м]
Синий	1,38	72
	Оранжевый	1,78	56
Коричневый	1,94	52

Класс	Фраза	Описание	Стандарты
LSZH	Коммуникации малодымный нулевой галоген 911 713 ‑ NES54 911 713 ‑ NES54 , MIL ‑ C ‑ 24643, UL 1685
CMP	Камера статического давления	Изолирована фторированным этиленпропиленом (FEP) и полиэтиленом (PE) и покрыта оболочкой из поливинилхлорида (ПВХ) с низким уровнем дыма, благодаря лучшему испытанию на пламя рейтинги.	CSA FT6 или NFPA 262 (UL 910)
CMR	Подъемник для коммуникаций	Изолирован полиолефином высокой плотности и покрыт поливинилхлоридом (ПВХ) с низким уровнем дыма.	UL 1666
CMG	Коммуникации общего назначения		CSA FT4
CM	Коммуникации	Изолирован полиолефином высокой плотности, но не покрыт ПВХ оболочкой и, следовательно, является самым низким из трех огнестойкость.	UL 1685 (UL 1581, Sec. 1160) Вертикальный лоток
CMX	Коммуникации для жилых помещений		UL 1581, Sec. 1080 (VW-1)
CMH			CSA FT1

Как подключить сеть Ethernet с помощью витой пары

Что такое кабель Ethernet?

Ethernet по витой паре

Как сделать кабель Ethernet

Кабели UTP

STP кабели

Категории кабелей Ethernet

Ethernet-кабель Cat5

Кабель Cat5e Ethernet

Кабель Cat6 Ethernet

Прямой кабель Ethernet

Кросс-кабель Ethernet

Как обжать (подключить) витую пару 8 жил по цветам (кабель для интернета, сети) ?

Инструменты и материалы необходимые для обжима витой пары (кабеля для сети, интернета) по цветам

Операции при обжиме витой пары (кабеля для сети, интернета) по цветам

Как правильно должен выглядеть обжатый сетевой кабель для интернета

Принятые стандарты соединения коннекторов сетевого провода (кабеля для сети, интернета) по цветам

Варианты соединения коннекторов витой пары, сетевого кабеля (кроссовер — ерст на крест и патч-корд — прямое подключение)

Процесс установки и подключения компьютерной розетки к витой паре

Подводя итог…

Лучшая розетка rj 45. Обжим витой пары и подключение компьютерной розетки Legrand. Виды и характеристики

Опрессовка прямого провода по стандарту T568B

Обжимаем розетку категории 5 под разъем RJ45

Ситуация 1. Розетка с одним гнездом на 8 проводов (видео)

Схема работы – опресовки обжимки экстрактора следующая:

Что делать если опресовать – обжать компьютерную розетку для rj — 45 не чем

Проверка сигналов проводки

Установка клеммника и монтаж накладки

Прокладка кабель витых пар

Кабель UTP, FTP и STP

Неэкранированные кабели Ethernet

Экранированные кабели Ethernet

| CommScope

Cat5 против Cat6 | Мультиком

Кабель Ethernet CAT5E

Кабель Ethernet CAT6

// Подробное руководство покупателя по кабелям Ethernet

3 альтернативы кабеля Ethernet

Адаптеры Powerline

PoLRE

Ethernet через COAX (адаптер MoCA)

Разъяснения по кабелям Cat 5 | MAC Installations & Consulting

Варианты и сравнения

Приложения

Характеристики

Изоляция

Радиус изгиба

Максимальная длина сегмента кабеля

Conductors

Индивидуальная длина плеча

Экологические рейтинги

Описание экранированного и неэкранированного кабеля

STP в сравнении с кабелем Ethernet UTP

Экранированный и неэкранированный кабель

Экранированный кабель категории 8

Ознакомьтесь с высококачественными экранированными и неэкранированными кабелями Ethernet

Дополнительная литература

Выбор правильного кабеля для PoE

Что такое PoE и как оно работает?

Что необходимо учитывать для минимизации тепловыделения

Диапазон температур кабеля

Размер / сопротивление проводника

Экранирование и оболочка

Установка

Дополнительные соображения по кабелю PoE: вносимые потери

CAT6A — надежный выбор для PoE

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий Отменить ответ
