Как подключить стабилизатор напряжения на весь дом к сети 220 В?

У электроэнергии, поступающей в ваши дома и квартиры, есть свои определенные стандарты. К примеру, если напряжение сети 220 В – отклонение должно быть не более 10 процентов от номинала. Такой разбег в объёме напряжения может негативно сказаться на правильном функционировании бытовых электрических устройств и осветительных приборов.

Специализированные организации, которые занимаются поставкой электроэнергии, используют в работе трансформаторы, предназначенные для преобразования электрических величин. От них и приходит электроэнергия в дома и квартиры.

Нижний предел напряжения линия показывает при работе под большой нагрузкой. Если в дальнейшем нагрузка увеличивается, нормативный предел идёт на спад, это обусловлено исчерпыванием мощностей подстанции. По такому же принципу работает сеть с напряжением в 380 В, это легко поясняется рабочим режимом установок в стандартных условиях. Если же взглянуть на картину более реально, то в холодное время года снабжение жилых помещений напряжением на уровень ниже, нежели в летний период.

Справка. Перепады напряжения и его нестабильную работу можно исправить с помощью специальных стабилизаторов, функция которых заключается в нормализации параметров тока. Стабилизаторы широко применяются в разных местах, они имеют достаточно бюджетную стоимость, и просты в установке и подключении. Всю работу, связанную со стабилизатором можно выполнить самостоятельно, не прибегая к помощи специалистов.

Определение типа защиты

На сегодняшний день стабилизаторы делятся на 2 основных типа:

  • стационарные приборы для стабилизации напряжения, их монтаж делают на весь дом;
  • переносные модели, они могут стабилизировать работу всего нескольких электрических устройств.

Также, стабилизаторы стационарного назначения подразделяются на однофазные и трехфазные, все зависит от условий, в которых их планируют эксплуатировать. В своем доме или квартире более уместным будет установить и подключить стабилизатор вблизи распределительного щита электроэнергии, с помощью такого шага вы сможете предотвратить сбои и перегрузки всей сети.

Выбор места монтажа

Важно! Если вы решили устанавливать стабилизатор электроэнергии самостоятельно – вся ответственность за исправность прибора ложится на ваши плечи. Вы должны четко следовать всем требованиям и правилам ПУЭ.

Существует определенный список рекомендаций, касающийся выбора правильного места для установки стабилизатора электроэнергии:

  • Помещение, где планируется установка должно быть с минимальным уровнем влажности воздуха, и всегда хорошо проветренным. Такие условия необходимо соблюдать, чтобы свести к минимуму риск попадания влаги в устройство;
  • Если установка стабилизатора будет производиться в маленьких закрытых пространствах (например, в ячейке около распределительного щитка электроэнергии), заранее подумайте о том, чтобы облицовочные материалы в этой зоне не были горючими и легко воспламеняемыми;
  • Обязательно оставьте зазор не менее десяти см между коробкой стабилизатора и стеной;
  • Прикрепляя на стену стабилизатор электроэнергии, заранее позаботьтесь о том, чтобы максимально надежно его закрепить, а также чтобы его расположение было удобным для эксплуатации.

Что понадобится для подключения

Для подключения однофазного стабилизатора электроэнергии вам понадобится:

  1. Однофазный стабилизатор.
  2. Трехжильный кабель ВВГнГ-Ls (сечение данного кабеля должно быть идентичным вашему вводному кабелю, который находится на самом рубильнике или на автомате главного ввода). Через этот кабель будет проходить нагрузка электроэнергии на весь дом.
  3. 3-х позиционный выключатель. От стандартных выключателей он отличается тем, что может находиться в трех состояниях.
  4. Разноцветный провод типа ПУГВ.

У данного выключателя будем использовать три состояния:

  • Подключено через стабилизатор;
  • Байпас, т.е. без стабилизатора — грязное питание;
  • Выключено.

Важно! При процессе подключения можно воспользоваться и автоматом модульного типа. Но следует учитывать, что при использовании такой схемы, если у вас возникнет необходимость отключить стабилизатор электроэнергии, вы будете вынуждены каждый раз отключать энергию во всем доме и перекидывать провода.

С помощью трех позиционного выключателя вы сможете одним простым движением отсечь стабилизатор, оставив жилое помещение с электроэнергией напрямую.

Помните о том, что однофазный стабилизатор электроэнергии необходимо установить после электросчетчика.

Даже в то время, когда стабилизатор электроэнергии работает с минимальной нагрузкой, он имеет холостой ход и расходует небольшое количество энергии, которую нужно учитывать и вести её точный подсчет.

Есть ещё один важный момент. В доме, где планируется установка однофазного стабилизатора желательно наличие УЗО или дифференциального автомата. Это рекомендация от ведущих марок стабилизаторов на мировых ранках. Примером таких компаний являются:

  • Ресанта;
  • Свэн;
  • Лидер, и др.

Прибором, защищающим оборудование от утечек электроэнергии, может стать обычный вводный дифференциальный автомат.

Подключение стабилизатора

Схема подключения однофазного стабилизатора электроэнергии в сети с напряжением 220 Вольт

Важно! При подключении стабилизационного оборудования в первую очередь отключите электроэнергию в доме! Это одно из главных правил в технике безопасности.

Для выполнения данного правила нужно выключить вводной автомат, который находится в распределительном щитке, затем нужно ещё раз проверить, отключена ли электроэнергия. Для этих целей воспользуйтесь специальным указателем.

В основном, стабилизатор включается сразу после подачи напряжения. Стабилизатор электроэнергии имеет последовательный тип включения. Маленькой шпаргалкой для вас может стать схема подключения стабилизатора, нанесенная на его корпус производителем.

Однофазный стабилизатор имеет три контакта, которые участвуют в процессе подключения:

  • От вводного автомата берётся фазный провод и подключается к месту «входа» в колодке подключения проводов у стабилизатора;
  • К «выходу» подключите фазный провод, отвечающий за распределение нагрузки;
  • Последний шаг. Найдите нулевой контакт стабилизатора, и подключите его к нулевому проводу сети, избегая разрыва.

Нулевой провод для начала необходимо соединить со стабилизатором, далее – к общему нулевому проводу сети.

Что делать если на корпусе стабилизатора 4 контакта для подключения

Случается так, что при осмотре стабилизатора электроэнергии вы можете наблюдать сразу 4 контакта для подключения. Это выглядит следующим образом:

  • фаза — «вход»;
  • 0 – «вход»;
  • фаза – «выход»;
  • 0 – «выход».

При наличии такой схемы в стабилизаторе напряжения, подключение к сети происходит следующим образом:

Нулевой и фазный провода электрощита соединяются с соответствующим контактом, называемым «вход» на корпусе защитного прибора. При этом нулевой и фазный провода, отвечающие за нагрузку, присоединяются к контактам, с обозначением «выход».

Когда процесс установки подойдет к завершению, ещё раз проверьте, правильно ли вы соединили все провода. Перед тем, как включить прибор первый раз, необходимо обесточить все электроприборы, и достать все вилки из розеток.

Когда стабилизатор включился, внимательно проследите за исправностью его функционирования. Он должен тихо работать без посторонних шумов в виде треска, и др.

Важно! Чтобы стабилизатор напряжения эффективно и надежно работал раз в год необходимо проводить профилактику, которая заключается в подтягивании болтиков и винтов. Своевременное проведение такой процедуры поможет свести к минимуму риск возникновения возгорания или деформации изоляционного слоя, причиной которых может стать деформированный или слабо затянутый контакт.

Также, в продаже можно найти стабилизаторы напряжения с небольшой мощностью (P<1,5 кВт). Они выпускаются как законченный самостоятельный блок, в комплектацию которого шнур для подключения к сети со стандартной вилкой. На поверхности корпуса устройства есть несколько розеток.

Любое электрическое устройство, работу которого вы хотите защитить от риска, присоединяется к стабилизатору напряжения именно посредством такой розетки. Исходя из этого, можно сделать вывод, что устройств, защищающие электроэнергию и работающие на её основе приборы, являются своего рода дополнительным звеном между нагрузкой и электрической сетью, которые обеспечивают надежную защиту от скачков напряжения и перегрузки сети.

Проверка работоспособности схемы

Если в вашем доме трехфазная сеть с напряжением 380 В – для подключения рекомендуется воспользоваться сразу тремя однофазными стабилизаторами напряжения. Каждый нужно подключать строго по отдельной фазе.

При первом подключении стабилизатора к сети нужно исключить всю возможную нагрузку. Все автоматы необходимо выключить. Работающими должны остаться только вводной автомат, и автомат который идет непосредственно на стабилизатор. Как только вы подключите стабилизатор электроэнергии. Он запустится на холостой ход, а ваша задача контролировать его работу. Проследите за посторонними шумами (при норме их быть не должно), обратите внимание на входные и выходные параметры напряжения, а также проверьте верность и точность технических данных которые можно увидеть на электроном экране счетчика.

Ошибки подключения

Самой распространенной ошибкой в подключении однофазного стабилизатора напряжения является неправильный выбор места для установки или неправильное расположение прибора.

Даже при правильном подключении схемы и соблюдении всех рекомендаций стабилизатор напряжения может перегреваться и выключаться, на дисплее будут постоянные неисправности и ошибки.

Неправильное переключение стабилизатора из рабочего режима в байпасный. Для перехода необходимо придерживаться точной последовательности. А именно:

  • Отключение от питания автоматов непосредственно на панели прибора;
  • Изменить обычное положение выключателя в «байпас», либо «транзит»;
  • Только после выполнения выше указанных действий можно заново включить автоматы.

Важно! Многие люди ошибочно недооценивают важность соблюдения таких правил, и меняют положение переключателя под напряжением, что в итоге приводит к сбоям в работе устройства или поломке.

При подключении стабилизатора использован провод с меньшим сечением. Обязательно придерживайтесь всех необходимых параметров кабеля, учитывая общую нагрузку дома.

На многожильных проводниках нет наконечников.

Не экономьте на наконечниках, покупайте их сразу после приобретения однофазного стабилизатора. По правилам ПУЭ оконцеватели для многопроволочных проводников необходимы

Выбивает автомат в электрическом щитке. Бывает и такая проблема, учитывая то, что при отключении стабилизатора все нормально функционирует без сбоев. Многие люди в таких ситуациях ошибочно полагают, что прибор неисправен, или грешат на неправильное подключение схемы и отвозят стабилизатор на ремонт по гарантии. Но причина может заключаться совсем в другой проблеме. Например, у вас недостаточное напряжение в сети, 150 В, вместо положенных 220 В. Если напряжение будет в норме, ток в сети станет на порядок выше.

Обязательно обратите внимание на все проблемы, о которых сказано выше, прежде чем нести стабилизатор в магазин и заявлять о его неисправности.

Как подключить стабилизатор напряжения на весь дом самостоятельно

Ситуация с напряжением в сети хоть и стала немного лучше, по крайней мере у нас в городе, но всё таки остается неудовлетворительной.

Уровень напряжения в сети, как правило, ниже положенного. Бывает, что в пределах небольшого промежутка времени напряжение может изменяться значительно. А это не очень хорошо сказывается на электрических приборах, которых в каждом доме или квартире сейчас достаточное количество.

Прибор может даже выйти из строя. Пониженное напряжение также плохо сказывается на приборах в которых используются электродвигатели (холодильники, сплит-системы). А светодиодные лампочки при пониженном напряжении могут мигать или вообще перестать гореть.

На величину напряжения в сети влияет много факторов. В основном это совокупность факторов (качество высоковольтного напряжения , поступающего на трансформатор подстанции, мощность трансформатора, сечение проводов питающих потребителей).

Многие знают что такое стабилизатор напряжения. Вот как раз этот прибор и служит для того, чтобы независимо от величины напряжения поступающего в ваш дом на потребителях было стабильное напряжение согласно норме.

В данное время выпускаются стабилизаторы с напряжением стабилизации 220 и 380 вольт.

Стабилизатор напряжения можно установить на какой либо один прибор, а можно и на весь дом. Так вот, как подключить данный аппарат на весь дом рассмотрим в данной статье.

Существуют однофазные и трехфазные стабилизаторы напряжения. Рассмотрим как подключить однофазный аппарат к дому с однофазным питанием.

Подключение однофазного стабилизатора

Сначала нужно выбрать место для установки прибора.

В основном выпускаются с температурой эксплуатации от +5 градусов по Цельсию. Поэтому их можно устанавливать только в помещении.

Существуют приборы , которые можно эксплуатировать на улице, но они намного дороже по цене.

Выбираем место для установки стабилизатора

  • Помещение должно быть сухое и с хорошей вентиляцией
  • Рядом с местом для установки не должно быть горючих и легковоспламеняющихся материалов
  • Расстояние от корпуса аппарата до стен и перегородок должно быть не менее 10 см.
  • Если прибор навесной – он должен быть надёжно закреплен на стене с помощью анкеров.

Также на выбор места влияет протяженность кабеля от стабилизатора до места подключения. В основном его устанавливают возле вводного щитка.

Стабилизатор устанавливается после счетчика. Непосредственно перед ним необходимо установить защиту- автоматический выключатель дифференциального тока (диффавтомат).

Дифференциальный автомат нужно установить непосредственно в вводном щите. Поэтому при проектировании щитка нужно это учитывать. Если вы решили подключить стабилизатор к смонтированной проводке, то дополнительного места в щите может не оказаться. Придется ставить дополнительный щиток.

Как вы видите на схеме провод с нулевой клеммы дифавтомата идет на нулевую шину. А от нулевой шины щита идет на одну из клемм стабилизатора. Вторая клемма остается свободной. Но это и не важно, так как две нулевые клеммы в стабилизаторе соединены между собой.

Можно, конечно, нулевой вывод автомата дифференциальной защиты соединить с нулевой клеммой стабилизатора напряжения, а вторую нулевую клемму соединить с нулевой шиной в щите. Но суть от этого не меняется.

Также соединяем шину заземления с земляной клеммой на стабилизаторе. Корпус получается заземленным, что хорошо. Корпус стабилизатора должен быть обязательно заземлен!

Ну а фазный провод с дифавтомата идет на клемму L входа на стабилизаторе. С клеммы L выхода провод идет на автоматические выключатели потребителей.

Кабель для подключения стабилизатора должен иметь сечение не меньше чем чем вводной на счетчик.

Выбирайте прибор с байпасом. Это удобно. Байпасом мы включаем питание без процесса стабилизации, в обход схемы. Байпасом можно воспользоваться если подключаемая мощноcть выше мощности стабилизируюшего прибора. Также при работе сварочным аппаратом желательно включать байпас.

Теперь рассмотрим как подключить трехфазный стабилизатор напряжения к трехфазной сети.

Схема подключения трехфазного стабилизатора

В принципе, подключение такое же как и для однофазного, только используется три фазы вместо одной.

Трехфазные стабилизаторы используются , в основном, для питания трехфазных потребителей. И если в вашем доме есть трехфазные потребители – станки с трехфазными двигателями. В этом случае нужно использовать трехфазный прибор с блоком синхронизации.

Если же у вас нет трехфазного оборудования, что бывает в большинстве случаев, то лучше использовать три однофазных стабилизатора напряжения подключив их к каждой фазе. Ещё одно преимущество трех однофазных стабилизаторов перед трехфазным это при выходе из строя однофазного из них напряжение будет подаваться в дом по двум остальным фазам. Если же выйдет из строя трехфазный стабилизатор обесточится весь дом.

Схема подключения трех однофазных стабилизаторов к трехфазной сети

Перед стабилизатором ставим трехполюсный автоматический выключатель, а лучше автомат дифференциальной защиты. Заземляющий проводник подключаем к корпусам стабилизаторов, а если есть клемма РЕ на колодке, подключаем туда. Нулевой провод, идущий от счетчика или дифавтомата, подключаем на одну из нулевых клемм
прибора, обозначенную буквой N. С другой нулевой клеммы стабилизатора провод идёт на нулевую шину.

А уже с нулевой шины провод идет на нагрузку.

Как вы видите, в том, чтобы подключить стабилизатор напряжения на весь дом самостоятельно нет ничего сложного. Но, всё-таки, лучше это доверить специалистам!

Ещё статьи по теме:

Как выбрать сечение кабеля по току

Еще статьи на сайте

Как подключить стабилизатор напряжения однофазный

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах. Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.

В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

  • Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
  • При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
  • Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
  • При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Самостоятельное подключение к сети стабилизатора не представляет большой сложности. На тыльной стороне устройства есть колодка с клеммами на пять разъемов. Чаще всего провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль.

Для подключения нужно всего лишь сделать правильный выбор сечения кабеля. Далее осуществляется самостоятельный монтаж. Схема подключения стабилизатора на 220 вольт:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов:

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

Третьим типом стабилизаторов является электронный прибор. Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

  1. Перед монтажом всегда отключайте питание сети в электрическом щите.
  2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
  3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
  4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
  5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
  6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

  • После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
  • Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
  • Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Пример подключения стабилизатора

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

Схем подключения

Открываем крышку клеммника стабилизатора:

Выполняем подключение стабилизатора согласно схеме.

Стабилизатор стоит за стеной, поэтому имеется отверстие, через которое проходят четыре провода: фаза для стабилизатора, ноль для него же, ноль для квартиры, фаза тоже в квартиру.

Еще раз контролируем правильность соединений и включаем питание.

На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

Как подключить стабилизатор напряжения | Электрик



Стабилизаторы напряжения, наряду с бесперебойниками и реле напряжения, призваны питать необходимую нам бытовую домашнюю технику только качественным допустимым напряжениям. Но преимуществом стабилизаторов над другими устройствами данного класса есть возможность напрямую изменять входящее напряжение до нужных нам оптимальных границ.
Стабилизаторы бывают как малогабаритные переносные для котла, холодильника или другой бытовой техники, так и на весь частный дом или квартиру. Однако недостаточно лишь выбрать нужное устройство. Для качественной и надежной работы, необходимо еще и правильно установить и подключить стабилизатор к однофазной сети дома.

На самом деле, в монтаже стабилизатора, нет ничего сложного. Но это ответственная робота и здесь есть свои нюансы и возможные нежелательные ошибки.
Так как с малогабаритным и маломощным стабилизатором проблем с подключением, например к холодильнику, не должно возникнуть, ниже обратим свое внимание, в основном, на больших стабилизаторах "на весь дом".

Прежде всего предстоит выбор и покупка стабилизатора, здесь важно знать на какую мощность вам нужен стабилизатор и на сколько фаз, как правило в частных домах и квартирах в основном подключена одна фаз, значит и стабилизатор нужен однофазный.
Не смотря на то что стабилизатор справляется как с пониженным так и повышенным напряжением на входе, есть целый класс устройств спроектированных в основном под пониженное напряжение - специально для тех случаев когда старый преобразующий трансформатор питает например целую большую деревню. Такие трансформаторы могут успешно работать и с напряжением до 90 вольт на входе, преобразуя их в оптимальные нам 220 вольт.
Запас мощности стабилизатора должен быть не меньше 20-30% от всей подключаемой нагрузки.
По мимо прочего стабилизаторы бывают разных конструктивных типов: сервоприводные, релейные и симисторные (тиристорные), вот наиболее популярные типы доступные для покупки на нашем рынке.
У всех есть свои недостатки и особенности.

Для установки стабилизатора на весь дом, в основном применяют мощные навесные установки, либо, что уже реже, напольные.
Подключать стабилизатор напряжения нужно после счетчика. Физически стабилизатор можно было б подключить и перед счетчиком, но с контролирующими службами энергонадзора врядли получится договорится о подобном. Сам по себе стабилизатор не потребляет много электричества, в основном это 20-30 ват.
В большинстве стационарных стабилизаторов подключение осуществляется через клеммную колодку, вводные и выходящие провода, а также заземление - зажимаются с помощью винтов.

Для стабилизаторов с трема клеммами в клеммной коробке, обычно рабочий ноль объединен внутри устройства с защитным нулем. Три контакта это:

  • вводная фаза
  • фаза нагрузки
  • ноль (общий)

Как правило стандартная схема подключения стабилизатора обозначена на корпусе устройства, в первую очередь нужно ориентироваться по ней.

При подключение нужно тщательно проверить правильность подключения и первый запуск устройства осуществить без подключения нагрузки.
На протяжение некоторого времени необходимо понаблюдать за работой стабилизатора, убедится в отсутствию посторонних шумов и пищания стабилизатора.
Дальше проверить напряжение на выходе и если оно в пределах нормы, можно смело подключать нагрузку.

На маломощных стабилизаторах ввод может подключатся и с помощью шнура с вилкой, ну а нагрузка может подключаться к розетке на корпусе устройства. Но вилки-розетки в основном предназначены на нагрузку не более 16 ампер, поэтому в мощных стабилизаторах применяют более надежные способы соединения проводников.

На цене стабилизатора можно сэкономить, в том случае если купить стабилизатор "послабее", из расчета мощности не на весь дом, а лишь на самые важные линии дома. Запитав таким способом лишь конкретные группы бытовой техники. В доме, в вводном щитке необходимо наличие таких конкретных линий под отдельными автоматическими выключателями, тогда не возникнет никаких трудностей в реализации данной задачи.

Место установки


Исходя из мощности стабилизатора будет меняться и его размер. Небольшие переносные устройства размещают непосредственно возле бытовой техники. Ну а стационарные стабилизаторы "на весь дом" монтируют на стене возле электрощитка, размещают на полу или же сооружают специальную нишу (проем) в стене.

В процессе работы, особенно при низком постоянном напряжение в сети, трансформатор стабилизатора неплохо нагревается и для его нормального охлаждения необходима свободная циркуляция воздуха сквозь вентиляционные отверстия в корпусе. Размещать стабилизатор необходимо так чтоб эти отверстия были свободными.
Также необходимо учесть что стабилизатор не следует размещать в влажном подвале, гараже, чердаке или неотапливаемом помещение, кроме того повышенная или сильно пониженная температура, влажность и пыль негативно сказываются на работе устройства.

Самым оптимальным местом будет установка стабилизатора возле вводного электрощитка в доме, данное место будет удачным исходя также из того что рекомендуется сократить протяжность питающих кабелей.

При установке стабилизатора в нише в стене, обратите внимание на материал нишы, он должен быть пожаробезопасным (штукатурка, блок, бетон, метал). Стенки нишы должны быть сооружены таким способом чтоб был необходимый воздушный проем между корпусом устройства и стенками проема в стене. Зазор должен быть не меньше 10 см.

Технология установки стабилизатора не есть сложная, главное учитывать все требования, запасы мощности и общие рекомендации.
Кроме того после монтажа устройства желательно хотя бы раз в год делать диагностику, проверять надежность соединений, подтягивать винты и проверять параметры выходящего напряжения. Большинство современных устройств указывают все возможные ошибки на корпусе с помощью индикации. Необходимо регулярно наблюдать за работой стабилизатора.

Как подключать стабилизаторы напряжения для дома

Установка стабилизатора напряжения

Все знают, как опасны для бытовой техники перепады напряжения в сети. Чтобы защитить себя от необходимости ремонтировать дорогостоящие электроприборы, многие решают установить в доме стабилизатор напряжения.

Если на предприятиях обслуживание и установка стабилизатора напряжения доверена специалистам, то в домашних условиях пользователи часто хотят обойтись своими силами. Есть модели бытовых стабилизаторов, с подключением которых справиться довольно просто, но для установки некоторых всё же лучше пригласить специалиста.

Если вы приобрели прибор в холодное время года, то с установкой придётся подождать. Производителями рекомендуется выдержать его не менее суток при нормальной температуре.

Как правильно выбрать место для установки стабилизатора напряжения

Для обеспечения нормальной работы прибора нужно придерживаться требований к помещению, где вы планируете его установить. Поэтому внимательно прочитайте паспорт изделия, в котором чётко указано, где должен быть установлен стабилизатор.

Основные требования к помещению для установки стабилизатора:
  • Соблюдение температурного режима

Для однофазных приборов минимальная отметка составляет +5, а для трёхфазных -5 градусов. Верхний предел +45 градусов тепла. Рекомендуется устанавливать стабилизатор таким образом, чтобы на него не попадали прямые солнечные лучи.

  • Теплообмен и вентиляция

Так как при работе стабилизатор выделяет тепло, для вентиляции необходимо оставить свободное пространство не меньше 50 см. между его корпусом и стенами.

Ни в коем случае нельзя ставить прибор на ковёр, это нарушит теплообмен и приведёт к перегреву стабилизатора.

Помещение должно быть сухим, чтобы не образовывался конденсат на внутренней поверхности корпуса, что является частой причиной его выхода из строя.

Если стабилизатор напряжения устанавливается в нише, то необходимо учитывать пожаробезопасность отделочного материала. Лучше всего подходят кирпичные, стеклотекстолитовые или бетонные поверхности.

Один из нюансов выбора места для установки стабилизатора напряжения – уровень производимого им шума. Хотя у стабилизаторов нового поколения уровень шума довольно низкий, но всё же в спальне он будет вам мешать. Лучше всего установить его в нежилой комнате, желательно в прихожей либо в другом отапливаемом подсобном помещении, либо выбрать электронный стабилизатор напряжения.

Правила подключения стабилизатора напряжения

При установке стабилизатора напряжения необходимо в первую очередь соблюдать правила техники безопасности.

  1. Перед началом работ убедитесь, что дом обесточен, электроэнергия на вводном щитке отключена.
  2. Для защиты пользователя от поражения электричеством и вредного воздействия электромагнитного поля, прибор обязательно должен быть заземлён. Сама техника в этом случае будет защищена от поломок при возникновении аварийных ситуаций, в сети снизится риск появления помех. Для этого медный провод от корпуса прибора проводится к заземлительной шине. Желательно, чтобы такую работу выполнял квалифицированный электрик.
  3. Убедитесь, что выбран кабель нужного сечения. Сечение кабеля в зависимости от мощности и тока вы можете посмотреть в этой статье нашей базы знаний.

В быту могут применяться стабилизаторы как однофазные, так и трёхфазные.

Для обеспечения стабильного питания отдельно взятого прибора, например, насоса, системы отопления, компьютера или холодильника, вам подойдёт однофазный стабилизатор мощностью до 3кВт, например Энергия APC-2000 или Ресанта Lux АСН-3000Н/1-Ц. Перед установкой переведите переключатель прибора в положение «Выключен».

Самыми простыми для установки являются стабилизаторы с невысокой мощностью, производства компаний Штиль, Ресанта и Энергия, имеющие на задней части корпуса шнур, вилку и две-три розетки. Для ввода в эксплуатацию такого прибора не нужны специальные навыки, достаточно просто включить стабилизатор в розетку и уже через него подключить электроприбор.

Если корпус прибора оснащён только клеммами, шнур с вилкой приобретаются отдельно. Соответствующие концы шнура прикрепляются к клеммам. Стабилизатор включается на короткое время, до достижения показаний вольтметра 220 вольт. При отключении сохраняется положение электронных ключей или щёток, которые обеспечили стабилизированную подачу тока. Присоединив на выход провод с розеткой, подключаем в неё бытовую электротехнику.

Обратите внимание, что шнуром с вилкой можно подключать лишь стабилизаторы напряжения менее 3 кВт мощностью. Все что выше по мощности нужно подключать к щитку напрямую.

К электросчётчику прибор подключают, соединяя фазу и нуль провода с соответствующими входами. К нагрузке обязательно проводится от счётчика нейтральный провод, прокладывая фазу к нему от выходных клемм стабилизатора.

Если вы хотите защитить от перепадов электроэнергии не отдельно взятый прибор, а сразу всю домашнюю технику, и к вашему дому от распределительного щита подаётся 380В, можно использовать либо один трёхфазный стабилизатор напряжения, либо три однофазных, соединённых по схеме «Звезда».

По цене установка сразу трёх однофазных стабилизаторов напряжения выходит дороже, чем один трёхфазный, но этот способ гораздо надёжнее. Во первых, при выходе одного из них из строя два других продолжат работать, а во вторых, ремонт или замену такого стабилизатора будет произвести гораздо легче и менее затратно.

Эксплуатация стабилизатора напряжения

После того, как все провода соединены в нужном порядке, переводим выключатель прибора в положение «Включено». При этом загорится световой индикатор, сигнализируя о начале работы стабилизатора. В дальнейшем устройство работает в автоматическом режиме. Если вдруг произошло отключение электроэнергии, то после его возобновления стабилизатор не требуется перезапускать, он включится самостоятельно.

Ещё несколько правил, которые нужно соблюдать для обеспечения длительной безаварийной работы стабилизатора напряжения и вашей личной безопасности.

  • Так как корпус прибора не водостойкий, не ставьте на него никаких ёмкостей с жидкостями.
  • Следите, чтобы не перекрывались вентиляционные отверстия на корпусе стабилизатора. В противном случае он может перегореть от перегрева.
  • Избегайте контакта корпуса с металлическими предметами.
  • При подключении к прибору дополнительной бытовой электротехники проверяйте заранее, не превысит ли это допустимую нагрузку.
  • Не протирайте пыль на корпусе стабилизатора напряжения влажной тряпкой, и тем более не стоит пользоваться для этого моющими средствами.
  • При поломке стабилизатора для его ремонта воспользуйтесь помощью квалифицированных сервисных центров.

Похожие статьи

Выбор сечения кабеля по мощности и току

При проектировании электросети в доме очень важно рассчитать максимальную нагрузку на кабель, а исходя из этих значений выбрать сечение кабеля. Это залог вашей безопасности! При неправильном выборе сечения, кабель может перегреться, замкнуть, а еще хуже – воспламениться. Не пренебрегайте этим! Если вы сомневаетесь – лучше выберите кабель бОльшей толщины.

В этой статье мы приводим таблицу зависимости максимального тока через кабель от его сечения. Таблица составлена для медных и алюминиевых проводов, а также для напряжений 220 и 380 вольт (однофазное и трехфазное подключение). Также приведем формулы для вычисления тока, сопротивления, напряжения (закон Ома) и мощности.

Как подключить стабилизатор напряжения

Установка стабилизатора. Подключение.

Перед прочтением статьи ознакомьтесь с другими моими статьями на тему стабилизаторов, рекомендую.

А в данной статье рассказано, как правильно подключить стабилизатор напряжения, и приведен реальный пример, в котором показана установка релейного стабилизатора напряжения Энергия СНВТ-10000/1 Hybrid.

Итак, стабилизатор напряжения приобретен. Очень хорошо, если у Вас есть знакомый хороший электрик или есть возможность пригласить специалиста для подключения стабилизатора. Если такой возможности нет, то при наличии элементарных навыков самому сделать подключение тоже не так и сложно.

Общие сведения о установке и работе стабилизаторов

Для начала выберите место для установки стабилизатора, оно должно быть сухим, без пыли и легко проветриваемым. На пол стабилизатор устанавливать не рекомендуется, лучше если это будет полочка, тумбочка, столик. Настенный стабилизатор в этом смысле наиболее удобен.

Сам стабилизатор необходимо аккуратно распаковать, ознакомиться с его внешним устройством, пользуясь паспортом изделия. Если транспортировка стабилизатора происходила при минусовых температурах, необходимо выдержать его перед подключением при комнатной температуре не менее четырех часов. Это связано с тем, что все стабилизаторы напряжения прежде всего боятся образования конденсата внутри. Поэтому надо дождаться пока он образуется и высохнет.

В момент подключения обратите внимание, чтобы стабилизатор был выключен – кнопка питания в положении «Выкл» и стабилизатор обязательно должен подключатся к розетке с заземляющими контактами (Евророзетке), иначе стабилизатор нужно заземлять отдельно (для этого есть клемма подключения на клеммной колодке и на корпусе) .

После того, как стабилизатор включен, на табло чаще всего включается обратный отсчет – это включается задержка. Далее происходит щелчок – и стабилизатор в работе.

В большинстве стабилизаторов есть режим Байпас (Транзит). В нормальной работе он должен быть выключен.

Подключение однофазного стабилизатора напряжения

Некоторые производители не информируют покупателя в паспортах как правильно подключать стабилизатор. Если Вы купили а у Вас нет такой информации, можно связаться с производителем, но в большинстве случаев подключить можно своими руками через такую клеммную колодку:

Подключение стабилизатора через клеммную колодку

Обратите внимание – во всех стабилизаторах фазы по краям клеммной колодки (левая – вход, правая – выход), ближе к центру нули, и в середине земля!

Такие клеммы используются для стабилизаторов мощностью более 5 кВт. Для мощностей до 5 кВт как правило, для подключения используется обычная вилка с заземлением, а для подключения потребителей – розетки на корпусе стабилизатора.

Для простоты понимания, приведу типовую входную цепь квартирной электропроводки:

Схема электропроводки квартиры или дома без подключения стабилизатора

Стоит сказать, что вводной (общий, главный) двухполюсный автомат может стоять и ДО счетчика, и после. Далее, после счетчика, должны стоять защитные автоматы на группы нагрузок (розетки, освещение, и т.п.)

Подробнее про квартирную электропроводку и выбор групповых автоматов для неё – здесь.

Стабилизатор обязательно должен подключаться после счетчика. И перед стабилизатором должен стоять автоматический выключатель, который будет снимать питания со стабилизатора в случае необходимости.

Схема электропроводки с подключенным стабилизатором будет такой:

Схема подключения стабилизатора напряжения

Повторюсь – защитный автомат может стоять ДО и/или ПОСЛЕ счетчика, но обязательно ДО стабилизатора.

На рисунке – схема подключения стабилизаторов напряжения SUNTEK.

Схема подключения стабилизатора в однофазную сеть

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Индикация на табло на примере стабилизатора напряжения Suntek

Индикация состояния работы или ошибки у многих производителей одинакова.

В процессе работы на дисплее стабилизатора может появиться следующая информация:

Буква«Н»
Появление буквы «Н» (High) на табло означает, что напряжение в сети поднялось выше рабочего диапазона и сработала защита от перенапряжения, стабилизатор выключил выходное напряжение, чтобы избежать поломки нагрузки. При возврате входного напряжения в рабочий диапазон на дисплее вновь появится цифра выходного напряжения и стабилизатор автоматически перейдет в рабочий режим.

Буква«L»
Появление буквы «L» (Low) на табло означает, что напряжение в сети опустилось ниже рабочего диапазона и сработала защита от пониженного напряжения, стабилизатор выключил выходное напряжение, чтобы избежать поломки нагрузки. При возврате входного напряжения в рабочий диапазон на дисплее вновь появится выходное напряжение и стабилизатор автоматически перейдет в рабочий режим.

Буквы«C-H»
Появление букв «C-Н» (Current-Heat или Current-High) на табло означает, что суммарная мощность подключенных к стабилизатору приборов превысила номинальную мощность стабилизатора и сработала тепловая защита. Необходимо снизить нагрузку. Далее стабилизатор сам автоматически перейдет в рабочий режим.

В случае, если напряжение часто выходит за допустимые пределы или возможен обрыв нуля, следует применить реле контроля напряжения типа Барьер или F&F CP-721.

Реальный пример подключения стабилизатора

Сразу скажу – в данном подключении несколько “нехороших” мест, но я не буду о них говорить, посмотрю на внимательность моих читателей)

Исходно имеем дисковый индуктивный счетчик, я писал о таком в статье про установку домашнего электросчетчика.

Домашний электросчетчик, после счетчика – два защитных автомата.

Верхний автомат отключает фазу, нижний – ноль. Одна линия идёт на дом, вторая – на “летнюю” кухню.

Дело происходит в частном секторе г.Таганрога.

То есть, схема соответствует приведенной выше.

Вскрываем клеммник стабилизатора:

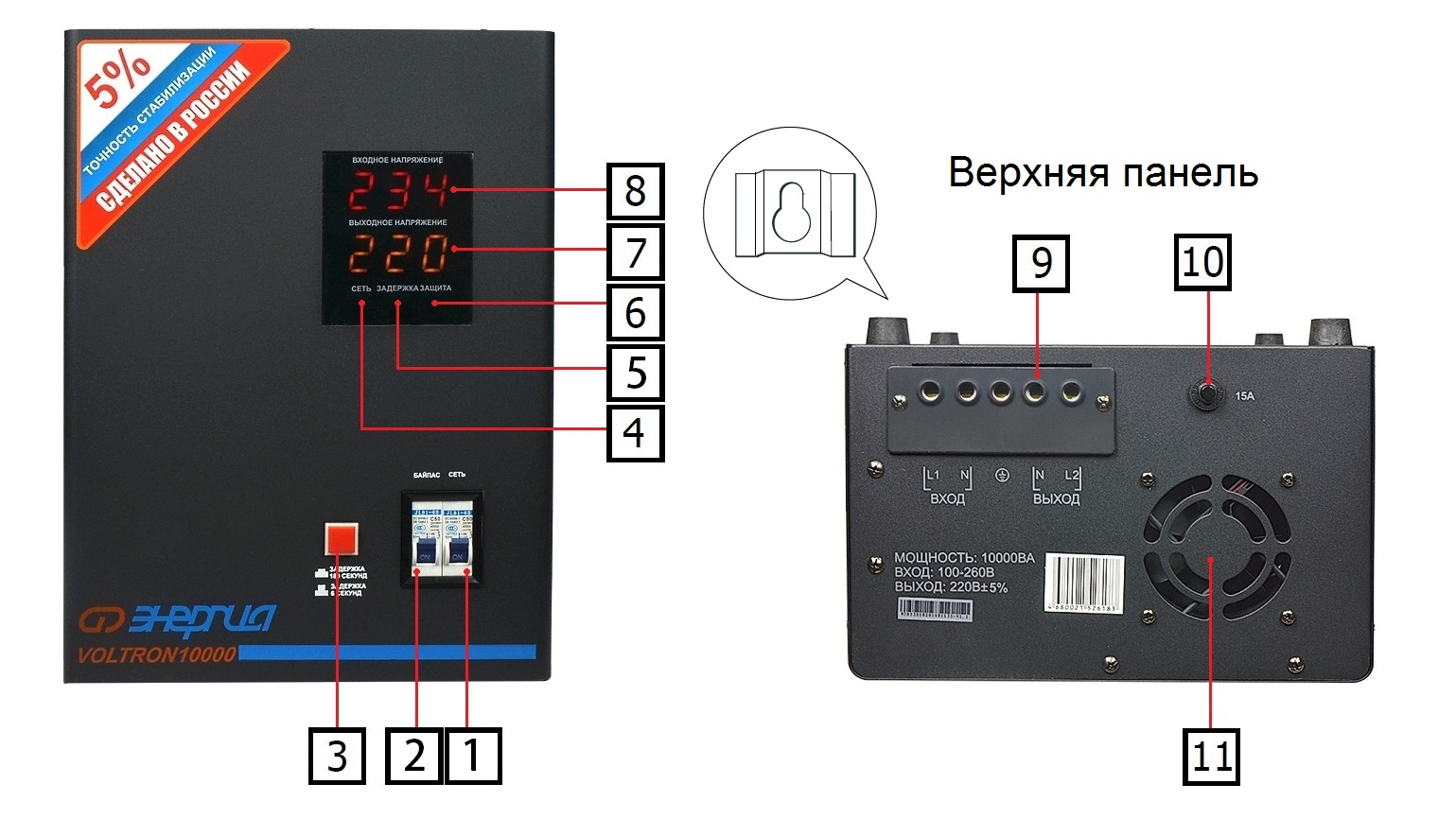

Задняя панель стабилизатора Энергия СНВТ-10000/1

Надеюсь, нижняя строчка – про меня)))

Откручиваем клеммы для подключения стабилизатора напряжения

Как показано на схеме подключения выше, подключаем стабилизатор после вводного автомата. Иначе никак, ведь счетчик подключен к уличной линии напрямую!

Подключение стабилизатора напряжения после автоматов через клеммы согласно приведенной схеме

Стабилизатор установлен за стеной, поэтому просверлена дырка (отверстие), и через неё проложено 4 провода посредством двух ПВС2х2,5 – фаза на стабилизатор, ноль на стабилизатор, ноль на дом, фаза на дом. Подключение этих проводов показано на фото в начале этой статьи.

При установке стабилизатора пришлось постоять на карачках. Не зря я говорил про полочку в начале статьи!

Установка стабилизатора напряжения. Рабочий момент.

Проверяем ещё раз подключение (вход-выход, фаза-ноль), и включаем:

Стабилизатор напряжения Энергия СНВТ-10000/1 Hybrid в работе

На дисплеях – выходное напряжение и ток.

Выкладываю инструкцию к рассмотренному стабилизатору. Если вы дочитали до этого места, есть смысл посмотреть, довольно информативно: Скачать инструкцию на стабилизаторы Энергия СНВТ .

Другие стабилизаторы, инструкции:

• 1 Паспорт SUNTEK ЭМ электромеханический / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, 422.48 kB, скачан:15 раз./

• 2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Руководство по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, 224. 91 kB, скачан:897 раз./

• 3 паспорт SUNTEK TT тиристорный тип / Руководство к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, 703.21 kB, скачан:748 раз./

На этом всё, читателей с вопросами и конструктивной критикой прошу в комментарии!

Подключение стабилизатора напряжения в частном доме

Скачки напряжения могут вывести электрические бытовые приборы из строя. Чтобы этого не произошло, используются специальные устройства – стабилизаторы напряжения. Они защищают электросеть от помех, нестабильного электропитания и дают приборам необходимые для работы 220 В. Стабилизаторы особенно нужны в загородном доме или коттедже, так как именно вне городских условий чаще всего встречается нестабильная сеть. Стабилизаторы могут применяться как для несложной бытовой техники (телевизор, холодильник), так и для устройств с повышенной мощностью.

Виды стабилизаторов

Все устройства, стабилизирующие напряжение, можно разделить на несколько категорий:

  • электромеханические;
  • релейные;
  • магнитоэлектрические;
  • импульсные преобразователи.

Переключение трансформаторных обмоток в электромеханическом стабилизаторе производится с помощью мотора. Скользящая колодка корректирует подаваемое напряжение. Недостаток системы – крупные габариты. Также крупногабаритными являются релейные и магнитоэлектрические устройства. Это связано с наличием крупного трансформатора для выравнивания напряжения.

Выбор конкретной модели напрямую зависит от места установки и финансовых возможностей пользователя.

Ступени переключения

Любое выравнивающее устройство имеет ступени переключения. Они определяют качество электричества на выходе. При нормальном напряжении в 200 В электричество пропускается схемой без изменений. Если напряжение падает (например, до 190 В), включается первая ступень, при которой нагрузка преобразуется в необходимые 220 В. Чем ниже текущее напряжение, тем на более высокую ступень переключится стабилизатор. Если все ступени закончились, поднять напряжение не получится.

Необходимые материалы

Для подключения понадобится сам стабилизатор. Его нужно заранее выбрать с учетом того, какой прибор к нему будет подключен. Также нужны следующие материалы:

  • Трехжильный кабель ВВГ. Его сечение должно совпадать с сечением вводного кабеля на рубильнике или входном автомате.
  • Трехпозиционный выключатель для активации стабилизатора. У него есть 3 состояния – включен первый потребитель, включен второй потребитель и выключено. Вместо него можно применить обычный модульный переключатель, но в таком случае при отключении от стабилизатора каждый раз будет обесточено все помещение.
  • Провода ПУГВ разных цветов.

Стабилизатор должен монтироваться до прибора учета энергопотребления. Иное подсоединение запрещено. Это связано с тем, что стабилизатор имеет свой холостой ход и потребляет электричество. Оно должно учитываться при оплате счетов.

Также рекомендуется в схеме до подключения стабилизатора поставить УЗО или дифференциальный автомат.

Выбор места установки

Нужно заранее выбрать место, в которое будет установлен стабилизатор. Размеры устройства определяются его выходной мощностью. Маленькие стабилизаторы могут устанавливаться рядом с аппаратурой на столе. Крупногабаритные модели требуют стационарного монтажа. Местом установки может быть пол, стена или заранее оборудованная ниша.

Работающие трансформаторы нагреваются, из-за чего нужно проводить систему отвода тепла. По этой причине стабилизатор следует установить в место, в котором доступ к вентиляционным отверстиям будет открыт. Тогда внутри будет создаваться необходимый воздухообмен.

Место установки должно быть незапыленным, без влажного воздуха, вдали от легковоспламеняющихся и горючих жидкостей. Высокие температуры, пыль, влага могут вывести стабилизатор из строя. Оптимальное место расположения – устанавливать рядом с распределительной коробкой на входе до счетчика.

Подключение в распределительном щитке

После автомата в щитке должен устанавливаться трехпозиционный переключатель. В положении 1 при поднятом вверх рычажке напряжение подается напрямую от сети, не используя стабилизатор напряжения. Этот режим используется в случае, если регулятор напряжения сломался или проводятся ревизионные работы.

В положении 2 при рычажке, направленном вниз, электричество идет через стабилизатор. В нулевом положении все приборы отключены и от стабилизатора, и от электросети.

Со щитка до выбранного места установки прокладываются два кабеля ВВГ. Для удобства их нужно промаркировать: вход на стабилизатор и выход. Часть изоляции зачищается с жил и подключается в электрощиток. Фаза со входа стабилизатора идет к выходному зажиму на дифавтомат. Фаза с выхода идет на контакт 2 на трехпозиционном выключателе. Нули и земли с обоих проводов включаются на соответствующие шины.

Последний шаг – питание автомата с клеммы 1 трехпозиционного прибора. Это также выполняется гибким монтажным кабелем.

Обязательно перед подключением проверить соответствие контактов в документации. Они могут отличаться у разных моделей.

Соединение проводов

Для подсоединения нужно снять защитную крышку на стабилизаторе. Входной и выходной кабели продеваются через отверстие и зажимаются с помощью клемм. Фазу входного кабеля надо подсоединить к входу стабилизатора Lin. Ноль – к клемме N. Земля на соответствующий зажим. Если земли нет, жила закручивается под винт корпуса устройства.

После подачи напряжения с распределительной коробки нужно подать стабилизированное питание обратно в щиток. Для этого нужно подключиться через выходной кабель со стабилизатора. Фаза – к выходу Lout, ноль – к N, земля – туда же, где подключена заземляющая жила со входного кабеля.

Последний шаг – визуальный осмотр правильности подключения и тестирование системы.

Особенности подключения стабилизатора в трехфазную сеть

Трехфазные стабилизаторы для каждого блока имеют свои собственные клеммники. При их включении в сеть должно выполняться равномерное распределение однофазных потребителей. Этого можно достичь путем подключения к разным блокам на стабилизаторе.

Обычно подобные схемы можно подключать на производственных и промышленных предприятиях. Это связано с высокой стоимостью самого прибора.

В бытовых условиях трехфазные потребители электропитания подключаются через однофазный прибор.

Проверка собранной схемы

Первое включение проводится без подачи нагрузки. Задействован только вводный автомат, остальные выключены.

Нужно запустить холостой ход и посмотреть, как все работает. Проверяются выходные и входные параметры, отсутствие посторонних звуков и шумов. Рекомендуется посмотреть, какие данные показываются на табло.

Если все правильно, можно подавать питание.

Основные ошибки

К наиболее распространенным ошибкам подключения относятся:

  • Неправильный выбор расположения. Понять, что место выбрано неудачно, можно по перегреву устройства, отключению, появлению ошибочной информации на табло.
  • Использование обычного автомата, а не трехпозиционного. Использование классического автоматического выключателя не защитит устройство от поломки. Стабилизатор напряжения должен переходить из обычного режима в «транзит» с определенной последовательностью. Сначала производится отключение автоматов на панели, затем переключатель переводится в режим «транзит». Только после этого снова задействуются автоматы. Если не соблюдать приведенную последовательность, переключение будет производиться под нагрузкой, из-за чего техника выходит из строя. При использовании трехпозиционного выключателя запоминать алгоритм не требуется.
  • Неправильное подключение стабилизатора напряжения для дома, схема подключения выбрана неверно.

При монтаже прибора нужно учитывать все нюансы и не совершать перечисленных ошибок.

{SOURCE}

Схема подключения стабилизатора напряжения в частном доме. Какой стабилизатор напряжения выбрать для частного дома

В больших населенных пунктах в России напряжение в бытовой сети обычно бывает довольно-таки стабильным. Сказать того же об отдаленных поселках и деревнях при этом, к сожалению, нельзя. Напряжение в сетях в таких населенных пунктах в РФ, к сожалению, довольно-таки часто очень сильно скачет. А это, в свою очередь, конечно же, самым негативным образом сказывается на работе разного рода бытовой техники. Чтобы избежать скачков, владельцы загородных домов обычно приобретают специальное оборудование — стабилизаторы напряжения. Схемы подключения в частных домах таких приборов могут использоваться разные.

Основные разновидности

В бытовых сетях частных домов на настоящий момент эксплуатируются в основном следующие виды стабилизаторов напряжения:

Все эти типы приборов отличаются эффективностью работы и пользуются у потребителей популярностью. При этом для всех этих стабилизаторов напряжения схемы подключения в частных домах применяются практически одинаковые.

Что такое сервоприводный стабилизатор

К плюсам устройств этой разновидности относят в первую очередь простоту конструкции и дешевизну. У нас в стране, к примеру, довольно-таки большой популярностью пользуются стабилизаторы «Энергия» этой группы. Главным конструктивным элементом в приборах этого типа является трансформатор с сервоприводом. Последний при этом управляется очень несложной электронной схемой сравнения входного и выходного напряжений.

При разнице последних на сервопривод постоянного тока устройства подается положительный или отрицательный сигнал. После этого сервопривод стабилизатора включается и поворачивает оснащенный графитовой щеткой токосъемник до тех пор, пока напряжение на выходе не будет равно 220 В.

Плюсы и минусы

Помимо дешевизны, к плюсам стабилизаторов «Энергия» и других моделей той же конструкции владельцы частных домов относят прежде всего то, что напряжение в них регулируется без скачков. Однако у таких приборов есть и один существенный недостаток. Регулируют напряжение по времени устройства этой разновидности довольно-таки долго.

Также большим минусом стабилизаторов такой конструкции является не слишком высокая степень пожарной безопасности. При сильном падении напряжения или очень высоком его подъеме сервопривод такого устройства выводит щетку в крайние положения, после чего ее просто-напросто заклинивает. В этом случае при восстановлении напряжения на входе до обычных параметров, на выходе его показатель может достигать целых 300 В. А это, в свою очередь, может стать причиной как пожара, так и выхода из строя бытовых приборов.

Релейные стабилизаторы

Основными элементами конструкции устройств этого типа являются:

При переключении обмоток трансформаторов реле выходное напряжение в доме меняется до необходимого скачками. На каждом этапе при этом оно может повышаться, к примеру, на 20 В. Число переключаемых обмоток в стабилизаторах такого типа разных моделей варьируется от 5 до 10.

К плюсам приборов такой конструкции относят в первую очередь то, что их, в отличие от сервоприводных, можно использовать в тех населенных пунктах, где напряжение падает очень сильно. Эксплуатировать такие приборы допускается при параметрах сети от 150 до 250 В. Также безусловным достоинством устройств этой разновидности считается и их не слишком высокая стоимость.

Основным недостатком релейных стабилизаторов напряжения на ввод в дом является именно то, что изменения показателей в них происходит скачками. На работе бытовой техники это никак не сказывается. Однако лампочки в доме при применении релейного стабилизатора могут сильно моргать. Также минусом таких приборов считается шумность. Каждый этап повышения напряжения в стабилизаторах этой разновидности сопровождается довольно-таки громким щелчком. Таким образом, устанавливать приборы этого типа непосредственно в жилых комнатах не рекомендуется.

Симисторные стабилизаторы

Устройства этой разновидности работают практически так же, как и релейные. Однако за переключение обмоток в таких приборах отвечает не реле, а мощные симисторы или тиристоры. Управление этого типа отличается прежде всего тем, что не имеет контактов. Поэтому при поэтапном изменении напряжения такие устройства не щелкают.

Монтаж в частном доме стабилизатора напряжения симисторного обойдется, скорее всего, не слишком дешево. Стоят приборы этой разновидности дороже релейных. Но при этом они могут использоваться в сетях с еще большим диапазоном скачков напряжения. Использовать устройства этого типа допускается при показателях последнего от 90 В до 300 В.

К недостаткам стабилизаторов этого типа, помимо высокой стоимости, можно отнести и то, что они относятся к приборам с тяжелым температурным режимом. Чтобы такое оборудование работало стабильно, в частном доме его нужно использовать в комплексе с вентилятором охлаждения.

Необходимость монтажа

Владельцы недвижимости в отдаленных населенных пунктах вопросом о том, нужен ли стабилизатор напряжения в частном доме, обычно не задаются вообще. В глухих поселках и деревнях пользоваться какой-либо техникой — центробежными и водяными насосами, стиральными машинами, холодильниками и пр. — без такого прибора обычно бывает попросту невозможно.

Однако установить стабилизатор напряжения специалисты советуют даже в доме, расположенном, к примеру, в пригороде. В таких районах сеть обычно отличается достаточной стабильностью. Но к сожалению, от скачков напряжения не застрахованы даже дома, расположенные рядом с городом. В особенности необходимым стабилизатор будет в том случае, если в жилище используется какая-либо дорогостоящая техника. Даже один скачок напряжения может вывести, к примеру, компьютер или дорогую электроплиту из строя.

Какой прибор купить?

Так какой же стабилизатор можно выбрать для частного дома, построенного в отдаленном населенном пункте или же в пригороде? Как мы выяснили:

  • сервоприводные стабилизаторы отличаются в первую очередь невысокой стоимостью и бесшумностью работы, но к сожалению, не защищают надежно бытовую технику от поломок;
  • релейные приборы также недорого стоят, способны защищать технику надежно, но отличаются шумностью;

  • симисторные стабилизаторы имеют все преимущества релейных, при этом не отличаются шумностью, но стоят дорого и требуют использования дополнительного оборудования.

Таким образом, для разного рода хозяйственных построек владельцам загородной недвижимости, возможно стоит приобрести сервоприводный дешевый стабилизатор. Ведь в таких строениях какой-либо дорогостоящей техники обычно не устанавливается.

Лучшим стабилизатором напряжения для частного дома же станет, скорее всего, релейный или симисторный прибор. При использовании таких устройств хозяевам жилого здания не придется беспокоиться о сохранности своих стиральных машин, центробежных насосов, компьютеров, холодильников и пр. Если имеется возможность установить стабилизатор в отапливаемом нежилом, хорошо звукоизолированном помещении, лучше, конечно же, приобрести релейный недорогой прибор. Если же такой комнаты в доме нет, его владельцам, скорее всего, придется покупать симисторное оборудование. Щелкают релейные стабилизаторы на самом деле очень громко и раздражающе.

Чем еще могут различаться

Какие бывают стабилизаторы напряжения для частных домов и квартир по конструкции, мы, таким образом, выяснили. Но различаться приборы этого типа могут и по сфере использования.

Согласно действующему законодательству, в частных домах на сегодняшний день допускается монтировать как однофазные, так и трехфазные электросети. Первый тип коммуникаций при этом обычно обустраивается в зданиях площадью до 100 м2 с не слишком большим количеством мощной бытовой техники. Трехфазные сети часто монтируют в коттеджах более 100 м2, оборудованных, к примеру, такими приборами, как современные стиральные машины, посудомойки, электрическое отопительное оборудование и пр.

Конечно же, подбирать стабилизатор напряжения следует с учетом в том числе и типа сети в доме. На рынке сегодня существует такое электрооборудование как трехфазное, так и однофазное. Для маленького дома обычно выбираются простые стабилизаторы на 220 В. В большом же коттедже устанавливаются или модели на 380 В трехфазные, или же по три прибора на 220 В однофазных. При этом второй вариант считается более удобным и эффективным.

Где установить стабилизатор напряжения в частном доме

Согласно действующим нормативам, стабилизаторы напряжения полагается устанавливать:

  • в сухих, проветриваемых помещениях;

  • в нишах стен или непосредственно на их поверхности, в том случае, если прибор при этом не будет контактировать с горючими отделочными материалами;

  • зазор между стеной или торцами ниши и стабилизатором должен составлять минимум 10 см.

Конечно же, вешать стабилизаторы можно только на стены, возведенные из таких материалов, которые способны выдержать их вес. Считается также, что располагать такие приборы в доме нужно как можно ближе к щитку.

Схема для однофазного оборудования

Как подключить в частном доме стабилизатор напряжения этого типа? Смонтировать такое устройство к домашней электросети особого труда не составит. Для выполнения этой процедуры однофазный стабилизатор в первую очередь нужно развернуть тыльной стороной по направлению к себе. На задней панели таких приборов имеется колодка с клеммами на пять разъемов и отображающая их схема. Чаще всего провода в стабилизаторе чередуются так:

Далее при подключении стабилизатора нужно разобраться с порядком расположения соответствующих клемм в щитке. Также придется правильно подобрать кабели (зависит от мощности стабилизатора и подключаемых к нему нагрузок). Чаще всего при монтаже в загородных домах однофазных приборов используется повод ВВГ 3х1.5 (2,5). Такие кабели рассчитываются на нагрузки средней мощности.

Собственно само подключение однофазного трансформатора обычно производится по такой схеме.

Эксплуатироваться в загородных малоэтажных зданиях, в зависимости от нагрузки сети, могут устройства этого типа разной мощности. К примеру, достаточно популярными в России являются стабилизаторы напряжения для частных домов в 15 кВт или, к примеру, 20 и 10 кВт. Но в продаже сегодня имеются и гораздо менее мощные устройства этого типа. К примеру, достаточно популярными у владельцев частных домов являются модели, используемые для защиты одного только какого-нибудь прибора. Такие стабилизаторы имеют обычно мощность до 5 кВт. Их особенностью, помимо всего прочего, является то, что их можно включать в бытовую сеть просто через розетку.

Монтаж трехфазного прибора

Для таких стабилизаторов напряжения схемы подключения в частных домах могут использоваться разные. По способу монтажа трехфазных устройств существует два типа:

В первом случае к клеммам просто подключают вход и выход фазного провода, а также ноль, являющийся общим для ввода, модулей и цепей питания нагрузки. Ниже вниманию читателя представлена схема подключения в частном доме стабилизатора напряжения трехфазного.

В стабилизаторах второго типа кроме входа и выхода фазных проводов к модулям подключают вход и выход ноля. То есть нулевой кабель ввода питания в таких схемах не связан с нолем стабилизированной сети. На схеме ниже фазные провода отмечены красным цветом, а нулевые — синим.

Какие правила стоит соблюдать при установке

Приобретенный стабилизатор перед монтажом, помимо всего прочего, обязательно следует внимательно осмотреть с целью проверки на наличие механических повреждений. В том случае, если прибор был привезен из магазина зимой, перед подключением его также обязательно нужно выдержать некоторое время при комнатной температуре до нагрева.

Непосредственно перед монтажом домашнюю сеть, конечно же, нужно обесточить. Далее прибор подвешивается в выбранном для него месте на кронштейнах. Входные цепи питания, по которым подается напряжение, при подключении стабилизатора должны выполняться через автоматический выключатель с номинальным током, соответствующим току нагрузки. Такое устройство в последующем будет обеспечивать защиту от коротких замыканий и от перегрузок.

Создайте двухступенчатую схему стабилизатора питания от сети - весь дом

В этой статье мы узнаем, как сделать схему с двумя реле или двухступенчатым стабилизатором напряжения для управления и регулирования напряжения сети 220 В или 120 В с помощью простой схемы.

Введение

В этой схеме стабилизатора мощности одно реле подключено для выбора высокого или низкого уровня от трансформатора стабилизатора на определенном уровне напряжения; в то время как второе реле поддерживает включенным нормальное сетевое напряжение, но в момент колебания напряжения оно переключается и выбирает соответствующий отвод HOT через контакты первого реле.

Обсуждаемая здесь простая схема стабилизатора мощности очень проста в сборке и при этом способна обеспечить двухступенчатую коррекцию входной сети.

Простой метод преобразования обычного трансформатора в стабилизирующий трансформатор также обсуждался с использованием принципиальной схемы.

Работа цепи

Как показано на следующем рисунке, работу всей схемы можно понять с помощью следующих пунктов:

В основном идея здесь состоит в том, чтобы переключить реле №1 при двух разных крайних значениях сетевого напряжения (высоком и низком), которые считаются непригодными для данной техники.

Это переключение позволяет этому реле выбирать соответствующим образом согласованное напряжение от другого реле через свои замыкающие контакты.

Как подключить контакты реле

Контакты этого второго реле №2 гарантируют, что оно выбирает соответствующие напряжения от стабилизирующего трансформатора и поддерживает его готовность для реле №1 всякий раз, когда оно переключается во время опасных уровней напряжения. При нормальном напряжении реле № 1 остается активным и выбирает нормальное напряжение через свои замыкающие контакты.

Транзисторы T1 и T2 используются как датчики напряжения. Реле №1 подключено к этой конфигурации на коллекторе Т2.

Пока напряжение в норме, Т1 остается выключенным. Следовательно, Т2 в этот момент остается включенным. Реле №1 активировано, и его замыкающие контакты подключают НОРМАЛЬНЫЙ ПЕРЕМЕННЫЙ ТОК к прибору.

Если напряжение имеет тенденцию к повышению, T1 медленно проводит, и на определенном уровне (определяемом настройкой P1) T1 полностью проводит и отключает T2 и реле №1.

Реле немедленно подключает к выходу скорректированное (пониженное) напряжение, подаваемое реле №2, через его замыкающие контакты.

Теперь, в случае низкого напряжения T1 и T2, оба перестанут проводить, давая тот же результат, что и выше, но на этот раз подаваемое напряжение от реле №2 к реле №1 будет высоким, так что на выходе будет получено необходимое исправленный уровень напряжения.

Реле № 2 запитывается от T3 на определенном уровне напряжения (согласно настройке P3) между двумя крайними значениями напряжения.Его контакты подключены к ответвлению трансформатора стабилизатора, так что он правильно выбирает желаемое напряжение.

Как собрать схему

Конструкция этой схемы очень проста. Это можно сделать, выполнив следующие действия:

Отрежьте небольшой кусок доски общего назначения (примерно 10 на 5 мм).

Начните сборку с установки транзисторов первыми, оставив между ними достаточно места, чтобы остальные можно было разместить вокруг каждого из них.Спаять и отрезать их выводы.

Затем вставьте остальные компоненты и соедините их друг с другом и с транзисторами с помощью пайки. Воспользуйтесь принципиальной схемой для их правильной ориентации и размещения.

Наконец, закрепите реле, чтобы завершить сборку платы.

На следующей странице описана конструкция трансформатора стабилизатора мощности и процедура испытаний. После того, как эти процедуры будут завершены, вы можете интегрировать тестируемую схему в соответствующие трансформаторы.

Вся установка может быть помещена в прочный металлический корпус и установлена ​​для выполнения требуемых операций.
Список деталей

R1, R2, R3 = 1K, 1/4 Вт,

P1, P2, P3 = 10K, ЛИНЕЙНЫЕ ПРЕДУСТАНОВКИ,

C1 = 1000 мкФ / 25 В

Z1, Z2, Z3 = 3 В, 400 мВт ЗЕНЕР ДИОД ,

T1, T2, T3 = BC 547B,

RL1, RL2 = РЕЛЕ 12 В, SPDT, 400 Ом,

D1 - D4 = 1N4007,

TR1 = 0-12 В, 500 мА,

TR2 = 25 - 0-25 Вольт, 5 ампер. С РАЗДЕЛЕННЫМ ЦЕНТРАЛЬНЫМ ОТВЕТЧИКОМ, ОБЩЕЙ ПЛАТЫ, МЕТАЛЛИЧЕСКИМ КОРПУСОМ, СЕТЕВЫМ ШНУРОМ, РОЗЕТКОЙ, ДЕРЖАТЕЛЕМ ПРЕДОХРАНИТЕЛЯ И Т.Д.

Как преобразовать обычный трансформатор в стабилизирующий трансформатор

Стабилизирующие трансформаторы обычно изготавливаются на заказ и не доступны в готовом виде рынок.Поскольку от них требуется несколько выводов сетевого напряжения переменного тока (высокого и низкого), а также поскольку они являются специфическими для конкретного применения, становится очень трудно получить их готовыми.

Настоящая схема также нуждается в трансформаторе регулятора мощности, но для простоты конструкции может быть включен простой метод преобразования обычного трансформатора источника питания в трансформатор стабилизатора напряжения.

Как показано на рисунке, здесь нам потребуется обычный трансформатор на 25-0-25 / 5 ампер.Центральный отвод должен быть разделен, чтобы вторичная обмотка могла состоять из двух отдельных обмоток. Теперь остается просто подключить первичные провода к двум вторичным обмоткам, как показано на схеме.

Таким образом, следуя описанной выше процедуре, вы сможете успешно преобразовать обычный трансформатор в стабилизирующий трансформатор, что очень удобно для данного приложения.

Как настроить устройство

Вам потребуется переменный источник питания 0-24 В / 500 мА для процедуры настройки.Его можно выполнить с помощью следующих шагов:

Поскольку мы знаем, что колебания напряжения сети переменного тока всегда будут создавать пропорциональную величину колебаний напряжения постоянного тока от трансформатора, мы можем предположить, что для входных напряжений 210, 230 и 250 соответственно полученные эквивалентные напряжения постоянного тока должны быть 11,5, 12,5 и 13,5 соответственно.

Теперь установка соответствующих предустановок становится очень простой в соответствии с указанными выше уровнями напряжения.

  • Первоначально сохраните оба трансформатора TR1 и TR2 d

Guard - Руководство по покупке стабилизатора напряжения

Колебания напряжения в наших линиях электропередач - обычное дело и довольно высокие.Они повреждают ваши электрические приборы, такие как телевизор, холодильник, кондиционер и т. Д., И серьезно влияют на ваше ценное оборудование, даже оставляя его в необратимом состоянии. Правильно подобранный стабилизатор поможет вам решить эту проблему. Он предотвращает попадание нежелательных колебаний напряжения в электроприборы, тем самым облегчая их работу. Компания V-Guard, имеющая более чем тридцатилетний опыт работы в отрасли, предлагает серию стабилизаторов, тщательно разработанных для удовлетворения различных требований повседневной жизни.Наши стабилизаторы разработаны и изготовлены с использованием новейших технологий и строгих мер по обеспечению качества, чтобы защитить все типы ваших электроприборов от резких колебаний напряжения. Это никогда не будет зарплатой, когда дело доходит до вашего ценного оборудования, вы шокируете поломки.

Что делает стабилизатор напряжения? Как он защищает вашу технику?
Стабилизаторы (часто называемые автоматическими и безопасными регуляторами напряжения) представляют собой статические устройства для стабилизации напряжения в сети перед подачей на подключенное оборудование.Он распознает колебания напряжения в сети и регулирует их внутренне, чтобы обеспечить постоянный диапазон выходного напряжения, если напряжение в сети низкое; ваш стабилизатор определяет его, повышает его до необходимого уровня напряжения, а затем подает питание на подключенное оборудование, чтобы оно работало без проблем. И наоборот, если в электросети появляется высокое напряжение.

В стабилизаторах это достигается за счет использования электронной схемы, которая изменяет требуемые отводы встроенного автотрансформатора с помощью высококачественных электромагнитных реле для генерирования желаемого напряжения.Если подаваемое напряжение выходит за пределы допустимого диапазона, механизм переключает требуемый ответвитель трансформатора, тем самым переводя напряжение питания в безопасный диапазон.

Таким образом, стабилизатор действует как надежная защита между вашим оборудованием и электросетью, непрерывно отслеживая и стабилизируя колебания напряжения, возникающие в электросети. Это гарантирует, что ваше ценное устройство будет получать постоянный стабилизированный диапазон напряжения на входе для бесперебойной работы и длительного срока службы.

Как выбрать стабилизатор подходящего размера для моего приложения?
Выбор правильного стабилизатора, подходящего для ваших приложений, имеет решающее значение. Ключевыми областями, которые следует рассматривать критически, являются характер, диапазон энергопотребления вашего приложения и уровень колебаний напряжения, которые наблюдаются в вашем районе. Вам необходимо знать номинал оборудования, которое необходимо защитить - номиналы обычно указываются как кВт , кВА или ампер .Вам также необходимо знать номинальное напряжение и частоту сети.

Вот несколько простых советов по выбору стабилизатора:

  • Проверьте напряжение, ток и номинальную мощность устройства. Это написано на наклейке со спецификацией рядом с розеткой питания, в противном случае обратитесь к руководству пользователя.
  • В Индии стандартное рабочее напряжение составляет 230 В переменного тока, 50 Гц.
  • Чтобы получить максимальную мощность - умножьте «230 x макс. Номинальный ток» всего оборудования, которое должно быть подключено к стабилизатору.Добавьте 20-25% запаса прочности, чтобы получить номинал стабилизатора. Если вы планируете добавить другие устройства позже, вы можете оставить для них буфер.
  • Также следует учитывать импульсный ток, который протекает при включении устройства.
  • Если стабилизатор напряжения также имеет номинальную мощность в ваттах, примите коэффициент мощности 0,8 (Вт = В * A * pf) .

Самое главное знать характер нагрузки, подключенной к стабилизатору.Сначала вы должны записать мощность (или Вт) для всех устройств, которые будут подключены к стабилизатору. Сумма потребляемой мощности (или ватт) даст вам нагрузку на стабилизатор в ваттах. Но большинство размеров стабилизаторов указаны в ВА (вольт-ампер) или кВА (киловольт-ампер, что равно 1000 вольт-ампер). Хотя, чтобы получить фактическую ВА (или вольт-ампер) из ватт (Вт), вам придется провести некоторые измерения, но для грубого приближения вы можете увеличить значение ватт на 20%, чтобы получить приблизительный размер ВА, который вам может понадобиться. .

Так, например, если сумма ватт, подключенных к вашему стабилизатору, равна 1000, вы можете взять стабилизатор на 1200 ВА или 1,2 кВА. (Обратите внимание, что 20% подходит для жилых систем и может не работать в промышленности, если у вас плохой коэффициент мощности).

Обычно стабилизатор поставляется с разными рабочими диапазонами (рабочий диапазон - это диапазон напряжения, в котором стабилизатор работает / стабилизирует входное напряжение электросети и обеспечивает желаемое выходное напряжение). Важно выбрать стабилизатор, соответствующий колебаниям напряжения в вашем районе.

Составьте представление об уровне перепадов напряжения, типичных для вашего местоположения. (Например, области очень низкого / высокого напряжения, области среднего высокого / низкого напряжения и т. Д.). Вы должны выбрать рабочий диапазон ваших стабилизаторов, который будет соответствовать требованиям вашего местоположения. Например, вам может потребоваться выбрать стабилизатор с широким рабочим диапазоном, если в вашем регионе очень низкие / высокие колебания напряжения.

Какие характерные особенности вам следует искать в стабилизаторе напряжения?

а.Крепление
Поскольку стабилизатор напряжения работает от электроэнергии, всегда существует риск намокания или повреждения стабилизатора при размещении на земле или в небезопасном месте. Вот почему большинство стабилизаторов можно закрепить на стене или разместить на более высоком уровне, чтобы не только защитить их от любых повреждений, но и защитить вашу семью, особенно маленьких детей, от риска поражения электрическим током.

г. Индикаторы
Индикаторы показывают напряжение, которое было отрегулировано для подачи питания на прибор.Новые модели также оснащены светодиодными индикаторами.

г. Системы задержки времени
Эта функция позволяет использовать интервальную съемку, чтобы встроенный компрессор (в случае холодильника, кондиционера и т. Д.) Получил достаточно времени для балансировки текущего потока при кратковременном отключении электроэнергии.

г. Оцифрованный
Чтобы сделать работу стабилизатора более точной и надежной, многие последние модели оцифрованы.Что интересно в этих новых моделях, так это то, что они не только оцифрованы, но и адаптируются к различным устройствам. Так что все, что вам нужно сделать, это перенести стабилизатор с одного устройства на другое, чтобы он заработал. Большинство из них также подключаются и адаптируются к генераторам, если они установлены.

e. Защита от перегрузки
Функция защиты от перегрузки полностью отключает выход стабилизатора в случае короткого замыкания или любого вида перегорания из-за перегрузки.

На большинство наших стабилизаторов предоставляется гарантия 3-5 лет, поэтому вы можете дольше пользоваться надежной и достаточной защитой своих приборов. Всегда не забывайте выбирать стабилизатор, специально созданный для вашей бытовой техники. Надеемся, вы примете правильное решение.

Есть ли в современных холодильниках / кондиционерах встроенная стабилизация напряжения?
Современные приборы (в основном холодильники и кондиционеры) имеют больший диапазон напряжения для работы, т.е.е. Если раньше холодильники хорошо работали только в диапазоне 200-240В, то теперь у них более широкий диапазон 170-290В. Холодильник поставляется со встроенным отсечкой высокого и низкого напряжения, но они не поставляются со встроенными стабилизаторами напряжения . Использование стабилизатора напряжения с такими приборами может не потребоваться, если напряжение в вашем районе не поднимается или опускается намного выше или ниже предела, в котором может работать прибор.

Существуют ли разные стабилизаторы для разных приборов?
Стабилизаторы напряжения оптимально спроектированы в зависимости от устройства, для которого они будут использоваться.Они классифицируются на основе лимита энергии и характеристик конкретного прибора. Каждый прибор в нашем доме имеет определенный лимит энергии. Принимая во внимание эти конкретные ограничения, разрабатываются соответствующие стабилизаторы. Различные типы стабилизаторов:

а. Стабилизатор кондиционера
б. Цифровой стабилизатор (LCD TV / LED TV / Музыкальные системы)
c. Стабилизатор для холодильников
d.Стабилизаторы для ЭЛТ-телевизоров, Музыкальных Систем
е. Стабилизаторы для стиральной машины, беговой дорожки, духовки
f. Основные стабилизаторы

Щелкните здесь, чтобы просмотреть наш ассортимент стабилизаторов напряжения, классифицированных в соответствии с типом использования и оборудованием.

Как выбрать стабилизатор, соответствующий вашим потребностям?
Прежде всего, вам необходимо рассчитать общую мощность, потребляемую вашими приборами при подключении к стабилизатору, особенно при включении.Важно понимать мощность, потребляемую при включении приборов, подключенных к стабилизатору, потому что при запуске приборы или устройство потребляют вдвое больше энергии, чем во время работы.

Вот таблица, в которой указаны требования к мощности некоторых часто используемых электроприборов.

Подкатегория Модель Мощность, ВА Рабочий диапазон Приборы
Стабилизатор для AC ВГ 400 2700 170 В - 270 В AC До 1.5 тонн переменного тока или 18 000 британских тепловых единиц / час.
VG 500 3350 170 В - 270 В AC до 2 тонн или 24 000 британских тепловых единиц / час.
VS 400 2700 170В - 280В переменного тока до 1,5 тонн переменного тока или 18000 БТЕ / час.
VS 500 3350 170В - 280В AC до 2 тонн или 24 000 британских тепловых единиц / час.
VND 400 3000 150В-285В AC до 1,5 тонн или 18000 БТЕ / час.
VND 500 3700 150В-285В AC до 2 тонн или 24 000 британских тепловых единиц / час.
VND 400 Цифровой 2800 150V-290V AC до 1.5 тонн или 18000 британских тепловых единиц / час.
VD 400 Цифровой 2800 150V-290V AC до 1,5 тонн или 18000 БТЕ / час.
VWR 400 3000 130В-300В AC до 1,5 тонн или 18000 БТЕ / час.
VGB 500 3800 130В-300В AC до 2 тонн или 24 000 британских тепловых единиц / час.
VEW 400 Цифровой 3000 90–300 В AC до 1,5 тонн или 18000 БТЕ / час.
VGX 400 3000 130В-300В AC до 1,5 тонн или 18000 БТЕ / час.
Цифровые стабилизаторы (LED / LCD TV) Мини-кристалл 320 90V-290V Один ЖК-телевизор До 81.3 см и DVD / DTH
VG Кристалл 480 90V-290V Один ЖК-телевизор / LED / 3D-телевизор до 107 см и домашний кинотеатр, DVD / DTH
Кристалл Плюс 720 90V-290V Один ЖК-телевизор / LED / 3D-телевизор до 117 см и домашний кинотеатр, DVD / DTH
Digi 200 1380 140V-295V LCD / LED / 3D / Plasma TV + DVD / DTH + Домашний кинотеатр или фотостат
Стабилизаторы для холодильников ВГ 50 500 135V-280V Один холодильник до 300 л
VGSD 50 500 130V-290V Один холодильник до 300 л
VGSJW 50 500 90В-260В Один холодильник до 300 л
VEW 50 500 90V-280V Один холодильник до 300 л
ВЭБ 50 500 70В-300В Один холодильник до 300 л
VG 100 1000 135V-280V Одна морозильная камера до 4 А / холодильник до 600 литров
ВГСД 100 1000 130V-290V Одна морозильная камера до 4 А / холодильник до 600 литров
VGSJW 100 1000 90В-260В Одна морозильная камера до 4 А / холодильник до 600 литров
VG 150 1500 150V-280V Одна морозильная камера до 6 ампер / холодильник / воздухоохладитель / 0.ЦИФРОВОЙ ИБП 5 ТОНН AC / 800 ВА
VEW 150 1500 100–300 В Одна морозильная камера до 6 ампер / холодильник / воздухоохладитель / 0,5 тонны переменного тока / ЦИФРОВОЙ ИБП 800 ВА
Стабилизаторы для ЭЛТ-телевизоров, музыкальных систем VGD 20 200 90–300 В Один телевизор 63 см или Один телевизор до 53 см + DVD / DTH
VG 30 250 135V-290V Один телевизор 73 см или Один телевизор до 63 см + DVD / DTH и музыкальная система
VGD 30 250 90V-300V Один телевизор 73 см или Один телевизор до 63 см + DVD / DTH и музыкальная система
Стабилизаторы для стиральных машин, беговых дорожек и духовок ВМ 300 2000 150–280 В Одна микроволновая печь / беговая дорожка / стиральная машина
ВМ 500 3500 150–280 В Одна микроволновая печь / беговая дорожка / стиральная машина
Основные стабилизаторы VGMW 500 Цифровой 3700 90–300 В Основная линия
VGMW 200 1500 100 В - 300 В Основная линия
VGMW 300 2300 100 В - 300 В Основная линия
VGMEW 500 3800 70 В - 280 В Основная линия
VGMW 1000 7300 120–280 В Основная линия

Артикул:
У вас могут возникнуть дополнительные вопросы о приобретении подходящего стабилизатора напряжения для вашего дома.Пожалуйста, посетите наш раздел часто задаваемых вопросов на сайте V-Guard, чтобы узнать больше. По любым дополнительным вопросам, пожалуйста, напишите в нашу службу поддержки клиентов.

Вот и все! Наше полное руководство по покупке стабилизатора напряжения. Мы уверены, что с его помощью вы сможете принять мудрое решение о покупке стабилизатора напряжения, который наилучшим образом соответствует вашим потребностям.

Домашний стабилизатор напряжения

, домашний стабилизатор напряжения, домашний электрический стабилизатор

WollastonNeilReply

Инвертор и стабилизаторы: купите стабилизаторы напряжения, инверторы мощности и ИБП, 15 июня 2015 г. - Но, конечно, может быть очень забавно построить один дома всего вы и увидите, что это действительно работает.Схема автоматического стабилизатора напряжения Как сделать автоматический стабилизатор напряжения? Схема, конструкция, стабилизатор автоматического напряжения Monster. Будьте первым кто оценит этот продукт. Очистите источник питания переменного тока от домашнего кинотеатра для улучшения изображения и звука. Dirty AC Monster Автоматический стабилизатор напряжения - Smarthome, оптовый поставщик трехфазных стабилизаторов напряжения для дома, предлагаемых Gayatri Industry, Дели,
Оптовый поставщик трехфазных домашних стабилизаторов напряжения из Дели, 21 марта 2013 г. - @longneck, я вижу, что все здесь, в Индии, используют стабилизаторы напряжения с нетривиальным электрическим оборудованием.Вероятно, из-за качества электричества - могу ли я использовать ИБП в качестве стабилизатора напряжения? - Главная, 20 февраля 2017 г. - Таким образом, стабилизаторы напряжения нашли свое место во многих домах и офисах в Индии. В этой статье мы поговорим о стабилизаторах напряжения: что они делают, Лучшие стабилизаторы напряжения для ТВ / переменного тока / холодильника / дома в Индии в 2017 году, с медным трансформатором мощностью 2000 Вт для домашнего использования, полностью автоматическим стабилизатором напряжения переменного тока, цена FOB составляет 22,8-38,7 долларов США. / Шт., Модель SVC-2000VA, медь для домашнего использования 2000 Вт
Автоматический стабилизатор напряжения переменного тока с медным трансформатором мощностью 2000 Вт для домашнего использования. Здесь у нас есть проблема с колебаниями напряжения.Итак, мне нужен трехфазный автоматический регулятор напряжения на 36 кВА для дома. Ниже приведены
Рекомендация по стабилизатору напряжения 45 кВА? | Форумы по физике - Автоматический стабилизатор напряжения для домашнего кинотеатра Monster Power: обеспечивает стабильное выходное напряжение 120 В при колебаниях напряжения переменного тока в диапазоне от 80 до 140 В; 3 простых для чтения автоматический стабилизатор напряжения для домашнего кинотеатра Monster Power - Лучшая покупка, низкое, высокое, колеблющееся напряжение NEPA? Один центральный стабилизатор для всей вашей квартиры, дома, офиса.
Центральный серво стабилизатор напряжения 10 кВА / AVR - PRAG, Стабилизатор напряжения для дома, детали и спецификации от Saj Electronics, ведущего поставщика стабилизаторов напряжения в Горегаон Восток, Мумбаи, Махараштра.Стабилизатор напряжения для дома - IndiaMART, Стабилизатор напряжения V-Guard VG 400 для кондиционера (серый): Amazon.in: Home & Kitchen.
V-Guard VG 400 стабилизатор напряжения для кондиционера (серый): Amazon, BLUEBIRD АВТОМАТИЧЕСКИЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ: Медь: Amazon.in: Home MONITOR Настенный стабилизатор напряжения 4 кВА на 1,5 тонны переменного тока с 5-летним АВТОМАТИЧЕСКИМ СТАБИЛИЗАТОРОМ НАПРЯЖЕНИЯ BLUEBIRD: Медь: Amazon.in, Совместимые устройства - телевизор до 46 дюймов и домашний кинотеатр, DVD, DTH; Другие характеристики питания - Отсечка высокого напряжения: вход 290 В (выход 240 В), автоматический регулятор напряжения SureVolt ™ емкости | Schneider Electric, наши автоматические регуляторы напряжения защищают вашу электронику от пониженного и повышенного напряжения.Взгляните на наш каталог оборудования AVR прямо здесь.
Автоматические регуляторы напряжения | Регуляторы мощности | AVR Voltage, экономичный регулятор напряжения для бытовой техники. Конструкция электрической схемы Включены полевые транзисторы
Экономичный стабилизатор напряжения для дома - YouTube, Купите стабилизатор напряжения APC Line-R 1200 ВА с автоматическим регулятором напряжения LE1200 на Walmart.com. Дом, мебель и бытовая техника. Этот регулятор напряжения APC оснащен световыми индикаторами, отображающими состояние батареи.Помимо защиты вашего
Линейный стабилизатор напряжения APC Line-R 1200 ВА с автоматическим напряжением - Walmart, автоматические регуляторы напряжения STABILINE® для Superior Electric поддерживают постоянное напряжение на нагрузках оборудования, даже когда входное напряжение и нагрузка системы Автоматические регуляторы напряжения | Superior Electric | Specialty Product, Ortea - одна из самых квалифицированных и надежных компаний по производству автоматических регуляторов напряжения.
Автоматический регулятор напряжения | ORTEA, Power Systems & Controls специализируется на автоматических регуляторах напряжения.У PS&C есть серия AVR Engineering. Главная страница> Характеристики автоматического регулятора напряжения
Технические характеристики инженера по автоматическому регулятору напряжения, купить автоматический регулятор напряжения для дома по низким ценам на aliexpress. Другое сравнение цен, например, автоматический регулятор напряжения. Цена, сравнение цен на автоматический регулятор напряжения для дома - онлайн, однофазный стабилизатор напряжения TND 3 кВА,
Регулятор напряжения для дома с сервоприводом 1000ВА | SVC Servo Motor Voltage, 8 февраля 2017 г. - Вы здесь: Стартовая страница> Электричество и электроника> Voltage.входящее напряжение повышается до 250 вольт, и вы должны установить регулятор на 220 вольт. Оптимизация напряжения: как это работает - объясните, что материал. Некоторые компании производят регуляторы напряжения (попробуйте TrippLite, www. tripplite.com), и некоторые ИБП уже построили -в регулировании напряжения. Если вы покупаете стабилизатор напряжения - Tecnicontrol, посетите нас: Контакт: +6 012-306 9883 Вот умный способ сэкономить до 30% от
Экономия электроэнергии - Стабилизатор Малайзия Сингапур - YouTube, 21 марта 2013 г. - @longneck, я вижу, что все здесь, в Индии, используют стабилизатор напряжения с нетривиальным электрическим оборудованием.Вероятно, из-за качества электричества - могу ли я использовать ИБП в качестве стабилизатора напряжения? - Дом, Эта статья дает представление о стабилизаторах напряжения и их типах, принципах работы, учитывая их важность для защиты бытовой техники. Основные типы стабилизаторов напряжения и их работа. пользователя Tarun Agarwal at. Электрические.
Различные типы стабилизаторов напряжения - для защиты вашей бытовой техники, домашнего электрического стабилизатора Автоматический регулятор напряжения Цена Конкурентоспособный стабилизатор напряжения 220 В переменного тока Стандартная характеристика: Настольный дизайн; Встроенный автоматический регулятор напряжения домашнего электрического стабилизатора CoolMate Staba, вы не указываете, где находитесь.Для большинства западных стран крайне необычно иметь низкий уровень доходов. Обычно однофазный источник питания в домашних условиях составляет около 220 В переменного тока 50 Гц, если напряжение ниже, чем, скажем, около 180 В, предлагается стандартный стабилизатор напряжения, выходные параметры которого составляют от 170 до 270 В, поэтому в этом разделе Как увеличить напряжение в мой дом - Quora, Китай Стабилизатор напряжения 3000 ВА 1800 Вт домашний электрический стабилизатор низкая цена с высококачественным, ведущим стабилизатором напряжения 3000 ВА 1800 Вт домашний электрический стабилизатор напряжения Китай стабилизатор напряжения 3000 ВА 1800 Вт домашний электрический стабилизатор низкого уровня, Китай 220 В 500 ВА домашний стабилизатор напряжения с высоким качеством, ведущий Домашний стабилизатор напряжения 220v 500va Производители и поставщики, найдите Китай 220v 500va домашний стабилизатор электрического напряжения Производители, откройте для себя ассортимент продукции Schneider Electric в регуляторах напряжения: Line-R, Microsol Estabilizadores, Microsol Modules Isoladores.Регуляторы напряжения | Schneider Electric, позиции 1 - 20 из 832 - Покупайте стабилизаторы напряжения, ИБП и инверторы питания онлайн по лучшей цене в Индии на Snapdeal.com. Синусоидальный домашний ИБП Luminous Zelio 1100. их способность обеспечивать электроэнергией домохозяйства даже во время отключения электроэнергии.
Инвертор и стабилизаторы: Купить стабилизаторы напряжения, инверторы мощности и ИБП, серво стабилизаторы напряжения. Диапазон входного напряжения: добро пожаловать в Aries Electric. ISO 9001; 2008 Добро пожаловать в компанию Aries Power Products.Мы здесь, чтобы Aries Electric :: Главная, 7 ноября, 2016 - Как выбрать стабилизатор напряжения правильного размера? неотъемлемая часть многих бытовых электроприборов, промышленных и коммерческих систем.
Что такое стабилизатор напряжения и как он работает? - Электротехника, 8 мая 2012 г. - Микроволновые печи - самые чувствительные бытовые приборы. Остальные пять стабилизаторов напряжения марки Koblenz отлично работали в течение последних пяти

Как заряжать электрическую систему автофургона с помощью генератора переменного тока - EXPLORIST.жизнь

В автофургоне или автодоме у вас уже есть встроенный генератор. Это ваш генератор переменного тока. Двигатель вращает генератор, который заряжает вашу пусковую батарею, которая питает все электрические устройства, которые необходимы вашему автомобилю в повседневной жизни. Свечи зажигания, блок управления двигателем, топливный насос, вентилятор кондиционера, радио и многое другое. Задача генератора - поддерживать заряд аккумулятора.

Теперь вы превращаете фургон в автофургон и планируете установить «домашние» аккумуляторы для работы всех ваших домашних вещей, таких как освещение, вентиляторы, холодильник, компьютеры и т. Д.

Для большинства людей цель состоит в том, чтобы питать эти «домашние» батареи от солнечной энергии, и это здорово! Но когда погода становится пасмурной и заряд становится низким, приятно иметь возможность зарядить аккумуляторы в дороге из пункта а в пункт б. В этом сообщении в блоге рассказывается о различных способах зарядки домашних аккумуляторов от генератора переменного тока:

Почему НЕ СЛЕДУЕТ заряжать домашнюю аккумуляторную батарею от генератора:

Следует иметь в виду: генератор переменного тока - это механическое устройство с множеством движущихся частей.Эти «детали» изнашиваются по мере их использования. Чем усерднее вы работаете с генератором, тем скорее он выйдет из строя. Если ваш генератор перестал работать; так будет и ваш двигатель, пока вы не замените генератор. Вот почему со временем я перешел к мысли о более медленной зарядке генератора (меньшее количество ампер) и способу отключения зарядки генератора, чтобы солнечные панели могли выполнять свою работу даже при движении по дороге.

Зарядка аккумуляторов DIY Camper House с изолятором

Изолятор просто соединяет аккумуляторную батарею вашего дома с пусковой батареей.Когда вы выключаете двигатель, изолятор «изолирует» два блока батарей, чтобы при включении света, вентиляторов, холодильника и т. Д. Вы не разряжали пусковую батарею, оставив вас в затруднительном положении.

Изолятор - это просто пропускание энергии, и он по большей части не регулируется с точки зрения напряжения и силы тока, которые поступают на домашние батареи. Напряжение и сила тока, поступающие в домашние аккумуляторы, зависят от регулятора напряжения и выходной силы тока вашего генератора.

Как быстро изолятор аккумуляторной батареи заряжает аккумуляторную батарею дома от генератора?

Чтобы узнать, насколько быстро наши домашние аккумуляторы могут заряжаться от генератора переменного тока, нам нужно знать, насколько большой у нас генератор переменного тока. Исходя из этого, мы можем оценить этот АБСОЛЮТНЫЙ СЦЕНАРИЙ НАИЛУЧШЕГО СЛУЧАЯ, мы можем ожидать зарядный ток в 70% от номинальной мощности генератора.

Итак, если у нас есть генератор переменного тока на 220 ампер… это будет означать, что максимальное количество ампер, которое мы можем увидеть, поступающее в наш домашний аккумуляторный блок, составляет 154 ампера.Теперь ... основываясь на реальной информации, полученной от читателей этого сайта, фактическая скорость зарядки генератора переменного тока на 220 ампер ближе к 100 ампер.

Это означает, что если бы мы подавали 100 ампер в наш домашний аккумуляторный блок в течение часа езды, мы пополнили бы наш домашний аккумуляторный блок на 100 ампер-часов.

Это также очень приблизительная цифра, потому что чем ближе к полной зарядке батареи, тем медленнее они заряжаются.

Итак, чтобы ответить на вопрос: «Как быстро будет заряжаться мой домашний аккумулятор во время вождения?» Вы можете ОЧЕНЬ примерно рассчитать 50% размера вашего генератора переменного тока в амперах, умноженных на количество часов, которые вы ведете, и это скажет вам, сколько ампер-часов будет возвращено в ваш аккумулятор.

Плюсы зарядки аккумуляторов Camper House с изолятором:

  • Он может заряжаться с высокой скоростью, в некоторых случаях более 100 ампер.
  • Изоляторы дешевле, чем батареи для зарядных устройств.
  • Изоляторы обладают способностью запускать от внешнего источника слабую пусковую батарею в аварийных ситуациях.

Минусы зарядки батарей кемпера с изолятором:

  • Более высокая скорость зарядки может привести к преждевременному износу генератора и потенциальному его перегреву.
  • Вероятно, ваш генератор не выдает достаточно высокого напряжения для зарядки литиевых батарей до 100%
    • Литиевые батареи обычно необходимо заряжать при 14,4-14,6 В, когда они становятся почти 100%
    • Генераторы для автомобилей обычно выдают 13,5 В. до 14,5 В в зависимости от их качества, конструкции и возраста.
  • Следует использовать провода большого сечения, потенциально до 2/0, из-за минимизации падения напряжения (менее 3%) при высокой скорости зарядки.
  • Различные размеры генератора переменного тока и настройки транспортного средства затрудняют точное прогнозирование скорости зарядки.
  • Если изолятор не предназначен специально для литиевых батарей, его параметры подключения / отключения будут слишком низкими для использования с литиевыми батареями и могут не отсоединить дом и пусковой аккумуляторный блок должным образом, когда двигатель выключен.

Зарядка аккумуляторов для кемперов своими руками с помощью Li-BIM

Li-BIM (менеджер изоляции литий-ионных батарей) - это популярный изолятор, разработанный специально для использования с литиевыми батареями.Он имеет более высокие параметры открытия / закрытия, которые позволяют изолятору открываться и закрываться в более подходящее время в зависимости от того, заряжает ли генератор домовой аккумуляторный блок или береговая / солнечная батарея может заряжать пусковую батарею.

Самая уникальная особенность этого изолятора заключается в том, что он пытается бороться с перегревом генератора переменного тока, обеспечивая "цикличность" по времени. Это означает, что когда двигатель работает и изолятор позволяет зарядить аккумуляторную батарею дома, Li-BIM позволит зарядиться в течение 15 минут, отключит зарядку на 20 минут, чтобы дать генератору остыть, подключите снова на 15 минут, отключите 20 минут, и этот цикл будет продолжаться все время, пока двигатель работает.Это снимает нагрузку с генератора переменного тока.

Как быстро Li-BIM будет заряжать аккумуляторную батарею моего дома от генератора?

Поскольку Li-Bim позволяет заряжать в течение 15 минут, а затем отключается на 20 минут, это означает, что он заряжается только 42% времени.

Теперь, используя те же спецификации, что и ранее. Если у нас есть генератор переменного тока на 220 ампер, который заряжает аккумуляторную батарею нашего дома, скажем, на 100 ампер; это означает, что он будет выдавать 100 ампер в нашу батарею, 42% каждого часа вождения.Это даст нам 42 ампер-часа в батарею на каждый час вождения.

Плюсы зарядки аккумуляторов Camper House с изолятором Li-BIM

  • Он может заряжаться с высокой скоростью, потенциально более 100 ампер в зависимости от автомобиля.
  • Это изолятор с уставками подключения / отключения напряжения, специфичными для литиевых батарей.
  • Li-BIM может запускать разряженную пусковую батарею от внешнего источника в аварийных ситуациях.
  • «Перерывы» зарядки по времени позволяют генератору остыть между циклами зарядки большой силой тока.

Минусы зарядки аккумуляторов кемпера с изолятором Li-BIM:

  • Более высокая скорость зарядки может привести к преждевременному износу генератора.
  • Вероятно, ваш генератор не выдает достаточно высокого напряжения для зарядки литиевых батарей до 100%
    • Литиевые батареи обычно необходимо заряжать при 14,4-14,6 В, когда они становятся почти 100%
    • Генераторы для автомобилей обычно выдают 13,5 В. до 14,5 В в зависимости от их качества, конструкции и возраста.
    • Хотя Li-BIM разработан специально для лития, он не может и не повышает напряжение каким-либо образом.
  • Следует использовать провода большого сечения, потенциально до 2/0, из-за минимизации падения напряжения (менее 3%) при высокой скорости зарядки.
  • Различные размеры генератора переменного тока и настройки транспортного средства затрудняют точное прогнозирование скорости зарядки.

Зарядка аккумуляторов для кемпинга своими руками с помощью зарядного устройства B2B (аккумулятор-аккумулятор)

Зарядное устройство от аккумулятора к аккумулятору принимает напряжение и силу тока, которые вырабатываются генератором переменного тока автомобиля, регулирует силу тока до умеренного предварительно установленного уровня и повышает напряжение по мере необходимости для полной зарядки любых аккумуляторов.

Это снижение силы тока значительно снижает нагрузку на ваш генератор, а также дает нам надежное число, с которым можно работать, когда мы можем точно определить, на каком количестве ампер будет работать зарядное устройство.

Повышение напряжения НЕВЕРОЯТНО важно для возможности заряжать литиевые батареи более высокого напряжения от генератора, который не может выдавать такое большое напряжение. Если мощность от генератора достигает зарядного устройства постоянного и постоянного тока напряжением 13,8 В, а батареи необходимо заряжать при напряжении 14 В.6 В, зарядное устройство DC-DC повысит напряжение с 13,8 В от генератора до 14,6 В, необходимых для аккумуляторов. На зарядных устройствах постоянного и постоянного тока это напряжение также программируется, поэтому оно будет работать с литиевыми, AGM, угольными пенами, соленой водой или любыми другими типами батарей, которые вы в них используете.

Как быстро зарядное устройство DC-DC будет заряжать домашние аккумуляторы от генератора переменного тока?

У каждого зарядного устройства DC-DC своя скорость зарядки. Например, Victron Orion 12 | 12 - 30 зарядит ваш домашний аккумулятор до 30 ампер.Это означает, что если вы едете в течение часа, вы вернете 30 ампер-часов обратно в аккумулятор.

Плюсы зарядки аккумуляторов Camper House с помощью B2B (от аккумулятора к зарядному устройству.

  • Может регулировать силу тока, облегчая планирование системы и уменьшая износ генератора.
  • Может обеспечивать определенный программируемый «профиль зарядки» для аккумуляторов.
  • Может повысить неоптимальное напряжение до уровня, необходимого для зарядки аккумуляторов до 100%.
  • Некоторые модели зарядных устройств постоянного и постоянного тока могут работать параллельно, обеспечивая при необходимости больше ампер.

Минусы зарядки аккумуляторов Camper House с помощью B2B (от аккумулятора к зарядному устройству.

Последние мысли: изолятор против зарядного устройства постоянного тока

С момента появления на рынке зарядного устройства Victron Orion 12 | 12-30 DC-DC, я был на борту зарядного устройства DC-DC. Самым большим преимуществом для меня является повышение напряжения. Основным преимуществом для меня является наличие устройства, которое повысит напряжение некачественного генератора до 14,4-14,6 В, необходимого для зарядки литиевых батарей, таких как наши батареи Battle Born.Как бы я ни хотел, чтобы в мои батареи поступало более 100 ампер, иногда это риск против вознаграждения и буксировка в магазин или замена генератора на стоянке из-за перегруженного / перегретого генератора, просто отстой, ИМО; но, пожалуйста, используйте свое собственное суждение, принимая это решение для своего кемпера.

Как блоки питания превращают переменный ток в постоянный ток в электронных схемах

  1. Программирование
  2. Электроника
  3. Компоненты
  4. Как блоки питания превращают переменный ток в постоянный в электронных схемах

Автор: Дуг Лоу

Преобразование тока в постоянный называется выпрямителем , , а электронная схема, которая выполняет эту работу, называется выпрямителем .Наиболее распространенный способ преобразования переменного тока в постоянный - использование одного или нескольких диодов , тех удобных электронных компонентов, которые позволяют току проходить в одном направлении, но не в другом.

Хотя выпрямитель преобразует переменный ток в постоянный, полученный постоянный ток не является постоянным напряжением. Правильнее было бы назвать его «пульсирующим постоянным током». Хотя пульсирующий постоянный ток всегда движется в одном и том же направлении, уровень напряжения имеет отчетливую пульсацию, повышаясь и понижаясь немного синхронно с формой волны переменного напряжения, которое подается на выпрямитель.

Для многих цепей постоянного тока значительная пульсация в источнике питания может привести к неисправности цепи. Следовательно, требуется дополнительная фильтрация, чтобы «сгладить» пульсирующий постоянный ток, исходящий от выпрямителя, чтобы устранить пульсации.

Существует три различных типа выпрямительных схем, которые вы можете построить: полуволновые, двухполупериодные и мостовые. Ниже описывается каждый из этих трех типов выпрямителей.

Однополупериодный выпрямитель

Самый простой тип выпрямителя состоит из одного диода.Этот тип выпрямителя называется полуволновым выпрямителем , потому что он передает только половину входного переменного напряжения на выход.

Когда напряжение переменного тока положительно на катодной стороне диода, диод пропускает ток на выход. Но когда переменный ток меняет направление и становится отрицательным на катодной стороне диода, диод блокирует ток, так что на выходе не появляется напряжение.

Однополупериодные выпрямители

достаточно просты в сборке, но не очень эффективны.Это потому, что весь отрицательный цикл входа переменного тока блокируется однополупериодным выпрямителем. В результате выходное напряжение в половине случаев равно нулю. Это приводит к тому, что среднее напряжение на выходе составляет половину входного напряжения.

Обратите внимание на резистор с маркировкой R L . Этот резистор на самом деле не является частью выпрямительной цепи. Вместо этого он представляет собой сопротивление, создаваемое нагрузкой, которая в конечном итоге будет помещена в цепь, когда источник питания будет использоваться.

Двухполупериодный выпрямитель

Двухполупериодный выпрямитель использует два диода, что позволяет ему пропускать как положительную, так и отрицательную стороны входа переменного тока.Диоды подключены к трансформатору.

Обратите внимание, что для двухполупериодного выпрямителя необходимо использовать трансформатор с центральным отводом. Диоды подключены к двум внешним выводам, а центральный отвод используется в качестве общего заземления для выпрямленного постоянного напряжения. Двухполупериодный выпрямитель преобразует обе половины синусоидальной волны переменного тока в постоянный ток положительного напряжения.

В результате получается постоянное напряжение, которое пульсирует с двойной частотой входного переменного напряжения. Другими словами, при условии, что на входе используется бытовой ток 60 Гц, на выходе будет пульсирующий постоянный ток с частотой 120 Гц.

Мостовой выпрямитель

Проблема с двухполупериодным выпрямителем заключается в том, что для него требуется трансформатор с центральным ответвлением, поэтому он производит постоянный ток, составляющий лишь половину от общего выходного напряжения трансформатора.

Мостовой выпрямитель преодолевает это ограничение за счет использования четырех диодов вместо двух. Диоды расположены в виде ромба, так что на каждой половине фазы синусоидальной волны переменного тока два диода пропускают ток к положительной и отрицательной сторонам выхода, а два других диода блокируют ток.Мостовой выпрямитель не требует трансформатора с центральным отводом.

Выход мостового выпрямителя является импульсным постоянным током, как и выход двухполупериодного выпрямителя. Однако используется полное напряжение вторичной обмотки трансформатора.

Вы можете построить мостовой выпрямитель, используя четыре диода, или вы можете использовать ИС мостового выпрямителя, который содержит четыре диода в правильном расположении. ИС мостового выпрямителя имеет четыре контакта: два для входа переменного тока и два для выхода постоянного тока.

Об авторе книги
У Дуга Лоу до сих пор есть набор экспериментатора электроники, который дал ему отец, когда ему было 10 лет. Хотя он стал программистом и написал книги по различным языкам программирования, Microsoft Office, веб-программированию и компьютерам (в том числе 30+ книг для чайников), Дуг никогда не забывал свою первую любовь: электронику.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
