Как подключить однофазный электрический счетчик

Подключение однофазного счетчика после прочтения данной статьи не составит вам никого труда. В этой статье вы подробно ознакомились с тем, как правильно выбрать электрический счетчик. В период замены старого счетчика на новый, предстоит сделать следующее:

-сообщить о смене или замене счетчика в энергосбытовую  компанию, так как необходимо будет срывать пломбу с зажимной крышки;

-записать последние показания потребленной электроэнергии со старого электросчетчика непосредственно перед его заменой;

-правильно установить новый счетчик в соответствии с требованиями ПУЭ.

-предоставить в «Энергосбыт» последние показания старого счетчика(либо принести сам старый счетчик, если это потребуют), технический паспорт нового счетчика;

После всех выполненных действий инспектор Энергосбытовой компании проверит правильность монтажа электросчетчика, опломбирует и составит акт о замене электросчетчика.

Вот, в принципе, и все, что касается организационных мероприятий!

Итак, как же правильно смонтировать электросчетчик? Схема подключения однофазного электрического счетчика прямого включения приводится в техническом паспорте, а также с внутренней стороны клеммной крышки.

К клеммам счетчика провода подключаются следующим образом:

-зажим №1- подключение фазного провода питающей сети;

-зажим №2- подключение фазного провода к нагрузке дома;

-зажим №3- подключение нулевого провода питающей сети;

-зажим №4- подключение нулевого провода к нагрузке дома;

При подключении электросчетчика соблюдайте фазировку, то есть правильность подключения фазного и нулевого проводов к зажимам! Для определения фазного и нулевого провода используйте указатель напряжения (отвертка индикатор) или мультиметр, используя функцию измерения напряжения.



При монтаже счетчика возможны варианты установки вводного автоматического выключателя как до счетчика, так и после него.

В первом случае, перед счетчиком ставится вводной автомат на фазный провод (нулевой провод разрывать нельзя!) с номинальным током, меньшим, чем номинальный ток счетчика, что обеспечит защиту как самому счетчику, так и всем электроприборам в доме от токов короткого замыкания в питающей сети.



Вводной аппарат защиты необходимо будет установить в отдельный бокс (щиток) под опломбировку, либо приобрести автоматы со шторками и ушками, закрывающими клеммы и позволяющими ставить на них пломбы. Также, наличие вводного автомата в будущем позволит менять счетчик со снятым напряжением, что обезопасит вас от поражения электрического тока.



Во втором случае, вводной автоматический выключатель ставится после счетчика, обеспечивая защиту только бытовых электроприемников!



Недостатком, как вы понимаете, является то, что замена счетчика будет осуществляться под напряжением (электроснабжающая компания не будет отключать линию электропередач для замены счетчика). Советую вам обратиться к квалифицированному электрику при такой схеме подключения счетчика и поставить вводной автомат.

Спасибо за прочтение данной статьи. Буду надеяться, что предоставленная информация вам непременно пригодится!

Читайте также:

На главную

на Ваш сайт.

как подключить, схема для однофазного, счетчик электроэнергии и автоматы

Подключение электросчетчика можно выполнить самостоятельноПервым этапом подключения электросчетчика является его правильный выбор. После покупки можно приступать к установке однофазного устройства. Выполнить подключение электросчетчика сможет каждый, кто внимательно ознакомился с документацией и инструкцией. Для подключения однофазных счетчиков прямого подключения не нужно использовать дополнительные понижающие трансформаторы тока.

Как подключить электросчетчик: из чего состоит бокс

Чтобы подключить электросчетчик своими руками правильно, необходимо предварительно внимательно ознакомиться с документацией, инструкцией, примерными схемами подключения. В документации, которая является паспортом счетчика, можно найти характеристики устройства, его заводской номер, узнать о дате выпуска и проверки. Именно в документации можно найти подробную схему счетчика.

Обратная сторона клеммной крышки на любом электросчетчике оснащена схемой однофазного устройства.

Клеммная колодка оснащена четырьмя контактами: вводом фазы от внешней сети, выходом фазы внутрь помещения, вводом нуля от внешней сети, выходом нуля. Эту последовательность необходимо соблюдать при подключении провода к контактам однофазного устройства. Важно не забыть отключить автомат, все пробки, рубильник.

Чтобы подключить счетчик правильно, необходимо ознакомиться с инструкцией

Из чего состоит бокс:

  • Наружная часть. Характеризуется наличием защитной крышки с дверкой.
  • Внутренняя часть. Состоит из нескольких реек. Количество реек может быть разным: на это влияет количество установочных позиций в боксе. Тут же расположена нулевая шина, которая способствует распределению питающего нуля между проводами.

Перед монтажом бокс необходимо тщательно подготовить. Для того чтобы снять крышку, откручивают четыре винта, которые крепятся к наружной крышке. По правилам электрический счетчик можно монтировать на приблизительную высоту: от 0,8 до 1,7 метра от основания пола. Это делают для того, чтобы пломбировщику было удобно снимать показания.

Схема подключения однофазного счетчика

Перед счетчиком энергии в обязательном порядке необходим монтаж защитного отключающего устройства. В большинстве случаев популярным является использование двухполюсного автоматического выключателя. Он предотвращает возникновение в счетчике короткого замыкания, возгорания, которое может произойти из-за слишком высокой нагрузки.

При помощи номинала автоматического выключателя регулируют ограничение мощности, которая разрешена.

Часто монтаж вводного автоматического устройства выполняют непосредственного в квартире или частном доме. Иногда его устанавливают на щитке, расположенном на лестничной площадке. Начинают монтаж электросчетчика с установки вводного выключателя (скорее всего он двухполюсный и автоматический).

Схема подключения однофазного счетчика

Поэтапное подключение счетчика:

  • Используя специальную защелку, которая расположена на задней стенке выключателя, автомат устанавливают в верхней дин рейке.
  • На задней стенке счетчика можно найти защелку, которой автомат прикрепляют к дин рейке.
  • Приступают к монтажу отходящих однополюсных автоматов.

После установки электросчетчик необходимо подготовить к подключению. Для этого нужно открутить винт пломбировки, который расположен в центре крышки счетчика: она расположена внизу. После этого необходимо снять защитную крышку, на которой можно найти схему подключения электросчетчика.

Правила: как подключить однофазный электросчетчик

Подсчитывать расход электроэнергии нужно во всех помещениях, в которых проведено электричество.

Отсутствие счетчика является нарушением закона, что влечет за собой привлечение к административной ответственности. Чтобы избежать обвинений и штрафов, нужно знать, как правильно самостоятельно подключить счетчик для учета электроэнергии.

Модели современных счетчиков различаются согласно принципам функционирования – это стоит учитывать при подключении.

Счетчики бывают механическими. Их принцип работы заключается в том, что проходящий ток приводит в движение металлические пластины, которые отличаются круглой формой. Пластины вращаются, что способствует учету электричества согласно оборотам. Более современные счетчики – электронные. Они работают на микросхемах.

Счетчики могут быть механическими или электронными

Правила для установки счетчиков:

  • Помещение, в котором будет производиться монтаж, должно быть сухим. Это обеспечит безопасность использования прибора.
  • Температура воздуха в помещении должна быть выше нуля.
  • Монтировать счетчик можно на стену, в распределительный шкафчик, специальную панель или другом месте.
  • Крепить счетчик можно на металлический или пластиковый щиток.
  • Важно следить за тем. Чтобы наклон счетчика не превышал 1 градуса, так как это счетчику будет давать показания неправильно.
  • Короб, в котором будет размещен электросчетчик, не должен быть слишком маленьких размеров. Доступ к электросчетчику должен быть удобным.
  • Перед подключением проводов, нужно внимательно ознакомиться с их маркировкой и цветом.

Не следует забывать об обязательной установке автоматического выключателя. Для этого понадобится вызывать контролера, который опломбирует автоматы. Если этого не сделать, специальные службы могут обвинить владельца квартиры или дома в хищении электрической энергии.

Установка и схема подключения однофазного счетчика электроэнергии

Особенностью однофазного счетчика является то, что для подключения всех устройств используют один однофазный провод. Однофазное устройство оснащено четырьмя клеммными контактами, которые способствуют подаче электроэнергии внутрь помещения. Первым делом необходимо позаботиться об установке крепежа, с помощью которого монтируют счетчик.

Необходимо определить рабочий и нулевой провод, принадлежащий сети. Для этого нужно воспользоваться отверткой-индикатором, не отключая напряжения.

Если индикатор загорается, провод работает. Тот проводник, то остался, равен нулю. Чтобы было удобно, провода помечают.

Установка счетчика согласно схеме:

  • Определить фазный провод на щите распределения очень просто – обычно он выполнен в красном цвете.
  • Перед началом монтажа счетчика необходимо отключить электричество. Нижняя часть электросчетчика оснащена четырьмя клеммными контактами. Пару левых контактов используют для фазных проводов. Правые – для того, чтобы произвести подвод и отвод нулевых жил в помещение.
  • Оголенные концы общего и квартирного фазного проводника вставляют в клеммники.

Установка счетчика должна проводиться строго по схеме

Нулевые провода следует вставить в клеммы, которые им соответствуют, а затем нужно хорошо их зажать. После проделанной работы подают электроэнергию и проверяют работу устройства. После все проделанной работы по установке нужно не забыть вызвать контролера, который составит акт приемки проведенных работ.

Трехфазный прибор: как подключить счетчик электроэнергии

Схема подключения трехфазного счетчика не сильно отличается от схемы подключения однофазного. Но токовая нагрузка при подключении не должна превышать 100 ампер. Если нагрузка больше, необходимо позаботиться об установке трансформатора.

Многотарифный трехфазный счетчик отличается от однофазного и двухфазного наличием восьми клеммных контактов.

При подключении трехфазного счетчика необходимо позаботиться об установке специального автоматического выключателя, который следит за тем, как работает фазный провод. Клеммы, расположенные справа, предназначены для того, чтобы выполнить подсоединение нулевого провода. В одном контакте зажимают общедомовой ноль, на другом – производят зажим внутриканального провода.

Что нужно для правильной установки:

  • Выбрать прибор;
  • Изучить схемы счетчика.

Метод установки зависит от образца счетчика. Для примера можно рассмотреть схему подключения счетчика «Меркурий 201». Подсоединить счетчик в квартире, доме, на даче или в гараже можно самому, если внимательно изучить схемы и инструкции.

Как подключить электросчетчик однофазный (видео)

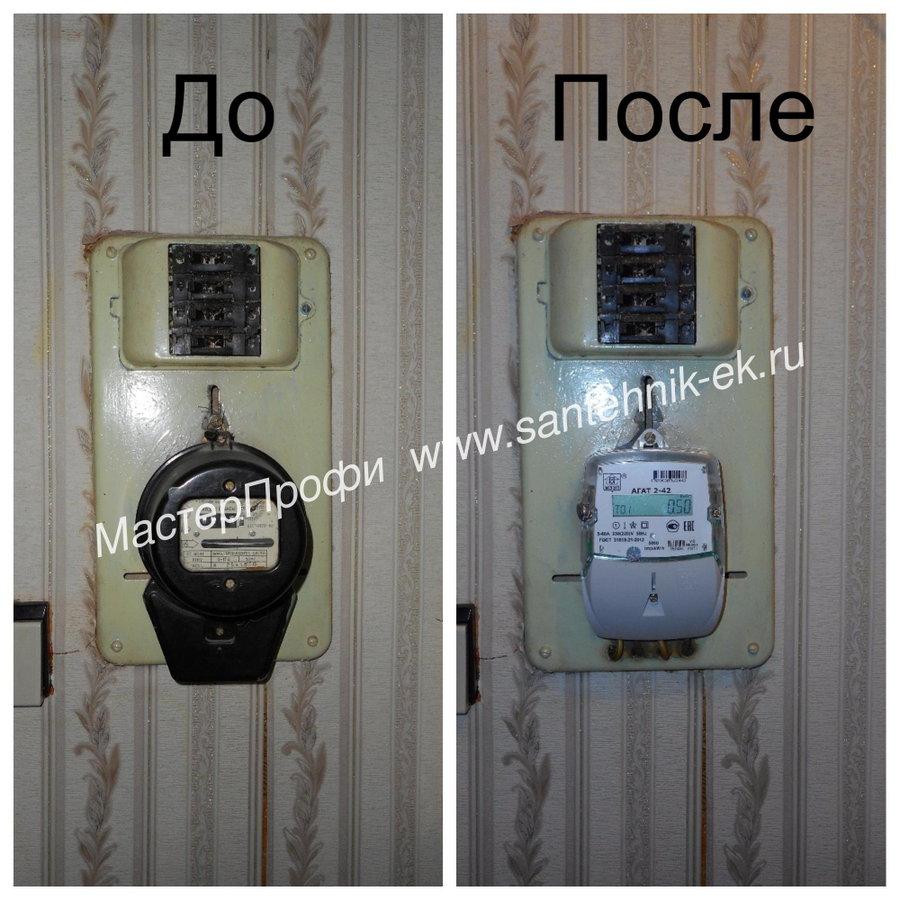

Когда приходит время, чтобы заменить старый счетчик, многие не знают, как поступить: обратиться к мастеру или можно справиться собственными силами. Подсоединение механического или электронного счетчика для учета электроэнергии можно выполнить своими руками. Важно внимательно изучить схему подключения счетчика и правильно соединить провода, при этом, не испортив проводку. При установке вводного выключателя необходима опломбировка. Это важно, так как владельца могут обвинить в хищении электричества. Как подключается счетчик, можно наглядно посмотреть в интернете.


Добавить комментарий

Правильное подключение электросчётчика — ElectrikTop.ru

Подключение электросчетчика – это «священная» обязанность каждого потребителя электрической энергии, которая является товаром. Поэтому все заботы и расходы по установке прибора учета ложатся на его плечи. Вы можете привлечь для этого специалистов со стороны (теоретически – это самый верный и легитимный путь) или попытаться установить электросчетчик в квартире своими руками, что позволит сэкономить немалую сумму. Сегодня мы расскажем вам о том, как это сделать технически правильно и без риска для жизни.

Кому позволено устанавливать электросчетчик

Приборы электрического учета продаются свободно. Удостоверения электрика не требуется. Однако покупать его стоит только в том случае, если вы получили «добро» от официально допущенных установщиков (они могут отказаться от вашего приобретения и поставить свой, придумав массу веских причин) или абсолютно уверены, что сумеете поставить сами.

Что требуют правила

По правилам эксплуатации электроустановок напряжением до 1000 вольт монтаж электросчетчика могут производить лица, имеющие не менее чем третью группу допуска электробезопасности, получившие официальное разрешение на производство таких работ и прошедшие инструктаж перед ними. Собственник жилья или ответственный наниматель должны при этом присутствовать. То есть, если квартира не приватизирована или является служебной, вы не имеете никаких прав совершать подобные действия. От слова «вообще». Вызывайте электриков ДЭЗ, управляющей компании…

Что происходит в реальности

Если вы собственник, то вам достаточно знать схему подключения и соблюдать элементарные меры безопасности при работе с электричеством:

  • Полностью обесточить линию, с которой будете работать. Если это возможно.
  • При невозможности полного отключения использовать инструмент с изолированными ручками и средства защиты – хотя бы надеть резиновые сапоги, стараться работать одной рукой. С определенными оговорками подобное поведение допустимо, но лишь при напряжении до 220 вольт.

После установки надо обратиться в сбытовую компанию, представитель которой проверит правильность подключения, опечатает прибор и запишет его номер. Если производится замена, то предварительно предупредите специалистов о том, что вы снимаете пломбу. Эта вежливость сделает работу легитимной. Обязательно предъявите старый счетчик, с которого будут сняты последние показания. Вопросов о том кто ставил, обычно не задается. Все делается бесплатно!

Где и как устанавливать прибор учета

В правилах эксплуатации электроустановок очень подробно описаны требования к местам размещения электрических счетчиков. Вкратце их можно изложить следующим образом:

  1. Между прибором учета и электрической линией устанавливается коммутирующее устройство, обеспечивающее полное разобщение с сетью. Механический рубильник, автоматический выключатель, предохранитель на каждый из проводников (в просторечии «пробки»). Расстояние между ними не более 10 метров, но не менее 12 сантиметров.
  2. Устанавливать можно на любую прочную конструкцию – столб, стену, перекрытие из дерева, кирпича, бетона. Допускается монтаж на металлические поверхности, но они требуют заземления защитным проводником.
  3. Высота от пола не менее 0,8 метра и не более 1,8 метра (на уровне глаз взрослого человека). Часто прибор крепят под самым потолком, хотя это и неудобно для снятия показаний.
  4. Желательно, чтобы место установки было отапливаемым и сухим. Предел температур от +5 до + 30 0С. В реальности достаточно защитить от прямого попадания влаги и выбрать место в тени.
  5. Проводники между коммутатором на вводе и прибором учета должны иметь сечение достаточное для того, чтобы выдержать максимальный ток потребления – для квартир и частных домов это значение равно 20–25 ампер. А также быть абсолютно целыми, без скруток и спаек. Цвет оболочки сетевой нейтрали (не путать с защитным проводником) должен отличаться ото всех остальных.
  6. Установка в закрытых ящиках необходима в тех случаях, когда есть вероятность непосредственного контакта с токоведущими частями или повреждения прибора. Обычно это делается в производственных и публичных помещениях. Дверки таких устройств делаются с вырезом для считывания показаний. Их закрывают стеклами.

Схема подключения

Как правильно подключить электросчетчик? Главное – не изменить направления передачи энергии. Отвлекитесь от знания того, что переменный ток меняет направление. Схема подключения строится так, будто он всегда течет от поставщика к потребителю.

Однофазная сеть

Схема подключения однофазного счетчика приведена на рисунке ниже. Она не зависит от типа прибора. Будь то электромеханический, с вращающимся диском, или электронный.

Практические действия следующие:

  • Снимаете нижнюю крышку прибора. Она крепится болтом, который единственный из всех не защищен заводской пломбой. На ее задней стороне обычно есть схема коммутации.
  • Фазный провод L1, идущий от автомата на входе, крепите к клемме «1».
  • Нейтральный проводник (не путайте с защитным) N1 крепите к клемме «3».
  • К клемме «2» крепите проводник, который в вашей домашней электросети в последующем будет фазой (L2).
  • К клемме «4» крепится провод, который будет играть роль нулевого (N2). Если есть разница в сечениях, то выберите самый тонкий.

Трехфазная сеть

Трехфазные счетчики могут подключаться к сети как напрямую, так и через трансформаторы тока. Последние используются в том случае, если максимальная потребляемая мощность превышает 50 кВт, а сила тока – 100 А. Таких значений прибор не может выдержать, он сгорит. На практике одни от других отличаются количеством клемм под крышкой. При прямом включении их восемь – по два на каждую фазу и нейтраль. А включаемые через трансформатор имеют одиннадцать зажимов – по три на фазу и два на нейтраль.

Схема прямого включения трехфазного прибора приведена на рисунке ниже. Принцип коммутации остается прежним: на первую слева в паре клемм подается, а со второй снимается. Интересно то, что если перепутать порядок, то прибор останется работоспособным и даже не станет отматывать показания назад. Однако для инженера из сбытовой компании это станет нарушением, которое он потребует устранить.

Категорически нельзя к одной паре клемм подключать разные фазы! Это короткое замыкание и авария!

Схема подключения электросчетчика с трансформаторами приведена ниже. Обратите внимание, что фазы все равно подключаются к нему. То есть, принцип, что энергия должна пройти через него, соблюдается и здесь. Нетрансформированный ток снимается с зажима Л1 трансформатора и подается на центральную клемму группы. Внутренняя схема прибора такова, что эти линии соединяются, образовывая «звезду», которая играет роль сетевой нейтрали и соединяется с ней посредством зажимов 10 и 11.

Ослабленный (обычно до 5 ампер) ток снимается с зажимов вторичной обмотки трансформаторов, обозначенных литерами И1 – И2. Для соблюдения принципа «от поставщика к потребителю» они подключаются к прибору так: от И1 проводник к левому зажиму клеммной группы, а от И2 – к правому. Опять же, если вы перепутаете их местами, то прибор будет работать, но инженер сбытовой компании отметит ошибку в схеме.

Потребитель при такой схеме подключается к зажимам Л2 трансформаторов. А пломбируется не только крышка прибора, закрывающая клеммную линейку, но и крышки, препятствующие доступу к клеммам И1 и И2.

Теперь вы знаете, что установка электросчетчика своими руками – это процесс не настолько сложный, чтобы обязательно привлекать к нему профессионалов со стороны. Однако не забудьте о правилах техники безопасности, все работы выполняйте с полностью снятым напряжением.

Подключение счетчика и автоматов — Только ремонт своими руками в квартире: фото, видео, инструкции

Главная » Электрика » Как подключить счетчик самостоятельно: однофазный и трехфазный

Как подключить счетчик самостоятельно: однофазный и трехфазный

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

  • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
  • Закрепляется на высоте 0,8-1,7 м.
  • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
  • Проводники используются изолированные, без скруток и ответвлений.
  • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Как подключить автоматы после счетчика

Как подключить электросчетчик: пошаговая инструкция

Немногие вспомнят то время, когда расчет платы за электроэнергию осуществлялся исходя из числа в доме осветительных приборов, что, естественно, не позволяло точно определить количество израсходованной энергии.

На сегодняшний день подобный способ, само собой, неприемлем, так как существует множество современных приборов учета, обладающих высоким классом точности.

Если вы планируете подключить новый прибор учета собственными силами, и вам нужна простая схема его подключения, то внимательное изучение данной статьи позволит избежать затруднений в процессе установки.

Основные требования

Итак, перед тем как подключить электросчетчик, необходимо согласовать с энергоснабжающей организацией следующие детали:

  • Предполагаемое место установки. Несмотря на то что в большинстве случаев счетчики стараются выносить за пределы жилья, при необходимости их допускается устанавливать и внутри.
  • Модель счетчика. Важно, чтобы прибор был сертифицирован согласно законодательству и внесен в единый государственный реестр измерительного оборудования, об этом должна свидетельствовать отметка в паспорте. Не рекомендуется приобретать старые индукционные счетчики, ведь они могут оказаться не только устаревшими, но и неисправными.
  • Проверка правильности установки электрической схемы подключения как прибора, так и схемы разводки.

Так как далеко не все знают, как правильно подключить электросчетчик, при монтаже многие допускают ошибки, хотя ничего сложного здесь нет.

Рекомендации по установке автоматов

Рассмотрим более подробно, как подключить электросчетчик и автоматы:

  • чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы
  • если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя
  • по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.

Закрепляются автоматы на DIN-рейку, при этом она должна быть обязательно заземлена на корпусе электрического щита, в случае если она не является его составным элементом.

Однофазный электросчетчик

Однофазный электросчетчик устроен следующим образом – все потребители электрической энергии в доме запитаны от одного провода (фазы). Однофазный прибор имеет четыре клеммы, через которые производится подача электроэнергии в помещения, а также связь общей электросетью.

Подключение однофазного прибора учета

Рассмотрим поэтапно, как подключить электросчетчик однофазный:

  1. В первую очередь необходимо обесточить помещение, после чего снять старый счетчик.
  2. Новый прибор закрепляется на заранее подготовленном месте.
  3. К клемме № 1 подсоединяется фазный провод. Как правило, он красного цвета, но если у вас появились сомнения, можно протестировать его индикаторной отверткой – на фазном проводе должен загореться индикатор.
  4. Фазный провод от сети квартиры подключается к клемме № 2. Таким образом, первая цепь готова.
  5. Подобным образом к клеммам № 3, 4 подключается нулевой провод от квартирной и общей сети.

Перед тем как подключить электросчетчик, ознакомьтесь со схемой его подсоединения.

Подключение трехфазного счетчика

В данном случае потребители электрической энергии разделяются на группы, что считается более безопасным.

Трехфазный прибор учета подключить несколько сложнее, однако принцип все тот же. Такой контроллер имеет 8 клемм. Рассмотрим пошаговую инструкцию, как подключить электросчетчик трехфазный:

  1. Провода одного цвета из внешней сети присоединяются к клеммам №№ 1, 3, 5, 7.
  2. К клеммам №№ 2, 4, 6, 8 подсоединяются провода одного цвета из домашней сети.
  3. В результате должно получиться: красный провод из внешней цепи подсоединен к контакту № 1, к контакту № 2 подключен фазный провод от домашней сети.
  4. Для обеспечения безопасности входной кабель рекомендуется подключать через четырехполюсный вводной автомат.
  5. Дополнительно для каждой группы потребителей желательно поставить однополюсные автоматы.

Электросчетчик Меркурий 201

Перед тем как подключить электросчетчик Меркурий. желательно рассмотреть его конструктивные особенности. Прибор учета выполнен в пластиковом прямоугольном корпусе. На лицевой панели электросчетчика расположен ЖК-дисплей. С правой стороны находится табличка с основными характеристиками. Для прибора учета характерны компактные габаритные размеры и небольшой вес.

Нижняя съемная панель счетчика осуществляет защиту контактов устройства. Присоединение кабеля к этим контактам осуществляется посредством винтового присоединения.

Схема подключения счетчика Меркурий

Прибор учета Меркурий подключается таким же образом, как любой прибор учета электрической энергии. Основное требование – выбор выходного и входного проводника. Входной ввод будет таким, каким его определит электроснабжающее предприятие. В данном случае в качестве выходных проводников допускается использовать любые провода.

Схема подключения прибора учета выглядит следующим образом:

Как подключить электросчетчик Меркурий 201. пошаговая инструкция

  1. В первую очередь необходимо приобрести электросчетчик. Для этого в энергосбыте нужно заранее узнать, какой класс точности должен быть у прибора учета.
  2. Устанавливается оборудование на стене в специально отведенном для него месте. Важно, чтобы оно было сухим, а также находилось недалеко от входа в помещение, к которому можно без проблем подвести кабель, проводящий электрический ток.
  3. В соответствии с установочными размерами прибора учета выполняется разметка отверстий под крепления. После чего электросчетчик закрепляется на стене при помощи трех винтов.
  4. Перед тем как подключить электросчетчик, важно убедиться в том, что после установки прибор расположен строго вертикально.
  5. К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям. Подключение следует выполнять согласно схеме, одинаковой для всех типов приборов учета.
  6. На УЗО подсоединяется фаза. Автоматы или предохранитель, а ноль в большинстве случаев, крепятся на общую клеммную панель. Клемма фазы располагается на счетчике второй справа, первой справа – а ноль .
  7. При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Это позволит выполнять замеры посредством электроизмерительных клещей и в случае неправильно собранной схемы легко произвести переподключение.
  8. И в завершение нужно вызвать специалиста электроснабжающего предприятия. Он проверит правильность подключения квартирной сети к прибору учета, а также произведет подключение и опломбирование устройства.

Теперь вы знаете, как правильно подключить электросчетчик, однако не стоит забывать, что самостоятельная замена устройства без согласования с компанией, которая осуществляет поставку электрической энергии, строго запрещена. Без разрешающей документации на установку нового оборудования старый электросчетчик также запрещается снимать.

Схемы и описания подключения однофазных и трёхфазных счетчиков электроэнергии

Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

Подключение однофазного электросчетчика

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

  1. Вход фазного провода.
  2. Вход нулевого провода.
  3. Выход фазного провода.
  4. Выход нулевого провода.

Подключение однофазного электросчетчика

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

Схема подключения счетчика меркурий

Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.

Видео: подключение однофазного однотарифного счётчика электрической энергии

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1 3 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

  1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
  2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

Подключение счетчика в подъезде

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

-07-09 Автор: Дмитрий Макаров | Рубрика: Электрика в квартире

Источники: http://www.syl.ru/article/163141/new_kak-podklyuchit-elektroschetchik-poshagovaya-instruktsiya, http://www. asutpp.ru/podklyuchenie-elektroschetchika.html

Комментариев пока нет!

Руководство о том, как подключить электросчетчики

Электросчетчик представляет собой прибор, основная функция которого заключается в измерении объемов расходуемой энергии электрического тока.

Перед тем, как приступить к подключению электросчетчика, необходимо убедиться, что в наличие есть все необходимые комплектующие:

  1. Сам прибор. разновидность и модель которого полностью соответствует предполагаемому уровню нагрузки.
  2. Электрощит или специальный бокс для установки. Если он уже имеется в наличии и предполагается замена старого счетчика, то нужно заранее убедиться, что все крепежные элементы подходят для монтажа. Иногда электрощиты устанавливаются вне помещений, в таком случае обязателен уровень защит IP
  3. Рейка DIN. если выбранный прибор предназначен для установки именно на нее, а в электрощите данный элемент отсутствует.
  4. Дополнительное модульное оборудование. которое необходимо для обеспечения защиты электропроводки от возгорания и людей от ударов электрическим током. К таким устройствам чаще все относятся автоматические выключатели и устройства защитного отключения.
  5. Специальные нулевые шины для установки на DIN-рейку, предназначенные для распределения и коммутации нуля и защитного нуля. Обычно входят в комплектацию электрощитов, но в ряде случаев требуется их отдельное приобретение.
  6. Монтажный провод. без которого невозможно соединение и подключение внутренних элементов в электрощите. Для подобных целей рекомендуется использовать моножильный кабель ПВ-1 из меди.
  7. Саморезы. специальные пластиковые стяжки и дюбеля, без которых невозможно будет реализовать крепеж электрощита, а также монтаж DIN-реек и нулевых шин внутри него.
  8. Термоусаживаемые трубки и изоляционная лента, которые помогут при маркировке кабеля, поскольку ПВ-1 не имеет каких-либо цветовых обозначений.

Помимо перечисленных комплектующих, также необходимо подготовить и ряд инструментов, без которых невозможно будет установить счетчик:

  • набор отверток разного размера и формы;
  • мультиметр или специальная индикаторная отвертка;
  • линейка или рулетка;
  • строительный уровень;
  • нож с острым лезвием;
  • кусачки;
  • набор плоскогубцев с разными габаритами;
  • перфоратор;
  • съемник изоляции;
  • паяльный аппарат;

Подготовительные работы

Перед началом монтажа и подключения электросчетчика, необходимо не только приготовить инструменты и комплектующие, но и провести ряд подготовительных работ. В первую очередь, требуется установка специального бокса, внутри которого будет размещено все оборудование.

Фактически, все современные модели приборов, которые потребуется установить, изначально предназначены для крепежа на DIN-рейку, что в значительной мере облегчит весь процесс монтажа.

Боксы производятся из специальных разновидностей пластмассы, которые обязательно являются огнестойкими, электрощиты могут обладать разным количеством мест для установки подобных приспособлений.

Их подготовка к процессу установки является одним из главных этапов работ, предшествующих установке и подключению счетчика, осуществляется это следующим образом:

  1. Произвести демонтаж верхней крышки бокса, обычно для этого необходимо открутить держащие ее крепежные винты.
  2. Установить бокс на стену. в соответствии с правилами по технике безопасности высота должна быть в диапазоне 0,8-1,7 метров.
  3. Надежное крепление приспособления осуществляется при помощи саморезов, их разновидность определяется в зависимости из материалов, из которых изготовлена стена.

После установки бокса, можно переходить к следующему процессу – установки электросчетчика.

Пошаговая инструкция установки

Процесс установки самого электросчетчика должен осуществляться в соответствии со следующим алгоритмом действий:

  1. Первоначально производится монтаж автоматического выключателя с двумя полюсами. Осуществить это можно при помощи защелки, которая расположена на задней стороне прибора. Устанавливается он на одну из верхних DIN-реек.
  2. По аналогии осуществляется и установка самого счетчика, в конструкции которого имеется точно такая же специальная защелка.
  3. Осуществляется установка дополнительных отходящих автоматов с одним полюсом.

После совершения этих несложных действий, установку электросчетчика потребляемой энергии можно считать завершенной, далее следует финальный этап – подключение.

Подключение

схема подключения однофазного счетичка

Процесс подключения оборудования может различаться в зависимости от выбранной разновидности электросчетчика.

В случае использования однофазных моделей, он будет выглядеть следующим образом:

  1. Убедиться в отсутствии напряжения и, если производится замена старого прибора, устранить его, предварительно отключив все провода.
  2. Осуществить ввод кабеля нагрузки и питания от общей квартирной проводки. Если электрощит установлен вне помещения, то дополнительно необходимо использовать сальники, обеспечивающие гидроизоляцию в месте входа проводов.
  3. Длина вводимого кабеля должна в два раза превышать необходимые показатели, чтобы имелся определенный запас. При этом, необходимо избегать сильных изгибов, чтобы не допустить порчу проводов.
  4. Изоляционные провода необходимо зачистить на 10 мм. и развести в разные друг от друга стороны. Может потребоваться кратковременное включение напряжения для идентификации фазных кабелей.
  5. Вводный кабель должен быть подсоединен к соответствующему автоматическому выключателю.
  6. В верхние контакты заводятся провода: фаза слева, а нулевой рабочий кабель справа.
  7. Заземляющий кабель подключается к специальной клемме в электрощите. После этого, проводится первоначальная затяжка контактов и контрольная, которая осуществляется спустя несколько минут. Особенно актуальна такая мера, если для подключения используются провода из алюминиевого материала.
  8. От выхода автоматас двумя полюсами необходимо провести рабочий нуль и фазный провод непосредственно к электросчетчику.
  9. Однофазные разновидности электросчетчиков имеют 4 клеммы, подключение к ним осуществляется в следующем порядке: вход фазы, выход фазы, вход рабочего нуля, выход рабочего нуля.
  10. Теперь требуется сделать перемычки из ПВ-1. чтобы обеспечить коммутацию всего имеющегося оборудования модульного типа. Для этого нужно измерить расстояние между клеммами, а плоскогубцами изгибать кабель под прямым углом, чтобы он был надежно закреплен в клеммах оборудования. Для электросчетчика его необходимо будет зачистить на 27 мм. для всех остальных модульных приборов будет достаточно 10 мм. В ситуациях, когда фаза должна быть роздана сразу на несколько автоматов, используется специальная гребенка.
  11. Затянуть все клеммы. сначала этот процесс осуществляется с верхним винтом и в случае надежной фиксации также затягивается и нижний.
  12. Подключить нагрузку к автоматам. нулевой шине и шине заземления.

После того, как действия были выполнены, рекомендуется проверить правильность подключения и надежность крепления. Затем приглашается специалист, который поставит пломбы на оборудование и составит соответствующий акт.

Иным образом будет выглядеть схема, по которой происходит подключение трехфазных счетчиков. Если используется именно эта разновидность, то необходимо придерживаться следующего порядка действий:

  1. Внутрь электрощита провести трехфазный провод питания с нулем и заземляющим проводником.
  2. В наличии имеется 5 контактов. подключение происходит следующим образом: к первому подсоединяется фаза А, фаза В на третий, а фаза С на пятый. Соблюдение очередности фаз особенно важно, если происходит подсоединение электронного счетчика.
  3. Выход фаз с электросчетчика на автоматический выключатель к потребителям осуществляется на 2, 4 и 6 контакты.
  4. Нуль подключается к седьмому и тянется от него на 8 контакт.
  5. Заземляющий проводник крепится и подсоединяется к соответствующей шине электрощита. Это является важным условием, поскольку исчезновение нуля в электрозащите вызовет ряд перенапряжений, из-за которых могут выйти из строя потребители электроэнергии.

схема подключения трехфазного счетчика

Подключение трехфазных счетчиков является гораздо более сложным процессом, для которого рекомендуется приглашение квалифицированного электрика.

Контакты модульного электрооборудования

Для того, чтобы подключение электросчетчика было произведено правильно и прибор исправно функционировал, потребуется обозначить назначения каждого из контактов в используемом модульном оборудовании.

Первым будет рассмотрен сам счетчик, который имеет в своей конструкции следующие контакты, если рассматривать их слева направо:

Контакты, имеющиеся у автоматических выключателей, имеют следующее назначение:

  1. Верхние контакты вводного автомата предназначены для подключения проводов питания, идущих из квартирной электросети.
  2. Нижние контакты вводного автомата необходимы для подсоединения к ним отходящих проводов, которые выводятся на электросчетчик.
  3. Верхние контакты у всех отходящих автоматов с одним полюсом предназначены для подключения фазы, идущей от электросчетчика.
  4. Нижние контакты отходящих автоматов предназначены для фазных кабелей, жилы которых расходятся по разным направлениям.

На всех контактах имеется по 2 специальных винта, которые необходимы для осуществления надежного прижима к проводимому кабелю. За качеством данного процесса необходимо внимательно следить, поскольку в дальнейшем на оборудование будут поставлены пломбы, и к контактам не будет свободного доступа.

Последствия неправильного подключения

Процесс установки и подключения электросчетчика должен быть осуществлен точно в соответствии с указанными инструкциями, чтобы избежать следующих нежелательных последствий:

  1. Короткое замыкание, которое вызывает моментальных выход из строя и перегорание всех потребителей электроэнергии, которые не имели заземления.
  2. Перегрев потребителей электроэнергии. что также может внезапно вывести их строя, вызвав поломки.
  3. Самопроизвольное и при этом неправильное подключение электросчетчиков наказывается штрафными санкциями со стороны ответственной инстанции.

Зачастую, процесс подключения такого оборудования отличается повышенной сложностью даже при наличии детально рассмотренных схем и инструкций, поэтому его рекомендуется доверить квалифицированным специалистам.

Какой счетчик выбрать?

Чаще всего, на решение этого вопроса оказывают влияние следующие факторы:

  1. Срок службы оборудования. Электронные счетчики считаются более предпочтительными из-за особенностей своей конструкции и ряда иных особенностей. Производители чаще всего указывают в техническом руководстве эксплуатационный срок равный 15 годам, но массовый выпуск данной разновидности начался не так давно, поэтому выработать свой потенциал они еще не успели. В свою очередь, индукционные приборы могут сохранять точность расчетов и учета расходуемой электроэнергии даже через 50 лет.
  2. Класс точности. Наиболее эффективными и точными считаются устройства с данным параметром равным 1 или 0,5, но для активного использования в условиях жилого помещения достаточно прибора с классом точности 2.
  3. Многотарифность. но такая возможность на сегодняшний день реализована далеко не во всех областях страны.
  4. Наличие возможности автоматизированного учета является нежелательной функцией, поскольку она способна помочь лишь энергетическим компаниям, а стоить такой прибор буде значительно дороже, чем стандартный вариант.
  5. Большое количество функций также влияет на итоговую стоимость электросчетчика, но фактически никто из людей, выбравших подобные модели, не пользуется ими в полном объеме.

На сегодняшний день, существует множество различных классификаций этих устройств, одна из основных заключается в типе электроэнергии, которую оно будет учитывать:

Индукционные счетчики

С одной или тремя фазами. предназначены для учета и контроля расхода активных и реактивных видов энергии переменного тока.

Электродинамические счетчики

Необходимы для учета постоянного тока. который используется, например, для функционирования электротранспорта или соответствующих типов железнодорожного сообщения.

Другим фактором, по которому можно классифицировать данные устройства, является тип их подключения:

  1. Разновидность. предназначенная для прямого подключения к действующей силовой цепи.
  2. Разновидность устройств трансформаторного включения. для функционирования которых необходимо подключение к силовой цепи через специальный трансформатор.

Третьей классификацией является деление счетчиков по измеряемым величинам, в соответствии с которыми они делятся на следующие виды:

  1. Однофазные устройства. предназначенные для работы с переменным током 220В, 50Гц. Подобный метод учета позволяют осуществлять все современные модели.
  2. Трехфазные устройства. которые работают в сетях с электрическим током 380В, 50Гц.
  3. Особая разновидность трехфазных счетчиков. которая способна осуществлять учет электрического тока с напряжением равным 100В. Их подключение возможно только к высоковольтной цепи с показателем напряжения, превосходящим 660В и при помощи специальных трансформаторов.

Последней классификацией является деление устройств по типу их конструкции, в соответствии с ней данные приборы бывают:

  1. Электромеханические индукционные электросчетчики. в которых неподвижные катушки обладают электромагнитным полем, оказывающим воздействие на подвижную часть, являющуюся проводником. По своей сути, он является особым диском, который предназначен для прохождения через него токов. Количество оборотов, совершенных проводником во время работы, является прямо пропорциональным объему затраченной энергии, таким образом, и происходит ее учет.
  2. Механические индукционные электросчетчики являются разновидностью, которая на сегодняшний день используется все меньше и вытесняется иными более современными моделями. Связано это с наличием обширного ряда недостатков, среди которых однотарифность, слишком большие погрешности в ходе учета, невозможность дистанционного автоматического снятия данных учета, сложность монтажа и использования, крайне невысокая степень функциональности.
  3. Электронный счетчик выполняет свои функции за счет возможности преобразования аналоговых сигналов в особые виды импульсов, анализ и учет которых позволяет вычислять объемы потребляемой электроэнергии. В отличие от индукционных устройств, такая разновидность не имеет в своей конструкции вращающихся проводников или иных подобных элементов, что является их основным преимуществом.

Как самостоятельно подключить УЗО?

  • Розетка с выключателями в одном корпусе: подключение и лучшие модели

  • Как самостоятельно подключить двойной выключатель?

    Источники: http://stroychik. ru/elektrika/kak-podklyuchit-schetchik, http://restart24.ru/kak/kak-podkljuchit-avtomaty-posle-schetchika.html, http://slarkenergy.ru/provodka/shhitok/podklyuchenie-schetchikov.html

  • Схема подключения однофазного счетчика в частном доме

    Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

    При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

    Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

    В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

    Как установить однофазный электросчетчик

    Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

    После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

    Подключение однофазного электросчетчика

    При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

    1. Вход фазного провода.
    2. Выход фазного провода.
    3. Вход нулевого провода.
    4. Выход нулевого провода.

    Подключение однофазного электросчетчика

    Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

    Схема подключения счетчика меркурий

    Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

    Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.
    Видео: подключение однофазного однотарифного счётчика электрической энергии

    Подключаем трехфазный электросчетчик

    Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

    Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

    Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

    Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

    Подключение трехфазного счетчика

    Рассмотрим прямое подключение счетчика

    Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

    После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

    К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

    Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

    Схема подключения трехфазного электросчетчика

    Косвенное подключение счетчика через трансформаторы тока

    Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

    Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

    Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

    Счетчик подключенный через трансформаторы тока

    Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

    Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

    Подключение производится согласно утвержденной схеме.

    Схема подключения трансформаторов тока

    К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1. 5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

    От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

    10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

    Установка счетчика в щите на лестничной площадке или гараже своими руками

    На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

    1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
    2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

    Схема подключения счетчика и автоматов защиты.

    Подключение счетчика в подъезде

    Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

    Аналогичным образом делают ответвление и от нулевого магистрального провода.

    Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

    Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

    От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

    Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

    Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

    Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

    Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

    Когда требуется установка счётчика электроэнергии в частном доме, это вызывает массу вопросов: как выбрать хороший электросчётчик, где лучше его разместить, законны ли требования электроснабжающей компании, устанавливать прибор на улице и как произвести подключение?

    Поскольку все эти вопросы ложатся на плечи домовладельца, во всём нужно разобраться.

    Какой электросчетчик лучше?

    Первое, что предстоит решить, какой счётчик выбрать:

    Индукционные приборы учёта – это старообразные модели с крутящимся барабаном и механическим табло с цифрами. Класс точности таких приборов может соответствовать требованиям и многие не спешат отказываться от привычных индукционных приборов (и это вполне законно).

    Электронные устройства наиболее точны, имеют дополнительные функции и могут вести учёт одновременно по двум или трём тарифам (день – ночь, или день – ночь – пиковые часы). Кроме того, такой счётчик может быть подключен к автоматической системе контроля: автоматически будут передаваться данные о расходе, не потребуются регулярные инспекции электриков. Однако стоят такие приборы дороже индукционных.

    Электросчетчик НЕВА МТ

    Что же касается надёжности, то индукционным счётчикам, как говорят «сносу нет» и это проверено временем. А электрические счётчики ещё слишком молодое изобретение – ни у одного из них ещё не вышел, теоретически рассчитанный срок годности.

    Как выбрать электронный счётчик

    Внутри вида существует немало отличий, в которых нужно разобраться:

    1. Класс точности прибора может быть 2,0, а может и 1 – 0,5. Последний будет стоить дороже. Но нужна ли эта повышенная точность? В простой городской квартире – нет. Поэтому выбор в пользу более дешёвого прибора.
    2. Многофункциональность. Заманчиво, когда электросчётчик всё умеет – измеряет напряжение, и считает по заданным отрезкам времени, и информацию за год может хранить. Однако стоит спросить себя – действительно ли нужны все эти функции, собираетесь ли вы учиться ими пользоваться? А, как известно, чем сложнее техника, тем дороже стоит и тем выше вероятность, что что-то выйдет из строя.
    3. Гарантии и сервисное обслуживание. Лучше покупать тот прибор, у которого гарантийный срок дольше, а сервисный центр по обслуживанию ближе всего к вам.
    4. Многотарифный или однотарифный? Здесь нужно произвести небольшое исследование, чтобы решить, выгодно ли в вашей местности и лично Вам, переходить на дифференцированную систему оплаты. Для этого нужно вычислить расход потребляемого в месяц электричества, узнать тарифы региона и посчитать расходы в двух вариантах – по одному тарифу, по двум и трём.

    Расчет будущего потребления электроэнергии

    Если речь идёт о крупном коттедже со множеством мощного оборудования (от электроэнергии греется вода, отапливается дом, действуют насосные станции и т. д.), то имеет смысл организовать трёхфазное электропитание, соответственно и счётчик нужно приобретать трёхфазный.

    Согласно условиям ПУЭ, п. 7.1.22, делить нагрузку между несколькими электросчётчиками и вводами сети, нельзя.

    • Однофазный счётчик рассчитан на напряжение 220 V, к нему подходит трёхжильный провод (фаза, ноль и заземление), в квартирах старого фонда может быть две жилы – фаза и ноль. Счётчики для однофазной сети могут быть на ток от 10 до 60 А.
    • В трёхфазном кабеле пять жил – три фазы, ноль и земля. И напряжение, на которое рассчитана проводка – 380 V. Ток таких устройств от 50 до 100 А.

    Когда строится новый частный дом, в проекте указывается, на какой суммарный ток рассчитывать проводку и выбирать прибор учёта.

    Почему электросчетчик устанавливается на улице?

    Многие сталкиваются с тем, что РЭС требует установить счётчик на улице (на столбе или фасаде здания).

    Аргументация, как правило, сводится к удобству электриков, которые проверяют приборы, снимают показания и т. д.

    Сразу стоит сказать, что требования по установке электросчетчика в частном доме на улице не выгодны владельцу, незаконны и нарушают целый ряд правил установки прибора учёта:

    1. В условиях ПУЭ оговаривается, что счётчик должен работать в условиях плюсовой температуры. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? Если же счётчик находится на холоде, снижается его рабочий ресурс (платит за прибор владелец, ему и переживать об этом).
    2. Кроме того, в суровых уличных условиях, многие счётчики начинают «привирать», и далеко не всегда в пользу хозяина.
    3. Владелец заплатил за прибор, – он его частная собственность. В гражданском кодексе в статье 210 сказано, что бремя по содержанию своего имущества несёт собственник. Каким образом можно осуществлять это право, если к счётчику имеют доступ третьи лица?
    4. Иногда для создания видимости защиты от вандалов, сотрудники РЭС предлагают закрепить счётчик повыше, на столбе, например. В этом случае, нарушается ещё одно правило из ПУЭ. Так, глава 1.5, п. 1.5.29 гласит, что высота размещения от пола или земли должна быть от 80 см до 1,7 м.

    От владельца лишь требуется обеспечить периодический доступ контролёров к счётчику. И если Вы не препятствуете этому, можно побороться за право размещать прибор учёта по своему усмотрению.

    ПУЭ, глава 1.5, п. 1.5.27 говорит о том, что счётчик должен находиться в тепле (t не ниже 0°C).

    В статье 210 ГК РФ, сказано, что бремя содержания имущества несёт собственник.

    ПУЭ, глава 1.5, пункт 1.5.29 – высота размещения счётчика от 80 см до 1,7 м.

    Итак, сразу же обращаем Ваше внимание на то, что в отличие от подсоединения трехфазного прибора учета, с которым могут возникнуть некоторые сложности, тут все просто. Неважно, однотарифный электросчетчик или двухтарифный, электронный или механический, имеет сеть заземление или она старого образца (система TN-C), какой производитель прибора учета электроэнергии. В любом случае конструкция включает в себя 4 клеммы: вводы и выводы фазного проводника, ввод и вывод нуля.

    Все что Вам нужно — 2 провода от вводного автомата (фазу и ноль) подсоединить к соответствующим разъемам на приборе учета (как правило, клеммы 1 и 3). Соответственно от 2 и 4 клеммы вывести фазу и ноль к нагрузке. Причем фазный провод идет на автоматические выключатели, расположенные в щитке, а ноль на нулевую шину, откуда уже непосредственно к нагрузке. После электромонтажа можно вызывать представителя Энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.

    Что касается производителей, неважно какой у Вас вариант: Нева, Энергомера либо Меркурий. Еще раз повторяем – у каждой модели всего четыре клеммы, которые и нужны для монтажа. К Вашему вниманию схема подключения однофазного счетчика электроэнергии (прямое включение):

    В сети с заземлением схема подключения однофазного электросчетчика с УЗО и автоматами будет выглядеть так:

    Единственное, что нужно отметить — вводной автомат согласно ПУЭ (Глава 3.1, п. 3.1.18) должен быть двухполюсным, а не два однополюсных. Это нужно, чтобы при срабатывании автоматического выключателя и фаза и ноль были без напряжения.

    Чтобы Вы убедились в абсолютной идентичности моделей, предоставляем фото, на которых видно количество клемм для подключения:

    Однофазный эл счетчик подойдет как для дома, так и для квартиры, не говоря уже о даче. Это связано с тем, что он рассчитан на ток до 60А, чего с головой хватает при нагрузке на проводку до 10 кВт. Также для примера предоставляем Вам наглядные схемы подключения счетчика в сети 220 В, предоставленные на видео:

    Теперь вы знаете, как выглядит правильная схема подключения однофазного счетчика к УЗО и автоматам. Надеемся, что информация была для Вас полезной и понятной. По любым возникнувшим вопросам советуем писать нашим специалистам в категории «Вопрос электрику»!

    Также читают:

    Схемы подключения приборов учета

    Подключение питающей сети

    На первом этапе подключается автоматический выключатель посредством верхних контактов, на которые заводятся жилы проводов электропитания на фазу и ноль.

    Затем выполняются работы с нижними контактами. Левый элемент нужно подключить к фазе, а правый контакт подключается к нолю.

    Подключение электросчётчика осуществляется проводами с одинаковым сечением.

    На втором этапе подключаются провода, отходящие от электросчетчика. Сначала подключается фаза, после чего от второго контакта делается перемычка до верхнего контакта.

    Распределение фазы, приходящей с прибора, выполняется при помощи заводской перемычки. В последнюю очередь производится подключение к нулевой шине. Каждая отдельная группа проводов подключается к автоматическим выключателям. Нулевые провода фиксируются на нулевой шине.

    Перед тем, как подавать напряжение, требуется проверить надежность фиксации всех проводов, а особенно нулевых жил.

    Организационные мероприятия, предшествующие работам по монтажу электросчетчика

    Потребность в электрическом токе возникает ещё на этапе строительства различных объектов. Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Как правило, это временные подключения, которые демонтируются после завершения строительства. Поэтому вопрос электроснабжения и связанных с ним мероприятий по монтажу электросчетчика приходится решать владельцам нововозведённых зданий.

    Потребность в установке новых средств учёта потребляемой электроэнергии может возникнуть и у собственников обжитых домов или квартир. Например, в случаях замены электросчетчиков в связи с выходом их из строя либо по другой необходимости.

    Независимо от причины, по которой вы собираетесь поменять старый электросчетчик, либо впервые устанавливаете новый прибор, вам необходимо выполнить организационные мероприятия:

    1. Письменно обратиться в электроснабжающую организацию для получения разрешения на установку счетчика электроэнергии. В случае наличия проблем со старым счетчиком, для его замены провайдер выдаст разрешение без особой волокиты. Правда, от вас могут потребовать поменять место размещения счетчика (установить прибор вне помещения). Такие требования не подкреплены законодательно. Поэтому вы имеете право выбирать те варианты установки, которые удобнее для вас. Об этом речь пойдёт ниже.
    2. Согласовать тип прибора для учёта электроэнергии, согласно требованиям, предъявляемым к электрическому счетчику.
    3. Если вы осуществляете первое подключение дома к электросети – потребуется разработка технической документации, что займёт некоторое время. На этом этапе рекомендуем вам предварительно согласовать такие вопросы как предполагаемые объёмы потребления электроэнергии, место установки, тип прибора и др.
    4. После утверждения технической документации можно приступать к покупке электросчётчика и всех сопутствующих материалов, исходя из требований проекта.

    Обычно поставщики электричества и их дочерние предприятия предлагают свои услуги по продаже оборудования и его монтажу. Ваше право принять предложения либо отказаться от услуг, которые значительно дороже рыночных. Вы не обязаны переплачивать, если есть альтернативные варианты, вплоть до самостоятельного монтажа оборудования. Единственное условие – не отступать от чертежей проекта и строго выполнять требования ПУЭ 7.

    Принцип работы счетчика

    Существует несколько видов учетных приборов. Их можно классифицировать:

    • по принципу работы (бывает двухтарифный однофазный счетчик и однотарифный)
    • устройства для учета электроэнергии с индукционным типом работы и электронным.

    Фото — электронный прибор типа NIK 2102

    У индукционного количество поступающего тока в сеть измеряется при помощи обмоток. Они расположены прямо к специальным электроприемникам, при этом параллельно к обмоткам напряжения, благодаря чему возбуждаются при наименьшем воздействии. Когда электрический ток начинает поступать по этим обмоткам, происходит возбуждение магнитного поля, которое способствует возникновению вихревых токов. Они пронизывают алюминиевый диск, который при работе начинает вращаться. Этот диск при помощи специального крепления соединен с механизмом, который учитывает затраченную энергию.

    Фото — индукционный СОЛО

    Вместе с алюминиевым диском запускается в действие стрелочный механизм, который считает количество вращений диска и, соответственно, затраченные киловатты активной энергии. Главным недостатком системы является её большой размер, в большинстве случаев этот учетник значительно больше более привычных электронных. Кроме того, у него значительно меньший срок действия, алюминиевый диск довольно быстро изнашивается и у него большее время включения, чем у автоматического прибора.

    Сейчас гораздо чаще, чем индукционный, можно встретить автоматический учетник. Он представляет собой статический микропроцессорный прибор. Главными действующими частями в нем является электронное реле и микроконтроллер. Контакты реле подключатся к проводам локальной электрической сети. При поступлении тока, его количество учитывается при помощи контрольных приборов и микроконтроллера. В сравнении с индукционными приспособлениями, самый просто электронный электросчетчик имеет следующие преимущества:

    Небольшие размеры, благодаря чему его можно устанавливать даже в маленький шкаф на din-рейку;
    Лучший показатель точности показаний. Во многом это зависит от микроконтроллера

    Обращаем внимание, что в индукционном устройстве с этой целью применяется алюминиевый диск и механическое устройство;
    Статический вариант не имеет вращающихся частей, в отличие от устройства с магнитом, образующим МП;
    Электронный прибор может быть не только однотарифный и двухтарифный, но и трехтарифный. Это особенно удобно для контроля затрачиваемой энергии при производственных работах.

    Фото — двухтарифный НИК 2104

    Естественно, у него есть и свои недостатки. Например, стоимость стандартного однофазного электронного счетчика электроэнергии значительно выше, чем индукционного. Стоит отметить, что у него более сложный монтаж из-за наличия микросхем.

    Подключение. Видео

    Как правильно подключить счетчик и щиток своими руками, можно узнать из этого видео.

    Установка счетчика – операция не очень сложная, но рациональнее, чтобы ее провели работники энергоснабжающей организации или сертифицированные на проведение данной работы специалисты.

    Современную жизнь невозможно представить без электричества. Оно нам необходимо для работы электрических приборов — , пылесосов, телевизоров, освещения наших домов и квартир и многого другого. И для учета потребления электроэнергии нам просто необходим специальный прибор. Например, трехфазный счетчик электроэнергии.

    Чем отличается трехфазный счетчик от однофазного?

    Однофазный прибор учета электроэнергии представляет собой специальный прибор, устанавливаемый только в двухпроводной сети с переменным током и напряжением в 220 В. Зато трехфазные счетчики могут помочь с учетом в трех- и четырехпроводных проводных сетях с частотой в 50 Гц, переменным током и напряжением в 380 В.

    Однофазные счетчики обычно устанавливают в жилых домах и квартирах, в административных и офисных помещениях, в торговых точках, гаражах и т.д. Они устроены очень просто, снимать с них показания не составляет труда.

    Трехфазные многотарифные счетчики электроэнергии более сложные в устройстве и более точные. Они нужны на объектах с повышенной сложностью – промышленных производствах, объектах с большим потреблением электроэнергии, предприятиях.

    На вопрос, стоит ли покупать и устанавливать трехфазный счетчик при однофазной сети, можно ответить, что с ним есть вероятность, что при коротком замыкании из-за более высокого напряжения, удар током будет сильнее. Кроме того, его подключение более хлопотное, не говоря уже о том, что для начала вам нужно будет получить на это разрешение от службы энергосбыта.

    Установка трехфазного счетчика в жилом помещении оправдана лишь в случае, когда площадь его превышает 100 квадратов, и когда вы планируете использовать особо мощные приборы.

    Преимущества трехфазных счетчиков

    Среди очевидных преимуществ этих сложных устройств:

    • низкое собственное потребление электроэнергии;
    • высокий запас точности;
    • устойчивость к перепадам напряжения и отключениям электроэнергии;
    • световые индикаторы работы;
    • телеметрический выход;
    • отсутствие самохода;
    • фиксация в журнале событий перегрузки, самодиагностику, попытки несанкционированного доступа;
    • устойчивость к механическим и климатическим воздействиям, радиочастотному электромагнитному полю, импульсным помехам и электростатическим разрядам;
    • возможность установить прибор в бытовом секторе, жилых помещения, сооружениях, административных зданиях, гаражах и коттеджах, а также в производственном секторе – на крупных промышленных предприятиях, в предприятиях торговли и сервиса.

    Как пользоваться трехфазными счетчиками электроэнергии?

    Если вы все же установили трехфазный счетчик электроэнергии, вам нужно узнать, как снять с него показания. Делать это может как сотрудник службы энергосбережения, так и вы сами.

    Итак, вам понадобится лист бумаги, карандаш, калькулятор и инструкция к модели вашего счетчика. Последняя вам нужна для того, чтобы определить конкретный тип устройства. На сегодня они бывают электронными и индукционными.

    Осмотрите счетчик и определите, четырехзначный он или трехзначный. В первом случае максимальный показатель равен 10 000 кВт/час, во втором – 1000 кВт/час. После достижения этих отметок, показания обнуляются и счет начинается с нуля.

    Далее вам понадобятся для сравнения показатели за прошлый месяц. Выпишите текущие показания и вычтите от них прошлые. Вы получите расход электроэнергии за период с момента последней платы. На забудьте записать показания на листок бумаги.

    Осталось умножить показания трехфазного счетчика электроэнергии на действующий тариф. При самостоятельном снятии показателей, сохраняйте квитанции об оплате, чтобы в дальнейшем не возникало вопросов и проблем.

    В домах, квартирах, гаражах, как правило, предусмотрено однофазное электропитание от 220 Вольт. В каждом электрическом счетчике предусмотрен вход и выход фазы с нулем. Однако иногда возникает необходимость выполнить подключение трехфазного счетчика, когда электрические приборы потребляют мощность более 10 кВт — различные станки, электрическая сварка и т. д.

    Устройство счётчика

    Прибор включает:

    • измерительный блок;
    • цоколь с клеммами;
    • отсчётный механизм, оборудованный антиреверсным устройством, или жидкокристаллический дисплей.

    При подаче тока, в токовой катушке, подключённой последовательно, создаётся магнитное поле. Одновременно в параллельно включённой катушке напряжения создаётся ещё один магнитный поток. В результате их взаимодействия обеспечивается вращение цифровых барабанов, указывающих показатели расхода энергии или передаётся значение после обработки в электронном блоке.

    Аппарат предназначен для установки внутри помещения и не рассчитан для работы на открытом воздухе.

    Подключение

    На примере рассмотрим установку трехфазного счетчика электроэнергии Меркурий 231 к соответствующей электрической линии. Через трансформатор должен проходить силовой кабель для переменного тока. На схему подсоединения не будет зависеть наличие заземляющего контакта, так как он не будет проходить через само считывающее устройство.
    Будет осуществляться более универсальное, прямое включение прибора по напряжению и току к цепи трансформатора и основной силовой линии, от которой питаются вся электрическая техника в помещении или доме.

    Модель Меркурий 231 является электронным трехфазным счетчиком электроэнергии для сети с напряжением от 230 до 400 вольт и номинальной силе тока от 5 до 60 ампер. Меркурий 231 имеет 1ый класс точности в соответствии с ГОСТ стандартами, монтированный электронный интерфейс для импульсного выхода тока и особый IrDA (инфракрасный порт). В счетчике Меркурий 231 встроенные датчики тока являются специальными трансформаторами, а для напряжения – резистивные элементы. Их сигналы выходят на преобразователь микроконтроллера, затем проходят оцифровку и значения выводятся на экран. Благодаря такой конструкции, Меркурий 231 имеет более высокую точность, чем индукционные считывающие устройства.

    Меркурий 231 имеет 8 клемм для подсоединения проводов с переменным током. Через первые три пары будут проходить фазы силового провода. Каждая пара рассчитана на вход и выход. Через вторую клемму Меркурия 231 осуществляется подсоединение фазы А основного силового провода, который будет питать электроэнергией приборы. Если будет подключено устройство защитного отключения, то отходящие от него фазы А, В, С будут проходить через счетчик. К первой клемме первой пары будет подключен провод для соединения с контактом от трансформатора.

    Точно такой же порядок должен соблюдаться при включении фазы В и С через другие клеммы, а также нулевого рабочего проводника («ноль»). Только нужно учесть, что вторая клемма последней пары, которая рассчитана на рабочие нули не подключается к однополюсным автоматическим выключателям. На схемах подключения защитного оборудования и других устройств на трехфазную сети фазы А, В и С отображены желты, зеленым и красным цветом соответственно. Нулевой рабочий проводник изображен синим цветом. Клеммы и винты нумеруются арабскими цифрами.

    Если подключение счетчика осуществляется на электрической линии переменного тока с предусмотренным заземляющим проводом, то жила не должна проходить через само считывающее устройство. В такой ситуации она будет подсоединяться к трансформатору, без промежуточного прохождения через автоматические выключатели или стабилизаторы напряжения.

    Процесс подсоединения проводов силового кабеля должен осуществляться с обесточенной электрической сетью. Схема прямого включения трехфазного счетчика электроэнергии Меркурий 231 к трансформатору достаточно простая, но требует большой внимательности. Нельзя допустить неправильное соединение, так как может перегореть плата или возникнет короткое замыкание на линии, если не будет установлено защитное оборудование.

    Обычно счетчик закрепляется в распределительном щитке. Электронные образцы трехфазных устройств имеют значительно меньший вес и размеры, в отличие от индукционных конструкций. К модели Меркурий 231 прилагается инструкция по установке, но лучше, чтобы эту работу выполнял специалист, так как существует множество нюансов, о которых при установке следует знать.

    Как подключить трёхфазный счётчик

    При необходимости учёта потребления относительно небольшого количества маломощных трёхфазных потребителей электросчётчик должен быть установлен в разрыв проводов питания.

    В другом случае, когда требуется учитывать и осуществлять контроль за достаточно мощными трёхфазными потребителями, чьи токи превышают номинальные значения, необходимо устанавливать дополнительные трансформаторы тока.

    Если пользователь рассматривает установку электросчётчика для загородного дома или своего небольшого производства, то в таком случае можно установить только один счётчик, который будет рассчитан на максимальный ток до 50 ампер. Подключение такого электросчётчика очень похож на подключение однофазного счётчика, описанное выше, лишь с тем различием, что в данном случае при подключении трёхфазного счётчика используется трёхфазная сеть питания. Из всего этого следует, что трёхфазный электросчётчик будет оснащён большим количеством клемм.

    Прямое подключение трёхфазного электросчётчика

    Для начала следует зачистить проводящие провода от изоляции, после чего их нужно подключить к трёхфазному защитному автомату. После подключения к автомату, провода должны быть подключены к клеммам 2, 4 и 6. Выход проводов фазы соответственно осуществляется путём подключения их к 1, 3 и 5 клеммам. К клемме 7 нужно подключить входной нейтральный провод, а выходной уже к клемме 8.

    Для обеспечения защиты следует установить автоматические выключатели после электросчётчика. Наличие трёхфазных потребителей предполагает установку трёхполюсных автоматов.

    К трёхфазным счётчикам в принципе можно подключать и однофазные, более привычные, электроприборы. Для этого нужно осуществить подключение однополюсного автомата от любой отходящей фазы электросчётчика, в то время как второй провод нужно взять от нейтральной шины зануления.

    При установке сразу нескольких групп однофазных потребителей, то необходимо осуществить их равномерное распределение, запитав выключатели после счётчика от разных фаз.

    Косвенное подключение трёхфазного электросчётчика


    разделительные трансформаторы тока

    Такой трансформатор оснащён двумя обмотками. Первичная обмотка представлена в виде шины, довольно мощной. Она продета через середину трансформатора и подключается в разрыв проводов питания потребителей электроэнергии. Вторичная обмотка подключается непосредственно к самому счётчику. Она оснащена большим количеством витков тонкого провода.

    Такое подключение, использующее трансформаторы тока, является намного сложнее, чем обычное прямое подключение, которое было описано выше. Для выполнения такого подключения требуется наличие определённых навыков, так как пользователь без опыта столкнётся с трудностями, что может привести к неоправданным рискам. Поэтому рекомендуется в таком случае вызывать квалифицированного специалиста, который сможет правильно и без проблем осуществить подключение трёхфазного электросчётчика с трансформаторами тока. Но в том случае, если пользователь имеет уже определённый навык и уверен, что он сможет справиться и само, то можно сделать всё и самому.

    Для такого подключения нужно для начала подключить три трансформатора, каждый из которых будет относиться к своей фазе. Обычно трансформаторы тока крепятся к задней стенке вводного шкафа. Обмотки трансформаторов подключаются после вводного рубильника, а также группы предохранителей защиты, в разрыв силовых проводов фаз. Именно в этом же шкафу и устанавливается трёхфазный электросчётчик.

    Представленная выше схема является нужным схематическим изображением подключения с трансформаторами тока.

    Для начала надо взять силовой провод фазы А. К нему нужно подключить, до установленного трансформатора, провод с определённым сечением 1,5 мм в квадрате, в то время как второй конец этого провода следует завести на 2 клемму электросчётчика. К оставшимся фазам В и С нужно подключить провода с аналогичным сечением. На счётчике они подключаются к клеммам 5 и 8 соответственно.

    От клемм фазы А вторичной обмотки трансформатора идут провода всё с тем же сечением, которые подключаются к клеммам 1 и 3. Обязательно следует помнить о том, что существует крайняя необходимость в отслеживании корректной фазировки подключения, так как неправильная фазировка приведёт к неточным показателям счётчика. Вторичные обмотки трансформаторов В и С подключаются аналогичным образом, к клеммам 4, 6 и 7,9 соответственно.

    К общей нейтральной шине зануления подключается клемма 10 электросчётчика.

    Подключаем счетчик своими руками

    Перед тем как смонтировать учётный прибор, сначала нужно собрать все элементы в единую конструкцию. Это позволит измерить длину всей конструкции с тем, чтобы вырезать кусок трубопровода нужной длины.

    Итак, в первую очередь необходимо разложить на полу все элементы будущей системы

    Причём здесь важно отследить направление всех стрелочек на каждом из элементов. Порядок расположения элементов таков:

    • Запорный кран;
    • Фильтр очистки;
    • Счетчик на воду;
    • Обратный клапан.

    Их нужно располагать по ходу тока воды в вашей системе водопровода, то есть горизонтально слева направо или справа налево, или вертикально сверху вниз или снизу вверх. Они все должны быть направлены в сторону тока воды в вашей системе.

    Для соединения всех резьбовых участков конструкции нужно подготовить паклю, накидные гайки с прокладками  и специальную сантехническую пасту. Стоит помнить, что герметик в этом случае не подходит. Он имеет свойство грубеть и трескаться под нагрузками, что в свою очередь приведёт к нарушению герметизации всей системы.

    • Сначала соединяем запорный кран с фильтром. Необходимо накрутить его на паклю и сантехпасту так, чтобы патрубок для мусора смотрел вниз. При этом не стоит сильно зажимать резьбу, иначе она лопнет под нагрузкой.
    • Теперь нужно взять подготовленную накидную гайку и вместе с прокладкой смонтировать её на патрубок фильтра.
    • Далее к накидной гайке прикручиваем счетчик таким образом, чтобы циферблат смотрел вверх.
    • После этого со второй накидной гайкой нужно соединить обратный клапан, также используя паклю и сантехническую пасту.
    • Осталось подключить второй патрубок счетчика к накидной гайке с обратным клапаном. Не забываем о прокладке.

    Когда вся конструкция собрана и имеет правильный вид, необходимо изменить её длину. Эту же длину откладываем на трубопроводе и отрезаем кусок трубы, начиная от предыдущего запорного вентиля, не забыв подставить тазик.

    Теперь останется соединить всю систему с трубой. Если труба пластиковая, то просто используем фитинги для перехода с пластика на металл. Если же труба металлическая и замену производить в ближайшем будущем не планируете, то необходимо при помощи лерки нарезать резьбу, после чего соединить всю конструкцию с трубопроводом.

    По окончании работ не спешите резко открывать краны в ванной. Необходимо понемногу открутить краны в раковине, чтобы избежать гидравлического удара или нарушения в работе оборудования для учета воды. Только после того как вода пройдёт через счетчик и тот начнёт мотать, можно открывать краны на всю.

    Разграничение ответственности за электроприборы

    Разводка электросети по объекту защищена отдельными выключателями, которые регулируют максимально допустимую силу тока для участков цепи. Оплату их приобретения и подключения производит собственник помещения.

    Электросчетчик и вводной автомат могут быть физически расположены не только в зоне ответственности потребителя. Если эти приборы размещены в приватизированной квартире, в гараже, в бытовом помещении или в пределах границы коттеджного или дачного участка, то их установку, обслуживание и замену осуществляет владелец собственности.


    По современным требованиям щиток с электросчетчиком должен быть установлен снаружи дачи или коттеджа. Поэтому сейчас выпускают модели, которые работают при низких температурах

    В его обязанности входит также предоставление доступа сотрудникам энергослужб и управляющей компании к счетчику для снятия показаний, его пломбировке или проверке. Также специалисты вправе установить магнитные пломбы. Если пользователь помещения без уважительной причины отказывает в допуске на территорию, то поставщик электроэнергии может перевести его на общий тариф.

    Если же приборы расположены в муниципальной (неприватизированной) собственности, общедомовой территории (подъездах) или за пределами частного участка, то все расходы несет либо снабжающая организация, либо они являются общими. В этом случае организацию работ и оплату производит управляющая компания, ТСЖ, ГСК или садоводческое товарищество.

    Более подробно о правовых тонкостях замены и установки приборов учета электроэнергии мы рассказали в этом материале.

    Основные параметры

    Класс точности – основной технический параметр электросчетчика. Он указывает на уровень погрешности измерений прибора. До середины 90-х годов все устанавливаемые в жилых домах счетчики имели класс точности 2.5 (максимально допустимый уровень погрешности составлял 2,5%). В 1996 году был введен новый стандарт точности приборов учета, используемых в бытовом секторе – 2. 0. Именно это стало толчком к повсеместной замене индукционных счетчиков на более точные, с классом точности 2.0

    Также важным параметром электросчетчика является тарифность. До недавнего времени все электросчетчики, применяемые в быту, были однотарифными. Современные счетчики позволяют вести учет по зонам суток и даже по временам года.

    Двухтарифные счетчики дают возможность платить за электроэнергию меньше — в установленное время они автоматически переключаются на ночной тариф, который почти вдвое ниже дневного. Двухтарифная система предлагает отдельные тарифы для дня (с 7:00 до 23:00) и ночи (с 23:00 до 7:00).

    Схема подключения электросчетчика прямого включения.

    Самые современные модели могут перестраиваться на любую тарифную политику. Например, если энергетики решат сделать скидки по выходным, то воспользоваться ими смогут лишь владельцы счетчиков, способных поддерживать несколько тарифов. Тарифы и время режимов вводятся представителем электроснабжающей организации, которые ставят электросчетчик на учет, пломбируют его и дают разрешение на использование.

    Сегодня все новые дома еще на стадии строительства оборудуются автоматизированными системами учета электроэнергии АСКУЭ, которые предоставляют жителям возможность производить дифференцированно по времени суток. В эту систему входят не только двухтарифные счетчики, но и аппаратура автоматики, которая позволяет программировать электросчетчики и снимать с них показания дистанционно. Если дом не оборудован автоматизированной системой учета, то можно установить двухтарифный счетчик с тарификатором.

    С течением времени, из-за износа материалов, класс точности электросчетчика может меняться. Наступает время, когда электросчетчик необходимо повторно проверить на точность показаний. Период с момента первичной проверки (обычно с даты выпуска) до следующей проверки называется межповерочным интервалом. Межповерочный интервал измеряется в годах и указывается в паспорте электросчетчика

    Продолжительность межповерочного интервала связана со сроком эксплуатации прибора и с гарантией на него.  Важное значение имеет возможность произвести гарантийный и послегарантийный ремонт

    Чтобы проверить правильность начисления оплаты в современном электросчетчике, уже не нужно искать старые квитанции об оплате, счетчик с соответствующей функцией покажет, сколько и в каком месяце, и по какому тарифу израсходовано электроэнергии. Вычислять в столбик разницу между показаниями за месяц уже не нужно, электросчетчик способен сам это сделать.

    В настоящее время существует большой выбор электросчетчиков. Каждый из них имеет свои характеристики, различные функциональные возможности.  Конечно, не всем нужны различные функции, такая, например, как многотарифность, некоторые хотят простой, надежный и точный счетчик по разумной  цене.  В настоящее время существует большой выбор электросчетчиков,  можно выбрать именно тот, который больше подходит.

    Как меряет энергию электрический счетчик

    Как всегда, сначала – немного теории, так сказать вступительное слово.

    Прежде всего – счетчик отличается от всех остальных домашних электрических устройств тем, что он включен ПОСЛЕДОВАТЕЛЬНО со всеми приборами. То есть, схема электросчетчика устроена так, что через него проходит весь ток, который он учитывает. Ну а если ток проходит не весь, то это очень не нравится контролирующим органам энергонадзора.

    Ток проходит в счетчике через специальный калиброванный шунт с определённым сопротивлением (сотые доли Ома). По закону Ома, на проводнике, через который проходит ток, образуется напряжение, прямо пропорциональное току и сопротивлению:

    U = I·R

    Этим напряжением однозначно определяется ток. Напряжение измеряется, и значит ток тоже становится известен, косвенным образом.

    Дальше происходит вот что, главное не запутаться в терминах и единицах измерения.

    Мощность, потребляемая приборами в квартире, равна току, умноженному на напряжение:

    P = I·U

    Но как узнать, сколько мощности “съели” электроприборы? Для этого мощность умножают на время, получают электрическую энергию:

    E = I·U·t

    За единицу измерения электрической энергии, которая показывает, сколько киловатт прошло через счетчик в течение часа приняли киловатт в час, сокращённо – кВт·час

    Строго говоря, энергию правильней измерять в Джоулях, как нас этому учили в школе, но исторически прижилась единица измерения кВт·час. Писать нужно именно с точкой, как например полная электрическая мощность измеряется в В·А.

    А реализуется учёт и индикация этих “Электроджоулей” путем нехитрых электрических преобразований и устройств. Рассмотрим их ниже.

    Однофазный счетчик

    Представленная ниже схема показывает, как подключить напряжение сети к клеммам счетчика и как его подать дальше потребителям.

    Подключение к клеммам однофазного индукционного прибора

    Когда по проводам течет ток, катушки тока и напряжения начинают вращать диск механического счетчика электромагнитным полем. Фазный контур всегда должен быть связан с ними, поскольку там производится учет потребляемой электроэнергии.

    При большом многообразии выбора электросчетчиков схема расположения клемм всегда остается одинаковой.

    Найти клеммы для подключения электросчетчика просто. Они расположены на лицевой панели снизу. Отсчет ведется с левого края, где находится первая клемма. К ней подключается фазный провод входа, а к следующей за ней – нагрузочный, который идет дальше на УЗО, автоматы и расходится по помещениям на каждую распределительную коробку. К ней можно подключить электроприбор, лампу или розетку. Аналогично входной нулевой провод подключается к 3-й клемме, а к 4-й – вход нуля нагрузочной цепи.

    Перед счетчиком устанавливается главный автомат, отключающий все электрические приборы и установки, независимо от того, где они применяются: в квартире, гараже или на даче. Это позволяет заменить или отремонтировать любое электрооборудование. После счетчика подключают общее УЗО.

    Монтаж и подключение прибора своими руками производится в следующем порядке.

    1. Производится разметка места и монтаж щитка, где наиболее удобная высота составляет 1,5-1,7 м. Щиток к стене крепится на дюбели с помощью перфоратора. Его горизонтальное положение контролируется уровнем.
    2. Прибор устанавливается в щиток на выбранное место, а вместе с ним размещаются автоматы, УЗО, предохранители и шины. Модули крепятся специальными фиксаторами. Для автомата ввода целесообразно использовать вариант установки в отдельном боксе, где к нему подключается СИП или кабель. Их впоследствии пломбирует служба электроснабжения.
    3. Производится монтаж соединений изолированным медным проводом диаметром не менее 2,4 мм. Концы разделываются ножом или специальным инструментом. На вводной автомат подключается СИП от внешней сети. СИП предназначен для проводки по воздуху и в частном доме будет выглядеть не очень привлекательно. Многие предпочитают подводить кабель ВВГнг в земле. К верхнему левому контакту подключается фазная жила, а к правому – нулевая. Алюминиевые провода необходимо время от времени подтягивать, так как они деформируются. Коммутация модульного оборудования делается проводом ПВ-1. Для установки перемычек на ряды автоматов и УЗО применяют специальные гребенки. В современных счетчиках клемма содержит 2 винта, которые следует затягивать. Ненадежные соединения под нагрузкой подгорают.
    4. Кабели ввода и выводов делаются с запасом, чтобы можно было обеспечить повторный монтаж. Резких загибов делать не следует, чтобы не повредить жилы и изоляцию.
    5. После того как схема собрана, производится ее контроль.

    Замена в межэтажном щите

    С этажного щита электроэнергия распределяется по рядом расположенным потребителям. Его основная функция заключается в защите линий, отходящих к каждой квартире, от перегрузок и коротких замыканий. Допуск к щиту имеют только электрики ЖКХ. Производить с ним какие-либо действия пользователю своими руками не допускается.

    Монтажный щит имеет вводное и распределительное отделения, а также для низковольтных и слаботочных сетей. Он закрыт дверкой, и хозяевам квартир самостоятельно открывать ее нельзя. Им разрешается только включать автоматы защиты в распределительном отделении, если они сработают от перегрузки или короткого замыкания.

    УЗО обычно в монтажном щите не ставятся, но их можно разместить в отдельном щитке в квартире.

    Показания снимаются через смотровые окна, которых столько же, сколько счетчиков. Иногда внутри щита устанавливают розетку.

    Схема подключения счетчика для квартиры на межэтажном щите

    Подключение счетчика делается к одной из фаз магистральной линии и нулевому проводу через пакетный выключатель. Далее провода подключаются на автоматы и с них – в распределительные коробки в квартире.

    Для замены следует приобрести счетчик с аналогичным способом крепления и вызвать электрика ЖКХ, который отключит пакетный выключатель и установит новый прибор вместо старого. После можно вызывать контролера службы энергоснабжения, который запишет показания старого счетчика, установит пломбу на новом и оформит акт приемки.

    Электронный

    В электронном счетчике, к примеру, Энергомера ЦЭ6803В, нет ни диска, ни червячной передачи. Устройство счетчиков электроэнергии нового образца показано на схеме и фото ниже:

    Принцип действия электронной модели заключается в том, что датчики тока и напряжения передают сигналы на преобразователь. Последний, в свою очередь, передает код на микроконтроллер для дальнейшей расшифровки и передачи данных на дисплей. В результате мы видим, сколько киловатт электроэнергии израсходовано на данный момент.

    На этом видео подробно рассматривается устройство электронного и индукционного счетчика:

    Как устроены электросчетчики

    Что касается многотарифных приборов учета, типа «день-ночь» или трехтарифные модели, в их устройстве дополнительно встроен модуль памяти, который запоминает количество тока, «намотанное» в разных режимах: днем и ночью. Это нужно для того, чтобы правильно подсчитывать оплату за электроэнергию (с 23:00 до 7:00 стоимость киловатта меньше, чем в остальное время суток). Про преимущества и недостатки двухтарифных электросчетчиков можете прочитать в нашей статье.

    Существуют также модели приборов учета электроэнергии с пультом. В их конструкцию внесен механизм, который может блокировать систему подсчета израсходованного электричества.

    Вот и все, что хотелось рассказать вам о том, какое устройство и принцип работы счетчиков электроэнергии. Надеемся, информация была для вас понятной и полезной!

    Будет полезно прочитать:

    • Как работает магнитный пускатель
    • Как снимать показания с электросчетчика
    • Устройство и принцип действия реле напряжения

    Список источников

    • www.asutpp.ru
    • samelectrik.ru
    • sovet-ingenera.com
    • proprovoda.ru
    • srnr.ru
    • pouchetu.ru
    • jelectro.ru
    • vodakanazer.ru
    • fazaa.ru
    • otoke.ru
    • elektro.guru
    • SamElectric.ru

    Поделитесь с друзьями!

    Подключение счетчика однофазного — инструкция по монтажу

    Существует несколько вариантов электрических счётчиков в различном исполнении, но самостоятельное подключение счетчика однофазного выполняется наиболее часто.

    Важно помнить, что принципиальные отличия в схемах подключения механических и электронных счетчиков электроэнергии отсутствуют.

    Подготовительные работы перед установкой

    В число основных подготовительных мероприятий обязательно входит правильное определение места под монтаж электрического счетчика. В условиях многоквартирных домов под эти цели производится установка специальных силовых шкафов с штатными местами.

    Владелец загородной недвижимости должен самостоятельно прибрести отдельный бокс, предназначенный для монтажа такого оборудования. Качественный современный бокс должен обладать прозрачными дверцами или смотровыми окошками, позволяющими легко снимать показания.

    Однофазный многофункциональный электронный счётчик электрической энергии DDS28U

    Также необходимо позаботиться о приобретении надёжного модульного электрооборудования, представленного широким классом устройств, предназначенных для выполнения защитной, коммуникационной и распределительной функции, а также осуществления контроля и учета.

    Монтаж стандартных модульных приборов выполняется с применением специальной DIN-рейки шириной 3,5 см.

    Производителями современных моделей электрощитов в сопроводительной документации указывается емкость в соответствии с количеством устанавливаемых модулей, что очень удобно при монтаже однофазных счётчиков.

    Инструменты и расходные материалы

    В подготовку к установке входит приобретение всех необходимых инструментов и расходных материалов. В точках реализации представлен широкий выбор электротоваров, которые используются в монтаже однофазных счётчиков, поэтому у потребителей есть прекрасная возможность приобрести уже полный готовый комплект или отдельные элементы.

    Перед подключением требуется внимательно ознакомиться с общей схемой электрической проводки в помещении, что позволит грамотно рассчитать параметры мощности и количество приобретаемых материалов.

    Стандартный набор инструментов и элементов для самостоятельной установки:

    • электросчётчик;
    • щиток защиты;
    • однополярного типа указатель на низкое напряжение;
    • плоскогубцы с рукоятками диэлектрического типа;
    • отвёртка с рукояткой диэлектрического типа;
    • перфоратор;
    • индикаторная отвёртка;
    • строительный уровень;
    • нержавеющие самонарезающие крепежные элементы;
    • колодка клемная или медная контактная пластина;
    • DIN-рейка;
    • выключатели автоматического типа и УЗО.

    Установка электрического однофазного счетчика обязательно осуществляется в вертикальном положении.

    Показатели высоты установки не подлежат строгой регламентации, но размещать устройство обязательно нужно в зоне возможности осуществлять визуальный контроль. Как правило, стандартная высота точки монтажа от пола составляет 1,65-1,70 м.

    Схема подключения однофазного счетчика электроэнергии

    Итак, рассмотрим, как правильно подключить счетчик однофазный и автоматы. Для правильного подключения требуется ознакомиться со схемой устройства, которая чаще всего присутствует в прилагаемой к оборудованию документации, представленной паспортом счётчика или инструкцией по установке.

    Контакты на колодке однофазного счётчика электроэнергии:

    • первая клемма – на вход фазы от внешней сети;
    • вторая клемма – на вывод фазы в помещение;
    • третья клемма – на вход нуля от внешней сети;
    • четвертая клемма – на вывод нуля в помещение.

    Если проводка непосредственно подходит к счётчику, то перед подключением отключается линия питания.

    Схема подключения счетчика

    Если перед электросчётчиком установлены рубильник, пробки и автомат, то они также отключаются перед подключением проводов к контактам.

    Монтаж модульного оборудования

    Установив бокс можно приступить к непосредственному монтажу модульного оборудования. Перед счётчиком выполняется установка защитного отключающего оборудования в виде автоматического двухполюсного выключателя. Такое устройство предотвращает короткие замыкания или возгорания, а также ограничивает пределы допустимой мощности.

    Дальнейший процесс установки осуществляется в следующей последовательности:
    • проверка правильности расположения и совместимости всех элементов, а также удобства их дальнейшей эксплуатации и обслуживания;
    • выполнение разметки для определения места под установку электросчётчика и рейки, а также последующая их фиксация;
    • фиксация автоматических элементов на DIN-рейке.

    Место установки должно быть доступно для проведения дальнейшего обслуживания и регулярного снятия показаний прибора.

    Подключение питающей сети

    На первом этапе подключается автоматический выключатель посредством верхних контактов, на которые заводятся жилы проводов электропитания на фазу и ноль.

    Затем выполняются работы с нижними контактами. Левый элемент нужно подключить к фазе, а правый контакт подключается к нолю.

    Подключение электросчётчика осуществляется проводами с одинаковым сечением.

    На втором этапе подключаются провода, отходящие от электросчетчика. Сначала подключается фаза, после чего от второго контакта делается перемычка до верхнего контакта.

    Распределение фазы, приходящей с прибора, выполняется при помощи заводской перемычки. В последнюю очередь производится подключение к нулевой шине. Каждая отдельная группа проводов подключается к автоматическим выключателям. Нулевые провода фиксируются на нулевой шине.

    Перед тем, как подавать напряжение, требуется проверить надежность фиксации всех проводов, а особенно нулевых жил.

    Опломбировка

    После монтажа прибора учёта и сборки электросхемы в обязательном порядке нужно пригласить специалиста для проведения тестирования и опломбировки. Пломбирование электросчётчика – подтверждение технической исправности прибора учёта электроэнергии.

    Пломба не позволяет осуществлять несанкционированный отбор электрической энергии, и её установка относится к категории обязательных условий эксплуатации смонтированного однофазного счётчика.

    Пломба на электросчетчиках бывает следующих видов:

    • установленная на приборе учёта производителем устройства;
    • установленная на приборе учёта поставщиком электроэнергии непосредственно после монтажа устройства.

    Пломбировка может быть первичной и вторичной.

    Первый вариант рассчитан на подключение нового прибора учёта, а вторичная пломбировка осуществляется при необходимости произвести замену поврежденной пломбы на старом устройстве.

    Пломбирование прибора чаще всего выполняется представителями организацией сбыта, с которой должны быть договорные отношения о предоставлении услуг по электроснабжению.

    Потребителем подается заявление на пломбирование электроприбора учета. Как правило, услуга оплачивается владельцем счётчика, а некоторыми снабжающими компаниями установлено правило, согласно которому монтаж и подключение счётчика должно быть выполнено только представителями обслуживающей организации.

    Перед заменой счётчика или установкой нового прибора учёта настоятельно рекомендуется проконсультироваться со специалистами сбытовой компании, что позволит минимизировать риск получения штрафа за несанкционированное удаление пломбы.

    Видео на тему

    Схема подключения однофазного электросчетчика к сети

    Подробная схема подключения электросчетчика, с пошаговыми фотографиями и комментариями профессионалов

    . Неважно, однотарифный электросчетчик или двухтарифный, электронный или механический, имеет сеть заземление или она старого образца (система TN-C), какой производитель приборов учета электроэнергии.В любом случае конструкция включает в себя 4 клеммы: вводы и выводы фазного проводника, ввод и вывод нуля.

    Все что Вам нужно — 2 провода от вводного автомата (фазу и ноль) подключить к соответствующему соединению приборе учета (как правило, клеммы 1 и 3). Соответственно 2 и 4 клеммы вывести фазу и ноль к нагрузке. Причем фазный провод идет на автоматические выключатели, расположенные в щитке, а ноль на нулевую шину, откуда уже непосредственно к нагрузке. После электромонтажа можно вызвать представителя Энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.

    Что касается производителей, неважно какой у Вас вариант: Нева, Энергомера либо Меркурий. Еще раз повторяем — у каждой модели всего четыре клеммы, которые и нужны для монтажа.

    В сети с заземлением схема подключения однофазного электросчетчика с УЗО и автоматами

    Единственное, что нужно отметить — вводной автомат согласно ПУЭ (п. 3.1.18) должен быть двухполюсным, а не два однополюсных. Это нужно, чтобы при срабатывании автоматического выключателя и фаза и ноль были без напряжения.

    Однофазный эл счетчик подойдет как для дома, так и для квартиры, не говоря уже о даче. Это связано с тем, что его мощность может достигнуть 60А, чего с головой хватает при нагрузке на проводку до 10 кВт.

    Все действия, описанные в данной статье, можно выполнить и самому, но, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

    Схема Подключения Электросчетчика — токзамер.ru

    После ставят УЗО, которое срабатывает при пробое изоляцию или если кто-то прикоснулся к токоведущим проводам.


    Схема подключения трехфазного электросчетчика Косвенное подключение счетчика через трансформаторы тока Если потребляемая нагрузка всех электроприборов высокое номинальное значение силы тока, которое может проходить через счетчик, но необходимо установить разделительные трансформаторы тока.

    Причем не только на фазе, но и на нейтрали.Теперь берем крышка, которая закрывает доступ к болтам прибора учета электроэнергии и вырезаем по специальным меткам в отверстия для пропуска перемычек.
    Подключение однофазного электросчётчика.

    Монтаж всех устройств производят также на DIN-рейку. Ведь профессиональный электромонтер при работе также будет обращать на это внимание, и руководствоваться в первую очередь визуально.

    Такое количество потреблённой энергии сложно даже представить, 1ТВт, — это кВт.

    Первая из этих моделей очень надежна, кроме того, отличается долговечностью и низкой модели. Его подключение на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть.

    Некоторые производители, например, Schneider Electriс в документации, что на их автоматические выключатели можно заводить как сверху, так и снизу.

    Теперь необходимо взять кабель сечением минимум 6 мм2 для изготовления из перемычек.Причины обновления понимания того, как подключить однофазный счетчик электроэнергии, чаще всего возникает по следующим техническим или организационным причинам: во-первых, это непредвиденная поломка старого учёта или выход из строя одного из его элементов крепления; Далее, подлежащее учету по паспорту истечение последнего срока поверки счетного механизма согласно действующему нормативам, подобная замена необходима по прошествии периода, составляющего шестнадцать лет; В последнем случае не рекомендуется дожидаться штрафных мер со стороны энергетической компании, грозят потребителю не только фактом отключения прибора учёта питающей линии.

    УЗО или ДИФ автомат, что выбрать? Секреты качественного электромонтажа

    Подготовка по монтажу бокса

    Лучше брать щиток с некоторым запасом объема, так как в будущем возможно присоединение новой автоматики. Они менее ходовые и более дорогие, поэтому менеджеры торговых фирм часто продают такие устройства незнакомым с темой покупателям. С правого полюса с нижнего контакта 2-х полюсного автомата подключаем «нулевую» перемычку на контакт «3» электросчетчика.Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов.

    Лично я придерживаюсь всегда такого мнения, что на автомат приходим сверху, а уходим снизу.

    С обратной стороны все должно примерно выглядеть так, как на ниже

    Устанавливаем в шкаф нулевую шину и шину заземления. Это же касается и трехфазного электросчетчика.

    Квартирные щитки, размещенные в ответственности потребителя, не опломбируют, чтобы владелец помещения имел доступ к автоматическим выключателям.Не все знают, что по закону разрешается установка и замена электросчетчика самим жильцом.

    Видео: подключение однофазного однотарифного счётчика электрической энергии Подключаем трехфазный электросчетчик Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока. Подключение современного электронного устройства типа Микрон ничем не отличается отизвестной установки схемы, которая может быть указана выше любого однофазного прибора.

    В случае выполнения переноса или замены счетчика, а также при установке нового прибора необходимо заменить старый вводный провод на новый.
    Установка и подключение однофазного однотарифного счетчика электроэнергии СЕ101 R5 — Энергомера

    Правильное подключение 1 фазного счетчика (ЭС) и автоматов

    Ставим крышку на место. Для безопасной замены счетчика, включаемого в каждом счетчике, должен использоваться коммутационный аппарат для снятия напряжения со всех фаз, подключенных к счетчику.

    Обратите внимание! Если предусмотрено несколько групп однофазных потребителей, их необходимо равномерно распределить, запитать автоматические выключатели от разных фаз после счетчика. Помните, использовать важно именно двухполюсный автомат, а не два, не объединенных однополюсных!

    Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

    Подключение трехфазного счетчика Схема монтажа трёхфазного счётчика с автоматами Поняв подключение однофазного счетчика, можно переходить к трехфазному.Ставим на место верхнюю крышку шкафа

    Делайте так, что бы сюда отверткой не лазить в течение нескольких лет. При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах. Нередко в подобных ситуациях к нарушителям правила штрафные санкции; Наконец, обновить счетчик необходимо в тех электросистем, когда требуется повысить класс прибора, если у механизма этого механизма регрессии используются действующие нормативами.Образец правильного монтажа силового шкафа со счётчиком Виды счетчиков Перед тем, как подключить однофазный счетчик, следует выбрать подходящий счетчик электроэнергии.

    Подключение счетчика: правила и основные требования


    Схема подключения однофазного электросчетчика Здесь привожу типовую схему, которая применима всем однофазным приборам учета электрической энергии. Не забудьте перед ее установкой протянуть еще раз все болты. Он считает киловатты, которые израсходовало электрооборудование, а вы за них заплатить денежку причем с каждым годом все больше и больше, так как тарифы постоянно дорожают.А потому пренебрегать этим правилом не стоит.

    Если же они размещены в муниципальной неприватизированной собственности, общедомовой территории подъезда или за пределами частного участка, то все расходы предоставляются либо снабжающая организация, либо они являются общими. Трёхфазные счётчики в свою очередь бывают подключения прямого и трансформаторного. Современные счетчики электроэнергии Сейчас на электрифицированных объектах стоят два типа счетчиков: устаревшие электромеханические или новые электронные электронные.На устройствах имеется светодиод, который при условии подключения однофазного счетчика электроэнергии правильное, без нагрузки будет ровно светиться, а при включении потребителей моргать с определенным интервалом. Необходимо выполнить фазировку подключения обмотки, иначе показания счетчика будут не верны.

    При этом нужно надеть резиновые перчатки и стоят на резиновом коврике. Может быть общим для нескольких цепей, оснащенных приборами учета, либо вместо него может быть установлен обыкновенный коммутатор.Наконечники штыревые Подключение счетчика происходит зачищенными на 1, см проводами. Если пользователь без уважительной причины отказывает в допуске на территорию, то электрическая энергия может перевести его на общий тариф.
    Подключения электросчетчика Меркурий 201.5.Схема подключения.

    Как установить однофазный электросчетчик

    Подключение однофазного электросчетчика Провода питания после вводного автоматического выключателя зачищают изоляцию на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают изоляцию и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

    устанавливает все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объекте с присоединенной мощностью более 12 кВт более 60 Ампер, а так же при наличии трехфазного электрооборудования вне зависимости от мощности.

    При выполнении переноса или замены счетчика, а также при установке нового прибора необходимо заменить старый вводный провод на новый.Трёхфазное подключение Трёхфазные приборы подключаются точно так же, как и однофазные, с тем лишь отличием, что в этом случае количество входных и выходных клемм увеличивается втрое. С обратной стороны все должно быть примерно так, как на фото ниже

    Назначение электросчётчика. Задняя стенка у них разборная.

    Рекомендуем: Укладка высоковольтного кабеля

    .

    Подключаем трехфазный электросчетчик

    Таким образом, подключение проводов к трехфазному счетчику будет иметь следующий вид: здесь следует использовать, что старый подключение счетчика имеет некоторые особенности, а именно трехфазные пятиамперные индукционные счетчики, которые раньше применялись как счетчики прямого включения, имеют не 8 выводов для подключения, а 11 для подключения подключения их через измерительные трансформаторы: Прямое подключение такого счетчика в цепи следующим образом: Контакт 1 — вход фазы 1 от ввода; Контакт 2 — перемычка от контакта 1; Контакт 3 — выход фазы 1 на нагрузку; Контакт 4 — вход фазы 2 от ввода; Контакт 5 — перемычка от контакта 4; Контакт 6 — выход фазы 2 на нагрузку; Контакт 7 — вход фазы 3 от ввода; Контакт 8 — перемычка от контакта 7; Контакт 9 — выход фазы 3 на нагрузку; Контакт 10 — вход нуля от ввода; Контакт 11 — выход нуля на нагрузку.Контактные клеммы прибора учета электроэнергии имеют по два крепежных винта. Все однофазные счетчики, как электронные так и индукционные имеют всего вывода для подключения: Контакт 1 — для подключения фазного питающего провода; Контакт 2 — для подключения фазного, отходящего к электроприемникам, провода; Контакт 3 — для подключения нулевого питающего провода; Контакт 4 — для подключения нулевого, отходящего к электроприемникам, провода.

    На это место ставят специальный клеммник для ответвления провода.Схема подключения однофазного электросчетчика Здесь привожу типую схему, которая применима ко всем однофазным приборам учета электрической энергии. Ниже привожу последовательность подключения проводов к электросчетчику. Схема подключения 3 фазного счетчика с током потребления до А практически такая же: входной автомат-счетчик-УЗО.

    Навигация по алгоритму

    В остальном же монтажных подобных приборов не отличается от подключения устройства прямого включения, которые в настоящее время наиболее распространены.Если вы обладаете необходимыми знаниями и умениями по подключению однофазного счетчика, пожалуйста, поделитесь им с другими посетителями нашего сайта. Правильный выбор счетчика должен начинаться с изучения его характеристик. Может кому и пригодится.

    По ряду разных причин со временем приходится менять электросчетчики. Подключение счетчика и автоматов. Это необходимо выполнить согласно схеме подключения счетчика электроэнергии и автоматов.
    Самостоятельная сборка распределительного щита.

    Морской флот —

    description

    bookmark access_time person admin chat_bubble 0

    Для особо сильно шлифовальных узлов с большим крутящим моментом, применяемые эвольвентные соединения. Они способны выдерживать динамические нагрузки и работать…

    описание

    Отвертка — простейший инструмент, который всегда должен быть под рукой: дома, на даче, в гараже, ведь трудно представить какое-либо изделие,…

    описание

    После заливки бетонного пола на его поверхности появляются неровности, которые могут стать причиной некачественного монтажа напольного покрытия.Чтобы…

    описание

    Современные угловые шлифмашины, более известные приборы под названием «болгарки», используются для технологических процессов при строительстве и различных ремонте. Подбирая…

    описание

    Шлифовка придаёт внутреннему пространству дома из бруса красоту и завершённость. Даже строганый брус после усушки покрывается ворсом, это свойство присуще…

    описание

    Когда деталь готова, ее поверхность следует тщательно отшлифовать.У из цельного дерева можно сглаживать спилы или удалять следы клея,…

    описание

    Какие преимущества ручной шлифовки? Шлифование дерева вручную хоть и требует больших трудозатрат, но взамен обеспечивает ряд важных преимуществ: менее важную…

    описание

    При проведении различного типа ремонта, на момент производства мебели или деревянных вещей нередко приходится проводить шлифование древесины.Существует довольно много…

    описание

    Рекомендованные сообщения Создайте аккаунт или войдите в него для комментирования Вы должны быть настроены, чтобы оставить комментарий Создать аккаунт Зарегистрируйтесь… на складе! Высокая производительность, удобство, простота в управлении и надежность…

    Подключение счетчика и автоматов

    Главная »Электрика» Как подключить счетчик самостоятельно: однофазный и трехфазный

    Как подключить счетчик самостоятельно: однофазный и трехфазный

    Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика.По нормативам работы могут выполнять только специально обученные люди, допускающие работу в сетях напряжением до 1000 В. Но установить все элементы, подключить счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. Необходимо организовать представителя энергопоставляющей для тестирования, пломбировки и пуска системы.

    Один из вариантов корпусов для счетчика

    Подключение счетчика: правила и основные требования

    Точно все требования прописаны в ПУЭ, а основные правила такие:

    • Устанавливаться должен с защитой от воздействия погодных условий.Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и обеспечивать возможность контроля показаний (иметь стекло напротив табло).
    • Закрепляется на высоте 0,8-1,7 м.
    • Подключение счетчика производится медными проводами, сечением максимальной токовой нагрузкой (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
    • Проводники используются изолированные, без скруток и ответвлений.
    • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

    Место установки счетчика в многоквартирных домах регламентируется проект. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

    Комплектация входного щитка

    В частном доме тоже несколько вариантов.Если столб стоит во дворе, можно счетчик link на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей стороны он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различных устройств) монтируются в другом боксе в помещении. Электрические схемы в частном доме должны просматриваться визуально.

    Установка счетчика на столбе

    Чтобы была возможность проводить работы на электросчетчике, перед ним установить входной рубильник или автомат.Он тоже пломбируется, причем возможности поставить пломбу на устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

    Схема подключения однофазного электросчетчика

    Счетчики для сети 220 В могут быть механические и электронные.Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

    Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

    Как подключить однофазный счетчик

    Если расшифровать схему, получается следующий порядок подключения:

  • К 1 и 2 клемме подключаются фазные провода.На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При исполнении первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  • К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения деловых контактов — сперва 4, потом 3.

    Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе.На его концы устанавливаются многожильные наконечники, которые устанавливаются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

    При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

    Фиксируется провод в старых моделях одним винтом, в новых — двумя.Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

    Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования.После ставят УЗО, которое срабатывает при пробое изоляцию или если кто-то прикоснулся к токоведущим проводам. Схема на представлена ​​фото ниже.

    Схема подключения однофазного счетчика электроэнергии

    Схема для понимания: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующими выходными клеммами (2 и 4), идут на УЗО, с выходом которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

    Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то они питаются однополюсные (заходит на них только один провод), а нейтраль подается с шины.

    Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

    Как подключить трехфазный счетчик

    В сети 380 имеются три фазы, и электросистемы этого типа отличаются только большими контактами.Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите по схеме). Фаза А заходит на первый контакт, выход ее на второй, фаза B — вход на 3-м, выход на 4-м и т.д.

    Как подключить трехфазный счетчик

    Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

    Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО.Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

    Схема подключения трехфазного счетчика

    Как подключить автоматы после счетчика
    Как подключить электросчетчик: пошаговая инструкция

    Немногие вспомнят то время, когда расчетные платы за электроэнергию осветительные приборы рассчитаны из числа в естественно, не позволяло точно определить количество израсходованной дома.

    На сегодняшний день подобный способ само по себе, неприемлем, как такое множество современных приборов учета, обладающих высоким классом точности.

    Если вы планируете подключить новый прибор учета собственными силами, и вам нужна простая схема его подключения, то внимательное изучение данной статьи позволит избежать затруднений в процессе установки.

    Основные требования

    Итак, перед тем как подключить электросчетчик, необходимо согласовать с энергоснабжающей организацией следующие детали:


    • Предполагаемое место установки.Несмотря на то, что в большинстве случаев счетчики стараются выносить за пределы помещений, при их разрешении устанавливать и внутри.
    • Модель счетчика. Важно, чтобы прибор был сертифицирован согласно законодательству и внесен в единый государственный реестр измерительного оборудования, об этом свидетельствовать отметка в паспорте. Не рекомендуется приобретать старые индукционные счетчики.
    • Проверка правильности установки электрической схемы подключения как прибора, так и схемы разводки.

    Так как далеко не все знают, как правильно электросчетчик, при подключении многих допускают ошибки, хотя ничего сложного здесь нет.

    Рекомендации по установке автоматов

    Рассмотрим более подробно, как подключить электросчетчик и автоматы:

    • чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик установить автоматы
    • если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя
    • по нормативной документации на фазный провод устанавливает только один автомат, но при возможности предпочтительнее двухполюсный, который будет отсекать как подачу, так и нейтраль.

    Закрепляет автоматы на DIN-рейку, при этом она должна быть обязательно заземлена на корпусе электрического щита, в случае если она не является его составным элементом.

    Однофазный электросчетчик

    Однофазный электросчетчик устроен следующим образом — все потребители электрической энергии в доме запитаны от одного провода (фазы). Однофазный прибор имеет четыре клеммы, которые производят подача электроэнергии в помещении, а также общую электросеть.

    Подключение однофазного прибора учета

    Рассмотрим поэтапно, как подключить электросчетчик однофазный:

  • В первую очередь необходимо обесточить помещение, после чего снять старый счетчик.
  • Новый прибор закрепляется на заранее подготовленном месте.
  • К клемме № 1 подключается фазный провод. Как правило, он красного цвета, но если у вас появились сомнения, можно протестировать его индикаторной отверткой — на фазном проводе должен загореться индикатор.
  • Фазный провод от сети квартиры подключается к клемме № 2. Таким образом, первая цепь готова.
  • Подобным образом к клеммам № 3, 4 подключается нулевой провод от квартирной и общей сети.
  • Перед тем как подключить электросчетчик, ознакомьтесь со схемой его подключения.

    Подключение трехфазного счетчика

    В данном случае электрическая энергия разделяется на группы, что считается более безопасным.

    Трехфазный прибор учета подключить несколько сложнее, однако все принцип же.Такой контроллер имеет 8 клемм. Рассмотрим пошаговую инструкцию, как подключить электросчетчик трехфазный:

  • Провода одного цвета из внешней сети присоединяются к клеммам №№ 1, 3, 5, 7.
  • К клеммам №№ 2, 4, 6, 8 подключаются провода одного цвета из домашней сети.
  • В результате должно получиться: красный провод из внешней цепи подключен к контакту № 1, к контакту № 2 подключен фазный провод от домашней сети.
  • Для обеспечения безопасности входной кабель рекомендуется подключать через четырехполюсный вводной автомат.
  • Дополнительно для каждой группы потребителей желательно поставить однополюсные автоматы.
  • Электросчетчик Меркурий 201

    Перед тем как подключить электросчетчик Меркурий. желательно рассмотреть его конструктивные особенности. Прибор учета выполнен в пластиковом прямоугольном корпусе. На лицевой панели электросчетчика расположен ЖК-дисплей. С правой стороны находится табличка с предъявителями. Для прибора учета характерны компактные габаритные размеры и небольшой вес.

    Нижняя съемная панель счетчика осуществления контактов устройства. Присоединение кабеля к этим контактам осуществляется посредством винтового присоединения.

    Схема подключения счетчика Меркурий

    Прибор учета Меркурий подключается таким же образом, как любой прибор учета электрической энергии. Основное требование — выбор выходного и входного проводника. Входной ввод будет таким, каким его определит электроснабжающее предприятие. В данном случае в качестве выходных проводников можно использовать любые провода.

    Схема подключения прибора выглядит следующим образом:

    Как подключить электросчетчик Меркурий 201. пошаговая инструкция

  • В первую очередь необходимо приобрести электросчетчик. Для этого в энергосбыте нужно заранее узнать, какой класс точности должен быть у прибора учета.
  • Устанавливается оборудование на специально отведенном для него месте. А также находилось недалеко от входа в помещение, к которому можно без проблем подвести кабель, проводящий электрический ток.

  • В соответствии с установочными размерами прибора выполняется разметка отверстий под крепления. После чего электросчетчик закреплен на стене при помощи трех винтов.
  • Перед тем как подключить электросчетчик, убедитесь в том, что после установки прибор расположен строго вертикально.
  • К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям. Подключение следует выполнять согласно схеме, одинаковой для всех типов приборов.
  • На УЗО подключается фаза. Автоматы или предохранитель, в большинстве случаев, крепятся на общую клеммную панель. Клемма просматривает на счетчике второй справа, первой справа — а ноль.
  • При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Это позволит выполнить замеры посредством электроизмерительных клещей и в случае неправильно собранной схемы легко переподключение.
  • И в завершение нужно вызвать специалиста электроснабжающего предприятия.Он проверит правильность подключения квартирной сети к прибору учета, а также произведено подключение и опломбирование устройства.
  • Теперь вы знаете, как правильно подключить электросчетчик, однако не стоит забывать, что самостоятельная замена устройства без согласования с компанией, которая осуществляет поставку электрической энергии, строго запрещена. Без разрешающей документации на установку нового оборудования старый электросчетчик также запрещается снимать.

    Схемы и описания подключения однофазных и трёхфазных счетчиков электроэнергии

    Для контроля и учета потребленной электрической энергии, необходимо специальное устройство — электросчетчик.Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

    При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

    Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

    В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

    Как установить однофазный электросчетчик

    Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика линии питания не должны быть подключены какие-либо пользователи электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

    После счетчика также необходимо поставить автоматический выключатель, он будет защищать отключающую линию и сам счетчик, если неисправность в цепи потребителя электроэнергии происходит.


    Подключение однофазного электросчетчика

    При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно предоставляется на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключения проводов:

  • Вход фазного провода.
  • Вход нулевого провода.
  • Выход фазного провода.
  • Выход нулевого провода.

  • Подключение однофазного электросчетчика

    Провода питания после ввода автоматического выключателя зачищают изоляцию на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают изоляцию и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.


    Схема подключения счетчика меркурий

    Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

    Подключение нового электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может установить для установки однофазного учетного прибора.

    Видео: подключение однофазного однотарифного счётчика электрической энергии

    Подключаем трехфазный электросчетчик

    Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

    Если необходимо потребление небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается в разрыв питающих проводов.

    Если же необходимо контролировать достаточно мощные мощные устройства трехфазной электросети, и их токи превышают номинальные значения электросчетчика, значит, необходимы дополнительные трансформаторы тока.

    Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер.Его подключение на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.


    Подключение трехфазного счетчика

    Рассмотрим прямое подключение счетчика

    Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно.Выход фазных проводов осуществляется к 1 3 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

    После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

    К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

    Если предполагается установить несколько групп однофазных потребителей, их необходимо равномерно распределить, запитать автоматические выключатели от разных фаз после счетчика.


    Схема подключения трехфазного электросчетчика

    Косвенное подключение счетчика через трансформаторы тока

    Если потребляемая нагрузка всех электроприборов большого номинального значения силы тока, то может пройти через счетчик, но установить разделительные трансформаторы тока.

    Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

    Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.


    Счетчик подключенный через трансформаторы тока

    Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков.Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

    Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

    Подключение производится согласно утвержденной схеме.


    Схема подключения трансформаторов тока

    К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1,5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1,5 мм² к оставленным клеммам 5 и 8, соответственно.

    От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо ввести фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

    10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

    Установка счетчика в щите на лестничной площадке или гараже своими руками

    На каждой лестничной площадке многоэтажного жилого дома, расположен щит с электросчетчиками, которые подсчитывают потребление электричества на всем этаже.Что нужно для монтажа счетчика в распределительном щите:

  • Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
  • Доступ к вводному рубильнику для отключения от сети этой линии.
  • Схема подключения счетчика и автоматов защиты.


    Подключение счетчика в подъезде

    Для начала нужно сделать ответвления от питающей линии. Для этого обесточенные магистральные провода зачищают изоляцию с помощью специальных клещей, расстояние 3 см.На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

    Аналогичным образом делают ответвление и от нулевого магистрального провода.

    устанавливает все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

    Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с вводом вводного автомата провод подключается, согласно схеме, к первой клемме счетчика.Ответвленный нулевой провод подключают ко второй клемме счетчика, сразу автоматический выключатель для него не нужен.

    От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

    Фазные провода, приходящие сечения, подключают к нижним зажимам автоматических выключателей, которые устанавливаются после счетчика. Для каждого фазного провода (группы электроприборов) необходимо установить отдельный автоматический выключатель.Запрещается подключение нескольких фазных проводов к одному автомату.

    Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

    Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

    Установка счетчика электроэнергии для гаража аналогична.Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые провода питания.

    -07-09 Автор: Дмитрий Макаров | Рубрика: Электрика в квартире

    Источники: http://www.syl.ru/article/163141/new_kak-podklyuchit-elektroschetchik-poshagovaya-instruktsiya, http://www.asutpp.ru/podklyuchenie-elektroschetchika.html

    Комментариев пока нет!

    Руководство о том, как подключить электросчетчики

    Электросчетчик представляет собой прибор, основная функция которого заключается в измерении объема расходуемой энергии электрического тока.

    Перед тем, как приступить к подключению электросчетчика, убедитесь, что в наличие есть все необходимые комплектующие:

  • Сам прибор . разновидность и модель которого полностью соответствует предполагаемому уровню нагрузки.
  • Электрощит или специальный бокс для установки. Если он уже имеется в наличии и обязана замена старого счетчика, то нужно заранее убедиться, что все крепежные элементы подходят для монтажа.Иногда электрощиты устанавливаются вне помещений, в таком случае обязателен уровень защиты IP
  • Рейка DIN . если выбранный прибор для установки именно на нее, а в электрощите элемент отсутствует.
  • Дополнительное модульное оборудование . которое необходимо для защиты электропроводки от возгорания и людей от ударов электрическим током. К таким устройствам чаще всего относятся автоматические выключатели и устройства защитного отключения.
  • Специальные нулевые шины для установки на DIN-рейку, предназначенные для распределения и коммутации нуля и защитного нуля. Обычно входят в комплектацию электрощитов, в некоторых случаях требуется их отдельное приобретение.
  • Монтажный провод . без которого невозможно соединение и подключение внутренних элементов в электрощите. Для подобных целей рекомендуется использовать моножильный кабель ПВ-1 из меди.
  • Саморезы . специальные пластиковые стяжки и дюбеля, без которых невозможно будет установить электрощита, а также монтаж DIN-реек и нулевых шин внутри него.
  • Термоусаживаемые трубки и изоляционная лента, которые помогают при маркировке кабеля, поскольку ПВ-1 не имеет каких-либо цветовых обозначений.
  • Помимо перечисленных комплектующих, необходимо включить и ряд инструментов, без которых невозможно установить счетчик:

    • набор отверток разного размера и формы;
    • мультиметр или специальная индикаторная отвертка;
    • линейка или рулетка;
    • строительный уровень;
    • нож с острым лезвием;
    • кусачки;
    • набор плоскогубцев с разными габаритами;
    • перфоратор;
    • съемник изоляции;
    • паяльный аппарат;

    Подготовительные работы

    Перед началом монтажа и подключения электросчетчика, необходимо не только приготовить инструменты и комплектующие, но и провести ряд подготовительных работ. В первую очередь, требуется установка специального бокса, внутри которого будет размещено все оборудование.

    Фактически, все современные модели приборов, которые потребуются установить, предназначена для крепежа на DIN-рейку.

    Боксы производятся из специальных разновидностей пластмассы, которые являются огнестойкими, электрощиты.

    Подготовка к процессу является одним из главных этапов установки, предшествующих установке и подключению счетчика, осуществляется следующим образом:

  • Произвести демонтаж верхней крышки бокса, обычно для этого необходимо открутить держащие ее крепежные винты.
  • Установить бокс на стену . в соответствии с правилами по технике безопасности высота должна быть в диапазоне 0,8-1,7 метра.
  • Надежное крепление приспособления осуществляется при помощи саморезов, их разновидность определяется в зависимости от материалов, из изготовлена ​​стена.
  • После установки бокса, можно переходить к следующей процедуре — установка электросчетчика.

    Пошаговая инструкция установки

    Процесс установки самого электросчетчика должен осуществляться в соответствии с следующим алгоритмом действий:

  • Первоначально производит монтаж автоматического выключателя с двумя полюсами. Осуществить это можно при помощи защелки, которая выполняется на задней стороне прибора.Устанавливается он на одну из верхних DIN-реек.
  • По аналогии осуществляется и установка самого счетчика, в конструкции которого имеется точно такая же специальная защелка.
  • Осуществляется установка дополнительных отходящих автоматов с одним полюсом.
  • После совершения этих несложных действий, установку электросчетчика потребляемой энергии можно считать завершенной, далее следует финальный этап — подключение.

    Подключение

    схема подключения однофазного счетчика

    Процесс подключения оборудования может различаться в зависимости от выбранной разновидности электросчетчика.

    В случае использования однофазных моделей, он будет выглядеть следующим образом:

  • Убедиться в отсутствии напряжения и, если произведена замена старого прибора, устранить его, отключив все провода.
  • Осуществить ввод кабеля нагрузки и питания от общей квартирной проводки. Если электрощит установлен вне помещения, то необходимо использовать сальники, обеспечивающие гидроизоляцию в месте входа проводов.
  • Длина вводимого кабеля должна иметь два дополнительных запаса. При этом исключено использование сильных изгибов, чтобы не допустить порчу проводов.
  • Изоляционные провода необходимо зачистить на 10 мм. и развести в разные друг от друга стороны. Может потребоваться кратковременное включение напряжения для фазных кабелей.
  • Вводный кабель должен быть подключен к соответствующему автоматическому выключателю.
  • В верхние контакты заводятся провода: фаза слева, а нулевой рабочий кабель справа.
  • Заземляющий кабель подключается к специальной клемме в электрощите. После этого, вводная затяжка контактов и контрольная, которая осуществляется спустя несколько минут. Особенно актуальна такая мера, если для подключения используются провода из алюминиевого материала.
  • От выхода автомата с двумя полюсами необходимо провести рабочий нуль и фазный провод непосредственно к электросчетчику.
  • Однофазные разновидности электросчетчиков имеют 4 клеммы, подключение к ним осуществляется в следующем порядке: вход фазы, выход фазы, вход рабочего нуля, выход рабочего нуля.
  • Теперь требуется сделать перемычки из ПВ-1 . чтобы обеспечить коммутацию всего имеющегося оборудования модульного типа. Для этого нужно измерить расстояние между клеммами, плоскогубцами изгибать кабель под прямым углом, чтобы он был надежно закреплен в клеммах оборудования.Для электросчетчика его необходимо будет зачистить на 27 мм. для всех остальных модульных приборов будет достаточно 10 мм. В ситуациях, когда фаза должна быть роздана сразу на несколько автоматов, используется специальная гребенка.
  • Затянуть все клеммы . сначала этот процесс осуществляется с верхним винтом и в случае надежной фиксации также затягивается и нижний.
  • Подключить нагрузку к автоматам . нулевой шине и шине заземления.
  • После того, как действия были выполнены, рекомендуется проверить правильность подключения и надежность.Затем приглашается специалист, поставит пломбы на оборудование и соответствующий акт.

    Иным образом будет выглядеть схема, по которой происходит подключение трехфазных счетчиков. Используется эта разновидность, то необходимо придерживаться следующего порядка действий:

  • Внутрь электрощита провести трехфазный провод питания с нулем и заземляющим проводником.
  • В наличии имеется 5 контактов .подключение происходит следующим образом: к первому подсоединяется фаза А, а фаза С на пятый. Соблюдение очередности фаз особенно важно, если происходит подсоединение электронного счетчика.
  • Выход фаз с электросчетчика на автоматический выключатель к потребителям осуществляется на 2, 4 и 6 контактов.
  • Нуль подключается к седьмому и тянется от него на 8 контакт.
  • Заземляющий проводник крепится и подключается к форме шине электрощита.Это является важным условием, поскольку исчезновение нуля в электрозащите вызовет ряд перенапряжений, из-за которых могут выйти из режима использования электроэнергии.
  • схема подключения трехфазного счетчика

    Подключение трехфазных счетчиков гораздо более сложным процессом, для которого рекомендуется приглашение квалифицированного электрика.

    Контакты модульного электрооборудования

    Для того, чтобы электросчетчика было произведено правильно и прибор исправно функционировал, используемое обозначение назначения из используемых в используемом модульном оборудовании.

    Первым будет рассмотрен сам счетчик, который имеет в своей конструкции следующие контакты, если рассматривать их слева:

    Контакты, у автоматических выключателей, имеют следующее назначение:

  • Верхние контакты вводного автомата предназначены для подключения проводов питания, идущих из квартирной электросети.
  • Нижние контакты вводного автомата необходимы для подсоединения к ним отходящих проводов, которые выводятся на электросчетчик.
  • Верхние контакты у всех отходящих автоматов одним полюсом предназначены для подключения фазы, идущей от электросчетчика.
  • Нижние контакты отходящих автоматов предназначенных для фазных кабелей, жилы которых расходятся по разным направлениям.
  • На всех контактах имеются 2 специальных винта, которые необходимы для надежного прижима к проводимому кабелю. За качеством данного материала внимательно следите, поскольку в дальнейшем на оборудование будут поставлены пломбы, и к контактам не будет свободного доступа.

    Последствия неправильного подключения

    Процесс установки и подключения электросчетчика должен быть осуществлен точно в соответствии с указанными инструкциями, чтобы избежать следующих нежелательных последствий:

  • Короткое замыкание, вызывает моментальный выход из строя и перегорание всех потребителей, которые не имеют заземления.
  • Перегрев потребителей электроэнергии . что также может внезапно вывести их строя, вызвав поломки.
  • Самопроизвольное и при этом неправильное подключение электросчетчиков наказывается штрафными санкциями со стороны ответственной инстанции.
  • За соединение, процесс подключения такого оборудования отличается повышенной сложностью даже при наличии детально рассмотренных схем и инструкций, поэтому его рекомендуется доверить квалифицированным специалистам.

    Какой счетчик выбрать?



    Чаще всего, на решение этого вопроса оказывают следующие факторы:

  • Срок службы оборудования. Электронные счетчики используются более предпочтительными из-за использования своего инструмента и использования. Производители чаще всего указывают в техническом режиме эксплуатационный срок равный 15 годам, но массовый выпуск разновидности начался не так давно, поэтому выработать свой потенциал еще не успели. В свою очередь, индукционные приборы могут быть точность расчетов и расходуемой электроэнергии даже через 50 лет.
  • точности Класс. Наиболее эффективными и точными инструментами с данными параметрами равным 1 или 0,5, но для активного использования в условиях жилого достаточно прибора с классом точности 2.
  • Многотарифность . но такая возможность на сегодняшний день реализована далеко не во всех областях страны.
  • Наличие возможности автоматизированного учета является отказоустойчивой функцией, поскольку она способна помочь лишь энергетическим компаниям, а стоить такой прибор будет значительно дороже, чем стандартный вариант.
  • Большое количество функций также влияет на итоговую стоимостьчетчика, но фактически из людей, выбравших подобные модели, не пользуется ими в полном объеме.
  • На сегодняшний день существует множество различных классификаций этих устройств, одна из основных заключается в типе электроэнергии, которая существует:

    Индукционные счетчики

    С одной или тремя фазами . предназначены для учета и контроля расхода активных и реактивных видов энергии переменного тока.

    Электродинамические счетчики

    Необходимы для учета постоянного тока . который используется, например, для функционирования электротранспорта или соответствующих транспортных средств.

    Другим фактором, по которому можно классифицировать данные устройства, является их тип подключения:

  • Разновидность . предназначенная для прямого подключения к действующей силовой цепи.
  • Разновидность устройства трансформаторного включения .для функционирования необходимо подключение к силовой цепи через специальный трансформатор.
  • Третьей классификацией является деление счетчиков по измеряемой величине, в соответствии с ними делятся на следующие виды:

  • Однофазные устройства . предназначенные для работы с переменным током 220В, 50Гц. Подобный метод учета осуществлять все современные модели.
  • Трехфазные устройства . которые работают в сетях с электрическим током 380В, 50Гц.
  • Особая разновидность трехфазных счетчиков . которая способна осуществлять электрический ток с напряжением равным 100В. Их возможно подключение к высоковольтной цепи с показателем напряжения, превосходящим 660В и при помощи специального трансформаторов.
  • Последней классификацией является деление устройств по типу их конструкции, в соответствии с ней данными приборы бывают:

  • Электромеханические индукционные электросчетчики .в которых неподвижные катушки обладают электромагнитным полем, оказывающим воздействие на подвижную часть, являющуюся проводником. По своей сути, он является особым диском, который предназначен для прохождения через него токов. Количество оборотов, совершенных проводников во время работы, является пропорциональным объему затраченной энергии, таким образом, и происходит ее учет.
  • Механические индукционные электросчетчики новой разновидностью, которая на сегодняшний день используется все меньше и вытесняется иными более современными моделями.Связано это с наличием обширного ряда недостатков, которые позволяют использовать только функции автоматического снятия данных, сложность монтажа и использования, чрезвычайно невысокую степень функциональности.
  • Электронный счетчик выполняет свои функции за счет возможностей преобразования аналоговых сигналов в особые виды импульсов, анализ и учет позволяет вычислять объемы потребляемой электроэнергии. В отличие от индукционных устройств, такая разновидность имеет в своих взаимодействующих проводниках или других подобных элементах, что является их основным преимуществом.

    Как самостоятельно подключить УЗО?

  • Розетка с выключателями в одном корпусе: подключение и лучшие модели

  • Как самостоятельно подключить двойной выключатель?

  • Правильное подключение электросчётчика — ElectrikTop.ru

    Подключение электросчетчика — это «священная» обязанность каждого потребителя электрической энергии, которая является товаром. Поэтому все заботы и расходы по установке прибора учета ложатся на его плечи.Вы можете привлечь для этого специалистов со (теоретически — это самый верный и легитимный путь) или попытаться установить электросчетчик в квартире своими руками, что позволит сэкономить немалую сумму. Сегодня мы расскажем вам о том, как это сделать технически правильно и без риска для жизни.

    Кому позволено установить электросчетчик

    Приборы электрического учета продаются свободно. Удостоверения электрика не требуется. Однако, если вы получили «добро» от официально допущенных установщиков (они могут отказаться от вашего приобретения и поставить свои, придумать его, поставьте свои, придуманные веса веских) или абсолютно, что сумеете поставить сами.

    Что требуют правила

    По правилам эксплуатации электроустановок напряжением до 1000 вольт монтаж электросчетчика могут выполнять лица, имеющие официальную группу допуска электробезопасности, получившие официальное разрешение на производство таких работ и прошедшие инструктаж перед ними. Собственник жилья или ответственный наниматель при этом присутствовать. То есть, если квартира не приватизирована.От слова «вообще». Вызывайте электриков ДЭЗ, управляющей компании…

    Что происходит в реальности

    Если вы собственник, то вам достаточно знать схему подключения и наблюдения элементарные меры безопасности при работе с электричеством:

    • Полностью обесточить линию, с которой будете работать. Если это возможно.
    • При невозможности полного отключения использовать инструмент с изолированными ручками и средства защиты — хотя бы надеть резиновые сапоги, стараться работать одной рукой.С определенными указаниями подобное поведение допустимо, но лишь при напряжении до 220 вольт.

    После установки надо обратиться в сбытовую компанию, представитель которой проверит правильность подключения, опечатает прибор и запишет его номер. Если вы произведете замену, предупредите специалистов о том, что вы снимаете пломбу. Эта вежливость сделает работу легитимной. Обязательно предъявите старый счетчик, с которого будут сняты последние показания. Вопросов о том кто ставил, обычно не задается.Все делается бесплатно!

    Где и как установить прибор учета

    В правилах эксплуатации электроустановок очень подробно требования к местам размещения электрических счетчиков. Вкратце их можно изложить следующим образом:

    1. Между прибором учета и электрической линией устанавливается коммутирующее устройство, обеспечивается полное разобщение с сетью. Механический рубильник, автоматический выключатель, предохранитель на каждый из проводников (в просторечии «пробки»).Расстояние между ними не более 10 метров, но не менее 12 сантиметров.
    2. Устанавливать можно на любую прочную конструкцию — столб, стену, перекрытие из дерева, кирпича, бетона. Допускается монтаж на металлические поверхности, но они требуют заземления защитным проводником.
    3. Высота от пола не менее 0,8 метра и не более 1,8 метра (на уровне глаз взрослого человека). Часто прибор крепят под самым потолком, хотя это и неудобно для снятия показаний.
    4. Желательно, чтобы место установки было отапливаемым и сухим.Предел температуры от +5 до + 30 0 С. В реальности защита от прямого попадания влаги и выбрать место в тени.
    5. Проводники между коммутатором на вводе и прибором учета должны иметь достаточное значение для того, чтобы иметь достаточное значение для того, чтобы выдержать ток потребления — для квартир и частных домов это значение равно 20–25 ампер. А также быть абсолютно целыми, без скруток и спаек. Цвет оболочки сетевой нейтрали (не путать с защитным проводником) должен отличаться ото всех остальных.
    6. Установка в закрытых ящиках необходима в тех случаях, когда есть вероятность непосредственного контакта с токоведущими частями или повреждениями прибора. Обычно это делается в производственных и публичных помещениях. Дверки таких устройств делаются с вырезом для считывания показаний. Их закрывают стеклами.

    Схема подключения

    Как правильно подключить электросчетчик? Главное — не изменить направления передачи энергии. Отвлекитесь от знания того, что переменный ток меняет направление.Схема подключения строится так, он всегда течет от поставщика к потребителю.

    Однофазная сеть

    Схема подключения однофазного счетчика приведена на рисунке ниже. Она не зависит от типа прибора. Будь то электромеханический, с вращающимся диском, или электронный.

    Практические действия следующие:

    • Снимаете нижнюю крышку прибора. Она крепится болтом, единственный из всех не защищен заводской пломбой. На ее задней стороне обычно есть схема коммутации.
    • Фазный провод L1, идущий от автомата на входе, крепите к клемме «1».
    • Нейтральный проводник (не путайте с защитным) N1 крепите к клемме «3».
    • К клемме «2» крепите проводник, который в вашей домашней электросети в последующем будет фазой (L2).
    • К клемме «4» крепится провод, который будет играть роль нулевого (N2). Если есть разница в сечениях, то выбрать самый тонкий.

    Трехфазная сеть

    Трехфазные счетчики могут подключаться к сети как напрямую, так и через трансформаторы тока.Последние используются в том случае, если максимальная потребляемая мощность превышает 50 кВт, а сила тока — 100 А. Таких значений прибор не может выдержать, он сгорит. На практике одни от других отличаются друг от друга клемм под крышкой. При прямом включении их восемь — по два на каждую фазу и нейтраль. А включаемые через трансформатор имеют одиннадцать зажимов — по три на фазу и два на нейтраль.

    Схема прямого включения трехфазного прибора приведена на рисунке ниже. Принцип коммутации остается прежним: на первую слева в паре клемм подается, а со второй снимается.Интересно то, что если перепутать порядок, то прибор останется работоспособным и даже не станет отматывать показания назад. Однако для инженера из сбытовой компании это произойдет нарушение, которое он потребует устранить.

    Категорически нельзя к паре клемм подключать разные фазы! Это короткое замыкание и авария!

    Схема подключения электросчетчика с трансформаторами приведена ниже. Обратите внимание, что фазы все равно подключаются к нему.То есть, принцип, что энергия должна пройти через него, соблюдается и здесь. Нетрансформированный ток снимается с зажима Л1 трансформатора и подается на центральную клемму группы. Внутренняя схема устройства такова. Эта роль соединяется с ней посредством зажимов 10 и 11.

    .

    Ослабленный (обычно до 5 ампер) ток снимается с зажимов вторичной обмотки трансформаторов, обозначенных литерами И1 — И2. Для соблюдения принципа «от поставщика к потребителю» они подключаются к прибору так: от И1 проводник к левому зажиму клеммной группы, а от И2 — к правому.Опять же, если вы перепутаете их местами, то прибор будет работать, но инженер сбытовой компании отметит ошибку в схеме.

    Потребитель по такой схеме подключается к зажимам Л2 трансформаторов. А пломбируется не только крышка прибора, закрывающая клеммную линейку, но и крышки, препятствующие доступу к клеммам И1 и И2.

    Теперь вы знаете, что установка электросчетчика своими руками — это процесс не настолько сложный, чтобы обязательно привлечь к нему профессионалов со стороны.Однако не забудьте о правилах безопасности, все работы выполняйте с полностью снятым напряжением.

    как подключить, схему для однофазного, счетчик электроэнергии и автоматы

    Подключение электросчетчика можно выполнить самостоятельноПервым этапом подключения электросчетчика является его правильный выбор. После покупки можно приступать к установке однофазного устройства. Выполнить подключение счетчика сможет каждый, кто внимательно ознакомился с документацией и инструкцией.Для однофазных счетчиков прямого подключения не нужно использовать дополнительные понижающие трансформаторы тока.

    Как подключить электросчетчик: из чего состоит бокс

    Чтобы подключить электросчетчик своими руками правильно, начать внимательно ознакомиться с документацией, инструкцией, примерными схемами подключения. В документации, которая является паспортом счетчика, можно найти характеристики устройства, его заводской номер, узнать о дате выпуска и проверки.Именно в документации можно найти подробную схему счетчика.

    Обратная сторона клеммной крышки на любом электросчетчике оснащена схемой однофазного устройства.

    Клеммная колодка оснащена четырьмя контактами: ввод фазы из внешней сети, выход фазы внутри помещения, ввод нуля из внешней сети, выход нуля. Эту последовательность необходимо соблюдать при подключении провода к контактам однофазного устройства. Важно не забыть отключить автомат, все пробки, рубильник.

    подключить счетчик правильно, необходимо ознакомиться с инструкцией

    Из чего состоит бокс:

    • Наружная часть. Характеризуется наличием защитной крышки с дверкой.
    • Внутренняя часть. Состоит из нескольких реек. Количество реек может быть разным: на это влияет количество установочных позиций в боксе. Эта же система нулевая шина, которая обеспечивает распределение питающего нуля между проводами.

    Перед монтажом бокс необходимо тщательно подготовить.Для того, чтобы снять крышку, откручивают четыре винта, которые крепятся к наружной крышке. По правилам электрический счетчик можно монтировать на приблизительную высоту: от 0,8 до 1,7 метра от основания пола. Это делают для того, чтобы пломбировщику было удобно снимать показания.

    Схема подключения однофазного счетчика

    Передача счетчиком энергии в обязательном порядке необходим монтаж защитного отключающего устройства. В большинстве случаев является использованием двухполюсного автоматического выключателя.Он предотвращает возникновение в счетчике короткого замыкания, возгорания, которое может произойти из-за слишком высокой нагрузки.

    При помощи номинала автоматического выключателя регулируют ограничение мощности, которая разрешена.

    Часто монтаж автоматического ручного устройства в квартире или частном доме. Иногда его устанавливают на щитке, расположенном на лестничной площадке. Начинают монтаж электросчетчика с установки вводного выключателя (скорее всего он двухполюсный и автоматический).

    Схема подключения однофазного счетчика

    Поэтапное подключение счетчика:

    • Используя специальную защелку, которая установлена ​​на задней стенке выключателя, автоматизирует верхнюю рейку.
    • На задней стенке счетчика можно найти защелку, которую автомат прикрепляют к дин рейке.
    • Приступают к монтажу отходящих однополюсных автоматов.

    После установки электросчетчик необходимо подготовить к подключению.Для этого нужно открутить винт пломбировки. После этого необходимо снять защитную крышку, на которой можно найти схему подключения электросчетчика.

    Правила: как подключить однофазный электросчетчик

    Подсчитывать расход электроэнергии во всех помещениях, в которых проведено электричество. Отсутствие счетчика нарушением закона, что влечет за собой привлечение к административной ответственности.Чтобы избежать обвинений и штрафов, нужно знать, как правильно подключить счетчик для учета электроэнергии.

    Модели современных счетчиков различаются согласно принципам функционирования — это стоит учитывать при подключении.

    Счетчики бывают механическими. Их принцип работы заключается в том, что проходящий ток приводит в движение металлические пластины, которые отличаются круглой формой. Пластины вращаются, что учету электричества согласно оборотам.Более современные счетчики — электронные. Они работают на микросхемах.

    Счетчики могут быть механическими или электронными

    Правила для установки счетчиков:

    • Помещение, в котором будет производиться монтаж, должно быть сухим. Это обеспечит безопасность использования прибора.
    • Температура воздуха в помещении должна быть выше нуля.
    • Монтировать счетчик можно на стену, в распределительный шкафчик, специальную панель или другом месте.
    • Крепить счетчик можно на металлический или пластиковый щиток.
    • Важно следить за тем. Чтобы наклон счетчика не превышал 1 градуса, так как это счетчик будет давать показания неправильно.
    • Короб, в котором будет размещен электросчетчик, не должен быть слишком маленьких размеров. Доступ к электросчетчику должен быть подписан.
    • Перед подключением проводов, нужно внимательно ознакомиться с их маркировкой и цветом.

    Не следует забывать об обязательной установке автоматического выключателя.Для этого вызывает контролера, который опломбирует автоматы. Специальные службы могут обвинить владельца или дома в хищении электрической квартиры.

    Установка и схема подключения однофазного счетчика электроэнергии

    Особенность однофазного счетчика то, что для подключения всех устройств использует один однофазный провод. Однофазное устройство оснащено четырьмя клеммными контактами, которые способствуют подаче электроэнергии помещения.Первым делом необходимо позаботиться об установке крепежа, с помощью которого монтируют счетчик.

    Необходимо определить рабочий и нулевой провод, принадлежащий сети. Для этого напряжения нужно использовать отверткой-индикатором, не отключая.

    Если индикатор загорается, провод работает. Тот проводник, то остался, равен нулю. Чтобы было удобно, провода помечают.

    Установка счетчика согласно схеме:

    • Определить фазный провод на щите распределения очень просто — обычно он выполнен в красном цвете.
    • Перед началом монтажа счетчика необходимо отключить электричество. Нижняя часть электросчетчика оснащена четырьмя клеммными контактами. Пару левых контактов используют для фазных проводов. Правые — для того, чтобы подвод и отвод нулевых жил в помещении.
    • Оголенные концы общего и квартирного фазного проводника вставляют в клеммы.

    Установка счетчика должна проводиться строго по схеме

    Нулевые провода следует вставить в клеммы, которые соответствуют, а затем нужно их хорошо их зажать.После проделанной работы электроэнергию и проверяют работу устройства. После все проделанной работы по установке нужно не забыть вызвать контролера, который пройдет приемки проведенных работ.

    Трехфазный прибор: как подключить счетчик электроэнергии

    Схема подключения трехфазного счетчика не сильно отличается от схемы подключения однофазного. Но токовая нагрузка при подключении не должна превышать 100 ампер. Если нагрузка больше, необходимо позаботиться об установке трансформатора.

    Многотарифный трехфазный счетчик отличается от однофазного и двухфазного наличием восьми клеммных контактов.

    При подключении трехфазного счетчика необходимо позаботиться об установке специального автоматического выключателя, который следит за тем, как работает фазный провод. Клеммы, расположенные справа, предназначены для того, чтобы подсоединение нулевого провода. В одном контакте зажимают общедомовой зажим, на другом — производят зажим внутри провода.

    Что нужно для правильной установки:

    • Выбрать прибор;
    • Изучить схемы счетчика.

    Метод установки зависит от образца счетчика. Для примера можно представить схему подключения счетчика «Меркурий 201». Подсоединить счетчик в квартире, доме, на даче или в гараже можно самому, если изучить схемы и инструкции.

    Как подключить электросчетчик однофазный (видео)

    Когда приходит время, чтобы заменить старый счетчик, многие не знают, как поступить: обратиться к мастеру или можно справиться собственными силами.Подсоединение механического или электронного счетчика для учета электроэнергии можно выполнить своими руками. Важно внимательно изучить схему подключения счетчика и правильно соединить провода, при этом не испортив проводку. При установке вводного выключателя необходима опломбировка. Это важно, так как владелец может обвинить в хищении электричества. Как подключается счетчик, можно наглядно посмотреть в интернете.


    Добавить комментарий

    Замена, установка и подключение электросчетчика в Нур-Султане (Астана)

    Многие задаются вопросом, что делать с электрическим счетчиком, когда закончился межповерочный интервал, сдать на проверку «старый» или установить сразу новый электросчетчик.
    Что такое замена электросчетчика, думаю, не возникает вопросов, а вот что такое поверка электросчетчика, объясню простыми словами. Вы сдаете свой электрический счётчик в специализированную лабораторию, где его поверят на точность измерений, в случае его исправности, продлевают его срок работы.

    Поверка электрического счетчика в лаборатории

    1. вызываете контроллер АстанаЭнергоСбыт, для составления акта снятия пломбы и электросчетчика с учета
    2. приглашаете электрика, для демонтажа счетчика и подключения квартиры без счетчика
    3.сдаете электросчетчик в лабораторию на поверку и возможный ремонт ( по адресу Мустафина 1 )
    4. забираете электросчетчик в лаборатории, с заключением о проделнии срока службы
    5. приглашаете электрика, для установки и подключения электросчетчика
    6. вызываете контроллер, для проверки схемы подключения, пломбировки и принятия электросчетчика

    Поверка электросчетчика на месте, в щите учета, без демонтажа

    1. вызываете контроллер АстанаЭнергоСбыт, для составления акта снятия пломбы и электросчетчика с учета
    2.приглашаете специализированную лабораторию, для поверки электросчетчика в случае необходимости ремонта счетчика, необходимо демонтировать ( контактную информацию, данного вида услуг не распространяем )
    3. вызываете контроллер, для проверки схемы подключения, пломбировки и принятия электросчетчика

    Замена «старого» электросчетчика на новый

    1. вызываете контроллер АстанаЭнергоСбыт, для составления акта снятия пломбы и электросчетчика с учета
    2.приглашаете электрика, для замены «старого» электросчетчика на новый
    3. вызываете контроллер, для проверки схемы подключения, пломбировки и принятия электросчетчика

    Примечание: в аварийной ситуации для физических лиц, можно произвести вскрытие пломбы и составить акт снятия пломбы, по согласованию с председателем КСК, заверенный печатью КСК

    Статьи близкие по теме:

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
