Как подключить светодиодную ленту к компьютеру к блоку питания правильно

LED-источники света завоёвывают все большую популярность, и не приходится сомневаться, что вскорости практически полностью вытеснят «конкурентов» — лампы накаливания и газоразрядные. Особое удобство представляют собой светодиодные ленты – они компактные, гибкие, дают достаточное количество света, их несложно скрытно разместить, направив на освещаемую поверхность.

Как подключить светодиодную ленту к компьютеру

Для подключения большинства светодиодных лент требуется низковольтное питание постоянного тока. В обычных условиях для этого применяются специальные блоки питания, которые приобретаются отдельно с учетом мощности создаваемой подсветки. Но светодиодные ленты очень часто стали применять для обустройства рабочего (или игрового) места, оснащённого компьютером. Можно ли в этом случае обойтись без приобретения блока питания, ведь под рукой, вроде бы, есть источник постоянного тока с нужным выходным напряжением? Да, это вполне возможно. В этой статье мы как раз и посмотрим, как подключить светодиодную ленту к компьютеру.

Что такое светодиодная лента, и для чего ее подключают к компьютеру

Для тех, кто впервые собирается иметь дело со светодиодными лентами – буквально несколько слов об их устройстве, предназначении, принципе подключения.

Итак, сам по себе светодиод представляет собой компактный полупроводниковый прибор. Понятие «диод» уже подразумевает то, что он способен пропускать ток только в одном направлении. Но структура полупроводникового кристалла такова, что при пропускании тока происходит высвобождение световой энергии в виде излучения фотонов. Одним словом, светодиод начинает излучать световой поток. Частично при этом вырабатывается и тепловая энергия, то есть необходимо принимать определенные меры и к адекватному теплоотводу.

Уже считающиеся устаревшими, но все же еще широко применяемые светодиоды типа DIP
  • Начало широкомасштабного использования этих элементов положили светодиоды типа DIP. Их и сейчас можно часто встретить, например, в системах индикации многих бытовых приборов, в гирляндах, у маломощных светильниках старых образцов.
Светодиоды SMD различных типоразмеров – именно они массово используются для производства светодиодных лент
  • Буквально революцию в развитии LED-освещения произвело появление светодиодов типа SMD. Такие приборы уже оснащены собственной системой теплоотвода (эту роль выполняет корпус, изготовленный из специального материала). Излучаемый световой поток стал выше, и это на фоне значительного уменьшения габаритов самого светодиода. Элементы могут иметь линзу или просто быть покрытыми слоем люминофора, задающего световую температуру свечения и устраняющего ультрафиолетовые составляющую. Именно SMD-светодиоды в настоящее время пока являются наиболее востребованными, и большинство лент произведено именно с их использованием.

Светодиоды, в зависимости от применяемых кристаллов и люминофорного покрытия, бывают с однотонным белым свечением различных оттенков, и с цветным (RGB).

Ровным и мощным излучением могут похвастать современные светодиоды типа COB (слева) и COG (справа)
  • Новым этапом развития светодиодной технологии стало появление COB (chip-on-board) COG (chip-on-glass) приборов. По сути, это десятки безоружных кристаллов, размещенных на алюминиевой (через слой диэлектрика, конечно) основе-плате или стеклянном стержне, которые затем закрываются сплошным слоем люминофора. В итоге получается мощный источник света с излучающей поверхностью большой площади. Световой поток излучается равномерно со всей площади такой матрицы или стержня.

Итак, для производства большинства современных светодиодных лент используются элементы SMD того или иного типоразмера. Сама лента – это, по сути, гибкая узкая монтажная плата, на которой, кроме светодиодов, впаяны и другие необходимые для нормальной работы элементы. Светодиоды располагаются на ленте в один или два ряда с определенным шагом, предопределяющим плотность их размещения – от 30 до 240 штук на погонный метр. Лента реализуется метражом – ее можно резать отрезками необходимой длины, но только по нанесенным отметкам, расположенным с определенным шагом (обычно от 100 до 300 мм).

Тыльная сторона светодиодной ленты чаще всего оснащается самоклеящимся слоем, упрощающим проведение ее монтажа по месту установки подсветки. Этот адгезионный слой в «походном» положении прикрыт защитной подложкой, которая снимается непосредственно перед монтажом.

Подробно останавливаться на строении светодиодных лент и их классификации не станем – об этом уже достаточно информации на нашем портале.

Светодиодные ленты – отличный «инструмент» для создания декоративного или локального освещения

При креативном подходе эти осветительные приборы способны практически полностью преобразить оформление помещения. О классификации, порядке и схемах  подключения светодиодных лент – читайте в специальной публикации нашего портала.

Для чего может потребоваться подключение светодиодной ленты к компьютеру? Здесь можно разделить на прагматическую и декоративную составляющую вопроса.

Начнем с прагматики.

  • Рабочее  место у компьютера у большинства пользователей – это своеобразная индивидуальная зона в квартире или доме, в которой проводится бо́льшая часть свободного времени. А для многих, как говорят в правительственных кругах, «самозанятых граждан» – это и вовсе основное рабочее место. Рабочий день у таких людей часто незаметно перетекает на ночные часы. И отчасти для того, чтобы не беспокоить остальных членов семьи, но и не терять комфортной обстановки, приходится продумывать оборудование такой зоны. Это – неяркая фоновая подсветка области монитора, так как его работа в полной темноте неизбежно вызывает быструю усталость глаз и вообще способна негативно повлиять на зрение пользователя.
Грамотно размещенная светодиодная лента, иногда – в сочетании и с другими осветительными приборами, способна создать очень комфортное и не мешающее другим членам семьи освещение рабочего места у компьютера

По всей видимости, необходима достаточная освещённость области рабочего стола, если приходится выполнять те или иные рукописные записи или пользоваться печатной литературой. Отличным дополнением становится светодиодная лента, расположенная под столешницей над выдвижной полочкой для клавиатуры.

Освещение клавиатуры – не бьёт в глаза ни пользователю, ни окружающим
  • Если же говорить о декоративном освещении, то здесь все зависит от предпочтений хозяина. Так, модным трендом (по личному мнению автора – довольно бессмысленным) является внутренняя подсветка системного блока, установка на него (внутрь его) молдингов или иных светящихся элементов. Практикуется контурная отделка (часто — с эффектом светомузыки) светодиодными лентами всей рабочей столешницы, монитора, колонок и т.п. – всего того, что придет в голову «распорядителю» этой области комнаты.
Один из вариантов организации декоративной подсветки системного блока с прозрачными стенками

Что бы ни планировалось, светодиодные приборы требуют подключения к источнику питания. И если, как говорится, под боком есть компьютер, то вполне можно воспользоваться уже имеющимися мощностями.

Узнайте, для чего нужна, и как сделать самостоятельно светодиодную подсветку пола, в специальной статье на нашем портале.

Какие возможности для подключения светодиодной ленты предоставляет компьютер?

Объединение системы питания компьютера и светодиодной подсветки очень удобно. Хотя бы с тех позиций, что при запуске компьютера включаются и приборы освещения (ничто не мешает предусмотреть опционально отключение того или иного участка).

Для начала – какого питания требуют светодиодные ленты?

  • Большинство лент рассчитаны на подключение к источнику постоянного тока с напряжением 12 вольт.
  • Ленты с плотностью установки светодиодов 240 штук на погонный метр могут требовать питания в 24 вольта.
  • Существуют ленты и с питанием непосредственно от сети 220 вольт. Но в контексте применения их для оборудования рабочего места у компьютера – рассматривать такие изделия нет никакого смысла.

Этим, по сути, и ограничивается все многообразие. Разница еще может быть в том, что светодиодные ленты белого свечения можно подключать непосредственно к источнику постоянного тока требуемого напряжения, просто соблюдая полярность.

Монтажные площадки на линиях разреза светодиодных лент. Сверху – лента RGB, снизу – обычная монохромного свечения

Если же планируется применять RGB-ленты, то требуется специальный блок-контроллер, к которому поступает постоянное напряжение 12 В, а на выходе идет один общий «плюс» и три отдельных провода с подключением каждый к своему цвету.

Простейший контроллер для подключения RGB светодиодной ленты и управления ее работой. Хорошо видны два провода на входе (12 В с соблюдением полярности), общий плюс на выходе (коричневый) и индивидуальный проводник на каждый из цветов.

Что «может предложить» компьютер в плане подключения светодиодной ленты непосредственно к нему?

Для этого можно взглянуть на схему выходных напряжений обычного блока питания.

Итак, в «хвосте» шлейфов, выходящих из блока питания компьютера, обычно встречаются следующие разъемы:

Разъемы блока питания стационарного компьютера

1 – разъем обеспечивает питание всей материнской платы. Для организации подсветки может использоваться, но с оговорками, о которых будет рассказано ниже.

2 – разъем, подающий питание на процессор. Трогать его, понятное дело, не рекомендуется.

3 – разъем, подающий питание на кулер или (и) на видеокарту. Использоваться не будет.

4 – molex – самый удобный разъем для подключения светодиодной подсветки. Имеется требуемое напряжение с высокими показателями допустимой токовой нагрузки, не составляет труда выполнить коммутацию с использованием штатных разъёмов.

5 – необходимое напряжение есть, но коммутация не столь удобна, как с разъемом molex.

6 – разъем, встречающийся на устаревших компьютерах, и предназначенный для питания уже вышедших из употребления floppy-дисков. Использовать для подсветки – не рационально.

Итак, наиболее удобным разъемом для подключения подсветки можно считать molex, тем более, что обычно несколько их штук «висят» незадействованными. Посмотрим на его «распиновку».

Напряжения на стандартных разъемах Molex, несколько свободных штук которых обычно имеется в любом стационарном компьютере
  • Черные провода – это масса (GND или COM).
  • Желтый провод – это всегда напряжение в +12 вольт относительно GND.
  • Красный провод – напряжение в +5 вольт относительно GND.

Кстати, такая распиновка позволяет снять еще одно напряжение — +7 вольт. Это – разница между потенциалами красного и желтого проводов. Иногда некоторые домашние мастера практикуют ступенчатую регулировку яркости свечения подключённой светодиодной ленты, то есть без использования диммера: 5 вольт – минимальное свечение, 7 вольт – более яркое, 12 вольт – номинал.

С Molex-разъема можно снять три значения постоянного напряжения

Разъем МВ-20 или МВ-24, показанный на иллюстрации выше под номером 1 (предназначенный для питания материнской платы), может использоваться в том случае, если требуется подключить светодиодную ленту с напряжением питания 24 вольта. Таких потребителей в самом компьютере нет. На и «чистого» напряжения в 24 В тоже не имеется. Но зато в самом разъеме имеется контакт, к которому подходит провод голубого цвета. В зависимости от исполнения номер этого контакта или 12, или 14 – на схеме ниже это хорошо показано.

Разъем, подающий питание на материнскую плату (МВ). Здесь можно «разжиться» контактом с потенциалом в -12 вольт.

Напряжение на этом контакте относительно GND – минус 12 вольт. То есть между ним и желтым проводом того же Molex получатся искомые 24 вольта.

Сразу оговоримся, что такое решение все же не может приветствоваться. Во-первых, использование столь мощной и «плотной» светодиодной ленты с подключением к компьютеру все же выглядит не вполне адекватным. Во-вторых, по показателями допустимого тока Molex и MB-20 довольно значительно различаются, то есть хорошей мощности таким образом снять все равно не получится.

А можно ли подключить светодиодную ленту к компьютеру, если нет желания вскрывать корпус системного блока? Или, например, к ноутбуку?

Да, это тоже возможно, но с многочисленными оговорками. Дело в том, что в таком случае приходится использовать USB-выход, а там есть ограничения как по напряжению питания, так и по силе тока. Этот вопрос будет также рассмотрен ниже.

Кстати, никогда не забываем, что в расчет следует принимать далеко не только напряжение питания, но и необходимую силу тока. Выходные показатели, безусловно, зависят от мощности блока питания, а эксплуатационные значения – он насыщенности самого компьютера (количества и характеристик дисков, карт, кулеров, других подключённых устройств). В теории, с разъема Molex можно снять питание с токовой нагрузкой аж до 20 ампер. Однако, учитывая и необходимость наличия резерва мощности блока питания, и показатели сечения проводов шлейфа, рекомендуется не превышать порога в 4, максимум (нежелательный) 5 ампер.

Ниже в таблице показаны ориентировочные значения силы тока, исходя из типа применяемых на ленте SMD-светодиодов и плотности их размещения. Ориентируясь на эти значения и видя перед собой максимально допустимый порог в 4 ампера (опять же, только для разъема Molex), можно подобрать и максимальную длину светодиодной ленты.

Тип применяемых светодиодовПлотность светодиодов на 1 погонном метре лентыЗначение силы тока в зависимости от длины ленты, ампер
1 м2 м3 м4 м
SMD3528300. 20.40.60.8
600.40.81.21.6
1200.81.62.43.2
SMD5050300.61.21.82.4
601.22.43.64.8

Впрочем, для подсветки рабочего места или самого компьютера, как правило, не приходится оперировать слишком длинными лентами. Так что возможности «уложиться» — более, чем вероятны.

Выше упоминалось, что можно с блока питания снять напряжение 24 вольта для лент с высокой плотностью светодиодов. Но при этом необходимо помнить, что на разъеме MB контакт на -12 вольт рассчитан на максимальный ток не выше одного ампера. То есть и суммарный показатель нагрузки должен укладываться именно в это минимальное значение. Получается вообще менее одного погонного метра ленты. А значит – стоит ли вообще с этим возиться?

Цены на светодиодную ленту LED SMD

Светодиодная лента LED SMD

Как подключить светодиодную ленту к блоку питания компьютера

Итак, с теорией, надо полагать, разобрались. Осталась практика, и в этом вопросе для человека, который хоть раз в жизни занимался электротехнической коммутацией, сложностей возникнуть не должно.

Подключение светодиодной ленты к разъему Molex

Для работы понадобится паяльник небольшой мощности, с разогревом жала до 250 градусов, качественный легкоплавкий припой, канифоль, флюс, спирт для предварительного обезжиривания точек пайки и последующей смывки остатков флюса.

Такому качественно подобранному набору инструментов и расходных материалов для пайки можно позавидовать…

Для коммутации готовятся провода сечением обычно от 0,5 до 0.75 мм². Провода лучше всего подобрать с различной цветовой маркировкой изоляции, особенно если предполагается монтаж RGB-ленты.

Потребуются кусачки, съемник изоляции или острый канцелярский нож. Для изолирования участков спайки проводов, если они будут, лучше всего использовать термоусадочную трубку нужного диаметра.

ИллюстрацияКраткое описание выполняемой операции
Сама по себе приобретённая лента уже может иметь подпаянные к контактным площадкам провода, обычно красного (плюс) и черного (минус) цвета.
Коммутационный узел закрыт изоляцией.
Если приобретен такой вариант ленты нужной длины, то все становится значительно проще.
Но чаще все же для организации подсветки места около компьютера лента просто приобретается метражом, нарезается на отрезки нужной длины. То есть ее коммутацию с проводами придется выполнять самостоятельно.
Для этой цели можно сразу же с лентой купить специальные коннекторы, подходящие к данной модели. К таким коннекторам уже припаяны отрезки проводов для дальнейшей коммутации. Остается лишь вставить обрезанный по линии край ленты (с соблюдением полярности) и защелкнуть крышку коннектора.
На иллюстрации – одна из разновидностей коннекторов для монохромной светодиодной ленты.
Можно приобрести коннектор и для RGB-ленты – принцип его подключения такой же.
С подобными приспособлениями электротехнический монтаж, конечно, упрощается. Однако, это лишние расходы, а кроме того, многие мастера принципиально отказываются от использования коннекторов, мотивируя тем, что лишнее механическое соединение – это всегда дополнительное уязвимое место в схеме.
И надёжнее все же осуществить монтаж пайкой. Тем более, что операция, хоть и требует повышенной аккуратности, по сути – совершенно несложна.
Просто для примера будет показано припаивание проводов к контактным площадкам отрезка вот такой монохромной светодиодной ленты.
Для работы используется тонкий припой с содержанием олова 60%.
В качестве флюса можно порекомендовать состав Ф-99.
Он обеспечивает отличную пайку, не способствует коррозии, а после проведения работ его излишки легко удаляются.
Готовятся провода. Цвет изоляции может быть любой – главное, чтобы было явное отличие «плюса» от «минуса». В данном случае для «минуса» будет применяться синий провод, а коричневый пойдет на «плюс».
Длина проводов выбирается тоже индивидуально. Возможно, есть смысл припаять только короткие отрезки, а потом, уже по ходу установки самой ленты на задуманное место, произвести окончательную коммутацию проводами нужной длины.
Но можно и сразу припаять необходимую длину, если так кажется удобнее.
Прежде всего необходимо зачистить кончики проводов от изоляции.
Удобно пользоваться специальным съемником, но если его нет, то вполне можно обойтись и острым канцелярским ножом.
Правда, подрезать изоляцию следует очень аккуратно, чтобы в месте с ней не срезать и тонкие медные жилки провода.
Для зачистки и облуживания достаточно снять около 5 мм изоляции от края.
Оголенный участок провода тщательно скручивается в плотную «косичку».
Паяльник с хорошо очищенным и отточенным жалом к этому времени должен быть уже прогретым.
Набирается на жало небольшое количество припоя. А облуживание зачищенного конца провода лучше всего выполнять с непосредственным погружением его в канифоль.
Получается очень аккуратный ровный залужённый кончик провода.
Он пока несколько длиннее, чем требуется, но подрезку провести несложно уже перед припаиванием к ленте.
Контактные площадки на светодиодной ленте можно предварительно протереть спиртом, с помощью ватной палочки. После этого на них необходимо нанести флюс.
Для этого удобно использовать обыкновенную зубочистку. На кончик зубочистки набирается совсем небольшое количество флюса…
…и аккуратно наносится на обе контактные площадки (ламельки).
Особо усердствовать не надо – будет достаточно вот таких небольших капелек.
После этого на жало паяльника набирается совсем небольшое количество припоя.
Если используется качественный флюс и припой, то риска пережечь площадку нет – достаточно контакта паяльником буквально в течение секунды.
Получается очень аккуратный блестящий «бугорок» точно по размерам ламели.
После этого аналогичным образом залуживается и вторая ламель.
Получается вот такие две аккуратные площадки, готовые к дальнейшему монтажу.
Коричневый налет от разогретого флюса можно сразу вытереть салфеткой. Пока он не застыл – он легко уберется даже без спирта.
В итоге – вот такая замечательная картина.
Примеряются залужённые кончики проводов.
Как уже говорилось, они не должны быть длинными, иначе при изгибе провода можно получить короткое замыкание.
Обычно исходят из того, что длина оголенного участка провода должна быть примерно равна длине залуженной ламели.
С помощью кусачек укорачивается оголенный кончик.
Вот теперь будет в самый раз.
Кончик провода укладывается поверх залуженной площадки, по ее центру.
Естественно, перед пайкой следует еще раз убедиться, что не ошиблись с полярностью (какой цвет изоляции на какой контакт задумано припаять).
После этого остается лишь аккуратно паяльником сверху «придавить» кончик провода в ту «горку» припоя, что образовалась при залуживании ламели. И опять же, для этого потребуется буквально секунда.
Этого достаточно, чтобы расплавить припой на площадке и на проводе.
Несколько секунд неподвижности после снятия жала паяльника – и в итоге получается вот такое аккуратное спаянное соединение.
Аналогичным образом припаивается и второй провод.
После этого получившийся «коммутационный узел» можно подчистить от остатков флюса, протереть салфеткой, смоченной в спирте. А затем – изолировать, надев на него отрезок термоусадочной трубки с последующим прогревом.
Получиться так же, как показано на первой иллюстрации таблицы – ничуть не хуже. И за качество этого соединения уже не придется переживать.
Если необходимо использовать светодиодную ленту RGB, то последовательность работ такая же. Просто увеличивается количество точек пайки.
Наносится флюс на площадки…
…затем производится их залуживание.
Движения, безусловно, должны быть более выверенные и аккуратные, чтобы не допустить замыкания между ламелями.
Ну а затем готовятся и припаиваются провода.
Здесь важно правильно соблюсти «распиновку». Используется общий «плюс» (в данном примере показано, что он будет коричневым), а затем – три провода по цветам R – красный, G – зеленый, B – голубой.
Лучше всего, конечно, применять и провода с такой же расцветкой изоляции – меньше вероятность случайной ошибки при подключении ленты к контроллеру.
Итак, провода к ленте припаяны, остаётся осуществить коммутацию с блоком питания компьютера.
Уже говорилось, что для этого удобнее всего использовать свободный Molex-разъем. Как правило, несколько незадействованных Molex-«мама» имеется в распоряжении.
А чтобы соединение было разъёмным, имеет смысл приобрести вот такой переходник на SATA. Здесь как раз есть Molex-«папа» с уже подпаянными проводами.
Вспоминаем «распиновку» — нас интересует желтый провод, это +12 вольт, и один из черных — «земля».
Штекер SATA просто срезается – он нам не нужен.
Зачищаются от изоляции и залуживаются кончики желтого и черного проводов. Кстати, оставшиеся красный и черный провода вообще можно срезать как можно короче, чтобы они не мешались, а потом их кончики заизолировать.
На провода надеваются отрезки термоусадочных трубок. Ими будет изолироваться соединение с проводами, идущими от светодиодной ленты.
А вот и сама светодиодная лента с подпаянными к ней проводами.
Маленький нюанс – уже упоминалось, что очень часто к «плюсу» на светодиодной ленте по умолчанию припаивается красный провод. Это не должно ввести в заблуждение – на Molex все равно мы используем жёлтый (не красный!)
Концы проводов светодиодной ленты зачищаются, а затем сначала скручиваются с проводами от разъема, после чего эту скрутку рекомендуется пропаять.
После этого термоусадочная трубка надвигается на пропаянную скрутку и прогревается – феном, миниатюрной газовой горелкой или даже просто спичкой или зажигалкой.
Получается хорошо изолированный соединительный узел.
Аналогичным образом производится и соединение второго провода.
При желании оба этих узда можно сверху закрыть еще одним общим слоем изоляции. Правда, для этого необходимо не забыть заблаговременно надеть на провода отрезок термоусадочной трубки большого диаметра.
Электромонтажные работы, по сути, завершены.
Можно соединять ответные части Molex-разъема…
…чтобы убедиться в работоспособности светодиодной ленты.

Завершающий этап работ, показанный в таблице выше, понятное дело, справедлив лишь для прямого подключения монохромной светодиодной ленты непосредственно к блоку питания компьютера. Да и здесь можно добавить свои усовершенствования. Например, после установки ленты на место поставить в разрыв плюсового провода какой-нибудь компактный микровыключатель. Это позволит задействовать освещение только при необходимости (иначе оно будет работать постоянно после включения системного блока).

Несколько иначе будет выглядеть схема, если планируется оснастить подсветку диммером.

При подключении монохромной ленты через диммер схема становится примерно такой

1 – блок питания компьютера;

2 – разъем Molex;

3 – диммер, позволяющий плавно регулировать яркость свечения ленты;

4 – светодиодная лента.

По сути, диммер подключается в разрыв линии питания 12 вольт, то есть ничего особо сложного не предвидится.

Цены на светодиодную ленту DEEPCOOL

Светодиодная лента DEEPCOOL

Несколько иначе обстоит дело с подключением RGB-ленты, которая в принципе не может нормально работать без специального блока контроллера. Но тоже – схема получается не особо сложной.

Схема с особенностями подключения светодиодной ленты RGB

Разница очевидна. К блоку питания компьютера через тот же разъем Molex подключается RGB-контроллер (поз. 3.1). А уже от него к светодиодной ленте RGB (поз. 4.1) идут четыре провода – общие +12 вольт и отдельный провод на каждый их цветовых каналов.

Видео: Вариант подключения светодиодной подсветки системного блока компьютера с использованием разъема Molex

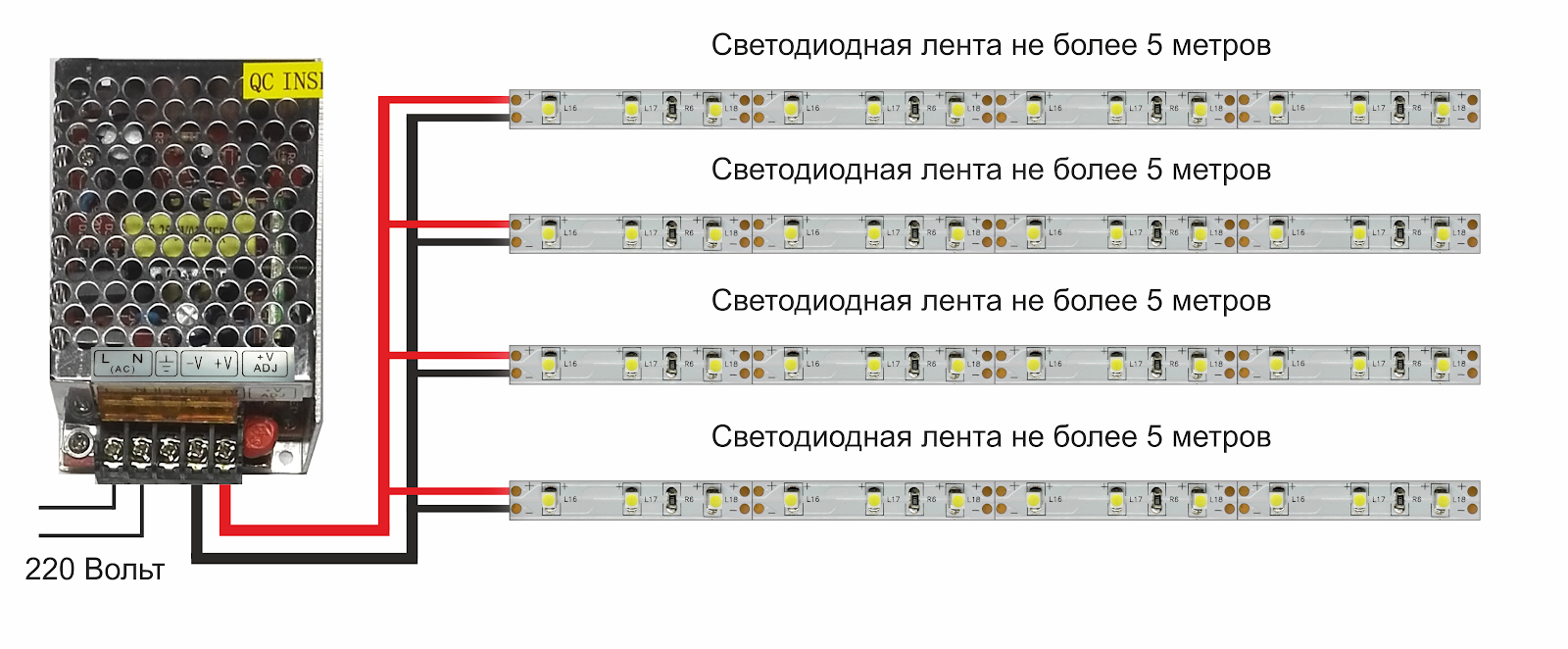

Подключение нескольких лент к одному источнику также вполне допускается, если соблюдаются некоторые правила по длинам лент и величине общей нагрузки. Подробнее про это рассказывается в статье, которую выше уже рекомендовали с приложением соответствующей ссылки.

Кстати, если у читателя дома имеется блок питания от старого компьютера, и он валяется без дела, его вполне можно приспособить для светодиодной подсветки. Тем более что, как мы видели, у каждого такого блока имеется по несколько выходов с разъемами Molex.

Перемычка, позволяющая запустить стандартный блок питания компьютера без подключения к материнской плате

Единственное, что необходимо будет предусмотреть. Сам по такой блок питания не запустится, пока он не подключен к материнской плате. Но это решается очень просто – установкой перемычки на разъеме МВ. Контакты, между которыми необходимо поставить такую перемычку, показаны на схеме выше. А на словах – между контактом PS ON (чаще всего к нему подходит провод зеленого цвета) и массой (черный провод, GND).

Узнайте, какая схема подключения светодиодной лампы вместо люминесцентных, в специальной статье на нашем портале.

Подключение светодиодной ленты к разъему USB

Этот способ могут использовать те, кто по тем или иным причинам не рискует самостоятельно забираться внутрь корпуса системного блока стационарного компьютера. Кроме того, это единственная возможность подключения светодиодной подсветки, если рабочее место подразумевает только наличие ноутбука.

Сразу оговоримся – метод не слишком удобный, хотя бы просто потому, что на разъеме USB имеется напряжение только в 5 вольт.

Распиновка разъемов USB. Каналы D- и D+ предназначены для передачи данных, и при подключении подсветки не используются. Интересуют только контакты +5 V и GND

Спаять самостоятельно разъем USB для последующего использования в системе подсветки — задача не столь сложная. Для этого лучше всего приобрести разборный штекер – они в немалом разнообразии представлены в магазинах радиодеталей. А его распиновка хорошо показана на схеме выше.

Одна из моделей разборных штекеров USB-2 для самостоятельного монтажа

Но для нормальной работы светодиодной ленты пяти вольт — недостаточно. Значит, необходимо устанавливать какой-то преобразователь, повышающий напряжение. Кроме того, существует еще и ограничение по токовой нагрузке – не более 500 мА. А это, в с вою очередь, означает, что если мы поднимем напряжение с 5 до 12 вольт, то есть практически в 2.5 раза, на эту же величину снизится и допустимый ток. И можно будет всерьез рассматривать возможность подключения ленты с максимальной токовой нагрузкой всего в 150÷200 мА. Как видно из размещенной выше таблицы – получается не более одного метра самой маломощной светодиодной ленты — SMD 3528 с плотностью светодиодов 30 штук на погонный метр. Для других типов лент допускаются вообще очень короткие отрезки. Впрочем, для подсветки небольшого участка стола и этого чаще всего бывает вполне достаточно.

Блок–преобразователь можно приобрести готовый. Тому, кто хоть немного разбирается в электронике, можно посоветовать собрать такое устройство самостоятельно, руководствуясь приложенной ниже схемой.

Один из вариантов схем преобразователя напряжения

Основным элементом схемы в данном случае является микросхема – ШИМ-контроллер LM2577. Общий перечень остальной элементов, как видите, невелик, да и сама схема не отличается разветвлённостью и высокой сложностью.

Схема, в принципе, обладает высокой универсальностью. А точная настройка выходного напряжения производится подбором номиналов резисторов R1 и R2. Руководствоваться можно следующей формулой:

Uвых = 1.23 × (1 + R1 / R2)

Электролитические конденсаторы на входе и выходе отвечают за сглаживание возможных колебаний (пульсаций) напряжения. Их емкость может быть и несколько выше указанного номинала — это не критично. Рабочее их напряжение – не менее 20 вольт.

Конденсатор и резистор в цепи вывода №1 микросхемы задают рабочую частоту, и варьирование указанными номиналами не допускается. Столь же жесткие требования к номиналу индуктивной катушки между выводами №4 и №5.

В качестве диода должен использоваться только высокочастотный диод Шотки указанного номинала.

Схема в сборе, смонтированная на самостоятельно изготовленной печатной плате, не займет много места. Как вариант, показан преобразователь такого типа в уже готовом виде.

Готовый преобразователь напряжения, которому остается только придумать какой-нибудь защитный корпус

Ну а дальше – все просто. Ко входным клеммам преобразователя подсоединяется отрезок кабеля с припаянным USB-штекером. А на выходе, где снимается 12 вольт – подсоединяются провода, скоммутированные со светодиодной лентой.

Остается только вставить штекер в USB гнездо компьютера (ноутбука, настольного хаба) – и подсветка загорится.

*  *  *  *  *  *  *

Итак, были рассмотрены наиболее удобные способы подключения светодиодной ленты к системе питания компьютера.

И еще один важный совет! При использовании любой из схем прежде чем осуществить пробный запуск – не поленитесь еще раз тщательно проверить качество монтажа, отсутствие замыканий и правильность полярности подключения. Ошибка может привести к печальным последствиям. Не особо страшно потерять отрезок перегоревшей ленты. Гораздо хуже будет, если небрежность повлечет за собой выход из строя блока питания или других устройств компьютера.

Как запитать светодиодную ленту? Чем можно питать LED-ленты 220 и 12 вольт дома? Как запитать диодные ленты батарейками?

Знать, как запитать светодиодную ленту, необходимо всем, кто решил купить подобные осветительные приборы. Необходимо обязательно разобраться, чем можно питать LED-ленты 220 и 12 вольт дома. А также следует выяснить, как запитать диодные ленты батарейками, и какие еще способы подпитки током можно применять.

Как соединить с электрической сетью?

Подсоединение лент со светодиодными элементами к бытовым электросетям на 220 вольт может производиться двумя способами. Речь идет о паечной и коннекторной методиках.

Пайка оказывается существенно дешевле и притом заметно надежнее, чем монтаж с применением коннекторов. Но зато коннекторные элементы существенно проще. Если лента рассчитана на 1 цвет свечения, соединительные узлы должны иметь 2 крепежных элемента; цветные светильники совместимы только с 4-конечными изделиями.

Коннекторы нужны прежде всего там, где пайка невозможна, или при необходимости изогнуть светодиодную ленту под определенным углом. Однако специалисты подчеркивают, что лучше все же всегда использовать паяльник проверенного образца. Паяльник должен иметь нетолстое сравнительно жало. Очень важна точная регулировка температуры. Дополнительно понадобятся:

  • канифоль;

  • припой;

  • скотч двустороннего образца;

  • термоусадочная трубка;

  • блоки питания;

  • качественные провода для подключения ленты к источнику питания и соединения его самого с электросетью;

  • иногда — выключатель либо розетка.

Трудности работы с паяльником вполне преодолимы. На рабочей поверхности и вокруг нее не должно быть никаких легко загорающихся предметов. Эта поверхность должна быть твердой и идеально плоской; потом подбирают паяльник и готовят его. Желательно очистить инструмент. Для этого применяют наждак либо металлическую щетку. Загрязнения, оставшиеся после такой обработки, можно удалить при необходимости тряпок либо губок.

Двусторонний скотч призван зажать ленту так, чтобы исключить ее хаотическое перемещение.

Но иногда применяют другие удерживающие решения. Важно: пользоваться тисками нельзя — они могут повредить ленту. Провода очищают и снимают изоляцию. Перед этим обрезают ленту в определенной точке; там на производстве делают пометку с изображением ножниц.

Присоединение возможно только при строгом соблюдении полярности. Потом прочищают контакты на ленте, на открытые места наносят немного припоя. Кабели следует припаять в паре мест. Эти места сгибают под прямым углом в различные стороны.

Подвергшиеся пайке места изолируют особой термоусадочной трубкой; канифоль не следует зачищать.

Подключение к 220 вольтам возможно исключительно при помощи блока питания. Простейший его вариант — провод, заменяющий диодный мост. Если величина ленты больше 5 м, подключение должно идти строго параллельно. Отказ от блока питания часто провоцирует ускоренный выход частей коммуникации из строя. Вредное мерцание при этом также неизбежно.

Но польза от блока питания есть еще в одном моменте. Его использование позволяет подключать сразу весь контур. Больше нет необходимости протягивать провода к каждому светящемуся сегменту отдельно. Это и проще, и надежнее, и даже эстетичнее (нет пучка переплетенных проводов). Главное базовое требование — расчет блока питания на необходимые параметры.

Как питать с помощью батареек?

Если нужно использовать LED-ленту на 12 вольт дома, и общая длина коммуникаций не превышает 20 метров, то допустимо воспользоваться батарейками. Такой способ не слишком отличается от подключения к обычной электросети. Напряжение питания 12 вольт — это неслучайное значение; если оно будет больше, пользоваться батарейками нельзя. Можно использовать «таблетку» либо мизинчиковый элемент питания. Последовательность шагов:

  • основательная зачистка контактов;

  • залуживание кончиков;

  • обработку флюсом;

  • напайка черного провода к минусу, красного – к плюсовому полюсу;

  • аналогичная процедура — для подключения к тумблерам либо кнопкам (однако через них прогоняют единый провод, который подсоединяют к входам тумблеров, выход же надо пускать на ленту).

Чем еще можно запитать?

Но иногда подключить светодиодную ленту к обычной сети либо батарейкам бесполезно, или сложно, или невозможно.

В туристической, охотничьей, рыболовной практике наиболее практично использование аккумуляторов. Пригодны любые АКБ емкостью 2-100 Ач. Однако потребуется подключать особые соединения. Как это сделать, пишут в инструкциях к аккумуляторам.

В домашних условиях подойдет подключение к компьютерам, ноутбукам. В этом случае нужны обязательно знания как об электрике, так и об электронике. Обычно берут желтый провод из блока питания. Черный заземляющий провод тоже необходим в любом случае.

Все участки, соединяемые с блоками питания, надо оснащать наконечниками НШВИ, чтобы стыковка была максимально надежна; рядовые мастера используют для их установки плоскогубцы, а электрики — специализированный инструмент.

Как запитать светодиодную ленту, смотрите в видео ниже.

Подключение светодиодных лент — советы электрика

Монтаж и подключение светодиодной ленты через блок питания 12-24 Вольт

Есть две основные причины выхода из строя светодиодной подсветки:

  • не качественные светодиоды и блоки питания
  • не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

Обратите внимание

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

  • бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
  • трехжильный кабель ВВГнг-Ls сечением 1,5мм2
  • блок питания
  • диммер и пульт управления
  • монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Важно

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная – любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье “Как определить фазу и ноль в электропроводке”.

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

  • фазный провод подсоединяете к разъему L
  • жилу синего цвета – нулевую, к клемме N
  • желто-зеленую – к клемме обозначенную как Pe или значком заземления

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

  • отмеряете и отрезаете необходимого размера провода
  • зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

  • на клеммы V- заводятся жилы черного цвета

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки – до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники – https://cable.ru, Кабель.РФ

Источник: https://domikelectrica.ru/montazh-i-podklyuchenie-svetodiodnoj-lenty/

Подключение светодиодной ленты через блок питания

Очень часто можно увидеть, что фасады магазинов и лицевые стороны домов украшены яркими мигающими разноцветными огнями, которые выполняют рекламную или декоративную функцию.

Разнообразия цветового оформления удаётся достичь благодаря такому материалу, как светодиодная лента, которая может быть разных размеров и принимать любую форму.

Кроме этого, она способна воспроизводить различные, заранее запрограммированные, световые эффекты.

Совет

За основу ленты взята гибкая полоса, по длине которой расположены светодиоды. Они соединяются между собой в параллельно-последовательную цепь гибкими электрическими дорожками, благодаря чему, ленту можно разрезать на части по 3 или 6 диодов, в зависимости от напряжения. Линии возможного реза отмечаются на каждой ленте. Рядом с ними находятся специальные площадки для подключения проводов.

С внутренней стороны ленты обычно приклеивается двухсторонний скотч, которой значительно облегчает её монтаж и фиксацию на нужную поверхность.

На строительных рынках имеется огромное количество и разнообразие светодиодных лент. Они могут различаться: по типу свечения (холодный или тёплый свет), по цветовым характеристикам (одного цвета или комбинация различных цветов), а также, по количеству светодиодов на один метр (этот параметр влияет на потребляемую энергию и светоотдачу).

Как подключить светодиодную ленту в домашних условиях

В настоящее время широкое распространение получили светодиодные ленты длиной 5 метров. Их можно легко наращивать или, наоборот, разрезать на отрезки необходимой длины, вплоть до нескольких сантиметров.

Лента легко гнётся и принимает абсолютно любую форму, поэтому, кроме монтажа на фасадах домов и магазинов, она применяется и в домашнем интерьере.

С её помощью украшаются подвесные потолки, подсветка кухни, а также, аквариумы, террариумы и т.д.

Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины. Этот параметр обязательно должен указываться в маркировке.

Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность. Сами светодиоды могут располагаться в один ряд или в два.

Также, они могут быть покрыты лаком или силиконом, или быть вообще без защиты.

Питание светодиодной ленты происходит от постоянного тока с напряжением 12 В или 24 В. Поэтому, при выборе ленты обязательным условием идёт приобретение трансформатора, который будет понижать напряжение при подключении к стандартной сети. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента. В основном, это 12 В или 24 В.

Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте.

Обратите внимание

В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров.

Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.

Для того, чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность на прямую зависит от того, сколько диодов будет находиться на одном метре ленты.

Например, если вы задумались, как подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно.

В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами на метр (300 шт. на катушке) и напряжением 12 В, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.

На что следует обратить внимание перед подключением светодиодной ленты

1. Длина ленты.

Изначально необходимо подсчитать общую протяжённость того места, куда будет монтироваться лента. Здесь необходимо заранее учитывать, что её резку можно производить только через определённые расстояния, в зависимости от количества диодов.

2. Соблюдайте полярность.

В отличии от нагревательных приборов и ламп накаливания, светодиодная лента является полупроводниковым устройством, поэтому, при её подключении, обязательно нужно соблюдать полярность. Но, не стоит бояться подсоединить её к сети не правильно. С лентой ничего не произойдёт – она просто не включится, поэтому можно смело менять подключение питающих проводов.

3. Резка ленты.

Часто случается, что необходимо подключить к сети только небольшую часть ленты, а не все 5 метров, как в стандартной катушке. В этом случае, она разрезается по заранее обозначенному на ней месту. Обычно, линия реза наносится через каждые три светодиода. Это связано с тем фактором, что они последовательно запараллеливаются по три штуки.

Конечно, обрезав ленту, не по заранее намеченной заводом-изготовителем линии, ничего страшного не произойдёт, а пара диодов, у которых разомкнулась цепь, просто не будут гореть.

4. Соединение кусков светодиодной ленты

Соединение двух кусков ленты осуществляется при помощи пайки. Около каждой линии реза имеются специальные контактные площадки. Перед пайкой их необходимо предварительно зачистить и залудить. Далее, каждую площадку на торце одной части ленты необходимо соединить с аналогичной площадкой на другом торце, с помощью проводов, диаметром не более 0,5 мм2.

Разрезаем ленту в указанном месте. Давайте для примера разберем как подключить светодиодную ленту с помощью пайки. Допустим имеется три куска ленты которые необходимо подключить.

Для начала нужно добраться до контактных площадок, для этого снимаем силиконовое покрытие на ленте (имеется только на герметичных экземплярах). После этого припаиваем провода к этим площадкам.

Важно

Также, существуют такие светодиодные ленты, которые соединятся между собой без пайки, а с помощью специальных разъёмов – соединительных коннекторов. Об этом мы расскажем в одной из следующих статей.

А так коннектор выглядит в закрытом виде. Получается очень аккуратно.

Место соединения двух кусков ленты пайкой

Все три куска подключаем последовательно

Подключение светодиодной ленты к сети 220в схема

После выбора источника питания, нужно произвести подключение светодиодной ленты к этому источнику.

1) Схема один блок питания – одна лента стандартной длины

Обычно, стандартная светодиодная лента продаётся намотанной на катушку по 5 метров. На её внешнем конце присоединены короткие провода для подключения.

Если проводов нет, то их необходимо припаять самостоятельно.

Для этого, берём многожильные провода разных цветов (красный – “+”, чёрный – “-“), отмеряем их по длине, так, чтобы они могли достать до блока питания и зачищаем их с двух сторон.

С помощью канифоли и олова лудим провода и припаиваем их к дорожкам ленты. Эту процедуру необходимо производить маломощным паяльником и как можно быстрее, чтобы повышенной температурой не повредить светодиоды.

Желательно, на свободные концы проводов установить наконечники НШВИ. С их помощью можно добиться более качественного контакта с клеммами в блоке питания. Здесь стоит учитывать, что для обжатия провода в наконечнике необходим специальный инструмент, который используют электромонтажники.

Места пайки необходимо качественно заизолировать с помощью термоусадочной трубки. Далее, светодиодную ленту необходимо подключить к блоку питания.

2) Схема с одним блоком питания и двумя лентами (мощность блока рассчитана на такую нагрузку)

Рассмотрим следующий вариант: вам необходимо установить и подключить светодиодную ленту длиной 8 метров. Цельный 8-ми метровый кусок найти очень сложно, т.к. стандартный размер составляет всего 5 метров.

В этом случае остаётся один единственный выход – один кусок оставить 5 метров, а от второго отрезать 3 метра и соединить их. Для этого необходимо найти линию, по которой обычными ножницами разрезать ленту. Далее, проводами с помощью пайки нужно замкнуть разорванную цепь (эта технология была приведена выше).

После того как провода будут припаяны и оба куска светодиодной ленты будут готовы можно приступать к подключению.

Хочу обратить ваше внимание на то, что эти два отрезка нужно подключить параллельно между собой. Многие делают наоборот и выполняют такие подключения последовательно, то есть к концу первой ленты просто подключают второй – это не правильно.

Существуют варианты, когда к одному блоку питания необходимо подсоединить большое количество светодиодных лент, которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии).

Для этого не обязательно к блоку питания тянуть провода от каждой участка. Можно проложить одну главную магистраль и уже непосредственно к ней подсоединять светодиодные ленты.

Ошибки при подключении светодиодной ленты

В статье было рассмотрено, как подключить стандартную светодиодную ленту в сеть (обычно она бывает длиной 5 метров). Зачастую же, их необходимо подключить две и более.

Здесь, большинство людей совершают главную ошибку, они просто соединяют напрямую два конца ленты и получается, как бы одна, 10-ти метровая.

Это получается не правильная схема подключения и так делать категорически нельзя.

Проблема кроется в том, что схема подключения светодиодной ленты была выбрана не правильно, и провода, соединяющие диоды, очень тонкого сечения, которые рассчитаны исключительно на одно изделие. Соединяя несколько лент последовательно, значительно увеличивается сопротивление.

Совет

Это приводит к тому, что вторая и последующие части будут гореть гораздо тускнее. Кроме этого, через первую подключённую ленту будет протекать значительно увеличенный от номинального ток, следовательно, увеличится теплообмен и светодиоды будут быстрее выходить из строя.

Как уже не однократно доказано, такое соединение уменьшает срок службы ленты в разы. Поэтому, старайтесь использовать правильную схему подключения.

Похожие материалы на сайте:

  • 1) Как устроена энергосберегающая лампа

Источник: https://electricvdome.ru/osvechenie/podklyuchenie-svetodiodnoj-lenty.html

Подключение светодиодной ленты к сети 220В схема

Содержание:

Устройство подсветки деталей интерьера очень часто выполняется с помощью светодиодных лент. Они отличаются высокой экономичностью, могут быть одноцветными или многоцветными.

Каждый тип этих источников освещения имеет свои особенности, в том числе и схема подключения светодиодной ленты к сети 220 В которая используется в жилых помещениях.

Основной отличительной чертой таких лент является возможность их разреза только через 1 метр, а в определенных условиях – и через 0,5 метра. При подключении нужно обращать внимание на соблюдение полярности в процессе соединения проводников между собой.

Работа LED лент от сети 220 вольт

Большинство изделий данного типа рассчитаны на подключение к сетям постоянного тока с напряжением 12 вольт.

Таким образом, питание светодиодных лент осуществляется, преимущественно, с помощью специального блока питания.

Однако существуют схемы, позволяющие выполнять подключение данных источников света к сети с напряжением 220 вольт. Для того чтобы эта операция завершилась успехом, необходимо произвести определенную доработку.

С этой целью пятиметровая светодиодная лента 12 вольт, разрезается на 20 равных частей. Разрезы выполняются в специально отмеченных местах, в противном случае, несколько светодиодов выпадут из общей схемы и не будут работать. Для выпрямления напряжения в 220 вольт применяется диодный мост.

Части ленты соединяются между собой таким образом, чтобы плюсовое значение одного отрезка соединялось с минусовым выходом следующего отрезка.

Если в процессе эксплуатации светодиоды немного мерцают, в схему обязательно включается конденсатор. Величина тока, протекающего по дорожкам ленты, нужно обязательно контролировать.

Если это значение превышает норму, в схему включаются дополнительные резисторы или части изделия.

Как подключить светодиодную ленту к блоку питания 12 вольт

Номинальное напряжение светодиодных лент составляет 12 или 24 вольта. Поэтому их эксплуатация возможна только с применением импульсного блока питания. Он осуществляет понижение напряжения, а на выходе образуется постоянный ток. Подключение светодиодной ленты к блоку питания выполняется через соответствующие полюса, обозначенные маркировкой «плюс» и «минус».

Мощность каждой ленты может быть различной, в зависимости от количества светодиодов. В соответствии с этим параметром выбирается наиболее подходящий блок питания.

Обратите внимание

Если мощность ленты и технические характеристики блока не совпадают, это может привести к тусклому свечению светодиодов или выходу из строя самого прибора в результате перегрузки.

Чтобы рассчитать характеристики блока питания, к значению мощности нужно добавить от 20 до 30%, компенсирующих потери, возникающие за счет длины проводников. Таким образом, при мощности ленты 24 ватта, понадобится выпрямитель, мощность которого составляет 32 Вт.

Наиболее простым вариантом является подключение одноцветной светодиодной ленты к выбранному блоку питания. Стандартную пятиметровую полосу нужно просто подключить к соответствующим выходам выпрямителя с обозначенной маркировкой полярности тока.

Соединение проводов с контактами ленты осуществляется методом пайки. С этой целью используется паяльник с малой мощностью, чтобы избежать повреждения изделия. В случае необходимост

Как подключить RGB ленту (к контроллеру, к блоку питания): инструкции, схемы

Светодиодные ленты используются в дизайне помещений, жилых домов и других зданий. Например, подсветка потолка, пола, периметров помещений, мебели, фасада зданий, бассейнов. Особенно широко в рекламном бизнесе. Например, для внешней иллюминации торговых центров. В данной статье мы рассмотрим подключение RGB ленты для пользования в домашних условиях.

Что такое RGB светодиодная лента

Лента со светодиодами RGB – это гнущаяся плата с несколькими светодиодами в ряд, каждый из которых может выдавать один из трех цветов – красный, зеленый или синий. Длина таких светодиодных линий стандартно пять метров.

Читайте также: Описание и правильная работа с адресной светодиодной лентой.

Что нужно для подключения

Нам понадобятся:

  • Лента со светодиодами.
  • Блок питания.
  • RGB-контроллер в комплекте с пультом управления (необязательно).
  • RGB-усилитель (в некоторых случаях).

В первую очередь выбираем блок питания. Включение линии светодиодов напрямую в сеть 220в недопустимо, она сразу перегорит. Они рассчитаны на напряжение 12 и 24 вольта и постоянный ток. БП преобразует ток в сети (он, как правило, переменный) в постоянный и понижает напряжение. Характеристики ленты написаны на этикетке.

БП рекомендуем выбирать с запасом хотя бы 30%. Если характеристики с лентой будут совпадать, то блок станет работать на износ, и срок его службы сократится.

RGB-контроллер подключается в цепи между БП и светодиодами. Он регулирует яркость и цвет светодиодов.

Если контроллер не нужен, то можно подключить к питанию напрямую. Тогда нужно к «+» контакту блока (некоторые виды БП называют драйверами) присоединить «+» проводок ленты. А к «-» драйвера сразу три цветовых провода.

В некоторых случаях для того, чтобы правильно подключить rgb ленту, необходимо добавить в цепь усилитель. Об этом ниже.

Популярные схемы подключения

Стандартная схема (драйвер, контроллер, лента) иногда усложняется RGB-усилителем. Такой прибор увеличивает сигнал. Он используется в случаях, когда мощности контроллера недостаточна для всей светодиодной линии.

Мощность усилителя рассчитываем по такой формуле:

Где P-мощность усилителя, K – коэффициент запаса (равен 1,2).

Многие начинающие радиолюбители думают, что усилитель регулирует светодиодную яркость. Это не верно.

Схема подключения без усилителя

Данная схема подключения rgb ленты НЕПРАВИЛЬНАЯ.

потому что участки ленты через каждые 5 метров должны подключаться только параллельно.

Это связано с тем, что, во-первых, при последовательном соединении диоды потускнеют на конце участка из-за потерь. Во-вторых, токопроводящие дорожки светодиодной линии не рассчитаны на большую длину, они будут перегреваться.

С усилителем

Когда мощность RGB слишком высокая для контроллера, добавляем в цепь усилитель. Последовательность соединения такая: БП, контроллер, 1-ый участок ленты, усилитель, 2-ой участок.

Если суммарная мощность контроллера и усилителя не выше, чем у БП, используем такую схему:



В случае превышения мощности добавляем еще один БП, и собираем по следующей схеме:

К блоку питания

Когда пользователю не нужно многорежимное управление, можно подключить rgb ленту напрямую к питанию. Два или более участка соединяем параллельно:

Мощные светодиоды подключаются по-другому. Присоединяем к БП с двух концов, как показано ниже:

Как подключить к контроллеру

Начинающие радиолюбители часто задаются этим вопросом.

При покупке контроллера в первую очередь обращайте внимание на совместимость характеристик с вашей светодиодной лентой. Написано в инструкции и на этикетке.

Читайте также: Как сделать мигалку из светодиода: инструкции и схемы.

Контроллеры могут управляться одним из способов:

  • Сеть Wi-fi. На смартфоне или планшете;
  • Пульт управления
  • Переключатель на стене. Такой вариант удобен, если пользователю нет необходимости в частых сменах режима работы светодиодов.

Порядок монтажа контроллера следующий:

  1. Присоединяем контакты конт-ла к выходам пониженного напряжения блока питания. Плюсовой контакт – красный, минусовой – черный.
  2. Светодиодную линию подключаем к контроллеру через VDD (плюсовой контакт) и R, G, B (они отвечают за управление цветами диодов).

Ориентируйтесь по таким схемам.

Лента 5 метров:

И более 5 метров:

Как укоротить ленту

Если линия RGB имеет большую длину, то можно укоротить. Для этого размечены специальные места, которые можно обрезать без повреждения цепи.

Типичные ошибки при подключении

Мы собрали ТОП-ошибок при сборке RGB светодиодной ленты:

  1. Выбор слабого блока питания, с мощностью «впритык». Дело в том, что потребляемая светодиодами мощность колеблется при работе, то в плюс, то в минус. Запас БП рекомендуем 30% или больше.
  2. Монтаж без теплоотвода. При мощности более 25 ватт/метр светодиоды сильно греются, потому для них нужен теплоотводящий материал. Подойдет в таком случае алюминиевый профиль. Иначе диоды постепенно потеряют мощность, а потом и выйдут из строя.
  3. Неверная последовательность подключения. Напоминаем: блок питания – контроллер – лента – усилитель – лента. Все остальные схемы (без контроллера и/или усилителя) смотрите выше.

Читайте также: Инструкция подключения светодиодной ленты для автомобиля: способы и советы.

Интересное видео по теме:

В заключение

Заинтересовала данная тема? Пишите комментарии и делитесь статьей в социальных сетях!

Если остались вопросы, рекомендуем посмотреть видео.

Как прыгать через блок питания

Темная тема Светлая тема
  • Главная
  • Технология
  • Моддинг
  • Игры
  • Форум
  • хранить
Авторизоваться регистр
  • Все
  • Новости
  • Отзывы
  • Особенности
  • Превью
  • Гиды

Как превратить любой свет в стробоскоп, используя всего два транзистора

Если вы чувствуете, что стробоскопы очень интересны, но разочарованы тем фактом, что эти чудесные световые эффекты могут быть получены только с помощью сложной ксеноновой лампы, то, вероятно, вы сильно ошибаетесь.

Очень возможно сделать любой свет стробоскопом, если у вас есть соответствующая схема управления, способная работать с различными осветительными приборами для создания желаемого эффекта стробоскопа.

В данной статье показано, как такая базовая схема, как мультивибратор, может быть модифицирована различными способами и сделана совместимой с обычными лампами, лазерами, светодиодами для получения впечатляющих световых импульсов.

Стробоскопический свет можно использовать для предупреждения, научного анализа или в качестве развлекательного устройства, независимо от приложения, эффекты просто ослепительны.Фактически, можно сделать любой свет стробоскопом с помощью соответствующей схемы управления. Объясняется электрическими схемами.

Разница между миганием и стробированием

Мигающий или мигающий свет действительно выглядит довольно привлекательно, и именно по этой причине они используются во многих местах в качестве предупреждающих устройств или для украшения.

Однако, в частности, стробоскопический свет можно также рассматривать как мигающий свет, но он однозначно отличается от обычных световых мигалок.В отличие от них в стробоскопическом свете схема включения / выключения настолько оптимизирована, что дает резкие ослепляющие импульсные вспышки света.
Несомненно, почему их чаще всего используют в сочетании с быстрой музыкой, чтобы улучшить настроение вечеринки. В настоящее время зеленые лазеры широко используются в качестве стробирующих устройств в залах для вечеринок и собраний и стали горячими фаворитами среди нового поколения.
Будь то светодиоды, лазеры или обычная лампа накаливания, все это можно заставить мигать или, скорее, стробировать с помощью электронной схемы, способной производить необходимое импульсное переключение в подключенном осветительном элементе.Здесь мы увидим, как с помощью простой электронной схемы сделать любой свет стробоскопом.

Следующий раздел познакомит вас с деталями схемы. Давай пройдем через это.

Пульсация любого света для создания эффекта стробинга

В одной из моих предыдущих статей мы наткнулись на симпатичную небольшую схему, способную создавать интересные эффекты стробоскопа на нескольких подключенных светодиодах.

Но эта схема подходит только для управления светодиодами малой мощности и поэтому не может применяться для освещения больших площадей и помещений.

Предлагаемая схема позволяет управлять не только светодиодами, но и мощными осветительными приборами, такими как лампы накаливания, лазеры, КЛЛ и т. Д.

На первой схеме показана простейшая форма схемы мультивибратора, использующей транзисторы в качестве основных активных компонентов. Подключенные светодиоды можно заставить мигать, соответствующим образом отрегулировав два потенциометра VR1 и VR2.

ОБНОВЛЕНИЕ:

В этой статье я объяснил несколько схем транзисторных стробоскопов, однако показанная ниже конструкция является самой простой и проверена мной.Так что вы можете начать с этого дизайна и настроить его в соответствии со своими предпочтениями и предпочтениями.

Видеоиллюстрация

Обсуждаемая выше простая конструкция может быть дополнительно изменена, как описано ниже, для большего контроля и улучшенных результатов.

Вышеупомянутая схема образует основу для всех следующих схем посредством некоторых подходящих модификаций и дополнений.

Использование лампы-фонарика в качестве стробоскопа

Например, если вы хотите осветить и пульсировать с помощью лампы фонарика, вам просто нужно будет внести простые изменения, как показано на второй диаграмме.

Здесь, добавив силовой транзистор PNP и запустив его через коллектор T2, лампу фонарика легко заставить стробировать. Конечно, оптимальный эффект достигается только при правильной настройке двух горшков.

Как уже говорилось в предыдущем разделе, зеленые лазерные указки сейчас довольно популярны; проиллюстрированная схема показывает простой метод преобразования вышеуказанной схемы в пульсирующий зеленый стробоскоп лазерной указки.

Здесь стабилитрон вместе с транзистором работает как цепь постоянного напряжения, гарантируя, что на лазерную указку никогда не будет подаваться напряжение, превышающее его максимальное значение.

Это также гарантирует, что ток лазера никогда не может превышать номинальное значение.

Это стабилитрон и транзистор работают как постоянное напряжение, а также как драйвер постоянного тока для лазера.

Энергопотребление светодиода — Документация Audectra

Это руководство поможет вам оценить энергопотребление вашей светодиодной установки. С одной стороны, я старался сделать его максимально простым и понятным, но с другой стороны, я не хотел ограничивать его только конкретными полосами.Таким образом, это руководство покажет вам, как можно рассчитать минимальную требуемую мощность для вашего источника питания не только для аналоговых полос RGB в трех разных размерах корпуса, но и для адресных полос WS2812b. Для лучшего понимания я также включил несколько примеров.

Светодиодные модули SMB

Разнообразие модулей поверхностного монтажа (SMD) для светодиодов огромно, где каждый модуль отличается геометрическими размерами светодиодного корпуса. В этом руководстве мы обсудим наиболее часто используемые пакеты 3528, 5050 и 5630, которые приведены в следующей таблице.

Светодиодный корпус Размеры Площадь поверхности стружки Ток на канал Падение напряжения
3528 3,5 мм x 2,8 мм 9,8 мм² 7-10 мА 2,8 — 3,4 В
5050 5,0 мм x 5,0 мм 25 мм² 20 мА 2,8 — 3,4 В
5630 5,6 мм x 3.0 мм 16,8 мм² 50 мА 2,8 — 3,4 В

Видно, что упаковка 5630 имеет самое высокое энергопотребление. Как правило, более высокое энергопотребление также приводит к более высокой выходной мощности светодиодов. Таким образом, сортировка пакетов выше с учетом их выходной яркости дает 3528 <5050 <5630. Обратите внимание, что потребление тока в таблице выше дано для каждого канала. Если учесть все три канала светодиода RGB, то потребляемый ток нужно умножить на три.Также обратите внимание, что фактическое потребление тока может отличаться от производителя к производителю.

RGB полосы

Прежде чем мы сможем рассчитать энергопотребление данной светодиодной ленты, нам нужно различать адресуемые и неадресные светодиодные ленты, потому что они различаются не только по рабочему напряжению, но и по схеме подключения каждого светодиода. По сравнению с неадресуемыми светодиодными лентами, светодиодные ленты WS2812 или WS2812b позволяют индивидуально настраивать цвет каждого светодиода на ленте.

Неадресные полосы

Светодиодные ленты RGB аналогового типа в основном группируют три последовательных светодиода в один сегмент и располагают каждый сегмент электрически параллельно, в результате чего рабочее напряжение составляет примерно 12 В. Из-за такой структуры каждый сегмент потребляет мощность U_v \ cdot I_ {ch} на канал, где U_v = 12V — рабочее напряжение, а I_ {ch} — потребляемый ток из приведенной выше таблицы. Пусть N будет количеством сегментов данной светодиодной ленты RGB, тогда ее общая потребляемая мощность для всех трех каналов может быть рассчитана с помощью

P = 3 \ cdot N \ cdot U_v \ cdot I_ {ch}.

Если вы хотите рассчитать потребляемую мощность для одноцветной светодиодной ленты, вы можете просто уменьшить умножение на 3 в предыдущей формуле.

Давайте взглянем на два примера.

Пример 1) 5-метровая полоса 5050 со 150 светодиодами RGB

В этом первом примере я хочу показать вам два способа расчета общего энергопотребления. Первый подход просто учитывает количество светодиодов на полосе для расчета энергопотребления. Второй подход покажет вам, как можно рассчитать энергопотребление на основе метра.

1a) Мы можем получить количество сегментов, разделив количество светодиодов на 3, что дает N = 150/3 = 50 сегментов. При рабочем напряжении U_v = 12 В и потребляемом токе на канал I_ {ch} = 20 мА общее энергопотребление можно рассчитать с помощью

P = 3 \ cdot 50 \ cdot 12 В \ cdot 20 мА = 36 Вт.

1b) Чтобы рассчитать потребляемую мощность полосы на метр, мы должны заранее вычислить количество сегментов на метр. Для этого мы просто разделим количество светодиодов на длину полосы и получим количество светодиодов на метр как 150/5 = 30.Дальнейшее деление на три дает N = 30/3 = 10 сегментов на метр. Таким образом, энергопотребление на метр можно рассчитать как 3 \ cdot 10 \ cdot 12V \ cdot 20mA = 7,2 Вт / м. В конце концов, потребление всей полосы можно рассчитать, умножив ее на длину, что даст

P = 7,2 Вт / м \ cdot 5 м = 36 Вт,

, что согласуется с нашим результатом в 1а).

Причина, по которой я хотел продемонстрировать вам второй подход, заключается в том, что он особенно полезен при рассмотрении вопроса о том, какую часть полосы вы можете запустить с данным источником питания.

Пример 2) 5 м 5630 Полоса со 150 светодиодами RGB

Аналогично предыдущему примеру, мы сначала определяем количество сегментов, разделив количество светодиодов на 3, что дает N = 150/3 = 50 сегментов. При рабочем напряжении U_v = 12 В и потребляемом токе на канал I_ {ch} = 50 мА общее энергопотребление можно рассчитать с помощью

P = 3 \ cdot 50 \ cdot 12 В \ cdot 50 мА = 90 Вт.

Адресные полосы (WS2812 / WS2812b)

В отличие от метода сегментации светодиодных лент аналогового типа, при котором три светодиода сгруппированы в один сегмент, в адресных полосах каждый светодиод должен получать питание индивидуально, чтобы каждый светодиод RGB светился своим настроенным цветом.Кроме того, в лентах WS2812 / WS2812b каждый светодиод RGB снабжен собственным контроллером, и все светодиоды электрически параллельны. С одной стороны, это позволяет снизить рабочее напряжение до U_v = 5 В, но с другой стороны, для таких полос требуется более высокий общий ток по сравнению с аналоговыми светодиодными RGB-полосами с аналогичным энергопотреблением.

Все ленты WS2812 / WS2812b используют пакеты светодиодов RGB 5050, что означает, что каждый светодиод RGB имеет максимальное потребление тока I_ {ch} = 20 мА в соответствии с таблицей выше.Как и выше, мы ищем общее энергопотребление данной полосы белого цвета при полной яркости. Рассмотрим такую ​​адресную полосу с N светодиодами. Тогда его макс. энергопотребление для всех трех каналов можно рассчитать с помощью

P = 3 \ cdot N \ cdot U_v \ cdot I_ {ch}.

Пример 1) 5-метровая лента WS2812b со 150 светодиодами RGB

При рабочем напряжении U_v = 5 В, потребляемом токе I_ {ch} = 20 мА на светодиод и на канал и количестве N = 150 светодиодов, макс.Потребляемая мощность полосы можно рассчитать как

P = 3 \ cdot 150 \ cdot 5V \ cdot 20mA = 45W.

Обратите внимание, что блок питания должен обеспечивать до

I_ {max} = 3 \ cdot 150 \ cdot 20 мА = 9 А.

Пример 2) 5-метровая лента WS2812b с 240 светодиодами RGB

По аналогии с предыдущим примером макс. Потребляемую мощность этой полосы можно рассчитать, учитывая разное количество N = 240 светодиодов, что дает

P = 3 \ cdot 240 \ cdot 5 В \ cdot 20 мА = 72 Вт.

Обратите внимание, что блок питания должен обеспечивать до

I_ {max} = 3 \ cdot 240 \ cdot 20 мА = 14,4 А.

Дополнительные советы

Следующие советы помогут вам в путешествии по миру светодиодов.

Блок питания

При выборе подходящего источника питания для вашей установки, он должен обеспечивать, по крайней мере, энергопотребление, рассчитанное по приведенным выше формулам, при условии, что вы хотите иметь возможность питать вашу установку с полной яркостью в течение длительного периода времени.Если ваша установка не требует этой функции, вы также можете уменьшить мощность, которую должен обеспечивать ваш блок питания. Однако имейте в виду, что в этом случае ваш блок питания будет перегружен каждый раз, когда вы пытаетесь запустить полосы на полной яркости. Многие новые блоки питания поставляются с защитой от перегрузки по току, так что, как правило, это не имеет большого значения, но это определенно может сократить срок службы как вашего источника питания, так и ваших лент.

Совет

Вместо того, чтобы устанавливать один большой блок питания для вашей системы, подумайте о том, чтобы управлять нагрузкой с помощью нескольких источников питания меньшего размера, каждый из которых управляет одним сегментом вашей системы.

Падение напряжения

Если вы испытываете падение напряжения на полосах RGB из-за их длины (что приводит к потере яркости светодиодов RGB по направлению к концу полосы) или для полос RGB длиной более 5 м, я рекомендую использовать усилители RGB через каждые 5 м. часть, чтобы избежать таких нежелательных градиентов яркости ближе к концу полос.

Пассивное / активное охлаждение

Имейте в виду, что, как правило, чем выше потребляемая мощность по отношению к длине полосы, тем выше будет ее температура.Если вы заметили, что полоски становятся слишком горячими, попробуйте наклеить их на более теплопроводный материал, например, на алюминий. Этого дополнительного пассивного охлаждения за счет распределения тепла достаточно в большинстве случаев.

Предупреждение

Также не забывайте, что ваш блок питания также выделяет тепло. Не помещайте блок питания в закрытый ящик. Планируйте отводы тепла и, если необходимо, активное охлаждение.

Как установить блок питания

Этот артикул находится в ассоциации с h Dabs.com

Источники питания для настольных ПК — чаще называемые блоками питания — не привлекают особого внимания, что очень досадно.

Это та анонимная металлическая коробка, которая питает все внутри и многие периферийные устройства вне ПК. От него зависит, сколько оборудования вы можете установить и насколько эффективно может работать вся система.

Но выбор нового блока питания — это не просто выбор блока питания с высокой мощностью и его установка на место, есть несколько тонких особенностей, на которые нужно обратить внимание.

Для начала есть шина на 12 В — обычно в спецификациях обозначается как + 12 В — это часть источника питания, которая питает большинство компонентов, в первую очередь, видеокарту и процессор.

В спецификации блока питания должна быть указана максимальная мощность каждой шины с 12 портами; Хорошие блоки питания обеспечат их несколько, при этом одна шина будет выделена процессору, а остальные будут обеспечивать питание других компонентов.

Подключения и многое другое

Блок питания в идеале также должен иметь все правильные подключения, необходимые для питания этих компонентов. Блоки питания созданы в соответствии со спецификацией, основанной на стандарте ATX, последняя версия в настоящее время — до v2.3, хотя с v2 ничего не изменилось в отношении подключения.2.

По крайней мере, для блока питания требуются основные блоки питания материнской платы 20/24 и 4 контакта ATX12V. Высококачественные материнские платы Intel часто требуют 8-контактного разъема ATX12V, называемого разъемом EPS12V, для блоков питания, у которых он используется в качестве стандартного 4-контактного разъема ATX12V, о котором мы только что упомянули.

Вдобавок к этим разъемам вам понадобятся стандартные 4-контактные разъемы Molex для общих внутренних периферийных устройств, разъемы Serial ATA для жестких дисков и для высокопроизводительных видеокарт достаточно 6-контактных или 8-контактных разъемов питания PCI Express.Непонятная часть разъемов Serial ATA и PCI Express заключается в том, что также доступны адаптеры, позволяющие использовать старые разъемы Molex.

Если вы хотите избавиться от догадок при выборе нового блока питания, ознакомьтесь с нашей обширной подборкой обзоров блоков питания. Теперь давайте покажем вам, как установить новый блок питания.

1. Какой БП купить?

Хотя стили корпусов ПК могут сильно различаться по внешнему виду, их внутренние размеры должны соответствовать спецификации ATX.Это означает, что они должны принимать БП 15×9 см и длиной не менее 14 см. Конечно, есть исключения из этого правила: во-первых, в мини-корпусах можно использовать блоки питания меньшего размера, соответствующие стандарту microATX, или блоки питания, разработанные полностью по индивидуальному заказу, где физический размер блока питания отличается от этого стандарта, как показано здесь. Проверяйте перед покупкой.

2. Сколько мощности?

Убедитесь, что вы выбрали достаточно мощный блок питания. В качестве приблизительного ориентира вам нужно добавить используемую мощность — иногда называемую TDP — для процессора и видеокарты.Это два основных источника питания, и важно, чтобы шина 12 В на вашем новом блоке питания обеспечивала достаточную мощность для обоих. В случае сомнений воспользуйтесь онлайн-калькулятором блока питания.

3. Установите блок питания

Стандартные точки крепления ATX на блоке питания одинаковы. В некоторых случаях вам может потребоваться снять кулер процессора или верхнюю часть корпуса, чтобы получить полный доступ. Для корпусов Tower обычно проще всего положить корпус на бок, так как тогда вы можете положить блок питания на бок.

4.Закрепите его

Блок питания прикручивается с помощью четырех стандартных винтов для корпуса ATX. Убедитесь, что вы видите все четыре винта, прежде чем привинчивать его на место, так как блок питания можно перевернуть.

5. Питание ATX

Это 20/24-контактный разъем питания ATX основной материнской платы, в старых системах используется только первый 20-контактный. В этом случае дополнительные 4 контакта могут просто повесить разъем, или некоторые блоки питания имеют разъем, в котором последние четыре контакта отсоединяются.

6. Питание ATX12V

Разъем со странным названием ATX12V специально разработан для питания процессора от чистого источника питания 12 В и должен питаться от собственной шины 12 В. Исходная и текущая версия представляет собой квадратный 4-контактный дизайн, который подходит для большего количества материнских плат, однако для высокопроизводительных материнских плат Intel — в основном моделей с разъемом 1366 — требуется улучшенная 8-контактная версия. Так что проверьте материнскую плату перед покупкой.

7. Питание PCI Express

6-контактные и 8-контактные разъемы питания PCI Express практически необходимы только для видеокарт среднего и высокого класса.В зависимости от модели для карты может потребоваться один или два 6-контактных разъема или один 6-контактный и один 8-контактный. Если вы планируете использовать две видеокарты, то это, очевидно, удвоится!

8. Molex и SATA

Остальные разъемы питания обычно используются для питания любых оптических приводов и жестких дисков в системе. Старые 4-контактные разъемы Molex в основном играют здесь роль. Жесткие диски SATA являются последним исключением, требующим разъемов питания SATA, но многие диски также имеют разъемы для Molex, в этом случае используйте только один или другой, а не оба.

9. Адаптеры

Поскольку разъемы и требования с годами увеличились или изменились, вместо того, чтобы делать старые блоки питания избыточными, компании просто предлагают адаптеры. Они принимают один или два разъема Molex и превращают их в разъемы питания SATA, PCIe 6-pin и PCIe 8-pin.

10. Привести в порядок

Аккуратный футляр — это счастливый случай. Кабели внутри ящика грохочут, это препятствует потоку воздуха и может привести к тому, что система станет более горячей, чем должна.

Добавить комментарий

Ваш адрес email не будет опубликован.
