Как подключить и настроить таймер управления освещением

Таймер или реле времени является коммутирующим устройством для электрических цепей, которое позволяет включать и выключать светильники и другие электрические потребители через заданные пользователем определенные интервалы времени или по каждодневному, недельному и даже годовому расписанию.

Они подразделяются на 2 больших класса: для промышленного и бытового применения, о которых Мы подробно поговорим.

Нередко в одном устройстве могут дополнительно сочетаться еще и функции датчика движения и фотореле. Что гораздо дороже выходит, но за то Вы сможете, как захотите настроить автоматическое управление освещением!

Функции и характеристики таймеров управления освещением.

  • Главное, на что стоит обращать внимание при покупке- это на максимально допустимую коммутируемую нагрузку. Которую легко высчитать просто сложив мощности, которые планируете подключать к таймеру. Для перевода в Амперы, разделите Ватты на рабочее напряжение 220 Вольт.
  • Очень важно при покупке обращать внимание на тип крепления, которое может быть под Din рейку электрощита, а так же таймер может быть рассчитан для встроенной установки внутрь стены или накладной.
  • Третье- это диапазон рабочих температур, что важно при установки в неотапливаемых местах.

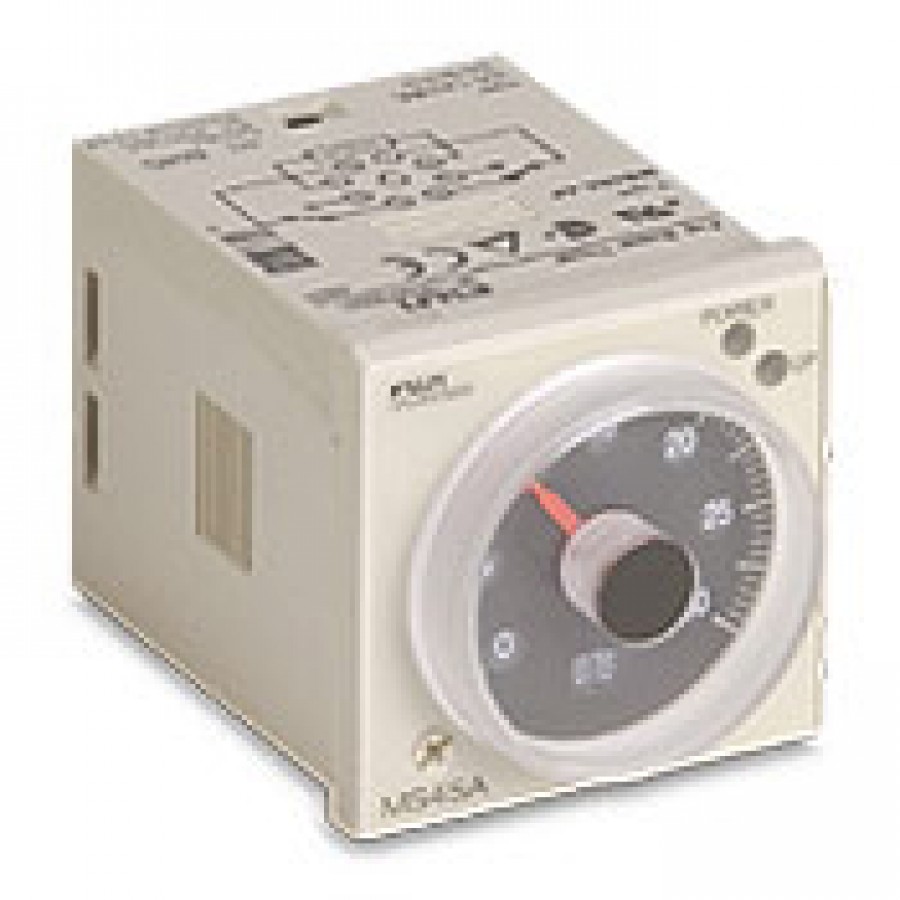

  • По типу управления они делятся на:  механические (рисунок 1) и более точные и функциональные электронные (рисунок 2 и 3).
  • Есть модели выключателей со встроенным таймером для подъездов (рисунок 4), которые после нажатия включаются и выключается через заданное количество секунд.
  • Таймеры выпускается для управления одним каналом или двумя, а также многоканальные (рисунок 3). Двухканальный позволяет отдельно настроить и управлять основным и вспомогательным освещением.
  • При покупке обращайте внимание на то, что таймер может быть только с недельной или годовой программой. В более дорогих моделях почти всегда есть всевозможные программы, в том числе с учетом выходных.
  • Обратите внимание на астрономический таймер, который позволяет после задания координат местоположения, автоматически корректировать время заката и рассвета с учетом изменения в течение года продолжительности дня.

Есть и другие малозначимые характеристики. Такие например, как точность хода времени, минимальная установка времени (обычно до минуты) и т. п.

Как настроить таймер?

Механический просто настраивается переключением положения согласно надписям. А вот электронный настраивается через меню как, например мобильный телефон. Все интуитивно понятно и легко настраивается, если меню и инструкция  на русском языке. На что обращайте внимание при покупке.

Схема подключения таймера.

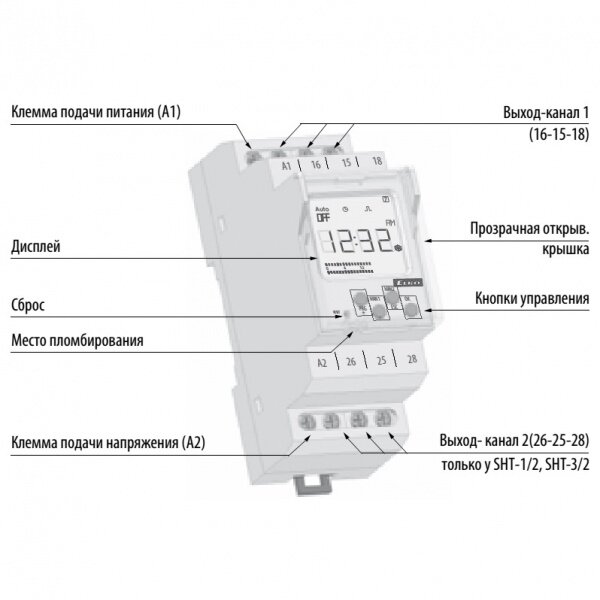

Сегодня продается огромное количество разнотипных таймеров у которых будут свои особенности подключения. Я рассмотрю схему подключения популярной модели двухканального таймера российского производителя IEK.

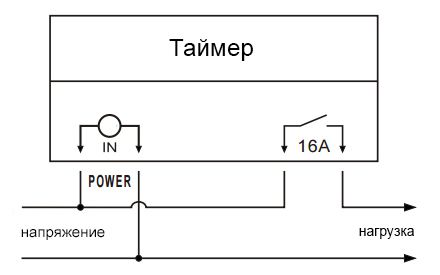

Сверху на контакты под номером 1 и 2 подается напряжение 220 Вольт от домашней электросети.   Как правило, во всех моделях электропитание подается сверху, а коммутация (управление включением и выключением) производится с использованием нижних контактов.  При этом разрывается только Фазный проводник, а ноль идет напрямую сразу на электролампы. На средний контакт 4, подключается фаза от электрощита, которая будет отдельно коммутироваться с боковыми подключениями 5 и 3. Если Вам необходима коммутация лишь одной цепи, тогда контакт №  5 останется свободным.

Рекомендую по теме посмотреть наше видео, содержащее наглядную инструкцию по выбору, подключению и настройке  меню электронного таймера!

Реле времени РВО-15 на Дин рейку, таймер, timer, Россия

Параметр Ед.изм. РВО-15 ACDC24В/AC230В РВО-15 ACDC10-30В

Напряжение питания

В/Гц

АС230 ± 10%

ACDC24 ± 10%

АСDC10-30

Диапазоны выдержек времени



0,1-9,9c, 1-99c, 10-990c, 0,1-9,9мин, 1-99мин, 10-990мин, 0,1-9,9ч, 1-99ч

Погрешность установки выдержки времени, не более % 10

Погрешность отсчета выдержки времени, не более

%

2

Время готовности, не более

с

0,15

Время повторной готовности, не более

с

0,1

Диаграммы работы   1, 2
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) А 8

Максимальное коммутируемое напряжение

В

400 (AC1/2A)

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт 2000/240
Максимальное напряжение между цепями питания и контактами реле В AC2000 (50Гц — 1мин)

Потребляемая мощность

ВА

2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов



2 переключающие группы

Диапазон рабочих температур (по исполнениям)

0C

-25…+55 (УХЛ4)

 -40…+55 (УХЛ2)

Температура хранения

0C

-40.

..+70

Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2

Относительная влажность воздуха

%

80 (при 250C)

Высота над уровнем моря

м

2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

18х93х62

Масса

кг

0,07

недельный CN101a таймер включения выключения программируемый 220В 8А

производитель качественных и надежных устройств автоматики SINOTIMER,
где CN101A полная копия электроники и функций недельного таймера TM618, отличия надписи и кнопки, с целью заполнить рынок. т.к. все знают таймеры как CN101A. В результате получаем тот же TM618 или улучшенный CN101A, где есть дополнительный функционал:

  • коррекция хода;
  • обратный отсчет:
  • переход в режим энергосбережения;
  • отличное качество

Установка на панель или крепеж через крепежные отверстия
Таймер программирования 7 дней / 24 часа
Еженедельный таймер используется всякий раз, когда электрическое оборудование должно периодически включаться и выключаться в предварительно запрограммированные ежедневные или еженедельные периоды времени. Затем запрограммированные интервалы повторяются в течение следующих периодов соответственно. Они находят широкое применение как Управление освещением, климатом, насосом,  двигателем, вентилятором, бойлером светодиодной, дом и сад, а также системы отопления и охлаждения, производство, техпроцессы, сушилки, оборудование для размораживания, бассейны, инкубаторы и т. д.

Цикл программирования: на неделю (7 дней), далее автоматическое повторение недельной программы.

Полное описание и настройки Вы найдете в печатной инструкции к устройству.

Цифровой электронный таймерный переключатель с ежедневной программой, работающий по астрономическому времени.
Ежедневное исполнение программы до 18-ти действиями включения/отключения и возможностью принудительного ручного управления.
сохранение настроек таймера при пропадании питающего напряжения: до 60 дней (встроенный литиевый аккумулятор).
Автоматическая еженедельная коррекция времени: в допуске +-30 сек.

Цикл программирования: на неделю (7 дней), далее автоматическое повторение недельной программы.
Цифровой электронный таймерный переключатель с ежедневной программой, работающий по астрономическому времени.
Ежедневное исполнение программы до 18-ти действиями включения/отключения и возможностью принудительного ручного управления.
сохранение настроек таймера при пропадании питающего напряжения: до 60 дней (встроенный литиевый аккумулятор).

Автоматическая еженедельная коррекция времени: в допуске +-30 сек.

Может применяться для управления осветительными приборами, устройствами контроля температуры, устройствами сигнализации…

можно установить опции «включения» и «выключения» таймера следующим образом:
— 1=>: воскресенье.
— 2=>: с понедельника по пятницу.
— 3=>: суббота и воскресенье (выходные).
— 4=>: с понедельника по пятницу (рабочие дни).
— 5=>: понедельник, среда, пятница.
— 6=>: вторник, четверг, суббота.
— 7=>: с понедельника по среду.
— 8=>: со среды по субботу.

MO–понедельник TU–вторник, WE–среда, TH–четверг,FR–пятница, SA–суббота, SU–воскресенье.

Перед настройкой таймера хорошо необходимо расписать все интервалы заранее, так как настройка происходит единоразово, — во второй раз “донастроить не возможно, только полный сброс и настройка заново.

Первым делом нужно настроить внутренние часы таймера.
Для этого удерживаем кнопку “время” и нажимая кнопки “неделя”, “часы”, “минуты” устанавливаем текущее время и день недели. Секунды не устанавливаются.

Само программирование достаточно просто и требует лишь небольшой усидчивости и внимательности.
Для того, чтобы начать программировать, нужно сделать сброс “старой” программы — для этого нажимаем кнопку [ C ] или [ Reset ].
Программирование начинается с нажатия кнопки [ P ]. После её нажатия на экране появится номер канала и состояние, например: 1 ON или 1 OFF.
ON — устанавливаем время включения, OFF — время выключения.
Для установки времени пользуемся всего тремя кнопками — “неделя”, “часы” и “минуты”.
“Неделя” — выбираем подпрограмму дней недели,
“Часы” — выбираем часы срабатывания таймера,
“Минуты” — выбираем минуты срабатывания.
Следующее нажатие кнопки [ P ] сохраняет наш выбор и предлагает нам настроить следующее состояние или следующий временной канал.

Схемы подключения реле времени

Реле времени применяются повсеместно и могут быть, как простейшими механическими устройствами, так  и электронными с программируемой системой управления.

Механические реле

Такие устройства могут исполнять роль таймеров, которые популярны среди домохозяек, для отсчета времени во время приготовления пищи. Они имеют заводную пружину и шкалу для установки интервала времени. Обычно до одного часа. По истечении заданного времени таймер оповестит об этом звуковым сигналом.

Более сложные устройства имеют одну или несколько групп контактов, которые включают или отключают различные бытовые устройства с заданным интервалом.

Такие реле времени устроены по принципу часов. Контакт, двигающийся по кругу, как часовая стрелка, по очереди замыкается на клеммы, коммутируя различные приборы. Привод бывает заводной, с пружиной, или с электрическим  двигателем. Период коммутации может составлять от долей секунд до нескольких часов. Коммутаторы с высокой скоростью переключения в 70-е годы прошлого века использовались для создания световых эффектов на дискотеках и концертах.

Реле с электромагнитным замедлением

Такие реле применяются там, где необходимо обеспечить последовательность включения электрических приборов с небольшим промежутком до двух секунд. Принцип действия реле с электромагнитным замедлением основан на том, что помимо основной обмотки, которая создает магнитное поле для замыкания и размыкания контактов, поверх катушки наматывается один короткозамкнутый виток, которой снижает скорость изменения  магнитного поля. Этим создается задержка коммутации. Реле работает только с постоянным напряжением.

Если необходимо увеличить время срабатывания, в схему включают дополнительное промежуточное реле, полупроводниковый вентиль или последовательный резистор.



  • Включение «a». Обмотка реле КТ в нормальном состоянии находится под напряжением через замкнутый контакт К. При подаче напряжения на обмотку реле К, реле КТ обесточивается, и контакты КТ замыкается. Такое включение обеспечивает увеличение задержки вдвое за счет времени нарастания и снижения электромагнитного поля в двух реле.
  • Включение «б». Резистор выполняет роль добавочной нагрузки, чтобы не создавать короткозамкнутую цепь при замыкании включателя S. После замыкания контактаS, реле КТ обесточивается, создавая замкнутый контур через включатель S, что значительно снижает скорость спада магнитной напряженности в обмотке и увеличивает время до размыкания контактов КТ.
  • Включение «с». Диод VDвыступает в качестве полупроводникового вентиля. При срабатывании включателя S, диод VDнаходится в запертом состоянии и ток в нем равен нулю. При разрыве цепи контактом S, в катушке реле наводится ЭДС, создающее напряжение в цепи с обратной полярностью. Диод открывается и образует короткозамкнутый виток, который снижает скорость снижения напряженности магнитного поля.

Аналоговые  реле времени

В аналоговых реле используют эффект разряда времязадающей цепочки из конденсатора и резистора. Такие реле имеют период задержки коммутации от долей секунды до нескольких минут.

Схема обеспечивает задержку включения подключенного устройства к контактам реле.

При подаче напряжения на диод VD2,начинает заряжаться конденсатор C1. По мере его заряда повышается напряжение на базе транзистора VT1. Как только уровень напряжения будет достаточным для открытия  npn-перехода транзистора VT1, он откроется и откроет более мощный транзистор VT2. В результате замкнется цепь через катушку реле Rel1, что вызовет переключение его контактов. Время задержки в устройстве, построенном по такой схеме, зависит от емкости конденсатораC1 и величины сопротивления резистораR3. Рассчитать время срабатывания можно по формуле T(время) = С(емкость) х R(Сопротивление). Например, установив в схему конденсатор емкостью 1000 мкф и резистор 4,7 кОм, задержка будет равна 0,001 Ф х 4700 Ом = 4,7 минуты.

Если требуется создать устройство, которое будет периодически включать и отключать ведомый прибор, то можно воспользоваться схемой основанной на свойствах мультивибратора.

Конденсаторы, поочередно заряжаясь и разряжаясь, открывают и закрывают транзисторы V1 и V2. Последний управляет транзистором V3, через который, питается обмотка катушки реле. В результате, с периодичностью, определяемой RC-цепочками R2/C1 и R3/C2 контакты реле К1.1 будут коммутировать, подключаемое устройство.

Аналоговые устройства были достаточно популярны, но имели существенные недостатки:

  • невысокая точность;
  • зависимость времени срабатывания от температуры;
  • потеря емкости конденсаторов со временем и сокращение времени коммутации.

Цифровые реле

Первые цифровые реле, появившиеся во второй половине прошлого века, основывались на генераторах импульсов, счетчиках и логических элементах.

Реле времени, построенные по таким схемам, являются точными устройствами со ступенчатой регулировкой времени срабатывания. Генератор тактовой частоты устройства,который стабилизируется кварцевым резонатором, построен на базе микросхемы К176ИЕ12. Счетчики К176ИЕ12  вырабатывают временные импульсы, которые через логические элементы 4И-НЕ формирует управляющее напряжение для реле Rel1, коммутирующее подключение приборов. Переключателями SA1, SA2 регулируется время срабатывания.

Программируемые цифровые реле

Появившиеся, в середине 90-х годов, pic-контроллеры (PeripheralInterfaceController), произвели революцию в схемотехнике. Одна микросхема с разными прошивками меняла свою функциональность и заменяла собой сразу целые блоки элементов.

В этой схеме роль основных элементов реле времени выполняет 12-битный контроллер PIC12F629. В зависимости от прошивки чипа, время задержки включения и выключения может варьироваться от долей секунды  до нескольких часов. Интервал задается кнопкой B1 Taster. Четыре светодиода указывают на состояние таймера: активное, неактивное, режим программирования.

Но устройства, в которых используются pic-контроллеры имеют существенный недостаток. Чип является лишь полуфабрикатом. Для его правильной работы понадобится написать программу действий на языке MPLAB IDE и прошить ее в памяти микросхемы. Для этого придется приобрести программатор. Хотя в продаже есть уже готовые наборы с прошитыми контроллерами для самостоятельного изготовления реле времени.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Модуль реле задержки включения JZ-801 LED Таймер

Технические характеристики
Питание: 6-30В при подключении к клеммной колодке или 5В при подключении к разъему micro USB
Потребляемый ток: 20мА в простое и 50мА при включенном реле
Управляемая нагрузка : 10А 30В постоянного тока или 10A 250В переменного тока
Циклов работы: не менее 10000 срабатываний
Рабочая температура : от -40°C до 85°C
Режимов работы: 7
Внешнее управление: Есть
Размер: 63х38х20мм
Подключение

Подключение питания реле времени осуществляется через клеммы 6. 0-30.0V и GND, а так же через разъем Micro USB.

  • В случае подключения питания через клеммы 6.0-30.0V и GND входное напряжение может быть от 6 до 30В. Для этого на реле времени установлен управляемый стабилизатор напряжения LM317, который понижает напряжение до 5В.
  • В случае подключения питания через разъем Micro USB, реле времени работает напрямую от 5В.

Настройка реле времени осуществляется через кнопки управления (STOPSETUPDOWN) и 3х-разрядный 7и-сегментный индикатор.
Нагрузка подключается на клеммы реле (NOComNC).
Управляющий сигнал или кнопка подключаются на клеммы (Trigger и GND_T).

Режимы работы

Реле времени имеет несколько режимов работы, выбрать из которых можно только один.
Для того чтобы сменить режим, необходимо зажать кнопку SET (Задать) на одну секунду и отпустить, теперь используя кнопки UP (Верх) и DOWN (Вниз) необходимо выбрать один из режимов работы, и подтвердить свой выбор коротким нажатием на кнопку SET.

Список режимов:

  • P1.1 (Режим задержки выключения) — В данном режиме реле по умолчание выключено, при подаче логической единицы (от 3 до 24В) на клеммы Trigger и GND_T реле сразу же включается и начинается отсчет времени установленный в параметре OP (Задержка выключения), после окончания отсчета, реле — выключается.
  • P1.2 — Аналог режима P1.1 с тем лишь отличием, что если снова подать логическую единицу, отсчет времени сбросится и начнется сначала.
  • P1.3 — Аналог режима P1.1 с тем лишь отличием, что если снова подать логическую единицу, реле выключится не дождавшись окончания работы. Данный режим чувствителен к дребезгу контактов.
  • P-2 (Режим задержки включения / выключения) — В данном режиме реле по умолчанию выключено, при подаче логической единицы таймер отсчитывает время заданное в параметре CL (Задержка включения) после чего включает реле, далее запускается отсчет времени установленный в параметре OP (Задержка выключения), после окончания отсчета, реле — выключается.
  • P3.1 (Режим задержки выключения / включения / циклический) — В данном режиме реле по умолчанию выключено, при подаче логической единицы реле включается и таймер отсчитывает время заданное в параметре OP (Задержка выключения) после чего выключает реле, далее запускается отсчет времени установленный в параметре CL (Задержка включения), после окончания отсчета, реле — включается. Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (—), то реле будет повторять эти действия всегда. Если во время работы снова подать логическую единицу, реле выключится не дождавшись окончания работы. Данный режим чувствителен к дребезгу контактов.
  • P3.2 (Режим циклический / автоматический) — Данный режим запускается автоматически при подачи питания на реле времени, при этом реле сразу же включается и начинается отсчёт времени установленный в параметре OP (Задержка выключения) после чего, реле выключается, и начинается отсчет времени установленный в параметре CL (Задержка включения). Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (—), то реле будет повторять эти действия всегда. Состояние клемм Trigger и GND_T при этом никак не влияет на процесс.
  • P4 — Аналог режима P1.2 с тем лишь отличием, что пока сохраняется высокий уровень на клеммах Trigger и GND_T отсчет времени не идет.

Сразу после подключения питания к реле на дисплее отображается текущий режим работы.

Настройки параметров

После того, как нужный режим работы выбран, короткими нажатиями на кнопку SET (Задать) выбираем один из трех параметров его настроек:

  • OP — Задержка выключения (Время нахождения реле во включенном состоянии).
  • CL — Задержка включения (Время нахождения реле в выключенном состоянии).
  • LOP — Количество повторений (циклов) включения / выключения реле.

Следует учесть, что для работы некоторых режимов не требуются настройка всех трех параметров, таким образом настроить можно только те, что необходимы для работы выбранного режима. Чтобы сохранить настройки снова зажимаем кнопку SET на пару секунд, после чего реле времени покажет выбранный нами режим, дисплей моргнет несколько раз и продолжит работу в новом режиме и с новыми настройками.

Во время настройки параметров OP и CL возможно задать различные единицы времени. Для этого необходимо во время редактирования параметра нажать кнопку STOP (Стоп). Для отображения единиц используются точки расположенные в правом нижнем углу цифр. Таким образом, если у вас горит самая правая точка, время задается в секундах. Если горит средняя точка, время задается в десятых долях секунды (0.1с). Если горит самая левая точка, время задается в минутах. Таким образом, максимальные задержки можно выставить в 999 минут.

Как установить таймер вместо переключателя | Руководства по дому

Если вам надоело не забывать включать наружное освещение в сумерках, а затем снова выключать утром, таймер может предоставить простой и недорогой способ автоматизировать потребности вашего дома в освещении. Поскольку таймеры включают и выключают свет автоматически в соответствии с вашим запрограммированным графиком, они также могут повысить уровень безопасности вашего дома, помогая держать ваши расходы на электроэнергию под контролем. Лучше всего то, что установить таймер не сложнее, чем установить обычный однополюсный выключатель.

Удаление существующего коммутатора

Выключите автоматический выключатель, который подает питание на коммутатор, который вы планируете заменить таймером. Если у вас нет никого, кто помогает вам с работой, и ваши выключатели не имеют должной маркировки, вы можете включить свет (убедитесь, что свет работает), а затем выключать отдельные выключатели по одному, пока не заметите свет выключится. Отключив автоматический выключатель, снимите крышку панели переключателя и проверьте переключатель с помощью бесконтактного тестера напряжения, чтобы убедиться, что цепь отключена.

Удалите верхние и нижние винты, которыми коммутатор крепится к настенной коробке.

Осторожно вытащите переключатель из коробки, потянув за верхний и нижний выступы переключателя на себя.

Ослабьте два винта клемм на переключателе и отсоедините провода. Согните провод, который был подключен к верхней винтовой клемме, к верхней части коробки (провод нагрузки) и провод от нижней клеммы к нижней части коробки (линейный провод). Ослабьте зеленый винт заземления на переключателе и отсоедините заземляющий провод от переключателя.

Установка таймера

Отрежьте загнутые концы проводов в настенной коробке с помощью режущего инструмента на устройствах для зачистки проводов. Найдите на приспособлениях для зачистки проводов канал для снятия изоляции подходящего размера и снимите 3/4-дюймовый кусок изоляции с конца каждого провода, чтобы у вас был новый провод для работы.

Подключите заземляющий провод таймера к заземляющему проводу, выходящему из настенной коробки. Если в таймере нет предварительно установленного провода заземления, подключите провод заземления от настенной коробки к винту заземления на таймере.

Вытяните нейтральные провода из настенной коробки и снимите соединитель, который их соединяет. Подключите белый провод от таймера к другим белым проводам и закрепите их вместе с помощью соединителя. Убедитесь, что разъем плотно затянут, и что медь не заметна. Плотно оберните изолентой разъем в месте соединения с проводами для дополнительной защиты. Вставьте нейтральный провод обратно в настенную коробку.

Подсоедините черный провод таймера к проводу со стороны линии (тот, который загнут в сторону дна коробки) и плотно закрепите их вместе с помощью соединителя.Оберните разъем полоской изоленты там, где провода выходят из разъема.

Подсоедините красный провод таймера к проводу со стороны нагрузки (тот, который загнут к верхней части коробки) и плотно закрепите их вместе с помощью соединителя. Оберните разъем полоской изоленты там, где провода выходят из разъема.

Вставьте провода в коробку, чтобы корпус таймера удобно поместился в настенной коробке. Прикрепите таймер к настенной коробке с помощью прилагаемых шурупов.

Установите настенную пластину таймера и диск таймера (если он есть) в соответствии с инструкциями. Если модель таймера имеет циферблат, вы можете запрограммировать его перед повторным включением питания, но если это цифровой таймер, вам придется восстановить питание схемы, прежде чем вы сможете ее запрограммировать.

Восстановите питание цепи, снова включив автоматический выключатель, и проверьте установку таймера, чтобы убедиться, что все работает правильно.

Ссылки

Советы

  • Повесьте табличку на электрической панели, чтобы уведомить других членов семьи о том, что вы работаете с электричеством.

Предупреждения

  • Если у вас есть какие-либо опасения по поводу работы с электрическими цепями, наймите для этой работы профессионального лицензированного электрика.

Писатель Биография

Дэйв Донован, базирующийся в Атко, штат Нью-Джерси, работает писателем на полную ставку более пяти лет. Его статьи представлены на сотнях веб-сайтов и попали в две общенациональные книги «Если бы у меня был молоток: более 100 простых решений и проекты на выходные» Андреа Ридаут и «Как обмануть при ремонте дома» Джеффа Бренденберга.

Как подключить выключатель света с таймером в помещении | Руководства по дому

Вы можете заменить любой выключатель внутреннего освещения внутренним таймером, чтобы управлять любым светом в вашем доме. В зависимости от выбранного вами типа таймера вы можете запрограммировать его на автоматическое включение и выключение света не реже одного раза в день. Таймер может придать вашему дому ухоженный вид, пока вас нет дома или перед тем, как вы приедете домой каждый день. Вы можете использовать существующие провода внутри вашей электрической коробки, чтобы подключить таймер к свету.

Выключите автоматический выключатель освещения на главной сервисной панели. Поднесите бесконтактный датчик напряжения к токовому выключателю, чтобы убедиться, что вы отключили питание. Извещатель мигает и подает сигнал тревоги при наличии электричества.

Выкрутите два винта, которыми крышка переключателя света крепится к стене. Снимите крышку, чтобы получить доступ к оригинальному выключателю света.

Выкрутите два винта, которыми оригинальный выключатель света крепится к стене. Снимите выключатель со стены, чтобы получить доступ к электрическим проводам.Оберните кусок ленты вокруг черного провода, прикрепленного к верхнему винту, чтобы определить его как провод нагрузки.

Ослабьте винты переключателя. Отсоедините провода от переключателя.

Посмотрите на заднюю часть выключателя внутреннего таймера, чтобы определить провода. Каждый производитель таймера использует провода разного цвета для обозначения нагрузки, например красный или синий. Зеленый и белый провода, если они есть, соответствуют стандартам бытовой электротехники: белый нейтраль и зеленое заземление. У всех таймеров должен быть черный провод, представляющий линию, и все провода должны быть помечены для облегчения идентификации.

Открутите два разъема внутри электрической коробки, удерживающие вместе белые провода и оголенные медные провода, если у вашего таймера есть белый и зеленый провод. Совместите белый провод таймера с белыми проводами внутри электрической коробки. Скрутите желтый изолированный провод разъем на концах белых проводов. Совместите зеленый провод от таймера с оголенными медными проводами. Соедините их вместе, скрутив другой соединитель желтого провода с концами проводов. Пропустите этот шаг, если у вашего таймера нет белого и зеленого проводов.

Совместите провод выключателя таймера с надписью «нагрузка» с черным проводом, который вы обмотали лентой. Накрутите оранжевый соединитель на концы проводов нагрузки. Подсоедините оставшийся черный провод в электрической коробке к проводу линии переключателя света таймера с другим оранжевым разъемом.

Вставьте выключатель света внутреннего таймера в электрическую коробку. Используйте входящие в комплект винты переключателя, чтобы подсоединить таймер к верхней и нижней части коробки. Установите прилагаемую крышку переключателя света таймера на таймер.В зависимости от конструкции переключателя таймера пластина защелкивается на таймере или прикрепляется к таймеру двумя винтами вверху и внизу таймера.

Включите автоматический выключатель освещения на главной сервисной панели.

Ссылки

Биография писателя

Сесилия Харш профессионально пишет с 2009 года. В основном она пишет статьи о домашнем хозяйстве, здоровье и путешествиях для различных онлайн-изданий. Она имеет многолетний опыт работы в сфере домашнего благоустройства, уделяя особое внимание садоводству, а также имеет опыт групповых инструктажей.Харш получила лицензию сертифицированного помощника медсестры в 2004 году. Она училась в колледже округа Таррант и изучала английскую композицию.

Как подключать таймеры

Используйте только провод на 600 В.
Шнур лампы, удлинители не рассчитаны на 600 вольт.
Используйте только медный провод. Алюминиевая проволока представляет собой опасность возгорания, и ее следует избегать. или установлен профессионалом.
30 выключатель ампер использовать 10 калибр /
120-240 вольт 30 ампер розетка может быть устанавливается только на 30-амперный выключатель / используйте провод 10-го калибра… не мочь быть подключенным к выключателю на 15-20-40 ампер.

Оранжевый / калибр # 10 провод, с массой … 30 ампер. Безопасный максимум: 30 x 80% = 24 ампера.
Купить:
10-2 манометр / 30 А
10-3 / 30 ампер
Southwire электроинструменты
желтый 12 калибр 20 ампер
розетка 120 вольт 20 ампер может быть установлена ​​на выключателе 20 ампер, но не выключатель на 15 ампер / используйте провод 12 га.
… нельзя подключать к выключателю на 30-40 ампер. 1

Желтый / калибр # 12 провод, с массой … 20 ампер.Безопасный максимум 16 ампер.
Купить:
12-2 манометр / 20 А
12-3 / 20 А

НМБ — домашняя проводка
УФ — подземная
Рулоны из многожильного провода
HOOK УП провода

Белый 14 калибр 15 ампер
120 вольт 15 ампер розетка, AFCI, GFCI, таймер, переключатель и т. Д. Могут быть установлены на выключателе на 15 или 20 ампер. Никогда не подключайте провод 15 калибра к Выключатель на 20-30-40 ампер.

Белый / калибр # 14 провод, с землей … 15 ампер. Безопасный максимум 12 ампер.
Купить:
14-2 манометр / 15 А
14-3 / 15 ампер

НМБ домашний электропроводка
УФ подземная


Не металлические гибкие кабели должны иметь заземление провода, но не имеют опасности короткого замыкания, вызывающего травма от шока.

Бронированный стальной трос можно использовать как заземленный связь, и защитит провода от повреждений. Металл можно запитать от нарушение изоляции.

Все трубы … металлические, пластиковые … гибкие и жесткие … должны быть прикреплены к конструкции и прикреплены к ограждениям, ящикам.
Движение, повреждение и ухудшение являются основными причинами поражения электрическим током. отказ.
Купить:
Неметаллический гибкий трубопровод
Power хлыст
Бронированный кабель
Southwire резак для бронированного кабеля
Pull ящики


Электрооборудование инструменты должны быть изолированы.
Всегда лучше отключать питание, но нарушение изоляции, отсутствие правильного заземления, заземленной нейтрали, отсутствия GFCI, несоответствия проводка, генератор работа без автоматического переключателя, и другие проблемы по-прежнему представляют опасность к любой, кто работает от электроэнергии … даже когда выключатель выключен.

Купить:
Электрик комплекты инструментов
KLEIN TOOLS
Инструменты комплекты
IRWIN инструменты
KNIPEX

Телефон кабельный нож
Low Кронштейн для крепления напряжения для телефона


600 вольт 12 га Многожильный провод или провод THHN подходит для кабелепровода. с участием несколько проводов… но многожильный не может быть установлен под винт клеммы на розетках, выключатели, таймеры и т. д. без риска … перегрева вызывая растопыренные пряди … которые отслаиваются … и начинают дугу. Подключите многожильный провод к короткому куску сплошного медного провода и прикрепите сплошной к винтовой клемме. Не паяйте жилую или коммерческую проводку.

Проектный провод, удлинители, термостат, звонок и автомобильный провод. не рассчитан на бытовую или коммерческую проводку. Только проволока 600 вольт можно использовать для постоянной бытовой электропроводки.
Купить:
Southwire Многожильный провод 600 В
Рулоны из многожильного провода
HOOK УП провода

Подключение таймера Без нейтрального провода

Таймеры автоматического выключения света подключаются к цепи основного освещения. Однако во многих домах в Великобритании нейтральный провод отсутствует на переключателе. Так как же их соединить.

Прежде всего вам нужно знать, какой тип проводки у вас есть на коммутаторе. http://www.diy.com/help-ideas/how-to-fit-ceiling-lights/

Если ваш коммутатор имеет только 2 провода и заземляющий провод — это коммутируемая схема, находящаяся под напряжением, и нулевой провод отсутствует.

Для многих электрических таймеров требуется нейтраль, чтобы коммутатор мог получать питание без подачи питания на нагрузку. Если у вас нет нейтрали в распределительной коробке, это означает, что источник питания (линия) не входит в эту коробку, и вы просто переключаете горячую часть с другого источника.

Традиционный переключатель переключает только под напряжением, поэтому нейтраль ему не нужна. Если нейтрального нет, то, к сожалению, читать нужно дальше.

Электропроводка без нейтрали

Подключение нейтрального провода переключателя таймера

Нейтральный провод используется для подачи питания на таймер переключателя света для часов.для этого требуется, чтобы у вас было три провода в распределительной коробке (плюс заземление). Если у вас есть только два провода на переключателе, у вас есть коммутируемая цепь под напряжением. Вам понадобится нейтральный провод на переключателе, чтобы правильно подключить и запитать устройство.

В большинстве домов в Великобритании нет нейтрального провода, поэтому установить таймер становится довольно сложно. Однако добавить нейтральный провод не так-то просто. Электрик должен иметь возможность добавить нейтральный провод для вас, но для этого часто требуется разрезать стену, чтобы провести провод к переключателю, для которого он вам нужен.

Как установить таймер без нейтрального провода?

Самый простой способ — купить таймер, для работы которого не нужен нейтральный провод. Таким образом, вам не нужно будет вносить какие-либо изменения в переключатель, и таймер будет работать без нейтрального провода.

Таймер mydome не подключен к домашней электросети и не использует нейтраль в качестве источника питания. В таймере используются две батарейки AA для питания таймера и механического включения и выключения света.Это имеет то преимущество, что его можно использовать на существующем выключателе на стене и требует замены существующего выключателя.

Устанавливается, устанавливая таймер на существующий настенный светильник — небольшое колесо управления затем включает и выключает свет с помощью колеса управления на задней панели устройства, чтобы управлять переключателем вручную. Выключатель света с таймером может использоваться на одинарных, двойных или тройных переключателях и даже позволяет пользователю выбирать, какой из переключателей управляется с помощью таймера.

Таймер без нейтрали

Установка электронного таймера

Советы экспертов по установке электронного таймера.Научитесь устанавливать переключатель, который будет автоматически выключать и включать свет, с помощью этого пошагового руководства.

Заменить стандартный настенный светильник переключателем с таймером довольно просто. Ниже приведены инструкции по установке таймера с нейтральным белым проводом. Если у вашего таймера нет такого провода, следуйте инструкциям, изложенным в разделе «Как установить переключатель затемнения». Подключение переключателя таймера аналогично подключению обычного переключателя света или регулятора яркости. Intermatic

1 Убедитесь, что электричество отключено. в цепи.Снимите крышку и имеющийся выключатель света.

2 Разделите все концы проводов так, чтобы они не соприкасались друг с другом или с распределительной коробкой.

3 Снова включите питание цепи и с помощью тестера напряжения проверьте пары черного и белого проводов. (Провода, которые вызывают свечение тестера, — это провода, питающие блок питания.)

4 Снова выключите питание. Начните сращивание проводов в коробке с выводами переключателя таймера, начиная с зеленого провода заземления и зеленого провода заземления (если есть зеленый провод и вывод) и продолжая до нейтрального белого провода и белого провода.

5 Затем соедините «горячие» провода, черный провод коробки с черным проводом переключателя. Соедините последний вывод переключателя с другим черным проводом в коробке.

6 Уложите все провода в распределительную коробку, и прикрутите таймер к стене.

7 Наконец, прикрутите крышку на место, затем снова включите питание цепи.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Простое руководство для начинающих

Вам интересно, как установить новый аналоговый таймер? Не беспокойся об этом. Это простая процедура, которую может выполнить каждый. Вот все, что вам нужно знать о процессе установки.

Анатомия аналогового таймера

Аналоговый таймер обычно выглядит как небольшая коробочка.Есть запирающаяся крышка, внутри которой вы найдете этикетку с инструкцией. На этой этикетке указаны номинальные напряжения устройства.

Аналоговые реле времени устанавливаются поворотом шкалы таймера на желаемое время. Затем вам необходимо выполнить определенные регулировки рычага, чтобы установить циклы включения / выключения. После подключения переключателя к источнику питания циферблат будет показывать время, как часы.

Переключатель должен быть включен в цепь. Винтовые клеммы на таймере должны быть подключены к входящему электрическому кабелю (LINE).Кроме того, клеммы НАГРУЗКИ подключены к отходящему силовому кабелю.

Как установить аналоговый таймер

Перед тем, как начать установку, убедитесь, что цепь питания реле времени отключена.

Также следует подготовить все необходимые инструменты для установки. Вот что вам понадобится:

  • Отвертки
  • Инструмент для зачистки проводов
  • Соединители проводов
  • Пигтейлы

# 1 Подключение заземляющих проводов

Первым делом необходимо подключить заземляющие провода.Для этого прикрепите один конец провода заземляющего кабеля к зеленому винту заземления. Затем с помощью соединителя соедините другой конец гибкого провода и провода заземления схемы (входящие и исходящие).

Затем вставьте заземляющие провода в распределительную коробку. Кроме того, убедитесь, что они находятся подальше от клеммных соединений. Также важно, чтобы заземляющие провода не касались точек подключения. Добиться этого можно, согнув их.

Подключение нейтрали # 2

Следующее, что вам нужно сделать, это подключить нулевые провода.Сначала нарежьте 8-дюймовый изолированный провод на косичку. Затем снимите примерно ½ дюйма изоляции с обоих концов.

Затем вставьте один конец гибкого провода в нейтральный винтовой зажим. Не волнуйтесь, вы его не пропустите. На терминале, вероятно, есть этикетка или серебряный винт, чтобы помочь вам идентифицировать его. Затем затяните винт.

Другой конец гибкого кабеля должен быть подключен к входящему и исходящему белым проводам цепи. Затем соедините провода вместе с помощью соединителя. Этот шаг аналогичен тому, который вы выполняли при подключении заземляющего провода.

# 3 ЛИНИЙНОЕ соединение

Подключение

LINE — это то, что соединяет таймер с источником питания. Для завершения LINE-соединения используйте инструмент для зачистки проводов, чтобы удалить ½ дюйма изоляции с черного провода входящего кабеля. Затем вставьте конец провода в клемму с меткой LINE. Обязательно затяните винт.

# 4 Подключение НАГРУЗКИ

Соединение

НАГРУЗКА соединяет таймер с устройством или прибором, которым вы хотите управлять. Чтобы завершить это соединение, используйте инструмент для зачистки проводов, чтобы удалить ½ дюйма изоляции с черного провода в исходящем кабеле.Затем вставьте конец провода в винтовой зажим с этикеткой LOAD. Наконец, затяните винт.

Дополнительный совет : Если после выполнения соединений ЛИНИЯ и НАГРУЗКА останется лишний провод, его можно заправить в нижнюю часть коробки.

# 5 Установка Flash Shield

Реле времени

включает в себя защитный экран на клеммах проводов, который служит в целях безопасности. Чтобы убедиться в отсутствии вспышки при контакте горячего провода с нулевым или заземляющим проводом, этот экран должен быть установлен правильно.Просто вставьте его в пластиковый язычок. Обычно есть ярлыки, которые помогут вам разместить его в нужном месте.

# 6 Установка времени

Последний шаг — установить правильное время дня. Затем установите цикл включения / выключения в соответствии с вашими предпочтениями.

Заключение

Поздравляем! Теперь, когда вы знаете, как установить аналоговый таймер, можно приступить к работе. В конце концов, это простой процесс, и вы почти мгновенно сможете использовать переключатель времени.

Подключение и работа переключателя управления цифровым таймером

Цифровой Переключатель управления таймером обычно используется, когда мы хотим контролировать нашу подключенную нагрузку посредством включения и выключения по мере необходимости.

Подключение управления таймером

Этот цифровой таймер может управлять нагрузкой 5 А напрямую, а если у вас нагрузка более 5 А, вам необходимо подключить внешний силовой контактор. Итак, в этом блоге мы объясняем проводку и конфигурацию управления цифровым таймером.

Схема прямого подключения управления переключателем таймера

На рисунке ниже показано, что свет подключается непосредственно к элементу управления таймером. Мы можем подключить максимальную нагрузку 70% от 5 ампер напрямую в этот цифровой таймер.

Схема подключения управления переключателем таймера с контактором

На рисунке ниже, как показано, одна катушка силового контактора A1 и A2 напрямую подключена к регулятору таймера «Нормально разомкнутый» (NO). Таким образом мы можем подключить максимальную нагрузку 70% мощности контактора или тока через контакты контактора. Это безопасный метод, который защищает наш таймер контроллер от перегрузки по току.

Все уличное освещение Панель управления таймером Источник питания с магнитным контактором.Из-за нагрузки более 5 Ампер и большого количества светильников, подключенных к параллельному питанию в панели.

Если у вас нагрузка более 5 А, вы можете подключить нагрузку через контактор, как показано на схеме управления. Для получения дополнительной информации о настройке цифрового таймера просто просмотрите наш канал YouTube AKR Technical

Использование цифрового таймера

Обычно цифровой таймер отслеживает время для запуска действия. Основное использование управления таймером. Таймеры запускают и останавливают управление, обеспечивая время нашего прибора, контролируемое предварительно активированным временем.Большинство таймеров являются программируемыми, но другие можно установить на фиксированное внутреннее время и функцию.

Программный таймер представляет собой простую схему, включенную последовательно с панелью управления. Эта схема таймера используется для включения / выключения прибора. Цифровые таймеры доступны во многих типах и моделях с ЖК-дисплеем. Программируемые таймеры используются для промышленных и бытовых нужд.

Спасибо, что посетили наш блог.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
