Как подключить термостат к котлу протерм: Как подключить термостат к газовому котлу

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Один из вариантов алгоритма

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.

На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Место установки

Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.

Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.

Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.

Также не рекомендуется ставить термостаты в коридоре или на кухне.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Статьи по теме

Как подключить термостат к газовому котлу — подключение терморегулятора

В устройстве всех настенных и некоторых современных напольных газовых котлов предусмотрено подключение термостата или программатора. Эти устройства помогают автоматически регулировать температуру в доме или включать и выключать котел в заданное время.

Котлы с механическим управлением не имеют возможности подключения электронного термостата.

Чаще всего возникает необходимость поддерживания необходимой температуры воздуха в помещении без вмешательства человека. Для этой цели используется комнатный термостат. В статье мы расскажем о принципе работы этого устройства и объясним, как подключить термостат к газовому котлу.

Преимущества использования устройства

Если уже говорить о преимуществах, то опишем разницу работы котла с термостатом и без него.

Без термостата

Как работает котел в обычном режиме? Мы выставляем ручкой управления нужную температуру и наслаждаемся теплом. Но что происходит, когда на улице похолодало? В помещении тоже понижается температура. Вроде ничего страшного – пошел и выставил на котле другой температурный режим. Стало жарко – уменьшил, и котел продолжает работать, включаясь и выключаясь.

С термостатом

Теперь давайте представим, как работает котел с подключенным к нему электронным термостатом. Котел будет греть теплоноситель, пока температура помещения не достигнет заданной температуры и только после этого выключится. Он не включится до тех пор, пока температура воздуха не опустится ниже заданного предела. Затем процесс вновь повторяется.

Преимущества

Установив даже самый примитивный термостат, можно сэкономить от 15 до 30% газа.

Сама по себе автоматизация процесса обогрева помещения уже является весомым преимуществом, но можно выделить еще некоторые моменты:

• Котел не будет включаться, если в дневное время года солнечные лучи прогревают помещение и в нем поддерживается нужная температура.
• В помещении присутствует много людей и из-за них температура воздуха не опускается.
• Автоматика котла меньше изнашивается, так как реже происходят включения.
• В помещении не возникает большого перепада температур, так как минимальный порог срабатывания термостата может составлять 0,25°C.
• Возможность изменения настроек.
• После выключения котла циркуляционный насос работает еще некоторое время, предотвращая закипание теплоносителя, и не включается до тех пор, пока котел не начнет работать.
• С настройками справится любой человек.

Если говорить о недостатках, то можно выделить только один – в беспроводном термостате периодически нужно менять батарейки, запас которых всегда должен быть под рукой.

Даже такого краткого обзора вполне достаточно для того, чтобы понять, что приобретение и установка термостата это мудрое вложение средств, которые с лихвой окупятся за короткий промежуток времени.

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Выносной термостат может быть проводным или беспроводным.

• Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
• Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение. Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
• Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

Котел и термостат одной фирмы

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

Бакси

Протерм

Вайлант

Способ регулировки

Органы управления могут быть:

• в виде кнопок, а все данные отображаются на электронном табло;
• механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Функции

Термостаты могут быть простыми или многофункциональными.

• Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
• Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
• Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

О производителях

Большой популярностью пользуются термодатчики производителей IMIT и Siemens. Они отличаются не только функциональностью, но и способом подключения. Вполне понятно, что более функциональные модели стоят дороже. Чтобы было более понятно, мы сделали сравнительный анализ, результаты которого вы можете увидеть в приведенной ниже таблице.

Стоимость изделия приведена в рублях, но только для сравнительного анализа. Так как цены постоянно меняются, то на момент покупки точные данные можно получить на сайте производителя или в компании, занимающейся реализацией.

Установка и подключение

И вот, когда оборудование выбрано и приобретено, можно приступать к его установке. Вначале рассмотрим рекомендации по размещению датчика.

Выбираем место для датчика

От того, где будет размещен датчик, зависит правильность и эффективность работы всей отопительной системы, поэтому нужно учесть следующие правила:

• Рекомендуемая установка датчиком над полом – 1,5 м. Все мы знаем, что помещение нагревается неравномерно при любой отопительной системе, будь то классическая система или теплый пол. Если пренебречь этим правилом, то датчик будет управлять котлом в другом температурном режиме.
• Не рекомендуется прикреплять датчик к внешней стене, так как она всегда более холодная, нежели стены внутри помещения.
• Датчик не нужно устанавливать в глухом месте или прятать за какими-либо предметами – возле него должен свободно циркулировать воздух. Но нужно остерегаться и другой крайности – прибор не должен находиться в зоне действия сквозняков.
• Место для установки прибора не должно быть возле нагревательных приборов или возле кондиционера, окон и входных дверей. На него не должны попадать прямые солнечные лучи.

Такое обилие ограничений и предписаний может показаться чересчур уж большим, на самом же деле здесь ничего сложного нет, просто об этом нужно помнить, выбирая место для датчика термостата.

Приступаем к подключению

В первую очередь нужно отключить котел от электропитания, чтобы обезопасить себя и электронику котла при выполнении работ.

Если блок управления будет установлен внутри котла, то нужно найти для него подходящее место. Если есть такая необходимость, то можно воспользоваться для монтажа блока установочной коробкой.

Для того чтобы подключить блок управления к котлу, не нужны особые знания, но придется разобраться в схеме.

Красной стрелкой показан путь тока по цепи. Входя в контакт L, он проходит по плате и выходит из нее через контакт Tb2, в котором установлена перемычка, соединяющая его с контактом Tb1. Через этот контакт ток возвращается в плату и управляет работой котла, включая или выключая его.

Теперь нужно скачать с интернета схему вашего котла и проверить, есть ли в нем возможность подключения термостата. Если вы нашли на ней надпись «Комнатный термостат» (в разных моделях котлов название может несколько отличаться), значит, есть возможность подключения термостата.

Если у вас напольный котел, то такую проверку нужно выполнить до приобретения термостата.

Вернемся к перемычке, установленной между контактами Tb1 и Tb2. Во многих котлах она находится на отдельно выведенной колодке (фото выше), но в некоторых моделях ее придется искать на плате.

Открутив винты, держащие перемычку, ее нужно вытянуть, а вместо нее прикрутить провод 0,75 м², который будет соединять плату котла с блоком управления термостата (или с проводным термостатом). Как видим, на схеме контакты термостата разомкнуты.

Согласно схеме термостата, нам понадобится пара нормально разомкнутых контактов – это COM и NO. Обычно именно такая маркировка присутствует на подключаемом блоке.

Если на блоке другая маркировка или она отсутствует вовсе, то контакты можно проверит тестером. Один электрод прижимается к среднему контакту, а вторым по очереди проверяются боковые. Нам нужна пара разомкнутых контактов.

В зависимости от конструкции, блок подключается к сети или в него вставляются батарейки.

Регулировка

Нужно проверить как ведет себя термостат. Для этого на нем выставляются определенные параметры, и смотрите, как реагирует котел на посылаемые термостатом команды. Если всё в порядке, то можно выполнить окончательную настройку. Как это сделать описано в паспорте изделия.

Некоторые советы

Чтобы система работала правильно и безотказно, примите во внимание следующие рекомендации:

• Если вы работаете по сменам, то лучше приобрести программируемый термостат и отрегулировать его так, чтобы во время вашего отсутствия в помещении поддерживалась минимально допустимая температура.
• Уезжая отдыхать или надолго отлучаясь из дома, переведите отопление в экономичный режим, и на всякий случай установите в прибор свежие батарейки.
• Не дожидайтесь пока батарейки станут непригодными – меняйте их заранее.
• Подключайте котел и блок управления через стабилизатор.

Эпилог

Терморегулятор облегчит вашу жизнь, а установив его своими руками, вы немало сэкономите и будете знать, что с ним делать в случае поломки. Надеемся, что эта статья послужит для вас хорошим руководством.

Видео

В этом видео показано, как выполняется подключение к котлу комнатного термостата или программатора:

Посмотрите видео о монтаже термостата-программатора T-Control для совместной работы с газовым котлом Аристон:

Как правильно подключить котел Пантера и Гепард к электричеству?

Котел предназначен для подключения к однофазной трехпроводной электросети 220 В 50 Гц с защитным проводником согласно действующим ПУЭ. Не допускается менять местами провода «фаза» (L – коричневый провод) и «ноль» (N – синий провод). Не разрешается использовать различные переходники, удлинители и т.п.

Предупреждение:

Подключение котла к электрической сети и подключение комнатного регулятора являются вмешательством во внутреннее устройство котла. Данные работы, а также сервис электротехнической части, может проводить только аттестованный фирмой Protherm специалист специализированной организации. Перед началом проведения работ в электрической части котла необходимо отключить его от электрической сети!

Котел оснащен трубчатым предохранителем (T 2 A / 250 В), расположенным на панели управления котлом.

Для управления котлом при помощи комнатного регулятора можно использовать только регулятор, не имеющий напряжения на выходе, т.е. не подающий постороннего напряжения в котел.

Допустимая нагрузка регулятора с релейным переключателем составляет 24 В / 0,1 A. Комнатный регулятор соединяется с котлом двухжильным кабелем.

Комнатный регулятор соединяется с котлом посредством двужильного провода. Для подключения комнатного регулятора рекомендуется использовать медный провод сечением 1,5 мм2.

Провода для подключения комнатного регулятора нельзя прокладывать параллельно проводам сетевого напряжения.

С завода, на месте подключения комнатного регулятора, установлена перемычка. Перед подключением комнатного регулятора перемычку необходимо убрать. Во всех остальных случаях перемычка остается на месте.

К котлам типа PANTHER можно подключать комнатные регуляторы, поддерживающие так называемый eBUS протокол. Для данного режима управления рекомендуем устанавливать только регуляторы типа Protherm Thermolink B или Thermolink P. Только так изготовитель может гарантировать оптимальную работу котла.

Провода от комнатного регулятора подключаются к клеммной плате котла.

С помощью указанных выше регуляторов можно активизировать функцию эквитермического регулирования. Настройка эквитермических кривых осуществляется с помощью комнатного регулятора.

Примечание: для активации функции эквитермического регулирования необходимо установить датчик наружной температуры. Провода от датчика наружной температуры точно также подключаются к клеммной плате котла.

Датчик наружной температуры необходимо устанавливать на фасад с северной или северо-западной стороны здания.

Электрическая схема котла

Обозначения на плате:

1 — коннектор для подключения регуляторов

2 — коннектор Exalink

3 — коннектор NTC датчика солнечного коллектора

4 — подключение 24 В

5 — пользовательский интерфейс

6 — коннектор для подключения внутренник гидравлических узлов

7 — газовый клапан

8 — вентилятор

9 — предохранитель

10 — подключение 230 В

11 — насос

12 — электроды

13 — NTC-датчик температуры в подающей линии

14 — NTC-датчик температуры в обратной линии

15 — аварийный термостат

16 — NTC датчик расхода ГВС

17 — преоритетный переключающий клапан

18 — датчик давления в системе отопления

Электрический разъём X16 используется только в котлах Panther КТО и КОО с подключенным бойлером.

Простой способ подключения термостата к вашему котлу

Подключение термостата к котлу не представляет из себя практически ничего сложного, потому не требует вызова специалиста. Нужно лишь понять принцип работы термостата, и подключение любого термостата к любому газовому котлу перестанет быть для вас проблемой. И не важно какой у вас котел: Baxi, Bosch, Protherm, Ariston или другой. Принцип везде один и тот же. Об этом и поговорим в нашем материале.

Разберемся сначала с необходимым оборудованием для данной операции:

1. Термостат.
2. Кабель 2х2.5, если такового нет в комплекте или необходимо удлинить его.
3. Отвертка.
4. Тестер.
5. Техническая документация котла и термостата.

Этого нехитрого набора инструментов в подавляющем большинстве случаев хватает для полного подключения термостата к котлу.

Термостаты делятся на две основные категории: механические, более простые в конструкции и дешевые, и электронные, более интуитивно понятные и функциональные.

Регулировка механических термостатов происходит за счет поворотного колеса, регулирующего температуру, и кнопки включения/выключения. Погрешность такого термостата обычно 1-1,5 градуса. Термостат работает при помощи специального газа, объем которого меняется при отклонении температуры в помещении от заданной нормы. При увеличении или уменьшении температуры механический термостат размыкает или замыкает контакты, тем самым включая или отключая горелку в котле.

Электрические же термостаты устроены чуть сложнее, но при этом просты в обращении. Обычно на них есть дисплей и несколько функциональных кнопок, при помощи которых и происходит регуляция температуры. При этом на многих моделях можно выставить также различный температурный режим для дня и ночи, тем самым создавая комфортную температуру для сна. Такая функция также полезна для рабочих помещений после окончания рабочего дня. Это позволяет сократить расходы на газ.

Выбор одного из вариантов полностью зависит от ваших нужд и модели котла. Некоторые производители газовой техники рекомендуют использовать для их оборудования именно механические термостаты, так как не поддерживают высокотехнологичные электронные. Поэтому перед покупкой термостата  и подключением его к котлу в обязательном порядке необходимо ознакомиться с техническими характеристиками вашего котла и его совместимостью с различными устройствами.

Существенным плюсом в пользу электронных моделей может послужить наличие дистанционных термостатов. В таком случае регулировка происходит при помощи отдельно вынесенной панели, которую можно разместить в любом удобном вам месте. Выбор места для размещения дистанционного термостата в любом здании должен осуществляться под руководством параметров безопасности и комфорта. Термостат лучше расположить в недоступном для детей месте, также стоит учесть факторы, которые могут вывести прибор из строя.

В настоящее время производятся также электронные термостаты с Wi-FI модулем. Данные с термостатов могут передаваться на ваш смартфон напрямую по средствам специальных приложений, созданных разработчиками. При помощи таких приложений можно настроить температуру дистанционно. Подобные модели отлично впишутся в систему «умный дом».

Перейдем к разбору принципа работы непосредственно газового котла, без подключенного термостата. Допустим, на вашем котле в данный момент установлена температура 60 градусов Цельсия. Как только горелка разгорается, температура начинает стремиться к предустановленному значению (в нашем случае 60 градусов). После достижения этой температуры горелка выключается, а насос, охлаждающий теплоноситель в системе отопления, продолжает работать, а температура воды падать.

С тем, что происходит в электронике котла в это время тоже стоит разобраться. Пока котел нагревается, некий сигнал беспрепятственно проходит из точки А в точку Б по замкнутой цепи. Как только температура достигает нужных значений цепь размыкается, и горелка гаснет. Размыкает сеть ничто иное, как кусочек провода, так называемая перемычка. Релейный термостат по своей сути тоже является такой перемычкой, только работающий не на основании температуры воды, а учитывая температуру воздуха в помещении.

Практически все существующие на современном рынке термостаты являются релейными. Это означает, что работают они за счет реле, размыкающей и замыкающей контакты на основе предустановленной пользователем температуры. В качестве теоретически подключаемого термостата, будем использовать электрический термостат релейного типа с сухими контактами. Сухие контакты – термин, обозначающий, что в любом состоянии, сомкнутом или разомкнутом, на контактах нет никакого напряжения.

Для подключения к котлу на термостате расположены клеммы, подключать нужно открытый и общий порты. В случае, если в мануале для конкретно вашей модели они не указаны, нужно просто прозвонить контакты тестером. Далее нам потребуется убедиться в возможности подключения термостата к котлу. Обычно это указано непосредственно в технической документации, если таковой нет, то информацию легко найти в любой из поисковых систем.

На найденной электронной схеме платы обозначено нахождение той самой перемычки, в которую будет подключаться термостат к котлу. В зависимости от модели котла, придется открутить несколько болтиков, чтобы добраться к необходимой части. Колодка может быть установлена как на плате управления, так и вынесена отдельно. Подключение термостата для любого из этих вариантов не будет отличаться ничем.

Далее необходимо вытащить перемычку, а ее место поставить кабель, поставляющийся в комплекте с термостатом (либо купленным отдельно). Это двухжильный провод с сечением не менее 0,75 квадратных миллиметров. Полярность при подключении не имеет значения. К блоку управления термостатом кабель подключается в нормальный открытый и общий порты, как описано выше. Порты находятся с одной из сторон блока управления, с другой же порты для подключения электроподающего кабеля. Можно как приобрести новый кабель желаемого сечения, так и использовать комплектный.

На этом подключение термостата к газовому котлу окончено. Остается только проверить работоспособность системы. На термостате выставляем необходимую температуру воздуха в комнате, сигнал передается на блок управления и в зависимости от выставленной температуры контакты реле замыкаются или размыкаются. При выставлении температуры, которая ниже текущей, горелка превращает нагревать воду в системе, при выставлении температуры выше, горелка наоборот начинает работать.

Таким образом мы полностью разобрали принцип работы отопительной системы с использованием электронного или механического термостата. Это весьма удобное решение по нескольким причинам:

• Исчезает необходимость ручной настройки температуры воды, чтобы температура в комнате оставалась комфортной.
• При использовании беспроводного термостата также пропадает необходимость настройка непосредственно котла, это крайне удобно, если котел вынесен в отдельную комнату – бойлерную.
• Появляется возможность настройки различных температур для дня и ночи, это существенно экономит газ в ночное время.

Как подключить термостат к газовому котлу

Термостат — это автоматический прибор, необходимый для регулирования работы котельного оборудования. Он считывает температуру воздуха в помещении и подает «команду» котлу, снижая или увеличивая его мощность. Современное котельное оборудование, как правило, имеет встроенные программаторы. Но бывают ситуации, когда подключать дополнительное оборудование приходится самостоятельно. Рассмотрим, как к газовому котлу подключить термостат.

Регулировка работы котельного оборудования

Регулировать работу газового котла можно двумя способами — вручную или автоматически с помощью комнатного терморегулятора. Рассмотрим, как это происходит на практике. На степень нагрева воздуха влияет температура теплоносителя в системе. Ее увеличение или уменьшение обеспечивает комфортный микроклимат с наилучшими температурными показателями.

После достижения теплоносителем заданной температуры котел отключается. При снижении показателя — включается. В случае изменения дельты температур снаружи и внутри здания работу котла придется перепрограммировать. Эти манипуляции проводятся в течение всего отопительного сезона, поэтому ручная регулировка — не самый удобный вариант.

Обратите внимание! Подключение комнатного программатора позволяет полностью решить проблему. Все данные о температуре будут считываться датчиками, и котел будет работать по заданной программе.

Установка программатора позволяет решить еще одну важную проблему. При ручной регулировке котел работает в режиме постоянных кратковременных включений-выключений. Пуск осуществляется на короткий период времени — около 10 минут. Циркуляция теплоносителя в системе, как правило, обеспечивается насосным оборудованием. Причем оно будет работать независимо от того, включен отопительный прибор или нет.

Все это существенно увеличивает расход электроэнергии. Кроме того, подобный режим работы не лучшим образом сказывается на долговечности агрегата.

Что дает термостат?

Термостат — это автоматический программируемый прибор. Пользователь устанавливает на нем комфортную температуру в помещении. При понижении температуры программатор автоматически включает котел. Порог срабатывания может быть разным и зависит от модели прибора. В среднем датчики срабатывают при понижении температурных показателей на 0,25 градуса.

После автоматического включения котла теплоноситель начинает нагреваться, и температура воздуха повышается. При достижении заданных показателей программатор отключает котел. На первый взгляд может показаться, что никакой разницы с ручным управлением нет. На самом деле есть одно важное отличие, немало сказывающееся на экономичности отопления. Отключая котел, термостат автоматически отключит и циркуляционный насос.

Повторное включение оборудования произойдет после достижения температурой воздуха порога срабатывания датчиков. Так как комнатный термостат реагирует на температуру воздуха, а не теплоносителя, частота включений котла существенно сокращается по сравнению с ручной регулировкой. Это объясняется тем, что нагретый воздух остывает значительно медленнее, чем вода в системе. Говоря простым языком, не столь важно, насколько сильно остынут батареи — пока в комнате будет нужное тепло, котел и насос не включатся.

Не будет включаться котел и в других случаях:

• Нагревание комнаты солнечными лучами.
• Сокращение дельты температур.
• Увеличение числа людей и, как следствие, повышение температуры воздуха.
• Получение тепла через ограждающие конструкции и т. п.

Как показала практика использования термостатов, они позволяют сэкономить до 30% энергии. При таких показателях можно говорить об энергоэффективной системе отопления, снижении затрат на обеспечение комфорта дома и экономии топлива.

Установка и подключение

Специалисты рекомендуют устанавливать комнатные термостаты в жилых помещениях. Их монтаж, например, на кухне, в холле, котельной приведет к нарушениям в срабатывании системы. Желательно выбирать либо самую холодную комнату, например, угловую, либо помещение, где чаще всего собирается большое количество людей.

Рядом с терморегулятором не должно быть источников тепла — радиаторов и дополнительных обогревателей. На него не должны попадать прямые солнечные лучи. Не лучшее место и для установки на сквозняке. Осторожно нужно монтировать регуляторы рядом с электробытовыми приборами, излучающими немалое количество тепла. Все это является так называемыми тепловыми помехами, мешающими нормальной работе программатора.

Включение и отключение котла происходит с помощью реле. Современные газовые котлы независимо от их производителя и особенностей модели имеют точки подключения для термостата, через которые осуществляется управление отоплением и охлаждением. Подключить прибор можно с помощью клеммы на котле в нужной точке или с помощью кабеля термостата, входящего в комплект поставки. Способ подключения дополнительного оборудования можно узнать из технического паспорта котла, где есть не только описание, но и все необходимые схемы.

Подключение термостата выполняется в соответствии с рекомендациями производителя отопительного агрегата. Как правило, в технической документации на котел есть соответствующий раздел. В целом монтаж дополнительного прибора не вызывает трудностей, так что сделать его можно самостоятельно.

Настройка

После подключения прибор необходимо настроить. Здесь на помощь придет инструкция к терморегулятору. Как правило, на лицевой панели программатора есть кнопки, с помощью которых осуществляется его настройка, а также микропереключатели. Для работы программируемого оборудования необходима энергия. Терморегуляторы работают от обычных батареек.

С помощью переключателей можно контролировать:

• Нагрев и кондиционирование воздуха.
• Время задержки срабатывания датчиков. Например, при кратковременном сквозняке датчик обнаружит снижение температуры, в результате чего должен включиться котел. Задержка срабатывания позволит избежать ложных включений.
• Колебания температуры. Например, устанавливаются колебания температуры равные 0,5 градуса. Это означает, что прибор включит котел при понижении параметра на 0,25 градусов, и выключит его при превышении показателя на те же 0,25 градусов.

С помощью кнопок устанавливается оптимальная и экономичная температура. Оптимальная (комфортная) температура будет поддерживаться в дневное время суток. В ночное время показатель будет снижаться, обеспечивая экономию и не допуская перерасхода топлива. В терморегуляторах есть предустановленные программы. При необходимости пользователь может выбрать одну из них для нормальной работы отопительной системы. Количество таких программ различается в зависимости от модели программатора.

Преимущества автоматики

Автоматика для котельного оборудования — это выбор людей, которым необходима энергоэффективная система отопления. Установка самого дешевого программатора обеспечит экономию не менее 15%.

Помимо этого автоматика имеет немало других преимуществ:

• Решение проблемы тактования отопительного прибора — необоснованно частых включений и отключений.
• Установка точного температурного режима по времени — оптимальный/экономный.
• Простота установки и настройки.
• Облегчение эксплуатации котла.
• Повышение надежности системы.
• Возможность установки тонких настроек.

Здесь перечислены только самые очевидные преимущества автоматики. С их практическими достоинствами можно познакомиться только во время эксплуатации. Единственное, что нельзя не отметить — экономить на установке термостата нецелесообразно. Это простое и недорогое оборудование позволит существенно сэкономить на отоплении. Для холодных регионов России подобная экономия весьма существенна.

Заключение

Терморегулятор — важный элемент автономных систем отопления. Он позволяет обеспечить автоматическую работу всей сети и избежать перерасхода топлива. Этот простой прибор — залог долговечной работы и котла, и всей инженерной сети. Установка терморегулятора не представляет ничего сложного. Ориентируясь на описание и схемы, приведенные в инструкциях к котлу и автоматическому прибору, можно выполнить подключение и настройку самостоятельно, не обращаясь к специалистам.

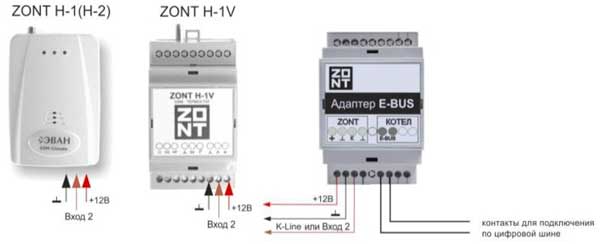

Управление котлом через GSM — модуль.

Монтаж GSM-модуля

GSM-модуль Телеметрика Т3 позволяет организовать удалённое GSM управление котлом Protherm Рысь (Lynx). Далее приведена краткая схема подключения GSM-термостата к котлу Protherm Рысь (Lynx).

Смонтировать GSM-модуль Телеметрика Т3 в подходящее месторасположение — например на стену рядом с котлом Protherm Рысь (Lynx). GSM-модуль имеет встроенный датчик температуры (Т1).

Если управление будет осуществляться по этому датчику, то нужно иметь ввиду, что в месте установки котла температура может не соответствовать температуре в основных помещениях из-за нагрева воздуха от котла.

В качестве альтернативы возможна установка GSM-модуля непосредственно в одном из основных помещений, также можно воспользоваться входящим в комплект датчиком температуры и, разместив прибор непосредственно рядом с котлом, вынести датчик темературы в основное помещение.

Подключение

Все электрические подключения следует производить при отключенном электропитании как котла, так и GSM-модуля.

Релейный выход GSM-контроллера (клеммы COM и NC, например 1 и 2) подключается к плате управления котла Protherm Рысь (Lynx), на клеммы, обозначенные на схеме. Предварительно необходимо снять перемычку, установленную на эти клеммы. Для подключения используется 2-х проводной кабель сечением 0,75 мм². Длина кабеля не должна превышать 25м.

Подключить, при необходимости, дополнительные внешние датчики температуры. Датчики подключаются параллельно в клеммы GSM-модуля 16 и 17.

После подключения GSM-модуля необходимо вставить в него СИМ-карту, подать питание на котёл и на GSM-модуль, прописать датчики температуры и настроить режим работы согласно руководству по эксплуатации.

Для работы режима терморегулирования достаточно одного датчика температуры воздуха в помещении (встроенного в прибор (Т1) или выносного (Т2), установленного в помещении). В этом случае прибор будет регулировать работу котла по обратной связи от датчика.

Однако, возможно настроить прибор для работы в режиме погодозависимой автоматики (ПЗА). Для этого необходимо использовать датчик, измеряющий температуру на улице (Т3) и датчик, измереющий температуру на трубопроводе подачи теплоносителя (Т4). Датчики в этом случае подключаются согласно схеме. Подробнее про настройку режимов терморегулирования см. руководство по эксплуатации на прибор Телеметрика Т3.

Внимание!

Подбор сечения кабелей, а так же прочие действия с котлом отопления должны проводиться исключительно в соответствии с инструкцией по эксплуатации/монтажу/установке производителя Protherm Рысь (Lynx). Данная схема дана для справки.

Проводной электронный суточный терморегулятор Protherm Thermolink B

Описание

Терморегуляторы Protherm Thermolink B созданы для управления системой отопления частного дома или административных зданий и поддержания заданной температуры помещения. Thermolink B так же подходит для погодозависимого управления котлом при дополнительном использовании датчика уличной температуры. Как правило, такие терморегуляторы устанавливаются на стену в комнате и включают систему отопления (газовый котел или циркуляционный насос) на нагрев дома при снижении температуры ниже заданной отметки и, наоборот, выключают нагрев при достижении указанной температуры. Достоинство комнатных регуляторов заключается в простате управления, а также быстром и четком  реагировании на изменение температуры.

Инструкция на Thermolink_B

Для каждого человека есть своя температура помещения, при которой он чувствует себя комфортно. При этом, температура комфорта может меняться с возрастом человека или от состояния его здоровья. Современные отопительные системы с применением алюминиевых или стальных настенных радиаторов позволяют быстро нагреть помещение, но для этого должно быть некое устройство, которое даст указание системе включиться на отопление или выключиться при достижении установленной потребителем температуры воздуха. Комнатные терморегуляторы как раз и являются устройствами, дающими команду. Комнатный термостат подключается к газовому котлу, потребитель выставляет на термостате удобную для него температуру, а далее уже комнатный термостат, «общаясь» с котлом, руководит работой системы отопления. Комнатный термостат позволяет довольно сильно сократить расход газа, т.к. котел, поддерживая температуру, не «перетапливает» помещение и, следовательно, не расходует лишний газ. Кроме того, как и описывалось выше, регулятор позволяет сделать проживание более комфортным, поддерживая заданную температуру.

Что такое механический и электронный программатор?

Protherm Thermolink B относится к электронному типу термостатов модулирующего действия. Он не просто замыкает или размыкает контакты в котле, а вносит изменения в работу горелки, позволяя абсолютно бесшумно управлять котлом в зависимости от необходимой температуры. Преимуществом электронного программатора является его точность и информативность, а также длительный срок эксплуатации. Достоинством данной модели является подключение к котлу по шине eBUS. Это позволяет не использовать батарейки (как в обычном термостате). В целом, это лучший вариант управления котлом. Термостат Thermolink B отличается наличием большого информативного дисплея и простым управлением. Поворотная ручка позволяет увеличивать или уменьшать заданную температуру. При работе с датчиком автоматически включается подсветка экрана, что позволяет менять температуру в условиях плохой освещенности места установки. Простота управления и большие цифры на табло регулятора делают его удобным для использования пожилыми людьми.

• Одна температура (меняется вручную)
• Большой четкий ЖК-дисплей, выполненный из высококачественных материалов
• Возможность использования в качестве погодозависимой автоматики ( необходим дополнительный датчик)
• Функция защиты от замерзания
• Подсветка экрана

Для возможности использования регулятора Protherm Thermolink B в качестве погодозависимой автоматики для управления статичными системами отопления или конденсационным котлом необходимо использовать дополнительный датчик наружной температуры Protherm 0020040797.

Медное соединение протема. Системы отопления дачных и загородных домов. Котлы, газовые колонки, водонагреватели

Достаточно популярный бренд Protherm давно занял прочную позицию надежного производителя отопительного оборудования в России. Во всем модельном ряду котлов, работающих на электричестве, представлена ​​одна серия — проточная коньковая. Электрокурцепторы Protherm выпускаются в 8 модификациях мощностью от 6 до 28 кВт с возможностью плавного регулирования мощности.Предназначен для работы в закрытых системах отопления с принудительной циркуляцией теплоносителя. Котлы устанавливаются на стене, а все подключения производятся в нижней части котла. Коэффициент полезного действия составляет 99,5%, что очень высокий показатель даже среди электрокотлов. Вся серия бойлеров конька одноконтактная, а продажа горячей воды осуществляется путем установки бойлера косвенного нагрева.

Большинство этих недостатков и преимуществ присуще большинству котлов, работающих на электричестве.

Промки котлов Protherm Skat

• Высокая эффективность
• Простая установка
• Простота в обслуживании
• Экологичный
• Не требует много места
• Бесшумная работа

Недостатки котлов серии SCAT

• Высокая стоимость электроэнергии
• Зависимость от перебоев в подаче электроэнергии

Иногда к электрическим котлам относят давно неактуальные или заведомо неверные недостатки, рассмотрим некоторые из них:

Мощность котла недостаточна для отопления дома более 300 м 2

Это утверждение неверно, в связи с тем, что котлы конька могут быть подключены к каскаду, для увеличения отапливаемой площади, при нехватке 28 кВт.

Частая замена Tan

В связи с тем, что прогрев теплоносителя производится с помощью загара, многие считают, что такой загар длится недолго, но необходимо брать качество качества самого загара и не забывать о Дело в том, что в системе циркулирует не вода, а теплоноситель.

Установка котлов Протерм Скат в Каскад

В случае, если для отопления дома не хватает котла мощностью 28 кВт, возможна установка стержней в каскад для увеличения площади покрытия обогрева.
При подключении двух котлов в каскад управление вторым котлом осуществляется с помощью комнатного термостата, который подключается к первому котлу.
Эта схема будет выглядеть так:

Контакты комнатного термостата подключаются к клеммам 1 и 2, расположенным на разъеме К8 основного котла, а клеммы основного котла 9 и 10 подключаются к клеммам 1 и 2 ведомого котла.

В каскадном режиме только котел мог работать с пастой 28 кВт и соломкой 24 кВт.

Устройство котлов Скат

Особенности котлов protema scat

Ступенчатая силовая установка

В зависимости от модели котла количество ступеней мощности варьируется. Самый широкий диапазон регулирования доступен для котлов уклона от однофазной сети и мощностью 6 и 9 кВт.

Гарантия

Гарантийный срок на потенциал котлов — 2 года.

Нагревательный элемент

В зависимости от мощности котла количество Тана в них разное, ТЭНы устанавливались в модификациях R13 в соответствии со следующей таблицей:

Работа от сети 220В и 380В

Котлы мощностью 6 кВт и 9 кВт, способные работать от сети 220В и 380В, котлы большей мощности можно подключать только к трехфазной сети на 380 вольт.

Комплектующие для котловой воды

При покупке котла производитель предлагает к нему различные аксессуары для расширения функциональных возможностей.

Терморегуляторы

Для котлов Скат Протерм предлагает использовать три типа комнатных регуляторов:
Exabasic (артикул 6195), Exacontrol (артикул 0020159367) и Exacontrol 7 (артикул 0020170571).

Самая простая модель Exabasic имеет только поворотный переключатель для установки температуры, Exacontrol уже оснащен дисплеем и имеет механическое управление.Модификация под номером 7 — есть функция недельного программирования.

Датчики температуры

Для настройки работы котла относительно температуры за окном необходимо приобрести датчик уличной температуры (Артикул 0020040797).

В розничной сети его стоимость варьируется в районе 2000 рублей (38 евро).

Установка котла Протерм Скат с котлом

Если вы хотите обеспечить свой дом еще и горячей водой, необходимо приобрести бойлер косвенного нагрева. Для того, чтобы котел начал работать в связке с бойлером, необходимо приобрести трехходовой клапан Fugas (артикул 0020015570) на. Готовый набор будет стоить 116 евро.

Комплект для подключения трехходового клапана Fugas к котлу Протерм Скат Схема подключения электрокотла Proter к бойлеру косвенного нагрева

Ошибки котла водяного конька

Ошибка F00.

В электрокотлах конек ошибка выгрузки возникает в случае отключения датчика NTC на выходе из отопления.

Ошибка F22 — Сухой старт

На котле течь конька ошибка F22 возникает из-за нехватки воды в системе отопления.
Для устранения ошибки необходимо долить воду в систему отопления и снова включить котел.

Ошибка F55

Появление на дисплее этой ошибки F55 происходит из-за недостаточного количества воды.
Необходимо отключить котел от электросети и обратиться к специалистам по прицепу.
Ошибка возникает при торможении реле или контактора, которые находятся на плате в месте подключения Тан.

Инструкция, сертификаты и паспорт на котел Скат

Всем привет!
На завершающей стадии готовности, дом в Карелии, материал клееный брус (ширина 205). Первый полноценный, 2 мансардных этажа. Первый этаж — комната (15 м2) + гостиная, совмещенная со столовой и кухней (45 м2), санузел и котельная.Второй этаж 4 комнаты 15 м2, санузел.

Отопление — водяные полы (строители и специалист, монтировавшие мою систему, сказали, что этого достаточно), на втором этаже дополнительно электроконвекторы.

Нет газа, только электричество. Соответственно выбрана схема электрокотель + бойлер (насколько я понимаю косвенный нагрев). Электричество 3 фазы 380В, 15 киловатт.

Выбрал котел Protherm Skat на 14 кватт, но котел к нему подойти и не подобрать.Какой котел нужен для семьи из 6 человек (постоянно проживающих)? У Протермы есть бойлеры на 200 литров, но в инструкции к нему написано, что минимально подходящий бойлер должен быть 15 кват., Т.е. нужно котел меньше брать? На 6 человек хватит? А может отдельный котел взять?

Skat можно комбинировать с
фирменными отопительными котлами PrTherm
типа B60Z, B100MS, B100Z, B200S,
B200Z и B120S. Система управления котлом
регулирует нагрев котла
с помощью датчика котла NTC.Датчик
k8 должен быть подключен к разъему K8,
расположен на плате управления котлом
или с помощью термостата
котла, который должен быть подключен

на разъем К9 (см. Схему котла Электро
поз. 2). В залог

Фиг. Восемь

Схема подключения к котлу периферийных устройств

1 Подключение электропитания
2 котла
Регулятор 3 спальни
4 клеммы для подключения к каскаду

(только для котлов на 24 и 28 кВтч)

Подключение внешнего водонагревателя ГВС

исправное функционирование Котел
и котел для их взаимных соединений
Используйте соединительные комплекты
, рекомендованные компанией
PROTHERM.Тройные трехходовые клапаны
подключаются к разъему
К2, расположенному на плате управления.
Выбирая кумулятивный бак или соединительный комплект
, необходимо
проконсультироваться с проектором
или авторизованным сервисным центром
компании pROTHERM.

5 клемм для подключения датчика NTC

бойлер косвенного нагрева

6 Реле разгрузки
7 Клеммы датчика наружной температуры
8 Клеммы комнатного термостата

K9 Разъем для подключения термостата

Электрокотел рубер скат

Достаточно популярный бренд Protherm давно занял прочную позицию надежного производителя отопительного оборудования в России.Во всем модельном ряду котлов, работающих на электричестве, представлена ​​одна серия — проточная коньковая. Электрокурцепторы Protherm выпускаются в 8 модификациях мощностью от 6 до 28 кВт с возможностью плавного регулирования мощности. Разработан для работы в закрытых системах отопления с принудительной циркуляцией теплоносителя. Котлы устанавливаются на стене, а все подключения производятся в нижней части котла. Коэффициент полезного действия составляет 99,5%, что очень высокий показатель даже среди электрокотлов.Вся серия бойлеров конька одноконтактная, а реализация горячей воды осуществляется путем установки бойлера косвенного нагрева.

Преимущества и недостатки котлов

Большинство этих недостатков и преимуществ присуще большинству котлов, работающих на электричестве.

Промки котлов Protherm Skat

• Высокая эффективность
• Простая установка
• Простота в обслуживании
• Экологичный
• Не требует много места
• Бесшумная работа

Недостатки котлов серии SCAT

• Высокая стоимость электроэнергии
• Зависимость от перебоев в подаче электроэнергии

Иногда к электрическим котлам относят давно неактуальные или заведомо неверные недостатки, рассмотрим некоторые из них:

Энергетического котла недостаточно для отопления дома более 300 м2

Это утверждение неверно, в связи с тем, что котлы конька могут быть подключены к каскаду, для увеличения отапливаемой площади, при нехватке 28 кВт.

Частая замена Tan

В связи с тем, что прогрев теплоносителя производится с помощью загара, многие считают, что такой загар длится недолго, но необходимо брать качество качества самого загара и не забывать о Дело в том, что в системе циркулирует не вода, а теплоноситель.

Установка котлов Протерм Скат в Каскад

В случае, если для отопления дома не хватает котла мощностью 28 кВт, возможна установка стержней в каскад для увеличения площади покрытия обогрева.
При подключении двух котлов в каскад управление вторым котлом осуществляется с помощью комнатного термостата, который подключается к первому котлу.
Эта схема будет выглядеть так:

Каскадное соединение котлов Протерм Скат

Контакты комнатного термостата подключаются к клеммам 1 и 2, расположенным на разъеме К8 основного котла, а клеммы основного котла 9 и 10 подключаются к клеммам 1 и 2 ведомого котла.

В каскадном режиме только котел мог работать с пастой 28 кВт и соломкой 24 кВт.

Устройство котлов Скат

Конструкция котлов Скат.

Характеристики котлов protema scat

Ступенчатая силовая установка

В зависимости от модели котла количество ступеней мощности варьируется. Самый широкий диапазон регулирования доступен для котлов уклона от однофазной сети и мощностью 6 и 9 кВт.

Ступенчатый энергетический котел Protherm Skat

Гарантия

Гарантийный срок на потенциал котлов — 2 года.

Нагревательный элемент

В зависимости от мощности котла количество Тана в них разное, ТЭНы устанавливались в модификациях R13 в соответствии со следующей таблицей:

Количество кожевников в котлах

Работа от сети 220В и 380В

Котлы мощностью 6 кВт и 9 кВт, способные работать от сети 220В и 380В, котлы большей мощности можно подключать только к трехфазной сети на 380 вольт.

Комплектующие для котловой воды

При покупке котла производитель предлагает к нему различные аксессуары для расширения функциональных возможностей.

Терморегуляторы

Для котлов Скат Протерм предлагает использовать три типа комнатных регуляторов:
Exabasic (артикул 6195), Exacontrol (артикул 0020159367) и Exacontrol 7 (артикул 0020170571).

Комнатные термостаторы для котлов Protherm Skat

Самая простая модель Exabasic имеет только поворотный переключатель для установки температуры, Exacontrol уже оснащен дисплеем и имеет механическое управление.Модификация под номером 7 — есть функция недельного программирования.

Схема подключения термостата к котлу Protherm Skat

Датчики температуры

Для настройки работы котла относительно температуры за окном необходимо приобрести датчик уличной температуры (артикул 0020040797).

Датчик температуры наружного воздуха для котлов Protherm Skat

В розничной сети его стоимость варьируется в районе 2000 рублей (38 евро).

Установка котла Протерм Скат с котлом

Если вы хотите обеспечить свой дом горячей водой, то вам необходимо приобрести бойлер косвенного нагрева. Чтобы котел начал работать в связке с котлом, необходимо приобрести трехходовой клапан Fugas (артикул 0020015570) для одноконтурных котлов. Готовый набор будет стоить 116 евро.

Комплект для подключения двухходового клапана Fugas к котлу Proterm Skatchem Подключение электрического котла Proterm Skat к косвенному нагреву Boyler

Ошибки котла водяного конька

Ошибка F00.

В электрокотлах конек ошибка выгрузки возникает в случае отключения датчика NTC на выходе из отопления.

Ошибка F22 — Сухой старт

На котле течь конька ошибка F22 возникает из-за нехватки воды в системе отопления.
Для устранения ошибки необходимо долить воду в систему отопления и снова включить котел.

Ошибка F55.

Появление на дисплее этой ошибки F55 происходит из-за недостаточного количества воды.
Необходимо отключить котел от электросети и обратиться к специалистам по прицепу.
Ошибка возникает при торможении реле или контактора, которые находятся на плате в месте подключения Тан.

Инструкция, сертификаты и паспорт на котел Скат

»Инструкция по установке котла Протерм Скат

»Паспорт на котел Протерм Скат» Сертификат на котел Протерм Скат »Сертификат на котел Протерм Скат Ростехнадзор

Однокотел

Приобретая любой нагревательный элемент, вместе с ним вы получаете инструкцию — протерм ската на 9 кВт не исключение.В модельном ряду представлено 8 агрегатов, отличающихся друг от друга показателем мощности — 6, 9, 12, 14, 18, 21, 24, 28 кВт.

Примечание! Электрокон можно применять не только для обогрева. При покупке котла дополнительного отопления его можно реализовать в сети горячего водоснабжения.

Преимущества отопительных котлов с резиновым скатом

Protherm стали хорошей альтернативой газовому оборудованию, стремительно набирая популярность. Они идеальны для эксплуатации там, где не прошла газификация.Безусловно, такой выбор хорошо подойдет для загородной дачи Домиков с сезонным или периодическим проживанием.

Среди основных отличительных особенностей котлов Скат нельзя выделить следующие:

• Легкость монтажа. В комплект котла «Протерм прокат» входит подробная инструкция, не только описывающая настройки оборудования, но и даются рекомендации по монтажу и вводу агрегата в эксплуатацию.
• Хороший КПД.По этому показателю электрокосы не уступают другой популярной отопительной технике, в том числе газовой.
• Простота настройки и эксплуатации, а также минимальный сервис.
• Точная регулировка температурных показателей.
• Экология.
• Нет необходимости в подключении к газовой сети и необходимости в дымоходе.

За время своего существования на рынке, котлы протерм коньки заслужили репутацию самого безопасного и экономичного отопительного электрооборудования.

Монтажный котел

Схема устройства

В комплект поставки электрокамен protherm skate входят все необходимые крепежные элементы и подробная инструкция, поэтапно описывающая операцию подключения. Разные по мощности модификации имеют одинаковый принцип установки, настройки и работы, поэтому в качестве примера возьмем выбор с мощностью 9 кВт.

Перед установкой агрегата необходимо согласовать работу с электрораспределительными службами.

Модификации агрегата 6 и 9 кВт подключаются к обычной электросети 220 В. Более мощные варианты — 12, 14, 18, 21, 24, 28 кВт — к сети 380 В. Монтаж осуществляется на стене с помощью специальной застежки. У агрегата нет ограничений по выбору места установки. Единственное требование — возможность бесплатного доступа для обслуживания, ремонта, настройки и т.д.

Схема подключения

К трубопроводной системе агрегат подсоединяется с помощью штуцеров.Само подключение выполняется таким образом, что при сбоях в работе устройства теплоноситель может быть только слит из него, не затрагивая систему в целом. Заполнение котла теплоносителем и слив его из агрегата с помощью дополнительных клапанов. Чтобы исключить замерзание воды в холодное время года в домах с сезонным проживанием, рекомендуется полностью отключить систему до понижения температуры воздуха.

К электросети котел подключается отдельной линией питания.Сетевые провода подключаются к клеммам, расположенным в нижнем углу блока агрегата. Все винты на разъемах должны быть тщательно затянуты. Модификации на 6 и 9 киловатт можно подключать к однофазной сети, остальные только трехфазные.

Заключение

Установка и подключение электродвигателей с рубиновым коньком достаточно проста. Тем не менее, это требует особых навыков. Лучше, если монтаж будет выполнен специалистами. В любом случае разработку проекта подключения агрегата лучше доверить профессионалам.Это позволит избежать сбоев и поломок в процессе дальнейшей эксплуатации.

На мировом рынке отопительного оборудования продукция Protherm пользуется популярностью, благодаря надежности и высокому качеству. Его оборудование поставляется во многие страны для корпоративных и частных клиентов. Потребитель может легко выбрать отопительное оборудование, ведь модельный ряд насчитывает почти 100 позиций, в том числе:

1. котлы электрические, газовые, дизельные различных модификаций;
2. водонагреватели накопительные и проточные;
3. различных датчиков и автоматики для тепловых узлов.

В линейке отопительной техники марки Protherm линейка электрокотлов для отопления представлена ​​серией коньков. На предприятии создана широкая сеть сервисных центров, обеспечивающих бесперебойную работу отопительного оборудования компании, адаптированного к российским условиям. Поэтому покупать электрокотел выгодно при наличии сервисной сети. На официальном сайте компании представлен каталог продукции Protherm на 2016 год. В нем представлена ​​самая актуальная информация о выпускаемых тепловых агрегатах.

В каталоге компании на 2016 год настенный электрокотел Protherm Skat представлен 8 моделями мощностью от 6 кВт до 28 кВт. Оборудование на букву «К» подключается к сети 220/380 В. Все модели этой линейки электрокотлов дуалкетные. Компания выпускает линейку моделей одноконтурных котлов, в их названии есть аббревиатура — «КР 13». Одномонтажные котлы Выпускаются в том же диапазоне мощности, что и двухконтурные. Размеры и вес всех моделей одинаковы, главное их отличие — мощность в зависимости от установленного набора Tan и напряжения питания (220/380 В).

В каталоге приведены основные параметры электрокотла. отопление Protherm Базовая модель:

Преимущества электрокотлов фирмы PROTHERM

В отличие от газовых, твердотопливных и дизельных котлов отопление не выделяет вредных продуктов при работе, им не нужен дымоход и различные дополнительные устройства.

По своим свойствам Electrootel Protherm абсолютно безвреден для окружающей среды и при работе не требует постоянного контроля.

Таким образом, электрокотел Protherm Skat 9K, однако, как и другие модели линейки электрокотлов компании, полностью автоматизирован, на лицевой стороне корпуса установлен ЖК-дисплей, отображающий установленные показания. В комплект поставки входит подробная инструкция по электрической гибкости протерм ската 9, где указаны все действия для достижения согласованной работы агрегата.

Владельцу достаточно выставить нужную температуру, и в будущем он будет поддерживать автоматику, с высокой точностью до одного градуса.После достижения комфортной температуры термостат подаст сигнал на блок управления котлом, который отключит электропитание. Электрокотлы Безопасны, ведь автоматика контролирует не только температуру теплоносителя, но и его давление. Во избежание резких скачков напряжения вывод котла на максимальный режим выполняется ступенчато. Двухконтурный электрокотел конька любой модели Кроме отопления нагревает воду для системы горячего водоснабжения (ГВС).

Электрические котлы отопления Чрезвычайно компактны и прекрасно впишутся в любой интерьер.Настенные электрические флоки с разбрасывателем могут обогревать площадь от 60 до 280 м2 и отлично подходят для отопления квартир, загородных домов, коттеджей и офисов. Особо хорошие отзывы Skat 6 кВт с электроприводом, который может обеспечить небольшой офис теплой и горячей водой. Есть пример, когда хозяин установил выносной бак, вода в котором ночью нагревается, так как ночной проезд действует в районе, а днем ​​отдает тепло в комнату.

Установка и подключение электрокотлов

При установке и установке агрегата, входящего в комплект поставки электрокотлов Protherm, имеется предупреждение о том, что в случае механического повреждения корпуса, нарушения целостности узлов и блоков котла гарантия аннулируется. .Поэтому при самостоятельной установке нужно работать аккуратно и четко соблюдать рекомендации. Чтобы у настенного двухконтурного электрокотла протерм работал правильно, его необходимо подключать в соответствии с требованиями инструкции.

Подключение к электросети котла Протерм 6 кВт

Coteten номинальной мощностью 6 кВт выпускается в двух вариантах подключения Тана на 220 В и на 380 В. Котлы и фасоль ничем не отличаются и вариант котла на 380 В можно легко превратить в вариант на 220 В.Для этого достаточно изменить схему переключения. Если котел подключен к трехфазной сети, то бобы на 2 кВт в каждой фазе потребляют ток порядка 10 А, так как линейное напряжение 220 В. Следовательно, проводка 1,5 квадрат и трехфазный автомат на 10 А обеспечит нормальную работу.

С однофазной сетью все несколько сложнее. В котле установлено 6 танов и при максимальной мощности 6 кВт потребляемый ток будет чуть больше 27 А, следовательно, уже понадобится сечение не менее 6 квадратов и защитный автомат на 30 А.Все вышеперечисленное распространяется на любой электрокотел отопления для дома любой мощности, только значения потребляемого тока и желаемое сечение проводов будут зависеть от мощности.

По таблицам для выбора сечения медного провода Ток в 1 А требуется отрезок 0,17 мм2. Сила тока в цепи определяется по известной формуле — I = P / U, в которой:

Первое, на что следует обратить особое внимание, это правильный выбор сечения кабеля электропитания.Ведь, например, электрокотел с протерм скейт 24 номинальной мощностью 24 кВт при подключении к трехфазной сети будет потреблять ток около 30 А на каждую фазу. Такой мощный котел нежелательно подключать к однофазной сети, потому что в этом случае ток на максимальной мощности увеличится до 100 А. Подключать электрокотел только через УЗО.

Что касается места установки, то требования к установке электрокотлов не такие жесткие, как для газовых или твердотопливных агрегатов.Да и цена на электрокотель для отопления дома намного ниже цен на другие типы котлов.

Электрокотел можно установить где угодно, но это место должно обеспечивать легкий доступ для регулировки агрегата или оперативного отключения при необходимости.

Если на схеме несколько электрокотлов, они подключаются параллельно. Согласно правилам электробезопасности, электрообогреватель должен быть заземлен.

Как выбрать электрокотел для отопления дома

Все они компактны, просты в эксплуатации и безопасны.Для их установки не нужны дымоходы и специальные приспособления, а КПД близок к 100%. По этим свойствам они превосходят котлы других типов. Для обогрева конкретного помещения электрокотел подбирается в первую очередь по мощности. Считается, что для обогрева 10 м2 достаточно одного киловатта. Следовательно, электрокотел представляет собой коньковый протектор 12 номинальной мощностью 12 кВт, позволяющий обеспечить теплое место общей площадью 120 м2.

Подтверждение высокого качества и надежности найденных в сети Обзоров на электрокотел Протерм Скат 12, в которых пишут, что котел бесшумный, просто и легко регулируется и не требует постоянного внимания («установил, включил и забыл»).

Популярные электрокотлы фирмы PROTHERM

Для подключения в качестве резерва к существующей системе отопления или для обогрева небольшого дома Площадь до 90 м2 — самая высокая потребность в Электрокотле настенный Protherm Skat 9 KR 13 с возможностью использования сети 220 / 380 В. Котел одинарный с электронным управлением и встроенным циркуляционным насосом и. Его основные характеристики полностью соответствуют базовой модели.

При необходимости организовать горячее водоснабжение производитель предусмотрел возможность подключения внешнего бака.При продаже соединения, прикрытые заглушками. Разница в цене между одноконтурными и двухконтурными котлами Рядом. № Например, цена котла протерм скат 9 кВт настенного двухконтурного сравнима со стоимостью котла аналогичной мощности, но односоединительного. В разных магазинах по продаже отопительного оборудования цена электрокотла протерм скат 9 колеблется от 490 до 9000 у.е.

По шахтным техническим характеристикам По требованиям к установке, наладке и конструкции электрические котлы намного предпочтительнее газовых и.Для их установки не требуется дополнительного помещения, а сам электрокотел можно установить в любом месте отопительного контура, главное, чтобы к нему был свободный доступ. Электроника, разработанная Protherm, самостоятельно контролирует комнатную температуру в помещении и создает в доме комфорт и уют. Единственное препятствие, ограничивающее использование электрокотлов, — это высокая цена на электроэнергию, которая имеет тенденцию к увеличению.

Установка Электродвигателей Protherm Скат, Установка Протерм Скат

Установка электрошкафа с копьем СКАТ в Москве

Электрокотел настенный 1-контурный protema scath предназначен для нужд теплоснабжения частных домов, квартир и офисов.Различаются тепловые производственные установки:

• — Электрокотели стильного дизайна ЦО;
• — отсутствие необходимости подключения к газоходу и газопроводу;
• — возможность подключения 3-х фазной электросети;
• — простота обслуживания и эксплуатации;
• — высокая эффективность на протяжении всего периода эксплуатации;
• — экологичность;
• — бесшумный;
• — возможность быстро регулировать.

Особенностью устройств для тепловой энергии с подачей конька является высокая функциональность, обеспечивающая отключение тепловой установки при прекращении подачи электроэнергии и возобновление работы при подаче электроэнергии с сохранением всех предварительных настроек.Параметры настройки отображаются на эргономичном дисплее, который оборудован отопительным котлом.

Теплообменники Protherm Skat обладают большими возможностями, начальная настройка которых происходит во время пусконаладочных работ и может быть позже изменена пользователем при необходимости:

• — регулировка температуры теплоносителя осуществляется на панели теплового монтажа;
• — Наладка работы тепловых установок производится при индивидуальном системном отоплении;
• — Возможна установка дистанционного управления подачей электроэнергии от тарифного счетчика;
• — Возможна установка датчиков комнатного термостата И датчика внешнего Т для управления автоматическим электрокотлом.

Акции

1. При покупке оборудования и монтаже скидка -10% На работу! 2. При покупке оборудования, заказе установки, запуске и заключении договора на сервисное обслуживание, если вы получаете дополнительную экстренную вызов бесплатно (24 часа)!

Перечень котельных и ориентировочные цены

* Цена на установку настенного котла указана при условии его простой установки на существующие трубопроводы, дымоход, без необходимости замены или установки дымохода, арматуры и прочего, необходимого для функционирования оборудования. паровой котел.

** Цены указаны ориентировочно, точная стоимость монтажа котельной формируется после обследования объекта с учетом индивидуальных пожеланий заказчика.

Наши услуги

Для длительной и эффективной работы электрического устройства для выработки тепловой энергии необходима установка skate protema, чтобы установка и установка выполнялись специалистами-усыновителями, имеющими специальное образование, профессиональные знания и практический опыт.

Ajax Termo предлагает полный перечень услуг по подбору электротехнических котлов для индивидуального отопления, монтажу и вводу в эксплуатацию теплообменных машин Protherm Skat.

• — Специалисты компании подключат отопительный котел к сети переменного тока.
• — Замена теплоносителя электрокотла.
• — Настроить оборудование под индивидуальную систему отопления заказчика.
• — При необходимости установил и подключил дополнительный бойлер на лечебную воду.
• — Подтверждаю возможность управления работой электрокотла от датчика наружного Т или комнатного термостата.
• — Стабилизатор напряжения подключается для обеспечения безопасной работы электрооборудования.
• — Настроить функцию защиты котла отопления от понижения давления в системе, от замерзания или перегрева котла.

Наша компания имеет значительный опыт монтажа и монтажа систем автоматического отопления и электротехники различной сложности.Привлекательная стоимость услуг, высокий уровень обслуживания, гарантийное и послегарантийное обслуживание — дополнительные преимущества сотрудничества с Ajax Termo.

1. 1. установка Baxi.
   2. установка Baxi Main.

Устройство и особенности эксплуатации. Технические характеристики продукции компании

Цена электрокотатора в потоке для отопления частично зависит от ситуации на валютном рынке, так как продукция этого производителя производится в Словакии.

Электрокотлы настенные PROTHERM

Отопительный электрокотел Protherm отличается следующими техническими особенностями:

• трехфазная система регулирования мощности;
• возможность управления внешним котлом с пульта управления котлом;
• насос циркуляционный экономичный;
• комнатный термостат простого подключения и так далее.

Цена Электрокотла Protherm на сайте официального представителя отличается отсутствием наценок со стороны торговых посредников.Эта техника относится к оборудованию повышенной комфортности, которое способно работать в электрических сетях 220 В или 380 В. Все котлы полностью автоматизированы, поэтому практически не требует участия человека. Также стоит отметить экономичную работу и бесшумность этого продукта.

Электромамы Protherm

Описание, фото, отзывы и цена Электрокотлов Protherm для отопления частного дома доступны на страницах каталога.Чтобы получить консультацию и ознакомление с дополнительной информацией касательно технических характеристик конкретной модели, условий доставки или способов оплаты, закажите обратный звонок или задайте вопрос онлайн.

Если вы определились с моделью и решили оформить заказ, у вас будет всего один клик, чтобы открыть форму обратной связи и покупки. По вопросам приобретения отопительного электрокотла Protherm в Санкт-Петербурге и Москве также обращайтесь в розничную сеть компании, адреса и телефоны которых можно найти на сайте.

Protherm достаточно популярны у отечественного потребителя. Они являются отличной альтернативой центральному отоплению и широко используются в регионах, не подключенных к основной системе газопровода. Выпуском устройств занимается одноименный концерн из Словении, хорошо известный не только на европейском, но и на мировом рынке отопительного оборудования.

Технические характеристики

Электрокотлы Protherm представлены компактными агрегатами, которые отличаются высокой надежностью и экономичностью.Благодаря широкому модельному ряду и выбору моделей разной мощности котлы успешно применяются как для небольших жилых помещений, так и для обширных общественных пространств, площадь которых может достигать 280 кВ. м. Все устройства имеют очень маленькие габариты, что позволяет использовать их в любом интерьере, при этом безбоязненно не забиваясь и не уменьшая визуально пространство. Высота вольеров всего 74 см, глубина 31 см, а ширина 41 см. Такие габариты характерны для всех моделей электрокотлов, что удобно при замене агрегата на новый или при планировке места перед покупкой устройства, в том случае, когда модель еще не определена.

Вес котлов в среднем составляет 34 кг, что позволяет устанавливать их в любых помещениях, не опасаясь чрезмерной нагрузки на стены. Все котлы имеют высокий показатель КПД, максимальные значения которого достигают 99,5%, что свидетельствует о полном исключении тепловых потерь и направлении практически всей тепловой энергии на обогрев помещения.

Мощность приборов варьируется от 6 до 28 кВт в зависимости от модели, что значительно облегчает выбор котла и избавляет от необходимости переплачивать за лишние киловатты.

Конструктивно Protherm Electrocotels представляет собой механическое устройство , состоящее из нагревательного элемента в виде тени, электронного блока управления, циркуляционного насоса, расширительного бака, вентиляционного отверстия и DIN-рейки. Количество Tan зависит от мощности модели и количества фаз. Так, однофазные маломощные приборы имеют один однофазный нагревательный элемент, а мощные трехфазные — три однофазных ТЭНа.Блок управления состоит из промежуточного реле, предохранителей, клеммных колодок и источника питания. От правильной работы этого устройства зависит своевременное отключение системы аварийных ситуаций или скачков напряжения в сети.

Циркуляционный насос Исследует воду в систему и поддерживает рабочее давление в контурах. Грабли Дина служат основой для установки модульного оборудования, в которое входят реле, УЗО и стабилизатор напряжения.Вентиляционное отверстие работает автоматически и необходимо для выпуска скопившегося воздуха и пара, а также предотвращения взрыва корпуса в случае аварийного перегрева и закипания воды. Максимальные значения сил тока при включенных 50 А, давление воды в системе — три атмосферы, температура теплоносителя может достигать 85 градусов.

Все модели оснащены терморегулятором, позволяющим самостоятельно устанавливать необходимую температуру теплоносителя, а также отключать и включать прибор при достижении заданных параметров.Каждый котел снабжен устройством, выполняющим эквитермические измерения, что позволяет значительно снизить расход электроэнергии в зависимости от температуры на улице. Так, в холодные дни прибор автоматически увеличивает температуру теплоносителя в системе, а в теплые — снижает.

Система безопасности представлена ​​датчиками перегрева и давления, а также предохранительными клапанами с функцией антиблокировки помпы. Все модели оснащены системой Узо, защищающей людей и животных от сотрясения в случае прикосновения к неисправности.Для автоматического снижения мощности котла при включении в домашнюю сеть других электроприборов система безопасности оснащена специальным регулятором нагрузки. Это предотвратит срабатывание автоматического отключения тока в случае перегрузки сети. Многие модели оснащены защитой от замерзания, включающей автоматически помпу при понижении температуры до 8 градусов, и загар — при понижении до трех градусов.

Управление котлом осуществляется с помощью жидкокристаллического экрана с понятным и удобным интерфейсом.Устройства имеют одно- и трехфазное исполнение и могут работать от сети напряжением 220 и 380 Вт.

Плюсы и минусы

Protherm довольно популярны среди владельцев частных домов и имеют множество положительных отзывов.

Растущий потребительский спрос обусловлен рядом неоспоримых преимуществ этих надежных и эффективных устройств.

• Мгновенный нагрев теплоносителя и, как следствие, быстрое прогревание помещения вполне сопоставимо с работой газового оборудования.
• Несложный монтаж оборудования позволяет установить котел самостоятельно без использования специального инструмента и привлечения специалистов. Электрокотели не требуют обустройства системы вентиляции и устройства дымохода, что значительно упрощает монтаж.
• Очень высокий показатель эффективности говорит о рациональном использовании тепловой энергии и исключении тепловых потерь.

• Абсолютная экологическая безопасность обусловлена ​​отсутствием процесса сгорания топлива и выделения вредных веществ.
• Бесшумная работа и полная автоматизация процессов.
• Эффективность. Благодаря способности котла к саморегулированию мощности использование приборов позволяет значительно снизить потребление электроэнергии и существенно сэкономить на отоплении.
• Небольшие размеры и эстетичный дизайн позволяют разместить котел в любом помещении, не боясь испортить дизайн.
• Идеальное соотношение цены и качества позволяет за небольшие деньги приобрести качественный и долговечный отопительный прибор.

К недостаткам электрокотлов можно отнести большой расход электроэнергии зимой. , отсутствие нагрева при аварийных сбоях электроснабжения, а также зависимость приборов от напряжения в сети. К минусам можно отнести высокую стоимость особо мощных моделей, которая может достигать 120 тысяч рублей. Но главный недостаток электрокотлов — необходимость приобретения дополнительного оборудования для организации горячего водоснабжения.В этом случае более предпочтительным вариантом является газовый двухконтурный котел, поскольку нагрев воды для ГВС и отопления происходит в одном приборе, и никаких дополнительных устройств не требуется.

Просмотры

Электрические отопительные котлы Protherm имеют одинарные обои и представлены моделями серии «Скат». Устройства доступны в восьми вариантах мощности и предназначены для обогрева жилых и производственных помещений. В случае, когда планируется организация горячего водоснабжения, требуется дополнительное оборудование в виде бойлера косвенного нагрева, также производства Protherm.

Самым маломощным аппаратом из всей серии является «Скат» 6 кВт, оснащенный двумя ТЭНами по 3 кВт каждый и пользующийся особым спросом у владельцев небольших домов и коттеджей.

Одноконтурный котел «Скат» 9 кВт также имеет 2 ТЭНа мощностью 6 и 3 кВт И так же, как 12-киловаттный прибор, применяется для отопления коттеджей и небольших торговых площадей. Модель «Скат» -14 завершает ряд устройств малой и средней мощности и благодаря своей универсальности пользуется большой популярностью.Продолжается модельный ряд мощных и особо мощных экземпляров 18, 21, 24 и 28 кВт, предназначенных для обогрева производственных площадей и рассчитанных на серьезные нагрузки. Такие модели можно объединить в схему параллельного подключения и сохранить большое пространство.

Ремонт и обслуживание

В комплект каждого котла входит инструкция, в которой оговаривается процесс установки устройства и даются рекомендации по его обслуживанию. Соблюдение простых правил эксплуатации поможет продлить срок эксплуатации устройства и минимизировать риск возникновения неисправностей.Котлы оснащены системой самодиагностики: при выходе из строя одного из узлов на дисплее моментально появляется цифровой код. Каждой поломке и ошибке соответствует свое числовое значение, с помощью которого можно быстро и с высокой точностью определить проблемный участок и устранить поломку.

• Ошибка F00 говорит об обрыве цепи датчика NTC. Это происходит в том случае, если напряжение повышается до 4,75 В. Чтобы убрать сообщение об ошибке, датчик следует переустановить.
• F10 говорит о замыкании датчика NTC, возникающем при повышении напряжения до 0,45 В.
• F13 Указывает на замыкание датчика NTC, находящегося во внешнем бойлере-накопителе горячего водоснабжения.
• F19 предполагает, что датчик температуры наружного воздуха замкнут. Сообщение будет удалено при повторении.
• F20 обозначает срабатывание аварийного термостата в результате перегрева устройства. В этом случае бойлер рекомендуется на время выключить и дать остыть.
• F22 говорит о низком давлении воды в системе и отображается, когда этот показатель опускается ниже 0,6 бар. После стабилизации давления ошибка автоматически удаляется.

Словацкая торговая марка Proterm — европейский производитель отопительного оборудования. В ассортименте представлены водонагреватели разных типов, работающие на твердом и жидком топливе, газе и электричестве. Исполнение изделия может быть как напольным, так и настенным, модельный ряд накопительных и проточных нагревателей позволяет выбрать устройство, отвечающее требованиям безопасности и обладающее высокими характеристиками.

Обзор электрокоутов компании Proterm

Настенные электрокурцепторы серии PROTHERM SCAT представляют собой одноконтактные устройства накопительного типа, которые широко используются для лечения воды и отопления. Серия «Скат» — уникальная разработка компании и предназначена в первую очередь для отопления и горячего водоснабжения объектов гражданского строительства (квартир, частных домов, коттеджей, загородных домов). Электрооборудование SCAT относится к качественным изделиям, поскольку его достаточно легко установить, настроить, использовать и обслуживать.

Электрокотлы от компании с функцией резины от сети, для полноценной работы нет необходимости подключать их к газопроводу, а также устраивать коаксиальный дымоход. Для помещений различной площади компания производит агрегаты от 6 до 24 кВт. Оборудование на стене монтируется, поэтому отпадает необходимость в специальном техническом помещении. Высокий КПД и мощность электрокотлов позволяют снизить затраты на обогрев конструкции и обеспечить комфорт для пользователей.Электрообогреватели состоят из расширительного бака, теплообменника, системы контроля безопасности и блока управления.

1. Электробетон для отопления дома с протерм скатом 6.

Тепловая мощность составляет 6 кВт, максимальный КПД позволяет котлу растянуть помещение до 60 квадратных метров. метров. В теплообменнике установлены два независимых танка по 3 кВт каждый. Вес равен 34 килограммам, что позволяет крепить его на стене, регулировка — плавная, шаг — 1 кВт. Устройство подключается к сети, напряжение в которой составляет 220 или 380 В.Для снижения затрат продукт оснащен программатором и датчиком температуры. Встроенная функция саморегулирования также направлена ​​на снижение потребления электроэнергии.

2. Технические характеристики электрокотеля scat 9.

Как и предыдущая модель, данное устройство может подключаться к сети с напряжением 220 или 380 В. Мощность — 9, в теплообменнике установлено 2 танка: первая — 6, вторая — 3 кВт. Изделие обеспечивает обогрев помещения площадью до 90 м2.Передняя панель предназначена для отслеживания и настройки рабочих параметров электрокотеля.

3. Описание электрокотлов Скат 12.

Работает от сети, имеющей напряжение 380 В, мощность 12, термоплапы две независимые ТАН 6 кВт. Устройство способно обеспечить автономное отопление здания площадью до 120 м2. Благодаря небольшому весу, крепится прямо на стене.

4. Электрокотель Скат 24.

Оборудован дисплеем, отображающим все параметры, исполнение — настенное, вес — 34 кг, мощность — 24 кВт, пошаговая регулировка позволяет существенно сэкономить на нагреве.Модель предназначена для помещений площадью до 240 м2. Теплообменник изделия четыре независимых танка 6 кВт. Электрокотель работает 380 В.

Все устройства могут быть подключены к накопительному баку емкостью 60-200 литров для горячего водоснабжения. Для максимального снижения затрат следует использовать электрическое отопление вместе с двухтарифным электросчетчиком (дневной и ночной тариф). Производитель дает 10-месячную заводскую гарантию.

Какие мнения?

«По отзывам электрогитары, протерм идеален для частных домов.В прошлом году установил на даче scat 9 — выбором остался очень доволен. Во-первых, электрокотел чрезвычайно экономичен и компактен, во-вторых — прост в настройке, в-третьих — работает бесшумно и не доставляет дискомфорта моей семье. Для полноценного функционирования дымоход не требуется, а схема подключения к электросети понятна — его монтаж проводили сами. «

Владимир Алексеевич, Московская обл.

« Одно время много читал о котлах Протерм, сейчас решил оставить свой.Давно хотел смонтировать систему автономного отопления и горячего водоснабжения, но как человек в возрасте искал надежный и удобный в эксплуатации электробетон. Он остановил свой выбор на Skat 12, так как у него простой интерфейс, настройки и регулировка, к тому же проводные соединения и компоненты выполнены в соответствии с требованиями европейских стандартов, поэтому они достаточно надежны и качественны. «

Мирон, Уфа.

» Для системы отопления было решено купить электрокотел Скат 9, так как он компактный и эргономичный, крепится на стене и не требует отдельного помещения, прост в эксплуатации.Можно смело устанавливать в доме — в процессе работы не выделяет токсичных веществ. «

Макар Мельников, Волгоград.

« Для частного дома использую котел на 24 кВт. Работой доволен, хватает на обогрев помещения, площадь которого составляет 180 квадратов. Единственное, что смущает, так это цена электрического фокуса Proterm Skat 24Kr — около 25000 рублей, но он быстро окупается (в среднем — 5 лет) за счет снижения затрат и повышения уровня комфорта жизни.«

Электрокотлы пользуются спросом у владельцев загородного жилья, жилых коттеджей и других негазифицированных построек. Они отличаются хорошей функциональностью и позволяют отапливать любые здания, не подключенные к газовым магистралям. Типичным их представителем является электрический flocity protema — это устройство от известного производителя, отличающееся высоким качеством сборки и достойными характеристиками.

Мы решили посвятить этот обзор электрокотлам Protherm.В нем скажем:

• О модельном ряду;
• О технических характеристиках оборудования;
• О популярных моделях;
• Об отзывах пользователей.

Оборудование от такого именитого производителя действительно заслуживает отдельного упоминания, поэтому о котлах Протерм мы расскажем все, что знаем.

Особенности электрошока Протерм

Установив в свое домовладение электрический агрегат, вы сделаете отличный выбор. Что покупать технику сомнительных брендов, лучше переплатить и взять действительно стоящую вещь от известного производителя , от качества котла зависит производительность всей системы.Кроме того, Protherm имеет большой опыт в производстве электронагревательного оборудования.

Модельный ряд один — коньковый.

Отапливаемый корпус, не подключенный к газовым магистралям, всегда является большой проблемой. Существующие на рынке электрокотлы либо имеют высокую стоимость, либо не обладают достаточной функциональностью. В этом случае вы всегда обращаете внимание на небольшую и точную модель газа, работающую в автоматическом режиме и не загромождающую пространство. Компания ProTherm готова предложить владельцам загородного жилья аналогичные решения, но работающие от электросети.

Электрокотлы Protherm — уникальное решение с должной точностью. Их устанавливают как в жилых, так и в нежилых домах, исправно вырабатывающих тепло. Под названием конька представлена ​​одна модель рядом — на выбор покупателей есть образцы с тепловой мощностью от 6 до 28 кВт. За счет этого может обогревать помещения площадью до 280 кВ. м.

Какие хорошие?

• Простое одинарное исполнение — если вы любите простую и надежную технику, продукция указанной марки вам обязательно понравится;
• Широкий диапазон мощностей — можно выбрать подходящий по мощности и по своей цене прибор;
• Высокий КПД — КПД, по заявлению производителя, 99.5% . Это означает, что практически вся израсходованная электроэнергия превращается в тепло без значительных потерь;
• Абсолютно бесшумная работа — даже если техника будет стоять в спальне, она не помешает, как выспаться;
• Наличие точной регулировки температуры позволяет создать комфортную и уютную атмосферу в вашем доме;
• Наличие универсальных моделей — могут работать от однофазных и трехфазных сетей напряжением 220 или 380 В;
• Простой монтаж — с установкой можно справиться самостоятельно, не прибегая к помощи специалистов.

Цены варьируются от 37900 до 47000 рублей — это официальная цена от производителя на апрель 2016 года. В некоторых других магазинах она может отличаться в большую или меньшую сторону (чаще в большую). Но вам не помешает купить электрофлок в официальном интернет-магазине — это самый экономичный и надежный вариант.

Стоимость оборудования может показаться завышенной, но Protherm всегда несет ответственность за качество своей продукции.

Технические характеристики и внешний вид

Electricotel protema впишется в любой интерьер благодаря небольшим размерам и размещению на стене.

Как и положено хорошей комплектации Электрокотлы известной марки заключены в аккуратные малогабаритные корпуса. Тем самым они смогут вписаться в любой интерьер. Даже самый изысканный. Размеры корпуса — высота 740 мм, глубина — 310 мм, ширина — 410 мм (размеры идентичны для всего модельного ряда коньков). Внутри мы найдем все необходимое для работы системы отопления:

• Циркуляционный насос;
• Воздухоотводчик автоматический;
• Расширительный бачок на 7 литров.

С установкой обвязки мучиться не нужно — достаточно подключить патрубки и радиаторы, залить систему теплоносителя, после чего можно приступать к испытаниям.

Модели мощностью 6 кВт и 9 кВт могут работать как от однофазных, так и от трехфазных сетей. Более мощные — трехфазные. Оборудование не боится скачков напряжения и не имеет перегрузок в сети — есть ступенчатое удлинение мощности. Максимальная сила тока в цепи при работе Тана до 50 А.Максимальное давление теплоносителя в системе 3 атм, температура до +85 градусов.

При подключении котлов электрического отопления Protherm к электрической сети необходимо проверять соответствие сечения проводов потребляемой мощности.

Схема расположения электрокотлов из резины, а также их габариты.

Protherm наделены удобными панелями управления. На них расположены светодиодные индикаторы и жидкокристаллические дисплеи.Предусмотрены системы самодиагностики — коды ошибок отображаются на встроенных экранах. Для создания комфортной атмосферы используются терморегуляторы. Системы безопасности представлены датчиком перегрева, защитой от замерзания, датчиком давления, предохранительным клапаном и системой антиблокировки циркуляционного насоса.

Интересный функционал — возможность подключения внешних накопительных котлов, которые приобретаются отдельно.

Популярные модели

Electricotel Protherm Skat 9 Cr 13 — самый покупаемый.Используется для обогрева помещений до 90 кв. м.

Как мы уже говорили, электрокотлы от Protherm представляют собой единственную линейку коньков. Таким образом, все оборудование имеет схожие характеристики, разную электрическую мощность и потребляемую мощность тока — все остальные данные идентичны, вплоть до габаритов и веса. Что касается наиболее популярных моделей, это конструкции на 9 кВт, 12 кВт и 21 кВт .

Кроме того, в модельный ряд конька входят модели мощностью 6 кВт, 14 кВт, 18 кВт, 24 кВт и 28 кВт — максимальная площадь нагрева зависит от мощности (при расчетах необходимо учитывать теплопотери и возможность подключения котла).

Инструкция по эксплуатации

При установке и настройке устройства необходимо соблюдать правила техники безопасности и использовать средства защиты. Котлы монтируют в сухом месте, вдали от легковоспламеняющихся конструкций, аварийных выходов, кондиционеров и других электроприборов. Установка в местах, где вода может попасть в оборудование . Также не допускается работа в морозильных помещениях.

Установите оборудование на прочные стены с учетом веса.Подходить к трубам отопления необходимо плавно и без перекосов. Подключение к электросети осуществляется проводами, подходящими по сечению непосредственно к электрическому экрану, через дополнительные машины УДО. Для защиты от поражения электрическим током Оборудование подлежит заземлению. Также нужно убедиться, что напряжение питания установлено установленными стандартами. Внешние компоненты и модули подключаются в соответствии с инструкциями.

Таблица для расчета необходимого сечения проводов и номиналов предохранителей в зависимости от мощности

В идеале должны привлекаться сертифицированные специалисты, но если следовать инструкции и соблюдать технику безопасности, ничего страшного не произойдет.

Во время работы оборудования необходимо контролировать температуру в системе и реагировать на возможные ошибки. Если оборудование работает нормально, пользователям остается только установить желаемую температуру. Выбор температуры отопительного контура и температуры во внешнем накопительном котле (если он есть) производится с помощью кнопок на панели управления — контроль параметров и ошибок осуществляется с помощью ЖКИ.

речевой серии SCAT идеальны для использования в частных домах, квартирах и промышленных зданиях.Способ крепления — настенный. Предназначен для нагрева воды в баке и отопления помещений. Котлы приобретаются отдельно. Материал исполнения — эмалированная сталь, обеспечивающая эффективную теплоизоляцию. Устанавливается в паре с отопительными котлами Protherm. В результате время на отопление значительно сокращается, вы можете самостоятельно регулировать стоимость отопления и расход горячей воды.

Технические характеристики электрокотеля позволяют полностью отключить отопление дома, что актуально летом или во время сезонного проживания в загородном частном доме.Для комплексной работы возможна установка комнатного регулятора, позволяющего регулировать температуру в помещении, включая и отключение котла при необходимости.

Функциональные особенности

Электрокотлы Скат выпускаются в восьми модификациях в зависимости от мощности, которая может составлять от 6 до 28 кВт. Может выступить альтернативой газовому отоплению.

1. Имеется защита от резких скачков электричества, термопредохранитель.

2. Четыре уровня мощности.

3.Температура эксплуатации при максимальной мощности — 85 ° С.

4. Возможно подключение котлов каскадом.

5. Защита от замерзания и перегрева.

6. Насос защищен.

7. Светодиодный индикатор, сенсорный экран управления.

Преимущества электрозащитных флок с протермом:

• КПД 99,5% за весь срок службы;
• регулировка легкая и точная;
• простота установки и обслуживания, не требующая специальных навыков и навыков;
• экологичность;
• работают бесшумно;
• не требует подключения к дымоходу или газопроводу.

Электрокотел работает от сети 380 Вт. Выпускаются модели с возможностью подключения к менее мощным сетям. 6k и 9k могут питаться от 220 Вт.

Краткий обзор

Skat представлена ​​следующими моделями:

1. 6К. Мощность 6 кВт. Предназначен для отопления помещений площадью не более 60 кв. м. Работает от сети 380, 220 кВт. Объем расширительного бачка 7 литров.За 1 минуту можно приготовить 13 литров горячей воды.

2. 9к. Максимальная площадь 90 кв. М. Можно подключить к электросети 380 или 220 кВт. Расширительный бачок Decamader. Количество уровней — 4.

3. 12к. Максимальная мощность — 12 кВт. Площадь отапливаемого помещения 120 кв. м. Функции от сети 380кВт. Встроенный бак емкостью 10 литров. Работа на минимальном уровне — первые 100 секунд.

4. 14к. Электрокотель (14 кВт) способен обеспечить отопление небольшого дома площадью не более 140 кВ.м. Возможна регулировка: 1/3, 2/3 или полная мощность. Агрегат оборудован стальным теплообменником с корневыми элементами.

5. 18к. Отапливает комнату размером 180 кв. м. Температура приготовленной воды может варьироваться от 40º до 85º. Имеет три нагревательных элемента. Количество ступеней — четыре.

6. 21К. Электрокотель (21 кВт) применяется для отопления жилых или складских помещений, площадью около 210 кв. м. Способы использования: в качестве основного нагревательного элемента, в системе теплых полов, подготовки воды для хозяйственных нужд.Оборудован тремя баками.

7. 24к. Мощный электрокотель 24 кВт. Имеет четыре режима. Ступенчатый старт работы с экспозицией, обеспечивающий безопасность при включении блока питания. Количество подогревателей — 4 (включаются поочередно).

8. 28к. Самый мощный протерм электрошокер (28 кВт). Его можно использовать как для отопления частных домов, так и для промышленных зданий. В нем четыре ТАН 7кВт. Регулировка происходит плавно, что способствует равномерному распределению напряжения.Максимальный нагрев воды до 80ºС.

Отзывы пользователей

«В сентябре прошлого года планировалось переехать в дачный дом. Сразу встал вопрос об отоплении. Газ показался нам неуместным, так как для определенных требований он нужен для отдельной комнаты, а установка оборудования — непростая. объединились, поэтому мы решили купить протерм электрический с бойлером для нагрева воды.Для отопления частного дома он отлично подойдет, убедился на собственном опыте.Управляется легко, с ним справилась даже наша бабушка. Минус — повышенные затраты на электроэнергию. «

Бочарова Ирина, Екатеринбург.

«Мы живем в частном доме, провести газ невозможно по ряду причин. Менеджеры посоветовали нам приобрести электрокотел Protherm Skat 9. В итоге не пожалел о своем выборе. Возможна регулировка. отопление даже в большие морозы в доме очень тёплое.Если включить на полную мощность, то буквально через несколько минут батареи раскалены по всему дому.Но чтобы сэкономить, лучше выбрать минимальный режим. «

Иванченко Николай, г. Уфа.

«Изучив отзывы и мнения, я решил купить электрошокер для отопления дома компании Протерм. У меня есть модель skate 9. Он греет почти 700 метров труб теплого пола. Пришлось установить дополнительный насос, так как штатный таких объемов не выдерживает .Мощность поставлена ​​100 кв. м. квадрат пять киловатт. Этого вполне хватит даже зимой.«

Дубенко Сергей, Москва.

«Строя коттедж, нас озадачил вопрос отопления. Отзывы друзей помогли выбрать электрокотел, выбор пал на протерм. Места мало, выглядит современно, стоимость вполне доступная. По гарантийному обслуживанию. , два года, год пользуемся и нареканий нет. Установка не такая уж и простая. Рекомендую устанавливать самостоятельно, но доверить специалистам. »

Зимина Алена, г. Казань.

«Я купил коньки protherm несколько месяцев назад.Цена и качество подходят, за исключением одного «но». Возникла небольшая проблема. Давление было непостоянным: сначала поднялось до 1,9, затем резко упало до 1,1. Специалистами обрисован сервисный центр. Прокачка компенсатора спущенной водой. Больше никаких проблем не было. «

Колесников Михаил, Санкт-Петербург.

Плюсы и минусы

Одним из основных преимуществ является безопасность эксплуатации, которая обеспечивается:

• система контроля падения напряжения;
• защитный термостат, отключающий работу при нагреве воды выше 90º;
• ступенчатый способ включения котла (шаг до 7 кВт).

Стальной корпус гарантирует надежное сохранение тепла и долговечность. Комфортное использование возможно за счет дисплея, на котором отображаются: температура, режим, ошибки (с их кодами ознакомлены в инструкции). Нет необходимости в систематическом обслуживании. Бетонный электрический скат работает бесшумно. Регулируемый уровень тепла, доступная цена.

Недостатки:

• необходима стабильная работа электросети, иначе отоплению нет альтернативы;
• рекомендуется подключение через стабилизатор;
• высокое энергопотребление в холодное время года.

Цены

Совместима ли tado ° с моим котлом?

Подходит ли tado ° к моему котлу?

Автор tado °
Обновлено на этой неделе

Подходит ли tado ° к моему котлу?

tado ° работает с большинством котлов.Единственное требование к tado ° для работы с вашим котлом — это то, что он общается на языке, который tado ° может понимать и обрабатывать.

Один из наиболее распространенных способов связи термостатов с котлами — это простые соединения реле (вкл. / Выкл.) . tado ° совместим практически со всеми котлами , поддерживающими релейные соединения.

Чтобы узнать, совместим ли tado ° с вашей системой, обратитесь к следующему руководству по совместимости:

Руководство по совместимости — UK / IRL

Руководство по совместимости — DE

Руководство по совместимости — FR

Руководство по совместимости — IT

Руководство по совместимости — ES

Руководство по совместимости — NL

Некоторые из основных марок котлов, с которыми совместим tado °, приведены ниже:

• ACV

• Alpha

• Ariston

• ATAG

• Atlantic

• AWB

• Baxi

• Beretta

000
000
• 000
• 0009000
• 000
• 000
• 000

  Bosch Bulex

• Chaffoteaux

• Chappee

• De Dietrich

• Elco

• Ferroli

• Firebird

• Frisquet

• —

  Geminox

9009

Geminox

Va

Хотите узнать, работает ли tado ° с вашей системой отопления? Свяжитесь с нами и сообщите точные названия моделей вашего котла и других устройств системы отопления.Если вы не можете найти эту информацию, вы также можете отправить нам несколько полезных изображений своих устройств.

Дополнительная информация:

Как узнать, как часто tado ° включает мою систему отопления и

Фланцевые погружные нагреватели — Нагреватели резервуаров

Погружные нагреватели с фланцами изготавливаются путем пайки или приваривания элементов к фланцу ANSI или пластинчатому фланцу. Они предназначены для прямого погружения в жидкости и газы. Нагреватель должен быть установлен через фланцевое соединение в резервуаре или емкости. Погружные нагреватели с фланцами доступны с различными размерами фланцев и из различных материалов. Нагревательные элементы предлагаются из различных материалов, подходящих для различных применений в области нагрева жидкости. Корпуса клемм доступны для использования в помещениях, на открытом воздухе (защита от атмосферных воздействий NEMA 4) и во взрывоопасных (NEMA 7) средах. Доступно множество опций, включая термостаты, термопары верхнего предела и технологические термопары или датчики RTD. Поскольку мы производим продукцию на заказ, мы можем предложить большой выбор размеров и конфигураций, которые не указаны ниже.Пожалуйста, свяжитесь с нами для получения помощи с вашей заявкой.

Стандартные размеры и материалы фланцев

Общие материалы оболочки

Опции встроенного термостата

Опции встроенного датчика

Варианты корпуса клеммника

Фланцевые нагреватели

Управляйте отоплением на расстоянии с помощью Niko Home Control

Подключите отопление к Niko Home Control

Для управления системой отопления вашего партнера Niko Home Control вам потребуется интеллектуальное устройство от этого конкретного партнера.Более подробную информацию можно найти в технических деталях.

Подключение к таким устройствам можно активировать на mynikohomecontrol.niko.eu . После активации ваша установка Niko Home Control начнет взаимодействовать с вашей партнерской системой, и вы также сможете создавать расширенные действия.

Niko прилагает все усилия, чтобы процесс подключения проходил как можно более плавно. Из-за технических различий между брендами могут быть различия в функциях и опциях.

Отопление с помощью NIBE, Mitsubishi Electric, Vaillant, Bulex, Saunier Duval, Portherm, Danfoss и DAIKIN

Какие устройства?
