Как подключить трансформатор тока: информация, маркировка, инструкция

Сегодня обсудим, как подключить трансформатор тока. Рассмотрим некоторые особенности измерительных приборов. Должны называть инструмент вспомогательным. Используется совместно со счетчиками электрической энергии, защитными цепями. Ток вторичной обмотки пропорционален потребляемому полезной нагрузкой – электрическими двигателями, нагревательными приборами, освещением. Позволит оценить параметры мощной промышленной сети без риска порчи контрольного оборудования. Косвенной выгодой становится безопасность обслуживающего персонала, снимающего показания, ведущего контроль. Значительно уменьшает требования к квалификации, снимает другие ограничения.

Общие сведения о трансформаторах тока

Трансформаторы тока создаются согласно нормативной документации. Параметры регламентированы. Например, стандартами:

  1. ГОСТ 7746-2001.
  2. ГОСТ 23624-2001.

Небольшой трансформатор

Дело касается коэффициента трансформации. Главный параметр, показывающий отношение меж токами первичной, вторичной обмоток. Цифра позволит сопрягать трансформатор тока с счетчиком, защитным автоматом. Причем требования значительно снижаются. Сеть потребляет 200 А, коэффициент трансформации равен 100, достаточно наличия защитного автомата 2 А. Видите, очень выгодно. Безопасность персонала расписали.

Получается, во вторичной цепи напряжение сетевое. Выгоды не получается. Собственно, поэтому прибор называется трансформатором тока. Не меняет напряжения. Напоминаем, действующее значение фазы напряжения 380 вольт составляет 220 вольт. Работа с промышленной сетью напоминает однофазные. Трансформаторов тока понадобится три. Счетчик измеряет напряжение, ток, определяя параметры:

  • Полную мощность потребления в ВА.
  • Реактивную мощность в вар.
  • Активную мощность Вт.

Часто нужен нейтральный провод (даже в трехпроводных промышленных сетях). К трансформатору тока не относится. Включается не так, как обычный. Первичная обмотка малого сопротивления, чтобы не вносить возмущений в цепь. Включается последовательно полезной нагрузке (двигателям).

Типичный трансформатор включается следующим образом: нагрузка находится в цепи вторичной обмотки. Позволит развязать потребителя, источник по постоянному току (гальваническая развязка), получить нужные параметры. В нашем случае (!) манипуляций с входными напряжениями, токами не производится.

В цепь вторичной обмотки включается прибор измерения, контроля. Счетчики снабжены двумя катушками: тока, напряжения. В цепь вторичной обмотки включается первая. Катушка напряжения одним концом заводится на фазу, на второй подается нейтраль. Комплексный подход позволит оценить мощность. На нейтраль положено заводить один конец токовой катушки. Как узнать последовательность действий более подробно? Схема дается на приборе контроля, измерения. Трансформатор тока является изделием универсальными, тонкости нужно искать на корпусе (шильдике) стороннего оборудования.

Первичная обмотка включается последовательно полезной нагрузке, вторичная используется для внедрения в сеть устройств контроля, измерения. Подробная схема включения зависит от типа сопрягаемых устройств, приводится на корпусе, шильдике, инструкцией. Рассмотрим, как трансформатор тока обозначается электрическими схемами. На просторах сети встретим много ошибок. В предыдущих обзорах приводили рисунок трансформатора тока, просто копируем из предыдущей локации:

  1. Прямой толстой линией показана первичная обмотка. К одному концу подводится фаза, к другому подключается потребитель. Холодильник, кондиционер, завод. Чертеж дан показывает трехфазное напряжение 380 вольт. Показана одна ветка. Прочие подключаются аналогично. В нижнем правом углу можем видеть измерительные катушки счетчика. Одна из возможных схем, не является догмой. Подробно электрические карты приводятся корпусами, шильдиками приборов. Можно достать на специализированном форуме.

    Подключение трансформатора тока

  2. Витками схема обозначает вторичную обмотку. Иногда на рисунках точки включения могут лежать на толстой линии, не должно смущать. Для большей наглядности выводы вторичной обмотки расположили ниже. К ним подсоединяются приборы измерения, контроля. Здесь ток меньше потребляемого полезной нагрузкой (холодильники, кондиционеры) в разы. Сколько – показывает коэффициент трансформации. Кстати, согласно ГОСТ, не может быть произвольным. Значение выбирается из ряда! Согласно требованиям к измерительным приборам, контрольным, ток вторичной цепи равен 1, 2, 5 А. На такие условия работы рассчитываются счетчики, прочие контрольные, учетные приспособления. Коэффициент трансформации выбирается за счет варьирования тока полезной нагрузки, протекающего в первичной обмотке. Пределы широкие. Приводим неполный ряд, взятый из стандартов (для измерительных лабораторных трансформаторов тока), указанных выше – подробно читатели могут ознакомиться с документом самостоятельно: 0,1; 0,5; 1; 1,5; 5; 7,5; 10; 15; 20; 25; 30; 800 А; 1; 1,2; 5; 6; 8; 15; 16; 18; 30; 32; 50; 60 кА. Из неполного перечня видно: не всегда трансформатор тока понижающий. Может повысить значение тока 0,1 А до 5 А. Что позволит использовать мощные измерители простейшими цепями. Счетчик должен давать возможность учитывать существующее положение дел, некоторые предназначены для использования только с определенным коэффициентом трансформации. Подробно о пригодности прибора судим в каждом конкретном случае отдельно.

Что касается приборов, применяемых за пределами лабораторий, разброс ниже. Обратите внимание, нагрузка вторичной цепи ученых должна быть по возможности активной. Точнее говоря, если коэффициент мощности меньше 1, следует подключать только индуктивные сопротивления. По большей части выполняется, в особенности для трехфазных цепей. Сварочный аппарат на входе содержит обмотку трансформатора, двигатель подключается на катушку статора, ротора. Касается счетчиков, где витой провод послужит для оценки параметров напряжения, тока. Примеры индуктивных сопротивлений. В реальности лучше перестраховаться, если коэффициент мощности меньше 1 (реактивное сопротивление обусловило возникновение потерь), пусть лучше импеданс (комплексное сопротивление) будет индуктивным, не емкостным.

Маркировка трансформаторов тока

Различные трансформаторы

Прежде, чем произвести подключение трансформатора, убедитесь, что годится выбранным целям. Из сказанного выше понятно, как оценить количественно параметры, для применения знаний на практике следует уметь читать маркировку изделия. Код регламентируется стандартом. Приводим перечень параметров, указываемых производителем на шильдике трансформатора тока:

  1. Логотип производителя с последующей надписью «трансформатор тока». Достаточно сложно промахнуться, выбрав в магазине другой прибор.
  2. Тип трансформатора характеризуется конструктивными особенностями, видом изоляции. Расшифровка приводится в стандартах, указанных выше. Рядом в маркировке идет климатическое исполнение. Есть сомнения в умении читать шильдик, проще дома заранее распечатать таблицы ГОСТ. При необходимости следует изучить конструктивные особенности. Поможет понять, как подключить трансформатор, оценить пригодность для цепи в принципе.
  3. Порядковый номер по реестру предприятия-изготовителя понадобится при обращении в службу поддержки (иностранные компании), используется для отчетности, если покупку осуществит не физическое лицо.
  4. Номинальное напряжение первичной обмотки указывается для всех трансформаторов тока за исключением встроенных. Потому что в последнем случае электрические параметры должны быть соблюдены внешним по отношению к прибору устройством.
  5. Номинальная частота может отсутствовать, если (по значению напряжения) можно понять: стандартна для государства (РФ – 50 Гц).
  6. В природе встречаются трансформаторы с несколькими выводами вторичной обмотки. Позволит получить два-три прибора в одном. В зависимости от электрической схемы будет меняться коэффициент трансформации. Напротив параметров указывается номер вторичной обмотки.

    Характеристики трансформатора тока

  7. Коэффициент трансформации является важнейшей величиной, идет далеко не первым в маркировке. Обозначается прямой, наклонной дробью, в числителе стоит первичный ток, в знаменателе вторичный. Коэффициент трансформации намного больше единицы. Среди лабораторных изделий найдем вопиющие исключения из правила. Планируется подключение трансформаторов тока в маломощную цепь для использования стандартных приборов учета – ищите покупку по другому номеру ГОСТ (23624-2001).
  8. Класс точности важен мощным потребителям. Едва ли захочется платить лишние деньги. При необходимости обращайте внимание на параметр. Расшифровывается согласно ГОСТ 7746-2001.
  9. Номинальный класс безопасности прибора свидетельствует о том, что упоминали выше: за счет более мягких условий во вторичной обмотке риск поражения электрическим током падает. При соблюдении требований никто не гарантирует 100%, что несчастный случай не произойдет. Производственный процесс сразу закладывает некую мизерную вероятность летальных исходов, наша задача цифру уменьшить. Про коэффициент безопасности вторичной обмотки трансформатора тока расскажем следующим образом. Допустим, максимальный ток счетчика составляет 20 А. Коэффициент трансформации обозначен 20/2 А. Коэффициент безопасности изделия должен равняться 10, не более. При коротком замыкании первичной обмотки сердечник войдет в насыщение, ток вторичной цепи не превысит 20 А. Счетчик не сгорит. Аналогично рассчитывается безопасность рабочего персонала.
  10. Предельная кратность тесно связана с предыдущим значением. Отношение некоторого тока, при котором погрешность составляет не менее 10%, к номинальному. Предел, при котором трансформатор тока способен помогать в измерениях, выступать средством контроля.

Надеемся, читатели теперь знают, чем рассматриваемая задача отличается от вопроса о том, как подключить понижающий трансформатор 220/12 В. Совершенно разные вещи. Обмотки идут последовательно с нагрузкой, измерителем. Коэффициент трансформации показывает, какой прибор контроля можно использовать во вторичной цепи.

Схема подключения галогенных ламп через понижающие трансформаторы . Электропара

Чтобы подключить галогенные лампы через понижающий трансформатор, следует использовать особую схему. Эти лампочки пользуются большой популярностью  у потребителей электроэнергии, что связано с высокими энергосберегающими качествами галогенок, долгим сроком службы и отличной цветопередачей. Важным достоинством галогенной лампы является ее миниатюрный размер.  При подключении следует пользоваться специальными перчатками – малейшие жировые следы с обнаженных ладоней могут привести к безвозвратной порче лампы.

Подключение галогенных ламп через понижающий трансформатор производится для защиты от перепадов напряжения, перегрузок электросети, а также для преобразования тока из розетки напряжением 220 В до 12 В, с которым работает галогенная лампа. Именно поэтому такие трансформаторы называют понижающими.

Основные требования при подключении трансформатора – отсутствие диммеров, уменьшающих срок жизни галогенных ламп при создании такой схемы, доступность распаячной коробки, выдерживание расстояния в 20-30 см от источников тепла. Если вы заметили, что яркость ламп значительно снизилась, значит при подключении вы использовали слишком длинный электрический кабель (провод), что привело к потере электрического импульса. Если используется несколько трансформаторов, каждый из них должен подключаться отдельными проводами в распределительной коробке.



Как подключить трансформатор к галогенной лампе

Поскольку осветительный прибор, в состав которого входят галогенные лампы, нуждается в удобном включении и выключении, создается стандартная разводка, где один конец фазы идет на электрический выключатель, а второй присоединяется к аналогичным проводам трансформатора. Нулевой провод (например,  медного кабеля ПВС) означается всегда синим цветом, фаза – коричневым. Он соединяется с такими же многопроволочными жилами трансформатора. В состав понижающего трансформатора входят клеммы для удобства подключения, они обозначаются маркировкой L и N.

В источниках света (люстры, светильники) обычно не одна, а несколько галогенок, которые требуется соединить между собой, для этого нужно использовать параллельную схему. Самым оптимальным вариантом для соединения нескольких лампочек является клеммная колодка. Часто тип провода в кабеле для подключения не соответствует по характеристикам кабелю, встроенному в люстру. Например, вы хотите использовать медный провод, а производитель светильника, создав схему, на выходе дает вам алюминиевый. Соединять их без использования клеммной колодки чревато коротким замыканием и даже пожаром.

Как устроен трансформатор? Как подключить трнасформатор к сети?


Как устроен трансформатор? Как подключить трансформатор к сети? FAQ Часть 2

В статье рассмотрены вопросы об устройстве, определении габаритной мощности, подключении и фазировании обмоток силовых низкочастотных трансформаторов.



Самые интересные ролики на Youtube


Близкие темы.

Блок питания для усилителя низкой частоты из доступных деталей. УНЧ, часть 3.

Как подружить Блокнот с Калькулятором Windows, чтобы облегчить расчёты?

Оглавление статьи.

  1. Как определить необходимую мощность силового трансформатора для питания УНЧ?
  2. Какую схему питания УНЧ выбрать?
  3. Расчёт выходного напряжения (переменного тока) трансформатора работающего на холостом ходу или без существенной нагрузки.
  4. Расчёт напряжения (постоянного тока) на выходе блока питания работающего при максимальной нагрузке.
  5. Типы магнитопроводов силовых трансформаторов.
  6. Как определить габаритную мощность трансформатора?
  7. Где взять исходный трансформатор?
  8. Как подключить неизвестный трансформатор к сети?
  9. Как сфазировать обмотки трансформатора?
  10. Как определить количество витков вторичной обмотки?
  11. Как рассчитать диаметр провода для любой обмотки?
  12. Как измерить диаметр провода?
  13. Как рассчитать количество витков первичной обмотки?
  14. Как разобрать и собрать трансформатор?
  15. Как намотать трансформатор?
  16. Как закрепить выводы обмоток трансформатора?
  17. Как изменить напряжение на вторичной обмотке не разбирая трансформатор?
  18. Программы для расчёта силовых трансформаторов.
  19. Дополнительные материалы к статье.

Страницы 1 2 3 4


Типы магнитопроводов силовых трансформаторов.

Магнитопровод низкочастотного трансформатора состоит из стальных пластин. Использование пластин вместо монолитного сердечника уменьшает вихревые токи, что повышает КПД и снижает нагрев.

Магнитопроводы вида 1, 2 или 3 получают методом штамповки.

Магнитопроводы вида 4, 5 или 6 получают путём навивки стальной ленты на шаблон, причём магнитопроводы типа 4 и 5 затем разрезаются пополам.

Магнитопроводы бывают:

1, 4 – броневые,

2, 5 – стержневые,

3, 6 – кольцевые.

Правда, кольцевых штампованных магнитопроводов я никогда не видел.

Чтобы определить сечение магнитопровода, нужно перемножить размеры «А» и «В». Для расчётов в этой статье используется размер сечения в сантиметрах.


Трансформаторы с витыми стержневым поз.

1 и броневым поз.2 магнитопроводами.


Трансформаторы с штампованными броневым поз.1 и стержневым поз.2 магнитопроводами.


Трансформаторы с витыми кольцевыми магнитопроводами.

Подробнее о магнитопроводах в главе – «Разборка и сборка трансформаторов».

Вернуться наверх к меню


Как определить габаритную мощность трансформатора.

Габаритную мощность трансформатора можно приблизительно определить по сечению магнитопровода. Правда, ошибка может составлять до 50%, и это связано с рядом факторов. Габаритная мощность напрямую зависит от конструктивных особенностей магнитопровода, качества и толщины используемой стали, размера окна, величины индукции, сечения провода обмоток и даже качества изоляции между отдельными пластинами.

Чем дешевле трансформатор, тем ниже его относительная габаритная мощность.

Конечно, можно путём экспериментов и расчетов определить максимальную мощность трансформатора с высокой точностью, но смысла большого в этом нет, так как при изготовлении трансформатора, всё это уже учтено и отражено в количестве витков первичной обмотки.

Так что, при определении мощности, можно ориентироваться по площади сечения набора пластин проходящего через каркас или каркасы, если их две штуки.

Для облегчения расчётов, загляните по этой ссылке: Как подружить Блокнот с Калькулятором Windows, чтобы облегчить расчёты?

P = B * S² / 1,69

P – мощность в Ваттах,

B – индукция в Тесла,

S – сечение в см²,

1,69 – постоянный коэффициент.


Пример:

Сначала определяем сечение, для чего перемножаем размеры А и Б.

S = 2,5 * 2,5 = 6,25 см²

Затем подставляем размер сечения в формулу и получаем мощность. Индукцию я выбрал 1,5Tc, так как у меня броневой витой магнитопровод.

P = 1,5 * 6,25² / 1,69 = 35 Ватт

Если требуется определить необходимую площадь сечения манитопровода исходя из известной мощности, то можно воспользоваться следующей формулой:

S = ²√ (P * 1,69 / B)

Пример:

Нужно вычислить сечение броневого штампованного магнитопровода для изготовления трансформатора мощностью 50 Ватт.

S = ²√ (50 * 1,69 / 1,3) = 8см²

О величине индукции можно справиться в таблице. Не стоит использовать максимальные значения индукции, так как они могут сильно отличаться для магнитопроводов различного качества.


Максимальные ориентировочные значения индукции.
Тип магнитопровода Магнитная индукция мах (Тл) при мощности трансформатора (Вт)
5-10 10-50 50-150 150-300 300-1000
Броневой штампованный 1,2 1,3 1,35 1,35 1,3
Броневой витой 1,55 1,65 1,65
1,65
1,6
Кольцевой витой 1,7 1,7 1,7 1,65 1,6

Вернуться наверх к меню


Где взять исходный трансформатор?

Проще всего подобрать готовый трансформатор на радиорынке, если, конечно, он есть в вашем городе. Там же можно договориться о перемотке трансформатора. Но, и трансформаторы, и услуги по их перемотке достаточно дороги.

На картинке часть лотка на радиорынке, где можно купить трансформаторы в городе Cishinau (Кишинёв).

Если у Вас в сарае или на балконе валяется какая-нибудь ненужная техника, то наверняка в ней есть и трансформаторы. Любой разборный сетевой трансформатор очень легко переделать под свои нужды. Самое главное, чтобы хватило его габаритной мощности.

Если мощность трансформатора меньше требуемой, то под нагрузкой выходное напряжение трансформатора может существенно просесть. Но, это тоже не беда, так как микросхемы типа TDA2030, TDA2040 и TDA2050 могут работать при значительном снижении напряжения питания, а именно: ±6, ±2,5 и ±4,5 Вольт соответственно.

Маловероятно, что вторичные обмотки найденного трансформатора подойдут по току и напряжению, но первичная обмотка уже рассчитана на напряжение осветительной сети и это самое лучшее подспорье, так как перемотать вторичную обмотку намного проще, чем первичную.

Хорошо, если это будет стандартный унифицированный трансформатор, тогда можно по его наименованию точно определить напряжения и максимально допустимые токи вторичных обмоток. Такие трансформаторы не поддаются разборке, поэтому прежде чем его покупать, нужно сверить название с данными в справочнике.

В конце статьи есть ссылка на справочник, в котором можно найти подробную информацию о большинстве унифицированных трансформаторов советского и постсоветского производства.

Если же это будет трансформатор без опознавательных знаков, то вероятность того, что его придётся перематывать, будет стремиться к 99%. За такой транс много платить не стоит.


При покупке трансформатора на кольцевом магнитопроводе, следует иметь в виду, что не каждый трансформатор можно разобрать, не повредив первичной обмотки.

  1. Годится для замены вторичной обмотки.
  2. Нужно мотать первичную обмотку.
  3. Нужно мотать первичную обмотку.

Вернуться наверх к меню


Как подключить неизвестный трансформатор к сети?

Прежде чем подключать трансформатор к сети, нужно прозвонить его обмотки омметром. У понижающих трансформаторов сопротивление сетевой обмотки намного больше, чем сопротивление вторичных обмоток и может отличаться в сто раз.


Первичных (сетевых) обмоток может быть несколько, либо единственная обмотка может иметь отводы, если трансформатор универсальный и рассчитан на использование при разных напряжениях сети.


В двухкаркасных трансформаторах на стержневых магнитопроводах, первичные обмотки распределены по обоим каркасам.


При пробном включении трансформаторов можно воспользоваться приведённой схемой. При неправильном включении предохранитель FU защитит сеть от короткого замыкания, а трансформатор от повреждения.

Рассчитываем ток предохранителя обычным способом:

I = P / U

I – ток, на который рассчитан предохранитель (Ампер),

P – габаритная мощность трансформатора (Ватт),

U – напряжение сети (~220 Вольт).

Пример:

35 / 220 = 0,16 Ампер

Ближайшее значение – 0,25 Ампер.

Схема измерения тока Холостого Хода (ХХ) трансформатора. Ток ХХ трансформатора обычно замеряют, чтобы исключить наличие короткозамкнутых витков или убедится в правильности подключения первичной обмотки.

При замере тока ХХ, нужно плавно поднимать напряжение питания. При этом ток должен плавно возрастать. Когда напряжение превысит 230 Вольт, ток обычно начинает возрастать более резко. Если ток начинает резко возрастать при напряжении значительно меньшем, чем 220 Вольт, значит, либо Вы неправильно выбрали первичную обмотку, либо она неисправна.


Мощность (Вт) Ток ХХ (мА)
5 — 10 10 — 200
10  -50 20 — 100
50 — 150 50 — 300
150 — 300 100 — 500
300 — 1000 200 — 1000

Ориентировочные токи ХХ трансформаторов в зависимости от мощности.

Нужно добавить, что токи ХХ трансформаторов даже одной и той же габаритной мощности могут очень сильно отличаться. Чем более высокие значения индукции заложены в расчёт, тем меньше ток ХХ.


Схема подключения, при определения количества витков на вольт.

Вернуться наверх к меню


Как сфазировать обмотки трансформатора?

На электрических схемах принято отмечать жирной точкой начало намотки отдельных катушек трансформатора, если это необходимо. Но, выводы катушек реального трансформатора могут не иметь вообще никакой маркировки.

При прозвонке неизвестного трансформатора, может понадобиться определить начало намотки некоторых катушек.


Например, если две отдельные части первичной обмотки включить навстречу друг другу, то они просто могут выйти из строя. На картинке изображён трансформатор, у которого первичная обмотка состоит из двух частей и эти части подключены в противофазе, что недопустимо (!).


Для фазировки обмоток можно использовать стрелочный вольтметр постоянного тока и батарейку (химический элемент питания) включённые по приведённой схеме.

Диапазон измеряемого напряжения вольтметра нужно подобрать так, чтобы было хорошо заметно движение стрелки. Начинать лучше с большего диапазона.

Если при замыкании выключателя, стрелка вольтметра отклонилась в прямом направлении, то за начало фазируемых обмоток нужно принять «+» (плюс) батареи и «+» вольтметра.

Если стрелка отклонилась в обратном направлении, обмотки подключены в противофазе относительно «+» батареи и «+» вольтметра.

Нужно иметь в виду, что при замыкании выключателя, стрелка вольтметра будет отклоняться в одну сторону, а при размыкании в противоположную, из-за возникшей ЭДС самоиндукции. Ориентироваться нужно по отклонению стрелки именно в момент включения выключателя.

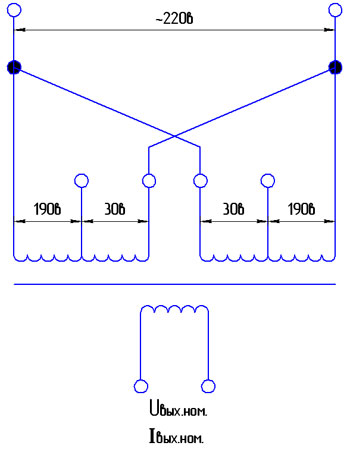

При подключении катушек витых стержневых или штампованных стержневых трансформаторов, у которых два симметрично расположенных каркаса, нужно иметь в виду, что силовые магнитные линии выходят из одного каркаса, но входят в другой.

На картинке изображён трансформатор, у которого первичная обмотка состоит из двух симметричных катушек с выводами 1, 2 и 1’, 2’. Катушки расположены на двух симметрично расположенных друг относительно друга каркасах.


Например, чтобы соединить катушки такого трансформатора последовательно, нужно соединить выводы 2 и 2’, а сеть подключить к выводам 1, 1’.

Вернуться наверх к меню


Страницы 1 2 3 4


Любая ссылка, представленная на сайте, проходит проверку на предмет трэшевости, но при этом может не иметь никакого отношения к теме сайта. Хотя, и статьи, размещённые на сайте, тоже часто этим страдают. 🙂 Как сказал Штирлиц, запоминается последняя фраза. Так что спросите про снотворное!

Подключение электронного трансформатора для галогенных ламп

Электронный трансформатор для галогенных ламп может рассчитан на разную мощность, соответственно к трансформатору можно подключить определенное количество ламп. На самом деле все достаточно просто. Умножьте мощность используемых галогенных ламп на их количество. Получившееся число и есть необходимая мощность трансформатора. Учтите, чем выше мощность, тем больше габариты трансформатора.

Электронный трансформатор для галогенных ламп редко бывает мощнее 250w. В таких случаях устанавливаются несколько понижающих трансформаторов, при этом длина провода на выходе не должна превышать 2-х метров (иначе будут возникать потери мощности из-за сопротивления провода).

Подключение трансформатора для галогенных ламп:

Лампы подключаются к трансформатору только параллельно. Провод на выходе (12V) должен быть не длиннее 2 м. При длине более 2х метров возможна потеря тока (из-за собственного сопротивления провода), яркость ламп будет заметно ниже. Чтобы предупредить перегрев, трансформатор следует располагать на расстоянии не менее 20 см. от источников тепловыделения (галогенные лампы, системы отопления). Также не рекомендуется располагать трансформатор в полостях, объемом менее 11 литров. Если по техническим причинам необходима установка трансформатора в небольшую нишу, то суммарная нагрузка не должна превышать 75% от максимально разрешенной. При одновременном подключении более, чем пяти ламп рекомендуется использовать переходные клеммные соединители.

Схема подключения:

Расположение клемм может отличаться, это зависит от конкретной модели, но принцип везде одинаковый.

Виды трансформаторов

Классический понижающий трансформатор состоит из 2х обмоток (первичная и вторичная). Внутри обмоток располагается сердечник (обычно стальной). Часто в таких трансформаторах устанавливают специальные предохранители (можно понять по маркировке). Обмоточные трансформаторы сейчас практически не используются для организации освещения в жилых помещениях. Это обуславливается большим размером и весом прибора. А самый большим недостатком является гудение во время работы, что в домашних условиях недопустимо. Есть и серьезные достоинства: неограниченная длина провода на выходе 12В (часто 11,4 — 11,8В), более высокий срок службы, низкая чувствительность к перепадам напряжения.

Электронные трансформаторы для галогенных ламп наиболее часто используются в домашних условиях. Они бесшумны, имеют незначительный вес и малы в габаритах. Электронные трансформаторы выделяют намного меньше тепла, чем традиционные обмоточные. Кроме того есть модели со встроенным плавным пуском, что значительно увеличивает срок службы ламп. Часто устанавливается защита от короткого замыкания и перегрева трансформатора. Минусом является ограничение на минимальную мощность включения. Например, к трансформатору для галогенных ламп с маркировкой 40-150W нельзя подключить лампу, мощностью 35 W. Это не значит, что если подключить лампу на 35 W трансформатор перегорит, скорее всего он просто не включится, или будет работать в неправильном режиме. Современные электронные трансформаторы для галогенных ламп редко бывают мощнее 500 W.

Понижающие трансформаторы для точечных светильников производят достаточно много компаний. Чтобы вам было проще выбрать наиболее подходящий вариант по качеству и цене мы решили перечислить торговые марки в порядке уменьшения качества (1 — самый качественный и долговечный, 7 — лучше не приобретать).

  1. Osram — Германия
  2. VS (Vosslon Schwabe) — Германия
  3. Shetele (Шателе, Шатл) — Россия
  4. Comtech (Комтек) — Дания
  5. Svetkomplekt (Светкомплект) — Китай (Под контролем Светкомплект)
  6. Gals (Галс) — Китай
  7. Tashibra, и др.

Мы рекомендуем использовать электронные трансформаторы от компании Osram, это единственный производитель, который может похвастаться качеством и надежностью!

Схемы подключения трансформатора | Полезные статьи

Для осуществления максимальной токовой защиты применяются различные схемы подключения трансформаторов тока (ТТ). Какая из схем будет использоваться, зависит от того, где именно применяются ТТ. Так например, в городских сетях может использоваться схема «полной звезды», а в сельских – «неполной звезды». В дифференциальных и других защитах трансформаторы могут включать в треугольник, а реле — в звезду.

Полная звезда

Схема подключения трансформаторов тока «полная звезда» (рис.1), при которой ТТ устанавливают во всех трёх фазах, а нулевые точки вторичных обмоток последовательно соединены одним нулевым проводником. При таком подключении в реле тока (обозначены на рисунке I, II и III) протекают токи равные токам проходящие через первичные обмоток ТТ, делённые на коэффициент трансформации nT. В нулевом же проводе протекает геометрическая сумма всех токов Iн.п., которая в случае равенства этих трёх токов равна нулю.

Коэффициент схемы Ксх, представляющий собой отношение тока в реле к току в фазе, равен 1, поскольку ток в каждом из трёх реле равен току в соответствующей фазе.





Неполная звезда

На рис. 2 показана схема «неполная звезда». Отличием данной схемы от предыдущей является то, что ТТ установлены только на дух фазах из трех. В остальном же схема аналогична: обмотки реле (I и III) и вторичные обмотки ТТ установлены так же, как в полной звезде. В нулевом проводе протекает геометрическая сумма токов тех двух фаз, к которым подключены трансформаторы.

Также, как и для предыдущей схемы коэффициент Ксх = 1.





Треугольник

На рис. 3 показана схема подключения устройств максимальной токовой защиты в «треугольник». При такой схеме подключения вторичные обмотки ТТ соединены последовательно с противоположными выводами, образуя треугольник. Таким образом, в каждом из реле протекает ток, равный геометрической разнице тока в соответствующей фазе и тока в фазе, следующей за ней:

При этом Ксх = , поскольку ток в каждом из реле в раз больше, чем ток соответствующей фазе.





«Восьмёрка» («неполный треугольник»)

На рис. 4 показано подключение ТТ по схеме «восьмёрка» (неполный треугольник). В данной схеме трансформаторы установлены только в двух фазах, а вторичные обмотки соединены друг с другом противоположными выводами. Ток в реле равен разнице токов двух фаз, в которых установлены трансформаторы. При такой схеме подключения Ксх = 2.







Последовательное и параллельное включение трансформаторов тока

На рис.5 представлена схема последовательного соединения трансформаторов тока. При таком соединении вторичных обмоток ТТ с одинаковым коэффициентом трансформации сила тока такая же, как при включении в цепь только одного из трансформаторов, при этом нагрузка распределяется поровну по двум. Такая схема может применяться при использовании трансформаторов малой мощности.

При соединении трансформаторов тока по схеме указанной на рисунке 6 ток в реле равен сумме токов во вторичных обмотках каждого из трансформаторов. Обычно, данная схема используется для получения нестандартных коэффициентов трансформации.

Как подключить амперметр через трансформатор тока

Если при измерении электрического тока Вы используете амперметр с пределом 1, 5 или даже 10А, а нагрузка будет составлять значение больше этой предельной величины амперметра, то Вам может помочь измерительный трансформатор тока с необходимым коэффициентом.

Напомню, что амперметр включается в электрическую цепь последовательно. А как же будет подключаться амперметр при использовании трансформатора тока?

В общем случае на тт будут два измерительных вывода для подключения амперметра. Подключение же первичного тока к тт происходит последовательно, но имеет особенности в зависимости от типа аппарата, о чем и поговорим ниже.

Подключение амперметра к утт5

Начнем с простого: у нас есть один амперметр и один ТТ с необходимым коэффициентом. Например, амперметр Э-59 и трансформатор тока УТТ-5.

На тт есть выходы измерительные (и1, и2) для подключения вторичного тока (к амперметру) и выходы первичные (общий, 15а, 50а). Так же есть отверстие, через которое можно протянуть кабель по которому будет течь ток, в случае, если известно, что его величина будет более 50А. В принципе все просто: и1 и и2 к амперметру напрямую, нагрузку же либо витками через отверстие, либо на зажимы (общий, 15а, 50а).

Подключение амперметра к и54

Также может встретиться трансформатор тока И54. У него также есть измерительные колки (и1, и2), к которым подключается амперметр напрямую для измерения вторичного тока. Отверстие, куда можно продевать кабель отсутствует. И есть колки первичного тока (л1, л2). Вся магия данного тт состоит в колках, которые расположены в верхней части прибора.

В принципе, на корпусе расположена схема, взглянув на которую можно обо всем догадаться, при условии наличия опыта. Плюс, всегда перед работой с прибором необходимо прочитать документацию на него.

Верхний колок используется при транспортировке и на выключенном приборе. В центральном положении он замыкает первичную обмотку. Левое и правое отверстия нужны для установки в них колка во время работы, чтобы не потерять его вероятно. Доставая колок из центрального отверстия мы размыкаем верхнюю цепочку первичной обмотки тт.

Второй колок, расположенный ниже, используется для выбора коэффициента трансформации. То есть у нас две параллельные ветки.

Порядок такой — верхний колок в центральное положение, нижний в гнездо тока требуемой величины, к и1 и и2 подключаем амперметр, затем подключаем л1 и л2 последовательно в цепь, после чего верхний колок ставим в боковое отверстие или убираем.

Следует помнить, что запрещено раскорачивать вторичную обмотку под нагрузкой, так как это приведет к увеличению погрешности и может вывести тт из строя, пробив изоляцию.

Пересчет тока амперметра при использовании ТТ

Для определения точного значения тока, измеренного по амперметру через трансформатор тока необходимо знать:

  • Предел амперметра по току
  • Шкалу амперметра в единицах
  • Коэффициент трансформации ТТ
  • В некоторых случаях надо знать число витков измеряемого кабеля через тт, для определения коэффициента тт по табличке самого аппарата

Допустим предел амперметра 2,5 А, число делений 150, коэффициент трансформации 100/5. И получили при измерении 67 делений. Сколько же это в амперах?

Получаем: вся шкала 2,5А — 150 делений; Значит Х ампер это 67 делений. Из этой пропорции получаем вторичный ток =2,5*67/150=1,117 А. Далее этот вторичный приводим к первичному умножив на коэффициент трансформации равный 20. Получаем, что измеряемый ток равен 22,3 А. Примерно так можно считать.

Самое популярное


как выбрать и подключить,виды(220/110, 220/12) , принцип работы, фото, видео урок как сделать своими руками

Автор Aluarius На чтение 6 мин. Просмотров 735 Опубликовано

Чтобы разобраться с темой «понижающий трансформатор», необходимо понять, для чего он используется в быту, и зачем нужно понижать напряжение? Начнем с известных всем фактов, один из которых – это напряжение в розетке, равное 220 вольт. Так вот не всем бытовым приборам это напряжение необходимо. К примеру, вся система телевизора работает от напряжения двенадцать вольт. Поэтому в него обязательно вставляется трансформатор понижающего типа. То есть, он уже закладывается в конструкцию прибора на стадии его проектирования. И таких приборов в быту используется большое количество.

Понижающий трансформатор 220 на 12

То же самое можно сказать и о некоторых видах освещения. К примеру, светодиодные ленты, которые работают от специального блока питания. Последний, по сути, и есть трансформатор понижающий 220 на 12 вольт. То есть, блок понижает напряжение до необходимого.

Конструкция и принцип работы

Трансформаторы понижающие в основе состоят из двух обмоток из медной проволоки: первичной и вторичной, и ферромагнитного стержня. Первичная обмотка подключается к сети 220 или 380 вольт, вторичная к потребителю.

Сам принцип действия прибора достаточно прост.

  • Ток подается на первичную обмотку, которая создает вокруг стержня магнитное поле переменного типа, направленное в определенную сторону.
  • Магнитное поле создает ток во вторичной обмотке.

При этом величина тока на выходе будет зависеть от количества витков в каждой обмотке. Кстати, таким образом, можно сделать или повышающий трансформатор, или понижающий. Чаще всего в быту используются первые. Вторые же используются реже, к примеру, для освещения, где установлены неоновые лампы. Им необходимо напряжение 12 000 вольт.

А вот в промышленности повышающие трансформаторные агрегаты используются чаще всего, потому что передача электроэнергии на дальние расстояния без больших потерь невозможна. Поэтому 380 вольт преобразуют посредству трансформатора в более высокие величины и передают по высоковольтным линиям, при этом снижая потери до минимума.

Внимание! Любой понижающий напряжение прибор выдает на выходе тот же переменный ток. Если необходим ток постоянный, то к трансформатору понижающему 220 на 12 устанавливается выпрямитель.

Необходимо отметить, что научно-технический прогресс не стоит на месте. Поэтому сегодня производители предлагают электронные трансформаторы понижающего типа. В них нет катушек и сердечника, в основе прибора лежат микросхемы, конденсаторы, резисторы и другие электронные элементы. В чем же его преимущество перед классическим вариантом?

  • Небольшая масса прибора.
  • Небольшие размеры.
  • Высокий коэффициент полезного действия.
  • Не нагревается и не гудит.
  • Есть возможность проводить регулировку выходного напряжения.
  • В схему прибора уже встроена защитная система от короткого замыкания.
Электронный понижающий трансформатор

Как правильно выбрать

Итак, на что необходимо обратить внимание, покупая понижающий трансформатор?

  1. Входное напряжение. Понятно, что на корпусе прибора может быть надпись 220 или 380 вольт. Так как нас интересует бытовой вариант, то выбираем тот, у которого написано 220 В.
  2. Выходное напряжение. Для этого вам придется ознакомиться с параметрами прибора потребления. Это могут быть лампочки или электронные бытовые приборы. К примеру, если у вас установлены в системе освещения дома светодиодные лампы на 12 вольт, то придется приобретать трансформаторный прибор, понижающий напряжения с 220 В на 12 В.
  3. Мощность. Сразу же оговоримся, что этот показатель должен быть у трансформатора на 20% выше, чем у потребителей. При этом учитывается суммарная мощность потребителей. К примеру, если понижающие трансформаторы используются в системе освещения, то его мощность складывается из мощностей каждой лампочки, плюс 20%.

Трансформатор для светодиодной ленты


Напомним, что на всех потребителях мощность указывается в ваттах. Обозначение производится на корпусе или в сопроводительных документах. Если этот показатель вами не найдет, тогда можно его подсчитать самостоятельно, используя закон Ома, который гласит, что мощность электрического прибора – это произведение его напряжения на силу тока. К примеру, лампочка, работающая от сети 12 вольт, на которой написана сила тока в 5 А, будет иметь мощность: 5А*12В=60 Вт.

Как правильно подключить

Подключение понижающего трансформатора 220-110 или любой другой конфигурации – процесс достаточно простой. Во-первых, на заводских приборах клеммы подключения всегда маркируются. Для подключения нулевого провода используется клемма с обозначением «N» или «0», для фазного «L» или «220». На выходе обычно «0» и «110». Последнее число может меняться в зависимости от выдаваемого на выходе напряжения.

Во-вторых, если вами приобретен самодельный прибор или не новый, где стерта маркировка на клеммах, то распознать, какая обмотка первичная, а какая вторичная, можно по сечению используемого в ней медного провода. Так вот, в первичной обмотке сечение провода меньше, чем во вторичной. В повышающем трансформаторе все наоборот. То есть, тонкий провод устанавливается на вторичную обмотку.

Разновидности

Видов понижающих трансформаторов не так много. В основе их классификации лежат область применения и вид исполнения. В первом случае они делятся на бытовые и промышленные. Во втором на открытого типа и закрытого, то есть, в корпусе. Сюда же можно внести еще одно разделение, где учитывается способ крепления в плоскостях.

  • Стержневой. Обмотки собираются вокруг стержня, поэтому сам прибор может устанавливаться только вертикально.
  • Броневой. Здесь используется броневой вид обмотки, который позволяет проводить установку прибора в любом положении.

Но отметим тот факт, что различий в работе у двух видов не наблюдается.

Ящик с понижающим трансформатором

Промышленные образцы делятся на три вида:

  1. Силовые в масле.
  2. Трехфазные в масле (снижение до 380 вольт).
  3. Сухие трехфазные (снижение до 380 вольт).

Условия эксплуатации

Основное условие правильной эксплуатации – это специально отведенное место для установки. Оно должно быть сухим, чистым, герметичным от попадания пыли и грязи. В быту для этого используется специальный ящик с понижающим трансформатором. И последнее условие – трансформатор должен быть обязательно заземлен.

Основы установки трансформатора

| EC&M

Вы должны запитать новый офис на складе 5. Для этого вам понадобится трансформатор 3 кВА (однофазный от 277 В до 120 В, двухпроводной) для освещения и розетка для кофейника и компьютерного терминала. Так как же подключить трансформатор?

Внутри распределительной коробки соединения «H» обозначают обмотку более высокого напряжения трансформатора, а соединения «X» обозначают обмотки более низкого напряжения. Эта модель имеет два крана 21/2% FCBN; полный ток ниже нормы.Почему краны? Если первичное напряжение постоянно низкое (около 270 В: 2,5% при использовании выводов h2-h4) или 263 В: 5% при использовании выводов h2-h3), вы можете изменить ответвление, чтобы поддерживать 120 В на вторичной обмотке. Даже если первичная обмотка имеет нормальное напряжение 277 В (с использованием выводов h2-h5), вы можете изменить ответвления, чтобы поддерживать на вторичной обмотке 120 В. Сконфигурируйте две отдельные обмотки на стороне «X» на 120 В, разместив обмотки параллельно. Чтобы получить 240 В, соедините их последовательно (соедините h3 с h4; соедините h2 и h5 с нагрузкой). Эти соединения зависят от приложения; перед подачей напряжения ознакомьтесь с маркировкой производителя и литературой.

Они не поддерживают автоматически вторичное напряжение. Пигтейл ведет сращивание к проводке от дорожек качения с обжимными наконечниками для кольцевых клемм и крепежными винтами, к которым вы добавляете изоляционные материалы (колпачки и / или соответствующую сращивающую ленту).

Установите двухэлементный предохранитель на 10 А в запасной однополюсный выключатель на панели освещения 480Y / 277V на противоположной стене склада. Предохранитель первичной стороны обеспечивает подходящую максимальную токовую защиту вторичной стороны; из-за его конфигурации для 2-проводной работы.Чтобы свести к минимуму падение напряжения, разместите трансформатор ближе всего к нагрузке (офисной) цепи.

Потери зависят от квадрата токов соответствующей обмотки; такое расположение трансформатора сокращает их примерно на 81%. В этом случае заземление выполняется просто: подсоедините вторичную обмотку трансформатора к его опорной стальной колонне.

Предположим, вам необходимо установить другой трансформатор (15 кВА, 480 В, трехфазный, трехпроводной, на 240 В, трехфазный, трехпроводный), обслуживающий пять малых преобразователей частоты (AFD) для сборки упаковки.Подключения к этому типу трансформатора являются основными — три провода на стороне высокого напряжения (h2, h3 и h4) и три провода на стороне низкого уровня (X1, X2 и X3).

Провода

№ 10 AWG на первичной стороне (22,6 А при 480 В) и вторичной стороне № 8 (45,1 А при 240 В) позволят полностью использовать мощность трансформатора. Используйте обжимные наконечники с кольцевым зажимом и крепежные винты на соединительных лапках с четвертьдюймовыми шайбами ​​Бельвилля для компенсации различного теплового расширения различных проводников.

Гибкий металлический кабелепровод изолирует вибрацию, но как насчет заземления оборудования? NEC Sec.351-9 допускает изгиб на три четверти дюйма для заземления оборудования для устройства максимального тока до 60A. Устройство максимального тока на стороне высокого напряжения (в данном случае 3-полюсный термомагнитный выключатель на 25 А) обеспечивает защиту от короткого замыкания и перегрузки на вторичной стороне трансформатора. Отдельные преобразователи частоты нуждаются в соответствующей защите от перегрузки по току и средствах отключения.

Для дельта-дельта, п. 240-3 (i) допускает отсутствие специального устройства максимального тока для защиты трансформатора. П. 250-5 (b) позволяет трехфазной трехпроводной вторичной обмотке трансформатора 240 В работать без заземления системы.При такой конфигурации напряжения любые устройства перегрузки по току должны иметь номинальное значение не менее 240 В, а использование устройств на 120/240 В с «косой чертой» потенциально опасно.

Как безопасно установить электрический трансформатор

Установка электрического трансформатора может быть трудной, особенно если вы не знакомы с электрическими трансформаторами или если это ваша первая попытка его установки.Электрические трансформаторы следует устанавливать с особой осторожностью и осторожностью, иначе они могут привести к внутреннему повреждению вашего оборудования.

Важно, чтобы вы соблюдали все меры предосторожности и предоставляли необходимое защитное оборудование всем строителям, работающим с трансформатором. Выполнение этих двух действий поможет вам установить трансформаторы как с жидким, так и с сухим типом. Но важно, чтобы ваши трансформаторы были установлены в соответствии с правилами, утвержденными ANSI / IEEE и NEMA.

9 факторов, которые следует учитывать при установке и подключении трансформатора в вашем помещении

  1. Расположение

    При выборе места установки необходимо учитывать электробезопасность; Вам следует заранее оценить землю и почву. Ваше оборудование и персонал не должны подвергаться риску или угрозам. Аналогичным образом, структурный анализ нагрузки должен быть проанализирован на целостность конструкции конструкции. В случае зон, подверженных сейсмическим воздействиям, необходимо принять специальные меры для предотвращения любого обрушения во время любого сейсмического движения.

  2. Вентиляция

    При использовании сухих электрических трансформаторов вентиляция должна стать главным приоритетом. Они должны располагаться в таком месте, где достаточно места для быстрого рассеивания тепла, а также постоянного доступа к чистому сухому воздуху в форме надлежащей вентиляции.

  3. Заземление

    Убедитесь, что ваш трансформатор правильно заземлен, чтобы удалить любые статические заряды, которые собираются в нем. Также важно защитить и обезопасить свой электрический трансформатор на случай, если обмотки случайно коснутся сердечника.

  4. Электропроводка

    Убедитесь, что все ваши заземляющие провода покрыты деревянным каркасом или пластиком на высоте 8 футов над основанием мачты. Более того, правильно установленные растяжки могут помочь повысить электробезопасность, а также защитить полюсную линию от любого дальнейшего повреждения из-за деформации линейных проводов, оборудования, установленного на опоре, и плохих погодных условий.

  5. Крепление

    Вы можете установить несколько трансформаторов на одном столбе, если вес распределен равномерно, а общий вес находится в пределах безопасности столба.Однофазные трансформаторы мощностью менее 100 кВА монтируются над вторичной сетью. Для трансформаторов мощностью более 100 кВА рекомендуется использовать платформу.

  6. Влажность

    В случае дождя или влажности необходимо принять множество мер предосторожности, особенно в случае трансформаторов, заполненных жидкостью. Сухой воздух необходимо непрерывно закачивать в газовое пространство в течение примерно 20-30 минут до того, как обслуживающий персонал войдет в резервуар.

  7. Проверка жидкости

    Если изоляционные жидкости необходимо отвести, необходимо убедиться, что все оборудование, такое как контейнеры, шланги и насосы, является чистым и сухим.Если оборудование ранее использовалось для перекачивания какой-либо другой жидкости, очистите все загрязненные предметы перед использованием. Убедитесь, что у вас есть чистые и сухие контейнеры для хранения, готовые для хранения жидкости, а также для фильтрации жидкости перед повторным наполнением резервуара.

  8. Поддержание давления

    Постоянное поддержание положительного давления очень важно, даже при низких температурах. Для этого необходимо поддерживать достаточное давление газа. Манометр-вакуумметр будет показывать колебания давления в зависимости от температуры окружающей среды, которые необходимо регулярно регистрировать.

  9. Заключительное тестирование

    После того, как трансформатор настроен, перед подачей питания на агрегат необходимо провести окончательный осмотр. Следуйте протоколу электробезопасности и предупредите весь персонал о смертельном напряжении, которое присутствует в корпусе трансформатора и в точках подключения. Необходимо убедиться, что электрические соединения были выполнены правильно и что между обмотками имеется правильное соотношение низкого и высокого напряжения. Обязательно проверьте вентиляторы, двигатели, тепловые реле и другие вспомогательные устройства.Также необходимо проверить целостность всех обмоток.

Если вы хотите избежать простоев и нанять профессионалов, которые сделают работу должным образом, не стесняйтесь обращаться к нашим профессионалам в D&F Liquidators!

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, фитингов кабелепровода, автоматических выключателей, распределительных коробок, проводного кабеля, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Полное руководство по установке трансформатора — нестандартные катушки

Работа с электрическими приборами и устройствами требует определенного уровня знаний и опыта.Точно так же установка электрических трансформаторов состоит из определенных важных шагов, которые необходимо выполнить, чтобы обеспечить правильное функционирование машины. Электрические трансформаторы доступны в широком диапазоне размеров, и каждый тип имеет индивидуальное применение. Установка трансформаторов должна производиться надлежащим образом с учетом их конкретных применений и режима работы.

Давайте посмотрим, как безопасно и эффективно установить электрический трансформатор.

Вещи, которые вам потребуются

  • Паяльник
  • Немного ручных инструментов
  • Электроинструменты
  • Кран (в случае необходимости установки в коммерческом здании)

ШАГИ

  • Перед тем, как начать процесс, убедитесь, что при установке соблюдаются необходимые процедуры заземления и соблюдаются те же правила в отношении электрических цепей и металлических компонентов.
  • Выберите подходящие разъемы и провода после разработки надлежащего плана заземления для установки трансформатора.
  • Корпус трансформатора необходимо подключить к заземлению шасси для поддержки электронных проектов
  • .
  • Подключите клемму заземления корпуса установленного снаружи силового трансформатора к заземляющему стержню.
  • В зависимости от вашего приложения, вы также можете подключить нейтраль входа / выхода к земле
  • Чтобы подключить первичную входную проводку, убедитесь, что используете подходящий провод и разъемы, и не забудьте выключить источник питания перед подключением.Убедитесь, что входная проводка имеет достаточный размер для выполнения операции.
  • Выберите и закрепите подходящий предохранитель или автоматический выключатель в удобном месте рядом с трансформатором. Затем подключите предохранитель или автоматический выключатель к входному напряжению, а затем к первичному проводу трансформатора.
  • Трансформатор также может состоять из вторичных обмоток с двумя или более выходными проводами с различным диапазоном напряжения. Вам потребуется план подключения, чтобы понять правильные точки подключения.
  • Выберите провода подходящего размера и цвета (для идентификации) вместе с соответствующими разъемами. Затем подключите провода к подходящей цепи подключения. При необходимости добавьте дополнительную изоляцию.

СОВЕТЫ

  • Убедитесь, что на устанавливаемом электрическом трансформаторе нет повреждений, например обрыва проводов, незакрепленных концов, грязи или влаги.
  • Держите вводы и соединения трансформатора вдали от дополнительных нагрузок со стороны входящих кабелей или проводки
  • Не снимайте защитное покрытие вокруг клемм, так как оно предотвращает окисление поверхности

ПРЕДУПРЕЖДЕНИЕ

  • Перед установкой трансформатора по любой причине обязательно свяжитесь с властями или профессионалами в вашем районе.Это обеспечит безопасность для всех, кто связан с установкой, и для тех, кто находится рядом с местом установки.

Параллельное соединение трансформаторов — HVAC School

Один старик сказал мне, что невозможно соединить два трансформатора вместе, потому что они будут «сражаться друг с другом».

Если вы чем-то похожи на меня (и небеса, если да), всякий раз, когда кто-то говорит что-то подобное, в вашей голове начинает проигрываться мультик.

В этом случае я представляю себе двух трансформеров в боксерских перчатках, которые вырываются наружу, чтобы посмотреть, кто из них «выиграет».

По правде говоря, вы можете соединить два трансформатора вместе, если будете осторожны, но вам нужно знать, зачем вы это делаете, и делать это правильно.

Трансформаторы имеют рейтинг ВА (вольт-ампер), который определяет количество вольт-ампер (вольт x ампер, что упрощенно выражается в ваттах, но есть более сложная причина, по которой в трансформаторах это называется ВА, о которой мы здесь не будем говорить) трансформатор может работать на вторичной обмотке.

Выше показаны два трансформатора 75 ВА с вторичной обмоткой 24 В.

75 ВА ÷ 24 В = 3,125 А

Таким образом, с трансформатором 75 ВА вы можете использовать максимум 3,125 А. Если вам нужно больше мощности, вам нужно будет либо пойти и купить более крупный, более дорогой трансформатор, либо… вы можете подключить еще один такой же параллельно. Если вы подключите два трансформатора 75 ВА параллельно, у вас будет 150 ВА вторичной мощности, что может потребоваться в некоторых случаях для многоступенчатых коммерческих блоков или некоторых крупных аксессуаров.

В данном случае параллельное соединение просто означает соединение двух первичных и вторичных обмоток точно таким же образом, как показано выше… Довольно просто

СУПЕР важно добиться одинаковой полярности и использовать два трансформатора с одинаковыми витками обмотки. в первичной и вторичной обмотке и одинаковое сопротивление вторичной обмотки (сопротивление).

На самом деле, это настолько важно, что я советую вам делать это только в том случае, если у вас есть две одинаковые модели трансформаторов.

Для большей безопасности сначала подключите первичные обмотки и сравните вторичные обмотки друг с другом с помощью вольтметра, прежде чем подключать их к системе. Для типичной вторичной обмотки 24 В вы можете сначала подключить два общих провода к земле, чтобы они работали в качестве стабильного опорного сигнала, затем проверьте два вывода R или Hot стороны друг на друга, а затем к общему проводу. Они должны читать 0v друг другу и 24v для общего.Если вы получаете что-либо, кроме 0В, от горячего к горячему, вам нужно перепроверить свою основную проводку и убедиться, что они точно такие же.

— Брайан

Связанные

Параллельные трансформаторы — Руководство электрика по однофазным трансформаторам

Может наступить время, когда ваш трансформатор приблизится к полной нагрузке. На данный момент у вас есть два варианта.

  1. Замените трансформатор на более мощный.

  2. Параллель в новом трансформаторе.

Иногда практичнее подключать новый трансформатор параллельно, так как время простоя минимально.

Три правила и правда (для параллелизма)

Перед параллельным подключением трансформаторов должны быть выполнены три условия.

1. Трансформаторы должны иметь одинаковое номинальное первичное и вторичное напряжение.

Если номинальные напряжения трансформаторов не совпадают, большие циркулирующие токи будут течь как в первичной, так и во вторичной обмотке.Циркуляционные токи — это токи, которые протекают между двумя трансформаторами, но не через нагрузки. Меньший трансформатор будет действовать как нагрузка на больший трансформатор. Из-за низкого сопротивления обмотки трансформатора циркулирующие токи могут оказаться довольно большими и опасными.

Несмотря на то, что во вторичных обмотках трансформаторов индуцируются напряжения переменного тока, одинаковые циркулирующие токи протекают во всех вторичных обмотках. Любой ток, протекающий во вторичной обмотке трансформатора, должен согласовываться с током в первичной обмотке, чтобы в первичных обмотках создавалась надлежащая CEMF.Ток в первичной обмотке равен вторичному току, деленному на отношение витков. Это означает, что циркулирующие токи, пропорциональные токам во вторичных обмотках, также будут протекать в первичных обмотках.

2. При подключении необходимо соблюдать полярность клемм трансформаторов.

Это по-прежнему позволяет вам подключать трансформатор с вычитающей полярностью параллельно к трансформатору с аддитивной полярностью, если вы убедитесь, что соединительные клеммы имеют одинаковую мгновенную полярность.

Рисунок 10. Циркуляционные токи
  • Можно заменить вторичные обмотки трансформатора батареями, чтобы проанализировать, что произойдет, если не будет соблюдена правильная полярность. На рисунке 11 показаны две батареи с одинаковым напряжением, неправильно подключенные параллельно. Батареи действуют так, как будто они соединены последовательно друг с другом, и только сопротивление самих обмоток ограничивает ток.

  • Этот ток будет довольно большим и, скорее всего, превысит номинальные значения обмоток и приведет к сгоранию трансформатора.

Опять же, любой ток, протекающий во вторичной обмотке трансформатора, должен согласовываться с током в первичной обмотке, чтобы в первичных обмотках создавалась правильная CEMF. Ток в первичной обмотке равен вторичному току, деленному на отношение витков.

Вы должны убедиться, что мгновенные полярности всех соединенных вместе клемм всегда одинаковы.

3. Все трансформаторы должны иметь одинаковый импеданс в процентах.

Это то, о чем мы поговорим позже. Использование одинакового процентного импеданса важно для обеспечения того, чтобы трансформаторы распределяли нагрузку в соответствии со своими возможностями. Например, при одинаковом процентном сопротивлении трансформаторы 100 кВА и 25 кВА могут быть соединены параллельно, так что трансформатор 100 кВА всегда несет в четыре раза большую нагрузку, чем трансформатор 25 кВА.

Когда трансформатор нагружен, его напряжение на клеммах изменяется из-за падения IZ (линейных потерь) в обмотках.Процентное сопротивление — это просто выражение полного сопротивления трансформатора в процентах от номинального полного сопротивления нагрузки трансформатора при полной нагрузке. Если трансформаторы имеют одинаковый процент импедансов, то их напряжения на клеммах равны, если трансформаторы несут равный процент от их токов полной нагрузки. Это гарантирует, что трансформаторы распределяют нагрузку в соответствии со своими индивидуальными возможностями.

Рассмотрим трансформаторы 100 кВА и 25 кВА, упомянутые ранее. Если эти два трансформатора имеют одинаковый процент импеданса, то вместе они могут обеспечивать нагрузку 125 кВА без превышения номинальных значений любого трансформатора.

Однако, если два трансформатора имеют разные процентные сопротивления, трансформатор с меньшим процентным сопротивлением будет перегружен, прежде чем они достигнут 125 кВА.

Рисунок 11. Полярность линии

Соблюдение полярности при параллельном подключении трансформаторов

Возможно параллельное соединение трансформаторов разной полярности. Вы должны помнить, что вы подбираете полярности. Ранее мы узнали, что h2 и X1 всегда имеют одинаковую полярность, поэтому важно уделять очень пристальное внимание полярности трансформаторов.

При разработке чертежей трансформатора необходимо соблюдать последовательность:

  1. Вы определяете полярность питающей линии.
  2. Полярность питающей линии определяет первичную полярность трансформатора.
  3. Первичная полярность определяет вторичную полярность трансформатора.
  4. При подключении убедитесь, что отрицательные стороны соединены вместе, а положительные — соединены вместе.

Видео оповещение!

На видео ниже показано, как правильно соединить параллельные обмотки.

Проверка напряжения замыкания
  • Этот тест определяет, соблюдена ли правильная полярность.

  • Снова используйте обмотки в качестве батарей, чтобы определить мгновенную полярность. Начните с одной стороны вольтметра и продолжайте движение к другой стороне.

Рис. 12. Проверка замыкания переменного тока
  • Если соблюдена правильная полярность, то вольтметр должен показывать ноль вольт.
  • Если цепь неправильно подключена, вы увидите, что два напряжения суммируются. Это вызовет большие циркулирующие токи и каблазалфлам!

На рисунке 12 две батареи подключены параллельно с соблюдением правильной полярности , и с вольтметром, установленным вместо последнего подключения. Напряжение замыкания, измеренное вольтметром, должно составлять ноль вольт.

Если вы проследите за схемой, вы увидите, что при правильном подключении батарей они расположены последовательно друг напротив друга.(То есть два напряжения противоположны друг другу.)

На рисунке 6 две батареи подключены параллельно с неправильной полярностью и с вольтметром, установленным вместо последнего подключения, как и раньше. Теперь он измеряет напряжение включения, равное удвоенному напряжению батареи. Если вы проследите за схемой, вы увидите, что при неправильном подключении батарей они включены последовательно, что помогает. (То есть два напряжения складываются вместе.)

Рис. 13. Тест на замыкание переменного тока хорош.

На рисунке 13 показан вольтметр, используемый для проверки напряжения замыкания на двух параллельно включенных трансформаторах.Мгновенная полярность первичной шины изображена как две батареи, чтобы мы могли лучше визуализировать взаимосвязь между двумя обмотками. Начав с одной стороны счетчика и перейдя к другой стороне, мы можем рассчитать, что счетчик будет показывать ноль вольт и безопасен для подключения.

Рисунок 14. Тест на замыкание переменного тока каблазалфлам.

На рисунке 14 показан вольтметр, используемый для проверки напряжения замыкания на двух трансформаторах, неправильно подключенных параллельно. Вольтметр теперь показывает удвоенное вторичное напряжение.В этом случае не снимайте вольтметр , а не и выполняйте окончательные соединения, иначе вы можете испытать каблазальфлам. Вместо этого вы должны исправить неправильное подключение и повторить тест.

Как установить электрический трансформатор

Установка электрического трансформатора на стройплощадке может быть трудной, особенно если вы впервые или не знакомы с электрическими трансформаторами. Прежде всего, с электрическим трансформатором следует обращаться осторожно, иначе он может получить внутренние повреждения, в результате чего вы останетесь с бесполезным силовым оборудованием.

Важно соблюдать все меры предосторожности и предоставить строителю, работающему с трансформатором, защитное оборудование. Эти наконечники можно использовать для установки как сухих, так и жидкостных трансформаторов. Важно знать, какие приемочные испытания необходимо провести. Все необходимые приемочные испытания должны соответствовать стандартам, утвержденным ANSI / IEEE и NEMA.

Установка электрического трансформатора

При выборе места установки электрического трансформатора важно изучить все правила техники безопасности.Установка не должна представлять угрозы для нормального передвижения персонала или оборудования. Если электрический трансформатор установлен на уровне земли, важно оценить характеристики почвы и ее поведение.

Плохие почвенные условия могут привести к дифференциальным оседаниям, повреждающим ваш трансформатор или электрические соединения. Если электрический трансформатор должен быть установлен на бетонной площадке, он должен иметь давление не менее 3000 фунтов на квадратный дюйм, со скошенными краями наверху основания, выступающими на 20 дюймов вниз с каждого конца, и типичное основание должно быть 6 x 7 футов и 12 дюймов. .

Для трансформаторов, устанавливаемых на площадку, номинальной мощностью от 75 кВА до 500 кВА, типичное бетонное основание будет иметь размеры 5 1/2 x 6 1/2 футов и 10 дюймов. Для блоков с номинальной мощностью от 500 кВА до 2500 кВА типичное бетонное основание будет 8 футов x 9 футов и 10 дюймов толщиной.

Если ваш электрический трансформатор должен быть установлен внутри или на крыше здания, необходимо тщательно проанализировать положения и структурный анализ нагрузки и принять во внимание целостность конструкции. В сейсмоопасных районах следует принимать специальные меры, чтобы избежать обрушения во время землетрясения или сейсмического движения.Для любых условий настоятельно рекомендуется иметь предоставленную производителем схему или чертеж электрического трансформатора.

Советы по установке электрического трансформатора

Перед установкой необходимо проверить электрический трансформатор на предмет повреждений. Обязательно проверьте наличие видимых повреждений, незакрепленных или сломанных частей, грязи или наличия влаги. Если этих знаков не видно, значит, ваш трансформатор в хорошем состоянии и готов к установке.

  • Избегайте дополнительных нагрузок, создаваемых входящими кабелями на вводы или соединения трансформатора.
  • Не снимайте защитное покрытие вокруг клемм. Они предотвращают окисление поверхности.
  • Если используются алюминиевые проводники, защитите их, как указано производителем.
  • Изготовитель электрического трансформатора должен предоставить инструкции или подробные сведения о требованиях к крутящему моменту.
  • Используйте только проушины, внесенные в список UL, и следуйте рекомендациям производителя по их установке.
  • Избегайте установки шайб между наконечниками клемм и шиной. Это может привести к перегреву соединения.
  • Обеспечьте надлежащий зазор для кабеля и избегайте прокладки их рядом с лезвиями или катушками. Соблюдайте минимальные зазоры для изгиба проводов на клеммах для проводов в соответствии с требованиями NEC.
  • При необходимости следуйте стандартам NEMA для шумоподавления трансформатора в зависимости от номинальной мощности блока в кВА.
  • Заземлите, заземлите и не забудьте заземлить. Следуйте рекомендациям NEC и при необходимости проверьте заземление нейтрального провода.
  • Проверьте правильность работы цепей управления, выполнив испытание сопротивления изоляции.Будь осторожен. Не все трансформаторы выдерживают приложенное напряжение.
  • Все обмотки следует проверить на целостность.
  • Перед включением электрического трансформатора необходимо провести испытание сопротивления изоляции.
  • Если электрический трансформатор будет работать параллельно, проконсультируйтесь с производителем о том, что все напряжения, импедансы и коэффициенты вращения являются подходящими.
  • Перед подачей питания на любой трехфазный электрический трансформатор сравните линейное напряжение с землей и линейное напряжение, они должны быть аналогичными.
  • После завершения установки проверьте выходное напряжение электрического трансформатора.

Подключение ториодальных сетевых трансформаторов

Похоже, что эта информация отсутствует в Интернете, хотя я заметил, что Antrim ® опубликовал некоторые подробности. сами, когда я дошел до написания этой страницы, которая изначально была здесь. Однако эта ссылка, похоже, больше не работает, и похоже, что Antrim была приобретена Trans-Tronic Ltd.

Для тех, кто немного беспокоится о том, чтобы впервые подключить тороидальный трансформатор (я знаю, что был), эта небольшая статья должна помочь. вы становитесь более уверенными в том, как вы подключаете трансформатор к вашей системе. В качестве примера я покажу вам, как я подключил различные тороидальные трансформаторы, такие как те, что использовались в моих усилителях.

Раньше эта статья относилась только к ториодальным трансформаторам Antrim ®, но я расширил ее, чтобы охватить ряд RS, Vigortronix, Мультикомп и другие.Информация здесь должна быть применима ко всем ториодальным трансформаторам — просто обратите внимание на окраску проводка.

ВНИМАНИЕ:
ПРОВОДНЫЕ ТРАНСФОРМАТОРЫ ОЗНАЧАЕТ НАПРЯЖЕНИЕ СЕТИ. ВЫ НЕ ДОЛЖНЫ ДЕЛАТЬ ЭТО, ЕСЛИ ВЫ НЕ КВАЛИФИЦИРОВАНЫ ДЛЯ ЭТОГО И ОЧЕНЬ ОСТОРОЖНО О ВАШЕЙ РАБОТЕ.

Во-первых, давайте разберемся, какие провода обычно бывают у ториодальных трансформаторов.Есть четыре провода для первичной обмотки, и еще четыре для вторичных обмоток. Это позволяет использовать как параллельные обмотки , так и серии обмоток. Я объясню это немного подробнее позже, но сначала мы рассмотрим первичные обмотки.

Первичные обмотки этих трансформаторов являются местом подключения сетевого напряжения. Это очень важно, и все должно быть исправьте, иначе последствия будут фатальными. На приведенных ниже схемах для удобства повторяется ссылка на страницу Antrim ®, указанную выше. распечатать и напомнить вам, как подключить эти трансформаторы.

Схема ниже относится к цветовой схеме, которую я чаще всего встречал на трансформаторах.

Вы, скорее всего, получите трансформаторы с двумя первичными обмотками на 115 В. Вы будете одним из двух следующие ситуации:

  • Вы являетесь европейцем или живете в другой стране мира, где напряжение в сети составляет от 220 до 250 В переменного тока.
  • Вы американец, канадец, японец, и у вас напряжение сети переменного тока от 100 до 120 В

Если вы не знаете, какое напряжение используется в вашей стране, вам не следует заниматься электроникой 😉

ПРИМЕЧАНИЕ ПО ОБРЕЗАНИЮ ПРОВОДОВ:
Я обычно обнаруживал, что после того, как провода укорачиваются, а изоляция сокращается для пайки, возникает защитная (эмалевый) слой поверх медной жилы.Этот слой нельзя сжечь паяльником 25 Вт, и его нужно удалить другим способом. средства. Я взял напильник и очень тщательно подпилил края медного сердечника. Это нужно делать очень мягко действительно, и чрезмерное усердие означает, что вы слишком утоните провод, что может привести к его разрыву со временем или оказать слишком большое сопротивление. Помните, что по этим проводам будет проходить сетевое напряжение.

Другой (и, возможно, лучший) вариант удаления покрытия — использовать нож Стэнли / моделировочный нож (или аналогичный).Небольшой одноразовые ножи — самые простые в использовании. При этом действуют обычные правила: соскребать покрытие в направлении от пальцами (или чьими-либо еще), чтобы не поскользнуться. Кроме того, не делайте этого на своем лучшем столе 😉 и никогда не покидайте нож вокруг, как только вы закончите. Некоторые трансформаторы поставляются с проводами, готовыми для вас, поэтому, если в этом нет необходимости, я бы не стал Рекомендуем вообще укоротить провода, чтобы избавиться от хлопот при обнаружении покрытия.

Для сети (первичные провода) пайка рекомендуется реже, чем клеммные колодки. Если вы занимаетесь пайкой, убедитесь, что стык и изоляция кабеля рядом с ним снова заизолирована. Также убедитесь, что сетевой кабель закреплен рядом с соединением и имеет некоторые разгрузка от натяжения — припой влияет на гибкость кабеля, и если ему позволить двигаться, он может легче сломаться, коснитесь корпуса и защитного заземления, чтобы сработать (или, что еще хуже, если вы забыли подключить его!).Никогда не припаивайте защитное заземление — убедитесь, что он прикручен к корпусу с помощью нескольких зубчатых шайб и двух гаек.

Давайте посмотрим на напряжения 220-250 переменного тока. Так обстоит дело в большинстве стран мира, включая Великобританию, где я живу. Если это ваш случай, вам нужно будет подключить трансформатор точно так, как описано на схеме вверху. слева вверху. Это означает, что вы будете последовательно соединять две первичные катушки.

На первой схеме (Antrim ®) это означает подключение White и Черный вместе. Для других обычно это Серый и Фиолетовый .

После подключения White и Черный (или Серый и фиолетовый ) вместе, очень тщательно изолируя их, убедитесь, что они никогда не вырвутся из изоляции ни сейчас, ни через несколько лет!

Теперь у вас осталось два провода на первичной обмотке, которые, как вы можете видеть, подключаются к входу сети переменного тока.Вместо того, чтобы присоединять провода к другим, если вы можете, подключите их прямо к входной сетевой розетке через предохранитель и выключатель. Опять же, если они укорачиваются, вам нужно будет удалить защитный слой. В Коричневый провод подключается к нейтральному входу, в то время как Розовый провод пойдет на вход Live (активный).

Для обычных трансформаторов — Синий переходит в нейтраль, а Коричневый переходит в режим Live.Часто легко запомнить эти так как это цветовая схема кабеля в странах за пределами Америки.

Если вы американец или другая страна с сетевым напряжением 100-120 переменного тока, вам необходимо подключить первичный обмотки по разному. Вам понадобится параллельное расположение, как показано на верхнем правом рисунке выше. Этот означает, что вы соедините вместе Белый и Розовый (или Серый и коричневый ) и подключите их к выходу под напряжением вашего сетевую розетку или выключатель через предохранитель.Стандартный живой цвет для сети США: Черный . Оба эти провода нужно будет соединить вместе, и сетевой ввод тоже.

Два других провода первичной обмотки трансформатора также соединяются вместе и проходят к другой стороне трансформатора. сетевой ввод. Это означает, что Коричневый и Черный (или Синий и Фиолетовый ) присоединится и побежит к Белый цветной провод на входе в сеть.Конечно, рекомендуется тщательное подключение и изоляция.

Не подключайте первичные обмотки каким-либо другим способом, иначе они не будут совпадать по фазе с вашим трансформатором. не буду этому рад! Фаза часто отмечается одной точкой на цвете провода.

Не забывайте, что при подключении к сети он должен проходить через предохранитель на проводе Live / Active / Hot!

Предохранитель предназначен для безопасности, и он предотвратит неисправность (вызывающую большое потребление тока) и ваш проект будет продолжаться. в огне!

В случае тороидальных трансформаторов они обычно имеют большой пусковой ток (более высокий, чем нормальный ток во время включение).С ториодалом мощностью 500 Вт я заметил, что свет в доме на короткое время тускнеет, когда он включается.

Этот бросок тока приведет к срабатыванию быстродействующих предохранителей. Это означает, что вам нужно будет использовать Time Delay / Slow Blow. вместо этого предохранитель, обычно обозначаемый буквой T (например, T1A — предохранитель с выдержкой времени на 1 ампер)

Производитель может рекомендовать предохранитель. Если это не так, вам нужно будет выбрать тот, который позволяет ток, умноженный на ваше напряжение, превышает примерно 150% от номинальной мощности вашего трансформатора

Например, если у вас есть трансформатор на 500 ВА, работающий при 250 В, разделите 500 ВА на 250 В.У вас получится 2 ампера. Умножить на 150% и предохранитель на 3 ампера.

Номинал от 3 до 4 ампер будет нормальным (3,15 А — довольно распространенное явление). Предохранитель на 2 ампера, скорее всего, вызовет неприятные ощущения. перегорание из-за пускового тока и неэффективности трансформатора.

Для трансформатора меньшего размера применима та же логика. Для 40 ВА, например, 40, разделенное на 250 В, равно 0,16. Умноженный на 150% (1,5), и вы получите 0,24.Плавкий предохранитель 0,25А подойдет идеально.

Заземление : Ваш трансформатор обычно помещается в металлический корпус. Всегда Заземлите, подключив к защитному заземлению вашего сетевого входа. Обычно это зеленый / желтый провод.

Вы также должны подключить землю к земле на вторичной стороне трансформатора, чтобы обеспечить защиту пользователь, касающийся переключателей низкого напряжения и т. д., в случае, если в трансформаторе возникнет неисправность, при которой первичная и вторичные катушки закорочены.

Это может вызвать шум в звуке (гудение) или другом оборудовании, но подключение через прерыватель контура часто решает эту проблему. Видеть приведенный ниже пример двойного блока питания, который включает использование двух диодов, резистора 10 Ом 5 ​​Вт и конденсатора номиналом 100 нФ от сети чтобы сформировать эффективный прерыватель контура без ущерба для безопасности.

Возьмите за привычку думать, что всякий раз, когда вы включаете свою схему после ее замены или открытия коробки, перед включением его вверх, проверьте, что защитное заземление подключено!

Монтаж : Ториодальные трансформаторы обычно поставляются с длинным болтом, гайкой и диском для крепления в корпусе. (иногда с дополнительными резиновыми дисками).Помните, что в металлическом корпусе верхняя часть болта не касается верхней части болта. ваше дело. Поскольку этот болт уже касается дна, если он касается и верхней части, то через остальную часть корпуса будет эффективно закоротите сам сердечник трансформатора, и это приведет к его повреждению.

Обычно у вас есть три типа желаемой выходной мощности вашего трансформатора:

  1. Выход переменного тока (например, для питания лампочек, двигателей)
  2. Одинарный источник питания постоянного тока (содержит плюсовой и заземляющий, наиболее распространенный выход)
  3. Источник постоянного тока с разъемной шиной (содержит положительный, отрицательный и заземляющий, обычно используется для аудиоприложений)

Для типов 1 и 2 вам потребуется параллельное соединение вторичных проводов, чтобы получить максимальную отдачу. выходная мощность от трансформатора.

Тип 3, блок питания с разъемной рейкой, может использовать трансформатор с центральным ответвлением. Центральный кран можно легко получить от эти трансформаторы имеют двойные вторичные обмотки.

Сначала мы рассмотрим сценарий переменного / однополярного питания. Это требует параллельного подключения вторичных проводов трансформатор. Вы получите стандартный двухпроводной выход переменного тока без центрального отвода. Для трансформатора 2x 12В, вы получите выход переменного тока 12 В, но ток, который в два раза превышает номинальную мощность каждой обмотки в отдельности.Чтобы получить эту конфигурацию правильно, следуйте диаграмме внизу справа вверху.

Очень важно, чтобы фазировка проводки была правильной при параллельном подключении вторичных катушек. Фаза обычно отмечены точкой — соедините вторичные провода, отмеченные точкой, вместе, а вторичные провода без них. и вы получите свой двухпроводной выход переменного тока.

Для примера Antrim ® Синий и Красный соедините вместе и дайте вам одну сторону переменного напряжения. Желтый и Серый соединяется, чтобы дать вам другую сторону переменного напряжения.

Для примера обычных трансформаторов это обычно Черный и Оранжевый соединены вместе, за которым следует Красный и желтый .

На первой диаграмме выше показано, как это можно сделать — вам нужно посмотреть в правом нижнем углу. Трансформатор 2x 12В переменного тока стал трансформатор 1x 12 В переменного тока.Максимальный ток, который может потребляться в этой конфигурации, — это общий номинальный ток трансформатора. (т. е. номинальный ток для каждой обмотки, сложенный вместе).

Из этой конфигурации можно легко настроить блок питания с одной направляющей, как показано ниже, с помощью мостового выпрямителя.

Далее мы рассмотрим последовательно включенные вторичные катушки, что даст нам центральный ответвитель.

Для нажатия по центру — первая диаграмма выше снова показывает, как это можно сделать — вам нужно посмотреть в нижний левый угол.Какие вы получите проводку с отводом от центра. В примере с трансформатором 2x 12В конфигурация 12-0-12. Максимальный ток, который в этой конфигурации может быть вдвое меньше номинального тока трансформатора (т. е. номинального тока для каждой обмотки) по мере того, как вы фактически получают в два раза большее напряжение.

С центральным ответвителем вы можете получить блок питания с разъемной рейкой, например этот:

Чтобы получить такую ​​схему проводки, вам необходимо подключить Желтый и Синий провода вместе.Это даст вам центральный ответвитель или 0В, как он дает. Это будет фактически заземление в большинстве схемотехнических приложений. Два других оставшихся провода будут для двух напряжений переменного тока в В случае трансформатора 12 В это будет два соединения на 12 В. Очевидно, это дается Красный и Серый провода, а в в большинстве приложений БП они будут подключаться к входам переменного тока мостового выпрямителя.

Для примера обычных трансформаторов это обычно Красный и Оранжевый соединены вместе, образуя центральный отвод 0V. Черный и Желтый это два соединения переменного тока.

Опять же, требуется тщательная изоляция и проводка , так как в некоторых случаях эти вторичные обмотки будут иметь высокое напряжение, то есть трансформатор 2x 40V может убить вас, особенно после преобразования в постоянный ток, что даст вам более 110 В постоянного тока!

Если вы не можете определить, какие кабели какие, есть несколько уловок, которые могут вам помочь.Иногда провода на первичной обмотке тоньше. Это потому, что они несут меньший ток (но более высокое напряжение), поэтому сопротивление не так важно.

Затем вы можете определить, какие провода образуют катушку, проверив, не образуют ли они короткого замыкания. Если да, то эти два провода будет катушка. Также проверьте сопротивление — первичные катушки должны иметь немного большее сопротивление, чем вторичные катушки. (для понижающих трансформаторов).

Если у вас есть двойной вторичный трансформатор, определить фазу без осциллографа или подобного оборудования будет непросто. для измерения формы волны переменного тока, чтобы увидеть, соответствует ли фаза на входе фазе на выходе. Каждый двойной вторичный трансформатор, с которым я сталкивался обычно есть точка или какой-то признак.

С показанными источниками питания вы получите сглаженный постоянный ток. При преобразовании переменного тока в постоянный вы получите более высокое напряжение.DC будет быть переменным током, умноженным на квадратный корень из 2, за вычетом падения напряжения на диодах в мостовом выпрямителе.

Трансформатор на 12 В переменного тока даст вам 17 В постоянного тока с идеальными диодами (которых не существует!). Обычно падение напряжения на диоде составляет около 1,2 В, и их по два на каждую шину, так что в итоге вы получите около 14,5 В.

Однако это напряжение будет нерегулируемое , поэтому вы можете измерить больше, если подключите небольшую нагрузку или мультиметр напрямую. без нагрузки.По мере увеличения нагрузки напряжение будет падать.

Если вам нужно постоянное напряжение (а это требуется во многих приложениях), вам понадобится регулятор напряжения. Линейные — самые простые и имеют наименьший шум, но с ними связано падение напряжения от 2 до 3 вольт. Импульсные источники питания (SMPS или понижающие преобразователи) будут более эффективен, но может вносить высокочастотный шум.

В качестве некоторых примеров, чтобы получить нерегулируемое напряжение 12 В постоянного тока (полезно для питания реле), трансформатор 9 В переменного тока примерно подходит, давая не менее 10 В.

С регулируемым напряжением 12 В постоянного тока потребуется трансформатор 12 В переменного тока, обеспечивающий не менее 14,5 В постоянного тока, который будет покрывать падение напряжения линейных регуляторов света нагрузки (например, регулятор 7815). Регуляторы с малым падением напряжения будут более безопасными для более высоких нагрузок (например, LM2940-12), но имейте в виду, что им нужны специальные конденсаторы с низким ESR!

Для SMPS (например, LM2596) они обычно регулируются. Большинство из них уходят в отставку, но некоторые тоже могут подняться.Любой постоянный ток ниже максимального номинального входа и немного выше желаемого выходного напряжения будет нормально.

Надеюсь, это поможет вам начать работу и не забыть о безопасности! Дополнительные инструкции по источникам питания можно найти на веб-сайте ESP.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
