Трехфазный автомат как подключить

Схема подключения автоматического выключателя

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info.

В продолжение серии публикаций по автоматическим выключателям  очередная статья цикла — схема подключения автоматического выключателя.

Напомню, что цикл статей входит в курс Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.

Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.

В зависимости от количества коммутируемых полюсов (или иначе модулей), автоматы подразделяются на одно-, двух-, трех-, четырехполюсные (три фазы и ноль). В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно.

Один полюс — это часть автомата, в которую входит две винтовые клеммы для присоединения проводов (со стороны питания и со стороны нагрузки). Ширина однополюсного автомата, устанавливаемого на DIN-рейку стандартна — 17,5 мм, многополюсные автоматы кратны этой ширине.

Одно- и двухполюсные используются в однофазной электросети. Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки.

Двухполюсные автоматы позволяют одновременно отключить и ноль, и фазу. Применяются чаще всего, как вводные автоматы, либо если необходимо полностью отсоединить потребителя от электрической сети, например бойлер, душевую кабину. Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию или замене автоматических выключателей.

Нельзя устанавливать два однополюсных автомата отдельно для защиты фазного и нулевого провода. Для этих целей применяют двухполюсные автоматы, которые отключают ноль и фазу одновременно.

Трех- и четырехполюсные автоматические выключатели используются в трехфазной электросети. Трехполюсные автоматы устанавливаются в разрыв фаз (L1,L2,L3) трехфазной сети и служат для подключения к ней трехфазной нагрузки (электродвигателей, трехфазных электроплит и т. д.). В случае возникновения аварийной ситуации они отключают одновременно все три фазы от нагрузки.

Четырехполюсные автоматы позволяют одновременно отключить и ноль, и все три фазы, и используются как вводные автоматы в трехфазной электросети.

Вводной автомат позволяет отключить всю электропроводку квартиры и отключить питающую линию от групповых электрических цепей квартиры.

В зависимости от системы заземления применяются следующие вводные автоматы:

Вводной автомат для системы TN-S (где нулевой рабочий N и нулевой защитный PE проводники разделены) должен быть:

— однополюсный с нулем или двухполюсный;

— трехполюсный с нейтралью или четырехполюсный.

Система TN-S используется в современных домах.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания, так как нулевой и защитный проводники разделены на всем протяжении.

Для системы TN-C (где нулевой рабочий и нулевой защитный проводники объединены в один PEN-проводник) вводной автомат защиты устанавливается однополюсный (при электропитании 220 В) или трехполюсный (при питании 380В). Устанавливаются они в разрыв фазных рабочих проводников.

Система TN- C используется в домах советской постройки (так называемая «двухпроводка»).

По правилам устройства электроустановок (п.1.7.145) не допускается включать коммутационные аппараты в цепи РЕ- и РЕN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Это требование ПУЭ обусловлено тем, что возможна ситуация, когда двухполюсные автоматические выключатели не смогут одновременно отключить фазный и РЕN-проводник. А отключая РЕN-проводник, мы тем самым инициируем его обрыв.

При включении под нагрузкой внутри автомата может произойти залипание или обгорание фазных контактов (например, может попасть песчинка на контактную группу автомата), в этом случае при отключении автомата от питающей сети произойдет обрыв РЕN-проводника и вынос на зануленные корпуса электрооборудования опасного потенциала. Т.е. нет гарантии, что коммутационные аппараты одновременно отключат и фазный и РЕN-проводник.

Подключение проводов к автоматическим выключателям осуществляется по схеме: «питание сверху», а «нагрузка снизу». Т.е. провод с питающим напряжением подводится к верхней винтовой клемме, а отходящий провод нагрузки к нижней винтовой клемме.

Смотрите подробное видео Схемы подключения автоматических выключателей

Конструкцию, основные характеристики, схемы подключения автоматических выключателей мы рассмотрели и вплотную подошли к вопросу их выбора.

Подписывайтесь на новости, впереди самое интересное!

Рекомендую материалы по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — конструкция и принцип работы.

Номинал токовые характеристики автоматических выключателей.

Автоматические выключатели технические характеристики.

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

elektrik-sam.info

Как подключить автоматический выключатель однофазный

1. Устройство и принцип действия
2. Монтаж автоматических выключателей
3. Как правильно выбрать автомат
4. Ошибки при монтаже автоматов
5. Полюсность автоматов и схемы подключения

Автоматические выключатели, называемые в быту автоматами или переключателями, относятся к средствам коммутации и предназначаются для подачи электрического тока к какому-либо объекту. Основной функцией этих устройств является автоматическое отключение подачи тока при возникновении аварийной ситуации и неполадок в сети. Автомат защищает электрическую цепь от коротких замыканий, перегрузок и падения напряжения сверх допустимого значения.

В домах старой постройки, в системе электроснабжения нулевой провод был не только рабочим, но и одновременно выполнял защитную функцию. В современных зданиях предусмотрено четкое разделение по назначению рабочих и защитных проводников. В связи с этим часто возникает вопрос, как подключить автоматический выключатель, поскольку все электроустановочные изделия европейского образца оборудованы клеммами для подключения заземляющего провода. Кроме того, крепление самих автоматов в распределительном шкафу может быть выполнено путем крепления на DIN-рейку или на специальную монтажную панель.

Устройство и принцип действия

Прежде чем выполнять подключение автомата, необходимо разобраться с особенностями его конструкции и принципом срабатывания. Автоматический выключатель состоит из корпуса, коммутирующего устройства, механизма управления в виде кнопки или рукоятки, дугогасительной камеры и винтовых клемм, расположенных вверху и внизу.

Для изготовления корпуса и механизма управления используется прочная пластмасса, не поддерживающая горение. Коммутирующее устройство состоит из подвижных и неподвижных контактов. Каждый полюс автомата состоит из пары этих контактов и оборудован собственной дугогасительной камерой.

Предназначение дугогасительной камеры заключается в гашении электрической дуги, появляющейся при разрыве контактов, находящихся под действием нагрузки. Сама камера изготавливается в виде набора стальных пластин, имеющих профиль определенной формы. Они изолированы между собой и расположены на одинаковом расстоянии относительно друг друга. Именно к этим пластинам притягивается дуга, которая здесь же остывает и угасает. Число пар контактов в разных моделях автоматов составляет от 1 до 4. В устройствах имеются индикаторы положения. Красный цвет указывает на включенное состояние, а зеленый – на выключенное. Таким образом, можно очень быстро определить текущее состояние автоматического выключателя.

Все детали спрятаны внутри корпуса, снаружи видно только верхние и нижние винтовые зажимы, рукоятку управления и индикатор. На корпусе имеется фиксатор, позволяющий быстро установить автомат на DIN-рейку и так же легко демонтировать его.

Для отключения автомата существует специальный механизм, называемый расцепителем. Каждый тип расцепителя имеет собственную конструкцию. Например, в обычных автоматах функцию отключающего устройства выполняет катушка с обмоткой и сердечником. Для обмотки используется медный изолированный провод. Включение катушки в электрическую цепь производится последовательно с контактами, поскольку именно по ней осуществляется движение тока нагрузки. В случае превышения этим током установленного допустимого значения, то под действием магнитного поля катушки сердечник перемещается и оказывает механическое воздействие на отключающее устройство. В результате, происходит размыкание контактов защитного автомата.

Конструкция теплового расцепителя имеет свои особенности. В ее состав входит специальная биметаллическая пластина. Для ее изготовления используются два вида металлов, разнородных по своему составу и с различными коэффициентами линейного расширения. Пластина включается в цепь последовательно с нагрузкой.

Во время работы автомата она нагревается током, проходящим через нее. В случае перегрузки происходит изгиб пластины в сторону металла с наименьшим коэффициентом расширения. В действие вступает спусковой механизм, отключающий автомат. Чем больше ток превышает номинальное значение, тем быстрее происходит срабатывание теплового расцепителя.

Монтаж автоматических выключателей

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили однополюсные выключатели. подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

• Однополюсный выключатель используется при монтаже розеток и систем освещения.
• Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
• Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить перекос фаз, подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
• Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода – фаза и ноль. В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Как правильно выбрать автомат

Большое значение имеет правильный выбор автоматического выключателя. Каждое устройство отличается собственными параметрами, такими как номинальный ток, рабочее напряжение сети, число полюсов, максимальный ток короткого замыкания, времятоковая характеристика и другие важные значения.

Время срабатывания устройства имеет цифровое обозначение, указывающее, при каком токе сохраняется нормальная работоспособность автоматического выключателя. В домашних электрических сетях чаще всего применяются автоматы с цифрами 4500, 6000 и 10000 ампер. Все технические характеристики указываются производителями непосредственно на корпусе устройства. Сюда же входит и схема подключения, а также условное обозначение автомата.

Основными критериями выбора автоматического выключателя считается мощность нагрузки и сечение используемых проводов. Кроме того, учитывается ток перегрузки и ток отключения при коротком замыкании. Как правило, перегрузки в сети возникают при одновременном включении приборов и устройств с общей мощностью, вызывающей чрезмерный нагрев проводников и контактов. Поэтому ток отключения автомата, установленного в цепи, должен быть больше расчетного или равным ему. Его значение определяется как сумма мощностей всех используемых устройств, разделенная на 220.

Ток отключения при коротком замыкании также вызывает отключение автомата. Он подбирается путем расчетов к конкретной цепи и зависит от нагрузок, используемых чаще всего. С целью улучшения защиты в электрическую схему могут быть включены УЗО или дифференциальный автомат .

Ошибки при монтаже автоматического выключателя

При выполнении электромонтажных работ иногда допускаются серьезные ошибки, которые могут привести к негативным последствиям в процессе дальнейшей эксплуатации.

1. Подключение питающего провода выполняется снизу. Хотя это и не запрещено ПУЭ, подобная схема будет неудобной, поскольку установка и размещение автоматов в щитке рассчитано именно на верхнее подключение.
2. Распространенной ошибкой считается чрезмерный зажим контактов фиксирующими винтами. Это может привести не только к повреждению жилы, но и к деформации корпуса изделия.
3. Иногда выполняется неправильное соединение проводников между собой. Необходимо внимательно относиться к маркировке, соединять фазные и нулевые провода, расположенные сверху, с такими же проводами, расположенными снизу.
4. В некоторых случаях один двухполюсный автомат заменяется двумя однополюсными. Этого категорически нельзя делать, поскольку они не обеспечивают одновременного разъединения фазы и нуля.
5. Нередко во время фиксации жилы в контакте, происходит попадание изоляции в посадочное место. Это приводит к ослаблению контакта, в результате чего наступает перегрев жилы и другие негативные последствия. Поэтому нужно в обязательном порядке защищать провод в соответствии с техническими требованиями конкретной модели автомата. Данную операцию следует проводить с использованием инструмента для снятия изоляции.

Отрицательную роль может сыграть неправильный выбор автоматического выключателя, который впоследствии не способен выдержать запланированные нагрузки. Поэтому рекомендуется предварительно выполнить все необходимые расчеты, особенно сечение кабеля. Следует помнить, что при расчетах значение автомата должно округляться в сторону уменьшения. Например, при токовой нагрузке в 20 А, автоматический выключатель должен выбираться на 16 А, что существенно увеличит срок эксплуатации проводки.

Схема подключения автоматического выключателя

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info .

В продолжение серии публикаций по автоматическим выключателям очередная статья цикла — схема подключения автоматического выключателя.

Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.

В зависимости от количества коммутируемых полюсов (или иначе модулей), автоматы подразделяются на одно-, двух-, трех-, четырехполюсные (три фазы и ноль). В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно.

Один полюс — это часть автомата, в которую входит две винтовые клеммы для присоединения проводов (со стороны питания и со стороны нагрузки). Ширина однополюсного автомата, устанавливаемого на DIN-рейку стандартна — 17,5 мм, многополюсные автоматы кратны этой ширине.

Одно- и двухполюсные используются в однофазной электросети. Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки.

Двухполюсные автоматы позволяют одновременно отключить и ноль, и фазу. Применяются чаще всего, как вводные автоматы, либо если необходимо полностью отсоединить потребителя от электрической сети, например бойлер, душевую кабину. Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию или замене автоматических выключателей.

Нельзя устанавливать два однополюсных автомата отдельно для защиты фазного и нулевого провода. Для этих целей применяют двухполюсные автоматы, которые отключают ноль и фазу одновременно.

Трех- и четырехполюсные автоматические выключатели используются в трехфазной электросети. Трехполюсные автоматы устанавливаются в разрыв фаз (L1,L2,L3) трехфазной сети и служат для подключения к ней трехфазной нагрузки (электродвигателей, трехфазных электроплит и т.д.). В случае возникновения аварийной ситуации они отключают одновременно все три фазы от нагрузки.

Четырехполюсные автоматы позволяют одновременно отключить и ноль, и все три фазы, и используются как вводные автоматы в трехфазной электросети.

Вводной автомат позволяет отключить всю электропроводку квартиры и отключить питающую линию от групповых электрических цепей квартиры.

В зависимости от системы заземления применяются следующие вводные автоматы:

Вводной автомат для системы TN-S (где нулевой рабочий N и нулевой защитный PE проводники разделены) должен быть:

— однополюсный с нулем или двухполюсный;

— трехполюсный с нейтралью или четырехполюсный.

Система TN-S используется в современных домах.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания, так как нулевой и защитный проводники разделены на всем протяжении.

Для системы TN-C (где нулевой рабочий и нулевой защитный проводники объединены в один PEN-проводник) вводной автомат защиты устанавливается однополюсный (при электропитании 220 В) или трехполюсный (при питании 380В). Устанавливаются они в разрыв фазных рабочих проводников.

Система TN- C используется в домах советской постройки (так называемая «двухпроводка»).

По правилам устройства электроустановок (п. 1.7.145) не допускается включать коммутационные аппараты в цепи РЕ- и РЕN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Это требование ПУЭ обусловлено тем, что возможна ситуация, когда двухполюсные автоматические выключатели не смогут одновременно отключить фазный и РЕN-проводник. А отключая РЕN-проводник, мы тем самым инициируем его обрыв.

При включении под нагрузкой внутри автомата может произойти залипание или обгорание фазных контактов (например, может попасть песчинка на контактную группу автомата), в этом случае при отключении автомата от питающей сети произойдет обрыв РЕN-проводника и вынос на зануленные корпуса электрооборудования опасного потенциала. Т.е. нет гарантии, что коммутационные аппараты одновременно отключат и фазный и РЕN-проводник.

Подключение проводов к автоматическим выключателям осуществляется по схеме: «питание сверху», а «нагрузка снизу». Т.е. провод с питающим напряжением подводится к верхней винтовой клемме, а отходящий провод нагрузки к нижней винтовой клемме.

Смотрите подробное видео Схемы подключения автоматических выключателей

Конструкцию, основные характеристики, схемы подключения автоматических выключателей мы рассмотрели и вплотную подошли к вопросу их выбора.

Подписывайтесь на новости, впереди самое интересное!

Рекомендую материалы по теме:

Как подключить автоматический выключатель

Подключение автоматических выключателей

Подключения автоматов в однофазной сети

Вариант установки автоматических выключателей зависит от выбранной одно или трехфазной сети.

Для однофазной сети используются одно или двухполюсные автоматы, для трехфазной сети используют трех или четырехполюсные автоматы. Многополюсные автоматы собираются из нескольких однополюсных.

Механизм защиты соединен в одну систему через специальные соединения. Например, при отключении сети одного полюса автомата при перегрузке или к.з. отключится весь многополюсный автомат. К однополюсному автомату подключают фазу, при аварии автомат отключает фазу.

Этот вариант подключения автомата пригоден для сети системы TN-C, где нулевой провод подключается отдельно, через нулевую шину. Если в доме используется система TN-S, то ввод выполняется тремя проводами, фаза, ноль — синий провод и желто-зеленый провод PEN защитного заземления.

Подключение однополюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

В этой ситуации монтаж автоматических выключателей ведут на двухполюсных автоматах, где фаза с нейтралью подключаются к верхним клеммам вводного автомата, а защитный желто-зеленый провод PEN подключается на шину заземления в электрощите.

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN. три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Подключение проводов к автомату

Установка автоматического выключателя проводится на DIN-рейку, длина которой выбирается с расчетом 17, 5 миллиметров на один однополюсный автомат. При монтаже кабеля с него снимается внешняя изоляция на 10 — 15 см для улучшения гибкости проводов и удобства монтажа.

Концы проводов защищают на 7-10 мм и заводят под клеммные контакты. Затягивать сильно винтовые соединения автомата не нужно во избежании перекоса его механизмов. При установке проводов в клеммы автомата следите, чтобы под контакты не попала изоляция проводов. В лучшем случае будет ненадежное соединение, а в худшем пропадет фаза на контакте.

Монтажная соединительная шина для автоматов

Для многожильного кабеля, для надежности контакта, лучше поставить медные наконечники соответствующего размера. В электрощите, где установлены несколько автоматов в ряд, удобно ставить медную соединительную шину для автоматических выключателей (гребенку). Ее режут необходимой длины, и устанавливают в нужной последовательности вместо проволочных перемычек.

Тоже интересные статьи

Время токовые характеристики автоматических выключателей

Неисправности автоматических выключателей и их устранение

Расчет автомата по мощности

Устройство автоматического выключателя

Источники: http://electric-220.ru/news/kak_podkljuchit_avtomaticheskij_vykljuchatel/2017-01-25-1162, http://elektrik-sam.info/shema-podklyucheniya-avtomaticheskogo-vyklyuchatelya/, http://electricavdome.ru/kak-podklyuchit-avtomat.html

electricremont.ru

Как подключить автоматический выключатель

Подключение автоматических выключателей

Подключения автоматов в однофазной сети

Вариант установки автоматических выключателей зависит от выбранной одно или трехфазной сети.

Для однофазной сети используются одно или двухполюсные автоматы, для трехфазной сети используют трех или четырехполюсные автоматы. Многополюсные автоматы собираются из нескольких однополюсных.

Механизм защиты соединен в одну систему через специальные соединения. Например, при отключении сети одного полюса автомата при перегрузке или к.з. отключится весь многополюсный автомат. К однополюсному автомату подключают фазу, при аварии автомат отключает фазу.

Этот вариант подключения автомата пригоден для сети системы TN-C, где нулевой провод подключается отдельно, через нулевую шину. Если в доме используется система TN-S, то ввод выполняется тремя проводами, фаза, ноль — синий провод и  желто-зеленый провод PEN защитного заземления.

Подключение однополюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

В этой ситуации монтаж автоматических выключателей ведут на двухполюсных автоматах, где фаза с нейтралью подключаются к верхним клеммам вводного автомата, а защитный желто-зеленый провод PEN подключается на шину заземления в электрощите.

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C  все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN, три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Подключение проводов к автомату

Установка автоматического выключателя проводится на DIN-рейку, длина которой выбирается с расчетом 17, 5 миллиметров на один однополюсный автомат. При монтаже кабеля с него снимается внешняя изоляция на 10 — 15 см для улучшения гибкости проводов и удобства монтажа.

Концы проводов защищают на 7-10 мм и заводят под клеммные контакты. Затягивать сильно винтовые соединения автомата не нужно во избежании перекоса его механизмов. При установке проводов в клеммы автомата следите, чтобы под контакты не попала изоляция проводов. В лучшем случае будет ненадежное соединение, а в худшем пропадет фаза на контакте.

Монтажная соединительная шина для автоматов

Для многожильного кабеля, для надежности контакта, лучше поставить медные наконечники соответствующего размера. В электрощите, где установлены несколько автоматов в ряд, удобно ставить медную соединительную шину для автоматических выключателей (гребенку). Ее режут необходимой длины, и устанавливают в нужной последовательности вместо проволочных перемычек.

electricavdome.ru

Схемы подключения автомата

Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

Тепловой расцепитель

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

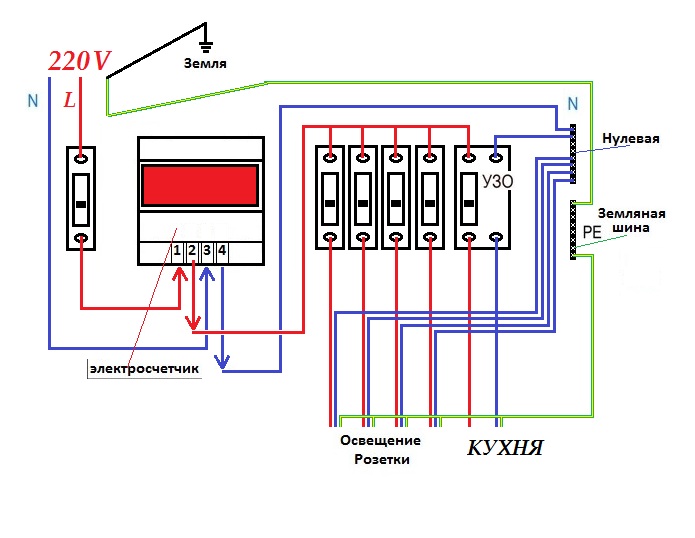

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?

• У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки. Это обязательно указывается в паспорте изделия.
• Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
• Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
• Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
• Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.

onlineelektrik.ru

Как подключить электрический автомат?

Когда в квартире разведена проводка, пришло время установки электрических автоматов и распределительного щитка. Концы всех проводов, которые установлены на стенах, должны быть подписаны, промаркерованые и зачищены для подключения к автоматам.

Электрические автоматы предназначены для включения/выключения общего питания помещения, включая розетки и выключатели для освещения.

Если в доме есть мощное оборудование, требующее большего питания, его следует выводить на отдельные автоматы. Есть, также защитные автоматы, которые называются УЗО, предназначены для защиты человека от поражения током.

Как подключить проводку к автомату.

Процесс установки и подключения проводки к автомату требует внимательности и знаний инструкций и схем подключения. Каждый автоматический выключатель должен соответствовать своему назначению в распределительном щитке.

Для этого следует поделить провода на узлы (прихожая, спальня, коридор, кухня, санузел, котел).

Когда все готово для подсоединения проводки к электрическим автоматам, необходимо переходить к подключению:

• сперва автомат крепится на специальную, металлическую рейку (din-рейка). Для этого с тыльной стороны автомата нужно отщелкнуть зажимной клапан вниз. Потом вставить автомат в щиток на планку и защелкнуть зажим, подняв его вверх;
• зачищаем кончики проводов. Провода крепятся при помощи специальных зажимов, потому, ослабеваем винтовые крепления и вставляем вводной провод в гнездо верхнего зажима. Затем зажимаем крепежный винт до упора, только нужно следить, чтоб не пережать его.
• в гнездо нижнего зажима вставляем провод, идущий с одного из узлов, и зажимаем его;
• один автомат уже подключен. Такую же операцию нужно провести со всеми автоматами.

После подключения силового провода к автомату необходимо подключить нулевые провода и провода заземления на соответствующие шины.

Как подключить однофазный автомат.

Однофазный автоматический выключатель выполняет 2-е основные функции: защищает от перепадов напряжения и тепловых перепадов, при нагрузке на кабелях.

Перепады напряжения очень частое явление. Оно может возникнуть при коротком замыкании, после чего напряжение в кабелях может достичь до 100А. Электрический автомат сразу отключает питание. Таким образом, предотвращается повреждение проводки.

Что касается тепловой защиты, то она производит отключение питания в случае превышения, более 5А, номинального ампеража автоматического однофазного выключателя.

Это сделано специально, чтобы исключить ложные отключения автомата, в момент запуска оборудования.

Для бытовой проводки, напряжением 220В и частотой 50Гц, достаточно будет однофазного автомата номиналом 25А.

Автоматы устанавливаются только на фазные провода. Чтобы правильно подключить однофазный автомат, необходимо:

• установить автомат на специальную металлическую рейку, при помощи тыльных зажимов;
• затем послабить крепежные винты снизу и сверху;
• сначала подключаем верхний провод (ввод). Вставляем его в клемму и затягиваем до упора;
• в нижнюю клемму нужно вставить провод потребителя электроэнергии и закрепить его также до упора.

Как подключить трехфазный автомат.

Трехфазный автоматический выключатель по принципу работы похож на однофазный автомат, только он имеет три, и более контактов. Фазные провода проходят через него, благодаря чему одновременно осуществляется коммутация фаз.

Категорически запрещено использование одинарных автоматов в замену трехфазному автоматическому устройству.

Применяется он для защиты трехфазных потребителей (электродвигатель, сварочный аппарат, иное оборудование). Также, может применяться для защиты 3-х фаз однофазных электрических систем.

Есть еще возможность подключения трехфазного автомата к двум проводам однофазной, двухпроводной системе. В этом случае обеспечивается присоединение нулевого провода и фазного провода.

При коротком замыкании или нагрузки, трехфазный автомат отключит двопроводниковую однофазную систему.

Смотрите также:

Как подключить УЗО? http://euroelectrica.ru/kak-podklyuchit-uzo/.

Интересное по теме: Как подключить УЗО и автомат?

Советы в статье «Как подключить электросчетчик и автоматы?» здесь.

Его выгодно использовать в качестве средства автоматизации, позволяющее производить отключения разных нагрузок, по срабатыванию основной нагрузки.

Подключение трехфазного автомата осуществляется по принципу:

• — провода питания подключаются к верхним клеммам автомата. Необходимо ослабить зажимные винты, вставить провода и зажать их;
• — к нижним клеммам подключаются провода потребителя. Ослабляются крепежные винты, вставляются провода и зажимаются до упора.

Можно ли трехфазный автомат использовать как однофазный

Вместо одофазного- трехфазный?!

Использование трехфазного автомата для подключения однофазной нагрузки.

Бывают такие ситуации, когда в нужный момент под рукой есть только трехполюсный (модульный) автомат, а подключить надо однофазную нагрузку на 220 вольт.

И вроде по амперажу автомат устраивает и места хватает в щитке для его установки, но можно ли так делать?

Со всей ответственностью я вам отвечаю- ДА!

Вот наоборот заменить никак не получится- вместо трехполюсного автомата однофазный никак не поставишь, а трехполюсный и даже четырехполюсный автомат использовать для подключения электрооборудования на 220 Вольт можно.

Про выбор автоматических выключателей мы с вами уже говорили и вы помните что на лицевой (передней) стороне автомата указывается его главный и самый основной параметр- Номинальный ток, на который он рассчитан.

Номинальный ток- это значит рабочий, допустимый для автомата ток. Если стоит цифра 32- значит автомат рассчитан на номинальный ток 32 ампер, если ток будет больше- автомат отключится.

То есть ток в 32 ампер в данном случае является предельно допустимым и автомат будет «держать» этот ток длительное время. При 33 амперах он уже отключится.

Так вот, этот основной параметр указывается для каждого полюса автомата!

Если автомат 2Р(двухполюсный)- значит каждый его полюс выдерживает это значение номинального тока, если 3Р(трехполюсный)- тоже самое.

Каждый из трех полюсов рассчитан на указанный номинальный ток (Iн)

Поэтому в случае применения трехполюсного автомата на однофазную нагрузку мы можем подключить автомат двумя способами:

1. Выбираем два любых из трех полюсов автомата и подключаем на один полюс фазный провод, на второй (любой свободный) нулевой провод.

Важное примечание: если у вас есть еще третий провод- заземление, то не вздумайте подключать его на третий оставшийся полюс трехфазного автомата.

Провод заземления подключается только к шине заземления!

2. Используем только один из полюсов трехфазного автомата, два остальных остаются неиспользованные. Подключаем к этому полюсу фазный провод, нулевой прикручиваем к нулевой шине.

Буду рад если моя информация оказалась вам полезной! Если что-то не понятно- пишите!

Вместо одофазного- трехфазный?!

Использование трехфазного автомата для подключения однофазной нагрузки.

Бывают такие ситуации, когда в нужный момент под рукой есть только трехполюсный (модульный) автомат, а подключить надо однофазную нагрузку на 220 вольт.

И вроде по амперажу автомат устраивает и места хватает в щитке для его установки, но можно ли так делать?

Со всей ответственностью я вам отвечаю- ДА!

Вот наоборот заменить никак не получится- вместо трехполюсного автомата однофазный никак не поставишь, а трехполюсный и даже четырехполюсный автомат использовать для подключения электрооборудования на 220 Вольт можно.

Про выбор автоматических выключателей мы с вами уже говорили и вы помните что на лицевой (передней) стороне автомата указывается его главный и самый основной параметр- Номинальный ток, на который он рассчитан.

Номинальный ток- это значит рабочий, допустимый для автомата ток. Если стоит цифра 32- значит автомат рассчитан на номинальный ток 32 ампер, если ток будет больше- автомат отключится.

То есть ток в 32 ампер в данном случае является предельно допустимым и автомат будет «держать» этот ток длительное время. При 33 амперах он уже отключится.

Так вот, этот основной параметр указывается для каждого полюса автомата!

Если автомат 2Р(двухполюсный)- значит каждый его полюс выдерживает это значение номинального тока, если 3Р(трехполюсный)- тоже самое.

Каждый из трех полюсов рассчитан на указанный номинальный ток (Iн)

Поэтому в случае применения трехполюсного автомата на однофазную нагрузку мы можем подключить автомат двумя способами:

1. Выбираем два любых из трех полюсов автомата и подключаем на один полюс фазный провод, на второй (любой свободный) нулевой провод.

Важное примечание: если у вас есть еще третий провод- заземление, то не вздумайте подключать его на третий оставшийся полюс трехфазного автомата.

Провод заземления подключается только к шине заземления!

2. Используем только один из полюсов трехфазного автомата, два остальных остаются неиспользованные. Подключаем к этому полюсу фазный провод, нулевой прикручиваем к нулевой шине.

Буду рад если моя информация оказалась вам полезной! Если что-то не понятно- пишите!

При сборке распределительного щитка для трехфазной сети используются 3-х полюсные автоматические выключатели. При возникновении перегрузки сети или при коротком замыкании такой автомат расцепит сразу три фазы.

Сколько полюсов бывает

Однополюсный, двухполюсный, трехполюсный и четерехполюсные автоматы

В распределительном щитке квартиры или дома наиболее часто используются однополюсные автоматические выключатели. Их задача расцепить фазный проводник, тем самым прервав подачу электричества на контур. Дифференциальные автоматические выключатели и УЗО отключают одновременно и фазу и рабочий ноль, т.к. их срабатывание может быть связано с нарушением целостности проводки. Вводной автомат в таком щитке всегда должен быть двухполюсный.

Трехфазный ток используется предприятиями для питания мощных агрегатов, требующих напряжения в 380 вольт. Иногда четырехжильный кабель (три фазы и рабочий ноль) подводится к жилому дому или офису. В связи с тем, что в этих помещениях не используется оборудование, рассчитанное на такое напряжение, в распределительном щитке три фазы разделяются и получается напряжение 220 между каждой фазой и рабочим нулем.

Для таких щитков используют 3-х полюсные и четырехполюсные автоматические выключатели. Срабатывают они при превышении номинальной нагрузки по любому из трех проводов и отключают их все одновременно, а в случае с четырехполюсным – дополнительно отключается рабочий ноль.

Зачем использовать два и четыре полюса

Вводной автоматический выключатель обязательно должен полностью отключать все фазы и рабочий ноль, т.к. один из проводов вводного кабеля может давать утечку на ноль и если его не отключить, используя однополюсный или 3-х полюсный автоматический выключатель, есть вероятность поражения током.

Утечка при 3-х полюсном автоматическом выключателе

На рисунке видно, что в таком случае весь рабочий ноль в сети оказывается под напряжением. Если использовать вводной автомат, отключающий фазу и ноль, этого можно избежать, следовательно использование четырехполюсного и двухполюсного автоматических выключателей для трехфазных и однофазных электросетей более безопасно.

Схема 3-х полюсного автоматического выключателя

Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают одновременно. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.

Схема 3-х полюсного автоматического выключателя

Как видно из схемы, на каждый контур приходится отдельный электромагнитный и тепловой расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.

3-х полюсный автоматический выключатель разрешается использовать и в однофазной электросети. В этом случае на две клеммы выключателя подключаются фазный и нулевой провода, а третья клемма остается пустой (сигнальной).

Стоимость

3-х полюсные автоматические выключатели, в зависимости от производителя, отличаются и по цене. В таблице ниже вы можете сравнить стоимость таких электроустановочных изделий самых популярных в РФ марок: IEK, Legrand, Schnider Electriс и ABB:

Таблица стоимости 3-х полюсных автоматических выключателей лидеров на рынке РФ

Видео о полюсности выключателей и способах подключения

Ролик будет полезен новичкам, желающим разобраться в вопросах отличия и функциональности однополюсных, двухполюсных, 3-х полюсных и 4-х полюсных автоматических выключателей. Как правильно их подключать и в каких случаях следует использовать тот или иной автомат.

Комментарии:

А я думал, что трехполюсный подключается как фаза-ноль-земля, а оно оказывается вот как… Век живи, век учись! А его можно использовать в щитке под однофазную сеть, если надо отключать сразу три контура?

Evgen, а зачем он тогда нужен? Запитай все три фазы через однополюсный выключатель и будут они тебе отключаться одновременно без проблем! И место на рейке сэкономишь.

А почему нельзя использовать трехполюсный выключатель в однофазной сети? Отключать одновременно фазу, ноль и землю? Если поставить его, например, на вводе в щиток. Мне кажется так правильнее.

Denis, а зачем тебе на вводе отключать землю? Трехполюсный выключатель нужен только в трехфазной сети, но использовать его в однофазной возможно, но нецелесообразно. Также нецелесообразно, как отключение заземления в приведенном вами примере

Ноль иногда отключить полезно-при перекосе фаз,в деревнях сплошь и рядом.А вот землю рвать надо ТОЛЬКО если есть разд.транс,и ПОСЛЕ него.

Virtual Private Servers

Одной из наиболее видных, в прямом смысле этого слова, характеристик автоматического выключателя являектся характеристика определяющая количество полюсов автомата.

а если надо отключить две фазы и ноль трёх полюсный пойдет

Оставить комментарий

Отменить ответ

Бестопливный генератор — способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома — игрушка или реальная альтернатива

Power Bank с солнечной батареей — расчет на безграмотность

Как выбрать солнечную панель — обзор важных параметров

Как подключить автоматический выключатель

Подключение автоматических выключателей

Подключения автоматов в однофазной сети

Вариант установки автоматических выключателей зависит от выбранной одно или трехфазной сети.

Для однофазной сети используются одно или двухполюсные автоматы, для трехфазной сети используют трех или четырехполюсные автоматы. Многополюсные автоматы собираются из нескольких однополюсных.

Механизм защиты соединен в одну систему через специальные соединения. Например, при отключении сети одного полюса автомата при перегрузке или к.з. отключится весь многополюсный автомат. К однополюсному автомату подключают фазу, при аварии автомат отключает фазу.

Этот вариант подключения автомата пригоден для сети системы TN-C, где нулевой провод подключается отдельно, через нулевую шину. Если в доме используется система TN-S, то ввод выполняется тремя проводами, фаза, ноль – синий провод и  желто-зеленый провод PEN защитного заземления.

Подключение однополюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

В этой ситуации монтаж автоматических выключателей ведут на двухполюсных автоматах, где фаза с нейтралью подключаются к верхним клеммам вводного автомата, а защитный желто-зеленый провод PEN подключается на шину заземления в электрощите.

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C  все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN, три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Подключение проводов к автомату

Установка автоматического выключателя проводится на DIN-рейку, длина которой выбирается с расчетом 17, 5 миллиметров на один однополюсный автомат. При монтаже кабеля с него снимается внешняя изоляция на 10 – 15 см для улучшения гибкости проводов и удобства монтажа.

Концы проводов защищают на 7-10 мм и заводят под клеммные контакты. Затягивать сильно винтовые соединения автомата не нужно во избежании перекоса его механизмов. При установке проводов в клеммы автомата следите, чтобы под контакты не попала изоляция проводов. В лучшем случае будет ненадежное соединение, а в худшем пропадет фаза на контакте.

Монтажная соединительная шина для автоматов

Для многожильного кабеля, для надежности контакта, лучше поставить медные наконечники соответствующего размера. В электрощите, где установлены несколько автоматов в ряд, удобно ставить медную соединительную шину для автоматических выключателей (гребенку). Ее режут необходимой длины, и устанавливают в нужной последовательности вместо проволочных перемычек.

Как подключить дифавтомат к однофазной и трехфазной сети

Дифавтомат – электромеханическое устройство, которое обеспечивает защиту потребителя от удара электрическим током, также он способен оградить линию от перенагрузок, токовых утечек и короткого замыкания. Этот защитный прибор включает в себя совокупность устройства защитного отключения и автомата. А как подключить дифавтомат?

Устройство дифавтомат

Подключение дифавтомата производится по такому же принципу как автомата и УЗО. Но в отличие от них он имеет отличительные особенности, присущи только ему: увеличенная реакция срабатывания; ограждение электроцепи от сверхтоков; предохранение от утечки тока в грунт.

Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.

Существует несколько способов подключения дифавтоматов: по селективной схеме, по неселективной схеме, методы соединения при помощи заземления или без него.

Условия подключения дифавтомата

Для подключения данного устройства необходимо соблюсти ряд условий. Эти требования также заключаются в инструкции к защитному устройству.

Корпус дифавтомата должен быть целым без механических повреждений в виде трещин или сколов.
При подключении данного устройства необходимо обесточить всю электролинию. Рекомендуется убедиться, что в линии нет напряжения посредством индикаторной отвертки или другого измерительного инструмента.

Дифавтомат должен быть установлен на специальную рейку.

Устанавливая защитное устройство, следует обратить внимание, что входные жилы должны заходить сверху, а отходящие только снизу. Если поменять их местами, то данный прибор может просто перегореть.

На корпусе дифавтомата существуют отверстия, которые предназначены специально для каждого проводника в отдельности. N – для нулевого провода, L – для фазного провода. Отверстия обозначены цифрами: 1 – для присоединения входящей фазы, в гнездо под номером 2 подключается отходящий фазный провод.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

При монтаже защитного прибора правило объединения всех нулевых проводников в этом случае не работает. Поэтому запрещается объединять провода с нулевыми значениями после расположения дифавтомата. При этом фаза и нули входят в устройство, и более не объединяются.

Специалисты в данной области рекомендуют в случае не соответствия длинны проводов и дистанции присоединения лучше их полностью заменить, чем наращивать. Со временем такой контакт придет в негодность и рано или поздно его все равно придется менять, также это может привести к плохим последствиям.

Следует рассчитать количество потребляемой энергии, численность нагрузочных электроприборов, а также особенности конфигурации создаваемой электрической линии.

Схема подключения

Как подключить дифавтомат? Существует несколько видов подключения дифференцированных автоматов:

Как подключить дифавтомат

1. Диффавтомат установлен на входе, защищая всю электрическую цепь, находящуюся в квартире. Положительными чертами такого расположения являются: недорогой способ, имеющий в сети дифавтомат в единственном экземпляре; не занимает много места в главном распределительном щите. К недостаткам можно отнести: при возникновении ситуации для срабатывания обесточит полностью всю линию; осложнит поиск повреждения.
2. Дифавтомат установлен один общий на входе и по одному на каждую линию. Это самая популярная и надежная схема. При этом каждое устройство контролирует свою электрическую линию, а общий – электрическую цепь в целом. В таком варианте соединения необходимо соблюдать селективность. Входной аппарат должен обладать номинальным током утечки от 100-300мА, у остальных ток утечки должен быть 30мА. Этот метод исключит одновременное срабатывание всех устройств сразу. Для лучшего эффекта селективности рекомендуется выбирать защитное устройство типа S, для которой характерный срок срабатывания имеет задержку. Отрицательными свойствами являются: дорогой в использовании; требуется много места в распределительном щитке; многосложность схемы.
3. Отсутствие общего автомата, защитные устройства устанавливаются только на токоведущие линии.

Подключение в однофазной сети

В жилых домах зачастую используется однофазная система электропроводки. При этом в этой системе рабочее напряжение составляет 220 вольт. Для данной величины напряжения рекомендуется применять двухполюсное защитное устройство.

Подключение дифватомата

Электромонтаж схемы можно производить двумя способами. Одна из которых — это когда дифавтомат монтируется только после электросчетчика, выполняя свои защитные функции на протяжении всей электрической линии.

В результате такого соединения неполадку, из-за которой вышел из строя аппарат, будет отыскать намного сложнее.

Другой способ более надежный и безопасный. Он представляет собой установку прибора на каждую линию, защищая и контролируя ее по отдельности.

При установке защитного устройства в однофазную сеть следует помнить, что нулевой провод, идущий от источника питания подсоединяют с нижней стороны, а сверху присоединяется нулевой провод, идущий от нагрузки.

Подключение в трехфазной сети

Основное отличие однофазной от трехфазной в том, что в этой системе заходит сразу три проводника фазных проводов – L1, L2, L3. В этой электрической системе вступает в эксплуатацию четырехполюсное защитное устройство на 380 вольт.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Данный способ электрического соединения подразумевает более мощную нагрузку. Он используется в частных домах, обладающих большой площадью, а также в автомобильных гаражах, где используются мощное электрооборудование.

Подключение дифавтомата без заземления

Как подключить дифавтомат в жилых зданиях старой постройки? Зачастую конфигурация электрической сети заключается в двухпроводной схеме. При этом в таких проводках не имеется проводника заземления. Если не проводится ремонт и не меняется вовремя такая проводка на трехпроводную, то это чревато тяжелыми последствиями.

Такая проводка не способна обеспечить защиту современным бытовым приборам переменного тока. В случаях если нет возможности замены проводки, необходимо устанавливать дифавтоматы.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

В этой системе электрической сети господствует напряжение в 220 вольт двухпроводной сети. Электромонтаж данной линии более опасный и ненадежный.

Миф о подключении автоматов ТОЛЬКО СВЕРХУ… что будет, если подключать их снизу?

Сфоткал по случаю один щиток, где отходящие линии от автоматов были сверху. Показав фото знакомому электрику, мы так и не пришли к общему мнению, как же делать правильно — у нас принято фазный провод заводить сверху, тогда почему у педантичных немцев подключение идёт снизу?

Однозначно можно было утверждать только то, что собирал данный щиток человек творческий, со своим видением норм и правил, но вопрос о правильности подключения автоматов остался неразрешённым. Давайте расскажу что знаю я, а выводы пусть каждый делает самостоятельно и поделится ими в комментариях.

С одной стороны, нижнее подключение бывает весьма удобным, особенно когда линии потребителей приходят сверху, можно сделать монтаж в щитке более компактным. Но не нарушает ли подобное подключение правил ПУЭ? Аргументы типа «мы 30 лет так делаем» пока рассматривать не будем. Приведу небольшую выдержку из правил, которую можно попробовать сюда применить:

ПУЭ 3.1.6
Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.

Подкрепим это дело следующей картинкой устройства автоматического выключателя:

На одном из форумов, тоже озадачились подобным вопросом и приводили выдержку из инструкции на модульку ВА47-29, где прописано как производить подключение (https://keaz.ru/f/1444/manual-pass-va47-29.pdf)

Действительно, у большинства автоматических выключателей и УЗО расположение неподвижного контакта сверху. Однако, в самом начале я уже упомянул про немцев и специально нашёл проморолик про защитные автоматы SIEMENS (смотреть с 1:12), где мы видим нижнее подключение:

Если вас не убедил SIEMENS, то продукция АВВ у нас пользуется небывалым авторитетом и у них тоже нет ограничений на подключение. Получается, что на работу АВ верхнее или нижнее подключение влияет примерно одинаково и заморачиваться не стоит?

Конечно, можно набросать миллион причин за и против того и другого варианта, но традиционно так сложилось, что при отключении автомата снизу не должно быть напряжения. Потому логично собирать щиты питанием СВЕРХУ, а отводом снизу, всегда думая о том человеке, который туда полезет после вашего нестандартного монтажа и хватит ли у него квалификации? А то каких только чудес не бывает… однажды довелось видеть щиток, где нули шли через АВ, а фазы были на шинке.

Лично я не считаю, что нижнее распределение это в корне не правильно, но сам бы так делать не стал. А как у вас подключены автоматы — сверху или снизу?

Подписывайтесь на канал Яндекс.Дзен и узнавайте первыми о новых материалах, опубликованных на сайте.

Если считаете статью полезной,
не ленитесь ставить лайки и делиться с друзьями.

Как подключить УЗО в однофазной сети без заземления

Дифференциальная защита

Защита вторая более «интеллектуальная». Она включается, чтобы защитить нас от поражения, внезапного тока, уходящего из «обслуживаемой» цепи за ее пределы — скорее всего, через нас. На такой ток простой автоматический выключатель может не сработать — ничего не перегорело в схеме и не замкнуло, то есть нагрузка, вообще говоря, нормальная. Просто это случилось при подсоединении к сети еще одной цепочки, через которую ток уходит туда, где потребление не предусмотрено. А это как раз и может быть человек, нечаянно коснувшийся токоведущих частей. Через него и потечет ток в пол или в батарею отопления и далее в землю.

Для обычного установленного автомата этот добавочный ток может оказаться и невелик. Но, начиная с 30 миллиампер, он человеку опасен, такой ток вызывает судорожные сокращения мышц, которые препятствуют, например, высвобождению кисти руки, если она схватилась за провод под напряжением. Вот на такой порог срабатывания и настроены обычно дифференциальные автоматы.

В них такой ток выявляется сравнением двух токов: текущего в цепь по фазовой линии и вытекающего из нее по нулевой. Эта схема сравнения УЗО и называется «дифференциальная», то есть разностная.

Схема работы дифференциальных автоматов по защите от пробоя

1 – входной контакт фазы дифавтомата 2 – выходной контакт фазы дифавтомата N – нулевой провод

I1 – ток в нагрузку I2 – ток из нагрузки I0 – ток утечки

Ток по фазной линии протекает под вторичной обмоткой дифференциального трансформатора в одну сторону, а по нулевой линии — в противоположную. Когда они равны, то индукция от них во вторичной обмотке взаимно компенсируется, и разностный ток получается нулевой. Если в схеме потребления происходит утечка, то, в соответствии с первым законом Кирхгофа, ток по нулевой линии станет меньше тока по фазовой. Появившаяся разница будет усилена схемой логического управления, и в случае превышения ей некоторого порога произойдет размыкание реле дифавтомата.

Устройство и схема

Дифференциальный автомат сочетает в себе две защиты: защиту от чрезмерного тока в цепи как обыкновенный автомат отключения и защиту от тока утечки. Оби эти схемы включены последовательно.

Есть еще одна особенность. Механизм дифференциального реагирования на расход тока в сети может сам быть запитан от того же напряжения, цепь которого он контролирует. Это нормально, когда происходит ситуация его реагирования в ней. Тогда отключаются и фазовый провод, и нулевой, и цепь оказывается полностью отделенной от питающего напряжения, что и нужно для защиты.

Но если по какой-то причине на дифавтомат подано фазовое напряжение, а нулевой провод оборван где-то раньше, на дифавтомате не будет полноценного питания, но сам он окажется в замкнутом состоянии. То есть фаза пройдет через него в сеть, и в этом случае возможны утечки — то есть аварийные ситуации в этой цепи, — а он на них не среагирует.

В этом случае два выхода: или сделать так, чтобы дифавтомат был в замкнутом состоянии только при наличии приходящих и фазы, и нуля, а при пропадании любого из них сразу размыкался, или делать отдельную схему питания дифференцирующего механизма, независимо от напряжения на его входных клеммах.

Устройства, в которых имеется указанный недостаток, — это наиболее простые дифавтоматы, в них ток утечки усиливается операционным усилителем, который сам питается от того же напряжения. Такие дифавтоматы называются электронными, и они более дешевы, чем дифавтоматы без такого недостатка, называемые электромеханическими. Электронные дешевле, электромеханические дороже.

Две схемы дифавтоматов

а) – слева, схема, не зависящая по питанию от контролируемого напряжения б) – справа, схема дифавтомата, в которой питание логической схемы А заведено от L и от N, то есть подконтрольных фазы и нуля. При обрыве N питание А прекращается, и дифавтомат перестает выполнять свою функцию (справа – перечеркнуто), хотя фаза так и будет поступать на выход L2

Схемы автоматов, которые приведены на картинке, рисуются на лицевой панели устройства, и легко выбрать, какой из них вам подойдет больше: дешевый или более точный. Казалось бы, банальный вопрос.

Однако и тут есть нюансы.

Правила подключения дифавтомата

При подключении дифференциальных автоматов необходимо строго соблюдать такие правила:

1. Питающие провода обязаны подходить к устройству сверху, а отходящие стоит располагать снизу. У многих автоматов присутствует соответствующее обозначение подобных клемм и нарисована их принципиальная схема. Другой способ подсоединения проводов может обойтись очень дорого, потому что приведет к выходу из строя устройства. Когда длины кабелей недостаточно, то их необходимо поменять. А также можно нарастить провода или перевернуть автомат на специальной рейке.
2. Необходимо строго соблюдать полярность всех контактов. В современном мире на всех дифференциальных автоматах клеммы для подсоединения нулевого провода обозначаются N, а фазные провода имеют надпись L. Стоит заметить, что дифавтомат способен работать и при некачественном подсоединении, но изменение полярности может привести к тому, что устройство не будет срабатывать при опасной нагрузке или коротком замыкании.
3. Многие новички подключают все нулевые провода к одной клемме, потому что это требуют схемы подсоединения большинства бытовых изделий. Но в дифференциальном автомате подобное подсоединение может вызвать конфликт, и выключить электрическое питание. Чтобы устройство качественно выполняло свои функции, необходимо нулевой провод каждого изделия подключать только к своей цепи.

Общая и селективная защита

То, что такая защита — вещь, безусловно, хорошая и нужная, спору нет. Только будет ли обеспечена полная безопасность в большой и структурированной схеме потребления? Ведь таких схем теперь стало очень много, и все больше потребителей переходят к развитым системам потребления.

А для таких схем характерно использование множества потребляющих устройств с разными параметрами потребления. Различные мощности, токи, режимы включения и выключения, различная фазность.

Сумеет ли один дифференциальный автомат обеспечить одинаковую безопасность в совершенно разных цепях потребления? А один дифавтомат на распределительном щитке — это и есть самое дешевое решение. Пусть дорогой, совсем лишенный недостатков, но все-таки один?

Схема подключения дифференциального автомата: самый простой вариант

Двухполюсный дифференциальный автомат — это и есть самый минимальный вариант общей защиты. Защита сработает при появлении тока утечки в любой из подсетей, хотя какой именно, автомат не скажет. Кроме того, суммарные мощности подсетей (следовательно, и номиналы токов) должны быть примерно равны, это диктует выбор номинала автомата по току.

В случае подключения более мощного потребителя вся картина будет нарушена.

Схема подключения дифавтомата: два дифавтомата без заземления

Если у дифавтомата схема подключения именно такая, то стоимость защиты возросла почти вдвое, а защиту нельзя считать надежной. Есть способ выставить свои параметры защиты на каждом из дифавтоматов, обслуживающих конкретные сети потребления — например, сеть мощную и сеть «мокрую». А отдельно поставить еще дифавтомат групповой защиты или селективный дифавтомат. Такие автоматы маркируются символом G или S.

Дифференциальные автоматы. Схема подключения селективная с заземлением

Конечно, сразу получаем скачок роста стоимости такой защиты.

Но вот тут и можно вспомнить о дешевых дифавтоматах. А их уже делали еще в 1970-е и 1980-е годы и в самых компактных исполнениях. Ведь задача перед дифавтоматом не стоит защитить провода, ведущие к нагрузке. При качественном выполнении схемы проводок провода, спрятанные в стену, опасности не представляют. Опасность исходит именно от устройств потребления электроэнергии, от их вставленных в розетки шнуров, от их внутренних казусов, могущих пробить изоляцию, от влаги, проникшей в электроприбор и замкнувшей фазу на корпус. Логично и защиту ставить где-то здесь, совсем близко от прибора.

Розетка-УЗО

Адаптер-УЗО

Удлинитель-УЗО

Для защиты детей выпущены УЗОШ — устройства защитного отключения школьного исполнения

УЗОШ

Такие средства защиты недешевы, но бесспорным плюсом является их универсальность и мобильность. Они представляют собой защиту конкретного устройства (стиральной машины или бойлера), не занимают места на щитке питания, а адаптеры, вилки, удлинители не требуют вносить никаких изменений в существующие схемы. Кроме того, процесс «наращивания безопасности» может быть постепенным по необходимости. А некоторые могут быть связаны с производством наружных работ для защиты работающих с дрелью, болгаркой, и так далее — удлинители — и использоваться только в случае необходимости.

Подключение и установка дифавтомата своими руками

Дифавтомат имеет 3 основные функции: защищает от перенапряжения электросети, от утечки тока, а также спасает при коротком замыкании. В корпусе этого агрегата сочетается автоматический выключатель вместе с УЗО.

Дальше в статье в малейших подробностях будет описываться как выполняется монтаж автомата и происходит дальнейшее его подключение собственноручно.

Содержание статьи

Способы установки

Сначала рассмотрим какие существуют виды электромонтажных работ. Дело в том, что проводка бывает 3-фазной (380 В), 1-фазной (220 В), а также может быть с заземлением и без. При этом аппарат можно фиксировать исключительно на вводный щиток или на каждую группу проводов.

Схема подключения данного устройства, исходя от таких условий, может быть несущественно измененной, да и само устройство может быть другой конструкции (4-полюсное или 2-полюсное). Ознакомимся более подробно со всеми способами подключения такого рода устройств в щитке.

Простая защита

Наиболее легким типом установки является единственный вводной автомат, который будет обеспечивать защиту всей проводки в квартире. В такой ситуации нужно иметь мощное устройство с расчетом всей нагрузки тока от всего количества приборов в доме. Минусом данной системы является то, что при срабатывании защиты, найти самостоятельно зону с поломкой достаточно непросто, ведь обрыв провода может находится в любом месте.

Необходимо понимать, что отдельно проложенный провод соединяется с заземляющей шиной, к которой в свою очередь подключаются проводники, идущие от электроприборов. Что касается нулевого проводника, то с его подключением также не все просто. Выведенный ноль, ни в коем случае нельзя соединять с другими нолями. Объяснить это можно тем фактом, что по каждому нолю проходят разные токи и при их взаимодействии устройство может сработать.

Хорошая защита

Более совершенным подключением данного устройства считается нижеприведенная схема:

Она заключается в том, что каждой группе проводов соответствует один автомат, который будет срабатывать исключительно при возникновении опасности на его участке. При этом другие устройства не реагируют и функционируют в привычном режиме. Плюсом данного типа подключения является то, что когда происходит утечка, а также перенапряжение/замыкание, появляется возможность определить участок с проблемами и можно начать его ремонтировать. К минусам данного метода можно отнести большие материальные затраты на покупку сразу нескольких автоматов.

Маркировка дифавтоматов

На лицевую панель нанесена схема дифавтомата и другая информация.

Обозначения на лицевой панели дифавтоматов и УЗО

Время реагирования устройства очень важно. Для человека это время должно быть меньше времени начала фибрилляции сердца при поражении током.

Время отключения дифавтомата по току утечки

Как видим, в селективном дифавтомате время реагирования больше, чем в обыкновенном.

Это правильно, время реакции и ток утечки должны быть больше, это делается для того, чтобы сначала срабатывали дифавтоматы, непосредственно защищающие конкретную подсеть или конкретное устройство.

Времена отключения и пороговые токи утечки

Еще дифавтоматы различаются по токам, в которых предназначены работать.

Типы дифавтоматов по форме рабочего тока

Ток типа АС — обычный переменный ток, который используется в бытовой сети. Тип А — срезанный ток, как это делается в некоторых схемах управления для снижения мощности. Тип В — токи разной непредсказуемой формы. Типы А и В ставят в сетях промышленных предприятий с различными характерами потребляющих устройств возникающих при этом токов.

Трехфазный вариант

Если в системе потребления используются три фазы, то, если фазы разведены раздельно, можно на каждой из них поставить по дифавтомату — обыкновенному, двухполюсному.

Но когда используется именно трехфазная схема питания, то есть смысл ставить и трехфазный дифавтомат, четырехполюсный.

Работа трехфазного дифавтомата

В нем на дифференциальный трансформатор подается один нейтральный провод и три фазных. Нулевой, так же, как и в двухполюсном дифавтомате, положен в обратном направлении, то есть образуемый им магнитный поток является компенсирующим для остальных трех обмоток. В результате в нормальном состоянии ток утечки равен нулю

Формула

Схема подключения дифавтомата в однофазной сети

После того как выбран способ и приобретены все нужные устройства, стоит начинать монтаж дифференциальных автоматов. Сначала необходимо осмотреть дифавтомат на присутствие сколов и различных дефектов, которые способны повлиять на качество работы оборудования. Помещение отключается от электрической сети путем выключения распределительного щита. Необходимо убедиться в полном отсутствии электричества при помощи измерительного прибора или индикаторного инструмента. Дифавтомат устанавливается на специальную рейку.

При помощи пассатижей или специализированного приспособления снимается лишняя изоляция с подключаемых проводов. Далее, подсоединяются нулевые и фазные провода. На верхние разъемы устройства нужно подключить жилы питающего провода, а на нижние разъемы стоит подсоединить провода от нагрузок. Вот теперь необходимо подать питание от силового провода и проверить работу распределительного щита.

Как подключить трехфазный двигатель

Я пытаюсь починить старую трехфазную дрель.

Из двигателя выходят 3 провода, которые подключаются к трем фазам.

Подключение его к источнику питания ничего не дает, поэтому я проверил его с помощью мультиметра и увидел, что два провода, идущие от двигателя, закорочены вместе, но не с хорошим соединением (~ 25 Ом).

Я не разбираюсь в электричестве, кроме ваших обычных знаний непрофессионала, и определенно не знаю, зачем нужны три фазы или как они используются (или, действительно, что этот термин даже означает, помимо очевидных трех проводов)

Поэтому сначала я предполагал, что это короткое замыкание — неисправность где-то внутри двигателя.

Затем, переосмыслив, я понял, что если три фазы полностью разделены и нет 0 / заземления, идущего к двигателю, то как можно замкнуть цепь?

Действительно ли это короткое замыкание является неисправностью? как возникает замкнутая цепь, когда единственные линии, идущие в двигатель, — это линии электропередач?

Спасибо 🙂

/ Редактировать

Учитывая полезные ответы и комментарии, я могу только предположить, что что-то внутри двигателя неисправно. Это потому, что 1) Ничего не произошло, когда он был подключен к электричеству, даже ничего плохого.2) Мультиметр показывает, что существует только физическое соединение между одной из трех пар. Надеюсь, я смогу протестировать это дальше и завтра предоставлю фотографии. Спасибо!

/ После дополнительных испытаний

Похоже, я был введен в заблуждение, и к трехфазной розетке в стене даже не подавалось питание. Ой!

Когда на двигатель подается реальная мощность, он как бы пытается вращаться с ОЧЕНЬ сильным сопротивлением, и, в конце концов, через несколько секунд ему удается вращаться очень медленно.Становится очень жарко.

Поскольку существует только физическое соединение между одной из трех пар, я предполагаю, что это означает, что только одна из фаз действительно работает.

Возможно, я попытаюсь полностью открыть его, хотя не думаю, что у меня есть подходящие инструменты для этой работы.

Большое спасибо за ответы и пояснения, по крайней мере, у меня есть базовая информация по этому вопросу, о которой я совершенно ничего не знал два дня назад 🙂

/ Заключение

Двигатель был отправлен на ремонт, и действительно, обмотки испортились, и их пришлось переделывать.

Большое спасибо вам всем за то, что вы меня обучили 🙂

Установка трехфазной электропроводки

в доме

Как подключить трехфазную распределительную плату и потребительский блок в доме

В нашем сегодняшнем руководстве по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и трехфазного распределительного щита. Мы также покажем, что Как подключить цепи трехфазной и однофазной нагрузки в трехфазной распределительной системе в домашней и коммерческой системе электроснабжения.

Связанные руководства по подключению:

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками статора, разнесены на 120 градусов друг от друга. Сгенерированная мощность генераторов переменного тока затем передается и распределяется по линиям передачи и распределения в подраспределение.Однофазное и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного по схеме «звезда» или «треугольник»), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются с помощью повышающих трансформаторов для передачи энергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , Предохранители, переключатели и т. Д. Используются в качестве управляющих и защитных устройств в схемах MDB, DB, Sun и Final Sub .Например,

В Великобритании и ЕС 11 кВ от понижающего трансформатора, подключенного по схеме треугольника через (3-фазная, 3-проводная система), поступает в распределительный трансформатор 400 В / 230 В, подключенный по схеме «звезда Y» (трехфазная, 4-х проводная система).

В США 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник» через трехфазную трехпроводную систему, поступает в распределительный трансформатор 240 В / 120 В, подключенный по схеме «звезда» (двухфазная трехпроводная система). Для трехфазной системы расположение может быть разным для разных уровней напряжения.Мы покажем схему подключения в следующих разделах этого поста.

Связанные руководства по подключению:

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы — 3-проводная система — без нейтрального провода) перед распределительным трансформатором, а затем регулируют требуемое напряжение и ток в соответствии с требованиями системы при трехфазном и однофазном питании.

С другой стороны, здания, которым необходима как высокая, так и низкая мощность в трехфазном и однофазном режимах, подключены к вторичной обмотке распределительного трансформатора.Таким образом, они получают трехфазное соединение звездой (3-фазная, 4-проводная система с нейтральным проводом). При соединении звездой трехфазное напряжение между фазой и фазой составляет 400 В переменного тока (в США — 208 В, 240 В, 480 В и т. Д.). и Однофазное напряжение между фазой и нейтралью (фаза на нейтраль) составляет 230 В переменного тока ( 120 В, 208 В, 240 В, 277 В, 480 В и т. Д. В США) .

В трехфазном питании двигатели и большие электрические нагреватели могут быть напрямую подключены к трем фазам (нейтраль не требуется во всех случаях), в то время как в однофазной цепи нагрузки (свет, вентилятор и т. Д.)) может быть подключен между фазой и нейтралью с помощью соответствующих защитных устройств, например заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нейтрального провода.

Зачем нам трехфазный источник питания?

Для управления мощным оборудованием и приборами, такими как электродвигатели, воздушные компрессоры и кондиционеры большой мощности, водонагреватели и т. Д., Нам нужен трехфазный источник питания вместо однофазного источника питания.В обычных домах (домашних или жилых) мы в основном используем однофазный источник питания для работы осветительной нагрузки, вентиляторов, стиральных машин и т. Д. Но в некоторых случаях, например, промышленность, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про установку однофазной электропроводки в доме и уже известно, что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т. Д.Так что мы больше никогда не повторим этого.

Связанные сообщения:

Уровни трехфазного и однофазного напряжения в США — NEC

В Соединенных Штатах и ​​Канаде доступны различные уровни однофазного и трехфазного напряжения, т.е. однофазное напряжение доступно для бытовых и в жилых помещениях, а трехфазное напряжение можно использовать в промышленных и коммерческих целях.

Ниже приведены уровни напряжения, доступные в США и Канаде.

Трехфазное напряжение в США

• Три точки подключения (3 линии) = 208 В
• Три точки подключения (3 линии) = 240 В
• Три точки подключения (3 линии) = 480 В

i.е.

• L ₁ до L ₂ = 208 В, 240 В или 480 В — (3 фазы)
• L ₂ до L ₃ = 208 В, 240 В или 480 В — (3 фазы)
• L ₃ по L ₁ = 208 В, 240 В или 480 В — (3 фазы)

Однофазное напряжение в США

• От горячего к нейтрали = 120 В
• От горячего к нейтрали = 208 В, (высокий Дельта ножки)
• Два горячих = 240 В
• Горячие к нейтрали = 277 В
• Горячие к нейтрали = 480 В

i.е.

• • L _{1 от} до N = 120 В, 208 В, 277 В или 480 В — (1-фазный)
  • L ₂ до N = 120 В, 208 В, 277 В или 480 В — (1-фазный)
  • L ₃ к N = 120 В, 208 В, 277 В или 480 В — (1-фазный)

Соответствующие руководства по подключению:

Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В» — NEC — US

Конфигурации треугольника с высокой ветвью (120 В, 208 В и 240 В)

Уровни трехфазного и однофазного напряжения в Великобритании, ЕС — IEC

Трехфазная система проще в Великобритания и ЕС по сравнению с США и большинством стран (например,грамм. Индия, Пакистан, ОАЭ и другие арабские страны) используют ту же систему распределения напряжения, что и уровни напряжения в Великобритании, ЕС и МЭК. Как трехфазное, так и однофазное напряжение доступны для жилого и коммерческого применения в одном и том же блоке, как показано ниже.

Трехфазное напряжение в Великобритании и ЕС

• Между фазой = 400 В
• Любая фаза на нейтраль = 230 В — (1-Φ)
• Между тремя фазами = 400 В — (3-Φ)

Т.е.

• L ₁ до L ₂ = 400 В — (3 фазы)
• L ₂ до L ₃ = 400 В — (3 фазы)
• L ₃ до L ₁ = 400 В — (3 фазы)

Однофазное напряжение в Великобритании и ЕС

i.е.

• L ₁ к N = 230 В — (1-фазный)
• L ₂ к N = 230 В — (1-фазный)
• L ₃ к N = 230 В — (1- Phase)

Однофазные и трехфазные системы питания 230 В и 400 В — IEC — UK & EU

Связанные сообщения:

Требования к установке трехфазной проводки

В этом руководстве нам понадобится следующие аксессуары для проводки для подключения трехфазного источника питания в доме.

• Трехфазный счетчик энергии: 1 №
• Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
• Двухполюсный: 63 А, 30 мА Ток отключения (УЗО / GFCI): 3 Нет
• Трехполюсный автоматический выключатель , 63A (100-250A в США): 3 номера
• , однополюсный, 20A, MCB: 6 номеров
• , однополюсный, 16A (20A в США): MCB: 3 номера
• , однополюсный, 10A (15A в США) : MCB: 6 номеров
• Корпуса распределительных щитов: 3 номера
• Соединение шин для подключения нейтрального кабеля
• Медные полосы для общего соединения MCB: 3 шт. (Сегмент сборной шины Cu)
• Шина из меди для заземления

Как подключить трехфазный главный распределительный щит?

Обычно поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии при нагрузке менее 7.5кВт (10л.с.) в жилых помещениях (бытовой блок для дома). Если лимит превышен, то рекомендуется установить трехфазный счетчик электроэнергии для потребителей. При нагрузке более 7,5 кВт рекомендуется трехфазная электропроводка в жилых помещениях (домах).

В этом руководстве мы предполагаем, что мы будем подключать только однофазную нагрузку (световые точки, вентиляторы, телевизор, розетку питания, переменный ток и т. Д.) В текущем участке установки трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах у нас нет таких (трехфазных) нагрузок.Если в вашем доме есть трехфазная нагрузка, вы можете это сделать. Как мы видим, общая нагрузка превышает предел установки однофазной электропроводки, так как мы будем питать разные комнаты и зоны дома, поэтому мы должны подключить нашу распределительную сеть к трехфазной системе. О прямых трехфазных нагрузках см. В следующих разделах этого поста.

Практическая процедура трехфазного подключения распределительного щита и установки

Мы изучили основную электрическую проводку лампы, вентиляторов и т. Д. (Т.е. Подсхемы и конечные подсхемы) в наших предыдущих сообщениях, поэтому следуйте инструкциям ниже, чтобы сделать то же самое, что указано ниже.

• Прежде всего, подключите трехфазный счетчик электроэнергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, посмотрите это простое руководство, в котором показано, как подключить трехфазный счетчик энергии.
• Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к входящие три фазы ( R , Y , B ) от трехфазного счетчика электроэнергии.(Проверьте цветовую кодировку проводки для различных областей в разделе ниже)

• Теперь подключите три исходящие фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный MCB). , RCD, SP (однополюсные автоматические выключатели и нагрузка), как показано на рис.)
• Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтрали. Линии исходящей фазы должны быть подключены к конечной и конечной подсхемам. То же самое можно сделать и для нейтральных проводов.

• Наконец, подключите электрические приборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления, как показано на рисунке ниже.
• Выполните те же действия для всех трех распределительных щитов для разных помещений и зон.

Щелкните изображение, чтобы увеличить

Рис. — Схема установки трехфазной электропроводки

Полезно знать: Вы также можете использовать четырехполюсный MCCB или MCB вместо трехполюсного MCCB / MCCB .Просто подключите нейтральный провод к последнему слоту этого MCCB (буква N, обозначающая нейтраль, напечатана на паспортной табличке). Входящий и исходящий нейтральный провод, как и другие фазы, должен быть подключен к медной полосе (т. Е. Заземлению или нейтральной шине в коробке панели b), как показано на рис.

Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или вспомогательную панель, прочтите предыдущие опубликованные сообщения о схемах подключения однофазных сетей.

Связанные сообщения:

Ниже дана схема установки электропроводки трехфазного распределительного устройства в соответствии с требованиями NEC и IEC.

Схемы установки трехфазной электрической проводки — US -NEC

Трехфазное распределительное устройство 208 В и проводка панели.

Щелкните изображение, чтобы увеличить

Трехфазное распределение напряжения 240 В (треугольник высокого напряжения) и монтаж панели.

Щелкните изображение, чтобы увеличить

Трехфазное распределение 480 В и монтаж панели.

Щелкните изображение, чтобы увеличить

Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В. запрещено правилами.Если вы все же хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, переключатели всех выключателей должны быть соединены и соединены вместе, то есть все выключатели SP должны быть включены и выключены одним и тем же общим переключателем. Кроме того, используйте соответствующий номинальный выключатель, размер провода, розетки и переключатели и т. Д. (Проверьте нижнее примечание (инструкции и меры предосторожности) для калькуляторов и учебных пособий о размере провода, размерах розеток, переключателей и розеток и т. Д.

Связанные сообщения:

Схемы установки трехфазной электрической проводки — Великобритания, ЕС — IEC

Щелкните изображение, чтобы увеличить

Рис. — Трехфазная распределительная проводка в соответствии с цветовым кодом IEC

Примечание: одинаковое описание и детали могут использоваться как для NEC, так и для IEC электрические схемы, указанные для общего рисунка 1 выше.

Трехфазная, 400 В, проводка разделенного распределительного щита с УЗО — только 3-Φ нагрузки

Щелкните изображение, чтобы увеличить

Трехфазное, 400-вольтное, разводное соединение распределительного щита с УЗО — 1-Φ нагрузки от источника 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазная, 400 В, разделенная проводка распределительного щита с УЗО — комбинация нагрузок 3 Φ и 1 Φ

Щелкните изображение, чтобы увеличить

Трехфазный, 400 В, стандартный распределительный щит Электропроводка с УЗО для цепей нагрузки 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазная, 400 В, типовая проводка распределительного щита с УЗО для цепей нагрузки 3-Φ и 1-Φ

Щелкните изображение, чтобы увеличить

Связанные сообщения:

Полезно знать: В соответствии с правилами электропроводки IET (Институт инженерии и технологий): 17-е издание (BS 7671: 2008 — 1: 2011), в потребительском блоке должна быть предусмотрена защита УЗО. кроме системы дымовой и охранной сигнализации.

Как подключить однофазную нагрузку 120 В в однофазной распределительной системе? — NEC — US

Трехфазные цепи нагрузки могут быть напрямую подключены к трем горячим проводам. Имейте в виду, что нейтраль требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтральному (120 В) или к двум горячим проводам (однофазный 240 В). Ниже представлена ​​типичная трехфазная разводка панели для США и Канады.

Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

Монтаж проводки трехфазных цепей 240 В (треугольник с высоким напряжением) и автоматических выключателей на главной сервисной панели.

Монтаж трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

Связанные сообщения:

Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? — IEC & UK

Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно i.е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтраль все еще требуется в трехфазной системе, что зависит от конструкции системы. Перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, телевизор, розетка, вентиляторы и т. Д.) Их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземляющий провод должен быть подключен к электроприборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

Рис. 5 — Однофазная и трехфазная нагрузка, подключенная к трехфазной системе питания

Подключение трехфазной нагрузки, точек нагрузки 400 В и MCB с УЗО и RCCB в распределительном щите

Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Распределительный щит и потребительский блок с УЗО.

Типовая схема подключения трехфазных цепей нагрузки 400 В и автоматического выключателя в распределительном щите и блоке потребителя.

Связанные сообщения:

Принципиальная электрическая схема трехфазного распределительного щита

На следующей типовой схеме соединений показана установка трехфазного распределительного щита и потребительского блока в жилом / коммерческом районе.

Рис. 2 — Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО

Цветовые коды трехфазной проводки — IEC и NEC

Мы использовали красный для фазы , под напряжением или под напряжением , черный для Нейтраль и Зеленый для заземления на типовой однофазной схеме подключения. Вы можете использовать специальные региональные или общепринятые коды в данной местности, например IEC — Международная электротехническая комиссия ( UK , EU и т. Д.) или NEC (Национальный электротехнический кодекс [ US и Канада ] см. подробный пост о цветовых кодах проводов NEC и IEC , где:

NEC — США:

Трехфазный 208 В и 240 В AC (High Leg Delta):

• Синий = Горячий 1 или Линия 1
• Оранжевый = Горячий 2 или Линия 2 (посередине)
• Черный = Горячий 3 или линия 3
• Белый = Нейтраль
• Зеленый с Желтая полоса или оголенный Провод = Земля / Земля или Защитное заземление «PG».

Трехфазный 277 В и 480 В переменного тока:

• Желтый = Горячий 1 или Линия 1
• Оранжевый = Горячий 2 или Линия 2 (посередине)
• Коричневый = Горячая 3 или Линия 3
• Белый = Нейтраль
• Зеленый с Желтая полоса или оголенный провод = Земля / Земля или Защитное заземление «PG».

Однофазный 120 В переменного тока:

• Черный = Горячий или Линия ,
• Белый = Нейтраль
• Зеленый с Желтый с полосой или голым проводом = Земля / Земля или Защитное заземление «PG».

Однофазный 240 В переменного тока:

• Черный = Горячий 1 или Линия 1
• Красный = Горячий 2 или Линия 2
• Белый = Нейтральный
• Зеленый с Желтая полоса или оголенный Проводник = Земля / Земля или Защитное заземление «PG».

Похожие сообщения:

IEC и Великобритания:

Трехфазный 400 В:

• Коричневый = Фаза 1
• Черный = Фаза 2
• Серый = Фаза 2
• Синий = Нейтраль
• Зеленый или Зеленый с Желтый Полоса = Заземление или провод заземления в качестве защитного заземления (PE).

Однофазный 230 В переменного тока:

• Коричневый = Фаза или Линия
• Синий = Нейтраль
• Зеленый или Зеленый с Желтая полоса = Земля / Земля или Защитное заземление «PE».

Для справки: СТАРЫЕ цветовые коды проводки в Великобритании (до 2004 г.) , которые по-прежнему применимы в других странах, например, в Индии, Пакистане, ОАЭ, КСА и других арабских странах.

400 В, трехфазный

• Красный = Фаза 1
• Желтый = Фаза 2
• Синий = Фаза 3
• Черный = Нейтраль
• Зеленый = Заземляющий провод.

Однофазный 230 В

• Красный = Фаза
• Черный = Нейтраль
• Зеленый = Заземление или провод заземления.

Связанные сообщения:

Общие меры предосторожности и инструкции

• Электричество — наш друг, а также враг одновременно, если вы дадите ему шанс убить вас, помните, они никогда не упустят его. Пожалуйста, прочтите все предостережения и инструкции при выполнении этого руководства на практике.
• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования. Для этого выключите главный выключатель на главном блоке потребителей или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
• Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабель и провод правильного размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.
• Никогда не пытайтесь играть с электричеством (так как это опасно и может привести к летальному исходу) без надлежащего руководства и ухода.Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях — незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.
• Распределительный щит не должен устанавливаться на расстоянии 2,2 метра (84 дюйма = 7 футов), в то время как выключатель-разъединитель должен быть установлен 1.82 метра (72 дюйма = 6 футов) над полом, необходимо защитить от коррозии и вдали от участков с водой. Все провода и кабели должны быть закрыты панелью (т.е. она не должна выступать за пределы панели). Наконец, возле распределительного щита должен быть знак безопасности.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Вы также можете проверить соответствующие Руководства по установке электропроводки.

Соединения выводов двигателя — базовое управление двигателем

Трехфазные двигатели используют катушки из проволоки для создания магнитных полей и вращения.

Стандартные трехфазные двигатели используют шесть отдельных катушек, по две на каждую фазу. Внутренняя конструкция и соединение этих катушек внутри двигателя предопределяются при изготовлении двигателя. Есть два класса трехфазных двигателей: звезда и треугольник.

Конфигурация «звезда-треугольник»

Трехфазные двигатели также сконструированы для работы с двумя разными напряжениями , поэтому катушки могут быть подключены как в высоковольтной, так и в низковольтной конфигурации.

В высоковольтной конфигурации две катушки каждой фазы соединены друг с другом в серии , , так что более высокое значение напряжения питания распределяется между ними поровну, и через каждую обмотку протекает номинальный ток.

В низковольтной конфигурации две катушки каждой фазы соединены параллельно друг с другом, так что нижнее значение напряжения питания распределяется поровну между катушками и номинальный ток протекает через каждую обмотку.

Обратите внимание, что низковольтное соединение обязательно потребует от источника в два раза больше тока, чем высоковольтное соединение. На паспортных табличках большинства двигателей указаны два значения напряжения и тока. Пускатели двигателей и их реле перегрузки важно рассчитать с учетом ожидаемого значения тока, который должен потребляться двигателем при том напряжении, при котором он используется.

Каждая из шести отдельных катушек имеет два питающих провода, всего двенадцать выводов.В конфигурациях «звезда» и «треугольник» три из этих выводов подключаются внутри, поэтому только девять выводов выводятся из двигателя для подключения. Эти выводы пронумерованы 1–9, и как в треугольнике, так и в треугольнике следуют стандартному соглашению о нумерации: начиная с верхней части схемы с провода номер 1, нарисуйте нисходящую внутрь спираль от каждой точки соединения, поднимаясь к следующему номеру на каждом шаге. .

В зависимости от внутренней конструкции двигателя, эти провода могут быть подключены одним из четырех способов: соединение звездой высокого или низкого напряжения или треугольник высокого или низкого напряжения

Иногда возникает необходимость протестировать или подтвердить конфигурацию двигателя перед окончательным подключением.Если двигатель с звездообразной обмоткой подключен как двигатель с треугольной обмоткой или наоборот, двигатель не будет работать должным образом.

Рассмотрим ситуацию: у вас есть девять выводов, идущих от двигателя, но нет никаких указаний на то, имеет ли он соединение звездой или треугольником. Используя омметр для простой проверки целостности цепи, вы можете определить тип конструкции двигателя.

Если это соединение звездой, каждый из проводов 1, 2 и 3 должен иметь соединение только с одним другим проводом (4, 5 и 6 соответственно). Все три провода без соединения с проводами 1, 2 и 3 должны иметь непрерывность друг с другом.

Соединения двигателя звездой

Если он обмотан треугольником, каждый из проводов 1, 2 и 3 должен иметь соединение с двумя другими выводами:

• T1 имеет соединение с T4 и T9
• T2 имеет соединение с T5 и T7
• T3 имеет соединение с T6 и T8

Подключение электродвигателя треугольником

Важно отметить, что эти точки представляют собой внутреннее соединение катушек электродвигателя, а не то, как они должны быть подключены к источнику напряжения.

Низковольтная звезда

В этой конфигурации каждая фаза подводится к двум катушкам, подключенным параллельно друг другу.Клеммы 4, 5 и 6 соединены вместе, чтобы создать второе нейтральное соединение.

Низковольтное соединение звездой

L1	L2	L3	Связать
1,7	2,8	3,9	4,5,6

звезда высокого напряжения

В этой конфигурации каждая фаза подводится к двум катушкам, которые последовательно соединены друг с другом.

Высоковольтное соединение двигателя «звезда».

L1	L2	L3	Связать
1	2	3	4,7 — 5,8 — 6,9

Низковольтный Delta

В этой конфигурации каждая фаза подведена к центральному соединению двух катушек и к концевым соединениям каждой из двух других групп катушек.

Подключение низкого напряжения электродвигателя треугольником

L1	L2	L3	Связать
1,6,7	2,4,8	3,5,9	нет

Дельта высокого напряжения

В этой конфигурации каждая фаза подводится к двум катушкам, которые соединены последовательно с катушками других фаз.

Соединение высокого напряжения двигателя треугольником

L1	L2	L3	Связать
1	2,	3	4,7 — 5,8 — 6,9

Трехфазная проводка

Потребность в трехфазном питании или обслуживании возникает, когда присутствует тяжелое оборудование, такое как большие двигатели (двигатели мощностью более 5 л.с.), потому что для такого большого оборудования требуются высокие пусковые и рабочие токи.

Большие здания, заводы и офисы требуют больше электроэнергии, чем мощность, используемая в бытовых установках. Поэтому обычно их устанавливают с трехфазной проводкой или трехфазным питанием.

Трехфазное питание обычно используется для оборудования с высокой номинальной мощностью, такого как большие кондиционеры, высокопроизводительные насосные агрегаты, воздушные компрессоры и двигатели с высоким крутящим моментом.

Таким образом, он редко используется в бытовых установках, но обычно используется в коммерческих зданиях, офисах и промышленных установках.

Трехфазное питание переменного тока

Трехфазный переменный ток вырабатывается трехфазным генератором переменного тока (также называемым генераторами переменного тока) на электростанциях.

В генераторе переменного тока три обмотки статора (или, скажем, три независимые катушки) обычно разделены некоторым числом градусов вращения, и, следовательно, ток, производимый этими катушками, также разделен на несколько градусов вращения, которые обычно составляют 120 градусов.

Эта трехфазная мощность от генераторов переменного тока далее передается на распределительный конец по линиям передачи.

Трехфазное питание от распределительного трансформатора подается в дом или точку обслуживания здания. Большинство промышленных и коммерческих услуг состоит из трехфазных систем, которые обычно работают при 415 В между фазами и 230 В между фазами.

Трехфазная система состоит из трех проводов, в отличие от одножильных в однофазной системе, за исключением нейтрального проводника. Помимо трех фаз, для трехфазной четырехпроводной системы требуется дополнительный нейтральный провод.

Трехфазные системы могут быть трехфазными трехпроводными или трехфазными четырехпроводными. Трехфазное трехфазное соединение состоит из трех фазных проводов и используется только там, где нет необходимости подключать фазу к нейтральной нагрузке.

Эти соединения могут быть звездой или треугольником в зависимости от вторичной обмотки распределительного трансформатора.

Трехфазная 4-проводная система — это наиболее часто используемое соединение, которое состоит из трех фазных проводов и одного нейтрального проводника.

В этой трехфазной проводке, освещение, малые бытовые нагрузки и розетки часто подключаются между фазой и нейтралью, в то время как более крупное оборудование, такое как кондиционеры и электрические нагреватели, подключаются между двумя фазами (т. Е. Между фазами).

В основном трехфазное 4-проводное соединение звездой является предпочтительным для эффективного и сбалансированного подключения как однофазных, так и трехфазных нагрузок.

Это соединение позволяет подключать фазу к нейтрали для небольших нагрузок.Трехфазное 4-проводное соединение треугольником используется только там, где фаза-нейтраль очень мала по сравнению с трехфазной нагрузкой.

Трехфазные цепи могут обеспечивать квадратный корень в 3 (1,732) раза большей мощности по сравнению с однофазной мощностью с тем же током. Таким образом, трехфазная система экономит затраты на электромонтаж за счет уменьшения размера кабеля и размеров связанных электрических устройств.

Мы можем легко наблюдать трехфазные цепи, глядя на линию электропередач, путешествуя по дорогам.Даже для большой системы передачи электроэнергии это трехфазные линии передачи, если они не имеют постоянного тока.

Большие отели, рестораны, большинство заводов, офисных зданий и продуктовых магазинов с мощными холодильными системами имеют трехфазное обслуживание.

Трехфазное распределение питания для промышленных предприятий

Отрасли или фабрики устанавливаются с трехфазным питанием для подключения тяжелого оборудования и оборудования. По шинам передается трехфазное питание, от которого через кабели выводятся отдельные соединения с отдельными нагрузками.На рисунке ниже показана принципиальная схема промышленной трехфазной проводки.

Трехфазное питание от инженерных сетей подключается к главному выключателю через трехфазный счетчик электроэнергии. Затем питание главного выключателя передается на различные шины.

Эта панель также входит в комплект измерительных приборов для отображения таких параметров, как ток, напряжение, энергия и мощность. На рисунке ниже показано распределение мощности от главной панели к машинам и осветительным нагрузкам.

Электропитание от главного распределительного щита распределяется на оборудование тяжелой техники, а также на осветительные щиты с розетками.Мощность, распределяемая через одно- и трехфазные субсчетчики, показана на рисунке ниже.

Трехфазное распределение электроэнергии в дома или офисы необходимо, если нагрузка не может быть удовлетворена с помощью однофазного источника питания. Эффективное использование трехфазной мощности зависит от балансировки распределения нагрузки на каждой фазе трехфазного источника питания.

Таким образом, однофазные нагрузки в офисах или домах должны быть подключены к каждой фазе так, чтобы было достигнуто максимально возможное выравнивание нагрузки.

Основные компоненты трехфазной проводки, ведущей к дому, зданию или офисному помещению, показаны на рисунке ниже.
В этом случае проводники служебного входа подключены к трехфазной входной панели. Эта панель имеет трехфазный главный выключатель, а иногда и три отдельных патронных предохранителя.

Этот трехфазный выключатель состоит из трех входных наконечников для питания трех вертикальных шин. Этот главный выключатель имеет одну рукоятку, так что все нагрузки отключаются одновременно, а также в случае электрических неисправностей он отключает или отключает все нагрузки одновременно.

Питание от этой главной панели подключается к параллельным цепям. Главная панель может состоять из однополюсных, двухполюсных или трехполюсных выключателей для этих ответвленных цепей, где фаза-земля, фаза-фаза или трехфазные нагрузки подключены.

На приведенном выше рисунке мощность от полюса электросети подключается к подсхемам через трехфазный счетчик энергии, трехфазный выключатель (3-полюсный 60A), двухполюсный УЗО, двухполюсный MCB и однополюсный MCB.

Подключение однофазных и трехфазных нагрузок к трехфазному источнику питания показано на рисунке ниже.Мы можем подключать однофазные нагрузки к трехфазным подсхемам через переключатели или автоматические выключатели.

Но для трехфазных нагрузок, например двигателей, они должны быть подключены к трехфазному источнику питания через контактор или автоматический выключатель.

Трехполюсный выключатель с соответствующим номинальным током используется для подключения трехфазного двигателя. Следует соблюдать осторожность при подключении трех фазных проводов к двигателю, потому что направление вращения можно изменить, просто поменяв местами любой из двух проводов трехфазной системы.

Схема подключения трехфазного двигателя к источнику питания вместе с проводкой управления показана на рисунке ниже. Это схема управления кнопкой включения-выключения, которая включает контактор (M), реле перегрузки, управляющий трансформатор и кнопки.

Контактор содержит контакты большой нагрузки, которые предназначены для обработки большого количества тока. Реле перегрузки защищают двигатель от состояния перегрузки, отключая питание катушки контактора.

Вышеупомянутая информация и схемы показаны только для получения общего представления о распределении трехфазного электропитания в домах и промышленных предприятиях.

Вместо того, чтобы концентрироваться на значениях различного оборудования или номинальных характеристиках автоматических выключателей и других размерах кабелей, мы просто дали краткое представление об этой теме. Пожалуйста, свяжитесь с нами, если вам понадобится дополнительная помощь по теме трехфазной проводки.

Установки с трехфазными двигателями

---

---

ЦЕЛИ

• определяют для нескольких типов трехфазных асинхронных двигателей переменного тока:
• размер проводов, необходимых для трехфазного, трехпроводного ответвленные цепи.
• типоразмеров предохранителей, обеспечивающих пусковую защиту.
• отключающее средство, необходимое для данного типа двигателя.
• размер блоков тепловой перегрузки, необходимых для работы с перегрузкой по току защита. размер главного питателя к моторной установке.
• Требуется максимальная токовая защита главного фидера.
• главное разъединяющее средство для моторной установки.
• используйте Национальный электротехнический кодекс.

Работа электромонтера требует знания национального Требования электрического кодекса, регулирующие установку трехфазных двигателей, и возможность применения этих требований к установкам. Элементы схемы двигателя показаны на 1.

В этом блоке описана процедура определения сечения проводов и надлежащая защита от перегрузки и пуска для типичного трехфазного двигателя установка. Пример установки двигателя состоит из фидерной цепи. питание трех параллельных цепей.Каждая из трех ответвленных цепей подключена к трехфазному двигателю указанной мощности. Фидерная цепь и ответвления имеют необходимую защиту от перегрузки по току. Национальным электротехническим кодексом.

ил. 1 Линейная схема системы управления двигателем.

НАГРУЗКА ТРЕХФАЗНОГО ДВИГАТЕЛЯ

ил. 2 Ответвительная цепь для каждого двигателя

Установка промышленного двигателя, описанная в этом примере, подключена к сети 230 В, трехфазной, трехпроводной сети (2).Загрузка Эта система состоит из следующих цепей.

1. Одна ответвленная цепь, питающая трехфазную индукционную цепь с короткозамкнутым ротором. двигатель 230 вольт, 28 ампер, 10 л.с., с маркировкой буквой F.

2. Одна ответвленная цепь, питающая трехфазную индукционную цепь с короткозамкнутым ротором. двигатель на 230 вольт, 64 ампера, 25 л.с., с маркировкой буквой B.

3. Одна ответвленная цепь, питающая трехфазную индукционную систему с фазным ротором. двигатель рассчитан на 230 вольт, 54 ампер и 20 л.с.Ток ротора при полной нагрузке составляет 60 ампер.

ОТВЕТСТВЕННАЯ ЦЕПЬ ДЛЯ КАЖДОГО ДВИГАТЕЛЯ

Значения, приведенные в таблицах NEC 310-16, 310-17, 310-18 и 310-19, включая примечания, должны использоваться с кодовой книгой тока для двигателей при определении допустимой нагрузки. сечения проводника и предохранителя.

Три конкретных факта должны быть определены для каждой из трех ответвленных цепей. составляющая нагрузку установки.

1. Размер жил для каждой трехфазной трехпроводной ветви. схема.

2. Размер предохранителя, который будет использоваться для защиты от короткого замыкания. Предохранители защищают проводку и двигатель от любых неисправностей или коротких замыканий в проводке или обмотки двигателя.

3. Размер блоков тепловой перегрузки, которые будут использоваться для защиты от работы. Блоки защиты от перегрузки защищают двигатель от возможного повреждения из-за продолжающегося перегрузка мотора.

ПРИМЕЧАНИЕ: Значения ампер при полной нагрузке следует брать из паспортной таблички двигателя. только для расчета единиц тепловой перегрузки (см. статью 430-6 NEC).Другой расчеты основаны на номинальных значениях кодовой книги из 430-148, 149, 150.

ФИЛИАЛ ЦЕПЬ 1

Первая ответвленная цепь питает трехфазную индукционную цепь с короткозамкнутым ротором. мотор. Данные паспортной таблички этого двигателя следующие:

Асинхронный двигатель с короткозамкнутым ротором
Вольт 230 Этап 3 Кодовое письмо F 10 л.с.	Ампер 28 Скорость 1735 об / мин Частота 60 Гц Температурный диапазон 40 ° Цельсия

Размер проводника

Раздел 430-22 (а) Кодекса гласит, что проводники ответвленной цепи, один двигатель должен иметь грузоподъемность не менее 125 процент от номинального тока полной нагрузки двигателя.Это общее правило может быть измененным в соответствии с Таблицей 430-22 (a) Исключение для некоторых специальных классификации услуг.

Для определения сечения проводников используется следующая процедура. ответвительной цепи, питающей двигатель мощностью 10 л.с.

а. Двигатель мощностью 10 л.с. имеет номинальный ток полной нагрузки 28 ампер. Согласно в Раздел 430-152:

28 x 125% = 35 ампер

г. Используя ток 35 ампер и обращаясь к Таблице 310–16, подберите провод надлежащего размера. выбрано.Этот процесс требует, чтобы электрик определил температуру. номиналы каждой используемой оконечной нагрузки, а также номинальная мощность оборудования схема. Согласно Статье 110-14 (c) NEC, номинальная температура провод, используемый для определения амперной емкости (токовой нагрузки), не должен превышают допустимую температуру любого из соединений. Если все окончания отмечены на более высокую температуру, столбик в 310—16 отмеченный 60-градусный выбран для определения допустимой токовой нагрузки проводника.Даже при использовании стандартного строительного провода THHN размер проводника составляет # 8 в Колонна с температурой 60 градусов.

г. В таблице C1 раздела C NEC указано, что 3 проводника THHN №8 будут поместиться в кабелепровод 1/2 дюйма.

Асинхронный двигатель с короткозамкнутым ротором подключается непосредственно через номинальное сетевое напряжение через пускатель двигателя. Ответвительная цепь, Защита от короткого замыкания и замыкания на землю для этого двигателя состоит из трех стандартные плавкие предохранители без выдержки времени, заключенные в предохранительный выключатель, расположенный на линейная сторона магнитного пускателя.Согласно разделу 430-1 09 Закона Код, этот переключатель должен быть переключателем цепи двигателя с номинальной мощностью в лошадиных силах, автоматический выключатель или выключатель в литом корпусе и должны быть внесены в список.

ПРИМЕЧАНИЕ: The Underwriters ’Laboratories, Inc. Электротехнические строительные материалы В списке указано, что «некоторые закрытые переключатели имеют двойную номинальную мощность, больший из которых основан на использовании предохранителей с соответствующей выдержкой времени для пусковых характеристик двигателя.Переключатели с такой мощностью рейтинги отмечены, чтобы указать на это ограничение, и проверяются на больших из двух оценок ».

Защита параллельной цепи двигателя

Защита от короткого замыкания и замыкания на землю для трехфазной, Асинхронный двигатель с короткозамкнутым ротором, обозначенный кодовой буквой F, приведен в Таблица 430-152. Для рассматриваемого двигателя параллельной цепи 1 двигатель устройство максимального тока цепи не должно превышать 300 процентов от полной нагрузки ток двигателя (предохранители без выдержки времени).Статья 430-52 с исключениями. относится к Таблице 430-152.

Плавкий предохранитель параллельной цепи для параллельной цепи, питающей двигатель с короткозамкнутым ротором:

Поскольку двигатель мощностью 10 л.с. имеет номинальный ток полной нагрузки 28 ампер и соответствующее значение из таблицы 430-152:

28 x 300% = 84 ампера

Раздел 430-52 гласит, что если значения для защиты параллельной цепи устройства, определенные с использованием процентных соотношений в Таблице 430-1 52, не соответствуют к стандартным размерам или номиналам устройства, затем к следующему большему рейтингу размера или следует использовать настройку.

Однако в Разделе 240-6 Кодекса указывается, что следующий более крупный стандарт номинал предохранителя свыше 84 ампер равен 90 амперам. Стандартный картридж без задержки предохранители номиналом 90 ампер могут использоваться в качестве защиты параллельной цепи. для этой схемы двигателя.

Защита параллельной цепи, короткого замыкания и замыкания на землю также может рассчитываться с использованием предохранителя с выдержкой времени. Ссылаясь на Таблицу 430–152, выбирается второй столбец и вычисляется 175% от 28 ампер (1.75 х 28 = 49 ампер). Используется следующий больший размер: в этом примере предохранители на 50 ампер. был бы выбор. Код позволяет электрику увеличить размер предохранителя по исключениям 430—52 с (1).

Трехполюсный, трехпредохранительный, Выключатели безопасности переменного тока 230 В
Ампер	Приблизительные значения мощности в лошадиных силах производителя Стандартный	Максимум
30 60 100 200 400	3 7 1/2 15 25 50	7 1/2 15 * 30 * 60 * 100 *

ил.3 Стол для выключателей безопасности

Средства отключения

Согласно таблице для выключателей безопасности (3) отключающие означает, что для этого двигателя мощностью 10 л.с. предусмотрен предохранительный выключатель мощностью 15 л.с. и 100 ампер, установлены предохранители на 90 ампер.

Поскольку эти предохранительные выключатели имеют двойную номинальную мощность, допускается установка предохранительный выключатель на 60 ампер с максимальной мощностью 15 л.с., если выдержка времени предохранители соответствуют пусковым характеристикам двигателя.В размер предохранителей с выдержкой времени, установленных в выключателе безопасности, зависит от желаемая степень защиты и требуемый тип обслуживания мотор. Предохранители с выдержкой времени номиналом от 35 до 60 ампер могут быть установлен в выключателе безопасности.

Максимальная токовая защита при работе

Защита от перегрузки по току состоит из трех мониторов тока, обычно тепловой, размещенный в пускателе двигателя.(См. примечание после Таблицы 430-37 Кодекса для исключения из этого утверждения.)

Раздел 430-32 (а) (1) Кодекса гласит, что рабочая перегрузка по току защита (защита двигателя и параллельной цепи от перегрузки) для двигателя должен срабатывать при не более 125% тока полной нагрузки (как показано на паспортной табличке) для двигателей с отмеченным превышением температуры не более 40 градусов Цельсия.

Ток отключения тепловых блоков, используемых в качестве максимальной токовой защиты. это:

28 x 125% = 35 ампер

Когда выбранного реле перегрузки недостаточно для запуска двигателя или для перевозки груза, Раздел 430-3 4 разрешает использование следующего более высокого размер или номинал, но должен срабатывать не более чем на 140 процентов полной нагрузки ток двигателя.

ФИЛИАЛ ЦЕПЬ 2

Вторая ответвленная цепь питает трехфазный асинхронный двигатель с короткозамкнутым ротором. Данные паспортной таблички этого двигателя следующие:

Асинхронный двигатель с короткозамкнутым ротором
Вольт 230 Этап 3 Буквенный код B	Амперы 64 Скорость 1740 об / мин Частота 60 Гц 25 л.с. Температурный режим 40 градусов Цельсия

Размер проводника

Для определения сечения проводников используется следующая процедура. параллельной цепи, питающей 25-сильный двигатель.

а. Двигатель мощностью 25 л.с. имеет номинальный ток полной нагрузки 68 ампер (см. NEC Таблица 430-150). (Согласно разделу 430-22 (а) Кодекса, 125% необходимо для емкость):

68 x 125% = 85 ампер

г. В таблице 310-1 6 указано, что медный провод № 3 типа TW или THHN или провод № 3 типа THW. (Предположим, что клеммы 60 ° C).

г. Таблица C1 раздела C показывает, что три проводника TW или THW № 3 может быть установлен в кабелепровод диаметром 1 1/4 дюйма.Требуется 1-дюймовый кабелепровод для трех проводов № 3 THHN.

ПРИМЕЧАНИЕ: Раздел 360-4F (c) Кодекса требует, чтобы проводники Размер № 4 или больше входит в корпус, изолирующую втулку или эквивалент должен быть установлен на кабелепроводе.

Защита параллельной цепи двигателя

Асинхронный двигатель с короткозамкнутым ротором мощностью 25 л.с. запускается с помощью автотрансформатора. Максимальная токовая защита параллельной цепи для этой цепи двигателя состоит из трех предохранителей без задержки времени, расположенных в предохранительном выключателе, установленном на линейная сторона пускового компенсатора.

Для асинхронного двигателя с короткозамкнутым ротором, который обозначен кодовой буквой B и который используется с пусковым компенсатором, таблица 430-152 Кодекс требует, чтобы максимальная токовая защита параллельной цепи не превышала 300 процентов от тока полной нагрузки двигателя.

Максимальная токовая защита параллельной цепи для питания параллельной цепи этот мотор:

Поскольку двигатель мощностью 25 л.с. имеет номинальный ток полной нагрузки 68 ампер (NEC Таблица 43 0-150),

68 x 300% = 204 ампера

Раздел 240-6 не показывает 204 ампера в качестве стандартного номинала предохранителя.Тем не менее, Раздел 430-52 разрешает использование предохранителя следующего большего размера. если рассчитанный размер не является стандартным. В этом случае 200 ампер следует попытаться. Таким образом, три предохранителя без задержки на 200 ампер могут использоваться в качестве защиты параллельной цепи для этого двигателя.

Средства отключения

Согласно таблице для предохранительных выключателей на рис. 2 1–3, отключающие Средство для двигателя мощностью 25 л.с. — это предохранительный выключатель мощностью 25 л.с., 200 ампер, в котором установлены предохранители на 200 ампер.

Предохранители с выдержкой времени могут быть установлены в предохранительные выключатели. В этом примере 175% x 68A = 11 9A. 125 предохранителей являются следующим по величине размером и могут использоваться по исключениям к 430-52. Аварийный выключатель будет таким же размер.

Защита от перегрузки по току (перегрузка двигателя и параллельной цепи Защита)

Защита от перегрузки по току состоит из трех магнитных перегрузок. расположен в пусковом компенсаторе.Согласно паспортной табличке, мотор имеет номинальный ток полной нагрузки 64 ампера. Текущая настройка магнитные блоки перегрузки настроены на срабатывание на

64 x 125% = 80 ампер (ток отключения)

ФИЛИАЛ ЦЕПЬ 3

Третья ответвленная цепь питает трехфазный асинхронный двигатель с фазным ротором. Данные на заводской табличке этого двигателя следующие:

Асинхронный двигатель с фазным ротором
Вольт 230 Этап 3 Частота 60 Гц	Амперы статора 54 Ампер ротора 60 20 л.с. Температурный режим 40 градусов Цельсия

Размер проводника (статор)

Для определения сечения проводников используется следующая процедура. параллельной цепи, питающей 20-сильный двигатель.

а. Двигатель мощностью 20 л.с. имеет номинальный ток полной нагрузки 54 ампера. Согласно согласно разделу 430-22 (a) NEC и таблице 430-150, 54 x 125% = 67,5 ампер

г. В таблице 310-1 6 указано, что проводник № 4 типа TW, THW, THHN (70 амперы).

г. Таблицы C1 раздела C показывают, что три проводника № 4 TW или THW или THHN может быть установлен в кабелепровод диаметром 1 дюйм.

ПРИМЕЧАНИЕ: Статья 300-4F (c) требует, чтобы проводники размера № 4 или в корпус большего размера необходимо установить изолирующую втулку или эквивалент. установлен на водоводе.

Защита параллельной цепи двигателя

Асинхронный двигатель с фазным ротором мощностью 20 л.с. запускается с помощью Поперечный магнитный выключатель двигателя. Этот пускатель двигателя применяет номинальное трехфазное напряжение на обмотку статора. Предусмотрен контроль скорости с помощью ручного барабанного контроллера, используемого в роторе или вторичной цепи. Все сопротивления контроллера вставляется в цепь ротора, когда мотор запускается. В результате пусковой ток двигателя меньше, чем если бы двигатель запускался на полном напряжении.

МТЗ в параллельной цепи асинхронного двигателя с ротором согласно Таблице 430-152 Кодекса не должно превышать 150 процентов рабочий ток двигателя при полной нагрузке.

Максимальная токовая защита параллельной цепи для питания параллельной цепи этот мотор:

Ток полной нагрузки равен 54 А для двигателя с фазным ротором мощностью 20 л.с.

54 x150% = 81 ампер

Раздел 240-6 не показывает 81 ампер в качестве стандартного предохранителя.Статья 430-52 позволяет использовать следующий больший размер. Следует выбрать предохранитель на 90 А.

Средства отключения

Согласно таблице для предохранительных выключателей на рис. 14-3, отключающие Средство для двигателя мощностью 20 л.с. — это аварийный выключатель на 25 л.с., 200 ампер. Редукторы должен быть установлен в этот выключатель для установки требуемых 90-амперных предохранителей. для защиты параллельной цепи двигателя. Из-за двойного рейтинга эти предохранительные выключатели, допустимо использовать выключатель на 100 ампер, имеющий максимальный рейтинг 30 лс.В этом случае стандартная 90-амперная безвременная задержка могут быть установлены предохранители или предохранители с выдержкой времени на 90 ампер.

Защита от перегрузки по току (защита двигателя)

Максимальная токовая защита состоит из трех тепловых перегрузок. блоки, расположенные в пускорегулирующем аппарате магнитного двигателя (за исключением указано в примечании после таблицы 430-3 7). Согласно паспортной табличке, двигатель имеет номинальный ток полной нагрузки 54 ампера.Номинальная поездка ток каждого теплового агрегата:

54 x125% = 67,5 ампер

Размер проводника (ротор)

Обмотка ротора асинхронного двигателя с фазным ротором мощностью 20 л.с. 60 ампер. Следующая процедура используется для определения размера проводники вторичной цепи от контактных колец ротора к барабану контроллер.

а. Раздел 430-23 (а) требует, чтобы проводники, соединяющие вторичный асинхронного двигателя с фазным ротором к его контроллеру имеют токоведущий мощность не менее 125 процентов вторичного тока полной нагрузки мотор для продолжительного режима.

60 x125% = 75 ампер

г. Таблица 310-1 6 показывает, что несколько типов медных проводников могут Использовать: № 3 Тип TW, Тип THW или Тип THHN, при условии, что заделки 60 °.

г. Таблица C1 раздела C показывает, что три проводника TW № 3 могут быть установлен в кабелепровод диаметром 1¼ дюйма. Требуется 1¼-дюймовый кабелепровод, если три Используются проводники № 3 THW. Требуется 1-дюймовый кабелепровод для трех No. 3 провода THHN.

ПРИМЕЧАНИЕ: Статья 300-4F (c) требует использования изоляционных втулок или аналогичных. на всех кабелепроводах, содержащих проводники №Вход 4 размера и больше вольеры. Если резисторы установлены вне регулятора скорости, текущая емкость проводов между контроллером и резисторами не должно быть меньше значений, указанных в таблице 430-23 (c).

Например, ручной регулятор скорости, используемый с ротором мощностью 20 л.с. асинхронный двигатель должен использоваться в тяжелой периодической работе. Раздел 430-23 (c) требует, чтобы проводники, соединяющие резисторы с регулятором скорости иметь допустимую нагрузку не менее 85 процентов номинального тока ротора.

60 x 85% = 51 ампер

Таблица 310-1 6 показывает, что 51 ампер может безопасно переноситься с помощью № 6. провод. В результате температуры, возникающие в месте расположения резистора являются важным соображением.

Раздел 430-32 (d) гласит, что вторичные цепи индукции с фазным ротором двигатели, включая проводники, контроллеры и резисторы, должны рассматриваться как защита от перегрузки за счет максимальной токовой защиты при работе двигателя в первичных цепях или цепях статора, поэтому нет защиты от перегрузки по току необходимо во вторичном контуре ротора.

ГЛАВНЫЙ ФИДЕР

Когда по проводам фидера питаются два или более двигателей, требуется размер провода определяется согласно правилам Кодекса. Раздел 430-24 Кодекса гласит: что питатель должен иметь допустимую нагрузку не менее 125 процентов ток полной нагрузки двигателя с наивысшей номинальной мощностью плюс сумма номинальных значений тока полной нагрузки остальных двигателей в группе. Ток полной нагрузки двигателя взят из таблицы 430-150 NEC.

Двигатель с наибольшим рабочим током при полной нагрузке — это двигатель мощностью 25 л.с. Этот двигатель имеет номинальный ток полной нагрузки 68 ампер. Главный питатель размер, то в соответствии с разделом 430-24, составляет:

68 x 125% = 85 ампер

Тогда: 85 + 54 + 28 = 167 ампер.

Таблица 310-1 6 показывает, что медные проводники № 4/0 типа TW или THHN может использоваться при использовании заделки 600.

Таблица C1 раздела C показывает, что три No.Возможна установка проводников 4/0 TW в 2-дюймовом кабелепроводе. Три проводника № 4/0 THHN могут быть установлены в 2-дюймовый канал.

Защита главного фидера от короткого замыкания

Раздел 430-62 (а) гласит, что питатель, который питает двигатели, должен быть с максимальной токовой защитой. Максимальная токовая защита фидера не должен быть больше, чем наибольший номинальный ток параллельной цепи. защитное устройство для любого двигателя из группы, согласно Таблице 430-152, плюс сумма токов полной нагрузки других двигателей группы.

Ответвительная цепь, питающая двигатель мощностью 25 л.с., имеет наибольшее значение максимального тока. защита. Это значение, как определено из таблицы 430-152, составляет 170 ампер. (68 x 300 или 200 ампер.)

Номинальный ток полной нагрузки двигателя мощностью 20 л.с. составляет 54 ампера, а номинальный ток номинальный ток полной нагрузки двигателя мощностью 10 л.с. составляет 28 ампер. Размер предохранители, устанавливаемые в цепи главного фидера, не должны быть больше чем сумма 200 + 54 + 28 = 282 ампер.

Таким образом, для фидера используются три плавких предохранителя на 250 ампер. схема. Эта процедура должна соответствовать Примеру 8, раздел 9 Кодекса. Исключения могут быть сделаны, если предохранители не позволяют двигателю для запуска или запуска.

Основные средства отключения

Раздел 430-1 09 перечисляет несколько исключений из постановления о том, что отключение средством должен быть выключатель цепи двигателя, рассчитанный в лошадиных силах, или цепь выключатель.Средства отключения должны иметь грузоподъемность не менее 115 процентов от суммы номинальных значений тока двигателей, Раздел 430-110 (c1 и 2). Следовательно, предохранители на 250 ампер, необходимые для защиты от сверхтока. Защита главного фидера установлена ​​в предохранителе на 400 ампер.

Типы и размеры проводов выбираются в зависимости от температуры окружающей среды в месте. установки и экономики всей установки, такой как минимальный размер трубы, стоимость сечения проводов и стоимость рабочей силы. для установки различных вариантов.

РЕЗЮМЕ

Установка двигателя — один из самых сложных расчетов для выполнения и получения всех компонентов в правильном месте, в правильном месте и в правильном месте. размер. Кодовая книга проведет вас по основным компонентам расчета. но вы должны знать, где искать и как применять правильные коды. Там Есть много аспектов для правильной установки, в том числе: устройство подачи и устройство подачи защита, защита ответвлений и ответвлений, сечения проводов и перегрузки по току защита, максимальная токовая защита и защита вторичной цепи.

ВИКТОРИНА ДЛЯ ПРОСМОТРА

Фидерная цепь питает три ответвленные цепи двигателя. Отводная цепь двигателя № 1 имеет нагрузку, состоящую из асинхронного двигателя со следующей паспортной табличкой данные:

№ 1:

Асинхронный двигатель с короткозамкнутым ротором
230 В 3 фазы 5 л.с.	15 Ампер 60 Гц Код классификации D Температурный диапазон 40 ° Цельсия

№ цепи электродвигателя ответвления.2 имеет нагрузку, состоящую из асинхронного двигателя. со следующими данными паспортной таблички: (Этот двигатель оснащен автотрансформатором пусковой компенсатор.):

№ 2:

Асинхронный двигатель с фазным ротором
230 В 3 фазы 7,5 л.с.	40 Ампер 60 Гц Код классификации F Температурный диапазон 40 ° Цельсия

№ цепи электродвигателя ответвления.3 имеет нагрузку, состоящую из индуктора с фазным ротором. двигатель со следующими данными паспортной таблички:

Асинхронный двигатель с короткозамкнутым ротором
230 В 3 фазы 15 л.с.	22 Амперы статора 26 Ампер ротора 60 Гц Температурный диапазон 40 ° Цельсия

1.См. Следующую схему.

а. Определите защиту от перегрузки в амперах, необходимую для электродвигатель в параллельной цепи №1.

г. Определите подходящий размер провода (TW). (Вставьте ответы в диаграмма.)

Рис. Q1 ПРИНЯТЬ СОЕДИНЕНИЯ ДЛЯ ЦЕПИ УПРАВЛЕНИЯ СДЕЛАНЫ; МАГНИТНЫЙ ПУСКАТЕЛЬ ДВИГАТЕЛЯ НА ПРОТЯЖЕНИИ ДВИГАТЕЛЯ

2. См. Следующую схему.

а. Определите защиту от перегрузки в амперах, необходимую для электродвигатель в параллельной цепи No.2.

г. Определите подходящий размер медных проводов TW. Примечание что в этой цепи запущен асинхронный двигатель с короткозамкнутым ротором мощностью 15 л.с. с помощью пускового компенсатора.

(Вставьте ответы в схему.)

ил. 2 квартал

3. См. Следующую схему.

а. Определите защиту от перегрузки в амперах, необходимую для электродвигатель в параллельной цепи №3.

г.Определите подходящий размер медных проводников. (Вставлять ответы на схеме.)

г. Определите сечение проводников, необходимых для вторичной цепи. асинхронного двигателя с фазным ротором в параллельной цепи №3. или цепь ротора проходит между контактными кольцами намотанного ротора и регулятор скорости. Укажите размер кабелепровода. Используйте провода TW.

ил. 3 квартал

4.См. Следующую схему.

а. Определите номинальный ток предохранителей в амперах (без выдержки времени). используется в качестве защиты от перегрузки для главной цепи фидера, показанной на схеме.

г. Определите размер провода TW для главного выключателя фидера. (Вставлять ответы на схеме.)

ил. 4 квартал

5. См. Следующую схему.

а. Используя медные проводники типа 1W, определите размер проводов и кабелепровода, необходимых для основной цепи фидера, которая питает три ответвленные цепи двигателя.Укажите размеры на схеме.

г. Определите номинал предохранителей в амперах, необходимых для пусковой перегрузки. защита каждой из параллельных цепей.

Цепь двигателя № 1 ______

Цепь двигателя № 2 ______

Цепь двигателя № 3 ______

(Вставьте ответы в схему.)

г. Используя медные проводники типа 1W, определите размер жесткого кабелепровода. требуется для каждой из трех цепей.

Цепь двигателя № 1 _____

Цепь двигателя № 2 _____

Цепь двигателя № 3 _____

(Вставьте ответы в схему.)

ил. q5

Конструкция и работа трехфазного асинхронного двигателя на судне

Популярность трехфазных асинхронных двигателей на борту судов объясняется их простой, прочной конструкцией и высокой надежностью в морской среде. Асинхронный двигатель может использоваться в различных приложениях с различными требованиями к скорости и нагрузке.

Трехфазный источник питания переменного тока судового генератора может быть подключен к асинхронному двигателю переменного тока через стартер или любое другое устройство, например автотрансформатор, для улучшения характеристик крутящего момента и тока.

Дополнительная литература: Почему на кораблях номинальные значения трансформаторов и генераторов указаны в кВА?

Асинхронные двигатели используются почти во всех системах машинного оборудования судна, таких как двигатель крана, гребной двигатель, двигатель нагнетателя, двигатель насоса забортной воды и даже небольшой синхронный двигатель.

Что такое асинхронный двигатель?

Асинхронный двигатель или асинхронный двигатель — это двигатель переменного тока, в котором электрический ток в роторе, необходимый для создания крутящего момента, получается за счет электромагнитной индукции из магнитного поля обмотки статора.

Асинхронные двигатели бывают двух основных типов:

1 . Однофазный асинхронный двигатель :

Однофазный асинхронный двигатель: Как следует из названия, этот тип двигателя поставляется с однофазным источником питания.Переменный ток проходит по основной обмотке двигателя. Тип используемого однофазного асинхронного двигателя зависит от схемы пуска, которую они используют в качестве вспомогательной, поскольку они не запускаются самостоятельно.

Однофазные асинхронные двигатели в основном используются в системах с низким энергопотреблением, некоторые из них упомянуты ниже:

2 . Трехфазный асинхронный двигатель:

Эти трехфазные двигатели снабжены трехфазным питанием переменного тока и широко используются на судах для более тяжелых нагрузок.Трехфазные асинхронные двигатели бывают двух типов: двигатели с короткозамкнутым ротором и с контактным кольцом.

Двигатели

с короткозамкнутым ротором широко используются на судах из-за их прочной конструкции и простой конструкции, например, некоторые из них. их заявок:

• Подъемники
• Краны
• Вытяжные вентиляторы большой мощности
• Двигатель Вспомогательные насосы
• Двигатель вентилятора нагнетателя двигателя
• Насосы для тяжелых нагрузок в машинном отделении — балластные, противопожарные, пресноводные, морские и т. Д.
• Мотор лебедки
• Мотор брашпиля

Дополнительная литература: Общий обзор центральной системы охлаждения на кораблях

Конструкция трехфазного асинхронного двигателя

Основной корпус асинхронного двигателя состоит из двух основных частей:

Статор

Статор состоит из ряда штамповок, в которых прорезаны различные пазы для размещения трехфазной цепи обмотки, подключенной к трехфазному источнику переменного тока.

Трехфазные обмотки расположены в пазах таким образом, что они создают вращающееся магнитное поле после подачи на них переменного тока.

Дополнительная литература: Как отремонтировать двигатели на кораблях?

Обычно обмотки держат на разных участках делительной окружности с 30% перекрытием друг друга.

Обмотки намотаны на определенное количество полюсов в зависимости от требуемой скорости, поскольку скорость обратно пропорциональна количеству полюсов, определяемому формулой:

N _с = 120f / p

Где N _с = синхронная скорость

f = частота

p = нет.полюсов

Ротор

Ротор состоит из многослойного цилиндрического сердечника с параллельными прорезями, на которых установлены токопроводящие шины.

Проводники представляют собой тяжелые медные или алюминиевые шины, которые подходят к каждому гнезду. Эти жилы припаяны к замыкающим концевым кольцам.

Ротор трехфазного асинхронного двигателя

Прорези не совсем параллельны оси вала, но они немного перекошены по следующим причинам:

• Они уменьшают магнитный фон или шум
• Они предотвращают остановку двигателя

Принцип работы трехфазного асинхронного двигателя

Когда на двигатель подается трехфазное питание, результирующий ток создает магнитный поток «Ø».

Из-за последовательности переключения трехфазного тока в R, Y и B, генерируемый магнитный поток вращается вокруг проводника ротора.

Согласно закону Фарадея, который гласит: «ЭДС, индуцированная в любой замкнутой цепи, обусловлена ​​скоростью изменения магнитного потока в цепи», ЭДС индуцируется в медном стержне, и благодаря этому ток течет в роторе. .

Направление ротора может быть задано законом Ленца, который гласит: «Направление индуцированного тока будет противоположным движению, вызывающему его.”

Здесь относительная скорость между вращающимся потоком и неподвижным проводником ротора является причиной генерации тока; следовательно, ротор будет вращаться в том же направлении, чтобы уменьшить причину, то есть относительную скорость, таким образом вращая ротор асинхронного двигателя.

Преимущества асинхронного двигателя

Конструкция двигателя и способ подачи электроэнергии дают асинхронному двигателю ряд преимуществ, таких как:

— Они прочные и простые по конструкции с очень небольшим количеством движущихся частей

— Они могут эффективно работать в суровых и суровых условиях, например, на морских судах

— Стоимость обслуживания трехфазного асинхронного двигателя меньше, и в отличие от двигателя постоянного тока или синхронного двигателя, они не имеют таких деталей, как щетки, контактные кольца, контактные кольца и т. Д.

— Асинхронный двигатель может работать во внутренней среде, поскольку у него нет щеток, которые могут вызвать искру и могут быть опасны для такой атмосферы

Дополнительная литература: 20 опасностей нефтяного танкера, о которых должен знать каждый моряк

— 3-фазный асинхронный двигатель не нуждается в каком-либо дополнительном пусковом механизме или устройстве, поскольку они могут генерировать самозапускающийся крутящий момент, когда к ним подается трехфазный переменный ток, в отличие от синхронных двигателей. Однако однофазный асинхронный двигатель нуждается в некотором вспомогательном устройстве для пускового момента

.

— Конечная мощность трехфазного двигателя почти равна 1.В 5 раз больше номинальной мощности (мощности) однофазного двигателя того же типоразмера.

Недостатки трехфазного асинхронного двигателя:

— Во время пуска он потребляет высокий начальный пусковой ток при подключении к тяжелой нагрузке. Это вызывает провал напряжения во время запуска машины. Чтобы избежать этой проблемы, к трехфазному электродвигателю подключаются методы плавного пуска.

Дополнительная литература: Панель пускателя двигателя на кораблях: техническое обслуживание и процедуры

— Асинхронный двигатель работает с запаздывающим коэффициентом мощности, что приводит к увеличению потерь I2R и снижению эффективности, особенно при низкой нагрузке.Для корректировки и улучшения коэффициента мощности с этим типом двигателя переменного тока можно использовать батареи статических конденсаторов.

— Регулирование скорости трехфазного асинхронного двигателя затруднено по сравнению с двигателями постоянного тока. Частотно-регулируемый привод может быть интегрирован с асинхронным двигателем для регулирования скорости.

Проблемы в трехфазном асинхронном двигателе:

Как и любое другое оборудование, трехфазный асинхронный двигатель может сталкиваться с различными типами проблем, которые можно в целом классифицировать как:

A) Неисправности, связанные с окружающей средой: Суровые морские условия могут сказаться на оборудовании судна на ранней стадии, если оно не обслуживается должным образом.Температура окружающей среды и влажность воздуха в море влияют на рабочие характеристики асинхронного двигателя.

Двигатели устанавливаются на другое крупное оборудование (главный двигатель), имеющее собственную частоту вибрации, которая влияет на детали двигателя.

Неправильная установка или неплотное основание двигателя или нагрузки, к которой он подключен, также может привести к снижению КПД двигателя и, при более длительной эксплуатации, к выходу двигателя из строя.

B) Неисправности, связанные с электричеством: Проблема возникает в двигателе из-за сбоев в электроснабжении, таких как несбалансированная подача тока или линейного напряжения, замыкание на землю в системе, проблема однофазности, короткое замыкание и т. Д.Различные типы электрических неисправностей:

Неисправность обмотки: Обмотка статора может выйти из строя из-за проблемы с изоляцией, вызвавшей короткое замыкание.

Дополнительная литература: Важность сопротивления изоляции в морских электрических системах

Однофазный отказ: Когда одна или более чем одна фаза трехфазного источника питания потеряна, работающий трехфазный двигатель будет продолжать работать, но с повышенными параметрами температуры и потерь.Это состояние известно как однофазное.

Ползание: Это сочетание электрической и механической неисправности, при которой асинхронный двигатель работает на более низкой скорости (почти 1/7 своей синхронной скорости) даже при полной нагрузке. Это результат аномальной магнитодвижущей силы или высокого содержания гармоник в источнике питания двигателя.

C) Неисправности, связанные с механикой: Двигатель состоит из нескольких механических частей, и их совмещение друг с другом и с нагрузкой играет важную роль в эффективности двигателя.Вот некоторые из наиболее заметных механических неисправностей двигателя:

1. Дисбаланс Ротор: Ротор — единственная подвижная часть в трехфазном асинхронном двигателе. Если есть дисбаланс между осью вращения вала и осью распределения веса ротора, это вызовет вибрацию, дополнительный нагрев и потерю эффективности в системе.

Дисбаланс может быть вызван дефектом ротора, внутренним перекосом, изгибом вала, неравномерной нагрузкой и проблемами в двигателе и силовой муфте.

Дополнительная литература: 10 вещей, которые следует учитывать при сборке судового оборудования после технического обслуживания

2. Усталостный отказ: Если график технического обслуживания не соответствует требованиям или детали, используемые в двигателе, имеют низкое качество, ослабление материала может привести к усталостному разрушению, которое обычно вызывается многократно прикладываемыми нагрузками.
3. Неисправность подшипника: Двигатель оснащен двумя подшипниками на каждом конце ротора для поддержки и свободного вращения вала.Подшипник может выйти из строя, если не проводить своевременное техническое обслуживание или из-за перегрузки, неправильной установки, загрязненного смазочного масла и работы при чрезмерной температуре.

Дополнительная литература: Как проверить смазочное масло на борту судов?

4. Коррозия: Мотор, установленный на судне, находится в очень агрессивной среде. Поскольку двигатель состоит из нескольких механических частей, таких как ротор, подшипник и т. Д., Влага, присутствующая в атмосфере, или вода, содержащаяся в смазке (консистентной смазке), разъедают подшипники, вал двигателя и роторы.Изоляция также может пострадать от коррозии и привести к короткому замыканию между обмотками
5. Проблема со смазкой: Отсутствие смазки или загрязнение смазочного материала может привести к увеличению трения между деталями, а подшипники могут быстро изнашиваться.

Дополнительная литература: 8 способов оптимизации использования смазочного масла на судах

Защита для трехфазного асинхронного двигателя

Однофазная защита: Для решения этой проблемы используются защитные устройства для трехфазного асинхронного двигателя.Все двигатели мощностью более 500 кВт должны быть оснащены защитными устройствами или оборудованием для предотвращения любого повреждения из-за однофазного включения. Подробную информацию об этих устройствах можно найти здесь.

Перегрев: Обмотка двигателя может нагреваться из-за таких проблем, как перегрузка или однофазность. Предохранители, реле и т. Д. Используются для защиты двигателя от перегрева

Дополнительная литература: Техническое обслуживание электрического реле в судовой электросистеме

Мягкий запуск: Как описано выше, одним из недостатков трехфазного асинхронного двигателя является большой ток, который он потребляет во время периода пуска.Чтобы защитить его от этой проблемы, используются различные методы пуска, объединяющие двигатель с устройством плавного пуска, DOL, пускателем со звезды на треугольник, автотрансформатором и т. Д.

Дополнительная литература: 10 способов достижения энергоэффективности в судовой электрической системе

Использование устройства плавного пуска для асинхронного двигателя снижает механические и электрические нагрузки, защищая двигатель во время пуска.

Возможно, вы также прочитаете:

Заявление об ограничении ответственности: Вышеупомянутые взгляды принадлежат только автору.Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания «Марин Инсайт» не заявляют об их точности и не берут на себя ответственность за них. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих принципов или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.

Статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.

Теги: электрическая морская электрическая

Разница между однофазным и трехфазным двигателем —

Когда вы используете устройство, которое использует электричество, вы обычно видите тип источника питания. Стандартным источником питания для домов и предприятий является источник питания переменного тока.

В каждом источнике питания есть тип электрической фазы, на которую он подразделяется. Две категории — однофазные и трехфазные.

Хотя они обеспечивают электрический ток, однофазный и трехфазный двигатель не одно и то же.Давайте посмотрим, чем они отличаются друг от друга, и какой из них лучше всего подходит для ваших нужд.

Электроэнергия, включенная по фазе

Электричество, включенное по фазе, — это ссылка на напряжение существующего провода. Термин «фаза» относится к типу распределительной нагрузки, с которой может справиться провод.

Если используется один провод, он будет иметь большую нагрузку. Если используются три провода, электрическая нагрузка распределяется равномерно. Это существенное различие определяет надежность получаемого вами электрического тока.

Однофазный двигатель

Однофазный двигатель — наиболее распространенный тип, который используется сегодня. В основном он используется для жилых домов и непромышленных предприятий.

Однофазные двигатели переменного тока используют двухпроводную схему. У вас есть фазный провод, по которому проходит ток, и нейтральный провод. Так что, если вы включаете телевизор или один из светильников в доме, вероятно, используется однофазный ток.

Трехфазный двигатель

Трехфазный двигатель вырабатывает электричество, как однофазный двигатель, но распределение нагрузки другое.Он работает с использованием трехпроводных двигателей переменного тока для разделения электричества на разные фазы.

Многие предприятия и производители используют трехфазные двигатели, потому что это снижает потребление электроэнергии и экономит деньги. Системы с трехфазным двигателем также вырабатывают в три раза больше мощности, чем однофазный двигатель, при этом требуется только один дополнительный провод.

Преимущества однофазного питания

Однофазное питание имеет свои преимущества. Опять же, он обеспечивает достаточное количество энергии для жилых домов.Таким образом, он может питать ваш холодильник, телевизор, свет и заряжать ваши устройства.

Конструкция однофазного двигателя также проста. Возможно, наступит время, когда вам нужно будет проверить свой ток. Так что вы сможете понять устройство, если помощь недоступна.

Преимущества трехфазного питания

Предприятия используют трехфазное питание, потому что они могут выдерживать более тяжелую энергетическую нагрузку, а также эффективно ее распределять. Трехфазные двигатели также не требуют дополнительного пускателя, как однофазные двигатели.Это означает, что энергии, вырабатываемой трехфазным двигателем, достаточно для самостоятельного запуска.

Трехфазный источник питания может быть более экономичным в долгосрочной перспективе. Отсутствие материалов, необходимых для передачи и распределения электрического тока, делает его отличным вариантом для предприятий, которым необходимо использовать большое количество электроэнергии.
