Как подключить трехклавишный выключатель. Схема подключения трехклавишного выключателя
Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.
Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.
Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.
В последнее время меня по почте и в комментариях часто спрашивают и просят проконсультировать о таком, казалось бы, обычном устройстве.
Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:
- — механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
- — электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.
Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.
Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска.
Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя, довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.
Конструкция трехклавишного выключателя
Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.
Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.
Подключение трехклавишного выключателя, по сути, ничем на отличается от подключения одно и двухклавишных.
Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).
Различия состоят в количестве контактов коммутационных групп – один, два или три. На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.
Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.
Монтаж самого механизма трехклавишного выключателя в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.

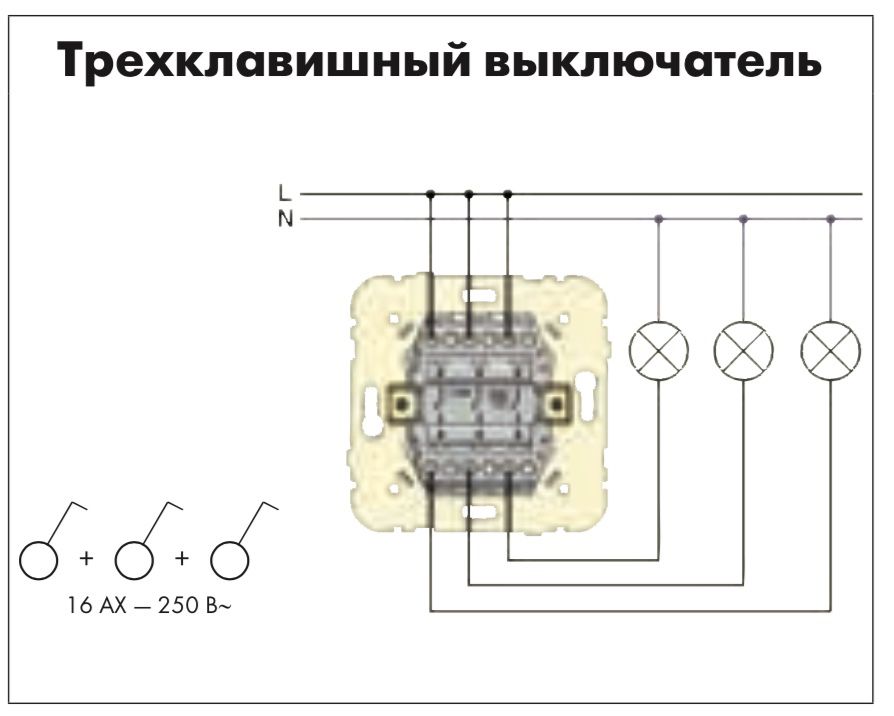

Схема подключения трехклавишного выключателя
Использование тройного выключателя оправдано, когда есть необходимость управлять большим количеством зон освещения и/или многоуровневым освещением. Это даст возможность не только контролировать расход электроэнергии, но и облегчит техничное исполнение дизайнерских решений в помещении.
Однако для эффективного использования устройства нужно правильное исполнение и оптимальная схема подключения трехклавишного выключателя
В распределительную коробку от щитка заходит питающий кабель: синий провод ноль, коричневый фаза. Фазу обязательно нужно подключать на выключатель (в нашем случае к общему контакту). На общий контакт выключателя подсоединен белый провод (его видно на фото), три остальных которые идут из коробки к выключателю это провода подключенные к «выходным» контактам (в коробке они будут подключаться к фазным проводам светильников).
Процесс подключения устройства потребует следующего набора инструментов: плоская и крестовая отвертка, в зависимости от типа шурупов использующихся в механизме, стриппер или бокорез – инструмент для снятия изоляции, можно заменить обычным ножом, кусачки или пассатижи.
Алгоритм выполнения работ по установке может иметь следующие пункты.
| ВАЖНО! Прежде чем начать монтажные работы убедитесь, что сеть обесточена. Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ. |
На месте установки устройства из стены должно выходить четыре провода. Это может быть четырехжильный кабель. Чаще имеется один одножильный, который является фазой, поступающей из распределительной коробки, и трехжильный, который идет к осветительным приборам через распределительную коробку.
Собираем провода в коробке. Для соединения проводов я использовал самозажимные клеммники wago, они очень удобны и практичны. Если таких клеммников под рукой нет можно использовать обычную скрутку (по надежности будет даже лучше).
Схема подключения трехклавишного выключателя собрана. Немного разъясню. Ноль питающего провода подключаем со всеми нулевыми проводами всех светильников (в нашем примере нулевые провода — синие).
Хочу напомнить, что схема подключения трехклавишного выключателя должна собираться таким образом, чтобы на вход выключателя подключался фазный провод от сети. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Нулевые провода от сети сразу подключается непосредственно к нулевым проводам светильника.
Данный способ подключения регламентируется инструкциями Правил Устройства Электроустановок
— ПУЭ. При неправильной схеме разводки – если фаза подана на лампу, а ноль пущен через выключатель на разрыв, сеть все равно будет функционировать, но отступление от стандартного варианта чревато опасностью при эксплуатации. В таком случае даже при отключенном выключателе вся электропроводка будет продолжать находиться под напряжением.При замене лампочек человек будет подвергаться риску поражения электрическим током. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства. И, как следствие, удар электрическим током при малейшем прикосновении.
Пробуем схему в работе. Включаем одну клавишу выключателя. Один светильник зажегся — все правильно.
Включаем другую клавишу выключателя другой светильник зажегся.
Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов. Затем с помощью тестера или индикаторной отвертки окончательно убедится в этом.
Подключение проводов к трехклавишному выключателю
Существуют различные модели тройных выключателей: для внешнего, внутреннего монтажа или комбинированные – в одном корпусе с розеткой.
Перед тем как подключить трехклавишный выключатель необходимо добраться до клемм подключения. Для получения доступа к механизму трехклавишного выключателя необходимо вытянуть клавиши и снять рамку. Эта операция может производиться без использования специального инструмента.
Для начала необходимо снять клавиши. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. В основном, у новых устройств, клавиши сидят на направляющих довольно плотно, не нужно прикладывать чрезмерных усилий для извлечения, можно повредить лицевой элемент и испортить весь выключатель.
Рамка выключателя крепится к механизму прижимной вставкой, которая располагается посредине. Крепление может быть выполнено в виде направляющих плотно входящих в механизм или, как указано на фото, в виде защелок, которые следует поддевать отверткой.
Способ крепления проводов в механизме – при помощи зажимных винтов. Перед тем как вставить зачищенные провода убедитесь, что винты не вкручены в пазы полностью. На трехклавишном выключателе имеется четыре контакта для подключения проводов: один на вход и три на выход.
В самом механизме выключателя следует отделить общую клемму, на которую следует подключать фазный провод и клеммы, от которых будет подано напряжение на отдельных осветительных секций. Как правило, эти контактные группы разделены по отдельным колодкам и размещаются на тыльной стороне устройства.
На проводах удаляется не более 5-10 мм изоляции, чтобы из контактного отверстия не было видно оголенного провода. Прижимные винты затягиваются крепко, при проверке на извлечение у провода не должно быть люфта.
Если для подключения трехклавишного выключателя используются многожильные провода, то для того чтобы провода не обламывались при затягивании винтовым зажимом на зачищенную часть провода необходимо одевать специальные НШВИ наконечники.
После выполнения монтажных работ производится сборка выключателя в обратной последовательности.
Похожие материалы на сайте:
Понравилась статья — поделись с друзьями!
Как подключить трехклавишный выключатель максимально быстро. Ответ здесь
В наше время, когда электричество дорожает с каждым днем, когда практически каждый обеспокоен проблемой экономии электроэнергии, все чаще возникает вопрос, как сэкономить не выходя при этом из зоны комфорта.
Для рационального использования электроэнергии придумано множество различных способов и приспособлений, одним из которых является использование двух и трехклавишных выключателей.
Что же дает подключение такого расцепителя в разрезе экономии электроэнергии? На самом деле очень много.
Модель использования в быту
В подавляющем большинстве случаев, человек использует чрезмерное количество источников освещения, которое в два и более раза превышает реальную потребность.
Если мы перестанем зажигать лишние лампочки, то это позволит сэкономить от 10 до 30% всей потребляемой электроэнергии.
С другой стороны – жить в условиях недостаточного освещения некомфортно, т.к. и яркое и декоративное освещение все-таки необходимо.
С этой целью и используется треклавишный выключатель, который чаще всего,подключается для управления основным, дополнительным и декоративным освещением.
Фактически, чаще всего используется клавиша включения основного освещения, остальные только «по случаю».
Такая схема подключения дает с одной стороны значительную экономию электроэнергию, а с другой стороны позволяет остаться в зоне комфорта, включив при необходимости и дополнительное и декоративное освещение.
Электронная схема
Рассмотрим схему подключения трехклавишного выключателя (рис.1).
Рис.1 Схема подключения выключателя
В распределительную коробку от источников света (от ламп) приходят шесть проводов, три из которых соединяются между собой и затем подключаются к нулевому проводу от щитовой (рабочий ноль).
Оставшиеся три провода из распредкоробки отправляются на прибор, где соединяются с его выходами.
Отсюда же, из распредкоробки к расцепителю подключается фаза (она общая для всех трех источников света).
Теперь видно, что при замыкании одного из контактов в выключателе, загорается та или иная лампа.
Как подключать?
Клеммы для подключения трехклавишного выключателя
Фактически же указанный прибор сзади выглядит так:
Здесь видно, что на корпусе нарисовано, куда подходит фаза и куда нужно подключать провода отходящие от ламп.
Подключать трехклавишный выключатель нужно таким образом, чтобы при разных сочетаниях вы получали различный эффект от освещения.
Например, если подключить люстру с тремя лампами таким образом, чтобы от одной клавиши загоралась одна лампа, от второй – две, а от третьей загорался дополнительный источник освещения, например, настенное бра, то вы получите 7 различных комбинаций освещения вашей комнаты
Выключатель с розеткой в одном корпусе
Отдельно стоит остановиться на таком моменте, как подключение трехклавишного расцепителя с розеткой в одном корпусе.
В случае такого подключения вы значительно экономите свое время на монтаже, т.к. провода в таком случае сконцентрированы в одном месте.
Подключение выключателя с розеткой
Сама же схема подключения незначительно отличается, от приведенной выше.
Как видно из рис.2, она отличается наличием дополнительного нулевого провода, который поступает из распредкоробки и идет напрямую в розетку.
Такие конструкции зачастую используются там, где розетки используются нечасто, например в ванной комнате.
Использование трехклавишного выключателя, совмещенного с розеткой в одном корпусе также оправдано в тех случаях, когда имеет место открытая проводка.
В целом же, выключатели и розетки обычно располагаются на разных уровнях и их использование в одном месте удобно только в специальных случаях.
Выключатель принято располагать на стене на высоте 80-90 см, тогда как розетки обычно находятся прямо над плинтусом.
Как правильно выбрать
При выборе трехклавишного выключателя стоит обратить внимание на такие детали:
- На внешней стороне такого трехклавишного изделия не должно быть заусенцев, свидетельствующих о бракованности изделия
- Клавиши должны срабатывать легко и без заеданий
- При включении и выключении должны быть отчетливо слышны щелчки, одинаковые для всех трех клавиш
- С обратной стороны прибора должна быть изображена схема его подключения к сети
- Клеммы должны быть без заусенцев и исправно работать
- Желательно выбирать устройства с втычными клеммами – они облегчают монтаж и обеспечивают надежный и долговечный контакт
Полезный совет: применение рассматриваемого расцепителя в одном блоке с розеткой оправдано, в большинстве случаев, только при оборудовании открытой проводки, т.
к. по правилам электробезопасности и розетки и выключатели нельзя располагать ниже 1,5 м от пола. Поэтому при выборе места расположения такого блока стоит учесть все нюансы его использования, чтобы удобно было и свет включать/выключать и розеткой пользоваться.
Правильная и удобная установка розеток в квартире Несколько простых правил выбора розеток и выключателей Подключение двойной розетки в один подрозетник Устанавливаем розетку или выключатель в гипсокартоновую стену, краткая инструкция
Как выбрать и правильно подключить трехклавишный выключатель
В стремлении повысить удобство управления электроприборами производители создают новые виды функциональных устройств. Одним из таковых является тройной выключатель.
Какую конструкцию имеет трехклавишный выключатель и какие нюансы учитывать при подключении устройства, рассмотрим подробнее.
Содержание статьи:
Конструкция трехклавишного выключателя
Выключатели этого типа при стандартных габаритах устройств оснащены тремя расположенными впритык друг к другу клавишами. Основное их предназначение – обеспечивать возможность контроля одновременно трех групп подключаемых осветительных приборов из одной общей точки доступа.
Чаще всего устанавливают такие приборы в комнатах со сложной конфигурацией: совмещенных санузлах, длинных коридорах, объединенных с кухнями гостиных.
Трехклавишный выключатель удобно задействовать для управления как основным, так и вспомогательным освещением, к примеру, для реализации схемы диодной подсветки «потолок/стены/пол»
Трехклавишные устройства удобно использовать для управления многорожковыми люстрами. Для получения трех вариантов насыщенного света их можно включать в три этапа, при которых сначала загорается 1 одна лампа, затем последующие две.
К числу неоспоримых достоинств трехконтурных устройств стоит отнести:
- Презентабельный внешний вид.
- Экономия занимаемой площади.
- Облегчение монтажа.
Упрощение процедуры монтажа трехклавишного выключателя достигается благодаря снижению трудозатрат при создании общей технологической ниши для размещения сердцевины устройства и прокладки к ней электрокабеля.
При грамотно подобранных электрических параметрах и правильном соблюдении режима эксплуатации трехклавишного устройства даже бюджетная модель выключателя способна безотказно проработать многие десятилетия
Конструкция трехклавишного выключателя довольно проста и включает две составляющие:
- Внутренняя часть, представляющая собой подвижный механизм, где осуществляется процесс замыкания/размыкания сети под действием сжатия/растяжения пружины.
- Внешняя часть, представляющая собой коробку с клавишей-переключателем, к которой стационарно прикреплены контакты.
Поскольку нагрузка на такие устройства в сравнении с простыми типами моделей несколько выше, внутренние элементы и внешний корпус выполняются только из качественных материалов.
Галерея изображений
Фото из
Установка трехклавишного выключателя позволит рационально организовать пространство, повысить удобство пользования и минимизировать число приборов, расположенных на стене
У тройных выключателей множество вариантов использования. Одним из них является управление трех- и более рожковыми люстрами
Чаще всего тройные выключатели применяются в управлении разными зонами освещения. В этом случае три устройства объединены в одной рамке, подключают их отдельно
На тыльной стороне суппорта тройного выключателя ответственные производители приводят схемы и варианты подключения
В конструкции тройного выключателя четыре контакта. Три из них идут на разные лампочки или линии освещения, четвертый — на вход. В зависимости от схемы разводки к устройству подводят или одну питающую линию, или три — для каждой ветки освещения
В случае подвода к прибору трех разных линий в одной рамке располагают по сути три одноклавишных выключателя.
Вариаций по функционалу масса, к примеру, одно из устройств может быть с таймером
Если в устройстве кроме трех клавиш, с помощью которых активизируют и отключают свет, есть еще и диммер, то у владельца появляется возможность регулировать интенсивность светового потока
Немаловажным фактором выбора тройного выключателя является его дизайн. Кроме того, для установки в кухнях и ванных важна еще степень защиты от влаги
Выключатель для грамотной организации пространства
Устройство для управления лампочками люстры
Тройной выключатель с проходным радиоустройством
Схема подключения трехклавишника
Последовательное соединение контактов
Трехклавишный выключатель с таймером
Выключатель с тремя клавишами и диммером
Дизайн электроустановочного изделия
Основные виды замыкающих аппаратов
Выключатели, в том числе и тройные, в зависимости от способа управления бывают клавишного и . Первые приводятся в движение путем нажатия клавиши, вторые – за счет касания к панели в определенном месте.
Большинство моделей сенсорных выключателей оснащаются диммером – устройством для плавной шести- или семиступенчатой регулировки вплоть до отключения света
При выборе диммера важно ориентироваться на суммарную нагрузку выключателя. Специалисты рекомендуют приобретать устройства с запасом мощности. К примеру: для трехрожковой люстры с лампами мощностью в пределах 100 Ватт выбирать светорегулятор, имеющий маркировку 300 W.
Подробнее о том, что такое диммер и как его выбрать читайте в
В зависимости от типа монтажа тройные выключатели бывают трех типов:
- для наружной прокладки;
- внутренние, предполагающие заглубление в полость стены;
- комбинированные модели, имеющие общий корпус с розеткой.
Комбинированные модели, оборудованные розеткой, имеют более узкую сферу применения. Это связано с тем, что их установка невозможна без переделки электропроводки.
При монтаже устройства комбинированного исполнения к одной и той же точке приходится подводить два отдельных провода для розетки и при этом отводить от них фазные для освещения
Установка тройного выключателя, объединенного с розеткой в общем корпусе, оправдана в тех ситуациях, когда предполагается обустраивать открытую проводку.
Правила электробезопасности строго регламентируют высоту размещения выключателей и розеток – 150 см от пола.
По этой причине такие модели устанавливают в тех местах, где розетки эксплуатируют довольно часто, при условии, что выключатели на этой высоте удобно применять.
Наибольшее распространение комбинированные модели получили при обустройстве ванных комнат с размещением возле зеркал и спален в зоне прикроватных столиков.
Отдельным подвидом выделяют тройные выключатели беспроводного исполнения, которые можно устанавливать в любом месте и размещать на любой поверхности.
Беспроводная модель представляет собой выключатель другого типа, который по конструктивному устройству больше схож с пультом дистанционного управления
Беспроводные устройства оснащены двумя модулями:
- Приемник – устройство типа реле, встроенное в источник света. При получении сигнала оно замыкает электроцепь освещения.
- Передатчик сигнала – сам выключатель, оборудованный генератором энергии. При нажатии на клавишу он перерабатывает энергетический импульс в радиосигнал.
Такие высокотехнологичные устройства относятся к числу дорогостоящих. В них вместо привычной электропроводки задействуются инфракрасные или радиоволны.
Встречаются в продаже и выключатели, оснащенные . Они удобны в том плане, что в темное время суток создают световой сигнал, который служит хорошим ориентиром для быстрого нахождения устройства.
Подсветка на выключателях дополнительно выполняет роль указателя, которая сигнализирует о нерабочем состоянии освещения, поскольку включается в момент, когда напряжение не подается на прибор
При выборе таких моделей стоит обращать внимание на тип источника освещение. Выключатели с подсветкой не доставляют хлопот только при подключении в цепи с обычными лампами накаливания либо же их галогенными аналогами.
Если в цепи с таким устройством будут задействованы люминесцентные лампы или светодиодные ленты, то даже при выключенном положении они будут продолжать испускать легкое пульсирующее свечение.
Критерии грамотного выбора
Приобретая тройной выключатель, внимательно осмотрите его, изучите физические величины, проверьте наличие схемы подключения.
Основные моменты, на которые стоит обращать при выборе изделия:
- Корпус изделия – он должен быть лишен любого рода дефектов: заусениц, вмятин и сколов.
- Срабатывание клавиш – должно происходить легко и без заеданий.
- Звуковые эффекты – при включении каждой из клавиш должен быть слышен характерный щелчок.
- Сердцевина – должна быть также лишена заусениц, а ее клеммы исправно работать.
Планируя устанавливать выключатель в комнате с повышенной влажностью, необходимо выбирать устройство с защитой.
Рабочие элементы влагозащищенного выключателя имеют дополнительную резиновую или пластиковую оболочку, которая предохраняет механизм от прямого контакта с водой
Чтобы упростить процедуру монтажа и обеспечить при этом долговечность работы устройства, предпочтение стоит отдавать моделям, сердцевины которых оснащены клеммами винтового или зажимного типа.
В ходе монтажа тройных выключателей импортного производства, особенно корейских и китайских изделий, могут возникнуть трудности, о которых стоит заранее подумать:
Галерея изображений
Фото из
Китайский выключатель марки Livolo
Монтажная коробка того же производителя
Подрезка цилиндрических выступов для крепления
Подрозетник белорусского производства
Технология подключения устройства
Подключение трехклавишных выключателей практически ничем не отличается от технологии монтажа одно- и .
Смысл в том, что на вход выключателя подключается один из питающих кабелей, а к входным контактам коммутационных колодок – кабели осветительных приборов. Разница лишь в общем количестве контактов задействованных коммутационных групп, размещенных в корпусе прибора.
Проведение подготовительных работ
Первое, что необходимо сделать перед тем, как подключить или разобрать трехклавишный выключатель – отключить на время рубильник и убедиться, что сеть обесточена. Перед началом работ необходимо разобраться в проводке, к которой предполагается монтировать коробку устройства.
Согласно этой схеме подключения при монтаже блока под установку комбинированной модели из распределительной коробки следует отдельно проложить нулевую жилу, которая обеспечит функционирование розетки
Подключение выключателя невозможно будет выполнить без набора следующих инструментов:
- индикатор напряжения;
- инструмент для снятия изоляции;
- крестовая и плоская отвертка;
- перфоратор, оснащенный коронкой;
- строительный уровень;
- изолента.
При внутренней установке выключателя для размещения сердцевины устройства потребуется подрозетник и небольшая порция гипса или алебастра. Для сборки проводов и подключения контактов внутри распределительной коробки – самозажимные клеммники.
Сборка проводов в распределительной коробке
От щитка в распределительную коробку подводится два провода.
Определить их принадлежность проще всего по цвету оплетки и маркировке:
- «ноль» – окрашен в синий цвет;
- «фаза» – имеет коричневую оплетку.
Для достоверности выводов при определении принадлежности проводов лучше воспользоваться тестером.
От ламп в распределительную коробку поступают шесть проводов. Задача мастера – соединить между собой три из них, а затем подключить к рабочему нулю, идущему от щитка. Оставшиеся три провода останется только направить на выключатель и состыковать с его выходами.
Подведенные к распределительной коробке провода соединяют между собой, задействуя самозажимные клеммники либо же применяя метод обычной скрутки
Основные моменты, которые стоит учитывать при сборке проводов в полости распределительной коробки:
- Ноль питающего провода присоединяют ко всем «нулям» запитываемых осветительных приборов.
- Фазу питающего провода состыковывают с общим контактом выключателя.
- Остальные три провода, идущие от выключателя, соединяют с соответствующим им трем фазным проводам, пришедшим от каждого осветительного прибора.
Подключив к расцепителю одну общую фазу для всех источников света, создается цепь, в которой в момент замыкания одного из контактов выключателя загорается та или иная лампочка.
Монтаж подрозетника в нишу
Подрозетник задействуют только при установке выключателей внутреннего монтажа, сердцевина которых наполовину уходит в стену. Главное требование при монтаже подрозетника – чтобы его края были вровень со стеной и не выступали за ее пределы. В противном случае после установки сердцевины корпус выключателя будет выпирать из стены.
Для заглубления сердцевины устройства в нишу в полости рабочей поверхности с помощью перфоратора, оборудованного коронкой, проделывают отверстие глубиной, достаточной для размещения «стакана»
Представленные в продаже подрозетники могут различаться по цвету, форме и наличию боковых выступов. Если же за основу брать способ монтажа, то «стаканы» делятся на два типа:
- Для бетона – цельные конструкции, которые фиксируют в стене посредством заделки гипсом или алебастром.
- Для гипсокартона – конструкции оснащены специальными лапками, с помощью которых распираются в стене.
Независимо от исполнения любой подрозетник оснащен впрессованными отверстиями, через которые в полость конструкции заводится электропровод.
Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о технологии монтажа подрозетников в бетон и гипсокартон. Подробнее – переходите по .
«Стакан» с заведенным в него проводом заглубляют в предварительно проделанную нишу, выравнивают с помощью уровня по горизонтальной и вертикальной плоскости и фиксируют в стене.
Схема подключения 3-клавишного выключателя
Чтобы получить доступ к механизму тройного выключателя, у устройства извлекают клавиши и снимают декоративную рамку. Эту работу не составит труда выполнить с помощью плоской отвертки.
Чтобы извлечь клавишу, нужно лишь нажать на нее, приведя в положение «выключено», а выступающий с противоположной стороны край аккуратно, не прилагая чрезмерных усилий, поддеть наконечником отвертки.
Фактически с задней стороны тройного выключателя хорошо видно, куда подводится фаза, а куда подключаются отходящие от ламп провода – они разделены по отдельным колодкам
К месту установки выключателя будут подводиться четыре провода.
Они могут быть объединены в четырехжильный кабель либо представлять собой комбинацию при которой:
- фазный одножильный поступает от распределительной коробки;
- трехжильный, который через распредкоробку подает фазу на подключаемые осветительные приборы.
Нулевой провод будет проходить непосредственно от распределительной коробки к светильникам, минуя выключатель.
Приходящую фазу присоединяют к входной клемме, помеченной стрелочкой, а три исходящих клеммы – к выходным проводам светильников. Какой выход к какой клемме, особой роли не играет. Если вы хотите, чтобы конкретная клемма отвечала за именно этот светильник, перекоммутация проводов не вызовет особых сложностей.
Провода в механизме фиксируются посредством прижимных винтов. Прежде чем вставлять оголенные концы, важно убедиться, что стержни винтов не полностью закручены в пазы. Заведя зачищенные от оплетки концы проводов в механизм, крепко затягивают винты. При проверке проводов на извлечение не должно образовываться никакого люфта.
В механизме сначала отделяют общую клемму для фазного провода и лишь после этого – клеммы для подачи напряжения от отдельных осветительных секций
Основное правило подключения схемы трехклавишного выключателя – на вход устройства заводится не нулевой, а сетевой фазный провод. Нулевые сетевые провода подключаются исключительно к «нулям» осветительных приборов. Это правило строго регламентировано действующим нормативом – ПУЭ.
Некоторые умельцы пренебрегают этим правилом, направляя фазный провод на лампу, а “ноль” подавая через выключатель на разрыв. При таком варианте сборки сеть все равно будет работать. Но такое решение чревато опасностью при эксплуатации электросистемы, поскольку даже при отключенном положении выключателя проводка будет все равно оставаться под напряжением.
Это опасно тем, что даже при обычной замене лампочек человек будет каждый раз подвергаться риску поражения электротоком. А если и вовсе произойдет пробой изоляции, и при этом отсутствует заземление подключенного осветительного прибора, на корпусе устройства возникнет напряжение.
Как результат, при малейшем соприкосновении с поверхностью устройства произойдет удар электротоком.
Особенности монтажа комбинированных моделей
Схема подключения выключателя, объединенного в общем корпусе с розеткой, несколько отличается от описанной выше. И главное отличие – наличие дополнительного нулевого провода, проложенного из распределительной коробки непосредственно к розетке. В этом случае выход с выключателя будет иметь два двойных провода.
При подключении многожильных проводов, чтобы исключить их обламывание под давлением винтового зажима, оголенные участки жил оснащают НШВИ наконечниками
Чтобы выполнить безопасное подключение выключателя с розеткой, лучше задействовать провод сечением в 2,5 кв.мм. А уже непосредственно к осветительным приборам от выключателя проложить кабель в 1,5 квадрата.
На завершающем этапе монтажа остается только проверить правильность коммутации проводов и установить декоративную рамку. Чтобы проверить правильность подключения, нужно включить рубильник и подать напряжение.
При включении первой клавиши устройства должен зажечься один светильник, при включении второй – следующий рожок люстры или подключенный электроприбор.
Рамка фиксируется с помощью прижимной вставки. Нужно слегка надавить на нее и с небольшим усилием защелкнуть по бокам.
Более подробно об установке комбинированных розеток написано в
Выводы и полезное видео по теме
Последовательность подключения тройного выключателя:
Вариант сборки трехклавишного выключателя с розеткой:
Пример монтажа устройства:
Выполняя сборку устройства в соответствии со схемой подключения и придерживаясь техники безопасности при монтаже, вы можете быть уверены, что выключатель будет бесперебойно работать в течение многих лет.
Может быть, вам уже приходилось самостоятельно устанавливать трехклавишный выключатель и известны тонкости, которые мы не учли в этой статье? Или возникли вопросы по теме? Пишите, пожалуйста, комментарии, делитесь советами, задавайте вопросы в расположенном ниже блоке.
Как правильно подключить тройной выключатель. Схемы и инструкции
Тройной выключатель используется для спален или гостиных с многоуровневым освещением. Часто используется для работы освещения прихожей, кухни и ванной. Однако для оптимального его использования важно правильное подключение. Для этого при установке рекомендуется придерживаться следующей пошаговой инструкции.
Инструкция
Разберемся в проводах, торчащих из стены. Существуют правила устройств электроустановок (ПУЭ), которых и нужно придерживаться при подключении выключателя. Для тройного выключателя правилами предусмотрено три двухжильных провода, в которых одна жила нулевая, а вторая – фазная.
Как отличить нулевую жилу от фазной? По правилам цвета проводов различны и каждый имеет свое значение. Синий провод – нулевой; белый (черный или красный) – фазный.
Распределим провода правильно. В случае с выключателем, нулевой проводник приходится на прибор освещения, а на выключатель приходится разрыв фазы. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве.
Проверяем наличие фазы и нуля каждого провода. В этом поможет индикаторная отвертка. При наличии фазы отвертка засветиться, при нуле – нет. Однако случается, что индикаторная отвертка ловит фазу параллельно идущего провода. В таких случаях можно использовать обычную лампу. Для этого вкручиваем лампу в патрон и выводим два провода, затем поочередно их замыкаем. Если лампа дает яркое максимальное свое освещение, то провод находится на нулевой фазе. Если же освещение лампы блеклое, как бы наполовину – мы наблюдаем разрыв фазы и движемся в правильном направлении. Если лампа не дает света, значит, мы попали на соединение «фаза-фаза» или «ноль-ноль». Необходимо поменять провода местами и повторить процедуру.
Подключаем провода к распределительной коробке. Нулевые провода прикрепляются под корпусом выключателя, а к распределительной коробке подсоединяем фазные провода, идущие от осветительных приборов.
С проводами мы разобрались, пришло время взяться за сам выключатель.
Подключение трехклавишного выключателя не многим отличается от подключения обычного. На трехклавишном выключателе имеется один вход для фазы и 3 выхода на лампочки, чаще всего сзади присутствует схема входа и выходов. Так же может присутствовать крепление к внутреннему железному корпусу, оно для заземления.
Из инструментов нам понадобится отвертка, а возможно и 2 разновидности, плоская и крестовая, приспособление для очистки проводов, для этого подойдет и обычный нож.
Обязательно перед зачисткой проводов выключите питание автоматов, находящихся в щитке или возле счетчика.
Далее вставляем и прикручиваем фазу во входное крепление, а провода, идущие к лампочкам в остальные 3 крепления, надежно устанавливаем выключатель в стену или стакан, после чего собираем сам корпус.
Проводим финальную проверку на работоспособность тройного выключателя.
Несколько советов по выбору качественного выключателя в магазине
Схемы подключения трехклавишных выключателей
Правильная схема цепи, где L — фаза, проходящая через ключи и потребители, N — нейтраль. И бонусом, схема подключения трех лампочек к 3 разным выключателям. По серому проводу проходит фаза, а по черному нейтраль. К слову, тройной выключатель — это 3 разных выключателя, помещенных в один блок.Таким образом, подключение нашего тройного выключателя будет соответствовать всем правилам устройств электроустановок.
- < Назад
- Вперёд >
Как подключить трехклавишный выключатель — подробное руководство
Основными устройствами, с помощью которых можно управлять освещением квартиры, являются выключатели. Сегодня на рынке представлен их огромный выбор различного конструктивного исполнения и внешнего вида. И если несколько десятков лет назад, редко можно было встретить в обычных жилых помещениях выключатель света с тремя клавишами, то сейчас они есть практически в каждом современном жилье. Такое устройство удобно тем, что с его помощью можно справляться с тремя группами осветительных приборов из одной точки доступа. А раз эти коммутационные электрические аппараты такие популярные, давайте подробнее поговорим о том, как подключить трёхклавишный выключатель.
Где применяются?
Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.
Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.
Когда ещё целесообразно применять выключатель бытовой трёхклавишный?
- Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
- В случае комбинированного освещения в комнате – центрального и точечного.
- Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
- Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
- Когда освещение длинного коридора делится на три зоны.
Преимущества
От монтажа такого тройного выключателя вы получите одни преимущества:
- Внешне один выключатель на три клавиши выглядит компактнее и эстетичнее, чем три одинарных.
- Прокладка электрических проводов к месту подключения окажется менее затратной в плане труда и денежных средств.
- В стене для монтажной коробки понадобится сделать одну технологическую нишу вместо трёх.
- Экономический эффект. К примеру, если в вашей люстре 3-4 лампочки, то включение одноклавишного выключателя обеспечивает работу сразу всех, при этом потребляется максимум электроэнергии. Но такая иллюминация нужна не всегда, бывает достаточно приглушённого света. Если для такой люстры установить 3-х клавишный бытовой выключатель, то при необходимости включается одна лампа или две, тем самым происходит экономия почти половины электроэнергии.
Виды
Не спешите выполнять подключение трёхклавишного выключателя, пока точно не определитесь, какое именно устройство вы хотите видеть в своей квартире. Ведь эти коммутационные аппараты бывают нескольких видов:
- Обычные.
- Проходные. Они применяются в длинных коридорах или на разных этажах, когда при входе (в начале коридора или на первом этаже) освещение включает один выключатель, а при выходе (в конце коридора или на втором этаже) выключает уже другой. То есть не нужно пробираться в темноте и елозить по стене рукою, чтобы нащупать кнопку коммутационного аппарата.
- С индикацией. Такие световые маячки имеют два варианта обозначения состояния устройства. Либо они светятся при выключенном освещении и тем самым в темном помещении указывают, где находится коммутационный аппарат. Либо наоборот, маячки горят при включенных клавишах, тем самым давая понять, где именно в данный момент включен свет.
- Трёхклавишный выключатель с розеткой. Их чаще всего используют в помещениях, где рядом расположены туалет, ванная комната и коридор.
Как выбрать?
Сейчас такой огромный ассортимент выключателей на рынке электротоваров, что можно найти подходящую модель и цвет под любое дизайнерское решение или интерьер. Тем не менее, вы ведь прекрасно понимаете, что оттенок и внешний вид – это далеко не главные показатели, на которые следует обратить внимание при выборе устройства. При покупке выключателя с тремя клавишами проверьте следующее:
- Наличие современных самозажимных клемм, в эксплуатации они удобнее. Провод достаточно вставить в отверстие, как он сразу будет зафиксирован.
- Внешняя сторона изделия без заусениц, царапин, повреждений.
- Нормальная работа всех клемм, они должны обеспечивать надёжную фиксацию жил провода.
- Клавиши при нажатии (включении и отключении) не заедают, работают чётко, с хорошо слышимым характерным щелчком.
- На обратной стороне должна иметься схема подключения тройного выключателя.
Постарайтесь избегать дешёвых китайских товаров для электропроводки. Покупайте устройства проверенных фирм и заводов-изготовителей.
Конструкция
Каких-то особенных отличий в конструкции этих выключателей нет. Принцип действия один и то же, что и для двух- или одноклавишных.
Рассмотрим основные элементы коммутационного аппарата.
Клавиши и рама, так называемые защитные элементы. Для их изготовления применяют специальный термостойкий пластик. Клавишами непосредственно происходит включение и отключение выключателя.
Рабочий механизм, или привод, который приводит в действие клавиши. Рама соединяется с рабочим механизмом специальными защёлками или винтами. Вся эта конструкция в собранном виде монтируется в монтажную коробку и фиксируется в ней специальными распорками.
Подключаемый трёхклавишный аппарат должен иметь четыре контакта – один, чтобы подсоединять провод питающей сети, ещё три будут обеспечивать соединение выключателя с элементами освещения. Материалом для контактов, как правило, служит медь, размер варьируется в зависимости от сечения провода и подключаемой нагрузки.
Использование такого вида выключателей более интенсивное по сравнению с другими, поэтому средний срок их службы от 8 до 10 лет. Основных причин, по которым устройство может выйти из строя, может быть две:
- Механическая — повредились крепёжные элементы, разрушился корпус.
- Электрическая — повреждение контактов.
Не пытайтесь при той или другой поломке заменить какие-то составляющие в трёхклавишном выключателе, аппарат следует поменять полностью. Лучше будет, если это сделает профессиональный электрик с соблюдением всех правил безопасности. Хотя если вы хорошо знакомы с электротехникой, имеете навыки работы с электроинструментом, понимаете, что такое «фаза» и «ноль», для вас не составит особого труда сделать это самостоятельно.
Монтаж и подключение
Немного поговорим о том, как правильно осуществить монтаж рассматриваемого аппарата. Но прежде всего, об инструментах. У вас должны быть в наличии:
В распределительную коробку, которая установлена в комнате, от питающей сети приходит двухжильный провод (фаза и ноль).
К выключателю должно подходить четыре провода. Один – это фаза из питающей сети (он приходит из распределительной коробки) и три фазных провода от осветительных приборов.
Трёхклавишный аппарат имеет 4 контактных узла:
- входной контакт, к нему должна подключаться питающая фаза;
- ещё три контакта, к ним подсоединяются фазные жилы проводов, идущих на приборы освещения.
Нулевые жилы проводов, идущих на светильники, должны в распределительной коробке соединяться с нулевым проводом питающей сети.
Когда будете подсоединять фазу к входному контакту выключателя, не спутайте её с нулевым проводом. Коммутационный аппарат должен разрывать именно фазу, а не ноль. В противном случае при замене ламп в светильниках, вы рискуете попасть под напряжение.
Теперь немного практических действий:
- Перед тем, как подключить тройной выключатель, обеспечьте полное обесточение. Отключите вводной автомат, который установлен на входе в квартиру. Это важное условие для любых работ, связанных с электричеством.
- На обратной стороне выключателя есть схема подключения. Согласно ей подсоедините фазные провода из питающей сети и от осветительных приборов. Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
- После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов. Остаётся только сверху закрепить клавиши и рамку.
- Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
- Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.
Устройство, с помощью которого можно управлять тремя независимыми светильниками, несомненно, очень удачное и выгодное изобретение человечества. Но всё же перед тем, как подключить выключатель, оцените свои знания и силы. Бывают случаи, когда лучше довериться профессионалам.
Как подключить двойной выключатель на три лампочки
04 Окт 2016г | Раздел: Электрика
Здравствуйте, уважаемые читатели сайта sesaga.ru. Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп. А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш. Естественно, встает вопрос, как это осуществить и возможно ли это?
На самом деле все это решается.
Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя. Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем. Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.
В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.
1. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к одноклавишному выключателю.
а) Схема люстры на 2 лампы для подключения к одноклавишному выключателю.
Соберем схему двухрожковой люстры, которая будет подключаться к одноклавишному выключателю, при включении которого будут одновременно зажигаться обе лампы.
Для удобства понимания рисунок разделен на две части: в левой половине изображены лампы накаливания с патронами и выходящим из патронов двухжильным кабелем с выводами коричневого и синего цвета. В правой половине рисунка изображена электрическая схема с этими же лампами, но уже соединенными параллельно: коричневый вывод с коричневым, а синий с синим. От каждого места соединения (коричневая и синяя точка) отходит вывод к своему потолочному проводу: коричневый к фазному, а синий к нулевому.
Работу схемы можно объяснить так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп HL1 и HL2 и они загораются. На рисунке движение фазы показано стрелками, а включенные лампы выделены желтым цветом.
б) Схема люстры на 3 лампы для подключения к одноклавишному выключателю.
В правой части рисунка изображена электрическая схема трехрожковой люстры, у которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.
Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп и лампы загораются.
в) Схема люстры на 5 ламп для подключения к одноклавишному выключателю.
В правой части рисунка изображена электрическая схема пятирожковой люстры, в которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.
Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы всех ламп и лампы загораются. Движение фазы показано стрелками.
2. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к двухклавишному выключателю.
а) Схема люстры на 2 лампы для подключения к двухклавишному выключателю.
Теперь соберем схему с двумя лампами, чтобы каждая лампа зажигалась от отдельной клавиши.
В первую очередь соединяем вместе два синих вывода обеих ламп – это будет общий ноль люстры и подключается он к потолочному нулю N.
Коричневый вывод лампы HL1 подключается к потолочной фазе L1, а коричневый вывод лампы HL2 к потолочной фазе L2. Фазы на потолок попадают с выходных клемм двойного выключателя. Если же не совсем понятно, каким образом эти фазы образуются, почитайте статью о подключении двойного выключателя.
Теперь разберем работу схемы: при нажатии, допустим, левой клавиши выключателя фаза L1 приходит на коричневый вывод лампы HL1 и она загорается. При нажатии правой клавиши фаза L2 приходит на коричневый вывод лампы HL2 и загорается она. При включенных обеих клавишах лампы будут гореть одновременно. Ноль для ламп является общим, а движение фазы показано стрелками.
б) Схема люстры на 3 лампы для подключения к двойному выключателю.
Соберем электрическую схему трехрожковой люстры для подключения к двухклавишному выключателю. В первую очередь соединяем в одну кучу все синие выводы – это будет общий ноль люстры, который будет подключаться к потолочному нулю N.
Теперь соединяем вместе коричневые выводы двух ламп, например, HL2 и HL3, они будут подключаться к потолочной фазе L2. Оставшийся свободный коричневый вывод лампы HL1 будет подключаться к фазе L1.
Схема работает так: при нажатии, например, левой клавиши, фаза L1 поступает на коричневый провод лампы HL1 и лампа загорается. При включении правой клавиши фаза L2 одновременно поступает на коричневые выводы ламп HL2 и HL3 и лампы загораются. При нажатых обеих клавишах выключателя горят все три лампы. Ноль для всех ламп общий.
в) Схема люстры на 5 ламп для подключения к двухклавишному выключателю.
Электрическая схема пятирожковой люстры идентичная с трехрожковой и отличается только количеством и комбинацией включения ламп. Работа ламп может распределяться следующим образом:
1) горит только одна лампа, горят четыре, горят все пять ламп (1 + 4)
2) горят две лампы, горят три, горят все пять ламп (2 + 3).
Наибольшей популярностью пользуется схема 2 + 3, поэтому ее и рассмотрим.
Чтобы не запутаться при сборке схемы в самую первую очередь собираем общий ноль люстры — все пять синих выводов ламп соединяем вместе.
Затем соединяем между собой коричневые выводы ламп HL1 и HL2, они будут подключаться к потолочной фазе L1. Оставшиеся три коричневых вывода ламп HL3, HL4 и HL5 также скручиваем между собой, они будут подключаться к потолочной фазе L2.
Теперь разберем работу схемы: при включении, например, левой клавиши фаза L1 поступает на коричневые выводы ламп HL1, HL2 и они обе загораются. При включении правой клавиши фаза L2 поступает на коричневые выводы ламп HL3, HL4, HL5 и они загораются. При включенных обеих клавишах выключателя горят все пять ламп. Ноль для всех ламп общий.
3. Подключение люстры к потолочным проводам.
Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.
Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.
С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:
1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;
2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами L1 и L2. На нулевом проводе N индикаторная отвертка показывать ничего не должна;
3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;
4) отключаем общее питание или питание этой схемы освещения;
5) теперь согласно схемы подключаем люстру к потолочным проводам.
Но здесь есть один нюанс, о котором надо рассказать.
Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:
1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода L1 и L2;
2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;
3) ОБЯЗАТЕЛЬНО отключаем общее питание;
4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.
И еще надо рассказать про один момент.
В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры. Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.
Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.
Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп.
Удачи!
Подключение потолочной люстры можно выполнить двумя основными способами:
- через выключатель (двух, трехклавишный)
И в одном и в другом случае вы получаете самое главное от светильника. Либо люстра светит на максимальную яркость с использованием всех лампочек, либо светильник работает с неполной отдачей, создавая приятную освещенность не бьющую по глазам.
Для того, чтобы выполнить данное присоединение закупите следующие материалы:
- 3-х и 4-х жильный кабель ВВГнГ-Ls сечением 1,5мм2
- выключатель двухклавишный
- прессуемые гильзы ГСИ в изоляции
- клеммные зажимы Ваго
Первым делом, берете трехжильный кабель ВВГнГ-Ls 3*1,5мм2 и протягиваете его по штробе к ближайшей распределительной коробке возле люстры.
Оставляете в ней запас на разделку и подключение концов.
В электрощитке с кабеля снимаете изоляцию и подключаете фазную жилу (пусть она условно будет белого цвета) на однополюсный автомат.
Желто-зеленую и синюю жилы заводите на соответствующие места (заземляющую и нулевую шинки).
Зачищенный кабель в распредкоробке желательно промаркировать, чтобы в дальнейшем ничего не напутать.
Жилы сразу зачищаете и подписываете:
- L – фаза питания
- L1 – фаза на первую группу ламп в люстре
- L2 – фаза на вторую группу ламп в люстре
Подписывать их нужно как на выключателе снизу, так и в верхней коробке.
Далее вам понадобится 4-х жильный кабель. Его нужно протянуть от верхней распаечной коробки до места установки люстры под потолком.
Счищаете изоляцию с обоих концов и наносите маркировку:
- L1 – фазный провод для подключения первой половины люстры
- L2 – фазный провод для подключения второй половины люстры
Теперь самое основное. Нужно правильно все это собрать и подключить воедино в верхней распаечной коробке.
Для того, чтобы не перепутать и не наделать ошибок, как раз таки и пригодятся сделанные ранее надписи. С ними вся коммутация намного упрощается.
Берете клеммы Wago и просто стыкуете жилы с одинаковой маркировкой.
После чего коробку можно закрыть.
Далее занимаетесь двухклавишным выключателем.
Главную жилу питания L, заводите на общую клемму выключателя 1.
Обычно она обособленна, но не у всех производителей такая конструкция. Будьте внимательны!
L1 и L2 подключаете на нижние клеммы 3,4.
Монтируете защитные и декоративные планки и вновь поднимаетесь наверх к люстре.
Здесь может возникнуть вопрос, а как узнать, какие провода торчащие из люстры фазные, а какие нулевые?
Тем более, если они одинакового цвета. Их может быть 3,4,5 в зависимости от типа светильника и количества его рожков.
Здесь на помощь придет мультиметр. Вызванивать провода нужно внизу, когда люстра еще не подвешена на потолке.
Ноль по правилам должен приходить на резьбовую часть патрона и лампочки (крайние контакты), а фаза на центральный контактный штырек.
Переводите мультиметр в режим прозвонки или замера сопротивления, и последовательно касаетесь щупами проводов и контактных частей патронов на каждом плафоне. Нужно добиться звукового сигнала или найти где сопротивление равно нулю.
Если нулевых жил оказалось несколько, скручиваете их в одну общую.
Переходите к непосредственному подключению. Для облегчения последовательности, сначала соединяете защитное заземление и нулевую жилу. Для этого воспользуйтесь соединительными гильзами.
Хотя здесь также можно применить и клеммы Ваго.
После подключения земли и ноля, остается запитать две фазы. Выбираете любую из жил и прессуете гильзами питающие провода L1 и L2 с двумя фазными проводками на светильнике.
Все что осталось – это зафиксировать люстру на потолке и проверить ее работоспособность.
Необходимый материал для монтажа:
- двухжильный кабель ВВГнГ-Ls 2*1,5мм2
- трехжильный кабель ВВГнГ-Ls 3*1,5мм2
- диммер
- гильзы соединительные
- клеммы Wago
Начальный этап по монтажу 3-х жильного кабеля питания от щитка до распредкоробки такой же самый, как и в ранее рассмотренном варианте. Подключение в щитке, опять же выполняется к однополюсному автомату.
Отличие заключается в том, что вниз, к месту установки диммера, теперь уже спускается не трехжильный, а двухжильный кабель. Промаркировать его нужно следующим образом:
- L – фазный провод от щитовой
- Люстра – фазный провод для подключения самой люстры
Далее, от распаечной коробки до самой люстры, необходимо протянуть 3-х жильный кабель сечением 1,5мм2.
Наносите на его жилы три надписи в местах зачистки изоляции:
- Люстра (питающая фаза)
После этого, в коробке при помощи зажимов Ваго, коммутируете жилы согласно всех надписей.
Одинаково промаркированные жилы подключаете между собой.
Переходите к диммеру снизу. Главную фазу питания, которая идет с элекрощитка (ранее вы ее подписали как L), заводите на клемму диммера с надписью ”L” или “фаза”.
Другую жилу подписанную ”Люстра”, зажимаете под винт со значком диммируемая нагрузка.
Далее, светорегулятор монтируете и закрепляете в самой коробке, установив сверху декоративные рамки.
На люстре, фазную жилу подписанную ”Люстра”, через прессуемую гильзу соединяете с питающим проводом светильника.
Если со светильника у вас выходит несколько фазных жил (двух, трех, четырех рожковые люстры), то для подключения нагрузки через диммер, просто скручиваете их в один общий проводник.
Осталось подключить ноль и землю, подать напряжение и проверить работоспособность всей конструкции.
Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.
Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.
Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.
При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.
Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.
Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.
Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.
Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.
Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.
У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.
Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.
Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.
Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.
При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.
Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.
А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?
Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.
При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.
А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.
Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?
Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.
Увы, и такое зачастую бывает и никто от этого не застрахован.
Следующим этапом после окончания ремонтных работ считается подключение осветительных приборов. Часто, особенно у начинающих мастеров, возникает вопрос, как подключить люстру с 3 проводами. При неправильно выполненном соединении появляется риск возникновения короткого замыкания.
Маркировка
Выделяют трехжильные провода, их называют фазными, нулевыми и заземляющими типами. Важно рассмотреть особенности их маркировки.
Защитный «ноль» помечают желто-зеленым, зеленым и желтым цветом, а также буквами на латинице: «РЕ».
Рабочим «нулем» называют нейтральные кабели, которые имеют синий цвет. Их обозначают как «N».
Фазовое напряжение переносит провод с маркировкой «L», который имеет серый, черный либо коричневый цвет.
Инструменты
Для проведения рабочего процесса вам потребуется индикаторная отвертка, кембрики, стремянка (или стол).
Вариант 1
Проводник 4 желтого цвета с зеленой полоской является заземлением. Другие кабели необходимо проверить.
Стоит более детально рассмотреть ситуацию, как подключить люстру с тремя проводами.
Для начала соедините кабеля желто-зеленого цвета, остальные нужно грамотно распределить. Внутренние соединения в современных образцах уже выполнены.
С наружной стороны отдельно от каждой лампы отходят фазные кабеля. В этом случае есть объединяющий нулевой кабель.
В том случае, если светильник имеет 2 лампы, то проводники не соединяются друг с другом. Благодаря этому пользователь имеет возможность включать источники света поочередно. Возможно одновременное включение с помощью двух клавишного выключателя.
Следующий этап – непосредственно соединение. Ноль соответствует нулевому проводу. Они подводятся к определенным типам клавиш, для одновременного включения достаточно зажать сразу две клавиши.
Проведение данного этапа выполняют, отключив защитный автомат.
Вариант 2
Это такой вариант, когда присутствуют три провода в области потолка и люстры.
Одна из клавиш подключает соответственно один светильник. Другая клавиша отвечает за включение всех ламп. Чтобы добиться необходимого эффекта, необходимо придерживаться определенной схемы.
Три провода соединяются совместно с каждым проводником в потолке по отдельности. В итоге получается три провода.
Четыре лампочки
На сегодняшний день достаточно часто используют данный вариант. Причем один выполняет функциональную работу защиты. Из-за этого его называют заземляющим. Используется желтый провод для этих целей.
Способ подключения дальнейшие действия будут иметь следующий порядок.
Защитные провода изолируются отдельным путем. Все остальные соединяют следующим методом.
Пять ламп
Данная схема является аналогичной с трехрожковой люстрой.
Есть варианты, когда горят:
- 1, 4 или все 5 ламп;
- 2, 3 или все 5 ламп.
Большей популярностью пользуется схематическое выполнение 2+3. Выглядит схема следующим образом.
Стоит отметить, что перед началом рабочего процесса индикаторную отвертку проверяют. Кончиком нужно коснуться фазного проводника. На нем должна присутствовать фаза. В гнезде розетки во внутренней части инструмента должен загорится огонек.
Также важно: если в помещении не предусмотрено защитное заземление, необходима изоляция во внутренней части.
Если защита присутствует, один кончик соединяют с корпусом осветительного прибора. Второй конец нужно соединить с потолочным защитным проводником.
Финальный этап
На провод фазы устанавливают выключатель. Его размыкают, распределяют должным образом. При необходимости подключают многоклавишные устройства. Можно приобрести одно-, двух-, или трехклавишные приборы. Схематически их подключение будет отличаться. Важно рассмотреть все особенности данных вариантов.
Схема подключения одноклавишного прибора является достаточно простой для использования. С ее помощью можно зажигать и одновременным путем гасить все лампы сразу. При двух подводящих проводах, которые находятся в области потолка, она используется, основываясь на их количестве.
Финальный этап в этом варианте заключается в следующем. Проводятся монтажные работы в области стены, включение проводят в разрыв провода фазы. Чтобы определить нужный кабель, следует воспользоваться индикаторной отверткой. При подключении к нему вы заметите характерное свечение. В том случае, если индикатор не светится, произошло подключение к нулевому проводу.
Схема подключения двухклавишного прибора немного сложнее. В точке ввода прибор подключают таким же способом, что и вариант, представленный выше. Их соединяют определенным образом с проводами, которые идут по поверхности потолка.
Схема подключения трехклавишного прибора также усложнена. Она используется специально для управления люстрами. Благодаря этому мастер имеет возможность распределять лампы на три разных независимых группы.
Предусмотрена свободная жила, действия для подключения к ней аналогичные. На вход выключателя подводят фазу, к выходу подключают фазу на отдельные группы лампы.
При выполнении работы стоит соблюдать все правила безопасности. При укладке кабелей и проведении монтажа необходимо отключить источник электроэнергии. Провести процедуру можно с помощью индикаторной отвертки.
Мастеру стоит придерживаться определенных правил:
- отключение электросети;
- тщательное изучение схемы подключения.
Учитывая все рекомендации специалистов, вы получите люстру с любым количеством рожком.
Прогрессивные решения
Производители предлагают широкий выбор приборов. Современным решением является подключение люстр с управлением. В стену монтируется выключатель, с помощью которого устройством можно управлять дистанционно. Место его нахождения при этом не имеет значения.
Такой подход безопасен, облегчает условия использования осветительного прибора. Их отличие от привычных устройств заключается в конструкции, дополнительных элементах управления. Монтажные работы при этом ничем не отличаются от стандартных источников света.
Стоит отметить, что процедура подключения люстры предполагает определенного рода подготовку. Речь идет о выборе инструментов, изучении инструкций, особенностей выполнения работы. Начинающий мастер может справиться с данной задачей.
В том случае, если вы все же сомневаетесь в своих способностях, мастерстве, тогда лучшим выходом станет обращение к специалисту. Они выполнят работу на высшем уровне, соблюдая все правила безопасности.
Дополнение к статье «Схема подключения трехклавишного выключателя с розеткой»
После публикации статьи «Схема подключения трехклавишного выключателя с розеткой» мне стали приходить письма с дополнительными вопросами по этой теме. Видимо там я не совсем понятно написал и нарисовал. Поэтому решил опубликовать дополнительную статью, основываясь на этих вопросах, где подробно рассматриваю две разные схемы подключения 3-х клавишного выключателя с розеткой.
Обе схемы я встречал в своей практике. В одной используется распределительная коробка, где скручиваются все жилы, а в другой не используются и скрутки находятся в самом блоке выключателей.
Схема подключения 3-х клавишного выключателя без распределительной коробки
В таком варианте не используется распредкоробка и все провода напрямую спускаются в блок выключателей с розеткой. Если демонтировать старый блок, то из стены будут торчать восемь жил разных проводов. Схематично эту ситуацию я нарисовал на фото ниже.
Как тут быть, если все жилы одного цвета?
Сначала необходимо обесточить эту линию. Затем аккуратно расправляем все провода и оставляет их так, чтобы зачищенные концы не касались друг друга.
Теперь нам нужно найти приходящий 2-х жильный провод, от которого питается этот блок и подается питание на освещение. Для этого подаем напряжение на обесточенную линию и ищем «фазу», поочередно проверяя каждую жилу отверткой-индикатором. «Фаза» будет присутствовать только на одной жиле. Как только ее нашли, то лучше сразу опять обесточить эту линию и пометить найденный проводок с помощью изоленты.
Затем по этому «фазному» проводнику ищем его вторую жилу (провод же 2-х жильный). Она как раз будет приходящим «нулевым» проводником.
Итак! Вы нашли приходящие от распределительного щита «L» и «N». Остались торчать из стены шесть жил, т.е. три 2-х жильных провода. Как раз они уходят на три светильника. Один на кухню, второй в ванную комнату и третий в туалет.
В каждом из этих трех проводов одна жила будет «фазой», а другая «нулем». В принципе светильнику все равно на какой его контакт придут «L» и «N». Поэтому от каждого провода, уходящего на светильник, берем по одной жиле и соединяем их с «нулевой» жилой, которая приходит от щитка. Ее мы уже раньше нашли. От этого соединения необходимо подать «ноль» на контакт розетки, который без штатной перемычки на блок выключателей. Таким образом, мы завели «ноль» на розетку и передали его на все три светильника. Осталось разобраться с фазами.
Найденную единственную «фазу» приходящую от щитка подключаем ко второму контакту розетки. Напомню, что от этого контакта должна идти еще штатная перемычка на выключатели. По ней передается «фаза» на общий контакт выключателей.
Теперь оставшиеся жилы с трех проводов, которые идут на светильники, заводим на три свободных контакта блока выключателей. Какой куда разницы нет. Если вам принципиально с какой клавиши что должно включаться, то можно поэкспериментировать и подключить жилы на нужные контакты.
Минусом такой схемы является большая скрутка «нулевых» проводников, которая будет мешаться в блоке выключателей с розеткой.
Написал много текста, который сложно понять. Поэтому для лучшего освоения материала прикладываю ниже фото с нарисованной схемой.
Схема подключения трехклавишного выключателя с розеткой с распределительной коробкой.
Тут уже после демонтажа старого блока будут торчать из стены пять проводков. Этот вариант схемы будет попроще предыдущего. Также он встречается намного чаще.
На фото ниже я схематично нарисовал все жилы.
Здесь также работу начинаем с поиска фазы. Она тоже будет только на одной жиле из пяти.
Обесточиваем, расправляем аккуратно провода, подаем питание и с помощью индикатора напряжения ищем «фазу». Как ее только нашли, то по ней аналогично находим приходящий «ноль». Их можно сразу подключить к розетке. «N» — на свободный контакт, «L» — на контакт, о которого идет перемычка на выключатели.
Оставшиеся три жилы заводим на три свободных контакта выключателя. Когда клавиши будут переключаться, то через замкнутые контакты «фазы» побегут к светильникам и их лампочки засветятся.
Только перед всеми работами в схеме с распределительной коробкой необходимо определить, что в вашей квартире рвется выключателем — «ноль» или «фаза».
Должна рваться «фаза», но к сожалению часто встречается что рвется выключателем «ноль». Если у вас второй (не правильный) вариант, то тогда из распредкоробки на светильники будет приходить «фаза» и поэтому с выключателя на них нужно подать нули. В такой ситуации в розетке с блоком выключателей «L» и «N» меняем местами.
Думаю, что этих объяснений к дополнению статьи «Схема подключения трехклавишного выключателя с розеткой» достаточно. Если нет, то задавайте вопросы в комментариях. Буду стараться объяснять как-то по другому.
Не забываем улыбаться:
Старый автомеханик инструктирует молодого:
— Несмотря на всю сложность и «навороченность» современных машин, в действительности все проблемы можно решить с помощью двух вещей: WD40 и изоленты. Если что-то должно двигаться, но не двигается — используй WD40. Если наоборот — примотай изолентой.
Электропроводка 3-позиционного переключателя 101
Схема электрических соединений 3-
Напряжение сети поступает в розетку светильника.
Больше не допускается после NEC 2011 (если в распределительных коробках нет нейтрального провода)
Схема подключения 3-
Напряжение сети поступает в первую 3-позиционную розетку выключателя
Цвета проводов 3-
Не существует стандарта для цветов проводов для 3-
При использовании кабеля NM цвета проводов для путешественников будут черным и красным при использовании кабеля 3-
При использовании кабелепровода цвета проводов для путешественников могут быть любого цвета.На 2-й схеме ниже синие провода используются для путешественников.
Типовая проводка 3-
На 1-й схеме ниже 2-
Общий вывод второго 3-
Белые нейтральные провода соединены вместе в каждой распределительной коробке.
Диаграммы, представленные на этой странице, упрощены для ясности. В электрические розеточные коробки можно вводить и выводить множество кабелей NM. См. Фактическую проводку распределительной коробки. Схема заземления показана отдельно.
При обычном подключении сетевое напряжение поступает в первую 3- 9000-позиционную распределительную коробку
Схема электрических соединений 3-
Типовая схема подключения 3-
Черный общий провод обычно наматывается вокруг двух бегущих проводов на 3-
Как подключить трехпозиционный переключатель к нескольким источникам света?
Будь то коридор или лестница, трехпозиционный переключатель отлично подходит для включения чего-либо с одной стороны, а затем выключения с другой. Подключить трехпозиционный переключатель к одной лампе легко, но большинство людей не знают, как подключить трехпозиционный переключатель с несколькими лампами. Мы покажем вам, как именно, шаг за шагом.
Шаги для подключения трехпозиционного переключателя с несколькими источниками света
Мы продемонстрировали нашу схему с двумя лампами.Шаги достаточно поучительны, и как только вы научитесь соединять два светильника, вы можете добавить больше на веревку, следуя точной процедуре. Мы использовали ваш разум в качестве холста, и по мере того как мы будем рисовать, вы увидите диаграмму. Для разводки использовались кабели 14/3 и 14/2.
Шаг 1. Подключите первый коммутатор к батарее
Соедините черный провод кабеля питания 14/2 с черным винтом первого трехпозиционного переключателя. Оставьте белый провод таким, какой он есть, и у вас должен остаться оголенный медный провод для заземления.Возьмите один конец кабеля 14/3 и соедините белый провод от него с предыдущим белым проводом кабеля 14/2.
Здесь вы можете использовать винтовые соединители. После этого прикрепите черный и красный провода кабеля 14/3 к двум золотым винтам первого переключателя. Соедините оголенные медные провода кабеля 14/2 и 14/3 с винтом заземления первой распределительной коробки.
Шаг 2: Подключите аккумулятор к первому свету
На другом конце только что использованного кабеля 14/3 пока оставьте 3 провода как есть.Возьмите кабель 14/2 и найдите белый и черный провод. Соедините черный провод кабеля 14/2 с золотым винтом первой лампы.
Сформируйте соединение, соединив два белых провода кабеля 14/2 и 14/3. Вы можете просто подсоединить переход к белому винту первого светильника напрямую. Или вы можете использовать другой белый провод, соединяющий это место соединения проводов с белым винтом фонаря. Здесь рекомендуется использовать поворотный соединитель.
Шаг 3: Завершите Первый Свет
Вам все еще нужно подключить красный и черный провода от первого кабеля 14/3.Возьмите еще один кабель 14/2 и соедините его черный провод с черным проводом от 14/3. Возьмите белый провод 14/2, отметьте его черным маркером и соедините с красным проводом от 14/3. Лучше использовать коннекторы.
Шаг 3: Подключите второй свет
Вставьте другой конец первого кабеля 14/2. Соедините черный провод с золотым винтом светильника 2 nd . У вас все еще остается белый провод. Возьмите еще один кабель 14/3, сделайте еще одно соединение белых проводов и прикрепите соединение к белому винту света.Здесь также можно использовать альтернативный метод.
Как и в предыдущем методе, соедините черный провод от другого кабеля 2 nd 14/2 с черным проводом от кабеля 2 nd 14/3. Отметьте белый провод 14/2 черным маркером и в этом случае и соедините его с красным проводом 14/3.
Шаг 4: Подключите второй трехпозиционный переключатель к цепи
На другом конце кабеля 2 nd 14/3 отметьте белый провод черным маркером и прикрепите его к золотому винту 3-позиционного переключателя 2 nd .Возьмите красный провод и соедините его с другим золотым винтом. И, наконец, соедините черный провод с черным винтом переключателя.
Заземление
У двух трехходовых переключателей, которые мы использовали, не было винта заземления. Но если у вас есть, то подключите голый медный провод 14/3 кабелей с винтами заземления. Вы также можете соединить оголенные медные провода на каждом осветительном приборе с помощью заземляющих винтов.
Меры предосторожности
Если вы не знакомы с электрическим оборудованием или с тем, как все работает, вам следует попросить эксперта встать рядом и направить вас.У них будет лучшее понимание двухстороннего, трехстороннего и четырехстороннего переключения.
Убедитесь, что вы отключили питание во время работы. Перед включением цепи дважды проверьте все соединения.
Заключение
После того, как вы завершили схему с двумя лампами, вы можете сделать это с тремя или четырьмя лампами или даже с настенной розеткой USB. Продолжайте повторять шаг 3 rd для ваших новых огней, и все будет хорошо.Заземление на винтах не является обязательным, так что это ваше дело.
СвязанныеТрехпозиционный переключатель | Как подключить выключатель света
триЭти схемы трехпозиционного переключателя управляют несколькими лампами
Теги: 3-х позиционный переключатель, трехсторонний переключатель света, два фонаря
Схема освещения трехходового переключателя
Вот наша подборка схем трехпозиционного переключателя света.Здесь два переключателя управляют одним и тем же светом (или огнями).
Электрический символ указывает, где в цепь поступает питание.
Теги: 3-х позиционный переключатель, трехсторонний переключатель света, трехпозиционный переключатель
Питание схемы подключается к светильнику F1 через кабель C5. Нейтраль подключается к свету (LT1) и соединяется с LT2 кабелем C4. Горячий от источника питания подводится к общей клемме переключателя (SW1) через кабель C1.
Путешественники от переключателей через C1 и C2 соединяются через крепления и соединяются кабелем C3.
Горячий источник света поступает от общего вывода SW2 через кабель C2, где он соединяется с горячим элементом LT1 через кабель C4.
Теги: 2 фары, 3-позиционный переключатель, питание через свет, 3-х позиционный переключатель, путешественники, два фары
Ниже показаны два крепления между 3-позиционными переключателями.
Источник питания — через распределительную коробку SB1, и оттуда к первому устройству (F1) идет трехжильный кабель (C1).Два 2-проводных кабеля (C3 и C4) проходят между приспособлениями, а 3-проводный кабель (C2) проходит от второго приспособления (F2) ко второму трехпозиционному переключателю (SW2).
Горячий источник подключен к общей клемме SW1. Нейтраль соединяется с белым проводом, питающим первое приспособление, через кабель C1, где он соединяется с нейтралью обоих фонарей. Путевые провода от двух переключателей проходят прямо через светильники через кабель C3.
Теги: 2 фары, 3-позиционный переключатель, как подключить переключатель света, 3-х позиционный переключатель, путешественники, два фары
Здесь у нас есть несколько источников света, управляемых 3-х позиционными переключателями.
Горячий источник питания (кабель C1) подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль в распределительной коробке SB1 проходит через второй трехпозиционный переключатель (SW2) через трехжильный кабель (кабель C2, по которому также проходят дорожки, соединяющие два переключателя), через который он соединяется с первым светильником (F1) и соединяется с нейтралью каждого светильника. Таким же образом, горячий от общей клеммы трехпозиционного переключателя SW2 подключается к горячей клемме на каждом источнике света через кабель C3 (сращенный в приспособлении F1).
Теги: 2 фары, 3-х позиционный переключатель света, 3-х позиционный переключатель, как подключить переключатель света, несколько огней, питание через переключатель, трехсторонний переключатель света, трехсторонний переключатель, путешественники, два фары
Силовой кабель C1 подключается к цепи светильника F1. Здесь нейтраль соединяется с светом F1 и соединяется с светом F2. Горячий от источника питания проходит через оба приспособления и попадает на общий вывод SW1 через кабель C3.
Путешественники каждого переключателя соединяются вместе кабелем C4 (белый и красный провода с лентой).
Белый провод кабеля C3, обмотанный лентой, направлен на источник света LT2 (красный провод кабеля C2 используется для соединения горячего провода со следующим светом, LT1).
Теги: 2 фары, 3-х позиционный переключатель света, 3-х позиционный переключатель, как подключить переключатель света, питание через свет, трехсторонний переключатель света, трехсторонний переключатель, путешественники, два фары
Питание входит в цепь в распределительной коробке (SB1), и горячее соединение подключается к общей клемме трехпозиционного переключателя (SW1), а нейтраль соединяется с нейтральной клеммой фонаря.Путешественники от SW1 (через кабель C1) соединяются в приспособлении и переходят ко второму трехпозиционному переключателю (SW2) через кабель C2. Общий вывод SW2 подает питание на горячий вывод света.
Теги: 3-позиционный переключатель, Питание через переключатель, Трехпозиционный переключатель, Путешественники
Источник питания в этой цепи входит в осветительную арматуру, где нейтраль соединяется с источником света, а горячая часть соединяется (через кабель C2) с общей клеммой трехпозиционного переключателя (SW2).Путешественники между переключателями также соединены вместе в осветительной арматуре. Питание на свет осуществляется через общий вывод трехпозиционного переключателя SW1.
Теги: 3-позиционный переключатель, Как подключить свет, питание через свет, Трехпозиционный переключатель, путешественники
На этой электрической схеме переключателя света подача питания подключается к цепи через осветительную арматуру, где двухжильный кабель (C2) проходит от источника света к первому трехпозиционному переключателю (SW1) и трехпроводной кабель (C3). присоединяется к двум переключателям.Горячий источник подключается к белому проводу (который должен быть отмечен как горячий с помощью черного крана) и проходит к общему выводу SW1, а отсюда горячий от света соединяется с общим выводом второго 3 -переключатель (SW2).
Теги: 3-позиционный переключатель, Как подключить свет, как подключить выключатель, светильник, подача энергии через свет
Здесь у нас есть одиночный свет, управляемый 3-х позиционными переключателями.
Горячий источник питания подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль проходит через (SB1) ко второму трехпозиционному переключателю (SW2) через трехжильный кабель (C2, который также переносит дорожки, которые соединяют два переключателя), где он соединяется (SB2) с нейтральным выводом света.Горячий от общего вывода второго трехпозиционного переключателя (SW2) подключен к горячему выводу света.
Теги: 3-сторонний переключатель света, 3-ходовой переключатель, Как подключить свет, как подключить переключатель света, Подача питания через переключатель, трехсторонний переключатель света, Трехходовой переключатель, путешественники
Трехходовые фонари — Принцип работы трехходовых переключателей
Для создания фонарей, которые работают с двумя отдельными переключателями, электрик использует в цепи два специальных оборудования:
- Специальные переключатели, известные как трехпозиционные переключатели
- Специальный провод с дополнительным красным изолированным проводом вместе с черным и белым проводами в оболочке
Обычный переключатель имеет две клеммы, которые либо подключены, либо отключены.Трехпозиционный переключатель имеет три клеммы , и переключатель подключает первую клемму либо ко второй, либо к третьей клемме, как показано здесь:
Вы используете два трехпозиционных переключателя для управления светом и подключаете его как показано ниже:
На этой схеме обычный кусок провода идет от панели предохранителей к первому трехпозиционному переключателю. Черный «горячий» провод входит в выключатель слева. Трехходовой провод (который включает красный, черный и белый провода) проходит от переключателя слева к переключателю справа, причем белый провод является заземлением, а красный и черный провода — выходом от клемм в левом переключателе.Обычный экранированный кабель идет от правого переключателя к свету.
Предположим, что при включенном переключателе клеммы 1 и 3 подключены, как показано выше. Если переключатель в нижнем положении, то клеммы 2 и 3 подключены. Вы можете увидеть (если проследить через провода и переключатели), что на предыдущем рисунке свет не горит. Вы также можете видеть, что если вы перевернете переключатель или , загорится свет. И если вы снова перевернете переключатель или , свет погаснет. На самом деле это очень простая компоновка, если вы видите все это выставленным таким образом!
Есть несколько других способов подключить трехпозиционный переключатель к свету.Например, питание от блока предохранителей может поступать на осветительную арматуру, и оттуда могут работать два последовательно включенных переключателя. Или питание может поступать на прибор, и тогда два переключателя могут быть расположены параллельно от источника света.
Если вы пытаетесь понять, как комплект переключателей подключен в вашем доме, использование омметра или детектора непрерывности — единственный способ перепроектировать то, что сделал электрик ( убедитесь, что вы включили отключите питание на панели предохранителей, прежде чем что-либо делать с электропроводкой ).Замечательно то, что, если вы знаете основную идею трехпозиционных переключателей и трехпозиционной проводки, понять это действительно легко. А если вы просто хотите понять, что происходит, чтобы удовлетворить собственное любопытство, что ж, теперь вы знаете!
Для получения дополнительной информации о трехпозиционных переключателях и связанных темах перейдите по ссылкам ниже.
Связанные статьи HowStuffWorks
Другие полезные ссылки
Как подключить контрольный выключатель света? 2- и 3-сторонняя проводка
Как подключить 2- и 3-сторонние переключатели неонового света Что такое переключатель пилотного света и как его подключить?Выключатель контрольного света содержит выключатель и встроенную неоновую лампу, которая светится, когда выключатель включен, и через нее течет энергия к точке освещения или любой другой подключенной нагрузке или приборам.
Пилотные выключатели обычно используются и устанавливаются в туннелях, коридорах, подвалах, на чердаках и в гаражах, где их можно легко увидеть с места выключателя.
Большинству выключателей контрольных ламп требуется нейтральный провод, в то время как специальный однополюсный переключатель может быть подключен непосредственно через горячий провод, а нейтраль подключается через нейтральный провод нагрузки благодаря специальному механизму внутри переключателя.
Основным типом переключателя пилотной неоновой лампы могут быть провода, такие же, как и комбинация переключателя и выходного устройства, как показано на рисунке ниже.Имейте в виду, что есть разрывной выступ плавника (такой же, как в комбинированном переключателе / розетке), который не поврежден со стороны линейного (горячего) терминала, то есть горячий провод может быть подключен к одной латунной (или золотой) клемме, а не к обоим терминалы.
Нейтральный провод от выключателя и провод заземления следует подключить к серебряной клемме и зеленой клемме соответственно. Клемма нагрузки переключателя может быть подключена к осветительной арматуре или любой другой нагрузке, например, вытяжному вентилятору и т. Д.
Таким образом, когда переключатель находится в положении ON, мощность течет через переключатель к подключенной нагрузке, контрольная лампа (неоновая лампа в качестве индикатора) будет начинают светиться.Точно так же, когда переключатель находится в положении ВЫКЛ и нагрузка отключена, контрольная лампа также выключается.
Подключение двухпозиционного переключателя неонового света к лампочкеНа следующей простой схеме показано, как подключить переключатель пилотного неонового света к точке освещения. На схеме подключения четко видно, что провод под напряжением (линейный или горячий) подключен к черной клемме на стороне линии. Имейте в виду, что язычок на плавнике не поврежден между двумя черными клеммами на стороне i.е. обе черные клеммы соединены между собой, и к горячему проводу можно подключить только один провод.
Нейтральный провод подключается к серебряной клемме пилотного переключателя, а также к лампочке, а зеленая клемма подключается к заземлению. Наконец, лампочка подключается к клемме нагрузки переключателя (латунной или золотой). Таким образом, проводное соединение работает следующим образом.
- При включении = лампочка включена = неоновая контрольная лампа включена
- при выключении = лампочка выключена = неоновая контрольная лампа выключена
Полезно знать:
Cooper и Левитон Выключатели контрольного света такие же, но выводы (линия и нейтраль) находятся на противоположных сторонах, кроме вывода заземления, но вывод заземления находится посередине в переключателе пилотной неоновой лампы Cooper, в то время как в переключателе пилотной лампы Leviton она находится внизу (внизу ) боковая сторона.На приведенной выше схеме подключения показан выключатель контрольной лампы Leviton. Пожалуйста, ознакомьтесь с руководством пользователя определенного неонового света или любого другого выключателя перед установкой или проконсультируйтесь с лицензированным и профессиональным электриком.
Соответствующая проводка:
Подключение 3-позиционного переключателя контрольной лампыНа этой схеме показано, как подключить 3-позиционный выключатель контрольной лампы, как показано ниже. Поскольку это трехпозиционное коммутационное соединение, мы использовали два переключателя, один из которых является обычным трехпозиционным переключателем, а второй — трехпозиционным переключателем контрольного света.
Поскольку цель этой трехсторонней коммутирующей проводки состоит в том, чтобы управлять лампочкой из двух разных мест (так же, как трехстороннее переключение в проводке на лестнице) при использовании контрольного выключателя. Мы использовали только один трехпозиционный выключатель контрольного света (вы можете использовать два и более) с обычным трехпозиционным выключателем. Чтобы управлять лампочкой из более чем двух мест, используйте промежуточный или четырехпозиционный переключатель между трехпозиционными переключателями.
В этой проводке две латунные или золотые клеммы соединены между собой посредством путевых проводов, в то время как линейная клемма соединена с горячим проводом от автоматического выключателя.Латунная клемма обычного трехпозиционного переключателя подключена к лампочке. Точно так же нейтральный провод подключается к лампочке, а также к серебряному выводу переключателя контрольной неоновой лампы. Наконец, заземляющий провод подключается к переключателям и светильнику.
Похожие сообщения:
Таким образом, лампочка управляется из двух разных мест с помощью трехпозиционного переключателя контрольного света и обычного трехпозиционного переключателя.
Полезно знать:
Двух- или трехходовой переключатель?
«Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве.Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стяжки» для британцев и «путешественники» в США.
Связанные сообщения:
Электропроводка выхода контрольной лампы GFCI с переключателями контрольной лампыНа следующей схеме показано, как соединить контрольную лампу GFCI с другими защищенными выключателями контрольной лампы. Имейте в виду, что мы использовали два разных переключателя пилотного света, т.е.Выключателю контрольной неоновой лампы 1 нужен активный нейтральный провод, в то время как выключателю контрольной лампы 2 не нужен нейтральный провод. Имейте в виду, что между двумя линейными клеммами GFCI нет перемычки, как в комбинированном устройстве или переключателе неонового света.
Как мы знаем, любая нагрузка, подключенная к стороне нагрузки GFCI, защищена от замыканий на землю. Здесь применяется то же правило, то есть оба переключателя контрольных ламп подключены к стороне нагрузки GFCI. Другими словами, лампочки, подключенные к обоим переключателям неоновых контрольных ламп, защищены GFCI.
важные примечания:
- Мы использовали красный для горячего, черный для нейтрали, зеленый для заземления и синий для путевых проводов только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.
- Используйте переключатель с подходящим напряжением и силой тока, с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.
- Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать электрическую розетку.
- Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
- Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Сопутствующие руководства по монтажу электропроводки
Установка 3-проводных / многопозиционных переключателей (3-проводные переключатели и диммеры) — Поддержка умного дома
Установка интеллектуальных переключателей C by GE в 3-стороннюю или многополюсную схему требует, чтобы ВСЕ переключатели в одной цепи были интеллектуальными переключателями C by GE.Трехсторонние схемы могут отличаться в зависимости от метода, использованного во время подключения проводки в доме. Приведенные ниже инструкции основаны на наиболее часто используемом методе.
Если ваша проводка не соответствует этим инструкциям, мы рекомендуем связаться с центром обслуживания клиентов GE, прежде чем отсоединять провода от существующего коммутатора. Хотя наша команда обучена, чтобы помочь с этой установкой, в некоторых ситуациях может потребоваться помощь лицензированного электрика. Для достижения наилучшего результата при обращении в службу поддержки будьте готовы предоставить службе поддержки клиентов фотографии электропроводки, чтобы можно было идентифицировать клеммы и провода переключателя.
ПРЕЖДЕ ЧЕМ ДЕЛАТЬ: ШАГ 1. Выключите питание
- Отключите питание переключателя в коробке автоматического выключателя.
- Снимите настенные панели и крепежные винты для обоих переключателей, которые вы заменяете.
- Осторожно вытащите переключатели из коробок, чтобы было видно проводку.
- Проверьте провода с помощью тестера напряжения, чтобы убедиться, что питание отключено. Если несколько переключателей находятся в одном ящике, проверьте их также. Возможно, потребуется отключить дополнительные выключатели.
ШАГ 2 — Проверьте совместимость проводки
- На этом этапе не отсоединяйте никакие провода. Мы рекомендуем сфотографировать вашу проводку, прежде чем продолжить для дальнейшего использования. Схема должна выглядеть примерно так:
- Цвета проводки могут отличаться. На этой схеме заземление зеленого цвета. Красный и черный провода, подключенные к латунным клеммам, — это путевые провода. Провода, подключенные к черным (общим) клеммам, представляют собой линию и нагрузку (мы определим, какой из них какой, в ШАГЕ 4).
- Для этого C от GE Smart Switch требуется заземляющий провод.
- Если имеется вся необходимая проводка, можно приступить к установке.
ОСТОРОЖНО ОБРАЩАЙТЕСЬ НА ЭТОМ ШАГЕ: ШАГ 3 — Восстановление питания
- Подайте питание на переключатели в коробке выключателя.
ОСТОРОЖНО ОБРАЩАЙТЕСЬ НА ЭТОМ ШАГЕ: ШАГ 4 — Определите ЛИНИЮ И НАГРУЗИТЕ
- Убедитесь, что свет выключен.Затем проверьте черные общие клеммы на обоих переключателях с помощью тестера напряжения. Один из них должен дать положительный результат на напряжение, а другой — нет.
- Провод с напряжением = LINE
- Провод без напряжения = НАГРУЗКА
- Распределительная коробка, в которой находится ваш линейный провод, будет вашим боковым блоком / переключателем линии, а коробка, в которой находится ваш провод нагрузки, будет вашим блоком / переключателем стороны нагрузки.
ОБРАЩАЙТЕСЬ НА ЭТОМ ШАГЕ ВНИМАНИЕ: ШАГ 5 — ОТКЛЮЧИТЕ питание!
- Отключите питание переключателя в коробке автоматического выключателя.
ШАГ 6. Идентификация и маркировка проводов
- Перед отсоединением проводов от переключателя пометьте каждый провод имеющимися этикетками.
Линия:
В соответствии с ШАГОМ 4 промаркируйте ЛИНИЙ провод, который показал положительный результат теста на напряжение.
Нагрузка:
В соответствии с ШАГОМ 4 пометьте провод НАГРУЗКИ, на котором напряжение не было положительным.
Нейтраль:
Для стандартных переключателей они не требуются, но нейтральные провода могут присутствовать в коробке.Для 3-проводных переключателей и диммеров C by GE не требуется нейтральный провод. Если в распределительной коробке есть нейтральные провода, закройте их и не подключайте к C переключателями или диммерами GE.
Земля:
Обычно это группа неизолированных медных или зеленых проводов, которые иногда подключаются к зеленой клемме заземления исходного коммутатора. Если они не подключены к оригинальному переключателю, они должны быть в задней части коробки.
Путешественники:
Путевые провода прикреплены к латунным винтам на оригинальных переключателях.Эти провода находятся в одном кабеле с оболочкой и должны быть разных цветов, которые могут варьироваться от черного, белого или красного. Один из этих проводов будет использоваться для подачи питания на C от GE Smart Switch на стороне нагрузки цепи. 3-проводные переключатели C by GE требуют использования обоих бегущих проводов. Мы объясним, как дальше вниз.
ШАГ 7 — Установите переключатели
- Теперь, когда вы успешно идентифицировали и пометили каждый провод, вы можете отсоединить провода и удалить оригинал.
Сторона линии
- Подключите провод LINE и один из проводов TRAVELER от стены к черному проводу LINE на разъеме C с помощью GE Smart Switch. В этом примере мы использовали красного путешественника, но вы можете использовать любой из них.
- Подключите второй оставшийся провод TRAVELER от стены к черному проводу НАГРУЗКИ на разъеме C с помощью GE Smart Switch. В нашем примере мы будем использовать черного путешественника.
- Подключите ЗАЗЕМЛЕНИЕ от стены к зеленому проводу ЗАЗЕМЛЕНИЯ на C с помощью GE Smart Switch.
Сторона нагрузки
- Подключите того же TRAVELER, который вы подключили к LINE на первом переключателе, к проводу LINE на этом переключателе. В нашем примере мы использовали красный провод.
- Подключите провод НАГРУЗКИ от стены и того же ПУТЕШЕСТВЕННИКА, который мы подключили к НАГРУЗКЕ на первом переключателе, к НАГРУЗКЕ на этом переключателе. В нашем примере мы использовали черного путешественника.
- Подключите ЗАЗЕМЛЕНИЕ от стены к зеленому проводу ЗАЗЕМЛЕНИЯ на C с помощью GE Smart Switch.
ШАГ 8 — Проверка работоспособности
ВАЖНО: Только выключатель нагрузки будет включать / выключать свет, пока два интеллектуальных выключателя не будут связаны в приложении C by GE. Кнопки диммера не будут работать ни на одном переключателе, пока два интеллектуальных переключателя не будут связаны в приложении C by GE. Мы займемся настройкой приложения на ШАГЕ 12.
- Подайте питание на переключатели в коробке выключателя.
- Световое кольцо на обоих переключателях будет мигать синим, показывая, что переключатели подключены правильно.Если вы видите это, переходите к ШАГУ 9.
- Сразу после повторного включения питания светодиодный индикатор или световое кольцо не загораются при неправильном подключении.
- Сразу после повторного включения питания световое кольцо будет мигать красным, если цепь перегружена. Максимальная нагрузка составляет 150 Вт для светодиодов и 450 Вт для ламп накаливания / галогенов.
- После 10 минут повторного включения питания, если вы все еще не соединили 3-проводной переключатель с приложением C by GE, светодиод перестанет мигать синим цветом.Чтобы вернуть коммутатор в режим настройки, сбросьте заводские настройки переключателя, удерживая кнопку включения / выключения в течение 10 секунд. Он будет мигать красным, затем вы можете отпустить, и он снова замигает синим.
- Если свет не включается:
- Убедитесь, что воздушный зазор в нижней части переключателя полностью вставлен (только для переключателей диммера / движения).
- Убедитесь, что питание выключателя снова включено.
- Выключите питание на автоматическом выключателе, вернитесь к выключателю, чтобы убедиться, что провода надежно и правильно подключены в соответствии с руководством по установке.
ПРЕЖДЕ ЧЕМ ДЕЛАТЬ: ШАГ 9 — Выключите питание
- Отключите питание переключателя в коробке автоматического выключателя.
ШАГ 10 — Закрепите коммутатор
- Аккуратно вставьте провода обратно в коробки.
- С помощью прилагаемых винтов прикрепите коммутатор к стене до уровня и заподлицо.
- С помощью прилагаемых винтов закрепите скобу лицевой панели.
- Защелкните крышку лицевой панели на кронштейне.
ШАГ 11 — Восстановление питания
- Подайте питание на переключатели в коробке выключателя.
ШАГ 12. Включение 3-стороннего управления в C с помощью приложения GE
ПРИМЕЧАНИЕ: Если через 10 минут после повторного включения питания вы все еще не соединили трехпроводной переключатель с приложением C by GE, светодиод перестанет мигать синим цветом. Чтобы вернуть коммутатор в режим настройки, сбросьте заводские настройки переключателя, удерживая кнопку включения / выключения в течение 10 секунд.Он будет мигать красным, затем вы можете отпустить, и он снова замигает синим.
- Загрузите приложение C by GE.
- Добавьте устройства в приложение C by GE, следуя всем инструкциям, данным во время установки.
- Добавьте оба переключателя в одну комнату в приложении C by GE. Они должны быть размещены в одной комнате, чтобы обеспечить трехстороннее управление.
- Световое кольцо для каждого переключателя должно измениться с мигающего синего на сплошной белый после успешного завершения настройки и подключения коммутатора через Wi-Fi.
- Проверьте правильность работы трехпозиционных переключателей.
Если вы испытываете мерцание света или нестабильное питание переключателя C by GE, возможно, вам придется использовать адаптер лампы, который был включен в комплект с 3-проводным переключателем. Посмотрите, когда вам следует использовать адаптер лампы и как его установить, здесь.
Если вам нужна дополнительная помощь при установке смарт-коммутатора C by GE или подключении коммутатора к приложению C by GE, обратитесь в службу поддержки клиентов C by GE:
1-844-30C-BYGE (1-844-302-2943)
электрический — Добавить дополнительные цепи после 3-ходового переключателя
Вот какая у вас проводка, исходя из вашего описания.Обратите внимание, что я пошел дальше и пометил провода для их функцией : черный / белый для подачи питания / нейтрали, желтый для путешественников и красный для включения. Я делаю это по-настоящему цветным скотчем; ты тоже можешь.
Вы хотите запитать дополнительные нагрузки, и для них потребуется питание «горячий / нейтральный» (черный / белый). Вы хотите это от крайнего правого переключателя.
Как видите, здесь нет ни горячего, ни нейтрального.
Если вы вернетесь к лампе, вы можете выбрать нейтраль, но это не поможет.Вы должны полностью перейти к левому переключателю, чтобы переключиться на горячий / нейтральный.
Я рекомендую проложить кабель / 2 от левого переключателя. На самом деле нецелесообразно «переносить это» в другой кабель; вам понадобится специальный кабель / 4 для продвижения горячего от левого переключателя к лампе и кабель unobtanium / 5, чтобы подвести его к правому переключателю вместе с другими цепями, которые вам нужны.
Hail Mary play: умные переключатели
Другой вариант — оставить 3-проводную проводку на месте, но выбросить все электромеханические 3-сторонние переключатели и использовать интеллектуальные переключатели и интеллектуальные модули для управления лампой.Они общаются друг с другом посредством радиоволн или передачи сигналов по линиям электропередач, что значительно сокращает количество необходимых проводов. Однако каждому интеллектуальному коммутатору требуется питание 24 часа в сутки, 7 дней в неделю, что требует подачи горячего / нейтрального питания к каждому месту коммутатора, включая правильное. Обычно это можно сделать с помощью трех проводов, уже проложенных в стене; они своего рода дизайн для этого.
Питание от нескольких выключателей
Это очень опасно. Самая важная часть — , вы должны поддерживать все нейтралы, соответствующие горячим точкам партнеров .Таким образом, вы не можете просто сгруппировать всех нейтралов вместе, вы должны только сгруппировать вместе нейтралы, которые обслуживаются одним и тем же «горячим». Для этого нужно, чтобы вы были ошеломляюще привередливыми к тому, чтобы каким-либо образом пометить каждый провод лентой. Это действительно огромная боль. Я делаю это в THHN / кабелепроводе, но поэтому у меня есть серый нейтральный провод, и 10 цветов ленты.
