Как подключить видеодомофон самостоятельно: Как установить видеодомофон в частном доме

В каких случаях подключают видеодомофон к обычному домофону

Вначале, при закладке систем обеспечивающих безопасность квартиры, использовались традиционные аудиодомофоны. Они позволяли опознать посетителя, стоящего возле входной двери подъезда, загородного дома, у его калитки или ворот. Делалось это по тембру голоса, интонациям, манере разговора и т. п. Но точно идентифицировать посетителя иногда было трудно, а если он был незнакомый – то и вообще невозможно. Например, приходил участковый для беседы с абонентом. А посмотреть его удостоверение, соответствие формы и т. п. аудиодомофон не позволял.

Первые варианты аудиодомофонов не имели возможности расширить свои функции введением канала видеоинформации. Появилась такая функция – дополнительное подключение видеоканала тогда, когда инженеры производителя стали закладывать в схему и конструкцию аудиодомофона элементы возможного функционального расширения.

Так постепенно у большинства производителей обычный звуковой домофон стал интегрироваться в видеосистему обеспечения безопасности дома. Это было как в системах безопасности и частного коттеджа и многоквартирного дома. Кроме того в многоэтажном доме не все могут позволить себе дорогой видеодомофон, а вынуждены пользоваться простым звуковым аппаратом.

Для интеграции видеоканала и подключения видеодомофона к подъездному домофону, сейчас в последний еще при производстве включают модуль сопряжения.

Так, например, производители координатно-матричных систем домофонов многоквартирных домов VIZIT(Визит), CYFRAL (Цифрал) и Метаком вводят в комплектацию адаптер типа D505. А компания, производящая домофоны под маркой Пирсс – адаптер D 515.

Питаются эти адаптеры от видеодиомофона и подключение аудио канала производится в соответствии с располюсовкой трубки абонента. При этом существует возможность еще расширить возможности и подключить дополнительную видеокамеру на лестничной площадке или перед спаренным тамбуром двух или более квартир.

В чем сложности подключения видеодомофона

Сложность подключения, прежде всего в том, что не все модели домофонов позволяют это сделать. Узнать вашу модель можно по маркировочному шильдику на абонентском аппарате. Но часть азиатских производителей может продавать российским компаниям оптовые партии домофонов, которые на российских предприятиях дорабатываются для повышения функциональности и следов этой доработки в виде маркировки российского сопроизводителя может не быть. Кроме того может быть низкое качество проектирования доработок и невысокое качество изготовления.

Часто такой производитель-модернизатор не несет никакой ответственности за модернизацию. В этом случае при какой-либо поломке вам придется спускаться к каждому вашему посетителю и переговариваться с ним не по каналу звуковой связи, а через двух- или трехслойную стальную дверь с хорошей теплоизоляцией, которая не хуже гасит и звуки.

Иногда доработка проводится без качественного согласования уровней сигналов видеоканала и звукового канала. В таком случае возможно невысокое качество звука и/или изображения.

Поэтому, для гарантирования отсутствия всех перечисленных, а также многих других проблем, лучше выбирать продукцию тех производителей, которые позаботились об этом в самом начале проектирования. Они при разработке еще обычного аудиодомофона закладывали в него возможное расширений функций. Цену на такой аппарат это бы подняло незначительно, а выгоды от модернизации, расширяющей функции получили бы и покупатель и производитель. Покупатель небольшими вложениями получал бы значительный рост функциональности, а компания-производитель – постоянных клиентов, которые были бы довольны и тем самым рекламировали модели с расширяющимися функциями.

Материалы, инструменты, подключение

Чтобы подключить видеодомофон к подъездному домофону, в котором предусмотрено такое функциональное расширение нужно:

1. полное и подробное описание новой части системы и правила ее размещения, установки, монтажа и подключения;
2. инструмент для установки – отвертку, шурповерт с перфоратором, если нужно будет прокладывать новые кабели;
3. паяльник для пайки разъемов на кабели или обжимное устройство для беспаечного соединения кабелей с разъемами;
4. штроборез для штробления стен, т. е. изготовления в ней канавок под скрытую кабельную проводку;
5. гипсовую сухую смесь для фиксирования кабелей и проводов в штробах и цементно-песчаный раствор или шпаклевку – для полного закрытия штробов;
6. шурупы, дюбели, скобы, мелкие гвозди – для прокладки проводов и кабелей на открытых участках;
7. отрезки пластиковых труб для переходов сквозь стены и перекрытия и т. п.

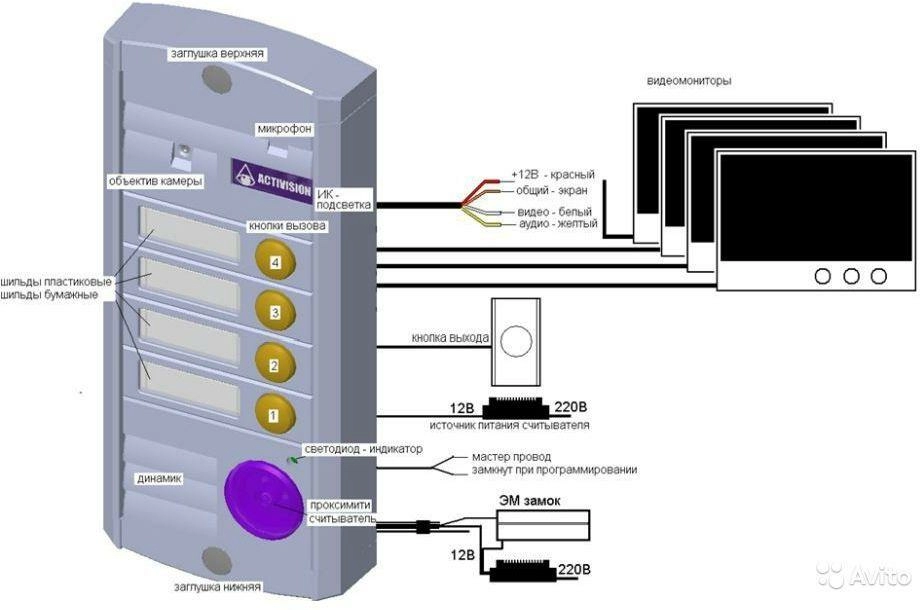

Подключение видеодомофона к подъездному домофону изображено на схеме:

Соединяют отдельные устройства с помощью кабелей, которые подключаются через разъемы или контактные колодки под винтовое соединение. Если описание составлено правильно, и вы проделали все соединения без ошибок, то система заработает после включения.

Сложности — вызывать ли специалистов

Сложности могут возникнуть в нескольких случаях:

• недостаточно полное описание новой части системы, ошибки в описании, не внесенные изменения в инструкции и т. п.;
• неправильно выбранные провода и/или кабели при самостоятельном подключении – сечение проводов меньше, чем нужно, длина кабелей больше допустимой, ошибки при подключении, которые могут быть при немаркированных или одноцветных проводах в кабеле;
• использование скруток при соединении проводом вместо спаивания или соединения обжимкой;
• прокладка кабельных сетей возле трубопроводов горячего водоснабжения и/или отопления;
• ошибки в выборе места установки дополнительных устройств, если в базовых модулях для них место не предусмотрено и т. п.

Таким образом, вы, наверное, уже поняли, что подключить своими руками видеодомофон вполне по силам человеку, который обладает определенными знаниями, набором непростых навыков и умений, а не только желанием все сделать самому. Несмотря на то, что аппаратура видеодомофона много проще, чем, например, устройство системы пожарно-охранной сигнализации и ограничения допуска в помещения, для ее подключения все же следует вызывать специалистов. Особенно если вы сами подобных работ никогда не производили.

Если у вас не густо с финансами, попробуйте договориться о том, что часть простых работ вы выполните сами. При высокой конкуренции в этой области услуг вам может повезти, и вы снизите расходы на 30, а то и 40%. Но лучше не рисковать, т. к. за переделку неправильно сделанной вами работы, могут запросить дополнительные деньги.

Альтернатива: монтаж на этаже или сдвоенный тамбур

Альтернативой вседомовой системе многоквартирного дома может быть видеодомофонная система, установленная на одном этаже или в сблокированном комплексе квартир. Простейшим таким комплексом могут быть две квартиры с общим тамбуром, например, в стандартных 9-ти-этажках.

В этом случае выбирается видеодомофон на то число квартир, которое имеется в этом блоке. Желательно, чтобы была возможность интегрирования этой «этажной подсистемы» в будущем в общую систему дома. Но это не обязательно.

После этого устанавливаются видеокамера перед входом в блок и выводятся кабели передачи видеосигнала в квартиры на квартирные мониторы и пульты управления. После прокладки кабелей и подключения блоков в систему проводится опробование системы. При неполадках в работе, определяется причина и производится ее устранение. Отрегулированная система сдается в эксплуатацию жильцам. Все довольны, аппаратура работает и показывает, что соседи делают себе такую же систему.

Как самостоятельно установить и подключить видеодомофон

Люди, которые решили подключить видеодомофон, часто находятся в смятении. Они не знают, с чего начинать работу. На самом деле, установка видеодомофона происходит просто. Достаточно следовать рекомендациям производителя, разобраться в схеме контактов, приведенных в документации к модели. Особенно легко проходит работа, если нужно подключиться к подъездному домофону. Достаточно действовать внимательно и аккуратно.

Как подключить проводной видеодомофон с электромеханическим замком

Рассмотрим самую сложную ситуацию, когда производится монтаж видеодомофона в частном доме, и все работы делаются с нуля. При этом придется не только самостоятельно выбрать места размещения отдельных компонентов, но и соединить их кабелем и проверить работу системы с электромеханическим замком.

Выбор места установки компонентов

При выборе места, где будет делаться установка видеодомофона в доме, нужно предусмотреть как удобство опознавания посетителя, так и пользования системой в целом.

1. Вызывная панель устанавливается на высоте 155-160 см от уровня земли. При таком положении камера будет уверенно захватывать лицо посетителя практически любого роста.

2. Вешать видеодомофон нужно как можно ближе к точке энергообеспечения. Так придется меньше штробить каналы для прокладки кабелей и размещения блока питания.
3. Высота от пола, на которой нужно установить видеодомофон, не должна доставлять неудобства какому-либо члену семьи. Видеть кнопки управления и дисплей должны все.
4. Замок устанавливается на средине высоты двери калитки. Или, если высота недостаточна для его удобного открывания ключом, на уровне 1 метра над землей.


Рекомендуется проверить дважды, правильно ли выбрана высота установки видеодомофона от пола и другие позиции модулей в разрезе удобства прокладки кабелей. После того, как точки, где планируется размещать домофон, определены, стоит приложить отдельные компоненты и очертить их контуры. Это облегчит дальнейшие работы по их установке.

Каким кабелем подключать

Типы кабелей, которыми придется работать, обычно указаны в инструкции по монтажу той или иной модели. Также, в варианте нормальной поставки, они идут в комплекте. Но работать придется своими проводами, так как предлагаемые производителем слишком короткие. Поэтому для соединения блока питания, замка, создания сети распределения электрической мощности будет использоваться сигнальный многожильный кабель.

Совет! Рекомендуется выбрать провода, которые предназначены для прокладки на открытом воздухе или в грунте. Так будет обеспечена надежность и долговечность работы системы.

Для трансляции видеосигнала используются провода, соответствующие типу камер. Если это аналоговые устройства, понадобится коаксиальный кабель. Цифровые камеры транслируют данные по витой паре. Покупать высокоскоростной кабель пятой категории не нужно. Подойдет стандартный, предназначенный для прокладки на открытом воздухе. Чтобы купить нужное количество проводов, необходимо замерить длину соединений по уже очерченным контурам компонентов системы, давая допуск на каждом до 10 см.

Какие инструменты понадобятся

В зависимости от характеристик стен и материала калитки, набор инструментов может варьироваться. Но общем случае понадобятся:

• нож;
• перфоратор и набор буров, пик, лопаток;
• отвертка;
• штроборез для резки гипсокартона;
• пила или болгарка с дисками для работы с металлом;
• плоскогубцы, молоток;
• изолента;
• комплект защитной одежды;
• сверла;
• металлическая перфорированная лента;
• еврогвозди.

Также для монтажа системы, создания соединений и аккуратного размещения компонентов потребуется запастись:

• розетками;
• УЗО;
• гофротрубкой для прокладки кабеля;
• кабельными каналами.

Не лишним будет запастись и небольшим количеством гипсовой смеси, шпателем, запасом воды и емкостью для замешивания раствора.

Алгоритм монтажа

Во всех работах с компонентами системы нужно обращать внимание на маркировку клемм. В современных устройствах они соединяются проводом в соответствии с окрасом. Разобраться в структуре многожильного сигнального кабеля также не представляет сложности. Каждый провод в ней помечен своим цветом.

1. Устанавливается вызывная панель. Она разбирается, размечается место, сверлятся отверстия под болты и в торце калитки для провода питания. Кабель подключается, вторым концом коммутируется в контроллер замка.

2. Контроллер замка располагается в защищенном от воды месте. Нужно разместить модуль так, чтобы к нему удобно было подключать замок и вызывную панель. Например, вмуровать в стену или разместить в небольшом самодельном щитке.
3. На калитке с улицы монтируется считыватель идентификационных ключей, изнутри кнопка открытия двери. Провода от них также заводятся на контроллер.
4. Размещается блок питания замка и вызывной панели. Это также удобно делать на улице. Рекомендуется купить адаптер с защитой от воды и пыли.

5. Проверяются коммутации уже размещенных устройств. Общий кабель от контролера протягивается в дом. Запоминается соответствие цвета жил и клемм. Провод укладывают в гофротрубу, которую помещают в траншею.
6. В доме устанавливается монитор согласно рекомендациям производителя. Он может навешиваться на крепеж или размещаться на кронштейне.

7. Размещается блок питания монитора.
8. Производится коммутация в доме проводом с улицы и внутренними силовыми линиями от блока питания. Внешний ввод подключается как желтый на вход аудио монитора, черный общий, красный на 12В блока питания плюс, белый на видеоканал. Соответствующие клеммы домофона помечены цветом, а по внешнему проводу — в соответствии с ранее записанными цветовыми парами.

Совет! После того, как подключение домофона без замка произведено, рекомендуется подписать отводы, установить клеммные розетки, автомат отключения.

Последний этап установки электромеханического замка самый ответственный. Работа своими руками должна быть сделана с максимальной точностью. Замок монтируется без перекосов, чтобы не было усилий движения языка: только в случае правильного прилегания у реле хватит мощности открыть запорную схему.

После того, как все работы по монтажу закончены, нужно запрограммировать ключи доступа. Это делается согласно инструкции производителя. По завершении работ можно проверить функционирование видеодомофона, открывая замок, осуществляя вызов. При необходимости, проверяются и модифицируются подключения. В конце замазываются штробы и монтажные щели гипсовым раствором.

Как подключить домофон к подъездному

Самая простая работа — подключить видеодомофон в квартире к подъездному домофону. В этом случае нужно воспользоваться уже проложенной слаботочной сетью. Схема подключения видеодомофона подразумевает его коммутацию в разрыв управляющей цепи. Для этого понадобится специальный адаптер-контроллер.

Важно! При выборе модели видеодомофона сразу необходимо предусмотреть возможность использовать его в уже существующей СКУД подъезда. К примеру, корейские продукты не предусматривают такой интеграции. Другие видеодомофоны совместимы с некоторыми отечественными адресными шинами. Третьи коммутируются универсальными адаптерами.

Подключение видеодомофона к подъездной сети производится так.

1. Провод, идущий к трубке подъездной системы, отрезается или отсоединяется от трубки после ее разборки.
2. На соответствующие клеммы L+, L- коммутируется подъездная линия.
3. Далее, к адаптеру подключаются все компоненты видеодомофона. Клеммы на вызывной панели, мониторе, других устройствах полностью соответствуют контактам адаптера. В какие именно блоки коммутировать тот или иной модуль, стоит узнать в инструкции к контроллеру.

После коммутации вся система работает точно так же, как до этого действовала привычная трубка. Только адаптер объединяет в единую среду видеосигнал, командную систему блока управления, а также канал передачи сигналов вызова и аудио. Кроме этого, после подключения контроллера пользователю доступны новые порты для коммутации дополнительных камер, вызывных панелей с записью и датчиком движения.

Особенности подключения электромагнитного замка

Если необходимо подключить видеодомофон к электромагнитному замку, нужно обратить внимание на разницу в контактных группах. Из системы СКУД поступает только сигнал деблокировки. Одновременно на электромагнитном замке три клеммы:

• управляющая разблокировки;
• нулевой провод;
• синий или желтый — контроль состояния.

Подключение видеодомофона производится только двумя кабелями — это зеленый к клемме разблокировки и красный к плюсу шины питания. Эта схема верна вне зависимости от того, производится ли установка беспроводного видеодомофона или монтаж классической системы.

Установка и настройка беспроводного видеодомофона

Установка беспроводного видеодомофона производится по уже приведенной схеме.

Важно! Единственное, что придется учесть, это замена элементов питания отдельных модулей. Обычно в беспроводных системах они питаются от батареек или встроенного аккумулятора. Потому при размещении частей видеосистемы рекомендуется либо оставлять доступ к отсекам, либо предусмотреть удобный демонтаж.

Все модули размещаются на расстоянии, не больше указанного в документации к изделию. Подключение замка делается через силовой контролер, выступающий отдельной составной частью системы. Чтобы настроить беспроводной видеодомофон, достаточно следовать инструкции производителя.

Возможные неисправности видеодомофонов и их решение

Какой бы совершенной ни была бы модель видеодомофона, у нее обязательно возникают неисправности. В зависимости от причины их появления, может понадобиться или простая чистка компонентов или поход в сервисный центр.

1. Нет картинки с камеры. Это может означать как поломку, так и засор. Сначала нужно проверить состояние защитного стекла вызывной панели, затем убедиться в отсутствии электромагнитного поля помех.
2. Микрофон плохо передает звук. Самая частая причина — загрязнения. Решетку чистят. Если не помогает, стоит проверить состояние пайки контактов на плате, а также сопротивление катушки микрофона.
3. Не работает замок электромагнитного типа. Причина может заключаться в смещении устройства и изменении силы трения между контактами.
4. Видеодомофон не работает, нет изображения на мониторе. Дело может быть как в обрыве кабеля, так и в полном выходе матрицы из строя.
5. Реле не открывает замок электромеханического типа. Нужно почистить узел, проверить контакты. Если не помогает, придется тестировать катушку и тщательно удалять ржавчину на металлических элементах.
6. Код не набирается, не работает звонок. Причина в обрыве кабеля, нарушении контактов. Рекомендуется проверить вызывную панель, при необходимости заменить кнопку.

Как ни странно, неисправности домофона возникают гораздо реже, чем с идентификационными картами или ключами. Если последние не срабатывают, стоит почистить контактные площадки. Это делается спиртом, как на ключах, так и модуле идентификации. Но если не срабатывает бесконтактная карта — скорее всего, у нее сломана внутренняя антенна и ключ подлежит полной замене.

Лучшие видеодомофоны 2019 года

Видеодомофон Tor-neT TR-26 W на Яндекс Маркете

Видеодомофон Falcon Eye FE-VELA на Яндекс Маркете

Видеодомофон Altcam VDP431 на Яндекс Маркете

Видеодомофон OPTIMUS VM-E4 на Яндекс Маркете

FE-43C Falcon Eye Цветной видеодомофон на Яндекс Маркете

Как установить видеодомофон самостоятельно: пошаговое руководство

В это непростое время мы все вспоминаем о делах, которые так давно откладывали. Проведите свободное время с пользой: закажите видеодомофон (мы работаем в прежнем режиме) — и установите его самостоятельно. Убедиться в том, что это, на самом деле, проще, чем кажется, —  вам поможет наше пошаговое руководство.

Вам понадобятся:

• Комплект видеодомофона (монитор + вызывная панель)
• Отвертки
• Кусачки
• Уровень
• Дрель
• Шуроповерт

Разметьте место, где будет установлен монитор домофона.

При установке дома в коридоре рекомендуется повесить его на уровне глаз, то есть на высоте 150-160 см от пола.

ВНИМАНИЕ: Монтаж монитора к сети 220В должен производиться только при выключенном питании!

2. Просверлите отверстие для монтажной коробки, в которую будут спрятаны все провода.

Так выглядит монтажная коробка

3. Заведите в коробку сигнальный кабель, а также кабель питания.

4. Зачистите провода при помощи кусачек.

5. Возьмите специальный коннектор, который идет в комплекте поставки вашего домофона.

Для коммутации кабеля с питанием используйте надежные экспресс клеммы (например, Wago).

6. Наденьте на коннектор термоусадки для изоляции.

Соедините коннектор с кабелем, идущим от вызывной панели.

Прогрейте термоусадочные трубки для их фиксации.

7. Установите металлический кронштейн для крепления монитора. В домофонах CTV отверстия крепежной пластины совпадают с отверстиями стандартной монтажной коробки типа KU-68, что существенно упрощает процесс установки.

8. Убедитесь в том, что монтажная пластина установлена ровно.

9. Отрежьте шнур и соедините монитор с кабелем питания.

10. Установите коннектор в соответствующий разъем согласно схеме расположения разъемов (она находится на задней части монитора).

11. Аккуратно уложите все провода внутрь монтажной коробки и зафиксируйте монитор на кронштейне.

ЭТАП 2. Монтаж вызывной панели

В нашем случае мы будем устанавливать вызывную панель около входной двери в офис, спрятав проводку под дверной наличник.

Соедините панель с проложенным заранее кабелем в соответствии со схемой подключения, расположенной на кабеле панели.

Используйте термоусадки для изоляции, прогрейте их.

2. Просверлите отверстия для установки вызывной панели. При необходимости установите панель на угловой кронштейн (уголок), который обеспечивает нужное направление обзора камеры.

3. Прикрепите панель к уголку при помощи монтажной пластины.

При монтаже панели, пригодной для установки вне помещения, можете установить на нее защитный козырек, который поставляется в комплекте.

ЭТАП 3. Подключение

Подайте электропитание.

2. Проверьте работоспособность системы видеодомофона.

Как видите, не так страшная установка видеодомофона, как ее малюют. Сэкономите немало, плюс новые навыки приобретете. Но если вы все же сомневаетесь — всегда можно заказать монтаж. Профессионалы точно не подведут 🙂

Видеодомофоны с подключением к подъездному домофону

Домофоны в подъездах многоквартирных домов давно перестали быть роскошью. Благодаря их установке собственники любой квартиры имеют возможность контролировать доступ в подъезд и на расстоянии управлять входной дверью.

Однако подъездный блок и видеопанель в квартире могут быть разных производителей. Как добиться совместимости устройств читайте в нашей статье.

Подъездные домофоны создают дополнительный комфорт жильцам дома, и практически каждый многоэтажный дом в любом городе России сегодня оснащен домофонами. Вызывная панель подъездного домофона устанавливается рядом с входной дверью, а в каждой квартире подъезда имеется переговорная трубка, с помощью которой жители подъезда могут общаться с посетителями, находящимися перед подъездной дверью.

Виды современных домофонов

Все многообразие домофонов можно разделить на две основные группы:

• Аудиодомофоны.
• Видеодомофоны.

Преимущества последних очевидны – установка видео системы позволяет не только слышать посетителя, но и видеть его. Кроме того, такие устройства дают возможность контролировать окружающую обстановку возле входа в подъезд.

Установка видеодомофонов

Поскольку видеодомофонными подъездными системами сегодня могут похвастаться лишь новостройки, большинство жильцов многоквартирных домов более ранней постройки имеют в распоряжении лишь аудиодомофоны на подъездах, которые не позволяют иметь возможность видеонаблюдения.

Решением этой проблемы является установка индивидуальных устройств, обеспечивающих видеоконтроль доступа в собственную квартиру.

Видеодомофоны можно установить для квартир, имеющих общий тамбур на лестничной клетке, и соответственно общую на несколько квартир дверь. Видеодомофон просто необходим, если в квартире живут пожилые или больные люди, которым нелегко постоянно подходить к двери, чтобы открыть ее.

Как подключить домофон к подъездному блоку?

В процессе установки видеодомофона возникает логичный вопрос: каким образом выполнить подключение устройства к подъездному домофону, чтобы иметь возможность с квартирной видеопанели открывать дверь подъезда?

Существуют два варианта реализации этой задачи:

• Установить домофон, уже совмещенный с подъездным.
• Установить модуль сопряжения домофона в подъезде с видеодомофоном.

Подбор совместимых устройств

Если вы хотите использовать вариант №1, то при покупке видеодомофона необходимо учитывать модель подъездного домофона и тип подъездной системы. Сегодня в продаже есть цветные и черно-белые совмещенные домофоны. Такой вариант кажется самым простым и рациональным, однако здесь следует учесть ряд факторов:

• Корейские производители домофонов, а именно такие модели наиболее распространены на нашем рынке, не производят совмещенные модели. Приобрести можно лишь доработанные в России версии готовых видеодомофонов, в которые встроен модуль сопряжения.
• Если произойдет сбой работы подъездного домофона либо выйдет из строя плата согласования, ремонт может занять несколько недель и обойтись в сумму, сравнимую с половиной стоимости нового устройства. При этом открывать подъездную дверь вам в период ремонта придется самостоятельно.
• Из-за высокой чувствительности в работе совмещенного домофона бывают сбои, выражающиеся в плохой слышимости или в ошибках в срабатывании системы открывания подъездной двери.

Использование модуля сопряжения

Вариант №2, как мы уже говорили, состоит в приобретении отдельного модуля сопряжения. Домофон можно приобрести на ваш выбор, любой какой вам больше понравится либо будет подходящим по цене, при этом на его первый канал подключаются камера и панель вызова, установленные на лестничной площадке, а на второй канал подключается модуль сопряжения.

Блок в 50% от начала статьи статьи

Возможность регулировки громкости сигнала, чувствительности микрофона и настроек видеосигнала (яркости, контрастности), что важно для темных лестничных площадок.

Если модуль выходит из строя – он может быть легко заменен на новый, без ощутимых финансовых затрат и сложного механизма демонтажа и монтажа.

Выход из строя подъездного домофона не повлияет на возможность пользоваться видеодомофоном на лестничной площадке.

Использование внешнего модуля сопряжения не нарушает официальную гарантию производителя видеодомофона.

Возможные проблемы при подключении

Для технически грамотного человека подключение видеодомофона к подъездному блоку не составит сложностей. Вы решили самостоятельно подключить видеодомофон к подъездному домофону, провели установку в соответствии с инструкцией, но система не работает?

Причин может быть несколько:

Неисправность или отсутствие подключения подъездной линии. В этом случае:

Блок в 75% от начала статьи статьи

• Проверьте исправность линии при помощи трубки. Ваша квартира может иметь блокировку в настройках центрального блока – обратитесь в организацию, обслуживающую ваш домофон.
• Убедитесь в правильности выбора блока сопряжения (коммутации) и монитора, случается, что внешний вид домофона не соответствует реальному типу системы.
• При использовании цифрового домофона убедитесь в правильной настройке номера абонентского устройства – воспользуйтесь инструкцией к вашему домофону.

Если же подключение произведено успешно, система работает, но имеет определенные недостатки – плохая слышимость, отсутствие сигнала вызова или сбои в открывании двери подъезда – возможны следующие варианты решения проблемы:

• Уровень звука можно отрегулировать на мониторе или внешнем блоке модуля сопряжения.
• Если для подключения применен внешний блок сопряжения, возможно, проблему решит замена его на аналогичный другого производителя.

Если самостоятельно решить проблему не удается, необходимо воспользоваться услугами специалистов.

В заключении посмотрите видеоролик об установке домофона своими руками.

Установка домофона в частном доме, подъезде: схемы, подключение

Чаще мы привыкли видеть домофоны на подъездах многоквартирных домов, но устройство можно установить и в частном доме. Это даст возможность не только звуковой и видеосвязи с посетителями, но и возможность дистанционного управления замком входной калитки. Правда, придется потратиться и повозиться — надо ведь не только домофон купить, но и кабели, и проложить их по участку, соединив все части системы.

Содержание статьи

Устройство домофона

Начнем с того, что домофоны есть с передачей аудиосигнала (речь) и видео. Еще они разделяются на установки для частных и для многоквартирных домов. Аппараты для частного дома имеют простое устройство, стоят меньше, их подключать просто. Электрический или электромеханический замок, кнопка вызова и переговорное устройство — это блоки которые устанавливаются на улице. В доме стоит телефонная трубка (и экран, если это видеодомофон), блок питания и кнопка для открывания двери.

Устройство домофона для частного дома (малоабонентский)

Домофоны для многоквартирных домов — более сложные устройства. В первую очередь сложнее вызывное устройство, которое расположено на входной двери. Это не просто кнопка вызова со встроенным микрофоном. Это ее и клавиатура, на которой набирается номер квартиры. Кроме того они рассчитаны для подключения большого количества трубок и кнопок открывания двери. Они подключаются через коммутатор, который расшифровывает набранный номер и посылает вызов в определенную квартиру. После того, как трубка снята, тот же коммутатор проключает разговорный тракт или передает сигнал на замок для его открывания (если нажали кнопку открытия двери).

Подключение в частном доме

Установка домофона в частном доме — не слишком простое, но и не особо сложное занятие. Если есть хоть небольшой навык работы с электрикой, минимальный уровень владения строительной техникой, все получится. Домофон для частного дома — не слишком сложная штука и его подключение чуть сложнее чем подключение обычного электрозвонка.

Это домофон с электрическим замком и пультом дистанционного управления

Выбор провода и его сечения

Вызывная панель домофона и замок стоит обычно на калитке, а трубка или панель управления — в доме. Соединяются они при помощи кабеля, а тип кабеля зависит от расстояния, на котором находятся эти устройства друг от друга:

• до 15 метров можно использовать любой кабель — витая пара (лучше — экранированная), КСПВ, ШВЭВ, КВК — сечение жилы 0,5 мм²;
• от 15 до 50 м — КВК сечением жил 0,75 мм²;
• от 50 м до 100 м производители не гарантируют работу видеодомофонов, но можно попробовать использовать силовые кабели с сечением жилы 1,5 мм² или кабель RG-6 или коаксиальный кабель с жилой не менее 1,5 мм² .

  Выбор типа кабеля зависит от расстояния между калиткой и местом установи основного блока (трубки)

Количество проводов в кабелях и шнурах зависит от типа подключаемого домофона. Для тех, которые передают только речь достаточно двужильного кабеля (если заземление будете вести отдельно), для видеодомофонов нужны четырех жильные (некоторые модели требуют и пять проводов, но это — редкость).

Как подается питание

Несколько слов о том, как может подаваться питание на все элементы системы. Трубка домофона, или домашний интерком питается обычно от сети 220 В и в большинстве моделей есть шнур с вилкой. То есть, эту часть можно просто подключить к ближайшей розетке.

Если вариант с висящими проводами вам не нравится, выводите кабель (силовой, сечением 0,33 мм² или больше) от щитка к месту установки трубки домофона. Затем, сняв заднюю панель, убираете шнур питания, а на освободившиеся клеммы подключаете протянутый кабель.

А вот с тем, как подается питание на вызывное устройство и электрозамок могут быть варианты:

• Питание приходит от трубки. В основном блоке домофона в этом случае имеется встроенный преобразователь, который сетевое напряжение в 220 В преобразует в 12 в, и его подает на вызывное устройство. В этом случае между этими двумя устройствами прокладывают двухпарный кабель и лучше, силовой.

  Если питание на вызывное устройство подается от внутреннего блока, нужен четырехжильный кабель

• От внутреннего источника питания на 12 В (комплект батареек или аккумулятор). Этот вариант лучше с точки зрения электробезопасности но придется постоянно следить за тем чтобы батарейки не сели. В морозы они могут выходить из строя очень быстро. Сам источник питания может находится:
  • внутри вызывного устройства;
  • внутри замка.
• Питание от 9 В. С таким питанием моделей совсем немного. При выборе оборудования обращайте внимание на то, чтобы и замок питался от такого же напряжения. Иначе придется задействовать два отдельных источника и следить за их состоянием.

  Есть и такой вариант

Вариант с аккумуляторами и батарейками выглядит более привлекательным. Но при низких температурах батарейки буквально «летят». Эта проблема настолько актуальна, что где-то недалеко делают утепленный приямок, в который прячут аккумулятор солидной емкости, а от него тянут провода к вызывной панели.

Как прокладывать соединительные кабели

Установка домофона в частном доме невозможна без прокладки кабелей. Пока еще не придумали беспроводных устройств, хотя уже есть модели, которыми можно управлять через GPS приставку. Но сейчас речь пойдет про установку в частном доме обычного домофона — с передачей только аудио или еще и с видео сигналом.

Намного удобнее, если кабели по участку — от дома до калитки — проложены заранее. Если нет, кабель обычно тянут вдоль дорожки, упрятав в гофрорукав и закопав на глубину около 50 см. Вообще, есть определенные правила прокладки электрокабелей под землей, но в данном случае по проводам идет не электропитание, а сигнальные токи, а они для человека не опасны. Единственная опасность — при перекопке участка повредить провода. Если такая опасность есть, уложите кабель для домофона в защитный рукав и положите сверху сигнальную ленту или что-то жесткое, что напомнит о том, что внизу находится кабель.

При установке домофона в частном доме приходится тянуть провода под землей и по столбам

К вызывному устройству

Вызывное устройство ставят обычно на столбе рядом с калиткой. Идеально, если во время кладки столбов предусмотрена возможность протяжки кабеля (уложена закладная — труба) или уложен сам кабель. Второй вариант хуже, так как при повреждении кабеля его будет сложно заменить. Если нет, кабель лучше проводить не поверху, а просверлив сквозное отверстие и вставив в него трубу. Через нее потом протянем провод, а вызывную панель смонтируем так, чтобы она закрывала выходное отверстие. Тогда установка домофона в частном доме будет наиболее надежной: к проводам тяжелее добраться.

Примерно так все выглядит, только замок ставят изнутри

Если сквозное отверстие по каким-то причинам сделать не получится, в каменных столбах можно попытаться расшить шов (углубить его), упрятать туда кабель, а затем снова замазать. В металлических столбах делают отверстие значительно большего чем кабель, обтачивают до гладкости крася, прокрашивают (чтобы не начало ржаветь), в отверстие пропускают кабель. Второе отверстие делают на том уровне, где провод надо вывести. Протянуть его можно при помощи проволочного крюка, но надо быть аккуратным, чтобы не повредить оболочку.

Если все эти способы не подходят, придется тянуть кабель сверху, через верхушку столба, до места установки вызывного устройства. Чтобы хоть как-то защитить провода, используют кабель-каналы (если эстетика не столь важна, можно провода спрятать в металлическую трубу).

К замку

Установка домофона в частном доме предполагает также установку электрозамка и связь его с управляющим устройством (вызывным устройством или основным блоком в зависимости от модели).

Ответную часть замка также располагают на столбе или на раме калитки, которая прикреплена к этому столбу. К ней иногда надо тянуть питание, иногда нет. Зависит это от типа замка (к электрическим надо, к электро-механическим нет). Если питание необходимо, делают его менее заметным — чтобы снизить вероятность вандализма или отключения.

Установка домофона в частном доме: подача питания на замок

Питание на вторую часть замка подается со стороны петель. Вверху калитки при этом надо сделать гибкую связь. Чтобы защитить кабель, его прячут в гофрорукав и лучше, если он будет пластиковым (меньше возможность того что края перетрут изоляцию). При монтаже кабеля, его пускают по второму столбу до самого верха калитки, где делают петлю такой высоты, чтобы даже при полностью распахнутой калитке кабель не был натянут, а имелась некоторая слабина.

Второй вариант — довести шнур до определенной высоты по столбу, закрепить тут гибкую связь. Это такая пружина, согнутая в виде дуги. В эту пружину пропускается кабель, и вторая ее часть крепится на полотне калитки. Таким образом кабель оказывается защищенным и не перетирается.

Схемы подключения аудиодомофона

Для начала разберемся с самым простым домофоном — аудио. Есть схема, в которой основной узел в домофоне — вызывное устройство. От него идет кабель к блоку, который установлен в доме, а также к замку.

Самая простая схема подключения домофона своими руками

Чаще всего установка домофона в частном доме реализуется на устройствах,  в которых вызывной блок питается от отдельного 12 В источника питания и он же управляет замком. Тогда от домашнего блока к вызывному тянется один сигнальный двухжильный кабель. Между вызывным блоком и электрозамком прокладывается силовой кабель (например, ВВГ), так как по нему подается питание от одного устройства к другому (12 В от батареек или аккумулятора). Минимальное сечение этого кабеля 0,33 мм² и лучше, если он будет в защитной оболочке.

Питание от отдельного источника

Если питание вызывного устройства и электрозамка осуществляется от отдельного блока питания (преобразователя 220 в в 12 В), схема подключения домофона выглядит немного по-другому. Между основным блоком и вызывной панелью прокладывают сигнальный двухпарный кабель (на рисунке выбран кабель КВК 2-0,75). На электрозамок фаза идет через вызывную панель. И питание на него подается (он открывается) только когда с пульта управления пришел сигнал. Обратите внимание на сечение проводов — 1,5 мм² и это силовой кабель (можно ВВГ). При таком напряжении такое сечение избыточно, но лучше больше чем меньше.

Электрическая схема подключения аудиодомофона

Если вместо преобразователя стоит аккумулятор, из схемы уходит только часть, которая от блока питания идет к сети 220 В. Все остальное остается неизменным.

Питание от основного блока

Есть еще модели, у которых питание на замок и вызывное устройство подается от основного блока. В нем стоит преобразователь 220/12 В, и питание в 12 В подается на те устройства, которые находятся на улице. В этом случае подключение происходит по другой схеме (на рисунке ниже).

Как подключить домофон если питание подается от основного блока

Последний вариант самый затратный в плане расхода кабеля — от основного блока придется тянуть две отдельные линии — одну на вызывную панель, вторую — на замок. Но эта схема более надежная. Если, например, повредится кабель или выйдет из строя вызывная панель, вы сможете из дома открыть калитку по звонку мобильного, например. Предыдущие же схемы такой возможности не предоставляют. Если что-то выйдет из строя, придется идти к калитке и открывать ее принудительно.

Подключение видеодомофона

При подключении видеодомофона изменяется только количество проводников в кабеле. Их должно быть больше на два — отдельная пара выделяется на передачу видеосигнала. Даже лучше, если для передачи видео будет протянут второй кабель — коаксиальный.

Схема подключения видеодомофона для частного дома

Укладывать их можно одновременно, но коаксиал хуже гнется. Зато в нем меньше затухание сигнала. Можно использовать и витую пару, но брать не обычную, а экранированную, где каждый проводник и каждая пара имеют свой экран. Это повысит качество видео-сигнала на приеме: с большей четкостью можно будет рассмотреть кто именно вас посетил.

Домофон в многоквартирном доме

В многоэтажках домофон имеет намного более сложную структуру. В его составе кроме вызывного устройства имеется коммутатор и считыватель ключей (нужен когда замок открывается снаружи одним из жильцов). Еще данная система имеет большое количество трубок, сигналы от которых должен принимать и обрабатывать коммутатор. Он же должен идентифицировать сигнал, набранный с вызывного устройства и подключать нужную трубку.

Устройство домофона в многоквартирном доме

При установке домофона в многоквартирном доме, в шкафах слаботочных систем устанавливают специальные платы для подключения трубок. Только эту операцию можно проделать самостоятельно. Сам монтаж системы — слишком сложная штука.

Способ подключения трубки домофона зависит от модели, но, в основном, системы похожи. Чаще всего используется координатное подключение — по десяткам и единицам. На плате подключения есть два ряда контактов, пронумерованных от 0 до 9. Верхний ряд — это десятки, нижний — единицы. Подключать трубку надо по номеру своей квартиры. Причем к десяткам (первая линия) подключаем провод от плюса трубки, К единицам (вторая линия) от минуса трубки.

Подключение трубки домофона в многоквартирном доме

Например, квартира 58: на первой линии находим контакт номер 5 (не забывайте, что считаем начиная от 0, то есть это будет шестой винтик), на второй линии это будет предпоследний винт. К этим клеммам подключаем провода, которые протянуты от трубки. Еще раз обращаем внимание: к десяткам — первая линия клемм — подключаем провод, который подключен к плюсовому контакту трубки, к единицам — второму ряду клемм — провод, который идет от минуса трубки. Если перепутать, работать будет неправильно.

Как подключить видеодомофон? | Компания «Вектор-Видео»

Видеодомофоны в настоящее время пользуются огромной популярностью для обеспечения безопасности офисных помещений, частных домов и квартир. Они все больше вытесняют традиционные аудиоустройства. Для того чтобы оборудование работало эффективно и надежно, недостаточно просто купить качественный видеодомофон. Нужно его еще и правильно подключить. Рассмотрим этот вопрос подробнее.

Прежде чем заняться монтажом, необходимо подготовить все необходимые компоненты, в то числе:

• вызывную панель;
• монитор;
• замок;
• блок питания;
• соединительные провода.

Все устройства и комплектующие должны быть правильно подобраны, чтобы обеспечить согласованность их взаимной работы. Кроме вышеуказанного оборудования, для монтажа видеодомофона потребуются:

• пассатижи;
• набор отверток;
• паяльник с припоем;
• дрель или перфоратор с набором сверл;
• мультиметр.

Рассмотрим схему подключения видеодомофона на примере частного дома. Она выглядит следующим образом. Центром системы является вызывная панель, которую необходимо расположить на входе в жилище. К ней подключается замок, блок питания и монитор. Последние два устройства следует запитать от сети 220 B. В случае многоквартирного дома схема слегка изменится. Теперь центром системы становится специальный контроллер, к которому подсоединяются замок, блок вызова, кнопка выхода и монитор.

Последовательность выполнения монтажных работ следующая:

• выбираем место для вызывной панели. Она должна располагаться у двери на высоте 140-160 см и обеспечивать хороший обзор пространства у входа. Крепится панель с помощью дюбелей;
• в доме устанавливаем монитор. Его можно смонтировать в любом удобном месте – возле двери или непосредственно в комнате;
• прокладываем проводку. Кабели должны быть в специальной экранирующей оплетке, чтобы минимизировать помехи. Линию желательно прокладывать по плинтусам или в специальных кабель-каналах;
• устанавливаем электрический замок. Его питание должно быть отдельным, чтобы мощности хватило для стабильной работы. Контактное реле, блок питания и электрозамок соединяются последовательно;
• завершающей стадией монтажа является проверка работоспособности системы.

Здесь мы рассмотрели базовые правила подключения видеодомофона. Если Вы не являетесь специалистом в данной области и не знаете многих нюансов, то лучше не пытаться установить оборудование самостоятельно. Более правильным решением будет обратиться к услугам профессионалов!

Установка видеодомофона — hipages.com.au

Сделай сам или нанять установщика внутренней связи?

1 Ознакомьтесь с инструкциями по установке

2 Установите мастер-станцию ​​и камеру

3 Нанять электрика

4 Тестирование и обучение

Обзор домофонов и систем телефонного входа

Поскольку большинство специалистов по безопасности уже устанавливают электрические защелки, клавиатуры, считыватели карт, электромагнитные замки и электрическую дверную фурнитуру, почему бы не добавить в свой список домофоны и системы телефонного входа?

Связь с дверью или воротами клиента необходима для поддержания безопасной среды с оптимальной безопасностью и удобством. Как частным, так и коммерческим клиентам могут потребоваться автономные домофоны, телефонная связь, видео-подтверждение личности и многое другое. Плюс в том, что вы можете предлагать своим клиентам расширенный выбор услуг и продуктов, связанных с обеспечением безопасности в их доме или на работе.

Помните, что есть положительная сторона, обычно есть и обратная сторона. Обратной стороной является то, что многие из этих продуктов доступны из множества источников, включая Интернет, и могут быть установлены людьми в качестве самостоятельного проекта.

Системы внутренней связи делятся на четыре основные категории: автономные аудиосистемы внутренней связи, автономные системы видеосвязи, автономные беспроводные системы внутренней связи и интегрированные системы телефонной связи. Давайте рассмотрим каждую область и определим способ, который может вписаться в ваш профиль продаж и услуг, что позволит вам предлагать своим клиентам расширенные услуги.

СИСТЕМЫ АУДИО-ИНТЕРКОМА
Базовая автономная аудиодомофонная система состоит из главной или базовой станции и удаленной или дверной станции.Некоторые системы позволяют более одной дверной станции связываться с базовой станцией. Нажатие кнопки дверного звонка на дверной станции предупреждает человека, обслуживающего базовую станцию, о том, что кто-то находится у двери. Человек отвечает с базовой станции и разговаривает с ним устно. При нажатии кнопки разблокировки на главной станции на электрический замок или электрический замок посылается сигнал, чтобы открыть дверь и разрешить вход.

В этой простейшей форме компоненты включают электрический замок или электрифицированный замок, дверную станцию, базовую станцию, источник питания и проводку.В некоторых случаях требуется отдельный источник питания для замка или защелки; в других случаях один источник питания будет питать все компоненты.

Плюсы: Недорогое, двух- или трехпроводное подключение, проста в установке, в основном не требует обслуживания, установка выполняется одним человеком, легко продать.
Минусы: трудозатраты на прокладку силовой и коммуникационной проводки ко всем расположениям компонентов. Это определенно не проект DIY.

СИСТЕМЫ ВИДЕО-ИНТЕРКОМА
Система видеодомофона также состоит из главной или базовой станции и одной или нескольких удаленных или дверных станций.Нажатие кнопки дверного звонка на дверной станции активирует этот автономный блок. Это предупреждает домовладельца о том, что кто-то стоит у двери. Человек отвечает с базовой станции и устно общается с посетителем. В приложении для нескольких дверей нажимается кнопка, чтобы активировать это конкретное место.
Изображение гостя можно просмотреть с базовой станции. Человек, обслуживающий базовую станцию, может проинструктировать гостя подойти ближе или дальше от камеры для более четкого изображения.Пользователь также имеет возможность проверить значок или удостоверение личности, поднесенные к камере на дверной станции.

Некоторые передовые системы имеют базовые станции, которые позволяют выполнять PTZ (панорамирование, наклон, масштабирование) камеры видеодомофона. В дверном приложении может быть выполнено более подробное обследование посетителя. В приложении для ворот может осуществляться наблюдение за транспортным средством или номерным знаком.

При нажатии кнопки разблокировки на главной станции посылается сигнал на электрический замок или электрический замок, чтобы открыть дверь и разрешить вход.

Компоненты включают электрическую защелку, электрифицированный замок или электрифицированное устройство открывания ворот, дверную станцию ​​/ станцию ​​для ворот с видеокамерой, базовую станцию ​​с видеомонитором, источники питания и соответствующую проводку.
Плюсы: относительно проста в установке, в основном подключи и работай, не требует обслуживания, установка одним или двумя людьми, продажа дополнительных функций и преимуществ.

Минусы: требуется многопроволочное подключение, дороже, чем базовые аудиосистемы. Освещение должно быть достаточным для использования в дневное и ночное время, или объектив камеры должен быть способен адаптироваться к условиям низкой освещенности для оптимальной работы. В приложениях для ворот может потребоваться дополнительная камера для наблюдения за транспортным средством. Требуются значительные трудозатраты для прокладки силовой, видео- и коммуникационной проводки ко всем расположениям компонентов.

БЕСПРОВОДНЫЕ СИСТЕМЫ
Базовая автономная беспроводная система внутренней связи предназначена для жилых и небольших коммерческих помещений. Он включает в себя беспроводную ведущую или базовую станцию, а также удаленную или дверную станцию.

Нажатие кнопки дверного звонка на дверной панели оповещает человека, который находится у двери.Человек отвечает с базовой станции и разговаривает с ним устно.

При нажатии кнопки разблокировки на главной станции посылается сигнал на электрический замок или электрический замок, чтобы открыть дверь и разрешить вход.

В этой простейшей форме компоненты включают электрический замок или электрифицированный замок, дверную станцию, базовую станцию, источник питания и проводку.

Плюсы: Отсутствие проводки ко всем расположениям компонентов, простота установки, ограниченные требования к техническому обслуживанию, установка одним человеком, простота продажи за счет снижения затрат на рабочую силу.Автономные замки с батарейным питанием можно использовать и разблокировать с помощью беспроводного пульта дистанционного управления.

Минусы: дороже, чем проводные устройства, радиус действия беспроводной сети иногда ограничивается длиной прямой видимости. Хотя связь является беспроводной (между базовой и главной станциями отсутствует проводка), для защиты от электрического удара или электрического замка может потребоваться проложить провод от местного источника питания.

ИНТЕГРИРОВАННЫЕ СИСТЕМЫ ТЕЛЕФОННОГО ВВОДА
Система внутренней телефонной связи используется для обеспечения доступа через дверь или двери в жилое или офисное здание на одну или несколько семей.

Компоненты обычно состоят из главной панели на входе или у ворот. Жителя предупреждают, что кто-то находится у двери или ворот, когда телефонная трубка используется для набора номера компании или домовладельца (или путем нажатия кнопки дверного звонка с именем). Человек отвечает со своего обычного телефона и разговаривает с ним устно. При нажатии определенной кнопки на телефоне отправляется сигнал на электрический замок или электрический замок, чтобы открыть дверь и разрешить вход.

Другие компоненты включают электрический замок, электрифицированный замок или электрифицированное устройство открывания ворот, источник питания и соответствующую проводку. Во многих приложениях существующая телефонная система связывается с главной панелью для аудиоустановки.

Если главная панель на дверной станции / станции ворот включает в себя видеокамеру, существующая телефонная система используется для звука. Система кабельного телевидения используется для видео в более сложных системах, в то время как отдельная базовая станция с видеомонитором, элементами управления PTZ и телефонной трубкой (аналогично автономному типу) используется в других системах.

Плюсы: Предлагаются системы различных размеров для различных приложений. Компоненты доступны от небольшой системы с шестью или восемью квартирами до большого здания с сотнями жителей. В основном plug and play, не требует обслуживания, установка одним или двумя людьми, продажа дополнительных функций и преимуществ, характерных для многосемейных устройств.

Минусы: Дороже, чем автономные системы. Если используется опция видео, освещение должно быть достаточным для использования в дневное и ночное время, или объектив камеры должен быть способен адаптироваться к условиям низкой освещенности для оптимальной работы.В приложениях для ворот может потребоваться дополнительная камера для наблюдения за транспортным средством. Требуются значительные трудозатраты для прокладки силовой, видео- и коммуникационной проводки ко всем расположениям компонентов. В зависимости от задействованных телефонных и кабельных / телевизионных систем может потребоваться дополнительное интерфейсное оборудование или техническая поддержка по установке со стороны технического специалиста этой компании за дополнительную плату к вашим расходам.

ЗАРАБОТАТЬ ДЕНЬГИ
Как вы можете получить прибыль, предлагая и продавая эти предметы? Изучите эти продукты и поймите желания и потребности своих клиентов.Вы не будете недооценены, если порекомендуете ламинированный замок за 2 доллара, чтобы закрепить хоккейную шайбу на грузовике, полном дорогих инструментов. Вы также не стали бы слишком продавать, установив запатентованный засов с высокой степенью надежности Grade 1 Heavy-Duty на фанерный ящик для предложений.

Системы внутренней связи и входа обычно позволяют вход через пешеходную дверь, но могут быть установлены для открытия моторизованных ворот или гаражных ворот.

Начните свое обучение с консультации с вашим любимым дистрибьютором слесаря. Большинство дистрибьюторов продают домофоны и системы входа двух или более марок и знакомы с этими компонентами.Посетите их счетчик вызова и попросите показать и обработать часть продукта или достать образцы, установленные на их демонстрационной площадке.

Сходите на следующее собрание ассоциации слесаря ​​и посмотрите, что вам скажут ваши коллеги. Поделитесь с ними своими симпатиями и антипатиями к конкретному продукту и узнайте, какой бренд им нравится продавать.

Выйдите в Интернет, чтобы общаться с другими мастерами по замкам через онлайн-чаты и делиться своими мыслями, опытом и идеями таким образом.

Попробуйте заказать базовую систему и установить ее у себя дома или в магазине.Используйте его как образец «Попробуй» на своем прилавке или используйте его для управления доступом в свой магазин. Это заставит ваших клиентов поиграть с ним.

МАРКЕТИНГ
Когда вы будете готовы, проинформируйте своих клиентов, включив небольшую брошюру (бесплатно от производителей и дистрибьюторов) или персонализированный флаер, когда вы будете рассылать отчеты по почте в конце месяца.

Также раздайте листовку «Знаете ли вы?» С каждой вакансией, в которой объясняются все услуги, которые вы предлагаете. Я гарантирую, что есть ваши постоянные клиенты, которые не знакомы с большинством предлагаемых вами услуг. Другими словами, если вы не рекламируете его своим клиентам, не ждите, что они позвонят вам и попросят об этом. Если вы не скажете им, насколько вы хороши, кто это скажет?

Выбор для вашего здания в 2021 г.

(Последнее обновление: 11 февраля 2021 г.)

Введение

Добро пожаловать в путешествие по домофону!

Независимо от того, заменяете ли вы существующую систему внутренней связи в квартире или выбираете ее для нового здания, вы пришли в нужное место.Мы здесь, чтобы помочь вам найти тот, который соответствует вашему бюджету, облегчает жизнь арендаторам и улучшает строительные операции для управляющих недвижимостью и владельцев.

Когда вы начинаете поиск, вы, вероятно, задаетесь вопросом: какая система внутренней связи подходит для моего здания? Все зависит от ваших уникальных потребностей и приоритетов. Возможно, безопасность вызывает беспокойство, а может быть, вы постоянно пропускаете доставку. Возможно, вам также потребуется предоставить посетителям удаленный доступ к собственности. Что бы вы ни искали, есть система внутренней связи, которая удовлетворит ваши потребности.Современные квартирные домофоны предлагают беспроводную установку, видеозвонки и доступ со смартфона, и важно понимать затраты и преимущества каждого из них.

Чтобы помочь вам найти подходящий домофон для вашего многоквартирного дома, мы создали это полное руководство. В нем описаны все важные функции и решения, которые вам следует учитывать.

Это руководство ответит:

Что такое квартирный домофон

Квартирная домофонная система, которую иногда называют квартирным зуммером, представляет собой электронное устройство, которое обеспечивает двустороннюю связь и обеспечивает доступ к собственности между арендаторами здания и их посетителями.Установленный в подъезде здания, домофон включает микрофон, динамик, а иногда и камеру. Домофон фиксирует аудио и видео и передает их каждому арендатору, что позволяет арендаторам видеть и разговаривать с посетителями, прежде чем предоставить им доступ в здание.

Современный квартирный домофон — продукт многих инноваций на протяжении всей истории. Начиная с первой телефонной домофонной системы, запатентованной в 1894 году, до облачных домофонов, доступных сегодня, эти системы стали незаменимыми инструментами для проживания в квартире.

Современные системы внутренней связи:

• Разрешить жильцам открывать двери и управлять ими из любого места
• Позвольте менеджерам мгновенно добавлять, отзывать и проверять доступ к собственности
• Снижение затрат на установку и обслуживание для владельцев недвижимости и застройщиков

Изображения видеодомофонов

Смотреть другие изображения

Как работает квартирный домофон

Когда посетителю нужен доступ в многоквартирный дом, он использует систему внутренней связи, установленную в его подъезде.Чтобы войти в здание, посетитель должен использовать каталог на домофоне, чтобы найти человека, у которого он хотел бы запросить доступ к собственности. Обычно посетители звонят резиденту или сотруднику.

Когда посетитель находит человека в каталоге домофона, он нажимает кнопку «вызова», чтобы уведомить его. Арендатор или сотрудник получает это уведомление либо на зуммер, установленный в их квартире, либо на другом устройстве, например, на смартфоне. Оттуда житель или персонал здания могут либо отклонить звонок, либо поговорить с посетителем, либо открыть дверь.

Бесконтактный вход позволяет жителям, посетителям и персоналу здания открывать двери, не касаясь их. Бесконтактный вход в многоквартирные дома добавляет им удобства и безопасности. Удобно, чтобы не приходилось вручную открывать двери здания, пока ваши руки заняты продуктами.Это также безопаснее, поскольку снижает риск распространения микробов при контакте. Чтобы обеспечить бесконтактный вход в ваше здание, убедитесь, что выбранная вами квартирная домофонная система может подключаться к автоматическому открывателю дверей.

13. Текущие сборы за услуги

В дополнение к составлению бюджета на оборудование и затраты на установку при покупке домофона вам, возможно, также придется внести в бюджет текущую плату за обслуживание. Некоторые традиционные домофоны могут требовать только единовременной оплаты за оборудование и установку.Однако будущие затраты на обслуживание и обновление быстро возрастут, и в конечном итоге вы будете платить больше за систему, которая на самом деле делает меньше.

Если вы выберете квартирную систему внутренней связи с облачным управлением, вам, возможно, придется заплатить небольшую плату за программное обеспечение и текущие обновления. Но это также гарантирует, что вы получите новейшие функции, возможности и интеграцию с другими полезными сервисами, такими как поставщики еды и доставки посылок.

Цена на программное обеспечение для облачных систем варьируется в зависимости от компании и системы, поэтому не забудьте запросить расценки перед покупкой.

14. Репутация и послужной список компании

Если вы сузили список вариантов до пары систем внутренней связи, но все еще не можете выбрать, взгляните на отзывы компании. Посмотрите, что другие говорят об их продуктах. Установленный вами квартирный домофон должен быть выгодным вложением, которого хватит на долгие годы. Поэтому обязательно покупайте у компании с положительной репутацией и большим опытом надежности и обслуживания.

Найдите отзывы о компании в Интернете перед покупкой.Вы также можете спросить совета и мнения коллег-профессионалов в сфере недвижимости.

Наконец, также разумно приобрести квартирный домофон у компании, которая предлагает живую поддержку в случае, если она вам понадобится. У некоторых провайдеров внутренней связи просто нет персонала, чтобы оказывать постоянную поддержку в режиме реального времени. Другие находятся за пределами США в разных часовых поясах и не могут оказывать поддержку в реальном времени в то время, когда она вам понадобится.

Какая квартирная домофонная система самая лучшая?

Вы прочитали это руководство, провели исследование и задали себе все сложные вопросы.Вы знаете, какие функции вам нужны в домофонной системе вашей квартиры. Но как узнать, какой домофон выбрать?

Выберите домофон ButterflyMX

Мы рассмотрели лучшие видеодомофоны для квартир, и ButterflyMX — явный победитель. Помимо открывания дверей и управления ими с помощью смартфона, ButterflyMX позволяет предоставлять гостям удаленный доступ. Он предлагает варианты бесконтактного входа и интегрируется с вашей системой управления недвижимостью. Кроме того, это избавляет от необходимости строить проводку и встроенное оборудование. Домофон оснащен интуитивно понятным сенсорным дисплеем и удобен для пользователей с мобильных устройств. С момента запуска в 2015 году ButterflyMX был установлен более чем в 5 000 зданий и более чем в 465 000 единицах. У компании также есть самые пятизвездочные обзоры в отрасли — более 6000.

Проводные и беспроводные квартирные системы внутренней связи

Не пора ли модернизировать домофон в многоквартирном доме? Если ваше решение зависит от проводов, это именно то, что вам следует подумать в первую очередь: проводка.Выбирая квартирную систему внутренней связи, вам придется выбирать между проводной или беспроводной системой. Но не принимайте решение слишком быстро — это решение может иметь серьезные финансовые и функциональные последствия.

Что нужно знать при выборе между проводной и беспроводной квартирной домофонной системой:

Разница между проводными и беспроводными квартирными домофонами

Wiring применяется к двум различным аспектам квартирной домофонной системы: к ее подключению к устройствам в блоке и ее подключению к Интернету.В одних ситуациях электромонтаж полезен, в других — мешает. Проводные домофоны требуют проводки между наружными и внутренними устройствами. Другими словами, оборудование переднего входа должно быть подключено к оборудованию в каждом устройстве.

Напротив, беспроводные квартирные домофоны не требуют проводки во всем здании. Устройства резидентов не обязательно должны быть физически подключены к устройству перед входом. Вместо этого они должны быть подключены к Интернету, что позволяет жителям получать уведомления от посетителей и предоставлять им доступ.

При выборе между проводной и беспроводной квартирной домофонной системой следует учитывать:

• Бюджет
• Сложность и стоимость установки
• Размер объекта и количество квартир
• Где находится домофон в собственности
• Качество интернет-соединения в вашем регионе

Как избежать разводки в строительстве

Для многих традиционных домофонов требуется разводка в здании, поскольку они имеют встроенное оборудование. Когда посетители используют домофон через входную дверь, он посылает сигнал через проводку на нужный блок. Затем жители отвечают или открывают дверь с помощью устройства в своей квартире.

Вместо того, чтобы использовать этот тип системы, лучше всего избегать проводных домофонов, которые требуют проводки по всему зданию.

Мы не рекомендуем использовать домофоны со строительной проводкой, потому что:

• Их сложно установить .Монтаж электропроводки по всему зданию — долгая и изнурительная работа. Поэтому вам понадобится опытный установщик и много времени.
• Стоят очень дорого. Проводные домофоны стоят дороже, потому что для них требуются кабели, оборудование и время на установку. В зависимости от объекта прокладка электропроводки по всему зданию может стоить десятки или даже сотни тысяч долларов.
• Они не годятся. Если вы захотите модернизировать свою систему в будущем, вам придется заново перепрограммировать все здание.
• Для них требуется встроенное оборудование. По состоянию на 2019 год у 81% американцев были смартфоны, и этот процент будет только расти. Имея это в виду, нет причин тратить время и деньги на установку внутреннего устройства внутренней связи, когда у большинства людей совместимое устройство прямо в кармане.

Эти факторы могут вызвать головную боль как у монтажников, так и у разработчиков, владельцев и управляющих недвижимостью. Вместо проводной системы выберите беспроводной квартирный домофон, для которого не требуется проводное соединение между домофоном и внутренними устройствами.

Беспроводные домофоны не требуют проводки во всем здании по одной из двух причин:

• Домофон на входной двери подключен к внутреннему оборудованию через Интернет
• Система внутренней связи не требует встроенного оборудования

Лучший вариант: Беспроводные домофоны без встроенного оборудования

Беспроводные квартирные домофоны, которые не включают встроенное оборудование, позволяют жильцам использовать собственное устройство — смартфон или планшет — вместо устройства, установленного в стене.

Выбирая систему внутренней связи без встроенного оборудования, вы:

• Сэкономьте на оборудовании и затратах на установку
• Устранение необходимости в ремонте без установки
• Разрешить жильцам пользоваться домофоном с помощью удобного мобильного приложения

Подключите домофон прямо к Интернету

Если для вашего домофона на входной двери требуется подключение к Интернету, мы рекомендуем подключить его напрямую к Интернету с помощью кабеля Ethernet.Таким образом, вам не придется полагаться на технологии Wi-Fi или сотовой связи (4G или 5G) для питания вашей квартирной домофонной системы.

На первый взгляд беспроводное подключение к Интернету может показаться проще. Но на самом деле они более подвержены отключениям. Если ваш домофон в подъезде подключен напрямую к Интернету и двери, которую он контролирует, плохой сигнал Wi-Fi или ограничение на передачу данных по сотовой сети не прервут доступ к собственности. Жильцы по-прежнему будут наслаждаться надежностью проводной системы, а гости получат отличное первое впечатление о вашей собственности.

К преимуществам домофона с проводным подключением к Интернету относятся:

• Функции, ориентированные на безопасность и удобство
• Повышенная надежность
• Уменьшение проблем с подключением

Более того, современные квартирные видеодомофоны теперь предлагают видеозвонки, доступ через смартфон и другие полезные технологии. Эти функции требуют дополнительной полосы пропускания и стабильного подключения к Интернету, чтобы обеспечить беспроблемный и беспроблемный опыт как для жителей, так и для посетителей.

Как преобразовать аудиодомофон в видеодомофон в вашем здании в Нью-Йорке с использованием существующего провода

Владеете ли вы многоквартирным домом на Лонг-Айленде, Нью-Йорке или Нью-Джерси и хотите обновить аудиодомофон в своем старом многоквартирном доме до новой системы видеодомофона? Во многих случаях Total Security может модернизировать вашу текущую аудиодомофонную систему до видеосистемы, используя существующий провод.

Total Security часто использует двухпроводную систему, которая обычно позволяет использовать уже существующие линии.Это может значительно снизить стоимость, так как монтажные и трудовые затраты обычно составляют до одной трети стоимости установки. Это огромная экономия для наших клиентов, особенно для тех, у кого есть дома от 24 до 48 квартир или более 100 квартир.

Отличная функция, которую мы можем установить, — это цифровой домофон прямо у внешнего главного входа в ваше здание. Это упрощает поиск арендатора и менее громоздко, чем бумажный справочник с длинным списком арендаторов, особенно если у вас есть здание с более чем 48 квартирами.Эти устройства чистые и гладкие, и Total Security может установить специальную стальную лицевую панель, чтобы модернизировать новую панель внутренней связи, чтобы заменить старую. Если ваше здание расположено в более суровом окружении, мы также можем установить антивандальную панель, которая также может выдерживать элементы и физическое насилие.

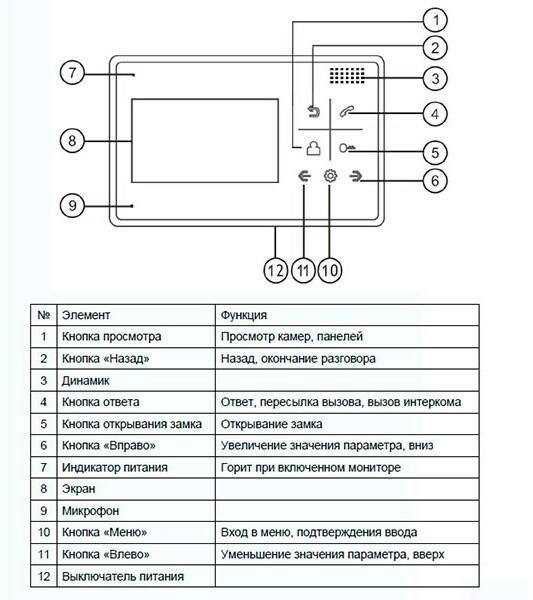

На внутренних видеоблоках вы можете выбрать установку четырех- или семидюймового монитора, который можно оснастить телефонной трубкой или оставить без помощи рук, что позволяет вашим арендаторам видеть, говорить и активировать дверную заслонку для входа посетителей.Если в вашем здании в настоящее время есть существующая аудиосистема телефонного входа, которая набирает домашний или мобильный телефон арендатора, ее обычно можно модернизировать до IP-видеодомофона, который позволит некоторым арендаторам по-прежнему принимать звонки на свой домашний телефон, а также на свои смартфон. Живое видео-шоу, которое находится у их дверей, доступно и транслируется через приложение на их смартфоне. Это означает, что вашим квартиросъемщикам даже не обязательно быть дома, чтобы увидеть, кто звонит в их колокол.

Некоторые из качественных брендов, используемых Total Security, включают Comelit, AiPhone и Siedle.Приложение Comelit позволяет пользователям отвечать на звонки из любого места, отвечать на звонки по внутренней связи и просматривать видеозвонки. Все эти бренды предлагают продукты с самым высоким рейтингом, которые обеспечивают нечто большее, чем стандартные дверные коммуникации, поэтому они используются Total Security. Предлагая множество различных опций, Total Security может спроектировать систему безопасности квартиры в соответствии с вашим бюджетом. Позвоните нам сегодня, чтобы получить БЕСПЛАТНУЮ оценку. Мы лицензированы и застрахованы, и гордимся тем, что имеем рейтинг A + BBB.

Создайте безопасную среду для вашего многоквартирного дома уже сегодня, обеспечив модернизацию вашей домофонной системы.Total Security имеет более чем 15-летний опыт установки систем контроля доступа и контроля доступа. Мы предоставляем охранные услуги и продукты для многоквартирных домов на Лонг-Айленде, Нью-Йорке и Нью-Джерси. Свяжитесь с нами сегодня, чтобы узнать больше о наших услугах по охране многоквартирных домов. Позвоните в нашу службу поддержки по телефону (516) 775-2304 (Нью-Йорк) или (201) 594-7233 (Нью-Йорк). Местоположение Джерси).

101: Как установить систему внутренней связи на вашу дверь

Устройство внутренней связи (внутренней связи) или домофон — это полная система голосовой связи, используемая в учреждении, доме или нескольких зданиях.Он функционирует как независимая телефонная сеть общего пользования.

Это также серия электрических схем для голосовой связи, и это ее главный центр. Если в этой системе установлена ​​музыкальная функция, к главной станции будет подключена магнитная лента или радиоплеер.

Стандартная система внутренней связи включает главную станцию, построенную в доступном месте, а также внутренние и внешние подстанции. Часто домофон находится у входной двери вашего дома.Он включает в себя кнопку для звонка или дверного звонка.

Если вы хотите установить домофон дома, ниже приведены простые инструкции по установке домофона к вашей двери.

Процесс установки следует начинать с осмотра радиостанции. Это необходимо для проверки того, насколько большой проем необходимо обрезать, чтобы в него поместился домофон. После этого выберите место для вашей главной станции.

Обычно производитель предоставляет фланец или кронштейн с отверстиями для винтов.Они используются для монтажа и установки главной станции в стене. После выполнения некоторых важных измерений, чтобы увидеть форму и размер отверстия главной станции, найдите винты в стене.

Вырезанное отверстие должно располагаться между винтами внутри стены. Высота должна быть достаточно удобной над полом — 5 футов — идеальное измерение как для высоких, так и для невысоких людей. После этого нарисуйте карандашом форму отверстия эталонной станции.

Просверлите в стене отверстия диаметром ⅜ дюйма под четырьмя углами нарисованного карандашом контура.После этого с помощью сабельной пилы вырежьте отверстия, предназначенные для вашей главной станции. Коробку для станций следует установить на место, чтобы убедиться, что она соответствует просверленным отверстиям. При необходимости вы можете обрезать края отверстия. Проделайте то же самое с точками подстанции, пока не закончите установку проводки.

Подключает только главную станцию ​​к электросети вашего дома. Другие подстанции должны быть подключены к главной станции в соответствии с инструкциями, приведенными на листовке с принципиальной схемой.Это должно быть включено в коробку, когда вы покупаете домофон.

Убедитесь, что провода хорошо спрятаны, чтобы вся установка выглядела аккуратно и аккуратно. Проложите все провода до открытия главной станции в соответствии с расположением ее подстанции. Ленты, чувствительные к давлению, эффективны для различения проводов.

Подсоедините провода к клеммам на вашей системе подстанции в каждом месте подстанции.Следуйте обозначению цветового кода, который вы можете найти рядом с винтами клемм. Блоки подстанции необходимо прикрепить к каркасу стены и соединить с обвязкой.

Эта декоративная планка должна окружать периметр блока подстанции, чтобы скрыть края проема в стене. Просто убедитесь, что главная станция отключена от электрической системы вашего дома во время процесса установки.

Если главная станция, подключенная к энергосистеме, подключена к трансформатору, установите трансформатор рядом с секцией главного входа.После этого подключите его к электрической системе в соответствии с инструкциями производителя для пользователя.

Подключите все линии электропередач и провода подстанции к главной станции. Убедитесь, что соединения соответствуют этикеткам на клеммных соединениях главной станции. Надежно прикрепите главную станцию ​​к стеновым шурупам и закрепите декоративную накладку. После завершения восстановите электричество в цепи.

Проверьте свою систему внутренней связи, чтобы убедиться, что она работает должным образом.Если вы используете батареи для своей главной станции, не забывайте регулярно их заменять. Также обратите внимание, что если главная станция подключена непосредственно к вашей электрической системе, убедитесь, что цепь отключена.

Насколько это возможно, примите меры предосторожности, чтобы избежать возможных несчастных случаев, потому что кто-то может включить питание, пока вы работаете с цепью. Если есть какой-либо неисправный блок подстанции, обязательно замените его новым. Только это может определить, связана ли проблема с неисправной проводкой или неисправной системой внутренней связи.

После этого вы можете сразу внести необходимое исправление. Обратите внимание: если это домофон с батарейным питанием, регулярно меняйте батареи.

Установка системы внутренней связи не так уж и сложна, однако помните о каждой детали, чтобы система работала. Точно так же, как вы можете самостоятельно установить ftp-кабель Cat5e дома, который требует внимания к деталям, поскольку также включает в себя другую установку проводов. Если вы не знаете, как это сделать, обратитесь за помощью к любому установщику систем внутренней связи в вашем районе.

Ссылки:
https://home.howstuffworks.com/how-to-install-a-home-intercom-system1.htm

https://medium.com/@casalssecurity/guides-and-tips-on-how-to-install-wired-intercom-system-55c63c86fe63

Century Systems LTD
