Как подключить видеомагнитофон к телевизору | Televizor-info.ru

Если у Вас есть видеомагнитофон и чувство ностальгии по фильмам из старой коллекции — не беда. Существует множество способов того, как подключить видеомагнитофон к телевизору.





data-ad-client="ca-pub-2575503634248922"
data-ad-slot="3433597103"
data-ad-format="link">


Подключение с помощью RCA кабеля

В старых видеомагнитофонах почти всегда присутствуют RCA разъемы, поэтому при наличии таковых на телевизоре, самым простым способом соединения будет использование RCA кабеля. Подключение видеомагнитофона требует двух наборов кабеля: один нужен для записи информации с телевизора на кассету, второй — для воспроизведения.

Кабели имеют цветовую маркировку желтого (видеосигнал), белого (левый аудиоканал) и красного (правый аудиоканал) цвета для упрощенного подключения, которое должно занять всего несколько минут.

1. Вставьте желтый, красный и белый штекеры кабеля в соответствующие AV OUT разъемы на телевизоре.

2. Подключите другие концы кабеля к гнездам AV IN на видеомагнитофоне. Это соединение передает сигнал на видеомагнитофон для записи телевизионных программ.

3. При помощи второго набора соедините AV IN разъемы на задней панели телевизора и гнезда AV OUT на видеомагнитофоне. Это соединение позволяет воспроизводить изображение с кассеты на телевизор.

Если Вы не планируете записывать телепередачи, можете использовать только один кабель.

Подключение с помощью SCART кабеля

Если на телевизоре отсутствуют RCA разъемы, не отчаивайтесь. Большинство новых телевизоров выпускаются с разъемом SCART. Если Вам повезет, то на видеомагнитофоне также есть подобный разъем. При помощи SCART кабеля можно осуществить соединение с высоким качеством передачи сигнала.

Если на видеомагнитофоне нет SCART выхода, можно использовать кабель SCART-RCA.

Может случиться так, что на Вашей модели магнитофона будет только S-Video разъем для передачи видеосигнала и пара «тюльпанов» для передачи аудио сигнала. Тогда лучшим выходом станет использование специального кабеля SCART-S-Video-RCA.

Подключение с помощью коаксиального кабеля

Соединить видеомагнитофон с телевизором можно также с помощью коаксиального кабеля с сопротивлением 75Ом. Для этого необходимо:

1. Приобрести соответствующий кабель.

2. Отсоединить антенну от телевизора.

3. С помощью коаксиального кабеля соединить гнездо антенны телевизора с выходом RF OUT на видеомагнитофоне.

4. Подключить антенну к видеомагнитофону в разъем RF IN.

Нужно сказать, что соединение с помощью коаксиального кабеля обеспечит не такое высокое качество передачи сигнала, как RCA и SCART соединение. Возможно наличие незначительных помех или шумов.

Вывод

Как Вы убедились, существует несколько способов соединить видеомагнитофон с телевизором. Все зависит от того, какие конкретно разъемы присутствуют на Вашей технике. Выберите наиболее оптимальный вариант, который Вам подойдет.

на Ваш сайт.

Как подключить видеомагнитофон к телевизору Samsung / LG / Philips Smart TV?

На полках завалялся видеомагнитофон? Почему бы не запустить видик и не посмотреть на нем фильм – огромный заряд ностальгии гарантирован. Несмотря на устаревшие технологии, цифровой видеомагнитофон все равно реально подключить к телевизору. Нужно лишь знать основные нюансы и подобрать правильные кабеля. Все подробности о том, как подключить видеомагнитофон к телевизору Samsung Smart TV мы опишем далее.

Можно ли подключить видеомагнитофон к современному телевизору?

Кассетный видеомагнитофон абсолютно реально соединить с ТВ Panasonic, Sony Bravia и продуктами других производителей. Даже на современных устройствах для этого есть несколько предусмотренных портов. Они как раз ориентированы на подключение морально устаревших девайсов, вроде игровых приставок начальных поколений и прочей периферии. Исключения из правила есть, но они немногочисленны. Да и благодаря нескольких вариантам подключения, как минимум 1, подобрать удастся.

Читайте также: Как подключить планшет к телевизору?

Способы подключения видеомагнитофона:

Не удивительно, что современный человек уже забыл, как подключить видеомагнитофон к телевизору LG Smart TV или другому. Многие из нас во времена их популярности были детьми или подростками. Это не страшно, мы напомним о нескольких способах, разница между которыми заключается в типе используемого разъема.

Важно! Если ни одного из описанных далее разъемов не удастся найти на тыльной панели телевизора, придется приобрести переходник. Например, USB-RCA позволит подключиться к USB-разъему ТВ, который является обязательным стандартом практически для всей техники.

RCA разъем

RCA – это тот разъем, который в простонародье зовут тюльпаном. Он представляет собой 3 головки штекеров, каждый из которых раскрашен в разные цвета. Часть ТВ даже 2020 года производства по-прежнему поддерживают этот вход.

Как подключить видеомагнитофон к телевизору через тюльпан:

  1. Берем кабель RCA и подключаем желтый тюльпан к выходу на видеомагнитофоне с надписью «Video Out». Второй стороной соединяем его с входом на ТВ с названием «Video IN», также он может называться «Video 1». Возможно, разъемы на телевизоре имеют соответствующую расцветку, тогда будет еще проще разобраться с подключением.
  2. Подобным образом подключаем белый и красный разъемы – эти кабеля обеспечивают передачу звука.
  3. Подключаем магнитолу к розетке и включаем ее кнопкой «Start».
  4. Включаем телевизор и выставляем источник сигнала в Video 1. В некоторых устройствах может подойти вариант Input 1 и AV.

Готово! Телевизор уже транслирует картинку с видика. Можно всовывать кассеты и наслаждаться просмотром ретро-фильмов.

Коаксиальный кабель

Коаксиальный, он же антенный шнур тоже позволяет установить связь между видеомагнитолой и ТВ.

Как подключить видеомагнитофон к современному телевизору Samsung:

  1. Берем одну сторону шнура и подключаем его к разъему RF/COAX Out на приставке.
  2. Второй конец соединяем с подобным входом на ТВ под названием RF/COAX In.
  3. Запускаем видеомагнитофон и запускаем воспроизведение кассеты.
  4. На телевизоре переходим в раздел ТВ и запускаем поиск каналов. На одной из частот должна отобразиться картинка с видика. Остается только установить для нее кнопку на пульте.

SCART кабель

Подключение через SCART – одно из лучших решений, так как позволяет получить наилучшую из возможных качеств изображения. Чаще всего он есть на телевизоре, но в случае отсутствия не составит проблем купить переходник с USB или с RCA.

Как подключить старый видеомагнитофон к новому телевизору:

  1. Подключаем шнур к видику одной стороной (обычно тюльпанами).
  2. Сторону с большим разъемом подключаем к соответствующему порту на ТВ.

Осталось только запустить трансляцию. Однако, бывают проблемы с совместимостью, в таких случаях картинка может не отображаться.

Читайте также: Как подключить микрофон к телевизору Smart TV?

Почему видеомагнитофон не подключается к ТВ?

Не у всех пользователей все проходит гладко, поэтому вопрос, как подключить видеомагнитофон к телевизору Philips или другим устройствам еще рано закрывать. Предлагаем разобраться с трудностями, которые могут возникнуть во время подключения.

Причины и способы исправления проблем:

  1. ТВ не ловит нужный сигнал от видеомагнитолы. Скорее всего, не выбран источник сигнала на телевизоре. Обычно исправить проблему помогает кнопка Source на пульте или панель в верхней части начального экрана. Еще неполадку может вызывать поврежденный порт, шнур или разъем. В таком случае стоит проверить целостность устройств ввода и передачи сигнала.
  2. Звук с каналов накладывается. Дело в телевизионной антенне, а, точнее, в ее расположении. Она мешает передаче сигнала на низких частотах. Если изменить ее позицию, звук должен восстановиться.
  3. Нет нужного разъема? Покупаем подходящий переходник.

Это все, что нужно знать для настройки подключения телевизора с видеомагнитофоном. Обычно все происходит гладко и не требует лишнего времени. Однако, даже в случае появления проблем, мы дали полное представление о том, что делать в подобных ситуациях.

Андрей

Остались вопросы по теме?

Задать вопрос

Как подключить видеомагнитофон к телевизору

Несмотря на то, что такая бытовая техника, как видеомагнитофон, уже стала практически раритетом, есть круг пользователей, которые продолжают им пользоваться. В большинстве случаев это связано с важными событиями, записанными на таких носителях, или с любимыми старыми фильмами, просмотры которых освежают воспоминания о значимых событиях. Для воспроизведения записи важно знать, как подключить видеомагнитофон к телевизору правильно.

Существующие варианты подсоединения

Установка аппаратуры без проблем осуществляется с помощью инструкции, которая прилагается к каждому виду прибора. Когда речь идет о подсоединении техники разного поколения в одну систему, может возникнуть много вопросов. Ярким примером является воспроизведение записи с видеомагнитофона. Разнообразие штекеров и разъемов диктует разные варианты подключения всех элементов. Ввиду этого можно выделить ряд способов подключения оборудования, а именно:

  • посредством коаксиального кабеля;
  • подсоединение с помощью RCA шнура;
  • использование SCART кабеля.

Коаксиальный

Алгоритм соединения приборов в каждом методе состоит из последовательных действий. Внимательность играет не последнюю роль. Неверное подсоединение даже одного штекера не позволит запустить систему. Чтобы подключиться первым способом, с помощью коаксиального кабеля, необходимо:

  • подсоединить кабель к выходу видеомагнитофона RF/COAX Out и телевизора RF/COAX/ANT In;
  • включить магнитолу, выставить номер какого-либо канала телевизора, через который будет идти воспроизведение записи.

RCA

Подключение видеомагнитофона вторым способом, через RCA кабель к телевизору, должно осуществляться при выключенном от электросети оборудовании. Предосторожность необходима в целях безопасности, чтобы не повредить контакты устройства. Итак, соединить видик с экраном можно следующим образом.

  1. Взять кабель с желтым штекером, соединить выход видеомагнитолы Video out с разъемом телевизора Video1 или Video IN. Для удобства и возможности быстрее разобраться в схеме, производители делают цвет оболочки разъема идентичный необходимому штекеру, но лучше ориентироваться по надписям возле гнезда, так как иногда случаются несовпадения.
  2. Точно также происходит соединение штекеров белого и красного цвета к выходу видеомагнитофона Audio оut , а также разъема Video1/ Audio IN на TV.
  3. Подсоединить магнитолу к электропитанию, затем включить оборудование посредством кнопки «Пуск»/«Старт».
  4. Выставить на ТВ-аппарате необходимый режим работы. Это может быть Input 1 или Video1.
  5. Если действия выполнены правильно, можно запустить воспроизведение записи.

SCART

Более высокого качества изображения можно добиться путем подключения видеомагнитофона через SCART кабель. Если разъема SCART на видеомагнитоле не предусмотрено, можно использовать SCART-RCA. В данном случае шнур соединяет SCART выход телевизора с RCA разъемом видеомагнитофона. При передаче сигнала только посредством S-Video, применяется кабель SCARTSVideoRCA, который имеет 2 штекера «тюльпана».

Выход видика RF/ANT IN предназначен для подключения антенны, что позволяет транслировать любимые фильмы, телепередачи.

Подсоединение видеомагнитолы при наличии кабельного телевидения.

У многих возникает замешательство, как подключить видеомагнитофон к телевизору, если транслируется кабельное тв. Для подсоединения стереомагнитофона при наличии приставки, подключенной к ТВ, алгоритм такой же, как при подсоединении через RCA кабель, только сначала нужно подключиться к оборудованию для осуществления кабельной телетрансляции. Для этого выполняется следующий ряд действий.

  1. Прежде всего, необходимо произвести действия по подсоединению кабеля коаксиального типа к выходу приемника для кабельного TV Cable out и разъему видика RF IN. Следует отметить, что данное соединение исключает возможность трансляции каналов с HD сигналом.
  2. Далее необходимо работать с кабелем RCA типа. Для этого желтый штекер нужно подсоединить к разъемам приемника Video оut, на видеомагнитоле это будет гнездо Video IN.

    Разъемы видеомагнитофона

  3. Другие два кабеля со штекерами красного и белого цветов к выходам Audio Out и Audio In соответственно.
  4. Следующий этап — это подключение AV кабеля. Сначала желтый штекер к выходу видеомагнитофона Video оut, а телевизора Video1/Video IN, потом шнуры с красным и белым наконечником — к разъемам Audio оut и Video1/Audio IN соответственно.
  5. При завершении манипуляций со шнурами, все приборы следует включить в электросеть. Каждый из них запускается отдельно.
  6. На телевизоре выставить режим Input 1 или Video1, а на магнитофоне — Cable.
  7. Переключение каналов осуществляется посредством дистанционного управления приставкой для кабельного тв либо с помощью универсального пульта.

Перед подключением аппаратуры необходимо проанализировать все типы разъемов на оборудовании для определения наиболее оптимального варианта подключения. Если способов может быть несколько, можно взять за основу тот, который будет передавать наиболее качественный видеосигнал.

Устранение возможных проблем

Подключение видеомагнитофона к ТВ иногда сопровождается сбоями. Чаще всего пользователи наблюдают наложение звука при просмотре каналов или отсутствие сигнала. Изредка сложности возникают из-за отсутствия необходимых для соединения разъемов.

Если отсутствуют разъемы

Если видеомагнитофон и телевизор имеют разные разъемы, например, старый проигрыватель оснащен только выходом Scart, а телевизор имеет HDMI или тюльпаны, то на помощь придут переходники. Стоит понимать, что их использование может ухудшить качество сигнала.

Переходник SCART-HDMI

На телевизоре нет сигнала

Если после подключения телевизор не получает сигнал от проигрывателя, то сложность может быть вызвана неправильной настройкой, повреждением кабеля, штекеров или разъемов.

В первом случае рекомендуется заново настроить аппаратуру и убедиться, что на телевизоре источником сигнала выставлен тот разъем, куда подсоединен видеомагнитофон. Если повторная настройка не помогла, то стоит проверить второй вариант – для этого используется новый шнур и другие разъемы, если они предусмотрены в устройствах.

Наложение звука

Иногда бывают ситуации, при которых изображение с проигрывателя поступает без сбоев, но вместе с аудио от магнитофона поступает звуковой ряд телеканалов. Чаще всего причина в положении антенны – сигнал от видеопроигрывателя идет на низких частотах, и ему может мешать работа антенны. Достаточно немного ее повернуть, и звук будет поступать только из магнитофона.

Внимание! В рекомендациях по соединению устройств говорилось о необходимости предварительно отключать их от источника питания. Это следует сделать и во время повторного подключения, так как есть опасность возникновения короткого замыкания.

Как подключить видеомагнитофон к ПК

Видеопроигрыватель подключается к компьютеру, чтобы оцифровать запись со старых VHS кассет. Это позволит избежать ситуации, при которой пленка придет в негодность, или не найдется устройства, чтобы ее просмотреть. Не секрет, что гибкие диски хранятся в разы дольше, чем пленочные кассеты, поэтому стоит обезопасить себя и оцифровать старые семейные архивы или фильмы.

Соединение через видеокарту

Есть несколько способов подключить старый видеопроигрыватель к компьютеру. Один из них – через видеокарту ПК. Для этого системный блок необходимо осмотреть на предмет имеющихся разъемов. Самый простой способ – это подключение тюльпанами (RCA) при условии их наличия.

Однако данный разъем – редкий гость в компьютерах, а вместо него сзади корпуса можно найти вход S-Video. Он передает только видеосигнал, а вот звук можно транслировать через 3,5. В таком случае необходимо использовать кабель mini-jack – 2RCA, одинарный штекер вставляется в аудиоразъем компьютера, а белый и красный штекеры с другой стороны шнура в аналогично окрашенные выходы audio out на видеопроигрывателе.

Кабель mini-jack – 2RCA

Соединение через телевизионный тюнер

Еще один способ синхронизации – через ТВ-тюнер. Приставки используются для просмотра телевизионных каналов на компьютере, но помимо прочего у них предусмотрены выходы для подключения видеопроигрывателя. Сам тюнер может подключаться через USB разъем, или бывает выполнен в формате отдельной платы.

Соединение через карту видеозахвата

Подобные карты были созданы специально для получения аналогового сигнала для его последующей оцифровки. Таковыми могут являться не только видеопроигрыватели, но и видеокамеры. Карта видеозахвата может подключаться через USB или в свободный порт материнской платы. Независимо от способа подключения потребуется скачать и установить актуальный драйвер, после чего можно переносить видео с кассеты на жесткий диск.

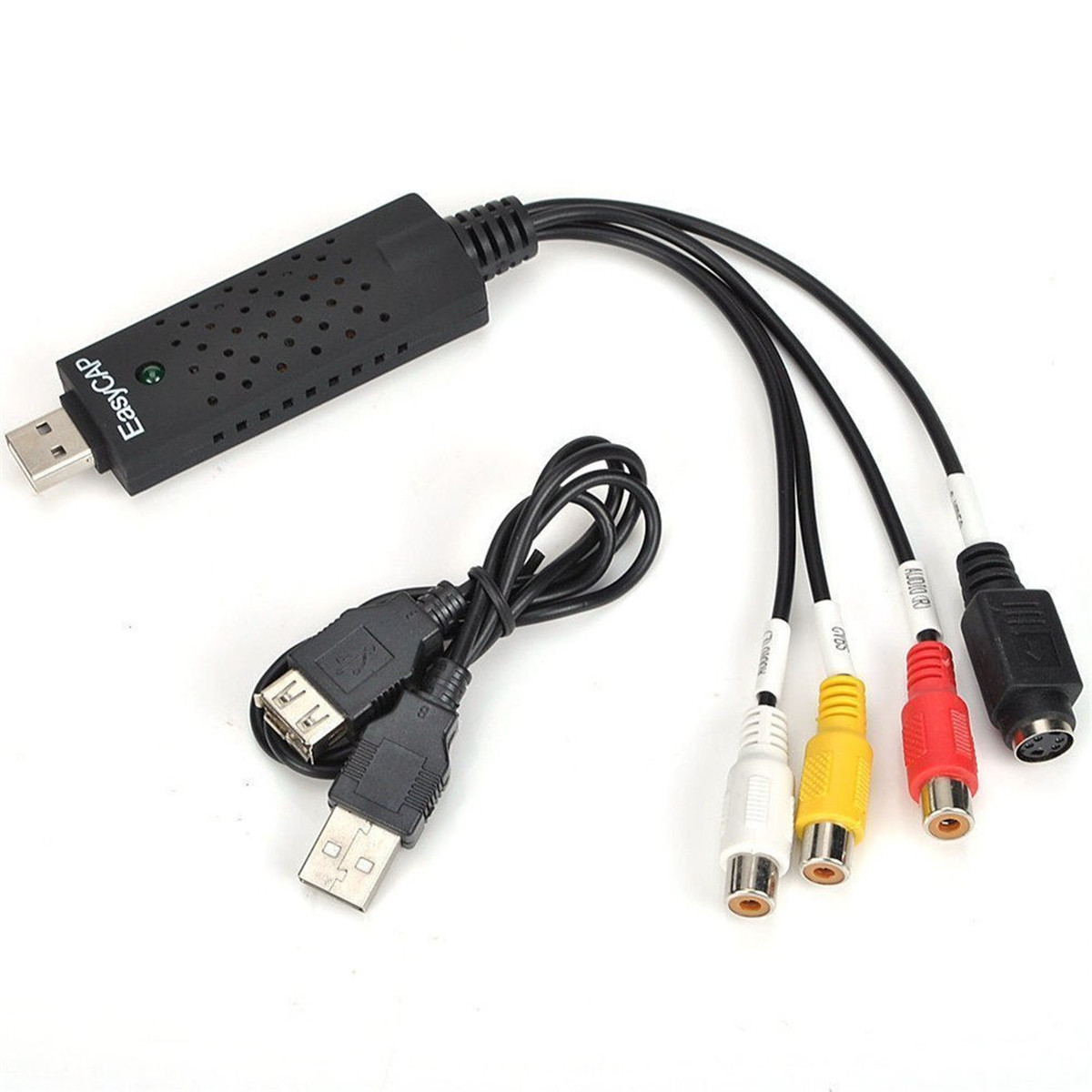

Устройство для видеозахвата

Важно! Наличие платы,правильного соединения и актуального драйвера – это не единственные требования для преобразования аналоговой картинки в цифровую. Помимо этого, требуется специальный софт. Проигрыватели Pinacle и EyeTV помогут выполнить перенос, но после него качество существенно снизится. Улучшить его можно специальными редакторами, хорошим примером является приложение VirtualDub.

Помимо видеомагнитофона, к телевизору можно подключить и другие устройства для просмотра видео, например, современный dvd-плеер. Кроме того, вы можете смотреть видео на большом экране прямо со своего ноутбука, нужно только знать, как правильно подключить его к телевизору. Бывает, что по каким-то причинам ТВ не видит ноутбук, подключенный по HDMI. В этом случае нужна тщательная проверка всех компонентов.

Как подключить видеомагнитофон к телевизору за 5 минут

Видеомагнитофон – настоящий раритет. Такой техникой практически никто не пользуется. Поэтому современные модели от LG, Samsung, Philips и от других производителей не оснащены специальными интерфейсами для подключения видеомагнитофона к телевизору.

Поклонники винтажной техники продолжают ею пользоваться с большим удовольствием. Поэтому вопрос синхронизации видеомагнитофонов с современными телевизорами ещё актуален. Сделать это вполне реально. Главное, правильно выбрать тип подключения.

Сейчас определим, как подсоединить видеомагнитофон Филипс или любой другой марки к популярным моделям ТВ. Ничего сложного в этом нет. С поставленной задачей справится каждый пользователь. Специальные навыки и оборудование не потребуется.

Варианты подсоединения

В инструкции должно быть написано, как подключить видеомагнитофон к телевизору. Установка аппаратуры занимает минимум времени. Необходимо соединить разъемы специальным кабелем. Однако у пользователей возникает много вопросов. Далеко не каждый разбирается в названиях интерфейсов и их предназначении.

Соединить видеомагнитофон с телевизором можно несколькими способами:

  • коаксиальный кабель;
  • RCA шнур;
  • SCART провод.

Каждый из этих вариантов имеет свои преимущества и недостатки. Итоговый выбор нужно делать в соответствии с интерфейсами, которыми оснащен ваш ТВ. Например, некоторые современные модели имеют разъем для подключения RCA, а другие для SCART.

Не исключено, что нужных интерфейсов вы не найдете. Это касается новинок рынка TV-техники. В этом случае предстоит приобрести переходник.

Теперь подробно рассмотрим каждый из представленных выше вариантов. Составим пошаговую инструкцию для настройки корректного подключения.

Кабель RCA

Разъем RCA многие пользователи называют «тюльпаном». Кабель имеет три штекера разных цветов: красного, желтого и белого. Некоторые современные модели ТВ оснащены таким интерфейсом.

Как правильно соединить видеомагнитофон и телевизор? Следуйте пошаговой инструкции:

  1. Возьмите кабель для подключения видеомагнитофона со штекером желтого цвета и вставьте его в разъем видеомагнитолы Video Out. Второй конец шнура подсоедините к ТВ, а именно к входу Video 1 или Video IN.

  1. Чтобы пользователи не путались в схеме подключения, многие производители техники делают цветную оболочку интерфейса. Поэтому желтый штекер вставляйте именно в желтый разъем.
  2. По аналогичному принципу подключите белый и красный штекеры, соединив их с разъемами соответствующего цвета. Эти штекеры отвечают за передачу Audio.
  3. Включите видеомагнитолу в розетку. Затем нажмите на кнопку «Пуск» или «Старт». Название может изменяться в зависимости от модели устройства.
  4. Возьмите пульт дистанционного управления и включите телевизор. Активируйте соответствующий режим работы. Это может быть Video 1, Input 1 или AV.

Если вы сделали все правильно, то на экран телевизора будет транслироваться изображение с видеомагнитолы.

Интерфейс SCART

Интерфейс SCART – оптимальное решение. Использование этого кабеля позволит добиться максимально качественного изображения. Если этого разъема нет, воспользуйтесь специальным переходником, штекер которого вставляется в USB или RCA вход.

Как подсоединить видеомагнитофон к старому ТВ? Максимально просто. Новые телевизоры не оснащены этим интерфейсом, поэтому придется потратить время на поиск переходника. Плюс могут возникнуть проблемы с совместимостью.

Если используется переходник на RCA, то будет применяться кабель с двумя штекерами (тюльпанами). Разъем видеомагнитолы RF/ANT In используется для подсоединения антенного кабеля. Поэтому можно без лишних проблем смотреть любимые сериалы, передачи и фильмы.

Алгоритм подсоединения плазменных ТВ к видику примерно одинаковый. Разница заключается в соединяемых разъемах и типах кабеля. Будьте максимально внимательны. Иногда проблемы с подключением появляются из-за того, что пользователь соединил не те разъемы.

Через коаксиальный кабель

Для подключения видеомагнитолы к TV с помощью коаксиального (антенного) кабеля придерживайтесь простой пошаговой инструкции:

  1. Вставьте кабель в разъем магнитолы RF/COAX Out.

  1. Другой штекер провода подключите к телевизору – RF/COAX In.

  1. Включите видик, вставьте в него кассету и нажмите Play.
  2. При помощи поиска каналов найдите частоту, на которой появится изображение и звук с видеомагнитофона. Установите номер канала, через который будет воспроизводиться запись.
  3. Наслаждайтесь просмотром.

Как вы видите, ничего сложного.

Как подключить видеомагнитофон к современному телевизору

Моральное устаревание видеомагнитофонов произошло уже давно. Но иногда возникают случаи, когда необходимо осуществить подключение, например, посмотреть домашнее видео на видеокассете или какое-то знаменательное событие, которое сохранилось только на таком носителе. Если подобная ситуация возникла, то надо знать, как подключить видеомагнитофон к телевизору правильно.

Способы подключения видеомагнитофона

Подробную инструкцию о том, как подключить магнитофон, можно найти в техническом руководстве, поставляемом вместе с ним. Само подсоединение не занимает много времени, необходимо только последовательно выполнить все необходимые действия. Проблемы могут возникнуть в том случае, если перепутать разъёмы. Способов, как подключить видеомагнитофон к современному телевизору, есть несколько:

  • использовав коаксиальный кабель;
  • RCA-кабель;
  • SCART-провод.

Выбирать способ подключения необходимо исходя из того, какие разъёмы есть на вашем телевизоре. Потому что одни модели могут комплектоваться, например, RCA-портом, а другие SCART. Как подсоединить кассетный магнитофон к старому телевизору, вопросов не должно возникнуть, потому что они все комплектовались портами RCA, а вот современные ТВ-панели могут потребовать приобретения переходников, потому как производители не считают нужным устанавливать порты для «тюльпанов».

Используя кабель RCA

Самый популярный и простой способ подсоединения старого видеомагнитофона к новому телевизору – это использование кабеля с «тюльпанами». Тюльпанами называют цветные штекеры, передающие видео- и аудиосигналы (правый и левый). Вставлять их надо в соответствии с цветовым обозначением.

Чтобы подключить видеомагнитофон к телевизору, нужно выполнить следующие действия:

  1. Жёлтый «тюльпан» подключается одним концом в порт Video OUT на видеомагнитофоне и, соответственно, другим концом в порт Video1 или Video IN на ТВ-панели.
  2. Точно так же подсоединить белый и красный «тюльпаны». Это аудиосигналы.
  3. Подключите магнитофон к электрической сети и запустите его.
  4. Включите телевизор и выберите в появившемся меню устройство, с которого будет считываться сигнал. Зачастую называется AV.
  5. При правильном подключении начнётся отображение видеоданных с магнитофона.

Может возникнуть такая ситуация, что на шнуре только 3 тюльпана, а на корпусе ТВ-панели 9 гнёзд. В таком случае надо руководствоваться цветовым обозначением: жёлтый – видео, белый – аудио левый, красный – аудио правый. Многочисленные гнёзда на ТВ предназначены для осуществления раскладки по цветовым каналам. Поэтому надо руководствоваться следующим принципом: выход на магнитофоне должен подключаться ко входу на ТВ-панели (OUT-IN).

Через проводной интерфейс Scart

Хорошей альтернативой предыдущему способу является использование интерфейса Scart, потому что он позволяет добиться передачи качественного сигнала без потери данных. Если такого порта нет, то подключить магнитофон к современному телевизору можно через переходник.

Используя коаксиальный кабель

Подключение видеомагнитофона к телевизору может осуществляться посредством коаксиального кабеля. Для этого нужно выполнить следующие действия:

  1. Вставить один конец кабеля в порт магнитофона RF/COAX Out.
  2. Другой конец вставить в телеприёмник в порт RF/COAX IN.
  3. На ТВ-панели нужно найти частоту, с которой будет воспроизводиться видео и звук с кассеты.
  4. Включите магнитофон и запустите проигрывание кассеты.
  5. Если всё прошло правильно, то видео будет отображаться.

Подключение параллельно с кабельным ТВ

Актуальность этого способа работает в том случае, если трансляция каналов осуществляется через приставку. В таком случае магнитофон подключается к приставке, которая служит своего рода переходником. Для этого потребуется приобретение двух комплектов кабелей RCA и один коаксиальный кабель. Выполнять действия нужно в следующем порядке:

  1. Использовать коаксиальный кабель для соединения Cable Out на тюнере и RF In на видеомагнитофоне.
  2. Один провод с «тюльпанами» подключается к портам Audio Out и Video Out на тюнере и ко входам Video In и Audio In на видеомагнитофоне.
  3. Другой комплект проводов используется для подключения магнитофона и телевизора.
  4. Включить устройства и выбрать на телевизоре в меню источник трансляции данных.

Частые проблемы и способы их решения

При подсоединении могут возникнуть проблемы, например, плазма не оборудована соответствующими разъёмами. В таком случае подключение следует выполнять через переходники. Только предварительно надо изучить, какие порты есть в наличии.

Телеустройство не видит сигнал

Такое возникает по следующим причинам:

  • ТВ-панель не настроена или неправильно настроена на приём сигнала от видеомагнитофона;
  • кабели или порты деформированы;
  • штекеры неплотно входят в разъёмы.

Убедитесь в целостности проводов и плотности вхождения «тюльпанов» в разъёмы. Исключив эти проблемы и так и не получив отображение видео, проверьте настройки телеприёмника. Если всё равно видео не начинается, то замените кабели новыми и убедитесь в исправности портов.

Наложение звука с каналов

Если проблем с отображением видеоконтента нет, а звук воспроизводится не только с транслируемого источника, но и параллельно с телеканала, то решение проблемы надо искать в антенне, а именно в её положении. С магнитофона данные транслируются на низких частотах, поэтому работающая антенна может мешать. Измените её положение, и ситуация изменится.

Как видно, сложностей при подсоединении и транслировании данных со старого магнитофона как на старый телевизор, так и на новый не должно возникнуть. Необходимо только руководствоваться цветовыми индикаторами при подсоединении при помощи RCA-портов или при использовании переходников.

Как подключить видеомагнитофон к телевизору

Технология VHS уже довольно давно считается устаревшей, однако у многих дома еще можно найти кассеты, которые лежат неоцифрованными и ждут, когда их включат. Однако прежде чем вы сможете предаться приятным воспоминаниям и воспроизвести старые записи, необходимо разобраться, как подключить видеомагнитофон к телевизору.

Подключение к телевизору

На любом видеомагнитофоне должны быть разъемы RCA, через которые подключается одноименный кабель, известный также как «тюльпан».

Как видите, штекеры кабеля RCA имеют определенную цветовую маркировку:

  • Желтый – видеосигнал.
  • Белый – левый аудиоканал.
  • Красный – правый аудиоканал.

Разбираться в маркировке вам необязательно – достаточно просто установить цветовое соответствие между разъемами и штекерами (желтый – в желтый, красный – в красный, белый – в белый).

Соответственно, на видеомагнитофоне нужно выбирать порты AV OUT, а на телевизоре – AV IN, если вы хотите воспроизводить записи с кассет.

Другие способы подключения

Если на телевизоре разъемы RCA вы не нашли, можно использовать интерфейс SCART. Если в свою очередь этот интерфейс не поддерживает видеомагнитофон, приобретите провод или переходник «SCART-RCA».Крайний вариант – использование коаксиального кабеля, который устанавливается в антенный разъем. С его помощью вам необходимо соединить  порты RF OUT (видеомагнитофон) и RF IN (телевизор).

Нужно отметить, что при использовании коаксиального кабеля не приходится ждать хорошего качества передачи сигнала. Возможно появление незначительных помех и шумов, поэтому лучше использовать другие интерфейсы.

Если вы хотите смотреть свои видеозаписи в хорошем качестве, оцифруйте их и запишите на диск.

В таком случае вам будет достаточно подключить ДВД к телевизору, чтобы насладиться  старыми записями.  Как вариант, можно переписать видео на флеш-накопитесь и просто подключать к телевизору флешку.

Подключение к компьютеру

Подключить видеомагнитофон можно и к компьютеру. Правда, в этом случае вам понадобится дополнительно оборудование – ТВ-тюнер, с помощью которого будет производиться оцифровка сигнала.Кроме того, потребуется дополнительная настройка системы: в частности, необходимо установить программу для видеомонтажа типа VirtualDub. Вам нужно будет самостоятельно перекодировать видео в цифровой формат, иначе на компьютере вы его не сможете воспроизвести.

Как правильно подключить видеомагнитофон к телевизору

Мало кто до сих пор пользуется видеомагнитофонами, поскольку в продаже имеется более современное оборудование. Но есть ценители ретро-стиля, которым всё также необходимо подключать такое устройство к ТВ. О том, как подключить видеомагнитофон к телевизору и поговорим.

Способы подсоединения видеомагнитофона к ТВ

Если следовать инструкции, можно без особых трудностей подключить видеоаппаратуру к любому ТВ аппарату. Когда речь заходит о подключении техники разных поколений, могут возникнуть определенные вопросы. Часто различаются установленные штекеры и разъёмы, а потому существуют и разные варианты подключения.

Выделяют несколько видов кабелей для подключения видеомагнитофона к телевизору:

  1. С помощью коаксиального кабеля.
  2. Посредством RCA шнура.
  3. Используя SCART кабель.

Коаксиальный провод

Это один из самых распространенных способов соединить видеомагнитофон с ТВ. Чтобы подключить аппарат к ТВ через выбранный провод, нужно выполнить ряд несложных действий.

Важно быть очень внимательным, поскольку при неверном подключении одного штекера, система не запустится.

Инструкция:

  1. Для подключения кабеля к магнитофону, используют выход RF/Coax Out, а на ТВ – RF/Coax/Ant In.
  2. Магнитофон включают в розетку, на телевизоре выбирают источник сигнала, через который будет проходить изображение и звук с магнитолы.

Если все сделано правильно, то на мониторе ТВ появится картинка.

RCA разъем

Еще один действенный вариант – с помощью rca-кабеля. Для правильного подключения магнитофона к ТВ этим способом, каждое из устройств должно быть выключено из сети. Такая предосторожность необходимо, чтобы контакты не повредились.

Порядок действий:

  1. Желтый штекер подключить к магнитофону через разъем Video Out. На панели ТВ подключить кабель через гнездо Video In. На некоторых устройствах эта надпись напечатана как Video-1. Чтобы пользователям было проще разобраться в схеме соединения, производители окрашивают провода разными цветами. Для монтажа потребуется просто соединить провода с портами одинакового цвета. Но желательно ориентироваться не на них, а надписи, которые размещают над гнездами. Так точно получится избежать ошибок.
  2. Таким же образом подключить другие концы кабеля – белого и красного цветов – на видеоаппарате Video Out, на телевизоре Video In.
  3. Магнитофон включают в электрическую сеть, как и телевизор. После этого на двух устройствах нажимают на кнопку Старт или Пуск.
  4. На ТВ в разделе источников сигнала устанавливают новый режим работы. Обычно это Video-1 или Input-1.

Если операция произведена правильно, то запись на видеоаппарате получится запустить и картинка перейдет на телевизор.

Подсоединение SCART разъёма

Чтобы добиться более высокого качества передачи сигнала, нужно воспользоваться SCART разъёмом. Если такого порта нет на видео оборудовании, потребуется переходник SCART RСА .

В таком варианте кабель подключают на телевизор, а на имеющийся разъем видеоаппарата ставят SCART переходник, и уже к нему подключают провод.

Для передачи сигнала используют разъем S-video на магнитоле. Применяют два тюльпана-штекера.

Подключение параллельно с кабельным телевидением

Чтобы соединить видеомагнитофон с телевизором при наличии приставки кабельного телевидения, алгоритм действия совершенно не изменится – нужно повторить все манипуляции, как в случае с проводом RCA.

Но для начала придётся подключиться к оборудованию, которое передаёт кабельную трансляцию.

И для этого есть алгоритм действий:

  1. Коаксиальный тип монтируют к приемнику для кабельного телевидения через ТВ провод Out и разъему видеоаппарата RF In. Нужно понимать, что такое подключение не сможет передавать HD сигнал и качество картинки будет не высоким.
  2. Далее следует правильно подключить RCA провод. Жёлтый штекер подключить к разъему приемника Video Out. На видеомагнитофоне гнездо обозначается Video In.
  3. Штекер красного и белого цвета смонтировать с портами Audio Out и Audio In соответственно.
  4. Следующий шаг – подключить AV провод. Жёлтый штекер подключить к видеомагнитофону через канал Video Out, к телевизору – Video In или Video 1 . Красный и белый наконечник подключить к выходу Audio Out и Audio in соответственно.
  5. Как только работа со шнурами закончена, приборы подключить в электросеть, и оборудование включить. На телевизоре нужно выбрать источник сигнала Video 1 или Input 1. На магнитофоне – Cable.

Если изображение не начало поступать на экран телевизора, следует проверить правильность монтажа каждого провода. Руководство помоет решить вопрос о том, как подсоединить видеомагнитофон к ТВ.

Возможные проблемы

Иногда возникают непредвиденные проблемы при подключении двух устройств разного поколения.

Но все их моно решить:

  1. Перед началом работ по подключению желательно проверить, что все необходимые кабели имеются в наличии. Для этого нужно развернуть к себе видеоаппарат и посмотреть на панели имеющиеся разъемы. Если на магнитофоне и телевизоре они не совпадают, придется дополнительно купить переходники. Они называются SCART. К телевизору подключить его не составит труда. Проблемы возникает при подключении нового телевизора и старого видеомагнитофона.
  2. В случае появления помех, нужно проверить кабель. Возможно, его не до конца подключили в разъем.
  3. Телевизор не принимает сигнал от видика. Есть несколько причин подобной неисправности: на телевизоре выбран неправильный принимающий сигнал, используемый провод повредился, сломались гнезда. В первой ситуации следует в настройках попробовать выставить иной источник сигнала. Последние варианты исправить самому сложно, придется купить новый кабель или отдать магнитофон на ремонт, где заменят штекеры. Если нет опыта работы с такими устройствами, то не рекомендуется самостоятельно заниматься заменой повреждённых частей.
  4. При включении кассеты, идет дополнительный источник звука с телеканала. Даже если качество картинки на высшем уровне, сигнал аудио может накладываться с другого источника сигнала. Проблема заключается в телевизионной антенне. Ее нужно аккуратно пошатать из стороны в сторону, сместить ее с прежнего положения. Сигнал исходит из магнитофона на пониженных частотах, а антенна его перебивает и начинает транслировать телеканал.

Подключение видеомагнитофона к телевизору – простая операция, с которой справится и новичок, не имевший прежде дело с техникой.

Главное – не нарушать инструкции и правильно соединять штекеры с проводами. Смонтировать получится даже старый магнитофон Самсунг, Филипс или другие модели с новым телевизором (Смарт ТВ).

Мало кто до сих пор пользуется видеомагнитофонами, поскольку в продаже имеется более современное оборудование. Но есть ценители ретро-стиля, которым всё также необходимо подключать такое устройство к ТВ. О том, как подключить видеомагнитофон к телевизору и поговорим.

Способы подсоединения видеомагнитофона к ТВ

Если следовать инструкции, можно без особых трудностей подключить видеоаппаратуру к любому ТВ аппарату. Когда речь заходит о подключении техники разных поколений, могут возникнуть определенные вопросы. Часто различаются установленные штекеры и разъёмы, а потому существуют и разные варианты подключения.

Выделяют несколько видов кабелей для подключения видеомагнитофона к телевизору:

  1. С помощью коаксиального кабеля.
  2. Посредством RCA шнура.
  3. Используя SCART кабель.

Коаксиальный провод

Это один из самых распространенных способов соединить видеомагнитофон с ТВ. Чтобы подключить аппарат к ТВ через выбранный провод, нужно выполнить ряд несложных действий.

Важно быть очень внимательным, поскольку при неверном подключении одного штекера, система не запустится.

Инструкция:

  1. Для подключения кабеля к магнитофону, используют выход RF/Coax Out, а на ТВ – RF/Coax/Ant In.
  2. Магнитофон включают в розетку, на телевизоре выбирают источник сигнала, через который будет проходить изображение и звук с магнитолы.

Если все сделано правильно, то на мониторе ТВ появится картинка.

RCA разъем

Еще один действенный вариант – с помощью rca-кабеля. Для правильного подключения магнитофона к ТВ этим способом, каждое из устройств должно быть выключено из сети. Такая предосторожность необходимо, чтобы контакты не повредились.

Порядок действий:

  1. Желтый штекер подключить к магнитофону через разъем Video Out. На панели ТВ подключить кабель через гнездо Video In. На некоторых устройствах эта надпись напечатана как Video-1. Чтобы пользователям было проще разобраться в схеме соединения, производители окрашивают провода разными цветами. Для монтажа потребуется просто соединить провода с портами одинакового цвета. Но желательно ориентироваться не на них, а надписи, которые размещают над гнездами. Так точно получится избежать ошибок.
  2. Таким же образом подключить другие концы кабеля – белого и красного цветов – на видеоаппарате Video Out, на телевизоре Video In.
  3. Магнитофон включают в электрическую сеть, как и телевизор. После этого на двух устройствах нажимают на кнопку Старт или Пуск.
  4. На ТВ в разделе источников сигнала устанавливают новый режим работы. Обычно это Video-1 или Input-1.

Если операция произведена правильно, то запись на видеоаппарате получится запустить и картинка перейдет на телевизор.

Подсоединение SCART разъёма

Чтобы добиться более высокого качества передачи сигнала, нужно воспользоваться SCART разъёмом. Если такого порта нет на видео оборудовании, потребуется переходник SCART RСА .

В таком варианте кабель подключают на телевизор, а на имеющийся разъем видеоаппарата ставят SCART переходник, и уже к нему подключают провод.

Для передачи сигнала используют разъем S-video на магнитоле. Применяют два тюльпана-штекера.

Подключение параллельно с кабельным телевидением

Чтобы соединить видеомагнитофон с телевизором при наличии приставки кабельного телевидения, алгоритм действия совершенно не изменится – нужно повторить все манипуляции, как в случае с проводом RCA.

Но для начала придётся подключиться к оборудованию, которое передаёт кабельную трансляцию.

И для этого есть алгоритм действий:

  1. Коаксиальный тип монтируют к приемнику для кабельного телевидения через ТВ провод Out и разъему видеоаппарата RF In. Нужно понимать, что такое подключение не сможет передавать HD сигнал и качество картинки будет не высоким.
  2. Далее следует правильно подключить RCA провод. Жёлтый штекер подключить к разъему приемника Video Out. На видеомагнитофоне гнездо обозначается Video In.
  3. Штекер красного и белого цвета смонтировать с портами Audio Out и Audio In соответственно.
  4. Следующий шаг – подключить AV провод. Жёлтый штекер подключить к видеомагнитофону через канал Video Out, к телевизору – Video In или Video 1 . Красный и белый наконечник подключить к выходу Audio Out и Audio in соответственно.
  5. Как только работа со шнурами закончена, приборы подключить в электросеть, и оборудование включить. На телевизоре нужно выбрать источник сигнала Video 1 или Input 1. На магнитофоне – Cable.

Если изображение не начало поступать на экран телевизора, следует проверить правильность монтажа каждого провода. Руководство помоет решить вопрос о том, как подсоединить видеомагнитофон к ТВ.

Возможные проблемы

Иногда возникают непредвиденные проблемы при подключении двух устройств разного поколения.

Но все их моно решить:

  1. Перед началом работ по подключению желательно проверить, что все необходимые кабели имеются в наличии. Для этого нужно развернуть к себе видеоаппарат и посмотреть на панели имеющиеся разъемы. Если на магнитофоне и телевизоре они не совпадают, придется дополнительно купить переходники. Они называются SCART. К телевизору подключить его не составит труда. Проблемы возникает при подключении нового телевизора и старого видеомагнитофона.
  2. В случае появления помех, нужно проверить кабель. Возможно, его не до конца подключили в разъем.
  3. Телевизор не принимает сигнал от видика. Есть несколько причин подобной неисправности: на телевизоре выбран неправильный принимающий сигнал, используемый провод повредился, сломались гнезда. В первой ситуации следует в настройках попробовать выставить иной источник сигнала. Последние варианты исправить самому сложно, придется купить новый кабель или отдать магнитофон на ремонт, где заменят штекеры. Если нет опыта работы с такими устройствами, то не рекомендуется самостоятельно заниматься заменой повреждённых частей.
  4. При включении кассеты, идет дополнительный источник звука с телеканала. Даже если качество картинки на высшем уровне, сигнал аудио может накладываться с другого источника сигнала. Проблема заключается в телевизионной антенне. Ее нужно аккуратно пошатать из стороны в сторону, сместить ее с прежнего положения. Сигнал исходит из магнитофона на пониженных частотах, а антенна его перебивает и начинает транслировать телеканал.

Подключение видеомагнитофона к телевизору – простая операция, с которой справится и новичок, не имевший прежде дело с техникой.

Главное – не нарушать инструкции и правильно соединять штекеры с проводами. Смонтировать получится даже старый магнитофон Самсунг, Филипс или другие модели с новым телевизором (Смарт ТВ).

Современные технологии шагнули далеко вперёд. Поэтому представители новых поколений уже пользуются другими устройствами и агрегатами, которых ещё не существовало во времена молодости их родителей.

Но есть воспоминания, которые хранятся только на старых кассетах. Чтобы оживить эти моменты, придётся разобраться с видеомагнитофоном. А некоторым просто нравится ностальгировать и пользоваться старой техникой.

Поэтому актуальным является вопрос: можно ли подключить старый кассетный видик к современному новому телевизору? Как это сделать правильно?

В этой статье вы узнаете о том, какими способами можно подключить видеомагнитофон к современному телевизору. Мы разберемся также в том, как не допустить досадных ошибок во время этой процедуры.

Основные способы подключения

Существует три способа подключения, каждый из которых имеет свои особенности. Их следует обязательно учитывать, чтобы не сломать агрегаты. Знание всех вариантов подключения поможет также выбрать именно тот, который идеально подойдёт вашим устройствам. От этого зависит результат процесса.

Итак, выполнить подключение можно с помощью:

  • коаксиального кабеля;
  • SCART-кабеля;
  • RCA-шнура;

Через коаксиальный кабель

Чтобы выполнить подключение этим способом, вам понадобится провод, сопротивление которого равно 75 Ом.

Очень важно быть внимательным и чётко следовать алгоритму действий, который будет представлен ниже. Потому что даже самая несущественная, на первый взгляд, ошибка может привести к тому, что бытовая техника не будет работать. И хорошо, если видеомагнитофон просто не подключится и можно будет попробовать снова. Но велика вероятность того, что оба прибора просто сломаются. Тогда придётся вызывать профессионалов, которые смогут их починить.

ВАЖНО! Перед началом процедуры обязательно отключите технику от электричества. Скачки напряжения могут повредить не только технике, но и лично вам.

Теперь можно начинать процедуру, в которой нет ничего сложного.

  • Нужно вставить один край кабеля в разъём к старому видеомагнитофону, которое может называться либо RFOut, либо COAX Out.
  • Другой конец вставляется в разъём телеприёмника COAX In (RF/ANTIn).
  • После этого можно подключать технику к электричеству и запускать.

Ещё вам понадобится выбрать какой-нибудь телевизионный канал, через который начнёт воспроизводиться запись с кассеты.

С помощью кабеля RCA

При использовании этого метода учтите, что отключение техники от сети чрезвычайно важно. Если этого не сделать, то перегорят все контакты, и вы останетесь ни с чем.

RCA-кабель представляет собой провод с тремя разноцветными штекерами: красного, жёлтого и белого. Будьте внимательны и не перепутайте цвета, чтобы не допустить ошибок.

Жёлтый конец подсоединяется к гнезду VideoIn в телевизоре, а противоположный конец провода — к гнезду VideoOut. Учтите, что производители часто выполняют оболочку разъёма тем же цветом, что и штекер, который должен быть к нему подключен. Но это не является непреложным правилом, иногда случаются несовпадения. Поэтому лучше перестраховаться и ориентироваться исключительно на названия, расположенные рядом с гнёздами.

Оставшиеся штекеры подключаются точно так же. На видеомагнитофоне это гнездо VideoOut, а на телевизоре Video1/AudioIn.

Когда все эти операции успешно завершены, нужно проверить, всё ли вы правильно подключили. Если всё в порядке, то можно подключать технику к электричеству и запускать. На телевизоре следует указать нужный режим работы: Video 1 или Input 1.

Теперь можно запускать запись. Работа с кабелем RCA завершена.

Посредством SCART соединения

Этот способ обеспечивает самое лучшее качество воспроизведения как картинки, так и звука. Если сравнивать его с предыдущими результатами, то разница будет очевидной.

Именно такие разъёмы имеются на большинстве современных моделей телевизоров. Подключение не потребует дополнительных навыков или действий, поэтому с ним сможет справиться каждый, кто хочет посмотреть на большом экране старые записи, сделанные ещё на видеокамеру и вспомнить былые дни.

При наличии такого разъёма на телевизоре достаточно всего лишь вставить штекеры в эти гнёзда. Они выделяются надписью SCART, поэтому найти их не составит труда. Они представлены в горизонтальной форме и хорошо заметны на корпусе.

Если же такой вход отсутствует, то можно использовать SCART-RCA. В этом случае провод соединит SCART разъём телевизора и RCA выход видеомагнитофона. Для того чтобы сигнал передавался с помощью S-Video, понадобится кабель SCART—S—Video—RCA.

Вход на видеомагнитофоне RF/ ANTIn нужен для подсоединения антенны. Это позволит смотреть любые фильмы и передачи, которые вам нравятся, на большем экране, узнавать новости и другие интересные сведения.

Проверка успешности соединения

После соединения следует обязательно выполнить проверку успешности соединения. Это позволит убедиться, что все действия были выполнены верно. Для этого не потребуется много усилий, а вся проверка не занимает много времени.

  • Если процедура выполнялась с помощью коаксиального провода, нужно включить видеомагнитофон, предварительно убедившись, что он подключён к электричеству. Если работа выполнена успешно, должен включиться режим ожидания (обычно это синий или чёрный экран). Тогда можно включать запись. Канал продолжит транслироваться в обычном режиме сразу же после отключения видеомагнитофона.

ВАЖНО! Некоторые модели требуют ручного переключения, которое выполняется нажатием кнопки Source на пульте.

  • Способ с применением RCA-кабеля проверить ещё проще. Нужно всего лишь убедиться в подключении к электричеству, с помощью той же кнопки Source выбрать нужный сигнал и посмотреть на экран. Он должен находиться в режиме ожидания.
  • Если вы выбрали метод подключения с помощью SCART-кабеля, то оба устройства будут включаться одновременно. Можно также проверить подключение, нажав кнопку Source, которая меняет источник сигнала.

Возможные трудности и ошибки при подключении

Иногда бывает так, что вы следуете всем пунктам инструкции, выполняете всё верно, но результат всё равно разочаровывает. Не стоит отчаиваться, ведь некоторые неполадки вполне реально устранить самостоятельно. Главное, знать, почему так происходит.

Отсутствие сигнала

Если телевизор упорно не видит сигнал видеомагнитофона, причины неисправности могут следующими:

  • поломка штекеров или разъёмов;
  • повреждение проводов;
  • неподходящая настройка телевизора.

В первых двух случаях достаточно просто заменить неисправные элементы на новые, и всё придёт в норму.

Если ничего не помогает, то остаётся только обратиться к специалистам. Нужно найти тех, которые идеально знают устройство каждого прибора и помогут решить проблему в самый короткий срок.

Наложение звука с телеканалов

Может быть и так, что изображение передаётся идеально, но звук перекрывает озвучка других телеканалов. Скорее всего, эту неприятность легко устранить, изменив положение антенны.

В большинстве случаев такая проблема характерна для более ранних моделей. Антенна мешает передаче сигнала от видеомагнитофона, которое происходит на очень низких частотах.

Полезные советы

  • Перед тем как начинать подключение, лучше всего изучить инструкцию, прилагаемую к каждому из устройств. Это поможет понять хотя бы поверхностно принцип работы. Нужно также удостовериться, что они оба исправны. Иначе проводить подключение будет бессмысленно, а может быть, и опасно.
  • Важно также заготовить заранее кабели, которые вы будете использовать. Ведь если уже в процессе работы окажется, что провод неисправен или не подходит по каким-либо другим параметрам, менять его будет поздно.
  • Не забывайте и о технике безопасности! Нельзя подключать что-либо ко включенному прибору, это может привести к его поломке и другим необратимым последствиям. Кроме того, будьте внимательны при подключении! Если вы делаете это в первый раз, то очень легко перепутать входы и вставить что-то не туда, куда следует.

Теперь вы знаете, как подключить видеомагнитофон к любому телевизору и смотреть любимые фильмы с кассет или записи каких-либо важных для вас моментов. Процедура предельно проста, и если быть внимательным, то с подключением справится даже человек, далёкий от тайн техники. Видеомагнитофон сейчас — это уже настоящий раритет, который, тем не менее, всё ещё используется любителями ностальгировать.

Как подключить видеомагнитофон к телевизору с плоским экраном

У вас все еще может быть много видеокассет, которые вы любите воспроизводить, но вам трудно подключить видеомагнитофон к новому телевизору с плоским экраном. Часто это происходит потому, что вы не можете найти нужные соединения на новом телевизоре. В этой статье объясняются различные варианты подключения видеомагнитофона к телевизору с плоским экраном, даже если вы не можете найти желтое гнездо.

В основном вам необходимо подключить «линейный выход» видеомагнитофона к « AV in» телевизора.Это нужно сделать как для видео, так и для звука. Некоторые видеомагнитофоны имеют одно гнездо аудиовыхода (моно), а некоторые - два гнезда аудиовыхода (стерео) - сначала мы рассмотрим стерео, а позже в этой статье рассмотрим различия для моно.

Подключите видеомагнитофон к желтому, красному и белому проводам

Для подключения видеомагнитофона к большинству телевизоров с плоским экраном вам понадобится кабель с этими желтыми, красными и белыми разъемами. Для неевропейских видеомагнитофонов вам понадобится кабель с этими штекерами на каждом конце.Для европейских видеомагнитофонов вам может потребоваться штекер SCART на конце видеомагнитофона и эти желтые, красные и белые штекеры на другом конце для подключения к телевизору.

Желтый, красный и белый штекеры часто называют штекерами RCA или Phono. Желтый кабель используется для видеосигнала, красный кабель - для правого аудиосигнала, а белый кабель - для левого аудиосигнала. Многие видеомагнитофоны поставляются с этими выводами. Если у вас их нет, их можно купить в большинстве магазинов электроники или электротоваров.

Если вам необходимо соединение SCART для видеомагнитофона, убедитесь, что кабель SCART предназначен для вывода.Если вы используете кабель SCART для входа, он не будет работать, так как вам понадобится выходной кабель. Некоторые провода или адаптеры SCART имеют небольшой переключатель на штекере SCART, позволяющий переключать его в положение «IN» или «OUT». Выберите «OUT».

Задняя часть видеомагнитофона

На этом фото показаны стандартные разъемы большинства (стерео) видеомагнитофонов. Если вы присмотритесь, с правой стороны находятся разъемы «линейный выход» (левая сторона предназначена для «линейного входа», который мы не используем для подключения к телевизору). Верхнее правое красное гнездо предназначено для правого аудиовыхода.Белый средний правый разъем - это левое гнездо аудиовыхода. Желтое гнездо в правом нижнем углу - это гнездо видеовыхода.

Маркировка или этикетки на большинстве видеомагнитофонов так же трудночитаемы, как на этой фотографии, поэтому вам может потребоваться фонарик, чтобы четко увидеть маркировку. После того, как вы нашли линейные выходы, достаточно просто подключить желтый, красный и белый штекеры соединительного кабеля к соответствующим желтым, красным и белым выходным разъемам видеомагнитофона.

Задняя часть старого телевизора с плоским экраном

К более старым телевизорам с плоским экраном легко подключить видеомагнитофон, поскольку у них есть по крайней мере один желтый разъем «видеовход».На этой фотографии вы можете увидеть его чуть ниже центра фотографии, он помечен как «Видео». Под этим желтым разъемом для видеовхода находятся соответствующие белые и красные разъемы для левого и правого аудиовхода.

Найдя желтую, красную и белую розетки, достаточно просто подключить к этим розеткам соответствующие желтые, белые и красные штекеры кабеля, подключенного к видеомагнитофону.

Возможно, вы заметили, что на этой фотографии эти разъемы находятся в разделе «VIDEO 1 IN».Обычно это означает, что именно этот вход нужно выбрать на телевизоре для просмотра видеомагнитофона. Большинство телевизоров требуют, чтобы вы нажимали «Источник» или «Вход» на пульте дистанционного управления, чтобы выбрать входной сигнал «Видео 1».

На других телевизорах эти входы могут быть обозначены как «AV» (сокращение от Audio / Video).

Некоторые старые телевизоры могут иметь несколько входов AV, обычно обозначаемых как AV 1, AV 2 и т. Д. Некоторые телевизоры с плоским экраном имеют вход AV на боковой панели телевизора.

У моего телевизора нет желтой розетки!

Я получаю много вопросов от людей, которые говорят, что не могут найти желтую розетку для подключения видеомагнитофона.Не волнуйтесь, у меня есть решение. Но сначала проверьте стороны телевизора, чтобы убедиться, что дизайнеры не пытаются обмануть вас, спрятав желтые, красные и белые розетки с одной стороны.

Другие телевизоры имеют маленькую желтую розетку (например, разъем для наушников), часто помеченную как «AV In». Они предназначены для подключения желтого, красного и белого проводов видеомагнитофона к телевизору через небольшой переходной провод.
Некоторые производители поставляют эти адаптеры вместе с телевизором, другие производители предполагают, что вы купите их в случае необходимости.Если вам нужно его купить, выполните поиск по запросу «3,5 мм AV-кабель». В любом случае просто подключите провода от видеомагнитофона к адаптеру, а затем подключите этот провод к телевизору.

Не беспокойтесь, если вы не можете найти на своем телевизоре желтую розетку для подключения видеомагнитофона, так как на многих новых телевизорах ее нет. Производители считают, что нет необходимости поставлять телевизоры с возможностью подключения видеомагнитофона через стандартные (и старые) розетки желтого, красного и белого цветов. Вместо этого некоторые телевизоры позволяют подключаться к розетке green , а другие требуют использования входа HDMI .Я обсуждаю каждый метод ниже.

Если есть зеленая розетка

На задней или боковой стороне многих телевизоров с плоским экраном нет желтого разъема для «Video In». Но, как вы можете видеть на этом рисунке, они указывают на то, что вместо этого вы можете использовать зеленую розетку. Обратите внимание, что на этом телевизоре (и большинстве других) есть только одно из зеленых разъемов, обозначенных как «Video in», к которому вы можете подключить видеомагнитофон.

Итак, для этого телевизора вы должны подключить желтый провод видеомагнитофона к назначенному зеленому разъему «Video in».Красный и белый аудио провода от видеомагнитофона должны подключаться к соответствующим красным и белым аудиоразъемам под синим и красным.

Будьте осторожны, чтобы не попасть в ловушку при подключении красного аудиокабеля к другому красному разъему с надписью «Pr» - в этом случае правильный звук не будет работать. Также убедитесь, что вы ничего не подключаете к синему или красному видеовходам, иначе изображение вашего видеомагнитофона будет только черно-белым.

Обратите внимание, что не все телевизоры маркируют «видео вход» так четко, как на фотографии выше.Некоторые просто помещают желтый кружок вокруг соответствующей зеленой розетки. Некоторые используют сочетание желтого и зеленого. Другие маркируют этот разъем как «композитное видео».

Композитное видео против компонентного

Вам не нужно разбираться в этом разделе - он предназначен для тех, кто хочет понять, почему можно подключить видеомагнитофон через зеленую розетку.

Зеленые, синие и красные гнезда, обозначенные Y, Pb и Pr на фотографиях выше, предназначены для подключения DVD-плеера.Эти три видеосигнала называются «компонентным видео». Это лучший способ подключения DVD-плеера, если у DVD-плеера нет HDMI. Зеленый вход DVD-плеера - это в основном черно-белое изображение. Синий и красный входы предназначены для цветовой информации изображения. Затем другие красные и белые разъемы предназначены для правого и левого аудио.

Видеосигнал от видеомагнитофона состоит из объединенного вместе черно-белого изображения и информации о цвете - это называется композитным видео.

Современные телевизоры достаточно умны, чтобы знать, когда у вас есть только один вывод, подключенный ко всей информации (композитное видео) или отдельные выводы (компонентное видео). Следовательно, им не нужно предоставлять отдельный ввод только для Composite. Для более подробного объяснения компонентного видео см. Эту статью или эту статью, чтобы узнать больше о композитном видео.

Подключите видеомагнитофон через HDMI только к телевизору

Многие новые телевизоры не имеют аналоговых входов. Поэтому вам необходимо использовать один из входов HDMI на телевизоре.Однако вы не можете подключить видеомагнитофон напрямую к телевизору. Вам понадобится конвертер между видеомагнитофоном и телевизором.

Желтый, красный и белый провода видеомагнитофона вставляются во вход блока преобразователя. Выход преобразователя подключается к проводу HDMI. Другой конец этого провода подключается к одному из входов HDMI телевизора. Примечание: Некоторые преобразователи также требуют, чтобы к телевизору был подключен USB-кабель - он используется для питания устройства. Другие преобразователи получают питание от HDMI-подключения к телевизору.

Если вы собираетесь купить преобразователь композитного (RCA) в HDMI, обратите внимание на следующие советы:

        • Остерегайтесь, многие поисковые запросы в Интернете возвращают два типа преобразователей: преобразователь RCA в HDMI и обратный преобразователь HDMI в RCA. Чтобы подключить видеомагнитофон к телевизору через HDMI, вам понадобится преобразователь RCA в HDMI.
        • Вам также может потребоваться короткий кабель HDMI, если у вас еще нет запасного.

Примеры доступных преобразователей RCA в HDMI приведены по ссылкам на ассортимент Amazon в США, Великобритании или Австралии. Раскрытие информации: если вы покупаете через эти ссылки Amazon, Джефф получает небольшую комиссию с каждой продажи.

Мой видеомагнитофон имеет только белый аудиовыход

Многие видеомагнитофоны не стерео, они только моно. То есть они не выводят левый и правый аудиоканалы. Вместо этого они выводят только один аудиоканал (монофонический звук). Поэтому у них нет красно-белого аудиовыхода (для правого и левого звука). У них есть только белый выход для монофонического звука. Возможно, вы помните, что у большинства старых телевизоров был только один динамик, поэтому видеомагнитофону требовался только один аудиоканал (моно).

Чтобы подключить видеомагнитофон только с монофоническим звуком к телевизору с плоским экраном, просто подключите аудиовыход видеомагнитофона.

Это легкий бит. Способ подключения к телевизору будет зависеть от телевизора.

У некоторых телевизоров есть розетки на задней панели, как показано на рисунке. С левой стороны вы должны увидеть правый (красный) и левый (белый) входные аудиоразъемы. Левое гнездо также обозначено как «МОНО». Если ваш телевизор такой, просто подключите «моно выход» видеомагнитофона к «моновходу» телевизора.Телевизор должен направлять звук на оба (левый и правый) динамики телевизора.

Если ваш телевизор не имеет моновхода, у вас есть два или три варианта:

          1. Вы можете просто подключить «моно выход» видеомагнитофона к «левому входу» на телевизоре. Это направит звук только на левый динамик. Хотя вы можете подумать, что это не идеально, вы можете быть удивлены тем, что он звучит нормально, когда вы сидите на некотором расстоянии от телевизора. При таком подключении к телевизору красный кабель не используется - его можно просто повесить отдельно за видеомагнитофоном и телевизором.
          2. Вы можете использовать дешевый переходной кабель с моно на стерео. Одиночный (черный) штекер подключается к белому аудиовыходу видеомагнитофона. Затем от переходного кабеля к правому (красный) и левому (белый) аудиоразъемам в гнездах телевизора подключается обычный красно-белый аудиовыход. Это отправит один и тот же монофонический звук как на правую сторону, так и на динамики телевизора.
          3. Вы также можете использовать переходник с моно на стерео. Он подключается прямо к аудиовыходу на задней панели видеомагнитофона. Затем к правому (красному) и левому (белому) «аудиовходу» телевизора подключают обычный красно-белый аудиовыход от двух разъемов адаптера.Это работает точно так же, как и приведенное выше - используйте то, что вам доступно.

Каким бы способом вы ни подключили монофонический звук, вы будете слышать звук через телевизор. Имейте в виду, что многие видеозаписи, вероятно, были записаны в моно, так что вы многое не упустите.

Не забудьте также подключить желтый видео провод видеомагнитофона к телевизору (как описано выше).

Все подключены, но нет изображения

Я получаю много вопросов от людей, которые подключили свой видеомагнитофон к телевизору одним из описанных выше способов, но все равно не получают изображения.Это может быть связано с неисправным проводом или неправильным подключением, но это также может быть грязные головки видеомагнитофона.

Существует несколько простых тестов, чтобы узнать, все ли у вас правильно подключено. Вставьте предварительно записанную ленту в видеомагнитофон и нажмите кнопку воспроизведения. Выберите «AV in» или аналогичный на вашем телевизоре

.
          1. Во-первых, у вас есть звук? Если да, то, вероятно, вы подключены правильно. По крайней мере, звук работает, поэтому вы знаете, что выбрали правильный вход на телевизоре.
          2. Если у вас есть звук, но нет изображения, попробуйте остановить ленту и запустить ее снова, глядя на экран. Вы видите маленькие значки воспроизведения и остановки? (некоторые видеомагнитофоны их не отображают). Если вы видите значки управления на телевизоре, значит, подключение выполнено правильно.
          3. Нажмите «стоп» на видеомагнитофоне и нажмите кнопку «меню» на пульте дистанционного управления видеомагнитофоном (некоторые старые видеомагнитофоны не имеют меню). Когда вы нажимаете меню, вы должны увидеть его на экране телевизора. Если да, значит, соединения правильные.

Если у вас есть звук и вы видите значки управления и / или меню на телевизоре, значит, соединения правильные.Вероятно, это означает, что у видеомагнитофона грязные головки. Это очень характерно для старых лент. Если вы выполните поиск в Интернете по запросу «чистые головки видеомагнитофона», вы получите выбор из более чем 3 миллионов результатов. Если что-то из этого кажется вам слишком техническим, вы можете попробовать проиграть кассету в течение нескольких часов. Довольно часто мягкий эффект трения ленты, проходящей по головам, в конечном итоге приводит к их очищению. Имейте в виду, что независимо от того, как вы чистите головки, следующая вставленная вами лента может снова забить их - если на новой ленте есть грязь или плесень.

Если какой-либо из вышеперечисленных тестов дал отрицательный результат, вам следует рассмотреть основы, например попробовать другой набор кабелей.

Если возможно, попробуйте подключить к телевизору те же кабели, но подключите их к другому видеомагнитофону или DVD-плееру. Это подтвердит, что кабели в порядке, а вход телевизора работает и правильно выбран.

Могут быть другие проблемы с вашим видеомагнитофоном, из-за которых он не показывает изображение. Могут быть механические или электронные неисправности. Распространенная ошибка - гибель резиновых ремней и кабестанов.Эти типы неисправностей потребуют надлежащего обслуживания устройства.

Если у вас все еще есть проблема с подключением видеомагнитофона к телевизору, укажите сведения об оборудовании и способы их подключения в поле для комментариев ниже, и я постараюсь помочь вам решить эти проблемы.

Как подключить плазменный телевизор Connect Plasma HDTV


Как подключить плазменный телевизор
Подключите плазму TV

• Лучшее Payday Loans

Samsung PN59D8000 59-дюймовый широкоэкранный 3D Web Плазменный телевизор высокой четкости, 1080p, 4 HDMI, 3D, 600 Гц, встроенный Wi-Fi

Как подключить ЖК-телевизор
Подключите ЖК-телевизор

У вас есть плазменный телевизор, но как подключить плазменный телевизор к существующие компоненты, такие как видеомагнитофон, DVD-плеер, кабельная приставка и стереосистема оборудование.

Большинство производимых сегодня плазменных телевизоров чаще всего совместим с большинством существующих компонентов, которые у вас уже есть. Видеомагнитофоны, DVD плееры и стереооборудование обычно работают без проблем на ваш новый плазменный телевизор.

HDMI сегодня является наиболее предпочтительным кабельным соединением. HDMI может передавать как аудио и видео в одном кабеле. Если в вашем телевизоре не хватает HDMI входы, вы можете добавить переключатель HDMI.

Лучший способ узнайте, оборудован ли ваш плазменный телевизор для В частности, при подключении необходимо посмотреть на заднюю панель телевизора, чтобы убедиться, что есть места для прямого подключения проводов.Возможно, самый удивительная вещь для людей, когда они получают свои новые плазменные телевизоры home - это широкий выбор компонентов, которые предлагаются на задняя часть плазменных телевизоров. Единственный способ узнать наверняка - посмотреть физически на задней панели плазменного телевизора.

Плазма Задняя панель ТВ подключения

Этот плазменный телевизор имеет следующие входы:

o Коаксиальный кабель для антенны / кабельного телевидения в
o Компонентное видео (2) Зеленый, Синий, Красный для видео и Белый, Красный для аудио
o Композитное видео (желтый) и белый, красный для аудио
o HDMI (3)

Выходы:

Цифровой аудиовыход (оптический) - сжатый битовый поток объемного звука

ТАКЖЕ:
Подключение к ПК - 15-контактный VGA-видео и аудио 3.5 мм

RJ-45 Ethernet, проводной Интернет, LAN

Вы можете подключить шесть компонентов непосредственно к телевизору, а также антенну и выход Dolby Цифровой звук 5.1 на аудио / видеоресивер для объемного звука.

Большинство телевизоров высокой четкости имеют боковую панель с портами USB и HDMI, а также дополнительные входы или выходы. USB позволяет подключение флешек, беспроводное электронный ключ и другие совместимые устройства.

КАБЕЛЬ ТИПЫ:

• Для HD (видео высокой четкости) необходимо использовать HDMI или компонент подключение видеокабеля при подключении компонентов.(HD - это 720p, 1080i или 1080p) Используйте HDMI с выхода кабельной коробки HD или с HD выход спутниковой приставки на вход HDMI телевизора. Для использования Blu-ray или DVD HDMI тоже.

• Для SD (видео стандартной четкости) можно использовать композитный видео (желтый) или S-video.

Видеомагнитофоны, например, не могут выводить HD-видео, только SD-видео, но цифровые например, кабельные коробки могут выводить HD-видео или SD-видео. Если ваш кабель Приставка или спутниковая приставка не высокого разрешения, используйте композитное видео соединение вместе с белыми и красными соединениями кабеля RCA для звука.

Повышающее преобразование видео:
Новые компоненты, такие как DVD-плееры, имеют выходное гнездо HDMI и могут преобразовать стандартное разрешение видео DVD 480 во что-нибудь близко к HD разрешающая способность.

Что можно подключение к плазменному телевизору высокой четкости?

1) Антенна для ваших местных телеканалов. Местные телеканалы передают UHF / УКВ сигналы. Большинство сетевых телешоу в прайм-тайм транслируются в формате HD.

2) Ваши компоненты, такие как видеомагнитофон, DVD-плеер, спутниковый ресивер, кабель коробка, Bluray player.

3) Аудио / видеоресивер для домашнего кинотеатра.

4) Ваш компьютер или ноутбук.

5) Интернет (RJ-45 Ethernet)

• Аудио Описание типов видеокабелей

Подключение Антенна VHF / UHF для эфирного телевидения

Все цифровые телевизоры, проданные после лета 2007 г., будут оснащены цифровым тюнером ATSC. встроенный вместе с возможным тюнером NTSC и тюнером QAM для незашифрованное кабельное телевидение. Для размещения входных сигналов для эфирного ТВ от местных телеканалов и кабельное ТВ, коаксиальный вход 75 Ом разъем почти всегда предусмотрен на плазменных или жидкокристаллических телевизорах.

Подключение VHF / UHF антенна или коаксиальный кабель для кабельного телевидения (только каналы без кодирования) к этому входному разъему.

Примечание: вам не нужна специальная антенна для телевизора с высоким разрешением. показывает, как эти сигналы отправляются по тем же старым UHF и VHF частоты как и раньше. Одна из лучших деталей изображения, которую вы можете получить, - это через эфирное телевидение, поэтому даже если у вас есть цифровой кабель или спутник, он - хорошая идея подключить антенну к телевизору высокой четкости.

Выбор Устройство ты хотите просмотреть:

Используйте кнопку на пульте ДУ телевизора INPUT или INPUT SELECT или SOURCE смотреть конкретное устройство, которое вы хотите.
Нажимайте кнопку, пока на экране телевизора не появится видео с устройства.

Видеомагнитофон

Ваш видеомагнитофон будет подключаться к телевизору с помощью композитного видеосигнала (желтый) и двух аудиокабели (красный и белый)

DVD

Ваш DVD-проигрыватель или записывающее устройство подключается к телевизору с помощью компонентного видео (красный, зеленый, синий) и два аудиокабеля (красный и белый) или HDMI.

Цифровой Кабельная приставка

Ваша кабельная приставка HD подключается к телевизору через HDMI, если таковой имеется, или компонентное видео для телевидения высокой четкости.
В противном случае используйте композитные видео / аудио порты.

Спутник TV

Ваша приставка спутникового телевидения высокой четкости подключается к телевизору высокой четкости через HDMI или компонентный видео и два аудиокабеля (красный и белый). В противном случае используйте композит видео / аудио порты.

Объемный звук Звук

Для подключения объемного звука вам понадобятся кабели для цифрового звука, например оптический (Toslink) кабель и объемный звуковой процессор, такой как аудио / видеоресивер с Dolby Digital 5.1 возможности.

Громкоговорители подключаются к аудио / видео ресиверу. Большинство телевизоров высокой четкости имеют оптическое выходное гнездо на задней панели для отправки битового аудиопотока на аудио / видео ресивер. Если у вас есть цифровая кабельная приставка или цифровой спутник приемник, такой как DirecTV или Dish Network, вы можете подключить цифровой аудиовыход на задней панели приставки к цифровому аудио / видео ресиверу аудиовход для объемного звука. HDMI также будет работать, поэтому, если у вас есть Аудио / видео ресивер с HDMI, вы можете подключить выход HDMI на кабельный / спутниковый ресивер к входу HDMI на AVR.Подключите еще один HDMI кабель от выхода монитора HDMI AVR к входу HDMI HDTV.


Аудио / видеоресивер с HDMI - объемный звук

Dolby Digital 5.1 или DTS использует оптическое соединение. Dolby TrueHD требуется подключение HDMI. Blu-ray - основной источник новых аудиокодеки.

• Легко Руководство по подключению HDTV

• Как к подключению аудио / видеоресивера

• Как для подключения внешних динамиков, если ваш телевизор имеет только оптический аудиовыход

o Ноутбук к подключению к телевизору

o HDTV Настенные крепления - инструкции

Connect ПК к вашему HDTV - С сегодняшнего дня HDTV, подключение вашего компьютера - это легче, чем раньше.Большинство Телевизоры HDTV имеют вход для компьютерного видео и стерео мини-штекер для звук.

Просто подключите стандартный выход монитора с компьютера к входному разъему ПК на телевизоре с помощью кабеля VGA. У них 15 контактов расположены в три ряда по 5 булавок в каждом. Затем подключите мини-штекер 3,5 мм. стереофонический аудиокабель от аудиовыхода компьютера к соответствующий вход мини-штекера на задней панели HDTV рядом с ПК входной разъем.

Установите разрешение видеовыхода вашего компьютера и обновите скорости в совместимый формат, который может использовать телевизор.Примеры: VGA (640x480), SVGA (800x600), XGA (1024x768), WXGA (1280x768), SXGA (1280x1024). Выберите на телевизоре вход ПК.

Интернет монтировать: Новейшие телевизоры высокой четкости имеют порт Ethernet для проводного подключения к вашему домашний роутер или встроенный Wi-Fi. Вы также можете сделать беспроводной подключение к беспроводной маршрутизатор, даже если ваш HDTV имеет только Ethernet.

  • Добавляет возможность беспроводного подключения к любому устройству с поддержкой Ethernet
  • Работает с Xbox 360, PlayStation 3, TiVo, телевизоры с выходом в Интернет и др.

• Интернет готовый телевизор

• Ноутбук к подключению к телевизору

Схему подключения см .:

• HDTV базовая настройка

• См. более 100 схем подключения

• Плазма Телевизоры - Десять главных вещей, которые нужно знать перед покупкой HDTV

Обращайтесь: columbiaisa @ yahoo.com

См. также:

All About Diamonds

• Справочник в DIAMOND BUYYING
• Гид к АЛМАЗНЫЕ КОЛЬЦА
• Как определить, что бриллиант настоящий
• Как найти свой размер кольца


• ПК стерео подключение
• Окна Диктофон
• Видеомагнитофон Запись
• Плазма Телевизоры

Как подключить старый видеомагнитофон к новому HDTV

Южный Джерси пишет: Привет, Бен! У меня есть видеомагнитофон с некоторыми старыми кассетами VHS, которые я люблю смотреть, и я искал HDTV (мой первый).

Продавцы сказали мне, что мне понадобится кабель HDMI, но они не знали цены на кабель и даже не удосужились спросить, есть ли у меня услуга HD. Один продавец даже не знал, что такое HDMI. Однако его сослуживец это сделал. Нужен ли он для видеомагнитофона? Никто из них этого не знал.

Приветствую и поздравляю с выживанием теледепартамента! Похоже, вы остались невредимыми, хотя и неудовлетворенными.

Композитный видеокабель для подключения большинства видеомагнитофонов к телевизору высокой четкости.

В любом случае, да - возможно подключить ваш старый видеомагнитофон к новому HDTV, даже если ваша дека VHS не имеет видеовыхода HDMI (я почти уверен, что это не так, если только вы есть более новый комбинированный DVD / видеомагнитофон).

Примечание. Следующий совет касается только подключения видеомагнитофона к телевизору высокой четкости только для воспроизведения. Тоже хотите записать? Ознакомьтесь с «бонусным советом» ниже.

В дополнение к входам HDMI (обычно обозначаемым «HDMI 1», «HDMI 2» и т. Д.), Большинство телевизоров высокой четкости будут иметь по крайней мере один набор старых видеопортов (возможно, с маркировкой «Видео 1» или что-то подобное), которые будут работают с подавляющим большинством видеомагнитофонов.

Самый распространенный тип входа называется «композитный», и он выглядит как небольшой штекер с металлическим наконечником (также известный как штекер «RCA»), который должен быть вам знаком, если у вас есть домашняя стереосистема.

Кабель S-Video, который обеспечивает немного более четкое изображение, чем композитное видео.

Другой распространенный видеовход называется «S-Video» (также известный как «Super Video»), который поставляется с немного большим штекером, на каждом конце которого видны маленькие изящные штыри.

(Примечание: вы также можете подключить свой видеомагнитофон к телевизору высокой четкости с помощью коаксиального кабеля, подобного тому, который вы используете для антенны на крыше, но это потребует настройки вашего телевизора высокой четкости на правильный телеканал для просмотра видеомагнитофона - довольно раздражает и ненужно.)

S-Video или композит?

Что ж, S-Video предлагает немного лучшее качество видео, чем соединение композитного видео, но в наши дни все меньше и меньше HDTV имеют входы S-Video. Проверьте заднюю панель вашего HDTV и видеомагнитофона, и если вы обнаружите соединения S-Video, отлично. Если нет, вам придется довольствоваться композитным (и, честно говоря, композитное видео не выглядит , а намного хуже, чем S-Video, так что я бы не стал беспокоиться).

А как насчет звука?

В дополнение к композитным и / или S-Video входам и выходам, и ваш старый видеомагнитофон, и новый HDTV должны иметь набор старых стереоразъемов RCA, которые идут с ними - один разъем (обычно красного цвета) слева канал и второй (обычно белый) справа.

Входы S-Video, композитного видео и стереозвука на задней панели телевизора высокой четкости.

Все, что вам нужно, это стереофонический аудиокабель, который, опять же, покажется знакомым любому, у кого есть домашняя стереосистема.

Теперь, когда вы идете в магазин за HDTV, просто убедитесь, что выбранный вами телевизор имеет вход S-Video или композитный видеовход. Помните, вы всегда можете попросить продавца показать вам заднюю часть набора.

А как насчет самих кабелей?

Что ж, в магазине могут быть некоторые для продажи, но остерегайтесь продавцов, продающих композитные кабели по завышенной цене.Доступно множество совершенно хороших кабелей (как в Интернете, так и в магазинах) по цене менее 10 долларов за штуку.

Удачи!

Дополнительный совет: как насчет записи на старый видеомагнитофон?

Подключить старый видеомагнитофон к новому HDTV, чтобы смотреть старые кассеты VHS - это одно; Однако попытка записи на старый видеомагнитофон - совсем другое дело.

Прежде всего, ваш старый видеомагнитофон может вообще не записывать телешоу - даже без антенны - если у него нет цифрового ТВ-тюнера.Если вашему видеомагнитофону больше, скажем, 10 лет или около того, ему, вероятно, понадобится преобразователь DTV для приема местных телевизионных сигналов.

Кроме того, даже если ваш видеомагнитофон может принимать цифровой телевизионный сигнал, помните, что он не может записывать в формате HD - только SD.

Наконец, плохие новости, если вы надеялись записывать кабельное телевидение на свой старый видеомагнитофон. Дни бесплатного базового кабельного телевидения без приставки кабельного телевидения (увы) в основном прошли. Конечно, вы можете попробовать подключить кабель к задней панели видеомагнитофона (при условии, опять же, что ваш видеомагнитофон поддерживает DTV), но большинство крупных операторов кабельного телевидения шифруют все свои каналы, включая базовые кабельные каналы.И удачи вам в поиске современной приставки для кабельного телевидения с «аналоговыми» выходами для видеомагнитофонов.

Другими словами, вам, вероятно, лучше записывать телешоу с помощью TiVo (который будет работать с беспроводной антенной) или цифрового видеорегистратора от вашей кабельной компании.

Подключить старые видеомагнитофоны к новым телевизорам высокой четкости должно быть легко

В. Как подключить видеомагнитофон к телевизору высокой четкости для просмотра кассет VHS?

- Джек Кальве, из Гранит-Сити

A.Если задняя панель вашего телевизора выглядит как мой 60-дюймовый Panasonic, задача может показаться сложной.

Вы, вероятно, видите ошеломляющее множество входных портов, которые принимают различные типы кабелей. В моем собственном наборе достаточно портов для одновременного подключения восьми различных электронных устройств, включая DVD-плееры, спутниковые антенны и компьютер.

Этого достаточно, чтобы заставить вас пожелать старый 19-дюймовый черно-белый, где самыми сложными кнопками были элементы управления вертикальной и горизонтальной фиксацией (а они вам даже не понадобились, когда вы смотрели «Внешние пределы») .Что ж, я здесь, чтобы сказать вам, что если ваш набор такой же, как у меня, вы можете сразу же смотреть свои старые кассеты, потому что соединения почти такие же, как у вашего старого аналогового набора. Вот что вам нужно сделать:

Найдите или купите себе недорогой набор разъемов RCA с тремя разъемами на каждом конце. Обычно это желтые, красные и белые разъемы. Они бывают разной длины, поэтому купите набор, достаточно длинный, чтобы выполнять работу, не болтаясь на нескольких ногах.

На передней или задней панели видеомагнитофона (иногда на обоих) вы найдете порты ввода и вывода видео и звука.Вставьте желтый штекер в видеовыход, красный штекер в левый аудиовыход и белый штекер в правый аудиовыход.

Вы уже почти закончили. На передней или задней панели телевизора вы должны увидеть несколько похожих входных портов. (Мои находятся под портом под названием «s-video». Подробнее об этом через минуту.) Снова вставьте оставшийся желтый штекер в видеовход, красный штекер в левый аудиовход, а белый штекер - в правый аудиовход. . Теперь ты готов.

Включите телевизор. На вашем пульте должна быть кнопка для управления тем, какой ввод вы хотите видеть. Мой говорит: «ТВ / видео». Если я нажму ее, на моем экране появится меню со списком девяти возможных входов (включая телевизор). Нажимая клавиши вверх и вниз, я могу перемещаться по списку, пока не найду тот, который обозначил как VCR1. Теперь я готов запустить видеомагнитофон. Прямо сейчас у меня есть видеорегистратор и два старых видеомагнитофона, подключенных к моему телевизору. (Не спрашивайте меня, почему.) Вот и все. Устройтесь поудобнее и наслаждайтесь.

Несколько полезных советов: подключив все вилки, вы можете сразу же вставить кассету VHS и начать ее воспроизведение перед включением телевизора. Это упростит поиск нужного ввода, когда вы впервые будете перемещаться вверх и вниз по этому меню на экране.

Помните, что изображение, которое вы увидите, будет существенно хуже того, к чему вы привыкли, из-за характера аналогового выхода видеомагнитофона. Изображение также, вероятно, будет отображаться в старом соотношении сторон 4: 3 с большими черными полями с каждой стороны.Однако, опять же, если ваш набор похож на мой, ваш пульт будет иметь кнопку «Aspect», которую вы можете нажимать, чтобы заполнить экран различными способами в зависимости от вашего вкуса.

Это может быть слишком сложно для вас, поэтому не обращайте на это внимания, но если ваш видеомагнитофон имеет порт S-video, вы можете подумать об использовании его для немного лучшего качества изображения. Если вы сделаете это таким образом, сходите в магазин электроники и попросите кабель с разъемами S-video на каждом конце; подключите один к выходу видеомагнитофона, а другой - к входу телевизора.Тогда вам понадобятся только красные и белые штекеры RCA для звука. (Когда ничего не помогает, покажите продавцу этот столбец и позвольте ему выяснить, что вам нужно.)

Помните также, что вы не сможете записывать передачи со своего телевизора. Вашему видеомагнитофону потребуется цифровой тюнер (которого, я уверен, у него нет), или вам придется подключить к нему цифровой преобразователь, что действительно сложно. Если вы хотите сохранить свои шоу на диск, я рекомендую вместо этого DVR (цифровой видеомагнитофон). У меня есть один, и он мне очень нравится (конечно, когда я не забываю его программировать).

Возвращение легенд: Говоря о программировании цифрового видеорегистратора, возможно, вы захотите сделать это на следующей неделе, когда KETC-TV ретранслирует «Легенду о Стэне-человеке» в 20:00. Четверг.

Переданная покойным телеведущим Кардинала Зала славы Джеком Баком, программа будет посвящена молодости Мюзиала в Доноре, штат Пенсильвания, встрече со своей любимой женой Лилиан и его пути от несовершеннолетних к большим. Среди опрошенных - писатель Джеймс Миченер, телеведущие Гарри Кэрей и Джей Рэндольф, исполнительный директор бейсбольного отделения Branch Рики и игроки Терри Мур и Энос Слотер.

Шоу транслировалось только один раз в 1990 году, но семья Мюзиал недавно нашла мастер-копию и предложила сети Nine of Public Media для повторного показа. Канал 9 повторит шоу в 19:00. 15 июня.

Предупреждение: теперь, когда IRS снова взломан и по крайней мере 100 000 налоговых отчетов украдены, мошенники, вероятно, будут в силе, пытаясь убедить вас, что они из налогового агентства и нуждаются в вашей личной информации, чтобы убедиться что ваша информация не была скомпрометирована.

Пожалуйста, помните, что IRS не инициирует контакт с налогоплательщиками по электронной почте, текстовым сообщениям или каналам социальных сетей для запроса информации. Если вы получили подозрительное письмо, телефонный звонок, текстовое или электронное сообщение, позвоните по телефону 1-800-366-4484 или 1-800-829-1040, чтобы проверить и сообщить об этом. Для получения дополнительной информации посетите www.treasury.gov/tigta/press/press_tigta-2015-01.htm

Сегодняшние мелочи

Какой девиз был размещен на первой медной копейке Соединенных Штатов?

Ответ на мелочи четверга: в 1492 году Колумб плавал по синему океану всего на трех небольших кораблях.Когда он снова отправился в путь 24 сентября 1493 года, он возглавил небольшой флот из 17 кораблей и 1200 человек, включая священников, фермеров и солдат, чтобы начать колонизацию Нового Света. В итоге они основали Ла-Исабелу на территории современной Доминиканской Республики, но поселение просуществовало недолго. Перед своей смертью в 1506 году он совершил третье плавание в 1498 году с шестью кораблями и четвертое в 1502 году с четырьмя кораблями. Он умер в относительно молодом возрасте 54 лет после того, как заразился, возможно, синдромом Рейтера, возможно, в результате употребления испорченной пищи во время своего первого исторического путешествия.После этого он страдал в течение 14 лет, иногда от тяжелого артрита и других симптомов.

Как подключить видеомагнитофон к вашему современному телевизору

(Фото: Getty Images)

У моих родителей огромная коллекция моделей поездов и видеокассет с британскими комедиями, но у них не было возможности смотреть их с тех пор, как они новый телевизор. Они не одиноки; будь то старые семейные фильмы, культовая классика или записанные мыльные оперы, у многих людей есть кассеты, которые они хотят посмотреть, но не могут, потому что их видеомагнитофон не подключается к телевизору.Во время моей последней поездки к родителям я выяснил, как подключить их старый видеомагнитофон к новому телевизору, и у меня есть подробности для всех, кто проходит через тот же процесс.

Во-первых, немного истории о том, почему это не так просто, как подключить проигрыватель Blu-ray: видеомагнитофоны не особенно совместимы с современными телевизорами из-за типа используемых ими сигналов. Предварительно загруженное видеооборудование обычно выводит аналоговый сигнал, в то время как современные телевизоры построены на приеме цифровых сигналов. Также существует довольно дикая разница в разрешении, поскольку телевизор 4K может отображать в 100 раз больше пикселей, чем может хранить лента VHS.С этим ничего не поделаешь, но, по крайней мере, можно справиться с различиями сигналов.

Преобразование аналогового сигнала в цифровой может быть выполнено внутри вашего телевизора, если он имеет правильные соединения, или это может быть выполнено с помощью отдельного устройства. В этом руководстве рассказывается, как сделать и то, и другое.


Определите выходы вашего видеомагнитофона

(Фото: Getty Images)

Подавляющее большинство видеомагнитофонов поддерживают композитный видеосигнал, который передает полный видеосигнал по одному кабелю, а левый и правый аудиоканалы - по двум отдельным кабелям.Вы можете убедиться в этом, посмотрев на заднюю часть видеомагнитофона. Если вы можете найти три круглых порта белого, красного и желтого цветов, у вас есть композитный видеовыход.

Если вместо этого ваш видеомагнитофон имеет пять круглых портов, три из которых окрашены в красный, зеленый и синий цвета, а еще два - в белый и красный, ваш видеомагнитофон имеет компонентный видеовыход. Это более качественное соединение, чем композитное, и довольно редкое для видеомагнитофонов.


Определите входы вашего телевизора

Ваш телевизор может уже иметь аналоговый видеовход, который может работать с вашим видеомагнитофоном.Многие телевизоры имеют устаревшие видеоподключения, композитные или компонентные. Проверьте заднюю часть своего телевизора: если у него есть три или пять круглых портов, которые соответствуют цветам на портах вашего видеомагнитофона, все в порядке.

(Фото: Getty Images)

Если это не так, не волнуйтесь; Некоторые телевизоры встраивают аналоговые видеовходы в порты 3,5 мм, которые работают с коротким переходником для обеспечения правильного подключения. Обратитесь к руководству по эксплуатации вашего телевизора или найдите порт размером с разъем для наушников с пометкой «Аналоговый», «Композитный» или «Компонентный».Если у вашего телевизора есть один, проверьте его упаковку (если он у вас все еще есть) на предмет наличия короткого адаптера со штекером для наушников на одном конце, ответвляющегося на три провода с круглыми штекерами или портами на каждом конце (для компонентного видео может быть два переходники, с отдельным гнездом для аудио). Если он у вас есть, и цвета соответствуют цветам на вашем видеомагнитофоне, все готово.

Если вы не можете найти адаптер, вы можете приобрести сторонний переходник или кабель 3,5 мм-композит. Однако, по моему опыту, они могут быть привередливыми, и мне трудно заставить их работать.

рекомендовано нашими редакторами

Наконец, если у вас нет аналогового видеовхода на вашем телевизоре, вы можете использовать композитный или компонентный преобразователь в HDMI. Это небольшие коробки, которые принимают аналоговые видеосигналы и превращают их в цифровые, которые может принимать ваш современный телевизор. Большинство из них недорогие, легкодоступные и простые в подключении.

Они также преобразуют аналоговые видеосигналы с низким разрешением в 720p или 1080p, но не ожидают, что они действительно улучшат получаемое изображение; большинство дешевых преобразователей практически не выполняют обработку для улучшения сигнала, и даже если они это сделают, они не могут синтезировать мелкие детали из таких небольших видеоданных.


Как подключить видеомагнитофон к телевизору (если ваш телевизор имеет правильные входы)

  1. Найдите или купите композитное видео (красный, желтый и белый) или компонентное видео (синий, зеленый, белый и два красные), на основе вашего видеомагнитофона.

  2. Подсоедините цветные штекеры на одном конце кабеля к соответствующим цветным портам на видеомагнитофоне. Примечание. Если вы используете компонентное видео, один из красных разъемов будет рядом с белым разъемом, обычно провода между ними разделяются в более высокой точке, чем другие разъемы.Этот красный штекер следует подключать непосредственно к белому порту. Другой красный штекер подключается к зеленому и синему портам.

  3. Подключите штекер 3,5 мм к аналоговому видеовходу на телевизоре (если в телевизоре используется вход 3,5 мм и у вас есть адаптер для телевизора).

  4. Подключите цветные штекеры на другом конце кабеля к соответствующим портам на задней панели телевизора или на аналоговом видеоадаптере. Если вы используете компонентное соединение, еще раз обратите внимание, какой красный штекер ближе к белому штекеру.

  5. Переключите телевизор на аналоговый видеовход, помеченный как A / V, RCA или Analog.


Как подключить видеомагнитофон к телевизору с помощью преобразователя HDMI

  1. Найдите или купите композитный или компонентный кабель RCA, в зависимости от того, что использует ваш видеомагнитофон. Если у вас нет дополнительного кабеля HDMI, купите и один из них.

  2. Купите переходник композитный-HDMI или компонентный-HDMI, в зависимости от того, что использует ваш видеомагнитофон.

  3. Подсоедините цветные штекеры на одном конце кабеля к соответствующим цветным портам на видеомагнитофоне.Обратите внимание, что если вы используете компонентное видео, один из красных разъемов будет рядом с белым разъемом, обычно провода между ними разделяются в более высокой точке, чем другие разъемы. Этот красный штекер следует подключать непосредственно к белому порту. Другой красный штекер подключается к зеленому и синему портам.

  4. Подсоедините цветные штекеры на другом конце кабеля к соответствующим портам на адаптере. Если вы используете компонентное соединение, еще раз обратите внимание, какой красный штекер ближе к белому штекеру.

  5. Подключите кабель HDMI к порту HDMI на адаптере.

  6. Подключите другой конец кабеля HDMI к свободному порту HDMI на телевизоре.

  7. Подключите кабель питания адаптера к порту питания (вероятно, к порту мини-USB). Другой конец вставьте в розетку.

  8. Переключите телевизор на вход HDMI, к которому вы подключили адаптер.


Чтобы узнать больше о просмотре старых кассет, ознакомьтесь с нашей историей о том, как конвертировать домашние фильмы VHS в DVD.А чтобы узнать больше о домашних развлечениях, ознакомьтесь с нашими пятью простыми хитростями, чтобы получить наилучшее изображение на вашем телевизоре.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

Плазменные и ЖК-телевизоры HP - ТВ-кабель и типы подключения

HDMI

HDMI означает мультимедийный интерфейс высокой четкости.Соединение HDMI используется для передачи цифрового видео высокой четкости и аудиосигналов высокой четкости. Идеально для HDTV, HDMI поддерживает видео и аудио стандартной, улучшенной или высокой четкости с меньшим размером кабеля, чем DVI.

Чтобы использовать соединение HDMI, просто подключите кабель HDMI к первым возможным разъемам HDMI на телевизоре и устройстве-источнике.

Рисунок: Разъемы HDMI

Примечание:

Для достижения лучшего качества при подключении HDMI старайтесь, чтобы длина кабеля не превышала 16 футов (5 метров).

Примечание:

HDMI совместим с видео DVI. Вы можете использовать переходник HDMI-DVI для подключения, если ваше исходное устройство имеет только разъем DVI (но вы должны подключать аудио отдельно).

Примечание:

HDMI поддерживает защиту широкополосного цифрового контента (HDCP).

Примечание:

HDMI не обрабатывает звук в формате Dolby Digital.

DVI

DVI означает цифровой визуальный интерфейс.Соединение DVI используется для передачи цифровых видеосигналов высокой четкости без звука. Необходимо использовать отдельное аудио соединение .

Кабели DVI

используются в основном в мониторах, но их также можно найти в HDTV-приемниках, DVD-плеерах, компьютерах или другом видеооборудовании, которое требует лучшего качества сигнала по сравнению со стандартным.

Со временем были созданы различные типы разъемов и кабелей DVI. Если вы не знаете различий между типами DVI, настройка видео- и аудиооборудования может быть сложной и утомительной.В настоящее время DVI обычно бывает пяти различных типов: DVI-A, одноканальный DVI-D, двухканальный DVI-D, одноканальный DVI-I и двухканальный DVI-I. Если вы планируете использовать DVI, перед покупкой оборудования важно знать следующие типы и их отличия:

  • DVI-A предназначен только для аналоговых видеосигналов. Не пытайтесь использовать кабель DVI-A с цифровым телевизором.

    Рисунок: DVI-A

  • Одинарный канал DVI-D разработан для цифровых видеосигналов и может поддерживать разрешение дисплея высокой четкости до 1920 x 1080.

    Рисунок: Одинарный канал DVI-D

  • Двойной канал DVI-D разработан для цифровых видеосигналов и может поддерживать разрешение дисплея высокой четкости до 2048 x 1536.

    Рисунок: двухканальный DVI-D

  • Одинарный канал DVI-I разработан для цифровых и аналоговых видеосигналов и может поддерживать разрешение экрана высокой четкости примерно до 1920 x 1080 при 60 Гц.

    Рисунок: одинарный канал DVI-I

  • Двухканальный DVI-I разработан для цифровых видеосигналов и может поддерживать разрешение дисплея высокой четкости до 2048 x 1536 при 60 Гц.

    Рисунок: Двойной канал DVI-I

Примечание:

Для достижения лучшего качества при подключении DVI используйте двухканальный кабель DVI-D. Старайтесь, чтобы длина кабеля не превышала 16 футов (5 метров). Вы также можете использовать двухканальный кабель DVI-I для достижения такого же качества, но все устройства должны поддерживать тип подключения DVI-I.

Чтобы использовать DVI, подключите кабель DVI к соответствующему разъему на телевизоре и устройстве вывода видео (компьютер, DVD, телеприставка).

Рисунок: DVI-D

Примечание:

DVI поддерживает защиту широкополосного цифрового контента (HDCP).

Компонент

Компонентное видео - это аналоговое соединение, способное поддерживать видеосигналы высокой четкости (разрешение видео выше 480i).

Компонентное видео поставляется с тремя отдельными кабелями для видео; красный, синий и зеленый / бирюзовый.Некоторые кабели также могут иметь еще две красные и белые жилы для аудио.

Используется HDTV-ресиверами, DVD-плеерами и другими устройствами, оснащенными компонентными соединениями YPbPr.

Для использования подключите каждый цветной конец кабеля к соответствующему разъему того же цвета.

Красный в красный Pr-разъем (YPbPr1 или Cr1 / Pr1) Видеовход. Зеленый в зеленый Y-образный разъем (YPbPr1 или Y1) Video In. Синий в синий Pb-разъем (YPbPr1 или Cb1 / Pb1) Video In.

Рисунок: Подключение компонентов

Компонентный видеосигнал использует отдельные аудиоразъемы RCA для передачи стандартных аналоговых стереосигналов.

Рисунок: Компонент с аудиоразъемами

Подключите красный и белый кабели к красному и белому аудиоразъемам. Красный представляет правый канал или правый динамик), а белый представляет левый канал / динамик (L).

Рисунок: Аудио

S-video

S-video - лучший выбор по сравнению со стандартными композитными видеокабелями для обеспечения лучшего стандартного телевизионного изображения, но не может передавать видео высокой четкости.

Кабель S-video имеет круглый разъем с четырьмя контактами. Используется для подключения DVD-плеера, видеомагнитофона, кабельного или спутникового тюнера / декодера или игровой консоли, оснащенной разъемом S-video.

Для использования подключитесь к видеовходам на телевизоре и исходном устройстве: S-video или AV1 / SV1. Необходимо использовать отдельные аудиокабели.

Композитный

Composite (не путать с компонентным) является наиболее распространенным и, вероятно, наиболее совместимым типом подключения.Композитный предлагает наименьшее качество видео и производительность по сравнению с другими типами видеоподключения на этой странице.

Соединения композитного видео обычно используются для передачи стандартных аналоговых видеосигналов. Они не используются для телевидения высокой четкости или цифрового видео.

Чтобы использовать композитное соединение, подключите видеокабель (желтый) к видеоразъему на телевизоре и исходном устройстве (обычно обозначенном как «Видео», «AV» или «AV1»).

Рисунок: Видео

Композитное видео использует отдельные аудиоразъемы RCA для передачи стандартных аналоговых стереосигналов.

Подключите красный и белый кабели к красному и белому аудиоразъемам рядом с видеокабелем. Красный представляет правый канал или правый динамик), а белый представляет левый канал / динамик (L).

Рисунок: Аудио

Цифровой оптический звук

Цифровой оптический звук может поддерживать S / Pdif и передавать цифровой звук в виде оптического сигнала. Этот тип кабеля может передавать сигналы гораздо более высокого качества, поддерживая при этом большее количество динамиков (5.1).

Используется цифровыми телевизорами, домашними кинотеатрами, центрами цифровых развлечений, ПК и некоторыми игровыми консолями.

Для использования подключите цифровой оптический кабель к разъемам на телевизоре и устройстве-источнике. Если и телевизор, и подключенное устройство (ресивер) могут использовать звук Dolby Digital, выберите звук Dolby Digital в меню каждого устройства, в противном случае выберите звук PCM или Digital Audio.

VGA

VGA означает массив видеографики и в основном используется компьютерами для обеспечения VGA-совместимого аналогового разрешения экрана.Разъем VGA имеет три ряда по пять контактов.

Для использования подключите его к видеоразъему VGA на задней панели компьютера или другого устройства VGA. Необходимо использовать отдельный аудиокабель. После подключения установите на компьютере или исходном устройстве разрешение экрана, совместимое как с телевизором, так и с ПК.

Стереозвук RCA

Большинство телевизоров, видеокамер, видеомагнитофонов и проигрывателей видеодисков имеют разъемы RCA для стереозвука.

Для использования подключите красный и белый кабели к правому и левому аудиоразъему RCA на телевизоре (секция AV) и устройствах-источниках. Красный представляет правый канал или правый динамик), а белый представляет левый канал / динамик (L).

Рисунок: RCA Audio

Коаксиальный или RF

Радиочастотный или коаксиальный кабель

используется в основном для антенн, но также поддерживается большинством кабельных и спутниковых приставок и видеомагнитофонов.Может использоваться с телевизионными приставками, если нет другого выбора. Кабель привинчивается к разъему RF.

Для подключения вставьте конец кабеля в разъем, вручную затяните стопорную гайку для фиксации. Необходимо использовать отдельный аудиокабель.

i.LINK

i.LINK - это тип интерфейсного подключения, использующий последовательную передачу система для передачи мультимедиа, например, цифрового изображения и звук между устройствами с i.LINK терминалы.

Для некоторых моделей доступны только деки D-VHS, записывающие устройства с жестким диском AV и Blu-ray. Рекордеры дисков могут быть подключены к телевизору с помощью i.LINK. Распознавание, управление, запись и воспроизведение устройств операции могут быть невозможны на некоторых устройствах. Такие устройства, как DVD-рекордеры, цифровое видео камеры, ПК или периферийные устройства ПК могут не соответствовать спецификации для телевизора, и если да, не может работать с i.LINK.

Рисунок: разъем i-Link

PictBridge

Разъем PictBridge позволяет печатать фотографии с помощью USB-принтера, совместимого с PictBridge.

Для печати фотографий сначала просмотрите фотографии (например, с карты камеры в устройстве чтения карт памяти). Затем подключите принтер к телевизору с помощью кабеля USB от принтера. После подключения телевизор и принтер распознают друг друга, и на экране телевизора отображаются инструкции. Следуйте инструкциям на экране, чтобы напечатать фотографии.

Рисунок: Разъем PictBridge на телевизоре

|

|

0

Корзина

В настоящее время в вашей корзине нет товаров.

{{#if isPersonalizedBundle}} Показать еще {{#if curatedBundle.price}}

{{curatedBundle.price}}

{{curatedBundle.discountPrice}}

{{/ if}} {{/ if} } {{#if isSubscriptionBundle}} {{#if curatedBundle.displayPrice}}

{{curatedBundle.displayPrice}}

+ {{curatedBundle.displayRecurringCharge.totalFormattedValue}} / {{curatedBundle} {/} 9000Plan000 } {{/если если}} {{#if isBundle}} {{#each bundle}}

  • {{#if bundle.label}} {{bundle.label}} {{else}} Товар в комплекте {{/ if}}
    {{#if totalPrice}} {{#if previousPrice}}

    {{previousPrice}}

    {{/ if}}

    {{totalPrice}}

    {{/ if}}
  • {{/ each}} {{/если}} {{#if isSingleItem}}
  • При удалении этого товара из корзины возникла проблема. Пожалуйста, попробуйте еще раз.

  • {{/ if}} {{/ each}} {{#iff cart.attributes.pricing.orderDiscountNoDelivery.value 'gt' 0}}

    Скидка по акции: - {{cart.attributes.pricing.orderDiscountNoDelivery.formattedValue}}

    {{/ iff}}

    Стоимость доставки: {{#iff cart.attributes.pricing.totalDelivery.value 'gt' 0}} {{cart.attributes.pricing.totalDelivery.formattedValue }} {{else}} БЕСПЛАТНО {{/ iff}}

    Промежуточный итог: {{cart.attributes.pricing.total.formattedValue}}

    Получите именно ту поддержку, которая вам нужна

    Ищете конкретные решения для вашего продукта?

    Поиск по номеру продукта.

    Поисковые запросы

      {{/ if}}

      Следите за гарантией вашего продукта

      Воспользуйтесь возможностью возврата денег, подарками и специальными предложениями

      Получите легкий доступ к поддержке продукта

      Оплата

      Мы принимаем следующие способы оплаты:

      • Добавить продукт

      • Добавить продукт

      • Добавить продукт

      .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
