Электропрогрев бетона в зимнее время: схемы и способы

Самым распространенным методом подогрева бетона, во время заливки в зимнее время, является электропрогрев, который используется в тех случаях, когда обычного утепления объекта не достаточно. Именно о нем мы сегодня и поговорим.

Прогреть бетон в зимнее время можно несколькими методами:

1. Прогрев бетона электродами.
2. Электропрогрев бетона проводом ПНСВ
3. Электропрогрев опалубки
4. Подогрев индукционным методом
5. Инфракрасным излучением

Стоит отметить, что независимо от способа, электропрогрев бетона должен сопровождаться его утеплением или хотя бы созданием термоса вокруг объекта. В противном случае, равномерного прогрева может не получиться, а это не очень хорошо скажется на его конечной прочности.

Прогрев бетона электродами – самый распространенный метод электропрогрева в зимнее время. Это связано, в первую очередь, с простотой и дешевизной, потому что, в отдельных случаях, нет необходимости тратиться на нагревательные провода, дорогие трансформаторы и т.

п.

Принцип действия такого способа электропрогрева основывается на физических свойствах электрического тока, который при прохождении через материал выделяет определенное количество теплоты.

В данном случае, проводимым материалом является сам бетон, другими словами, когда ток проходит через водосодержащий бетон, он в это время его нагревает.

Внимание! Если бетонная конструкция содержит в себе арматурный каркас, не рекомендуется подавать на электроды напряжение более 127 В. В случае отсутствия металлического каркаса, можно использовать как 220 В, так и 380 В. Большее напряжение применять не рекомендуют.

Существует несколько видов электродов для прогрева бетона в зимнее время:

Электроды стержневые. Для их создания используется металлическая арматура d 8 – 12 мм. Такие стержни вставляются в бетон на небольшом расстоянии и подключаются к разным фазам, как на схеме. В случаях сложных конструкций, такие электроды для прогрева бетона будут незаменимы.

Стеклопластиковая арматура для таких целей не подойдет, потому что она является диэлектриком.

Электроды в виде пластин. Иногда их называют пластинчатыми электродами. Схема подключения такого подогрева очень проста – пластины располагаются на обоих противоположных внутренних сторонах опалубки и подключаются к разным фазам, а проходящий ток будет нагревать бетон. Вместо широких пластин иногда используют узкие полосы, принцип действия этих полос — такой же.

Электроды струнные. Используются при заливке колонн, балок, столбов и похожих конструкций. Принцип действия все тот же, струны подключаются к разным фазам, тем самым нагревая бетон в зимнее время.

Если прогрев бетона электродами – один из самых дешевых вариантов электропрогрева в зимнее время, то, в свою очередь, прогрев проводом ПНСВ – один из самых эффективных.

Это связано с тем, что в качестве нагревателя используется не сам бетон, а нагревательный провод ПНСВ, который выделяет тепло при прохождении через него тока. С помощью такого провода, намного проще добиться плавного повышения температуры бетона, да и вообще такой провод будет вести предсказуемо, что облегчит необходимое постепенное увеличение температуры в зимнее время.

Стоит сказать о самом проводе ПНСВ (П – провод, Н – нагревательный, С — стальная жила, В — ПВХ изоляция). Бывает различного сечения 1.2, 2, 3. В зависимости от использованного сечения выбирается его количество на 1 метр кубический бетонной смеси.

Технология электропрогрева бетона проводом ПНСВ, также, как и схема подключения, очень проста. Провод без натяжки пропускается вдоль арматурного каркаса, на нем же и крепится. Крепить необходимо так, чтобы при подаче бетона в траншею или опалубку не повредить его.

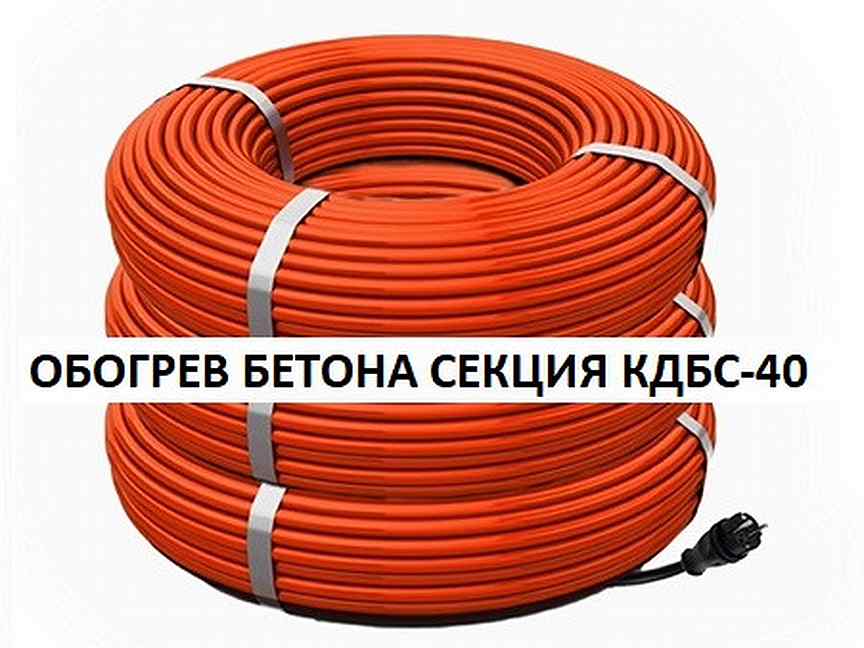

Так же существуют кабели, которые не предусматривают использование трансформатора. Их использование позволит немного сэкономить. Он очень удобен в использовании, но все же у обычного провода ПНСВ более широкие возможности для применения.

Электропрогрев опалубки в зимнее время

Этот способ электропрогрева подразумевает изготовление опалубки с заранее заложенными нагревательными элементами в ней, которые при нагреве будут отдавать так нужное бетону тепло. Напоминает прогрев бетона пластинчатыми электродами, только обогрев осуществляется не на внутренней стороне опалубки, а внутри нее, либо снаружи.

Электропрогрев опалубки в зимнее время не так часто используется, учитывая сложность конструкции, тем более, что при заливки фундамента, например, опалубка соприкасается не со всей бетонной конструкцией. Таким образом, нагреваться будет лишь часть бетона.

Индукционный и инфракрасный способы подогрева бетона

Индукционный способ подогрева бетона используется крайне редко, да и то, в основном, в балках, ригелях, прогонах, из-за сложности его устройства.

Основывается он на том, что обмотанный изолированный провод вокруг стального стержня арматуры, будет создавать индукцию и нагревать саму арматуру.

Электропрогрев бетона в зимний период с помощью инфракрасных лучей основывается на способности таких лучей нагревать поверхность непрозрачных объектов, с последующей передачей тепла по всему объему. При использовании такого способа необходимо предусмотреть окутывание бетонной конструкции прозрачной пленкой, которая будет пропускать лучи сквозь себя, не давая теплу так быстро уходить.

Достоинством такого способа является то, что не обязательно использование специальных трансформаторов. Недостаток – в том, что инфракрасное излучение не способно осуществить равномерный обогрев больших конструкций. Этот способ годится только для тонких конструкций.

Не забывайте о том, что независимо от способа электропрогрева бетона в зимнее время, необходимо постоянно следить за его температурой, потому что слишком высокая (более 50⁰С) – так же опасна для него, как и слишком низкая. Скорость нагрева бетона, так же как скорость остывания, не должна превышать 10⁰С в час.

проводами, кабелем, термостатами, электродами, сварочным аппаратом

С наступлением холодов монолитное строительство сталкивается с проблемой обеспечения достаточной прочности бетона. При понижении температуры до отрицательного значения вода, находящаяся в растворе, замерзает, превращается в кристаллы льда, которые оказывают разрушающее воздействие на структуру бетона и значительно снижают его конечную прочность. Чтобы нивелировать негативное воздействие мороза, осуществляют прогрев бетона в зимнее время, обеспечивающий оптимальный температурный режим для его застывания.

При правильном подходе процедура обеспечивает:

• равномерный прогрев всей поверхности;
• застывание бетона без трещин и дефектов;
• высокую скорость набора марочной прочности;
• сокращения сроков строительства.

Технология прогрева бетона в зимний период

В зависимости от температуры окружающей среды, особенностей строительной конструкции, экономической целесообразности применяются различные способы создания и поддержания уровня влажности и температурного режима, необходимых для набора бетоном прочности в самые сжатые сроки.

В рамках работ используют кабель для прогрева бетона, термоматы, электроды и другие методы. Профессиональные строители рекомендуют использовать одновременно несколько методов, чтобы добиться максимальной эффективности процедуры.

Технология каждого способа имеет свои особенности. Например, при использовании установки для сварки необходим доступ к подключению к электросети. Также у каждого метода есть свои преимущества и недостатки. Поэтому рассмотрим отдельно каждый из них.

Как прогреть бетон зимой?

При выборе конкретной технологии анализируются метеорологические условия, масштаб работ, энергозатраты  и рассчитывается экономическая эффективность.

Трансформатор (генератор)

Данный способ является самым распространенным и применяется как минимум в 70-ти случаях из 100. Для прогрева предварительно прокладывается провод ПНСВ, после этого проводят заливку бетонного раствора. Провод нагревается с помощью трансформатора, создающего пониженное напряжение.

В данном случае большое значение имеет правильная укладка кабеля, который будет греть смесь.

Основные этапы работы выглядят так:

• поверхность тщательно очищается, чтобы камни или мусор не повредили изоляционную оболочку кабеля;
• аккуратно в виде «змейки» укладывается провод, не допускаются перегибы, которые могут повредить токопроводящую жилу;
• проводить пуск желательно при стабильном напряжении в сети;
• греющий кабель подводится к источнику питания и подключается по стандартной схеме;
• скорость разогрева раствора должна составлять 10 градусов за два часа, при основном нагреве температура должны быть не выше 80 градусов, скорость остывания – до 5 градусов в час.

Основные преимущества использования провода ПНСВ (одножильного провода со стальной жилой):

• Невысокая стоимость, поскольку трансформатор потребляет намного меньше энергии, чем другие электроагрегаты.
• Возможность получить дополнительную экономии за счет аренды оборудования.
• Можно использовать в любую погоду.

Сварочный аппарат

В случаях, когда температура воздуха понижается до +5С, электрики рекомендуют использовать для прогрева сварочный агрегат масляного или воздушного типа. Алгоритм работы такой же, как и при использовании трансформатора.

Термоматы

В основном, их применяют в северных регионах, где вопросы создания необходимого температурного режима являются наиболее актуальными. Термоматы – это приспособления, которые функционируют в автономном режиме.

Положительными сторонами их использования является:

• экономное потребление электроэнергии;
• равномерный прогрев, исключение зонального перегрева;
• контроль температуры происходит в автоматическом режиме;
• бетон набирает 70,0% прочности в течение 12 часов.

Оборудование имеет достаточно высокую стоимость.

Электроды

Трансформатор может понадобиться и при использовании в качестве нагревательного элемента электродов. Этот способ подходит при устройстве вертикальных конструкций — стен, колонн. К трансформатору подключаются металлические стержни, которые устанавливаются в раствор на расстоянии 60 — 100 см друг от друга. С помощью трансформатора можно понижать напряжение, за счет чего происходит нагрев.

В зависимости от особенностей конструкции используются следующие виды электродов:

• стержневые – для элементов со сложной конфигурацией;
• пластинчатые – крепятся на внутреннюю часть опалубки;
• струнные – подходящий вариант для обогрева колонн;
• полосовые – можно устанавливать с одной или с обеих сторон конструкции.

Преимуществом метода является:

• быстрая и простая установка обогревательных элементов;
• невысокая стоимость используемых материалов.

В данном случае электроэнергия расходуется не самым экономным образом.

Кроме перечисленных технологий,  при устройстве массивных конструкций с небольшой поверхностью охлаждения широко применяется доступный и недорогой метод «термоса».

Работы выполняются в таком порядке:

• бетонный раствор заливается в опалубку;
• после выравнивания поверхности все открытые участки накрываются теплоизоляционным материалом;
• для ускорения процесса рекомендуется использовать специальные добавки при приготовлении рабочего раствора.

Также на практике используется индукционный способ, термоактивные щиты, инфракрасные установки. Последний метод также широко применяется. Для его реализации используется инфракрасная установка, которая не требует специального монтажа и подходит для работы с конструкциями, которые имеют разную конфигурацию.

Регулировать температурный режим можно путем перемещения установки на другое место. ИК-установка качественно прогревает раствор при невысоком расходе электроэнергии. Для контроля температуры бетонного раствора используют пирометр — специальный прибор, который может быть погружным или поверхностным.

Как греть бетон трансформатором — взятым в аренду

Когда требуется выполнить прогрев бетонной конструкции, аренда трансформатора с кабелями или другого оборудования – это самая легкая часть дела.

Гораздо труднее найти грамотного специалиста, знающего, как прогреть бетон в зимние холода правильно.

При какой температуре греют бетон

Зачем вообще нужно прогревать свежезалитую бетонную конструкцию?

Необходимость в этой мере возникает, когда температура окружающего воздуха опускается ниже нулевой отметки.

В таких условиях вода, содержащаяся в растворе, замерзает.

Кристаллы льда разрушают структуру цементного камня – бетон не схватывается и крошится как песок.

Даже когда температура воздуха выше ноля, но прохладно, прогрев бетонных изделий может быть целесообразен.

При комфортном температурном режиме бетон созревает быстрее, сокращая сроки выполнения работ.

Например, при температуре ниже +20° C бетон схватывается не менее четырех недель.

В жаркую погоду, когда термометр показывает +35° C, цементный камень созревает за одну неделю.

Если же нагреть свежее бетонное изделие до +50° C, то оно наберет марочную прочность за сутки.

Ответ на вопрос: «при какой температуре нужно греть бетон?» становится очевидным.

Можно греть свежезалитую смесь при любой температуре ниже +40° C, чтобы ускорить созревание искусственного монолита.

Если же столбик термометра опустился ниже отметки 0° C, то греть бетон нужно обязательно.

Как греть бетон зимой

С вопросом, при какой температуре прогревают бетон, разобрались.

Теперь надо выяснить, каким способом это делать.

Как выгоднее и эффективнее?

Профессиональные строители знают, что самый выгодный и действенный вариант – использовать специальный трансформатор и систему шин, кабелей, проводов или электродов.

В самой технологии, как прогреть бетон зимой, нет ничего сверхсложного.

В готовую опалубку заранее укладываются кабели (греющие петли) или электроды с большим сопротивлением.

После заливки раствора на проводники подается напряжение, которое преобразуется в тепло.

Многие клиенты спрашивают у нас схему прогрева бетона проводом ПНСВ для стяжек и плит, или схему прогрева электродами для колонн.

Стандартных схем только две: «звезда» или «треугольник» и это способ подключения трансформатора.

Схему расположения греющих петель или электродов, шин и холодных концов рассчитывает на объекте инженер-энергетик.

Этот же специалист должен решать, сколько прогревать бетон, какой температурный режим выдерживать и т. п.

В этой таблице сведена информация, как прогревают бетон в зимнее время трансформатором с применением провода ПНСВ-1 или электродов.

Объем бетона м3	Мощность траснформатора КВТ	Время прогрева сут.	Температура бетона град	Провод ПНСВ	Электроды
До 15	20	3	12	ДА	ДА
До 30	40	3	15	ДА	ДА
До 40	63	3	15	ДА	ДА
До 60	80	3	15	ДА	ДА
До 80	100	3	15	ДА	ДА

Следует учитывать, что это базовые значения, не учитывающие сорт бетона, температуру воздуха, осадки и другие переменные.

Принимая решение, как греть бетон, специалист должен учитывать все факторы в комплексе.

От квалификации электрика зависит, насколько успешным будет итог прогрева.

Желание выполнить эту работу самостоятельно может обернуться потерями.

5 способов прогреть бетон в зимнее время | Бетон — просто!

Прогрев бетона — обязательная процедура в условиях зимнего бетонирования. Нужно обеспечить бетонной смеси условия для нормального твердения. При отрицательных температурах замерзает вода, следовательно гидротация цемента становится невозможна. Чтобы строительство не прекращалось даже в морозы, применяют обогрев бетона. Существует множество способов прогреть бетон, мы расскажем о пяти самых популярных и эффективных методах.

При помощи нагревательных проводов

Изолированные провода, закрепленные на арматуре подключаются к понижающему трансформатору. После заливки смеси в опалубку, по проводам подается электричество. Они преобразуют электрическую энергию в тепловую, тем самым прогревая уложенный бетон.

Основное преимущество использования нагревательных проводов — это возможность регулировки температуры в зависимости от погодных условий.

Индукционный прогрев

Этот способ обогрева бетона базируется на явлении электромагнитной индукции. Прогрев бетонной смеси происходит при помощи переменного магнитного поля. Данный метод может применяться только в конструкциях, имеющих замкнутый контур с коэффициентом армирования больше 0,5. Также обязательно наличие металлической опалубки или необходимо обмотать конструкцию кабелем для создания индуктора.

Индуктор (провод) протягивается по металлическому каркасу конструкции и периодически включается для повышения температуры арматуры.

Метод электродов

Очень распространенный способ прогрева бетона, основанный на свойстве проводников разогреваться. Влажная бетонная смесь является проводником, если в ней разместить электроды, подключенный к разным фазам источника переменного тока.

Недостатком этого метода является то, что после испарения воды в растворе, его электрическое сопротивление резко увеличивается, что приводит к перерасходу электроэнергии.

Инфракрасный прогрев бетона

Данный метод основан на использовании специальных инфракрасных излучателей. Нагреватели устанавливаются так, чтобы их излучение было направлено на поверхность залитой конструкции или на опалубку. При этом, поверхность бетона закрывается полиэтиленом или другим изолирующим материалом, который препятствует быстрому испарению влаги из раствора.

Важно! При толстом слое монолита прогрев ИК-излучателями происходит неравномерно. Это может привести к снижению прочности всей бетонной конструкции.

Метод термоса

Иногда тепловой энергии, выделяющейся при гидротации цемента является достаточно. Данный способ является пассивным и заключается в сохранении тепла смеси при помощи теплоизоляционных материалов. После заливки раствора, опалубку обкладывают различной теплоизоляцией, в качестве утеплителя можно использовать даже древесные опилки.

Данный метод эффективен только для небольших конструкций.

Итог

При проведении монолитных работ в зимнее время года нужно обязательно прогревать бетон. Без прогрева конструкция будет менее прочной и долговечной.

Самыми экономически выгодными являются инфракрасный прогрев смеси или методом «термоса». Однако, эффективность, этих методов значительно ниже, чем при прогреве нагревательными проводами или при помощи электродов.

Подробнее о том, как прогреть бетон в зимнее время, Вы можете прочитать на нашем сайте: https://betonpro100.ru/tehnologii/progrev-betona-v-zimnee-vremya

Если информация была Вам полезна или вы просто добрый человек, то, пожалуйста, поддержите канал подпиской.

Как прогреть бетон зимой своими руками: видео, технологии: проводами и электродами

Частный застройщик старается производить строительные работы в тёплое время года, но есть случаи-исключения, когда какие-то виды работ необходимо выполнить зимой.

Чаще всего, цель строительства в зимний период — сдать здание в необходимый срок.

Строительные работы зимой предполагают большие трудовые и финансовые затраты. Например, работы по укладке бетона требуют его предварительного прогрева. О том, как прогреть бетон проводом ПНСВ пойдет речь в настоящей статье.

[contents]

Условия использования метода

Способ прогрева проводом ПНСВ применяют при наружных работах в холодное время года.

Такие действия производят, потому что при отрицательных температурах бетон плохо набирает прочность, то есть вода в смеси просто замерзает.

Пока бетон застывает, дальнейшие работы тоже приостанавливаются.

Даже если спустя некоторое время после застывания бетон наберёт нужную прочность, есть вероятность, что со временем конструкция при дальнейшей эксплуатации может крошиться и разрушаться.

Принцип действия

Прогрев бетона происходит так.

1. Перед заливкой бетона берут кабель нужного сечения и напряжения.
2. Затем его укладывают и заливают.
3. После чего кабель подключают к сети.

При воздействии высоких температур бетон не вздуется, трещины не появятся после того, как бетон застынет, не нужно этого боятся.

Процесс затвердевания не будет остановлен отрицательными температурами, за счёт равномерного прогревания бетона, он застынет, как надо, и конструкция будет прочной и надёжной.

Характеристики провода

Провод для бетона имеет свои характеристики.

• Это токопроводящая жила со специальным покрытием.
• Защита у провода бывает различной и может быть выполнена из полиэстера или поливинилхлорида.
• Диаметр при этом составляет 1,2 мм.
• Среднее сопротивление равно 0,15 Ом/м.
• Провод можно использовать при температуре от -60 до +50 градусов.

Как прогреть бетон проводом

Укладка провода

Необходимые условия для проведения работ

Укладку провода производят при температуре воздуха от -25 до +50 градусов.

Заранее необходимо посчитать, какое количество провода вам понадобится. Предположительно на 1м3 идет примерно 55 м провода.

Прогрев бетона проводом ПНСВ зимой совершенно безопасен, потому что такой провод изготавливают с хорошей изоляционной оболочкой.

За счёт прочности жилы почти отсутствует возможность залома.

Ни в коем случае не стоит подключать провод к сети, пока вы его не погрузите в бетонную смесь, потому что это чревато перегоранием из-за того, что возрос ток.

Прогрев бетона проводом ПНСВ применяют не только в бытовых целях, но и в промышленных.

Расчет провода для прогрева бетона

Для одного кубического метра бетона нам потребуется примерно 55 м провода. Чтобы узнать, какой метраж провода понадобится, необходимо выяснить, какой объём бетона будет залит. Таким образом, на 20 м3 нам потребуется 1100 м.

Установка и заливка кабеля

Для установки кабеля предстоит провести некоторые сложные работы.

1. Для начала необходимо очистить поверхность от разного рода мусора и разных посторонних предметов, это обезопасит провод от повреждения.
2. Затем необходимо проследить за тем, чтобы провод не перегибался. Для этого провод укладывают полукругом, но так, чтобы не было пустых зон.
3. Самым распространённым рисунком для укладки кабеля выступает змейка.

Подключение к электросети

После всех манипуляций, описанных выше, производят заливку и подключение.

Для подключения кабеля необходимо подвести его к источнику питания, а при подключении рекомендуют использовать  трансформатор.

После того, как вы  подключили кабель, необходимо соблюдать меры безопасности:

• не должно быть перепадов напряжения,
• чтобы избежать перепадов используйте стабилизатор.

По рекомендациям специалистов нужно использовать станции для прогрева следующих марок: «СПБ-40 и СПБ80».

Подключают провод по двум схемам: «Звезда» и «Треугольник».

При схеме «Треугольник» жилы провода разделяют на три равные части и провода каждой части сопрягаются параллельно.

Наборы, которые образовались, необходимо соединить в три узла и присоединить к трём зажимам станции.



Прогрев

Перед  началом прогрева бетона необходимо выяснить время прогрева.

Вначале раствор будет разогреваться, при этом нельзя увеличивать температуру больше, чем на десять градусов.

Вторым этапом будет повышение температуры не больше чем на восемьдесят градусов.

Окончательным этапом будет остывание бетона, но понижать температуру не стоит больше, чем пять градусов в течение часа.

Работы после прогрева

У строителей часто возникает вопрос: «Можно ли подвергать бетон сверлению сразу после того, как он затвердел?»

На этот вопрос можно ответить положительно, но необходимо учесть несколько нюансов.

Резать бетон можно, но не нужно производить ударные нагрузки.

При резке лучше использовать алмазный инструмент.

Если  использовать  такой инструмент, при сверлении отверстие в бетоне будет иметь ровные края.

Также если прорубить отверстие в бетоне алмазной коронкой, то в тот момент, когда коронка дойдёт до арматуры не придётся его менять.

Рекомендации

• Кабель для нагрева бетона можно обвить вокруг стального каркаса, но необходимо обеспечить его натяжение.
• Когда его укладывают между элементами металлического каркаса, необходимо учитывать, что провод не должен касаться опалубки и выступать за пределы бетона  после заливки.
• Кабель монтируют только после того, как заложили   армирующий каркас.
• Также не стоит проводить работы до того, пока закладные детали не будут ограждены.
• Прогрев бетона не допустим после набора прочности до 50%.
• Кабель должен прогревать бетон примерно от 40 и до 80 градусов.
• Прочность бетон набирает примерно в течение трёх суток.
• Станция прогрева работает по повторно-кратковременному или длительному принципу.
• Расстояние между проводами не должно быть больше 15мм.
• Провода не должны соприкасаться или пересекаться.
• Для контроля температурного режима в заливаемых конструкциях делают специальные скважины.
• До полной заливки бетона нельзя осуществлять прогрев бетона!
• Лучше доверить все работы с бетоном и электрикой специалистам, чтобы избежать каких-либо ошибок.

Решение будет только за вами. Надеемся, наша статья была вам полезной. Удачи!

Как правильно греть бетон

• 1 Зачем греть раствор
• 2 Основные методы подогрева
• 3 Расчет подогрева
• 4 Подогрев раствора проводом

• 4.1 Технология обогрева раствора проводом

5 Подогрев при помощи кабеля

5. 1 Технология подогрева раствора кабелем

6 Подогрев раствора при помощи сварочного аппарата

7 Подогрев бетона зимой

7.1 Противоморозные добавки

7.2 Метод термоса

8 В заключение

Бетон – это популярный, недорогой и повсеместно применяемый материал, без которого невозможными становятся такие процессы, как строительство, а также ремонт зданий и сооружений. Для того чтобы раствор такого рода позволял создавать качественные, прочные, а главное, долговечные конструкции важно знать не только рецептуру и технологию его приготовления, а также обладать информацией о том, как прогревать бетон и при какой температуре прогрев бетона обязателен и необходим.

Подогрев бетона для строительных работ в зимний период

Зачем греть раствор

Термоматы для подогрева

Отрицательная температура оказывает негативное влияние на процесс гидратации или застывания бетонной смеси. Раствор такого типа состоит из цемента, песка, воды и щебня.

В данной смеси именно вода является катализатором процесса застывания раствора. Но при отрицательной температуре влага замерзает, что ставит под угрозу не только процесс набора прочности раствора, но и дальнейшие строительные работы.

Основная задача работы по разработке схемы подключения – как прогреть бетон при производстве бетонирования в зимний период для обеспечения оптимального для процесса застывания температурного режима.

Обратите внимание! Если влага в растворе все же успеет кристаллизоваться, раствор уже не спасет ничего. Не стоит дожидаться оттепели, ошибочно предполагая, что раствор приобретет необходимые характеристики, когда вода в нем растает.

Рекомендуемые микроклиматические параметры для производства бетонирования зимой:

• Оптимальный температурный режим для схватывания бетона без добавок и подогрева +10…+20 градусов;
• Бетонирование при температуре от -20 до +10 градусов заставит вас задуматься о том, как правильно греть бетон;
• Если температура ниже -20 градусов, все работы с раствором запрещены.

Основные методы подогрева

Укладка нагревательного кабеля

Существуют три основных метода подогрева раствора при низкотемпературном режиме:

При помощи провода;

При помощи кабеля;

При помощи сварочного аппарата.

Расчет подогрева

Теперь, когда вы знаете при какой температуре нужно греть бетон, необходимо разобраться, как рассчитать подогрев.

Расчеты такого рода для каждого метода должны учитывать следующие параметры:

• Вид бетонной конструкции;
• Общая площадь изделия, требующего подогрева;
• Объем раствора;
• Необходимая электрическая мощность.

Подогрев раствора проводом

На фото — пример укладки провода

Для реализации данного метода подогрева понадобится провод ПНСВ, цена которого невысока.

Данный провод состоит всего из двух конструктивных элементов:

Однопроволочная токопроводящая округлая жила из стали;

Изоляция, созданная из ПВХ или полиэтилена.

Данный метод основывается на передаче тепла бетонной массе от прогретого провода. Нагревание самих проводов реализуется при помощи трансформаторных подстанций с системой регулировки. Данная система позволяет в процессе работы с раствором регулировать температуру нагрева в зависимости от температуры окружающей среды.

Технология обогрева раствора проводом

Инструкция, оговаривающая как подключить прогрев бетона, предусматривает исполнение следующих этапов работ:

Провод укладывается в конструкцию, до ее заполнения раствором, таким образом, чтобы он не соприкасался с опалубкой. Концы провода должны выходить из бетонной поверхности для возможности подключения;

Методом пайки производится вывод концов нагревательных проводов;

Совет. Для сохранения теплового поля места пайки следует обмотать металлической фольгой.

Расположение нагревательного провода

Для осуществления данного метода обязательно составление технологической карты индивидуальной для каждой конструкции.

Подогрев при помощи кабеля

Преимущество подогрева данным методом — это отсутствие необходимости использования дополнительного оборудования. Кроме того, представленный метод не требует больших затрат электроэнергии.

Технология подогрева раствора кабелем

Схема расположения кабеля

Процесс, отвечающий на вопрос о том, как прогреть бетон в домашних условиях кабелем, состоит из следующих этапов:

• Кабель располагается в основании бетонной конструкции прямо перед заливкой раствора;
• Кабель фиксируется крепежными элементами;
• В процессе установки кабель не должен быть поврежден, а отдельные его участки не должны соприкасаться;
• Кабель подключается через электрический низковольтный шкаф.

Схема кабельного подогрева

Обратите внимание! При реализации данного метода необходима разработка схемы расположения кабеля и производство температурных испытаний.

Подогрев раствора при помощи сварочного аппарата

Реализация метода с использованием сварочного оборудования

Зная при какой температуре греют бетон, можно использовать для подогрева и сварочный аппарат.

Для реализации подобного метода понадобится следующее оборудование и материалы:

• Несколько кусков арматуры;
• Лампы накаливания;
• Градусник.

Арматура в данном случае располагается параллельно цепи, состоящей из прямых и обратных проводов. Между ними располагают лампы накаливания, с помощь которых будут производиться измерения напряжения. Для измерения температуры используется самый обыкновенный градусник.

Процесс затвердевания раствора достаточно длительный и может занимать около месяца. В процессе прогревания и затвердевания раствора конструкция ни в коем случае не должна быть залита водой и подвержена холоду.

Данный метод применим при необходимости обогрева небольших бетонных заливных конструкций и приемлемых погодных условиях.

Подогрев бетона зимой

В зимнее время наиболее актуальным становится вопрос о том, как и при какой температуре прогревают бетон. Это связано с тем, что в это время наиболее часто можно наблюдать явление кристаллизации воды в растворе, что исключает ее участие в химических реакция связанных с затвердеванием массы.

Именно потому подогрев бетона зимой — это очень важная процедура, которая может быть реализована следующими методами:

• Введение в раствор противоморозных добавок;
• Подогрев методом «Термоса».

Противоморозные добавки

Добавки на основе из антифриза

Противоморозные добавки способны выдержать сильнейшие холода даже при температуре -30 градусов. Состав таких добавок может быть различным, но основным компонентом является антифриз – вещество, не дающее воде замерзнуть.

Любой строитель своими руками может добавить противоморозные средства в раствор.

Для железобетонных изделий или арматурных перекрытий лучше использовать добавки с добавлением нитрита или формата натрия. Именно эти добавки обеспечат конструкции также сохранение физических и химических свойств и станут антикоррозийной защитой для железобетона в условиях низких температур.

Совет. Если после затвердения таких монолитных конструкций вам потребуется просверлить отверстие или поровнять края, можно воспользоваться такими методами, как алмазное бурение отверстий в бетоне или резка железобетона алмазными кругами.

Метод термоса

Суть данного метода кроется в укладке бетона в теплую подогреваемую опалубку, которая будет весь период затвердевания сохранять температур 20-25 градусов. За счет такого подогрева конструкция и будет сохранять прочность.

Совет. Для ускорения процесса отвердения можно в подогретую опалубку заливать подогретый раствор.

В заключение

Заливка бетона зимой

Подогрев бетонного раствора в зимний период — это необходимая составляющая производства строительных работ. Методов подогрева бетонной массы может быть достаточно много и выбор той или иной схемы следует производить индивидуально для каждой конструкции в соответствии с ее основными параметрами.

А видео в этой статье откроет вам еще больше особенностей и нюансов процесса подогрева раствора для создания монолитных бетонных изделий.

Ведение круглогодичного строительства требует подогрева бетонной смеси в зимний период. Во время затвердевания бетона температура должна быть +20°С. Только в таких температурных условиях схватывание раствора будет равномерным и постоянным. Выполнить обогрев бетона зимой можно разными методами:

Провод для обогрева бетона

Обогрев бетона проводом ПНСВ зимой

Среди электрических методов обогрева бетона самым эффективным является нагревание ПНСВ проводом. Этот метод заключается в нагревании ж/б конструкции теплом, выделяемым проводом. Нагревательный провод со стальной жилой имеет ПВХ изоляцию и различное сечение.

Для электропрогрева бетона провод укладывают на арматуру перед заливкой раствора и привязывают к ней. Это необходимо для избегания повреждения во время заливки. Закрепленный провод не должен касаться опалубки или земли и выходить на поверхность

Монтаж ПНСВ провода

бетона. Бетон крепят к арматуре кусочками самого ПНСВ провода, важно не повредить изоляцию во время монтажа иначе происходит замыкание всей системы и обогрев не работает. Необходимую длину ПНСВ определяют по его сечению, сопротивлению и наружной температуре. После монтажа провода и заливки раствора, концы провода подключают к трансформатору для подачи напряжения 50 В.

Существуют и другие виды провода, не требующие подключения к трансформатору. Но все же ПНСВ является более эффективным.

Обогрев бетона при помощи электродов

Разогрев бетона при помощи электродов был очень популярен раньше, но в последнее время его он существенно уступил место ПНСВ комутации. Он заключается в выделении тепла электричеством, проходящим через влажный бетон. Подведение напряжения к бетону осуществляют при помощи электродов. В зависимости от их расположения подогрев может быть двух типов:

• Для сквозного прогрева бетона электроды устанавливают по всему сечению бетонной конструкции;
• Для периферийного прогрева бетона установку электродов выполняют снаружи бетонной конструкции.

К электродам подключают только переменный ток, так как от постоянного тока на поверхности электродов образуются солевые отложения. Для ж/б конструкций с арматурным каркасом подают напряжение не более 127 В. Бетонные растворы без металлических каркасов подогревают подачей напряжения 220-380 В. Для подогрева раствора применяют несколько видов электродов:

• Стержневые электроды изготавливают из арматуры диаметром 8-12 мм. Их забивают молотком в просверленные отверстия на не большом расстоянии друг от друга и выполняют их коммутацию;
• Пластинчатые электроды изготавливают из широких металлических пластин или узких полос. Их укладывают на двух внутренних сторонах опалубка друг против друга и выполняют их подключение к разным фазам;
• Струнные электроды изготавливают из гладкой металлической арматуры диаметром 4-6 мм для подогрева бетонных столбов, балок и других аналогичных конструкций. Их укладывают в центральной части конструкции, а концы выводят через отверстие в опалубке и подсоединяют коммутирующие провода.

Во время подогрева бетон укрывают слоем гидроизоляции и теплоизоляции. Этот метод имеет недостатки в силу того что бетонная смесь

прогревается неравномерно, а в месте непосредственного контакта электрода может попросту пережигаться и терять свои свойства.

Обогрев опалубки

Этот метод похож на обогрев бетона пластинчатыми электродами. Но в данном варианте обогревается не внутренняя сторона опалубки, а наружная. Иногда электроды располагают внутри самой опалубки во время ее строительства.

Обогрев опалубки электричеством применяют редко. Это связано со сложностью конструкции и малым соприкосновением опалубки с бетоном. Например, в фундаменте будет прогреваться только та часть бетона, которая прилегает к опалубке, а середина останется холодной.

Паровая пушка для обогрева

Последнее время на рынке стали появляться опалубочные системы с уже продуманной внутренней системой обогрева, такие системы несколько дороже, но их эксплуатация существенно облегчает производственный процесс, потому-что монтаж любого обогрева — трудозатратные виды работ, а подключение уже продуманной системы обогрева внутри опалубочных элементов экономит массу времени.

Обогрев инфракрасными лучами

Этот метод основан на способности инфракрасных лучей нагревать непрозрачную поверхность бетона, и передавать тепло всей бетонной конструкции. Перед началом прогрева всю бетонную конструкцию укрывают прозрачной пленкой. Она пропустит лучи и сбережет тепло, не давая бетону быстро остывать.

Преимущество метода заключается в необязательном применении трансформаторов. Но инфракрасные лучи не способны равномерно прогреть большую толщину бетона, поэтому такой метод целесообразно применять для обогрева тонких конструкций.

Подогревание паром

Если электрические методы прогрева бетона невозможны, прибегают к эффективному способу прогрева паром. Прогретый паром бетон до температуры +70°С набирает прочность за 30 часов. При обычных условиях такой эффект можно достичь за 10 суток. Паровой метод заключается в следующем:

• С помощью низкого давления пара создают оболочку, покрывающую всю ж/б конструкцию вместе с опалубкой;
• Оболочку изготовляют из деревянных щитов и толи. Через отверстия в щитах вставляют шланги для подачи пара через каждые 5 м2, а все стыки герметизируют;
• Первую подачу пара выполняют за 30 минут до заливки раствора, чтобы прогреть конструкцию.

Прогрев по технологии термоса

Выполнить обогрев бетона зимой по методу термоса можно при помощи утепления опалубки. Вид утепления подбирают по качеству раствора и наружной температуре. Этот метод рассчитан на наборе прочности бетона, охлажденного до 0°С.

Для достижения лучшего эффекта прогрева в бетонный раствор добавляют противоморозные добавки и ускорители твердения. Точное исполнение последовательности процесса, позволяющего сделать равномерный обогрев бетона зимой, повлияет на качество бетонной конструкции и на все строительное сооружение в целом.

Строительные работы по возведению объектов ведутся круглогодично. Часто строители производят бетонирование для формирования цельных конструкций в зимнее время. При этом важно обеспечить прочность монолита и предотвратить кристаллизацию воды. Осуществляя прогрев бетона важно поддерживать требуемую температуру смеси и создать благоприятные условия для гидратации цемента. Остановимся на технологии разогрева, основанной на применении инфракрасных лучей и электроэнергии. Рассмотрим достоинства и недостатки каждого метода.

Какими методами производится прогрев бетона в зимнее время

Сталкиваясь с необходимостью выполнять бетонирование в сложных климатических условиях, строители осуществляют мероприятия по поддержанию температуры смеси, соответствующей требованиям технологии. Бетон, содержащий воду, твердеет в стандартных условиях в течение четырех недель. Как правильно поступить? Ведь влага при отрицательной температуре кристаллизуется, увеличиваясь в объеме, и может вызвать образование трещин.

Для обеспечения благоприятной температуры применяются следующие методы:

• электроразогрев, для обеспечения которого используется ПНСВ провод. Кабель укладывается внутри конструкции и бетонируется;
• электрический обогрев с использованием трансформатора для сварки. На провод для прогрева бетона подается напряжение через стальные стержни;
• опалубочный нагрев бетонного массива. Щитовые элементы сборной опалубки содержат электрические нагреватели;

Для выбора оптимального способа разогрева следует произвести расчеты и проанализировать все нюансы. Необходимо учесть возможный уровень затрат и только после этого отдать предпочтение конкретному методу. Рассмотрим специфику каждого способа.

Подключаем провод для прогрева бетона ПНСВ

Применяя кабель прогревочный для бетона можно добиться положительной температуры смеси в зимние месяцы. Методика выполнения работ несложная. Следует уложить в конструкцию, подлежащую бетонированию, кабель с маркировкой ПНСВ и подать на него напряжение питания от источника электрической энергии.

Указанному способу обогрева часто отдают предпочтение благодаря серьезным достоинствам:

• повышенной эффективности. Правильно уложенный обогревающий кабель, который выбран расчетным путем, может поддерживать температуру, необходимую для застывания значительного объема бетона;

Как правило, электропитание ПНСВ кабелей осуществляют через подстанции, обладающие несколькими ступенями пониженного напряжения

• экономичности. Расход электрической энергии приемлемый. Это позволяет вложиться в смету строительных мероприятий и не допустить перерасхода денежных средств;
• сохранению бетонной структуры. При подключении провода к источнику электрической энергии исключено растрескивание бетонного массива и образование в нем воздушных пор;
• универсальности. Технология электрического разогрева может применяться для цельных строительных конструкций, которые изготавливаются из обычного или армированного бетона.

Наряду с неоспоримыми преимуществами, технология имеет и слабые места:

• нуждается в выполнении подготовительных работ, в процессе которых производится укладка провода. Гибкий кабель для прогрева бетона требует соблюдения аккуратности при размещении в армированной конструкции и укладывается согласно чертежу;
• требует применения понижающего трансформатора. Технические характеристики оборудования для уменьшения питающего напряжения должны позволять произвести плавную регулировку нагрева бетонной смеси в требуемом диапазоне.

Применяется провод специальной конструкции, который состоит из следующих элементов:

• токопроводящей жилы;
• защитной изоляции.

Подбор кабеля осуществляется после выполнения расчетов с учетом следующих параметров:

• напряжения на выходе трансформатора;
• сечения токопроводящей части;
• суммарной длины уложенного кабеля.

Температура конструкции не должна опускаться ниже технологически обусловленного минимума

При выполнении работ соблюдайте следующие рекомендации:

• производите укладку провода на очищенной поверхности, избегая его повреждений;
• равномерно формируйте петли кабеля, не допуская перегибов.

Покупая ПНСВ провод, проверьте соответствие продукции сертификату. Репутация изготовителя кабеля играет немаловажную роль. Технология применения провода для разогрева бетонной смеси имеет много общего с методом формирования обогреваемого пола.

Как производится прогрев бетона сварочным аппаратом

Технические характеристики сварочного трансформатора позволяют использовать его для разогрева бетонной смеси. Устройство регулирует ток, который подается на электроды.

Оборудование применяется при изготовлении зимой следующих конструктивных элементов зданий:

• опорных колонн;
• капитальных стен;
• различных ограждений.

Питающее напряжение подается на следующие токопроводящие элементы:

• арматурные стержни;
• проволоку сечением 0,6–0,8 см;
• стальные пластины.

Пожалуй, самым распространенным методом прогрева является пропускание через бетон электрического тока при помощи электродов

Технология выполнения работ:

1. Воткните электроды в жидкую смесь.
2. Подайте напряжение и отрегулируйте силу тока.

При разогреве вертикальных конструкций малой площади можно использовать один токопроводящий стержень. При этом напряжение от трансформатора подается на арматурный каркас и стальной пруток, вставленный в раствор.

Для обеспечения эффективности прогрева соблюдайте следующие рекомендации:

• погрузите электроды с интервалом 0,8–1 м;
• плавно регулируйте ток, обеспечивая требуемую температуру.

Преимущества технологии:

• легкость осуществления;
• возможность применения на различных объектах;
• быстрый монтаж и подключение.

К недостаткам относится:

• увеличенное потребление электрической энергии;
• расходы, связанные с невозможностью вторичного применения электродов.

При выполнении работ важно соблюдать требования техники безопасности.

При помощи таких электродов можно прогревать конструкции любых форм, даже самых сложных

Электропрогрев бетона с помощью специальной опалубки

Для обеспечения положительной температуры твердеющей бетонной смеси строители также используют сборную опалубку щитовой конструкции. Ее особенность – оснащение унифицированных щитов быстросъемными электронагревателями.

Достоинства применения:

• ускоренный демонтаж электрообогревателей. Конструкция обеспечивает легкий доступ для замены и обслуживания;
• универсальность. Опалубка собрана из отдельных элементов со стандартными размерами и может применяться многократно;
• эффективность. Опалубка позволяет разогревать увеличенный объем бетона при температуре до -20 градусов;
• повышенный КПД использования. Увеличенная рентабельность и небольшой уровень затрат характерны для этого метода;
• быстрая сборка конструкции. Ускоренная сборка элементов опалубки позволяет сократить продолжительность монтажа.

Одновременно с преимуществами, имеются слабые стороны:

• увеличенная цена опалубки;
• невозможность использования при криволинейной форме объекта.

Щиты с обогревателями применяются при возведении крупных объектов.

Установка обогревающей системы осуществляется непосредственно перед заливкой раствора в опалубку

Инфракрасный прогрев бетона

Инфракрасные лучи позволяют выполнить направленный разогрев бетонного массива до заданной температуры. Сила излучения и глубина нагрева изменяются в зависимости от расстояния между инфракрасным обогревателем и поверхностью бетонного массива.

Методика разогрева с помощью термоматов:

1. В бетонную смесь добавляются присадки для ускоренного застывания.
2. Специальные инфракрасные маты укладываются на поверхность массива.
3. Подключается питающий кабель и подается электрическое напряжение.

Технология позволяет осуществлять разогрев бетонных конструкций, находящихся в горизонтальном положении.

Достоинства этого способа:

• небольшое энергопотребление;
• легкость реализации;
• контроль интенсивности нагрева;
• возможность разогрева бетона через щиты опалубки.

Слабые стороны:

• ускоренное испарение влаги из бетонной смеси, которая нуждается в дополнительной защите от высыхания;
• повышенный объем расходов, связанный покупкой термоматов для разогрева увеличенного пространства.

Несмотря на имеющиеся недостатки, инфракрасный метод востребован в строительной отрасли.

Особенно часто применяют данный метод при выполнении стяжки в зимнее время

Использование предварительно разогретого раствора

Метод разогрева бетонной смеси до выполнения работ по бетонированию – наиболее простой. Технологический алгоритм предусматривает следующие операции:

• нагрев бетонного раствора на стадии смешивания компонентов;
• заливку нагретой смеси непосредственно на участке работ.

Для практической реализации данной технологии производят специальные расчеты, направленные на определение рабочей температуры.

При этом учитывают:

• количество заливаемого бетона;
• время на транспортировку и заливку;
• температуру окружающей среды.

При отклонениях в расчетах осуществляют дополнительный нагрев любым из известных методов.

Заключение

Принятие решения по выбору оптимального способа разогрева требует профессионального подхода. Важно изучить технологические особенности каждого способа и определить экономическую целесообразность его применения. Рекомендации профессионалов помогут разобраться в достоинствах и недостатках применяемых технологий нагрева.

электроды, КТПО, провод ПНСВ, технология и схема обогрева

Схватывание бетона происходит при участии воды. Но в зимнее время вся влага в растворе замерзает, делая гидратацию невозможной. Чтобы и в морозы не приостанавливать строительство, на участке организовывают обогрев бетона. Вариантов прогрева разработано немало, и каждая технология находит свое применение.

Оглавление:

1. Критерии подбора
2. Применение электродов
3. Обзор разных методов

На чем основывается выбор?

Каким способом подогревать зимой бетонные конструкции, зависит от ряда параметров:

1. Погодные условия. При температуре не ниже -15 °С обогрев нагревательными проводами можно заменить методом «теплой» опалубки.

2. Класс бетона – от него зависит необходимый срок теплового воздействия до получения надежных характеристик конструкций, залитых зимой. Бетон вплоть до класса В10 должен успеть набрать половину заявленной прочности, прежде чем можно будет закончить прогрев, классы с В12,5 по В25 – около 40%, крепче В25 – около 30%.

3. Размеры ЖБИ. Для массивных фундаментов рекомендуется электропрогрев бетона электродами или проводами ПНСВ, плюс сохранение набранной температуры «термосом».

4. Толщина заливки. При незначительных габаритах отдельных элементов армированной конструкции возможно применение индукционного нагрева.

Чтобы получить монолит заданного качества и оптимизировать затраты на обогрев бетона, рекомендуется для каждого конкретного случая комбинировать различные технологии.

Метод электродов

Наиболее часто применяемая технология, основанная на свойстве проводников электрического тока разогреваться. Влажный бетонный раствор тоже превращается в своеобразный проводник, если в нем разместить запитанные электроды. Чтобы «цепь» заработала, их необходимо подсоединить к разным фазам источника переменного тока мощностью 60-127 В.

Не используйте метод под напряжением свыше 127 В, если работаете с ЖБИ. Бетон с металлической арматурой включать в цепь можно только после профессиональной разработки проекта.

Технология прогрева бетона электродами требует предварительных расчетов для каждой конструкции. От ее особенностей будет зависеть напряжение подаваемого переменного тока, схема расстановки электродов и даже их вид.

• Стержневые электроды – металлические пруты небольшого диаметра (от 6 до 12 мм). Используются на удаленных участках особо крупных конструкций, а также для сложных форм (стыков, колонн). При размещении стержневых электродов нужно следить, чтобы они не располагались к опалубке ближе, чем на 3 см.
• Струнные – длинная стальная проволока диаметром 6-10 мм. Предназначены для участков большой протяженности. Этот способ предпочтителен, если прогрев бетонной смеси электродами выполняется при контакте заливки с уже замерзшим грунтом.
• Поверхностные – особый тип электродов, роль которых выполняют стальные пластины или полосы шириной в 4-8 см. Проводники крепятся непосредственно к опалубке с оставлением одного свободного конца для подключения к источнику питания. В отличие от погружных электродов поверхностные не контактируют с раствором, так как отделены от него слоем рубероида.

Металлические полосы обеспечивают прогрев бетона не глубже, чем на половину расстояния от одного электрода до другого. Это тепло достает и до внутренних слоев, но там процессы протекают не так интенсивно. А вот разнофазные пластины могут нагревать весь объем, если он не слишком большой.

Основное достоинство метода прогрева электродами – возможность поддержания оптимальной температуры бетона в конструкциях любой толщины и формы.

Особенности различных способов

1. Использование нагревательных проводов.

Тот же электропрогрев бетона, но в отличие от электродного метода, увеличение температуры в монолите обеспечивают уложенные в массу изолированные провода. Они сами нагреваются в процессе работы, а раствору передают только тепловую энергию.

Марки нагревающих элементов:

1. Чаще всего в зимнее время используется электропровод марки ПНСВ от 1,2 до 3 мм в диаметре.

При этом нужно учитывать, что ПНСВ не должен во время работы находиться на воздухе, иначе его изоляция просто оплавится. Отсюда и особенности технологии прогрева – применение так называемых холодных концов, подключенных в местах выхода ПНСВ из бетона. Их роль исполняют короткие установочные провода типа АПВ-2,5 или АПВ-4 с алюминиевой жилой.

Схема прогрева проводом ПНСВ 1,2 при его подключении к трансформатору может быть одно- или трехфазной. Главное, чтобы линии отстояли друг от друга минимум на 15 мм, а сила тока не превышала 15 А. Длина обогреваемых секций подбирается вдвое меньше, чем значение напряжения на трансформаторе.

2. Применение кабелей КДБС или ВЕТ позволяет полностью исключить из технологии трансформатор для прогрева бетона.

К такому методу прибегают, когда нет возможности обеспечить станции питание в 380 В или использовать требуемое количество понижающих трансформаторов на объекте. ВЕТ-кабели могут работать от бытовой электросети, на концах они снабжаются соединительными муфтами, что весьма удобно при укладке. Правда, стоит такой провод дороже, чем ПНСВ.

Подключение производится к понижающему трансформатору, выдающему со второй обмотки 75 или 36 В. Схема укладки провода ВЕТ не отличается от аналогичной для ПНСВ. При этом важно подобрать оборудование, предусматривающее плавную регулировку силы тока. Это позволит поддерживать нормальную температуру в монолитной конструкции.

Как вариант для частного строительства, подойдет обычный сварочный аппарат. К профессиональному оборудованию относятся трансформаторные станции, которые обеспечивают прогрев до 30 кубов: КТПТО-80/86, серия трансформаторов СПБ либо сухая станция ТСДЗ-63.

Прогрев с использованием проводов позволяет сократить время набора 70%-ной прочности до нескольких дней. При такой высокой эффективности метод выгодно отличается экономичностью.

3. Греющая опалубка.

Контактный прогрев бетона предпочтительно использовать на объектах быстрого возведения. Термоактивная опалубка широко применяется для строительства монолитных домов, но раствор должен иметь высокую скорость застывания. Эта технология довольно требовательна к температуре смеси и окружающей среды: промерзший грунт на глубину 30-50 см и сам состав должны быть прогреты до +15 °С.

4. Индукционный метод.

Отлично подходит для изготовления бетонных свай и колонн. Повышение температуры внутри опалубки происходит за счет воздействия электромагнитного поля, создаваемого внешними витками провода. Вся конструкция превращается в своеобразную индукционную катушку, разогревающую металлическую арматуру. А та в свою очередь осуществляет прогрев раствора изнутри. Достоинства метода – равномерный прогрев и возможность производить предварительный разогрев опалубки и армирующих стержней еще до заливки.

5. Тепловые излучатели.

Относительно недорогой и наименее энергозатратный способ – прогрев тепловыми пушками, ИК-излучателями и другими внешними электрообогревателями. Его плюсом и одновременно недостатком является локальное воздействие на заливку. Поэтому сфера применения этой технологии ограничивается ремонтными работами, заделкой стыков и изготовлением малых форм. При этом внешний обогрев не будет достаточно эффективен, если обрабатываемую часть конструкции не оградить от внешних условий временным пологом. Достоинства: минимум аппаратуры и кабельной продукции, дешевизна и относительно невысокие энергозатраты.

6. Пропаривание.

Самый дорогой и энергоемкий прогрев бетона в зимнее время применяется только в промышленном строительстве. Смысл технологии заключается в том, что бетон заливается в сложную двухстенную опалубку, через которую подается горячий пар. Он обволакивает бетонную поверхность, образуя «паровую рубашку». Это обеспечивает и равномерный прогрев конструкции, и подачу влаги, необходимой для гидратации.

Несмотря на всю сложность организации прогрева, этот способ является наиболее эффективным. А для сокращения расходов в сам бетонный раствор вводятся пластифицирующие добавки, ускоряющие процесс твердения.

Существует и пассивный метод, когда вокруг конструкции создается термос из теплоизолирующих матов. Но он сам по себе неэффективен – его уместно использовать только в качестве дополнительной меры вместе с другими способами.

Электропрогрев бетона в зимнее время: схемы и способы

Самым распространенным методом подогрева бетона, во время заливки в зимнее время, используется в тех случаях, когда обычным утеплением объекта не достаточно. Именно о нем мы сегодня и поговорим.

Прогреть в зимнее время можно использовать бетонные методы:

1. Прогрев бетона электродами.
2. Электропрогрев бетона проводом ПНСВ
3. Электропрогрев опалубки
4.Подогрев индукционным
5. Инфракрасным методом излучением

Стоит отметить, что независимо от метода электропрогрев бетона должен быть его утеплением или хотя бы созданием термоса вокруг объекта. В случае равномерного прогрева может не получиться, а это не очень хорошо скажется на его конечной прочности.

Прогрев бетона электродами — самый распространенный метод электропрогрева в зимнее время. Это необходимо, в первую очередь, с простотой и дешевизной, потому что в отдельных случаях нет необходимости тратиться на нагревательные провода, дорогие трансформаторы и т.п.

Принцип действия такого метода электропрогрева основан на физических свойствах электрического тока, который при прохождении через материал выделяемого количества теплоты.

В данном случае, проводимым является сам бетон, другими словами, когда проходит через водосодержащий бетон, он в это время его нагревает.

Внимание! Если бетонная конструкция содержит в себе арматурный каркас, не рекомендуется подавать на электроды напряжение более 127 В.В случае отсутствия металлического каркаса, можно использовать как 220 В, так и 380 В. Большее напряжение не рекомендуют.

Существует несколько видов электродов для прогрева бетона в зимнее время:

Электроды стержневые . Для их создания используется металлическая арматура d 8 — 12 мм. Такие стержни вставляются в бетон на небольшом расстоянии и подключаются к разным фазам, как на схеме. Примеры сложных конструкций, такие электроды для прогрева бетона будут незаменимы.Стеклопластиковая арматура для таких целей не подойдет, потому что она является диэлектриком.

Электроды в виде пластин . Иногда их называют пластинчатыми электродами. Схема подключения подогрева очень проста — пластины устанавливаются на обоих противоположных внутренних сторонах, опалубки и подключаются к разным фазам, проходящий ток будет нагревать бетон. Вместо широких пластин иногда используют узкие полосы, принцип действия этих полос — такой же.

Электроды струнные .Используются при заливке колонн, балок, столбов и похожих конструкций. Принцип действия все тот же, струны подключаются к разным фазам, тем самым нагревая бетон в зимнее время.

Если прогрев бетона электродами — один из самых дешевых вариантов электропрогрева в зимнее время, то, в свою очередь, прогрев проводом ПНСВ — один из самых эффективных.

В качестве нагревателя используется не сам бетон, а нагревательный провод ПНСВ, который выделяет тепло при прохождении через ток.С помощью такого провода, намного проще предсказуемое повышение температуры в бетона, что облегчит такое повышение температуры в зимнее время.

Стоит сказать о самом проводе ПНСВ (П — провод, Н — нагревательный, С — стальная жила, В — ПВХ изоляция). Бывает различного сечения 1.2, 2, 3. В зависимости от используемого сечения выбирается его количество на 1 метр кубического бетонной смеси.

Технология электропрогрева бетона проводом ПНСВ, также, как и схема подключения, очень проста.Провод без натяжки пропускается вдоль арматурного каркаса, на нем же и крепится. Крепить необходимо так, чтобы приаче бетона в траншею или опалубку не повредить его.

Так же существуют кабели, которые не предусматривают использование трансформатора. Их использование позволит немного сэкономить. Он очень удобен в использовании, но все же у обычного провода ПНСВ более широкие возможности для применения.

Электропрогрев опалубки в зимнее время

Этот способ электропрогрева подразумевает изготовление опалубки с заранее поставленными нагревательными элементами в ней, которые при нагреве будут отдавать нужное бетону.Напоминает прогрев бетона пластинчатыми электродами, только обогрев осуществляется не на внутренней стороне опалубки, а внутри нее, либо снаружи.

Электропрогрев опалубки в зимнее время не так часто используется, учитывая сложность конструкции, тем более, что при заливке фундамента, например, опалубка соприкасается не со всей бетонной конструкцией. Таким образом, нагреваться будет лишь часть бетона.

Индукционный и инфракрасный способы подогрева бетона

Индукционный способ подогрева бетона используется крайне редко, да и то, в основном, в балках, ригелях, прогонах, из-за его сложности устройства.

Основывается он на том, что обмотанный провод вокруг стального стержня арматуры, будет индукцию и нагревать саму арматуру.

Электропрогрев бетона в зимний период с помощью инфракрасных лучей основывается на способности таких лучей нагревать поверхность непрозрачных объектов, с последующими передачами тепла по всему объему. При использовании такого способа необходимо предусмотреть окутывание бетонной конструкции прозрачной пленкой, которая будет пропускать лучи сквозь себя, не давая теплу так быстро уходить.

Достоинством такого метода является то, что не обязательно использование специальных трансформаторов. Недостаток — в том, что инфракрасное излучение не позволяет осуществить равномерный обогрев больших конструкций. Этот способ годится только для тонких конструкций.

Не забывайте о том, что независимо от электропрогрева бетона в зимнее время, постоянно контролирует его температурой, потому что он слишком высок (более 50 ⁰ С) — так же опасна для него, как и слишком низко.Скорость хода бетона, так же как скорость остывания, должна не превышать 10 ⁰ С в час.

5 способов прогреть бетон в зимнее время | Бетон — просто!

Прогрев бетона — обязательная процедура в условиях зимнего бетонирования. Нужно обеспечить бетонной смеси условия для нормального твердения. При отрицательной температурех замерзает вода, следовательно, гидротация цемента становится невозможной. Чтобы строительство не прекращалось даже в морозы, применяют обогрев бетона.Существует множество способов прогреть, мы расскажем о пяти самых популярных и эффективных методах.

При помощи нагревательных проводов

Изолированные провода, закрепленные на арматуре подключаются к понижающему трансформатору. После заливки смеси в опалубку, по проводам подается электричество. Они преобразуют электрическую энергию в тепловую, темную прогревая уложенный бетон.

Основное преимущество использования нагревательных проводов — это возможность регулировки температуры в зависимости от погодных условий.

Индукрев

Этот способ обогрева бетона базируется на явлении электромагнитной прогона индукции. Прогрев бетонной смеси происходит при помощи переменного магнитного поля. Данный метод применяется только в конструкциях, замкнутый контур с коэффициентом армирования больше 0,5. Также обязательно наличие металлической опалубки или необходимо обмотать конструкцию кабелем для создания индуктора.

Индуктор (провод) протягивается по металлическому каркасу периодически и периодически включается для повышения температуры арматуры.

Метод электродов

Очень распространенный способ прогрева бетона, основанный на своемстве проводников разогреваться. Влажная бетонная смесь является проводником, если в ней link электроды, подключенный к разным фазам источника переменного тока.

Недостатком этого метода является то, что после испарения воды в растворе, его электрическое сопротивление увеличивается, что приводит к перерасходу электроэнергии.

Инфракрасный прогрев бетона

Данный метод основан на использовании специальных инфракрасных излучателей.Нагреватели устанавливаются так, чтобы их излучение было направлено на поверхность залитой конструкции или на опалубку. При этом поверхность бетона закрывается полиэтиленом или другим изолирующим слоем, который препятствует быстрому испарению влаги из него.

Важно! При толстом слое монолита прогрев ИК-излучателями происходит неравномерно. Это может привести к снижению прочности всей бетонной конструкции.

Метод термоса

Иногда тепловая энергия, возникающая при гидротации цемента достаточно.Данный способ является пассивным и заключается в сохранении тепла смеси при помощи теплоизоляционных материалов. После заливки раствора, опалубку обкладывают различной теплоизоляцией, в качестве утеплителя можно использовать даже древесные опилки.

Данный метод эффективен только для небольших конструкций.

Итог

При проведении монолитных работ в зимнее время года нужно обязательно прогревать бетон. Без прогрева конструкция будет менее прочной и долговечной.

Самыми экономически выгодными являются инфракрасный прогрев смеси или методом «термоса».Однако эффективность этих методов значительно ниже, чем при прогревании нагревательных проводов или при помощи электродов.

Подробнее о том, как прогреть бетон в зимнее время, Вы можете прочитать на нашем сайте: https://betonpro100.ru/tehnologii/progrev-betona-v-zimnee-vremya

Если информация была Вам полезна или вы просто добрый человек, то, пожалуйста, поддержите канал подпиской.

Как греть бетон трансформатором — взятым в аренду

Когда требуется прогрев бетонной конструкции, аренда трансформатора с кабелями или другого оборудования — это самая легкая часть дела.

Гораздо труднее найти грамотного специалиста, знающего, как прогреть бетон в зимние холода правильно.

При какой температуре греют бетон

Зачем вообще нужно прогревать свежезалитую бетонную конструкцию?

Необходимость в этой мере возникает, когда температура окружающего воздуха опускается ниже нулевой отметки.

В таких условиях вода, содержащаяся в растворе, замерзает.

Кристаллы льда разрушают цементный камень — бетон не схватывается и крошится как песок.

Даже когда температура воздуха выше ноля, но прохладно, прогрев бетонных изделий может быть целесообразен.

При комфортном температурном режиме бетон созревает быстрее, сокращая сроки выполнения работ.

Например, при температуре ниже + 20 ° C бетон схватывается не менее четырех недель.

В жаркую погоду, когда термометр показывает + 35 ° C, цементный камень созревает за одну неделю.

Если же нагреть свежее бетонное изделие до + 50 ° C, то оно наберет марочную прочность за сутки.

Ответ на вопрос: «при какой температуре нужно греть бетон?» становится очевидным.

Можно греть свежезалитую смесь при любой температуре ниже + 40 ° C, чтобы ускорить созревание искусственного монолита.

Если же столбик термометра опустился ниже отметки 0 ° C, то греть бетон нужно обязательно.

Как греть бетон зимой

С вопросом, при какой температуре прогревают бетон, разобрались.

Теперь надо выяснить, каким способом это делать.

Как выгоднее и эффективнее?

Профессиональные строители знают, что самый выгодный и действенный вариант — использовать специальный трансформатор и систему шин, кабелей, проводов или электродов.

В самой технологии, как прогреть бетон зимой, нет ничего сверхсложного.

В готовую опалубку заранее укладываются кабели (греющие петли) или электроды с большим сопротивлением.

После заливки на проводники напряжение, которое преобразуется в тепло.

Многие клиенты спрашивают у нас схему прогрева бетона проводом ПНСВ для стяжек и плит, или схему прогрева электродами для колонн.

Стандартных только две схемы: «звезда» или «треугольник» и это способ подключения трансформатора.

Схему расположения греющих петель или электродов, шин и холодных концов рассчитывает на объекте-энергетик.

Этот же специалист должен решать, сколько прогревать бетон, какой температурный режим выдерживать и т.п.

В этой таблице сведена информация, как прогревают бетон в зимнее время трансформатором с применением провода ПНСВ-1 или электродов.

Объем бетона м3	Мощность траснформатора КВТ	Время прогрева сут.	Температура бетона град	Провод ПНСВ	Электроды
До 15	20	3	12	ДА	ДА
До 30	40	3	15	ДА	ДА
До 40	63	3	15	ДА	ДА
До 60	80	3	15	ДА	ДА
До 80	100	3	15	ДА	ДА

Следует учитывать, что это базовые значения, не учитывающие сорт бетона, температуру, осадки и другие переменные.

Принимать решение, как греть бетон, специалист должен учитывать все компоненты в комплексе.

От квалификации электрика зависит, насколько успешным будет итог прогрева.

Желание выполнить эту работу самостоятельно может обернуться потерями.

Как прогреть взятым в аренду оборудование

Впервые заливаете бетон зимой самостоятельно?

Не хотим вас пугать, но у новичков возможны большие проблемы.

Дело в том, что грамотно прогреть бетон может только опытный специалист с квалификацией.

Если же вы решили самостоятельно прогревать бетон, рекомендуем пройти курс обучения у опытных специалистов.

Мы знаем по опыту, что стоимость «замороженного» бетона многократно превосходит затраты на обучение.

Наши специалисты научат, как греть, какую схему прогрева бетона выбрать и прочие тонкости.

Выбор оборудования

Сегодня в процессе использования метода прогрева бетона:

— специальными трансформаторами,

— дизельными пушками,

— установкой прогрева поверхностей.

У каждого способа есть свои сложности, сильные стороны и ограничения.

Прогрев трансформатором

Наиболее эффективный способ.

Главная сложность: требуются знания не только в бетонных работах, но и в энергетике и электротехнике.

для выполнения прогрев бетона специальным трансформатором, нужно не только грамотно подобрать электрическую машину.

Требуется правильно подключить провода и рассчитать график подачи напряжения.

Если на объекте есть источник электричества мощности, предпочтение отдать прогреву бетона с помощью трансформатора.

Главное, чтобы опытный электрик правильно рассчитал график прогрева и представил информацию в понятном виде.

Необходимо завести дневник, в котором фиксируются параметры тока для каждого периода работы.

Прогрев дизельными пушками

Если на объекте доступно только двухфазное электроснабжение 220 вольт, тогда заказывайте в аренду дизельную тепловую пушку.

Также можно использовать хитеры (установка для прогрева поверхности), но это обходится дороже.

Прогрев бетона дизельной пушкой требует некоторых навыков.

Так как обогревается только поверхность, чтобы ее температура не была слишком высокой, иначе монолит расколется из-за тепловых деформаций.

Прогрев хитерами

. Осуществляет установку обогрева поверхности.

У мобильных хитеров есть собственный источник питания.

Конечно, аренда такой техники обойдется недешево, но иногда это единственный вариант.

Не кострами же греть бетонное изделие.

Совет профессионалов

Мы можем поделиться знаниями, которые сэкономили вам деньги, время и нервы.

Не следует пытаться обмануть законы физики. Энергия не получается из ничего.

Если на объекте нет достаточно мощного источника энергии, никакие «хитрости» не поможет.

«Волшебных коробочек» тоже не существует.

Если вы решили научиться прогревать бетон, лучше учиться на чужих ошибках.

Нужно будет учиться и практиковаться.

Так же как невозможно научиться ездить на автомобиле по урокам в интернете, также нельзя освоить прогрев бетона только на теоретических занятиях.

Приготовьтесь, что получится не с первого раза.

Как прогреть зимой своими руками: видео, технологии: провода и электродами

Частный застройщик старается выполнить строительные работы в тёплое время года, но есть случаи-исключения, когда какие-то виды работ выполнить зимой.

Чаще всего, цель строительства в зимний период — сдать здание в период жизненного срока.

Строительные работы зимой предполагают большие трудовые и финансовые затраты. Например, работы бетона требует его предварительного прогрева. О том, как прогреть бетон проводом ПНСВ пойдет речь в настоящей статье.

[содержание]

Условия использования метода

Способ прогрева проводом ПНСВ применяет при наружных работах в холодное время года.

Такие действия производят, потому что при отрицательной температурех бетон плохо набирает прочность, то есть вода в смеси просто замерзает.

Пока застывает, дальнейшие работы бетон тоже приостанавливаются.

Даже если спустя некоторое время после застывания бетон наберёт нужную прочность, есть вероятность, что со временем конструкция при дальнейшей эксплуатации может крошиться и разрушаться.

Принцип действия

Прогрев бетона происходит так.

1. Перед заливкой бетона берут кабель нужного сечения и напряжения.
2. Затем его укладывают и заливают.
3. После чего кабель подключают к сети.

При воздействии высоких температур бетон не вздуется, трещины не появились после того, как бетон застынет, не нужно этого боятся.

Процесс затвердевания не будет остановлен отрицательной температурой, за счет равномерного прогревания бетона, он застынет, как надо, и конструкция будет прочной и надёжной.

Характеристики провода

Провод для бетона имеет свои характеристики.

• Это токопроводящая жила со специальным покрытием.
• Защита у провода бывает различной и может быть выполнена из полиэстера или поливинилхлорида.
• Диаметр при этом составляет 1,2 мм.
• Среднее сопротивление равно 0,15 Ом / м.
• Провод можно использовать при температуре от -60 до +50 градусов.

Как прогреть бетон проводом

Укладка провода

Необходимые условия для проведения работ

Укладку провода производят при температуре воздуха от -25 до +50 градусов.

Заранее необходимо посчитать, какое количество провода вам понадобится. Предположительно на 1м3 идет примерно 55 м провода.

Прогрев бетона проводом ПНСВ зимой безопасен, потому что такой провод изготавливается с хорошей изоляционной оболочкой.

За счёт прочности жилы почти отсутствует возможность залома.

Ни в коем случае не стоит подключать к сети, пока вы его не подключите к бетонной смеси, потому что это перегорает из-за того, что ток возник.

Прогрев бетона проводом ПНСВ применяет не только в бытовых целях, но и в промышленных.

Расчет провода для прогрева бетона

Для одного кубического метра бетона нам потребуется примерно 55 м провода. Чтобы узнать, какой метраж провода понадобится, необходимо выяснить, какой объём бетона будет залит. Таким образом, на 20 м3 нам потребуется 1100 м.

Установка и заливка кабеля

Для установки кабеля предстоит провести некоторые сложные работы.

1. Для начала необходимо очистить поверхность от разного рода мусора и разных посторонних предметов, это обезопасить провод от повреждений.
2. Затем необходимо проследить за тем, чтобы провод не перегибался. Для этого провод укладывают полукругом, но так, чтобы не было пустых зон.
3. Самым распространённым рисунком для укладки кабеля выступает змейка.

Подключение к электросети

После всех манипуляций, описанных выше, производят заливку и подключение.

Для подключения кабеля необходимо подвести его к источнику питания, а при подключении рекомендовать трансформатор.

После того, как вы подключили кабель, необходимо соблюдать меры безопасности:

• не должно быть перепадов напряжения,
• чтобы избежать перепадов використовуйте стабилизатор.

По рекомендациям специалистов нужно использовать станции для прогрева следующих марок: «СПБ-40 и СПБ80».

Подключают провод по двум схемам: «Звезда» и «Треугольник».

При схеме «Треугольник» жилы разделяют на три равные части и провода каждой части сопрягаются параллельно.

Наборы, образовались, необходимо соединить в три узла и присоединить к трём зажимам станции.

Прогрев

Перед началом прогрева бетона необходимо выяснить время прогрева.

Вначале будет раствор разогреваться, при этом нельзя увеличивать температуру больше, чем на десять градусов.

Вторым этапом будет повышение температуры не больше чем на восемьдесят градусов.

Окончательным этапом будет остывание бетона, но понижать температуру не стоит больше, чем пять градусов в течение часа.

Работы после прогрева

У строителей часто возникает вопрос: «Можно ли подвергать бетон сверлению сразу после того, как он затвердел?»

На этот вопрос можно ответить положительно, но необходимо учесть несколько нюансов.

Резать бетонные нагрузки можно, но не нужно требовать ударные нагрузки.

При резке лучше использовать алмазный инструмент.

Если использовать такой инструмент, при сверлении отверстия в бетоне будут иметь ровные края.

Также если прорубить отверстие в бетоне алмазной коронкой, то в тот момент, когда коронка дойдёт до арматуры не придётся его менять.

Рекомендации

• Кабель для системы бетона можно обвить вокруг стального каркаса, но необходимо обеспечить его натяжение.
• Необходимо, чтобы провод не касался элементов металлического каркаса.
• Кабель монтируют только после того, как заложили армирующий каркас.
• Также не стоит проводить работы до того, пока закладные детали не будут ограждены.
• Прогрев бетона не допустим после набора прочности до 50%.
• Кабель должен прогревать бетон примерно от 40 и до 80 градусов.
• Прочность бетон набирает примерно в течение трёх суток.
• Станция прогрева работает по повторно-кратковременному или длительному принципу.
• Расстояние между проводами не должно быть больше 15мм.
• Провода не должны соприкасаться или пересекаться.
• Для контроля температурного режима в заливаемых конструкциях делают специальные скважины.
• До полной заливки бетона нельзя осуществлять прогрев бетона!
• Лучше доверить все работы с бетоном и электрикой специалистам, чтобы избежать каких-либо ошибок.

Решение будет только за вами. Надеемся, наша статья была вам полезной. Удачи!

проводами, кабелем, термостатами, электродами, сварочным аппаратом

С наступлением холодов монолитное строительство сталкивается с проблемой обеспечения достаточной прочности бетона.При понижении температуры до отрицательного значения вода, находящаяся в растворе, замерзает, превращается в кристаллы льда, которые оказывают разрушающее воздействие на воздействие бетона и значительно снижают его конечную прочность. Чтобы нивелировать негативное воздействие мороза, осуществляют прогрев бетона в зимнее время , используя этот температурный режим для его застывания.

При правильном подходе процедура обеспечивает:

• равномерный прогрев всей поверхности;
• застывание бетона без трещин и дефектов;
• высокая скорость набора марочной прочности;
• сокращения сроков строительства.

Технология прогрева бетона в зимний период

В зависимости от температуры окружающей среды, особенности строительной конструкции, экономической целесообразности применяются способы создания и поддержания уровня температурного режима, необходимых для набора бетоном прочности в самые сжатые .

В работаем используйте кабель для прогрева бетона, термоматы, электроды и другие методы . Профессиональные строители рекомендуют использовать одновременно несколько методов, чтобы добиться максимальной эффективности процедур.

Технология каждого метода имеет свои особенности . Например, при использовании установки для подключения необходим доступ к подключению к электросети. Также у каждого метода есть свои преимущества и недостатки. Поэтому рассмотрим отдельно каждый из них.

Как прогреть бетон зимой?

При выборе конкретной технологии анализируются метеорологические условия, масштаб работ, энергозатраты и рассчитывается экономическая эффективность.

Трансформатор (генератор)

Данный способ является самым распространенным и известным как минимум в 70-ти случаях из 100. Для прогрева прокладывается провод ПНСВ , после этого проводят заливку бетонного раствора. Провод нагревается с помощью трансформатора, создающего пониженное напряжение.

В данном случае большое значение имеет правильная укладка кабеля, который будет греть смесь.

Основные этапы работы выглядят так:

• поверхность полностью очищена, чтобы камни или мусор не повредили изоляционную оболочку кабеля;
• аккуратно в виде «змейки» укладывается провод, не допускаются перегибы, которые могут повредить токопроводящую жилу;
• проводить пуск желательно при стабильном напряжении в сети;
• греющий кабель подводится к новомунику питания и подключается по стандартной схеме;
• скорость разогрева должна составлять 10 градусов за два часа, при основном нагреве температура должна быть не выше 80 градусов, скорость остывания — до 5 градусов в час.

Основные преимущества использования провода ПНСВ (одножильного провода со стальной жилой):

• Невысокая стоимость, поскольку трансформатор потребляет намного меньше энергии, чем другие электроагрегаты.
• Возможность получить дополнительную экономию за счет оборудования.
• Можно использовать в любую погоду.

Сварочный аппарат

В случаях, когда температура воздуха рекомендуют понижаться до + 5С, электрики используют для прогрева сварочный агрегат масляного или воздушного типа .Алгоритм работы такой же, как и при использовании трансформатора.

Термоматы

В основном их применяют в северных регионах , где вопросы создания необходимого температурного режима являются наиболее актуальными. Термоматы — это приспособления, которые работают в автономном режиме.

положительными сторонами их использования является:

• экономное потребление электроэнергии;
• равномерный прогрев, исключение зонального перегрева;
• контроль температуры происходит в автоматическом режиме;
• бетон набирает 70,0% прочности в течение 12 часов.

Оборудование имеет высокую стоимость.

Электроды

Трансформатор может понадобиться и при использовании в качестве нагревательного элемента электродов . Этот способ подходит для устройства вертикальных конструкций — стен, колонн. К трансформатору подключаются металлические стержни, которые устанавливаются на расстоянии 60 — 100 см друг от друга. С помощью трансформатора можно понижать напряжение, за счет чего происходит нагрев.

В зависимости от структуры используются следующие виды электродов:

• стержневые — для элементов со сложной конфигурацией;
• пластинчатые — крепятся на внутреннюю часть опалубки;
• струнные — подходящий вариант для обогрева колонн;
• полосовые — можно устанавливать с одной или с обеих сторон конструкции.

используемым средством является:

• быстрая и простая установка обогревательных элементов;
• невысокая стоимость использования материалов.

В данном случае электроэнергия расходуется не самым экономным образом.

Кроме перечисленных технологий, при помощи массивных конструкций с небольшим охлаждением широко применяемый доступный методой «термоса».

Работы выполняются в таком порядке:

• бетонный раствор заливается в опалубку;
• после выравнивания поверхности все открытые участки накрываются теплоизоляционным материалом;
• для ускорения рекомендуется использовать добавки при приготовлении рабочего раствора.

Также на практике и спользуется индукционный способ , термоактивные щиты, инфракрасные установки. Последний метод также широко применяемый. Для его реализации используется инфракрасная установка, которая не требует монтажа и подходит для работы с конструкциями, которые имеют разную конфигурацию.

Регулировка температурного режима путем перемещения установки на другое место. ИК-установка качественно прогревает раствор при невысоком расходе электроэнергии. Для контроля температуры бетонного используют пирометр — специальный прибор, который может быть погружным или поверхностным.

Как правильно греть бетон

• 1 Зачем греть раствор
• 2 Основные методы подогрева
• 3 Расчет подогрева
• 4 Подогрев растворным проводом

• 4.1 Технология обогрева водяным проводом

5 Подогрев при помощи кабеля

5.1 Технология подогрева раствора кабелем

6 Подогрев раствор при помощи сварочного аппарата

7 Подогрев бетона зимой

7.1 Противоморозные добавки

7.2 Метод термоса

8 В заключение

Бетон — это популярный, недорогой и повсеместно применяемый материал, без которого становятся невозможными такие процессы, как строительство, а также ремонт зданий и сооружений. Для того, чтобы раствор такого рода позволяет создавать качественные, прочные, важные, долговечные конструкции, важно знать только рецептуру и его приготовления, а также использовать информацию о том, как прогревать бетон и при какой температуре прогрев бетона обязателен и необходим.

Подогрев бетона для строительных работ в зимний период

Зачем греть раствор

Термоматы для подогрева

Отрицательная температура негативное влияние на процесс гидратации или застывания бетонной смеси. Раствор такого типа состоит из цемента, песка, воды и щебня.

В данной смеси именно вода является катализатором процесса застывания раствора. Но при отрицательной температуре влага замерзает, что ставит под угрозу не только процесс набора прочности, но и дальнейшие строительные работы.

Основная задача работы по разработке схемы подключения — как прогреть бетон при производстве бетонирования в зимний период для обеспечения оптимального процесса застывания температурного режима.

Обратите внимание! Если влага в растворе все же успеет кристаллизоваться, раствор уже не спасет ничего. Не стоит дожидаться оттепели, ошибочно предполагая, что раствор приобретет необходимые характеристики, когда вода в нем растает.

Рекомендуемые микроклиматические параметры для производства бетонирования зимой:

• Оптимальный температурный режим для схватывания бетона без добавок и подогрева + 10… + 20 градусов;
• Бетонирование при температуре от -20 до +10 градусов заставит вас задуматься о том, как правильно греть бетон;
• Если температура ниже -20 градусов, все работы с сокращены запрещены.

Основные методы подогрева

Укладка нагревательного кабеля

Существуют три основных метода, подогнанных в низкотемпературном режиме:

При помощи провода;

При помощи кабеля;

При помощи сварочного аппарата.

Расчет подогрева

Теперь, когда вы знаете при какой температуре нужно греть бетон, необходимо разобраться, как рассчитать подогрев.

Расчеты такого рода для каждого метода должны учитывать следующие параметры:

• Вид бетонной конструкции;
• Общая площадь изделия, требуемого подогрева;
• Объемный раствор;
• Необходимая электрическая мощность.

Подогрев проводом

На фото — пример укладки провода

Для реализации данного метода подогрева понадобится провод ПНСВ, цена которого невысока.

Данный провод состоит всего из конструктивных элементов:

Однопроволочная токопроводящая округлая жила из стали;

Изоляция, созданная из ПВХ или полиэтилена.

Данный метод основывается на передаче тепла бетонной массе от прогретого провода.Нагревание проводов реализуется при помощи трансформаторных подстанций с системой регулировки. Данная система позволяет в процессе работы с регулировать температуру в зависимости от температуры окружающей среды.

Технология обогрева раствора проводом

Инструкция, оговаривающая как подключить прогрев бетона, предусматривает следующие этапы работ:

Проводится в конструкцию, до ее заполнения, таким образом, чтобы он не соприкасался с опалубкой.Концы провода должны выходить из бетонной поверхности для возможности подключения;

Методом пайки производит вывод концов нагревательных проводов;

Совет. Для сохранения теплового поля места пайки следует обмотать металлической фольгой.

Расположение нагревательного провода

Для осуществления данного метода обязательно составление технологической карты индивидуальной для каждой конструкции.

Подогрев при помощи кабеля

Преимущество подогрева данным методом — это отсутствие необходимости использования дополнительного оборудования. Кроме того, представленный метод не требует больших затрат электроэнергии.

Технология подогрева кабелем

Схема расположения кабеля

Процесс, отвечающий на вопрос о том, как прогреть бетон в домашних условиях кабелем, в следующих этапах:

• Кабель установить в основании бетонной конструкции прямо перед заливкой раствора;
• Кабель фиксируется крепежными элементами;
• В процессе установки кабель не должен быть поврежден, а его участки не должны соприкасаться;
• Кабель подключается через электрический низковольтный шкаф.

Схема кабельного подогрева

Обратите внимание! При реализации данного метода необходима разработка схемы расположения кабеля и производства температурных испытаний.

Подогрев раствор при помощи сварочного аппарата

Реализация метода с использованием сварочного оборудования

Зная при какой температуре греют бетон, можно использовать для подогрева и сварочный аппарат.

Для реализации подобного метода следующее оборудование и материалы:

• Несколько кусков арматуры;
• Лампы накаливания;
• Градусник.

Арматура в данном случае параллельная цепь состоит из прямых и обратных проводов. Между ними лампы накаливания, с помощью которых будут производиться измерения напряжения. Для измерения температуры используется самый обыкновенный градусник.

Процесс затвердевания раствор достаточно длительный и может занимать около месяца. В процессе прогревания и затвердевания конструкция не должна быть залита водой и подвержена холоду.

Данный метод применимости при необходимости обогрева небольших бетонных заливных конструкций и приемлемых погодных условиях.

Подогрев бетона зимой

В зимнее время наиболее актуальным становится вопрос о том, как и при какой температуре прогревают бетон. Это связано с тем, что в этом случае используется явление кристаллизации воды в растворе, которое вызывает участие в химических реакциях с затвердеванием массы.

Именно потому подогрев бетона зимой — это очень важная процедура, которая может быть реализована этими методами:

• Введение в раствор противоморозных добавок;
• Подогрев методом «Термоса».

Противоморозные добавки

Добавки на основе антифриза

Противоморозные машины способны выдержать сильнейшие холода даже при температуре -30 градусов. Состав таких добавок может быть различным, но основным компонентом является антифриз — вещество, не дающее воде замерзнуть.

Любой строитель своими руками может добавить противоморозные средства в раствор.

Для железобетонных изделий или арматурных перекрытий лучше использовать добавки с добавлением нитрита или формата натрия.Именно эти добавки обеспечат конструкции также Сохранение физических и химических свойств и свойств антикоррозийной защитой для железобетона в условиях низких температур.

Совет. Если после затвердения таких монолитных конструкций вам потребуется просверлить отверстие или поровнять края, можно использовать такие методы, как алмазное бурение отверстий в бетоне или резка железобетона алмазными кругами.

Метод термоса

Суть данного метода кроется в укладке бетона в теплую подогреваемую опалубку, которая будет весь период затвердевания температур 20-25 градусов.За счет такой подогрева конструкции и будет прочность прочность.

Совет. Для ускорения процесса отвердения можно в подогретую опалубку заливать подогретый раствор.

В заключение

Заливка бетона зимой

Подогрев бетонного раствора в зимний период — это необходимая составляющая производства строительных работ. Методов подогреваемой массы может быть достаточно много.

А видео в этой статье откроет вам еще больше возможностей и нюансов процесса подогрева раствора для создания монолитных бетонных изделий.

Ведение круглогодичного строительства требует подогрева бетонной смеси в зимний период. Во время затвердевания бетона температура должна быть + 20 ° С. Только в таких температурных условиях схватывание система будет равномерным и постоянным. Выполнить обогрев бетона зимой можно разными методами:

Провод для обогрева бетона

Обогрев бетона проводом ПНСВ зимой

Среди электрических методов обогрева самым лучшим нагреванием ПНСВ проводом. Этот метод заключается в нагревании ж / б конструкции теплом, выделяемым проводом. Нагревательный провод со стальной жилой имеет ПВХ изоляцию и различное сечение.

Для электропрогрева бетона провод укладывают на арматуру перед заливкой раствора и привязывают к ней. Это необходимо для избегания повреждений во время заливки. Закрепленный провод не должен касаться опалубки или земли и выходить на поверхность

Монтаж ПНСВ провода

бетона. Бетон, крепящий к арматуре, самого ПНСВ провода, важно не повредить изоляцию во время монтажа иначе происходит замыкание всей системы и обогрев не работает.Необходимую длину ПНСВ определяют по его сечению, сопротивлению и наружной температуре. После монтажа провода и заливки грунтовкой, концы провода подключают к трансформатору для подачи напряжения 50 В.

Существуют и другие виды провода, не требующие подключения к трансформатору. Но все же ПНСВ является более эффективным.

Обогрев бетона при помощи электродов

Разогрев бетона при помощи электродов был очень популярен раньше, но в последнее время он значительно уступил место ПНСВ комутации. Он заключается в выделении тепла электричеством, проходящим через влажный бетон. Подведение напряжения к бетону осуществляют при помощи электродов. В зависимости от их расположения подогрев может быть двух типов:

• Для сквозного прогрева бетона электроды устанавливают по всему сечению бетонной конструкции;
• Для периферийного прогрева бетона электродов выполняют снаружи бетонной конструкции.

К электродам подключают только переменный ток, так как от постоянного тока на поверхности электродов образуются солевые отложения.Для ж / б конструкций с арматурным каркасом напряжение не более 127 В. Бетонные растворы подогоры без металлических каркасовревают подачей напряжения 220-380 В. Для подогрева применяется несколько видов электродов:

• Стержневые электроды изготавливают из арматуры диаметром 8-12 мм. Их забивают в просверленные отверстия на большом расстоянии друг от друга и работают их коммутацию;
• Пластинчатые электроды изготавливают из широких металлических пластин или узких полос. Их укладывают на двух внутренних сторонах опалубка друг против друга и их подключение к разным фазам;
• Струнные электроды изготавливают из гладкой металлической арматуры диаметром 4-6 мм для подогрева бетонных столбов, балок и других аналогичных конструкций. Их укладывают в центральную часть конструкции, а концы выводят через отверстие в опалубке и подключают коммутирующие провода.

Во время подогрева бетон укрывают слоем гидроизоляции и теплоизоляции.Этот метод имеет недостатки в силе того что бетонная смесь

прогревается неравномерно, а в месте непосредственного контакта электрода может попросту пережигаться и терять свои свойства.

Обогрев опалубки

Этот метод похож на обогрев бетона пластинчатыми электродами. Но в данном варианте обогревается не внутренняя сторона опалубки, а наружная. Иногда электроды внутри самой опалубки во время ее строительства.

Обогрев опалубки электричеством применяют редко.Это связано со сложностью конструкции и малымрикосновением опалубки с бетоном. Например, в фундаменте будет прогреваться только та часть бетона, которая прилегает к опалубке, а середина останется холодной.

Паровая пушка для обогрева

Последнее время на рынке стали появляться опалубочные системы с уже продуманной внутренней системой обогрева, такие системы несколько дороже, но их эксплуатация упрощает производственный процесс, потому что монтаж любого обогрева — трудозатратные виды работ, подключение уже продуманной системы обогрева внутри опалубочных элементов экономит масса времени.

Обогрев инфракрасными лучами

Этот метод основан на способности инфракрасных лучей нагревать непрозрачную поверхность бетона. Перед началом прогрева всю бетонную конструкцию укрывают прозрачной пленкой. Она пропустит лучи и сбережет тепло, не давая бетону быстро остывать.

Преимущество метода заключается в необязательном применении трансформаторов. Инфракрасные лучи не могут использоваться для обогрева тонких конструкций.

Подогревание паром

Если электрические методы прогрева бетона невозможны, прибегают к эффективному способу прогрева паром. Прогретый паром бетон до температуры + 70 ° С набирает прочность за 30 часов. При обычных условиях такой эффект можно достичь за 10 суток. Паровой метод заключается в следующем:

• С помощью низкого давления параболочку, покрывающую всю ж / б конструкцию вместе с опалубкой;
• Оболочку изготовляют из деревянных щитов и толи.Через отверстия в щитах вставляют шланги для подачи пара через каждые 5 м2, а все стыки герметизируют;
• Растворитель пара за 30 минут до заливки, чтобы прогреть конструкцию.

Прогрев по технологии термоса

Выполнить обогрев бетона зимой по методу термоса можно при помощи утепления опалубки. Вид утепления подбирают по качеству раствора и наружной температуры. Этот метод рассчитан на прочности бетона, охлажденного до 0 ° С.

Для достижения лучшего эффекта прогрева в бетонный раствор использовать противоморозные добавки и ускорители твердения.Точное исполнение, позволяющее сделать равномерный обогрев бетона зимой, повлияет на качество бетонной конструкции и на все строительное сооружение в целом.

Строительные работы по возведению объектов ведутся круглогодично. Часто строители производят бетонирование для формирования цельных конструкций в зимнее время. При этом прочность прочности монолита и укрепление кристаллической воды. Осуществляя прогрев бетона, необходимо поддерживать температуру смеси и благоприятные условия для гидратации цемента.Остановимся на технологии разогрева, основанной на применении инфракрасных лучей и электроэнергии. Рассмотрим достоинства и недостатки каждого метода.

Какими методами производится прогрев бетона в зимнее время

Сталкиваясь с необходимостью выполнять бетонирование в сложных климатических условиях, строители осуществляют мероприятия по поддержанию температуры смеси, требованиям технологии. Бетон, предоставляющий воду, твердеет в стандартных условиях в течение четырех недель.Как правильно поступить? Ведь влага при отрицательной температуре возникает, может увеличиться образование трещин.

Для обеспечения благоприятной температуры применяются следующие методы:

• электроразогрев, для обеспечения которого используется ПНСВ провод. Кабель укладывается внутри конструкции и бетонируется;
• электрический обогрев с использованием трансформатора для сварки. На провод для прогрева бетона напряжение через стальные стержни;
• опалубочный нагреватель бетонного массива.Щитовые сборные опалубки содержат электрические нагреватели;

Для выбора оптимального метода разогрева следует произвести расчеты и проанализировать все нюансы. Необходимо учесть возможный уровень затрат и только после отдать предпочтение конкретному методу. Рассмотрим специфику каждого метода.

Подключаем провод для прогрева бетона ПНСВ

Применяя кабель прогревочный для бетона можно добиться положительной температуры смеси в зимние месяцы.Методика выполнения работ несложная. Следует уложить в конструкцию, кабель с маркировкой ПНСВ и подать на него напряжение питания от источника электрической энергии.

Указанному способу обогрева часто отдают предпочтение благодаря серьезным достоинствам:

• повышенной эффективности. Правильно уложенный обогревающий кабель, который выбранным путем, может температурным расчетом для застывания значительного объема бетона;

Как правило, электропитание ПНСВ кабелей осуществляют через подстанции, используемые ступенями пониженного напряжения

• экономичности.Расход электрической энергии приемлемый. Это позволяет вложиться в смету строительных мероприятий и не допустить перерасхода денежных средств;
• сохранению бетонной структуры. При подключении провода к источнику электрической энергии исключено растрескивание бетонного массива и образование в нем воздушных пор;
• универсальности. Технология электрического разогрева может использоваться для цельных строительных конструкций, которые изготавливаются из обычного или армированного бетона.

Наряду с неоспоримыми преимуществами, технология имеет и слабые места:

• нуждается в выполнении подготовительных работ, в процессе производства укладка провода. Гибкий кабель для прогрева бетона требует соблюдения аккуратности при размещении в армированной конструкции и укладывается согласно чертежу;
• требует применения низкого трансформатора. Технические характеристики оборудования для уменьшения питающего материала.

Применяется специальная конструкция, которая состоит из следующих элементов:

• токопроводящей жилы;
• защитной изоляции.

Подбор кабеля осуществляется после выполнения расчетов с учетом следующих параметров:

• напряжения на выходе трансформатора;
• сечения токопроводящей части;
• суммарной длины уложенного кабеля.

Температура конструкции не должна опускаться ниже технологически обусловленного минимума

При выполнении работ соблюдайте следующие рекомендации:

• производите укладку провода на очищенной поверхности, избегая его повреждений;
• формируно формируйте петли кабеля, не допуская перегибов.

Покупая ПНСВ провод, проверьте соответствие сертификату продукции. Репутация изготовителя кабеля играет немаловажную роль. Технология применения провода для разогрева бетонной смеси много с методом формирования обогреваемого пола.

Как производится прогрев бетона сварочным аппаратом

Технические характеристики сварочного трансформатора позволяют использовать его для разогрева бетонной смеси. Устройство регулирует ток, подается на электроды.

Оборудование применяется при изготовлении следующих конструктивных элементов зданий:

• опорных колонн;
• капитальных стен;
• различных ограждений.

Питающее напряжение на следующие токопроводящие элементы:

• арматурные стержни;
• проволоку сечением 0,6–0,8 см;
• стальные пластины.

Пожалуй, самым распространенным методом прогрева является пропускание через бетонный электрический ток при помощи электродов

Технология выполнения работ:

1. Воткните электроды в жидкую смесь.
2. Подайте напряжение и отрегулируйте силу тока.

При разогреве вертикальных конструкций малой площади можно использовать один токопроводящий стержень. При этом напряжение от трансформатора подается на арматурный каркас и стальной пруток, вставленный в раствор.

Для обеспечения эффективности прогрева соблюдайте следующие рекомендации:

• погрузите электроды с интервалом 0,8–1 м;
• плавно регулируйте ток, требуемую температуру.

Преимущества технологии:

• легкость осуществления;
• возможность применения на различных объектах;
• быстрый монтаж и подключение.

К недостаткам относится:

• увеличенное потребление электрической энергии;
• расходы, связанные с невозможностью вторичного применения электродов.

При выполнении работ важно соблюдать требования техники безопасности.

При помощи таких электродов можно прогревать конструкции любых форм, даже самых сложных

Электропрогрев бетона с помощью специальной опалубки

Для обеспечения положительной температуры твердеющей бетонной смеси строители также используют сборную опалубку щитовой конструкции. Ее особенность — оснащение унифицированных щитов быстросъемными электронагревателями.

Достоинства применения:

• ускоренный демонтаж электрообогревателей.Конструкция обеспечивает легкий доступ для замены и обслуживания;
• универсальность. Опалубка собрана из отдельных элементов со стандартными размерами и может многократно;
• эффективность. Опалубка позволяет разогревать увеличенный объем бетона при температуре до -20 градусов;
• повышенный КПД использования. Увеличенная рентабельность и небольшой уровень затрат характерны для этого метода;
• быстрая сборка конструкции. Ускоренная сборка элементов опалубки позволяет сократить продолжительность монтажа.

Одновременно с преимуществами, имеются слабые стороны:

• увеличенная цена опалубки;
• невозможность использования при криволинейной форме объекта.

Щиты с обогревателями при возведении крупных объектов.

Установка обогревающей системы осуществляется непосредственно перед заливкой раствора в опалубку

Инфракрасный прогрев бетона

Инфракрасные лучи позволяют выполнить направленный разогрев бетонного массива до заданной температуры.Сила колеблется в зависимости от расстояния между обогревателем и поверхностью бетонного массива.

Методика разогрева с помощью термоматов:

1. В бетонную смесь добавляются присадки для ускоренного застывания.
2. Специальные инфракрасные маты укладываются на поверхность массива.
3. Подключается питающий кабель и подается электрическое напряжение.

Технология позволяет осуществлять разогрев бетонных конструкций, находящихся в горизонтальном положении.

Достоинства этого метода:

• небольшое энергопотребление;
• легкость реализации;
• контроль за установкой;
• возможность разогрева бетона через щиты опалубки.

Слабые стороны:

• ускоренное испарение влаги из бетонной смеси, которая нуждается в дополнительной защите от высыхания;
• повышенный объем расходов, связанный покупкой термоматов для разогрева увеличенного пространства.

Несмотря на недостатки, инфракрасный метод востребован в строительной отрасли.

Особенно часто применяется данный метод при выполнении стяжки в зимнее время

Использование большого разогретого раствора

Метод разогрева бетонной смеси до выполнения работ по бетонированию — Самый простой. Технологический алгоритм предусматривает следующие операции:

• нагрев бетонного раствора на стадии смешивания компонентов;
• заливку нагретой смеси непосредственно на участке работ.
