Работа гравером по дереву для начинающих: видео, обучение, выбор инструмента

Работа гравером – это увлекательная процедура, с помощью которой можно создавать на поверхности обрабатываемого изделия разнообразные узоры и надписи, осуществлять шлифовку и полировку мелких деталей, а также решать целый перечень других задач. Чтобы результаты работы гравером, в качестве которого может быть использована типовая бормашина, были качественными, необходимо не только понимать, зачем он нужен, но и знать все нюансы использования такого оборудования.

Гравер позволяет работать не только с деревом, но и с другими материалами

Выбор оборудования

Выбирая гравер или бормашину, вы должны определиться с тем, для каких работ будет использоваться такое устройство, а также с тем, какие материалы будут обрабатываться с его помощью. Зная это, выбрать гравировальную установку для работ по металлу и другим материалам или бормашину для резьбы по дереву (даже учитывая огромное разнообразие подобных устройств, представленных на современном рынке) вы сможете без особых проблем.

Наиболее значимыми характеристиками граверов, на которые следует обращать основное внимание, являются:

  • мощность приводного электродвигателя, определяющая способность оборудования длительное время работать под значительными механическими нагрузками и обрабатывать различные материалы;
  • количество оборотов, развиваемых рабочим органом, в котором фиксируется гравировальный инструмент.

В наше время есть из чего выбирать, каждый производитель выпускает несколько моделей граверов, отличающихся как по цене, так и по функционалу

Очень часто тем, кто собирается приобрести гравер для своей профессиональной деятельности или для работ в домашних условиях, приходится делать выбор между двумя указанными выше характеристиками. Как бы ни хотелось, эффективно совмещать высокую мощность и оборотистость не способно ни одно современное гравировальное устройство из числа серийных моделей. Именно поэтому специалисты, которым приходится пользоваться гравером часто, сразу приобретают и мощные, и оборотистые модели. Оптимальным выбором в таких случаях станут:

  • мощный гравер, рабочий наконечник которого имеет усиленную конструкцию;
  • компактный и легкий микромотор, способный работать на высоких оборотах.

Для тяжелых работ будет удобен инструмент с дополнительной рукояткой, а мелкую гравировку лучше наносить компактным устройством

Для не слишком сложных работ гравером в домашних условиях можно изготовить такое устройство самостоятельно, наделив его при этом именно той функциональностью и теми характеристиками, которые необходимы. Существует большое разнообразие конструкций самодельных граверов и видео об их изготовлении, поэтому выбрать приемлемый вариант нетрудно. Например, можно сделать гравер, который будет приводиться в действие электродвигателем от старой бытовой техники. Однако самодельную гравировальную установку, чтобы работать с ней было удобно, надо оснастить гибким приводом и специальной насадкой, в которой будет фиксироваться используемый инструмент.

Применяя самодельный гравер в домашних условиях, можно не только наносить на изделие надписи и узоры, но и выполнять различные виды обработки деталей из металла, пластика и кости. Возможна также резьба по дереву гравером, изготовленным своими руками. В зависимости от рабочего инструмента, установленного в насадке такого устройства, использоваться оно может как мини-дрель, небольшой фрезер, компактная шлифовальная и полировальная машинка.

Самодельный гравер с гибким валом

Чтобы выбрать серийную модель гравера, который будет эффективно справляться со всеми поставленными задачами, следует ориентироваться не только на рейтинг такого оборудования среди специалистов, но также на его характеристики и функциональные возможности.

Серийные модели граверов

Серийные модели граверов, которые одинаково успешно используются как в домашних условиях, так и в профессиональной сфере, можно разделить на следующие категории.

Технические бормашины

Это мощные безрукавные устройства, при помощи которых можно успешно выполнять различные технологические операции, а именно: сверление, шлифование, фрезерование и др. Такие агрегаты, работающие на небольших оборотах, оснащаются удобной ножной педалью и могут использоваться в комплекте как с цанговыми, так и с быстрозажимными патронами.

Мощность технических бормашин позволяет использовать их для различных операций с помощью дополнительных насадок и приспособлений

Микромоторы без гибкого привода (рукава)

Компактный приводной двигатель, которым оснащаются граверы данного типа, крепится в задней части рабочей насадки. Такие небольшие и высокооборотистые граверы, не предназначенные для серьезных нагрузок, используются преимущественно для самых тонких работ. В то же время микромотор, которым оснащены эти граверы, не подлежит ремонту, его можно только заменить на новый. Именно поэтому использовать эти устройства целесообразно для не слишком сложных работ, не подвергая при этом значительным нагрузкам.

Граверы или бормашины с гибким валом

Такими бормашинами очень удобно пользоваться для гравировки и тонкой резьбы. Однако следует иметь в виду, что гибкий вал, которым они оснащены, уменьшает их мощность практически в два раза.

Как правильно работать гравером

Чтобы работа, выполняемая гравером, была более комфортной и эффективной, следует придерживаться определенных правил.

Подготовка рабочего места

Рабочая поверхность, на которой выполняется гравировка бормашиной, должно быть хорошо освещено, поэтому его надо оснастить мощной лампой, позволяющей без затруднений рассмотреть в мельчайших подробностях все обрабатываемые элементы. Если для гравировки используется бумажный шаблон, то потребуется малярный скотч, при помощи которого шаблон фиксируют на обрабатываемой поверхности. Иногда эскиз рисунка или надписи, которые необходимо выгравировать, наносят на обрабатываемое изделие обычным фломастером или карандашом. Поверхность при этом надо обезжирить при помощи спирта.

Все инструменты для гравировки удобно хранить в одном кейсе, если нет места для обустройства полноценной мастерской

Подготовка инструмента

Для выполнения гравировки используются различные инструменты, устанавливаемые в гравер. Каждый их них выполняет определенные функции. Так, инструмент с рабочей частью в форме конуса нужен для того, чтобы наносить контур рисунка, а цилиндрический бор – для создания мелких штрихов. Перед началом работы все инструменты следует разложить на рабочем столе именно в той последовательности, в которой они будут применяться.

Выполнение гравировки

Рука, в которой удерживается рабочая насадка гравера, должна свободно скользить по обрабатываемой поверхности, для этого рекомендуют надеть тканевую перчатку. Такая перчатка позволит также не оставлять следов от руки на обезжиренной поверхности обрабатываемого изделия. В том случае, если опыта выполнения гравировки у вас пока нет, лучше осуществлять работу на минимальных оборотах. Это позволит вырезать ровный узор, состоящий из штрихов одинаковой глубины, и при этом не повредить обрабатываемое изделие.

Гравировка надписей с помощью трафарета

Все методы выполнения гравировки предполагают, что сначала выполняется контур рисунка, а только затем соответствующим инструментом «прорисовывают» его детали. Сделанный рисунок следует обработать войлочным валиком, что позволит придать ему более аккуратный вид и удалить с обработанной поверхности все заусенцы, оставленные инструментом.

Если в конструкции гравера или бормашины, которыми вы пользуетесь, не предусмотрена система принудительной вентиляции, то после 10–15 минут работы оборудование стоит отключить и дать ему остыть естественным путем.

Уход за гравировальным оборудованием и инструментом

Чтобы гравер или бормашина, используемые в домашних условиях или в условиях хорошо оборудованной мастерской, прослужили как можно дольше, необходимо правильно за ними ухаживать. В первую очередь надо следить за состоянием инструментов, которые используются в комплекте с таким оборудованием: на их рабочей поверхности не должно быть трещин и других дефектов. Заменять неисправные инструменты можно только на боры аналогичной конструкции и такого же типа. Следует также принять за правило очищать вентиляционные отверстия гравера от скапливающейся в них пыли после каждого сеанса работы.

Соответствующий уход за гравером позволит не только длительное время сохранять такое оборудование в рабочем состоянии, но и выполнять обработку с его помощью максимально эффективно.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

какой выбрать, как пользоваться, как сделать в домашних условиях и ремонт своими руками

Гравировка, шлифовка, резка по металлу, стеклу, пластику, кости — все это входит в возможности электрогравёра. Тем, кто только ещё решает, какой инструмент выбрать, будет полезен обзор его разновидностей. Советы и видеоинструкция по работе электрическим гравёром, как и описание некоторых поломок и способов их устранения, пригодятся владельцам инструмента. А любители индивидуального подхода узнают, как сделать его в домашних условиях.

Электрический гравёр — особенности, основные задачи, виды

Электрический гравёр по форме и общему принципу работы очень напоминает дрель. Главное отличие гравёра — в его миниатюрности (можно работать одной рукой) и большой скорости, то есть числе оборотов в минуту.

Этот инструмент позволяет выполнять работу также с высокой точностью. Электрический гравёр, как следует из названия, прежде всего предназначен для гравировки — нанесения букв, линий, фона на поверхность. Но не всё так просто.

Виды

Стараясь подыскать себе подходящую модель, недолго и растеряться. В каталогах и в наименованиях производителей встречается множество названий: «гравёр», «мини-» или «микродрель», «дремель», «бормашина», «прямая шлифовальная машина». Что стоит рассмотреть? Что пропустить? Хочется опредёленности. Обзор моделей в зависимости от их возможностей, а также отзывы тех, кто уже пользуется инструментом, помогут решить эту задачу.

Ударный
Dremel 290Dremel 290

Гравёр Dremel Engraver 290 работает по ударному принципу

В очень строгом смысле гравёр — это ударный инструмент, принцип работы схож с перфоратором. Устроен просто. В работе точен, но шумный, издаёт неприятный звук. Ударный гравёр предназначен для небольшого спектра работ — а именно для точечной гравировки или, если исхитриться с насадкой, резьбы, прекрасно подходит для работы по металлу, надписей.

При нанесении точечной гравировки получается шелковистое покрытие. Можно выполнять и контурный рисунок по камню, работать по стеклу, но с этим материалом необходимо соблюдать осторожность — высок риск разбить поверхность. Среди ударных гравёров больше всего на рынке представлены модели Dremel, есть китайские аналоги, стоят они недорого, но качество их работы под большим вопросом.

Видео: обзор и тест гравёра Dremel Engraver
Сетевые аппараты с двигателем и наконечником в одном корпусе

Гравёрами многие производители и мастера называют ещё и мини-дрели, бормашины, прямые шлифовальные машины. Это инструменты, работающие по принципу вращения: двигатель крутит шпиндель, на шпиндель крепится патрон, в который устанавливается оснастка (насадки). Особенность такого аппарата в изобилии насадок к нему, их можно как приобрести, так и сделать своими руками. Им можно совершать огромное число операций — шлифовку, полировку, сверление, фрезерование, заточку.

Аппараты внутри этой огромной группы различаются в зависимости от строения корпуса, способа питания. Но всех их объединяет миниатюрность и точность обработки.

Сетевые инструменты работают от электрической сети, больше остальных похожи на маленькую дрель. Как правило, выполнены в пластиковом корпусе. Группа очень большая, область применения очень широкая. Именно к такому виду инструментов относится большинство дешёвых китайских моделей с довольно скромными характеристиками. Специальный трос с наконечником — гибкий вал — и специальная стойка позволяют расширить функции таких аппаратов, превратив в аналог подвесных машин.

Гравер SturmГравер Sturm

Электрогравер Sturm. Гибкий вал в комплектации позволяет добиться большей точности

Подвесные машины

Наконечник этих аппаратов соединяется с корпусом гибким тросом. Число оборотов регулируется не переключателем, а педалью.

Подвесной электрогравер DremelПодвесной электрогравер Dremel

Скорость подвесного электрогравёра Dremel Fortiflex регулируется педалью

Мобильные электрогравёры

Особенность таких аппаратов в том, что питание они получают не от сети, а от аккумуляторов. Работать ими можно где угодно. Особенно пригодится такой аппарат мастеру, работающему с влажным материалом, — электроинструмент на аккумуляторах наиболее безопасен в таких случаях.

Гравер Dremel аккумуляторныйГравер Dremel аккумуляторный

Гравёром Dremel 7700–30 можно работать даже там, где нет доступа к электросети

Какой электрогравёр выбрать

Вес, шумность, мощность, количество оборотов — это основные характеристики, которые напрямую влияют на качество и удобство работы. Как в случае и с другими инструментами, гравёра с идеальными характеристиками не существует. Мощные модели теряют в количестве оборотов, быстрые — в мощности. Тяжёлым инструментом не так удобно выполнять долгие операции, лёгкий часто отличается низким качеством материалов, из которых изготовлены детали и корпус.

Основные характеристики, влияющие на производительность

Для того чтобы легче было определиться, какими параметрами можно поступиться при выборе машинки, а какими нет, в списке даны не только технические параметры инструмента, но и взаимосвязь между ними:

  • мощность. Разбежка в мощности представленных на рынке машинок очень большая — примерно от 12 до 350 Вт. Очень часто вес напрямую зависит от мощности. Чем выше мощность — тем тяжелее аппарат. Мощность также напрямую связана с крутящим моментом. Этот параметр измеряется в Ньютонах на сантиметр. Это своего рода сила машинки. Производители зачастую вообще его не указывают, ограничившись мощностью. Среди прочего, крутящий момент влияет и на то, как будет работать аппарат с оснасткой большого диаметра. Чем больше диаметр — тем больше должен быть этот показатель. Крутящий момент зависит от размера двигателя. Чем больше диаметр — тем показатель будет выше. Чем выше обороты двигателя, тем ниже крутящий момент;.
  • количество оборотов. Это скорость, с которой вращается насадка. Разбежка также очень большая, в среднем достигает 35 000 оборотов на максимуме, на минимуме — с нуля. Очень полезна функция регулировки скорости, ею оснащено подавляющее количество моделей;
  • цанговый патрон. Держатель для насадок. Возможность крепления патронов и цанг разного размера будет преимуществом — вы сможете крепить на инструмент оснастку разных производителей. Обращать внимание стоит на то, насколько стандартна резьба на патроне.

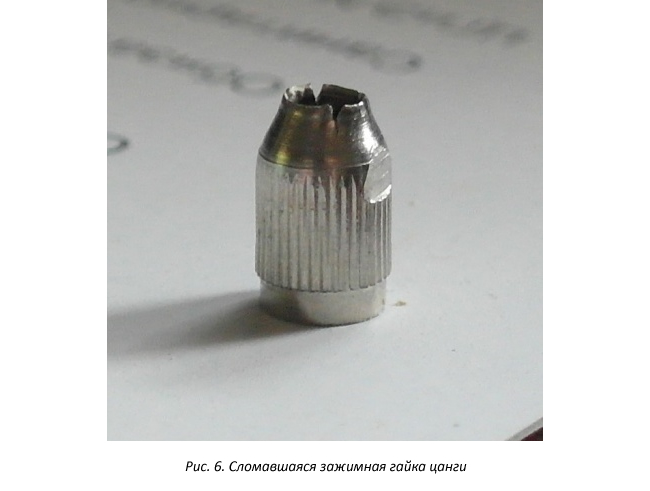

ЦангиЦанги

Цанговый патрон и цанги влияют на универсальность электрогравёра. От вида патрона зависит, возможна ли установка насадок с разным размером хвостовика

Таблица: виды материалов и оптимальные параметры инструмента для работы с ними

Важно и то, что именно нужно сделать инструментом. Гравировка, резка или шлифование? Или, может, полировка? При резке нужны высокие обороты, а при полировке — большая мощность. Чем сложнее задачу ставит перед собой мастер, тем меньше шансов на то, что с ней идеально справится один, универсальный инструмент. Если планируется обработка влажного материала, необходимо использовать только аппарат с аккумулятором или гибким валом — это вопрос вашей безопасности.

Лучше всего выбрать один — дорогой и качественный — инструмент для основных работ и второй — дешевле и проще — для того, что собираетесь делать не так часто.

Комплектация

Гравёры, как правило, комплектуют чемоданчиком для хранения, а также разнообразными наборами насадок. Покупая свою первую машинку для гравировки, не стоит гнаться за изобилием расходников и переплачивать за то, что никогда не пригодится. Возьмите стандартный набор. Из дополнительного оборудования в комплектации можно обратить внимание на гибкий вал — он даст больше возможностей для точной работы — и стойку для того, чтобы подвесить сам гравёр при работе с гибким валом.

Гравер на стойкеГравер на стойке

Стойка и гибкий вал помогут работать электрогравёром с большей точностью

Для сложных задач, для различного вида работ с разными по свойствам материалами потребуется инструмент с расширенной комплектацией.

Чемодан «Дремель»Чемодан «Дремель»

В расширенной комплектации электрогравёра — не только насадки, но и дополнительный аккумуляторный блок, рукоятка для тонких работ, циркуль и другие приспособления

Гравёры выпускают под многими брендами. Это «Зубр», «Калибр», «Вихрь», Intertool, Hammer, Bosh, Watt, Wortex, Ryobi, Sturm, Einhell, Proxxon и другие. Самая известная марка, Dremel, названа по имени изобретателя инструмента с маленьким электродвигателем и высокими оборотами Альберта Дремеля. Сейчас это слово стало нарицательным — любые электрогравёры часто называют дремелями.

В 1906 году молодой механик Альберт Дремель приехал из Австрии в США. Сначала ему пришлось работать в мастерской, где он занимался всякой черновой работой — подгонял детали напильником, точил заготовки на токарном станке. А для души немного играл на скрипке в местных пабах по выходным. В 1931 году основал собственную фирму — Dremel Manufacturing Company. Первым ее успешным продуктом стал станок для электрической заточки бритв. А следующее изобретение Дремеля навсегда завоевало сердца всевозможных самодельщиков.

Татьяна Фам

Журнал «Популярная механика» № 12 от 2015 г.

Отзывы, мнения об электрогравёрах

Идеального инструмента не существует — проверено на практике. Но отзывы, как положительные, так и негативные, все-таки могут помочь с выбором: всегда полезно знать, с чем можно столкнуться при использовании машинки. Вот несколько отзывов к различным моделям.

Насадки для электрогравёра — виды, способы применения и доработки своими руками

Чаще всего с инструментом поставляется набор насадок. Необходимые можно потом докупить. В идеале насадка должна быть той же фирмы, что и гравёр, — только тогда производитель гарантирует качество. Но если «родной» насадки нет в продаже или она слишком дорогая, можно использовать аналоги или даже самоделки. Главное, на что нужно обратиться внимание, — чтобы хвостовой диаметр (хвостовик) насадки соответствовал патрону в гравёре. Недорогие насадки, особенно китайского производства, чаще всего имеют хвостовик диаметром 3,2 мм.

Насадки, как правило, менять несложно. Нужно нажать на кнопку стопора, заблокировав тем самым шпиндель. Ключом, который идёт в комплекте с инструментом, ослабить цанговый патрон, потом его выкрутить и вынуть насадку. Вставить новую. Для более толстой или тонкой насадки придётся поменять цангу. Кулачковый патрон облегчает эту задачу — в зависимости от диапазона размеров туда устанавливаются насадки с различным диаметром хвостовика.

Кулачковый патронКулачковый патрон

Универсальный кулачковый патрон позволяет быстро устанавливать насадки с разным диаметром хвостовика

Насадки для гравировки, боры

Выпускаются из различных сплавов, с разным типом покрытия, различных форм. Предназначены в основном для нанесерия рисунка на поверхность. Вид бора зависит от того, с каким материалом предстоит работать. Так, чаще всего применяются следующие:

  • твёрдосплавные — очень долговечные, качественные и дорогие насадки, особый тип твёрдосплавных боров — в форме пики, ими хорошо работать по пластику, кости, этими борами делают трассировку — выводят основные линии рисунка;
  • стальные — основной инструмент резки, бывают различных форм и конфигураций;
  • комбинированные — основание стальное, а головка твёрдосплавная;
  • насадки с алмазным напылением — очень производительные; их можно купить в магазине медтехники, есть они и на китайских сайтах — вполне приемлемого качества.
Боры с алмазным покрытиемБоры с алмазным покрытием

Насадки для гравировки с алмазным покрытием — боры такого типа даже в недорогих наборах отличаются хорошим качеством

Иногда производители маркируют боры цветом. Цвет в том числе указывает на степень заточки. Боры с черной маркировкой очень производительны, а вот заточка синих и зеленых — слабее. Боры с желтой маркировкой хорошо подходят для финишной обработки.

Изготовление вручную бора — трехгранной пики

Если в продаже не нашлось подходящей насадки, её можно сделать. Например, бор в форме трехгранной пики. Заводские (Казань) варианты тонкие, вытянутые, с высокой пирамидой, но их кончик имеет некоторое скругление. Этот недостаток вполне реально устранить в домашних условиях. Можно переточить заводские, а можно изготовить самому на основе старого бора — усеченного конуса. Точить на алмазном диске. Перед заточкой надо найти середину рабочей части бора-заготовки и затачивать под тупым углом. После того как получилось некое подобие пули, можно наводить грани. После заточки насадку нужно проверить на материале, а потом с помощью наждачки довести вручную.

Видео: изготовление насадки — трехгранной пики своими руками

Другие виды насадок

Помимо гравировки машинкой можно выполнять огромное количество операций. Именно для них — резки, сверления, шлифовки, полировки — предназначены остальные типы насадок.

Весь массив оснастки можно поделить на группы. Вот некоторые из них:

  • свёрла — как и боры, бывают твёрдосплавные и стальные;
  • щётки — стальные, муслиновые тканевые, нитяные;
  • резиновые цилиндры — часто мастера их «доводят до ума», насаживая на отработавшие боры, абразивом стачивают кончик, придавая форму пули, получается хорошая шлифовальная насадка;
  • шлифовальные камни — отличаются как по форме, так и по материалу;
  • шлифовальные диски — наждачные круги (их можно вырезать из обычной наждачной бумаги и наклеить на основу, прикрепить к дискодержателю), алмазные кольца;
  • специальные держатели, на которые накручивается фетр; они очень часто идут в наборах оснастки вместе с инструментом; вместо такого держателя тоже можно использовать старый бор, а фетровую накладку прикрепить суперклеем;
  • насадки «Ёжики» из карбидовольфрама, это боры с напылением иглами и крошкой; их можно использовать для работы с пластиком, искусственным камнем, деревом; требуют особой осторожности при использовании — можно пораниться.

Как работать электрогравёром

Перед тем как начинать, не помешает продумать организацию рабочего места. Придется иметь дело с мелкими деталями, элементами, потребуется точность. Поэтому заранее позаботьтесь об освещении. При работе наверняка полетят пыль и мелкие частицы — застелите чем-нибудь поверхность стола, мебель.

Пошаговая инструкция

  1. Для начала создайте заготовку — то, на что в итоге будете наносить гравировку. Многие операции, особенно по дереву — резку, шлифовку — можно выполнить электрогравёром.
  2. Затем закрепите трафарет. Прочерчивать линии можно по бумаге, наложив рисунок на поверхность. А можно перенести прямо на материал при помощи, например, копирки. Поверхность перед нанесением рисунка нужно обезжирить. Если у вас готовый рисунок-трафарет, закрепите его на поверхности скотчем. Если работать в перчатках, на обезжиренной поверхности не останется следов. Для гравировки на стекле рисунок надо размещать под ним.
  3. Начинайте с контура и только потом переходите к мелким деталям рисунка. Сложные линии разметьте точками, а потом соединяйте их. Светотени на рисунке, тон, если они есть, лучше делать в последнюю очередь.
Видео: изготовление деревянной полки с гравировкой

Техника безопасности

Сохранить здоровье и получить удовольствие от работы помогут эти правила:

  • обязательно надевайте очки;
  • начинайте с низких оборотов — так меньше вероятность того, что с непривычки инструмент соскочит;
  • прочерчивая линию, ведите при возможности гравёр от себя;
  • делайте перерывы, в идеале — каждые 10–15 минут, это поможет не перегреть инструмент; если в аппарате предусмотрена хорошая система охлаждения, прерываться можно и реже, но помните и о собственной усталости — обидно будет испортить работу перед самым финишем;
  • перед началом работы обязательно осмотрите инструмент и насадки: должен быть исправен шнур питания, насадки — без повреждений или сколов; испорченнные необходимо заменить.
  • расходники, диски, насадки должны по своим параметрам соответствовать инструменту, прежде всего это касается размеров хвостовика.

Уход

Меньше затрат на ремонт и больше приятных впечатлений от работы — этого можно добиться, правильно ухаживая за инструментом. Тем более что особенно трудоемких ухода и чистки не нужно.

Гравёр можно использовать, как говорят, из коробки — никаких особенных ухищрений перед первым применением инструмент не требует. А вот после использования необходимо его вычистить — просто смести пыль с наконечника и корпуса. Особенно нужно уделить внимание вентиляционным щелям. Можно использовать кисть или щетку.

Ремонт — что можно сделать своими руками

При серьезных поломках, конечно, лучше обратиться в мастерскую. Но во многих случаях можно справиться самому. Если речь идет об инструменте Dremel, то разобрать его несложно — достаточно открутить винты и поддеть отверткой части корпуса. Они расходятся легко.

Устройство электрогравёра

Машинка состоит из двигателя (статор, якорь), шпинделя (вала), щёток, системы охлаждения, наконечника, к которому крепится оснастка. Некоторые модели комплектуются переключателем скорости, силы удара, электроникой (экран, показывающий количество оборотов). Но общий принцип остается тем же.

Электрогравёр изнутриЭлектрогравёр изнутри

Электрогравёр разбирается легко — достаточно открутить винты и, поддев отверткой, разъять корпус

Внутреннее устройство электрогравёра: 1 — переключатель оборотов, 2 — щётки по бокам, 3 — двигатель, 4 — «вентилятор» на якоре, 5 — кнопка стопора; 6 — наконечник.

Фотогалерея: составные части электрогравёра
Статор
Статор — внешняя, неподвижная часть двигателя
Якорь
Якорь, или ротор, — внутренняя, подвижная часть двигателя
Подшипник
Подшипники установлены по краям якоря

Аппарат издает нехарактерный звук, усиливается поток воздуха из вентилятора

Возможно, якорь цепляет за статор. Одна из причин — выход из строя резинового кольца — муфты, со временем она может истереться или даже порваться. Для того чтобы заменить муфту, нужно разобрать не только сам корпус, но и двигатель.

Видео: разборка двигателя электрогравёра, замена муфты

Перегрев

Если машинка нагревается слишком сильно и слишком быстро, возможно, в подшипники забилась грязь и их надо прочистить и смазать. Нажно извлечь якорь, снимать с него подшипники не нужно. Сначала при помощи шила аккуратно снять пыльники, потом промыть подшипники керосином. Промывать следует очень тщательно. Для этого, как и для смазки, можно использовать шприц. Если при разборке пыльники деформировались, их нужно выправить — для этого удобна небольшая плоская отвертка.

Видео: прочистка и смазка подшипников

Плохо переключаются обороты

Может быть неисправен переключатель из-за забившейся пыли — мелких частиц, летящих при работе. Для этого нужно разобрать аппарат и почистить. Очень эффективно продувать внутренности инструмента сжатым воздухом из небольшого баллона. Оставшуюся пыль удалить кисточкой.

Видео: чистка переключателя оборотов

Как сделать электрогравёр самому

Инструмент, предназначенный для несложных задач, можно сделать и самому, используя различные основы. Прекрасно подходят бытовые приборы, оснащенные двигателем, например блендер. Ручной блендер хорош еще и тем, что его рукоять — анатомической формы, его удобно держать, а мотор в этом приборе достаточно мощный. Для этого понадобится приобрести цанговый патрон и переключатель, чтобы не пришлось все время работы зажимать кнопку вручную.

Пошаговая инструкция

  1. Разобрать корпус блендера.
  2. Вынуть печатную плату, двигатель.
  3. Измерить шпиндель — цанговый патрон понадобится именно под этот диаметр.
  4. Детали, особенно старый двигатель, тщательно очистить.
  5. Надеть патрон на шпиндель.
  6. Вместо кнопки блендера установить рычажок-переключатель. Для этого понадобится удалить с печатной платы контакты кнопки, а вместо них припаять провода для переключателя.
  7. Просверлить в корпусе отверстие для рычажка.
  8. Установить плату и переключатель, поставить на место двигатель.
  9. Собрать корпус.
Видео: гравёр из блендера своими руками

Электрогравёр — универсальный инструмент, которым можно выполнять огромное количество операций, не ограничиваясь только рисунками и надписями. Выбор моделей очень широк, и у наиболее известной марки Dremel есть достойные конкуренты. Машинку стоит подбирать под вид работ и под основной материал, с которым собираетесь экспериментировать. Насадок для электрогравёра огромное количество, но если не удалось приобрести нужную, некоторые можно сделать самому. В домашних условиях можно также отремонтировать аппарат и даже сделать его из другого бытового прибора, например блендера.

legkovmeste.ru

От идеи до результата. Резьба по дереву с помощью гравера. Пауэркарвинг

Народ, всем привет!

  • Немного предыстории

Давным-давно, а именно полгода назад, решили мы заняться резьбой по дереву. Да не просто резьбой по старинке (ножичками, да стамесками), а пауэркарвингом (читать "мощное вырезание")! Если по-русски, то это резьба по дереву при помощи инструментов (в нашем случае это гравер), питающихся от розетки, делающих большое количество оборотов рабочей насадки, ну и имеющих обильное количество этих самых съемных насадок. При поиске этой темы практически не было каких-то интересных обучающих видео или статей на русском языке, все на английском, но и на том спасибо, можно было посмотреть технику работы визуально, хоть и ничего не понятно, что они там говорят. Так вот и решили мы начать хотя б писать по этой теме, вдруг кому интересно Сразу просим заметить, что мы не супер профессионалы, делимся своим небольшим опытом, который, как надеемся, кому-то да пригодится. Ну, как говорится, разговаривать - это не пауэркарвингом заниматься, поэтому поехали.

P.S. Это статья вводная, много лирики, постарались написать все по делу, но без лишних подробностей. В дальнейшем сделаем больше публикаций, где подробно распишем каждый аспект производства.

Как и написано в теме публикации - все начинается с идеи. Идеи того, что вам все-таки это надо и стоит обзавестись кое-какими инструментами. А, ну и деревом, конечно. Делать же из чего-то надо ваши красивые штучки.

Инструменты

На первых порах вам нужен минимум:

- Карандаш с листочком - для эскиза;

- Лобзик - выпиливание заготовки из дерева. На первых порах хватит и простого ручного - они недорогие, просты в использовании, короче кайф. Единственный минус - все это выпиливание оооочень долго происходит и срез может не совсем ровным получится, но все это в навык упирается. Для начала - норм;

- Гравер - собственно сам виновник данной статьи. Этой штукой мы и придаем нашей заготовке форму. Есть разные варианты - от супер дешевых до дорогих. Основной принцип у всех одинаковый - вставляете нужную насадку, включаете, выставляете скорость и успех - она вращается. Начинающим можно взять и дешевый вариант, сами так делали, прекрасно справлялся с поставленными задачами. Сейчас этот гравер тусуется у мастеров-керамистов, они довольны (привет, Сорока). В довесок к граверу можно взять набор дешевых насадок, а потом, по мере надобности, покупать новые;

- Наждачка - приводим наше изделие к товарному виду. Есть свои тонкости, если интересно, то можем посвятить этому отдельную публикацию, как и по всем остальным вышеперечисленным пунктам;

- Средства защиты - для защиты органов дыхания, глаз и ваших умелых пальцев.

Дерево

Плюс гравера в том - что многие его насадки берут любую древесину. Например, наждачному барабану все равно на мягкие и твердые волокна - с одинаковым успехом режет все. Но какие-нибудь алмазные насадки будут "запинаться" об твердые волокна, поэтому если будете резать что-то супер высокохудожественное, то лучше выбирать либо мягкую древесину, либо без ярко выраженных твердых волокон.

Ну вот, вроде с инструментами и материалом разобрались. Что дальше? Ну а дальше начинаем работать.

Эскиз

Допустим, у вас уже есть какая-то идея изделия в голове. Советуем для начала перенести ее на бумагу. Тут сразу может встать вопрос - это че, мне рисовать надо? Такая жизнь, ребят - надо. Почему? Потому что так вам будет проще резать. Когда вы сами нарисовали эскиз, то вы понимаете форму своего изделия, вам становится проще его сделать. Так что просто вбиваете в интернетах запрос по вашей идее, открываете картинки и начинаете. Срисовываете что понравилось, да стилизуете. Конечно, если прям совсем тяжело с этим, то можно попросить друга или подругу нарисовать вам эскиз, но все-таки советуем делать это самим.

Вырезание заготовки

Допустим, у нас есть эскиз и деревяшка, из которой мы будем делать наше изделие. Нужно перенести наш эскиз на дерево, ну тут все просто: сканируете/фотографируете, распечатываете, приклеиваете; копировальная бумага, обводите контур, готово; можно просто перерисовать. Кто как хочет, так и переносит, как говорится.

Теперь берем лобзик, да начинаем выпиливать контур. Тут ничего сложного. Вот как примерно это выглядело у нас.

Работа гравером

Ну а теперь самое интересное - у нас есть заготовка и гравер с кучей (или не кучей насадок). Так как сейчас пишем без какого-то конкретного примера, то дадим вам просто несколько общих рекомендаций:

- Самая универсальная насадка - барабаны с наждачкой. Входят в комплект всех дешевых наборов, удобные, разнозернистые, разноразмерные, можно даже самим сделать при желании, короче, огонь. Обычно мы ими делаем общую форму заготовки. Закругляем, придаем рельеф, в общем, весь основной объем изделия на них. НО! Будьте аккуратны, сильно на заготовку не давите, когда резать будете - можете с непривычки снять слишком много материала или немного подпалить / пережечь изделие. Тише едешь - дальше будешь!

- Насадки с алмазным напылением - хорошо подходят для всякого рода детализации. После придания основного объема наждачными барабанами, если у вас на изделии есть какие-то небольшие детали, то можете смело пользоваться этими насадками. Так же по-тихоньку, без нажима и все у вас получится!

- Еще советуем попробовать насадки из скотч-брайта. Удаляют лишний ворс, да и шлифуют-полируют неплохо.

Это список насадок, которые идут в дешевых комплектах. Для нас это стало такой своеобразной "базой", которую мы используем. Иногда подключаются другие насадки, но это - прям основа.

И еще, не забудьте про защиту. Пылищи оооочень много. Поэтому если не хотите сморкаться буратинами, то обязательно - защита дыхания и глаз.

Главное - пробуйте, пытайтесь, учитесь в процессе и все получится!

P.S. Потом сделаем статейки с мастер-классами, там уже подробно расскажем как работаем с тем или иным изделием.

Шлифовка и обработка

Ну тут все просто, берете наждачку разной зернистости и начинаете приводить изделие к товарному виду. Мы, в основном, используем зернистости: 120, 240 и "нулевку". Времени займет много, поэтому просто наберитесь терпения и все получится. После шлифовки можете обработать изделие маслом или лаком.

Вроде все. Примерный сценарий создания изделия такой. Кое-где есть свои тонкости, но о них чуть позже. Будем рады ответить на ваши вопросы, если появятся, ждите подробных мастер-классов по созданию деревянных украшений.

www.livemaster.ru

Насадки для гравера по дереву, металлу, стеклу

В продаже встречается просто огромное количество различных инструментов, которые могут применяться для механической обработки деталей. Примером можно назвать гравер. Во многом этот инструмент по своему принципу работы схож с дрелью или шлифовальной машинкой, но предназначен для работы с заготовками небольших размеров. Приобретая и устанавливая различные насадки для гравера можно проводить шлифование, фрезерование или гравировку, а также сверление. Важно выбрать наиболее подходящие варианты исполнения насадок, так как они характеризуются различными эксплуатационными качествами и областью применения.

Насадки для гравераНасадки для гравера Насадки для гравера

Особенности насадок

Насадки для бормашины по дереву могут классифицироваться по достаточно большому количеству различных признаков. На рынке представлено большое разнообразие. Практически вся оснастка для гравера характеризуется наличием двух конструктивных элементов:

  1. Хвостовик – часть насадки для гравера, за счет которой происходит ее крепление в патроне используемого оборудования.
  2. Рабочая часть отвечает за непосредственное снятие слоя металла на момент проведения обработки.
Примеры насадокПримеры насадок

Примеры насадок

Паста для гравировки по металлу применяется для существенно повышения эффективности проводимой обработки, особенно если инструмент для гравера предназначен для шлифовки поверхности. Описание насадок может распространяться производителями, так как режущая кромка некоторых вариантов исполнения может обладать сложной геометрией.

Виды насадок для гравера

Оснастка для гравера может обладать просто огромным количеством отличительных признаков. Боры для бормашины и другие разновидности оснастки могут классифицироваться по следующим признакам:

  1. Тип обрабатываемого материала.
  2. Назначение бормашинки и применяемой насадки гравера.
  3. Области применения.

Примером можно назвать алмазные фрезы для гравера, которые могут применяться для обработки торцевой поверхности и получения поверхности сложной формы.

Алмазные фрезыАлмазные фрезы

Алмазные фрезы

Применение твердого напыления позволяет существенно продлить срок службы режущей кромки, а также обеспечить более высокие режимы резания. Сверло мини для дрели применяется для получения глухих или сквозных отверстий с минимальным значением диаметра. Основной классификацией можно назвать то, для выполнения какой технологической задачи приобретается насадка для гравера. За счет обеспечения разнообразия по этому показателю область применения гравера существенно расширяется.

По типу обрабатываемого материала

При выборе наиболее подходящего набора уделяется внимание тому, для работы с какими материалами он предназначен. Классификация инструментов в этом случае выглядит следующим образом:

  1. Большая часть вариантов исполнения предназначается для работы с деревом. Примером приведем то, что большое распространение получила гравировальная фреза по дереву. Она может применяться для получения различных узоров. При необходимости обеспечивает высокую точность обработки.
  2. Применяют гравер с соответствующими насадками для работы с металлом. В этом случае при изготовлении режущей кромки примеряется более износостойкие и твердые сплавы. При выборе оснастки важно уделять внимание тому, какой именно сплав будет обрабатываться. Примером можно назвать соотношение твердости алюминия и закаленной стали.
  3. Довольно часто приобретается оснастка по стеклу. Подобный материал относится к труднообрабатываемым. Именно поэтому часто режущая часть изготавливается из износостойких сплавов или алмазной стружки.
  4. Встречаются насадки для гравера, которые предназначены для работы с камнем. Довольно большое распространение получила алмазная шарошка по камню. Высокая твердость обрабатываемой поверхности определяет то, что к режущей кромке предъявляются особые требования.
Насадки для работы по стеклуНасадки для работы по стеклу

Насадки для работы по стеклу

Предназначение по типу обрабатываемого материала во много определяет стоимость оснастки. Самым доступным предложением принято считать фрезы по дереву, которые получили весьма широкое распространение. Также часто встречаются варианты исполнения, предназначенные для работы с металлами.

По назначению

Инструмент для гравировки по металлу или дереву может предназначаться для проведения самых различных операций. По данному признаку выделяют следующие варианты исполнения:

  1. Для проведения гравировальных работ. Очень часто на поверхности нужно нанести какой либо рисунок или надпись. Если работа проводится в домашней мастерской, то более подходящим инструментом можно считать именно гравер. Встречается фреза гравировальная по металлу или дереву, искусственному или натуральному камню, стеклу и другим материалам. Алмазные боры (шарошки) зачастую продаются в виде набора, так как для получения сложных рисунков и надписей могут потребоваться насадки с различной геометрией режущей кромки.
  2. Инструменты, насадки которых представлены сочетанием цельного металлического стержня и абразивного наконечника. В некоторых случаях нужно провести доведение качества шероховатости выемок или других сложных поверхностей. В подобных случаях применяется именно подобная оснастка. Ее назначение заключается в черновой и чистовой обработке поверхности, все зависит от зернистости применяемого абразивного материала.
  3. Для выполнения шлифовальных работ и полировки. В продаже можно встретить просто огромный ассортимент шлифовальных насадок гравера. При их изготовлении могут применяться различные материалы. Примером можно назвать классический абразив или войлок.
Шлифовальные насадкиШлифовальные насадки

Шлифовальные насадки

При выборе стоит учитывать, что для гравировальной и других насадок гравера, предназначенных для шлифования поверхности, встречаются самые различные пасты. Их применение позволяет существенно повысить эффективность проводимой операции. Подбор пасты проводится в соответствии с тем, какой именно инструмент применяется для обработки и из какого материала изготавливалась деталь. Перед применением любой пасты следует уделить внимание инструкции по применению.

Рассматривая классификацию уделим внимание также тому, что есть рабочие насадки для профессиональных граверов. Они предназначаются для многофункционального инструмента, который может применяться для выполнения самых различных операций. Наиболее распространенный набор подобной оснастки представлен следующим сочетанием:

  1. Фрезы, которые имеют различную форму и размеры.
  2. Шарошки из абразива, войлока или алмазного напыления.
  3. Сверла, при применении которых обычную гравировальную установку можно превратить в эффективную дрель для проведения точных сверлильных работ.
  4. Проволочные насадки, за счет которых можно выполнить очистку поверхности.
  5. Отрезные диски, предназначенные для удаления части изделия.
Готовый набор насадокГотовый набор насадок

Готовый набор насадок

При желании набор можно собрать при отдельном приобретении всех насадок. Однако, некоторые варианты исполнения встречаются в продаже крайне редко, что определяет сложность с их отдельным приобретением. Примером назовем отрезные диски.

Рекомендации по выбору

Набор насадок для гравера производят под различными брендами. Как ранее было отмечено, при частом проведении обработки заготовок рассматриваемым инструментом требуется достаточно большой набор насадок. На выбор могут повлиять следующие факторы:

  1. Какие именно технологические задачи придется выполнять. Как ранее было отмечено, бормашина может использоваться для проведения просто огромного количества технологических задач: гравировка, шлифование поверхности, отрезка, сверление и другие. Выбор проводится в соответствии с тем, какие именно работы будут проводится. Есть в продаже универсальные наборы, представленные сочетанием насадок самого различного типа.
  2. Характеристики, геометрические особенности заготовки и тип применяемого материала при изготовлении.
  3. Предполагаемые размеры заготовок. Слишком маленьким инструментом не удобно обрабатывать заготовки большего размера. При этом для достижения поставленных целей может потребоваться намного больше времени.

Набор шарошек и других насадок может быть минимальным или включать в себя несколько десятков единиц. В данном случае выбор зависит от того, какой бюджет отведен на приобретение оснастки и как часто будут проводиться работы.

При выборе также уделяется внимание классификации по предназначению наборов:

  1. Профессионального уровня. Высокая стоимость подобного предложения связана прежде всего с длительным сроком службы и исключительными эксплуатационными качествами. Кроме этого, режущая часть на протяжении длительного периода сохраняет свою форму, за счет чего обеспечивается точность обработки. Подобную оснастку целесообразно выбирать только при частом проведении соответствующих работ.
  2. Бюджетные предложения. Эту группу можно условно разделить просто на огромное количество категорий. Самым доступным инструментом станет предложение от китайских производителей, но оно не прослужит долго и зачастую не соответствует заявленным характеристикам. Некоторые известные производители также занимаются выпуском инструментов этого класса, но при этом выдерживают довольно высокий уровень качества. Именно поэтому при редком проведении работ следует уделять внимание именно подобному предложению.
Виды насадок для гравераВиды насадок для гравера

Виды насадок для гравера

Покупая инструмент можно осмотреть его. На поверхности не должно быть явных механических дефектов. Кроме этого, уделяется много внимания симметричности, проверить которую без специального оборудования достаточно сложно.

Изготовление насадок своими руками

Для получения некоторых поверхностей в продаже сложно найти более подходящую насадку. Именно поэтому многие рассматривают возможность их изготовления своими руками. Примером можно назвать фрезы для дремеля по дереву, которые сегодня получили также довольно большое распространение.

В домашней мастерской можно изготовить отрезной диск или шлифовальную головку. Примитивная фреза представлена рифленым цилиндром от обычной зажигалки. Насадка для шлифования изготавливается из деревянного барабана, к которому прикрепляется наждачная бумага с требуемым показателем зернистости.

Самодельная шлифовальная насадкаСамодельная шлифовальная насадка

Самодельная шлифовальная насадка

Насадки для гравера своими руками изготавливают по причине того, что они могут заменить полностью покупные варианты исполнения. Однако, насадки для резьбы по дереву своими руками изготовить очень сложно. Это связано с тем, что рабочая часть подобного инструмента имеет сложную геометрию, повторить которую может только настоящий профессионал при применении специального оборудования.

При самостоятельном изготовлении оснастки следует уделить внимание особенностям крепления. В качестве хвостовика может применяться соответствующий элемент от сломанного инструмента.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Хитрости использования гравёра в качестве инструмента кремоварения

При изготовлении крема, одним из обязательных этапов является смешивание воды, масла и эмульгатора — этому процессу и посвящена данная статья.

Хитрости использования гравёра в качестве инструмента кремоварения, фото № 1

Обычно кремовары используют мини-миксеры (рис. 1) или капучинаторы (рис. 2).

И в некоторых случаях эти приспособления — для удобства я оба типа устройств буду называть мини-миксерами — хорошо справляются с перемешиванием, а в некоторых случаях их использование даёт неудовлетворительный результат. В каком же случае?

Во-первых, не всякому эмульгатору достаточно перемешивающего воздействия мини-миксера, чтобы образовать устойчивую эмульсию — крем, который не расслоится и не отойдёт водой через день-другой.

Во-вторых, когда перемешивание должно быть интенсивным. Лецигелю, например, необходимо скоростное перемешивание: если делать крем на основе лецигеля с использованием мини-миксера, то вместо ожидаемой однородной консистенции получится крем с плавающими в нём кусками лецитина разного размера. Если же использовать гравёр, то результат получается хорошим.

В-третьих, когда вам надоело тратить деньги на батарейки. Кремы на основе некоторых эмульгаторов получаются хорошими, только если в мини-миксер заправлены новые батарейки, в противном случае крем оказывается недостаточно вымешанным и расслаивается. А качественные батарейки сейчас стоят недешево.

В-четвёртых, когда вы делаете крем густой консистенции, и венчик мини-миксера вязнет в нём. Это происходит из-за того, что питание моторчика осуществляется от батареек. При этом не получится пойти и купить «более мощный» мини-миксер, ведь его неспроста называют «мини» — батарейки просто не в состоянии запитать мощный моторчик.

Три перечисленные выше причины не отменяют использование мини-миксеров, а указывают на ограничения в их применении. Мощности батареек может оказаться недостаточно:

1. Когда необходимо медленное перемешивание с большим усилием.

2. Когда необходимо высокоскоростное перемешивание.

Для высокоскоростного перемешивания хорошо подходит гравёр. Скорость гравёра обычно регулируется в диапазоне от 10 000 до 35 000 оборотов в минуту. Это большая скорость — для сравнения, скорость электродрелей не превышает 3 500 оборотов в минуту. Электродрели, кстати, не очень годятся для кремоварения: во-первых, они очень тяжелые; во-вторых, слишком шумные; в-третьих, не рассчитаны на непрерывную продолжительную работу.

А теперь о продолжительности перемешивания. В некоторых случаях (например, при работе с некоторыми активами в водной фазе), необходимо непрерывное интенсивное перемешивание в течение 10-20 минут. Гравёры, легко справляются с этой задачей, поскольку задуманы для создания гравировок — а это длительное и кропотливое занятие. Дополнительно радует низкий уровень шума гравёра во время работы.

Поскольку у гравёра очень высокая скорость, традиционные венчики по своей форме плохо подходят для перемешивания — они будут расплескивать крем и нагонять в него воздух. По моему опыту, хорошо работает насадка, показанная на рис. 3.

Вращаясь с высокой скоростью, такая насадка использует два принципа перемешивания:

1. Тонкое перемешивание на границе крема и обеих плоскостей диска.

2. Общее перемешивание крема в склянке с использованием принципа действия центробежного насоса: крем постоянно захватывается по центру диска с его верхней и нижней плоскостей и выталкивается по всему диаметру диска к его периферии, в направлении стенок склянки.

Из-за эффекта общего перемешивания в зону тонкого перемешивания постоянно поступают новые порции крема. С учетом огромной скорости вращения диска, перемешивание получается интенсивным, но при этом из-за конструкции насадки — без завоздушивания. К слову, в качестве склянок для перемешивания я использую лабораторные стаканы подходящего объёма, изготовленные из термо- и химически стойкого стекла (ГОСТ 23932-90).

Хитрости использования гравёра в качестве инструмента кремоварения, фото № 2

Насадка, показанная на рис. 3, часто идёт в комплекте к гравёру, если нет — не беда, это очень распространенная насадка, её легко купить, и стоит она дёшево. Обратите внимание, на рис. 3 показано, какой стороной правильно прикреплять диск к штырьку — острия зубчиков должны смотреть против часовой стрелки, в сторону противоположную направлению вращения.

Хитрости использования гравёра в качестве инструмента кремоварения, фото № 3

На рис. 4 показано, как будет выглядеть насадка, вставленная в гравёр. Штырька такой длины достаточно для изготовления небольшого объёма крема — от 30 до 200 мл за один раз. Для перемешивания большего объёма вам, возможно, понадобится насадка-штырёк большей длины (см. рис. 5).

Хитрости использования гравёра в качестве инструмента кремоварения, фото № 4

Насадка слева — стандартная, две другие — удлинённые. Вряд ли вам удастся купить готовые удлинённые насадки, их изготовление нужно заказывать токарю: материал дешевый, работы на 15 минут, изготовление такого штырька не должно стоить дорого. Чтобы объяснить мастеру, что вы от него хотите, отдайте ему на время в качестве образца стандартный штырёк и скажите, что вам нужен такой же, только длиннее, и назовите желаемую длину. Да, и ещё важно назвать материал — сталь 08Х18Н10Т. Не пугайтесь, это одна из самых распространенных марок нержавеющих высоколегированных сталей, её особенность в том, что она предназначена для работы в средах с повышенной агрессивностью. Насадка из этой стали будет прочной, нержавеющей и гарантированно не будет вступать во взаимодействие с компонентами крема, какими бы они не были.

То место гравёра, в которое вставляется насадка, называется «цанговый патрон» или просто «цанга». Стандартная цанга гравёра совпадает по диаметру со стандартным штырьком-насадкой и равна 3,2 мм. Возможно, вы захотите попробовать с гравёром свою любимую насадку, диаметр которой отличается от 3,2 мм. Если, например, у вашей насадки диаметр 2,5 мм было бы ошибкой намотать на неё скотч, изоленту или лейкопластырь, чтобы она плотно вставлялась в цангу. С учетом огромных скоростей гравёра, это подвергло бы вас, вашу посуду и сам гравёр огромному риску.

«— Вжжик, — сказала японская бензопила,
— О-оо! — сказали русские лесорубы»,
из анекдота.

На рис. 6 показано как погнувшаяся под действием центробежных сил насадка разрушила деталь гравёра — зажимную гайку цангового патрона. Можно себе вообразить какой вред способна причинить Г-образно согнувшаяся насадка, вращающаяся со скоростью 10 000 оборотов в минуту. Для сравнения — лопасти вертолета вращаются со скоростью всего 200 оборотов в минуту.

Хитрости использования гравёра в качестве инструмента кремоварения, фото № 5

Чтобы избежать несчастных случаев и побитой посуды, важно придерживаться нескольких правил.

Правило 1.
Насадка должна крепиться в гравёре прочно.

Правило 2.
Насадка должна быть хорошо отцентрирована, что в особенности касается рукотворных, гнутых пассатижами вариантов насадок. Когда насадка отцентрирована, её центр тяжести находится на оси вращения, если это не так, гравёр начинает вибрировать. Чем лучше центрированность — тем меньше вибрация.

Правило 3.
Насадка должна быть сделана из твёрдого металла. Если насадка имеет большую длину и при этом сделана из мягкой проволоки, наподобие той из которой гнут бесплатные вешалки для химчисток, то такая насадка обязательно согнётся дугой при скорости 10 000 оборотов в минуту.

Надежно закрепить в гравёре нестандартную насадку вам поможет набор цанг разного диаметра (см. рис. 7). В продаже есть наборы с большим количеством цанг специально для гравёров — до десяти штук разного диаметра в наборе.

Хитрости использования гравёра в качестве инструмента кремоварения, фото № 6

Если вы хотите ещё большей свободы в использовании насадок нестандартного диаметра, приобретите универсальный кулачковый патрон (см. рис. 8). С его помощью в гравёре можно надёжно закрепить насадку любого диаметра в интервале 0,3-3,2 мм.

Хитрости использования гравёра в качестве инструмента кремоварения, фото № 7

Если вы планируете использовать универсальный кулачковый патрон, об этом следует помнить, когда вы будете покупать гравёр — кулачковый патрон подойдёт не ко всякому гравёру.

Гравёр нужно покупать такой, чтобы в комплекте к нему шел гибкий вал и стойка на струбцине. С учетом этого комплектность должна быть примерно такой, как на рис. 9.

Хитрости использования гравёра в качестве инструмента кремоварения, фото № 8

Насадка вставляется в конец гибкого вала, похожий на толстый фломастер. Другой конец гибкого вала подсоединяется к гравёру. Сам гравёр вешается на прикреплённый к столу струбциной штатив (штатив — это другое название стойки). Должно получиться примерно как на рис. 10.

Хитрости использования гравёра в качестве инструмента кремоварения, фото № 9

Теперь гравёр висит на штативе, в ваших руках легкий шнурочек, в рукоятку которого вставлена насадка. Шнурочек не стесняет свободы движений, и поскольку он лёгкий, рука не устаёт. Моторчик гравёра работает тихо, не греется и поэтому при необходимости может работать долго. Рукоятка гибкого шланга не вибрирует как массажёр, поскольку мы используем надежно закрепленную хорошо отцентрированную насадку.

Теперь всё готово к работе. Дерзайте!

С уважением и пожеланием всего самого доброго,
Наталья Балыкова

www.livemaster.ru

мастер класс и инструкция как выбрать гравер

Очень часто, выполняя рельефное изображение на деревянной поверхности, мастера, дабы облегчить себе задачу, используют специальные бормашинки с различными насадками. В качестве этого оборудования можно использовать как стоматологический бор, так и специальные ручные граверы для определенного рода материала (стекло, дерево, металл). Резьба по дереву при помощи обычного гравера как раз для начинающих мастеров требует определенных навыков и несет некоторые сложности.

Самая первая проблема, с которой вам придется столкнуться - это выбор бормашинки из огромного множества вариантов, представленных на современном рынке.

Учимся резьбе по дереву гравером для начинающих своими руками

Как правильно выбрать бормашинку?

На смотря на великое разнообразие бормашин, представленных на рынке, выбрать подходящую, зная необходимые технические характеристики, не так уж и сложно. Основными критериями выбора являются мощность двигателя, определяющая количество оборотов бура в минуту, и крутящий момент.

Выбирая бормашину, вам всегда придется делать выбор между способностью выдерживать большие нагрузки и способностью работать длительное время на высоких оборотах, ибо ни одна машина, к сожалению, не совмещает в себе два этих важных качества. Именно по этой причине наилучшим вариантом становится приобретение двух бормашин с разными техническими характеристиками.

Самым оптимальным вариантом для резьбы по дереву станут:

  1. Мощная бормашина с усиленным наконечником.
  2. Компактный микромотор, способный работать на высоких оборотах.

Если вы очень любите экономить, а так же ладите с техническим оборудованием, то первую бормашину можете собрать самостоятельно: для этого необходимо взять мотор от стиральной машины или любой другой двигатель достаточной мощности и, при помощи ременной передачи, подсоединить к рукаву от бормашины. Все данное действо требует сноровки и некоторых умений, к тому же сам рукав и наконечник всё равно придется покупать.

Технические бормашины.

Российское производство выпускает достаточно мощные безрукавные бормашины “Профиль” с педалью - Эта модель очень надежна и позволяет выполнять невероятно широкий ряд технических операций: сверление, шлифование и многое многое другое, не смотря на низкие обороты.

Годами завоевывала свой авторитет на рынке бормашины фирмы Foredom SR  из США (можете наблюдать этот аппарат на фото ниже). Очень надежная в работе, даже при высоких нагрузках. Все запчасти можно приобрести практически в любом магазине, торгующем инструментами для ювелиров. Выбор насадок очень велик и разнообразен: от силовых цанговых, до удобных быстросъёмных.

Микромоторы.

Микромоторы Это своеобразные мини бормашины - они более компактны и обходятся без гибкого вала. Двигатель у них крепится непосредственно позади наконечника. Такие машины очень удобно использовать для самой тонкой работы, именно для этих целей они очень удобны.

Среди Российских следует выделить бормашину ДПМ 25-2 со специализированным медицинским наконечником. Она очень удобно сидит в руке, боры меняются легко и быстро, а цена для машинки с такими характеристиками совершенно не высока. Но все же следует заметить, что медицинский наконечник не предназначен для больших нагрузок, а потому при слишком частом использовании может быстро выйти из строя. Микромотор не подлежит ремонту, поскольку стираемые со временем угольные щётки невозможно заменить. Таким образом временами придется менять двигатель или приобретать новую бормашину целиком. В остальном это очень не плохой, бюджетный и удобный вариант. Так же можно поискать неплохие аналоги родом из Кореи.

Слудеющие бормашины привлекают своим функционалом и надёжностью, но в России бормашины Marathon или Strong стоят дороговато. Они имеют очень высокие показатели по оборотам и мощности - до 30000 об/мин и мощность 65Вт. Для микромотора эти показатели очень достойные. Лучшие мастера работают именно с такими бормашинами.

Нужно отметить, приведённые выше микромоторы пригодны только для маленьких боров и небольших бор фрез. Используя на них крупные фрезы, вы существенно уменьшите ресурс инструмента и срок его службы. Именно по этой причине необходимо иметь в своём арсенале не менее двух видов бормашин.

Обычно бормашинка комплектуется гибким валом.Им удобно пользоваться, выполняя мелкие детали в резьбе. Однако при использовании гибкого вала, бормашинка теряет половину мощности.

Советы по выполнению резьбы.

Итак, резьбу лучше всего делать на породах дерева с монолитной структурой: это липа, бук, ольха, груша. Сосна, ясень и дуб менее пригодны для этой цели.

Первым шагом следует перенести эскиз на доску и заштриховать фон , который вы будете убирать.

Картинку по контору следует обводить маленьким буром с круглым звездчатым сечением. После чего весь фон забивается таким же буром, разве что большего диаметра, для более скорого выполнения работы.

Для того, чтобы выбирать фон в большом объеме, удобно пользоваться насадкой- ограничителем, который идет в комплекте с бормашинкой.

Глубину прорезания нужно предварительно отрегулировать и потренироваться на лишнем кусочке дерева.

После полного прорезания фона его шлифуют шкуркой.

После этого прорезаются детали на самом рисунке.

После завершения работы следует отшлифовать всю картину и покрыть морилкой, после чего пройтись шкуркой, чтобы морилка осталась лишь в тех местах, где фон ниже.

Видео по теме статьи

На видео-уроках ниже вы увидите пару примеров того, как мастера работают с граверами по дереву, а так же обзоры на бормашинки некоторых производителей.

sdelala-sama.ru

Гравер (бормашина). Виды и работа. Применение и как выбрать

Электрический гравер, или бормашина – это компактный инструмент, предназначенный для нанесения гравировки и тонкой обработки различных материалов. Данное оборудование выпускают как именные европейские производители, так и малоизвестные китайские бренды. В связи с этим представленный на рынке ассортимент отличаются между собой по цене и качеству. Граверы бывают различных габаритов и мощности, поэтому можно подобрать оптимальное оборудование для выполнения интересующего объема работ.

На что способен гравер

Ручные граверы представляют собой компактное оборудование, которое применяется для точной обработки. В связи с этим его не удастся применять для осуществления глобальных задач.

Граверы оснащаются различными насадками, что дает возможность их использовать для следующих видов работ:
  • Шлифовка.
  • Фрезеровка.
  • Гравировка.
  • Разрезка.
  • Сверление.
  • Полировка.

Устройство совместимо с мелкими насадками, поэтому его применение для выполнения строительных или масштабных задач неприемлемо. Если нагрузить гравер, скажем для сверления толстостенной стали, то прибор просто перегорит. Устанавливаемый в нем электромотор не рассчитан на большие нагрузки, поэтому может останавливаться при высоком сопротивлении обрабатываемого материала.

Принцип работы

По принципу работы граверы похожи на обычную дрель, болгарку или шуруповерт. Они имеют легкий корпус, в который устанавливается электромотор. На его вал закрепляется цанга, с помощью которой фиксируется насадки для обработки. Двигатель может передавать усилие с помощью редуктора или без него. Инструмент имеет регулировку оборотов двигателя. Некоторые модели могут вращаться в обе стороны.

Подавляющее большинство предлагаемых в продаже граверов обеспечивают вращение насадок, но существует отдельная категория ударных устройств. Такой инструмент не сверлит поверхность материала, а бьет по ней острым наконечником насадки. Подобное оборудования является узкоспециализированным. Оно предназначено исключительно для проведения гравировки на твердых поверхностях. Поскольку шпиндель не вращается, то проводить разрезку, полировку или шлифовку заготовок таким оборудованием не удастся.

Разновидности граверов
По способу исполнения ручные граверы можно разделить на несколько видов:
  • Обычные сетевые.
  • Аккумуляторные.
  • Подвесные.
Обычные сетевые граверы

Обычный сетевой гравер представляет собой устройство, которое берется в руку подобно шариковой ручке. Инструмент подключается к электрической сети. В комплектации с таким гравером может идти гибкий вал. Он закрепляется в главной цанге инструмента, и имеет на своем кончике миниатюрный зажимной патрон. Таким образом, можно уложить бормашину на стол, а в руке удерживать только кончик гибкого вала, обеспечивая тонкую обработку. Это позволяет снизить нагрузку на руки, если выполняется большой объем работы.

Зачастую у инструмента низкого ценового сегмента в комплекте идет гибкий вал, который быстро выходит со строя. При периодическом сгибании он ломается или заклинивает. Как следствие электромотор внутри корпуса гравера останавливается. Если его не отключить вовремя, то инструмент может перегореть. В связи с этим даже если выбирать дешевый инструмент, то следует избегать применения идущих в комплекте гибких валов. Оптимальным решением будет покупка отдельного вала производства именного бренда.

Электрические граверы выпускаются различных габаритов. В продаже можно встретить даже миниатюрные устройства, которые имеют низкую мощность. Они очень легкие и компактные, но их производительности достаточно только для проведения точной обработки мягких материалов. Такое оборудование выбирают для моделирования.

Мобильные аккумуляторные бормашины

Аккумуляторные граверы стоят дороже, чем сетевые, но практически ничем от них не отличаются. Единственная их особенность в том, что они имеют собственный источник питания, поэтому если батарею зарядить, то можно работать в любом месте без привязки к розетке. Для подзарядки аккумулятора в комплекте идет как обычное зарядное устройство, так и переходник для установки в прикуриватель автомобиля.

В продаже встречаются даже граверы, работающие от обычных пальчиковых батареек. Конечно, их производительность очень низкая, но подобные инструменты нашли свое применение. Их покупают для полировки ювелирных изделий и другой тонкой и очень легкой работы. Такие китайские граверы самые дешевые, и в большинстве случаев бесполезны, поскольку могут выполнять только самые простые задачи.

Подвесные граверы

Отдельного внимания заслуживает подвесной тип граверов. Они имеют квадратный или короткий цилиндрический корпус, который можно подвесить к стенке или столешнице. Из него выходит гибкий вал, подобный используемому на обычных сетевых устройствах. Между корпусом и проводом для подключения в розетку устанавливается педаль. Она укладывается под ногами оператора. При работе таким инструментом нужно нажать ногой на педаль, после чего питание поступит на электродвигатель, вращающий насадку, установленную в цанге на валу.

Подвесной гравер удобен тем, что гибкий вал выполнен качественно, он легкий и удобно ложится в руку. В том случае если работа закончена, необходимо просто отпустить педаль ногой. Это позволяет снизить шумность работы. Если нужно сделать перерыв в несколько секунд, чтобы рассмотреть полученные результаты, можно с легкостью отключать инструмент, прекратив тем самым шум.

Критерии выбора гравера

Гравер довольно популярный инструмент, поэтому неудивительно, что его производством занимаются десятки брендов. В связи с этим на рынке предлагаются множество моделей, что осложняет выбор. При желании приобрести подобный инструмент следует ориентироваться по следующим критериям:

  • Мощность.
  • Количество оборотов.
  • Вес.
  • Уровень шума.
  • Размер цанги.

Первым критерием является мощность. Именно от нее зависит то, насколько производительным окажется инструмент. Если двигатель слишком слаб, то любая насадка при контакте с обрабатываемым материалом будет снижать его обороты, после чего вал совсем остановится. В результате выполняя даже простейшие задачи потребуется много времени, вместо того чтобы затратить на это несколько секунд.

Для домашнего пользования стоит выбирать оборудование с мощностью двигателя в пределах 120-170 Вт. Инструмент с такими характеристиками не только сможет выполнять быструю гравировку, но при необходимости позволит просверлить небольшое отверстие в металле или подрезать какую-нибудь заготовку. Если гравер необходим для хобби, в частности для обработки миниатюрных деревянных деталей, моделирования, то можно обойтись и инструментом на 35-50 Вт, хотя он и слабоват. Чем мощнее инструмент, тем лучше, но это увеличивает стоимость оборудования.

Что касается количества оборотов, то для комфортной работы обычно выбирают устройства с вращением двигателя свыше 20 тыс. оборотов. Инструмент именных брендов даже с двигателем на 170 Вт зачастую выдает до 32 тыс. оборотов, поэтому показатель 20 тыс. является скоромным. Самые простые граверы для хобби могут выдавать 6-8 тыс. оборотов. Большинство инструмента предлагаемого на рынке имеет плавную регулировку, что позволяет настраивать вращение двигателя с безопасного минимума до максимума.

Инструмент, который будет держаться в руках, должен весить в пределах 500-750 гр. Если есть возможность приобрести мощный, но при этом легкий гравер, то стоит отдать предпочтение именно ему. Слишком тяжелая бормашина быстро утомляет руки, поэтому если нужно работать долго она не подойдет. Если планируется использование гибкого вала, то критерий веса не критичен.

При работе в жилом помещении стоит отдавать предпочтение малошумным устройствам. Помимо шума, который создает электродвигатель при вращении, добавляется и звук трения насадки по поверхности обрабатываемого материала. Если оба источника звука громкие, то в этом случае в квартире или доме находиться другим жильцам будет неприятно. Для работы в мастерской можно вполне выбирать даже шумный инструмент, если оператор планирует использовать наушники для защиты органов слуха.

Последним, но одним из самых важных критериев, являются размер цанги. Имена от ее параметров зависит то, какие насадки удастся зажимать в инструменте. Самым распространенным вариантом являются цанги с диаметром 3,2 мм. Они чаще всего используются как в быту, так и в профессиональной обработке. Идеально если в комплекте к инструменту идет несколько цанг, которые можно установить на шпиндель, выходящий от мотора. Кроме диаметра 3,2 мм, также распространенными являются цанги на 2,4 мм, 1,6 мм и 0,8 мм.

Комплектация граверов

Граверы продаются в определенной комплектации. Самый дешевый инструмент предлагается просто в картонной коробке, и не имеет ничего кроме непосредственно самого гравера. Иногда базовый набор может быть расширен, что встречается в более дорогом ассортименте. В этом случае в комплектацию может входить:

  • Гибкий вал.
  • Угловой переходник.
  • Стойка для подвешивания.
  • Кейс для хранения.
  • Бокс с насадками.
  • Запасные графитовые щетки для двигателя.
  • Шаблоны с буквами для гравировки.
  • Цанги различного диаметра.

Чаще всего в комплекте можно встретить просто гравер с несколькими насадками и цангами. Что касается углового переходника, стойки и гибкого вала, то они встречаются реже. Пластиковый кейс для хранения идет в комплекте к оборудованию более высокого ценового сегмента. Стоит отметить, что те насадки, которые можно встретить в стандартной комплектации, по износостойкости оставляют желать лучшего. Они быстро стираются, поэтому вскоре требуется покупка новых.

Похожие темы:

tehpribory.ru

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/biysk-tv.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/biysk-tv.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
