Как пользоваться мультиметром, простая инструкция

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

  • Непросто разобраться в нескольких шкалах.
  • Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».


Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

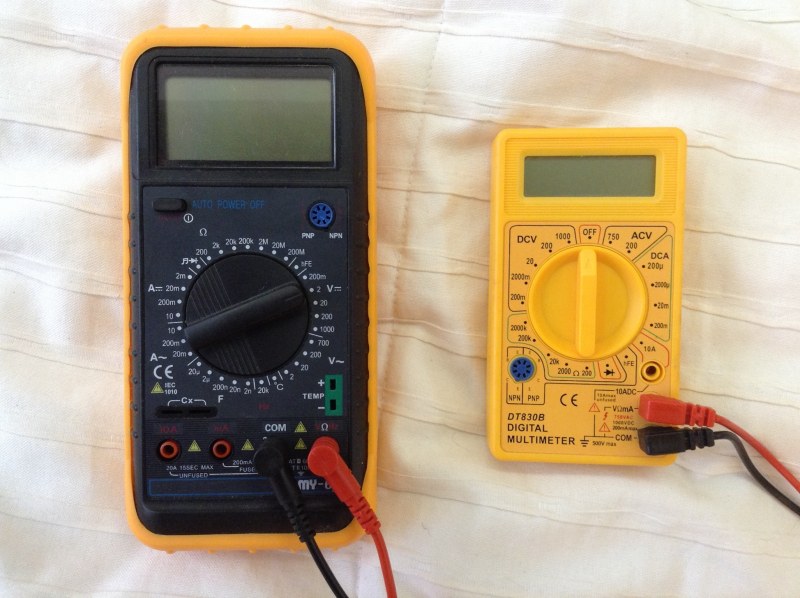

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

  • напряжение: постоянное и переменное;
  • ток: постоянный и переменный;
  • сопротивление;
  • параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

  • К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
  • Подсоединяются к концам катушки щупы.
  • Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
  • Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
  • И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.


Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

  • Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
  • Если показывает минимальные показатели (меньше единицы), пробит.


Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно пользоваться мультиметром. Как измерять сопротивление + видео

Мультиметр – универсальный переносной прибор, предназначенный для измерения различных электрических (электронных) величин. Мультиметр способен заменить несколько приборов, т.к. с помощью него можно измерять напряжение, силу тока, сопротивление и т.д.

Например, функционал некоторых мультиметров дополнительно позволяет измерять температуру, проверять транзисторы, полупроводники и т.д. У многих моделей мультиметров присутствует функция автоматического выключения дисплея, когда прибор не активен, а также есть функция подсветки.

В качестве переносных измерительных приборов мультиметры уже давно используются и на производстве, и в быту.

Современные мультиметры выпускают двух видов: аналоговые и цифровые. При использовании аналогового мультиметра измеряемую величину определяют по положению стрелки на шкале прибора. У цифровых мультиметров измеряемая величина отображается на жидкокристаллическом дисплее в виде чисел.

Цифровые мультиметры на практике используются чаще аналоговых. Главная причина – высокая точность измерений и удобство при отображении измеряемой величины. Но у аналоговых приборов тоже есть свои преимущества.

Для правильного пользования мультиметром необходимо знать его базовое устройство и основные режимы работы. Мультиметры разных моделей могут отличаться размером, внешним видом и числом измеряемых величин, но основной функционал у всех одинаков.

Простоту устройства, базовый функционал и дополнительные режимы демонстрирует цифровой мультиметр DT-831.

Устройство и комплектация мультиметра DT-831

В верхней части передней панели находится цифровой дисплей, по центру многопозиционный переключатель режимов измерения, а в нижней части находятся три гнезда под измерительные щупы.

Приобретая мультиметр, не лишним будет знать, что входит в комплект поставки. Каждое изделие, в том числе и DT-831, комплектуется двумя измерительными щупами, одной батарейкой «крона» 9В, одной инструкцией пользователя и упаковочной коробкой.

Функционал мультиметра

Независимо от типа и вида любой мультиметр позволяет измерять основные электрические величины. Это относится и к модели DT-831.

  • Измерение переменного напряжения производится в режиме ACV (alternating current voltage).
  • Измерение постоянного напряжения выполняется в режиме DCV (direct current voltage).
  • Измерение постоянного тока выполняется в режиме DCA (direct current amps).
  • Электрическое сопротивление измеряется в режиме Ω.

Для измерений кроме основных режимов используются и дополнительные. Например, изображение полупроводника – это режим проверки диодов. Изображение звука – режим прозвонки цепей зуммером.

Выключение прибора выполняется установкой многопозиционного переключателя в режим OFF.

Перед измерениями щуп чёрного цвета подключается к общему гнезду с обозначением COM (общий), а измерительный щуп красного цвета к гнезду VΩmA. Иногда необходимо измерить постоянный ток значением более 200мА. В этом случае красный измерительный щуп необходимо подключить к гнезду «10А».

Как пользоваться мультиметром DT-831 для чайников — Видео

Измерение переменного напряжения

В бытовых условиях чаще всего напряжение измеряют в розетках, в переходных коробках, в распределительных щитках, в щитках учёта. Стандартная величина такого напряжения около 220В. На производстве переменное напряжение измеряют в распределительных устройствах, силовых шкафах, на аппаратах защиты и т.д. Если в бытовой сети напряжение, как правило, однофазное, то на производстве встречается как однофазное напряжение 220В, так и трёхфазное 380В.

Первое измерение производится следующим образом.

Многопозиционный переключатель ставится на максимальный предел. У мультиметра DT-831 это 750В. После этого, собственно, выполняется измерение путём параллельного подключения мультиметра к измеряемому элементу или участку цепи. Например, измеряется напряжение фазы относительно нуля (фазное напряжение), или между двумя фазами трёхфазной сети (линейное напряжение).

Если значение напряжения (да и другой величины при другом режиме измерения) значительно меньше максимального предела (например, 150В), то для большей точности многопозиционный переключатель переключается на меньший предел. В режиме ACV это будет предел 200В.

Измерение постоянного напряжения

В домашних бытовых условиях измерение постоянного напряжения сводится к замеру вольтажа обычных батареек, автомобильных аккумуляторов, блоков питания от бытовой техники. На производстве источниками постоянного напряжения являются выпрямители, генераторы постоянного тока и др.

Измерение постоянного напряжения мало чем отличается от измерения переменного напряжения. Разница лишь в том, что измерение в режиме DCV выполняется между плюсом и минусом. Кроме непосредственного измерения напряжения, режим DCV позволяет определить полярность в цепях постоянного тока.

Если перед замером заранее известно значение напряжения (например, пальчиковая батарейка 1,5В), то многопозиционный переключатель можно сразу выставить на ближайший предел (20В).

Измерение постоянного тока

Данное измерение выполняется в режиме DCA. Мультиметр подобно амперметру включается последовательно в разрыв цепи. Желательно заранее представлять величину тока, чтобы выставить соответствующий предел измерения.

Как измерить сопротивление мультиметром

В любой модели мультиметра есть функция измерения сопротивления. В режиме Ω можно измерять сопротивление резисторов, значение сопротивления электрической изоляции проводов и т.д. Часто в режиме Ω выполняют прозвонку электрических цепей.

У мультиметра DT-831 пять пределов измерения сопротивления, начиная от 200 Ом и заканчивая 2000 кОм (2МОм). Сопротивление измеряют, предварительно выбрав один из пяти пределов.

Если измеряемая величина окажется больше, чем выставленный предел, то на дисплее мультиметра будет отображено «1». В этом случае достаточно установить переключатель на больший предел. Если на дисплее отображаются все нули, то фактическое значение сопротивления значительно меньше установленного предела и поэтому предел необходимо уменьшить.

Выполнять измерение сопротивления разрешается только при отключённом напряжении во избежание выхода мультиметра из строя.

Как пользоваться мультиметром DT, инструкция, видео

Для того чтобы прозвонить провода автомобильной проводки обязательно нужно знать, как пользоваться мультиметром. Необходим и сам мультиметр: цифровой или аналоговый, – неважно. Цифровой отличается от аналогового только способом индикации. У первого результат измерения показывается на ЖК-дисплее у второго при помощи стрелочного индикатора.

Что такое мультиметр

Мультиметром называют электроизмерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:

  • напряжение;
  • сила тока и электрическое сопротивление участка цепи;

То есть это устройство в одном корпусе содержит несколько приборов. Его название происходит от английского multimeter, что дословно можно перевести как «множественный измеритель». Ранее этот комбинированный прибор у нас назывался тестером или авометром. Последнее название – сокращение от слова ампервольтомметр, на мой взгляд, лучше всего отражает сущность устройства. Итак, это устройство обычно объединяет в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра это сокращение от Digital Tester, что означает цифровой тестер. Значит мультиметр, название которого начинается с DT, будет оснащен цифровым дисплеем. Принцип работы со всеми цифровыми тестерами одинаков. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT. Ниже мы рассмотрим, как пользоваться мультиметром.

Применение прибора

Проверка электрооборудования авто невозможна без знания того, как пользоваться мультиметром. Для этого будет рассмотрена на примере доступного по цене, а в эксплуатации похожего на своих китайских собратьев, мультиметра DT 832. Он обладает точностью измерения достаточной для ремонта электрооборудования автомобиля. А розничная цена его обычно не превышает 100 р. Он имеет 3 гнезда для подключения щупов:

  • нижнее – общее;
  • верхнее – для измерения силы тока;
  • среднее – для измерения напряжения и сопротивления.

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода оснастите зажимом. Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами чтобы она сидела плотнее.

Вот что нужно сделать, чтобы прозвонить и узнать, не замыкают ли провода на массу авто. Подключить провода со щупами к нижнему и среднему гнезду. Переключателем рода работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.

Обесточить цепь, которую нужно прозвонить и отключить ее от потребителей (если это лампочки, то можно просто вынуть их из патронов). Обеспечьте контакт одного щупа с массой авто, а другого поочередно с проводниками, которые нужно проверить. Припаяйте к одному щупу иглу и прокалывайте ей изоляцию проводов. Если прибор покажет сопротивление от нуля до нескольких Ом, значит у провода есть контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого нужно щупы присоединить к его концам. В таком случае при отсутствии обрыва индикатор должен показать 0, показание в несколько десятков Ом будет свидетельствовать о наличие надлома или плохого контакта в разъеме на этом участке проводки. При обрыве показания прибора будут такими же, как с разомкнутыми щупами. Для уточнения того что должен показать прибор, если исследуемый участок цепи цел, перед исследованием замкните щупы и посмотрите на индикатор.

Если вы пользуетесь мультиметром в режиме омметра, для того чтобы прозвонить проводку авто, полярность подключения щупов соблюдать не нужно.

Измерения напряжения

Прибор имеет высоковольтные диапазоны измерения напряжения, но для ремонта электрооборудования авто они не пригодятся. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром. Остальные высоковольтные элементы электрооборудования авто тоже не проверяются вольтметром. Из них при помощи DT 832 можно проверить только резистор в бегунке распределителя зажигания, но и его следует проверять в режиме омметра.

Для измерения напряжения щупы подключить к нижнему и среднему гнезду на лицевой стороне прибора. Переключателем, находящимся там же, выбрать режим измерения постоянного напряжения до 20 V (V 20). Обеспечить контакт щупа общего провода DT 832 с массой авто, а другого щупа с участком проводки, где нужно провести измерения. Считать показания с дисплея.

Высоковольтные диапазоны измерения переменного напряжения пригодятся вам для того, чтобы прозвонить проводку в квартире.

Измерение силы тока

Сила тока потребляемая каким-либо электрическим устройством авто. Разъедините цепь питания электроприбора. Щупы к DT 832 подключите к нижнему и верхнему гнезду. Переключатель режимов установите в положение измерения силы тока на ток несколько больший, чем может потреблять устройство. Если потребитель не маломощный, это будет режим А 10. В разрыв питания подключите DT 832. Общий провод тестера подключите к проводу, идущему от потребителя. Щуп, подключенный к верхнему гнезду тестера, соедините с проводом, подающим питание. Когда потребитель выключен, тестер покажет вам ток утечки электроприбора. Включив его, на дисплее вы увидите потребляемый им ток.

Для измерения напряжения вход измерительного прибора подключается параллельно бортовой сети автомобиля. Для измерения же силы тока вход тестера следует подключать только в разрыв питания или массы электроприбора. Так как подключение мультиметра в режиме амперметра параллельно бортовой сети автомобиля приведет к короткому замыканию с неприятными последствиями вплоть до выхода прибора из строя. Не пытайтесь также замерять ток, потребляемый стартером. Так как он в десятки раз больше допустимого для этого прибора. Результатом будет выход прибора из строя.

Для чего измеряют напряжение и ток

  • Определение работоспособности генератора авто. Если ваш стартер отказывается часто пускать двигатель. Подключить щупы к нижнему и среднему гнезду тестера, выбрать режим измерения постоянного напряжения до 20 V (V 20). Запустить двигатель установить частоту вращения коленвала около 1,2 тыс. об/мин. Включить дальний свет и еще пару потребителей вроде обогревателя заднего стекла. Измерить напряжение на клеммах аккумулятора. Если оно не менее 13,9 и не более 14,2 V, то генератор в порядке. Когда напряжение не находится в этом диапазоне генератор требует ремонта.
  • Определение тока утечки. Если после длительной стоянки стартер вашего авто не всегда пускает двигатель, нелишне будет измерить ток утечки проводки. Для этого нужно подключить щупы к нижнему и верхнему гнезду тестера, выбрать режим измерения постоянного тока до 10 А (А10). Выключив все электроприборы снять одну клемму с аккумулятора. Если случиться выбрать и снять плюсовую клемму тогда щуп общего провода прибора нужно присоединить к ней, а другой к плюсовой клемме аккумулятора. Показания индикатора и будут током утечки электрооборудования.
  • Проверка верности выбора сечения провода для подключения дополнительного электрооборудования. Для этого нужно включить вновь установленное устройство, и измерить напряжение питания на его клеммах. Если сечение провода питания меньше необходимого, тестер покажет напряжение меньше напряжения в сети, так как при прохождении тока по проводу недостаточного сечения на нем будет возникать значительное падение напряжения, которое уменьшит напряжение питания.
  • Прозвонить провод на обрыв можно, включив мультиметр в режим измерения напряжения. Для этого на один конец провода нужно подать напряжение, а на другом конце измерять его. Если прибор покажет наличие напряжения на другом конце, то провод цел. Аналогично можно прозвонить провод при помощи контрольной лампочки.
  • Проверить работоспособность диода в мосту генератора можно, включив тестер в режим омметра. Для этого измерьте сопротивление диода в прямом и обратном направлении. Сопротивление исправного диода в прямом включении должно быть близко к 0. В обратном же должно приближаться к бесконечности. Высокое прямое сопротивление диода говорит об обрыве в нем. Низкое обратное свидетельствует о его пробое. И в том, и в другом случае диод требует замены.
  • Мультиметром в режиме омметра можно проверить целость щеток генератора, не вынимая их из электроагрегата. Поиск неисправности подогревателя заднего стекла он тоже облегчит.

Как пользоваться тестером для различных искомых характеристик? + видео

Этот маленький, но очень способный прибор есть у каждого любителя электроники, поэтому, как пользоваться тестером, мы расскажем как раз на основании опыта одного из наших друзей. Но сначала разберемся, что это такое, и какие же параметры мы сможем анализировать, имея данный инструмент.

Мультиметр и кабель-тестер – в чем разница?

Тестер – довольно всеобъемлющее понятие, в него входит как привычный мультиметр, так и кабельный тестер, который проверяет целостность провода по всей длине и даже может указать место обрыва цепи. Мультиметр, как понятно из его названия, умеет многое. В его основные функции входит определение напряжения, сопротивления и силы тока, что соответствует отдельным приборам вольтметру, омметру и амперметру. Может быть переносным и стационарным, а шкала у него может быть аналоговой либо в виде цифрового дисплея.

Кабель-тестер также различается по своему назначению. Существует измеритель состояния оптических кабелей и витой пары (сетевых). Ко второму виду относится также измеритель телефонного и коаксиального кабеля. На выходе мы можем получить следующие параметры: длину провода, схему разводки, степень наводки и затухание, сопротивление и потери. По классам приборы делятся, исходя из их достоверности. Существуют базовые (читай бытовые, для простой проверки), с квалифицированной степенью проверки и сертификационным уровнем.

Они отличаются не только точностью и достоверностью, но и функциями. Например, сертификационный тестер имеет возможность провести диагностику и найти причины в том случае, если ваша проводка тест не прошла, то есть неисправна.

Кабельный тестер и мультиметр – особенности измерений

Прежде чем использовать тестер напряжения или кабельный, следует знать, чего же нам ждать, когда подключим прибор. Также важно помнить, как правильно им пользоваться. Иначе мы можем не только получить неверные результаты или вовсе их не увидеть, но и учинить пожар или неприятно пахнущее оплавление изоляции проводов. Для мультиметра важно обстоятельство, что он измеряет то, что чувствует лично он, то есть «измеряет себя». А значит, нужно пропустить все интересующие нас параметры в полной мере через прибор.

Как в тех или иных случаях следует его подключать в цепь, нам расскажут законы физики школьного уровня, но об этом мы упомянем ниже. Тестер для кабелей не капризен в плане подключения, так как разъем у него обычно перепутать невозможно. Для работы с ним следует лишь понять, как распознать те или иные сигналы, но об этом лучше читать в каждом конкретном руководстве к прибору, собственно как и про сигналы, которые показывает его дисплей. Перед работой следует всего лишь выяснить, в каком диапазоне скоростей должен работать кабель, а потом замерить, соответствует ли реальное значение ожидаемому.

Если значение не соответствует, то нужна диагностика сертифицирующим тестером, важно провести ее в режиме NEXT (наводка на конце кабеля) и Return Loss (потери при возврате). Тогда можно определить, что не в порядке – сам кабель или его разъемы.

Как пользоваться тестером для различных измерений?

Независимо от того, какой у вас тестер, электрический или аналоговый, следует знать общий подход к измерению самых распространенных параметров.

Постоянное и переменное напряжение

Чтобы измерить данный параметр, нужно переключить тестер в режим вольтметра, для этого найдите обозначения DCV (V) и ACV (V~), обозначают эти буквы соответственно постоянное и переменное напряжение. Согласно физическим законам, значение напряжения следует снимать при параллельно подключенном приборе, только так на нем будет разность потенциалов, как и в основной цепи.

Во всем этом процессе есть несколько особенностей. Например, ваши показания будут не точны, если сопротивление измеряемого участка цепи будет порядка 1 МОм, потому что собственное сопротивление тестера в таком режиме очень велико, и он будет давать заниженный результат. Таким образом, для достоверности результатов нужно соблюдать условие, чтобы ток источника был намного больше, чем отношение U/R, где U – искомое напряжение, а R – собственное сопротивление измерительного прибора.

Но и это еще не все, при измерении ACV прибор делает его выпрямление с помощью диодов, но и они имеют свою разность потенциалов, что дает погрешность при измерении переменного напряжения в районе 1-3 Вольт, значение просто будет занижено. Точно также прибор будет привирать в случае измерения падения напряжения большой частоты, причем порог не так и высок, значения станут отличаться от реальных уже в районе пары сотен кГц.

Постоянный ток

Опять возвращаемся к школьной физике, чтобы через прибор прошло такое же количество зарядов, как и через анализируемую цепь, он должен быть подключен последовательно, то есть вклинен в нее (в разрыв цепи). Режим называется DCA, а для высоких значений есть функции 10А и 20А. Правда, не забудьте заменить штатные провода на усиленные для этих режимов, потому что стандартные не держат такие нагрузки и оплавляются, а то и горят, потому что рассчитаны максимум на 5 Ампер.

А вот переменный ток напрямую измерить не получится, можно только извратиться, подключив в цепь резистор с крайне малым сопротивлением. Ток измеряется уже на этом элементе цепи, а потом искомое значение тока находится по формуле U/R, только вот погрешность такого измерения довольно большая, и то метод работает в случае крайностей – либо очень высокий ток, либо очень низкий.

Сопротивление

Измеряется эта величина на резисторе при отключенной цепи, то есть ток идти не должен. Режим омметра в тестере включается через обозначение буквой «Омега» (подкова). Если вы все же не перекроете ток в цепи, то получите значение, которое даже для расчетов использовать будет нельзя, так как против сопротивления резистора будет играть сопротивление оставшейся части цепи, которое, кстати, неизвестно. А вот дифференциальное сопротивление некоторых элементов (нелинейных) получить с помощью тестера тоже нельзя, только косвенно, причем придется не только считать, а даже строить графики U=f(I), предварительно изменив анализируемую цепь.

Прозвон диодов

Режим включается соответствующим значком, который изображает диод. Нельзя пользоваться при включенном токе. Берем красный провод и подносим к одному концу, а потом ко второму. Тот, от которого будет показано цифровое значение, и является анодом. Если на экране знак бесконечности, то вы наткнулись на катод.

Распиновка транзисторов

Тестер работает в режиме прозвона диодов, красный провод крепим к одному из концов резистора, вторым проводом (черным) проверяем контакты (оба). Если дисплей выдаст нам два числа, то это n-p-n транзистор. Цифры будут почти одинаковы, но запомните их, а лучше отметьте, в каком случае значение было меньше. Теперь можно определить базу, эмиттер и коллектор: в качестве первого объекта выступает контакт, за который у нас держится красный провод, второй – тот, для которого цифра была больше, а последний – для которого цифра была меньше.

Если прием с красным стационарным проводом не дал нам значений, то красный провод отсоединяем и стационарно крепим черный провод, а красным проверяем контакты в поисках цифр на экране. Так подбираем комбинацию с адекватным поведением. Если с черным проводом повезло, то транзистор является типом p-n-p, а эмиттер и коллектор вычисляют по той же закономерности.

Емкость и индуктивность

В некоторых моделях тестеров могут быть функции измерения численного значения этих параметров, и обозначаются режимы C (емкость) и L (индуктивность). Подключаются как омметр. Если специальных режимов нет, то наличие (работоспособность) этих характеристик можно установить с помощью режима омметра, но вот численное выражение вы не получите. Как это определить: сопротивление исправной катушки должно стремиться к нулю и выражаться каким-нибудь малым конечным числом, а конденсатор – наоборот, его сопротивление должно быть очень большим, вплоть до бесконечности. Подключая электролитический конденсатор к тестеру, соблюдайте полярность (красный – к плюсу, черный – к минусу), и не вздумайте схватиться за выводы руками.

Оцените статью: Поделитесь с друзьями!

Как правильно пользоваться мультиметром: подробная инструкция

Автор aquatic На чтение 7 мин. Просмотров 3.1k. Обновлено

Современный дом заполнен разными устройствами, которые функционируют с применением электричества. Проверить их работоспособность и выполнить ремонт можно с помощью специализированного измерительного оборудования. Если знать, как правильно пользоваться мультиметром, будет проще решать сложные вопросы без обращения в профильные сервисные центры. После правильной диагностики легче определиться с объемом ремонтных работ и покупкой необходимых запасных частей.

Любой человек в силах освоить работу с этим универсальным устройством

Как правильно пользоваться мультиметром: общие определения

Эти приборы созданы для измерения силы тока, напряжения, сопротивления и других электрических параметров. Устройство разбирать не имеет смысла, так как современная техника данного класса отличается высокой сложностью. Ее ремонт без профессиональных навыков и специализированного метрологического оборудования невозможен.

Ранее применяли только стрелочные приборы

Но пользоваться цифровыми устройствами легче. С экрана проще считывать показания. Не оказывают сильного влияния на процесс измерений вибрации. Отсутствие механических движущихся частей увеличивает долговечность.

При выборе модели обращают внимание на следующие параметры:

  • Пределы измерений и дискретность.
  • Достаточные размеры дисплея, наличие подсветки.
  • Форму, размеры, вес.
  • Оснащение, повышающее уровень комфорта.
  • Дополнительную функциональность.

Выдвигающаяся подставка позволяет устанавливать прибор в удобном положении
При соответствующем оснащении мультиметр можно использовать для измерения комнатной температуры
Хорошая эргономика обеспечивает надежный захват рукой. Демпфирующие накладки повышают стойкость к механическим воздействиям
Такой аппарат выполняет функции мультиметра и осциллографа

Обратите внимание! Точность измерений не зависит от вида оборудования (аналоговой, цифровой). Она указана в техническом паспорте на соответствующее изделие.

Методики измерений

Для выполнения рабочих операций переключатель переводится в нужное положение. Черный провод щупа подключают к общему гнезду («Com»). Красный – устанавливают с учетом максимальной силы тока.

Обратите внимание! В стандартном положении для данного прибора действует ограничение 200 мА. В нем есть плавкая вставка, которая перегорает после превышения данного порога.

Органы управления

Сначала можно рассмотреть, как измерить напряжение мультиметром в розетке. Эта операция выполняется по следующему алгоритму:

  • Провода подсоединяют так, как указано на рисунке выше.
  • Переключатель переводят из «Off»в режим измерения переменного напряжения«V~». В данном случае используют диапазон «750», так как предполагаемое значение – 220 Вольт.
  • Прибор устанавливают поблизости от розетки
  • Щупы вставляют в нее, держась руками за изолированные части щупов.

Обратите внимание! Если подобные измерения выполняются часто, имеет смысл приобрести специальную отвертку со встроенным световым индикатором фазы.

Демонтировать аккумулятор для измерений не обязательно. Но надо не забыть перевести регулятор в положение «Постоянное напряжение»

Как проверить мультиметром сопротивление

Такую процедуру выполняют со снятием напряжения в месте измерения. Невыполнение правила ухудшит точность данных, либо выведет технику из строя. Это же не следует делать, чтобы предотвратить потенциально опасные для человека ситуации. Если не известно, вначале устанавливают максимальное значение. Далее переключателем снижают диапазон вплоть до выбора оптимального варианта.

Для удобства работы применяют специальные зажимы («крокодилы»)
Если знать, как мультиметром замерить сопротивление, можно выяснить исправность нагревательного элемента чайника, другой бытовой техники

Статья по теме:

Какой мультиметр лучше выбрать для дома. Как приобрести прибор с нужными функциями и при этом не переплатить? Читайте наши советы и обзор моделей в специальной публикации.

Как измерить силу тока мультиметром

Для этой операции необходимо создать разрыв цепи. К нему подключают прибор с учетом предполагаемой величины тока. Как и в предыдущем случае, выбирается диапазон с максимальным значением. Если необходимо, регулятор переводят постепенно в нужную позицию.

Для определения силы тока прибор устанавливают в электрическую цепь последовательно

Как проверить мультиметром полевой транзистор

Диагностика этих электронных приборов помогает выяснить исправность полупроводниковых переходов. В стандартном варианте применения ток течет по направлению от истока (И/ S) к стоку (С/ D). Этот процесс регулируется изменением электрического потенциала на затворе (З/ G).

Полевой n-канальный транзистор

[quote align=”center” color=”#e5e5e5″]

Обратите внимание! Особенностью этих приборов является повышенная чувствительность к статическому напряжению. Даже в режиме хранения создают постоянный электрический контакт между всеми выводами с применением металлической проволоки, фольги.

Проверку выполняют по следующему алгоритму:

  • Регулятор мультиметра переводится в режим работы с диодами.
  • «Минусовой» черный щуп присоединяют к истоку (И/ S), красный – к стоковому (С/ D) контактному выводу. В нормальном состоянии на дисплее отобразится 0,6 V (допустимое отклонение в пределах ±0,1V).
  • Далее щупы меняют местами. В этом положении на экране появляется горизонтальная восьмерка (знак «бесконечность»). Вместо нее в некоторых приборах выводится единица.
  • Чтобы открыть p-n-p переход щуп «минус» присоединяют к истоку, «плюс» – к затвору (З/ G).
  • Далее «плюс» перемещают на сток. В этом положении должно индицироваться напряжение в диапазоне0 – 0,8V.
  • Результат измерений на исправном транзисторе не изменяется, если сменить полярность.

Проверка конденсаторов мультиметром

Приборы, установленные в печатных платах, предварительно осматривают. При обнаружении вытекшего электролита, трещин и вздутий на корпусе, проверка не нужна. Изделие меняют на новое.

Измерение выполняют с извлечением конденсатора из электрической схемы, чтобы обеспечить хорошую точность. После демонтажа любым проводником с изолированной рукояткой (отверткой) разряжают прибор, замкнув выводы. Также используют лампу накаливания, чтобы процесс был плавным.

Далее мультиметром проверяют отсутствие короткого замыкания. Для проверки зарядки устанавливают регулятор в режим измерения сопротивления и подсоединяют щупы. Показания на табло будут постепенно расти, пока не достигнут максимума.

Обратите внимание! При работе с конденсаторами полярных типов необходимо учитывать данный фактор.

В некоторых моделях мультиметров есть специальные контактные площадки и регулировки диапазонов для измерения емкости конденсаторов

Диагностика простых повреждений

Если досконально выяснить, как прозвонить транзистор мультиметром, то применять иные методики будет не трудно. Но в действительности, чаще всего требуется определять разрывы в электрических цепях. Для упрощения этих операций многие мультиметры оснащают специальной функцией. Она активизируется при переводе регулятора в положение «прозвонка». О наличии контакта сообщает сигнализация.

Синей линией выделено включение прибора в режим проверки со звуковым сопровождением

Вывод и дополнительные рекомендации

При необходимости не составит большого труда найти инструкции,как правильно пользоваться мультиметрами при проверке других электронных компонентов и устройств. Но на практике не нужны избыточные функции. Приобретение слишком сложного оборудования будет сопряжено с дополнительными затратами. Если не предполагается глубокое изучение радиотехники, вряд ли понадобится осциллограф. Большее значение для домашнего применения имеет соответствие диапазона измерений. Пригодятся также простота обращения и разумная стоимость.

Возможностей недорогой модели мультиметра вполне достаточно для решения большинства бытовых задач

Видео: как проверить конденсатор мультиметром

Правильно пользоваться мультиметром стрелочным и цифровым научит наша статья

Уже несколько десятилетий, домашние радиолюбители пользуются многофункциональным прибором – мультиметром. В радио-лабораториях применяются более продвинутые приборы. Точные вольтметры, амперметры, омметры, выполненные в отдельных корпусах.

Профессиональное оборудование достаточно дорого стоит, занимает много места и может применяться только в стационарных условиях. К тому же, вся эта техника требует стационарного источника питания 220 вольт.

Неоспоримый плюс – широчайший диапазон измерений и высокая точность. Для массового потребления такие характеристики необязательны. Необходим универсальный прибор, который можно переносить с места на место, у него должно быть автономное питание, и возможность измерять все необходимые параметры электро радио цепей.

Такой прибор именуется мультиметр (радиолюбители старой школы называют его тестером). Технически создать его не сложно. Используется единый индикатор для отображения измеряемых величин. Изначально это был стрелочный прибор, на шкале которого нанесена разметка как минимум трех основных величин – вольты, амперы и омы.

Преобразование измеряемых параметров в электрическую силу, которая вращает стрелочный механизм, осуществляется несложной схемой. Коммутация входных разъемов и управление режимами работы схемы производится многофункциональным переключателем и кнопками.

Для проверки типовых радиоэлементов (диоды, транзисторы, конденсаторы) предусмотрены отдельные разъемы.
Питание прибора осуществляется с помощью компактных элементов питания. Мультитестер малогабаритный, его можно брать с собой к месту проведения работ. Точность и диапазон измерений, безусловно, не такой, как у профессиональных стационарных приборов.

Однако для большинства задач хватает. Сама управляющая схема достаточно компактна. Минимальные габариты ограничены размерами стрелочного прибора. Если сделать его меньшего размера – снизится точность измерения. Не в смысле параметров схемы, а из-за визуального восприятия. Точную разметку шкалы невозможно будет разместить в компактном размере.

Как пользоваться тестером старого образца

Собственно такие приборы нельзя считать старыми (устаревшими). Стрелочные мультиметры с индексом Ц (цешки) выпускаются и активно применяются до сих пор. Причина в привычном восприятии значений на аналоговой шкале. К тому же, динамичное изменение параметров в реальном времени, легче воспринимается именно при покачивании стрелки.

Как подготовить к работе и пользоваться аналоговым мультиметром?

Как правильно настроить и использовать аналоговый мультиметр смотрите в этом видео.

  1. Проверяем элементы питания. Для этого у большинства приборов есть специальный режим;
  2. Производим калибровку «нуля» прибора. Если напряжение питания уменьшилось – можно выбрать разницу при помощи специального подстроечного резистора. Ручка выведена на панель управления;
  3. Второе применение подстроечного резистора – калибровка при смене диапазона измерений. В основном это касается измерения сопротивлений. При переходе от предела 10 Ом к пределу 10 МОм разброс показаний может достигать 25% длины шкалы;
  4. С помощью кнопок выбирается переменное или постоянное напряжение. При этом в схеме задействуется диодный выпрямитель. Головка прибора работает только от постоянного тока;
  5. Еще одна кнопка задействует шунт. С его помощью чувствительный стрелочный механизм может измерять сопротивление в широких диапазонах;
  6. Для выбора величин измерения, кабели подключаются к соответствующим разъемам. Важно! Коммутацию необходимо соблюдать. Каждый участок схемы рассчитан на определенную силу тока. Если в режиме измерения сопротивления подключиться к участку цепи под напряжением – прибор выйдет из строя;
  7. Подключаемся к измеряемой цепи или детали с помощью щупов или зажимов типа «крокодил» Даже если величина напряжения безопасна, рекомендуется не касаться оголенных контактов руками. Это может повлиять на результаты измерения. Сопротивление сухой кожи человека порядка 100 кОм. Если прижимать резистор пальцами, правильный результат не получить. Тоже самое относится к измерению силы тока в миллиамперах. Сопротивление тела существенно скорректирует значение.

Если вы не знаете, как пользоваться мультиметром – прочитайте инструкцию или посмотрите видео.

Однако управление приборами довольно логично, а обозначения на органах управления исключают неверное толкование. Чтобы понять, как работать с тестером без инструкции – запомните несколько простых правил:

  • Для подключения измеряемого устройства к тестеру, недостаточно выбрать переключателем нужный диапазон измерений. Кабель втыкается в соответствующие разъемы, иногда дополнительно используются кнопки;
  • Сначала устанавливается режим работ, затем производится соединение с измеряемым оборудованием. Важно! Никогда не переключайте режимы работ, если провода находятся под нагрузкой. Вы можете перепутать диапазон измерений, и тестер выйдет из строя;
  • Если вы знаете приблизительное значение измеряемого параметра – устанавливайте диапазон измерений с наименьшим запасом. Чем ближе предел измерений к истинному значению – тем точнее вы получите результат;
  • В случае, когда величина неизвестна даже приблизительно – начинайте измерение с наибольшего диапазона прибора. Получив грубое значение – переключайтесь на более точный предел измерения;
  • При работе с напряжением более 60 вольт, не держитесь за щупы обеими руками. Изоляция может быть повреждена, и вас поразит электрическим током;
  • При работе с напряжением более 380 вольт, применяйте специальные щупы для высоковольтных измерений. Они имеют более высокую степень защиты и противоскользящие упоры.
    Разъемы, которые включаются в прибор, должны иметь дополнительную изолирующую юбку;
  • Если вы не знаете, как пользоваться тестером со стрелочным индикатором (в смысле размещения: вертикально или горизонтально) посмотрите на расположение опорных ножек корпуса. Довольно часто, из-за неправильной ориентации в пространстве, стрелочный механизм искажает результат.

Разметка на шкале стрелочного индикатора не может менять значения при смене диапазона. Поэтому при определении истинной величины необходимо добавлять множитель. В зависимости от того, что измеряет мультиметр, вы выбираете соответствующую шкалу. Например, измерение напряжения. На шкале нанесено 30 делений с цифровой разметкой.

Внимание! Это вовсе не показания в вольтах, а лишь число делений шкалы.

Значение измеряемой величины будет равно показаниям прибора лишь в случае, когда предел измерений на переключателе будет равен 30.Если вы установили диапазон 600 вольт, каждое деление будет равно 20 вольтам. Соответственно, когда стрелка покажет 15 делений, истинное измеренное значение соответствует 300 вольтам.

У начинающих пользователей, не имеющих практики, как пользоваться мультиметром – часто возникают сложности в пересчете. Измерения отнимают много времени. Особенно сложно в реальном времени переводить значения в диапазонах с приставкой милли, микро, кило и прочие степени.

Например, миллиамперы или килоомы. Для быстрого привыкания рекомендуем распечатать таблицы со значениями величин в зависимости от выбранных пределов измерения.

Безусловно, пользоваться цифровым мультиметром проще. Но при этом, вы теряете возможность наблюдать за плавным изменением величин в реальном времени.

Как пользоваться мультиметром с цифровой индикацией?

Для начала разберемся в терминах.

Цифровыми приборами ошибочно считают все тестеры с символьным табло. На самом деле, существуют цифровые мультиметры со стрелочной индикацией. Цифровым или аналоговым правильнее называть способ измерения величин.

Аналоговые приборы используют прямое преобразование измеряемой величины в механическое движение стрелки. Сила тока или напряжение заставляет рамку, на которой закреплена стрелка, сильнее проворачиваться в поле постоянного магнита. В таких тестерах электрическая часть проще в изготовлении, стоимость их ниже. Недостаток – для обеспечения точности требуется настройка механической части.

Как пользоваться тестером с электромеханическим приводом?

Так же, как и любым другим. Только в поверку такой прибор сдается чаще, и его не следует подвергать механическим нагрузкам и вибрации.

Стрелочные мультиметры хоть и считаются устаревшим прототипом новых цифровых, но по прежнему их можно увидеть на заводах или в домашнем использовании. Посмотрите видео как правильно пользоваться аналоговым (стрелочным) мультиметром.

Электронные приборы используют сложную схемотехнику, не имеющую прямой связи со стрелочным механизмом. Измеренная величина преобразуется в дозированное напряжение для стрелочного прибора. Схема в электронных приборах может быть аналоговой или цифровой.

Электронные приборы, в которых данные выводятся на символьный экран, работают только с цифровыми схемами. Считывание информации одновременно и удобно и нет. С одной стороны вы получаете моментальную величину, которую нет необходимости пересчитывать в диапазон измерений.

С другой стороны – цифра воспринимается лишь в статичном виде. Если величина в процессе измерения меняет значение – удобнее работать со стрелкой.

Для большинства начинающих радиолюбителей, навыки, как правильно пользоваться мультиметром – правильнее получать с аналоговыми приборами. На практике обычно наоборот. Новички стараются приобрести именно цифровой прибор.

Преимущества цифрового тестера

  1. Информация на экране соответствует измеряемой величине. Нет необходимости в пересчете. Важно! Главное, привыкнуть к положению запятой и помнить о диапазоне измерений. Переключатель может стоять в положении кОм, а вы будете думать, что измеряли единицы Ом;
  2. Как правило, особенно в дорогих моделях, понятия переключения предела измерений нет. Прибор сам установит диапазон, и оповестит вас об этом сообщением на экране. Есть даже экземпляры, которым не нужно устанавливать переменный/постоянный токи. Характер электрического тока определяется схемой в автоматическом режиме;
  3. Помимо базовых величин: вольты, амперы, омы – в таких тестерах может присутствовать термометр, измеритель частоты, освещенности. То есть, универсальность «цифры» безгранична;
  4. Современные модели (даже эконом класса) имеют дублирующую стрелочную шкалу в виде анимации. Это удобно при динамических измерениях.

Как пользоваться мультиметром с ЖК дисплеем? Так же, как и со стрелочной шкалой. Соблюдая все требования безопасности и придерживаясь пределов измерения. Установить тип измеряемой величины, предел измерений, и соответствующие разъемы.

  • Для вольт/ампер/омов – привычные два кабеля с защищенными щупами;
  • При замере температуры – потребуется датчик на базе терморезистора;
  • Освещенность меряется выносным люксометром.

Если понадобится иная величина – цифровые мультиметры не имеют границ собственного совершенствования.

Подробная видео инструкция использования мультиметра в быту. Примеры и рекомендации по технике замеров.

Практические видео уроки по работе с мультиметром

Начнем с азов. В этом видео расскажем как замерить напряжение в обычной розетке вашего дома.

Измеряем напряжение


Далее научимся измерять силу тока — смотрите видео.

Замер силы тока

Как замерить сопротивление

Как прозвонить провода мультиметром

About sposport

View all posts by sposport

инструкция для чайников — Все о ремонте

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью данного измерительного прибора люди, которые занимаются радиотехникой, проверяют диоды и их работоспособность. Кроме того, цифровые мультимеры отлично подойдут и для того, чтобы можно было проверить транзисторы или же разного рода детали для радио. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как работать мультиметром для чайников инструкция по применению dt- 830b, dt-832, dt-838 считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция по применению, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра инструкция по применению

Для того чтобы использовать тестер по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для того чтобы можно было использовать щупы, на лицевой стороне изделия есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться цифровым мультиметром для чайников видео инструкция

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-830b, dt-832, dt-838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция по применению должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр видео инструкция

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Тестирование видео — справочный центр Zoom

Обзор

Вы можете протестировать свою видеокамеру с помощью Zoom перед присоединением к собранию, чтобы убедиться, что камера работает правильно.

Следующие шаги помогут вам вручную протестировать видео. Вы также можете начать тестовое собрание Zoom.

Предварительные требования

  • Настольный клиент Zoom
  • Мобильное приложение Zoom

Windows | Mac

Тестирование видео перед встречей
  1. Войдите в клиент Zoom.
  2. Щелкните изображение своего профиля, затем щелкните Параметры .
  3. Щелкните вкладку Видео .
  4. Вы увидите предварительный просмотр видео с камеры, которая выбрана в данный момент; вы можете выбрать другую камеру, если доступна другая.
Тестирование видео во время встречи
  1. Щелкните стрелку рядом с Start Video / Stop Video .
  2. Выберите Настройки видео .

    Zoom отобразит видео и настройки вашей камеры.
  3. Если вы не видите видео с камеры, щелкните раскрывающееся меню и выберите другую камеру.

При необходимости камеру можно повернуть.

Linux

Тестирование видео перед встречей
  1. Войдите в клиент Zoom.
  2. Щелкните изображение своего профиля, затем щелкните Параметры .
  3. Щелкните вкладку Видео .
  4. Вы увидите предварительный просмотр видео с камеры, которая выбрана в данный момент; вы можете выбрать другую камеру, если доступна другая.
Тестирование видео во время встречи
  1. Щелкните стрелку рядом с Запуск / остановка видео .
  2. Выберите Настройки видео .
  3. Это откроет ваши настройки видео, и вы сможете изменить камеру.

Android

С помощью мобильного приложения Zoom вы можете начать мгновенную встречу, чтобы протестировать свое видео.

  1. Войдите в приложение Zoom.
  2. Нажмите Начать собрание .
  3. Переключить видео на .
  4. Нажмите Начать встречу .
  5. Если вы впервые присоединяетесь к собранию Zoom с этого устройства, вам будет предложено разрешить Zoom доступ к камере и микрофону.

iOS

С помощью мобильного приложения Zoom вы можете начать мгновенную встречу, чтобы протестировать свое видео.

  1. Войдите в приложение Zoom.
  2. Нажмите Начать собрание .
  3. Переключить видео на .
  4. Нажмите Начать встречу .
  5. Если вы впервые присоединяетесь к собранию Zoom с этого устройства, вам будет предложено разрешить Zoom доступ к камере и микрофону.

Как протестировать и использовать веб-камеру в Windows 10 с помощью приложения Camera

Многие современные устройства с Windows 10 включают веб-камеру, и для ее использования вам понадобится приложение, которое поможет вам делать снимки, записывать видео или передавать потоковое видео во время видеочата.Для этой цели Microsoft создала приложение под названием Camera , которое по умолчанию доступно в Windows 10. В этом руководстве мы покажем все, что вам нужно знать о том, как протестировать и использовать веб-камеру с приложением Camera . Вот как запустить камеру Camera , как делать снимки и записывать видео, как устанавливать яркость и другие параметры, а также как настраивать работу веб-камеры:

Быстрые шаги:

Как протестировать веб-камеру в Windows 10 с помощью приложения «Камера»:

  1. Нажмите «Пуск», чтобы открыть меню «Пуск», и запустите приложение Camer, щелкнув или коснувшись его ярлыка.
  2. Разрешите приложению «Камера» использовать вашу веб-камеру, микрофон и данные о местоположении.
  3. Если вы видите изображение того, что находится перед веб-камерой, ваша камера работает.

ВАЖНО: Если вы впервые используете приложение Camera на устройстве с Windows 10, убедитесь, что у вас установлен драйвер для веб-камеры. Для создания этого руководства мы использовали Windows 10 November 2019 Update. Если вы не знаете, какая у вас версия Windows 10, прочтите: Как проверить версию Windows 10, сборку ОС, выпуск или тип.

Первое: как запустить приложение камеры в Windows 10

Приложение Camera из Windows 10 можно запустить несколькими способами. Один из самых быстрых способов запустить приложение Camera — использовать поиск. Щелкните или коснитесь поля поиска на панели задач и введите слово камера . Затем щелкните или коснитесь приложения Camera или выберите его из результатов и нажмите Открыть в правой части панели.

Найдите приложение «Камера» в Windows 10

Другой способ открыть приложение Camera в Windows 10 — из меню «Пуск» .Нажмите или коснитесь кнопки Start , прокрутите список приложений и нажмите ярлык Camera .

Приложение «Камера» в меню «Пуск»

Теперь, когда вы знаете, как открыть приложение Camera , давайте посмотрим, как вы можете протестировать и использовать его для съемки фотографий и видеосъемки, а также как настроить его так, как вам нравится:

Как протестировать веб-камеру в Windows 10 с помощью приложения Camera

Проверить, работает ли ваша веб-камера в Windows 10, очень просто.Вы запускаете приложение Camera и проверяете, видите ли вы видео с веб-камеры. Если вы впервые запускаете приложение Camera , приложение может попросить вас разрешить ему использовать вашу веб-камеру и микрофон, а также ваше местоположение. Мы рекомендуем вам разрешить ему доступ ко всем этим устройствам и функциям. Или, по крайней мере, позвольте ему использовать вашу веб-камеру, чтобы проверить это. Если вы видите изображение того, что находится перед веб-камерой, возможно, это вы, значит, ваша камера работает. 🙂

Тестирование веб-камеры с помощью приложения «Камера» в Windows 10

Это все, что нужно сделать, если вы хотите протестировать веб-камеру в Windows 10!

Как выбрать веб-камеру, используемую приложением «Камера»

Если к вашему ПК или устройству с Windows 10 подключено несколько веб-камер, вы можете выбрать ту, которая вам больше нравится.Чтобы переключиться на дополнительную веб-камеру вашего устройства или просмотреть все подключенные веб-камеры (если у вас подключено три или более камер), откройте приложение Camera и нажмите или коснитесь кнопки «Сменить камеру» .

Изменение веб-камеры, используемой приложением Камера, из Windows 10

Как использовать веб-камеру для фотосъемки в Windows 10 с помощью приложения «Камера»

В правой части приложения Camera есть несколько кнопок, каждая из которых предоставляет вам доступ к различным режимам камеры, которые вы можете использовать.По умолчанию выбран режим «Сделать фото». Обратите внимание, что у выбранного режима кнопка большего размера, чем у других, и белый фон, чтобы выделить его.

Режимы фото и видео, доступные в приложении Камера в Windows 10

Все, что вам нужно сделать, чтобы сделать снимок, — это нажать или нажать кнопку «Сделать фото» . Обратите внимание, что если бы приложение Camera находилось в «Take Video» или в другом режиме, вам нужно было бы дважды нажать кнопку «Take Photo» : один раз для переключения в режим Photo и один раз для сфотографировать.

Как снимать фотографии с помощью веб-камеры и приложения «Камера» в Windows 10

Как использовать веб-камеру для записи видео в Windows 10 с приложением Camera

Чтобы записывать видео с помощью приложения Camera из Windows 10, переключитесь в режим «Снимать видео» . Нажмите или коснитесь кнопки «Снять видео» в правой части окна приложения.

Кнопка «Сделать видео» в приложении «Камера»

Затем нажмите или коснитесь кнопки «Снять видео» еще раз.Когда вы начинаете запись видео, приложение Camera отображает внизу секундомер, отслеживающий время, прошедшее с момента начала записи.

Запись видео с веб-камеры в Windows 10 с помощью приложения Camera

Если вы хотите приостановить запись видео, нажмите кнопку Пауза , расположенную справа. Когда видео приостановлено, вы видите сообщение Paused , отображаемое в правой части окна, а также символ паузы слева от времени, прошедшего с начала записи.Чтобы возобновить запись видео, щелкните или коснитесь Пауза еще раз.

Приостановка и возобновление записи видео в приложении Windows 10 Camera

Затем, когда вы хотите завершить видео, нажмите или коснитесь кнопки Stop , которая находится справа.

Остановка записи видео в приложении Камера

Как использовать веб-камеру на устройстве Windows 10 для фотосъемки документов, досок или панорам

Если у вас есть устройство с Windows 10, которое более мобильно, чем настольный ПК или ноутбук, например планшет или гибридное устройство 2-в-1, есть несколько фоторежимов, которые могут вам пригодиться.В правой части приложения Camera вы можете выбрать специальные фотографии: панорамы, документы и доски. Эти режимы фотосъемки могут быть весьма полезны временами, если вы можете физически перемещать свое устройство с Windows 10, если у вас есть беспроводная веб-камера или, что еще лучше, если вы превратили свой смартфон Android или iPhone в веб-камеру для использования на Windows 10. ПК.

Чтобы отсканировать документ с помощью веб-камеры, наведите ее на документ и нажмите кнопку «Взять документ» .Аналогичным образом, чтобы сделать снимок доски, наведите на нее веб-камеру и нажмите кнопку «Сделать доску» .

Фотосъемка документа с помощью веб-камеры и приложения «Камера»

Чтобы снять панораму с помощью приложения Camera в Windows 10, выберите режим «Сделать панораму» и медленно перемещайте устройство слева направо.

Съемка панорамных фотографий с помощью веб-камеры и приложения Windows 10 Camera

Однако учтите, что этот фоторежим работает должным образом, только если вы используете планшет с Windows 10 или устройство 2-в-1 со встроенными датчиками позиционирования, такими как акселерометр и датчик геомагнитного поля.В противном случае Camera не узнает, перемещаете ли вы устройство. Другими словами, этот фоторежим не работает ни с беспроводными веб-камерами, ни со смартфоном Android или iPhone, превращенным в беспроводную веб-камеру.

Как установить таймер для фотосъемки с помощью приложения Камера из Windows 10

Приложение Camera также позволяет настроить «Таймер фото» для автоматической фотосъемки через пару секунд после нажатия кнопки «Сделать фото» .Вы можете использовать эту настройку, чтобы делать снимки с задержкой 2, 5 или 10 секунд. Чтобы выбрать задержку, несколько раз нажмите значок часов. Количество секунд задержки отображается маленькими цифрами рядом со значком часов.

Использование таймера фотосъемки в приложении «Камера»

Если вы передумали и больше не хотите использовать таймер, нажимайте ту же кнопку часов, пока в приложении Camera не будет установлено значение «Без таймера».

Как использовать вспышку на веб-камере в Windows 10

Приложение Camera также позволяет изменить способ работы вспышки на веб-камере.Что касается фотографий, вы можете щелкнуть или коснуться кнопки Flash в левой части приложения, чтобы переключаться между «Вспышка включена», «Вспышка выключена», и «Вспышка автоматически». Однако эти параметры работают, только если на вашей веб-камере есть вспышка. 🙂

Переключение между различными режимами вспышки

Точно так же, когда вы находитесь в режиме «Снимать видео», можно включить «Подсветка видео», или «Подсветка видео», в зависимости от того, что вы предпочитаете.

Как включить или отключить HDR на фотографиях, снятых веб-камерой

В режиме фото приложение Camera также позволяет использовать HDR (расширенный динамический диапазон). Чтобы включить его, нажмите кнопку HDR в левой части окна. Тем не менее, если ваша веб-камера не поддерживает HDR, этот параметр не действует.

Включение и выключение HDR в приложении «Камера»

Как увеличить масштаб веб-камеры в приложении «Камера» в Windows 10

В режиме фото и видео приложение Camera позволяет увеличивать или уменьшать масштаб веб-камеры.Для этого нажмите или коснитесь кнопки Zoom и используйте появившийся ползунок для регулировки уровня масштабирования веб-камеры.

Увеличение или уменьшение масштаба веб-камеры с помощью приложения Windows 10 Camera

Прочтите следующую страницу этого руководства, чтобы узнать, как просматривать фотографии и видео, снятые с помощью приложения Camera , а также как настроить более расширенные настройки, которые оно предлагает.

Знакомство с тестированием видео из Speedtest

Видео.Вы можете представить Интернет без него? Правда в том, что большинство из нас тратит большую часть времени на просмотр видео того или иного вида в Интернете. Учитывая, сколько времени мы все тратим на потоковое видео, возможность напрямую измерять качество видео является важным инструментом для управления сетью. Мы рады сообщить, что Ookla® Speedtest® предлагает новый видео-тест, который поможет вам оценить качество потоковой передачи, прежде чем вы поставите в очередь следующее видео. Видео-тестирование бесплатное и в настоящее время доступно на Speedtest для iOS, и скоро появятся другие платформы.

Зачем нужен специальный тест видео

Speedtest уже более десяти лет измеряет общую пропускную способность сети, чтобы предоставить надежные данные о производительности в Интернете. Хотя скорость сети, безусловно, влияет на качество видео, провайдеры по всему миру иногда ограничивают разрешение или устанавливают приоритет видеотрафика иначе, чем другой трафик. Это означает, что видео может работать совершенно иначе, чем остальные действия, которые вы делаете в сети, независимо от того, насколько высока скорость загрузки в вашей сети.

Примите участие в тестировании видео из Speedtest, которое воспроизводит реальное видео для конкретного измерения производительности потокового видео в вашей сети в любое время. Для точного измерения видео требуется, чтобы воспроизводилось реальное видео, поскольку видеотрафик не может быть смоделирован по сети.

Получите действенные результаты

Потоковое видео обычно доставляется с помощью технологии адаптивного битрейта, которая регулирует качество видеопотока в зависимости от условий сети. Видео-тест измеряет этот адаптивный битрейт, чтобы определить максимальное разрешение, время загрузки и буфер, которые вы можете ожидать при текущих сетевых условиях.Это отличный способ оценить, подходит ли сейчас время для просмотра видео, которого вы так долго ждали, или же вы застрянете в буферизации на это время.

Видео-тест также подскажет, какие устройства работают лучше всего на этом уровне производительности. Это может помочь вам решить, пытаться ли транслировать на самом большом телевизоре или вместо этого вам следует использовать свой телефон.

Если тест видео определяет, что ваша сеть не может успешно передавать поток с максимальным разрешением, поддерживаемым вашим устройством, скорее всего, у вас проблема с сетью.Пройдя Speedtest, вы узнаете, получаете ли вы пропускную способность сети ниже ожидаемой, необходимую для потоковой передачи видео. Если результаты вашего видеотестирования показывают, что вы часто не можете хорошо транслировать трансляции, вы можете использовать свою историю видеотестирования, чтобы защитить себя при разговоре со своим провайдером.

Где найти видео-тестирование в приложении Speedtest для iOS

Видео-тестирование уже является частью приложения Speedtest для iOS и скоро будет доступно на других платформах. Доступ к тесту можно получить на вкладке в нижней части приложения.Просто коснитесь значка видео в строке меню в нижней части приложения, чтобы начать.

Наряду с новым видео-тестом мы также переместили некоторые другие функции в приложение Speedtest, чтобы обеспечить более организованный пользовательский интерфейс.

  • Информация о сети и устройстве, выбор сервера и настройки параметров Speedtest доступны в выдвижном ящике в нижней части вкладки скорости.
  • История ваших результатов (включая результаты тестирования видео), настройки приложения, политика конфиденциальности и условия использования, а также ресурсы поддержки доступны в гамбургер-меню в верхнем углу приложения.

Попробуйте видео-тестирование в Speedtest для iOS сегодня, открыв приложение Speedtest на своем телефоне (или загрузив его из Apple App Store, если у вас его еще нет).

Если видео-тест обнаружит, что качество потоковой передачи видео соответствует разрешению, поддерживаемому вашим устройством, или превышает его, и вы по-прежнему не можете транслировать свое видео, у вас будет возможность перейти к Ookla Downdetector®, чтобы узнать, какие онлайн-сервисы используются в настоящее время. любые вопросы.

Видео с инструкциями | Тестеры кабелей и жгутов

Узнайте, как проектировать, тестировать и документировать кабели, жгуты и многое другое с помощью испытательных систем CableEye и HiPot, а также узнайте, как автоматизировать испытания и подготовить отчеты по качеству ISO9001. Посмотрите эти видеоуроки с живыми примерами; Каждый клип описывает одну из основных функций программного обеспечения CableEye . Вы можете просматривать видео в любом порядке, хотя вам следует смотреть их последовательно, чтобы получить максимальную пользу.Обратите внимание, что программное обеспечение CableEye является общей платформой для всех тестеров CableEye , поэтому, как только вы научитесь работать с одной моделью тестера CableEye , вы научитесь управлять ими всеми!

Примечания на дисплее: Видео снимаются с помощью программного обеспечения CableEye в режиме управления и с английским языком, выбранным в качестве языка экрана. Этот режим управления используется менеджером тестовой системы CableEye для доступа ко всем параметрам системы и для программирования тестера.Существует также производственный режим, который отображает только ограниченный набор важных элементов управления и информации для производственного рабочего и который может быть активирован одним щелчком мыши или считывателем штрих-кода. Пример скриншота этого экрана производственного режима показан ниже. Кроме того, CableEye Test System Manager может запрограммировать тестер на отображение всплывающего окна с подробными рабочими инструкциями оператора, содержащими текст, фотографии, интерактивные кнопки и триггеры для открытия дополнительных ресурсов, таких как видео, схемы, списки деталей и спецификации.Дисплей рабочих инструкций можно запрограммировать так, чтобы он заполнял весь экран и позволял считывателям штрих-кода вводить данные и запускать тесты. Вы можете выбрать точное количество деталей, изображений, языка и автоматизации, которые вам нужны, чтобы ваши рабочие инструкции и тесты выполнялись безупречно.

Проблемы с просмотром этих видео в вашем браузере? Посмотрите их прямо на нашем канале YouTube

.

Щелкните здесь, чтобы просмотреть другие видеоролики, демонстрирующие возможности тестеров CableEye :

Дополнительные видеоролики Экран режима производства

Предупреждение. Показанные ниже видеоролики относятся к версии программного обеспечения 4 или более ранней.Текущая версия — 6.1

FAQ для тестеров | TryMyUI

Ниже вы найдете некоторые из наиболее частых вопросов, которые мы получаем от тестировщиков о том, как использовать TryMyUI. Если вы не видите здесь свой вопрос, отправьте его на вкладке «Отзыв», и мы свяжемся с вами.

Если вы клиент TryMyUI, а не тестировщик, посетите страницу часто задаваемых вопросов для клиентов.


Общие

Что такое TryMyUI?

В TryMyUI мы позволяем владельцам веб-сайтов узнавать об опыте пользователей на своем веб-сайте посредством тестирования удобства использования.Видя, где пользователи теряются, застревают или сбиваются с толку, дизайнеры и разработчики могут исправить проблемы с удобством использования и упростить использование своих веб-сайтов для всех, кто их посещает.

Что такое тест на удобство использования?

Тест на удобство использования состоит из:

  • Видео с экрана вашего устройства, когда вы используете целевой веб-сайт. Видео показывает ваш голос, когда вы подробно описываете свои впечатления и мысли при использовании веб-сайта и выполнении запрошенных задач.
  • Ваши письменные ответы на 4 или меньше вопросов о вашем опыте использования веб-сайта.
Что вы ищете в отличном тестере юзабилити?

Мы оцениваем вас по нескольким критериям. Чтобы стать отличным тестером юзабилити, вам необходимо:

  • Тщательно следуйте инструкциям и не отвлекайтесь от задачи. Вам будет предложен набор задач для выполнения на тестовом сайте, и вы должны внимательно их выполнять.
  • Четко скажите, о чем вы думаете, как вы думаете об этом.Нам интересны ваши впечатления, ожидания и мотивация ваших действий. Не редактируйте свои мысли во время навигации по сайту; просто говорите точно, о чем вы думаете на каждом этапе.
  • Напишите четкое и подробное письменное резюме, в котором ответьте на некоторые вопросы о вашем опыте после завершения видео-части теста.

Помните, цель юзабилити-теста — увидеть, как обычный пользователь работает с сайтом, поэтому не пытайтесь делать что-то особенное или необычное.Ваша роль — не быть экспертом-критиком, а, так сказать, обычным человеком с улицы. Постарайтесь войти в образ мышления, данный вам в Системе мышления, и представьте, что вы используете веб-сайт в реальной жизни.

Приемные испытания

Как узнать о доступных тестах?

После того, как вы пройдете квалификацию, вы получите уведомление по электронной почте, когда будет доступен тест для вашей демографической группы. Они предназначены для большого набора тестировщиков, соответствующих этой демографической группе, и доступные тесты заполняются в порядке очереди.

Почему я не сдаю анализы?

Количество тестов, которые вы пройдете, зависит от ряда факторов, в том числе от вашего демографического профиля, количества ответов и того, сколько времени прошло с тех пор, как вы прошли тест. Чем дольше это было, тем больше вероятность, что вы его получите.

Не все демографические данные будут одинаково востребованы, но вы можете повысить шансы пройти тест, убедившись, что все ваши демографические показатели заполнены. Таким образом, вам могут быть отправлены узконаправленные тесты для вашей демографической группы (для которых меньше конкурентов).

Если вы недавно зарегистрировались в качестве тестировщика и до сих пор не прошли ни одного теста, не теряйте надежды! Мы получаем много новых регистраций, и, поскольку ни у кого еще нет баллов, все с одинаковой вероятностью пройдут тест. На получение первого теста может уйти около недели, но если вы хорошо с ним справитесь, ваши шансы на прохождение будущих тестов значительно возрастут.

Почему я все время пропускаю тесты?

Мы рассылаем уведомления в зависимости от того, сколько времени прошло с тех пор, как вы выполнили тест, насколько хорошо вы справились с предыдущими тестами и сколько тестов вы пропустили.Поэтому, хотя мы понимаем, что постоянно пропускать тесты — это неприятно, обратите внимание, что мы отслеживаем это и ставим вас во главе очереди уведомлений в знак признания ваших усилий.

Однако мы не можем контролировать задержки, вызванные серверами электронной почты или частотой проверки электронной почты, поэтому это приоритетное уведомление не является гарантией того, что вы пройдете следующий тест.

Индикаторы My Score и Ranking показывают «NA». Влияет ли это на мою способность проходить платные тесты?

Нет, у вас не будет баллов или рейтинга до тех пор, пока вы не начнете сдавать платные тесты.Не беспокойтесь, что сейчас там написано «NA». Мы просто ждем, чтобы увидеть, как клиенты оценивают вас на реальных тестах.

Сколько тестов я могу сделать?

Нет конкретного ограничения на количество тестов, которые вы можете делать, но реально вы можете рассчитывать на пару в неделю. Это определенно не работа на полный или даже неполный рабочий день, а, скорее, способ заработать несколько долларов, занимаясь чем-нибудь интересным в свободное время.

Скачивание и установка регистратора

Где я могу загрузить приложение регистратора TryMyUI на свой компьютер, не входя в систему?

Вы можете скачать диктофон на этой веб-странице: trymyui.com / установка / trymyuirecorder.

После того, как я загрузил программу TryMyUIRecorder и попытался ее установить, я все время получаю всплывающее окно с сообщением об ошибке: «Эта программа запуска была создана с помощью ознакомительной версии install4j». Что происходит?

На самом деле это всплывающее окно не является ошибкой; это просто информация о приложении. Когда вы увидите это всплывающее окно, нажмите кнопку ОК, и вы сможете продолжить и установить диктофон.

Проведение испытаний

Я не могу открыть TryMyUIRecorder, когда я нажимаю приложение на моем компьютере, ничего не происходит.Почему не открывается?

Сам по себе TryMyUIRecorder ничего не делает, поэтому щелчок по приложению не даст никакого эффекта.

Вместо этого, когда вы запускаете тест, вы должны открыть тестовый файл, который вы загрузили на свой компьютер. По умолчанию ваш тестовый файл открывается с помощью приложения TryMyUIRecorder, что позволяет правильно отображать инструкции по тестированию.

Я пытался пройти отправленный мне тест, но когда я щелкнул ссылку «Начать тест» / «Начать запись», у меня появилось всплывающее окно, в котором говорилось, что тест уже был выполнен другим пользователем?

Тесты выполняются в порядке очереди, и иногда несколько подходящих тестировщиков пытаются пройти один и тот же тест одновременно.Чтобы убедиться, что людей, проходящих тест, не превосходит количество результатов, заказанных клиентом, мы проверяем каждое количество перед началом тестирования.

Если тест уже выполняет достаточное количество людей, вам будет заблокирован доступ к запуску, чтобы вы не тратили свое время на уже пройденный тест.

Платежи

Как часто вы производите выплаты?

Мы отправляем платежи каждую пятницу. В большинстве случаев ваши тесты будут оплачиваться на той же неделе, когда вы их сдавали, но тесты, представленные ближе к пятнице, могут быть не одобрены вовремя, чтобы попасть в этот раунд.В таких случаях ваш тест будет оплачен в следующую пятницу.

Как мне будут платить?

Мы отправляем вам платеж через Paypal после принятия вашего теста, если вы не выполняете тест через MTurk, и в этом случае оплата производится автоматически после принятия.

В моем тестовом статусе указано «Выплачено», но я все еще не получил денег на свой счет PayPal. Это ошибка?

PayPal иногда задерживает массовые платежи, подобные нашему, чтобы подтвердить их законность.Если вы все еще не получили платеж за тест, помеченный как «Оплаченный», возможно, это связано с тем, что PayPal задерживает наши платежи по этой причине, и он скоро будет получен. Если через 3 рабочих дня вам все еще не заплатили, свяжитесь с нами для получения помощи.

Счет

Я случайно зарегистрировался как клиент, а не как тестировщик, как мне изменить тип своей учетной записи?

Воспользуйтесь вкладкой обратной связи, чтобы отправить нам запрос на изменение типа вашей учетной записи.Обязательно укажите адрес электронной почты, с которым вы регистрировались.

Нужно ли мне использовать свой адрес электронной почты PayPal для регистрации в TryMyUI?

Да. Чтобы получить оплату за выполняемые вами тесты, вы должны зарегистрироваться, используя адрес электронной почты, привязанный к учетной записи PayPal.

Если вы уже зарегистрировались с адресом электронной почты, не связанным с PayPal, вы можете изменить его на странице «Мой профиль». Просто введите новый адрес в поле «Электронная почта» и нажмите «Отправить». Вы получите письмо с подтверждением на ваш почтовый ящик.Пожалуйста, подтвердите новый адрес, прежде чем продолжить тестирование.

Как я могу пройти тесты для TryMyUI с моей существующей учетной записью Personal / Team / Enterprise / EDU?

К сожалению, работать тестером с TryMyUI из учетной записи клиента невозможно. Если вы являетесь клиентом и хотели бы получать деньги за прохождение тестов, вы должны зарегистрироваться в качестве тестировщика, используя адрес электронной почты, отличный от вашей учетной записи клиента.

Проверить мою веб-камеру — Vidyard

Проверить мою веб-камеру — VidyardSkip Navigation

Начать, это так же просто, как…

1

Нажмите кнопку, чтобы предоставить доступ к камере.

3

Если вы видите движение — вперед.

С возвращением…

1

Нажмите кнопку, чтобы предоставить доступ к камере.

3

Если вы видите движение — вперед.

Permission denied …

Щелкните Grant Cam Acccess , затем щелкните значок видеокамеры с красным крестиком на правой стороне адресной строки.

Щелкните Grant Cam Acccess , затем щелкните перечеркнутый значок видеокамеры в левой части адресной строки.

Теперь нажмите Grant Cam Acccess еще раз.

Пожалуйста, убедитесь, что ваша камера подключена к сети, включена ли она или ваш портативный компьютер открыт.

Grant Cam Access

Информация о конфиденциальности

Как чувствовать себя комфортно на видео: 16 надежных советов Теперь, когда вы знаете, что ваши инструменты работают, узнайте, как с ними можно стать профессиональным видеорегистратором Подробнее
