Как пользоваться указателем напряжения: Указатель напряжения. Виды и применение. Работа и применения

Содержание

Указатель напряжения. Виды и применение. Работа и применения

Указатель напряжения называются переносные устройства, которые предназначены для выявления отсутствия или наличия напряжения в сети или на токоведущих элементах электрических установок. Такую проверку производят перед подключением переносного заземления или включением заземляющих ножей, а также перед началом электромонтажных работ. В этих случаях не обязательно определять значение напряжения, требуется знать только его наличие или отсутствие.

От указателя напряжения зависит жизнь электромонтера, так как по его показаниям определяют наличие напряжения. Только убедившись, что на токоведущих частях устройства нет напряжения, можно приступать к работе по ремонту светильника, выключателя или розетки.

Разновидности

Существующие виды указателей напряжения, и как они разделяются.

По напряжению:
  • До 1 кВ.
  • Свыше 1 кВ.
Указатели напряжения до 1 кВ делятся по числу полюсов:
  • Однополюсные.
  • Двухполюсные.
Универсальные указатели делятся по виду измеряемого тока:
  • Для переменного тока.
  • Для постоянного тока.
По виду индикатора:
  • Светодиодные.
  • Цифровые.

Также, существуют бесконтактные указатели.

Устройство и принцип действия

Конструктивные особенности всех перечисленных видов указателей, и их принцип работы.

Однополюсный указатель напряжения

Такие указатели имеют один полюс. Для определения наличия напряжения достаточно прикоснуться этим полюсом к токоведущему элементу. Соединение с заземлением создается по телу человека, когда он пальцем руки касается контакта на указателе. При этом возникает очень малый ток, не более 0,3 миллиампера, лампа начинает светиться.

Чаще всего однополюсный указатель изготавливается в виде отвертки или авторучки из диэлектрического прозрачного материала, или со смотровым окошком. В корпусе расположен резистор и неоновая лампочка. Внизу корпуса находится пружина и щуп, а вверху контактная площадка для касания пальцем.

Указатель с одним полюсом используется только для проверки переменного тока, так как при постоянном токе неоновая лампа не будет гореть, даже если есть напряжение. Его целесообразно использовать для контроля фазных проводников, фазы в выключателе, розетке или патроне и в других аналогичных местах.

Допускается использование указателя до 1000 вольт без резиновых перчаток и других средств защиты. Согласно правилам безопасности, нельзя использовать в качестве указателя напряжения контрольную лампу («контрольку»), установленную в патрон, с подключенными двумя небольшими кусками провода. При случайной подаче большого напряжения на эту лампу, или при ее механическом повреждении, колба лампы может лопнуть и нанести травму электромонтеру.

Из недостатков однополюсных указателей можно отметить их малую чувствительность. Они показывают наличие напряжения только от 90 В.

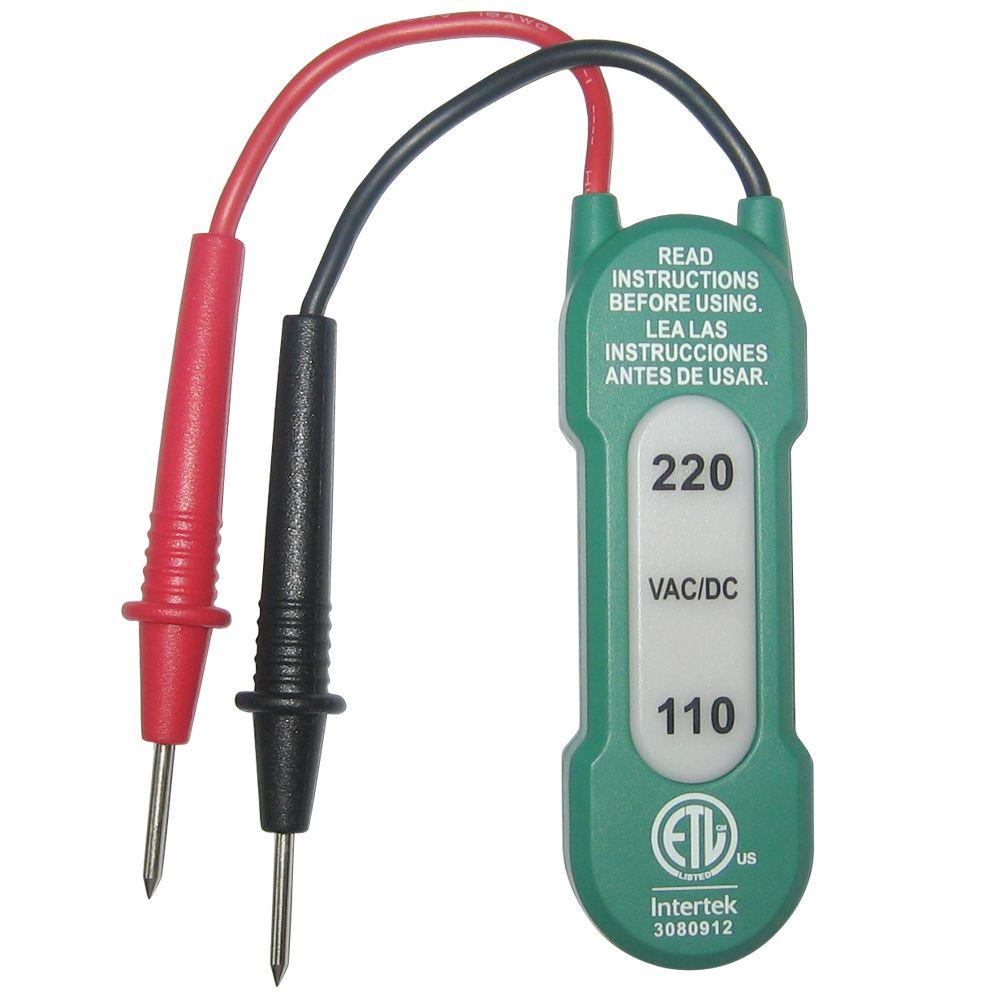

Двухполюсный указатель напряжения

Состоит из 2-х отдельных частей, выполненных из диэлектрического материала и медного гибкого изолированного проводника, соединяющего эти части.

На этом рисунке показано устройство двухполюсного указателя. Неоновая лампа зашунтирована сопротивлением. Это снижает чувствительность указателя к воздействию наведенного напряжения.

Чтобы определить отсутствие или наличие напряжения с помощью двухполюсного указателя, необходимо прикосновение к двум элементам устройства, между которыми может быть напряжение. Если напряжение присутствует, то неоновая лампа будет светиться при протекании через нее тока, который зависит от разности потенциалов между элементами устройства, к которым выполнено прикосновение указателем.

Ток, протекающий через лампу, имеет очень малую величину (несколько миллиампер). Это достаточно, чтобы лампа выдавала устойчивый сигнал света. Чтобы ограничить увеличивающийся ток в лампе, последовательно к ней подключен резистор.

В этом указателе применяется специальная светодиодная шкала на корпусе, имеющая градуировку на конкретные значения напряжения: 12 … 750 В.

Указатели напряжения свыше 1 кВ

Работают за счет эффекта свечения неоновой лампы во время прохождения по ней зарядного тока конденсатора (емкостного тока). Конденсатор подключается по последовательной схеме с неоновой лампой. Такой указатель напряжения еще называют высоковольтным. Он годится только для контроля переменного напряжения, им касаются только к фазе. Никаких контактных площадок для пальцев на них нет.

Различные варианты указателей имеют свои особенности конструкции, но все они состоят из основных общих для любых указателей элементов:

Согласно правилам безопасности, при работе с таким указателем необходимо использовать резиновые перчатки. Всегда перед использованием указателя необходимо произвести его внешний осмотр на предмет отсутствия повреждений, а также проверить его работоспособность и подачу сигнала.

Такой контроль выполняется путем подноса щупа к токоведущим элементам устройства, которые точно находятся под напряжением. Также проверку работоспособности иногда проводят с использованием источников повышенного напряжения, либо мегомметром. Высоковольтный указатель в условиях гаража можно проверить следующим образом: приблизить указатель к работающему двигателю мотоцикла или автомобиля, а именно, к одной из свеч зажигания.

Согласно правилам безопасности указатель напряжения запрещается заземлять, так как провод заземления может случайно прикоснуться к частям, находящимся под напряжением, вследствие чего произойдет поражение электромонтера электрическим током. Высоковольтный указатель напряжения и без подключения заземления образует четкий сигнал работы.

Заземление указателя напряжения допускается заземлять только в случае, когда емкость указателя относительно земли очень незначительная, и ее не достаточно для контроля наличия напряжения. Это бывает при работах с воздушными линиями, находясь на деревянных опорах.

Универсальные указатели

Используются для контроля нуля и фазы, а также проверки напряжения и его значения в интервале 12-750 вольт для переменного тока, и до 0,5 кВ для постоянного тока.

Такие указатели применяют также для прозвонки соединений различных электрических цепей.

В этих устройствах в качестве индикаторов применяют светодиоды, а вместо источника напряжения – конденсатор повышенной емкости.

Указатель напряжения может оснащаться цифровым ЖК дисплеем с выводом напряжения в вольтах. При наибольшем значении напряжения 220 В на дисплее отображаются все значения от наименьшего до наибольшего. Этот прибор отображает ориентировочное значение, и имеет низкую точность показаний. Преимуществом такого устройства является отсутствие источника питания.

Бесконтактный указатель напряжения служит для выявления проводов, находящихся под действием напряжения. Они могут быть скрыты в стеновых панелях или стенах. Устройство такого прибора реагирует на электромагнитное переменное поле. Имеется звуковая и световая индикация.

Правила применения

Перед применением указателя нужно убедиться в его работоспособности и правильных показаниях. Чтобы это проверить, необходимо произвести контроль напряжения в сети, которая точно находится под напряжением, и убедиться в том, что прибор работает. Только после этого допускается его применение в работе.

Запрещается применять лампу накаливания вместо индикатора в указателе напряжения. Эта лампа является травмоопасной и ненадежной.

Чтобы найти фазу на токоведущих элементах или проводах с помощью однополюсного указателя, необходимо взять указатель в правую руку за диэлектрическую рукоятку, прикоснуться щупом к проверяемому проводнику или токоведущему элементу. При этом левую руку нужно отвести за спину, чтобы ей случайно не прикоснуться к токоведущим элементам или заземлению. Пальцем правой руки коснуться металлического контакта однополюсного указателя. Прикасаться удобнее большим пальцем.

Если неоновая лампочка при этом светится, это значит, что проверяемый вами токоведущий элемент находится под напряжением фазы. Если лампа не горит, значит это ноль, либо напряжение отсутствует вовсе.

В случае с двухполюсным указателем, щуп того корпуса указателя, где есть индикатор, устанавливают на проверяемый элемент. Вторым щупом касаются другой фазы или ноля. По свечению лампы также определяют отсутствие или наличие питания. Пользование таким прибором не составляет никакой трудности.

При проверке напряжения необходимо работать аккуратно и осторожно, соблюдая правила безопасности, так как это очень опасно для жизни человека.

Похожие темы:

Как пользоваться двухполюсным указателем напряжения. Как правильно пользоваться индикатором напряжения

При проведении любых электромонтажных работ крайне важно выполнять проверку наличия напряжения на объекте. Делается это с помощью специальных индикаторов и указателей. При этом, для каждого вида электрооборудования существует свой способ индикации. Какие типы указателей напряжения предлагает современный рынок, что нужно учитывать при выборе индикатора и для чего использовать конкретное устройство – читайте ниже.

Какие бывают индикаторы напряжения

Для того, чтобы правильно определить напряжение в сети, необходимо знать какие бывают измерители напряжения и где их можно использовать. Все индикаторы напряжения делятся на устройства для выявления высокого напряжения и приборы для использования на низковольтных объектах. Выбор индикатора для контроля над наличием напряжения зависит от типа электрооборудования. Так, для установок с электрическим потенциалом до 1000в применяют индикаторы и указатели низкого напряжения.

Указатели низковольтного напряжения могут быть:

  • Однополюсными;
  • Двухполюсными.

Однополюсный указатель используют для идентификации напряжения только в цепи переменного тока. Принцип действия такого прибора основан на проходимых способностях емкостного тока. Двухполюсный индикатор используют для определения наличия напряжения в цепях и переменного, и постоянного тока. Такое устройство работает по принципу прохождения активного тока.

Указатели высокого напряжения используют для фазировки высоковольтных кабелей и оборудования с электрическим потенциалом выше 1000 вольт.

Чаще всего, такие устройства применяют для отслеживания наличия напряжения на воздушных линиях электропередач. Кроме того, их можно использовать для фазировки (прозвонки) силовых трансформаторов и другого электрооборудования с напряжением переменного тока до 10 кВ.


По типу связи с токопроводящими частями электрооборудования высоковольтный индикатор может быть:

  • Контактный;
  • Бесконтактный;
  • Комбинированный.

Кроме того, указатели напряжения различают по типу индикации. Так, индикация в низковольтных и высоковольтных указателях может быть устроена на основе светового, звукового и свето-звукового сигнала. В некоторых приборах, в качестве основного элемента индикации, может использоваться цифровой экран.

Индикаторы напряжения до 1000 В

Наиболее доступным и простым, а потому и наиболее популярным, указателем напряжения до 1000 В является индикаторная отвертка. Современный рынок электроизмерительного оборудования предлагает широкий ассортимент индикаторных отверток. Самые доступные – однополюсные приборы, оснащенные неоновой лампой и добавочным сопротивлением. Они способны проводить измерения переменного тока напряжением до 500 В.

Чаще всего, однополюсные индикаторы используют для:

  • Проверки вторичных цепей;
  • Определения фазного провода;
  • Правильного подключения электросчетчиков , диммеров и выключателей, ламп, предохранителей и т.д.

Более широкую сферу использования имеет двухполюсный УНН. С помощью такого устройства можно проводить измерения и переменного, и постоянного тока с напряжением до 1000 В.


Благодаря конструкции двухполюсные индикаторы можно использовать для установки наличия или отсутствия такового напряжения между двумя точками электроустановки.

С помощью двухполюсных индикаторов (например, МИН-1) можно также проводить проверку цепи на обрыв. В качестве индикации в таких приборах могут использоваться светодиоды, неоновые лампы. Существуют комбинированные устройства, световая индикация в которых дополнена звуковой. Использование двухполюсных приборов позволяет получить наиболее полную картину о наличии напряжения.

Цифровой индикатор напряжения: для чего он нужен, как выбрать

Самым распространенным цифровым двухполюсным индикатором напряжения является мультиметр. Этот электрический измерительный прибор позволяет определить не только напряжение переменного и постоянного тока в сети, но и его силу и частоту. Пользоваться таким прибором очень просто, поэтому его часто выбирают для решения бытовых задач.


К основным критериям выбора бытового мультиметра относят:

  1. Процент его погрешности. Так, степень погрешности бытового мультиметра должна быть не более 3%. Для профессиональных моделей этот показатель может быть снижен до 0,025%.
  2. Скорость срабатывания прибора. Чем больше выработок может дать прибор в секунду, тем лучше. Качественный мультиметр должен давать от 70 до 300 выборок в секунду.
  3. Класс электробезопасности мультиметра. Выбор мультиметра по классу зависит от того в каких цепях его будут использовать. Так современные мультиметры можно использовать в локальных, внутренних низковольтных и внешних распределительных цепях.
  4. Уровень пожаробезопасности прибора. Современные измерительные устройства должны оснащаться функциями защиты от перегрузок и автоотключением.

Не стоит забывать и про комплектацию прибора. Большинство современных мультиметров оснащаются специальными щупами или токовыми клещами, позволяющими проводить измерения без выпайки элемента из схемы и не нарушая изоляции проводника.

Отдельно выделяют световые индикаторы для установки в электрических распределительных щитах. Такие индикаторы имеют вид автомата, устанавливаются на DIN-рейку, могут использоваться как в однофазных (220 В), так и в трехфазных (380 В) сетях.

В зависимости от возможности подключения фаз автоматы делят на:

  • Индикаторы наличия напряжения на 1 фазу;
  • Индикаторы наличия напряжения на 2 различные фазы;
  • Указатели наличия напряжения в трехфазной сети;
  • Устройства для индикации напряжения в сетях на 12В и 24В.

Кроме того, автоматы делят в зависимости типа фазы. Так, отдельно можно установить автомат с индикатором напряжения на А (L1), В (L2) и С (L3) фазу. При этом, световая индикация будет соответствовать по цвету фазе. Так, например, автомат на А фазу будет иметь световую индикацию желтого цвета. Автоматические индикаторы на 3 фазы будут иметь отдельные световые индикаторы под каждую фазу.

Как выбрать автоматический индикатор напряжения сети

При выборе автомата с индикатором напряжения необходимо обращать внимание на диапазон отображаемых напряжений. Так, устройства на 3 фазы должны определять напряжение в диапазоне от 100 до 415 В. Автоматы на 2 фазы могут определять напряжение в диапазоне от 100 до 300 В. Чем шире диапазон напряжения устройства, тем лучше.


Кроме того, при выборе автоматических выключателей с индикаторами напряжения следует учитывать:

  • Степень погрешности устройства. Стандартные бытовые автоматы с индикацией напряжения должны иметь степень погрешности не более 3%.
  • Степень защиты устройства. Для внутренней установки подойдут устройства с маркировкой IP20.
  • Тип индикации. Простые модели имеют световую индикацию, представленную светодиодной лампой . Более дорогие модели могут иметь 3-х разрядное цифровое табло для отображения значений.
  • Индекс устройства. Простые автоматы обозначаются буквой С. Автоматы с индикацией, чаще всего, имеют маркировки PMT, PH, SVN в зависимости от типа устройства и производителя.

Приобрести автоматы с индикацией можно в специализированных магазинах для электриков или интернет-магазинах. При этом, следует учитывать производителя автомата. Так, наиболее качественными считаются устройства немецкого производства. Среди лучших производителей электроизмерительных приборов можно выделить компанию Hager.

Как работает указатель напряжения (видео)

Индикаторы высокого и низкого напряжения – это наиболее распространенные средства электрозащиты, которые позволяют идентифицировать наличие напряжения на объекте. На сегодня, все индикаторы делятся на низковольтные и высоковольтные. Кроме того, приборы различаются по внешнему виду, диапазону измерений, типу индикации. Выбрать наиболее подходящий индикатор можно, лишь разобравшись в классификации измерительных приборов. А в этом вам помогут представленные выше рекомендации!

2.4.23. Общие технические требования к указателям напряжения до 1000 В изложены в государственном стандарте.

2.4.24. В электроустановках напряжением до 1000 В применяются указатели двух типов: двухполюсные и однополюсные.

Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

Применение двухполюсных указателей является предпочтительным.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

2.4.25. Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.

Размеры корпусов не нормируются, определяются удобством пользования.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов-наконечников определяется техническими условиями.

2.4.26. Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не нормируются, определяются удобством пользования.

Индикация наличия напряжения может быть ступенчатой, подаваться в виде цифрового сигнала и т.п.

Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

Для указателей с импульсным сигналом напряжением индикации является напряжение, при котором интервал между импульсами не превышает 1,0 с.

2.4.28. Указатели напряжения до 1000 В могут выполнять также дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационных элементов, предназначенных для переключения режимов работы.

Расширение функциональных возможностей указателя не должно снижать безопасности проведения операций по определению наличия или отсутствия напряжения.

2.4.34. При проверке отсутствия напряжения время непосредственного контакта указателя с контролируемыми токоведущими частями должно быть не менее 5 с.

Указатели напряжения - переносные приборы, предназначенные для проверки наличия или отсутствия напряжения на токоведущих частях. Такая проверка необходима, например, при работе непосредственно на отключенных токоведущих частях, при контроле исправности электроустановок, отыскании повреждений в электроустановке, проверке электрической схемы и т.п.

Во всех этих случаях требуется установить лишь наличие или отсутствие напряжения, но не его значение, которое, как правило, известно.

Все указатели имеют световой сигнал, загорание которого свидетельствует о наличии напряжения на проверяемой части или между проверяемыми частями. Указатели бывают для электроустановок до 1000 В и выше.

Указатели, предназначенные для электроустановок до 1000 В, делятся на двухполюсные и однополюсные.

Двухполюсные указатели требуют прикосновения к двум частям электроустановки, между которыми необходимо определить наличие или отсутствие напряжения. Принцип их действия - свечение неоновой лампочки или лампы накаливания (мощностью не более 10 Вт) при протекании через нее тока, обусловленного разностью потенциалов между двумя частями электрической установки, к которым прикасается указатель. Потребляя малый ток - от долей до нескольких миллиампер, лампа обеспечивает устойчивый и четкий световой сигнал, излучая оранжево-красный свет.

После возникновения разряда ток в цепи лампы постепенно увеличивается, т.е. сопротивление лампы как бы уменьшается, что в конце концов приводит к выходу лампы из строя. Для ограничения тока до нормального значения последовательно с лампой включается резистор.

Двухполюсные указатели могут применяться в установках как переменного, так и постоянного тока. Однако при переменном токе металлические части указателя - цоколь лампы, провод, щуп могут создать емкость относительно земли или других фаз электроустановки, достаточную для того, чтобы при касании к фазе лишь одного щупа указатель с неоновой лампочкой светился. Чтобы исключить это явление, схему дополняют шунтирующим резистором, шунтирующим неоновую лампочку и обладающим сопротивлением, равным добавочному резистору.

Однополюсные указатели требуют прикосновения лишь к одной - испытуемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцем руки создает контакт с цепью указателя. При этом ток не превышает 0,3 мА.

Изготовляются однополюсные указатели обычно в виде автоматической ручки, в корпусе которой, выполненном из изоляционного материала и имеющем смотровое отверстие, размещены сигнальная лампочка и резистор; на нижнем конце корпуса укреплен металлический щуп, а на верхнем - плоский металлический контакт, которого пальцем касается оператор.

Однополюсный указатель может применяться только в установках переменного тока, поскольку при постоянном токе его лампочка не горит и при наличии напряжения. Его рекомендуется применять при проверке схем вторичной коммутации, определении фазного провода в электросчетчиках, ламповых патронах, выключателях, предохранителях и т.п.

При пользовании указателями напряжения до 1000 В можно обходиться без защитных средств.

Правила техники безопасности запрещают применять вместо указателя напряжения так называемую контрольную лампу - лампу накаливания, ввернутую в патрон, заряженный двумя короткими проводами. Это запрещение вызвано тем, что при случайном включении лампы на напряжение большее, чем она рассчитана, или при ударе о твердый предмет возможен взрыв ее колбы и, как следствие, ранение оператора.

Указатели для электроустановок напряжением выше 1000 В, называемые также указателями высокого напряжения (УВН), действуют по принципу свечения неоновой лампочки при протекании через нее емкостного тока, т. е. зарядного тока конденсатора, включенного последовательно с лампочкой. Эти указатели пригодны лишь для установок переменного тока и приближать их надо только к одной фазе.

Конструкции указателей различны, однако всегда УВН имеют три основные части: рабочую, состоящую из корпуса, сигнальной лампы, конденсатора и пр, изолирующую, обеспечивающую изоляцию оператора от токоведущих частей и изготовляемую из изоляционных материалов, рукоятку, предназначенную для удержания указателя.

При пользовании УВН необходимо применять диэлектрические перчатки. Каждый раз перед применением УВН необходимо произвести наружный осмотр его, чтобы убедиться в отсутствии внешних повреждений и проверить исправность его действия, т.е. способность подавать сигнал.

Такая проверка производится путем приближения щупа указателя к токоведущим частям электроустановки, заведомо находящимся под напряжением. Проверка исправности может производиться и с помощью специальных источников высокого напряжения, а также с помощью мегомметра и, наконец, путем приближения щупа указателя к свече зажигания работающего двигателя автомобиля или мотоцикла.

Запрещается заземлять указатели, поскольку они и без заземления обеспечивают достаточно четкий сигнал, к тому же заземляющий провод может, прикоснувшись к токоведущим частям, явиться причиной несчастного случая.

В отдельных ситуациях, когда емкость указателя относительно заземленных предметов оказывается весьма малой (например, при работах на деревянных опорах воздушных линий электропередачи), указатель напряжения должен быть заземлен.

Для начала монтажных или ремонтных работ на электрических станциях и проводах нужно обязательно проверить показатели сети, отсутствие тока или его параметры. Для этого используется указатель напряжения, который может определить наличие вольтажа и его совпадения до 1000в.

Описание и принцип работы

Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).

Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.

Фото – индикатор с цифровым дисплеем

В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.

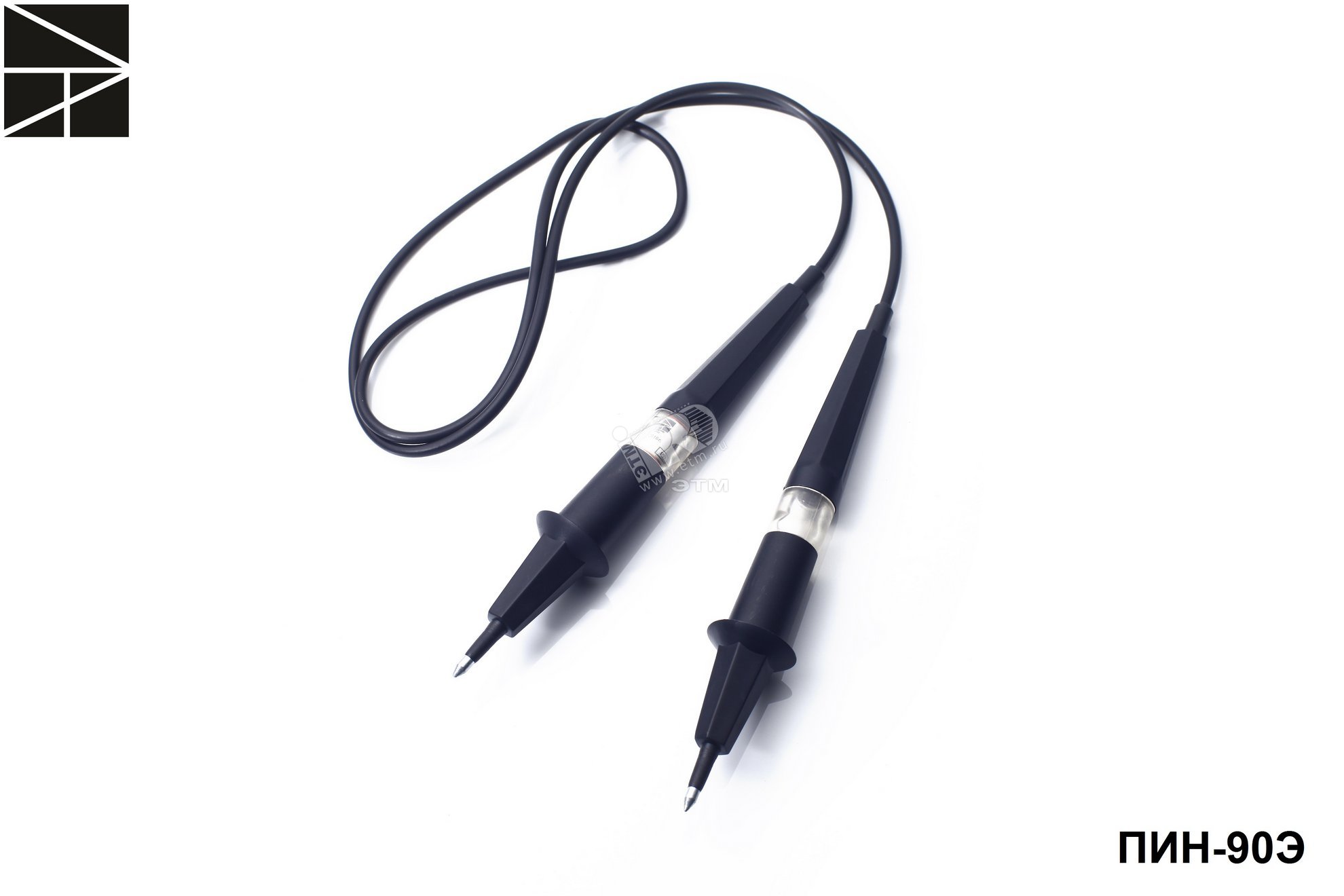

Фото – УН ПИН-90

Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения. Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.

Фото – однополюсная модель

Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.


Фото – импортный УН DT-9902

Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал. Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

  1. У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
  2. Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
  3. Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
  4. В отдельных моделях рабочая часть соединяется с индикатором;
  5. Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.

Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.

Видео: UT 15В индикатор напряжения

Технические характеристики

Указатели напряжения для фазировки обязательно имеют сертифицированные параметры качества. Они зависят от конкретной модели прибора, рассмотрим данные на примере УННУ-40-1000:

Двухполюсный указатель рабочего напряжения типа УНН Комби имеет параметры аналогичные УННДП 12 660 (кроме максимального напряжения 660 В и рабочих температур до +35):


Фото – УНН Комби

Схожие технические характеристики имеет двухполюсный указатель напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2 и УВНИ 150 А. Их паспорт качества отличается лишь по данным нагрузки и сроку эксплуатации.


Фото – УН Лоцман-2

Параметры однополюсного УВН 80:

Технические данные однополюсного УВНБУ 6–35:

Очень интересная модель УНВЛ-0,4 используется в основном на воздушных линиях электропередач. У него следующие параметры:

Помимо этого, все модели имеют гарантию год, но только при условии регулярной проверки перед началом работы. При покупке всегда обращайте внимание на наличие данных ГОСТ, сертификата и соответствия качества и возможности проверку перед приобретением. Каждые полгода нужно производить калибровку датчика на специальном оборудовании.

Его особенностью является то, что рабочий контакт выполнен в виде крюка, который цепляется на провод независимо от высоты. Сейчас в продаже есть более новая модель для определения напряжения – это указатель УВНУ-10ФБ Поиск 1, где за крепление контактов на токоведущих частях проводов или машин отвечает штанга. Пользоваться прибором этого типа очень просто – высота регулируется при помощи ручных манипуляций, кроме того, можно зафиксировать длину выдвигающейся части.


Фото – УВНУ-10ФБ Поиск 1

Купить указатель напряжения можно в любом городе в специализированных электрических магазинах, но цена будет зависеть от того, кто производитель и типа прибора. Двухполюсные устройства дороже, чем однополюсники. Стоимость также варьируется от города покупки. Например, в Москве определенный УН может стоить выше, чем в Екатеринбурге или Новосибирске.

Некоторые работы в доме могут выполнять люди без специальной подготовки, не прибегая к услугам профессиональных электриков. Замена розеток, выключателей, ремонт настольных и потолочных светильников не требуют высокой квалификации.

Но, выполняя эти работы, нужно соблюдать правила безопасности, которые требуют проверять отсутствие напряжения на контактах электроприборов перед началом работ.

Однополюсный указатель напряжения – самый простой и доступный каждому прибор, показывающий наличие или отсутствие «фазы». Некоторые модели применяются и для поиска мет обрывов в проводах, шнурах и кабелях. Так как некоторые однополюсные указатели совмещают в себе функцию простенькой отвертки, их называют «индикаторными отвертками», а иногда – просто «индикаторами».

Достоинство индикаторов – для их работы не требуется второго провода. Они используют ток, проходящий от «фазы» к «земле» через указатель и тело человека, соединенные последовательно. Для человека этот ток не представляет опасности. Ему не препятствуют ни сопротивление обуви, ни материал пола, но пользоваться указателем в диэлектрических перчатках нельзя, работать он не будет. На практике были единичные случаи, когда индикаторная отвертка не определила наличие «фазы» в светильнике, если электрик стоял на сухой деревянной стремянке.

Виды указателей напряжения

Индикаторы напряжения бывают:

  • с неоновой лампой;
  • со светодиодами, работающие от батареек;
  • с жидкокристаллическим дисплеем;
  • бесконтактные;
  • многофункциональные.

Указатели с неоновыми лампами – самые дешевые . Их недостатки – малое напряжение зажигания и недостаточная яркость свечения. При ярком освещении их приходится прикрывать рукой, чтобы увидеть, светится ли лампа.


У светодиодных индикаторов порог зажигания меньше. Наличие батарейки позволяет выполнять с их помощью «прозвонку» цепей и использовать указатель, как бесконтактный. Если взяться за жало индикаторной отвертки и поднести ее торец с проводу, находящемуся под напряжением, лампочка загорится. Но, если она не загорится, это не будет доказательством отсутствия напряжения.

Недостаток светодиодных указателей – они светятся от наводок в проверяемой цепи, показывая «фазу» там, где ее нет.

Общий недостаток неоновых и светодиодных указателей – наличие пружинки, которая со временем ослабевает. Контакт внутри индикатора нарушается, и он перестает работать.

Этого недостатка лишены индикаторы с дисплеями и бесконтактные указатели напряжения. У индикаторов с дисплеями та же чувствительность, что и у светодиодных. Но они распознают наводки в цепях, указывая на дисплее значение напряжения ниже, чем 220В. Зато их показания не видно в темноте.

Бесконтактные указатели работают от батареек. Если их включить и поднести к фазному проводнику, они издают световой и звуковой сигналы. Это удобно при проверке полного отсутствия напряжения, но неприменимо в случаях определения «фазы» на проводниках, находящихся близко друг к другу. Для этого нужен контактный указатель.

Многофункциональные индикаторы представляют собой мультиметр, совмещающий функции омметра, вольтметра и бесконтактного указателя.

Каждый из указателей имеет недостатки и достоинства. Выбирая индикатор напряжения для собственных нужд, помните: хороший указатель – это тот, которым Вы. Главное – научиться верно понимать сигналы указателя.

Как пользоваться указателем напряжения?

Каждый раз перед началом работы с индикатором напряжения надо:

  • осмотреть прибор, убедиться в целостности корпуса;
  • прикоснуться к «фазе» и удостовериться, что прибор показывает ее наличие.
  • после проверки отсутствия напряжения в месте работы нужно повторить проверку исправности .

Такая последовательность действий указателя в ходе проверки. Ее придерживаются и профессиональные электрики при работе в промышленных электроустановках.

Не забывайте специального контакта на корпусе прибора при проверке. Иначе указатель работать не будет.

Указатели напряжения до и свыше 1000В






Назначение

1. Указатели напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок.

2. Общие технические требования к указателям напряжения изложены в государственном стандарте.

Указатели напряжения выше 1000В

Принцип действия и конструкция

3. Указатели напряжения выше 1000 В реагируют на емкостный ток, протекающий через указатель при внесении его рабочей части в электрическое поле, образованное токоведущими частями электроустановок, находящимися под напряжением, и "землей" и заземленными конструкциями электроустановок.

4. Указатели должны содержать основные части: рабочую, индикаторную, изолирующую, а также рукоятку.

5. Рабочая часть содержит элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях.

Рабочая часть может содержать электрод-наконечник для непосредственного контакта с контролируемыми токоведущими частями и не содержать электрода-наконечника (указатели бесконтактного типа).

Индикаторная часть, которая может быть совмещена с рабочей, содержит элементы световой или комбинированной (световой и звуковой) индикации. Световой и звуковой сигналы должны быть надежно распознаваемыми.

Рабочая часть может содержать также орган собственного контроля исправности. Контроль может осуществляться нажатием кнопки или быть автоматическим, путем периодической подачи специальных контрольных сигналов.

6. Изолирующая часть может быть составной из нескольких звеньев. Для соединения звеньев между собой могут применяться детали, изготовленные из металла или изоляционного материала. Допускается применение телескопической конструкции, при этом должно быть исключено самопроизвольное складывание.

7. Рукоятка может представлять с изолирующей частью одно целое или быть отдельным звеном.

8. Конструкция и масса указателей должны обеспечивать возможность работы с ними одного человека.

9. Электрическая схема и конструкция указателя должны обеспечивать его работоспособность без заземления рабочей части указателя, в том числе при проверке отсутствия напряжения, проводимой с телескопических вышек или с деревянных и железобетонных опор ВЛ 6 - 10 кВ.

10. Напряжение индикации указателя напряжения должно составлять не более 25% номинального напряжения электроустановки.

11. Время появления первого сигнала после прикосновения к токоведущей части, находящейся под напряжением, равным 90% номинального фазного, не должно превышать 1,5 с.

12. Рабочая часть указателя на определенное напряжение не должна реагировать на влияние соседних цепей того же напряжения.

Эксплуатационные испытания

13. В процессе эксплуатации механические испытания указателей напряжения не проводят.

14. Электрические испытания указателей напряжения состоят из испытаний изолирующей части повышенным напряжением и определения напряжения индикации.

У указателей напряжения со встроенным источником питания проводится контроль его состояния и, при необходимости, подзарядка аккумуляторов или замена батарей.

15. При испытании изоляции рабочей части напряжение прикладывается между электродом-наконечником и винтовым разъемом или на границе рабочей части.

16. При испытании изолирующей части напряжение прикладывается между элементом ее сочленения с рабочей частью (резьбовым элементом, разъемом и т.п.) и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.

17. Напряжение индикации указателей проверяют так - напряжение испытательной установки плавно поднимается от нуля до значения, при котором световые сигналы начинают соответствовать 25%.

18. Нормы и периодичность электрических испытаний указателей приведены в таблице.

Правила пользования

19. Перед началом работы с указателем необходимо проверить его исправность.

Исправность указателей, не имеющих встроенного органа контроля, проверяется при помощи специальных приспособлений, представляющих собой малогабаритные источники повышенного напряжения, либо путем кратковременного прикосновения электродом-наконечником указателя к токоведущим частям, заведомо находящимся под напряжением.

20. При проверке отсутствия напряжения время непосредственного контакта рабочей части указателя с контролируемой токоведущей частью должно быть не менее 5 с (при отсутствии сигнала).

Следует помнить, что, хотя указатели напряжения некоторых типов могут подавать сигнал о наличии напряжения на расстоянии от токоведущих частей, непосредственный контакт с ними рабочей части указателя является обязательным.

21. В электроустановках напряжением выше 1000В пользоваться указателем напряжения следует в диэлектрических перчатках.

Указатели напряжения до 1000В

Назначение, принцип действия и конструкция

22. В электроустановках напряжением до 1000В применяются указатели двух типов: двухполюсные и однополюсные.

Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

Применение двухполюсных указателей является предпочтительным.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

23. Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.

Размеры корпусов не нормируются, определяются удобством пользования.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов-наконечников определяется техническими условиями.

24. Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не нормируются, определяются удобством пользования.

25. Напряжение индикации указателей должно составлять не более 50В.

Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

26. Указатели напряжения до 1000В могут выполнять также дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационных элементов, предназначенных для переключения режимов работы.

Расширение функциональных возможностей указателя не должно снижать безопасности проведения операций по определению наличия или отсутствия напряжения.

Эксплуатационные испытания

27. Электрические испытания указателей напряжения до 1000 В состоят из испытания изоляции, определения напряжения индикации, проверки работы указателя при повышенном испытательном напряжении, проверки тока, протекающего через указатель при наибольшем рабочем напряжении указателя.

При необходимости проверяется также напряжение индикации в цепях постоянного тока, а также правильность индикации полярности.

Напряжение плавно увеличивается от нуля, при этом фиксируются значения напряжения индикации и тока, протекающего через указатель при наибольшем рабочем напряжении указателя, после чего указатель в течение 1 мин. выдерживается при повышенном испытательном напряжении, превышающем наибольшее рабочее напряжение указателя на 10%.

28. При испытаниях указателей (кроме испытания изоляции) напряжение от испытательной установки прикладывается между электродами-наконечниками (у двухполюсных указателей) или между электродом-наконечником и электродом на торцевой или боковой части корпуса (у однополюсных указателей).

29. При испытаниях изоляции у двухполюсных указателей оба корпуса обертываются фольгой, а соединительный провод опускается в сосуд с водой при температуре (25 +/- 15) °C так, чтобы вода закрывала провод, не доходя до рукояток корпусов на 8 - 12 мм. Один провод от испытательной установки присоединяют к электродам-наконечникам, второй, заземленный, - к фольге и опускают его в воду.

У однополюсных указателей корпус обертывают фольгой по всей длине до ограничительного упора. Между фольгой и контактом на торцевой (боковой) части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяют к электроду-наконечнику, другой - к фольге.

30. Нормы и периодичность эксплуатационных испытаний указателей приведены в таблице.

Правила пользования

31. Перед началом работы с указателем необходимо проверить его исправность путем кратковременного прикосновения к токоведущим частям, заведомо находящимся под напряжением.

32. При проверке отсутствия напряжения время непосредственного контакта указателя с контролируемыми токоведущими частями должно быть не менее 5 с.

33. При пользовании однополюсными указателями должен быть обеспечен контакт между электродом на торцевой (боковой) части корпуса и рукой оператора. Применение диэлектрических перчаток не допускается.

Указатели напряжения. Устройство и принцип работы

Переносные приборы, назначение которых проверка наличия или отсутствия напряжения на токоведущих частях называют указателями напряжения. У всех указателей присутствует сигнал световой, загорание которого сигнализирует о наличии напряжения на части цепи, которая подлежит проверке, или же между двумя частями, подлежащими проверке. Указатели напряжения, собственно как и электрические сети, делятся на указатели до 1000 В и, соответственно, выше 1000 В. Также они могут быть однополюсными или двухполюсными.

Однополюсные указатели напряжения

Как и индикаторные отвертки они требуют прикосновение только лишь к одной токоведущей части. «Земля» в таком случае будет обеспечиваться через тело человека, который своим прикосновением к специальному контакту указателя напряжения замыкает цепь протекания тока. Как следствие, через человека протекает электрический ток, который не превышает 30 мкА и является безопасным для его жизни и здоровья.

Такие указатели напряжения изготавливают, как правило, в виде автоматических ручек. Их корпус имеет смотровое отверстие и выполнен из изоляционных материалов.

В корпусе, как вы, наверное, уже догадались, размещают резистор и сигнальную лампу. На верхнем конце корпуса закрепляют металлический плоский контакт, для касания пальцем оператора, а на нижнем конце корпуса располагают металлический щуп, которым касаются токоведущих частей.

Его рекомендовано применять в схемах вторичной коммутации – определение фазного провода в электросчетчиках, проверка наличия напряжения на губках автоматических выключателей, предохранителей и других устройств.

Двухполюсные указатели напряжения

Такие указатели напряжения требуют прикосновение не к одной, а к двум частям электроустановки. Принцип действия – свечение неоновой лампы или накаливания лампы (мощность не более 10 Вт) при протекании через нее тока, который возникает из-за наличия разности потенциалов между частями электроустановки к которым в данный момент подключен указатель. При этом лампа потребляет очень малый ток (несколько миллиампер), но при этом обеспечивает довольно устойчивый и четкий сигнал.

Для ограничения тока, протекаемого через лампу, в цепь, последовательно лампе, ставят резистор.

Двухполюсные указатели напряжения применимы для установок переменного и постоянного тока. Однако при использовании данного устройства в цепи переменного тока металлические части указателя (щуп, цоколь лампы, провод) могут создавать емкость относительно фазы или земли достаточную для того, чтоб при касании всего лишь к одной фазе электроустановки лампочка загоралась. Поэтому данную схему дополняют шунтирующим резистором, который шунтирует неоновую лампу.

Использовать вместо указателя напряжения обычную лампу накаливания, ввернутую в патрон (ее называют контрольной лампой), заряженный двумя проводами запрещено. Это вызвано тем, что лампа, при включении ее на большее чем она рассчитана напряжение, может произойти разрыв ее колбы защитной, что может привести к травмам оператора или операторов проводящих проверку наличия напряжения сети.

Проверка наличия напряжения однополюсным указателем напряжения:

Проверка наличия напряжения двухполюсным указателем напряжения:

Указатель напряжения: одно и двухполюсный, бесконтактный

При работе в электроустановках важно контролировать состояние цепей и токоведущих частей. Первичная проверка (в целях обеспечения безопасности) выявляет наличие или отсутствие напряжения в зоне работ. Для этого используют указатель наличия напряжения, подключаемый оператором вручную, то есть он не является элементом конструкции электроустановки.

В каких случаях обязательно надо пользоваться указателем напряжения:

  • перед началом ремонтных работ в электроустановке;
  • перед наложением переносного заземления;
  • для определения участка, на котором произошла авария;
  • для выявления токопроводящих частей электроустановки, на которых не должно быть опасного потенциала.

Важно: От правильного применения индикатора напряжения зависит безопасность, и даже жизнь электрика!

Мы рассмотрим принцип действия указателей высокого напряжения, виды и способы их применения.

Деление по типам

  1. По напряжению указатели напряжения делятся до 1000 В и свыше 1000 В. Для бытового применения обычно используются низковольтные приборы до 1 кВ. Тем не менее, это все указатели высокого напряжения. Согласно нормативам ПУЭ (Правил устройства электроустановок), безопасным для человека является напряжение переменного тока до 50 В, и постоянного тока до 120 В. При неблагоприятных условиях (влажность, токопроводящая пыль) высоким считается напряжение переменного тока до 25 В, и постоянного тока до 60 В. Указатели напряжения выше 1000 В используются профессиональными электриками, для бытовых электросетей 220 В и 380 В их применение нецелесообразно. Например, УВНУ-10 с выносной штангой.
  2. По исполнению указатели напряжения до 1000 В делятся на однополюсные и двухполюсные. Первый вариант — это скорее индикаторная отвертка, чем инструмент. Второй вариант предпочтительней, если речь идет о точности и гарантированном определении опасного потенциала.
  3. По типу электротока: для переменного или постоянного. В бытовом применении указатель высокого напряжения постоянного тока не применяется. К тому же, большинство современных индикаторов универсальные.
  4. По типу индикатора приборы могут быть неоновыми, светодиодными или цифровыми. В последнем случае можно с высокой точностью определить значение напряжения. Но это скорее сервисная, чем необходимая функция.
  5. Способ применения: контактный или бесконтактный. Первый вариант предназначен для работы с открытыми токоведущими частями, и гарантирует точное определение наличия потенциала. Бесконтактный метод используется для поиска скрытых проводок, и не может гарантировать безопасность.

Общие принципы действия УНН (указателей низкого напряжения)

Для срабатывания индикатора (вне зависимости от его типа), необходимо обеспечить протекание электротока по цепи прибора. При этом на первом месте стоит обеспечение безопасности оператора. Двухполюсная конструкция исключает прикосновение открытых участков тела к токоведущим частям. А вот однополюсный указатель напряжения, работает только при касании вспомогательного электрода пальцем. Соответственно, конструкция обязательно должна включать в себя систему ограничения тока до безопасного значения. После снижения порога тока, прибор превращается в указатель низкого напряжения, вне зависимости от реального потенциала на токоведущих частях.

  • Двухполюсные указатели представляют собой типичную электрическую цепь, где ток протекает от фазы к нулевому (или заземленному) проводнику электроустановки. Благодаря этому можно гарантировано определить наличие потенциала, и даже измерить напряжение на контрольном участке.
  • Однополюсные указатели для срабатывания индикатора используют индукционные токи, протекающие через тело оператора. Для срабатывания достаточно наличия фазы на проверяемом элементе электроустановки или проводнике. Точность невысокая, поэтому определить напряжение таким способом невозможно.

Требования к оборудованию

Для обеспечения безопасности и надежности срабатывания, подобные устройства обязательно сертифицируются. Требования государственного стандарта занимают не меньше страницы текста, выделим основные из них:

  • изоляционная оболочка прибора должна выдерживать напряжение, превышающее диапазон измерения;
  • однополюсный указатель изготавливается только в одном корпусе, при этом исключается необходимость работы двумя руками;
  • на одном конце указателя имеется щуп для контакта с проверяемым участком цепи, на противоположном — контактная площадка для касания пальцем оператора;
  • двухполюсный указатель напряжения должен состоять их двух корпусов с одинаковыми показателями защищенности, соединенными гибким изолированным кабелем длиной 1 метр;
  • открытый участок щупа не должен превышать длину, установленную для выбранного диапазона измерения;
  • световой и (или) звуковой индикатор наличия потенциала должен быть отчетливо различим в любых условиях измерения.

Стандарты безопасности единые для всей территории Российской Федерации. Никакой субъект, будь то Москва или любой областной центр не вправе смягчать требования к производству или применению подобного оборудования.

Рассмотрим работу основных типов указателей напряжения.

Двухполюсная конструкция

Указатель высокого напряжения с двумя измерительными контактами работает по принципу фиксации прохождения тока на участке цепи. Внутренняя схема сравнивает разность потенциалов между точкой измерения и заземлением (или нулевым контактом). Если порог срабатывания превышает установленное значение, срабатывает индикация.

Исполнение может быть различным, в зависимости от назначения: только индикация, поиск пробоя, измерение точного значения напряжения, установление диапазона (220 В, 380 В). В качестве примера, на иллюстрации электрическая схема прибора, определяющего наличие фазы на измеряемом участке и приблизительного порога напряжения.

Сложных интегральных элементов нет, поэтому такой указатель надежен и безотказен в любых условиях эксплуатации. Если измерения проводятся на улице, при ярком освещении — параллельно световому индикатору (в данном случае это LED элемент), добавляется звуковой.

При добавлении в измерительную цепь модуля измерения напряжения, мы получаем однорежимный мультиметр, предназначенный для безопасного измерения высокого напряжения.

Это интересно: Обычный мультиметр также можно использовать, как указатель высокого напряжения. Однако для приведения в готовность потребуется время (установка соответствующего режима измерения). Да и с безопасностью не все так гладко: специализированные приборы проходят жесткую сертификацию.

Пользоваться таким устройством несложно: пассивный контакт на соединительном проводе прикладывается к земляной (нулевой) шине электроустановки. Затем измерительным контактом надо коснуться точки замера потенциала.

Преимущества:

  • высокая точность измерения, при необходимости можно расширить функционал;
  • возможность работать с высоким напряжением без дополнительных средств защиты оператора;
  • обеспечена защита оператора: нет непосредственного контакта с открытыми участками тела.

Недостатки:

  • более высокая стоимость;
  • измеритель достаточно громоздкий.

Однополюсная конструкция

Электрический ток протекает между фазой (точка измерения) и заземляющим контуром, который обеспечивает тело человека (оператора). Внутри прибора простая электрическая цепь, состоящая из неоновой лампы и резистора. Сопротивление подбирается таким образом, чтобы электрический ток не превышал безопасное для человека значение.

В то же время, сила тока должна обеспечивать надежное срабатывание индикатора. Для неоновой лампы достаточно нескольких сотых миллиампер, так что схема работает устойчиво.

Как пользоваться таким указателем? Прибор удерживается в одной руке, палец кладется на тыльный контакт. После чего измерительный щуп прикладывается к токоведущей части электроустановки. При наличии потенциала контрольная лампа загорается.

Интересно, что различные «продвинутые» схемы с транзистором и светодиодом не так надежны, как простая неоновая лампа и графитовый резистор. Высокий процент ложных срабатываний не позволяет использовать такой прибор в профессиональных целях.

Преимущества:

  • дешевизна прибора;
  • оперативность использования;
  • возможность работать одной рукой.

Недостатки:

  • низкая точность и надежность;
  • нет расширенного функционала;
  • потенциально опасен: есть контакт открытых участков тела с измерительной частью прибора.

Бесконтактный указатель напряжения

При наличии прямого доступа к открытым контактам электропроводки или электроустановки, производить измерение напряжения легко. А как определить потенциал (хотя бы его наличие) в скрытой проводке?

Для этого существуют бесконтактные индикаторы (не путать с токоизмерительными клещами).

Такие указатели работают не напрямую с электрическим током, а с электромагнитным полем, возникающим вокруг проводника. Фактически, это трансформатор без сердечника, или катушка индуктивности.

Простейшие указатели реагируют на переменное магнитное поле. При его обнаружении срабатывает схема, собранная на триггерах, и на индикатор (LED элемент) подается напряжение. Для усиления эффекта обнаружения, параллельно включается звуковой сигнал.

Разумеется, ни о каких измерениях напряжения не может быть и речи. Мало того, наличие электромагнитного поля зависит от многих факторов, в том числе наличие рядом с проводником заземляющей шины. Иными словами, качественно (по требованиям ПУЭ) проложенный электрический кабель, бесконтактным пробником обнаружен не будет.

Важно: Использовать такой указатель в качестве детектора скрытой проводки нельзя, расстояние обнаружения составляет 1-2 см по открытому воздуху.

Преимущества:

  • удобство применения: не надо искать открытые контакты;
  • безопасность: нет контакта с токоведущими частями.

Недостатки:

  • в реальности прибор не гарантирует даже 50 % результата.

Исходя из принципа работы такого указателя, чем сильнее ток в кабеле — тем выше вероятность обнаружения потенциала. Соответственно, если электроприбор не включен, его питающий кабель не будет активно формировать вокруг себя электромагнитное поле. При этом потенциал на фазном проводе присутствует, и опасность поражения электротоком остается.

Важно: Если вы планируете использование такого указателя, все равно перед началом работ следует проверить отсутствие напряжения на открытых участках обычным контактным прибором.

Перед использованием любого измерительного прибора убедитесь в наличии сертификата соответствия безопасности.

Где купить

Чтобы максимально быстро приобрести индикатор напряжения, можно посетить ближайший специализированный магазин. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Видео по теме

однополюсный, двухполюсный, бесконтактный и звуковой

На чтение 6 мин Просмотров 143 Опубликовано Обновлено

Индикаторы, или указатели напряжения, это переносные электротехнические конструкции, задача которых проверять наличие или отсутствие напряжения на токоведущих участках цепи. Чаще всего такая проверка требуется перед оснащением помещения системой заземления и перед началом выполнения строительных работ.

Разновидности указателей напряжения

Указатель высокого напряжения УВН-80

Индикаторы напряжения делятся на несколько видов в зависимости от конструктивных особенностей и доступного функционала. Основные классификации:

  • По мощности напряжения: индикатор до 1000В и свыше 1кВ.
  • По виду тока измерения: устройства, предназначенные для постоянного и переменного тока.
  • По количеству полюсов: на одно- и двухполюсные.
  • По типу индикатора: цифровые и с применением светодиодных лампочек.

Бесконтактный индикатор напряжения – инновационное устройство, которое получило широкое распространение благодаря безопасному использованию в разных, даже неблагоприятных обстоятельствах.

Устройство и принцип работы

Однополюсные устройства

Однополюсный указатель напряжения

Для вычисления наличия напряжения необходимо прикоснуться рабочим элементом к токоведущей детали. Заземление обеспечивается по человеческому телу при касании пальцем контакта, расположенного на указателе. Лампа начинает светиться, поскольку в результате вышеописанных манипуляций образуется ток небольшой величины, около 0,3 миллиампера.

Как правило, указатель низкого напряжения изготавливается в виде обыкновенной плоской отвертки или авторучки. Внутренняя полость корпуса оснащена неоновой или светодиодной лампочкой и резистором. В нижней части конструкции находится щуп и пружина, а в верхней контактная площадка, предназначенная для касания пальцами.

Такое устройство используется с целью проверки переменного тока, поскольку при постоянном осветительный элемент не будет светиться даже при наличии напряжения. Предпочтительнее однополюсный указатель использовать для контроля фазных проводников, фаз в патроне, розетке, переключателе.

Однополюсный индикатор допускается применять до 1000В без средств защиты, в частности резиновых перчаток.

Из недостатков конструкции стоит выделить малую чувствительность. Наличие напряжения отображается лишь в том случае, если его мощность более 90В.

Двухполюсные индикаторные конструкции

Двухполюсный индикатор

Такая конструкция включает в себя несколько отдельных частей, которые изготовлены из медного гибкого изолированного проводника и диэлектрического материала. Обе части соединены между собой.

Чтобы убедиться в наличии или отсутствии напряжения при помощи данной разновидности указателей, требуется прикоснуться к двум элементам устройства, между которыми должно проходить напряжение. Если напряжение есть, неоновая или светодиодная лампочка будут гореть под действием тока, протекающего через них.

Сила тока чрезвычайно мала и составляет всего несколько миллиампер. Однако этой величины достаточно, чтобы лампа выдавала устойчивый световой сигнал. Для ограничения силы тока к лампе последовательно подсоединен резистор.

На основании этой конструкции изготовляются индикаторы, предназначенные для измерения значений напряжения. Они оснащены специальной светодиодной шкалой, которая имеет градуировку на конкретные значения напряжения.

Приборы, предназначенные для напряжения свыше 1 кВ

Работают за счет эффекта свечения неоновой лампы. Загорается она в тот момент, когда сквозь ее контакты проходит емкостный ток зарядного конденсатора. Детали коммутируются согласно последовательной схеме подключения. Устройства с подобными конструктивными особенностями носят название высоковольтные. Их задача отслеживать показатели переменного напряжения. Какие-либо площадки для обеспечения заземления посредством человеческого тела отсутствуют.

Каждая модель имеет свои конструктивные особенности, но все они состоят из одинакового набора элементов: рабочая часть, в состав которой входит конденсатор, сигнальная лампа, корпус; изолирующая часть; рукоять указателя.

С целью обеспечения личной безопасности, использовать индикатор высокого напряжения можно только в резиновых перчатках. Перед эксплуатацией устройства требуется осмотреть его на предмет повреждений, убедиться в работоспособности и подаче сигнала.

Контроль осуществляется путем подноса к токоведущим частям устройства щупа, который при любых обстоятельствах находится под напряжением. Удостовериться в работоспособности можно с помощью мегомметра или источника повышенного напряжения. Указатель высокого напряжения можно проверить в гараже следующим образом: индикатор осторожно приблизить к одной из свечей работающего двигателя автомобиля, мопеда или мотоцикла.

С целью безопасного использования устройство запрещается заземлять, поскольку заземляющий провод может случайно прикоснуться к деталям под напряжением, что станет причиной поражения человека электрическим током. Высоковольтный указатель способен корректно отображать данные даже без подсоединения заземления.

Универсальные устройства

Комбинированный указатель напряжения

Такие конструкции используются с целью контроля фазы и нуля, а также для проверки напряжения и его значения. Величина для постоянного тока достигает не более 0,5кВ, а для переменного тока колеблется в диапазоне от 12 до 750 вольт. Устройства используются для прозвонки соединений в электрических коммуникациях.

Универсальный прибор дополнительно может оснащаться цифровым дисплеем, который отображает приблизительные данные. Несмотря на большое количество преимущественных особенностей, конструкция имеет низкую точность показаний. Основное достоинство – отсутствие источника питания.

Бесконтактные указатели необходимы для вычисления токопроводящих жил, находящихся под действием напряжения. Им вовсе не обязательно находиться на поверхности, могут быть скрыты в стенах или потолке. Особенность работы устройства – восприимчивость к электромагнитному переменному полю. Модели оснащены световой и звуковой индикацией.

Правила использования

Прежде чем приступать к использованию устройства, каждый раз важно осматривать его на наличие повреждений и качества изоляции, после чего убедиться в работоспособности индикатора. Нужно прикоснуться к фазе, заведомо зная, что она находится под напряжением. Если прибор неисправен, возникнет ошибка, ставшая причиной травмы или короткого замыкания. При использовании индикатора важно быть внимательным и осторожным, строго следовать следующим правилам:

  • Указатель в обязательном порядке должен соответствовать параметрам электрической сети. Убедиться в этом достаточно просто, необходимо лишь ознакомиться с маркировкой, расположенной на корпусе устройства.
  • Один из эффективных и простых в реализации способов избежать нежелательного контакта – держать свободную руку в кармане, в противном случае есть вероятность создания замкнутого контура для электрического разряда.
  • Во время проверки работоспособности нужно принять устойчивую позу, исключив вероятность падения или случайного касания заземленных проводников.

Чтобы свести к минимуму вероятность несчастных случаев, нужно четко следовать всем правилам и требованиям выполнения работ, а также использовать средства индивидуальной защиты. Используя однополюсные устройства, запрещается применять диэлектрические перчатки. Должен быть обеспечен контакт пальца специалиста и пластины, расположенной на ручке индикатора с целью заземления. Если при выполнении работ возникают трудности, лучше обратиться к электромонтажникам со стажем, которые сократят потраченное время и сберегут здоровье. Найти специалиста можно в РЭСе, энергопоставляющей компании или ЖЭКе, они предоставят всю необходимую информацию.

Указатель напряжения: однополюсной, применение

Некоторые работы в доме могут выполнять люди без специальной подготовки, не прибегая к услугам профессиональных электриков. Замена розеток, выключателей, ремонт настольных и потолочных светильников не требуют высокой квалификации.

Проверка отсутствия напряжения

Но, выполняя эти работы, нужно соблюдать правила безопасности, которые требуют проверять отсутствие напряжения на контактах электроприборов перед началом работ.

Однополюсный указатель напряжения – самый простой и доступный каждому прибор, показывающий наличие или отсутствие «фазы». Некоторые модели применяются и для поиска мет обрывов в проводах, шнурах и кабелях. Так как некоторые однополюсные указатели совмещают в себе функцию простенькой отвертки, их называют «индикаторными отвертками», а иногда – просто «индикаторами».

Достоинство индикаторов – для их работы не требуется второго провода. Они используют ток, проходящий от «фазы» к «земле» через указатель и тело человека, соединенные последовательно. Для человека этот ток не представляет опасности. Ему не препятствуют ни сопротивление обуви, ни материал пола, но пользоваться указателем в диэлектрических перчатках нельзя, работать он не будет. На практике были единичные случаи, когда индикаторная отвертка не определила наличие «фазы» в светильнике, если электрик стоял на сухой деревянной стремянке.

Виды указателей напряжения

Индикаторы напряжения бывают:

  • с неоновой лампой;
  • со светодиодами, работающие от батареек;
  • с жидкокристаллическим дисплеем;
  • бесконтактные;
  • многофункциональные.

Указатели с неоновыми лампами – самые дешевые. Их недостатки – малое напряжение зажигания и недостаточная яркость свечения. При ярком освещении их приходится прикрывать рукой, чтобы увидеть, светится ли лампа.

Указатель с неоновой лампой 1Указатель с неоновой лампой 2

У светодиодных индикаторов порог зажигания меньше. Наличие батарейки позволяет выполнять с их помощью «прозвонку» цепей и использовать указатель, как бесконтактный. Если взяться за жало индикаторной отвертки и поднести ее торец с проводу, находящемуся под напряжением, лампочка загорится. Но, если она не загорится, это не будет доказательством отсутствия напряжения.

Светодиодный указатель напряжения

Недостаток светодиодных указателей – они светятся от наводок в проверяемой цепи, показывая «фазу» там, где ее нет.

Общий недостаток неоновых и светодиодных указателей – наличие пружинки, которая со временем ослабевает. Контакт внутри индикатора нарушается, и он перестает работать.

Этого недостатка лишены индикаторы с дисплеями и бесконтактные указатели напряжения. У индикаторов с дисплеями та же чувствительность, что и у светодиодных. Но они распознают наводки в цепях, указывая на дисплее значение напряжения ниже, чем 220В. Зато их показания не видно в темноте.

Указатель напряжения с жидкокристаллическим дисплеем

Бесконтактные указатели работают от батареек. Если их включить и поднести к фазному проводнику, они издают световой и звуковой сигналы. Это удобно при проверке полного отсутствия напряжения, но неприменимо в случаях определения «фазы» на проводниках, находящихся близко друг к другу. Для этого нужен контактный указатель.

Бесконтактный указатель напряжения

Многофункциональные индикаторы представляют собой мультиметр, совмещающий функции омметра, вольтметра и бесконтактного указателя.

Многофункциональный указатель напряжения

Каждый из указателей имеет недостатки и достоинства. Выбирая индикатор напряжения для собственных нужд, помните: хороший указатель – это тот, которым Вы умеете пользоваться. Главное – научиться верно понимать сигналы указателя.

Как пользоваться указателем напряжения?

Каждый раз перед началом работы с индикатором напряжения надо:

  • осмотреть прибор, убедиться в целостности корпуса;
  • прикоснуться к «фазе» и удостовериться, что прибор показывает ее наличие.
  • после проверки отсутствия напряжения в месте работы нужно повторить проверку исправности.

Такая последовательность действий исключает поломку указателя в ходе проверки. Ее придерживаются и профессиональные электрики при работе в промышленных электроустановках.

Не забывайте касаться пальцем специального контакта на корпусе прибора при проверке. Иначе указатель работать не будет.

Оцените качество статьи:

Как пользоваться вольтметром или мультиметром: обучение ученика

Проверка напряжения выполняется просто. Для тех из вас, кто плохо знаком с электрическими испытаниями, мы спросили нашего профессионального профессионала, как они могут научить ученика пользоваться вольтметром или мультиметром. Как только вы научитесь пользоваться мультиметром, вы сможете перейти к поиску и устранению неисправностей в электросети, проверке питания в розетках, проверке целостности цепи и многому другому.


Краткое описание статьи
  • На практике вольтметры и мультиметры одинаковы
  • Установите режим и (если применимо) диапазон
  • Вставьте измерительные провода в инструмент
  • Коснитесь / вставьте наконечники щупов в розетку / переключатель / устройство и т. д.

Мультиметры имеют те же функции, что и вольтметры, но также проверяют ток, сопротивление и целостность цепи.Иногда, с правильными зондами и датчиками, мультиметры также собирают дополнительную информацию, например температуру.

Возвращаясь к вольтметру или вольтметру, он измеряет разность электрических потенциалов между двумя узлами электрической цепи. По общему признанию, это звучит довольно сложно и технически. Однако для того, чтобы овладеть им, требуется всего несколько шагов.

Вольтметр или мультиметр?

Перво-наперво, вольтметры обычно работают как аналоговые устройства. Почти каждый Pro в какой-то момент устраняет неполадки с помощью мультиметра.Вы можете приобрести базовый менее чем за 20 долларов, и они гораздо более доступны. Существуют также цифровые вольтметры, которые просто выдают цифровые показания вместо использования шкалы. В этой статье предположим, что вы хотите использовать мультиметр.

Как использовать вольтметр: Найдите свою настройку

Установите циферблат

Практически каждый вольтметр или мультиметр использует большую шкалу для установки режима. На этой шкале настройки напряжения будут обозначены либо V ~, который будет измерять напряжение переменного тока (переменного тока), либо V- для измерения постоянного напряжения (постоянного тока).Иногда производители комбинируют эти режимы. В бытовых цепях и розетках используется переменный ток, а в аккумуляторах и портативной электронике - постоянный ток.

Он отличается от бесконтактного тестера напряжения, такого как двухдиапазонный NCVT Southwire, который издает звуковой сигнал только при приближении к цепи под напряжением.

На мультиметрах с ручной настройкой диапазона установите шкалу выше максимального ожидаемого напряжения. Многие из этих измерительных инструментов имеют несколько вариантов, предназначенных для различных напряжений. Это изменяет чувствительность измерителя, позволяя проводить измерения без повреждения инструмента.Если инструмент не показывает настройки диапазона, ваш вольтметр, вероятно, использует функцию автоматического выбора диапазона.

Если в вашем измерителе отсутствует функция автоматического выбора диапазона, не беспокойтесь, просто установите его выше ожидаемого напряжения. Например, если вы планируете проверить настенную розетку (в США), которая работает около 120 В, установите измеритель на 200 В ~. Если вы не знаете, чего ожидать, установите максимальное напряжение на измерителе.

Для вашего удобства: бытовые аккумуляторы обычно работают при напряжении 9 В постоянного тока или ниже, а полностью заряженный автомобильный аккумулятор - до 12 В.6 В постоянного тока. Генератор обычно заряжает аккумулятор автомобиля на 12 В при напряжении ~ 14 В.

Примечание редактора: При тестировании аккумуляторов электроинструмента вольтметр показывает, что аккумуляторные блоки на 18 В и 20 В макс выдают точно такое же напряжение .

Установка тестовых проводов мультиметра

В вашем мультиметре есть как минимум два измерительных провода, один красный и один черный. У каждого из них есть зонд на одном конце и металлический разъем с пластиковой крышкой на другом. Последние вставьте в соответствующие цветные гнезда на вашем мультиметре.

Гнездо черного цвета всегда подключается к порту с пометкой «COM» (общий). При измерении напряжения красный штекер подключается к отверстию с буквой V.

См. Ниже информацию об измерении тока (в амперах).


Измерение напряжения

Безопасность прежде всего

Безопасность является ключевым моментом при обучении использованию тестера напряжения. Когда имеешь дело с электричеством, не нужно много времени, чтобы остановить сердце. Прикасаясь к цепи под напряжением, держите пальцы подальше от металлических щупов.Кроме того, не допускайте соприкосновения датчиков друг с другом во время использования в цепях под напряжением.

Заклинивание металлических щупов в горячих выходах

В основном, вы тестируете цепи, подключая провода параллельно. Следуя предыдущему примеру тестирования розеток, возьмите черный (отрицательный) тестовый провод и вставьте его в большую вертикальную прорезь розетки. На большинстве черных зондов есть удерживающая выпуклость, которую вы вставляете и отпускаете.

Затем прикоснитесь красным проводом к положительному отверстию.Это будет меньшее вертикальное отверстие на розетке 120 В 15 А. Проверьте показания счетчика. Вы должны получить значение около 120 В. Однако, если вы получите показание перегрузки («OL» или «1»), вам нужно будет увеличить диапазон на вашем мультиметре.

Тестирование батарей

Эта процедура также довольно проста. На батарее мультиметр должен измерять напряжение постоянного тока (V-). Прикоснитесь черным проводом тестера напряжения к отрицательной клемме, а красный провод - к положительной клемме.Если на вашем глюкометре нет показаний, проверьте, есть ли на нем переключатель с надписью DC + или DC-. Если это так, поменяйте положение. Если этого не произошло, поменяйте местами красный и черный щупы.

Все еще не считываете? Уменьшите настройку напряжения на один шаг, пока не сделаете это.

Измерение тока (в амперах)

Вы заметите на мультиметре еще две точки для измерения тока (в амперах). При измерении тока необходимо понимать две основные вещи.

  1. Вы всегда измеряете ток последовательно с нагрузкой
  2. Вам необходимо установить мультиметр на правильную настройку, в том числе вставив щупы в соответствующие порты

Обязательно следуйте инструкциям по максимальной величине тока метр может справиться.Если вы этого не сделаете или подключитесь не к тому порту, вы можете перегореть внутренний предохранитель или даже поджарить глюкометр.

Как большинство людей жарят свой мультиметр

В большинстве случаев мы слышали о том, что люди жарят свой мультиметр, они измеряют ток без нагрузки. Это означает, что они устанавливают свой измеритель на Ампер, подключают красный щуп к точке с отметкой 10А ... и затем быстро вставляют наконечники щупа в розетку или иным образом параллельно с сильноточной цепью.

Вот твой счетчик взорвался. Вы только что приложили нагрузку 0 Ом к сильноточному источнику питания.Всегда измеряйте ток последовательно с нагрузкой. Это означает, что вы размещаете глюкометр последовательно с горячей ногой.

Напряжение - это своего рода измерение «потенциала». Это то, что есть в наличии. Тока на самом деле не существует, пока вы не создадите для него нагрузку. Чего вы никогда не хотите делать, так это создавать нагрузку с нулевым сопротивлением (ваш измеритель).

Обертывание

Ясно, как грязь? Хорошо. Если вы больше ничего не помните, то обычно вы измеряете напряжение только непосредственно в розетке. С правильным оборудованием вы можете безопасно протестировать любую цепь вокруг дома или в машине.Какие из ваших лучших практик? Оставьте нашим ученикам совет о том, как пользоваться вольтметром, ниже!

Как использовать бесконтактный тестер напряжения Volt Stick

Volt Stick (иногда также называемый вольт-ручкой, индикатором напряжения или палочкой) - это бесконтактный тестер, который обеспечивает простую и точную проверку наличия напряжения без осложнений, связанных с более детальными мультиметрами, токоизмерительными клещами и т. Д.
Таким образом, для инженеров, электриков, строителей, сантехников и т. Д., Которые работают на неизвестном объекте или в системе, важно перед началом каких-либо работ проверить зону, устройство или часть оборудования на наличие постоянного напряжения.


Вам будет простительно думать, что использование Volt Stick всегда является простой задачей, и - в большинстве случаев - так оно и есть. Но есть много факторов, которые вам нужно учитывать и знать, которые помогут вам получить наиболее точные результаты тестирования с помощью вашего тестера напряжения.

Фактически, следует использовать Volt Stick, чтобы подтвердить результат, которого вы уже ожидали (например, наличие напряжения), и который может быть достигнут только в том случае, если вы полностью понимаете, как работает детектор напряжения и, что очень важно, как другие внешние факторы могут повлиять на результаты теста.

(См. Также - Как работает вольтметр?)


Подходит ли Volt Stick для того, что вы тестируете?

  • Вы работаете с системой переменного или постоянного тока?
    Помните, что Volt Sticks обнаруживает только напряжения AC , а не напряжения постоянного тока, поэтому они не будут работать с электрикой в ​​автомобилях, караванах или трансформаторах постоянного тока!
  • Является ли объект или устройство, которое вы тестируете, бронированным или защищенным?
    Если это так, то тестер напряжения не будет работать, поскольку электрическое поле, которое обнаруживает вольт-джойстик, не может выйти за пределы брони или экрана, чтобы активировать вольт-джойстик.

Есть ли что-нибудь вокруг тестируемого объекта, что могло бы повлиять на ваши результаты?

  • Объект под водой или под землей?
    Опять же, земля и вода будут экранировать электрическое поле, поэтому убедитесь, что вы нашли незащищенную чистую часть для проверки, не касайтесь воды и не проверяйте через воду и считайте, что это безопасно! Вольтметр не выдаст результат теста.
  • Проверяемый объект висит свободно, у стены или пола?
    На величину электрического поля можно влиять путем его расположения.Электрическое поле, излучаемое свободно висящим кабелем, будет сильнее, чем если бы кабель был у стены или пола. Таким образом, ручка тестера напряжения обнаружит, что кабель свободно висит издалека.
  • Вы тестируете что-то, заключенное в металлический корпус или короб?
    Volt Stick определит наличие напряжения на корпусе, но не через корпус, вам нужно будет открыть его, чтобы проверить, что внутри.
  • Вы пытаетесь проверить кабели через пластиковые кабельные каналы?
    Опять же, это будет зависеть от того, как далеко токоведущий провод находится от датчика вольтметра и достаточно ли он чувствителен для обнаружения электрического поля, поэтому лучше открыть кабельный канал, чтобы приблизиться.


Есть ли что-нибудь вокруг вас, что может повлиять на ваши результаты и дать ложные показания в реальном времени?

  • Вы находитесь рядом с высоковольтными воздушными кабелями?
    Сильное электрическое поле от высоковольтных воздушных линий может быть обнаружено с помощью вольтметра и заставит объект, который вы тестируете, казаться живым, когда это не так.
  • Вы стоите рядом с электрическим кабелем или, возможно, над скрытой прокладкой кабеля под полом?
    Опять же, если объект, который вы тестируете, имеет путь к земле, то поле от ближайшего электрического кабеля может быть обнаружено вашим Volt Stick, и будет казаться, что объект, который вы тестируете, находится под напряжением, хотя это может быть не так. Если это произойдет, отойдите от предполагаемой интерференции и снова проверьте свой объект и посмотрите, изменятся ли результаты.
  • Вы работаете рядом с люминесцентным освещением?
    Флуоресцентные лампы могут излучать сильное электрическое поле, которое может быть обнаружено вашим измерителем напряжения, что может сделать его похожим на объект, который вы тестируете, живым; если это безопасно, выключите свет и повторите попытку.

Есть ли что-нибудь вокруг вас, что может повлиять на ваши результаты и дать вам ложноотрицательный результат?

  • Вы тестируете устройство или кабель, на которые может повлиять таймер или удаленный датчик?
    ... например, бойлер или сигнальная лампа. Важно знать, что контролирует мощность того, что вы тестируете. Можно протестировать что-то, и бесконтактный тестер напряжения сообщит вам, что зона / устройство безопасно, а затем дистанционный переключатель включает питание, и устройство становится живым без вашего ведома!
  • Вы работаете с нуля?
    Вольт-палочки работают по принципу емкостной связи, и вы являетесь частью этой емкостной цепи.Таким образом, если вы находитесь слишком далеко от земли / земли, то емкостная цепь разрывается, и вольтметр не будет работать.

Вы используете правильную модель Volt Stick?

  • Напряжение какого размера вы ожидаете найти? 12В, 230В, 1000В?
    Чем больше присутствует напряжение, тем больше будет электрическое поле вокруг объекта, который вы тестируете, и поэтому Volt Stick будет обнаруживать его издалека. И наоборот, небольшое напряжение даст лишь небольшое электрическое поле, поэтому вам нужно будет подойти ближе, чтобы его обнаружить.
    Для более высоких напряжений вам понадобится чувствительный стержень напряжения , минус , а для меньшего напряжения вам понадобится чувствительный стержень напряжения , , более . Поэтому важно знать чувствительность вашего Volt Stick и использовать для работы тот, который подходит вам лучше всего.
  • Вы тестируете многоядерные кабели?
    В многожильном кабеле токоведущий провод может находиться с любой стороны кабеля, а используемый вами тестер напряжения может быть недостаточно чувствительным, чтобы обнаружить его, если он находится с другой стороны! Поэтому важно всегда проверять кабель по всей окружности.
  • Вы тестируете одноядерные кабели?
    Если ваш одножильный кабель находится отдельно, и поблизости нет других кабелей, то это должно быть относительно легко проверить. Просто переместите наконечник или антенну детектора напряжения рядом с кабелем, и он загорится, если присутствует напряжение переменного тока.
    Однако, если у вас есть связка одножильных кабелей, и их невозможно разделить, может быть сложно определить, какой кабель дает индикацию под напряжением.
    Это еще один пример правильного инструмента для правильной работы! Наши модели Volt Stick Pro имеют специально разработанный наконечник / антенну, поэтому вы можете выбирать и тестировать отдельные одножильные кабели, экранируя от электрических полей соседних кабелей.
  • Вы проверяете электрические розетки или розетки?
    Как и в случае с многожильными кабелями, важно подумать о том, где находится токоведущий провод за розеткой и может ли датчик вашего тестера напряжения дотянуться до него.Лучше всего использовать вольтметр с наконечником / антенной, который будет помещаться в розетку так, чтобы он находился как можно ближе к проводникам.
  • Вы проверяете металлический шкаф или корпус, чтобы убедиться, что их можно открыть?
    Напряжение выше 50 В может быть фатальным, поэтому убедитесь, что вы используете вольтметр, который может обнаруживать напряжение от 50 В.

Еще одна вещь, которую следует учитывать, - это то, как вы подносите наконечник / антенну к исследуемому объекту.
В зависимости от конструкции вольтметра, некоторые наконечники / антенны будут более чувствительными, если их держать боком, поскольку они подвергают большую часть антенны воздействию электрического поля.

Рассмотрев все вышеперечисленное, вы должны быть уверены, что используете свой Volt Stick Tester и понимаете результаты, которые он дает; Надеюсь, мы рассмотрели большинство вещей, которые могут повлиять на результаты.


Процедура испытания напряжения

  • Перед тем как начать, проверьте свой Volt Stick на известном живом месте, желательно в районе, который вы собираетесь тестировать.Если на вашем Volt Stick есть звуковой индикатор, и он не звучит, возможно, необходимо заменить батареи.
  • Поднесите вольтметр ближе к объекту, который необходимо проверить, и будьте осторожны, чтобы не прикасаться к каким-либо открытым металлическим предметам рукой или любой другой частью тела.
  • Если присутствует напряжение переменного тока, то кончик ручки вольт будет светиться, и, если на ручке измерения напряжения есть звуковой индикатор, он будет звучать.
  • Завершив тестирование, проверьте свой Volt Stick еще раз на известном прямом эфире, чтобы убедиться, что он по-прежнему работает правильно.
  • Помните, что если Volt Stick не дает ожидаемого результата, проверьте условия выше. Если он указывает на действующее напряжение, Volt Stick обнаружит ближайшее электрическое поле, даже если это может быть неочевидно.
  • Сколько раз мы слышим, как клиенты жалуются на то, что их Volt Stick не работает, только чтобы обнаружить, что они используют его неправильно, самая распространенная ошибка - это не тестирование всей окружности многожильного кабеля!


Компания Volt Stick, являющаяся разработчиком бесконтактного тестера напряжения, предлагает самый широкий спектр моделей тестеров напряжения на рынке. НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ВЫБРАТЬ ПОЛНЫЙ АССОРТИМЕНТ
Volt Stick, доступный в различных диапазонах напряжения, с допуском ATEX или без него, а также с выбором формы наконечника / антенны для различных применений, предлагает подходящий продукт для обеспечения безопасной работы на стройплощадке.

Нужен еще совет?

Свяжитесь с командой Volt Stick сегодня.

Как использовать тестер напряжения: Краткое руководство

«Сделай сам» почти НИКОГДА не касается электромонтажных работ.Это потому, что для большинства электромонтажные работы немного загадочны, и мы боимся того, чего не знаем. Не говоря уже о возможности поражения электрическим током, чего среднестатистические домовладельцы, не являющиеся опытными торговцами, стараются избегать.

Безусловно, если вы не являетесь квалифицированным электриком, есть работы, которых следует избегать, всегда полагаясь на профессионалов. Однако для небольших электрических работ по дому вам может быть трудно найти квалифицированного электрика, готового запланировать остановку в вашем доме, потому что это не принесет им много денег.

Рутинные работы, такие как замена розетки или осветительной арматуры, управляемы и безопасны, если вы уважаете действительность и имеете подходящие инструменты. Самый важный из этих инструментов - тестер напряжения.

В этой статье мы расскажем о различных типах тестеров напряжения, представленных на рынке, и о том, как правильно их использовать, чтобы не попасть в ландшафтное освещение.

Бесконтактный тестер напряжения

Бесконтактный тестер напряжения - самый безопасный способ убедиться в отключении питания.Самое приятное то, что с этим инструментом нечего бояться, так как вам никогда не придется прикасаться к проводам, отсюда и название.

Получить здесь

Бесконтактный тестер выглядит как небольшой маркер. Он работает, загораясь, пищит или комбинируя и то, и другое при контакте с токоведущим проводом или розеткой. Чтобы увидеть бесконтактный тестер в действии, посмотрите эту демонстрацию видео от Klein Tools.

При работе на торговых точках:

Отключить розетку. Это можно сделать, разместив электрическую сеть соответствующей комнаты на блоке выключателя. Ящики для выключателей обычно находятся в подвале вашего дома. Иногда их ставят в гаражи.

Вставьте носик тестера в узкую прорезь выходного отверстия. Более узкий медленный - это тот, который подключен к горячему или токоведущему проводу.

Тестер загорится или подаст звуковой сигнал, если питание не было отключено. Это означает, что вы не отключили правый прерыватель.

Как только вы найдете розетку под напряжением, вытащите розетку из ее выреза. Вставьте тестер глубоко в коробку, чтобы проверить наличие других горячих проводов. Это могут быть провода, идущие к другим электроприводам по всему дому, пути которых пересекаются с этим переключателем. Найдите их и отключите выключателем.

При работе с выключателями и соответствующими светильниками:

Выключите питание на главной панели, затем проверьте свет, включенный выключателем, чтобы убедиться, что вы отключили правильный выключатель.

Снимите крышку , открыв клемму провода, которая идет к переключателю, и прижмите носик тестера к каждому проводу на клемме.Если в вырезе несколько переключателей, обязательно проверьте все.

Снимите лампу с приспособления , которое соответствует выключателю, который вы только что проверили. Прижмите носик тестера к нижней части гнезда для определения напряжения. При этом убедитесь, что переключатель находится во включенном положении.

Отвинтите приспособление от стены или потолка, где оно закреплено, обнажая провода источника. Проверьте их таким же образом, прижимая наконечник тестера к каждому проводу.

PRO TIP: Бесконтактные тестеры напряжения питаются от батарей. Дважды проверьте, есть ли в вашем тестере свежие батареи, прежде чем начинать проверку на наличие горячих проводов. Тестер с разряженными батареями не подаст сигнал, если провод горячий.

Тестер цепей

Тестер цепей в основном используется для проверки правильности работы цепи розетки. Электрический кодекс требует, чтобы любая розетка, подающая питание переменного тока, нуждалась в подключении под напряжением, нейтрали и заземлении. В некоторых старых домах розетки не подключены к заземленной системе.Вы узнаете незаземленную розетку как двухконтактную или как розетку без нижней центральной розетки.

Получите это здесь

Это не означает, что провод заземления не существует. Часто тестеры цепей используются для определения того, заземлена ли розетка или есть ли у нее потенциал для заземления, исходя из того, что находится за розеткой в ​​вырезе. Вы также можете проверить заземление в трехконтактной розетке через третью розетку, как показано в этом видео.

Тестер цепей состоит из двух тестеров проводов, красного и черного соответственно, подключенных к экрану цифрового дисплея.Когда провода тестера касаются соответствующих проводов розетки, цифровой дисплей загорается и сообщает вам напряжение.

Испытательный полигон:

Отключите питание розетки и подтвердите с помощью бесконтактного тестера.

Снимите крышку и отсоедините нейтральные провода в коробке. Они не будут подключаться к розетке или переключателю, а будут собраны где-то в коробке.

Отсоедините присоединенные провода и раздвиньте их концы.Убедитесь, что концы не соприкасаются.

Как только вы это сделаете и провода будут оголены, снова включите источник питания . Бесконтактным тестером проверьте, какой из проводов горячий.

Коснитесь горячего провода одним из проводов тестера цепей , а заземляющего провода другим проводом. Заземляющий провод будет либо зеленым, либо медным.

Если розетка заземлена должным образом, на тестере загорится индикатор, показывающий напряжение цепи, обычно 120.

Заключение

Электрики, которые давно уже давно, первыми скажут вам, что электричество нужно не бояться, а уважать. Лучший способ оплатить электричество в вашем доме и спастись от удара - это использовать некоторую комбинацию бесконтактных тестеров и тестеров цепей при работе с выключателями, розетками и освещением.

Бесконтактный тестер - лучший инструмент для двойной проверки отключения питания, когда вы работаете внутри розеток или распределительных коробок и на соответствующих приспособлениях.Используйте тестеры цепей, чтобы определить провода, находящиеся под напряжением, чтобы вы знали, что куда идет при изменении проводки, и чтобы проверить, что все цепи в вашем доме правильно заземлены и соответствуют требованиям кода.

Как использовать бесконтактный тестер напряжения (с изображениями)

Бесконтактный тестер напряжения - самый безопасный способ убедиться, что питание отключено, не касаясь каких-либо проводов.

Перед тем, как открыть электрическую коробку, вы должны:
- отключить питание от розетки на главной электрической панели
- подтвердить, что вы отключили правую цепь

Здесь вам пригодится бесконтактный тестер напряжения.Тестер загорится и / или издаст шум, когда он приблизится к горячему (находящемуся под напряжением) проводу, даже если он покрыт пластиковой изоляцией. Обратите внимание, что он не может тестироваться через металлический кабелепровод или металлическую оболочку.

Перед использованием тестера проверьте его батареи простым способом: вставив наконечник в электрическую розетку под напряжением или прижав его к шнуру или лампочке зажженной лампы. Вы услышите непрерывное чириканье или увидите серию вспышек, чтобы подтвердить, что тестер обнаружил напряжение.

При проверке розетки просто вставьте наконечник в меньший (с возможностью горячей замены) слот.Конечно, всегда полезно проверить больший (нейтральный) слот на случай, если розетка была неправильно подключена. Убедитесь, что вы проверили все разъемы в розетке, на случай, если они были подключены по-другому или в разных цепях, и если розетка подключена неправильно. подключенный к настенному выключателю, убедитесь, что он включен во время тестирования. После того, как вы открутите розетку, вытащите ее и снова проверьте все провода, чтобы убедиться, что они не находятся под напряжением. Также неплохо проверить любые другие провода, доступные с задней стороны розетки.

При проверке выключателя питания отвинтите и снимите крышку, затем поместите наконечник тестера напротив винтовых клемм на боковой стороне выключателя. Убедившись, что провода не находятся под напряжением, можно безопасно открутить переключатель и продолжить тестирование других проводов в коробке.

При тестировании осветительной арматуры отключите цепь на главной панели и убедитесь, что выключатель света включен. Затем открутите лампочку и поместите носик тестера на центральную кнопку розетки.Если у фонаря есть два переключателя (на трехпозиционном переключателе), проверьте один переключатель в верхнем и нижнем положении. Убедившись, что прибор не находится под напряжением, можно безопасно открутить его от электрической коробки, вытащить и проверить любые другие провода, которые вы видите.

Для получения дополнительной информации об электрических проектах посетите Семейный разнорабочий - Электрооборудование

- Сделано самими экспертами журнала «Семейный разнорабочий»

Как использовать детектор напряжения?

Магазин тестеров напряжения

Шаг 1. Включите устройство

Включите детектор напряжения в соответствии с предоставленными инструкциями.

Шаг 2 - Проверка аккумулятора

Если датчик напряжения имеет такую ​​возможность, всегда начинайте с проверки батареи, как указано в инструкциях.

Если в извещателе нет средства проверки батареи (и даже если оно есть), обратите внимание на тусклый или неработающий светодиод «ON», поскольку это также является признаком низкого заряда батареи.

После этих проверок при необходимости замените батареи.

Шаг 3 - Выполните тестовое обнаружение

Этот шаг важен и должен выполняться каждый раз при использовании любого детектора напряжения.

Чтобы убедиться, что устройство проверки напряжения работает, поместите его на известный источник горячего (находящегося под напряжением) или рядом с ним, чтобы проверить, показывает ли он мощность должным образом. Если это не так (и вы заменили батарейки), не используйте детектор.Вместо этого вам, вероятно, потребуется заменить его.

Шаг 4 - Установите чувствительность

Этот шаг можно выполнить одновременно с предыдущим.

Если имеется, установите максимальную шкалу чувствительности (наиболее чувствительную - обнаружение самого низкого напряжения). Если детектор сразу же начинает показывать, что было обнаружено напряжение, уменьшите чувствительность, пока она не остановится.Затем двигайтесь к известному источнику напряжения, снижая чувствительность по мере продвижения, пока он не погаснет только на нужном вам расстоянии. Это будет зависеть от того, что вы тестируете.

Шаг 5 - Обнаружение

Разместите детектор напряжения рядом с проверяемым источником.Для некоторых приложений обнаружение выполняется несколько иначе…

Для розеток:

В стандартной британской розетке верхняя клемма заземлена, левая - нейтраль, а правая - горячая (под напряжением). Это означает, что при подаче питания на розетку датчик напряжения должен начать показывать рядом или внутри правой клеммы.

На обрыв провода:

Чтобы проверить наличие обрывов в цепи, подключите проверяемый элемент и включите питание.

Начните с источника питания с детектором напряжения и следуйте за проводом. Детектор должен показывать с самого начала и продолжать движение по всему проводу.

Если индикатор перестает показывать в определенной точке, переместите детектор по всему проводу, чтобы дважды проверить (даже кабели имеют токоведущую и нейтральную стороны). Если детектор по-прежнему ничего не находит, значит, в цепи обрыв.
Для нескольких проводов в коробке:

Если вы работаете над проектом, который требует вскрытия и проверки электрического оборудования, убедитесь, что чувствительность установлена ​​на низком уровне, чтобы можно было различить сигнал от разных проводов.

Индикаторы напряжения


Индикаторы напряжения
Индикаторы напряжения - это небольшие установочные устройства для измерения как переменного, так и постоянного напряжения.Индикаторы напряжения постоянно показывают текущее напряжение. Индикаторы напряжения используются для проверки батарей или сетевого напряжения. Поскольку электростанции в промышленности, а также измерительное оборудование в исследованиях очень важны, в большинстве случаев необходим мониторинг с помощью индикаторов напряжения. Кроме того, многие величины отображаются в виде напряжения. Масштабируемые индикаторы напряжения могут преобразовывать значение напряжения в соответствующую измеряемую величину. Наши индикаторы напряжения могут использоваться для множества различных приложений.Помимо измерения переменного и постоянного напряжения, некоторые модели индикаторов напряжения позволяют измерять ток и температуру. Текущее напряжение отображается на светодиодном дисплее. Преобразователи напряжения серии PCE-N20 позволяют отображать измеренные значения разными цветами при превышении предельного значения. Контакты сигнализации также позволяют проводить автоматические измерения при превышении предельного значения. Параметризация осуществляется через программный интерфейс с помощью адаптера, преобразующего программные команды для считывания индикаторами напряжения.Если у вас есть какие-либо вопросы относительно наших индикаторов напряжения, свяжитесь с нами: клиенты из Великобритании +44 (0) 23 809 870 30 / клиенты из США (561) 320-9162. И наш технический персонал будет рад помочь вам с индикаторами напряжения, а также с остальными измерительными приборами и шкалами , доступными в PCE-Instruments.

Техническую информацию об индикаторах напряжения можно найти по следующим ссылкам:

- Индикаторы напряжения серии PCE-N20Z
(измерение напряжения до 400 В переменного тока, два выхода сигнализации, IP 65 на передней панели)

- Индикаторы напряжения серии PCE-N20U
(нормализованный сигнал 0-10 В, два выхода тревоги, трехцветный дисплей, программируемый)

- PCE-N30H Индикаторы напряжения
(с внутренним таймером, для постоянного тока и постоянного напряжения, дополнительный выход с открытым коллектором)

- Индикаторы напряжения серии PCE-NA 5
(гистограмма для нормированных сигналов, 4 сигнальных реле, аналоговый и цифровой выход)

- Индикаторы напряжения серии PCE-NA 6
(2-канальные гистограммы с универсальным входом, двойной дисплей с 7 сегментами)

- PCE-N24H индикаторы напряжения
(измеряет постоянное напряжение до 400 В, 4-х разрядный светодиод, IP65)

- PCE-N24Z индикаторы напряжения
(измерение напряжения до 400 В переменного тока, произвольное масштабирование, IP 65, 4 цифры)

- Индикаторы напряжения серии PCE-N30U
(для нормированных сигналов и датчиков температуры, с тревожным выходом и RS-485)

- Индикаторы напряжения серии PAX-P
(для нормализованных сигналов, модуль платы для дополнительных принадлежностей, RS-232)

- Индикаторы напряжения (измерители)
(мультиметры и токоизмерительные клещи)

Часто необходимо контролировать напряжение на производстве и в лабораториях.Для этого используются индикаторы напряжения. Напряжение измеряется в вольтах [В]. Вольт - производная единица электродвижущей силы в системе СИ. Он назван в честь итальянского физика Алессандро Вольта. Один вольт определяется как значение напряжения между двумя точками, когда ток в один ампер рассеивает один ватт мощности. Общие префиксы СИ - микро [µ], мили [м], кило [k] и мег [M]. Измерительные линии подключаются параллельно к измеряемому объекту для определения разности потенциалов между двумя точками.Затем эта разница отображается. Индикаторы напряжения можно использовать для проверки сетевого напряжения. Если сетевые кабели слишком длинные и имеют большую нагрузку, произойдет падение напряжения. Индикаторы напряжения также используются для оценки выходного сигнала датчиков. Для этого следует масштабировать индикаторы напряжения. Это означает, что необходимо указать напряжение, эквивалентное определенному значению. В индикаторах меньшего напряжения это выполняется установкой двух пар значений. Индикаторы напряжения должны рассчитывать средние значения.Индикаторы большего напряжения могут обрабатывать некоторые пары значений для оценки нелинейных сигналов. Затем отображается рассчитанное значение.

Если вы хотите просмотреть или распечатать набор индикаторов напряжения из нашего печатного каталога,
щелкните символ PDF.

Барграф Индикатор напряжения - Circuit Classics


Обзор

Эта схема позволяет вам стать ученым и инженером и знаменует собой переход к важному этапу использования инструментов, которые вы создали сами.С помощью собственного вольтметра вы можете измерить батареи или использовать его, чтобы исследовать и понимать другие электронные схемы, которые вы найдете в мире.


В комплекте

.
Фото Кол-во Товар
1 Плата индикатора напряжения барграфа
1 Салфетка для приготовления спирта
1 Зажим аккумулятора
1 LM393N Интегральная схема
8 Резистор 1 кОм
1 Потенциометр 100 кОм
4 Белый светодиод
1 Зажим из кожи аллигатора, черный
1 Зажим Red Alligator
1 Зажим из белой кожи аллигатора
4 Резиновая ножка
1 Деревянная подставка

Необходимые инструменты

Вам понадобится пара дополнительных инструментов и материалов, чтобы собрать этот комплект: паяльник (например, этот опционально) и припой.Вам могут понравиться «третьи руки» для удержания платы во время работы с ней - или, если хотите, вы можете использовать деревянную подставку для удержания платы во время пайки. Батареи не входят в комплект, и вы можете использовать зажимы из крокодиловой кожи для подключения батареи или источника питания по вашему выбору, или вы можете прикрепить зажим SMT Battery Clip к обратной стороне, и в этом случае вы захотите поставьте либо плоскую батарею 3 В 2032, либо две батареи 3 В 2016 (для формирования стека 6 В).

Этапы сборки

Многие производители схем считают полезным собирать компоненты от самых коротких до самых высоких на плате.Сначала вставьте плоские компоненты низкого уровня, такие как резисторы 1 кОм. Вы можете использовать деревянную подставку, чтобы держать плату под удобным углом во время пайки. После полной установки каждого резистора согните выводы так, чтобы они оставались на месте, пока вы переворачиваете плату, чтобы припаять ее. Вставьте микросхему LM339 - будьте осторожны, чтобы совместить выемку в верхней части микросхемы с выемкой на контуре на плате, так как легко припаять микросхему, повернутую на 180 ° на - и припаяйте контакты №1 и №8. микросхемы, чтобы убедиться, что она полностью вставлена ​​и удерживается на месте, затем припаяйте каждую из следующих ножек по порядку.После этого вставляем и припаиваем светодиоды, а затем потенциометр. Затем переверните печатную плату и в качестве последнего шага прикрепите, припаяв зажим аккумулятора SMT на место. Если хотите, вы также можете немного почистить припой с помощью спиртовой подушечки, и вы можете собрать прилагаемые резиновые ножки либо на печатной плате (чтобы она немного держалась ровно), либо на нижней части платы. деревянная подставка для длительного экспонирования.


Как красиво паять


Тестирование

Все четыре светодиода должны гореть, когда вы включаете эту схему, если вы построили ее правильно, если вы не используете белый зажим типа «крокодил» на IN + для измерения напряжения.Вы можете протестировать схему, используя ее для измерения самой себя - в одной из золотых контрольных точек на левой стороне платы. Ручка потенциометра регулирует чувствительность схемы (это может быть полезно, если вы, например, измеряете напряжение, которое намного ниже, чем напряжение батареи / источника питания, которое вы используете). Помните: всегда измеряйте напряжение, которое меньше того, что есть. питание этой схемы.


Эксперименты

Быстрый, интересный и простой способ использовать индикатор напряжения в виде гистограммы после того, как вы его собрали, - это использовать белый зажим из крокодиловой кожи в качестве испытательного провода для измерения контрольных точек на левой стороне печатной платы.Когда вы измеряете контрольные точки на индикаторе напряжения на гистограмме, вы используете инструмент для проверки его собственных внутренних опорных напряжений - внутренних уровней, с которыми схема сравнивает входное напряжение. Эталонные напряжения создаются с использованием напряжения от любого подключенного к нему аккумулятора или источника питания, которое делится четырьмя резисторами на шаги примерно по 25% каждый от общего напряжения. Прибор работает, сравнивая напряжение на входе с напряжением в этих точках.Поэтому, когда вы измеряете эти точки, вы сравниваете напряжение в этом узле с общим напряжением основного источника. Вот почему каждая точка загорается каждым светодиодом с шагом примерно 25% от общего напряжения!

Вы также можете использовать индикатор напряжения в виде гистограммы для измерения других напряжений, например, таких как батареи, которые вы, возможно, захотите проверить на заряд. Однако будьте осторожны, измеряйте только напряжения ниже напряжения основного источника питания! Например, батарейки AA должно быть около 1.4 вольта и может быть измерен, если ваш индикатор напряжения на гистограмме имеет источник 3, 6 или 9 В. Но если вы хотите измерить что-то с напряжением выше 3 вольт, вы должны использовать источник питания 6 или 9 В для индикатора напряжения на гистограмме. Кроме того, не забывает использовать напряжение выше 9 В для питания индикатора напряжения на гистограмме.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
