Что такое вольт-амперная характеристика (ВАХ)

ВАХ – это вольт-амперная характеристика, а если точнее, зависимость тока от напряжения в каком-либо радиоэлементе. Это может быть резистор, диод, транзистор и другие радиоэлементы. Так как транзистор имеет более двух выводов, то он имеет множество ВАХ.

Думаю, не все, кто читает эту статью, хорошо учились в школе. Поэтому, давайте разберемся, что представляет из себя зависимость одной величины от другой. Как вы помните из школы, мы строили графики зависимости игрек (У) от икс (Х). Та переменная, которая зависит от другой переменной, мы откладывали по вертикали, а та, которая независима – по горизонтали. В результате у нас получалась система отображения зависимости “У” от “Х”:

Так вот, мои дорогие читатели,  в электронике, чтобы описать зависимость тока от напряжения, вместо “У”  у нас будет сила тока, а вместо Х – напряжение.   И система отображения у нас примет вот такой вид:

Именно в такой системе координат мы будет чертить вольт-амперную характеристику. И начнем с самого распространенного радиоэлемента – резистора.

ВАХ резистора

Для того, чтобы начертить этот график, нам потребуется пропускать через резистор напряжение и смотреть соответствующее значение силы тока тока. С помощью крутилки я добавляю напряжение и записываю значения силы тока для каждого значения напряжения. Для этого берем блок питания,  резистор и начинаем  делать замеры:

Вот у нас появилась первая точка на графике. U=0,I=0.

Вторая точка: U=2.6, I=0.01

Третья точка: U=4.4, I=0.02



Четвертая точка: U=6.2, I=0.03

Пятая точка: U=7.9, I=0.04

Шестая точка: U=9.6, I=0.05

Седьмая точка: U=11.3, I=0.06



Восьмая точка: U=13, I=0.07

Девятая точка: U=14.7, I=0.08



Давайте построим график по этим точкам:

Да у нас получилась почти прямая линия! То, что она чуть кривая, связана с погрешностью измерений и  погрешностью самого прибора. Следовательно, так как у  нас получилась прямая линия, то значит такие элементы, как резисторы называются элементами

с линейной  ВАХ.

ВАХ диода

Как вы знаете, диод пропускает электрический ток только в одном направлении. Это свойство диода мы используем в диодных мостах, а также для проверки диода мультиметром.      Давайте  построим ВАХ для диода.  Берем блок питания, цепляем его к диоду (плюс на анод, минус на катод) и начинаем точно также делать замеры.

Первая точка: U=0,I=0.

Вторая точка: U=0.4, I=0.

Третья точка: U=0.6, I=0.01



Четвертая точка: U=0.7, I=0.03

Пятая точка: U=0.8,I=0.06

Шестая точка: U=0.9, I=0.13



Седьмая точка: U=1, I=0.37



 Строим график по полученным значениям:

Ничего себе загибулина :-). Вот это и есть вольт-амперная характеристика диода. На графике мы не видим прямую линию, поэтому такая вольт-амперная характеристика называется НЕлинейной. Для кремниевых диодов она начинается со значения 0,5-0,7 Вольт. Для германиевых диодов ВАХ начинается со значения 0,3-0,4 Вольт.

ВАХ стабилитрона

Стабилитроны  работают в режиме лавинного пробоя. Выглядят они  также, как и диоды.

Мы подключаем стабилитрон как диод в обратном направлении: на анод минус, а на катод – плюс. В результате, напряжение на стабилитроне остается  почти таким же, а сила тока может меняться в зависимости от  подключаемой нагрузки на стабилитроне. Как говорят электронщики, мы используем  в стабилитроне обратную ветвь ВАХ.

Вакуумный диод: характеристика, принцип работы



Собирая различные электрические приборы в своей домашней лаборатории, многие люди не только экономят деньги на приобретении новой техники, но и чинят вышедшие из строя электроизделия. Для полноценной работы многих приборов требуются диоды, которые сегодня представлены самыми разнообразными экземплярами. В сегодняшней статье речь пойдет о таком элементе, которые довольно часто встречается в электрических схемах – вакуумный диод.

Чтобы правильно использовать такую детальку, необходимо знать ее устройство, а также какая схема и принцип работы для нее характерны. Обо всем этом вы узнаете из этой статьи.

Что представляет собой устройство

Современный диод вакуумного типа представляет собой баллон, выполненный из металлокерамики или стекла, лишенный воздуха. Их этого баллона выкачивают воздух до давления, находящегося на уровне 10-6 — 10-7 мм рт. ст. Отсюда и название данного элемента электросхем.

Строение диод вакуумного типа

Внутри такой баллон размещены два электрода. Одним из них является катод. Он имеет вид металлического вертикального цилиндра, который покрыт слоем оксида щелочно-земельных металлов (кальция, стронция, бария). Благодаря такому напылению данный элемент получил название оксидный катод.

Обратите внимание! При его нагревании с поверхности происходит значительно большее испускание электродов, чем с обычного металлического элемента аналогичного вида.

Катод внутри содержит изолированный проводник, нагреваемый переменным или постоянным током. При нагревании, катод испускает электроны, которые движутся и достигают второго элемента вакуумного диода – анода.

Анод имеет вид овального или круглого цилиндра. Он с катодом имеет общую ось. Схема диода вакуумного типа имеет следующий вид.

Схема диода вакуумного типа

Кроме вакуумного диода существует еще такое понятие, как электровакуумный диод.
Под собой электровакуумный диод подразумевает двухэлектродную вакуумную электронную лампу. Ее строение аналогично диоду вакуумного типа. По сути это одно и тоже. Здесь катод представляет собой W-образную или прямую нить. Он, в процессе работы такой лампы, нагревается до определенной температуры. В результате нагрева возникает термоэлектронная эмиссия. В ходе подачи на анод отрицательного напряжения относительно катода, электроны возвращаются обратно на катод. Когда на анод подается положительное напряжение, часть из эмитированных электронов начинает двигаться в нему. В результате возникает ток.
В результате своей работы вакуумные диоды и их аналоги способны на выпрямление приложенного к ним напряжения. Таким основным своей свойством обладают вакуумные выпрямители, поэтому они используются в качестве детекторов сигналов высокой частоты и выпрямления переменного тока.

Такое устройство характерно для всех изделий подобного типа. При этом данное устройство и определяет основные характеристики изделия, а также то, какое применение оно будет иметь.

Обратите внимание! Частотный диапазон для диода вакуумного типа несколько ограничен и не превышает 500 МГц. При этом интегрированные в волноводы дисковые диоды, способны на детектирование частоты до 10 ГГц.

Формы основных элементов диода

Форма катода и анода

Катод, входящий в состав диода вакуумного типа, зачастую имеет вид латинских букв W или V. Такая форма используется для увеличения длины изделия. В тоже время анод будет более выгодным, если станет изготавливаться в виде коробки, лишенной боковых граней. В сечении анод имеет форму прямоугольника с закругленными углами.

Такая форма анода определяется необходимостью для того, чтобы он во всех направлениях по возможности находился на одинаковом расстоянии от нагреваемого катода. По этой причиной наиболее выгодной формой для обоих элементов является эллиптическая.

Чтобы снизить степень нагрева анода в его устройстве часто фигурируют ребра (крылышки). Благодаря их наличию, анод имеет более качественное отведение тепла.
И катод и анод в баллоне крепятся при помощи специальных держателей. Для большего удобства в эксплуатации, внизу лампы устанавливается цоколь, состоящий из изоляционного материала. Он оснащен металлическими ножками-штырьками. Эти штырьки обеспечивают контакт лампы при включении ее в гнезда ламповой панели.
Вот такое устройство имеет электровакуумная лампы или диод вакуумного типа.



Принцип функционирования диода вакуумного типа

Чтобы схема, в которую входит выпрямитель вакуумного типа, работала как надо, следует понимать принцип работы такой детали.

Принцип работы диода

Принцип работы вакуумных диодов представляет собой следующую картину:

  • в ходе разогрева катода, электроны с его поверхности начнут отделяться;
  • их отделение происходит за счет формирования термоэлектронной эмиссии;
  • освобожденные с поверхности электроны начинают препятствовать вылету других электронов. В следствии этого вокруг поверхности катода образуется облако электронов;
  • часть электронов этого облака, обладающие наименьшими скоростями, опускается обратно на поверхность катода;
  • в ситуации, когда задается определенная температура, облако электронов стабилизируется. Это означает, что с катода вылетает столько же электронов, сколько потом на него опускается;
  • при наличии нулевого напряжения, например, при ситуации короткого замыкания анода на катоде, в лампе начинает течь ток электронов по направлению от катода к аноду. В данной ситуации наиболее быстрые электроны способны преодолеть имеющуюся потенциальную яму, из-за чего они и притягиваются к аноду. Отсечка тока происходит в той ситуации, когда на анод подается отрицательное запирающее напряжение. Это напряжение должно иметь один вольт или ниже.
  • в ситуации подачи положительного напряжения на анод, в диоде формируется ускоряющее поле, которое способствует возрастанию на аноде тока. Когда ток на этом элементе достигает значений, которые близки в пределу эмиссии катода, происходит замедление роста тока и его стабилизация. Т.е. наблюдается эффект «насыщения».

Вот по такому принципу работают диоды вакуумного типа.

Важная характеристика диодного элемента – ВАХ

Все диоды, в не зависимости от того, вакуумные оны или нет, обладают таким параметром, как вольт амперная характеристика или сокращенно ВАХ.

ВАХ вакуумного диода

Чтобы разобраться, что же это за вольт амперная характеристика, рассмотрим график на примере происходящих в лампе процессов.
В самом начале, когда на аноде отсутствует напряжения, вокруг катода в следствие его нагрева формируется электронное облако. Когда на аноде возникает положительное небольшое напряжение, самые быстрые электроны, входящие в электронное облако катода, начинают устремляться к аноду. В результате можно регистрировать анодный ток небольшой величины. В ситуации, когда анодное напряжение будет продолжать увеличиваться, из электронного облака все большее число электронов будут перетекать к аноду в плоть до полного «рассасывания» катодного электронного облака. Это состояние соответствует точке В на графике, приведенном выше. Такое напряжение означает, что всех вылетающие из катода электроны будут немедленно притягиваться к аноду.

Обратите внимание! Дальнейшее нарастание анодного тока при сохранении величины накала не происходит. Чтобы добиться увеличение данного показателя необходимо использовать дополнительные электроны. А они здесь отсутствуют. Для этого увеличения показателя можно повысить накал катода, но такой способ не используется поскольку приводит к уменьшению срока службы катодного элемента.
Таким образом вся эмиссия катода при конкретной температуре накала будет исчерпана. В результате анод достиг ситуации «насыщения током».
Все эти процессы, поэтапно, отращены на вольт амперной характеристики, приведенной выше. Такой параметр, как вольт амперную характеристику в высшей точке, можно рассматривать как предел возможностей диода.
Как видим принцип работы изделия неотделим от ВАХ. При этом последняя является его отражением.

Где используются такие изделия

Применение электровакуумных ламп определяется их основными возможностями или свойствами, а именно способностью пропускать ток только в одном направлении. Это связано с тем, что в диоде движение электронов возможно только от катода к аноду. Иногда такое свойство диодных выпрямителей называется односторонней проводимостью. Благодаря такому свойству, вакуумные диоды применяются в качестве преобразователя постоянного тока в переменный (его выпрямления). Такие способности данного рода изделий обеспечили им обширное применение в радиоаппаратуре.

Обратите внимание! Использование диода вакуумного типа позволит решить проблему питания радиоаппаратуры от промышленной сети переменного тока.

Схема, по которой можно использовать диода в качестве выпрямителя для переменного тока, довольно проста.

Схема диода, работающего как выпрямитель

В данной ситуации между анодом и катодом следует включить источник переменного тока. Вверху графика отражено напряжение источника переменного тока. Здесь имеется периодическое его изменение с определенной частотой по типу синусоиды. С такой же чистотой меняется напряжение на аноде по отношению к катоду. Часть времени анод будет положительным (верхняя часть графика), а часть – отрицательным (нижняя часть графика).
При положительных полупериода на аноде будет положительное напряжение. В такой ситуации ток будет течь, а при противоположном значении полупериода – он будет отсутствовать. В результате получаться импульсы, равные по частоте переменному току.

Заключение

Зная особенности функционирования диодов вакуумного типа, можно максимально полно использовать их особенности в работе радиоэлектронных приборов. Помните, что каждый вид диодов имеет свои особенности и способен оптимально работать в определенных условиях. Учет всех параметров его работы, а также ВАХ, позволит выжать из изделия максимум без нарушения принципов его функционирования.



Вольт-амперная характеристика диода (ВАХ). — КиберПедия

Вольт-амперная характеристика диода - это графическая зависимость тока, проходящего через диод, от приложенного к нему напряжения при прямом и обратном включении. Вид вольт-амперной характеристики (сокращенно ВАХ) определяется в основном свойствами р – n-перехода. На рис. 8.4 показана вольт-амперная характеристика выпрямительного диода. При включении диода в прямом направлении ВАХ имеет круто восходящий участок (ток по закону Ома меняется пропорционально напряжению). Чем больше этот ток, тем больше нагревается диод, поэтому для каждого диода существует предельный ток, который может быть длительно пропущен через диод, не вызывая его перегрева выше допустимой температуры. Это значение прямого тока является номинальным токомдиода.

При включении диода в обратном, т.е. в непроводящем, направлении через него протекает малый обратный ток (единицы или десятки микроампер). Этот ток мало изменяется при возрастании обратного напряжения. Однако при достижении обратным напряжением некоторого значения Uпроб (напряжение пробоя) обратный ток резко возрастает. В этом случае происходит электрический пробой диода и обычный диод выходит из строя (в р – n-переходе прожигается отверстие). Но у лавинных диодов ток пробоя проходит по всей площади р – n-перехода, поэтому они пробоя «не боятся» и после снижения обратного напряжения свои свойства восстанавливают.

Лавинные диоды, предназначенные работать при обратном включении и напряжении пробоя для стабилизации напряжения при изменении тока на определенном участке цепи, называются стабилитроны.

Прим. Маркировка диодов.

Маркировка полупроводниковых диодов, рассчитанных на сравнительно небольшие токи (до 10 А) состоит из шести буквенных и цифровых элементов:

· первый элемент обозначает исходный материал: К или 2 – кремний; Г или 1 – германий; А или 3 - арсенид галлия.

· второй буквенный элемент обозначает тип прибора: Д – диоды выпрямительные; А – сверхвысокочастотные диоды; В – варикапы; И – туннельные диоды; С – стабилитроны; Л - светодиоды.

· третий, четвертый, пятый элементы – цифры, характеризующие некоторые электрические параметры прибора, в частности мощность рассеяния.

· шестой элемент – буква (от А до Я), обозначающая последовательность разработки.

Полупроводниковые диоды, рассчитанные на токи от 10 А до 2000 А и более часто называют силовыми неуправляемыми вентилями и маркируют буквой В (вентиль), после которой проставляется число, указывающее значение прямого номинального тока. В качестве силовых, в основном используют кремниевые диоды, которые делятся на группы, классы и подклассы.





Вместо понятия напряжения пробоя Uпр. обычно используют понятие Uзаг.( напряжение загиба ВАХ), так как напряжение пробоя всегда чуть больше напряжения загиба. Напряжение загиба – это максимальное напряжение цепи, которое выдерживает вентиль не пробиваясь. Класс диода (вентиля) определяют по значению допустимого напряжения отношением . Допустимое напряжение – это максимальное напряжение цепи, в которую может быть поставлен данный вентиль. Т.е. для определения класса вентиля в значении допустимого напряжения мысленно убирают две последние цифры, тогда оставшееся число показывает класс вентиля. Класс вентиля показывает количество сотен Вольт допустимого напряжения.

Допустимое напряжение принимается для обычных диодов равным половине напряжения загиба, а для лавинных диодов 0.7 Uзаг.

Пример. Если напряжение загиба обычного вентиля составляет 850 В, то допустимое напряжение – 425В, т.е. класс вентиля – 4.

Прим. по назначению диоды разделяются на следующие:

· выпрямительные диоды (как разновидность выпрямительных – силовые), которые предназначены для выпрямления переменного тока низкой частоты (рис. 8.3, а). В качестве выпрямительных диодов используют плоскостные диоды, допускающие большие выпрямительные токи;

· высокочастотные диоды, предназначенные для выпрямления переменного тока в широком диапазоне частот, а также для детектирования. В качестве высокочастотных диодов применяют диоды точечной конструкции;

· импульсные диоды, которые применяют в схемах генерирования и усиления импульсов микросекундного и наносекундного диапазонов;

· туннельные диоды (рис. 8.3, в), применяемые в качестве усилителей и генераторов высокочастотных колебаний;



· светодиоды (рис. 8.3, е), которые используют в качестве световой индикации наличия тока и которые имеют разные цвета свечения;

· стабилитроны (рис. 8.3, б), предназначенные для стабилизации уровня напряжения при изменениях значения протекающего через них тока;

· варикапы (рис. 8.3, г) – полупроводниковые диоды, емкость которых можно изменять в широких пределах;

· фотодиоды (рис. 8.3, д), которые являются источниками тока, преобразующими световую энергию в электрическую, причем сила тока пропорциональна освещенности фотодиода.

Транзисторы

применение характеристики для поиска сложных неисправностей полупроводниковых элементов

Широкое применение в области электроники получили полупроводниковые элементы, одним из которых является диод. Они используются практически во всех устройствах, но чаще — в различных блоках питания и для обеспечения электробезопасности. Каждый из них имеет свое конкретное предназначение и технические характеристики. Для выявления различного рода неисправностей и получения технических сведений нужно знать ВАХ диода.

Общие сведения

Диод (Д) — полупроводниковый элемент, служащий для пропускания тока через p-n-переход только в одном направлении. При помощи Д можно выпрямлять переменное U, получая из него постоянное пульсирующее. Для сглаживания пульсаций применяют фильтры конденсаторного или индуктивного типа, а иногда их и комбинируют.

Д состоит только из p-n-перехода с выводами, которые называются анодом (+) и катодом (-). Ток, при прохождении через проводник, оказывает на него тепловое действие. При нагреве катод испускает отрицательно заряженные частицы — электроны (Э). Анод притягивает электроны, так как обладает положительным зарядом. В процессе образуется эмиссионное поле, при котором возникает ток (эмиссионный). Между (+) и (-) происходит генерация пространственного отрицательного заряда, мешающего свободному движению Э. Э, достигшие анода, образуют анодный ток, а не достигшие — катодный. Если анодный и катодный токи равны нулю, Д находится в закрытом состоянии.

Устройство полупроводника

Д состоит из корпуса, изготавливаемого из прочного диэлектрического материала. В корпусе находится вакуумное пространство с 2 электродами (анод и катод). Электроды, представляющие металл с активным слоем, обладают косвенным накалом. Активный слой при нагревании испускает электроны. Катод устроен таким образом, что внутри его находится проволока, которая накаливается и испускает электроны, а анод служит для их приема.

В некоторых источниках анод и катод называют кристаллом, который изготавливается из кремния (Si) или германия (Ge). Одна из его составных частей имеет искусственный недостаток электронов, а другая — избыток (рис. 1). Между этими кристаллами существует граница, которая называется p-n-переходом.

Рисунок 1 — Схематическое изображение полупроводника p-n-типа.

Сферы применения

Д широко применяется в качестве выпрямителя переменного U в построении блоков питания (БП), диодных мостов, а также в виде одиночного элемента конкретной схемы. Д способен защитить цепь от несоблюдения полярности подключения источника питания. В цепи может произойти пробой какой-либо полупроводниковой детали (например, транзистора) и повлечь за собой процесс выхода из строя цепочки радиоэлементов. При этом применяется цепочка из нескольких Д, подключенных в обратном направлении. На основе полупроводников создаются переключатели для коммутации высокочастотных сигналов.

Д применяются в угольной и металлургической промышленностях, особенно при создании искробезопасных цепей коммутации в виде диодных барьеров, ограничивающих U в необходимой электрической цепи. Диодные барьеры применяются вместе с ограничителями тока (резисторами) для уменьшения значений I и повышения степени защиты, а следовательно, электробезопасности и пожаробезопасности предприятия.

Вольт-амперная характеристика

ВАХ — это характеристика полупроводникового элемента, показывающая зависимость I, проходящего через p-n-переход, от величины и полярности U (рис. 1).

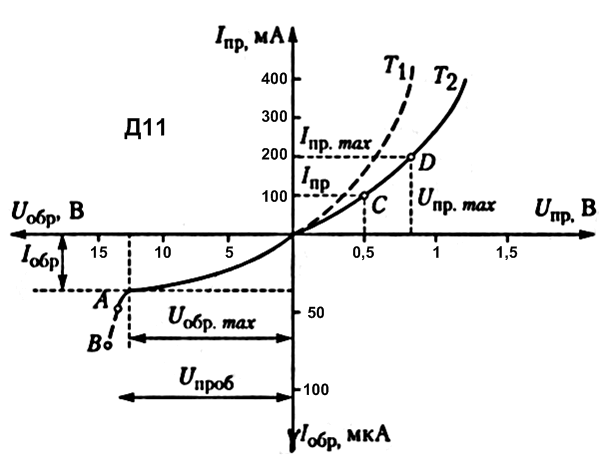

Рисунок 1 - Пример вольт-амперной характеристики полупроводникового диода.

ВАХ отличаются между собой и это зависит от типа полупроводникового прибора. Графиком ВАХ является кривая, по вертикали которой отмечены значения прямого I (вверху). Внизу отмечены значения I при обратном подключении. По горизонтали указаны показания U при прямом и обратном включении. Схема состоит из 2 частей:

  1. Верхняя и правая - Д функционирует в прямом подключении. Показывает пропускной I и линия идет вверх, что свидетельствует о росте прямого U (Uпр).
  2. Нижняя часть слева - Д находится в закрытом состоянии. Линия идет практически параллельно оси и свидетельствует о медленном нарастании Iобр (обратного тока).

Из графика можно сделать вывод: чем круче вертикальная часть графика (1 часть), тем ближе нижняя линия к горизонтальной оси. Это свидетельствует о высоких выпрямительных свойствах полупроводникового прибора. Необходимо учитывать, что ВАХ зависит от температуры окружающей среды, при понижении температуры происходит резкое понижение Iобр. Если температура повышается, то повышается и Iобр.

Построение графика

Построить ВАХ для конкретного типа полупроводникового прибора несложно. Для этого необходимы блок питания, мультиметр (вольтметр и амперметр) и диод (можно построить для любого полупроводникового прибора). Алгоритм построения ВАХ следующий:

  1. Подключить БП к диоду.
  2. Произвести измерения U и I.
  3. Внести данные в таблицу.
  4. На основании табличных данных построить график зависимости I от U (рис. 2).

Рисунок 2 - Пример нелинейной ВАХ диода.

ВАХ будет различна для каждого полупроводника. Например, одним из самых распространенных полупроводников является диод Шоттки, названный немецким физиком В. Шоттки (рисунок 3).

Рисунок 3 - ВАХ Шоттки.

Исходя из графика, носящего асимметричный характер, видно, что для этого типа диода характерно малое падение U при прямом подключении. Присутствует экспоненциальное увеличение I и U. Ток в барьере обусловлен отрицательно заряженными частицами при обратном и прямом смещениях. Шоттки обладают высоким быстродействием, так как диффузные и рекомбинационные процессы отсутствуют. I зависит от U благодаря изменению количества носителей, принимающих участие в процессах переноса заряда.

Кремниевый полупроводник широко применяется практически во всех электрических схемах устройств. На рисунке 4 изображена его ВАХ.

Рисунок 4 - ВАХ кремниевого Д.

На рисунке 4 ВАХ начинается с 0,6-0,8 В. Кроме кремниевых Д существуют еще германиевые, которые при нормальной температуре будут нормально работать. Кремниевый имеет меньший Iпр и Iобр, поэтому тепловой необратимый пробой у германиевого Д наступает быстрее (при подаче высокого Uобр), чем у его конкурента.

Выпрямительный Д применяется для преобразования переменного U в постоянное и на рисунке 5 приведена его ВАХ.

Рисунок 5 - ВАХ выпрямительного Д.

На рисунке изображена теоретическая (пунктирная кривая) и практическая (экспериментальная) ВАХ. Они не совпадают из-за того, что в теории не учитывались некоторые аспекты:

  1. Наличие R (сопротивления) эмиттерной области кристалла, выводов и контактов.
  2. Токи утечки.
  3. Процессы генерации и рекомбинации.
  4. Пробои различных типов.

Кроме того, температура окружающей среды значительно влияет на измерения, и ВАХ не совпадают, так как теоретические значения получают при температуре +20 градусов. Существуют и другие важные характеристики полупроводников, которые можно понять по маркировке на корпусе.

Существуют и дополнительные характеристики. Они нужны для применения Д в определенной схеме с U и I. Если использовать маломощный Д в устройствах с U, превышающем максимально допустимое Uобр, то произойдет пробой и выход из строя элемента, а также это может повлечь за собой цепочку выхода других деталей из строя.

Дополнительные характеристики: максимальные значения Iобр и Uобр; прямые значения I и U; ток перегрузки; максимальная температура; рабочая температура и так далее.

ВАХ помогает определить такие сложные неисправности Д: пробой перехода и разгерметизация корпуса. Сложные неисправности могут привести к выходу из строя дорогостоящих деталей, следовательно, перед монтажом Д на плату необходимо его проверить.

Возможные неисправности

Согласно статистике, Д или другие полупроводниковые элементы выходят из строя чаще, чем другие элементы схемы. Неисправный элемент можно вычислить и заменить, но иногда это приводит к потере функциональности. Например, при пробое p-n-перехода, Д превращается в обыкновенный резистор, а такая трансформация может привести к печальным последствиям, начиная от выхода из строя других элементов и заканчивая пожаром или поражением электрическим током. К основным неисправностям относятся:

  1. Пробой. Диод утрачивает способность пропускать ток в одном направлении и становится обычным резистором.
  2. Конструктивное повреждение.
  3. Утечка.

При пробое Д не пропускает ток в одном направлении. Причин может быть несколько и возникают они при резких ростах I и U, которые являются недопустимыми значениями для определенного Д. Основные виды пробоев p-n-перехода:

  1. Тепловой.
  2. Электрический.

При тепловом на физическом уровне происходит значительный рост колебания атомов, деформация кристаллической решетки, перегрев перехода и попадание электронов в проводимую зону. Процесс необратим и приводит к повреждению радиодетали.

Электрические пробои носят временный характер (кристалл не деформируется) и при возвращении к нормальному режиму работы его функции полупроводника возвращаются. Конструктивным повреждением являются физические повреждения ножек и корпуса. Утечка тока возникает при разгерметизации корпуса.

Для проверки Д достаточно выпаять одну ножку и прозвонить его мультиметром или омметром на наличияе пробоя перехода (должен звониться только в одном направлении). В результате появится значение R p-n-перехода в одном направлении, а в другом прибор покажет бесконечность. Если звониться в 2 направления, то радиодеталь неисправна.

Если отпала ножка, то ее нужно припаять. При повреждении корпуса — деталь необходимо заменить на исправную.

При разгерметизации корпуса понадобится построение графика ВАХ и сравнение его с теоретическим значением, взятым из справочной литературы.

Таким образом, ВАХ позволяет не только получить справочные данные о диоде или любом полупроводниковом элементе, но и выявить сложные неисправности, которые невозможно определить при проверке прибором.

Вольт-амперная характеристика (ВАХ) полупроводникового диода

Что такое идеальный диод?

Основная задача обычного выпрямительного диода – проводить электрический ток в одном направлении, и не пропускать его в обратном. Следовательно, идеальный диод должен быть очень хорошим проводником с нулевым сопротивлением при прямом подключении напряжения (плюс — к аноду, минус — к катоду), и абсолютным изолятором с бесконечным сопротивлением при обратном.

Вот так это выглядит на графике:

Такая модель диода используется в случаях, когда важна только логическая функция прибора. Например, в цифровой электронике.

ВАХ реального полупроводникового диода

Однако на практике, в силу своей полупроводниковой структуры, настоящий диод обладает рядом недостатков и ограничений по сравнению с идеальным диодом. Это можно увидеть на графике, приведенном ниже.

Vϒ(гамма) — напряжение порога проводимости

При прямом включении напряжение на диоде должно достигнуть определенного порогового значения — Vϒ. Это напряжение, при котором PN-переход в полупроводнике открывается достаточно, чтобы диод начал хорошо проводить ток. До того как напряжение между анодом и катодом достигнет этого значения, диод является очень плохим проводником. Vϒ у кремниевых приборов примерно 0.7V, у германиевых – около 0.3V.

ID_MAX — максимальный ток через диод при прямом включении

При прямом включении полупроводниковый диод способен выдержать ограниченную силу тока ID_MAX. Когда ток через прибор превышает этот предел, диод перегревается. В результате разрушается кристаллическая структура полупроводника, и прибор становится непригодным. Величина данной силы тока сильно колеблется в зависимости от разных типов диодов и их производителей.

IOP – обратный ток утечки

При обратном включении диод не является абсолютным изолятором и имеет конечное сопротивление, хоть и очень высокое. Это служит причиной образования тока утечки или обратного тока IOP. Ток утечки у германиевых приборов достигает до 200 µА, у кремниевых до нескольких десятков nА. Самые последние высококачественные кремниевые диоды с предельно низким обратным током имеют этот показатель около 0.5 nA.

PIV(Peak Inverse Voltage) — Напряжение пробоя

При обратном включении диод способен выдерживать ограниченное напряжение – напряжение пробоя PIV. Если внешняя разность потенциалов превышает это значение, диод резко понижает свое сопротивление и превращается в проводник. Такой эффект нежелательный, так как диод должен быть хорошим проводником только при прямом включении. Величина напряжения пробоя колеблется в зависимости от разных типов диодов и их производителей.

Паразитическая емкость PN-перехода

Даже если на диод подать напряжение значительно выше Vϒ, он не начнет мгновенно проводить ток. Причиной этому является паразитическая емкость PN перехода, на наполнение которой требуется определенное время. Это сказывается на частотных характеристиках прибора.

Приближенные модели диодов

В большинстве случаев, для расчетов в электронных схемах, не используют точную модель диода со всеми его характеристиками. Нелинейность этой функции слишком усложняет задачу. Предпочитают использовать, так называемые, приближенные модели.

Приближенная модель диода «идеальный диод + Vϒ»

Самой простой и часто используемой является приближенная модель первого уровня. Она состоит из идеального диода и, добавленного к нему, напряжения порога проводимости Vϒ.

Приближенная модель диода «идеальный диод + Vϒ + rD»

Иногда используют чуть более сложную и точную приближенную модель второго уровня. В этом случае добавляют к модели первого уровня внутреннее сопротивление диода, преобразовав его функцию из экспоненты в линейную.

ВАХ диода - графическое изображение характеристики

Автор Aluarius На чтение 4 мин. Просмотров 498 Опубликовано

Чтобы начать разбираться с темой статьи, необходимо определить: что такое ВАХ, и что собой представляет диод. Итак, ВАХ – это вольтамперная характеристика. По сути, это зависимость тока от напряжения в любом радиоэлемента, куда, кстати, входит и диод. Диод – это полупроводниковый элемент, у которого два выхода и один переход (p-n). Его предназначение – это выпрямление электрических сигналов, хотя сюда можно добавить еще несколько терминов: модуляция, стабилизация, ограничение и так далее. Добавим к информации, что диод может пропускать электрический ток только в одну сторону. Итак, переходим к основной теме – ВАХ диода.

Обычно вольтамперную характеристику обозначают графически, для чего используется стандартная ось координат, которую называют Декартовой. Вертикальная ось называется ординатой и обозначается «y» игреком, вторая абсцисса с обозначением «x» икс. Для обозначения ВАХ по оси ординат откладывается сила тока – величина зависимая, по оси абсцисс откладывается напряжение – величина, от которой зависит.

Чтобы составить вольт амперную характеристику диода, необходимо провести ряд снятий показателей на мультиметре. Для этого придется взять диод и подключить к нему щупы тестера строго в соответствии с полярностью, то есть, катод подключается к минусу, а анод к плюсу. Теперь надо будет повышать напряжение и при этом при каждом повышении делать замеры силы тока, проходящего через радиоэлемент. Все показатели (напряжение и тока) записываются и наносятся на ось координат.

В конечном итоге у вас должен получиться вот такой график:

Конечно, он приблизительный, потому что все будет зависеть от параметров самого диода. Но тип графика ВАХ у всех моделей будут одинаковый. Кстати, это и есть вольтамперная характеристика испытываемого нами диода. На рисунке отчетливо видно, что получен график нелинейного типа. Если таким образом составлять ВАХ, к примеру, резистора, то получится прямая линия, поэтому такие графики называются линейными.

Что касается кривизны характеристики, то у каждого диода она будет разной. Опять-таки это будет зависеть от параметров детали, а также от того, из какого материала он изготавливается. К примеру, у кремниевых аналогов кривизна начинается с где-то с 0,5 вольт, а у диода, изготовленного из германия, с 0,3 вольт.

Подробности характеристики

Еще предлагаем один график, который в точности определяет вольтамперную характеристику диода.

У этой характеристики есть отрицательная сторона графика, а, значит, и отрицательное значение. Почему есть такое обозначение? Все дело в обратном напряжении. Эта величина, которую деталь может выдержать, если подключить ее неправильно, то есть пропустить ток в обратном направлении. Если подключить диод неправильно и пропустить через него ток, то внутри элемента будет действовать так называемый лавинный пробой. А это приведет к резкому повышению силы тока, а, значит, к быстрому выходу из строя самого диода.

Кстати, параметры и характеристики, где присутствует максимальное обратное напряжение, не секрет. Они есть в свободном доступе в интернете. Предлагаем посмотреть одну из таких таблиц, вот она снизу.

Конечно, обычным мультиметром создать высокое напряжение не получится, поэтому график ВАХ, который отображен на первом рисунке, имеет именно такую форму без отрицательных показателей.

Обратите внимание на последний столбик в таблице. Это максимальный показатель частоты. Он говорит о том, что выше этой величины поднимать частоту именно для этого диода нельзя. В некоторых схемах используется частота тока с единицей измерения гигагерц. Так вот эти диоды в них не применяются, у них слишком мало значение частоты – 30000 Гц или 30 килогерц.

Заключение по теме

Вообще, вольтамперная характеристика – вещь очень удобная. Если вы уже неплохо разбираетесь в радиодеталях, то вам стоит только взглянуть на график и точно сказать, как будет работать любой радиоэлемент, установленный в ту или иную электрическую схему. Поэтому совет – перед тем как установить какой-то прибор в подготовленную вами схему, лучше предварительно ознакомиться с его ВАХ.

Обзор

Business Manager

Business Manager использует двухуровневую систему разрешений, которая гарантирует, что каждый человек имеет необходимый доступ. На первом уровне вы добавляете людей в свой бизнес-менеджер. Вы можете назначить им доступ администратора или сотрудника. Затем используйте разрешения на основе задач, чтобы предоставить доступ к своим активам.

С помощью системы разрешений на основе задач вы можете видеть определенные действия, которые вы разрешаете выполнять каждому человеку. Разрешения на основе задач помогают защитить вашу информацию в Facebook.Мы рекомендуем предоставить вам наименьший доступ, который позволяет людям выполнять свою работу.

Добавьте людей в свой бизнес-менеджер

Когда вы добавляете людей в свой бизнес-менеджер, назначьте им права администратора или сотрудника.

  • Доступ сотрудников: Мы рекомендуем добавлять людей в качестве сотрудников. Они могут работать только с назначенными учетными записями и инструментами.

  • Доступ администратора: Администраторы имеют полный контроль над вашим бизнесом.Они могут редактировать настройки, людей, учетные записи и инструменты.

Вы также можете использовать расширенные параметры для назначения финансовых ролей.

  • Финансовый аналитик: Они видят финансовые детали, такие как транзакции, счета-фактуры, расходы по счету и способы оплаты.

  • Финансовый редактор: Они могут редактировать информацию о бизнес-кредитной карте и финансовые детали, такие как транзакции, счета-фактуры, расходы по счету и способы оплаты.

Предоставить людям доступ к активам

После того, как вы добавили людей в свой бизнес-менеджер, вы можете предоставить им разрешение на доступ к активам вашего бизнеса в настройках бизнеса.Например, рекламные аккаунты, страницы, пиксели или каталоги.

Каждому человеку и активу вы можете предоставить доступ к определенным задачам. Например, вы можете добавить кого-то в свой бизнес-менеджер в качестве сотрудника, а затем предоставить ему разрешение на создание объявлений и просмотр эффективности страницы, но не публиковать на странице. Задачи для каждого актива разделены на две категории:

  • Стандартный доступ : переключение на каждую задачу, которую должен выполнять человек.

  • Доступ администратора : В этом разделе у вас есть только один вариант. Включите доступ администратора, чтобы позволить человеку управлять активом и выполнять все доступные задачи.

Примечание. Только страницы, назначенные Бизнес-менеджеру, используют разрешения на основе задач. Страницы, не связанные с Бизнес-менеджером, используют разрешения на основе ролей.

Сделай сам Proximity Wah | Сделай сам Guitar Freak

Поскольку я получаю так много вопросов о моем видео «DIY Proximity Wah» на YouTube, я воспользуюсь этим постом, чтобы написать об этом более подробно.

Прежде всего, это очевидно «сделанная своими руками» интерпретация впечатляющего Zvex Wah Probe, так что вся идея и умственная работа исходят от Zvex Effects…

Блок эффектов в основном представляет собой простой двойной фильтр вау-вау (например, безиндукторный вау-эффект Colorsound Wah). Этот тип схемы вау управляется только одним переменным резистором. Этот резистор можно легко заменить на фоторезистор, который затем позволит вам модулировать гитарный сигнал, изменяя падение света на этот фоторезистор.Есть некоторые решения, которые просто берут этот фоторезистор и выводят его из корпуса, так что окружающий свет является вашим источником света, а падение света контролируется тенью вашей стопы, однако в данном случае это не так. педали, и он, скорее всего, будет более нестабильным, потому что это зависит от источников света окружающей среды (например, клубные сцены могут быть темными или световые шоу будут влиять на резистор), и реакция фильтра не будет такой плавной. Итак, на этой педали фоторезистор управляется светодиодом.Этот светодиод подключен к простой схеме, похожей на терменвокс, которая изменяет интенсивность светодиода с помощью антенны, которая воспринимает ваше тело (например, вашу ногу). Это решение намного более стабильно, хотя и имеет свои ограничения ... Антенна реагирует со всем, что находится под потенциалом земли! Это важный факт, о котором вы должны помнить, пытаясь найти подходящий корпус для этой схемы. Каждая заземленная часть должна располагаться как можно дальше от антенны, особенно заземленные области, которые могут быть параллельны антенной пластине.Вот почему невозможно просто изолировать антенную пластину, например, на обычных металлических корпусах!

Итак, вот что я сделал:

Я взял стандартный корпус типа B, поместил в него все схемы, чтобы он был защищен от радиочастот, прикрепил угловой пластиковый корпус (который я нашел здесь) двумя винтами к металлическому корпусу, проследил антенный вывод через отверстие к пластиковому корпусу и прикрепил к нему антенную пластину печатной платы размером 7,5 x 10 см (около 3 x 4 дюйма). Таким образом, это работает довольно хорошо…

Вот видео, которое я снял при сборке этой схемы, на котором показан светодиод, управляемый терменвоксом.Для тестирования я использовал нижнюю часть корпуса Hammond B в качестве антенны:

Последняя педаль в действии (через 12AX7, ECC99 MiniAmp):

Схемы:

ЗДЕСЬ вы можете найти схему терменвокса, который я использовал для управления светодиодом, и ЗДЕСЬ вы можете найти схему модифицированного цветозвука безиндукторного вау, который я использовал (22 нФ должно быть ошибкой, должно быть 2. 2nF, как в оригинальном CS Wah, наверное).

Наконец, вот мои макеты перфокарт и несколько фотографий:

Btw. ЗДЕСЬ вы можете найти интересную ветку форума по этой теме, которая также включает макет печатной платы.

Нравится:

Нравится Загрузка ...

Эта запись была опубликована 11 августа 2010 г. в 18:26 и помещена в раздел «Эффекты» с тегами clone, diy, probe, wah, zvex. Вы можете следить за любыми ответами на эту запись через RSS 2.0 корма. Вы можете оставить отзыв или откликнуться со своего сайта.

Сделайте самодельный стерилизационный шкаф УФ-С для борьбы с Covid-19

Прочитайте больше статей о Плане C: Что делают производители для борьбы с Covid-19

Поскольку тысячи основных рабочих храбро продолжают выполнять свою работу, несмотря на ограниченный доступ к средствам индивидуальной защиты, необходимость стерилизовать их СИЗ, особенно маски, возрастает с каждым днем. Локальное УФ-излучение - это эффективный способ стерилизации непористых предметов, таких как маски N95, телефоны, ключи и т. Д. В то время как некоторые передовые медицинские работники имеют доступ к профессиональным кабинетам УФ-облучения, многие другие важные работники, которые ежедневно взаимодействуют с населением, не имеют.

Поскольку многие продукты для УФ-стерилизации распроданы, облучение своими руками может быть одним из немногих вариантов, оставшихся для многих людей во время этой пандемии коронавируса. Тем не менее, большинство кабинетов для УФ-облучения своими руками требуют труднодоступных деталей, инженерных знаний и / или специализированных инструментов.

YouVee - это шкаф для облучения своими руками, который можно сделать дома менее чем за 1 час, используя обычные инструменты и простые компоненты, примерно за 50 долларов - никаких технических навыков не требуется. В этой статье мы покажем вам, как это сделать.

YouVee был разработан Deeplocal в Питтсбурге, штат Пенсильвания. Мы в восторге от этого проекта и того, насколько он полезен для тех, у кого нет доступа к инженерным ноу-хау или электронным инструментам.

МАТЕРИАЛЫ
Мы разработали YouVee таким образом, чтобы вы могли получить запчасти за одну поездку в магазин товаров для ремонта дома в вашем районе.Вот точные детали, которые мы использовали:

Переносной рабочий свет, флуоресцентный 6 Вт Bayco # FL-906NPDQ, Lowes # 203352
Лампа UV-C, 60 В, 9 Вт, длина волны 254 нм Smartpond # 52287, Lowes # 8411. Это не «черный свет» УФ-А для ваших триповых флуоресцентных плакатов, а лампа УФ-С, специально предназначенная для дезинфекции.
Пластиковая сумка с фиксирующейся крышкой Craftsman # CMXXPBP5GT, Lowes # 835737
Сетчатая сетка для краски Project Source # 7003, Lowes # 213078
Удлинитель, 8 футов , например Lowes # 242043
Алюминиевая фольга 3M 3381, Lowes # 225505
Кабельные стяжки , также известные как застежки-молнии, такие как Lowes # 220871

ИНСТРУМЕНТЫ
YouVee можно построить с помощью обычных бытовых инструментов - специального оборудования не требуется.

Сверло
Сверло ¼ ” или аналогичное
Маленькая крестообразная отвертка
Кусачки и / или кусачки для заподлицо Sharpie
Универсальный нож (опция) , если вам удобно пользоваться им

Сборка стерилизационного шкафа YouVee UV-C

За шесть простых шагов вы можете создать свою собственную версию этого УФ-шкафа.Мы разобрали их для вас здесь.

ВНИМАНИЕ: УФ-свет может обжечь кожу и повредить глаза. Прежде чем приступить к сборке YouVee, прочтите наши меры предосторожности и заявления об отказе от ответственности, которые вы можете найти в конце этой статьи.

1. Переделать лампу

а. Отвинтите 5 винтов с крестообразным шлицем в лампе (но запомните их позже).

г. Снимите стопорные штифты, удерживающие крышку лампы. Вы можете использовать ногти или острую отвертку.

г. Откройте лампу и осторожно извлеките имеющуюся лампу.

г. С каждой стороны патрона лампы имеются пластиковые выступы. Отрежьте их плоскогубцами или универсальным ножом. Это необходимо для размещения УФ-лампы.

e. В качестве альтернативы, если у вас есть резаки заподлицо, вы можете легко отрезать ребра.

ф. Вставьте УФ-лампу в патрон.

г. Соберите лампу. Не снимайте пластиковую крышку лампы, чтобы она не сломалась во время сборки, но обязательно снимите ее при окончательной установке.

2. Сделайте отверстие для пробки лампы в крышке контейнера.

а. Поместите лампу по диагонали через внутреннюю часть крышки, чтобы она поместилась внутри контейнера. Отметьте отверстие достаточно большого размера, чтобы через него можно было вставить заглушку. Убедитесь, что это отверстие не перекрывает то место, где будет крепиться лампа.

г. Просверлите несколько отверстий по начерченной вами кривой. Вы также можете использовать кольцевую пилу, если она у вас есть.

г. Вырежьте пластик между отверстиями с помощью канцелярского ножа, кусачки или плоскогубцев.

3. Закройте контейнер изолентой

Закройте контейнер изнутри и крышку изолентой. Не беспокойтесь о том, чтобы попасть во все укромные уголки и трещины, просто убедитесь, что все поверхности, которые будут подвергаться воздействию ультрафиолетового излучения, закрыты.

4. Прикрепите лампу

а. Положите лампу на верхнюю часть крышки в нужном положении (убедитесь, что она лежит ровно и не сидит на отверстии, которое вы сделали для вилки).

г. Отметьте отверстия для стяжек, которыми будет крепиться лампа. Они должны быть расположены так, чтобы застежка-молния проходила через некоторые углубления для ваших пальцев на ручке лампы.

г. Просверлите отверстия и проденьте в них стяжки, чтобы прикрепить лампу.

г. Убедитесь, что лампа немного повернута, чтобы выключатель не прилегал к крышке (иначе она выключится сама). Также убедитесь, что переключатель находится в положении «включено».

5. Установите блокировку безопасности

а. Пропустите кабель лампы через отверстие в крышке.

г. Закройте все отверстия в верхней части крышки, чтобы УФ-свет не просачивался.

г. Теперь мы собираемся проложить силовые кабели таким образом, чтобы они создавали нетехнологичную защитную блокировку.Мы хотим сделать так, чтобы вы не могли открыть коробку, не отключив при этом питание. Это предотвращает случайное воздействие вредного УФ-излучения.

г. Отметьте 2 отверстия на каждой застежке.

e. Просверлите отверстия.

ф. Проложите кабель питания и удлинитель поперек крышки так, чтобы они пересекались примерно посередине.

г. Застежка-молния надежно привяжите кабель питания к застежкам, используя просверленные вами отверстия.

ч. Добавьте дополнительные стяжки-молнии к кабелям по обе стороны от застежки-молнии, чтобы кабели не соскальзывали при многократном использовании.

Теперь вы не можете открыть стерилизатор, не отключив его от сети. Безопасность прежде всего!

6. Последние штрихи

а. На внутренней стороне крышки закройте ручку лампы и любой оголенный кабель изолентой.

г. Согните ножки сетки для рисования так, чтобы она стояла немного выше, что приближает предмет к свету и позволяет большему количеству света проходить под ним.Поместите его в коробку, на той же стороне коробки, что и лампочка . Он будет менее эффективным, если поместить его под ручку лампы.

Вы готовы облучать!

Не забудьте снять пластиковую крышку лампы перед использованием камеры, так как она может блокировать часть УФ-света.

Это рекомендуемое время воздействия; подробнее о том, как мы пришли к этой рекомендации, читайте ниже.

Маски N95: 30 минут на каждую сторону
Прочие предметы: Всего 20 минут при размещении на возвышении

Расчет времени выдержки

Точная дозировка масок все еще исследуется различными организациями и может отличаться для разных типов масок.Основываясь на текущих исследованиях (см. Раздел «ИСТОЧНИКИ» ниже) и измерениях УФС, проведенных внутри коробки, мы приблизили время воздействия к:

Маска (~ 1Дж / см2) - 1 маска на ~ 30 минут с каждой стороны непосредственно под лампой на приподнятой платформе
.
Непористые предметы (~ 60 мДж / см2) - ~ 20 минут в любом месте ящика на приподнятой платформе (-ах)

Тем не менее, вам следует посетить источники и прочитать руководство N95DECON по повторному использованию масок.

Интенсивность УФ-света в коробке измерялась в мкВт / см2.Мы разделили рекомендуемую дозировку (единицы: Дж / см2) на эту интенсивность (с коэффициентом масштабирования для корректировки единиц), чтобы оценить количество времени, необходимое для предметов, помещенных в коробку, для получения дозы УФ-излучения, рекомендованной в упомянутых научных статьях (см. ссылки ниже в ИСТОЧНИКАХ).

Исследования показывают, что для проникновения через внутренние слои маски с обеих сторон маски рекомендуется доза (источник) УФ-излучения примерно 1 Дж / см2. Важно отметить, что исследования показывают, что маска может начать терять свою эффективность или подходить по размеру после 10-20 циклов воздействия ультрафиолетового излучения такого уровня. Для нашей коробки эта дозировка может быть достигнута путем размещения маски на выступающей решетке для краски непосредственно под лампой на 30 минут с каждой стороны маски. Скорее всего, вы поместите в это пространство только одну маску за раз. Сторона коробки под ручкой рабочего освещения имеет значительно более низкие уровни УФ-излучения, и для получения рекомендуемой дозировки может потребоваться 2+ часа на каждую сторону маски.

Исследования показывают, что для поверхности подходит доза 60 мДж / см2 (источник, источник). Уже через 5 минут верхняя поверхность предметов, помещенных непосредственно под лампой, получит эту дозу. Однако для предметов на другой стороне коробки и на их нижней поверхности потребуется больше раз. Чтобы полностью обработать какой-либо предмет в коробке, оставьте его на 20 минут или больше. Если вы оставите их в коробке, убедитесь, что все предметы находятся на решетке для краски, чтобы они не касались основания коробки, и убедитесь, что между предметами есть зазоры, чтобы свет UVC достигал основания коробки и подпрыгивайте, чтобы ударить по нижней стороне предметов.

Меры предосторожности

● Примите необходимые меры, чтобы избежать прямого воздействия ультрафиолетового излучения, которое может нанести вред.
● При сборке используйте средства индивидуальной защиты. Мы рекомендуем защитные очки с рейтингом ANSI z87.1, которые могут обеспечить защиту от УФ-излучения, и устойчивые к порезам перчатки для защиты при работе с острыми предметами.
● Выполняйте резку только на подходящей плоской поверхности.
● Некоторые бактерицидные лампы выделяют озон, поэтому собирайте и используйте YouVee в хорошо вентилируемом помещении. После продолжительных циклов работы дайте возможность внутренней части контейнера и продезинфицированному содержимому проветриться в течение 30 минут.
● Некоторые бактерицидные лампы содержат ртуть, поэтому в случае поломки лампы тщательно промойте открытые участки кожи и используйте соответствующие СИЗ во время очистки.
● Мощность УФС может варьироваться от лампы к лампе. Рекомендуемое время экспозиции основано на измерениях ультрафиолетового излучения определенной лампы с помощью люксметра. Мы не утверждаем, что какая-либо конкретная лампа может производить такой же УФ-световой поток, что и лампа, которую мы тестировали.

Измерение интенсивности УФС

Используя люксметр UVC, мы измерили интенсивность света в различных сценариях. Мы измерили интенсивность света в различных положениях и ориентациях (лицом вниз, лицом к стене), чтобы определить время экспозиции, необходимое для обработки всех сторон объектов.Поскольку объекты в коробке уменьшают количество отраженного света, мы протестировали с двумя использованными масками в коробке
. Наконец, чтобы уловить вариации ламп, мы протестировали 3 разных лампочки.

Большие версии

Если у вас более одной маски, вы также можете адаптировать дизайн для использования коробки большего размера. Просто убедитесь, что
добавляет больше источников света, так как есть больше места для покрытия. Чем глубже коробка, тем дольше
требуется время для достижения дозы 1 Дж / см2, поэтому, если у вас очень глубокая коробка, поднимите маски, чтобы
находился ближе к источникам света.Для этой увеличенной версии, которую мы сделали, мы использовали 2 источника света, и мы могли разместить 5 масок
. По нашим замерам им нужно 30 мин на каждую сторону.

ПРОЕКТЫ, КОТОРЫЕ ВДОХНОВИЛИ США
Стерилизатор UVC для экстренной помощи COVID-19
Создание камеры грубого обеззараживания UV-C
Стерилизатор UVGI

ИСТОЧНИКИ, НА КОТОРЫЕ МЫ НАЗЫВАЛИ
N95DECON
Theory Division, Cleveland Clinic Lerner Research Institute
Theory Division (обновлено)
Nebraska Medicine
CDC

Заявление об ограничении ответственности: Мы не делаем никаких заявлений о том, что системы, использующие эти конструкции или указанные компоненты , снижают уровни бактериального, вирусного или других типов загрязнения. Deeplocal не несет ответственности за травмы или заболевания, возникшие в результате реализации этих проектов или возникающих в результате систем , включая, помимо прочего, физические травмы при реализации конструкций или заражение от зараженных предметов такими системами или производными системами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
