Как обжать интернет-кабель - пошаговая инструкция + советы [2019]

В век беспроводной передачи данных многие уже забыли о кабелях, коннекторах и иже с ними. Но всем известно, что проводное соединение куда надежнее.

Да и скорость передачи данных зачастую выше. Поэтому нужно знать все о том, как обжать интернет-кабель.

Стоит сразу отметить, что в обжиме кабеля нет ничего сложного. Его можно выполнить даже в том случае, если под рукой нет специального инструмента (кримпера). Но в этом случае потребуется предельная осторожность.

Обжим кабеля для осуществления соединения с интернетом нужно выполнять по соответствующей схеме. Если жилы в витой паре перепутать местами, то ничего работать не будет. Есть несколько вариантов обжима. Рассмотрим их подробнее.

Содержание:

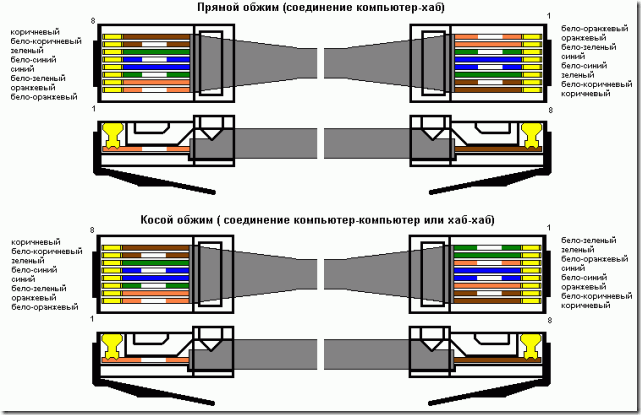

Схемы обжима

Есть несколько схем обжима (2). Они применяются для различных типов соединений. Если неправильно обжать кабель, то соединения может и не быть. Так что здесь главное – не перепутать. Итак, какие схемы есть?

Рис.1. Обжим прямого кабеля

  • Прямой кабель. Применяется для соединения компьютера с роутером, телевизором и прочими устройствами такого же типа. Именно эту схему используют при обжиме кабеля для обеспечения доступа к интернету.

Рис.2. Обжим кроссовера

  • Перекрестный кабель (Кроссовер). Используется исключительно для объединения двух и более компьютеров в одну сеть. В этом случае не предполагается использование роутеров, хабов и прочей аппаратуры. Исключительно ПК с другим ПК. Напрямую.

Если нужно сделать кабель специально для подключения к роутеру и обеспечения доступа к интернету, то нужно использовать исключительно первый вариант. Если обжать кроссовер, то никакого соединения не будет.

к содержанию ↑

Что нужно для обжима?

Вообще, желательно не использовать подручные средства, а обжимать витую пару специальным инструментом.

Это позволит добиться наиболее качественного соединения. Но не всегда кримпер есть под рукой. Что нужно для произведения операции обжима?

Рис.3. Набор для обжима

  • Сетевой кабель типа «витая пара» нужной длины.
  • Комплект коннекторов. Минимально – 2 штуки. На один и другой конец. Но лучше, чтобы их было 4. Просто на всякий случай.
  • Изолирующий колпачок. Пластиковый или резиновый. Устанавливается на место соединения кабеля с коннектором и предотвращает переломы и изгибы. Не обязателен.
  • Инструмент для обжима (кримпер). Стоит он недорого и способен быстро без лишних проблем зафиксировать коннекторы на кабеле.
  • Если кримпера нет, то можно использовать плоскую отвертку. И нож для зачистки контактов.

 Больше ничего не требуется. Этакий «джентельменский набор айтишника». После того, как полный комплект собран можно приступать к самому обжиму. Мы разберем два варианта: с использованием кримпера и без него.

к содержанию ↑

Способ №1. Используем кримпер

Этот вариант наиболее простой и быстрый. Он заключается в использовании специального инструмента для обжима кабеля.

Кримпер способен заменить собой все остальные инструменты. Поэтому многие специалисты очень любят его использовать.

Конструкция кримпера такова, что с его помощью можно легко выполнить все действия по обжиму кабеля. Есть даже специальные лезвия на ручках для удобной обрезки и комфортного удаления изоляции.

Рис.4. Обжим при помощи кримпера

  • Итак, сначала необходимо снять изоляцию кабеля. Вставляем его между лезвий на кримпере и чуть сжимаем ручки. Проворачиваем инструмент по часовой стрелке. После этого просто стягиваем уже надрезанную оболочку.
  • Теперь расправляем витые жилы так, чтобы они ровно лежали.
  • Кримпером подравниваем жилы.
  • Берем коннектор и вставляем каждый провод в отдельную канавку в соответствии со схемой прямого обжима витой пары.
  • Стараемся, чтобы коннектор немного захватывал изоляцию кабеля. Так соединение будет надежнее.
  • Если все жилы распределили, то вставляем коннектор в специальное гнездо кримпера.
  • Сжимаем ручки инструмента до характерного щелчка.
  • Надеваем изоляционный колпачок.
  • Повторяем все, что сделано выше для второго конца витой пары.

Вот и весь обжим. Теперь можно соединять роутер с сетевой картой компьютера и пробовать установить Интернет-соединение.

Если все сделано верно, то коннект появится за считанные секунды. Если же что-то не так, то придется переделывать весь кабель.

к содержанию ↑

Способ №2. Используем нож, отвертку и другие подручные средства

Здесь все гораздо сложнее. На обжим кабеля при помощи подручных средств уйдет гораздо больше времени.

Да и не факт, что операция увенчается успехом с первого раза. Тем более, что потребуются определенные навыки работы с соответствующими инструментами.

Для осуществления процедуры обжима понадобится острый нож, плоская отвертка, витая пара необходимой длины и набор коннекторов.

Алгоритм действий прост, но потребуется некоторая сноровка и сугубая осторожность.

Рис.5. Обжим витой пары отверткой

  • Сначала снимаем изоляцию кабеля. Для этого номом аккуратно надрезаем резиновую трубку кабеля. Надрез должен быть минимальным, поскольку требуется не повредить жилы. После осуществления надреза можно стянуть изоляцию пальцами.
  • Подрезаем точащие жила какими-либо кусачками. Вполне хватит 20 мм проводов. Они как раз отлично встанут в коннектор.
  • Теперь нужно взять коннектор и аккуратно вставить жилы в желобки в соответствии с прямой схемой обжима витой пары. Желательно как-нибудь зафиксировать сам кабель и коннектор, так как дальнейшие действия потребуют полной неподвижности компонентов.
  • Берем плоскую отвертку и аккуратно вдавливаем металлические контакты на коннекторе. Здесь нужно проявлять осторожность, так как при слишком сильном вдавливании можно повредить контакты. И они работать не будут.
  • Вдавливаем точно также пластиковый зажим коннектора, который должен захватить изоляцию кабеля.
  • Надеваем изоляционный колпачок.
  • Повторяем операцию для второго конца кабеля.

 Теперь можно проверять витую пару на работоспособность. Минус этого способа заключается в том, что можно легко угробить коннектор даже не подозревая об этом. Давление на контакты не должно быть чрезмерно сильным.

к содержанию ↑

Проверка работоспособности кабеля

Есть несколько вариантов проверки работоспособности только что обжатой витой пары. Это необходимо сделать перед тем как использовать кабель.

Так можно исправить недочеты еще до включения кабеля в сеть.

Способ №1. Использование простого тестера (мультиметра)

Этот вариант наиболее приемлемый, так как позволяет проверить работоспособность кабеля еще до включения его в сеть.

Он может использоваться как профессиональными «айтишниками», так и обычными пользователями.

Все, что потребуется – обычный тестер (мультиметр), применяемый для проверки тока. Он позволяет оперативно выявить неисправность и устранить ее.

А пользоваться этим устройством довольно просто. Проблем не возникнет ни у кого.

Рис.6. Мультиметр

  • Итак, сначала переключим тестер в режим сопротивления или звукового сигнала. Делается это при помощи переключателя режимов. Он может выглядеть по-разному. В зависимости от модели тестера. Просто устанавливаем переключатель на иконку с изображением динамика.
  • Теперь один щуп тестера «тыкаем» в любой контакт на коннекторе, а второй – в контакт с тем же цветом жилы на другом коннекторе.
  • Если идет звуковой сигнал, то сопротивление есть. Значит, контакт тоже есть.
  • Переходим к другому контакту.
  • Таким же образом проверяем остальные.
  • Если где-то нет сигнала, то пытаемся дожать контакт вручную и проверяем снова.
  • Если все в порядке, то включаем кабель в сеть и наслаждаемся высокоскоростным соединением.

Такой способ проверки витой пары помогает быстро выявить неисправность и устранить ее.

Тем более, что по большей части неисправность заключается в недостаточном соединении контакта с жилой кабеля. Поможет обычный дожим.

Способ №2. Включение кабеля в сеть

Наиболее простой и доступный любому способ проверки. Он не предполагает использования каких-либо специализированных инструментов.

Также он не позволяет определить, в какой именно части витой пары возникла проблема.

Все, что нужно для такой проверки – компьютер с сетевой картой на борту, роутер (свич, хаб, модем и так далее) и сам кабель.

В дальнейшем может потребоваться мультиметр. Для точного определения места проблемы.

Рис.7. Витая пара в роутере (модеме)

  • Итак, вставляем один конец кабеля в разъем RJ-45 на компьютере пользователя.
  • Второй коннектор вставляем в роутер.
  • Запускаем ПК.
  • Сетевая карта должна автоматически определить кабель и осуществить подключение.
  • Если этого не произошло, проверяем актуальность установленных драйверов.
  • Если с ними все в порядке, то проблема определенно в витой паре.
  • Берем тестер (мультиметр) и ищем конкретное место проблемы.
  • Устраняем проблему и пробуем подключить снова.

Такой вариант хорош тем, что если в ходе проверки никаких проблем не возникло, то сразу можно приступать к использованию интернета.

Не нужно тратить время на подключение и настройку. Очень удобно для тех, у кого нет свободного времени.

к содержанию ↑

Немного о соединительных кабелях

Не лишним будет немного рассказать о самих кабелях. Так пользователю проще будет понять, с чем он имеет дело.

И если в его распоряжении будет какой-то нестандартный кабель, то он будет все о нем знать.

Категории кабелей по классу защиты

Защита кабеля для передачи данных нужна в тех случаях, если нужно соединить с компьютером устройство, которое находится от него на приличном расстоянии.

Если использовать защищенный кабель, то можно минимизировать потери скорости. По классу защиты различают следующие типы.

Рис.8. Классическая витая пара (UTP) со снятой изоляцией

  • UTP. Самый распространенный тип кабеля, который используется при соединении роутера с ПК или двух компьютеров в сеть. Также называется «витая пара». Не обладает никакой защитой (если не считать изоляционного материала).
  • FTP. Сетевой кабель, который оснащен защитным слоем из фольги. Этот слой располагается сразу после изоляционного материала. Такой кабель больше защищен от всяких магнитных излучений, чем пресловутая «витая пара».
  • SSTP. Кабель, который защищен не только общим экраном из фольги. В нем также экранирована каждая жила. Используется в тех случаях, если нужно провести сеть на приличные расстояния с минимальными потерями скорости.
  • SFTP. Самый защищенный из всех кабелей. Есть защитный экран из фольги для каждой пары жил, медная плетеная сетка и общий экран из фольги. Используется в самых трудных ситуациях. Обеспечивает полную сохранность скорости. Но и стоит прилично.

Категории кабелей по назначению

По этому критерию кабели делятся на категории в соответствии с областью применения.

Есть смысл перечислить только те из них, что могут использоваться исключительно для обеспечения качественного Интернет-соединения.

Рис.9. Сетевой кабель Cat 7

  • Cat 5D. Классический восьмижильный кабель. Может обеспечить 100 мегабит скорости при использовании двух пар жил и 1000 мегабит в секунду при использовании всех четырех пар. На данный момент самый популярный вариант.
  • Cat 5E. Кабель, который предназначен для работы в сетях Fast и Gigabit Ethernet. Он тоньше и легче, чем привычная всем витая пара. Также он стоит гораздо дешевле. Но почему-то не пользуется особой популярностью.
  • Cat 6E. Незащищенный 16-жильный кабель, предназначенный для работы в Ethernet сетях. Максимальная скорость передачи данных – 10 гигабит в секунду. Однако она достигается только в том случае, если расстояние между устройствами не превышает 55 метров.
  • Cat 6A. Восьмижильный кабель с системой защиты по классу S/FTP или F/FTP. Обеспечивает скорость 10 гигабит в секунду при максимальном расстоянии в 200 метров. Уже более интересные характеристики.
  • Cat 7F. Те же 8 жил. Защита по классу S/FTP. Максимальная скорость – 10 гигабит в секунду. Однако такая скорость доступна только в том случае, если расстояние между устройствами не превышает 50 метров.
  • Cat 7A. Самый крутой тип кабеля. Обладает самой продвинутой защитой и имеет 8 жил. Способен обеспечивать скорость передачи данных 100 гигабит в секунду при расстоянии в 15 метров. Стоит очень дорого.

Стоит заметить, что нет смысла приобретать самый крутой кабель для использования в домашних условиях.

Стандартное оборудование в роутерах и ПК просто не сможет раскрыть весь его потенциал. Нет смысла переплачивать.

 Важно! Перед обжимом кабеля стоит проверить его на наличие механических повреждений. Если есть сильные перегибы, непонятные порезы и прочие повреждения, то такой кабель лучше не использовать. От него будет один вред. Мало того, что он не сможет обеспечить приемлемую скорость передачи данных, так он еще вполне может вывести из строя ваше оборудование. Не стоит так рисковать. Если кабель поврежден, то лучше приобрести новый.  к содержанию ↑

Немного о коннекторах

Как бы это странно ни звучало, но есть различные типы коннекторов. И для обжима стандартного интернет-кабеля подойдут далеко не все.

К слову, для защищенных (экранированных) кабелей есть соответствующие коннекторы.

Основные типы коннекторов

Для того, чтобы понять, какой именно коннектор требуется для обжима того или иного кабеля нужно рассмотреть основные типы этих комплектующих.

Только так можно выбрать тот, который подойдет в той или иной ситуации.

Рис.10. Обычный и экранированный коннекторы

  • RJ11 4P4C. Это самый простой тип коннектора. Он используется при создании телефонного кабеля. На нем расположено всего три контакта. Поэтому и схема обжима довольно-таки примитивная. Всего три жилы телефонного провода.
  • RJ12 4P4C. Разновидность телефонного коннектора. Отличается от предыдущего типа исключительно количеством контактов. Здесь их четыре. В остальном все то же самое. Используется довольно часто.
  • RJ45 UTP 5E. Коннектор для обжима классической витой пары (UTP). Имеет 8 контактов и снабжен специальной защелкой для фиксирования кабеля. Наиболее часто используется для соединения техники в домашних условиях.
  • RJ45 FTP 5E. Используется исключительно в связке с экранированными кабелями. Отличается наличием металлического кожуха, который защищает поток данных от различного магнитного излучения.

Очень важно подобрать подходящий коннектор для определенного типа кабеля.

Если пренебречь этим правилом, то в лучшем случае вы просто не сможете обжать кабель.

В худшем – такой кабель выведет из строя ваше оборудование.

к содержанию ↑

Видеоинструкции по обжиму кабелей

Видео 1:

Видео 2:

Видео 3:

Видео 4:

к содержанию ↑

Заключение

Итак, мы рассмотрели основные типы соединительных сетевых кабелей, разобрали их классификацию и познакомились с различными типами коннекторов.

Также было рассмотрено несколько способов обжима сетевого кабеля для обеспечения доступа к интернету.

Все вышеперечисленные операции по обжиму легко выполнимы в домашних условиях. И нет никакой разницы, есть у вас кримпер или нет.

С этой задачей можно справиться при помощи обычного ножа, плоской отвертки и кусачек.

Ничего сложного в обжиме кабеля нет. Главное – четко следовать инструкции и не перепутать жилы.

Только в этом случае можно надеяться на благоприятный исход дела. Кстати, с первого раза может не получиться. Если так произошло, то не стоит отчаиваться. Просто попробуйте еще раз.

Всенепременно у вас все получится. Это же не бином Ньютона.

Как обжимать интернет провод

Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.

Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.

Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.

У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден — я решил заменить кримпер отверткой. Конечно, без специального инструмента процесс монтажа становится рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

Схемы опрессовки витой пары.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

  1. Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
  2. Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

Прямой кабель (Straight-through — прямо проходящий).

Перекрестный кабель (Cross-Over — нуль хабный).

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обжать интернет-кабель в домашних условиях проще, чем вы думаете. Всего лишь 5 минут, и доступ к глобальной сети восстановлен.

При первом подключении интернета, провайдер берет на свои плечи все технические работы, связанные с проведением кабеля в квартиру. В список входит и подготовка провода для дальнейшей эксплуатации. Но со временем кабель может повредиться или сломается коннектор. В таких случаях можно обратиться за помощью к своему провайдеру: большинство из них предоставляют подобные услуги бесплатно. Но зачем несколько дней ждать, если можно сделать всё самому? Сегодня мы расскажем вам, как правильно обжать интернет кабель в домашних условиях.

Типы интернет-кабелей «витая пара»

Название витая пара произошло не случайно и напрямую связано с устройством кабеля. Если со шнура снять защитный полимер, то вы увидите несколько пар мелких проводов скрученных друг с другом спиральным образом.

Количество и цвет маленьких проводов зависят от типа кабеля. Они классифицируются по степени защиты, пропускной способности и количеству жил.

  • UTP — самый распространенный тип кабелей, который используется в большинстве домашних сетей. Отличительная особенность — низкий уровень защиты без экранирования.
  • FTP — в производстве таких кабелей применяется так называемое фольгирование, которое защищает шнур не только от внешних механических воздействий, но и от силовых помех других линий.
  • STP — самый надежный вариант из всех. В производстве также применяется фольгирование, но не только самого наружного слоя, но и каждого маленького проводка в отдельности. Разумеется, такие кабели самые дорогие. Не предназначены для домашнего использования и подходят для крупных узловых сетей с множеством источников силовых помех.

Все типы оптоволоконных кабелей могут быть 1-жильными и многожильными. Первые плохо поддаются деформации, но имеют высокий показатель стабильности сигнала. Вторые более эластичные, но работать с ними значительно сложнее. Чаще всего пользователей интересует, как обжать интернет кабель в 8 жил.

Также шнуры различаются по типу пропускной способности. Основные наименования: CAT5, CAT5e, CAT6, CAT6a. На оплетке каждого кабеля можно найти соответствующее обозначение.

Инструменты, которые потребуются для обжимки

  • Первым делом подготовьте несколько коннекторов формата RJ 45. Лучше взять сразу несколько, потому что делать обжим без кримпера (специальный инструмент, предназначенный для работы с интернет-кабелями) очень трудно и не факт, что процесс завершится успешно с первого раза.
  • Сам кримпер или, как его еще называют «обжимник». Они также бывают разных видов: для коннекторов определенного типа, или же многофункциональные, которые подойдут для любых типов контактных разъемов.
  • По желанию можете приобрести соответствующие резиновые насадки, которые одеваются поверх коннектора и защищают провод от перегиба. Кроме того, они не позволяют проводу выскакивать из гнезда.

Схема расположения проводов

Это самая важная часть теории, которую необходимо знать перед практикой. Интернет-кабель работает правильно только в том случае, если провода вставлены в коннектор определенным образом. В зависимости от типа подключения и количества витых пар, порядок может отличаться. Существует два основных вида подключения: прямой (568в) и перекрестный (568а).

Первый вид используется при подключении компьютера к роутеру. Второй вид необходим, когда нужно соединить ПК с ПК, маршрутизатор с маршрутизатором и так далее. Но технологии не стоят на месте, и на данный момент многие устройства научились распознавать тип расположения проводов. Таким образом, перекрестное подключение со временем станет частью истории, как старые кассетные плееры.

Прямой тип подключения

С обоих концов шнура, провода должны быть вставлены в коннектор в следующем порядке от первого слота до восьмого. В 8-жильном кабеле схема выглядит следующим образом:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневы

Порядок должен быть строго соблюден за небольшим исключением. Оранжевый и зеленый провод могут заменять друг друга. То есть 4 слот и 6 можно поменять местами. Остальные цвета должны быть на своих местах. Также обязательно вставляйте провода зеркальным образом на двух коннекторах. Если с одной стороны у вас будет правильный порядок с первого по восьмой слот, а с другой стороны, наоборот, с восьмого по первый — интернет работать не будет!

Тех, кто ищет, как обжать интернет кабель 4-жилы, обрадуем: схема немного проще из-за того, что банально меньше проводов.

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Зеленый

Перекрестный тип подключения

Имеет очень трудный порядок цветов, который тоже очень важно соблюдать. На одном коннекторе выглядит следующим образом:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый

А на втором конце провода цвета располагаются в абсолютно другом порядке:

  1. Бело зеленый
  2. Зеленый
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый

Теперь понимаете, почему от такого сложного типа подключения решили отказаться?

Как обжать кабель под RG45

  1. Возьмите провод с небольшим запасом по длине, чтобы была возможность провести обжимку повторно, и кабель после нескольких неудачных попыток всё равно дотянулся до нужного устройства.
  2. Замерьте на каждом конце около 20 мм и удалите оплетку с помощью ножа или любого другого инструмента.
  3. Раскрутите маленькие провода и выстройте в соответствии с нужной схемой (цветовой порядок описан выше и зависит от типа подключения).
  4. Выровняйте все маленькие провода по длине, чтобы их можно было равномерно засунуть в коннектор до упора. Главное условие — каждый проводок должен зайти в соответствующие желобки в коннекторе до конца.
  5. Вставьте коннектор в клещи для зажима и сожмите кримпер до конца. И на этом процесс закончен, интернетовский кабель готов к эксплуатации.

Как обжать lan кабель без кримпера своими руками

Можно обойтись и без специализированного инструмента. Его роль заменит обычная отвертка или нож. Первые четыре пункта абсолютно идентичные, разница лишь заключается в самом процессе обжимки. На коннекторе есть маленькие металлические пластины, которые и прижимают провода.

Кримпер сдавливает эти пластины, которые слегка разрезают провода, тем самым создавая новую поверхность для контакта электричества. Сдавить эти металлические наконечники можно вручную, аккуратно нажав на каждую до упора. Их количество зависит от типа коннектора.

Обжать интернет-кабель в домашних условиях проще, чем вы думаете. Всего лишь 5 минут, и доступ к глобальной сети восстановлен.

При первом подключении интернета, провайдер берет на свои плечи все технические работы, связанные с проведением кабеля в квартиру. В список входит и подготовка провода для дальнейшей эксплуатации. Но со временем кабель может повредиться или сломается коннектор. В таких случаях можно обратиться за помощью к своему провайдеру: большинство из них предоставляют подобные услуги бесплатно. Но зачем несколько дней ждать, если можно сделать всё самому? Сегодня мы расскажем вам, как правильно обжать интернет кабель в домашних условиях.

Типы интернет-кабелей «витая пара»

Название витая пара произошло не случайно и напрямую связано с устройством кабеля. Если со шнура снять защитный полимер, то вы увидите несколько пар мелких проводов скрученных друг с другом спиральным образом.

Количество и цвет маленьких проводов зависят от типа кабеля. Они классифицируются по степени защиты, пропускной способности и количеству жил.

  • UTP — самый распространенный тип кабелей, который используется в большинстве домашних сетей. Отличительная особенность — низкий уровень защиты без экранирования.
  • FTP — в производстве таких кабелей применяется так называемое фольгирование, которое защищает шнур не только от внешних механических воздействий, но и от силовых помех других линий.
  • STP — самый надежный вариант из всех. В производстве также применяется фольгирование, но не только самого наружного слоя, но и каждого маленького проводка в отдельности. Разумеется, такие кабели самые дорогие. Не предназначены для домашнего использования и подходят для крупных узловых сетей с множеством источников силовых помех.

Все типы оптоволоконных кабелей могут быть 1-жильными и многожильными. Первые плохо поддаются деформации, но имеют высокий показатель стабильности сигнала. Вторые более эластичные, но работать с ними значительно сложнее. Чаще всего пользователей интересует, как обжать интернет кабель в 8 жил.

Также шнуры различаются по типу пропускной способности. Основные наименования: CAT5, CAT5e, CAT6, CAT6a. На оплетке каждого кабеля можно найти соответствующее обозначение.

Инструменты, которые потребуются для обжимки

  • Первым делом подготовьте несколько коннекторов формата RJ 45. Лучше взять сразу несколько, потому что делать обжим без кримпера (специальный инструмент, предназначенный для работы с интернет-кабелями) очень трудно и не факт, что процесс завершится успешно с первого раза.
  • Сам кримпер или, как его еще называют «обжимник». Они также бывают разных видов: для коннекторов определенного типа, или же многофункциональные, которые подойдут для любых типов контактных разъемов.
  • По желанию можете приобрести соответствующие резиновые насадки, которые одеваются поверх коннектора и защищают провод от перегиба. Кроме того, они не позволяют проводу выскакивать из гнезда.

Схема расположения проводов

Это самая важная часть теории, которую необходимо знать перед практикой. Интернет-кабель работает правильно только в том случае, если провода вставлены в коннектор определенным образом. В зависимости от типа подключения и количества витых пар, порядок может отличаться. Существует два основных вида подключения: прямой (568в) и перекрестный (568а).

Первый вид используется при подключении компьютера к роутеру. Второй вид необходим, когда нужно соединить ПК с ПК, маршрутизатор с маршрутизатором и так далее. Но технологии не стоят на месте, и на данный момент многие устройства научились распознавать тип расположения проводов. Таким образом, перекрестное подключение со временем станет частью истории, как старые кассетные плееры.

Прямой тип подключения

С обоих концов шнура, провода должны быть вставлены в коннектор в следующем порядке от первого слота до восьмого. В 8-жильном кабеле схема выглядит следующим образом:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневы

Порядок должен быть строго соблюден за небольшим исключением. Оранжевый и зеленый провод могут заменять друг друга. То есть 4 слот и 6 можно поменять местами. Остальные цвета должны быть на своих местах. Также обязательно вставляйте провода зеркальным образом на двух коннекторах. Если с одной стороны у вас будет правильный порядок с первого по восьмой слот, а с другой стороны, наоборот, с восьмого по первый — интернет работать не будет!

Тех, кто ищет, как обжать интернет кабель 4-жилы, обрадуем: схема немного проще из-за того, что банально меньше проводов.

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Зеленый

Перекрестный тип подключения

Имеет очень трудный порядок цветов, который тоже очень важно соблюдать. На одном коннекторе выглядит следующим образом:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый

А на втором конце провода цвета располагаются в абсолютно другом порядке:

  1. Бело зеленый
  2. Зеленый
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый

Теперь понимаете, почему от такого сложного типа подключения решили отказаться?

Как обжать кабель под RG45

  1. Возьмите провод с небольшим запасом по длине, чтобы была возможность провести обжимку повторно, и кабель после нескольких неудачных попыток всё равно дотянулся до нужного устройства.
  2. Замерьте на каждом конце около 20 мм и удалите оплетку с помощью ножа или любого другого инструмента.
  3. Раскрутите маленькие провода и выстройте в соответствии с нужной схемой (цветовой порядок описан выше и зависит от типа подключения).
  4. Выровняйте все маленькие провода по длине, чтобы их можно было равномерно засунуть в коннектор до упора. Главное условие — каждый проводок должен зайти в соответствующие желобки в коннекторе до конца.
  5. Вставьте коннектор в клещи для зажима и сожмите кримпер до конца. И на этом процесс закончен, интернетовский кабель готов к эксплуатации.

Как обжать lan кабель без кримпера своими руками

Можно обойтись и без специализированного инструмента. Его роль заменит обычная отвертка или нож. Первые четыре пункта абсолютно идентичные, разница лишь заключается в самом процессе обжимки. На коннекторе есть маленькие металлические пластины, которые и прижимают провода.

Кримпер сдавливает эти пластины, которые слегка разрезают провода, тем самым создавая новую поверхность для контакта электричества. Сдавить эти металлические наконечники можно вручную, аккуратно нажав на каждую до упора. Их количество зависит от типа коннектора.

Как обжать интернет кабель ростелеком своими руками, в домашних условиях?

Доброго времени на fast-wolker!  Здесь Алексей! У меня только что  закончился переезд; в новой квартире не было даже лампочек и нормальных розеток (не говоря уже об интернете).

Так что у меня  был довольно долгий перерыв в работе, переезды —  это довольно долгая и хлопотная штука… К тому же, нужен интернет, здесь тоже пришлось похлопотать, чтобы его нам провели.

А дальше, дело техники. В моем случае я интернет разводил по комнатам (у меня включена опция «Цифровое телевидение») пришлось кабеля прокладывать по всей квартире. Готовых кабелей нужной длины не бывает.

Здесь можно попросить  у интернетчиков кабель нужной длины  и  обжимать их самому. Для качественной  и быстрой работы необходим кабель, разъемы RJ-45 и специальный инструмент. Все это можно приобрести в магазине, а инструмент попросить у друзей.

Как обжать кабель для интернета по цветам?

Хороший кабель должен иметь категорию 5.  Выглядит как толстый (обычно серый) шнур, внутри него восемь медных проводов, которые перевиты парами. Это сделано в целях гашения наводок от сигналов соседних пар.

Каждый провод имеет  свою цветовую  маркировку. Она стандартная и первое, к чему нужно будет привыкнуть — это правильно их располагать в ряд. Существует две схемы обжима кабеля — прямой обжим и перекрестный. Лично я перекрестный ни разу не использовал.  Сегодня мы  изучим схему  прямого обжима:

Для того, чтобы понять, как действовать, во время работы держите перед глазами следующую схему:

Главное отличие прямого обжима от перекрестного — провода на  обоих коннекторах расположены в строго одинаковом порядке (слева на право, разъем повернут «язычком»наружу):

  • бело-оранжевый;
  • оранжевый;
  • бело-зеленый;
  • синий;
  • бело-синий;
  • зеленый;
  • бело-коричневый;
  • коричневый.

Используется прямая схема для соединения маршрутизатора и компьютера. Как раз то, что  надо. Все, что нам осталось —  это качественно обжать. Читаем далее.

Как правильно обжимать кабель для Интернета?

Чтобы все сделать хорошо, с минимальными затратами времени и усилий, все же необходим специальный инструмент. Нам потребуется:

  1. Обжимные клещи. Я сторонник того, что без них не обойтись:
  2. Инструмент для обрезки проводов:

Еще нам потребуется сам кабель категории не ниже пятой и  и некоторый запас разъемов RJ-45 ( «стекляхи») , у меня есть  несколько штук:

Приступим. Я уже обжал один конец шнура и если повернуть разъем «язычком» наружу мы увидим, как провода расположены в самом разъеме. Прямой обжим выглядит так:

Первое, что делаем —  это обрезаем изоляцию интернет кабеля примерно в трех сантиметрах от конца:

Затем нужно расплести провода согласно схеме (слева на право) желто-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, бело-коричневый, коричневый. Это самый трудоемкий и тщательный  момент во всем этом деле.

После того, как провода выбраны, их все  необходимо ровна обрезать:

Сверяем внимательно правильность расположения проводов по схеме; если нужно ровням еще, но так, чтобы лишнего не обрезать. Затем повернув RJ-45 язычком наружу вставляем провода в разъем до упора, так чтобы не нарушить их расположение:

После  вытаскиваем провода обратно из разъема для проверки;  убеждаемся что порядок расположения не нарушен.

Если какой либо из проводов «выскочил», выглядит короче чем остальные, то обязательно добиваемся того, чтобы все провода стали одинаковой длинны. Это критически важно!

Вот так выглядит «неправильный» обжим кабеля, такой не заработает:

А так выглядит «правильный» кабель:

Если  у Вас  получилось хорошо, тогда АККУРАТНО вставляем опять  наши провода в разъем до упора. Осматриваем на прозрачном торце —  все концы плотно прилегают?  Берем клещи и  только сейчас обжимаем.

На видео   наглядно показано, как пользоваться инструментами:

Для проверки готового кабеля достаточно подсоединить его, но если Вы планируете регулярно заниматься этим делом (на работе, выезде и т.д. рекомендую приобрести специальный прибор (BNC индикатор). Он здорово помогает и незаменим при прокладке локально-вычислительных сетей.

Им можно  легко проверять и уже проложенные кабели на исправность; если поврежден один из проводов, Вы это сразу обнаружите.

Как обжать 4 жильный кабель Ростелеком для Интернета?

Ростелеком меня порадовал, оставив про запас  некое количество  4 жильного кабеля. Когда-то АДСЛ подключал на 8 жил, оптоволокно уже на четыре… Наверное, если внутри сети нет никакой разницы по скорости, то зачем платить в два раза  больше за медь? Вот и решили сэкономить на закупках? Ну, да ладно, давайте посмотрим, что у него внутри.

Внутри четыре медных провода вместо восьми; бело оранжевый, оранжевый, синий, бело-синий. Расположение кабелей по цветам уже отличается от того, что мы видели.  В таком шнуре  распиновка идет в  порядке (если разъем повернут язычком наружу, слева на право):

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-синий;
  4. пусто;
  5. пусто;
  6. синий;
  7. пусто;
  8. пусто.

Располагать в ряд четыре провода гораздо легче и быстрее, чем восемь. Критически важно ровно обрезать провода,  снова применяем резак.

Очень легко вставляем провода на свои места, сначала синий, затем три остальных. Тут уже можно не вытаскивать провода для проверки, все и так видно. Убедившись, что все ровно и правильно —  обжимаем клещами разъем.

Как обжать  интернет — кабель  без инструмента

Вы уже убедились, что обжим — это достаточно кропотливый и тщательный процесс? Инструмент призван сэкономить время и обеспечить достойное качество работ. Если нет никакой возможности достать или попросить инструмент, можно  что-то придумать…

Качество не гарантируется, значительную часть «стеклях»нужно иметь про запас,  так как с первой попытки обжать даже с инструментом не всегда выходит. На снимке  ниже новая «стекляха»

Рекомендую использовать 4 жильный кабель, с ним будет легче. Как будем действовать? Нам нужно добиться того, чтобы острые  контакты внутри разъема пробили изоляцию провода, впились в него и обрели контакт с медным проводом в трех точках:

Клещи продавливают контакты вглубь где-то на миллиметр- полтора:

Для ровной обрезки проводков можно подобрать острые бокорезы с длинной кромкой, чтобы проводки откусить ровно и все разом. Нужно еще  придумать некую приспособу, которой можно было бы  правильно продавить нужные контакты.

Это может быть игла или тонкий  стальной пинцет. Разъем со вставленными проводами должен быть надежно и  неподвижно закреплен — например в небольших тисочках. В последнюю очередь то место на разъеме, где начинается серая изоляция продавливаем отверткой, чтобы кабель не выскочил. Придется повозиться…

Для комфортной работы рекомендуется иметь очки-лупу, так как контакты RJ-45 миниатюрные. При коротком резком нажиме они могут сломаться, погнутся если не правильно направить усилие. Совсем без инструментов как видно, не обойтись…  Но,теоретически все может получится, если делать все не спеша, пусть и не с первой попытки!  Удачи!

Автор публикации

не в сети 1 неделя

admin

0 Комментарии: 66Публикации: 391Регистрация: 04-09-2015

Как обжать кабель для интернета

Интернет к компьютерам в основном идёт по проводам который называется витой парой, а на конце этих проводов стоит коннектор который вставляется в гнездо для интернета на компьютере. Обычно кабель под интернет делают двух парным и четырёх парным то есть четырёх жильными и восьми жильными. Интернет кабель 4 жильный идёт для интернета стандарта Ethernet 100Base-T который поддерживает скорость интернета до 100 мб/с, а 8 жильный кабель для интернета может поддерживать скорость до 1 Гб/с.

Как починить кабель интернета

Коннектор со временем высыхает и в нём начинают отходить проводки, а из-за этого происходит плохое соединение с интернетом или вообще отключается интернет.  По этим причинам приходится производить замену коннектора интернет кабеля, а для этого нужно сначала купить новый коннектор RJ-45. Если у вас барахливший коннектор не отлетел от проводков то его нужно откусить кусачками с небольшим отрезком провода. Этот коннектор будет служить примером того как правильно нужно сделать распиновку интернет кабеля в коннекторе перед обжимом. Затем нужно провод очистить от основной изоляции примерно на 2 см. Очищенный провод под интернет обычно состоит из 8 цветных жил которые скручены в 4 пары. Раскрутив эти пары нужно разветвить интернет кабель в правильном порядке. Затем жилы нужно ровно откусить кусачками так чтобы их длина от основного изолятора составляла 12 мм. Перед тем как опрессовать интернет кабель нужно правильно произвести распиновку провода интернета. Так как интернет кабеля бывают разные то и разводка интернет кабеля делается по разному. Если у вас нет примера разводки сетевого кабеля в коннекторе то распайка кабеля Ethernet делается как на картинке.

Стандартная распайка интернет кабеля

Если в вас интернет кабель 4 жильный  то в нём обычно могут цветные жилы быть разные в зависимости от производителя этих проводов.

Четырёх жильный Ethernet кабель распиновка

Иногда интернет подсоединяют от другого компьютера и кабеля идут от компьютера к компьютеру в таком случае у провода будет два коннектора и цветные жилы в них будут располагаться по разному. Если правильно обжать интернет кабель то на обоих компьютерах должен появиться интернет.

Распиновка сетевого кабеля компьютер компьютер

Опрессовка интернет кабеля может производится с помощью специального обжимателя сетевого кабеля, а при отсутствии его можно произвести обжим проводов для интернета обычной плоской отвёрткой. После того как кабель будет очищен от изолятора и цветные жилы длиной 12 мм будут расставлены по порядку их нужно аккуратно вставить до упора в коннектор. Затем коннектор с проводами нужно вставить в клещи для обжима интернет кабеля в проём соответствующий данному коннектору и сильно надавить на рукоятки.  Причём прежде чем произвести обжимку интернет кабеля нужно убедится, что фиксатор коннектора располагается правильно.

Можно сделать обжим сетевого кабеля используя обжимник для сетевого кабеля

В результате проводники коннектора прорежут обмотку цветных жил и вступят с ними в контакт, а сам провод будет зафиксирован специальным фиксатором коннектора.

Обжимка сетевого кабеля плоской отвёрткой

Если у вас нет клещей то обжим интернет кабеля можно сделать отвёрткой. Взяв плоскую отвёртку нужно сначала плоской площадкой отвёртки немного продавить все 8 контактов, а затем каждый контакт по отдельности нужно продавливать чтобы было соединение контактов с жилами. Закончив с контактами нужно сильно нажать отвёрткой на фиксатор коннектора чтобы он зафиксировал провод. Если вы сможете правильно обжать сетевой кабель то у вас появится интернет.

Как обжать сетевой кабель самому в домашних условиях

Все интернет провайдеры используют для построения своих сетей сетевой кабель (витая пара) и оптоволоконный оптический кабель. Принцип работы заключается в следующем: на все многоэтажные дома заводится оптоволокно, ставится распределительный ящик. От этого ящика каждому индивидуально бросается витая пара. Обжимается она с двух сторон специальными штекерами. Один конец вам заводит в квартиру и вставляется в компьютер, второй в распределительном ящике втыкают в маршрутизатор. Со штекером который вставляется в ПК, часто происходят неполадки. То кот играясь, перегрыз, то родители, делая уборку, оторвали случайно или банально вы часто его вытаскиваете. Конечно же, вызывать каждый раз мастера это финансово накладно. Поэтому в данной статье мы решили рассказать, как легко обжать сетевой кабель в домашних условиях, разными способами.

Краткое пояснение, что такое витая пара

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0. 4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

Существует одножильная и многожильная витая пара.

  • Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
  • Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Категории сетевого провода

Для проведения проводного интернета используют категории CAT5, CAT5e,CAT6, CAT6a. Определить какая категория у вашей витой пары несложно, можно просто посмотреть на внешней оболочке. Защитная оболочка бывает разного цвета: серая самая распространенная, обычная витая пара, оранжевая используется в деревянных постройках, потому что она негорючая.

Сколько проводов в витой паре

Чаще всего вы можете встретить кабель lan состоящий из двух пар (это 4 провода), или из четырех пар (это 8 проводов). Отличие у них в пропускной способности, если 2 парный провод может пропустить до 100 Мб, то 4 парный может больше. Часто в 4 парном проводе используют 2 пары для питания оборудования (свитч, точка доступа). Однозначно рекомендуем брать сразу 4 парную витую пару, хоть для передачи интернета и необходимо лишь 2 пары, не стоит забывать об обрывах. Оборвется у вас один провод, не проблема, у вас есть запасные 4 провода.

Необходимые инструменты для обжатия витой пары

Берем ethernet кабель. Определиться с выбором можно почитав нашу статью выше.

Покупаем в компьютерном магазине коннекторы рж 45. Берите с запасом, не всегда получается с первого раза обжать.

Клещи для обжима (Кримпер), необходимые для обжатия контактных разъемов. Есть кримперы которыми можно обжимать только определенные разъемы, а бывают многофункциональные. В таких клещах разъемов несколько, поэтому можно обжимать разные штекера. Приобрести такой кримпер, а также весь необходимый инструмент для обжима, можно в LANart перейдя по данной ссылке.

Защитные колпачки для разъемов RJ 45. Полезная вещь, они не дадут выскочить коннектору RG-45 при перепаде температуры(к примеру ночью -8 градусов, а днем +5) из гнезда в роутере, свитче, ноутбуке.

Схема расположения проводов

Как вы уже поняли провода в штекере необходимо как то расположить по какому-то порядку. Порядок этот называется «распиновка». У нас можно выделить два варианта расположения проводов: первый — 568в (прямой), второй – 568а (перекрестный).

Прямое обжатие выполняется, когда необходимо соединить ноутбук с маршрутизатором, свитчем. Перекрестное обжатие витой пары делают, когда нужно объединить ПК с ПК, маршрутизатор с маршрутизатором. Прямая распиновка (568в) более распространенная.

Прямой способ подключения

Как должны располагаться провода в штекере RG 45 при прямой распиновки, мы покажем ниже на фото.
Почему эту схему распиновки назвали прямой? Да потому что, кабель в rj 45 штекере с двух сторон обжимается одинаково по цветам.

Перекрестный способ подключения

Схема расположения проводов при перекрестной распиновки приведена ниже. Здесь мы видим, что на другой стороне витая пара обжата в перевернутом порядке.

Распиновка для двухпарного сетевого кабеля

Ещё одна схема для прямого обжатия, двух парной (4 жилы) витой пары.

Для облегчения процесса обжатия на большинство коннекторах rj 45, возле каждого контакта стоит цифра. При помощи наших схем, на которых также есть нумерация, вам будет легче ориентироваться, куда засовывать тот или иной провод.

Процесс обжимания витой пары

Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

  1. Замеряем от края 20 мм и удаляем изоляцию провода.
  2. Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
  3. Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
  4. Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
  5. Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
  6. Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

Выполняем обжимку без инструментов

Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

Обжимаем безынструментальный коннектор

Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

Проверяем качество выполненного обжатия

После любой выполненной работы необходимо её проверить. Чем мы сейчас и займемся.

Первый способ — тестер кабельный

Покупаем тестер кабельный, который может определить качество провода, качество обжима кабеля интернет, обнаружить обрывы. Из-за этих всех неполадок работать интернет на ПК не будет.  Разобраться, как ним пользоваться несложно. Инструкция думаем тоже не понадобится. А вот немного денег потратить придется.

Второй вариант — мультиметр

У большинства хозяев в доме есть обычный тестер. Выставляем функцию «прозвон», и приступаем прозванивать каждый цвет на двух концах кабеля.

Третий способ — подключение устройства, с другими устройствами

После обжатия необходимо выполнить прямое подключение. Втыкаем один конец в сетевую карту компьютера, а второй можно вставить в роутер или свитч. Как подключить и настроить роутер, почитайте в другой нашей статье. Если все хорошо, тогда на ПК исчезнет красный крестик на сетевом адаптере, а на роутере загорится светодиод. Если нет роутера или свитча, тогда можно выполнить соединения напрямую двух компьютеров.

Ошибки, допущенные при обжатии

Неправильная рассортировка перед обжатием жилы по цвету. Некоторые недобросовестные производители цвет оплетки каждого провода делают очень тусклым, поэтому многие люди при слабом освещении путают бело-зеленую с бело-синей парой. Будьте внимательны.

Каждый проводник в коннекторе должен до предела вставлен. Внимательно проверьте все ли кончики видны.

Необходимо чтобы защитная оболочка витой пары на 0.5 мм — 0.7 мм входила в коннектор. При обжимании её также прижимают, благодаря этому вырвать проводки при вытаскивании из гнезда ноутбука намного сложнее.

Имейте ввиду, что кримпер не вечный, и с годами начинает все чаще обжимать с браком. Коннекторы также делятся на хорошие по качеству и плохие, поэтому лучше взять проверенные, не экономить. Даже опытный монтажник который знает как нужно обжать витую пару, с таким инструментом наделает много косяков.

Заключение

В статье мы рассмотрели, как можно обжать кабель лан, все способы и варианты. Как после обжатия проверить работоспособность выполненной работы и на что обратить внимание, чтобы не допустить ошибок. Надеемся, статья была для вас полезная. Вы поняли как можно обжать интернет кабель, чтобы у вас это получилось с первого раза.

Вы также можете почитать:

Как обжать витую пару | Обжим витой пары за 3 шага

Итак, перед Вами отрезок кабеля, несколько коннекторов и вопрос - как обжать витую пару? К вышеизложенному комплекту также необходим специальный инструмент для обжима "кримпер" или по простому обжимка. Необходимось обжать витую пару возникает тогда, когда нужно либо изготовить патч-корд из многожильного провода, либо осуществить оконечивание витой пары, которую завел провайдер интернета к Вам в помещение. Во втором случае, скорее всего, это будет одножильный провод, т.к. именно такие разновидности используются для подключения абонентов к сети интернет.

Чаще всего требуется обжать витую пару, когда разъем RJ-45 по какой-то причине отсоединился от интернет-кабеля абонента. Незачем вызывать, ждать а потом платить монтажнику - давайте сами научимся и выясним вопрос "как обжать витую пару" самостоятельно, это на самом деле довольно просто!

Например, модель HT-500 RJ-45 RJ-12 Hypernet

Первое с чем нужно определиться перед непосредственным обжимом витой пары, это схема по которой и будет производиться опрессовка.

В подавляющем большинстве при производстве заводских патч-кордов и других соединительных Ethernet шнуров используется прямой порядок обжима. Данное расположение проводников используется для реализации подключения сетевой карты компьютера к маршрутизатору, хабу, коммутатору, приставке и так далее. Перекрестный порядок обжима (crossover) витой пары не так широко распространен и используется для соединения сетевых карт двух компьютеров между собой. Другими словами, для создания сети из двух компьютеров.

В свою очередь, стандартов и прямого и перекрестного обжима существует два:

  • T568А (Стандарт "А" на рисунке)
  • T568В (Стандарт "В" на рисунке)



Скорее всего, если Вы намереваетесь обжать витую пару для дальнейшей эксплуатации дома или в офисе, то речь идет расстановке по схеме T568В. Данная порядок размещения имеет самое широкое распространение. Следовательно, обжатая витая пара в соответствии с инструкцией T568В будет выглядеть следующим образом:









Порядок расположения в контактных пазах считается слева направо:





Шаг 1.

 Зачистка изоляции



Для доступа к начинке провода нам необходимо выполнить зачистку внешней оплетки. С этой функцией могут справиться:

  • специальный инструмент для зачистки и обрезки
  • кримпер (обжимка) с функцией обрезки оболочки
  • в самом крайнем случае подручные средства (нож, лезвие), но при этом главное не повредить внутренние проводники и их изоляцию

Согласно протоколов по СКС, удаление оболочки не должно превышать 13 мм. На практике расстояние иногда выходит больше, но суть заключается в том, что чем меньше снято оплетки, тем лучше. Полностью разобраться в вопросе Вы можете ознакомившись с отдельной статьей "Как правильно зачистить витую пару".

При использовании зачистной функции в обжимном устройстве, нужно поместить кабель в паз для снятия изоляции, зажать рукояти и произвести круговое движение устройства. В результате у Вас должно получиться приблизительно так:







Шаг 2.

Развитие и ровная обрезка



После удаления оболочки нужно расплести жилы и расположить их согласно цветовой схемы. Развитие пар также должно быть минимально возможным, т.к. чрезмерная размотка приводит к значительному ухудшению характеристик обратных потерь. Разумно развить пары на один виток или 90 градусов. Этого должно хватить для осуществления нашей цели.

После необходимого расплетения пар и распределения по цветам, осуществляем обрезку для выравнивания общей длинны всех порводников. Удобнее всего это делать теми же инструментами, которые использовались для снятия оболочки.





Шаг 3. Обжим

Еще раз проверяем правильность расположения проводников. Берем коннектор, держа защелкой вниз и вставляем в него горизонтально расположенные жилы - до упора. Каждый проводок должен зайти в свое посадочное место. Провода должны равномерно распределиться в корпусе разъема.





Повторно проверьте правильное размещение проводов. Все верно? Отлично! Аккуратно помещаем разъем с жилами в соответствующий паз обжимки.



И медленно сжимаем ручки до самого упора. При обжиме не бойтесь приложить слишком много усилия, это не страшно. Здесь важнее сжать максимально сильно пока ход рукоятей не закончится. Разжимаем клещи - вуаля, все готово. Теперь Вы знаете как обжать витую пару!

Как обжать интернет-кабель в домашних условиях, схемы обжима витой пары на 4 и 8 жил

Жизнь без интернета немыслима для многих жителей земли. Он необходим для работы, учёбы, досуга, его используют в офисах и дома. Подключить компьютер к Сети можно тремя видами кабеля: коаксиальным, витой парой или оптоволокном. Первый сегодня уже не используется, последний немало стоит, а второй применяется активно и повсюду.

Как провести витую пару в доме или в квартире

Витая пара — это кабель, который используется для прокладки компьютерной сети. Провайдер заводит его в помещение при подключении к интернету клиента. Разводка кабеля внутри — задача более сложная, ведь провода не должны мешать и портить интерьер.

Для подведения интернета к зданиям предпочтение сегодня чаще отдаётся оптоволокну, а витая пара используется для прокладки коммуникационной сети по внутренним помещениям. Это связано с тем, что она дешевле, проще и удобнее в монтаже.

Кабель типа «витая пара» состоит из одной или нескольких пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой

Чтобы проложить кабель в квартире или доме, нужны дополнительные вложения, поэтому некоторые пытаются сделать это самостоятельно. Но при этом следует помнить основные правила:

  1. Нельзя оставлять провода незащищёнными, позволять им свободно свисать вдоль стен или лежать на полу. В идеале кабель нужно прокладывать под штукатуркой, но если сделать это невозможно, то его прячут в специальные пластиковые короба.
  2. Не следует сильно изгибать кабели, это может ухудшить качество сигнала.
  3. Запрещено располагать рядом электрические и сетевые провода. Расстояние между ними не должно быть меньше 5 см при горизонтальной и 30 см при вертикальной прокладке.

Что такое обжим витой пары и для чего он нужен

Интернет-кабель подключается к компьютеру через специальный разъём. Называется он RJ45. Но для осуществления обмена данными провод нужно не просто вставить в соответствующее отверстие, а правильно обжать.

Подключение интернет-кабеля к компьютеру или ноутбуку производится через специальный разъём, который называется RJ45

Кабель для соединения с интернетом, как правило, представляет собой четыре пары заключённых в общую изоляцию разных по цвету и скрученных между собой медных проводков. Обжим витой пары подразумевает под собой расположение проводников в правильной последовательности и запрессовка их в разъём при помощи специального инструмента, который обеспечивает надёжный контакт для передачи электрических сигналов.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

  • коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;

    Для подключения витой пары к компьютеру на неё устанавливается специальный пластиковый разъём

  • обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

    Для обжима разъёма RJ45 используется специальный инструмент, который называется кримпером

Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

  • бело-оранжевый;
  • оранжевый;
  • бело-зелёный;
  • синий;
  • бело-синий;
  • зелёный;
  • бело-коричневый;
  • коричневый.

    Чаще всего витую пару обжимают по прямой схеме распиновки

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

  • бело-зелёный;
  • зелёный;
  • бело-оранжевый;
  • синий;
  • бело-синий;
  • оранжевый;
  • бело-коричневый;
  • коричневый.

    Перекрёстный обжим витой пары сегодня практически не используется

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

  1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
  2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.

    Использование кримпера требует тренировки, так как им можно перерезать провода витой пары при освобождении кабеля от наружной обмотки. Поэтому некоторые предпочитают выполнять эту операцию с помощью обыкновенного ножа.

    Снять наружную обмотку с витой пары можно с помощью кримпера или обычного ножа

  3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.

    Чтобы отмерить длину свободных проводников, нужно приложить к кабелю коннектор

  4. Обрежьте излишне длинные проводки с помощью кримпера.

    В кримпере есть специальный нож, которым можно обрезать длинные проводки

  5. Вставьте все жилы кабеля в коннектор до самого конца.

    Провода витой пары должны заходить в разъём до самого конца, под контактные площадки

  6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

    Обжимать витую пару кримпером очень удобно, так как в нём есть специальное гнездо для коннектора

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

  • витая пара;
  • коннектор RJ45;
  • нож для зачистки обмотки;
  • кусачки, чтобы подровнять провода;
  • плоская отвёртка.

    Если у вас нет специального инструмента, обжать кабель можно с помощью плоской отвёртки

Обжимать кабель нужно следующим образом:

  1. Подготовьте витую пару таким же образом, как и при обжиме клещами.
  2. Вставьте проводники в разъём.
  3. Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.

    Поочерёдно нажмите отвёрткой на каждый контакт так, чтобы он прорезал оболочку провода внутри разъёма

  4. Проверьте результат.
Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

  1. Бело-оранжевый, оранжевый, бело-синий, синий.
  2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Фотогалерея: цветовая схема обжима витой пары из четырёх жил
Четырёхжильную витую пару легче обжать, чем восьмижильную
При обжиме четырёхжильной витой пары оранжевые проводники чаще всего занимают первый и второй контакты
При обжиме четырёхжильной витой пары в третьем и шестом контактах могут использоваться зелёные провода
Схема обжима четырёхжильной витой пары с синими и коричневыми проводниками встречается очень редко
Видео: обжим витой пары на 4 жилы

Как удлинить интернет-кабель

Заводя интернет в квартиру или дом, провайдер оставляет небольшой запас кабеля. Но если компьютер нужно переместить в другую комнату, то могут возникнуть проблемы. Есть несколько способов удлинить провод:

  1. Заменить кабель. Для этого обычно требуется обратиться к своему провайдеру, который его и поменяет. Но предварительно необходимо купить витую пару нужной длины, а после заплатить за услуги техника.
  2. Поставить сетевой коммутатор. Решение проблемы таким образом — не самый дешёвый вариант, но помимо удлинения кабеля он даёт возможность подключать к сети и другие устройства в доме.
  3. Использовать Wi-Fi роутер. Беспроводная передача данных отменит необходимость в использовании кабеля вообще. Подключиться к интернету можно будет в любой точке квартиры.
  4. Купить специальный переходник-удлинитель. Он прост в использовании, небольшой по размеру и недорого стоит. Это самый популярный способ увеличить длину интернет-провода.
  5. Скрутить провода вручную. Такой метод позволит без дополнительных затрат нарастить кабель до нужной длины, но качество сигнала при этом часто снижается.

Фотогалерея: как соединить и удлинить интернет-кабель

При скрутке кабеля снижается качество передаваемого сигнала
Использование переходника является самым простым и недорогим способом удлинить интернет-кабель
Для удлинения интернет-кабеля можно использовать коммутатор, но это будет самым дорогим решением

Как правильно скрутить кабель

Поскольку скрутка проводов не требует никаких дополнительных затрат и специальных инструментов, многие применяют этот способ для удлинения кабеля в домашних условиях. Сделать это можно по-разному.

  1. Если вы не хотите заново обжимать кабель, то уже заведённую в дом или квартиру витую пару нужно разрезать в любом удобном месте и вставить туда кусок провода нужной длины. Но важно помнить про существенный минус: на пути соединения с интернетом будет два места скрутки, а это не может не повлиять на скорость передачи данных. Причём чем длиннее провод, тем хуже.
  2. Если вы готовы к тому, чтобы заново обжать кабель, то срежьте его обжатый конец, удлините провод и закрепите новый коннектор RJ45. Так на вашем кабеле будет только одно место скрутки.

Соединять между собой нужно одинаковы по цвету жилы, а места соединения необходимо хорошо заизолировать.

Видео: как скрутить интернет-кабель

Как раздвоить интернет-кабель

Часто пользователи сети задаются вопросом, как раздвоить интернет-кабель. Такие меры могут потребоваться в нескольких ситуациях:

  • при перемещении ноутбука по квартире/дому, т. е. необходимости подключить его к интернету в разных комнатах;
  • при наличии нескольких компьютеров/ноутбуков и необходимости подключить их к интернету.

Решается проблема разными способами.

  1. В обоих случаях самый простой выход из положения — купить Wi-Fi-роутер. Но не все хотят подключаться к сети таким образом.
  2. Если требуется именно кабельное соединение, то наиболее надёжный вариант — коммутатор. Его преимущество в том, что все подключённые через него устройства получают доступ к интернету одновременно. Более того, таких устройств может быть столько, сколько есть портов в сетевом оборудовании.
  3. Переходник-разветвитель — ещё один удобный и недорогой вариант. Но подключить к Всемирной паутине через него можно только два компьютера, не более.
  4. Некоторые пользователи сети предлагают вручную разветвить интернет-кабель. Для этого к каждой жиле нужно примотать по две такого же цвета, всё хорошо заизолировать и развести провода в помещении. Но такой способ не гарантирует качества соединения, поэтому специалисты применять его не рекомендуют. Кроме того, подключаться к сети таким кабелем можно только поочерёдно, одновременно два компьютера в такой ситуации работать не будут.

Фотогалерея: способы подключения двух и более устройств к сети

Переходник-разветвитель RJ45 является самым простым и удобным способом подключения двух ПК к интернету одновременно
Разветвление витой пары путём скрутки жил не гарантирует хорошей передачи сигнала и качественного интернета
Wi-Fi соединение даёт возможность беспроводного подключения к интернету
Сетевой коммутатор позволяет подключить к сети столько устройств, сколько в нём предусмотрено портов

Отзывы о раздвоении кабеля и подключении к сети нескольких компьютеров

Обжать витую пару, удлинить интернет-кабель или раздвоить его для подключения двух компьютеров под силу не только специалисту. Для этого нужно знать правила соединения проводов и цветовую схему распиновки, иметь необходимые инструменты и материалы, а также не бояться действовать.

Здравствуйте! Меня зовут Алена, мне 32 года. Получила высшее техническое образование, инженер программист. Есть двое деток. Считаю себя хорошей женой и заботливой мамой. Оцените статью: Поделитесь с друзьями!

Как сделать собственный кабель Ethernet

Следующая процедура описывает создание собственного кабеля Ethernet. Этот процесс можно использовать для создания кабелей категорий 5 и 6. В этой демонстрации мы использовали обжимной комплект 902-351. Это идеальный набор инструментов для тех, кто учится делать свои собственные сетевые кабели.

Шаг 1 - Намотайте длину кабеля
Вытяните кабель, достаточный для длины, необходимой для вашей установки. Обязательно оставьте достаточно обрезков на несколько дюймов с каждого конца. Всегда лучше пойти немного дольше, чем иметь достаточно кабеля!

Шаг 2 - Снимите внешнюю оболочку
Вставьте кабель в устройство для зачистки проводов. В этой демонстрации мы используем круглый кабель Cat 5. Если вы используете плоский кабель, вам необходимо использовать инструмент для зачистки плоского кабеля. Большинство стрипперов, предназначенных для создания сетевых кабелей, подходят для кабелей любого типа. Вращайте стриппер вокруг кабеля до тех пор, пока оболочка не будет разрезана по всей окружности.Осмотрите внутренние провода, чтобы убедиться, что ни один из них не порезан. Если на каком-либо из них виден оголенный медный провод, вам необходимо отрегулировать глубину лезвия и попробовать еще раз.

Шаг 3 - Разделите пары проводов
Раскрутите все 4 пары проводов и выпрямите их как можно лучше. Если в центре есть белые волокна или пластиковая перегородка, вы можете их обрезать.

Шаг 4 - Расположите провода в соответствии со схемой
Выровняйте отдельные провода в порядке, указанном на схеме.В нашем примере мы использовали общую схему подключения B. Большим и указательным пальцами распрямите все отдельные провода, при этом хорошо держите их, чтобы держать их в порядке.

Шаг 5 - Обрежьте провода
Обрежьте провода заподлицо примерно на 1/2 дюйма от того места, где с кабеля была снята оболочка. Обязательно оставьте достаточно, чтобы концы проводов доходили до контактов разъемов. Кабель должен заходить внутрь корпуса разъема на достаточное расстояние, чтобы обжимной язычок опустился на верхнюю часть оболочки и удерживал его на месте.

Шаг 6 - Вставьте провода в разъем.
Вставьте провода в разъем. Убедитесь, что разъем ориентирован правильно, фиксатор должен быть обращен вниз к земле. Убедитесь, что все провода по-прежнему находятся в правильном порядке после того, как они полностью вставлены в контакты.

Шаг 7 - Обожмите разъем
Вставьте разъем с проводом в прорезь 8P8C вашего обжимного инструмента. Сильно сожмите обжимной инструмент, чтобы убедиться, что он проходит через полный диапазон движений и создает надлежащий обжим.Вытяните разъем из обжимного инструмента, чтобы показать готовый разъем. Повторите все эти шаги, чтобы обжать разъем на другом конце кабеля.

Дополнительно: проверьте кабель
Используйте тестер модульного кабеля / кабеля LAN, чтобы убедиться, что все 8 проводов подключаются.

Купите инструменты, использованные в этом руководстве.

Как правильно подключить кабель Ethernet

К счастью, вам не нужно быть квалифицированным электриком, чтобы иметь возможность подключать кабель Ethernet, но вам потребуются некоторые инструменты, прежде чем вы начнете.

Прежде чем мы углубимся в детали проводки, нам нужно взглянуть на типы доступных кабелей Ethernet.

Cats

При прокладке кабеля вы можете встретить два типа кабеля Ethernet: Cat5 и Cat6. Это стандартные кабели категории, в частности, стандартный 5 и стандартный 6. Оба они используются для работы в сети и имеют одинаковую проводку внутри кабеля.

Cat5 - это более старый стандарт, но он все еще может передавать скорости между коммутаторами и маршрутизаторами до 1 Гбит / с, хотя у него есть небольшая проблема с сохранением этих скоростей с течением времени.Cat6, однако, является более новым из двух и полностью поддерживает скорость 1 Гбит / с по сети и имеет потенциал до 10 Гбит / с, хотя это позволило бы максимально увеличить возможности кабеля.

Основное различие между Cat5 и Cat6 заключается в уменьшении перекрестных помех. Электромагнитные сигналы, исходящие от кабелей Ethernet, могут вызывать так называемые перекрестные помехи, когда несколько кабелей расположены близко друг к другу в сети. Помехи, вызванные слишком близким расположением кабелей, могут снизить скорость, а также снизить общее качество соединения из-за того, что они становятся более подверженными ошибкам.Увеличение количества ошибок может быть вызвано перекрестными помехами, а также потерянными пакетами. Благодаря внедрению новой конструкции витого кабеля и улучшенному экранированию кабеля вероятность перекрестных помех между кабелями Ca6 значительно снижается, и поэтому это лучший вариант.

Кабельная проводка

Для начала вам необходимо убедиться, что у вас достаточно кабеля Ethernet (предпочтительно Cat6, см. Выше), набор концов кабеля RJ45 (или вилок, разъемов), пластиковые кабельные колпачки, обжимной инструмент RJ45, и, если возможно, тестер кабеля.

Начните с прокладки одного конца кабеля Ethernet и, если он у вас есть, наденьте резиновый чехол на кабель. Резиновый чехол не важен, он защитит зажим на конце кабеля от защемления и поломки. Снимите примерно два дюйма с пластиковой оболочки кабеля Ethernet. Внутри кабеля Ethernet вы увидите четыре пары проводов, скрученных в пары - поэтому кабель Ethernet также называют витой парой.

Кроме того, под оболочкой кабеля вы заметите тонкий кусок пластика, который называется Rip Cord (или Dental Floss, в зависимости от того, где вы находитесь).Если вы потянете за него, он прорежет часть чехла, позволяя сложить его вокруг себя. Это поможет вам аккуратно отрезать пластиковую оболочку, не повредив провода под ней. Вам не нужно использовать Rip Cord, чтобы отрезать много, примерно на полдюйма. Когда вы сложите пластиковую оболочку, отрежьте ее (это называется флютинг) и перережьте шнур.

Четыре пары проводов разделены на цвета: синяя пара, оранжевая пара, зеленая пара и коричневая пара. По отдельности их называют бело-синим / синим, бело-оранжевым / оранжевым, бело-зеленым / зеленым и бело-коричневым / коричневым.

Существует два стандарта подключения Ethernet: T568A и T568B. Большинство компаний и инженеров будут использовать стандарт T568B (однако, как мы понимаем, правительство США требует тип A, если он используется для проводки по федеральным контрактам). Короче говоря, пока оба конца совпадают, и все розетки, в которые вы их подключаете, не имеют значения.

Для стандарта T568B раскрутите провода в следующем порядке:

  1. Белый / оранжевый
  2. Оранжевый
  3. Белый / зеленый
  4. Синий
  5. Белый / синий
  6. Зеленый
  7. Белый / коричневый
  8. Коричневый

Возьмитесь за один из концов кабеля и найдите контакт 1.Для этого возьмитесь за конец кабеля зажимом от себя. Контакт 1 - это первый контакт слева.

Обрежьте кабель до тех пор, пока не останется около 1,5 дюймов от края пластиковой оболочки Ethernet. Удерживая провода, расположите их в указанном выше порядке. Плотно вставьте провода в конец кабеля, пока медный провод в центре каждого провода не коснется задней части конца кабеля, и убедитесь, что следующие цвета соответствуют контактам:

Контакт 1: Белый / оранжевый

Контакт 2: Оранжевый

Контакт 3: белый / зеленый

Контакт 4: синий

Контакт 5: белый / синий

Контакт 6: зеленый

Контакт 7: белый / коричневый

Контакт 8: коричневый

Когда провода вставлены место, возьмите обжимной инструмент и вставьте конец кабеля в соответствующий паз инструмента.Сожмите обжимной инструмент до конца, пока храповой механизм не освободится (если он имеет функцию храпового механизма).

Протяните оставшуюся часть кабеля Ethernet до желаемой длины, оставив себе несколько дополнительных дюймов на случай, если вы испортите один конец, и повторите процесс, чтобы обжать другой конец кабеля.

Возьмите тестер кабеля и проверьте свои концы. Если все пойдет по плану, у вас должен быть кабель Ethernet, подходящий для работы в сети.

Дополнительная миля

Вы, конечно, можете сделать все возможное, используя свои кабели.Но вам нужно будет это тщательно спланировать.

Используя план проводной сети, убедитесь, что вы измерили расстояния до и от оборудования в сети до маршрутизатора. Если вы хотите, вы можете выбрать кабельный канал, который будет подходить к стене и убедиться, что кабели аккуратно спрятаны, а также установлены сетевые и электрические розетки.

Вам также необходимо просверлить пол / потолок, чтобы проложить кабели на верхние или нижние этажи вашего дома.

В некоторых случаях лучше всего выбрать хорошую прокладку кабелей на каждом этаже с очень хорошим адаптером линии электропередачи между этажами для расширения сети.

Обжим надлежащего соединительного кабеля Ethernet

В этой статье описаны действия, необходимые для правильной заделки кабеля Ethernet. Есть несколько способов сделать это, и каждый из них имеет преимущества для конкретного приложения.
Сначала мы закроем вилку адаптера или вилку RJ-45:

[требования]

  • Инструмент для обжима / обжима - доступен в большинстве розничных продавцов компьютеров / электроники
  • Кабель Ethernet CAT5e или CAT6
  • Штекеры
  • RJ-45 - также доступны в большинстве магазинов электроники
  • Ножницы для проволоки или ножницы для резки сплошной проволоки

[шаг 1] Снимите примерно 2,5 сантиметра изоляции с конца кабеля, стараясь не порезать провода внутри.Раскрутите все пары проводов и обрежьте шнурки внутри изоляции.

[шаг 2] Наденьте рукав без зацепа, если он у вас есть. Затем расположите провода в этом порядке плашмя между пальцами или на плоской поверхности.

1. белый / оранжевый
2. оранжевый
3. белый / зеленый
4. синий
5. белый / синий
6. зеленый
7. белый / коричневый
8. коричневый

[шаг 3] Используйте острый край обжимного инструмента или ножницы для проводов, чтобы отрезать сплющенную последовательность проводов так, чтобы все провода были одинаковой длины.Отрежьте достаточно провода, чтобы у вас было от 1/2 до 3/4 дюйма провода до начала изоляции.

[шаг 3] Возьмите штекер RJ-45 и вставьте плоский набор разложенных проводов в штекер так, чтобы белый оранжевый цвет находился с левой стороны плоской стороны штекера.

Убедитесь, что все провода полностью вставлены в вилку RJ-45, а изоляция входит в вилку за точку, обозначенную синей стрелкой. Если при обжиме изоляция находится недостаточно глубоко в зажиме, она не останется в вилке.

Когда провода и изоляция установлены правильно, обожмите вилку обжимным инструментом.

Вот и все, штекер RJ-45.

Далее мы рассмотрим гнездовой адаптер или гнездо для трапецеидального искажения:

Требования

Процедура

[Шаг 1] Снимите примерно 2,5 сантиметра изоляции с кабеля Ethernet и раскрутите провода. Если это ваш первый раз, возможно, вы захотите немного снять изоляцию.

[шаг 2] Раскрутите провода и обрежьте все натяжные струны в изоляции.

[шаг 3] Возьмите домкрат для трапецеидального искажения и посмотрите на ярлыки на нем. Скорее всего, для разъемов для проводов будет два набора цветных обозначений. Один помечен буквой A, другой B. Схема разводки по умолчанию, которую вы хотите использовать, - «B».

Возьмите кабель и вставьте его в центр гнезда для трапецеидального искажения, затем протяните каждый цветной провод в предназначенное для него гнездо. ПРИМЕЧАНИЕ. Здесь могут быть полезны ногти, удерживая провода на месте и потянув их за конец, чтобы он плотно вошел в паз.

[шаг 4] После того, как все кабели плотно вставлены в гнезда, поместите гнездо для трапецеидального искажения на ровную твердую поверхность. Возьмите перфоратор и, повернув его стороной с надписью «CUT» к концу проволоки, установите значение «НИЗКИЙ» и проткните каждую проволоку.

Обратите внимание, что провисание каждого провода будет обрезано лезвием по мере того, как вы вставляете провод в его прорезь.

Вот и все. Убедитесь, что вы проверили свой кабель, прежде чем использовать его в производстве.

Сделайте свои собственные кабели Ethernet

Хотя за сетевыми кабелями пойти в магазин электроники несложно, использование кабелей определенной длины может оказаться проблемой.Чаще всего готовые кабели либо слишком короткие (и требуют соединения), либо слишком длинные (в этом случае вам придется связать лишние кабели и где-то спрятать их). Конечным результатом обычно является беспорядок из дополнительных сетевых кабелей, скрученных и связанных вместе с вашими устройствами и сетевыми коммутаторами. Это работает, но не идеально и выглядит ужасно.

Статьи по теме:

Уберите беспорядок в кабелях

Весенняя очистка вашего ПК

Однако вам не придется иметь дело с готовыми сетевыми кабелями неправильной длины.Создание собственных сетевых кабелей нестандартной длины довольно просто, если у вас есть ноу-хау и подходящие инструменты. Изготовление сетевых кабелей требует лишь небольшой резки и обжима, а также небольшой укладки проводов. Вот как это сделать.

Начало работы

Чтобы сделать свои собственные сетевые кабели, вам понадобится необработанный кабель CAT 5, 5e или 6 (композитный кабель, состоящий из четырех витых пар внутренних проводов), несколько разъемов RJ45 и надлежащий обжим / проволочно-отрезной инструмент. В идеале вам также понадобится тестер сетевого кабеля, чтобы легко убедиться, что ваши кабели правильно подключены и работают должным образом.Кабельный тестер не является необходимостью, но он сэкономит время и предотвратит головную боль, если у вас возникнут проблемы с кабелем или соединением.

Все это может показаться дорогим, но вы можете найти полный набор инструментов для сетевой разводки, содержащий необходимые инструменты, концы для сетевых и телефонных кабелей, тестер кабеля и некоторые другие различные детали - всего за 60–60 долларов. 70 долларов. Заплатите еще несколько долларов, и в комплект также должны входить вырубные инструменты и другие датчики.

Стоимость набора инструментов для сетевой разводки может быть непомерно высокой для людей, которые хотят сделать всего несколько кабелей.Но если вам нужно сделать много кабелей, набор инструментов со временем окупится, так как объемный кабель и разъемы RJ45 значительно дешевле, чем готовые кабели. Вдобавок к этому вы получите намного более чистую проводку, что является приятным бонусом.

Схемы подключения

Вы найдете пару стандартных схем подключения и типов сетевых кабелей. Стандартные схемы разводки T568A и T568B Всемирной ассоциации телекоммуникационной промышленности определяют порядок отдельных проводов и выводов восьмиконтактных модульных разъемов и гнезд, например, используемых для сетевых кабелей.В зависимости от того, как вы подключаете кабели, вы можете делать «прямые» или «перекрестные» кабели; Я дам вам более подробную информацию о том, что это такое, буквально через мгновение. Во-первых, взгляните на следующие схемы, чтобы понять, как расположить провода для изготовления кабеля.

Для большинства домашних сетей вам понадобится схема подключения T568B и прямые кабели. Сетевые кабели, которые в настоящее время соединяют ваш широкополосный модем, маршрутизатор и ПК или медиаплеер с сетевым коммутатором, являются прямыми кабелями.Схема проводки T568A может присутствовать в некоторых ранее существовавших проводках жилых сетей или других подобных проектах, но подавляющее большинство готовых сетевых кабелей, доступных в рознице (по крайней мере, по нашему опыту), используют T568B, как показано ниже.

Перекрестные кабели (показаны ниже) - другое дело. Перекрестные кабели служат только для соединения одинаковых устройств друг с другом вместо сетевого коммутатора или концентратора. Например, вы можете подключить два ПК напрямую друг к другу для передачи данных между ними с помощью перекрестного кабеля.Несколько лет назад для подключения одного сетевого коммутатора к другому также требовался перекрестный кабель, но большинство современных коммутаторов, концентраторов, маршрутизаторов и подобных устройств теперь оснащены портами Auto-MDIX, которые могут определять, требуется ли кроссовер, и автоматически выбирать MDI или MDIX. конфигурация, необходимая для правильного подключения к любому устройству на другом конце кабеля.

Я включил диаграммы выше, чтобы проиллюстрировать различные схемы подключения. Внутри стандартного кабеля CAT 5, 5e и 6 вы найдете четыре витые пары проводов разных цветов: оранжевый с оранжевым / белым, зеленый с зеленым / белым, синий с синим / белым и коричневый с коричневым / белым.Вы также можете увидеть в кабеле волокна, которые увеличивают прочность на разрыв и которые можно отрезать при обжиме разъема - волокна не передают никаких электрических сигналов.

Чтобы сделать обычный прямой кабель, необходимо расположить внутренние провода и вставить их в разъемы с одинаковой схемой T568B (или T568A) на обоих концах кабеля. Чтобы сделать простой перекрестный кабель, используйте T568A на одном конце и T568B на другом. Или, чтобы сделать перекрестный кабель с пропускной способностью 1 гигабит, необходимо пересечь все четыре пары.

Подготовка и изготовление кабелей

Чтобы сделать прямой сетевой кабель (который вам, вероятно, понадобится для домашней сети), сначала отрежьте кусок кабеля до нужной длины; не забудьте добавить еще несколько дюймов, потому что вы будете зачищать и обрезать концы, чтобы они вошли в разъем. После того, как вы перережете кабель, используйте лезвие, встроенное в обжимной инструмент, чтобы зачистить от 1,5 до 2 дюймов оболочки кабеля, чтобы обнажить скрученные пары проводов внутри.

Затем распутайте пары и распрямите их пальцами. Однако распутывайте только крошечный кусочек открытого провода, чтобы свести к минимуму помехи.

Расправив провода, вы можете расположить их по желаемой схеме. В приведенных здесь примерах мы использовали T568B, поэтому мы расположили провода в следующем порядке:

  1. Оранжевый / Белый
  2. оранжевый
  3. зеленый / белый
  4. синий
  5. синий / белый
  6. зеленый
  7. коричневый / белый
  8. коричневый
Обратите внимание, что контакт 1 в разъеме RJ45 находится далеко слева, когда контакты разъема обращены вверх и от вас.

Выполните соединения

Когда вы разместите провода в правильном порядке, крепко держите их пальцами, а затем вставьте свободные концы в инструмент для резки / обжима. Вам нужно обрезать концы идеально ровно, оставив около полдюйма от оболочки кабеля.

Затем просто вставьте провод в разъем RJ45 контактами вверх. Как только вы освоитесь, вы обнаружите, что можете использовать верхнюю внутреннюю поверхность разъема в качестве ориентира при вводе проводов.Плотно вставьте каждый провод так, чтобы он доходил до верхней части разъема. Около четверти дюйма оболочки кабеля также должно проникнуть в конец разъема, где вы будете обжимать его, чтобы надежно удерживать на месте.

После того, как вы полностью вставили кабель в разъем, выполните быстрый визуальный осмотр, чтобы убедиться, что провода находятся в правильном порядке. Затем вставьте разъем в инструмент для обжима и сильно сожмите его. Повторите процесс на другом конце кабеля, и вы только что сделали свой первый прямой сетевой кабель.Затем подключите его к тестеру, убедившись, что у вас есть непрерывность и что провода находятся в правильном расположении. Если кабель прошел тест, он готов к использованию.

Поздравляем, вы овладели искусством создания собственных сетевых кабелей! Пока у вас есть инструменты и оборудование, я хотел бы упомянуть, что установка сетевых разъемов требует аналогичного процесса. Однако после зачистки сетевого кабеля и выпрямления витых пар вам просто нужно вставить провода в сетевой разъем и пробить их.

Сетевые разъемы, имеющиеся практически в каждом центре по ремонту дома, будут снабжены наклейками, объясняющими, где разместить провода в соответствии со схемой подключения T568A или T568B. Поместите каждую проволоку в соответствующий по цвету слот, проткните проволоку, обрежьте излишки, и все готово.

Подпишитесь на рассылку новостей!

Ошибка: проверьте свой адрес электронной почты.

Теги Как работает сетевой кабель

Проблемы с обжимом Ethernet Cat6 - Home Improvement Stack Exchange

Ну, если вы проводите обычную проводку в доме / здании, вы не обжимаете штекеры на чем-либо. , вы просто вставляете в разъемы (по одному проводу за раз) и покупаете соединительные кабели с предварительно заделанными разъемами.Так выглядит профессиональная работа, и для этого есть веские причины - одна из которых заключается в том, что вставлять провода в розетки неудобно даже при наличии опыта. Другой заключается в том, что строительная проводка прочная и не должна изгибаться, в то время как коммутационные кабели скручены и намного лучше выдерживают изгиб, поэтому использование коммутационных кабелей, подключенных к настенным розеткам, а не проводов с заделкой, торчащих из стены, приводит к тому, что растение выживает. дольше.

Тип используемой вилки, если вы используете вилку, может иметь большое значение - в некоторые намного проще вставить провода, а в некоторых есть забавные трюки, такие как возможность протянуть провода на всем протяжении вилки и далее. , а затем иметь обжимной инструмент, который срезает излишки, чтобы у вас было минимальное количество раскрученных проводов без необходимости идеально обрезать все, прежде чем вставлять их.

Главный трюк с выстраиванием проводов для вилки состоит в том, чтобы вытащить скрутку настолько далеко, насколько это необходимо (но не дальше), и все выровнять и равномерно обрезать, если не использовать одну из этих милых уловок с дополнительной обрезкой . Обычно это включает использование плоскогубцев на отдельных прядях, чтобы удалить завиток, и несколько вставок в заглушку, чтобы проверить, где должен быть прямой разрез на конце, и что все пряди находятся в правильном положении - к этому моменту вы бы были закончили с пробиванием домкрата и двинулись дальше (скорость, еще одно преимущество использования домкратов для завершения.) Часто определенный провод решает, что он хочет сдерживаться и не впихиваться даже со всеми остальными, и вам нужно разобраться с этим.

Что касается удерживания их во время вставки, просто сожмите большим и указательным пальцами после того, как вытащили завиток и провода правильно выровнены. Затем визуально убедитесь, что они все еще в правильном порядке и полностью вставлены.

Как сделать свои собственные кабели Ethernet? | by Monica Geller

Соединительные кабели Ethernet незаменимы для сети.Однако патч-кабели Ethernet дороже, чем кабели большого диаметра, и не всегда требуется предварительно зарезервированная длина. Поэтому совершенно необходимо знать, как подключить кабель Ethernet самостоятельно. Эта статья покажет вам подробные шаги по созданию собственного соединительного кабеля Ethernet.

Необходимые материалы

Большой кабель Ethernet

Обычно люди выбирают кабель Cat5e. Кабель Cat5e немного отличается от кабеля Cat5. Он может обрабатывать данные со скоростью до 1000 Мбит / с.Cat5e подходит для Gigabit Ethernet и испытывает гораздо более низкие уровни перекрестных помех на ближнем конце (NEXT), чем Cat5. Таким образом, в большинстве приложений Cat5 был заменен Cat5e. Кроме Cat5e, вы также можете выбрать кабели Cat6, которые имеют лучшую производительность. Кабель Cat6 имеет вдвое большую пропускную способность, чем Cat5. Он идеально подходит для поддержки 10 Gigabit Ethernet. Выберите тип кабеля, а затем купите кабель нужной длины.

RJ45 Разъемы для Cat5e или Cat6

Разъемы RJ45 часто используются для телефона и сети.Разъемы RJ45 включают в себя различные типы для Cat 5e или Cat6, такие как экранированные, с защитным кожухом от натяжения, с 2 или 3 контактами и т. Д. В любом случае вам нужно выбрать тот, который подходит для вашего приложения. Fiberstore предлагает множество разъемов RJ45, отвечающих высоким стандартам качества.

Инструмент для обжима RJ-45

Инструмент для обжима RJ45 разработан для быстрого снятия изоляции, обжима и обрезки проводов в простой операции. Мы поставляем различные виды высококачественного обжимного инструмента. С помощью этого инструмента вы всегда сможете получить точные и надежные заделки.

Этапы подключения кабеля Ethernet

Шаг 1. Зачистите внешнюю оболочку

Используйте инструмент для зачистки на обжимном инструменте, чтобы снять 1 дюйм (2,5 см) оболочки с конца кабеля. Вставьте кабель в зачистную часть обжимного инструмента и плотно сожмите его. При сжатии поверните обжимной инструмент вокруг кабеля на полные 360 °. Наконец, оторвитесь, и оболочка будет снята. Если вы случайно сломали внутренние скрученные провода, просто перережьте сломанный провод и снова зачистите.Поэтому, когда вы измеряете длину кабеля, вам лучше оставить лишние дюймы на случай, если что-то случится.

Шаг 2. Раскрутите и уложите провод

После зачистки оболочки внутри вы найдете 8 проводов с цветовой кодировкой. Затем вам нужно раскрутить внутренние провода и уложить их в правильную схему подключения разъема RJ45. Есть два типа стандартов цветовой кодировки: T568A и T568B. Порядок цветов очень важен. Независимо от того, какие стандарты вы выберете, вы должны расположить провода с цветовой кодировкой в ​​одинаковом порядке с обеих сторон.Здесь рекомендуется разводка T568B с цветовой кодировкой. Ниже приводится информация о контактах и ​​цветах, используемых в стандартах T568B.

Контакт 1 - белый / оранжевый
Контакт 2 - оранжевый
Контакт 3 - белый / зеленый
Контакт 4 - синий.
Pin5 - белый / синий
Pin6 - зеленый.
Контакт7 - Белый / Коричневый
Контакт8 - Коричневый

Шаг 3. Вставьте провод в разъем RJ45

Перед тем, как вставить провод в разъем RJ45, необходимо отрезать провод, чтобы он вошел в разъем. Соедините провода вместе и обрежьте их на ровной линии с помощью режущего инструмента на обжимном инструменте.Затем вставьте провода в разъем в правильном порядке. Убедитесь, что каждый провод входит в каждую канавку разъема. Провода следует вставлять до тех пор, пока оболочка не окажется внутри разъема, сразу за обжимной частью разъема.

Шаг 4. Обжимайте

Осторожно вставьте коннектор в обжимной инструмент, пока коннектор не сможет войти дальше. Очень сильно сожмите обжимной инструмент и отпустите. Затем снова сожмите обжимной инструмент, чтобы убедиться, что все штырьки вошли в разъем.По окончании обжима проверьте, все ли контакты обжаты. Если все контакты опущены, слегка потяните за разъем, чтобы убедиться, что он надежно прикреплен к проводу.

Шаг 5. Тест

Перед установкой кабеля лучше пройти тест с помощью тестера кабеля Ethernet. Если кабель Ethernet не работает, внимательно осмотрите каждый конец и посмотрите, сможете ли вы найти проблему. Обычно проблема возникает из-за того, что провод заканчивается не в том месте, или один из проводов не контактирует или имеет плохой контакт.Вы также должны проверить, в правильном ли порядке цвета. Если порядок цветов неправильный, отрежьте конец и начните заново.

Краткое описание

Конечно, вы можете купить Ethernet-кабели напрямую в магазине. Но если вам нужно сделать кабель особой длины самостоятельно, то вам повезло прочитать эту статью. Помните, что длина кабеля Ethernet не должна превышать 100 метров или 328 футов. Поскольку характеристики кабеля будут зависеть от превышения длины. Для больших кабелей, разъемов RJ45, обжимных инструментов, сетевых тестеров и т. Д., вы можете получить все в Fiberstore. Надеюсь, вы сможете успешно сделать свой собственный кабель Ethernet.

Первоначально опубликовано на сайте Fiber Optic Equipment Solutions | FS.COM - продукты WDM, трансиверы 10G / 40G / 100G, патч-корды, кабели и т. Д.

Как сделать кабели Ethernet

Cable Matters производит всевозможные отличные кабели, включая кабели Ethernet. Но если у вас есть кабель определенной длины, который вам не предоставляется, или вы хотите немного сэкономить, вы всегда можете сделать свой собственный.Для этого вам понадобится пара инструментов, некоторое время и хороший выбор разъемов Ethernet RJ45 (8P8C) - в зависимости от того, на какую категорию кабеля вы нацеливаетесь.

Также не повредит знать все о современных сетях, поскольку типы настраиваемых кабелей Ethernet, которые вы хотите изготавливать, будут иметь свои собственные спецификации и ограничения, о которых вы захотите узнать перед началом работы.

Что нужно для изготовления нестандартных кабелей Ethernet

Если вам не нужна безупречная сетевая производительность, лучшие кабели Ethernet по индивидуальному заказу - это Cat 6 или Cat 6a.Они предлагают отличную скорость до 10 000 Мбит / с или 10 Гбит / с (Cat 6a может делать это на больших расстояниях) и имеют отличную защиту от перекрестных помех и ухудшения сигнала.

После того, как вы выбрали категорию кабеля, которую хотите построить, вам необходимо купить подходящие модульные разъемы RJ45 для работы - например, эти великолепные разъемы Cat 6 и Cat 6a. Вам также понадобится достаточно многожильного кабеля Ethernet для любого количества кабелей любой длины, которые вы хотите сделать. Большой кабель Ethernet All Cable Matters изготовлен из чистой меди (а не из алюминия с медным покрытием) и соответствует всем рекомендациям по прокладке кабелей связи.

Несмотря на то, что существует несколько вариантов разводки Ethernet-кабелей, большинство из них прекрасно подойдут для домашнего использования. Вы захотите выбрать по крайней мере кабельную разводку для встраивания в стену (CM). В качестве альтернативы, существуют кабели с номинальной стойкостью (CMR) и кабелями с защитной оболочкой (CMP), которые обеспечивают лучшую защиту от огня, если вас это беспокоит; хотя они больше предназначены для офисных зданий.

Последнее, что вам понадобится, это подходящий инструмент для обжима RJ45. Неважно, какую категорию кабеля вы выберете, он отлично подойдет как обжимной инструмент Cat 6 или как обжимной инструмент Cat 6a.

Как самому сделать кабели Ethernet

С помощью обжимного инструмента Cat 6, штекеров Cat 6 и длинного отрезка кабеля Cat 6 (или Cat 6a) пора создавать собственные кабели Ethernet.

  • Измерьте длину основного кабеля Ethernet, который вы хотите использовать. Если у вас есть конкретная задача, это может помочь изложить ее там, где вы ожидаете. Таким образом, вы не получите слишком короткий кабель или слишком много лишних кабелей, которые вам нужно только где-то спрятать.Дайте себе немного дополнительной работы, чтобы кабель не был слишком натянут.
  • Если вы уверены, что у вас есть необходимое количество кабеля, используйте кусачки для обжима, чтобы отрезать кабель до нужной длины.

  • Большинство вопросов, связанных с кабелями Вилки категории 6 поставляются с предохранительными манжетами для защиты модульных зажимов. Наденьте по одному на каждый конец кабеля, если они есть.
  • Начиная с одного конца, используйте инструмент для зачистки проводов обжимного инструмента, чтобы разрезать ПВХ-оболочку, чтобы обнажить внутренние провода.Будьте осторожны, чтобы не порезать провода и не повредить шлиц (если он есть).

  • Распутайте провода и уложите их в соответствии с отраслевым стандартом конфигурации T-568B, как показано на схеме ниже.

  • Выпрямите провода как можно лучше и, при необходимости, обрежьте их до длины примерно полдюйма, используя кусачки на обжимном инструменте.
  • Возьмите вилку Cat 6 и вставьте провода внутрь, обращая особое внимание на то, чтобы провода оставались в правильном порядке.Если они подпрыгивают или не вставляются правильно, извлеките вилку RJ45, снова выпрямите провода и попробуйте еще раз.
  • Протолкните провода до конца разъема. Для этого может потребоваться немного силы или покачивания, но в конце концов они все же дойдут до цели. На этом этапе ПВХ-покрытие кабеля Ethernet также должно войти в вилку, обеспечивая плотную посадку.
  • Возьмите обжимной инструмент и вставьте штекер RJ45 в паз для обжима до упора. Сильно сожмите обжимной инструмент, чтобы обжать разъем.

  • Если вы используете сапоги для снятия натяжения, наденьте ранее примененный защитный чехол на заглушку Cat 6.
  • Повторите вышеуказанные шаги на другом конце кабеля Ethernet.

По завершении проверьте его, подключив к своим устройствам и убедившись, что у вас есть активное сетевое соединение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
