Содержание

выбор и подключение по схеме

Чтобы обеспечить полноценную защиту домашних электроприборов от некачественного напряжения, многие стараются установить дома стабилизатор. Это конечно хорошо. Но существует другой прибор, который сможет обеспечить достойную защиту – реле контроля напряжения. Его установка намного проще, и стоимость – меньше. Прежде чем решиться на отчаянный шаг, надо тщательно изучить оба прибора и сделать правильный выбор, потому что часто именно РН сможет решить проблему защиты сети.

Ситуации, требующие установки РН

Использование дома реле контроля напряжения целесообразно, если в электрической сети часто возникают проблемные ситуации, связанные с авариями на подстанции. Резкие скачки напряжения пагубно влияют на работающую от электричества бытовую технику. Особо опасны перепады для компьютеров и другой радиоаппаратуры.

Многие подстанции имеют трансформаторы, справляющиеся со своей задачей, подавая качественную электроэнергию в сеть.

Здесь может возникнуть другая проблема, связанная с халатным обслуживанием линий электропередач. Обвисшие между опорами провода при порывах ветра будут соприкасаться между собой, создавая замыкание. Обрыв нулевого провода тоже приведет к неприятным последствиям.

В этих ситуациях поможет установленное реле контроля, которое отключит домашнюю сеть при возникновении опасного напряжения. Этот прибор часто называют отсекателем или ограничителем напряжения. Хозяин квартиры может самостоятельно задать прибору допустимый минимальный и максимальный параметр напряжения, при котором реле будет отключать подачу электроэнергии. После стабилизации напряжения реле автоматически включится, возобновив подачу электричества.

При таком напряжении в квартире сгорят многие электроприборы. Защита необходима.

Ситуация, не требующая установки РН

Если дома в сети постоянно наблюдается плохое напряжение, выраженное частыми скачками или несоответствием допустимых параметров, реле здесь не поможет.

Для выравнивания напряжения потребуется поставить стабилизатор. Только он доведет напряжение в квартире до нормы.

Давайте рассмотрим пример работы бытовой техники. Чтобы холодильник или стиральная машина работали, им требуется стабильные 220В. Если в квартире сеть выдает, например, 190 вольт, эти электроприборы тоже будут работать. Но возникает вопрос, насколько долго это может продлиться. Пониженное напряжение уменьшит срок службы электроприборов и уже через год или два им потребуется ремонт.

Установка в такой ситуации прибора контроля не даст положительных результатов. Реле будет часто срабатывать или просто отключит надолго подачу электроэнергии до восстановления требуемых норм.

Преимущества РН перед стабилизатором

Когда проблемы с электричеством требуют 100% установки реле контроля, здесь все ясно. Но иногда возникает вопрос: а что если вместо РН поставить стабилизатор? Ведь, кроме защиты сети он вдобавок улучшит качество напряжения. Разобраться с этим вопросом помогут некоторые преимущества РН перед стабилизатором:

Многие модели стабилизаторов, особенно дешевые, уступают по быстроте срабатывания защиты при возникновении критических показателей напряжения. Конкурировать в вопросе защиты с РН могут только симисторные стабилизаторы, но такие приборы имеют высокую стоимость.
РН отличается компактными размерами, что не скажешь о внушительном корпусе стабилизатора. Эта характеристика существенно упростит монтаж. Установка реле может быть выполнена на DIN рейку непосредственно в квартирном щитке. Хозяину останется только подсоединить к контактам провода. Установка стабилизатора требует изготовления ниши или защитного ящика возле щитка. А при невозможности сделать это за пределами помещения, прибор придется размещать в квартире.

Главной положительной чертой реле контроля является его мгновенная реакция на критический показатель напряжения, которая измеряется миллисекундами.
И последнее, надо отметить вопрос комфорта. Каков бы ни был стабилизатор, он будет создавать шум во время работы. Пусть не сразу, но со временем точно. Это связано с тем, что его электрическая схема имеет силовой трансформатор. Именно он с продолжительностью работы начинает издавать неприятный гул. В свою очередь, реле контроля защищает домашнюю сеть бесшумно.

Рассмотрев эти важные нюансы, можно сделать вывод, что если вместо стабилизатора можно обойтись установкой РН, то лучше отдать предпочтение последнему.

Энергопотребление защитных приборов

Установка дома защитных электроприборов естественно направлена на защиту от некачественного напряжения. Но мало кто задумывается, что на себя они тоже потребляют определенное количество электроэнергии. Это становиться причиной непонятно откуда выросших расходов.

Рассмотрев конструкцию стабилизатора, можно увидеть, что его электронная схема состоит с трансформатора, электронных ключей, охлаждающего вентилятора и другой электроники. Все это потребляет определенное количество электроэнергии, даже если дома ничего не подключено к розетке, то есть при холостой работе. При появлении нагрузки, прибор входит в режим стабилизации и его собственное энергопотребление увеличивается.

Реле контроля также потребляет на себя некоторое количество электроэнергии. Но потребление настолько минимально, что по сравнению со стабилизатором такой показатель в сотни раз меньше.

Сравнив между собой этих два устройства защиты, можно сделать вывод, что стабилизированное напряжение обходится хозяину дома дороже. Если реле контроля достаточно, чтобы обеспечить безопасное электроснабжение квартиры, не стоит устанавливать стабилизатор. Конструкции большинства современных электроприборов оборудованы импульсными источниками питания, которые не реагируют на малые перепады в несколько вольт.

Как сделать правильный выбор?

Ознакомившись немного с устройством и работой обоих приборов защиты, возникает вопрос, как узнать, какое в доме напряжение, чтобы сделать правильный выбор. Ответ здесь один – надо измерить параметры энергоснабжения. Самостоятельно это проделать нельзя. Лучше обратиться к соответствующим специалистам, имеющим специальные измерительные приборы. Они сделают замер напряжения, поступающего в квартиру определенное время.

Если результаты замеров укажут на отсутствие продолжительного пониженного или повышенного напряжения, тогда с экономической точки зрения лучше поставить реле.

Сама установка РН обойдется дешевле и за расход электроэнергии меньше придется платить.

Принцип действия реле

Электронная схема РН, благодаря особенностям своей конструкции, питается от электрической сети, имеющей любые параметры. При этом постоянно происходит замер напряжения. Если оно не зашкаливает за допустимые пороги, схема держит электронные ключи открытыми, пропуская ток через себя.

Когда на ЛЭП происходит перекос фаз, связанных с аварией, или образуется импульс от грозы, в квартиру поступает напряжение, несоответствующее допустимым пределам. Электронная схема реле мгновенно закрывает ключи, обесточив домашнюю сеть. Все работающие в это время электроприборы просто отключатся без повреждения.

После возвращения напряжения к нормальным параметрам первым начинает работать таймер, задерживающий время включения. Такая пауза требуется для правильной работы бытовой холодильной техники. Инструкция эксплуатации, например, холодильников или кондиционеров должна содержать описание этого параметра.

Закончив отсчет запрограммированного времени, таймер дает команду, и электрическая схема открывает ключи. К потребителю возобновляется подача электроэнергии.

Разновидности РН

Выбирая модель для дома, надо ориентироваться на такие особенности:

некоторые модели на корпусе имеют встроенный вольтметр. По электронному табло удобно определять состояние сети;
по типу монтажа РН могут устанавливаться на DIN рейку. В дальнейшем подключение проводов происходит к контактам, расположенным на корпусе. Такие модели устанавливают на всю квартиру внутри электрического щита. Для защиты отдельной бытовой техники разработаны устройства напоминающие тройник или переходник. Реле просто вставляется в розетку, а к его разъемам на корпусе подключается бытовой прибор;
РН бывает однофазное и трехфазное;
однофазные модели РН, монтируемые на DIN рейку, производятся с расчетом работы при номинальном напряжении сети от 8 до 80А. Однофазное реле, подключаемое к розетке, рассчитано на номинальный ток 6, 10 или 16А.

Подключение однофазного РН

У однофазного РН коммутация происходит по одному проводу – L. Подсоединение нуля N требуется для питания собственной схемы РН. Схема подключения РН на DIN рейке к домашней сети имеет два варианта:

сквозной вариант предусматривает отключение подачи напряжения в сеть внутри реле;
вариант совместного подключения с контактором, выполняющим коммутацию.

Обычно на корпусе имеется две клеммы: вход и выход, для подключения фазного провода L. Одна нулевая клемма – N. Но их может быть две, соединенных внутри между собой перемычкой. Это сделано для удобства подключения.

Если однофазное РН установить до электросчетчика, то он тоже будет защищен. Но такой вариант не всегда выполним. Это невозможно сделать, если счетчик опломбирован или такие действия запрещены соответствующими учреждениями.

Чаще всего РН подключают сразу после электросчетчика или стоящего после него автомата.

Порядок подключения РН после счетчика следующий:

От распределительной шины отсоединяют провод, идущий от выхода счетчика или автомата, и подсоединяют его к контакту входа на корпусе реле с обозначением L.
Свободным куском провода соединяют выход реле, так же обозначенный буквой L, с распределительной шиной.
От нулевой шины подводят провод к реле и подсоединяют на контакт с обозначением N.

На этом этапе монтаж завершен. Надо знать, что само реле не сможет обеспечить защиту от замыкания и сверхтоков, поэтому наличие в паре автомата защиты обязательно. Номинальный ток автомата должен иметь меньшее значение на один стандартный ряд номиналов, относительно значения тока РН.

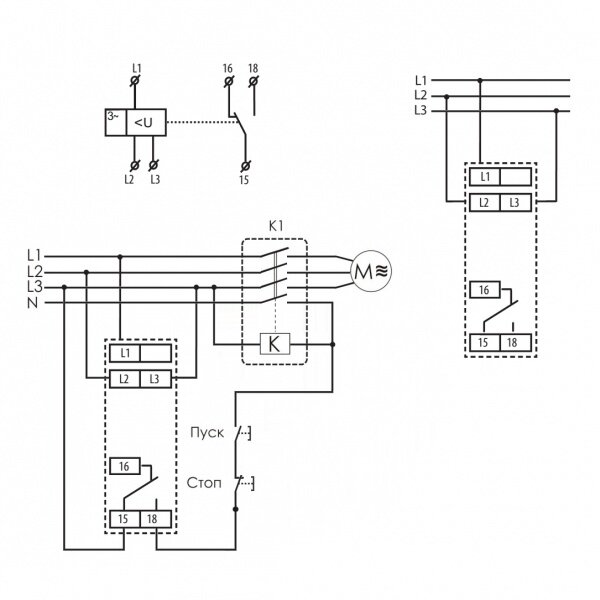

Подключение трехфазного РН

Особенность работы трехфазного РН заключается в отключении сразу всех трех фаз при возникновении перенапряжения хотя бы на одной из них. Схема подключения имеет такой порядок:

Три фазных провода от автомата, стоящего на вводе, подсоединяют к соответствующим входным контактам реле.
Катушку контактора с выходами А1, А2 соединяют проводами с любыми выходными клеммами подключения РН.

При подключении нельзя перепутывать фазы, иначе вращение асинхронных двигателей будет происходить в другую сторону. Еще один важный момент, на который надо обратить внимание, это невозможность установки отдельного РН на каждую фазу. Работающее от трех фаз оборудование после отключения одного из трех реле сразу выйдет из строя.

Выбор реле и допускающиеся при этом ошибки

Чтобы правильно выбрать РН, необходимо обратить внимание на следующие нюансы:

Если принято решение самостоятельно выбрать реле, надо изучить его главные параметры, это номинальный ток, быстродействие, наличие регулировки задержки и пределов срабатывания устройства.
Наличие цифровой индикации на корпусе не обязательно, но для настройки параметров она очень удобна.
Прежде чем выбрать изделие конкретной марки, надо найти на форумах отзывы покупателей и узнать принцип его работы.
Согласно полученной информации, лучше отдать предпочтение изделию, подходящему по соотношению качества и цены.

Часто при выборе однофазного изделия встречается ошибка, связанная с неправильным подбором тока. Маркировка на корпусе реле указывает номинальный ток, который выдержат контакты. Но многие не знают, что сила тока сильно сцепляет контакты и, чтобы у катушки хватило силы разъединить их, она должна иметь запас мощности. Запас по току однофазного реле должен составлять 30%. Если, например, автомат на вводе 40А, тогда РН надо ставить 50А.

С трехфазными реле немного проще. Они все рассчитаны на максимальный ток 16А, так как их контакты управляют работой контакторов.

Разобравшись с устройством и работой РН, его можно установить самостоятельно, обеспечив защиту домашних электроприборов. Но если что-то вызывает трудности или сомнения, лучше обратиться к специалистам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

замена реле напряжения от перепадов в сети Zubr — Master-Elektrik

Последнее время участились поисковые запросы по теме: «Подключить однофазное реле напряжения от перепадов в электрической сети Zubr D40 и D40t фото» или «схема подключения автомата защиты Zubr D25и D-32t, D40 фото. » На практике выполнять такие работы опытному электрику не сложно, а вот не специалисту? Производить работы нужно при выключенном напряжении. В основном однофазные автоматы от перепадов напряжения имеют три выхода: ноль, фаза вход и фаза выход.
Устройство для защиты бытового электрооборудования Zubr D-330y, и D-330, имеет нагрузочную способность 32 Ампера, это означает что на него можно подключить нагрузку мощностью (6,5 кВт). А реле типа D-340y (D40), D-340t (D40t) расчитано на ток 40 Ампер, 7200 Ватт. Крепится оно на DIN-рейку, как и обычные автоматические выключатели. Буква t означает что у такого реле напряжения встроенный термодатчик, реагирующий на внутренюю температуру контактов реле-автомата. Т.е, если контакты начнут со временем портиться и подгорать, то датчик сработает, и нагрузка, проходящая через реле, будет отключена. Таким образом в электрическом щитке исключается полная возможность возгорания внутри. Такое бывает очень редко, но перестраховка ещё никому не помешает.

Технические параметры автомата от перепадов (скачков) напряжения d40:
Границы установки параметров :
— нижний предел, не менее 120-200 Вольт,
— верхний предел, не более 210-270 Вольт,
— ток нагрузки, не более 40 Ампер,
— задержка времени включения, от 10 до 300 сек., (установлено) — 5 сек..
Как выбрать реле напряжения, можно почитать здесь, там же и много фото подключенных реле напряжения.
Схема-монтаж подключения реле-автомат от перепадов (скачков) напряжения в электрической сети Zubr (Зубр) модели D330, 340, D40(фото).
Установка и подключение реле напряжения Zubr (Зубр).
Установить устройство на DIN-рейку и надёжно закрепить. Категорически запрещается производить подключение к сети под напряжением! Подключить входной и выходной фазные провода сечением не менее 4÷6 мм. кв. Если провод медный и многожильный, то на него нужно одеть наконечник (рисунок справа), или же хорошо залудить припоем. Клемму «0» можно подключить проводом 0,5÷1,5 мм.кв., так как он не несёт большой нагрузки, и служит только для питания самой электронной схемы реле.
Рекомендации, как настроить реле напряжения Zubr (Зубр). Если у Вас отображается напряжение в сети 190-220 Вольт, то верхний предел нужно установить 245 В., нижний 180 В. Если же 230-245, установить на уровне 255 В., а нижнее—190 В. Время выставлять максимальное 300 сек. Это нужно для того, что такие электроприборы как кондиционеры, холодильники, и др. с пусковым свойством, чувствительны к резким скачкам напряжения. Данная выдержка в течении этого времени отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными. В случае, если скачки вверх будут очень частыми, то пробовать увеличивать верхний предел на 5 Вольт, а если вниз—то уменьшать. Но не устанавливать более 260 Вольт.
Реле от перепадов напряжения Zubr (Зубр) надёжно защитит Ваше электрооборудование от прыжков напряжения. Ведь дальнейший их ремонт, при его отсутствии, может обойтись не в одну сотню гривень…

© 2010. Все права на данную статью принадлежат автору и защищены. При копировании текста ссылка на сайт https://www.master-elektrik.com.ua/ объязательна.

⚠️ Реле напряжения 220 В для дома: принцип работы, обзор моделей

Нестабильное напряжение в сети – это проблема не только деревень и маленьких посёлков. Обилие разнообразной бытовой техники в квартирах зачастую приводит к перекосу фаз – устаревшие трансформаторные подстанции просто не справляются с нагрузкой. А значительное снижение напряжение, как и его скачок в момент отключения приборов с высокой потребляемой мощностью, может вывести из строя Вашу технику. Решением подобной проблемы может стать установка реле напряжения 220 В для дома, которое обеспечит защиту электроники при возникновении внештатной ситуации.

Реле контроля напряжения покажет напряжение в сети и отключит его подачу при превышении или занижении установленного предела

Содержание статьи

Реле напряжения – что это такое и для чего используется

Проблемы, решаемые РН, не обязательно связаны с аварийным состоянием трансформаторов на подстанции и перегруженностью одной из фаз. Очень часто проблема заключается в халатности персонала, обслуживающего линии электропередач. Провисшие провода могут соприкоснуться при сильном порыве ветра. Наверняка, не стоит говорить о том, что будет при подаче фазы по нулевому проводу. В этом случае РН оперативно отключит подачу напряжения в квартиру или дом, а по прошествии некоторого времени снова попытается включить. Если проблема устранена, домашняя сеть будет работать в штатном режиме.

Такое напряжение можно назвать критическим – редкий бытовой прибор сможет его перенести

Также, по желанию владельца, устанавливаются ограничения подачи, а именно нижний и верхний предел, по достижении которых устройство будет срабатывать. Это защитит бытовую технику как от слишком низкого, так и от повышенного напряжения.

Принцип работы реле напряжения и его устройство

Разобравшись с вопросом для чего нужно реле напряжения, попробуем понять его принцип работы. На самом деле он не сложен. Автоматика РН определяет перепад и отключает подачу, на что уходит не более нескольких миллисекунд. Это обеспечивает полноценную защиту домашней электроники. Многие несведущие люди считают, что реле напряжения и тока — это то же самое, что и устройство защитного отключения (УЗО), однако это совершенно не так. УЗО никак не защитит приборы от скачка или падения напряжения, реагируя только на токовую утечку, подачу фазы по нулевому проводу или замыкание нуля на заземление.

Не стоит путать УЗО и РКН – это совершенно разные защитные устройства, их функции сильно отличаются

Важно! Если перепады в Вашей сети находятся в допустимом диапазоне, реле защиты от перенапряжения не будет срабатывать. В этом случае для выравнивания потребуется использование стабилизатора.

Управление реле напряжения 220 В для дома и его дополнительные возможности

При помощи кнопок на лицевой панели у пользователя есть возможность установки в памяти реле максимального напряжения (от 220 до 280 В), а также его минимального показателя (190-210 В). Однако, это не все настройки, доступные владельцу. Также устанавливается задержка подачи электроэнергии на домашнюю сеть (от 3 до 900 сек). Эта опция необходима при включении после аварийного срабатывания. Времени прибору должно хватить, чтобы «понять», безопасно ли подавать ток на приборы квартиры.

Ещё одной дополнительной функцией реле контроля напряжения является термозащита: если контакты при монтаже были слабо протянуты, возникает нагрев, способный испортить РН. В этом случае срабатывает термозащита, предназначенная для отсечки, и прибор отключается.

«RN-01-30» – подробные технические характеристики реле контроля напряжения

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.

РКН, включаемый в розетку, также можно настроить под определённые параметры

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.

Реле-удлинитель предельно прост в подключении к домашней электрической сети

Установка РКН на ДИН-рейке

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

Важно! При выборе варианта реле напряжения с установкой на ДИН-рейку внимательно отнеситесь к номинальной силе тока. Потребляемый приборами ток (общий показатель) не должен превышать номинальных значений, указанных на РКН. В зависимости от производителя реле напряжения и его модели этот показатель может быть равен 25 А, 32 А, 40 А, 50 А или 63 А.

Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка

Зачем нужны однофазные и трёхфазные реле напряжения 220 В для дома: виды устройств

В городских квартирах, оборудованных газовыми плитами, напряжение в сети составляет 220 В. Исключением могут являться лишь жилые помещения, в которых установлены электроплиты. Однако для частных секторов подвод к дому напряжения 380 В является обычным делом. Разводка на 3 различных группы, каждая по 220 В, производится уже в распределительном шкафу. А если существуют разные вводы (одна или три фазы), должны производиться и РКН для того или иного ввода. Рассмотрим однофазные и трёхфазные устройства защиты более подробно.

Однофазное реле контроля напряжения и области его использования

Подобное РКН можно использовать как в однофазной, так и в трёхфазной системе электроснабжения, однако, во втором случае существуют некоторые нюансы установки. Дело в том, что при трёхфазной системе через подобное РН можно будет подключить лишь одну из групп, питающуюся от одной фазы. Таким образом, чтобы защитить все 3 группы потребуется установка трёх однофазных реле защиты, или одного трёхфазного, что значительно выгоднее по финансовым затратам.

Однофазное РКН можно использовать и в трёхфазных схемах

Трёхфазное РКН: преимущества установки при напряжении 380 В

Если в дом заходит питание 380 В и есть необходимость защиты всех трёх групп, которые будут от него запитаны, можно установить трёхфазное РКН. По цене оно выйдет дешевле, чем приобретение трёх однофазных устройств. Однако, и здесь есть минусы. При падении или скачке напряжения на одной из фаз, отключатся все три, что довольно неудобно. Если же необходима защита оборудования, работающего от сети 380 В, то единственно правильным решением будет установка трёхфазника.

Иногда однофазником не обойтись, тогда применяются реле на 3 фазы

Критерии выбора реле контроля напряжения для квартиры или частного дома

Основными критериями выбора подобного оборудования являются:

возможность самостоятельной настройки рабочих диапазонов;
наличие дополнительных функций в виде термозащиты;
номинальный ток. При вычислении потребляемого тока не рассчитывайте на то, что все приборы одновременно не будут работать. Запас по этому показателю не помешает;
обратите внимание на отзывы пользователей, уже установивших оборудование той или иной марки. Лучше рассматривать мнения людей на крупных ресурсах.

Реле не обязательно оборудуется вольтметром и экраном. Для некоторых моделей прибор для замера напряжения придётся покупать отдельно

Общие рекомендации по вопросу подключения реле напряжения

Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:

контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
контакт №3 – выход фазы для дальнейшего распределения.

Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.

Скачки напряжения таят в себе очень большую опасность не только для техники, но и для жизни людей, проживающих в квартире

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питания

Отзыв о «УЗМ 51 М»:
Подробнее на Отзовик: https://otzovik.com/review_5899834.html

~~Реле напряжения Меандр УЗМ 51 М~~

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113

Отзыв о «РН113»:
Подробнее на Отзовик: https://otzovik.com/review_5333583.html

~~Реле напряжения Новатек РН113~~

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»

~~Однофазное реле напряжения ABB~~

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

~~Реле напряжения Legrand~~

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»

Отзыв о реле напряжения «Зубр»:
Подробнее на Отзовик: https://otzovik.com/review_722248.html

~~Реле напряжения Зубр~~

Где приобрести реле контроля напряжения для дома

Купить реле напряжения для дома 220 В можно в любом магазине, специализирующемся на продаже электротоваров и автоматики. В этом случае есть возможность проверки оборудования на месте. Однако, каждый хочет заплатить меньше. В этом случае можно купить реле напряжения для дома 220 В по более низкой цене, заказав товар через сеть интернет. Однако, в этом случае единственной гарантией качества будет рейтинг и известность интернет ресурса, предлагающего подобные услуги.

Средняя стоимость РКН для установки на ДИН-рейку от различных фирм-производителей по России может составить (цены указаны по состоянию на ноябрь 2018 года в рублях):

«РН-113» – 1700;
«Digitop VА-40» – 2500;
«Ресанта АЗМ 2P 40А» – 800;
«ZUBR D63t»–2900;
«Easy9 1П+Н 40 АУЗМ Schneider Electric» – 2800.

На реле контроля напряжения «Ресанта АЗМ 2P 40А» также указаны контакты входа и выхода

Отметим, что цены могут отличаться в зависимости от региона продаж и количества посредников между производителем и покупателем.

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Таблица предельно допустимых отклонений показателей напряжения, согласно ГОСТ

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.

Инженерия💨 Тепловая электрическая пушка 220 В: качественный обогрев жилых помещений, гаража, склада

Инженерия♻ Альтернативные источники энергии: время экономить

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как подключить реле напряжения?

Привыкли включать много устройств и сразу? Надоело чинить бытовую технику? Все проблемы идут от скачков электричества, но если вы купите реле напряжения в интернет-магазине «Eleksun», ваша аппаратура забудет о «стрессах» и неисправности раз и навсегда. Устройство не допустит перегрузки для электроприборов.

Как правильно эксплуатировать реле напряжения?

Купить реле напряжение в Украине можно нескольких видов: трехфазное, автономное, однофазное. Выбирать нужно в соответствии с типом оборудования. Предпочитая однофазное устройство, помните о том, что и оборудование должно быть с таким типом двигателя. Обратите внимание, что оно не выравнивает, а только отключает питание при скачках электричества.

В зависимости от типа подключения выделяют устройства:

Для одного прибора. Устанавливается в розетку, оснащен вилкой для подключения, цифровым экраном, который отображает действующее значение. Анализ текущего напряжения осуществляет микроконтроллер. Есть кнопки, с помощью которых легко регулируется.
Для групп приборов, удлинителей, тройников – одновременно защищает всю технику. Подсоединили к розетке – и забыли о поломках.
Для всего помещения – монтируется в электрощиток. Имеет широкий диапазон регулировок. Можно настроить от минимального до максимального режима. Просто устанавливается и управляется. Выбирать желательно с запасом по мощности.

Чтобы выполнить монтаж, нужно:

отключить электроэнергию;
установить ближе к автоматическому выключателю после счетчика;
определить ноль и фазу;
фазный провод разрезать посередине, чтобы можно было подключить к реле;
идущий от автомата провод подключить к клеме «IN», а второй – к клемме «OUT». После этих несложных манипуляций- ток уже идет не напрямую, а через реле;
подключите клемму «N» к нулю в щитке;
проверьте, все ли надежно закреплено;
включите электропитание.

Ничего сложного нет, справиться с подключением легко. Перед эксплуатацией внимательно изучите инструкцию и технические характеристики.

Где можно приобрести реле по выгодной цене?

С «Eleksun» купить реле напряжения в Украине может позволить себе каждый. Качественный товар от известных производителей. Поставляем продукцию со склада и под заказ. Можно воспользоваться услугами транспортной компании: САТ, Ночной Экспресс, Новая Почта.

Обезопасьте свою технику! При необходимости обращайтесь за консультацией к профессионалам.

Реле напряжения: какие бывают, как выбрать и подключить?

Смотрите также обзоры и статьи:

Реле контроля напряжения прочно вошло в нашу жизнь по причине частых сбоев и перегрузок к электросети, из-за чего постоянное напряжение становится нестабильным и рывкообразным. Чтобы предотвратить сбои и возможность короткого замыкания и существует реле контроля напряжения. К числу его основных функций принадлежит также способность повышать или понижать в случае необходимости входное напряжение на электроприборы, будь то телевизор, ноутбук, компьютер, кондиционер, лампа, микроволновка, холодильник, стиральная машинка и прочая бытовая техника.

Активно используют реле напряжения не только в домашних условиях, но и в промышленных, на производстве. Сегодня невозможно представить ни один строительный объект без наличия в нем современного реле – это настоящий спаситель от скачков напряжения в сети.

Что такое реле напряжения

По сути реле напряжения называется специализированное устройство, которое в случае опасно высокого или крайне низкого напряжения в электрической сети, выравнивает его. Если его не применить во время монтажа электропроводки, то есть велика вероятность, что при подаче повышенного питания с трансформатора или электростанции в вашем городе, электроприборы могут выйти из строя или даже перегореть. Словом, оно призвано предотвращать разного рода перегрузку в сети.
Есть несколько базовых причин и предпосылок, которые строго предписывают применение реле контроля напряжения, и к числу основных из них обычно относятся такие как:

Использование воздушной сети, если вы живете в частном секторе – если из-за порывов ветра или других погодных условий произойдет обрыв сети, то линейный кабель может соприкасаться с нейтральным, а значит в дом придет не положенные 220 В, а все 380 В, поэтому без реле напряжения — это очень опасно;
Если внезапно оборвется нейтральный кабель проводки, что случается довольно часто: напряжение снова-таки подымится до критичного значения в 380 вольт, но в отличие от предыдущей ситуации практически точно это может стать концом для вашей бытовой техники;
Если квартира или частный дом расположен на максимальном удалении от источника питания (трансформаторной), то напряжение в какой-то может критически упасть, что будет как минимум выражаться в тусклом свете, крайне медленной работы микроволновки или электрической печки – именно для этого и стоит установить реле, чтобы оно как бы «дотянуло» мощность, которой не хватает;
Реле устанавливают и в случае перегрузки одной из трех фаз в сети в момент включения мощного источника потребления, например, электрического чайника – перегруз может привести к выходу из строя электрического двигателя или попросту он перегорит.

Если у вас есть хотя бы одна из вышеуказанных предпосылок для установки реле контроля напряжения у себя дома – непременно стоит поставить его в распределительном шкафу!

Какие бывают реле напряжения

На самом деле их огромное множество, однако многие из них – крайне ограниченного использования, только в отдельных сферах промышленности и в лабораторных условиях. Поэтому поговорим только о самых основных из них.

К числу таковых, которые повсеместно можно встретить в жилых и нежилых помещениях, относится, например, реле РНПП-311 или так называемое трехфазное реле контроля напряжения. Оно одно из самых распространенных, которое можно встретить в большинстве потребителей электроэнергии. Практически все схемы АВР не обходятся без него, а кроме того и схемы управления питания.

Не менее распространенным вариантом, правда в основном для частных потребителей в бытовых условиях, является реле РН-101, которое вставляется в розетку, как тройник или переходник. Такое устройтсво часто можно встретить на дачах и загородных домишках, где установлена еще довольна старая проводка. Сфера ее влияния на напряжения не так и высока, однако зачастую ее бывает достаточно. Речь о 3,5 кВт или 16 ампер тока – это его максимальная нагрузка. Срабатывает при понижении напряжения в пределах от 160 и до 210 вольтах, и при его повышении в пределах от 230 и до 280 вольт. После аварийного выключения может подключится повторно минимум через пять секунд, хотя интервал может составлять и 250 секунд в случае серьезного сбоя.

Реле напряжения РН -111 является однофазным, а это значит, что оно располагается мастером в электрическом распределительном щитке на специальную алюминиевую DIN-рейку. Оно оказывает автоматическое выключение питания, если нагрузка в сети находится на пределе до 3,5 киловатт. Если вдруг данная нагрузка становится больше, то для разрыва питания уже потребуется к нему дополнительная установка такого вспомогательного элемента как магнитный пускатель.

Одним из наиболее современных реле напряжения на сегодня бесспорно является модель ZUBR или его второе название — P316Y, который может одновременно защитить от весомых перепадов напряжения в сети сразу несколько бытовых приборов или предметов оргтехники. Его мощность аналогична предыдущим – до 3,5 киловатт он самостоятельно обрывает питание в сети.

Устройство и принцип действия реле напряжения

Данное устройство состоит из двух основных частей, которые и производят все процессы в нем – это микросхема или микроконтроллер и собственно само электромагнитное реле. Микроконтроллер – это по сути небольшой компьютер, который считывает данные о эксплуатационных характеристиках электричества, и как только напряжение в сети доходит до критично малой или критично высокой отметки, посылает сигнал или импульс электромагнитному реле, чтобы то отключило питание в домашней проводке.

Конечно, данный процесс не происходит моментально, на преобразование сигналов реле микропроцессору требуется от половины до двух секунд. Именно поэтому в современных квартирах, где в распределительном щитке внутри квартиры установлен данный прибор, свет в осветительных элементах появляется не сразу, а с небольшой заминкой.

Современные реле, в частности вышеупомянутый Зубр, оснащен небольшим жидкокристаллическим дисплеем, на котором при включении выключателя в квартире или доме сначала включится именно реле, продемонстрирует какое на данный момент входное напряжение и дотянет или сбавит его до нужной величины. Этот процесс полностью автоматический, уже не требуется каждый раз бегать в распределительную, чтобы перегрузить вылетевшие пробки – эти времена уже канули в лету.

Частым вопросом, который интересует всех, кто устанавливает реле в частном доме, является полная уверенность, что такое устройство сможет защитить ваше жилое помещение, а может и нежилое – на ферме, сарай, гараж – от попадания молнии и в частности ее разрядов. Спешим вас расстроить, но такой небольшой прибор просто не в состоянии выдержать подобную колоссальную нагрузку на сеть. Ведь в реле значения напряжения могут варьироваться в пределах от 100 и до 400 вольт, в то время, как разряд молнии при попадании в сеть способен достигать тысяч вольт.

Для подобной защиты требуется куда более мощное оборудование: газонаполненные разрядники, специальные столбы, ограничители перенапряжение и т.п. Стоит также отметить, что реле могут использоваться в широком функциональном диапазоне от минус 20 градусов до плюс 40 градусов по Цельсию внутри помещений.

Как подобрать реле напряжения для квартиры

Чтобы правильно и разумно подобрать подходящее для вашей квартиры реле напряжения, необходимо исходить из потребностей электрической сети, а также массы других важных факторов. Среди них в частности, например, такие как:

Определиться однофазное ил трехфазное реле вы хотите;
Приемлемую для себя стоимость, которая заключается в том, что самым дешевым вариантом является реле, подключаемое в розетку, с удлинителем – в средней ценовой категории, а на алюминиевую рейку – наиболее дорогое;
Более качественные, а отсюда – и дороже устройства предотвращения скачков напряжения зарубежные или импортные, а отечественные являются более приемлемыми по цене;
Если стоимость не является приоритетом, а все же надежность и качество, то стоит выбрать модель с дополнительными ручными или автоматическими регулировками и возможностью настройки;
Если остановили свой выбор на однофазном приборе, то стоит брать его с запасом мощности на 25% больше, чем в электроприборе, который он будет регулировать, т. е. силовые контакты реле порядка 100 ампер, что следует учесть;
Трехфазные в этом плане приобрести легче и безо всяких специальных знаний или консультаций – они все изготовлены под одну силу тока, равную 16 амперам;
Не забудьте во время установки в первую очередь подключить выключатель автоматического типа для аварийного прерывания питания в сети;
Желательно выбрать современную модель с жидкокристаллическим дисплеем, поскольку так намного легче контролировать выходные и входные значения напряжения;
Отдайте предпочтение корпусу прибора из поликарбоната, который имеет достаточно неплохие противопожарные свойства и не плавится при перегреве;
Розеточные типы реле практически всегда требуют дорогостоящих двигателей, чтобы обезопасить свою работу;
Важно также знать, через какое время с момента подачи напряжения сработает реле, чем быстрее, тем лучше – лучше это также иметь возможность контролировать и многое-многое другое.

Стоит также отметить, что приобретать подобный специализированный товар необходимо только в качественном и проверенном магазине, где предоставляют сертификат качества, гарантию на продукцию от известного поставщика и завода-производителя, гарантийный талон сроком не менее 12 месяцев, подробную инструкцию. Все это необходимо для того, чтобы вы знали, как правильно и безопасно эксплуатировать реле, как самостоятельно можно подключить его к электрической системе дома или квартиры.

Выводы по статье

Конечно, лучше всего, чтобы такие устройства подключали и выбирали исключительно специалисты, имеющие допуск до работы с электроустановками и приборами данного типа. Они правильно подключат и реле, и вводной автомат, и все клеммы с рейками, качественно и надежно затянув.

Обязательно подключайте такие приборы, если в вашем доме есть нагревательный электрический котел, мощный холодильник, бойлер, индукционная варочная поверхность и другие установки, которые могут значительно повышать нагрузку на электрическую сеть.

Учитывая дороговизну всей бытовой техники, а также опасность возгорания или короткого замыкания в случае каких-либо неисправностей на подстанции или ан воздушной линии электропередач настоятельно рекомендует все же приобрести реле контроля напряжения и установить его, чтобы обезопасить собственный дом и всю технику в нем.

Опубликовано: 2020-07-16 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Выбор и подключение реле напряжения

Реле напряжения

Как же работает реле и как его подключить?

Постоянные перепады напряжения в электросети дома могут спровоцировать аварийную ситуацию, а также привести к различным поломкам в бытовых приборах. Это может касаться телевизоров, систем фильтрации воздуха, холодильников и многих других электроприборов. Совсем оградить себя от этого скорее всего не удастся, но защитить всю электронику или хотя бы ее чувствительные компоненты можно. Для этого необходимо купить реле напряжения

Работает реле строго в соответствии со стандартами ГОСТ: в однофазной сети с напряжением не более 230 В, а также в трехфазной в пределах 400 В. Во всех приведенных примерах сетей допускается небольшая погрешность до 10%. Перед установкой реле

Следует выявить причину, которая поспособствовала возникновению аварийной поломки. Чаще всего резкие скачки напряжения возникают в результате уже устарелой проводки, которую надо менять. Но иногда бывают исключения, так называемые аварии на самой линии электропередач или неисправности в самих бытовых приборах. В случаях, когда напряжение слишком падает, то и общая мощность всех электро устройств становится в разы ниже. Например, осветительные приспособления становятся слишком тусклые или вообще отключаются. С другой стороны, слишком повышенное напряжение также негативно сказывается на бытовой технике. Для того, чтобы избежать таких кризисных моментов, необходимо приобрести стабилизатор и заказать реле напряжения.

Для чего они нужны?

Стабилизатор предназначен для постоянного выравнивания всех электрических параметров, которые и обеспечивают бесперебойную работу электротехники. Реле напряжения выполняет не менее важную миссию, во время выхода за допустимые пределы значений напряжения оно автоматически обесточивает все работающие приборы или запускает их в момент общей стабилизации. Главным преимуществом является то, как реле быстро срабатывает, что его скорость исчисляется в наносекундах. Оно в разы быстрее модуля стабилизатора и это часто играет важную роль в жизни вашей дорогостоящей техники.

Сами приспособления имеют небольшие параметры. Они устанавливаются и эксплуатируются довольно успешно на протяжении многих лет. Во многих моделях реле напряжения встроены специальные регуляторы, с помощью которых можно быстро изменить порог срабатывания. Реакция на маленькие перепады изменится в целом. Можно самим устанавливать все допустимые значения. Главное, чтобы вы сами в этом хорошо разбирались или это делал специалист в области электричества, так вы избежите ошибочных данных и не допустите некорректной работы системы питания.

Каждый владелец жилья способен отслеживать все параметры напряжения в режиме реального времени, так как многие модели реле оборудованы цифровыми индикаторами, которые выдают все текущие показатели. Иногда бывают исключения и показатели заменяются индикаторами света, они и свидетельствуют о состоянии электрической сети. Если вы хотите подобрать реле напряжения, то будьте готовы к тому, что в ассортименте вы найдете несколько моделей. Например, будут присутствовать типы в виде удлинителя, DIN-рейки, вилка/розетка и др. Все данные приборы имеют между собой небольшие различия.

Вилка/розетка представляет собой мелко габаритное изделие, которое имеет вилку для системы питания из простой розетки. На оборотной стороне же заходится специальный разъем для подключения бытовых приборов, о сохранности которых вы хотите позаботиться. Данное реле рассчитано только на один электрический прибор.

Регулятор напряжения «удлинитель» имеет в своей комплектации достаточно длинный кабель, который оснащен несколькими разъемами, поэтому его можно подключить уже к нескольким домашним приборам. Также уберечь вы их сможете уже на расстоянии за счет длинного кабеля, что намного удобнее предыдущей модели реле.

DIN-рейка представляет собой определенную конструкцию, которая крепится на сам распределительный щит. Такой универсальный модуль может защитить все ваше жилище в целом. Всему дому совершенно будут не страшны перепады напряжения. Может играть роль временного задержателя некоторых параметров электрической сети. Данный модуль обеспечит сохранность любого оборудования расположенного на территории вашего помещения.

Теперь вы убедились, что модельный ряд достаточно широк, есть из чего выбрать, но есть одно «но», у каждой модели существуют свои ограничения во время домашнего использования. Заключаются они в предельно допустимых значениях входного напряжения или мощности. При выборе данных устройств необходимо обратить внимание на допустимое значение тока в документах к модулю. От этого будут зависеть все дальнейшие условия использования реле во время потребляемости бытовых приборов тока. К общему номинальному значению следует всегда прибавлять в среднем около 30 % значения тока. Так вы не ошибетесь с выбором домашнего модуля, который будет заботиться о вашей бытовой технике.

После того, как вы приобрели необходимое устройство, его следует подключить к щитку. С обычными типами реле такими, как удлинитель или вилка/розетка принцип присоединения к приборам вполне понятно. Там все легко и просто. Сложности могут возникнуть с другим видом реле напряжения DIN-рейкой. Но, если следовать практической инструкции на деле все оказывается намного легче.

Алгоритм действий

отключить все энергоснабжение на щите распределения;
взять реле устройство и поместить на DIN-рейку, так чтобы оно располагалось достаточно близко к автомату после самого счетчика энергии;
следует взять специальную профессиональную индикаторную отвертку для определения наличия «фазы» и «ноля» в показателях;
сам провод «фазы» нужно рассечь на середине так, чтобы его можно было прикрепить релейному модулю;
провод, который обрезан и идет от коробки автомата подключается к реле, где расположена «In» пометка;
оставшийся провод поместите к «Out» пометки;
нулевой провод присоединяется к клемме с пометкой «N».

Общая схема подключения реле напряжения

В целом, если все правильно выполнять, то сложностей с запуском реле не возникнет. Так ваша электросеть будет максимально защищена.

Подобрать и купить качественные реле напряжения от проверенных брендов вы всегда можете в нашем интернет-магазине.

Как эффективно подключить реле

В различных электрических устройствах используются реле. Вы можете найти реле в повседневных предметах домашнего обихода, например, в ваших лампах. В автомобильной промышленности также используются реле для правильной работы автомобиля. Когда дело доходит до реле, вам не нужно быть профессионалом. Чтобы не навредить себе или не повредить устройства, вы должны знать, как правильно подключить реле.

Иногда бывает неприятно, когда вы не знаете, как что-то работает.В этой статье мы рассмотрим основные реле, их назначение, принцип работы и способы подключения их к источнику питания.

1. Как работает реле?

Источник: https://en.wikipedia.org/wiki/Relay#/media/File:Kontakt.svg

(Схема работы реле)

Реле — это переключающие устройства, которые позволяют размыкать и замыкать электрическую цепь. Они управляют одной электрической цепью, размыкая и замыкая контакты в другой цепи.Они переключают более низкие токи в цепи управления и обычно не используются для управления энергопотребляющими устройствами, за исключением, возможно, небольших двигателей. Ток течет через катушку реле, и создается магнитное поле. Это поле притягивает рычаг и меняет контакты переключателя.

Это видео покажет вам, как реле работает при подключении.

2. Различные типы реле

Здесь мы разберем различные типы реле, которые вы можете получить.

Реле электромеханические и герконовые

Электромеханические реле работают электрически, что помогает изолировать цепи или батареи. Эти реле полезны для управления питанием систем управления, поскольку они помогают управлять энергопотребляющими нагрузками, такими как резистивные и индуктивные нагрузки.

Герконовые реле управляют одним или несколькими герконовыми переключателями. Они заключены в длинную узкую стеклянную трубку, поэтому контакты защищены от коррозии.Вы должны использовать это реле для коммутации приложений, требующих низкого и стабильного контактного сопротивления. Когда вы подаете питание на катушку язычкового реле, вы создаете магнитное поле. Это поле вызывает переключение реле и замыкание контактов.

Пара реле

Твердотельные реле для монтажа на печатной плате

Solid State относится к классу переключателей на основе полупроводниковых приборов.Реле устанавливаются на печатные платы. Вы часто найдете твердотельное реле в коммерческих и промышленных приложениях, например, в пищевом оборудовании.

Четыре модуля твердотельных реле

Выключатели без опломбирования, запломбированные или отказоустойчивые к флюсу

У незапечатанного реле отсутствует какая-либо защита от флюса или чистящих растворителей, проникающих в корпус реле.Во-первых, вы должны отсоединить клеммы от поверхности печатной платы, чтобы установить незапечатанное реле.

Ни флюс, ни чистящие растворы не могут повредить корпус герметичных реле. Вы найдете на печатной плате припаянное реле защиты от флюса, и оно не будет очищено методом погружения.

Использование реле защиты и распределительного устройства среднего давления

3. Что нужно знать о клеммах контактов реле

Имейте в виду; четырехконтактные реле управляют только одной цепью, тогда как пятиконтактные реле управляют двумя цепями одновременно.

3.1 Какая полярность и напряжение реле?

Когда дело доходит до электромеханических и твердотельных реле, вы должны учитывать полярность реле и номинальное напряжение.

Другими словами нужно проверить напряжение реле. Если этого не сделать, можно сжечь реле, и оно не сработает. Вы можете обнаружить, что некоторые реле имеют широкий диапазон напряжения. Вы можете обнаружить, что некоторые цепи переменного тока могут выдерживать напряжение до 250 В.

3.2 Клеммы реле: как они пронумерованы?

Ниже мы расскажем вам, как номера клемм реле работают в зависимости от типа реле.

Реле электрохимическое

Часто бывает печатная схема с нарисованными на ней A1 + и A2-, которую можно найти на стороне реле рядом с двумя сегментами, соединяющими квадрат.

Геркон

Reed часто полагается только на два прикрепленных провода или штыря. Это выходные или силовые цепи. В этом реле нет катушек или электроники, что означает, что у них нет номеров.

Твердотельное реле

На твердотельных реле часто встречаются числа 4- и 3+. Когда есть трехфазная цепь, вы также можете найти 1 ~ и 2 ~.

4. Типовой способ подключения реле

Электрическое реле

К настоящему времени вы должны лучше понимать, какое реле у вас есть.Ниже приведен основной способ подключения реле. Этот метод работает с реле 9 В, реле 5-6 В, автомобильным реле и т. Д.

Шаг первый

Поверните реле сбоку, чтобы видеть рисунок сбоку. На картинке указаны номера катушки реле. Проверьте и убедитесь, что вы знаете свои требования к питанию.

Шаг второй

Реле электрического переключателя подключено к правильной базе и клемме реле

Если вашему реле требуется база, убедитесь, что вы ее выбрали.

Третий ступень

Возьмите провод и поместите положительный полюс в слот A1, а отрицательный — в разъем A2. Убедитесь, что провод размещен на правильной клемме реле. Вы можете аккуратно припаять провода к правильному контакту клеммы. Вы часто обнаружите, что ваши контакты GPIO будут управлять схемой управления.

Четвертая ступень

Испытание релейной защиты современного электрооборудования

Включите источник питания и убедитесь, что реле работает.Если он не включается, возможно, произошло короткое замыкание в проводке; вы неправильно подключили провода.

Шаг пятый

Затем вы можете подключить ваше реле к объекту, который вы хотите включить. Подключите релейный терминал к открытому слоту на вашем реле и к открытому слоту на вашей базе. Помните, что вы можете узнать, какие слоты являются открытыми цепями, а какие закрыты, прочитав свою схему. Затем вы разместите выход в замкнутом слоте.

Шесть ступеней

Источник: https://en.wikipedia.org/wiki/Relay#/media/File:Relay_symbols.svg

Условные обозначения реле

Поместите реле в базу. База позволит вам использовать реле для включения вашего объекта, такого как лампочка. Теперь ваше реле будет работать как выключатель для вашей силовой цепи. Если вы не используете реле, контрольный переключатель должен обрабатывать полный ток установленной лампочки.Сохраняйте простоту своей схемы.

5. Часто задаваемые вопросы о подключении реле

Какая нумерация имеет основание или основание?

Нумерация, отображаемая на реле, также будет отображаться на базе подключения. В кабинах управления предусмотрено место для расширения реле в будущем.

Какова идентификация контакта реле в соответствии с его группой?
Первая цифра указывает на группу, а вторая цифра указывает на контакт. Например:
11- Контакт инвертора
12- Закрытый контакт
14-Открытый контакт
Когда у реле разомкнутая или замкнутая контактная цепь?
Обычно, когда реле находится в состоянии покоя, цепь замыкается путем пропускания тока через подвижную пластину, соединенную контактами. Этот контакт называется закрытым контактом. Открытый контакт — это когда стационарный контакт отделяется от подвижной точки контакта.
Есть ли ограничение на количество «групп контактов» электромеханического реле?
Вы можете быстро определить, сколько групп контактов у вашего электромеханического реле.Электромеханические реле имеют две или три группы контактов в зависимости от того, какой тип вы покупаете.
Следует ли нам проводить первый тест активации при подключении реле?
Перед тем, как продолжить установку, вам следует провести тест подключения. Это обеспечит правильную работу вашего реле и поможет избежать перегорания.
Заключение
С помощью реле можно подключать разные напряжения.Реле позволяет без проблем включать и выключать ваши цепи. Эти электрические устройства бывают разных типов, которые помогают передавать мощность в различные электрические цепи через катушку реле. Как только вы поймете, какое реле вам нужно, вы легко подключите его.
Теперь вы лучше понимаете, как правильно и эффективно подключить реле. Вы можете связаться с нами в любое время.
Как подключить реле: одинарное и двойное переключение
AC
Двойной полюс, двойной бросок
Подключение катушки
На реле переменного тока горячая и нейтраль взаимозаменяемы
Учитывайте цвет, который вы используете
Убедитесь, что размер провода правильный (каков номинальный ток провода)
Провод к нормально разомкнутым и нормально замкнутым контактам.
Нет необходимости подключать оба провода, если он не нужен
Действует как переключатель
Убедитесь, что провод правильно затягивает соединения и не допускает изнашивания провода, которое может вызвать короткое замыкание.
ДЦ
Однополюсный, двусторонний
Подключение катушки
В реле постоянного тока важно знать, что катушка должна быть подключена правильным способом. Их проводники нельзя поменять местами.
Учитывайте цвет, который вы используете
Убедитесь, что размер провода правильный (каков номинальный ток провода)
Провод к нормально разомкнутым и нормально замкнутым контактам.
Нет необходимости подключать оба провода, если он не нужен
Действует как переключатель
Убедитесь, что провод правильно затягивает соединения и не допускает изнашивания провода, которое может вызвать короткое замыкание.
Выписка:
[0m: 4s] Привет, я Джош Блум, добро пожаловать в еще один видеоролик из образовательной серии RSP Supply.Сегодня мы поговорим о том, как подключить реле. Теперь для получения дополнительной информации о том, как на самом деле работает реле, посмотрите другие наши видеоролики. Мы дадим ссылку в описании ниже для них.
[0m: 18s] Для сегодняшней цели мы собираемся подключить реле переменного тока, или это означает, что катушка рассчитана на напряжение переменного тока. В этом случае у нас есть двухполюсное реле, что по сути означает, что у нас есть два отдельных реле, или каждый опрос позволяет нам управлять двумя цепями.
[0m: 38s] Каждая цепь является нормально разомкнутой или нормально замкнутой.Итак, двухполюсное двойное реле. Опять же, двойной ход означает, что у нас есть как нормально открытый, так и нормально закрытый контакт.
[0m: 52s] Итак, чтобы подключить реле, нам нужно сделать несколько разных оконечных устройств.
[0m: 57s] Нам нужно подключиться к нашей катушке, которая позволяет реле открываться и закрываться, нам нужно подключить каждый полюс, причем полюс является общим проводом, и нам нужно подключить либо оба, либо один, либо другой, который обычно разомкнутая и нормально замкнутая сторона контакта, в данном случае в реле двойного хода.
[1m: 17s] Первое, что нам нужно подключить, — это катушка. В данном случае у нас есть реле переменного тока на 120 Вольт. Итак, нам нужно подать питание переменного тока на нашу катушку. В большинстве реле катушки будут обозначены буквами A one и A two. В реле переменного тока это может быть взаимозаменяемым. Позвольте мне показать вам, как мы устанавливаем эту связь. Сначала я возьму свой горячий провод, я собираюсь подключить его к части A этого реле.
[1m: 42s] Затем я возьму свой нейтральный провод и подключу к двум частям реле.
[1m: 48s] Я подключил катушку к самому реле. Опять же, имейте в виду, что в реле переменного тока нейтраль и горячий провод можно поменять местами.
[1m: 58s] Теперь мы собираемся подключить каждый полюс этого двухполюсного реле двойного направления. Опять же, помните, что каждый полюс действует как своеобразное реле.
[2m: 7s] Итак, я возьму свой общий провод для первого полюса,
[2m: 11s] и подключите этот вывод к правильному выводу на моем реле. Обычно это указано на реле. Затем я возьму свой следующий общий провод и подключу его ко второму полюсу этого реле.
[2m: 25s] Теперь я подключил катушку и каждый из полюсов реле. Опять же, каждый полюс подключен к общему проводу питания.
[2m: 34s] Теперь мне нужно подключить контактную сторону реле. Опять же, в этом случае у нас есть два полюса. Каждый полюс имеет нормально разомкнутую и нормально замкнутую сторону контакта.Таким образом, всего с этим реле у нас есть возможность управлять четырьмя отдельными цепями.
[2m: 50s] В сегодняшнем видео я покажу вам, как подключить нормально открытый контакт в одном опросе и нормально закрытый контакт во втором опросе. Опять же, мы можем использовать все четыре, если нам нужно, но мы можем использовать один или другой в любом случае, который мы сочтем необходимым.
[3m: 7s] Итак, чтобы установить эту связь,
[3 м: 9 с] Я беру провод из своей первой цепи и подключаю его к нормально разомкнутой стороне первого полюса реле.
[3m: 17s] Опять же, это будет помечено на реле, клемма которого обычно разомкнута.
[3m: 22s] Теперь у меня на первом полюсе моя катушка,
[3 м: 26 с] мой общий провод, который будет передавать питание на мою нормально разомкнутую сторону, когда контакт замкнут.
[3m: 32s] Итак, теперь мы должны подключить нормально замкнутую цепь ко второму полюсу.
[3m: 38s] Итак, в этом случае мы возьмем другой провод для другой цепи и подключим его к нормально замкнутой стороне
[3m: 45s] нашего второго полюса на этом конкретном реле.
[3m: 48s] Опять же, это будет помечено на реле
. [3м: 51с] к какой клемме нам нужно подключиться.
[3m: 53s] Я полностью подключил это реле с двумя отдельными полюсами. В каждом полюсе я подключил нормально открытый к одному полюсу и нормально закрытый к другому. Итак, здесь у меня есть катушка с питанием от переменного тока, у меня есть общий провод, проходящий через первый полюс к нормально разомкнутому контакту, который запитывается только тогда, когда катушка находится под напряжением,
[4м: 14с], и у меня также есть еще один общий провод на нашем втором полюсе,
[4м: 18сек], который будет постоянно иметь питание на нормально замкнутой стороне этого реле, пока на катушку не будет подано напряжение, отключая
[4м: 27с] тот контакт.
[4m: 28s] Итак, теперь, когда мы поговорили о том, как подключить это конкретное реле, которое является реле переменного тока, я хочу вкратце рассказать о различиях между подключением реле постоянного тока, которое у меня здесь.
[4m: 38s] Все работает точно так же, когда мы говорим о нормально разомкнутых и нормально замкнутых контактах реле. Разница начинает проявляться, когда мы подключаем катушку.
[4м: 50с] На реле переменного тока. Как я упоминал ранее, мы можем поменять местами как горячий, так и нейтральный провод.На реле постоянного тока мы не можем это поменять. Мы должны использовать мощность постоянного тока в правильном месте, и мы должны использовать отрицательный постоянный ток в правильном месте. Если мы не поместим их в надлежащее место, реле не будет работать должным образом.
[5m: 10s] Так что позвольте мне быстро показать вам, как мы на самом деле это делаем. Здесь у меня есть положительный провод постоянного тока, а на реле он конкретно указывает на положительную сторону контакта. Здесь указан один положительный вывод, поэтому я вставлю положительный провод постоянного тока в эту клемму.
[5m: 27s] Теперь я беру свой отрицательный провод постоянного тока и подключаю его к двойке. и в этом случае он помечен как два отрицательных.
[5m: 35s] Я делаю это завершение, и реле постоянного тока теперь будет работать правильно.
[5m: 40s] Итак, чтобы быстро напомнить, при подключении реле катушка обычно будет нашей стороной с более низким напряжением реле. Это может быть как переменный, так и постоянный ток. Имейте в виду, что когда это переменный ток, горячий и нейтральный могут быть обратимыми.Когда это питание постоянного тока, мы должны заканчивать положительный полюс постоянного тока в нужном месте и отрицательный постоянный ток в нужном месте. Кроме того, нам нужно подключить полюс или общую сторону нашего реле.
[6m: 7s] И, наконец, нам нужно подключить провод или контактную сторону нашего реле. В этом случае у нас было двойное реле, которое дает нам возможность подключать оба нормально открытых
[6м: 18с] и нормально замкнутый контакт.
[6m: 20s] Итак, еще раз для получения дополнительной информации о правильном функционировании реле, пожалуйста, посмотрите наши другие видео, на которые мы будем ссылаться в описании.
[6m: 27s] Для получения полной линейки реле или тысяч других продуктов посетите наш веб-сайт. Для получения дополнительной информации или других обучающих видеороликов посетите RSPSupply.com, основной источник информации о промышленном оборудовании в Интернете. Также не забывайте: ставьте лайки и подписывайтесь.
Выбор подходящего реле силы тока
Номинальные характеристики и ограничения реле
Реле часто имеют два номинала: переменного и постоянного тока. Эти характеристики показывают, сколько мощности можно переключить через реле. Это не обязательно говорит каковы пределы реле.Например, реле на 5 А, рассчитанное на 125 В переменного тока, также может переключать 2,5 А при 250 В переменного тока. Точно так же реле на 5 ампер рассчитанный на 24 В постоянного тока, может переключать 2,5 А при 48 В постоянного тока или даже 10 А при 12 В постоянного тока.
Вольт x Ампер = Ватты — никогда не превышайте ватт!
Самый простой способ определить предел реле — это умножить номинальное напряжение на номинальный ток. Это даст вам общую мощность, которую может выдержать реле. выключатель. Каждое реле будет иметь два номинала: переменного и постоянного тока. Вы должны определить мощность переменного тока и мощность постоянного тока и никогда не превышать эти значения.
Пример расчетов
Вольт переменного тока x Ток переменного тока = Переменный ток Ватт Вольт постоянного тока x Амперы постоянного тока = Ватты постоянного тока
Пример: реле на 5 А рассчитано на 250 В переменного тока. 5 x 250 = 1250 Вт переменного тока Пример: реле на 5 А рассчитано на 24 В постоянного тока.
5 x 24 = 120 Вт постоянного тока
Если вы переключаете устройства переменного тока, убедитесь, что мощность переменного тока переключаемого устройства НЕ превышает 1250 при использовании реле 5А. Если вы переключаете постоянный ток Устройства, убедитесь, что мощность постоянного тока коммутируемого устройства НЕ Превышение 120 при использовании реле 5А.
Резистивные и индуктивные нагрузки
Реле часто рассчитаны на переключение резистивных нагрузок. Индуктивные нагрузки могут сильно воздействовать на контакты реле. Резистивная нагрузка — это устройство, которое остается бесшумным при включении, например, лампа накаливания. Индуктивная нагрузка обычно приводит к резкому запуску требование напряжения или силы тока, такое как двигатель или трансформатор.
Загрузки при запуске и работе
Для индуктивных нагрузок обычно требуется в 2-3 раза больше рабочего напряжения или силы тока при первой подаче питания на устройство. Например, мотор при 5 А, 125 В переменного тока часто требует 10-15 ампер только для того, чтобы привести вал двигателя в движение. В движении двигатель может потреблять не более 5 ампер. При управлении этими типами нагрузок выбирайте реле, которое превышает начальные требования двигателя. В этом случае, Для максимального срока службы реле следует использовать реле на 20–30 ампер.
Конденсаторы подавления индукции
Контролирующий для индуктивных нагрузок необходимо использовать конденсаторы для подавления индукции. Этот конденсатор предназначен для поглощения высоких напряжений. генерируются индуктивными нагрузками, блокируя их от контактов реле. Без этого конденсатора срок службы реле будет значительно выше. уменьшенный. Индукция может быть настолько сильной, что электрически мешает микропроцессору плата, возможно, требует перезапуска платы.
Relay Pros, LLC
800-960-4287
[email protected] Реле Профи, ООО
780 2-я Улица
Osceola, MO 64776
www.relaypros.com
facebook.com/RelayPros
Какие меры предосторожности при использовании реле?
Для правильного использования реле при выборе реле и понимании его характеристик необходимо также понимать некоторые меры предосторожности при использовании, чтобы гарантировать надежную работу реле.
При использовании реле соблюдаются следующие меры предосторожности:
1. Использование реле должно соответствовать различным диапазонам параметров, перечисленным в руководстве по продукту, насколько это возможно.
2. Номинальная нагрузка и срок службы являются справочными значениями и могут сильно различаться в зависимости от различных факторов окружающей среды, свойств и типов нагрузки, поэтому лучше всего подтверждать их при фактическом или смоделированном фактическом использовании.
3. Попробуйте использовать управление прямоугольной волной для реле постоянного тока и используйте управление синусоидальной волной для реле переменного тока.
4. Для сохранения работоспособности реле будьте осторожны, не уроните реле и не подвергайте его сильным ударам. Не рекомендуется использовать выпавшие реле.
5. Реле следует как можно чаще использовать в среде с нормальной температурой и влажностью, с небольшим количеством пыли и вредных газов. К вредным газам относятся газы, содержащие оксиды серы, кремния и азота.
6. Перед использованием реле с магнитной фиксацией его следует установить в положение срабатывания или сброса в соответствии с требованиями.Обратите внимание на полярность и ширину импульса при подаче напряжения на катушку.
7. Для поляризованных реле обратите внимание на полярность (+, -) напряжения катушки.
Контакт
Контакт является наиболее важной структурной частью реле. На срок службы контакта влияет материал контакта, значение напряжения и тока на контакте (особенно формы волны напряжения и тока во время включения и выключения), тип нагрузки и переключение. Влияет на частоту, условия окружающей среды, контактная форма, явление отскока контакта и т. д., выход из строя контакта обычно вызван переносом материала, адгезией, ненормальным расходом и увеличением контактного сопротивления.
Нагрузка
Обычно величина резистивной нагрузки указывается в руководстве по продукту, но одного этого недостаточно. Это должно быть проверено и подтверждено в реальной цепи контакта. Минимальная нагрузка, указанная в руководстве по продукту, не является стандартным нижним пределом, который реле может надежно переключать. Надежность этого значения различается в зависимости от частоты включения-выключения, условий окружающей среды, изменений требуемого контактного сопротивления и абсолютного значения.
Напряжение
Когда индуктивная цепь отключена, обратное напряжение контактной цепи превышает напряжение цепи. Чем выше напряжение, тем больше энергия, что приводит к увеличению расхода контактов и передачи материала. Поэтому в необходимо обращать внимание на тип и размер нагрузки, управляемой контактом реле.
При таком же токе значение напряжения постоянного тока (DC), которое реле может надежно переключать, намного ниже, чем значение напряжения переменного тока (AC).Поскольку переменный ток имеет нулевую точку (точка, в которой ток равен нулю), генерируемая дуга легко гасится, а постоянный ток, генерируемая дуга может быть погашена только после того, как зазор между контактами достигнет определенного значения, в результате чего дуга длится дольше, чем ситуация переменного тока, что усугубляет расход контактов и перенос материала.
Ток
Когда контакт замыкается и размыкается, ударный ток оказывает большое влияние на контакт. Например, когда нагрузкой является двигатель или световой индикатор, чем больше пусковой ток при замыкании, тем больше потребляется контакт и переносится материал, и это с большей вероятностью приведет к залипанию контакта и невозможности его размыкания.Пожалуйста, подтвердите это во время фактического использования.
При использовании необходимо уделять внимание
1. Избегайте реле, которое включает и отключает как большие, так и малые нагрузки. Поскольку при включении и выключении большой нагрузки легко образуются брызги контактов, они будут прикрепляться к контактам небольшой нагрузки при включении и выключении, что приводит к выходу из строя контактов. Если вам необходимо использовать его таким образом, разместите контакты, замыкающие и размыкающие небольшую нагрузку, над контактами, размыкающими и размыкающими большую нагрузку во время установки, но это повлияет на надежность реле.
2. Когда два набора контактов соединены параллельно, надежность соединения может быть улучшена, но грузоподъемность не может быть улучшена, потому что два набора контактов не могут быть размыты или закрыты одновременно.
3. Относительно синхронизации действия контакта и фазы нагрузки переменного тока: Когда действие контакта реле синхронизировано с фазой переменного тока коммутируемой нагрузки, если контакт всегда включается или выключается при высоком напряжении нагрузки, это вызовет соединение контактов или перенос материала, что приведет к преждевременному выходу реле из строя.Когда реле приводится в действие таймером, микрокомпьютером и т. Д., Возникает явление синхронизации фазы мощности.
4. Когда реле используется при высокой температуре, его электрическая износостойкость будет ниже, чем при нормальной температуре, поэтому, пожалуйста, подтвердите это при фактическом использовании.
5. При наличии нескольких наборов контактов, пожалуйста, расположите контакты как можно больше на одном полюсе источника питания, а нагрузку на другом полюсе источника питания, чтобы предотвратить возможность короткого замыкания. цепь из-за разницы напряжений между контактами и контактами.
6. Избегайте коротких замыканий между группами контактов. Из-за миниатюризации электрического оборудования управления компоненты управления имеют тенденцию к миниатюризации. Поэтому при использовании реле с несколькими наборами контактов обратите внимание на тип нагрузки и разность напряжений каждого набора контактов. Рекомендуется каждый набор контактов. Лучше не допускать чрезмерной разницы напряжений между ними, чтобы избежать короткого замыкания между контактными группами.
7.В контактной цепи реле при использовании длинного провода длиной более десятков метров из-за наличия в проводе паразитной емкости будет генерироваться импульсный ток. Подключите последовательное сопротивление (около 10 Ом ~ 50 Ом) к контактной цепи.
8. Меры предосторожности для контактов электромагнитного реле: при отправке с завода все электромагнитные реле устанавливаются в состояние сброса, но во время транспортировки или при установке реле оно может перейти в состояние отключения из-за ударов и т. Д. ., поэтому во время использования в строительстве (время доступа к источнику питания) установите его в необходимое состояние выключения по мере необходимости.
Защита контактов
1. Когда двигатель, конденсатор, соленоид или ламповая нагрузка подключены, возникает импульсный ток, в несколько раз превышающий установившийся ток.
При отключении индуктивных нагрузок, таких как соленоиды, двигатели и контакторы, возникают обратные напряжения от сотен до тысяч вольт. Как правило, критическое напряжение пробоя изоляции воздуха при нормальной температуре и давлении составляет 200 ~ 300 В, поэтому, если обратное напряжение превышает это значение, между контактами произойдет разряд.
И импульсный ток, и обратное напряжение сильно повредят контакты и значительно сократят срок службы реле. Следовательно, правильное использование схемы защиты контактов может увеличить срок службы реле.
2. Явление передачи материала контакта относится к передаче материала одного контакта другому контакту. При сильном переносе материала неровности контактной поверхности видны невооруженным глазом.
Обычно перенос материала контакта вызывается однонаправленным потоком большого тока или пусковым током емкостной нагрузки, который в основном возникает в цепи постоянного тока и обычно имеет выпукло-вогнутую форму.Следовательно, правильное использование схем защиты контактов или использование контактов AgSnO с лучшим сопротивлением переносу материала может уменьшить явление передачи материала контактов. Для нагрузок постоянного тока большой емкости (от нескольких А до десятков А) это должно быть испытано и подтверждено в реальных приложениях.
3. Как правило, индуктивные нагрузки более склонны вызывать повреждение контактов, чем резистивные нагрузки. Если вы используете соответствующую схему защиты, воздействие индуктивной нагрузки на контакты может быть в основном эквивалентно действию резистивной нагрузки, но учтите, что при неправильном использовании может быть обратный эффект.
4. При установке защитных компонентов, таких как диоды, рефрижераторы и варисторы, они должны быть установлены рядом с нагрузкой или контактами. Если расстояние слишком велико, защитный эффект будет неудовлетворительным. Рекомендуется устанавливать в пределах 50 см.
Катушка
Подача номинального напряжения на катушку является основой нормальной работы реле. При подаче только напряжения, превышающего рабочее напряжение, реле может работать, но, учитывая, что изменения, вызванные колебаниями напряжения источника питания и повышением температуры, повлияют на нормальную работу реле, на катушку должно подаваться номинальное напряжение.
Тип
Тип действия переменного тока (далее именуемый типом переменного тока)
Обычно рабочее напряжение реле переменного тока составляет в основном напряжение промышленной частоты 50 Гц (или 60 Гц). Рекомендуется выбирать продукты со стандартными характеристиками напряжения, указанными в руководстве по продукту.
Для реле переменного тока из-за потерь на вихревые токи, потерь на гистерезис и снижения эффективности катушки повышение температуры обычно выше, чем у реле постоянного тока. Когда напряжение превышает ± 10% от номинального напряжения, можно легко издать жужжащий звук, поэтому обратите внимание на колебания напряжения источника питания.
Для реле переменного тока, когда катушка обесточена, в цепи питания не должно быть остаточного напряжения составляющей постоянного тока, в противном случае реле может не сработать нормально. А остаточное напряжение составляющей переменного тока максимально близко к 0 В переменного тока, в противном случае реле может издавать жужжащий звук.
Рабочий тип постоянного тока (далее именуемый постоянным током)
Как правило, реле постоянного тока в основном управляются напряжением. Рекомендуется выбирать продукты со стандартными характеристиками напряжения, указанными в руководстве по продукту.
Пожалуйста, подтвердите полярность напряжения каждой катушки реле в руководстве. Если добавлен подавляющий диод или устройство отображения, после того, как напряжение катушки изменится на противоположное, реле выйдет из строя, или дополнительные компоненты будут работать ненормально, или даже привести к короткому замыканию. Параллельное подключение диода или устройства отображения (светодиода) к катушке приведет к увеличению времени срабатывания реле и может повлиять на электрическую износостойкость. Пожалуйста, будь осторожен.
Кроме того, для поляризованных реле, если полярность напряжения, приложенного к катушке, противоположна спецификации, реле не будет работать.
Входная мощность катушки
Входная мощность катушки переменного тока
Чтобы реле работало стабильно, подайте на катушку номинальное напряжение. Если на катушку подается (непрерывно) напряжение, которое не может полностью сработать, реле будет чрезмерно нагреваться, что приведет к ненормальным потерям катушки.
Напряжение источника питания реле переменного тока является наилучшей синусоидой, потому что катушка переменного тока может лучше подавлять жужжание в случае синусоидальной формы волны, если форма волны искажена, эта функция подавления не может быть хорошо реализована.
Если устройства, такие как двигатели, соленоиды, трансформаторы и т. Д., Подключены к цепи возбуждения реле, когда эти устройства работают, напряжение на катушке реле будет уменьшаться, вызывая вибрацию контактов реле.
Если используется нагрузка с большими колебаниями, например, двигатель, пожалуйста, отделите цепь возбуждения катушки от цепи питания в соответствии с приложением.
Если реле переменного тока не может работать стабильно, переменный ток можно преобразовать в постоянный, а затем выбрать подходящее реле постоянного тока.
Входная мощность катушки постоянного тока
Для стабильной работы рекомендуется использовать номинальное напряжение катушки со скоростью изменения пульсаций менее ± 5% для напряжения, подаваемого на катушку реле постоянного тока, в противном случае реле будет работают нестабильно, вызывая заедание контактов или аномальные потери. Это особенно верно, когда к цепи управления реле подключены такие устройства, как двигатели, соленоиды и трансформаторы.
В качестве источника питания реле постоянного тока используются батареи, двухполупериодные или полуволновые выпрямительные схемы с фильтрующими конденсаторами и т. Д.Эти различные типы источников питания будут влиять на рабочие характеристики реле, поэтому, пожалуйста, проверьте и подтвердите их при фактическом использовании.
Максимально допустимое напряжение катушки
Максимально допустимое напряжение катушки ограничивается не только повышением температуры катушки и термостойкостью изоляционного материала эмалированного провода катушки, но также термической деформацией и старением изоляционного материала. В частности, он не должен повреждать другие машины, угрожать безопасности людей или вызывать пожар, поэтому он должен быть ограничен определенным диапазоном.
Максимально допустимое напряжение — это максимальное значение напряжения, которое может быть приложено к катушке реле, а не значение, допускающее непрерывное применение.
Повышение температуры катушки
Во время работы реле катушка нагревается и температура повышается. Как правило, когда время включения составляет менее 2 минут под импульсным напряжением, повышение температуры катушки зависит от времени включения (ВКЛ) и соотношения включения и выключения (ВЫКЛ), и различные реле в основном одинаковы. .
Повышение температуры катушки вызовет увеличение сопротивления катушки, и соответственно повысится рабочее напряжение. Температурный коэффициент сопротивления медного провода увеличивается примерно на 0,4% на 1 ° C, а сопротивление катушки увеличивается на это соотношение.
Ток утечки
При проектировании схемы обратите внимание на то, чтобы избежать протекания тока утечки через катушку, когда реле не работает.
Напряжение на катушке и время работы
У электроприборов переменного тока будет отклонение во времени работы в зависимости от фазы, когда на катушку подается напряжение.Для реле постоянного тока, даже если напряжение, приложенное к катушке, увеличивается, время срабатывания реле будет соответствующим образом увеличено, но отскок при замыкании контактов также станет больше. Работа при номинальной нагрузке или высоком пусковом токе приведет к сокращению срока службы или сокращению контактов, поэтому на это следует обратить внимание.
Меры предосторожности для катушки реле с магнитной фиксацией
1. Напряжение катушки
Пожалуйста, проверьте правильность направления напряжения, приложенного к катушке, в противном случае реле может не сработать.
Из-за характеристик реле с магнитной фиксацией не допускается подавать напряжение на катушку в течение длительного времени, чтобы предотвратить перегрев и возгорание реле.
2. Самоблокировка реле
Пожалуйста, избегайте использования собственного нормально замкнутого контакта реле для отключения собственной катушки, так как это вызовет сбои из-за нестабильности действия реле.
3. При параллельном использовании нескольких реле
Если катушка реле с магнитной фиксацией подключена параллельно с другими катушками реле или соленоидами, добавьте диод, чтобы обратное напряжение не влияло на нормальную работу реле.
4. Меры предосторожности для реле с двумя катушками
Пожалуйста, не подавайте напряжение на установочную катушку и катушку сброса одновременно, иначе это приведет к ненормальному нагреву, ненормальной работе или даже ненормальной потере реле.
Когда схема должна подключить любую клемму катушки действия и обратную линию, а другая клемма подключена к тому же полюсу источника питания, подключите две клеммы, которые необходимо подключить напрямую (короткое замыкание), а затем подключить к источнику питания.Изоляция между двумя катушками может быть хорошей.
Прочие вопросы, требующие внимания
1. Когда несколько реле образуют последовательно-параллельную цепь, обратите внимание, чтобы избежать неисправности из-за тока байпаса и тока утечки.
2. Во время работы обычных реле существуют такие стадии, как изменение контактного давления, дрожание контакта и нестабильность контакта. Когда напряжение, подаваемое на катушку, постепенно увеличивается, время этой нестабильной стадии удлиняется и влияет на срок службы реле.Чтобы свести к минимуму влияние этой ситуации на реле, попробуйте использовать ступенчатое напряжение (используя схему переключателя) для питания катушки.
3. Если шнур питания длинный, обязательно выбирайте реле по принципу подачи номинального напряжения после измерения напряжения на катушке реле.
Если проводка на большие расстояния выполняется параллельно с линией питания, когда питание катушки отключено, два конца катушки будут генерировать напряжение из-за паразитной емкости провода, что приведет к плохому расцеплению.В этом случае подключите байпасный резистор к обоим концам катушки.
4. Когда катушка находится под постоянным напряжением в течение длительного времени, собственный нагрев катушки будет способствовать старению изоляционного материала катушки и ухудшению ее характеристик. Поэтому в этом случае используйте реле с магнитной фиксацией. Когда необходимо использовать моностабильное реле, пожалуйста, используйте герметичное реле, которое не подвержено влиянию внешней среды, и используйте соответствующую схему защиты для предотвращения потерь в случае плохого контакта или отключения.
5. Если частота включения-выключения составляет менее одного раза в месяц, регулярно проверяйте состояние подключения контактов. Если контакты не включаются или не выключаются в течение длительного времени, на поверхности контактов может образоваться органическая пленка, вызывающая плохой контакт.
6. Когда реле находится в высокотемпературной, высокотемпературной среде или постоянно находится под напряжением, если катушка заземлена, это может легко вызвать электрическую коррозию катушки и вызвать отключение, поэтому, пожалуйста, постарайтесь не заземлять катушку реле. .Если катушка должна быть заземлена, установите переключатель управления на конце катушки реле на положительный конец катушки.
Характеристики
1. Реле в пластиковом корпусе обладают хорошей устойчивостью к воздействию окружающей среды, но, пожалуйста, обратите внимание на следующие моменты при их использовании, чтобы избежать сбоев в работе.
Реле в пластиковом корпусе не подходят для сред с особыми требованиями к герметичности. Не используйте их при давлении, отличном от 86 кПа ~ 106 кПа. И избегайте использования в легковоспламеняющихся и взрывоопасных газовых средах.В этом случае используйте герметичное реле.
При очистке печатной платы после пайки к печатной плате рекомендуется использовать для очистки чистящую жидкость на спиртовой основе.
Избегайте ультразвуковой чистки. Использование ультразвуковой очистки может привести к отсоединению катушки и небольшому слипанию контактов.
2. Когда реле подвергается сильному удару, контакты мгновенно размыкаются, что может вызвать неисправность. Следовательно, когда он установлен на одной плате с другими устройствами, создающими удар (например, электромагнитными переключателями, воздушными переключателями и т. Д.)), необходимо принять контрмеры, чтобы уменьшить воздействие удара на реле, например, чтобы направление удара соответствовало направлению размыкания и замыкания контактов реле и направление движения якоря было под прямым углом, или эти устройства установлены. на разных досках или буферных листах. Кроме того, если реле находится в условиях вибрации в течение длительного времени (например, напряжения и т. Д.), Пожалуйста, избегайте использования его в сочетании с розеткой. Реле рекомендуется припаять прямо к плате.
3. При транспортировке реле или устройства, оснащенного реле, сильная вибрация или удар могут вызвать неисправность реле. Пожалуйста, возьмите буферный пакет, который может контролировать вибрацию и удары в допустимом диапазоне.
Окрестности
1. Обратите внимание, что температура окружающей среды в месте использования не должна превышать значение, указанное в руководстве по продукту.
Кроме того, когда в окружающей среде много пыли или сероводорода (SO2, h3S и т. Д.)) или органический газ, сульфидная пленка, оксидная пленка или пыль будут образовываться на контактной поверхности, что приведет к нестабильному контакту и повреждению контакта. Поэтому выбирайте герметичное реле. Если вы выбираете реле в пластиковом корпусе, вам необходимо протестировать и подтвердить их на практике.
2. Избегайте использования реле в среде, содержащей следующие газы. В этих условиях автоматические выключатели в пластиковой оболочке не могут избежать воздействия этих газов на контакты. Пожалуйста, используйте герметичные реле.
Кремниевая среда: если вокруг реле находятся вещества на основе силикона (например, силиконовый каучук, силиконовое масло, краски на основе силикона, силиконовые наполнители и т. Д.), Они будут выделять кремнийсодержащие летучие газы, которые могут вызвать придерживаются контактов и вызывают плохой контакт.
Сульфидный газ (SO2, h3S): Сульфидный газ легко вулканизирует контакты, что приводит к плохому контакту или непроводимости.
Газообразный оксид азота (NOX): если нагрузка, склонная к возникновению дуги, включается и выключается в высокотемпературной среде, NOx, генерируемые дугой, вступают в реакцию с влагой, абсорбированной извне, с образованием азотной кислоты, вызывая коррозию. внутренние металлические части к выключателю. Работа создает препятствия.Не используйте в среде с температурой выше 85% относительной влажности (значение при 20 ° C).
3. Пожалуйста, не используйте и не храните реле в среде, где на реле будет попадать вода, химикаты, растворители, масло и т. Д., Потому что вода и химикаты вызывают ржавчину деталей и старение пластмасс. Разбавитель и масло вызовут исчезновение этикетки или старение деталей. Для реле, в которых используются корпуса ПК, некоторые органические растворители могут вызвать вздутие и растрескивание корпуса.
4. При использовании, хранении и транспортировке избегайте попадания прямых солнечных лучей и поддерживайте нормальную температуру, нормальную температуру и нормальное давление.Температура и температурный диапазон, который можно использовать, транспортировать и хранить, показаны в незатененной области на рисунке ниже. Допустимая температура зависит от типа реле.
Рекомендуемый диапазон температуры и температуры для использования, транспортировки и хранения:
(1) Температура: 0 ℃ ~ 40 ℃
(2) Влажность: 5% ~ 85%
(3) Воздух давление: 86 кПа ~ 106 кПа
Форма и установка
1. Обычно вид снизу получается из проекции поверхности выводов печатной платы реле, а вид сверху получается с противоположного направления (т. е. с верхней поверхности корпус реле).Пожалуйста, обратите внимание при использовании руководства по продукту и установке реле.
2. Если не указано иное, направление установки реле обычно любое, но для того, чтобы реле работало более стабильно и надежно, направление установки также требует тщательного рассмотрения.
Идеальный метод установки — это сделать направление движения контакта и направление движения якоря под прямым углом к направлению вибрации и удара. Особенно, когда катушка не находится под напряжением, сопротивление вибрации и ударам нормально замкнутого контакта является слабым, и его производительность может быть гарантирована при правильном направлении установки.
При установке старайтесь держать контактную поверхность реле в вертикальном направлении, чтобы не только избежать скопления мусора и пыли.
3. Когда несколько реле установлены на близком расстоянии, взаимное тепловое воздействие может вызвать аномальный нагрев. Во избежание накопления тепла установите достаточное расстояние для установки. При штабелировании и установке нескольких подложек будьте осторожны, чтобы температура окружающей среды реле не превысила значение, указанное в руководстве по продукту.
4. Пожалуйста, не используйте ультразвуковую очистку для очистки реле, так как ультразвуковая очистка приведет к слипанию контактов, разъединению катушки и другим неисправностям.
5. Установка и сварка реле THT обычно делятся на следующие этапы.
Обратите внимание, что если магнитный поток случайно попадает в реле, функция реле будет нарушена. Из-за различных защитных структур возникнут проблемы, которые не подходят для автоматической сварки или автоматической очистки.
Прочие вопросы, требующие внимания
Обратите внимание, что при нормальной работе реле существует опасность поражения электрическим током, если вы дотронетесь до него руками.
Обратите внимание, что отключите питание перед установкой, обслуживанием и поиском и устранением неисправностей реле (включая клеммные колодки, розетки и другие соединительные детали).
Обратите внимание, что при выполнении клеммных соединений сначала обратитесь к схеме подключения в руководстве по продукту, а затем выполните правильное подключение.Неправильное подключение может вызвать неожиданную неисправность, ненормальное нагревание, возгорание и т. Д.
В случае соединения контактов, плохого контакта, разъединения и т. Д. Это может поставить под угрозу другое имущество или даже жизнь, пожалуйста, используйте двойные предохранительные устройства. .
Использование реле в автомобильной проводке
Использование реле в автомобильной проводке
Реле — это механическое устройство, которое может подключать или отключать питание аксессуара, когда оно получает «сигнал» низкого напряжения от переключателя. Некоторые люди могут спросить, зачем им использовать реле, если вы можете просто подключить аксессуар напрямую через переключатель к его источнику питания.Есть две основные причины, по которым используются реле:
Использование реле удерживает более высокое напряжение в салоне автомобиля и просто снижает нагрузку на электрическую систему вашего автомобиля в целом. Если что-то вышло из строя или произошло короткое замыкание, вероятность внутреннего возгорания значительно снижается, если используется реле, позволяющее переключение более высокого напряжения в моторном отсеке. Это также снижает нагрузку на внутреннюю панель предохранителей, снижая нагрузку на нее.
Позволяет использовать проволоку менее толстого сечения. Чем длиннее провод, тем выше сопротивление. Используя реле рядом с переключаемым элементом, вы используете меньше провода более толстого сечения.
Некоторые могут возразить, что реле добавляют дополнительную точку отказа электрической системе. Хотя реле в конечном итоге изнашиваются после многократного использования, вероятность отказа можно снизить, если их периодически заменять или вы можете подключить два реле параллельно. При параллельном подключении одно реле может выйти из строя, а другое может продолжать работать.Этот метод обычно используется в охлаждающих вентиляторах.
Рассмотрим типичное обновление пользователя — добавление противотуманных фар в передней части автомобиля. Многие подключались к блоку предохранителей, подключали его к выключателю, установленному на приборной панели, а затем обратно через брандмауэр до самого света. Электропроводка с реле позволяет питанию проходить прямо от батареи через реле, установленное рядом, прямо к фарам. Переключатель, установленный в салоне, потребляет минимальную мощность через блок внутренних предохранителей для активации реле.
Купить реле, косички и комплекты ЗДЕСЬ
Пример схемы подключения реле см. Ниже. Цветовая кодировка реле соответствует нашей косичке жгута реле.

Как правильно проверить защитные реле • Услуги по обучению электротехнике Valence
Обычно я стараюсь, чтобы мои сообщения были максимально простыми и практичными. Этот пост немного отличается, потому что я расскажу о своем подходе ко всему релейному тестированию.
Пропустите этот, если вам нужны шаги по тестированию реле для определенного элемента, или перейдите к разделу «Как следует тестировать защитные реле», если вам не нужна предыстория.
Почему я написал этот пост
Я писал следующий пост о тестировании реле импеданса, когда понял, что большая часть его будет посвящена «правильному» способу тестирования реле. Я просто буду писать это снова и снова в каждом посте, потому что эти принципы применимы ко всем реле, поэтому я решил, что мне нужно просто записать это один раз, чтобы вывести его из моей системы … а затем ссылаться на него в будущем посты.
Фон
Я начинал карьеру не тестировщиком реле.Я начал работать в компании по испытанию высокого напряжения, предоставляющей полный спектр услуг. Моя первая работа заключалась в прокладывании выводов воздуховода для проверки сопротивления контактов распределительного устройства. Мне очень повезло, потому что компания, в которой я работал, не просто научила правильную последовательность кнопок, чтобы пройти успешный тест; они хотели, чтобы я понял принципы, лежащие в основе контактного сопротивления, прежде чем мы рассмотрим элементы управления тестовым набором, в том числе:
Зачем я проводил тест.
Что измерял тест.
Как это измерял тестовый набор.
Как связать мои лиды, чтобы получить точные результаты.
Как выглядит хороший результат теста.
Как решать проблемы.
Не знаю, было ли это намеренно, но понимание этих основных принципов проверки контактного сопротивления означало, что не имело значения, с каким набором тестов они меня отправили; Я знал, чего хочу, и мне оставалось только выяснить, какие кнопки нажимать, чтобы генерировать и измерять нужные мне сигналы. Если испытательный комплект сломается, я смогу найти все, что вырабатывает постоянный ток, с помощью измерителя, который может измерять постоянное напряжение, и я вернусь к делу.
Одна из наиболее частых жалоб, которые я получаю от студентов, — это что-то вроде: «Мы не тестируем реле каждый день, поэтому это сложно…» Мне трудно понять эту жалобу, потому что вы можете поместить меня в любую среду для электрических испытаний с высоким напряжением. сегодня, и я мог бы сделать работу; хотя я почти десять лет не тестировал ничего, кроме реле.
Это не хвастовство. Я не думаю, что я особенный. Я знаю множество менеджеров по тестированию, которые находятся в одной лодке со мной. Думаю, это больше связано с моим подходом к тестированию.
Наша современная чрезмерная зависимость от автоматизации — самая большая проблема. Я написал напыщенную речь в The Relay Testing Handbook: Principles and Practice против автоматизации во всех формах, но с тех пор я немного изменил свое мышление. Думаю, мне снова повезло с той первой испытательной компанией. Они были слишком дешевы, чтобы покупать новейшее и лучшее оборудование, но достаточно дальновидны, чтобы не полагаться на угольные сваи, фонарные батареи и мультиметры. Нам пришлось:
сделать правильные соединения,
запустить тест вручную,
понимают, что означают результаты, а
убедитесь, что они верны.
Если вы понимаете суть теста и выполняете его вручную, пока он не надоест, эти основы останутся с вами навсегда. Вы ничего не узнаете, если просто будете следовать инструкциям набора тестов для подключений, нажать кнопку, а затем начать проверять свою электронную почту во время выполнения теста.
Вот краткий тест: как ваш EZCT-2000 (или любой другой тестер CT, который вы можете принести на место тестирования) проверяет коэффициент CT? Если вы считаете, что ваш тестер ТТ использует ток для проверки коэффициента и полярности ТТ, вам не следует тестировать этот ТТ.Этот автоматизированный набор тестов представляет собой игровой автомат, если вы не знаете, что делаете. Похоже, вы выигрываете, потому что продолжаете получать пасы, но в конце концов ваша удача иссякнет, и вы застрянете, пытаясь выяснить, как выбраться из ямы, которую вы вырыли для себя.
Я призываю вас избегать ловушки автоматизации и искать наборы тестов, созданные в 80-х или 90-х (или запускать современные наборы тестов вручную), чтобы проводить тестирование. Изучите принципы с помощью ручного тестирования, пока вам не надоест до слез.Тогда начните играть с автоматизацией. Уверенный в себе электротестер, знающий свое дело, может почти написать собственный билет в этой отрасли. Каждая испытательная компания в мире активно ищет (и переманивает) квалифицированных электротестеров.
Трактат о том, как проверять реле защиты
Тестирование электромеханических реле
Электромеханические реле имели несколько точек отказа, которые могли повлиять на срабатывание реле и временные характеристики. Фактически, вы можете пройти одну характеристику, изменив другую характеристику.Например, один из моих студентов обнаружил, что время реле не соответствует калибровке. Он временно забыл, как регулировать задержку времени, и вместо этого начал регулировать характеристику срабатывания. Ему удалось пройти все временные тесты, но студент, который проверял реле после него, обнаружил, что датчик далек от калибровочных допусков.
Приемочные испытания, пусконаладочные работы, техническое обслуживание и диагностические испытания электромеханических реле были идентичны, поскольку точки отказа в реле не изменились.Сегодня вы можете откалибровать и очистить реле до совершенства, а электромагнитная и механическая природа реле приведет к изменению характеристик срабатывания, синхронизации и контактов с течением времени.
Точки отказа цифрового реле
Проблемы с электромеханическими реле практически невозможны с цифровыми реле. Функции либо работают, либо нет. Нет причин искать точные точки срабатывания в цифровом реле, потому что нечего было бы настраивать, чтобы привести его в соответствие с допуском.Реальные точки отказа цифровых реле:
Преобразователи аналогово-цифровые
Блоки питания
Электронные компоненты
Цифровые входы
Цифровые выходы
Релейные алгоритмы
Настройки реле
Первые пять точек отказа могут быть проверены с помощью простых процедур тестирования и не требуют сложных наборов тестов. Алгоритмы реле должны быть протестированы до того, как владелец купит реле, и со временем они не изменятся.Если вы настроите и измеряете датчик срабатывания и временный тест сегодня, он будет таким же навсегда, пока первые пять компонентов останутся работоспособными.
Цифровые реле
могут иметь разные процедуры тестирования на разных этапах срока службы цифрового реле. Фактически, первые четыре точки отказа могут и должны постоянно проверяться, пока реле находится в рабочем состоянии и в сети. Цифровые выходы можно проверить за несколько секунд во время периодических интервалов технического обслуживания. Алгоритмы не должны меняться, поэтому вам не нужно постоянно проверять срабатывание реле и отсчет времени во время каждого интервала технического обслуживания.
Вопрос, который вы должны задать перед выполнением технического обслуживания: доверяю ли я человеку, который ввел в эксплуатацию это реле?
Я обнаружил слишком много работающих реле, которые были неправильно настроены, чтобы полностью доверять тому, что какое-либо реле было правильно введено в эксплуатацию. Многие из проблем с настройкой заканчивались отключением одного или всех защитных элементов в реле; но у них была проверенная наклейка и протокол испытаний. Я также обнаружил проблемы с реле, которые я тестировал в течение нескольких интервалов обслуживания по мере развития моего тестирования, поэтому я всегда выполняю полную батарею тестов во время интервалов обслуживания, потому что это не займет много времени, если вы выполните динамические тесты.
Проблемы с настройками реле — это САМЫЕ распространенные точки отказа цифровых реле. Некоторые из этих ошибок настройки могут включать:
Инженеры по настройке реле неправильно понимают, как работает реле.
Инженеры по настройке реле допускают опечатку или ошибку копирования и вставки при создании настроек.
Тестеры реле преобразуют несовместимые файлы настроек в полевых условиях.
Тестеры реле неправильно загружают настройки реле.
Инженеры по настройке реле основывают свои расчеты на неверной информации.
Если вы основываете свой план тестирования на настройках внутри реле, то создайте план тестирования, основанный на этих настройках, который изменяет значения, чтобы упростить тестирование реле; вы не сможете найти ни одну из этих проблем, если они не станут невероятно очевидными.
Вы можете найти первые четыре проблемы, зная, что должно делать реле (из описания работы инженера-проектировщика или опыта), а затем применить реалистичные сценарии неисправности, чтобы доказать, что реле работает так, как было задумано.Вы не обнаружите ни одной из этих проблем, если спросите реле, на что оно запрограммировано, и изолировать каждый элемент для тестирования.
Вы можете найти проблемы №5 в списке, просмотрев всю документацию сайта и соединения, чтобы убедиться, что все совпадает. Часто в проекте очень много изменений, и вы — последняя линия защиты. Вы должны использовать окончательные версии чертежей, чтобы убедиться, что все электрики и инженеры были на одной странице.
Аналогия с тестированием реле
Давайте упростим это, заменив реле банкоматом или банкоматом, который распределяет три вида банкнот (5, 10, 20 долларов), хранящихся в трех отдельных хопперах.
Умный и простой способ протестировать этот банковский автомат — установить его, убедиться, что он включен, загрузить в него деньги, используя стандартную процедуру, а затем пройти через процесс вывода средств, как если бы вы были клиентом. Если вы просите пять долларов, вы должны получить пять долларов. Повторите процесс для некоторых базовых комбинаций и через пару минут отправляйтесь домой.
Процедура, которую я только что описал, в мире тестирования реле называется динамическим или системным тестированием.Если у меня есть реле, которое должно что-то защищать, я буду:
выяснить, при каких условиях должно сработать реле, а затем
создает несколько реалистичных сценариев, которые находятся в пределах рабочих допусков реле, а затем
создает несколько реалистичных сценариев, которые выходят за пределы рабочих допусков реле, а затем
запускает тесты, чтобы убедиться, что реле срабатывает, когда тест находится в пределах допуска, и не срабатывает, когда тест выходит за пределы допуска.
Когда я использую эту философию тестирования, я могу отойти от реле с достаточной уверенностью, что реле будет работать правильно во время эксплуатации.
Большинство тестеров реле создают некую автоматизированную процедуру для проверки своих реле, которая будет выглядеть примерно так, используя аналогию с банкоматом:
Отсоедините клавиатуру и замените ее соединением от тестового набора, которое будет виртуально нажимать кнопки. (Это было бы похоже на подключение ваших каналов напряжения и тока испытательной установки к задней части реле, как производитель реле показывает соединения вместо того, чтобы смотреть на чертеж и пытаться заменить трансформаторы тока и трансформаторы на каналы испытательной установки, используя трехлинейные рисунки сайта.)
Отсоедините бункер, выдающий банкноты, и замените его входами обратной связи цифрового входа тестового набора. (Это будет то же самое, что и отображение запасных входов для тестирования реле.)
Загрузите программу из машины, проанализируйте программу и создайте простые команды, которые будут имитировать нажатия клавиш, необходимые для приведения бункера №1 в действие.
Повторите то же самое для бункера №2 и бункера №3.
Запустите три теста и убедитесь, что правильный бункер работает для каждого моделирования.
Отсоедините тестовый набор от банкомата и снова подсоедините клавиатуру и бункеры.
Распечатайте отчет.
Эта процедура тестирования намного сложнее и создает впечатление, что вы действительно усердно работаете над своим тестом, но что вы на самом деле доказали?
Вы когда-нибудь замечали, что клавиши на клавиатуре телефона противоположны клавишам на клавиатуре компьютера?
Какой стиль подходит для банкомата? Правильно ли вы запрограммировали стиль при составлении плана тестирования? Вы можете погрузиться в кроличью нору исследований, чтобы нажать правильную виртуальную кнопку в автоматическом тесте, но эти вопросы не нужны при выполнении динамического теста.Если выпадает нужная сумма денег, когда я притворяюсь клиентом с тестом банкомата (или правильные ответы возникают, когда я моделирую неисправность на любой стороне реле), мне не нужно изучать ответственный машинный язык. чтобы доказать, что функция верна.
Вы можете пройти свои тестовые листы в мире тестирования реле, посмотрев на клеммы реле для каналов вашего тестового набора, но реле может никогда не сработать, если трансформаторы тока или трансформаторы неправильно подключены к реле.Вы можете получить пропуски на своих испытательных листах И выяснить, правильно ли подключены ТТ и СТ к реле, подключив свой испытательный комплект к реле, используя чертежи объекта. ВСЕГДА по возможности моделируйте реальные условия!
Загрузка программы (настройки реле), определение стиля программирования банкомата (названия и ссылки элементов реле) и проверка логики банкомата (логика реле) — это то, что может сделать опытный тестировщик или инженер после многих лет опыта, но так ли это? надо тестировать банкомат (реле)? Вы можете реконструировать все настройки для создания плана тестирования, но вы только докажете, что машина будет делать именно то, на что она запрограммирована, а не то, что это подходит для приложения.Мусор на входе обычно равен мусору на выходе.
Например, что произойдет с нумерацией бункеров, если мы посмотрим на заднюю часть банкомата?
Вы можете начать целое исследование, чтобы определить, начинаются ли числа 1-2-3 слева направо, спереди или сзади, и составить план тестирования, чтобы проверить это; но вы только докажете, что машина делает то, на что она запрограммирована. Если машина загружается сзади и на этикетках слева направо отображается # 1-2-3, значит, в машину будут загружены купюры 5 и 20 долларов в неправильном месте.Машина послушно выплюнет 20 долларов людям, которые просят 5 долларов, и 5 долларов людям, которые просят 20 долларов, даже после того, как сложная процедура тестирования даст вам все результаты.
При автоматическом тестировании создается впечатление, что вы выигрываете со своим красивым отчетом о тестировании (20 долларов вместо 5), но банк, вероятно, потеряет деньги (реле не сработает, когда должно) в долгосрочной перспективе. Динамическому тестеру не нужно проводить никаких исследований, чтобы убедиться, что нужные счета рассредоточены, и он может завершить тест за меньшее время с помощью необычного отчета об испытании.
Давайте посмотрим на последнее звено в цепочке автоматизированного тестирования. Автоматизированный тест должен был получить входные сигналы для приема входных данных от банкомата, поэтому соединения бункера были отключены от действующего, находящегося в эксплуатации оборудования (отображение резервного выхода), чтобы получить обратную связь с программой тестирования. Если вы пройдете успешный тест с помощью этого метода, знаете ли вы, что бункер (фактический выходной сигнал отключения) полностью исправен? Нет. Может быть какая-то механическая неисправность бункера препятствует его правильной работе.Или провода могут быть пересечены, чтобы оплатить не те счета. Единственный надежный способ проверить фактический бункер — это выполнить полный функциональный тест. Почему бы просто не пропустить промежуточную часть и с самого начала выполнить полнофункциональный тест?
Тестировщики, которые полагаются на автоматизацию, не понимая, что происходит в фоновом режиме, по сути дергают за ручку игрового автомата. Из-за наворотов (отчет о прохождении теста) все выглядит так, будто вы выигрываете, но ваша удача рано или поздно иссякнет.
Я рекомендую вам использовать ручные методы тестирования для всех ваших тестов, пока процедуры не усвоятся (вы делали это так часто, что могли бы делать это во сне), а затем начинайте играть с автоматизацией. Все ваши процедуры тестирования должны следовать этому пути.
Спросите себя: «Каковы цели этого теста?» и спланируйте свой тест для достижения этих целей.
Узнайте, что должно делать реле, не просматривая настройки реле. Постарайтесь как можно дальше отойти от настроек (исследования координации для элементов перегрузки по току, параметры линии для дистанционных реле, описание работы инженера по настройке или рабочие листы, задокументированные, зависящие от версии настройки от инженера-проектировщика)
Просмотрите чертежи объекта и замените входы CT / PT на свой испытательный комплект как можно дальше от реле, чтобы проверить больше цепи.
По возможности используйте цифровые входы в процессе эксплуатации.
Используйте фактические, используемые выходные контакты вместо моделирования резервного выхода.
Создайте реалистичное моделирование неисправностей по обе стороны от датчика срабатывания, чтобы доказать, что реле игнорирует неисправности на неправильной стороне датчика и отключается при неисправностях на стороне срабатывания датчика.
Если вы не можете протестировать элемент без включения другого элемента, обратитесь к инженеру-проектировщику, чтобы определить сценарии, которые должны работать без дублирования.Обычно инженер не понимает, что перекрытие было установлено, и соответственно изменяет настройки.
Убедитесь, что ваш тест действительно соответствует вашим целям. Например, доказывает ли ваш тест вторичного контура ТТ, что ток течет в правильную клемму? Многие планы испытаний, которые я видел, НЕ подтверждают полярность. Попросите кого-нибудь переключить провода и посмотреть, обнаружит ли изменение ваш план тестирования.
Спасибо, что дочитали эту тираду из мыльницы до конца. В будущем я буду работать над другими техническими письмами.
Атрибуция изображений:
Цифровая клавиатура = Numpad.svg Автор Mysid (Сделано в Inkscape) [Общественное достояние], через Wikimedia Commons
Телефонная клавиатура = https://upload.wikimedia.org/wikipedia/commons/7/7d/Telephone-keypad.png
Езда правильно подключить реле напряжения
Автоматические выключатели и УЗО — не единственные средства электрической защиты дома. Потому что не всегда стабильные показатели, такие как напряжение и частота, может серьезно пострадать дорогая электроника, без возможности восстановления.Чтобы не допустить проблемы, необходимо установить переключатель напряжения на электрощит, а как это сделать правильно описано далее в этой статье.
Что такое реле напряжения?
Реле напряжения относится к разнообразным коммутационным устройствам и сравнивает текущее значение с установленным. Современные устройства позволяют установить определенный порог, после которого реле срабатывает и отключает вашу домашнюю сеть, поддерживая все электроприборы в рабочем состоянии.
Какие реле напряжения:
Отображает только сетевое напряжение.Вся информация отображается на удобном маленьком дисплее.
Устройства, которые также отображают силу тока. Не слишком важная функция, но сообразительных людей можно определить по сильноточной проблеме или придраться.
Рисунок 1: Реле напряжения, измеренное как разность потенциалов и сила тока.
Реле, показывающее всего 3 параметра: напряжение, ток и потребляемую мощность. Эти устройства самые дорогие, но и наиболее удобные в использовании. Все кнопки управления предусмотрены.
Существуют также удобные и компактные реле напряжения, которые просто вставляются в розетку и не подключаются аккуратно в распределительном щите. Такие устройства практичны в том смысле, что их можно использовать для одного или пары пользователей, например, для компьютера.
Как подключить реле напряжения?
Для подключения реле напряжения требуется 10-15 минут при условии, что известный способ подключения представляет собой ручной такой простой инструмент, как индикаторная отвертка, фигурная отвертка, монторский или канцелярский нож.
Важно! Реле напряжения всегда подключается в промежутке между электросчетчиком и последующей группой коммутационных устройств. В ознакомительном автомате, по правилам, настроен аккаунт питания устройства, чтобы сеть всегда можно было отключить и ни в коем случае не работать в условиях стресса.
Рисунок 2: Подключение реле напряжения после УЗО и электрического
Как подключить реле напряжения:
Обесточить сеть, выключить главный автоматический выключатель.Убедитесь, что в зоне, где будет производиться установка, нет опасного напряжения. Для этого воспользуйтесь отверткой-индикатором.
Установите реле времени на DIN-рейку, защелкните фиксатор на задней панели устройства и проверьте, сохраняет ли качество коммутационное устройство на своем месте.
Зачистите провода от счетчика и до потребителя. Всего 3 провода: 2-х фазный и 1 нулевой.
Провода от электросчетчиков, установленные на штатных местах в верхней части реле.Это «фаза» и «ноль». Просто вставьте провод в клемму и затяните болтом.
Провод к потребителю, закрепленный на штатном месте в нижней части устройства. Эта «фаза», которая пойдет в квартиру, процедура крепления такая же, как и с верхними проводниками.
Включите основную машину, через дисплей сделайте отверткой, чтобы напряжение подавалось на релейный вход.
Включите реле и установите порог.
Рисунок 3: Подключение реле контроля напряжения с графической схемой.
Должно иметь как нижний, так и верхний порог, устройство может отключать сеть при любых скачках напряжения.Реле напряжения можно подключать к однофазной сети с суммарной потребляемой мощностью не более 7 кВт. Если нагрузка больше этого показателя, в сети также должен быть установлен магнитный выключатель.
.

Вольт переменного тока x Ток переменного тока = Переменный ток Ватт	Вольт постоянного тока x Амперы постоянного тока = Ватты постоянного тока
Пример: реле на 5 А рассчитано на 250 В переменного тока. 5 x 250 = 1250 Вт переменного тока	Пример: реле на 5 А рассчитано на 24 В постоянного тока. 5 x 24 = 120 Вт постоянного тока
Если вы переключаете устройства переменного тока, убедитесь, что мощность переменного тока переключаемого устройства НЕ превышает 1250 при использовании реле 5А.	Если вы переключаете постоянный ток Устройства, убедитесь, что мощность постоянного тока коммутируемого устройства НЕ Превышение 120 при использовании реле 5А.

		Relay Pros, LLC 800-960-4287 [email protected]	Реле Профи, ООО 780 2-я Улица Osceola, MO 64776
		www.relaypros.com facebook.com/RelayPros
