Как правильно подключить выключатель с двумя клавишами: Как подключить двухклавишный выключатель: схема подключения, инструкция

Как правильно подключить лампочку через двойной выключатель. Как правильно подключить двухклавишный выключатель света и не допустить ошибок

Выключатель с двумя клавишами — довольно популярное устройство, используемое практически в каждой квартире. С его помощью обеспечивают поочерёдное и совместное включение лампочек в люстре или разделяют освещение, например, в двух отдельных помещениях или на улице и в коридоре. Некоторые домовладельцы с его помощью подключают вытяжку и свет на кухне.

Если свет проведён на балконе или лоджии с помощью двойного выключателя можно избежать установки двух отдельных кнопок индивидуально для каждой зоны. Разделение помещений на зоны при помощи освещения , а также множество других современных дизайнерских решений стали возможными благодаря подключению простейшего электрического устройства – выключателя с двумя клавишами.

Хочется отметить, что подключать любые электрические элементы к двойному выключателю под силу каждому, кто умеет обращаться с отвёрткой.

Для этого не нужно быть профессиональным строителем или уметь разбираться в сложных электрических схемах. Всё, что понадобится, это стандартный инструмент, который найдётся в кладовке каждого хозяйственного человека ну и, конечно, желание.

Какие инструменты и знания понадобятся при установке выключателя?

В первую очередь нужно разобраться с проводами, проще говоря, выяснить какой из них является нулём, а какой — фазой. Для этого потребуется индикатор – отвёртка с лампочкой в ручке, при помощи которой эта процедура не вызовет затруднений. Если металлической частью индикатора прикоснуться к фазовому проводу, то об этом просигнализирует светодиод, который загорится. Важно пометить провода любым удобным способом, чтобы в дальнейшем не путаться.

Если подключается люстра, в первую очередь нужно побеспокоиться об обесточивании проводки выходящей из потолка. После того как выполнена маркировка электропроводки и отключено электричество, можно переходить к монтажу выключателя с двумя клавишами .

Но перед этим нужно подготовить соединительные элементы и изоляцию для проводов, которые подразделяются по следующим видам:

• клемма самозажимной конструкции;
• винтовой зажим;
• силиконовый колпачок или изоляционная лента, если провода соединяются с помощью скруток.

Самым удобным и надёжным вариантом подключения проводов считается их фиксация с помощью самозажимных клемм. В свою очередь, использование винтовых зажимов менее надёжно, так как такой крепёж со временем ослабляется, а изоляционная лента утрачивает свою эластичность.

Для правильного подключения лампочек в люстре важно внимательно ознакомиться с принципиальной схемой устройства . Это в будущем позволит устранить любую поломку в случае её возникновения в процессе эксплуатации осветительного прибора. Для правильного и аккуратного проведения работ своими руками нужно иметь в наличии следующий инструмент:

• набор отвёрток;
• строительный нож или любое другое приспособление для зачистки проводов;
• кусачки или пассатижи с бокорезами.

Естественно, это минимальный набор инструмента и он может расширяться в зависимости от того: подготовлено ли место для установки выключателя с двумя клавишами или нет, и предусмотрена ли возможность монтажа люстры, а также других нюансов, возникающих, во время ремонта.

Особенности подготовки электрических проводов

Исходя из типа устройства, подключаемого к электросети, может отличаться подготовка электрических проводов. Если устанавливается люстра с несколькими лампами, от которых отходит по паре проводов, то подключение может выполняться в зависимости от предпочтений домовладельца.

В современных осветительных устройствах подготовку проводов выполняют ещё на конвейере завода, соединяя их по стандартной схеме . Поэтому если возникнет необходимость изменения комбинаций, включения ламп придётся полностью разбирать люстру.

В большинстве случаев в установочном коробе расположено 3 провода. При этом желательно чтобы они по длине составляли не более 100 мм. Такого размера достаточно чтобы провести комфортное подключение выключателя и осветительного прибора. На концах провода нужно зачистить на расстояние от 10 до 15 мм.

Если подключается модульный выключатель, конструкция которого состоит из двух отдельно сконструированных клавиш , важно побеспокоиться о питании как одной, так и второй его части. Для этого изготавливается перемычка из обычного провода, которой соединяются обе части электрического устройства.

Установка двухклавишных выключателей – этапы работ

Основным правилом проведения работ является правильно составленная схема подключения двухклавишного выключателя, которая предусматривает подсоединение нулевого провода напрямую к осветительному прибору, а фазы через разрыватель электрической цепи . Для крепления корпуса устройства в стену понадобится с помощью перфоратора высверлить гнездо 70 см в диаметре. При этом проводя подключение двухклавишной модели выключателя в сеть переменного тока важно соблюдать основные этапы работ.

В завершение монтажных работ возобновляется подача электроэнергии в распределительном щитке и проверяется соответствие включения групп осветительных устройств клавишами выключателя.

Схемы подключения двойного выключателя в монтажном коробе

В монтажный короб из щитка распределения электрической проводки для осветительной группы, в большинстве случаев прокладывают двойной провод. При этом провод фазы обычно обозначается красным цветом, а нулевой синим.

Из монтажного короба на каждую группу световых источников прокладываются также провода с двумя жилами. При этом нулевая жилка каждой группы подсоединяется

к нулевому проводу, подведённому из распределительного щитка . Для удобства допустимо использовать последовательную схему соединения на клемме ближайшего к монтажному коробу потребителя.

Фазу электропроводки, идущую из распределительного щитка, подсоединяют к проводу кабеля из трёх жил, который идёт от монтажного короба к выключателю с двумя клавишами. Согласно схеме другие две жилы нужно подключать к свободным концам проводов, подходящим к источникам света.

Если провода соединяются не зажимами, а скрутками, то они должны быть размером не менее 4 см. Желательно выполнить пайку контактных групп и заизолировать изоляционной лентой. При этом схема подключения двухклавишного выключателя, позволяет выполнить все работы гладко и быстро.

С какой целью, выключателем разрывается фаза?

Фазный провод разрывается выключателем в первую очередь для безопасности проведения ремонта осветительного прибора, например, при замене перегоревших источников света. При этом достаточно просто выключить выключатель, а не отключать электричество во всём доме.

Если же перепутать провода при подключении и выполнить разрыв выключателем нуля, а не фазы, то, стоя на сыром полу или алюминиевой стремянке случайно, коснувшись, металлической части патрона подключённого к фазе произойдёт удар электрическим током. А о последствиях поражения током или падения с высокой стремянки рассказывать не нужно, так как понятно, что ничего хорошего в такой ситуации человека не ждёт.

Перед началом каких-либо работ, связанных с монтажом или подключением двухклавишного выключателя, необходимо ознакомиться с базовыми особенностями его устройства. Внешний вид устройства является стандартным и привычным для пользователей: 2 кнопки в пластиковой рамке.

Гораздо более сложным является внутреннее устройство механизма, оно описывается ниже:

1. Для наглядного изучения и понимания устройства двойного выключателя , рекомендуется устранить все пластиковые элементы. Кнопки можно убрать слегка поддев их отверткой или другим подобным инструментом. На некоторых современных моделях предусмотрены специальные отверстия, позволяющие без труда разбирать устройство. Для фиксации рамки используются винты, либо защелкивающиеся механизмы, поэтому снять ее также не составит особого труда.
2. Первая , на которую подается электрический ток, имеет подключение с 2 проводниками и контактами, они необходимы для осуществления процессов смыкания и размыкания клавиш устройства.
3. Контакты обладают соединением с выходными клеммами , к которым подключаются провода, обеспечивающие взаимодействие двойного выключателя и источника освещения.
4. В устройство любого выключателя обязательно входят специальные механизмы , снабженные самостоятельно зажимающимися клеммами, они необходимы для подсоединения проводов.
5. В некоторых современных моделях имеются винтовые зажимы , состоящие из специальной колодки, заменяющей клеммы. В нее точно так же вставляется зачищенный провод, но процесс крепежа осуществляется при помощи закручиваемых винтов.

Как можно заметить, двойной выключатель имеет весьма схожее внутреннее устройство с классической одноклавишной разновидностью. Если выражаться проще, то по своей сути обсуждаемый механизм является двумя совмещенными .

Схема подключения и особенности

схема подключения

По причине большого сходства с одноклавишной разновидностью, схема подключения не имеет принципиальных различий.

Сам процесс будет выглядеть следующим образом:

1. Первоначально , необходимо изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
3. Желательно подключать выключатель таким образом , чтобы центральный контакт располагался в нижней части.
4. Необходимо соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
5. Фазный провод , выходящий из распределителя, подключается к единственному входному контакту в выключателе.
6. В выключателе имеется 2 фазных провода , каждый из них соединяется с аналогичным проводником, идущим от светильника.
7. Внутри распределителя , эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
9. После того, как все соединения завершены , можно приступать к пайке и оснащению скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

Процесс подключения двойного выключателя обладает целым рядом различных нюансов, к основным особенностям относятся:

1. Установка двойной разновидности выключателя должна производиться исключительно в , диагональ которого равна 67 мм. Он не только идеально подойдет под габариты устройства, но и предоставит широкий спектр различных видов монтажа. Подрозетники старого образца имеют диагональ 70 мм., поскольку старые устройства были габаритнее, и плохо подходят под современные модели. К тому же, в прежние времена их изготавливали из металла, а не из пластика.
2. Подготовка проводов зависит не только от типа выключателя, но и от разновидности светильника. Этот процесс осуществляется в заводских условиях, поэтому если их расположение не устраивает, то придется производить демонтаж устройства для изменения данных параметров.
3. Внутри установочного короба традиционно имеется 3 проводника, рекомендуемая длина для них не должна превышать 10 см.
4. Некоторые современные модели двойных выключателей относятся к модульному типу, то есть фактически состоят из 2 одинарных устройств. В таком случае, потребуется подвести питание к каждой части механизма, это осуществляется при помощи перемычки, которую можно сделать самостоятельно из обыкновенного провода. С его помощью соединяются оба механизма.

Необходимые инструменты и материалы

Чтобы начать подключение выключателя, необходимо убедиться в наличии следующих инструментов и материалов:

1. Набор отверток. Могут пригодиться инструменты как с крестовой, так и с прямой рабочей частью.
2. Отвертка с индикатором фазы , которую при необходимости можно заменить мультиметром.
3. Специальные кусачки , позволяющие перекусывать провода.
4. Пассатижи.
5. Рулон изоляционной ленты.
6. Колодки , в которых проводники зажимаются при помощи болтов.
7. Изолирующие зажимы любого типа.
8. Нож с острым лезвием , который потребуется для очистки концов проводников перед подключением к клеммам или колодкам.

Пошаговая инструкция по установке

После того, как все провода были подсоединены к клеммам соответствующих модулей и процесс подключения остался позади, можно переходить к финальной стадии – установке выключателя.

Для осуществления этого процесса необходимо следовать нижеуказанному алгоритму действий:

1. Поместить подключенный механизм в специальную установочную коробку. Делать это нужно осторожно и аккуратно, все выпирающие провода требуется подогнуть возле корпуса.
2. Устройство закрепляется и крепится по размеченному уровню. Надежная фиксация реализуется при помощи крепежного механизма, являющегося частью установочного короба. Также, можно задействовать специальные зажимы, располагающиеся на корпусе механизма, они представляют собой два фиксирующихся болта.
3. Если происходит установка модульной разновидности , то она размещается в специально предназначенном для этого суппорте. Его крепеж осуществляется при помощи закручивания болтов, после того как механизм будет вставлен в короб.
4. К вставленному в поверхность стены механизму крепится пластиковая рамка, этот процесс обычно не вызывает сложностей, поскольку она всегда обладает специальными защелками или иными приспособлениями, обеспечивающими надежность осуществляемого крепежа.
5. В рамку вставляются клавиши.
6. После возобновления подачи электричества , систему можно протестировать. Если происходит включение или отключение света в помещении после нажатия клавиш, то все было сделано правильно.

Техника безопасности

В первую очередь необходимо обратить внимание на следующие основные положения по технике безопасности:

1. Перед проведением каких-либо работ , в обязательном порядке требуется отключить напряжение в распределительном щитке. После этого, нужно убедиться, что все провода действительно были обесточены и уже только после этого приступать к рабочему процессу.
2. Отсутствие инструкций или условных обозначений на механизме может вызвать необходимость тестирования проводников. Предварительно их потребуется разомкнуть, иначе возникает слишком большой риск их случайного соприкосновения.
3. Тестирование проводников не получится провести, если на них не будет подано напряжение. Однако, после того как данный процесс будет полностью окончен, важно не забыть повторно обесточить сеть.

Двойные (иначе — двухклавишные) выключатели весьма востребованы в насыщенных электробытовыми приборами квартирах, поскольку с их помощью можно включать и выключать из одного определённого места одновременно два потребителя электроэнергии. Также они пригодятся и в том случае, когда требуется управлять отдельными секциями одного и того же прибора. Например, такой выключатель применяется для управления работой многосветильниковой люстры, когда можно включить либо одну из ламп (или групп), либо все одновременно. При этом количество осветительных ламп в каждой из таких групп ничем не ограничивается. Вопрос о том, как подключить двойной выключатель, и будет рассмотрен в данной статье.

Большой зал с многорожковой люстрой — не единственное место практического использования двухклавишного выключателя. Он может быть применён также во входных коридорах индивидуальных домов: тогда с помощью одной клавиши можно осветить внешний подход к крыльцу дома (внешним светильником), а с помощью второй — включить свет в самом коридоре. Удобно пользоваться двойным выключателем также и для управления освещением служебных помещений квартиры — например, санузлом и ванной. В квартирах двухклавишные выключатели часто устанавливаются также для включения света в ванной и туалете.

Подключение двойного выключателя, хотя и несложно в принципе, но требует некоторой подготовки.

Схема и принцип действия двойного выключателя

Перед началом работ требуется приобрести двойной проходной выключатель в соответствии со стилем и общим цветовым решением помещения, где он будет устанавливаться. Поскольку белый цвет (а также близкие к нему, например, сливочный, слоновой кости и т.д.) идеально подходят к любому интерьеру, то выключатель в таком корпусе будет наиболее универсальным. Также стоит продумать его габаритные размеры и размеры клавиш. Например, если в квартире живут дети-школьники, то удобство нажатия клавиш следует соотнести с их ростом.

Схема подключения двойного выключателя должна прилагаться к изделию. Из неё следует, что практически он представляет собой два простых выключателя, выполненных в общем корпусе. Нажимая одну из клавиш, мы разрываем электрическую цепь фазного провода, который идёт к определённой группе потребителей. Соответственно, ноль подводится к источнику непосредственно, а фаза — через выключатель.

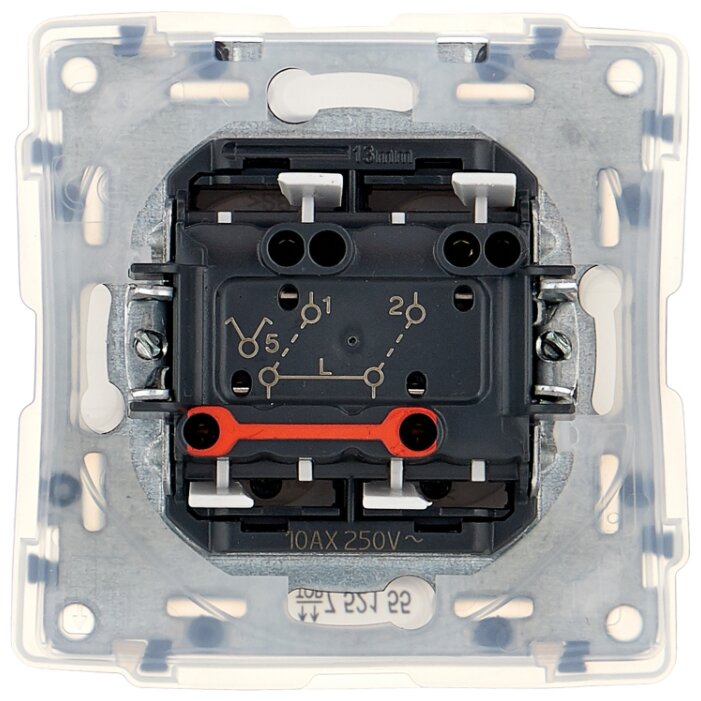

Часто на задней панели выключателя размещают схему расположения его рабочих контактов (обычно она изображается при разомкнутых контактах) и общий их вывод. Мы видим три контакта, выходящие из схемы двойного выключателя — общий идёт на фазу, а два правых — на управляющие выходы. При монтаже и последующей эксплуатации такого выключателя будет удобно, если общий контакт расположить внизу. Обычно изготовителем вместе с изделием поставляется и схема двойного выключателя.

Бывает, что описанная электросхема на задней панели отсутствует. Тогда следует запомнить, что выходные контакты всегда располагаются с одной стороны, а входной контакт — с противоположной.

Готовим монтажные инструменты

Минимально необходимый набор включает в себя отвёртку («под крест», поскольку сейчас редко можно встретить электротехнический крепёж «под шлиц»), пассатижи, индикатор напряжения, портативный фонарик, электромонтажный нож. Возможно, пригодится 1…1,5 м электромонтажного провода той же марки, которая применена для внутренней разводки электричества.

Подключение двойного выключателя желательно производить до каких-либо отделочных работ в помещении, иначе можно повредить обои. В принципе, любые ремонтные работы в помещении начинаются с проверки электропроводки и замены её элементов при необходимости.

Как подключить: разбираемся с принципом действия

Приобретённый двухклавишный выключатель будет относиться к одной из двух групп — либо с винтовыми зажимами проводов, либо выключатель, снабжённый самозажимными клеммами. В первом случае провода, присоединяемые к выключателю, размещаются в специальной колодке и поджимаются сверху винтами с П-образными шайбами. Такое соединение имеет недостаток: при частом использовании может происходить самоотвинчивание винтов. Это сопровождается нестабильностью срабатывания выключателя. Приходится обесточивать квартиру, вскрывать корпус прибора и подтягивать винты. Выключатели с самозажимными клеммами лишены подобного недостатка.

Итак, разобрав корпус, вы обнаружили элементы крепления, провода и клавиши. Это и есть те самые клавиши, которыми в дальнейшем вам придётся манипулировать. На рисунке представлен корпус двухклавишного выключателя, который предстоит установить в стене.

Отключаем электричество

Работы стоит начинать утром или в светлое время дня: неизвестно, насколько они затянутся, а в сумерках работать всегда труднее. Вначале необходимо отключить электричество: на своём домашнем щитке выкрутить/отключить предохранители. Если у вас общий распределительный щит, установленный в подъезде, то необходимо отключить клавишу пускового автомата (стоит запомнить, что положение «отключено» всегда соответствует НИЖНЕМУ положению клавиши). Впрочем, у нас есть индикатор напряжения, и с его помощью можно всегда проверить, отключено ли напряжение на квартиру. Можно определять фазный и нулевой провода по их цвету: в соответствии с нормами электробезопасности, фазный провод всегда должен быть красного цвета, а нулевой — синего. Таким образом выключатель должен находиться в разрыве фазного провода.

Предварительные работы по подготовке проводки

Как подключить двойной выключатель правильно и без нарушений целостности электроцепи? Рассмотрим этот вопрос. Если провода, размещённые в установочной коробке, еще ни разу не использовались, то следует подготовить их к подключению. Удобно работать с выходящими концами проводов не короче 100 мм. Если их длина больше, необходимо укоротить концы при помощи пассатижей. Наращивание слишком коротких концов следует выполнять весьма аккуратно, поскольку при плохом контакте провода разогреваются и при большой суммарной мощности подключенных и одновременно работающих потребителей может произойти короткое замыкание. Поэтому место соединения тщательно опрессовывают пассатижами, а затем ещё и изолируют изолентой или электромонтажным скотчем.

Далее необходимо снять с выходящих концов проводов часть изоляции — примерно 15 мм, после чего разместить провода в соответствующих гнёздах клемм. Стоит запомнить (или записать) цвет проводов — фазу (провод, который всегда находится под напряжением) размещают слева, остальные два провода — в гнёздах с противоположной стороны.

Сборка схемы

Рассмотрим указанную последовательность применительно к подключению многорожковой люстры. Провода от нуля с распределительного электрощита контактной группы №1 и от контактной группы №2 необходимо соединить между собой. Ко второму проводу — фазному, также от распределительного щита присоединяется провод, идущий дальше на общий контакт выключателя.

Внимательно относимся к цвету проводов: фазным проводом для контактной группы №1 будет провод одного цвета, а фазным для контактной группы №2 — другого. Соответственно, первый провод должен быть подключён к фазному проводу одной группы светильников люстры, а второй — к другой группе светильников.

Теперь следует заняться присоединением провода, идущего на общий контакт — его цвет не должен совпадать с цветом фазных проводов. В распределительной коробке фазные провода должны быть присоединены к своим группам потребителей.

Далее присоединяем нулевой провод. К этому проводу, идущему с распределительного щитка, в коробке присоединяется нулевой провод от светильников люстры. Следовательно, двухклавишный выключатель будет соединять только фазы обеих групп потребителей.

Поскольку в распределительной коробке получается достаточно большое количество соединений, которые располагаются близко друг к другу, следует продумать безопасность их взаимного нахождения. Это можно выполнить двумя путями: либо тщательно скрутить, а потом ещё и опрессовать участки соединений проводов, либо хорошенько пропаять их. Важно отметить, что при обычной влажности в комнате в 60…70% паяные соединения со временем окисляются и их электропроводность снижается. Поэтому скрутка, хоть и неказистее на вид, но надёжнее (тем более, что находится в коробке и её не видно). Теперь вы знаете, как подключить двойной выключатель в соответствии с составленной схемой электроцепи.

Устанавливаем подключенный узел в корпус

Двойной проходной выключатель размещается в установочной коробке. Делать это необходимо аккуратно, поскольку основные монтажные провода, как правило, являются достаточно жёсткими. Их следует немного подогнуть к основанию устанавливаемого выключателя, а затем закрепить его на стене комнаты. Далее необходимо наложить на корпус декоративную рамку (если она есть), вставить в пазы на корпусе блок с клавишами и убедиться, что он надёжно соединён с корпусом выключателя. Проверить подключение двойных проходных выключателей можно при помощи индикатора напряжения. Это недорогой инструмент, который без труда можно приобрести в любом хозяйственном магазине, он всегда пригодится в хозяйстве.

В некоторых случаях требуется установка панели, которая включает в себя не только выключатель, но и розетку. Выключатель двойной с розеткой несложно найти на прилавках наших магазинов. При подключении необходимо проложить дополнительный участок провода от выключателя до розетки. Его прикрепление выполняется точно так же, как и крепление проводов в распределительной коробке. Особенно следует проверить качество зажима, поскольку на розетке мощность потребителей может быть существенно выше.

После завершения работ можно надеть декоративную крышку и проверить работоспособность соединения в целом.

Помним о технике безопасности

В потребительских электросетях переменного тока электробезопасности следует уделять повышенное внимание. Особенно это касается помещений с повышенной влажностью (в частности: крыльца — для индивидуального дома, ванной и подвала — для многоквартирного здания). При необходимости замены перегоревшей лампочки недостаточно просто щелкнуть выключателем. Если лампочка висит достаточно высоко, и надо воспользоваться стремянкой (например, алюминиевой лестницей), ни в коем случае не нужно устанавливать её на влажный пол. Между стойками стремянки и поверхностью пола необходимо уложить резиновый коврик и лишь после этого прикасаться к патрону светильника.

Теперь вы знаете, как подключить двойной выключатель.

Домашняя электрика относится к тем видам работ, которые большинство из нас предпочитают доверять специалистам. И, тем не менее, заменить вышедшую из строя электрическую розетку или простой одноконтурный светильник многие хозяева всё же решаются самостоятельно. Но такая задача, как подключить двухклавишный выключатель на две лампочки, вызывает некоторые вопросы — и сам выключатель с «лишним» контактом, и опять-таки «лишний» провод в монтажном проёме. А уж обилие соединений в разветвительной коробке просто приводит в шок. Постараемся развеять некоторую часть страхов и сомнений. Тем более что двух, а то и трёхконтурные светильники в последнее время — не исключение, а скорее правило.

Отдельный разговор — дачное строительство. Каких только схем освещения беседок и придомовых территорий не придумывают хозяева фазенд. Как подключить два выключателя на две лампочки таким образом, чтобы в зависимости от необходимости увеличивать или уменьшать уровень освещения?

Пару слов об электрическом токе

Не «загружая» теорией и сложными физическими понятиями, напомним элементарные азы электрики. Бытовая электрическая сеть имеет напряжение 220 В, тип тока — переменный. Что это значит? Один из контактов, «фаза», имеет постоянно меняющийся потенциал с «+» на «−» (50 циклов в секунду), а другой «ноль» служит своеобразным аккумулятором, позволяя электронам то накапливаться в избытке, то перетекать обратно.

Каждая лампа имеет два контакта: цокольный и центральный. Для того чтобы наш осветительный прибор начал работать, ноль и фазу необходимо подключить к этим двум контактам. Причём в случае с переменным током и обычной бытовой лампой полярность не играет никакой роли.

Но расположение «ноля» и «фазы» знать всё же необходимо. Существует специальный прибор — «пробник», с помощью которого определяется, какой из проводов фазовый. Это необходимо иметь в виду для правильного включения в схему размыкающего устройства — выключателя. Он обязательно должен разрывать «фазу», таковы требования безопасности.

Схема подключения простейшего светильника

На примере простейшего одиночного светильника, «лампочки Ильича», рассмотрим основные элементы электрической схемы.

В любой квартире проводка, как правило, прокладывается в стене по периметру на расстоянии около 10-15 см от потолка. Это магистраль. На ней установлены разветвительные коробки. Они нужны для того, чтобы «врезавшись» в магистральный кабель, запитать розетку или выключатель со светильником.

Рассмотрим схему соединения проводов в разветвительной коробке. Вниз от неё уходит кабель на выключатель, вверх — на светильник, слева и справа — магистральный кабель. На самом деле это, конечно же, условность, порядок ввода проводов в коробку определяется только исходя из соображений целесообразности.

Нулевой провод, с ним просто. Он ответвляется непосредственно от магистрали и направляется прямым ходом к светильнику. Не намного сложнее обстоит дело с фазным проводом, он так же идёт к осветительному прибору, но только через выключатель. Вот и вся премудрость.

Обычный одноклавишный выключатель имеет сзади два контакта для присоединения проводов. В данном случае полярность роли не играет. А как подключить люстру на два выключателя? Намного ли усложниться задача?

Двухконтурная люстра — схема подключения

Для более рационального расходования электроэнергии в квартирах очень часто используются светильники с двумя, а то и более, контурами. По сути, это то же самое, как подключить два выключателя на две лампочки. Схема может быть такой: одна клавиша выключателя зажигает две лампы в люстре из пяти, оставшиеся лампы включает вторая клавиша. Схема не сложная, но, тем не менее, позволяет использовать сразу три варианта освещения в комнате:

• слабый свет — первая клавиша — две лампы;
• средний свет — вторая клавиша — три лампы;
• сильный свет — обе клавиши — все пять ламп.

Как правильно подключить выключатель с двумя клавишами, показано на схеме. Нулевой провод прямо из разветвительной коробки разводится по светильникам. Разводка «нуля» по отдельным лампам, как правило, выполнена уже на заводе-производителе осветительных приборов, и электрик лишь подключает «ноль» к клемме чёрного или синего цвета.

«Фаза» же направляется на двойной выключатель, от которого приходят два провода: для первого и второго контуров.

Замена двухклавишного выключателя двумя одноклавишными

При необходимости один двойной выключатель можно спокойно заменить двумя одиночными. Единственное, что для этого понадобится — это короткая перемычка между принимающими клеммами.

Как подключить два выключателя на две лампочки, схема показана на рисунке. На ней видно как просто, без особых хитростей двухклавишный выключатель заменяется двумя одноклавишными.

Такая схема может быть оправдана не только отсутствием двухклавишного выключателя в хозяйстве. Иногда освещение, скажем, стоянки для машины на даче неплохо сделать управляемым из разных точек: от выходной двери домика и от устройства, смонтированного на столбе ворот.

И тут мы плавно переходим к следующей теме. Точно так же, как подключить два выключателя на две лампочки, но гораздо практичнее, можно воспользоваться проходными выключателями.

Что такое проходной выключатель?

Что же это за устройства и где они применяются? Кроме рассмотренного варианта, как подключить два выключателя на две лампочки, есть возможность получше: при помощи двух выключателей, расположенных в разных точках, управлять одним осветительным прибором.

Устройство стандартных бытовых выключателей, как правило, однотипно. Имеются два контакта — неподвижный, закрепленный на корпусе устройства и подвижный, смонтированный на коромысле. Коромысло изменяет своё положение под действием клавиши. Прибор соответственно имеет два положения «Включено» и «Выключено».

Проходной выключатель (правильнее будет назвать его «переключатель») не имеет положения «Выключено». Как видно из рисунка, он имеет положения:

• включена 1 линия;
• включена 2 линия.

Для чего используются проходные выключатели

Один вариант использования проходных выключателей тот же, что и рассмотренный ранее: лампа или прожектор, освещающий автостоянку частного домовладения. Использование проходных устройств позволит включить освещение площадки из одной точки, скажем из коридора садового домика, а выключить — из другой. Например, перед самым отъездом выключателем, смонтированным на входной калитке. Причём порядок включения-выключения может быть абсолютно любым.

Второй вариант — длинный, лишённый естественного освещения, коридор. Свет включается в его начале, а выключается в конце или наоборот. Удобно? Безусловно. Так что перед тем как подключить два выключателя на две лампочки, стоит хорошенько подумать, не заменить ли эту схему на вариант с проходными выключателями.

Схема освещения коридора с использованием двух проходных выключателей

Внешне проходные выключатели почти ничем не отличаются от обычных. Только на обратной стороне вместо двух имеются три клеммы:

• фаза;
• L № 1;
• L № 2;

Как подключить светильник на два выключателя правильно, показано на схеме.

«Ноль» на светильник поступает по синему проводу. Фаза — по красному. Из рисунка хорошо видно, что питание на лампу поступит только в том случае, если оба переключателя будут находиться в одинаковых положениях. Изменение положения клавиши на любом из устройств повлечёт разрыв цепи и прекращение питания осветительного прибора. Ну, а после того как свет выключен, щелчок любым из выключателей снова замкнёт цепь, и наш коридор опять осветится.

На лестничных клетках, в длинных коридорах или туннелях вместо дорогостоящих инфракрасных датчиков можно просто подключить два проходных выключателя.

Меры безопасности при установке

Вот набор некоторых стандартных правил, позволяющих избежать неприятностей при монтаже осветительных приборов:

1. Выключатель нельзя устанавливать на «ноль», им всегда должна разрываться «фаза». Только в этом случае выключатель в положении «выкл.» позволяет производить любые ремонтные работы со светильником, вплоть до его замены, не обесточивая весь дом.
2. При выполнении соединения проводов в разветвительной коробке «вскрутку» ни в коем случае нельзя соединять между собой алюминиевые и медные провода. Металлы с разными потенциалами образуют гальваническую пару, контакт со временем ослабнет, начнёт «искрить». Иногда это приводит к пожарам.
3. Перед началом работ стоит запастись пробником для определения фазного провода и, на всякий случай, толстыми резиновыми перчатками.
4. Не стоит заклеивать открытую проводку (хоть в двойной изоляции, хоть в тройной, безразлично) бумажными обоями, другими горючими отделочными материалами.
5. Не стоит пользоваться б/у проводкой. Неизвестно, каким нагрузкам подвергалась она в прошлом, а проверить состояние каждой жилы внутри оплётки на всём протяжении невозможно.

Для того чтобы не путаться при монтаже электропроводки, лучше пробрести провода с разным цветом жил. Фазу, как правило, подключают к белому или красному проводу, ноль — к синему или чёрному, для заземления же используют жёлтый, зелёный или жёлто-зелёный цвет.

При прокладке проводки под слоем штукатурки стоит сохранить схему расположения проводов. Это может понадобиться в будущем. Самый простой способ — сфотографировать ещё не замурованную проводку, нанеся прямо на стену мелом или маркером расстояния от стен, потолка, углов, оконных проёмов, других ориентиров.

Расчёты сечения провода не стоит производить по минимуму, лучше дать некоторый запас. Тогда не будет болеть голова при покупке новой большой плазменной панели или установке на кухне посудомоечной машины, а на даче при необходимости можно будет спокойно подключать в сеть бытовой сварочный аппарат или электропилу.

Как подключить двойной выключатель на две лампочки.
Прежде чем приступить к монтажу схемы необходимо подготовиться, а именно. Купить качественный выключатель, соответствующий вашим требованиям: цвет, дизайн, с подсветкой, бес шумное включение и так далее …

Внимательно ознакомится с особенностью расположения контактов выключателя. На некоторых выключателях на задней стороне изображается схема контактов выключателя, какой вывод является общим, а какие нормально разомкнутые при выключенном положении.
Если вывода выключателя не обозначены, их можно определить прозвонкой например, лампочка + батарейка или электронным прибором мультиметром, установив его на звуковое оповещение.
У двойного выключателя имеется три вывода, общий вывод, на него приходит фаза с распред коробки и два вывода которые отключаются и подключаются к фазному выводу при нажатии на клавиши.
Если один щуп прибора установить на общий вывод выключателя, а вторым щупом по очереди касаясь двух других выводов, то прибор будет сигнализировать замкнутую цепь при условии включенного положения выключателя, при выключенном положении прибор не должен, ни чего показать. Разобравшись с принципом работы выключателя, готовим рабочее место, материал, инструмент и самое главное позаботится о собственной безопасности.

Отключить вводной автоматический выключатель (предохранитель, пробки) обесточить рабочие место, убедится, что напряжение исчезло, указателем напряжения. Или перед отключением включить настольную лампу в розетку и при выключении автомата, она должна погаснуть.
Может потребоваться фонарик, чтобы можно было работать в темноте. Для удобства монтажа лучше использовать провод разной расцветки, присвоив одному цвету, фаза другому ноль.
Не допускается скрутки (соединения) из разных металлов, например, медь и алюминий, так как такое соединение будет интенсивно окислятся, что ухудшит контакт, вследствие чего перегрев соединения при нагрузках и короткое замыкание. Если все же есть необходимость соединить медь с алюминием, соединяем при помощи клеммы.

Схема подключения двойного выключателя на две лампы.
В распред коробку завели питание фаза — ноль, на выключатель спустили трехжильный провод. Фазная жила подключается на общий вывод выключателя, другие две жилы будут, является фазой прерванной контактами, которые возвращаются в распред коробку и каждый провод идет на свою лампу. Ноль является общим и уходит сразу с распред коробки на патрон лампы.
Почему ноль на лампу, а фазу на разрыв на выключатель, это связанно с безопасностью. Чтобы при выключенном положении выключателя фаза не оставалась на патроне лампы.

Представьте вымышленную ситуацию, сгорела лампа, вы пытаетесь ее заменить, отключили выключатель, взяли алюминиевою стремянку, установили на сырой бетонный пол и поднялись на неё, взялись за патрон лампы, а на ней фаза, через ваше тело посредством токопроводящей стремянки пройдет ток, последствия могут быть от падения с высоты до смертельного поражения током.
Отсюда вывод, прежде чем, что-то делать, необходимо ясно представлять ожидаемый результат. Не стоит, делать методом научного тыка и надеяться авось получится.

Cхема подключения двухклавишного выключателя серии Structura

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «ЛЕГРАН», зарегистрированному по адресу: 105066, Москва, ул. Нижняя Красносельская, д.40/12, корпус 2, согласие на обработку персональных данных, указанных мной на страницах сайта https://legrand.ru/ в сети «Интернет», при заполнении веб-форм, характер информации которых предполагает или допускает включение в них следующих персональных данных: Имя, Фамилия, адрес электронной почты, с целью получения рассылки рекламно-информационных писем.

Согласен на передачу (предоставление, доступ) моих персональных данных ООО «ЮниСендер Рус», зарегистрированному по адресу: 127015, г. Москва, ул. Большая Новодмитровская, дом 23, этаж 2 с целью осуществления рассылки рекламно-информационных писем, а именно: Имя, Фамилия, адрес электронной почты.

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), обезличивание, блокирование, удаление, уничтожение., осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Я подтверждаю, что ознакомлен с требованиями законодательства Российской Федерации, устанавливающими порядок обработки персональных данных, с политикой Оператора в отношении обработки персональных данных, а также с моими правами и обязанностями в этой области.

Согласие действует по достижении целей обработки или случая утраты необходимости в достижении этих целей.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Как подключить выключатель с двумя клавишами? | ENARGYS.RU

В электрических системах, которые применяются для освещения помещений, используются двухклавишные выключатели света. На это повлияла их многофункциональность.

Любому человеку, обладающему элементарными навыками работы с инструментом, можно самостоятельно разобраться, как подключить выключатель с двумя клавишами.

Пошаговое описание подключения выключателя

По своему устройству двухклавишный выключатель состоит из двух одноклавишных, которые совмещаются общим корпусом. Провода подсоединяются к нему при помощи трех соединительных зажимов. Подключение будет производиться трехжильным проводом. В цепи переменного тока выключатель устанавливается всегда на разрыве фазы.

Как правильно выбрать место для установки

Гнездо прибора обычно устанавливается вблизи двери, на расстоянии 10-20 см от наличника. На высоте от пола примерно 80 см. При выборе высоты нужно основываться на среднем росте взрослых членов семьи. Выключатель света не должен быть закрыт мебелью или открытой дверью. Обычно он располагается с той стороны, где размещена ручка при закрытой двери.

Выключатели для ванной, туалета и кладовой устанавливаются в коридоре. Для помещений с повышенной влажностью и пыльностью, требуются выключатели имеющие влагозащищенность. Такие модели существуют у производителя Legrand.

Подготовка к подключению

Перед началом монтажных работ, потребуется подготовить необходимые материалы:

• трехжильный провод с сечением 1,5 мм;
• клеммные колодки;
• изолента.

Из инструментов стоит подготовить:

• штыковую, крестовую и индикаторную отвертки;
• плоскогубцы с изолированными ручками;
• канцелярский нож, которым можно зачищать изоляцию.

Этого достаточно для качественного проведения монтажных работ. Далее следует осмотреть подведенный к месту подключения кабель. Если он не обнаружен, придется проложить проводку для светильника. К выбранному для монтажа двухклавишного светильника месту, должны подходить два параллельных фазовых провода (изолированных коричневым или белым изолятом) от обеих линий освещения.

Нулевые жилы с изоляцией синего цвета, должны уйти от лампы на электрический щиток, объединившись в конце в единый провод. К устанавливаемому выключателю должен подходить только один фазовый провод.

Важно! Из установочной коробки выходит три провода, их длина не должна превышать 10 см. Если они длиннее их следует обрезать резцами на пассатижах.

Маркировка электропроводов

Каждый электрический кабель применяется для определенных целей. Чтобы их распознать, была создана специальная система обозначений. С этой целью применяются: буквы, цифры и цвета. Вначале рассмотрим буквенное обозначение шнуров, которые применяют при установке:

Также существует маркировка монтажных проводников:

Благодаря цветовой маркировке шнуров, появляется возможность точно обозначить каждый тип проводника. Цвет изоляционного покрытия жилы дает возможность определить ее назначение в группе из нескольких проводников, что позволяет ускорить работу с коммутацией и монтажом.

Если проводка проведена, а маркировка отсутствует, тогда следует отыскать ноль и фазу, и на концах жил обмотать изоленту соответствующего цвета.

Как правильно идентифицировать проводники

При выполнении работ по замене или подключению выключателей понадобиться вначале определить фазу и ноль. Прибор, который специализирован для поиска ноля и фазы называют индикатором. Такой пробник состоит из:

• диэлектрический корпус;
• резистора;
• неоновая лампочка внутри корпуса.

Важно! Перед проведением действий по выявлению фазы и ноля требуется обесточить проводку.

Потребуется зачистка обоих проводов от поверхностного слоя изоляции на 1-2 см. После зачистки проводки разводят в разные стороны, чтобы при подаче напряжения, не произошло короткого замыкания, вследствие их соприкосновения.

Затем следует включить вводный автомат и подать напряжение на провода. Пользуясь индикаторной отверткой, требуется по очереди прикоснуться к проводам ее металлической частью. При этом палец должен прикасаться к металлическому наконечнику индикатора. Если неоновая лампочка начнет светиться, значит, индикатор коснулся фазного провода. Соответственно второй провод нулевой.

Если же проводка в доме выполнена тремя проводами, значит, присутствует не только фаза и ноль, но еще и заземляющий провод. Все также с помощью пробника можно вычислить фазу, а вот распознать ноль и заземление с ее помощью не получится.

Для этого необходимо воспользоваться мультиметром. На нем включают диапазон 220 вольт и больше. Затем берут два щупа и одним из них прикасаются к фазе, а другим к одному из проводников, смотрим на значение мультиметра. Затем повторяем операцию с другим проводом.

Когда два щупа соединятся на фазе и ноле, то прибор покажет напряжение 220В, в другом случае показания мультиметра будут значительно ниже.

Демонтаж старого выключателя

Чтобы совершить демонтаж выключателя понадобиться выполнить следующие действия:

• обесточить помещение путем выключения вводного автомата;
• для того чтобы вынуть из стены регулятор света, нужно для начала достать его клавиши. При надавливании на них по бокам, они легко отщелкиваются;
• снять рамку выключателя;
• достать из стены механизм. Следует выкрутить два небольших болта, которые вкручены по бокам сердцевины, помещенной в подрозетник. Таким образом, ослабив удерживающие пластины, механизм с легкостью вынимается;
• отсоединить токоведущие проводники. Для этого разжимают клеммы и извлекают провода. При этом нужно следить за тем, чтобы не повредилась на них изоляция;

Выключатель демонтирован, можно приступать к ремонту либо монтажу нового.

Монтаж при закрытой (открытой) проводке

С открытой проводкой все относительно просто, поскольку жилы снаружи и беглым взглядом можно определиться с местом крепления выключателя с 2 клавишами.

Сами переключатели для проводки открытого и скрытого типа отличаются и внешне и по конструкции:

• устройства для выключения/включения, которые будут скрыты в стене, располагаются в специально выдолбленной нише. Его механизм будет расположен в диэлектрическом подрозетнике. Такой пластмассовый стакан следует приобретать отдельно и выбирать в зависимости от материала стены;

• чтобы произвести правильное подключение переключателя при открытом типе проводки, придется приобрести устройство содержащее плоскую пластиковую или металлическую площадку. Такая пластинка крепится оцинкованным саморезом к деревянной стене, а к кирпичу и бетону – дюбель-гвоздями.

Монтаж проходит по аналогии при обоих типах проводки:

• крепят подразетник;
• производят подключение выключателя: соединяют токоведущие жилы и командный орган;
• устройство фиксируют на пластине или в стакане;
• крепится корпус и клавиши.

Как соединить электрические провода

Электрический контакт в местах соединений обязан соответствовать следующим принципам:

• надежность, без добавочных сопротивлений. Сопротивление целого куска провода должно быть выше, чем у соединяющего контакта;
• должен быть прочным, чтобы выдерживать механические растяжения.

Существует несколько популярных способов, позволяющих качественно соединить провода:

• скруткой. Самый часто используемый способ, поскольку является самым простым. Для этого нужно два провода освободить от изоляции и скрутить. Изолируется место скрутки обыкновенной изолирующей лентой ПВХ. Допускается использование колпачков для скрутки, которые накручиваются на провода, тем самым изолируя их. Однако недопустимо скручивать колпачком провода из разнородных металлов;
• пайкой. Такой подход требует значительных затрат по времени, однако является более надежным, так как обеспечивает контакт с малым сопротивлением и требуемой механической прочностью;
• клеммная колодка – получила широкое применение, вследствие того что очень удобна в применении. Представляет собой медные зажимы в пластиковом корпусе.

Схема подключения. Пошаговые действия.

Для описания монтажа выключателя потребуется разделить два вида проводки – открытый и закрытый. В каждом варианте есть свои нюансы.

Для проведения монтажа при открытой проводке потребуется:

• в первую очередь отключить напряжение от электросети и вывести к месту монтажа все необходимые провода: фазный провод из распределительной коробки и два провода от каждой группы светильников;
• из выключателя вынимаются клавиши и механизм;
• у рабочей основы сверху на торце имеется два отверстия для ввода проводов идущих от освещения. С другой стороны, снизу, одно отверстие, предназначенное для фазы. Предварительно зачистив концы проводов, их вводят в дырочки и закрепляют;
• после того как основа выключателя будет подключена к электроцепи, ее приставляют к стене и прикручивают;
• затем короб крепится лицевая часть выключателя, клавиши и включают вводный автомат.

Установка выключателя при закрытой проводке:

• все провода следует подводить по каналам в стене, которые штробят перфоратором со специальной лопаткой или штроборезом. Также скрывают и распределительные коробки;
• для выключателя просверливают нишу, в которую вставляется пластиковый стакан. Он фиксируется на гипсовый раствор. Выключатель монтируют в эту нишу;
• также снимаются переключатели с рамкой, вводятся проводники. Два проводника фазы подключаются к соответствующим контактам выключателя. После чего их проводят к распределительной коробке и подводят проводку к светильникам;
• нулевую жилу соединяют с такими же жилами светильников. Фазы, отходящие от выключателя, соединяют с проводами фаз источника потребления;
• установить рабочую основу устройства в стакане. Для этого закручивают два боковых болта в стенки стакана;
• установить на исходную позицию клавиши и лицевую часть.

Важно! К выключателю подводят только фазу, нулевую жилу подсоединять категорически запрещено.

Как правильно подключиться к системе электроснабжения

Определить что проводка проведена, можно по наличию проложенного кабеля. При однофазном питании будет использован трехжильный, а при трехфазном – пятижильный кабель. Одним из проводов (коричневый или красный) будет фаза, второй (синий) – ноль и желто-зеленый защитный провод (земля).

После установки всех необходимых элементов, следует проверить работоспособности системы освещения.

Рекомендации электриков

Для того что бы избежать частых замен выключателей, лучше сразу приобрести более качественный вариант, например такой известной марки Легранд. У них сердцевина хоть и пластиковая, однако, специально обработана и негорючая.

У выключателя должен быть хороший контакт и фиксация клавиш при выключении. По своим качествам, приборы, внутренняя часть которых исполнена из керамики, намного лучше чем из пластмассы.

Использование выключателя с тремя клавишами оправдано, если управлять требуется большим количеством зон освещения, или многоуровневым освещением.

Первым делом нужно определиться с типом выключателя, который будет устраивать все критерии помещения. Учитывать его расположение, чтобы не тратить потом время на поиски в темноте.

Перед началом монтажных работ, следует внимательно изучить предлагаемые инструкции по установке выключателя. Учитывая, что работа будет связана с электрикой, не помешает адекватно расценить свои силы и знания. В противном случае, желательно пригласить профессионального электрика.

как подключить? Схема, инструкция

Освещение и источники света сейчас развиваются очень быстро. Инженерные решения сочетаются с дизайнерскими решениями и создают очень интересные изделия. Изменения коснулись и обычных выключателей света. Достаточно распространенный вид, который используется во многих квартирах, — это выключатель с двумя клавишами. Как правильно и в соответствии с требуемым функционалом освещения подключить? Ответ на этот вопрос будет рассмотрен в статье.

Преимущества выключателя с двумя клавишами

Несмотря на свою простоту, такое устройство позволяет отделить рабочие зоны в квартире с помощью освещения.Переключатель света с двумя клавишами позволяет избежать установки отдельных кнопок для каждой зоны, что является удачным дизайнерским решением.

Стоит отметить, что подключение электрообъектов к такому выключателю само по себе несложно и не требует специальных строительных знаний. Все, что нужно, — это наличие стандартного инструмента, желание и следование инструкциям, изложенным в этой статье.

Варианты использования двухкнопочного переключателя

Как отмечалось выше, такие устройства могут управлять освещением сразу двух групп светильников.В зависимости от этого можно продумать различные варианты освещения квартиры:

1. Для экономии энергии люстру можно использовать не на полную мощность, а лишь включить несколько лампочек, если это необходимо.
2. Теперь возможно управление двумя лампами с помощью одного переключателя.
3. Управление освещением в разных помещениях из одного места не вызовет затруднений.
4. Исполнение особого пожелания — перед посещением ванной можно включить свет выключателем в определенной комнате.

Как видно, характеристики переключателей с двумя клавишами позволяют значительно упростить и улучшить управление освещением. Тем не менее, будущие источники освещения и их схема перед установкой следует тщательно спланировать и даже обозначить основные моменты на бумаге.

Планировка будущего освещения

Перед установкой выключателя нужно учесть множество особенностей: нюансы квартиры, особые идеи будущего освещения, расположение планируемого расположения источников света, положение самого выключателя, расположение распределительного щита для питания сети.

При планировании освещения создается трасса, на которой видны места прокладки кабеля. При этом учитываются различные препятствия, такие как окна, трубы отопления, различные крепления в стенах.

Стоит помнить о кабелях, которые идут к другим потребителям электроэнергии в квартире. При проектировании схемы подключения и перед установкой автоматического выключателя необходимо выбрать подходящее сечение провода в зависимости от планируемой нагрузки электрической сети.Материал утеплителя также нужно подбирать с учетом всех особенностей стены и ее материала. Не используйте самоходную электропроводку, не соответствующую требованиям. Это очень опасно в эксплуатации и может вызвать пожар.

Подготовительные работы к установке выключателя с двумя ключами

Установка выключателя должна начинаться с подготовительных работ. Первым делом нужно определить провода: какой из них фазовый, а какой нулевой. Эту процедуру лучше всего проводить с помощью специального индикатора.У профессиональных электриков в этом качестве есть специальная отвертка с лампочкой в ​​ручке. Он понадобится при многих электромонтажных работах, поэтому его нужно будет приобрести. Для определения фазы нужно прикоснуться металлической частью индикатора к обоим проводам. На котором загорится лампочка в отвертке, это будет фаза. Во избежание дальнейшей путаницы провода следует как-то промаркировать.

При подключении люстры следует позаботиться о том, чтобы электропроводка, выходящая из потолка, была под напряжением.Убедившись в разметке потолочных проводов и отключении электроэнергии, можно приступать к установке выключателя двумя ключами. Но перед этим необходимо подготовить соединительные элементы и электроизоляцию, которые представлены следующими разновидностями:

• клемма самозажимная;
• винтовой зажим;
• Изолента или колпачок из силикона.

Набор инструментов для подключения выключателя

Для правильного подключения ламп в люстре нужно очень внимательно ознакомиться с принципиальной схемой устройства.В дальнейшем это позволит быстро устранить поломку при использовании осветительного прибора. Для успешной и безопасной работы по подключению любого выключателя необходимо подготовить следующий инструмент:

• набор различных отверток;
• Нож или другой инструмент, пригодный для зачистки проводов;
• Плоскогубцы с боковым ножом.

Это стандартный набор инструментов. Он может расширяться в зависимости от условий и степени подготовки участка, а также от типа переключателя с двумя клавишами.Как его подключить и с чего начать подключение, обсуждается ниже. В первую очередь нужно подготовить провода.

Подготовка электрических проводов

Подготовка проводов зависит от типов электрических устройств, которые необходимо подключить к выключателю. Если вы устанавливаете люстру с несколькими зайчиками, которые исходят из пары проводов, то подключение может производиться в зависимости от пожеланий хозяина квартиры.

В современных осветительных приборах подготовительные провода, как правило, уже изготавливаются на заводе по стандартной схеме подключения.Если необходимо внести коррективы в комбинацию соединительных лампочек, необходимо произвести демонтаж люстры.

Обычно в монтажной коробке три провода. Оптимальная длина должна быть около ста миллиметров. Концы проводов нужно зачистить на расстоянии около сантиметра.

Если подключен модульный выключатель люстры, который по своей конструкции имеет два отдельных ключа, нужно подумать о питании обеих его частей. Для этого из провода сделайте перемычку, соединяющую две части электрического устройства.

Подготовительный этап установки выключателя

Основным правилом работы является принципиальная схема выключателя с двумя ключами и способ подключения его к электрическому устройству. Нейтральный провод всегда подключается непосредственно к осветительному устройству, а фаза подключается через автоматический выключатель. Чтобы закрепить устройство в стене, необходимо проделать перфоратором перфоратор диаметром около восьмидесяти миллиметров. Затем питание выключается переключателем на распределительном щите.После этого нужно проверить индикатор по отсутствию электричества на проводах, что является основным требованием для собственной безопасности.

Стена крепится к можжевельнику, в котором есть дыры. Через них пропускаются провода, которые затем укорачиваются с помощью кусачков до десяти сантиметров в длину. Концы проводов зачищаются на расстоянии одного сантиметра. Если ранее этап не был идентифицирован и промаркирован, это необходимо сделать на данном этапе. Для этого снова включается электричество, с помощью индикатора определяется фаза, она маркируется и снова отключается питание.

Основной этап работы

Затем начинается основной этап работы — когда ключевой выключатель подключается непосредственно к осветительному устройству. Электрический провод, заранее помеченный как фаза, подключается к клемме переключателя буквой «L». Остальные провода вставляем в крепежные отверстия стрелками. В стандартной схеме фаза обозначается жилым белым цветом, ноль и заземление соответственно желтым и синим цветом. Чтобы распределить подключение разных лампочек на обоих ключах, потребуется соединение проводов в клеммах со стрелками.

Далее ключ-выключатель фиксируется в кувшине с помощью саморезов или зажимов разной длины. Затем устанавливаются ключи и декоративная рамка.

По окончании основного этапа работ подают электроэнергию и проверяют соответствие клавиш переключения группам осветительных приборов. Если что-то не работает по назначению, или не работает совсем, необходимо еще раз разобрать всю систему и проверить соответствие проводов конкретным световым приборам и правильность их подключения к выключателям.

Схема подключения выключателя в монтажной коробке

В монтажной коробке двойной провод от распределительного щита. В этом случае фаза отмечена красным, а ноль — синим. Также на каждую группу осветительных приборов проложены по два провода от монтажной коробки. В этом случае нулевой провод каждой группы подключается к нулевому проводу, идущему от распределительного щита. Фаза подключается к трехжильному проводу, идущему к выключателю. Следуя схеме, два других провода необходимо подключить к свободным концам проводов, которые подходят для световых приборов.

За что в выключателе обрывается фаза

Обрыв провода с фазой производится в первую очередь для удобства ремонта и замены перегоревших источников света. Для этой операции достаточно только отключить выключатель, а не вырубать электричество по всему дому.

При перепутывании проводов и обрыве нейтрального провода вместо фазы, стоя на полу или металлической лестнице, при прикосновении к части патрона, подключенной к фазе и проводящей электрический ток, возможно поражение электрическим током.Поэтому нужно уделить особое внимание подготовительным операциям и аккуратно смонтировать выключатель двумя ключами. Как его подключить, уже известно и не должно вызывать никаких проблем.

Перед выполнением любых электромонтажных работ необходимо помнить о технике безопасности и строго их соблюдать. Следуя ему, вы сможете улучшить электрическую схему любого помещения и адаптировать освещение под конкретные задачи.

Наконец-то

Таким образом, в наше время освещение можно настроить под свои пожелания и конкретный функционал.Это стало возможным благодаря развитию различных электрических устройств и усовершенствованию старых разработок. Эта статья доказывает, что вы можете гибко управлять светом, и на помощь в этом вопросе приходит переключатель с двумя клавишами. Теперь известно, как его подключить и извлечь из него максимум пользы. Это мелочь — огромное желание наилучшим образом изменить освещение в своей квартире или доме.

2-позиционный переключатель с ключом 2,5 А 250 В ~ 2 положения (ключ съемный в обоих положениях) и подключение сварочного зажима белый Simon 27 Play

ОСНОВНАЯ ИНФОРМАЦИЯ

Заканчивать: белый

Функция индикатора: Нет

Нет.возможных элементов: 1 элемент

Коготь: Включено

Совместимость: Рамки Simon 27 Play, Simon 27 Neos, Simon 27 Scudo, Simon 27, Simon 27 Centralisations и Simon 44 Aqua

В комплекте: Механизм с крышкой

Примечания: Механизм на 2 позиции и ключ съемный в обоих положениях.

Серии: Саймон 27 Играть

Версия: Одинокий

Интенсивность: 25 А

Напряжение: 250 В ~

Тип клеммного подключения: Сварка

Тип механизма: Ключ

Положение извлечения ключа: Обе позиции

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Допускается сечение кабеля: 0.5 мм

Необходима зачистка кабеля: 7 мм

Рейтинг IP: 20

RAL: Не имеет

Материал изготовления: Металлические компоненты с безгалогенной изоляцией и отделкой из термопласта

Тип продукта: Стандарт

Доступный рынок: CE

УСТАНОВКА И ОБСЛУЖИВАНИЕ

Тип установки: Подходит для поверхностного и скрытого монтажа

Устанавливается в распределительную коробку заподлицо: Универсальные, американские и централизации

Диапазон рабочих температур: От 5 до 40 ºC

Диапазон температур хранения: От -25 до 50 ºC

Обслуживание: Протрите мягкой сухой тканью.Не используйте абразивные тряпки или чистящие средства, содержащие хлор.

% PDF-1.6 % 673 0 объект > эндобдж xref 673 172 0000000016 00000 н. 0000004720 00000 н. 0000004932 00000 н. 0000005077 00000 н. 0000005121 00000 н. 0000005250 00000 н. 0000006261 00000 н. 0000006754 00000 н. 0000007482 00000 н. 0000007533 00000 н. 0000007589 00000 н. 0000008099 00000 н. 0000008729 00000 н. 0000008783 00000 н. 0000008841 00000 н. 0000017035 00000 п. 0000017335 00000 п. 0000017761 00000 п. 0000024329 00000 п. 0000028962 00000 п. 0000035111 00000 п. 0000040859 00000 п. 0000041019 00000 п. 0000046051 00000 п. 0000046155 00000 п. 0000046261 00000 п. 0000054136 00000 п. 0000060093 00000 п. 0000060674 00000 п. 0000060743 00000 п. 0000060810 00000 п. 0000065433 00000 п. 0000070635 00000 п. 0000074763 00000 п. 0000095138 00000 п. 0000095595 00000 п. 0000099027 00000 н. 0000101183 00000 н. 0000105864 00000 н. 0000109377 00000 п. 0000112927 00000 н. 0000116040 00000 н. 0000120472 00000 н. 0000122036 00000 н. 0000122236 00000 н. 0000122673 00000 н. 0000123124 00000 н. 0000123324 00000 н. 0000123463 00000 н. 0000123572 00000 н. 0000124025 00000 н. 0000124463 00000 н. 0000124602 00000 н. 0000124711 00000 н. 0000124961 00000 н. 0000125258 00000 н. 0000125569 00000 н. 0000125908 00000 н. 0000126277 00000 н. 0000126653 00000 н. 0000126971 00000 н. 0000127285 00000 н. 0000127582 00000 н. 0000127885 00000 н. 0000128192 00000 н. 0000128449 00000 н. 0000128558 00000 н. 0000128758 00000 н. 0000129155 00000 н. 0000129535 00000 н. 0000129761 00000 н. 0000129961 00000 н. 0000130116 00000 п. 0000130225 00000 н. 0000130537 00000 н. 0000130858 00000 п. 0000131029 00000 н. 0000131138 00000 п. 0000131483 00000 н. 0000131572 00000 н. 0000131681 00000 н. 0000132080 00000 н. 0000132460 00000 н. 0000132616 00000 н. 0000132725 00000 н. 0000133161 00000 п. 0000133589 00000 н. 0000133789 00000 н. 0000133928 00000 н. 0000134037 00000 н. 0000134293 00000 н. 0000134606 00000 н. 0000134944 00000 н. 0000135224 00000 н. 0000135363 00000 п. 0000135472 00000 н. 0000135906 00000 н. 0000136335 00000 н. 0000136474 00000 н. 0000136583 00000 н. 0000136880 00000 н. 0000136969 00000 н. 0000137078 00000 н. 0000137438 00000 п. 0000137798 00000 н. 0000137903 00000 н. 0000138012 00000 н. 0000138420 00000 н. 0000138509 00000 н. 0000138618 00000 н. 0000138757 00000 н. 0000138866 00000 н. 0000139210 00000 п. 0000139516 00000 н. 0000139716 00000 н. 0000139872 00000 н. 0000139981 00000 н. 0000140312 00000 н. 0000140583 00000 н. 0000140721 00000 н. 0000140830 00000 н. 0000141029 00000 н. 0000141396 00000 н. 0000141776 00000 н. 0000141975 00000 н. 0000142114 00000 п. 0000142223 00000 п. 0000142549 00000 н. 0000142638 00000 п. 0000142747 00000 н. 0000143055 00000 н. 0000143144 00000 н. 0000143253 00000 н. 0000143543 00000 н. 0000143632 00000 н. 0000143741 00000 н. 0000144063 00000 н. 0000144278 00000 н. 0000144780 00000 н. 0000144884 00000 н. 0000145382 00000 н. 0000145479 00000 н. 0000145981 00000 п. 0000146086 00000 н. 0000146588 00000 н. 0000146693 00000 н. 0000147194 00000 н. 0000147300 00000 н. 0000147801 00000 н. 0000147905 00000 н. 0000148407 00000 н. 0000148511 00000 н. 0000149013 00000 н. 0000149121 00000 н. 0000149623 00000 н. 0000149727 00000 н. 0000150258 00000 н. 0000150375 00000 н. 0000150397 00000 н. 0000150952 00000 н. 0000151089 00000 н. 0000151111 00000 н. 0000151617 00000 н. 0000151725 00000 н. ‘| 1eBr} ī ׯ * g «M4 | *‹ &> m \ YiZ] 67 $ Bx5Y \ 5XuNTLtFZ [ Ui%) QpTyNOO-n4TtH% | vnp; / d «GN (Ex \ @B \ v [? / O3c * Ďpb * z & F6FK *

Ключевые переключатели для электросамокатов — ElectricScooterParts.com

Переключатели> Ключевые переключатели Переключатели с металлическим корпусом 2-проводной 2-позиционный переключатель с ключом Ключ для электрических скутеров и велосипедов с 2 проводами и 2 ключами. Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Переключатель с ключом универсального размера подходит практически ко всем электросамокатам, велосипедам и картингам с металлическими клавишными переключателями. Длина провода: 9 дюймов Клеммы для проводов: 2.8мм мужчина Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-222. Все двухпроводные клавишные переключатели взаимозаменяемы независимо от цвета проводов. Цвет провода Положение выключено 1 В положении 2 Красный + желтый выкл. на $ 11,95 4-проводной 2-позиционный переключатель с ключом Ключ для электрического скутера и велосипеда с 4 проводами и 2 ключами.Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Переключатель с ключом универсального размера подходит практически ко всем электросамокатам, велосипедам и картингам с металлическими клавишными переключателями. Длина провода: 9 дюймов Клеммы для проводов: штекер 2,8 мм Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-424. Цвет провода Положение выключено 1 В положении 2 Оранжевый + желтый выкл. на Черный + зеленый на выкл. 12 долларов.95 4-х проводный 2-позиционный клавишный переключатель Электрический клавишный переключатель для квадроциклов с 4 проводами и 2 ключами. Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Подходит для X-Treme XA-1000 электрический квадроцикл / квадроцикл, а также другие электрические внедорожники, квадроциклы и квадроциклы. Длина провода: 8 дюймов Клеммы для проводов: гнездо 2,8 мм Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-428. Цвет провода Положение выключено 1 В положении 2 красный + черный выкл. на зеленый + черный с полосой на выкл. 29 долларов.95 Переключатель с ключом для электрического самоката City Bug® Ключ-выключатель с двумя клавишами для электросамокатов City Bug и Buzz. До При заказе убедитесь, что ваш самокат City Bug или Buzz похоже на тот, что на этой странице. Арт. № CBG-KEYSWITCH $ 11,95 Переключатели с пластиковым корпусом 2-проводной 2-позиционный переключатель с ключом в черном пластиковом корпусе Ключ для электрического скутера и велосипеда с 2 проводами и 2 ключами.Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Этот ключ Переключатель имеет язычок с отверстием для крепления винтами внутрь на комбинации приборов или самокат кузов. Длина провода: 4-1 / 2 дюйма Клеммы для проводов: гнездо 2,8 мм Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-33400. Цвет провода Положение выключено 1 В положении 2 красный + черный выкл. на $ 11.95 2-проводной 2-позиционный переключатель с ключом в черном пластиковом корпусе Ключ для электрического скутера и велосипеда с 2 проводами и 2 ключами. Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Этот ключ Переключатель имеет язычок с отверстием для крепления винтами внутрь на комбинации приборов или самокат кузов. Длина провода: 5-1 / 2 дюйма Клеммы для проводов: гнездо 2,8 мм Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-33401. Цвет провода Положение выключено 1 В положении 2 красный + зеленый выкл. на $ 11.95 4-проводной 2-позиционный клавишный переключатель с черным пластиковым корпусом Ключевой переключатель для электрических скутеров и велосипеда с 4 проводами и 2 ключами. Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Этот ключ Переключатель имеет язычок с отверстием для крепления винтами к внутренней части комбинации приборов или самокат кузов. Длина провода: 5-1 / 2 дюйма Клеммы для проводов: гнездо 2,8 мм Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-33408. Цвет провода Положение выключено 1 В положении 2 зеленый + черный с полосой на выкл. красный + черный выкл. на $ 11.95 Трехпроводной трехпозиционный клавишный переключатель с черным пластиковым корпусом Ключ для электрических скутеров и велосипеда с 3 проводами и 2 ключами. Три положение выключателя с ключом. Ключ снимается только в выключенном положении. Этот ключ Переключатель имеет язычок с отверстием для крепления винтами к внутренней части комбинации приборов или самокат кузов. Длина провода: 4-1 / 2 дюйма Клеммы проводов: Нет (концы проводов зачищены) Размеры монтажного отверстия: Нажмите, чтобы просмотреть Арт. № SWT-335 Проволока Цвет Положение выключено 1 Вкл. Позиция 2 Вкл. Позиция 3 красный + белый выкл. выкл. на красный + зеленый выкл. на на Белый + зеленый выкл. на на $ 11.95 3-проводной 3-позиционный клавишный выключатель с черным пластиковым корпусом Ключ-выключатель для электрических скутеров и велосипеда с 3 проводами и 2 ключами. Три позиции выключено-включено-выключено с ключом. Ключ снимается только в выключенном положении. Позиция 2 предназначена для самокат включен с выключенным светом, а положение 3 — для скутера с включенным светом. Этот клавишный переключатель имеет выступы, которые фиксируют переключатель в нужном положении после его нажатия. в монтажное отверстие.Переключатель с ключом универсального размера подходит практически для всех электрических самокаты, велосипеды и картинги с пластиковыми клавишными переключателями. Длина провода: 6 дюймов Клеммы проводов: Нет (концы проводов зачищены) Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-336 Провод Цвет выкл. Позиция 1 Вкл. Позиция 2 на Позиция 3 красный + белый выкл. выкл. на красный + зеленый выкл. на на Белый + зеленый выкл. на на 12 долларов.95 3-проводной 3-позиционный клавишный выключатель с черным пластиковым корпусом Ключ-выключатель для электрических скутеров и велосипеда с 3 проводами и 2 ключами. Три позиции выключено-включено-выключено с ключом. Ключ снимается только в выключенном положении. Позиция 2 предназначена для самокат включен с выключенным светом, а положение 3 — для скутера с включенным светом. Этот клавишный переключатель имеет выступы, которые фиксируют переключатель в нужном положении после его нажатия. в монтажное отверстие.Переключатель с ключом универсального размера подходит практически для всех электрических самокаты, велосипеды и картинги с пластиковыми клавишными переключателями. Длина провода: 6 дюймов Клеммы проводов: Нет (концы проводов зачищены) Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-336-B Провод Цвет выкл. Позиция 1 Вкл. Позиция 2 на Позиция 3 красный + белый выкл. выкл. на красный + зеленый выкл. на на Белый + зеленый выкл. на на 12 долларов.95 3-проводной 3-позиционный клавишный выключатель с черным пластиковым корпусом Ключ-выключатель для электрических скутеров и велосипеда с 3 проводами и 2 ключами. Три позиции выключено-включено-выключено с ключом. Ключ снимается только в выключенном положении. Позиция 2 предназначена для самокат включен с выключенным светом, а положение 3 — для скутера с включенным светом. Этот клавишный переключатель имеет выступы, которые фиксируют переключатель в нужном положении после его нажатия. в монтажное отверстие.Переключатель с ключом универсального размера подходит практически для всех электрических самокаты, велосипеды и картинги с пластиковыми клавишными переключателями. Длина провода: 6 дюймов Клеммы проводов: Нет (концы проводов зачищены) Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-337 Провод Цвет Выкл. Положение 1 Вкл. Позиция 2 Вкл. Позиция 3 Красный + желтый выкл. выкл. на Красный + оранжевый выкл. на на желтый + оранжевый выкл. на на 12 долларов.95 3-проводной 3-позиционный клавишный выключатель с черным пластиковым корпусом Ключ-выключатель для электрических скутеров и велосипеда с 3 проводами и 2 ключами. Три позиции выключено-включено-выключено с ключом. Ключ снимается только в выключенном положении. Позиция 2 предназначена для самокат включен с выключенным светом, а положение 3 — для скутера с включенным светом. У этого клавишного переключателя есть язычок, который фиксирует переключатель в нужном положении после нажатия. в монтажное отверстие.Универсальный клавишный переключатель подходит для многих электрических скутеры, мопеды, велосипеды и картинги с пластиковыми клавишными переключателями. Длина провода: 5 дюймов Клеммы проводов: Нет (концы проводов зачищены) Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-338 Провод Цвет Выкл. Положение 1 Вкл. Позиция 2 Вкл. Позиция 3 Красный + желтый выкл. выкл. на красный + зеленый выкл. на на желтый + зеленый выкл. на на 12 долларов.95 A-Off-B (On-Off-On) 3-проводной 3-х позиционный клавишный переключатель с черным пластиковым корпусом Ключ-выключатель для электрических скутеров и велосипеда с 3 проводами и 2 ключами. Три позиции Выключатель с ключом AB. Ключ снимается только в выключенном положении. Обычно используется на электрические скутеры, мопеды и велосипеды, у которых есть два аккумуляторных блока с батарейный блок выбирается клавишей. У этого клавишного переключателя есть язычок, который фиксирует переключатель в нужном положении после нажатия. в монтажное отверстие.Универсальный клавишный переключатель подходит для многих электрических скутеры, мопеды, велосипеды и картинги с пластиковыми клавишными переключателями. Длина провода: 6 дюймов Клеммы проводов: Нет (концы проводов зачищены) Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-340 Провод Цвет на (A) Позиция Выкл. Положение Вкл. (B) Положение красный + черный на выкл. выкл. красный + зеленый выкл. выкл. на 12 долларов.95 Трехпроводной трехпозиционный клавишный выключатель с черным пластиковым корпусом Ключ-выключатель для электрических скутеров и велосипеда с 3 проводами и 2 ключами. Три позиции выключатель с ключом. Ключ снимается только в выключенном положении. Обычно используется на электрические скутеры, мопеды и велосипеды, у которых есть два аккумуляторных блока с батарейный блок выбирается клавишей. У этого клавишного переключателя есть язычок, который фиксирует переключатель в нужном положении после нажатия. в монтажное отверстие.Универсальный клавишный переключатель подходит для многих электрических скутеры, мопеды, велосипеды и картинги с пластиковыми клавишными переключателями. Длина провода: 6 дюймов Клеммы проводов: Нет (концы проводов зачищены) Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-344 Провод Цвет на (A) Позиция Выкл. Положение Вкл. (B) Положение красный + черный на выкл. выкл. красный + зеленый выкл. выкл. на 12 долларов.95 3-проводной 3-позиционный клавишный выключатель с черным пластиковым корпусом Ключ-выключатель для электрических скутеров и велосипеда с 3 проводами и 2 ключами. Три позиции выключено-включено-выключено с ключом. Ключ снимается только в выключенном положении. Позиция 1 предназначена для самокат включен с выключенным светом, а положение 2 — для скутера с включенным светом. Этот клавишный переключатель имеет выступы, которые фиксируют переключатель в нужном положении после его нажатия. в монтажное отверстие.Переключатель с ключом универсального размера подходит практически для всех электрических самокаты, велосипеды и картинги с пластиковыми клавишными переключателями. Длина провода: 6 дюймов Клеммы для проводов: штекер 2,8 мм Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-330 Провод Цвет Выкл. Положение 1 Вкл. Позиция 2 Вкл. Позиция 3 красный + белый выкл. выкл. на красный + зеленый выкл. на на Белый + зеленый выкл. на на 12 долларов.95 2-проводной 2-позиционный переключатель с ключом в черном пластиковом корпусе Ключ для электрического скутера и велосипеда с 2 проводами и 2 ключами. Два положение выключателя с ключом. Ключ снимается только в выключенном положении. Этот ключевой переключатель имеет пластиковые пружинные язычки, которые фиксируют переключатель в нужном положении после того, как он вставлен в крепление отверстие. Переключатель ключа универсального размера подходит практически для всех электросамокатов, велосипедов и покататься на картинге с пластиковыми клавишными переключателями. Длина провода: 9 дюймов Клеммы для проводов: штекер 2,8 мм Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-230. Все двухпроводные клавишные переключатели взаимозаменяемы независимо от цвета проводов. Цвет провода Положение выключено 1 В положении 2 красный + черный выкл. на $ 11.95 4-проводной 2-позиционный клавишный переключатель с черным пластиковым корпусом Клавишный переключатель для электрических скутеров и велосипеда с 4 проводами и 2 ключами. Две позиции выключатель с ключом. Ключ снимается только в выключенном положении. Переключатель с ключом универсального размера подходит практически ко всем электросамокатам, велосипедам и картингам с пластиковыми клавишными переключателями. Длина провода: 9 дюймов Клеммы для проводов: гнездо 2,8 мм Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-421. Цвет провода Положение выключено 1 В положении 2 красный + черный выкл. на зеленый + черный с полосой на выкл. 12 долларов.95 4-х проводный 2-позиционный переключатель с ключом Ключ для электрического квадроцикла, квадроцикла, скутера и велосипеда с 4 проводами и 2 ключами. Двухпозиционный клавишный выключатель. Ключ снимается только в выключенном положении. Универсальный переключатель размера подходит практически ко всем электросамокатам, велосипедам и картингам с пластиковым ключом переключатели. Длина провода: 12 дюймов Клеммы для проводов: гнездо 2,8 мм Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-425. Цвет провода Положение выключено 1 В положении 2 красный + черный выкл. на зеленый + черный с полосой на выкл. 14 долларов США.95 Ключевые переключатели со стопорными штифтами руля 2-проводной 3-позиционный клавишный переключатель со стопорным штифтом руля Ключ для электрических скутеров, мопедов и велосипедов с 2 проводами и 2 ключами. Три позиции выключатель с заблокированным ключом. Ключ снимается в заблокированном и выключенном положении. 17,5 мм по центру расстояние между центрами монтажных отверстий. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает 12 мм в разблокированном положении и 18 мм в заблокированном. Длина провода: 5 дюймов Клеммы для проводов: гнездо 6,3 мм Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-23700. Цвет провода Заблокированное положение Положение выключено В позиции красный + черный выкл. выкл. на $ 19.95 2-проводной 3-позиционный клавишный переключатель со стопорным штифтом руля Ключ для электрических скутеров, мопедов и велосипедов с 2 проводами и 2 ключами.Три позиции выключатель с заблокированным ключом. Ключ снимается в заблокированном и выключенном положении. 17,5 мм по центру расстояние между центрами монтажных отверстий. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает 3 мм в разблокированном положении и 10 мм в заблокированном положении. Длина провода: 5 дюймов Клеммы для проводов: гнездо 6,3 мм Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-23702. Цвет провода Заблокированное положение Положение выключено В позиции красный + зеленый выкл. выкл. на 19 долларов.95 2-проводной 3-позиционный клавишный переключатель со стопорным штифтом руля, а также замком багажника и сиденья Ключ для электрических скутеров, мопедов и велосипедов с 2 проводами и 2 ключами. Включает замок сиденья и багажника с крепежными деталями. Три позиции выключатель с заблокированным ключом. Ключ снимается в заблокированном и выключенном положении. 17,5 мм по центру расстояние между центрами монтажных отверстий. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает 4 мм в разблокированном положении и 11 мм в заблокированном. Длина провода: 8 дюймов Клеммы для проводов: гнездо 6,3 мм Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-23705. Цвет провода Заблокированное положение Положение выключено В позиции Красный + желтый выкл. выкл. на $ 24.95 . 5-проводной 3-позиционный клавишный переключатель со стопорным штифтом руля Ключ-выключатель для электрических скутеров, мопедов и велосипедов с 5 проводами и 2 ключами.Включает замок сиденья и багажника с крепежными деталями. Три позиции выключатель с заблокированным ключом. Ключ снимается в заблокированном и выключенном положении. 17,5 мм по центру расстояние между центрами монтажных отверстий. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает 4 мм в разблокированном положении и 11 мм в заблокированном. Длина провода: 16 дюймов Клеммы для проводов: штекер 6,3 мм Размеры клавишного переключателя : нажмите, чтобы просмотреть Товар № SWT-23709 $ 29.95 2-проводной 3-позиционный клавишный переключатель со стопорным штифтом руля Ключ для электрических скутеров, мопедов и велосипедов с 2 проводами и 2 ключами.Три позиции выключатель с заблокированным ключом. Ключ съемный в запертом и выключенном состоянии позиция. Расстояние от центра до центра между монтажными отверстиями 17,5 мм. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает на 8,5 мм в разблокированном положении и на 16 мм в заблокированном положении. Передняя пластиковая панель снимается для установка через отверстие. Длина провода: 8 дюймов Клеммы для проводов: штекер 6,3 мм Размеры клавишного переключателя : нажмите, чтобы просмотреть Товар № SWT-23800. Цвет провода Заблокированное положение Положение выключено В позиции красный + зеленый выкл. выкл. на 19 долларов.95 2-проводной 3-позиционный клавишный переключатель со стопорным штифтом руля Ключ для электрических скутеров, мопедов и велосипедов с 2 проводами и 2 ключами. Три позиции выключатель с заблокированным ключом. Ключ съемный в запертом и выключенном состоянии позиция. Расстояние от центра до центра между монтажными отверстиями 17,5 мм. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает на 8,5 мм в разблокированном положении и на 16 мм в заблокированном положении. Передняя панель снимается для установка через отверстие. Длина провода: 5-1 / 2 дюйма Клеммы для проводов: штекер 2,8 мм Размеры клавишного переключателя : нажмите, чтобы просмотреть Товар № SWT-23801. Цвет провода Заблокированное положение Положение выключено В позиции красный + черный выкл. выкл. на $ 19.95 4-проводной 3-позиционный клавишный переключатель со стопорным штифтом руля Ключ-выключатель для электрических скутеров, мопедов и велосипедов с 4 проводами и 2 ключами.Три позиции выключатель с заблокированным ключом. Ключ съемный в запертом и выключенном состоянии позиция. Расстояние от центра до центра между монтажными отверстиями 59 мм. Круглый стопорный штифт диаметром 10 мм. Стопорный штифт выступает на 15 мм в разблокированном положении и на 25 мм в заблокированном. Передняя панель снимается для установка через отверстие. Длина провода: 6-1 / 2 дюйма Клеммы для проводов: штекер 6,3 мм Размеры клавишного переключателя : нажмите, чтобы просмотреть Товар № SWT-23901. Цвет провода Заблокированное положение Положение выключено В позиции Красный выкл. выкл. на Черный выкл. выкл. на Зеленый выкл. выкл. на Черный / Белый выкл. выкл. на 24 доллара.95 2-проводной 3-позиционный клавишный переключатель со стопорным штифтом руля Ключ для электрических скутеров, мопедов и велосипедов с 2 проводами и 2 ключами. Три позиции выключатель с заблокированным ключом. Ключ съемный в запертом и выключенном состоянии позиция. Квадратный стопорный штифт. Передняя панель снимается для установка через отверстие. Длина провода: 6-1 / 2 дюйма Клеммы для проводов: штекер 6,3 мм Размеры клавишного переключателя : нажмите, чтобы просмотреть Товар № SWT-23905. Цвет провода Заблокированное положение Положение выключено В позиции Красный выкл. выкл. на Черный выкл. выкл. на 29 долларов.95 4-проводной 3-позиционный клавишный переключатель со стопорным штифтом руля Ключевой переключатель с двумя клавишами для полноразмерных уличных электрических самокатов, велосипедов и мопедов. Трехпозиционный клавишный выключатель с блокировкой и выключением. Ключ съемный в заблокированном и выключенном положении. Расстояние от центра до центра между монтажными отверстиями 50 мм. Передняя черная пластиковая лицевая панель снимается для установки. Длина провода: 4 дюйма Клеммы для проводов: 2.8мм Женский Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-24010. Цвет провода Заблокированное положение Положение выключено В позиции Красный / Белый выкл. выкл. на Черный / Белый выкл. выкл. на Красный на на выкл. Черный на на выкл. 34 руб.95 4-проводной 3-позиционный переключатель с ключом Стопорный штифт руля плюс замки багажника и сиденья Переключатель с ключом плюс два замка багажника / панели с двумя ключами для полноразмерных уличных электрических самокатов, велосипедов и мопедов. Трехпозиционный клавишный выключатель с блокировкой и выключением. Ключ съемный в заблокированном и выключенном положении. Расстояние от центра до центра между монтажными отверстиями 28 мм. Передняя черная пластиковая лицевая панель снимается для установки.Круглый стопорный штифт 10 мм OD. Стопорный штифт выступает на 2 мм в открытом положении и 9 мм в заблокированном положении. Длина провода: 8 дюймов Клеммы для проводов: штекер 6,3 мм Размеры монтажного отверстия: Нажмите, чтобы просмотреть Товар № SWT-24100. Цвет провода Заблокированное положение Положение выключено В позиции Красный выкл. выкл. на Черный / Белый выкл. выкл. на Зеленый выкл. выкл. на Черный выкл. выкл. на 29 долларов.95 Оборудование для клавишного переключателя Монтажный зажим для клавишного переключателя Зажим для замка зажигания электрического скутера, мопеда и велосипеда. Размеры: 34 мм (1,34 дюйма) в высоту x 25 мм (0,98 дюйма) в ширину x 17 мм (0,67 дюйма) внутри Габаритный чертеж: Нажмите, чтобы просмотреть Арт. № CLP-125. $ 1,95 Черная пластиковая лицевая панель переключателя клавиш Электрические скутеры, мопеды и велосипеды Черная пластиковая крышка переключателя клавиш. Размеры крышки: наружный диаметр 36 мм (1-7 / 16 дюймов) x внутренний диаметр 16 мм (5/8 дюйма) Размеры монтажного стержня: 26 мм (1 дюйм) OD x 21 мм (13/16 дюйма) ID x 16 мм (5/8 дюйма) в длину Товар № SWT-23102. $ 1,95 Хромированная алюминиевая рамка для крышки переключателя с ключом Крышка переключателя клавиш из хромированного алюминия для электросамокатов, мопедов и велосипедов безель. Размеры крышки: внешний диаметр 39 мм (1-1 / 2 дюйма) x внутренний диаметр 16 мм (5/8 дюйма) Размеры монтажного стержня: 26 мм (1 дюйм) OD x 21 мм (13/16 дюйма) ID x 16 мм (5/8 дюйма) в длину Товар № SWT-23106. 2 доллара.95 Заглушки для ключей Заготовка для ключей для электросамокатов. Мопеды, и велосипеды Заготовка для ключей для электрического скутера, мопеда и велосипеда из черного пластика ручка. Ключ стиля «A» с канавками на верхней левой и нижней правой сторонах лезвие. Основные параметры: нажмите, чтобы просмотреть Товар № KEY-120A $ 1,95 Заготовка для ключей для электросамокатов.Мопеды и велосипеды Заготовка для ключей для электрического скутера, мопеда и велосипеда из черного пластика ручка. Ключ стиля «B» с канавками на верхней правой и нижней левой сторонах лезвие. Основные параметры: нажмите, чтобы просмотреть Товар № KEY-120B $ 1,95 Связанные части: Разъемы белого провода

Буквы клемм переключателя с ключом..смысл

ох, понял. это интересно про засушливые периоды и землетрясения, никогда раньше такого не слышал.. жизнь здесь была хорошей … но в последнее время безопасность и мир стали проблемой … это не похоже на войну (не как в фильмах о войне) … мы продолжаем наши повседневные дела (здесь также случаются грандиозные свадьбы (http: // thepalm. com.pk/includes/gallery.html), люди строят дома), но существует неопределенность взрыва или около того (как вчера в Бостоне, но чаще … как землетрясения … вы не знаете, когда это может произойти ..). я бы обвинял коррупцию (к сожалению), политические группы и amp; люди, которые используют религию для получения власти (честно говоря, религия не имеет ничего общего с властью).то, что вы упоминаете, больше подходит для севера (географическая близость к разоренным войной странам) … но я бы не советовал вам приехать, если у вас нет друзей и друзей. семья здесь … хотя на севере Пакистана особенно есть места, которые намного красивее, чем то, что предлагает швейцарский пейзаж (это то, что мы говорим здесь;) .. вы можете погуглить — гилгит, кашмир, долины кагана и т.д.) .. фотографии flickr: http : //flickrhivemind.net/Tags/gilgit/Interesting http://www.flickr.com/photos/35663537@N00/with/121869338/#photo_121869338 Карачи — мегаполис, хотя и не так хорошо спланирован, как должен. был, по неосторожности.. это препятствие в решении многих вопросов, включая приток беженцев / сельских жителей и т. д. & amp; поддержание мира в ХИ. Следовательно, в одном городе проживает довольно много русского и разнообразного населения. В нем есть несколько высоток (недавняя «башня океанов» и городская башня дольменов (http://photos.hamariweb.com/photos/Pakistan-Dolmen-City-Mall -1765.jpg) ‘в Клифтоне), множество рынков (множество местных магазинов и несколько торговых центров), школы подводного плавания, яхт-клуб, несколько 3D-кинотеатров, закусочные (попробуйте http://www.karachisnob.com/), маленький театр, школы, колледжи, университеты, художественные школы и т. д.. здесь есть самые разные люди. большая часть населения проживает на равнинах & amp; сельские районы (в которых нет надлежащего доступа к образованию и другим коммунальным услугам и т. д.). Я лично знаю многих женщин в семье и семье. друзья (и их еще), врачи / инженеры / арх. / MBA / юристы / графические дизайнеры / телевизионные актрисы / пилоты и т. Д. (Я инженер). потом есть фабричные рабочие, домработницы тоже … женщины работают в полях на равнинах (наша скрытая рабочая сила, которую не ценят, дешевая рабочая сила тоже).. только на прошлой неделе в городе была выставка интерьеров (дизайна интерьеров) .. (http://www.google.com.pk/imgres?um=1&sa=N&hl=ru&biw=1440&bih = 809 & amp; tbm = isch & amp; tbnid = VEvM6CBZdB7N5M: & amp; imgrefurl = http: //www.iapex.com.pk/& docid = ZixP-z5wmFOO9M & amp; imgurl = http: //www.iapx.com /QYKKVVBNM6.jpg&w=900&h=225&ei=s2tuUcWuIYelrQfekYGoCg&zoom=1&ved=1t:3588,r:4,s:0,i:93&iact=rc&dur=704 ; tbnh = 80 & amp; tbnw = 320 & amp; start = 0 & amp; ndsp = 22 & amp; tx = 187 & amp; ty = 40) и посетил 62-ю ежегодную выставку цветов в марте в Карачи).. попробуйте http://www.danka.pk/ было приятно, что вы спросили, Olldroo, приятно пообщаться! 🙂 честно говоря, много тем, ничего не завершено .. P.S.- по поводу Кашмирского землетрясения 2005 г. в Пакистане: было ок. 75 000 жертв ..

… Подробнее

Замена переключателя зажигания — все, что вам нужно знать

Что такое переключатель зажигания?

Выключатель зажигания автомобиля управляет системой стартера двигателя, а также управляет источником питания большинства электронных устройств в транспортных средствах.Большинство переключателей зажигания работают при повороте ключа, в то время как в более современных автомобилях есть обновления кнопочного зажигания. Конструкция переключателя позволяет выбирать различные режимы, такие как аксессуары, в которых будет запитано только освещение и развлечения, работа, при которой все компоненты запитаны, и запуск, при котором мощность в основном направляется на запуск автомобиля. В выключатель зажигания могут быть установлены компоненты безопасности, которые не позволят завести автомобиль без надлежащего ключа или, в случае кнопочного зажигания, передачи надлежащего сигнала.

Каковы симптомы неисправности замка зажигания?

Обычно вы узнаете, неисправен ли выключатель зажигания, если вам это трудно, или вы совершенно не можете повернуть ключ или повернуть его, и ничего не происходит. Выключатель зажигания и личинка замка являются двумя наиболее часто используемыми предметами, и добавление человеческого фактора в виде заклинивания, рывков, покачиваний и резких поворотов только усугубит ситуацию.

Насколько серьезен неисправный выключатель зажигания?

Значительный.К сожалению, этот ремонт отталкивается и игнорируется большинством водителей. Они находят способ покачать ключ, чтобы повернуть и завести машину, поэтому ремонт затягивается. Лучше всего производить ремонт, не платя за буксировку, поэтому найдите хорошего механика, который специализируется на ключах и системах зажигания, и назначьте встречу. Большинство ремонтов можно выполнить в течение дня, если только детали не нужно заказывать по специальному заказу, однако рекомендуется оставить автомобиль.

Получите смету услуг по замене переключателя зажигания в ближайших магазинах

Какова типичная стоимость замены замка зажигания?

• Ориентировочная стоимость запчастей 60–100 долларов
• Ориентировочная стоимость рабочей силы 75–150 долларов США

Ориентировочная общая стоимость 135–250 долларов США

Большая часть стоимости будет зависеть от марки и модели автомобиля, но состояние цилиндра ключа / замка также будет иметь значение.Многие переключатели зажигания стоят от 60 до 100 долларов в зависимости от их сложности. Некоторые выключатели зажигания являются частью сборки с личинкой замка и каким-либо устройством безопасности, и цена соответственно вырастет, где-то в диапазоне от 200 до 400 долларов. По большей части, выключатель зажигания или сборка могут быть несложным ремонтом, когда затраты на рабочую силу составляют от 75 до 150 долларов. Если ключ не повернется, несмотря на самые благие намерения, тогда цена на рабочую силу вырастет, потому что для удаления обычно требуется повернуть цилиндр.Если к замку зажигания / узлу прикреплены системы безопасности, то требуется дальнейшее программирование для перекодировки ключей, что добавит еще 100 долларов к счету.

Имейте в виду, что цены будут зависеть от региона, а также марки и модели вашего автомобиля. Если вы еще этого не сделали, используйте Openbay, чтобы сравнить цены и записаться на прием в квалифицированную ремонтную мастерскую в вашем районе.

Сервисная статья, написанная техническим специалистом ASE

Получите оценки в ближайших магазинах

Как использовать Surface Type Cover

Surface Type Cover — это тонкая клавиатура с подвижными клавишами.Используйте его, чтобы получить скорость и ощущение классической клавиатуры и переходить с планшета на ноутбук.

Тип

Крышки с магнитом защелкиваются на месте и обеспечивают защиту сенсорного экрана Surface. Все чехлы Surface Type имеют стандартную раскладку клавиатуры, сочетания клавиш и двухкнопочную сенсорную панель, поддерживающую сенсорные жесты.

Дополнительные сведения о касаниях и жестах сенсорной панели см. В разделе Жесты сенсорной панели для Windows 10.

Начните работу с Type Cover

Выберите действие и узнайте, как использовать Type Cover с Surface.

Подключите крышку типа

Type Cover магнитно прикрепляется к вашей поверхности. Поднесите их ближе друг к другу, пока крышка типа не совместится и не встанет на место со щелчком.

После подключения крышки типа она остается на месте. Если вы хотите удалить его, просто потяните его.

С некоторыми крышками Type Cover вы можете загнуть задний край к поверхности.Это обеспечивает дополнительную стабильность, когда вы работаете на коленях.

Откиньте крышку типа назад

Сложите крышку Type Cover за экраном, чтобы использовать Surface как планшет.Ваша поверхность Surface не распознает нажатия клавиш, пока она сложена. Чтобы ввести текст, когда обложка для текста сложена, коснитесь экрана в любом месте, где можно ввести текст, и появится сенсорная клавиатура.

Закройте крышку типа

Type Cover защищает экран, когда вы им не пользуетесь.Экран автоматически выключается, когда вы закрываете крышку шрифта. Когда вы снова откроете его, нажмите кнопку питания на Surface, чтобы вывести его из спящего режима.

Примечание. При закрытии крышки шрифта экран Surface выключается только в том случае, если крышка шрифта и поверхность одинакового размера. Если у Type Cover и Surface разные размеры, нажмите кнопку питания на Surface, когда вы его закроете, чтобы сэкономить электроэнергию.

Использование типа Характеристики крышки

Используйте тачпад

Сенсорная панель Type Cover оснащена кнопками правой и левой кнопкой мыши, а также поддерживает жесты.Дополнительные сведения об использовании жестов и изменении настроек сенсорной панели см. В разделе Использование и настройки сенсорной панели.

Используйте клавиатуру

Специальные клавиши и функциональные клавиши

На крышках типов

есть сочетания клавиш для общих задач, таких как поиск, воспроизведение аудио или видео и т. Д. Клавиши, которые отображаются на вашем Type Cover, различаются и зависят от вашей модели.

Клавиши в верхнем ряду крышки типа служат в качестве функциональных клавиш, когда вы удерживаете клавишу Fn при нажатой клавише верхнего ряда. Клавиши Fn также работают в сочетании с другими клавишами для выполнения определенных действий.

Вот специальные сочетания клавиш, использующие клавиши Fn:

Значок ключа	Что он делает
	Уменьшает / увеличивает подсветку клавиатуры.
	Включает / выключает отключение звука.
	Уменьшает громкость.
	Увеличивает громкость.
	Воспроизводит или приостанавливает звук или видео.
	Уменьшает яркость экрана.
	Увеличивает яркость экрана.
	Открывает поиск или Кортану.
	Открывает панель «Поделиться».
	Открывает Старт.
	Открывает контекстное меню.
Fn + Del	Увеличивает яркость экрана.
Fn + Backspace	Уменьшает яркость экрана.
Fn + пробел	Помещает снимок экрана всего экрана или экранов в буфер обмена Windows.
Fn + Alt + пробел	Помещает снимок экрана активного окна в буфер обмена Windows.
Функциональные клавиши	Функциональные клавиши используются для выполнения определенных задач. Они обозначаются как F1, F2, F3 и т. Д. До F12. Функциональность этих ключей различается от приложения к приложению.
Fn	Включает функциональные клавиши.Когда вы заблокировали клавиши в функциональном режиме, на клавише Fn загорается индикатор. См. Ниже дополнительную информацию о дуге для блокировки клавиш Fn в функциональном режиме.

Блокировка клавиш в функциональном режиме

Если вы используете приложение, которое часто использует функциональные клавиши, вы можете временно заблокировать верхний ряд клавиш, чтобы функциональные клавиши были заблокированы.

Вот как заблокировать и разблокировать функциональные клавиши:

• для крышки типа, крышки типа 2 и крышки типа для Surface Pro 3
  Удерживая нажатой клавишу Fn , нажмите клавишу Caps , чтобы заблокировать функциональные клавиши.Удерживая нажатой клавишу Fn и снова нажмите клавишу Caps , чтобы разблокировать их.

• Для крышки типа Surface 3, крышки типа для Surface Pro 4, крышки типа подписи Surface Go, крышки типа подписи Surface Pro, клавиатуры Surface Pro X Signature и клавиатуры Surface Pro X
  Нажмите клавишу Fn , чтобы заблокировать функциональные клавиши.Нажмите клавишу Fn еще раз, чтобы разблокировать их. Когда клавиши заблокированы в функциональном режиме, на клавишах Fn загорается свет.

Используйте сканер отпечатков пальцев

Обложка Surface Pro Type Cover с идентификатором отпечатка пальца включает в себя устройство считывания отпечатков пальцев, которое позволяет входить на устройство с помощью Windows Hello.

Чтобы узнать, как настроить Surface для распознавания отпечатков пальцев, см. Что такое Windows Hello?

Возникли проблемы со считывателем отпечатков пальцев? См. Раздел «Устранение неполадок с крышкой или клавиатурой Surface Type».В этой статье также есть ссылки на дополнительные статьи об устранении неполадок с Windows Hello и устройством считывания отпечатков пальцев Type Cover.

Добавьте язык ввода на Surface

Имеются крышки типа

для разных языков и алфавитов. Чтобы узнать, какие обложки шрифтов доступны для вашего предпочтительного языка или алфавита, посетите Microsoft Store для этого региона или языка.

Вы можете настроить Surface на использование дополнительных языков и раскладок клавиатуры.Дополнительные сведения см. В разделах Добавление и переключение настроек языка ввода и отображения в Windows 10 и Изменение раскладки клавиатуры. Эти настройки сохраняются на вашем Surface и применяются к любому Type Cover, который вы прикрепляете.

Если вы собираетесь использовать Type Cover на другой Surface, будут применяться настройки языка ввода для этой Surface.
