Как правильно подсоединить автомат в электрощиток: Подключение автоматов в щитке перемчками и гребенкой

Подробная инструкция по сбору и монтажу электрощита

1. Первым шагом, который необходимо помнить в течение всего процесса — техника безопасности.
2. Монтаж электрического щитка начинается с установления Din-реекшириной 35мм, на которые будем крепить все автоматы, сам электрический счетчик, УЗО, а также шины, которые будут соединять проводники заземления и нулевые провода.

Установка DIN рейки

Шина представляет собой медную трубку с отверстиями, в которые вставляются провода и зажимаются болтами. Она закреплена на основе из пластика, который не проводит ток, имеет специальное крепление, для ее монтажа на Din-рейку.

Шина под небольшим напором входит в рейку, а для того, чтобы автомат оттуда забрать, необходимо немножко поднять защелку, которая имеет внутри пружину. Если автоматические выключатели мешают работе, их можно немного отодвинуть в нужную сторону.

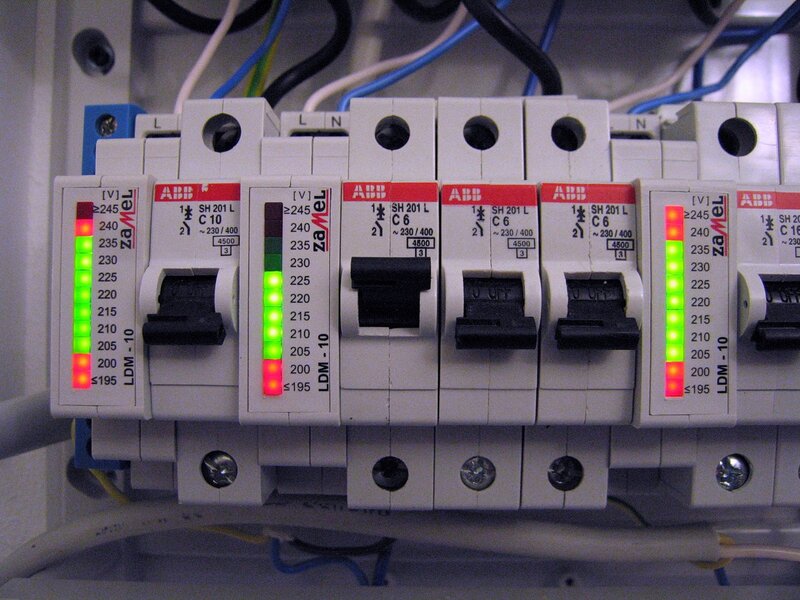

3. После монтажа всех рельсов можно приступать к установке автоматов, УЗОи медных шин с болтиками, количество которых будет зависеть от конкретной схемы электрощита. В каждую шину будут закрепляться провода ноля и заземление. Если в корпусе остаются свободные разъемы, их закрывают специальным заглушками. По общим правилам автомат, к которому подключается кабель питания, монтируют в левом верхнем углу. Для дальнейшего удобства лучше вывести провод ввода над ним.
4. При подключении вводного автомата необходимо обращать внимание, какого он типа. Для Двухполосного даем ноль и фазу, для Однополосного — только фазу. Если электрический щиток рассчитан на 380 Вольт, на первый автомат монтируют три фазы в соответствующие отверстия. Чтобы было удобно монтировать перемычки, рекомендуется устанавливать фазы в автомат снизу.
5. Используя медные шины с изоляцией, объединяем УЗО и все автоматы.
   На практике чаще используют другую методику ― находим подходящий провод и делаем схему электрического щитка. Синий провод подойдет для нулевого и напрямую соединяем с нулевой шиной.

Дальнейшее подключение Диф-автоматов и УЗО, предполагает для каждого из них отдельный ноль, выходящий с нулевой шины. Желто-зеленый кабель используем для шины заземления. Чтобы обезопасить целый щиток, соединяем одновременно последнюю шину с дверцами и корпусом щитка, использовав медный провод.

6. В соответствии со схемой, изображенной внизу, обнажаем необходимые провода и подключаем к автоматам.
   На ней желто-черным цветом изображены провода заземления, синим ― нулевые, а красным ― фазовые. Если в щитке монтируют дополнительно счетчик, его нужно подключить согласно отдельной инструкции.

Стандартная схема подключения электрощитка

Если УЗО или Диф-автоматы в помещении установлены на розетки, схема подключения станет несколько иной.
Фаза и ноль подключаются в УЗО и Диф-автомат, подобно тому, как это показано на рисунке. Ноль при этом исходит из одноименной шины. Если ваш щиток имеет Диф-автомат, с рисунка надо исключить выключатель. Фаза при этом выходит из вводного автомата.

Чтобы избежать путаницы в будущем, рекомендуется обозначать нулевые перемычки одним цветом, например, синим, а фазовые другим ― красным или оранжевым. Провода заземления всегда имеют желто-зеленый цвет. При установлении кабелей в шины и автоматы тесно зажимайте их болтами, чтобы избежать их отставания.
Очень часто вводное напряжение на щиток подается в размере 380 Вольт с помощью 4-х или 5-ти жильного провода. Условная схема разводки изображена на схеме.

До вводного автомата подключаются три фазы, которые дальше отходят к счетчику. Из него они прокладываются в общий автомат, в конечном варианте разделяющей фазы по одной для подключения устройств к напряжению 220 Вольт. Чтобы получить все 380 Вольт используют трехфазный автомат. Между двумя фазами напряжение будет держаться в пределах 380 Вольт, между нулем и фазой ― 220 Вольт.

Схема подключения трехфазного электрощитка

Здесь нужно быть максимально осторожным, ведь если подать на электрические устройства 2 фазы или 380 Вольт, вместо привычных 220 или фазы с нулем, они могут быстро поломаться.

Заземляющий провод выходит из заземляющей шины направления и обходит автоматы. Простой автоматический выключатель, с помощью которого подключается линия, имеет иную схему: ноль выходит из другой шины напрямую, а в случаеДиф автомата или УЗО ноль вынужден проходить через них к нужной линии.

Внимание! Установка и подключение электрощита чрезвычайно ответственный и сложный процесс. Проводят его после полного отключения напряжения. Если сомневаетесь, что сможете самостоятельно выполнить подобную работу или не знаете некоторых нюансов работы, воспользуйтесь услугами специалиста!

После выполнения всех вышеуказанных действий электрический щиток станет выглядеть, как то так, ну или хотя бы приблизительно, если делать все аккуратно, электричество все таки:

Завершающим штрихом будет монтаж передней защитной крышки и подача напряжения.

Понравилась статья? Поделиться с друзьями:

Ваш блок автоматического выключателя заполнен — ​​что теперь?

Национальный электротехнический кодекс, хотя иногда и немного суетливый, — это , справочник для всех видов электрических спецификаций в типичном доме. Среди его множества точек данных можно указать емкость проводки — количество и тип розеток, разрешенных в цепи, защищенной автоматическим выключателем с определенной силой тока. В связи с постоянным поступлением новых электроприборов и устройств в большинстве домов имеются полностью загруженные сервисные панели, в которых нет места для каких-либо новых цепей. Освободите место для большего количества цепей в панели полного электрического обслуживания Home Depot

К счастью, в главной электрической панели больше места, чем кажется на первый взгляд, если вы используете тандемные автоматические выключатели. Ниже приводится описание того, что такое тандемные автоматические выключатели и как с их помощью добавить новую цепь. Если ваша электрическая панель настолько мала, что тандемные автоматические выключатели не решат проблему, вам, вероятно, придется поручить электрику установить новую электрическую сервисную панель.

Для получения дополнительной информации см. Электрические сервисные панели и автоматические выключатели: как они работают такой же толщины.Очень большой выключатель обычно находится в верхней части панели; это главный служебный выключатель (он отключает все питание). Кроме того, вы, вероятно, увидите пару других сверхтолстых или двойных выключателей, которые обслуживают большие приборы, такие как водонагреватель и электрическая плита.

Остальные автоматические выключатели среднего размера обычно обслуживают цепи освещения, розеток и небольших электроприборов в доме и обычно представляют собой выключатели на 15 или 20 ампер. По мере увеличения потребностей в электричестве в домашних условиях они часто заканчиваются в семьях, и / или на электрической панели может не хватить места для установки новых.Тандемный однополюсный автоматический выключатель на 20 А Home Depot

Если вам нужно больше 15 или 20-амперных выключателей, самым простым решением является установка тандемного выключателя. Общий размер тандемного выключателя такой же, как и у стандартного выключателя, но вместо одного выключателя он имеет два узких выключателя, расположенных рядом. Вы можете купить тандемные автоматические выключатели, у которых обе стороны — выключатели на 20 ампер, обе — на выключатели на 15 ампер, или одна сторона — 15 ампер, а другая сторона — 20 ампер.

Хотя каждый «полуавтоматический выключатель» тоньше стандартного автоматического выключателя, они обеспечивают одинаковую защиту цепи. Удалив стандартный 20-амперный выключатель и заменив его тандемным блоком с двумя 20-амперными выключателями, вы сразу же получите дополнительную цепь в электрической панели. Провода от исходного прерывателя присоединяются к одному из новых прерывателей в тандеме, а провода, питающие вашу новую цепь, присоединяются ко второму прерывателю.

Установка тандемного выключателя — это простая работа, которая занимает около 10 минут. Однако установка новой схемы с коробками, кабелями, розетками, выключателями и осветительными приборами занимает гораздо больше времени.

Добавление новой цепи

Ниже приводится пошаговый обзор, который показывает, что нужно для добавления новой цепи и подключения ее к новому выключателю. Если у вас нет инструментов или навыков для безопасного выполнения этой работы самостоятельно, наймите для этой работы электрика.

Шаг 1: Сначала определите, какие лампы, выключатели и розетки вам нужны, а затем определите их примерное расположение. Если вы добавляете электрическую схему в интерьер вашего дома в полностью законченной комнате, вам нужно выбрать место в зависимости от того, насколько сложно будет установить кабели и коробку.Если вы просто добавляете новую схему освещения в недостроенное пространство, например в подвал, выбрать место будет намного проще.

Шаг 2: Составьте список покупок того, что вам нужно. Сходите в домашний центр и проведите его с клерками в электрическом отделе. Эти люди обычно хорошо информированы и могут легко объяснить варианты, которые вы, возможно, не рассматривали.

Шаг 3: Установите электрические коробки в желаемом месте и проложите между ними электрический кабель соответствующего калибра.Имейте в виду, что если ваша новая схема будет на первом этаже, а дом построен на цокольном этаже, вам нужно будет пропустить кабели через балки пола в подвале, вместо того, чтобы протыкать их через готовые стены, полы и т. Д. и потолки на первом этаже.

Шаг 4: Установите новые розетки, осветительные приборы, переключатели и крышки.

Шаг 5: Выключите главный прерыватель в верхней части коробки, а затем снимите крышку панели, открутив несколько больших винтов. Используйте тестер напряжения, чтобы убедиться, что питание панели отключено — прикосновение к электрически заряженным проводам или шинам внутри панели может быть смертельным. Тогда, пока вся ваша работа выполняется ниже главного выключателя, вы не будете подвергаться воздействию какой-либо заряженной мощности в распределительной коробке. Выключив основное питание, вы не будете поражены электрическим током от каких-либо приспособлений в доме (но вам может понадобиться фонарик, так как у вас будет полностью отключено электричество). Выверните винты крышки панели, чтобы получить доступ к коробке.Home Depot

Шаг 6: Выберите стандартный прерыватель для замены, желательно тот, который находится в нижней части коробки, где будет проще удалить существующий прерыватель и установить новый.

Шаг 7: Снимите черный провод с существующего прерывателя и вытащите прерыватель из коробки, взяв его со стороны, где провод был прикреплен. Выключатель удерживается в коробке выступом на шине. (Шина проходит по середине задней части коробки и удерживает обе стойки выключателей.) Прерыватель будет поворачиваться со своего места до тех пор, пока не достигнет выступа на шине, а затем его можно будет снять.

Шаг 8: Присоедините черный провод от старого выключателя к верхнему выключателю в новом тандемном блоке.Затем проделайте то же самое с черным проводом от нового сетевого кабеля.

Шаг 9: Зацепите конец, противоположный черным проводам, за шину и вставьте прерыватель в отверстие до тех пор, пока он не будет на одном уровне с окружающими блоками.

Шаг 10: Присоедините белый провод и провод заземления от новой цепи к той же полосе в задней части коробки, которая удерживает белый провод и заземляющий провод старого выключателя.

Шаг 11: Установите на место крышку панели и дверцу, включите главный служебный выключатель и убедитесь, что новые компоненты цепи работают правильно.

Стив Уилсон пишет для The Home Depot. Он был редактором по благоустройству дома в журнале Popular Mechanics в течение 22 лет и владел подрядным столярным предприятием в Рочестере, штат Нью-Йорк. Он также написал три книги об улучшениях в доме. Вы можете увидеть ассортимент автоматических выключателей, посетив веб-сайт The Home Depot.

Эта статья является редакционным контентом, который был размещен на нашем сайте по нашему запросу и опубликован для наших читателей. Компенсации за его размещение мы не получили.

Как подключить портативный генератор к электрической панели — пошаговое руководство

Поскольку мощность, вырабатываемая генератором, не так надежна, как мощность основной электросети, он должен быть правильно подключен к электрической системе дома. В противном случае это может вызвать пожар, ударить электрическим током людей, работающих с ним, или повредить домашнюю электропроводку и оборудование.

В этой статье я поделюсь с вами, как подключить портативный генератор к электрической панели и немедленно включить свет.

Как подключить переносной генератор к электрической панели?

Вот шаги, которые вы можете выполнить для успешного подключения генератора к панели.

Безобрывный переключатель

Чтобы подключить переносной генератор к домашней электросети, необходимо установить безобрывный переключатель. Этот выключатель, который может быть подключен к электрической системе дома, позволяет устройству обеспечивать электроэнергией ваш дом, не повреждая какое-либо оборудование или домашнюю проводку.

Передаточный переключатель состоит из трех основных компонентов: блока управления, подключенного к электрической системе вашего дома, подключения генератора и кабеля питания, идущего от генератора к блоку управления.

Шнур питания оснащен автоматическим переключателем, который позволяет генератору включаться и выключаться, когда электрическая система дома включается и выключается.

У шнура питания два «вилочных» конца. Один штекерный конец — это стандартная вилка питания, подключенная к генератору. На другом конце есть вилка, совместимая с блоком управления.

Что нужно делать

Шаг 1 . Найдите коробку панели управления. Главная электрическая панель в доме часто находится в чулане рядом с входной дверью. Коробку панели обычно можно определить по крышке с надписью «Электрический» и по большому количеству проводов, идущих в коробку, по которым проходит электричество напряжением 120 вольт.

Нейтральные провода, идущие от коробки панели, часто бывают белыми. Коробку панели часто называют главной служебной панелью. Итак, вам нужно подключить генератор к главной панели вашего дома. Это можно сделать двумя способами: переключателем или переключением цепи.

Передаточный переключатель проще из двух, потому что по сути вы просто подключаете генератор к электрической панели, вставляя его в розетку.

Шаг 2 . Отключите главный прерыватель.Вы должны выключить его перед работой с электрической системой. Это гарантирует, что в ваш дом не будет поступать электричество.

Вы также должны убедиться, что ваш портативный генератор не подключен к главному выключателю дома. Это поможет избежать случайного поражения электрическим током.

В случае отключения электроэнергии вы сможете подключить генератор к главному выключателю и восстановить подачу электроэнергии. Его нельзя использовать для обычной бытовой электросети.

Шаг 3 .Снимите крышку главной панели. Найдите главную электрическую панель. Будет крышка для коробки панели, снимите ее, чтобы открыть главную электрическую панель. Снимите автоматический выключатель, повернув ручку выключателя против часовой стрелки.

Шаг 4 . Подключите генератор к безобрывному переключателю. Передаточный переключатель — это устройство, которое позволяет подключать генератор к силовой панели при отключении электричества. Устанавливается между генератором и главной электрической панелью. Входной автоматический выключатель подключен к безобрывному переключателю.

Шаг 5 . Подключите генератор к коробке выключателя. Электрическую систему в вашем доме можно восстановить, подключив генератор к главному выключателю. Для этого снимите главный выключатель с электрического щита. Поместите прерыватель в коробку на безобрывном переключателе с надписью «Генератор».

Подключите генератор к главному выключателю, вставив сетевой шнур в главный прерыватель и включив главный прерыватель. Вы должны увидеть щелчок выключателя и услышать запуск генератора.

Шаг 6 . Протестируйте генератор. Сделайте это, чтобы обеспечить питание вашего дома. Включите главный автоматический выключатель. Проверьте освещение и приборы, чтобы убедиться, что они работают.

Генератор теперь правильно подключен к электрической панели, и мощность можно использовать для подачи энергии на вашу собственность во время чрезвычайной ситуации.

Меры безопасности

Для подключения переносного генератора к электрической панели необходимо понимать меры безопасности.Например, предмет должен находиться вне дома.

Если вы используете портативный генератор, важно убедиться, что он не питает электрическое оборудование вашего дома и что он правильно заземлен, чтобы предотвратить поражение электрическим током.

Чтобы обеспечить безопасность и предотвратить опасное повреждение электрической панели, есть два способа подключить переносное устройство к электрической панели дома. Во-первых, его можно подключить к дополнительной панели генератора.Эта подпанель преобразует напряжение так, чтобы оно соответствовало напряжению в доме.

Второй способ — это узнать, как правильно подключить генератор, чтобы предохранить коробку. Блок предохранителей — это безопасное место для подключения вашего генератора, потому что он остановит подачу электричества в случае короткого замыкания. Генератор подключается к блоку предохранителей с помощью безобрывного переключателя.

Рекомендуется прочитать руководство по подключению генератора к коробке выключателя, поставляемой с этим элементом, чтобы определить, какой тип генератора у вас есть и как подключить его к электрической панели.

Кроме того, в Национальном электротехническом кодексе (NEC) есть особые правила в отношении подключения генератора к панели и безопасности генераторов. NEC не является отдельным документом; это свод отраслевых стандартов и практик, все из которых необходимо учитывать при подключении генератора.

Итог

Мощность генератора доступна для ограниченных устройств, таких как освещение, телевизор и некоторые другие устройства. Чтобы подключить генератор к электрической панели дома, подключите генератор к главной панели. Это относительно простой процесс, который может выполнить опытный и хорошо осведомленный домовладелец, который сделает это своими руками.

Как заменить панель электрического выключателя

На протяжении десятилетий инновационные технологии заполонили рынки, принося нам все виды новых и улучшенных электроприборов, оборудования и вещиц, которые увеличили требования к электропитанию для наших панелей электрических входных автоматических выключателей.

Осторожно: Обновление панели электрического выключателя — это сложный электрический проект.Было бы чрезвычайно опасно пытаться это сделать, если у вас нет необходимого опыта, а в некоторых местах незаконно вносить такие изменения без профессиональной лицензии. Если вас интересует этот процесс, мы кратко изложим его ниже, но учтите, что мы не рекомендуем проводить его без специалиста.

В 1960-х годах панель на 60 ампер, часто заполненная кучей предохранителей (рисунки 1a и 1b), была достаточной для подачи электроэнергии в полный дом — несколько осветительных приборов и розеток, электрическая плита, холодильник, водонагреватель, водяные насосы и др.

В 1970-е и 1980-е годы появились электрические обогреватели для плинтусов, электрические печи, центральные кондиционеры, тепловые насосы и многие другие машины. Все эти новые функциональные возможности привели к необходимости перехода с электрических панелей на 60 и 100 ампер и даже на 200 ампер и более.

Сравните поставки автоматических выключателей на Amazon.

Развитие инноваций только ускорилось в последние несколько десятилетий, благодаря чему мы получили автоматизированные системы отопления, вентиляции и кондиционирования воздуха, ванны в стиле спа, тепловые насосы для бассейнов, большие развлекательные системы и все более популярные электромобили, которым требуются быстрые и мощные зарядные устройства прямо у себя дома.

Так что справедливо предположить, что многие старые или даже не очень старые дома нуждаются в какой-то модернизации в их системе распределения электроэнергии для удовлетворения постоянно растущих потребностей в электроэнергии. Это может означать замену старой электрической панели одноразовыми предохранителями (рис. 1) или может потребоваться переход с более ранней панели выключателя с 24 цепями или меньше.

Специальное примечание № 1: Чтобы сэкономить время и избежать длительного отсутствия электроэнергии, вы можете установить новую панель на стене рядом со старой, а затем приступить к предварительному подключению новой и некоторых существующие цепи в новую панель (шаги 4.2 до 5.5). Это позволит в конечном итоге установить новую мачту большего размера и связанные с ней соединения в том же месте, что и первый вход, что сделает его незаметным.

Однако обновление стоит недешево. Это тоже непросто. Если вы собираетесь попробовать это, вам нужно быть осторожным и организованным. На самом деле, как мы отмечали выше, это, вероятно, работа для сертифицированного профессионала, но вы все равно нанимаете их, поэтому вы можете знать, во что вы ввязываетесь.

Все новые предметы роскоши, которые вы планируете приобрести в будущем, несомненно, вызовут более высокий спрос на ток и потребуют большего количества разъемов для прерывателей в вашем электрическом входе. Хотя электрические приборы становятся все более энергоэффективными, некоторые типы оборудования, такие как HVAC (рис. 2a и 2b), быстро становятся популярными, поскольку они сочетают в себе обогрев, охлаждение и воздухообмен внутри старых. Они также часто требуют установки нескольких устройств, что увеличивает нагрузку на вашу систему.

Научные разработки также приносят новые технологии, такие как становящиеся все более популярными электромобили (EV), которые требуют быстрой домашней зарядки для ежедневного использования и могут потребовать от вашей панели более высокого тока, чем раньше.Зарядные станции для электромобилей (рис. 3a и 3b) представляют собой электрические коробки, которые действуют как ворота, определяя, когда они подключены к автомобилю, и замыкают реле, которое позволяет электричеству течь для зарядки.

Многие семьи владеют двумя автомобилями, поэтому для новых и модернизированных домов, вероятно, потребуется две станции. Станция 32 А уровня 2 — хороший выбор в качестве стартовой станции — обычно заряжает автомобиль на 7,2 кВтч. Станции уровня 2 на 40 ампер могут заряжаться быстрее, но для них требуются автоматические выключатели на 50 ампер и более толстая проводка, что значительно увеличивает их стоимость.

Национальный электрический кодекс требует, чтобы цепи были рассчитаны на силу тока на 25% больше, чем выходная мощность зарядного устройства. Например, если вам нужно зарядное устройство на 40 ампер, вам необходимо подключить его к цепи на 50 ампер.

Составьте список ваших основных приборов, с указанием номера выключателя, назначенного каждому из них, а также их номинальной мощности и времени суток, в которое они чаще всего используются. Добавьте в этот список все оборудование, которое вы планируете приобрести позже.

Это должно дать лучшее представление о том, каковы ваши основные энергопотребления и когда ваша система работает наиболее интенсивно.Знание общего количества кВтч поможет вам сбалансировать нагрузку внутри панели. Итоги также дадут вам представление о том, какой размер электрической панели вам нужен. Наконец, это поможет определить, что происходит в ваших индивидуальных цепях, сколько прерывателей вам понадобится и какие свободные слоты у вас останутся.

На этом заключительном этапе планирования рекомендуется проконсультироваться с надежным сертифицированным электриком, чтобы получить профессиональную информацию о вашем плане.

Для панелей выключателей в жилых помещениях доступны три типа выключателей: стандартные, GFCI и AFCI.Стандартный выключатель (рис. 4a), хотя и широко используется, может не защитить ваше домашнее оборудование так, как хотелось бы. Более эффективные автоматические выключатели с электронным управлением, GFCI и AFCI, могут обнаруживать мельчайшие изменения тока в цепи, обеспечивая лучшую реакцию в плохих электрических ситуациях.

GFCI (рис. 4b) устраняют опасность поражения электрическим током и чаще всего встречаются там, где электрические цепи могут случайно контактировать с водой, в том числе на кухнях, ванных комнатах и ​​прачечных, на внешних поверхностях и в хозяйственных постройках.

AFCI (рисунок 4c) предназначены для обнаружения «дуговых замыканий», вызванных повреждением проводов внутри стен, неправильно установленными выключателями и розетками или утечкой тока на землю. Они могут устранить эти проблемы до того, как они нагреются слишком сильно, что предотвратит опасность возгорания.

Специальное примечание № 2 — Если вы планируете замену панели выключателя на 20 или 24 выключателя, возможно, стоит заменить панель большего размера той же торговой марки, поскольку у каждого производителя есть свои собственные специальная система крепления для фиксации выключателей на месте, и они, как правило, несовместимы друг с другом.

Как вы, наверное, уже понимаете, проект такого рода требует значительных инвестиций, и это еще одна причина делать это осторожно, чтобы предотвратить серьезные недостатки в процессе. Однако знание того, что входная панель соответствует современным стандартам, сделает дом гораздо более привлекательным для потенциальных будущих покупателей. Вероятно, неплохо было бы начать файл с документами, относящимися к вашим обновлениям, на случай, если работа, которую вы вложили в здание, станет актуальной для будущей финансовой транзакции.

4.1— Прежде всего, убедитесь, что вы получили разрешение от вашего муниципалитета и / или от вашего поставщика электрических услуг, поскольку им принадлежит оборудование вплоть до входной панели, и они будут выполнять окончательное переключение (Рисунок 5).

4.2— Разделите свой список из шага 2 на три списка приоритетов и пометьте каждый как фазу 1, фазу 2 и фазу 3, как указано ниже — предварительные и все остальные подключения должны выполняться в указанном порядке.

Фаза 1 — Цепи на 120 В, без которых вы не можете обойтись (например, телевизор, телефон, Интернет, важные источники света и розетки и т. Д.)

Фаза 2 — Цепи на 240 В, которые вы должны поддерживать (например, горячая вода, плита и т. д.)

Фаза 3 — Все остальные контуры (например, стиральная машина, посудомоечная машина, сушилка для белья, другие светильники и розетки и т. д.)

5.1— Надежно закрепите новую панель на месте, как указано в «Особом примечании № 1».

5.2— Выключите главный выключатель на старой панели (рис. 6 и 7), затем снимите его крышку, обнажив все его провода и клеммы выключателя.

5.3– Отсоедините провода от каждого выключателя согласно плану для каждой фазы.

5.4— Удалите выбранные выключатели и их теперь отсоединенные кабели из старой распределительной коробки.

5.5— Переустановите старые или новые выключатели, чтобы те же самые кабели обслуживались, в соответствующие гнезда внутри новой коробки панели и снова вставьте кабели в новую панель (при условии, что они достаточно длинные), повторно подключив каждый из них к предусмотренному выключателю. клемма провода — тот же или запасной выключатель — отключайте их по мере продвижения.Распределение цепи на 120 В должно быть как можно более сбалансированным между двумя шинами.

Часто при такой передаче некоторые кабели на противоположной стороне панели оказываются слишком короткими, и в этом случае следует действовать следующим образом:

6.1— Аккуратно установите клеммную коробку на стене для каждого короткого кабеля, убедившись, что каждый из них правильно идентифицирован.

6.2– Добавьте удлинительные кабели такого же размера, достаточно длинные, чтобы закрыть зазор между распределительной коробкой и электрической панелью, сделав необходимое сращивание внутри этих распределительных коробок (Рисунок 8).

6.3— Другой конец удлинителей можно затем вставить внутрь панели через кабельный соединитель и подключить к соответствующим клеммам провода выключателя, нейтральной шине и шинам заземления.

6.4— Повторите ту же процедуру с шагов 5.3 по 5.5 — или, при необходимости, до 6,3 — для всех последующих цепей.

После того, как все этапы завершены и вся проводка удалена из старой панели, предварительно запланированная электроэнергетическая компания должна отключить электричество от сети, чтобы что электротехнический подрядчик может переключить подачу на новую панель. Затем вы можете приступить к снятию панели со стены вместе со всеми трубопроводами, используемыми вплоть до верхней части электрической мачты.Повторная установка новой мачты, вероятно, должна быть произведена вашим сертифицированным электриком, поскольку эта сторона электрической панели принадлежит коммунальной компании.

После того, как вы проверите свою работу с соединениями между панелью и сетью, ваш подрядчик по электрике может повторно активировать вашу панель. Для этого сначала включается главный выключатель, при этом все автоматические выключатели все еще выключены, а затем включаются их по одному, чтобы предотвратить скачок напряжения в вашей системе.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

: анатомия и принцип работы

Электросистема вашего дома является одним из наиболее важных компонентов собственности, и, хотя всегда полезно доверить выполнение любых электромонтажных работ профессионалам, зная анатомию вашего тела. Коробка электрического щита может пригодиться. В конце концов, подходящий, правильно функционирующий автоматический выключатель может защитить ваш дом и вашу семью от электрического пожара.

Что такое электрическая панель?

Коробка электрического щита имеет несколько названий, включая коробку выключателя, центр нагрузки, панель выключателя и панель обслуживания. В любом случае, типичная электрическая панель для дома — это стальной ящик, который крепится на стене в гараже, подвале или прачечной. Он содержит несколько автоматических выключателей, обычно в двух колонках, каждый из которых подключен к цепям, распределяющим электричество по всему дому.

Существует много типов блоков выключателей, и иногда дому может потребоваться определенная панель, соответствующая местным нормам или приложениям.Тем не менее, ознакомьтесь с наиболее распространенными типами распределительных коробок и их отличиями друг от друга.

• Панели главного выключателя — как следует из названия, у них есть встроенный главный выключатель, который можно использовать для полного отключения электричества. Главный выключатель может ограничивать мощность, поступающую извне через большой двухполюсный автоматический выключатель, тем самым защищая цепи.
Панели с проушинами
• — у них нет главного выключателя, но есть электрический разъем, также называемый проушиной, к которому идут все линейные провода.Поскольку здесь нет главного выключателя, этот тип панели требует отдельного отключения, желательно на счетчике, поскольку это обычно находится вне дома.

• Вспомогательные панели — это меньшие блоки выключателей, которые обычно обслуживают определенную область дома. Если у вас есть теплица или мастерская, например, или большой пользователь электроэнергии, такой как джакузи и сауна, то дополнительная панель, в которой представлены только те услуги, которые есть и которая удобно расположена поблизости, — это хорошая вещь.

• Автоматические переключатели — это тоже субпанели, и они используются для передачи энергии от портативного генератора (альтернативная мощность) в электрическую через коробку выключателя. Они особенно полезны в районах, где часто бывают ураганы.

Анатомия блока автоматического выключателя

Панели главного выключателя состоят из автоматических выключателей, проводов, шин и иногда слотов расширения. Электричество поступает в ваш дом по линиям электропередач, которые подключаются к электрической коробке.

Автоматические выключатели — это множество переключателей, которые вы увидите при открытии коробки выключателя.Их основная цель — защитить цепь, отключив питание при обнаружении скачка напряжения. Они действуют как предохранительные устройства.

Самыми распространенными типами автоматических выключателей являются однополюсные. Они могут быть на 15 или 20 ампер, выдерживать напряжение 120 вольт и могут быть 15 или 20 ампер. Есть несколько двухполюсных выключателей, которые напоминают два одинарных выключателя, склеенных вместе. Они предназначены для работы с более высокой мощностью, 240 вольт, и могут иметь диапазон от 15 до 125 ампер. Лучше всего подключать их к крупным приборам, таким как холодильник, плита, водонагреватель или сушилка для белья.

И, наконец, что не менее важно, есть автоматические выключатели с дополнительной защитой, которые предохраняют от пожара и поражения электрическим током. Это прерыватели цепи дугового замыкания или AFCI и, соответственно, прерыватели цепи замыкания на землю или GFCI.

Горячие шины, также называемые заряженными шинами, расположены внутри коробки электрического щита и получают электроэнергию от основных линий электропередачи через два толстых черных служебных провода. Они передают мощность 120 вольт от электросчетчика к зарядным стержням.

Однополюсные автоматические выключатели защелкиваются на одной из горячих шин, обеспечивая 120 В в цепи через один горячий провод, который обычно черный. Двухполюсные выключатели подключаются к обеим шинам под напряжением и подают 240 В в цепь через два провода под напряжением, которые различаются по цвету, обычно черному, белому или красному.

Термин «нейтральная шина» часто используется как синоним заземляющей шины, потому что во многих автоматических выключателях шина нейтрали также служит заземляющей шиной.Однако есть электрические панели, где это две разные планки.

Электроэнергия возвращается от устройств в панель через провод нулевой цепи, который обычно белого цвета, подключенный к нулевой шине. Эта полоса возвращает мощность обратно в электрическую сеть через главную сервисную нейтраль. Шина заземления — это место, где заканчиваются медные провода цепи.

Обычно расположенный в верхней части коробки электрического щита сервисный выключатель или главный выключатель выглядит как очень большой автоматический выключатель.Иногда он может быть расположен внизу коробки выключателя. Он рассчитан на ток от 100 до 200 А и может использоваться для отключения всего электропитания в доме в случае возникновения чрезвычайной ситуации.

Если вам нужно увеличить доступную мощность для вашего дома, в случае добавления комнаты или очень большого потребителя электроэнергии, вам также потребуются дополнительные автоматические выключатели. В эти пустые слоты они будут добавлены. Если это так, вам необходимо обратиться в местную коммунальную компанию и к лицензированному электрику, чтобы добавить дополнительные цепи к вашему дому.

Как работает коробка электрического щита?

Электроэнергетическая компания передает электроэнергию в ваш дом по линиям электропередач. Это можно сделать над головой, через опоры электропередач, или под землей с помощью проводов, называемых кабелепроводами. По проводам электричество проходит через счетчик в доме, который вы, скорее всего, найдете там, где электричество входит в дом, и подводит его к блоку выключателя. Отсюда мощность распределяется по всему дому на цепи или субпанели.

Линии электропередачи подключаются к счетчику, а затем главный автоматический выключатель снимает электроэнергию со счетчика, замыкая цепь. Затем он подается на заряженные шины, которые, в свою очередь, передают электроэнергию остальным автоматическим выключателям.

Самая распространенная функция распределительной коробки, о которой люди обычно знают, — это возможность переключать прерыватель или заменять предохранитель в случае его срабатывания или сгорания. Обычно это заставляет электричество возвращаться. Как это работает — через эффекты тока и мощности. Для увеличения мощности требуется увеличение цепи, что означает, что ток также должен увеличиваться.По мере увеличения тока температура в цепи повышается.

Каждый автоматический выключатель снабжен металлической полосой из двух разных металлов. При повышении температуры два металла расширяются с разной скоростью, поэтому полоса изгибается, пока не переводит прерыватель в разомкнутое положение, то есть прерыватель срабатывает.

Если это случается часто, это может быть признаком того, что ваша электрическая система нуждается в модернизации или ваш дом нуждается в ремонте электропроводки.

Как безопасно подключить генератор к электрической панели

Как подключить портативный генератор к электрической панели

Предупреждение: существуют безопасные способы питания вашей электрической панели с помощью генератора.Однако «обратное питание» вашей электрической панели опасно и может привести к поражению электрическим током, пожару и смерти. Электрические токи не должны течь в обратном направлении от выходов сушилки к панели. Попытка обратной подачи вашей панели может повредить работнику коммунального предприятия, ремонтирующему линии поблизости.

Тем не менее, если вы хотите подключить портативный генератор к домашней электрической коробке, ниже представлен самый безопасный и лучший способ сделать это.

Использование безобрывного переключателя или системы защитной блокировки для подключения генератора к электрическому щиту

Лицензированный электрик имеет квалификацию для установки включенного в реестр UL или системы защитной блокировки на вашу электрическую панель. Список UL подтверждает, что трансферт прошел критические испытания и соответствует всем необходимым требованиям безопасности.

Передаточный выключатель: Передаточный выключатель — это ручной способ переключения с электросети на генерируемую. По сути, вы отключаете одно питание и переключаетесь на другое. В этом случае генерируемый вами источник питания может поступать от портативного генератора в безопасном месте поблизости.

Система защитной блокировки: На рынке имеется множество продуктов для безопасного подключения портативного генератора к домашней панели.Устройство Reliance Electric Interlock представляет собой вспомогательную панель со встроенными амперметрами. Его можно установить в доме со стандартной панелью дома, что позволяет домовладельцу выбирать, какое оборудование добавляется к генератору. Отдельные амперметры показывают, сколько усилителей добавляется. В результате это помогает предотвратить отключение выходного выключателя генератора из-за перегрузки.

Только лицензированный электрик должен устанавливать включенный в UL автоматический переключатель или систему блокировки.

Две команды Cooper помогут вам

Cooper Electrical Services и Cooper Mechanical Services обслуживают Миртл-Бич и Гранд-Стрэнд.Cooper — ваш поставщик всех услуг, связанных с электричеством, механикой, производством электроэнергии и HVAC.

Вы пытаетесь максимально использовать возможности портативного генератора? Позвоните в Cooper, чтобы получить беспрецедентный опыт и обслуживание.

Как запустить новую электрическую цепь от панели выключателя

Запуск новой электрической цепи — довольно простая задача, которую можно решить с небольшим усилием, осторожностью и подходящими инструментами.

Эта статья посвящена запуску новой схемы для осветительных приборов или розеток. Те же принципы применимы ко всем цепям на 110 В, а для цепей на 240 В можно использовать слегка измененные инструкции.

Инструменты и материалы, необходимые для запуска новой схемы

• Инструмент для зачистки проводов.
• Плоскогубцы или кусачки.
• Провод Romex 14/2 или 12/2 необходимой длины (см. Ниже).
• Ящики электрические.
• Емкости.
• Скобы проволочные.
• Молоток.
• Отвертки с крестообразным шлицем и плоской головкой.

Электрические нормы и правила для запуска цепи с панели выключателя

Чтобы соответствовать нормам в большинстве областей, вы должны получить разрешение и проверить свою работу у местного электротехнического инспектора. В некоторых юрисдикциях вы можете выполнять эту работу, только если вы лицензированный электрик, даже если работа выполняется у вас дома. Дополнительную информацию можно найти на веб-сайте местного правительства.

Почти все юрисдикции применяют Национальный электрический кодекс (NEC) 2005 или 2008 года.Вы можете бесплатно прочитать NEC 2005 и 2008 годов в Интернете, просто следуйте инструкциям в этой статье, чтобы узнать, как это сделать. Если вы новичок в электромонтажных работах или ищете полезные инструкции, мы настоятельно рекомендуем приобрести хорошее руководство по эксплуатации. Мы большие поклонники Stanley’s Complete Electric, ресурса, к которому мы регулярно обращаемся за помощью, следовать которому гораздо проще, чем NEC.

Помните, беритесь только за работу, для выполнения которой обладаете соответствующей квалификацией. И, как всегда, если вы используете наши инструкции, вы делаете это на свой страх и риск.

Цепь 15 или 20 ампер: выберите правильный провод для силы тока

Цепи освещения и розетки в доме: 110 В, 15 А, или , 110 В, 20 А. Для цепей на 15 ампер подходит 14/2 (то есть калибр 14, 2 провода) Romex. Для 20-ампер подойдет 12/2 Romex. Обратите внимание, что провода 14/2 и 12/2 на самом деле будут иметь внутри 3 провода: черный, белый и заземляющий провод. Помните, что по мере увеличения калибра размер провода уменьшается. Не устанавливайте выключатель, который слишком велик для провода. (Например, не устанавливайте 20-амперный прерыватель на провод 14/2). Это небезопасно и может привести к пожару.

Для большинства установок подходят 15-амперные цепи. Код требует 20-амперных цепей в цепях кухонных приборов и специальных микроволновых цепях, а также в некоторых других сценариях. Вы можете установить схему на 20 А в гараже или мастерской, чтобы справиться с дополнительной нагрузкой. В остальном для цепей освещения и розеток подходят цепи на 15 А.

Запуск провода Romex для новой цепи

Установить Romex на шпильки и балки довольно просто: начните с катушки провода на коробке выключателя.Проложите провод вдоль или через шпильки к первому выпускному отверстию или приспособлению, а затем проложите следующую нить Romex к следующему выпускному отверстию или приспособлению и так далее. Каждая розетка служит двум целям: обеспечить питание устройств, подключенных к этой розетке, и подключить цепь к следующей розетке в линии. Оставьте достаточно провода на стороне панели выключателя, чтобы проложить панель по всей длине. (Например, если провод входит в панель снизу, оставьте достаточно провода, чтобы он доходил чуть выше верхней части панели.)

(Примечание: даже если кажется, что домашняя проводка серийный , на самом деле это не так.Электропроводка в доме всегда параллельно . Если бы дом был подключен последовательно, ток проходил бы к следующей розетке только тогда, когда устройство было подключено и работало на первом. Очевидно, дома устроены не так. Если для вас это не имеет смысла, не беспокойтесь об этом … мы иногда слышим этот вопрос.)

Вот изображение типичного Ромекса, пробегающего по одиночке. Как подключить розетку — выходит за рамки этой статьи, но это довольно простой и понятный шаг.

В последней электрической коробке будет только один комплект Romex, входящий в комплект:

Сколько розеток можно подключить к одной цепи?

Для осветительных приборов предел составляет 80% от предельного значения ампер цепи. Для розеток ограничение составляет 8 из расчета 180 Вт на розетку; однако мы рекомендуем устанавливать только 5-6 розеток на цепь, учитывая более высокий спрос на современные приборы и электронику.

Подключение цепи к панели главного выключателя

Чтобы подключить цепь к панели выключателя, вам необходимо приобрести новый совместимый выключатель и иметь хотя бы одно свободное место в панели.Существует несколько различных марок панелей и соответствующих выключателей, поэтому убедитесь, что вы выбрали именно тот, который подходит для вашей панели. И Home Depot, и Lowes продают самые распространенные бренды. Если на вашей электрической панели нет места, вы можете заменить один из выключателей тандемным выключателем, который даст вам дополнительный слот.

Подключить схему к панели просто. Снимаем переднюю крышку панели. Удалите одну из заглушек и установите кабельный зажим в заглушку, чтобы не натягивать провод.Белый и заземляющий провод зачищаются и подключаются к шине заземления, а черный провод подключается к выключателю (обычно с помощью винта). В большинстве панелей прерыватель просто вставляется на место, контактируя с горячей полосой на задней стороне панели. Перед подключением убедитесь, что прерыватель выключен.

Примечание: Мы рекомендуем вам отключить главный выключатель дома (большой вверху) при установке нового выключателя. Если вы этого не сделаете, на две центральные планки сзади будет подано достаточно тока, чтобы убить вас.Обратите внимание, что даже когда вы выключаете главный прерыватель, винты в верхней части главного прерывателя и оголенный провод, входящий в систему, все еще находятся под напряжением.

Тестирование новой цепи

После того, как вы защелкните прерыватель, убедитесь, что ваша работа чистая, и дважды проверьте проводку. Когда вы уверены, что все настроено, включите прерыватель и проверьте новую цепь с помощью анализатора цепей или профессионального мультиметра (обзор).

Как вы думаете? Вы когда-нибудь запускали новую трассу? Сообщите нам о своем опыте.

Как работает автоматический выключатель

Взбивание с напряжением и напоминающее взрыв на заводе по производству проводов, панель выключателя источает загадочность. Но это просто большой переключатель, заполненный другими меньшими переключателями, которые ведут к переключателям, которые любой домовладелец может безбоязненно щелкнуть. Это вызывает поток электронов, который проходит по медным проводам, заряжая наши приборы, свет и современную жизнь. Грамотность в области выключателей не только для ветеранов напряжения, которые декламируют Национальный электротехнический кодекс.Даже если все, что вас интересует, это то, достижимы ли ваши скромные мечты о джакузи с помощью электричества или почему тостер гасит свет на кухне — панели есть что вам сказать.

Дж. Макл

НЕЙТРАЛЬНЫЙ И ГОРЯЧИЙ ПРОВОД

Ток течет от панели к нагрузке по горячим проводам и возвращается по нейтрали. Медный наконечник каждого горячего провода в конечном итоге подключается к его контрольному переключателю на автоматическом выключателе, а каждая нейтраль подключается к общей клемме, называемой шиной.

РАЗМЕРЫ ВЫКЛЮЧАТЕЛЯ

Главный выключатель

Это выключатель для всей панели выключателя. Выключатель на 200 ампер подходит для дома площадью более 2000 квадратных футов. Меньшие здания могут использовать 150 или 100 ампер; небольшие дома и субпанели могут потреблять всего 50 ампер.

Двухполюсный выключатель

Использует все 240 вольт, доступные панели. Автоматические выключатели на 15 и 20 ампер часто используются для обогревателей плинтуса, 30-амперные водонагреватели и электрические сушилки, 40-амперные и 50-амперные выключатели для электрических плит, а 70-амперные могут использоваться для большого кондиционера или дополнительной панели.

Выключатель однополюсный

15-амперные и 20-амперные выключатели — универсальные, управляющие всем, от ламп и розеток до открывателей гаражных ворот.

15-амперный выключатель AFI

Прерыватели цепи при замыкании дуги могут предотвратить возгорание, вызванное случайным электрическим разрядом.

ИЗМЕРИТЕЛЬ ПРОВОДА

Проволока 12 калибра

Общий для низковольтных подключений к выключателям и розеткам света, подключенным к автоматическим выключателям на 15 или 20 ампер.

Проволока 14 калибра

Слишком тонкий для любых выключателей, кроме 15-амперных выключателей при малых нагрузках.

Проволока 10 калибра

Подходит для двухполюсного выключателя на 20 А или однополюсного выключателя на 30 А.

Проволока 8 или 6 калибра

Используется для двухполюсных выключателей на 40, 50 и 60 ампер; крупная бытовая техника. Также используется для обслуживания субпанелей.

Заземление предотвращает повреждение проводника, не предназначенного для протекания тока (например, металлическая сторона сушилки для одежды), если он находится под напряжением из-за изношенного горячего провода. В правильно заземленной системе приборы и металлические коробки подключаются обратно к шине заземления панели выключателя. Оттуда система заземляется на землю через подземные заземляющие стержни.

Фибрилляция желудочков, беспорядочный, смертельный спазм, который возникает при прохождении электрического тока через сердце, происходит, когда обе руки человека касаются горячего и нейтрального проводников, в результате чего ток замыкается через грудную клетку. При замыкании на землю ток может течь в одну руку, поражая сердце, когда он проходит через тело на пути к земле.Раньше при замене предохранителей под напряжением электрики работали одной рукой, а другую держали в заднем кармане — это щадило сердце, изолировав ток от нервов одной руки в блоке предохранителей.

Что такое ватт?

Повсюду в справочниках по электрике можно найти колесо закона Ома, которое упрощает преобразование между ваттами, вольтами, омами и амперами. Самый важный расчет для потребителя — это напряжение, умноженное на силу тока, что равняется мощности в ваттах — потребляемой мощности устройства — и основе единицы, в которой продается электроэнергия.

Juice Routes
По мере того, как производство электроэнергии в домашних условиях становится все более сложным, можно ожидать, что предметы, которые теперь продаются как отдельные аппаратные средства, такие как инверторы солнечных панелей и разъединители переменного / постоянного тока, или субпанели генераторов и переключатели передачи, объединяются в единые стандартные части, которые являются проще установить и понять.

Установка резервного генератора: При отключении электроэнергии резервный генератор обеспечивает электроэнергией назначенные автоматические выключатели.Природный газ или пропан питает двигатель генератора, который вращает генератор переменного тока, чтобы создать магнитное поле, которое посылает ток в дом. Очень важно, чтобы электричество от генератора не подавалось обратно в сеть — линейные работники, работающие над восстановлением электроэнергии, могли получить удар током. Автоматический переключатель резерва изолирует электричество генератора, чтобы отключить его от сети, пока подача электроэнергии не будет восстановлена. Затем генератор отключается, и передаточный переключатель меняет направление.

Электромонтаж ветряных турбин или солнечных фотоэлектрических установок: Солнечные панели и ветряные турбины подают энергию постоянного тока в инвертор, который преобразует ее в переменный ток для домашнего использования.Выключатели постоянного и переменного тока позволяют изолировать детали для обслуживания. Эти системы постоянно подключаются к сети, но во время отключения электроэнергии — к удивлению некоторых потребителей, привязанных к сети, — их мощность не может быть использована. Одно из решений: хранить энергию в системе резервного питания от батареи. Такие инверторы, как Flexpower One от Outback Power, сокращают расходы на оборудование за счет предварительно смонтированных аккумуляторных соединений и автоматических выключателей. Новые микро-инверторы преобразуют постоянный ток в переменный на панели, устраняя прокладку проводов постоянного тока.

Интеллектуальная сеть в вашем подвале

Некоторые преимущества, которые потребители могут увидеть после завершения национальной интеллектуальной сети, уже доступны в таких продуктах, как Smart Panel от Computerized Electric Systems. Компьютерное оборудование, встроенное в стандартную панель выключателя, позволяет этому инструменту контролировать отдельные цепи, передавать и балансировать нагрузки между источниками питания или удаленно управлять питанием. Простое получение дополнительной информации о потребляемой мощности каждым выключателем может стать началом более эффективного с точки зрения электричества образа жизни — оставьте дверцу холодильника открытой, станьте свидетелем всплеска потребления в реальном времени и получите мотивацию.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.
