Подключение и установка бойлера своими руками

Многие хозяева используют для нагрева воды в своей квартире или частном доме электрический бойлер, что выходит экономичнее и удобнее. Достаточно часто возникает вопрос, а возможно ли своими руками подключить электронагреватель к водопроводной системе. На практике это вполне реально, однако для правильного выполнения такой работы необходимо знать схему установки бойлера, особенности монтажа и некоторые важные правила для успешного и безопасного функционирования всей системы. В статье будет представлена практическая инструкция по тому, как своими руками установить электрический бойлер для нагрева воды.

С чего следует начинать?

Перед тем, как приступить к работе по монтажу бойлера следует определиться с необходимым слесарным инструментом. Для установки водонагревателя понадобится

Необходимые инструменты и расходные материалы

рулетка, фигурная (крестовидная) отвертка, разводной ключ, пассатижи, маркер, монтажный уровень и дрель/перфоратор. Из расходных материалов нужны будут тройники, запорные вентили, пакля или лента ФУМ, уплотнительная смазка, резиновые прокладки, обратный клапан, а также анкера для крепления агрегата на стене.

Следующий шаг – определиться с габаритными размерами необходимого водонагревателя и найти место его будущей установки. Модели выпускаются в вертикальном или горизонтальном исполнении, могут иметь овальное или круглое сечение в поперечнике. Здесь следует исходить из места установки, которое должно отвечать таким требованиям:

• Давать хозяину возможность обслуживать бойлер в течение всего срока его эксплуатации.
• Обеспечивать надежное крепление водонагревателя, что напрямую зависит от прочности стены.
• Иметь в непосредственной близости розетку для подключения бытового прибора

Электропроводка должна выдерживать нагрузку от работы прибора, а также обязательно иметь заземление, что является одним из главных требований безопасной эксплуатации бойлера

Что касается размеров изделия, то они напрямую зависят от вместимости водонагревателя. Чтобы выбрать подходящий вариант исходят из следующей формулы: для 1 человека – 30 л., для 2 человек — 50 л., для 3 человек и более – 80-100 л. Место установки выбирается с учетом того, чтобы не мешать проходу и обеспечивать безопасность хозяевам.

Как безопасно повесить бойлер на стену

Определившись с местом, следует внимательно подойти к креплению агрегата на стене. Стандартная система монтажа предусматривает анкерное крепление, когда в стене высверливается два отверстия под пластиковые дюбеля, диаметром не менее 10 мм и длиной не менее 120 мм (глубина входа в стену). В них вкручиваются металлические анкера, на которые и подвешивается бойлер через специальные промоушины в металлической планке бойлера.

Крепежная система водонагревателя

Намечая места сверления, следует использовать рулетку и уровень, чтобы крепежи были выполнены в единой плоскости. Это позволит повесить водонагреватель ровно и без перекосов, что имеет важное значение.

Обычно расстояние между анкерами составляет 20 см

Высота крепления бойлера обычно выбирается из удобства его будущего обслуживания, а также габаритных размеров самого устройства. Важно помнить, что вешать бойлер следует только на прочную стену из кирпича, бетона или дерева (в деревянном доме). Чтобы просверлить отверстия в бетонной стене следует использовать ударную дрель или перфоратор. Сверла в таком случае должны иметь победитовый наконечник.

Как безопасно установить бойлер на гипсокартонную стену

Если хозяева планируют вешать электробойлер в помещении с гипсокартонными стенами, то о месте его будущей установки следует позаботиться заблаговременно. В этом месте следует выполнить закладное крепление в виде одного или нескольких деревянных брусков, которые крепятся к несущей бетонной или кирпичной стене.

В алюминиевом профиле для крепления гипсокартона проделываются отверстия

Вариант использования нескольких досок

Пиломатериалы крепятся к поверхности стены в тех точках, которые не будут совпадать с расположением крепежных промоушин на планке корпуса водонагревателя.

Несколько сложнее выполнять закладные тогда, когда при отделке помещения гипсокартоном хозяева не подумали о возможности будущей установки водонагревателя. В таком случае используют химические анкера, представляющие собой специальный густой состав, который после высыхания приобретает высокую прочность. После высверливания глубоких отверстий, в него с помощью монтажного пистолета вводится раствор, в который аккуратно закручивается металлическая шпилька с гильзой соответствующей длины. Спустя сутки на такое крепление можно вешать бойлер.

Вкручивание металлической шпильки с сетчатой гильзой

Такая работа требует предельной аккуратности и точного расчета, так как раствор должен полностью заполнить отверстие, что обеспечит хорошую прочность и возможность выдержать большой вес бака с водой.

Монтаж на деревянную стену

Если деревянная стена является несущей и представляет собой оцилиндрованный или профилированный брус, сечением 150 мм и более, то на него свободно можно крепить бойлер с помощью специальных дюбелей. Чтобы повесить водонагреватель высверливается отверстие под дюбель, длиной не менее 100-120 мм, причем здесь также используются болты анкерного типа.

Обычно необходимость в монтаже бойлера на деревянную стену возникает на дачах, которые часто возводятся по каркасно-щитовому типу. Часто в качестве внутренней отделки санузла в деревянном доме используется вагонка. Важно помнить, что при монтаже водонагревателя крепеж выполняется на несущую стену, что позволяет безопасно выдерживать вес в 80 и более кг.

Пример монтажа бойлера на даче

Как правильно подключить бойлер к водопроводу?

Повесив бойлер на стену, можно приступать к следующему этапу работы – подключению водонагревателя к системе водоснабжения, которая может быть центральной или частной (через насос-автомат). Можно найти несколько способов подключения водонагревателя, однако мы рассмотрим самый правильный, который позволит при необходимости свободно спустить воду. Это может понадобиться при обслуживании агрегата (удаление накипи, замена ТЭНа, ремонт термостата и так далее).

Два шаровых крана: на входе и выходе

Важно знать, что жидкость в бойлер поступает под давлением, поэтому и выходить горячая вода будет из него только при условии поступления вовнутрь холодной. А вот чтобы спустить воду с водонагревателя для обслуживания потребуется запустить вовнутрь воздух. С этой целью при подключении агрегата к системе обязательно предусматривается два запорных вентиля, в качестве которых лучше всего использовать шаровые краны. Они подключаются к патрубкам бойлера через тройники.

На входе в водонагреватель обязательно устанавливается предохранительный обратный клапан, главная задача которого – снижение давления в системе при его избытке путем сброса жидкости через дренажное отверстие.

Клапан для снижения давления

На бойлерах марки Ariston и некоторых других такой клапан идет в комплекте, что очень удобно, поскольку дает возможность сразу подсоединить его к патрубку. В других случаях клапан потребуется купить отдельно. К отверстию клапана обычно подключается тонкая силиконовая или резиновая трубка, которая выводится в канализационную систему.

На всех моделях электрических водонагревателей патрубок входа холодной воды помечается синим цветом, что позволяет избежать ошибки при подключении

Подводящими элементами к патрубкам могут быть гибкие резиновые шланги в металлической оплетке, полипропиленовые или металлопластиковые трубы, что зависит уже от желания самого хозяина. Первый вариант является удобным в плане монтажа, однако что касается надежности, то лучше всего отдавать предпочтение подключению напрямую к ПВХ трубам. Дело в том, что резиновые шланги имеют относительно небольшой срок службы, что повышает риск протечки воды.

Резьбовое соединение

Во всех моделях водонагревателей марки Аристон патрубки (вход, выход) имеют сечение в 15 мм (1/2 дюйма) с наружной резьбой, что следует иметь в виду, приобретая дополнительные сантехнические элементы (вентили). При монтаже резьбовых соединений можно использовать традиционную льняную паклю, которая используется в сочетании с уплотнительной смазкой. Однако данная работа требует опыта работы, поэтому многие новички предпочитают использовать ленту ФУМ.

Важно помнить, что уплотнительная лента ФУМ всегда наматывается на наружную резьбу по часовой стрелке, причем здесь делается не менее 10-12 витков. После этого можно набрасывать гайку и аккуратно производить закрутку с помощью гаечного ключа. Следует знать, что при использовании ФУМ ленты гайку ослаблять нельзя, иначе придется все перепаковывать заново.

При соединении вентилей с резиновым шлангом в металлической оплетке используется резиновая прокладка, поэтому здесь уже не требуется паковать резьбовые соединения.

Гибкие шланги крепить удобнее

А вот если присоединение выполняется к металлопластиковым или полипропиленовым трубам, то потребуется использовать ленту ФУМ или льняную паклю. Все соединения затягиваются гаечным ключом.

Если напор воды в частном доме или квартире слабый, то перед входом в бойлер желательно установить насос повышения давления, что позволит воде принудительно поступать в бойлер для нагрева.

Схема подключения бойлера косвенного нагрева с рециркуляцией

Бойлер косвенного нагрева дает возможность получать горячую воду путем нагрева через змеевик или теплообменник, в котором циркулирует теплоноситель. Обычно такую систему получения горячей водой используют в случаях, когда у хозяев установлен газовый или твердотопливный котел отопления. Подключение бойлера косвенного нагрева может быть выполнен по одной из следующих схем:

С использованием трехходового клапана

Такую систему лучше всего монтировать при значительном потреблении горячей воды для хозяйственных и гигиенических нужд. Здесь создается два контура, один из которых предназначен для отопления помещения (основной), а второй – для нагрева воды в бойлер.

Схема монтажа системы с трехходовым клапаном

Водонагреватель имеет, таким образом, всего 4 патрубка: два на вход и два на выход. Трехходовой клапан монтируется на линии горячей воды, которая идет с котла на систему отопления, что позволяет использовать теплоноситель для нагрева воды в бойлере. Удобство системы состоит в том, что при понижении температуры воды внутри водонагревателя до порогового значения, термодатчик передает сигнал на трехходовой клапан, который автоматически переключается в режим подачи горячей воды на агрегат.

С помощью двух циркуляционных насосов

При таком способе подключения вместо трехходового клапана используется 2 рециркуляционных насоса, каждый из которых применяется для своего контура. Управление насосами осуществляется с помощью термодатчика бойлера косвенного нагрева. Чтобы потоки теплоносителя не смешивались устанавливается обратный клапан.

Схема подключения через циркуляционные насосы

Использование гидравлической стрелки

В сложной отопительной системе, когда у хозяев теплоноситель используется не только в радиаторах отопления, но также в системах водяного теплого пола, при подключении бойлера косвенного нагрева используют гидравлическую стрелку. Это специальное устройство, представляющее собой компенсационную камеру, в которой происходит компенсация разницы давления и происходит его выравнивание. Однако учитывая сложность монтажа такой системы, для ее установки приглашается опытный мастер.

Требования к электропроводке при подключении электрического бойлера

При подключении водонагревателя нельзя пренебрегать правилами электробезопасности. Учитывая высокую мощность ТЭНов, используемых для нагрева воды, провода квартиры или частного дома должны выдерживать соответствующую токовую нагрузку. Здесь можно дать несколько полезных советов:

• Розетка должна иметь степень защиты не менее IP 44
• Автомат и УЗО должны быть выполнены во влагозащитном корпусе (если их устанавливают внутри помещения)
• В качестве кабелей лучше использовать ВВГнг или NYM

Сечение проводов в кабеле должно быть не менее 0,75 мм, что позволит свободно выдерживать нагрузку в 2,5-3 кВт.

Электрическая схема подключения водонагревателя

Розетка должна иметь заземление, что является важным требованием завода-производителя и позволит избежать удара током при пробивке на корпус. В квартирах нового типа с этим проблем нет, поскольку все они имеют соответствующее техническое оснащение. В квартирах старой постройки («хрущевки», «сталинки», «брежневки») обязательно следует устанавливать УЗО или же дифавтомат, объединяющий в себе функции УЗО и обычного автомата-отсекателя. Это позволит избежать утечки тока, а также своевременно дать сигнал о неисправности электрического бойлера.

Подключать дополнительные мощные приборы (стиральная машинка, фен) к розетке, через которую запитан водонагреватель, не следует, чтобы избежать риска перегрузки.

Удобное расположение розетки для подключения

На практике, монтируя бойлер, некоторые хозяева пренебрегают контуром заземления. Делать этого не нужно, поскольку любой, даже самый качественный прибор не может иметь 100% защиту от поломок и сбоев, поэтому безопасность всегда должна быть на первом месте. Обычные накопительные водонагреватели для бытового использования подключаются к сети переменного тока 220 В.

Обычному хозяину, который умеет держать в руках слесарный инструмент и обладает начальными навыками электробезопасности, установить бойлер своими руками не составит особого труда.

Правильное подключение бойлера

Главное – это принять во внимание вышеизложенные советы, а также не игнорировать рекомендации завода-производителя. Чтобы установка была выполнена качественно, приобретать следует только сертифицированные компоненты, причем это касается запорных вентилей, тройников, гибких шлангов, труб и всего остального сантехнического оснащения.

схема, установка бойлера своими руками, видео

Когда необходимо выполнить подключение водонагревателя к водопроводу — схема должна учитывать тип агрегата, место монтажа и другие параметры. Только тщательно продумав способ установки можно добиться желаемого результата – надежности работы и долговечности оборудования. Не следует забывать и о том, что существуют определенные требования правила и требования, которые необходимо соблюдать при монтаже.

Виды водонагревателей

По типу используемой энергии водонагреватели разделяются на газовые и электрические.

Первый вариант экономичнее, но установкой таких моделей, как и во всех случаях монтажа газового оборудования должны заниматься специалисты, имеющие разрешительную документацию. Именно поэтому ниже будет подробно рассматриваться подключение электрических моделей, в этом случае допускается установка бойлера своими руками.

По принципу действия агрегаты для нагрева воды могут быть

накопительными или проточными.

• Накопительные модели более громоздки из-за наличия объемного резервуара, но отличаются невысокой мощностью. В него заливается вода, температура которой повышается при помощи ТЭНа. Недостатком таких нагревателей можно считать отсутствие быстродействия. Скорость нагрева зависит от объема резервуара, а также от мощности установленного нагревательного элемента, но в любом случае для того, чтобы получить требуемую температуру, понадобится время. Многие модели этого типа имеют функцию автоматического контроля температуры и при остывании воды включают ТЭН, восстанавливая параметр до необходимого значения. Подобные конструкции оптимальны, когда горячая вода расходуется постоянно и в больших количествах, например, в домах, где живут большие семьи.

  Устройство накопительного нагревателя воды

• При использовании
  проточного водонагревателя горячую воду можно получить сразу же, открыв кран. Такие модели занимают мало места и осуществляют практически моментальный нагрев проходящей через них жидкости. К особенностям моделей данного типа относят наличие ограничений по максимальной температуре и достаточно высокое энергопотребление.

  Схема устройства проточного водонагревателя

Необходимые инструменты

Для того чтобы схема подключения бойлера к водопроводу была реализована без проблем, необходимо заранее подготовить все необходимое.

Перечень инструментов и материалов включает в себя:

• измерительные приспособления (линейку или рулетку),
• ударный инструмент для сверления и сверла в наборе (можно использовать перфоратор или дрель с функцией удара),
• крепежные элементы для монтажа агрегата на стене (кронштейны, анкеры),
• монтажные ключи для соединения элементов (оптимально дополнить комплект пассатижами и разводным ключом),
• тройники (фитинги, предназначенные для врезки в водопровод),
• запорные краны (их следует устанавливать на входах в бойлеры, чтобы обеспечить возможность отключение оборудования, например, для ремонта)
• материалы для обеспечения герметичности соединений (паклю, специальную пасту, уплотнительную ленту),
• гибкие шланги (с их помощью осуществляется ввод жидкости в нагреватель и ее вывод).

При подготовке материалов и инструментов учитывайте индивидуальные особенности подключения водонагревателя к водопроводу – схема может предусматривать наращивание труб или выполнение обводной линии. В этом случае необходимо приобрести трубы, выбирая их по техническим характеристикам (важно помнить, что не все материалы устойчивы к высоким температурам).

Узнайте о том, какие существуют правила установки счетчиков воды в квартире. В статье также описана последовательность монтажа приборов.

А если засорился унитаз — что делать в домашних условиях расскажет наша другая статья.

Работа с трубопроводами различных типов

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

Полипропиленовая муфта с металлической резьбой

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Установка накопительного водонагревателя своими руками с использованием полипропиленовых труб

Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

На фото показан вариант того, как можно установить водонагреватель своими руками с использованием труб из металлопластика и компрессионных фитингов

Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

Использование ремонтной обоймы-тройника является достаточно простым способом монтажа, но не самым надежным

Важно: Перед установкой обоймы-тройника участок трубы под нее следует зачистить от грязи, ржавчины, краски.

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

Хотите узнать как производится пайка полипропиленовых труб своими руками — видео покажет весь процесс, а текстовая информация в статье поможет избежать ошибок.

О том, как выполнить соединение металлопластиковых труб своими руками, мы рассказали в отдельном материале сайта.

А как самому подключить стиральную машину вы можете узнать из этой статьи.

Монтаж накопительного нагревателя

Тем, кто интересуется, как установить электрический накопительный водонагреватель, важно знать, что при монтаже такого оборудования необходим предохранительный обратный клапан. Он обеспечит корректность работы агрегата, снизит вероятность возникновения аварийных ситуаций.

Предохранительный обратный клапан для водонагревателя препятствует вытеканию воды из нагревателя, а также, при превышении максимального давления в баке осуществляет сброс избытка жидкости в канализацию через дренажный отвод

Патрубок впуска воды у водонагревателя отмечен синим цветом, чтобы избежать ошибки при подключении. На него при монтаже устанавливается предохранительный клапан с соблюдением требований герметичности (используются ФУМ-лента, льняная пакля и др.). Для дальнейшего соединения водонагревателя с водопроводом используют гибкий шланг или шланг в сочетании с трубами (стальные, полипропиленовые или металлопластиковые конструкции выбираются в соответствии с типом имеющегося трубопровода.

Так называемая группа безопасности (обратный предохранительный клапан) должна работать безотказно, поэтому если вы пользуетесь недорогим монтажным комплектом, лучше приобрести этот элемент отдельно, выбирая высокое качество.

При самостоятельном монтаже последовательность установленных элементов по направлению от входящего патрубка водонагревателя будет следующей:

• тройник,
• шаровый кран, который используется для слива воды и подсоединяется к боковому отводу тройника,
• предохранительный клапан с дренажным отводом,
• запорный вентиль для отключения системы,
• трубопровод.

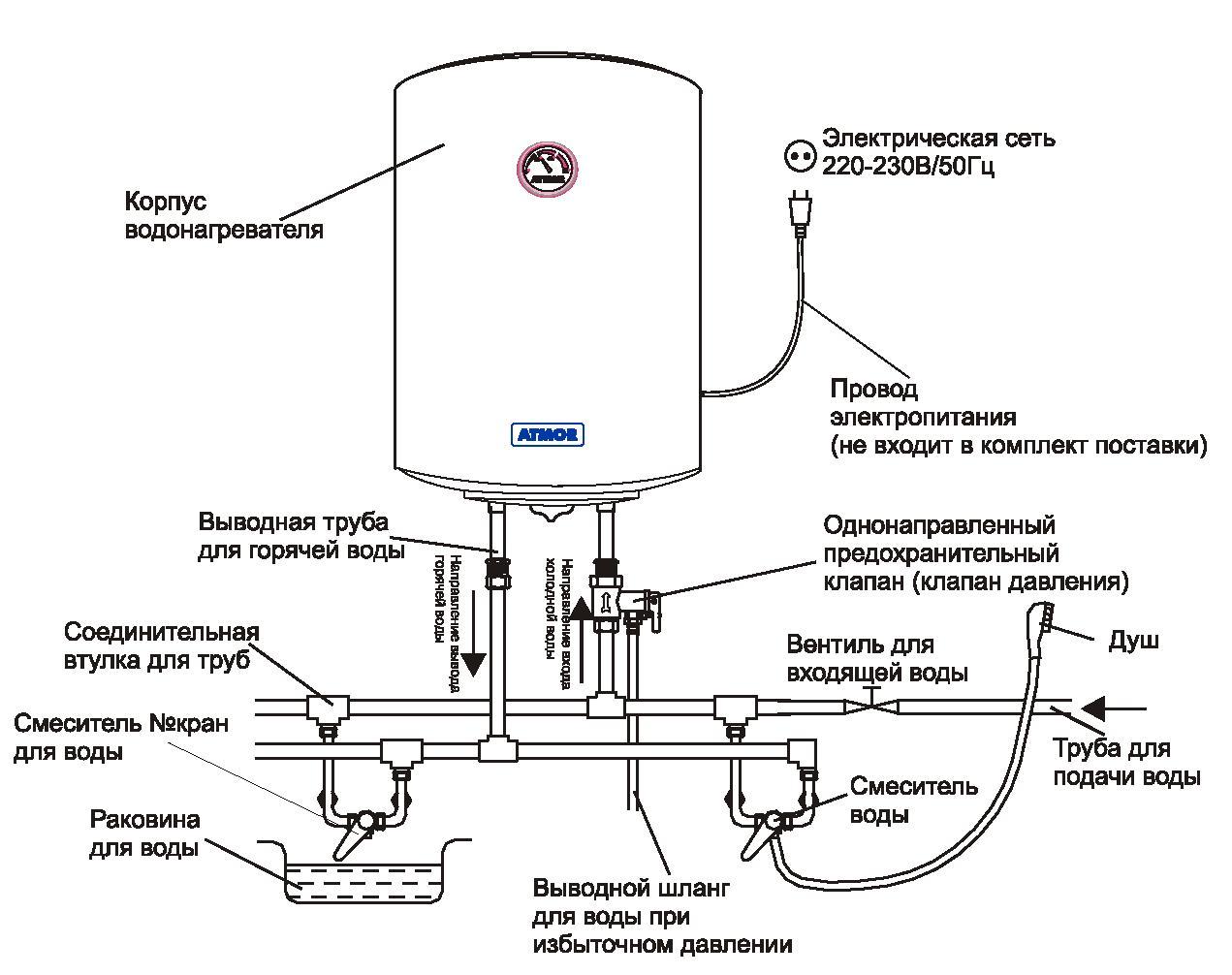

На схеме показано как правильно установить накопительный водонагреватель

Это – базовый перечень элементов для установки водонагревателя в квартире или частном доме, который при необходимости может быть дополнен:

• редуктором (приспособлением, понижающим входное давление до номинального для водонагревающего прибора значения),
• фильтром (при несоответствии воды в трубопроводе требованиям, например, при наличии большого количества нерастворимых примесей и солей, образующих отложения на поверхности резервуара и на ТЭНе).

После выполнения этих операций остается подключить к бойлеру горячую линию. Для этого на соответствующий патрубок водонагревателя монтируется запорный кран для возможности отключения. Запорный кран соединяется с гибким шлангом для отвода нагретой жидкости.

Бойлер готов к работе

Монтаж проточного водонагревателя

Как установить проточный водонагреватель, зависит от того, на сколько точек водозабора предполагается использовать агрегат. В зависимости от этого выбираются также мощность и производительность водонагревателя.

Проще всего монтировать модель на один кран. Так, часто возникает необходимость узнать, как установить проточный нагреватель в ванной у жильцов городских домов с центральным горячим водоснабжением при частых отключениях горячей воды. В этом случае может быть достаточно маломощного и более дешевого прибора.

В частных домах, где нагреватель является единственным способом подогрева, чаще реализуются более сложные схемы с разветвлениями (как минимум – для крана на кухне и ванны или душевой). Для таких схем необходима более мощная и дорогостоящая техника. Монтаж в данном случае имеет свои особенности. Например, место для установки нагревателя должно быть выбрано таким образом, чтобы он находился примерно на равном удалении ото всех точек водопотребления.

Подключение проточного нагревателя воды

Монтаж выполняется в такой последовательности:

1. Установка тройников на трубопроводы горячей и холодной воды для врезки оборудования.
2. Установка на тройники шаровых кранов для возможности перекрыть подачу воды при необходимости. В частности при использовании нагревателя в качестве альтернативного варианта, при перекрытии крана на горячей линии дает возможность пользоваться горячей водой из централизованной линии.
3. Тройники на трубопроводах соединяются с соответствующими патрубками водонагревателя при помощи гибких шлангов. Если оборудование находится далеко от точек врезки, могут использоваться также трубы (полипропиленовые, металлопластиковые, стальные – в зависимости от типа имеющегося трубопровода).

Важно: Так как мощность подобных моделей высокая, то в качестве проводки рекомендуется использовать усиленный трехжильный кабель и вести его от щитка, также необходимо УЗО и заземление. Это все будет актуально и для мощных накопительных бойлеров.

Плюс, при установке проточного электрического нагревателя своими руками рекомендуется использовать ионообменный фильтр, а при необходимости – и механический для защиты ионообменника от быстрого загрязнения. Это связано с интенсивным отложением солей на оборудовании при быстром нагреве воды в проточном нагревателе.

Видео

Как производится установка водонагревателя своими руками видео покажет вам наглядно.

схема, установка, обвязка с котлом

Поскольку централизованное горячее водоснабжение жилых зданий становится неактуальным, на смену приходят автономные накопительные водонагреватели. Важный плюс указанных бытовых приборов – простой монтаж, не требующий специальных разрешений. Предлагаем помочь вам реализовать это преимущество и рассмотреть, как правильно установить и подключить бойлер к водопроводу частного дома или квартиры.

Материалы и комплектующие

Как правило, накопительные и проточные водонагреватели комплектуются креплениями – скобами или кронштейнами, предназначенными для подвеса агрегата на стену. Остальные комплектующие и трубопроводную арматуру придется купить самостоятельно.

Для установки и правильного подключения электрического бойлера по стандартной схеме подготовьте комплект материалов:

• 3 крана шаровых Ду15;
• 2 американки идентичного диаметра;
• тройник Ду15;
• предназначенный для бойлеров предохранительно-обратный клапан;
• трубы из металлопластиковые (также подойдет сшитый полиэтилен, гофрированная нержавейка либо полипропилен) с присоединительными фитингами;
• кабель трехжильный медный ВВГ сечением проводников 2,5 мм²;
• выключатель автоматический двухполюсный, рассчитанный на ток 20 ампер.

Примечание. Некоторые производители комплектуют свои изделия предохранительными клапанами с резиновыми прокладками.

Так выглядит клапан сброса давления из бака

Если трубные подводки к накопительному водонагревателю планируется муровать в стену, лучше взять трубу из металлопластика, нержавеющей стали или сшитого полиэтилена. Разводку из ППР скрыто прокладывать не рекомендуется. Не забудьте о кронштейнах крепления труб к стенам – подводки не должны нагружать патрубки бойлера собственным весом.

Длина кабеля для присоединения к электросети зависит от удаленности главного щитка управления, откуда придется вести отдельную линию электропитания. Второй вариант подключения – к ближайшей распределительной коробке розеточной сети. Для прокладки проводки открытым способом подготовьте пластиковые кабель-каналы или гофрированный рукав.

При скрытой прокладке трубы сразу уходят в стену

Вариант подсоединения бойлера косвенного нагрева зависит от типа котла и схемы отопления. Но вам однозначно понадобятся трубы с фитингами и циркуляционный насос малой мощности, развивающий давление 4 м водного столба (0,4 Бар).

Установка водонагревателя

Перед тем как подключить водонагреватель к электросети и водопроводу, агрегат следует надежно закрепить на стену в удобном месте. Дадим несколько рекомендаций по размещению бойлера:

1. Место установки нагревателя в частном доме или на даче – рядом с вводом холодной воды. Обычно это котельная либо кухня, реже – санузел.
2. Единственное помещение, пригодное для монтажа накопительного бака в квартире – ванная комната. Иногда бойлер малого объема (35 литров) ставится на кухне.

   Расположение аппарата в углу ванной комнаты

3. Максимальная высота установки – 10 см от потолка. В идеале низ бытового прибора располагается на уровне 1,5—1,8 м от пола для удобства управления и обслуживания.
4. В стесненных условиях городской квартиры бойлер лучше подвесить над ванной со стороны смесителя, чтобы во время купания не ударяться головой. В случае аварии и протечки вода уйдет в канализацию, а не к соседям снизу.
5. Если стена построена из пористого материала, неспособного удержать приличный вес аппарата, нужно приобрести специальный крепеж либо изготовить металлическую подставку, как сделано на фото.

Справка. В многоквартирных домах – новостройках под размещение водогрейного оборудования зачастую предусматривается отдельное помещение.

Выбрав место и высоту подвеса водонагревателя, отметьте на стене точки крепления. Задача облегчается конструкцией штатного кронштейна в виде полосы с прорезями для крюков, приваренной к корпусу бойлера. Пробурите отверстия глубиной 12 см, забейте пластиковые пробки и вкрутите крючки диаметром 8 мм. Второй вариант крепежа — анкерные болты Ø10 мм. Вместе с помощником поднимите тяжелый агрегат и подвесьте за кронштейн.

Изделия некоторых брендов комплектуются специальными бумажными шаблонами, облегчающими первоначальную разметку точек крепления. Есть бойлеры с отдельной монтажной пластиной, фиксируемой на стене несколькими дюбелями. Корпус привинчивается к ней обычными болтами.

Как подсоединить аппарат к сети водоснабжения

Конструкция электрического или газового бойлера предусматривает отбор воды на нужды ГВС из верхней зоны резервуара, где она достигает максимальной температуры. Подпитка из холодного водопровода осуществляется в нижнюю зону. Отсюда возникают следующие проблемы с опорожнением бака:

• с «горячей» стороны слив невозможен – конец трубки расположен слишком высоко, поэтому из емкости вытечет буквально 2 литра;
• если подключить трубу с «холодной» стороны напрямую, то для опорожнения придется откручивать американку;
• сливать воду через штатный клапан неудобно и долго – сечение штуцера чересчур мало.

Представленная схема подключения бойлера решает перечисленные проблемы и позволяет опорожнить бак в любой момент, затратив буквально 15 минут. Каждый элемент обвязки четко выполняет свою функцию:

1. Шаровые краны на основных магистралях служат для отсечения водонагревателя от сети водоснабжения и ГВС.
2. Тройник с третьим шаровым краном на «холодной» стороне предназначен для полного опорожнения резервуара.
3. Предохранительный (он же – обратный) клапан занимается сбросом излишков воды, чей объем увеличивается при нагреве. Вторая функция – не позволить опустошение бака обратно в подающий трубопровод.
4. Американки позволяют отсоединить аппарат без разборки системы.

Чтобы правильно собрать обвязку электрического бойлера, достаточно подсоединить трубы согласно схеме и прикрепить их к стене хомутами. В последнюю очередь прикручиваются американки, на «носик» предохранительного клапана надевается гибкий шланг, направляемый в канализацию. Процесс монтажа накопительного водонагревателя наглядно продемонстрирован в видеосюжете:

После сборки проверьте герметичность стыков, открыв подачу холодной воды. Заполнение бака производится при открытом «горячем» кране смесителя, дабы выпустить воздух. Убедившись в надежности соединений, переходите к электромонтажу.

Подключение к домовой электросети

Мощность подавляющего большинства водонагревателей не превышает 3,5 кВт. Если потребление вашего бытового прибора находится в указанных пределах, смело выполняйте подключение бойлера через стандартную розетку, оснащенную контактом заземления (обязательно!). Работа несложная: проведите от распределительной коробки трехжильный кабель, используя гофру либо пластиковый короб, и поставьте рядом с нагревателем розетку.

Открытая проводка и набалдашники розеток нравятся не всем домовладельцам. Чтобы сделать подключение электричества к водонагревателю более добротно, следуйте нашей инструкции:

1. Проложите кабель скрытым способом – в бороздах стен или под обшивкой из гипсокартона, подсоединив его к ближайшей коробке розеточной сети либо прямо к электрощиту.
2. Установите в удобном месте двухполюсный автомат номиналом 20 А, поместив его в декоративную пластиковую коробку.
3. С помощью зажимов подключите к автомату кабель.
4. Открутив винты крепления, снимите крышку снизу бойлера. Под ней прячется разъем, куда необходимо присоединить провода. Не забудьте о заземляющем контакте – он должен подключаться к соответствующей шине.

Заполненный водой бойлер включите в сеть и проверьте работоспособность. Поскольку на бюджетных версиях аппаратов температура нагрева регулируется прямо на ТЭНе, не торопитесь ставить крышку. Дождитесь, пока вода достигнет комфортной температуры (смотрите по указателю) и поверните регулировочный рычажок на торце нагревательного элемента, чтобы ТЭН отключился.

Подключаем бойлер косвенного нагрева

Агрегат представляет собой резервуар со встроенным змеевиком, нагревающим основной объем воды. Соответственно, теплообменник соединяется с котлом, а резервуар подключается к системе горячего водоснабжения. Для отвода излишнего количества воды, расширяющейся при нагреве, используется тот же предохранительный клапан.

Проще всего подключить бойлер косвенного нагрева к одноконтурному котлу, оборудованному специальными патрубками. Внутри теплогенератора стоит трехходовой переключающий клапан, который распределяет поток теплоносителя на отопление либо загрузку бойлера ГВС – как распорядится электронный блок управления. В данном случае змеевик нагревателя просто соединяется с соответствующими патрубками.

Примечание. Речь идет о газовых котлах, укомплектованных собственным циркуляционным насосом. В напольных версиях – твердотопливных и газовых – насосов и трехходовых клапанов, как правило, не предусматривается.

Типовая схема присоединения водонагревателя к источнику тепла включает такие элементы:

• отдельный циркуляционный насос, гоняющий теплоноситель через змеевик бойлера;
• погружной термостат, отключающий насос при нагреве воды до установленной температуры;
• 2 обратных клапана, препятствующих образованию паразитных потоков через контуры отопления и ГВС;
• группа безопасности водогрейного бака;
• запорная арматура.

Работой насосного агрегата управляет термостат, встроенный в бойлер (в нем предусматривается специальное гнездо). Когда начинается водоразбор, емкость остывает и термоэлемент запускает насос, при достаточном нагреве – останавливает.

Важный момент. Подключение к двухконтурному котлу производится по аналогичной схеме. Не допускается «вешать» бойлер на второй контур теплогенератора, действующий от проточного теплообменника. Как правильно производится обвязка в подобных случаях, смотрите на видео от эксперта:

Заключение

Вы можете абсолютно не читать инструкций, не использовать обвязочной арматуры и подвести воду к электрическому нагревателю напрямую. Агрегат будет успешно функционировать до первой неполадки или ремонта водопровода, когда вам придется сливать воду из емкости. Но есть одна деталь, которую нужно ставить обязательно – предохранительно-обратный клапан. Без него расширяющаяся вода способна разорвать любое слабое соединение или сам бак.

Как правильно подключить электрический бойлер

Как правильно подключить электрический бойлер

Правильное размещение и правильное подключение электрического бойлера или накопительного водонагревателя ,

сэкономит в дальнейшем время  и деньги затрачиваемые на его эксплуатацию и затрачиваемые на его обслуживание.

Правильно подключить электрический бойлер (накопительный водонагреватель) необходимо. Спустя несколько лет электрический бойлер нуждается в уходе и профилактике.

С годами в основном баке электрического бойлера накапливается много шлаков, мазута, ржавчины. В бойлере накапливается осадок всего того мусора который находится в водопроводных трубах и то что с водой поступает к нам в дома и квартиры.

Если периодически весь осаждаемый из воды мусор не убирать из основного бака бойлера (накопительного водонагревателя), то со временем количество мусора накроет нагревательные элементы и они выйдут из строя.

Полный лучший и доступный каждому курс как правильно ремонтировать бытовую технику.

Мастеру по обслуживанию бойлера, порой выгоднее отказаться от обслуживания и профилактики бойлера, в случае,

если бойлер подключен не правильно, и затраты человеко часов  на его обслуживание и профилактику более расходные чем доходные.

 ПРИЧИНЫ, ПОЧЕМУ ПРОИСХОДИТ ИМЕННО ТАК :

1. Неоправданная экономия денег на этапе установки и подключения бойлера.
2. Неправильное подключение.
3. Неправильное определение места и высоты  размещения бойлера.

Как правильно подключить электрический бойлер

   Самое главное при подключении электрического бойлера- это правильное подключение.  Ознакомьтесь, как правильно подключить бойлер- это очень важно.

Эти правила формировались  на основе многолетнего опыта подключения и эксплуатации электрических бойлеров.

Многолетняя практика показывает, что при ПРАВИЛЬНОЙ установке и подключении бойлера:

1. Последующие профилактики можно произвести самостоятельно.

2. Последующие профилактики можно произвести, если не самостоятельно, то с минимальными затратами  времени  и денег.

3. Как минимум, в выполнении десяти из сорока четырех пунктов профилактических мероприятий, не будет необходимости.

Правила подключения электрического бойлера  универсальны для всего модельного ряда электрических бойлеров.

Как правильно подключить электрический бойлер Инструкции:

Инструкции правильного подключения бойлера $5

Ремонт электрических бойлеров в Днепре: Aeg, Ariston, Beko, Electrolux, Eurosoba, Gorenje, Renova, Fagor, Hotpoint-Ariston, Kaiser, Pyramida, Universo. Запчасти для электрических бойлеров — купить.

Post Views: 2 058

Подключение бойлера косвенного нагрева: схемы обвязки

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Содержание статьи

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других  котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

• При поступлении от датчика информации о том, что  температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
• Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
• Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

С рециркуляцией теплоносителя

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

Как подключить бойлер к электричеству своими руками

Как правило, бойлеры устанавливают для того, чтобы нагревать воду до необходимой температуры, в помещениях, где она отсутствует, для бытовых нужд повседневной жизни, или для технического применения. Данные устройства производятся в основном электрического типа. Такие устройства для нагрева воды монтируют в различные комнаты:

• ванны;
• кухни;
• туалеты;
• и другие комнаты где нужна подача горячей воды.

Они имеют небольшие габариты, однако в продаже имеются и большие агрегат, все зависит от того, какой объем воды вмещает в себя бойлер. В данной статье мы расскажем вам как монтировать и как подключить бойлер к электричеству. Так опишем что такое УЗО, и для чего оно применяется на водонагревателе.

Применение водонагревателей

Помимо обычной функции, некоторые люди устанавливают электрические нагреватели для того, чтобы они выполняли функцию отопления. Однако такие случаи редки, в доме должна быть не сложная система отопления, а мощность самого агрегата как минимум должна быть на отметке 1 кВт. Также, в систему необходимо подключить стороннее оборудования – циркуляционный насос, дабы он разгонял воду по замкнутому кругу отопительной системы.

Смотрите также – Как пользоваться бойлером чтобы экономить электроэнергию?

Основные монтажные работы

1. Крепление водонагревателя к стене – первым делом необходимо произвести разметку на стене, дабы знать где сверлить и устанавливать крепления для бойлера. Рекомендуется во время разметки применять уровень, ведь все крепежные элементы должны находиться на одном уровне, так как перекос агрегата может повлиять как на его работоспособность, так и на сам держатель, в обоих случаях элементы могут быстро прийти в негодность.

Не стоит особо зацикливаться на декорации стен, так как при аккуратном монтировании все можно сделать гладко, на крайний случай бойлер скроет за собой все ваши неаккуратности при установке.

2. Электромонтажные работы – после надежного закрепления бойлера на стене, следует произвести его подключение к электросети и обеспечить его защищенность от коротких замыканий и скачкой напряжения. Существует два варианта подключения:

• подключение к розетке – бойлеры, подключаемые к розетке не должны быть мощнее 3.5 кВт. В данных случаях необходимо будет провести розетку к устройству, или же проложить кабель к ближайшей розетке. Для данного случая, сечение кабеля должно быть, как минимум, 3 мм. кв.;
• прямое подсоединение к электрощиту – применяется для мощных устройств более 3.5 кВт. Так как розетку, в таких случаях, применять нет возможности, она попросту не выдержит такой мощности бойлера. Поэтому берется кабель большего сечения, и его проводят напрямую к электрощиту, дабы обеспечить достаточную мощность, не боясь перегрузки. Важно знать, что бойлеры мощностью от 3.5 до 4 кВт необходимо подключать к однофазной сети. Однако если вышеуказанное значение превышается, тогда устройство подсоединяется к трехфазной сети, под напряжение 380В.

Выбор подключения, как уже говорилось выше, зависит от мощности устройства. После того, как вы уже определились как подключить бойлер к электричеству, следует предпринять защитные меры для обеспечения надежности работоспособности устройства.

3. Монтаж системы защиты – так как водонагреватель непосредственно работает с водой, его следует подключать к сети через защиту, дабы обезопасить себя, и ближайшие устройства. Первым делом Вы должны установить УЗО на бойлер, а также осуществить подсоединение автоматических выключателей на данную линию электросети, ведущей к устройству.

В случае питания устройства от розетки, защитное оборудование необходимо устанавливать на щитке распределения. Подключённые агрегаты через сеть 220В, должны проходить через двухполюсные автоматические выключатели. Когда подключение осуществлено напрямую, все вышеуказанные элементы должны находиться как можно ближе к агрегату, чтобы облегчить обслуживание всего оборудования. Однако, при этом, необходимо также защитить и сами УЗО с автоматическим выключателем, так как они будут работать во влажной среде, так и для общей безопасности, изолировав их от окружающей среды специальными герметичными коробами.

4. После того, как вы закончили со всем, стоит еще раз проверить целостность проводов и исправность защитной аппаратуры. Только после тщательной проверки можно приступать к первому запуску бойлера. Первым делом необходимо открыть вентили на контурах труб (как холодной воды, так и горячей), и тогда начинаем включать устройство. После чего в него начнет поступать вода, и когда там наберется необходимый объем жидкости, бойлер начнет ее нагревать, после чего Вы сможете воспользоваться горячей водой через краны.

Неисправности УЗО водонагревателя

В некоторых случаях производители устанавливают УЗО для водонагревателя при сборке. Данное устройство представляет собой небольшой блок, который идет в разрез кабеля. Начнем с расшифровки УЗО – устройство защитного отключения, оно предназначается для отключения прибора от внешней электрической сети, когда значение дифференциального тока переходит определенное значение, устройство полностью автономно. Это устройство не похоже на оборудования для защиты от сверхтока. Срабатывает УЗО при «утечках» тока на корпусную составляющую и проводку агрегата, и происходит отключение.

Принцип работы УЗО

Все достаточно просто в понимании – при включении водонагревателя устройств пропускает через себя ток и сравнивает его мощность с исходящим, и в случае обнаружения разницы утечки в 30-35 миллиампер (значение зависит от типа устройства, однако стандарт равен – 30 мА), автомат размыкает цепь. УЗО предназначено для защиты человека от возможных ударов электрического тока.

Причины, по которым может сработать УЗО:

• прикосновение человека к частям корпуса или элементам, которые могут проводить электрический ток;
• вовремя контакта человека с «землей»;
• повреждена изоляция проводки и при контакте этих частей с корпусом;
• при замене нулевого кабеля и заземляющего проводника;
• когда обрывается нулевой проводник и происходит касание человека с корпусом и «заземлением» одновременно.

Когда вы используете бойлер вместе с УЗО, возможно замечали, что данное устройство слишком часто срабатывает, это можно объяснить двумя вещами:

• устройство является неисправным. Такие вещи довольно части и быстро приходят в негодность, однако все зависит от качества производства, так, например, производитель бойлеров Термекс применяет некачественные УЗО;
• еще одной причиной выбивания УЗО может быть замещение заземления на нулевой проводник. Это происходит из-за применения «зануления» – это совмещение нулевого и заземляющего кабеля. Устройство не воспринимает данное заземления и часто выключает водонагреватель.

Рекомендуется проводить профилактические работы хотя бы раз в два месяца, дабы убедится в работоспособности прибора.

Отремонтировать УЗО почти что невозможно, так как оно имеет сложное строение. Зачастую приходится только заменять его на новое, деталь должна меняться на оригинальную, так как с другой у системы могут быть конфликты.

Основные правила во время подключения бойлера к электросети

Дабы не подвергнуть себя опасности и самостоятельно произвести монтаж защитного оборудования, следует придерживаться следующим правилам техники безопасности:

• перед началом работ выключите питание электрощита, дабы спокойно осуществить все мероприятия по монтажу;
• все провода в обязательном порядке должны быть соединены между собой при помощи паяльных работ;
• необходимо позаботится о защите УЗО, автоматических выключателей и заземления;
• в связи с тем, что оборудование работает во влажной среде, необходимо позаботиться о защите проводки и розеток, дабы огородить их от контакта с влагой;
• крепежные детали должны быть установлены правильно, минимальный диаметр одного анкерного крюка не меньше 8 миллиметров, так как объем одного такого бойлера может быть более 100 литров. Категорически запрещается устанавливать данные водонагревательные агрегаты на гипсокартонные стены. В случае, если вам он все же необходим, лучше всего будет установить устройство напольного типа.

Заключение

Мы рассказали Вам как подключить бойлер к электричеству и защитить его от различных перепадов напряжений, и замыканий. В случае, если вы не уверены в своих силах, рекомендуется вызывать мастера, который поможет вам произвести все монтажные работы.

Смотрите также:

Как правильно подключить бойлер — схемы и установка своими руками

Все бойлеры делятся на две большие группы – проточные и накопительные. Сегодня мы поднимем вопрос о том, как правильно установить водонагреватели обоих типов.[contents]

Как установить бойлер проточного типа

Само название проточных водонагревателей говорит о том, что их нужно монтировать вблизи смесителя. Маломощные агрегаты, рассчитанные на работу с 1 водозаборной точкой, устанавливаются либо на кухне над или под раковиной, либо в ванной.

Пример установки проточного бойлера под раковиной

«Проточники» вполне успешно крепятся к стене (необязательно несущей) самостоятельно при помощи стандартных дюбелей 6х60 мм. Больше не требуется – вес и габариты агрегата малы.

Далее нужно подключить прибор к системе водоснабжения, или, как выражаются сантехники, врезать.

Как правило, проточный бойлер оснащается двумя патрубками (входной-выходной). К прибору на входе подводится холодная вода посредством гибкого шланга или полипропиленовой трубы, к выходному патрубку подключается смеситель или душ. На входном патрубке обязательно монтируется запорная арматура, фильтры грубой и тонкой очистки.

Поскольку проточные водонагреватели не всегда монтируются для постоянной работы, рекомендуется оснастить трубу холодного водоснабжения в квартире тройником. Такая конструкция позволит пользоваться бойлером только тогда, когда это действительно необходимо.

Далее нужно подключить проточный водогрей к сети питания. Для монтажа агрегатов мощностью менее 3 кВт подойдет обычная розетка. Для остальных приборов лучше использовать отдельный силовой кабель сечением от 2,5 мм, не забудьте систему УЗО.

Некоторые модели водонагревателей выглядят весьма стильно

Многие производители оснащают приборы группой безопасности, в которую входит защита от сухого хода. Это означает, что пока вода не заполнит колбу, прибор не начнет работать. Поэтому можно не бояться, что ваш «проточник» может перегореть из-за несвоевременного отключения холодного водоснабжения.

Подробный процесс установки можно посмотреть на видео ниже:

Установка накопительных электрических бойлеров

Электрические накопительные бойлеры – приборы габаритные, поэтому их монтаж начинается с выбора оптимального места для размещения. Настенные агрегаты рекомендуется устанавливать в кухне, ванной либо туалете так, чтобы обеспечить легкий доступ к блоку управления.

Поскольку вес накопительного прибора немаленький, плюс к основной массе прибавляется вес воды, настоятельно рекомендуется выбирать для монтажа несущую стену. Нельзя навешивать бойлер на перегородки из легких материалов (ГКЛ, ГВЛ, пенобетон, газобетон).

Проверьте состояние системы водоснабжения. В квартире должна иметься запорная арматура (вентили, краны), желательно наличие фильтров хотя бы грубой очистки.

Схема подключения бойлера косвенного нагрева

Состояние проводки не менее важно. Приборы мощностью менее 3 кВт отдельного кабеля не требуют, достаточно исправной розетки вблизи. Бойлеры мощностью 3-7 кВт производители рекомендуют подключать непосредственно к щитку. Отдельный силовой кабель на 3 фазы и УЗО требуется для более мощных приборов – свыше 7 кВт.

Для монтажа понадобятся следующий набор инструментов:

• Рулетка;
• Строительный карандаш;
• Гидроуровень;
• Перфоратор;
• Гаечные и разводные ключи;
• Отвертки и пассатижи;
• Тройники и запорная арматура;
• Гибкие соединительные шланги или отрезок  полипропиленовой трубы;
• Изоляция (гермолента, герметик силиконовый водостойкий).

Обычно дилеры рекомендуют в качестве навесных элементов анкера 10х100 или другие, способные выдержать вес до 300 кг. Приведенная ниже таблица поможет подобрать оптимальный вариант.

Объем бака, л	Примерная нагрузка, кг	Материал стены	Диаметр анкера, мм	Длина анкера, см
30–50	До 25	Бетон	6-8	6-8
		Кирпич	8-10	8-10
80–100	До 35	Бетон	8-10	8-10
		Кирпич	10-12	10-12
150–200	До 60	Бетон	10-12	8-12
		Кирпич	12-14	12-15

Работа начинается с закрепления прибора на стене. Замерьте расстояние между крепежными отверстиями на бойлере и перенесите их на стену. Проверьте горизонталь уровнем. Перфоратором выдолбите в стене отверстия, в которые вкрутите анкерные болты, после чего можно подвешивать бойлер.

Теперь нужно подключить водоснабжение. Если имеется запорная арматура, то нужно отключить подачу воды в дом и снизить давление в системе. После вентилей устанавливаются фильтры и тройники, необходимые для грамотной разводки трубы с холодной водой.

Пример размещения объемного бойлера в ванной

Если давление в системе периодически скачет, допускается установка редуктора давления.

Водогрей присоединяется к тройнику посредством гибкого шланга либо отрезка пластиковой трубы. Все соединения обязательно нужно изолировать специальной сантехнической лентой или нитью. Далее выходной патрубок присоединяется к крану горячей воды. Воздух стравливается и открывается подача воды, что нужно для проверки герметичности всех соединений.

Последний этап – подключение к электросети. Если все проведено правильно, то на блоке управления должен загореться индикатор готовности прибора.

Многих наверняка заинтересует вопрос как подключить бойлер косвенного нагрева. Чаще всего такие агрегаты используются в частных домах и соединяются обвязкой непосредственно с отопительным одно- или двухконтурным котлом, обязательно оснащение системы двойным автоматом с УЗО.

Схема подключения бойлера косвенного нагрева практически аналогична описанной выше с той лишь разницей, что трехходовой клапан устанавливается не на трубу холодного водоснабжения, а на отопительную. К обратке к тому же присоединяется циркуляционный насос и термостат, обеспечивающие должный уровень давления и температуры в системе.

Для наглядности посмотрите видеоролик о монтаже электрических водонагревателей:

Как установить комбинированный котел

Что такое комбинированный котел ??

Комбинированный (или комбинированный) котел — это котел, в котором газ используется как для высокоэффективного водонагревателя, так и для котла центрального отопления в одном компактном блоке. Комбинированный бойлер — это гениальная идея экономии места, которая становится все более популярной в британских домах. Они просты в установке, использовании и экономичны в эксплуатации. Установка комбинированного котла может быть единовременной проблемой. Тем не менее, ваш котел все равно нужно время от времени обслуживать, особенно если вы испытываете странные шумы или колебания температуры.

Как работает комбинированный котел?

Обычно используется обычный бойлер, который нагревает радиатор через герметичный водяной контур. В накопительном цилиндре есть горячий змеевик для нагрева воды, через которую протекает вода из радиатора. Комбинированный бойлер нагревает воду только при включении горячего водопровода или душа. Это обеспечивает максимальный КПД котла. Горячая вода подается в краны под давлением, так что вы можете наслаждаться душем.

Какие типы комбинированных котлов доступны?

Мгновенный: Раньше это был наиболее широко используемый тип комбинированного котла, который напрямую нагревает поступающую холодную воду из водопроводной сети для подачи в ваши краны и все другие точки горячего водоснабжения.

Мгновенная конденсация: Работает как котел проточного действия, но экономит больше энергии и имеет лучший и более высокий КПД, чем стандартный комбинированный котел; это наиболее часто устанавливаемый тип сейчас. Фактически, если не принимать во внимание исключительные обстоятельства, все новые газовые и жидкие котлы центрального отопления, устанавливаемые в Великобритании, теперь по закону должны быть конденсационными.

Хранение: Это альтернатива комбинированному котлу проточного типа, упомянутому выше, и он разработан для повышения производительности за счет внутреннего накопления нагретой воды.Накопленная вода также может улучшить начальную подачу воды из водопровода при открытии крана. После использования накопленного тепла этот котел будет работать как проточный.

Конденсационный накопитель: В принципе работает как накопитель, но с более высокой эффективностью.

Комбинированный блок первичного накопителя: Это особая категория комбинированного накопителя, который будет включать в себя огромный накопитель для воды, обеспечивающий высокий расход воды к кранам и другим точкам водозабора, а также быстрый нагрев радиаторов перед использованием накопителя для воды.

Зачем устанавливать комбинированный котел?

• Комбинированный обогреватель обеспечивает подачу горячей воды через краны или душ под давлением в сети.
• Комбинированные котлы доступны на газе, электричестве или жидком топливе, в зависимости от ваших предпочтений в отношении топлива. Комбинированный котел можно использовать в качестве блока центрального отопления, добавив радиатор.
• Комбинированный котел не требует громоздкого накопительного баллона и может легко поместиться в большинстве кухонь или шкафов для хранения вещей, что делает их идеальной системой для домов с ограниченным пространством.
• Комбинированные котлы надежны. Они производятся по проверенной технологии.
• Комбинированные котлы удобны и просты в использовании.
• Еще одно преимущество комбинированного котла состоит в том, что он позволяет сэкономить время и средства на установке. Отсутствие резервуара в пространстве под крышей означает меньшее количество трубопроводов и более короткое время установки.
• В отличие от обычного бойлера, комбинированные котлы обеспечивают нагрев ваших радиаторов и горячее водоснабжение по запросу.
• Комбинированные котлы также универсальны, потому что они заботятся о вашем центральном отоплении, а также о вашем горячем водоснабжении.
• Это экономично и практично. Эти высокоэффективные котлы сокращают ваши счета за электроэнергию.
• Установка комбинированного бойлера может быть немного трудной, потому что система добавляется к вашей водопроводной сети, но они с большей вероятностью впишутся в ваш дом из-за их меньшего размера. Установка также может быть более дорогостоящей, чем установка системных котлов, подключенных к старой котельной системе.

Когда нужно устанавливать новый?

Котлы

могут прослужить до 15 лет, и если ваш котел достигает этого возраста, пора покупать новый. Для обеспечения максимального срока службы обязательны ежегодное обслуживание и ремонт. Но чем старше они становятся, тем выше риск неисправностей, особенно если первоначальная установка была произведена некорректно.

Покупка нового пароконвектомата — это одно, а установка — совсем другое. Хотя вы всегда можете нанять кого-нибудь для установки нового комбинированного котла за вас, использование подхода «сделай сам» может сэкономить вам немало денег.Но прежде чем вы действительно погрузитесь в процесс установки, вам необходимо учесть различные факторы.

Во-первых, комбинированные котлы относительно компактны, поэтому они идеально подходят для небольших помещений. Но это также может немного усложнить установку. Во-вторых, вам нужно будет подумать, хотите ли вы приобрести монтажное устройство отдельно от производителя или просто приобрести его как вариант «все в одном». Если вы не знаете, как установить комбинированный котел, то, возможно, будет разумно инвестировать в надежную монтажную компанию, потому что вы можете повредить свой недавно купленный комбинированный котел.Если вы очень хотите установить котел самостоятельно, вам необходимо тщательно изучить правильные методы установки.

Наиболее частые проблемы комбинированных котлов

• Неисправен автоматический воздухоотводчик.
• Накопление накипи в трубах центрального отопления может привести к закупорке и колебаниям температуры в кранах горячей воды.
• Неисправен или заблокирован предохранительный клапан. Это может вызвать капание из труб.
• Неисправность насоса оставляет вас без отопления или горячей воды.
• Неисправные переключающие клапаны могут застрять в горячей воде или центральном отоплении.
• Ржавчина вызывает утечку в водопроводных трубах и приводит к потере давления воды.

Это проблемы или типичные неисправности, с которыми сталкиваются комбинированные котлы, но их можно легко устранить с помощью регулярного технического обслуживания.

Установка котла может быть сложной задачей, а неисправная установка котла — одна из самых распространенных неисправностей в системах DIY.

Могу ли я сам установить комбинированный котел?

Хотя установка комбинированного котла самостоятельно может быть проблемой, если вы никогда не делали этого раньше, правда в том, что, как и все остальное, можно с достаточной настойчивостью изучить установку котлов.Кроме того, это сэкономит вам массу денег на установке. Некоторым людям нравится вообще избегать хлопот и нанимать монтажника комбинированных котлов для выполнения работы. Но если вы не один из этих людей, продолжайте читать, чтобы узнать, как правильно установить пароконвектомат.

Если вам нужна самая надежная информация о том, как установить котел, вам следует проконсультироваться с компанией-поставщиком и получить самые лучшие и современные инструкции по установке, которые сделают процесс установки легким.

Комбинированный котел Этапы установки

Установить бойлер на водопроводную сеть — непростая задача, и вам следует тщательно обдумать ее, прежде чем пытаться сделать это самостоятельно.

Давайте посмотрим на этапы установки комбинированного котла:

Прочтите инструкцию по эксплуатации

• Сначала полностью прочтите инструкцию по эксплуатации.
• Изучите схемы установки даст вам хорошее представление о том, как должна выглядеть система после ее установки.
• Разместите все материалы, с которыми вам нужно работать, и ознакомьтесь со всеми из них.
• Перед использованием убедитесь, что у вас есть все необходимые компоненты и вы понимаете, что каждый из них делает.

Выясните, куда все идет .

• Выясните, где все будет размещено во всем остальном.
• Определитесь с точным расположением вашего нового радиатора.
• Убедитесь, что вокруг этих элементов достаточно места.
• Вам также понадобятся все соответствующие герметики, чтобы убедиться, что внутри ваших стен нет протечек, которые могут повредить ваше имущество.

Знать трассу трубопровода

• При установке новых радиаторов необходимо узнать о маршрутах трубопровода в вашем доме.
• Это гарантирует правильную установку пароконвектомата с минимальными проблемами.
• Знание трубопроводов также гарантирует, что установка комбинированного котла принесет пользу как ванной, так и кухне.

Вмонтировать котел в стену

• Это, вероятно, один из наиболее трудоемких аспектов установки, главным образом потому, что вы хотите убедиться, что все сделано правильно!
• Будьте особенно осторожны, чтобы убедиться, что фитинги надежно закреплены, и не забудьте отключить всю электроэнергию и воду перед тем, как предпринять этот важный шаг.

Установите радиатор.

• Если вы хотите эффективно обогреть свой дом, вы должны выбрать радиаторы, наиболее подходящие для вашей собственности.
• Все радиаторы совместимы с комбинированными котлами.
• Широкий ассортимент радиаторов поможет обогреть как самые маленькие, так и самые большие помещения.
• Для больших кухонь и гостиных открытой планировки может потребоваться дополнительный радиатор для эффективного обогрева.

Обеспечить вентиляцию

Новый радиатор потребует небольшого количества вентиляции после того, как вы все успешно установили. Для этого вам необходимо:

• Удалите воздух из каждого клапана, повернув ключ или клапан, расположенный внизу.
• Делайте это до тех пор, пока небольшое количество воды не вытечет на верхнюю часть устройства.

Как видите, установка пароконвектомата не представляет особой сложности. Следуя советам в этой статье, вы сможете установить его за относительно короткое время и с минимальными усилиями. Самая сложная часть этого типа установки — это выяснить трубопроводы пароконвектомата, особенно если трубопроводы вашего дома встроены в стены.

Как найти профессионального установщика котлов

Несмотря на то, что стоимость установки комбинированного котла может быть высокой и может возникнуть соблазн использовать подход «сделай сам», наем монтажника газового комбинированного котла для выполнения этой работы всегда является более безопасным вариантом.Лучший способ сэкономить — запросить минимум 3 предложения у проверенных инженеров-теплотехников. В Homeadviceguide мы можем помочь вам сэкономить время и деньги, связав вас со специалистами по установке комбинированных котлов, которые помогут вам с проектом замены комбинированного котла.

Просмотрите видео ниже, чтобы лучше понять, что вам нужно учесть, прежде чем пытаться установить пароконвектомат. Мы считаем, что это очень полезно.

Список литературы

Что такое комбинированный котел — https: // www.worcester-bosch.co.uk/archive/boilers/what-is-a-combi-boiler

Типы котлов: какой котел лучше всего подходит для вашего дома — https://www.uswitch.com/boilers/guides/boiler-guide/#step3

Конденсационный котел — https://ru.wikipedia.org/wiki/Condensing_boiler

Джейсон Р. Функ. «Основы котла» (PDF). Hughes Machinery. С. 50–51. — https://www.dol.ks.gov/Registration/Handouts2015/BoilerBasics-JasonFunk-ShConf2015.pdf

Новый котел, вызывающий теплый ряд — https: // www.theguardian.com/money/2005/apr/02/consumerissues.jobsandmoney

Как проходит установка котла?

Что такое процедура установки котла?

Установка (настройка) котла — это процесс, в ходе которого котел распаковывается, собирается, перестраивается, подключается к инженерным сетям, а затем выполняет всестороннее тестирование, чтобы убедиться, что он может достичь максимальной производственной эффективности или нет. Установка котла — одна из важнейших частей всего процесса.

Ниже приведены этапы установки котла.

Шаг 1. Выберите местоположение

Выбор подходящего места для установки котла так же важен, как и выбор модели. Котел должен располагаться рядом с водопроводными трубами, дымоходом для вентиляции, электрическими розетками и газовыми трубами (об этом мы поговорим позже). Пол или земля тоже должны быть ровными.

Шаг 2. Правка котла

Этот шаг необходим при установке котла.Термин «перевязка» относится к добавлению соответствующего трубопровода к котельной системе. Для этого вам понадобится гаечный ключ. Во-первых, вставьте насос круглой формы непосредственно в секцию котла; после этого добавляем прокладку стояка. Таким образом, вы можете добавить подходящие трубы к потоку воды по всему дому. Подсоедините соответствующее количество прокладок стояка, а затем подсоедините каждую трубу, соответствующую нескольким участкам дома. Во время этого процесса вам понадобится гаечный ключ, упомянутый выше!

Этап 3. Трубопроводы подачи и возврата

После установки правильного трубопровода можно приступать к установке и настройке обратного и подающего трубопроводов.Циркуляционный насос обычно расположен на обратной стороне котла, а расход измеряется на стороне подачи. На этом этапе установки котла затяните гайку гаечным ключом, соедините котел с баком горячей воды с помощью точных фитингов и медных труб.

Шаг 4: Установка дымохода или дымовой трубы

Как упоминалось выше, установка дымовой трубы или дымохода очень важна. Таким образом, котлы должны иметь соответствующую вентиляцию. Эта вентиляция контролируется дымовыми трубами или воздуховодами.Для крепления котла к дымовой трубе или дымоходу рекомендуется использовать трубу из листовой латуни. Просверлите несколько отверстий и закрепите их шурупами по металлу.

Шаг 5: Монтаж газовых труб

Котел не работает без источника топлива. Если вы, как и другие люди, используете газовый котел, то вам потребуется правильно подключить газовые трубы к вашему котлу. Если вы используете природный газ в качестве рабочего топлива, вам нужно будет соединить черную резьбовую трубу с вашим котлом.В инструкции к котлу должна быть более подробная инструкция по правильному подключению газовых труб.

Шаг 6: Начните работу с котлом

Наконец, включите котел, когда все соединения будут на месте. Пришло время посмотреть, окупаются ли ваши усилия. Открыть водопроводную трубу и наполнить бойлер водой. Клапан автоматической подачи закрыт, поэтому вам не нужно беспокоиться о давлении. Но следующий шаг обязательно требует специализированного специалиста. Специалист правильно запустит котел, проверит выбросы CO2 (это важный риск для безопасности) и произведет необходимые регулировки.После этого ваш котел будет готов, и вы сможете с удовольствием им пользоваться.

Как отремонтировать котел?

Ремонт — это работы по переустановке, когда котел поврежден, сломан или перестал работать. Ремонт выполняется только после выхода устройства из строя (обычно это называется техобслуживанием после поломки). Это также обычно называют внеплановым корректирующим обслуживанием.

Знаки необходимости ремонта котла

Ремонт котла очень важен для его правильной работы.Возникает вопрос, как определить, нуждается ли ваш котел в ремонте или нет? Ниже приведены некоторые признаки, по которым вы легко можете решить, нуждается ли ваш котел в ремонте или нет.

• Отопление котла включено, но не работает постоянно
• Радиаторы не полностью греют
• Низкое давление воды
• Контрольная лампа не горит
• Нет тепла вообще
• Необычные шумы
• Утечка воды

1) Обогрев котла включен, но не нагревается должным образом

Если котел в вашем доме включен, но не производит тепло должным образом, причина в том, что вода не циркулирует постоянно из-за того, что котел не вырабатывает тепло должным образом.

2) Радиаторы не полностью греются

Воздух в системе из-за различных причин и накопления осадка может вызвать загрязнение. Из-за этого загрязнения радиатор котла не работает должным образом. Для его правильной работы может потребоваться полный дренаж системы и химчистка. Радиатор — важная деталь котла, и его нужно как можно скорее отремонтировать.

3) Низкое давление воды

Все типы котлов требуют определенного минимального давления воды.Если давление падает ниже этого минимального уровня, кнопка аварийного отключения автоматически отключает систему. Если в вашем котле возникает такая проблема, то вам немедленно необходимо его отремонтировать. Возможные проблемы, вызывающие область низкого давления, в основном возникают из-за проблем с воздухом в расширительном баке системы.

4) Контрольная лампа не горит

Эта проблема возникает из-за неисправности термопары, которая перекрывает подачу газа. Это вопрос безопасности, который может только исправить компетентный специалист.Итак, если вы столкнулись с этой проблемой с вашим котлом, то найдите кого-нибудь, кто нуждается в ремонте котла, и немедленно устраните эту проблему.

5) Нет тепла вообще

Эта проблема возникает из-за воздуха в оборудовании, из-за неисправности циркуляционного насоса или клапана, из-за проблем с термостатом или низким уровнем воды.

6) Необычные шумы

В целом котельная установка должна работать тихо. Бульканье, свист, стук и хрипы обычно указывают на то, что что-то не так.Это четкий индикатор, по которому вы можете определить, что ваш котел неисправен и нуждается в ремонте. Для этого квалифицированный специалист по котлам должен определить точную проблему и серьезность этой проблемы. Например, воздух, поступающий в котел, или скопление минеральных отложений внутри котла являются обычными источниками рабочего шума.

7) Утечка воды

В котельной системе много разных источников утечек воды. Некоторые из них дешево устранить в этих источниках, в то время как другие представляют собой отказ основных компонентов, требующий больших затрат на ремонт.

Каковы ключевые факторы при найме компании по ремонту котлов?

• Прежде всего, проверьте отзывы покупателей компании на независимых сайтах.
• Бесплатный осмотр перед возмещением любых расходов на ремонт котла.
• Опыт работы в сфере обслуживания и монтажа котлов.
• Гарантия на проделанную работу.
• Действующая лицензия в вашей стране.
• Взаимодействие с оборудованием и производителями.
• Страхование от несчастных случаев на рабочем месте.

Техническое обслуживание котла

Техническое обслуживание котла — это задача поддержания работы машины с минимальным временем простоя. Техническое обслуживание котла включает в себя регулярный и срочный ремонт, регулярные осмотры и регулярное техническое обслуживание. Это включает замену или регулировку смещенных, поврежденных или изношенных деталей.

Вы можете определить и решить свои собственные небольшие и простые требования по обслуживанию котла.Если котел не работает эффективно, попробуйте выполнить следующие действия.

Электропитание : Убедитесь, что котел включен. В случае выхода из строя блока питания необходимо обратиться к поставщику электроэнергии.

Проверить подачу газа: Сначала проверьте аварийный регулирующий клапан. Если он закрыт, откройте его, чтобы газы попали в котел. Когда клапан подачи газа включен, но газ не поступает. Затем свяжитесь с продавцом газа.

Контрольная контрольная лампа: Проверить, горит ли контрольная лампа котла.В противном случае во многих случаях вы можете снова включить его, следуя инструкциям производителя; если вы не можете снова включить его после выполнения инструкций, обратитесь к специалисту.

Как провести обслуживание котла?

При обслуживании котла необходимо выполнять следующие действия.

1) Техническое обслуживание систем нагнетания воздуха

Шаг 1:

Проверить камеру сгорания котла на предмет возможных трещин, из которых возможна утечка газа.Выполните тест CO. Если у вас аномальный уровень CO, обратитесь к специалисту, чтобы немедленно решить проблему. CO может привести к летальному исходу. Поэтому из соображений безопасности извещатель необходимо устанавливать в том же помещении, что и котел.

Шаг 2:

Очистите системный вентилятор и нанесите масло, чтобы удалить с поверхности мусор, пыль или коррозию.

Шаг 3:

Выполните сброс нагнетателя и регулятора температуры, чтобы получить требуемые значения. Выполните сброс и проверьте характеристики пламени и впускное отверстие для топлива.

Шаг 4:

Закройте все соединительные щели или отверстия между основными трубами и котлом для обеспечения безопасности и эффективности.

2) Обслуживание систем горячего водоснабжения

Шаг 1:

Протестируйте регулирующий клапан верхнего предела и предохранительный клапан котла, чтобы убедиться, что они работают должным образом. Для этого положите руку на нагнетательные патрубки, соединенные с клапанами, и проверьте, не горячие ли патрубки; это означает, что предохранительный клапан не открыт.Нагревание дренажной трубы рядом с клапаном является нормальным. Поднимите контрольный рычаг на клапане. Если он работает надлежащим образом, вы услышите, как вода течет через сливную трубу предохранительного клапана. Нажмите пилотную кнопку, чтобы проверить контроль верхнего предела. Если не сработает, остановите подачу газа и замените клапан.

Шаг 2:

Проверить сосуд высокого давления. Резервуар должен заполняться воздухом, но если он не работает должным образом, он наполнится водой.

Шаг 3:

Очистите теплообменник и поверхность котла.

3) Обслуживание паровых систем

Шаг 1:

Слить воду из поплавковой камеры и котла. Этот процесс удалит мусор в обеих областях. Отводимая из котла вода расширяет функции теплообмена. Вода, выходящая из поплавковой камеры, может быть предотвращена от засорения бревен с помощью управления отсечкой по низкому уровню воды.

Шаг 2:

Очистите и проверьте теплообменники, а также предохранительные регуляторы отключения при низком и верхнем пределе воды.Чтобы проверить точку отсечки по низкому уровню воды, нажмите переключатель «Тест», когда камера сгорания работает. Контрольный светодиодный индикатор должен гореть. Когда вы отпускаете переключатель, камера сгорания загорается, и свет гаснет. Очистите эти регуляторы, вставив удлиненную щетку в отверстие клапана.

Контрольный список ежегодного технического обслуживания котла

Котел должен ремонтировать или обслуживать сервисная организация или установщик, уполномоченный и обученный для обслуживания котла.Техническое обслуживание котла необходимо проводить в начале или в конце каждого года. Во время такой комплексной проверки техник должен:

• Тщательно проверьте систему отопления и устраните любые проблемы.
• Во время технического обслуживания проверить и очистить теплообменник котла.
• Убедитесь, что все соединения и кабели к котлу не повреждены.
• Убедитесь, что pH воды находится в правильном диапазоне.
• Проверьте дренажную систему, промойте и очистите систему, если это необходимо.
• Очистите и осмотрите узел горелки, воспламенитель и датчик пламени.
• Осмотрите систему вентиляции на предмет коррозии, износа или засорения, чтобы убедиться, что все трубы и соединения надежно подсоединены.
• Проверьте воздухозаборники и вентиляционные зажимы, чтобы убедиться, что они не заблокированы.
• Проверить отсечку по низкому уровню воды
• Ежегодно заменяйте все компоненты, подверженные износу.
• Заменить старые прокладки, стержни пламени, стержни рамы и старое запальное устройство.
• Проверьте настройки управления и проверьте работоспособность и безопасность.

Котел — очень дорогостоящее и сложное устройство. Он содержит несколько сложных компонентов. Без досконального понимания работы котла и его обслуживания ремонт котла может быть трудным и рискованным. Вы можете воспользоваться услугами профессионального сервиса по ремонту котлов для обслуживания и ремонта вашего котла.

Раздел часто задаваемых вопросов

Сколько стоит ремонт котла?

Средняя стоимость ремонта котла составляет от 210 до 610 долларов. Большинство профессионалов берут от 50 до 90 долларов в час.Ремонт газового котла стоит недорого, его стоимость колеблется от 90 до 390 долларов, в то время как масляные и электрические котлы имеют минимальную стоимость ремонта более 90 долларов.

Точная стоимость ремонта котла зависит от проблем, но некоторые сборы за ремонт указаны ниже:

• Неисправность трубы или клапана: от 190 до 610 долларов
• Поврежденный расширительный бачок: от 90 до 260 долларов
• Поврежденный радиатор или циркуляционный насос: от 240 до 510 долларов
• Удаление минеральных отложений: 130-260 долларов
• Замена выключателя зажигания или ремонт: $ 199- $ 1999

Узнать больше

1) Что такое котел и его типы?

2) Что такое насос и его типы?

советов для успешной установки чугунного водогрейного котла

Я всегда буду говорить, что успешная установка чугунного водогрейного котла начинается с правильного планирования.Я проработал в нефтяной компании долгих 20 лет, из которых 9 лет был менеджером по обслуживанию. За это время я наткнулся на множество проблемных сайтов. Я бы оценил проблемы с установкой и попытался выяснить, где они начались. Эти знания очень помогли мне как менеджеру по обучению в US Boiler Company. Теперь, проработав 40 лет в отопительном бизнесе, я знаю, насколько действительно важно правильное планирование установки котла для сокращения количества проблемных работ и дорогостоящих обратных звонков.На самом деле планирование намного проще, чем вы думаете…

1. Правильный выбор котла. Выполните тщательный расчет теплопотерь. Не попадайтесь в ловушку превышения размера котла из-за того, что вы рассчитали его исходя из размера старого котла или измерили подключенную радиационную нагрузку, и никогда не позволит клиенту уговорить вас выбрать более крупный котел, чем необходимо. Сегодня, с физически меньшими котлами и меньшим объемом воды, негабаритные котлы будут сокращать цикл больше, чем когда-либо.Увеличение коротких циклов означает более высокое техническое обслуживание, более высокие затраты на топливо и более высокие затраты на установку.

2. Следуйте руководству по установке и эксплуатации котла. Обязательно следуйте одному из предложенных вариантов трубопровода рядом с котлом, перечисленных в руководстве. Отвод котла может не быть такого же размера, как и трубопровод коллектора. Используйте блок-схемы для определения размера трубы. Вы можете использовать трубопровод того же размера, что и отвод, или, в некоторых случаях, использовать трубопровод меньшего размера, в зависимости от требований к потерям тепла.Когда тепловые потери известны и выбран правильный размер котла, вы можете использовать меньшие воздухоотделители, расширительные баки и трубопроводы. Вы можете использовать следующие данные в качестве руководства для определения размеров котла и трубопроводов системы;

• Труба 3/4 дюйма = 40 000 БТЕ при 4–5 галлонов в минуту

• Труба 1 дюйм = 70 000 БТЕ при 7-8 галлонах в минуту

• Труба 1-1 / 4 дюйма = 160 000 БТЕ при 16–18 галлонов в минуту

3. Обводной трубопровод. Байпасный трубопровод кратко обсуждается в руководстве по вводу и выводу.Мы не можем и дальше устанавливать современные чугунные котлы так, как раньше устанавливали котлы с большим объемом воды. При необходимости следует установить байпасную систему для защиты котла. Существуют варианты первичного / вторичного трубопровода и циркуляционного байпаса, которые мы обсудим позже в этой статье.

Система байпаса, описанная в руководстве, называется «байпасом котла» и всегда устанавливается того же размера, что и коллекторы подачи и возврата. При настройке поток воды через бойлер замедляется, поэтому вода проводит в бойлере больше времени.Это позволяет температуре котла повышаться быстрее и снижает вероятность конденсации в котле. Это означает, что часть возвратной воды системы обходится вокруг котла и попадает в систему подачи за котел. Я знаю, что вы собираетесь сказать. «Ну, это охладит подаваемую воду, идущую в систему отопления дома!» Это правильно, но это не проблема. Это то, что я называю «перезагрузкой на улице для бедняков». Система будет работать тише, а температура воды в системе будет медленно повышаться до тех пор, пока излучение не будет выделять достаточно тепла, чтобы удовлетворить температуру термостата.Чем холоднее становится на улице, тем выше будет температура подаваемой в систему воды. Когда расположение клапана установлено, как показано в руководстве, мы можем легко отрегулировать ΔT через котел. Проще говоря, оставьте байпасный клапан открытым и отрегулируйте поток через котел с помощью клапана, расположенного на подающей или обратной трубе ниже байпасной трубы, чтобы замедлить поток и пропустить больше воды через байпас. Частично закройте один из этих клапанов и проверьте ΔT через котел. Вам понадобится подъем как минимум на 20 ° F.Если это система с большим объемом воды, например, чугунное излучение, увеличьте ΔT через котел до ΔT 35-40 ° F.

Совет: Если байпас горячее, чем обратный трубопровод, поток идет в обратном направлении, и вы подключили байпас системы, а не байпас котла. Следуйте указаниям трубопровода в руководстве, чтобы проверить правильность установки.

4. Вариант первичного / вторичного трубопровода. В первичном / вторичном трубопроводе используется гидравлическое разделение, поэтому поток воды от системных насосов не влияет на поток насоса котла.Это позволяет нам уменьшить поток через бойлер, чтобы быстрее нагреть воду и нагреть воду до более высокой температуры, не влияя на поток в системе. Другими словами, мы можем иметь более высокий расход в системе и более низкий расход в котле. Мы по-прежнему хотим, чтобы через котел поднимался минимум на 20 ° F, а для систем с большим объемом воды мы хотим, чтобы ΔT была выше около 35 ° F — 40 ° F.

5. Опция байпасного насоса с регулируемой скоростью. Чтобы обеспечить наилучшую защиту котла, установите байпасный насос переменной скорости с датчиком температуры.Это изменит скорость насоса, чтобы получить нужную температуру возвратной воды. Мы предлагаем байпасный комплект с регулируемой скоростью с инструкциями для газовых водогрейных котлов. Это защитит котел в системе с большим объемом воды или в системе излучающего излучения в полу.

Quick Note: Мое беспокойство и причина вышеупомянутого обсуждения защиты котла от конденсации — чрезмерный поток воды через котел и более медленное повышение температуры. Мне доводилось сталкиваться с установками с несколькими котлами, где ΔT через котел меньше 20 ° F.Фактически, я был свидетелем некоторых температур при температуре 8 ° F. Более низкие значения ΔT являются результатом чрезмерного расхода, возможно, вызванного количеством или размерами циркуляционных насосов, установленных в системе. Итак, какой минимальный расход у чугунных водогрейных котлов? Посмотрите в инструкции по монтажу и подключению под спецификациями и найдите тепловую мощность (MBH) котла DOE. Например, модель 304B Series 3 имеет потребляемую мощность 105 тыс. МБ / ч и тепловую мощность DOE 88 тыс. МБ · ч. Разделите мощность DOE на 10 000, чтобы определить максимальный расход, необходимый для котла.Если ваш расход превышает это число, ΔT будет меньше 20 ° F. Вы можете использовать эту гидравлическую формулу для определения расхода через котел.

6. Избегайте коротких циклов. Короткие циклы вызваны меньшим расходом воды или более высоким ΔT. Более высокое значение ΔT может означать, что циркуляционный насос слишком мал, котел слишком большой или клапаны не отрегулированы должным образом. Как правило, минимальный расход котла должен составлять половину (но не ограничиваться) максимального расхода котла.

Формула расхода котла:

Q / (500 * ΔT) = Расход

Q = Тепловая мощность DOE

Давайте добавим в эту формулу числа.Предположим, что ΔT бойлера составляет 15 ° F. Модель 304 Серии 3 (упомянутая выше) имеет тепловую мощность 88000 DOE.

88 000/10 000 = 8 галлонов в минуту. Это максимальный расход, необходимый котлу. Разделите это пополам, чтобы получить минимальный расход котла. В этом случае это будет 4 галлона в минуту.

Теперь вернемся к формуле.

Q = 88 000

ΔT = 15 ° F

88000 / (500 * 15) = Расход

88000/7500 = 11,7 галлонов в минуту

Расход почти на 4 галлона в минуту выше максимального расхода, который должен иметь котел.Это говорит нам о том, что нам нужно достичь ΔT 20 ° F, что означает меньший поток через котел. Почему у нас много потока? Есть насосы увеличенного размера или ко многим насосам. Используя байпасную или первичную / вторичную стратегию, описанную выше, мы можем легко скорректировать поток через котел.

7. Удалите воздух из котла. Если котел вентилируется через дымоход, применяются местные и федеральные нормы и правила. Может потребоваться вкладыш для дымохода. Если устройство является прямым или вентилируемым, производитель определяет вентиляцию в соответствии с сертификатами, полученными во время испытаний.Поскольку эта статья относится к чугунным водогрейным котлам, для котла с боковой вентиляцией требуется вентиляционная труба AL29-4C. Никакого пластика!

8. Наружный воздух. Мне нравится как можно больше использовать наружный воздух, чтобы проверить, достаточно ли воздуха для горения. Кроме того, меньше вероятность заражения воздуха.

9. Давление газа. Проверьте давление газа на входе и давление в коллекторе (на выходе) при работе других газовых приборов.Проверьте все меры безопасности. Наконец, всегда выполняйте проверку сгорания.

Установка газового котла | DoItYourself.com

Установка газового котла — сложная процедура, и во многих штатах требуется, чтобы вы имели лицензию или сертификат на установку в соответствии со строительными нормами. Перед тем, как начать, уточните у местных властей, нужно ли вам разрешение, иначе вы зря потратите время. В некоторых штатах также могут быть правила о типе котла, который вы можете установить, в зависимости от эффективности и уровней производства углекислого газа.

Шаг 1 — Выберите свой бойлер

Газовый котел, который вы устанавливаете, будет зависеть от личного бюджета и предпочтений, а также от типа газоснабжения в вашем доме. Перед покупкой котла вы должны тщательно изучить возможности и узнать у местных властей, какие правила существуют в отношении типа котла, который вам нужен, или процесса установки в вашем районе. После того, как вы сделали выбор, вам нужно будет заказать любые аксессуары, такие как вентиляционные отверстия, насосы или клапаны, которые не включены в первоначальную покупку.

Шаг 2 — Подготовка места для установки

До прибытия котла проверьте, подходит ли место, в котором вы хотите его установить. Вам понадобятся вода, газ и электричество, и никакие горючие предметы не должны храниться в одном месте. Также должно быть место для установки внешнего вентиляционного отверстия, и вам понадобится легкий доступ для будущих регулярных посещений для технического обслуживания.

Шаг 3 — Распакуйте и «оденьте» котел

По прибытии котла извлеките его и все прилагаемые аксессуары из упаковки.Для этого вам нужно будет открутить винт, крепящий котел к деревянному поддону под ним. Распакуйте клапаны и аксессуары и соберите все, что вы купили отдельно. «Оденьте» котел, установив все аксессуары в правильные места.

Шаг 4 — Установка водяного трубопровода

Ваш котел должен иметь подачу и отвод для системы горячего водоснабжения. Обычно флэш-чеки устанавливаются на подающей стороне, а циркуляционные насосы — на обратной. Однако зональные клапаны — приемлемый вариант, если вы предпочитаете их.Важно убедиться, что вы используете трубопровод правильной ширины и достаточное количество циркуляционных насосов, чтобы соответствовать размеру системы. Если используется слишком мало циркуляторов, у вас будут постоянные проблемы с насосом.

Шаг 5 — Установка вентиляции и дымохода

Газовый котел должен иметь достаточную вентиляцию для безопасной работы. Требуемый тип вентиляции будет зависеть от вашего котла, поэтому проверьте прилагаемые к нему инструкции по установке, чтобы получить рекомендации производителя.

Шаг 6 — Подключение источника газа

Подключение источника газа будет немного отличаться в зависимости от того, используете ли вы пропан или природный газ, поэтому вам нужно будет проверить руководство для получения точных сведений.Если у вас нет лицензии на работу с газоснабжением, подумайте о найме профессионала для безопасного завершения этого этапа.

Шаг 7 — Заполнение и запуск

Когда все соединения выполнены правильно, включите подачу воды в котел и используйте автоматический подающий клапан, чтобы получить рекомендованное рабочее давление. Обычно это значение составляет от 18 до 22 фунтов на квадратный дюйм. Лицензированный профессионал должен отрегулировать выход углекислого газа и убедиться, что установка соответствует требуемому стандарту, прежде чем технический специалист даст разрешение на использование.

Проектирование котельной системы до установки

Этап I — Проектирование котельной системы

Большинство проблем возникает при попытке сделать что-то необычное при игнорировании основных практических правил. Хороший проект — это необходимая отправная и конечная точка полной реализации котельной.

Каждая котельная уникальна. Для достижения правильного проектирования необходимо иметь полное представление о (i) целях приложения, (ii) ограничениях котельной и (iii) всех применимых нормах строительства и котельной.Перед внедрением какой-либо котельной системы следует проконсультироваться с квалифицированными инженерами и проектировщиками.

Инженер-проектировщик отвечает за то, чтобы все это работало.

Новые системы включают определение, а существующие системы включают пересмотр любого или всех из следующего:

• Потребление тепла
• Подача топлива
• Требования к подпиточным и расширительным бакам
• Системные трубопроводы
• Требуется воздух для горения
• Вентиляция
• Органы управления

Правильная конструкция обеспечит достаточное количество воздуха для горения, правильное расстояние между котлами и первичный контур, отдельный от вторичного / нагрузочного контуров, который имеет собственный циркуляционный насос правильного размера.

Практические правила для температуры воды

• Обогрев помещения: обычно повышается на 20–30 ° F,
• Горячая вода для бытового потребления: обычно повышается на 100 ° F. Медный змеевик изолирует питьевую воду от воды в емкости с более высокой температурой.
• Низкая температура: типичное промежуточное повышение до 50 ° F. Медный змеевик изолирует питьевую воду от воды в емкости с более высокой температурой.

Этап II — Расчет котельной системы

После того, как инженер-конструктор проанализировал нагрузку, определяется необходимое требование в британских тепловых единицах.Модульные котлы, такие как котлы Superior Boiler, могут соответствовать практически любой нагрузке, обеспечивая при этом поддержку на случай непредвиденных обстоятельств.

При использовании наших комбинированных котлов увеличьте нагрузку на отопление помещения на 20-30 процентов.

Единственное, что необходимо для правильного заказа котла Superior с завода, это (i) тип применения, (ii) направление потока, (iii) тип топлива и (iv) интенсивность горения (включая любые специальные газовая рампа / требования к управлению).

Общие системные проблемы

• Избыточный размер, который может привести к короткому циклу работы.
• Системные шлейфы неправильной конструкции или размера.
• Неадекватная система подачи воздуха для горения и вентиляции.
• Грохот горелок из-за недостатка воздуха, плохой вентиляции или неисправной газовой рампы.

Этап III — Трубопровод котельной

Отдельный сетевой коллектор должен быть подключен к контуру здания и коллекторам возврата / подачи вторичного трубопровода.

Вторичные коллекторы являются направленными. При необходимости их можно поменять местами, но гораздо проще заказать правильный поток в начале.

Если в приложении требуется подача слева направо (возвратная вода идет слева, а подающая вода идет направо), то каждый насос на каждом котле будет установлен спереди, немного левее центра, с подающей (подающей водой) водой. к основному жатке), идущему сзади, немного правее центра.

Расход коллектора для системы отопления помещения обычно соответствует максимальному комбинированному расходу вторичных коллекторов.

Помните, насос котла Superior, который установлен спереди, проталкивает воду через резервуар.

Этап IV — Установка котельной

Поскольку котлы Superior представляют собой сосуды в корпусе, установка включает только следующие шесть простых шагов:

1) Установите котел: Каждый котел поставляется с регулируемыми ножками для обеспечения ровной установки. Как только желаемое место будет определено, отрегулируйте выравнивающие ножки, чтобы опустить котел.

2) Установите горелку: после того, как горелка установлена ​​на место и стопорные винты затянуты, следующим шагом будет установка газового трубопровода и проводки.Компоненты газовой рампы входят в комплект горелки и требуют установки на строительной площадке. Подробные инструкции по установке находятся в Руководстве по горелке.

3) Подключение горелки: горелка включает в себя подключение только нескольких проводов для питания горелки и средств управления безопасностью. После подключения проводов обеспечьте необходимое давление газа в газовой рампе.

4) Подсоедините водяной трубопровод: Циркуляционный насос котла, расположенный спереди, является входом в котел, потому что он проталкивает воду через резервуар.Розетка, расположенная на задней панели, подключается к основной магистрали. Если сеть была куплена в Superior Boiler, просто отрежьте второстепенные части до нужной длины и соедините фитинги вместе.

5) Подключите вентиляцию:

• Series 300 ATM (атмосферная горелка) использует верхнее вентиляционное отверстие 9 ″.
• Series 300 HEP (электрическая горелка) использует отверстие 3 ″ в верхней задней части.
В моделях
• серий 900 и 1600 используется верхнее вентиляционное отверстие 8 дюймов.
В
• Series 2000 используется верхнее вентиляционное отверстие 10 дюймов.

6) Подключите службу: В котле пять проводов, два для питания (120 В), два для управления и один для заземления.Провода управления обычно подключаются к панели управления (опция при покупке котла). Типичные требования к мощности котла / горелки следующие:

• Series 300 ATM — предохранитель 15 А
• Серия 300 HEP — предохранители на 10 и 15 А
• Series 900; 1600; и 2000 — предохранители на 15 и 15 А

Почему следует очищать котельную систему перед установкой котла

Ваш новый котел: не автономное устройство

Устанавливая бойлер, вы не добавляете в дом отдельное устройство.Вместо этого вы подключаете новый прибор к существующей системе отопления. Поскольку система отопления — это та, которую вы использовали раньше, новый газовый котел по сути соединяется с бывшим в употреблении устройством, что может повредить ваш новый котел.

Почему? Радиатор в вашем доме накапливает отложения шлама. И поскольку ваш радиатор теперь подключен к вашему новому котлу, этот осадок может легко перетекать из радиатора в ваш котел, загрязняя его при первом использовании. Для котлов грязь означает неэффективность, что, в свою очередь, означает более высокие счета за электроэнергию и более холодные дома.

Ясно, что этого следует избегать, поэтому мы — и большинство других компаний, производящих системы отопления, вентиляции и кондиционирования воздуха — рекомендуем вам тщательно промыть систему отопления перед установкой нового котла. Это может продлить срок службы вашего котла.

Следует отметить еще одну вещь: когда компания, работающая в сфере отопления, вентиляции и кондиционирования воздуха, рекомендует промыть котел, она делает это в соответствии с ожиданиями производителя котла. То есть котельные компании предполагают, что вы устанавливаете новый котел на чистую систему.Не очищая систему перед новой установкой, вы не следуете инструкциям производителя котла и можете получить котел, который не работает так, как рекламируется.

Если так, то виноват тот, кто не смог почистить систему, а не производитель. Если вы хотите получить от вашего нового котла максимально возможный КПД — который может возрасти до 40% при переходе на современный котел [1] — подготовьтесь к правильной очистке вашей системы. Доверьтесь этому парню, работающему с HVAC, — он не пытается вас перепродать.

Образование осадка в норме

Накопление осадка — это нормальное явление, особенно в старых системах отопления. Если вы устанавливаете новый котел, можно с уверенностью сказать, что вы ранее владели старым котлом. Ваш старый котел, вероятно, был неэффективен по сравнению с вашим новым, и это проблема, потому что неэффективность подразумевает большую коррозию.

Это процесс коррозии, в результате которого образуется шлам. Этот осадок на самом деле представляет собой черный оксид железа. Это химическое соединение загрязняет воду и может засорить многие компоненты системы отопления, включая радиатор, бойлер и соединяющие их трубы.

Более важным для домовладельца является тот факт, что отстой приводит к снижению эффективности до 6%. [2] Это особенно важно для домовладельцев, которые покупают новые котлы в надежде на более эффективное и менее затратное отопление. Ил забивает систему, напрягая поток воды и, в конечном итоге, заставляет хозяина дома устанавливать на термостате температуру выше, чем это необходимо.

Засорение теплообменника и радиатора

Вы определенно не хотите, чтобы теплообменник вашего нового котла забился шламом.Основная роль теплообменника — передача тепла от котла воде, которая течет по трубам вашей системы отопления. Когда теплообменник покрыт шламом, передача тепла происходит с неэффективной скоростью.

В связи с повышением цен на электроэнергию и газ в Онтарио накопление осадка может стоить вам сотни долларов. Поэтому установка нового котла — не панацея. Однако установка нового котла после котла с тщательной промывкой системы может значительно снизить ваши счета за отопление.

Как узнать, скопился ли отстой в радиаторе? Не заглядывая внутрь, лучше всего пощупать радиатор. Положите одну руку на дно, а другую — на верх, проверяя, присутствует ли разница температур.

Если нижняя часть холоднее верхней, вероятно, отстой мешает равномерному потоку тепла через радиатор. Эта проблема решается тщательной очисткой. Но даже если вы не чувствуете большой разницы между верхней и нижней частью радиатора, на всякий случай все равно следует очистить радиатор.

Другой метод — просто проверить температуру термостата, сравнив отображаемое число с тем, как вы себя чувствуете. Если вы думаете, что ваш термостат показывает большее значение, чем то, до чего действительно нагревается комната, возможно, у вас проблема с образованием осадка. Это связано с высокими затратами на электроэнергию, потому что большинство домовладельцев просто повышают температуру термостата, в результате чего котел расходует дополнительную энергию.

Третьим признаком проблемы с отстоем является шум в трубах. В трубах не должно быть препятствий, чтобы вода могла течь свободно.Но если в ваших трубах шумно, это может быть результатом попадания воды в ил.

Очистка системы с помощью Power Flush

Для очистки вашей системы требуется давление, чтобы заставить воду течь по системе, очищая вашу систему от накопившегося шлама. Поймите, что эта задача обязательно включает в себя некоторые риски. Если у вас есть слабое место в вашей системе, она может взорваться, что приведет к утечкам с повреждением имущества.

Следовательно, перед очисткой важно убедиться в прочности и устойчивости вашей системы.Попросите специалиста вашей компании HVAC проверить вашу систему на предмет возможных повреждений. Вы можете снизить этот риск для будущих чисток, правильно обслуживая вашу систему отопления и планируя ежегодные проверки.

Одним из методов очистки является механическая промывка. При промывке под давлением ваш специалист по HVAC определит проблемные радиаторы, например, с помощью ранее описанного метода «ощупывания». Это не потому, что он планирует очистить только несколько, а чтобы проверить эффективность после очистки.Он также запишет настройки вашей системы отопления (например, термостатические клапаны радиатора), чтобы восстановить их после промывки.

Другие задачи подготовки к предварительной очистке включают в себя проверку воды в вашей системе, проверку герметичности системы, отключение питания системы, открытие переключающих клапанов и снятие радиаторных клапанов. Когда все будет готово, техник подключит к вашей системе отопления машину для промывки в соответствии с настройками производителя. Все это происходит без подключения нового котла к системе.

Машина для промывки будет заполнена водой из вашей водопроводной сети. Затем эта вода прокачивается через всю вашу систему в течение десяти-двадцати минут. Чистящий химикат обычно добавляют в качестве катализатора для разрушения шлама. Во время процесса промывки поток воды следует несколько раз реверсировать, чтобы обеспечить удаление всего осадка.

После этого каждый радиатор очищается отдельно с помощью одного и того же процесса. Это гарантирует, что и ваш радиатор, и ваши трубы свободны от шлама.В конце очистки каждого радиатора загрязненная вода смывается до тех пор, пока вытекающая вода не станет прозрачной, что указывает на чистоту.

Затем вся система промывается еще раз, и вода проверяется на чистоту. На этом этапе воду часто проверяют на чистоту. После этого ваш техник должен вернуть всю систему к исходным настройкам, чтобы он мог приступить к установке котла.

Более дешевый чистящий раствор

Несмотря на свою эффективность, метод механической промывки стоит дорого.Более дешевое решение — применение в вашей системе магнитного сепаратора грязи. Этот фильтр прикреплен к обратной линии вашего бойлера и действует как автоматический метод очистки котловой воды.

Сепаратор грязи улавливает осадок до того, как он попадет в ваш новый котел, тем самым сокращая порочный круг загрязнения. Тем не менее, с этим раствором необходимо регулярное обслуживание, так как осадок и мусор из фильтра должны быть удалены. В противном случае фильтр может полностью засориться, что приведет к снижению эффективности теплообменника и потока воды (что, как правило, происходит в более узких трубах с более новыми котлами).

Теперь, когда ваша котельная система чистая, держите ее в чистоте! Это может продлить срок службы вашего котла и отопительной системы. Убедитесь, что вы планируете ежегодное техническое обслуживание вашей системы отопления в компании, занимающейся ОВК.

[1] http://energy.gov/energysaver/furnaces-and-boilers

[2] http://www.adey.com/downloads/ADEY-Heating-Health-Guide.pdf

Котельные термостаты

— полное руководство

Термостат является неотъемлемой частью котельной системы, но что именно он делает? В этой статье мы рассмотрим основы, а затем более подробно рассмотрим, как они работают и какие бывают виды.

Что такое термостат?

Что касается центрального отопления, термостат — это, по сути, выключатель, но вместо того, чтобы человек переключает ручку или нажимает кнопку, он включается и выключается при изменении температуры в комнате.

Многие термостаты используют тот факт, что материалы расширяются и сжимаются при нагревании и охлаждении для физического замыкания и разрыва электрических цепей. Обычные материалы — биметаллы и воск. С биметаллами (две металлические полосы, соединенные вместе по своей длине), они работают за счет разницы в скоростях расширения между двумя металлами (например, сталью и медью), заставляя полосу изгибаться.С парафином это чистое расширение, физически давящее на клапан.

Есть также термостаты, в которых нет движущихся частей, которые определяют температуру с помощью термисторов, полупроводников и термопар (например, кухонный термометр, который вы погружаете в свой торт или курицу).

Не все термостаты имеют простую функцию включения-выключения. Некоторые открываются и закрываются осторожно, чтобы контролировать поток жидкости через них. Принцип остается прежним — они реагируют на тепло, но они предназначены для более контролируемого уравновешивания температуры.Газовые печи работают, контролируя поток газа в зависимости от температуры внутри; Системы охлаждения автомобилей пропускают через двигатель необходимое количество воды для поддержания оптимальной температуры. Это также принцип, лежащий в основе термостатических радиаторных клапанов, о которых мы расскажем ниже.

Главный термостат

В системе центрального отопления главный термостат является важным компонентом. Без него вам пришлось бы включать и выключать отопление несколько раз в день, чтобы поддерживать постоянную температуру в доме.Скорее всего, вы будете ложиться спать с включенным отоплением на 8 часов каждую ночь!

Важно помнить, что термостат реагирует на температуру в помещении, а не в радиаторах или бойлере. Если вы установите термостат на 18 ° C в жаркий день, есть большая вероятность, что отопление вообще не включится, так как всю работу делает солнце. Однако в разгар зимы он будет включать и выключать отопление по мере того, как температура в доме падает и поднимается.

Традиционно термостат подключается к котлу проводами, проходящими через стены дома.Часто он находится в нейтральном месте, например, в коридоре, но часто может находиться в главной гостиной дома, где обитатели проводят большую часть своего времени. Расположение термостата очень важно, как показывают следующие примеры:

• Представьте, что вы поместили его в теплое место, например, в подсобное помещение со стиральной / сушильной машиной, и установили желаемую температуру на 20 ° C. Поскольку в подсобном помещении часто бывает теплее, чем 20 ° C, вы можете обнаружить, что центральное отопление никогда не включается.
• А теперь представьте, что вы разместили его где-нибудь в прохладном месте, например, на крыльце. Зимой маловероятно, что на крыльце когда-нибудь дойдет до 20 ° C, поэтому, что касается вашего термостата, отопление должно быть постоянно включено. Ваши радиаторы никогда не выключатся, даже если температура в помещении намного выше 20 ° C.

Беспроводные термостаты

В настоящее время беспроводные термостаты означают, что их не нужно встраивать в стены, и их можно переносить из комнаты в комнату. Многие новые котлы поставляются с беспроводной технологией, но часто можно преобразовать существующий котел на беспроводную технологию с помощью простого комплекта.

Преимущество беспроводного термостата в том, что вы можете быть уверены, что он поддерживает регулировку температуры именно там, где вам нужно. Если вы ночуете в гостиной, какая разница, какая температура в столовой? Если у вас есть ребенок, термостат в его спальне будет поддерживать в этой комнате идеальную температуру.

Единственным недостатком является то, что они время от времени требуют подзарядки или замены батарей.

Радиаторные термостаты

Термостатические радиаторные клапаны (ТРВ) — это устройства, которые часто можно встретить рядом с впускной трубой радиатора.Они больше стандартных двухпозиционных клапанов и имеют вращающуюся головку с номерами.

Как и основной термостат, они измеряют температуру воздуха (а не радиатора). Однако, в отличие от основного термостата, у них нет простой функции включения / выключения — они регулируют скорость, с которой горячая вода проходит через этот конкретный радиатор, поэтому может быть выключена, низкая, средняя, ​​высокая или полная, в зависимости от того, где вы установить его.

TRV полезны, когда вы хотите, чтобы в разных комнатах была разная температура.Обратите внимание, что главный термостат по-прежнему будет определять, включен или выключен обогрев, поэтому, если он говорит, что он выключен, никакая регулировка TRV не изменит температуру в этом радиаторе.
