Как снять показания с электросчетчика. Типы счетчиков электроэнергии

Типы счетчиков электроэнергии

В первую очередь стоит обратить внимание на такие характеристики счетчика, которые могут повлиять на измерение показателей. Технологии не стоят на месте, и поэтому сегодня счетчик – это не только привычный прибор с механическим приводом, но и его электронные вариации. На рынках и в магазинах можно найти и те, и те варианты. И проблема, как снять показания с электросчетчика, становится все менее актуальной из-за упрощения обращения с прибором.

Индукционный счетчик — знакомый многим тип, который встречается в домах старого типа. Ток, проходящий через такое устройство, воздействует на магнитопровод и приводит в движение систему отсчета. Кроме того, потребление тока видно по волчку, который меняет скорость в зависимости от напряжения в сети и количества работающих потребителей энергии.
Электронные счетчики используются в новых домах, они позволяют сохранять данные за несколько периодов в памяти прибора, отдельно рассчитывать электроэнергию на дневной и ночной периоды и т.д.

По количеству фаз приборы учета бывают однофазные и трехфазные. Заменить старый однофазный прибор на новый трехфазный не получится: замена осуществляется только с одного типа устройства на аналогичный вариант. Однофазные счетчики потребляют 220 В, а трехфазные – 380 В.

По способу тарификации различают одно- и многотарифные варианты счетчиков. Многотарифный счетчик может отдельно рассчитывать потребление электроэнергии днем и ночью, что удобно, когда установлены разные тарифы на оплату за дневное и ночное потребление.

Учет электроэнергии в индукционном счетчике

Решая задачу, как правильно считать показания электросчетчика индукционного типа, нужно записать цифры, которые показывает прибор, без учета запятой, затем сравнить их с предыдущим значением. Для получения показателей потребления из последнего значения вычитается предыдущее и умножается на существующий тариф.

Величина единицы потребления электроэнергии зависит от района проживания и типа плиты (газовая, электрическая).

Как снимать показания электросчетчика Меркурий

Одним из широко используемых приборов учета электроэнергии является прибор «Меркурий». Существует более 60 видов этого счетчика, позволяющих получать необходимые данные в автоматическом режиме, однако при отсутствии данного вида учета необходимо иметь возможность считать данные вручную. Описать все модели этих счетчиков невозможно, гораздо важнее понять принцип работы с различными типами таких приборов.

Перед снятием показаний электросчетчика Меркурий необходимо определить тип и модель этого прибора. Для проведения операции с однотарифным электроприбором нужно только записать с дисплея число, которое высветилось на экране, и вычесть предыдущее значение, как описано в предыдущем разделе.

С помощью кнопки «О» далее необходимо установить точку отсчета следующего периода с момента последнего измерения. С помощью «Ввода» можно просмотреть расход за предыдущие периоды. Это позволяет не держать под рукой квитанции об оплате за предыдущие месяцы.

Показания многотарифного счетчика

Касаясь вопроса о том, как снимать показания двухтарифного электросчетчика, можно привести в пример аппарат «Меркурий-200».

Автоматический режим его работы позволяет записывать только те данные, которые он показывает с определенной периодичностью. В ручном режиме перед снятием показаний со счетчика нужно самому переключаться. Необходимо последовательно нажать кнопку переключения режимов с Т1 на Т2, которые соответствуют дневному и ночному потреблению, а затем полученные цифры умножить на текущие цены. Если тариф 3, то необходимо учитывать и показатель Т3.

Работа с трехфазным счетчиком

Как снять показания с электросчетчика трехфазного типа? Есть ли трудности при измерении? Этот вопрос часто задают пользователи, которые не до конца понимают принцип работы такого устройства.

Фактически такие счетчики ни по внешнему виду, ни по принципу измерения не отличаются от предыдущих типов. Они могут быть как индукционными, так и электрическими, а для учета данных необходимо только правильно зафиксировать данные и получить расход.

Нужно только учитывать, что такие устройства могут быть рассчитаны на 4-х и 5-ти разрядные индикаторы, и при достижении уровня 9999/99999 отсчет начинается сначала, поэтому важно правильно интерпретировать отсчет .

Электронные счетчики электроэнергии

Несмотря на то, что предыдущие приборы представляют собой наиболее простую и совершенную форму, а электронные счетчики электроэнергии (как снимать с них показания и прочие манипуляции) не должны вызывать затруднений, однако на практике сразу разобраться с ними удается далеко не всем.

Электронные устройства разнообразны, и особенности их работы необходимо уточнять у продавца или внимательно читать инструкцию. Возможности электронной системы позволяют работать как в обычном режиме, то есть записывать результат и затем рассчитывать расход, так и читать уже готовые данные, рассчитанные системой.

Работа такого счетчика позволяет даже автоматически рассчитывать сумму к оплате и сохранять данные за предыдущие месяцы, что упрощает подход к оплате электроэнергии.

11.03.2015
0
0
Юридические тонкости

Поделись этим:

Новости партнеров

Электросчетчик Меркурий: применение, преимущества и недостатки

Для контроля потребления электроэнергии применяют специальные приборы учета, которые называются счетчиками. Ртутные устройства приобретают особую популярность благодаря своим положительным качествам. Он представлен несколькими моделями, каждая из которых имеет свои особенности, плюсы и минусы.

Содержание

Счетчик Описание
Разновидности измерений
Меркурий 200
Меркурий 201
Mercury 230
Mercury 231
Mercury 234 Art
Connection Diagrams

Описание счетчика

Типы счетчиков электроэнергии Меркурий

Счетчик электроэнергии Меркурий был изобретен компанией Incotex. Выпускает различное электронное оборудование, но широкое распространение получили именно счетчики.

Mercury поставляется в миниатюрном футляре, который впишется в любой интерьер комнаты. Производители продумали все мелочи по фиксации устройства, так что фиксация не вызовет затруднений. Вскрыть корпус невозможно, так как в нем нет болтов, что положительно сказывается на сохранности устройства. Меркурий влагостойкий, поэтому его можно устанавливать даже в подвальных помещениях.

Существуют модели (например, 201.22) со встроенным модулем ПЛК. Это дополнительно защищает счетчик и исключает возможность хищения электроэнергии. Также имеется электросчетчик Меркурий с дистанционным управлением.

Срок службы 30 лет. Это одни из самых прочных счетчиков, используемых в домах. Производитель дает 3-летнюю гарантию, которой достаточно для решения большинства возникающих проблем. Каждые 15 лет следует проводить проверку прибора учета, в некоторых модификациях срок другой.

Прибор имеет инструкцию по применению, а также паспорт, в котором указаны все свойства. Дополнительно прилагается схема подключения устройства, а также описание снятия показаний.

Товар следует покупать в специализированном магазине, чтобы не купить подделку. Каждый счетчик имеет свой идентификационный код, который затем регистрируется в реестре.

Разновидности приборов учета

Меркурий 201

В продаже можно найти различные модификации счетчика электроэнергии Меркурий. Все они могут быть использованы для учета электроэнергии в доме. Есть однотарифные, двухтарифные, трехтарифные продукты.

Меркурий 200

Счетчик Меркурий двухтарифный однофазный серии 200 применяется редко. Работает на частоте 50 Гц.

Меркурий 201

Это один из самых популярных типов приборов учета для использования в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции он полностью защищен от взлома и попыток несанкционированного вмешательства в работу устройства. Они также делятся на несколько видов и имеют свои отличительные особенности. К таким устройствам относятся модели 201.2; 201,5; 201.22. Рассчитаны на номинальный ток 5 А и работают до 60 А. Модели 201.4 и 201.6 имеют повышенный максимальный ток 80 А. Используются в местах с большим количеством электроэнергии. Счетчики серии 201 отображают энергию по-разному. В 201.4 и 201.22 ставился цифровой индикатор, в 201.5 и 201.6 — механический.

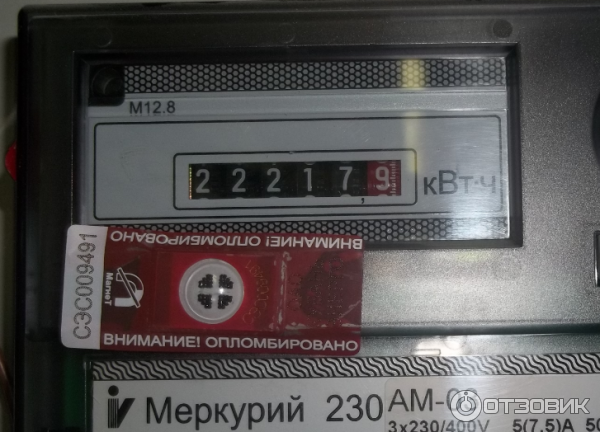

Mercury 230

Прибор подходит для использования в быту и в промышленных условиях. Часто размещают на дачах и в частных домах с большим количеством электроники и бытовой техники.

На рынке доступна специальная модификация, предназначенная для трансформаторов. Он может выполнять свои обязанности автономно и в комплексе с автоматизированной системой учета электроэнергии.

Электросчетчик Меркурий 230 работает аналогично другим приборам учета. Принимает сигналы от датчиков и переводит информацию в понятный потребителю вид — энергии и мощности. Данные можно считывать напрямую с устройства или удаленно.

Основные элементы конструкции:

корпус;
заземляющее устройство;
контактный блок;
заглушка.

Информация в счетчике принимается и преобразуется микропроцессором.

Меркурий 231

Счетчик трехфазный однотарифный Меркурий 231 предназначен для учета электроэнергии в сетях с тремя фазами. Его можно подключить напрямую или через трансформатор.

Самая известная модификация — 231 АМ-01. Устройство измеряет нагрузку в цифровом виде. В комплекте крепления для дин-рейки, антиреверсивное считывающее устройство с магнитным экраном. Устройство имеет простое крепление и не вызывает затруднений в эксплуатации. Он компактный и легкий.

Характеристики Меркурий 231:

Первый класс точности.
Номинальное напряжение 3 * 220/380 В.
Номинальный ток 5P.
Предельный ток 60 А.
Высокая чувствительность.
Мощность, потребляемая по параллельной цепи, не более 0,1 Вт, суммарная мощность не более 7,5 Вт, активная мощность не более 1,5 Вт.
Температура эксплуатации от -40°С до +55°С .

Можно установить единый тариф.

Меркурий 234 АРТ

Модель Меркурий 234 предназначена для одно- и двухстороннего учета электроэнергии в трехфазных сетях. Подключение может осуществляться через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться длительное время, передаваться через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

Интерфейс PLC-I.
Возможно подключение дополнительного источника питания 230 В.
Импульсный выход с гальванической развязкой.
Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство может перестать работать самостоятельно в случае неисправности.
Встроенное реле 60А.
Подсветка ЖК-дисплея.

Основные функции:

Измерение, учет, отображение, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
Тарифный учет по зонам.
Учет потерь в линиях электропередач.
Измерение вспомогательных компонентов — мгновенных значений мощности, действующих значений фазных токов, частоты сети.
Журнал событий.

Основное применение в быту, на производстве.

Схемы подключения

В домах устанавливаются однофазные и трехфазные устройства с ограничителем мощности. Способ подключения зависит от количества фаз.

Счетчик однофазный Меркурий имеет 4 подключения:

Вывод на внешнюю сеть 220 В.
Вывод фазы со счетчика на квартиру.
Клемма для подключения нуля от внешнего источника питания к прибору.
Терминал с нуля со счетчика на номер.

Провода подключаются аналогично.

Трехфазные изделия имеют более сложную схему подключения, которая зависит от типа счетчика. Самым популярным является прямое подключение без использования трансформаторов. Его можно использовать дома, но на производственных предприятиях необходимо установить преобразователь переменного тока в напряжение.

Плюсы и минусы

К достоинствам электросчетчика можно отнести его небольшие размеры.

При производстве продукта к разработчикам предъявляются самые высокие требования по точности и надежности, а также широкому функционалу и расширенным функциям.

Основные плюсы:

Широкий модельный ряд.
Качество и надежность.
Низкая стоимость продукта.
Защита от взлома и несанкционированного доступа.
Простота и удобство использования.
Применение современных комплектующих.
Многофункциональность.
Миниатюрный размер.
Возможность разделения энергопотребления на зоны, что позволяет экономить значительные финансовые средства.
Расширенный диапазон температур.
Высокая точность определения результатов и низкое энергопотребление.
Возможность создания автоматизированной системы управления.
Возможность ручного и автоматического считывания.

Некоторых от покупки электросчетчика останавливает его долгая окупаемость.

Не все готовы перейти на счетчики электроэнергии Меркурий. Это связано со следующими факторами:

Низкая стоимость электроэнергии не позволяет людям перейти на новые приборы учета, так как они будут долго окупаться.
Разделение тарифа на дневной и ночной может потребовать от граждан изменения режима дня. Например, ночью выгоднее использовать мощные установки. Так же и с производителями.
У некоторых групп населения могут возникнуть проблемы при снятии данных со счетчика.

Несмотря на недостатки, счетчик электроэнергии Меркурий является одним из самых удобных и выгодных приборов.

Снятие показаний со счетчика электроэнергии

Приборы бывают двух видов — с механическими колесами и с электронным дисплеем.

Технические материалы, статьи о электротоварах, разбор характеристик, схем, сферы и особенностей применения.

Технические материалы, статьи о электротоварах, разбор характеристик, схем, сферы и особенностей применения.

Как снять показания с электросчетчика. Типы счетчиков электроэнергии
