Как удлинить и нарастить телевизионный кабель от антенны

В конце зимы у меня на даче упавшей глыбой льда оборвало антенный кабель. С наступлением весны я решил перенести антенну в другое место, всвязи с чем мне пришлось удлинить телевизионный кабель. Новый бросать совсем не с руки ввиду некоторых обстоятельств, так что нарастить его — самое оптимальное решение! То же самое часто приходится делать чтобы соединить коаксиальный кабель при обрыве в подъезде или по квартире. Это самый простой способ ремонта телевизионного кабеля и я сегодня про это подробно расскажу!

Подготовка и инструмент

Из инструмента нам с Вами понадобятся обычные кусачки-бокорезы и строительный нож (вместо строительного может подойти и канцелярский). Для соединения концов телевизионного кабеля нужны специальные штекеры для соединения коаксиального кабеля. Их ещё называют F-разъёмы.

Конкретнее нам нужны два нарезных F-коннектора FS-5 и один прямой F-переход. Стоят они обычно совсем недорого!

При необходимости нарастить антенный кабель при переносе телевизора или антенны, Вы должны так же купить ещё и кабель. Для этого перед походом в магазин внимательно осмотрите свой провод и перепишите маркировку, а ещё лучше отрежьте от него небольшой кусочек и с ним уже идите в магазин.

Соединение коаксиального кабеля

Существует несколько способов как соединить телевизионный кабель между собой:

1. Применение F-разъёмов
2. Использование сплиттера
3. Пайка концов кабеля
4. Скрутка кабеля

Я буду рассматривать только первые два способа. И вот почему.

Я просто не вижу смысл паять коаксиал в то время, когда есть современные способы соединения кабеля. Да и паять умеет не каждый. А скрутка коаксиала — это вообще крайне ненадёжное соединение и так делать не надо!

Используем F-разъёмы

Перед тем как приступить к наращиванию провода, его необходимо правильно разделать. С помощью ножа аккуратно снимаем верхнюю оболочку, не повреждая экран. Экранированную оплетку надо отогнуть в обратную сторону.

Далее надо кусачками снять изоляцию с центральной жилы так, чтобы примерная длина её была около полутора сантиметров. Так надо сделать с обоих концов соединяемого антенного кабеля. После этого надо на каждый конец накрутить F-разъём так, чтобы центральная жила не контактировала с внешним экраном и выступала из коннектора примерно на 5 миллиметров.

После этого надо взять в руки прямой F-переход, вставить в него по очереди один конец, закрутить гайку, потом второй конец и закрутить гайку. Получиться должно вот так:

Для более крепкой фиксации я советую место соединения обмотать изолентой. Это не даст ему развалиться при изгибах и деформации.

Это был первый вариант того, как удлинить антенный кабель. Но есть и второй способ, который для многих может оказаться более практичным.

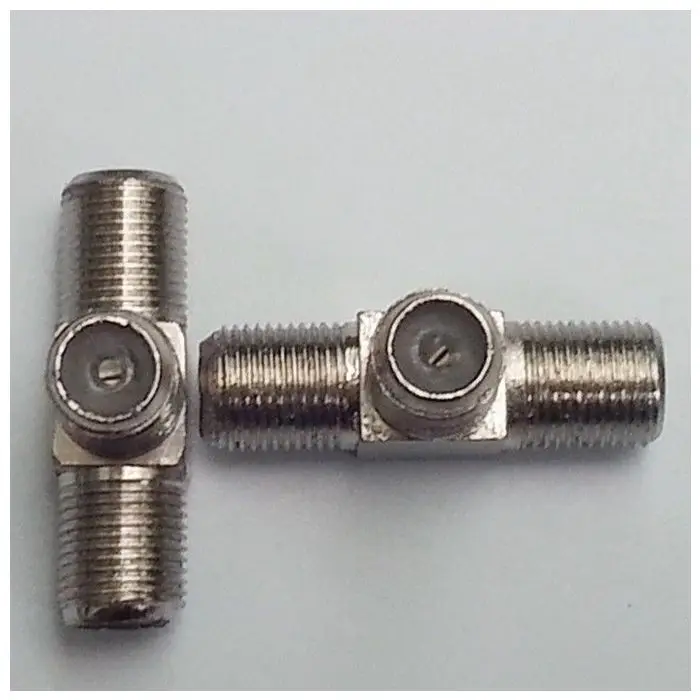

Телевизионный тройник-сплиттер

Сначала разберемся что такое сплиттер и в каких случаях он используется. Телевизионный сплиттер представляет собой небольшую коробочку, имеющую один вход и два или более выходов. Предназначен он для разветвления телевизионной антенны на несколько телевизоров. Поэтому при выборе сплиттера стоит заранее определиться с нужным количеством выходов. Как Вы понимаете, его можно использовать не только, как тройник, но и как простой способ соединить телевизионный кабель.

Благодаря имеющимся креплениям это устройство можно прикрутить к стене и оно будет надёжно держаться. Этот способ наращивания антенного кабеля схож с предыдущим, так что я не буду снова рассказывать как заделать концы провода в F-разъёмы и прикрутить их. Здесь надо сделать всё то же самое, просто в роли прямого F-перехода используется телевизионный тройник-сплиттер. Главное не перепутайте вход и выход! Чем удобен этот вариант, так это тем, что Вы можете от этого соединения подключить ещё один ТВ. То бишь есть возможность дальнейшего разветвления!

Внимание! Грамотно и качественно выполненная работа никак не отразится на качестве принимаемого сигнала. Если у Вас возникли какие-то неисправности или после всего ухудшилось качество приёма ТВ-сигнала, тогда надо тщательно проверить все соединения.

Соединение телевизионного кабеля

Практически в любой квартире есть телевизор, и довольно часто не один, а сразу несколько, и соответственно к нему подведен телевизионный кабель от антенны. В этой статье будет рассказано, как правильно выбрать необходимый кабель, как профессионально осуществить соединение телевизионного кабеля, и как подключить. Правильное название телевизионного кабеля – коаксиальный, именно благодаря ему на наши телевизоры поступают качественные сигналы, которые позволяют нам наслаждаться телепередачами или же фильмами. Качественное соединение антенного кабеля При прокладке телевизионного кабеля самое главное это соединение, во первых их должно быть как можно меньше, во вторых выполнены они должны быть качественно и правильно, при некачественном соединении все ваши каналы будут показывать с сильными помехами. Все соединения телевизионного кабеля должны быть осуществлены таким образом, что бы экранизирующая оплетка сохранилась в целости и сохранности. Для того что бы удлинить антенный кабель применяются специальные разъемы, соединение телевизионного кабеля скруткой запрещается. На концы кабеля фиксируются разъемы, таким образом, что бы избежать трения оплетки с медной жилой, и затеем между собой, скручивают на резьбу. Таким же способом на конец кабеля, который будет подключен непосредственно к телевизору. При необходимости если нужно развести телевизионный кабель на пару телевизоров, используется краб, все соединения на нем выполнены в специальных разъемах. Услуги нашей антенной службы Во избежание различных проблем не рекомендуется экспериментировать с самостоятельными работами. А лучше всего доверить соединение ТВ кабеля и монтаж профессионалам нашей компании. У нас работают высококвалифицированные мастера, которые в кратчайшие сроки осуществят не только качественное подключение вашего оборудования, но и помогут вам настроить ваш телевизор.

Профессиональное соединение телевизионного кабеля без праздников и выходных!

Если вы задумали соединить телевизионный кабель, к примеру для того чтобы удлинить или восстановить разрез, не стоит забывать, что любое соединение способно резко ухудшить качество передачи сигнала. Соединить антенный кабель можно несколькими способами: Первый способ самый надежный и проверенный, соединение при помощи накручивания на оба конца кабеля гаек и закрепление обоих концов соединителем. Соединитель представляет собой цилиндр, который имеет внешнюю резьбу, сквозное отверстие, которое предназначено для центральной жилы, отверстие имеет такой размер, который позволяет жилам соединенных кабелей контактировать друг с другом; После как два конца ТВ кабеля соединены, рекомендуется сделать соединение более надежным обмотав его изолентой, это позволит избежать разрыв кабеля при его последующем натяжении; Второй способ, необходимо взять и закрутить те же самые гайки на оба конца кабеля, затем на один накрутить штекер «папа», а на другое тв гнездо штекер «мама». Этот способ будет идеальным решением для простого удлинения антенного кабеля, и если случайно дернут это соединение оно разорвется. При разрыве можно снова все смотать изолентой; Третий способ саамы ненадежный – это простоя скрутка. Недостаток в том, что с этой скруткой, тот участок, где располагается соединение, совсем не защищен от электро помех как в первом и во втором способе. И из-за этого на экране вашего телевизора могут появиться помехи. Еще пару полезных советов, старайтесь избегать большого количества соединений на кабеле. Можно допустить 1-2 не более. И второй, если вы все-таки сделали соединение на антенном кабеле, то оставляйте это место легкодоступным, не надо замуровывать его в стену или прятать под плинтус. Всегда существует вероятность того, что соединение придет в негодность или будет осуществлено не качественно.

Как правильно спаять антенный кабель

Вы ещё смотрите телевизор? Несмотря на увеличение популярности и доступности интернета, доля телезрителей в России не снижается. Расширение тематических каналов привело к индивидуализации предпочтений – каждый теперь может найти передачу на свой вкус. Но что делать, если антенный кабель погрызла собака или вы купили ещё один телевизор для установки в соседней комнате?

Поводом для необходимости соединения антенного кабеля может также стать перепланировка в комнате, когда требуется добавить недостающую длину. Существует несколько способов выполнить задуманное: использование F-разъемов или сплиттера, спайка или скрутка контактов. Расскажу вам каждый из озвученных методов с нюансами их применения. Не переключайтесь!

Каким способом удлинить ТВ кабель?

Радиомеханики выделяют следующие варианты соединения и удлинения антенного кабеля:

F-разъемы – это специальная металлическая конструкция, которая позволяет надежно соединить два отрезка кабеля без применения паяльника или дополнительной изоляции. Метод зачастую применяется, когда при перемещении телевизора в другой конец комнаты, имеющегося запаса кабеля не хватает либо требуется заменить поврежденный участок. Это самый простой и экономный способ, в отличие от прокладки нового кабеля непосредственно от антенны.

Далее разберемся в практическом применении каждого описанного способа соединения антенного кабеля.

С переходом аналогового вещания в цифровой вид, требование телевизоров к транслируемому сигналу увеличилось. Жители пригорода и деревень теперь используют ТВ-тюнеры с усилителями. Поэтому качество соединения телевизионных проводов встало на первый план.

Наращивание TV кабеля при помощи F-разъемов

Этот вариант соединения провода предполагает посещение магазина, где нужно приобрести два F-штекера (на каждый из 2-х концов кабеля) и один переходник – F-гнездо. С собой рекомендуется взять кусочек TV-кабеля, поскольку комплектующие продаются под разные диаметры. Из инструментов понадобится обычный или строительный (сегментный) нож, кусачки.

Наращивание антенного кабеля начинается с подготовки его отрезков:

Выполните аккуратный надрез внешней оболочки. Для удобства работы длина надреза должна быть больше длины корпуса F-штекера. В будущем ее можно скорректировать, удалив лишнюю часть центральной жилы.
Заверните оболочку в противоположном направлении и полностью удалите ее.
Выверните медный экран и фольгу под ним в сторону оставшейся внешней оболочки. Для выполнения процедуры, их допускается слегка надрезать. На данном этапе обратите внимание на возможное наличие покрытия из тонкого слоя полиэтилена или лавсана на внутренней стороне фольги. Эти материалы сильно ухудшают передачу контакта на корпус F-штекера. Чтобы справиться с проблемой, вверните обратно половину завернутой фольги. Так сторона с плохой передачей тока окажется внутри.

Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому.
Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы.
Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм.

Если диаметр кабеля меньше, внутреннего диаметра F-штекера, то перед отворотом экрана с фольгой, на внешнюю оболочку намотайте изоленту.

На этом подготовка двух концов кабеля завершена. Теперь возьмите F-гнездо и подключите к нему один и второй штекер. Фиксация обеспечивается накруткой подвижной головки F-разъема на резьбу переходника. В результате будет получено аккуратное и надежное соединение. На его месте также можно установить разветвитель, речь о котором пойдет далее.

Удлинение кабеля при помощи сплиттера

Это устройство предназначено для равномерного распределения входного сигнала. Соответственно на нем имеется один входящий разъем (помечен словом «IN») и несколько выходящих (помечены как «OUT»). С помощью сплиттера получится не только удлинить кабель, но также провести его сразу к двум или трем телевизорам.

Входное отверстие на самом сплиттере по своему принципу аналогично F-гнезду. Фиксация происходит за счет резьбового соединения. Процесс удлинения кабеля схож с тем, что описан для F-разъемов, поэтому отдельно останавливаться на нем нет смысла.

Соединение TV провода пайкой

Для этого метода понадобится паяльник, припой и канифоль (альтернатива – паяльная кислота). Также вы должны обладать базовыми навыками пайки.

Метод позволяет провести соединение различных вариаций кабелей. Рассмотрим пошагово процесс спайки двух кабелей с одинарной жилой и двойным экраном (медная оплетка + алюминиевая фольга):

На каждом кабеле сделайте надрез по внешней оболочке длиной 5-6 см.
Отверните оболочку и находящиеся под ней экраны – медная сетка и фольга.
Центральную жилу вместе с изоляцией обрежьте до длины в 2 см.
Срежьте часть изоляции с центральной жилы – в итоге получится некое подобие ступеньки. При складывании двух частей кабеля, эта конструкция должна обеспечивать полное закрытие контакта, практически без зазоров.
Центральную жилу отогните от изоляции на 45 градусов. Проведите ее лужение и спайку со второй частью провода. При отсутствии помощника, перед пайкой жилы можно связать тонкой проволокой, взятой с медного экрана.
Проведите осмотр результатов пайки. Если застывший припой имеет острые края или наплывы, уберите их с помощью мелкозернистой наждачной бумаги или надфиля.
Сомкните две ступеньки, вырезанные из изоляции, при необходимости уберите лишнее. Закрепите получившуюся конструкцию изоляционной лентой – 2-3 витка.
С двух частей кабеля верните на место фольгу. С внутренней стороны она покрыта непроводящим ток слоем, поэтому нужно правильно завернуть эту часть экрана, обеспечив контакт токопроводящих сторон.
Верните медную сетку – сначала одну, потом вторую. Для улучшения контакта, место обвейте несколькими частями луженой проволоки с тем же диаметром. Затем эти части спаяйте.
Поочередно отверните обратно внешнюю оболочку. В итоге одна должна обволакивать вторую. Зафиксируйте место соединения изоляционной лентой.

На выходе вы получите прочное и герметичное место стыка, которое практически никак не влияет на качество передачи сигнала.

Метод скрутки

Применяйте этот вариант только в крайнем случае, когда требуется немедленно обеспечить подачу сигнала на телевизор, а под рукой нет F-разъемов или паяльника с припоем. Скручивание в любом случае приведет к значительной потере качества сигнала, а во время соединения центральной жилы часто происходит ее обрыв.

В общих чертах методика скрутки схожа с пайкой. Потребуется аналогичным образом подготовить два конца кабеля, затем сложить их параллельно друг к другу. Сначала провести скрутку медной сетки и заизолировать место полихлорвиниловой лентой. Затем проводится соединение центральных жил. Учитывая временный характер работы и хорошую изоляцию медного экрана, жилы можно оставить как есть – их пригибание к внешней оплетке чревато изломом.

Это все методы, которые могут быть использованы для удлинения антенного кабеля. Самым простым вариантом является использование F-разъемов – стоят они не дорого, а при установке не требуют специального инструмента. Спайку рекомендую проводить при соединении двух проводов с разными характеристиками. Для разветвления сигнала на несколько телевизоров используйте сплиттер. Скрутка – временный способ, который в будущем должен быть заменен на более надежный.

Вы решили перенести телевизор в другое место комнаты, а длины телевизионного антенного кабеля не хватает. При ремонте в подъезде строители повредили телевизионный кабель. Ваш лучший друг – собака перегрызла кабель, и телевизор перестал показывать. Ремонт кабеля неизбежен. Заменять кабель полностью от точки подключения до телевизора трудоемкая работа. Есть возможность самостоятельно соединить отрезки телевизионного кабеля с минимальными затратами.

Соединить кабель возможно тремя способами: ☞ TV удлинителем, в продаже бывают длиной от 2 до 20 метров, самый дорогой вариант, но если есть деньги и наличие в продаже – самое простое решение вопроса; ☞ С использованием переходника TV F-гнездо – F-гнездо; ☞ Пайкой паяльником.

В случае, если Вам понадобится приобрести для удлинения дополнительный отрезок телевизионного кабеля, то можете ознакомится с рекомендации по выбору марки телевизионного коаксиального кабеля и способах подключения его к телевизору в статье сайта «Подключение TV кабеля».

Наращивание телевизионного кабеля

с использованием переходника F-гнездо – F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо – F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.

После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

Как показано на фото, отгибается в обратную сторону алюминиевый экран – фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо – F-гнездо.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае возникновения необходимости, в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран. Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон. Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Прокладка телевизионного кабеля в квартире

После удлинения телевизионного кабеля иногда возникает необходимость его закрепить. Самостоятельно проложить коаксиальный кабель от разветвителя в подъезде, к телевизору под силу практически любому домашнему мастеру. Но есть одно дополнительное требование. Телевизионный кабель недопустимо сгибать под острым прямым углом, так как центральная жила может передавить внутреннюю изоляцию и приблизится к экранирующей оплетке, а еще хуже, прикоснуться к ней. Тогда уровень сигнала сильно ослабится или не дойдет до телевизора вовсе. Радиус изгиба при прокладке телевизионного кабеля должен быть не менее пяти диаметров самого кабеля.

Если у Вас плинтуса с кабель каналами, то просто прокладываете кабель в канале, не забывая о радиусе при поворотах. Если нужно проложить вдоль стены или пола, то кабель прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Такие скобки продаются для разного диаметра кабеля. Бывают на 3, 5, 8 и более миллиметров.

Проложить телевизионный кабель можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительным клеем «Жидкие гвозди». В нее укладывается кабель, вторая рейка приставляется к первой и защелкивается. В такой кабель канал дополнительно можно еще уложить кабель витых пар Интернет, провода связи, домофона и электропроводки.

Можно при прокладке кабеля использовать хомуты самостоятельного изготовления из жести или пластика и закрепить их саморезами или прибить гвоздями. Для закрепления кабеля при прокладке подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Сейчас модно конец кабеля у телевизора монтировать в розетку. Это красиво, но каждое дополнительное соединение понижает надежность линии и ведет к снижению уровня телевизионного сигнала, ухудшает соотношение сигнал/ шум. Лучше конец кабеля после установки штекера напрямую подсоединять к телевизору.

Каким способом удлинить ТВ кабель?

Радиомеханики выделяют следующие варианты соединения и удлинения антенного кабеля:

Далее разберемся в практическом применении каждого описанного способа соединения антенного кабеля.

С переходом аналогового вещания в цифровой вид, требование телевизоров к транслируемому сигналу увеличилось. Жители пригорода и деревень теперь используют ТВ-тюнеры с усилителями. Поэтому качество соединения телевизионных проводов встало на первый план.

Наращивание TV кабеля при помощи F-разъемов

Наращивание антенного кабеля начинается с подготовки его отрезков:

Выполните аккуратный надрез внешней оболочки. Для удобства работы длина надреза должна быть больше длины корпуса F-штекера. В будущем ее можно скорректировать, удалив лишнюю часть центральной жилы.
Заверните оболочку в противоположном направлении и полностью удалите ее.
Выверните медный экран и фольгу под ним в сторону оставшейся внешней оболочки. Для выполнения процедуры, их допускается слегка надрезать. На данном этапе обратите внимание на возможное наличие покрытия из тонкого слоя полиэтилена или лавсана на внутренней стороне фольги. Эти материалы сильно ухудшают передачу контакта на корпус F-штекера. Чтобы справиться с проблемой, вверните обратно половину завернутой фольги. Так сторона с плохой передачей тока окажется внутри.
Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому.
Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы.
Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм.

Удлинение кабеля при помощи сплиттера

Соединение TV провода пайкой

На каждом кабеле сделайте надрез по внешней оболочке длиной 5-6 см.
Отверните оболочку и находящиеся под ней экраны – медная сетка и фольга.
Центральную жилу вместе с изоляцией обрежьте до длины в 2 см.
Срежьте часть изоляции с центральной жилы – в итоге получится некое подобие ступеньки. При складывании двух частей кабеля, эта конструкция должна обеспечивать полное закрытие контакта, практически без зазоров.
Центральную жилу отогните от изоляции на 45 градусов. Проведите ее лужение и спайку со второй частью провода. При отсутствии помощника, перед пайкой жилы можно связать тонкой проволокой, взятой с медного экрана.
Проведите осмотр результатов пайки. Если застывший припой имеет острые края или наплывы, уберите их с помощью мелкозернистой наждачной бумаги или надфиля.
Сомкните две ступеньки, вырезанные из изоляции, при необходимости уберите лишнее. Закрепите получившуюся конструкцию изоляционной лентой – 2-3 витка.
С двух частей кабеля верните на место фольгу. С внутренней стороны она покрыта непроводящим ток слоем, поэтому нужно правильно завернуть эту часть экрана, обеспечив контакт токопроводящих сторон.
Верните медную сетку – сначала одну, потом вторую. Для улучшения контакта, место обвейте несколькими частями луженой проволоки с тем же диаметром. Затем эти части спаяйте.
Поочередно отверните обратно внешнюю оболочку. В итоге одна должна обволакивать вторую. Зафиксируйте место соединения изоляционной лентой.

Метод скрутки

Как удлинить и соединить интернет-кабель в домашних условиях. Как соединить телевизионный кабель

При переносе антенны или телевизора, а также его повреждениях необходимо нарастить телевизионный кабель. В этой статье рассказывается о том, какие есть способы соединения, и как это сделать самостоятельно.

Устройство кабеля

В центре телекабеля расположен медный провод диаметром 0,3-1 мм. Вокруг него находится полиуретановая изоляция, отделяющая центральную жилу от экрана из алюминиевой фольги и медной оплётки. Кабеля с оплёткой без фольги не соответствуют современным стандартам передачи сигнала.

Вся конструкция защищена от внешних воздействий и ультрафиолета полихлорвиниловой или полиэтиленовой оболочкой.

Внешний диаметр должен быть не менее 6-8 мм, а при прокладке рядом с электропроводкой – 10 мм. Изгибать его под прямым углом нельзя, рекомендуемый радиус – больше 5 см.

Как выбрать телевизионный кабель

При покупке TV-кабеля выбор марки производится по нескольким параметрам.

Волновое сопротивление

Все ТВ-кабеля имеют волновое сопротивление 75 Ом. Это зависит от соотношения диаметров оплётки и центральной жилы и определяется на заводе при проектировании кабеля.

Толщина кабеля

Кроме волнового, имеет значение обычное сопротивление. Чем кабель толще, тем большее сечение имеет центральная жила, и на большее расстояние передаётся сигнал. Для квартир и многоэтажных домов, на расстояние до 30 метров достаточно 6 мм. При использовании толстой наружной изоляции диаметр кабеля увеличивается.

Материал оплетки

Центральная жила всегда медная или стальная омеднённая. ВЧ сигнал проходит по поверхности, поэтому её материал не имеет значения.

Центральный проводник окружён диэлектриком, материал которого также не важен. Дальше во всех кабелях следует алюминиевая фольга, окружённая оплёткой. Чем она плотнее, тем кабель качественнее. Материал оплётки может быть разный:

медь – имеет хорошие параметры, но дорогая;
алюминий – дёшев, но непрочен;
нержавеющая сталь – оптимальное соотношение цена/качество.

Внешняя изоляция

При установке антенны в помещении материал наружной оболочки значения не имеет. При использовании его на улице, наружная изоляция должна быть предназначена для наружной установки, иначе она под воздействием ультрафиолета, перепада температур и других факторов потрескается, и кабель выйдет из строя.

Важно! В кабеле, который протягивается по воздуху, обязательно должна быть несущая стальная жила.

Как удлинить телевизионный кабель

Удлинение кабеля, как и соединение телевизионных кабелей между собой, увеличивает сопротивление сигналу, поэтому их необходимо свести к минимуму. Число соединений должно быть не больше 1-2. При необходимости это можно сделать разными способами.

Через переходник или штекером и гнездом

Самый простой и быстрый способ выполнить соединение телевизионного кабеля – F-штекер и F-гнездо:

Снять на одном из проводов внешний слой изоляции на расстоянии 25-30 мм;
Завернуть оплётку в обратную сторону. Внутренняя сторона алюминиевой фольги для прочности покрыта лавсаном или полиэтиленом, поэтому для обеспечения контакта часть экрана отгибают обратно;
Зачистить конец центральной жилы на длину 10 мм. Это необходимо сделать, не повредив её, иначе провод становится ломким;
На телекабель через фольгу накручивается F-штекер. Центральный провод должен выступать на 0,5 см. Излишек обрезается кусачками или бокорезами;
Операции 1-4 повторяются для второго конца кабеля;
Подготовленные F-штекера закручиваются в F-гнездо.

Соединение при помощи TV-штекера и TV-гнезда выполняется аналогично. Отличие – в меньшей механической прочности, поэтому готовое соединение обматывается изолентой, или на него надевается отрезок термоусадочной трубки и прогревается феном или зажигалкой.

Интересно. Соединители бывают прямыми и изогнутыми под углом 90 градусов. Изогнутые используются при отсутствии места для плавного изгиба кабеля. Способ монтажа от использования углового разъёма не меняется.

Ещё один способ надёжно и качественно соединить провода – пайка. Это дешевле, но труднее и дольше, чем при помощи разъёма:

Ножом надрезается внешняя оболочка на длину 50-60 мм;

Осторожно! Экранирующая оплётка должна остаться неповреждённой.

Как шкурка у банана, внешняя изоляция и экран отворачиваются назад;
Центральная жила обрезается до длины 20мм;
На длину 10мм с одной стороны срезается изоляция. Как изображено на фотографии, необходимо оставить «ступеньку»;
Центральная жила отгибается под углом 45 градусов. Концы облуживаются;
Операции 1-5 повторяются для другого кабеля;
Центральные жилы соединяемых проводов спаиваются «внахлёст». Неровности и потёки олова убираются надфилем или паяльником;
Место пайки закрывается с двух сторон оставшейся необрезанной изоляцией центральной жилы, и для прочности обматывается изолентой;
Алюминиевая фольга экрана возвращается на место;
Поочерёдно укладывается на место экранирующая оплётка. Для лучшего контакта экраны можно спаять;
На соединение с двух сторон накладывается ранее отогнутая наружная изоляция;
Готовая конструкция обматывается изолентой, или на неё надвигается ранее надетый кусок термоусадочной трубки и прогревается феном.

Внимание! С внутренней стороны экранирующая фольга покрыта слоем изоляции, поэтому слой, укладываемый снаружи, разворачивается наизнанку.

Скрутка

Это самый некачественный способ соединения. В месте скрутки теряется контакт, оно окисляется, непрочное механически и имеет неэстетичный внешний вид. Соединить скруткой кабеля можно двумя способами:

Аналогично паяному соединению. Вместо пайки скрутить центральные жилы между собой;
Зачистить наружную изоляцию на 40-50мм, а внутреннюю – на 20-25. Скрутить попарно центральные провода и экраны, места скруток заизолировать изолентой.

Соединение нескольких кабелей через сплиттер

При подключении одной антенны к нескольким телевизорам соединение производится через специальное устройство – сплиттер, или «краб».

Это небольшая коробочка с одним входом, отмеченным «IN» и несколькими выходами, отмеченными «OUT». Подключение телекабелей производится через F-разъёмы или TV-штекера.

Внутри сплиттера находится ферритовое кольцо с обмотками, а в более дешёвых моделях – резисторы. Эти элементы распределяют входной сигнал равномерно по выводам, поэтому не рекомендуется устанавливать «краб» с запасными выходами.

При числе выходов более четырёх устанавливается активный сплиттер – устройство, в котором находится усилитель.

Правила прокладки кабеля

Чтобы проводка служила долго, прокладывать её следует по определённым правилам:

На максимальном расстоянии от электропроводки. Пересечение с электрокабелями следует производить под прямым углом;

Важно! Для уменьшения помех эти провода не прокладываются рядом, в одном кабельном канале или трубе.

Минимальное число соединений. Нужно использовать только заводские коннекторры или пайку;
Не сворачивать телекабель в кольцо. Получается катушка индуктивности, ослабляющая сигнал;
Не изгибать провод под прямым углом. При необходимости использовать угловые коннекторы.

Правильно выполненное соединение телевизионных кабелей обеспечит хорошую передачу сигнала и качественное изображение, а знание того, как соединить телевизионный кабель, позволит сделать эту работу самостоятельно, без помощи специалиста.

Видео

В последнее время для подключения к интернету провайдеры все чаще используют . Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты. О том, как скручивать витую пару можно посмотреть на видео.

Существует несколько основных ситуаций, когда нужно выполнить наращивание электрической проводки. Чаще всего потребность возникает, если сломался алюминиевый провод в розетке, но бывает и такие случаи, когда необходимо удлинить кабель от электроприбора для подключения питания. Далее мы рассмотрим все наиболее частые случаи и расскажем читателям сайта , как нарастить провод в розетке, под водой и для подсоединения мощной бытовой техники.

Основные способы наращивания

Для начала рассмотрим, как можно удлинить провод либо электрический кабель в домашних условиях. Если жилы обоих сращиваемых проводников из одного металла (медные либо алюминиевые), то можно использовать следующие способы удлинения:

С помощью клеммных колодок . Самый удобный вариант не только наращивания, но и . Рекомендуется использовать даже в той ситуации, если жилы проводников из различных металлов. Главное условие их использования – соединять цепи, ток в которых не превышает номинальный указанный на клеммнике. Советуем покупать их в «проверенных» местах и не обольщаться на низкую стоимость – рынок перенасыщен подделками, которые плавятся и горят.
Бюджетные соединительные колодки, так называемые полиэтиленовые клеммники, позволяющие удлинить проводку. Особенностью является то, что при сильной затяжке монолитной жилы трескается металлическая часть клеммника. Ими нельзя соединять многопроволочные жилы. Для этого их нужно залудить или обжать наконечником типа , чтобы получить надежный и долговечный контакт.
Скручивание жил. Дедовский способ, который является одним из самых небезопасных, но в то же время популярных даже у опытных электриков. Чтобы нарастить электропроводку с помощью скрутки необходимо, чтобы обломанный конец был не менее 30 мм (для надежного сращивания). О том, читайте в соответствующей статье. Знайте, что делать скрутки запрещено согласно 2.1.21. Поэтому не используйте этот способ в чистом виде (без обжима гильзой или СИЗом, пропайки или сварки).
Пайка. Еще один вариант удлинения электропроводки – использование пайки жил. Если Вы умеете пользоваться сварочным аппаратом, данный способ позволит качественно нарастить проводник даже большого сечения (4-6 мм.кв.).
Гильзы. – это отличный способ соединений и хорошо подходит для наращивания кабеля. Но для наращивания оборванного провода в розетке вам может не хватить места.
или другие подобные ответвительные зажимы. С их помощью подключаются ответвления для ввода в частные дома от ВЛЭП. Также подходят для удлинения проводов. Главный недостаток – большие габариты.
– отлично подходят для ответвления, соединения и удлинения слаботочных проводов. Могут исползоваться для соединения цепей 220В, но лучше подходят для информационных линий, например витой пары.

Вот мы и рассмотрели, какие существуют методы наращивания электрических проводов в домашних условиях. Далее к Вашему вниманию будут предоставлены типичные случаи, когда нужно самостоятельно удлинить проводку, а сейчас мы рекомендуем просмотреть наглядную видео инструкцию:

Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами

Наиболее распространенные ситуации

Итак, сейчас поступим следующим образом: рассмотрим каждый определенный случай, который может произойти в быту, и сразу же предоставим инструкцию о том, как правильно нарастить провод и кабель.

Ситуация 1 — Сломалась жила в стене или потолке.

В подрозетнике или в месте крепления люстры часто ломаются жилы. В результате приборы не работают. Казалось бы, простейшая задача – чтобы восстановить подачу электричества нужно всего лишь соединить 1 жилку. Но при зачистке вы поняли, что сделать этого не получится из-за нехватки длины – жила обломилась «под корень».

Также такое приходится делать, если Вы решили либо выключатель в другое место и при электромонтажных работах у Вас отломилась одна из жил, тут нужно действовать в зависимости от возникнувшей ситуации.

Если длины оставшейся на поверхности жилы достаточно для наращивания – установите клеммную колодку и удлините короткий проводник таким же по сечению и материалу. Если же в стене остался очень короткий проводник – разбейте участок стены, освободите достаточную длину силового кабеля для наращивания, зачистите жилу до металлического цвета и удлините участок.

Так вы сможете и нарастить электропроводку в распределительной коробке либо на потолке для или любого другого светильника (к примеру, бра на стене).

Ситуация 2 — Нужно нарастить кабель в воде.

Такое случается, если нужно удлинить провод для погружного скважинного насоса. Все что Вам нужно – выполнить соединение сращиваемых жил через клеммник, после чего заизолировать место удлинения с помощью , как показано на фото ниже. Провод погружного насоса нужно крепить к трубе и тросу так, чтобы на нём не было нагрузки, но дополнительно побеспокойтесь о месте соединения, сделайте небольшую петлю при его монтаже.

Рекомендуется изолировать оголенный участок при помощи термоусадочной трубки даже если возникла необходимость нарастить провод в ванной комнате либо на улице, чтобы обезопасить электропроводку от повышенной влажности.

Ситуация 3 — Нужно удлинить кабель для питания мощного электроприбора в квартире.

Еще одна из ситуаций, к которой нужно относиться серьезно – удлинение провода для подключения мощной бытовой техники. К примеру, если Вы решили , кондиционер либо электроплиту и на вводе у Вас обломился медный проводник (его сечение должно быть не менее 6 мм 2), тут уже клеммная колодка не подойдет, т.к. токовые нагрузки от электроприбора будут значительными. В этой ситуации рекомендуется нарастить провод пайкой, после чего тщательно заизолировать участок изолентой. Это же можно сделать удлинив с помощью обжимки гильзами или сваркой.

Ситуация 4 — Длины провода термодатчика системы теплый пол не хватает для подключения к терморегулятору.

Здравствуйте уважаемые читатели блога сайт В последнее время я написал несколько статей касающихся установки цифрового телевидения на даче. Сегодня же хочу рассказать о том, как удлинить антенный кабель, если понадобилось перенести для лучшего приема, либо место установки телевизора не подходит для комфортного просмотра телепередач.

В статье про я уже успел затронуть тему про необходимость покупки качественного коаксиального кабеля для того, чтобы избежать возникновения возможных проблем с приемом сигнала. Но о том, что делать и какой инструмент необходимо приобрести я расскажу ниже и очень надеюсь, что все будет максимально доступно и ясно.

Грамотно проведенная работа не отразится на качестве принимаемого сигнала. Если возникли неисправности или после работ ухудшилось качество, то стоит проверить все соединения и оценить, насколько качественные материалы были приобретены.

Необходимые инструменты и материалы для удлинения антенного кабеля

При необходимости перенести телевизор в другое помещение, либо в угол комнаты возникает нехватка длины провода и встает вопрос о покупке дополнительного отрезка. Перед тем как пойти в магазин обязательно осмотрите имеющийся, оцените толщину центральной жилы, перепишите маркировку, а лучше всего отрезать небольшой кусок для наглядного примера, при покупке.

На мой взгляд, существует только два оптимальных способа удлинить телевизионный кабель. Первый с применением «F» разъемов, а второй используя «сплиттер» для возможной дальнейшей разводки на несколько устройств.

По поводу пайки я не стану рассказывать, поскольку это дело довольно сложное. Наращивая телевизионный кабель пайкой сложно добиться должного волнового сопротивления. Да и само место соединения будет очень хрупким.

Итак, давайте по порядку рассмотрим оба варианта

Как удлинить телевизионный кабель используя «F» разъемы

Для этого способа нам понадобится два f разъема и одно f соединение. Перед тем как приступить к наращиванию, провод нужно правильно «разделать». Для этого аккуратно снимается верхняя оболочка, не повреждая экран. Экранированную оплетку скручиваем и отгибаем ее по направлению кабеля. Снимаем вспененную изоляцию, тем самым оголяя центральную жилу. Примерная длина освобожденной жилы должна быть около полутора сантиметров.

Такую операцию необходимо провести на обоих концах, которые вы хотите срастить. После проделанных операций берем f разъемы и аккуратно накручиваем на провод. Следите за тем, чтобы центральный провод не контактировал с внешним экраном .

Для лучшей фиксации место соединения можно обмотать изолентой. Такая фиксация не даст вашему изделию рассыпаться при изгибах и деформации.

Это был первый способ того, как удлинить коаксиальный кабель. Теперь предлагаю рассмотреть второй вариант и на мой взгляд более практичный.

Как нарастить коаксиальный кабель используя сплиттер

Давайте для начала разберемся что такое сплиттер и для чего он нужен.

Сплиттер представляет собой коробочку небольших габаритов с одним входом и несколькими выходами. Предназначен сплиттер для разветвления подключенной антенны на несколько телевизоров, либо при к одному кабелю. При выборе подходящего устройства следует сразу определиться с количеством подключаемых телевизоров. Это необходимо для правильного выбора делителя.

Для начала такое устройство стоит жестко закрепить на ровной вертикальной или горизонтальной поверхности. Только после этого приступать к непосредственному монтажу. Фактически данный способ наращивания антенного кабеля схож с предыдущим. Как и в первом случае необходимо использовать два f разъема накрученных на концы. После чего провод идущий от антенны мы подсоединяем ко входу сплиттера, а кусок которым собираемся удлинить линию подключаем к выходу. Фактически это тот же f соединитель только с возможностью дальнейшего разветвления.

Вот собственно и вся информация о том, как нарастить антенный кабель. Если на ваш взгляд статья показалась не полной и вы ищите другие варианты решения проблемы, то я с легкость смогу ее дополнить, просто на мой взгляд это основные и самые простые способы решения задачи. В добавление ко всему сказанному предлагаю для общего саморазвития прочитать статью о том, поскольку этот вопрос возникает довольно часто при перестановке мебели в квартире или переезде. Для наглядности и закрепления материала, предлагаю посмотреть соответствующее видео.

Как разделать F-разъем на ТВ кабель

Для хорошего приема телевидения нужна хорошая антенна. Еще важнее доставить от хорошей антенны сигнал до телевизионного приемника. Если раньше телевизионный кабель приходил до телевизора от таинственного места в этажном щитке, и был доступен только телемастерам и специалистам, то сегодня такой кабель продается свободно. Проблемой применения специализированных телевизионных кабелей всегда были их соединители и разветвители.

Особенности конструкции ТВ кабеля и ТВ разъема

Кабель для ТВ применяется высокочастотный – коаксиальный. Этот кабель всем хорошо знаком, в переводе на русский, «коаксиал» — означает «один в другом». Центральный проводник коаксиального кабеля помещен в цилиндр, который является вторым проводником, выполняющим роль экрана. Этот экран служит для защиты от помех и выполняется из фольги или тонкой проволоки, сплетенной в чулок. Главная особенность коаксиальных кабелей: соотношение между диаметрами внешнего и внутреннего проводников, этим определяется его волновое сопротивления. Для передачи телевизионных сигналов в быту используется кабель с волновым сопротивлением – 75 Ом.

Такой особый кабель не соединить ни скруткой, ни сваркой, ни клеммой Wago. Для него используются специальные соединители и разъемы. Кроме того, коаксиальный разъем требует пайки, причем в строгой последовательности: сначала центральная жила, затем после установки специальных прокладок, оплетка.

Сегодня помимо привычных соединителей, все чаще встречается так называемые F-разъемы. Главное преимущество этого соединения с помощью F-разъемов – полное отсутствие пайки! Практически голыми руками в считанные секунды готов разъем, который раньше нужно было паять, имея за плечами определенные навыки.

В отличие от обычных ТВ коннекторов, F-разъем не вставляется, а вкручивается. Гнездо представляет собой шпильку с отверстием под центральный проводник, а разъем — это незащищенная центральная жила кабеля, специальной снабженная гайкой. В результате мы имеем более надежное соединение, механически удерживаемое резьбой.

Разделка F-разъема на ТВ кабель по шагам

Сделайте надрез изоляции на 10-12 мм от конца кабеля. Если конец кабеля не перпендикулярный, выровняйте его острым ножом.

Снимите изоляцию и расправьте в противоположном положении от конца кабеля поверх кабельной изоляции оплетку и фольгу.

Отступая 2-3 мм от фольги, снимите изоляцию не повреждая центральный проводник.

Накрутите F-разъем на кабель поверх изоляции на расправленные проводники оплетки и фольгу. Излишки фольги и оплетки, выступающие из под разъема можно срезать ножом. Старайтесь не повредить при этом изоляцию.

Центральная жила должна выступать из разъема на расстояние от 1,5 до 5 мм.

Для организации сети телевизионного вещания при ремонте квартиры своими руками нужно разедить сигнал и доставить его до каждого ТВ приемника. Для этого я использовал специальные разветвители высокочастотного сигнала. В стене пришлось сооружать скрытую коробку, где находится телевизионный разветвитель, с применением F-разъемов.

Использование F-разъемов продиктовано еще и тем, что их активно применяют производители подобных разветвителей, как в низкочастотной, так и в спутниковой технике. Также все чаще встречаются ТВ розетки ориентированные именно на такой F-разъем. Надеюсь, что заявленное качество и надежность F-разъемов позволит забыть про проблемы с телевизорами в моей новой квартире.

Соединение с помощью коаксиального кабеля. Домашние и офисные сети под Vista и XP

Подключение ТВ розетки: схемы монтаж Легранд

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

Корпуса, предназначенного для контакта с антенным кабелем.
Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
Сумматора, применяемого для совмещения нескольких разъемов:

разъем для радио-кабеля;
спутникового сигнала.

Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
устойчивый телесигнал;
распределённый сигнал поступает на каждое отдельное устройство без потери качества.

Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название		Описание
Одиночная		Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная		Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема: входящие; отступающие. Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением. При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.
Оконечная		Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелейИзображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

оконечные – для проведения телесигнала к одному телевизору;
проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

сама ТВ-розетка;
перфоратор;
отвертки разных видов;
крепежи;
приспособления для удаления изоляции.

Порядок монтажа прибора

Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
Установка электро-розетки и фиксация ее саморезами и дюбелями.
Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
Укрепление установленной розетки при помощи винтика.
Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

Порядок проверки:

Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
Выбор материалов низкого качества. Их особенности:

провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
повреждение изоляции.

Установка делителей и телевизионных соединений в труднодоступных местах:

в стенах под штукатуркой;
в подвесных потолках;
за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

у проходных – 10-30 дБ;
отраженные имеют – 10-20 дБ;
оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

отключение проводки;
откручивается винт, держащий каркас;
снимается защитная рамка;
убирается диск, служащий защитой от детей;
освобождаются жилы, откручиванием фиксирующих винтов;
снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

Оцените качество статьи:

Как настроить кабель «Прямо от стены» на телевизоре: 19 шагов

Введение: Как настроить кабель «Прямо от стены» на телевизоре

Перед тем, как начать, ваш дом / квартира должны быть оборудованы розетками для кабеля и базовые кабельные услуги от любого провайдера. Если у вас еще нет тарифного плана на услуги кабельного телевидения, вы должны сначала получить его у любого провайдера, прежде чем пытаться установить кабель «прямо от стены». В этом руководстве представлена модель VIZIO HDTV, но подойдет любой телевизор с портом DTV / TV .
