Как правильно зачистить телевизионный кабель к телевизору: Как правильно зачистить антенный кабель для телевизора под штекер — Мир Антенн

Содержание

Как соединить телевизионный кабель между собой

Несмотря на широкие возможности интернета, для многих людей основным средством массовой информации и источником развлечений остается телевизор. В процессе эксплуатации техники часто возникает необходимость удлинить или восстановить антенный кабель. Существует масса причин для подобных действий: обрыв или нарушение целостности, старение или износ провода, перенос на новое место антенны или телевизора, установка дополнительного ТВ-приемника. Покупка нового кабеля нужной длины – неразумная трата денег, тем более что можно обойтись минимальными затратами: заменить поврежденный участок и соединить кабель либо нарастить существующий провод. Но прежде чем приступать к выполнению задуманного, рекомендуется ознакомиться со структурой кабели и способами его соединения.

Содержание

Как устроен телевизионный кабель
Как удлинить антенный кабель для телевизора
Правила прокладки кабеля в квартире

Как устроен телевизионный кабель

Типовой телевизионный кабель антенного типа был изобретен в 1880 году британским физиком Оливером Хевисайдом. Он получил название коаксиального, поскольку передача радиочастотного электрического сигнала осуществлялась через коаксиал – провод с особой внутренней структурой.

В отличие от экранированного шнура содержит следующие обязательные элементы:

Центральная жила – внутренний проводник в виде одиночного провода, выполненного из меди или алюминия;
Изоляция, изготовленная из сплошного или полувоздушного полипропилена, которая служит «прокладкой» между жилой и оплеткой;
Экран — внешний проводник в виде фольгированного листа или оплетки, выполненной из алюминиевого сплава или меди, и покрытой слоем алюминия;
Наружная оболочка — служит для защиты от внешних электрических наводок и механических воздействий, и изготавливается из светостабилизированного полипропилена.

Для передачи устойчивого сигнала важны все элементы, поэтому требуется основательная подготовка каждого. На языке специалистов данный процесс называется «разделкой». Он подразумевает разъединение кабеля, очищение от изоляции отдельных частей и формирование под будущее сочленение.

Как удлинить антенный кабель для телевизора

Перед тем, как приступать к манипуляциям с кабелем, нужно убедиться, что оба его конца отсоединены от антенны и телевизора. В подключенном состоянии он может представлять опасность, главной из которых является поражение электрическим током.

Качественное соединение коаксиального провода можно выполнить несколькими способами:

Фирменный удлинитель, имеющий вид отрезка кабеля длиной от 2,5 до 15 метров. Данный способ наращивания считается самым надежным и многократно проверенным вариантом.
При помощи F-коннектора. Небольшой металлический разъем позволяет соединить два отрезка кабеля, не прибегая к помощи изолятора или паяльника. Считается простым и экономным вариантом.
При помощи сплиттера. Разветвитель, выполненный из легкого сплава, используется для равномерного распределения поступаемого от антенны сигнала на два телевизора. Для подключения понадобится дополнительно приобрести F-штекеры.
Посредством пайки. Надежный, а главное, экономный вариант, не требующий покупки дополнительных комплектующих. Позволяет соединять экранированные провода любой конструкции, выполненные из разных материалов.
Посредством скрутки. Данный способ приводит к сильной потере качества сигнала, поэтому считается менее надежным. Обычно рассматривается как временное решение, если под рукой не оказалось паяльника или F-разъемов.

При выборе оптимального варианта, следует учитывать особенности каждого из них. К примеру, первый способ считается наиболее затратным, поскольку подразумевает затраты на покупку кабеля. Второй и третий предпочтительнее, но также предполагают поход в магазин за дополнительными комплектующими. Самым бюджетным можно назвать формирование скруток с последующей пайкой. Однако в этом случае надежность соединения ставится под сомнение, поскольку в местах скруток провод может отломиться. Теперь осталось рассмотреть тонкости наращивания проводов с использованием каждого из существующих методов.

Соединение телевизионного кабеля при помощи F-разъемов

F-коннектор представляет собой небольшую металлическую конструкцию, с помощью которой можно нарастить кабель, почти не нарушая целостность структуры центральной жилы и экрана. Достоинством данного варианта считается отсутствие необходимости использовать паяльник или вспомогательную изоляцию. Чтобы выполнить сочленение, необходимо приобрести в магазине два штекера – по одному на каждый конец кабеля. Дополнительно следует купить переходник, именуемый F-гнездом. Поскольку коннекторы выпускаются в трех типоразмерах, следует уточнить диаметр провода или захватить контрольный образец с собой.

Выполнять соединение целесообразно в соответствии со следующим алгоритмом.

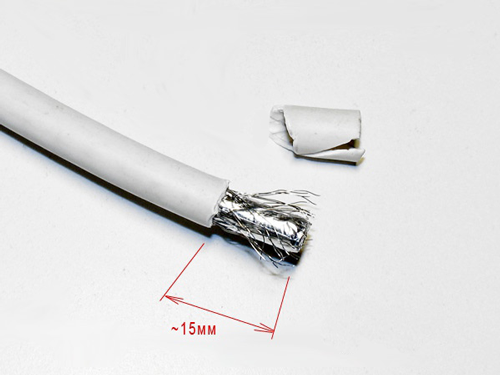

С небольшим усилием, чтобы не повредить экранирующую пленку, сделать небольшой (2-3 см) надрез на внешней оболочке кабеля и, отогнув ее в противоположную сторону, аккуратно срезать.
Завернуть защитную оплетку вместе с экраном в том же направлении. Для облегчения процесса ее можно слегка надрезать.
Осторожно подрезать полипропиленовую изоляцию острым ножом, следя за тем, чтобы не повредить центральную жилу. Даже незначительные насечки способны снизить механическую прочность проводника и привести к его надлому.
Когда подготовительный этап завершится, на фольгу накрутить F-штекер.
Если образовался лишний участок жилы, его нужно укоротить настолько, чтобы в готовом виде ее конец выступал из штекера не более чем на 4-5 мм.
Проделать аналогичные манипуляции со второй частью кабеля.

В завершение прикрутить снабженные F-коннекторами концы кабеля к переходнику TV. Если внешний диаметр антенного кабеля оказался несколько меньше чем резьбовое отверстие коннектора, перед заворотом экрана на защитную оболочку нужно намотать несколько витков изоляционной ленты.

Удлинение кабеля при помощи сплиттера

Не менее надежным считается вариант соединения антенного кабеля при помощи сплиттера. Данное приспособление применяется, когда необходимо не только удлинить кабель, но и разделить телевизионный сигнал на два ТВ-приемника. Подобная ситуация возникает, если в доме планируется установить второй телевизор, а антенна одна.

Концентратор (разветвитель) поможет равномерно распределить входной сигнал, и в результате картинка на обоих телевизионных устройствах будет воспроизводиться в одинаковом качестве. Порядок формирования соединения подобного типа практически ничем не отличается от способа, описанного выше.

Концы кабеля подготовить, как и в предыдущем случае, то есть зачистить и накрутить на них разъемы F-конфигурации. Следует учесть, что в данном случае штекеров должно быть три: один подсоединяется к кабелю, идущему от антенны, два других – к проводам, которые будут подключаться к ТВ-приемникам.
Коннекторы подключить к соответствующим выходным отверстиям на концентраторе, которые имеют F-конфигурацию.
Зафиксировать разъемы при помощи резьбового соединения.

Соединение подобного типа считается надежным и доступным. Его особенностью является возможность получить переходник, используемый для организации домашней развлекательной сети, который способен обеспечить разводку телевизионного сигнала на все приемники, независимо от их количества.

Соединение TV-провода пайкой

Вариант соединения коаксиального кабеля методом пайки считается самым простым, дешевым и доступным для любого, кто владеет навыками работы с подобным инструментом, и сможет провести эту операцию без ошибок. Все, что нужно для реализации данной задачи – это паяльник, припой и канифоль.

Действия, которые потребуется выполнить, подробно описаны в следующей инструкции:

на концах кабелей легким нажатием лезвия ножа аккуратно прорезать слой внешней защитной оболочки;
на всю длину разреза отвернуть в противоположную сторону экраны и оплетку;
срезать часть пенопропиленовой изоляции таким образом, чтобы жила была оголена на 2 см, но находилась в своем углублении – должно получиться подобие ступеньки;
отогнуть центральный провод от оставшегося слоя изоляции, чтобы угол составлял примерно 45°;
выполнить лужение обеих жил;
чтобы во время пайки концы не расходились, их можно связать тонким проводком, взятым из оплетки или вставить в изоляционный слой противоположного кабеля;
соединить подготовленные провода и спаять.

После окончания процедуры место пайки следует тщательно осмотреть. Жилы должны быть равномерно покрыты припоем и составлять единое целое. При наличии небольших выступов, «сосулек», целесообразно удалить их при помощи наждачной бумаги.

Затем понадобится:

Соединенные жилы вернуть в углубления. Если все будет сделано правильно, «ступеньки» из изоляции плотно их скроют. Для придания конструкции прочности, покрыть место стыковки несколькими слоями изоляционной ленты.
Вернуть на место экраны и расположить их так, чтобы они соприкасались между собой токопроводящим слоем.
На прежнее место возвратить одну экранирующую оплетку, а сверху навернуть другую. Для надежности фиксации эти элементы можно аккуратно спаять.
В завершение понадобится прикрыть соединение внешней оболочкой одного конца провода, а на нее наложить вторую, после чего зафиксировать несколькими витками изоленты.

В итоге должна получиться прочная конструкция, которая обеспечит свободное прохождение антенного сигнала.

Соединение кабеля скруткой

Данный способ хотя и считается рабочим, но применяется как временное решение, поскольку способен привести к потере качества передаваемого сигнала или обрыву центральной жилы даже при небольшом изгибе. Существует два варианта соединения проводов методом скрутки: с использованием паяльника и без него. Первый способен обеспечить более высокую степень прочности, зато второй проводится с минимальными временными и финансовыми затратами.

Для выполнения соединения телевизионного кабеля методом скрутки применяется следующий алгоритм:

Подготавливаются два конца кабеля;
Примерно на 3-4 см снимается изоляция;
Разлохмачивается медная оплетка каждой из оголенных частей;
Когда откроется доступ к внутренней изоляции центральной жилы, она аккуратно срезается, чтобы не повредить внутренний элемент;
Провода укладываются параллельно друг друга так, чтобы жилы соприкасались;
Скручивается медная сетка;
Место стыка надежно пропаивается паяльником;
Участок соединения надежно изолируется.
Далее элементы возвращаются на свое место и также покрываются несколькими слоями изоленты.

Правила прокладки кабеля в квартире

Обычно перед удлинением телевизионного кабеля возникает необходимость освободить его креплений. Это позволяет выполнить процедуру быстро и качественно, не прибегая к излишнему натяжению соединяемых частей. Поэтому после завершения операции требуется установить его на прежнее или новое место. Самостоятельно проложить антенный кабель от распределителя в подъезде к телевизору под силу даже начинающему мастеру. Но даже такой несложный процесс может вызвать массу сомнений и вопросов. Ответы на самые распространенные можно отыскать в представленной ниже таблице.

Вячеслав

Несколько лет работал в салонах сотовой связи двух крупных операторов. Хорошо разбираюсь в тарифах и вижу все подводные камни. Люблю гаджеты, особенно на Android.

Задать вопрос

Как правильно располагать кабель во время прокладки?

Он не должен свободно болтаться или быть излишне натянут. Недопустимо сгибать его под прямым углом, поскольку это может привести к повреждению внутренней изоляции и вызвать соприкосновение центральной жилы и экрана. Напротив, нужно следить, чтобы он плавно изгибался и был надежно зафиксирован на всех уровнях. Допустимое значение радиуса изгиба – не более пяти диаметров самого кабеля.

Какие варианты крепления можно использовать в процессе прокладки антенного кабеля?

Самым надежным считаются плинтуса с кабель каналами. В этом случае нужно просто укладывать провод в предназначенные для этого углубления, учитывая радиус при поворотах.
При необходимости установки кабеля вдоль стены или пола, целесообразно использовать специальные скобки с дюбель гвоздями. Шаг фиксации должен составлять 30-50 см, в противном случае кабель будет провисать.

Скобы имеют стандартный образец или существует несколько вариантов? Как подобрать оптимальный тип?

В продаже имеются скобки различных модификаций и размеров – на 3, 5, 8 и более мм. Чтобы отыскать идеальный вариант, следует измерить и запомнить диаметр кабеля или взять с собой контрольный образец.

С чем может быть связано отсутствие сигнала, транслируемого на экран?

Обычно подобная проблема возникает, когда в качестве экрана используется фольгированный лист. На этапе очистки в месте соединения может оказаться сторона, которая не проводит электрический ток. Контакт нарушается и, следовательно, сигнал оказывается потерянным.

Можно ли соединять кабель и штекер, если они отличаются по размеру?

Если коннектор больше, он будет болтаться, что негативно отразится на качестве изображения. Когда же элемент меньшего размера, он с трудом состыкуется с проводом, что увеличит риск его поломки. Поэтому целесообразно приобретать штекеры нужного диаметра.

Могут ли возникнуть проблемы, если во время подготовки сделать насечку на центральной жиле?

Это случается, когда изоляция удаляется неаккуратно. Нож задевает провод, и во время соединения надламывается. Это приводит к нарушению контакта и потере сигнала. Аналогичная ситуация возникает при сильных изгибах, которые влекут перелом внутреннего проводника.

короткофокусный 4K-проектор для дома и офиса / Проекторы, ТВ, ТВ-боксы и приставки / iXBT Live

Основные плюсы проектора Jenovox B7U Pro — это большая яркость 3700 ANSI люмен, родное разрешение 4К и отлично показывает HDR10 и 3D видео. Гарантия производителя 2 года. Полностью весь потенциал новинки раскрывается при совместном использовании со специальным ALR-экраном, который позволяет полноценно заменить телевизор в дневное время. О плюсах и минусах короткофокусного лазерного DLP проектора после двух недель использования расскажу в этом обзоре. Нетерпеливые могут сразу мотать в конец статьи и смотреть видео обзор.

Разрешение	4K
Яркость	3700 ANSI люмен
Коэффициент проекции	0,21:1
Поддержка 3D видео	Есть
ОС	Android 9
Память	3 ГБ оперативная, 64 ГБ встроенная
Поддержка HDR10	Есть
Компенсация движения MEMC3. 0	Есть
Коррекция трапеции	По 8 точкам
Фокусировка	Ручная
Подключение к интернету	Wi-Fi 2.4/5 Ггц, lan-порт 1Гбит
Динамики	2*10 Вт
Технология проекции	DLP
Источник света	Лазер
DMD чип	0,47″
Цветовая гамма	130%BT. 709
Размер	485х325х135 мм

Jenovox B7U Pro — это результат сотрудничества производителя Changhong и фирмы, которая уже 10 лет продает проекторы на Aliexpress. Возможно в ближайшем будущем закажут еще какие-то модели у Xiaomi и других вендоров. Упаковка новинки внушает доверие: положили сразу в две коробки. В комплекте помимо самого проектора покупатель обнаружит инструкцию, 3 шнура под различные вилки, 4 крепежных винта и пульт управления.

Особенность короткофокусных проекторов в том, что они устанавливаются на небольшом расстоянии от стены. Это позволяет избавиться от сверления дырок в стене или использования напольных стоек. На фото ниже указана диагональ и соответствующее расстояние от стены до проектора. Так же даются указаны, как правильно расположить проектор Jenovox B7U Pro перед экраном, если получается перекошенное изображение.

Работает пульт управления от 2 источников питания типа ААА. По сравнению с моделью Changhong B7U в Jenovox избавились от аэромыши. На пульте есть кнопка голосового поиска, но в главном меню не работает. Внутри приложений можно сделать работающий голосовой поиск при помощи установки специального приложения. Наглядный пример работы можно увидеть в видео обзоре в конце статьи. Так же на пульте размещена кнопка выбора источника HDMI сигнала, возврата в предыдущее меню и на главный экран, можно вызвать фокусировку изображения. Переключаться между открытыми приложениями по нажатию одной кнопки нельзя. Пульт собран качественно и в руке лежит удобно.

Во всему периметру лазерного проектора Jenovox B7U Pro выполнена перфорация. Спереди находятся два динамика по 10 Вт каждый. Если выбрать в настройках проектора режим Umax, то звучание становится объемным и появляется глубокий бас. У меня даже напольное покрытие вибрировало в метре при уровне громкости 30. Если хотите еще больше погрузиться в атмосферу фильма, то советую использовать саундбар с сабвуфером.

Без саба получится примерно тоже самое, что и встроенный звук. С одной стороны воздух втягивается в корпус, а с противоположной выдувается. Проектор в использовании около двух недель и на корпусе уже видна пыль, где засасывает воздух для охлаждения.

Все порты для подключения техники находятся на задней стороне. Мой совет: перед установкой и подгонкой изображения под размеры экрана подключите все необходимые кабели заранее. Из портов есть древний RS232, 2 USB 2.0, 2 HDMI 2.0 один из которых ARC, аудио 3.5 мм, оптический порт, коаксил и гигабитный Lan-порт.

Сверху находится кнопка включения и выключения проектора. После выключения картинка гаснет, а вентиляторы некоторое время продолжают работать, чтобы охладить внутренности. Линза шторкой не прикрывается и через некоторое время необходимо будет чистить от пыли. Лучше всего для этих целей использовать набор для чистки оптики фотоаппаратов. Картинку на экран проецирует лазер. Чтобы не слепить близко стоящего к экрану человека или вдруг ребенок подошел, предусмотрен датчик движения, который через мгновение выключает проекцию.

Высота лазерного проектора регулируется двумя винтами на нижней стороне. Это позволяет подогнать картинку под размеры экрана.

Работает короткофокусный 4К проектор Jenovox B7U Pro на базе Android 9 и фирменной оболочки Chiq от Changhong, которую мы уже видели в обзоре Changhong M4000. За производительность отвечает MT9652, а графика Mali-G52. Установлено 3 ГБ оперативной и 64 ГБ встроенной памяти. Немного справочной информации по железо представлено ниже. Widevine только L3. Родное разрешение 4К. Это не самые настоящие 4К, а так называемый пиксель шифтинг или разрешение со смещением. Скорее всего поэтому в информации от AIDA64 и CPU-Z разрешение указано ниже.

Подробно оболочку Chiq разбирали в предыдущем обзоре. Сейчас остановлюсь на основных моментах, а детально изучить можно по фото ниже. Изначально на главном экране нет приложений. Пользователь самостоятельно устанавливает через флешку, предварительно закинув APK-файлы. В Медиа центре отображаются все подключенные накопители с фото и видео. В Менеджере ТВ самое главное предоставить всем приложениям «Управление властью», то есть дать разрешения. Здесь же можно очистить кэш выбранного приложения или удалить его. Еще можно выбрать какое приложение будет автоматически загружаться при включении проектора. За компенсацию движения в быстрых динамических сценах отвечает технология MEMC, которая называется «Оптимизация движения». Управлять техникой одним пультом можно активировав в настройках HDMI CEC. Проверял на тв боксе и все нормально работает. На проектор можно по воздуху выводить изображение со смартфона.

Очень важно не только ровно разместить короткофокусный проектор относительно экрана, но и натянуть полотно, потому что иначе будут видны волны(как у меня в правом верхнем углу). Если нет возможности разместить проекцию внутри экрана или проектор стоит под углом к стене, то есть коррекция трапеции. Она позволяет вытянуть картинку по 8 точкам. Говорят, что от этого четкость картинки меняется, поэтому по возможности обходитесь без нее. Короткофокусный 4К проектор Jenovox B7U Pro отличается от Changhong B7U отсутствием автоматической фокусировки. Ручная фокусировка вызывается с пульта соответствующей кнопкой или через настройки в меню Калибровка изображения. У меня почти получилось идеально настроить резкость, но подпортил все немного провисший правый верхний угол экрана.

Немного тестовых картинок ниже. Ветки все ровные и без хроматических абераций. Реснички у девушки видны отлично. Цвет кожи у девушек мне нравится, только камера дорисовала полоски у темнокожей слева( в реальности ни их, ни радуги на изображении нет).

При подключении к компьютеру можно выбрать целый ворох частот от 24 Гц до максимально поддерживаемых 60 Гц в разрешении 4К. Задержку по HDMI сигналу нечем замерить, но немного поиграл на компьютере в Apex Legends и процесс можно посмотреть в видео обзоре в конце статьи. На фото ниже яркость с тремя LED лампами по 7 Вт каждая или 3*65 Вт в пересчете на лампы накаливания. Экран из обычного блэкаут полотна: перед белый и сзади черная подложка.

Размер 84″. Конечно же, для раскрытия полного потенциала для использования со светом в офисе или просмотре контента днем лучше всего использовать ALR-экран.

Максимальная яркость короткофокусного проектора Jenovox B7U Pro составляет 3700 ANSI люмен. Днем на обычном полотне этой яркости достаточно для комфортного просмотра SDR контента, спортивных телепередач, презентаций и мультфильмов. При просмотре HDR контента в темных сценах фильма тяжело разобрать детали. Ночью же для HDR видео на диагонали 84″ достаточно и минимальной яркости, но от максимальной глаза не устают. На максимальной мне понравилось смотреть 3D видео. Открыл в HD videobox, нашел подходящий фильм и активируешь на проекторе в настройках режим 3D. Очки Xgimi работают без мерцания, нормально. Но советую купить 3D очки Optoma, потому что у них самая низкая степень затемнения из всех, которые у меня были на руках. В 3D фильмах картинка получается глубокая и на самом деле как-будто присутствуешь внутри фильма. Единственное советую садиться подальше.

Энергопотребление проектора во всех трех режимах яркости представлено ниже.

Короткофокусный лазерный проектор Jenovox B7U Pro работает намного тише, чем ламповые проекторы. Однако, у меня есть проектор Xgimi h4, который стоит под самым ухом и работает еще тише, но там и яркость в 2 раза меньше. Jenovox вы будете слышать только в сценах, когда в фильме тишина или какая-то пауза, а так же при выборе фильма для просмотра. На фото ниже замер шумомером ночью с работающим проектором на расстоянии 1 метр 42.7 dBa и отдельно замер фонового шума 40.2 dBA

Купить короткофокусный 4К проектор Jenovox B7U Pro дешевле всего на Aliexpress на распродаже года, которая стартует 1 ноября. В первый час цена составит 1740$. Есть быстрая доставка со склада в Москве и без пошлины. Гарантия на лазерный проектор 2.

Полноценно этот лазерный 4К проектор раскрывается только вместе с ALR-экраном. Ниже в видео обзоре можно посмотреть как показывает на обычном блэкаут полотне. Мало деталей в темных сценах в HDR видео при просмотре днем, но отлично показывает SDR контент типа телепередач и спортивных программ. Ночью и с зашторенными окнами классно показывает 4K HDR10 видео. Цвета не ядреные, а натуралистичные. Картинка в 4К получается очень детализированной и четкой. Это сразу бросается в глаза даже на такой диагонали по сравнению с full hd проектором. Классно показывает 3D видео. Картинка получается очень глубокая, смотреть на максимальной яркости ночью комфортно. Родной плеер видео с флешки со звуком Dolby воспроизводит, а вот DTS не смог. Зато звук с DTS без проблем проиграл KODI.

Особенности установки Torrserve остались, потому что прошивка от Changhong. Но всегда можно подключить Android тв бокс с тем же Android TV.

К минусам отнесу отсутствие автоматической фокусировки и нет аэромыши.

Советую подписаться на мой абсолютно бесплатный telegram канал s3mki, в котором делюсь купонами на классные товары с Aliexpress и вместе готовимся к крупнейшей распродаже года 11.11. Ссылка есть в профиле.

Другие обзоры, которые могут быть интересны:

Плюсы и минусы популярного проектора Changhong M4000 и замена по гарантии

Обзор смартфона Realme GT Neo 3 после 2 месяцев использования

Обзор смартфона Xiaomi Redmi Note 11 Pro 5G

Ниже представлена видео версия обзора, в которой можно посмотреть как показывает проектор при разном уровне освещенности, есть фрагмент игры и 3D видео.

RG6 Коаксиальная полоса с четырьмя экранами и заделка

Автор: Дон Шульц, эксперт по сетям trueCABLE, BICSI INST1, INSTC, Fluke Networks CCTT

Иногда вам просто необходимо работать в тяжелых условиях! Коаксиальный кабель RG6 является основой для широкополосных приложений, таких как CATV, спутниковые, кабельные модемы и даже антенны для эфирного цифрового телевидения (HDTV). Термины, применяемые к этому кабелю, поначалу немного сбивают с толку. Коаксиальный кабель Quad Shield (QS) RG6 имеет много названий. Вы часто видите, что это упоминается как:

RG6-QS
РГ-6/У Quad
РГ6/У КС
..и более

Все эти термины означают одно и то же. Существуют также типы с двойным и тройным экраном. Quad-shield самый тяжелый из всех. Еще больше путаницы в схему именования добавляет тип оболочки кабеля, который определяет, где кабель может быть физически проложен в зависимости от среды установки. Часто используются такие термины, как CMR или CMX. Если вы хотите узнать больше о различиях между двойным экраном и четырехэкранным экраном и о том, где каждый из них «наиболее подходит», см. «Разница между двойным экраном и коаксиальным кабелем с четырьмя экранами». Если вас смущают типы оболочек кабелей, см. «Факты о номиналах оболочек Ethernet-кабелей».

В этом блоге есть видео. Я предлагаю вам посмотреть короткое видео, а также прочитать блог. Вы можете получить фотографии крупным планом в письменном блоге!

Компания trueCABLE представила коаксиальный кабель RG6 с четырех- и двухэкранным экраном и сплошными медными проводниками (называемыми BC или неизолированная медь). Существует еще одна разновидность, называемая CCS или плакированная медью сталь, которая также приемлема для использования в соответствии со стандартом TIA, но ее применение немного более ограничено. Узнайте больше о различиях между твердой медью и сталью, плакированной медью, в разделе Сталь с медным покрытием (CCS) и коаксиальный кабель из твердой меди.

Этот блог посвящен работе с коаксиальным медным кабелем с четырьмя экранами RG6, также известным как RG-6/U QS. Мы поговорим о том, как устроен кабель, как подготовить его к заделке, и, наконец, продемонстрируем краткий обзор настоящего CABLE F-Connector. Вот так!

Quad Shield RG-6/U Construction
A = оболочка кабеля (в данном случае стояк или CMR)
B = Первый экран в виде оплетки из алюминиевой проволоки (покрытие 40 %; также работает как часть проводниковой цепи)
C = Первый экран из алюминиевой фольги (100% покрытие)
D = Второй экран в виде оплетки из алюминиевой проволоки (покрытие 60 %)
E = второй экран из алюминиевой фольги, намотанный на диэлектрик (100% покрытие)
F = диэлектрик
Центральный одножильный медный проводник G = 18 AWG
Коаксиальный кабель RG6 с четырьмя экранами немного толще, чем кабель с двойным экраном. «Квадроцикл» буквально означает то, что он говорит; есть четыре щита. Два экрана представляют собой оплетку из алюминиевой проволоки и еще два экрана представляют собой алюминиевую фольгу. Конструкция остальной части кабеля такая же, как у вариантов с двойным и тройным экраном. Общим для всех типов является оболочка кабеля, диэлектрик, как минимум один экран из проволочной оплетки, как минимум один экран из ленты из фольги и проводник 18 AWG.
Подготовка четырехэкранного кабеля RG-6/U
Коаксиальный кабель с четырехэкранным экраном является более сложной задачей при подготовке кабеля к заделке, чем двойной экран. Этот процесс состоит из:
Зачистка до 1/2 дюйма с использованием двухуровневой полосы 1/4 дюйма + 1/4 дюйма
Отведение первого экрана из проволочной оплетки от первого экрана из фольги
Снятие экрана из фольги первого уровня для доступа ко второму экрану из проволочной оплетки
Отведение второго экрана из проволочной оплетки от второго и последнего экрана из фольги
Инструменты, необходимые для работы; один для обрезки кабеля по длине и один для правильной зачистки. К счастью, компания trueCABLE уже некоторое время предлагает удобный инструмент, который выполняет обе эти функции, а также имеет на нем гребень для оплетки, наш инструмент для резки и зачистки кабеля:
Вот пошаговый процесс подготовки с иллюстрациями:
Вставьте конец кабеля в инструмент, обрежьте конец с правой стороны
После правильной установки кабеля поверните весь инструмент по часовой стрелке
Вы услышите и почувствуете скрежет. Это полосовое лезвие первого уровня, прорезающее экраны из проволочной оплетки до медного проводника.
После того, как шлифовка прекратится, продолжайте поворачивать еще три раза, так как теперь это будет врезаться в оболочку кабеля для полоски второго уровня… но будьте осторожны, чтобы случайно не выйти за пределы полоски на этом шаге, так как вы удалите больше экранирующей оплетки, чем хотите. !
Извлеките кабель из инструмента и снимите две части, как показано ниже
Правильная полоса 1/4” и 1/4”. Вы знаете, что хорошо справились, сняв полую часть оболочки, и вместе с ней оторвалось мало кусочков проволочной оплетки!

Если вы видите много маленьких кусочков проволочной оплетки, случайно отрезанных на этом этапе, начните сначала. Экран из проволочной оплетки должен быть практически неповрежденным, чтобы кабель функционировал должным образом.

Расческа для плетения в действии!
Используйте гребень для защиты оплетки, который находится на инструменте, чтобы почистить защитную оплетку первого уровня назад
Сделайте вычес максимально концентричным и ровным
На экране из фольги не должно оставаться случайных кусков экрана из проволочной оплетки!

Найдите край 1-го экрана из фольги и отогните его в сторону, чтобы его можно было «прищипнуть»

Аккуратно сделайте надрез в защитном экране из фольги прямо в нижнем углу, как показано на рисунке. Для этого идеально подходят фрезы.
После защипывания фольгу можно снять. Делайте это осторожно, чтобы удалить весь экран из фольги! Не оставляйте ничего позади.

Теперь открыт второй экран оплетки. Вы должны расчесать это назад, а также.

Расчешите второй экран оплетки, обнажая последний экран из фольги. Не оставляйте лишние провода на фольгированном экране, все они должны быть зачесаны назад.
При зачесывании второй косички назад важно зачесать ее как можно равномернее. Чем более ровным и концентричным вы его сделаете, тем легче будет надеть F-коннектор на кабель!
Концевая заделка разъема F
После того, как кабель будет подготовлен, как описано выше, вы готовы к разъему RG6 F
.
F-коннекторы компрессионного типа предпочтительнее любой другой конструкции
Просто наденьте F-коннектор на кабель, пока белый диэлектрик не окажется заподлицо или чуть ниже внутренней гайки F-коннектора (при условии, что вы используете универсальные F-коннекторы EZ fit марки trueCABLE RG6). Если вы используете другой бренд, вы можете быть в драке. Иногда требуются инструменты для развальцовки компрессионных соединителей втулочного типа. Это особенно верно для коаксиального кабеля с четырьмя экранами.
Правильно установленный F-коннектор, в этом примере чуть ниже заподлицо.
TRUECABLE RG6 Tool сжатия в действии

Правильно сжатый RG6/U F -разъем уверены, что он прочно закреплен.
Итак, вот оно. Этот процесс подключения намного проще, чем с кабелем Ethernet, и его легко освоить среднему любителю выходного дня или мастеру-любителю. Показанные здесь разъемы F являются предварительными образцами для вашего удовольствия!
ПРИЯТНОГО ОБЩЕНИЯ!
trueCABLE представляет информацию на нашем веб-сайте, включая блог «Cable Academy» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта. Хотя информация на этом веб-сайте касается сетей передачи данных и проблем с электричеством, она не является профессиональным советом, и вы можете полагаться на такие материалы на свой страх и риск.
Как подключить штекер телевизионной антенны: подключение коаксиального кабеля
Из этого простого руководства вы узнаете все о подключении ТВ-кабеля, коаксиальном кабеле, подключении ТВ-антенны, фиксации антенны, различных типах ТВ-разъемов и разделении ТВ-сигнала. с антенны на несколько устройств.
См. также наш проект о новых цветах проводки и кабелей.
Установка собственной телевизионной антенны — не самая сложная работа в мире, и прокладка кабеля к телевизору также может быть относительно легкой задачей. Коаксиальный кабель можно проложить снаружи, через чердачное помещение, через пустоты в полу и даже закрепить на верхней части плинтуса. Подключить тоже не сложно.
В этом проекте рассказывается о незакрепленных телевизионных штекерах, подключении коаксиальных кабелей и подключении кабеля телевизионной антенны.
Также можно установить соединительные коробки для настенного монтажа. Они могут быть размещены в накладных коробках так же, как дополнительная электрическая розетка.
Коаксиальная розетка для настенного монтажа
Можно также приобрести комплект для добавления ТВ-антенны или просто расширения имеющейся.
Комплект коаксиального кабеля со всеми фитингами
На изображении ниже показана коаксиальная розетка, которую можно привинтить к подоконнику. В некоторых случаях провод от антенны проходит по крыше, по стене и в угол окна. После того, как кабель находится внутри помещения, он фиксируется в нижней розетке, чтобы затем можно было провести кабель между ним и телевизором.
Коаксиальная розетка для подоконника
Подробные инструкции по штекерному соединению приведены ниже. Для крепления телевизионной антенны к кирпичной кладке или блочной поверхности см. наш проект крепления к кирпичной кладке. Пожалуйста, будьте очень осторожны при установке телевизионных антенн и используйте надлежащее оборудование для доступа, так как в большинстве случаев вы будете работать на высоте.
Что такое коаксиальный кабель и для чего он используется?
Коаксиальный кабель используется для подключения антенн к телевизорам и радиоприемникам. Он используется потому, что его конструкция позволяет передавать высокочастотные сигналы, и в то же время он защищен от электромагнитных помех.
Электрические сигналы проходят через центральный провод, который отделен от внешней сетчатой проволоки или оплетки изолятором. Внешний провод действует как земля и экран от электромагнитных помех.
Подключение коаксиального кабеля к телевизионной розетке недавно доставило некоторым нашим пользователям некоторые проблемы, поэтому мы опубликовали этот проект, чтобы показать вам, как это делается. Самое главное, чтобы два типа проводов были разделены.
Вполне вероятно, что во время этой работы «Сделай сам» вы будете использовать по крайней мере один из перечисленных ниже предметов, если не все три.
Коаксиальный штекер
Коаксиальный разветвитель
Полный комплект антенны
Установка штекера на коаксиальный кабель
Сначала разделите ТВ-штекер на отдельные части, отвинтив верхнюю часть от основного корпуса. Внутри будет штыревой разъем, который будет скользить по открытой медной секции с кабелем, и зажим, удерживающий кабель на месте и предотвращающий его вытягивание.
Прежде чем идти дальше, наденьте верхнюю часть с внутренней резьбой (третье изображение ниже) на кабель, так как вы не хотите все это собирать и понимаете, что вам придется разбирать все это, чтобы надеть колпачок!
Верхняя часть с внутренней резьбой и части коаксиального разъема
Затем очень осторожно проведите канцелярским ножом по 2-дюймовой длине внешней втулки коаксиального кабеля. Недостаточно глубоко, чтобы прорезать рукав, или вы можете прорезать оплетку под ним.
Слегка покрутив ногтями, откройте внешний рукав, чтобы открыть оплетку. Затем отрежьте лишнюю внешнюю втулку.
Разделка коаксиального кабеля для определения слоев с помощью канцелярского ножа
Протяните оплетку до верха внутреннего рукава. В конце будет хрустеть.
Поднимите коаксиальную оплетку вверх
Затем надвиньте пластинчатый кабельный зажим на внутренний рукав и плотно прижмите его к внешнему рукаву, зажав оплетку внутри.
Сдвинутая вверх оплетка и листовой зажим коаксиального кабеля надвинуты
Аккуратно сдвиньте створки вокруг внешней втулки, чтобы зафиксировать ее на месте и надежно зафиксировать в гнезде. Как отмечалось выше, это поможет предотвратить ослабление и выпадение кабеля или его случайное выдергивание.
Закройте створки коаксиального зажима
Возьмите вилку и прижмите ее к зажиму провода. Вы увидите, что штекер слегка вогнут внутрь, чтобы в него можно было вставить зажим. Отрежьте внутреннюю втулку там, где она доходит до конца заглушки, чтобы заглушка немного скользила по зажиму листа.
Вилка готова к установке
Снимите изоляцию с внутренней жилы, оставив 2 мм изоляции, которая будет скользить внутри вилки. Возьмите вилку и наденьте ее на конец кабеля, убедившись, что медный провод с внутренней жилой входит в тонкую полую втулку на конце вилки.
Отрежьте внутреннюю втулку кабельного наконечника для вилки
Теперь, когда вилка установлена на конце кабеля, возьмите основной корпус и наденьте ее на вилку и листовой зажим.
