Как пропаять плату: как это лучше делать и каким паяльником?

Как припаять контакты на плате

Разница между способами состоит в форме и температуре наносимого припоя. В этом случае форма материала, чем можно припаять провод без паяльника, становится определяющей. Это припой, который может быть в различных формах:. Так как припаять контакт без паяльника стало возможным, появились и различные формы материала, применение которых позволяет использовать примитивный источник нагрева: открытый огонь зажигалки, спиртовки или обычной свечи.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как правильно припаять провод к плате
• Как паять телефон?
• Как паять паяльником?
• Как правильно паять микросхемы
• Как паять паяльником?
• Записки мастера. Если с «ногами» оторвало «пятак»
• Как правильно паять светодиоды SMD
• Как аккуратно припаять ножки к arduino (одной рукой)?
• Как паять SMD микросхемы
• Как паять паяльником на примерах пайки деталей

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как легко залудить дорожки на печатной плате?

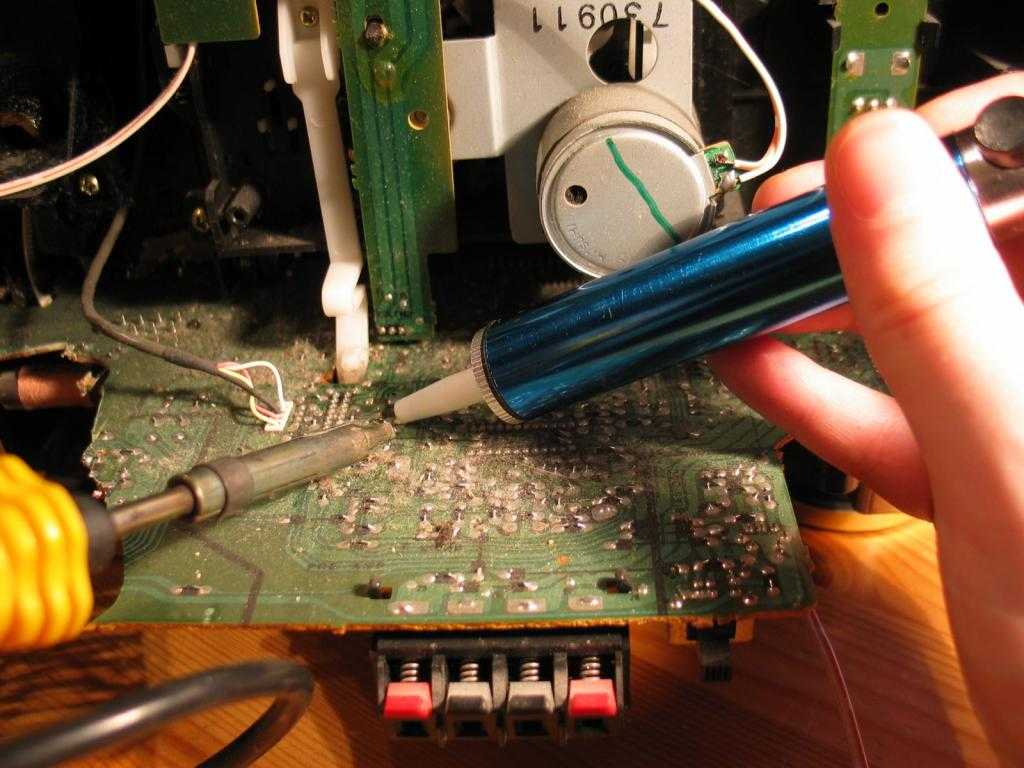

Как правильно припаять провод к плате

Разница между способами состоит в форме и температуре наносимого припоя. В этом случае форма материала, чем можно припаять провод без паяльника, становится определяющей. Это припой, который может быть в различных формах:. Так как припаять контакт без паяльника стало возможным, появились и различные формы материала, применение которых позволяет использовать примитивный источник нагрева: открытый огонь зажигалки, спиртовки или обычной свечи.

Использование материалов в различных состояниях, все же имеет свои различия, например выбор технологии как припаять провод без паяльника в наушника отличается от той, которая может использоваться при пайке посуды. А способ восстановления платы будет отличаться от того, как припаять гирлянду без паяльника.

Отвечать на вопрос как запаять провода без паяльника, начнем с метода лужения. Этим же способом можно соединять детали обычным пайковым материалом, предварительно сделав из него стружку. Метод состоит в том, что на металлическую пластину, это может быть жестяная крышка или плотная фольга, ложатся кусочки канифоли и оловянный или свинцово—оловянный припой ПОС60, предварительно раскрошенные, и держится над открытым пламенем свечи, конфорки или зажигалки практичнее использовать турбо зажигалку.

В жидкую фазу опускаются предварительно очищенные от изоляции концы соединяемых проводов. Если первый метод, как соединить провода без паяльника не подходит в каком-либо случае, рассмотрим следующий.

Как припаять без паяльника провод в домашних условиях за 5 минут. Вышеперечисленные методы, хоть и не сложные, но все-таки требуют аккуратного отношения, точности движений при нагреве. Фольга представляет собой припой, прокатанный в виде тонкой ленты, это очень удобная форма, так как не размажется по лишней площади и не протечет при лишней дозировке — это физически не возможно.

Ограничений по видам, расположению и размерам контактов для этого способа нет, ним одинаково удобно как припаять провод к плате без паяльника, так и соединять контакты два скрученных провода. Подготавливаем контакты: снимаем изоляцию и зачищаем от остатков. После чего соединяем концы провода методом скручивания, отрезаем нужный кусочек фольги, убираем клейкую ленту и оборачиваем ею провод.

Равномерно нагреваем с помощью свечи или зажигалки. Отличие между обычными проводами и в том, как запаять гирлянду без паяльника состоит в подготовке: при работе с гирляндой нужно найти место отсоединения провода. Здесь могут быть три причины:. Отошедшие контакты хорошо видно, в двух других случаях: разрыва провода или испорченной лампочки, поиск проводится с помощью тестера: замеряем каждую половину отдельно, на той, из которой обнаружится порыв, делится еще пополам и так пока не найдется повреждение или нерабочий элемент.

После того как найдется место разрыва, надо решить, как без паяльника припаять провод гирлянды, Именно в этом случае удобней всего использовать именно беспаяльный метод из-за маленького диаметра проволоки. Наиболее подходящим здесь оказывается использование пасты и термоусадочной трубки. Далее все по схеме:. Если возникла проблема, как припаять наушники без паяльника, решите ее тем же методом, как и ремонт гирлянды.

Еще одним отличным способом пайки без паяльника является свечка и медный провод. Конструкцию видно на фото. Плата представляет собой многокомпонентную конструкцию из разнородных материалов, отличающихся по плавлению, огнестойкости, поэтому использование открытого огня вблизи — исключено.

Это усложняет решение задачи, как припаять без паяльника провод к плате. Для этого способа нам понадобится источник высокой температуры, но без открытого пламени. Припой может быть использован в любой форме, которая имеется: фольга, паста, слиток.

В этом методе без самого паяльника обойтись можно, но придется найти ему замену. Для этого нужны три компонента:. Если вы определились, как спаять контакты без паяльника, то важно еще знать, что при использовании пасты или фольги отдельно обрабатывать канифолью не нужно.

Она уже входит в состав этих припоев, а вот если вы используете стандартный сплав, то канифоль нужна. В целом пайка проводов без паяльника может заменить обычный метод, но в случае с ремонтом платы, желательно перепроверить ее контакты в стационарных условиях.

Лужение — это предварительное нанесение тонкого слоя припоя на поверхность соединяемых участков деталей. Оно производится для улучшения электрического контакта и повышения качества пайки. Лужение можно выполнить без паяльника.

Для этого надо подготовить небольшое металлическое корытце. По размерам лучше всего подойдет металлическая крышка банки, например, из-под растворимого кофе.

В крышку помещаются небольшие кусочки оловянно-свинцового припоя ПОС60 еще лучше — чистое олово и канифоли.

Если нужно спаять провода, то с их концов вначале снимается изоляция на расстоянии примерно мм. Емкость с припоем и канифолью разогревается до расплавления припоя. В качестве нагревателя можно использовать электрическую плитку, свечу, костер или любой источник открытого пламени.

Оголенный конец провода погружается в расплавленную канифоль так, чтобы флюс покрыл всю поверхность. Затем обработанный участок провода помещается в расплав припоя на с. После извлечения провода из расплава быстрым движением руки, с помощью тряпки, удаляется лишний припой. На поверхности провода должен остаться тонкий равномерный слой олова. Если надо залудить участок плоской детали, то на ее поверхность насыпается мелко наструганный припой и небольшой кусочек канифоли.

Пламя для разогрева подносится снизу детали, под участком пайки. После расплавления припой растирается по поверхности стальным стержнем. Лишняя масса удаляется тряпкой. При лужении стальной детали канифоль не используется. Участок пайки тщательно обрабатывается паяльной кислотой. Сам процесс лужения аналогичен.

Залуженные концы проводов скручиваются между собой. Участок пайки разогревается до подплавления слоя припоя. В качестве нагревателя надо использовать источник узконаправленного пламени: свеча, зажигалка, спички.

Припоя, нанесенного на поверхность в процессе лужения, должно хватить для пайки проводов. Сама пайка производится аналогично соединению концов проводов. При пайке более крупных проводов массы олова в залуженном слое может не хватить для надежного соединения. В этом случае следует сверху скрученного участка насыпать мелко натертый припой и нагревать до тех пор, пока он не расплавится и не заполнит зазоры в скрутке.

Так можно припаять без паяльника медные провода диаметром до 2 мм. Иногда необходимо припаять провод к плоской поверхности. Для этого конец провода и участок поверхности детали корпуса предварительно лудятся. Провод прижимается к плоскости детали, а сверху на участок пайки насыпается мелко напиленный припой.

Нагревая снизу детали, обеспечивают расплавление олова. Очень часто возникает необходимость запаять небольшое отверстие в кастрюле или ведре. В случае если отверстие составляет не более мм, пайку можно произвести без паяльника. Для этого достаточно использовать припой ПОС Участок вокруг отверстия необходимо тщательно обработать наждачной шкуркой внутри емкости так, чтобы отверстию придать конусную форму с расширением внутрь емкости.

Затем этот участок обрабатывается соляной или паяльной кислотой. Снизу отверстия помещается небольшая тонкая пластина для предотвращения утечки припоя. Изнутри емкости в отверстие насыпаются измельченный припой и канифоль.

Емкость ставится на источник направленного огня. Расплавленный припой запаивает отверстие. Если надо запаять алюминиевую посуду, то следует заранее подготовить специальный припой. Можно использовать одну из рецептур: олово и цинк в соотношении ; олово и висмут в соотношении или олово и алюминий в соотношении Такие сплавы можно приготовить только при высокой температуре путем перемешивания расплава.

Необходимые инструменты для паяльника из скрепки: 1 —автогенная зажигалка, 2 — металлическая скрепка, 3 —плоскогубцы, 4 — шлицевая плоская отвертка. Припаять провод или радиодеталь без паяльника можно используя паяльную пасту. Такая паста приготавливается и своими руками. В жидкость вносится 8,1 г цинка, а после его растворения — 7,8 г олова.

После окончания химической реакции производится выпаривание воды до образования пастообразного состава. Дальнейшие операции следует проводить в фарфоровой посуде. В пасту добавляются в виде порошка 7,4 г свинца и 14,8 г олова, а также 10 мл глицерина ,7,5 г сухого нашатыря, 29,6 г цинка в виде пыли и 9,4 г канифоли.

Добавляемые вещества предварительно разогреваются и перемешиваются в виде пудры. При пайке мелких радиодеталей или тонкого медного провода можно использовать немного отличающийся состав: 7,4 г свинцового порошка, г — цинковой пыли, 14 мл глицерина, 4 г канифоли, 14,8 г олова в виде порошка. Пастообразное состояние достигается в основном двумя способами: смешиванием с глицерином или с раствором 10 г канифоли в 10 мл диэтилового эфира.

В местах, где отсутствует электричество, можно использовать самодельный аналог паяльника. Для этого необходимо найти медный стержень провод диаметром мм и длиной порядка 10 см.

Один конец стержня стачивается в виде отвертки, а другой — закрепляется в деревянной ручке. Такую ручку круглой формы легко вырезать из ветки дерева. Нагрев такого элементарного паяльника производится от открытого пламени. Сам процесс пайки мало чем отличается от пайки электрическим паяльником. Надо только приспособить термостойкую подставку, в которую устанавливается устройство при нагревании.
