Как найти провод мультиметром: инструкции, фото, видео

При организации силовых и осветительных сетей необходимо проверять каждую смонтированную линию. В этом залог долговечной и надежной работы всей системы. Осуществить такую проверку можно с помощью мультиметра. Если вы хотите освоить столь полезный навык, для вас наша статья о том, как найти провод мультиметром.

Contents

  • 1 Что такое прозвонка?
  • 2 Режим прозвонок на мультиметре
  • 3 Техника безопасности, советы для удобства и эффективности
  • 4 Прозвон жил кабеля
  • 5 Как проверить проводку мультиметром в квартире
    • 5.1 Нет реакции автоматов
    • 5.2 Есть реакция автоматов
  • 6 Как проверить целостность провода мультиметром, если нет нужной функции
    • 6.1 Вопрос — ответ

Что такое прозвонка?

Проверять целостность цепи можно при помощи омметра или режима замера сопротивления. Но в таком случае вы увидите только показания на дисплее. Если же использовать функцию прозвонки, то при наличии электросвязи между проверяемыми участками вместе с цифрами на экране будет отчетливо слышен сигнал, похожий на писк. Поэтому режим и называется прозвоном.

Это очень удобная функция, так как она позволяет не смотреть на экран. Вы слышите или не слышите сигнал и понимаете, какой результат проверки. Особенно полезен этот вариант при массовых замерах, к примеру, когда в пучке проводков нужно найти тот самый.

Как работает прозвонка? Основана она на законе Ома. В мультиметре есть источник питания – обычно это батарейка, за счет которой образуется напряжение на исследуемом сетевом участке – даётся ток и по его параметрам определяется результат.

Режим прозвонок на мультиметре

Обозначается он так:

Используя эту функцию, измерительный прибор выдаёт показания, которые определяют, насколько упало напряжение в милливольтах в тестируемой цепи.

Мультиметр создаёт ток, который равен примерно 1 миллиамперам. Так нужно, чтобы стремление напряжения вниз в милливольтах находилось в соответствии со значением в Омах.

Это значит, что, когда мы прозванием электроцепь и электроматериал, то видим, насколько падает напряжение, что приравнивается к значению Омам на данном участке.

Техника безопасности, советы для удобства и эффективности

Главное, о чем ни в коем случае нельзя забывать при проверке проводов мультиметром, — прозвон выполняется только на обесточенных сетях! Нельзя исследовать целостность провода, если он под напряжением.

Есть и другие полезные советы перед поиском обрыва:

  1. Совет в отношении необходимого обесточивания: если проверяете прибор, удалите даже слаботочные источники питания. При наличии конденсаторов в сети разрядите их закорачиванием. В противном случае устройство сгорит.
  2. Не касайтесь оголённых концов проводника руками.
  3. Чтобы руки в ходе проверки были свободными, используйте фиксаторы “крокодилы”.

Прозвон жил кабеля

Перед началом всех манипуляций обязательно прочитайте о том, как пользоваться мультиметром, а также инструкцию к своей модели тестера, чтобы правильно выполнить подключение щупов.

Если кабель с несколькими жилами, разделите и зачистите их со всех сторон. Затем проверьте цепь, чтобы узнать, есть ли короткое замыкание: на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все комбинации.

Если видите цифру 1 и отсутствует писк мультиметра, тогда всё хорошо, другое “поведение” тестера говорит о замыкании между жилками, которые проверяются. Но это может особо ничего не значить, если речь идёт о многожильных проводах малого сечения, которые функционируют в слаботочных сетях. А вот при взаимодействии с высоковольтными линиями это очень важно.

Также необходимо провести немного другую проверку кабеля мультиметром: всё делать так же, но зачищенные жилки закрутите вместе на одном конце. Теперь отсутствие звука показывает, что целостность проводника нарушена.

На двух видео показан принцип такой проверки в подробностях с отличием лишь в том, что используется не режим прозвонки, а просто функция измерения сопротивления:

И ещё такой вариант:

В данном случае также наличие звука тоже указывает на то, что всё в порядке. Подробнее о том, как прозвонить провода мультиметром на обрыв, на видео:

Как проверить проводку мультиметром в квартире

Посмотрим, как можно протестировать электрическую сеть в жилом доме, когда электропроводка сделана так, как надо, то есть линии освещения и розеточного питания разводятся и в каждой комнате свои провода; питание каждой цепи осуществляется от квартирного щита с помощью отдельного автовыключателя.

Представим, что в какой-то комнате перестал гореть свет. Сначала проверяем, исправен ли светильник. Не забываем перед работами лишить квартиру/комнату тока. Если в светильнике применена непрозрачная лампочка накаливания, весьма трудно понять, цела нить или нет. Тут и пригодится наш тестер.

Сначала важно убедиться, сработали ли автоматы. Если нет, то обрыв, скорее всего, произошёл в выключателе, патроне или внутри лампочки. Риск того, что повреждены провода, невысок. В другом случае, когда автомат сработал, нужно тестировать всё, но не выключатель.

Нет реакции автоматов

Как проверить обрыв мультиметром:

  1. Проверить, чтобы было напряжение на входе и выходе автомата.
  2. Приготовить тестер.
  3. Убрать лампочку из патрона.
  4. Концом одного щупа дотронуться до цоколя (там, где резьба лампочки). Другим наконечником коснуться контакта в центральной части лампочки (торцевой центр, который изолирован).
  5. Если мультиметр выдаёт звук, на экране цифры, которые отличаются от нуля или единицы, то всё в порядке, лампа рабочая.
  6. Теперь нужно протестировать патрон: разберите светильник и протестируйте целостность контактов, проводков. Если здесь всё хорошо, идём дальше, в противном случае устраните проблему. Лапочку пока не вкручивайте.
  7. Тестирование выключателя: снимите накладку из пластика, открутите винтики ми достаньте устройство из коробки. Посмотрите, нет ли нагара, проверьте, как затянуты крепления. Если с этим всё в порядке, наконечники мультиметра установите на контакты выключателя. Если слышите звук, всё работает. Провода можно не отсоединять.

Обычно на каком-то из этих этапов и выявляется проблема.

Есть реакция автоматов

Не забудьте выключить напряжение, используя общеквартирный аппарат. После этого протестируйте патрон и проводку светильника так, как рассказано выше. Если проблем не выявлено, нужно тестировать проводку.

Инструкция, как прозвонить кабель мультиметром:

  1. Отверткой отключите подведенный проводник и отведите его в сторонку. Обычно ноль данной группы расположен на соответствующими зажиме под автоматами.
  2. Уберите лампочку из патрона.
  3. Мультиметром проверьте линию. Для этого подключитесь одним наконечником тестера к нулю, а другим к проводнику, который отсоединён.
  4. Звук говорит о закорочении проводки. Тогда нужно вскрыть коробку соединений над выключателем и рассоединить проводки, затем проверить все группы кабелей, чтобы узнать, где короткое замыкание. Чтобы выявить участок цепи с замыканием нужно проверить тестером цепи на щите квартиры. Наличие сигнала говорит о том, что нужно ремонтировать кабель, который проложен от щитка до короба в комнате. В другом случае нужно продолжать искать неисправность.

Полезное видео о том, как проверить мультиметром кабель на целостность:

Как проверить целостность провода мультиметром, если нет нужной функции

У некоторых моделей мультиметров отсутствует вариант прозвонки. Это ещё не значит, что вам нужно покупать другую модель тестера.

Один из вариантов — использовать функцию проверки диодов, которая присутствует практически на всех моделях.

Показания на дисплее, которые отличаются от единицы, говорят о том, что на проверяемом участке есть электросвязь.

Если же в вашем тестере нет такого режима, используйте функцию проверки сопротивления. В этом случае нужно выбрать границу измерений — 50 или 200 Ом. Затем проводите измерения по обычному алгоритму и смотрите за цифрами на дисплее.

Теперь вы многое узнали о том, как проверить провод на обрыв и как найти провод мультиметром. Делитесь в комментариях своим опытом. Больше полезных статей, например о проверке АКБ в автомобиле, вы найдёте здесь.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как прозвонить провода цифровым мультиметром на обрыв?

Имя: Максим

Ответ: Нужно использовать функцию прозвонки, тогда при наличии электросвязи между проверяемыми участками вместе с цифрами на экране будет отчетливо слышен сигнал, похожий на писк. Для этого нужно прикоснуться наконечниками щупов тестера к проводам.



Вопрос: Как проверить целостность электрического провода мультиметром?

Имя: Ярослав

Ответ: Это можно сделать с помощью режима прозвонки. В остальном алгоритм обычный: щупами дотронуться концов провода. Сигнал говорит о том, что всё в порядке. Прозвон выполняется только на обесточенных сетях!



Вопрос: Как прозвонить кабель с несколькими жилами мультиметром?

Имя: Матвей

Ответ: Если кабель с несколькими жилами, разделите и зачистите их со всех сторон. Затем на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все комбинации. Если отсутствует писк мультиметра, тогда всё хорошо. Другой вариант проверки: всё делать так же, но зачищенные жилки закрутить вместе на одном конце. Теперь отсутствие звука показывает, что целостность проводника нарушена.



Вопрос: Как проверить кабель на целостность, если погас свет, мультиметром?

Имя: Илья

Ответ: Сначала проверяем, исправен ли светильник. Не забываем перед работами лишить квартиру/комнату тока. Важно убедиться, сработали ли автоматы. Если нет, то проблема, скорее всего, кроется в выключателе, патроне или самой лампочке. В другом случае, когда автомат сработал, нужно тестировать всё, но не выключатель.



Вопрос: Как проверить обрыв без прозвонки на мультиметре?

Имя: Тимур

Ответ: Один из вариантов — использовать функцию проверки диодов, которая присутствует практически на всех моделях. Если же в вашем тестере нет такого режима, используйте функцию проверки сопротивления.



Как прозванивать кабель

Прозвонить кабель может не только профессиональный электрик: это простая и безопасная операция, которая под силу каждому. Из этой статьи вы узнаете, зачем прозванивать кабель и как это делать.

Зачем прозванивать кабель

Кабель прозванивают, чтобы определить его работоспособность. С помощью простого оборудования можно установить обрыв, короткое замыкание, повреждение или увлажнение изоляции. Профессиональное оборудование определяет расстояние до обрыва.

Проверка кабеля нужна, когда специалист или домовладелец ищет причины выхода из строя электротехники, в том числе бытовых приборов, удлинителей, розеток. Также кабель проверяют перед монтажом проводки.

Чем прозванивают кабель

Для прозвонки кабеля удобно использовать мультиметр.

Мультиметр – комбинированный прибор, в котором есть функции амперметра, вольтметра, омметра, прозвонки, измерения емкости аккумуляторов и так далее. Для прозвонки кабеля с помощью мультиметра можно использовать два режима: режим омметра и режим прозвонки.

Монтер протягивает кабель с помощью УЗК

Для проверки кабеля можно использовать мегаомметр или тестер изоляции. С помощью этого прибора можно определить повреждение или увлажнение изоляции.

Читайте также: Как пользоваться мегаомметром

Монтеры используют мегаомметры для проверки изоляции кабеля

С помощью профессионального тестера можно проверить целостность кабеля и определить расстояние от места проверки до повреждения. Если доступна схема проводки, тестер позволяет определить место аварии в стене или под землей.

Кабельный тестер – профессиональный дорогостоящий прибор. Его не используют для прозвонки кабеля в быту.

Кабельный тестер

Читайте также: Как выбрать кабельный тестер

Как прозвонить кабель

Как отмечалось выше, для прозвонки кабеля проще всего использовать мультиметр. Включите прибор в режим прозвонки. Обычно этот режим отмечен на шкале переключателя знаками диода и звукового сигнала.

Обратите внимание, прозванивать можно только отключенные от электричества проводники!

Режим прозвонки на шкале мультиметра

Подключите диагностические щупы и соедините их для проверки работоспособности прибора. Если прибор исправен, он издаст характерный звуковой сигнал.

Термин «прозвонка» точно обозначает суть проверки, так как состояние кабеля монтер определяет по звуковому сигналу. Если прибор издает звук, провод целый и работоспособный. Если звука нет, провод поврежден.

Чтобы прозвонить кабель, приложите диагностические щупы к двум концам провода. Если кабель целый, мультиметр подаст звуковой сигнал. Если провод поврежден, сигнала не будет.

Схема работы мультиметра

Также прозвонить кабель можно в режиме омметра. В некоторых мультиметрах он совмещен с режимом прозвонки, поэтому прибор одновременно со звуковым сигналом показывает на экране сопротивление. Есть мультиметры, в которых режим прозвонки и омметра разделен (см. иллюстрацию).

Мультиметр включен в режим омметра

Подключите диагностические щупы к концам провода. Если кабель исправный, прибор покажет маленькое сопротивление в пределах 2–3 ом.

Если прибор показывает более высокое сопротивление, кабель неисправен.

Читайте также: Как выбрать мультиметр

Что делать, если концы провода удалены друг от друга

Такая ситуация возможна, когда нужно прозвонить проводку, концы которой находятся в разных комнатах. Задачу можно решить двумя способами.

Первый: возьмите целый одножильный провод и присоедините его к одному из концов кабеля. Протяните новый провод ко второму концу кабеля. Теперь можно проверить целостность проводки обычным способом.

Второе решение подходит для многожильных проводов. Соедините жилы провода на одном конце кабеля. То есть закоротите проводку. Теперь можно прозвонить кабель на другом конце.

Обратите внимание, в данном случае важно проверить целостность всех жил. Если кабель трехжильный, сначала закоротите жилу № 1 и № 2. Прозвоните эти жилы на другом конце кабеля. Если обрыва нет, закоротите жилу № 1 и № 3. Если обрыва нет, кабель работоспособный.

Обычно нет нужды выяснять, в какой именно жиле произошел обрыв, так как менять придется весь кабель. Но если такая потребность возникнет, действуйте так.

  • Закоротите жилу № 1 и № 2. Если мультиметр не дает сигнал, в одной из жил обрыв.
  • Закоротите жилу № 1 и № 3. Если мультиметр дает сигнал, эти жилы целые, а жила № 2 повреждена. Если сигнала нет, повреждена жила № 1 или № 3.
  • Закоротите жилы № 2 и № 3. Если есть сигнал, повреждена жила № 1. Если сигнала нет нигде, повреждены как минимум две жилы.

Заключение

Обычно кабели прозванивают с помощью мультиметра в режиме прозвонки или омметра. В первом режиме исправность кабеля подтверждает звуковой сигнал. Во втором режиме о неисправности кабеля говорит сопротивление более 3 ом.

Как проверить, не оборван ли провод?

Дэн Феррелл

Jupiterimages/BananaStock/Getty Images

Обрыв провода может привести к периодическим отказам в вашем автомобиле, приборе или части оборудования. В частности, в движущемся транспортном средстве оборванный провод может останавливать электрический ток каждый раз, когда он отсоединяется от другого куска провода, к которому он должен быть прикреплен, что может привести к необратимому отказу. Тем не менее, есть определенные стратегии, которым вы можете следовать, чтобы найти отверстие в проводе, даже если обломок спрятан внутри изоляции.

Шаг 1

Отсоедините источник питания от автомобиля или оборудования, содержащего провод, необходимый для устранения неполадок. Используйте гаечный ключ, если вам нужно отсоединить кабель аккумулятора.

Шаг 2

Внимательно осмотрите соединения на обоих концах провода на наличие повреждений, если они легкодоступны. Слегка потяните за концы проводов, где они цепляются за разъемы, чтобы убедиться, что они надежно закреплены.

Шаг 3

Проследите длину провода указательным и большим пальцами, обращая особое внимание на любые дефекты вокруг изоляции провода. При необходимости используйте маленькое зеркало и фонарик, чтобы добраться до мест, куда у вас минимальный доступ. Заподозрить какие-либо проблемы можно, если на изоляции видны признаки повреждения, в том числе потемневшие пятна, которые могут свидетельствовать о перегреве, что могло привести к разрыву провода внутри изоляции.

Шаг 4

Отсоедините разъем, к которому подключен провод, и проверьте его на наличие повреждений.

Шаг 5

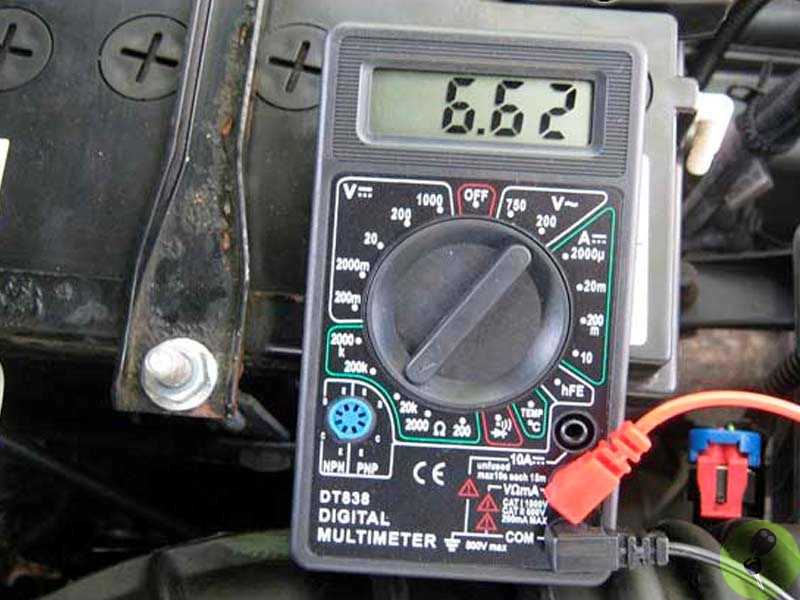

Возьмите цифровой мультиметр и установите его на непрерывность или самый низкий диапазон по шкале Ом.

Шаг 6

Включите мультиметр и прикоснитесь одним из щупов к металлической клемме, которой провод крепится к разъему, а другим щупом к оголенной части провода, где он входит в разъем. Покачивайте провод, чтобы проверить ложное соединение, когда вы прощупываете клемму. Ваши показания мультиметра должны показывать нулевое сопротивление. Если дисплей показывает бесконечное сопротивление, провод неправильно подключен к клемме. Также проверьте клемму на другом конце провода, если она оснащена разъемом.

Шаг 7

Подсоедините один из щупов измерителя к одному концу провода, а другой щуп к другому концу провода. Используйте зажимы типа «крокодил» на щупах, чтобы закрепить их на концах проводов. Покачивайте или осторожно сгибайте проволоку в разных точках. Если в какой-либо точке провода произойдет обрыв, показания будут отображать бесконечное сопротивление.

Шаг 8

Вставьте булавку примерно в двух-трех дюймах от точки на проводе, где вы подозреваете разрыв. Вставьте другой штифт с другой стороны провода, где вы подозреваете обрыв.

Шаг 9

Подсоедините щупы мультиметра к контактам и покачайте провод в месте разрыва. Если при покачивании провода на дисплее мультиметра отображается бесконечное сопротивление, значит, в проводе обнаружен обрыв.

Ссылки

  • «Руководство по электрике Haynes Automotive»; Кен Фройнд, Хон Лакурс, Майк Стаблфилд, Боб Уорти и Джон Х. Хейнс; 2000
  • «Современные автомобильные технологии»; Джеймс Э. Даффи; 2003

Советы

  • Иногда, особенно если вы работаете с электрической цепью автомобиля, вы не сможете одновременно добраться до каждого конца длинного провода щупами мультиметра. В этом случае вы можете использовать перемычку между одним концом провода и одним из щупов. Другой альтернативой для использования в автомобиле является подключение перемычки к массе шасси, а затем подключение одного из щупов мультиметра к массе шасси, а другого щупа к другому концу провода для проверки целостности цепи.

Вещи, которые вам понадобятся

  • Гаечный ключ, если необходимо
  • Маленькое зеркало, если необходимо
  • Фонарик, если необходимо
  • Цифровой мультиметр

не забудьте заклеить места прокола изоляционной лентой, чтобы влага не попала на провода. Это может создать проблемы с электрической цепью позже, если не будет исправлено.

Биография писателя

С 2003 года Дэн Феррелл публикует общие и потребительские новости на телевидении и в Интернете. Его работы появились в Техасе, Нью-Мексико и Майами, а также на различных веб-сайтах. Феррелл является сертифицированным специалистом по автоматизации и управлению из Центра передовых технологий в Эль-Пасо, штат Техас.

Другие статьи

Как проверить динамики и провода

Автор: Dallas (и еще один участник)

  • Избранное: 5
  • Завершений: 12

Сложность

Умеренная

Шаги

5

Требуемое время

Подскажите время??

Секции

1

  • Как проверить динамики и провода 5 шагов

Флаги

0

  • НазадSony SS-CCP1
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Редактировать
  • Перевести
  • Встроить это руководство

Введение

В этом руководстве для проверки работоспособности динамиков и проводов используется 9-вольтовая батарея и цифровой мультиметр.

  • Батарея 9 В

    Доступно для продажи на Amazon

    Купить

  • Цифровой мультиметр

    $19,99

    Купить

    Детали не указаны.

      • Вариант 1 тестирования динамика

        : подключите 9-вольтовую батарею к проводам динамика, положительный провод к положительному концу батареи и отрицательный провод к отрицательному концу батареи.

      • Если в динамике генерируется импульс, то динамик все еще работает нормально.

      • Такая же практика применима и к высокочастотному динамику.

      • Не оставляйте 9-вольтовую батарею подключенной к динамику в течение длительного времени. Это может привести к повреждению динамика.

      Редактировать

      • Вариант 2 тестирования динамика

        . Этот вариант требует использования цифрового мультиметра с настройкой непрерывности.

      • Этот параметр обычно находится под параметром сопротивления, но может иметь и собственный параметр, как показано на рисунке.

      Редактировать

      • Для проверки непрерывности самих проводов и обоих концов одного провода и проверки непрерывности.

      • Подсоедините каждый конец одного провода к положительному и отрицательному выводам мультиметра. Если цепь через динамик не разорвана, мультиметр будет издавать непрерывный звуковой сигнал и/или мультиметр не будет показывать «OL» (обрыв).

      Редактировать

    1. Редактировать

      • Проверка конденсаторов: для этого потребуется цифровой мультиметр с опцией проверки емкости.

      • Подключите положительный вывод мультиметра к положительному выводу конденсатора и наоборот к отрицательному. Если конденсатор работает, мультиметр покажет показания, аналогичные номиналам, указанным на корпусе конденсатора.

      • ПРИМЕЧАНИЕ. Если показания конденсатора составляют -5% от заданного базового номинала, конденсатор считается неисправным.

      Редактировать

    Почти готово!

    Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
