Как проверить конденсатор переменного тока: Как проверить конденсатор? — Мир Антенн

Содержание

Как проверить исправность конденсатора (радиоэлемента) для постоянного и переменного напряжения

Человеку начавшему читать данную статью думаю не надо рассказывать, что такое конденсатор, как он может выглядеть и тому подобную информацию. Ведь ради праздного любопытства, мало кто решиться начать искать увлекательное чтиво в статьях с таким наименованием. Именно поэтому наша статья ориентирована на тех, кто только делает первые шаги в мир радиоэлектроники и желает узнать о нем чуть больше. Давайте попробуем разобрать во всем относительно проверки конденсатора по порядку, чтобы в голове у вас была не каша, а точное и четкое представление, что откуда и как.

Какие свойства конденсатора подлежат проверке

Сразу бы хотелось сказать, что проверке подлежат основные свойства конденсатора, но это будет глупо, так как для начинающего это не более чем пустой звук. А с нашей стороны такое предложение звучит не более чем издевательство и некое дилетантство.
Давайте все же вспомним, как выполнен конденсатор.

По сути это радиоэлемент способный накапливать в себе потенциальные заряды. Справедливости ради необходимо сказать, что все проводники способны накапливать этот самый потенциал. Так и здесь. По сути, конденсатор это два проводника, которые скручены в рулон. Между ними есть диэлектрик, для того чтобы заряды не разрядились друг с другом, то есть не уравновесили друг друга и не получился итоговый ноль. В зависимости от размера проводника, то есть от их площади и расстояния между ними, у каждого из проводников будет своя емкость, то есть возможность сохранения пикового заряда. Фактически это свойство называется емкость конденсатора. Конденсатор с большой емкостью может зарядится не полностью, но не может зарядится больше, чем его емкость. Емкость измеряется в фарадах. Вернее в микро, нано фарадах и тому подобных величинах. Так как 1 фарад это очень большая емкость, соизмеримая с емкостью нашей с вами планеты, то есть земли. Итак, именно вот эту самую емкость, а также состояние диэлектрика между проводниками необходимо проверять в первую очередь при проверке конденсатора.

Косвенные признаки неисправных конденсаторов

Обычно это вздутие корпуса конденсатора. Возможны даже тепловые пробои в виде маленьких черных точек. Любое растрескивание, вздутие, визуальное изменение конденсатора относительно его изначального вида, говорит о том, что конденсатор может быть неисправен.

Как проводить измерения работоспособности конденсатора

Проверку конденсатора необходимо проводить в состоянии, когда на радиоэлемент не влияют другие факторы, будь то другой конденсатор, сопротивление и т.д.. Проще говоря, самым достоверным и правильным будет выпаять конденсатор из платы и проверять как отдельный радиоэлемент, чтобы исключить влияние на измерение других составляющих схемы.

Способы проверки конденсатора электролитического и неэлектролитического

Самый простой способ это использование специализированного прибора для проверки конденсатора. По сути, сегодня во многих универсальных измерительных приборах имеется возможность измерить емкость конденсатора, тем самым еще и проверив его работоспособность.

Этот способ будет являться догмой, что с вашим конденсатором все в порядке.

Ниже приведенные способы проверки лишь будут указывать на то, что конденсатор, скорее всего, исправен. Давайте поговорим об этих способах.
Можно использовать все тот же универсальный измерительный прибор, но уже без функции измерения емкости. Включаем прибор в режим измерения сопротивления и подключаем к ножкам конденсатора. Если это электролитический конденсатор, то соблюдаем полярность. В итоге, вы увидите, как на ваших глазах сопротивление конденсатора будет меняться, увеличиваться. Вначале будет ноль, но очень не долго, а потом сопротивление будет все больше и больше, пока не станет равно бесконечности. Фактически пока конденсатор заряжается, то он имеет какое-то сопротивление. Как только зарядился и через него перестал протекать ток, вернее на него, то сопротивление становится равно бесконечности.

Если у вас есть амперметр, то подключив конденсатор через амперметр к блоку питания, можно увидеть скачок на приборе.

Фактически это нечто подобное, что мы рассматривали в примере выше.
Последний, пожалуй, самый варварский способ, но вполне возможный за неимением другого, это зарядить конденсатор от номинального напряжения и разрядить на какой-то проводник, то есть фактически закоротить его выводы. Если конденсатор большой емкости и со значительным рабочим напряжением, то вы увидите искру от его разряда.
Итак, возможностей косвенно проверить конденсатор достаточно много, как вы увидели, но самым правильным и надежным способом будет первый. Именно он позволит определить емкость конденсатора, что не сделает ни один последующий способ проверки. А значит, все же останутся сомнения, так ли все хорошо. Это актуально в отношении электролитических конденсаторов, где есть жидкость и в случае ее вытекания из корпуса, как говорят высыхания, конденсатор может поменять и свою емкость. В итоге, он будет условно исправен, но не будет соответствовать заявленным характеристикам.
Особенности измерения конденсаторов для постоянного и переменного напряжения
Здесь как раз и можно продолжить нашу мысль, о различии измерения электролитических и не электролитических конденсаторов.

Конденсаторы различаются тем, что в электролитических налита жидкость, которая увеличивает свое диэлектрическое сопротивление при соблюдении подведения полярности к нему. Это позволяет использовать конденсаторы на заявленное напряжение. В случае если во время измерения, для проверки работоспособности, вы перепутаете полярность, то конденсатор может просто пробить, в итоге он выйдет из строя. Хотя конечно испортить конденсатор измерительным прибором маловероятно, но все же! Соблюдайте полярность при измерении электролитических конденсаторов.

Что касательно конденсаторов для переменного тока, то здесь можно подключать щупы измерительного приборы хоть так, хоть эдак. То есть от перестановки щупов от одной ноги к другой, ничего не изменится. Такие измерения вполне допустимы.

Применяемые конденсаторы для схемопостроения

Раз уж мы подняли тему конденсаторов, то приведем таблицу с основными применяемыми конденсаторами на сегодняшний день

величина	название	обозначение
10⁻¹ Ф	децифарад *	дФ	dF
10⁻² Ф	сантифарад *	сФ	cF
10⁻³ Ф	миллифарад	мФ	mF
10⁻⁶ Ф	микрофарад	мкФ	µF
10⁻⁹ Ф	нанофарад	нФ	nF
10⁻¹² Ф	пикофарад	пФ	pF
10⁻¹⁵ Ф	фемтофарад	фФ	fF
10⁻¹⁸ Ф	аттофарад	аФ	aF
10⁻²¹ Ф	зептофарад	зФ	zF
10⁻²⁴ Ф	иоктофарад	иФ	yF
* применять не рекомендуется не применяются или редко применяются на практике

Резюмируя информацию о проверке конденсатора

Как видите, конденсатор это одновременно простой и сложный прибор. Его проявляемые свойства простые, но за их обеспечением стоят высокотехнологичные производственные процессы, применяемые при его изготовлении. При этом измерить и одновременно проверить конденсатор можно лишь прибором способным измерять его емкость.

А вот косвенно получить подтверждение о работоспособности конденсатора, что станет практически 99% гарантией исправности для не электролитического конденсатора, можно и другими способами.

Как проверить конденсатор кондиционера RV

Кондиционеры RV имеют два конденсатора: рабочий конденсатор двигателя и пусковой конденсатор двигателя. Рабочий конденсатор двигателя используется в цепи вентилятора вентилятора, а конденсатор запуска двигателя используется в цепи компрессора. Хотя каждый конденсатор служит для разных целей, каждый тестируется одинаково. Два типа тестов – это тестирование сопротивления и тестирование емкости. Тестирование сопротивления обеспечивает быструю индикацию неисправности конденсатора. Тестирование емкости обеспечивает более точное считывание, сопоставимое со спецификациями конденсатора.

Тестирование емкости

Шаг 1

Выключите главный автоматический выключатель переменного тока на RV. Автоматический выключатель расположен в центре электрической нагрузки RV. Отключите питание переменного тока от берега, если оно подключено.

Шаг 2

Поднимитесь на крышу RV и снимите защитный корпус кондиционера, отвинтив все винты с крестообразным шлицем, расположенные вокруг основания корпуса.

Шаг 3

Найдите двигатель и запустите корпус конденсатора. Корпус обычно расположен рядом с верхним правым углом узла кондиционера, если смотреть в направлении передней части RV. На нем также может быть наклейка со схемой соединений. Снимите винты крышки корпуса и крышку.

Шаг 4

Осмотрите корпус на наличие двух конденсаторов. Рабочий конденсатор двигателя обычно представляет собой серебряный контейнер овальной формы длиной от двух до трех дюймов. Рабочий конденсатор двигателя имеет либо черный, либо серебристый, цилиндрический вид и длину от трех до четырех дюймов.

Шаг 5

Разрядите каждый конденсатор, замкнув электрические клеммы, расположенные в верхней части конденсатора, с помощью отвертки с плоским жалом.

Шаг 6

Отсоедините электрические провода от рабочего конденсатора двигателя, отметив, к какой клемме подключен каждый провод.

Шаг 7

Измерьте емкость рабочего конденсатора двигателя, переключив мультиметр в режим емкости и поместите положительный провод (красный) на положительную клемму «+» конденсатора, а отрицательный (черный) провод на клемму «минус» или «-».

Сравните показания со значением, указанным на стороне конденсатора. Если он выходит за пределы диапазона, заменить конденсатор. Повторите шаги 6 и 7 для проверки пускового конденсатора двигателя.

Тестирование сопротивления

Шаг 1

Переключите мультиметр в режим Ом. Поместите положительный провод (красный) на положительный или «+» вывод конденсатора, а отрицательный (черный) вывод на отрицательный или «-» вывод.

Шаг 2

Проверьте, увеличивается ли измерение сопротивления до бесконечности. Если это не так, конденсатор протекает и требует замены. Если сопротивление отсутствует – нулевое значение – конденсатор закорочен и требует замены. Если показания сопротивления отсутствуют, конденсатор разомкнут и требует замены.

Повторите шаги 1 и 2 для пускового конденсатора двигателя.

Чаевые

Контрольный признак плохого конденсатора выпирает на концах. Это означает, что конденсатор перегрелся и требует замены независимо от показаний счетчика.

Предупреждения

При разрядке двигателя и пусковых конденсаторов двигателя используйте изолированную отвертку или другой изолированный инструмент. В противном случае существует риск серьезного поражения электрическим током, который может быть смертельным.
Будьте осторожны при подъеме или хождении по крыше RV. Большинство крыш RV достаточно прочны, чтобы выдержать средний вес человека, но некоторые сверхлегкие модели могут этого не делать. В случае сомнений обратитесь к производителю RV, чтобы узнать, какова максимальная нагрузка на крышу.

Предметы, которые вам понадобятся

Изолированная отвертка с плоским лезвием
Мультиметр с настройкой емкости
Аккумуляторная электрическая дрель
# 2 Голова Филлипса

Как проверить конденсатор холодильника — Морской флот

Двигатели или компрессоры не работают? Это видео демонстрирует, как разрядить и проверить конденсатор электродвигателя. Конденсатор это наиболее проблемный компонент схемы запуска двигателя или компрессора, из-за которого они могут не работать. Конденсаторы могут применяться в духовках, кондиционерах, холодильниках, и стиральных машинах.
Конденсатор это компонент, который хранит электрический заряд, а затем освобождает его.
Конденсаторы наиболее часто используются для запуска и работы двигателя и компрессора, и могут применяться в кондиционерах, духовках и другой нагревательной и охлаждающей бытовой технике, а также в холодильниках и стиральных машинах. Если двигатель или компрессор не запускается или медленно раскручивается, то может быть неисправен конденсатор. Когда конденсатор неисправен, его часто вспучивает или появляется утечка. Если вы заметили какое-либо вспучивание или утечку, то конденсатора надо заменить.
Если нет никаких видимых признаков повреждения конденсатора, то его можно проверить, чтобы определить, работает ли он правильно. В этом видео мы покажем два метода проверки. Первая проверка поможет определить, способен ли конденсатор хранить и затем отдавать электрический заряд. Проверка может быть выполнена и с использованием аналогового Ом-метра. Перед прикосновением к конденсатору вы должны снять потенциально сохраненный электрический заряд, чтобы избежать травм.
Вы можете сделать это, замкнув отверткой с изолированной ручкой все контакты конденсатора.
Будьте очень осторожны, чтобы не коснуться металлической части отвертки. Теперь поверните диск выбора диапазона на измерение сопротивления 1000 Ом или выше. При необходимости калибровки прибора замкните щупы друг с другом и выставьте стрелку на ноль. Для того, чтобы проверить конденсатор, прикоснитесь щупом к одному из клемм и вторым щупом коснитесь другого контакта. Стрелка омметра должна отклониться в сторону нуля Ом и потом вернуться к бесконечному сопротивлению.
Поменяйте щупы местами и вы должны увидеть тот же результат. Если стрелка не двигается или остается около нуля Ом, то конденсатор неисправен.
Чтобы проверить двойной конденсатор проведите измерения между общим контактом и каждым другим контактом.
Общий терминал часто обозначается буквой С. С другими контактами с надписью «FAN» и «HERM» или «COM». Чтобы проверить цепь FAN коснитесь одним щупом к общей клемме, а вторым щупом к разъему FAN. Как и прежде стрелка должна отклоняться в сторону нуля Ом и возвращаться к бесконечному сопротивлению. Повторите эти действия с цепями «HERM» или «COM».
Стандартный вольтметр может также помочь определить, есть ли у конденсатора короткое замыкание на корпус. Поместите один щуп прибора к каждому из контактов, и вторым щупом прикоснитесь к корпусу. Ни один контакт не должен показать сопротивление на корпус. Если прибор покажет сопротивление, то конденсатор имеет короткое замыкание на корпус и его необходимо будет заменить. Вторая проверка позволит вам определить, что компонент работает с соответствующими параметрами емкости путем измерения мкФ. Для этой проверки вам понадобится тестер конденсаторов или мультиметр с функцией проверки конденсаторов. Перед тем, как начать, убедитесь, что заряд с конденсатора был снят. При проверке конденсатора прочитайте на компоненте емкость в микро Фарадах на и выберите на тестере соответствующий диапазон. Теперь подключите щупы к контактам и нажмите кнопку, чтобы увидеть значение в микро Фарадах. Показание должно близко к рейтингу на компоненте. Двойные конденсаторы имеют два значения микро Фарад. Более высокое значение характерно для контакта «HERM» или схемы «COM» и низкое значение типично для схемы в «FAN». Как и прежде, вы должны проверить каждую цепь отдельно, чтобы определить, является ли показания прибора близкими к значению написанному на компоненте. Если прибор показывает низкое значение емкости, то конденсатор необходимо будет заменить.
_

Трудно переоценить важность такой составляющей части холодильника, как компрессор. Если он выходит со строя, то ни о какой работе холодильника не может быть и речи. Можно ли провести диагностику работы компрессора самостоятельно или для этого нужен специалист? Об этом и пойдет речь в данной статье.

Устройство компрессора

Компрессора многих бытовых холодильников во многом схожи между собой.

Принцип работы состоит в следующем. Фреон в газообразном состоянии в результате сжатия нагревается, а с помощью конденсатора охлаждается. переходит в жидкое состояние и охлаждает окружающее пространство. Затем через капиллярный расширитель фреон идет на повторение цикла. Залогом качественной работы холодильника является постоянное движение фреона по этому циклу. Вот поэтому компрессор часто называют сердцем холодильника.

Компрессор включает в себя: поршневой электромотор с системой клапанов, рабочую обмотку, пусковую обмотку и реле. Поршневой электродвигатель работает от переменного тока. Компрессор имеет три выхода: от пусковой обмотки, от рабочей обмотки и общий выход. Эти три выхода расположены в нижней части компрессора в форме треугольника. Эти контакты соединены с реле, которое включает в работу электродвигатель.

Возможные причины сбоя в работе электродвигателя

Если электродвигатель не включается, то причина может быть в следующем:

Сгорел компрессор.
Вышло из строя пусковое реле.
Вышел из строя кабель, с помощью которого подключен прибор.

Стоимость услуги мастера компании СевРемКом

Диагностика компрессора

При сбое в работе компрессора в первую очередь необходимо проверить кабель. Если кабель исправен, то нужно исследовать сам компрессор. Для проверки компрессора нужно:

Снять защитный кожух извлечь компрессор и отсоединить реле.
С помощью тестера проверить сопротивление. Если между верхним и левым контактами сопротивление равно 20 Ом, между правым и верхним – 15 Ом, а между левым и правым – 30 Ом, то компрессор исправен. Если показания сопротивления отличаются от этих значений, то компрессор неисправен.
Проверить сопротивление между проходными контактами и кожухом. Если мультиметр показывает обрыв, то агрегат исправен. Если прибор показывает какое-либо значение, то это говорит о серьезных неисправностях.

Также работу компрессора можно проверить с помощью манометра. Для этого манометр с помощью шланга нужно соединить с нагнетающим штуцером и измерить давление при включенном компрессоре. Если при этом значение давления составляет 6 атмосфер, то компрессор исправен.

Если электродвигатель работает, но необходимая температура в холодильнике не достигается, то причина заключается в утечке фреона. Здесь без помощи квалифицированного специалиста не обойтись.

Как проверить сопротивление?

Перед тем, как проводить самостоятельную диагностику компрессора холодильника, желательно провести проверку на пробой. Это нужно для того, чтобы не получить электротравму (внутренняя обмотка электродвигателя может давать напряжение на корпус). Эта ситуация может произойти с холодильниками старого образца.

Для проверки необходимо измерить сопротивление между корпусом и каждым из контактов. При этом, на корпусе нужно найти место, где отсутствует краска либо краску необходимо соскрести.

При проверке сопротивление на мультиметре должно показывать «бесконечность». Если прибор показывает какое-либо значение, то это говорит о неисправности электродвигателя и дальнейшая диагностика компрессора может иметь опасные последствия. В этом случае нужно действовать следующим образом:

Снять крышку пускового реле.
Отключить пусковое реле.
Проверить сопротивление между контактами с помощью мультиметра или омметра. Сопротивление между контактами проверяется в такой последовательности: между двумя нижними, между нижним и верхним левым, а затем между нижним и верхним правым контактами. Полученные значения сопротивлений необходимо сверить со специальной таблицей, в которой показаны оптимальные значения сопротивлений для данной модели. Следует отметить, что сопротивление пусковой обмотки больше сопротивления рабочей. Хотя, у некоторых зарубежных моделей это не так. Если между какими-либо контактами сопротивление равно 0, то это говорит о неисправности компрессора.

Как проверить ток?

После проверки сопротивления желательно также проверить и ток. Для этого нужно подключить реле и включить в работу электродвигатель. При этом, нужно быть уверенным в исправности данного реле.

Для проверки тока лучше всего использовать мультиметр, имеющий клещи. Клещами нужно зажать один из сетевых проводов. Величина силы тока должна быть прямо пропорциональна мощности электродвигателя. Например, для электродвигателя мощностью 140 Вт сила тока должна быть равна 1,3 А.

Видео: проверка

Конденсаторы присутствуют в различной технике. Они же часто являются и причиной неисправностей. Чтобы оперативно выявить неисправный элемент и заменить его, нужно знать, как проверить конденсатор мультиметром, поскольку это самый простой способ.

Мы расскажем как использовать недорогой, но функциональный прибор в выявлении неисправных элементов. В представленной нами статье разобраны разновидности конденсаторов и порядок их проверки. С учетом наших советов вы без затруднений найдете “слабое звено” в электрической схеме.

Что такое конденсатор и зачем нужен?

Промышленность производит конденсаторы самых разных типов, применяемых во многих отраслях. Они необходимы в автомобиле- и машиностроении, радиотехнике и электронике, в приборостроении и производстве бытовой техники.

Конденсаторы — своего рода «хранилища» энергии, которую они отдают при возникновении кратковременных сбоев в питании. Кроме того, определенный вид этих элементов отфильтровывает полезные сигналы, назначает частоту устройств, генерирующих сигналы. Цикл разрядки-зарядки у конденсатора очень быстрый.

В цепи с переменным током обкладки конденсатора поочередно перезаряжаются с частотой протекающего тока. Объясняется это тем, что на зажимах источника такого тока периодически происходит смена напряжения. Результатом таких преобразований является переменный ток в цепи.

Так же как резистор и катушка, конденсатор проявляет сопротивление току переменного характера, но для токов разных частот оно разное. К примеру, хорошо пропуская высокочастотные токи, он одновременно может являться чуть ли не изолятором для низкочастотных токов.

Сопротивление конденсатора связано с его емкостью и частотой тока. Чем больше два последних параметра, тем его емкостное сопротивление ниже.

Полярные и неполярные разновидности

Среди огромного количества конденсаторов, выделяют два основных типа: полярные (электролитические), неполярные. Как диэлектрик в этих устройствах применяют бумагу, стекло, воздух.

Особенности полярных конденсаторов

Название «полярные» говорит само за себя — они обладают полярностью и являются электролитическими. При включении их в схему, необходимо точное ее соблюдение — строго «+» к «+», а «-» к «-». Если проигнорировать это правило, работать элемент не только не будет, но может и взорваться. Электролит бывает жидким или твердым.

Диэлектриком здесь служит пропитанная электролитом бумага. Емкость элементов колеблется в пределах от 0,1 до 100 тысяч мкФ.

Когда происходит замыкание пластин, выходит тепло. Под его воздействием электролит испаряется, происходит взрыв.

Современные конденсаторы сверху имеют небольшое вдавливание и крестик. Толщина вдавленного участка меньше, чем остальной поверхности крышки. При взрыве его верхняя часть раскрывается наподобие розочки. По этой причине можно наблюдать на торцах корпуса неисправного элемента вспучивание.

Отличия неполярных конденсаторов

Неполярные пленочные элементы имеют диэлектрик в виде стекла, керамики. По сравнению с конденсаторами электролитическими, у них меньший самозаряд (ток утечки). Объясняется это тем, что у керамики сопротивление выше, чем у бумаги.

Все конденсаторы делят на детали общего назначения и специального, которые бывают:

Высоковольтными. Используют в высоковольтных приборах. Их выпускают в различных исполнениях. Существуют керамические, пленочные, масляные, вакуумные ВВ конденсаторы. От обычных деталей они значительно отличаются и доступ к ним ограничен.
Пусковыми. Применяют в электродвигателях для обеспечения их надежной работы. Они повышают стартовый момент двигателя, например, насосной станции или компрессора при запуске.
Импульсными. Предназначены для создания сильного скачка напряжения и его транзакции на принимающую панель прибора.
Дозиметрическими. Созданы для функционирования в цепях, где уровень токовых нагрузок небольшой. У них очень малый саморазряд, высокое сопротивление изоляции. Чаще всего это элементы фторопластовые.
Помехоподавляющими. Они смягчают электромагнитный фон в большой частотной вилке. Характеризуются незначительной собственной индуктивностью, что позволяет поднять резонансную частоту и расширить полосу сдерживаемых частот.

В процентном соотношении самое большое число выходов деталей из рабочего строя приходится на случаи, когда подают напряжение, превышающее нормативное. Ошибки в проектировании также могут стать причиной неисправности.

Если диэлектрик меняет свои свойства, при этом тоже возникает сбой в работе конденсатора. Это происходит, когда он вытекает, высыхает, растрескивается. Емкость при этом сразу меняется. Измерить ее можно только посредством измерительных приборов.

Порядок проверки мультиметром

Проверку конденсаторов лучше выполнять с изъятием их из электрической схемы. Так можно обеспечить более точные показатели.

Основным свойством всех конденсаторов является пропуск тока исключительно переменного характера. Постоянный ток конденсатор пропускает только в самом начале в течение очень короткого времени. Сопротивление его зависит от емкости.

Как проверить полярный конденсатор?

При проверке элемента мультиметром, нужно соблюсти условие: емкость должна быть больше 0,25 мкФ.

Технология измерения конденсатора для выявления неисправностей мультиметром следующая:

Берут конденсатор за ножки и закорачивают каким-нибудь металлическим предметом, пинцетом, например, или отверткой. Это действие необходимо для того, чтобы разрядить элемент. О том, что это произошло, засвидетельствует появление искры.
Устанавливают переключатель мультиметра на прозвонку или замер показателей сопротивления.
Касаются щупами до выводов конденсатора с учетом полярности — к плюсовой ножке подводят щуп красного цвета, к минусовой — черного. При этом вырабатывается постоянный ток, следовательно, через какой-то временной промежуток сопротивление конденсатора станет минимальным.

Пока щупы находятся на вводах конденсатора, он заряжается, а его сопротивление продолжает расти до достижения максимума.

Если при контакте со щупами мультиметр начнет пищать, а стрелка остановится на нулевой отметке, это указывает на короткое замыкание. Оно и стало причиной неисправности конденсатора. Если сразу же стрелка на циферблате показывает 1, значит, в конденсаторе случился внутренний обрыв.

Такие конденсаторы считаются неисправными и подлежат замене. Если «1» высветится лишь через некоторое время — деталь исправна.

Важно выполнять измерения так, чтобы неправильное поведение не отразилось на качестве измерений. Нельзя в процессе к щупам прикасаться руками. Тело человека обладает очень малым сопротивлением, а соответствующий показатель утечки превышает его во много раз.

Ток пойдет по пути меньшего сопротивления в обход конденсатора. Следовательно, мультиметр покажет результат, к конденсатору не имеющий никакого отношения. Разрядить конденсатор можно и при помощи лампы накаливания. В этом случае процесс будет происходить более плавно.

Такой момент, как разрядка конденсатора, является обязательным, особенно, если элемент высоковольтный. Делают это из соображений безопасности и для того, чтобы не вывести со строя мультиметр. Повредить его может остаточное напряжение на конденсаторе.

Обследование неполярного конденсатора

Конденсаторы неполярные проверить мультиметром еще проще. Сначала на приборе выставляют предел измерения на мегаомы. Далее прикасаются щупами. Если сопротивление будет меньше 2 Мом, то конденсатор, скорей всего, неисправен.

Во время зарядки элемента от мультиметра возможно проверить его исправность, если емкость начинается от 0,5 мкФ. Если этот параметр меньше, изменения на приборе незаметны. Если все же необходимо проверить элемент меньше 0,5 мкФ, то при помощи мультиметра это возможно сделать, но только на короткое замыкание между обкладками.

Если необходимо обследовать неполярный конденсатор с напряжением свыше 400 В, это можно сделать при условии его зарядки от источника, защищенного от к.з. автоматического выключателя. Последовательно с конденсатором подсоединяют резистор, рассчитанный на сопротивление более 100 Ом. Такое решение ограничит первичный токовый бросок.

Существует и такой метод определения работоспособности конденсатора, как проверка на искру. При этом его заряжают до рабочей величины емкости, затем закорачивают вывода металлической отверткой, имеющей изолированную ручку. О работоспособности судят по силе разряда.

Сразу после зарядки и через некоторое время замеряют напряжение на ножках детали. Важно, чтобы заряд сохранялся долго. После нужна разрядка конденсатора посредством резистора, через который он заряжался.

Измерение емкости конденсатора

Емкость — одна из ключевых характеристик конденсатора. Ее необходимо измерять для уверенности, что элемент накапливает, и хорошо удерживает заряд.

Чтобы убедиться в работоспособности элемента, необходимо измерить этот параметр и сопоставить его с тем, который обозначен на корпусе. Перед тем как проверить любой конденсатор на работоспособность, нужно учесть некоторую специфику этой процедуры.

Пытаясь выполнить измерение посредством щупов, можно не получить желаемых результатов. Единственное, что удастся сделать — определить, рабочий этот конденсатор или нет. Для этого выбирают режим прозвона и касаются щупами ножек.

Услышав писк, меняют местами щупы, звук должен повториться. Слышно его при емкости 0,1 мкФ. Чем больше это значение, тем звук дольше.

Если нужны точные результаты, лучший выход в этой ситуации — использование модели, имеющей специальные контактные площадки и возможность регулировки вилки для определения емкости элемента.

Прибор переключают на номинальное значение, указанное на корпусе конденсатора. Вставляют последний в посадочные «гнезда», предварительно разрядив его при помощи металлического предмета.

На экране должна высветиться величина емкости, равная примерно номинальной. Когда этого не происходит, делают вывод о том, что элемент поврежден. Нужно проследить за тем, чтобы в приборе находилась новая батарейка. Это обеспечит более точные показания.

Измерение напряжения мультиметром

Узнать о работоспособности конденсатора можно и путем замера напряжения и сравнения полученного результата с номиналом. Чтобы выполнить проверку, потребуется источник питания. Напряжение у него должно быть несколько меньшим, чем у проверяемого элемента.

Так, если у конденсатора 25 В, то достаточно 9-вольтового источника. Щупы подключают к ножкам, учитывая полярность, и выжидают некоторое время — буквально несколько секунд.

Бывает, время истекло, а просроченный элемент все еще работоспособный, хотя характеристики у него другие. В этом случае его необходимо постоянно контролировать.

Мультиметр настраивают на режим измерения напряжения и выполняют проверку. Если почти сразу же на дисплее появится значение идентичное номиналу, элемент пригоден к дальнейшему использованию. В противном случае конденсатор придется заменить.

Проверка конденсаторов без выпаивания

Конденсаторы можно и не выпаивать из платы для проверки. Единственное условие — плата должна быть обесточена. После обесточивания необходимо немного подождать, пока конденсаторы разрядятся.

Следует понимать, что получить 100% результат без выпаивания элемента из платы не получится. Детали, находящиеся рядом, мешают полноценной проверке. Можно удостовериться только в отсутствии пробоя.

С целью проверить на исправность конденсатор, не выпаивая его, к выводам конденсатора просто прикасаются щупами, чтобы измерить сопротивление. Исходя из вида конденсатора, будет отличаться и измерение этого параметра.

Выводы и полезное видео по теме

Видео #1. Подробно о проверке конденсатора посредством мультиметра:

Видео #2. Ревизия конденсатора на плате:

Хотя это и не узкоспециализированный прибор и пределы его ограничены, для обследования и ремонта большого числа популярных радиоэлектронных устройств, этого достаточно.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи. Расскажите о том, как проверяли конденсаторы на работоспособность. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Как определить электролитический конденсатор или нет

Подготовительные работы

Перед тем, как проверять исправность конденсатора, нужно его обязательно разрядить. Для этого лучше всего использовать обычную отвертку. Жалом Вы должны прикоснуться одновременно к двум выводам бочонка, чтобы возникла искра. После небольшой вспышки можно переходить к проверке работоспособности.

Способ №1 – Мультиметр в помощь

Если конденсатор не работает, то лучше всего проверить его работоспособность мультиметром либо цешкой. Этот прибор позволяет определить емкость «кондера», наличие обрыва внутри бочонка либо возникновение короткого замыкания в цепи. О том, как пользоваться мультиметром мы уже Вам рассказывали, поэтому изначально рекомендуем ознакомиться с этой статьей. Если Вы умеете работать тестером, то дела обстоят гораздо проще.

Первым делом Вы должны определить, какой конденсатор находится в схеме: полярный (электролитический) или неполярный. Дело в том, что при проверке полярного изделия нужно соблюдать полярность: плюсовой щуп должен быть прижат к плюсовой ножке, а минусовой, соответственно, к минусу. В случае с неполярным вариантом детали соблюдать полярность не нужно, но и проверять его придется по другой технологии (об этом мы расскажем ниже). После того, как Вы определитесь с типом элемента, можно переходить к проверочным работам, которые мы сейчас рассмотрим по очереди.

Измеряем сопротивление

Итак, сначала нужно проверить сопротивление конденсатора мультиметром. Для этого отпаиваем бочонок со схемы и с помощью пинцета аккуратно перемещаем его на рабочую поверхность, к примеру, свободный стол.

После этого переключаем тестер в режим прозвонки (измерение сопротивления) и дотрагиваемся щупами до выводов, соблюдая полярность.

Обращаем Ваше внимание на то, что если Вы перепутаете минус с плюсом, проверка работоспособности может закончиться неудачно, т.к. конденсатор сразу же выйдет из строя. Чтобы такого не произошло, запомните следующий момент – производители всегда отмечают минусовой контакт галочкой!

После того, как Вы дотронетесь щупами до ножек, на дисплее цифрового мультиметра должно появиться первое значение, которое моментально начнет расти. Это связано с тем, что тестер при контакте начнет заряжать конденсатор.

Через некоторое время на дисплее появиться максимальное значение – «1», что говорит об исправности детали.

Если же Вы только начали проверять конденсатор мультиметром, и у Вас появилась «1», значит внутри бочонка произошел обрыв и он неисправен. В то же время появление нуля на табло свидетельствует о том, что внутри кондера произошло короткое замыкание.

Если для проверки сопротивления Вы решите использовать аналоговый мультиметр (стрелочный), то определить работоспособность элемента будет еще проще, наблюдая за ходом стрелки. Как и в предыдущем случае, минимальное и максимальное значение будет говорить о поломке детали, а плавное повышение сопротивления будет означать пригодность полярного конденсатора.

Чтобы самостоятельно проверить целостность неполярного кондера в домашних условиях, достаточно без соблюдения полярности прикоснуться щупами тестера к ножкам, выставив диапазон измерений на отметку 2 МОм. На дисплее должно появиться значение больше двойки. Если это не так, конденсатор не рабочий и его нужно заменить.

Следует также отметить, что предоставленный выше способ проверки подойдет только для изделий, емкостью более 0,25 мкФ. Если же номинал элемента схемы меньше, нужно сначала убедиться, что мультиметр способен работать в таком режиме, ну или купить специальный тестер – LC-метр.

Измеряем емкость

Следующий способ проверки работоспособности изделия – на пробой, измерив емкостные характеристики кондера и сравнив их с номинальным значением (указано производителем на внешней оболочке, что наглядно видно на фото).

Самостоятельно измерить емкость конденсатора мультиметром совсем не сложно. Необходимо всего лишь перевести переключатель в диапазон измерений, опираясь на номинал и, если в тестере есть специальные посадочные гнезда, вставить в них деталь, как показано на фото ниже.

Если же такой функции в тестере нет, можно проверить емкость с помощью щупов, аналогично предыдущему методу. При подключении щупов на дисплее должна высветиться емкость, близка по значению к номинальным характеристикам. Если это не так, значит, конденсатор пробит и нужно заменить деталь.

Измеряем напряжение

Еще один способ, позволяющий узнать, рабочий конденсатор или нет – проверить его напряжение вольтметром (ну или «мультиком») и сравнить результат с номиналом. Для проверки Вам понадобится источник питания с немного меньшим напряжением, к примеру, для 25-вольтного кондера достаточно источника напряжения в 9 Вольт. Соблюдая полярность, подключите щупы к ножкам и подождите несколько секунд, чего вполне хватит для зарядки.

После этого переведите тестер в режим измерения напряжения и выполните проверку работоспособности. В самом начале замера на дисплее должно появиться значение, примерно равное номиналу. Если это не так, конденсатор неисправен.

Обращаем Ваше внимание на то, что при подключении вольтметра бочонок будет постепенно терять заряд, поэтому достоверное напряжением можно увидеть только в самом начале замеров!

Тут же хотелось бы сказать пару слов о том, как проверить конденсатор большой емкости простым способом. Сначала Вы должны полностью зарядить элемент в течение нескольких секунд, после чего замкнуть контакты обычной отверткой с изолированной ручкой. Если бочонок рабочий, должна возникнуть яркая искра. Если искры нет либо она очень тусклая, скорее всего, конденсатор не работает, а точнее — не держит заряд.

Какой-либо этап проверки был Вам непонятен? Тогда просмотрите технологию проверки работоспособности конденсатора мультиметром на данном видео уроке:

Способ № 2 – Обойдемся без приборов

Менее качественный способ проверки работоспособности емкостного элемента – с помощью самодельной прозвонки в виде лампочки и двух проводов. Таким способом можно только проверить конденсатор на короткое замыкание. Как и в случае с отверткой, сначала заряжаем деталь, после чего выводами пробника прикасаемся к ножкам. Если кондер работает, произойдет искра, которая моментально его разрядит. О том, как сделать контрольную лампу электрика, мы также рассказывали.

Что еще важно знать?

Не всегда проверка работоспособности конденсатора требует использование мультиметра либо других тестеров. Иногда достаточно визуально посмотреть на внешнее состояние изделия, что проверить его на вздутие либо пробой. Сначала внимательно просмотрите верхнюю часть бочонка, на которой производителем нанесен крестик (слабое место, предотвращающее взрыв кондера при выходе из строя).

Если Вы увидите там подтекание либо разрушение изоляции, значит, конденсатор пробит, и проверять его тестером уже нет смысла. Также внимательно просмотрите, не потемнел либо не взудлся ли этот элемент схемы, что случается очень часто. Ну и не следует забывать о том, что возможно повреждения возникли на самой плате рядом с местом подключения конденсатора. Эту неисправность можно увидеть невооруженным глазом, особенно, когда происходит отслоение дорожек либо изменение цвета платы.

Еще один важный момент, который Вы должны учитывать – проверку изделия нужно выполнять, только демонтировав его с платы. Если Вы хотите проверить конденсатор, не выпаивая из схемы, учтите, что может возникнуть большая погрешность измерений из-за находящихся рядом остальных элементов цепи.

Вот и все, что хотелось рассказать Вам о том, как проверить работоспособность конденсатора мультиметром в домашних условиях. Эту инструкцию мы рекомендуем Вам использовать при ремонте микроволоновки либо стиральной машины своими руками, т.к. у данного вида бытовой техники очень часто происходит эта поломка. Помимо этого кондер часто перестает работать на кондиционерах, усилителях и даже видеокартах. Поэтому если Вы желаете что-либо отремонтировать своими силами, надеемся, что эта инструкция Вам поможет!

Также читают:

Сегодня на рынке электронных компонентов существует много разных типов конденсаторов, и каждый тип обладает своими собственными преимуществам и недостатками. Некоторые способны работать при высоких напряжениях, другие отличаются значительной емкостью, у третьих мала собственная индуктивность, а какие-то характеризуются исключительно малым током утечки. Все эти факторы определяют области применения конденсаторов конкретных типов.

Рассмотрим, какие же бывают типы конденсаторов. Вообще их очень много, но здесь мы рассмотрим основные популярные типы конденсаторов, и разберемся, как этот тип определить.

Конденсаторы алюминиевые электролитические, например К50-35 или К50-29, состоят из двух тонких полосок алюминия, скрученных в рулон, между которыми в качестве диэлектрика помещается пропитанная электролитом бумага. Рулон помещается в герметичный алюминиевый цилиндр, на одном из торцов которого (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.

Ёмкость электролитических конденсаторов измеряется микрофарадами, и может быть от 0.1 мкф до 100 000 мкф. Значительная емкость электролитических конденсаторов, по сравнению с другими типами конденсаторов, и является их главным преимуществом. Максимальное рабочее напряжение электролитических конденсаторов может достигать 500 вольт. Максимально допустимое рабочее напряжение, как и емкость конденсатора, указываются на его корпусе.

Есть у этого типа конденсаторов и недостатки. Первый из которых — полярность. На корпусе конденсатора отрицательный вывод помечен знаком минус, именно этот вывод должен быть, при работе конденсатора в схеме под более низким потенциалом, чем другой, или конденсатор не сможет нормально накапливать заряд, и скорее всего взорвется, или будет в любом случае испорчен, если долго держать его под напряжением неверной полярности.

Именно по причине полярности, электролитические конденсаторы применимы лишь в цепях постоянного или пульсирующего тока, но никак не напрямую в цепях переменного тока, только выпрямленным напряжением можно заряжать электролитические конденсаторы.

Второй недостаток конденсаторов этого типа — высокий ток утечки. По этой причине не получится использовать электролитический конденсатор для длительного хранения заряда, но он вполне подойдет в качестве промежуточного элемента фильтра в активной схеме.

Третьим недостатком является то, что емкость конденсаторов этого типа снижается с ростом частоты (пульсирующего тока), но эта проблема решается установкой на платах параллельно электролитическому конденсатору еще и керамического конденсатора сравнительно небольшой емкости, обычно в 10000 меньшей, чем у стоящего рядом электролитического.

Теперь поговорим о танталовых конденсаторах. Примером могут служить К52-1 или smd А. В их основе пентаоксид тантала. Суть в том, что при окислении тантала образуется плотная не проводящая оксидная пленка, толщину которой можно технологически контролировать.

Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода. Технологическая цепочка при производстве довольно сложна. В начале создают анод из чистого прессованного танталового порошка, который спекают в глубоком вакууме при температуре от 1300 до 2000°C, чтобы получилась пористая структура.

Затем, путем электрохимического окисления, на аноде формируют диэлектрик в виде пленки пентаоксида тантала, толщину которой регулируют меняя напряжение в процессе электрохимического окисления, в результате толщина пленки получается всего от сотен до тысяч ангстрем, но пленка имеет такую структуру, что обеспечивает высокое электрическое сопротивление.

Следующий этап — формирование электролита, которым выступает полупроводник диоксид марганца. Солями марганца пропитывают танталовый пористый анод, затем его подвергают нагреву, чтобы диоксид марганца появился на поверхности; процесс повторяют несколько раз до получения полного покрытия. Полученную поверхность покрывают слоем графита, затем наносят серебро — получается катод. Структуру затем помещают в компаунд.

Танталовые конденсаторы похожи свойствами на алюминиевые электролитические, однако имеют особенности. Их рабочее напряжение ограничено 100 вольтами, емкость не превышает 1000 мкф, собственная индуктивность у них меньше, поэтому применяются танталовые конденсаторы и на высоких частотах, достигающих сотен килогерц.

Недостаток их заключается в крайней чувствительности к превышению максимально допустимого напряжения, по этой причине танталовые конденсаторы выходят из строя чаще всего из-за пробоя. Линия на корпусе танталового конденсатора обозначает положительный электрод — анод. Выводные или SMD танталовые конденсаторы можно встретить на современных печатных платах многих электронных устройств.

Керамические однослойные дисковые конденсаторы, например типов К10-7В, К10-19, КД-2, отличаются относительно большой емкостью (от 1 пф до 0,47 мкф) при малых размерах. Их рабочее напряжение лежит в диапазоне от 16 до 50 вольт. Их особенности: малые токи утечки, низкая индуктивность, дающая им возможность работать при высоких частотах, а также малые размеры и высокая температурная стабильность емкости. Такие конденсаторы успешно работают в цепях постоянного, переменного и пульсирующего тока.

Тангенс угла потерь tgδ не превышает обычно 0,05, а максимальный ток утечки – не более 3 мкА. Керамические конденсаторы устойчивы в внешним факторам, таким как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.

Керамические дисковые конденсаторы широко применяются в сглаживающих фильтрах источников питания, при фильтрации помех, в цепях межкаскадной связи, и почти во всех радиоэлектронных устройствах.

Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф.

Керамические многослойные конденсаторы, например К10-17А или К10-17Б, в отличие от однослойных, имеют в своей структуре чередующиеся тонкие слои керамики и металла. Их емкость поэтому больше, чем у однослойных, и может легко достигать нескольких микрофарад. Максимальное напряжение также ограничено здесь 50 вольтами. Конденсаторы этого типа способны, так же как и однослойные, исправно работать в цепях постоянного, переменного и пульсирующего тока.

Высоковольтные керамические конденсаторы способны работать при высоком напряжении от 50 до 15000 вольт. Их емкость лежит в диапазоне от 68 до 100 нф, и работать такие конденсаторы могут в цепях постоянного, переменного или пульсирующего тока.

Их можно встретить в сетевых фильтрах в качестве X/Y конденсаторов, а также в схемах вторичных источников питания, где они используются для устранения синфазных помех и поглощения шума если схема высокочастотная. Порой без применения этих конденсаторов, выход из строя устройства может угрожать жизни людей.

Особый тип высоковольтных керамических конденсаторов — конденсатор высоковольтный импульсный, применяемый для мощных импульсных режимов. Примером таких высоковольтных керамических конденсаторов являются отечественные К15У, КВИ и К15-4. Эти конденсаторы способны работать под напряжением до 30000 вольт, а высоковольтные импульсы могут следовать с высокой частотой, до 10000 импульсов в секунду. Керамика обеспечивает надежные диэлектрические свойства, а особая форма конденсатора и расположение обкладок препятствует пробою снаружи.

Такие конденсаторы весьма популярны в качестве контурных в мощной радиоаппаратуре и очень приветствуются, например, тесластроителями (для конструирования катушек Тесла на искровом промежутке или на лампах, – SGTC, VTTC).

Полиэстеровые (полиэтилентерефталат, лавсан) конденсаторы, например K73-17 или CL21, на основе металлизированной пленки широко применяются в импульсных блоках питания и электронных балластах. Их корпус из эпоксидного компаунда придает конденсаторам влагостойкости, теплостойкости и делает их устойчивыми к воздействию агрессивных сред и растворителей.

Полиэстеровые конденсаторы выпускаются емкостью от 1 нф до 15 мкф, и рассчитаны на напряжение от 50 до 1500 вольт. Их отличает высокая температурная стабильность при высокой емкости и небольших размерах. Цена полиэстеровых конденсаторов не высока, поэтому они весьма популярны во многих электронных устройствах, в частности в балластах энергосберегающих ламп.

Маркировка конденсатора содержит на конце букву, обозначающую допуск по отклонению емкости от номинальной, а также букву и цифру в начале маркировки, обозначающие допустимое максимальное напряжение, например 2А102J – конденсатор на максимальное напряжение 100 вольт, емкостью 1 нф, допустимое отклонение емкости +-5%. Таблицы для расшифровки маркировки можно легко найти в интернете.

Широкий диапазон емкостей и напряжений, дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсного токов.

Полипропиленовые конденсаторы, например К78-2, в отличие от полиэстеровых, в качестве диэлектрика имеют полипропиленовую пленку. Конденсаторы этого типа выпускаются емкостью от 100 пф до 10 мкф, а напряжение может достигать 3000 вольт.

Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tgδ может не превышать 0,001. Такие конденсаторы широко используются, например, в индукционных нагревателях, и могут работать на частотах измеряемых десятками и даже сотнями килогерц.

Отдельного упоминания заслуживают пусковые полипропиленовые конденсаторы, такие например, как CBB-60. Эти конденсаторы используют для пуска асинхронных двигателей переменного тока. Они наматываются металлизированной полипропиленовой пленкой на пластиковый сердечник, затем рулон заливается компаундом.

Корпус конденсатора выполнен из материала не поддерживающего горение, то есть конденсатор полностью пожаробезопасный и подходит для работы в тяжелых условиях. Выводы могут быть как проводными, так и под клеммы и под болт. Очевидно, конденсаторы этого типа предназначены для работы на промышленной сетевой частоте.

Пусковые конденсаторы выпускаются на переменное напряжение от 300 до 600 вольт, а диапазон типичных емкостей — от 1 до 1000 мкф.

Этот неотъемлемый элемент практически всех эл/цепей выпускается в нескольких модификациях. Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы. Разберемся, как это можно сделать.

Способы определения полярности конденсатора

По маркировке

У большинства конденсаторов-электролитов отечественных, а также ряда государств бывшего соцлагеря, обозначается лишь положительный вывод. Соответственно, второй – это минус. Но вот символика может быть разной. Она зависит от страны-изготовителя и года выпуска радиодетали. Последнее объясняется тем, что с течением времени изменяются нормативные документы, вступают в силу новые стандарты.

Примеры обозначения плюса конденсатора

Символ «+» на корпусе около одной из ножек. В некоторых сериях она проходит через его центр. Это относится к конденсаторам цилиндрической формы (бочкообразным), с «дном» из пластмассы. Например, К50-16.
У конденсаторов типа ЭТО полярность иногда не обозначается. Но определить ее визуально можно, если посмотреть на форму детали. Вывод «+» расположен со стороны, имеющий больший диаметр (на рисунке плюс вверху).

Если конденсатор (так называемая коаксиальная конструкция) предназначен для монтажа способом присоединения корпуса к «шасси» прибора (являющимся минусом любой схемы), то центральный контакт – плюс, без всякого сомнения.

Обозначение минуса

Это относится к конденсаторам импортного производства. Рядом с ножкой «–», на корпусе, имеется своеобразный штрих-код, представляющий собой прерывистую полосу или вертикальный ряд из черточек. Как вариант – длинная полоска вдоль осевой линии цилиндра, один конец которой указывает на минус. Она выделяется на общем фоне своим оттенком.

По геометрии

Если у конденсатора одна ножка длиннее другой, то это – плюс. В основном подобным образом также маркируются изделия импортные.

С помощью мультиметра

Такой способ определения полярности конденсатора практикуется, если его маркировка трудночитаема или полностью стерта. Для проверки необходимо собрать схему. Понадобится или мультиметр с внутренним сопротивлением порядка 100 кОм (режим – измерение I=, предел – микроамперы)

или источник постоянного тока + милливольтметр + нагрузка

Что сделать

Полностью разрядить конденсатор. Для этого достаточно его ножки замкнуть накоротко (жалом отвертки, пинцетом).
Подключить емкость в разрыв цепи.
После окончания процесса заряда зафиксировать значение тока (он будет постепенно уменьшаться).
Разрядить.
Снова включить в схему.
Считать показания прибора.

Рекомендация. Определение полярности прибором целесообразно делать в любом случае. Это позволит одновременно произвести и диагностику детали. Если электролит, имеющий большой номинал, заряжается сравнительно быстро от источника 9±3 В, то это свидетельство того, что он «подсох». То есть утратил часть своей емкости. Его лучше в схему не ставить, так как ее работа может быть некорректной, и придется заниматься дополнительными настройками.

Как проверить конденсатор для запуска электродвигателя

Если требуется присоединить трехфазный электродвигатель к обычной электросети, то потребуется создать электросхему для сдвига фаз. Основой такой схемы может служить конденсатор. Применяется он и для однофазного двигателя с целью облегчения его пуска.

Что такое конденсатор

Это устройство для накопления электрического заряда. Он состоит из пары проводящих пластин, находящихся на малом отстоянии друг от друга и разделенных слоем изолирующего материала.

Широко распространены следующие виды накопителей электрического заряда:

Полярные. Работают в цепях с постоянным напряжением, подключаются в соответствии с указанной на них полярностью.
Неполярные. Работают в цепях с переменным напряжение, подключать можно как угодно
Электролитические. Пластины представляют собой тонкие оксидные пленки на листе фольги.

Электролитические лучше других подходят на роль конденсатора для пуска электродвигателя.

Описание разновидностей конденсаторов

Различным типам электродвигателей соответствуют подходящие им по своим характеристикам накопители.

Так, для низкочастотных высоковольтных (50 герц, 220-600 вольт) двигателей хорошо подходит электролитический конденсатор. Такие устройства обладают высокой емкостью, доходящей до 100 тысяч микрофарад. Нужно внимательно следить за соблюдением полярности, в противном случае из-за перегрева пластин возможно возгорание.

Неполярные накопители не имеют таких ограничений, но стоят они с несколько раз дороже.

Различные виды конденсаторов

Кроме перечисленных выше, производятся также вакуумные, газовые, жидкостные устройства, но как пусковой или рабочий конденсатор в схеме подключения электромотора, они не применяются.

Выбор емкости

С целью максимизации эффективности электродвигателя нужно рассчитать ряд параметров электроцепи, и прежде всего емкость.

Для рабочего конденсатора

Существуют сложные и точные методы расчета, однако в домашних условиях вполне достаточно оценить параметр по приближенной формуле.

На каждые 100 ватт электрической мощности трехфазного электродвигателя должно приходиться 7 микрофарад.

Недопустимо также подавать на фазовую статорную обмотку напряжение, превышающее паспортное.

Для пускового конденсатора

Если электродвигатель должен запускаться при наличии высокой нагрузки на приводном валу, то рабочий конденсатор не справится, и на время запуска потребуется подключать пусковой. После достижения рабочих оборотов, что происходит в среднем за 2-3 секунды, он отключается вручную или устройством автоматики. Доступны специальные кнопки включения электрооборудования, автоматически размыкающие одну из цепей через заданное время задержки.

Недопустимо оставлять пусковой накопитель подключенным в рабочем режиме. Фазовый перекос токов может привести к перегреву и возгоранию двигателя. Определяя емкость пускового прибора, следует принимать ее в 2-3 раза выше, чем у рабочего. При этом при запуске крутящий момент электродвигателя достигает максимального значения, а после преодоления инерции механизма и набора оборотов он снижается до номинального.

Для набора требуемой емкости конденсаторы для запуска электродвигателя подключают в параллель. Емкость при этом суммируется.

Простые способы подключения электродвигателя

Самый простой способ подключения трехфазного электродвигателя к бытовой электросети – применение частотного преобразователя. Потери мощности будут минимальны, но стоит такое устройство зачастую дороже самого двигателя.

Частотный преобразователь станет экономически эффективным лишь при большом объеме использования оборудования.

При другом способе для преобразования питающего напряжения используется обмотка самого асинхронного электродвигателя. Схема получится громоздкая и массивная. Конденсатор для запуска электродвигателя подключают по одной из двух популярных схем

Подключение двигателя по схемам «звезда» и «треугольник»

При реализации подключения этими способами важно свести к минимуму потери по мощности.

Схема подключения «треугольник»

Схема достаточно простая, для облегчения понимания обозначим контакты мотора символами A — ноль, B — рабочий и C — фазовый

Сетевой шнур подсоединяется коричневым проводником к контакту A, туда же следует подсоединить один из выводов конденсатора. К контакту И подсоединяется второй вывод прибора, а синий проводник сетевого шнура — к контакту С.

В случае небольшой мощности электромотора, не превышающей 1,5 киловатта, допустимо подключать только один конденсатор, пусковой при этом не нужен.

Если же мощность выше и нагрузка на валу значительная, то используют два параллельно соединенных прибора.

Схема подключения «звезда»

В случае если на клеммнике электродвигателя 6 выводов — следует их прозвонить по отдельности и определить, какие выводы связаны друг с другом. В паспорте мотора нужно найти назначение выводов. После этого схема переподключается, формируя привычный «треугольник».

С этой целью снимаются перемычки и контактам присваивают условные обозначения от A до F. Далее последовательно соединяются контакты: A и D, B и E, C и F.

Теперь контакты D, E и F станут соответственно нулевым, рабочим и фазовым проводом. Конденсатор присоединяют к ним точно так же, как в предыдущем случае.

При первом включении нужно внимательно следит за тем, чтобы обмотки не перегревались. В этом случае следует немедленно отключить устройство и определить причину перегрева.

Рабочее напряжение

После емкости напряжение является важнейшим параметром. Если взять слишком большой запас по напряжению — сильно вырастут габариты, вес и цена всего устройства. Еще хуже – взять устройства, которым не хватает рабочего напряжения. Такое использование приведет к их быстрому износу, выходу из строя, пробою. При этом возможно возгорание или даже взрыв.

Оптимальный запас по напряжению — 15-20%.

Важно! Для конденсаторов с диэлектриком из бумаги в цепях с переменным напряжением номинальное напряжение, указанное для постоянного тока, нужно поделить на 3.

Если указано 600 вольт, то в цепях переменного тока безопасно применять такие конденсаторы можно до 300 вольт.

Использование электролитических конденсаторов

Конденсаторы с диэлектриком из бумаги отличаются малой удельной емкостью и значительными габаритами. Для двигателя даже не самой большой мощности они будут занимать много места. Теоретически их можно заменить электролитическими, обладающими в несколько раз более высокой удельной емкостью.

Разновидности устройства электролитического конденсатора

Для этого электрическую схему придется дополнить несколькими элементами: диодами и резисторами. Такой вариант неплох для эпизодически работающего двигателя. Если же планируются продолжительные нагрузки, то от экономии места и веса лучше отказаться — при случайном выходе диода из строя он начнет пропускать на накопитель переменный ток, что приведет к его пробою и взрыву.

Выходом могут служить полипропиленовые конденсаторы с металлическим напылением серии СВВ, разработанные для использования в качестве пусковых.

Как подобрать конденсатор для трехфазного электродвигателя

Для вычисления емкости основного конденсатора применяют формулу:

k- коэффициент, принимаемый за 4800 при схеме «треугольник» и 2800 при схеме «звезда»;
Iφ-ток статора, его берут из паспорта или таблички на корпусе;
U- напряжение сети.

Результат получается в микрофарадах. Вместо точной формулы можно применять правило: на каждые 100 ватт мощности — 7 микрофарад емкости.

Если при старте двигателю приходится преодолевать большой момент инерции подключенного к валу оборудования, то в помощь основному на время запуска и набора номинальных оборотов подключают пусковой конденсатор.

Емкость пускового накопителя принимают в 2-3 раза больше основного.

Подключение трехфазного электродвигателя к сети

После выхода на режим его обязательно отключают — вручную или с помощью автоматики. Если на рассчитанную емкость нет точно подходящего по номиналу прибора, конденсаторы можно подключать параллельно.

Как подобрать пусковой конденсатор для однофазного электромотора

До использования в пусковой цепи конденсатор проверяют тестером на исправность. При подборе рабочего конденсатора можно применять такое же приближенное правило а-7 микрофарад на 100 ватт номинальной электрической мощности. Емкость пускового также берется в 2-3 раза выше.

При подборе конденсатора на 220 вольт следует выбирать модели с номиналом не менее 400. Это объясняется переходными электромагнитными процессами при запуске, дающими кратковременные пусковые броски напряжения до 350-550 вольт.

Однофазные асинхронные электромоторы часто применяются в домашних электроприборах и электроинструменте. Для пуска таких устройств, особенно под нагрузкой, требуется пусковая обмотка и сдвиг фазы. Для этого используется конденсатор, подключаемый по одной из известных схем.

Конструкция асинхронного однофазного электродвигателя

Если запуск осуществляется с преодолением большого момента инерции, подсоединяют пусковой конденсатор.

Почему однофазный электродвигатель запускают через конденсатор

Статор электродвигателя с единственной обмоткой при пропускании переменного тока не сможет начать вращение, а лишь начнет подрагивать. Чтобы начать вращение, перпендикулярно основной обмотке размещают пусковую. В цепь этой обмотки включают компонент для сдвига фазы, такой, как конденсатор. Электромагнитные поля этих двух обмоток, прикладываемые к ротору со сдвигом по фазе, и обеспечат начало вращения.

В трехфазном двигателе обмотки и так размещены под углами 120 ° . Соответственно сориентированы и наводимые ими в роторе электромагнитные поля. Для начала вращения достаточно обеспечить сдвиг их работы по фазе, чтобы обеспечить пусковой момент вращения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Для чего нужен пусковой конденсатор?

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети 220 В.

Поэтому их ещё называют фазосдвигающими.

Место установки — между линией питания и пусковой обмоткой электродвигателя.

Условное обозначение конденсаторов на схемах

Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С и порядковый номер по схеме.

Основные параметры конденсаторов

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

400 В — 10000 часов
450 В — 5000 часов
500 В — 1000 часов

Проверка пускового и рабочего конденсаторов

Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.

обесточиваем кондиционер
разряжаем конденсатор, закоротив еговыводы
снимаем одну из клемм (любую)
выставляем прибор на измерение ёмкости конденсаторов
прислоняем щупы к выводам конденсатора
считываем с экрана значение ёмкости

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх.Щупы включить в гнёзда с обозначением Сх.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.

Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.

Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором — менее одной секунды, вторым — более одной минуты, так что следует ждать.

Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

Самые доступные конденсаторы такого типа CBB65.

Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.

Как проверить конденсатор мультиметром. Прямые и косвенные методы. Как проверить исправность конденсатора, его емкость и сопротивление.

Одной из наиболее распространенных причин неисправности радиоэлектронной техники является поломка одного или нескольких конденсаторов, которые составляют неотъемлемую часть ее платы. И чтобы выяснить, какой же именно конденсатор оказался слабым звеном, необходимо проверить их работоспособность. В этой статье описывается, как прозванивают конденсатор. Независимо от того, занимаетесь ли вы электронной аппаратурой профессионально или вы просто любитель, вам это вполне под силу. Для этого вам понадобится мультиметр. Ниже мы рассмотрим, мультиметром самостоятельно.

Виды конденсаторов и их проверка

Прежде чем разобраться, как мультиметром прозвонить конденсатор, давайте выясним, какие существуют. Все конденсаторы делятся на полярные и неполярные. Разница между ними заключается в том, что полярные, как можно догадаться из названия, имеют полярность. Проверять их нужно строго соответствующим образом: «плюс» к «плюсу», «минус» к «минусу», так как в противном случае они придут в негодность и могут взорваться. Все полярные конденсаторы являются электролитическими. Если конденсатор еще советского производства, то при взрыве электролит может попасть вам на кожу. В современных конденсаторах для таких случаев предусмотрено специальное сечение на поверхности, которое разрывается в определенном направлении и не дает проводящему веществу разбрызгаться в разные стороны.

Каким образом выполнить проверку, зависит от характера поломки, так как мультиметром проверить конденсатор на работоспособность можно двумя способами: в режиме замера сопротивления его диэлектрика и измеряя его емкость.

Пробой конденсатора

Наиболее распространенной проблемой конденсаторов является пробой диэлектрика. Диэлектрик — это слой материала между двумя проводниками внутри конденсатора, который имеет большое сопротивление, чтобы не допустить протекания тока между проводниками.

В исправном конденсаторе допускается небольшое пропускание тока через этот изолятор, это называется «ток утечки», и он ничтожно мал. При пробое диэлектрика его сопротивление резко падает, и, по сути, он превращается в обыкновенный проводник. Причиной такого пробоя, как правило, является резкий перепад напряжения в сети, к которой подключено оборудование. К характерным признакам пробоя относятся вздутие корпуса конденсатора, его потемнение и появление черных пятен. Перед тем как проверить конденсатор на исправность, осмотрите его визуально на предмет внешних дефектов.

Проверка неполярного конденсатора в режиме омметра

Проверка мультиметром сопротивления диэлектрика в конденсаторе осуществляется в режиме омметра. В неполярных конденсаторах диэлектрик может быть выполнен из стекла, керамики, бумаги или даже в виде воздушной прослойки. Таким образом обеспечивается крайне высокое сопротивление, и в исправном конденсаторе покажет фактически бесконечную величину. Если же электрический пробой имеет место, то уровень сопротивления будет в пределах нескольких Ом, максимум нескольких десятков.

Перед тем как мультиметром прозвонить конденсатор, включите на соответствующий режим, выставив на нем максимально возможный уровень измерения сопротивления. Подведите к выводам конденсаторы щупы мультиметра и посмотрите на табло: если конденсатор в порядке, то там должна появиться единичка, что говорит о том, что сопротивление выше установленного максимума. Если же на дисплее мультиметра высветится какое-то конкретное значение, меньшее чем измерительный максимум, то это может быть свидетельством неисправности проверяемого конденсатора.

Помните о технике безопасности и не держитесь одновременно и за щупы прибора и за выводы конденсатора, так как из-за меньшего сопротивления электрический ток пойдет через ваше тело.

Проверка полярного конденсатора в режиме омметра

По сравнению с неполярными конденсаторами в полярных сопротивление диэлектрика на порядок меньше, поэтому максимум сопротивления на мультиметре нужно выставлять соответствующее. Большинство таких конденсаторов имеют не менее 100 кОм сопротивления, особо мощные и до 1 мОма. Перед тем как мультиметром прозвонить конденсатор, замкните выводы накопителя, чтобы разрядить его полностью.

Установив соответствующий предел измерения, подключите щупы прибора к конденсатору, соблюдая при этом полярность. Электролитические конденсаторы имеют сравнительно большую емкость, и поэтому при подключении они тут же начинают заряжаться. В течение того времени, пока идет зарядка, сопротивление будет прямо пропорционально расти, что будет отображаться на экране прибора. Конденсатор можно считать исправным в большинстве случаев, когда сопротивление переваливает за отметку в 100 кОм.

Как мультиметром прозвонить конденсатор (аналоговый измеритель)

Ту же самую процедуру можно проделать при помощи аналогового (стрелочного) измерителя. Емкость электролитического конденсатора можно определить по скорости движения стрелки прибора в сторону максимума. Чем медленнее двигается стрелка, тем дольше заряжается конденсатор и тем, соответственно, больше его емкость. Если емкость составляет от 1 до 100 микрофарадов (мкФ), стрелка достигнет правого края циферблата практически моментально. При емкости от 1000 мкФ ее путь может занять несколько секунд.

Как мультиметром прозвонить конденсатор: инструкция по проверке емкости накопителя

Хотя конденсаторы часто проверяют омметром, более надежным способом выяснить его исправность считается измерение емкости. Повышенная утечка (в том числе из-за пробоя) в электролитическом конденсаторе приводит к частичной потере емкости, и ее действительная величина уже не соответствует заявленной на корпусе накопителя. Измеряя очень трудно определить данный дефект, для этого требуется измеритель емкости. Следует иметь в виду, что далеко не у всех мультиметров имеется такая функция, поэтому убедитесь в том, что ваш прибор способен выполнять такое измерение.

Прежде чем проверять таким образом электролитический конденсатор, его обязательно необходимо полностью разрядить. Заряженный конденсатор может попросту испортить ваш мультиметр. Особенно это касается полярных накопителей с высоким рабочим напряжением и большой емкостью. Как правило, такие конденсаторы используются в импульсных блоках в качестве фильтрующих накопителей.

Разрядка конденсатора

Для разрядки низковольтных конденсаторов достаточно просто закоротить их выводы, но в случае с высоковольтными и большой емкостью к выводам следует подключить 5-10-килоомный резистор. Резистор необходим, чтобы избежать возникновения искры во время замыкания. Помните о безопасности и ни в коем случае не прикасайтесь к выводам конденсатора, иначе замыкание произойдет на вас.

Обрыв конденсатора

Обрыв — довольно редкая для конденсаторов неисправность. Как правило, он возникает при механических повреждениях накопителя. В результате обрыва конденсатор полностью теряет свою накопительную функцию и имеет нулевую емкость. Фактически он превращается в два изолированных друг от друга проводника. Обнаружить обрыв при помощи омметра практически невозможно. Своеобразным симптомом обрыва в полярных электролитических конденсаторах при является отсутствие какого-либо изменения в показаниях прибора. Так как исправный неполярный конденсатор малой емкости имеет высокое сопротивление, проверить его на обрыв, таким образом, не представляется возможным. Единственный выход — измерение емкости.

Потеря емкости конденсатора

Для того чтобы определить, потерял ли конденсатор свою емкость, как ни странно, нужно замерить эту самую емкость. Выставьте на мультиметре соответствующий предел измеряемой емкости, разрядите проверяемый конденсатор, подключите щупы измерителя к соответствующим гнездам на нем, соблюдая правильную полярность, и наконец, прикоснитесь щупами к выводам конденсатора. Очевидно, что разобраться, как мультиметром проверить конденсатор кондиционера или любого другого бытового прибора на предмет потери емкости, не столь сложно.

Измерение напряжения конденсатора

Также, чтобы убедиться в исправности конденсатора, следует проверить, соответствует ли его реальное напряжение номинальному. Для этого вам потребуется режим вольтметра на вашем мультиметре и источник питания для зарядки конденсатора. Напряжение он должен выдавать меньше, чем то, на которое рассчитан накопитель. Подсоедините щупы к выводам и подождите немного, пока конденсатор полностью зарядится. Переведя прибор в режим вольтметра, проверьте выдаваемое накопителем напряжение. Значение, появившееся на экране мультиметра сразу же в начале тестирования, должно соответствовать заявленному.

Учтите, что при проверке накопитель теряет свой заряд и напряжение, соответственно, будет быстро падать, поэтому важно увидеть цифру, которая появилась в самом начале.
Есть и более простой способ проверки, но он действенен только для конденсаторов с достаточно большой емкостью. Зарядив накопитель полностью, возьмите обыкновенную отвертку с изолированной рукояткой, поднесите ее металлическую часть к его выводам и замкните их. Если в результате проскочила яркая искра, значит, элемент рабочий. Если же искра очень слабая или вовсе отсутствует, значит, конденсатор не держит заряд.

Заключение

В данной статье мы попытались разобрать все наиболее часто встречающиеся поломки конденсаторов, а также способы их проверки. Важный момент: многие начинающие мастера думают, как прозвонить конденсатор мультиметром, не выпаивая его из платы, однако в таком случае в процессе измерений будет иметь место очень большая погрешность. Единственный способ в таком случае — это визуальный осмотр на предмет наличия внешних признаков, таких как взбухание, потемнение или изменение цвета поверхности.

Чаще всего конденсаторы «летят» в таких видах бытовой техники, как стиральные машины, телевизоры, микроволновые печи и др. Поэтому если перед вами стала проблема, как прозвонить конденсатор кондиционера мультиметром, можете смело использовать нашу инструкцию.

Конденсатора на плате без предварительного демонтажа возникают проблемы. Конденсатор всегда включен в цепь и может соседствовать на плате с другими элементами схемы. Особенно влияют на измерения емкости обмотки трансформаторов, индуктивности, предохранители — у них маленькое сопротивление постоянному току.

Поэтому необходимо убедиться, что в цепях измеряемого конденсатора нет влияния таких элементов. Если в цепях с конденсатором включены транзистор или диод, тогда при измерении можно увидеть отклонение стрелки до определенного положения и падение до определенного значения, равному сопротивлению переходов полупроводника. И если нет короткого замыкания, то конденсатор может быть исправным.

При прикосновении щупами мультиметра на конденсатор подается постоянный ток от тестера. Конденсатор будет заряжаться, а сопротивление плавно увеличиваться.

На электронном тестере значение будет расти от отрицательных или положительных чисел до единицы, указывающей на сопротивление, превышающее предел измерений, выбранный ручкой переключения. После перестановки щупов тестера местами конденсатор должен перезарядиться, прибор должен действовать также.

По отклонению стрелки стрелочного мультиметра при подключении конденсатора и возврате ее в исходное положение можно заметить по шкале максимальное отклонение.

Если поменять местами щупы тестера, стрелка прибора должна снова отклониться на максимум и плавно упасть на исходное положение. После необходимо взять похожий и заведомо исправный конденсатор, и если стрелка тестера на контрольном элементе отклонится больше, то проверяемый конденсатор нерабочий.

Если при измерении и соответствии плюсов и минусов на тестере и выводах конденсаторов прибор покажет сопротивление, то такой конденсатор неисправен.

Проверка конденсатора другими приборами

Существуют приборы, позволяющие проверять конденсаторы прямо на плате. Такие приборы работают на низких напряжениях для уменьшения опасности вывода из строя других элементов.

Можно самому изготовить приставку к тестеру по схемам, опубликованным в журналах и интернете. Но не всегда ими можно провести измерения точно из-за влияния других элементов схем. Например, несколько установленных параллельно конденсаторов в итоге покажут общую емкость.

В автомобиле есть множество электрических систем, которые выполняют определенные функции. Среди этих систем есть основная — система зажигания. В случае, если двигатель начинает работать неустойчиво, «троит», т.е. один из цилиндров двигателя не вступает в работу, необходимо проверить систему зажигания.

Для этого нужно убедиться, что свечи зажигания вырабатывают искру, с помощью которой производится воспламенение топливовоздушной смеси в цилиндре двигателя. Если одна или несколько свечей выдают слабые искры красного цвета или их появление неравномерно, нужно обратить внимание на работу распределителя зажигания, который еще называют трамблер (от французского «trembleur», что в переводе означает «прерыватель»).

В новых моделях автомобилей вместо механического трамблера используется электронный коммутатор, который в случае отказа меняется целиком. Чтобы обнаружить причину неустойчивой работы трамблера, необходимо снять с него крышку, которая сделана из эбонита. В крышке за время эксплуатации могут возникнуть микротрещины, в которые попадает пыль и грязь, что вызывает пробои в электрической цепи, и напряжение не подается на свечи зажигания. После осмотра крышки нужно уделить внимание зазорам между контактами прерывателя. Также необходимо проверить конденсатор в трамблере . Если зазоры нормальные, а при работе возникает сильное искрение, значит проблема в конденсаторе . Для проверки его работы потребуется амперметр.

Подключив прибор к контактам, включите зажигание и рукой разомкните контакты в трамблере. Понаблюдайте за показаниями стрелки амперметра . Если стрелка или цифровое значение на экране приблизились к нулю с положения разрядки 2-4А, то существует неисправность в работе конденсатора , и его следует заменить.

Также можно проверить конденсатор самостоятельно, когда есть подозрение в пробое на «массу». Для этого потребуется переносная автомобильная лампочка. Сначала нужно отсоединить провод катушки зажигания вместе с проводом конденсатора от зажима прерывателя и произвести

Начинающие радиолюбители неоднократно задают вопрос, как проверить исправность конденсатора ? Этот важный элемент электрической цепи при неисправности может спровоцировать отказ всей схемы или заставить глючить один из ее узлов.

Как проверить исправность конденсатора?

В процессе проверки конденсатора желательно выпаять и визуально осмотреть радиокомпонент на наличия видимых дефектов:

вздутия, трещины;
почернения, следы гари;
вытекшего электролита.

Но, увы, конденсатор, который нормально выглядит, еще не является залогом того, что он полностью исправен.

Для более точной диагностики необходим мультиметр, желательно с возможностью проверки емкости конденсаторов. В таком устройстве необходимо всего лишь выбрать диапазон измерения необходимой емкости и подключить конденсатор в специальное гнездо (если оно имеется) или к щупам прибора.

На практике если показания мультиметра отличаются от номинала конденсатора +/-15% , можно считать такой конденсатор исправным. Подопытный наш образец имеет: 5,6 мкФ , показания прибора составляют: 5,8мкФ. Вердикт — конденсатор рабочий.

Как проверить электролитический конденсатор мультиметром?

Если функция измерения емкости не предусмотрена на вашем приборе, тогда простейшая проверка конденсатора мультиметром поможет выявить в нем замыкание, но потерю емкости измерить не получится. Для такой проверки необходимо мультиметр включить в режим измерения сопротивления и смотреть на показания индикатора. В первоначальный момент конденсатор накапливает заряд, и его сопротивление уменьшается, спустя определенное время сопротивление конденсатора начнет сильно увеличиваться.

По скорости изменения сопротивления субъективно можно судить о реальной емкости конденсатора.

Как проверить исправность конденсатора тестером?

Вышеописанные действия с легкостью можно повторять не только цифровым, но и стрелочным прибором, в котором отклонение стрелки будет визуально даже лучше видно. Диапазон измерений прибора лучше выставить в пределах 2МОм . Но данный метод проверки способен выявить работоспособный конденсатор лишь емкостью не менее 1мкФ .

Как проверить конденсатор на плате?

Все предыдущие действия можно проводить на плате. Проверить конденсатор мультиметром не выпаивая таким способом не составит труда. Но надо знать, что другие радиокомпоненты будут влиять на показания прибора. Влияние будет зависеть уже от конкретной схемы прибора.

Перед тем, как проверить исправность конденсатора необходимо помнить:

проверять только разряженные конденсаторы (замкнув на несколько секунд их выводы). Не соблюдая данную меру предосторожности есть шанс, что мультиметр выйдет из строя;
не браться за металлические выводы щупов руками. Проводимость человеческого тела непосредственно влияет на показания прибора;
лучше всего проверять любой конденсатор, который выпаян из основной схемы.

Вконтакте

Не знаете, как проверить конденсатор на работоспособность мультиметром? Технология проверки этого элемента схемы довольно простая, главное – уметь пользоваться тестером и соблюдать несколько простых рекомендаций. Итак, далее мы расскажем с помощью каких приборов легче всего определить исправность конденсатора и как это правильно сделать.

Подготовительные работы

Способ №1 – Мультиметр в помощь

Если конденсатор не работает, то лучше всего проверить его работоспособность мультиметром либо цешкой. Этот прибор позволяет определить емкость «кондера», наличие обрыва внутри бочонка либо возникновение короткого замыкания в цепи. О том, мы уже Вам рассказывали, поэтому изначально рекомендуем ознакомиться с этой статьей. Если Вы умеете работать тестером, то дела обстоят гораздо проще.

Измеряем сопротивление

Через некоторое время на дисплее появиться максимальное значение – «1», что говорит об исправности детали.

Измеряем емкость

Измеряем напряжение

Способ № 2 – Обойдемся без приборов

Что еще важно знать?

Вот и все, что хотелось рассказать Вам о том, как проверить работоспособность конденсатора мультиметром в домашних условиях. Эту инструкцию мы рекомендуем Вам использовать при либо стиральной машины своими руками, т.к. у данного вида бытовой техники очень часто происходит эта поломка. Помимо этого кондер часто перестает работать на кондиционерах, усилителях и даже видеокартах. Поэтому если Вы желаете что-либо отремонтировать своими силами, надеемся, что эта инструкция Вам поможет!

Также читают:

Как проверить целостность «кондера»

Нравится(0 ) Не нравится(0 )

Для проверки работоспособности радиоэлементов существует несколько приемов и приборов. В частности, для измерения емкости и проверки состояния конденсаторов лучше всего подходит LC-метр. Однако в ситуациях, когда его нет под рукой, может выручить обычный мультиметр.

Как работает конденсатор и зачем он нужен

Конденсатор – это пассивный электронный радиоэлемент. Его принцип действия схож с батарейкой – он аккумулирует в себе электрическую энергию, но при этом обладает очень быстрым циклом разрядки и зарядки. Более специализированное определение гласит, что конденсатор – это электронный компонент, применяемый для аккумуляции энергии или электрического заряда, состоящий из двух обкладок (проводников), разделенных между собой изолирующим материалом (диэлектриком).

Так каков принцип действия этого устройства? На одной пластинке (отрицательной) собирется избыток электронов, на другой — недостаток. А разница между их потенциалами будет называться напряжением. (Для строгого понимания нужно прочесть, например: И.Е. Тамм Основы теории электричества)

В зависимости от того, какой материал используется для обкладки, конденсаторы разделяют на:

твердотельные или сухие;
электролитические – жидкостные;
оксидно-металлические и оксидно-полупроводниковые.

По изолирующему материалу их делят на следующие виды:

бумажные;
плёночные;
комбинированные бумажно-плёночные;
тонкослойные;

Чаще всего необходимость проверки с использованием мультиметра возникает при работе с электролитическими конденсаторами.

Ёмкость конденсатора находится в обратной зависимости от расстояния между проводниками, и в прямой – от их площади. Чем они больше и ближе друг к другу – тем больше ёмкость. Для её измерения используется микрофарад (mF). Обкладки изготавливаются из алюминиевой фольги, скрученной в рулон. В качестве изолятора выступает слой окисла, нанесенный на одну из сторон. Для обеспечения наибольшей ёмкости устройства, между слоями фольги прокладывается очень тонкая, пропитанная электролитом, бумага. Бумажный или пленочный конденсатор, сделанный по данной технологии, хорош тем, что обкладки разделяет слой окисла в несколько молекул, благодаря чему и удается создавать объемные элементы с большой ёмкостью.

Устройство конденсатора (такой рулон помещается в алюминиевый корпус, который в свою очередь кладется в пластиковый изолирующий короб)

На сегодня конденсаторы используются практически в каждой электронной схеме. Их выход из строя чаще всего связан с истечением срока годности. Некоторым электролитическим растворам присуще «усыхание», в процессе которого уменьшается их ёмкость. Это сказывается на работе цепи и форме сигнала, проходящего по ней. Примечательно, что это характерно даже для неподключенных в схему элементов. Средний срок службы – 2 года. С этой периодичностью и рекомендуется проводить проверку всех установленных элементов.

Обозначение конденсаторов на схеме.
Обычный, электролитический, переменный и подстроечный.

Подготовка перед проверкой

В первую очередь следует выбрать инструмент для проведения проверки. Сегодня в широком ассортименте можно найти мультиметры с аналоговой стрелочной индикацией и жидкокристаллическим дисплеем. Последние отличает высокая точность измерений и удобство эксплуатации, однако для проверки конденсаторов многие предпочитают брать стрелочный мультиметр – легче и понятнее отследить плавное перемещение стрелки, чем «прыгающие» цифры.

Стоит упомянуть, что конденсатор пропускает переменный ток в обоих направлениях, а постоянный – в одном до полной зарядки. У мультиметра есть собственный источник питания, который, соответственно, обладает своей полярностью и номинальным напряжением. Эту особенность инструмента и используют для диагностики.

Для подготовки к проверке:

Переведите переключатель в рабочее положение для измерения сопротивления, чаще всего он обозначается аббревиатурой OHM или символом Ω. В некоторых источниках говорится, что удобнее поставить «на сигнал», однако это менее эффективно – этот способ позволит проверить элемент на пробой, без учета других причин неисправности.
Отградуируйте прибор с помощью механической регулировки, необходимо, что стрелка совпадала с крайней риской.
Снять заряд с конденсатора. Этот пункт обязателен даже для тех деталей, которые не были выпаяны из схемы – на выводах может оставаться остаточное напряжение. Для его снятия нужно замкнуть клеммы. Для небольших элементов подойдет любой проводящий предмет – отвертка, нож, пинцет и т.д. Для конденсаторов с большой ёмкостью, рассчитанные для работы в 220 В сети лучше воспользоваться пробником с одной лампой, 380 В – с несколькими последовательно подключенными. Соблюдайте предельную осторожность и не соединяйте выводы элемента друг с другом – даже пусковой конденсатор, применяемый в бытовой технике, может нанести сильный вред организму.

Ход проверки

Для начала следует провести внешний осмотр радиоэлемента, не выпаивая его из платы. О неисправности или выходе из строя могут говорить вздутие корпуса, изменение его окраски, признаки температурного воздействия (потемнение платы, дорожки отходят от поверхности и т.п.). Если электролитический раствор протекает наружу, снизу в месте крепления к плате должны остаться характерные подтеки. Для проверки фиксации на плате можно осторожно взять элемент и несильно покачать из стороны в сторону. Если одна из ножек оборвана, это сразу будет понятно по свободному ходу.

Взорвавшиеся на плате конденсаторы и сработавший «защитный надрез»

Кстати, надо заметить, современное элементы снабжены специальными щелями для безопасного выхода схемы из строя. Иначе взрыв мог бы сильно испортить всю плату.

Перед тем как проверить элемент мультиметром, следует определить его тип: полярный или неполярный. Электролитические относятся к первой категории – их припаивают к контактам на схеме с соблюдением полярности: плюс – к плюсу, минус – к минусу. Соответственно, и клеммы мультиметра следует подключать согласно данному правилу. Неполярный конденсатор устанавливается без учета этих особенностей. Он, как и бумажный или керамический конденсатор, можно присоединяться к прибору в любом направлении.

Закоротим выводы и попробуем прозвонить элемент тестером. Если прибор показывает минимальное сопротивление, конденсатор исправен и начал заряжаться постоянным током. Во время этого процесса показатель сопротивления будет расти до предельного значения или бесконечности. Поведение показателей имеет значение – стрелка аналогового тестера должна перемещаться медленно без скачков. О том, что работоспособность нарушена, говорят следующие факторы:

При подключении клемм, тестер сразу показывает бесконечность. Это говорит об обрыве в конденсаторе.
Мультиметр показывает на ноль и издает звуковой сигнал – значит произошло короткое замыкание или пробой.

В обоих случаях исправность элементов уже не восстановить и их следует выбросить.

Для того чтобы проверить, работает ли неполярный конденсатор, необходимо выбрать на мультиметре предел для измерения в мегаомах и прикоснуться контактами прибора к выводам – исправный элемент не показывает сопротивлния выше 2 мОм. Стоит помнить, что проверка элемента мультиметром на короткое замыкание, не поддерживается большинством современных приборов, если номинальный заряд радиоэлемента ниже 0,25 мкФ.

Проверка на ёмкость

Проверив сопротивление, мы лишь частично выполняем условия. Простая работоспособность элемента еще не говорит о том, что он работает правильно – в некоторых случаях очень важна точность в работе, к примеру, если проверяется конденсатор микроволновки или колебательного контура. Чтобы убедиться в том, что конденсатор накапливает и удерживает заряд, нужно проверить емкость.

Для этого нужно повернуть тумблер мультиметра на режим CX. Здесь стоит сказать, что проведение этой процедуры возможно лишь с помощью качественного цифрового прибора, но даже в таком случае точность измерений остается приблизительной. При использовании стрелочного инструмента стрелка после подключения начинает быстро отклоняться. В свою очередь это лишь косвенное доказательство исправности элемента, лишь подтверждающее то, что он набирает заряд. О том, как правильно подключать тестер к конденсатору в режиме ёмкости должно быть указано в инструкции пользователя. Не забывайте, что электролитический конденсатор необходимо присоединять, соблюдая полярность. Как правило, анодный (положительный) контакт несколько длиннее катодного (отрицательного).

Ниже размещено интересное радиолюбительское видео, где в середине проводится измерение емкости.

Предел измерения следует выбирать исходя из значения емкости, указанного на корпусе конденсатора. Так, к примеру, если номинальная емкость составляет 9,5 мкФ, необходимо измерять её, переведя тумблер на значение 20 µ. Если итоговые показатели измерений сильно отличаются от номинальных, значит радиодеталь неисправна.

Проверка вольтметром

Если под рукой не оказалось тестера, проверить работоспособность элемента можно с помощью другого электроизмерительного прибора – вольтметра.

Рекомендуется, но не обязательно, отсоединять деталь от электрической цепи – можно проверить все и на плате, отсоединив только один контакт.
Теперь нужно зарядить конденсатор под напряжением ниже номинала. К примеру, для 25V-ного конденсатора подойдет 9V, а для 600V-ного – 400V. Подсоедините прибор и дайте несколько секунд для зарядки. Во избежание порчи во время зарядки следует проверить полярность выводов и клемм. Время зарядки зависит от разности номинала и питающего напряжения. Так, высоковольтный конденсатор можно зарядить только с помощью мощного прибора, превышающего эту величину.
Через некоторое время конденсатор необходимо подключить к вольтметру и замерить напряжение. Для определения исправности надо зафиксировать начальный показатель – если он приблизительно равен или чуть ниже номинала, то элемент исправен. Значительно меньшее напряжение говорит о том, что конденсатор быстро теряет заряд и уже не может выполнять свою задачу (в среднем обычный конденсатор должен удерживать номинальный заряд на протяжении не менее получаса). После подключения через вольтметр радиоэлемент начнет разряжаться, поэтому важно записать напряжение, показанное сразу после подключения.

Проверка на короткое замыкание

Обратите внимание, что данный способ относительно небезопасен и не рекомендуется его использование людьми без необходимого опыта и знаний.

Для начала следует отсоединить конденсатор от схемы и ненадолго (до 4 сек) подключить к источнику питания.
Отсоединив от источника питания, замкните выводы конденсатора с помощью электропроводящего инструмента (отвертка, пинцет, нож). Будьте осторожны: используйте для этого только заизолированный предмет или наденьте на руки резиновые перчатки.
При замыкании выводов произойдет короткое замыкание, сопровождающееся вылетом искры, по виду которой и можно судить о состоянии элемента: если проскочила сильная и яркая искра, конденсатор в норме, тусклая и слабая искра говорит о неисправности.

А вот это видео мы настоятельно рекомендуем посмотреть, т.к. оно очень подробное и охватывает все аспекты нашей темы:

Проверка конденсатора на плате (не выпаивая)

На самом деле, механизм аналогичен, поэтому просто рекомендуем посмотреть это видео, оно должно закрыть все оставшиеся вопросы.

Проверка автомобильного конденсатора

В системах зажигания большинства современных автомобилей используется электронный коммутатор (по привычке называемый так же, как предшествующий ему механический прибор), распределяющий зажигание на свечи, которые, в свою очередь, подают искры на цилиндры двигателя. Считается, что поломка этого устройства требует его немедленной полной замены, однако, если причина неисправности в конденсаторе, используемом в конструкции, можно попробовать поменять только его. Для проверки на трамблере используется амперметр.

Подключив амперметр к выводам конденсатора, включите зажигание и разомкните их.
Обратите внимание на показатели амперметра – если стрелка сместилась с 2-4 А до нуля, наш элемент вышел из строя и надо его заменить.

Самостоятельно проверить автомобильный конденсатор можно и без специального оборудования. Для этого нужно подключить к контактам переносную лампочку небольшой мощности. Если радиоэлемент в порядке, то она не загорится после включения зажигания.

Проверка конденсатора — Энциклопедия по машиностроению XXL

Начальную температуру воды для конденсаторов паровых турбин, приводящих в действие генераторы, следует принимать равной 25° С с последующей проверкой конденсатора на воду температурой 28° С. [c.50]

Перед тем, как детально изучать правила проверки конденсаторов, нелишние напомнить, что происходит, когда к их выводам подключают омметр (см. рис. 53.11). [c.280]

Проверка конденсаторов. Измерения при помощи омметра, когда они дают те результаты, которые мы только что рассмотрели, являются превосходным свидетельством исправности конденсатора. Тем не менее, они должны быть дополнены измерением фактической емкости конденсатора (вскоре мы увидим, как выполнить такое измерение). [c.281]

Напомним также, что при проверке конденсаторов (см. рис. 54.37) перед тем, как дотрагиваться до их выводов и подключать к ним измерительную аппаратуру, конденсаторы необходимо разрядить. [c.306]

Проверка конденсатора. Емкость конденсатора, замеряемая в диапазоне частоты между 50 и 1000 Гц, должна находиться в пределах 0,20—0,25 мкФ. [c.275]

Проверка конденсатора. Для устранения обгорания контактов прерывателя и увеличения напряжения на электродах свечей параллельно контактам включают конденсатор. Применяемые конденсаторы не полностью устраняют искрение контактов. Обычно при работе двигателя на средних эксплуатационных режимах наблюдается слабое искрение контактов прерывателя, не вызывающее их значительного износа. При работе на малых оборотах холостого хода искрение усиливается, а при запуске двигателя в некоторых случаях может появляться неустойчивая электрическая дуга, поэтому некоторое искрение контактов прерывателя не является признаком неисправности конденсатора. На образование дуги большое влияние оказывают ток в момент разрыва контактов ( ток разрыва ), скорость разрыва контактов (число оборотов двигателя), емкость конденсатора, а также и неисправности в цепи конденсатора, коррозия или ослабление крепления конденсатора с массой, обрыв провода, короткое замыкание (пробой) конденсатора и ухудшение качества его изоляции. [c.124]

Для проверки конденсатора непосредственно на двигателе применяют прибор ППЗ или универсальный прибор НИИАТ-Э5, с помощью которого оценивают одновременно исправность конденсатора и качество его соединения с массой и подвижным контактом прерывателя, а также проверяют исправность конденсатора, снятого с прерывателя. [c.125]

Применяемая водителями проверка конденсаторов от аккумуляторной батареи 6 пли 12 в через электрическую лампочку в 1—2 свечи позволяет только обнаружить короткое замыкание между обкладками конденсатора. [c.125]

Часто после такой проверки конденсатор все же оказывается неработоспособным. Это объясняется тем, что э. д. с. самоиндукции при размыкании достигает 300 в, и конденсатор, выдерживающий напряжение 6 или 12 в, пробивается э. д. с. размыкания. [c.125]

Для проверки конденсатора необходимо включить его последователь- но о лампой в сеть напряжением 120 [c.71]

Для проверки конденсатора прибор ППЗ нужно присоединить, как показано на фиг. 172, г. Контакты прерывателя автомобиля должны [c.337]

Фиг. 174. Проверка конденсатора при помощи электролампы.

Рис. 70. Способы проверки конденсатора

Проверка конденсатора. Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения помех радиоприему. Повреждение конденсатора или ос- [c.136]

II. На рис. 55, б показана проверка конденсатора. .. [c.67]

Рис. 29. Схема проверки конденсатора при помощи прибора НИИАТ модели Э-5

Рис. 30. Схема проверки конденсатора при помощи контрольной лампы

Проверка конденсатора. Емкость конденсатора замеряется в диапазоне частоты между 50 и 1000 Гц и должна находиться в пределах 0,20—0,25 мкФ. Сопротивление изоляции при температуре (100 2)° С и напряжении постоянного тока 100 В должно быть более 1 МОм/мкФ. [c.171]

Проверка конденсатора производится несколькими способами. Емкость конденсатора определяют специальными приборами или по величине тока в цепи испытуемого конденсатора, включенного в сеть переменного тока определенной частоты. [c.164]

Лучшим способом проверки конденсатора является проверка его состояния по работе системы зажигания. Для этого испытуемый конденсатор 12 (см. рис. 66) подключают в цепь с заведомо исправными катушкой зажигания и прерывателем-распределителем. Между электродами трехэлектродного разрядника 10 устанавливают зазор, равный 7 мм. Если искрообразование между электродами разрядника будет происходить с перебоями при изменении оборотов от 200 до 1900 в минуту, то конденсатор бракуют. При этом методе проверки, подключая различные конденсаторы, по интенсивности и бесперебойности искрообразования между электродами разрядника можно выбрать из партии проверяемых конденсаторов лучшие. [c.165]

Для проверки конденсатора его можно включить через лампу накаливания (чтобы предотвратить короткое замыкание, возможное при замкнутом конденсаторе) в сеть постоянного или переменного тока напряжением от 300 до 500 в, при этом конденсатор заряжается. [c.165]

В зависимости от имеющегося оборудования (стендов, аппаратов и т. п.) проверка конденсаторов, катушек зажигания и прерывателей-распределителей может производиться и другими способами. [c.166]

Для проверки на короткое замыкание конденсатор включают в цепь переменного тока (напряжением 220 в) последовательно с электрической 143 схема проверки конденсатора в лампой мощностью не ме- сети переменного тока нее 25 в (рис. 143). При [c.237]

Проверка конденсатора может быть выполнена также с использованием стенда М-537. Работоспособность конденсатора определяют по неоновой лампе. При исправном конденсаторе неоновая лампа вспыхнет 1 раз и больше не загорится. Повторная вспышка указывает на утечку тока через диэлектрик, а непрерывное горение неоновой лампочки — на замыкание электродов конденсатора. Если лампа не загорается, это указывает на обрыв в цепи конденсатора. Неисправность конденсатора вызывает перебои или полное прекращение искрообразования. [c.193]

Характерный признак неисправности конденсатора — чрезмерное искрение между контактами прерывателя при пуске двигателя. Есть несколью способов проверки конденсатора. [c.19]

Проверка конденсатора. Характерным признаком неисправности конденсатора является чрезмерное искрение между контактами прерывателя при пуске двигателя. Конденсатор можно проверить несколькими способами. [c.66]

Любой (подчеркиваем — любой) только что собранный аппарат, будь то промышленный телевизор или любительский магнитофон, никогда и ни при каких обстоятельствах нельзя включать в сеть в надежде, что он сразу заработает. И не потому, что он, скорее всего, не заработает, а потому, что после включения вы можете не успеть моргнуть глазом, как лишитесь этого глаза навсегда. Это может произойти в том случае, если поставленный вами без предварительной проверки конденсатор фильтра выпрямителя окажется пробитым или с недопустимой утечкой и взорвется именно в тот момент, когда вы наклонитесь над шасси. [c.19]

Рис. 6. Схема проверки конденсатора

Начальный период сжатия диэлектрика в течение времени прохождения волны по толщине диэлектрика, несущественный при использовании тонкой диэлектрической пленки, является существенным при регистрации электрического сигнала в системе проводник — диэлектрик — проводник с диэлектрическим слоем конечной толщины. Анализ этих эффектов представляет интерес в связи с проверкой модели генерации сигнала в диэлектрических датчиках при прохождении волны. В связи с этим рассмотрим связь сигнала на электродах плоского конденсатора с диэлектрическим слоем конечной толщины с параметрами волны нагрузки в течение периода ее распространения по диэлектрическому слою. [c.185]

Для проверки конденсатора в пути нужно снять конденсатор с прерывателя и положить его на блок цилиндров так, чтобы между корпусом конденсатора и массой был хороший контакт. Включить зажигание и, подведя провод высокого напряжения от катушки зажигания на расстояние 1,5—2,0 мм к проводу конденсатора, несколько раз разомкнуть контакты прерывателя. Заря.див конденсатор несколькими искрами, поднести его провод к корпусу. Если при этом проскакивает искра, конденсатор заряжается. Отсутствие искры означает непригодность конденсатора. Если через 5—ХОсек после зарядки конденсатор не дает разрядной искры, это означает, что имеется утечка тока. [c.72]

Электротехническое й контрольно-регулировочное оборудование включает универсальный контрольно-испытательный стенд, переносный прибор для проверки системы зажигания, переносный вольтамперметр, настольный прибор для очистки и проверки свечей, настольный прибор для проверки якорей, неоновую лампу для установки зажигания, настольный прибор для проверки конденсаторов и катушек зажигания, динамометр для проверки упругости пружины рычажка прерывателя и щеткодержателей, станок для проточки коллекторов и фрезеровки ламелей, клещи для зачистки наконечников проводов и штырей аккумуляторной батареи, кислотомер (ареометр) для замера плотности электролита, нагрузочную вилку (до 150а, 3-0-3 в), резиновую грушу для электролита с.эбонитовым наконечником, приспособление из кислотостойкого материала для переноски аккумуляторных батарей. [c.247]

Для проверки конденсатора нужно отсоединить провод низкого напряжения от клеммы прерывателя и присоединить к этой клемме дополнительный провод, второй конец которого присоединить к зажиму конденсатора прибора. Затем разомкнуть контакты, присоединить провод низкого напряжения прибора с красным наконечником к отрицательной клемме аккумуляторной батареи, а без наконечника — к массе двигателя. После этого переключатель катушки зажигания поставить в положение эталонная (рис. 55, в), включить электродвигатель привода прерывателя прибора и установить на разряднике наибольшую бесперебойную искру, затем перевести переключатель конденсатора в положение испытуемый . При этом, если конденсатор в системе зажигания исправный, величина искры в разряднике не изменится и искрообра-зования между контактами наблюдаться не будет. [c.106]

Проверка емкости конденсатора. Переключатель 14 устанавливают в положение Проверка конденсатора , а ручкой 12 устанавливают стрелку прибора И на крайнее правое деление шкалы. При помощи провода соединяют вывод проверяемого конденсатора с зажимом 36. Для исправных конденсаторов стрелка прибора И будет располагаться в коричневой зоне для четырех кулачковых, в зеленой зоне — для шестикулачковых и в красной зоне — для восьмикулачковых прерывателей-распределителей. Проверку выполняют при отъединенном выводе конденсатора от зажима прерывателя. [c.150]

Проверка конденсатора. Перекидным выключателем / включают проверяемый конденсатор 12. При исправном конденсаторе между электродами разрядника в зазоре 7—8 м.ч искрообразование должно быть бесперебойным при скорости вращения якоря электродвигателя от 200 до 2200 об1мин. [c.128]

Для проверки конденсатора на обрыв и утечку его корпус следует соединить с одним проводником цепи переменного тока, а вторым проводником прикоснуться несколько раз к изолированному выводу конденсатора. Исправный конденсатор должен при этом зарядиться. Затем следует замкнуть кенденсатор накоротко путем присоединения провода конденсатора к его корпусу. Если конденсатор зарядился, то при этом должна проскочиггь искра, сопровождающаяся небольшим щелчком. Отсутствие искры указывает на обрыв или сильную утечку. [c.237]

I — включатель электродвигателя стенда 2 — переключатель работа — калибровка 3 — рукоятка калибровки приборов 4 — ручки для пере-носки 5 — рукоятка искрового разрядника 6 восьмиэлектродный искроразрядник 7 — панель приборов S — вакуумметр 9 — тахометр-вольтметр /О — измеритель угла контакта // — индикаторная лампа /2—кнопка индикаторной лампы 3 — переключатель вида проверки 14 — провод для присоединения прерывателя-распределителя /5 — провода выс жого напряжения /5 — переходный наконечник /7 —зажим шланга вакуумного насоса /5—патрон /9 —стопорный винт держателя 20 — стойка крепления прерывателя-распределителя 21 — сигнальная лампа Стенд включен 22 — включатель стенда 23 — переходная втулка 24 — диск синхроноскопа 25 — подвижная шкала синхроноскопа 26 — синхроноскоп 27 — панель управления 28 — рукоятка штока вакуумного насоса 29 — провод питания от батареи — провод питания от etH 220 в 31 — предохранитель в сети питания 220 в 32 — кнопка измерения сопротивления изоляции 33 — щелевой зажим для конденсаторов 34 — рукоятка компенсаций 55—штепсельная вилка 36 — зажим сопротивление изоляции 37 — зажим емкость 38 — предохранитель в цепи аккумуляторной батареи 39 — провод высокого напряжения 40 — рукоятка реостата, регулирующего скорость вращения вала электродвигателя 4/— провод со штепсельной розеткой 42 — провод для проверки конденсаторов [c.172]

При необходимости на стенде СПЗ-8М могут быть проверены и конденсаторы. Однако прерыватели-распределители современных У-образных двигателей снабжены самовосстанавливающимися конденсаторами, способными безотказно работать длительное время. Поэтому описание проверки конденсаторов не приводится. [c.174]

Проверка конденсатора. Конденсатор можно проверить как иа автомобиле с помощью приборов, так и сняв с него. Для этого необходимо включить его или в осветительную сеть напряжением 127 илн 220 В последовательно с электрической лампочкой, или в электрическую цепь, последовательно составленную из аккумуляторной батареи, лампы и конденсатора. В обоих случаях, если лампа не загорается, то конденсатор ие пропускает ток н способгп са.мозаря-диться. Конденсатор псправен, если при присоединении к его корпусу отключенного от сети (или цепи) провода проскакивает искра. При неисправном конденсаторе лампа будет загораться. [c.128]

Подготовка фундамента к монтажу. После проверки фундамента и устранения строителями всех замеченных дефектов необходимо подготовить его к монтажу закрыть досками все проемы, установите ограждения и поручни, сделать временные настилы из досок для монтажа конденсатора, паровой коробки, масляного бака и других деталей. До начала монтажа с фундамента должны быть убраны все ненужные предметы и г усор. [c.183]

Как диагностировать проблему конденсатора кондиционера | Александр Сервисиз

Как проверить конденсатор кондиционера

У вас есть проблемы с кондиционером в вашем доме и вы подозреваете, что это проблема конденсатора кондиционера? Ниже я изложил пошаговое руководство о том, как проверить конденсатор переменного тока, чтобы убедиться, что он исправен или у вас проблемы с конденсатором.

Во-первых — прежде чем я продолжу, мне нужно выложить этот отказ от ответственности! ПРЕДУПРЕЖДЕНИЕ — Эта процедура связана с риском поражения электрическим током — не пытайтесь это сделать, если вы не знакомы с безопасностью при работе с высоким напряжением.

Вот инструменты, которые вам понадобятся:

Отвертка с изолированной ручкой
Изолированные перчатки
Измеритель с микрофарадами или измеритель с сопротивлением (Ом)

Шагов:

Если вы не знакомы с высоким напряжением в наружном блоке, не пытайтесь выполнить эту процедуру !!!!!
Удалите разъединитель или выключите автоматический выключатель, это должно отключить 240 вольт на внешний блок
Установите термостат ниже комнатной температуры и выберите охлаждение (при этом на внешний блок по-прежнему будет поступать 24 В, но 240 В, необходимые для работы компрессора и вентилятора, должны быть отключены от разъединителя или автоматического выключателя).
Убедитесь, что наружный блок не работает (вы услышите гудение, но блок не работает)
Переведите термостат в положение ВЫКЛ. (Это отключит 24 В на агрегате, и гудение прекратится)
Снимите панель, закрывающую электрические компоненты
Наденьте изолирующие перчатки
Возьмите отвертку с изолированной ручкой
Возьмите отвертку и коснитесь обоих контактов «C» (общий) и выступов «HERM» (компрессор) в верхней части конденсатора, чтобы разрядить сторону HERM конденсатора.
Возьмите отвертку и коснитесь общих выступов «FAN» и «C» в верхней части конденсатора, чтобы разрядить сторону FAN конденсатора.
Запишите, какой провод подключен к какой клемме (например, коричневый к вентилятору, красный к C, фиолетовый к C, желтый к HERM) системы каждой марки могут незначительно отличаться, поэтому запишите соединение клеммы с проводом
Снимаем провода с конденсатора
(opt1) Возьмите провода от измерителя, установив его на микрофарады, и проверьте показания одним проводом на C, а другим на вкладках HERM или FAN.
(opt1) если показание находится в рабочем диапазоне, указанном на стороне конденсатора, то конденсатор исправен
(opt2) с измерителем, установленным на ом, проверьте показания одним проводом на C, а другим на вкладках HERM или FAN.
(opt2) наблюдайте, как показание увеличивается от нуля (0) до максимального значения, а затем возвращается к нулю (вы заряжаете и разряжаете конденсатор при настройке сопротивления), если максимальное показание находится в рабочих характеристиках на стороне конденсатора. , то конденсатор в порядке.
Замените провода точно так же, как они были сняты на шаге 9, используя свои записи
Заменить электрическую крышку на блоке
Заменить разъединитель

Всегда вызывайте опытного специалиста по HVAC, чтобы проверить конденсатор.

Как проверить двойной рабочий конденсатор от кондиционера с помощью мультиметра — Dan the Fix-it Man

Просто простой способ проверить исправность конденсатора с помощью мультиметра, установленного на Ом.Вы также можете поменять местами красный и черный, но сопротивление будет отрицательным (-) Спасибо за просмотр!

Когда у меня сломался кондиционер, я просмотрел несколько видеороликов на YouTube и в конце концов понял, что проблема в конденсаторе. Я видел, как этот метод объясняли несколько других пользователей YouTube, и мне показалось, что он тоже работает. Во многих комментариях на моем канале YouTube говорится, что этот метод не является «правильным» способом проверки конденсатора, но с тех пор я узнал, почему этот метод работает:

«Конденсатор пропускает только переменный ток, поэтому обычно он показывает бесконечное сопротивление на постоянном токе.Техника, показанная в этом видео, работает, потому что первоначальное приложение омметра поражает конденсатор переходным током (т. Е. Переменным током). Конденсатор обеспечивает относительно низкое сопротивление этому импульсу переменного тока, поэтому показания счетчика колеблются перед установкой на «бесконечное» показание сопротивления ». -Пользователь YouTube DGK284

Этот тест на самом деле просто проверка целостности цепи. Иногда верхняя часть конденсатора выпячивается наружу, как банка с газировкой, которая вот-вот взорвется. Обычно это признак того, что это плохо.В другой раз я обнаружил, что тот, который не был правильно закреплен металлическим ремешком, и вибрации блока кондиционирования воздуха снаружи вызвали трение конденсатора, что привело к образованию отверстия в корпусе конденсатора.

Возможно, это не «правильный» способ проверки конденсатора, но я уже отремонтировал несколько других кондиционеров, используя тот же метод тестирования, чтобы убедиться, что конденсатор неисправен. Заменить конденсатор несложно, и у меня есть еще одно видео на YouTube, показывающее, как я его заменил.

Просто убедитесь, что при замене конденсатора вы проверяете правильность номинального напряжения и микрофарад.

В некоторых регионах эти конденсаторы продаются только лицензированным техническим специалистам в области систем отопления, вентиляции и кондиционирования воздуха, поэтому вам, возможно, придется купить один через Интернет. Я купил несколько на Amazon.
Вот несколько примеров на Amazon:

Как проверить конденсатор для оконного переменного тока | Home Guides

В оконных устройствах переменного тока используются два типа конденсаторов — рабочие конденсаторы и пусковые конденсаторы.Некоторые производители объединяют в одном блоке как рабочий, так и пусковой конденсаторы. Пусковой конденсатор обеспечивает дополнительный пусковой момент, необходимый компрессору для запуска под нагрузкой, и подключается только во время цикла запуска. Рабочий конденсатор, с другой стороны, остается подключенным все время и служит для повышения эффективности двигателей вентиляторов испарителя / конденсатора компрессора. Тестирование этих конденсаторов — простой процесс, который даже новичок может сделать правильно и безопасно с первого раза.

Отключите оконный кондиционер от специальной розетки.Снимите блок с крепления к окну и поместите на пол или устойчивый стол. Некоторые из этих юнитов могут быть довольно тяжелыми, поэтому вам может понадобиться помощь помощника.

Выкрутите винты, удерживающие металлическую оборачивающую крышку на месте. Соблюдайте осторожность при снятии крышки. Края листового металла очень острые и могут порезать руки. Замените винты в раме для безопасного хранения.

Найдите рабочий и пусковой конденсаторы. Рабочие конденсаторы представляют собой маслонаполненные конденсаторы, а пусковые конденсаторы — электролитические; Рабочие конденсаторы представляют собой металлические банки серебристого цвета круглой или овальной формы, пусковые конденсаторы — круглые, трубчатые блоки черного цвета.Эти конденсаторы, как правило, располагаются на компоненте, который они обслуживают, то есть на двигателе компрессора или вентилятора, или в непосредственной близости от него.

Разрядите конденсатор, закоротив его выводы вместе с помощью металлического стержня отвертки. Поместите металлический стержень отвертки с пластиковой ручкой между клеммами, соединяющими их вместе. Во время разрядки конденсатора держите пальцы подальше от металлического вала. Конденсатор в хорошем состоянии может сохранять электрический заряд в течение нескольких часов, даже месяцев, после того, как блок отключен от источника питания.Помните, что электричество опасно, и удар от одного из этих конденсаторов может убить вас.

Сфотографируйте, как провода подключаются к конденсатору с помощью цифровой камеры, или нарисуйте схему соединений. Снимите провода с конденсатора, вытащив клеммы-розетки из клемм-вилок на конденсаторе с помощью плоскогубцев.

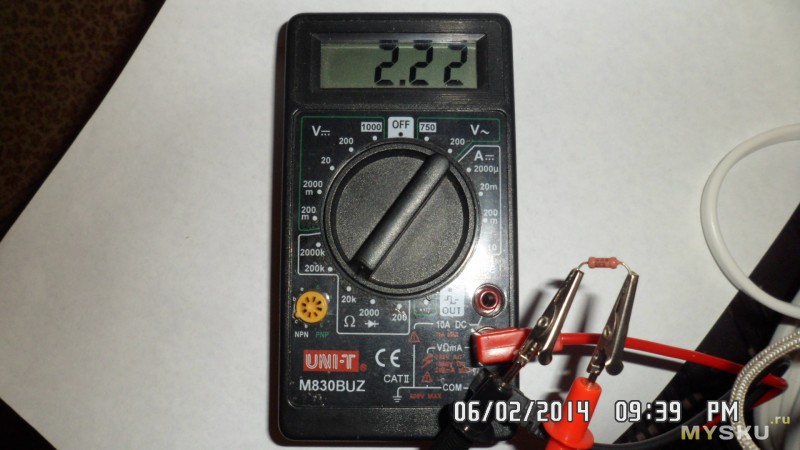

Проверка конденсатора цифровым мультиметром

Снимите провода с конденсатора и снова закоротите клеммы вместе с металлическим стержнем отвертки, чтобы убедиться, что на конденсаторе нет остаточного заряда.Остаточный заряд — это минутный заряд, который повлияет на тест, но не представляет опасности для человека.

Установите функциональный переключатель на цифровом мультиметре в положение проверки конденсатора и прикоснитесь щупами измерительного прибора к клеммам конденсатора. ЖК-дисплей измерителя должен отображать фактическую емкость конденсатора в микрофарадах. Большинство конденсаторов имеют допустимый допуск ± 10 процентов. Если показание попадает в этот диапазон, конденсатор исправен. Номинальная емкость указана на корпусе конденсатора.

Переверните датчики расходомера и повторите тест. Если показание отличается более чем на 10 процентов от номинального значения, замените конденсатор.

Проверка конденсатора аналоговым измерителем

Удалите конденсатор из цепи и снимите резистор утечки через клеммы конденсатора, чтобы предотвратить ложный результат проверки. Аналоговый измеритель покажет сопротивление резистора и покажет, что исправный конденсатор имеет внутреннее короткое замыкание с высоким сопротивлением.

Установите функциональный переключатель измерителя на шкалу «R X 1000». Поднесите щупы измерителя к клеммам конденсатора. Следите за стрелкой счетчика. Стрелка быстро переместится вправо, а стрелка медленно вернется влево в поисках исправного конденсатора.

Переверните датчики расходомера и повторите тест. Показание счетчика бесконечного сопротивления, указатель, оставшийся слева от шкалы, указывает на разомкнутую цепь конденсатора, и его необходимо заменить. Постоянное показание измерителя при нулевом сопротивлении, когда указатель щелкает вправо и остается там, указывает на короткое замыкание конденсатора и необходимость его замены.

Ссылки

Ресурсы

Биография писателя

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журнале «Family Handyman», Popular Science, «Популярная механика», «Хенди» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных электротехнических технологий в колледже Элвина.

Интеллектуальная (и простая) проверка рабочих конденсаторов

При проверке рабочего конденсатора многие технические специалисты отсоединяют провода и используют настройку емкости на своем измерителе для проверки конденсатора.В системе, которая не работает, в этом тесте нет ничего плохого. Однако, когда вы ПОСТОЯННО проверяете конденсаторы в рамках регулярного тестирования и технического обслуживания, этот дополнительный этап отсоединения разъемов может занять много времени. В этих случаях это также совершенно не нужно. Тестирование конденсаторов ПОД НАГРУЗКОЙ (во время работы) — отличный способ подтвердить, что конденсатор выполняет свою работу в условиях реальной нагрузки, что также является более точным, чем снятие показаний при выключенном устройстве.

Во-первых, если вы привыкли проводить проверки конденсаторов на этапе «очистки» PM, вам нужно будет изменить свои методы и проводить тесты на этапе «тестирования». Вы будете снимать эти показания одновременно с другими показаниями силы тока и напряжения во время рабочего теста.

Этот метод практичен и представляет собой сочетание двух различных методов тестирования —

1. Считайте показания вольт (ЭДС) и ампер (ток), как обычно, и запишите свои показания.

2. Измерьте силу тока только на пусковом проводе (проводка, соединяющая пусковую обмотку). Это будет провод между вашим конденсатором и компрессором. Когда дело доходит до 4-проводных двигателей, это обычно коричневый провод, а НЕ коричневый с белой полосой. Обратите внимание на силу тока на этом проводе.

3. Измерьте напряжение между двумя выводами конденсатора. Для компрессора это будет между HERM и C; для двигателя вентилятора конденсатора это будет между FAN и C.Обратите внимание на показания напряжения.

4. Теперь возьмите показание амперметра, которое вы сняли на стартовом проводе (провод от конденсатора), и умножьте на 2652 (некоторые говорят, что 2650, но 2652 немного точнее). Затем разделите полученную сумму на измеренные вами вольты конденсатора. Простая формула: ампер пусковой обмотки X 2 652 ÷ напряжение конденсатора = микрофарады.

5. Прочтите заводскую табличку MFD на конденсаторах и сравните ее с вашими фактическими показаниями. Большинство конденсаторов допускают допуск 6% +/-.Если он выходит за пределы этого диапазона, то может потребоваться замена конденсатора. Всегда перепроверяйте свои расчеты, прежде чем цитировать клиента. Мы должны быть уверены в точности рекомендаций по ремонту.

6. Повторите этот процесс для всех рабочих конденсаторов, и вы будете уверены, полностью ли они работают под нагрузкой или нет.

7. Имейте в виду, что установленный конденсатор может быть НЕ ПРАВИЛЬНЫМ конденсатором. Двигатель или компрессор могли быть заменены, или кто-то поставил неправильный размер.В случае сомнений обратитесь к паспортной табличке или техническим характеристикам конкретного двигателя или компрессора.

Если вам нужна наглядность, мы добавили несколько хороших видео по этой теме в конце этой статьи. Обратите внимание, что некоторые будут использовать 2650, некоторые 2652 и некоторые 2653. Все зависит от того, сколько знаков после запятой они используют в своих вычислениях, но все они приведут к достаточно точному выводу для нашего использования.

Сначала это может занять на несколько минут больше. Тем не менее, в конечном итоге вы будете действовать быстрее, будете иметь меньше ошибок (вы забудете вернуть клеммы на место), лучше поймете, как работает оборудование, и получите более точные показания.

После замены конденсатора всегда перепроверяйте свои показания, чтобы убедиться в правильности показаний нового конденсатора под нагрузкой.

Также рекомендуется проверять конденсаторы, которые вы удалили, используя настройку емкости на вашем измерителе в качестве контрольной точки.

Хотя этот метод хорош, он хорош настолько, насколько хороши ваши инструменты и ваша математика. Если сомневаетесь, перепроверьте… и всегда сомневайтесь.

—Bryan

Сопутствующие
Процедура испытания и замены конденсатора
Рабочий конденсатор обеспечивает постоянный фазовый ток для запуска двигателя
, позволяя двигателю
С расчетной эффективностью
В правильном направлении
С соответствующим крутящим моментом
С коэффициентом мощности, близким к «единице» (коэффициент мощности около 1.0)
Если рабочий конденсатор часто выходит из строя, двигатель не будет работать в случае двигателей с высоким крутящим моментом, таких как компрессор, или в случае вентиляторов, они могут работать в обратном направлении или медленно, или с высокой силой тока или перегреваться.
Рабочий конденсатор выходит из строя из-за
Низкое качество изготовления
Перегрев (они стали горячими)
Повышенное напряжение (слишком высокое напряжение)
Многие скажут, что отказавший двигатель «вынимает» конденсатор . На самом деле вышедший из строя или слабый конденсатор может вывести двигатель из строя.

Если конденсатор имеет физические повреждения, такие как пузыри в верхней части или утечка масла, его следует заменить.Обычная ржавчина — не повод заменять конденсатор. Обратите внимание на номинал MFD или мкФ, указанный на конденсаторе. Также стоит отметить номинальное напряжение, но вы можете использовать конденсатор с более высоким номинальным напряжением, но не ниже.
Если система в настоящее время работает, то лучше всего провести тест под нагрузкой. Не проводите испытание конденсаторов нагнетателя под нагрузкой из-за риска того, что измеритель может попасть вокруг вращающегося колеса воздуходувки. Если система НЕ работает, лучшим вариантом будет стендовое испытание.
Выберите стенд для простоты или если система не работает. Выбирайте под нагрузкой, потому что это можно сделать в условиях реальной нагрузки работающей системы.
Bench Test Перейти к шагу ❼
Under Load Test Перейти к шагу ❻
Для тестирования под нагрузкой вам необходимо провести измерения при работающей системе. Носите соответствующие СИЗ и делайте это только в безопасных случаях. Вам нужен точный мультиметр, который может надежно измерять напряжение и силу тока. Часто под нагрузкой измерения могут быть высокими, если зажим усилителя улавливает помехи от других цепей.Измерьте силу тока на пусковом проводе с проводом, отцентрованным в зажиме, и умножьте на 2652. Теперь измерьте напряжение на конденсаторе и разделите силу тока x 2652 на это напряжение, чтобы найти емкость в MFD. Если MFD под нагрузкой меньше, чем 10% минимум, предлагаем замену. Если он превышает номинальный, это часто является ошибочным измерением.
Если конденсатор обнаруживает слабость в результате испытания под нагрузкой, продолжайте и проводите испытание на стенде.

Стендовое испытание — это просто отсоединение обоих выводов от рабочего конденсатора после безопасного отключения питания и разрядки конденсатора.Затем вы помещаете измеритель, предназначенный для проверки емкости на клеммах, и записываете показания. Будьте осторожны, чтобы не прикасаться к измерительным щупам и обеспечить надежное соединение с металлическими контактными пластинами на конденсаторе. Если результат измерения превышает 10%, мы предлагаем замену. запомните перед снятием проводов.
Обязательно удалите разъединитель, иначе агрегат выключен и обесточен. Протестируйте с помощью измерителя, который предварительно проверен на известном источнике напряжения, и проверьте L1 на L2 и L1 — заземление и заземление L-2, чтобы убедиться в отсутствии напряжения.
Перед проверкой, касанием или снятием конденсатора его необходимо разрядить. Для этого используйте резистор с высоким сопротивлением, соединяющий клеммы HERM и Fan между клеммами C или одним конденсатором.
ПРИМЕЧАНИЕ: На самом деле рабочий конденсатор очень редко содержит заряд в нормально работающей системе, потому что он стекает через обмотки компрессора, ЕСЛИ одна из обмоток не разомкнута. По этой причине многие специалисты предпочитают просто использовать отвертку для разряда, что является спорной, но распространенной практикой.
Для снятия отсоедините провода в верхней части конденсатора, а также снимите ремешок, удерживающий конденсатор на месте.
Яблоки в яблоки: во время этого процесса вы должны использовать тот же номинальный конденсатор MFD. Он будет расположен на коробке, а также сбоку конденсатора. Установите конденсатор вертикально так, чтобы клеммы были направлены вверх. ПРОВЕРЬТЕ НОВЫЙ КОНДЕНСАТОР ПЕРЕД УСТАНОВКОЙ
. Иногда новый конденсатор может быть больше или меньше. Теперь используйте металлическую ленту и создайте новую ленту для конденсатора, отрезав ее до нужного размера и прикрепив саморезами к нужной области.Всегда проверяйте перед использованием саморезов, чтобы убедиться, что вы не подвергаетесь опасности проколоть катушку.
В это время снова подсоедините провода к верхней части двойного рабочего конденсатора. Убедитесь, что общее соединение подключено, HERM (компрессор) подключен и FAN подключен. Вы всегда должны дважды проверять, чтобы убедиться, что все провода находятся на своих местах. Убедитесь, что клеммы очень плотно прилегают, затяните их, сжимая острием иглы перед установкой, чтобы убедиться, что они плотно прилегают.
Снова подключите разъединитель или снова включите прерыватель. Убедитесь, что все компоненты системы работают, а компрессор и вентилятор работают с надлежащей силой тока. Использование измерителя мощности и проверка коэффициента мощности двигателя, чтобы убедиться, что он близок к единице, является хорошей дополнительной практикой.
Убедитесь, что вы очистили место и снова прикрепили панель к конденсатору
Сопутствующие
Признаки неисправности конденсатора переменного тока (удобный список!)
Признаки неисправности конденсатора переменного тока (удобный список!)
Вы когда-либо сталкивались с тем, что кондиционер дует теплым воздухом или показывает проблемы с электричеством — в таком случае вы могли видеть симптомы неисправности конденсатора переменного тока.Системы кондиционирования воздуха состоят из множества компонентов, обеспечивающих работу системы. Отказ компонента сигнализирует домовладельцам о необходимости ремонта с такими симптомами, как нестабильная работа.
Одним из таких компонентов является конденсатор. В этом блоге мы расскажем о симптомах неисправного конденсатора переменного тока, которые вам необходимо знать. Мы также рассмотрим, что делает конденсатор переменного тока, как тестировать конденсаторы переменного тока и как конденсаторы выходят из строя в кондиционере.
Обзор: что такое конденсатор переменного тока? Как работает конденсатор переменного тока?
Конденсатор переменного тока — это компонент наружного конденсаторного блока кондиционера или теплового насоса.Он передает мощность на двигатель, приводящий в действие систему кондиционирования воздуха. Конденсатор обеспечивает начальный всплеск энергии для включения системы, когда наступает время цикла охлаждения. Затем он поддерживает его непрерывную работу с электричеством до завершения цикла.
Начальный всплеск мощности составляет от 300 до 500 процентов от нормального количества электроэнергии, требуемого системой. Как только двигатель кондиционера достигает надлежащей рабочей скорости, конденсатор ограничивает избыточную мощность и подает постоянное количество в течение всего цикла охлаждения.В некотором смысле это похоже на батарею, которая накапливает энергию и распределяет ее во время использования.
Что вызывает симптомы неисправности конденсатора переменного тока?
Проблемы с конденсатором переменного тока мешают вашей системе кондиционирования воздуха работать должным образом. Признаки неисправного конденсатора переменного тока обычно вызваны:
Перегрев схемы системы
Короткие замыкания в системе охлаждения
Скачки напряжения
Удары молнии
Чрезвычайно высокие наружные температуры
Износ оборудования
Как долго прослужат конденсаторы переменного тока?
Большинство прослужит 20 лет.Опять же, если ваш переменный ток перегружен, испытывает резкие перепады температуры или скачки, или если конденсатор имеет дефектную часть, он не прослужит так долго.
Проблемы, вызванные неисправными конденсаторами переменного тока
Во-первых, неисправность конденсатора переменного тока вызывает проблемы с работой вашей системы кондиционирования воздуха. Плохой конденсатор мешает нормальному функционированию внешнего блока, что мешает процессу охлаждения в целом.
Во-вторых, неправильная подача напряжения на внешние компоненты блока заставляет систему работать усерднее, поскольку она пытается выполнить свою работу.
Дополнительные компоненты часто выходят из строя из-за неисправного конденсатора. Наконец, ваши счета за электроэнергию могут стать выше из-за увеличения потребности в электроэнергии для охлаждения вашего дома.
Контрольный список симптомов неисправности конденсатора переменного тока
По мере развития проблемы система охлаждения продолжает работать, хотя и плохо, и домовладельцы могут этого не заметить сразу. В других случаях основным признаком неисправного конденсатора переменного тока, который замечает человек, является то, что кондиционер полностью отключается.
Эти признаки неисправного конденсатора переменного тока предупреждают о проблеме с системой охлаждения.Свяжитесь с нами для ремонта кондиционера, если заметите:
Дым или запах гари от внешних компонентов кондиционера
Гудящий шум кондиционера
Вашему кондиционеру требуется некоторое время, чтобы начать цикл охлаждения после его включения
Система кондиционирования воздуха отключается наугад
Во время работы кондиционера в ваш дом не поступает холодный воздух
Система кондиционирования не включается вообще
Ваши счета за электроэнергию без объяснения причин выше
Как проверить конденсатор переменного тока Подрядчики
HVAC используют инструмент, называемый мультиметром, для проверки конденсаторов переменного тока.Также известный как мультитестер или VOM, он объединяет несколько функций измерения в одном устройстве. Большинство мультиметров измеряют ток, напряжение и сопротивление. Аналоговые мультиметры используют микроамперметр с вращающейся стрелкой для отметки показаний.
Вот видео, показывающее два типа:

Когда наши технические специалисты обращаются к внутренней части вашего конденсаторного агрегата для поиска источника проблемы, эти признаки неисправности конденсатора переменного тока помогают специалистам изучить этот компонент дальше:
Трещины
Выпуклость
Из конденсатора и печатной платы вытекает жидкость
Недостаточно заряда при проверке мультиметром
Устраните симптомы неисправности конденсатора переменного тока с помощью службы кондиционирования воздуха Sanborn
Если у вас возникнут какие-либо из этих симптомов неисправности конденсатора переменного тока, немедленно позвоните в компанию Sanborn для ремонта кондиционера.Мы приступим к работе, чтобы диагностировать проблему и быстро произвести необходимый ремонт, чтобы уменьшить дискомфорт для вашей семьи.
Если вашему кондиционеру десять лет или больше, возможно, пришло время подумать о новой установке переменного тока. Мы будем рады отправить кого-нибудь для проведения необходимых измерений, чтобы ваша система охлаждения подходила по размеру для вашего дома.
Мы предлагаем бесплатные оценки и варианты финансирования, чтобы вы сразу почувствовали себя комфортнее и эффективнее.
Свяжитесь с нами сегодня, чтобы запланировать обслуживание или запросить бесплатную смету для вашего дома Inland Empire.
Как определить, что у вас плохой конденсатор переменного тока: симптомы неисправного конденсатора
Когда кондиционер не работает должным образом, на ум приходят всевозможные вопросы: Что теперь? Это легко исправить? Сколько это будет стоить?
Если вы относитесь к тому типу людей, которые любят пытаться решать проблемы самостоятельно, вы попадаете в хорошую компанию. Вот почему так много сайтов DIY и видео на YouTube. Хотя полезно научиться проводить основной ремонт дома, имейте в виду, что для решения более сложных проблем гораздо безопаснее (для вас и для вашего кондиционера) обращаться к специалисту по HVAC.
Теперь, когда это решено, давайте определим, вызвана ли ваша проблема с переменным током неисправным конденсатором.
Что такое конденсатор переменного тока?
Конденсатор переменного тока, также называемый рабочим конденсатором, представляет собой небольшой цилиндрический объект, который передает энергию двигателю, который питает систему кондиционирования воздуха. Конденсатор переменного тока дает вашей системе переменного тока начальное усиление, необходимое для включения, а также обеспечивает непрерывное питание для продолжения работы.
Конденсатор — это всего лишь один из компонентов системы кондиционирования воздуха.Эта небольшая, но мощная деталь — настоящая рабочая лошадка и, как и все части системы кондиционирования воздуха, не подвержена сбоям. Без исправного конденсатора ваша система не сможет работать должным образом.
Если вы подозреваете, что конденсатор вашей системы кондиционирования неисправен, вот все, что вам нужно знать об этой детали, а также о том, как устранить неисправность и заменить неисправный.
Признаки неисправности конденсатора переменного тока
Если ваш кондиционер не дует холодным воздухом, причиной может быть неисправный конденсатор.
Однако сначала ищите простые решения: возможно, вам нужно заменить воздушные фильтры, или это может быть одной из нескольких других причин.
После того, как вы исключите их, если ваше устройство все еще дует теплый воздух, проблема может быть в конденсаторе.
Наиболее распространенные признаки и симптомы неисправного конденсатора переменного тока включают:
Как проверить конденсатор переменного тока
Если указанные выше признаки относятся к вашей ситуации, выйдите на улицу к конденсатору кондиционера.
Посмотрите через вентиляционные отверстия для вентилятора в верхней части устройства.Если ваш вентилятор переменного тока не вращается, найдите длинный тонкий предмет (палку, отвертку, плоскогубцы). Вставьте его в вентиляционные отверстия и осторожно нажмите на одну из лопастей вентилятора. Если вентилятор начинает вращаться сам по себе и продолжает вращаться, у вас неисправный конденсатор.
Если кондиционер издает гудение, но не работает, вероятно, неисправен конденсатор.
Как заменить конденсатор переменного тока
Вы можете приобрести замену в хозяйственном магазине. Затем пора установить:
Шаг 1. Отключите питание вашей системы кондиционирования с помощью панели выключателя.
Шаг 2. Отвинтите боковую панель вашего конденсаторного блока, чтобы получить доступ к конденсатору.
Шаг 3. Найдите конденсатор и разрядите питание
Шаг 4. Снимите старый конденсатор и обратите внимание, как подключены провода
Шаг 5. Осторожно отсоедините провода от трех разъемов конденсатора, обозначенных HERM, Fan и C. Запишите или сфотографируйте, какие цветные провода подключаются к какому разъему, для дальнейшего использования.
Шаг 6. Установите новый конденсатор в соответствии с руководством.
Шаг 7. Привинтите боковую панель обратно к конденсаторному блоку.
Как выбрать конденсатор для замены
Если вы заменяете конденсатор переменного тока самостоятельно, вам нужно будет выбрать подходящую замену. Размер и форма конденсатора не имеют большого значения, когда дело доходит до замены, но вам нужно знать две вещи: номинальное напряжение и микрофарады (мкФ).
Номинальное напряжение не обязательно должно совпадать с вашим текущим конденсатором, но микрофарады должны совпадать.Напряжение и микрофарады указаны на конденсаторе и могут выглядеть примерно так: «35/5 мкФ и 370 В». Обязательно запишите это, а также марку и модель вашей системы кондиционирования воздуха при посещении местного магазина товаров для дома.
В конечном счете, конденсаторы являются универсальными компонентами, поэтому форма, размер, марка и другие основные факторы не имеют особого значения — просто не забудьте указать соответствующее напряжение и микрофарады, и все будет готово.

Как проверить исправность конденсатора (радиоэлемента) для постоянного и переменного напряжения

Какие свойства конденсатора подлежат проверке

Косвенные признаки неисправных конденсаторов

Как проводить измерения работоспособности конденсатора

Способы проверки конденсатора электролитического и неэлектролитического

Применяемые конденсаторы для схемопостроения

Резюмируя информацию о проверке конденсатора

Как проверить конденсатор кондиционера RV

Тестирование емкости

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Шаг 5

Шаг 6

Шаг 7

Тестирование сопротивления

Шаг 1

Шаг 2

Чаевые

Предупреждения

Предметы, которые вам понадобятся

Как проверить конденсатор холодильника — Морской флот

Устройство компрессора

Возможные причины сбоя в работе электродвигателя

Стоимость услуги мастера компании СевРемКом

Диагностика компрессора

Как проверить сопротивление?

Как проверить ток?

Видео: проверка

Что такое конденсатор и зачем нужен?

Полярные и неполярные разновидности

Особенности полярных конденсаторов

Отличия неполярных конденсаторов

Порядок проверки мультиметром

Как проверить полярный конденсатор?

Обследование неполярного конденсатора

Измерение емкости конденсатора

Измерение напряжения мультиметром

Проверка конденсаторов без выпаивания

Рекомендации по проверке конденсаторов

Выводы и полезное видео по теме

Как определить электролитический конденсатор или нет

Подготовительные работы

Способ №1 – Мультиметр в помощь

Измеряем сопротивление

Измеряем емкость

Измеряем напряжение

Способ № 2 – Обойдемся без приборов

Что еще важно знать?

Способы определения полярности конденсатора

По маркировке

Примеры обозначения плюса конденсатора

Обозначение минуса

По геометрии

С помощью мультиметра

Что сделать

Как проверить конденсатор для запуска электродвигателя

Что такое конденсатор

Описание разновидностей конденсаторов

Выбор емкости

Для рабочего конденсатора

Для пускового конденсатора

Простые способы подключения электродвигателя

Схема подключения «треугольник»

Схема подключения «звезда»

Рабочее напряжение

Использование электролитических конденсаторов

Как подобрать конденсатор для трехфазного электродвигателя

Как подобрать пусковой конденсатор для однофазного электромотора

Почему однофазный электродвигатель запускают через конденсатор

Для чего нужен пусковой конденсатор?

Основные параметры конденсаторов

Проверка пускового и рабочего конденсаторов

Замена и подбор пускового/рабочего конденсатора

Типы конденсаторов

Как проверить конденсатор мультиметром. Прямые и косвенные методы. Как проверить исправность конденсатора, его емкость и сопротивление.

Виды конденсаторов и их проверка

Пробой конденсатора

Проверка неполярного конденсатора в режиме омметра
