Как проверить тестером конденсатор видео

В данном материале речь пойдет о том, как проверить конденсатор мультиметром, если вы нет прибора, проверяющего емкость конденсаторов – LC-метром.

Существует два вида конденсатора: полярные (электролитические конденсаторы), и неполярные к которым можно отнести все оставшиеся. Кондеры полярного типа получили свое название благодаря тому, что они припаиваются к радиоаппаратуре в строгом порядке: плюсовым контактом конденсатора к плюсовому контакту схемы.

В случае нарушения полярности такого конденсатора, он может выйти из строя, вплоть до взрывания.

Импортные конденсаторы располагаются на своей верхней части небольшим крестиком либо иной фигуркой, которые вдавлены в корпус. В этих местах корпус тоньше.

Это сделано для того чтобы обеспечить безопасность. По этой причине, если произойдет взрыв импортного конденсатора, то просто осуществиться раскрытие его верхней части. На изображении вы можете видеть вздувшийся конденсатор от материнской платы компьютера.

Прорыв осуществлен точно вдоль линии.

Проверка конденсатора мультиметром

Для проверки конденсатора при помощи мультиметра, нужно придерживаться одного правила – емкость конденсатора не должен быть менее 0,25 мкФарад.

Перед тем, как проверить конденсатор мультиметром, следует определить его полярность. Для определения полярности конденсатора, достаточно внимательно посмотреть на его корпус, на нем должна быть нанесена маркировка. Обозначение минуса производиться при помощи галочки. Черная галочка, нарисованная поверх жирной золотой полосы и указателем минусового вывода.

Теперь, следует взять мультиметр, и выставить тумблер в режим прозвонки (или на сопротивление) и при помощи щупов касаемся контактов. Поскольку мультиметр в режиме прозвонки и измерения сопротивления выдает постоянное напряжение то конденсатор будет заряжаться и по мере заряда показатель сопротивления конденсатора будет расти.

Пока производиться зарядка, значение сопротивления растет, пока не станет слишком большим. Посмотрим, как это должно выглядеть.

Здесь только происходит касание контактов при помощи щупов.

Продолжаем держать, и смотрим за ростом сопротивления

пока оно не будет очень большое

Удобно проверять конденсаторы аналоговым мультиметром, поскольку в нем легко отследить поворот стрелки, о не мигающие цифры в цифровом мультиметре.

Если во время касания щупами конденсатора, мультиметр пищит и показывает ноль, то это говорит коротком замыкании в конденсаторе. Если мультиментр сразу показывает единичку, то в конденсаторе случился обрыв. В любой из описанных ситуаций, следует выкинуть конденсатор, поскольку он не рабочий.

Проверка неполярных конденсаторов производиться легче. Выставляем тумблер мультиметра на мегаОмы и прижимаем щупы к выводам конденсатора. Если значение сопротивления не дотягивает до 2-х МегаОм, то конденсатор можно считать неисправным.

Проверка конденсатор тестером видео

Ну вот и все, теперь вы знаете как проверить конденсатор мультиметром. Если вам требуется проверить конденсатор с емкостью меньше 0,25 мкФарад, то придется воспользоваться специальным прибором.

Иногда возникает необходимость проверки электронных элементов, в том числе и конденсаторов.
По разнообразным причинам конденсаторы выходят из строя, это может быть внутреннее короткое замыкание, увеличение тока утечки пробой конденсатора в следствие превышения максимально допустимого напряжения или же обычное уменьшение емкости – причина которая со временем постигает почти все электролитические конденсаторы.

Методы проверки конденсатора, мы рассмотрим, довольно простые, здесь главное умение пользоваться тестером или мультиметром и правильно применять данную инструкцию.

Для начала необходимо знать что все конденсаторы разделяются на полярные и неполярные. К полярным относятся электролитические конденсаторы, к неполярным все остальные.

Полярные конденсаторы в схеме должны стоять таким образом чтоб на обозначенном минусовом выводе был минус питания, а на плюсовом контакте плюс, только так ы не иначе.

Если нарушить полярность то минимум что будет это конденсатор выйдет из строя, но при достаточном напряжение он вздуется и взорвется, для того чтоб при аварийной ситуации конденсатор не разрывало на осколки, в импортных конденсаторах, в верхней части корпус сделан с тонкого материала и нанесены специальные разделительные прорези, при взрыве такой конденсатор просто выстреливает вверх и не задевает при этом элементы вокруг себя.

Перед проверкой конденсатор необходимо обязательно разрядить любым металлическим предметом закоротив его выводы, и так перед каждой проверкой.
Если проверяемый конденсатор находится на плате, необходимо хотя бы один его вывод освободить от схемы и приступить тогда уже к замерам. Но так как большинство современных конденсаторов имеют достаточно низкую посадку – лучше конденсатор выпаять полностью.

Проверка конденсатора мультиметром

С помощью мультиметра можно проверить практически любой конденсатор по емкости больше 0.25 микрофарад.

Полярность конденсатора обозначена на корпусе в виде поздовжной полосы с знаками минус – это минусовой вывод конденсатора.

Скорость заряда будет напрямую зависеть от емкости конденсатора. Через определенное время конденсатор зарядится и на дисплее мультиметра будет значение «1» или по другому говоря «бесконечность» это уже говорит о том что конденсатор не пробит и не замкнут.

Но если при касание щупами контактов конденсатора мы сразу наблюдаем значение «1» то это говорит об внутреннем обрыве – конденсатор не исправен.
Бывает и другое, значение «000» или близкое очень малое значение которое не меняется (при зарядке) иногда мультиметр пищит, это говорит о пробое или коротком замыкание пластин внутри конденсатора.

Неполярные конденсаторы проверяются довольно просто, тестер выставляем в режим измерения сопротивления (мегаОмы), касаясь щупами контактов конденсатора – сопротивление должно быть не меньше 2 МегОм. Если наблюдается меньше то конденсатор неисправен, но убедитесь что вы в момент замера не касались пальцами щупов.

Проверка конденсаторов стрелочным тестером

Проверяя стрелочным прибором. Суть проверки та же что и мультиметром, но здесь можно уже более наглядно наблюдать процесс зарядки конденсатора потому как мы видим отклонения стрелки а не мигающие цифры на дисплее.

Исправный конденсатор при контакте с щупами, не забываем разряжать, должен сначала отклонить стрелку а затем медленно и плавно возвращать стрелку назад, скорость возврата стрелки будет зависеть от емкости конденсатора.
Если стрелка не отклоняется или же отклонившись не возвращается это говорит о явной неисправности конденсатора.

Но если емкость конденсатора очень мала, «зарядки» можно и не заметить – практически сразу же стрелка уйдет в бесконечность, то есть не сдвинется с места. Для конденсатора же более 500 микрофарад – такая картина практически сразу же будет говорить о внутреннем обрыве.

Хорошим способом будет проверка заведомо исправного конденсатора (для наглядности) и сравнение с испытуемым. Такой способ даст возможность более уверено ответить на вопрос – рабочий ли конденсатор?

Проверка переменным напряжением

Так как невозможно наблюдать столь быстрый процесс заряда для проверки конденсаторов малой емкости есть специальный способ который с точностью определит нет ли обрыва в нем.
Собирается небольшая схемка состоящая с последовательно соединенных конденсатора, амперметра переменного тока и токоограничительного резистора.
Соединенную цепь подключают к источнику переменного напряжения, с напряжением не больше 20% от максимального напряжения конденсатора.
Если стрелка амперметра не отклоняется это говорит об внутреннем обрыве конденсатора

Проверяем емкость конденсатора

Для проверки емкости нам нужно убедится что реальная емкость конденсатора соответствует указанной на его корпусе.

Все электролитические конденсаторы со временем (в процессе работы) «подсыхают» и теряют свою емкость, это естественный процесс и для каждой конкретной схемы существуют свои припуски и отклонения.

Проверяют емкость мультиметром в режиме «Cx» выбирают примерную емкость с максимальным пределом.
Конденсатор разряжают об металлический предмет, например пинцет и вставляют в гнездо проверки конденсаторов.
Для более точных показаний необходимо следить за тем чтоб в мультиметре стояла новая и не розряженая «крона».

Применяют и специальные приборы внешне схожие с мультиметром, которые специализированы конкретно для проверки конденсаторов и имеют достаточно широкий диапазон измерений емкости, от единиц пикофарад до десятков тысяч микрофарад, не каждый профессиональный мультиметр может похвастаться и половиной того диапазона емкостей.

Но если у вас под рукой нет ни мультиметра ни «микрофарадметра» можно достаточно приблизительно

замерить емкость стрелочным омметром.

Как писалось выше, конденсатор заряжают прикасаясь щупами к его контактам – «засекаем» время отклонения стрелки назад и сравниваем время с заведомо исправным (новым) конденсатором, если время сильно не отличается то емкость в пределах нормы и конденсатор исправен.

Таким же способом можно определить ток утечки конденсатора. Для этого конденсатор щупами заряжают до отклонения стрелки назад.
С интервалом несколько секунд (зависит от емкости) щупы прикладывают снова, если стрелка снова проделывает такой же весь путь то это говорит о повышенном токе утечки и уже частичном неисправности конденсатора. В исправного же конденсатора в течение несколько секунд, чем больше емкость тем больше времени, должен сохранятся «заряд» и стрелка уже не должна показывать столь низкое сопротивление вначале как при первой зарядке.

«Зарядка напряжением».
Такой способ проверки аналогичной ситуации подходит для более высоковольтных конденсаторов так как на малом напряжение (от тестера) может быть не понятна вся ситуация.
И так суть способа заключается в том что конденсатор заряжают от источника постоянного напряжения, для этого напряжение выбирают немного меньше максимального и заряжают контакты конденсатора, как правило хватит 1-2 секунды. После чего «зарядку» отсоединяют и мультиметром измеряют напряжение на контактах конденсатора, оно должно быть практически таким же что и использовалось при зарядке, если это ни так и оно сильно занижено то у конденсатора большой ток утечки и он неисправен.

Мултиметром наблюдают напряжение в течение некоторого времени, конденсатор будит плавно терять напряжение, скорость будит зависеть от емкости и ESR (внутреннего сопротивления).

Как проверить конденсатор без приборов?
В некоторых ситуациях при отсутствие омметра или вольтметра, исправность электролитического конденсатора можно проверить только лишь при наличие источника подходяще допустимого напряжения. Конденсатор в течение 1-2 секунд заряжают, а затем нужно замкнуть его контакты металлической отверткой.
У исправного конденсатора должна появится яркая искра. Если же она тусклая или же едва заметная то это говорит о том что конденсатор неисправен и плохо держит заряд.

Одной из самых распространённых причин неисправности электронной техники, это выход из строя конденсатора. Любая электроника, бытовая техника и цифровые процессоры все имеют в своем оборудовании конденсаторы и достаточно одной незначительной неисправности конденсатора, что бы весь механизм прекратил выполнять свои функции.

Как проверить конденсатор мультиметром

Я рад снова видеть все вас на страницах сайта «Электрик в доме». Сегодня мы познакомимся и изучим одну из самых используемых деталей в электронике – конденсатор. История создания первого конденсатора относит нас назад в 1745 год («лейденская банка»).

В наше время, в век технологий нас со всех сторон окружает электротехнические машины и оборудование. Вы конечно хорошо знакомы с конденсатором и если не сталкивались технически, то слышали о нем однозначно.

Вот почему, в случае неисправности оборудования, первым делом необходимо обратить ваше внимание на работоспособность в схеме конденсаторов. И сделать это можно только при помощи электронного прибора, так как визуально определить состояние невозможно, если нет внешних повреждений.

Для этих целей и предназначен недорогой прибор мультиметр, выполняющий многие функции. Об одной из них — проверки сопротивления, я уже знакомил вас в своей предыдущей статье. Этот же материал предназначен для изучения методики проверки конденсатора мультиметром.

С этой проблемой ко мне обратился один из моих подписчиков. Следуя уже своей традиции, я как всегда, буду излагать материал просто и доступно для легко понимания всем желающим.

Проверка конденсатора мультиметром

Для лучшего усвоения материала, начнем с небольшой теории:

Устройство и принцип работы мультиметра;
Виды и особенности конденсаторов.

Устройство (прибор) предназначенное для накопления электрического заряда – это основное определение конденсатора. Конструктивно он состоит из определенного корпуса, внутри которого расположены две параллельные металлические пластины. Между пластинами установлена прокладка (диэлектрик). Площадь пластин напрямую влияет на величину электрического заряда. Чем больше площадь пластин, тем больше величина накопленного заряда.

Конденсаторы могут быть двух видов: полярными и неполярными.

Конденсаторы полярные.

Определить какой вид конденсаторов достаточно не сложно, уже название вам дает подсказку, что «полярные» должны иметь полярность, то есть иметь (+ плюс) и (- минус). Их подключение в электросхему строго регламентировано в соответствие полярности. Плюс подключается к плюсу, минус к минусу. При нарушении этого правила — конденсатор не будет работать, а вместе с ним и вся схема.

Все полярные конденсаторы заполнены электролитом (твердым или жидким), поэтому их классифицируют как электролитические. Их физические параметры (емкость) находится в следующих параметрах 0.1 ÷ 100000 мкФ.

Конденсаторы неполярные

Неполярные конденсаторы, как вы уже поняли, не имеют полярности и не требуют строгого соблюдения условий подключений. У них нет ни плюса, ни минуса. Роль диэлектрика у них могут выполнять: бумага, стекло, керамика и слюда. Их физические параметры (емкость) незначительна и находится в следующем диапазоне (от нескольких микрофарад до нескольких пикофарад).

Забегая вперед, сразу хочу ответить на ваши вопросы, зачем нам с вами необходимо знать эти технические тонкости. Это очень важно, так как к каждому типу конденсаторов применима своя методика проверки мультиметром. И пред началом проверки, мы должны первым делом, установить тип конденсатора. Это очень важный момент. Прошу вас обратить на это внимание!

Как проверить конденсатор с помощью приборов

Любую проверку конденсаторов необходимо начинать с внешнего осмотра, на наличие внешних признаков повреждений корпуса (трещин, вздутия). Достаточно часто происходит повреждение электролита, что приводит к повышению давления на внутреннюю поверхность оболочки и последующее ее вздутие.

После того как визуальный осмотр окончен и мы не установили внешних повреждений конденсатора, необходимо продолжить проверку специальным прибором, в нашем случае мультиметром. Этот простейший прибор поможет нам установить емкость конденсатора и обрывы внутри.

Перед проверкой незабываем, установить тип конденсатора, более подробно об этом написано выше. Продолжаем процесс проверки с соблюдением полярности, для этого подключаем плюсовой щуп к плюсовому контакту конденсатора и соответственно минусовой щуп к контакту минус.

Проверяя неполярный конденсатор, подключение мультиметра проводим произвольно без соблюдения правила полярности. Единственное, что здесь необходимо выполнить, это выставить переключатель мультиметра на отметку 2 Мом. Это важно, так как при меньшем значении дисплей прибора отобразит — «1» (единицу), что укажет на неисправность конденсатора.

Проверяем конденсатор мультиметром в режиме омметра

Для примера мы свами выполним проверку четырех конденсаторов: два полярных (диэлектрических) и два неполярных (керамических).

Но перед проверкой мы должны обязательно разрядить конденсатор , при этом достаточно замкнуть его контакты при помощи любого металла.

Для того чтобы перейти в режим (омметра) сопротивления, мы перемещаем переключатель в группу измерения сопротивления, для того чтобы установить наличие обрыва или короткого замыкания.

Итак, первым делом проверим полярные кондиционеры (5.6 мкФ и 3.3 мкФ), установленных ранее у неработающих энергосберегающих лампочек

Разряжаем конденсаторы путем замыкания их контактов обычной отверткой. Вы можете использовать, удобный для вас, любой другой металлический предмет. Главное чтобы к нему плотно прилегали контакты. Это позволит нам получить точные показания прибора.

Следующим шагом выставляем переключатель на шкалу 2 МОм и соединяем контакты конденсатора и щупы прибора. Далее наблюдаем на дисплее быстро увиливающие параметры сопротивления.

Вы спросите меня, в чем дело и почему на дисплее мы наблюдаем «плавающие показатели» сопротивления? Это объяснить довольно просто, поскольку питание прибора (батарейка) имеет постоянное напряжение и за счет этого происходит зарядка конденсатора.

С течением времени конденсатор все больше и больше накапливает заряд (заряжается), тем самым увеличивая сопротивление. Емкость конденсатора влияет на скорость зарядки. Как только конденсатор получит полную зарядку, значение его сопротивления будет соответствовать значению бесконечности, а мультиметр на дисплее покажет «1». Это параметры рабочего конденсатора.

Нет возможности показать картинку на фотографии. Так для следующего экземпляра емкостью 5.6 мкФ, показатели сопротивления начинаются с 200 кОм и плавно возрастают до тех пор, пока не преодолеют показатель 2 МОм. Эта процедура не занимает более -10 сек.

Для следующего конденсатора емкостью 3.3 мкФ происходит все аналогично, но время процесса занимает менее — 5 сек.

Проверить следующую пару неполярных конденсаторов можно точно также по аналогии с предыдущими конденсаторами. Соединяем щупы прибора и контакты, следим за состоянием сопротивления на дисплее прибора.

Рассмотрим первый «150nК». Вначале его сопротивление несколько снизится примерно до 900 кОм, затем следует его плавное увеличение до определенной отметки. Время процесса занимает — 30 сек.

При этом на мультиметре модели МБГО переключатель устанавливаем на шкалу 20 МОм (сопротивление приличное, очень быстро идет зарядка)

Процедура классическая, снимаем заряд при помощи замыкания контактов отверткой:

Смотрим на дисплей, отслеживая показатели сопротивления:

Делаем вывод, что в результате проверки все представленные конденсаторы исправны.

Как проверить емкость конденсатора

Главный показатель, основная характеристика всех конденсаторов — это «емкость». Измеряя эту характеристику и сравнивая ее с указанными параметрами на корпусе, мы сможем выяснить, исправен кондиционер или нет. Есть приборы, которые легко позволят вам выполнить эту проверку.

Но можно ли проверить емкость конденсатора, как в нашем случае, мультиметром . Если вы будет проверять емкость при помощи щупов, вы не получите желаемого результата. Как же быть?

В этом нам помогут разъемы «гнезда» -CX+(«-» и «+» — это полярность подключения)

Для этого примера мы будем использовать кондер «150нФ». Маркировка 150nK:

Устанавливаем переключатель на отметку – ближайшее большее значение. В нашем случае это 200 нФ. Следующим шагом вставляем ножки конденсатора в разъемы -CX+. (не обращаем внимание на полярность, наш кондер неполярный). Дисплей показывает значение емкости– 160.3 нФ, что совпадает с номинальными показателями.

Продолжаем проверку конденсатора с емкостью 4700 пФ. Устанавливаем переключатель на шкале в положение 20 n.

Теперь вставляем ножки в разъёмы прибора и наблюдаем на дисплее параметры 4750 пФ. Вы это можете увидеть на фото. Параметры точно соответствуют параметрам заявленным производителем.

Запомните, если показатели сильно отличаются от номинальных параметров или вообще равны нулю, это говорит нам, что конденсатор не рабочий и его необходимо заменить.

Как проверить конденсатор при помощи прибора ESR-METR

Недавно я приобрел ESR-METR и я решил выполнить им ту же самую проверку.

Методика проверки очень проста. Прибор необходимо откалибровать, в моем случае в комплекте идет специальная перемычка, при помощи которой замыкается нужная группа контактов на колодке 1-4. Нажимаем кнопку и прибор автоматический калибруется, сообщив нам об этом на своем экране. После калибровки не забываем разрядить конденсатор и подключаем его к нужным нам разъемам. и производим измерение.

Каждый конденсатор обладает и паразитными свойствами, например сопротивлением. Из фото видно, что емкость конденсатора соответствует заявленным характеристикам, а также присутствует паразитное последовательное сопротивление номиналом 1.2 Ом, из за этого потери на данном конденсаторе составляют 0,5%.

В нашем случает этот показатель великоват, что говорит о высыхании конденсатора, устанавливать его в схему не рекомендуется.

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Как проверить конденсатор мультиметром не выпаивая видео

Подготовительные работы

Перед тем, как проверять исправность конденсатора, нужно его обязательно разрядить. Для этого лучше всего использовать обычную отвертку. Жалом Вы должны прикоснуться одновременно к двум выводам бочонка, чтобы возникла искра. После небольшой вспышки можно переходить к проверке работоспособности.

Способ №1 – Мультиметр в помощь

Если конденсатор не работает, то лучше всего проверить его работоспособность мультиметром либо цешкой. Этот прибор позволяет определить емкость «кондера», наличие обрыва внутри бочонка либо возникновение короткого замыкания в цепи. О том, как пользоваться мультиметром мы уже Вам рассказывали, поэтому изначально рекомендуем ознакомиться с этой статьей. Если Вы умеете работать тестером, то дела обстоят гораздо проще.

Первым делом Вы должны определить, какой конденсатор находится в схеме: полярный (электролитический) или неполярный. Дело в том, что при проверке полярного изделия нужно соблюдать полярность: плюсовой щуп должен быть прижат к плюсовой ножке, а минусовой, соответственно, к минусу. В случае с неполярным вариантом детали соблюдать полярность не нужно, но и проверять его придется по другой технологии (об этом мы расскажем ниже). После того, как Вы определитесь с типом элемента, можно переходить к проверочным работам, которые мы сейчас рассмотрим по очереди.

Измеряем сопротивление

Итак, сначала нужно проверить сопротивление конденсатора мультиметром. Для этого отпаиваем бочонок со схемы и с помощью пинцета аккуратно перемещаем его на рабочую поверхность, к примеру, свободный стол.

После этого переключаем тестер в режим прозвонки (измерение сопротивления) и дотрагиваемся щупами до выводов, соблюдая полярность.

Обращаем Ваше внимание на то, что если Вы перепутаете минус с плюсом, проверка работоспособности может закончиться неудачно, т.к. конденсатор сразу же выйдет из строя. Чтобы такого не произошло, запомните следующий момент – производители всегда отмечают минусовой контакт галочкой!

После того, как Вы дотронетесь щупами до ножек, на дисплее цифрового мультиметра должно появиться первое значение, которое моментально начнет расти. Это связано с тем, что тестер при контакте начнет заряжать конденсатор.

Через некоторое время на дисплее появиться максимальное значение – «1», что говорит об исправности детали.

Если же Вы только начали проверять конденсатор мультиметром, и у Вас появилась «1», значит внутри бочонка произошел обрыв и он неисправен. В то же время появление нуля на табло свидетельствует о том, что внутри кондера произошло короткое замыкание.

Если для проверки сопротивления Вы решите использовать аналоговый мультиметр (стрелочный), то определить работоспособность элемента будет еще проще, наблюдая за ходом стрелки. Как и в предыдущем случае, минимальное и максимальное значение будет говорить о поломке детали, а плавное повышение сопротивления будет означать пригодность полярного конденсатора.

Чтобы самостоятельно проверить целостность неполярного кондера в домашних условиях, достаточно без соблюдения полярности прикоснуться щупами тестера к ножкам, выставив диапазон измерений на отметку 2 МОм. На дисплее должно появиться значение больше двойки. Если это не так, конденсатор не рабочий и его нужно заменить.

Следует также отметить, что предоставленный выше способ проверки подойдет только для изделий, емкостью более 0,25 мкФ. Если же номинал элемента схемы меньше, нужно сначала убедиться, что мультиметр способен работать в таком режиме, ну или купить специальный тестер – LC-метр.

Измеряем емкость

Следующий способ проверки работоспособности изделия – на пробой, измерив емкостные характеристики кондера и сравнив их с номинальным значением (указано производителем на внешней оболочке, что наглядно видно на фото).

Самостоятельно измерить емкость конденсатора мультиметром совсем не сложно. Необходимо всего лишь перевести переключатель в диапазон измерений, опираясь на номинал и, если в тестере есть специальные посадочные гнезда, вставить в них деталь, как показано на фото ниже.

Если же такой функции в тестере нет, можно проверить емкость с помощью щупов, аналогично предыдущему методу. При подключении щупов на дисплее должна высветиться емкость, близка по значению к номинальным характеристикам. Если это не так, значит, конденсатор пробит и нужно заменить деталь.

Измеряем напряжение

Еще один способ, позволяющий узнать, рабочий конденсатор или нет – проверить его напряжение вольтметром (ну или «мультиком») и сравнить результат с номиналом. Для проверки Вам понадобится источник питания с немного меньшим напряжением, к примеру, для 25-вольтного кондера достаточно источника напряжения в 9 Вольт. Соблюдая полярность, подключите щупы к ножкам и подождите несколько секунд, чего вполне хватит для зарядки.

После этого переведите тестер в режим измерения напряжения и выполните проверку работоспособности. В самом начале замера на дисплее должно появиться значение, примерно равное номиналу. Если это не так, конденсатор неисправен.

Обращаем Ваше внимание на то, что при подключении вольтметра бочонок будет постепенно терять заряд, поэтому достоверное напряжением можно увидеть только в самом начале замеров!

Тут же хотелось бы сказать пару слов о том, как проверить конденсатор большой емкости простым способом. Сначала Вы должны полностью зарядить элемент в течение нескольких секунд, после чего замкнуть контакты обычной отверткой с изолированной ручкой. Если бочонок рабочий, должна возникнуть яркая искра. Если искры нет либо она очень тусклая, скорее всего, конденсатор не работает, а точнее — не держит заряд.

Какой-либо этап проверки был Вам непонятен? Тогда просмотрите технологию проверки работоспособности конденсатора мультиметром на данном видео уроке:

Способ № 2 – Обойдемся без приборов

Менее качественный способ проверки работоспособности емкостного элемента – с помощью самодельной прозвонки в виде лампочки и двух проводов. Таким способом можно только проверить конденсатор на короткое замыкание. Как и в случае с отверткой, сначала заряжаем деталь, после чего выводами пробника прикасаемся к ножкам. Если кондер работает, произойдет искра, которая моментально его разрядит. О том, как сделать контрольную лампу электрика, мы также рассказывали.

Что еще важно знать?

Не всегда проверка работоспособности конденсатора требует использование мультиметра либо других тестеров. Иногда достаточно визуально посмотреть на внешнее состояние изделия, что проверить его на вздутие либо пробой. Сначала внимательно просмотрите верхнюю часть бочонка, на которой производителем нанесен крестик (слабое место, предотвращающее взрыв кондера при выходе из строя).

Если Вы увидите там подтекание либо разрушение изоляции, значит, конденсатор пробит, и проверять его тестером уже нет смысла. Также внимательно просмотрите, не потемнел либо не взудлся ли этот элемент схемы, что случается очень часто. Ну и не следует забывать о том, что возможно повреждения возникли на самой плате рядом с местом подключения конденсатора. Эту неисправность можно увидеть невооруженным глазом, особенно, когда происходит отслоение дорожек либо изменение цвета платы.

Еще один важный момент, который Вы должны учитывать – проверку изделия нужно выполнять, только демонтировав его с платы. Если Вы хотите проверить конденсатор, не выпаивая из схемы, учтите, что может возникнуть большая погрешность измерений из-за находящихся рядом остальных элементов цепи.

Вот и все, что хотелось рассказать Вам о том, как проверить работоспособность конденсатора мультиметром в домашних условиях. Эту инструкцию мы рекомендуем Вам использовать при ремонте микроволоновки либо стиральной машины своими руками, т.к. у данного вида бытовой техники очень часто происходит эта поломка. Помимо этого кондер часто перестает работать на кондиционерах, усилителях и даже видеокартах. Поэтому если Вы желаете что-либо отремонтировать своими силами, надеемся, что эта инструкция Вам поможет!

Также читают:

Если взглянуть на статистику, то больше половины рекомендаций по ремонту оборудования связано с неисправностью такого элемента, как конденсатор. Работа такого элемента, как конденсатор, основывается на том, что находясь в электрической схеме, он способствует накоплению зарядов.

При диагностике или ремонте различной техники может возникнуть следующий вопрос — как проверить конденсатор мультиметром на работоспособность? При этом внешний осмотр не во всех случаях позволяет определить функциональность конденсатора, поэтому требуется проверка прибором. Сегодня мы подробнее рассмотрим этот процесс, а также расскажем о принципе функционирования конденсаторов и распространенных причинах их неисправностей.

Что такое конденсатор?

Если взглянуть на статистику, то больше половины рекомендаций по ремонту оборудования связано с неисправностью такого элемента, как конденсатор. Этот прибор составляет большое количество различных электросхем. Принцип функционирования сводится к поэтапному накоплению электроэнергии с различным потенциалом между обкладками и последующим быстрым разрядом.

Выделяют два наиболее известных типа конденсаторов, которые устанавливаются в современных схемах:

Полярные (электролитические). Такое название они получили потому, что при подключении в схему требуется задать определенную полярность: «плюс» к «плюсу», а «минус» к «минусу».
Неполярные. К этой группе относятся любые другие варианты конденсаторов.

Общепринятое обозначение этого элемента на схемах отчетливо показывает его принцип работы.

Строение этого электронного компонента простое – он состоит из двух покрытых изоляционным слоем обкладок, которые проводят ток. С целью изоляции используют всевозможные материалы и компоненты, которые не проводят электричество: кислород, пластинки из керамики, специальную целлюлозу, фольгу.

По внешнему виду такие элементы отличаются миниатюрным размером при внушительной емкости, поэтому в процессе работы с ними следует соблюдать технику безопасности.

Принцип функционирования

Работа такого элемента, как конденсатор, основывается на том, что находясь в электрической схеме, он способствует накоплению зарядов. Это необходимо только в тех схемах, где происходит распределение составляющих тока (переменный ток). В то время как в схемах с постоянным током конденсатор не сможет накапливать энергию.

Где применяется?

Устанавливают конденсаторы различных видов в радиосхемы и бытовые приборы. Как правило, эти устройства имеют небольшую емкость, поэтому их неисправность не провоцирует тяжелых последствий.

Крупногабаритные конденсаторы составляют различные электрические двигатели, где являются элементами пуска. В данном случае они отличаются большим номиналом и такой же емкостью.

Видео – Для чего нужен конденсатор?

Возможные поломки

Поломка радиосхемы или электрического двигателя свидетельствует о неисправности элементов. В то время, как неисправность самого конденсатора часто бывает вызвана следующими причинами:

Замыканием двух обкладок. Происходит это в результате повышенного напряжения на выводах. Получается, что фрагмент цепи, который должен «разорваться» конденсатором, остается замкнутым.
Нарушение целостности внутренней цепочки компонента. Произойти это может при сильном ударе или напряжении, из-за чего случится вибрация. Тем не менее, часто причиной является брак во время производства. Получается, что в радиосхеме отсутствует конденсатор, а имеется только разорванная цепочка.
Утечка тока в недопустимых пределах. Происходит это из-за нарушения целостности изоляционного слоя пластинок. Это приводит к тому, что они не могут сохранять заряд.
Резкое падение номинальной емкости. Причиной такой проблемы тоже является утечка тока или же брак во время производства. В итоге, радиосхема работает с перебоями или не функционирует совсем.

Видео – Проверка неисправностей конденсаторов

Электролитические компоненты еще отличаются другим недостатком – превышением преобразования сопротивления. Получается, что во время работы в радиосхемах такие конденсаторы не улавливают импульсивные сигналы.

Проверка конденсаторов

Как обнаружить неисправность по внешним характеристикам? Конечно, только лишь по внешним признакам невозможно достоверно судить о работоспособности какого-либо элемента. Тем не менее, таким путем можно заподозрить неисправность, опираясь на признаки:

отверстия на основании и вытекание электролита, из-за чего конденсатор теряет герметичность;
нехарактерная, раздутая форма корпуса и множество выступающих бугорков (в нормальном состоянии они имеют форму цилиндра).

Внешняя проверка особенно необходима в том случае, если вы устанавливаете в схему уже использованные конденсаторы. Тем не менее, некоторый процент брака можно обнаружить и среди новых элементов.

Если вы приобрели новый конденсатор, на котором уже имеются дефекты, то его не стоит использовать, ведь со временем это может привести к нарушению целостности всей схемы. Будет разумно приобрести и подсоединить другой элемент.

Повреждения в виде пробоев в основном встречаются на неполярных элементах или на некоторых полярных с высокой чувствительностью к высокому напряжению.

Для того, чтобы предупредить повреждение других частей электросхемы после разрыва конденсатора, производителями была предусмотрена слабая верхняя крышка, на которой располагаются небольшие разрезы. Таким способом создается «слабое» место корпусной части. Это значит, что в случае разрыва электролит вытекает сверху, не затрагивая элементы схемы.

Вздутый конденсатор потребуется немедленно утилизировать, иначе через некоторое время все равно произойдет взрыв (как показано на изображении ниже).

Если у конденсатора начинает вздуваться верхняя часть, то уже не стоит проверять его дополнительными способами. Лучшим решением будет приобретение нового элемента.

Обратить внимание следует и на другой немаловажный признак. Так, у некоторых элементов «слабая» крышка остается целой без каких-либо дефектов, но их можно заметить на нижней части – пробка становится выпуклой. Конечно, такая проблема возникает в редких случаях, но все-таки некоторым пользователям приходится с ней сталкиваться. Даже если причиной такой проблемы является брак, все равно конденсатор рекомендуется утилизировать.

Стоит отметить, что даже при наличии внешних дефектов на корпусе, компонент может соответствовать требованиям после проверки прибором. Тем не менее, использовать его будет опасно.

В другом же случае, когда внешние повреждения отсутствуют, но имеются подозрения плохой функциональности конденсатора, из-за общего падения работоспособности радиосхемы, его понадобится проверить другими методами, поэтому сначала дефективный элемент выпаивают из общей схемы.

Многие «умельцы» склонным к мнению, что проверить компонент можно и без выпаивания. Конечно, такой способ тестирования возможен, но он не гарантирует точных результатов, поэтому конденсаторы желательно демонтировать.

Проверка мультиметром

У непрофессионального мастера в арсенале обычно имеется самый простой прибор – мультиметр. Тем не менее, и с его помощью тоже можно проверить работоспособность компонента.

Проверка неполярных конденсаторов

Первым делом любой компонент начинают проверять омметром с целью обнаружения пробоя. Да, это косвенная проверка, но она позволяет выявить определенные дефекты и провести выбраковку элементов. При этом существуют некоторые тонкости, которые зависят от типа и емкости компонента.

Исправный конденсатор не должен постоянно пропускать ток – иметь высокое сопротивление. Ведь как мы уже говорили, причиной утечки часто является нарушение изоляционного слоя между обкладками. В идеале сопротивление должно быть приближено к норме.

Измерение полярного керамического конденсатора: пошаговая инструкция

Шаг 1. Необходимо выставить максимальный диапазон измерений для мультиметре, чтобы привести его в режим омметра.

Шаг 2. Перед началом тестирования конденсатор следует «зачистить» от оставшегося заряда. Если это элемент небольших габаритов с минимальной емкостью, то можно перемкнуть вывод отверткой. Если речь идет о крупногабаритном элементе, то перемыкают его через мощный резистор сопротивления.

Шаг 3. После установки режима необходимо проверить дисплей — на нем должны высвечиваться символы, которые означают отсутствие проводимости между клеммами.

Шаг 4. Теперь необходимо подсоединить клеммы к выводам.

Конечно, такая проверка еще не является точным доказательством работоспособности прибора, ведь нам следует убедиться в отсутствии обрыва в цепочке. В данном случае мультиметр просто не успевает отреагировать на изменения, поэтому потребуется измерение емкости.

Тестирования электролитического компонента с большой емкостью: пошаговая инструкция

Для того чтобы сравнить значения потребуется проверить другой – неполярный конденсатор, у которого имеется высокий показатель емкости.

Шаг 1. Устанавливаем прибор в исходное положение, как в предыдущем случае.

Шаг 2. Мы наблюдаем, как показания на приборе начинаются с нескольких сотен, преодолевают предел мегаом и увеличиваются дальше.

Шаг 3. Необходимо дождаться окончания проверки и взглянуть на прибор.

В данном случае можно сказать, что повреждение отсутствует (как и обрыв), потому что мы контролировали процесс работы конденсатора.

Проверка прибором полярных конденсаторов: пошаговая инструкция

Теперь мы проверим работу полярных компонентов. В таком тестировании не имеется существенных отличий, только диапазон измерений устанавливается в пределах 200 кОм. Ведь только если заряд достигнет этого придела, можно будет с точностью судить об отсутствии повреждения.

Первым делом мы будем проводить тест конденсатора с номиналом 10 uF. Стоит отметить, что при внешнем осмотре на нем отсутствуют повреждения.

Шаг 1. Настраиваем прибор в режим омметра.

Шаг 2. Подсоединяем клеммы к компоненту.

Шаг 3. Останавливаем прибор.

Здесь показатели растут не так быстро как при проверке неполярного элемента, но на этом значении уже стало ясно, что повреждения отсутствуют.

Затем мы будет проверять полярный конденсатор с номиналом 470 uF.При его внешнем осмотре уже заметно разбухание верхней части.

Такой признак свидетельствует о наличии утечки тока, тем не менее, она может быть в разумных пределах, но использовать этот компонент не следует. Проведение опыта тоже лучше остановить, чтобы не разряжать прибор.

Измерение емкости конденсатора

Предыдущим способом тоже можно обнаружить неисправный конденсатор, но все-таки понадобится дополнительная проверка. Это необходимо в ситуациях, когда имеются подозрения на неисправность компонента.

Рассмотрим пример тестирования на неполярном конденсаторе. В данном случае будет осуществляться проверка небольшого керамического компонента с номиналом — 4,7 nF. Для проведения тестирования необходимо установить на приборе режим измерения емкости.

Таким же способом можно проверить на исправность и другие элементы, которые мы тестировали ранее.

Как проверить элемент без выпаивания?

Для того, чтобы провести тестирование компонента без демонтажа, понадобится использовать специальный прибор. Его отличительной особенностью является минимальный уровень напряжения на клеммах, что не позволит нанести вред другим компонентам цепочки.

Тем не менее, не у каждого мастера имеется подобное оборудования, поэтому соорудить его можно даже из стандартного мультиметра, если подключить его через специальную приставку. Схематическое строение приставок можно обнаружить на просторах интернета.

Таблица №1. Другие методы проверки компонента без выпаивания.

Метод	Описание
Частичное выпаивание	Можно демонтировать компонент не до конца (один вывод). Это позволит провести стандартную проверку прибором. Правда, осуществить это можно при наличии полярного конденсатора.
Подрезка путей	Эффективным способом проверки без демонтажа является подрезка дорожек, которые направляются по схеме к конденсатору. Удалить их можно острым предметом, после чего допускается без опасений проводить тестирование.Конечно, это опасный метод, ведь так вы рискуете безвозвратно испортить плату. На некоторых схемах применять такой способ недопустимо.

Метод

Описание

Частичное выпаивание

Можно демонтировать компонент не до конца (один вывод). Это позволит провести стандартную проверку прибором. Правда, осуществить это можно при наличии полярного конденсатора.

Подрезка путей

Эффективным способом проверки без демонтажа является подрезка дорожек, которые направляются по схеме к конденсатору. Удалить их можно острым предметом, после чего допускается без опасений проводить тестирование.Конечно, это опасный метод, ведь так вы рискуете безвозвратно испортить плату. На некоторых схемах применять такой способ недопустимо.

Проверка компонента замыканием: возможно ли это?

Применяют такой метод в основном только для проверки крупногабаритных компонентов с большой емкостью, которые работают на напряжении выше двухсот вольт.

Для начала компонент заряжают от сети при стандартном напряжении, после чего его разряжают с помощью замыкания выводов. В процессе тестирования можно заметить искры, которые доказывают, что элемент обладает способностью к накоплению зарядов.

Тем не менее, этот метод относится к разряду опасных и его категорически запрещено применять на практике новичкам по следующим причинам:

В случае неосторожности мастер может получить неслабый удар током, который представляет опасность для его жизни. Особенно опасно замыкание заряженного конденсатора двумя руками, ведь при таких обстоятельствах электрический разряд поражает сердце, и человек умирает.
Кроме того, таким методом все равно не получится достоверно узнать о работоспособности компонента, ведь неопытный человек не сможет отличить искру с разницей в 100 вольт. Это значит, что тестирование заведомо безрезультатное.

Подводим итоги

Вышеперечисленные методы проверки пригодятся тем мастерам, которые занимаются ремонтом стиральных машин, микроволновых печей, кондиционеров и прочей бытовой техники. Ведь именно в таких приборах чаще всего возникает поломка конденсатора, которую требуется своевременно определить. Обращаем ваше внимание — не следует применять опасные для жизни методики тестирования, потому что невозможно исключить ошибку во время работы!

Конденсаторы присутствуют в различной технике. Они же часто являются и причиной неисправностей. Чтобы оперативно выявить неисправный элемент и заменить его, нужно знать, как проверить конденсатор мультиметром, поскольку это самый простой способ.

Мы расскажем как использовать недорогой, но функциональный прибор в выявлении неисправных элементов. В представленной нами статье разобраны разновидности конденсаторов и порядок их проверки. С учетом наших советов вы без затруднений найдете “слабое звено” в электрической схеме.

Что такое конденсатор и зачем нужен?

Промышленность производит конденсаторы самых разных типов, применяемых во многих отраслях. Они необходимы в автомобиле- и машиностроении, радиотехнике и электронике, в приборостроении и производстве бытовой техники.

Конденсаторы — своего рода «хранилища» энергии, которую они отдают при возникновении кратковременных сбоев в питании. Кроме того, определенный вид этих элементов отфильтровывает полезные сигналы, назначает частоту устройств, генерирующих сигналы. Цикл разрядки-зарядки у конденсатора очень быстрый.

В цепи с переменным током обкладки конденсатора поочередно перезаряжаются с частотой протекающего тока. Объясняется это тем, что на зажимах источника такого тока периодически происходит смена напряжения. Результатом таких преобразований является переменный ток в цепи.

Так же как резистор и катушка, конденсатор проявляет сопротивление току переменного характера, но для токов разных частот оно разное. К примеру, хорошо пропуская высокочастотные токи, он одновременно может являться чуть ли не изолятором для низкочастотных токов.

Сопротивление конденсатора связано с его емкостью и частотой тока. Чем больше два последних параметра, тем его емкостное сопротивление ниже.

Полярные и неполярные разновидности

Среди огромного количества конденсаторов, выделяют два основных типа: полярные (электролитические), неполярные. Как диэлектрик в этих устройствах применяют бумагу, стекло, воздух.

Особенности полярных конденсаторов

Название «полярные» говорит само за себя — они обладают полярностью и являются электролитическими. При включении их в схему, необходимо точное ее соблюдение — строго «+» к «+», а «-» к «-». Если проигнорировать это правило, работать элемент не только не будет, но может и взорваться. Электролит бывает жидким или твердым.

Диэлектриком здесь служит пропитанная электролитом бумага. Емкость элементов колеблется в пределах от 0,1 до 100 тысяч мкФ.

Когда происходит замыкание пластин, выходит тепло. Под его воздействием электролит испаряется, происходит взрыв.

Современные конденсаторы сверху имеют небольшое вдавливание и крестик. Толщина вдавленного участка меньше, чем остальной поверхности крышки. При взрыве его верхняя часть раскрывается наподобие розочки. По этой причине можно наблюдать на торцах корпуса неисправного элемента вспучивание.

Отличия неполярных конденсаторов

Неполярные пленочные элементы имеют диэлектрик в виде стекла, керамики. По сравнению с конденсаторами электролитическими, у них меньший самозаряд (ток утечки). Объясняется это тем, что у керамики сопротивление выше, чем у бумаги.

Все конденсаторы делят на детали общего назначения и специального, которые бывают:

Высоковольтными. Используют в высоковольтных приборах. Их выпускают в различных исполнениях. Существуют керамические, пленочные, масляные, вакуумные ВВ конденсаторы. От обычных деталей они значительно отличаются и доступ к ним ограничен.
Пусковыми. Применяют в электродвигателях для обеспечения их надежной работы. Они повышают стартовый момент двигателя, например, насосной станции или компрессора при запуске.
Импульсными. Предназначены для создания сильного скачка напряжения и его транзакции на принимающую панель прибора.
Дозиметрическими. Созданы для функционирования в цепях, где уровень токовых нагрузок небольшой. У них очень малый саморазряд, высокое сопротивление изоляции. Чаще всего это элементы фторопластовые.
Помехоподавляющими. Они смягчают электромагнитный фон в большой частотной вилке. Характеризуются незначительной собственной индуктивностью, что позволяет поднять резонансную частоту и расширить полосу сдерживаемых частот.

В процентном соотношении самое большое число выходов деталей из рабочего строя приходится на случаи, когда подают напряжение, превышающее нормативное. Ошибки в проектировании также могут стать причиной неисправности.

Если диэлектрик меняет свои свойства, при этом тоже возникает сбой в работе конденсатора. Это происходит, когда он вытекает, высыхает, растрескивается. Емкость при этом сразу меняется. Измерить ее можно только посредством измерительных приборов.

Порядок проверки мультиметром

Проверку конденсаторов лучше выполнять с изъятием их из электрической схемы. Так можно обеспечить более точные показатели.

Основным свойством всех конденсаторов является пропуск тока исключительно переменного характера. Постоянный ток конденсатор пропускает только в самом начале в течение очень короткого времени. Сопротивление его зависит от емкости.

Как проверить полярный конденсатор?

При проверке элемента мультиметром, нужно соблюсти условие: емкость должна быть больше 0,25 мкФ.

Технология измерения конденсатора для выявления неисправностей мультиметром следующая:

Берут конденсатор за ножки и закорачивают каким-нибудь металлическим предметом, пинцетом, например, или отверткой. Это действие необходимо для того, чтобы разрядить элемент. О том, что это произошло, засвидетельствует появление искры.
Устанавливают переключатель мультиметра на прозвонку или замер показателей сопротивления.
Касаются щупами до выводов конденсатора с учетом полярности — к плюсовой ножке подводят щуп красного цвета, к минусовой — черного. При этом вырабатывается постоянный ток, следовательно, через какой-то временной промежуток сопротивление конденсатора станет минимальным.

Пока щупы находятся на вводах конденсатора, он заряжается, а его сопротивление продолжает расти до достижения максимума.

Если при контакте со щупами мультиметр начнет пищать, а стрелка остановится на нулевой отметке, это указывает на короткое замыкание. Оно и стало причиной неисправности конденсатора. Если сразу же стрелка на циферблате показывает 1, значит, в конденсаторе случился внутренний обрыв.

Такие конденсаторы считаются неисправными и подлежат замене. Если «1» высветится лишь через некоторое время — деталь исправна.

Важно выполнять измерения так, чтобы неправильное поведение не отразилось на качестве измерений. Нельзя в процессе к щупам прикасаться руками. Тело человека обладает очень малым сопротивлением, а соответствующий показатель утечки превышает его во много раз.

Ток пойдет по пути меньшего сопротивления в обход конденсатора. Следовательно, мультиметр покажет результат, к конденсатору не имеющий никакого отношения. Разрядить конденсатор можно и при помощи лампы накаливания. В этом случае процесс будет происходить более плавно.

Такой момент, как разрядка конденсатора, является обязательным, особенно, если элемент высоковольтный. Делают это из соображений безопасности и для того, чтобы не вывести со строя мультиметр. Повредить его может остаточное напряжение на конденсаторе.

Обследование неполярного конденсатора

Конденсаторы неполярные проверить мультиметром еще проще. Сначала на приборе выставляют предел измерения на мегаомы. Далее прикасаются щупами. Если сопротивление будет меньше 2 Мом, то конденсатор, скорей всего, неисправен.

Во время зарядки элемента от мультиметра возможно проверить его исправность, если емкость начинается от 0,5 мкФ. Если этот параметр меньше, изменения на приборе незаметны. Если все же необходимо проверить элемент меньше 0,5 мкФ, то при помощи мультиметра это возможно сделать, но только на короткое замыкание между обкладками.

Если необходимо обследовать неполярный конденсатор с напряжением свыше 400 В, это можно сделать при условии его зарядки от источника, защищенного от к.з. автоматического выключателя. Последовательно с конденсатором подсоединяют резистор, рассчитанный на сопротивление более 100 Ом. Такое решение ограничит первичный токовый бросок.

Существует и такой метод определения работоспособности конденсатора, как проверка на искру. При этом его заряжают до рабочей величины емкости, затем закорачивают вывода металлической отверткой, имеющей изолированную ручку. О работоспособности судят по силе разряда.

Сразу после зарядки и через некоторое время замеряют напряжение на ножках детали. Важно, чтобы заряд сохранялся долго. После нужна разрядка конденсатора посредством резистора, через который он заряжался.

Измерение емкости конденсатора

Емкость — одна из ключевых характеристик конденсатора. Ее необходимо измерять для уверенности, что элемент накапливает, и хорошо удерживает заряд.

Чтобы убедиться в работоспособности элемента, необходимо измерить этот параметр и сопоставить его с тем, который обозначен на корпусе. Перед тем как проверить любой конденсатор на работоспособность, нужно учесть некоторую специфику этой процедуры.

Пытаясь выполнить измерение посредством щупов, можно не получить желаемых результатов. Единственное, что удастся сделать — определить, рабочий этот конденсатор или нет. Для этого выбирают режим прозвона и касаются щупами ножек.

Услышав писк, меняют местами щупы, звук должен повториться. Слышно его при емкости 0,1 мкФ. Чем больше это значение, тем звук дольше.

Если нужны точные результаты, лучший выход в этой ситуации — использование модели, имеющей специальные контактные площадки и возможность регулировки вилки для определения емкости элемента.

Прибор переключают на номинальное значение, указанное на корпусе конденсатора. Вставляют последний в посадочные «гнезда», предварительно разрядив его при помощи металлического предмета.

На экране должна высветиться величина емкости, равная примерно номинальной. Когда этого не происходит, делают вывод о том, что элемент поврежден. Нужно проследить за тем, чтобы в приборе находилась новая батарейка. Это обеспечит более точные показания.

Измерение напряжения мультиметром

Узнать о работоспособности конденсатора можно и путем замера напряжения и сравнения полученного результата с номиналом. Чтобы выполнить проверку, потребуется источник питания. Напряжение у него должно быть несколько меньшим, чем у проверяемого элемента.

Так, если у конденсатора 25 В, то достаточно 9-вольтового источника. Щупы подключают к ножкам, учитывая полярность, и выжидают некоторое время — буквально несколько секунд.

Бывает, время истекло, а просроченный элемент все еще работоспособный, хотя характеристики у него другие. В этом случае его необходимо постоянно контролировать.

Мультиметр настраивают на режим измерения напряжения и выполняют проверку. Если почти сразу же на дисплее появится значение идентичное номиналу, элемент пригоден к дальнейшему использованию. В противном случае конденсатор придется заменить.

Проверка конденсаторов без выпаивания

Конденсаторы можно и не выпаивать из платы для проверки. Единственное условие — плата должна быть обесточена. После обесточивания необходимо немного подождать, пока конденсаторы разрядятся.

Следует понимать, что получить 100% результат без выпаивания элемента из платы не получится. Детали, находящиеся рядом, мешают полноценной проверке. Можно удостовериться только в отсутствии пробоя.

С целью проверить на исправность конденсатор, не выпаивая его, к выводам конденсатора просто прикасаются щупами, чтобы измерить сопротивление. Исходя из вида конденсатора, будет отличаться и измерение этого параметра.

Выводы и полезное видео по теме

Видео #1. Подробно о проверке конденсатора посредством мультиметра:

Видео #2. Ревизия конденсатора на плате:

Хотя это и не узкоспециализированный прибор и пределы его ограничены, для обследования и ремонта большого числа популярных радиоэлектронных устройств, этого достаточно.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи. Расскажите о том, как проверяли конденсаторы на работоспособность. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Как проверить конденсатор мультиметром — Своими руками

В случае нарушения полярности такого конденсатора, он может выйти из строя, вплоть до взрывания.

Проверка конденсатора мультиметром

Здесь только происходит касание контактов при помощи щупов.

Продолжаем держать, и смотрим за ростом сопротивления

пока оно не будет очень большое

Если во время касания щупами конденсатора, мультиметр пищит и показывает ноль, то это говорит коротком замыкании в конденсаторе. Если мультиментр сразу показывает единичку, то в конденсаторе случился обрыв. В любой из описанных ситуаций, следует выкинуть конденсатор, поскольку он не рабочий.

Проверка конденсатор тестером видео

Как проверить конденсатор на работоспособность без прибора

Довольно часто во время ремонта или замены электронных схем у молодых специалистов возникает вопрос, как проверить конденсатор на работоспособность. Большинство таких проверок выполняется с помощью мультиметра. Этот прибор совсем несложен в обращении, требует минимальных знаний и практических навыков. Существуют и другие способы проверки, которые нужно знать на случай отсутствия мультиметра.

Как проверить конденсатор мультиметром

Перед началом проверки конденсатора на исправность, он должен быть обязательно разряжен. Процедуру разрядки можно выполнить с помощью обычной отвертки. Ее жало касается сразу двух выводов прибора до возникновения искры. Небольшая вспышка будет свидетельствовать о разрядке, после чего осуществляется непосредственная проверка работоспособности конденсатора.

Для проверки чаще всего используется мультиметр. С помощью этого прибора возможно определить такие показатели, как емкость, возможный обрыв или короткое замыкание. Прежде всего нужно определить тип проверяемого конденсатора. Они могут быть полярными (электролитическими) или неполярными. В первом случае обязательно соблюдение полярности, то есть щуп должен прижиматься к соответствующей ножке – плюс к плюсу, а минус к минусу.

Неполярный конденсатор не требует соблюдения полярности, для его проверки существует собственная технология. После определения типа прибора, выполняется его поэтапная проверка.

Как измерить сопротивление

Прежде чем выполнять проверку сопротивления, необходимо отпаять конденсатор со своего места и пинцетом перенести на рабочий стол. Далее тестер необходимо переключить в режим измерения сопротивления, после чего приложить щупы к выводам с соблюдением полярности. Данный момент имеет большое значение, поскольку в случае путаницы плюса и минуса произойдет мгновенный выход из строя конденсатора. Чтобы исключить такую возможность, на каждом устройстве отрицательный контакт отмечается галочкой.

После контакта щупа с ножками, дисплей мультиметра начинает отображать первое значение, которое быстро возрастает. Причиной такого состояния служит зарядка конденсатора при его контакте с измерительным прибором.Через определенный промежуток времени на дисплее появится цифра 1, которая считается максимальным значением и указывает на исправность проверяемой детали.

Если единица появилась на дисплее сразу же после начала проверки, это свидетельствует о наличии обрыва внутри бочонка и его неисправности. Наличие на табло нуля означает короткое замыкание. Применение аналогового стрелочного мультиметра дает такие же результаты. Определение работоспособности в данном случае очень простое, достаточно только понаблюдать за ходом стрелки. При плавном повышении сопротивления полярный конденсатор считается пригодным к работе. Значение минимума и максимума указывает на неисправность.

Неполярный конденсатор довольно просто проверить самостоятельно в домашних условиях. Для этого нужно коснуться щупом ножек, не соблюдая полярность. Диапазон измерений должен быть выставлен на значение 2 Мом. Цифровое значение, появившееся на дисплее, должно превышать двойку. Меньшее значение указывает на неисправность детали и необходимость ее замены. Данный способ подходит для проверки тех изделий, емкость которых превышает 0,25 мкФ. Конденсаторы с меньшим номиналом проверяются специальным тестером – LC-метром или мультиметром с функцией проверки таких деталей.

Как измерить емкость

Работоспособность конденсатора на пробой может проверяться путем измерения емкостных характеристик и последующего их сравнения с номиналом, указанным на внешней оболочке изделия.

Измерение емкости не представляет особой сложности и может быть выполнено самостоятельно. С этой целью переключатель переводится в измерительный диапазон в соответствии с номиналом. Сама деталь вставляется в специальные посадочные гнезда.

В случае отсутствия гнезд, проверка емкости может проводиться щупами, так же, как и при измерении сопротивления. После того как щупы подключены, на дисплее высвечиваются показатели емкости, приближенные к номинальному значению. Если прибор показывает другие цифры, значит деталь считается пробитой и требует замены.

Как измерить напряжение

Одним из способов проверки работоспособности конденсатора является измерение его напряжения с помощью вольтметра или мультиметра. Для проведения измерений необходимо воспользоваться источником питания с напряжением, меньшим, чем у конденсатора. Щупы прибора подключаются к ножкам детали с обязательным соблюдением полярности. Затем необходимо выдержать 4-5 секунд, необходимых для зарядки.

Следующим этапом будет перевод мультиметра в режим для измерений напряжения. В начальной стадии замера на экране должно высветиться значение, сравнимое с номиналом. Если на дисплее будут другие показатели, значит конденсатор находится в нерабочем состоянии. Следует помнить, что подключенный вольтметр, способствует потере заряда конденсатора. Поэтому наиболее точные данные можно зафиксировать только в начальной стадии замера.

Как проверить конденсатор без приборов

Существует простой способ, позволяющий выполнить проверку без каких-либо приборов. Прежде всего это касается конденсаторов с большой емкостью. Вначале производится полная зарядка элемента на протяжении 4-5 секунд. После этого контакты замыкаются с помощью обыкновенной отвертки. При нормальной работоспособности бочонка наблюдается появление яркой искры. Если искра тусклая или ее нет вообще, значит конденсатор нерабочий и неспособен удерживать заряд.

Лампочка и два провода не могут обеспечить высокого качества проверки. Это самодельное средство для прозвонки обеспечивает лишь проверку на наличие короткого замыкания. Вначале нужно зарядить конденсатор, а затем концами проводов прикоснуться к ножкам. В случае нормальной работоспособности, будет хорошо заметна искра, после чего наступит моментальная разрядка конденсатора.

При проверке конденсатора на работоспособность, можно вполне обойтись без измерительных приборов. В некоторых случаях достаточно визуального осмотра с целью определения внешнего состояния детали. Таким образом, определяется вздутие или пробой. Наиболее тщательно осматривается верхняя часть. Наличие разрушенной изоляции или подтеков прямо указывает на пробитие конденсатора, и дальнейшая проверка приборами уже не имеет смысла.

Рекомендуется очень внимательно осматривать корпус на предмет вздутия или потемнения. Конденсаторы довольно часто оказываются в таком состоянии. Также нужно тщательно проверять саму плату в том месте, где подключена деталь. Подобные неисправности можно заметить визуально, особенно при отслоении дорожек. В некоторых случаях изменяется цвет платы.

Проверка конденсатора должна проводиться только после его демонтажа с платы. Если этого не сделать, то проверка на месте даст большие погрешности в измерениях, под влиянием элементов, расположенных рядом. Зная, как правильно выполнить проверку, вполне возможно самостоятельно проверить работоспособность конденсатора с помощью измерительных приборов и подручных средств.

Мультиметр – это электроизмерительное устройство с различными функциями. С его помощью можно проверять напряжение, силу тока, а также производные от этих величин – сопротивление и емкость. С помощью мультиметра можно проверить и работоспособность различных электронных компонентов. В этой статье мы с вами узнаем, как проверить мультиметром конденсатор и его емкость.

Конденсатор и емкость

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

Виды конденсаторов по типу диэлектрика:

вакуумные;
с газообразным диэлектриком;
с неорганическим диэлектриком;
с органическим диэлектриком;
электролитические;
твердотельные.

Обычно используются электролитические конденсаторы

Основные неисправности конденсаторов:

Электрический пробой. Обычно вызван превышением допустимого напряжения.
Обрыв. Связан с механическими повреждениями, встрясками, вибрациями. Причиной может служить некачественная конструкция и нарушение эксплуатационных условий.
Повышенные утечки. Сопротивление между обкладками изменяется, и это приводит к низкой емкости конденсатора, которая не способна сохранять заряд.

Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования.

В данном случае присутствует протечка электролита

Перед проверкой конденсатора

Т.к. конденсаторы накапливают электрический заряд, перед проверкой их следует разряжать. Это можно сделать отверткой – жалом нужно прикоснуться к выводам, чтобы образовалась искра. Затем можно прозванивать компонент. Проверку конденсатора можно сделать как мультитестером, так и при помощи лампочек и проводов. Первый способ является более надежным и дает более точные сведения об электронном элементе.

До начала проверки следует осмотреть конденсатор. Если он имеет трещины, нарушение изоляции, подтеки или вздутие, поврежден внутренний электролит и прибор сломан. Его нужно поменять на работающее устройство. При отсутствии внешних повреждений придется использовать мультиметр.

Перед проведением измерений нужно определить вид конденсатора – полярный или неполярный. У первого обязательно должна соблюдаться полярность, иначе прибор выйдет из строя. Во втором случае определение плюсового и минусового выходов не требуется, но измерения будут проводиться по другой технологии.

Определить полярность можно по метке на корпусе. На детали должна быть черная полоса с обозначением нуля. Со стороны этой ножки расположен отрицательный контакт, а с противоположной – положительный.

Измерение емкости в режиме сопротивления

Переключатель мультиметра следует установить в режим сопротивления (омметра). В этом режиме можно посмотреть, есть ли внутри конденсатора обрыв или короткое замыкание. Для проверки неполярного конденсатора выставляется диапазон измерений 2 МОм. Для полярного изделия ставится сопротивление 200 Ом, так как при 2 МОм зарядка будет производиться быстро.

Сам конденсатор нужно отпаять от схемы и поместить его на стол. Щупами мультиметра нужно коснуться выводов конденсатора, соблюдая полярность. В неполярной детали соблюдать плюс и минус не обязательно.

Измерение в режиме сопротивления

Когда щупы прикоснутся к ножкам, на дисплее появится значение, которое будет возрастать. Это вызвано тем, что мультитестер будет заряжать компонент. Через некоторое время значение на экране достигнет единицы – это значит, что прибор исправен. Если при проверке сразу же загорается 1, внутри устройства произошел обрыв и его следует заменить. Нулевое значение на дисплее говорит о том, что внутри конденсатора произошло короткое замыкание.

Если проверяется неполярный конденсатор, значение должно быть выше 2. В ином случае прибор является не рабочим.

Аналоговое устройство

Вышеописанный алгоритм подходит для цифрового тестера. При использовании аналогового устройства проверка производится еще проще – нужно наблюдать лишь за ходом стрелки. Щупы подключаются так же, режим – проверка сопротивления. Плавное перемещение стрелки свидетельствует о том, что конденсатор исправен. Минимальное и максимальное значение при подключении говорят о поломке электронной детали.

Важно отметить, что проверка в режиме омметра производится для деталей с емкостью выше 0Ю25 мкФ. Для меньших номиналов используются специальные LC-метры или тестеры с высоким разрешением.

Измерение емкости конденсатора

Емкость является основной характеристикой конденсатора. Она указывается на внешней оболочке прибора, и при наличии тестера можно замерить реальное значение и сравнить его с номиналом.

Переключатель мультиметра переводится в диапазон измерений. Значение ставится равное или близкое к номиналу, указанному на компоненте. Сам конденсатор устанавливается в специальные отверстия –CX+ (если они есть на мультиметре) или с помощью щупов. Подключаются щупы так же, как и при измерении в режиме сопротивления.

При подключении щупов на мониторе должно появиться значение сопротивления. Если оно близко к номинальной характеристике, конденсатор исправен. Когда расхождение полученного и номинального значений отличаются более чем на 20% , устройство пробито, и его нужно поменять.

Измерение емкости через напряжение

Проверка работоспособности детали может производиться и при помощи вольтметра. Значение на мониторе сравнивается с номиналом, и из этого делается вывод об исправности устройства. Для проверки нужен источник питания с меньшим напряжением, чем у конденсатора.

Соблюдая полярность, нужно подключить щупы к выводам на несколько секунд для зарядки. Затем мультиметр переводится в режим вольтметра и проверяется работоспособность. На дисплее тестера должно появиться значение, схожее с номинальным. В ином случае прибор сломан.

Другие способы проверки

Можно проверить конденсатор, не выпаивая его из микросхемы. Для этого нужно параллельно подключить заведомо исправный конденсатор с такой же емкостью. Если устройство будет работать, то проблема в первом элементе, и его следует поменять. Такой способ применим только в схемах с небольшим напряжением!

Иногда проверяют конденсатор на искру. Его нужно зарядить и металлическим инструментом с заизолированной рукояткой замкнуть выводы. Должна появиться яркая искра с характерным звуком. При малом разряде можно сделать вывод, что деталь пора менять. Проводить данное измерение нужно в резиновых перчатках. К этому методу прибегают для проверки мощных конденсаторов, в том числе пусковых, которые рассчитаны на напряжение более 200 Вольт.

Использовать способы проверки без специальных приборов нежелательно. Они небезопасны – при малейшей неосторожности можно получить электрический удар. Также будет нарушена объективность картины – точные значения не будут получены.

Сложности проверки

Основной сложностью при определении работоспособности конденсатора мультиметром является его выпаивание из схемы. Если оставить компонент на плате, на измерение будут влиять другие элементы цепи. Они будут искажать показания.

В продаже существуют специальные тестеры с пониженным напряжением на щупах, которые позволяют проверять конденсатор прямо на плате. Малое напряжение сводит к минимуму риск повреждения других элементов в цепи.

Как проверить емкость – видео ролики в Youtube

Отличное видео с описанием процесса проверки конденсаторов и поиска неисправностей от популярных ютуб-блогеров.

Иногда возникает необходимость проверки электронных элементов, в том числе и конденсаторов.
По разнообразным причинам конденсаторы выходят из строя, это может быть внутреннее короткое замыкание, увеличение тока утечки пробой конденсатора в следствие превышения максимально допустимого напряжения или же обычное уменьшение емкости — причина которая со временем постигает почти все электролитические конденсаторы.

Перед проверкой конденсатор необходимо обязательно разрядить любым металлическим предметом закоротив его выводы, и так перед каждой проверкой.
Если проверяемый конденсатор находится на плате, необходимо хотя бы один его вывод освободить от схемы и приступить тогда уже к замерам. Но так как большинство современных конденсаторов имеют достаточно низкую посадку — лучше конденсатор выпаять полностью.

Проверка конденсатора мультиметром

С помощью мультиметра можно проверить практически любой конденсатор по емкости больше 0.25 микрофарад.

Полярность конденсатора обозначена на корпусе в виде поздовжной полосы с знаками минус — это минусовой вывод конденсатора.

И так выставляем тестер в режим или прозвонки или сопротивления. Мультиметр в таком режиме будет иметь на своих щупах постоянное напряжение.
Касаемся щупами контактов конденсатора и видим как показатель сопротивления плавно растет — конденсатор заряжается.
Скорость заряда будет напрямую зависеть от емкости конденсатора. Через определенное время конденсатор зарядится и на дисплее мультиметра будет значение «1» или по другому говоря «бесконечность» это уже говорит о том что конденсатор не пробит и не замкнут.

Но если при касание щупами контактов конденсатора мы сразу наблюдаем значение «1» то это говорит об внутреннем обрыве — конденсатор не исправен.
Бывает и другое, значение «000» или близкое очень малое значение которое не меняется (при зарядке) иногда мультиметр пищит, это говорит о пробое или коротком замыкание пластин внутри конденсатора.

Неполярные конденсаторы проверяются довольно просто, тестер выставляем в режим измерения сопротивления (мегаОмы), касаясь щупами контактов конденсатора — сопротивление должно быть не меньше 2 МегОм. Если наблюдается меньше то конденсатор неисправен, но убедитесь что вы в момент замера не касались пальцами щупов.

Проверка конденсаторов стрелочным тестером

Но если емкость конденсатора очень мала, «зарядки» можно и не заметить — практически сразу же стрелка уйдет в бесконечность, то есть не сдвинется с места. Для конденсатора же более 500 микрофарад — такая картина практически сразу же будет говорить о внутреннем обрыве.
Хорошим способом будет проверка заведомо исправного конденсатора (для наглядности) и сравнение с испытуемым. Такой способ даст возможность более уверено ответить на вопрос — рабочий ли конденсатор?

Проверка переменным напряжением

Проверяем емкость конденсатора

Для проверки емкости нам нужно убедится что реальная емкость конденсатора соответствует указанной на его корпусе.
Все электролитические конденсаторы со временем (в процессе работы) «подсыхают» и теряют свою емкость, это естественный процесс и для каждой конкретной схемы существуют свои припуски и отклонения.

Но если у вас под рукой нет ни мультиметра ни «микрофарадметра» можно достаточно приблизительно замерить емкость стрелочным омметром.
Как писалось выше, конденсатор заряжают прикасаясь щупами к его контактам — «засекаем» время отклонения стрелки назад и сравниваем время с заведомо исправным (новым) конденсатором, если время сильно не отличается то емкость в пределах нормы и конденсатор исправен.

Как проверить работоспособность конденсатора мультиметром в домашних условиях

Вышедшие из строя радиоэлементы можно обнаружить с помощью различных техник и приборов. Но всё становится не так просто, когда нам необходимо с помощью мультитестера протестировать емкостные элементы, так как обычным прозвоном таких элементов не обойтись.

Мультиметр – это электроизмерительный прибор универсального типа. С его помощью можно замерить параметры переменного и постоянного тока, мощность электрической сети, сопротивление сети, радиодеталей, емкости конденсаторов.

Мультиметры делятся на два типа: аналоговый и цифровой. В аналоговом мультиметре измеряемые параметры отображаются на стрелочной шкале. В цифровом мультиметре результаты отображаются на цифровом табло.

На корпусе мультиметра установлен переключатель, регулятор. Иногда таких регуляторов бывает две штуки. Служат они для переключения величин измерений, режимов работы прибора. Для измерения параметров используются щупы. Щуп – это провод, на одном конце которого имеется металлический наконечник, на втором – разъем.

Виды конденсаторов и причины выхода из строя

Конденсаторы по используемым в конструкции материалам делятся на конденсаторы простые и диэлектрические. Конденсаторы бывают с постоянной фиксированной емкостью и с переменной емкостью. Основная единица измерения емкости – Фарад и производные от нее, нанофарады, микрофарады, пикофарады.

Конденсаторы имеют одно неприятное свойство. Со временем они теряют свою способность накапливать и удерживать энергию, емкость. В народе говорят, что они сохнут. В результате этого электросхема теряет свою работоспособность.

Сохнут даже не включенные в схему конденсаторы. Поэтому перед установкой в электросхему конденсатора его нужно обязательно проверять, совпадают ли указанные на нем номиналы с реально существующими на данный момент.
Обязательно проверяют так же и конденсаторы, уже включённые в электросхему. Делается такая проверка обычно раз в два года. Именно за этот срок конденсатор теряет свои свойства. Пришедшие в негодность конденсаторы необходимо выпаять из схемы и заменить новыми.
Как проверить конденсатор
Прежде всего, стоит просто осмотреть его. Со временем корпус конденсатора может разрушиться, ножки могут начать качаться. На электролитических конденсаторах могут появиться подтеки. Конденсатор может изменить свой цвет. Это означает, что произошел пробой конденсатора.
Пробой – это такое состояние детали, когда диэлектрик, лежащий между двумя разноименными прокладками, разрушился, со временем или под воздействием внешних причин, и между прокладками проскочил электрический заряд. В результате конденсатор пришел в негодность. В этом случае, как и в случае появления вышеописанных дефектов, конденсатор подлежит замене.
При визуальном осмотре не всегда удается вывить неисправности конденсатора. Поэтому воспользуемся мультиметром.
Подготовительные работы
Перед проверкой конденсатора его рекомендуется выпаять из электросхемы. Дело в том, что рядом стоящие детали могут вносить искажения в показания прибора. Выпаиваем конденсатор и разряжаем его. Разряжать конденсатор нужно для того, чтобы сбросить накопленную им во время работы емкость. Мощные конденсаторы, рассчитанные на 220 и 380 вольт, лучше разряжать с помощью пробника. Пробник – электропатрон с лампочкой и двумя проводами. Если конденсатор рассчитан на 220 вольт, то пробник может быть с одной лампочкой. Если на 380 вольт, то лучше в пробник поставить несколько лампочек, включенных последовательно. Лампочка на мгновение вспыхнет и погаснет. Конденсатор разрядился.
Для того чтобы разрядить менее мощные конденсаторы можно воспользоваться отверткой с изолированной ручкой. Жалом отвертки замыкаем концы конденсатора. Проскочит небольшая искорка. Конденсатора разряжен.
Проверки сопротивления, как метод выявление вышедших из строя деталей
Сначала проверим его на сопротивление. При этом надо учесть, что электролитические конденсаторы относятся к полярному типу конденсаторов. То есть одна из прокладок у него положительно заряжена, другая – отрицательно. На корпусе конденсатора они помечены знаками «+» и « — « Полярными бывают только электролитические конденсаторы.
Устанавливаем на мультиметре режим измерения сопротивления. Если проверяем электролитический конденсатор, плюсовым концом щупа прибора касаемся плюса конденсатора, а минусовым – минуса. Если конденсатор исправен, то сразу высветится минимальное значение сопротивления. Потом оно будет плавно возрастать до максимума. Сопротивление может так же возрасти и до бесконечности. Только при исправном конденсаторе рост его происходит плавно. Не рывками.
Если конденсатор неисправен, то в одном случае прибор не показывает никакого сопротивления, т .е . ноль. При этом прибор может пищать. Это означает, что конденсатор пробит, произошло короткое замыкание. Если при касании щупом ножек конденсатора, прибор сразу показывает бесконечность, то в конденсаторе есть обрыв. И в том и в другом случае конденсатор не пригоден для дальнейшего использования, и его следует заменить.
Остальные типы конденсаторов, они, кстати, относятся к неполярным конденсаторам, проверять на сопротивление проще. Не имеет значения, каким контактом вы коснетесь ножки конденсатора, плюсом или минусом. Для измерения сразу устанавливаем величину сопротивления в Мегаомах. Сопротивление неисправного конденсатора никогда не превышает величину в 2 Мегаома. У исправного сопротивление или равно, или больше этой величины.
Проверка на неисправности с помощью измерения ёмкости
Замеряя сопротивление конденсатора, мы только проверяем его исправность. Нам еще нужно определить его емкость — самый главный номинал конденсатора.
Учтите, что на пробой с помощью мультитестора можно проверить только те конденсаторы, емкость которых меньше 0,25 микрофарад.
Для этого устанавливаем соответствующий режим работы прибора с помощью регулятора. Задаем предел измерения. Он должен соответствовать номиналу проверяемого конденсатора. Если на корпусе мультиметра предусмотрены гнезда для установки конденсатора, то вставляем его в эти гнезда. Если нет, вставляем в гнезда концы щупа и касаемся ножек конденсатора. При проверке электролитического конденсатора соблюдаем полярность. При проверке переменного конденсатора замеряем максимальную и минимальную величины емкости.
Как мы видим, нет ничего сложного в проверке с помощью мультиметра работоспособности конденсатора и соответствии его заявленным номиналам. Мы уже говорили, что со временем конденсаторы утрачивают свою способность накапливать и распределять энергию. Они попросту высыхают. Поэтому нужно регулярно проверять свои электронные и электрические схемы и отбраковывать пришедшие в негодность конденсаторы. Этим вы обеспечите надежную и качественную работу своей аппаратуры.
Видео о проверке конденсатора мультиметром
В видео достаточно подробно объясняются нюансы проверки конденсаторов. Обязательно посмотрите его и узнаете новые методы проверки, о которых ещё не слышали.
Как проверить конденсатор мультиметром на работоспособность, измерение емкости

Самая распространенная причина поломки радиотехники — это неисправность конденсаторов, встроенных в плату устройства. В процессе ремонта важно определить работоспособность каждого из них и выяснить какой именно элемент вышел из строя. Чтобы точно и быстро определить неисправный элемент, важно знать, как прозвонить конденсатор мультиметром не выпаивая его и насколько это правильно. Стандартный метод проверки под силу не только профессионалам, но и рядовым радиолюбителям. Поэтому даже в домашних условиях можно самостоятельно прозвонить устройство.
Разновидности конденсаторов и способы их проверки
Если вы решили разобраться в том, как мультиметром проверить конденсатор, то необходимо выяснить какие разновидности этих устройств на сегодняшний день известны. Они могут быть как полярными, так и неполярными. Основным и очевидным их отличием является наличие полярности у полярных конденсаторов.
Проверка данных элементов выполняется по следующему принципу: «+» к «+», «—» к «—», иначе, при несоблюдении условий, элементы могут поломаться и даже замкнуть, что приведет к взрыву.
Модели полярного типа относятся к электролитическим. Если устройства были изготовлены еще в советский период, то в случае их взрыва может произойти попадание электролита на поверхность кожи. Современные же изделия оснащены специальным сечением на поверхности, которое в случае разрыва направляет взрывную струю по определенному направлению, исключая разбрызгивание проводящего вещества в различные стороны.
Прежде всего способ проверки зависит от того, какой характер имеет неисправность. Прозвонить конденсаторы мультиметром можно посредством:
измерения сопротивлений в его диэлектрике;
замера его емкости.

Как проверить конденсатор мультиметром не выпаивая, на плате
Честно говоря желательно все же выпаивать детали. Если схема простая, можно попробовать перерезать контактные дорожки скальпелем — те которые ведут к конденсатору, около его ножек.
Промеряем его емкость как обычно, потом паяльником залуживаем дорожки, порезы заполняются оловом, дорожка восстановлена. Я так проверил электролитический кондер на плате моим универсальным тестером, благо тут полярность не нужно соблюдать, что удобно:
Еще один способ проверки конденсаторов на плате это — пропайка или прогрев. Некоторые неисправные электролитические конденсаторы начинают снова работать если их контакты хорошенько пропаять. Сам конденсатор прогревается при этом, после этого устройство начинает работать. Если такое случилось, нужно все равно выпаять этот конденсатор и заменить на новый.
Если есть схема устройства на которой указаны напряжения или в опорных точках — то это самый правильный вариант проверки. Сняв показания с этих точек и сверив их с теми что на схеме по цепочке можем проверить элементы схемы. А на платах различных устройств так же есть контрольные точки, по которым мастер и «вычисляет» неисправные компоненты:
Для получения исчерпывающих характеристик снова подключаем наш универсальный прибор. У конденсатора есть такая важная характеристика — его эквивалентное последовательное сопротивление (ESR). Не будем сегодня углубляться в эту тему, скажу лишь, что наш прибор прекрасно «видит» эту характеристику.
Если величина ESR превышает 5 ом, то даже при отсутствии внешних признаков (вздутие, пробой) такой конденсатор нужно выпаивать и менять на новый. Опять же для чистоты эксперимента можно промерять сначала исправный конденсатор и взять его характеристики как эталонные.
Важно! При снятии характеристик нужно помнить что полученная ESR (так же как и емкость) зависит от того, как соединены конденсаторы между собой, последовательно или параллельно. При измерении будут погрешности ввиду того, что током от прибора будут запитываться и другие элементы схемы.
Что делать в случае пробоя
Самая распространенная проблема, которая возникает с конденсаторами – это появление пробоя на диэлектрике. Диэлектрики являются своеобразным слоем изоляционного материала с большим сопротивлением, расположенного между одним и вторым проводником, препятствующего протеканию тока между ними.
У исправных элементов допускается небольшое просачивание тока сквозь изоляционное покрытие, именуемое как «ток утечки». Если в диэлектрике возникает пробой, то происходит резкое снижение сопротивления, и он становится обыкновенным проводником. Пробой может возникнуть в результате резкого перепада напряжения в электросети, от которой работает техника. Характерный признак пробоя: вздувшийся корпус устройства, потемневшая поверхность и черные пятна на нем. Перед тем, как проверить конденсаторы мультиметром на факт исправности, стоит осмотреть его визуальным методом, чтобы определить возможные внешние дефекты.
Проверяем конденсатор мультиметром на работоспособность на двигателе
Для автомобилистов так же будет интересно узнать, как проверить подозрительный кондёр. Ввиду того, что генератор вырабатывает ток, в пространство генерируются помехи. Для подавления помех на генератор (а так же и на трамблеры) ставят конденсаторы. Искры получаются не такими злыми, помех меньше. Со временем конденсатор может выйти из строя. Смотрим видео, как этот конденсатор можно заменить другим.
Вот и все на сегодня. Удачи вам, до новых встреч!
Автор публикации
не в сети 1 час
Как прозвонить мультиметром неполярный конденсатор
Чтобы проверить сопротивление диэлектрика с помощью мультиметра, необходимо перевести устройство в режим омметра. Для изготовления диэлектриков в неполярных моделях могут использоваться различные материалы и формы: стекло, керамика, бумага, воздушная прослойка. В результате этого можно достичь крайне высокого сопротивления, которое в исправных устройствах будет отображаться в виде бесконечной величины на мультиметре. При наличии электрических пробоев, сопротивление будет находится на уровне нескольких десятков Ом.

До того момента, как прозванивать конденсаторы мультиметром, на приборе нужно выбрать специальный режим, который предусматривает максимально возможное измерение уровня сопротивления.
Для этого достаточно подвести к каждому выводу щуп тестера и посмотреть на дисплее прибора следующее:
Если элемент исправен, то на экране отобразится единица, свидетельствующая о том, что сопротивление выше, нежели установленный максимум.
Если же высвечивается определенный показатель, который ниже измерительного максимума, то это говорит про неисправность проверяемых устройств.
При этом, не стоит забывать про технику безопасности, чтобы случайно не взяться за щуп устройства и вывод конденсатора, поскольку меньшее сопротивление электрического тока у тела спровоцирует прохождение тока через него.
Ход проверки
Для начала следует провести внешний осмотр радиоэлемента, не выпаивая его из платы. О неисправности или выходе из строя могут говорить вздутие корпуса, изменение его окраски, признаки температурного воздействия (потемнение платы, дорожки отходят от поверхности и т.п.). Если электролитический раствор протекает наружу, снизу в месте крепления к плате должны остаться характерные подтеки. Для проверки фиксации на плате можно осторожно взять элемент и несильно покачать из стороны в сторону. Если одна из ножек оборвана, это сразу будет понятно по свободному ходу.

Взорвавшиеся на плате конденсаторы и сработавший «защитный надрез»
Кстати, надо заметить, современное элементы снабжены специальными щелями для безопасного выхода схемы из строя. Иначе взрыв мог бы сильно испортить всю плату.

Но бывает и так
Перед тем как проверить элемент мультиметром, следует определить его тип: полярный или неполярный. Электролитические относятся к первой категории – их припаивают к контактам на схеме с соблюдением полярности: плюс – к плюсу, минус – к минусу. Соответственно, и клеммы мультиметра следует подключать согласно данному правилу. Неполярный конденсатор устанавливается без учета этих особенностей. Он, как и бумажный или керамический конденсатор, можно присоединяться к прибору в любом направлении.
Закоротим выводы и попробуем прозвонить элемент тестером. Если прибор показывает минимальное сопротивление, конденсатор исправен и начал заряжаться постоянным током. Во время этого процесса показатель сопротивления будет расти до предельного значения или бесконечности. Поведение показателей имеет значение – стрелка аналогового тестера должна перемещаться медленно без скачков. О том, что работоспособность нарушена, говорят следующие факторы:
При подключении клемм, тестер сразу показывает бесконечность. Это говорит об обрыве в конденсаторе.
Мультиметр показывает на ноль и издает звуковой сигнал – значит произошло короткое замыкание или пробой.
В обоих случаях исправность элементов уже не восстановить и их следует выбросить.
Для того чтобы проверить, работает ли неполярный конденсатор, необходимо выбрать на мультиметре предел для измерения в мегаомах и прикоснуться контактами прибора к выводам – исправный элемент не показывает сопротивлния выше 2 мОм. Стоит помнить, что проверка элемента мультиметром на короткое замыкание, не поддерживается большинством современных приборов, если номинальный заряд радиоэлемента ниже 0,25 мкФ.
Как прозвонить полярный конденсатор тестером
В сравнении с неполярным типом в полярном сопротивление у диэлектриков в разы ниже, в связи с этим максимальное значение сопротивления на мультиметре должно быть выставлено соответствующем диапазоне. У большинства устройств сопротивление составляет около 100 кОм, у более мощных до 1 мОм. Прежде чем, померить конденсатор мультиметром, нужно замкнуть вывод накопителя, таким образом, чтобы он полностью разрядился.
Далее нужно установить соответствующие пределы измерений, и подключить щуп тестера к конденсатору, с учетом соблюдения полярности. У электролитических конденсаторов имеется достаточно большая емкость, в связи с чем в процессе их подключения сразу же начинается зарядка. На протяжении периода пока длится зарядка, значение сопротивления будет увеличиваться в прямой пропорции, что будет указываться на дисплее устройства.
Конденсаторы считаются исправными, в том случае если показатель сопротивления превышает значение в 100 кОм.
Что такое конденсатор и зачем нужен?
Промышленность производит конденсаторы самых разных типов, применяемых во многих отраслях. Они необходимы в автомобиле- и машиностроении, радиотехнике и электронике, в приборостроении и производстве бытовой техники.
Конденсаторы — своего рода «хранилища» энергии, которую они отдают при возникновении кратковременных сбоев в питании. Кроме того, определенный вид этих элементов отфильтровывает полезные сигналы, назначает частоту устройств, генерирующих сигналы. Цикл разрядки-зарядки у конденсатора очень быстрый.

Такой электрический компонент, как конденсатор, состоит из пары проводников (токопроводящих обкладок). Между собой они разделены диэлектриком. В цепь, которая пропускает ток постоянного характера, включать его нельзя, поскольку это равнозначно разрыву
В цепи с переменным током обкладки конденсатора поочередно перезаряжаются с частотой протекающего тока. Объясняется это тем, что на зажимах источника такого тока периодически происходит смена напряжения. Результатом таких преобразований является переменный ток в цепи.
Так же как резистор и катушка, конденсатор проявляет сопротивление току переменного характера, но для токов разных частот оно разное. К примеру, хорошо пропуская высокочастотные токи, он одновременно может являться чуть ли не изолятором для низкочастотных токов.
Сопротивление конденсатора связано с его емкостью и частотой тока. Чем больше два последних параметра, тем его емкостное сопротивление ниже.
Прозвонка конденсатора мультиметром (аналоговые измерители)
Подобная процедура может быть проделана с помощью аналоговых (стрелочных) измерителей. Величина емкости электролитических конденсаторов определяется тем, с какой скоростью двигается стрелка на приборе в сторону максимального значения. В случае медленного движения стрелки, можно утверждать о большей продолжительности заряда конденсатора, что свидетельствует о его большей емкости. Если же диапазон емкости находится в диапазоне от 1 до 100 микрофарада (мкФ), то достижение стрелкой правой части на циферблате происходит моментально. Если емкость составляет 1000 мкФ, то достижение максимального значения стрелкой происходит за несколько секунд.
Проверка емкости накопителя
Среди большинства специалистов проверка конденсаторов осуществляется омметром, однако более надежный способ проверить пригодность изделия — это измерить его емкость. Из-за повышенной утечки в электролитических конденсаторах возникает частичная потеря емкости, в связи с чем значение ее реальной величины гораздо ниже нежели заявленной на корпусе устройства. При измерении сопротивления на конденсаторе достаточно проблематично найти проявление данного дефекта.
Чтобы узнать это наверняка необходимо использование измерителя емкости. Важно учитывать, что не все мультиметры имеют данную функцию, поэтому заранее следует удостовериться, что устройство может выполнить такую работу.
Перед такой проверкой электролитического конденсатора, элемент должен быть полностью разряжен. Это обусловлено тем, что заряженные конденсаторы могут оказать негативное воздействие на тестер и вывести его из строя. В частности это относится к полярным накопителям, у которых имеется высокое рабочее напряжение и большая емкость. Зачастую установка подобных конденсаторов осуществляется в импульсные блоки в роли фильтрующего накопителя.
Проверка мультиметром
У непрофессионального мастера в арсенале обычно имеется самый простой прибор – мультиметр. Тем не менее, и с его помощью тоже можно проверить работоспособность компонента.
Цены на различные виды мультиметров
Мультиметр
Проверка неполярных конденсаторов
Первым делом любой компонент начинают проверять омметром с целью обнаружения пробоя. Да, это косвенная проверка, но она позволяет выявить определенные дефекты и провести выбраковку элементов. При этом существуют некоторые тонкости, которые зависят от типа и емкости компонента.
Исправный конденсатор не должен постоянно пропускать ток – иметь высокое сопротивление. Ведь как мы уже говорили, причиной утечки часто является нарушение изоляционного слоя между обкладками. В идеале сопротивление должно быть приближено к норме.
Измерение полярного керамического конденсатора: пошаговая инструкция
Шаг 1. Необходимо выставить максимальный диапазон измерений для мультиметре, чтобы привести его в режим омметра.

Необходимо установить мультиметр в режим измерения сопротивления
Шаг 2. Перед началом тестирования конденсатор следует «зачистить» от оставшегося заряда. Если это элемент небольших габаритов с минимальной емкостью, то можно перемкнуть вывод отверткой. Если речь идет о крупногабаритном элементе, то перемыкают его через мощный резистор сопротивления.

Перемыкание контактов отверткой возможно при наличии простейшего компонента
Шаг 3. После установки режима необходимо проверить дисплей — на нем должны высвечиваться символы, которые означают отсутствие проводимости между клеммами.

Таким образом выглядят символы
Шаг 4. Теперь необходимо подсоединить клеммы к выводам.

На приборе остались те же самые значения, это означает, что саморазряда не обнаружено
Конечно, такая проверка еще не является точным доказательством работоспособности прибора, ведь нам следует убедиться в отсутствии обрыва в цепочке. В данном случае мультиметр просто не успевает отреагировать на изменения, поэтому потребуется измерение емкости.
Тестирования электролитического компонента с большой емкостью: пошаговая инструкция
Для того чтобы сравнить значения потребуется проверить другой – неполярный конденсатор, у которого имеется высокий показатель емкости.
Шаг 1. Устанавливаем прибор в исходное положение, как в предыдущем случае.

Здесь элемент уже имеет определенную мощность – 1uF
Шаг 2. Мы наблюдаем, как показания на приборе начинаются с нескольких сотен, преодолевают предел мегаом и увеличиваются дальше.

Рост значений наглядно показывает, что зарядка элемента снижается
Шаг 3. Необходимо дождаться окончания проверки и взглянуть на прибор.

Зарядка завершилась, что показывает следующее значение
В данном случае можно сказать, что повреждение отсутствует (как и обрыв), потому что мы контролировали процесс работы конденсатора.
Проверка прибором полярных конденсаторов: пошаговая инструкция
Теперь мы проверим работу полярных компонентов. В таком тестировании не имеется существенных отличий, только диапазон измерений устанавливается в пределах 200 кОм. Ведь только если заряд достигнет этого придела, можно будет с точностью судить об отсутствии повреждения.
Первым делом мы будем проводить тест конденсатора с номиналом 10 uF. Стоит отметить, что при внешнем осмотре на нем отсутствуют повреждения.
Шаг 1. Настраиваем прибор в режим омметра.

Подготавливаем прибор для измерений
Шаг 2. Подсоединяем клеммы к компоненту.

Сопротивление начало увеличиваться с первой же секунды
Шаг 3. Останавливаем прибор.

Проверка была остановлена на текущем значении
Здесь показатели растут не так быстро как при проверке неполярного элемента, но на этом значении уже стало ясно, что повреждения отсутствуют.
Затем мы будет проверять полярный конденсатор с номиналом 470 uF.При его внешнем осмотре уже заметно разбухание верхней части.

Внешние признаки уже показывают, что компонент непригоден к дальнейшему использованию. Проверка проводится, чтобы показать значения омметра при такой проблеме.

По результатам проверки сначала наблюдался активный рост сопротивления, но достигнув определенного предела, значение стало постепенно уменьшаться
Такой признак свидетельствует о наличии утечки тока, тем не менее, она может быть в разумных пределах, но использовать этот компонент не следует. Проведение опыта тоже лучше остановить, чтобы не разряжать прибор.
Измерение емкости конденсатора
Предыдущим способом тоже можно обнаружить неисправный конденсатор, но все-таки понадобится дополнительная проверка. Это необходимо в ситуациях, когда имеются подозрения на неисправность компонента.
Рассмотрим пример тестирования на неполярном конденсаторе. В данном случае будет осуществляться проверка небольшого керамического компонента с номиналом — 4,7 nF. Для проведения тестирования необходимо установить на приборе режим измерения емкости.

Подключаем к прибору керамический компонент и видим значение, которое является практически идеальным. Это подтверждает работоспособность компонента.
Таким же способом можно проверить на исправность и другие элементы, которые мы тестировали ранее.
Узнайте, как проверить заземление в розетке с помощью лампочки, в специальной статье на нашем портале.
Как разрядить конденсатор
Чтобы разрядить низковольтные конденсаторы необходимо лишь закоротить каждый вывод. Однако для высоковольтных и тех, которые имеют большую емкость, к выводу следует подключать 5-10-килоомные резисторы. Резисторы необходимы, чтобы препятствовать возникновению искр при замыкании.
В процессе работы важно помнить про безопасность. Нельзя прикасаться к выводу на конденсаторе, поскольку это может спровоцировать замыкание через ваше тело.
Выявление обрыва конденсаторов
Неисправность в виде обрыва случается достаточно редко. Такое нарушение обусловлено механическими повреждениями на накопителе. После подобной поломки у устройства в полной мере теряется накопительная функция, его емкость становится равна нулю. Целостный элемент после повреждения оказывается в виде двух проводников, которые изолированы друг от друга. Выявить такие повреждения конструкции посредством омметра не представляется возможным.
Своеобразные симптомы обрыва у полярного электролитического конденсатора проявляются в том, что в случае изменения сопротивления никакие изменения на экране прибора не проявляются. Что касается неполярных типов, стоит отметить что он имеет малую емкость и обладает высоким сопротивлением, поэтому проверить его также невозможно. Единственным правильным выходом является возможность измерения емкости.
Что это такое
Конденсатор является устройством, способным делать накопление заряда электрического тока и передавать его по электрической цепи. Самый простой конденсатор включает в себя несколько пластинчатых электродов, которые разделены с помощью диэлектрика. На этих электродах накапливается заряд, имеющий разную полярность. На одной пластине положительный заряд, а на другой — отрицательный.

Проверка конденсатора мультиметром
Есть множество классификаций устройства конденсатора. Он бывает постоянным и переменным, неполярным и полярным, бумажным и металлобумажным. Последние считаются наиболее привычными и распространенными конденсаторами, которые напоминают прямоугольные кирпичи. Они относятся к неполярным устройствам.

Неполярный аппарат
Конденсаторы часто сделаны из керамики. Бывают пленочными, электролитическими и полимерными. Керамический вид позволяет фильтровать различные виды высокочастотных помех энергии. Благодаря их относительной диэлектрической проницаемости, можно создавать многослойные элементы, имеющие емкость, которая сопоставима электролитам. Они не являются полярными.
Пленочные агрегаторы распространены везде, к примеру, их можно встретить в кондиционерах. Они отличаются тем, что у них малый ток утечки, небольшая емкость, высокое рабочее напряжение и отсутствие чувствительности к полярности приложенного напряжения. Полимерные виды выдерживают различные виды больших импульсных токов, работают при низких температурах.

Пленочный агрегат
Обратите внимание! Что касается приборов, оснащенных воздушным диэлектрическим элементом, то самым лучшим конденсатор выступает подстроечный прибор, имеющий резонансный радиоприемный контур. Его могут рекомендовать все пользователи. Емкость подобных элементов маленькая, но удобная в реализации изменений.
К электролитическим относятся агрегаты, напоминающие бочонки или батарейки. Они устанавливаются в сетевые пульсации в блоках питания. Благодаря механизму и принципу действия получается большая емкость при малом размере. Диэлектриком выступает оксид металла. Если в блоке питания используется диэлектрик с алюминиевым электролитом, то, чтобы работал автомобильный конденсатор на высокой частоте, используется танталовый электролит, поскольку обладает меньшим током утечки, большой устойчивостью к внешним воздействиям.

Конструкция конденсатора
Где используется
Конденсатор используется широко в сфере электротехники. Его используют пиротехники в разных электроцепях. Чаще всего его можно найти в блоке питания, фильтре с высокими и низкими частотами, балластном блоке питания, аккумуляторной зарядке, аналогичном аккумуляторе питания маломощных пассивных устройств, к примеру, в светодиодных лампочках и радиоприемниках.

Прибор в аккумуляторной зарядке
Как работает
В электрической схеме подобные устройства могут быть использованы с разными цепями, однако их основным предназначением считается сохранение заряда. Таким образом, конденсатор берет ток, но сохраняет его и потом отдает в цепь.
Вам это будет интересно Особенности делителя напряжения
Подключая конденсатор к электроцепи, на конденсаторных электродах накапливается электрозаряд. Сначала конденсаторная зарядка потребляет наибольший электрический ток. По мере того, как заряжается конденсатор, электрический ток снижается и когда конденсаторная емкость наполняется, ток исчезает насовсем.
В момент отключения электроцепи от источника питания и при подключении нагрузки цикла, конденсаторный прибор перестает получать заряд и отдает накопившийся ток иным элементам. Сам выступает в роле источника питания.
Основной технической характеристикой конденсатора является емкость. В свою очередь, емкость — способность устройства делать накопления электрического заряда.
Обратите внимание! Чем больше этот показатель, тем больше заряд сможет быть накоплен и передан к электрической цепи. Конденсаторная емкость измеряется в фарадах. Отличаются устройства друг от друга по конструкции, материалам изготовления и области применения.

Принцип работы устройства
Типы неисправностей
Обычно у конденсатора случается обрыв электролита, снижается емкость, получается электролитический пробой, снижается максимально допустимое напряжение и увеличивается внутреннее конденсаторное сопротивление. Пробой возникает из-за того, что превышается допустимое напряжение, обрыв из-за механических повреждений, вибраций, встрясок, некачественной конструкции и нарушения предписанных условий эксплуатации. Утечки случаются из-за изменения сопротивления между обкладками. Это приводит к тому, что снижается конденсаторная емкость, не способная сохранять электрический заряд.

Обрыв электролита как основная поломка
Выявление потери емкости конденсатора
Для определения потери емкости в первую очередь необходимо выполнить замер емкости. Для этого на тестере нужно выставить необходимый предел измеряемых емкостей, разрядить проверяемые устройства, подключить щуп от измерителя к соответствующему гнезду на нем, при соблюдении правильной полярности, и в итоге, прикоснуться щупом к выводу конденсаторов. Естественно, что придерживаясь последовательности действий, понять, как прозвонить конденсатор мультиметром на кондиционере или любом другом бытовом приборе не составит труда.
Определение емкости неизвестного конденсатора
Способ №1: измерение емкости специальными приборами
Самый просто способ — измерить емкость с помощью прибора, имеющего функцию измерения емкостей. Это и так понятно, и об этом уже говорилсь в начале статьи и тут нечего больше добавить.

Если с приборами совсем туган, можно попробовать собрать простенький самодельный тестер. В интернете можно найти неплохие схемы (посложнее, попроще, совсем простая).
Ну или раскошелиться, наконец, на универсальный тестер, который измеряет емкость до 100000 мкФ, ESR, сопротивление, индуктивность, позволяет проверять диоды и измерять параметры транзисторов. Сколько раз он меня выручал!
Способ №2: измерение емкости двух последовательно включенных конденсаторов
Иногда бывает так, что имеется мультиметр с измерялкой емкости, но его предела не хватает. Обычно верхний порог мультиметров — это 20 или 200 мкФ, а нам нужно измерить емкость, например, в 1200 мкФ. Как тогда быть?
На помощь приходит формула емкости двух последовательно соединенных конденсаторов:

Суть в том, что результирующая емкость Cрез двух последовательных кондеров будет всегда меньше емкости самого маленького из этих конденсаторов. Другими словами, если взять конденсатор на 20 мкФ, то какой бы большой емкостью не обладал бы второй конденсатор, результирующая емкость все равно будет меньше, чем 20 мкФ.
Таким образом, если предел измерения нашего мультиметра 20 мкФ, то неизвестный конденсатор нужно последовательно с конденсатором не более 20 мкФ.

Остается только измерить общую емкость цепочки из двух последовательно включенных конденсаторов. Емкость неизвестного конденсатора рассчитывается по формуле:

Давайте для примера рассчитаем емкость большого конденсатора Сх с фотографии выше. Для проведения измерения последовательно с этим конденсатором включен конденсатор С1 на 10.06 мкФ (он был предварительно измерен). Видно, что результирующая емкость составила Cрез = 9.97 мкФ.
Подставляем эти цифры в формулу и получаем:
Способ №3: измерение емкости через постоянную времени цепи
Как известно, постоянная времени RC-цепи зависит от величины сопротивления R и значения емкости Cх:Постоянная времени — это время, за которое напряжение на конденсаторе уменьшится в е раз (где е — это основание натурального логарифма, приблизительно равное 2,718).
Таким образом, если засечь за какое время разрядится конденсатор через известное сопротивление, рассчитать его емкость не составит труда.

Для повышения точности измерения необходимо взять резистор с минимальным отклонением сопротивления. Думаю, 0.005% будет нормально =)

Хотя можно взять обычный резистор с 5-10%-ой погрешностью и тупо измерить его реальное сопротивление мультиметром. Резистор желательно выбирать такой, чтобы время разряда конденсатора было более-менее вменяемым (секунд 10-30).
Вот какой-то чел очень хорошо все рассказал на видео:
Другие способы измерения емкости
Также можно очень приблизительно оценить емкость конденсатора через скорость роста его сопротивления постоянному току в режиме прозвонки. Об этом уже упоминалось, когда шла речь про проверку на обрыв.
Яркость свечения лампочки (см. метод поиска КЗ) также дает весьма приблизительную оценку емкости, но тем не менее такое способ имеет право на существование.
Существует также метод измерения емкости посредством измерения ее сопротивления переменному току. Примером реализации данного метода служит простейшая мостовая схема:

Вращением ротора переменного конденсатора С2 добиваются баланса моста (балансировка определяется по минимальным показаниям вольтметра). Шкала заранее проградуирована в значениях емкости измеряемого конденсатора. Переключатель SA1 служит для переключения диапазона измерения. Замкнутое положение соответствует шкале 40…85 пФ. Конденсаторы С3 и С4 можно заменить одинаковыми резисторами.
Недостаток схемы — необходим генератор переменного напряжения, плюс требуется предварительная калиброка.

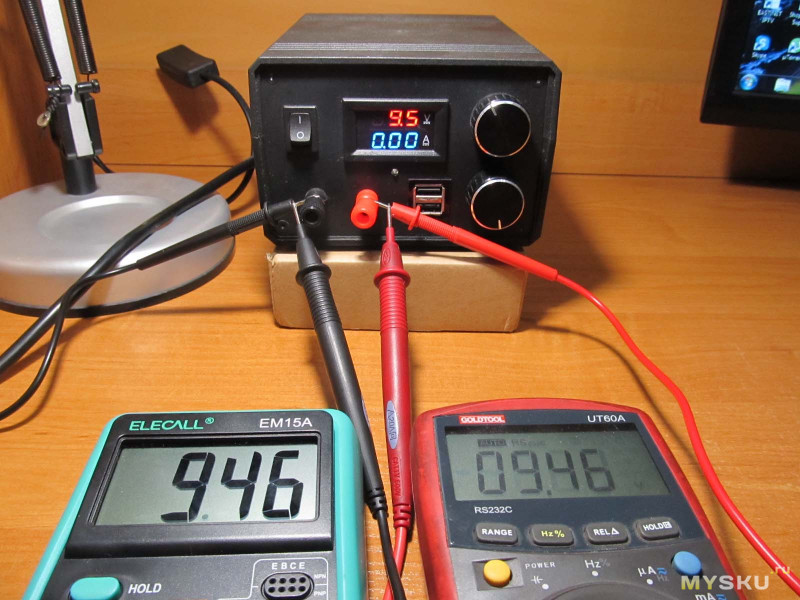

Как измерить напряжение на конденсаторе
Кроме того, чтобы определить исправен ли элемент, необходимо выполнить проверку соответствия его реального напряжения к номинальному. Чтобы это сделать следует использовать тестер в режиме вольтметра, а также необходимо наличие источника питания для зарядки устройств. Значение напряжения должно быть меньшим нежели, то под которое рассчитаны накопители. Чтобы измерить вам понадобится подсоединить щуп к выводу и чуть подождать, до момента полной зарядки. При переводе прибора в режим вольтметра, необходимо выполнить проверку выдаваемого накопителем напряжения. Величина, которая появится на дисплее устройства на начальном этапе замера, должна соответствовать заявленным показателям.
Следует учитывать, что в процессе проверки у накопителя теряется заряд и, очевидно, что напряжение будет быстро снижаться, именно поэтому важна начальная величина замера.
Существует более доступный способ проверить конденсаторы, но он подходит только для изделий, имеющих гораздо большую емкость. После полноценной зарядки накопителя, нужно взять простую отвертку с изолированной ручкой, поднести ее металлической частью к выводам и замкнуть их. Если же после проделанных манипуляций произошло возникновение искры, то это свидетельствует о работоспособности элемента. Если же она отсутствовала или была слабой, то это говорит о невозможности устройства держать заряд.
Проверка на короткое замыкание
Обратите внимание, что данный способ относительно небезопасен и не рекомендуется его использование людьми без необходимого опыта и знаний.
Для начала следует отсоединить конденсатор от схемы и ненадолго (до 4 сек) подключить к источнику питания.
Отсоединив от источника питания, замкните выводы конденсатора с помощью электропроводящего инструмента (отвертка, пинцет, нож). Будьте осторожны: используйте для этого только заизолированный предмет или наденьте на руки резиновые перчатки.
При замыкании выводов произойдет короткое замыкание, сопровождающееся вылетом искры, по виду которой и можно судить о состоянии элемента: если проскочила сильная и яркая искра, конденсатор в норме, тусклая и слабая искра говорит о неисправности.
А вот это видео мы настоятельно рекомендуем посмотреть, т.к. оно очень подробное и охватывает все аспекты нашей темы:
https://youtu.be/ZlJThQN-omA
Вывод
Среди многих начинающих мастеров-радиолюбителей бытует мнение, что можно прозвонить конденсатор мультиметром не выпаивая его, но мало кто знает, что такие измерения имеют очень большую погрешность. Единственным наиболее правильным методом проверки элемента является визуальная оценка его состояния, на наличие потемнения, взбухания и других дефектов.
Примечательно, что поломка такого характера зачастую происходит в стиральных машинах, телевизорах, микроволновых печах и других видах бытовой техники. В связи с этим, столкнувшись с подобной проблемой вы самостоятельно сможете прозвонить конденсаторы мультиметром, благодаря описанной выше инструкции.
Нет разъема для измерения емкости
Прозвонить полярный или неполярный конденсатор мультиметром, не имеющим специальной функции, можно в режиме максимального сопротивления, при котором происходит его зарядка постоянным током.
Этот способ проверки подходит даже для таких элементов, как smd конденсатор (для поверхностного монтажа) или пленочный конденсатор. Проверка полярного элемента отличается только необходимостью соблюдать полярность.
Алгоритм следующий:
разрядить элемент, закоротив его ножки;
выставить максимальный предел измерения сопротивления — вплоть до мегаом, если позволяет прибор;
подключить черный щуп мультиметра к гнезду COM — это ноль или, в нашем случае, минус, а красный щуп — в гнездо для измерения напряжения и сопротивления;
коснуться черным щупом минуса детали, а красным — плюса;
наблюдать за показаниями прибора.
Обратите внимание, что электролитический тип всегда полярен, все остальные — неполярные.
Что происходить в этом случае? Мультиметр начинает заряжать деталь постоянным током. Во время зарядки его сопротивление увеличивается.
Быстрый рост показаний сопротивления вплоть до значения «1» (бесконечно большое) означает, что конденсатор потенциально исправен, хотя таким способом и невозможно определить его фактическую емкость.
Возможная ошибка! Во время такой проверки нельзя касаться щупов или ножек элемента пальцами. Вы зашунтируете его сопротивлением собственного тела, и тестер покажет ваше собственное сопротивление. Рекомендуется применять щупы-крокодилы, если таковые есть.
Как проверить конденсатор мультиметром на работоспособность
Достаточно большое количество людей хотели бы научиться с помощью мультиметра проверять работоспособность конденсатора.
В этой статье мы расскажем, как это делается, ведь, на самом деле, это не так уж и трудно, главное правильно использовать тестер и выполнять некоторые предписания.
Необходимые приготовления
Перед проверкой характеристик, конденсатор должен быть обязательно полностью разряжен. Разрядка производится при помощи отвертки: вы должны добиться появления небольшой искры, прислонив окончание отвертки к двум бочонкам конденсатора (прикосновение должно быть одновременным). Вот и все, можете начинать проверку.
Основной способ – проверка мультиметром
Данный вид тестера наиболее подходящий способ, чтобы проверить рабочие характеристики конденсатора, в случае его «отказа» работать. С его помощью можно узнать о обрыве в бочонке, также он покажет возможное наличие замыкания и сообщит о показании емкости конденсатора.
Перед началом проверки стоит узнать о типе конденсатора, который может быть электролитическим (полярным) либо неполярным. В случае проверки первого варианта, вам придется соблюдать полярность, вследствие чего присоединение плюсового щупа должно осуществляться только к ножке с плюсом и наоборот, минусовая ножка будет соединена с минусовым щупом. Технологию проверки конденсатора неполярного типа вы узнаете чуть ниже, однако в этом случае, полярность соблюдать не требуется. Итак, приступим к обсуждению выполнения действий проверки.
Перед началом использования мультиметра внимательно изучите все обозначения, нанесенные на его лицевую сторону, а также проследите за правильным подключением щупалец к тестеру.
Измерение показателей сопротивления
Чтобы проверить тестером сопротивление конденсатора, требуется отпаять бочонок и щипцами переложить его любое удобное место. Далее следует переключить мультиметр, направив ручку переключения в сектор Ω, который отвечает за измерение сопротивления. Строго соблюдая полярность, приложите щупы к ножкам и обратите внимание на показания, которые появятся на экране тестера. Оно сразу же будет расти, так как цифровой мультиметр автоматически будет производить зарядку конденсатора.
Если деталь не повреждена, то через определенный промежуток времени вы увидите на дисплее показатель равный 1. Единица также может появиться на экране сразу после соприкосновения щупов с выводами, что будет означать неисправность бочонка. Если же вы увидите на дисплее 0, значит следует вести речь о коротком замыкании внутри конденсатора.
Также, для измерения сопротивления можно использовать стрелочный мультиметр, при этом определение данного значения будет еще легче. Стрелка должна повышать значение постепенно, если же она стоит на нуле или сразу «прыгнула» на максимум – кондер неисправен.
Внимательно следите за полярностью, так как перепутав ее, вы можете привести конденсатор в негодность. В качестве совета можем сказать – изготовители «кондеров» наносят галочку для определения минуса.
Исправность конденсатора неполярного типа можно проверить, прикоснувшись щупами мультиметра к выводам, при этом соблюдать полярность не требуется, а диапазон измерений должен быть установлен в значение 2 МОм. В случае появления значения, которое будет меньше двух, конденсатор требуется подвергнуть замене, так как он сломан.
Данный тип проверки используется для предметов, емкость которых превышает 0,25 мкФ. Не все изделия с меньшим показателем будут работать в таком режиме.
Определение емкости
Определить целостность бочонка можно также с помощью измерения его емкости. Для этого выставьте на тестере требуемый режим измерений и вставьте изделие в специальные отверстия, которыми оснащен мультиметр. Если их нет, то, как и в случае с определением сопротивления, прислоните щупы к ножкам и посмотрите значение на табло. Показатели емкости должны равняться цифрам, указанным на оболочке конденсатора. Если же они не совпадают – изделие непригодно для дальнейшего использования.
Определить емкость не менее важно чем узнать показатели сопротивления. Более точно данные измерения можно провести с помощью цифровой модели мультиметра.
Как измерить напряжение
Измерив напряжение бочонка и сравнив его с номинальным значением, вы также сможете определить степень его исправности. Для этого нужно найти источник питания, напряжение которого будет меньше чем у измеряемого конденсатора. Зарядите им конденсатор, не забывая о соблюдении полярности. Как правило зарядка продлиться не более нескольких секунд. Далее с помощью тестера, переведенного в требуемый режим, определите показатели напряжения. Как и в случае с емкостью, показатели должны быть схожими с номинальным значением.
Более точные показания при измерении напряжения вы можете наблюдать в самом начале проверки. Связано это с тем, что заряд конденсатора будет со временем уменьшаться.
Еще одна важная деталь – бочонки с большой емкостью элементарно проверяются при помощи обыкновенной изолированной отвертки. Прислонив ее конец к полностью заряженному конденсатору, вы можете увидеть очень яркую искру. В таком случае бочонок исправен, если же искры нет либо она едва заметна – он сломан.
Альтернативный метод проверки исправности конденсатора
Данный способ не требует специального оборудования, однако он не даст точных показаний параметров бочонка. Для его осуществления вам понадобится самодельная контрольная лампа, которая сможет проверить бочонок на замыкание. Перед проверкой зарядите конденсатор и провода самодельной прозвонки прислоните к ножкам изделия. Если вы увидели искру, то ваша деталь исправна.
На заметку
В некоторых случаях можно сэкономить время, проверив состояние конденсатора, не прибегая к помощи специальных тестеров. Для этого следует внимательно осмотреть бочонок, состояние которого может выдавать неисправность. В верхней части детали имеется крестик, который может иметь пробой либо на нем видны следы протекания, что будет свидетельствовать о неисправности кондера. Также он может изменить цвет или форму, что будет означать его поломку. К тому же, проблема не всегда в конденсаторе, повреждение может быть в схеме, которые будут внешне заметны.
Не стоит проводить измерения конденсатора, предварительно не отделив его от схемы, так как вы не сможете добиться точных показаний мультиметра из-за близкого нахождения других элементов платы.
Полезное видео
Визуально ознакомиться с этапами проверки конденсатора вы можете на видео ниже:
Благодаря данной статье вы узнали как проверить работоспособность конденсатора собственными силами. Надеемся, что она поможет вам в ремонте домашней техники, которая может выходить из строя по причине поломки бочонка.
Amazon.com: Тестер конденсаторов Honeytek A6013L: Товары для дома
Я купил его, чтобы быстро проверить конденсаторы, хотя у меня есть несколько других измерителей, таких как Fluke 289, Reed R5001, Extech и т. Д., Я подумал, что это будет хорошим дополнением к моим инструментам по цене. Сначала я был немного скептически настроен за 25 баксов. Я получил товар, он оказался в хорошей упаковке и в хорошем состоянии. Я открыл коробку и обнаружил измеритель, пару коротких проводов и один лист бумаги с скопированными инструкциями в очень популярной китайской интерпретации английского языка, которая иногда очень комична, а иногда расстраивает.Корпус был из дешевого пластика, вокруг него была прорезиненная оранжевая куртка с откидной подставкой сзади. Устройство поставлялось с установленной батареей, как и большинство испытательного оборудования сейчас. Внизу есть три порта для датчиков, два внешних порта кажутся идентичными, и, похоже, не имеет значения, к какому из них вы подключаетесь. Они оба обозначены одинаково, и в инструкции они оба пронумерованы одинаково. Не уверен, зачем вам нужны два идентичных порта, но я думаю, что неплохо иметь резервную копию или, возможно, использовать два зонда разных стилей одновременно.
После подключения датчиков и включения устройства я обнаружил четкий ЖК-экран с довольно яркой подсветкой, что приятно. Белый свет будет исчезать по истечении времени, что приятно. Я приступил к тестированию некоторых известных номиналов конденсаторов, электролитов, фольги и т. Д. Все значения, казалось, были в пределах допусков, но я обнаружил, что погрешность измерителя немного меняется, когда вы попадаете в конденсаторы пФ. Кроме того, имейте в виду, что провода зонда добавляют к измерителю около 20 пФ, поэтому вам нужно либо обнулить дисплей, либо вычесть это из вашего измеренного значения, что не представляет большого труда.Измеренные значения во всех диапазонах, за исключением действительно высоких емкостей пФ, оказались в пределах 5% от измеренных значений Fluke 289, за исключением 10% разницы в очень малых значениях емкости по сравнению с Fluke 289. Это сводится к следующему. , этот счетчик стоит 25 баксов! Это не лабораторная точность, но я бы не ожидал, что это будет связано с затратами. За 25 долларов вы получаете простой и грязный способ измерения и проверки конденсаторов в небольшом легком кейсе, который можно легко бросить в ящик для инструментов или сумку, чтобы взять с собой.А за 25 баксов страх повреждения, потери или кражи минимален. Я бы порекомендовал этот измеритель всем, кто нуждается в бюджетном тестере конденсаторов, который кажется достаточно точным в большей части своего диапазона.
Тестирование компонентов двигателя — поиск и устранение неисправностей двигателей и органов управления
Кен Диксон-Селф

Конденсаторы испытательные
Предупреждение: Хороший конденсатор сохраняет электрический заряд и может оставаться под напряжением после отключения питания.Прежде чем прикасаться к нему или измерять:
Выключить все питание
Используйте мультиметр, чтобы убедиться, что питание выключено
Осторожно разрядите конденсатор, подключив резистор между выводами. Обязательно используйте соответствующие средства индивидуальной защиты.
Для безопасной разрядки конденсатора: После отключения питания подключите резистор 20 000 Ом, 2–5 Вт к клеммам конденсатора на 20–40 секунд. (Вы можете использовать мультиметр для измерения вольт, чтобы убедиться, что конденсатор полностью разряжен.)
Осмотрите конденсатор. Если утечки, трещины, вздутия или другие признаки износа очевидны, замените конденсатор.
Переведите шкалу в режим измерения емкости ().
Для правильного измерения необходимо удалить конденсатор из цепи и должным образом разрядить.
Подключите измерительные провода к клеммам конденсатора. Оставьте измерительные провода подключенными в течение нескольких секунд, чтобы мультиметр автоматически выбрал правильный диапазон.
Считайте отображаемое измерение. Значение должно находиться в пределах указанного диапазона (или +/- 10% от заявленного значения). Цифровой мультиметр отобразит OL, если а) значение емкости выше диапазона измерения или б) конденсатор неисправен.
Поиск и устранение неисправностей однофазных двигателей — одно из наиболее практичных применений функции емкости цифрового мультиметра.
Однофазный двигатель с конденсаторным пуском, который не запускается, является признаком неисправного конденсатора. Такие двигатели будут продолжать работать после запуска, что затрудняет поиск и устранение неисправностей.Отказ конденсатора жесткого пуска компрессоров HVAC — хороший пример этой проблемы. Двигатель компрессора может запуститься, но вскоре перегреется, что приведет к срабатыванию выключателя.
Трехфазные конденсаторы коррекции коэффициента мощности обычно защищены плавкими предохранителями. Если один или несколько из этих конденсаторов выйдут из строя, это приведет к неэффективности системы, скорее всего, увеличатся счета за коммунальные услуги и могут произойти непреднамеренные отключения оборудования. Если предохранитель конденсатора перегорел, необходимо измерить предполагаемое значение фарад конденсатора и убедиться, что оно находится в пределах диапазона, указанного на конденсаторе.
Заводские таблички двигателя
Существует множество различных типов электродвигателей, и все они имеют уникальные параметры, требования и характеристики. Таблички с паспортными данными двигателя содержат информацию о характеристиках двигателя и параметрах монтажа, определенных Национальной ассоциацией производителей электрооборудования (NEMA). К этим параметрам относятся:
Тип изготовителя и обозначение рамы — может включать такую информацию, как схему установки рамы, диаметр вала и высоту вала
Мощность в лошадиных силах — Мера механической мощности двигателя.Это основано на крутящем моменте и скорости двигателя при полной нагрузке. Мощность в лошадиных силах = скорость двигателя x крутящий момент / 5250. Если требования вашего приложения находятся между двумя номинальными значениями мощности, обычно выбирайте двигатель большего размера.
об / мин — Иногда называют «скоростью скольжения» (в отличие от синхронной скорости). Определяется схемой намотки и частотой сети.
Кодовая буква заторможенного ротора — Использует буквы от A до V для определения кВА заторможенного ротора на л.с. Обычно A — самый низкий.B больше, чем A. C больше, чем B и т. Д. Более высокий код может потребовать замены другого оборудования, такого как пускатели двигателей, для работы с большим током.
Максимальная температура окружающей среды и номинальное время или рабочий цикл — Стандартные двигатели рассчитаны на непрерывный режим работы (24/7) при номинальной нагрузке и максимальной температуре окружающей среды. Специализированные двигатели могут быть спроектированы для «кратковременных» требований, когда все, что необходимо, — это прерывистый режим работы. Эти двигатели могут работать в кратковременном режиме от 5 до 60 минут.
Напряжение — Двигатель 230 В, работающий при 208 В, будет менее эффективным, но двигатель на 480 В работает при 460 В, потому что предполагается падение напряжения (если двигатели предназначены для работы с разницей напряжения 10%, то двигатель на 480 В должен выдерживать любые нагрузки. напряжение от 432-528В.
Частота — Входная частота (60 Гц в США, 50 Гц во многих других странах)
Фаза — количество линий переменного тока, питающих двигатель
Потребление тока — Когда двигатель полностью нагружен.Несбалансированные фазы и пониженное напряжение могут вызвать отклонение тока.
Коэффициент мощности — отношение активной мощности к полной (при полной нагрузке).
КПД — Расчет мощности = (Выход / Вход) x 100
Сервисный коэффициент — отображается на паспортной табличке только в том случае, если он выше единицы. Эксплуатационный коэффициент (SF) — это показатель того, какую перегрузку может выдержать двигатель при нормальной работе с правильными допусками по напряжению.Например, стандартное значение SF для открытых каплезащищенных двигателей (ODP) составляет 1,15. Это означает, что двигатель мощностью 10 л.с. с SF 1,15 может обеспечить 11,5 л.с. при необходимости для краткосрочного использования. В целом, не рекомендуется устанавливать двигатели таким образом, чтобы они постоянно работали с нагрузкой выше номинальной в зоне эксплуатационного фактора.
Электросхемы
Подшипник — Идентификация подшипников со стороны привода (иногда называемого концом вала) и неприводной стороны.
Как проверить конденсатор безопасности
1.Испытание фиксированных предохранительных конденсаторов
1.1 Испытание малых конденсаторов ниже 10 пФ
Емкость фиксированного предохранительного конденсатора ниже 10 пФ слишком мала, поэтому, используя мультиметр для ее измерения, вы можете только качественно проверить наличие утечки , внутреннее короткое замыкание или поломка . При измерении можно использовать блок мультиметра R × 10k. Используйте два измерительных провода, чтобы соединить два контакта конденсатора. Сопротивление должно быть бесконечным. Если измеренное значение сопротивления (стрелка поворачивается вправо) равно нулю, это означает, что утечка конденсатора повреждена или внутренний пробой.
1.2 Проверка фиксированного предохранительного конденсатора 10PF 0 01 мкФ
Проверьте, есть ли в конденсаторе постоянной защиты 10PF 01 мкФ явление зарядки, а затем определите, хорошее оно или плохое.
В мультиметре
используется передача R × 1k. Значения β обоих транзисторов выше 100, а ток проникновения невелик. Кремниевые триоды , такие как 3DG6, могут использоваться для формирования композитных трубок. Красный и черный измерительные провода мультиметра подключены к эмиттеру e и коллектору c композитной трубки соответственно.Из-за эффекта усиления составного триода процесс зарядки и разрядки тестируемого конденсатора усиливается, так что поворот стрелки мультиметра увеличивается, что удобно для наблюдения.
Следует отметить, что во время тестирования, особенно при тестировании предохранительных конденсаторов малой емкости, необходимо повторно переключать две точки тестируемого конденсатора на контакты A и B, чтобы четко видеть поворот стрелки мультиметра.
C Для предохранительных конденсаторов выше 0,01 мкФ диапазон R × 10k мультиметра может использоваться для непосредственного тестирования конденсатора на процесс зарядки и внутреннего короткого замыкания или утечки, а емкость конденсатора может быть оценена в соответствии с амплитудой указателя, качнувшегося вправо.
2. Испытания предохранительных конденсаторов
(1) Поскольку емкость электролитических конденсаторов намного больше, чем у обычных фиксированных конденсаторов, предохранительные конденсаторы JEC должны использовать соответствующие диапазоны для различных емкостей при измерении.Согласно опыту, как правило, емкость между 1 ~ 47 мкФ может быть измерена с помощью блока R × 1 кОм, а емкость конденсатора более 47 мкФ может быть измерена с помощью блока R × 100.
(2) Подключите красный измерительный провод мультиметра к отрицательному электроду, а черный измерительный провод к положительному электроду. В момент касания стрелка мультиметра отклоняется вправо на большую степень отклонения (для того же электрического барьера, чем больше емкость, тем больше размах), а затем постепенно поворачивается влево, пока не остановится в определенном положении. .Сопротивление в это время является сопротивлением прямой утечки электролитического конденсатора, и это значение немного больше, чем сопротивление обратной утечки .
Практический опыт показывает, что сопротивление утечки электролитических конденсаторов обычно должно быть более нескольких сотен кОм. В противном случае он не будет работать должным образом. В тесте, если нет зарядки в прямом и обратном направлениях, то есть руки не двигаются.
Это означает, что пропадает емкость или нарушена внутренняя цепь; если измеренное сопротивление мало или равно нулю, это означает, что конденсатор имеет большой ток утечки или был поврежден пробоем .Его больше нельзя использовать.
(3) Для электролитических конденсаторов с неизвестной положительной и отрицательной маркировкой можно использовать описанный выше метод измерения сопротивления утечки. Это означает, что сначала произвольно измерьте сопротивление утечки, запомните его размер, а затем замените измерительные провода, чтобы измерить значение сопротивления. Метод с большим значением сопротивления в двух измерениях был методом положительного подключения.
Чтобы быть более конкретным, черный измерительный провод был подключен к положительному электроду, а красный измерительный провод был подключен к отрицательному электроду.Затем, используя файл сопротивления мультиметра и методы положительной и отрицательной зарядки электролитического конденсатора, в зависимости от величины поворота стрелки вправо можно оценить емкость электролитического конденсатора.
3. Обычное испытание на безопасную емкость
(1) Осторожно поверните вал рукой, он должен быть очень гладким и не должен ощущаться натянутым или временами заедающим. Когда ось нагрузки сдвигается вперед, назад, вверх, вниз, влево, вправо и т. Д., вал не должен болтаться.
(2) Поверните вал одной рукой, а другой рукой коснитесь внешнего края группы пленки, при этом вы не должны почувствовать люфт. Переменные конденсаторы с плохим контактом между вращающимся валом и подвижной лопастью больше использовать нельзя.
(3) Установите мультиметр в положение R × 10k. Одна рука соединяет два измерительных провода с подвижной и неподвижной частями переменного конденсатора , а другая рука несколько раз медленно вращает вал.Стрелка мультиметра должна быть неподвижна на бесконечности.
В процессе вращения вала, если стрелка иногда указывает на ноль, это означает, что есть точка короткого замыкания между подвижной деталью и неподвижной деталью; если он встречается под углом, показания мультиметра не бесконечны, но появляется определенное значение сопротивления, указывающее, что переменный конденсатор перемещается. Между листом и закрепленным листом возникает утечка.
4. Какие испытания проводятся на предохранительных конденсаторах перед отправкой с завода? Чем отличаются конденсаторы от обычных?
(1) Конденсаторы безопасности нуждаются в большом количестве испытаний и сертификации.Основное отличие состоит в том, что внешний корпус представляет собой пластиковый корпус . При использовании материала ABS или материала TPB огнезащитный эффект может быть лучше. С точки зрения материалов они ничем не отличаются.
(2) Метод испытания обычных конденсаторов в некоторых аспектах отличается от метода испытаний предохранительных конденсаторов.
(3) Конденсаторы безопасности в основном используются для подавления помех и делятся на типы X и Y.
X конденсатор используется для подавления дифференциальных помех.Как правило, он связан с L и N на четырех уровнях. Выдерживаемое напряжение разное для каждой марки. При выходе из строя он не причинит вреда человеческому телу.
Для подавления синфазных помех, Y-конденсатор обычно разделен на четыре уровня между L и G. Ток утечки является обычным явлением. При выборе схемы обычно следует использовать более дешевый керамический конденсатор, недостатком является большой ток утечки.
Похожие истории
Теги
Присоединяйтесь к хакеру Полдень Создайте бесплатную учетную запись, чтобы разблокировать свой собственный опыт чтения.
Как проверить конденсатор с помощью мультиметра или тестера конденсаторов — TopProducts
Конденсаторы — это устройства в приборах, электронике и оборудовании, которые хранят электрический заряд. Конденсаторы бывают двух основных типов — электролитные конденсаторы и неэлектролитные.
И, как и любое другое оборудование, они со временем изнашиваются и могут нуждаться в ремонте или замене.
Когда конденсатор с электролитом выходит из строя, он либо разряжает слишком большой ток, либо не может удерживать заряд; в то время как неэлектролитные конденсаторы будут пропускать заряд внутри них.Вот почему необходимо часто проверять их, чтобы убедиться, что они по-прежнему работают нормально.
Один из способов понять, что конденсатор достиг точки насыщения, — это когда устройства внезапно перестают нормально функционировать, даже когда они включены. Когда вы начинаете замечать такие случаи, пора проверить конденсатор и узнать, может ли он еще служить вам или пора его заменить.
Объяснение конденсаторов
— как работают конденсаторы и как тестировать
Основные сведения о конденсаторах — использование, типы, тестирование и многое другое.| Инженерное мышление
Для проверки конденсатора вам понадобится мультиметр или тестер конденсаторов, который сразу же скажет вам, разрядился ваш конденсатор или нет. Вы можете использовать аналоговый или цифровой мультиметр для проверки емкости.

Связанный: Обзоры лучшего мультиметра
Проверка конденсатора с помощью аналогового мультиметра
Мультиметры используются для проверки того, не работает ли конденсатор. Конденсатор может быть в плохом состоянии, но все равно будет работать.Выполните следующие действия, чтобы проверить конденсатор, если вы используете аналоговый мультиметр:
Удалите конденсатор из цепи, к которой он подключен. Чтобы использовать мультиметр, вы должны отключить конденсатор от цепи, так как он должен находиться в прямом контакте с мультиметром для получения правильных показаний.
Откалибруйте мультиметр, проверив, что значение сопротивления равно нулю, или, в некоторых случаях, оно может быть помечено знаком омега (Ω).
Присоедините мультиметр к конденсатору, используя соответствующие клеммы.На конденсаторе есть положительная и отрицательная клеммы, а у мультиметра есть красный и черный концы проводов. Красный идет к положительной клемме, а черный — к отрицательной.
Теперь проверьте показания на экране мультиметра. Аналоговые считыватели используют иглу, чтобы показать вам результаты. Если стрелка постоянно движется к более высокому значению, конденсатор все еще работает. Если сопротивление низкое, но стрелка не движется, конденсатор неисправен и его необходимо немедленно заменить.
Проверка конденсатора с помощью цифрового мультиметра
Если вы используете цифровой мультиметр для проверки конденсатора, выполните следующие действия.
Используете ли вы аналоговый или цифровой мультиметр, первым делом необходимо отключить мультиметр от цепи.
На мультиметре есть кнопка, которую нужно повернуть, чтобы установить уровень сопротивления. Единица измерения сопротивления — ОМ, и она всегда отмечается на цифровом мультиметре.
Подключите клеммы конденсатора и мультиметра. Красный вывод переходит в положительный, а черный — отрицательный.
Запишите начальное значение на показании мультиметра до того, как он зафиксирует показание после подключения двух устройств, затем также запишите показание, которое появляется после подключения, и сравните.
Чтобы быть уверенным, отключите мультиметр от конденсатора и подключите снова, вы должны увидеть те же показания. Если результаты такие же, значит, ваш конденсатор в порядке.Но если значение сопротивления не меняется, значит, ваш конденсатор мертв и нуждается в замене.
Советы по тестированию конденсаторов
При извлечении конденсатора из схемы будьте осторожны, не касайтесь клемм голыми руками, потому что, если конденсатор не разряжен, скорее всего, он все еще заряжен, и это может привести к поражению электрическим током.
Снять заряд с конденсатора можно с помощью отвертки с изолированной ручкой. Вы должны увидеть искру, в противном случае это не означает, что конденсатор мертв, он может просто быть без заряда, поэтому используйте мультиметр, чтобы узнать, мертв он или нет.
При тестировании конденсатора лучше всего повторить процесс, чтобы проверить результаты.
Если вы подумываете о покупке мультиметра и обеспокоены тем, что это единственная уловка, которую можно использовать только для проверки конденсаторов, не беспокойтесь. Да, это незаменимый инструмент для тех, кто занимается электромонтажными работами или ремонтом бытовой техники. Но мультиметры на самом деле довольно универсальны и могут использоваться любым человеком.
Первое и, пожалуй, наиболее очевидное применение мультиметра домовладельцам — это проверить свои батареи, чтобы узнать, сколько заряда осталось.Их также можно использовать для проверки ламп накаливания. Любой из этих вариантов использования может не только сэкономить ваше время, но и помочь вам очистить ящик для мусора или шкаф.
Мультиметры
также используются для проверки силы тока выключателей света и электрических розеток, но их применение не ограничивается домом. Вы можете использовать их для проверки автомобильного аккумулятора или аудиосистемы, если они не работают должным образом. Это только верхушка айсберга с точки зрения того, как можно использовать мультиметр.
Как видите, мультиметр — это многофункциональный инструмент, который нужно иметь под рукой!

Получите ваши инструменты International Tool с доставкой к вам домой.
Как легко проверить конденсатор с помощью 6 методов
Конденсаторы
время от времени выходят из строя, и всегда необходимо убедиться, что ваши электронные компоненты работают или нет. В этой статье будет выделено 6 способов, с помощью которых вы можете проверить, правильно ли работает ваш конденсатор.
Это один из самых простых способов проверить, правильно ли работает конденсатор. Все, что вам нужно сделать, это подать напряжение на конденсатор и проверить, сохранил ли он такое количество заряда на своих пластинах.Основная функция конденсатора — накапливать заряд, на его анодной пластине будет положительное напряжение, а на катодной пластине — отрицательное напряжение. Не забудьте проверить полярность клемм конденсатора: положительное напряжение должно подаваться на анодную сторону, которая является более длинной ветвью конденсатора, а отрицательные напряжения — на катодную сторону, которая является более короткой ветвью. «Зарядите конденсатор напряжением ниже номинального напряжения конденсатора, затем проверьте напряжения на конденсаторе с помощью мультиметра». Если мультиметр не считывает приложенное вами напряжение, значит, с конденсатором возникла проблема.
2) Проверка конденсатора
с использованием емкостного режима мультиметра
Большинство мультиметров также имеют емкостной режим, на них обычно нанесен символ конденсатора вместе с другими символами, включая (Ом, вольт, ампер ..)
Во-первых, вам необходимо полностью зарядить свой конденсатор, после извлечения его из источника зарядки подключите выводы конденсатора к выводам мультиметра. У вас должен быть мультиметр в режиме «Емкость», если показания мультиметра близки к фактическому значению, значит, ваш конденсатор в хорошем состоянии.Если показание низкое или нулевое, конденсатор вышел из строя.
3) Проверка конденсатора в режиме омметра мультиметра:
Этот метод также очень полезен для проверки вашего конденсатора путем измерения сопротивления вашего конденсатора с помощью цифрового мультиметра. Для этого вы должны убедиться, что ваш конденсатор разряжен. Установите мультиметр в режим сопротивления (высокое значение3) и подключите выводы мультиметра к клеммам конденсатора. Сначала вы увидите показание, которое будет двигаться в сторону бесконечности, а затем вернется к исходному значению. Если это так, то ваш конденсатор в хорошем состоянии.Если показание показывает бесконечное или нулевое значение, это означает, что конденсатор мертв.
4) Проверка конденсатора с помощью аналогового мультиметра:
Если у вас есть измеритель AVO (ампер, напряжение, омметр), вы также можете проверить работоспособность вашего конденсатора. Убедитесь, что конденсатор полностью разряжен и мультиметр работает в режиме сопротивления. Затем подключите выводы мультиметра к клеммам конденсатора (положительный вывод к более длинной ножке и отрицательный к более короткой ножке).Оцените чтение соответственно:
A Закороченный конденсатор не покажет сопротивления, поэтому его необходимо заменить.
Открытый конденсатор не покажет отклонения
Если сначала показание показывает нулевое сопротивление и постепенно начинает двигаться в сторону бесконечного сопротивления, то конденсатор не поврежден.
5) Традиционный метод зажигания (замыкание клемм конденсатора):
Этот метод не так безопасен для студентов, изучающих технологию электроники, как вышеупомянутые методы, поэтому используйте его только в том случае, если вы профессионал или остро нуждаетесь в нем.
Если вы используете источник постоянного тока, вы можете использовать как поляризованные, так и неполяризованные конденсаторы (в первом случае не забудьте проверить полярность).
Используйте источник постоянного тока 24 В, зарядите конденсатор в течение нескольких секунд и снимите его с источника заряда. После снятия конденсатора закоротите оба его вывода с помощью металлического контакта (имейте себе какую-нибудь изоляцию). Если конденсатор в хорошем состоянии, возникнут сильные искры, в противном случае конденсатор испортился.
6) Проверка конденсатора путем измерения его постоянной времени:
Если вам известна емкость используемого конденсатора, вы можете использовать метод постоянной времени для проверки конденсатора. Постоянная времени конденсатора — это время, необходимое для зарядки до 63,2% приложенного напряжения. Вам также понадобится резистор известного номинала.
Постоянная времени T = R X C
Подключите резистор последовательно с конденсатором и подключите эту цепь к источнику питания с фиксированным напряжением.Начните измерять время, за которое конденсатор заряжается до 63,2% приложенного напряжения.
Теперь по этому времени и по номиналу резистора вы можете узнать номинал конденсатора.
«Если значение конденсатора, которое вы нашли, близко к известному значению, значит, конденсатор в хорошем состоянии».

Как проверить конденсатор с помощью аналогового или цифрового мультиметра
Как проверить пусковой конденсатор на двигателе воздушного компрессора — Проверка конденсаторов
Я, как и многие другие, благодарен за следующую информацию о тестировании конденсаторов от анонимного посетителя, который взял на себя ответственность предоставить эту информацию, чтобы я мог поделиться ею с вами.Нужно проверить конденсаторы воздушного компрессора? Вот как!
Информация о проверке конденсаторов копируется сюда точно в том виде, в котором она была получена. Мы с ним надеемся, что вы сочтете это полезным и поможем решить одну из многих причин, по которым время от времени ваш воздушный компрессор не запускается.
Тестовые конденсаторы
«Я, наверное, слишком поздно помогать оригинальному плакату, но кто-то может найти эту ветку и быть благодарен за небольшое понимание.
Существуют различные способы проверки конденсаторов, но для среднего человека есть простой способ определить, хорошие они или плохие.
Как правило, сами конденсаторы выходят из строя одним из двух способов: они становятся разомкнутой цепью или полностью замыкаются. Когда они полностью закорочены, они обычно отключают выключатель или взрываются, поэтому, скорее всего, он не закорочен полностью. Я расскажу вам, как это проверить, после того, как сообщу вам о других «отказах конденсатора», которые столь же распространены, как и сам конденсатор.
Пусковой конденсатор для одной модели воздушного компрессора Bostitch показан ниже.
Конденсатор двигателя воздушного компрессора
Отказ подключения конденсатора
Это сбой подключения.Внимательно посмотрите на клеммы, к которым подключается конденсатор. Они ржавые? Ослаблены ли вставные соединители? Они обесцвечиваются, как будто перегреваются? Есть ли вокруг расплавленный пластик? Все это могло означать плохое соединение … У меня даже был такой, где клеммы и соединители проводов были в порядке, но заклепки, удерживающие клемму (нажимной язычок) на конденсаторе, были достаточно заржавевшими, и соединения не было. Электрический тест заклепки показал исправный конденсатор, но не разъем.
Вам нужен вольтметр / омметр
ОК, для проверки конденсатора нужен вольтметр / омметр. Не касайтесь клемм конденсатора пальцами или металлическими предметами, пока не убедитесь, что конденсатор не заряжен! Оно может иметь напряжение в 1,4 раза больше, чем принимает двигатель (фактическое пиковое напряжение, достигаемое линией 120 вольт переменного тока, на самом деле превышает 170! 120 В — это просто эквивалентное напряжение постоянного тока или среднеквадратичное значение синусоидальной волны … но это другая история).
Шаг первый при испытании конденсаторов
Шаг первый — ПРОВЕРЬТЕ НАПРЯЖЕНИЕ на конденсаторе, установив вольтметр на постоянное напряжение. Обязательно проверьте все клеммы на ваших конденсаторах и надавите на датчики с достаточной силой, чтобы они могли проткнуть грязь или окисление поверхности. Читается ли оно близко к нулю? Отлично. Если вы прочтете это точно, то кончик отвертки не расплавится, и вы закоротите контакты, чтобы быть уверенным. Опять же, надавите на него достаточно сильно, чтобы обеспечить надежный надежный контакт с обоими клеммами, но не с другим металлом (и убедитесь, что вы не прикасаетесь к отвертке или чему-либо, что может привести к удару).Если вы ошиблись в показаниях или не включили вольтметр, будет действительно сильный звук! — искра, которая может расплавить кусок отвертки.
Шаг 2 проверки конденсаторов
Теперь, когда вы уверены, что конденсатор не заряжен, если вы еще не отсоединили к нему провода, отметьте, куда они пошли, и отключите их.
Шаг 3
Переключите вольтметр на диапазон Ом, может быть, около 100 Ом, если он не является автоматическим.Проверьте глюкометр, соединив два провода вместе — измеритель должен сразу же опуститься до нуля, если все настроено правильно и у вас есть хорошая батарея.
Хороший конденсатор заряжается до этого напряжения, поэтому, когда вы подключаете измеритель к исправному конденсатору, вы увидите, что сопротивление начинается с низкого уровня и становится очень высоким, когда конденсатор заряжается до 1,5 В или того, что использует ваш измеритель. .
Это может произойти за несколько секунд или всего за полсекунды.
Рабочий конденсатор воздушного компрессора Campbell Hausfeld показан ниже.
Конденсаторы двигателя воздушного компрессора
Шаг 4
Вот трюк — подключите щупы к противоположным клеммам конденсатора. Теперь конденсатор заряжен противоположно тому, что вы измеряете, поэтому омметр на мгновение покажет отрицательное число! который будет перемещаться по диапазону к нулю и обратно к большому числу или бесконечности, как это было раньше (или, если ваш счетчик не цифровой, он ударит иглу по стержню, поскольку он разряжает конденсатор и заряжает его другим способом) .
Я обычно переключаю щупы назад и вперед пару раз, чтобы убедиться, что я получаю тот эффект емкости, который посылает отрицательное число и медленно поднимается обратно. Только конденсатор делает это. И не будет, если конденсатор закорочен или разомкнут.
Это даст вам примерно 95% уверенности в том, что конденсатор в порядке … опять же, значение конденсатора редко изменяется настолько существенно, чтобы повлиять на работу двигателя. Кроме того, у большинства двигателей есть пусковой конденсатор, который используется только для ПУСКА двигателя.Конденсатор и пусковые обмотки используются только для разгона двигателя. Некоторые двигатели (обычно более крупные) также имеют рабочий конденсатор. Хотя метод проверки конденсаторов тот же самый, все это обсуждение касается рабочих конденсаторов, потому что речь идет о двигателе, не имеющем мощности, чтобы продолжать работать при более высоких нагрузках …
Отбойные молотки
И одну вещь, которую я бы проверил, если вы взорвете выключатели, — это слишком длинный или слишком легкий удлинитель у вас. Возможно, вы теряете много мощности по шнуру, поэтому ваш двигатель потребляет больше ампер для продолжения работы, и это может привести к срыву ваших выключателей.
Чтобы убедиться, что это проблема, попробуйте проверить напряжение на компрессоре во время его работы, особенно когда он падает. Если оно значительно ниже 110 или 220 вольт, вы можете увеличить мощность своего двигателя и посмотреть, работает ли он по-прежнему.
Слабый конденсатор?
Если конденсатор просто слабый, а не полностью перегорел, диагностировать это сложно. Другой анонимный участник дал следующий совет.
«Довольно сложно проверить конденсатор без мультиметра, который имеет функцию, позволяющую напрямую проверять емкость.
Чтобы увидеть, соответствует ли ваш конденсатор техническим характеристикам, установите измеритель в режим измерения емкости и подключите измерительные провода к клеммам — это займет несколько секунд, поскольку измеритель фактически заряжает конденсатор, а затем считывает его в фарадах. Будьте осторожны при тестировании конденсаторов, потому что они действительно держат заряд, который иногда может быть опасным.
Тестер целостности сообщит вам, если он разорван или закорочен, поэтому, если единственный измеритель показывает бесконечность или почти ноль владеет конденсатором, это тост.Если это всего лишь неделя, старый счетчик будет очень трудно правильно интерпретировать. Надеюсь это поможет.»
КАК ПРОВЕРИТЬ КОНДЕНСАТОР
MGA With An Attitude
КАК ПРОВЕРИТЬ КОНДЕНСАТОР — IG-129
Для справки, «конденсатор» — устаревший термин, а «конденсатор» — новый термин. для того же устройства. Конденсаторы зажигания автомобилей все еще обычно называют конденсаторами.
Многие люди заменяют конденсатор регулярным периодическим обслуживанием только потому, что у них нет возможности сказать, как долго он может прослужить.Но некоторые новые конденсаторы могут выйти из строя сразу после установки или выйти из строя вскоре после установки. Мой подход состоит в том, чтобы носить с собой в дорожном наборе инструментов заведомо исправный конденсатор и не заменять старый, пока он не выйдет из строя. Чтобы это сработало, вы должны быть готовы сменить один в неудобное время, возможно, на обочине дороги, но вы должны быть готовы к такой возможности в любое время, независимо от того.
На протяжении десятилетий мне очень везло с конденсаторами, но в последние годы появилось много сообщений о преждевременных отказах конденсаторов.В декабре 2013 года у меня случился один сбой после 18 месяцев и 9000 миль. Два месяца спустя еще один потерпел неудачу, проехав всего 257 миль. Даже регулярная замена через разумные промежутки времени не может избежать этих преждевременных отказов. Возникает вопрос: как проверить конденсатор, чтобы определить, хороший он или плохой? Что ж, даже когда вы можете проверить конденсатор, это все еще не окончательное решение, так как конденсатор может однажды дать хороший результат, а на следующий день выйти из строя. Но периодические испытания конденсатора в автомобиле могут (иногда) выявить ухудшение состояния, прежде чем он действительно выйдет из строя.Тестирование также может выявить подозрительный конденсатор, который может выйти из строя вскоре после установки. Если тестирование покажет, что конденсатор явно исправен, вы можете поискать проблему в другом месте, не заменяя его.
За сумму от 20 до 200 долларов можно было купить тестер конденсатора. Настоящий тестер может подавать высокое напряжение (от 500 до 600 вольт) для проверки на утечку, а также может подавать переменный ток для фактического измерения емкости (накопительной емкости) устройства. Эти два теста более точно нагружают конденсатор так же, как и при реальной работе.Но, учитывая, что конденсатор — дешевая деталь, и вы всегда должны иметь при себе заведомо исправные запасные части, тестер конденсатора кажется немного за бортом для среднего механика по теневому дереву. К счастью, есть способ провести элементарный тест с помощью обычного аналогового (подвижная стрелка) омметра.
1.) Снимите конденсатор с двигателя (или, по крайней мере, отсоедините подводящий провод). Обратите внимание на небольшой металлический разъем, расположенный на конце конденсатора. Это разъем «горячего» или силового подключения.Металлический корпус конденсатора является точкой заземления. Разрядите конденсатор, закоротив подводящий провод к корпусу.
2.) Переключите измеритель в положение Ом. Вставьте красный провод в разъем «Ом» на измерителе. Вставьте черный провод в «com» или общий разъем на измерителе. Установите диапазон сопротивления на максимально возможное значение (если это возможно). Соедините измерительные провода вместе и обнулите счетчик. Если счетчик не обнуляется, замените батарею.(Да, у омметра есть батарейка).
3.) Коснитесь красным проводом горячего разъема на конденсаторе. Подсоедините черный провод к металлическому корпусу конденсатора. Стрелка измерителя должна немного подскочить вправо (в сторону 0 Ом), затем должна опуститься влево в сторону бесконечного сопротивления). Удерживайте провода на месте от 15 до 20 секунд. Это действие заряжает конденсатор. Если тест показывает любое значение, кроме бесконечности, конденсатор протекает и его необходимо заменить.
4.) Снимите провода и поменяйте расположение конденсатора. Переместите красный провод от горячего разъема к металлическому корпусу, а черный провод от металлического корпуса к горячему разъему. В тот момент, когда оба провода соприкасаются с правильными точками, измеритель должен подскочить вправо. Во второй раз игла может сдвинуться вдвое дальше, так как это действие разряжает конденсатор. Удерживание выводов в контакте должно снова привести к возвращению иглы в сторону бесконечного сопротивления.
5.) Движение стрелки измерителя указывает на исправность конденсатора. Если при любых обстоятельствах счетчик не показывает движения, конденсатор неисправен и его необходимо заменить. Повторите тест конденсатора несколько раз для получения стабильных показаний.
В процессе работы конденсатор будет «звонить» при напряжении до 300 вольт, поэтому конденсатор должен быть рассчитан на гораздо более высокий номинал, не менее 600 вольт постоянного тока. Зажигание, скорее всего, будет работать при любой емкости от 0,05 до 0,6 мкФ.Слишком высокое или слишком низкое значение может в конечном итоге привести к переносу металла с одной стороны точек контакта на другую, оставив ямку и острие.

Как проверить тестером конденсатор видео

Проверка конденсатора мультиметром

Проверка конденсатор тестером видео

Проверка конденсатора мультиметром

Проверка конденсаторов стрелочным тестером

Проверка переменным напряжением

Проверяем емкость конденсатора

Конденсаторы полярные.

Конденсаторы неполярные

Как проверить конденсатор при помощи прибора ESR-METR

Как проверить конденсатор мультиметром не выпаивая видео

Подготовительные работы

Способ №1 – Мультиметр в помощь

Измеряем сопротивление

Измеряем емкость

Измеряем напряжение

Способ № 2 – Обойдемся без приборов

Что еще важно знать?

Что такое конденсатор?

Принцип функционирования

Где применяется?

Видео – Для чего нужен конденсатор?

Возможные поломки

Видео – Проверка неисправностей конденсаторов

Проверка конденсаторов

Проверка мультиметром

Проверка неполярных конденсаторов

Измерение полярного керамического конденсатора: пошаговая инструкция

Тестирования электролитического компонента с большой емкостью: пошаговая инструкция

Проверка прибором полярных конденсаторов: пошаговая инструкция

Измерение емкости конденсатора

Как проверить элемент без выпаивания?

Проверка компонента замыканием: возможно ли это?

Подводим итоги

Что такое конденсатор и зачем нужен?

Полярные и неполярные разновидности

Особенности полярных конденсаторов

Отличия неполярных конденсаторов

Порядок проверки мультиметром

Как проверить полярный конденсатор?

Обследование неполярного конденсатора

Измерение емкости конденсатора

Измерение напряжения мультиметром

Проверка конденсаторов без выпаивания

Рекомендации по проверке конденсаторов

Выводы и полезное видео по теме

Как проверить конденсатор мультиметром — Своими руками

Проверка конденсатора мультиметром

Проверка конденсатор тестером видео

Как проверить конденсатор на работоспособность без прибора

Как проверить конденсатор мультиметром

Как измерить сопротивление

Как измерить емкость

Как измерить напряжение

Как проверить конденсатор без приборов

Конденсатор и емкость

Перед проверкой конденсатора

Измерение емкости в режиме сопротивления

Измерение емкости конденсатора

Измерение емкости через напряжение

Другие способы проверки

Сложности проверки

Как проверить емкость – видео ролики в Youtube

Проверка конденсатора мультиметром

Проверка конденсаторов стрелочным тестером

Проверка переменным напряжением

Проверяем емкость конденсатора

Как проверить работоспособность конденсатора мультиметром в домашних условиях

Виды конденсаторов и причины выхода из строя

Как проверить конденсатор

Подготовительные работы

Проверки сопротивления, как метод выявление вышедших из строя деталей

Проверка на неисправности с помощью измерения ёмкости

Видео о проверке конденсатора мультиметром

Как проверить конденсатор мультиметром на работоспособность, измерение емкости

Разновидности конденсаторов и способы их проверки

Как проверить конденсатор мультиметром не выпаивая, на плате

Что делать в случае пробоя

Проверяем конденсатор мультиметром на работоспособность на двигателе

Автор публикации
